GA-EP43-DS3L/
GA-EP43-S3L
BomạchchủvớiđếcắmLGA775 chodòngbộvixửlýIntel® CoreTM./.Dòng bộ vi xử lý.Intel® Pentium® / Intel® Celeron®
Sổ tay hướng dẫn sử dụng
Hiệu chỉnh năm 1004
Bảng mục lục
Chương 1 Cài đặt phần cứng................................................................ |
3 |
||
1-1 Những lưu ý khi cài đặt.............................................................. |
3 |
||
1-2 Thông số kỹ thuật của sản phẩm............................................... |
4 |
||
1-3 Lắp đặt CPU và quạt làm mát CPU............................................ |
7 |
||
1-3-1 |
Lắp đặt CPU..................................................................................... |
7 |
|
1-3-2 |
Lắp đặt quạt làm mát CPU................................................................ |
9 |
|
1-4 |

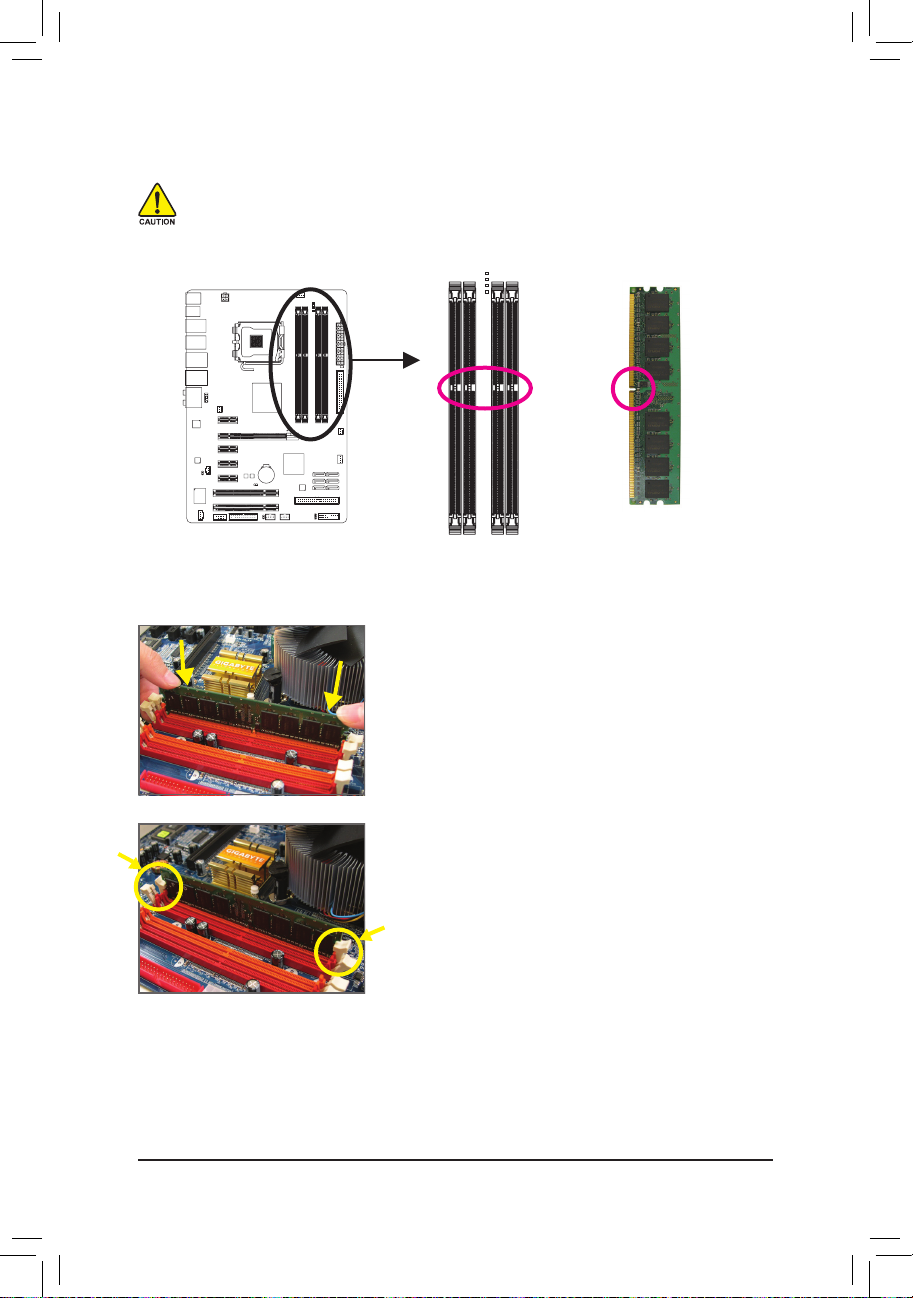

Lắp đặt bộ nhớ......................................................................... |
10 |
|
1-4-1 |
Cấu hình bộ nhớ kênh kép............................................................. |
10 |
|
1-4-2 |
Lắp đặt bộ nhớ................................................................................. |
11 |
|
1-5 |
Lắp card mở rộng..................................................................... |
12 |
|
1-6 |
Các đầu nối mặt sau................................................................ |
13 |
|
1-7 |
Các đầu nối bên trong.............................................................. |
15 |
*Để biết thêm thông tin về cách sử dụng sản phẩm này, vui lòng tham khảo sổ tay hướng dẫn sử dụng phiên bản tiếng Việt.
- -
Chương 1 Cài đặt phần cứng
1-1 Những lưu ý khi cài đặt
Bo mạch chủ chứa nhiều mạch điện tử và phụ kiện dễ vỡ có thể bị hỏng do hiện tượng phóng tĩnh điện (ESD). Trước khi cài đặt, hãy đọc kỹ sổ tay hướng dẫn sử dụng và thực hiện theo các quy trình này:
•Trước khi cài đặt, không xóa hay làm hỏng nhãn Số xêri (S/N) hay nhãn bảo hành bo mạch chủ do đại lý bán hàng của bạn cung cấp. Cần có các nhãn này để được chấp nhận bảo hành.
•Luôn ngắt nguồn điện AC bằng cách rút dây nguồn khỏi ổ cắm điện trước khi lắp đặt hoặc tháo bo mạch chủ hay các phụ kiện phần cứng khác.
•Khi nối các phụ kiện phần cứng với các đầu nối bên trong trên bo mạch chủ, đảm bảo chúng được kết nối chặt và an toàn.
•Khi cầm bo mạch chủ, tránh chạm vào mọi dây dẫn hoặc đầu nối kim loại.
•Tốt nhất bạn nên đeo dây cổ tay chống phóng tĩnh điện (ESD) khi cầm các phụ kiện điện tử như bo mạch chủ, CPU hoặc bộ nhớ. Nếu bạn không có dây đeo cổ tay ESD, hăy giữ tay bạn luôn khô ráo và trước tiên hãy chạm vào vật dụng kim loại để loại bỏ hiện tượng tĩnh điện.
•Trước khi lắp đặt bo mạch chủ, hãy đặt nó lên miếng đệm chống tĩnh điện hoặc vào hộp đựng chống tĩnh điện.
•Trước khi rút cáp nguồn khỏi bo mạch chủ, đảm bảo bạn đã tắt nguồn điện.
•Trước khi bật nguồn, đảm bảo điện áp bộ nguồn được điều chỉnh theo mức điện áp cục bộ.
•Trước khi dùng sản phẩm, hãy đảm bảo mọi sợi cáp và đầu nối nguồn điện của các phụ kiện phần cứng đã được kết nối.
•Để tránh làm hỏng bo mạch chủ, đừng để các đinh vít tiếp xúc với mạch của bo mạch chủ và các phụ kiện liên quan.
•Đảm bảo không có các đinh vít bị lồi lên hoặc các phụ kiện kim loại được đặt trên bo mạch chủ hay trong thùng máy tính.
•Không đặt hệ thống máy tính trên bề mặt gồ ghề.
•Không đặt hệ thống máy tính trong môi trường nhiệt độ cao.
•Bật nguồn máy tính trong quá trình cài đặt có thể làm hỏng các phụ kiện hệ thống cũng như có hại cho sức khỏe người dùng.
•Nếu bạn không chắc chắn về bất cứ bước cài đặt nào hoặc gặp sự cố liên quan đến việc sử dụng sản phẩm, vui lòng liên hệ với kỹ thuật viên máy tính chuyên nghiệp.
- - |
Cài đặt phần cứng |
1-2 Thông số kỹ thuật của sản phẩm
CPU |
|
Hỗ trợ bộ vi xử lý Intel® CoreTM 2 Extreme/. |
|
|
|
Bộ xử lý Intel® CoreTM 2 Quad/Bộ vi xử lý Intel® CoreTM 2 Duo/. |
|
|
|
Bộ xử lý Intel pentum Dual – Core./Bộ xử lý Intel® Celeron® trong |
|
|
|
gói sản phẩm LGA 775 (Vào trang web của GIGABYTE để xem |
|
|
|
danh sách hỗ trợ CPU mới nhất.) |
|
|
Bộ nhớ cache L2 khác nhau theo từng CPU |
|
|
Kênh mặt trước |
|
Kênh mặt trước (FSB) 1600(O.C.)/1333/1066/800 MHz |
|
Chipset |
|
Cầu nối bắc: Chipset Intel® P43 Express |
|
|
Cầu nối nam: Intel® ICH10 |
|
|
Bộ nhớ |
|
Các đế cắm thanh DIMM DDR2 4 x 1.8V hỗ trợ lên đến 16 GB bộ |
|
|
|
nhớ hệ thống (Lưu ý 1) |
|
|
Cấu trúc bộ nhớ kênh kép |
||
|
Hỗ trợ các thanh nhớ DDR2 1200/1066/800/667 MHz. |
||
|
|
(Vào trang web của GIGABYTE để xem danh sách hỗ trợ bộ nhớ |
|
|
|
mới nhất.) |
|
Âm thanh |
|
Bộ giải mã Realtek ALC888 |
|
|
Âm thanh trung thực |
||
|
|
Kênh 2/4/5.1/7.1 |
|
|
Hỗ trợ đầu vào/ra S/PDIF |
||
|
Hỗ trợ ổ cắm CD |
|
|
LAN |
|
Chíp 1 x Realtek 8111C (10/100/1000 Mbit). |
|
Khe cắm mở rộng |
|
Các khe cắm 1 x PCI Express x16. |
|
|
|
(Loại PCI Express x16 khe cắm tương thích với loại tiêu chuẩn |
|
|
|
PCI Express 2.0.) |
|
|
Các khe cắm 4 x PCI Express x1 |
||
|
Khe cắm 2 x PCI |
|
|
Giao diện lưu trữ |
|
Cầu nối nam: |
|
|
|
- 6 x SATA 3Gb/s cung cấp thiết bị bộ nối 6 SATA 3Gb/s |
|
|
|
Chip JMicron 368: |
|
|
|
- Đầu nối 1 x IDE hỗ trợ ATA-133/100/66/33 và đến 2 thiết bị |
|
|
|
IDE |
|
|
|
Chip iTE IT8718: |
|
|
|
- 1 x đầu nối ổ đĩa mềm hỗ trợ tối đa 1 ổ đĩa mềm |
|
USB |
|
Tích hợp trong cầu nối nam |
|
|
Có đến 12 cổng USB 2.0/1.1 (8 cổng ở mặt sau, 4 cổng qua các |
||
|
|
giá cắm USB được nối với các đầu cắm USB bên trong) |
|
“*” Chỉ có GA-EP43-DS3L phải thông qua thiết kế tụ điện All-Solid.
Bo mạch chủ GA-EP43-DS3L/S3L |
- - |
Các đầu nối |
|

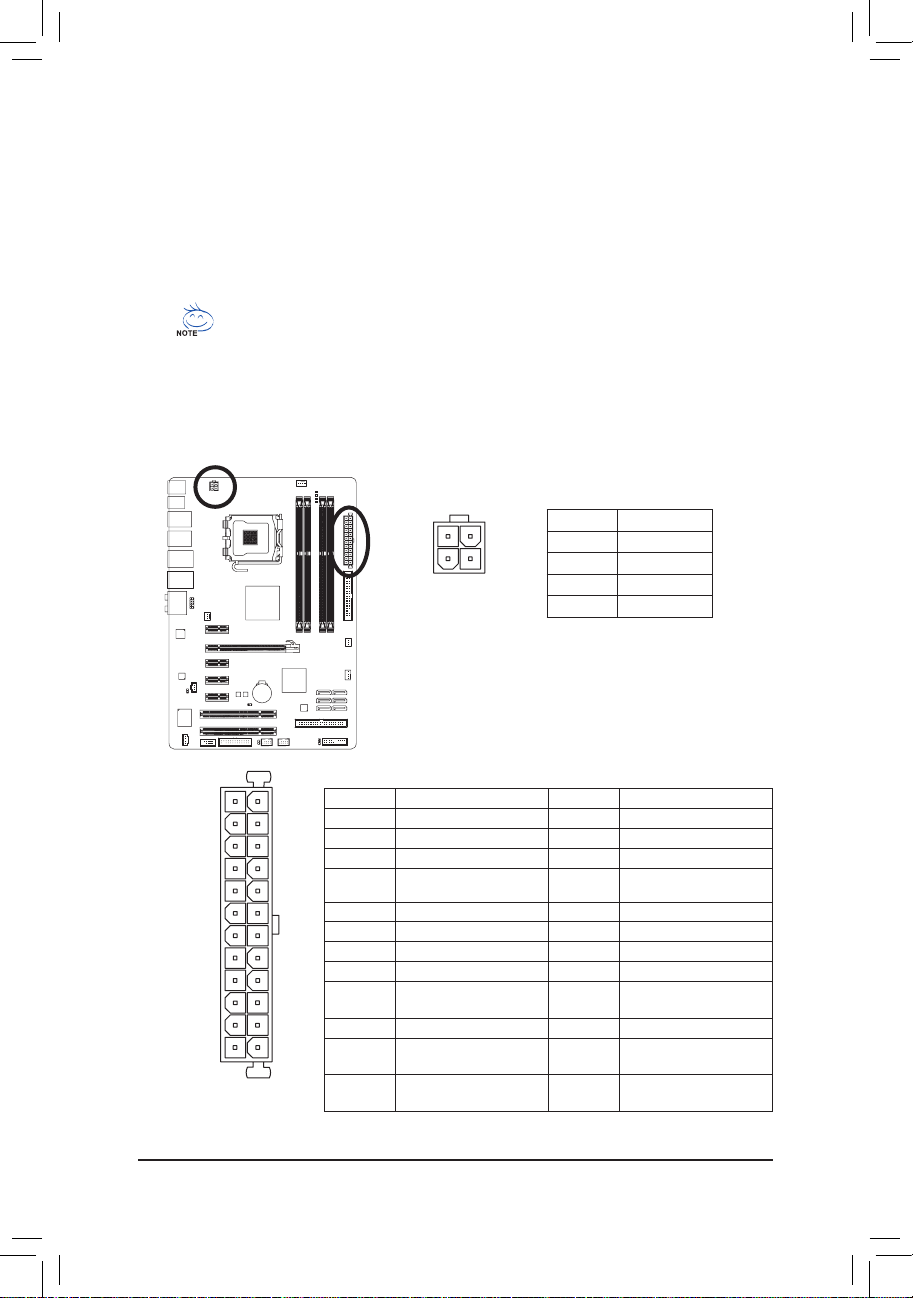

1 x đầu nối nguồn điện chính ATX 24 lỗ |
bên trong |
|
1 x đầu nối nguồn điện 12V ATX 4 lỗ |
|
1 x đầu nối ổ đĩa mềm |
|
|

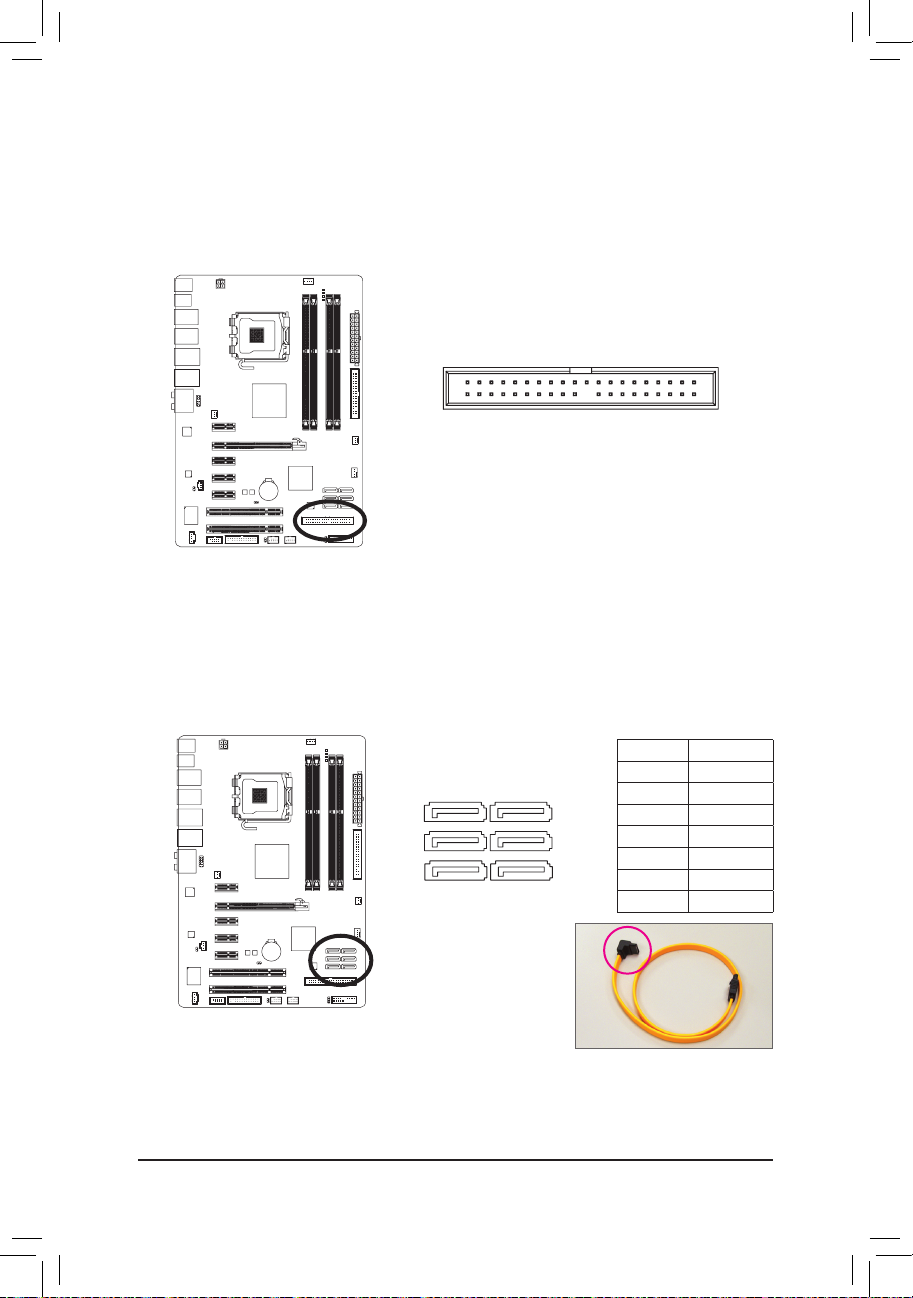

1 x đầu nối IDE |
|
|
6 x các đầu nối SATA 3Gb/s |
|
|
1 x đầu cắm quạt CPU |
|
|
2 x các đầu cắm quạt hệ thống |
|
|
1 x đầu cắm quạt nguồn |
|
|
1 x đầu cắm mặt trước |
|
|
1 x đầu cắm âm thanh mặt trước |
|
|
1 x Đầu cắm CD |
|
|
1 x đầu Vào S/PDIF |
|
|
1 x đầu Ra S/PDIF |
|
|
2 x các đầu cắm USB 2.0/1.1 |
|
|
1 x đầu cắm cổng song song |
|
|
1 x đầu cắm cổng nối tiếp |
|
|
1 x đầu cắm đèn nguồn LED |
|
|
1 x đầu cắm báo xâm nhập máy tính |
|

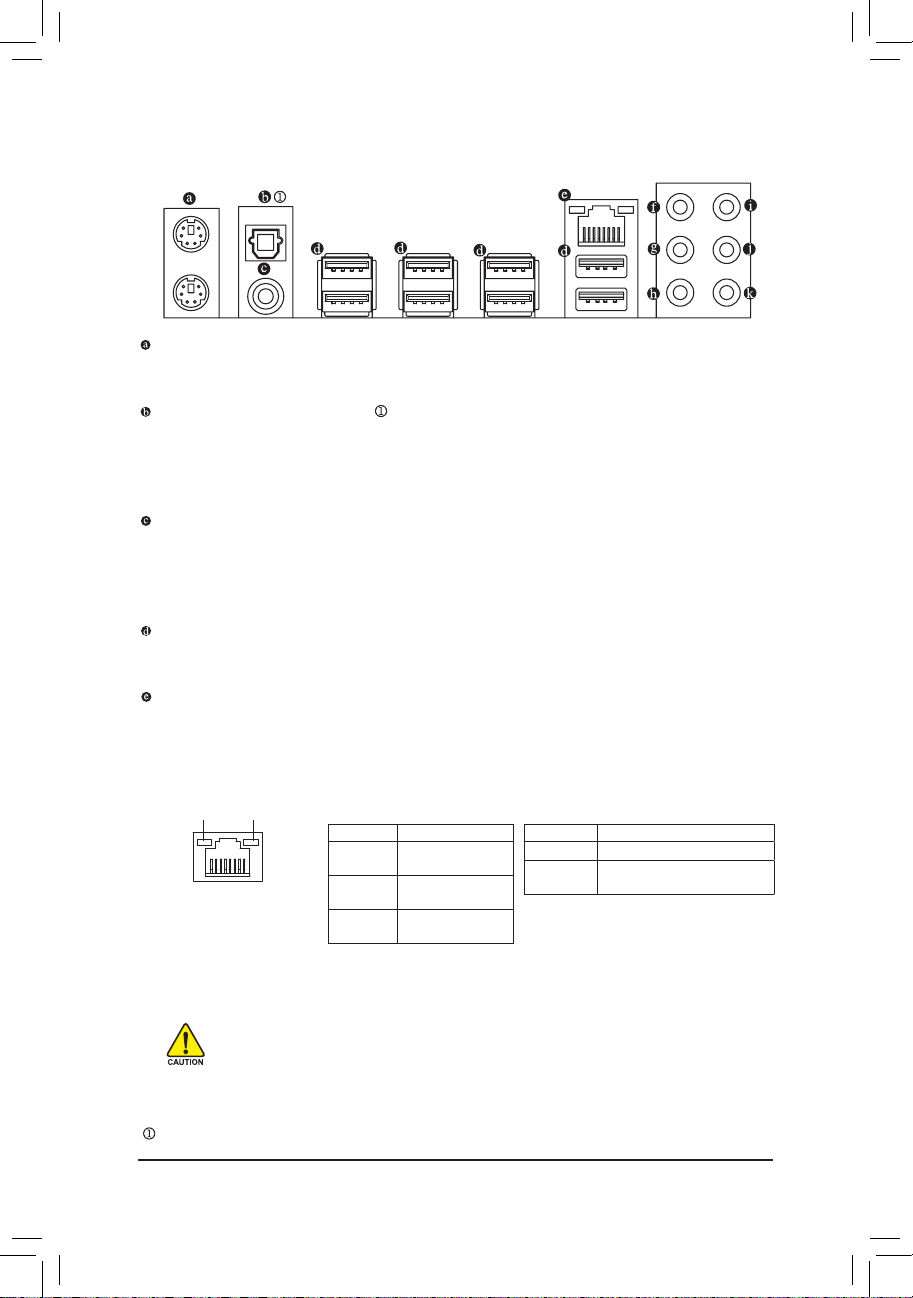

Các đầu nối |
|
1 x cổng nối bàn phím PS/2 |
mặt sau |
|
1 x cổng nối bàn chuột PS/2 |
|
1 x đầu Ra S/PDIF đồng trục |
|
|
1 x đầu Ra S/PDIF quang học |
|
|
8 x các cổng USB 2.0/1.1 |
|
|
1 x cổng RJ-45 |
|
|
6 x các giắc cắm âm thanh (Loa giữa/Loa trầm phụ ngoài/Loa |
|
|
|
sau ngoài/Loa ngoài bên cạnh/Đầu vào/Đầu ra/Micrô) |
Bộ điều chỉnh |
|
Chip iTE IT8718 |
Vào/Ra |
|
|
Bộ kiểm soát |
|
Phát hiện điện áp hệ thống |
phần cứng |
|
Phát hiện nhiệt độ CPU/Hệ thống |
|
Phát hiện tốc độ quạt CPU/Hệ thống/Nguồn điện |
|
|
Cảnh báo CPU quá nóng |
|
|
Cảnh báo lỗi quạt CPU/Hệ thống/Nguồn điện |
|
|
|
Kiểu soát tốc độ quạt CPU (Luu ý 2) |
Chỉ dùng cho bộ nhớ GA-EP43-DS3L.
- - |
Cài đặt phần cứng |
BIOS |
|
Ổ đĩa flash 2 x 8 Mbit |
|
Sử dụng AWARD BIOS được cấp phép |
|
|
|
Hỗ trợ DualBIOSTM |
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Các chức năng đơn Hỗ trợ cho @BIOS
Hỗ trợ cho Q-Flash
Hỗ trợ cho BIOS kép ảo
Hỗ trợ cho Trung tâm tải về
Hỗ trợ cho Xpress Installl
Hỗ trợ cho Xpress Recovery2
Hỗ trợ cho EasyTune (Luu ý 3)
Cung cấp hệ thống tiết kiệm năng lượng tiên tiến
Hỗ trợ cho Time Repair
Hỗ trợ cho Q-Share
Phần mềm tích gộp Norton Internet Security (Phiên bản OEM)
Hệ điều hành |
|
Hỗ trợ Microsoft® Windows® Vista/XP |
Hệ số biểu mẫu |
|
Hệ số biểu mẫu ATX; 30.5cm x 21.0cm |
(Luu ý 1) Do giới hạn hệ điều hành 32 bit Windows Vista/XP, khi đã lắp đặt bộ nhớ vật lý hơn 4GB, dung lượng bộ nhớ thực hiển thị sẽ ít hơn 4GB.
(Luu ý 2) Chức năng điều khiển tốc độ quạt trên CPU/Hệ thống được cung cấp hay không sẽ phụ thuộc vào thống làm lạnh của bạn lắp đặt.
(Luu ý 3) Các chức năng có sẵn trong EasyTune có thể khác nhau theo mẫu bo mạch chủ.
Bo mạch chủ GA-EP43-DS3L/S3L |
- - |
1-3 Lắp đặt CPU và quạt làm mát CPU
Đọc các hướng dẫn sau đây trước khi bạn bắt đầu lắp đặt CPU:
• Đảm bảo bo mạch chủ hỗ trợ CPU..
(Vào trang web của GIGABYTE để xem danh sách hỗ trợ CPU mới nhất.)
•Luôn tắt máy tính và rút dây nguồn khỏi ổ cắm điện trước khi lắp đặt CPU để tránh làm hỏng phần cứng.
•Xác định một chân cắm trên CPU. Không thể lắp CPU nếu xác định không đúng. (Hoặc bạn có thể xác định các khía hình V trên cả hai cạnh CPU và các chốt canh chỉnh trên đế cắm CPU.)
•Tra một lớp mỡ chịu nhiệt mỏng và trơn lên bề mặt CPU.
•Không tắt máy tính nếu chưa lắp đặt quạt làm mát CPU, nếu không có thể gây ra hiện tượng quá nóng và làm hỏng CPU.
•Cài tần số máy chủ CPU phù hợp với các thông số kỹ thuật CPU. Bạn không nên cài đặt tần số kênh hệ thống vượt quá các thông số kỹ thuật phần cứng v́ nó không đáp ứng các yêu cầu thông thường cho các thiết bị ngoại vi. Nếu bạn muốn cài tần số vượt quá các thông số kỹ thuật thông thường, hãy thực hiện điều này theo các thống số kỹ thuật phần cứng kể cả CPU, card đồ họa, bộ nhớ, ổ đĩa cứng, v.v...
1-3-1 Lắp đặt CPU
A.Xác định các chốt canh chỉnh trên đế cắm CPU của bo mạch chủ và các khía hình V trên CPU.
Đế cắm CPU LGA775
Chốt canh chỉnh |
Chốt canh chỉnh |
|
Góc một chân cắm của đế cắm CPU |
|
LGA 775 CPU |
Khía hình V |
Khía hình V |
Chân cắm tam giác đánh dấu trên CPU
- - |
Cài đặt phần cứng |
B.Thực hiện theo các bước bên dưới để lắp đúng CPU vào đế cắm CPU của bo mạch chủ.
Trước khi lắp đặt CPU, đảm bảo đã tắt máy tính và rút dây nguồn khỏi ổ cắm điện để tránh làm hỏng CPU.
Cần đẩy đế cắm CPU
Bước 1:
Nâng hết cần đẩy đế cắm CPU lên.
Bước 3:
Tháo nắp ổ cắm bảo vệ ra khỏi thanh tải. (Để bảo vệ đế cắm CPU, luôn lắp lại nắp ổ cắm bảo vệ khi không lắp CPU.)
Bước 5:
Một khi CPU đã được lắp vào đúng cách, hãy đậy lại khung giữ và đẩy cần
đẩy đế cắm CPU trở về vị trí đã khóa.
Bước 2:
Nâng khung giữ kim loại trên đế cắm CPU. (KHÔNG chạm vào các tiếp điểm của ổ cắm.)
Bước 4:
Giữ CPU bằng ngón cái và các ngón trỏ. Canh chỉnh chân cắm CPU đánh dấu (tam giác) với góc một chân cắm của đế cắm CPU (hoặc bạn có thể canh chỉnh các khía hình V trên CPU với các chốt canh chỉnh trên đế cắm) và lắp nhẹ CPU vào đúng vị trí.
Bo mạch chủ GA-EP43-DS3L/S3L |
- - |
