GA-7PESL GA-7PESLX GA-7PESLN

双LGA1356插座主板 - Intel® Xeon系列处理器

用户手册

版本 1001

版权

免责声明

本手册中的信息是 GIGABYTE 的资产，受版权法律保护。

GIGABYTE 可能更改本手册中介绍的规格和特性，恕不另行通知。未经 GIGABYTE 事先书面同意，不得以任何形式或通过任何方式复制、复印、翻译、

传播、或出版本手册的任何部分。

文档分类

为帮助使用本产品，GIGABYTE 提供以下类型的文档：

 为快速设置产品，请阅读产品随附的快速安装指南。  如需详细的产品信息，请仔细阅读用户手册。

如需产品相关信息，请访问我们的网站：

http://www.gigabyte.com

包装箱物品 ...................................................................................................................5

GA-7PESL 主板布局 ....................................................................................................6

GA-7PESLX/GA-7PESLN 主板布局 .............................................................................9

第 1 章硬件安装 ....................................................................................................12

1-1 安装预防措施 .............................................................................................12

1-2 产品规格 ...................................................................................................... 13

1-3 安装 CPU 和 CPU 散热器 ......................................................................... 15

1-3-1 安装 CPU ..............................................................................................................15

1-3-2 安装 CPU 散热器 ................................................................................................16

1-4 安装内存 ...................................................................................................... 17

1-4-1 三通道内存配置 .................................................................................................17

1-4-2 安装内存 .............................................................................................................18

1-5 后面板接口 .................................................................................................19

1-6 内部接口 ...................................................................................................... 21

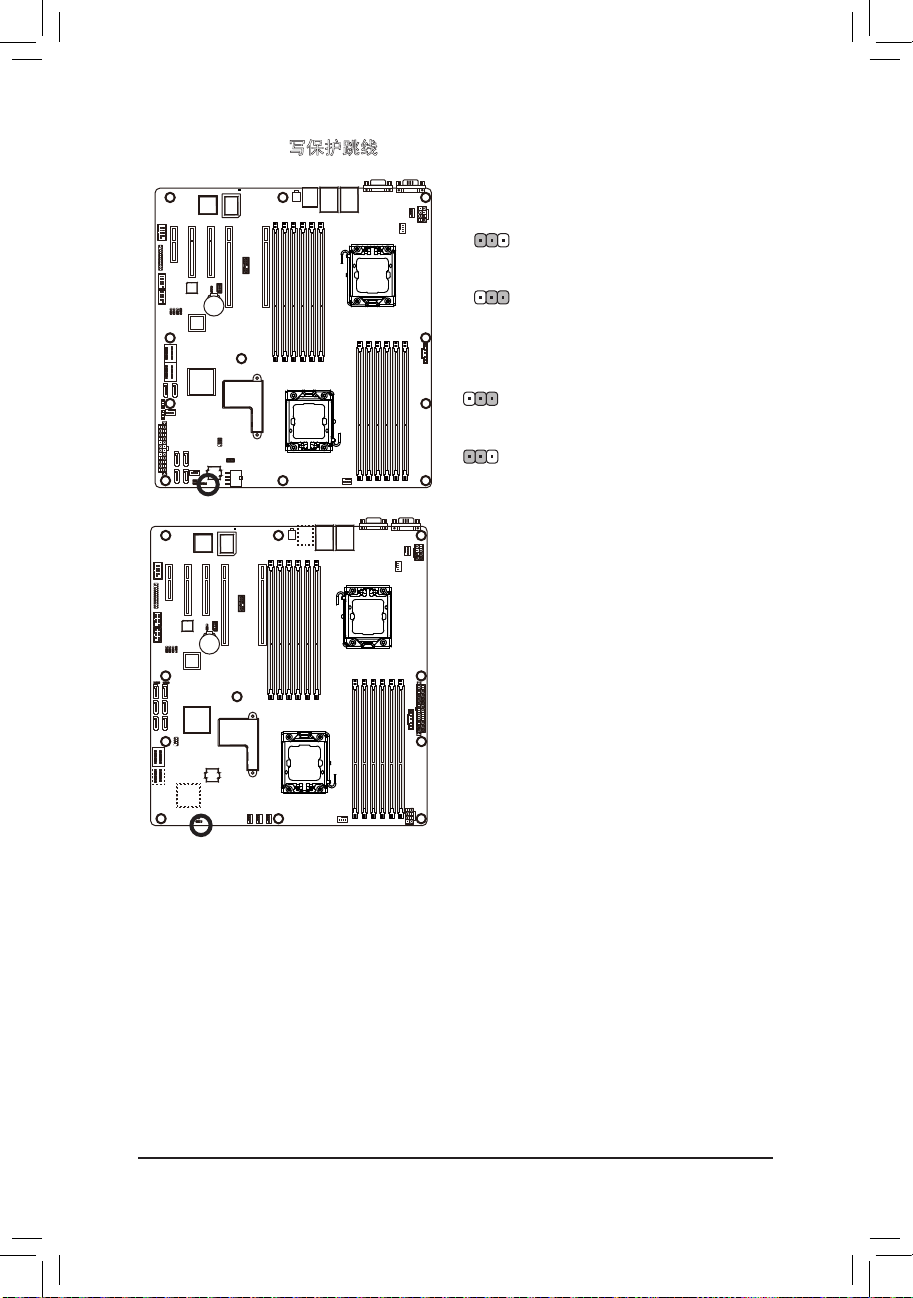

1-7 跳线设置 ...................................................................................................... 40

第 2 章 BIOS 设置 ...................................................................................................49

2-1 Main ( 主 ) 菜单............................................................................................ 51

2-2 Advanced ( 高级 ) 菜单 ............................................................................... 53

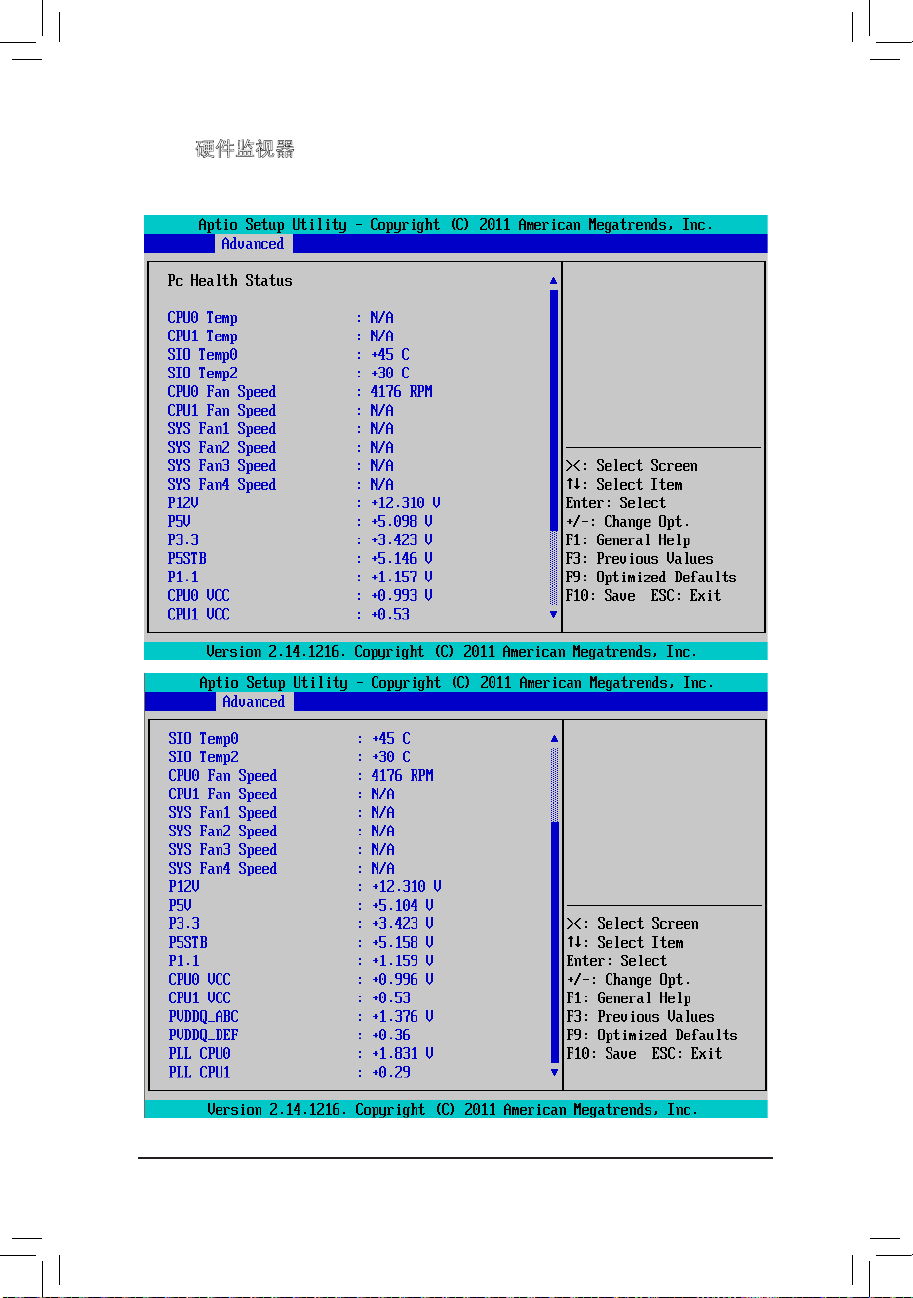

2-2-1 硬件监视器 (GA-7PESLN) ..................................................................................55

2-2-2 PCI 配置 ................................................................................................................56

2-2-3 信任计算 ..............................................................................................................57

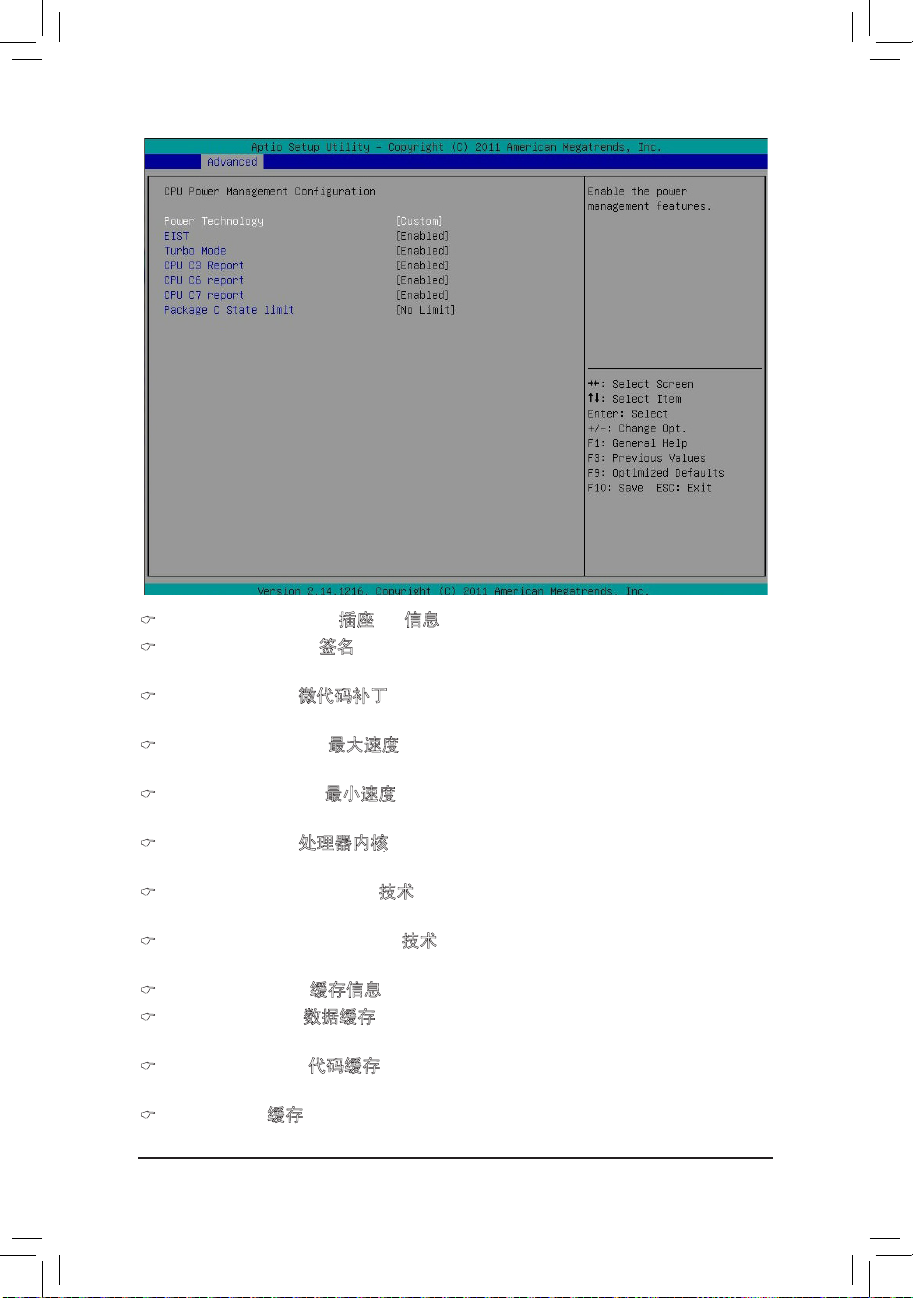

2-2-4 CPU 配置 ..............................................................................................................58

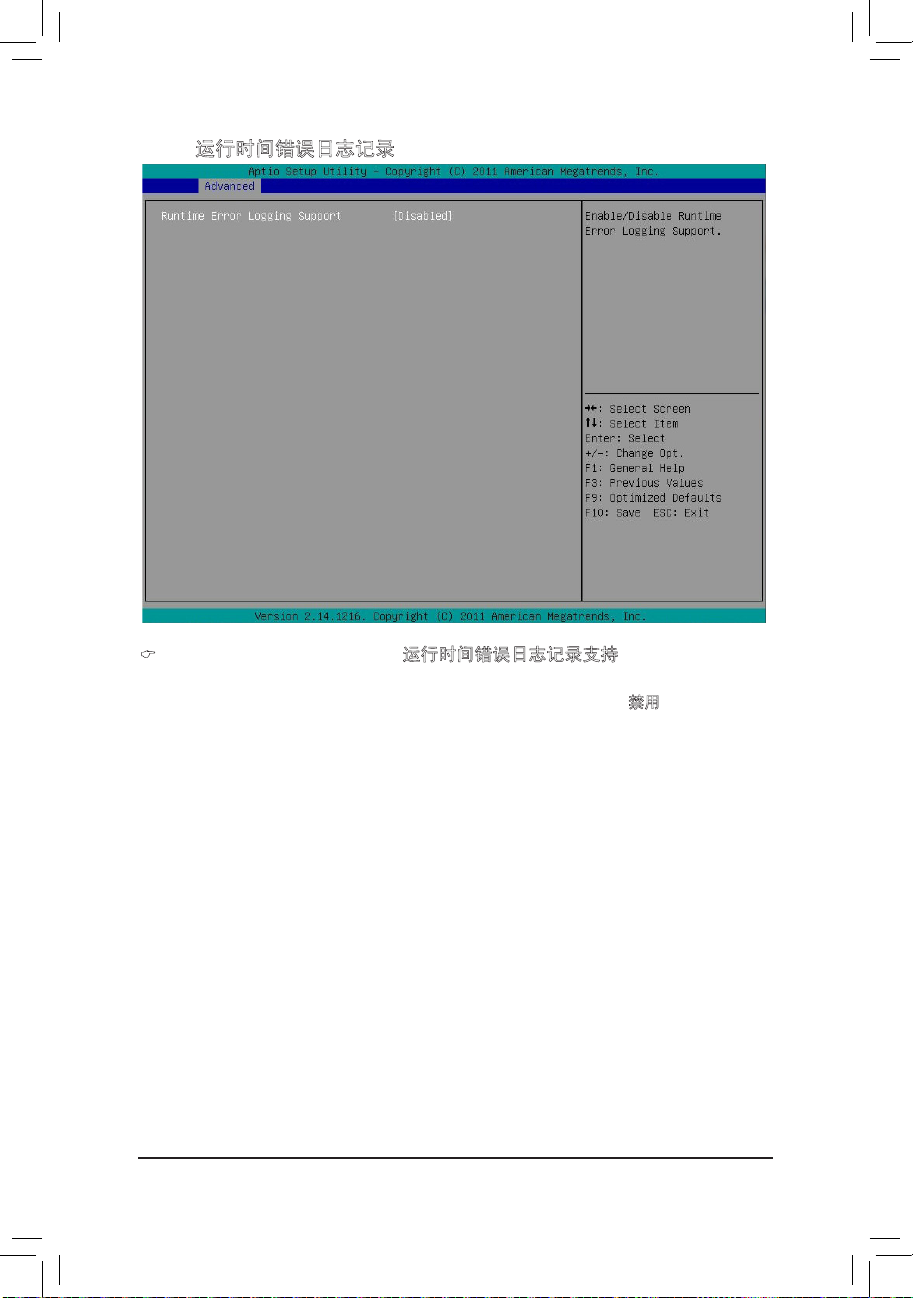

2-2-5 运行时间错误日志记录 ....................................................................................62

2-2-6 SATA 配置 .............................................................................................................63

2-2-7 SAS 配置 (GA-7PESLX) .......................................................................................64

2-2-8 超级 IO 配置 ........................................................................................................65

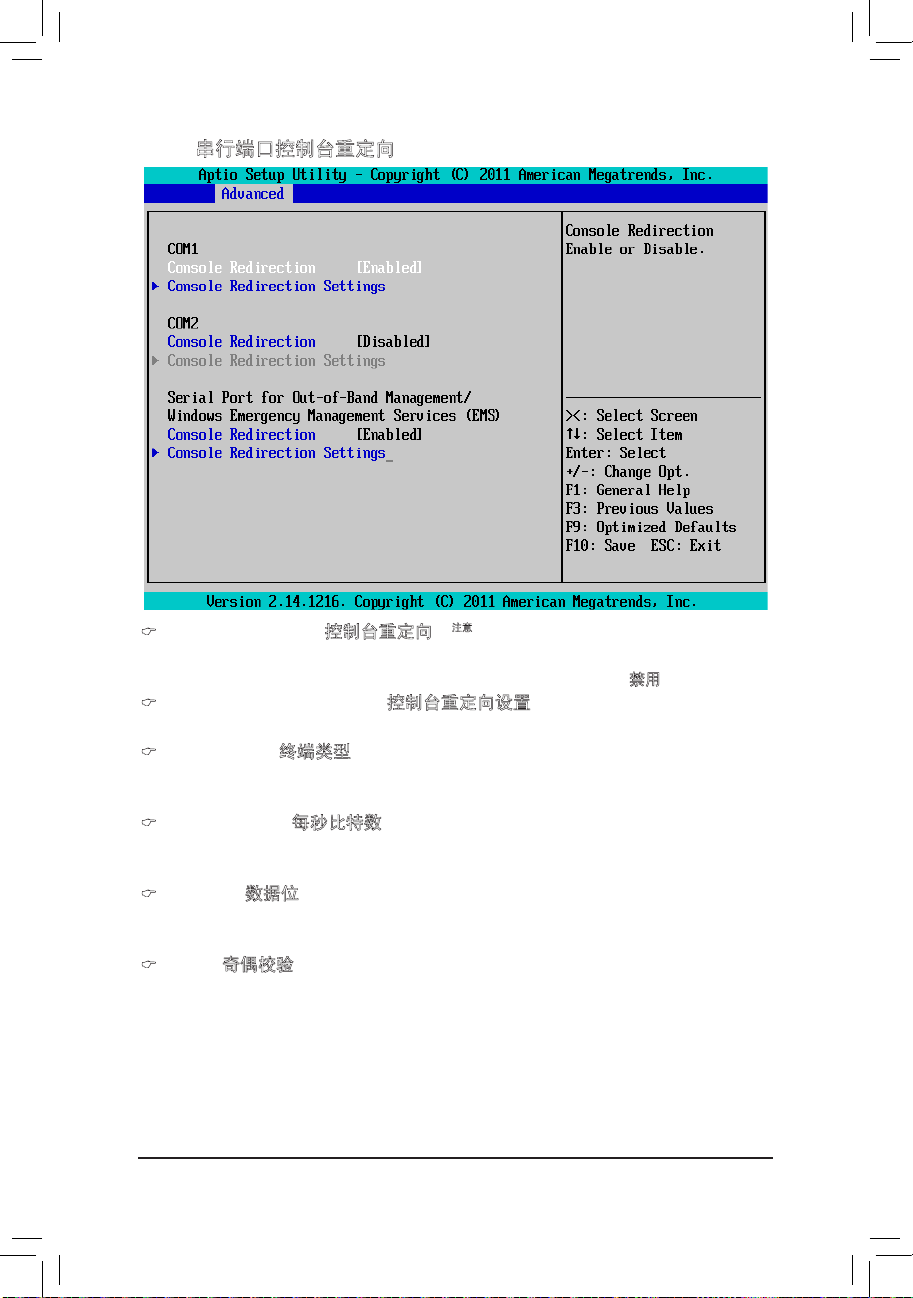

2-2-9 串行端口控制台重定向 (GA-7PESLN) ............................................................67

2-3 芯片组菜单 .................................................................................................69

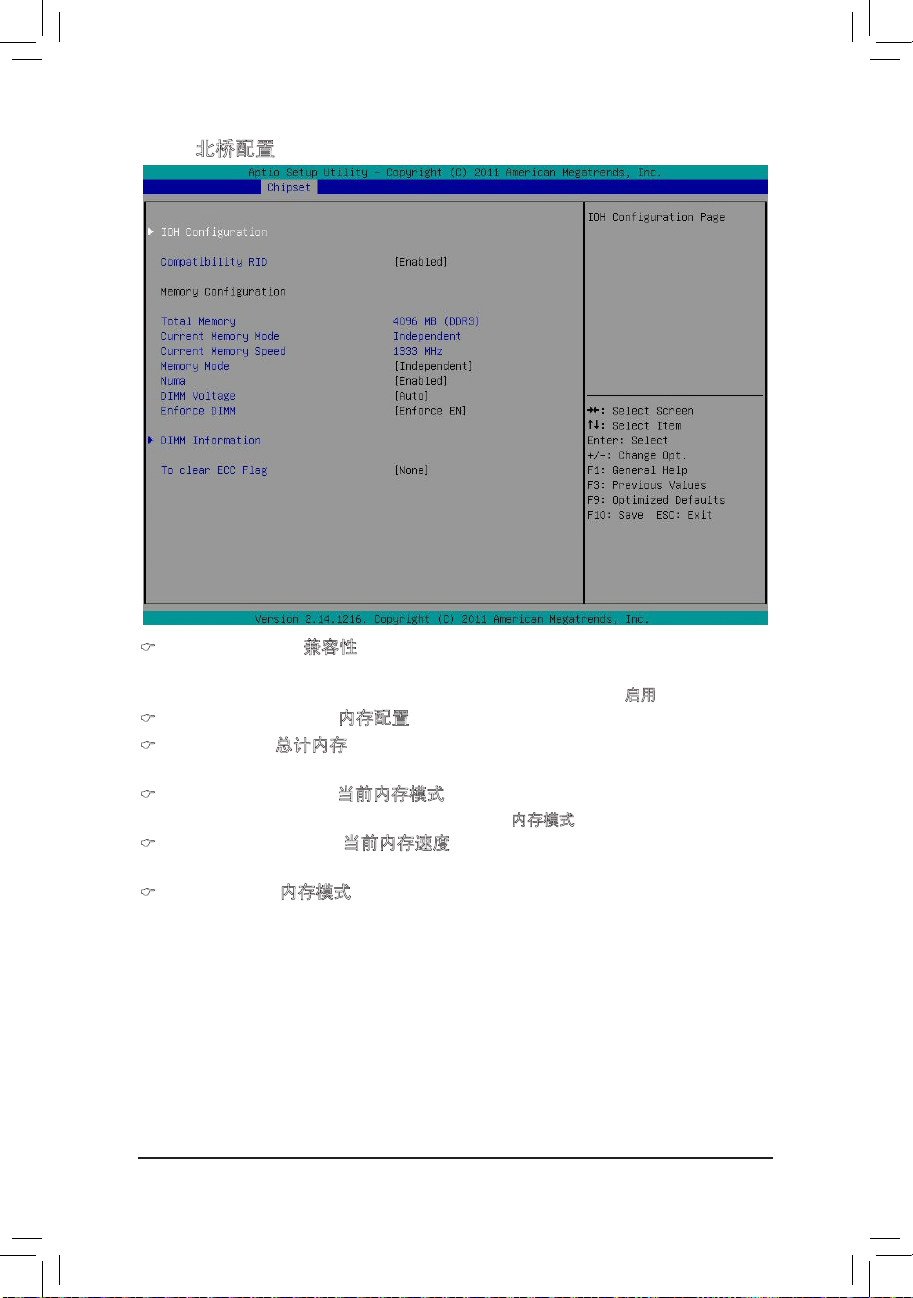

2-3-1 北桥配置 ..............................................................................................................70

2-3-1-1 IOH 配置 ...............................................................................................................72

2-3-1-2 DIMM 信息 ............................................................................................................74

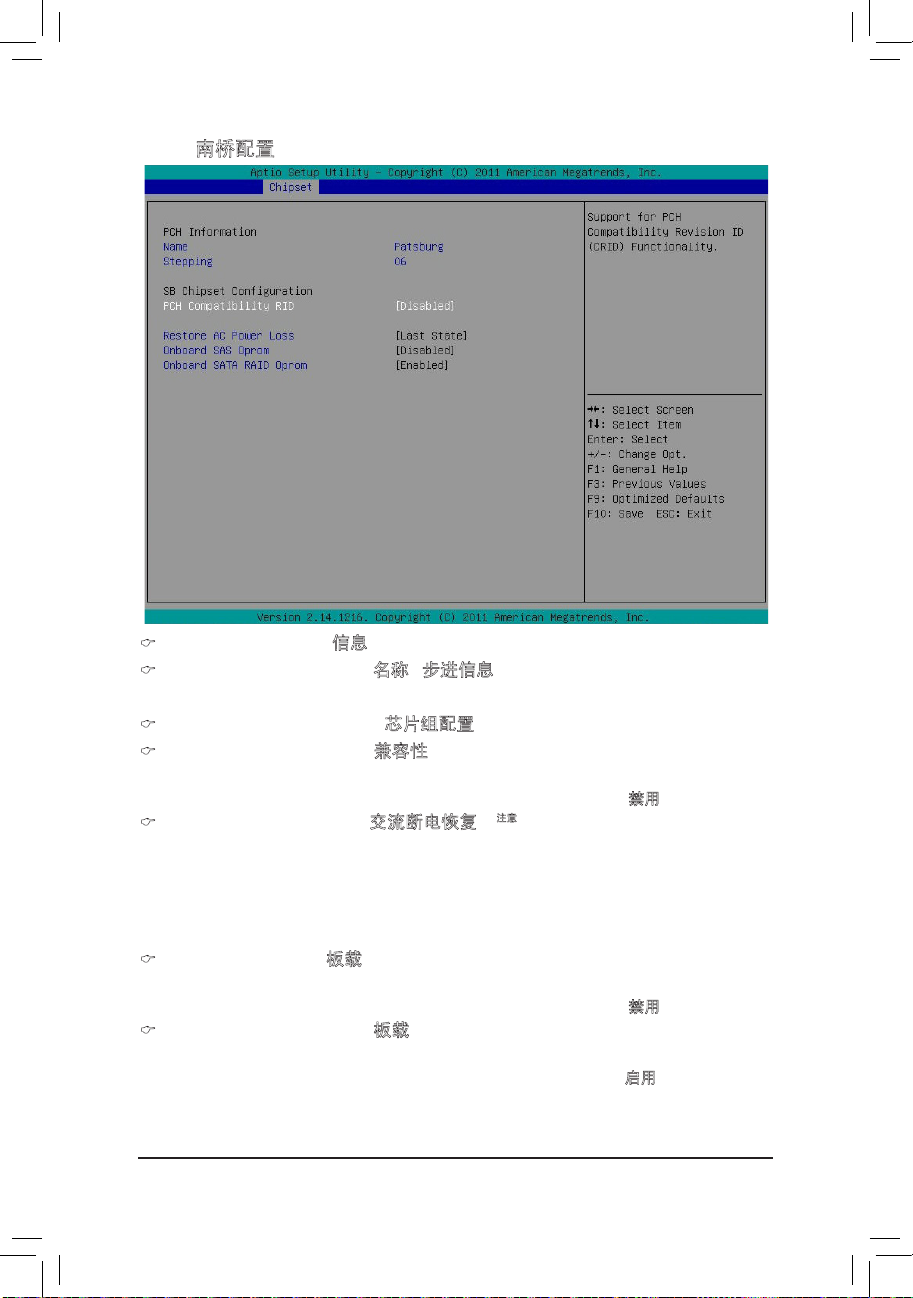

2-3-2 南桥配置 ..............................................................................................................75

2-4 安全菜单 ...................................................................................................... 76

2-5 服务器管理菜单 (GA-7PEXL/GA-7PESLX) .............................................. 77

2-5-1 系统信息 ..............................................................................................................78

2-5-2 BMC LAN 配置 ......................................................................................................79

- 3 -

2-5-3 系统事件日志 .....................................................................................................80

2-6 Boot Option ( 引导选项 ) 菜单 ................................................................... 81

2-7 Boot Manager ( 引导管理器 ) ..................................................................... 83

2-8 Exit ( 退出 ) 菜单 ......................................................................................... 84

- 4 -

包装箱物品

主板驱动程序光盘两条 SATA 线 I/O 屏蔽

• 上述包装箱物品仅供参考，实际物品以您实际收到的产品包装为准。包装箱物品如有变更，恕不另行通知。

• 主板图像仅供参考。

- 5 -

GA-7PESL 主板布局

32 31 30

43 45

44 46

494851

1 2

4 65

8 9

2223

- 6 -

1819

项目代码说明

1 ID_SW ID 开关 2 MLAN BMC 管理 LAN 端口 3 USB_LANB1 LAN1 端口 ( 上 ) / USB 端口（下 ) 4 USB_LANB2 LAN2 端口 ( 上 ) / USB 端口（下 ) 5 VGA_1 VGA 端口 6 COM1 串行端口 7 SYS_FAN3 系统风扇接口 8 P12V_AUX2 8 针电源接口

9 CPU1_FAN CPU1 风扇接口 10 CPU1 Intel LGA1356 插座 ( 第二 CPU) 11 PMBUS_CN_1 PM 总线接口 12 DDR3_P0_A0 通道 1 插槽 0 ( 供主 CPU 使用 ) 13 DDR3_P0_A1 通道 1 插槽 1 ( 供主 CPU 使用 ) 14 DDR3_P0_B0 通道 2 插槽 0 ( 供主 CPU 使用 ) 15 DDR3_P0_B1 通道 2 插槽 1 ( 供主 CPU 使用 ) 16 DDR3_P0_C0 通道 3 插槽 0 ( 供主 CPU 使用 ) 17 DDR3_P0_C1 通道 3 插槽 1 ( 供主 CPU 使用 ) 18 CPU0_FAN CPU0 风扇接口 19 CPU0 Intel LGA1356 插座 ( 主 CPU) 20 SATA_SGPIO SATA SGPIO 接口 21 SYS_FAN1 系统风扇接口 22 P12V_AUX1 8 针电源接口 23 SYS_FAN2 系统风扇接口 24 BIOS_WP BIOS 写保护跳线 25 SATA3_D SATA3 端口 DOM 支持跳线 26 SATA2_D SATA2 端口 DOM 支持跳线 27 SATA2/3/4/5 SATA 3Gb/s 接口 28 ATX1 24 针电源接口 29 SYS_FAN4 系统风扇接口 30 SKU_KEY1 Intel C600 系列升级 Key 31 RAID_KEY1 RAID 选择接口 32 SATA0/1 SATA 6Gb/s 接口 33 MINI_CN2 Mini SAS 接口 34 MINI_CN1 Mini SAS 接口 35 SSB_ME1 ME 启用 / 禁用跳线 36 BIOS_RVCR BIOS 恢复跳线 37 PASSWORD 清除密码跳线 38 ROMST_FRB3 强制停止 FRB3 定时跳线 39 F_USB1 前部 USB 接口 40 F_USB2 前部 USB 接口 41 FP_1 前面板接口 42 COM2 串行端口接口 43 PCIE_5 PCI-E 插槽 5 (x4 插槽 / x1 信号 ) 44 BAT 电池插座

- 7 -

45 PCIE_4 PCI-E 插槽 4 (x8 插槽 / x4 信号 ) 46 CLR_CMOS 清除 CMOS 跳线 47 PCIE_3 PCI-E 插槽 3 (x8 插槽 / x4 信号 ) 48 IPMB IPMB 接口 49 PCIE_2 PCI-E 插槽 2 (x16 插槽 / x16 信号 ) 50 BMC_LED1 BMC 固件准备就绪 LED 51 TPM_MEZZ1 TPM 接口 52 PCIE_1 PCI-E 插槽 1 (x16 插槽 / x16 信号 / 来自第二

CPU)

53 DDR3_P1_D0 通道 1 插槽 0 ( 供第二 CPU 使用 ) 54 DDR3_P1_D1 通道 1 插槽 1 ( 供第二 CPU 使用 ) 55 DDR3_P1_E0 通道 2 插槽 0 ( 供第二 CPU 使用 ) 56 DDR3_P1_E1 通道 2 插槽 1 ( 供第二 CPU 使用 ) 57 DDR3_P1_F0 通道 3 插槽 0 ( 供第二 CPU 使用 ) 58 DDR3_P1_F1 通道 3 插槽 1 ( 供第二 CPU 使用 )

小心 ! 如果将 SATA 类型硬盘驱动器连接到主板，请确保跳线闭合并置于 2-3 插针 ( 正常模式 ) ，以降低硬盘损坏风险。有关 SATA2_D 和 SATA3_D 跳线设置的说明，请参见第 48 页。

- 8 -

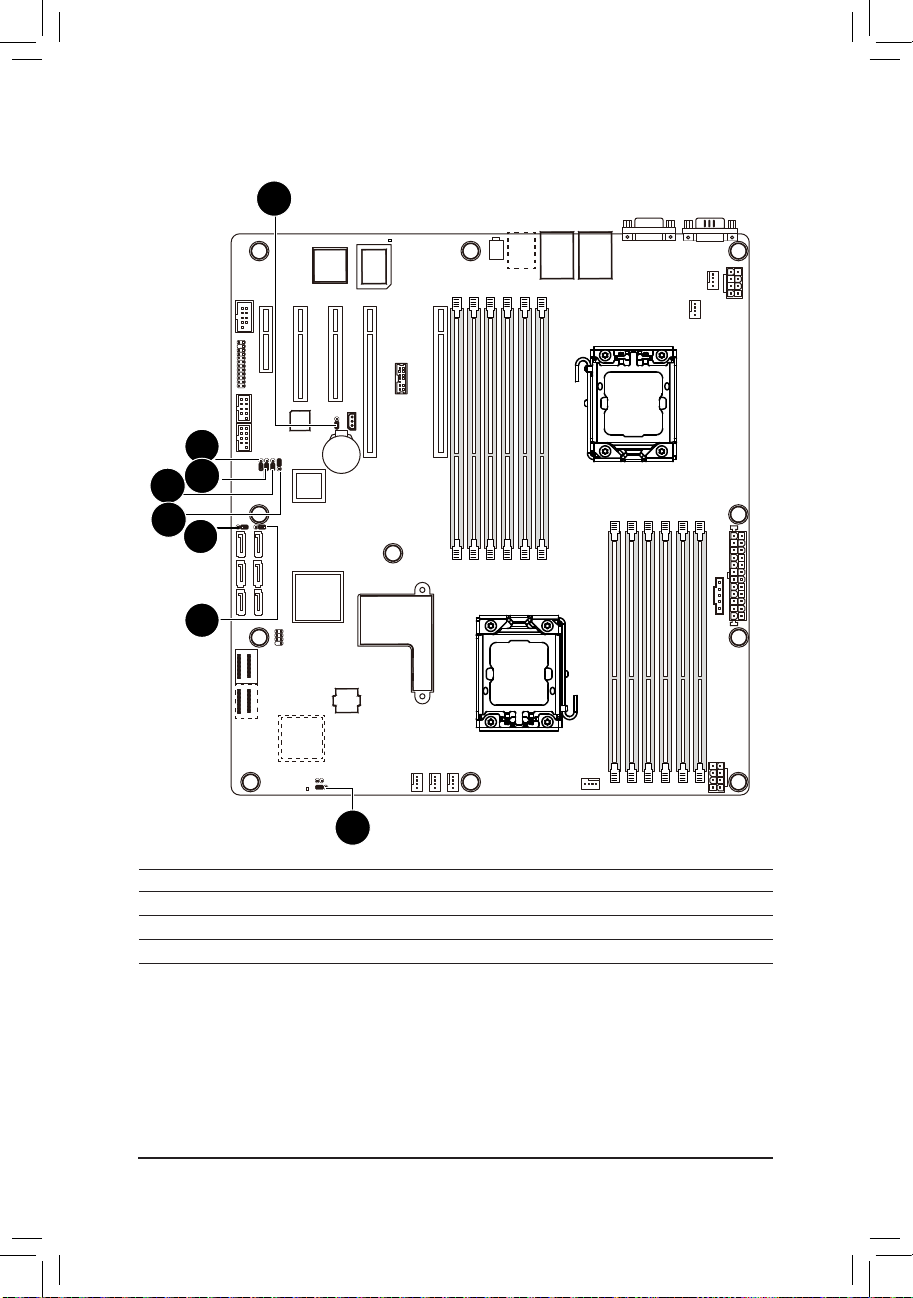

GA-7PESLX/GA-7PESLN 主板布局

38 36

35 33

40 39

43 45 49

44 46

5251

1 2

4 65

8 9

- 9 -

2527

2426

项目代码说明

1 ID_SW ID 开关 2 MLAN BMC 管理 LAN 端口

( GA-7PESL/GA-7PESLX )

3 USB_LANB1 LAN1 端口 ( 上 ) / USB 端口 ( 下 ) 4 USB_LANB2 LAN2 端口 ( 上 ) / USB 端口 ( 下 ) 5 VGA_1 VGA 端口 6 COM1 串行端口 7 SYS_FAN3 系统风扇接口 8 P12V_AUX2 8 针电源接口 9 CPU1_FAN CPU1 风扇接口

10 CPU1 Intel LGA1356 插座 ( 第二 CPU )

11 ATX1 24 针电源接口 12 DDR3_P0_A0 通道 1 插槽 0 ( 供主 CPU 使用 ) 13 DDR3_P0_A1 通道 1 插槽 1 ( 供主 CPU 使用 ) 14 DDR3_P0_B0 通道 2 插槽 0 ( 供主 CPU 使用 ) 15 DDR3_P0_B1 通道 2 插槽 1 ( 供主 CPU 使用 ) 16 DDR3_P0_C0 通道 3 插槽 0 ( 供主 CPU 使用 ) 17 DDR3_P0_C1 通道 3 插槽 1 ( 供主 CPU 使用 ) 18 PMBUS_CN_1 PM 总线接口 19 P12V_AUX1 8 针电源接口 20 CPU0_FAN CPU0 风扇接口 21 CPU0 Intel LGA1356 插座 ( 主 CPU ) 22 SYS_FAN1 系统风扇接口 23 SYS_FAN2 系统风扇接口 24 SYS_FAN4 系统风扇接口 25 RAID_KEY2 LSI RAID 选择接头 ( 仅限 GA-7PESLX ) 26 BIOS_WP BIOS 写保护跳线 27 LED2 LSI 固件准备就绪 LED 28 MINI_CN2 Mini SAS 接口 ( 仅限 GA-7PESLX )

29 MINI_CN1

30 SATA_SGPIO SATA SGPIO 接口 31 SATA2/3/4/5 SATA 3Gb/s 接口 32 SATA0/1 SATA 6Gb/s 接口 33 SATA3_D SATA3 端口 DOM 支持跳线 34 SATA2_D SATA2 端口 DOM 支持跳线 35 SSB_ME1 ME 启用 / 禁用跳线 36 BIOS_RVCR BIOS 恢复跳线 37 PASSWORD 清除密码跳线 38 ROMST_FRB3 强制停止 FRB3 定时跳线 39 F_USB1 前部 USB 接口 40 F_USB2 前部 USB 接口 41 FP_1 前面板接口 42 COM2 串行端口接口

Mini SAS 接口 Mini SAS 接口 ( SATA 信号，GA-7PESLN )

- 10 -10 - -

43 PCIE_5 PCI-E 插槽 5 (x4 插槽 / x1 信号 ) 44 BAT 电池插座 45 PCIE_4 PCI-E 插槽 4 (x8 插槽 / x4 信号 ) 46 CLR_CMOS 清除 CMOS 跳线 47 PCIE_3 PCI-E 插槽 3 (x8 插槽 / x4 信号 ) 48 IPMB IPMB 接口 49 PCIE_2 PCI-E 插槽 2 (x16 插槽 / x16 信号 ) 50 BMC_LED1 BMC 固件准备就绪 LED 51 TPM_MEZZ1 TPM 接口 52 PCIE_1 PCI-E 插槽 1 (x16 插槽 / x16 信号 / 来自第二

CPU )

小心 ! 如果将 SATA 类型硬盘驱动器连接到主板，请确保跳线闭合并置于 2-3 插针 ( 正常模式 ) ，以降低硬盘损坏风险。

有关 SATA2_D 和 SATA3_D 跳线设置的说明，请参见第 48 页。

- 11 -11 - -

第 1 章硬件安装

1-1 安装预防措施

此主板上包括许多精密电路和组件，静电放电可能造成损坏 (ESD)。在安装之前，请仔细阅读用户手册并按以下过程进行操作：

•在安装之前，请勿取下或毁坏主板 S/N ( 序列号 ) 标签或由经销商提供的保修

标签。这些标签是保修验证所必需的。

•在安装或卸下主板或其他硬件组件前，务必从电源插座上拔掉电源线，以断

开交流电源。

•将硬件组件连接到主板上的内部接口时，确保它们连接牢固。

•手拿主板时，避免接触任何金属引线或接头。

•手拿主板、CPU 或内存等电子组件时，最好戴上静电放电 (ESD) 腕带。如果

没有 ESD 腕带，应保持手干燥，并事先接触一下金属物品以消除静电。

•

在安装主板之前，请将其放在防静电垫上或静电屏蔽容器内。

•从主板上拔掉电源线之前，确保电源已关闭。

•在打开电源前，确保已根据当地电压标准设置了电源电压。

•在使用产品前，请确认所有线缆以及硬件组件的电源接头均已连接。

•为防止主板损坏，请勿让螺丝接触主板电路或其组件。

•确保主板上或计算机机箱内没有任何遗留的螺丝或金属组件。

•请勿将计算机系统放置在不平稳的表面上

•请勿将计算机系统置于高温环境中。

•在安装过程中打开计算机电源可能造成系统组件损坏和用户人身伤害。

•如果您对任何安装步骤有疑问或在使用产品时遇到问题，请咨询有资质的计

算机技术人员。

。

硬件安装 - 12 -12 - -

1-2 产品规格

CPU  支持1356插座的双Intel® Xeon® Sandy-bridge-EN 2S处理器

 Intel® Xeon® Quad Core，LGA 1356插座  支持QuickPath Interconnect，最高8GT/s  增强Intel SpeedStep技术(EIST)和Demand BasedSwitch (DBS)  支持Intel虚拟技术(VT)

芯片组  Intel® C600 (Patsburg)芯片组

内存  12 x 1.5V DDR3 DIMM插槽，支持最多384 GB系统内存

 12 x 1.35V DDR3L DIMM插槽，支持最多384 GB系统内存  3通道内存架构  支持800/1066/1333/1600内存模块  支持ECC RDIMM/ UDIMM内存模块

LAN  2 x Intel® 82574L支持10/100/1000 Mbps

扩展槽  1 x PCI Express x16插槽，运行在x16 (Gen3/PCIE_1)

 1 x PCI Express x16插槽，运行在x16 (Gen3/PCIE_2)  1 x PCI Express x8插槽，运行在x4 (Gen3/PCIE_3)  1 x PCI Express x8插槽，运行在x4 (Gen2/PCIE_4/GA-7PESL)  1 x PCI Express x8插槽，运行在x4 (Gen3/PCIE_4/GA-7PESLX/GA-7PESLN)  1 x PCI Express x4插槽，运行在x1 (Gen2/PCIE_5)

板载图形  ASPEED® AST2300支持128MB VRAM (GA-7PESL/GA-7PESLX)

 ASPEED® AST1300支持128MB VRAM (GA-7PESLN)

存储接口  Intel® C600控制器

 2 x SATA 6Gb/s接口(SATA0/1)  4 x SATA 3Gb/s接口(SATA2/3/4/5)  1 x SAS接口 ( 4个经由SCU的SATA端口(3Gb/s)，GA-7PESLN)  2 x SAS接口 ( 4个经由SCU的SATA端口(3Gb/s)，GA-7PESL)  2 x SAS接口 ( 8个SAS端口(6Gb/s)，GA-7PESLX)  支持LSI IR SAS RAID 0、RAID 1、RAID 10  支持LSI IMR SAS RAID 5 ( 连接RAID Key)

USB  最多8个USB 2.0/1.1端口 ( 4个在后面板上，另外4个端口通过USB支架

连接到内部USB接头)

Intel C600 升级 ROM SKU：

升级 ROM SKU# SCU 端口协议启用

Patsburg-A；

无升级 ROM

1 4 个端口 SATA/SAS 否 2 4 个端口 SATA/SAS 是 5 8 个端口 SATA/SAS 否 6 8 个端口 SATA/SAS 是 9 8 个端口仅 SATA SATA RAID 5

Intel RSTe SAS

RAID 5

4 个端口仅 SATA SATA RAID 5

- 13 -13 - - 硬件安装

内部接口  1 x 24-针ATX主电源接口

 2 x 8-针ATX 12V电源接口  2 x Mini SAS接口  2 x SATA 6Gb/s接口  4 x SATA 3Gb/s接口  1 x PMBus接头  2 x CPU风扇接头  4 x 系统风扇接头  1 x 前面板接头  2 x USB 2.0/1.1接头  1 x TPM接头  1 x SKU KEY接头 (GA-7PESL)  1 x RAID KEY接头  1 x 串行端口接头  1 x IPMB接头  1 x SPGIO接头

后面板I/O  4 x USB 2.0/1.1端口

 3 x RJ-45端口 (GA-7PESL/GA-7PESLX)  2 x RJ-45端口 (GA-7PESLN)  1 x COM端口  1 x VGA端口  1 x ID开关按钮

I/O控制器

 ASPEED® AST2300 BMC芯片 (GA-7PESL/GA-7PESLX)  ASPEED® AST1300 BMC芯片 (GA-7PESLN)

硬件监视器  系统电压检测

 CPU/系统温度检测  CPU/系统风扇速度检测  CPU/系统风扇速度控制

* 是否支持CPU/系统风扇速度控制功能取决于您安装的CPU/系统散热装

置。

BIOS  1 x 64 Mbit闪存

 AMI BIOS

外形尺寸  GA-7PESL： EEB外形尺寸；12英寸 x 13英寸，6层PCB

 GA-7PESLX： EEB外形尺寸；12英寸 x 13英寸，8层PCB

 GA-7PESLN： EEB外形尺寸；12英寸 x 13英寸，8层PCB

* GIGABY TE 保留对产品规格和产品相关信息进行变更而无须事先通知的权利。

- 14 -14 - - 硬件安装

1-3 安装 CPU 和 CPU 散热器

在开始安装 CPU 之前，请阅读下面的指导说明：

•

确保主板支持该 CPU。

( 关于最新 CPU 支持列表，请访问 GIGABYTE 网站。)

•

在安装 CPU 之前，务必关闭计算机电源，从电源插座上拔掉电源线，以防硬件损坏。

•

找到 CPU 的第一插针。如果方向不对，CPU 将无法插入。( 或者，可以找到 CPU 两侧的凹口和 CPU 插座上的对准键。)

•

在 CPU 表面均匀涂抹一薄层散热胶。

•

在未安装 CPU 散热器的情况下，切勿打开计算机电源，否则 CPU 可能过热并循环。

•

根据 CPU 规格设置 CPU 主频。不建议所设置的系统总线频率超出硬件规格，因为这不符合关于外设的标准要求。如果希望设置超出标准规格的频率，请依照硬件 ( 包括 CPU、图形卡、内存、硬盘驱动器等 ) 规格进行操作。

1-3-1 安装 CPU

步骤 1. 提起插座上的金属锁定杆。步骤 2. 取下 CPU 插座上的塑料盖。步骤 3. 提起金属盖。步骤 4. 以正确的方向插入 CPU。CPU 只能从一个方向安装。步骤 5. 请重新装上金属盖，将金属锁定杆推回锁定位置。

硬件安装 - 15 -15 - -

1-3-2 安装 CPU 散热器

按照下述步骤将 CPU 散热器正确安装到主板上。步骤 1. 将散热装置卡子装到处理器插座上。步骤 2. 用螺丝固定散热风扇。步骤 3. 将处理器风扇线缆连接到处理器风扇接口。

取下 CPU 散热器时务必小心谨慎，否则 CPU 散热器和 CPU 之间的散热胶可能粘到 CPU 上。若取下 CPU 散热器时操作不当，可能损坏 CPU。

- 16 -16 - - 硬件安装

1-4 安装内存

在开始安装内存之前，请阅读下面的指导说明：

•

确保主板支持该内存。为取得最佳性能，建议使用容量、品牌、速度和芯片都相

同的内存。

(

关于最新支持的内存速度和内存模块，请访问 GIGABYTE 网站。

•

在安装内存之前，务必关闭计算机电源，从电源插座上拔掉电源线，以防硬件损

坏。

•

内存模块采用防止误插入的设计。内存模块只能以一种方向安装。如果无法插入

内存，请改变方向。

1-4-1 三通道内存配置

此主板为每个 CPU 提供 6 个 DDR3 内存插槽，支持三通道技术。安装内存后，BIOS 将自动检测内存的规格和容量。启用三通道内存模式可使原始内存带宽增至三倍。六个 DDR3 内存插槽分为三个通道，每个通道有两个内存插槽，如下所述：

通道 1：DDR3_P0_A0、DDR3_P0_A1 ( 供主 CPU 使用 )

DDR3_P1_D0, DDR3_P1_D1 ( 供第二 CPU 使用 )

通道 2：DDR3_P0_B0、DDR3_P0_B1 ( 供主 CPU 使用 )

DDR3_P1_E0, DDR3_P1_E1 ( 供第二 CPU 使用 )

通道 3：DDR3_P0_C0、DDR3_P0_C1 ( 供主 CPU 使用 )

DDR3_P1_F0, DDR3_P1_F1 ( 供第二 CPU 使用 )

Channel 1

DDR3_P0_A0 DDR3_P0_A1 DDR3_P1_D0 DDR3_P1_D1

DDR3_P1_F0

DDR3_P1_E0

DDR3_P1_D0

GA-7PESL

DDR3_P1_F1

DDR3_P1_E1

DDR3_P1_D1

R-DIMM

Single-Rank Single-Rank Single-Rank

Dual-Rank Dual-Rank Dual-Rank

Quad-Rank Quad-Rank Quad-Rank

)

Channel 2 Channel 3

DDR3_P0_B0

DDR3_P0_C0

DDR3_P0_B1

DDR3_P0_C1

DDR3_P1_E0

DDR3_P1_F0

DDR3_P1_E1

DDR3_P1_F1

Channel 2 Channel 3

Channel 1

DDR3_P0_A0

DDR3_P0_B0 DDR3_P0_B1 DDR3_P1_E0 DDR3_P1_E1

DDR3_P0_C0 DDR3_P0_C1 DDR3_P1_F0 DDR3_P1_F1

DDR3_P0_A1 DDR3_P1_D0

U-DIMM

DDR3_P0_C1

DDR3_P0_A1

DDR3_P0_B1

DDR3_P0_C0

DDR3_P0_A0

DDR3_P0_B0

DDR3_P1_D1

Single-Rank Single-Rank Single-Rank

Dual-Rank Dual-Rank Dual-Rank

由于 CPU 限制，在以三通道模式安装内存前，请阅读下面的指导说明。

1. 只安装一个 DDR3 内存模块时，无法启用三通道模式。

2. 安装两个内存模块以启用三通道模式时，建议使用容量、品牌、速度和芯片都相同

的内存，以达到最佳性能。

硬件安装 - 17 -17 - -

1-4-2 安装内存

在安装内存模块前，务必关闭计算机，从电源插座上拔掉电源线，以防损坏内存模块。务必在此主板上安装 DDR3 DIMM。

安装步骤：步骤 1. 将 DIMM 内存模块垂直插入 DIMM 插槽，并向下按。步骤 2. 合上 DIMM 插槽两个边缘的塑料卡子以锁定 DIMM 模块。注意：为实现双通道操作，DIMM 必须成对安装。步骤 3. 需要卸下 DIMM 模块时，执行与安装步骤相反的步骤。

- 18 -18 - - 硬件安装

1-5 后面板接口

串行端口

连接到基于串口的鼠标或数据处理设备。

视频端口

视频输入端口连接到视频输入，还可应用于视频环通功能。

RJ-45 LAN 端口 ( 千兆以太网 LAN 端口 )

千兆以太网 LAN 端口提供 Internet 连接，数据速率可高达 1 Gbps。下面介绍 LAN 端口 LED 的状态。

KVM 服务器管理 10/100 LAN 端口 (GA-7PESL/GA-7PESLX)

LAN 端口提供 Internet 连接，数据传输速率为 10/100Mbps。

USB 2.0/1.1 端口

USB 端口支持 USB 2.0/1.1 规范。使用此端口连接 USB 设备，如 USB 键盘 / 鼠标、USB 打印机、USB 闪存驱动器等。

ID 开关按钮

此按钮提供特定单元识别功能。

硬件安装 - 19 -19 - -

速度 LED

10/100 LAN 端口

链接活动 LED

MLAN 速度 LED：

状态说明绿色点亮 100 Mbps 数据速率绿色闪烁 10 Mbps 或 100 Mb ps

数据速率

不亮 10 Mbps 数据速率

链接 / 活动 LED：

状态说明点亮系统和网络之间的链接或无访问闪烁正在发送或接收数据不亮未发送或接收数据

速度 LED

链接活动 LED

10/100/1000 LAN 端口

•

拔掉后面板接口上连接的线缆时，先从设备上拔掉线缆，然后从主板上拔掉线缆。

•

拔掉线缆时，将其从接口上平直拔下。请勿来回转动，以防线缆接头内部短路。

1Gbps 速度 LED：

状态说明黄色点亮 1 Gbp s 数据速率黄色闪烁表示 1 Gbps 数

据速率绿色点亮 100 Mbps 数据速率绿色闪烁表示 100 M bps

数据速率不亮 10 Mbps 数据速率

链接 / 活动 LED：

状态说明点亮系统和网络之间的链接或无访问闪烁正在发送或接收数据不亮未发送或接收数据

- 20 -20 - - 硬件安装

1-6 内部接口

GA-7PESL

15 14

3 6

13 12

811

1) ATX1

2) P12V_AUX1

3) P12V_AUX2

4) PMBUS_CN_1

5) CPU0_FAN ( 供主 CPU 使用 )

6) CPU1_FAN ( 供第二 CPU 使用 )

7) SYS_FAN1 ( 系统风扇 )

8) SYS_FAN2 ( 系统风扇 )

9) SYS_FAN4 ( 系统风扇 )

10) SYS_FAN3 ( 系统风扇 )

11) SATA2/3/4/5

12) SATA0/1

13) MINII_CN1/MINII_CN2

14) F_USB1

15) F_USB2

16) COM2

17) TPM_MEZZ1

18) IPMB

19) SATA_SGPIO

20) FP_1

21) BAT

22) SKU_KEY1

23) RAID_KEY1

24) BMC_LED1

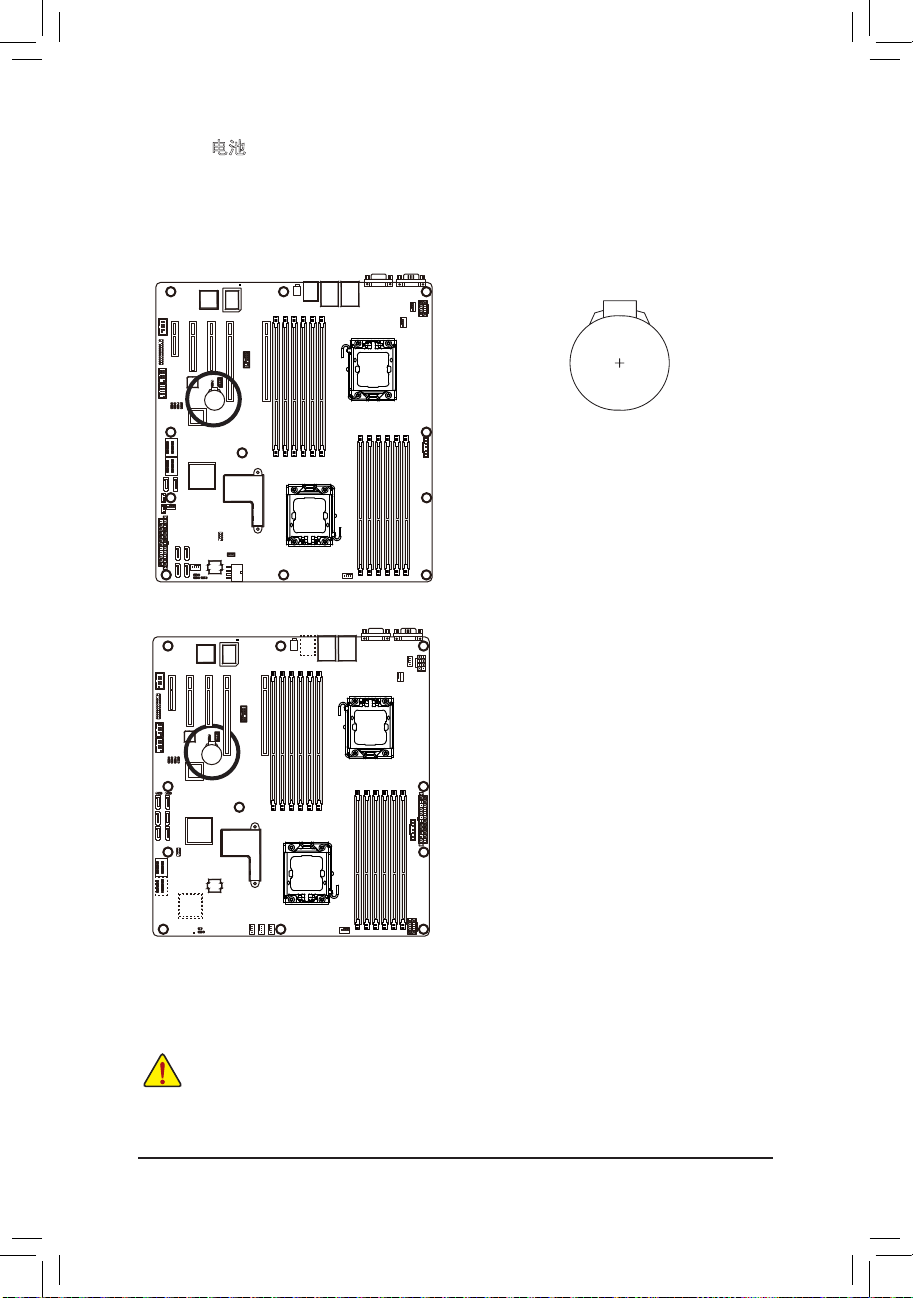

硬件安装 - 21 -21 - -

GA-7PESLX/GA-7PESLN

15 14

1) ATX1

2) P12V_AUX1

3) P12V_AUX2

4) PMBUS_CN_1

5) CPU0_FAN ( 供主 CPU 使用 )

6) CPU1_FAN ( 供第二 CPU 使用 )

7) SYS_FAN1 ( 系统风扇 )

8) SYS_FAN2 ( 系统风扇 )

9) SYS_FAN4 ( 系统风扇 )

10) SYS_FAN3 ( 系统风扇 )

11) SATA2/3/4/5

12) SATA0/1

13) MIN_CN1/ MINII_CN2 ( 仅限 GA-7PESLX)

14) F_USB1

15) F_USB2

16) COM2

17) TPM_MEZZ1

18) IPMB

19) SATA_SGPIO

20) FP_1

21) BAT

22) RAID_KEY2 ( 仅限 GA-7PESLX)

23) LED2 ( 仅限 GA-7PESLX)

24) BMC_LED1 ( 仅限 GA-7PESLX)

- 22 -22 - - 硬件安装

在连接外部设备之前，请阅读下面的指导说明 :

•

首先确保设备与要连接的接口兼容。

•

在安装设备前，务必关闭设备和计算机的电源。从电源插座上拔掉电源线，以防损坏设备。

•

在安装设备之后和打开计算机电源之前，确保设备线缆已牢固连接到主板上的接口。

硬件安装 - 23 -23 - -

1/2/3) ATX1/P12V_AUX2/P12V_AUX1 ( 2x4 12V 电源接口和 2x12 主电源接口 )

使用电源接口时，电源装置可以为主板上的所有组件提供充足稳定的电源。在连接电

源接口前，首先确保电源已关闭并且所有设备均已正确安装。电源接口采用防止误插入的设计。按正确的方向将电源线连接到电源接口。12V 电源接口主要是为 CPU 供电。如果不连接 12V 电源接口，计算机无法启动。

为满足扩展要求，建议电源应能承受高功耗 (500W 或以上 )。如果使用的电源不能提供所需的功率，可能导致系统不稳定或无法启动。

GA-7PESL

GA-7PESLX GA-7PESLN

P12V_AUX1

(GA-7PEXSL)

854

P12V_AUX2

(GA-7PEXSL)

4 8

1 5

插针编号定义

P12V_AUX1

(GA-7PEXSLX)

(GA-7PESLN)

4 8

1 5

P12V_AUX1

(GA-7PEXSLX)

(GA-7PESLN)

854

1 GND 2 GND 3 GND 4 GND 5 +12V 6 +12V 7 +12V 8 +12V

硬件安装 - 24 -24 - -

ATX1

(GA-7PESL)

ATX1

(GA-7PESLX)

(GA-7PESLN)

插针编号定义插针编号定义

4) PMBUS_CN_1 ( 电源管理接口 )

GA-7PESL

1 3.3V 13 3.3V 2 3.3V 14 -12V 3 GND 15 GND 4 +5V 16 PS_ON 5 GND 17 GND 6 +5V 18 GND 7 GND 19 GND 8 +电源良好 20 -5V 9 5VSB (待机+5V) 21 +5V

10 +12V 22 +5V 11 +12V 23 +5V 12 3.3V 24 GND

GA-7PESLX GA-7PESLN

硬件安装 - 25 -25 - -

插针编号定义

1 SMB CLK 2 SMB数据 3 SMB提示 4 GND 5 3.3V感知

5/6/7/8/9/10) CPU0_FAN/CPU1_FAN/SYS_FAN1/SYS_FAN2//SYS_FAN3

DEBUG PORT

( CPU 风扇 / 系统风扇接头 )

此主板有一个 4 针 CPU 风扇接头 (CPU_FAN1/2)、一个 4 针 (FAN4) 系统风扇接头。大多数

风扇接头采用防止误插入的设计。当连接风扇线缆时，务必以正确的方向连接 ( 黑色接头线是地线 )。此主板支持 CP U 风扇速度控制，要求所使用的 CPU 风扇采用风扇速度控制设计。为达到最佳散热效果，建议将系统风扇安装在机箱内部。

SYS_FAN2

SYS_FAN4

SYS_FAN1

GA-7PESL

CPU0_FAN

GA-7PESLX GA-7PESLN

SYS_FAN3

CPU1_FAN

SYS_FAN3

CPU1_FAN

CPU0_FAN CPU1_FAN

SYS_FAN1

(GA-7PEXSL)

插针编号定义

1 GND 2 +12V 3 感知 4 速度控制

SYS_FAN2 SYS_FAN4

(GA-7PESL)

SYS_FAN1 SYS_FAN2 SYS_FAN3

SYS_FAN4 (GA-7PESLX) (GA-7PESLN)

SYS_FAN3

(GA-7PESL)

SYS_FAN4 SYS_FAN1

SYS_FAN2

•

务必将风扇线缆连接到风扇接头，以防 CPU 和系统过热。过热可能导致 CPU 损坏

CPU0_FAN

或系统挂起。

•

这些风扇接头不是配置跳线块。切勿将跳线帽置于接头上。

- 26 -26 - - 硬件安装

DEBUG PORT

G.QBOFM

DEBUG PORT

G.QBOFM

11) SATA2/SATA3/SATA4/SATA5 ( SATA 3Gb/s 接口 )

12) SATA0/SATA1 ( SATA 6Gb/s 接口 )

SATA 接口符合 SATA 6Gb/s 标准，与 SATA 3Gb/s 和 1.5Gb/s 标准兼容。每个 SATA 接口支持

一个 SATA 设备。

SATA0

SATA1

当 SATA_DOM1/2 跳线设在正常模式时：

插针编号定义

1 GND 2 TXP 3 TXN 4 GND 5 RXN

SATA1

6 RXP 7 GND

当 SATA_DOM1/2 跳线设在

1-2 插针时：

插针编号定义

1 GND 2 TXP 3 TXN 4 GND 5 RXN 6 RXP 7 P5V

SATA5

SATA3

SATA0

SATA2

SATA1

SATA4

GA-7PESL

SATA0

GA-7PESLX GA-7PESLN

SATA2

SATA4

SATA3

SATA5

•

RAID 0 或 RAID 1 配置需要至少两个硬盘驱动器。如果配置两个以上硬盘驱动器，

硬盘驱动器总数必须是偶数。

•

RAID 10 配置需要四个硬盘驱动器。

( 注意 ) 当 RAID 配置通过 SATA 6Gb/s 通道而建立时，系统性能 ( RAID 配置 ) 可能因所连接的

设备不同而异。

硬件安装 - 27 -27 - -

13) MINI_CN1/MIN_CN2 ( Mini SAS 接口 )

MINI_CN1 MINI_CN2 SAS/SATA

GA-7PESL 是是 SATA GA-7PESLX 是是 SAS GA-7PESLN 是否 SATA

GA-7PESL

插针编号定义插针编号定义

A1 GND B1 GND A2 RX0+ B2 TX0+ A3 RX0- B3 TX0A4 GND B4 GND A5 RX1+ B5 TX1+ A6 RX1- B6 TX1A7 GND B7 GND A8 SIB7 B8 SIB0

A9 SIB3 B9 SIB1 A10 SIB4 B10 SIB2 A11 SIB5 B11 SIB6 A12 GND B12 GND A13 RX2+ B13 TX2+ A14 RX2- B14 TX2A15 GND B15 GND A16 RX3+ B16 TX3+ A17 RX3- B17 TX3A18 GND B18 GND

MINI_CN2

MINI_CN1

GA-7PESLX GA-7PESLN

A1 B1

A18 B18

MINI_CN1

MINI_CN2

- 28 -28 - - 硬件安装

14/15) F_USB1/F_USB2 ( 前部 USB 接头 )

这些接头符合 USB 2.0/1.1 规范。每个 USB 接头可通过选购的 USB 支架提供两个 USB 端

口。如需购买可选的 USB 支架，请与当地经销商联系。

F_USB_2 F_USB_1

F_USB_2

F_USB_1

GA-7PESL

GA-7PESLX GA-7PESLN

1 2

9 10

插针编号定义

1 电源(5V) 2 电源(5V) 3 USB DX4 USB DY5 USB DX+ 6 USB DY+ 7 GND 8 GND 9 无插针

10 NC

硬件安装 - 29 -29 - -

16) COM2 ( 串行端口接头 )

COM 接头可通过选购的 COM 端口线缆提供一个串行端口。如需购买可选的 COM 端口

线缆，请与当地经销商联系。

GA-7PESL

GA-7PESLX GA-7PESLN

插针编号定义

1 NDCD2 NSIN 3 NSOUT 4 NDTR5 GND 6 NDSR7 NRTS8 NCTS9 NRI

10 无插针

硬件安装 - 30 -30 - -

17) TPM_MEZZ1 ( TPM 模块接口 )

GA-7PESL

GA-7PESLX GA-7PESLN

13114

插针编号定义

1 CLK_33M_TPM 2 P_3V3_AUX 3 LPC_RST_DEBUG 4 P3V3 5 LPC_LAD0 6 IRQ_SERIAL 7 LPC_LAD1 8 TPM_DET_N

9 LPC_LAD2 10 NC 11 LPC_LAD3 12 GND 13 LPC_FRAME_N 14 GND

硬件安装 - 31 -31 - -

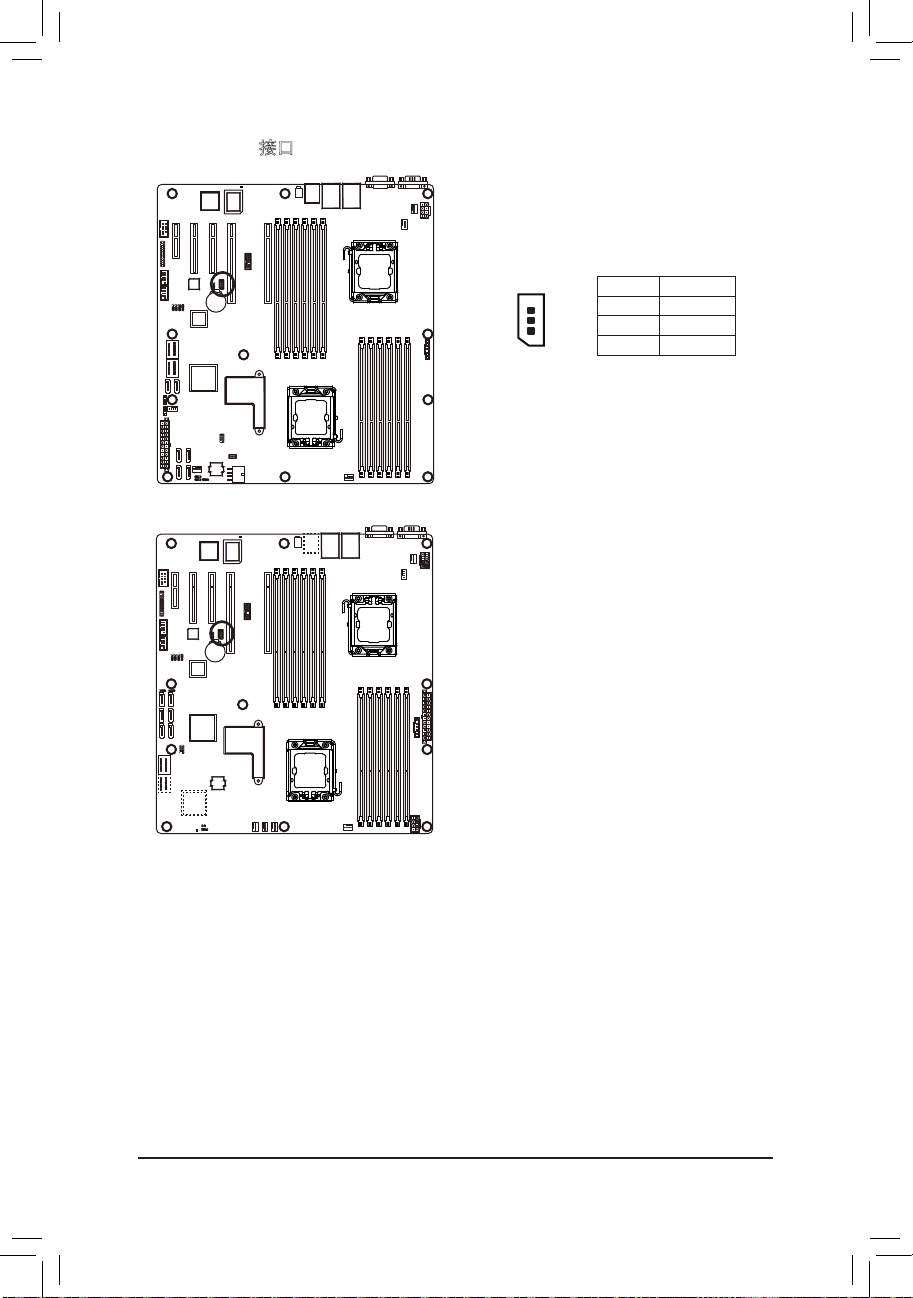

18) IPMB ( IPMB 接口 )

GA-7PESL

GA-7PESLX GA-7PESLN

插针编号定义

1 SCL 2 GND 3 SDA

硬件安装 - 32 -32 - -

19) SATA_SGPIO (SATA SGPIO 接头 )

SGPIO 是指 Serial General Purpose Input/Output ( 串行通用输入 / 输出 )，它是在主机总线适

配器 (HBA) 和底板之间使用的4 信号( 或 4 导线) 总线。4 个信号中的 3 个信号由HBA 驱动，另外 1 个信号由底板驱动。通常，HBA 是位于服务器、台式、机架或工作站计算机内部的存储控制器，它与硬盘驱动器交互作用以存储和检索数据。

插针编号定义

1 SGPIO_SATA_DATAOUT1 2 无插针 3 SGPIO_SATA_DATAOUT0 4 GND 5 GND 6 SGPIO_SATA_LOAD 7 NC 8 SGPIO_SATA_CLOCK

GA-7PESL

817

GA-7PESLX GA-7PESLN

硬件安装 - 33 -33 - -

20) FP_1 ( 前面板接头 )

参照下面的插针分配，将机箱上的电源开关、复位开关、扬声器、机箱侵入开关 / 传感

器、以及系统状态指示灯等连接到此接头。在连接线缆前，请留意正负插针。

1 2

12 24

GA-7PESL

19插针编号信号名称定义

1 PWLED+ 电源LED信号正极(+) 2 5VSB 5V待机电源 3 NC 无插针 4 ID_LED+ ID LED信号正极(+) 5 PWLED- 电源LED信号负极(-) 6 ID_LED- ID LED信号负极(-) 7 HD+ 硬盘LED信号正极(+) 8 F_SYSRDY 系统前面板LED信号

9 HD- 硬盘LED信号负极(-) 10 SYS_STATUS- 系统状态LED信号负极(-) 11 PWB+ 电源按钮信号正极(+) 12 L1_ACT LAN1活动LED信号 13 PWB+_GND 接地 14 L1_LINK- LAN1链接LED信号负极(-) 15 RST_BTN+ 复位按钮信号正极(+) 16 SENSOR_SDA SMBus数据信号 17 RST_BTN_GND 接地 18 SENSOR_SCL SMBus时钟信号 19 ID_SW+ ID开关信号正极(+) 20 CASE_OPEN- 机箱入侵信号负极(-) 21 ID_SW (GND) 接地 22 L2_ACT LAN2活动LED信号 23 NMI_SW- NMI开关信号负极(-) 24 L2_LINK- LAN2链接LED信号负极(-)

GA-7PESLX GA-7PESLN

前面板设计可能因机箱不同而异。前面板模块上主要包括电源开关、复位开关、电源 LED、硬盘驱动器活动 LED、扬声器等。将机箱前面板模块连接到此接头时，确保导线分配和插针分配正确匹配。

- 34 -34 - - 硬件安装

21) BAT ( 电池 )

电池提供的电源可以在计算机关机时保持 CMOS 中的值 ( 如 BIOS 配置、日期和时间信

息等 )。当电池电压降至较低电平时，应更换电池，否则 CMOS 值可能不准确或丢失。

GA-7PESL

您可以通过取出电池来清除 CMOS 值：

1. 关闭计算机，拔掉电源线。

2. 轻轻地从电池座中取出电池，等待一分钟。( 或者，

使用螺丝刀等金属物品接触电池座的正负端子，使它们短路 5 秒钟。)

3. 重新装上电池。

4. 插入电源线，重新启动计算机。

GA-7PESLX GA-7PESLN

•

在更换电池前，务必关闭计算机，拔掉电源线。

•

更换时使用同等电池。如果更换电池时使用的型号不正确，存在爆炸危险。

•

如果您无法更换电池或不确定电池型号，请与销售店或当地经销商联系。

•

安装电池时，请注意电池的正面 (+) 和负面 (-) ( 正面应朝上 )。

•

废旧电池必须依照当地环保法规进行处置。

- 35 -35 - - 硬件安装

22) SKU_KEY1 ( Patsburg 升级 ROM 接头，GA-7PESL )

GA-7PESL

插针编号定义

23) RAID_KEY1 ( RAID 选择接头，GA-7PESL )

1 GND 2 FM_PBG_DYN_SKU_KEY

3 GND

GA-7PESL

插针编号定义

1 GND 2 FM_SSB_SAS_SATA_RAID_KEY

3 GND

- 36 -36 - - 硬件安装

24) BMC_LED1 ( BMC 固件准备就绪 LED，GA-7PESL )

链接 / 活动：

状态说明点亮 BMC 固件在初始化闪烁 BMC 固件准备就绪不亮系统电源关闭

GA-7PESL

- 37 -37 - - 硬件安装

22) RAID_KEY2 ( RAID 选择接头，仅限 GA-7PESLX )

GA-7PESLX GA-7PESLN

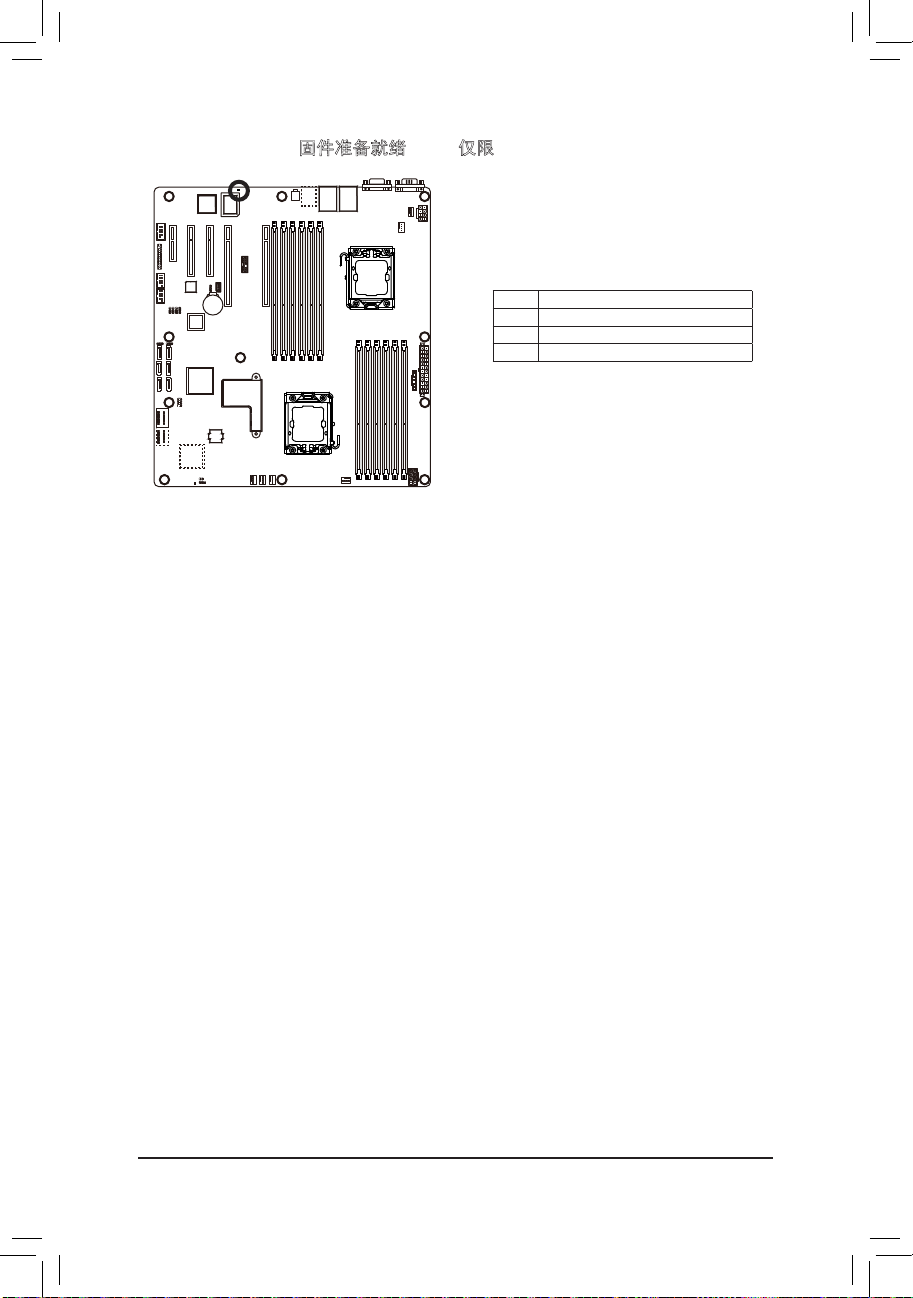

23) LED2 ( LSI 固件准备就绪 LED，仅限 GA-7PESLX )

LED2 链接 / 活动：

GA-7PESLX GA-7PESLN

状态说明闪烁 LSI 固件准备就绪不亮 LSI 固件未准备就绪

插针编号定义

1 GPIO 2 GND

硬件安装 - 38 -38 - -

24) BMC_LED1 ( BMC 固件准备就绪 LED，仅限 GA-7PESLX )

链接 / 活动：

GA-7PESLX GA-7PESLN

硬件安装 - 39 -39 - -

1-7 跳线设置

GA-7PESL

6 5

27 8

1) CLR_CMOS

2) BIOS_WP

3) SSB_ME1

4) ROMST_FRB3 ( 仅限 GA-7PESLX)

5) BIOS_RCVR

6) PASSSWORD

7) SATA2_D

8) SATA3_D

- 40 -40 - - 硬件安装

GA-7PESLX/GA-7PESLN

6 5

1) CLR_CMOS

2) BIOS_WP

3) SSB_ME1

4) ROMST_FRB3

5) BIOS_RCVR

6) PASSSWORD

7) SATA2_D

8) SATA3_D

- 41 -41 - - 硬件安装

1) CLR_CMOS ( 清除 CMOS 跳线 )

使用此跳线清除 CMOS 值 ( 如日期信息和 BIOS 配置 ) 并将 CMOS 值恢复至出厂默认值。

如要清除 CMOS 值，将跳线帽置于两个插针上以暂时短路两个插针，或者使用螺丝刀等金属物品接触两个插针几秒钟。

2-3 连接：清除 CMOS 数据。

GA-7PESL

GA-7PESLX GA-7PESLN

•

在清除 CMOS 值之前，务必关闭计算机电源，从电源插座上拔掉电源线。

•

在清除 CMOS 值之后和打开计算机电源之前，务必从跳线上取下跳线帽。否则，可能造成主

板损坏。

•

系统重新启动后，进入 BIOS Setup 的 Exit ( 退出 ) 菜单，加载出厂默认值，即选择 Load Default

Values ( 加载默认值 ) ；或者手动配置 BIOS 设置 ( 参见第 2 章“BIOS Setup”，了解 BIOS 配置 )。

硬件安装 - 42 -42 - -

2) BIOS_WP ( BIOS 写保护跳线 )

GA-7PESL

1-2 连接：正常运行。( 默认设置 )

GA-7PESL

GA-7PESLX GA-7PESLN

GA-7PESLX/GA-7PESLN

2-3 连接：启用 BIOS 写保护功能。

1-2 连接：正常运行。( 默认设置 )

2-3 连接：启用 BIOS 写保护功能。

硬件安装 - 43 -43 - -

3) SSB_ME1 ( ME 启用 / 禁用跳线 )

GA-7PESL

GA-7PESLX GA-7PESLN

1-2 连接：禁用 ME 功能。

2-3 连接：正常运行。( 默认设置 )

- 44 -44 - - 硬件安装

4) RMOST_FRB3 ( 强制停止 FRB3 定时条线，GA-7PESL/GA-7PESLX )

1-2 连接：正常运行。( 默认设置 )

GA-7PESL

GA-7PESLX GA-7PESLN

2-3 连接：强制停止 FRB3 定时。

- 45 -45 - - 硬件安装

5) BIOS_RVCR ( BIOS 恢复跳线 )

GA-7PESL

GA-7PESLX GA-7PESLN

1-2 连接：正常运行。( 默认设置 )

2-3 连接：BIOS 恢复模式。

硬件安装 - 46 -46 - -

6) 密码 ( 跳过管理员密码跳线 )

GA-7PESL

GA-7PESLX GA-7PESLN

1-2 连接：正常运行。( 默认设置 )

2-3 连接：跳过管理员密码。

硬件安装 - 47 -47 - -

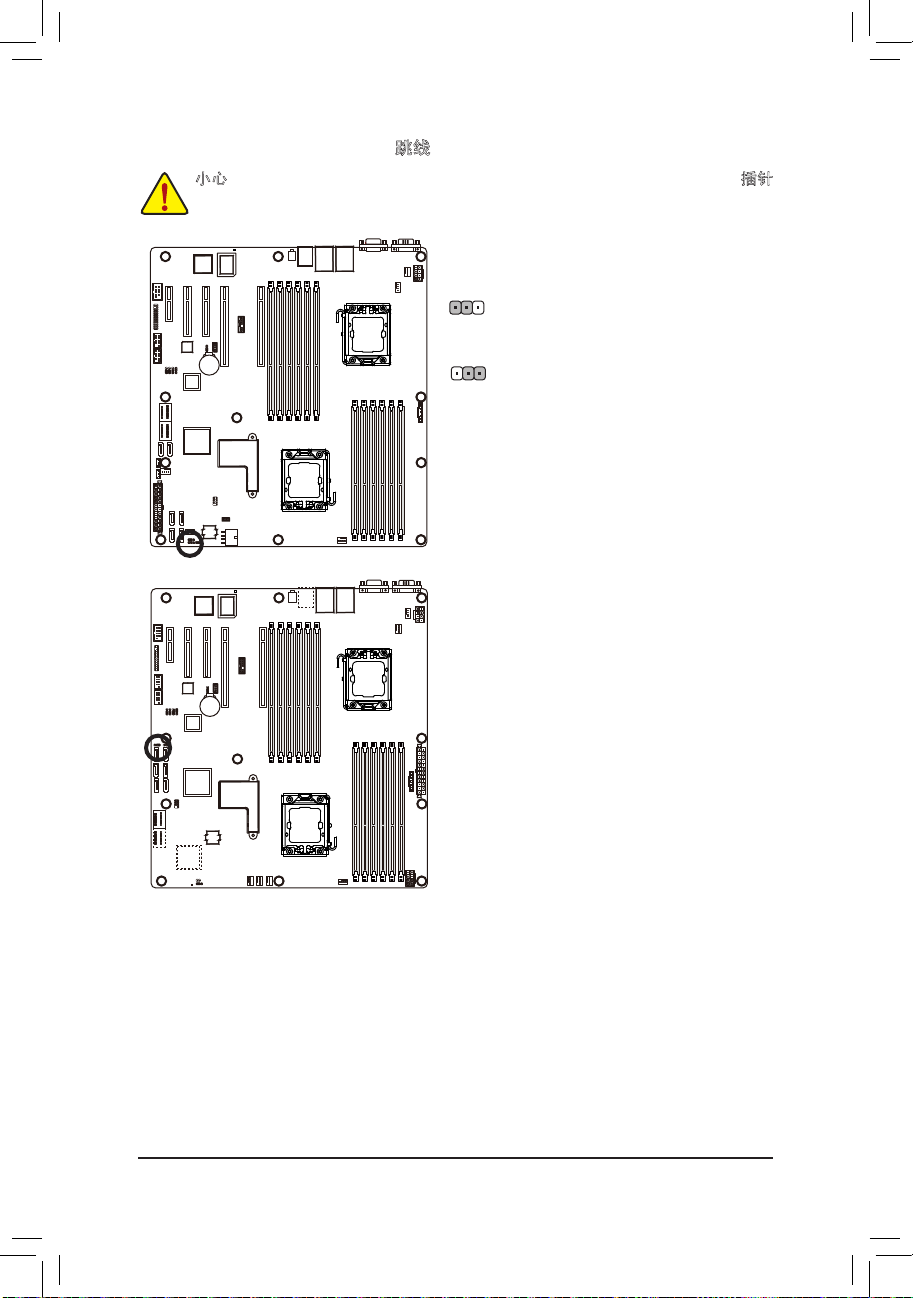

7/8) SATA2_D/SATAD_3 ( SATA DOM 跳线 )

小心 ! 如果将 S ATA 类型硬盘驱动器连接到主板，请确保跳线闭合并置于 2-3 插针

( 正常模式 )，以降低硬盘损坏风险。

1-2 连接：启用 SATA0/SATA1 端口 DOM 支持。

GA-7PESL

GA-7PESLX GA-7PESLN

2-3 连接：正常模式。( 默认设置 )

- 48 -48 - - 硬件安装

第 2 章 BIOS 设置

BIOS ( 基本输入和输出系统 ) 在主板上的 EFI 中记录系统的硬件参数。它的主要功能包括在系统启动期间执行开机自检 (POST)、保存系统参数、以及加载操作系统等。BIOS 包括一个 BIOS Setup 程序，允许用户修改基本系统配置设置或激活特定系统功能。当电源关闭时，主板上的电池为 CMOS 提供必要的电源，以保留 CMOS 中的配置值。

如要访问 BIOS Setup 程序，在开机后的 POST 期间按 <F2> 键。

• BIOS 刷新有潜在风险，如果在使用当前 BIOS 版本过程中没有遇到问题，建议您不要刷新 BIOS。如要刷新 BIOS，请谨慎操作。BIOS 刷新不当可能会造成系统工作不正常。

• 建议您不要修改默认设置 ( 除非必要 )，以避免系统不稳定或其他意外后果。设置修改不当可能造成系统无法启动。若发生这种情况，试着清除 CMOS 值，并将主板恢复至默认值。( 参见本章中的“加载优化默认值”部分或第 1 章中关于电池 / 清除 CMOS 跳线的说明，以了解如何清除 CMOS 值。)

BIOS Setup 程序功能键

<f><g> 移动选择条以选择画面 <h><i> 移动选择条以选择一个项目 <Enter> 执行命令或进入子菜单 <Esc> 主菜单：退出 BIOS Setup 程序子菜单：退出当前子菜单 <F1> 显示一般帮助说明 <F3> 将当前子菜单恢复至之前的 BIOS 设置 <F9> 为当前子菜单加载优化的 BIOS 默认设置 <F10> 保存所有更改，然后退出 BIOS Setup 程序

- 49 -49 - - BIOS 设置

Main ( 主菜单 )



此设置页面包含标准兼容 BIOS 中的所有项目。

Advanced ( 高级 )



此设置页面包含 AMI BIOS 特殊增强功能的所有项目。 ( 例如：自动检测风扇和温度状态，自动配置硬盘参数。)

Chipset ( 芯片组 )



此设置页面包括与北桥和南桥功能配置相关的所有子菜单选项。 ( 例如：自动检测风扇和温度状态，自动配置硬盘参数。)

Security ( 安全 )



更改、设置或禁用管理员和用户密码。配置管理员密码后，可以限制对系统和 BIOS

Setup 的访问。管理员密码允许您在 BIOS Setup 中进行更改。用户密码只允许您查看 BIOS 设置，而不能更改。

服务器管理 ( GA-7PESL/GA-7PESLX )



服务器附加功能启用 / 禁用设置菜单。

Boot Options ( 引导选项 )



此设置页面提供与配置引导序列相关的多个项目。

Boot Manager ( 引导管理器 )



在此设置页面中配置引导设备。

Exit ( 退出 )



将 BIOS Setup 程序中的所有更改保存到 CMOS，然后退出 BIOS Setup。( 按 <F10> 也可完

成此任务。) 放弃所有更改，此前的设置保持有效。按 <Y> 确认消息将退出 BIOS Setup。( 按 <Esc> 也

可完成此任务。)

BIOS 设置 - 50 -50 - -

2-1 Main ( 主 ) 菜单

一旦进入 BIOS Setup 程序，屏幕上显示如下所示的 Main ( 主 ) 菜单。使用箭头键在项目间移动，然后按 <Enter> 接受或进入其他子菜单。 Main ( 主 ) 菜单帮助

关于高亮显示的设置选项的屏幕说明显示在 Main ( 主 ) 菜单的底部行中。子菜单帮助

在子菜单中时，按 <F1> 显示菜单中可用功能键的帮助画面 ( 一般帮助 )。按 <Esc> 退出帮助画面。关于每个项目的帮助位于子菜单右侧的项目帮助块中。

• 当系统变得不稳定时，可以选择 Load Default Values ( 加载默认值 ) 项目将系统恢复至默认状态。

• 本章中介绍的 BIOS Setup 菜单仅供参考，可能因 BIOS 版本不同而异。

- 51 -51 - - BIOS 设置

BIOS Information ( BIOS 信息 ) BIOS Version ( BIOS 版本 )

显示 BIOS setup utility 的版本号。

Memory Information ( 内存信息 ) Total Memory ( 总计内存 )

在 POST 期间确定目前的内存总量。

System Date ( 系统日期 )

设置日期，格式为工作日 - 月 - 日 - 年。

System Time ( 系统时间 )

设置系统时间，格式为时 - 分 - 秒。

Access Level ( 访问级别 )

显示当前访问级别信息。

BIOS 设置 - 52 -52 - -

2-2 Advanced ( 高级 ) 菜单

Advanced ( 高级 ) 菜单中显示的子菜单选项用于配置各个硬件组件的功能。选择一个子菜单项目，然后按 Enter 进入相关的子菜单画面。

GA-7PESL/GA-7PESLX

- 53 -53 - - BIOS 设置

GA-7PESLN

- 54 -54 - - BIOS 设置

2-2-1 硬件监视器 (GA-7PESLN)

按 Enter 查看硬件监视器画面，该画面显示 CPU/ 系统温度、风扇速度、以及电压等的实时记录。此画面中的项目不可配置。

- 55 -55 - - BIOS 设置

2-2-2 PCI 配置

PCI Express Slot 1/2/3/4/5 I/O ROM ( PCI Express 插槽 1/2/3/4/5 I/O ROM )

启用时，此设置将为相关 PCI-E 插槽初始化设备扩展 ROM。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Enabled ( 启用 )。

Onboard LAN1/2 Controller ( 板载 LAN1/2 控制器 )

启用 / 禁用板载 LAN 控制器。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Enabled ( 启用 )。

LAN1/2 Option ROM ( LAN1/2 选件 ROM )

启用 / 禁用板载 LAN1 设备并初始化设备扩展 ROM。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Disabled ( 禁用 )。

PERR Generation ( PERR 生成 )

当此项设为启用时，会生成 PCI 总线奇偶校验错误 (PERR) 并传递到 NMI。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Disabled ( 禁用 )。

SERR Generation ( SERR 生成 )

当此项设为启用时，会生成 PCI 总线系统错误 (SERR) 并传递到 NMI。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Disabled ( 禁用 )。

Maximum Playload ( 最大有效负荷 )

设置 PCI Express 设备的最大有效负荷，或者允许系统 BIOS 选择此值。可用选项：自动 / 128 字节 / 256 字节 / 512 字节 / 1024 字节 / 2048 字节 / 4096 字节。默认设置是 4096 字节。

BIOS 设置 - 56 -56 - -

2-2-3 信任计算

TPM Support ( TPM 支持 )

选择 Enabled（启用）时激活 TPM 支持功能。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Enabled ( 启用 )。

TPM State ( TPM 状态 )

选择 Enabled ( 启用 ) 时激活 TPM 状态功能。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Enabled ( 启用 )。

Pending Operation ( 待执行操作 )

决定在操作等待执行时的动作。可用选项：None ( 无 )。默认设置是 None ( 无 )。

Current Status Information ( 当前状态信息 )

显示当前 TPM 状态信息。

( 注意 )

( 注意 ) 当连接了 TPM 模块时，显示此项目。

- 57 -57 - - BIOS 设置

2-2-4 CPU 配置

BIOS 设置 - 58 -58 - -

Socket 0/1 Information ( 插座 0/1 信息 ) CPU Signature ( CPU 签名 )

显示处理器 ID 信息。

Microcode Patch ( 微代码补丁 )

显示微代码补丁。

Max CPU Speed ( CPU 最大速度 )

显示处理器最大速度。

Min CPU Speed ( CPU 最小速度 )

显示处理器最小速度。

Processor Cores ( 处理器内核 )

显示处理器内核信息。

Intel HT Technology ( Intel HT 技术 )

显示 Intel 超线程技术功能支持信息。

Intel VT-x Technology ( Intel VT-x 技术 )

显示 Intel 虚拟技术功能支持信息。

Cache Information ( 缓存信息 ) L1 Data Cache ( L1 数据缓存 )

显示 L1 数据缓存信息。

L1 Code Cache ( L1 代码缓存 )

显示 L1 代码缓存信息。

L2 Cache ( L2 缓存 )

显示每个内核的 L2 缓存信息。

- 59 -59 - - BIOS 设置

L3 Cache ( L3 缓存 )

显示每个插槽总计 L3 缓存的信息。

CPU Speed ( CPU 速度 )

显示当前安装的 CPU 的速度。

64-bit ( 64 位 )

显示所安装的 CPU 的支持信息。

Hyper-threading ( 超线程 )

Intel 超线程技术允许单个处理器同时执行两个或多个独立的线程。当超线程启用时，多

线程软件应用程序可以执行它们的线程，从而提高性能。

可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Enabled ( 启用 )。

Limit CPUID Maximum ( 限制 CPUID 最大 )

若启用，处理器会在查询时将最大 CPUID 输入值限定为 03h，即使处理器支持更高

CPUID 输入值也不例外。若禁用，处理器会在查询时返回处理器的实际最大 CPUID 输入值。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Enabled ( 启用 )。

Execute Disable Bit ( 执行禁制位 )

启用时，处理器禁止执行纯数据存储页面中的代码。这在一定程度上可防止缓冲区溢

出攻击。禁用时，处理器不限制执行存储区域中的代码。这会造成处理器更容易遭受缓冲区溢

出攻击。

可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Enabled ( 启用 )。

Intel Virtualization Technology ( Intel 虚拟技术 )

选择是否启用 Intel 虚拟技术功能。VT 允许单个平台在多个独立的分区运行多个操作系

统。

可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Enabled ( 启用 )。

Energy Performance ( 能耗性能 )

Energy Performance Bias ( 能耗性能偏差 ) 是 Intel CPU 的一项功能。 MSR_ENERGY_PERFORMANCE_BIAS 寄存器中的值越大， CPU 节省的功率越多，但性能会降低。注意：如果操作系统 ( 如 Windows 2008 或 Linux 新版本 ) 支持，则此寄存器也由操作系统

更改。

可用选项： Performance ( 性能 )：向 MSR_ENERGY_PERFORMANCE_BIAS 中写入值 0 Balanced Performance ( 均衡性能 )：向 MSR_ENERGY_PERFORMANCE_BIAS 中写入值 7 Balanced Energy ( 均衡能耗 )：向 MSR_ENERGY_PERFORMANCE_BIAS 中写入值 11 Energy Efﬁcient ( 能效 )：向 MSR_ENERGY_PERFORMANCE_BIAS 中写入值 15 默认设置是 Performance ( 性能 )。

CPU Management ( CPU 管理 ) Power Technology ( 电源技术 )

配置电源管理功能。可用选项：Disable ( 禁用 ) / Energy Efﬁcient ( 能效 ) / Custom ( 自定义 )。默认设置是 Custom

( 自定义 )。

( 注意 ) 仅当您安装的 CPU 支持此功能时，才显示此项目。有关 Intel CPU 特有功能的详细

信息，请访问 Intel 网站。

BIOS 设置 - 60 -60 - -

EIST ( 增强的 Intel SpeedStep 技术 )

传统的 Intel SpeedStep 技术根据处理器负荷状况，在高和低两个级别之间依次切换电压

和频率。

可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Enabled ( 启用 )。

Turbo 模式

此功能启用时，对于那些不是多线程的或者没有针对四核处理器进行优化的应用程序，

处理器可以动态地对四个处理内核中的一个或两个内核进行超频，以提高性能。

可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Enabled ( 启用 )。

CPU C3/C6 Report ( CPU C3/C6 报告 )

( 注意 )

让您决定在系统闲置状态下是否让 CPU 进入 C3/C6 模式。启用时，CPU 内核频率和电

压在系统闲置状态下会降低，以降低功耗。C3/C6 状态是比 C1 更加省电的状态。

C3 报告的可用选项：ACPI C2 / ACPI C3 / Disabled ( 禁用 )。默认设置是 Disabled ( 禁用 )。 C6 报告的可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Enabled ( 启用 )。

CPU C7 Report ( CPU C7 报告 )

( 注意 )

允许您启用或禁用 CPU C7 (ACPI C3) 报告。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Enabled ( 启用 )。

Package C State Limit ( 封装 C 状态限制 )

配置 C- 状态封装限制的状态。可用选项：C0/C1/C6/C7/No Limit ( 无限制 )。默认设置是 No Limit ( 无限制 )。

BIOS 设置 - 61 -61 - -

2-2-5 运行时间错误日志记录

Runtime Error Logging Support ( 运行时间错误日志记录支持 )

启用 / 禁用运行时间错误日志记录支持。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Disabled ( 禁用 )。

- 62 -62 - - BIOS 设置

2-2-6 SATA 配置

SATA Port 0/1/2/3/4/5 (SATA 端口 0/1/2/3/4/5)

显示已安装的硬盘驱动器设备的信息。

( 注意 )

SATA Mode ( SATA 模式 )

选择芯片上 SATA 类型。 IDE Mode ( IDE 模式 )：设为 IDE 时，SATA 控制器禁用其 RAID 功能和 AHCI 功能，而在

IDE 仿真模式下运行。在此情况下，不能访问 RAID 设置实用程序。 RAID Mode ( RAID 模式 )：设为 RAID 时，SATA 控制器启用 RAID 和 AHCI 两个功能。您可

以在引导时访问 RAID 设置实用程序。 AHCI Mode ( AHCI 模式 )：设为 AHCI 时，SATA 控制器启用其 AHCI 功能。RAID 功能被禁用，

引导时不能访问 RAID 设置实用程序。可用选项：IDE/RAID/AHCI/Disabled ( 禁用 )。默认设置是 IDE Mode ( IDE 模式 )。

Serial ATA Controller 0/1 ( 串行 ATA 控制器 0/1 )

决定板载 SATA 控制器的模式。 Compatible ( 兼容 )：自动检测 SATA 和 PATA 驱动器，并将它们设在 Legacy ( 传统 ) 模式。 Enhanced ( 增强 )：自动检测 SATA 和 PATA 驱动器，并将它们设在 Native ( 自身 ) 模式。可用选项：Disabled ( 禁用 ) / Enhanced ( 增强 ) / Compatible ( 兼容 )。串行 ATA 0 的默认设置是 Compatible ( 兼容 )。串行 ATA 1 的默认设置是 Enhanced ( 增强 )。

( 注意 ) 当 SATA 模式设为 RAID 模式时，不显示此项目。

BIOS 设置 - 63 -63 - -

2-2-7 SAS 配置 (GA-7PESLX)

SAS Configuration ( SAS 配置 )

( 注意 )

Device 0/1/2/3 ( 设备 0/1/2/3 )

显示已安装的硬盘驱动器设备的信息。

( 注意 ) 此项目仅适用于 GA-7PESLX。

- 64 -64 - - BIOS 设置

2-2-8 超级 IO 配置

BIOS 设置 - 65 -65 - -

Serial Port 1/2 Configuration ( 串行端口 1/2 配置 ) Serial Port Configuration ( 串行端口配置 )

启用时，您可以配置串行端口设置。设为 Disabled ( 禁用 ) 时，不显示串行端口的配置。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Enabled ( 启用 )。

Device Settings ( 设备设置 )

显示串行端口 1/2 基本 I/O 地址和 IRQ。

Change Settings ( 更改设置 )

更改串行端口 1/2 设备设置。设为 Auto ( 自动 ) 时，允许服务器的 BIOS 或操作系统选择

一种配置。

可用选项：Auto/IO=3F8; IRQ=4/IO=3F8h; IRQ=3,4,5,6,7,10,11,12/ IO=2F8h; IRQ=3,4,5,6,7,10,11,12 /IO=3E8h; IRQ=3,4,5,6,7,10,11,12/IO=2E8h; IRQ=3,4,5,6,7,10,11,12

Device Mode ( 设备模式 )

更改串行端口模式。可用选项：标准串行端口模式 ( 正常模式 ) / IrDA 1.0 (HP SIR)模式 ( 高速) / ASKIRfdgdg 模式。

- 66 -66 - - BIOS 设置

2-2-9 串行端口控制台重定向 (GA-7PESLN)

Console Redirection ( 控制台重定向 )

选择是否为指定设备启用控制台重定向。控制台重定向允许用户从远程位置管理系统。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Disabled ( 禁用 )。

( 注意 )

Console Redirection Settings ( 控制台重定向设置 )

按 [Enter] 进入高级菜单以设定控制台重定向设置。

Terminal Type ( 终端类型 )

选择控制台重定向所使用的终端类型。可用选项：VT100/VT100+/ANSI /VT-UTF8。

Bits per second ( 每秒比特数 )

选择控制台重定向的波特率。可用选项：9600/19200/57600/115200。

Data Bits ( 数据位 )

选择控制台重定向的数据位。可用选项：7/8。

Parity ( 奇偶校验 )

奇偶校验位可以与数据位一同发送，以检测一些传输错误。 Even ( 偶数 )：如果数据位中 1 的数量是偶数，则奇偶校验位是 0。 Odd ( 奇数 )：如果数据位中 1 的数量是奇数，则奇偶校验位是 0。 Mark ( 标志 )：奇偶校验位始终为 1。Space ( 空位 )：奇偶校验位始终为 0。 Mark ( 标志 ) 和 Space ( 空位 ) 奇偶校验不允许检测错误。可用选项：None ( 无 ) / Even ( 偶数 ) / Odd ( 奇数 ) / Mark ( 标志 ) / Space ( 空位 )。

BIOS 设置 - 67 -67 - -

Stop Bits ( 停止位 )

停止位指明串行数据包的结尾。( 起始位指明开始 )。标准设置是 1 个停止位。与慢速

设备通讯时，可能需要多个停止位。可用选项：1/2。

Flow Control ( 流控制 )

流控制可防止缓冲区溢出造成数据丢失。发送数据时，如果接收缓冲区已满，可发送

一个“停止”信号停止数据流。一旦缓冲器清空，可发送一个“开始”信号重新启动

数据流。硬件流控制使用两根导线来发送 / 停止信号。可用选项：None ( 无 ) / Hardware RTS ( 硬件 RTS) / CTS。

VT-UTF8 Combo Key Support ( VT-UTF8 Combo 键支持 )

启用 / 禁用 VT-UTF8 Combo 键支持。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Enabled ( 启用 )。

Recorder Mode ( 记录器模式 )

此模式启用时，只发送文本。这是为了捕获终端数据。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。

Resolution 100x31 ( 分辨率 100x31)

启用或禁用扩展终端分辨率。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。

Legacy OS Redirection Resolution ( 传统操作系统重定向分辨率 )

在传统操作系统上，重定向所支持的行数和列数。可用选项：80x24/80X25。

( 注意 ) 定义此项目时，会提示高级项目。

- 68 -68 - - BIOS 设置

2-3 芯片组菜单

Chipset ( 芯片组 ) 菜单显示的子菜单选项可配置北桥和南桥的功能。选择一个子菜单项目，然后按 Enter 进入相关的子菜单画面。

BIOS 设置 - 69 -69 - -

2-3-1 北桥配置

Compatibility RID ( 兼容性 RID)

启用 / 禁用兼容性 RID 功能。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Enabled ( 启用 )。

Memory Configuration ( 内存配置 ) Total Memory ( 总计内存）

在 POST 期间确定目前的内存总量。

Current Memory Mode ( 当前内存模式 )

显示当前内存模式。内存模式可在 Memory Mode ( 内存模式 ) 项目中确定。

Current Memory Speed ( 当前内存速度 )

显示当前内存速度。

Memory Mode ( 内存模式 )

决定内存模式。当设为 Independent ( 独立 ) 模式时，操作系统可以使用所有 DIMM。设为 Mirroring ( 镜像 ) 模式时，主板为内存中的所有数据维持两个相同的 ( 冗余 ) 副本。设为 Lockstep 模式时，主板使用两个内存区域来并行运行同一组操作。当设为 Sparing ( 备用 ) 模式时，使用预设的可更正错误数量阈值来触发故障切换。备用内存投入使用，并取代故障内存而成为活动内存。可用选项：Indpendent ( 独立 ) / Mirroring ( 镜像 ) / Lockstep / Sparing ( 备用 )。

- 70 -70 - - BIOS 设置

DIMM Voltage ( DIMM 电压 )

配置 DIMM 电压。可用选项：Auto ( 自动) / Force 1.5v (强制 1.5v) / Force 1.35v ( 强制1.35v)。默认设置是 Auto ( 自

动 )。

Enforce DIMM ( 强制 DIMM)

强制 POR 功能。禁用时，系统将强制 1600MHz LRDIMM。可用选项：强制 EN / 伸展 EN / 强制 DIS。默认设置是 Enforce EN ( 强制 EN)。

To clear ECC Flag ( 清除 ECC 标志 )

清除 ECC 标志功能。可用选项：None ( 无 )。默认设置是 None ( 无 )。

BIOS 设置 - 71 -71 - -

2-3-1-1 IOH 配置

- 72 -72 - - BIOS 设置

IOH Configuration ( IOH 配置 ) Intel(R) VT for Directed I/O Configuration ( Intel(R) VT for Directed I/O 配置 )

Intel (R) I/OAT

启用 / 禁用 Intel OAT 技术功能。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Disabled ( 禁用 )。

DCA Support ( DCA 支持 )

启用 / 禁用直接缓存访问 (DCA) 支持功能。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Enabled ( 启用 )。

VGA Priority ( VGA 优先级 )

定义显示设备优先级。

Target VGA ( 目标 VGA )

显示目标 VGA 的信息。

可用选项：Onboard ( 板载 ) / Offboard ( 非板载 )。默认设置是 Offboard ( 非板载 )。

Gen3 Equalization WA's

启用 / 禁用 Gen3 Equalization Workaround 支持。

可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Disabled ( 禁用 )。

Intel(R) VT-d

启用 / 禁用 Intel VT-d 技术功能。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Disabled ( 禁用 )。

BIOS 设置 - 73 -73 - -

2-3-1-2 DIMM 信息

DIMM Information ( DIMM 信息 )： DIMM Group: CPU Socket 0/1 DIMM Information (DIMM 组：CPU 插座 0/1 DIMM 信息 )

CPU 插座 0：

DDR3_P0_A0/DDR3_P0_A1/DDR3_P0_B0/DDR3_P0_B1/DDR3_P0_C0/DDR3_P0_C1

Status ( 状态 )

每个 DDR3 插槽安装的内存容量。

CPU 插座 1：

DDR3_P0_E0/DDR3_P0_E1/DDR3_P0_F0/DDR3_P0_F1/DDR3_P0_F0/DDR3_P0_F1

Status ( 状态 )

每个 DDR3 插槽安装的内存容量。

- 74 -74 - - BIOS 设置

2-3-2 南桥配置

PCH Information ( PCH 信息 )： Name/Stepping Information ( 名称 / 步进信息 )

显示南桥的名称和步进信息。

SB Chipset Configuration ( SB 芯片组配置 ) PCH Compatibility RID ( PCH 兼容性 RID)

启用 / 禁用 PCH 兼容性 RID 支持。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Disabled ( 禁用 )。

Restore on AC Power Loss ( 交流断电恢复 )

定义在系统因交流断电而关机后恢复至哪种电源状态。设为 Last State ( 前一状态 ) 时，

系统将恢复至关机前的有效电源状态。设为 Stay Off ( 保持关机 ) 时，系统在电源关闭后

保持关机状态。

可用选项：Last State ( 前一状态 ) / Stay Off ( 保持关机 ) / Power On ( 开机 )。默认设置视

BMC 设置而定。

Onboard SAS oprom ( 板载 SAS oprom )

启用 / 禁用板载 SAS 选件 ROM。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Disabled ( 禁用 )。

Onboard SATA RAID oprom ( 板载 SATA RAID oprom )

启用 / 禁用板载 SATA RAID 选项 ROM。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Enabled ( 启用 )。

( 注意 )

( 注意 ) 当电源策略由 BMC 控制时，请等待 15-20 秒，让 BMC 保存最后电源状态。

BIOS 设置 - 75 -75 - -

2-4 安全菜单

在 Security ( 安全 ) 菜单中，您可以设置访问密码，以保护系统，避免未经授权使用。

您可以设置两种密码：

• 管理员密码

输入此密码后，用户可以访问和更改 Setup Utility 中的所有设置。

• 用户密码

输入此密码时，用户对 Setup 菜单的访问受到限制。为启用或禁用此字段，必

须先设置管理员密码。用户只能访问和修改“系统时间”、“系统日期”和“设置用户密码”等字段。

Administrator Password

按 Enter 配置管理员密码。

User Password

按 Enter 配置用户密码。

( 管理员密码 )

( 用户密码 )

BIOS 设置 - 76 -76 - -

2-5 服务器管理菜单 (GA-7PEXL/GA-7PESLX)

System Information

显示基本系统 ID 信息以及 BIOS 版本。按 Enter 进入相关子菜单。

BMC LAN Configuration

BMC LAN 配置。按 Enter 进入相关子菜单。

System Event Log

按 Enter 进入相关的系统事件日志。

Select NCSI and Dedicated LAN

切换 NCSI 和专用 LAN，发送 KCS 命令。可用选项：模式 2 (NSCI) / 模式 1 ( 专用 )。

( 系统信息 )

( BMC LAN 配置 )

( 系统事件日志 )

( 选择 NCSI 和专用 LAN)

- 77 -77 - - BIOS 设置

2-5-1 系统信息

System Management ( 系统管理 ) 子菜单页面中简要显示基本系统 ID 信息以及系统产品信息。此画面中的项目不可配置。

BIOS 设置 - 78 -78 - -

2-5-2 BMC LAN 配置

Configuration Source ( 配置来源 )

选择此项以静态或动态 (DHCP) 配置 LAN 通道参数。Do nothing ( 无操作 ) 选项在 BIOS 阶

段不修改任何 BMC 网络参数。可用选项：Static ( 静态 ) / Dynamic ( 动态 ) / Do Nothing ( 无操作 )。

IP Address ( IP 地址 )

显示 IP 地址信息。

Subnet Mask ( 子网掩码 )

显示子网掩码信息。请注意，IP 地址必须由 4 组三位数字组成，如 192.168.000.001。

Default Gateway Address ( 默认网关地址 )

显示默认网关地址信息。

- 79 -79 - - BIOS 设置

2-5-3 系统事件日志

SEL Components ( SEL 组件 )

在系统引导期间，启用 / 禁用系统事件日志的所有功能。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。

Erase SEL ( 擦除 SEL)

选择此选项可在复位期间于激活任何日志记录之前擦除 Smbios 事件日志。

BIOS 设置 - 80 -80 - -

2-6 Boot Option ( 引导选项 ) 菜单

在引导菜单中，设置系统引导期间的驱动器优先级。如果指定的传统驱动器不能引导， BIOS setup 会显示一条错误消息。

Boot Priority Order ( 引导优先顺序 )

Boot Option ( 引导选项 )

按 Enter 配置引导优先级。

在默认情况下，服务器按下列顺序搜索引导设备：

1. UEFI 设备。

2. 硬盘驱动器。

3. Network device ( 网络设备 )。

Bootup Configuration ( 引导配置 )

Bootup NumLock State ( 引导 NumLock 状态 )

启用或禁用引导 NumLock 功能。可用选项：On ( 开启 ) / Off ( 关闭 )。默认设置是 On ( 开启 )。

Quiet Boot ( 安静引导 )

允许或禁止在 POST 期间显示徽标。可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Disabled ( 禁用 )。

Option ROM Message ( 选件 ROM 消息 )

设置选件 ROM 的显示模式。可用选项：Force BIOS (强制 BIOS) / Keep Current (保持当前设置)。默认设置是 Force BIOS (强

制 BIOS)。

- 81 -81 - - BIOS 设置

Interrupt 19 Capture ( 中断 19 捕获 )

中断 19 是用于处理引导盘功能的软件中断。启用时，此 BIOS 功能允许主机适配器的

ROM BIOS 在引导过程中“捕获”中断 19，以便与这些适配器相连的驱动器能用作引导

盘。

可用选项：Enabled ( 启用 ) / Disabled ( 禁用 )。默认设置是 Enabled ( 启用 )。

BIOS 设置 - 82 -82 - -

2-7 Boot Manager ( 引导管理器 )

在 Boot manager ( 引导管理器 ) 菜单中指定引导驱动器。如果指定的传统驱动器不能引导， BIOS setup 会显示一条错误消息。

Boot Override ( 引导取代 ) UEFI: Built-in EFI Shell ( 内置 EFI Shell )

按 Enter 配置作为引导驱动器的设备。

- 83 -83 - - BIOS 设置

2-8 Exit ( 退出 ) 菜单

Exit ( 退出 ) 菜单显示从 BIOS setup 退出的各种选项。高亮显示任一退出选项，然后按

Enter。

Save Changes and Exit ( 保存更改并退出 )

保存所做的更改，然后关闭 BIOS setup。可用选项：Yes ( 是 ) / No ( 否 )。

Discard Changes and Exit ( 放弃更改并退出 )

放弃所做的更改，并关闭 BIOS setup。可用选项：Yes ( 是 ) / No ( 否 )。

Save Changes ( 保存更改 )

保存在 BIOS setup 中所做的更改。可用选项：Yes ( 是 ) / No ( 否 )。

Discard Changes ( 放弃更改 )

放弃在 BIOS setup 中所做的所有更改。可用选项：Yes ( 是 ) / No ( 否 )。

Load Default Values ( 加载默认值 )

为所有 BIOS setup 参数加载默认设置。Setup 默认设置会消耗较高的资源。如果您使用

的是低速内存芯片或其他类型的低性能组件，若选择加载这些设置，系统可能无法正

常工作。可用选项：Yes ( 是 ) / No ( 否 )。

Save as User Default Values ( 另存为用户默认值 )

保存为用户默认值，并关闭 BIOS setup。可用选项：Yes ( 是 ) / No ( 否 )。

BIOS 设置 - 84 -84 - -

Load User Default Values ( 加载用户默认值 )

为所有 BIOS setup 参数加载用户默认设置。可用选项：Yes ( 是 ) / No ( 否 )。

- 85 -85 - - BIOS 设置

Gigabyte GA-7PESLX, GA-7PESL User Manual [zh]

Specifications and Main Features

Frequently Asked Questions

User Manual

包装箱物品

GA-7PESL 主板布局

GA-7PESLX/GA-7PESLN 主板布局

第 1 章 硬件安装

1-1 安装预防措施

1-2 产品规格

1-3 安装 CPU 和 CPU 散热器

1-3-1 安装 CPU

1-3-2 安装 CPU 散热器

1-4 安装内存

1-4-1 三通道内存配置

1-4-2 安装内存

1-5 后面板接口

1-6 内部接口

1-7 跳线设置

第 2 章 BIOS 设置

2-1 Main ( 主 ) 菜单

2-2 Advanced ( 高级 ) 菜单

2-2-1 硬件监视器 (GA-7PESLN)

2-2-2 PCI 配置

2-2-3 信任计算

2-2-4 CPU 配置

2-2-5 运行时间错误日志记录

2-2-6 SATA 配置

2-2-7 SAS 配置 (GA-7PESLX)

2-2-8 超级 IO 配置

2-2-9 串行端口控制台重定向 (GA-7PESLN)

2-3 芯片组菜单

2-3-1 北桥配置

2-3-1-1 IOH 配置

2-3-1-2 DIMM 信息

2-3-2 南桥配置

2-4 安全菜单

2-5 服务器管理菜单 (GA-7PEXL/GA-7PESLX)

2-5-1 系统信息

2-5-2 BMC LAN 配置

2-5-3 系统事件日志

2-6 Boot Option ( 引导选项 ) 菜单

2-7 Boot Manager ( 引导管理器 )

2-8 Exit ( 退出 ) 菜单

第 1 章硬件安装
