Socket 370 處理器主機板

中文安裝手冊

Socket 370 處理器主機板

REV. 5.0 Second Edition

R-50-02-010627C

12MC-6VXC74XP-5002

使用手冊之組織架構

此安裝手冊是依下列章節組織而成:

1) 版本修改摘要 使用手冊版本修改資訊

2) 清點附件 產品盒內附件清單

3) 特色摘要

4) 硬體設定

5) 效能測試和晶片組功能方塊圖 主機板效能測試結果和晶片組功

6) BIOS 功能設定 BIOS 功能設定指南

7) 附錄 參考資料

主機板詳細資訊和規格

主機板安裝指南

能方塊圖

目 錄

版本修改摘要

清點附件

特色彙總

6VXC7-4X-P主機板的元件配置圖

CPU 速度設定 / 插座及接腳設定的快速安裝指南目錄

效能測試

晶片組功能方塊圖

記憶體安裝指南

BIOS 功能設定目錄

附錄

P.1
P.2

P.3

P.5

P.6

P.25

P.26

P.27

P.28

P.55

6VXC7-4X-P 主機板

版本修改摘要

版本 修改摘要 日期

5.0 6VXC7-4X-P 主機板中文安裝手冊首版發行。 Mar .2001

5.0 6VXC7-4X-P 主機板中文安裝手冊第二版發行。 Jun. 2001

本手冊所有提及之商標與名稱皆屬該公司所有。

本手冊若有任何內容修改，恕不另行通知。

2001 年 6 月 27 日 台北，台灣

1

清點附件

þ 6VXC7-4X-P 主機板一片
þ 軟、硬碟插座排線各一條
þ 主機板驅動程式光碟片(TUCD)
þ 6VXC7-4X-P 中文使用手冊

清點附件

2

6VXC7-4X-P 主機板

特色彙總

規格

Ÿ 主機板採四層設計 ATX 規格 30.5 公分 x 18 公分

CPU Ÿ Socket 370 處理器

Intel Pentium!!!100/133MHz FSB, FC-PGA
Intel CeleronTM 66MHz FSB, PPGA/FC-PGA

VIA Cyrix III 100/133MHz FSB, PPGA

快取記憶體取決於 CPU

晶片組
時脈產生器

Ÿ 2nd
Ÿ VT82C694X (VIA Apollo Pro 133A)
Ÿ VT82C686B

Ÿ ICS 9248DF-39
Ÿ 支援 66/100/133 MHz system bus speeds (PCI 33MHz)
Ÿ 75/83/112/124/140/150 MHz system bus speeds

(PCI 44MHz) (保留)

記憶體

I/O 控制器

Ÿ 3 168-pin DIMM 插槽
Ÿ 支援 PC-100 / PC-133 SDRAM 及VCM SDRAM
Ÿ 最高可支援到 1.5 GB
Ÿ 僅支援 3.3V SDRAM DIMM
Ÿ 支援 72 位元 ECC 類型 DIMM 模組
Ÿ VT82C686B

擴充槽 Ÿ 1 個 AGP 擴充槽,支援 2X/4X mode 及迎合 AGP 2.0

Ÿ 5 個 32-bit 的 PCI 2.2 Bus 擴充槽
Ÿ 1 個 AMR (Audio Modem Riser) 擴充槽
Ÿ 1 個 ISA 擴充槽

內建 IDE Ÿ IDE 控制器內建在 VIA VT82C686B PCI 晶片內,提供

PIO, Bus Master (Ultra DMA/33及 ATA 66/ATA100) 操作模
式的 IDE HDD/CD-ROM

Ÿ 可連接四個 IDE 裝置

內建周邊設備 Ÿ 1 個軟碟插座支援兩台磁碟機

(360K ,720K ,1.2M ,1.44M 及 2.88M bytes)

Ÿ 1 個並列插座可支援 SPP/EPP/ECP 模式
Ÿ 2 個串列插座 (COM A 及 COM B)
Ÿ 2 個 USB 插座
Ÿ 1 個遠紅外線傳輸

續下頁…

3

硬體監控 Ÿ CPU/系統風扇轉速偵測

Ÿ CPU/系統溫度偵測
Ÿ 系統電壓自動偵測(Vcore, Vcc3, Vcc, +12V)
Ÿ 偵測 CPU 過溫自動關閉
Ÿ ACPI 電源管理模式偵測 CPU 過溫自動關機

PS/2 插座
BIOS Ÿ 使用經授權 AMI BIOS, 2M bit 快閃記憶體

附加特色 Ÿ 包含 3 個散熱風扇電源接腳

Ÿ PS/2

Ÿ 鍵盤過電流保護
Ÿ 支援網路喚醒功能(WOL)
Ÿ 支援內建/外建數據機喚醒功能



鍵盤連接埠及 PS/2 滑鼠連接埠

特色彙總

4

6VXC7-4X-P 主機板

6VXC7-4X-P

PCI4

6VXC7-4X-P 主機板的元件配置圖

PS/2

USB

JP16

ATX POWER

JP19

COMA

COMB

PGA 370 CPU

LPT

SW2

VT82C694X

JP15

JP30

FLOPPY

IDE2

IDE1

JP8
JP7

JP18

AMR

PCI1

PCI2

AGP 1

DIMM1 DIMM2 DIMM3

SW1

BAT1

JP23

JP2

JP1

BIOS

ISA 1

PCI3

PCI5

VT82C686B

J1

J3

J2

J4

5

6VXC7-4X-P 主機板的元件配置圖

$ CPU速度設定 / 插座及接腳設定的快速安裝指南目錄 Page
CPU速度設定
插座
COM A 串列插座/ COM B 串列插座/ LPT 並列插座
USB 規格插座
PS/2 鍵盤及PS/2 滑鼠插座
JP16 (CPU散熱風扇電源接腳)
JP15 (電源散熱風扇電源接腳)
JP2 (系統散熱風扇電源接腳)
ATX 電源插座

Floppy (軟碟插座)
第一組IDE 1插座 / 第二組IDE 2插座

J3 (內接數據機音源接腳)
J1 (網路遠端開機)
J4(紅外線接腳)
接腳定義說明
J2 (2x11 Pins 接腳)說明
JP1 (清除CMOS功能接腳)
JP23 (主機板外殼開起顯示接腳)
JP19 (Cyrix CPU功能接腳) [選購]
JP7/JP8/JP18(Onboard AC97&AMR選擇)[選購]
JP30(Over Voltage CPU Speed Up)[選購]

P.7
P.15
P.15
P.15
P.16
P.16
P.17
P.17
P.18

P.18
P.19

P.19
P.20
P.20
P.21
P.21
P.22
P.22
P.23
P.23
P.24

6

6VXC7-4X-P Motherboard

CPU 速度設定

系統速度可以選擇設定為 66, 100, 133MHz及Auto。您可以選擇系統速度(SW1)並使
用DIP SWITCH (SW2) 來設定CPU速度。所支援CPU的頻率從 500 – 1G Hz.

Set System Bus Speed
SW1: O : ON, X : OFF

CPU (MHz) 1 2 3 4 5 6 PCI(MHz)

Auto X X X X O O 33.3

66 O O X X X X 33.3
75 O O O X X X 37.5

83 O O X O X X 41.6
100 O X X X X X 33.3
112 O X O X X X 37.3
124 X X X O X X 31
133 X X X X X X 33.3
140 X X O O X X 35
150 X X O X X X 37.5

M

請注意主機板上DIP SWITCH (SW2)設定的倍頻及外頻，需要和CPU的倍頻及外頻

相符合，否則易造成系統當機。

SW2:

1 2 3 4

X3 O X O O

X3.5 X X O O

X4 O O X O

X4.5 X O X O

X5 O X X O

X5.5 X X X O

X6 O O O X

X6.5 X O O X

X7 O X O X

X7.5 X X O X

X8 O O X X

X8.5 O X O O

X9 X X O O

X9.5 X O O O
X10 X O X X

X10.5 O O X O

X11 O X X X

X11.5 X O X O

X12 O X X O

DIP SWITCH FREQ. RATIO

7

CPU Speed Setup

X13 X X X O
X14 O O O X
X15 X O O X
X16 O X O X

F 外頻為Auto的接腳設定:

ON

1 2 3 4 5 6

SW1

«注意:

1. 如果您使用外頻為 66, 100, 133MHz的 CPU, 我們建議您將系統速度設定為”Auto”

2. 我們不建議您設定 112 / 124 / 142 / 150MHz, 因為那不屬於硬體標準規格範圍.

如果您要將系統速度設定為 112 / 124 / 142 / 150MHz , 請依據您的硬體規格設定,
例如;CPU,顯示卡, 記憶體,硬碟來設定。

TM

1. Celeron

533/ 66 MHz FSB

ON

1 2 3 4

ON

1 2 3 4 5 6

SW2

SW2

SW1

8

6VXC7-4X-P Motherboard

ON

ON

2. CeleronTM 566/ 66 MHz FSB

1 2 3 4

SW2

3. Celeron

1 2 3 4

SW2

4. Celeron

1 2 3 4

ON

TM

600/ 66 MHz FSB

ON

TM

633/ 66 MHz FSB

ON

ON

1 2 3 4 5 6

SW1

1 2 3 4 5 6

SW1

1 2 3 4 5 6

SW2

5. CeleronTM 667/ 66 MHz FSB

ON

1 2 3 4

SW2

SW1

1 2 3 4 5 6

SW1

ON

9

6. CeleronTM 700/ 66 MHz FSB

ON

ON

ON

ON

1 2 3 4

ON

1 2 3 4 5 6

CPU Speed Setup

SW2

SW1

7. Cyrix III 550/ 100MHz FSB (Optional)

ON

1 2 3 4

SW2

1 2 3 4 5 6

SW1

8. Cyrix III 533 / 133 MHz FSB (Optional)

ON

1 2 3 4

SW2

1 2 3 4 5 6

SW1

9. Cyrix III 600/ 133 MHz FSB (Optional)

ON

1 2 3 4

1 2 3 4 5 6

SW2

SW1

10

6VXC7-4X-P Motherboard

ON

ON

ON

ON

10. Pentium® !!! 500/100MHz FSB

ON

1 2 3 4

1 2 3 4 5 6

SW2

SW1

11. Pentium® !!! 550/100MHz FSB

ON

1 2 3 4

SW2

1 2 3 4 5 6

SW1

12. Pentium® !!! 600/100MHz FSB

ON

1 2 3 4

SW2

1 2 3 4 5 6

SW1

13. Pentium® !!! 650/100MHz FSB

ON

1 2 3 4

1 2 3 4 5 6

SW2

SW1

11

14. Pentium® !!! 700/100MHz FSB

ON

ON

ON

ON

ON

1 2 3 4

1 2 3 4 5 6

CPU Speed Setup

SW2

SW1

15. Pentium® !!! 750/100MHz FSB

ON

1 2 3 4

SW2

1 2 3 4 5 6

SW1

16. Pentium® !!! 800/100MHz FSB

ON

1 2 3 4

SW2

1 2 3 4 5 6

SW1

17. Pentium® !!! 850/100MHz FSB

ON

1 2 3 4

1 2 3 4 5 6

SW2

SW1

12

6VXC7-4X-P Motherboard

ON

ON

ON

ON

18. Pentium® !!! 533/133MHz FSB

ON

1 2 3 4

1 2 3 4 5 6

SW2

SW1

19. Pentium® !!! 600/133 MHz FSB

ON

1 2 3 4

SW2

1 2 3 4 5 6

SW1

20. Pentium® !!! 667/133MHz FSB

ON

1 2 3 4

SW2

1 2 3 4 5 6

SW1

21. Pentium® !!! 733/133MHz FSB

ON

1 2 3 4

1 2 3 4 5 6

SW2

SW1

13

22. Pentium® !!! 800/133MHz FSB

ON

ON

ON

ON

ON

1 2 3 4

1 2 3 4 5 6

CPU Speed Setup

SW2

SW1

23. Pentium® !!! 866/133MHz FSB

ON

1 2 3 4

SW2

1 2 3 4 5 6

SW1

24. Pentium® !!! 933/133MHz FSB

ON

1 2 3 4

SW2

1 2 3 4 5 6

SW1

25. Pentium !!! 1G Hz /133MHz FSB

ON

1 2 3 4

1 2 3 4 5 6

SW2

SW1

14

6VXC7-4X-P 主機板

插座

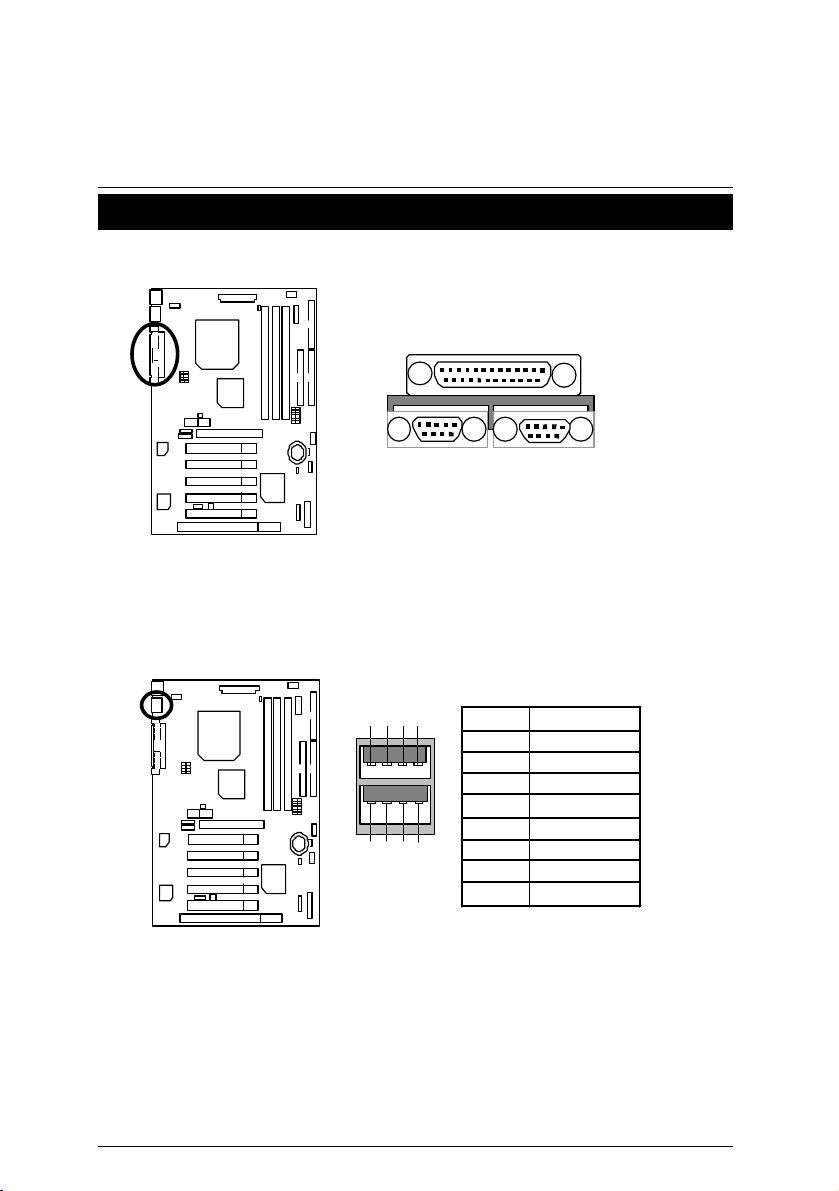

COM A 串列插座/ COM B 串列插座/ LPT並列插座

LPT Port

USB 規格插座

COM A

7 6 5

1 2 3 4

COM B

8

接腳 定義

1 USB V0
2 USB D0­3 USB D0+
4 接地線

5 USB V1
6 USB D1­7 USB D1+
8 接地線

15

PS/2 鍵盤及PS/2 滑鼠插座

插座及接腳設定的快速安裝指南

JP16: CPU

PS/2 Mouse

6

4

2

PS/2 Keyboard

散熱風扇電源接腳

接腳

1
2 +12V

3

5

3

1

1

風扇運轉控制

PS/2

鍵盤/滑鼠

接腳

1
2
3

定義

資料訊號線

無作用
接地線

4 VCC(+5V)
5

6

定義

時脈

無作用

感應線

16

6VXC7-4X-P Motherboard

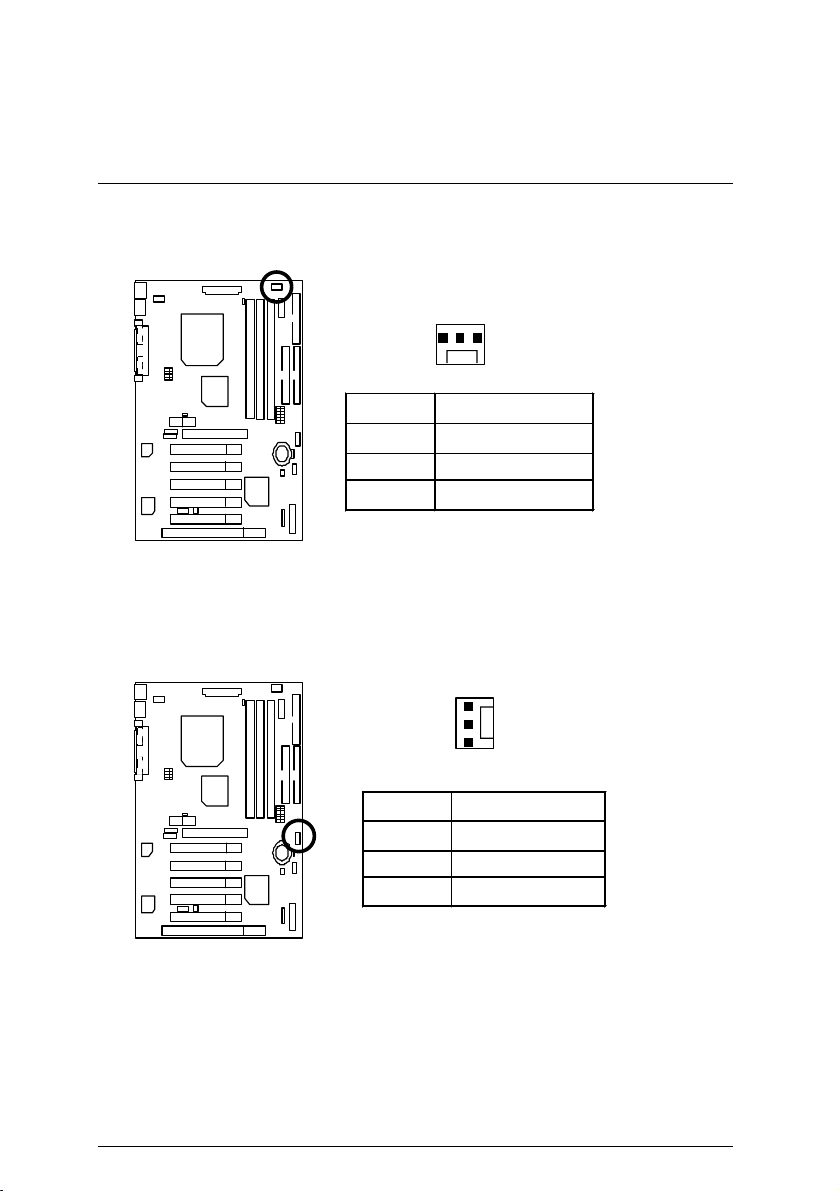

JP15: 電源散熱風扇電源接腳

接腳 定義

1 風扇運轉控制
2 +12V

3 無作用

JP2: 系統散熱風扇電源接腳

1

1

接腳

1 風扇運轉控制

定義

2 +12V
3

17

感應線

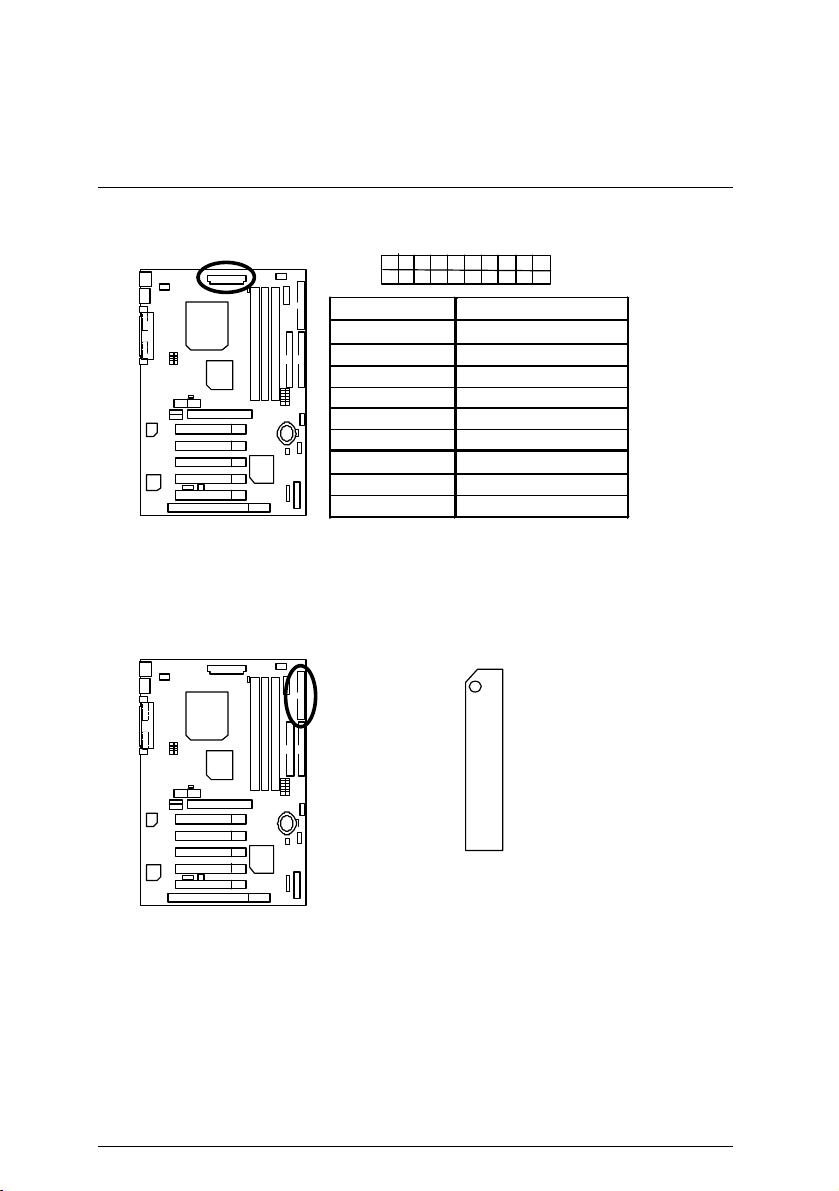

ATX 電源插座

Floppy: 軟碟插座

插座及接腳設定的快速安裝指南

20

10

接腳 定義

3,5,7,13,15-17

1,2,11 3.3V

4,6,19,20 VCC

10 +12V
12 -12V
18 -5V

8 電源良好訊號
9 5V SB stand by+5V

14 PS-ON(Soft On/Off)

11

1

接地線

紅色線

FDD1

18

6VXC7-4X-P Motherboard

第一組 IDE 1 插座 / 第二組IDE 2插座

IDE 1 IDE 2

1

內接數據機音源接腳

J3:

紅色線

接腳

定義

1 訊號線
2 接地線

19

J1: 網路遠端開機

插座及接腳設定的快速安裝指南

1

J4 IR:

紅外線接腳

接腳

定義

1 +5V SB
2 接地線

3 訊號線

接腳 定義

1

1

2 空腳
3 紅外線接收腳
4
5 紅外線傳輸腳

電源

+5V

接地線

20

6VXC7-4X-P 主機板

RE

1

接腳定義說明

J2: 2x11 Pins 接腳說明

1

GN

−

P

−

HD

P+P

1 1

S P K

PW

GD

GN : 省電模式開關
(Green Switch)
GD : 省電模式指示燈
(Green LED)
HD : 硬碟存取指示燈接頭
(IDE Hard Disk Active LED)
SPK : 內建蜂鳴器
(Speaker Connector)

開路: 一般運作
短路: 進入省電模式
接腳 1: LED 燈號正極(+)
接腳 2: LED 燈號負極(−)
接腳 1: LED 燈號正極(+)
接腳 2: LED 燈號負極(−)
接腳 1: 電源線VCC(+)
接腳 2- 接腳 3: 無作用
接腳 4: 資料輸出線(−)

RE : 重置開關接頭
(Reset Switch)
P+P−P− : 電源指示燈
(Power LED)

開路: 一般運作
短路: 強迫系統重新開機
接腳 1: LED 燈號正極(+)
接腳 2: LED 燈號負極(−)
接腳 3: LED 燈號負極(−)

PW : 按鍵開/關機
(Soft Power Connector)

開路: 一般運作
短路: 啟動電源開關

21

插座及接腳設定的快速安裝指南

JP1 :

清除

CMOS

功能接腳

1-2
2-3

JP23 : 主機外殼開起顯示接腳

1

接腳 功能

短路 一般運作(預設值 )
短路 清除

1

接腳

1
2

CMOS

定義
訊號線
接地線

22

6VXC7-4X-P 主機板

JP19 : Cyrix CPU 功能接腳 (選購)

1

接腳
開路 一般運作(預設值
短路 支援

Cyrix 133MHz

定義

)

JP7/JP8/JP18 : Onboard AC97& AMR (Primary or Secondary )選擇
(選購) (AMRà Audio Modem Riser)

1 1

JP18

短路 開路

短路

短路

1

Jumper

Function

Only AC97

Only AMR

(第一組)
(預設值)

AC97+MR

第二組

(

JP8
JP7

JP7 JP8 JP18

1-2

短路

3-4短路 3-4

1-2 短路

)

1-2 短路 開路

1-2 / 3-4

23

插座及接腳設定的快速安裝指南

JP30 : Over Voltage CPU Speed Up (

1

9

2

10

選購

)(Magic Booster)

接腳

1-2

短路

3-4

短路

5-6

短路

7-8

短路

9-10

短路

定義

40%

30%
20%

10%

一般運作

(

預設值

)

24

6VXC7-4X-P 主機板

效能測試

以下是 6VXC7-4X-P 的測試數據，基本上這些測試數值僅供參考，因為不同的軟、
硬體配備都會影響測試結果，所以我們無法保證使用者自行測試的數據會與下列
公佈數值完全吻合。

• CPU

Intel ClereonTM 600MHz, 350MHz
Intel Pentium !!! 866MHz, 850MHz

• 記憶體 (256x1)MB SDRAM (HYUNDAI HY57V1298020 TC-75)

• 快取記憶體

128KB included in (Celeron) / 256KB included in (Intel Pentium !!!)

• 顯示介面卡 GA-GF2560 (with 32MB SDRAM)

• 儲存裝置 Onboard IDE (Quantum KA13600AT)

• 作業系統

• 驅動程式

Processor

Windows NTTM 4.0 +SPK6a
Display Driver at 1024 x 768 x 64colors 75Hz.

VIA 4 in 1 Rev 4.19

Intel

Pentium !!!

850

(100x8.5)

Intel

Pentium !!!

866

(133x6.5)

Celeron

(66x9)

Intel

Celeron

600

(100x3.5)

Winbench99

CPU mark 99 77.1 73.8 44.7 30.5

FPU Winmark 99 4590 4520 3190 1880

Business Disk Winmark 99 5490 5540 5110 4160

Hi-End Disk Winmark 99 12600 12700 12200 12800

Business Graphics Winmark 99 409 389 231 172

Hi-End Graphics Winmark 99 771 736 448 315

Intel

350

Winstone99

Business Winstone 99 45.7 44.9 34.2 28.4

Hi-End Winstone 99 47.4 46.6 33.5 26.2

M若您要將系統設定為最高效能,請參考第 37 頁o

25

3.3V DIMM

14.318MHz

33 MHz

PCI Bus

LPT Port

PS/2 KB/Mouse

Floppy Port

COM Ports

USB Bus

14.318MHz
48MHz

Host Bus

PGA 370 CPU

66 /100/133 MHz

33 MHz

Ultra DMA

AMR

Slot

IDE

USB

AGP 2X/4X

66 /100 /133 MHz

24MHz

ISA
Slot

晶片組功能方塊圖

晶片組功能方塊圖

DIMM Sockets

AGP Bus

33/ATA66/100

IDE Ports

Bus

VIA

VT82C694X

66 /100 /133 MHz

ICS

9248DF-39

VIA

VT82C686B

Port

26

6VXC7-4X-P 主機板

記憶體安裝指南

6VXC7-4X-P主機板有3個(DIMM)擴充槽. BIOS 會自動偵測記憶體的規格及其大小.
安裝記憶體只需將DIMM插入其插槽內即可, 由於記憶體模組有兩個凹痕, 所以只
能以一個方向插入,在不同的插槽,記憶體大小可以不同.

記憶體安裝組合如下表:

DIMM 168-pin SDRAM DIMM Modules
DIMM1 支援 16 / 32 / 64 / 128 / 256 / 512MB
DIMM2 支援 16 / 32 / 64 / 128 / 256 / 512MB

DIMM3 支援 16 / 32 / 64 / 128 / 256 / 512MB

★最大支援記憶體 (Max 1.5GB)

X 1 pcs
X 1 pcs
X 1 pcs

27

BIOS 組態設定

$ BIOS 組態設定目錄 Page
主畫面功能 P.30
標準CMOS設定 P.32
BIOS功能設定 P.35
晶片組的特性設定 P.37
省電功能設定 P.39
隨插即用與 PCI組態設定 P.42
載入 BIOS 預設值 P.44
載入 Setup 預設值 P.45
整合週邊設定 P.46
硬體監視設定 P.49
設定管理者(Supervisor)/使用者(User)密碼 P.51
自動偵測 IDE 硬碟 P.52
離開 SETUP 並儲存設定結果 P.53
離開 SETUP 但不儲存設定結果 P.54

28

6VXC7-4X-P 主機板

BIOS 組態設定

基本上主機板所附 AMI BIOS便包含了 CMOS SETUP 程式，以供使用者自行依照需
求，設定不同的數據，使電腦正常工作，或執行特定的功能.
CMOS SETUP 會將各項數據儲存於主機板上內建的 CMOS SRAM 中，當電源關閉
時，則由主機板上的鋰電池繼續供應 CMOS SRAM 所需電力。

當電源開啟之後，BIOS開始進行 POST（Power On Self Test 開機自我測試）時，按
下＜Del＞鍵便可進入 AMI BIOS的 CMOS SETUP 主畫面中。
如果您來不及在POST過程中按下＜Del＞鍵順利進CMOS SETUP，那麼可以補按＜

Ctrl＞＋＜Alt＞＋＜Del＞暖開機或按下機殼上的Reset按鈕，以重新開機再次進
POST程序，再按下＜Del＞鍵進入CMOS SETUP程式中。

操作按鍵說明

á（向上鍵） 移到上一個項目
â（向下鍵） 移到下一個項目
ß（向左鍵） 移到左邊的項目
à（向右鍵） 移到右邊的項目

Esc 鍵 回到主畫面，或從主畫面中結束 SETUP 程式
Page Up 鍵 改變設定狀態，或增加欄位中之數值內容
Page Down 鍵 改變設定狀態，或減少欄位中之數值內容
F1 功能鍵 可顯示目前設定項目的相關說明
F2 功能鍵 功能保留
F3 功能鍵 功能保留
F4 功能鍵 功能保留
F5 功能鍵 可載入該畫面原先所有項目設定(但不適用主畫面)
F6 功能鍵 可載入該畫面之 Fail-Safe 預設設定(但不適用主畫面)
F7 功能鍵 可載入該畫面之 Optimized 預設設定(但不適用主畫面)
F8 功能鍵 功能保留
F9 功能鍵 功能保留
F10 功能鍵 儲存設定並離開 CMOS SETUP 程式

如何使用輔助說明

主畫面的輔助說明
當您在 SETUP 主畫面時，隨著選項的移動，底下便跟著顯示︰目前被選到的

SETUP 項目的主要設定內容。

29

BIOS 組態設定

設定畫面的輔助說明
當您在設定各個欄位的內容時，只要按下＜F1＞，便可得到該欄位的設定預

設值及所有可以的設定值，如BIOS預設值或CMOS SETUP預設值，若欲跳離輔
助說明視窗，只須按<Esc>鍵即可。

主畫面功能

當您進入 CMOS SETUP 設定畫面時，便可看到如下之主畫面,從主畫面中可以讓你
選擇各種不同之設定選單,你可以用上下左右鍵來選擇你要設定之選項並按 Enter
進入子選單。

AMIBIOS SIMPLE SETUP UTILITY-VERSION 1.21

( C ) 1999 American Megatrends, Inc. All Rights Reserved

STANDARD CMOS SETUP INTEGRATED PERIPHERALS
BIOS FEATURES SETUP HARDWARE MONITOR SETUP
CHIPSET FEATURES SETUP SUPERVISOR PASSWORD
POWER MANAGEMENT SETUP USER PASSWORD
PNP/PCI CONFIGURATION IDE HDD AUTO DETECTION
LOAD BIOS DEFAULTS SAVE & EXIT SETUP
LOAD SETUP DEFAULTS EXIT WITHOUT SAVING

ESC : Quit ↑↓←→ : Select Item (Shift) F2 : Change Color F5 : Old Values
F6 : Load BIOS Defaults F7: Load Setup Defaults F10: Save & Exit

Time, Date, Hard Disk Type, …

圖 1: 主畫面功能

• Standard CMOS setup (標準 CMOS設定)

設定日期、時間、軟硬碟規格、及顯示器種類。

• BIOS features setup (BIOS功能設定)

設定 BIOS提供的特殊功能，例如病毒警告、開機磁碟優先程序、開機顯示選

擇....等。

• Chipset features setup (晶片組特性設定)

設定主機板採用的晶片組相關運作參數，例如「SDRAM Cycle Length」、「 DRAM

Clock」....等。

30

6VXC7-4X-P 主機板

• Power management setup (省電功能設定)

設定 CPU、硬碟、GREEN 螢幕等裝置的省電功能運作方式。

• PNP/PCI configuration (即插即用與 PCI組態設定)

設定 ISA之 PnP 即插即用介面以及 PCI 介面的相關參數。

• Load BIOS defaults (載入 BIOS預設值)

執行此功能可載入 BIOS的 CMOS 設定預設值，此設定是比較保守，但較能進
入開機狀態的設定值。

• Load Setup defaults (載入 Setup 預設值)

執行此功能可載入 Setup 的 CMOS 設定預設值，此設定是較能發揮主機板速
度的設定。

• Integrated peripherals (內建整合週邊設定)

在此設定畫面包括所有週邊設備的的設定。如 COM Port 使用的 IRQ 位 址，
Parallel Port 使用的模式 SPP、EPP 或 ECP 等裝置之設定。

• Hardware Monitor Setup (硬體監視設定)

自動偵測風扇及系統溫度功能。

• Supervisor password (管理者的密碼)

設定一個密碼，並適用於進入系統或進入 SETUP 修改 CMOS設定。

• User password (使用者的密碼)

設定一個密碼，並適用於開機使用 PC 及進入 BIOS修改設定 。

• IDE HDD auto detection (自動偵測 IDE 硬碟)

自動偵測 IDE 的參數設定，並可選擇寫入 CMOS（記得要存檔）。

• Save & exit setup (儲存並結束)

儲存所有設定結果並離開 SETUP 程式，此時 BIOS 會重新開機，以便使用新
的設定值，按＜F10＞亦可執行本選項。

• Exit without saving (離開 CMOS不儲存設定)

不儲存修改結果，保持舊有設定並重新開機，按<ESC>亦可直接執行本選項。

31

BIOS 組態設定

標準CMOS設定

在STANDARD CMOS SETUP中，主要是為了設定IDE硬碟的種類，以順利開
機，除此之外，還有日期、時間、軟碟規格、及顯示卡的種類可以設定。

AMIBIOS SETUP – STANDARD CMOS SETUP

( C ) 1999 American Megatrends, Inc. All Rights Reserved

Date (mm/dd/yyyy) : Tue Jan 25, 2000
Time (hh/mm/ss) : 10:36:24

Pri Master : Auto
Pri Slave : Auto
Sec Master : Auto
Sec Slave : Auto

Floppy Drive A: 1.44 MB 3 ½
Floppy Drive B: Not Installed

Boot Sector Virus Protection : Disabled

Month: Jan – Dec ESC : Exit
Day: 01 – 31 ↑↓ : Select Item
Year : 1990– 2099 PU/PD/+/– : Modify
(Shift)F2 : Color

TYPE SIZE CYLS HEAD PRECOMP LANDZ SECTOR MODE

Base Memory : 640 Kb
Other Memory: 384 Kb
Extended Memory: 30Mb
Total Memory: 31Mb

圖 2: 標準 CMOS 設定

• Date(mm:dd:yy) (日期設定)

即設定電腦中的日期，格式為「星期，月/日/年」，各欄位設定範圍如下表示：

星期
月(mm)

日(dd)
年(yy)

由目前設定的「月/日/年」自萬年曆公式推算出今天為星期幾，
此欄位無法自行修改.

1 到 12 月.
1 到 28/29/30/31 日，視月份而定.
1994 到 2079 年.

• Time(hh:mm:ss) (時間設定)

即設定電腦中的時間是以 24 小時為計算單位，格式為「時：分：秒」舉例而
言，下午一點表示方式為13 : 00 : 00。當電腦關機後，RTC 功能會繼續執行，
並由主機板的電池供應所需電力。

32

6VXC7-4X-P 主機板

• IDE Primary Master (Slave) / IDE Secondary Master (Slave) (第一組硬碟/第二組硬

碟參數設定)
設定第一、二組 IDE 硬碟參數規格，設定方式有兩種，建議的是設定方式是

採方式 1，但經常更換IDE 硬碟的使用者則可採方式 2，省去每次換硬碟都要
重新設定 CMOS的麻煩。

方式 1：設成User TYPE，自行輸入下列相關參數，即 CYLS、HEADS、SECTORS、
MODE，以便順利使用硬碟。

方式2：設定AUTO，將TYPE及MODE皆設定AUTO，讓BIOS在POST過程中，自
動測試IDE裝置的各項參數直接採用。

CYLS. Number of cylinders(磁柱的數量).
HEADS number of heads(磁頭的數量).
PRECOMP write precomp.
LANDZONE Landing zone.
SECTORS number of sectors(磁區的數量).

如果沒有裝設硬碟，請選擇”NONE”後按<Enter>

• Drive A / Drive B (軟式磁碟機 A:/ B:種類設定)

可設定的項目如下表示：

None 沒有安裝磁碟機.
360K, 5.25 in.

1.2M, 5.25 in.
720K, 3.5 in.

1.44M, 3.5 in.

2.88M, 3.5 in.

5.25 吋磁碟機，360KB 容量.

5.25 吋磁碟機，1.2MB容量.
3 吋半磁碟機，720KB 容量.
3 吋半磁碟機，1.44MB容量.
3 吋半磁碟機，2.88MB容量.

• Floppy 3 Mode Support (支援日本常用之 3 Mode規格軟碟)

Disabled
Drive A
Drive B
Both

沒有安裝任何 3 Mode 軟碟.
A:安裝的是 3 Mode 軟碟.
B:安裝的是 3 Mode 軟碟.
A:與 B:安裝的都是 3 Mode 軟碟.

33

BIOS 組態設定

• Video(顯示界面種類設定)

設定電腦之要顯示介面，包括以下各種選擇：

EGA/VGA 加強型顯示介面，EGA, VGA, SVGA, or PGA彩色螢幕均選此

項.

CGA 40
CGA 80
MONO

Color Graphics Adapter，40 行顯示模式.
Color Graphics Adapter，80 行顯示模式.
黑白單色介面.

• Halt on(暫止選項設定)

當開機時，若 POST 偵測到異常，是否要提示，並等候處理？可選擇的項目
有：

NO Errors
All Errors
All, But Keyboard
All, But Diskette
All, But Disk/Key

不管任何錯誤，均開機
有何錯誤均暫停等候處理
有何錯誤均暫停，等候處理，除了鍵盤以外
有何錯誤均暫停，等候處理，除了軟碟以外
有何錯誤均提示，等候處理，除了軟碟、鍵盤以外

• Memory(記憶體容量顯示)

目前主機板所安裝的記憶體皆由 BIOS之 POST(Power On Self Test)自動偵測，
並顯示於 STANDARD CMOS SETUP 右下方。

Base Memory：傳統記憶體容量

PC一般會保留640KB容量做為MS-DOS作業系統的記憶體使用空間。

Other Memory：其它記憶體容量

通常是指 BIOS從記憶體容量中，取 384KB 容量，做為 BIOS Shadow
功能的用途(Shadow RAM)。主要是在開機時，BIOS將一些裝置的驅
動程式 Copy到 DRAM 上面，使 BIOS 的執行速度提昇，有助 PC 整體
的效益。

Extended Memory：延伸記憶體容量

可做為延伸記憶體的容量有多少，一般是總安裝容量扣除掉 Base
及 Other Memory之後的容量，如果數值不對，可能是有 Module 沒安
裝好，請仔細檢查。

34

6VXC7-4X-P 主機板

BIOS 功能設定

AMIBIOS SETUP – BIOS FEATURES CMOS SETUP

( C ) 1999 American Megatrends, Inc. All Rights Reserved

1st Boot Device :Floppy
2nd Boot Device :IDE-0
3rd Boot Device :CDROM
S.M.A.R.T for Hard Disks :Disabled
BootUp Num-Lock :On
Floppy Drive Seek :Disabled
Password Check :Setup
Processor Serial Number :Disabled

ESC : Quit
F1 : Help PU/PD/+/- : Modify
F5 : Old Values (Shift)F2 :Color
F6 : Load BIOS Defaults
F7 : Load Setup Defaults

圖 3: BIOS 功能設定

↑↓←→: Select Item

• First / Second / Third Boot device (第一/二/三次開機裝置)

Floppy
LS-120/ZIP A:
IDE-0~IDE3
SCSI
CDROM
Disable
NET WORK

ATAPI ZIP C:

由軟碟機為第一次優先的開機裝置.
由 LS-120/ZIP A:為第一次優先的開機裝置.
由硬碟機為第一次優先的開機裝置.
由 SCSI 裝置為第一次優先的開機裝置.
由光碟機為第一次優先的開機裝置.
關閉此功能.
由網路卡為第一次優先的開機裝置.
由 ATAPI ZIP C:為第一次優先的開機裝置

• S.M.A.R.T. for Hard Disks ( 硬碟自我檢測功能)

Enable 啟動硬碟 S.M.A.R.T. 的功能.
Disable 關閉硬碟 S.M.A.R.T. 的功能.(預設值)

• Boot Up Num-Lock (起始時數字鍵鎖定狀態）

On
Off

開機後將數字區設成數字鍵功能.(預設值)
開機後將數字區設成方向鍵功能.

35

BIOS 組態設定

• Floppy Drive Seek（開機時測試軟碟）

設定在 PC 開機時，POST 程式需不需要對 FLOPPY做一次 SEEK 測試。可設
定的項目為：

Enabled
Disabled

要對 Floppy做 Seek 測試.
不必對 Floppy做 Seek 測試.(預設值)

• Password Check（檢查密碼方式）

Always
Setup

無論是開機或進入 CMOS SETUP 均要輸入密碼.
只有在進入 CMOS SETUP 時才要求輸入密碼.(預設值)

M 欲取消密碼之設定時，只要於 SETUP 內重新設定密碼時，不要按任何鍵， 直

接按＜Enter＞使密碼成為空白，即可取消密碼的設定。

• Process Serial Number (只支援 Pentium

Disabled 關閉 Processor Serial Number Feature. (預設值)
Enabled 啟動 Processor Serial Number Feature.

®

!!!處理器)

36

6VXC7-4X-P 主機板

晶片組的特性設定

AMIBIOS SETUP –CHIPSET FEATURE CMOS SETUP

( C ) 1999 American Megatrends, Inc. All Rights Reserved

*** DRAM Timing ***
Top Performance :Disabled
SDRAM Timing by SPD :Disabled
SDRAM CAS# Latency :3
DRAM Frequency :Auto

C2P Concurrency & Master :Enabled
DRAM Integrity Mode :Disabled
AGP Mode :4X
AGP Comp. Driving :Auto
Manual AGP Comp. Driving :CB
AGP Aperture Size :64MB
ClkGen Spread Spectrum

USB Controller :Enabled
USB Legacy Support :Disabled

F1 : Help PU/PD/+/- : Modify
F5 : Old Values (Shift)F2 :Color
F6 : Load BIOS Defaults
F7 : Load Setup Defaults

:Center±0.25%

ESC : Quit ↑↓←→: Select Item

圖 4: 晶片組的特性設定

• Top Performance (最高效能)

Disabled 關閉此功能.(預設值)
Enabled 開啟 Top Performance 功能.

•

SDRAM Timing by SPD

Disabled 設定 SDRAM Timing by SPD Function Disabled. (預設值)
Enabled 設定 SDRAM Timing by SPD Function Enabled.

• SDRAM CAS# Latency (SDRAM CAS# 延遲時間)

3 SCLKS
2 SCLKS

設定 SDRAM CAS Latency為 3. (預設值)
設定 SDRAM CAS Latency為 2.

• DRAM Frequency (記憶體頻率)

Auto 設定 DRAM Frequency automation. (預設值)
100MHz 設定 DRAM Frequency is 100MHz.
66MHz 設定 DRAM Frequency is 66MHz.
133MHz 設定 DRAM Frequency is 133MHz.

37

• C2P Concurrency & Master

Enabled 開啟 C2P Concurrency & Master. (預設值)
Disabled 關閉 C2P Concurrency & Master.

• DRAM Integrity Mode

BIOS 組態設定

Disabled
ECC

Disabled this function.(預設值)
設定 72 bit ECC type DIMM Model.

• AGP Mode

4X 設定 AGP Mode is 4X.(預設值)
1X 設定 AGP Mode is 1X.
2X 設定 AGP Mode is 2X.

• AGP Comp. Driving

Auto 設定 AGP Comp. Driving is Auto.(預設值)
Manual 設定 AGP Comp. Driving is Manual.

If AGP Comp. Driving is Manual.

Manual AGP Comp. Driving : 00~FF

• AGP Aperture Size

4M 設定 AGP Aperture Size 為 4MB.
8M 設定 AGP Aperture Size 為 8 MB.
16M 設定 AGP Aperture Size 為16 MB.
32M 設定 AGP Aperture Size 為 32 MB.
64M 設定 AGP Aperture Size 為 64 MB. (預設值)
128M 設定 AGP Aperture Size 為128 MB.

• Spread Spectrum (頻譜擴散)

Disabled 正常運作. (預設值)
Center ±0.25% 啟動頻譜擴張±0.25%.
Center ±0.5% 啟動頻譜擴張±0.5%.

• USB Controller(通用序列匯流排功能)

Disabled 不啟動 USB 功能.
Enabled 啟動 USB 功能. (預設值)

38

6VXC7-4X-P 主機板

• USB Legacy Support

當啟動USB 功能,USB的支援形態將可被設定.

Disabled Disable USB Legacy Support. (預設值)
Keyb+ Mouse 支援 USB 鍵盤和 USB 滑鼠.
Keyboard 支援 USB 鍵盤.

省電功能設定

AMIBIOS SETUP –POWER MANAGEMENT SETUP

( C ) 1999 American Megatrends, Inc. All Rights Reserved

Video Power Down Mode :Stand By RTC Alarm Date :15
Hard Disk Power Down Mode :Stand By RTC Alarm Hour :12

Suspend Time Out(Minute) :Disabled RTC Alarm Minute :30
Display Activity :Ignore RTC Alarm Second :30
IRQ3 :Monitor
IRQ 4 :Monitor
IRQ 5 :Ignore
IRQ 7 :Monitor
IRQ 9 :Ignore
IRQ 10 :Ignore
IRQ 11 :Ignore
IRQ 13 :Ignore
IRQ 14 :Monitor
IRQ 15 :Ignore
Soft-off by Power Button :Instant off
AC Back Function :Memory
Modem Use IRQ :4 F1 : Help PU/PD/+/- : Modify
Modem Ring On/Wake On Lan :Enabled F5 : Old Values (Shift)F2 :Color
PME Event Wake up :Enabled F6 : Load BIOS Defaults
RTC Alarm Power On :Disabled F7 : Load Setup Defaults

ESC : Quit ↑↓←→: Select Item

圖 5: 省電功能設定

• Video Power Down Mode

Disabled 不使用此功能.
Suspend 設定螢幕關閉時,會進入Suspend 省電模式.
Stand By 設定螢幕關閉時,會進入Stand By 省電模式. (預設值)

• Hard Disk Power Down Mode(硬碟電源關閉模式)

Disabled 不使用此功能.
Suspend 設定硬碟關閉時,會進入Suspend 省電模式.
Stand By 設定硬碟關閉時,會進入Stand By 省電模式. (預設值)

39

• Suspend Time Out (Minute)

Disabled 不設定此功能. (預設值)
1 設定電腦離線 1 分鐘後進入 Suspend 省電模式.
2 設定電腦離線 2 分鐘後進入 Suspend 省電模式.
4 設定電腦離線 4 分鐘後進入 Suspend 省電模式.
8 設定電腦離線 8 分鐘後進入 Suspend 省電模式.
10 設定電腦離線 10 分鐘後進入 Suspend 省電模式.
20 設定電腦離線 20 分鐘後進入 Suspend 省電模式.
30 設定電腦離線 30 分鐘後進入 Suspend 省電模式.
40 設定電腦離線 40 分鐘後進入 Suspend 省電模式.
50 設定電腦離線 50 分鐘後進入 Suspend 省電模式.
60 設定電腦離線 60 分鐘後進入 Suspend 省電模式.

• Display Activity

Ignore 忽略螢幕顯示動作而進入省電模式. (預設值)
Monitor 監督螢幕顯示動作而不進入省電模式

• IRQ[3,4,5,7,9,10,11,13,14,15]

Ignore 設定 IRQ to Ignore.
Both 設定 IRQ to Both.
WakeUp 設定 IRQ to WakeUP.
Monitor 設定 IRQ to Monitor.

BIOS 組態設定

• Soft-off by Power Button（關機方式）

Instant-off 按一下 Soft-off 開關便直接關機.(預設值)
Delay 4 Sec. 需按住 Soft-off 開關 4 秒後才關機.

AC Back Function 斷電後,電源回復時的系統狀態選擇）

•

Memory 電源回復時，恢復系統斷電前狀態. (預設值)
Full-On 電源回復時，立刻啟動系統.
Soft-Off 需按Soft PWR button 才能重新啟動系統.

• MODEM Use IRQ

NA Set MODEM Use IRQ to NA.
3, 4, 5, 7 Set MODEM Use IRQ to 3,4,5,7. (預設值:4)

40

6VXC7-4X-P 主機板

• ModemRingOn/WakeOnLan (數據機開機/網路開機狀態)

Disabled 不啟動數據機開機/網路開機功能.
Enabled 啟動數據機開機/網路開機功能. (預設值)

• PME Event Wake Up(電源管理事件喚醒功能)

Disabled 不啟動電源管理事件喚醒功能. (預設值)
Enabled 啟動電源管理事件喚醒功能.

• Resume by Alarm(定時開機)

Disabled 不啟動此功能.(預設值)
Enabled 啟動此功能.

若啟動定時開機，則可設定以下時間:

Data(of Month) Alarm : 0~31
Hour Alarm: 0~23
Minute Alarm : 0~59
Second Alarm : 0~59

41

隨插即用與 PCI 組態設定

AMIBIOS SETUP –PNP/PCI CONFIGURATION SETUP

Plug and Play Aware O/S :No
Reset Configuration Data :No
VGA Boot From :AGP
PCI VGA Palette Snoop :Disabled
DMA Channel 0 :PnP
DMA Channel 1 :PnP
DMA Channel 3 :PnP
DMA Channel 5 :PnP
DMA Channel 6 :PnP
DMA Channel 7 :PnP
IRQ 3 :PCI/PnP
IRQ 4 :PCI/PnP
IRQ 5 :PCI/PnP
IRQ 7 :PCI/PnP

IRQ 9 :PCI/PnP ESC : Quit ↑↓←→: Select Item
IRQ 10 :PCI/PnP F1 : Help PU/PD/+/- : Modify
IRQ 11 :PCI/PnP F5 : Old Values (Shift)F2 :Color
IRQ 14 :PCI/PnP F6 : Load BIOS Defaults
IRQ 15 :PCI/PnP F7 : Load Setup Defaults

( C ) 1999 American Megatrends, Inc. All Rights Reserved

圖 6: 隨插即用與 PCI組態設定

• Plug and Play Aware O/S (是否安裝即插即用作業系統)

作業系統是否支援 PnP 即插即用功能，如 Windows 95。

Yes
No

是的，安裝的 OS有支援 PnP.
沒有支援（如 MS-DOS）.(預設值)

BIOS 組態設定

• Reset Configuration Data（清除組態資料）

指示 BIOS將所有 PnP 等相關組態清除，以便寫入或恢復部份預設值。

Disable
ESCD
DMI
BOTH

不執行 Reset Configuration Data.(預設值)
設定 Clear PnP 資訊在 ESCD.
設定 Clear PnP 資訊在 DMI.
設定 Clear PnP 資訊在 ESCD 及 DMI.

• VGA Boot from

AGP 主要的圖形顯示插槽為 AGP. (預設值)
PCI 主要的圖形顯示插槽為 PCI.

42

6VXC7-4X-P 主機板

• PCI/VGA Palette Snoop（顏色校正）

當您安裝 MPEG 後，若發現顯示顏色異常，可試設定此值為 Enabled，以校正
顏色輸出。

Enabled 要作顏色校正動作.
Disabled 不需要作顏色校正動作.(預設值)

• IRQ (3,4,5,7,9,10,11,12,14,15), DMA(0,1,3,5,6,7) assigned to

( Legacy ISA or "PCI/ISA PnP )
以上 IRQ 資源也是以往 PC 固定在使用的，如COM 1(IRQ 4)、COM 2(IRQ 3)、

LPT(IRQ 7)、IDE(IRQ 14,15)，其餘 IRQ 像 5/9/10/11 及 DMA 0,1,3,5,6,7 則由BIOS

做為分配給其 PnP 介面的資源，如 VGA卡、音效卡、網路卡....等。

Legacy ISA 指定給傳統（Legacy）ISA介面卡使用.
PCI/ISA PnP 指定給 PCI 或 ISA有 PnP 功能的介面卡使用.

43

BIOS 組態設定

F10: Save & Exit

載入BIOS預設值

AMIBIOS SIMPLE SETUP UTILITY-VERSION 1.21

( C ) 1999 American Megatrends, Inc. All Rights Reserved

STANDARD CMOS SETUP INTEGRATED PERIPHERALS
BIOS FEATURES SETUP HARDWARE MONITOR SETUP
CHIPSET FEATURES SETUP SUPERVISOR PASSWORD
POWER MANAGEMENT SETUP USER PASSWORD
PNP/PCI CONFIGURATION IDE HDD AUTO DETECTION
LOAD BIOS DEFAULTS SAVE & EXIT SETUP
LOAD SETUP DEFAULTS EXIT WITHOUT SAVING

ESC : Quit ↑↓→← : Select Item (Shift) F2 : Change Color F5 : Old Values
F6 : Load BIOS Defaults F7: Load Setup Defaults

Load BIOS Defaults (Y/N) ? N

Load BIOS Default except Standard CMOS Setup

圖 7: 載入 BIOS預設值

• Load BIOS Defaults

請按＜Y＞、＜Enter＞，即可載入BIOS預設值。

如果系統出現不穩定的情況，您不妨試試載入BIOS Defaults，看看能否正常。
當然了，整個系統的各項效能都會變慢，因為BIOS Defaults本來就是為了只求
能開機所做的預設值。

44

6VXC7-4X-P 主機板

載入SETUP預設值

AMIBIOS SIMPLE SETUP UTILITY-VERSION 1.21

( C ) 1999 American Megatrends, Inc. All Rights Reserved

STANDARD CMOS SETUP INTEGRATED PERIPHERALS
BIOS FEATURES SETUP HARDWARE MONITOR SETUP
CHIPSET FEATURES SETUP SUPERVISOR PASSWORD
POWER MANAGEMENT SETUP USER PASSWORD
PNP/PCI CONFIGURATION IDE HDD AUTO DETECTION
LOAD BIOS DEFAULTS SAVE & EXIT SETUP
LOAD SETUP DEFAULTS EXIT WITHOUT SAVING

ESC : Quit ↑↓→← : Select Item (Shift) F2 : Change Color F5 : Old Values
F6 : Load BIOS Defaults F7: Load Setup Defaults F10: Save & Exit

Load Setup Defaults (Y/N) ? N

Load Setup Default except Standard CMOS Setup

圖 8: 載入SETUP預設值

• Load SETUP Defaults

請按＜Y＞、＜Enter＞，即可載入出廠時的設定。

Load SETUP Defaults的使用時機為何呢？好比您修改了許多CMOS設定，最後覺
得不太妥當，便可執行此功能，以求系統的最高效能。

45

BIOS 組態設定

整合週邊設定

AMIBIOS SETUP –INTEGRATED PERIPHERAL

( C ) 1999 American Megatrends, Inc. All Rights Reserved

OnBoard IDE :Both
OnBoard FDC :Auto
OnBoard Serial Port 1 :Auto
OnBoard Serial Port 2 :Auto
Serial Port 2 Mode :Normal
Duplex Mode :N/A
OnBoard Parallel Port :Auto
Parallel Port Mode :ECP
Parallel Port DMA :Auto
Parallel Port IRQ :Auto
OnBoard AC’97 Audio :Auto
OnBoard MC’97 Modem :Auto

ESC : Quit ↑↓←→: Select Item

F1 : Help PU/PD/+/- : Modify
F5 : Old Values (Shift)F2 :Color
F6 : Load BIOS Defaults

F7 : Load Setup Defaults

圖 9: 內建整合週邊設定

• On Board IDE (內建IDE介面)

Disabled
Both
Primary
Secondary

關閉內建 IDE 介面.
設定內建 IDE 介面為 Both.(預設值).
設定內建 IDE 介面為 Primary.
設定內建 IDE 介面為 Secondary.

• On Board FDC (內建軟碟介面)

Enabled 要使用主機板內建的軟碟介面.
Disabled 不使用主機板內建的軟碟介面.
Auto 自動偵測主機板內建的軟碟介面.(預設值)

• OnBoard Serial Port 1（內建串列埠 1 介面）

Auto 由 BIOS 自動設定(預設值).
3F8/IRQ4
2F8/IRQ3
3E8/IRQ4
2E8/IRQ3
Disabled 關閉內建串列埠 1.

指定內建串列埠 1 為 COM 1 且使用位址 3F8,中斷 4.
指定內建串列埠 1 為 COM 2 且使用位址 2F8,中斷 3.
指定內建串列埠 1 為 COM 3 且使用位址 3E8,中斷 4.
指定內建串列埠 1 為 COM 4 且使用位址 2E8,中斷 3.

46

6VXC7-4X-P 主機板

• OnBoard Serial Port 2 (內建串列埠 2 介面)

Auto 由 BIOS 自動設定.(預設值)
3F8/IRQ4
2F8/IRQ3
3E8/IRQ4
2E8/IRQ3
Disabled 關閉內建串列埠 2

指定內建串列埠 2 為 COM 1 且使用位址 3F8,中斷 4.
指定內建串列埠 2 為 COM 2 且使用位址 2F8,中斷 3.
指定內建串列埠 2 為 COM 3 且使用位址 3E8,中斷 4.
指定內建串列埠 2 為 COM 4 且使用位址 2E8,中斷 3.

• Serial Port 2 Mode (此功能要遵循主機板上 I/O 是否支援 IR 功能)

ASKIR 主機板上 I/O 有支援 ASKIR..
IrDA

Normal 主機板上 I/O 支援正常模式.(預設值)

主機板上 I/O 有支援 IrDA

• Duplex Mode

Half Duplex
Full Duplex

設定 IR 模式為半雙工. (預設值)
設定 IR 模式為全雙工.

• OnBoard Parallel port (內建並列埠)

378/ IRQ7
278/ IRQ5
Disabled 關閉內建的並列埠.
3BC/ IRQ7 使用並指定內建並列埠位址為 3BC / IRQ7.

使用並指定內建並列埠位址為 378 / IRQ7. (預設值)
使用並指定內建並列埠位址為 278 / IRQ5.

• Parallel Port Mode (並列插座模式)

EPP 使用 EPP（Enhanced Parallel Port）傳輸模式.
ECP 使用 ECP（Extended Capabilities Port）傳輸模式.(預設值)
Normal 支援一般速度單向傳輸.

• Parallel Port DMA (並列插座DMA設定)

3 設定 3 為 Parallel Port DMA .
1 設定 1 為 Parallel Port DMA .
Auto 設定 Parallel Port DMA 為自動偵測. (預設值)

• Parallel Port IRQ (並列插座 IRQ 設定)

7 設定 Parallel Port IRQ 為 7.
5 設定 Parallel Port IRQ 為 5.
Auto 設定 Parallel Port IRQ 為 自動偵測. (預設值)

47

• OnBoard AC’97 Audio

Auto 設定 AC’97 Audio to Auto (預設值)
Disabled 關閉 AC’97 Audio.

• OnBorard MC’97 Modem

Auto 設定 MC’97 Modem to Auto (預設值)
Disabled 關閉 MC’97 Modem.

BIOS 組態設定

48

6VXC7-4X-P 主機板

硬體監視設定

AMIBIOS SETUP –HARDWARE MONITOR

ACPI Shut Down Temp. :Disabled

Current CPU Temp. :36°C/96°F
Current System Temp. :28°C/82°F
Case Status Closed
Current CPU Fan Speed :5487 RPM
Current System Fan Speed :0 RPM
Vcore :2.075V
+3.300V :3.590V
+5.000V :5.119V
+12.000V :11.926V

ESC : Quit ↑↓←→: Select Item
F1 : Help PU/PD/+/- : Modify
F5 : Old Values (Shift)F2 :Color
F6 : Load BIOS Defaults
F7 : Load Setup Defaults

( C ) 1999 American Megatrends, Inc. All Rights Reserved

圖 10: 硬體監視設定

• ACPI Shutdown Temp.

(此功能僅在系統有支援 ACPI 模式下有效)

Disabled 關閉此功能. (預設值)
60°C / 140°F 監控 CPU 溫度在 60°C / 149°F, 若溫度 > 60°C / 140°F

系統將自動關機.

65°C / 149°F 監控 CPU 溫度在 65°C / 149°F, 若溫度 > 65°C / 149°F

系統將自動關機.

70°C / 158°F 監控 CPU 溫度在 70°C / 158°F, 若溫度 > 70°C / 158°F

系統將自動關機.

75°C / 167°F 監控 CPU 溫度在 75°C / 167°F, 若溫度 > 75°C / 167°F

系統將自動關機.

• Current CPU Tempe. (°C / °F)

自動偵測CPU 溫度

• Current System Tempe. (°C / °F)

自動偵測系統溫度

49

BIOS 組態設定

• Case Status

Case Opened 狀況

• CPU FAN / System FAN Speed (RPM)

自動偵測 CPU/系統風扇的轉速

• Current CPU VID / VCORE / Vtt / Vio / ±12V / ±5V / Battery /+5VSB

自動偵測系統的電壓狀態.

50

6VXC7-4X-P 主機板

管理者(Supervisor)/使用者(User)密碼

當您想設定密碼時，請於主畫面下選擇好項目，並按下Enter，畫面中間即出現的
方框讓您輸入密碼：

AMIBIOS SIMPLE SETUP UTILITY-VERSION 1.21

( C ) 1999 American Megatrends, Inc. All Rights Reserved

STANDARD CMOS SETUP INTEGRATED PERIPHERALS
BIOS FEATURES SETUP HARDWARE MONITOR SETUP
CHIPSET FEATURES SETUP SUPERVISOR PASSWORD
POWER MANAGEMENT SETUP USER PASSWORD
PNP/PCI CONFIGURATION IDE HDD AUTO DETECTION
LOAD BIOS DEFAULTS SAVE & EXIT SETUP
LOAD SETUP DEFAULTS EXIT WITHOUT SAVING

ESC : Quit ↑↓→← : Select Item (Shift) F2 : Change Color F5 : Old Values
F6 : Load BIOS Defaults F7: Load Setup Defaults F10: Save & Exit

圖 11: 管理者(Supervisor)/使用者(User)密碼

最多可以輸入 8 個字元，輸入完畢後按下 Enter，BIOS會要求再輸入一次，以確定
剛剛沒有打錯，若兩次密碼吻合，便將之記錄下來。

如果您想取消密碼，只需在輸入新密碼時，直接按Enter，這時 BIOS會顯示
「PASSWORD DISABLED」，也就是關閉密碼功能，那麼下次開機時，就不會再被
要求輸入密碼了。

SUPERVISOR 密碼的用途

❖

當您設定了 Supervisor 密碼時，當如果「 BIOS FEATURES SETUP」中的 Security
option 項目設成 SETUP，那麼開機後想進入 CMOS SETUP 就得輸入 Supervisor
密碼才能進入。

USER 密碼的用途

❖

當您設定了 User 密碼時，當如果「 BIOS FEATURES SETUP」中的 Security option
項目設成 SYSTEM，那麼一開機時，必需輸入 User 或 Supervisor 密碼才能進入
開機程序。當您想進入 CMOS SETUP 時，如果輸入的是 USER Password，很抱
歉，BIOS是不會允許的，因為只有 Supervisor 可以進入 CMOS SETUP 中。

Enter Password:

Chang /Set /Disabled Password

51

BIOS 組態設定

自動偵測 IDE 硬碟

AMIBIOS SETUP – STANDARD CMOS SETUP

( C ) 1999 American Megatrends, Inc. All Rights Reserved

Date (mm/dd/yyyy) : Tue Jan 25, 2000
Time (hh/mm/ss) : 10:36:24

Pri Master : Not Installed
Pri Slave : Not Installed
Sec Master : Not Installed
Sec Slave : Not Installed

Floppy Drive A: 1.44 MB 3 ½
Floppy Drive B: Not Installed

Boot Sector Virus Protection : Disabled
Month: Jan – Dec ESC : Exit

Day: 01 – 31 ↑↓ : Select Item
Year : 1990– 2099 PU/PD/+/– : Modify
(Shift)F2 : Color

當 BIOS偵測出結果時，通常會有三種 Mode 可供選擇，即 Normal、LBA與 LARGE，
而目前的 BIOS多會將 LBA 擺在第一項，因此只需按 Y，即可將參數寫入 STANDARD
CMOS中，但記得離開 CMOS 時要存檔。

TYPE SIZE CYLS HEAD PRECOMP LANDZ SECTOR MODE

Base Memory : 640 Kb
Other Memory: 384 Kb
Extended Memory: 31Mb
Total Memory: 32Mb

圖 12: 自動偵測 IDE 硬碟

52

6VXC7-4X-P 主機板

離開 SETUP 並儲存設定結果

AMIBIOS SIMPLE SETUP UTILITY-VERSION 1.21

( C ) 1999 American Megatrends, Inc. All Rights Reserved

STANDARD CMOS SETUP INTEGRATED PERIPHERALS
BIOS FEATURES SETUP HARDWARE MONITOR SETUP
CHIPSET FEATURES SETUP SUPERVISOR PASSWORD
POWER MANAGEMENT SETUP USER PASSWORD
PNP/PCI CONFIGURATION IDE HDD AUTO DETECTION
LOAD BIOS DEFAULTS SAVE & EXIT SETUP
LOAD SETUP DEFAULTS EXIT WITHOUT SAVING

ESC : Quit ↑↓→← : Select Item (Shift) F2 : Change Color F5 : Old Values
F6 : Load BIOS Defaults F7: Load Setup Defaults F10: Save & Exit

當您設定好 CMOS內容後，於主畫面中按 F10 或選擇「SAVE & EXIT SETUP」，即會
出現畫面：

若按Y並按下Enter，即可儲存所有設定結果到RTC中的CMOS RAM並離開
Setup Utility。若不想儲存，則按N或Esc皆可回到主畫面中。.

SAVE to CMOS and EXIT(Y/N)? Y

Save Data to CMOS & Exit Setup

圖 13: 離開 SETUP 並儲存設定結果

53

BIOS 組態設定

離開SETUP但不儲存設定結果

AMIBIOS SIMPLE SETUP UTILITY-VERSION 1.21

( C ) 1999 American Megatrends, Inc. All Rights Reserved

STANDARD CMOS SETUP INTEGRATED PERIPHERALS
BIOS FEATURES SETUP HARDWARE MONITOR SETUP
CHIPSET FEATURES SETUP SUPERVISOR PASSWORD
POWER MANAGEMENT SETUP USER PASSWORD
PNP/PCI CONFIGURATION IDE HDD AUTO DETECTION
LOAD BIOS DEFAULTS SAVE & EXIT SETUP
LOAD SETUP DEFAULTS EXIT WITHOUT SAVING

ESC : Quit ↑↓→← : Select Item (Shift) F2 : Change Color F5 : Old Values
F6 : Load BIOS Defaults F7: Load Setup Defaults F10: Save & Exit

Quit without saving (Y/N) ? N

Abandon all Datas & Exit Setup

圖 14: 離開 SETUP 但不儲存設定結果

若按Y並按下Enter，則離開Setup Utility。若按N或Esc則可回到主畫面中

54

6VXC7-4X-P 主機板

1.按下 “VIA 4in 1 Service

2.

“Next”

Chipset

3.

“Yes”

4.按下 “Next”.

5.按下 “Next”.

6.按下 “Next”.

附錄

附錄 A : 安裝VIA系列VT82C686晶片組驅動程式

A.安裝VIA 4 in 1 Service Pack Utility:
將驅動程式光碟(TUCD)置入光碟機中,光碟機將自動執行.出現以下畫面,請參考以

下步驟進行安裝.(若沒有自動執行程式,請在”我的電腦”點選光碟機ICON).

按下

Pack Utility” item.

(1)

(2)

(3)

(5)

按下

(4)

55

(6)

附錄

7.按下 “Next”.

8.按下 “Next”.

10.按 “Finish” to

9.按下 “Next”.

(7)

(9)

(8)

來重迎啟動電
腦.

(10)

56

6VXC7-4X-P 主機板

附錄 B : BIOS 更新程序

BIOS 更新程序:

ü 請檢查你的主機板 BIOS 廠商(AMI或 AWARD).
ü 建議您複製驅動程式光碟內”AWDFlash.exe或 AMIFlash.exe” (D:\>Utility\BIOSFlash)

和 BIOS內容等檔案到您的硬碟內某一個目錄之下.
[ i.e: C:\>Utility\ (C:表示您的硬碟機所在的磁碟機代號/Utility:表示您自行建立的
目錄名稱)]

ü 重新啟動您的系統並進入 Win95/98 的 MS-DOS模式或命令列程式

(Command prompt only)之後,進入更新 BIOS 檔案所放置的路徑中.

ü 使用”AWDFlash.exe 或 AMIFlash.exe”去更新 BIOS, 即鍵入下列指令:

C:\Utility\”AWDFlash 或 AMIFlash <BIOS 內容檔>

ü 此更新程序已經完成, 請重新啟動你的系統.
MNote: 請從website (WWW.gigabyte.com.tw)下載新的BIOS或是向您購買的公司詢問

此機種新版的 BIOS.

57
