Gigabyte GA-6VX7B-4X User Manual [zh]

FCC Compliance Statement:

Per FCC Part 2 Section 2. 1077(a)

This equipment has been tested and found to
comply with limits for a Class B digital device,

Responsible Party Name: G.B.T. INC.

Address: 18305 Valley Blvd., Suite#A

LA Puent, CA 91744

Phone/Fax No: [phone]/ [phone]

hereby declares that the product

Product Name:

Mother Board

Model Number:

Conforms to the following specifications:

FCC Part 15, Subpart B, Section 15.107(a) and Section 15.109(a),
Class B Digital Device

Supplementary Information:

This device complies with part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) This device may not cause harmful
and (2) this device must accept any inference received, including
that may cause undesired operation.

Representative Person's Name: ERIC LU

GA-6VX7B-4X

Signature:

Date: Sep. 13, 2000

Eric Lu

pursuant to Part 15 of the FCC rules. These
limits are designed to provide reasonable
protection against harmful interference in
residential installations. This equipment
generates, uses, and can radiate radio
frequency energy, and if not installed and used
in accordance with the instructions, may cause
harmful interference to radio communications.
However, there is no guarantee that interference
will not occur in a particular installation. If this
equipment does cause interference to radio or

television equipment reception, which can be
determined by turning the equipment off and on, the user is encouraged to try to
correct the interference by one or more of the following measures:

-Reorient or relocate the receiving antenna

-Move the equipment away from the receiver

-Plug the equipment into an outlet on a circuit different from that to which
the receiver is connected

-Consult the dealer or an experienced radio/television technician for
additional suggestions

You are cautioned that any change or modifications to the equipment not
expressly approve by the party responsible for compliance could void Your
authority to operate such equipment.

This device complies with Part 15 of the FCC Rules. Operation is subjected to
the following two conditions 1) this device may not cause harmful interference
and 2) this device must accept any interference received, including interference
that may cause undesired operation.

Declaration of Conformity

We, Manufacturer/Importer

(full address)

G.B.T. Technology Träding GMbH

Ausschlager Weg 41, 1F, 20537 Hamburg, Germany

( description of the apparatus, system, installation to which it refers)

(reference to the specification under which conformity is declared)

in accordance with 89/336 EEC-EMC Directive

EN 55011 Limits and methods of measurement EN 61000-3-2* Disturbances in supply systems caused

of radio disturbance characteristics of EN60555-2 by household appliances and similar

industrial, scientific and medical (ISM electrical equipment “Harmonics”
high frequency equipment

EN55013 Limits and methods of measurement EN61000-3-3* Disturbances in supply systems caused
of radio disturbance characteristics of EN60555-3 by household appliances and similar
broadcast receivers and associated electrical equipment “Voltage fluctuations”
equipment

EN 55014 Limits and methods of measurement EN 50081-1 Generic emission standard Part 1:
of radio disturbance characteristics of Residual, commercial and light industry
household electrical appliances,
portable tools and similar electrical EN 50082-1 Generic immunity standard Part 1:
apparatus Residual, commercial and light industry

EN 55015 Limits and methods of measurement EN 55081-2 Generic emission standard Part 2:
of radio disturbance characteristics of Industrial environment
fluorescent lamps and luminaries

EN 55020 Immunity from radio interference of EN 55082-2 Generic immunity standard Part 2:
broadcast receivers and associated Industrial environment
equipment

EN 55022 Limits and methods of measurement ENV 55104 Immunity requirements for household
of radio disturbance characteristics of appliances tools and similar apparatus
information technology equipment

DIN VDE 0855 Cabled distribution systems; Equipment EN 50091- 2 EMC requirements for uninterruptible

part 10 for receiving and/or distribution from power systems (UPS)

part 12 sound and television signals

declare that the product

Mother Board

GA-6VX7B-4X

is in conformity with

CE marking (EC conformity marking)

The manufacturer also declares the conformity of above mentioned product

with the actual required safety standards in accordance with LVD 73/23 EEC

EN 60065 Safety requirements for mains operated EN 60950 Safety for information technology equipment

electronic and related apparatus for including electrical business equipment
household and similar general use

EN 60335 Safety of household and similar EN 50091-1 General and Safety requirements for
electrical appliances uninterruptible power systems (UPS)

Signature

Date: Sep. 13, 2000 Name : Rex Lin

(Stamp)

Manufacturer/Importer

:

Rex Lin

6VX7B-4X

Socket 370 處理器主機板

中文安裝手冊

Socket 370 處理器主機板

REV. 3.2 Second Edition

R-32-02-010627C

12MC-6VX7B4X-3202

使用手冊之組織架構

此安裝手冊是依下列章節組織而成:

1) 版本修改摘要 使用手冊版本修改資訊

2) 清點附件 產品盒內附件清單

3) 特色彙總 主機板詳細資訊和規格

4) 硬體設定 主機板安裝指南

5) 效能測試和晶片組功能方塊圖 主機板效能測試結果和晶片組功
能方塊圖

6) Suspend to RAM

7) Four Speaker 及 SPDIF Four Speaker 及 SPDIF 安裝說明

8) BIOS 功能設定 BIOS 功能設定指南

9) 附錄 參考資料

STR安裝說明

目 錄

版本修改摘要

清點附件

特色彙總

6VX7B-4X主機板的元件配置圖

CPU 速度設定 / 插座及接腳設定的快速安裝指南目錄

效能測試

晶片組功能方塊圖

安裝 Suspend to RAM 功能

Four Speaker 及 SPDIF 功能介紹 (選購)

記憶體安裝指南

BIOS 功能設定目錄

附錄

P.1
P.2

P.3

P.5

P.6

P.34

P.35

P.36

P.42

P.47

P.48

P.78

6VX7B-4X 主機板

版本修改摘要

版本 修改摘要 日期

3.2 6VX7B-4X主機板中文安裝手冊首版發行。 Nov. 2000

3.2 6VX7B-4X主機板中文安裝手冊第二版發行。 Jun.2001

本手冊所有提及之商標與名稱皆屬該公司所有。

本手冊若有任何內容修改，恕不另行通知。

2001 年 6 月 27 日 台北，台灣

1

清點附件

þ 6VX7B-4X 主機板一片
þ 軟、硬碟插座排線各一條
þ 主機板驅動程式光碟片(TUCD)
þ 6VX7B-4X 中文使用手冊

清點附件

2

6VX7B-4X 主機板

特色彙總

規格

Ÿ 主機板採四層設計 ATX 規格 30.4公分 x 20.3 公分

CPU Ÿ Socket 370 處理器

Intel Pentium!!! 100/133MHz FSB, FC-PGA
Intel CeleronTM 66MHz FSB, FC-PGA
VIA Cyrix III 100/133MHz FSB, PPGA

Ÿ L2

快取記憶體取決於 CPU

晶片組 Ÿ VT82C694X (VIA Apollo Pro 133A)

Ÿ VT82C686B

時脈產生器

Ÿ ICS 9248DF-39
Ÿ 支援 66/100/133 MHz system bus speeds (PCI 33MHz)
Ÿ 75/83/112/124/140/150 MHz system bus speeds

(PCI 44MHz) (保留)

記憶體 Ÿ 3 168-pin DIMM 插槽

Ÿ 支援 PC-100 / PC-133 SDRAM 及VCM SDRAM
Ÿ 最高可支援到 1.5GB
Ÿ 僅支援 3.3V SDRAM DIMM
Ÿ 支援 72 位元 ECC 類型 DIMM 模組

I/O 控制器 Ÿ VT82C686B
擴充槽 Ÿ 1 個 AGP 擴充槽, 支援 4X mode 及 AGP 2.0 compliant

Ÿ 5 個 32-bit 的 PCI Bus 擴充槽
Ÿ 1 個 16-bit 的 ISA Bus 擴充槽

Ÿ 1 個 AMR (Audio Modem Riser) 擴充槽

內建 IDE Ÿ IDE 控制器內建在 VIA VT82C82686B PCI 晶片內,提供

PIO, Bus Master (Ultra DMA33 及 ATA 66 / ATA 100) 操作
模式的 IDE HDD/CD-ROM

Ÿ 可連接四個 IDE 裝置

內建周邊設備 Ÿ 1 個軟碟插座支援兩台磁碟機

(360K ,720K ,1.2M ,1.44M 及 2.88M bytes)

Ÿ 1 個並列插座可支援 Normal/EPP/ECP 模式
Ÿ 2 個串列插座 (COM A 及 COM B)
Ÿ 4 個 USB 插座
Ÿ 1 個紅外線連接端(可連接 IR )

硬體監控 Ÿ CPU/系統風扇轉速偵測

Ÿ CPU/系統溫度偵測
Ÿ 系統電壓自動偵測
Ÿ 偵測 CPU 過溫自動關機

續下頁…

3

PS/2 插座

Ÿ PS/2



鍵盤連接埠及 PS/2 滑鼠連接埠

BIOS Ÿ 使用經授權 AMI BIOS, 2M bit 快閃記憶體

內建音效

附加特色 Ÿ 網路遠端開機功能

Ÿ 內建 VIA音效晶片(VIA VT82C686B)
Ÿ Creative CT5880 音效晶片(選購)

Ÿ Line In/Line Out/Mic In/AUX In/CD In/TEL/Game Port

/Four Speaker 及 SPDIF (選購)

Ÿ 內接型/外接型數據機開機功能
Ÿ 包含 3 個散熱風扇電源接腳
Ÿ 鍵盤過電流保護

Ÿ 支援 USB 鍵盤/滑鼠開機功能
Ÿ 支援 STR功能

特色彙總

4

6VX7B-4X 主機板

LPT

6VX7B-4X 主機板的元件配置圖

PS/2

USB1

JP16

JP9

COMA

COMB

SW2

J7

J5

J8

GAME & AUDIO

AMR

JP8
JP7

PCI1

PCI2

Creative
CT5880

PCI3

PCI4

JP20

PCI5

ISA

JP18

PGA 370

CPU

VT82C694X

AGP

6VX7B-4X

JP19

DIMM1

VT82C686B

DIMM3

DIMM2

JP22

SW1

ATX Power

BAT1

BZ1

BIOS

JP30

IDE1

J11

LED1

JP11

JP15

JP23

USB2

JP24

J2

JP5

Floppy

IDE2

Front USB

JP1

J1

J3

JP2

J4

J12

5

6VX7B-4X 主機板的元件配置圖

$ CPU速度設定 / 插座及接腳設定的快速安裝指南目錄 頁數
CPU速度設定 P.7

插座 P.17
遊戲搖桿及音源插座 P.17

COM A 串列插座/ COM B 串列插座/ LPT 並列插座 P.17
USB 規格插座 P.18
PS/2 鍵盤及PS/2 滑鼠插座 P.18
JP16 (CPU散熱風扇電源接腳) P.19
JP15 (電源散熱風扇電源接腳) P.19
JP2 (系統散熱風扇電源接腳) P.20
ATX 電源插座
USB 2規格插座

IR (紅外線連接端) P.21
Floppy Port (軟碟插座) P.22
第一組IDE 1插座 / 第二組IDE 2插座

J3 (Ring Power On) (內建數據機喚醒功能接腳) P.23
J1 (Wake on LAN) (網路喚醒功能接腳) P.23
J7 (TEL) (內接數據機音源接腳) P.24
J5 (AUX IN接腳) P.24
J8 (光碟機音源線接腳) P.25
JP5 (STR 指示燈連接頭 & LED 1: DIMM 指示燈) P.25
前面板USB 規格插座 (選購)
J11 (外部 SMBUS 設備接腳)
接腳定義說明 P.27
J2 (2x11 Pins 接腳)說明 P.27
JP1 (清除 CMOS 功能接腳) P.28
JP7/JP8/JP18 (內建 AC97& AMR 選擇) P.28
JP11 (STR 功能選擇接腳) P.29
JP20 (內建音效卡功能選擇接腳) [選購] P.29
JP24 (復原模式/一般模式) [選購] P.30
JP19 (Cyrix CPU Turbo功能接腳) [選購] P.30
JP9 (USB裝置喚醒功能接腳) [選購] P.31
JP23 (主機板外殼開啟顯示接腳) P.31
JP22 (BIOS寫入保護) [選購] P.32
JP30 (CPU電壓選擇) [選購] P.32
J12 (前面板排針接腳) [選購] P.33

P.20
P.21

P.22

P.26
P.26

6

6VX7B-4X 主機板

CPU 速度設定

系統速度可以選擇設定為 66, 100, 133MHz及Auto。您可以選擇系統速度(SW1)並使
用DIP SWITCH (SW2) 來設定CPU速度。所支援CPU的頻率從 500MHz – 1GHz.

SW1: O: ON, X: OFF

CPU PCI CLK 1 2 3 4 5 6
Auto 33.3 X X X X O O

66 33.3 O O X X X X
75 37.5 O O O X X X

83 41.6 O O X O X X
100 33.3 O X X X X X
112 37.3 O X O X X X
124 31 X X X O X X
133 33.3 X X X X X X
140 35 X X O O X X
150 37.5 X X O X X X

M

請注意主機板上DIP SWITCH (SW2)設定的倍頻及外頻，需要和CPU的倍頻及外頻

相符合，否則易造成系統當機。

SW2:

X3 O X O O

1 2 3 4

X3.5 X X O O

X4 O O X O

X4.5 X O X O

X5 O X X O

X5.5 X X X O

X6 O O O X

X6.5 X O O X

X7 O X O X

X7.5 X X O X

X8 O O X X

X8.5 O X O O

X9 X X O O

X9.5 X O O O

X10 X O X X

X10.5 O O X O

X11 O X X X

X11.5 X O X O

X12 O X X O
X13 X X X O

DIP SWITCH FREQ. RATIO

7

CPU 速度設定

X14 O O O X
X15 X O O X
X16 O X O X

F 外頻為Auto的接腳設定:

ON

1
2
3

4
5

6

SW1

«注意:

1. 如果您使用外頻為 66, 100, 133MHz的 CPU, 我們建議您將系統速度設定為”Auto”

2. 我們不建議您設定 75/83/112 / 124 / 142 /150MHz, 因為那不屬於硬體標準規格範

圍. 如果您要將系統速度設定為 75/83/112 / 124 / 142 /150MHz , 請依據您的硬體規
格設定, 例如;CPU,顯示卡, 記憶體,硬碟來設定。

1. CeleronTM 533 / 66MHz FSB

ON

1
2

3
4

SW2

8

ON

1
2
3

4
5

6

SW1

6VX7B-4X 主機板

2

2

2. Celeron

TM

ON

1
2

3
4

SW2

3. Celeron

TM

ON

1
2

3
4

SW2

4. Celeron

TM

ON

1
2

3
4

SW2

566 / 66 MHz FSB

ON

1
3

4
5

6

SW1

600 / 66 MHz FSB

ON

1
3

4
5
6

SW1

633 / 66 MHz FSB

ON

1
2

3
4
5
6

SW1

9

2

1

2

2

2

3
4

SW2

1
2

3
4

SW2

TM

667 / 66 MHz FSB

ON

1
3

4
5

6

SW1

TM

700 / 66 MHz FSB

1
3

4
5
6

SW1

ON

ON

5. Celeron

6. Celeron

7. Cyrix® III 550 / 100 MHz FSB

CPU 速度設定

ON

1
2

3

4

SW2

ON

1
3

4
5
6

SW1

10

6VX7B-4X 主機板

2

2

2

8. Cyrix® III 533 / 133 MHz FSB

ON

1
2

3

4

SW2

ON

1
3

4
5
6

SW1

9. Cyrix® III 600 / 133 MHz FSB

ON

1
2

3

4

SW2

ON

1
3

4
5
6

SW1

10. Pentium® !!! 500 / 100MHz FSB

ON

1

2

3
4

SW2

ON

1

3
4

5
6

SW1

11

11. Pentium® !!! 550 / 100MHz FSB

2

2

CPU 速度設定

1

2

3
4

SW2

ON

ON

1
2

3
4

5
6

SW1

12. Pentium® !!! 600 / 100MHz FSB

ON

1
2

3
4

SW2

ON

1

3

4
5
6

SW1

13. Pentium® !!! 650 / 100MHz FSB

ON

1
2

3
4

SW2

ON

1

3

4
5
6

SW1

12

6VX7B-4X 主機板

2

2

2

14. Pentium® !!! 700 / 100MHz FSB

ON

1
2

3
4

SW2

ON

1
3

4
5
6

SW1

15. Pentium® !!! 750 / 100MHz FSB

ON

1
2

3
4

ON

1
3

4
5

SW2

6

SW1

16. Pentium® !!! 800 / 100MHz FSB

ON

1

2

3
4

SW2

ON

1

3

4
5
6

SW1

13

17. Pentium® !!! 850 / 100MHz FSB

2

2

2

CPU 速度設定

ON

1
2

3
4

SW2

ON

1
3

4
5
6

SW1

18. Pentium® !!! 533 / 133MHz FSB

ON

1
2

3

4

SW2

ON

1
3

4
5

6

SW1

19. Pentium® !!! 600 / 133MHz FSB

ON

1

2

3
4

SW2

ON

1

3

4
5
6

SW1

14

6VX7B-4X 主機板

2

2

2

20. Pentium® !!! 667 / 133MHz FSB

ON

1
2

3

4

SW2

ON

1

3

4
5
6

SW1

21. Pentium® !!! 733 / 133MHz FSB

ON

1
2

3
4

SW2

ON

1
3

4
5
6

SW1

22. Pentium® !!! 800 / 133MHz FSB

1
2

3
4

SW2

ON

ON

1

3

4
5
6

SW1

15

23. Pentium® !!! 866 / 133MHz FSB

2

2

2

CPU 速度設定

1

2

3
4

SW2

ON

ON

1

3

4

5

6

SW1

24. Pentium® !!! 933 / 133MHz FSB

1

2

3
4

SW2

ON

ON

1

3

4

5

6

SW1

25. Pentium® !!! 1GHz / 133MHz FSB

1

2

3
4

SW2

ON

ON

1

3

4

5

6

SW1

16

6VX7B-4X 主機板

插座

遊戲搖桿及音源插座

Game

Port

Line Out

MIC In

Line In

COM A 串列插座/ COM B 串列插座/ LPT並列插座

LPT Port

COM A

COM B

17

USB 規格插座

1

4

插座及接腳設定的快速安裝指南

PS/2 鍵盤及PS/2 滑鼠插座

2 1

5 6 7

4

3

PS/2

PS/2

接腳

定義

1 USB V0
2 USB D0­3 USB D0+
4

8

5 USB V1

接地線

6 USB D1­7 USB D1+

8

接地線

滑鼠

5 6

3

2

鍵盤

PS/2

接腳

1
2
3

鍵盤/滑鼠

資料訊號線

無作用
接地線

定義

4 VCC(+5V)
5
6

18

時脈

無作用

6VX7B-4X 主機板

JP16: CPU

散熱風扇電源接腳

JP15: 電源散熱風扇電源接腳

1

接腳

1
2 +12V

3

接腳

1
2 +12V

3

接地線

偵測訊號線

1

接地線

無作用

定義

定義

19

JP2: 系統散熱風扇電源接腳

11
1

插座及接腳設定的快速安裝指南

1

接腳

1

定義

接地線

2 +12V

偵測訊號線

3

ATX 電源插座

接腳 定義

3,5,7,13,

15-17
1,2,11 3.3V

4,6,19,20 VCC

10 +12V
12 -12V
18 -5V

10

20

8 電源良好訊號
9 5V SB stand by+5V

14 PS-ON(Soft On/Off)

接地線

20

6VX7B-4X 主機板

USB 2

規格插座

IR: 紅外線連接端

5

8

1

接腳

1 VCC
2 USB D0-

4

3 USB D0+
4

1

5 VCC
6 USB D1­7 USB D1+
8

接腳

1 VCC (+5V)
2

3

IR

資料輸入端

4
5 IR

資料輸出端

接地線

接地線

定義

無作用

接地線

定義

21

Floppy: 軟碟插座

插座及接腳設定的快速安裝指南

紅色線

第一組 IDE 1 插座 / 第二組IDE 2 插座

紅色線

IDE 1 IDE 2

22

6VX7B-4X 主機板

J3 : Ring Power On (

內建數據機喚醒功能接腳

1

接腳 定義

1
2

J1: Wake on LAN(網路喚醒功能接腳)

)

訊號線
接地線

1

接腳 定義

1 +5VSB
2 接地線

訊號線

3

23

插座及接腳設定的快速安裝指南

J7: TEL:

內接數據機音源接腳

J5: AUX_IN 接腳

1

接腳

1 Signal-In
2

3
4 Signal-Out

定義

接地線
接地線

1

接腳

定義

1 AUX-L
2 接地線

3 接地線
4 AUX-R

24

6VX7B-4X 主機板

+

1

J8: CD Audio Line In(光碟機音源線接腳)

1

接腳

定義

1 CD-L
2 接地線

3 接地線
4 CD-R

JP5: STR 指示燈接腳及 LED1: DIMM指示燈

指示燈外部接腳

STR

DIMM 指示燈

25

前面板 USB 規格插座 (選購)

9

插座及接腳設定的快速安裝指南

10

接腳 定義

1,4,5,10 無作用

2 +5V

3,7,9 接地線

6 USBP0+
8 USBP0-

J11: SM BUS (外部SM BUS 設備接腳)

1

接腳

2

1

1 SMB CLK
2

3
4 SMB DATA

5 +5V

定義

無作用
接地線

26

6VX7B-4X 主機板

接腳定義說明

J2: 2x11 Pins 接腳說明

GN

HD

1

1

GN : 省電模式開關
(Green Switch)
GD : 省電模式指示燈
(Green LED)
HD : 硬碟存取指示燈接頭
(IDE Hard Disk Active LED)
SPK : 內建蜂鳴器
(Speaker Connector)

RE : 重置開關接頭
(Reset Switch)
P+P−P− : 電源指示燈
(Power LED)

PW : 按鍵開/關機
(Soft Power Connector)

1

PW P+ P− P−

GD

S P K

1

RE

1

開路: 一般運作
短路: 進入省電模式
接腳 1: LED 燈號正極(+)
接腳 2: LED 燈號負極(−)
接腳 1: LED 燈號正極(+)
接腳 2: LED 燈號負極(−)
接腳 1: 電源線VCC(+)
接腳 2- 接腳 3: 無作用
接腳 4: 資料輸出線(−)
開路: 一般運作
短路: 強迫系統重新開機
接腳 1: LED 燈號正極(+)
接腳 2: LED 燈號負極(−)
接腳 2: LED 燈號負極(−)
開路: 一般運作
短路: 啟動電源開關

27

插座及接腳設定的快速安裝指南

JP1:

清除

CMOS

功能接腳

1

接腳 定義

短路 一般運作(預設值 )

1-2

短路 清除

2-3

CMOS

JP7/JP8/JP18: 內建 AC97& AMR (主要或次要)選擇

(AMRà Audio Modem Riser)

JP18

JP8
JP7

1

接腳
定義

AC97

(預設值)

Only AMR

(主要的)

AC97+MR

(次要的)

JP7 JP8 JP18
1-2

短路

3-4

短路

1-2

短路

1-2

短路

1-2

短路
1-2 短路
3-4 短路

開路

開路

短路

28

6VX7B-4X 主機板

JP11: STR 功能選擇接腳

1

接腳
短路 啟動
開路 關閉

JP20: 內建音效卡功能選擇接腳 (選購)

1

接腳

1-2

短路 開啟內建音效卡功能

2-3

短路 關閉內建音效卡功能

29

定義

STR
STR

(預設值)

(預設值)

定義

JP24: 復原模式/一般模式 (選購)

1

接腳. 定義

開路 一般模式
短路 復原模式

插座及接腳設定的快速安裝指南

JP19: Cyrix CPU Turbo

功能接腳

(

接腳
開路
短路

30

選購

1

)

定義

一般運作

Turbo

6VX7B-4X 主機板

JP9: USB

裝置喚醒功能接腳

(

接腳 定義
1-2
2-3

若您要使用

(

須在
為啟動,並將

開機後當記憶體開始偵測計算時,按下

*(

可進入

SETUP"內,選擇 "USB KB Wakeup from S3~S5: Enabled".

按下
設定儲存並離開

JP23: 主機外殼開啟顯示接腳

選購

)

1

短路 一般運作 (預設值)
短路 啟動

"USB KB Wakeup from S3~S5" 功能,您必

選項內將

BIOS

BIOS

"ESC"

"USB KB Wakeup from S3~S5"

Jumper "JP9"

內選項設定,在

鍵回到

"SAVE & EXIT SETUP"

)

裝置喚醒功能

USB

也設為啟動

”POWER MANAGEMENT

).

<Del>.

將變更的

設定

您將

1

接腳

1 訊號線
2

定義

接地線

31

JP22: BIOS 寫入保護 (選購)

Jumper

插座及接腳設定的快速安裝指南

1

JP30: CPU
(當JP30

電壓選擇

接腳

7-8

M

JP22 設為”開路”,

選購

(

)

設為”短路”時

接 腳

短路

定義

寫入保護

開路 一般運作(預設值

當您要更新

電壓會提高

,CPU

2

1

接腳 定義

1-2

短路

3-4

短路

5-6

短路

7-8

短路
9-10

短路

或設備時,請將

BIOS

關閉

BIOS

10

9

提高電壓

40%

提高電壓

30%

提高電壓

20%

提高電壓

10%

一般運作

預設值

(

防寫功能

10%)

)

)

.

32

6VX7B-4X 主機板

J12: 前面板排針接腳 (選購)

接腳 定義

1 HD LED+
2 GN LED+
3 HD LED-

4 PWR LED+
5,7 RESET SW
6,8 Soft ON/OFF

10,12 Green SW

9 +5V

11 IR RX
13 GND
15 IRTX
14 NC
16 IR Power

15

1

2

16

33

效能測試

效能測試

以下是 6VX7B-4X 的測試數據，基本上這些測試數值僅供參考，因為不同的軟、硬
體配備都會影響測試結果，所以我們無法保證使用者自行測試的數據會與下列公
佈數值完全吻合。

• CPU Intel Socket 370 處理器

• 記憶體 (256x1)MB SDRAM (MOSEL V436532S04VCTG-75)

• 快取記憶體 CPU內建 256 KB 快取記憶體 (Pentium

• 顯示介面卡 GA-66032D 顯示卡 (版本: 1.3)

• 儲存裝置 內建 IDE 插座 (Quantum KA13600AT)

• 作業系統 Windows NT™ 4.0 +SPK6a

• 驅動程式 顯示卡驅動程式使用1024 x 768 75Hz解析度

VIA 4 in 1 Rev. 4.24a

®

!!!)

Processor Intel Pentium

Winbench99

®

!!! 933 MHz (133 x 7)

CPU mark99 81.9

FPU Winmark 99 4940

Business Disk Winmark 99 5930

Hi-End Disk Winmark 99 8760

Business Graphics Winmark 99 365

Hi-End Graphics Winmark 99 798

Winstone99

Business Winstone99 45

Hi-End Winstone99 45.8

M 如果您想使您的系統獲得最高效能,詳細資料請參考第 58 頁.

34

6VX7B-4X 主機板

3.3V DIMM

14.318MHz

33 MHz

PCI Bus

AGP Bus

LPT

PS/2 KB/Mouse

Floppy

COM Ports

IR

USB Bus

14.318MHz
48MHz

Host Bus

66 /100/133 MHz

33 MHz

ISA Bus

AC97

Ultra DMA33

AMR

Slot

AC’97-Link

Creative

IDE Bus

USB Port

AGP 2X/4X

66 /100 /133 MHz

24MHz

PGA 370 CPU

晶片組功能方塊圖

VT82C694X

DIMM Sockets

VIA

66 /100 /133 MHz

/ATA66/ATA100

IDE Ports

CT5880

CODEC

ICS 9248DF-39

VIA

VT82C686B

35

安裝Suspend to RAM功能

安裝 Suspend To RAM 功能

A.1 STR 功能簡介

STR是一種 Windows 98 ACPI 下的暫停模式功能。 當恢復 STR 暫停模式,系統能夠

在幾秒鐘之內回復到進 STR(S3)之前的狀態, 這狀態是在系統進入暫停模式之前
就已經被存在記憶體內,當在 STR暫停模式時,系統將會使用少量的能源去維持
STR功能重要的資料,並支援各種不同模式的喚醒功能。

A.2 STR 功能安裝

請依照下列步驟來完成 STR安裝

步驟 1:

要使用 STR功能, 系統必須在 Windows 98 ACPI 模式:

使用 Windows 98 光碟片安裝

A. 將 Windows 98 光碟片放入光碟機中, 選擇開始, 並執行。
B. 依 Window 規定鍵入 "D:\Setup", 按下 enter 或雙擊滑鼠兩下。
C. 當安裝完成後,從光碟機中移除光碟片,並重新啟動您的系統。

(我們假設光碟機的代號為 D:)

36

6VX7B-4X 主機板

步驟 2:

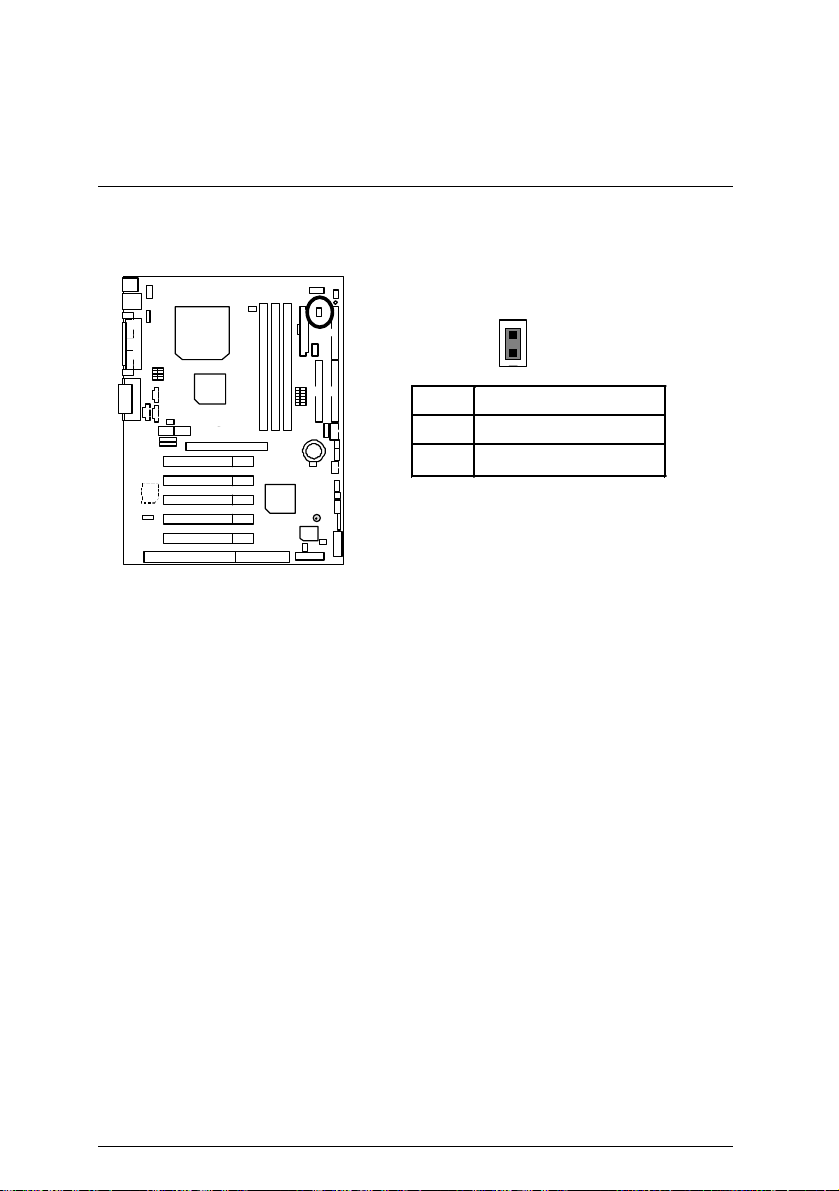

當使用 STR功能之前,您需要設定主機板上的 JP1 短路,如下圖所示:

1

接腳
短路 啟動
開路 關閉

STR
STR

定義

步驟 3:

當系統開機開始計算記憶體時, 按下<Del>。您將會進入 BIOS設定畫面,選
擇”POWER MANAGEMENT SETUP”,並選”ACPI Sleep Type: S3/STR”。請務必記得要按
下”ESC”並選擇”SAVE & EXIT SETUP”來儲存設定。

恭喜您!!您已經順利的完成了 STR的功能安裝。

37

A.3 如何讓您的系統進入 STR 模式?

有兩種方式來完成:

1.選擇”關閉Windows”中的” 暫停” 選項

A. 在 Windows98 功能列選擇”開始”並選”關機”

B. 選擇”暫停”並按下”確定”。

安裝Suspend to RAM功能

38

6VX7B-4X 主機板

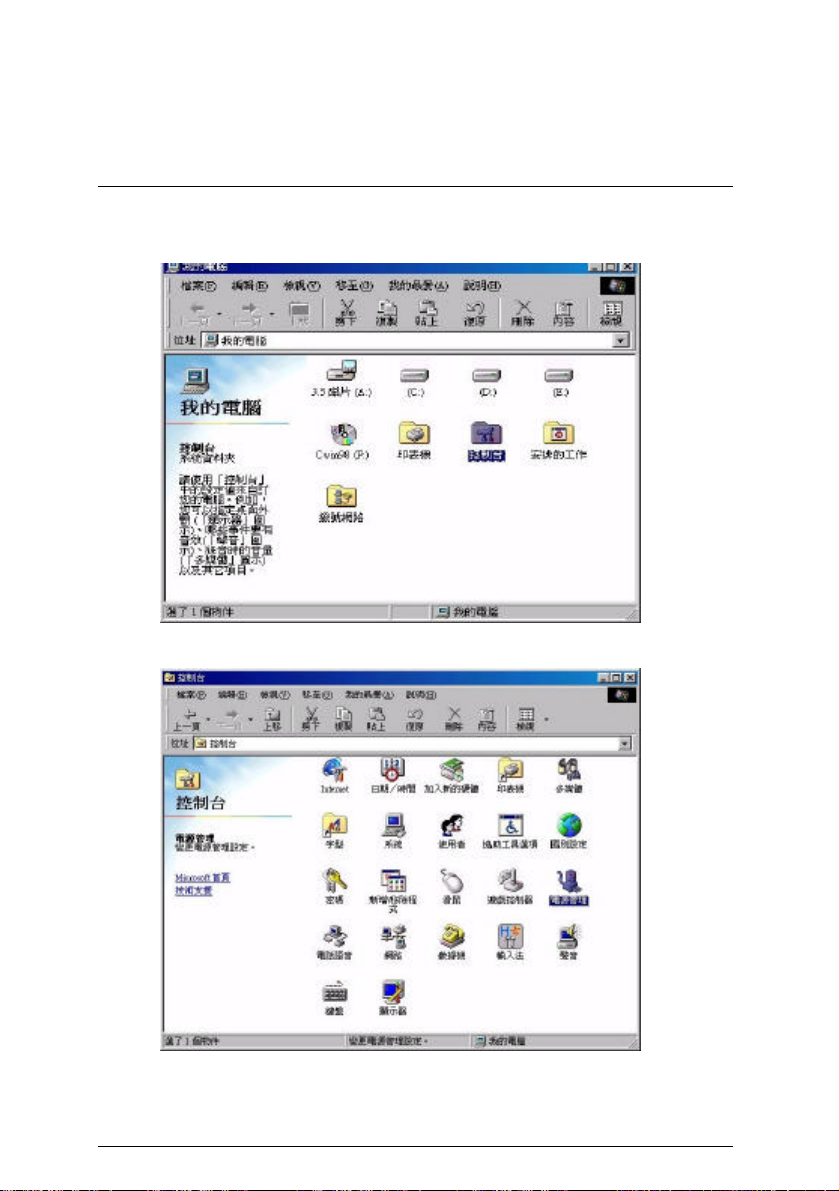

2. 定義系統開機時是在 STR模式中:

A. 用滑鼠雙擊”我的電腦”中的”控制台” 。

B. 用滑鼠雙擊”電源管理”選項。

39

安裝Suspend to RAM功能

C. 選擇”進階”並選”等候使用”模式.

D. 在完成設定後重新啟動你的系統.當您想要進入 STR 省電模式時, 只要按

下”電源開關”按鈕即可。

A.4 如何恢復到 STR 省電模式?
有 6 種方式可”喚醒”系統:

1. 按下”電源開關”按鈕。

2. 使用”滑鼠開機”功能。

3. 使用”定時開機”功能。

4. 使用”數據機開機”功能。

5. 使用”網路卡開機”功能。

6. 使用”USB 裝置喚醒”功能。

40

6VX7B-4X 主機板

+

A.5 注意事項:

1.為了要使用正確的STR 功能,一些硬體及軟體的需求是必須符合的:
A. 您的 ATX 電源供應器必須要是 ATX 2.01 的規格(供應超過 720 毫安培 5V

Stand-By電流)

B. SDRAM 必須是符合 PC-100 規格.

2. JP5 是 STR 指示燈的連接頭.當系統進入 STR省電模式時, STR 指示燈將會亮起.

指示燈外部接腳

STR

1

DIMM 指示燈

41

Four Speaker 及 SPDIF功能介紹

Four Speaker 及 SPDIF 功能介紹 (選購)

Four Speaker 功能介紹

A. 什麼是Four Speaker?

Creative CT5880 音效晶片有支援 4 speaker 輸出, 假如您選擇“Four speaker” 輸出,
Line in 將會變成 Line out.

B. 如何使用Four Speaker?

a. 按 右下角音效圖示並選擇 “Configure 3D Audio”.

b. Two speaker (預設值)

42

6VX7B-4X 主機板

c. 按 “Four speaker” 選項.

C. Four Speaker 應用
此 four speaker 功能只支援 Microsoft DirectX 及 Creative EAX 等軟體應用.例如:Game

titles, software DVD player 及 MP3 player.這些軟體有支援 Microsoft DirectX, 所以他們也
支援 four speaker 輸出.

43

Four Speaker 及 SPDIF功能介紹

SPDIF 功能介紹
A. 什麼是 SPDIF?

SPDIF 輸出是提供數位音效輸出到喇叭或供給 AC3 杜比解碼器.

B. 如何使用 SPDIF?

a. 在 “My Computer” 上輕壓您滑鼠右鍵並選擇“Properties” 選項.

b. 按 “Device Manager” 選項.

44

6VX7B-4X 主機板

c. 按 “Sound, video and game controllers” 項目並再選擇 “Creative Sound Blaster

PCI128” 選項.

d. 按 “Settings” 項目並選擇 “Output Mode” 選項.

45

Four Speaker 及 SPDIF功能介紹

e. 按 “Digital” 項目, Line Out 將切換成 SPDIF Out.

f. 建議您選擇 “Autosense”, 它將會自動偵測您插入的接頭是單音(mono) 或立體

聲(stereo)接頭, 並且會自動切換成 SPDIF Out 或 Speaker out .。

46

6VX7B-4X 主機板

記憶體安裝指南

6VX7B-4X主機板有3個(DIMM)擴充槽. BIOS 會自動偵測記憶體的規格及其大小. 安
裝記憶體只需將DIMM插入其插槽內即可, 由於記憶體模組有兩個凹痕, 所以只能
以一個方向插入,在不同的插槽,記憶體大小可以不同.

記憶體安裝組合如下表:

DIMM 168-pin SDRAM DIMM Modules
DIMM1 支援 16 / 32 / 64 / 128 / 256 / 512MB

DIMM2 支援 16 / 32 / 64 / 128 / 256 / 512MB
DIMM3 支援 16 / 32 / 64 / 128 / 256 / 512MB

X 1 pcs
X 1 pcs
X 1 pcs

47

BIOS組態設定

$ BIOS 組態設定目錄 頁數
主畫面功能 P.50
標準CMOS設定 P.53
BIOS功能設定 P.56
晶片組的特性設定 P.58
省電功能設定 P.61
隨插即用與 PCI組態設定 P.64
載入 BIOS 預設值 P.66
載入 Setup 預設值 P.67
整合週邊設定 P.68
硬體監視設定 P.72
設定管理者(Supervisor)/使用者(User)密碼 P.74
自動偵測 IDE 硬碟 P.75
離開 SETUP 並儲存設定結果 P.76
離開 SETUP 但不儲存設定結果 P.77

48

6VX7B-4X 主機板

BIOS 組態設定

基本上主機板所附 AMI BIOS便包含了 CMOS SETUP 程式，以供使用者自行依照需
求，設定不同的數據，使電腦正常工作，或執行特定的功能.
CMOS SETUP 會將各項數據儲存於主機板上內建的 CMOS RAM 中，當電源關閉時，
則由主機板上的鋰電池繼續供應 CMOS RAM 所需電力。

當電源開啟之後，BIOS開始進行 POST（Power On Self Test 開機自我測試）時，按
下＜Del＞鍵便可進入 AMI BIOS的 CMOS SETUP 主畫面中。

如果您來不及在POST過程中按下＜Del＞鍵順利進CMOS SETUP，那麼可以補按＜

Ctrl＞＋＜Alt＞＋＜Del＞暖開機或按下機殼上的Reset按鈕，以重新開機再次進
POST程序，再按下＜Del＞鍵進入CMOS SETUP程式中。

操作按鍵說明

á（向上鍵） 移到上一個項目
â（向下鍵） 移到下一個項目
ß（向左鍵） 移到左邊的項目
à（向右鍵） 移到右邊的項目

Esc 鍵 回到主畫面，或從主畫面中結束 SETUP 程式
Page Up 鍵 改變設定狀態，或增加欄位中之數值內容
Page Down 鍵 改變設定狀態，或減少欄位中之數值內容
F1 功能鍵 可顯示目前設定項目的相關說明
F2 功能鍵 功能保留
F3 功能鍵 功能保留
F4 功能鍵 功能保留
F5 功能鍵 可載入該畫面原先所有項目設定(但不適用主畫面)
F6 功能鍵 可載入該畫面之 BIOS 預設設定(但不適用主畫面)
F7 功能鍵 可載入該畫面之 SETUP 預設設定(但不適用主畫面)
F8 功能鍵 功能保留
F9 功能鍵 功能保留
F10 功能鍵 儲存設定並離開 CMOS SETUP 程式

如何使用輔助說明

主畫面的輔助說明
當您在 SETUP 主畫面時，隨著選項的移動，底下便跟著顯示︰目前被選到的

SETUP 項目的主要設定內容。

49

BIOS 組態設定

設定畫面的輔助說明
當您在設定各個欄位的內容時，只要按下＜F1＞，便可得到該欄位的設定預

設值及所有可以的設定值，如BIOS預設值或CMOS SETUP預設值，若欲跳離輔
助說明視窗，只須按<Esc>鍵即可。

主畫面功能

當您進入 CMOS SETUP 設定畫面時，便可看到如下之主畫面,從主畫面中可以讓你
選擇各種不同之設定選單,你可以用上下左右鍵來選擇你要設定之選項並按 Enter
進入子選單。

AMIBIOS SIMPLE SETUP UTILITY-VERSION 1.23

( C ) 1999 American Megatrends, Inc. All Rights Reserved

STANDARD CMOS SETUP INTEGRATED PERIPHERALS
BIOS FEATURES SETUP HARDWARE MONITOR SETUP
CHIPSET FEATURES SETUP SUPERVISOR PASSWORD
POWER MANAGEMENT SETUP USER PASSWORD
PNP/PCI CONFIGURATION IDE HDD AUTO DETECTION
LOAD BIOS DEFAULTS SAVE & EXIT SETUP
LOAD SETUP DEFAULTS EXIT WITHOUT SAVING

ESC : Quit ↑↓←→ : Select Item (Shift) F2 : Change Color F5 : Old Values
F6 : Load BIOS Defaults F7: Load Setup Defaults F10: Save & Exit

Time, Date, Hard Disk Type, …

圖 1: 主畫面功能

• Standard CMOS setup (標準 CMOS 設定)

設定日期、時間、軟硬碟規格、及顯示器種類。

• BIOS features setup (BIOS 功能設定)

設定 BIOS提供的特殊功能，例如病毒警告、開機磁碟優先程序、磁碟代號交

換....等。

50

6VX7B-4X 主機板

• Chipset features setup (晶片組特性設定)

設定主機板採用的晶片組相關運作參數，例如「DRAM Timing」、「 ISA Clock」....

等。

• Power management setup (省電功能設定)

設定 CPU、硬碟、GREEN 螢幕等裝置的省電功能運作方式。

• PNP/PCI configuration (即插即用與 PCI組態設定)

設定 ISA之 PnP 即插即用介面以及 PCI 介面的相關參數。

• Load BIOS defaults (載入 BIOS 預設值)

執行此功能可載入 BIOS的 CMOS 設定預設值，此設定是比較保守，但較能進
入開機狀態的設定值。

• Load Setup defaults (載入 Setup 預設值)

執行此功能可載入 Setup 的 CMOS設定預設值，此設定是較能發揮主機板速
度的設定。

• Integrated peripherals (內建整合週邊設定)

在此設定畫面包括所有週邊設備的的設定。如 COM Port 使用的 IRQ 位 址，

LPT Port 使用的模式 SPP、EPP 或 ECP 以及 IDE 介面使用何種 PIO Mode 等裝
置之設定。

• Hardware Monitor Setup (硬體監視設定)

自動偵測風扇及系統溫度功能。

• Supervisor password (管理者的密碼)

設定一個密碼，並適用於進入系統或進入 SETUP 修改 CMOS設定。

• User password (使用者的密碼)

設定一個密碼，並適用於開機使用 PC 及進入 BIOS修改設定 。

• IDE HDD auto detection (自動偵測IDE 硬碟)

自動偵測 IDE 的參數設定，並可選擇寫入 CMOS（記得要存檔）。

51

BIOS 組態設定

• Save & exit setup (儲存並結束)

儲存所有設定結果並離開 SETUP 程式，此時 BIOS會重新開機，以便使用新
的設定值，按＜F10＞亦可執行本選項。

• Exit without saving (離開 CMOS 不儲存設定)

不儲存修改結果，保持舊有設定並重新開機，按<ESC>亦可直接執行本選項。

52

6VX7B-4X 主機板

標準 CMOS 設定

在STANDARD CMOS SETUP中，主要是為了設定IDE硬碟的種類，以順利開機，除
此之外，還有日期、時間、軟碟規格、及顯示卡的種類可以設定

AMIBIOS SETUP – STANDARD CMOS SETUP

( C ) 1999 American Megatrends, Inc. All Rights Reserved

Date (mm/dd/yyyy) : Tue Feb 15, 2000
Time (hh/mm/ss) : 10:36:24

Pri Master : Auto
Pri Slave : Auto
Sec Master : Auto
Sec Slave : Auto

Floppy Drive A: 1.44 MB 3 ½
Floppy Drive B: Not Installed

Boot Sector Virus Protection : Disabled

Month: Jan – Dec ESC : Exit
Day: 01 – 31 ↑↓ : Select Item

Year: 1990– 2099 PU/PD/+/– : Modify
(Shift)F2 : Color

TYPE SIZE CYLS HEAD PRECOMP LANDZ SECTOR MODE

Base Memory : 640 Kb
Other Memory: 384 Kb
Extended Memory: 127Mb
Total Memory: 128Mb

圖 2: 標準 CMOS 設定

• Date(mm:dd:yy) (日期設定)

即設定電腦中的日期，格式為「星期，月/日/年」，各欄位設定範圍如下表示：

Week

由目前設定的「月/日/年」自萬年曆公式推算出今天為星期幾，
此欄位無法自行修改

Month
Day
Year

1 到 12 月
1 到 28/29/30/31 日，視月份而定
1990 到 2099 年

• Time(hh:mm:ss) (時間設定)

即設定電腦中的時間是以 24 小時為計算單位，格式為「時：分：秒」舉例而
言，下午一點表示方式為13 : 00 : 00。當電腦關機後，RTC 功能會繼續執行，
並由主機板的電池供應所需電力。

53

BIOS 組態設定

• Primary HDDs / Secondary HDDs (第一組硬碟/第二組硬碟參數設定)

設定第一、二組 IDE 硬碟參數規格，設定方式有兩種，建議的是設定方式是
採方式 1，但經常更換IDE 硬碟的使用者則可採方式 2，省去每次換硬碟都要
重新設定 CMOS的麻煩。

方式 1：設成 User TYPE，自行輸入下列相關參數，即 CYLS、HEADS、SECTORS、
MODE，以便順利使用硬碟。

方式2：設定AUTO，將TYPE及MODE皆設定AUTO，讓BIOS在POST過程中，自
動測試IDE裝置的各項參數直接採用。

CYLS. Number of cylinders.(磁柱的數量)
HEADS number of heads.(磁頭的數量)
PRECOMP write precomp.
LANDZONE Landing zone.
SECTORS number of sectors(磁區的數量).

如果沒有裝設硬碟，請選擇”NONE”後按<Enter>

• Floppy Drive A / Floppy Drive B

可設定的項目如下表示：

None 沒有安裝磁碟機.
360K, 5.25 in.

1.2M, 5.25 in.
720K, 3.5 in.

1.44M, 3.5 in.

2.88M, 3.5 in.

5.25 吋磁碟機，360KB 容量.

5.25 吋磁碟機，1.2MB容量.
3 吋半磁碟機，720KB 容量.
3 吋半磁碟機，1.44MB容量.
3 吋半磁碟機，2.88MB容量.

• Boot Sector Virus Protection (病毒警告)

Enabled

Disabled

啟動此功能，當硬碟的啟動磁區或分割區被改寫時，會發出
警告訊息，由使用者決定是否要被寫入.

不啟動此功能.(預設值)

54

6VX7B-4X 主機板

• Memory (記憶體容量顯示)

目前主機板所安裝的記憶體皆由 BIOS之 POST(Power On Self Test)自動偵測，
並顯示於 STANDARD CMOS SETUP 右下方。

Base Memory：傳統記憶體容量

PC一般會保留640KB容量做為MS-DOS作業系統的記憶體使用空間。

Extended Memory：延伸記憶體容量

可做為延伸記憶體的容量有多少，一般是總安裝容量扣除掉 Base
及 Other Memory之後的容量，如果數值不對，可能是有 Module 沒安
裝好，請仔細檢查。

Other Memory：其它記憶體容量

通常是指 BIOS從記憶體容量中，取 384KB 容量，做為 BIOS Shadow
功能的用途(Shadow RAM)。主要是在開機時，BIOS將一些裝置的驅
動程式 Copy到 DRAM 上面，使 BIOS 的執行速度提昇，有助 PC 整體
的效益。

55

BIOS功能設定

AMIBIOS SETUP – BIOS FEATURES CMOS SETUP

( C ) 1999 American Megatrends, Inc. All Rights Reserved

1st Boot Device :Floppy
2nd Boot Device :IDE-0
3rd Boot Device :CDROM
S.M.A.R.T for Hard Disks :Disabled
BootUp Num-Lock :On
Floppy Drive Seek :Disabled
Password Check :Setup
Proecssor Serial Number :Disabled

ESC : Quit
F1 : Help PU/PD/+/- : Modify
F5 : Old Values (Shift)F2 :Color
F6 : Load BIOS Defaults
F7 : Load Setup Defaults

圖 3: BIOS功能設定

• 1st

/ 2nd / 3rd Boot Device (第一/二/三次開機裝置)

Floppy 由軟碟機為第一次優先的開機裝置.
LS/ZIP A: 由 LS/ZIP A:為第一次優先的開機裝置.
IDE-0~IDE3 由硬碟機為第一次優先的開機裝置.
SCSI 由SCSI 裝置為第一次優先的開機裝置.
CDROM 由光碟機為第一次優先的開機裝置.
Disabled 關閉此功能.
NET WORK 由網路卡為第一次優先的開機裝置.

ATAPI ZIP C:

由 ATAPI ZIP C:為第一次優先的開機裝置

↑↓←→: Select Item

BIOS 組態設定

• S.M.A.R.T. Hard Disks (硬碟自我檢測功能)

Enabled 啟動硬碟 S.M.A.R.T. 的功能.
Disabled 關閉硬碟 S.M.A.R.T. 的功能.(預設值)

• Boot Up Num-Lock (起始時數字鍵鎖定狀態)

On
Off

開機後將數字區設成數字鍵功能.(預設值)
開機後將數字區設成方向鍵功能.

56

6VX7B-4X 主機板

• Floppy Drive Seek (開機時測試軟碟)

設定在 PC 開機時，POST 程式需不需要對 FLOPPY做一次 SEEK 測試。可設
定的項目為：

Enabled
Disabled

要對 Floppy做 Seek 測試.
不必對 Floppy做 Seek 測試. (預設值)

• Password Check (檢查密碼方式)

Always
Setup

無論是開機或進入 CMOS SETUP 均要輸入密碼.
只有在進入 CMOS SETUP 時才要求輸入密碼.(預設值)

M 欲取消密碼之設定時，只要於 SETUP 內重新設定密碼時，不要按任何鍵，直

接按＜Enter＞使密碼成為空白，即可取消密碼的設定。

• Processor Serial Number

Disabled 關閉 Processor Serial Number. (預設值)
Enabled 啟動 Processor Serial Number.

57

BIOS 組態設定

晶片組的特性設定

AMIBIOS SETUP –CHIPSET FEATURE CMOS SETUP

( C ) 1999 American Megatrends, Inc. All Rights Reserved

*** DRAM Timing ***
Top Performance :Disabled
SDRAM Timing by SPD :Disabled
SDRAM CAS# Latency :3
DRAM Frequency :Auto

C2P Concurrency & Master :Enabled
DRAM Integrity Mode :Disabled
AGP Mode :4X
AGP Comp. Driving :Auto
Manual AGP Comp. Driving :CB
AGP Aperture Size :64MB
ClkGen Spread Spectrum :Center± 0.25%
South Bridge subsystem ID :Disabled
USB Controller :All USB Port
USB Legacy Support :Disabled F1: Help PU/PD/+/- : Modify
F5 : Old Values (Shift)F2 :Color
F6 : Load BIOS Defaults
F7 : Load Setup Defaults

ESC : Quit ↑↓←→: Select Item

圖 4: 晶片組的特性設定

• Top Performance (最高效能)

如果您想使您的系統獲得最高效能,請將“Top Performance” 設定為 “Enabled”.

Disabled 關閉此功能.(預設值)
Enabled 開啟 Top Performance 功能.

• SDRAM Timing by SPD

Disabled 關閉此功能. (預設值)
Enabled 開啟 SDRAM Timing by SPD 功能.

• SDRAM CAS# Latency (SDRAM CAS 延遲時間)

3 使用較慢 SDRAM DIMM module. (預設值)
2 使用較快 SDRAM DIMM module.

• DRAM Frequency

Auto 將此功能設定為Auto. (預設值)
100MHz 設定 DRAM Frequency為 100MHz.
66MHz 設定 DRAM Frequency為 66MHz.
133MHz 設定 DRAM Frequency為 133MHz.

58

6VX7B-4X 主機板

• C2P Concurrency & Master

Enabled 開啟 C2P Concurrency & Master 功能. (預設值)
Disabled 關閉此功能.

• DRAM Integrity Mode

ECC 支援 72 位元 ECC 類型 DIMM 模組.
Disabled 一般狀態. (預設值)

• AGP Mode (AGP 模式)

4X 設定 AGP 模式為 4X. (預設值)
1X 設定 AGP 模式為 1X.
2X 設定 AGP 模式為 2X.

• AGP Comp. Driving

Auto 設定 AGP Comp. Driving 為 Auto. (預設值)
Manual 設定 AGP Comp. Driving 為 Manual.

如果將 AGP Comp. Driving 設定為 Manual.

Manual AGP Comp. Driving : 00~FF

• AGP Aperture Size

4MB 設定 AGP Aperture Size 為4MB.
8MB 設定 AGP Aperture Size 為8 MB.
16MB 設定 AGP Aperture Size 為 16 MB.
32MB 設定 AGP Aperture Size 為32 MB.
64MB 設定 AGP Aperture Size 為64 MB. (預設值)
128MB 設定AGP Aperture Size 為 128 MB.
256MB 設定AGP Aperture Size 為256 MB.

• ClkGen Spread Spectrum(主頻頻譜擴散)

Disabled 關閉主頻頻譜擴散功能.
Center± 0.25% 設定主頻頻譜擴散範圍為±0.25%(Center Spread).

(預設值)

Center± 0.5% 設定主頻頻譜擴散範圍為±0.5%(Center Spread).

59

• South Bridge subsystem ID

Disabled 關閉南橋次要系統識別碼. (預設值)
Enabled 啟動南橋次要系統識別碼.

• USB Controller (通用序列匯流排功能)

Disabled 不啟動 USB 功能.
USB Port 0&1
USB Port 2&3
All USB Port

啟動 USB Port 0 & 1.
啟動 USB Port 2 & 3.
啟動所有 USB Port. (預設值)

• USB Legacy Support

當啟動 USB 功能,USB 的支援形態將可被設定.

Keyboard 支援USB 鍵盤.
Keyb+Mouse 支援 USB 鍵盤和 USB 滑鼠.
Disabled 關閉此功能. (預設值)

BIOS 組態設定

60

6VX7B-4X 主機板

省電功能設定

AMIBIOS SETUP –POWER MANAGEMENT SETUP

( C ) 1999 American Megatrends, Inc. All Rights Reserved

ACPI Sleep Type :S1/POS PME Event Wake up :Enabled
USB KB Wakeup From S3-S5 :Disabled RTC Alarm Power On :Disabled
Video Power Down Mode :Stand By RTC Alarm Date :15
Hard Disk Power Down Mode :Stand By RTC Alarm Hour :12
Suspend Time Out(Minute) :Disabled RTC Alarm Minute :30
Display Activity :Ignore RTC Alarm Second :30
IRQ3 :Monitor
IRQ 4 :Monitor
IRQ 5 :Ignore
IRQ 7 :Monitor
IRQ 9 :Ignore
IRQ 10 :Ignore
IRQ 11 :Ignore
IRQ 13 :Ignore
IRQ 14 :Monitor

IRQ 15 :Ignore
Soft-off by Power Button :Instant off F1 : Help PU/PD/+/- : Modify
AC Back Function :Memory F5 : Old Values (Shift)F2 :Color
Modem Use IRQ :4 F6 : Load BIOS Defaults
Modem Ring On/Wake On Lan :Enabled F7 : Load Setup Defaults

ESC : Quit ↑↓←→: Select Item

圖 5: 省電功能設定

• ACPI Sleep Type

S1/POS 設定 ACPI Sleep type 為 S1. (預設值)
S3/STR 設定 ACPI Sleep type 為 S3.

• USB KB 喚醒 From S3~S5

Disabled 關閉此功能. (預設值)
Enabled 啟動此功能.

• Video Power Down Mode

Disabled 不使用此功能.
Suspend 設定螢幕關閉時,會進入Suspend 省電模式.
Stand By 設定螢幕關閉時,會進入Stand By 省電模式. (預設值)

61

• Hard Disk Power Down Mode (硬碟電源關閉模式)

Disabled 不使用此功能.
Suspend 設定硬碟關閉時,會進入Suspend 省電模式.
Stand By 設定硬碟關閉時,會進入Stand By 省電模式. (預設值)

• Suspend Time Out (Minute)

Disabled 不設定此功能. (預設值)
1 設定電腦離線 1 分鐘後進入 Suspend 省電模式.
2 設定電腦離線 2 分鐘後進入 Suspend 省電模式.
4 設定電腦離線 4 分鐘後進入 Suspend 省電模式.
8 設定電腦離線 8 分鐘後進入 Suspend 省電模式.
10 設定電腦離線 10 分鐘後進入 Suspend 省電模式.
20 設定電腦離線 20 分鐘後進入 Suspend 省電模式.
30 設定電腦離線 30 分鐘後進入 Suspend 省電模式.
40 設定電腦離線 40 分鐘後進入 Suspend 省電模式.
50 設定電腦離線 50 分鐘後進入 Suspend 省電模式.
60 設定電腦離線 60 分鐘後進入 Suspend 省電模式.

• Display Activity

Ignore 忽略螢幕監控功能. (預設值)
Monitor 啟動螢幕監控功能.

BIOS 組態設定

• IRQ 3~IRQ15

Ignore 忽略 IRQ3 ~IRQ15.
Monitor 監控 IRQ3~IRQ15.

• Soft-off by Power Button (關機方式)

Instant-off 按一下 Soft-Off 開關便直接關機. (預設值)
Delay 4 Sec. 須按住 Soft-Off 開關 4 秒後才關機.

• System after AC Back（電源回復時的系統狀態）

Memory 電源回復時，恢復系統斷電前狀態. (預設值)
Soft-Off 需按 Soft PWR button才能重新啟動系統.
Full-On 電源回復時，立刻啟動系統.

• Modem USE IRQ

3, 4, (預設值) 5, 7, N/A

62

6VX7B-4X 主機板

• Modem Ring On / Wake On Lan (數據機開機/網路開機)

Disabled 不啟動數據機開機/網路開機.
Enabled 啟動數據機開機/網路開機. (預設值)

• PME Event Wake Up (電源管理事件喚醒功能)

Disabled 不啟動電源管理事件喚醒功能.
Enabled 啟動電源管理事件喚醒功能. (預設值)

• RTC Alarm Power On (定時開機)

您可以將 “RTC Alarm Power On” 這個選項設定為 Enabled 並且輸入開機的時間

Disabled 不啟動此功能. (預設值)
Enabled 啟動定時開機功能.

若啟動定時開機功能,則可設定以下時間.

Alarm Date : Every Day,1~31
Alarm Hour: 0~23
Alarm Minute : 0~59
Alarm Second : 0~59

63

BIOS 組態設定

AMIBIOS SETUP –PNP/PCI CONFIGURATION SETUP

Plug and Play Aware O/S :No
Reset Configuration Data :No
VGA Boot From :AGP
PCI VGA Palette Snoop :Disabled
DMA Channel 0 :PnP
DMA Channel 1 :PnP
DMA Channel 3 :PnP
DMA Channel 5 :PnP
DMA Channel 6 :PnP
DMA Channel 7 :PnP
IRQ 3 :PCI/PnP
IRQ 4 :PCI/PnP
IRQ 5 :PCI/PnP
IRQ 7 :PCI/PnP

IRQ 9 :PCI/PnP ESC : Quit ↑↓←→: Select Item
IRQ 10 :PCI/PnP F1 : Help PU/PD/+/- : Modify
IRQ 11 :PCI/PnP F5 : Old Values (Shift)F2 :Color
IRQ 14 :PCI/PnP F6 : Load BIOS Defaults
IRQ 15 :PCI/PnP F7 : Load Setup Defaults

( C ) 1999 American Megatrends, Inc. All Rights Reserved

隨插即用與 PCI 組態設定

圖 6: 隨插即用與 PCI組態設定

• Plug and Play Aware O/S (是否安裝PnP 作業系統)

Yes
No

O/S 有察覺隨插既用(PnP)的功能.
O/S 沒有察覺隨插既用(PnP)的功能. (預設值)

• Reset Configuration Data (清除組態資料)

指示 BIOS將所有 PnP 等相關組態清除，以便寫入或恢復部份預設值。

Yes
No

執行 Reset Configuration Data 動作.
不執行 Reset Configuration Data. (預設值)

• VGA Boot From

AGP 設定 VGA Boot From 為 AGP. (預設值)
PCI 設定 VGA Boot From 為 PCI.

• PCI/VGA Palette Snoop (顏色校正)

當您安裝 MPEG 後，若發現顯示顏色異常，可試設定此值為 Enabled，以校正
顏色輸出。

64

6VX7B-4X 主機板

Enabled 要作顏色校正動作.
Disabled 不需要作顏色校正動作.(預設值)

65

• DMA (0,1,3,5,6,7)

PnP 指定給 PnP 介面卡使用.
ISA/EISA 指定給 ISA/EISA的介面卡使用.

• IRQ (3,4,5,7,9,10,11,14,15)

PCI/PnP 指定給 PCI/PnP 介面卡使用.
ISA/EISA 指定給 ISA/EISA的介面卡使用.

BIOS 組態設定

66

6VX7B-4X 主機板

Exit

載入 BIOS 預設值

AMIBIOS SIMPLE SETUP UTILITY-VERSION 1.23

( C ) 1999 American Megatrends, Inc. All Rights Reserved

STANDARD CMOS SETUP INTEGRATED PERIPHERALS
BIOS FEATURES SETUP HARDWARE MONITOR SETUP
CHIPSET FEATURES SETUP SUPERVISOR PASSWORD
POWER MANAGEMENT SETUP USER PASSWORD
PNP/PCI CONFIGURATION IDE HDD AUTO DETECTION
LOAD BIOS DEFAULTS SAVE & EXIT SETUP
LOAD SETUP DEFAULTS EXIT WITHOUT SAVING

ESC : Quit ↑↓→← : Select Item (Shift) F2 : Change Color F5 : Old Values
F6 : Load BIOS Defaults F7: Load Setup Defaults F10: Save &

Load BIOS Defaults (Y/N)? N

Load BIOS Default except Standard CMOS Setup

圖 7: 載入 BIOS預設值

• Load BIOS Defaults

請按＜Y＞、＜Enter＞，即可載入BIOS預設值。

67

載入SETUP預設值

p Defaults F10: Save & Exit

AMIBIOS SIMPLE SETUP UTILITY-VERSION 1.23

( C ) 1999 American Megatrends, Inc. All Rights Reserved

STANDARD CMOS SETUP INTEGRATED PERIPHERALS
BIOS FEATURES SETUP HARDWARE MONITOR SETUP
CHIPSET FEATURES SETUP SUPERVISOR PASSWORD
POWER MANAGEMENT SETUP USER PASSWORD
PNP/PCI CONFIGURATION IDE HDD AUTO DETECTION
LOAD BIOS DEFAULTS SAVE & EXIT SETUP
LOAD SETUP DEFAULTS EXIT WITHOUT SAVING

ESC : Quit ↑↓→← : Select Item (Shift) F2 : Change Color F5 : Old Values
F6 : Load BIOS Defaults F7: Load Setu

Load SETUP Defaults (Y/N)? N

Load Setup Default except Standard CMOS Setup

圖 8: 載入SETUP預設值

• Load Setup Defaults

請按＜Y＞、＜Enter＞，即可載入Setup 預設值。

BIOS 組態設定

68

6VX7B-4X 主機板

整合週邊設定

圖 9: 整合週邊設定

• On Board IDE (內建 IDE 介面)

Disabled
Both
Primary
Secondary

關閉內建 IDE 介面.
設定內建 IDE 介面為 Both.(預設值)
設定內建 IDE 介面為 Primary.
設定內建 IDE

69

BIOS 組態設定

• Onboard Serial Port 2 (內建串列插座介面 2)

Auto 由BIOS 自動設定. (預設值)
3F8/COM1 指定內建串列插座 2 且使用 3F8 位址.
2F8/COM2 指定內建串列插座 2 且使用 2F8 位址.
3E8/COM3 指定內建串列插座 2 且使用 3E8 位址.
2E8/COM4 指定內建串列插座 2 且使用 2E8 位址.
Disabled 關閉內建串列插座 2.

• Serial Port 2 Mode (此選項可由您自行決定內建 I/O 晶片串列埠 2 的模式)

ASKIR
IrDA
Normal

設定內建 I/O 晶片串列埠 2 為 ASKIR 模式.
設定內建 I/O 晶片串列埠 2 為 IrDA 模式.
主機板上 I/O 支援正常模式.(預設值)

• Duplex Mode

N/A
Half Duplex
Full Duplex

關閉此功能. (預設值)
設定 IR 模式為半雙工.
設定 IR 模式為全雙工.

• On Board Parallel port (內建並列插座)

378
278
3BC 指定內建並列插座位址為 3BC.
Auto 將內建並列插座位址設為自動偵測. (預設值)
Disabled 關閉內建的並列插座.

指定內建並列插座位址為 378.
指定內建並列插座位址為 278.

• Parallel Port Mode (並列插座模式)

EPP 使用 EPP（Enhanced Parallel Port）傳輸模式.
ECP 使用 ECP（Extended Capabilities Port）傳輸模式. (預設值)
Normal 支援一般速度單向傳輸.

• Parallel Port DMA (並列插座 DMA設定)

0 設定 Parallel Port DMA為 0.
1 設定 Parallel Port DMA為 1.
3 設定 Parallel Port DMA為 3 .
Auto 設定 Parallel Port DMA 為自動偵測. (預設值)

70

6VX7B-4X 主機板

• Parallel Port IRQ (並列插座IRQ 設定)

7 設定 Parallel Port IRQ 為 7.
5 設定 Parallel Port IRQ 為 5.
Auto 設定 Parallel Port IRQ 為自動偵測. (預設值)

• OnBoard AC’97 Audio

Auto 設定 AC’97 Audio 為自動偵測.(預設值)
Disabled 關閉 AC’97 Audio.

• OnBoard MC’97 Modem

Auto 設定 MC’97 Modem 為自動偵測. (預設值)
Disabled 關閉 MC’97 Modem.

• OnBoard Legacy Audio

Enabled 開啟 OnBoard Legacy Audio 功能. (預設值)
Disabled 關閉此功能.

• Sound Blaster

Enabled 開啟 Sound Blaster 功能.
Disabled 關閉此功能. (預設值)

• SB I/O Base Address

220h-22Fh 設 SB I/O Base 位置為 220h-22Fh. (預設值)
280h-28Fh 設 SB I/O Base 位置為 280h-28Fh.
260h-26Fh 設 SB I/O Base 位置為 260h-26Fh.
240h-24Fh 設 SB I/O Base 位置為 240h-24Fh.

• SB IRQ Select

IRQ 9 / 5 / 7/ 10(預設值: 5 ).

• SB DMA Select

DMA 0 / 1 / 2/ 3(預設值: 1 ).

• MPU-401

Enabled 啟動 MPU-401.
Disabled 關閉 MPU-401. (預設值)

71

• MPU-401 I/O Address

330h-333h 設MPU-401 I/O 位置為330h-333h. (預設值)
300h-303h 設MPU-401 I/O 位置為300h-303h.
310h-313h 設MPU-401 I/O 位置為310h-313h.
320h-323h 設MPU-401 I/O 位置為320h-323h.

• FM Port (388h-38Bh)

BIOS 組態設定

Enabled
Disabled

啟動 FM Port (388h-38Bh).
關閉 FM Port (388h-38Bh). (預設值)

• Game Port (200h-207h)

Enabled
Disabled

啟動 Game Port (200h-207h). (預設值)
關閉 Game Port (200h-207h).

72

6VX7B-4X 主機板

硬體監視設定

AMIBIOS SETUP –HARDWARE MONITOR

ACPI Shut Down Temp. :Disabled

Current CPU Temp. :36°C/96°F
Current System Temp. :28°C/82°F
Case Status :Closed
Current CPU Fan Speed :5487 RPM
Current System Fan Speed :0 RPM
Vcore :1.634V
+3.300V :3.590V
+5.000V :5.119V
+12.000V :11.926V

ESC : Quit ↑↓←→: Select Item
F1 : Help PU/PD/+/- : Modify
F5 : Old Values (Shift)F2 :Color
F6 : Load BIOS Defaults
F7 : Load Setup Defaults

( C ) 1999 American Megatrends, Inc. All Rights Reserved

圖 10: 硬體監視設定

• ACPI Shutdown Temp. (°C / °F)

(此功能僅在系統有支援 ACPI 模式下有效)

Disabled 關閉此功能. (預設值)
60°C / 140°F 監控 CPU 溫度在 60°C / 140°F, 若溫度 > 60°C / 140°F 系

統將自動關機.

70°C / 158°F 監控 CPU 溫度在 70°C / 158°F, 若溫度 > 70°C / 158°F 系

統將自動關機.

80°C / 176°F 監控 CPU 溫度在 80°C / 176°F, 若溫度 > 80°C / 176°F 系

統將自動關機.

90°C / 194°F 監控 CPU 溫度在 90°C / 194°F, 若溫度 > 90°C / 194°F 系

統將自動關機.

73

• Current CPU Temp. (°C / °F)

自動偵測CPU 溫度

• Current System Temp. (°C / °F)

自動偵測系統溫度

• Case Status

如果您的電腦外殼是關閉的, “ Case Status” 這項值將會是 “No”.
如果您的電腦外殼是曾經被打開的, “ Case Status” 這項值將會是 “Yes”.

• Current CPU / System Fan Speed

自動偵測風扇的轉速

• Current Voltage (V) Vcore / +3.3V / +12V / +5V

自動偵測系統的電壓狀態.

BIOS 組態設定

74

6VX7B-4X 主機板

F6 : Load BIOS Defaults F7: Load Setup Defaults F10: Save & Exit

管理者(Supervisor)/使用者(User)密碼

當您想設定密碼時，請於主畫面下選擇好項目，並按下Enter，畫面中間即出現的
方框讓您輸入密碼：

AMIBIOS SIMPLE SETUP UTILITY-VERSION 1.23

( C ) 1999 American Megatrends, Inc. All Rights Reserved

STANDARD CMOS SETUP INTEGRATED PERIPHERALS
BIOS FEATURES SETUP HARDWARE MONITOR SETUP
CHIPSET FEATURES SETUP SUPERVISOR PASSWORD
POWER MANAGEMENT SETUP USER PASSWORD
PNP/PCI CONFIGURATION IDE HDD AUTO DETECTION
LOAD BIOS DEFAULTS SAVE & EXIT SETUP
LOAD SETUP DEFAULTS EXIT WITHOUT SAVING

ESC : Quit ↑↓→← : Select Item (Shift) F2 : Change Color F5 : Old Values

最多可以輸入8個字元，輸入完畢後按下Enter，BIOS會要求再輸入一次，以確定剛
剛沒有打錯，若兩次密碼吻合，便將之記錄下來。

Enter new supervisor password:

Chang /Set /Disabled Password

圖 11: 管理者(Supervisor)/使用者(User)密碼

如果您想取消密碼，只需在輸入新密碼時，直接按 Enter，這時 BIOS會顯示

「PASSWORD DISABLED」，也就是關閉密碼功能，那麼下次開機時，就不會再被
要求輸入密碼了。

75

BIOS 組態設定

自動偵測IDE硬碟

AMIBIOS SETUP – STANDARD CMOS SETUP

( C ) 1999 American Megatrends, Inc. All Rights Reserved

Date (mm/dd/yyyy) : Tue Feb 15, 2000
Time (hh/mm/ss) : 10:36:24

Pri Master : Auto
Pri Slave : Auto
Sec Master : Auto
Sec Slave : Auto

Floppy Drive A: 1.44 MB 3 ½
Floppy Drive B: Not Installed

Boot Sector Virus Protection : Disabled
Month: Jan – Dec ESC : Exit

Day: 01 – 31 ↑↓ : Select Item
Year : 1990– 2099 PU/PD/+/– : Modify
(Shift)F2 : Color

當 BIOS偵測出結果時，通常會有三種 Mode 可供選擇，即 Normal、LBA與 LARGE，
而目前的 BIOS多會將 LBA 擺在第一項，因此只需按 Y，即可將參數寫入STANDARD
CMOS中，但記得離開 CMOS 時要存檔。

TYPE SIZE CYLS HEAD PRECOMP LANDZ SECTOR MODE

Base Memory : 640 Kb
Other Memory: 384 Kb
Extended Memory: 31Mb
Total Memory: 32Mb

圖 12: 自動偵測 IDE 硬碟

76

6VX7B-4X 主機板

F6 : Load BIOS Defaults F7: Load Setup Defaults F10: Save & Exit

離開 SETUP 並儲存設定結果

AMIBIOS SIMPLE SETUP UTILITY-VERSION 1.23

( C ) 1999 American Megatrends, Inc. All Rights Reserved

STANDARD CMOS SETUP INTEGRATED PERIPHERALS
BIOS FEATURES SETUP HARDWARE MONITOR SETUP
CHIPSET FEATURES SETUP SUPERVISOR PASSWORD
POWER MANAGEMENT SETUP USER PASSWORD
PNP/PCI CONFIGURATION IDE HDD AUTO DETECTION
LOAD BIOS DEFAULTS SAVE & EXIT SETUP
LOAD SETUP DEFAULTS EXIT WITHOUT SAVING

ESC : Quit ↑↓→← : Select Item (Shift) F2 : Change Color F5 : Old Values

當您設定好 CMOS內容後，於主畫面中按 F10 或選擇「SAVE & EXIT SETUP」，即會
出現畫面：

若按Y並按下Enter，即可儲存所有設定結果到RTC中的CMOS RAM並離開
Setup Utility。若不想儲存，則按N或Esc皆可回到主畫面中。

SAVE to CMOS and EXIT(Y/N)? Y

Save Data to CMOS & Exit Setup

圖 13: 離開 SETUP 並儲存設定結果

77

BIOS 組態設定

F10: Save & Exit

離開SETUP但不儲存設定結果

AMIBIOS SIMPLE SETUP UTILITY-VERSION 1.23

( C ) 1999 American Megatrends, Inc. All Rights Reserved

STANDARD CMOS SETUP INTEGRATED PERIPHERALS
BIOS FEATURES SETUP HARDWARE MONITOR SETUP
CHIPSET FEATURES SETUP SUPERVISOR PASSWORD
POWER MANAGEMENT SETUP USER PASSWORD
PNP/PCI CONFIGURATION IDE HDD AUTO DETECTION
LOAD BIOS DEFAULTS SAVE & EXIT SETUP
LOAD SETUP DEFAULTS EXIT WITHOUT SAVING

ESC : Quit ↑↓→← : Select Item (Shift) F2 : Change Color F5 : Old Values
F6 : Load BIOS Defaults F7: Load Setup Defaults

若按Y並按下Enter，則離開Setup Utility。若按N或Esc則可回到主畫面中.

Quit without saving (Y/N) ? N

Abandon all Datas & Exit Setup

圖 14: 離開 SETUP 但不儲存設定結果

78

附錄

1.按“VIA 4in 1 Service Pack
Utility” 選項.

2.按“Next”.

3.按“Yes”.

4.按“Next”.

5.按“Next”.

6.按“Next”.

附錄

附錄 A : 安裝VIA晶片組驅動程式

A.VIA 4 in 1 Service Pack Utility:

將驅動程式光碟(TUCD)置入光碟機中,光碟機將自動執行.出現以下畫面,請參考以
下步驟進行安裝.(若沒有自動執行程式,請在”我的電腦”點選光碟機ICON).

(1)

(3)

(5)

(2)

(4)

(6)

79

附錄

7.按“Next”.

8.按“Next”.

9. 按“Finish”重新開

(7)

(9)

(8)

機.

(10)

80

6VX7B-4X 主機板

1.按“VIA AC’97 Audio Driver” 選項.

3.按“Next”

4. 按“Finish”

.

2.按“Next”.

Audio

附錄 B: 安裝VIA 音效晶片驅動程式
A. VIA AC’97 Audio Driver:

將驅動程式光碟(TUCD)置入光碟機中,光碟機將自動執行.出現以下畫面,請參考以
下步驟進行安裝.(若沒有自動執行程式,請在”我的電腦”點選光碟機ICON).

選擇

(1)

(2)

重新開機

(3)

(4)

81

附錄

Audio

2.按“OK”.

3.按“Yes”.

1.按“Creative CT5880
Sound Driver ”.

4.按“Yes”.

5.按“Next”.

6.按“Next”.

附錄 C :安裝Creative音效卡驅動程式(選購)

將驅動程式光碟(TUCD)置入光碟機中,光碟機將自動執行.出現以下畫面,請參考以
下步驟進行安裝.(若沒有自動執行程式,請在”我的電腦”點選光碟機ICON).

選擇

(1)

(3)

(5)

(2)

(4)

(6)

82

6VX7B-4X 主機板

9. 按“Finish”

.

7.

.

8.按“Next”.

我們建議您選擇這個選項

(7)

(9)

(8)

重新開機

(10)

83

附錄 D: BIOS 更新程序

c.

d.
e.

.

“@BIOS Writer v1.05a”

“ü” .

.

BIOS更新程序:

假如您OS是Win9X，我們建議您使用技嘉 @BIOS 更新程式.

按此工具

按

附錄

按

1. 操作選項及步驟 :
I. 透過 Internet 更新 BIOS :

a.

點選 "Internet Update"選項.

b.

點選 "Update New BIOS".
選擇 @BIOS 伺服器 (目前已開放 "Gigabyte @BIOS server 1 in Taiwan" 和

"Gigabyte @BIOS server 2 in Taiwan").

選擇您使用本公司主機板正確的型號.
系統將下載 BIOS 檔案, 接著作更新的動作.

按這裡

84

6VX7B-4X 主機板

c.
d.

e.

d.

II. 不透過 Internet 更新 BIOS :

a.

III. 儲存 BIOS 檔案 :

IV. 查看支援那些晶片組主機板及 Flash ROM 廠牌 :

不要點選 "Internet Update" 選項.

b.

點選 "Update New BIOS".
在 "開啟舊檔的對話框中, 將檔案類型改為 "All Files (*.*)".
找尋透過網站下載或其它管道得到之已解壓縮的 BIOS 檔案 (如 :

6VX7B-4X.F1).

接著按照指示完成更新的動作.

在一開始的對話框中, "Save Current BIOS" 這個選項是讓您儲存目前使用版
本的 BIOS.

在一開始的對話框中, "About this program" 這個選項是讓您查閱 @BIOS 支援
那些晶片組系列的主機板, 及支援那些 Flash ROM 的廠牌.

2. 注意事項 :

a.

在上述操作選項 I 中, 如果出現二個(含)以上的型號供您選擇時, 請再
次確認您的主機板型號, 因為選錯型號來更新 BIOS 時, 會導致您的系
統無法開機.

b.

在上述操作選項 II 中, 已解壓縮的 BIOS 檔案所屬的主機板型號, 一
定要和您的主機板型號相符, 不然會導致您的系統無法開機.

c.

在上述操作選項 I 中, 如果 @BIOS 伺服器找不到您主機板的 BIOS 檔
案時, 請到本公司網站下載該主機板型號最新版的 BIOS 壓縮檔, 然後
經由解壓縮後, 利用步驟 II 的方法來更新 BIOS.

在更新 BIOS 的過程中, 絕對不能中斷. 如果在更新的過程中斷的話,
會導致系統無法開機.

85

假如您是在DOS模式下, 請照下列的方法更新BIOS.

M 首先請確認您的 BIOS 廠商 (AMI or AWARD), 您的主機板名稱及 PCB 板本.

(一) 建立一片開機片: 放入一片磁碟片在 A槽, 在 DOS 模式下鍵入

"format A: /s", 此時會格式化磁碟片同時會複製開機所需的系統檔案.
A. 這個過程將會刪除掉此磁片原有的檔案.
B. 這個過程將會複製 4 個檔案至磁片中, 但只看得到 COMMAND.COM
這個檔案.

C. 此磁片中請勿有CONFIG.SYS 及AUTOEXEC.BAT 這二個檔案.

D. 請將此磁片的防寫孔設定成可寫入的狀態.
(二) 從網站中下載 BIOS 的昇級程式 (.zip 的檔案形式),請將此檔案存放在

步驟 1.中的磁片或硬碟中.
原則上都會包含(AMI程式) flashxxx.exe 或(Award 程式) Awdflash.exe 工具

程式及BIOS程式的二元檔; 如果只包含BIOS程式的二元檔, 請找尋相

關的工具程式; 如果您找不到或不敢確定是那一個程式的話, 請寫信

至網站管理者, 煩請註明型號及檔名.

(三) 使用步驟 1.的開機片來重新開機, 進入 DOS 模式.
(四) 如果您的 BIOS廠商為 AMI 請在 DOS模式下鍵入如:

flashxxx.exe filename.xxx, 那如果您的 BIOS廠商為 Award請在 DOS模式下

鍵入如: Awdflash.exe filename.xxx 其中的filename.xxx 是您剛剛解壓縮後的

BIOS程式的二元檔, 然後再按"Enter".

附錄

(五) 您將會踫到第一個選項, 它會問您是否要將現行的 BIOS程式存檔, 如

果您可能在升級後想要回復為現行的版本, 建議您選"Yes", 然後它會

問您要用什麼檔名存檔; 如果您不想將現行的版本存檔, 請選"No".

(六) 接下來第二個選項是問您: 確定要升級 BIOS嗎?
如果您選擇了"Yes", 那當它在升級您的 BIOS過程中, 絕對不要按到鍵

盤, 電源開關或 reset鍵.
(七) 順利完成時, 它將會問您要重新開機或關掉電腦, 當您選擇完後, 請順

手將磁片取出.
(八) 重新開機後, 新的 BIOS版本將會出現在開機畫面, 至此您的BIOS就算

升級成功了.
(九) 接著請按 "Del"鍵, 以進入 CMOS SETUP 畫面, 再次載入 default 值(即為

reset的動作), 再依您的需要去修改內容.

86
