Gigabyte GA-6VTXE-A User Manual [zh]

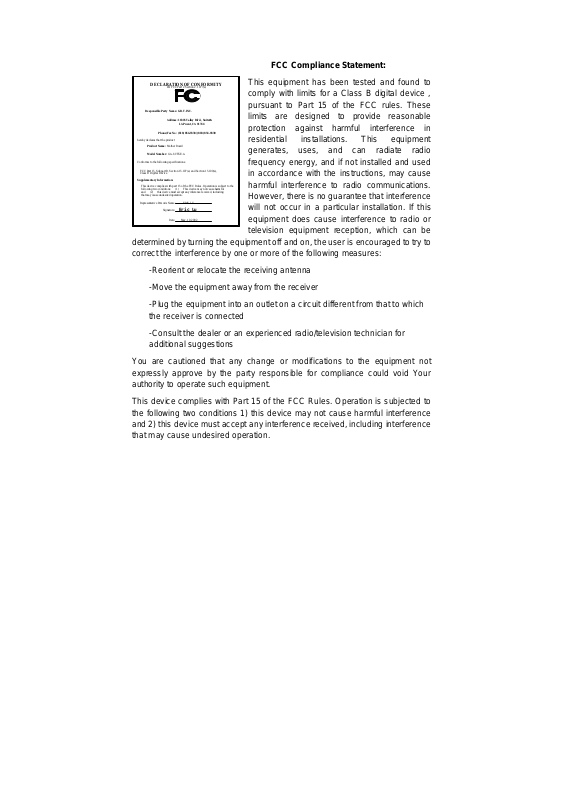

FCC Compliance Statement:

DECLARATION OF CONFORMITY

Per FCC Part 2 Section 2. 1077(a)

This equipment has been tested and found to
comply with limits for a Class B digital device ,

Responsible Party Name: G.B.T. INC.

Address: 18305 Valley Blvd., Suite#A

LA Puent, CA 91744

Phone/Fax No: [phone]/ [phone]

hereby declares that the produc t

Conforms to the following specifications:

Supplementary Information:

Mother Board

Product Name:

Model Number:

FCC Part 15, Subpart B, Section 15.107(a) and Section 15.109(a),
Class B Digital Device

This device complies with part 15 of the FCC Rules . Op erat ion is subject to the
following two conditions: (1) This device may not cause harmful
and (2) th is device must accept any inference received , including
that may cause undesir ed operation.

Representative Person's Name: ERIC LU

GA-6VTXE-A

Signature:

Eric Lu

Date: May. 10, 2002

pursuant to Part 15 of the FCC rules. These
limits are designed to provide reasonable
protection against harmful interference in
residential installations. This equipment
generates, uses, and can radiate radio
frequency energy, and if not installed and used
in accordance with the instructions, may cause
harmful interference to radio communications.
However, there is no guarantee that interference
will not occur in a particular installation. If this
equipment does cause interference to radio or

television equipment reception, which can be
determined by turning the equipment off and on, the user is encouraged to try to
correct the interference by one or more of the following measures:

-Reorient or relocate the receiving antenna

-Move the equipment away from the receiver

-Plug the equipment into an outlet on a circuit different from that to which
the receiver is connected

-Consult the dealer or an experienced radio/television technician for
additional suggestions

You are cautioned that any change or modifications to the equipment not
expressly approve by the party responsible for compliance could void Your
authority to operate such equipment.

This device complies with Part 15 of the FCC Rules. Operation is subjected to
the following two conditions 1) this device may not cause harmful interference
and 2) this device must accept any interference received, including interference
that may cause undesired operation.

Declaration of Conformity

We, Manufacturer/Importer

(full address)

G.B.T. Technology Träding GMbH

Ausschlager Weg 41, 1F, 20537 Hamburg, Germany

( description of the apparatus, system, installation to which it refers)

(reference to the specification under which conformity is declared)

in accordance with 89/336 EEC-EMC Directive

EN 55011 Limits and methods of measurement EN 61000-3-2* Disturbances in supply systems caused

of radio disturbance characteristics of

industrial, scientific and medical (ISM electrical equipment “Harmonics”
high frequency equipment

EN55013 Limits and methods of measurement EN61000-3-3* Disturbances in supply systems caused
of radio disturbance characteristics of
broadcast receivers and associated electrical equipment “Voltage fluctuations”
equipment

EN 55014 Limits and methods of measurement EN 50081-1 Generic emission standard Part 1:
of radio disturbance characteristics of Residual, commercial and light industry
household electrical appliances,
portable tools and similar electrical
apparatus Residual, commercial and light industry

EN 55015 Limits and methods of measurement EN 55081-2 Generic emission standard Part 2:
of radio disturbance characteristics of Industrial environment
fluorescent lamps and luminaries

EN 55020 Immunity from radio interference of EN 55082-2 Generic immunity standard Part 2:
broadcast receivers and associated Industrial environment
equipment

EN 55022 Limits and methods of measurement ENV 55104 Immunity requirements for household
of radio disturbance characteristics of appliances tools and similar apparatus
information technology equipment

DIN VDE 0855 Cabled distribution systems; Equipment EN 50091- 2 EMC requirements for uninterruptible

part 10 for receiving and/or distribution from power systems (UPS)

part 12 sound and television signals

declare that the product

Mother Board

GA-6VTXE-A

is in conformity with

EN60555-2 by household appliances and similar

EN60555-3 by household appliances and similar

EN 50082-1 Generic immunity standard Part 1:

CE marking (EC conformity marking)

The manufacturer also declares the conformity of above mentioned product
with the actual required safety standards in accordance with LVD 73/23 EEC

EN 60065 Safety requirements for mains operated EN 60950 Safety for information technology equipment

electronic and related apparatus for including electrical business equipment
household and similar general use

EN 60335 Safety of household and similar EN 50091-1 General and Safety requirements for
electrical appliances uninterruptible power systems (UPS)

Signature

Date : May. 10, 2002 Name : Rex Lin

(Stamp)

Manufacturer/Importer

:

Rex Lin

6VTXE(-A)

Socket 370 處理器主機板

中文安裝手冊

Socket 370 處理器主機板

REV. 1004

12MC-6VTXE-1004

使用手冊之組織架構

此安裝手冊是依下列章節組織而成:

1) 版本修改摘要 使用手冊版本修改資訊

2) 清點附件 產品盒內附件清單

3) 特色摘要

4) 硬體設定

5) 晶片組功能方塊圖 晶片組功能方塊圖

6) BIOS 功能設定 BIOS 功能設定指南

7) 附錄 參考資料

主機板詳細資訊和規格

主機板安裝指南

目 錄

版本修改摘要

清點附件

特色彙總

6VTXE(-A)主機板的元件配置圖

CPU 速度設定 / 插座及接腳設定的快速安裝指南目錄

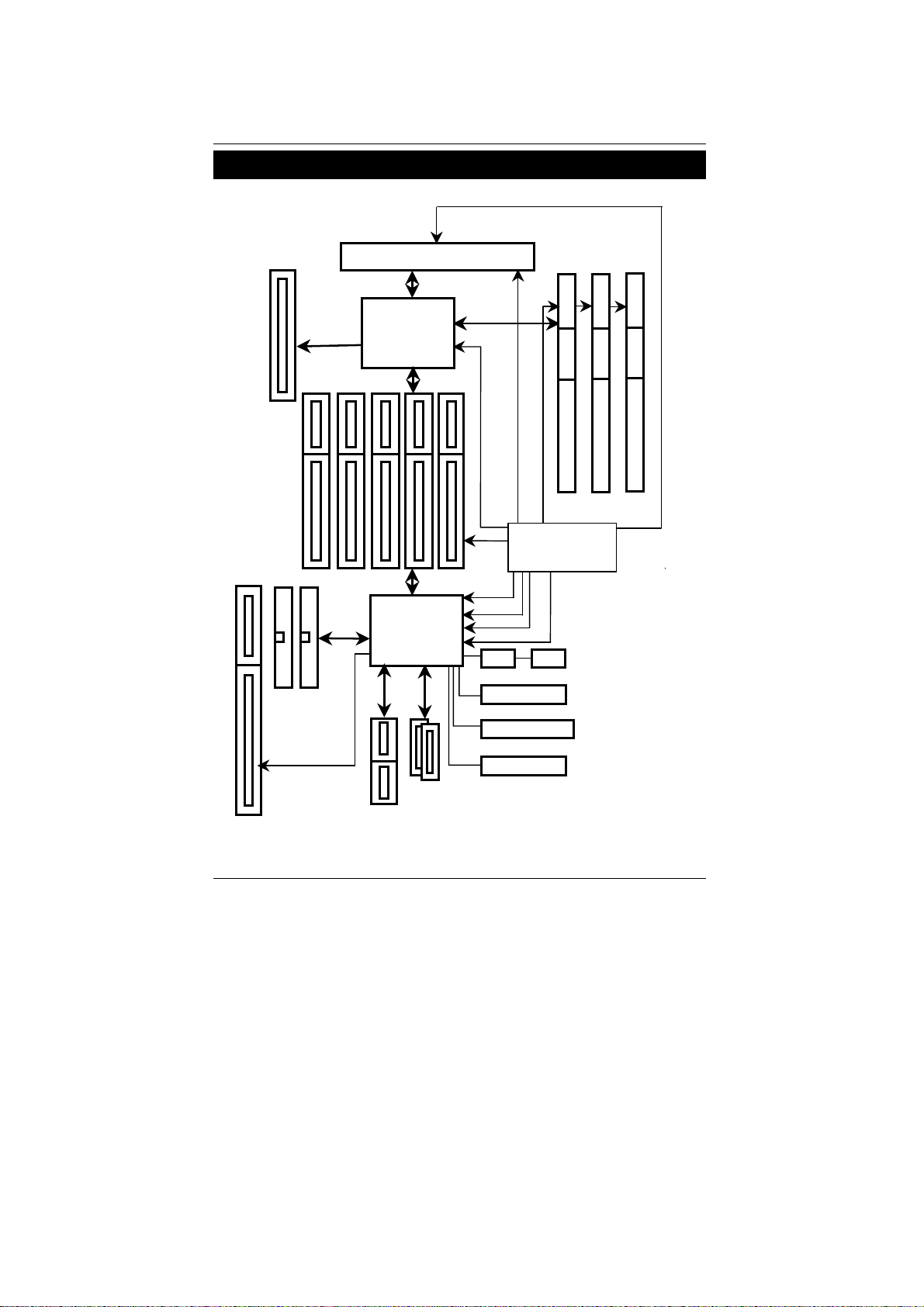

晶片組功能方塊圖

記憶體安裝指南

BIOS 功能設定目錄

P.1
P.2

P.3

P.5

P.7

P.25

P.26

P.27

6VTXE(-A) 主機板

版本修改摘要

版本 修改摘要 日期

1.0

1.0

1.0

1.0

6VTXE 主機板中文安裝手冊首版發行。
6VTXE 主機板中文安裝手冊第二版發行。
6VTXE 主機板中文安裝手冊第三版發行。
6VTXE(-A)主機板中文安裝手冊第四版發行。

Aug .2001
Oct .2001
Jan .2002
May .2002

本手冊所有提及之商標與名稱皆屬該公司所有。

本手冊若有任何內容修改，恕不另行通知。

主機板上的任何貼紙請勿自行撕毀,否則會影響到產品的保固服務。

2002 年 5 月 6 日 台北，台灣

1

清點附件

! 6VTXE(-A) 主機板一片
! 軟、硬碟插座排線各一條
! 主機板驅動程式光碟片
! 6VTXE(-A) 中文使用手冊

清點附件

2

6VTXE(-A) 主機板

特色彙總

規格

" 主機板採四層設計 ATX 規格 30.5 公分 x 18 公分

CPU " Socket 370 處理器

支援最新 Pentium III 中央處理器(FC-PGA 及 FC-PGA2 封裝
方式

Supports Celeron processors in FC-PGA package
Supports 66/100/133MHz system bus frequency

Can’t support processor with Vcore above 1.8V

nd

2

快取記憶體取決於 CPU

晶片組
時脈產生器

"

" VT82C694T (VIA Apollo Pro 133T)
" VT82C686B

" ICS 9248DF-39
" 支援 66/100/133 MHz system bus speeds (PCI 33MHz)
" 75/83/112/124/140/150 MHz system bus speeds

(PCI 44MHz) (保留)

記憶體

I/O 控制器

" 3 168-pin DIMM 插槽
" 支援 PC-100 / PC-133 SDRAM 及 VCM SDRAM
" 最高可支援到 1.5 GB
" 僅支援 3.3V SDRAM DIMM
" 支援 72 位元 ECC 類型 DIMM 模組
" VT82C686B

擴充槽 " 1 個 AGP 擴充槽,支援 2X/4X mode 及迎合 AGP 2.0

" 5 個 32-bit 的 PCI 2.2 Bus 擴充槽
" 1 個 AMR (Audio Modem Riser) 擴充槽

" 1 個 ISA 擴充槽

內建 IDE " IDE 控制器內建在 VIA VT82C686B PCI 晶片內,提供

PIO, Bus Master (Ultra DMA/33 及ATA 66/ATA100) 操作模
式的 IDE HDD/CD-ROM

" 可連接四個 IDE 裝置

內建周邊設備 " 1 個軟碟插座支援兩台磁碟機

(360K ,720K ,1.2M ,1.44M 及 2.88M bytes)

" 1 個並列插座可支援 SPP/EPP/ECP 模式
" 2 個串列插座 (COM A 及 COM B)
" 2 個 USB 插座
" 1 個遠紅外線傳輸

續下頁…

3

硬體監控 " CPU/系統風扇轉速偵測

" CPU/系統溫度偵測
" 系統電壓自動偵測(Vcore, Vcc3, Vcc, +12V)
" ACPI 電源管理模式偵測 CPU 過溫自動關機

內建音效晶片 " SigmaTel 9721T CODEC

" AUX_IN / CD_IN / GAME Port / Line_In / Line_Out / MIC_In

PS/2 插座
BIOS " 使用經授權 AMI BIOS, 2M bit 快閃記憶體

附加特色 " 包含 2 個散熱風扇電源接腳

" PS/2

" 鍵盤過電流保護
" 支援網路喚醒功能(WOL)
" 支援內建/外建數據機喚醒功能



鍵盤連接埠及 PS/2 滑鼠連接埠

特色彙總

4

6VTXE(-A) 主機板

A

A

6VTXE(-A) 主機板的元件配置圖

PS/2

USB

COMA

COMB

LPT

GAME & AUDIO

CODEC

CPU_FAN

J5

J8

SW2

AMR

PCI1

PCI2

GP 1

PGA 370 CPU

VT82C694T

6VTXE(-A)

TX POWER

FLOPPY

IDE1

IDE2

DIMM1

DIMM2

DIMM3

SW1

JP2

BAT1

BIOS

ISA 1

PCI3

PCI4

J1

PCI5

VT82C686B

J2

J4

5

6VTXE(-A) 主機板的元件配置圖

$ CPU速度設定 / 插座及接腳設定的快速安裝指南目錄
CPU速度設定
插座

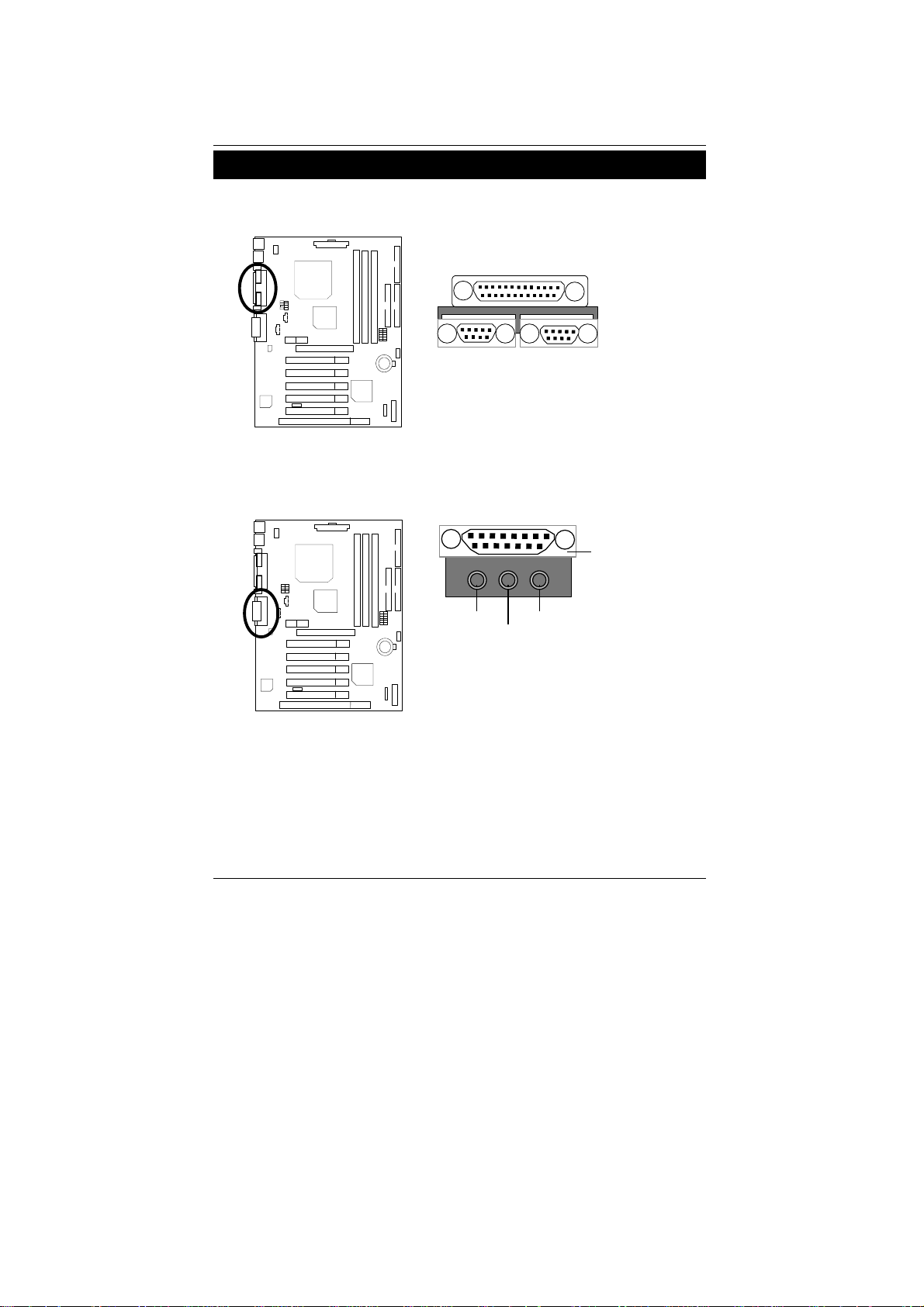

COM A 串列插座/ COM B 串列插座/ LPT 並列插座
遊戲搖桿及音源插座
USB 規格插座
PS/2 鍵盤及PS/2 滑鼠插座
CPU_FAN (CPU散熱風扇電源接腳)
SYS_FAN (系統散熱風扇電源接腳)
ATX 電源插座
Floppy (軟碟插座)
第一組IDE 1插座 / 第二組IDE 2插座
J1 (網路遠端開機)
J4(紅外線接腳)
J5 (AUX_IN接腳)
J8 (CD Audio Line In)光碟機音源接腳
接腳定義說明
J2 (2x11 Pins 接腳)說明
電池

Page
P.7
P.16
P.16
P.16
P.17
P.17
P.18
P.18
P.19
P.19
P.20
P.20
P.21
P.21
P.22
P.23
P.23
P.24

6

6VTXE(-A) 主機板

CPU 速度設定

系統速度可以選擇設定為 66, 100, 133MHz及Auto。您可以選擇系統速度(SW1)並使
用DIP SWITCH (SW2) 來設定CPU速度。所支援CPU的頻率從 500 – 1G Hz.

Set System Bus Speed
SW1:

CPU (MHz) 1 2 3 4 5 6 PCI(MHz)

Auto X X X X O O 33.3

66 O O X X X X 33.3
75 O O O X X X 37.5

83 O O X O X X 41.6
100 O X X X X X 33.3
112 O X O X X X 37.3
124 X X X O X X 31
133 X X X X X X 33.3
140 X X O O X X 35
150 X X O X X X 37.5

%請注意主機板上DIP SWITCH (SW2)設定的倍頻及外頻，需要和CPU的倍頻及外頻

相符合，否則易造成系統當機。

SW2:

1 2 3 4

X3 O X O O

X3.5 X X O O

X4 O O X O

X4.5 X O X O

X5 O X X O

X5.5 X X X O

X6 O O O X

X6.5 X O O X

X7 O X O X

X7.5 X X O X

X8 O O X X

X8.5 O X O O

X9 X X O O

X9.5 X O O O

X10 X O X X

X10.5 O O X O

X11 O X X X

X11.5 X O X O

O : ON, X : OFF

DIP SWITCH FREQ. RATIO

7

CPU速度設定

X12 O X X O
X13 X X X O
X14 O O O X
X15 X O O X
X16 O X O X

& 外頻為Auto的接腳設定:

ON

1 2 3 4 5 6

SW1

'注意:

1. 如果您使用外頻為 66, 100, 133MHz 的 CPU, 我們建議您將系統速度設定為”Auto”

我們不建議您設定

2.

如果您要將系統速度設定為
例如

1. Celeron

顯示卡, 記憶體,硬碟來設定。

;CPU,

TM

112 / 124 / 142 / 150MHz,

533/ 66 M H z F SB

ON

1 2 3 4

112 / 124 / 142 / 150MHz ,

因為那不屬於硬體標準規格範圍

請依據您的硬體規格設定

ON

1 2 3 4 5 6

.
,

SW2

SW2

SW1

8

6VTXE(-A) 主機板

2. CeleronTM 566/ 66 MH z F SB

3. Celeron

4. Celeron

ON

1 2 3 4

SW2

TM

600/ 66 M H z F SB

ON

1 2 3 4

SW2

TM

633/ 66 M H z F S B

ON

1 2 3 4

1 2 3 4 5 6

SW1

ON

1 2 3 4 5 6

SW1

ON

1 2 3 4 5 6

ON

SW2

SW1

5. CeleronTM 667/ 66 M H z F S B

1 2 3 4

SW2

ON

1 2 3 4 5 6

SW1

ON

9

6. CeleronTM 700/ 66 M H z F S B

1 2 3 4

ON

1 2 3 4 5 6

CPU速度設定

ON

SW2

SW1

7. Cyrix III 550/ 100M H z FSB ( O p t ional)

ON

1 2 3 4

SW2

ON

1 2 3 4 5 6

SW1

8. Cyrix III 533 / 133 MHz FSB (Optional)

ON

1 2 3 4

SW2

ON

1 2 3 4 5 6

SW1

9. Cyrix III 600/ 133 M H z FS B ( O p t ional)

ON

1 2 3 4

ON

1 2 3 4 5 6

SW2

SW1

10

6VTXE(-A) 主機板

10. Cyrix  III 733/133MHz FSB

ON

1 2 3 4

1 2 3 4 5 6

ON

SW2

SW1

11. Cyrix  III 800/133MHz FSB

ON

1 2 3 4

SW2

ON

1 2 3 4 5 6

SW1

12. Pentium® !!! 500/100MHz FSB

ON

1 2 3 4

SW2

ON

1 2 3 4 5 6

SW1

13. Pentium® !!! 550/100MHz FSB

ON

1 2 3 4

ON

1 2 3 4 5 6

SW2

SW1

11

14. Pentium® !!! 600/100MHz FSB

ON

1 2 3 4

1 2 3 4 5 6

ON

CPU速度設定

15. Pentium

1 2 3 4

SW2

®

!!! 650/100MHz FSB

ON

SW2

SW1

ON

1 2 3 4 5 6

SW1

16. Pentium® !!! 700/100MHz FSB

ON

1 2 3 4

SW2

ON

1 2 3 4 5 6

SW1

12

6VTXE(-A) 主機板

17. Pentium® !!! 750/100MHz FSB

ON

1 2 3 4

ON

1 2 3 4 5 6

SW2

SW1

18. Pentium® !!! 800/100MHz FSB

ON

1 2 3 4

SW2

ON

1 2 3 4 5 6

SW1

19. Pentium® !!! 850/100MHz FSB

ON

1 2 3 4

SW2

1 2 3 4 5 6

SW1

ON

20. Pentium® !!! 533/133MHz FSB

ON

1 2 3 4

ON

1 2 3 4 5 6

SW2

SW1

13

21. Pentium® !!! 600/133 MHz FSB

ON

1 2 3 4

ON

1 2 3 4 5 6

CPU速度設定

SW2

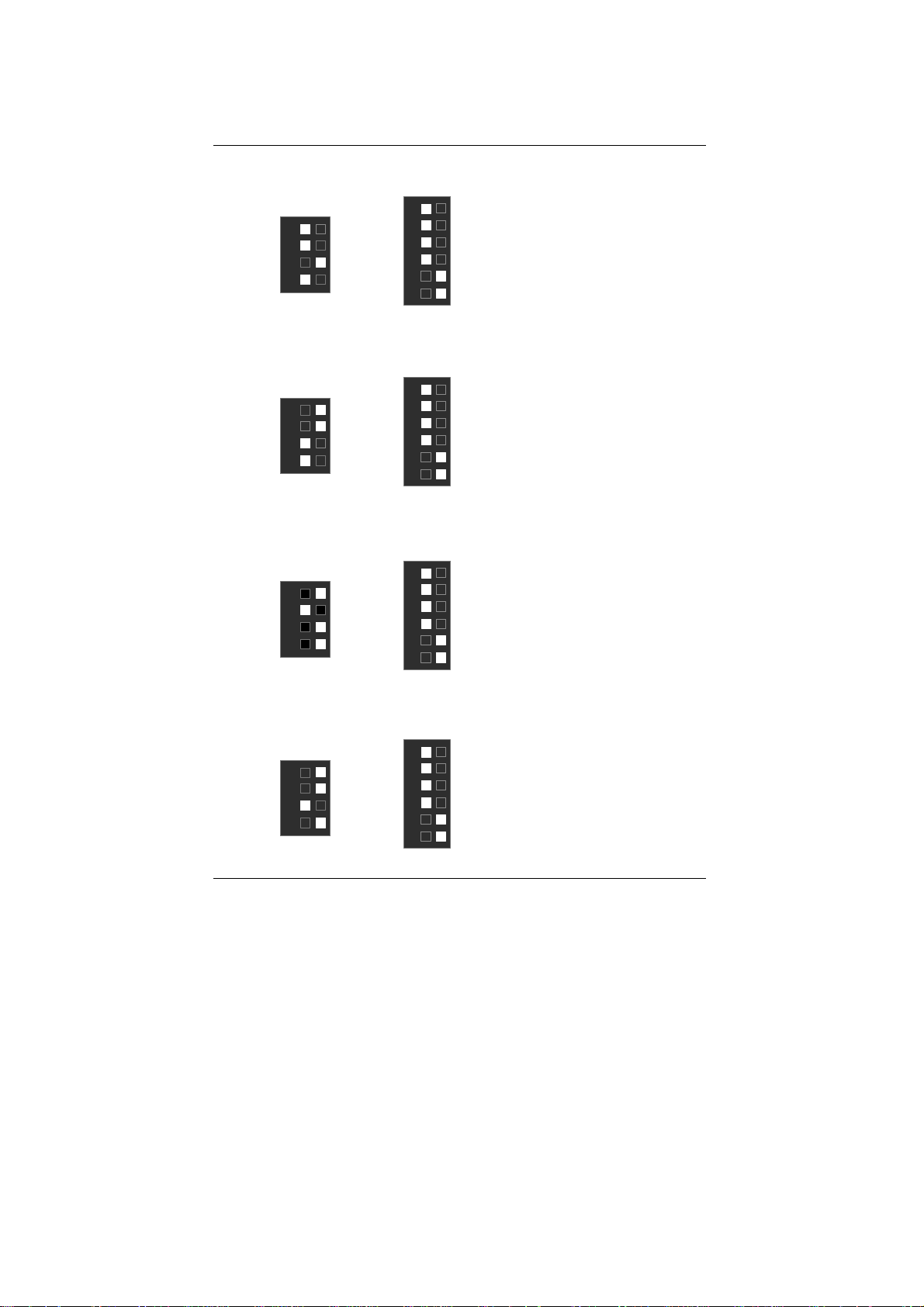

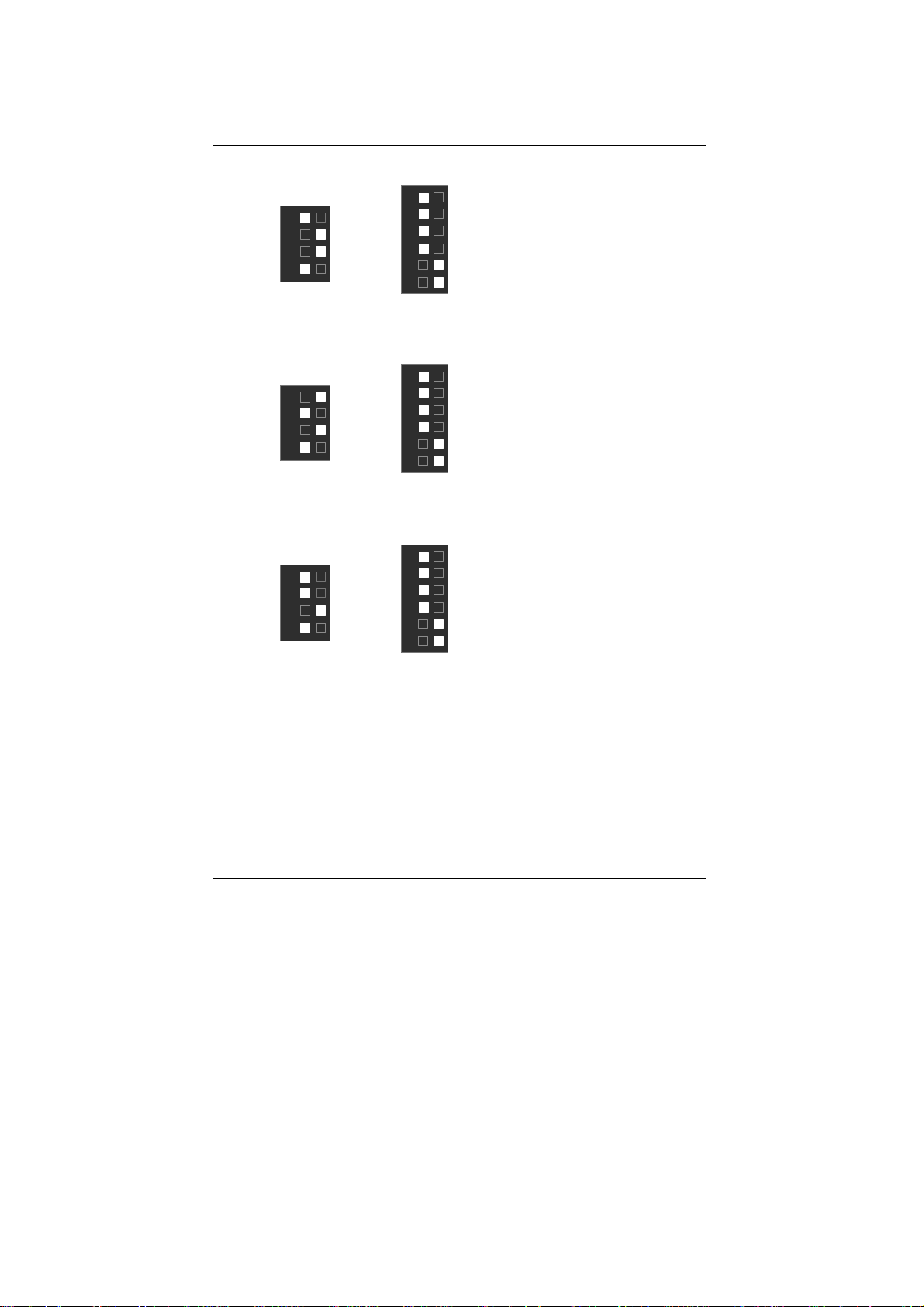

SW1

22. Pentium® !!! 667/133MHz FSB

ON

1 2 3 4

SW2

ON

1 2 3 4 5 6

SW1

23. Pentium® !!! 733/133MHz FSB

ON

1 2 3 4

SW2

ON

1 2 3 4 5 6

SW1

24. Pentium® !!! 800/133MHz FSB

ON

1 2 3 4

ON

1 2 3 4 5 6

SW2

SW1

14

6VTXE(-A) 主機板

25. Pentium® !!! 866/133MHz FSB

ON

1 2 3 4

ON

1 2 3 4 5 6

SW2

SW1

26. Pentium® !!! 933/133MHz FSB

ON

1 2 3 4

SW2

ON

1 2 3 4 5 6

SW1

27. Pentium !!! 1G Hz /133MHz FSB

ON

1 2 3 4

SW2

ON

1 2 3 4 5 6

SW1

15

插座及接腳設定的快速安裝指南

插座

COM A 串列插座/ COM B 串列插座/ LPT 並列插座

LPT Port

COM A COM B

遊戲搖桿及音源插座

Game

Port

Line Out

MIC In

Line In

16

6VTXE(-A) 主機板

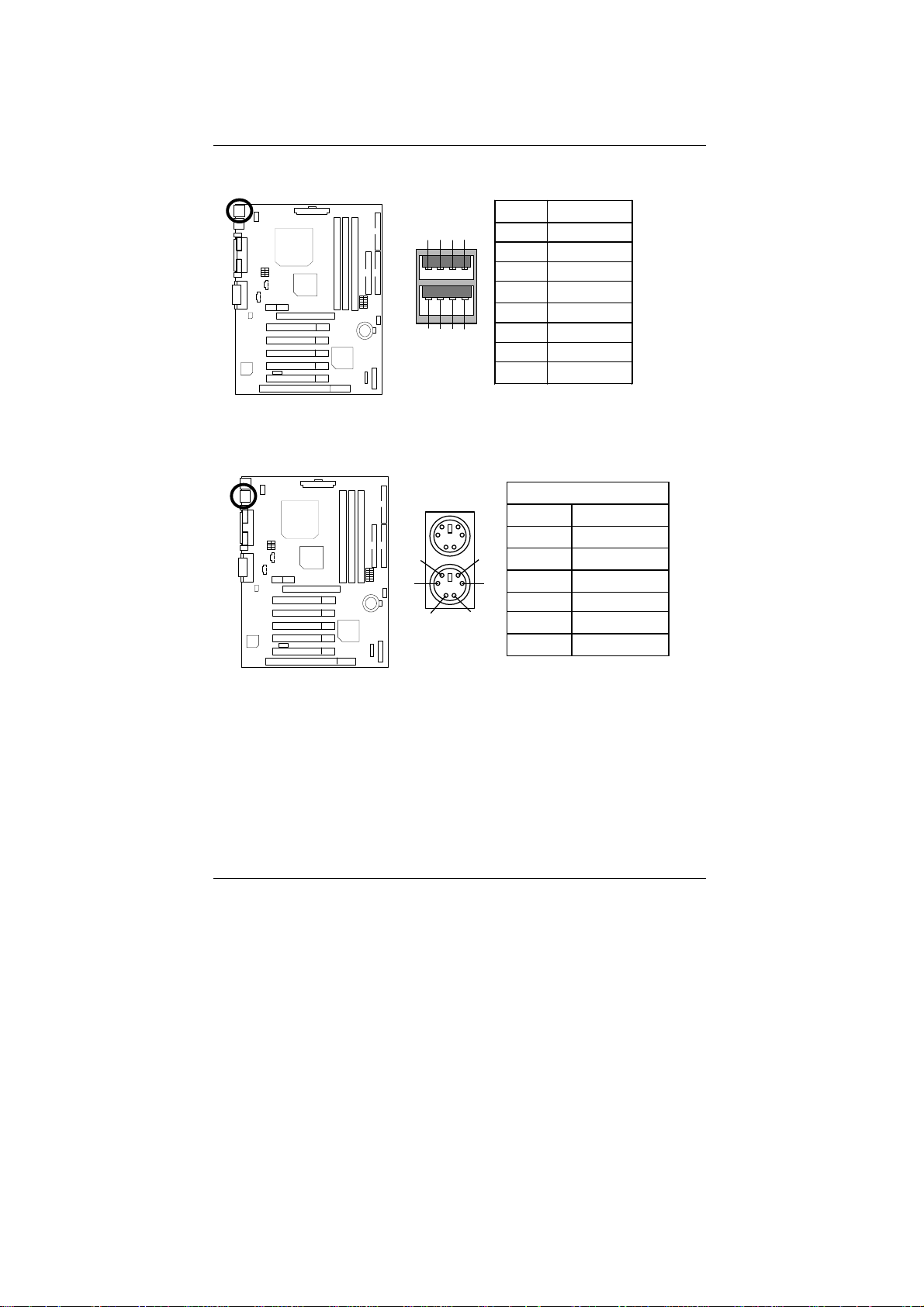

USB 規格插座

1

56

PS/2 鍵盤及 PS/2 滑鼠插座

接腳 定義

4

2

3

1 USB V0
2 USB D0­3 USB D0+
4

接地線

5 USB V1

7

8

6 USB D1­7 USB D1+
8

接地線

PS/2 滑鼠

6

4

2

5

1

PS/2 鍵盤

17

PS/2 鍵盤/滑鼠

接腳

1
2

3

3
4 VCC(+5V)

5
6

資料訊號線

無作用

接地線

無作用

定義

時脈

插座及接腳設定的快速安裝指南

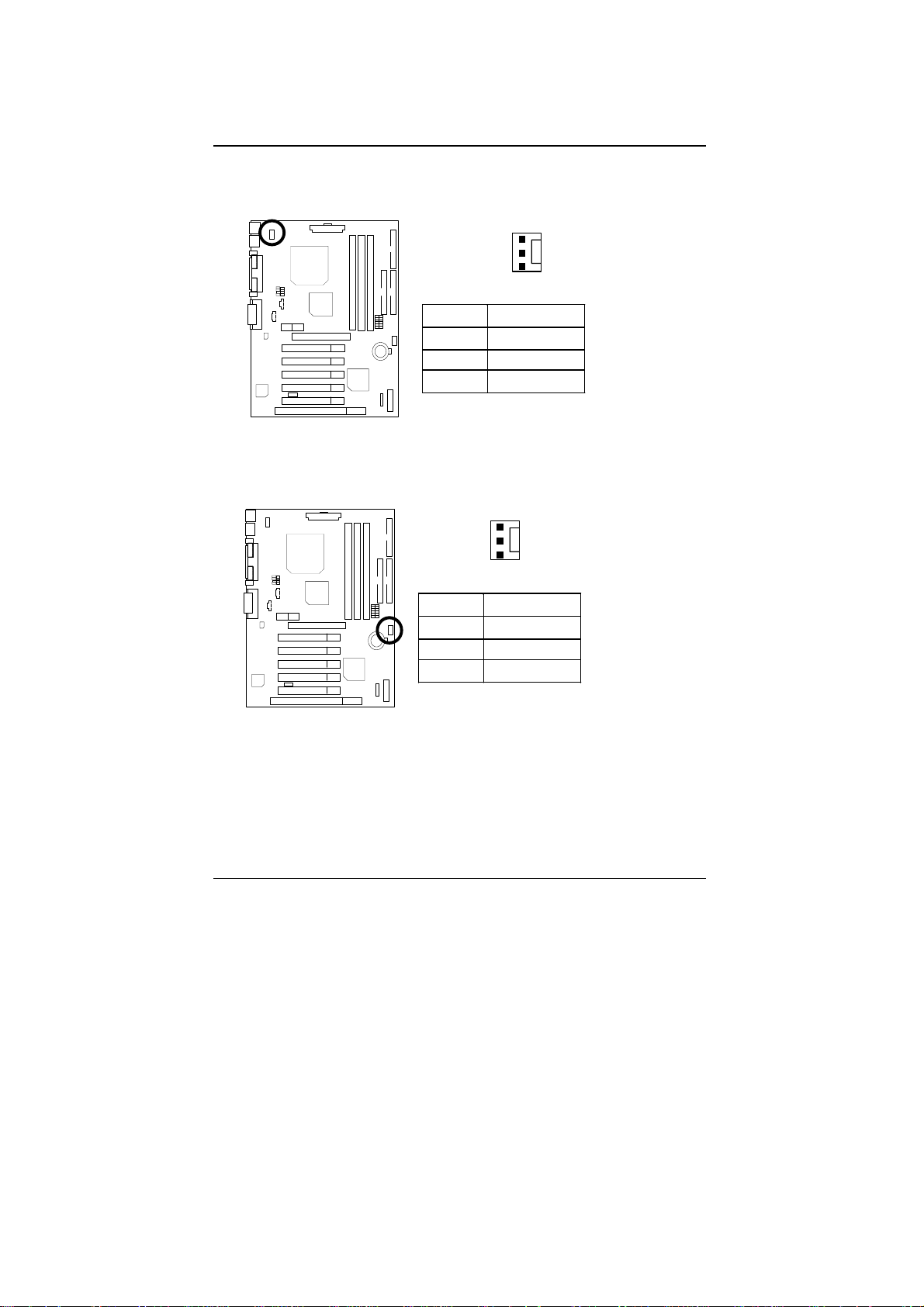

CPU_FAN: CPU

散熱風扇電源接腳

接腳

1
2 +12V

3

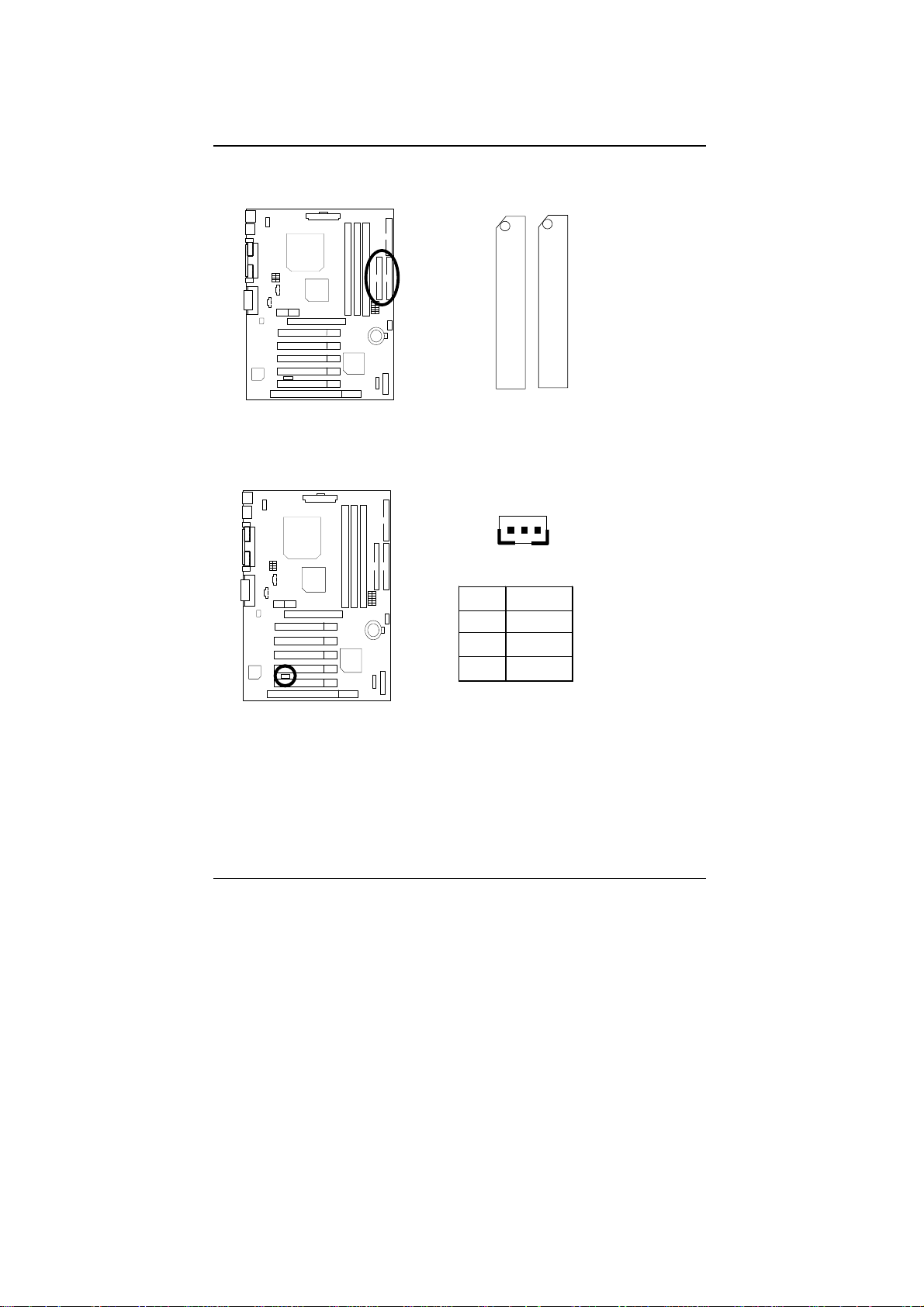

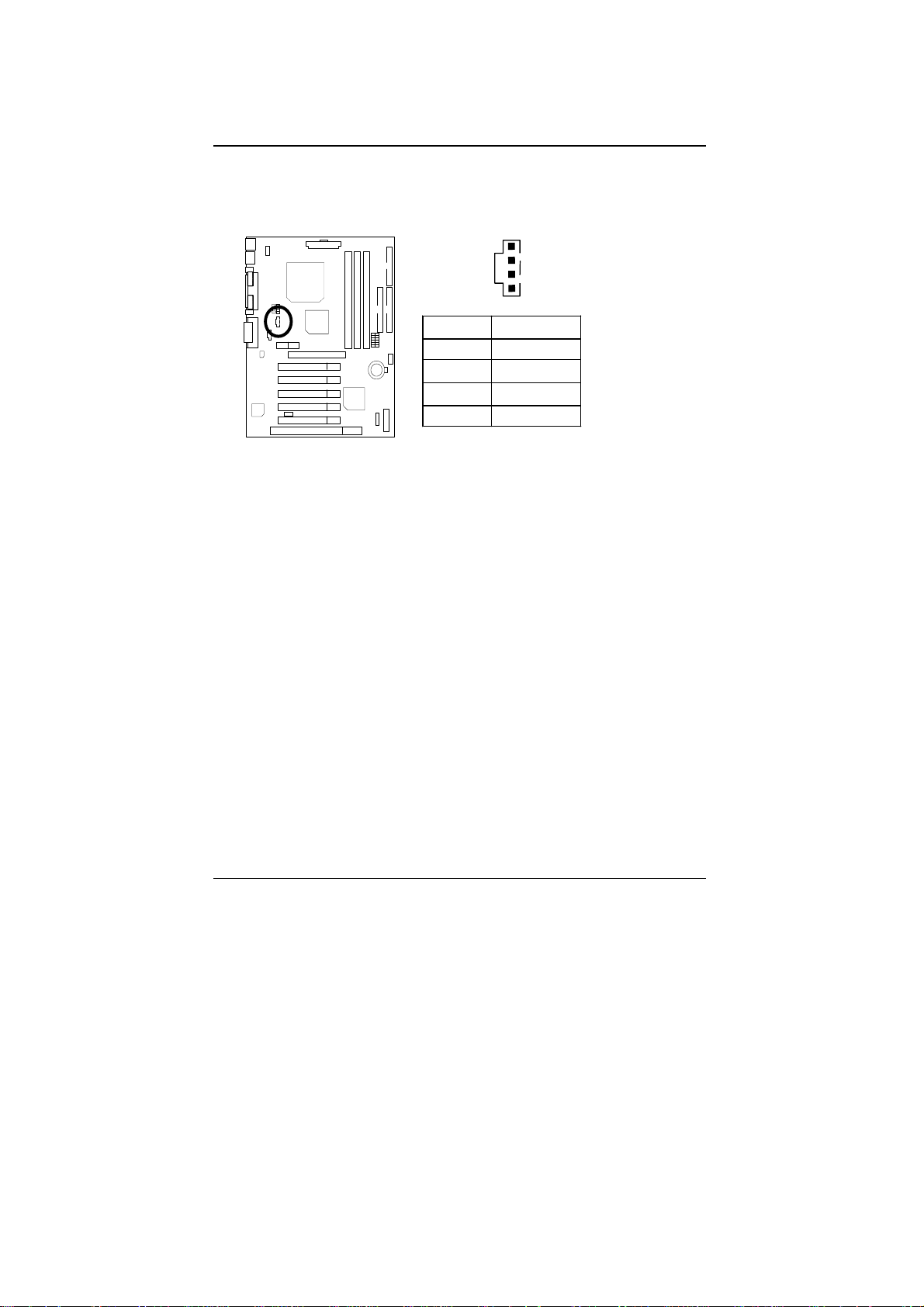

SYS_FAN:系統散熱風扇電源接腳

接腳

1
2 +12V

3

1

偵測訊號線

1

定義

接地線

定義

接地線

無作用

18

6VTXE(-A) 主機板

ATX 電源插座

Floppy: 軟碟插座

20
10

11

1

接腳 定義

3,5,7,13,

15-17

接地線

1,2,11 3.3V

4,6,19,20 VCC

10 +12V
12 -12V
18 -5V

8

電源良好訊號

9 5V SB stand by+5V

14 PS-ON(Soft On/Off)

紅色線

19

第一組 IDE 1 插座 / 第二組 IDE 2 插座

紅色線

J1: 網路遠端開機

1

插座及接腳設定的快速安裝指南

接腳 定義

1 +5VSB
2

接地線

3

訊號線

20

6VTXE(-A) 主機板

紅外線接腳

J4 IR:

J5: AUX_IN接腳

接腳

1 VCC (+5V)
2

1

3
4
5

1

接腳

1 AUX-L
2

3

接地線
接地線

4 AUX-R

資料輸入端

IR

資料輸出端

IR

定義

定義

無作用

接地線

21

插座及接腳設定的快速安裝指南

J8: CD Audio Line In (光碟機音源線接腳)

1

接腳

1 CD-L
2

3
4 CD-R

定義

接地線
接地線

22

6VTXE(-A) 主機板

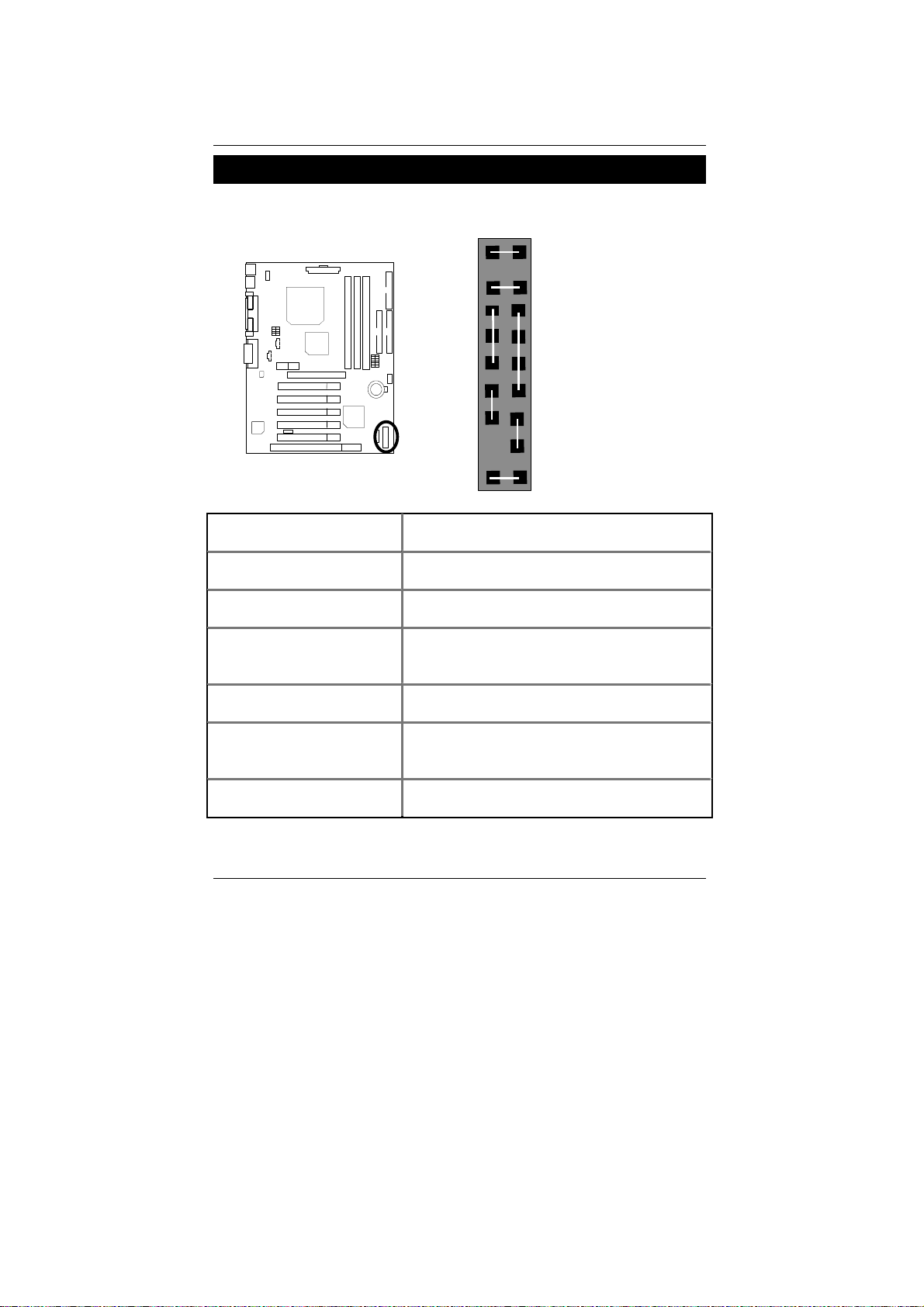

接腳定義說明

J2: 2x11 Pins 接腳說明

GN : 省電模式開關
(Green Switch)
GD : 省電模式指示燈
(Green LED)
HD : 硬碟存取指示燈接頭
(IDE Hard Disk Active LED)
SPK : 內建蜂鳴器
(Speaker Connector)

RE : 重置開關接頭
(Reset Switch)
P+P−P− : 電源指示燈
(Power LED)

PW : 按鍵開/關機
(Soft Power Connector)

1

GN

−

P

−

HD

P+P

1 1

S P K

PW

RE

1

GD

開路: 一般運作
短路: 進入省電模式

接腳 1: LED 燈號正極(+)
接腳 2: LED 燈號負極(−)
接腳 1: LED 燈號正極(+)
接腳 2: LED 燈號負極(−)
接腳 1: 電源線VCC(+)
接腳 2- 接腳 3: 無作用
接腳 4: 資料輸出線(−)

開路: 一般運作
短路: 強迫系統重新開機

接腳 1: LED 燈號正極(+)
接腳 2: LED 燈號負極(−)
接腳 3: LED 燈號負極(−)

開路: 一般運作
短路: 啟動電源開關

23

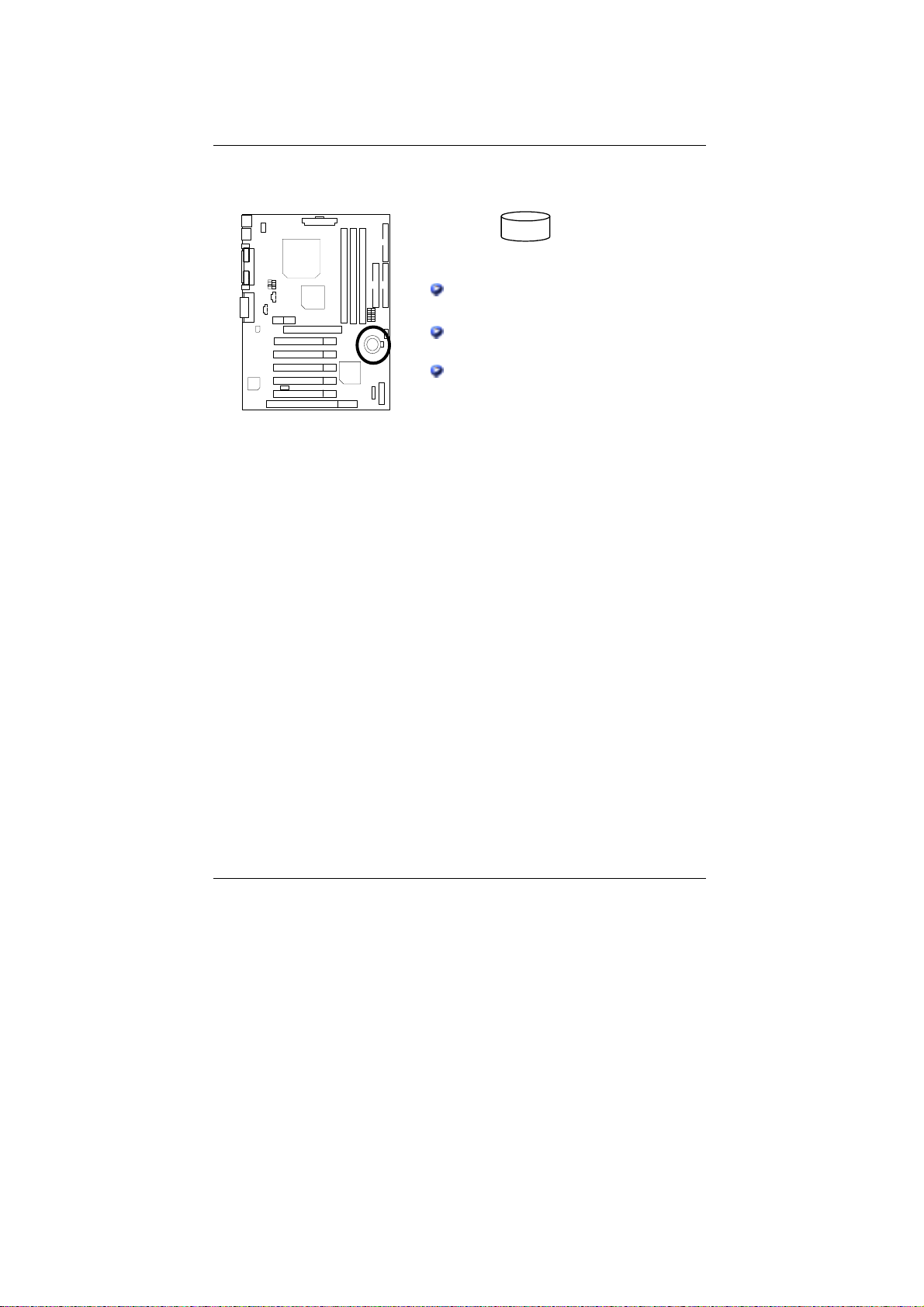

BAT1:電池

警告

如果電池有任何不正確 的移除動作

插座及接腳設定的快速安裝指南

+

將會產生危險。

如果需要更換電池時請更換相同廠
牌、型號的電池。

有關電池規格及注意事項請參考電
池廠商之介紹。

，

24

6VTXE(-A) 主機板

A

A

晶片組功能方塊圖

14.318MHz

GP 2X/4X

ISA
Slot

33/ATA66/100

GP Bus

Ultra DMA

IDE Ports

IDE
Bus

PGA 370 CPU

Host Bus

VIA

VT82C694T

PCI Bus

VIA

VT82C686B

USB Bus

66 /100 /133 MHz

66 /100/133 MHz

33 MHz

33 MHz

24MHz
48MHz

14.318MHz

COM Ports

LPT Port

Floppy Port

3.3V DIMM

DIMM Sockets

66 /100 /133 MHz

ICS

9248DF-39

AMR

Slot

USB
Port

PS/2 KB/Mouse

25

記憶體安裝指南

記憶體安裝指南

6VTXE(-A)主機板有3個(DIMM)擴充槽. BIOS 會自動偵測記憶體的規格及其大小. 安
裝記憶體只需將DIMM插入其插槽內即可, 由於記憶體模組有兩個凹痕, 所以只能
以一個方向插入,在不同的插槽,記憶體大小可以不同.

記憶體安裝組合如下表:

DIMM 168-pin SDRAM DIMM Modules
DIMM1
DIMM2
DIMM3

★最大支援記憶體 (Max 1.5GB)

支援 16 / 32 / 64 / 128 / 256 / 512MB
支援 16 / 32 / 64 / 128 / 256 / 512MB
支援 16 / 32 / 64 / 128 / 256 / 512MB

X 1 pcs
X 1 pcs
X 1 pcs

26

6VTXE(-A) 主機板

$ BIOS組態設定目錄
主畫面功能
標準CMOS設定
BIOS功能設定
晶片組的特性設定

省電功能設定
隨插即用與 PCI 組態設定
載入 Fail-Safe 預設值
載入 Optimized 預設值
整合週邊設定

硬體監視設定
設定管理者(Supervisor)/使用者(User)密碼
自動偵測 IDE 硬碟

離開 SETUP 並儲存設定結果
離開 SETUP 但不儲存設定結果

Page
P.29
P.31
P.34
P.36
P.39
P.42
P.44
P.45
P.46
P.50
P.52
P.53
P.54
P.55

27

BIOS 組態設定

BIOS 組態設定

基本上主機板所附 AMI BIOS 便包含了 CMOS SETUP 程式，以供使用者自行依照需
求，設定不同的數據，使電腦正常工作，或執行特定的功能.

CMOS SETUP 會將各項數據儲存於主機板上內建的 CMOS SRAM 中，當電源關閉
時，則由主機板上的鋰電池繼續供應 CMOS SRAM 所需電力。

當電源開啟之後，BIOS 開始進行 POST（Power On Self Test 開機自我測試）時，按
下＜Del＞鍵便可進入 AMI BIOS 的 CMOS SETUP 主畫面中。

如果您來不及在POST過程中按下＜Del＞鍵順利進CMOS SETUP，那麼可以補按＜
Ctrl＞＋＜Alt＞＋＜Del＞暖 開機或按下機殼上的Reset按鈕，以重新開機再次進
POST程序，再按下＜Del＞鍵進入CMOS SETUP程式中。

操作按鍵說明

(（向上鍵） 移到上一個項目
)（向下鍵） 移到下一個項目
（向左鍵） 移到左邊的項目
+（向右鍵） 移到右邊的項目

Esc 鍵 回到主畫面，或從主畫面中結束 SETUP 程式
Page Up 鍵 改變設定狀態，或增加欄位中之數值內容
Page Down 鍵 改變設定狀態，或減少欄位中之數值內容
F1 功能鍵 可顯示目前設定項目的相關說明
F2 功能鍵 功能保留
F3 功能鍵 功能保留
F4 功能鍵 功能保留
F5 功能鍵 可載入該畫面原先所有項目設定(但不適用主畫面)
F6 功能鍵 可載入該畫面之 Fail-Safe 預設設定(但不適用主畫面)
F7 功能鍵 可載入該畫面之 Optimized 預設設定(但不適用主畫面)
F8 功能鍵
F9 功能鍵 功能保留
F10 功能鍵 儲存設定並離開 CMOS SETUP 程式

Flash Utility

如何使用輔助說明

主畫面的輔助說明

當您在 SETUP 主畫面時，隨著選項的移動，底下便跟著顯示︰目前被選到的
SETUP 項目的主要設定內容。

28

6VTXE(-A) 主機板

設定畫面的輔助說明
當您在設定各個欄位的內容時，只要按下＜F1＞，便可得到該欄位的設定預

設值及所有可以的設定值，如BIOS預設值或CMOS SETUP預設值，若欲跳離輔
助說明視窗，只須按<Esc>鍵即可。

主畫面功能

當您進入 CMOS SETUP 設定畫面時，便可看到如下之主畫面,從主畫面中可以讓你
選擇各種不同之設定選單,你可以用上下左右鍵來選擇你要設定之選項並按 Enter
進入子選單。

AMIBIOS SIMPLE SETUP UTILITY-VERSION 1.24h

( C ) 1999 American Megatrends, Inc. All Rights Reserved
STANDARD CMOS SETUP INTEGRATED PERIPHERALS
BIOS FEATURES SETUP HARDWARE MONITOR & MISC SETUP
CHIPSET FEATURES SETUP SUPERVISOR PASSWORD
POWER MANAGEMENT SETUP USER PASSWORD
PNP/PCI CONFIGURATION IDE HDD AUTO DETECTION
LOAD Fail-Safe DEFAULTS SAVE & EXIT SETUP
LOAD Optimized DEFAULTS EXIT WITHOUT SAVING

ESC : Quit ↑↓←→ : Select Item (Shift) F2 : Change Color F5 : Old Values
F6 : Load Fail-Safe Defaults F7: Load Optimized Defaults F8:Flash Utility F10: Save & Exit

Time, Date, Hard Disk Type, …

圖 1: 主畫面功能

• Standard CMOS setup (標準 CMOS 設定)

設定日期、時間、軟硬碟規格、及顯示器種類。

• BIOS features setup (BIOS 功能設定)

設定 BIOS 提供的特殊功能，例如病毒警告、開機磁碟優先程序、開機顯示選

擇....等。

• Chipset features setup (晶片組特性設定)

設定主機板採用的晶片組相關運作參數，例如「SDRAM Cycle Length」、「DRAM

Clock」....等。

29

BIOS 組態設定

• Power management setup (省電功能設定)

設定 CPU、硬碟、GREEN 螢幕等裝置的省電功能運作方式。

• PNP/PCI configuration (即插即用與 PCI 組態設定)

設定 ISA 之 PnP 即插即用介面以及 PCI 介面的相關參數。

• Load Fail-Safe defaults (載入 Fail-Safe 預設值)

執行此功能可載入 BIOS 的 CMOS 設定預設值，此設定是比較保守，但較能進
入開機狀態的設定值。

• Load Optimized defaults (載入 Optimized 預設值)

執行此功能可載入 Optimized 的 CMOS 設定預設值，此設定是較能發揮主機板

速度的設定。

• Integrated peripherals (內建整合週邊設定)

在此設定畫面包括所有週邊設備的的設定。如 COM Port 使用的 IRQ 位 址，
Parallel Port 使用的模式 SPP、EPP 或 ECP 等裝置之設定。

• Hardware Monitor & MISC Setup (硬體監視設定)

自動偵測風扇及系統溫度功能。

• Supervisor password (管理者的密碼)

設定一個密碼，並適用於進入系統或進入 SETUP 修改 CMOS 設定。

• User password (使用者的密碼)

設定一個密碼，並適用於開機使用 PC 及進入 BIOS 修改設定 。

• IDE HDD auto detection (自動偵測 IDE 硬碟)

自動偵測 IDE 的參數設定，並可選擇寫入 CMOS（記得要存檔）。

• Save & exit setup (儲存並結束)

儲存所有設定結果並離開 SETUP 程式，此時 BIOS 會重新開機，以便使用新
的設定值，按＜F10＞亦可執行本選項。

• Exit without saving (離開 CMOS 不儲存設定)

不儲存修改結果，保持舊有設定並重新開機，按<ESC>亦可直接執行本選項。

30

6VTXE(-A) 主機板

標準CMOS設定

在STANDARD CMOS SETUP中，主要是為了設定IDE硬碟的種類，以順利開
機，除此之外，還有日期、時間、軟碟規格、及顯示卡的種類可以設定。

AMIBIOS SETUP – STANDARD CMOS SETUP

( C ) 1999 American Megatrends, Inc. All Rights Reserved

Date (mm/dd/yyyy) : Tue Jan 25, 2000
Time (hh/mm/ss) : 10:36:24

Pri Master : Auto
Pri Slave : Auto
Sec Master : Auto
Sec Slave : Auto

Floppy Drive A: 1.44 MB 3 ½
Floppy Drive B: Not Installed

Boot Sector Virus Protection : Disabled

Month: Jan – Dec ESC : Exit
Day: 01 – 31 ↑↓ : Select Item
Year : 1990– 2099 PU/PD/+/– : Modify
(Shift)F2 : Color

TYPE SIZE CYLS HEAD PRECOMP LANDZ SECTOR MODE

Base Memory : 640 Kb
Other Memory: 384 Kb
Extended Memory: 30Mb
Total Memory: 31Mb

圖 2: 標準 CMOS 設定

• Date(mm:dd:yy) (日期設定)

即設定電腦中的日期，格式為「星期，月/日/年」，各欄位設定範圍如下表示：

星期

月(mm)
日(dd)
年(yy)

由目前設定的「月/日/年」自萬年曆公式推算出今天為星期幾，
此欄位無法自行修改

.
1到12月.
1到28/29/30/31

日，視月份而定

.

1994到2079年.

• Time(hh:mm:ss) (時間設定)

即設定電腦中的時間是以 24 小時為計算單位，格式為「時：分：秒」舉例而

言，下午一點表示方式為 13 : 00 : 00。當電腦關機後，RTC 功能會繼續執行，
並由主機板的電池供應所需電力。

31

BIOS 組態設定

• IDE Primary Master (Slave) / IDE Secondary Master (Slave) (第一組硬碟/第二組硬

碟參數設定)
設定第一、二組 IDE 硬碟參數規格，設定方式有兩種，建議的是設定方式是

採方式 1，但經常更換 IDE 硬碟的使用者則可採方式 2，省去每次換硬碟都要
重新設定 CMOS 的麻煩。

方式 1：設成 User TYPE，自行輸入下列相關參數，即 CYLS、HEADS、SECTORS、
MODE，以便順利使用硬碟。

方式2：設定AUTO，將TYPE及MODE皆設定AUTO，讓BIOS在POST過程中，自
動測試IDE裝置的各項參數直接採用。

CYLS. Number of cylinders(磁柱的數量).
HEADS number of heads(磁頭的數量).
PRECOMP write precomp.
LANDZONE Landing zone.
SECTORS number of sectors(磁區的數量).

如果沒有裝設硬碟，請選擇”NONE”後按<Enter>

• Drive A / Drive B (軟式磁碟機 A:/ B:種類設定)

可設定的項目如下表示：

None 沒有安裝磁碟機.

吋磁碟機，

360K, 5.25 in.

1.2M, 5.25 in.
720K, 3.5 in.

1.44M, 3.5 in.

2.88M, 3.5 in.

5.25

吋磁碟機，

5.25

吋半磁碟機，

3

吋半磁碟機，

3

吋半磁碟機，

3

360KB容量.

1.2MB容量.

容量

720KB

容量

1.44MB

容量

2.88MB

.

.
.

• Floppy 3 Mode Support (支援日本常用之 3 Mode規格軟碟)

Disabled
Drive A
Drive B
Both

沒有安裝任何

安裝的是

A:

安裝的是

B:

安裝的都是

A:與B:

3 Mode軟碟.

軟碟

3 Mode

軟碟

3 Mode

3 Mode軟碟.

32

.
.

6VTXE(-A) 主機板

• Video(顯示界面種類設定)

設定電腦之要顯示介面，包括以下各種選擇：

EGA/VGA 加強型顯示介面，EGA, VGA, SVGA, or PGA 彩色螢幕均選此

項.

CGA 40
CGA 80
MONO

Color Graphics Adapter，40
Color Graphics Adapter，80

黑白單色介面

.

行顯示模式
行顯示模式

.
.

• Halt on(暫止選項設定)

當開機時，若 POST 偵測到異常，是否要提示，並等候處理？可選擇的項目

有：

NO Errors
All Errors
All, But Keyboard
All, But Diskette
All, But Disk/Key

不管任何錯誤，均開機
有何錯誤均暫停等候處理
有何錯誤均暫停，等候處理，除了鍵盤以外
有何錯誤均暫停，等候處理，除了軟碟以外
有何錯誤均提示，等候處理，除了軟碟、鍵盤以外

• Memory(記憶體容量顯示)

目前主機板所安裝的記憶體皆由 BIOS 之 POST(Power On Self Test)自動偵測，
並顯示於 STANDARD CMOS SETUP右下方。

Base Memory：傳統記憶體容量

PC一般會保留640KB容量做為MS-DOS作業系統的記憶體使用空間。

Other Memory：其它記憶體容量

通常是指 BIOS 從記憶體容量中，取 384KB 容量，做為 BIOS Shadow
功能的用途(Shadow RAM)。主要是在開機時，BIOS 將一些裝置的驅
動程式 Copy 到 DRAM 上面，使 BIOS 的執行速度提昇，有助 PC 整體

的效益。

Extended Memory：延伸記憶體容量

可做為延伸記憶體的容量有多少，一般是總安裝容量扣除掉 Base
及 Other Memory 之後的容量，如果數值不對，可能是有 Module 沒安
裝好，請仔細檢查。

33

BIOS 組態設定

BIOS 功能設定

AMIBIOS SETUP – BIOS FEATURES CMOS SETUP

( C ) 1999 American Megatrends, Inc. All Rights Reserved

1st Boot Device :Floppy
2nd Boot Device :IDE-0
3rd Boot Device :CDROM
S.M.A.R.T for Hard Disks :Disabled
Interrupt Mode :APIC
BootUp Num-Lock :On
Floppy Drive Seek :Disabled
Password Check :Setup
Processor Serial Number :Disabled

ESC : Quit
F1: Help PU/PD/+/- : Modif y
F5: Old Values (Shift)F2 :Color
F6: Load Fail-Safe Defaults F8: Flash Utility
F7: Load Optimized Defaults

↑↓←→: Select Item

圖 3: BIOS 功能設定

• First / Second / Third Boot device (第一/二/三次開機裝置)

Floppy
LS-120/ZIP A:
IDE-0~IDE3
SCSI
CDROM
Disable
NET WORK

ATAPI ZIP C:

由軟碟機為第一次優先的開機裝置.
由 LS-120/ZIP A:為第一次優先的開機裝置.
由硬碟機為第一次優先的開機裝置.
由 SCSI 裝置為第一次優先的開機裝置.
由光碟機為第一次優先的開機裝置.
關閉此功能.
由網路卡為第一次優先的開機裝置.
由 ATAPI ZIP C:為第一次優先的開機裝置

• S.M.A.R.T. for Hard Disks ( 硬碟自我檢測功能)

Enable 啟動硬碟S.M.A.R.T. 的功能.
Disable 關閉硬碟 S.M.A.R.T. 的功能.(預設值)

34

6VTXE(-A) 主機板

• Interrupt Mode

APIC 經由 IOAPIC 產生更多 IRQ 給系統使用。(預設值)
PIC 以傳統方式產生 IRQ 給系統使用。

注意：當您使用的 CPU 有支援 IOAPIC 模式時，BIOS 會自動偵測到 IOAPIC 模式，
而且在安裝作業系統時，若 BIOS 設定成 APIC 模式，作業系統會自動安裝為支援

IOAPIC 模式(例如：Windows NT、Windows 2000、Windows XP...等)。此時若將CPU 更
換成不支援 IOAPIC 模式的型號或將 BIOS 變更為 PIC 模式，此時會無法進入作業
系統。若碰到上述情況，必須重新安裝作業系統。

• Boot Up Num-Lock (起始時數字鍵鎖定狀態）

On
Off

開機後將數字區設成數字鍵功能.(預設值
開機後將數字區設成方向鍵功能

.

)

• Floppy Drive Seek（開機時測試軟碟）

設定在 PC 開機時，POST 程式需不需要對 FLOPPY 做一次 SEEK 測試。可設
定的項目為：

要對

Enabled
Disabled

Floppy做Seek測試.

不必對

Floppy做Seek

測試.(預設值

)

• Password Check（檢查密碼方式）

Always
Setup

無論是開機或進入
只有在進入

CMOS SETUP

CMOS SETUP

% 欲取消密碼之設定時，只要於 SETUP 內重新設定密碼時，不 要 按任何鍵， 直

接按＜Enter＞使密碼成為空白，即可取消密碼的設定。

• Process Serial Number (只支援Pentium

Disabled 關閉 Processor Serial Number Feature. (預設值)
Enabled 啟動 Processor Serial Number Feature.

®

!!!處理器)

均要輸入密碼

時才要求輸入密碼.(預設值

.

)

35

BIOS 組態設定

晶片組的特性設定

AMIBIOS SETUP –CHIPSET FEATURE CMOS SETUP

( C ) 1999 American Megatrends, Inc. All Rights Reserved

*** DRAM Timing *** RAS# Drive :24mA
Top Performance :Disabled
SDRAM Timing by SPD :Disabled
SDRAM CAS# Latency :3
DRAM Frequency :Auto

C2P Concurrency & Master :Enabled
DRAM Integrity Mode :Disabled
AGP Mode :4X
AGP Comp. Driving :Auto
AGP Aperture Size :64MB
USB Controller :Enabled
USB Legacy Support :Disabled
DRAM Drive Strength :Auto
Delay DRAM Read Latch :1.5ns
Memory Data Drive :6Ma
SDRAM Command Drive :24MA
Memory Address Drive :24MA
CAS# Drive :12Ma

ESC : Quit ↑↓←→: Select Item
F1: Help PU/PD/+/- : Modify
F5: Old Values (Shift)F2 :Color
F6: Load Fail-Safe Defaults F8:Flash Utility
F7: Load Optimized Defaults

圖 4: 晶片組的特性設定

• Top Performance (最高效能)

Disabled 關閉此功能.(預設值)
Enabled 開啟 Top Performance 功能.

• SDRAM Timing by SPD

Disabled 設定 SDRAM Timing by SPD Function Disabled. (預設值)
Enabled 設定 SDRAM Timing by SPD Function Enabled.

• SDRAM CAS# Latency (SDRAM CAS# 延遲時間)

3 SCLKS
2 SCLKS

設定 SDRAM CAS Latency 為 3. (預設值)
設定 SDRAM CAS Latency 為 2.

• DRAM Frequency (記憶體頻率)

Auto 設定 DRAM Frequency automation. (預設值)
100MHz 設定 DRAM Frequency is 100MHz.
66MHz 設定 DRAM Frequency is 66MHz.
133MHz 設定 DRAM Frequency is 133MHz.

36

6VTXE(-A) 主機板

• C2P Concurrency & Master

Enabled 開啟 C2P Concurrency & Master. (預設值)
Disabled 關閉 C2P Concurrency & Master.

• DRAM Integrity Mode

Disabled
ECC

Disabled this function.(預設值)
設定 72 bit ECC type DIMM Model.

• AGP Mode

4X 設定 AGP Mode is 4X.(預設值)
1X 設定 AGP Mode is 1X.
2X 設定 AGP Mode is 2X.

• AGP Comp. Driving

Auto 設定 AGP Comp. Driving is Auto.(預設值)
Manual 設定 AGP Comp. Driving is Manual.

If AGP Comp. Driving is Manual.

Manual AGP Comp. Driving : 00~FF

• AGP Aperture Size

4M 設定 AGP Aperture Size 為 4MB.
8M 設定 AGP Aperture Size 為 8 MB.
16M 設定 AGP Aperture Size 為 16 MB.
32M 設定 AGP Aperture Size 為 32 MB.
64M 設定 AGP Aperture Size 為 64 MB. (預設值)
128M 設定 AGP Aperture Size 為 128 MB.

• USB Controller(通用序列匯流排功能)

Disabled 不啟動 USB 功能.
Enabled 啟動 USB 功能. (預設值)

• USB Legacy Support

當啟動USB 功能,USB的支援形態將可被設定.

Disabled Disable USB Legacy Support. (預設值)
Keyb+ Mouse 支援 USB 鍵盤和 USB 滑鼠.
Keyboard 支援 USB 鍵盤.

37

• DRAM Drive Strength

Auto 自動調整DRAM Drive Strength. (預設值)
Manual 手動調整 DRAM Drive Strength.

• Memory Data Drive

6 mA 設定 Memory Data Drive to 6Ma. (預設值)
8 Ma 設定 Memory Data Drive to 8Ma.

• SDRAM Command Drive

24 mA 設定 SDRAM Command Drive to 24Ma. (預設值)
16 Ma 設定 SDRAM Command Drive to 16Ma.

• Memory Address Drive

24 mA 設定 Memory Address Drive to 24Ma. (預設值)
16 Ma 設定 Memory Address Drive to 16Ma.

• CAS# Drive

12 mA 設定 CAS# Drive to 12Ma. (預設值)
8 Ma 設定 CAS# Drive to 8Ma.

• RAS# Drive

BIOS 組態設定

24 mA 設定 RAS# Drive to 24Ma. (預設值)
16 Ma 設定 RAS# Drive to 16Ma.

38

6VTXE(-A) 主機板

省電功能設定

AMIBIOS SETUP –POWER MANAGEMENT SETUP

( C ) 1999 American Megatrends, Inc. All Rights Reserved

Video Power Down Mode :Stand By RTC Alarm Power On :Disabled
Hard Disk Power Down Mode :Stand by RTC Alarm Date :15
Suspend Time Out(Minute) :Disabled RTC Alarm Hour :12
Display Activity :Ignore RTC Alarm Minute :30
IRQ3 :Monitor RTC Alarm Second :30
IRQ 4 :Monitor
IRQ 5 :Ignore
IRQ 7 :Monitor
IRQ 9 :Ignore
IRQ 10 :Ignore
IRQ 11 :Ignore
IRQ 13 :Ignore
IRQ 14 :Monitor
IRQ 15 :Ignore
Soft-off by Power Button :Instant off
AC Back Function :Soft-off
Modem Use IRQ :4
Modem Ring On/Wake On Lan :Enabled
PME Event Wake up :Enabled
AMR Event Wake up :Enabled

ESC : Quit ↑↓←→: Select Item
F1: Help PU/PD/+/- : Modify
F5: Old Values (Shift)F2 :Color
F6: Load Fail-Safe Defaults F8: Flash Utility
F7: Load Optimized Defaults

圖 5: 省電功能設定

• Video Power Down Mode

Disabled 不使用此功能.
Suspend 設定螢幕關閉時,會進入 Suspend 省電模式.
Stand By 設定螢幕關閉時,會進入Stand By 省電模式. (預設值)

• Hard Disk Power Down Mode(硬碟電源關閉模式)

Disabled 不使用此功能.
Suspend 設定硬碟關閉時,會進入 Suspend 省電模式.
Stand By 設定硬碟關閉時,會進入Stand By 省電模式. (預設值)

39

• Suspend Time Out (Minute)

Disabled 不設定此功能. (預設值)
1 設定電腦離線 1 分鐘後進入 Suspend 省電模式.
2 設定電腦離線 2 分鐘後進入 Suspend 省電模式.
4 設定電腦離線 4 分鐘後進入 Suspend 省電模式.
8 設定電腦離線 8 分鐘後進入 Suspend 省電模式.
10 設定電腦離線10 分鐘後進入 Suspend 省電模式.
20 設定電腦離線20 分鐘後進入 Suspend 省電模式.
30 設定電腦離線30 分鐘後進入 Suspend 省電模式.
40 設定電腦離線40 分鐘後進入 Suspend 省電模式.
50 設定電腦離線50 分鐘後進入 Suspend 省電模式.
60 設定電腦離線60 分鐘後進入 Suspend 省電模式.

• Display Acti vity

Ignore 忽略螢幕顯示動作而進入省電模式. (預設值)
Monitor 監督螢幕顯示動作而不進入省電模式

• IRQ[3,4,5,7,9,10,11,13,14,15]

Ignore 設定 IRQ to Ignore.
Both 設定 IRQ to Both.
WakeUp 設定 IRQ to WakeUP .
Monitor 設定IRQ to Monitor.

BIOS 組態設定

• Soft-off by Power Button（關機方式）

Instant-off 按一下 Soft-off 開關便直接關機.(預設值)
Delay 4 Sec. 需按住 Soft-off 開關 4 秒後才關機.

AC Back Function

•

Memory 電源回復時，恢復系統斷電前狀態.
Full-On 電源回復時，立刻啟動系統.
Soft-Off 需按 Soft PWR button 才能重新啟動系統. (預設值)

斷電後,電源回復時的系統狀態選擇）

• MODEM Use IRQ

NA Set MODEM Use IRQ to NA.
3, 4, 5, 7 Set MODEM Use IRQ to 3,4,5,7. (預設值:4)

40

6VTXE(-A) 主機板

• ModemRingOn/WakeOnLan (數據機開機/網路開機狀態)

Disabled 不啟動數據機開機/網路開機功能.
Enabled 啟動數據機開機/網路開機功能. (預設值)

• PME Event Wake Up(電源管理事件喚醒功能)

Disabled 不啟動電源管理事件喚醒功能.
Enabled 啟動電源管理事件喚醒功能. (預設值)

• AMR Event Wake Up(音效數據機喚醒功能)

Disabled 不啟動音效數據機喚醒功能.
Enabled 啟動音效數據機喚醒功能. (預設值)

• RTC Alarm Power On(定時開機)

Disabled 不啟動此功能.(預設值)
Enabled 啟動此功能.

若啟動定時開機，則可設定以下時間:

RTC Alarm Date : 0~31
RTC Alarm Hour: 0~23
RTC Alarm Minute : 0~59
RTC Alarm Second : 0~59

41

BIOS 組態設定

隨插即用與 PCI 組態設定

AMIBIOS SETUP –PNP/PCI CONFIGURATION SETUP

Plug and Play Aware O/S :No IRQ 10 :PCI/PnP
Reset Configuration Data :No IRQ 11 :PCI/PnP
VGA Boot From :AGP IRQ 14 :PCI/PnP
PCI VGA Palette Snoop :Disabled IRQ 15 :PCI/PnP
PCI IDE BusMaster :Enabled
PCI Slot 1/5 IRQ :Auto
PCI Slot 2 :Auto
PCI Slot 3 :Auto
PCI Slot 4 :Auto
DMA Channel 0 :PnP
DMA Channel 1 :PnP
DMA Channel 3 :PnP
DMA Channel 5 :PnP
DMA Channel 6 :PnP
DMA Channel 7 :PnP
IRQ 3 :PCI/PnP
IRQ 4 :PCI/PnP
IRQ 5 :PCI/PnP
IRQ 7 :PCI/PnP
IRQ 9 :PCI/PnP

( C ) 1999 American Megatrends, Inc. All Rights Reserved

ESC : Quit ↑↓←→: Select Item
F1 : Help PU/PD/+/- : Modify
F5 : Old Values (Shift)F2 :Color
F6 : Load Fail-Safe Defaults F8: Flash Utility
F7 : Load Optimized Defaults

圖 6: 隨插即用與 PCI 組態設定

• Plug and Play Aware O/S (是否安裝即插即用作業系統)

作業系統是否支援 PnP 即插即用功能，如 Windows 95。

Yes

No

是的，安裝的 OS 有支援 PnP.
沒有支援（如 MS-DOS）.(預設值)

• Reset Configuration Data（清除組態資料）

指示 BIOS 將所有 PnP 等相關組態清除，以便寫入或恢復部份預設值。

Disable
ESCD
DMI
BOTH

不執行 Reset Configuration Data.(預設值)
設定 Clear PnP 資訊在 ESCD.
設定 Clear PnP 資訊在 DMI.
設定 Clear PnP 資訊在 ESCD 及 DMI.

• VGA Boot from

AGP 主要的圖形顯示插槽為 AGP. (預設值)
PCI 主要的圖形顯示插槽為 PCI.

42

6VTXE(-A) 主機板

• PCI/VGA Palette Snoop（顏色校正）

當您安裝 MPEG 後，若發現顯示顏色異常，可試設定此值為 Enabled，以校正

顏色輸出。

Enabled
Disabled

要作顏色校正動作
不需要作顏色校正動作.(預設值

.

)

• PCI Slot 1/ 5 IRQ

Auto 自動分配 IRQ to PCI 1/ PCI 5. (預設值)
3,4,5,7,9.,10,11,12,15 Set 3,4,5,7,9,10,11,12,15 to PCI1/ PCI5.

• PCI Slot 2 IRQ

Auto 自動分配 IRQ to PCI 2/ PCI 6. (預設值)
3,4,5,7,9.,10,11,12,15 Set 3,4,5,7,9,10,11,12,15 to PCI2/ PCI6.

• PCI Slot 3 IRQ

Auto 自動分配 IRQ to PCI 3. (預設值)
3,4,5,7,9.,10,11,12,15 Set 3,4,5,7,9,10,11,12,15 to PCI3.

• PCI Slot4 IRQ

Auto 自動分配 IRQ to PCI 4. (預設值)
3,4,5,7,9.,10,11,12,15 Set 3,4,5,7,9,10,11,12,15 to PCI4.

• IRQ (3,4,5,7,9,10,11,12,14,15), DMA(0,1,3,5,6,7) assigned to

( Legacy ISA or "PCI/ISA PnP )
以上 IRQ 資源也是以往 PC 固定在使用的，如 COM 1(IRQ 4) 、COM 2(IRQ 3)、

LPT(IRQ 7)、IDE(IRQ 14,15)，其餘 IRQ 像 5/9/10/11 及 DMA 0,1,3,5,6,7 則由 BIOS

做為分配給其 PnP 介面的資源，如 VGA 卡、音效卡、網路卡....等。

Legacy ISA 指定給傳統（Legacy）ISA 介面 卡使用.
PCI/ISA PnP 指定給PCI 或 ISA 有 PnP 功能的介面卡使用.

43

BIOS 組態設定

載入Fail-Safe預設值

AMIBIOS SIMPLE SETUP UTILITY-VERSION 1.24h

( C ) 1999 American Megatrends, Inc. All Rights Reserved
STANDARD CMOS SETUP INTEGRATED PERIPHERALS
BIOS FEATURES SETUP HARDWARE MONITOR & MISC SETUP
CHIPSET FEATURES SETUP SUPERVISOR PASSWORD
POWER MANAGEMENT SETUP USER PASSWORD
PNP/PCI CONFIGURATION IDE HDD AUTO DETECTION
LOAD Fail-Safe DEFAULTS SAVE & EXIT SETUP
LOAD Optimized DEFAULTS EXIT WITHOUT SAVING

ESC : Quit ↑↓←→ : Select Item (Shift) F2 : Change Color F5 : Old Values

F6 : Load Fail-Safe Defaults F7: Load Optimized Defaults F8:Flash Utility F10: Save & Exit

Load Fail-Safe Defaults (Y/N)? N

Load BIOS Default except Standard CMOS Setup

圖 7: 載入 Fail-Safe 預設值

• Load Fail-Safe Defaults

請按＜Y＞、＜Enter＞，即可載入BIOS預設值。

如果系統出現不穩定的情況，您不妨試試載入Fail-Safe Defaults，看看能否正
常。當然了，整個系統的各項效能都會變慢，因為Fail-Safe Defaults本來就是為

了只求能開機所做的預設值。

44

6VTXE(-A) 主機板

載入Optimized預設值

AMIBIOS SIMPLE SETUP UTILITY-VERSION 1.24h

( C ) 1999 American Megatrends, Inc. All Rights Reserved
STANDARD CMOS SETUP INTEGRATED PERIPHERALS
BIOS FEATURES SETUP HARDWARE MONITOR & MISC SETUP
CHIPSET FEATURES SETUP SUPERVISOR PASSWORD
POWER MANAGEMENT SETUP USER PASSWORD
PNP/PCI CONFIGURATION IDE HDD AUTO DETECTION
LOAD Fail-Safe DEFAULTS SAVE & EXIT SETUP
LOAD Optimized DEFAULTS EXIT WITHOUT SAVING

ESC : Quit ↑↓←→ : Select Item (Shift) F2 : Change Color F5 : Old Values

F6 : Load Fail-Safe Defaults F7: Load Optimized Defaults F8:Flash Utility F10: Save & Exit

Load Optimized Defaults (Y/N)? N

Load Setup Default except Standard CMOS Setup

圖 8: 載入Optimized預設值

• Load Optimized Defaults

請按＜Y＞、＜Enter＞，即可載入出廠時的設定。

Load Optimized Defaults的使用時機為何呢？好比您修改了許多CMOS設定，最後
覺得不太妥當，便可執行此功能，以求系統的最高效能。

45

BIOS 組態設定

整合週邊設定

AMIBIOS SETUP –INTEGRATED PERIPHERAL

( C ) 1999 American Megatrends, Inc. All Rights Reserved

Enhance ATAPI Performance :Disabled MPU-401 :Disabled
OnBoard IDE :Both MPU-401 I/O Address :330h-333h
IDE1 Conductor Cable :Auto FM Port (388h-38Bh) :Disabled
IDE2 Conductor Cable :Auto Game Port (200h-207h) :Enabled
OnBoard FDC :Auto
OnBoard Serial Port 1 :Auto
OnBoard Serial Port 2 :Auto
Serial Port 2 Mode :Normal
Duplex Mode :N/A
OnBoard Parallel Port :Auto
Parallel Port Mode :ECP
Parallel Port DMA :Auto
Parallel Port IRQ :Auto
OnBoard AC’97 Audio :Auto
OnBoard MC’97 Modem :Auto
OnBoard Legacy Audio :Enabled

Sound Blaster :Disabled
SB I/O Base Address :220h-22fh
SB IRQ Select :IRQ5

SB DMA Select :DMA1

ESC : Quit ↑↓←→: Select Item
F1: Help PU/PD/+/- : Modify
F5: Old Values (Shift)F2 :Color
F6: Load Fail-Safe Defaults F8:Flash Utility
F7: Load Optimized Defaults

圖 9: 內建整合週邊設定

• Enhance ATAPI Performance (內建ATAPI效能)

Disabled
Enabled

關閉 ATAPI 效能. (預設值).
設定 ATAPI 效能.

• On Board IDE (內建IDE介面)

Disabled
Both
Primary
Secondary

關閉內建 IDE 介面.
設定內建 IDE 介面為 Both.(預設值).
設定內建 IDE 介面為 Primary.
設定內建 IDE 介面為 Secondary.

• IDE1 Conductor Cable

Auto 設定為自動偵測。(預設值)
ATA66/100

ATA3 3

設定

IDE1 Conductor Cable為ATA66/100 (

裝置及排線是否符合

IDE

設定

IDE1 Conductor Cable為ATA33 (

裝置及排線是否符合

46

ATA33

ATA66/100

規格)。

請確定您所使用的

規格)。

請確定您所使用的

IDE

6VTXE(-A) 主機板

• IDE2 Conductor Cable

Auto 設定為自動偵測。(預設值)
ATA66/100

ATA3 3

設定

IDE2 Conductor Cable為ATA66/100 (

裝置及排線是否符合

IDE

設定

IDE2 Conductor Cable為ATA33 (

裝置及排線是否符合

ATA66/100

ATA33

• On Board FDC (內建軟碟介面)

Enabled 要使用主機板內建的軟碟介面.
Disabled 不使用主機板內建的軟碟介面.
Auto 自動偵測主機板內建的軟碟介面.(預設值)

• OnBoard Serial Port 1（內建串列埠 1 介面）

Auto 由 BIOS 自動設定(預設值).
3F8/IRQ4
2F8/IRQ3
3E8/IRQ4
2E8/IRQ3
Disabled 關閉內建串列埠 1.

指定內建串列埠1為
指定內建串列埠1為
指定內建串列埠1為
指定內建串列埠1為

COM 1
COM 2
COM 3
COM 4

• OnBoard Serial Port 2 (內建串列埠 2 介面)

Auto 由 BIOS 自動設定.(預設值)
3F8/IRQ4
2F8/IRQ3
3E8/IRQ4
2E8/IRQ3
Disabled 關閉內建串列埠 2

指定內建串列埠2為
指定內建串列埠2為
指定內建串列埠2為
指定內建串列埠2為

COM 1
COM 2
COM 3
COM 4

規格)。

請確定您所使用的

規格)。

且使用位址
且使用位址
且使用位址
且使用位址

且使用位址
且使用位址
且使用位址
且使用位址

請確定您所使用的

IDE

中斷

3F8,
2F8,
3E8,中斷4.
2E8,中斷3.

3F8,
2F8,
3E8,中斷4.
2E8,中斷3.

中斷

中斷
中斷

4.

3.

4.

3.

• Serial Port 2 Mode (此功能要遵循主機板上 I/O 是否支援 IR 功能)

ASKIR 主機板上 I/O 有支援 ASKIR..
IrDA

Normal 主機板上 I/O 支援正常模式.(預設值)

主機板上 I/O 有支援 IrDA

• Duplex Mode

Half Duplex
Full Duplex

設定
設定

模式為半雙工

IR

模式為全雙工

IR

47

預設值

. (
.

)

• OnBoard Parallel port (內建並列埠)

378/ IRQ7
278/ IRQ5
Disabled 關閉內建的並列埠.
3BC/ IRQ7 使用並指定內建並列埠位址為 3BC / IRQ7.

使用並指定內建並列埠位址為
使用並指定內建並列埠位址為

378 / IRQ7. (
278 / IRQ5.

• Parallel Port Mode (並列插座模式)

EPP 使用 EPP（Enhanced Parallel Port）傳輸模式.
ECP 使用ECP（Extended Capabilities Port）傳輸模式.(預設值)
Normal 支援一般速度單向傳輸.

• Parallel Port DMA (並列插座 DMA 設定)

3 設定 3 為 Parallel Port DMA .
1 設定 1 為 Parallel Port DMA .
Auto 設定 Parallel Port DMA 為自動偵測. (預設值)

• Parallel Port IRQ (並列插座 IRQ 設定)

7 設定 Parallel Port IRQ 為 7.
5 設定 Parallel Port IRQ 為 5.
Auto 設定 Parallel Port IRQ 為 自動偵測. (預設值)

• OnBorard AC’97 Audio

BIOS 組態設定

預設值

)

Auto 設定 AC’97 Audio to Auto (預設值)
Disabled 關閉 AC’97 Audio.

• OnBorard MC’97 Modem

Auto 設定 MC’97 Modem to Auto (預設值)
Disabled 關閉 MC’97 Modem.

• OnBoard Legacy Audio

Enabled 開啟 OnBoard Legacy Audio 功能. (預設值)
Disabled 關閉此功能.

• Sound Blaster

Enabled 開啟 Sound Blaster 功能.
Disabled 關閉此功能. (預設值)

48

6VTXE(-A) 主機板

• SB I/O Base Address

220h-22Fh 設 SB I/O Base 位置為 220h-22Fh. (預設值)
280h-28Fh 設 SB I/O Base 位置為 280h-28Fh.
260h-26Fh 設 SB I/O Base 位置為 260h-26Fh.
240h-24Fh 設 SB I/O Base 位置為 240h-24Fh.

• SB IRQ Select

IRQ 9 / 5 / 7/ 10(預設值: 5 ).

• SB DMA Select

DMA 0 / 1 / 2/ 3(預設值: 1 ).

• MPU-401

Enabled 啟動 MPU-401.
Disabled 關閉 MPU-401. (預設值)

• MPU-401 I/O Address

330h-333h 設 MPU-401 I/O 位置為 330h-333h. (預設值)
300h-303h 設 MPU-401 I/O 位置為 300h-303h.
310h-313h 設 MPU-401 I/O 位置為 310h-313h.
320h-323h 設 MPU-401 I/O 位置為 320h-323h.

• FM Port (388h-38Bh)

Enabled
Disabled

啟動 FM Port (388h-38Bh).
關閉 FM Port (388h-38Bh). (預設值)

• Game Port (200h-207h)

Enabled
Disabled

啟動 Game Port (200h-207h). (預設值)
關閉 Game Port (200h-207h).

49

BIOS 組態設定

硬體監視設定

AMIBIOS SETUP –HARDWARE MONITOR

( C ) 1999 American Megatrends, Inc. All Rights Reserved

Current CPU Temp.
Current System Temp.
Current CPU Fan Speed :5487 RPM
Current System Fan Speed :0 RPM
Vcore :2.075V
+3.300V :3.590V
+5.000V :5.119V
+12.000V :11.926V

:36°C/96°F
:28°C/82°F

ESC : Quit ↑↓←→: Select Item
F1 : Help PU/PD/+/- : Modify
F5 : Old Values (Shift)F2 :Color
F6 : Load Fail-Safe Defaults F8:Flash Utility
F7 : Load Optimized Defaults

圖 10: 硬體監視設定

• ACPI Shutdown Temp.

(此功能僅在系統有支援 ACPI 模式下有效)

Disabled 關閉此功能. (預設值)
60°C / 140°F 監控 CPU 溫度在 60°C / 149°F, 若溫度 > 60°C / 140°F

系統將自動關機.

65°C / 149°F 監控 CPU 溫度在 65°C / 149°F, 若溫度 > 65°C / 149°F

系統將自動關機.

70°C / 158°F 監控 CPU 溫度在 70°C / 158°F, 若溫度 > 70°C / 158°F

系統將自動關機.

75°C / 167°F 監控 CPU 溫度在 75°C / 167°F, 若溫度 > 75°C / 167°F

系統將自動關機.

• Current CPU Temp. (°C / °F)

自動偵測CPU 溫度

• Current System Temp. (°C / °F)

自動偵測系統溫度

50

6VTXE(-A) 主機板

• CPU FAN / System FAN Speed (RPM)

自動偵測 CPU/系統風扇的轉速

• Current CPU VID / VCORE / Vtt / Vio / ±12V / ±5V / Battery /+5VSB

自動偵測系統的電壓狀態.

51

BIOS 組態設定

管理者(Supervisor)/使用者(User)密碼

當您想設定密碼時，請於主畫面下選擇好項目，並按下Enter，畫面中間即出現的
方框讓您輸入密碼：

AMIBIOS SIMPLE SETUP UTILITY-VERSION 1.24h

( C ) 1999 American Megatrends, Inc. All Rights Reserved
STANDARD CMOS SETUP INTEGRATED PERIPHERALS
BIOS FEATURES SETUP HARDWARE MONITOR & MISC SETUP
CHIPSET FEATURES SETUP SUPERVISOR PASSWORD
POWER MANAGEMENT SETUP USER PASSWORD
PNP/PCI CONFIGURATION IDE HDD AUTO DETECTION
LOAD Fail-Safe DEFAULTS SAVE & EXIT SETUP
LOAD Optimized DEFAULTS EXIT WITHOUT SAVING

ESC : Quit ↑↓→← : Select Item (Shift) F2 : Change Color F5 : Old Values

F6 : Load Fail-Safe Defaults F7: Load Optimized Defaults F8:Flash Utility F10: Save & Exit

最多可以輸入 6 個字元，輸入完畢後按下 Enter，BIOS 會要求再輸入一次，以確定
剛剛沒有打錯，若兩次密碼吻合，便將之記錄下來。

如果您想取消密碼，只需在輸入新密碼時，直接按Enter，這時BIOS會顯示
「PASSWORD DISABLED」，也就是關閉密碼功能，那麼下次開機時，就不會再被
要求輸入密碼了。

SUPERVISOR

❖

當您設定了

項目設成

option

密碼才能進入。

密碼的用途

USER

❖

當您設定了
項目設成
開機程序。當您想進入

歉，

SYSTEM

是不會允許的，因為只有

BIOS

Enter new supervisor password:

Chang /Set /Disabled Password

圖 11: 管理者(Supervisor)/使用者(User)密碼

密碼的用途

Supervisor

SETUP

User

密碼時，當如果「

，那麼開機後想進入

密碼時，當如果「

，那麼一開機時，必需輸入

CMOS SETUP

BIOS FEATURES SETUP

CMOS SETUP

BIOS FEATURES SETUP

時，如果輸入的是

Supervisor

User或Supervisor

可以進入

」中的

就得輸入

」中的

USER Password

CMOS SETUP

Supervisor

Security option

密碼才能進入

Security

，很抱

中。

52

6VTXE(-A) 主機板

自動偵測 IDE 硬碟

AMIBIOS SETUP – STANDARD CMOS SETUP

( C ) 1999 American Megatrends, Inc. All Rights Reserved

Date (mm/dd/yyyy) : Tue Jan 25, 2000
Time (hh/mm/ss) : 10:36:24

Pri Master : Not Installed
Pri Slave : Not Installed
Sec Master : Not Installed
Sec Slave : Not Installed

Floppy Drive A: 1.44 MB 3 ½
Floppy Drive B: Not Installed

Boot Sector Virus Protection : Disabled
Month: Jan – Dec ESC : Exit

Day: 01 – 31 ↑↓ : Select Item
Year : 1990– 2099 PU/PD/+/– : Modify
(Shift)F2 : Color

當 BIOS 偵測出結果時，通常會有三種 Mode 可供選擇，即 Normal、LBA 與 LARGE，
而目前的 BIOS 多會將 LBA 擺在第一項，因此只需按 Y，即可將參數寫入 STANDARD
CMOS 中，但記得離開 CMOS 時要存檔。

TYPE SIZE CYLS HEAD PRECOMP LANDZ SECTOR MODE

Base Memory : 640 Kb
Other Memory: 384 Kb
Extended Memory: 31Mb
Total Memory: 32Mb

圖 12: 自動偵測 IDE 硬碟

53

BIOS 組態設定

離開 SETUP 並儲存設定結果

AMIBIOS SIMPLE SETUP UTILITY-VERSION 1.24h

( C ) 1999 American Megatrends, Inc. All Rights Reserved
STANDARD CMOS SETUP INTEGRATED PERIPHERALS
BIOS FEATURES SETUP HARDWARE MONITOR & MISC SETUP
CHIPSET FEATURES SETUP SUPERVISOR PASSWORD
POWER MANAGEMENT SETUP USER PASSWORD
PNP/PCI CONFIGURATION IDE HDD AUTO DETECTION
LOAD Fail-Safe DEFAULTS SAVE & EXIT SETUP
LOAD Optimized DEFAULTS EXIT WITHOUT SAVING

ESC : Quit ↑↓→← : Select Item (Shift) F2 : Change Color F5 : Old Values

F6 : Load Fail-Safe Defaults F7: Load Optimized Defaults F8: Flash Utility F10: Save & Exit

當您設定好 CMOS 內容後，於主畫面中按 F10 或選擇「SAVE & EXIT SETUP」，即會

出現畫面：

若按Y並按下Enter，即可儲存所有設定結果到RTC中的CMOS RAM並離開
Setup Utility。若不想儲存，則按N或Esc皆可回到主畫面中。.

SAVE to CMOS and EXIT(Y/N)? Y

Save Data to CMOS & Exit Setup

圖 13: 離開 SETUP 並儲存設定結果

54

6VTXE(-A) 主機板

離開SETUP但不儲存設定結果

AMIBIOS SIMPLE SETUP UTILITY-VERSION 1.24h

( C ) 1999 American Megatrends, Inc. All Rights Reserved
STANDARD CMOS SETUP INTEGRATED PERIPHERALS
BIOS FEATURES SETUP HARDWARE MONITOR & MISC SETUP
CHIPSET FEATURES SETUP SUPERVISOR PASSWORD
POWER MANAGEMENT SETUP USER PASSWORD
PNP/PCI CONFIGURATION IDE HDD AUTO DETECTION
LOAD Fail-Safe DEFAULTS SAVE & EXIT SETUP
LOAD Optimized DEFAULTS EXIT WITHOUT SAVING

ESC : Quit ↑↓→← : Select Item (Shift) F2 : Change Color F5 : Old Values
F6 : Load Fail-Safe Defaults F7: Load Optimized Defaults F8:Flash Utility F10: Save & Exit

Quit without saving (Y/N) ? N

Abandon all Datas & Exit Setup

圖 14: 離開 SETUP 但不儲存設定結果

若按Y並按下Enter，則離開Setup Utility。若按N或Esc則可回到主畫面中

55
