GIGABYTE G27QC A User guide

Podręcznik użytkownika monitora LCD

Copyright

© 2020 GIGA-BYTE TECHNOLOGY CO., LTD. Wszelkie prawa zastrzeżone.
Wspomniane w tym podręczniku znaki towarowe, są zgodnie z prawem zastrzeżone

na rzecz ich prawowitych właścicieli.

Wyłączenie odpowiedzialności

Informacje zawarte w tym podręczniku są chronione przepisami prawa autorskiego i
stanowią własność rmy GIGABYTE.

Zmiany parametrów technicznych i funkcji opisanych w tym podręczniku mogą być
dokonywane przez rmę GIGABYTE bez wcześniejszego powiadomienia.

Żadnej części tego podręcznika nie można powielać, kopiować, tłumaczyć,
rozpowszechniać, bądź publikować w jakiejkolwiek formie lub w
jakikolwiek sposób bez wcześniejszego, pisemnego zezwolenia firmy
GIGABYTE.

•

Aby uzyskać wsparcie w zakresie użytkowania tego monitora, należy uważnie
przeczytać podręcznik użytkownika.

•

Dalsze informacje można uzyskać na naszej stronie internetowej, pod
adresem:

https://www.gigabyte.com

- 2 -

Podręcznik użytkownika monitora LCD

G27QC A

•

•

•

•

- 3 -

Podręcznik użytkownika monitora LCD

- 4 -

Podręcznik użytkownika monitora LCD

- 5 -

Podręcznik użytkownika monitora LCD

- 6 -

Podręcznik użytkownika monitora LCD

10

- 7 -

Podręcznik użytkownika monitora LCD

G27QC A

- 8 -

Podręcznik użytkownika monitora LCD

Środki bezpieczeństwa

Przed użyciem monitora należy przeczytać następujące Środki bezpieczeństwa .

•

Należy używać wyłącznie akcesoria dostarczone z monitorem lub zalecane
przez producenta.

•

Plastikowe opakowanie produktu należy przechowywać w miejscu
niedostępnym dla dzieci.

•

Przed podłączeniem monitora do gniazda zasilania należy się upewnić, że
wartość znamionowa napięcia kabla zasilającego odpowiada specykacji sieci
zasilającej w kraju użytkowania produktu .

•

Wtyczka przewodu zasilającego musi być podłączona do prawidłowo
podłączonego i uziemionego gniazda zasilania.

•

Nie wolno dotykać wtyczki mokrymi rękami, ponieważ może to łatwo
doprowadzić do porażenia prądem elektrycznym .

•

Monitor należy ustawić w miejscu zapewniającym stabilność oraz dobrą wentylację
.

•

Nie należy ustawiać monitora w pobliżu źródeł ciepła takich, jak , grzejniki
elektryczne lub w miejscu wystawionym na bezpośrednie działanie
promieni słonecznych .

•

Otwory lub szczeliny na monitorze służą do wentylacji. Nie należy zakrywać
lub blokować otworów wentylacyjnych, jakimikolwiek obiektami.

•

Nie należy używać monitora w pobliżu wody, napojów lub jakichkolwiek
płynów. Niezastosowanie się do tych zasad może doprowadzić do porażenia
prądem elektrycznym lub uszkodzenia monitora.

•

Przed czyszczeniem monitor należy odłączyć od gniazda zasilania .

•

Ponieważ powierzchnię ekranu łatwo zarysować, należy unikać dotykania
powierzchni jakimikolwiek twardymi lub ostrymi obiektami.

•

Do wycierania ekranu zamiast chusteczki higienicznej należy używać miękkiej,
niestrzępiącej się szmatki. Jeśli to konieczne, do czyszczenia monitora można
używać środka do czyszczenia szyb. Jednakże, nigdy nie należy spryskiwać
środka do czyszczenia bezpośrednio na ekran.

•

Jeśli monitor długo nie będzie używany należy odłączyć kabel zasilający .

•

Nie należy podejmować prób samodzielnego demontażu lub naprawy monitora .

- 9 -

Podręcznik użytkownika monitora LCD

Katalog

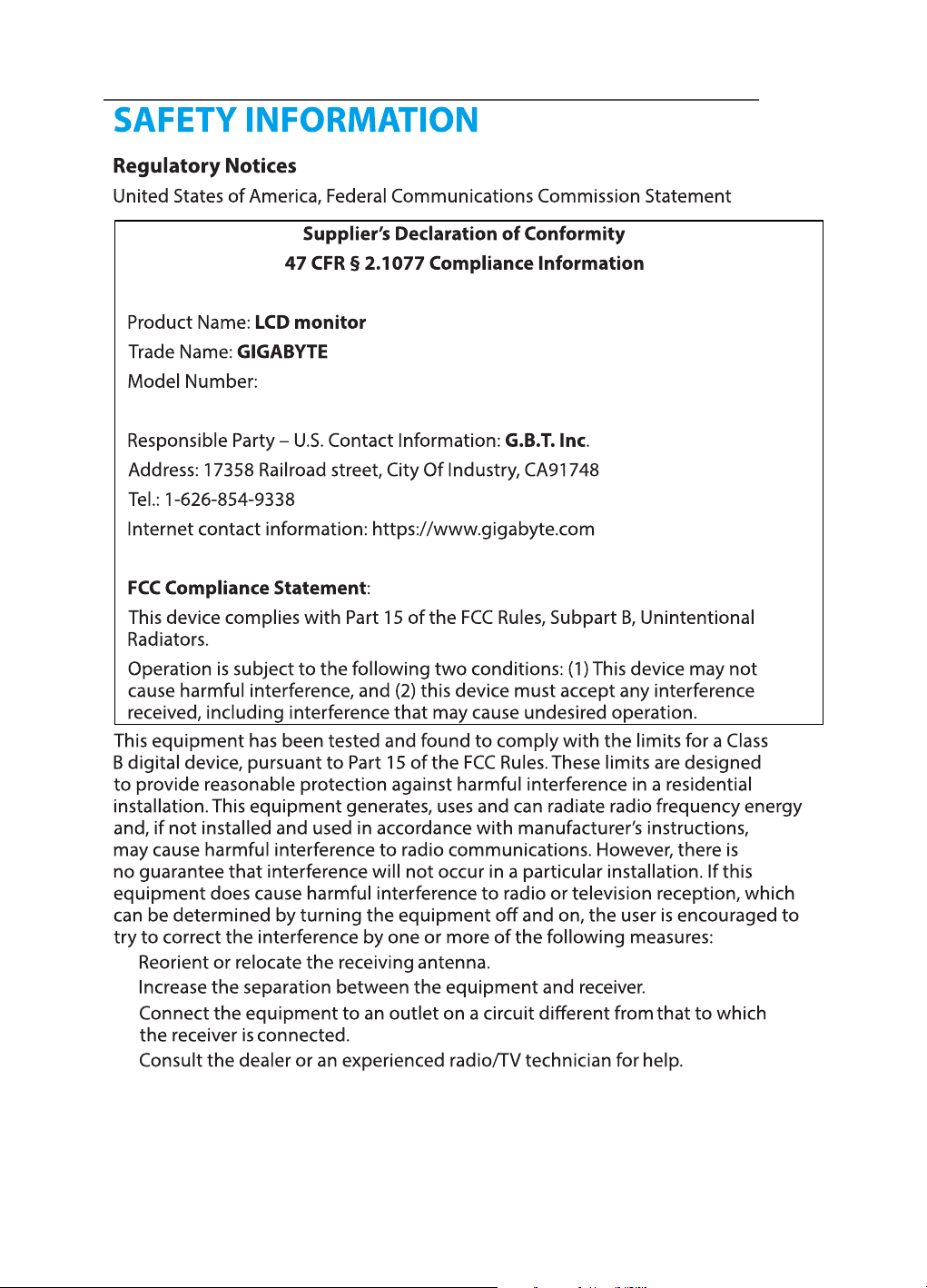

SAFETY INFORMATION ................................................................................. 3

Regulatory Notices .........................................................................................................3

Środki bezpieczeństwa .................................................................................................9

WPROWADZENIE ........................................................................................... 12

Rozpakowanie ..................................................................................................................12

Zawartość opakowania .................................................................................................14

Przegląd produktu ..........................................................................................................15

ROZPOCZĘCIE UŻYTKOWANIA ..................................................................... 17

Instalacja podstawy ........................................................................................................17

Podnoszenie monitora ..................................................................................................19

Regulacja kąta widzenia ...............................................................................................20

Instalacja wspornika do montażu na ścianie (Opcjonalny) ..............................22

Wykonywanie połączeń ................................................................................................24

UŻYWANIE URZĄDZENIA ............................................................................. 25

Włączanie/wyłączanie zasilania .................................................................................25

Zalecenia dotyczące komfortu użytkownika ........................................................26

Wybór źródła wejścia .....................................................................................................27

OPERACJE ...................................................................................................... 28

Quick Menu (Szybkie menu) ........................................................................ 28

Przewodnik przycisków funkcyjnych .......................................................................30

Konguracja ustawień urządzenia ............................................................................33

DODATKI ........................................................................................................ 43

Specykacje ......................................................................................................................43

Lista obsługiwanego taktowania...............................................................................44

Rozwiązywanie problemów ........................................................................................45

Podstawowe zasady pielęgnacji ................................................................................46

Uwagi dotyczące ładowania USB ..............................................................................46

- 10 -

Podręcznik użytkownika monitora LCD

Informacje serwisowe GIGABYTE ..............................................................................46

- 11 -

Podręcznik użytkownika monitora LCD

WPROWADZENIE

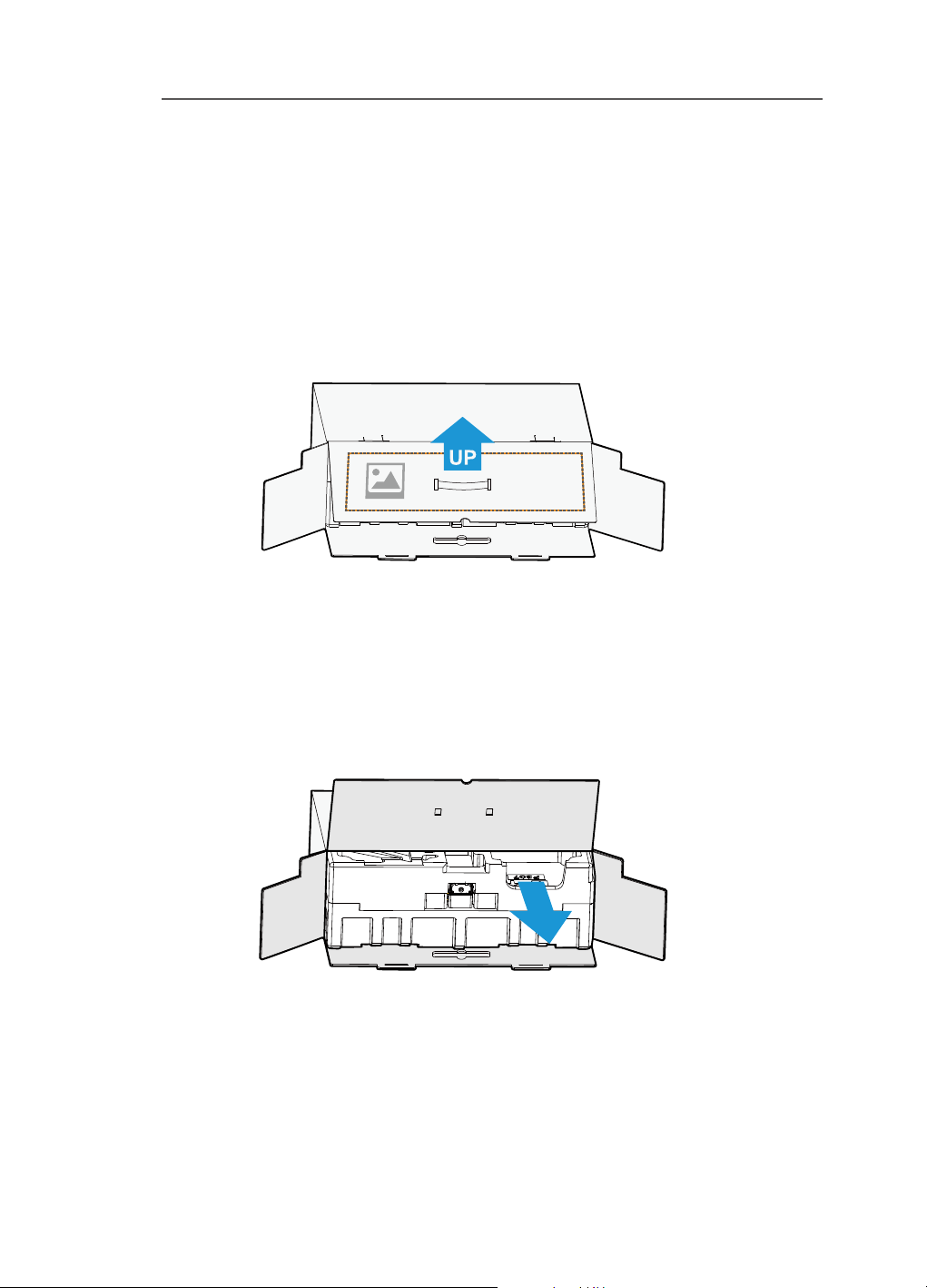

Rozpakowanie

1. Otwórz górną pokrywę kartonu opakowania. Następnie sprawdź instrukcję

rozpakowania, przymocowaną do wewnętrznej powierzchni pokrywy.

Upewniając się, że opakowanie jest odpowiednio ukierunkowane,
ostrożnie połóż opakowanie na stabilnej powierzchni.

2. Otwórz pokrywę wewnętrzną. Chwyć element wykonany ze styropianu (poprzez

otwory), aby go wyciągnąć z opakowania.

- 12 -

Podręcznik użytkownika monitora LCD

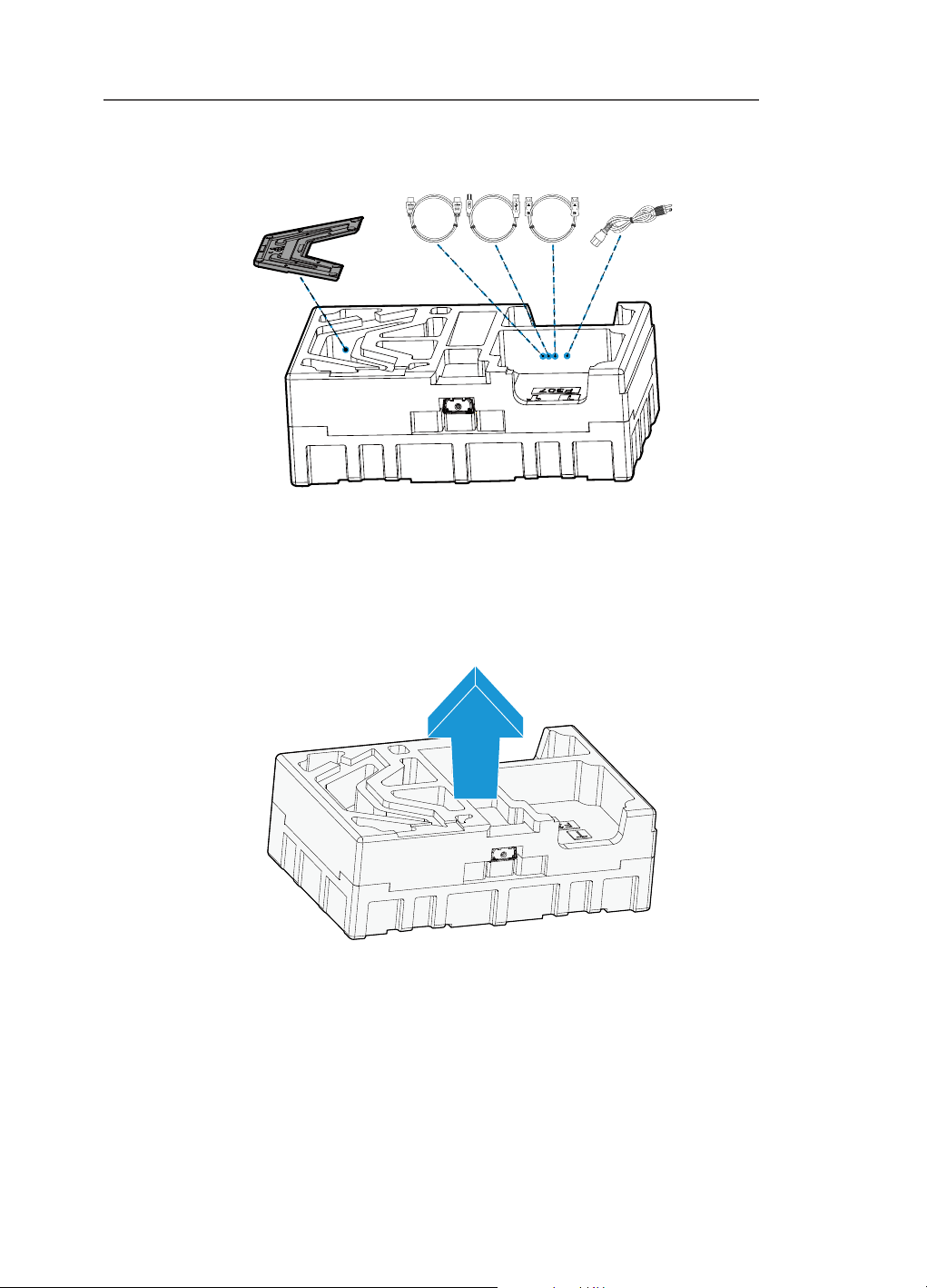

3. Wyjmij elementy z górnej styropianowej osłony.

4. Zdejmij górną styropianową osłonę. Następnie można wyjąć podstawę z dolnej

styropianowej osłony.

- 13 -

Podręcznik użytkownika monitora LCD

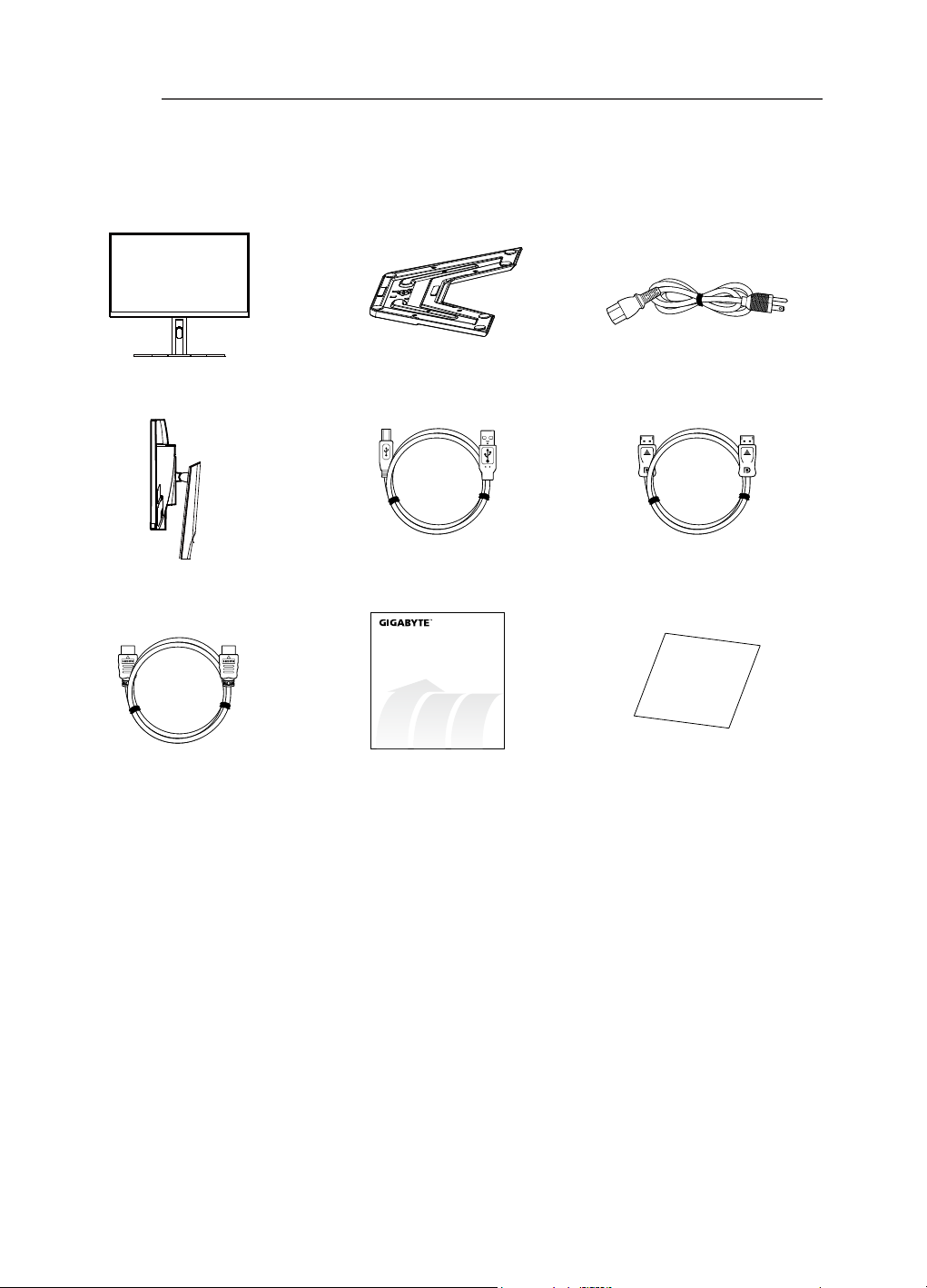

Zawartość opakowania

W kartonie opakowania powinny znajdować się następujące elementy. Jeśli
któregokolwiek elementu brakuje, należy się skontaktować ze swoim lokalnym
dostawcą.

Monitor Podstawa monitora Kabel zasilający

Kabel USBStojak Kabel DP

Wielojęzyczny
przewodnik
instalacji

Kabel HDMI

Uwaga: Karton opakowania i materiały pakujące należy zachować na wypadek
przenoszenia monitora w przyszłości.

Przewodnik Szybki start Karta gwarancyjna

Karta gwarancyjna

- 14 -

Podręcznik użytkownika monitora LCD

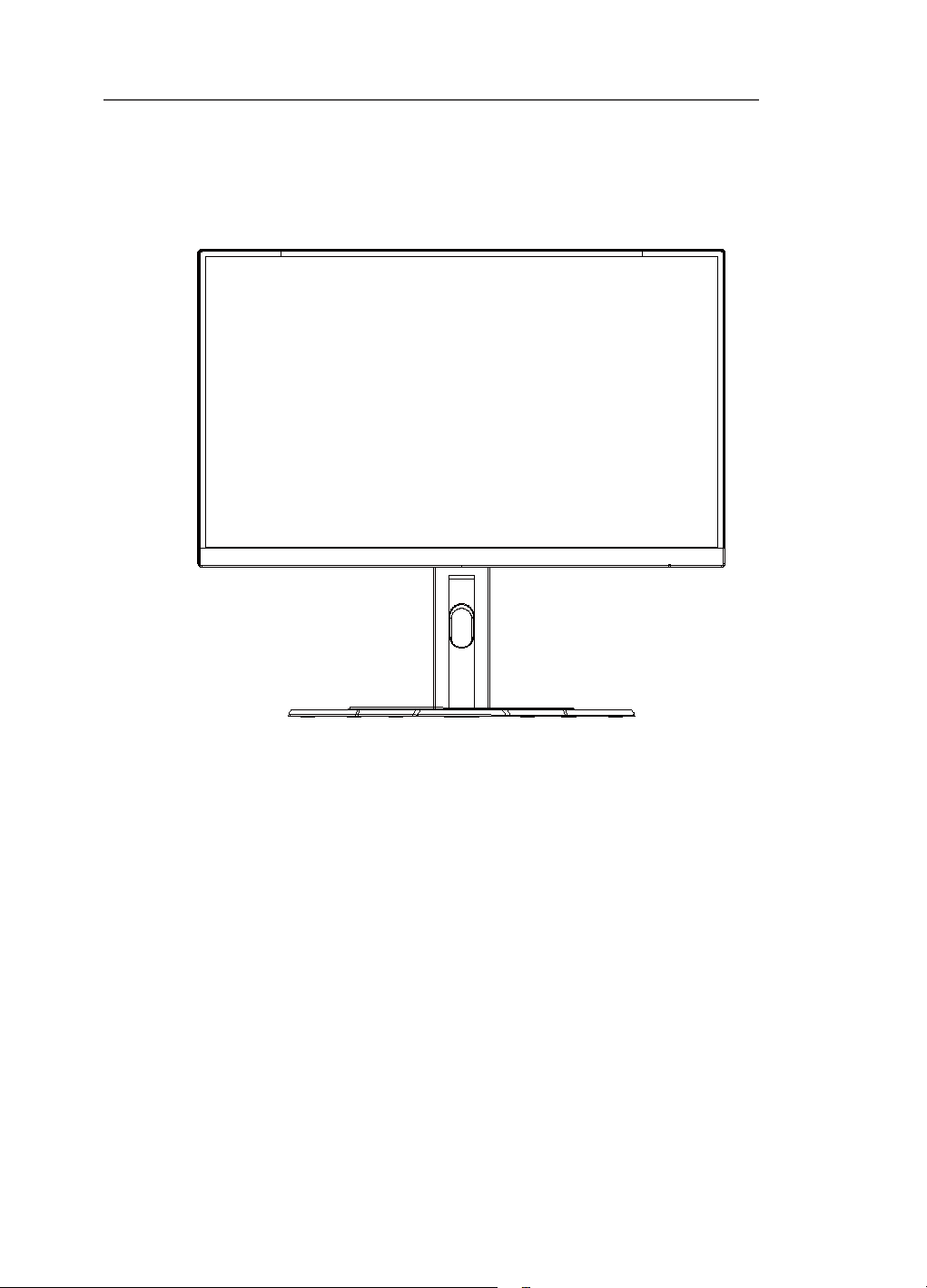

Przegląd produktu

Widok z przodu

1

2

1 Dioda LED zasilania 2 Przycisk sterowania

- 15 -

Widok od tyłu

Podręcznik użytkownika monitora LCD

1 53 4 6

2

1 Gniazdo AC IN (Wejście

prądu zmiennego)

2 Blokada Kensington
3 Gniazda HDMI (x2)
4 DisplayPort

USB 3.0PDHDMI-1 HDMI-2

7

5 Gniazdo słuchawek
6 Porty USB 3.0 (x2)
7 Port USB przesyłania danych

- 16 -

Podręcznik użytkownika monitora LCD

ROZPOCZĘCIE UŻYTKOWANIA

Instalacja podstawy

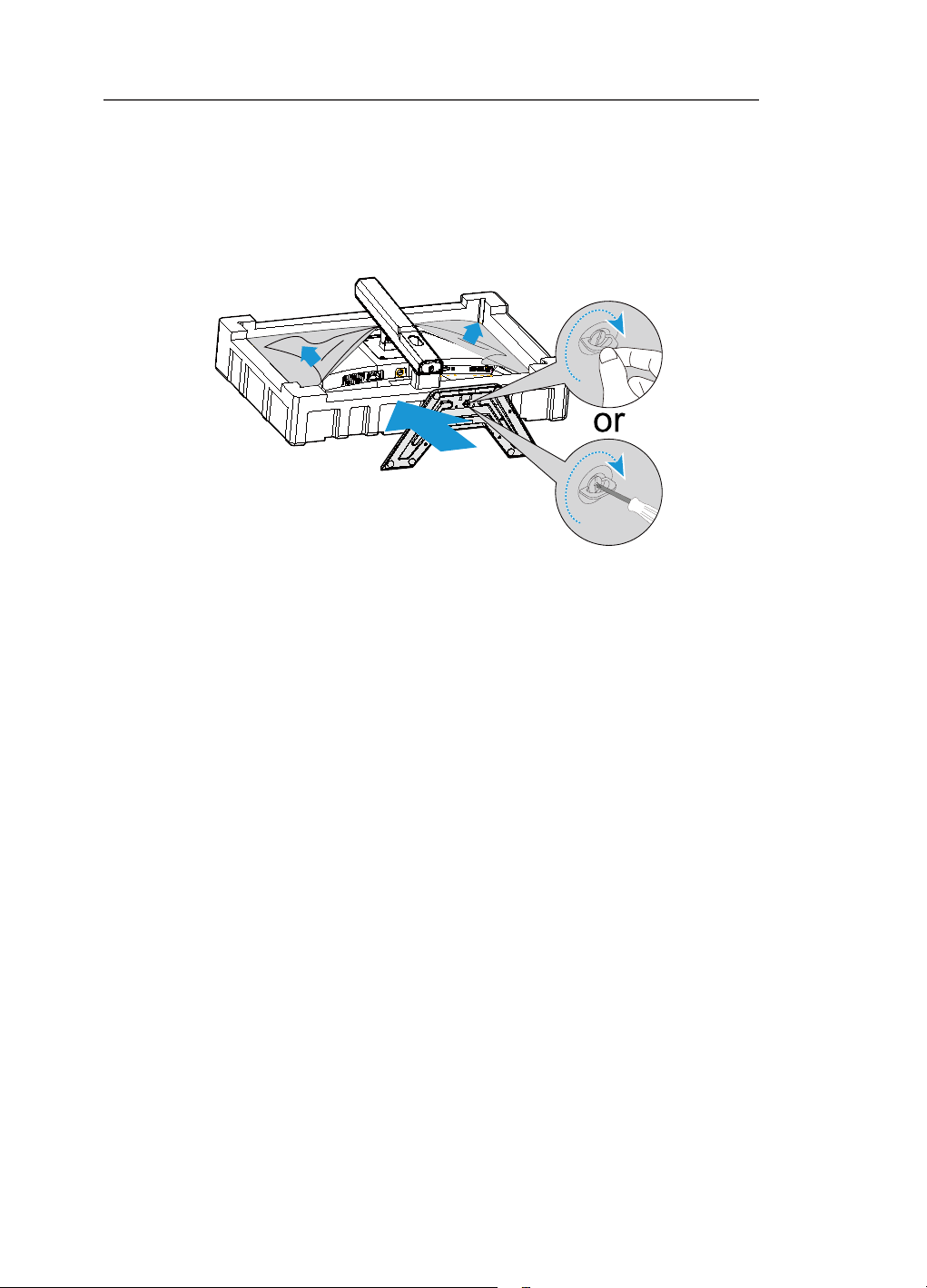

1.

Dopasuj podstawę do wypustu pod wspornikiem. Następnie załóż podstawę na
wspornik. Przykręć śrubę, aby zamocować podstawę monitora na jej miejscu.

Uwaga: Śrubę można dokręcić monetą lub małym, płaskim śrubokrętem.

- 17 -

Podręcznik użytkownika monitora LCD

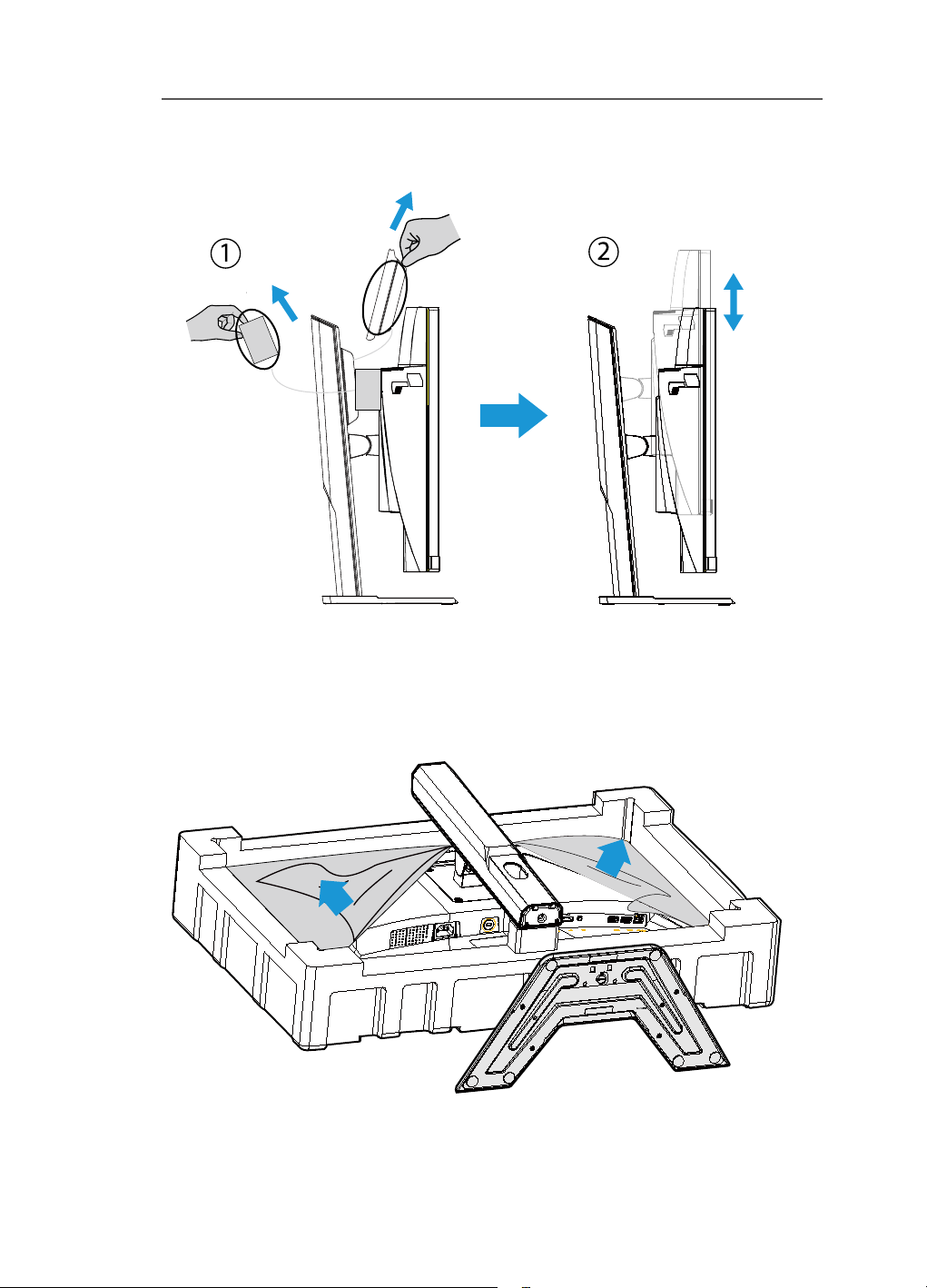

2.

Podnieś zamontowany wspornik i podstawę do pozycji pionowej i ustaw
na stole. Następnie opuść płytę wspornika, aby umożliwić automatyczne
zwolnienie płyty zabezpieczenia z jej gniazda.

3.

Umieść monitor na wyściółce opakowania lub na płaskiej powierzchni,
ekranem skierowanym w dół. Rozedrzyj piankowy worek, zainstaluj wspornik z
tyłu monitora. Następnie można wyjąć monitor z dolnej styropianowej osłony,
przytrzymując ramię wspornika. Ostrożnie unieś monitor. Ustaw go pionowo
na stole.

- 18 -

Podręcznik użytkownika monitora LCD

Podnoszenie monitora

Wyjmij monitor z opakowania, przytrzymując ramię wspornika. Ostrożnie
podnieś monitor, przekręć go i umieść pionowo w jego podstawie na płaskiej,
równej powierzchni. Usuń gąbkę opakowania z monitora.

Uwaga: Należy rozważyć zachowanie kartonu i opakowania na wypadek potrzeby użycia w
przyszłości, gdy monitor trzeba będzie przenieść. Dopasowane opakowanie piankowe jest

idealne do zabezpieczenia monitora podczas transportu.

- 19 -

Podręcznik użytkownika monitora LCD

Regulacja kąta widzenia

Uwaga: Przytrzymaj podstawę monitora, aby podczas wykonywania regulacji ekran nie
przewrócił się.

Regulacja kąta nachylenia

Ekran można nachylać do przodu i do tyłu, do uzyskania wymaganego kąta
widzenia (-5˚ do 20˚).

20°

5°

- 20 -

Podręcznik użytkownika monitora LCD

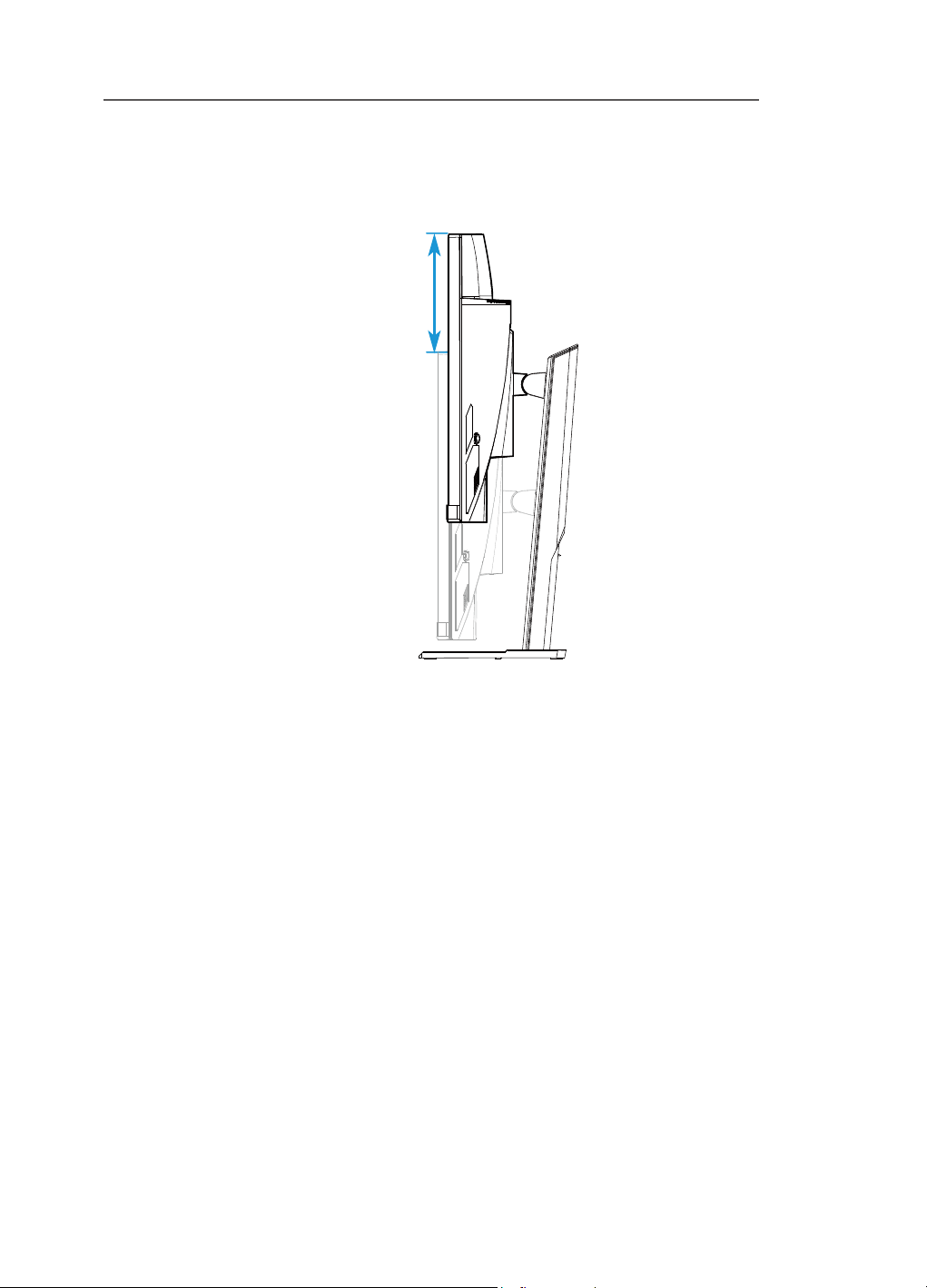

Zmiana orientacji ekranu

Unieś ekran do najwyższego położenia (130 mm).

130 mm

Uwaga: Przed regulacją wysokości należy się upewnić, że ze wspornika została zdjęta płyta
zabezpieczenia.

- 21 -

Podręcznik użytkownika monitora LCD

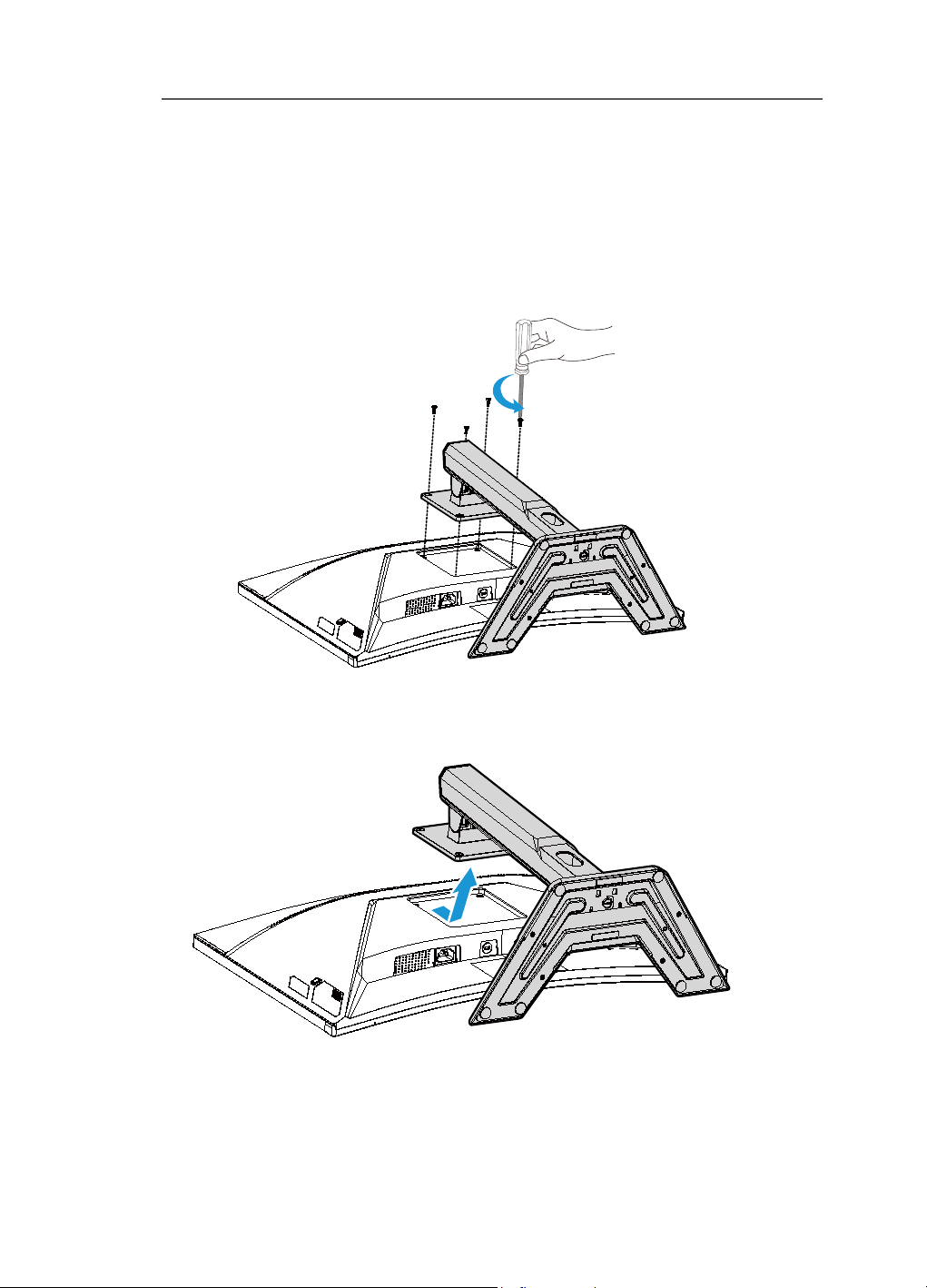

Instalacja wspornika do montażu na ścianie (Opcjonalny)

Należy używać wyłącznie zestaw do montażu na ścianie 100 x 100 mm,
zalecany przez producenta.

1.

Umieść monitor na płaskiej powierzchni, ekranem skierowanym w dół .

Uwaga: Aby zapobiec uszkodzeniu monitora zalecamy, aby przykryć powierzchnię stołu,
miękkim materiałem.

2.

Naciśnij zatrzaski zamknięcia do środka, aby odłączyć wspornik od monitora.

3.

Pociągnij wspornik lekko w dół, aby odczepić zaczepy. Następnie odłącz
wspornik.

- 22 -

Podręcznik użytkownika monitora LCD

4.

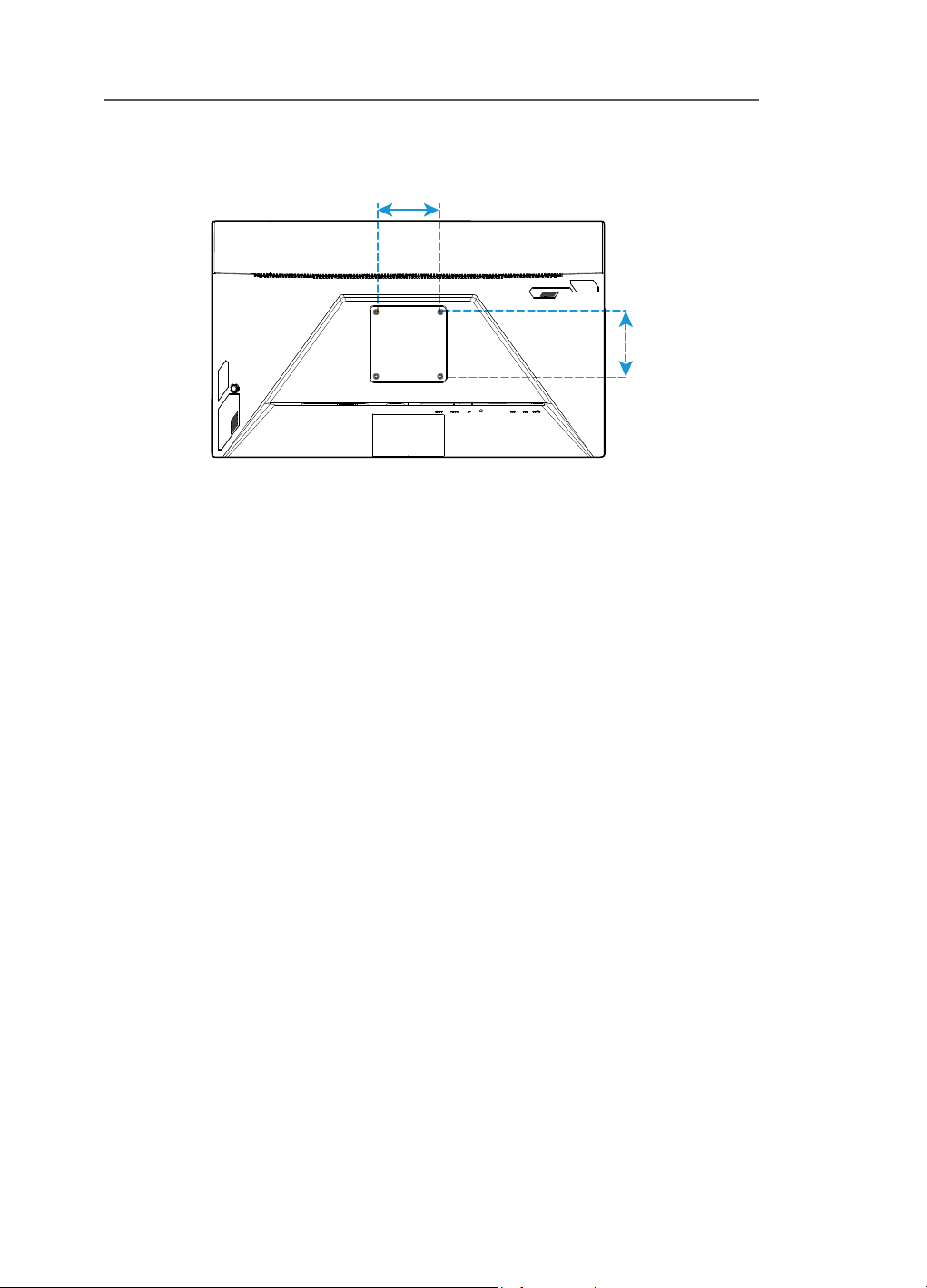

Przymocuj wspornik montażowy do otworów montażowych z tyłu monitora.
Następnie użyj śrub do zamocowania wspornika na jego miejscu.

100 mm

100 mm

Uwaga: Aby zamontować monitor na ścianie, sprawdź instrukcję instalacji, dostarczoną ze
wspornikiem do montażu na ścianie.

- 23 -

Wykonywanie połączeń

Podręcznik użytkownika monitora LCD

USB 3.0PDHDMI-1 HDMI-2

5

1

1

Gniazdko elektryczne

Słuchawka

Klawiatura

Mysz & Dysk USB

42

3

napęd

Komputer

Komputer

6

1 Kabel zasilający
2 Kabel HDMI
3 Kabel DisplayPort
4 Kabel słuchawek

5 Kabel USB
6 Kabel USB (A-męski do B-męski)

- 24 -

Podręcznik użytkownika monitora LCD

UŻYWANIE URZĄDZENIA

Włączanie/wyłączanie zasilania

Upewnij się, że przełącznik zasilania obok gniazda wejścia zasilania prądu zmiennego
jest przełączony do pozycji ON (WŁ.).

Włączanie zasilania

1. Podłącz jeden koniec kabla zasilającego do gniazda wejścia prądu zmiennego,

z tyłu monitora.

2. Podłącz drugi koniec kabla zasilającego do gniazda zasilania.

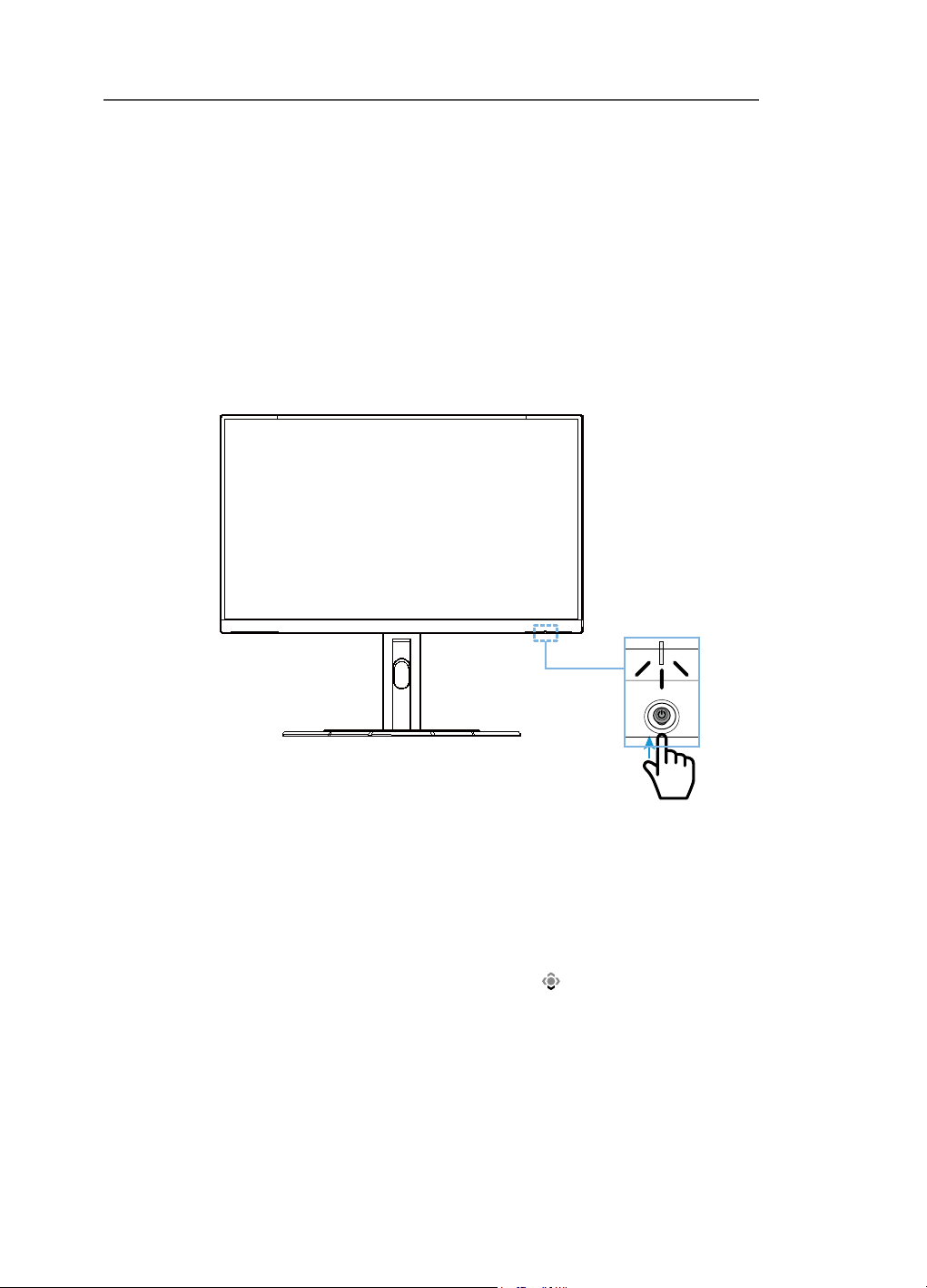

3. Naciśnij przycisk Control (Sterowanie) , aby włączyć monitor. Dioda LED

zasilania zaświeci białym światłem, wskazując gotowość monitora do użycia.

Wyłączanie zasilania

Naciśnij na 2 sekundy przycisk Control (Sterowanie) , aby wyłączyć monitor.

Uwaga: Po wyświetleniu na ekranie menu Main (Główne) , monitor można także wyłą­czyć przesuwając w dół przycisk Control (Sterowanie) ( ). Sprawdź stronę 30.

- 25 -

Podręcznik użytkownika monitora LCD

Zalecenia dotyczące komfortu użytkownika

Poniżej przedstawiono kilka wskazówek dotyczących komfortowego oglądania
monitora:

•

Optymalne odległości oglądania dla monitorów mieszczą się w zakresie około
510 mm do 760 mm (20” do 30”).

•

Ogólne zalecenie to takie ustawienie monitora, aby górna część ekranu
znajdowała się lekko poniżej linii oczu, podczas wygodnego siedzenia
użytkownika.

•

Należy zastosować odpowiednie oświetlenie dla rodzaju wykonywanej pracy .

•

Należy wykonywać regularne i częste przerwy (co najmniej 10 minutowe) co pół
godziny.

•

Należy okresowo odwracać wzrok od ekranu monitora , skupiając wzrok
podczas przerw na odległym obiekcie, przez co najmniej 20 sekund .

•

Ćwiczenia pomagają w zmniejszeniu zmęczenia oczu. Podane ćwiczenia
należy powtarzać często: (1) spójrz w górę i w dół (2) powoli obracaj oczami (3)
przesuwaj oczy po przekątnej .

- 26 -

Podręcznik użytkownika monitora LCD

Select Exit

Input

DisplayPort

HDMI 1

HDMI 2

Wybór źródła wejścia

1. Przesuń przycisk Control

(Sterowanie) w prawo ( ) ,

aby przejść do menu Input (Wejście).

2. Przesuń przycisk

Control (Sterowanie) ( ) , aby

wybrać wymagane źródło wejścia.
Następnie naciśnij przycisk Control

(Sterowanie) w celu potwierdzenia.

- 27 -

Podręcznik użytkownika monitora LCD

Adjust Exit

Black Equalizer

10

OPERACJE

Quick Menu (Szybkie menu)

Hot Key (Przycisk skrótu)

Domyślnie, do przycisku Control (Sterowanie) została przypisana określona funkcja.

Uwaga: Aby zmienić wstępnie ustawioną funkcję przycisku skrótu, sprawdź część “Szybkie
przełączanie” na stronie 39.

W celu dostępu do funkcji przycisku skrótu, należy wykonać następujące czynności:

•

Przesuń przycisk Control (Sterowanie) , w górę ( ) , aby przejść do menu
Black Equalizer (Korektor czerni).

Przesuń w górę/w dół przycisk

Control (Sterowanie) ( ) , aby

wyregulować ustawienie i naciśnij
przycisk Control (Sterowanie) w
celu potwierdzenia.

- 28 -

Podręcznik użytkownika monitora LCD

Select Exit

Picture Mode

Standard

FPS

RTS/RPG

Movie

Reader

Adjust Exit

Volume

50

•

Przesuń przycisk Control (Sterowanie), w dół ( ) , aby przejść do menu
Picture Mode (Tryb obrazu).

Przesuń przycisk Control (Sterowanie) na środek
( ) , aby wybrać wymaganą opcję i
naciśnij przycisk Control (Sterowanie)
w celu potwierdzenia.

•

Przesuń przycisk Control (Sterowanie) w lewo ( ), aby przejść do menu
Volume (Głośność) .
Przesuń w górę/w dół przycisk

Control (Sterowanie) ( ) , aby

wyregulować poziom głośności
słuchawek i naciśnij przycisk

Control (Sterowanie) w celu

potwierdzenia.

•

Przesuń przycisk Control (Sterowanie) w prawo ( ), aby przejść do menu

Input (Wejście) . Sprawdź część “Wybór źródła wejścia” .

Uwaga: Aby zamknąć menu, przesuń przycisk Control (Sterowanie) w lewo

- 29 -

( )

.

Podręcznik użytkownika monitora LCD

Przewodnik przycisków funkcyjnych

•

Naciśnij przycisk Control (Sterowanie), aby wyświetlić menu główne.

Ustawienia

Pulpit
nawigacyjny

Zakończ

Asystent gryPulpit nawigacyjny

Asystent gry

Zakończ

Wyłącz zasilanie

Ustawienia

Wyłącz zasilanie

Następnie użyj przycisk Control (Sterowanie) w celu wyboru wymaganej
funkcji i skonguruj powiązane ustawienia.

Dashboard (Pulpit nawigacyjny)

Po wyświetleniu na ekranie menu Main (Główne), przesuń przycisk Control

(Sterowanie) w lewo ( ), aby przejść do menu Dashboard (Pulpit nawigacyjny).

Dashboard

Function

Dashboard

Location

ON

OFF

CPU Temperature

CPU Frequency

CPU Fan Speed

CPU Usage Rate

GPU Temperature

GPU Frequency

CPU Fan Speed

Select Exit

•

Function (Funkcja): Włączanie/wyłączanie funkcji. Po włączeniu, można
wybrać wymaganą opcję(e), do wyświetlenia na ekranie .

•

Dashboard Location (Lokalizacja pulpitu nawigacyjnego): Określenie
lokalizacji informacji panelu nawigacyjnego do wyświetlania na ekranie.

- 30 -

Podręcznik użytkownika monitora LCD

Po wykonaniu konguracji pulpitu nawigacyjnego, wykonany zostanie
transfer danych systemowych do SOC przez port USB, a na ekranie
wyświetlona zostanie wartość wybranej funkcji.

CPU temperature
CPU frequency
CPU fan Speed
CPU usage Rate
GPU temperature
GPU frequency
GPU fan speed
GPU usage rate
AORUS Mouse DPI

Uwaga: Należy się upewnić, że kabel USB jest prawidłowo podłączony do portu USB przesy­łania danych monitora i portu USB komputera.

Uwaga: Wymagana jest instalacja i uruchomienie oprogramowania “OSD Sidekick”.

Game Assist (Asystent gry)

•

Po wyświetleniu na ekranie menu Main (Główne), przesuń przycisk Control

(Sterowanie) w prawo ( ), aby przejść do menu Game Assist (Asystent gry).

GameAssist

Game Info

Crosshair

Display

Alignment

Gaming Timer

Gaming Counter

Refresh Rate

Info Location

Select Exit

OFF

Count Up

Count Down

- 31 -

Podręcznik użytkownika monitora LCD

•

Game INFO (INFORMACJE o grze): Konguracja ustawień powiązanych z
grą typu FPS (Strzelanka pierwszoosobowa) .

√ Wybierz Gaming Timer (Timer gry) , aby wybrać tryb timera odliczania.

Aby wyłączyć tę funkcję, ustaw to ustawienie na OFF (WYŁ.).

√ Wybierz Gaming Counter (Licznik gry) lub Refresh Rate (Częstotliwość od-

świeżania) , aby włączyć/wyłączyć licznik gry albo ustawienie częstotliwości
odświeżania w czasie rzeczywistym.

√ Wybierz Info Location (Określenie lokalizacji), aby określić lokalizację

informacji do pokazywania na ekranie.

05:00

0

60

60

•

Crosshair (Celownik): Wybór wymaganego typu celownika w celu
dopasowania do środowiska gry. Znacznie ułatwia to celowanie .

•

Display Alignment (Dopasowanie wyświetlania): Gdy funkcja ta jest włączona,
wyświetlane są linie wyrównujące na czterech bokach ekranu, dostarczając
podręczne narzędzie do perfekcyjnego dopasowania wielu monitorów .

- 32 -

Podręcznik użytkownika monitora LCD

Konguracja ustawień urządzenia

Po wyświetleniu na ekranie menu Main (Główne) , przesuń przycisk Control (Ste-

rowanie) w górę ( ) , aby przejść do menu Settings (Ustawienia) .

Uwaga: Użyj przycisk Control (Sterowanie) do nawigacji w menu i wykonywania regulacji.

Zakończ

Przenieś/Koryguj

Wprowadź/Potwierdź

Przewodnik po przyciskach

Gaming (Gry)

Konguracja ustawień powiązanych z grami.

Resolution Black Equalizer Aim Stabilizer Overdrive Refresh Rate Adaptive Sync

2560x1440 10 OFF Balance 60 HZ ON

Picture Mode Standard

Gaming


Display

PIP/PBP

System

Language

Save Settings

Reset All

Aim Stabilizer

Black Equalizer

Super Resolution

Display Mode

Overdrive

Adaptive Sync

10

Exit

Move/Adjust

Enter/Conrm

- 33 -

Element Opis

Podręcznik użytkownika monitora LCD

Aim Stabilizer
(Stabilizator celu)

Black Equalizer (Ko-

Włączenie tej funkcji zmniejsza rozmazania ruchu w grach z
szybkim ruchem.

Uwaga: Ta funkcja nie jest dostępna w następujących warunkach:

- przy ustawieniu częstotliwości na wartość poniżej 100Hz.

- po uaktywnieniu funkcji Adaptive Sync.

Reguluje jasność czarnych obszarów.

rektor czerni)

Super Resolution (Su-

Wyostrzenie obrazów o niskiej rozdzielczości.

per rozdzielczość)

Display Mode (Tryb
wyświetlania)

Wybór współczynnika proporcji ekranu.

•

Full (Pełny): Skalowanie obrazu wejścia w celu wypełnienia
ekranu. Idealne dla obrazów o współczynniku proporcji 16:9 .

•

Aspect (Współczynnik proporcji): Wyświetlanie obrazu
wejścia bez wypełniania zniekształceń geometrycznych jak
największej części ekranu .

•

1:1: Wyświetlanie obrazu wejścia w jego oryginalnej
rozdzielczości, bez skalowania.

•

22”W (16:10): Wyświetlanie obrazu wejścia, jeżeli na
monitorze 22”W ma być wyświetlany obraz o współczynniku
proporcji 16:10.

•

23”W (16:9): Wyświetlanie obrazu wejścia, jeżeli na monitorze
23”W ma być wyświetlany obraz o współczynniku proporcji
16:9.

•

23,6”W (16:9): Wyświetlanie obrazu wejścia, jeżeli na
monitorze 23,6”W ma być wyświetlany obraz o współczynniku
proporcji 16:9.

•

24”W (16:9): Wyświetlanie obrazu wejścia, jeżeli na monitorze
24”W ma być wyświetlany obraz o współczynniku proporcji
16:9

Uwaga: Ta opcja nie jest zgodna z funkcjami Adaptive Sync i PIP/ PBP.

Overdrive Poprawienie czasu odpowiedzi monitora LCD.

Adaptive Sync Włączenie tej funkcji eliminuje opóźnienia ekranu i poszarpania

obrazu podczas odtwarzania gier.

- 34 -

Podręcznik użytkownika monitora LCD

Picture (Obraz)

Konguracja ustawień powiązanych z obrazem.

HDR Brightness Contrast Sharpness Gamma Color Temperature
OFF 85 50 5 OFF Normal

Gaming


Display

PIP/PBP

System

Language

Save Settings

Reset All

Element Opis

Standard

FPS

RTS/RPG

Movie

Reader

sRGB

Custon 1

Brightness

Contrast

Color Vibrance

Sharpness

Gamma

Color Temperature

Low Blue Light

Picture Mode Standard

85

Exit

Move/Adjust

Enter/Conrm

Standard

Do edycji dokumentów lub do przeglądania stron internetowych.

(Standardowy)
FPS Do gier typu FPS (Strzelanka pierwszoosobowa).

RTS/RPG Do gier typu RTS (Strategia czasu rzeczywistego) lub RPG (Gra

fabularna) .

Movie (Film) Do oglądania lmów.

Reader (Czytelnik) Do przeglądania dokumentów.

sRGB Do przeglądania zdjęć i grak na komputerze.

Custom 1 (Niestandar-

Dostosowane ustawienia trybu obrazu .
dowe 1)
Custom 2 (Niestandar-

Dostosowane ustawienia trybu obrazu .
dowe 2)
Custom 3 (Niestandar-

Dostosowane ustawienia trybu obrazu .
dowe 3)

Uwaga: Picture mode (Tryb obrazu) “Standard (Standardowy)”, Low blue light (Niski poziom
niebieskiego światła) “Level 10 (Poziom 10)”, to zoptymalizowane ustawienie zgodne z certy­katem TUV Low Blue Light Certication”.

- 35 -

Display (Wyświetlacz)

Konguracja ustawień powiązanych z ekranem.

Podręcznik użytkownika monitora LCD

HDR
OFF

Gaming


Display

PIP/PBP

System

Language

Save Settings

Reset All

Brightness Contrast Sharpness Gamma Color Temperature

85 50 5 OFF Normal

Picture Mode Standard

Input

HDMI RGB PC Range

Overscan

HDMI 1

HDMI 2

DisplayPort

Exit

Move/Adjust

Enter/Conrm

Element Opis

Input (Wejście) Wybór źródła wejścia.

HDMI RGB PC
Range (Zakres)

Wybór odpowiedniego ustawienia zakresu RGB lub
umożliwienie automatycznego wykrywania zakresu przez
monitor.

Uwaga: Ta opcja jest dostępna wyłącznie dla wejścia HDMI.

Overscan Gdy ta funkcja jest włączona, lekko powiększa obraz wejścia,

aby ukryć najbardziej oddalone krawędzie obrazu.

- 36 -

Podręcznik użytkownika monitora LCD

PIP/PBP

Konguracja ustawień powiązanych z wieloma obrazami.

HDR
OFF

Gaming


Display

PIP/PBP

System

Language

Save Settings

Reset All

Brightness Contrast Sharpness Gamma Color Temperature

85 50 5 OFF Normal

Picture Mode Standard

OFF

PIP

PBP

Exit

Move/Adjust

Enter/Conrm

Element Opis

OFF (WYŁ.) Wyłączenie funkcji PIP/PBP.

PIP Podział ekranu na 2 części (główne okno i okno wstawione).

• Source (Źródło): Zmiana źródła wejścia dla wstawionego
okna.

• PIP Size (Rozmiar PIP): Regulacja rozmiaru wstawionego okna .

• Location (Lokalizacja): Przesunięcie pozycji wstawionego okna .

• Display Switch (Przełącznik wyświetlania): Zamiana dwóch
okien.

• Audio Switch (Przełącznik audio): Wybór źródła audio, z którego
ma być słyszany dźwięk .

PBP Wyświetlenie ekranu podziału 1x1 (lewe i prawe okno).

• Source (Źródło): Zmiana źródła wejścia dla prawego okna.

• Display Switch (Przełącznik wyświetlania): Zamiana dwóch
okien.

• Audio Switch (Przełącznik audio): Wybór źródła audio, z którego
ma być słyszany dźwięk .

- 37 -

System

Konguracja ustawień powiązanych z systemem.

Podręcznik użytkownika monitora LCD

HDR
OFF

Gaming


Display

PIP/PBP

System

Language

Save Settings

Reset All

Brightness Contrast Sharpness Gamma Color Temperature

85 50 5 OFF Normal

Audio

OSD Setting

Quick Switch

Other Settings

Volume

Mute

Element Opis

Audio Konguracja ustawień słuchawek.

• Volume (Głośność): Regulacja poziomu głośności.

• Mute (Wyciszenie): Włączanie/wyłączanie funkcji wyciszenia.

OSD Settings
(Ustawienia
OSD)

Konguracja ustawień powiązanych z menu ekranowym (OSD).

• Display Time (Czas wyświetlania): Ustawienie długości
czasu pozostawania menu OSD na ekranie .

• OSD Transparency (Przezroczystość OSD): Dopasowanie
przezroczystości menu OSD .

OSD Settings
(Ustawienia
OSD)

(ciąg dalszy)

• OSD Lock (Blokada OSD): Gdy ta funkcja jest włączona, nie jest
możliwa żadna regulacja OSD .

Uwaga: Aby wyłączyć funkcję blokady OSD, naciśnij przycisk Control

(Sterowanie) . Po wyświetleniu na ekranie komunikatu, wybierz Yes

(Tak) w celu potwierdzenia.

Picture Mode Standard

Exit

Move/Adjust

Enter/Conrm

The button is locked,

conrm to unlock OSD.

No Yes

- 38 -

Podręcznik użytkownika monitora LCD

Element Opis

Quick Switch

(Szybkie
przełączanie)

Other
Settings (Inne

ustawienia)

Other
Settings (Inne
ustawienia)

(ciąg dalszy

)

Przypisanie funkcji przycisków skrótu.
Dostępne opcje: Aim Stabilizer (Stabilizator celu), Black Equalizer

(Korektor czerni), Low Blue Light (Niski poziom niebieskiego światła),
Volume (Głośność), Input (Wejście), Contrast (Kontrast), Brightness

(Jasność) i Picture Mode (Tryb obrazu).
Ustawienie domyślne przycisków skrótu, jak poniżej:

W Up (górę)

( )

: Black Equalizer (Korektor czerni)
W Down (dół) ( ): Picture Mode (Tryb obrazu)
W Right (prawo)
W Left (lewo)

( ):

Input (Wejście)

( ): Volume (Głośność)

• Resolution Notice (Uwaga dotycząca rozdzielczości): Po
włączeniu tej funkcji, na ekranie pojawi się komunikat o bieżącej
rozdzielczości , po przełączeniu monitora na inne źródło wejścia.

• Input Auto Switch (Automatyczny przełącznik wejścia): Po
włączeniu tej funkcji , następuje automatyczne przełączenie na
dostępne źródło wejścia.

• Auto Power O (Automatyczne wyłączenie zasilania): Po
włączeniu tej funkcji , monitor automatycznie wyłączy się, po
określonym czasie .

• DisplayPort Ver. (Wersja DisplayPort): Ustawienie wersji
DisplayPort na 1.1, 1.2, 1.2+HDR

Uwaga:

•

należy pamiętać, aby skongurować tę opcję w oparciu o wersję
DisplayPort obsługiwaną przez posiadaną kartę graczną.

- 39 -

Language (Język)

Podręcznik użytkownika monitora LCD

HDR
OFF

Gaming


Display

PIP/PBP

System

Language

Save Settings

Reset All

Brightness Contrast Sharpness Gamma Color Temperature

85 50 5 OFF Normal

Element Opis

Language

Wybór dostępnego języka dla menu OSD.

(Język)

English

繁中

简中

Deutsch

Français

日本語

한국어

Picture Mode Standard

Exit

Move/Adjust

Enter/Conrm

- 40 -

Podręcznik użytkownika monitora LCD

Save Settings (Zapisz ustawienia)

Zapisanie wszystkich danych.

HDR
OFF

Gaming


Display

PIP/PBP

System

Language

Save Settings

Reset All

Brightness Contrast Sharpness Gamma Color Temperature

85 50 5 OFF Normal

Element Opis

Setting1
(Ustawienie 1)

Setting2
(Ustawienie 2)

Po wybraniu, do wyboru przez gracza pojawi się menu Save and
Load (Zapisz i załaduj).

Po wybraniu, do wyboru przez gracza pojawi się menu Save and
Load (Zapisz i załaduj).

Setting1

Setting2

Setting3

Picture Mode Standard

Save

Load

Exit

Move/Adjust

Enter/Conrm

Setting3
(Ustawienie 3)

Po wybraniu, do wyboru przez gracza pojawi się menu Save and
Load (Zapisz i załaduj).

- 41 -

Reset All (Wyzeruj wszystko)

Przywrócenie domyślnych ustawień monitora.

Podręcznik użytkownika monitora LCD

HDR
OFF

Gaming


Display

PIP/PBP

System

Language

Save Settings

Reset All

Brightness Contrast Sharpness Gamma Color Temperature

85 50 5 OFF Normal

Picture Mode Standard

Exit

Move/Adjust

Enter/Conrm

- 42 -

Podręcznik użytkownika monitora LCD

DODATKI

Specykacje

Element Specykacje

Wielkość panelu 27-cali
Współczynnik proporcji 16:9
Rozdzielczość 2560 x 1440
Częstotliwość

odświeżania
Żywotność LED 30000 godzin (min.)

Podziałka pikseli 0,2331 (w poziomie) x 0,2331 (w pionie)
Czas odpowiedzi 1ms MPRT
Jasność 250 nitów (typ.) / 200 nitów (min.)
Współczynnik kontrastu 4000:1 (typowy)
Głębia kolorów 16,7M (8 bitów)
Obszar aktywnego

wyświetlania
Kąt widzenia 178° (w poziomie)/178° (w pionie)

Częstotliwość 48~165Hz
Złącza wejścia/wyjścia • 2 x HDMI 2.0

Zasilanie Prąd zmienny 100 ~ 240V przy 50/60Hz
Zużycie energii • Włączenie: 70W (maks.)

165Hz

596,736 (w poziomie) x 335,664 (w pionie)

• 2 x USB 3.0 (pobieranie

• 1 x DP 1.2

• 1 x słuchawki

• Gotowość: 0,3W

• Wyłączenie: 0,2W

danych)
z możliwością ładowania BC

1.2 5V/1,5A

• 1 x USB przesyłania danych

Wymiary (S x W x G) 700 x 481 x 248 mm (ze wspornikiem)
Waga 6,33 kg (netto)
Zakres temperatury

(działanie)

Uwaga: Specykacje mogą zostać zmienione bez powiadomienia.

0°C do 40°C

- 43 -

Podręcznik użytkownika monitora LCD

Lista obsługiwanego taktowania

Gniazdo QHD Gniazdo QHD

HDMI

640x480@60Hz DP 640x480@60Hz
640x480@75Hz 640x480@75Hz
720x480@60Hz 720x480@60Hz
800x600@60Hz 800x600@60Hz
800x600@75Hz 800x600@75Hz
1024x768@60Hz 1024x768@60Hz
1024x768@75Hz 1024x768@75Hz
1280x720@60Hz 1280x720@60Hz
1280x720@120Hz 1280x720@120Hz
1280x720@144Hz 1280x720@144Hz
1920x1080@60Hz 1920x1080@60Hz
1920x1080@120Hz 1920x1080@120Hz
1920x1080@144Hz
2560x1440@60Hz
2560x1440@120Hz
2560x1440@144Hz 2560x1440@165Hz

1920x1080@165Hz
2560x1440@60Hz
2560x1440@120Hz

- 44 -

Podręcznik użytkownika monitora LCD

Rozwiązywanie problemów

Problem Możliwe rozwiązanie(a)

Brak zasilania • Upewnij się, że kabel zasilający jest prawidłowo

podłączony do źródła zasilania i monitora.

• Sprawdź kabel i wtyczkę, aby się upewnić , że

nie są uszkodzone.

• Upewnij się, że monitor jest włączony.

Brak obrazu na
ekranie

Obraz nie
wypełnia
całego ekranu

• Upewnij się, że monitor i komputer są prawidłowo
podłączone i oba urządzenia są włączone.

• Upewnij się, że jest wybrane prawidłowe

źródło wejścia. Sprawdź stronę 27 lub 36.

•

Wypróbuj różne ustawienia dla Display Mode (Tryb
wyświetlania) (współczynnik proporcji). Sprawdź
stronę 34.

Zniekształcone
kolory

• Upewnij się, że kabel sygnału wejściowego jest jest
prawidłowo podłączony.

• Skonguruj ustawienia powiązane z obrazem. Sprawdź
część “Obraz” .

Brak dźwięku
lub niski poziom
głośności

• Upewnij się, że kabel słuchawek jest prawidłowo
podłączony.

• Wyreguluj poziom głośności. Sprawdź stronę 29 lub

38.

• Sprawdź ustawienie Audio Source (Źródło audio) .

• Wyreguluj ustawienia powiązane z dźwiękiem komputera
.

Uwaga: Jeśli problem utrzymuje się w celu uzyskania dalszej pomocy należy się skontak­tować z obsługą klienta.

- 45 -

Podręcznik użytkownika monitora LCD

Podstawowe zasady pielęgnacji

Gdy ekran zabrudzi się w celu jego oczyszczenia należy wykonać następujące
czynności:

•

Wytrzyj ekran miękką, niestrzępiącą się szmatką, aby usunąć wszelkie
pozostałości kurzu.

•

Spryskaj lub nanieś płyn czyszczący na miękką szmatkę. Następnie wytrzyj
delikatnie ekran wilgotną szmatką.

Uwaga:

•

Upewnij się, że szmatka jest wilgotna , ale nie mokra.

•

Podczas przecierania unikaj stosowania nadmiernej siły działającej na ekran.

•

Środki czyszczące o właściwościach kwasowych lub ściernych mogą doprowadzić do
uszkodzenia ekranu.

Uwagi dotyczące ładowania USB

Następujące urządzenia nie są zgodne z BC 1.2 trybu CDP. Po połączeniu huba z
komputerem PC, tych urządzeń nie można będzie ładować z użyciem kabla USB.

Dostawca Urządzenie PID/VID

Apple IPad PID_129A/VID_05AC
Samsung Galaxy Tab2 10.1 PID_6860/VID_04E8
Samsung GALAXY TabPro PID_6860/VID_04E8

Informacje serwisowe GIGABYTE

Więcej informacji serwisowych można uzyskać na ocjalnej stronie internetowej
GIGABYTE:

https://www.gigabyte.com/

- 46 -
