Gerber 43-374, 43-376, 43-375 Installation Manual

Page 1
INSTALLATION / INSTALACIÓN / INSTALLATION
PREPARATION INSTRUCTIONS / INSTRUCCIONES
DE PREPARACIÓN / INSTRUCTIONS DE PRÉPARATION :
• Shut off the water supply.
Abastecimiento de agua cerrado. Couper l’alimentation en eau.
remove the old
fitting.
Sustituyendo una instalación existente, quite el
montaje viejo. Si remplaçant une installation existante, enlevez le vieux raccord.
Clean the sink mounting surfaces for your new
• fitting
Fregadero limpio en toda superficie para su nueva instalación.
Nettoyer les surfaces de montage de lavabo pour
votre nouvelle installation.
Tools Required / Herramientas Necesarias / Outils requis :
Two Handle Lavatory Faucet
Grifo de baño con dos manijas
Robinet de lavabo à deux
manettes
Adjustable wrench
Llave ajustable
Pipe tape
Cinta selladora
para rosca
Groove joint plier
Pinzas ajustable Pince multiprise
Ruban pour tuyau
Phillips screwdriver
Destornillador
cruciforme
Tournevis Phillips
Silicone Sealant
Enduit d'étanchéité
au siliconeSellador
de silicona
Important! / Importante! / Important!
Check with the local plumbing code requirements before installation. This product is recommended to be installed by the local licensed plumber. This product is engineered to meet the EPA watersense fl ow requirements. The fl ow rate is governed by the aerator. If replacement is ever required, be sure to request watersense compliant lavatory faucet aerator to retain the water conserving faucets of this product.
Antes de la instalación, consulte las exigencias del código local de plomería. El producto es recomendado de ser instalado por un plomero local autorizado. Este producto se ha hecho para cumplir con las exigencias de caudal Water­Sense de la EPA. El caudal está controlado por el aireador. Si es necesario efectuar una sustitución, solicite un aireador del grifo del lavabo que cumpla con el programa WaterSense para mantener los grifos que conservan agua de este producto.
Vérifi er les exigences du code de la plomberie qui s’applique avant de procéder à l’installation. Ce produit est recommandé à être installé par un plombier qualifi é pour exercer dans cette région. Ce produit a été conçu pour répondre aux exigences de débit du programme Watersense de l’EPA. Le débit est réglé par un aérateur. Si jamais il doit être remplacé, s’assurer de demander un aérateur de robinet de salle de bains conforme au programme Watersense pour continuer d’économiser l’eau.
43-374
43-375 43-376
Shown / Mostrado / Illustré
P
R
O
F
E
S
S
I
O
2500 Internationale Parkway, Woodridge, IL 60517, U.S.A.
Toronto: 189 Earl Stewart Drive, Unit #5, Aurora, ON L4G 6V5, Canada
(Sales Office / Oficina de ventas / Bureau de vente
Montreal: 4610 Bois Franc, Montreal, QC H4S 1A7, Canada
E
C
N
A
GERBER
M
R
O
F
N
R
A
E
L
P
®
Gerber Plumbing Fixtures LLC.
(CS & Tech / SC y Tec. / SC et Tech)
www.gerberonline.com 1-888-648-6466
1
Page 2

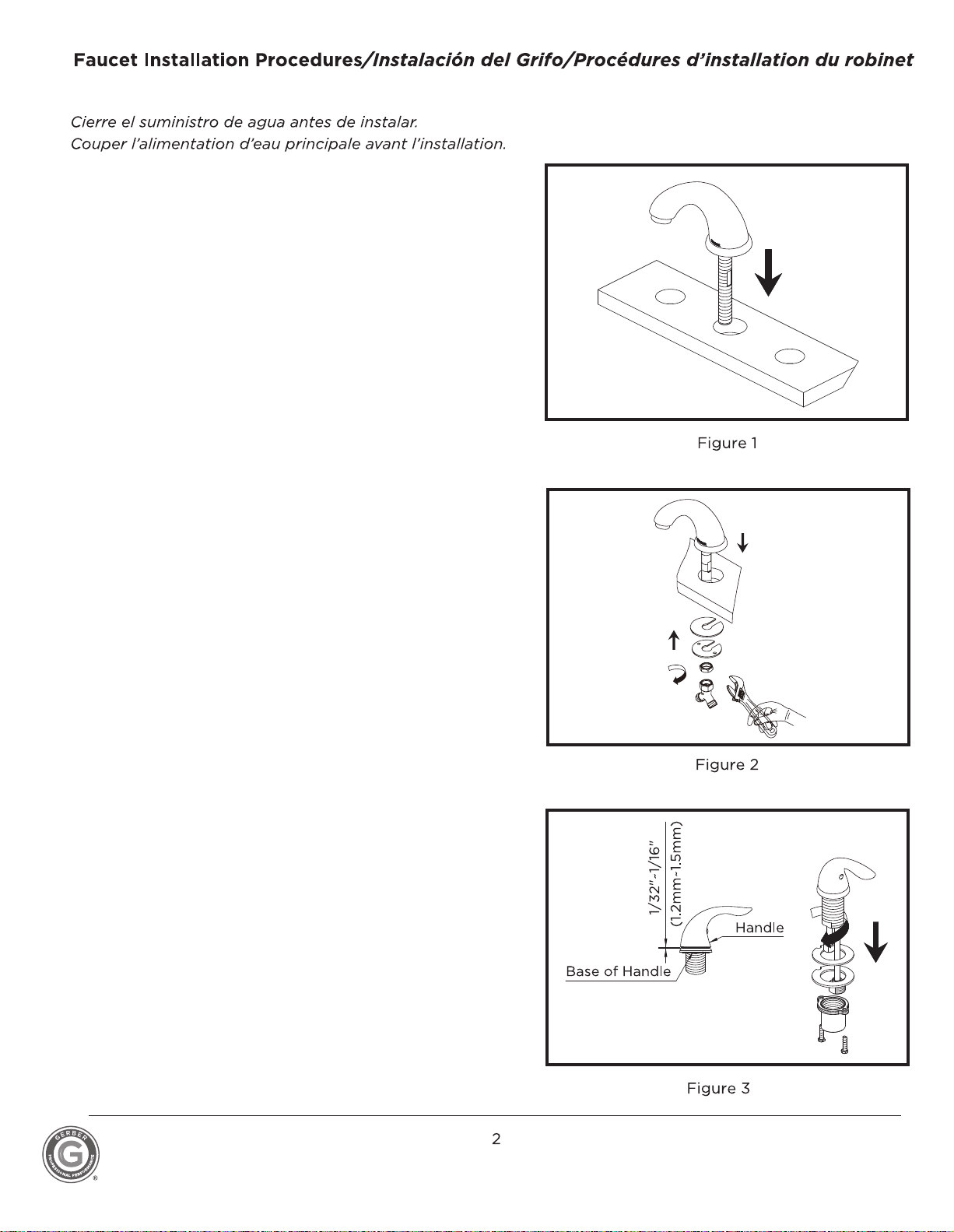

Shut off the main water supply before installation.
Apply the silicone sealant around bottom of the spout trim ring.
1.
Insert the spout into 1-1/2” diameter mounting hole in deck from above.
Ponga sellante de silicona alrededor de la base del anillo ornamental del grifo. Introduzca por arriba el vertedor en el orificio de montaje de 1-1/2’’ de diámetro situado en el soporte.
Appliquez l’enduit d’étanchéité à la silicone autour du bas de la garniture circulaire de bec. Insérer le bec, par le dessus, dans le trou de montage d’un diamètre de 1-1/2 po du tablier.
From underneath the sink, install the rubber washer, metal
2.
washer and lock nut. Thread on the adapter to bottom of the spout shank, and tighten.
Remueva los accesorios de montaje de la manivela. Conecte el suministro de agua al cuerpo de la válvula.
Enlever le petit maté riel de fixation du corps de la manette. Fixer I'alimentation d'eau au corps du robinet.
Remove the mounting hardware from the handle body.
3.
Remueva los accesorios de montaje de la manivela.
Enlever le petit maté riel de fixation du corps de la manette.
There should be a gap (1/32”-1/16”) between handle
Note:
trim ring and canopy for free handle operation.
Nota:
Debe haber un espacio (1/32’’ - 1/16’’) entre el capuchón ornamental de la manija y la cubierta para que la manija pueda moverse sin dificultades.
Remarque:
po [0,8 mm - 1,6 mm]) entre la garniture de manette et sa base pour que le fonctionnement de la manette ne soit pas gêné.
S'assurer qu'il existe un espace (1/32 po - 1/16
Page 3
Place the handle body through the right hole. Re-assemble the
4.
mounting hardware onto the valve shank; use a phillip screwdriver for final tightening after the handle is aligned.
NOTE: Two options for installing sleeve
1. For deck thickness of less than 1", please refer to picture (1).
2. For deck thickness between 1" and 2", the sleeve nut needs to be reversed, please refer to picture (2).
Coloque el cuerpo de la manija a través del orifico de la derecho. Vuelva a ensamblar las piezas de montaje en el vástago de la válvula. Después de alinear la manija, ajuste con un destornillador cruciforme.
NOTA: Dos opciones para instalar la manga.
1. Para un soporte de un grosor inferior a 1”, consulte la imagen (1).
2. Para un soporte con un grosor entre 1” y 2”, hay que invertir la tuerca de manga; consulte la imagen (2).
Mettre le corps de la manette dans l’orifice droite. Rassembler le petit matériel de fixation sur la tige du robinet ; utiliser un tournevis Phillips pour serrer à la toute fin, lorsque la manette est bien centrée.
NOTE : Deux façons d’installer le manchon
1. Épaisseur de comptoir inférieure à 1 po (2,5 cm) : voir l’illustration (1).
2. Épaisseur de comptoir entre 1 po et 2 po (2,5 cm et 5 cm) : tourner le manchon dans l’autre sens; voir l’illustration (2).
Connect the hoses from the valves to Y adapter on the spout and tighten.
5.
Conecte las mangueras que van desde las válvulas al adaptador “Y” en el grifo, y ajústelas.
Raccorder les boyaux de robinet à l’adaptateur en Y sur le bec et serrer.
Attach the water supply hoses or tubes to the faucet. To avoid
6.
breaking the copper tube from the faucet, use two wrenches (as shown) to keep from twisting the supply tube from the faucet when you tighten the nut.
Instale en el grifo las mangueras o tubos de suministro de agua. Para evitar dañar el tubo de cobre del grifo, use dos llaves para mantener el tubo derecho al ajustar la tuerca [ver ilustración].
Raccorder les boyaux ou les tuyaux d’alimentation d’eau au robinet. Pour éviter de briser les tuyaux de cuivre provenant du robinet, utiliser deux clés (comme il est montré) afin d’empêcher les tuyaux d’alimentation provenant du robinet de tourner lorsqu’on serre l’écrou.
Page 4
After installing the faucet, remove the aerator and turn on the
7.
water to remove any left over debris. Re-assemble aerator.
Después de instalar el grifo, remueva el aireador y abra el paso del agua para remover cualquier residuo. Vuelva a armar el aireador.
Après avoir terminé l’installation du robinet,enlever le brise-jet, puis ouvrir le robinet pour que l’eau évacue tout débris pouvant se trouver à l’intérieur. Réassembler le brise-jet.
Figure 7
Touch Down Drain Installation Instructions / Instrucciones para la instalación del desagüe touch down / Instructions d’installation de la bonde de vidange manuelle
Check to make sure you have the following parts indicated below:
Verifique que tenga todas las partes indicadas: Vérifier pour vous assurer que vous possédez les pièces au
bas :
1. Stopper / Parador / Tampon
2. Cartridge / Cartucho / Cartouche
3. Drain collar / Boca de desagüe / Collet de renvoi
4. Rubber washer / Arandela de goma / Rondelle de caoutchouc
5. Friction ring / Arandela de cierre / Anneau de friction
6. Lock nut / Contratuerca / Écrou de blocage
7. Tail piece / Pieza contrapunta / About
1.
2.
3.
4.
5.
6.
7.
Remove the rubber washer (4), friction ring (5) and lock
1. nut (6) from the drain assembly.
Quite la arandela de goma (4), el anillo de rozamiento (5) y la contratuerca (6) del conjunto de desagüe.
Enlever la rondelle de caoutchouc (4), la rondelle à friction (5) et l’écrou de blocage (6) du renvoi.
4.
5.
6.
Figure (1)
P
E
R
C
O
N
F
E
A
S
M
S
R
I
O
O
F
N
R
A
E
L
P
®
4
Page 5
For drain cartridge replacement or cleaning
Para sustituir o limpiar el cartucho de desagüe
Pour remplacer ou nettoyer la cartouche de renvoi
3.2.Remove the cartridge (2) from the drain:
4.
Reinstall the cartridge (2) into the drain collar, thread on the
stopper cap.
Page 6
Trouble-Shooting/Guía de Solucionar Problemas/Dépannage
If you've followed the instructions carefully and your faucet still does not work properly, take these corrective steps.
Si usted ha seguido las instrucciones cuidadosamente y su grifo todavía no funciona correctamente, sigue estos pasos correctivos.
Si vous avez suivi attentivement les instructions et que votre robinet ne fonctionne toujours pas correctement, apporter les correctifs suivants :
Problem/Problema/Problème
Leaks underneath handle.
Goteo debajo de la manija.
Fuites sous la manette.
Aerator leaks or has an inconsistent water flow pattern.
El aireador gotea o el chorro de agua está irregular.
Le brise-jet fuit ou la diffusion des jets qui s’en écoulent n’est pas uniforme.
Cause/Causa
Bonnet nut has come loose. O-ring is dirty or damaged.
Tuerca cubierta se ha aflojado. La arandela circular está sucia o dañada.
L’écrou de fixation s’est desserré. Le joint torique est sale ou endommagé.
Aerator is dirty or misfitted.
/Cause
Tighten the bonnet nut. Clean or replace o-ring.
Apriete la tuerca cubierta. Limpie o reemplace la arandela circular.
Serrer l’écrou de fixation. Nettoyer ou remplacer le joint torique.
Unscrew the aerator to check rubber packing or replace the aerator.
El aireador está sucio o mal puesto.
Destornille el aireador para chequear el empaque de caucho. Vuelva a instalar el aireador.
Le brise-jet est mal ajusté ou sale.
Dévisser le brise-jet pour vérifier le joint en caoutchouc. Réassembler le brise-jet.
Action/Solución/Correctif
P
E
R
C
O
N
F
E
A
S
M
S
R
I
O
O
F
N
R
A
E
L
P
®
6
