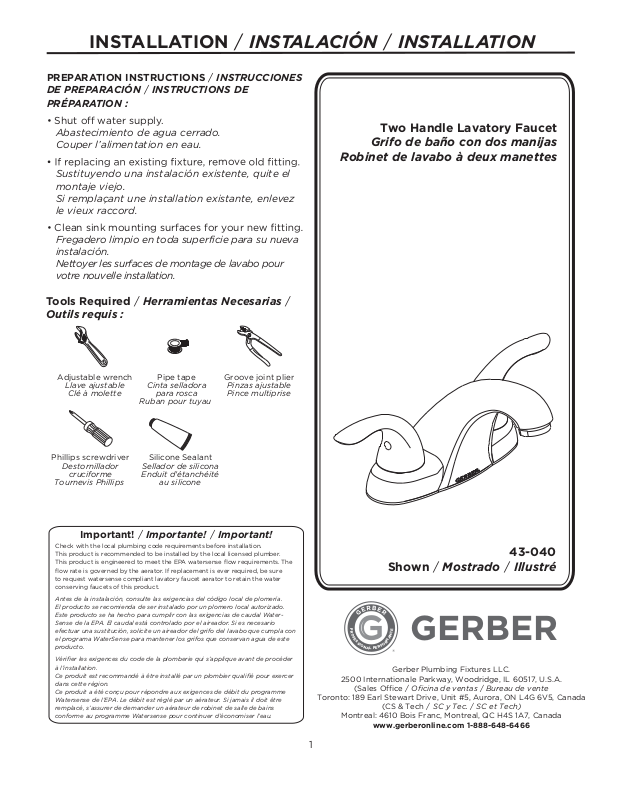

Gerber 43-040, 43-010, 43-019, 43-018, 43-011 Installation Manual

Page 1

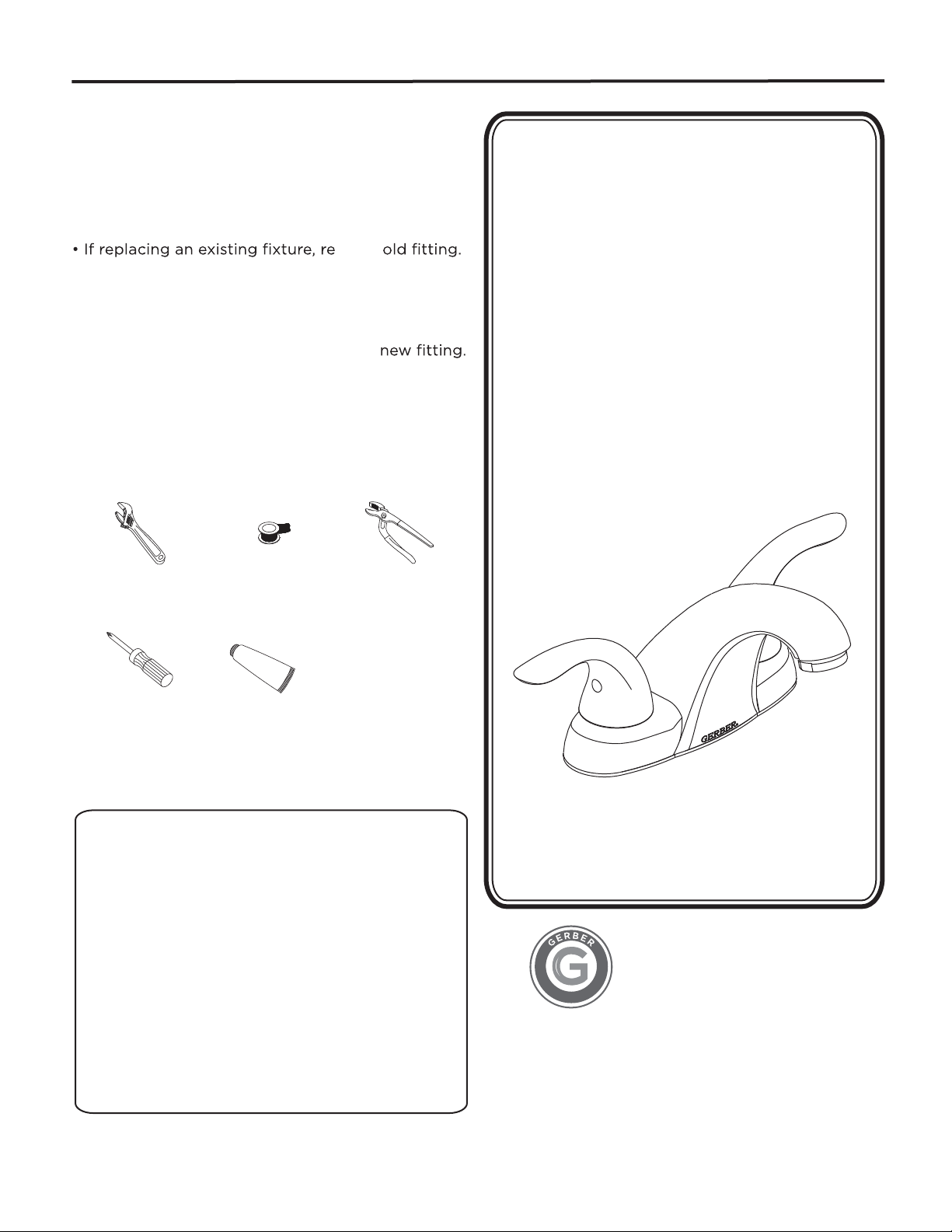

INSTALLATION / INSTALACIÓN / INSTALLATION
PREPARATION INSTRUCTIONS / INSTRUCCIONES
DE PREPARACIÓN / INSTRUCTIONS DE PRÉPARATION :
• Shut off water supply. Abastecimiento de agua cerrado.
Couper l’alimentation en eau.
move
Sustituyendo una instalación existente, quite el
montaje viejo. Si remplaçant une installation existante, enlevez le vieux raccord.
• Clean sink mounting surfaces for your Fregadero limpio en toda superficie para su nueva
instalación. Nettoyer les surfaces de montage de lavabo pour votre nouvelle installation.
Tools Required / Herramientas Necesarias / Outils requis :
Two Handle Lavatory Faucet
Grifo de baño con dos manijas
Robinet de lavabo à deux manettes
Adjustable wrench
Llave ajustable
Clé à molette
Pipe tape
Cinta selladora
para rosca
Groove joint plier
Pinzas ajustable Pince multiprise
Ruban pour tuyau
Phillips screwdriver
Destornillador
cruciforme
Tournevis Phillips
Silicone Sealant
Sellador de silicona Enduit d'étanchéité
au silicone
Important! / Importante! / Important!
Check with the local plumbing code requirements before installation. This product is recommended to be installed by the local licensed plumber. This product is engineered to meet the EPA watersense fl ow requirements. The fl ow rate is governed by the aerator. If replacement is ever required, be sure to request watersense compliant lavatory faucet aerator to retain the water conserving faucets of this product.
Antes de la instalación, consulte las exigencias del código local de plomería. El producto se recomienda de ser instalado por un plomero local autorizado. Este producto se ha hecho para cumplir con las exigencias de caudal Water­Sense de la EPA. El caudal está controlado por el aireador. Si es necesario efectuar una sustitución, solicite un aireador del grifo del lavabo que cumpla con el programa WaterSense para mantener los grifos que conservan agua de este producto.
Vérifi er les exigences du code de la plomberie qui s’applique avant de procéder à l’installation. Ce produit est recommandé à être installé par un plombier qualifi é pour exercer dans cette région. Ce produit a été conçu pour répondre aux exigences de débit du programme Watersense de l’EPA. Le débit est réglé par un aérateur. Si jamais il doit être remplacé, s’assurer de demander un aérateur de robinet de salle de bains conforme au programme Watersense pour continuer d’économiser l’eau.
43-040
Shown / Mostrado / Illustré
P
R
O
F
E
S
S
I
O
2500 Internationale Parkway, Woodridge, IL 60517, U.S.A.
(Sales Office / Oficina de ventas / Bureau de vente
Toronto: 189 Earl Stewart Drive, Unit #5, Aurora, ON L4G 6V5, Canada
Montreal: 4610 Bois Franc, Montreal, QC H4S 1A7, Canada
E
C
N
A
GERBER
M
R
O
F
N
R
A
E
L
P
®
Gerber Plumbing Fixtures LLC.
(CS & Tech / SC y Tec. / SC et Tech)
www.gerberonline.com 1-888-648-6466
1
Page 2

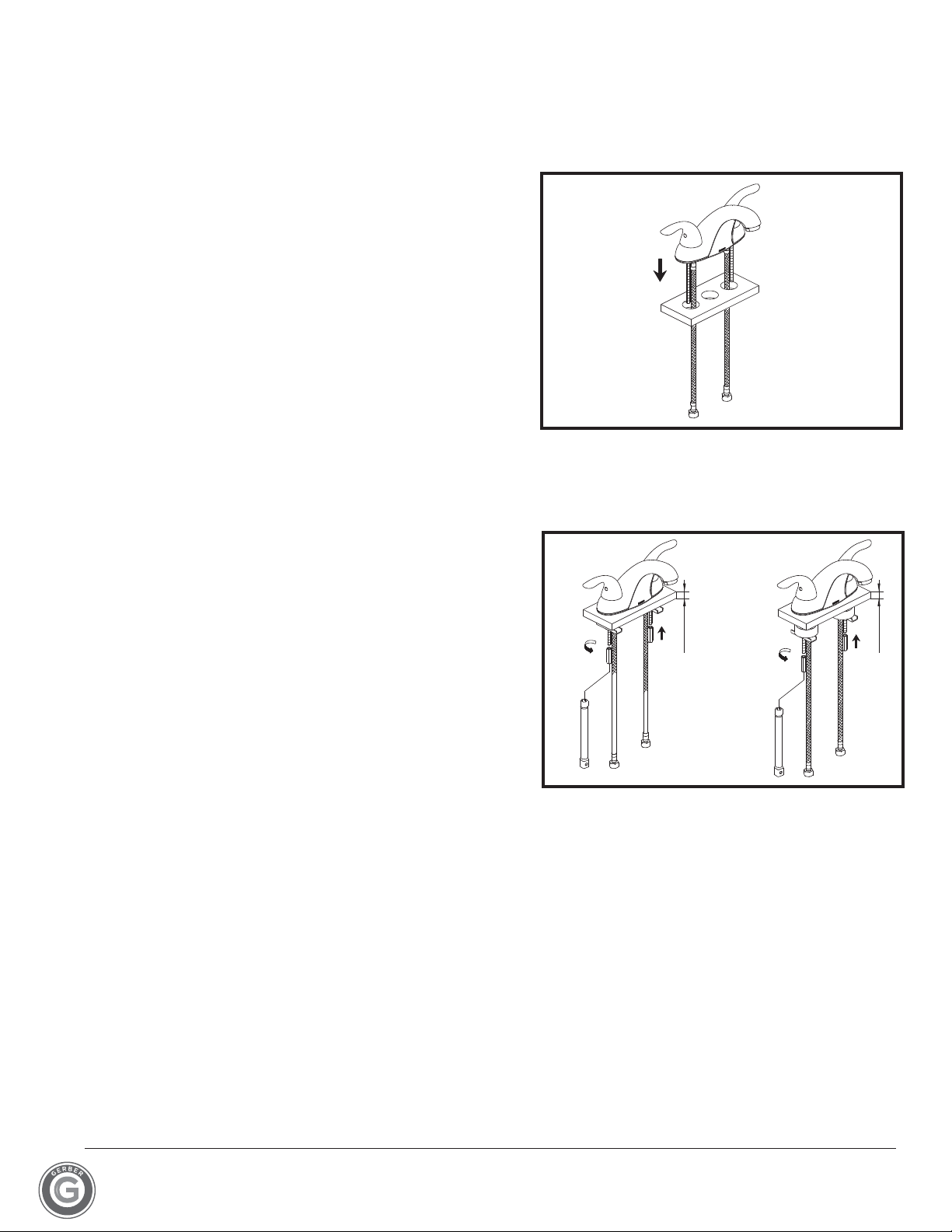

INSTALLATION STEPS / PASOS PARA LA INSTALACIÓN / ÉTAPES D’INSTALLATION :
1/
Install faucet through the holes.
Instale el grifo a través del orificios de montaje.
Insérer le robinet dans les trous de montage.
Figure 1
2/
Attach channel washer onto threaded rods. Then use wrench tighten the nuts. Note: If the deck thickness (including tile) is less than 1/2" (13mm), need attach the spacer first, then attach channel washer and tighten nuts (figure 2-B).
Ponga la arandela en canal en las varillas rosca­das. A continuación, utilice una llave para apretar las tuercas. Nota: Si el grosor del soporte (baldosa inclusive) es inferior a 1/2” (13 mm), deberá poner primero un espaciador; a continuación, ponga la arandela en canal y apriete las tuercas (figura 2-B).
>1/2"
(13mm)
2-B2-A
≤1/2"
(13mm)
Fixer le manchon aux tiges filetées, puis serrer les écrous à l’aide d’une clé. Remarque: Si l’épaisseur du comptoir (avec les carreaux) est inférieure à po (13mm), installer l’espaceur avant de fixer le manchon et de serrer les écrous (figure 2-B).
P
E
R
C
O
N
F
E
A
S
M
S
R
I
O
O
F
N
R
A
E
L
P
®
Figure 2
2
Page 3

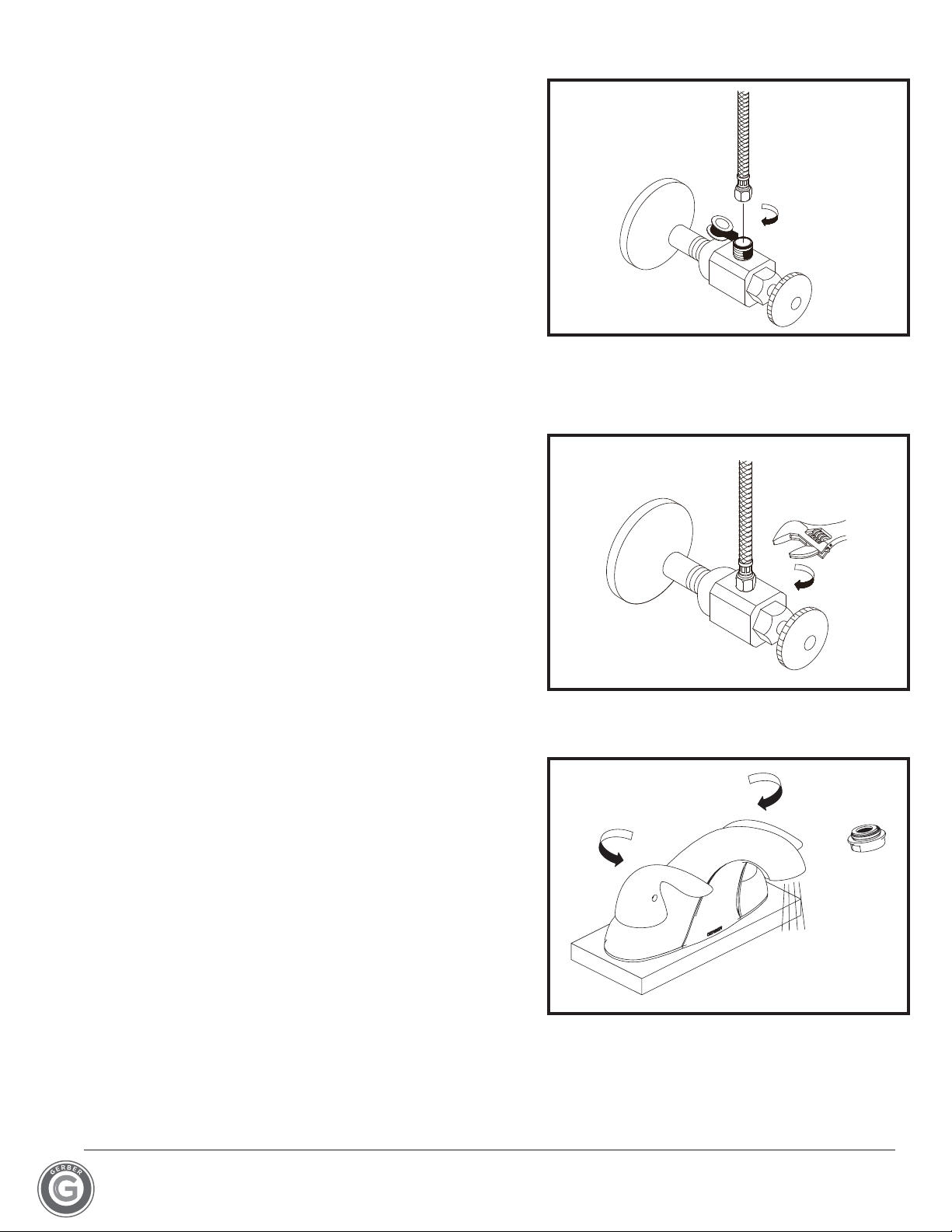

3/
Apply pipe tape to the threads of inlet ports.
Aplique cinta de teflón a las roscas de las entradas.
Appliquer du ruban pour tuyau sur les filets des orifices d’entrée.
4/
Slip coupling nut onto inlet port and tighten end of shank with wrench.
Apriete la punta de la rosca con la llave y deslice la tuerca de conexión sobre las entradas.
Figure 3
Serrer l’extrémité de la tige à l’aide de la clé et glisser l’écrou de raccord sur l’orifice d’entrée.
5/ After installing faucet, remove aerator and turn on water
to remove any left over debris. Re-assemble aerator. Después de instalar el grifo, remueva el aireador y abra
el paso del agua para remover cualquier residuo. Vuelva a armar el aireador.
Après avoir terminé l’installation du robinet, enlever le brise-jet, puis ouvrir le robinet pour que l’eau évacue tout débris pouvant se trouver à l’intérieur. Réassembler le brise-jet.
Figure 4
Figure 5
P
E
R
C
O
N
F
E
A
S
M
S
R
I
O
O
F
N
R
A
E
L
P
®
3
Page 4

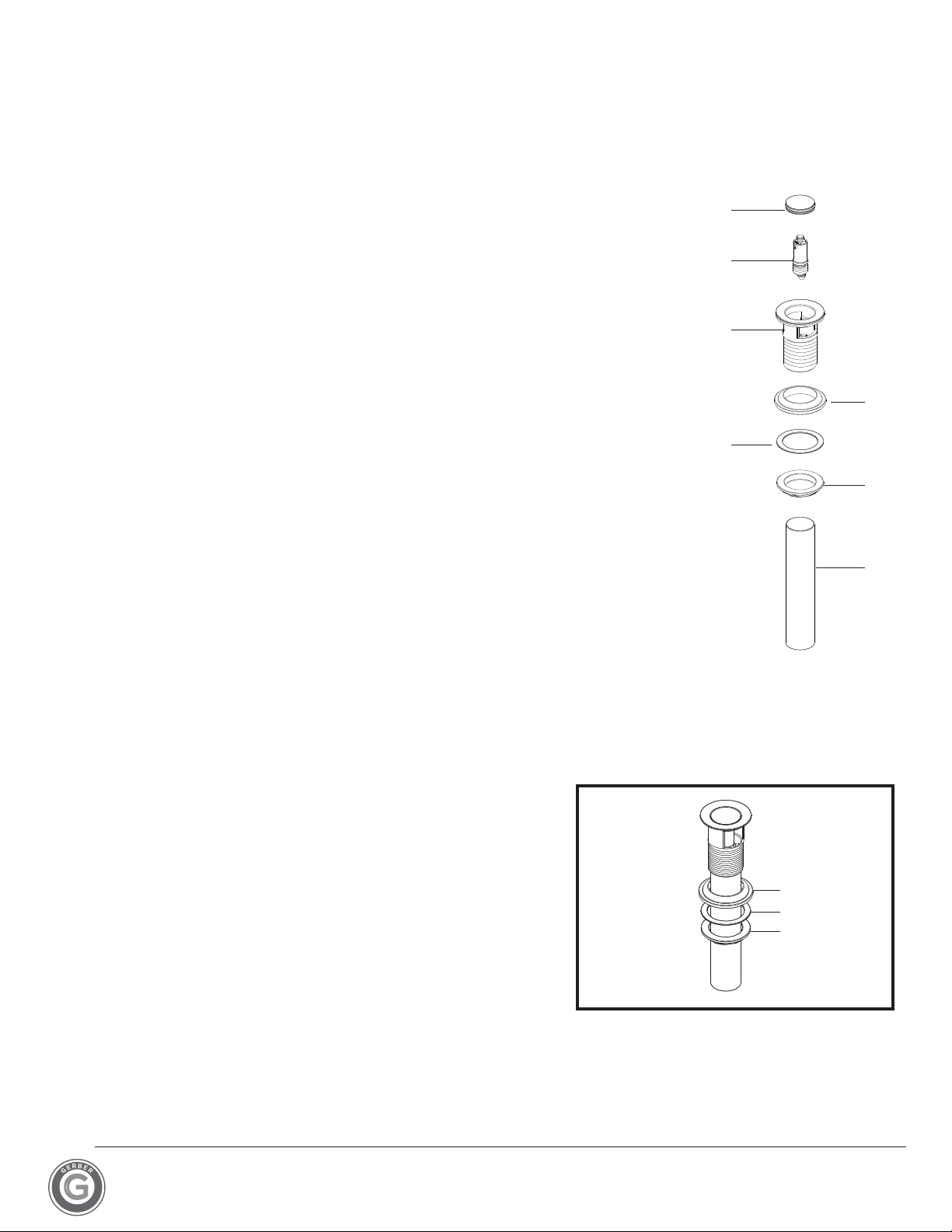

Touch Down Drain Installation Instructions / Instrucciones para la instalación del desagüe touch down / Instructions d’installation de la bonde de vidange manuelle
Check to make sure you have the following parts indicated below:
Verifique que tenga todas las partes indicadas: Vérifier pour vous assurer que vous possédez les pièces au
bas :
1. Stopper / Parador / Tampon
2. Cartridge / Cartucho / Cartouche
3. Drain collar / Boca de desagüe / Collet de renvoi
4. Rubber washer / Arandela de goma / Rondelle de caoutchouc
5. Friction ring / Arandela de cierre / Anneau de friction
6. Lock nut / Contratuerca / Écrou de blocage
7. Tail piece / Pieza contrapunta / About
1.
2.
3.
4.
5.
6.
7.
Remove rubber washer (4), friction ring (5) and lock
1/
nut (6) from the drain assembly.
Quite la arandela de goma (4), el anillo de rozamiento (5) y la contratuerca (6) del conjunto de desagüe.
Enlever la rondelle de caoutchouc (4), la rondelle à friction (5) et l’écrou de blocage (6) du renvoi.
4.
5.
6.
Figure (1)
P
E
R
C
O
N
F
E
A
S
M
S
R
I
O
O
F
N
R
A
E
L
P
®
4
Page 5

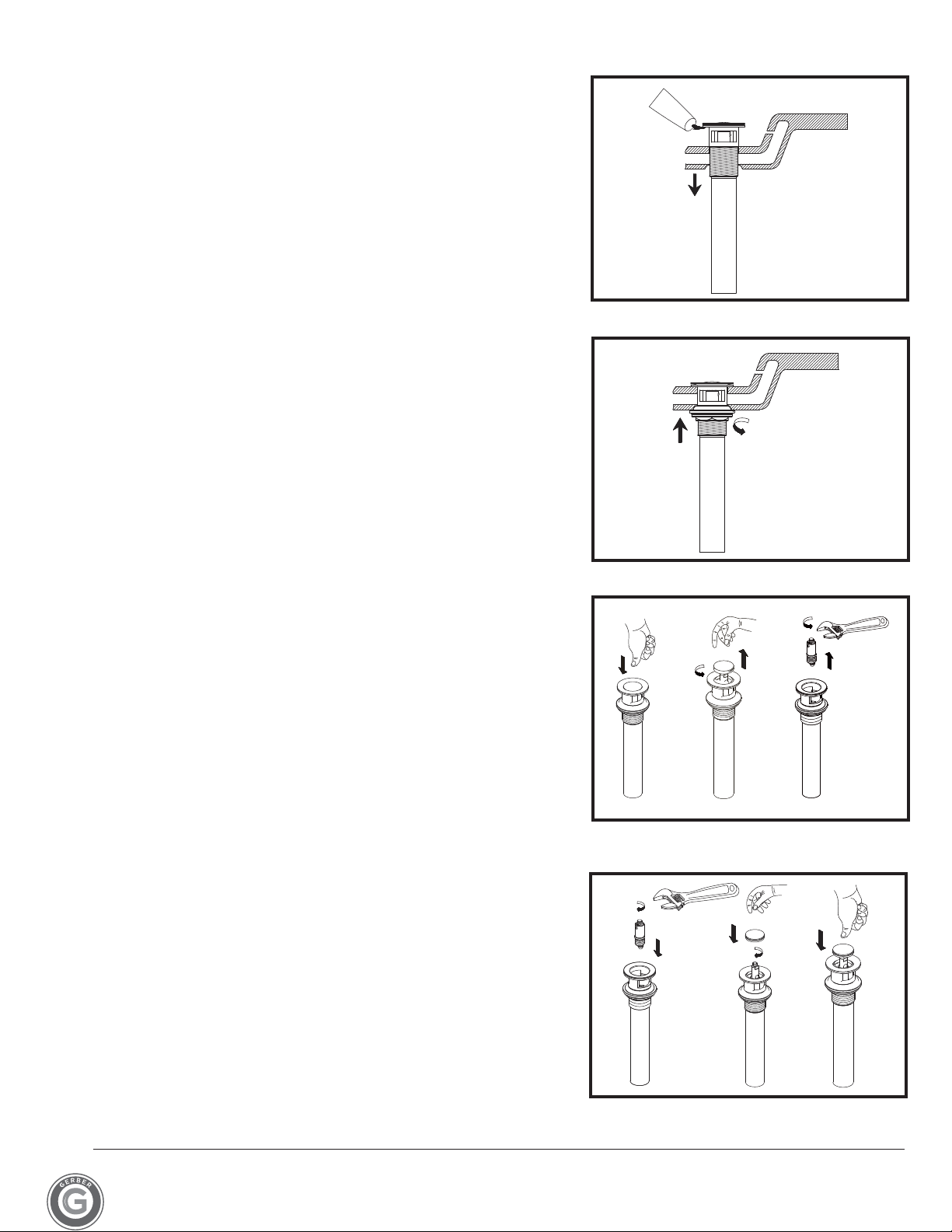

Install the drain body
2/
A. Place a ring of silicone sealant beneath lip of drain collar (3) and place in opening of sink. Press down firmly to secure the drain collar (3). B. Tighten rubber washer (4), friction ring (5) and lock nut (6) onto drain collar.
Instale el cuerpo del desagüe A. Ponga un anillo de sellante de silicona ebajo del borde de la boca de desagüe (3) y olóquelo en la abertura del lavabo. Presione con fuerza para afianzar la boca de desagüe (3). B. Apriete la arandela de goma (4), el anillo de rozamiento (5) y la contratuerca en la boca del desagüe.
Installer le tuyau de renvoi A. Appliquer de l’enduit d’étanchéité à la silicone sous lerebord du collet de renvoi (3) et le placer dans l’ouverture du lavabo. B. Visser la rondelle en caoutchouc (4), l’anneau à friction (5) et l’écrou de blocage (6) sur le collet de renvoi.
Figure (2-A)
Remove cartridge (2) from drain:
3/
A. Push stopper to raised position. Unscrew the stop­per cap from the cartridge. B. Using a wrench or pliers, unscrew cartridge from drain collar and remove from drain.
Retire el cartucho (2) del desagüe: A. Presione el tapón hasta la posición levantada. Desen­rosque el tapón del cartucho. B. Utilice una llave o unos alicates para desenroscar el cartucho de la boca de desagüe y sacarlo de éste.
Enlever la cartouche (2) du renvoi :
A. Pousser sur le bouchon pour qu’il s’ouvre. Dévisser le capuchon du bouchon de la cartouche. B. À l’aide d’une clé ou de pinces, dévisser la cartouche du collet du renvoi et enlever du renvoi.
Reinstall cartridge (2) into drain collar, thread on stop-
4/
per cap.
Vuelva a instalar el cartucho (2) en la boca de desagüe,
enrosque el tapón.
Figure (2-B)
Figure (3)
Réinstaller la cartouche (2) dans le collet du renvoi,
visser le capuchon du bouchon.
P
E
R
C
O
N
F
E
A
S
M
S
R
I
O
O
F
N
R
A
E
L
P
®
Figure (4)
5
Page 6

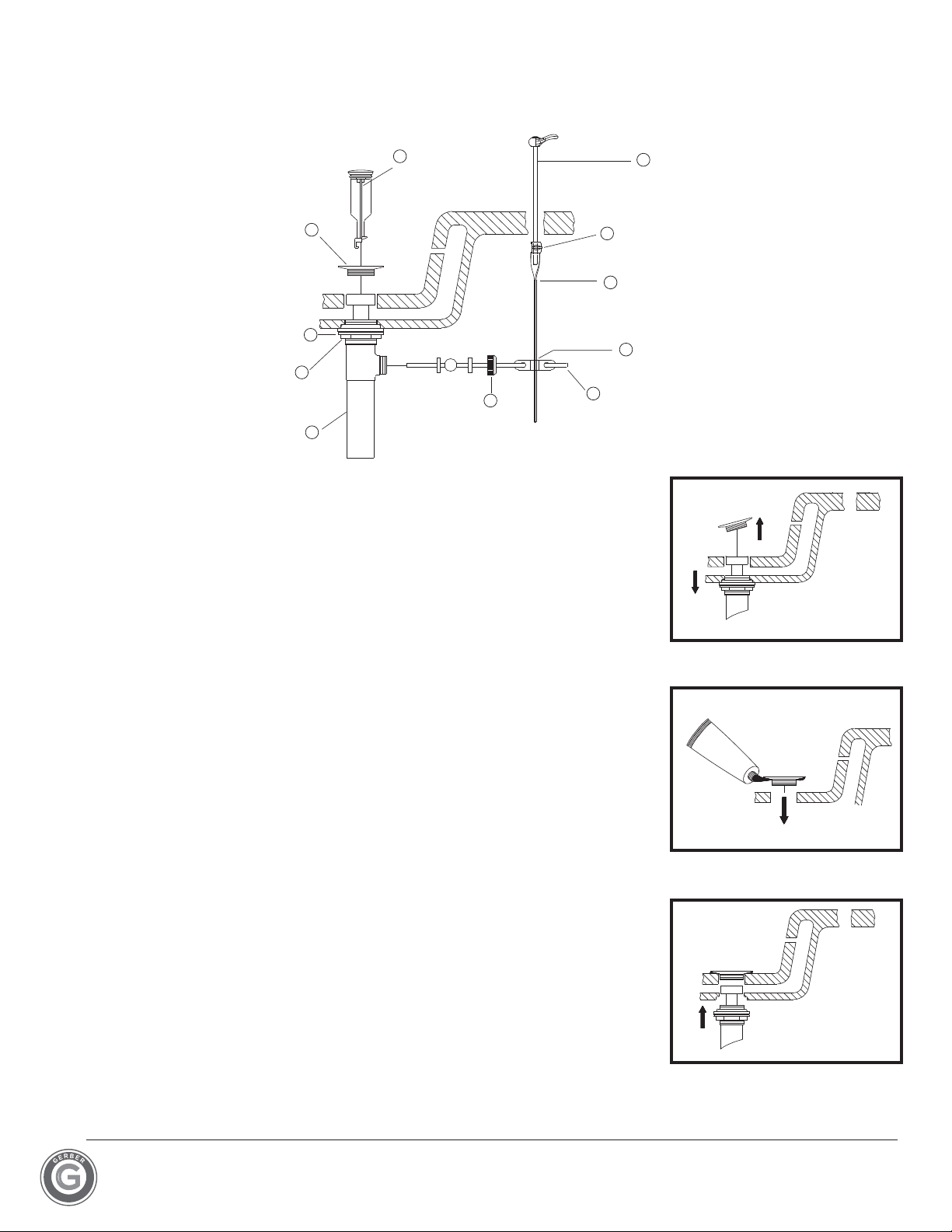

POP-UP DRAIN INSTALLATION / INSTALACIÓN DEL DESAGÜE LEVADIZO / INSTALLATION DE LA VIDANGE MÉCANIQUE
8
Flange
Brida
9
Bride
Friction ring
Arandela de cierre
Anneau de friction
Lock nut
Contratuerca
10
11
Écrou de blocage
Drain assembly
Tubo de desagüe
7
Tuyau de queue
Remove old pop-up drain assembly.
1/
Remueva el ensamblaje del desagüe levadizo viejo.
Enlever la vidange mécanique existante.
Main plunger
Tapón del desagüe
Dispositif principal de fermeture mobile
Ball nut
6
Tuerca asiento glóbulo Écrou de pivot
Lift rod
Varilla levadiza
1
Tige de levage
Thumb screw
Tornillo
2
Vis à oreilles
Lift rod strap
Prolongaci de varilla levadiza
3
Sangle de tige de levageón
Spring clip
Pinza sujetadora
4
Pince
5
Ball rod
Varilla glóbulo Levierà rotule
Place a ring of putty around drain opening of sink.
2/
Coloque un anillo de masilla de plomería alrededor del orificio del desagüe del lavabo.
Mettre du mastic autour de l’ouverture du drain du lavabo.
Insert threaded end of drain body up through drain hole
3/
and attach flange (9) to body.
Introduzca el extremo roscado del tubo del desagüe por el orificio en el lavabo y fije la brida (9) al tubo.
Insérer l’extrémité filetée du corps du drain dans l’orifice de drain et fixer la bride (9) au corps.
Figure 1
Figure 2
Figure 3
P
E
R
C
O
N
F
E
A
S
M
S
R
I
O
O
F
N
R
A
E
L
P
®
6
Page 7

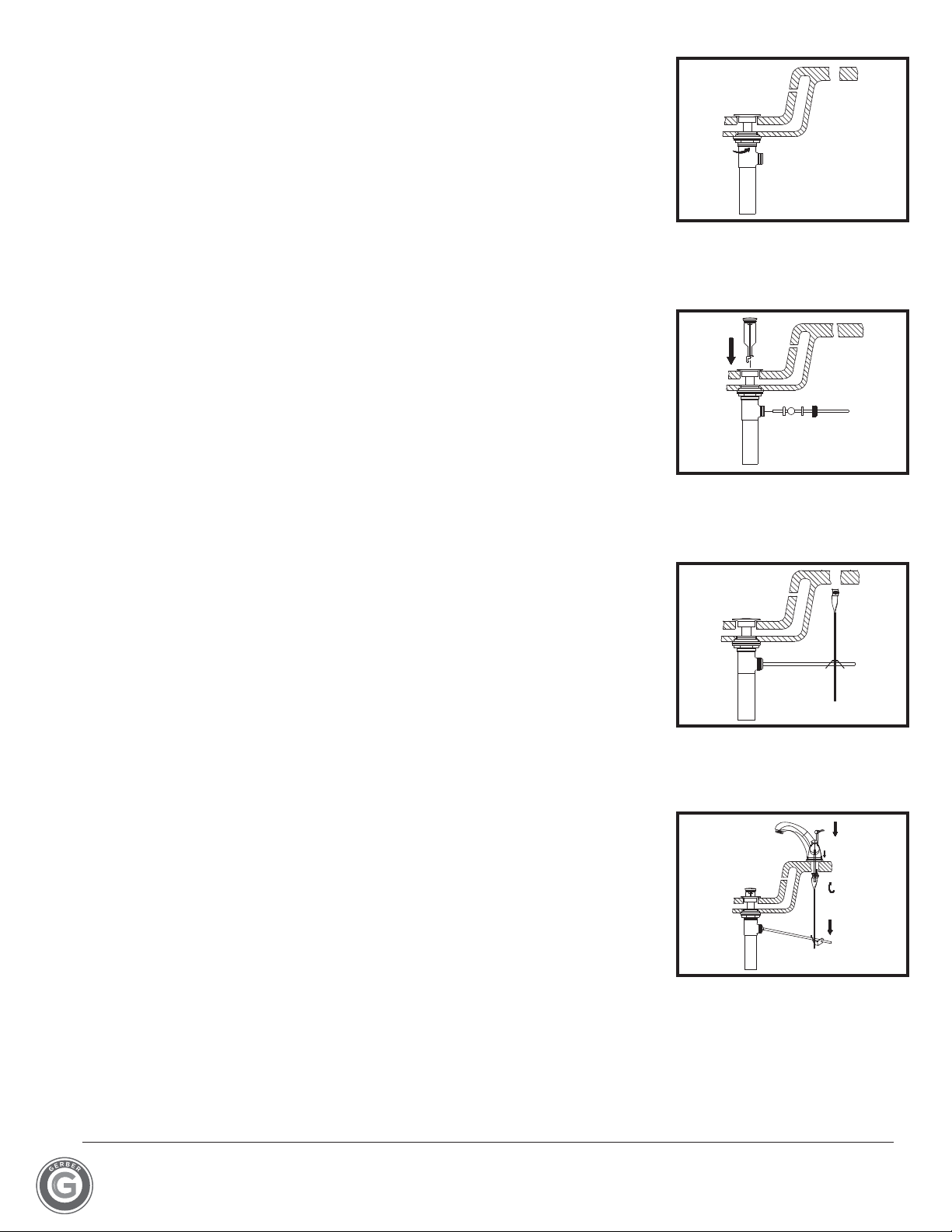

Thread lock nut (11) from underside of sink until rubber
4/
washer sits securely inside opening of sink. Tighten lock nut.
Enrosque la contratuerca (11) por debajo del lavabo hasta que el empaque de caucho se asegure dentro del orificio del lavabo. Apriete la contratuerca.
Visser l’écrou de blocage (11) en dessous du lavabo jusqu’à ce que la rondelle de caoutchouc soit solidement placéeà l’intérieur de l’ouverture du lavabo. Serrer l’écrou de blocage.
Insert main plunger (8) into drain. Insert ball rod (5) into
5/
rod port and into hole at bottom of main plunger.
Introduzca el obturador en el desagüe (8). Introduzca la
varilla glóbulo (5) en la abertura lateral del tubo del desagüe y en el hoyo al fondo del obturador.
Insérer le dispositif principal de fermeture mobile (8) dans le drain. Insérer le levier à rotule (5) dans l’orifice de levier et dans le trou au bas du dispositif principal de fermeture mobile.
Figure 4
Figure 5
Place one end of spring clip (4) on end of ball rod (5).
6/
Pass the tip of the rod through the hole in the lift rod strap (3) and then through the hole on the other end of the spring clip (4).
Coloque un extremo de la pinza sujetadora (4) en el extremo de la varilla glóbulo (5). Pase la varilla por un hoyo en la prolongación de la varilla levadiza (3) y entonces por el otro hoyo en la pinza sujetadora (4).
Mettre une extrémité de la pince (4) au bout du levier à rotule (5). Insérer la sangle de tige de levage (3) dans l’orifice de la pince (4).
Insert bottom of lift rod (1) into hole at top of lift rod strap
7/
(3). Tighten with thumb screw (2).
Inserte el extremo inferior de la varilla levadiza (1) en el orificio en el extremo superior de la prolongación de la varilla levadiza (3). Apriete con el tornillo (2).
Insérer la partie inférieure de la tige de levage (1) dans l’orifice sur le dessus de la sangle de tige de levage (3). Serrer à l’aide de la vis à oreilles (2).
Figure 6
Figure 7
P
7
E
R
C
O
N
F
E
A
S
M
S
R
I
O
O
F
N
R
A
E
L
P
®
Page 8
Trouble-Shooting / Guía de Solucionar Problemas / Dépannage
If you've followed the instructions carefully and your faucet still does not work properly, take these corrective steps.
Si usted ha seguido las instrucciones cuidadosamente y su grifo todavía no funciona correctamente, sigue estos pasos correctivos. Si vous avez suivi attentivement les instructions et que votre robinet ne fonctionne toujours pas correctement, apporter les correctifs suivants.
Problem / Problema / Problème
Leaks underneath handle.
Goteo debajo de la manija.
Fuites sous la manette.
Aerator leaks or has an inconsistent water flow pattern.
El aireador gotea o el chorro de agua está irregular.
Le brise-jet fuit ou la diffusion des jets qui s’en écoulent n’est pas uniforme.
Cause / Causa / Cause
Adjusting ring or cap has come loose.
El anillo de ajuste o la cubierta se han suelto.
La bague de réglage ou le capuchon est desserré.
Aerator is dirty or misfitted.
El aireador está sucio o mal puesto.
Le brise-jet est mal ajusté ou sale.
Action / Solución / Correctif
Remove handle and tighten adjusting ring or cap.
Quite la manija y apriete el anillo de ajuste o tapón.
Enlever la manette et serrer la bague de réglage ou le capuchon.
Unscrew the aerator to check rubber packing or replace the aerator.
Destornille el aireador para chequear el empaque de caucho. Vuelva a instalar el aireador.
Dévisser le brise-jet pour vérifier le joint en caoutchouc ou remplacer le brise-jet.
P
E
R
C
O
N
F
E
A
S
M
S
R
I
O
O
F
N
R
A
E
L
P
®
8
