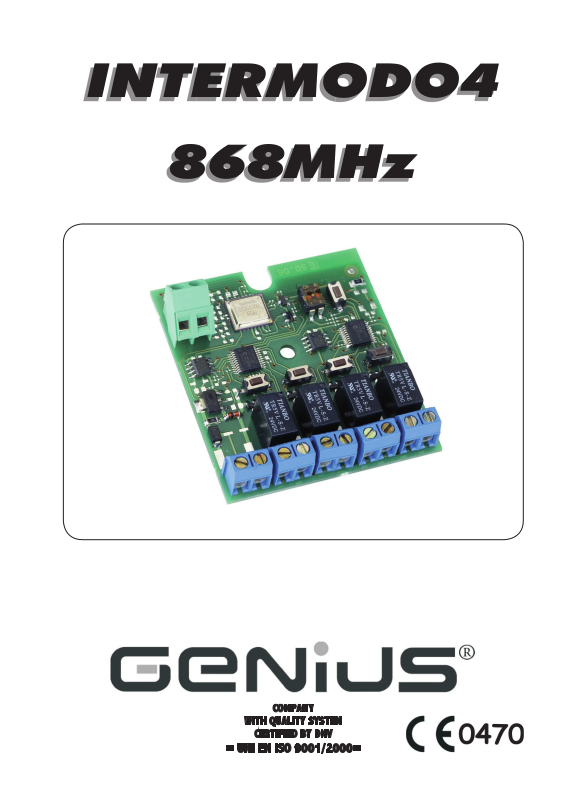

Genius INTERMODO4 868 User Manual

INTERMODO4

868MHz

INTERMODO4 868

1. DESCRIZIONE

L’apparecchiatura elettronica INTERMODO4 è una ricevente esterna quadri-canale, provvista di un sistema di decodifica integrato. Quando un canale viene attivato tramite radiocomando, il rispettivo contatto a relè N.O. si chiude con le modalità descritte al capitolo 5. Le configurazioni selezionabili sono le seguenti:

ITALIANO

Prefratturazione per pressacavi (Ø 16.5)



Coperchio



Predispozione per fissaggio su guida DIN



Attacchi per fissaggio tramite viti



Morsetti per uscita comando (N.O.)



Contatto a relè normalmente aperto (N.O.)



Led si segnalazione ( ON = USCITA ATTIVA )

DL1=LED CH 1 DL2=LED CH2







 

 

 

 

 



MODELLO INTERMODO4 868 ALIMENTAZIONE (V) 12/24 ac-dc

FREQUENZA DI RICEZIONE (MHz) 868.35±0.2

CORRENTE ASSORBITA (mA) 100 mA CODICI MEMORIZZABILI 250 CH1-2 / 250 CH 3-4 NUMERO CANALI 4

NUMERO USCITE A RELE’ (N.O.)

PORTATA CONTATTO RELE’ 0.5 A / 120 VA GRADO DI PROTEZIONE IP 44 TEMPERATURA DI FUNZIONAMENTO (°C) -20 / +55 USO ESLUSIVO Apricancello

DL3=LED CH3 DL4=LED CH4

Pulsanti di programmazione radio

SW1=PULSANTE CH1 SW2=PULSANTE CH2

SW1=PULSANTE CH1 SW2=PULSANTE CH2 SW3=PULSANTE CH3 SW4=PULSANTE CH4

SW3=PULSANTE CH3 SW4=PULSANTE CH4

DL6: led di segnalazione programmazione tempo CH4

DL6: led di segnalazione programmazione tempo CH4 SW5: Pulsante di programmazione tempo CH4

SW5: Pulsante di programmazione tempo CH4 Dipswitch di selezione

Dipswitch di selezione Morsetto per alimentazione

Morsetto per alimentazione Morsetto per antenna

Morsetto per antenna DL5: Led di presenza rete (ON = PRESENZA RETE )

DL5: Led di presenza rete (ON = PRESENZA RETE )

CH2= uscita a relè N.O. ad impulso/fissa ( selezionabile tramite DS1 )

CH4= uscita a relè N.O. temporizzata ( regolabile tramite SW5 )

CH1= uscita a relè N.O. ad impulso

CH3= uscita a relè N.O. ad impulso

LAMPEGGIO LENTO

DL6

LAMPEGGIO VELOCE

DL6

DS1 ON OFF

DIP SWITCH 1

DIP SWITCH 2

USCITA CANALE

BASE TEMPI CANA-

LE 4 1 SECONDO

2. CARATTERISTICHE TECNICHE

N 1 impulsiva / fissa (selezionabile)(CH2)

N 1 temporizzata (CH 4)

Prodotto conforme alla Direttiva 99/05/CE

Prodotto notificato in tutti i paesi dell’U.E.

BASE TEMPI DA 30 SEC.

SELEZIONATA ED USCITA ATTIVA

BASE TEMPI DA 1 SEC.

SELEZIONATA ED USCITA ATTIVA

USCITA CANALE 2

2 FISSA

SELEZ.

N 2 impulsive (CH 1-3)

USCITA CANALE 2

IMPULSIVA

BASE TEMPI CANA-

LE 4 30 SECONDI

SELEZ. (VEDI

CAP. 6)

Fig. 1Fig. 1

2

Avvicinare i radiocomandi, premere e tenere

3. MEMORIZZAZIONE DEI RADIOCOMANDI

E’ possibile memorizzare max. 250 codici per i

canali 1-2 e 250 codici per i canali 3-4.

Sul radiocomando master premere e tenere premuti

1.

i pulsanti P1 e P2 contemporaneamente. Il led del radiocomando inizierà a lampeggiare (per

2.

circa 10 sec.) Lasciare entrambi i pulsanti.

3.

Premere, per 1 secondo, il pulsante sulla ricevente

4.

(Fig.1 rif. ) corrispondente al canale a cui si vuole associare il radiocomando. Il led corrispondente sulla ricevente (Fig.1 rif. ), inizia

5.

a lampeggiare lentamente per 5 sec. Entro questi 5 sec. mentre il led del radiocomando sta

6.

ancora lampeggiando, premere e tenere premuto il pulsante desiderato sul radiocomando (il led del radiocomando si accenderà a luce fissa). Il led sulla scheda (Fig.1 rif. ) si accenderà a luce

7.

fissa per 1 secondo per poi spegnersi, indicando l’avvenuta memorizzazione. Rilasciare il pulsante del radiocomando.

8.

Premere per 2 volte, il pulsante del radiocomando

9.

memorizzato, in breve successione.

La scheda invierà,all’uscita associata al canale, un

comando.

Per aggiungere altri radiocomandi, è necessario

10.

trasferire il codice del pulsante del radiocomando memorizzato al pulsante corrispondente dei radiocomandi da aggiungere, seguendo la seguente procedura:

Sul radiocomando memorizzato premere e tenere

a–

premuti i pulsanti P1 e P2 contemporaneamente.

Il led del radiocomando inizierà a lampeggiare.

b–

Lasciare entrambi i pulsanti.

c–

Premere il pulsante memorizzato e tenerlo pre-

d–

muto (il led del radiocomando si accenderà a luce fissa).

e–

premuto il pulsante corrispondende del radiocomando da aggiungere, rilasciandolo solo dopo il doppio lampeggio del led del radiocomando che indica l’avvenuto apprendimento

Premere per 2 volte il pulsante del nuovo radioco-

f–

mando memorizzato, in breve successione.

La scheda invierà,all’uscita associata al canale, un

comando.

4. CANCELLAZIONE DI TUTTI I RADIOCOMANDI ASSOCIATI AI CANALI 1-2 O 3-4

Questa operazione NON è reversibile e, nel caso si

cancelli i radiocomandi associati ai canali 3-4, comporta anche la cancellazione del tempo di attivazione dell’uscita 4

Per cancellare TUTTI i codici dei radiocomandi asso-

1.

ciati ai canali 1-2 o 3-4, è sufficiente tenere premuto il pulsante corrispondente (Fig.1 rif. ), per 10 sec. (ES: PER CANCELLARE TUTTI I RADIOCOMANDI ASSOCIATI AI CANALI 1-2 SI PREMERA’ SW1 O SW2 ). Il led corrispondente (Fig.1 rif. ) al pulsante premuto

2.

lampeggerà per i primi 5 sec. per poi lampeggiare più velocemente per i successivi 5 sec. Il led si accenderà a luce fissa per 2 sec. per poi

3.

spegnersi. Rilasciare il pulsante premuto nel momento in cui il

4.

led corrispondente si accende a luce fissa.

5. LOGICA DI FUNZIONAMENTO

E’ possibile far comandare i canali della ricevente da radiocomandi diversi. (Es: Il radiocomando 1 comanda

il canale 1, il radiocomando 2 comanda il canale 2, ecc..)

ITALIANO

IMPULSO DA RADIOCOMANDOIMPULSO DA RADIOCOMANDO

CANALE 2

CANALE 1

USCITA 1 IMPULSO / / / /

USCITA 2 / IMPULSO

USCITA 3 / / / IMPULSO /

USCITA 4 ////

CANALE 2

dip switch 1=OFF

CANALE 2

dip switch 1=ON

CONTATTO CHIUSO

CONTATTO CHIUSO FINO AL PROSSIMO

FINO AL PROSSIMO

IMPULSO DA RA-

DIOCOMANDO

CANALE 3 CANALE 4

//

CONTATTO CHIUSO

FINO A FINE

TEMPO PROGRAM-

MATO

3

6.

PROGRAMMAZIONE TEMPO USCITA 4 ATTIVA

Quando dal radiocomando diamo un impulso al canale 4, si attiva l’uscita 4 (contatto chiuso) per un tempo programmabile variabile da un minimo di 1 sec. a un

massimo di 127,5 minuti.

Per effettuare la programmazione del tempo, occorre innanzitutto scegliere tramite il dip switch 2 la base tempi con cui la scheda effettuerà il conteggio (vedi tabella fig.1); successivamente premere il tasto SW5 (Fig.1 rif.  ) fino ad arrivare al tempo scelto (Ad ogni pressione del

ITALIANO

tasto corrisponde un breve accensione del led DL6). Attendere 5 sec., senza premere nessun tasto, fino all’accensione del led DL6 fisso per 3sec. (Per uscire dalla programmazione)

ESEMPIO 1:

TEMPO DI ATTIVAZIONE USCITA 4= 5 minuti

1.

Scegliere la base tempi da 30 sec. (Dip switch 2 OFF )

2.

Premere il tasto SW5 (Fig.1 rif. ) 10 volte. (base tempi 30 sec. X 10 pressioni = 5 min.)

3.

Non premere nessun tasto per 5 sec. fino all’uscita dalla programmazione.

ESEMPIO 2:

TEMPO DI ATTIVAZIONE USCITA 4= 20 secondi

1.

Scegliere la base tempi di 1 secondo.(Dip switch 2 ON )

2.

Premere il tasto SW5 (Fig.1 rif. ) 20 volte. (Base tempi 1 sec. X 20 pressioni = 20 sec.)

3.

Non premere nessun tasto per 5 sec. fino all’uscita dalla programmazione.

SE L’USCITA 4 E’ ATTIVA IL LED DL4 E’ ACCESO,

MENTRE IL LED DL6 LAMPEGGIA IN FUNZIONE ALLA BASE TEMPI SELEZIONATA

LAMPEGGIO

LENTO DL6

LAMPEGGIO VELOCE DL6

BASE TEMPI DA 30 SEC. SELEZIONATA ED

BASE TEMPI DA 1 SEC. SELEZIONATA ED

USCITA ATTIVA

PER MODIFICARE O CAMBIARE IL TEMPO DI

ATTIVAZIONE DELL’USCITA 4 OCCORRE RIPETERE L’OPERAZIONE DI PROGRAMMAZIONE.

7. DESCRIZIONE ETICHETTA

Nome produttore



codice identificativo del modello



Numero identificativo del lotto di produzione



Leggere le istruzioni



Smaltire secondo le direttive vigenti



Riferimento al notified body



4

INTERMODO4 868

1. DESCRIPTION

The INTERMODO4 control board is a four-channel external receiver, which has an integrated decoding system. When a channel is activated by radio control, the relevant N.O relay contact closes by the methods described in chapter 5. The selectable configurations are:

CH2= pulsed/fixed N.O relay output (selectable by DS1)

CH4= timed N.O. relay output (can be adjusted with SW5)

Preperforated facility for cable grippers (Ø16.5)



Cover



Facility for securing on DIN guide



Fittings for screw securing



Terminals for command output (N.O.)



Normally open (N.O.) relay contact



Signalling LEDs ( ON= OUTPUT ACTIVE )

DL1=LED CH 1 DL2=LED CH2







 

 

 

 

 



MODEL INTERMODO4 868 POWER SUPPLY (V) 12/24 ac-dc

RECEPTION FREQUENCY (MHz) 868.35±0.2

ABSORBED CURRENT (mA) 100 mA SAVEABLE CODES 250 CH1-2 / 250 CH 3-4 NUMBER OF CHANNELS 4

NUMBER OF RELAY OUTPUTS (N.O.)

RELAY CONTACTS CAPACITY 0.5 A / 120 VA PROTECTION CLASS IP 44 OPERATING AMBIENT TEMPERATURE (°C) -20 / +55 EXCLUSIVE USE gate opener

DL3=LED CH3 DL4=LED CH4

Radio programming push-buttons

SW1=PUSH-BUTTON CH1 SW2=PUSH-BUTTON CH2

SW1=PUSH-BUTTON CH1 SW2=PUSH-BUTTON CH2 SW3=PUSH-BUTTON CH3 SW4=PUSH-BUTTON CH4

SW3=PUSH-BUTTON CH3 SW4=PUSH-BUTTON CH4

DL6: LED signalling time programming CH4

DL6: LED signalling time programming CH4 SW5: Time programming push-button CH4

SW5: Time programming push-button CH4 Selection dip-switch

Selection dip-switch Power supply terminal

Power supply terminal Terminal for antenna

Terminal for antenna DL5: Mains ON LED ( ON=MAINS PRESENT )

DL5: Mains ON LED ( ON=MAINS PRESENT )

CH1= pulsed N.O. relay output

CH3= pulsed N.O. relay output

SLOW FLASHING

DL6

FAST FLASHING

DL6

DS1 ON OFF

DIP SWITCH 1

DIP SWITCH 2

CHANNEL 2 FIXED

OUTPUT

CHANNEL 4 TIME

CHANNEL 4 TIME BASE 1 SECOND

BASE 1 SECOND

SELECTION (SEE

CHAP. 6)

2. TECHNICAL SPECIFICATIONS

N 2 pulsed (CH 1-3)

N 1 pulsed/fixed (selectable) (CH2)

This product complies with Directive 99/05/EEC

Product notified in all E.C. countries

30 SECS. TIME BASE SELECTED

AND OUTPUT ACTIVE

1 SEC. TIME BASE SELECTED AND

OUTPUT ACTIVE

CHANNEL 2 PUL-

SED OUTPUT

CHANNEL 4 TIME

BASE 30 SECONDS

SELECTION (SEE

CHAP.6)

N 1 timed (CH4)

Fig. 1Fig. 1

ENGLISH

5

3. MEMORY STORAGE OF RADIO CONTROLS

A maximum of 250 codes for channels 1-2 and 250

codes for channels 3-4 can be memory stored.

On the master radio control, simultaneously press and

1.

hold down push-buttons P1 and P2. The radio control LED begins to flash (for about 10

2.

secs.). Release both push-buttons.

3.

Press, for 1 second, the push-button on the receiver

4.

(Fig.1 ref. ) relating to the channel you wish to associate with the radio control. The relevant LED on the receiver (Fig. 1 ref. ) begins

5.

to flash slowly for 5 secs. Within these 5 secs., while the radio control LED is still

6.

flashing, press and hold down the required push-button on the radio control (the radio control LED lights up on steady beam). The LED on the board (Fig.1 ref. ) lights up on steady

7.

beam for 1 second and then goes OFF, indicating that storage was executed. Release the radio control push-button.

8.

Quickly press twice in succession the memory stored

9.

ENGLISH

radio control push-button.

The board will send a command to the output

associated with the channel.

To add other radio controls, transfer the code of the

10.

memory-stored push-button of the radio control to the relevant push-button of the radio controls to be added, observing the following procedure:

On the memory stored radio control, simultaneously

a–

press and hold down push-buttons P1 and P2.

The radio control LED begins to flash.

b–

Release both push-buttons.

c–

Press the memory stored push-button and hold it

d–

down (the radio control LED lights up on steady beam).

Bring the radio controls near, press and hold down

e–

the push-button of the radio control to be ad-

ded, releasing it only after the double flash of the radio control LED, which indicates learning was executed.

f–

Quickly press twice the push-button of the new

memory stored radio control.

The board will send a command to the output

associated with the channel.

4. DELETION OF ALL RADIO CONTROLS

ASSOCIATED WITH CHANNELS 1-2 OR 3-4

This operation is NOT reversible and, if the radio con-

trols associated with channels 3-4 are deleted, it also entails the deletion of activation timer of output 4.

To delete ALL the radio control codes associated

1.

with channels 1-2 or 3-4, hold down the relevant push-button (Fig.1 ref. ) for 10 seconds. (e.g. TO DELETE ALL RADIO CONTROLS ASSOCIATED WITH CHANNELS 1-2, PRESS SW1 OR SW2). The LED (Fig.1 ref. ) relating to the pressed push-

2.

button flashes for the first 5 secs., and then flashes more quickly for the next 5 secs. The LED lights up on steady beam for 2 secs. and

3.

then goes OFF. Release the pressed push-button when the relevant

4.

LED lights up on a steady beam.

5. FUNCTION LOGIC

You can command the receiver channels from different radio controls. (E.g.: radio control 1 commands channel

1, radio control 2 commands channel 2, etc..)

PULSE FROM RADIO CONTROLPULSE FROM RADIO CONTROL

CHANNEL 2

CHANNEL 1

OUTPUT 1 PULSE / / / /

OUTPUT 2 / PULSE

OUTPUT 3 / / / PULSE /

OUTPUT 4 ////

CHANNEL 2

dip switch 1=OFF

CHANNEL 2

dip switch 1=ON

CONTACT CLOSED

UNTIL NEXT PULSE

FROM REMOTE

CONTROL

CHANNEL 3 CHANNEL 4

//

CONTACT CLOSED

CONTACT CLOSED UNTIL END OF PRO-

UNTIL END OF PRO-

GRAMMED TIME

6

6. OUTPUT 4 ACTIVE TIME PROGRAMMING

If you give a pulse to channel 4 from the radio control, output 4 (closed contact) is activated for a programmable time varying from a minimum of 1 sec to a maximum

of 127.5 minutes. To programme time, first of all select, with dip switch 2, the time base with which the board will count (see table fig.1); next press the SW5 key (Fig.1 ref. ) until you reach

the selected time (LED DL6 briefly lights up whenever the relevant key is pressed). Wait for 5 secs. without pressing any key, until LED DL6 lights up on steady beam for 3 seconds. (To exit programming)

EXAMPLE 1:

OUTPUT ACTIVATION TIME 4=5 minutes

1.

Select 30 secs. time base (Dip-switch 2 OFF )

2.

Press key SW5 (Fig.1 ref. ) 10 times. (time base 30 secs. X 10 pressings = 5 min.)

3.

Do not press any key for 5 secs. until you exit programming.

EXAMPLE 2:

OUTPUT ACTIVATION TIME 4=20 seconds

1.

Select 1 sec. time base. (Dip-switch 2 ON )

2.

Press key SW5 (Fig.1 ref. ) 20 times. (time base 1 sec. X 20 pressings = 20 sec.)

3.

Do not press any key for 5 secs. until you exit programming.

IF OUTPUT 4 IS ACTIVE, LED DL4 IS LIGHTED, WHEREAS

LED DL6 FLASHES ACCORDING TO THE SELECTED TIME BASE

SLOW

FLASHING DL6 FAST FLASHING

DL6

30 SECS. TIME BASE SELECTED AND

1 SEC. TIME BASE SELECTED AND OUTPUT

OUTPUT ACTIVE

ACTIVE

CE DECLARATION OF CONFORMITY

Manufacturer: GENIUS S.p.A.

Address:

Via Padrre Elzi, 32 - 24050 - Grassobbio - Bergamo - Italia

Declares that:

are in conformity with the requirements of directive

•

99/5/CE

and according to the requirements of the following

•

harmonised standards:

Grassobbio, 01 August 2008

The radio system

EN301 489-1 EN301 489-3 EN300 200-2

EN 60950-1 EN 50371

INTERMODO4 868

Managing Director

D. Gianantoni

ENGLISH

TO MODIFY OR CHANGE ACTIVATION TIME OF

OUTPUT 4, REPEAT THE PROGRAMMING OPERATION.

7. DESCRIPTION OF THE LABEL

Name of producer



Model identification code



Identification number of the production batch



Read the instructions



Observe the current regulations for a correct di-



sposal Notified body reference



7

INTERMODO4 868

1. DESCRIPTION

L’armoire électronique INTERMODO4 est un récepteur externe à quatre canaux, munie d’un système de décodage intégré. À l’activation d’un canal par l’intermédiaire de la radiocommande, le contact à relais N.O. respectif se ferme suivant les modalités décrites au chapitre 5. Les configurations sélectionnables sont les suivantes:

CH2= sortie à relais N.O. à impulsion/fixe ( sélectionnable par l’intermédiaire de DS1 )

CH4= sortie à relais N.O. temporisée ( réglable par l’intermédiaire de SW5 )

Pré-cassure pour serre-câbles (Ø 16,5)



Couvercle



Disposition pour fixation sur guide DIN



FRANÇAIS

Pattes d’attache pour fixation avec des vis



Bornes pour sortie commande (N.O.)



Contact à relais normalement ouvert (N.O.)



LEDs de signalisation ( ON = SORTIE ACTIVE)

DL1=LED CH 1 DL2=LED CH2







 

 

 

 

 



MODÈLE INTERMODO4 868 ALIMENTATION (V) 12/24 ac-dc

FRÉQUENCE DE RÉCEPTION (MHz) 868.35±0.2

COURANT ABSORBÉ (mA) 100 mA CODES MÉMORISABLES 250 CH1-2 / 250 CH 3-4 NOMBRE DE CANAUX 4

NOMBRE DE SORTIES À RELAIS (N.O.)

PORTÉE CONTACT RELAIS 0.5 A / 120 VA DEGRÉ DE PROTECTION IP 44 TEMPÉRATURE D’UTILISATION (°C) -20 / +55 USAGE EXCLUSIF ouverture portails

DL1=LED CH 1 DL2=LED CH2

DL3=LED CH3 DL4=LED CH4

Boutons-poussoirs de programmation radio

Boutons-poussoirs de programmation radio SW1=BOUTON-POUSSOIR CH1 SW2=BOUTON-POUSSOIR CH2

SW1=BOUTON-POUSSOIR CH1 SW2=BOUTON-POUSSOIR CH2 SW3=BOUTON-POUSSOIR CH3 SW4=BOUTON-POUSSOIR CH4

SW3=BOUTON-POUSSOIR CH3 SW4=BOUTON-POUSSOIR CH4 DL6: LED de signalisation de programmation du temps CH4

DL6: LED de signalisation de programmation du temps CH4 SW5: Bouton-poussoir de programmation du temps CH4

SW5: Bouton-poussoir de programmation du temps CH4 DIP-SWITCHE de sélection

DIP-SWITCHE de sélection Borne pour alimentation

Borne pour alimentation Borne pour antenne

Borne pour antenne DL5: LED de présence de courant (ON = PRÉSENCE DE COURANT)

DL5: LED de présence de courant (ON = PRÉSENCE DE COURANT)

CH1= sortie à relais N.O. à impulsion

CH3= sortie à relais N.O. à impulsion

CLIGNOTEMENT LENT

DL6

CLIGNOTEMENT RAPID

DL6

DS1 ON OFF

DIP SWITCHE 1

DIP SWITCHE 2

SORTIE CANAL

BASE DES TEMPS

CANAL 4 1

SECONDE SELECT.

(VOIR CHAP. 6)

2. CARACTÉRISTIQUES TECHNIQUES

N 2 impulsives (CH 1-3)

N 1 impulsive / fixe (sélectionnable)(CH2)

N 1 temporisée (CH 4)

Produit conforme à la Directive 99/05/EEC

Produit notifié dans tous le pays de l’U.E.

BASE DES TEMPS A PARTIR DE 30 S

SELECTIONNÉE ET SORTIE ACTIVE

SELECTIONNÉE ET SORTIE ACTIVE BASE DES TEMPS À PARTIR DE 1 S

BASE DES TEMPS À PARTIR DE 1 S SÉLECTIONNÉE ET SORTIE ACTIVE

SÉLECTIONNÉE ET SORTIE ACTIVE

SORTIE CANAL 2

2 FIXE

SORTIE CANAL 2

IMPULSIVE

BASE DES TEMPS

CANAL 4 30

SECONDES SELECT.

(VOIR CHAP. 6)

Fig. 1Fig. 1

8

Appuyer sur le bouton-poussoir mémorisé et le

3. MÉMORISATION DES RADIOCOMMANDES

On peut mémoriser maxi. 250 codes pour les

canaux 1-2 et 250 codes pour les canaux 3-4.

Sur la radiocommande master, appuyer, en les

1.

maintenant enfoncés, simultanément sur les boutonspoussoirs P1 et P2. La LED de la radiocommande commencera à cli-

2.

gnoter (pendant environ 10 s). Relâcher les deux boutons.

3.

Appuyer, pendant 1 seconde, sur le bouton-poussoir

4.

du récepteur (Fig.1 réf. ), correspondant au canal auquel on souhaite associer la radiocommande. La LED correspondante sur le récepteur (Fig.1 réf. )

5.

commence à clignoter lentement pendant 5 s. Pendant ces 5 s, tandis que la LED de la radiocom-

6.

mande est encore en train de clignoter, appuyer, en le maintenant enfoncé, sur le bouton-poussoir souhaité de la radiocommande (la LED de la radiocommande s’allumera fixe). La LED sur la platine (Fig.1 réf. ) s’allumera fixe

7.

pendant 1 seconde, puis elle s’éteindra, indiquant que la mémorisation a été effectuée. Relâcher le bouton-poussoir de la radiocomman-

8.

de. Appuyer 2 fois sur le bouton-poussoir de la radiocom-

9.

mande mémorisée, en une brève succession.

La platine enverra une commande à la sortie as-

sociée au canal.

Pour ajouter d’autres radiocommandes, transférer

10.

le code du bouton-poussoir de la radiocommande mémorisée vers le bouton-poussoir correspondant des radiocommandes à ajouter, en procédant comme suit:

Sur la radiocommande mémorisée, appuyer, en

a–

les maintenant enfoncés, simultanément sur les boutons-poussoirs P1 et P2.

La LED de la radiocommande commencera à

b–

clignoter.

Relâcher les deux boutons-poussoirs.

c–

d–

maintenir enfoncé (la LED de la radiocommande s’allumera fixe).

Rapprocher les radiocommandes, appuyer, en

e–

le maintenant enfoncé, sur le bouton-poussoir correspondant de la radiocommande à ajouter, ne le relâcher qu’après le double clignotement de la LED de la radiocommande indiquant que l’apprentissage a eu lieu.

f–

Appuyer 2 fois sur le bouton-poussoir de la nouvelle

radiocommande mémorisée, en une brève succession.

La platine enverra une commande à la sortie as-

sociée au canal.

4. EFFACEMENT DE TOUTES LES RADIOCOMMANDES ASSOCIÉES AUX CANAUX 1-2 OU 3-4

Cette opération N’est PAS réversible et, si l’on efface

les radiocommandes associées aux canaux 3-4, on effacera également le temps d’activation de la sortie 4

Pour effacer TOUS les codes des radio-

1.

commandes associés aux canaux 1-2 ou 3-4, il suffit de maintenir le bouton-poussoir correspondant enfoncé (Fig.1 réf. ), pendant 10 s. (EX: POUR EFFACER TOUTES LES RADIOCOMMANDES ASSOCIÉES AUX CANAUX 1-2, APPUYER SUR SW1 OU SW2). La LED (Fig.1 réf. ) correspondant au bouton-

2.

poussoir enfoncé clignote pendant les 5 premières secondes, puis le clignotement s’accélère pendant les 5 secondes suivantes. La LED s’allume fixe pendant 2 s, puis elle s’étein-

3.

dra. Relâcher le bouton-poussoir enfoncé au moment où

4.

la LED correspondante s’allume fixe.

5. LOGIQUE DE FONCTIONNEMENT

Des radiocommandes différentes peuvent commander les canaux du récepteur. (Ex : la radiocommande 1

commande le canal 1, la radiocommande 2 commande le canal 2, etc.).

FRANÇAIS

IMPULSION EN PROVENANCE DE LA RADIOCOMMANDEIMPULSION EN PROVENANCE DE LA RADIOCOMMANDE

CANAL 2

CANAL 1

SORTIE 1 IMPULSION / / / /

SORTIE 2 / IMPULSION

SORTIE 3 / / / IMPULSION /

SORTIE 4 ////

CANAL 2

dip switche 1=OFF

CANAL 2

dip switche 1=ON

CONTACT FERMÉ

CONTACT FERMÉ JUSQU’À L’IMPUL-

JUSQU’À L’IMPUL-

SION SUIVANTE EN

PROVENANCE DE LA

TÉLÉCOMMANDE

CANAL 3 CANAL 4

//

CONTACT FERMÉ

JUSQU’À L’ÉCOU-

JUSQU’À L’ÉCOULEMENT DU TEMPS

LEMENT DU TEMPS

PROGRAMMÉ

9

6. PROGRAMMATION TEMPS DE SORTIE 4 ACTIVE

Lorsqu’on envoie une impulsion au canal 4 à partir de la télécommande, on active la sortie 4 (contact fermé) pendant un temps programmable qui varie d’un mini-

mum de 1 s à un maximum de 127,5 minutes. Pour programmer le temps, choisir tout d’abord par l’intermédiaire du DIP-SWITCHE 2 la base de temps sur laquelle la platine effectuera le décompte (voir tableau fig.1); ensuite, appuyer sur la touche SW5 (Fig.1 réf. )

jusqu’au temps choisi correspondant (à chaque pression de la touche correspond un court allumage de la LED DL6). Attendre 5 s, sans appuyer sur aucune touche, jusqu’à l’allumage fixe de la LED DL6 pendant 3 s. (pour sortir de la programmation).

EXEMPLE 1:

TEMPS D’ACTIVATION SORTIE 4= 5 minutes

1.

Choisir une base des temps de 30 s. (Dip-switche 2 OFF )

2.

Appuyer 10 fois sur la touche SW5 (Fig.1 réf. ). (base des temps 30 s par 10 pressions = 5 min.)

3.

NN’appuyer sur aucune touche pendant 5 s tant qu’on n’est pas sorti de la programmation.

EXEMPLE 2:

TEMPS D’ACTIVATION SORTIE 4= 20 secondes

1.

Choisir une base des temps de 1 seconde. (Dipswitche 2 ON )

2.

Appuyer 20 fois sur la touche SW5 (Fig.1 réf. ). (base des temps 1 s par 20 pressions = 20 s)

3.

N’appuyer sur aucune touche pendant 5 s tant qu’on n’est pas sorti de la programmation.

FRANÇAIS

SI LA SORTIE 4 EST ACTIVE, LA LED DL4 EST ALLUMÉE,

TANDIS QUE LA LED DL6 CLIGNOTE SUIVANT LA BASE DES TEMPS SÉLECTIONNÉE

CLIGNOTEMENT

LENT DL6

CLIGNOTEMENT

RAPIDE DL6

POUR MODIFIER LE TEMPS D’ACTIVATION DE LA

BASE DES TEMPS DE 30 S SÉLECTIONNÉE

BASE DES TEMPS DE 1 S SéLECTIONNÉE

SORTIE 4, RÉPÉTER L’OPÉRATION DE PROGRAMMATION.

ET SORTIE ACTIVE

7. DESCRIPTION ÉTIQUETTE

Name du producteur



Code d’identification du modèle



Numéro d’indentification udu lot de production



Lire les instruction



Éliminer selon les directives en vigueur



Référence organisme notifié (notified body)



10

INTERMODO4 868

1. DESCRIPCIÓN

El equipo electrónico INTERMODO4 es un receptor externo cuatricanal, provisto de un sistema de descodificación incorporado. Cuando un canal es activado mediante un radiomando, el respectivo contacto de relé N.A. se cierra según las modalidades que se describen en el capítulo 5. Las configuraciones que pueden seleccionarse son las siguientes:

CH2= salida de relé N.A. por impulso/fija ( seleccionable por medio de DS1 )

CH4= salida de relé N.A. temporizada ( regulable por medio de SW5 )

Zona precortada para sujeta-cables (Ø 16.5)



Tapa



Predisposición para fijación en guía DIN



Fijaciones para instalación con tornillos



Bornes para salida mando (N.A.)



Contacto de relé normalmente abierto (N.A.)



Diodo de señalización ( ON = SALIDA ACTIVA )

DL1=DIODO CH 1 DL2=DIODO CH2



DL3=DIODO CH3 DL4=DIODO CH4

Pulsadores de programación radio

SW1=PULSADOR CH1 SW2=PULSADOR CH2



SW3=PULSADOR CH3 SW4=PULSADOR CH4

DL6: Diodo de señalización programación tiempo CH4



SW5: Pulsador de programación tiempo CH4



Dipswitch de selección



Borne para alimentación



Borne para antena



DL5: Diodo de presencia de red (ON = PRESENCIA DE RED )



MODELLO INTERMODO4 868 ALIMENTACIÓN (V) 12/24 ac-dc

FRECUENCIA DE RECEPCIÓN (MHz) 868.35±0.2

CORRIENTE ABSORBIDA (mA) 100 mA CÓDIGOS MEMORIZABLES 250 CH1-2 / 250 CH 3-4 NÚMERO DE CANALES 4

NÚMERO DE SALIDAS DE RELÉ (N.O.)

CAPACIDAD CONTACTO RELÉ 0.5 A / 120 VA GRADO DE PROTECCIÓN IP 44 TEMPERATURA AMBIENTE DE FUNCIONAMIENTO (°C) -20 / +55 USO EXCLUSIVO abrepuertas

Producto notificado en todos los países del la Comunidad Europea

CH1= salida de relé N.A. por impulso

CH3= salida de relé N.A. por impulso

DESTELLO LENTO

DL6

DESTELLO RÁPIDO

DL6

DS1 ON OFF

DIP SWITCH 1

DIP SWITCH 2

SALIDA CANAL

BASE TIEMPOS CA-

BASE TIEMPOS CANAL 4 1 SEGUNDO

NAL 4 1 SEGUNDO

SELEC. (VÉASE

2. CARACTERÍSTICAS TÉCNICAS

N 2 impulsivas (CH 1-3)

N 1 impulsiva / fija (seleccionable)(CH2)

N 1 temporizada (CH 4)

El producto comple la Directiva 99/05/CEE

BASE TIEMPOS DE 30 SEG.

SELECCIONADA Y SALIDA ACTIVA

BASE TIEMPOS DE 1 SEG.

SELECCIONADA Y SALIDA ACTIVA

SALIDA CANAL 2

2 FIJA

CAP. 6)

SALIDA CANAL 2

IMPULSIVA

BASE TIEMPOS

CANAL 4 30

SEGUNDOS SELEC.

(VÉASE CAP. 6)

Fig. 1Fig. 1

ESPAÑOL

11

Presione el pulsador memorizado y manténgalo

3. MEMORIZACIÓN DE LOS RADIOMANDOS

Se pueden memorizar al máximo 250 códigos

para los canales 1-2 y 250 códigos para los canales 3-4.

En el radiomando master presione y mantenga pre-

1.

sionados los pulsadores P1 y P2 simultáneamente. El diodo del radiomando empezará a destellar (du-

2.

rante unos 10 seg.) Suelte ambos pulsadores.

3.

Presione 1 segundo el pulsador del receptor (Fig.1

4.

ref. ), correspondiente al canal al que se quiere asociar el radiomando. El diodo correspondiente en el receptor (Fig.1 ref. ),

5.

empieza a destellar lentamente durante 5 seg. Antes de que se agoten estos 5 seg. mientras el diodo

6.

del radiomando todavía está destellando, presione y mantenga presionado el pulsador deseado del radiomando (el diodo del radiomando se encenderá con luz fija). El diodo de la tarjeta (Fig.1 ref. ) se encenderá

7.

con luz fija durante 1 segundo y seguidamente se apagará, lo que indica que la memorización se ha llevado a cabo. Suelte el pulsador del radiomando.

8.

Presione 2 veces seguidas rápidamente el pulsador

9.

del radiomando memorizado.

La tarjeta enviará un mando a la salida asociada

al canal.un comando.

Para añadir otros radiomandos es necesario transferir

10.

el código del pulsador del radiomando memorizado al pulsador correspondiente de los radiomandos que se han de añadir, para ello proceda del siguiente modo:

En el radiomando memorizado presione y man-

a–

tenga presionados los pulsadores P1 y P2 simultáneamente.

El diodo del radiomando empezará a destellar.

b–

Suelte ambos pulsadores.

c–

d–

presionado (el diodo del radiomando se encenderá con luz fija).

Acerque los radiomandos, presione y mantenga

e–

presionado el pulsador correspondiente del radiomando que se quiere añadir, y suéltelo sólo después de que el diodo del radiomando emita un doble destello para indicar que la memorización se ha llevado a cabo

Presione 2 veces seguidas rápidamente el pulsador

f–

del nuevo radiomando memorizado.

La tarjeta enviará un mando a la salida asociada

al canal.un comando.

4. BORRADO DE TODOS LOS RADIOMANDOS ASOCIADOS A LOS CANALES 1-2 O 3-4

Esta operación NO es reversible, y si se borran

los radiomandos asociados a los canales 3-4, también se borra el tiempo de activación de la salida 4.

Para borrar TODOS los códigos de los radio-

1.

mandos asociados a los canales 1-2 o 3-4, es suficiente mantener presionado el correspondiente pulsador (Fig.1 ref. ) durante 10 seg. (POR EJ.: PARA BORRAR TODOS LOS RADIOMANDOS ASOCIADOS A LOS CANALES 1-2 SE PRESIONARÁ SW1 O SW2 ). El diodo correspondiente (Fig.1 ref. ) al pulsador

2.

presionado destellará los primeros 5 seg. y seguidamente destellará más rápidamente durante los siguientes 5 seg. El diodo se encenderá con luz fija durante 2 seg. y

3.

luego se apagará. Suelte el pulsador presionado cuando el diodo cor-

4.

respondiente se encienda con luz fija.

5. LÓGICA DE FUNCIONAMIENTO

Los canales del receptor pueden ser mandados por radiomandos diferentes. (Por ej.: El radiomando 1 manda

el canal 1, el radiomando 2 manda el canal 2, etc.).

ESPAÑOL

IMPULSO DESDE EL RADIOMANDOIMPULSO DESDE EL RADIOMANDO

CANAL 2

CANAL 1

SALIDA 1 IMPULSO / / / /

SALIDA 2 / IMPULSO

SALIDA 3 / / / IMPULSO /

SALIDA 4 ////

CANAL 2

dip switch 1=OFF

CANAL 2

dip switch 1=ON

CONTACTO CERRA-

CONTACTO CERRADO HASTA EL PRÓXI-

DO HASTA EL PRÓXIMO IMPULSO DESDE

MO IMPULSO DESDE

EL TELEMANDO

12

CANAL 3 CANAL 4

//

CONTACTO CER-

RADO HASTA EL

FINAL DEL TIEMPO

PROGRAMADO

6. PROGRAMACIÓN DEL TIEMPO SALIDA 4 ACTIVA

Cuando desde el radiomando damos un impulso al canal 4, se activa la salida 4 (contacto cerrado) durante un tiempo programable que varía de un mínimo de 1 seg.

a un máximo de 127,5 minutos. Para programar el tiempo, en primer lugar hay que escoger, mediante el dip switch 2, la base de tiempos con la

que la tarjeta realizará el conteo (véase tabla fig.1). En segundo lugar hay que presionar la tecla SW5 (Fig.1 ref. ) hasta llegar al tiempo elegido (A cada presión de la tecla corresponde un breve encendido del diodo DL6). Espere 5 segundos, sin presionar ninguna tecla, hasta que se encienda el diodo DL6 con luz fija durante 3 seg. (Para salir de la programación)

EJEMPLO 1:

TIEMPO DE ACTIVACIÓN SALIDA 4=5 minutos

1.

Escoja la base de tiempos de 30 seg. (Dip switch 2 OFF )

2.

Presione la tecla SW5 (Fig.1 ref. ) 10 veces. (base de tiempos de 30 seg. X 10 presiones = 5 min.)

3.

No presione ninguna tecla durante 5 seg. hasta que salga de la programación.

EJEMPLO 2:

TIEMPO DE ACTIVACIÓN SALIDA 4=20 segundos

1.

Escoja la base de tiempos de 1 segundo. (Dip switch 2 ON )

2.

Presione la tecla SW5 (Fig.1 ref. ) 20 veces. (base de tiempos de 1 seg. X 20 presiones = 20 seg.)

3.

No presione ninguna tecla durante 5 seg. hasta que salga de la programación.

SI LA SALIDA 4 ESTÁ ACTIVA, EL DIODO DL4 ESTÁ

ENCENDIDO, MIENTRAS QUE EL DIODO DL6 DESTELLA EN FUNCIÓN DE LA BASE DE TIEMPOS SELECCIONADA

DESTELLO

LENTO DL6

DESTELLO

RÁPIDO DL6

BASE TIEMPOS DE 30 SEG. SELECCIONA-

DA Y SALIDA ACTIVA

BASE TIEMPOS DE 1 SEG. SELECCIONADA

Y SALIDA ACTIVA

PARA MODIFICAR O CAMBIAR EL TIEMPO DE

ACTIVACIÓN DE LA SALIDA 4 HAY QUE REPETIR LA OPERACIÓN DE PROGRAMACIÓN.

7. DESCRIPCIÓN DE LA ETIQUETA

Nombre de productor



Código de identificación del modelo



Número de idenficación del lote de producción



Leer las instrucciones



Eliminar segúndo las derectivas vigentes



Referencia orgaanismo notificado (notified body)



ESPAÑOL

13

INTERMODO4 868

1. BESCHREIBUNG

Das elektronische Steuergerät INTERMODO4 ist mit einem externen vierkanaligen Empfänger mit integriertem Entschlüsselungssystem. QWenn ein Kanal über Funksteuerung aktiviert wird, schließt sich der entsprechende Relaiskontakt (NO) entsprechend der Beschreibung in Kapitel 5. Folgende Konfigurationen können ausgewählt werden:

CH2= Relaisausgang (NO) mit Impulsschaltung/festgeschaltet ( auswählbar über DS1 )

CH4= Relaisausgang (NO) mit Zeitschaltung ( auswählbar über SW5 )

Vorgearbeitete Durchbruchstelle für Kabelverschrau-



bungen (Ø 16.5)

bungen (Ø 16.5) Abdeckung

Abdeckung



Vorrüstung für die Befestigung auf DIN-Schiene



Anschlüsse für die Schraubenbefestigung



Klemmen für Schaltausgang (NO)



Relaiskontakt mit Arbeitskontakt (NO)



Anzeige-LED ( ON = AUSGANG AKTIVIERT )

DL1=LED CH 1 DL2=LED CH2







 

 

 

 





MODELL INTERMODO4 868 VERSORGUNG (V) 12/24 ac-dc

EMPFANGSFREQUENZ (MHz) 868.35±0.2

AUFGENOMMENE STROMSTÄRKE (mA) 100 mA

DEUTSCH

EINSPEICHERBARE CODES 250 CH1-2 / 250 CH 3-4 ANZAHL DER KANÄLE 4

ANZAHL DER RELAISAUSGÄNGE (NO)

SCHALTVERMÖGEN DES RELAISKONTAKTS 0.5 A / 120 VA SCHUTZART IP 44 BETRIEBSTEMPERATUR (°C) -20 / +55 EXKLUSIV GEBRAUCHEN Gatteröffner

DL3=LED CH3 DL4=LED CH4

Tasten für die Funkprogrammierung

SW1=TASTE CH1 SW2=TASTE CH2

SW1=TASTE CH1 SW2=TASTE CH2 SW3=TASTE CH3 SW4=TASTE CH4

SW3=TASTE CH3 SW4=TASTE CH4

DL6: Anzeige-LED für die Zeitprogrammierung CH4

DL6: Anzeige-LED für die Zeitprogrammierung CH4 SW5: Taste für die Zeitprogrammierung CH4

SW5: Taste für die Zeitprogrammierung CH4 Dip-Switch für die Auswahl

Dip-Switch für die Auswahl Klemme für Versorgung

Klemme für Versorgung Klemme für Antenne

Klemme für Antenne DL5: Anzeige-LED Netzspannung (ON = NETZSPANNUNG

DL5: Anzeige-LED Netzspannung (ON = NETZSPANNUNG EIN )

EIN )

Ausschließlich in Torantriebbereich anzuwenden Dieses Produkt ist allen EU-Länder notifiziert worden.

CH1= Relaisausgang (NO) mit Impulsschaltung

CH3= Relaisausgang (NO) mit Impulsschaltung

LANGSAMES BLINKSIGNAL

DL6

SCHNELLES BLINKSIGNAL

DL6

DS1 ON OFF

DIP SWITCH 1

DIP SWITCH 2

ZEITTAKT 30 SEK. AUSGEWÄHLT

ZEITTAKT ZU 1 SEK. AUSGEWÄHLT

AUSGANG KANAL

2 FESTGESCHALTET

ZEITTAKT KANAL 4

1 SEKUNDE AUSW.

(SIEHE KAP. 6)

2. TECHNISCHE DATEN

N 1 impulsgeschaltet/festgeschaltet (auswählbar) (CH2)

Dieses Produkt entspricht der 99/05/EWG Richtlinien.

N 2 impulsgeschaltet (CH 1-3)

N 1 zeitgeschaltet (CH 4)

UND AUSGANG AKTIV

AUSGANG KANAL 2

AUSGANG KANAL 2 IMPULSGESCHALTET

IMPULSGESCHALTET

ZEITTAKT KANAL

ZEITTAKT KANAL 4 30 SEKUNDEN

4 30 SEKUNDEN

AUSW. (SIEHE

KAP. 6)

Abb. 1Abb. 1

14

3. EINSPEICHERUNG DER FUNKSTEUERUNGEN

Eingespeichert werden können max. 250 Codes

für die Kanäle 1-2 und 250 Codes für die Kanäle 3-4.

Auf der Master-Funksteuerung die Tasten P1 und P2

1.

gleichzeitig anhaltend drücken. Die LED der Funksteuerung beginnt zu blinken (ca.

2.

10 Sek. lang). Beide Tasten loslassen.

3.

Die Taste auf dem Empfänger (Abb. 1 Bez. ) für den

4.

Kanal, der mit der Funksteuerung kombiniert werden soll, 1 Sekunde lang drücken. Die entsprechende LED am Empfänger (Abb. 1 Bez.

5.

) beginnt 5 Sekunden lang langsam zu blinken. Innerhalb dieser 5 Sekunden, während die LED der

6.

Funksteuerung noch blinkt, die gewünschte Taste auf der Funksteuerung anhaltend drücken (die LED der Funksteuerung leuchtet mit Dauerlicht auf). Die LED auf der Karte (Abb. 1 Bez. ) leuchtet mit

7.

Dauerlicht 1 Sekunde lang auf und erlischt dann als Zeichen für die erfolgte Einspeicherung. Die Taste der Funksteuerung loslassen.

8.

Die Taste der eingespeicherten Funksteuerung kurz

9.

hintereinander 2 Mal drücken.

Die Steuerkarte sendet dem mit dem Kanal kombi-

nierten Ausgang einen Befehl.

Zum Hinzufügen weiterer Funksteuerungen muss der

10.

Code der Taste der eingespeicherten Funksteuerung auf die entsprechende Taste der hinzuzufügenden Funksteuerungen wie folgt übertragen werden:

Auf der eingespeicherten Funksteuerung die Tasten

a–

P1 und P2 gleichzeitig anhaltend drücken.

Die LED der Funksteuerung blinkt.

b–

Beide Tasten loslassen.

c–

Die eingespeicherte Taste anhaltend drücken (die

d–

LED der Funksteuerung leuchtet mit Dauerlicht

auf).

e–

Die Funksteuerungen annähern, die entsprechende

Taste der hinzuzufügenden Funksteuerung drücken und erst nach dem doppelten Blinken der LED der Funksteuerung zur Anzeige der erfolgten Einlernung loslassen.

f–

Die Taste der neuen eingespeicherten Funksteue-

rung kurz hintereinander 2 Mal drücken.

Die Karte sendet dem mit dem Kanal kombinierten

Ausgang einen Befehl.

4. LÖSCHEN ALLER MIT DEN KANÄLEN 1-2

ODER 3-4 KOMBINIERTEN FUNKSTEUERUNGEN

Dieser Vorgang ist NICHT reversibel, das heißt,

wenn die mit den Kanälen 3-4 kombinierten Funksteuerungen gelöscht werden, erfolgt auch die Löschung der Aktivierungszeit des Ausgangs

4.

Um ALLE Codes der mit den Kanälen 1-2 oder 3-4 kombi-

1.

nierten Funksteuerungen zu löschen, die entsprechende Taste (Abb. 1 Bez. ) 10 Sekunden lang drücken. (BSP.: ZUM LÖSCHEN ALLER MIT DEN KANÄLEN 1-2 KOMBINIERTEN FUNKSTEUERUNGEN SW1 ODER SW2 DRÜCKEN). Die der gedrückten Taste entsprechende LED (Abb. 1

2.

Bez. ) blinkt in den ersten 5 Sekunden langsam und in den nächsten 5 Sekunden schneller. Die LED leuchtet mit Dauerlicht 2 Sekunden lang auf

3.

und erlischt dann. Die gedrückte Taste loslassen, wenn die entsprechen-

4.

de LED mit Dauerlicht aufleuchtet.

5. STEUERUNGSLOGIK

Die Kanäle des Empfängers können über verschiedene Funksteuerungen gesteuert werden. (Bsp.: Die Funk-

steuerung 1 steuert den Kanal 1, die Funksteuerung 2 steuert den Kanal 2 usw.)

IMPULS ÜBER FUNKSTEUERUNGIMPULS ÜBER FUNKSTEUERUNG

KANAL 2

KANAL 1

AUSGANG 1 IMPULS / / / /

AUSGANG 2 / IMPULS

AUSGANG 3 / / / IMPULS /

AUSGANG 4 ////

KANAL 2

dip switch 1=OFF

KANAL 2

dip switch 1=ON

KONTAKT GE-

SCHLOSSEN BIS ZUM

NÄCHSTEN IMPULS

ÜBER FERNBEDIE-

NUNG

KANAL 3 KANAL 4

//

KONTAKT GE-

SCHLOSSEN BIS

ZUM ABLAUF DES

PROGRAMMIERTEN

ZEITRAUMS

15

DEUTSCH

6. ZEITPROGRAMMIERUNG AUSGANG 4 AKTIV

Wenn über die Funksteuerung ein Impuls an den Kanal 4 gesendet wird, wird der Ausgang 4 für einen programmierbaren Zeitraum aktiviert (Kontakt geschlossen), variabel von mindestens 1 Sek. bis maximal 127,5 Minuten. Für die Zeitprogrammierung ist in erster Linie über den Dip- Switch 2 der Zeittakt auszuwählen, nach dem die Karte zählt (siehe Tabelle Abb. 1). Dann die Taste SW5 (Abb. 1 Bez. ) bis zur gewünschten Zeit drücken. Bei jedem Tastendruck leuchtet die LED DL6 kurz auf. 5 Sekunden lang abwarten, ohne eine Taste zu drücken, bis die LED DL6 3 Sekunden lang mit Dauerlicht aufleuchtet. (Beenden der Programmierung)-

BEISPIEL 1:

AKTIVIERUNGSZEIT AUSGANG 4=5 Minuten

1.

Zeittakt zu 30 Sekunden auswählen. (Dip-switch 2 OFF )

2.

Die Taste SW5 (Abb. 1 Bez. ) 10 Mal drücken. (Zeittakt 30 Sekunden x 10 Mal drücken = 5 Minuten)

3.

5 Sekunden lang bis zum Beenden der Programmierung keine Taste drücken.

BEISPIEL 2:

AKTIVIERUNGSZEIT AUSGANG 4=20 Sekunden

1.

Zeittakt zu 1 Sekunde auswählen. (Dip-switch 2 ON )

2.

Die Taste SW5 (Abb. 1 Bez. ) 20 Mal drücken. (Zeittakt 1 Sekunde x 20 Mal drücken = 20 Sekunden)

3.

5 Sekunden lang bis zum Beenden der Programmierung keine Taste drücken.

WENN DER AUSGANG 4 AKTIVIERT IST, LEUCHTET

DIE LED DL4 AUF, WÄHREND DIE LED DL6 JE NACH AUSGEWÄHLTEM ZEITTAKT BLINKT.

LANGSAMES BLINKEN DL6

SCHNELLES

BLINKEN DL6

ZEITTAKT ZU 30 SEK. AUSGEWÄHLT UND

AUSGANG AKTIV

ZEITTAKT ZU 1 SEK. AUSGEWÄHLT UND

AUSGANG AKTIV

ZUR ÄNDERUNG DER AKTIVIERUNGSZEIT DES

AUSGANGS 4 IST DER PROGRAMMIERVORGANG ZU WIEDERHOLEN.

7. BESCHREIBUNG DES ETIKETTS

DEUTSCH

Name des Produzent



Kennnummer des modells



Kennnumer des Produktionsloses



Die Anweisungen lesen



Gemäß den geltenden gesetzlichen Vorschriften



entsorgen Bezugsinformationen benannte Stelle (notified



body)

16

INTERMODO4 868

1. BESCHRIJVING

De elektronische apparatuur INTERMODO4 is een externe ontvanger met vier kanalen, voorzien van een geïntegreerd decoderingsysteem. Wanneer een kanaal door een radioafstandsbediening wordt geactiveerd, wordt het betreffende N.O.-relaiscontact gesloten volgens de in hoofdstuk 5 beschreven wijze. De volgende configuraties kunnen worden ingesteld:

CH2= vaste /pulsuitgang met N.O. relais ( instelbaar d.m.v. DS1 )

CH4= uitgang met N.O.-relais met timer ( instelbaar d.m.v. SW5 )

Breekplaatje voor kabelklemmen (Ø 16.5)



Kap



Vooruitrusting voor bevestiging op geleider DIN



Verbindingen voor schroefbevestiging



Klemmen voor uitgang commando (N.O.)



Normaal open relaiscontact (N.O.)



Signaleringsled ( ON = UITGANG ACTIEF )

DL1=LED CH 1 DL2=LED CH2







 

 

 

 





MODEL INTERMODO4 868 VOEDING (V) 12/24 ac-dc

ONTVANGSTFREQUENTIE (MHz) 868.35±0.2

OPGENOMEN STROOM (mA) 100 mA MAX. AANTAL CODES IN GEHEUGEN 250 CH1-2 / 250 CH 3-4 AANTAL KANALEN 4

AANTAL RELAISUITGANGEN (N.O.)

CAPACITEIT RELAISCONTACT 0.5 A / 120 VA BEVEILIGINGSGRAAD IP 44 WERKINGSTEMPERATUUR (°C) -20 / +55 EXCLUSIEF GEBRUIK opening poort

DL3=LED CH3 DL4=LED CH4

Programmeringsknoppen radio

SW1=DRUKKNOP CH1 SW2=DRUKKNOP CH2

SW1=DRUKKNOP CH1 SW2=DRUKKNOP CH2 SW3=DRUKKNOP CH3 SW4=DRUKKNOP CH4

SW3=DRUKKNOP CH3 SW4=DRUKKNOP CH4

DL6: signaleringsled tijdprogrammering CH4

DL6: signaleringsled tijdprogrammering CH4 SW5: Drukknop tijdprogrammering CH4

SW5: Drukknop tijdprogrammering CH4 Dip-keuzeschakelaar

Dip-keuzeschakelaar Klem voor voeding

Klem voor voeding Klem voor antenne

Klem voor antenne DL5: Led voor aanwezigheid netvoeding (ON = NETVOE-

DL5: Led voor aanwezigheid netvoeding (ON = NETVOEDING AANWEZIG )

DING AANWEZIG )

Product in overeenstemming met de Richtlijn 99/05/EEG

Product waarvan kennisgeving is gedaan in alle landen van de EU

CH1= pulsuitgang met N.O.-relais

CH3= pulsuitgang met N.O.-relais

LANGZAAM KNIPPEREN

DL6

SNEL KNIPPEREN

DL6

DS1 ON OFF

DIP-SCHAKE-

LAAR 1

DIP-SCHAKE-

LAAR 2

VASTE UITGANG

TIJDEENHEID

KANAAL 4 1

SECONDE INGEST.

2. TECHNISCHE EIGENSCHAPPEN

N 1 puls / vast (instelbaar)(CH2)

TIJDEENHEID VAN 30 SEC.

INGESTELD EN UITGANG ACTIEF

TIJDEENHEID VAN 1 SEC.

INGESTELD EN UITGANG ACTIEF

PULSUITGANG

KANAAL 2

(ZIE HST. 6)

N 2 puls (CH 1-3)

N 1 met timer (CH 4)

PULSUITGANG

KANAAL 2

TIJDEENHEID

KANAAL 4 30 SE-

CONDEN SELECT.

(ZIE HST. 6)

Fig. 1Fig. 1

NEDERLANDS

17

Laat de beide knoppen los.

3. RADIOAFSTANDSBEDIENINGEN IN HET GEHEUGEN OPSLAAN

Er kunnen max. 250 codes voor de kanalen

1-2 en 250 codes voor de kanalen 3-4 worden opgeslagen.

Druk op de master afstandsbediening de knoppen P1

1.

en P2 in, en houd ze tegelijkertijd ingedrukt. De led van de afstandsbediening begint te knipperen

2.

(ongeveer 10 seconden). Laat beide knoppen los.

3.

Druk 1 seconde op de knop van de ontvanger

4.

(Fig.1 ref. ) die hoort bij het kanaal waarmee u de radioafstandsbediening wilt associëren. De bijbehorende led op de ontvanger (Fig.1 rif. )

5.

begint 5 sec. langzaam te knipperen. Druk binnen deze 5 sec., terwijl de led van de ra-

6.

dioafstandsbediening nog knippert, op de gewenste knop op de radioafstandsbediening, en houd hem ingedrukt (de led van de radioafstandsbediening blijft branden). De led op de kaart (Fig.1 ref. ) blijft 1 seconde lang

7.

branden om vervolgens te doven, waarmee wordt aangegeven dat opslag heeft plaatsgevonden. Laat de knop van de radioafstandsbediening los.

8.

Druk de knop van de radioafstandsbediening die

9.

in het geheugen is opgeslagen 2 keer kort achter elkaar in.

De kaart stuurt een commando naar de uitgang

die met het kanaal is geassocieerd.

Om verdere radioafstandsbedieningen toe te

10.

voegen, moet de code van de knop van de in het geheugen opgeslagen radioafstandsbediening worden overgezet op de toe te voegen radioafstandsbedieningen, volgens de volgende procedure:

Druk op de in het geheugen opgeslagen afstand-

a–

sbediening de knoppen P1 en P2 in en houd ze tegelijkertijd ingedrukt.

De led van de afstandsbediening begint te

b–

knipperen.

c–

Druk op de in het geheugen opgeslagen knop en

d–

houd hem ingedrukt (de led van de radioafstandsbediening blijft branden).

Houd de radioafstandsbedieningen in de buurt,

e–

houd de knop behorende bij de toe te voegen afstandsbediening ingedrukt, en laat hem pas los nadat de led van de radioafstandsbediening twee keer heeft geknipperd, waarmee wordt aangegeven dat het zelflerende proces heeft plaatsgevonden.

Druk de knop van de nieuwe in het geheugen

f–

opgeslagen afstandbediening 2 keer kort achter elkaar in.

De kaart stuurt een commando naar de uitgang

die met het kanaal is geassocieerd.

4. WISSEN VAN ALLE MET DE KANALEN 1-2 OF 3-4 GEASSOCIEERDE RADIOAFSTANDSBEDIENINGEN

Deze handeling kan NIET ongedaan worden

gemaakt, en als de met de kanalen 3-4 geassocieerde radioafstandsbedieningen worden gewist, wordt ook de activeringstijd van de uitgang 4 gewist.

Om ALLE codes van de met de kanalen 1-2 of 3-4

1.

geassocieerde afstandsbedieningen te wissen, hoeft enkel de knop bijbehorende knop (Fig.1 ref. ) 10 sec. lang ingedrukt te worden gehouden. (BIJV.: OM ALLE MET DE KANALEN 1-2 GEASSOCIEERDE RADIOAFSTANDSBEDIENINGEN TE WISSEN, DRUKT U OP SW1 OF SW2). De led die bij de ingedrukte knop hoort (Fig.1 ref. )

2.

knippert eerst 5 sec. normaal, om vervolgens 5 sec. sneller te knipperen. De led blijft 2 sec. lang branden, om vervolgens te

3.

doven. Laat de ingedrukte knop los op het moment dat de

4.

bijbehorende led blijft branden.

5. BEDRIJFSLOGICA’S

Het is mogelijk de kanalen van de ontvanger met andere radioafstandsbedieningen te bedienen. (bijv.

Radioafstandsbediening 1 bedient kanaal 1, radioafstandsbediening 2 bedient kanaal 2, etc.).

IMPULS VAN AFSTANDSBEDIENINGIMPULS VAN AFSTANDSBEDIENING

PULSUIT-

PULSUITGANG 1

GANG 1

PULSUIT-

PULSUITGANG 2

GANG 2

PULSUIT-

PULSUITGANG 3

GANG 3 PULSUIT-

PULSUITGANG 4

GANG 4

NEDERLANDS

KANAAL 2

KANAAL 1

IMPULS / / / /

/ IMPULS

/ / / IMPULS /

////

KANAAL 2

Dipschakelaar 1=OFF

KANAAL 2

Dipschakelaar 1=ON

CONTACT GESLOTEN

TOT VOLGENDE IM-

PULS VAN RADIOAF-

STANDSBEDIENING

KANAAL 3 KANAAL 4

//

CONTACT GESLOTEN

TOT EINDE GEPRO-

GRAMMEERDE TIJD

18

6. PROGRAMMERING TIJD UITGANG 4 ACTIEF

Wanneer u vanaf de afstandsbediening kanaal 4 een impuls geeft, wordt de uitgang 4 (gesloten contact) geactiveerd gedurende een tijdsbestek dat kan worden geprogrammeerd van minimaal 1 seconde tot maximaal

127,5 minuten. Om de tijd te programmeren moet in de eerste plaats dor middel van de dipschakelaar 2 de tijdeenheid worden gekozen waarmee de kaart zal tellen (zie tabel fig. 1); druk

vervolgens op toets SW5 (Fig.1 ref. ) tot u de gekozen tijd bereikt (Iedere keer dat de toets wordt ingedrukt licht de led DL6 even op). Wacht 5 sec., zonder op enige toets te drukken, tot de led DL6 3 seconden lang blijft branden. (Om de programmering te verlaten)

VOORBEELD 1:

ACTIVERINGSTIJD UITGANG 4=5 minuten

1.

Kies de tijdeenheid van 30 sec. (Dipschakelaar 2 OFF )

2.

Druk 10 keer op de toets SW5 (Fig.1 ref. ). (tijdeenheid 30 sec. X 10 keer indrukken = 5 min.)

3.

Druk gedurende 5 seconden op geen enkele toets tot de programmering wordt verlaten.

VOORBEELD 2:

ACTIVERINGSTIJD UITGANG 4=20 seconden

1.

Kies de tijdeenheid van 1 seconde. (Dipschakelaar 2 ON )

2.

Druk 20 keer op de toets SW5 (Fig.1 ref. ). (tijdeenheid 1 sec. X 20 keer indrukken = 20 sec.)

3.

Druk gedurende 5 seconden op geen enkele toets tot de programmering wordt verlaten.

ALS DE UITGANG 4 ACTIEF IS, BRANDT DE LED DL4,

TERWIJL DE LED DL6 KNIPPERT AFHANKELIJK VAN DE GEKOZEN TIJDEENHEID.

LANGZAAM

KNIPPEREN DL6

SNEL KNIPPEREN

DL6

TIJDEENHEID VAN 30 SEC. INGESTELD

EN UITGANG ACTIEF

TIJDEENHEID VAN 1 SEC. INGESTELD EN

UITGANG ACTIEF

OM DE ACTIVERINGSTIJD VAN DE UITGANG 4 TE

WIJZIGEN MOET DE PROGRAMMERINGSPROCEDURE WORDEN HERHAALD.

7. BESCHRIJVING ETIKET

Naam van de producent



Identificatie code van het model



identificatienummer van de productiepartij



Lees de instructies



Verweiijder het afgedankte product volgens de



geldende richtliijnen Referentie aangemelde instantie (notified body)



NEDERLANDS

19

Le descrizioni e le illustrazioni del presente manuale non sono impegnative. La GENIUS si riserva il diritto, lasciando inalterate le caratteristiche essenziali dell’apparecchiatura, di apportare in qualunque momento e senza impegnarsi ad aggiornare la presente pubblicazione, le modifiche che essa ritiene convenienti per miglioramenti tecnici o per qualsiasi altra esigenza di carattere costruttivo o commerciale.

The descriptions and illustrations contained in the present manual are not binding. GENIUS reserves the right, whilst leaving the main features of the equipments unaltered, to undertake any modifications it holds necessary for either technical or commercial reasons, at any time and without revising the present publication.

Les descriptions et les illustrations du présent manuel sont fournies à titre indicatif. GENIUS se réserve le droit d’apporter à tout moment les modifications qu’elle jugera utiles sur ce produit tout en conservant les caractéristiques essentielles, sans devoir pour autant mettre à jour cette publication.

Las descripciones y las ilustraciones de este manual no comportan compromiso alguno. GENIUS se reserva el derecho, dejando inmutadas las características esenciales de los aparatos, de aportar, en cualquier momento y sin comprometerse a poner al día la presente publicación, todas las modificaciones que considere oportunas para el perfeccionamiento técnico o para cualquier otro tipo de exigencia de carácter constructivo o comercial.

Die Beschreibungen und Abbildungen in vorliegendem Handbuch sind unverbindlich. GENIUS behält sich das Recht vor, ohne die wesentlichen Eigenschaften dieses Gerätes zu verändern und ohne Verbindlichkeiten in Bezug auf die Neufassung der vorliegenden Anleitungen, technisch bzw. konstruktiv/kommerziell bedingte Verbesserungen vorzunehmen.

De beschrijvingen in deze handleiding zijn niet bindend. GENIUS behoudt zich het recht voor op elk willekeurig moment de veranderingen aan te brengen die het bedrijf nuttig acht met het oog op technische verbeteringen of alle mogelijke andere productie- of commerciële eisen, waarbij de fundamentele eigenschappen van de apparaat gehandhaafd blijven, zonder zich daardoor te verplichten deze publicatie bij te werken.

Timbro del Rivenditore:/ Distributor’s Stamp:/ Timbre de l’Agent:/ Fachhändlerstempel:/

Sello del Revendedor:/ Stempel van de dealer:

GENIUS S.p.A.

Via Padre Elzi, 32

24050 Grassobbio (BG) - ITALIA

Tel.: 035/4242511

Fax: 035/4242600

www.geniusg.Com

info@geniusg.com

00058I0762 Rev.1

Genius INTERMODO4 868 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
