Превратите ваш ПК в центр трансляции. Веб-камера Eye 110 работает с
Windows Vista, XP, 2000, Me, 98SE. Создаете ли вы видео e-mail или
разговариваете в видео-чате, эта простая в использовании веб-камера
добавит индивидуальные штрихи к вашей онлайн коммуникации.
Общайтесь с друзьями и близкими в видео-чатах!
1.Спусковая кнопка
Вы можете сделать фотоснимок,
просто нажав на спусковую кнопку.
2.Объектив
Отрегулируйте фокус,
поворачивая объектив.
3.Светодиодныйиндикатор
Светодиод загорается при работе
с видео приложениями, когда
камера Eye 110 подключена к USB
порту.
4.Поворачиваемое основание
зажим
Благодаря настраиваемому
основанию, веб-камеру можно
легко установить практически на
любую поверхность – дисплей
ноутбука, ЭЛТ и
плоские экраны.
ЖКмониторы,
-1-
Page 3
Русский
Установка Eye 110
Перед началом работы с веб-камерой, необходимо установить
драйверы и приложения.
Не подключайте веб-камеру к компьютеру до установки
драйверов.
Установка драйверов Eye 110 для Windows
1.
Vista/XP/2000/Me/98SE
a. Вставьте установочный компакт-диск Eye 110 в привод
компакт-дисков.
b. На экране появитсяокно установки. Выберите“Windows Driver”
и затем, просто следуйте инструкциям.
c. УстановитеDirectX с диска, если у вас его нет, или установлена
более ранняя версия.
Примечание
Если после того, как вы вставили CD-диск окно установки не появилось,
следуйте следующим шагам
z Выберите “Start Menu” (Пуск->выполнить)
z Наберите D:\SETUP.EXE, затем нажмите Enter.
2. Следуйтеинструкциямнаэкране, чтобы завершить установку.
3. Подключите USB кабель Eye 110 к USB порту компьютераили
ноутбука.
После того, как все приложения установлены, перезагрузите
4.
компьютер.
5.Установка программногоиаппаратногообеспечения
-2-
Page 4
Русский
завершена. Вы можете установить программы для
видеоконференций или чатов с друзьями.
Примечание
Веб-камера можеткорректноработать с любымпрограммным
обеспечением для видео чатов, которое поддерживает функции
видео.
6. Установкакамеры
Для лучшего зрительного контакта, установите камеру на середине
монитора. Чтобы найти наиболее подходящий угол, камеру можно
поворачивать вертикально и горизонтально.
Крепление зажим настраивается под любой экран
Для ЖК-экранов Для ноутбуков Для настольных ПК
Примечание
Чтобы удалить драйвер Eye 110 в Windows 98SE/Me/2000/XP/Vista
Выберите “Start (Пуск) Æ Program (Программы)Æ Eye 110
Æ щелкните “Uninstall” (Удал ить), затем следуйте инструкциям на экране.
О приложении Genius - WebCAM Mate
Вы можете использовать программное обеспечение
WebCAM Mate от Genius для съемки изображений в
-3-
Page 5
Русский
реальном времени, записи или выполнения несложных
функций по обеспечению безопасности.
Примечание
После установки программного обеспечения приложения Genius,
система автоматически создает файл (C:\WINDOWS\Album или
C:\WINNT\Album), в котором можно сохранять изображения,
снятые с помощью приложения Genius.
Приложение Genius можетработать в Windows
Vista/XP/2000/ME/98SE
1. Главное меню
-4-
Page 6
Русский
Пун
кт
Режим Описание
Режим
изображений
Режим видео Режим записи видео.
Режим
безопасности
Выбор
устройства
Выбор
разрешения
Страница
свойств
Выход Выход из Genius UI.
Режим съемки фотографий.
Режим контроля безопасности.
Выбор другого устройства
веб-камеры.
Выбор разрешения в зависимости от
типа устройства.
RGB24: 640x480, 352x288, 320x240,
176x144, 160x120
I240: 640x480, 352x288, 320x240,
176x144, 160x120
Настройки предпочтений для
просмотра параметров и свойств.
-5-
Page 7
СтраницаСвойств
Русский
Пункт
Описание
Если вы смотрите на экран, ваше лицо должно появиться на
изображении. На авто стереоскопическом экране,
изображение автоматически увеличится.
-6-
Page 8
Русский
Пункт
Описание
- Для переворота изображения по горизонтали илипо
вертикали выберите пункт «Image Mirror» («Отражение»)
или «Image Flip» («Переворот изображения»).
- Для получения чистого изображения в условиях
недостаточной освещенности можно выбрать «Low Light»
(«Недостаток света»).
Можно настроить различные значения для разных
обстоятельств и условий.
Можно изменять значения для обработки изображения.
Перед изменением значений нужно разблокировать их,
-7-
Page 9
Русский
Пункт
Описание
отключив функцию «Auto» («Автоматически»).
- Нажмите на кнопку «Reset» («Сброс»), для того чтобы
восстановить заводские настройки.
- Нажмите на кнопку «Restore» («Восстановить»), для того
чтобы восстановить предыдущий набор параметров.
- Нажмите на кнопку «Save» («Сохранить») для сохранения
выбранных значений.
Выберите частоту в соответствии со страной, в которой
используется веб-камера. Для этого нужно выбрать режим
«Indoor» («Впомещении»).
- Если в веб-камеру попадает контровой свет, дляполучения
Непрерывная съемка
фотографий, основанная на
количестве серийных снимков.
Отправка фотографии по
электронной почте.
Выбор фоторамки и добавление в
нее вашего изображения. (*)
После нажатия этой кнопки в
центре рамки автоматически
появится экран. Ваше лицо
появится на получившемся
изображении, если вы будете
-10-
Page 12
Пункт Режим Описание
смотреть на дисплей. В
автоматическом
стереоскопическом дисплее
изображение будет увеличено с
помощью цифрового увеличения.
Поворот изображения на 45
Повернуть
градусов против часовой стрелки.
(*)
Русский
Центр Поворот изображения в центр. (*)
Поворот изображения на 45
Повернуть
Количество
серийных
снимков
Полноэкранный
режим
Обновление
устройства
Удаление
файла
Поворот
изображения
Файл
электронной
почты
Печать
изображений
градусов против часовой стрелки.
(*)
Установите количество серийных
снимков от 2 до 10.
Здесь можно установить
отображение веб-камеры на весь
экран. Для выхода из
полноэкранного режима и
возвращения в обычный режим
можно нажать клавишу ESC или
щелкнуть левой кнопкой мыши.
Обновление веб-камеры.
Удаление выбранных файлов.
Поворот изображения на экране
списка заголовков на 90 градусов.
Прикрепление выбранного
изображения к электронному
письму.
Печать выбранного изображения.
-11-
Page 13
Русский
Примечание:
Эта функция работает только с разрешением 640x480 или 320x240.
Перед началом работы функции убедитесь в том, что установлено
верное разрешение.
3. Режимвидео []
В этом разделе можно снимать видео в реальном времени.
Пункт Режим Описание
Начало/остановка Для начала видеозаписи на
-12-
Page 14
Пункт Режим Описание
записи вашей веб-камере. Для
остановки записи видео нажмите
.
Настройка аудиоустройства.
Звуковые
настройки
Отображение
времени записи
Отображение времени записи.
“00:00:00” означает часы, минуты
и секунды.
Русский
4. Режимбезопасности []
С помощью функции обнаружения движения, камера
автоматически записывает любые движения, появляющиеся перед
экраном монитора. Запись может осуществляться до тех пор, пока
есть место на жестком диске. В случае, если движения не
возникает, камера автоматически отключается через четыре
секунды и, наоборот, включается, обнаруживая новое движение.
-13-
Page 15
Русский
Пункт Режим Описание
Для начала видеозаписи контроля
Начало/ос
тановка
записи
Звуковые
настройки
безопасности на веб-камере. Для
остановки записи видео нажмите
.
Настройкааудиоустройства.
-14-
Page 16
Пункт Режим Описание
Установите время для работы
системы обеспечения безопасности.
Запись по
расписани
ю
Русский
Сигнал
тревоги по
электронн
ой почте
Регулиров
ка
чувствител
ьности
Будучи активированной, эта кнопка
позволяет камере отправить
электронное сообщение в случае
возникновения чрезвычайной
ситуации во время записи.
Здесь можно установить степень
изменчивости для каждой секунды
записываемого видео. Система
предупредит вас, если колебания
будут превышать установленный
уровень.
-15-
Page 17
Русский
Пункт Режим Описание
Выбор
сигнала
MSN Messenger, Yahoo Messenger, AOL
предупреж
дения
Отображе
ние
времени
записи
MSN Messenger
a. Для поддержки видео в реальном времени понадобится MSN
Messenger версии 6 и выше. Если у вас ее нет, загрузите ее с
Здесь можно установить различные
звуковые сигналы тревоги.
Отображение времени записи
системы безопасности.
“00:00:00” означает часы, минуты и
секунды.
веб-сайта http://messenger.msn.com
b. Зарегистрируйтесь в службе MSN Messenger.
c. Выберите приятеля в списке контактов и нажмите на кнопку
«OK» дляподтверждения.
d. Дважды щелкните по именам приятелей, которые готовы к
беседе. Щелкните по значку веб-камеры (
e. Ваш приятельполучитприглашение. Когдаонподтвердит
готовность, начнется видеочат.
f. Дополнительную информациюсм. навеб-сайтепоадресу:
http://messenger.msn.com
).
Yahoo Messenger
a. Еслиуваснетпрограммы Yahoo Messenger, загрузите ее с
веб-сайта http://messenger.yahoo.com
службе.
-16-
изарегистрируйтесьв
Page 18
Русский
b. Войдитев Yahoo Messenger.
c. В меню «Tools» («Сервис») основного окна выберите пункт
«Start My Webcam» («Запустить мою веб-камеру»).
d. Щелкнитеправойкнопкоймышипоименивсписке Messenger
и выберите пункт меню «View Webcam» («Просмотр
веб-камеры»).
e. Ваш приятель получит приглашение. Когда он нажмет на
кнопку «Yes» («Да»), начнется видеочат.
f. Дополнительную информацию см. на веб-сайте по адресу
http://messenger.yahoo.com
AOL Instant Messenger
a. Еслиуваснет программы AOL Instant Messenger, загрузите ее
бесплатно с сайта http://www.aim.com
службе.
b. Войдитев AOL Instant Messenger.
c. Выберите «Show Messenger Lists» («Показать списки
контактов»), затем выберите приятеля, с которым вы хотите
начать видеочат.
d. Ваш приятель получит приглашение. Когда он подтвердит
готовность, начнется видеочат.
e. Дополнительнуюинформациюсм. навеб-сайтепоадресу:
• Отметьте окошко Horizontal Mirror, чтобы повернуть изображения в
панелях горизонтально. Теперь вы можете обращаться с Cam Suite
как с зеркалом.
Доступ к большему количеству комических
эффектов
MagicMirror позволяет устанавливать количество комических шаблонов.
Кроме этого, вы можете добавлять, удалять или приобретать
выражения для совершенствования содержания библиотеки любимых
комических эффектов.
Щелкните , чтобы получить больше комических эффектов.
•
-64-
Page 66
Русский
o
Воткрывшемсядиалоговомокневыувидитевкладки Default
Comics, My Comics и Online Content. Вовкладке Default
Comics содержатся комические эффекты, установленные
CrazyTalk Cam Suite по умолчанию. Во вкладке My Comic
находится содержимое, приобретенное на сайте Reallusion.
В Online Content вы сможете просмотреть и воспроизвести
новейшие комические эффекты или подключиться к сайту, на
котором можно приобрести больше этих эффектов.
o
После двойного щелчка на любом выражении в диалоговом
окне More Comic, лицо, которое вы редактируете,
моментально приобретет комичное выражение.
-65-
Page 67
Русский
o ВыберитеOnline Content, и вы получите доступ к сайту, на
котором можно приобрести содержимое. Здесь можно будет
просмотреть и приобрести новое, пикантное и особенное
содержимое.
Чтобы удалить комический эффект, достаточно выбрать его и
o
нажать Delete.
o Выберите комический эффект и щелкните To Favorite, чтобы
добавить его в Favorite Content, который, для удобства его
последующего выбора, будет отображаться в основном
интерфейсе CrazyTalk Cam Suite.
Выберите комический эффект в Favorite Content и нажмите
o
Clear, чтобы удалить его из Favorite Content. Примечание:
таким способом вы не удалите содержимое, а просто
переместите его из секции Favorite Content.
Управление звуком
Управление звуком позволяет вам контролировать звук в реальном
времени во время звонка.
-66-
Page 68
Русский
• Полоса прокрутки Volume позволяет регулировать громкость во
время разговора.
• Щелкните, чтобы уменьшить громкость или , чтобы
увеличить ее.
• Mixer управляет уровнями звука между музыкальными/звуковыми
эффектами и микрофоном.
• Щелкните, чтобы увеличить громкость музыкального/звукового
эффекта и уменьшить громкость микрофона.
• Щелкните, чтобы уменьшить громкость музыкального/звукового
эффекта и увеличить громкость микрофона.
Отслеживание лица
Этот раздел описывает пункты, относящиеся к отслеживанию лица.
Активация функции отслеживания лица:
1. Щелкните кнопку Enable Facial Tracking, чтобы включить или
выключить функцию отслеживания лица.
-67-
Page 69
Русский
2. Движением головы/мыши можно запустить функцию отслеживания
аватара.
Примечание: В настройках можно установить цель отслеживания.
щелкните кнопку Preview, чтобы открыть диалоговое окно
предварительного просмотра. Одновременно появятся панели Web
Camera и Avatars.
Отметьте окошко Horizontal Mirror, чтобы повернуть панели
горизонтально. Таким образом, вы сможете увидеть свое
изображение, двигающееся в том же направлении, что и вы сами.
Настройки
CrazyTalk Cam Suite позволяет устанавливать статус
по умолчанию:
• ЩелкнитеSettings, чтобы открыть окно настроек. В этом окне
можно установить основные настройки.
-68-
Page 70
Русский
-69-
Page 71
Русский
Основные настройки
• Change Language позволяет изменить настройки языка
пользовательского интерфейса.
•
Если в вашей системе установлено приложение мгновенного обмена
сообщениями, аудио/видеоустройства можно изменить вручную.

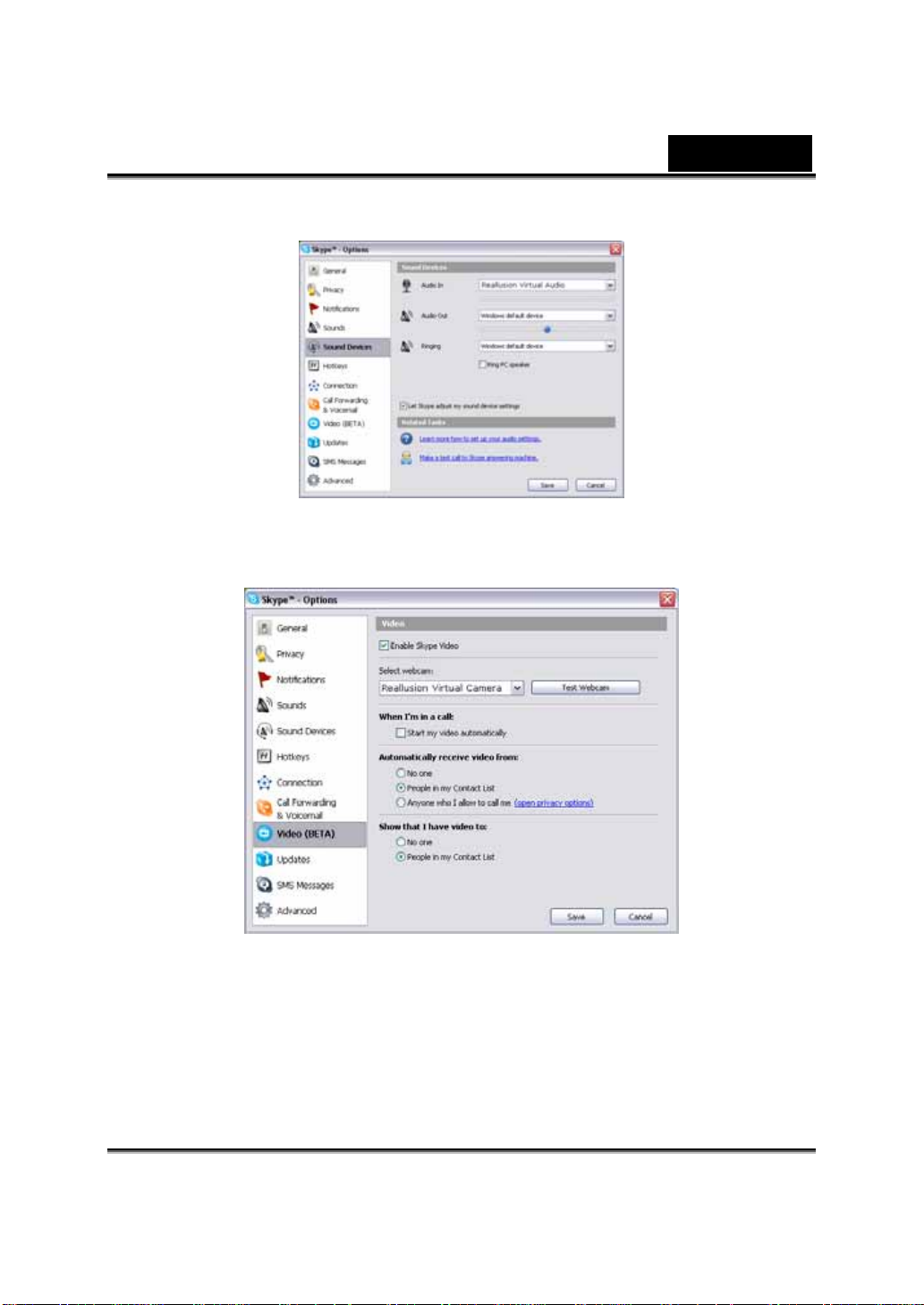

К примеру, в Skype 3.0, откройте диалоговое окно под Tools/Options.
Установите Audio In и Video/Select webcam в Reallusion Virtual
Audio и Reallusion Virtual Camera.
Функция отслеживания лица
• Отметьтеселективнуюкнопку Face/Mouse tracking to trigger head
movement, чтобыголоваиглазавашегоаватарадвигались
соответственно движениям вашей головы или мыши.
•
Select Camera позволяет выбиратькамеру, установленнуювамипо
умолчанию. Если на вашем компьютере установлены несколько
камер, вам необходимо выбрать одну из них.
•
Отметьтекнопку-флажок Popup confirm dialog when change your
avatar, чтобыразрешитьпоявление всплывающего окна при
