Genius Brain 03, Brain 04 User Manual

Download

BRAIN 03

24V / 230V

BRAIN 04

24V / 115V

ISTRUZIONI PER L’USO - NORME DI INSTALLAZIONE

INSTRUCTIONS FOR USE - DIRECTIONS FOR INSTALLATION

INSTRUCTIONS - REGLES D’INSTALLATION

INSTRUCCIONES PARA EL USO - NORMAS PARA LA INSTALACION

GEBRAUCHSANLEITUNG - ANWEISUNGEN ZUR INSTALLATION

GEBRUIKSAANWIJZINGEN – INSTALLATIEVOORSCHRIFTEN

AVVERTENZE PER L’INSTALLATORE

OBBLIGHI GENERALI PER LA SICUREZZA

1) ATTENZIONE! È importante per la sicurezza delle persone seguire attentamente tutta l’istruzione. Una errata installazione o un errato uso del prodotto può portare a gravi danni alle persone.

2) Leggere attentamente le istruzioni prima di iniziare l’installazione del prodotto.

3) I materiali dell’imballaggio (plastica, polistirolo, ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.

4) Conservare le istruzioni per riferimenti futuri.

5) Questo prodotto è stato progettato e costruito es clusivamente per l’utilizzo indicato in questa documentazione. Qualsiasi altro utilizzo non espressamente indicato potrebbe pregiudicare l’integrità del prodotto e/o rappresentare fonte di pericolo.

6) GENIUS declina qualsiasi responsabilità derivata dall’uso improprio o diverso da quello per cui l’automatismo è destinato.

7) Non installare l’apparecchio in atmosfera esplosiva: la presenza di gas o fumi infiammabili costituisce un grave pericolo per la sicurezza.

8) Gli elementi costruttivi meccanici devono essere in accordo con quanto stabilito dalle Norme EN 12604 e EN 12605.

Per i Paesi extra-CEE, oltre ai riferimenti normativi nazionali, per ottenere un livello di

sicurezza adeguato, devono essere seguite le Norme sopra riportate.

9) GENIUS non è responsabile dell’inosservanza della Buona Tecnica nella costruzione delle chiusure da motorizzare, nonché delle deformazioni che dovessero intervenire nell’utilizzo.

10) L’installazione deve essere effettuata nell’osservanza delle Norme EN 12453 e EN 12445. Il livello di sicurezza dell’automazione deve essere C+D.

11) Prima di effettuare qualsiasi intervento sull’impianto, togliere l’alimentazione elettrica e scollegare le batterie.

12) Prevedere sulla rete di alimentazione dell’automazione un interruttore onnipolare con distanza d’apertura dei contatti uguale o superiore a 3 mm. È consigliabile l’uso di un magnetotermico da 6A con interruzione onnipolare.

13) Verificare che a monte dell’impianto vi sia un interruttore differenziale con soglia da 0,03 A.

14) Verificare che l’impianto di terra sia realizzato a regola d’arte e collegarvi le parti metalliche della chiusura.

15) L’automazione dispone di una sicurezza intrinseca antischiacciamento costituita da un controllo di coppia. E’ comunque necessario verificarne la sogli di intervento secondo quanto previsto dalle Norme indicate al punto 10.

16) I dispositivi di sicurezza (norma EN 12978) permettono di proteggere eventuali aree di pericolo da Rischi meccanici di movimento, come ad Es. schiacciamento, convogliamento, cesoiamento.

17) Per ogni impianto è consigliato l’utilizzo di almeno una segnalazione luminosa nonché di u n cartello di segnalazione fissato adeguatamente sulla struttura dell’infisso, oltre ai dispositivi citati al punto “16”.

18) GENIUS declina ogni responsabilità ai fini della sicurezza e del buon funzionamento dell’automazione, in caso vengano utilizzati componenti dell’impianto non di produzione GENIUS.

19) Per la manutenzione utilizzare esclusivamente parti originali GENIUS.

20) Non eseguire alcuna modifica sui componenti facent i part e del sistema d’automazione.

21) L’installatore deve fornire tutte le informazioni relative al funzionamento manuale del sistema in caso di emergenza e consegnare all’Utente utilizzatore dell’impianto il libretto d’avvertenze allegato al prodotto.

22) Non permettere ai bambini o persone di sostare nelle vicinanze del prodotto durante il funzionamento.

23) Tenere fuori dalla portata dei bambini radiocomandi o qualsiasi altro datore di impulso, per evitare che l’automazione possa essere azionata involontariamente.

24) Il transito tra le ante deve avvenire solo a cancello completamente aperto.

25) L’Utente utilizzatore deve astenersi da qualsiasi tentativo di riparazione o d’intervento diretto e rivolgersi solo a personale qualificato.

26) Tutto q uello che non è previsto espressa mente in ques te ist ruzioni non è permesso

IMPORTANT NOTICE FOR THE INSTALLER

GENERAL SAFETY REGULATIONS

1) ATTENTION! To ensure the safety of people, it is important that you read all the following instructions. Incorrect installation or incorrect use of the product could cause serious harm to people.

2) Carefully read the instructions before beginning to install the product.

3) Do not leave packing materials (plastic, polystyrene, etc.) within reach of children as such materials are potential sources of danger.

4) Store these instructions for future reference.

5) This product was designed and built strictly for the use indicated in this documentation. Any other use, not expressly indicated here, could compromise the good condition/operation of the product and/or be a source of danger.

6) GENIUS declines all liability caused by improper use or use other than that for which the automated system was intended.

7) Do not install the equipment in an explosive atmosphere: the presence of inflammable gas or fumes is a serious danger to safety.

8) The mechanical parts must conform to the provisions of Standards EN 12604 and EN 12605.

For non-EU countries, to obtain an adequate level of safety, the Standards mentioned

above must be observed, in addition to national legal regulations.

9) GENIUS is not responsible for failure to observe Good Technique in the construction of the closing elements to be motorised, or for any deformation that may occur during use.

10) The installation must conform to Standards EN 12453 and EN 12445. The safety level of the automated system must be C+D.

11) B efore attempting any job on the system, cut out elect rical power and disconnect the batteries.

12) The mains power supply of the automated system must be fitted with an all-pole switch with contact opening distance of 3mm or greater. Use of a 6A thermal breaker with all-pole circuit break is recommended.

13) Make sure that a differential switch with threshold of 0.03 A is fitted upstream of the system.

14) Make sure that the earthing system is perfectly constructed, and connect metal parts of the means of the closure to it.

15) The automated system is supplied with an intrinsic anti-crushing safety device

consisting of a torque control. Nevertheless, its tripping threshold must be checked as specified in the Standards indicated at point 10.

16) T he safety devices (EN 12978 standard) protect any danger areas against mechanical movement Risks, such as crushing, dragging, and shearing.

17) Use of at least one indicator-light is recommended for every system, as well as a warning sign adequately secured to the frame structure, in addition to the devices mentioned at point “16”.

18) GENIUS declines all liability as concerns safety and efficient operation of the automated system, if system components not produced by GENIUS are used.

19) For maintenance, strictly use original parts by GENIUS.

20) Do not in any way modify the components of the automated system.

21) The installer shall supply all information concerning manual operation of the system in case of an emergency, and shall hand over to the user the warnings handbook supplied with the product.

22) Do not allow children or adults to stay near the product while it is operating.

23) Keep remote controls or other pulse generators away from children, to prevent the automated system from being activated involuntarily.

24) Transit through the leaves is allowed only when the gate is fully open.

25) The user must not attempt any kind of repair or direct action whatever and contact qualified personnel only.

26) Anything not expressly specified in these instructions is not permitted.

CONSIGNES POUR L’INSTALLATEUR

RÈGLES DE SÉCURITÉ

1) ATTENTION! Il est important, pour la sécurité des personnes, de suivre à la lettre toutes les instructions. Une installation erronée ou un usage erroné du produit peut entraîner de graves conséquences pour les personnes.

2) Lire attentivement les instructions avant d’installer le produit.

3) Les matériaux d’emballage (matière pla stique, polystyrène, etc.) ne doivent pas être laissés à la portée des enfants car ils constituent des sources potentielles de danger.

4) Conserver les instructions pour les références futures.

5) Ce produit a été conçu et construit exclusivement pour l’usage indiqué dans cette documentation. Toute autre utilisation non expressément indiquée pourrait compromettre l’intégrité du produit et/ou représenter une source de danger.

6) GENIUS décline toute responsabilité qui dériverait d’usage impropre ou différent de celui auquel l’automatisme est destiné.

7) Ne pas installer l’appareil dans une atmosphère explosive: la présence de gaz ou de fumées inflammables constitue un grave danger pour la sécurité.

8) Les composants mécaniques doivent répondre aux prescriptions des Normes EN 12604 et EN 12605.

Pour les Pays extra-CEE, l’obtention d’un niveau de sécurité approprié exige non

seulement le resp ect des normes nationales, mais égalemen t le respect de s Normes susmentionnées.

9) GENIUS n’est pas responsable du non-respect de la Bonne Technique dans la cons truction des fermetures à motoriser, ni des déformations qui pourraient intervenir lors de l’utilisation.

10) L’installation doit être effectuée conformément aux Normes EN 12453 et EN

12445. Le niveau de sécurité de l’automatisme doit être C+D.

11) Couper l’alimentatio n électr ique et déconnec ter la batterie avant toute intervention sur l’installation.

12) Prévoir, sur le secteur d’alimentation de l’automatisme, un interrupteur omnipolaire avec une distance d’ouverture des contacts égale ou supérieure à 3 mm. On recommande d’utiliser un magnétothermique de 6A avec interruption omnipolaire.

13) Vérifier qu’il y ait, en amont de l’installation, un interrupteur différentiel avec un seuil de 0,03 A.

14) Vérifier que la mise à terre est réalisée selon les règles de l’art et y connecter les pièces métalliques de la fermeture.

15) L’automatisme dispose d’une sécurité intrinsèque anti-écrasement, formée d’un contrôle du couple. Il est toutefois nécessaire d’en vérifier le seuil d’intervention suivant les prescriptions des Normes indiquées au point 10.

16) Les dispositifs de sécurité (norme EN 12978) permettent de protéger des zones éventuellement dangereuses contre les Risques m écaniques du mouvement, comme l’écrasement, l’acheminement, le cisaillement.

17) On recommande que toute installation soit doté au moins d’une signalisation lumineuse, d’un panneau de sign alisation fixé, de manière appropriée, sur la structure de la fermeture, ainsi que des dispositifs cités au point “16”.

18) GENIUS décline toute responsabilité quant à la sécurité et au bon fonctionnement de l’automatisme si les composants utilisés dans l’installation n’appartiennent pas à la production GENIUS.

19) Utiliser exclusivement, pour l’entretien, des pièces GENIUS originales.

20) Ne jamais modifier les composants faisant partie du système d’automatisme.

21) L’installateur doit fourn ir toutes les informations relatives au fonctionnement manuel du système en cas d’urgence et remettre à l’Usager qui utilise l’installation les “Instructions pour l’Usager” fournies avec le produit.

22) Interdire aux enfants ou aux tiers de stationner près du prod uit dura nt le fonctionnement.

23) Eloigner de la portée des enfants les radiocommandes ou tout autre générateur d’impulsions, pour éviter tout actionnement involontaire de l’automatisme.

24) Le transit entre les vantaux ne doit avoir lieu que lorsque le portail est complètement ouvert.

25) L’Usager qui util ise l’installation doit éviter toute tentative de réparation ou d’intervention directe et s’adresser uniquement à un personnel qualifié.

26) Tout ce qui n’est pas prévu expressément dans ces instructions est interdit.

ADVERTENCIAS PARA EL INSTALADOR

REGLAS GENERALES PARA LA SEGURIDAD

1) ATENCION! Es sumamente importante para la seguridad de las personas seguir atentamente las presentes instrucciones. Una instala ción incorrecta o un uso impropio del producto puede causar graves daños a las personas.

2) Lean detenidamente las instrucciones antes de instalar el producto.

3) Los materiales del embalaje (plástico, poliestireno, etc.) no deben dejarse al alcance de los niños, ya que constituyen fuentes potenciales de peligro.

4) Guarden las instrucciones para futuras consultas.

5) Este producto ha sido proyectado y fabricado exclusivamente para la utilización indicada en el presente manual. Cualquier uso diverso del previsto podría perjudicar el funcionamiento del producto y/o representar fuente de peligro.

6) GENIUS declina cualquier responsabilid ad deri vada de un uso i mpropio o

ITALIANO

DICHIARAZIONE CE DI CONFORMITÁ

Note per la lettura dell’istruzione

Leggere completamente questo manuale di installazione prima di iniziare l’installazione del prodotto.

Il simbolo

evidenzia note importanti per la sicurezza delle persone e l’integrità dell’automazione.

Il simbolo

richiama l’attenzione su note riguardanti le caratteristiche od il funzionamento del prodotto.

Fabbricante:

GENIUS S.p.A.

Indirizzo:

Via Padre Elzi, 32 - 24050 - Grassobbio- Bergamo - ITALIA

Dichiara che:

L’apparecchiatura elettronica mod.

BRAIN 03 - BRAIN 04

89/336/CEE e successiva modifica 92/31/CEE e 93/68/CEE

Questo prodotto è stato sottoposto a test in una configurazione tipica omogenea (tutti prodotti di costruzione GENIUS

S.p.A.)

INDICE

1. CARATTERISTICHE GENERALI pag.2

2. CARATTERISTICHE TECNICHE pag.2

3. PREDISPOSIZIONI pag.2

4. COLLEGAMENTI E FUNZIONAMENTO pag.3

4.1. MORSETTIERA CN1 pag.3

4.2. MORSETTIERA CN2 pag.3

4.3. MORSETTIERA CN3 pag.4

4.4. MORSETTIERA CN4 pag.4

5. INSERIMENTO SCHEDA RICEVITORE PER RADIOCOMANDO pag.5

6. FUNZIONAMENTO CON ENCODER O AMPEROMETRICO pag.5

7. LEDS DI CONTROLLO pag.5

8. FUNZIONAMENTO DEL DISPLAY pag.5

9. REGOLAZIONE DEI PARAMETRI DI FUNZIONAMENTO pag.6

10. PROGRAMMAZIONE pag.7

11. FUNZIONAMENTO DELLA FRIZIONE ELETTRONICA pag.7

12. FUSIBILI DI PROTEZIONE pag.8

13. SCHEMA DI COLLEGAMENTO pag.8

14. LOGICHE DI FUNZIONAMENTO pag.9

15. FISSAGGIO SCHEDA pag.11

ITALIANO

APPARECCHIATURA ELETTRONICA 24Vdc PER CANCELLI AD ANTE BATTENTI

ISTRUZIONI PER L’USO - NORME D’INSTALLAZIONE

apertura e chiusura e possibilità di gestire due

TIMECODER

durante il funzionamento normale, visualizza lo stato del cancello. La regolazione dei tempi di funzionamento avven-

gono in auto apprendimento durante la fase di programmazione.

2. CARATTERISTICHE TECNICHE

Tensione di alimentazione del trasformatore

230/115 V~ (+6 -10%) - 50/60 Hz.

Tensione di alimentazione della centrale

24 V~ (+6 -10%) - 50/60 Hz.

3 W

Carico max. motore

Carico max. accessori

24Vdc 500mA

Carico max. lampeggiante / luce di cortesia

24Vdc 15W max.

Temperatura ambiente

-20°C +50°C

Automatica / Automatica Passo passo / Semiautomatica

/ Semiautomatica Passo-Passo / Condominiale

Tempo di apertura / chiusura

Tempo di pausa

Alimentazione 24V~ / Alimentazione batterie / Encoder

Apertura totale /Apertura pedonale / Sicurezze apertura

- chiusura / Stop / Finecorsa apertura - chiusura

Connettore per radio

Connettore rapido 5 pin

Alimentazione accessori 24Vdc / Motori 24Vdc / Luce di

cortesia-Lampeggiante 24Vdc / Elettroserratura 12Vdc/~

Caratteristiche trasformatore toroidale 230V~

Caratteristiche trasformatore toroidale 115V~

Caratteristiche batterie opzionali

Caratteristiche contenitore per esterno

306 x 225 x 130 mm. - IP55

In funzione della tensione di rete si possono avere valori d’uscita diversi sulla tensione 24V~. Prima di procedere

alla messa in servizio occorre sempre verificare la tensione d’uscita del trasformatore. Questa non deve es-

sere superiore a 26V~ sia per l’alimentazione a 230V~ che 115V~. La tensione deve essere misurata a vuoto,

ovvero con il trasformatore alimentato e scollegato dalla scheda.

3. PREDISPOSIZIONI

E’ importante per la sicurezza delle persone seguire attentamente tutte le avvertenze e le istruzioni presenti in

questo libretto. Un’errata installazione o un errato uso del prodotto può portare a gravi danni alle persone.

Verificare che a monte dell’impianto vi sia un adeguato interruttore differenziale come prescritto dalla normativa

vigente e prevedere sulla rete d’alimentazione un magnetotermico onnipolare.

Separare sempre i cavi di collegamento degli accessori a bassa tensione da quelli di alimentazione 115/230 V~. Per

evitare qualsiasi interferenza utilizzare guaine separate.

La lunghezza massima dei cavi d’alimentazione tra centrale e motori non deve essere superiore ai 10 m.,

utilizzando dei cavi con sezione 2.5 mm

ITALIANO

4. COLLEGAMENTI E FUNZIONAMENTO

4.1. MORSETTIERA CN1

4.1.1. ALIMENTAZIONE 22V

VAC-VAC

senza d’alimentazione per mezzo del trasformatore è segnalata dall’accensione del led “

ALIM

morsettiera.

4.1.2. BATTERIE

trale è predisposta per poter funzionare con due batterie tampone con caratteristiche minime riportate nella tabella

di paragrafo 2. Durante il funzionamento normale la centrale provvede a mantenere in carica le batterie, queste

entrano in funzione qualora viene a mancare l’alimentazione al trasformatore.

L’alimentazione per mezzo delle sole batterie è da considerarsi una situazione d’emergenza, il numero di

manovre possibili è legato alla qualità delle batterie stesse, dalla struttura del cancello da movimentare, da

quanto tempo è passato dalla sospensione dell’alimentazione di rete etc. etc..

Rispettare la polarità d’alimentazione delle batterie.

4.1.3. ACCESSORI

Il carico massimo degli accessori non deve superare i 500 mA.

L’uscita di questi morsetti è in corrente continua, rispettare la polarità di alimentazione degli accessori.

Per un corretto funzionamento della centrale è assolutamente necessario effettuare questo collegamento.

4.2. MORSETTIERA CN2

4.2.1. MOTORIDUTTORE 1

APM1 - CHM1

montato sull’anta che deve muoversi per prima. Nel caso di applicazioni a singola anta il motoriduttore deve essere

collegato a questi morsetti. Il carico massimo del motoriduttore non deve superare i 70W.

4.2.2. MOTORIDUTTORE 2

APM2 - CHM2

sull’anta che deve muoversi per ultima. Nel caso di applicazione a singola anta a questi morsetti non vi sarà collegato

4.2.3. ELETTROSERRATURA

sganciamento dell’elettroserratura è possibile, attivando il parametro “F” inserire il colpo d’ariete (vedi paragrafo 9).

Nelle applicazioni a doppio battente l’elettroserratura deve essere montata sulla stessa anta del motoriduttore

4.2.4. LAMPEGGIANTE / LAMPADA DI CORTESIA

entrambi con alimentazione 24Vdc massimo 15W. Il funzionamento di questa uscita viene selezionato tramite il para-

metro “

Funzionamento del lampeggiante:

chiusura. Con il cancello aperto se vengono impegnate le sicurezze in chiusura il lampeggiante esegue un lampeggio

è gestito dalla centrale.

Funzionamento della luce di cortesia:

ITALIANO

4.3. MORSETTIERA CN3

4.3.1. FINECORSA IN CHIUSURA MOTORE 1

COMF - FCC1

FCC1

4.3.2. FINECORSA IN APERTURA MOTORE 1

COMF - FCA1

FCA1

4.3.3. FINECORSA IN CHIUSURA MOTORE 2

COMF - FCC2

2. Lo stato di questo ingresso è segnalato dal led

FCC2

4.3.4. FINECORSA IN APERTURA MOTORE 2

COMF - FCA2

2. Lo stato di questo ingresso è segnalato dal led

FCA2

• Se non viene utilizzato nessun finecorsa è necessario ponticellare gli ingressi.

• I finecorsa non possono essere utilizzati come inizio del tratto rallentato.

4.3.5. ENCODER MOTORE 1

duttore 1. Per il funzionamento dell’encoder e per la sua attivazione vedi paragrafo 6.

Qualora non si utilizzi l’encoder è assolutamente vietato ponticellare gli ingressi.

4.3.6. ENCODER MOTORE 2

duttore 2. Per il funzionamento dell’encoder e per la sua attivazione vedi paragrafo 6.

• Qualora non si utilizzi l’encoder è assolutamente vietato ponticellare gli ingressi.

• Nelle applicazioni a due motori l’encoder deve essere installato su entrambi i motori.

4.4. MORSETTIERA CN4

4.4.1. APERTURA TOTALE

COM - OPEN A

del cancello. Il suo funzionamento è definito dal parametro di funzionamento “D” vedi paragrafo 9.

• Un impulso di apertura totale ha sempre la precedenza sull’apertura pedonale.

• Per collegare più datori d’impulso collegare i dispositivi in parallelo.

4.4.2. APERTURA PEDONALE

COM - OPEN B

ziale del cancello. Nelle applicazioni a doppio battente l’apertura pedonale corrisponde con l’apertura completa

dell’anta 1; nelle applicazioni ad una sola anta l’apertura pedonale corrisponde a circa il 30% dell’apertura totale

memorizzata.

• Un impulso di apertura totale ha sempre la precedenza sull’apertura pedonale.

• Per collegare più datori d’impulso collegare i dispositivi in parallelo.

4.4.3. STOP

COM - STOP

funzione automatica. Lo stato di questo ingresso è segnalato dal led “

STOP

tura, totale o parziale, il cancello riprende il ciclo memorizzato.

• Nel caso non vengano collegati dispositivi di

STOP

è necessario ponticellare l’ingresso.

• Per collegare più comandi di

STOP

collegare i dispositivi in serie.

4.4.4. SICUREZZE IN CHIUSURA

COM - FSW CL

candone l’inversione sino alla battuta meccanica o al finecorsa di apertura. Lo stato di questo ingresso è segnalato

dal led “

FSW-CL

ITALIANO

4.4.5. SICUREZZE IN APERTURA

COM - FSW OP

stato di questo ingresso è segnalato dal led “

FSW-OP

• Nel caso non vengano collegati dispositivi di sicurezza è necessario ponticellare gli ingressi.

• Per collegare più dispositivi di sicurezza collegare i dispositivi in serie.

5. INSERIMENTO SCHEDA RICEVITORE PER RADIOCOMANDO

l’alimentazione elettrica ed inserire il modulo nell’apposito connettore

CN5

sulla centrale.

Per non danneggiare, e quindi comprometterne irrimediabilmente il funzionamento, la ricevente deve essere

innestata rispettando l’orientamento specificato nel paragrafo 13 (schema di collegamento).

Seguire poi le istruzioni del radioricevitore per la memorizzazione del radiocomando.

6. FUNZIONAMENTO CON ENCODER O AMPEROMETRICO

che permettono di selezionare il funzionamento amperometrico o il funziona-

mento con Encoder.

Il funzionamento con encoder necessita di battute meccaniche, o finecorsa, sia in apertura che in chiusu-

ra.

e i

OFF

(Fig.01).

sario posizionare i

OFF

e i

(Fig.02).

Per una corretta procedura di programmazione

della centrale si deve eseguire questa opera-

zione prima della fase di programmazione della

centrale in quanto ne modifica radicalmente il

funzionamento.

7. LEDS DI CONTROLLO

LEDS

ACCESO

SPENTO

Alimentazione tramite trasformatore toroidale

Alimentazione per mezzo delle batterie o mancanza

di alimentazione

FCC1

Finecorsa in chiusura motore 1 impegnato

FCA1

Finecorsa in apertura motore 1 non impegnato

FCC2

Finecorsa in chiusura motore 2 impegnato

FCA2

Finecorsa in apertura motore 1 non impegnato

STOP

Comando di stop non attivato

Comando di stop attivato

FSW-CL

Sicurezza in chiusura non impegnata

Sicurezza in chusura impegnata

FSW-OP

Sicurezza in apertura non impegnata

Sicurezza in apertura impegnata

• In neretto è riportato lo stato dei leds con cancello chiuso, centrale alimentata ed entrambi i finecorsa

installati.

• Nel caso non siano utilizzati i finecorsa è necessario ponticellare i rispettivi contatti, i leds

FCC1 - FCA1 - FCC2

devono essere accesi.

• Nel caso non venga installato alcun dispositivo di

STOP

è necessario ponticellare l’ingresso, il led

STOP

deve

essere acceso.

8. FUNZIONAMENTO DEL DISPLAY

e per la loro programmazione. Inoltre durante il normale funzionamento visualizza costantemente

lo stato del cancello.

Funzionamento con

encoder

Funzionamento

amperometrico

Fig. 01

Fig. 02

Fig. 03

ITALIANO

seguente:

VALORE

VISUALIZZATO

STATO CANCELLO

Cancello a riposo

Cancello in apertura

Cancello aperto in pausa (Solo con richiusura automatica abilitata, vedi paragrafo successivo)

Cancello in chiusura

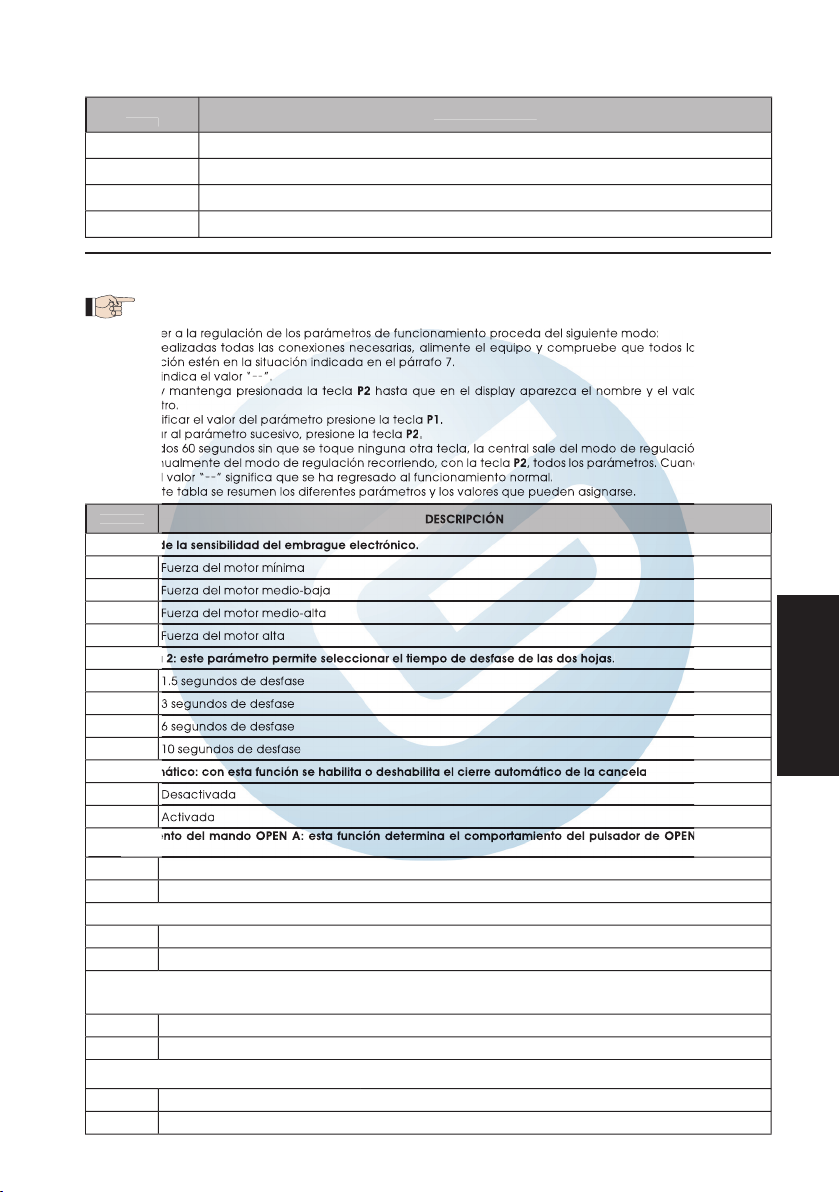

9. REGOLAZIONE DEI PARAMETRI DI FUNZIONAMENTO

Prima di iniziare la fase di regolazione dei parametri di funzionamento è necessario selezionare il tipo di fun-

zionamento della centrale, con o senza encoder (vedi paragrafo 6).

trovino nella situazione indicata nel paragrafo 7.

2- Il display visualizzerà il valore “

3- Premere e tenere premuto il pulsante

fino a che sul display non viene visualizzato il nome ed il valore del primo

4- Per modificare il valore del parametro premere il tasto

5- Per passare al parametro successivo premere il tasto

6- Trascorsi 60 secondi senza che si tocchi nessun tasto la centrale esce dalla modalità di regolazione. E’ possibile

, tutti i parametri. Quando

Regolazione della sensibilità della frizione elettronica e della forza del motore.

Ritardo anta 2: questo parametro permette di selezionare il tempo di sfasamento delle due ante.

3 secondi

6 secondi

Richiusura Automatica: con questa funzione si abilita o disabilita la richiusura automatica del cancello

Attivata

Funzionamento del comando OPEN A: questa funzione determina il comportamento del pulsante di OPEN A (apertura

totale).

Apre / Chiude / Apre

Apre / Stop / Chiude / Stop

Funzione condominiale: attivando questa funzione durante la fase di apertura del cancello verrà inibito il comando

di start.

Attivata

Colpo d’ariete: abilitando questa funzione ad ogni impulso di OPEN l’anta sulla quale è installata l’elettroserratura parte,

per qualche secondo, con un moto di chiusura. Questo per facilitare lo sganciamento dell’elettroserratura.

Attivata

Luce di cortesia / lampeggiante : con questo parametro è possibile selezionare il tipo di uscita dai morsetti LAMP - LAMP

scegliendo tra lampeggiante e luce di cortesia. ATTENZIONE: il carico massimo dei morsetti è di 24Vdc 15W max.

ITALIANO

tra i due valori prefissati

40% della massima apertura memorizzata

20% della massima apertura memorizzata

Velocità durante la fase rallentata: con questo parametro è possibile impostare la velocità del motore durante la fase

rallentata, scegliendo tra i due valori

Alta

Funzionamento con finecorsa: questa funzione deve esere attivata solo se vengono utilizzati anche i finecorsa.

Cancello ad un anta, solo un motore collegato

Cancello a due ante, due motori collegati

Prima di iniziare la fase di programmazione è necessario selezionare il tipo di funzionamento della centrale,

con o senza encoder (vedi paragrafo 6).

l’eventuale tempo di pausa prima della richiusura.

2- Alimentare la centrale e verificare che sul display venga visualizzato il valore “

3- Premere e tenere premuto il pulsante

fino a che il display non visualizza il primo parametro ed il relativo valore.

4- Dare un comando di

OPEN A

con un qualsiasi dispositivo collegato a questo ingresso, il display visualizza il valore “

è necessario arrestare il movimento del cancello con un impulso di reset, eseguendo il ponticello tra i due

RESET

apertura. Riprendere la fase di programmazione dal punto 1.

5- Una volta raggiunta la battuta meccanica in chiusura i motoriduttori eseguono una pausa di circa 2 secondi,

dopodichè ripartono con una manovra di apertura totale sino alla battuta meccanica in apertura o al relativo

finecorsa.

6- Se non è stata abilitata la richiusura automatica la fase di programmazione è conclusa , viceversa la centrale inizia

OPEN A

ed il cancello inizierà la fase di chiusura.

8- Una volta ragg iunto l’arresto in chiusura la fase di

valore “

• Durante tutta la procedura di programmazione il

display visualizzerà il valore “

• Per tutto il tempo di programmazione il lampeg-

giante rimarrà acceso a luce fissa.

• Durante la procedur a di programm azione il

movimento delle ante durante la procedura di

programmazione avviene in modo rallentato.

STOP

disabilitando qual-

siasi comando automatico. Questo perché intervenendo più volte consecutive significa che l’ostacolo permane e

impulso di

OPEN A

OPEN B

da parte dell’utilizzatore.

Fig. 04

ITALIANO

FUSIBILE

250V - 5x20

Alimentazio-

250V - 5x20

Alimentazio-

e caricabat-

terie

250V - 5x20

serratura

ITALIANO

specifiche istruzioni.



) sulle colonnette identificate con le

seguenti lettere:

A-C-I-P-Q-G

2. Fissare la scheda utilizzando le viti in dotazione (Fig.5 rif.



I distanziali posizionati in corrispondenza delle lettere

A & P

servono solo da ap-

poggio per la scheda.

3. Eseguire i cablaggi secondo lo schema di collegamento (paragrafo 13).

4. Per il posizionamento ed il cablaggio del kit batterie fare riferimento alle relative

Qualora si utilizzi il kit batterie è OBBLIGATORIO liberare il foro prefatturato nella

parte inferiore del contenitore (Fig. 6 rif.



), come richiesto dalle vigenti

norme di sicurezza.

Fig. 05

Fig. 06

ENGLISH

CE DECLARATION OF CONFORMITY

Notes on reading the instruction

Read this installation manual to the full before you begin installing the product.

The symbol indicates notes that are important for the safety of persons and for the good condition of the

automated system.

The symbol draws your attention to the notes on the characteristics and operation of the product.

Manufacturer: GENIUS S.p.A.

Address: Via Padre Elzi, 32 - 24050 - Grassobbio- Bergamo - ITALY

Declares that: Control unit mod. BRAIN 03 - BRAIN 04

• conforms to the essential safety requirements of the following EEC directives: 73/23/EEC and subsequent amendment 93/68/EEC. 89/336/EEC and subsequent amendment 92/31/EEC and 93/68/EEC

Additional information: This product underwent a test in a typical uniform configuration (all products manufactured by GENIUS S.p.A.).

Grassobbio, 10-01-2007

Managing Director

D. Gianantoni

INDEX

1. GENERAL CHARACTERISTICS page.13

2. TECHNICAL SPECIFICATIONS page.13

3. PRELIMINARY SETTING-UP page.13

4. CONNECTIONS AND OPERATION page.14

4.1. TERMINAL BOARD CN1 page.14

4.2. TERMINAL BOARD CN2 page.14

4.3. TERMINAL BOARD CN3 page.15

4.4. TERMINAL BOARD CN4 page.15

5. INSTALLING THE RADIO CONTROL RECEIVER BOARD page.16

6. OPERATION WITH ENCODER OR AMPEROMETRIC OPERATION page.16

7. CONTROL LEDS page.16

8. OPERATION OF DISPLAY page.16

9. ADJUSTING THE OPERATING PARAMETERS page.17

10. PROGRAMMING page.18

11. OPERATION OF ELECTRONIC CLUTCH page.18

12. PROTECTION FUSES page.19

13. CONNECTION LAY-OUT page.19

14. FUNCTION LOGICS page.20

15. HOW TO SECURE THE BOARD page.22

ENGLISH

24 Vdc ELECTRONIC CONTROL UNIT FOR SWING GATES

USE INSTRUCTIONS - INSTALLATION INSTRUCTIONS

This 24 Vdc control unit for swing gates offers high performance and a wide range of adjustments: opening and closing

decelerations, possibility of managing one or two motors, management of opening and closing limit-switches, and the

TIMECODERS

A sophisticated electronic control constantly monitors the power circuit and disables the control unit in the event of

malfunctions that could impair efficiency of the electronic clutch.

The parameter settings and the operating logics are set and shown on a handy display, which indicates gate status

during normal operation. Operating times are adjusted by self-learning during programming.

The water-tight enclosure is designed to house the control unit, the toroidal transformer and any buffer batteries (op-

tional) having the characteristics and dimensions indicated in the table below.

2. TECHNICAL SPECIFICATIONS

Supply voltage of transformer

230/115 V~ (+6 -10%) - 50/60 Hz.

Supply voltage of control unit

24 V~ (+6 -10%) - 50/60 Hz.

Absorbed power

3 W

Accessories max load

24Vdc 500mA

24Vdc 15W max.

-20°C +50°C

Automatic / Stepped Automatic / Semiautomatic / Step-

Through self-learning during programming

Thrust force

Terminal board inputs

Total opening / Pedestrian opening / Opening-closing

safety devices / Stop / Opening-closing limit-switch

Terminal board outputs

24Vdc power supply to accessories / 24 Vdc Motors / 24

Vdc Courtesy light-Flashing lamp / 12 Vdc/~ Electric lock

Characteristics of 230V~ toroidal transformer

Characteristics of 115V~ toroidal transformer

Characteristics of optional batteries

Characteristics of outdoor enclosure

306 x 225 x 130 mm. - IP55

Different output values can be obtained on the 24V~ voltage depending on the mains voltage value. Before

start-up, always check the transformer output voltage. This must not exceed 26V~ for both 230V~ and 115V~

power supply. Voltage must be measured load free, i.e. with the transformer powered and disconnected from

the board.

3. PRELIMINARY SETTING-UP

To ensure people’s safety, all warnings and instructions in this booklet must be carefully observed. Incorrect

installation or incorrect use of the product could cause serious harm to people.

all-pole thermal breaker on the power supply mains.

To lay electric cables, use adequate rigid and/or flexible pipes.

Always separate the connection cables of low voltage accessories from the 115/230 V~ power cables. To prevent any

interference whatever, use separate sheaths.

Maximum length of power cables between control unit and motors must not exceed 10 m, using cables of

2.5mm² diameter.

To secure the various components inside of the airtight enclosure, refer to paragraph 15.

ENGLISH

4. CONNECTIONS AND OPERATION

4.1. TERMINAL BOARD CN1

4.1.1. POWER SUPPLY 22V

VAC-VAC

supplied by the transformer is signalled by the lighting of the “

ALIM

4.1.2. BATTERIES

2. During normal operation, the unit keeps the batteries charged and these start operating if no power is supplied to

the transformer.

Power supplied by batteries only should be considered an emergency situation. The number of possible

manoeuvres is linked to the quality of the batteries, the structure of the gate to be moved, the time elapsed

since power cut occurred, etc, etc.

Observe the battery power supply polarity.

4.1.3. ACCESSORIES

The maximum load of the accessories must not exceed 500 mA.

The output of these terminals is DC - obser ve the power supply polarity of the accessories.

This connection is absolutely necessary to ensure a correctly operating control unit.

4.2. TERMINAL BOARD CN2

4.2.1. GEARMOTOR 1

APM1 - CHM1

which must move first. For single leaf applications, the gearmotor must be connected to these terminals. The maximum

4.2.2. GEARMOTOR 2

APM2 - CHM2

which must move last. For single-leaf applications, nothing should be connected to these terminals. The maximum

4.2.3. ELECTRIC LOCK

facilitate release of the electric lock, the over-pushing stroke can be input by enabling parameter “F” (see paragraph

9).

In double-leaf applications, install the electric lock on the leaf where gearmotor 1 is installed.

4.2.4. FLASHING LAMP / COURTESY LIGHT

LAMP - LAMP

Vdc power supply and maximum 15W. To make this output operational, select parameter “

Flashing lamp operation:

When the gate is open, and the closing safety devices are tripped, the lamp flashes to indicate that a manoeuvre is

taking place in the gate movement area. We advise you to connect the flashing lamp before programming, because

Courtesy light operation:

The courtesy light stays lighted for a fixed time of 90 seconds from the OPEN pulse, after which it goes OFF. Use a lamp

with 24 V power supply and maximum 15W.

ENGLISH

4.3. TERMINAL BOARD CN3

4.3.1. MOTOR 1 CLOSING LIMIT-SWITCH

COMF - FCC1

of this input is signalled by LED

FCC1

4.3.2. MOTOR 1 OPENING LIMIT-SWITCH

COMF - FCA1

of this input is signalled by LED

FCA1

4.3.3. MOTOR 2 CLOSING LIMIT-SWITCH

COMF - FCC2

of this input is signalled by LED

FCC2

4.3.4. MOTOR 2 OPENING LIMIT-SWITCH

COMF - FCA2

of this input is signalled by LED

FCA2

• If no limit-switch is used, jumper connect the inputs.

• The limit-switches cannot be used as the start of the decelerated section.

4.3.5. MOTOR 1 ENCODER

If no encoder is used, do not, on any account, jumper-connect the inputs

4.3.6. MOTOR 2 ENCODER

If no encoder is used, do not, on any account, jumper-connect the inputs

In two-motor applications, the encoder must be installed on both motors.

4.4. TERMINAL BOARD CN4

4.4.1. TOTAL OPENING

COM - OPEN A

generator is defined by parameter “

• A total opening pulse always has priority over pedestrian opening.

• To connect several pulse generators, connect the devices in parallel.

4.4.2. PEDESTRIAN OPENING

COM - OPEN B

ton, key selector, etc..) which, by closing a contact, generates a gate partial opening or closing pulse. In double leaf

applications, pedestrian opening corresponds to total opening of leaf 1. In single leaf applications, pedestrian opening

corresponds to about 30% of memory-stored total opening.

• A total opening pulse always has priority over pedestrian opening.

• To connect several pulse generators, connect the devices in parallel.

4.4.3. STOP

COM - STOP

safety edge, etc.) which, by opening a contact, immediately stops the gate and disables all automatic functions. The

status of this input is signalled by the “

STOP

total or partial opening pulse.

• If no STOP devices are connected, jumper connect the input.

• To connect several STOP commands, connect the devices in series.

4.4.4. CLOSING SAFETY DEVICES

COM - FSW CL

safety edge, pressure switch etc..) which, by opening a contact, affects the gate’s closing motion, reversing it to the

mechanical stop, or to the opening limit-switch. The status of this input is signalled by LED “

FSW-CL

ENGLISH

4.4.5. OPENING SAFETY DEVICES

COM - FSW OP

safety edge, pressure switch etc..) which, by opening a contact, affects the gate’s opening motion, causing it to stop

FSW-OP

• If no safety devices are connected, jumper connect the inputs.

• To connect several safety devices, connect the devices in series.

5. INSTALLING THE RADIO CONTROL RECEIVER BOARD

The control unit is designed to house a 5-pin radio-receiver module. Installation procedure: turn off power and fit the

module in connector

CN5

on the control unit.

To avoid damaging the receiver and thus irreparably compromising its operation, the receiver must be installed

while observing the fitting direction specified in paragraph 13 (connection lay-out).

This done, observe the radio-receiver instructions to store the radio control in the memory.

6. OPERATION WITH ENCODER OR AMPEROMETRIC OPERATION

The control unit has 4

, which enable selection of either amperometric operation or operation with

Operation with encoder requires mechanical stops, or limit-switches, for both opening and closing.

To select operation with encoder, position

and

OFF

(Fig.01).

To select amperometric operation, position

and

OFF

and

(Fig.02).

For a correct programming procedure of the control

unit, carry out this operation before programming

the control unit because it radically modifies its

operation.

7. CONTROL LEDS

LEDSONOFF

FCC1

FCA1

FCC2

FCA2

STOP

Stop command not activated

Stop command activated

FSW-CL

Closing safety device not tripped

Closing safety device trippedù

FSW-OP

Opening safety device not tripped

• Indicated in bold: status of LEDs with gate closed, control unit powered, and both limit-switches installed.

• If the limit-switches are not used, the relevant contacts must be jumper connected and LEDs

FCC1

FCA1- FCC2

FCA2

must be lighted.

• If no

STOP

devices are connected, jumper connect the input. The

STOP

LED must be lighted.

8. OPERATION OF DISPLAY

The control unit has a handy display for viewing and programming the operating parameters. Furthermore, it constantly

shows gate status during normal operation.

When operating parameters are being displayed and programmed, the display shows the se-

Encoder

Amperometric

operation

Fig. 01

Fig. 02

Fig. 03

ENGLISH

GATE STATUS

O P

t c

C L

9. ADJUSTING THE OPERATING PARAMETERS

Before you begin adjusting the operating parameters, select the type of operation for the control unit: with

or without encoder (see paragraph 6).

To access operating parameter adjustment, follow the instructions below:

2- The display shows value “

3- Press and hold down push-button

until the display shows the name and value of the first parameter.

4- Press push-button

to change the value of the parameter.

5- To move on to the next parameter, press push-button

6- When 60 seconds have elapsed without any key being touched, the control unit exits the adjustment mode. You can

manually exit the adjustment mode by scrolling all the parameters with push-button

value “

The following table summarises all settable parameters and the assignable values.

Adjusting the sensitivity of the electronic clutch

Leaf 2 delay: this parameter enables you to select the offset time of the two leaves.

3 seconds offset

6 seconds offset

Automatic Reclosure: this function enables or disables automatic gate reclosure.

Operation of OPEN A command: this function determines the behaviour of the OPEN A (total opening)push-button.

Condo function: if this function is enabled while the gate is being opened, the start command is inhibited.

Over pushing stroke: if you enable this function, at every OPEN pulse, the leaf on which the electric lock is installed starts

its closing movement for a few seconds. This facilitates release of the electric lock.

Courtesy light/ Flashing lamp: with this parameter, you can select the type of output from the LAMP - LAMP terminals,

selecting from among flashing lamp and courtesy light.

Courtesy light (active for 90 seconds)

ENGLISH

two set values.

40% of maximum memory-stored opening

20% of maximum memory-stored opening

Speed during deceleration phase: this parameter is used to set motor speed during the deceleration phase, selecting

it from the two values.

Limit-switch operation: this parameter enables you to select operation with or without the limit-switch.

Single-leaf gate, only one motor connected

Before you begin programming, select the type of operation for the control unit: with or without encoder (see

paragraph 6).

any pause time before re-closure.

2- Power up the control unit and check if value “

3- Press and hold down push-button

until the display shows the first parameter and relevant value.

4- Give an

OPEN A

command with any device connected to this input: the display shows value “

gate movement with a reset pulse. To do this, make a bridge between the two “

RESET

, using the connector

the motor/s, which had performed the opening operation. Resume the programming stage from point 1.

5- When the closing mechanical stop point is reached, the gearmotors pause for about 2 seconds, and then restart

with a total opening manoeuvre up to the opening mechanical stop point or up to the relevant limit-switch.

6- If automatic reclosure was not enabled, this means programming has finished, otherwise the control unit begins

counting pause time.

OPEN A

pulse, and the gate will begin to close.

8- When the closing stop has been reached, programming

• The display shows value “” during the entire pro-

gramming procedure.

• The flashing lamp stays lighted on a fixed light

during the entire programming time.

• Leaf movement is decelerated during the pro-

gramming procedure.

This is a very important device for reasons of safety. Its setting stays unchanged long-term, without wear. It is active

during both closing and opening. When it operates, it reverses gate movement without disabling automatic closing

STOP

status,

disabling any automatic command. If the clutch operates several consecutive times, this means that the obstacle

OPEN A / OPEN B

pulse.

Fig. 04

ENGLISH

FUSE

250V - 5x20

24V~

250V - 5x20

Supply to

accessories

and battery-

charger

250V - 5x20

output

250V - 5x20

output

ENGLISH

15. HOW TO SECURE THE BOARD

The outdoor enclosure is designed to house the control unit, the toroidal transformer and any buffer batteries (Optional). To secure the toroidal transformer and the board support, consult the specific instruc-

tions.

To secure the control board, follow the instructions below:

1. Position the supplied spacers (Fig.5 ref.) on the columns identified by the following

letters: A-C-I-P-Q-G.

2. Secure the board using the supplied screws (Fig.5 ref. ).

The spacers positioned next to letters A & P serve only for supporting the board.

3. Wire up according to the connection lay-out (paragraph 13).

4. To position and wire the battery kit, refer to the relevant instructions.

If you are using the battery kit, you MUST clear the pre-perforated hole in the lower

part of the enclosure (Fig.6 ref. ) as requested by current safety laws.

Fig. 05

Fig. 06

FRANÇAIS

DÉCLARATION CE DE CONFORMITÉ

Remarques pour la lecture de l’instruction

Lire ce manuel d’installation dans son ensemble avant de commencer l’installation du produit.

Le symbole souligne des remarques importantes pour la sécurité des personnes et le parfait état de

l’automatisme.

Le symbole attire l’attention sur des remarques concernant les caractéristiques ou le fonctionnement du

produit.

Fabricant: GENIUS S.p.A.

Adresse: Via Padre Elzi, 32 - 24050 - Grassobbio- Bergamo - ITALIE

Déclare que: L’armoire mod. BRAIN 03 - BRAIN 04

• est conforme aux exigences essentielles de sécurité des directives CEE suivantes:

73/23/CEE et modification 93/68/CEE successive. 89/336/CEE et modifications 92/31/CEE et 93/68/CEE successives.

Note supplémentaire: Ce produit a été testé dans une configuration typique homogène (tous les produits sont fabriqués par GENIUS S.p.A.)

Grassobbio, le 10-10-2007

L’Administrateur Délégué

D. Gianantoni

INDEX

1. CARACTÉRISTIQUES GÉNÉRALES page.24

2. CARACTÉRISTIQUES TECHNIQUES page.24

3. PRÉDISPOSITIONS page.24

4. CONNEXIONS ET FONCTIONNEMENT page.25

4.1. BORNIER CN1 page.25

4.2. BORNIER CN2 page.25

4.3. BORNIER CN3 page.26

4.4. BORNIER CN4 page.26

5. INSERTION DE LA CARTE RECEPTRICE POUR RADIOCOMMANDE page.27

6. FONCTIONNEMENT AVEC ENCODEUR OU AMPÉROMÉTRIQUE page.27

7. LEDS DE CONTRÔLE page.27

8. FONCTIONNEMENT DE L’AFFICHEUR page.27

9. RÉGLAGE DES PARAMÈTRES DE FONCTIONNEMENT page.28

10. PROGRAMMATION page.29

11. FONCTIONNEMENT DE L’EMBRAYAGE ÉLECTRONIQUE page.29

12. FUSIBLES DE PROTECTION page.30

13. SCHÉMA DE CONNEXION page.30

14. LOGIQUES DE FONCTIONNEMENT page.31

15. FIXATION DE LA CARTE page.33

FRANÇAIS

ARMOIRE ÉLECTRONIQUE 24Vcc POUR PORTAILS BATTANTS

INSTRUCTIONS POUR L’EMPLOI - NORMES D’INSTALLATION

Cette centrale de commande à 24Vcc pour portails battants offre de hautes performances et un grand nombre de

des fins de course en ouverture et fermeture et la possibilité de gérer deux

TIMECODER

en bloquant la centrale en cas d’anomalies risquant de porter préjudice au bon fonctionnement de l’embrayage

électronique.

qui, durant le fonctionnement normal, affiche l’état du portail. Le réglage des temps de fonctionnement s’effectue

éventuelles (en option) dont les caractéristiques et les dimensions sont indiquées dans le tableau ci-après.

2. CARACTÉRISTIQUES TECHNIQUES

Tension d’alimentation du transformateur

230/115 V~ (+6 -10%) - 50/60 Hz.

Tension d’alimentation de la centrale

24 V~ (+6 -10%) - 50/60 Hz.

3 W

Charge maxi moteur

Charge maxi accessoires

24Vdc 500mA

Charge maxi clignotant / lampe de courtoisie

24Vdc 15W max.

Température de fonctionnement

-20°C +50°C

Automatique / Automatique Pas à pas / Semi-automati-

que / Semi-automatique Pas à pas / Collectif

Temps d’ouverture / fermeture

Temps de pause

Alimentation 24V~ / Alimentation batteries / Encodeur

/ Ouverture totale / Ouverture accès piéton / Sécurités

ouverture – fermeture / Stop / Fins de course ouverture

- fermeture

Connecteur pour radio

Connecteur rapide 5 pin

Sorties bornier

Alimentation accessoires 24Vcc / Moteurs 24Vcc / Lampe

de courtoisie-Clignotant 24Vcc / Électroserrure 12Vcc/~

Caractéristiques transformateur toroïdal 230V~

Caractéristiques transformateur toroïdal 115V~

Caractéristiques batteries en option

Caractéristiques boîtier pour l’extérieur

306 x 225 x 130 mm. - IP55

En fonction de la tension du réseau, on peut avoir des valeurs de sortie différentes sur la tension 24V~. Avant

de procéder à la mise en service, toujours vérifier la tension de sortie du transformateur. Celle-ci ne doit pas

être supérieure à 26V~ tant pour l’alimentation à 230V~ que 115V~. La tension doit être mesurée à vide, c’est

à dire avec le transformateur sous tension et déconnecté de la carte.

3. PRÉDISPOSITIONS

Il est important, pour assurer la sécurité des personnes, de respecter attentivement tous les avertissements et les

instructions de cette brochure. Une installation erronée ou un usage impropre du produit peut provoquer des

accidents.

Vérifier qu’un interrupteur différentiel approprié soit placé en amont de l’installation conformément aux normes en

vigueur et prévoir un interrupteur magnétothermique omnipolaire sur le réseau d’alimentation.

Toujours séparer les câbles de connexion des accessoires à basse tension des câbles d’alimentation à 115/230 V~.

La longueur maxi. des câbles d’alimentation entre la centrale et les moteurs ne doit pas dépasser 10 m; utiliser

des câbles de section 2,5 mm².

FRANÇAIS

4. CONNEXIONS ET FONCTIONNEMENT

4.1. BORNIER CN1

4.1.1. ALIMENTATION 22V

VAC-VAC

de l’alimentation par l’intermédiaire du transformateur est signalée par l’éclairage de la LED “

ALIM

le bornier.

4.1.2. BATTERIES

est prédisposée pour pouvoir fonctionner avec deux batteries tampon ayant les caractéristiques minimums figurant

dans le tableau du paragraphe 2. Durant le fonctionnement normal, la centrale maintient les batteries en charge,

elles entrent en fonction lorsque l’alimentation du transformateur fait défaut.

L’alimentation par l’intermédiaire des seules batteries doit être considérée comme une situation d’urgence; le

nombre des manœuvres possibles dépend de la qualité des batteries, de la structure du portail à actionner,

du laps de temps qui s’est écoulé depuis la coupure de courant, etc.

Respecter la polarité d’alimentation des batteries.

4.1.3. ACCESSOIRES

La charge maxi des accessoires ne doit pas dépasser 500 mA.

La sortie de ces bornes est en courant continu, respecter la polarité d’alimentation des accessoires.

4.1.4. MISE À LA TERRE

Connexion absolument nécessaire pour le bon fonctionnement de la centrale.

4.2. BORNIER CN2

4.2.1. MOTORÉDUCTEUR 1

APM1 - CHM1

le vantail qui doit s’actionner en premier. En cas d’applications à un seul vantail, le motoréducteur doit être connecté

à ces bornes. La charge maximum du motoréducteur ne doit pas dépasser 70W.

4.2.2. MOTORÉDUCTEUR 2

APM2 - CHM2

le vantail qui doit s’actionner en dernier. En cas d’application à un seul vantail, rien ne sera connecté à ces bornes.

4.2.3. ÉLECTROSERRURE

l’électroserrure, en activant le paramètre “F”, on peut activer le coup de bélier (voir paragraphe 9).

Sur les applications à double vantail, monter l’électroserrure sur le même vantail que le motoréducteur 1.

4.2.4. CLIGNOTANT / LAMPE DE COURTOISIE

deux à 24Vcc maximum 15W. Le fonctionnement de cette sortie est sélectionné par l’intermédiaire du paramètre

Fonctionnement du clignotant:

en fermeture. Lorsque le portail est ouvert, si les sécurités sont engagées en fermeture, le clignotant exécute un cli-

gnotement pour indiquer qu’on est en train d’opérer dans la zone d’actionnement du portail. On recommande de

connecter le clignotant avant la phase de programmation car il en indique les phases. Utiliser un clignotant à lumière

fixe, le clignotement est géré par la centrale.

Fonctionnement de la lampe de courtoisie:

quoi elle s’éteint. Utiliser une lampe à 24V 15W maximum.

FRANÇAIS

4.3. BORNIER CN3

4.3.1. FINS DE COURSE EN FERMETURE MOTEUR 1

COMF - FCC1

FCC1

4.3.2. FINS DE COURSE EN OUVERTURE MOTEUR 1

COMF - FCA1

FCA1

4.3.3. FINS DE COURSE EN FERMETURE MOTEUR 2

COMF - FCC2

2. L’état de cette entrée est signalé par la LED

FCC2

4.3.4. FINS DE COURSE EN OUVERTURE MOTEUR 2

COMF - FCA2

2. L’état de cette entrée est signalé par la LED

FCA2

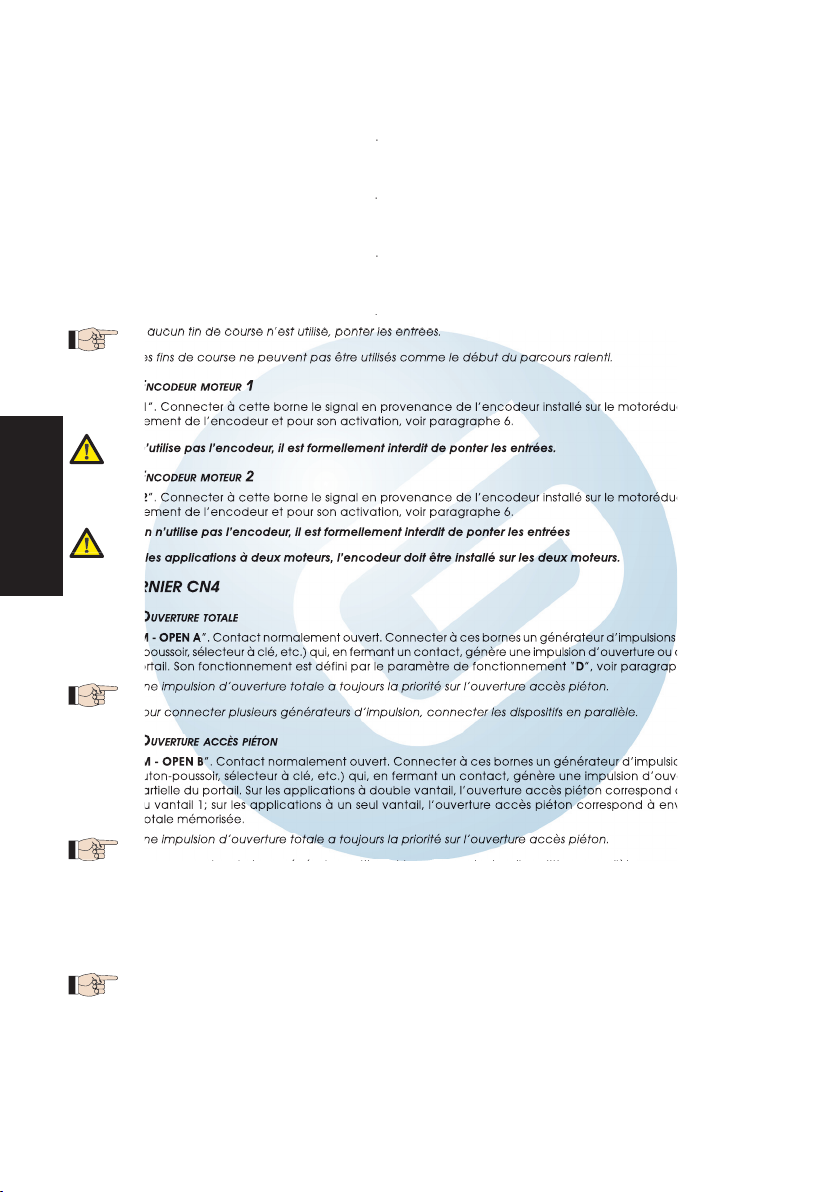

• Si aucun fin de course n’est utilisé, ponter les entrées.

• Les fins de course ne peuvent pas être utilisés comme le début du parcours ralenti.

4.3.5. ENCODEUR MOTEUR 1

Si on n’utilise pas l’encodeur, il est formellement interdit de ponter les entrées.

4.3.6. ENCODEUR MOTEUR 2

Si on n’utilise pas l’encodeur, il est formellement interdit de ponter les entrées

Sur les applications à deux moteurs, l’encodeur doit être installé sur les deux moteurs.

4.4. BORNIER CN4

4.4.1. OUVERTURE TOTALE

COM - OPEN A

totale du portail. Son fonctionnement est défini par le paramètre de fonctionnement “

• Une impulsion d’ouverture totale a toujours la priorité sur l’ouverture accès piéton.

• Pour connecter plusieurs générateurs d’impulsion, connecter les dispositifs en parallèle.

4.4.2. OUVERTURE ACCÈS PIÉTON

COM - OPEN B

que (ex. bouton-poussoir, sélecteur à clé, etc.) qui, en fermant un contact, génère une impulsion d’ouverture ou de

fermeture partielle du portail. Sur les applications à double vantail, l’ouverture accès piéton correspond à l’ouverture

complète du vantail 1; sur les applications à un seul vantail, l’ouverture accès piéton correspond à environ 30% de

• Une impulsion d’ouverture totale a toujours la priorité sur l’ouverture accès piéton.

• Pour connecter plusieurs générateurs d’impulsion, connecter les dispositifs en parallèle.

4.4.3. STOP

COM - STOP

automatique. L’état de cette entrée est signalé par la LED “

STOP

• Si on ne connecte aucun dispositif de

STOP

, ponter l’entrée.

• Pour connecter plusieurs commandes de

STOP

, connecter les dispositifs en série.

4.4.4. SÉCURITÉS EN FERMETURE

COM - FSW CL

en en provoquant l’inversion jusqu’à la butée mécanique ou au fin de course d’ouverture. L’état de cette entrée est

signalé par la LED “

FSW-CL

FRANÇAIS

4.4.5. SÉCURITÉS EN OUVERTURE

COM - FSW OP

en en provoquant l’arrêt immédiat; une fois la sécurité rétablie, le portail reprend le cycle mémorisé. L’état de cette

entrée est signalé par la LED “

FSW-OP

• Si on ne connecte aucun dispositif de sécurité, ponter les entrées.

• Pour connecter plusieurs dispositifs de sécurité, connecter les dispositifs en série.

5. INSERTION DE LA CARTE RECEPTRICE POUR RADIOCOMMANDE

le courant et brancher le module sur le connecteur

CN5

de la centrale.

Pour ne pas endommager, et par conséquent ne pas en compromettre le fonctionnement irrémédiablement,

embrocher le récepteur en respectant l’orientation spécifiée au paragraphe 13 (schéma de connexion).

6. FONCTIONNEMENT AVEC ENCODEUR OU AMPÉROMÉTRIQUE

qui permettent de sélectionner le fonctionnement ampérométrique ou le

fonctionnement avec un Encodeur.

grande répétitivité du point de ralentissement.

Le fonctionnement avec un encodeur exige des butées mécaniques, ou des fins de course, tant en ouverture

qu’en fermeture.

sur

et les

sur

OFF

(Fig. 01).

sur

OFF

et les 3 et

sur

(Fig. 02).

Pour une procédure de programmation correcte de

la centrale, effectuer cette opération avant la

phase de programmation de la centrale car elle

en modifie radicalement le fonctionnement.

7. LEDS DE CONTRÔLE

LEDS

ALLUMÉE

ALIM

Alimentation par transformateur toroïdal

Alimentation par batteries ou absence de courant

FCC1

Fin de course en fermeture moteur 1 engagé

FCA1

Fin de course en ouverture moteur 1 non engagé

FCC2

Fin de course en fermeture moteur 2 engagé

FCA2

Fin de course en ouverture moteur 1 non engagé

STOP

Commande de stop non activé

Commande de stop activé

FSW-CL

Sécurité en fermeture non engagée

Sécurité en fermeture engagée

FSW-OP

Sécurité en ouverture non engagée

Sécurité en ouverture engagée

• En caractères gras, on signale l’état des LEDs avec le portail fermé, la centrale sous tension et les deux fins

de course installés.

• Si on n’utilise pas les fins de course, ponter les contacts respectifs, les LEDs FCC1 - FCA1 - FCC2 - FCA2 doivent

être allumées.

• Si on n’installe aucun dispositif de STOP, ponter l’entrée, la LED STOP doit être allumée.

8. FONCTIONNEMENT DE L’AFFICHEUR

mation. En outre, durant le fonctionnement normal, il affiche constamment l’état du portail.

gauche le paramètre sélectionné et à droite la valeur sélectionnée. La Fig. 03 montre l’exemple

d’affichage du paramètre “

Fonctionnement avec

un Encodeur

Fonctionnement

ampérométrique

Fig. 01

Fig. 02

Fig. 03

FRANÇAIS

VALEUR AFFICHÉE

O P

t c

suivant)

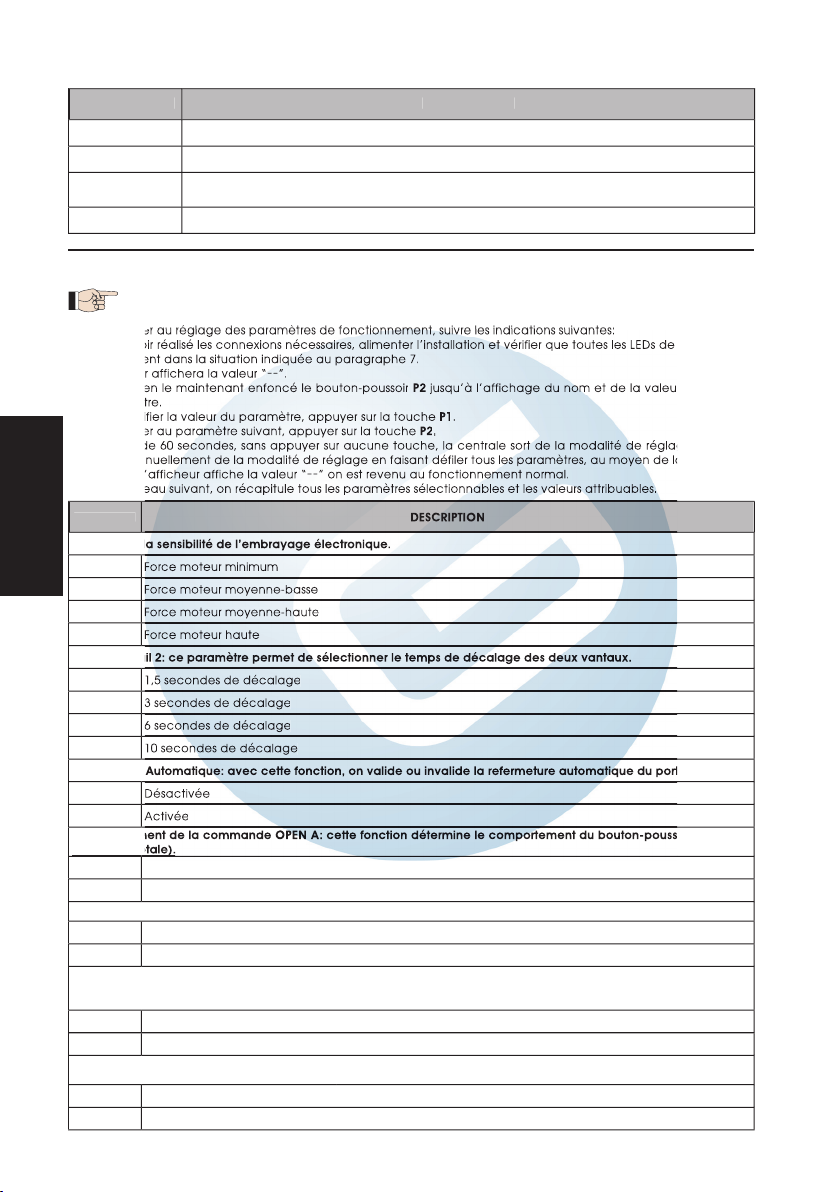

9. RÉGLAGE DES PARAMÈTRES DE FONCTIONNEMENT

Avant de commencer la phase de réglage des paramètres de fonctionnement, sélectionner le type de

fonctionnement de la centrale, avec ou sans encodeur (voir paragraphe 6).

se trouvent dans la situation indiquée au paragraphe 7.

2- L’afficheur affichera la valeur “

3- Appuyer en le maintenant enfoncé le bouton-poussoir

jusqu’à l’affichage du nom et de la valeur du premier

4- Pour modifier la valeur du paramètre, appuyer sur la touche

5- Pour passer au paramètre suivant, appuyer sur la touche

6- Au bout de 60 secondes, sans appuyer sur aucune touche, la centrale sort de la modalité de réglage. On peut

sortir manuellement de la modalité de réglage en faisant défiler tous les paramètres, au moyen de la touche

AFFICHEUR

Réglage de la sensibilité de l’embrayage électronique.

Retard vantail 2: ce paramètre permet de sélectionner le temps de décalage des deux vantaux.

3 secondes de décalage

6 secondes de décalage

Refermeture Automatique: avec cette fonction, on valide ou invalide la refermeture automatique du portail

Activée

Fonctionnement de la commande OPEN A: cette fonction détermine le comportement du bouton-poussoir d’OPEN A

Fonction collectif: en activant cette fonction durant la phase d’ouverture du portail, on inhibe la commande de start.

Activée

Coup de bélier: en validant cette fonction à chaque impulsion d’OPEN le vantail sur lequel est installée l’électroser-

rure démarre, pendant quelques secondes, avec un mouvement de fermeture. Cela facilite le déclenchement de

l’électroserrure.

Activée

Lampe de courtoisie / clignotant: ce paramètre permet de sélectionner le type de sortie des bornes LAMP - LAMP en

choisissant clignotant ou lampe de courtoisie.

Clignotant

FRANÇAIS

AFFICHEUR

choisissant parmi les deux valeurs préfixées.

40% de l’ouverture maximum mémorisée

20% de l’ouverture maximum mémorisée

Vitesse durant la phase ralentie: ce paramètre permet de programmer la vitesse du moteur durant la phase ralentie,

en choisissant parmi les deux valeurs.

Fonctionnement avec fins de course: ce paramètre permet de sélectionner le fonctionnement avec ou sans fins de

course

Avant de commencer la phase de programmation, sélectionner le type de fonctionnement de la centrale,

avec ou sans encodeur (voir paragraphe 6).

le temps de pause éventuel avant la refermeture.

2- Alimenter la centrale et vérifier l’affichage de la valeur “

3- Appuyer en le maintenant enfoncé le bouton-poussoir

jusqu’à l’affichage du premier paramètre et de la valeur

correspondante.

4- Donner une commande d’

OPEN A

avec un dispositif quelconque connecté à cette entrée; l’afficheur affiche la

valeur “

en fermeture. Si cela ne se produit pas, arrêter le mouvement du portail par une impulsion de reset, en réalisant le

de “

RESET

et ramener le connecteur dans la position normale (Fig.04). Ensuite inverser les fils des moteurs / du moteur qui ont

exécuté la manœuvre d’ouverture. Reprendre la phase de programmation à partir du point 1.

5- Après avoir atteint la butée mécanique en fermeture, les motoréducteurs exécutent une pause d’environ 2 secon-

des, après quoi ils repartent avec une manœuvre d’ouverture totale jusqu’à la butée mécanique en ouverture

ou au fin de course correspondant.

6- Si la refermeture automatique n’a pas été validée, la pha-

se de programmation est terminée; vice versa, la centra-

velle impulsion d’

OPEN A

et le portail commencera la

8- Après avoir atteint l’arrêt en fermeture, la phase de

valeur “

• Durant toute la procédure de programmation,

l’afficheur affichera la valeur “

• Pendant tout le temps de programmation, le

clignotant restera allumé fixe.

• Durant la procédure de programmation, le mou-

vement des vantaux a lieu au ralenti.

la refermeture automatique si cette dernière est activée.

STOP

en invalidant

toute commande automatique: en effet, en intervenant plusieurs fois de suite, cela signifie que l’obstacle persiste et

il pourrait être dangereux d’effectuer une manœuvre. Pour rétablir le fonctionnement normal, l’utilisateur doit donner

OPEN A / OPEN B

Fig. 04

FRANÇAIS

FUSIBLE

250V - 5x20

Alimentation

24V~

250V - 5x20

Alimentation

accessoires

et chargeur

de batteries

250V - 5x20

Sortie

clignotant

250V - 5x20

Sortie électro-

serrure

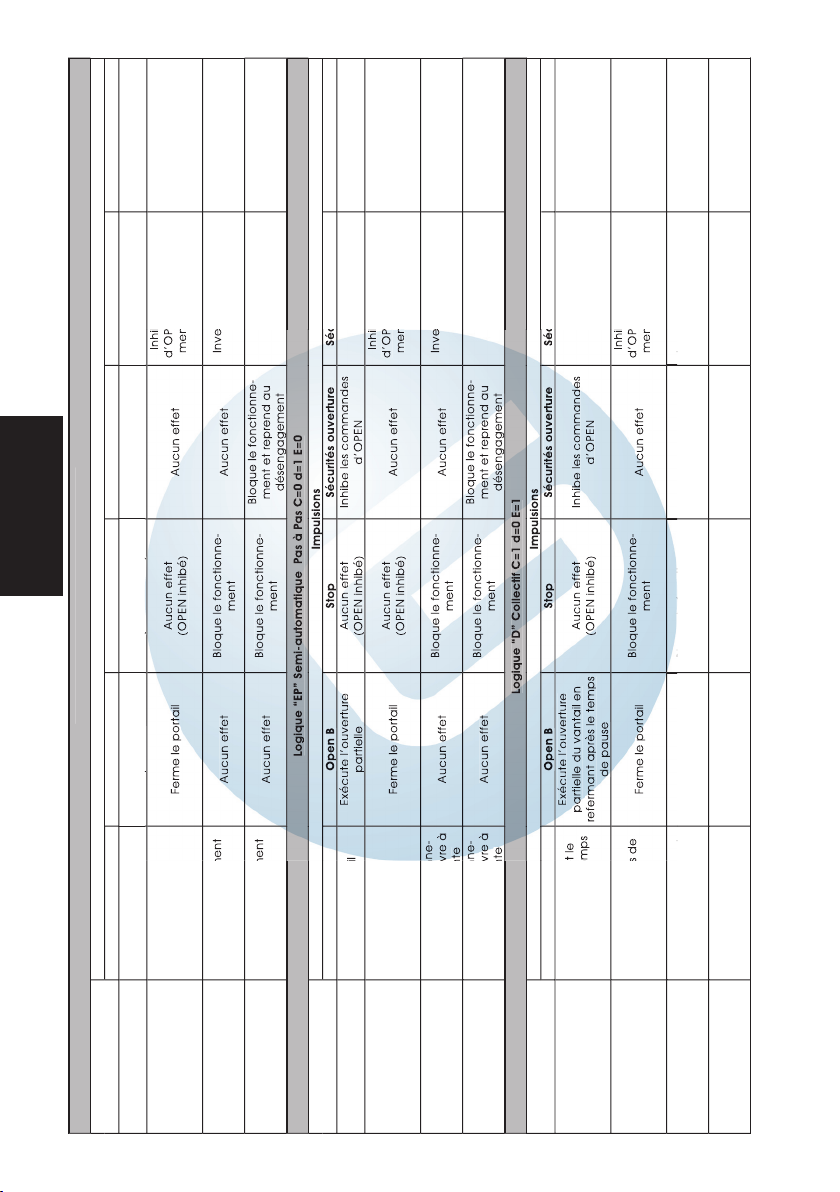

FRANÇAIS

tampon éventuelles (En option).



) sur les colonnettes identifiées par les

A-C-I-P-Q-G.

2. Fixer la carte en utilisant les vis fournies (Fig.5 réf.



Les entretoises positionnées au niveau des lettres

A & P

servent uniquement d’appui

pour la carte.

3. Réaliser les câblages d’après le schéma de connexion (paragraphe 13).

4. Pour le positionnement et le câblage du kit batteries, consulter les instructions cor-

Si l’on utilise le kit batteries, libérer OBLIGATOIREMENT le trou pré-cassé dans

la partie inférieure du boîtier (Fig. 6 réf.



), conformément aux normes en

vigueur sur la sécurité.

Fig. 05

Fig. 06

ESPAÑOL

DECLARACIÓN CE DE CONFORMIDAD

Notas para la lectura de las instrucciones

Leer completamente este manual antes de empezar la instalación del producto.

El símbolo destaca notas importantes para la seguridad de las personas y la integridad de la automación.

El símbolo evidencia notas sobre las características o el funcionamiento del producto.

Fabricante: GENIUS S.p.A.

Dirección: Via Padre Elzi, 32 - 24050 - Grassobbio- Bergamo - ITALIA

Declara que: El equipo mod. BRAIN 03 - BRAIN 04

• cumple con los requisitos esenciales de seguridad de las siguientes directivas CEE: 73/23/CEE y sucesiva modificación 93/68/CEE. 89/336/CEE y sucesiva modificación 92/31/CEE y 93/68/CEE

Nota: El presente producto ha sido sometido a ensayos en una configuración típica uniforme (todos los productos han sido

fabricados por GENIUS S.p.A.).

Grassobbio, 10-01-2007

El Administrador Delegado

D. Gianantoni

ÍNDICE

1. CARACTERÍSTICAS GENERALES pág.25

2. CARACTERÍSTICAS TÉCNICAS pág.25

3. PREDISPOSICIONES pág.25

4. CONEXIONES Y FUNCIONAMIENTO pág.26

4.1. REGLETA DE BORNES CN1 pág.26

4.2. REGLETA DE BORNES CN2 pág.26

4.3. REGLETA DE BORNES CN3 pág.27

4.4. REGLETA DE BORNES CN4 pág.27

5. INTRODUCCIÓN DE LA TARJETA RECEPTORA PARA TELEMANDO pág.28

6. FUNCIONAMIENTO CON ENCODER O AMPEROMÉTRICO pág.28

7. DIODOS DE CONTROL pág.28

8. FUNCIONAMIENTO DEL DISPLAY pág.28

9. REGULACIÓN DE LOS PARÁMETROS DE FUNCIONAMIENTO pág.29

10. PROGRAMACIÓN pág.30

11. FUNCIONAMIENTO DEL EMBRAGUE ELECTRÓNICO pág.30

12. FUSIBLES DE PROTECCIÓN pág.31

13. ESQUEMA DE CONEXIÓN pág.31

14. LÓGICAS DE FUNCIONAMIENTO pág.32

15. FIJACIÓN DE LA TARJETA pág.34

ESPAÑOL

EQUIPO ELECTRÓNICO 24Vdc PARA CANCELAS DE HOJAS BATIENTES

INSTRUCCIONES DE USO - NORMAS DE INSTALACIÓN

de ajustes, con deceleraciones en apertura y cierre, posibilidad de gestionar uno o dos motores, gestión de los finales

de carrera de apertura y cierre y posibilidad de gestionar dos

TIMECODER

en caso de anomalías que puedan perjudicar el correcto funcionamiento del embrague electrónico.

display que, durante el funcionamiento normal, muestra el estado de la cancela. La regulación de los tiempos de

funcionamiento se realiza en autoaprendizaje durante la fase de programación.

2. CARACTERÍSTICAS TÉCNICAS

Tensión de alimentación del transformador

230/115 V~ (+6 -10%) - 50/60 Hz.

Tensión de alimentación de la central

24 V~ (+6 -10%) - 50/60 Hz.

3 W

Carga máxima motor

Carga máxima accesorios

24Vdc 500mA

Carga máxima destellador / luz de cortesía

24Vdc 15W max.

Temperatura ambiente

-20°C +50°C

Automática / Automática Paso-Paso / Semiautomática /

Semiautomática Paso-Paso / Edificios

Tiempo de apertura / cierre

Tempo di pausa

Cuatro niveles regulables por medio de display

Alimentación 24V~ / Alimentación baterías / Encoder /

Apertura total /Apertura peatonal / Disp. de seguridad

apertura - cierre / Stop / Final de carrera - apertura

- cierre

Conector para radio

Conector rápido 5 pines

Salidas en regleta de bornes

Alimentación accesorios 24Vdc / Motores 24Vdc / Luz de

cortesía-Destellador 24Vdc / Electrocerradura 12Vdc/~

Características transformador toroidal 230V~

Caratteristiche trasformatore toroidale 115V~

Características baterías opcionales

Características contenedor para exteriores

306 x 225 x 130 mm. - IP55

En función de la tensión de línea se pueden tener valores de salida diferentes a 24V~. Antes de la puesta en

funcionamiento siempre hay que comprobar la tensión de salida del transformador. La misma no debe ser

superior a 26V~ tanto para la alimentación a 230V~ como a 115V~. La tensión debe medirse en vacío, es

decir, con el transformador alimentado y desconectado de la tarjeta.

3. PREDISPOSICIONES

Para poder garantizar la seguridad personal, es importante seguir atentamente todas las advertencias y las

instrucciones indicadas en el presente manual. La instalación incorrecta o el uso inapropiado del producto

pueden provocar graves daños personales.

Compruebe que línea arriba de la haya un adecuado interruptor diferencial, tal y como establecen las normativas

vigentes, y prevea en la línea de alimentación un magnetotérmico con interrupción omnipolar.

Separe siempre los cables de conexión de los accesorios a baja tensión de los cables de la alimentación de 115/230

V~. Para evitar cualquier interferencia utilice vainas separadas.

La longitud máxima de los cables de alimentación entre la central y los motores no debe ser superior a 10

m., utilizando cables con sección de 2.5 mm².

ESPAÑOL

4. CONEXIONES Y FUNCIONAMIENTO

4.1. REGLETA DE BORNES CN1

4.1.1. ALIMENTACIÓN 22V

VAC-VAC

ALIM

debajo de la regleta de bornes.

4.1.2. BATERÍAS

central está predispuesta para poder funcionar con dos baterías tampón con las características mínimas indicadas

en la tabla del párrafo 2. Durante el funcionamiento normal la central mantiene en carga las baterías. Las mismas

entran en funcionamiento en caso de que falte la alimentación al transformador.

La alimentación sólo por medio de las baterías debe considerarse como una situación de emergencia, el

número de maniobras que pueden realizarse está en función de la calidad de las baterías, de la estructura

de la cancela, del tiempo transcurrido desde el corte de la alimentación, etc.

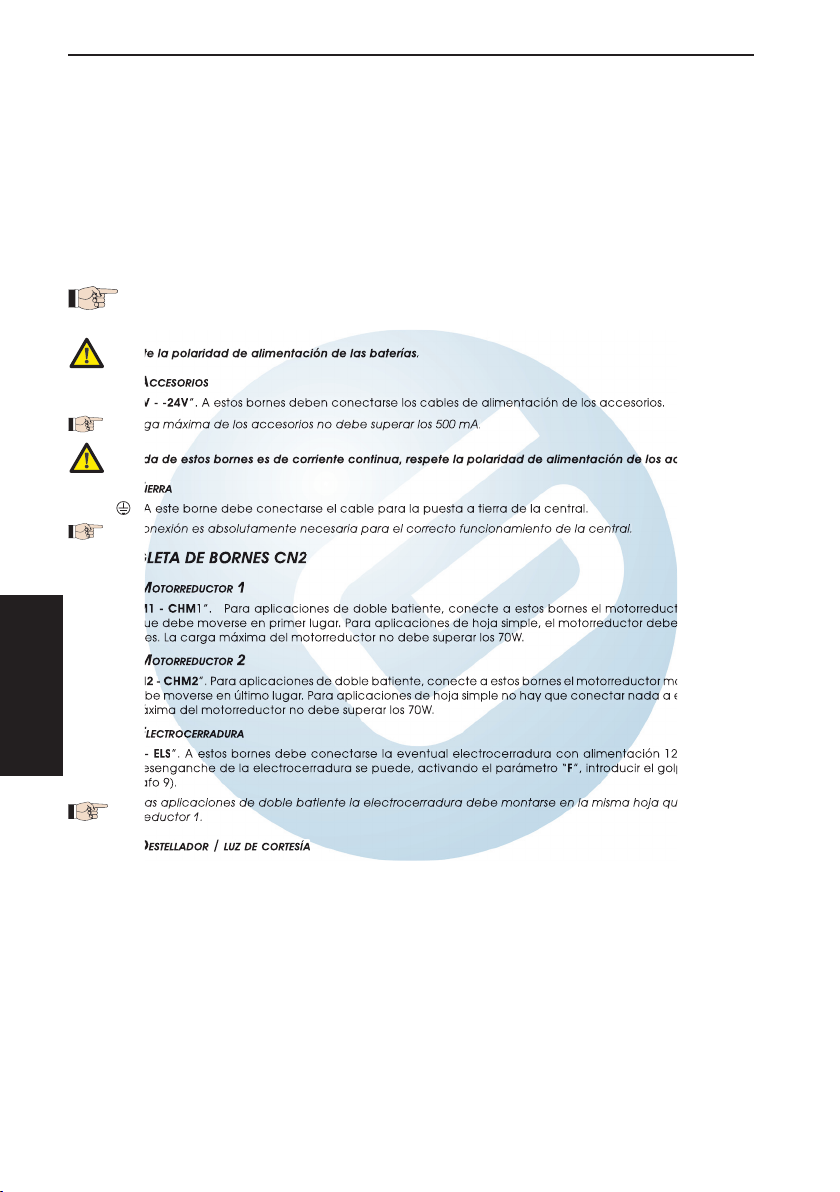

Respete la polaridad de alimentación de las baterías.

4.1.3. ACCESORIOS

La carga máxima de los accesorios no debe superar los 500 mA.

La salida de estos bornes es de corriente continua, respete la polaridad de alimentación de los accesorios.

Esta conexión es absolutamente necesaria para el correcto funcionamiento de la central.

4.2. REGLETA DE BORNES CN2

4.2.1. MOTORREDUCTOR 1

APM1 - CHM1

en la hoja que debe moverse en primer lugar. Para aplicaciones de hoja simple, el motorreductor debe conectarse

a estos bornes. La carga máxima del motorreductor no debe superar los 70W.

4.2.2. MOTORREDUCTOR 2

APM2 - CHM2

4.2.3. ELECTROCERRADURA

facilitar el desenganche de la electrocerradura se puede, activando el parámetro “

En las aplicaciones de doble batiente la electrocerradura debe montarse en la misma hoja que la del mo-

torreductor 1.

4.2.4. DESTELLADOR / LUZ DE CORTESÍA

alimentación 24Vdc máximo 15W. El funcionamiento de esta salida se selecciona por medio del parámetro “

véase párrafo 9.

Funcionamiento del destellador:

en cierre. Con la cancela abierta, si los dispositivos de seguridad en cierre se activan, el destellador emite un destello

dor antes de la fase de programación, puesto que indica las fases. Utilice un destellador de luz fija, el destello está

gestionado por la central.

Funcionamiento de la luz de cortesía:

apaga. Utilice una lámpara con alimentación 24V 15W máximo.

ESPAÑOL

4.3. REGLETA DE BORNES CN3

4.3.1. FINAL DE CARRERA EN CIERRE MOTOR 1

COMF - FCC1

motor 1. El estado de esta entrada está indicado por el diodo

FCC1

4.3.2. FINAL DE CARRERA EN APERTURA MOTOR 1

COMF - FCA1

del motor 1. El estado de esta entrada está indicado por el diodo

FCA1

4.3.3. FINAL DE CARRERA EN CIERRE MOTOR 2

COMF - FCC2

motor 2. El estado de esta entrada está indicado por el diodo

FCC2

4.3.4. FINAL DE CARRERA EN APERTURA MOTOR 2

COMF - FCA2

del motor 2. El estado de esta entrada está indicado por el diodo

FCA2

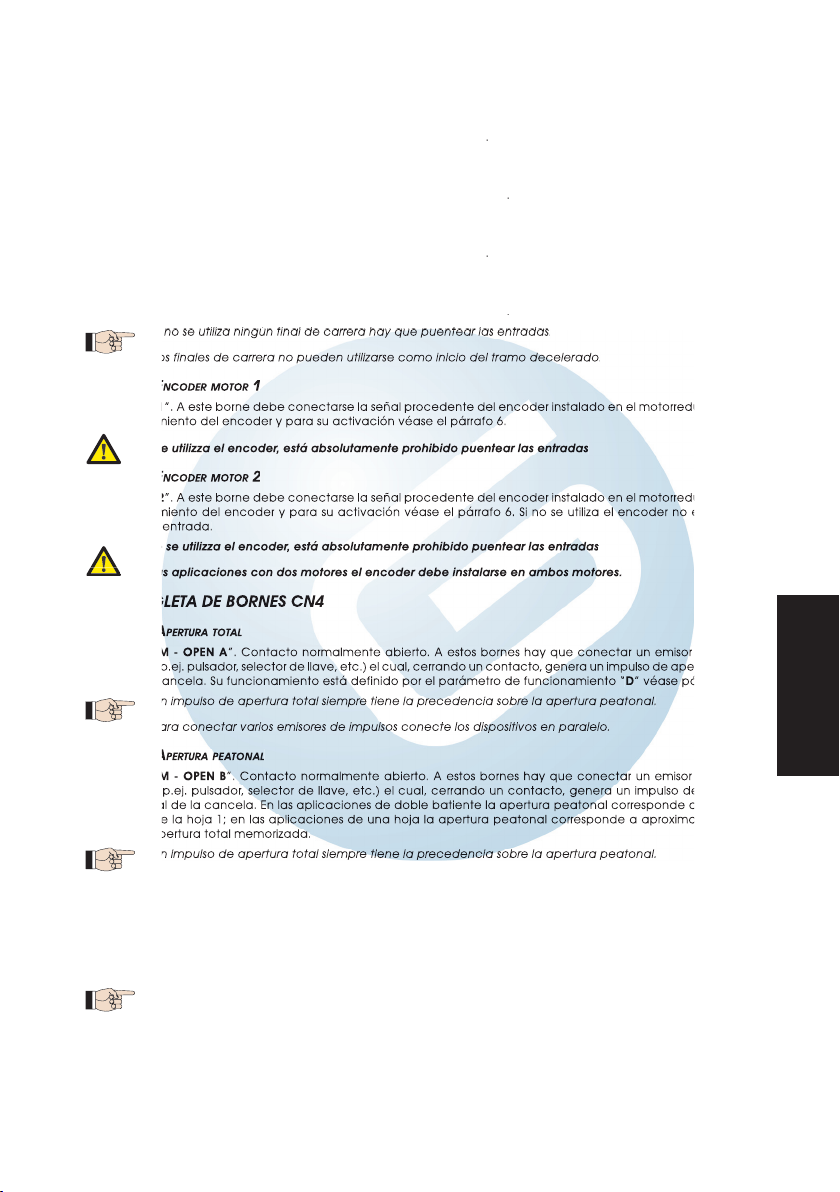

• Si no se utiliza ningún final de carrera hay que puentear las entradas.

• Los finales de carrera no pueden utilizarse como inicio del tramo decelerado.

4.3.5. ENCODER MOTOR 1

el funcionamiento del encoder y para su activación véase el párrafo 6.

Si no se utilizza el encoder, está absolutamente prohibido puentear las entradas

4.3.6. ENCODER MOTOR 2

el funcionamiento del encoder y para su activación véase el párrafo 6. Si no se utiliza el encoder no es necesario

• Si no se utilizza el encoder, está absolutamente prohibido puentear las entradas

• En las aplicaciones con dos motores el encoder debe instalarse en ambos motores.

4.4. REGLETA DE BORNES CN4

4.4.1. APERTURA TOTAL

COM - OPEN A

cualquiera (p.ej. pulsador, selector de llave, etc.) el cual, cerrando un contacto, genera un impulso de apertura o cierre

total de la cancela. Su funcionamiento está definido por el parámetro de funcionamiento “

• Un impulso de apertura total siempre tiene la precedencia sobre la apertura peatonal.

• Para conectar varios emisores de impulsos conecte los dispositivos en paralelo.

4.4.2. APERTURA PEATONAL

COM - OPEN B

cualquiera (p.ej. pulsador, selector de llave, etc.) el cual, cerrando un contacto, genera un impulso de apertura o

cierre parcial de la cancela. En las aplicaciones de doble batiente la apertura peatonal corresponde a la apertura

completa de la hoja 1; en las aplicaciones de una hoja la apertura peatonal corresponde a aproximadamente el

30% de la apertura total memorizada.

• Un impulso de apertura total siempre tiene la precedencia sobre la apertura peatonal.

• Para conectar varios emisores de impulsos conecte los dispositivos en paralelo.

4.4.3. STOP

COM - STOP

función automática. El estado de esta entrada está indicado por el diodo “

STOP

apertura, total o parcial, la cancela reanuda el ciclo memorizado.

• Si no se conectan dispositivos de

STOP

, puentee la entrada.

• Para instalar varios mandos de

STOP

conecte los dispositivos en serie.

4.4.4. DISPOSITIVOS DE SEGURIDAD EN CIERRE

COM - FSW CL

quiera (p.ej. fotocélula, borde, presostato, etc..) el cual, abriendo un contacto, interviene en el movimiento de cierre

de la cancela y lo invierte hasta el tope mecánico o hasta el final de carrera de apertura. El estado de esta entrada

está indicado por el diodo “

FSW-CL

ESPAÑOL

4.4.5. DISPOSITIVOS DE SEGURIDAD EN APERTURA

COM - FSW OP

movimiento con el ciclo memorizado. El estado de esta entrada está indicado por el diodo “

FSW-OP

• Si no se conectan dispositivos de seguridad, puentee las entradas.

• Para instalar varios dispositivos se seguridad conecte los dispositivos en serie.

5. INTRODUCCIÓN DE LA TARJETA RECEPTORA PARA TELEMANDO

alimentación eléctrica e introduzca el módulo en el específico conector

CN5

en la central.

Para no dañar, y por tanto perjudicar irremediablemente el funcionamiento, la receptora debe acoplarse

respetando la orientación indicada en el párrafo 13 (Esquema de conexión).

Siga las instrucciones del radio-receptor para la memorización del telemando.

6. FUNCIONAMIENTO CON ENCODER O AMPEROMÉTRICO

DIP-SWITCH

que permiten seleccionar el funcionamiento amperométrico o el funcionamiento

con Encoder.

El funcionamiento con encoder requiere topes mecánicos o finales de carrera, tanto en apertura como en

cierre.

y los 3 y

OFF

(Fig.01).

OFF

y los

SWITCH 3

(Fig.02).

Para un correcto procedimiento de programación de

la central hay que realizar esta operación antes

de la fase de programación de la central, puesto

que modifica radicalmente el funcionamiento.

7. DIODOS DE CONTROL

APAGADO

ALIM

Alimentación por medio de transformador toroidal

Alimentación por medio de las baterías o falta de

alimentación

FCC1

Final de carrera en cierre motor 1 ocupado

FCA1

Final de carrera en apertura motor 1 no ocupado

FCC2

Final de carrera en cierre motor 2 ocupado

FCA2

Final de carrera en apertura motor 1 no ocupado

STOP

FSW-CL

FSW-OP

• En negrita se indica la condición de los diodos con la cancela cerrada, central alimentada y ambos finales

de carrera instalados.

• Si no se utilizan los finales de carrera, los correspondientes contactos deben puentearse y los diodos

FCC1

deben estar encendidos.

• Si no se instala ningún dispositivo de

STOP

hay que puentear la entrada y el diodo STOP debe estar encen-

dido.

8. FUNCIONAMIENTO DEL DISPLAY

y para programarlos. Asimismo, durante el funcionamiento normal visualiza constantemente el

estado de la cancela.

a la izquierda el parámetro seleccionado, y a la derecha muestra el valor programado. En la Fig.

03 puede verse un ejemplo de visualización del parámetro “

Funcionamiento con

encoder

Funcionamiento

amperométrico

Fig. 01

Fig. 02

Fig. 03

ESPAÑOL

la siguiente tabla:

VALOR VISUALI-

ZADO

Cancela en reposo

Cancela en apertura

Cancela abierta en pausa (Sólo con cierre automático habilitado, véase párrafo siguiente)

Cancela en cierre

9. REGULACIÓN DE LOS PARÁMETROS DE FUNCIONAMIENTO

Antes de iniciar la fase de regulación de los parámetros de funcionamiento hay que seleccionar el tipo de

funcionamiento de la central, con o sin encoder (véase el párrafo 6).

señalización estén en la situación indicada en el párrafo 7.

2- El display indica el valor “

3- Presione y mantenga presionada la tecla

hasta que en el display aparezca el nombre y el valor del primer

4- Para modificar el valor del parámetro presione la tecla

5- Para pasar al parámetro sucesivo, presione la tecla

6- Transcurridos 60 segundos sin que se toque ninguna otra tecla, la central sale del modo de regulación. Se puede

salir manualmente del modo de regulación recorriendo, con la tecla

, todos los parámetros. Cuando el display

Regulación de la sensibilidad del embrague electrónico.

Retardo hoja 2: este parámetro permite seleccionar el tiempo de desfase de las dos hojas.

3 segundos de desfase

6 segundos de desfase

Cierre Automático: con esta función se habilita o deshabilita el cierre automático de la cancela

Activada

Funcionamiento del mando OPEN A: esta función determina el comportamiento del pulsador de OPEN A (apertura

total).

Abre / Cierra / Abre.....

Abre / Stop / Cierra / Stop/Abre......

Función edificios: activando esta función durante la fase de apertura de la cancela, se inhibirá el mando de start.

Activada

Golpe de ariete: activando esta función, para cada impulso de OPEN la hoja en la que está instalada la electro-

cerradura inicia, durante algunos segundos, un movimiento de cierre. Esto sirve para facilitar el desenganche de la

electrocerradura.

Activada

Luz de cortesía / destellador: con este parámetro se puede seleccionar el tipo de salida de los bornes LAMP - LAMP,

escogiendo entre destellador y luz de cortesía.

ESPAÑOL

escogiendo entre los dos valores prefijados

40% de la máxima apertura memorizada

20% de la máxima apertura memorizada

Velocidad durante la fase decelerada: con este parámetro se puede programar la velocidad del motor durante la

fase decelerada, escogiendo entre los dos valores

Alta

Funcionamiento con final de carrera: este parámetro permite seleccionar el funcionamiento con o sin final de car-

rera

Cancela de una hoja, sólo un motor conectado

Cancela de dos hojas, dos motores conectados

Antes de iniciar la fase de programación hay que seleccionar el tipo de funcionamiento de la central, con

o sin encoder (véase el párrafo 6).

eventual tiempo de pausa antes del cierre.

2- Alimente la central y compruebe que en el display aparezca el valor “

3- Presione y mantenga presionada la tecla

hasta que en el display aparezca el primer parámetro y el correspon-

diente valor.

4- Dé un mando de

OPEN A

con un dispositivo cualquiera conectado a esta entrada, el display visualiza el valor “

y las hojas empiezan a moverse. La primera maniobra que realicen las hojas debe ser en cierre.De no ser así,

RESET

de apertura. Repita el procedimiento de programación desde el primer punto.

5- Una vez alcanzado el tope mecánico en cierre, los motorreductores realizan una pausa de unos 2 segundos,

transcurrido este tiempo reanudan con una maniobra de apertura total hasta el tope mecánico en apertura o

6- Si no se ha habilitado el cierre automático la fase de programación ha concluido, de otro modo la central inicia a

contar el tiempo de pausa.

OPEN A

y la cancela empezará la fase de cierre.

8- Una vez alcanzada la parada en cierre, la programación

• Durante todo el procedimiento de programación

el display visualizará el valor “

• Durante todo el tiempo que dura la programa-

ción, el destellador permanecerá encendido con

luz fija.

• Durante el procedimiento de programación el

movimiento de las hojas se realiza en modo dece-

lerado.

está activo tanto en apertura como en cierre, cuando interviene invierte el movimiento de la cancela sin deshabilitar

el cierre automático, en caso de que estuviera activado.

STOP

deshabilitando

cualquier mando automático. Esto es así porque al intervenir varias veces consecutivas significa que el obstáculo

es necesario un impulso de

OPEN A / OPEN B

por parte del usuario.

Fig. 04

ESPAÑOL

FUSIBLE

250V - 5x20

Alimentación

24V~

250V - 5x20

Alimentación

accesorios y

cargador de

250V - 5x20

Salida destel-

250V - 5x20

Salida

electrocerra-

dura

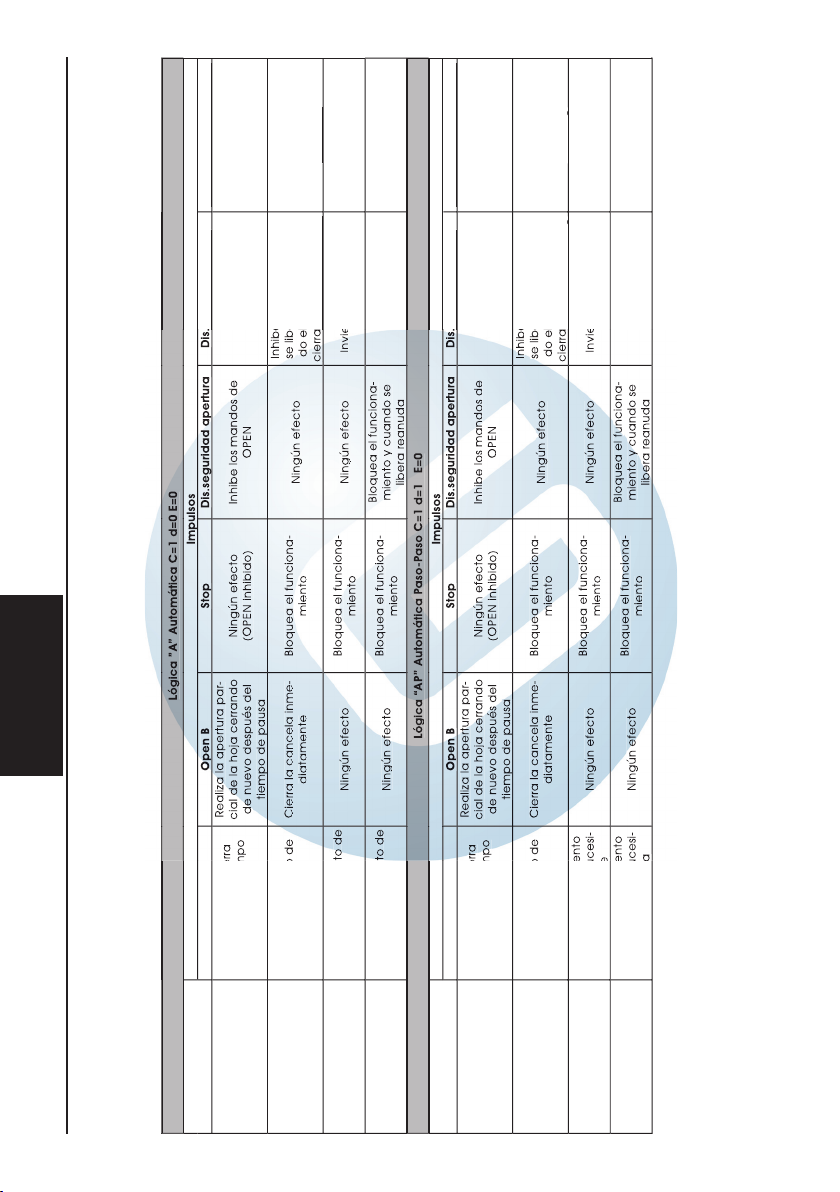

ESPAÑOL



) en las columnas

A-C-I-P-Q-G

2. Fije la tarjeta utilizando los tornillos suministrados en dotación (Fig.5 ref.



Los distanciadores colocados en correspondencia con las letras

A & P

sólo sirven

de apoyo para la tarjeta.

3. Realice los cableados siguiendo el esquema de conexión (párrafo 13).

4. Para la colocación y el cableado del kit baterías consulte las correspondientes

Si se utiliza el kit baterías es OBLIGATORIO abrir el orificio pre-perforado situado

en la parte inferior del contenedor (Fig. 6 ref.



), como requieren las vigen-

tes normas de seguridad.

Fig. 05

Fig. 06

DEUTSCH

CE KONFORMITÄTSERKLÄRUNG

Hinweise zu den Anleitungen

Vor der Installation des Produkts sind die Installationsanweisungen vollständig zu lesen.

Mit dem Symbol sind wichtige Anmerkungen für die Sicherheit der Personen und den störungsfreien Betrieb der

Automation gekennzeichnet.

Mit dem Symbol wird auf Anmerkungen zu den Eigenschaften oder dem Betrieb des Produkts verwiesen.

Hersteller: GENIUS S.p.A.

Adresse: Via Padre Elzi, 32 - 24050 - Grassobbio- Bergamo – ITALIEN

Erklärt, dass: das Gerät Mod. BRAIN 03 - BRAIN 04

• den wesentlichen Sicherheitsbestimmungen der folgenden EWG-Richtlinien entspricht:

73/23/EWG und nachträgliche Änderung 93/68/EWG 89/336/EWG und nachträgliche Änderung 92/31/EWG und 93/68/EWG

Zusätzliche Anmerkungen: Dieses Produkt wurde in einer typischen, homogenen Konfiguration getestet (alle von GENIUS S.r.l. hergestellten

Produkte).

Grassobbio, 10-01-2007

Geschäftsführer

D. Gianantoni

INHALT

1. ALLGEMEINE DATEN Seite.46

2. TECHNISCHE DATEN Seite.46

3. EINRICHTUNGEN Seite.46

4. ANSCHLÜSSE UND BETRIEBSWEISE Seite.47

4.1. KLEMMENLEISTE CN1 Seite.47

4.2. KLEMMENLEISTE CN2 Seite.47

4.3. KLEMMENLEISTE CN3 Seite.48

4.4. KLEMMENLEISTE CN4 Seite.48

5. EINSETZEN DER EMPFÄNGERKARTE FÜR DIE FUNKSTEUERUNG Seite.49

6. BETRIEB MIT ENCODER ODER AMPEROMETRISCHER BETRIEB Seite.49

7. KONTROLL-LEDs Seite.49

8. BETRIEBSWEISE DES DISPLAYS Seite.49

9. EINSTELLUNG DER BETRIEBSPARAMETER Seite.50

10. PROGRAMMIERUNG Seite.51

11. BETRIEBSWEISE DER ELEKTRONISCHEN KUPPLUNG Seite.51

12. SCHMELZSICHERUNGEN Seite.52

13. ANSCHLUSSPLAN Seite.52

14. BETRIEBSLOGIKEN Seite.53

15. BEFESTIGUNG DER KARTE Seite.55

DEUTSCH

ELEKTRONISCHES STEUERGERÄT 24Vdc FÜR FLÜGELTORE

BETRIEBSANLEITUNGEN – MONTAGEVORSCHRIFTEN

sungen beim Öffnen und Schließen, der Möglichkeit zur Steuerung von einem oder zwei Motoren, der Steuerung der

TIMECODER

Steuereinheit bei Störungen, die die Funktionstüchtigkeit der elektronischen Kupplung beeinträchtigen können.

des Normalbetriebs der Zustand des Tors abgelesen werden kann. Die Einstellung der Betriebszeiten erfolgt im Selbster-

eingerichtet.

2. TECHNISCHE DATEN

Versorgungsspannung des Transformators

230/115 V~ (+6 -10%) - 50/60 Hz.

Versorgungsspannung der Steuereinheit

24 V~ (+6 -10%) - 50/60 Hz.

3 W

24Vdc 500mA

24Vdc 15W max.

Temperatur am Aufstellungsort

-20°C +50°C

Schmelzsicherungen

Automatikbetrieb/Automatikbetrieb Schrittbetrieb/Hal-

Selbstlernverfahren in der Programmierphase

Schubkraft

Vier Stufen, einstellbar über das Display

Abbremsungen

Versorgung 24V~ / Versorgung der Batterien / Encoder /

vollständige Öffnung / Fußgängeröffnung / Sicherheitsvor-

Stecker für Funksteuerung

Schnellstecker 5 Stiften

Ausgänge auf der Klemmenleiste

Versorgung 24Vdc-Zubehör / 24Vdc-Motoren / 24Vdc-Ser-

viceleuchte-Blinkleuchte / 12Vdc/~ - Elektroschloss

Abmessungen der Karte

306 x 225 x 130 mm. - IP55

Je nach Netzspannung können unterschiedliche Ausgangswerte auf der 24V-Spannung vorliegen. Vor der Inbe-

triebnahme muss stets die Ausgangsspannung des Transformators überprüft werden. Diese darf 26V sowohl

bei 230V-Versorgung als auch bei 115V-Versorgung nicht überschreiten. Die Spannung muss im Leerbetrieb

gemessen werden, d.h. bei gespeistem, von der Karte abgetrenntem Transformator.

3. EINRICHTUNGEN

Für die Sicherheit der Personen müssen alle in diesem Handbuch enthaltenen Hinweise und Anweisungen befolgt

werden. Die falsche Montage oder die unsachgemäße Anwendung des Produkts können schwere Personen-

schäden verursachen.

Sicherstellen, dass vor der Anlage ein angemessener Differentialschalter gemäß den geltenden Vorschriften eingebaut

Die Höchstlänge der Versorgungskabel zwischen Steuereinheit und Motoren darf 10 m nicht überschreiten,

wobei Kabel mit einem Querschnitt von 2,5 mm² einzusetzen sind.

DEUTSCH

4. ANSCHLÜSSE UND BETRIEBSWEISE

4.1. KLEMMENLEISTE CN1

4.1.1. 22V-VERSORGUNG

VAC-VAC

gung über den Transformator wird durch das Aufleuchten der LED „ALIM” unterhalb der Klemmenleiste angezeigt.

4.1.2. BATTERIEN

steigenschaften funktionieren kann. Während des Normalbetriebs behält die Steuereinheit die Ladung der Batterien

Die Versorgung nur über Batterien gilt als Notfall, die Anzahl der möglichen Bewegungen steht in Zusammenhang

mit der Qualität der Batterien, dem Aufbau des zu bewegenden Tors und dem Zeitraum, der seit dem Ausfall

der Netzversorgung verstrichen ist usw.

Die Polarität der Batterien beachten.

4.1.3. ZUBEHÖR

Die Höchstbelastung des Zubehörs darf 500 mA nicht überschreiten.

Der Ausgang dieser Klemmen erfolgt im Gleichstrom, die Polarität des Zubehörs beachten.

Für einen reibungslosen Betrieb der Steuereinheit muss dieser Anschluss unbedingt ausgeführt werden.

4.2. KLEMMENLEISTE CN2

4.2.1. GETRIEBEMOTOR 1

APM1 - CHM1

schließen, der auf dem Flügel montiert ist, der sich als erster bewegen soll. Bei Anwendungen mit einem Torflügel muss

der Getriebemotor an diese Klemmen angeschlossen werden. Die Höchstbelastung des Getriebemotors darf 70W

4.2.2. GETRIEBEMOTOR 2

APM2 - CHM2

der auf dem Flügel montiert ist, der sich als letzter bewegen soll. Bei Anwendungen mit einem Torflügel ist an diese

4.2.3. ELEKTROSCHLOSS

werden (siehe Abschnitt 9).

Bei Anwendungen mit Doppelflügel muss das Elektroschloss auf demselben Flügel des Getriebemotors 1

montiert werden.

4.2.4. BLINKLEUCHTE / SERVICELEUCHTE

LAMP – LAMP

schlossen werden, beide mit 24Vdc-Versorgung, max. 15 W. Der Betrieb dieses Ausgangs wird durch den Parameter

Funktionsweise der Blinkleuchte:

die Blinkleuchte, um darauf hinzuweisen, dass Vorgänge im Bewegungsbereich des Tors erfolgen. Empfohlen wird der

Anschluss der Blinkleuchte vor der Programmierung, da diese deren Phasen signalisiert. Eine Blinkleuchte mit Dauerlicht

verwenden, das Blinken wird durch die Steuereinheit gesteuert.

Funktionsweise der Serviceleuchte:

erlischt danach. Eine Lampe mit 24V-Versorgung max. 15 W verwenden.

DEUTSCH

4.3. KLEMMENLEISTE CN3

4.3.1. ENDSCHALTER BEIM SCHLIESSEN MOTOR 1

COMF - FCC1

Zustand dieses Eingangs wird von der LED

FCC1

signalisiert.

4.3.2. ENDSCHALTER BEIM ÖFFNEN MOTOR 1

COMF - FCA1

FCA1

signalisiert.

4.3.3. ENDSCHALTER BEIM SCHLIESSEN MOTOR 2

COMF - FCC2

Zustand dieses Eingangs wird von der LED

FCC2

signalisiert.

4.3.4. ENDSCHALTER BEIM ÖFFNEN MOTOR 2

COMF - FCA2

FCA2

signalisiert.

• Wenn kein Endschalter eingesetzt wird, müssen die Eingänge überbrückt werden.

• Die Endschalter können nicht als Anfang des Abbremswegs eingesetzt werden.

4.3.5. ENCODER MOTOR 1

Wenn kein Encoder eingesetzt wird, ist es absolut verboten, den Eingang überzubrücken.

4.3.6. ENCODER MOTOR 2

muss der Eingang nicht überbrückt werden.

Wenn kein Encoder eingesetzt wird, ist es absolut verboten, den Eingang überzubrücken.

Bei Anwendungen mit zwei Motoren muss der Encoder auf beiden Motoren installiert werden.

4.4. KLEMMENLEISTE CN4

4.4.1. VOLLSTÄNDIGE ÖFFNUNG

COM - OPEN A

erzeugt. Seine Betriebsweise wird durch den Betriebsparameter „

• Ein Impuls für die vollständige Öffnung hat stets Vorrang vor der Fußgängeröffnung.

• Für den Anschluss mehrerer Impulsgeber sind die Vorrichtungen parallel zu schalten.

4.4.2. FUSSGÄNGERÖFFNUNG

COM - OPEN B

schalter usw.) anschließen, der beim Schließen eines Kontakts einen Impuls zum teilweisen Öffnen oder Schließen des

Tors erzeugt. Bei Anwendungen mit Doppelflügel entspricht die Fußgängeröffnung der vollständigen Öffnung des

Torflügels 1; bei Anwendungen mit nur einem Torflügel entspricht die Fußgängeröffnung etwa 30% der gespeicherten

vollständigen Öffnung.

• Ein Impuls für die vollständige Öffnung hat stets Vorrang vor der Fußgängeröffnung

• Für den Anschluss mehrerer Impulsgeber sind die Vorrichtungen parallel zu schalten.

4.4.3. STOPP

COM – STOP

STOP

• Wenn keine

STOPP

-Vorrichtungen angeschlossen werden, muss der Eingang überbrückt werden.

• Für den Anschluss mehrerer

STOPP

-Schaltungen sind die Vorrichtungen in Reihe zu schalten.

4.4.4. SICHERHEITSVORRICHTUNGEN BEIM SCHLIESSEN

COM - FSW CL

wird von der LED „

FSW-CL

DEUTSCH

4.4.5. SICHERHEITSVORRICHTUNGEN BEIM ÖFFNEN

COM - FSW OP

den unverzüglichen Stopp bewirkt. Nach der Wiederherstellung der Sicherheitsvorrichtung nimmt das Tor den gespei-

cherten Zyklus wieder auf. Der Zustand dieses Eingangs wird von der LED „

FSW-OP

• Wenn keine Sicherheitsvorrichtungen angeschlossen werden, müssen die Eingänge überbrückt werden.

• Für den Anschluss mehrerer Sicherheitsvorrichtungen sind die Vorrichtungen in Reihe zu schalten.

5. EINSETZEN DER EMPFÄNGERKARTE FÜR DIE FUNKSTEUERUNG

sorgung unterbrechen und das Modul in den entsprechenden Stecker CN5 auf der Steuereinheit einführen.

Um den Empfänger nicht zu beschädigen und somit die Funktionstüchtigkeit unwiderruflich zu beeinträchtigen,

muss dieser unter Beachtung der im Abschnitt 13 (Anschlussplan) angegebenen Richtung eingesetzt wer-

den.

6. BETRIEB MIT ENCODER ODER AMPEROMETRISCHER BETRIEB

, die die Anwahl des amperometrischen Betriebs oder des Betriebs mit

Wiederholbarkeit der Abbremsungsstelle.

Der Betrieb mit Encoder erfordert mechanische Anschläge oder Endschalter sowohl beim Öffnen als auch

beim Schließen.

SWITCH 1

und 2 auf

und die

und 4 auf

OFF

gestellt werden (Abb. 01).

und 2 auf

OFF

und die

und 4auf

gestellt werden (Abb. 02).

Für die korrekte Programmierung der Steuereinheit

muss dieser Vorgang vor der Programmierung

der Steuereinheit ausgeführt werden, da er deren

Funktionsweise grundlegend ändert.

7. KONTROLL-LEDs

AUS

ALIM

Speisung über Toroid-Transformator

FCC1

FCA1

FCC2

FCA2

STOP

Stopp-Befehl nicht aktiviert

Stopp-Befehl aktiviert

FSW-CL

Sicherheitsvorrichtung beim Schließen frei

Sicherheitsvorrichtung beim Schließen belegt

FSW-OP

Sicherheitsvorrichtung beim Öffnen frei

Sicherheitsvorrichtung beim Öffnen belegt

• Fett gedruckt ist der Zustand der

bei geschlossenem Tor, gespeister Steuereinheit und beiden Endschaltern

installiert.

• Wenn keine Endschalter verwendet werden, sind die entsprechenden Kontakte zu überbrücken, die

FCC1 – FCA1 – FCC2 – FCA2

müssen aufleuchten.

• Wenn keine

STOPP

-Vorrichtung eingebaut wird, muss der Eingang überbrückt werden, die

STOPP

-LED muss

aufleuchten.

8. BETRIEBSWEISE DES DISPLAYS

ständig der Zustand des Tors angezeigt.

Während der Anzeige und der Einstellung der Betriebsparameter erscheint links auf dem Display

der ausgewählte Parameter und rechts der eingestellte Wert. In der Abb. 03 ist ein Beispiel für die

Anzeige des Parameters „

Betrieb mit Encoder

Amperometrischer

Betrieb

Abb. 01

Abb. 02

Abb. 03

DEUTSCH

Während des Normalbetriebs erscheint der Zustand des Tors auf dem Display. Die angezeigten Werte sind in der na-

chfolgenden Tabelle aufgeführt:

ANGEZEIGTER WERT

ZUSTAND DES TORS

Tor in Ruhestellung

Tor öffnet sich

Tor offen in Pause (nur bei eingeschalteter automatischer erneuter Schließung, siehe nachfolgender

Abschnitt)

C L

Tor schließt sich

9. EINSTELLUNG DER BETRIEBSPARAMETER

Vor dem Beginn der Einstellungsphase der Betriebsparameter muss die Betriebsweise der Steuereinheit, d.h.

mit oder ohne Encoder (siehe Abschnitt 6) ausgewählt werden.

2- Am Display erscheint der Wert „

3- Die Taste P2 so lange drücken, bis am Display der Name und der Wert des ersten Parameters erscheinen.

4- Zur Änderung des Werts des Parameters die Taste

drücken.

5- Für den Übergang zum nächsten Parameter die Taste

drücken.

6- 60 Sekunden nachdem keine Taste gedrückt wurde, beendet die Steuereinheit den Einstellmodus. Der Einstellmodus

manuell beendet werden. Wenn am Display der Wert

werden können, zusammengefasst.

Verzögerung Flügel 2: Mit diesem Parameter wird die Zeit der Phasenverschiebung der beiden Flügel ausgewählt

3 Sekunden Phasenverschiebung

6 Sekunden Phasenverschiebung

Automatische erneute Schließung: Mit dieser Funktion wird das automatische erneute Schließung des Tors ein- bzw.

ausgeschaltet

Aus

Öffnung)

Aus

montiert ist, einige Sekunden lang mit einer Schließbewegung an. Dies dient dazu, die Freigabe des Elektroschlosses

zu erleichtern.

Aus

Serviceleuchte / Blinkleuchte: Mit diesem Parameter kann die Art des Ausgangs von den Klemmen LAMP - LAMP als

Serviceleuchte (90 Sekunden lang aktiv)

DEUTSCH

Anteil Abbremsungsstelle: Mit diesem Parameter wird die Länge des abgebremsten Wegs eingestellt, wobei zwischen

zwei festgesetzten Werten ausgewählt werden kann.

40% der maximalen gespeicherten Öffnung

20% der maximalen gespeicherten Öffnung

Geschwindigkeit während der Abbremsung: Mit diesem Parameter kann die Geschwindigkeit des Motors während der

Abbremsung eingestellt werden, wobei zwei Werte zur Auswahl stehen.

Anzahl der Motoren: Mit diesem Parameter wird die Art des Tors - mit einem oder mit zwei Flügeln - ausgewählt.

Tor mit einem Flügel, nur ein angeschlossener Motor

Tor mit zwei Flügeln, zwei angeschlossene Motoren

Vor Beginn der Programmierungsphase muss die Betriebsweise der Steuereinheit, d.h. mit oder ohne Encoder

(siehe Abschnitt 6) ausgewählt werden.

Während der Programmierung speichert die Steuereinheit die mechanischen Endanschläge beim Öffnen, beim

Schließen und die eventuelle Pausenzeit vor der erneuten Schließung.

sperren.

2- Die Steuereinheit mit Strom versorgen und sicherstellen, dass auf dem Display der Wert „

3- Die Taste

so lange drücken, bis auf dem Display der erste Parameter und der entsprechende Wert erscheinen.

4- Mit einer beliebigen an diesen Eingang angeschlossenen Vorrichtung einen Befehl

OPEN A

geben; auf dem Display

wird der Wert „

Tors mit einem Reset-Impuls anhalten und eine Überbrückung zwischen den beiden

von „

RESET

ckverbinder wieder in die normale Stellung setzen (Abb. 04). Dann die Drähte der Motoren/des Motors austauschen,

die die Öffnungsbewegung ausgeführt haben. Die Programmierphase ab Punkt 1 wieder aufnehmen.

5- Wenn der mechanische Anschlag beim Schließen erreicht ist, laufen die Getriebemotoren nach einer Pausenzeit

von etwa 2 Sekunden erneut mit einer Bewegung zur vollständigen Öffnung bis zum mechanischen Anschlag beim

6- Wenn die automatische erneute Schließung nicht eingeschaltet wurde, ist die Programmierung beendet, ansonsten

OPEN A

geben und das Tor beginnt die Schließphase.

8- Wenn der Anschlag beim Schließen erreicht ist, ist die

scheint der Wert „

• Während des gesamten Programmiervorgangs

wird am Display der Wert „

• Während der gesamten Programmierung leuchtet

die Blinkleuchte im Dauerlicht auf.

• Während des Programmiervorgangs ist die Bewe-

gung der Flügel verlangsamt.

Verschleiß beibehalten wird.

gsrichtung umgekehrt, ohne die automatische erneute Schließung abzuschalten, wenn diese aktiv sein sollte.

Wenn die Vorrichtung bei der Schließbewegung mehrmals hintereinander auslöst, positioniert sich die Steuereinheit

auf STOP, wobei alle automatischen Schaltungen ausgeschaltet werden. Mehrmaliges Auslösen bedeutet nämlich,

dass das Hindernis weiterhin besteht und alle weiteren Bewegungen gefährlich sein könnten. Zur Wiederherstellung

des Normalbetriebs ist ein Impuls OPEN A / OPEN B von Seiten des Anwenders erforderlich.

Abb. 04

DEUTSCH

SICHERUNG

SCHUTZ

SICHERUNG

SCHUTZ

SICHERUNG

SCHUTZ

SICHERUNG

SCHUTZ

250V - 5x20

Versorgung

24V~

250V - 5x20

Versorgung

Zubehör und

dung

250V - 5x20

Ausgang

250V - 5x20

Ausgang

DEUTSCH

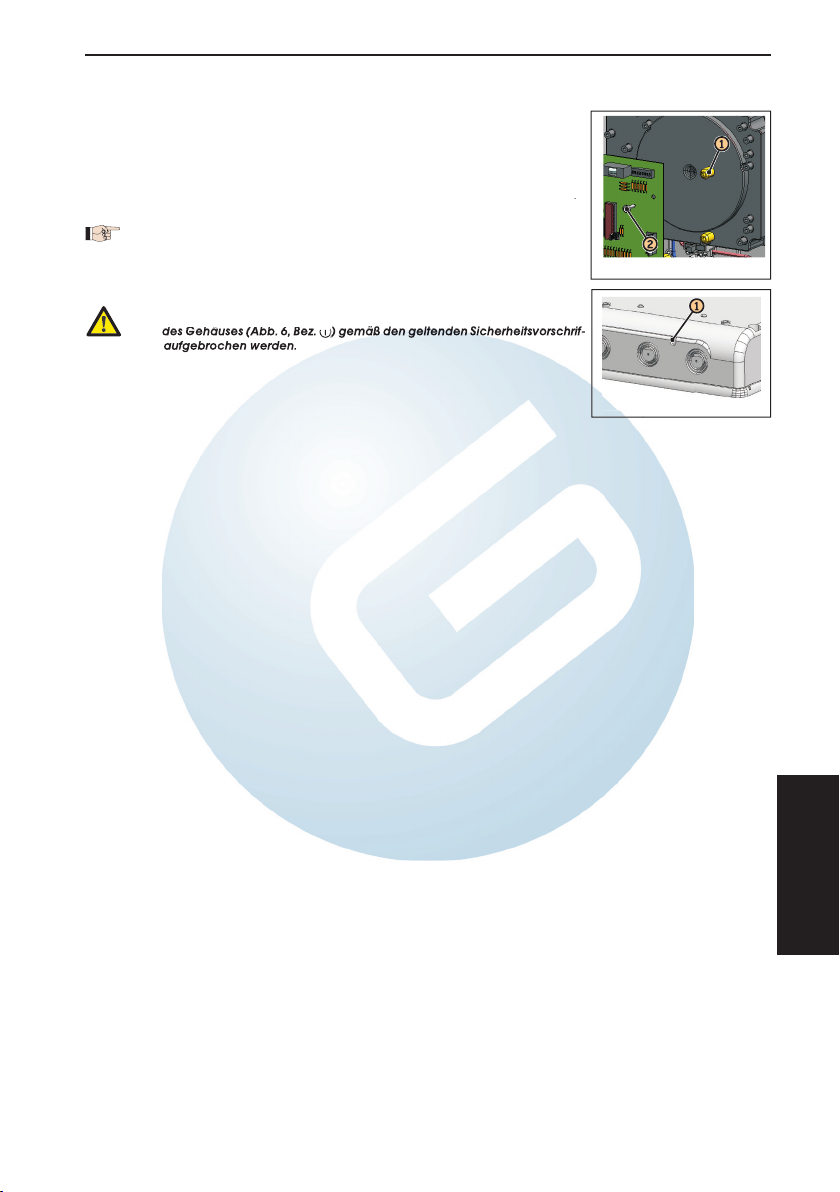

eventuellen Pufferbatterien (Extra) ausgelegt.

fischen Anweisungen verwiesen.

zu befolgen:



) and den mit den na-

chfolgenden Buchstaben gekennzeichneten Säulen positionieren:

A-C-I-P-Q-G

2. Die Karte mit Hilfe der mitgelieferten Schrauben befestigen (Abb.5, Bez.



Die an Buchstaben

A & P

positionierten Distanzstücke dienen lediglich als Stütze

für die Karte.

3. Die Verdrahtungen nach dem Anschlussplan vornehmen (Abschnitt 13).

4. Für die Positionierung und die Verdrahtung des Batteriesatzes wird auf die entspre-

chenden Anweisungen verwiesen.

Bei der Verwendung des Batteriesatzes MUSS die vorperforierte Bohrung im unteren

Teil des Gehäuses (Abb. 6, Bez.



) gemäß den geltenden Sicherheitsvorschrif-

ten aufgebrochen werden.

NEDERLANDS

EG-VERKLARING VAN OVEREENSTEMMING

Opmerkingen voor het lezen van de instructies

Lees deze installatiehandleiding aandachtig door alvorens te beginnen met de installatie van het product.

Het symbool is een aanduiding voor belangrijke opmerkingen voor de veiligheid van personen en om het automatische

systeem in goede staat te houden.

Het symbool vestigt de aandacht op opmerkingen over de eigenschappen of de werking van het product.

Fabrikant: GENIUS S.p.A.

Adres: Via Padre Elzi, 32 - 24050 - Grassobbio - Bergamo - ITALIE

Verklaart dat: De apparatuur mod. BRAIN 03 - BRAIN 04

• in overeenstemming is met de fundamentele veiligheidseisen van de volgende EEG-richtlijnen: 73/23/EEG en latere wijziging 93/68/EEG. 89/336/EEG en latere wijzigingen 92/31/EEG en 93/68/EEG

Aanvullende opmerking: Dit product is getest in een specifieke homogene configuratie (alle door GENIUS S.p.A. vervaardigde producten).

Grassobbio, 10-01-2007

De Algemeen Directeur

D. Gianantoni

INHOUDSOPGAVE

1. ALGEMENE EIGENSCHAPPEN pag.57

2. TECHNISCHE EIGENSCHAPPEN pag.57

3. AANSLUITMOGELIJKHEDEN pag.57

4. AANSLUITINGEN EN WERKING pag.58

4.1. KLEMMENBORD CN1 pag.58

4.2. KLEMMENBORD CN2 pag.58

4.3. KLEMMENBORD CN3 pag.59

4.4. KLEMMENBORD CN4 pag.59

5. PLAATSING ONTVANGERKAART VOOR RADIO-AFSTANDSBEDIENING pag.60

6. WERKING MET ENCODER OF AMPEROMETRISCHE WERKING pag.60

7. CONTROLELEDS pag.60

8. WERKING VAN HET DISPLAY pag.60

9. REGELING VAN DE BEDRIJFSPARAMETERS pag.61

10. PROGRAMMERING pag.62

11. WERKING VAN DE ELEKTRONISCHE KOPPELING pag.62

12. VEILIGHEIDSZEKERINGEN pag.63

13. AANSLUITSCHEMA pag.63

14. BEDRIJFSLOGICA’S pag.64

15. BEVESTIGING KAART pag.66

NEDERLANDS

ELEKTRONISCHE APPARATUUR 24Vdc VOOR POORTEN MET DRAAIENDE VLEUGELS

lingen. Er zijn verlangzamingen mogelijk bij opening en sluiting, er kunnen één of twee motoren worden bestuurd, en

er kunnen eindschakelaars bij opening en sluiting en twee

TIMECODERS

worden beheerd.

door de besturingsunit te blokkeren als er storingen ontstaan die de werking van de elektronische koppeling zouden

de normale werking de status van de poort aangeeft. De bedrijfstijden worden geregeld door zelfleren tijdens de

worden ondergebracht met de eigenschappen en afmetingen die in onderstaande tabel worden vermeld.

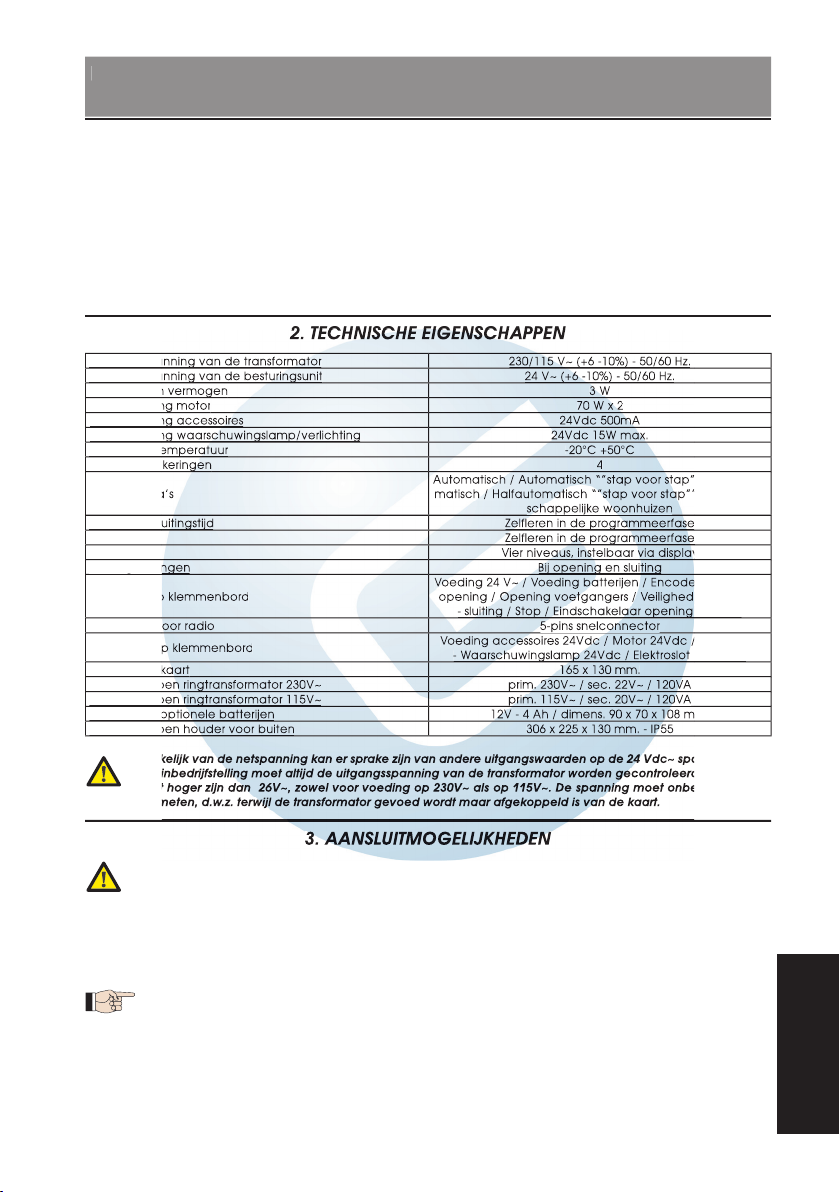

2. TECHNISCHE EIGENSCHAPPEN

Voedingsspanning van de transformator

230/115 V~ (+6 -10%) - 50/60 Hz.

Voedingsspanning van de besturingsunit

24 V~ (+6 -10%) - 50/60 Hz.

3 W

24Vdc 500mA

24Vdc 15W max.

-20°C +50°C

Veiligheidszekeringen

Automatisch / Automatisch “”stap voor stap”” / Halfauto-

matisch / Halfautomatisch “”stap voor stap”” / Gemeen-

schappelijke woonhuizen

Zelfleren in de programmeerfase

Vier niveaus, instelbaar via display

Verlangzamingen

Voeding 24 V~ / Voeding batterijen / Encoder / Volledige

opening / Opening voetgangers / Veiligheden opening

- sluiting / Stop / Eindschakelaar opening - sluiting

Connector voor radio

5-pins snelconnector

Voeding accessoires 24Vdc / Motor 24Vdc / Verlichting

- Waarschuwingslamp 24Vdc / Elektroslot 12 Vdc/~

Afmetingen kaart

306 x 225 x 130 mm. - IP55

Afhankelijk van de netspanning kan er sprake zijn van andere uitgangswaarden op de 24 Vdc~ spanning. Vóór

de inbedrijfstelling moet altijd de uitgangsspanning van de transformator worden gecontroleerd. Deze mag

niet hoger zijn dan 26V~, zowel voor voeding op 230V~ als op 115V~. De spanning moet onbelast worden

gemeten, d.w.z. terwijl de transformator gevoed wordt maar afgekoppeld is van de kaart.

3. AANSLUITMOGELIJKHEDEN

Voor de persoonlijke veiligheid is het belangrijk dat alle aanwijzingen en instructies in dit boekje nauwkeurig

worden opgevolgd. Een foutieve installatie of foutief gebruik van het product kan leiden tot ernstig persoonlijk

letsel.

Controleer of er een geschikte veiligheidsschakelaar aanwezig is vóór de installatie, zoals voorgeschreven wordt door

de geldende normen, en zorg voor een alpolige automatische schakelaar op de voedingslijn.

Voor het plaatsen van de elektriciteitskabels moeten geschikte stijve en/of buigzame leidingen worden gebruikt.

De lengte van de voedingskabels tussen de besturingsunit en de motoren mag maximaal 10 m. zijn. De

doorsnede van de kabels dient 2,5 mm² te bedragen.

Zie paragraaf 15 voor de bevestiging van de verschillende onderdelen in de waterdichte houder.

NEDERLANDS

4. AANSLUITINGEN EN WERKING

4.1. KLEMMENBORD CN1

4.1.1. VOEDING 22V

VAC-VAC

50/60 Hz. Als de voeding afkomstig is van de transformator, wordt dat gesignaleerd doordat de led “

ALIM

4.1.2. BATTERIJEN

sturingsunit kan werken met twee bufferbatterijen met minstens de eigenschappen die worden vermeld in de tabel

van paragraaf 2. Tijdens de normale werking zorgt de besturingsunit ervoor dat de batterijen opgeladen blijven; deze

treden in werking wanneer de voeding naar de transformator uitvalt.

De voeding door middel van alleen batterijen dient als een noodsituatie te worden gezien, het aantal ma-

noeuvres dat hiermee mogelijk is, is afhankelijk van de kwaliteit van de batterijen zelf, van de constructie die

verplaatst moet worden, van hoeveel tijd er verstreken is sinds de netvoeding is uitgevallen, enz. enz.

Neem de voedingspolen van de batterijen in acht.

4.1.3. ACCESSOIRES

De belasting van de accessoires mag niet groter zijn dan 500 mA.

Deze klemmen hebben een gelijkstroomuitgang, let op de voedingspolen van de accessoires.

4.1.4. AARDE

De besturingsunit kan alleen correct functioneren als deze aansluiting is uitgevoerd.

4.2. KLEMMENBORD CN2

4.2.1. MOTORVERTRAGING 1

APM1 - CHM1

aangesloten die gemonteerd is op de vleugel die als eerste moet bewegen. Bij toepassingen met enkele vleugel

moet de motorvertraging op deze klemmen worden aangesloten. De belasting van de motorvertraging mag niet

groter zijn dan 70 W.

4.2.2. MOTORVERTRAGING 2

APM2 - CHM2

aangesloten die gemonteerd is op de vleugel die als laatste moet bewegen. Bij toepassingen met enkele vleugel wordt

er niets op deze klemmen aangesloten. De belasting van de motorvertraging mag niet groter zijn dan 70 W.

4.2.3. ELEKTROSLOT

Bij toepassingen met dubbele vleugel moet het elektroslot op dezelfde vleugel worden gemonteerd als

motorvertraging 1.

4.2.4. WAARSCHUWINGSLAMP / VERLICHTING

Werking van de waarschuwingslamp:

Tijdens de normale werking knippert de waarschuwingslamp vooraf, zowel bij opening als bij sluiting, met een vast

waarschuwingslamp, om aan te geven dat er gewerkt wordt in het gebied waarin de poort zich verplaatst. Het wordt

geadviseerd de waarschuwingslamp aan te sluiten vóór de programmeerfase, aangezien deze de fasen ervan aan-

geeft. Gebruik een waarschuwingslamp met permanent licht, het knipperen wordt bestuurd door de unit.

Werking van de verlichting:

NEDERLANDS

4.3. KLEMMENBORD CN3

4.3.1. EINDSCHAKELAAR BIJ SLUITING MOTOR 1

COMF - FCC1

van deze ingang wordt gesignaleerd door led

FCC1

4.3.2. EINDSCHAKELAAR BIJ OPENING MOTOR 1

COMF - FCA1

status van deze ingang wordt gesignaleerd door led

FCA1

4.3.3. EINDSCHAKELAAR BIJ SLUITING MOTOR 2

COMF - FCC2

van deze ingang wordt gesignaleerd door led

FCC2

4.3.4. EINDSCHAKELAAR BIJ OPENING MOTOR 2

COMF - FCA2

status van deze ingang wordt gesignaleerd door led

FCA2

• Als er geen eindschakelaar wordt gebruikt, moeten de ingangen worden overbrugd.

• De eindschakelaars mogen niet worden gebruikt als begin van het langzamere gedeelte.

4.3.5. ENCODER MOTOR 1

is op motorvertraging 1. Zie paragraaf 6 voor de juiste werking van de encoder en voor de activering ervan.

Als de encoder niet gebruikt wordt, is het absoluut verboden de ingangen te overbruggen

4.3.6. ENCODER MOTOR 2

is op motorvertraging 2. Zie paragraaf 6 voor de juiste werking van de encoder en voor de activering ervan. Als de

encoder niet gebruikt wordt, is het niet nodig de ingang te overbruggen.

• Als de encoder niet gebruikt wordt, is het absoluut verboden de ingangen te overbruggen

• Bij toepassingen met twee motoren, moet de encoder op beide motoren worden geïnstalleerd.

4.4. KLEMMENBORD CN4

4.4.1. VOLLEDIGE OPENING

COM - OPEN A

contact te sluiten. De werking ervan wordt gedefinieerd door de werkingsparameter “

• Een impuls voor volledige opening heeft altijd voorrang boven opening voor voetgangers.

• Als u meerdere impulsgevers wilt aansluiten, moeten de voorzieningen parallel worden aangesloten.

4.4.2. OPENING VOOR VOETGANGERS

COM - OPEN B

een contact te sluiten. Bij toepassingen met dubbele vleugel correspondeert de opening voor voetgangers met de

volledige opening van vleugel 1; bij toepassingen met één vleugel, correspondeert de opening voor voetgangers

met ongeveer 30% van de volledige opening die in het geheugen is opgeslagen.

• Een impuls voor volledige opening heeft altijd voorrang boven opening voor voetgangers.

• Als u meerdere impulsgevers wilt aansluiten, moeten de voorzieningen parallel worden aangesloten.

4.4.3. STOP

COM - STOP

laar, veiligheidslijst, enz.) die onmiddellijke stopzetting van de poort veroorzaakt en alle automatische functies buiten

werking stelt, door een contact te openen. De status van deze ingang wordt gesignaleerd door led “

STOP

volgende impuls voor (gehele of gedeeltelijke) opening hervat de poort de in het geheugen opgeslagen cyclus.

STOP

-voorzieningen worden aangesloten, moet de ingang worden overbrugd.

• Als er meerdere

STOP

-commando’s worden aangesloten, moeten de voorzieningen in serie worden aangesloten.

4.4.4. VEILIGHEDEN BIJ SLUITING

COM - FSW CL

veiligheidslijst, drukschakelaar, enz.) die, door een contact te openen, de sluitende beweging van de poort omkeert tot

aan de mechanische aanslag of de eindschakelaar bij opening. De status van deze ingang wordt gesignaleerd door

led “

FSW-CL

NEDERLANDS

Werking met encoder

Amperometrische

werking

4.4.5. VEILIGHEDEN BIJ OPENING

COM - FSW OP

veiligheidslijst, drukschakelaar, enz.) die de openende beweging van de poort onmiddellijk laat stoppen door een

contact te openen. Nadat de veiligheid is teruggesteld, hervat de poort de in het geheugen opgeslagen cyclus. De

status van deze ingang wordt gesignaleerd door led “

FSW-OP

• Als er geen veiligheidsvoorzieningen worden aangesloten, moeten de ingangen worden overbrugd.

• Als er meerdere veiligheidsvoorzieningen worden aangesloten, moeten de voorzieningen in serie worden

aangesloten.

5. PLAATSING ONTVANGERKAART VOOR RADIO-AFSTANDSBEDIENING

elektrische voeding worden afgekoppeld en moet de module worden aangebracht op de connector CN5 op de

Om de ontvanger niet te beschadigen, waardoor de werking onherroepelijk zou worden aangetast, moet hij

worden geplaatst in de richting die wordt aangegeven in paragraaf 13 (aansluitschema).

Volg vervolgens de aanwijzingen van de radio-ontvanger op om de radio-afstandsbediening in het geheugen op

te slaan.

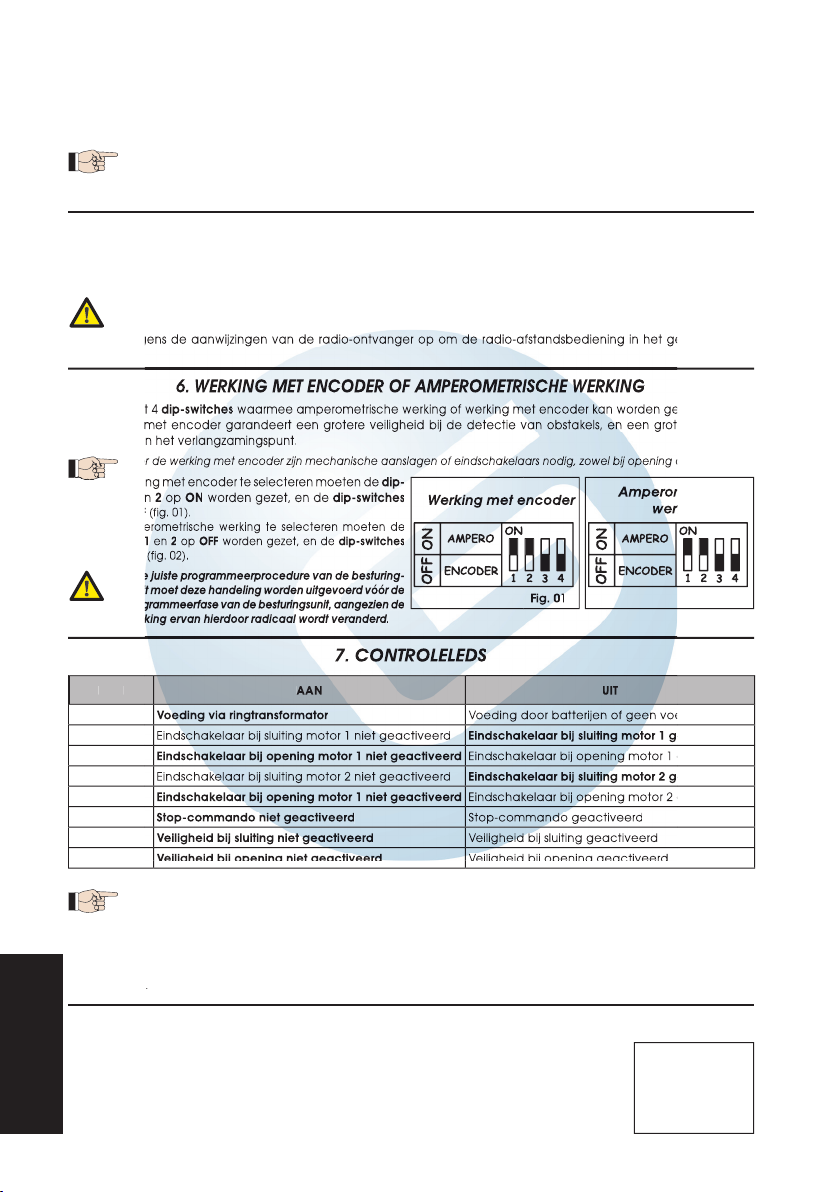

6. WERKING MET ENCODER OF AMPEROMETRISCHE WERKING

dip-switches

waarmee amperometrische werking of werking met encoder kan worden geselecteerd.

Voor de werking met encoder zijn mechanische aanslagen of eindschakelaars nodig, zowel bij opening als bij sluiting.

dip-

switches 1

worden gezet, en de

dip-switches

OFF

(fig. 01).

Om de amperometrische werking te selecteren moeten de

dip-switches 1

OFF

worden gezet, en de

dip-switches

(fig. 02).

Voor de juiste programmeerprocedure van de besturing-

sunit moet deze handeling worden uitgevoerd vóór de

programmeerfase van de besturingsunit, aangezien de

werking ervan hierdoor radicaal wordt veranderd.

7. CONTROLELEDS

LEDS

ALIM

Voeding via ringtransformator

Voeding door batterijen of geen voeding

FCC1

FCA1

FCC2

FCA2

STOP

Stop-commando niet geactiveerd

Stop-commando geactiveerd

FSW-CL

Veiligheid bij sluiting niet geactiveerd

Veiligheid bij sluiting geactiveerd

FSW-OP

Veiligheid bij opening niet geactiveerd

Veiligheid bij opening geactiveerd

• Indien vet gedrukt, geeft de status van de leds aan dat de poort gesloten is, de besturingsunit wordt gevoed, en beide

eindschakelaars zijn geïnstalleerd.

• Als er geen eindschakelaars worden gebruikt, moeten de respectieve contacten worden overbrugd, en moeten de

leds

FCC1 - FCA1 - FCC2 - FCA2

branden.

• Als er geen

STOP

-voorziening wordt geïnstalleerd, moet de ingang worden overbrugd, en moet de led

STOP

bran-

den

8. WERKING VAN HET DISPLAY

tijdens de normale werking.

Tijdens de weergave en programmering van de werkingsparameters wordt links op het display

de geselecteerde parameter weergegeven, terwijl aan de rechterkant de ingestelde waarde

verschijnt. Op fig. 03 ziet u een voorbeeld van de parameter “

Fig. 01

Fig. 02

Fig. 03

NEDERLANDS

Tijdens de normale werking wordt de status van de poort weergegeven. De weergegeven waarden worden in de

onderstaande tabel vermeld:

WEERGEGEVEN

STATUS POORT

O P

t c

C L

9. REGELING VAN DE BEDRIJFSPARAMETERS

Alvorens te beginnen met het regelen van de werkingsparameters, moet het type werking van de besturin-

gsunit worden geselecteerd (met of zonder encoder – zie paragraaf 6).

Volg onderstaande aanwijzingen op om de regeling van de werkingsparameters te beginnen:

den gecontroleerd of alle signaleringsleds zich in de situatie bevinden die wordt aangegeven in paragraaf 7.

2- Op het display wordt de waarde “

3- Druk op de knop

en houd hem ingedrukt totdat op het display de naam en de waarde van de eerste parameter

verschijnen.

4- Om de waarde van de parameter te wijzigen, druk op de toets

5- Om over te gaan naar de volgende parameter, druk op de toets

6- Nadat er 60 seconden geen toetsen zijn aangeraakt, sluit de besturingsunit de regeling af. Het is mogelijk de regeling

Regeling van de gevoeligheid van de elektronische koppeling.

Vertraging vleugel 2: met deze parameter kan de verschiltijd tussen de twee vleugels worden geselecteerd.

3 seconden verschil

6 seconden verschil

Automatische sluiting: met deze functie wordt de automatische sluiting van de poort al of niet vrijgegeven

Werking van het commando OPEN A: deze werking bepaalt het gedrag van de knop OPEN A (volledige opening).

Werking voor gemeenschappelijke woonhuizen: door deze functie te activeren tijdens de openingsfase van de poort,

wordt het start-commando onderdrukt.

seconden lang met een sluitende beweging. Dit is om het ontgrendelen van het elektroslot te vergemakkelijken.

Verlichting / Waarschuwingslamp: met deze parameter is het mogelijk het type uitgang te selecteren vanaf de klemmen

LAMP - LAMP, door te kiezen tussen waarschuwingslamp en verlichting.

Waarschuwingslamp

Verlichting (actief gedurende 90 seconden)

NEDERLANDS

gedeelte geselecteerd, te kiezen uit de twee vooringestelde waarden

40% van de maximale opening die in het geheugen is opgeslagen

20% van de maximale opening die in het geheugen is opgeslagen

Snelheid tijdens de langzame fase: met deze parameter kan de motorsnelheid worden ingesteld tijdens de langzame

fase, te kiezen uit twee waarden

Werking met eindschakelaars: met deze parameter kan de werking met of zonder eindschakelaars worden gese-

lecteerd

Werking zonder eindschakelaars

Werking met eindschakelaars

Aantal motoren: met deze parameter wordt het type poort geselecteerd, met één of twee vleugels

Alvorens te beginnen met het programmeren moet het type werking van de besturingsunit worden gese-

lecteerd (met of zonder encoder – zie paragraaf 6).

Tijdens de programmeerprocedure worden de mechanische aanslagen voor opening en sluiting en de eventuele

weer.

2- Geef de besturingsunit voeding en ga na of op het display de waarde “

3- Druk op de knop

en houd hem ingedrukt totdat op het display de eerste parameter en de bijbehorende waarde

worden weergegeven.

4- Geef een commando

OPEN A

met een willekeurige voorziening die met deze ingang verbonden is, het display

geeft de waarde “

wordt uitgevoerd, moet een sluiting zijn. Als dat niet gebeurt, moet de beweging van het hek worden stopgezet

met een reset-impuls, door een verbinding te maken tussen de twee pins van “

RESET

ciale connector (zie Fig. 04). Schakel de spanning uit en zet de connector weer in de normale stand (Fig. 04).

Wissel vervolgens de draden om van de motor/en die de openingsmanoeuvre hebben uitgevoerd. Hervat de

5- Nadat de mechanische aanslag voor sluiting is bereikt, houden de motorvertragingen een pauze van ongeveer 2

seconden, waarna ze weer starten met een manoeuvre

voor volledige opening tot aan de mechanische aanslag

voor opening of de desbetreffende eindschakelaar.

6- Als de automatische hersluiting niet is vrijgegeven is de

OPEN

impuls worden gegeven, en begint de poort de

sluitingsfase.

8- Nadat de aanslag bij sluiting bereikt is, is de program-

meer fase voltooid en verschijnt op het display de

waarde “

• Tijdens de hele programmeerprocedure geeft het

display de waarde “

• Tijdens de hele programmering blijft de waarschu-

wingslamp branden met permanent licht.

• Tijdens de programmeerprocedure voeren de vleugels de bewegingen langzaam uit.

onderhevig aan slijtage. Zij is zowel bij opening als bij sluiting actief; wanneer zij ingrijpt wordt de beweging van de

Als zij meerdere keren achtereen ingeschakeld wordt tijdens de sluitingsbeweging, gaat de besturingsunit over op

STOP

waarbij alle automatische commando’s buiten werking worden gesteld. Als zij meerdere malen achtereen ingeschakeld

wordt, duidt dat namelijk op een aanhoudend obstakel en zou het gevaarlijk kunnen zijn om manoeuvres uit te voeren.

OPEN A / OPEN B

impuls geven.

Fig. 04

NEDERLANDS

ZEKERING

250V - 5x20

Voeding

24V~

250V - 5x20

Voeding

accessoires

en batterijo-

250V - 5x20

waarschu-

wingslamp

250V - 5x20

elektroslot

NEDERLANDS

Volg de specifieke instructies om de ringtransformator en de kaarthouder te monte-

Volg de volgende instructies om de elektronische kaart te monteren:



) op de zuiltjes die met de volgende

A-C-I-P-Q-G

2. Bevestig de kaart met behulp van de bijgeleverde schroeven (Fig.5 ref.



De afstandsstukken die bij de letters

A & P

zijn geplaatst dienen enkel als steun

voor de kaart.

3. Sluit de bekabeling aan volgens het aansluitschema (paragraaf 13).

4. Zie voor de plaatsing en de bekabeling van de batterijen-kit de bijbehorende

Als de batterijen-kit wordt gebruikt is het VERPLICHT het voorgedrukte gat aan de

onderkant van de houder (Fig. 6 ref.



) open te maken, zoals vereist door de

geldende veiligheidsvoorschriften.

Fig. 05

Fig. 06

note - notes - note - notas - anmerkung - opmerkingen

diverso del previsto.

7) No instalen el aparato en atmósfera explosiva: la presencia de gas o humos

inflamables constituye un grave peligro para la seguridad.

8) Los elementos constructivos mecánicos deben estar de acuerdo con lo estable-

cido en las Normas EN 12604 y EN 12605.

Para los países no pertenecientes a la CEE, además de las referencias normativas

nacionales, para obtener un nivel de seguridad adecuado, deben seguirse las Normas arriba indicadas.

9) GENIUS no es responsable del incumplimiento de las buenas técnicas de fabri-

cación de los cierres que se han de motorizar, así como de las deformaciones que pudieran intervenir en la utilización.

10) La instalación debe ser realizada de conformidad con las Normas EN 12453 y

EN 12445. El nivel de seguridad de la automación debe ser C+D.

11) Quiten la alimentación eléctrica y desconecten las baterías antes de efectuar

cualquier intervención en la instalación.

12) Coloquen en la red de alimentación de la automación un interruptor omnipolar

con distancia de apertura de los contactos igual o superior a 3 mm. Se aconseja usar un magnetotérmico de 6A con interrupción omnipolar.

13) Comprueben que la instalación disponga línea arriba de un interruptor dife-

rencial con umbral de 0,03 A.

14) Verifiquen que la instalación de tierra esté correctamente realizada y conecten

las partes metálicas del cierre.

15) La automación dispone de un dispositivo de seguridad antiaplastamiento con-

stituido por un control de par. No obstante, es necesario comprobar el umbral de intervención según lo previsto en las Normas indicadas en el punto 10.

16) Los dispositivos de seguridad (norma EN 12978) permiten proteger posibles

áreas de peligro de Riesgos mecánicos de movimiento, como por ej. aplastamiento, arrastre, corte.

17) Para cada equipo se aconseja usar por lo menos una señalización luminosa

así como un cartel de señalización adecuadamente fijado a la estructura del bastidor, además de los dispositivos indicados en el “16”.

18) GENIUS declina toda responsabilidad relativa a la seguridad y al buen funcio-

namiento de la automación si se utilizan componentes de la instalación que no sean de producción GENIUS.

19) Para el mantenimiento utilicen exclusivamente piezas originales GENIUS

20) No efectúen ninguna modificación en los componentes que forman parte del

sistema de automación.

21) El instalador debe proporcionar todas las informaciones relativas al funciona-

miento del sistema en caso de emergencia y entregar al usuario del equipo el manual de advertencias que se adjunta al producto.

22) No permitan que niños o personas se detengan en proximidad del producto

durante su funcionamiento.

23) Mantengan lejos del alcance los niños los telemandos o cualquier otro emisor

de impulso, para evitar que la automación pueda ser accionada involuntariamente.

24) Sólo puede tra nsitarse entre la s hojas si la ca ncela est á comple tamente

abierta.

25) El usuario no debe por ningún motivo intentar reparar o modificar el producto,

debe siempre dirigirse a personal cualificado.

26) Todo lo que no esté previsto expresamente en las presentes instrucciones debe

entenderse como no permitido

HINWEISE FÜR DEN INSTALLATIONSTECHNIKER

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

1) ACHTUNG! Um die Sicherheit von Personen zu gewährleisten, sollte die Anleitung

aufmerksam befolgt werden. Eine falsche Installation oder ein fehlerhafter Betrieb des Produktes können zu schwerwiegenden Personenschäden führen.

2) Bevor mit der Installation des Produktes begonnen wird, sollten die Anleitungen

aufmerksam gelesen werden.

3) Das Verpackungsmaterial (Kunststoff, Styropor, usw.) sollte nicht in Reichweite von

Kindern aufbewahrt werden, da es eine potentielle Gefahrenquelle darstellt.

4) Die Anle itung sol lte aufbe wahrt werde n, um auch in Zukunft Bezug auf sie

nehmen zu können.

5) Dieses Produkt wurde ausschließlich für den in diesen Unterlagen angegebenen

Gebrauch entwickelt und hergestellt. Jeder andere Gebrauch, der nicht ausdrücklich angegeben ist, könnte die Unversehrtheit des Produktes beeinträchtigen und/oder eine Gefahrenquelle darstellen.

6) Die Firma GENIUS lehnt jede Haftung für Schäden, die durch unsachgemäßen oder

nicht bestimmungsgemäßen Gebrauch der Automatik verursacht werden, ab.

7) Das Gerät sollte nicht in explosionsgefährdeten Umgebungen installiert werden:

das Vorhandensein von entflammbaren Gasen oder Rauch stellt ein schwerwiegendes Sicherheitsrisiko dar.

8) Die mechanischen Bauelemente müssen den Anforderungen der Normen EN

12604 und EN 12605 entsprechen.

Für Länder, die nicht der Europäischen Union angehören, sind für die Gewährleistung

eines entsprechenden Si cherheitsniveaus neb en den nationalen g esetzlichen Bezugsvorschriften die oben aufgeführten Normen zu beachten.

9) Die Firma GENIUS übernimmt keine Haftung im Falle von nicht fachgerechten

Ausführungen bei der Herstellung der anzutreibenden Schließvorrichtungen sowie bei Deformationen, die eventuell beim Betrieb entstehen.

10) Die Installa tion muß unter Beachtung der Normen EN 124 53 und EN 1244 5

erfolgen. Die Sicherheitsstufe der Automatik sollte C+D sein.

11) Vor der Ausführung jeglicher Eingriffe auf der Anlage sind die elektrische Versor-

gung und die Batterie abzunehmen.

12) Auf dem Versorgungsnetz der Automatik ist ein omnipolarer Schalter mit Öf-

fnungsabstand der Kontakte von über oder gleich 3 mm einzubauen. Darüber hinaus wird der Einsatz eines Magnetschutzsc halters mit 6A mit omnipola rer Abschaltung empfohlen.

13) Es sollte überprüft werden, ob vor der Anlage ein Differentialschalter mit einer

Auslöseschwelle von 0,03 A zwischengeschaltet ist.

14) Es sollte überprüft werden, ob die Erdungsanlage fachgerecht ausgeführt wurde.

Die Metallteile der Schließung sollten an diese Anlage angeschlossen werden.

15) Die Automation verfügt über eine eingebaute Sicherheitsvorrichtung für den

Quetschschutz, die aus einer Drehmomentkontrolle besteht. Es ist in jedem Falle erforderlich, deren Eingriffsschwelle gemäß der Vorgaben der un ter Punkt 10 angegebenen Vorschriften zu überprüfen.

16) Die Sicherheitsvorrichtungen (Norm EN 12978) ermöglichen den Schutz even-

tueller Gefahrenbereiche vor mechanischen Bewegungsrisiken, wie zum Beispiel Quetschungen, Mitschleifen oder Schnittverletzungen.

17) Für jede Anlage wird der Einsatz von mindestens einem Leuchtsignal empfohlen

sowie eines Hinweisschildes, das über eine entsprechende Befestigung mit dem Aufbau des Tors verbunden wird. Darüber hinaus sind die unter Punkt “16” erwähn ten Vorrichtungen einzusetzen.

18) Die Firma GENIUS lehnt jede Haftung hinsichtlich der Sicherheit und des störungsfreien Betriebs der Automatik ab, soweit Komponenten auf der Anlage eingesetzt werden, die nicht im Hause GENIUS hergestellt wurden.

19) Bei der Instandhaltung sollten ausschließlich Originalteile der Firma GENIUS verwendet werden.

20) Auf den Komponenten, die Teil des Auto mationssystems sind, sollt en keine Veränderungen vorgenommen werden.

21) Der Installateur sollte alle Informationen hinsichtlich des manuellen Betriebs des Systems in Notfällen liefern und dem Betreiber der Anlage das Anleitungsbuch, das dem Produkt beigelegt ist, übergeben.

22) Weder Kinder noch Erwachsene sollten sich während des Betriebs in der unmittelbaren Nähe der Automation aufhalten.

23) Die Funkst euerungen u nd alle anderen Impulsgeber sollten außerhalb d er Reichweite von Kindern aufbewahrt werden, um ein versehentliches Aktivieren der Automation zu vermeiden.

24) Der Durchgang oder die Durchfahrt zwischen den Flügeln darf lediglich bei vollständig geöffnetem Tor erfolgen.

25) Der Betreiber sollte keinerlei Reparaturen oder direkte Eingriffe auf der Automation ausführen, sondern sich hierfür ausschließlich an qualifiziertes Fachpersonal wenden.

26) A lle Vorgehensweisen, die nicht ausdrücklich in der vorliegenden Anleitung vorgesehen sind, sind nicht zulässig

WAARSCHUWINGEN VOOR DE INSTALLATEUR

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

1) LET OP! Het is belangrijk voor de veiligheid dat deze hele instructie zorgvuldig wordt opgevolgd. Een onjuiste installatie of foutief gebruik van het product kunnen ernstig persoonlijk letsel veroorzaken.

2) Lees de instru cties aandachtig door alvorens te beginne n met de installatie van het product.

3) De verpakkingsmaterialen (plastic, polystyreen, enz.) mogen niet binnen het bereik van kinderen worden gelaten, want zij vormen een mogelijke bron van gevaar.

4) Bewaar de instructies voor raadpleging in de toekomst.

5) D it product is uitsluitend ontworpen en gebouwd voor het doel dat in deze documentatie wordt aangegeven. Elk ander gebruik, dat niet uitdrukkelijk wordt vermeld, zou het produc t kunnen beschadigen en/of een bron van gevaar kunnen vormen.

6) GENIUS aanvaardt geen enkele aansprakelijkheid voor schade die ontstaat uit oneigenlijk gebruik of ander gebruik dan waarvoor het automatische systeem is bedoeld.

7) Installeer het apparaat niet in een explosiegevaarlijke omgeving: de aanwezigheid van ontvlambare gassen of dampen vormt een ernst ig gevaar voor de veiligheid.

8) De mechanische bouwelementen moeten in overeenstemming zijn met de bepalingen van de normen EN 12604 en EN 12605.

Voor niet-EEG lande n moe ten, o m een goed veil igheidsni veau te be reiken,

behalve de nationa le voo rschriften ook de bovenstaan de nor men in acht worden genomen.

9) GENIUS is niet aansprakelijk als de regels der goede techniek niet in acht genomen zijn bij de bouw van het sluitwerk dat gemotoriseerd moet worden, noch voor vervormingen die zouden kunnen ontstaan bij het gebruik.

10) De installatie dient te geschieden in overeenstemming met d e normen EN 12453 en EN 12445. Het veiligheidsniveau van het automatische systeem moet C+D zijn.

11) Alvorens ingrepen te gaan verrichten op de installatie moet de elektrische voeding worden weggenomen en moeten de batterijen worden afgekoppeld.

12) Zorg op het voedingsnet van het automatische systeem voor een meerpolige schakelaar met een opening tussen de contacten van 3 mm of meer. Het wordt geadvise erd een magnet othermische schakelaar van 6A te geb ruiken m et meerpolige onderbreking.

13) Controleer of er bovenstrooms van de installatie een differentieelschakelaar is geplaatst met een limiet van 0,03 A.

14) Controleer of de aardingsinstallatie vakkundig is aangelegd en sluit er de metalen delen van het sluitsysteem op aan.

15) Het automatische systeem beschikt over een intrinsieke beveiliging tegen inklemming, bestaande uit een controle van het koppel. De inschakellimiet hiervan dient echter te worden gecontroleerd volgens de bepalingen van de normen die worden vermeld onder punt 10.

16) De veiligheidsvoorzieningen (norm EN 12978) maken het mogelijk eventuele gevaarlijke gebieden te beschermen tegen Mechanische gevaren door beweging, zoals bijvoorbeeld inklemming, meesleuren of amputatie.

17) Het wordt voor elke installatie geadviseerd minstens één lichtsignaal te gebruiken alsook een waarschuwingsbord dat goed op de constructie van het hang- en sluitwerk dient t e worden bevestigd, afgezien nog van de voorzie ningen die genoemd zijn onder punt “16”.

18) GENIUS aanvaardt geen enkele aansprakelijkheid voor wat betreft de veiligheid en de goede werking van het automatische systeem, als er in de installatie gebruik gemaakt wordt van componenten die niet door GENIUS zijn geproduceerd.

19) Gebruik voor het onderhoud uitsluitend originele GENIUS-onderdelen.

20) Verricht geen wijzigingen op componenten die deel uitmaken van het automatische systeem.

21) De installateur dient alle informatie te verstrekken over de handbediening van het systeem in noodgevallen, en moet de gebruiker van de installatie het bij het product geleverde boekje met aanwijzingen overhandigen.

22) Sta het niet toe dat kinderen of volwassenen zich ophouden in de buurt van het product terwijl dit in werking is.

23) Houd radio-afstandsbedieningen of alle andere impulsgevers buiten het bereik van kinderen, om te voorkomen dat het automatische systeem onopzettelijk kan worden aangedreven.

24) Ga alleen tussen de vleugels door als het hek helemaal geopend is.

25) De gebruiker mag geen pogingen tot reparatie doen of directe ingrepen plegen, en dient zich uitsluitend te wenden tot gekwalificeerd personeel.

26) Alles wat niet uitdr ukkelijk in deze instruc ties wordt aangegev en, i s nie t toegestaan

Le descrizioni e le illustrazioni del presente manuale non sono impegnative. La GENIUS si riserva il diritto, lasciando inalterate le caratteristiche essenziali dell’apparecchiatura, di apportare in qualunque momento e senza impegnarsi ad aggiornare la presente pubblicazione, le modifiche che essa ritiene convenienti per miglioramenti tecnici o per qualsiasi altra esigenza di carattere costruttivo o commerciale.

The descriptions and illustrations contained in the present manual are not binding. GENIUS reserves the right, whilst leaving the main features of the equipments unaltered, to undertake any modifications it holds necessary for either technical or commercial reasons, at any time and without revising the present publication.

Les descriptions et les illustrations du présent manuel sont fournies à titre indicatif. GENIUS se réserve le droit d’apporter à tout moment les modifications qu’elle jugera utiles sur ce produit tout en conservant les caractéristiques essentielles, sans devoir pour autant mettre à jour cette publication.

Die Beschreibungen und Abbildungen in vorliegendem Handbuch sind unverbindlich. GENIUS behält sich das Recht vor, ohne die wesentlichen Eigenschaften dieses Gerätes zu verändern und ohne Verbindlichkeiten in Bezug auf die Neufassung der vorliegenden Anleitungen, technisch bzw. konstruktiv/kommerziell bedingte Verbesserungen vorzunehmen.

Las descripciones y las ilustraciones de este manual no comportan compromiso alguno. GENIUS se reserva el derecho, dejando inmutadas las características esenciales de los aparatos, de aportar, en cualquier momento y sin comprometerse a poner al día la presente publicación, todas las modificaciones que considere oportunas para el perfeccionamiento técnico o para cualquier otro tipo de exigencia de carácter constructivo o comercial.

De beschrijvingen in deze handleiding zijn niet bindend. GENIUS behoudt zich het recht voor op elk willekeurig moment de veranderingen aan te brengen die het bedrijf nuttig acht met het oog op technische verbeteringen of alle mogelijke andere productie- of commerciële eisen, waarbij de fundamentele eigenschappen van de apparaat gehandhaafd blijven, zonder zich daardoor te verplichten deze publicatie bij te werken.

Timbro del Rivenditore:/ Distributor’s Stamp:/ Timbre de l’Agent:/ Fachhändlerstempel:/

Sello del Revendedor:/ Stempel van de dealer:

GENIUS S.p.A.

Via Padre Elzi, 32

24050 Grassobbio (BG) - ITALIA

Tel.: 035/4242511

Fax: 035/4242600

www.geniusg.Com

info@geniusg.com

00058I0384 Rev.4

Genius Brain 03, Brain 04 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
