Kullanım Kılavuzu
Seri Numarası Aralığı
Superlift
Contractor®
Bakım
Bilgileriyle
Birlikte
Orijinal Talimatların Çevirisi
Second Edition
First Printing
Part No. 1314196TRGT
Front Matter
Kullanım Kılavuzu İkinci Edisyon • Birinci Baskı
2006/42/EC sayılı AT Direktifine uygundur
AT Uygunluk Beyanına bakınız
Makina Temini (Güvenlik) Yönetmeliği 2008
Manufacturer:
Terex Global GmbH
Bleicheplatz 2
Schaffhausen, 8200
Switzerland
EU Authorized representative:
Genie Industries B.V.
Boekerman 5
4751 XK OUD GASTEL
The Netherlands
UK Authorized representative:
Genie UK Limited
The Maltings
Wharf Road
Grantham
NG31 6BH
UK
İçindekiler
Giriş ........................................................................... 1
Sembollerin ve Tehlike Göstergelerinin
Açıklamaları ......................................................... 6
Genel Güvenlik ......................................................... 7
Kişisel Güvenlik ....................................................... 11
Çalışma Alanı Güvenliği .......................................... 12
Açıklamalar ............................................................. 16
Muayeneler ............................................................. 17
Kullanım Talimatları ................................................ 28
Taşıma ve Kaldırma Talimatları .............................. 30
Yük Kapasitesi Çizelgeleri ...................................... 31
Spesifikasyonlar ...................................................... 33
Genie Superlift Contractor
Telif Hakkı © 1995 Genie Industries
İkinci Edisyon: Birinci Baskı, Ekim 2022
Genie, Terex South Dakota, Inc.'in ABD'de ve başka pek çok
ülkede tescilli ticari bir markasıdır.
®
Parça No. 1314196TRGT
İkinci Edisyon • Birinci Baskı Kullanım Kılavuzu
Giriş
Giriş
Bu kılavuz hakkında
Kullanım Amacı ve Tanıma Kılavuzu
Genie olarak, uygulamanızda makinamızı kullanmayı
tercih ettiğiniz için teşekkür ederiz. En fazla önem
verdiğimiz konu kullanıcı güvenliği olup bu da ancak
ortaklaşa gösterebileceğimiz çabalarla sağlanabilir.
Bu kitap; bir Genie makinasının kullanıcısı veya
operatörüne yönelik bir çalıştırma ve günlük bakım
kılavuzudur.
Bu kılavuz makinanızın ayrılmaz bir parçası olarak
değerlendirilmeli ve daima makina üzerinde
bulundurulmalıdır. Herhangi bir sorunuz olursa,
Genie ile irtibat kurun.
Ürün Kimliği
Makinanın seri numarası; seri etiketinde
bulunmaktadır.
Bu makinanın kullanım amacı, malzemeleri
kaldırmaktır. Operatörün, makinayı çalıştırmadan
önce bu tanıma kılavuzunu okuma ve anlama
sorumluluğu bulunmaktadır.
Bir malzeme liftini çalıştıracak herkesin eğitilmesi
şarttır.
Yetkili, yeterli ve eğitim almış her bir kişinin
malzeme liftini tanımasının sağlanması şarttır.
Makinayı yalnızca eğitilmiş ve yetkili personelin
kullanmasına izin verilmelidir.
Kullanım Kılavuzunda yer alan üreticinin
talimatlarını ve güvenlik kurallarını okuma,
anlama ve bunlara uyma sorumluluğu operatöre
aittir.
Kullanım Kılavuzu, makinada yer alan kılavuz
muhafaza kutusunda bulunmaktadır.
Spesifik ürün uygulamaları için İmalatçıyla
İrtibata Geçilmesi kısmına bakınız.
Seri etiketi
Parça No. 1314196TRGT Genie Superlift Contractor
Seri numarası
şasiye basılıdır
®
1
Kullanım Kılavuzu İkinci Edisyon • Birinci Baskı
Bacağı aşağı
alçaltın.
Ayarlanabilir forkun
(çatalın) takılması
Fork pimi takılı
Döner caster kilidi
Vinç Çalışması
Giriş
İlgili makina hareketleri:
konuma
Bülten Dağıtımı ve Uygunluk
Ürün kullanıcılarının emniyeti, Genie için son derece
önemlidir. Bayi ve makina sahiplerine önemli güvenlik
ve ürün bilgilerinin bildirilmesi için Genie tarafından
çeşitli bültenler kullanılmaktadır.
Kullanım kısıtlamaları:
• Bu makinanın kullanım amacı, malzemeleri
havadaki bir çalışma bölgesine kaldırmaktır.
• Makina sağlam ve düz bir zemin üzerinde değilse,
taşıyıcıyı yükseltmeyin.
Stabiliteyi artırıcı araçlar:
Bültenlerde yer alan bilgiler makina model ve seri
numaraları kullanılarak doğrudan belirli makinalarla
irtibatlandırılmaktadır.
Bültenler dağıtılırken, kayıtlarımızda bulunan en
güncel sahip ve ilgili bayi bilgileri esas alındığından,
makinanızı kaydetmeniz ve iletişim bilgilerinizi güncel
tutmanız önemlidir.
Personelin güvenliğini ve makinanızın güvenilir bir
biçimde çalışmaya devam etmesini güvence altına
almak için, ilgili bültenlerde belirtilen önlemleri
mutlaka alın.
Makinanızla ilgili bütün açık bültenleri incelemek için,
bizi web üzerinde www.genielift.com adresinde
ziyaret ediniz.
• Dengeleyici (varsa)
• Ayak
Kısıtlanmış azami çalışma kabiliyeti:
• Yük taşıma ataşmanları (Yük Kapasitesi
2 Genie Superlift Contractor
Çizelgeleri bölümüne bakın.)
®
Parça No. 1314196TRGT
İkinci Edisyon • Birinci Baskı Kullanım Kılavuzu
Giriş
İmalatçıyla İrtibata Geçilmesi
Bazı zamanlarda Genie ile bağlantı kurulması
gerekebilir. Bağlantı kurduğunuzda, makinanızın
üzerinde bulunan model numarasını ve seri
numarasını, adınız ve iletişim bilgilerinizle birlikte
bildirmek için hazır olun. Genie ile en azından
aşağıdakiler için bağlantı kurulması gerekir:
Kaza bildirimi
Ürün uygulamaları ve emniyetiyle ilgili sorular
Standartlara ve yönetmeliklere uygunluk bilgileri
Mevcut sahiple ilgili, makinanın mülkiyetinin
başkasına geçmesi veya iletişim bilgilerinizde
değişiklik olması gibi güncellemeler. Aşağıdaki
Mülkiyetin Devredilmesi bölümüne bakınız.
Makina Mülkiyetinin Devredilmesi
Mülkiyet bilgilerinin güncellenmesi için birkaç dakika
ayrılması, makinanızla ilgili önemli güvenlik, bakım ve
çalıştırma bilgilerini zamanında almanızı garantiler.
Lütfen www.genielift.com adresindeki internet sitemizi
ziyaret ederek veya bizi 1-800-536-1800 numaralı
ücretsiz telefondan arayarak makinanızı kaydedin.
Parça No. 1314196TRGT Genie Superlift Contractor
®
3
Kullanım Kılavuzu İkinci Edisyon • Birinci Baskı
Giriş
Güvenlik Tabelalarının Bakımı
Eksik veya hasarlı bütün güvenlik tabelalarını
Tehlike
Bu kılavuzda yer alan talimatlara ve güvenlik kurallarına uyulmaması ölüme veya ciddi yaralanmalara yol açar.
Aşağıdaki Koşullar Sağlanmadıkça Bu Makinayı Çalıştırmayın:
Bu operatör kılavuzunda yer alan güvenli makina
çalıştırma prensiplerini öğrenmeniz ve
uygulamanız.
1 Tehlikeli durumlardan kaçınmanız.
Bir sonraki bölüme geçmeden önce güvenlik
kurallarını öğrenin ve iyice anlayın.
2 Çalıştırma öncesinde daima muayene
gerçekleştirin.
3 Kullanmadan önce daima fonksiyon testlerini
yapın.
4 Çalışma alanını muayene edin.
5 Bu makinayı yalnızca tasarlanma amacına
uygun şekilde kullanın.
İmalatçının talimatlarını ve emniyet kurallarını—
güvenlik kılavuzu ile operatör kılavuzunu ve
makina çıkartmalarını—okumanız, anlamanız ve
bunlara uymanız.
değiştirin. Operatör güvenliğini her zaman ön planda
tutun. Güvenlik tabelalarını temizlemek için yumuşak
sabun ve su kullanın. Güvenlik tabelalarının
yapımında kullanılan malzemeye zarar
verebileceğinden, solvent bazlı temizlik maddeleri
kullanmayın.
İşverenin güvenlik kurallarını ve çalışma alanı
yönetmeliklerini okumanız, anlamanız ve bunlara
uymanız.
Geçerli tüm yasal yönetmelikleri okumanız,
anlamanız ve bunlara uymanız.
Bu makinayı güvenli bir şekilde kullanmak için
ilgili eğitimi almış olmanız.
4 Genie Superlift Contractor
®
Parça No. 1314196TRGT
İkinci Edisyon • Birinci Baskı Kullanım Kılavuzu
Genie ürün çıkartmalarında, aşağıdakileri tanımlamak
için çeşitli semboller, renk kodları ve uyarı ifadeleri
kullanılmaktadır:
Güvenlik uyarı sembolü—personeli
olası kişisel yaralanma tehlikelerine
karşı uyarır. Olası yaralanma veya
ölüm vakalarından kaçınmak için
bu sembolü takip eden bütün
güvenlik mesajlarına uyun.
Kırmızı
ölüm veya ağır yaralanmalara
neden olabilecek olası tehlikeli
durumlarının varlığını belirtmek için
kullanılır.
Turuncu
takdirde ölüm veya ağır
yaralanmalara neden olabilecek
potansiyel olarak tehlikeli
durumların varlığını belirtmek için
kullanılır.
Güvenlik uyarısı sembolü içeren
sarı
hafif veya orta düzey
yaralanmalara neden olabilecek
olası tehlikeli durumların varlığını
belirtmek için kullanılır.
Güvenlik uyarısı sembolü
içermeyen sarı—dikkate alınmadığı
takdirde mal hasarına neden
olabilecek olası tehlikeli durumların
varlığını belirtmek için kullanılır.
Yeşil
bilgilerini belirtmek için kullanılır.
Giriş
Etiket Lejantı
—kaçınılmadığı takdirde
—dikkate alınmadığı
—dikkate alınmadığı takdirde
—çalışma veya bakım
Parça No. 1314196TRGT Genie Superlift Contractor
®
5
Kullanım Kılavuzu İkinci Edisyon • Birinci Baskı
Sembollerin ve Tehlike Göstergelerinin Açıklamaları
Sembollerin ve Tehlike Göstergelerinin Açıklamaları
Operatör kılavuzunu
oku
Servis kılavuzunu oku Ezilme tehlikesi Sigara içilmez Çarpma tehlikesi
Ezilme tehlikesi Çarpma tehlikesi
Hasarlı Makinanın Yol
Açtığı Tehlikeler
Taşıma diyagramı Kaldırma Noktası
Bedensel yaralanma
tehlikesi
Elektrik çarpması
tehlikesi
Rüzgar güçlü eserken
çalıştırmayın
Devrilme tehlikesi
Elektrik çarpması
tehlikesi
Düşme Tehlikesi Düşme Tehlikesi Kaldırma Noktası Frenleri serbest bırak
Makinayı, hareket
eden bir taşıt veya
yüzey üzerinde
kullanmayın
6 Genie Superlift Contractor
®
Parça No. 1314196TRGT
Makinaya merdiven
dayamayın
İkinci Edisyon • Birinci Baskı Kullanım Kılavuzu
1 Yalnızca Avustralya modelleri
Genel Güvenlik
Genel Güvenlik
Parça No. 1314196TRGT Genie Superlift Contractor
®
7
Kullanım Kılavuzu İkinci Edisyon • Birinci Baskı
1 Standart Çatallar
3 Ayarlanabilir Çatallar
2 Boom
Genel Güvenlik
8 Genie Superlift Contractor
®
Parça No. 1314196TRGT
İkinci Edisyon • Birinci Baskı Kullanım Kılavuzu
Genel Güvenlik
Parça No. 1314196TRGT Genie Superlift Contractor
®
9
Kullanım Kılavuzu İkinci Edisyon • Birinci Baskı
1 Boom
3 Ayarlanabilir Çatallar
2 Standart Çatallar
Genel Güvenlik
10 Genie Superlift Contractor
®
Parça No. 1314196TRGT
İkinci Edisyon • Birinci Baskı Kullanım Kılavuzu
Kişisel Güvenlik
Kişisel Güvenlik
Düşmeye Karşı Kişisel Koruma
Düşmeye karşı kişisel koruyucu donanım (PFPE) bu
makinayı kullanırken gerekli değildir. Çalışma tesisi
veya işveren kuralları PFPE'nin kullanılmasını
gerektirirse, aşağıdaki husus mutlaka göz önünde
bulundurulmalıdır:
Tüm PFPE'ler kabili tatbik yasal mevzuata uygun
olmalıdır ve üretici talimatları uyarınca muayene
edilmeli ve kullanılmalıdır.
Parça No. 1314196TRGT Genie Superlift Contractor
®
11
Kullanım Kılavuzu İkinci Edisyon • Birinci Baskı

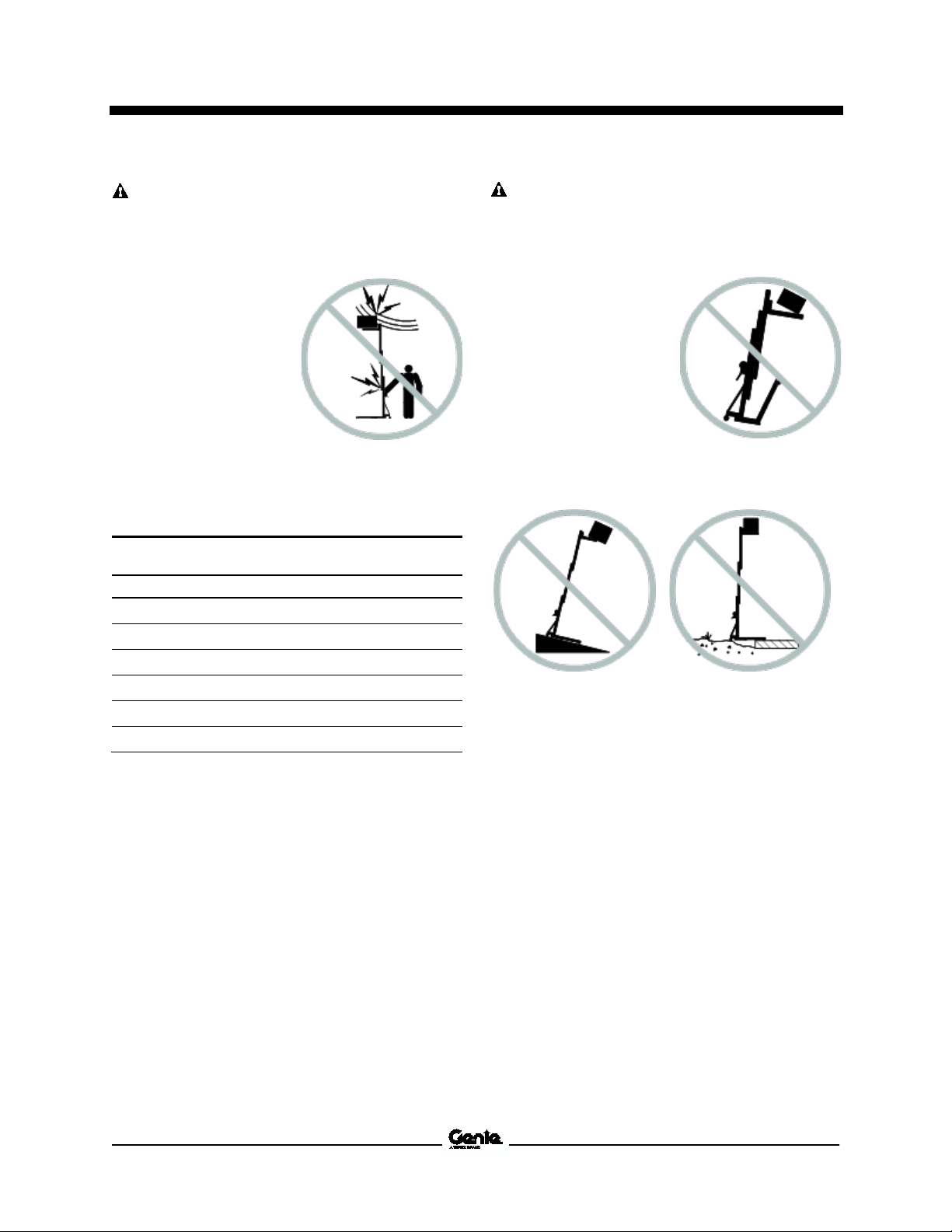

Makina, üzerinde elektrik
bulunan enerji hatlarıyla
temas ettiği takdirde,
makinadan uzak durun.
Üzerinde elektrik bulunan
enerji hatları kapatılmadan
önce personel makinaya
dokunmamalı veya
makinayı kullanmamalı
Voltaj
Fazdan Faza
Minimum Güvenli
Yaklaşma Mesafesi
0
Kaçının
300V ila 50KV
m
50KV ila 200KV
m
200KV ila 350KV
m
350KV ila 500KV
m
500KV ila 750KV
m
750KV ila 1000KV
m
Ayak tespit pimleri, ayak ve
taban içinden doğru şekilde
geçirilmemişse yükü
yükseltmeyin.
Makina yüklüyken ve/veya
yükseltilmiş haldeyken
ayak tespit pimlerini
çıkartmayın.
Çalışma Alanı Güvenliği
Çalışma Alanı Güvenliği
Elektrik Çarpması Tehlikeleri
Bu makina elektrik enerjisine karşı yalıtılmamıştır,
dolayısıyla elektrik akımına temas veya yaklaşma
durumlarına karşı koruma sağlamaz.
Devrilme Tehlikeleri
Dengeleyiciler (varsa) ve ayaklar tamamen alçaltılıp
kilitlenmeden ve caster tekerlekler zeminle tam temas
halinde olmadan yükü yükseltmeyin.
dır.
Geçerli yasal yönetmelikler uyarınca ve aşağıdaki
şemaya uygun olarak elektrik enerji hatlarıyla ve
elektrikli cihazlarla yeterli mesafe mutlaka muhafaza
edilmelidir.
ila 300V
Temastan
3,05
4,60
6,10
7,62
10,67
13,72
Direğin hareket etmesi, elektrik hatlarının rahat bir
şekilde sallanması veya dalgalanması için yeterli alan
bırakın ve şiddetli rüzgar veya fırtınalarda dikkatli
olun.
Makina kaynak yapmak için zemin olarak
kullanılmamalıdır.
Makina sert ve düz bir zemin üzerinde değilse, yükü
yükseltmeyin.
Kullanmadan önce çalışma alanını eşik, çukur, darbe,
enkaz yığını, dengesiz veya kaygan yüzeyler veya
başka tehlikeli koşullar açısından kontrol edin.
12 Genie Superlift Contractor
®
Parça No. 1314196TRGT
İkinci Edisyon • Birinci Baskı Kullanım Kılavuzu
Makinayı dengelemek için
bloklar kullanmayın.
Yük yükseltilmiş
durumdayken küçük
konumlandırma hareketleri
hariç makinayı hareket
ettirmeyin.
Çalışma Alanı Güvenliği
Yük taşıma ataşmanı sağlam bir şekilde makinaya
sabitlenmeden yükü yükseltmeyin.
Aşırı rüzgarlı ve fırtınalı hava koşullarında makinayı
çalıştırmayın. Rüzgarlı koşullarda yük yüzey alanının
artırılması, makinanın dengesini azaltacaktır.
Makinanın herhangi bir parçasına merdiven ya da
yapı iskelesi dayamayın.
Makinayı hareketli veya gezer bir yüzeyde ya da bir
araç üzerinde kullanmayın.
Makina(lar) takviye kablolarıyla düzgün biçimde
sabitlenmediği taktirde rüzgarlı hava koşullarının
gerçekleşme olasılığı olan zamanlarda yükü
yükseltilmiş konumda bırakmayın.
Nominal yük kapasitesini aşmayın. Yük Kapasitesi
Çizelgeleri bölümüne bakın.
Bacaklar yukarı katlı durumda makinayı hareket
ettirirken moloz ve düz olmayan yüzeylerden kaçının.
Makinanın dengede kalması için kritik önem taşıyan
makina parçalarını, farklı ağırlıklara veya özelliklere
sahip parçalarla değiştirmeyin.
Sabit veya çıkıntılı bir yükü kaldırmak veya indirmek
suretiyle makinayı yatay bir kuvvete veya yandan
yüke maruz bırakmayın.
Parça No. 1314196TRGT Genie Superlift Contractor
®
13
Kullanım Kılavuzu İkinci Edisyon • Birinci Baskı
Çalışma alanını üst
kısımlardaki engeller ve
olası diğer tehlikeler
açısından kontrol edin.
Hasar görmüş veya arızalı
makinaları kullanmayın.
Aşınmış, yıpranmış, bükülmüş veya
hasarlı bir kabloyla makinayı
kullanmayın.
Taşıyıcı tamamen
konumdayken vinç tamburunda
4'ten az kablo demeti olduğunda
makinayı kullanmayın.
Çalışma Alanı Güvenliği
Düşme Tehlikeleri
Personel kaldırma platformu veya basamak olarak
kullanılmamalıdır.
Yük taşıma ataşmanları üzerinde durmayın.
Direğe tırmanmayın.
Hasarlı Makinanın Yol Açtığı
Tehlikeler
Çarpışma Tehlikeleri
Bölgede herhangi bir çalışan veya bir engel
bulunmadığını kontrol etmeden makinaya eğim
vermeyin.
Makinayı bir eğimde ya da yokuşta naklederken
sağduyunuzu kullanarak gereken planlamayı yapın.
Makina ve taşıt düz bir zemin üzerinde değilse
nakliye için yüklemeyin. Makinayı yüklemek için
doğru kaldırma teknikleri kullanın.
Bedensel Yaralanma Tehlikesi
Kabloyu tutmayın.
alçaltılmış
Her kullanımdan önce kapsamlı bir çalıştırma öncesi
muayene yapın.
Tüm çıkartmaların yerli yerinde ve okunaklı
olduğundan emin olun. Çıkartmalar bölümüne bakın.
Kullanım kılavuzunun eksiksiz ve okunabilir
olduğundan ve platformda bulunan saklama kabının
içinde bulunduğundan emin olun.
Vinci düzenli olarak yağlayın. Ayrıntılar için Genie
Superlift Contractor Parça ve Servis Kılavuzuna
bakın.
Frenleme yüzeylerinde yağ veya gres olmasına izin
vermeyin.
Kolon yüzeylerinde herhangi bir türde yağlama
kullanmayın.
14 Genie Superlift Contractor
®
Parça No. 1314196TRGT
İkinci Edisyon • Birinci Baskı Kullanım Kılavuzu
Yük yükseltilmiş haldeyken
makinanın altında durmayın
veya başkalarının
durmasına izin vermeyin.
Yükün altında durmayın.
Direk fren sistemi (varsa),
kolonları kilitlemeden önce
yükün
9
verir.
Çalışma Alanı Güvenliği
Ezilme Tehlikesi
Kaldırma Tehlikeleri
Ellerinizi ve parmaklarınızı katlanan ayaklardan ve
diğer olası sıkıştırma noktalarından uzak tutun.
Yükü, yük taşıma ataşmanının merkezine doğru
şekilde yerleştirmeden yükseltmeyin.
Yük, sağlam bir şekilde taşıma ataşmanlarına
sabitlenmeden yükü yükseltmeyin.
1 ila 3 fite / 30 ila
2 cm'ye düşmesine izin
Yük, aşağıdaki alanda herhangi bir çalışan veya bir
engel bulunmadığı kontrol edilmeden indirilmemelidir.
Kilit plakaları ayrılırken dengeleyiciyi sağlam bir
şekilde tutun. Dengeleyici düşecektir.
Tespit pimi çıkartılırken ayağı sağlam bir şekilde
tutun. Ayak düşecektir.
Makinayı yüklemek veya eğmek için doğru kaldırma
tekniklerini kullanın.
Yük taşıma ataşmanlarını takmak veya çıkartmak için
doğru kaldırma tekniklerini kullanın.
Yanlış Kullanım Tehlikesi
Yüklü haldeyken makinayı kesinlikle gözetimsiz
bırakmayın. Uygun eğitime sahip olmayan yetkisiz
personelin makinayı kullanmaya kalkışıp tehlikeli
durumlara neden olma ihtimali vardır.
Fren kilitleninceye kadar vinç kolunu sağlam bir
şekilde tutun. Yük, vinç kolunun dönmesine neden
olmadığında fren kilitlenir.
Parça No. 1314196TRGT Genie Superlift Contractor
®
15
Kullanım Kılavuzu İkinci Edisyon • Birinci Baskı
Açıklamalar
Açıklamalar
1 Vinç
2 Kaldırma braketi
3 Kablo
4 Direk
5 Taşıyıcı
6 Standart Çatallar
7 Yük taşıma ataşmanı tespit pimi
8 Ayarlanabilir Çatallar
9 Geçmeli pim
10 Boom
11 Kelepçe
12 Çatal Uzatmaları
13 Boru Kızağı
14 Ayak döner caster tekerleği
15 Ayak
16 Sabitleme çubuğu
17 Ayak tespit pimi
18 Dengeleyici (varsa)
16 Genie Superlift Contractor
19 Dengeleyici caster'i
20 Taban
21 Dengeleyici desteği
22 Frenli taban döner/kilitlemeli
caster tekerlek
23 Taşıma tekerleği
24 Direk desteği
25 Yükleme tekerlekleri/yönlendirme
kolları
®
Parça No. 1314196TRGT
İkinci Edisyon • Birinci Baskı Kullanım Kılavuzu
Muayeneler
Muayeneler
Çalıştırma Öncesi Muayenenin Temelleri
Aşağıdaki Koşullar Sağlanmadıkça Bu Makinayı Çalıştırmayın:
Bu operatör kılavuzunda yer alan güvenli makina
çalıştırma prensiplerini öğrenmeniz ve
uygulamanız.
1 Tehlikeli durumlardan kaçının.
2 Çalıştırma öncesinde daima muayene
gerçekleştirin.
Bir sonraki bölüme geçmeden önce çalıştırma
öncesi muayenesini öğrenin ve iyice anlayın.
3 Kullanmadan önce daima fonksiyon testlerini
yapın.
4 Çalışma alanını muayene edin.
5 Bu makinayı yalnızca tasarlanma amacına
uygun şekilde kullanın.
Çalıştırma öncesi muayenesi ve rutin bakım
yapılması tamamen operatörün sorumluluğundadır.
Çalıştırma öncesi muayenesi, operatör tarafından her
vardiyadan önce gözle yapılan bir incelemedir.
Muayeneler, operatör fonksiyon testlerini yapmadan
önce gözle görülebilir herhangi bir sorunun mevcut
olup olmadığının anlaşılması için tasarlanmıştır.
Çalıştırma öncesi muayene, rutin bakım
prosedürlerinin gerekip gerekmediğini belirlemek için
de kullanılır. Yalnızca bu kılavuzda belirtilen rutin
bakım işlemleri operatör tarafından gerçekleştirilebilir.
Bir sonraki sayfada bulunan listeye bakın ve her bir
ögeyi kontrol edin.
Herhangi bir hasar veya fabrikadan teslim edildikten
sonra yetkisiz bir değişiklik yapıldığı tespit edilirse,
makina işaretlenmeli ve hizmetten kaldırılmalıdır.
Makinada üzerindeki onarımlar, üretici
spesifikasyonlarına uygun biçimde yalnızca kalifiye
bir servis teknisyeni tarafından gerçekleştirilebilir.
Onarımlar tamamlandıktan sonra, operatör fonksiyon
testlerine geçmeden önce yeniden bir çalıştırma
öncesi muayenesi gerçekleştirmelidir.
Programlı bakım muayeneleri, üretici talimatlarına ve
sorumluluklar kılavuzunda belirtilen gerekirliklere
uygun biçimde yalnızca kalifiye servis teknisyenleri
tarafından yapılacaktır.
Parça No. 1314196TRGT Genie Superlift Contractor
®
17
Kullanım Kılavuzu İkinci Edisyon • Birinci Baskı
Muayeneler
Çalıştırma Öncesi Muayene
Kullanım kılavuzunun eksiksiz ve okunabilir
olduğundan ve platformda bulunan saklama
kabının içinde bulunduğundan emin olun.
Tüm çıkartmaların okunabilir ve yerli yerinde
olduğundan emin olun. Çıkartmalar bölümüne
bakın.
Aşağıdaki komponentleri ve alanları hasara, yanlış
monte edilmiş veya eksik parçalara ve yetkisizce
yapılan modifikasyonlara karşı kontrol edin:
Vinç ve ilgili komponentler
Taban komponentleri
Ayaklar
Dengeleyiciler ve mandal plakaları (varsa)
Direk kolonları
Emniyet freni için dış plastik layner (varsa)
Taşıyıcı sabitleme çubuğu
Kablo bağlantı noktası
Makinanın tamamını aşağıdakiler açısından kontrol
edin:
Kaynak noktalarında ve yapısal
komponentlerde çatlaklar
Makina üzerinde göçük veya hasarlı yerler
Aşırı paslanma, korozyon veya oksitlenme
Tüm yapısal komponentlerin ve diğer önemli
komponentlerin mevcut olduğunu, ilgili bütün
tespit elemanlarının ve pimlerin olmaları gereken
yerde bulunduğunu ve gerektiği gibi sıkıldığını
doğrulayın.
Taşıyıcı tamamen indirilmiş konumdayken vinç
tamburu etrafında asgari 4 sargı kablo demeti
olduğundan emin olun.
Kablo ve kasnaklar
Lastikler ve caster tekerlekler
Yük taşıma ataşmanları
Somunlar, cıvatalar ve diğer bağlantı
malzemeleri
Kablo (bükülmeler, yıpranmalar, aşınmalar)
18 Genie Superlift Contractor
®
Parça No. 1314196TRGT
İkinci Edisyon • Birinci Baskı Kullanım Kılavuzu
Muayeneler
Fonksiyon Testinin Temelleri
Aşağıdaki Koşullar Sağlanmadıkça Bu Makinayı Çalıştırmayın:
Bu operatör kılavuzunda yer alan güvenli makina
çalıştırma prensiplerini öğrenmeniz ve
uygulamanız.
1 Tehlikeli durumlardan kaçının.
2 Çalıştırma öncesinde daima muayene
gerçekleştirin.
3 Kullanmadan önce daima fonksiyon
testlerini yapın.
Bir sonraki bölüme geçmeden önce
fonksiyon testlerini öğrenin ve iyice anlayın.
4 Çalışma alanını muayene edin.
5 Bu makinayı yalnızca tasarlanma amacına
uygun şekilde kullanın.
Fonksiyon testleri makina hizmete alınmadan önce
mevcut arızaları tespit etmek için kullanılır. Operatör
tüm makina fonksiyonlarını test etmek için talimatları
adım adım uygulamalıdır.
Arızalı bir makina kesinlikle kullanılmamalıdır.
Herhangi bir arıza tespit edildiği takdirde, makina
işaretlenmeli ve hizmetten kaldırılmalıdır. Makinada
üzerindeki onarımlar, üretici spesifikasyonlarına
uygun biçimde yalnızca kalifiye bir servis teknisyeni
tarafından gerçekleştirilebilir.
Onarım işlemleri tamamlandıktan sonra, operatör
makinayı hizmete almadan önce çalıştırma öncesi
muayenesini ve fonksiyon testlerini yeniden
yapmalıdır.
Parça No. 1314196TRGT Genie Superlift Contractor
®
19
Kullanım Kılavuzu İkinci Edisyon • Birinci Baskı
1
Muayeneler
Fonksiyon Testleri
Yük Taşıma Ataşmanları
1 Sağlam, düz ve tehlike arz etmeyen bir test alanı
seçin.
Not: Taşıyıcı sabitleme çubuğunun taşıyıcının
üstünde olmadığından emin olun.
Kurulum
Dengeleyicileri Olmayan Makinalar
1 Bacak tespit pimini çıkartın ve bacağı aşağı
konuma indirin. Pimi ayak ve tabanın içinden
geçirin.
Dengeleyicileri Olan Makinalar
Dengeleyici kilit plakalarını
ayırmak üzere aşağı bastırın ve
tekerlekler zeminle tam temas
edinceye kadar dengeleyicileri
alçaltın. Dengeleyicilerin aşağı
konumda kilitli olduğundan emin
olun.
Standart Çatallar ve Standart Çatal
Opsiyonları
1 Çatalları taşıyıcının içine yerleştirin.
2 Tespit pimini takın.
Standart Çatallı Yük Platformu
1 Yük platformunu standart çatallar üzerine
yerleştirin.
Boru Kızağı
1 Boru kızaklarını çatallara takın. Bağlantı
elemanlarının sıkıldığından emin olun.
Çatal Uzatmaları
1 Her bir uzatma borusunu çatallar üzerinde
kaydırın.
2 İstenen konuma ayarlayıp tespit pimlerini takın.
2 Bacak tespit pimini çıkartın ve bacağı aşağı
konuma indirin. Pimi ayak ve tabanın içinden
geçirin.
20 Genie Superlift Contractor
®
Parça No. 1314196TRGT
İkinci Edisyon • Birinci Baskı Kullanım Kılavuzu
3
pimin her
şekilde takıldığından
3 Vinç kollarını sağlam bir
taşıyıcıyı indirin. İstenen
sonra frenleri ayarlamak
Muayeneler
Ayarlanabilir Çatallar ve Ayarlanabilir Çatal Opsiyonları
1 Çatalları taşıyıcının içine yerleştirin.
2 Tespit pimini takın.
Standart Boom
1 Boomu taşıyıcının içine yerleştirin.
2 Tespit pimini takın.
Çatalları istenen
genişliğe ayarlayın
ve geçmeli
bir çatala doğru
emin olun.
Ayarlanabilir Çatallı Yük Platformu
1 Çatalları 58,4 cm genişliğe ayarlayın.
2 Yük platformunu ayarlanabilir çatallar üzerine
yerleştirin.
Boru Kızağı
1 Boru kızaklarını çatallara takın. Bağlantı
elemanlarının sıkıldığından emin olun.
Çatal Uzatmaları
1 Her bir uzatma borusunu çatallar üzerinde
kaydırın.
2 İstenen konuma ayarlayıp tespit pimlerini takın.
3 Kaldırma halkasını boomun istenen deliğine
takın.
Tek Kademeli Vinç Çalışması Testi
1 Bir yük taşıma ataşmanı takın.
2 Vinç kollarını sıkıca tutup direğe doğru
döndürerek taşıyıcıyı yükseltin.
Sonuç: Vinç sorunsuz bir şekilde, takılma veya
değme olmadan çalışmalıdır.
şekilde tutup direkten
uzağa doğru çevirerek
konuma indirdikten
üzere vinç kollarını
1/4 tur direğe doğru
çevirin (yükü yükseltin).
Sonuç: Vinç sorunsuz bir şekilde, takılma veya
değme olmadan çalışmalıdır.
Parça No. 1314196TRGT Genie Superlift Contractor
®
21
Kullanım Kılavuzu İkinci Edisyon • Birinci Baskı
4 Vinç kollarını sağlam bir
taşıyıcıyı indirin. İstenen
sonra frenleri ayarlamak
Muayeneler
İki Kademeli Vinç Çalışması Testi
Direk Sıralaması Testi
1 Bir yük taşıma ataşmanı takın.
2 Vinci yavaş hıza geçirin.
3 Vinç kollarını sıkıca tutup direğe doğru
döndürerek taşıyıcıyı yükseltin.
Sonuç: Vinç sorunsuz bir şekilde, takılma veya
değme olmadan çalışmalıdır.
şekilde tutup direkten
uzağa doğru çevirerek
konuma indirdikten
üzere vinç kollarını
1/4 tur direğe doğru
çevirin (yükü yükseltin).
Sonuç: Vinç sorunsuz bir şekilde, takılma veya
değme olmadan çalışmalıdır.
5 Vinci yüksek hıza geçirip 3'üncü ve 4'üncü
adımları tekrarlayın.
1 Bir yük taşıma ataşmanı takın.
2 Vinç kollarını sağlam bir şekilde tutup direğe
doğru çevirerek taşıyıcıyı tam yüksekliğe kaldırın.
3 Sonuç: Taşıyıcı ön direk bölümünün üst kısmına
yükselmeli, ardından her bir direk bölümü sırayla
onu takip etmelidir.
4 Taşıyıcıyı tamamen alçaltın. İstenen konuma
indirdikten sonra frenleri ayarlamak üzere vinç
kollarını 1/4 tur direğe doğru çevirin (yükü
yükseltin).
22 Genie Superlift Contractor
®
Parça No. 1314196TRGT
İkinci Edisyon • Birinci Baskı Kullanım Kılavuzu
Muayeneler
Çalışma Alanı Muayene Kontrol Listesi
Aşağıdaki Koşullar Sağlanmadıkça Bu Makinayı Çalıştırmayın:
Bu operatör kılavuzunda yer alan güvenli makina
çalıştırma prensiplerini öğrenmeniz ve
uygulamanız.
1 Tehlikeli durumlardan kaçının.
2 Çalıştırma öncesinde daima muayene
gerçekleştirin.
3 Kullanmadan önce daima fonksiyon testlerini
yapın.
4 Çalışma alanını muayene edin.
Bir sonraki bölüme geçmeden önce çalışma
alanı muayenesini öğrenin ve iyice anlayın.
5 Bu makinayı yalnızca tasarlanma amacına
uygun şekilde kullanın.
Aşağıda tehlikeli koşullardan haberdar olun ve
kaçının:
hendekler veya çukurlar
darbe, zemin engelleri veya enkaz yığını
eğimli yüzeyler
sağlam olmayan veya kaygan yüzeyler
üst kısımlardaki engeller ve yüksek voltaj
iletkenleri
tehlikeli yerler
makinanın neden olduğu yük kuvvetlerine
dayanmaya yeterli olmayan yüzey desteği
rüzgar ve olumsuz hava koşulları
yetkisiz personelin bulunması
diğer olası güvenli olmayan durumlar
Çalışma Alanı Muayenesinin Temelleri
Çalışma alanı muayenesi, operatörün çalışma
alanının makina kullanımı için uygun olup olmadığını
belirlemesine yardımcı olur. Operatör bu muayeneyi,
makinayı çalışma alanına götürmeden önce
gerçekleştirmelidir.
Çalışma alanı tehlikelerini bölümünü okumak ve
hatırlamak, sonrasında hareket esnasında bunlara
dikkat etmek ve bunlardan kaçınmak, makinayı
ayarlamak ve çalıştırmak operatörün
sorumluluğundadır.
Parça No. 1314196TRGT Genie Superlift Contractor
®
23
Kullanım Kılavuzu İkinci Edisyon • Birinci Baskı
Parça No.
Adet
31072 Etiket - Kullanım Kılavuzu Kabı
1
32687 Uyarı - Standart Çatalların
Güvenliği/Kurulumu
1
32714
Güvenliği/Kurulumu
1
32716 Bildirim - Boomun Kurulumu
1
32717 Uyarı - Boom Güvenliği
1
32770 Bildirim - İki Devirli Vites Talimatları
1
32775 Uyarı - Düşme Tehlikesi, Yük Platformu
1
32885 Uyarı - Sessiz Vinç
1
Parça No. Çıkartma Açıklaması
Adet
32938 Etiket - Bu Vinçi Kullan
1
32939 Uyarı - Ezilme Tehlikesi, Fren Kilidi
1
33468 Uyarı - Yolcu Yasaktır
1
33545
(seri
numarası 9596-5288'den küçük olanlar)
1
40513
Makina Güvenliği ve Kurulumu (seri
1
52675
Tehlikeler
1
97529 Dikkat - Bedensel Yaralanma Tehlikesi
1
97547 Tehlike - Elektrik Çarpması Tehlikesi
2
1272242 Etiket - Makina Kaydı
1
1280819 Etiket - Uyarı, Prop 65
1
Muayeneler
Kelime İçeren Çıkartmaların Muayenesi
Kelime İçeren Çıkartmaların
Muayenesi
Makinanızın üzerindeki çıkartmalarda semboller mi
yoksa yazılar mı bulunduğunu belirleyin. Tüm
çıkartmaların okunabilir ve yerinde olduğunu teyit
etmek amacıyla gereken muayeneleri gerçekleştirin.
Çıkartma Açıklaması
Uyarı - Ayarlanabilir Çatalların
Uyarı - Makina Güvenliği ve Kurulumu
Uyarı -
numarası 9596-5287'den büyük olanlar)
Dikkat - Hasarlı Makinanın Yol Açtığı
Gölgelendirme, çıkartmanın görünür kısımda
olmadığı, yani, kapakların altında bulunduğu
anlamına gelir.
24 Genie Superlift Contractor
®
Parça No. 1314196TRGT
İkinci Edisyon • Birinci Baskı Kullanım Kılavuzu
1 Yalnızca Avus
33468
32687
32717
32716
32714
33468
32775
33468
33468
97547
32687
33468
97529
32938
32939
31072
40513
52675
32885
97547
1272242
1280819
32770
1
40513
97529
32938
32939
32885
Muayeneler
tralya modelleri
Parça No. 1314196TRGT Genie Superlift Contractor
®
25
Kullanım Kılavuzu İkinci Edisyon • Birinci Baskı
Parça No. Çıkartma Açıklaması
Adet
32885 Uyarı - Sessiz Vinç
1
82487 Etiket - Kılavuzu Okuyun
3
82964 Uyarı - Yolcu Yasaktır
3
97532 Dikkat - Bedensel Yaralanma Tehlikesi
1
Parça No. Çıkartma Açıklaması
Adet
97539 Tehlike - Elektrik Çarpması Tehlikesi
2
97541 Etiket - Bu Vinçi Kullan
1
97543 Uyarı - Yük Merkezi Çizelgesi
1
97545 Uyarı - Freni Kilitle
1
97546 Etiket - İki Devirli Vites
1
1272242 Etiket - Makina Kaydı
1
Muayeneler
Sembollü Çıkartmaların Muayenesi
Makinanızın üzerindeki çıkartmalarda semboller mi
yoksa yazılar mı bulunduğunu belirleyin. Tüm
çıkartmaların okunabilir ve yerinde olduğunu teyit
etmek amacıyla gereken muayeneleri gerçekleştirin.
Gölgelendirme, çıkartmanın görünür kısımda
olmadığı, yani, kapakların altında bulunduğu
anlamına gelir.
26 Genie Superlift Contractor
®
Parça No. 1314196TRGT
İkinci Edisyon • Birinci Baskı Kullanım Kılavuzu
82964
82487
82487
82487
82964
82964
82964
82487
97539
97546
82487
97541
97545
82964
32885
97539
1272242
97532
97543
Muayeneler
Parça No. 1314196TRGT Genie Superlift Contractor
®
27
Kullanım Kılavuzu İkinci Edisyon • Birinci Baskı
Kullanım Talimatları
Kullanım Talimatları
Temel Hususlar
Aşağıdaki Koşullar Sağlanmadıkça Bu Makinayı Çalıştırmayın:
Bu operatör kılavuzunda yer alan güvenli makina
çalıştırma prensiplerini öğrenmeniz ve
uygulamanız.
1 Tehlikeli durumlardan kaçının.
2 Çalıştırma öncesinde daima muayene
gerçekleştirin.
3 Kullanmadan önce daima fonksiyon testlerini
yapın.
4 Çalışma alanını muayene edin.
5 Bu makinayı yalnızca tasarlanma amacına
uygun şekilde kullanın.
Kullanım Talimatları bölümü, makinanın
çalıştırılmasına ilişkin tüm talimatları içerir. Kullanım,
güvenlik ve sorumluluk kılavuzlarında yer alan tüm
güvenlik kurallarına ve talimatlarına uymak
operatörün sorumluluğundadır.
Makinanın malzeme kaldırma dışında bir amaçla
kullanılması güvenli değildir.
Aynı vardiya dahilinde birden fazla operatörün farklı
zamanlarda aynı makinayı kullanması gerekiyorsa,
her bir operatör kullanım kılavuzunda yer alan tüm
güvenlik kurallarına ve talimatlarına uymalıdır. Buna
göre, her yeni operatörün makinayı kullanmaya
başlamadan önce çalıştırma öncesi muayene
işlemini, fonksiyon testlerini ve çalışma alanı
muayenesi işlemini gerçekleştirmesi gerekmektedir.
28 Genie Superlift Contractor
®
Parça No. 1314196TRGT
İkinci Edisyon • Birinci Baskı Kullanım Kılavuzu
3
Kullanım Talimatları
Kurulum
Sert, düz ve engel bulunmayan bir alan seçin.
Fonksiyon Testleri bölümündeki Kurulum işlemlerini
takip edin.
Yükün Yükseltilmesi ve Alçaltılması
Makinanın Bir Yükle Hareket Ettirilmesi
Çalışma sahasında makinayı yüksüz olarak hareket
ettirmek en iyisidir. Yükseltilmiş bir yükün hareket
ettirilmesi, yükleme ve boşaltma için konumlandırma
ile sınırlanmalıdır. Makinayı yükseltilmiş bir yükle
hareket ettirmek gerekiyorsa aşağıdaki güvenlik
kurallarını anlamak ve bunlara uymak gereklidir:
1 Yükü, yük taşıma aleti üzerinde merkezleyin. Yük
Kapasitesi Çizelgeleri bölümüne bakın.
2 Yükü, yük taşıma ataşmanına sabitleyin.
Vinç kollarını sağlam bir
şekilde tutup direğe
doğru döndürerek yükü
kaldırın. Kablonun
tambura eşit olmayan
biçimde sarılmasına izin
vermeyin.
4 Vinç kollarını sağlam bir şekilde tutup direkten
uzağa doğru çevirerek yükü indirin. İstenen
konuma indirdikten sonra frenleri ayarlamak
üzere vinç kollarını 1/4 tur direğe doğru çevirin
(yükü yükseltin).
Alanın düz ve engelsiz olduğundan emin olun.
Yükün, yük taşıma ataşmanı üzerinde
merkezlendiğinden emin olun.
Yükün, yük taşıma ataşmanına
sabitlendiğinden emin olun.
Ani kalkış ve duruşlardan kaçının.
Yük, mümkün olan en alçak konumdayken
hareket edin.
Personeli makina ve yükten uzak tutun.
Her Kullanımdan Sonra
Makinayı muhafazaya hazırlamak için Kurulum
işlemini ters sıralamada takip edin.
Sert ve düz bir zemin, hava şartlarından korumalı,
herhangi bir engelin veya kalabalığın olmadığı
güvenli bir muhafaza alanı seçin.
Parça No. 1314196TRGT Genie Superlift Contractor
®
29
Kullanım Kılavuzu İkinci Edisyon • Birinci Baskı
Makinanın tamamını muayene edin
ve gevşek veya tamamen
sabitlenmemiş bütün unsurları
çıkarın.
Arka direk kolonunun üst kısmında
yer alan kaldırma bileziğini
kullanın.
Taşıma ve Kaldırma Talimatları
Taşıma ve Kaldırma Talimatları
6 Makinayı araca yerleştirin. Makinayı nakliye
taşıtına yüklemek için doğru kaldırma tekniklerini
kullanın. Taşıyıcının alçaltılmış konumda
kilitlenmiş olduğunu mutlaka kontrol edin.
Aşağıdakilere Dikkat Edin ve Uyun:
Taşıma aracı düz bir zemin üzerine park
edilmelidir.
Taşıma aracı, makina yüklenirken kaymanın
önlenmesini sağlayacak şekilde sabitlenmelidir.
Taşıt kapasitesinin, yükleme yüzeylerinin ve
zincirler veya kayışların, makina ağırlığını
taşımaya yeterli olduğundan emin olun.
Makinanın ağırlığı için seri etiketine bakın.
Makinanın, taşıma aracına sağlam bir şekilde
sabitlenmesi şarttır. Büyük yük kapasitesine
sahip zincirler veya kayışlar kullanın.
Makinanın Yüklenmesi
Yük taşıma ataşmanını makinadan söktüğünüzden
ve dengeleyicileri toplu konuma getirdiğinizden emin
olun.
1 Nakliye için kilitlemek üzere taşıyıcıyı tamamen
alçaltın.
2 Taşıyıcı sabitleme çubuğunu taşıyıcının üzerine
çevirin.
3 Taşıyıcı sabitleme çubuğu ile temas edinceye
kadar taşıyıcıyı yükseltin.
4 Yükleme tekerleklerini istenen konuma ayarlayın.
Pimin doğru şekilde takıldığından emin olun.
5 Arka taban caster tekerleklerini kilitleyin.
7 Makinayı kamyon kasasına sabitlemek için en az
1 zincir veya kayış kullanın. Zinciri veya kayışı,
direğin üzerine yerleştirin. Zincirin veya kayışın
ayakların üzerine yerleştirilmesi ayaklara hasar
verebilir.
8 Yükü boşaltmak için yükleme talimatlarını ters
sıralamada uygulayın.
Makinanın Vinçle Yüklenmesi
Ayakların ve dengeleyicilerin toplu konumda
olduğundan emin olun.
30 Genie Superlift Contractor
Kaldırma kancasını kaldırma halkasına daima, halka
makinadan uzağa bakacak şekilde takın.
®
Parça No. 1314196TRGT
İkinci Edisyon • Birinci Baskı Kullanım Kılavuzu
Devrilme tehlikesi. Makina
kapasitesini aşan bir yükün
yükseltilmesi, ölüme veya ağır
yaralanmalara yol açabilir.
Devrilme tehlikesi. Yük
merkezinin, yük merkez bölgesinin
içine konumlandırılamaması,
ölüme veya ağır yaralanmalara yol
açabilir.
yük merkezine olan mesafeyi ölçün
Yük Kapasitesi Çizelgeleri
Yük Kapasitesi Çizelgeleri
Çatallar
Aşağıdakilere Dikkat Edin ve Uyun:
Yükün düzgün biçimde konumlandırılamaması,
ölüme veya ağır yaralanmalara yol açabilir.
Kaldırmak istediğiniz yükün, yük merkezinizin
maksimum yükünü aşmadığından emin olun.
Bir sonraki sayfada yer alan yük kapasitesi
çizelgesine bakın.
Yük merkezi, bir yükün dengelenme noktası
(ağırlık merkezi) olarak tanımlanır ve yük merkez
bölgesi içerisinde konumlandırılmalıdır.
Yük Konumlama Talimatları
1 Yükün ağırlığını ve yük merkezi konumunu
belirleyin.
2 Taşıyıcıya en yakın olacak yük tarafında yük
merkezini ölçün.
3 Çatallar üzerindeki konumda makinanın ağırlığı
kaldırıp kaldıramayacağını belirlemek için bir
sonraki sayfada yer alan çizelgeye bakın.
4 Yükü, çatallar üstünde duracak şekilde taşıyıcıya
mümkün olan en yakın konuma yerleştirin.
5 Yük merkezi, yük merkezi bölgesinin içinde
kalacak şekilde yükü yerleştirin.
6 Yükü çatallara sabitleyin.
1. Yük Merkezi Bölgesi
Standart çatallar, ayarlanabilir çatallar ve düz
çatalların maksimum yük merkezleri için bir sonraki
sayfada yer alan çizelgeye bakın.
Parça No. 1314196TRGT Genie Superlift Contractor
®
31
Kullanım Kılavuzu İkinci Edisyon • Birinci Baskı
yük merkezine olan mesafeyi ölçün
m
m
m
m
(taşıyıcının önünden
Standart Çatallar
nç
m
Ayarlanabilir Çatallar
nç
m
Boom
nç
m
Yük Platformu
nç
m
Boru Kızağı
nç
m
Çatal Uzatmaları
nç
m
Yük Kapasitesi Çizelgesi
Yük Merkezi
inç
14
16
18
20
22
24
26
28
30
32
34
36
38
40
42
cm
36
41
46
51
56
61
66
71
76
81
86
91
97
102
107
Model
SLC-6
lbs 650
610
565
515
470
425
385
350
315
285
260
235
215
195
180
kg 295
277
256
234
213
193
175
159
143
129
118
107
98
89
82
SLC
lbs 650
610
565
515
470
425
385
350
315
285
260
235
215
195
180
kg 295
277
256
234
213
193
175
159
143
129
118
107
98
89
82
SLC-18
lbs 650
610
565
515
470
425
385
345
310
275
250
225
200
180
160
kg 295
277
256
234
213
193
175
157
141
125
113
102
91
82
73
SLC-24
lbs 650
610
565
515
470
425
385
345
310
275
250
225
200
180
160
kg 295
277
256
234
213
193
175
157
141
125
113
102
91
82
73
Yük Kapasitesi Çizelgeleri
Boom
Yük Konumlama Talimatları
1 Yükün ağırlığını ve yük merkezi konumunu
belirleyin.
2 Boom üzerindeki konumda makinanın ağırlığı
kaldırıp kaldıramayacağını belirlemek için
aşağıdaki çizelgeye bakın.
3 Yükü, boomdaki kaldırma halkasına sabitleyin.
Maksimum Yük Merkezleri
ölçülür)
24 i
24 i
24 i
42 i
42 i
18 i
61 c
61 c
107 c
61 c
46 c
107 c
46 c
61 c
81 c
107 c
-12
32 Genie Superlift Contractor
®
Parça No. 1314196TRGT
İkinci Edisyon • Birinci Baskı Kullanım Kılavuzu
Model
SLC-6
SLC-12
SLC-18
SLC-24
Yükseklik, toplanmış pozisyonda
86 inç
m
86 inç
m
86 inç
m
86 inç
m
En
31,50 inç
m
31,50 inç
m
31,50 inç
m
31,50 inç
m
En, dengeleyiciler alçaltılmış konumda (Varsa)
66 inç
m
66 inç
m
66 inç
m
66 inç
m
Boy, toplanmış halde
34 inç
m
34 inç
m
34 inç
m
34 inç
m
Uzunluk, çalışırken
59 inç
m
63 inç
m
73 inç
m
81 inç
m
Zemin mesafesi
2 inç
m
2 inç
m
2 inç
m
2 inç
m
Yük Kapasitesi
1
650 lbs
g
650 lbs
g
650 lbs
g
650 lbs
g
Not: Diğer yük merkezlerindeki yük kapasiteleri için Yük Kapasitesi Çizelgesi bölümüne bakın.
Net Ağırlık
166 lbs
g
204 lbs
g
307 lbs
g
374 lbs
g
Ses basıncı seviyesi
<70 dBA
<70 dBA
<70 dBA
<70 dBA
Yük Taşıma Ataşmanları
Uzunluk
En
Derinlik
Net Ağırlık
Standart Çatallar
28 inç
m
23 inç
m
2,50 inç
m
26,5 lbs
g
Ayarlanabilir Çatallar
27,50 inç
m
11,50 inç ila
nç
m
2,50 inç
m
52,5 lbs
g
Boom
nç
m
nç
m
nç
m
bs
g
Boru Kızağı
27,50 inç
m
24,50 inç
m
6 inç
m
10 lbs
g
Yük Platformu
27,50 inç
m
23 inç
m
2,50 inç
m
26 lbs
g
Çatal Uzatmaları (her biri)
30 inç
m
2 inç
m
3 inç
m
4,5 lbs
g
Boyutlar SLC-6
SLC-12
SLC-18
SLC-24
Standart Çatallar
çatallar aşağıda
5 fit 8 inç
m
11 fit 2 inç
m
16 fit 9 inç
m
22 fit 3 inç
m
çatallar yukarıda
7 fit 5 inç
m
12 fit 11 inç
m
18 fit 6 inç
m
24 fit 0 inç
m
Ayarlanabilir Çatallar
çatallar aşağıda
5 fit 8 inç
m
11 fit 2 inç
m
16 fit 9 inç
m
22 fit 3 inç
m
çatallar yukarıda
7 fit 5 inç
m
12 fit 11 inç
m
18 fit 6 inç
m
24 fit 0 inç
m
Boom
6 fit 8 inç
m
12 fit 2 inç
m
17 fit 9 inç
m
23 fit 3 inç
m
Spesifikasyonlar
Spesifikasyonlar
4 inç / 36 cm yük merkezinde
2,2
80 c
2,2
80 c
2,2
80 c
2,2
80 c
1,7
86,4 c
1,5
50,8 m
295 k
75 k
71,1 c
70 c
1,7
86,4 c
1,6
50,8 m
295 k
93 k
58,4 c
30 i
1,7
86,4 c
1,8
50,8 m
295 k
139 k
6,4 c
6,4 c
1,7
86,4 c
2
50,8 m
295 k
170 k
12 k
23,8 k
29 cm ila 76 c
44 i
1,1
70 c
70 c
76 c
1,50 i
3,8 c
63 c
58,4 c
5 c
6 i
15,2 c
15,2 c
6,4 c
7,6 c
34,5 l
15,6 k
4,5 k
12 k
2 k
1,73
2,26
1,73
2,26
2,03
Parça No. 1314196TRGT Genie Superlift Contractor
3,40
3,94
3,40
3,94
3,71
®
33
5,11
5,64
5,11
5,64
5,41
6,78
7,32
6,78
7,32
7,09
Kullanım Kılavuzu İkinci Edisyon • Birinci Baskı
Model / Type: <machine type>
Manufacture Date: <variable field>
Description: <machine classification>
Country of
Model: <model name>
Net Installed Power: <only for IC machines>
Serial Number: <variable field>
Guaranteed Sound Power Level: <only for IC machines>
VIN: <where applicable>
Manufacturer: <Manufacturer’s name>
Authorized Representative and person to compile the technical file:
Genie Industries B.V
Boekerman 5,
4751 XK Oud Gastel,
The Netherlands
Empowered signatory:
Place of Issue: <variable field>
Date of Issue: <variable field>
Spesifikasyonlar
Contents of EC Declaration of Conformity
<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of
the following Directives:
1. EC Directive 2006/42/EC, Machinery Directive,
Manufacture: <variable field>
34 Genie Superlift Contractor
®
Parça No. 1314196TRGT
İkinci Edisyon • Birinci Baskı Kullanım Kılavuzu
Model / Type: <machine type>
Manufacture Date: <variable field>
Description: <machine classification>
Country of
Model: <model name>
Net Installed Power: <only for IC machines>
Serial Number: <variable field>
Guaranteed Sound Power Level: <only for IC machines>
VIN: <where applicable>
Manufacturer: <Manufacturer’s name>
Authorized Representative and person to compile the technical
file:
Genie UK Ltd
The Maltings
Wharf Road
Grantham
NG31 6BH
Empowered signatory:
Place of Issue: <variable field>
Date of Issue: <variable field>
Genie Superlift Contractor®
Parça No. 1314196TRGT
Kullanım Kılavuzu
İkinci Edisyon • Birinci Baskı
Spesifikasyonlar
Contents of UK Declaration of Conformity
<Manufacturer’s name> hereby declares that the machinery described below complies with the provisions of
the following Legislation:
1. Supply of Machinery (Safety) Regulations 2008 (SI 2008/1597) as amended (SI 2011/1043, SI 2011/2157,
SI 2019/696)
Manufacture: <variable field>
Parça No. 1314196TRGT Genie Superlift Contractor
®
35
Loading...
