Genie SLA™ / SLC™ Operator's Manual [da]

Betjeningsvejledning

First Edition

Sixth Printing

Part No. 33547DA

Betjeningsvejledning 1. udgave • 6. oplag

Vigtigt

Læs, forstå og overhold disse sikkerhedsbestemmelser
og betjeningsanvisninger, inden maskinen tages i brug.
Maskinen må kun betjenes af autoriserede personer,
der er oplært i dens betjening. Denne vejledning skal
betragtes som en permanent del af maskinen og skal
altid forefindes på denne. Kontakt Genie Industries,
hvis du har spørgsmål.

Indholdsfortegnelse

Side

Sikkerhed................................................................... 1

Forklaring ................................................................... 6

Inspektion før ibrugtagning ......................................... 7

Funktionstests ........................................................... 9

Inspektion af arbejdsstedet ....................................... 13

Betjeningsvejledning ................................................. 14

Lastkapacitetsoversigt .............................................. 16

Mærkater .................................................................. 18

Transportinstruktioner ................................................ 20

Specifikationer .......................................................... 21

Kontakt os på følgende adresse:

Internet: http://www.genielift.com
e-mail: [e-mail]

Genie Superlift Contractor Reservedelsnr. 33547DA

Copyright © 1995, Genie Industries

1. udgave: 6. oplag, september 2001

”Genie” og ”Superlift Contractor” er registrerede
varemærker tilhørende Genie Industries i USA
og mange andre lande.

Trykt på genbrugspapir L

Trykt i USA

Betjeningsvejledning1. udgave • 6. oplag

Sikkerhedsbestemmelser

Advarsel

Overholdes sikkerhedsbestem­melserne og anvisningerne i
denne vejledning ikke, kan det
resultere i alvorlig personskade
eller dødsfald.

Undlad at bruge maskinen,
medmindre:

Du har sat dig grundigt ind i og overholder
sikkerhedsbestemmelserne og retningslinierne
i denne betjeningsvejledning.

1 Undgå farlige situationer.
Sæt dig grundigt ind i sikkerheds-

bestemmelserne, inden du fortsætter
til næste afsnit.

2 Inspicér altid maskinen inden brug.
3 Foretag altid funktionstests inden brug.
4 Inspicér arbejdsstedet.
5 Brug kun maskinen til det formål, hvortil den

er beregnet.
Du har læst, forstået og følger:
fabrikantens vejledning og sikkerheds-

bestemmelser - betjeningsvejledningen og
mærkaterne på maskinen

arbejdsgiverens sikkerhedsbestemmelser og
arbejdspladsens reglement

den gældende lovgivning på området

Reservedelsnr. 33547DA Genie Superlift Contractor 1

Betjeningsvejledning 1. udgave • 6. oplag

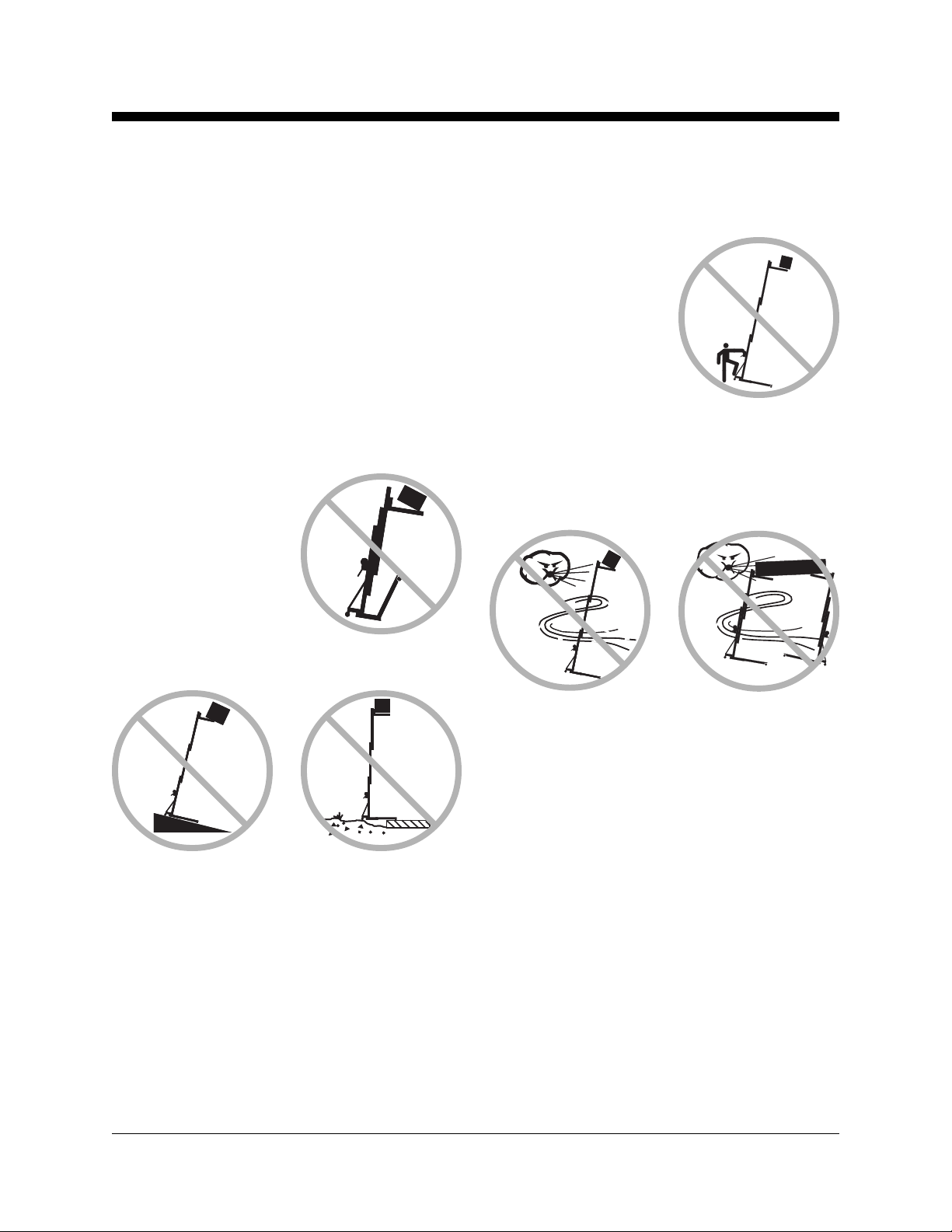

SIKKERHEDSBESTEMMELSER

Nedstyrtningsfare

Maskinen må ikke bruges som personlift eller
som afsæt.

Man må ikke stå på lasthåndteringsudstyret.

Man må ikke kravle op i masten.

Væltningsfare

Lasten må ikke hæves, medmindre stabilisatorerne
(hvis monteret) og benene er helt sænket og låst,
og gaffelhjulene står solidt på jorden.

Lasten må ikke hæves,
medmindre benlåsestifterne
er ført korrekt ind gennem
ben og understel.

Benlåsestifterne må ikke
tages ud, når maskinen er
lastet og/eller hævet.

Lasten må ikke hæves, medmindre maskinen står
på et fast, plant underlag.

Lasten må ikke hæves,
medmindre lasthånd­teringsudstyret er forsvarligt
fastgjort til maskinen.

Maskinen må ikke
nivelleres vha. blokke,
klodser el.lign.

Maskinen må ikke flyttes
med hævet last (bortset fra
små justeringer af dens
placering).

Maskinen må ikke betjenes i stærk blæst. Hvis
lastens overfladeareal forøges, forringes maskinens
stabilitet i blæsevejr.

Hvis der er risiko for blæsevejr, må maskinen kun
efterlades med hævet last, hvis den er forsvarligt
fortøjret.

Den nominelle lastkapacitet må ikke overskrides.
Se afsnittet Lastkapacitetsoversigt.

Pas på ujævnt terræn og affald el.lign., hvis
maskinen flyttes med sammenklappede ben.

Inden maskinen benyttes, skal arbejdsstedet
kontrolleres for skrænter, huller, bump, affald/
murbrokker, ustabile eller glatte områder på
underlaget samt andre potentielt farlige forhold.

2 Genie Superlift Contractor Reservedelsnr. 33547DA

Dele, der er afgørende for maskinens stabilitet eller
konstruktion, må ikke udskiftes med dele med en
anden vægt eller andre specifikationer.

Maskinen må ikke udsættes for sideværts
belastning i form af hævning eller sænkning af fast
eller hængende last.

Betjeningsvejledning1. udgave • 6. oplag

SIKKERHEDSBESTEMMELSER

Stiger eller stilladser må ikke placeres op ad nogen
af maskinens dele.

Maskinen må ikke benyttes på et bevægeligt
underlag eller et køretøj.

Kollisionsfare

Kontrollér, at der ikke
er hængende
forhindringer eller
lignende risici i
arbejdsområdet.

Maskinen må ikke
vippes tilbage,
medmindre alle
personer og hindringer
er væk fra området
omkring maskinen.

Vær fornuftig og forudseende, når maskinen skal
transporteres på en stigning/skråning.

Maskinen må ikke læsses på et transportkøretøj,
medmindre både maskinen og transportkøretøjet
står på et plant underlag. Brug den korrekte
løfteteknik, når maskinen skal læsses på
transportkøretøjet.

Fare for livsfarligt elektrisk stød

Denne maskine er ikke
isoleret og yder ikke
beskyttelse mod berøring
med eller ophold i
nærheden af en strømkilde.

Hold afstand til maskinen,
hvis den kommer i berøring
med strømførende
ledninger. Mandskabet må
hverken berøre eller betjene maskinen, før der
slukkes for strømmen til de strømførende
ledninger.

Hold forsvarlig afstand til strømførende ledninger
og apparater i henhold til de gældende
lovbestemmelser og nedenstående skema.

Spænding Minimum

sikkerhedsafstand

Fase-fase Meter

0 til 300V Undgå berøring
300V til 50KV 3,1
50KV til 200KV 4,6
200KV til 350KV 6,1
350KV til 500KV 7,6
500KV til 750KV 10,7
750KV til 1.000KV 13,7

Tag højde for, at masten kan bevæge sig, at de
elektriske ledninger kan gynge eller hænge ned, og
pas på stærke vindstød.

Maskinen må ikke bruges som jordforbindelse ved
svejsearbejde.

Fare ved løft

Brug den korrekte løfteteknik, når maskinen skal
læsses på transportkøretøj eller vippes.

Brug den korrekte løfteteknik ved montering/
afmontering af lasthåndteringsudstyr.

Reservedelsnr. 33547DA Genie Superlift Contractor 3

Betjeningsvejledning 1. udgave • 6. oplag

SIKKERHEDSBESTEMMELSER

Knusningsfare

Hold hænder og fingre væk fra de sammen­klappelige ben og andre steder, hvor der er
klemningsfare.

Lasten må ikke hæves, medmindre den er centreret
på lasthåndteringsudstyret.

Lasten må ikke hæves, medmindre den er
forsvarligt fastgjort til lasthåndteringsudstyret.

Ingen personer må
opholde sig under
maskinen, når lasten er
hævet.

Lasten må ikke sænkes,
medmindre alle personer
og hindringer er væk fra
området omkring
maskinen.

Ingen personer må opholde sig under lasten. Hvis
maskinen er udstyret med sikkerheds­bremsesystem, er der mulighed for, at lasten falder
ca. 30,48 - 91,44 cm ned, før mastsøjlerne låses.

Hold godt fast om stabilisatoren, når låsepladerne
frigøres, da den ellers vil falde ned.

Hold godt fast om benet, når låsestiften tages ud,
da det ellers vil falde ned.

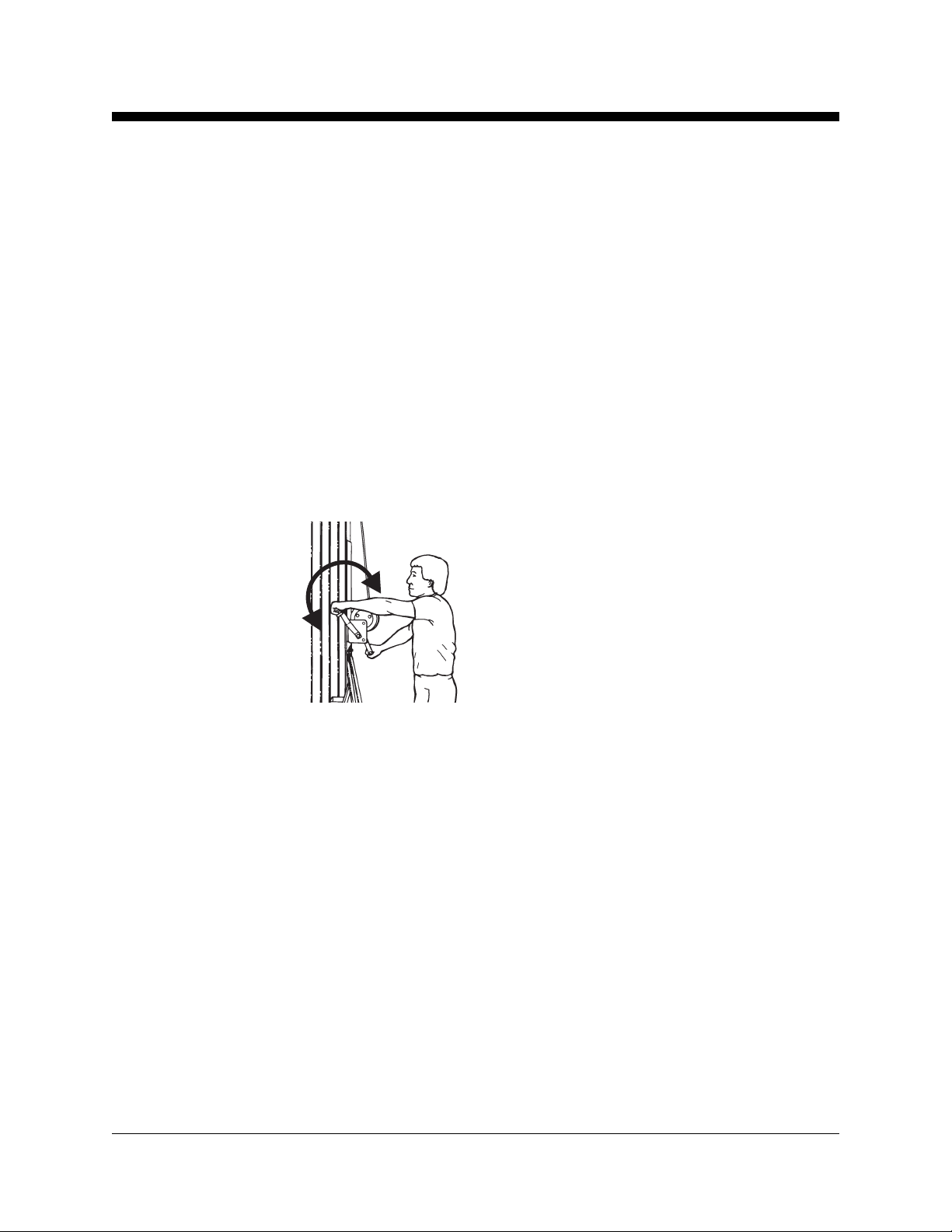

Hold godt fast om spilhåndtagene, indtil bremsen er
låst. Bremsen er låst, når lasten ikke længere får
spilhåndtagene til at dreje rundt.

Fare for beskadigelse af
maskine

Maskinen må ikke benyttes,
hvis den er beskadiget eller
defekt.

Maskinen må ikke benyttes,
hvis kablet er slidt, flosset,
bøjet eller på anden vis
beskadiget.

Maskinen må ikke benyttes,
hvis der er færre end fire
kabelviklinger på spiltromlen,
når slæden er helt sænket.

Inspicér altid maskinen grundigt
inden brug.

Kontrollér, at alle mærkater er læselige og korrekt
placeret.

Kontrollér, at betjeningsvejledningen er fuldstændig,
læselig og placeret i opbevaringsboksen på
maskinen.

Sørg for, at spillet er smurt korrekt. Du kan få
nærmere oplysninger i

servicehåndbogen til Genie Superlift Contractor

Der må ikke komme olie eller fedt på
bremsefladerne.

Der må ikke kommes smøremiddel af nogen art på
mastsøjlens overflader.

reservedels- og

.

Fare for legemsbeskadigelse

Man må ikke tage fat i kablet.

Fare ved forkert anvendelse

Maskinen må aldrig efterlades uden opsyn, når den
er lastet. Der er risiko for, at uautoriserede personer
forsøger at betjene maskinen, hvilket kan resultere
i farlige situationer.

4 Genie Superlift Contractor Reservedelsnr. 33547DA

Mærkatforklaring

Mærkaterne på Genies produkter anvender
symboler, farvemarkering og signalord til at gøre
opmærksom på f ølgende:

Sikkerhedsadvarselssymbol­bruges til at advare om risiko for
personskade. Følg altid de
oplysninger, der følger efter dette
symbol, for at modvirke risikoen
for personskade eller dødsfald.

Betjeningsvejledning1. udgave • 6. oplag

SIKKERHEDSBESTEMMELSER

FARE

ADVARSEL

FORSIGTIG

FORSIGTIG

BEMÆRK

Rød-bruges til at advare om en
overhængende faresituation, der ­hvis den ikke undgås - vil resultere
i alvorlig personskade eller
dødsfald.

Orange-bruges til at advare om en
potentiel faresituation, der - hvis
den ikke undgås - kan resultere i
alvorlig personskade eller
dødsfald.

Gul med sikkerhedsadvarsels­symbol-bruges til at advare om en
potentiel faresituation, der - hvis
den ikke undgås - kan forårsage
mindre eller middelsvær
personskade.

Gul uden sikkerhedsadvarsels­symbol-bruges til at advare om en
potentiel faresituation, der - hvis
den ikke undgås - kan resultere i
tingskade.

Grøn-bruges til betjenings- eller
vedligeholdelsesoplysninger.

Reservedelsnr. 33547DA Genie Superlift Contractor 5

Betjeningsvejledning 1. udgave • 6. oplag

Forklaring

24

23

22

21

1

7

2 3 4 5 6

7

8

9

10

11

7

20

19

18

1 Spil
2Løftebeslag
3 Kabel
4 Mast
5Slæde
6 Standardgafler
7 Lasthåndteringsudstyr

låsestift

8 Justérbare gafler

13151617

14

10 Bom
11 Løftebøjle
12 Gaffelforlængelse
13 Bengaffelhjul
14 Ben
15 Fastgørelsesstang (på den

modsatte side af maskinen)
16 Benlåsestift
17 Stabilisator (hvis monteret)

18 Stabilisatorgaffelhjul
19 Understel
20 Stabilisatorafstivning
21 Svingbart/låsbart gaffelhjul

på understel med bremse
22 Transporthjul
23 Mastafstivning
24 Læssehjul/spilhåndtag

12

7

9Låsestift

6 Genie Superlift Contractor Reservedelsnr. 33547DA

Inspektion før ibrugtagning

Undlad at bruge maskinen,
medmindre:

Betjeningsvejledning1. udgave • 6. oplag

Grundlæggende principper

Inspektion før ibrugtagning er en visuel inspektion,
der udføres af operatøren inden hvert skift.
Inspektionen har til formål at fastslå, om der er
noget galt med maskinen, inden operatøren
foretager funktionstests.

Undersøg maskinen for ændringer, beskadigelse
samt løse eller manglende dele.

Du har sat dig grundigt ind i og overholder
sikkerhedsbestemmelserne og retningslinierne
i denne betjeningsvejledning.

1 Undgå farlige situationer.

2 Inspicér altid maskinen inden brug.
Sæt dig grundigt ind i, hvad inspektion før

ibrugtagning indebærer, inden du fortsætter til
næste afsnit.

3 Foretag altid funktionstests inden brug.
4 Inspicér arbejdsstedet.
5 Brug kun maskinen til det formål, hvortil den er

beregnet.

Maskinen må ikke benyttes, hvis den er blevet
beskadiget eller ændret. Hvis der konstateres
beskadigelse eller afvigelser fra maskinens
oprindelige stand, skal den mærkes og tages ud
af drift.

Maskinen må kun repareres af en autoriseret
servicetekniker i henhold til fabrikantens
specifikationer. Når reparationen er udført, skal
operatøren igen foretage inspektion før
ibrugtagning, inden han går videre til funktionstests.

Reservedelsnr. 33547DA Genie Superlift Contractor 7

Betjeningsvejledning 1. udgave • 6. oplag

INSPEKTION FØR IBRUGTAGNING

Inspektion før ibrugtagning

❏ Kontrollér, at betjeningsvejledningen er

fuldstændig, læselig og placeret i
opbevaringsboksen på maskinen.

❏ Kontrollér, at alle mærkater er læselige og

korrekt placeret. Se afsnittet Mærkater.

Kontrollér nedenstående dele eller områder for
beskadigelse, ændringer og forkert monterede eller
manglende dele:

❏ Spil og tilhørende dele
❏ Understellets dele
❏ Ben
❏ Stabilisatorer og låseplader (hvis monteret)
❏ Mastsøjler
❏ Slædefastgørelsesstang
❏ Kabelanker
❏ Kabel og kabelskiver
❏ Hjul og gaffelhjul
❏ Lasthåndteringsudstyr (hvis monteret)

Kontrollér hele maskinen for:

❏ Buler eller anden beskadigelse
❏ Korrosion eller oxidering
❏ Revner i svejsesamlinger eller

konstruktionskomponenter

❏ Kontrollér, at samtlige konstruktions-

komponenter og andre afgørende dele
forefindes, og at samtlige tilhørende
fastgøringsdele og tappe er korrekt placeret
og spændt.

❏ Kontrollér, at der er mindst fire kabelviklinger på

spiltromlen, når slæden er helt sænket.

❏ Møtrikker, bolte og øvrige fastgøringsdele
❏ Kabel (kontrollér, om det er bøjet, flosset

eller slidt)

8 Genie Superlift Contractor Reservedelsnr. 33547DA

Undlad at bruge maskinen,
medmindre:

Du har sat dig grundigt ind i og overholder
sikkerhedsbestemmelserne og retningslinierne

i denne betjeningsvejledning.
1 Undgå farlige situationer.
2 Inspicér altid maskinen inden brug.

3 Foretag altid funktionstests inden brug.

Betjeningsvejledning1. udgave • 6. oplag

Funktionstests

Grundlæggende principper

Formålet med funktionstestene er at opdage
eventuelle fejlfunktioner, inden maskinen tages i
brug. Operatøren skal følge trin-for-trin­instruktionerne og teste samtlige maskinens
funktioner.

En maskine med fejlfunktion må aldrig tages i brug.
Hvis der konstateres fejlfunktioner, skal maskinen
mærkes og tages ud af drift. Maskinen må kun
repareres af en autoriseret servicetekniker i henhold
til fabrikantens specifikationer.

Når reparationen er udført, skal operatøren igen
foretage inspektion før ibrugtagning og
funktionstests, inden maskinen tages i brug.

Sæt dig grundigt ind i funktionstestene, inden
du fortsætter til næste afsnit.

4 Inspicér arbejdsstedet.
5 Brug kun maskinen til det formål, hvortil den

er beregnet.

Reservedelsnr. 33547DA Genie Superlift Contractor 9

Betjeningsvejledning 1. udgave • 6. oplag

FUNKTIONSTESTS

Funktionstests

1Vælg et afprøvningsområde, der er stabilt, plant

og uden forhindringer.

Opstilling

Maskiner uden stabilisatorer

1 Tag benlåsestiften ud, og sænk benet. Før

låsestiften ind gennem benet og understellet.

Maskiner med stabilisatorer

1 Tryk ned for at frigøre

stabilisatorlåsepladerne, og

sænk stabilisatorerne, indtil

gaffelhjulene står solidt på

jorden. Kontrollér, at

stabilisatorerne er låst i

sænket stilling.
2 Tag benlåsestiften ud, og sænk benet. Før

låsestiften ind gennem benet og understellet.

Lasthåndteringsudstyr

Standardgafler og tilbehør til standardgafler

1 Anbring gaflerne i slæden.
2 Skub låsestiften ind.

Lastplatform med standardgafler

1 Anbring lastplatformen forsvarligt på

standardgaflerne.

Rørholder

1 Montér rørholderne på gaflerne. Sørg for at

spænde fastgøringsdelene.

Gaffelforlængelser

1Før forlængerrørene ind over gaflerne.
2 Anbring forlængerrørene i den ønskede stilling,

og indfør låsestifterne.

10 Genie Superlift Contractor Reservedelsnr. 33547DA

Betjeningsvejledning1. udgave • 6. oplag

FUNKTIONSTESTS

Justérbare gafler og tilbehør til justérbare gafler

1 Anbring gaflerne i slæden.
2 Skub låsestiften ind.

3 Flyt gaflerne til den

ønskede stilling, og

kontrollér, at

låsestifterne er

indført korrekt.

Lastplatform med justérbare gafler

1 Indstil gaflerne til en bredde på 58,4 cm.
2 Anbring lastplatformen på de justérbare gafler.

Gaffelforlængelser

1Før forlængerrørene ind over gaflerne.
2 Anbring forlængerrørene i den ønskede stilling,

og indfør låsestifterne.

Standardbom

1 Anbring bommen i slæden.

2 Skub låsestiften ind.
3Sæt løftebøjlen i det ønskede hul i bommen.

Rørholder

1 Montér rørholderne på gaflerne. Sørg for at

spænde fastgøringsdelene.

Reservedelsnr. 33547DA Genie Superlift Contractor 11

Betjeningsvejledning 1. udgave • 6. oplag

FUNKTIONSTESTS

Afprøv spillets funktionsdygtighed (spil med
én hastighed)

1 Montér et lasthåndteringsudstyr.
2Hæv slæden ved at

holde godt fast i

ned

spilhåndtagene og

dreje dem ind mod

masten.

Resultat: Spillet skal

op

køre jævnt, uden ryk

eller ophold.
3Sænk slæden ved at holde godt fast i

spilhåndtagene og dreje dem væk fra masten.

Når slæden er sænket til den ønskede stilling,

skal spilhåndtagene drejes 1/4 omgang ind mod

masten (lasten hæves) for at aktivere bremsen.

Resultat: Spillet skal køre jævnt, uden ryk eller

ophold.

Afprøv spillets funktionsdygtighed (spil med
to hastigheder)

1 Montér et lasthåndteringsudstyr.
2 Skift til lav spilhastighed.
3Hæv slæden ved at holde godt fast i

spilhåndtagene og dreje
dem ind mod masten.

ned

Resultat: Spillet skal
køre jævnt, uden ryk
eller ophold.

4Sænk slæden ved at

op

holde godt fast i
spilhåndtagene og dreje
dem væk fra masten. Når slæden er sænket til
den ønskede stilling, skal spilhåndtagene drejes

1

/4 omgang ind mod masten (lasten hæves) for

at aktivere bremsen.
Resultat: Spillet skal køre jævnt, uden ryk eller

ophold.

5 Skift til høj spilhastighed, og gentag trin 3 og 4.

Kontrollér mastudskydningen

1 Montér et lasthåndteringsudstyr.
2Hæv slæden til fuld højde ved at holde godt fast

i spilhåndtagene og dreje dem ind mod masten.
Resultat: Slæden skal hæves til toppen af den

forreste mastsektion og derefter i rækkefølge til
toppen af de øvrige mastsektioner.

3Sænk slæden helt. Når slæden er sænket til

den ønskede stilling, skal spilhåndtagene drejes

1

/4 omgang ind mod masten (lasten hæves) for

at aktivere bremsen.

12 Genie Superlift Contractor Reservedelsnr. 33547DA

Inspektion af arbejdsstedet

Undlad at bruge maskinen,
medmindre:

Betjeningsvejledning1. udgave • 6. oplag

Vær opmærksom på og undgå følgende
farlige forhold:

· skrænter eller huller

· bump og forhindringer på underlaget

· affald og lign

· hængende forhindringer og
højspændingsledninger

Du har sat dig grundigt ind i og overholder
sikkerhedsbestemmelserne og retningslinierne

i denne betjeningsvejledning.
1 Undgå farlige situationer.
2 Inspicér altid maskinen inden brug.
3 Foretag altid funktionstests inden brug.

4 Inspicér arbejdsstedet.

Sæt dig grundigt ind i, hvad inspektion af

arbejdsstedet indebærer, inden du fortsætter

til næste afsnit.

5 Brug kun maskinen til det formål, hvortil den er

beregnet.

Grundlæggende principper

Inspektionen af arbejdsstedet hjælper operatøren
med at afgøre, om maskinen kan betjenes sikkert
på arbejdsstedet. Den skal foretages af operatøren,
inden maskinen flyttes til arbejdsstedet.

· farlige placeringer

· utilstrækkeligt bæredygtigt underlag i forhold
til maskinens belastningskraft

· vind- og vejrforhold

· andre potentielt farlige forhold

Det er operatørens ansvar at være opmærksom på
eventuelle risici på arbejdsstedet og holde øje med
og undgå disse i forbindelse med flytning, opstilling
og betjening af maskinen.

Reservedelsnr. 33547DA Genie Superlift Contractor 13

Betjeningsvejledning 1. udgave • 6. oplag

Betjeningsvejledning

Grundlæggende principper

Det er farligt at bruge maskinen til andre formål end
løft af materialer.

Hvis mere end én operatør forventes at skulle
bruge maskinen på forskellige tidspunkter i løbet af

Undlad at bruge maskinen,
medmindre:

Du har sat dig grundigt ind i og overholder
sikkerhedsbestemmelserne og retningslinierne

i denne betjeningsvejledning.
1 Undgå farlige situationer.
2 Inspicér altid maskinen inden brug.

det samme skift, skal samtlige disse operatører
overholde sikkerhedsbestemmelserne og
instruktionerne i betjeningsvejledningen. Det vil
sige, at alle nye operatører skal foretage inspektion
før ibrugtagning, funktionstests og inspektion af
arbejdsstedet, inden maskinen tages i brug.

3 Foretag altid funktionstests inden brug.
4 Inspicér arbejdsstedet.

5 Brug kun maskinen til det formål, hvortil den

er beregnet.

14 Genie Superlift Contractor Reservedelsnr. 33547DA

Betjeningsvejledning1. udgave • 6. oplag

BETJENINGSVEJLEDNING

Opstilling

Vælg et område, der er stabilt, plant og uden
forhindringer.

Følg opstillingsvejledningen i afsnittet
Funktionstests.

Hævning og sænkning af last

1 Centrér lasten på lasthåndteringsudstyret. Se

afsnittet Lastkapacitetsoversigt.
2 Kontrollér, at lasten er korrekt fastgjort til

lasthåndteringsudstyret.
3Hæv lasten ved at

holde godt fast i

spilhåndtagene og

dreje dem ind mod

masten. Sørg for, at

kablet vikles jævnt

omkring tromlen.
4Sænk lasten ved at

holde godt fast i

spilhåndtagene og

dreje dem væk fra

masten. Når slæden er sænket til den ønskede

stilling, skal spilhåndtagene drejes 1/4 omgang

ind mod masten (lasten hæves) for at aktivere

bremsen.

op

ned

Flytning af en lastet maskine

Det anbefales, at maskinen kun flyttes omkring på
arbejdsstedet, når den ikke er lastet. Maskinen bør
kun flyttes med hævet last i forbindelse med af- og
pålæsning. Hvis det er nødvendigt at flytte
maskinen med hævet last, skal nedenstående
sikkerhedsbestemmelser overholdes:

· Kontrollér, at underlaget er plant, og at der
ikke er forhindringer.

· Kontrollér, at lasten er centreret på
lasthåndteringsudstyret.

· Kontrollér, at lasten er fastgjort til
lasthåndteringsudstyret.

· Undgå pludselige bevægelser.

· Sørg for, at slæden er placeret så lavt
som muligt.

· Sørg for, at der ikke er personer i nærheden
af maskinen og lasten last.

Efter brug

Maskinen klargøres til opbevaring ved at følge
opstillingsvejledningen i omvendt rækkefølge.

Vælg et sikkert opbevaringssted - på et fast, plant
underlag, hvor der ikke er forhindringer eller trafik,
og hvor maskinen er beskyttet mod vind og vejr.

Reservedelsnr. 33547DA Genie Superlift Contractor 15

Betjeningsvejledning 1. udgave • 6. oplag

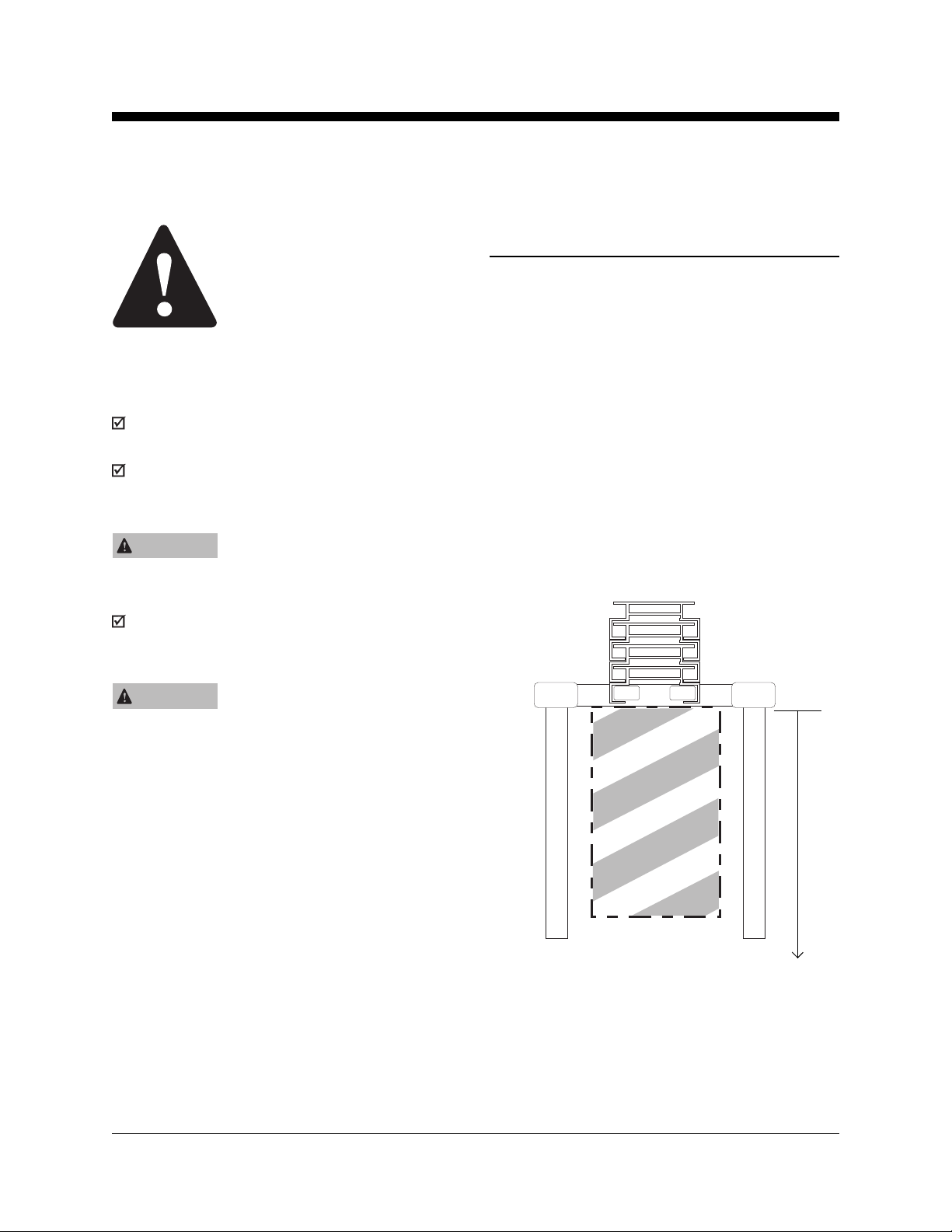

Lastkapacitetsoversigt

Gafler

Lastplacering

1 Bestem lastens vægt og lastmidtens placering.
2Mål afstanden til lastmidten fra den side af

Nedenstående retningslinier
skal overholdes:

Hvis lasten ikke placeres korrekt, kan det
resultere i alvorlig personskade eller dødsfald.

Kontrollér, at midten af den last, der skal
hæves, er placeret inden for lastmidteområdet
(se lastkapacitetsoversigten på næste side).

ADVARSEL

Væltningsfare. Hvis
lastkapaciteten overskrides, kan
det resultere i alvorlig personskade
eller dødsfald.

lasten, der er tættest på slæden.

3 Brug oversigten på næste side til at afgøre, hvor

på gaflerne lasten skal placeres, for at maskinen
er i stand til at løfte den.

4 Anbring lasten på gaflerne (så tæt på slæden

som muligt).

5 Anbring lasten med lastmidten inden for

lastmidteområdet.

6 Fastgør lasten til gaflerne.

Lastmidten, som er lig med lastens balance­punkt (tyngdepunkt), skal placeres inden for
lastmidteområdet.

ADVARSEL

Væltningsfare. Hvis lastmidten
ikke placeres inden for
lastmidteområdet, kan det
resultere i alvorlig personskade
eller dødsfald.

Afstand til lastmidten

Lastmidte-

område

Brug oversigten på næste side til at finde den
maksimale lastmidteafstand for hhv. standardgafler
og justérbare gafler.

16 Genie Superlift Contractor Reservedelsnr. 33547DA

Betjeningsvejledning1. udgave • 6. oplag

LASTKAPACITETSOVERSIGT

Bom

Lastplacering

1 Bestem lastens vægt og lastmidtens placering.
2 Brug nedenstående oversigt til at afgøre, hvor

på bommen lasten skal placeres, for at
maskinen er i stand til at løfte den.

3 Fastgør lasten til løftebøjlen på bommen.

Afstand til lastmidten

46 cm

61 cm

107 cm81 cm

Maks. lastmidteafstand

(målt fra slædens forende)

Standardgafler 61 cm
Justérbare gafler 61 cm
Bom 107 cm
Lastplatform 61 cm
Rørholder 46 cm
Gaffelforlængelser 107 cm

Lastkapacitetsoversigt

Lastmidte

cm 36 41 46 51 56 61 66 71 76 81 86 91 97 102 107

Model

SLC-6 kg 295 277 256 234 213 193 175 159 143 129 118 107 98 89 82

SLC-12 kg 295 277 256 234 213 193 175 159 143 129 118 107 98 89 82

SLC-18 kg 295 277 256 234 213 193 175 157 141 125 113 102 91 82 73

SLC-24 kg 295 277 256 234 213 193 175 157 141 125 113 102 91 82 73

Reservedelsnr. 33547DA Genie Superlift Contractor 17

Betjeningsvejledning 1. udgave • 6. oplag

Mærkater

Inspektion af mærkater

Brug billederne på næste side til at kontrollere, at
alle mærkater er læselige og korrekt placeret.
Herunder er en numerisk liste med antal og
betegnelser.

Reservedelsnr. Betegnelse Antal

31072DA Mærkat - Opbevaringsboks til 1

betjeningsvejledning

32687DA Advarsel - Sikkerhed og montering 1

(standardgafler)

32714DA Advarsel - Sikkerhed og montering 1

(justérbare gafler)

32716DA Bemærk - Montering af bom 1

32717DA Advarsel - Sikkerhed (bom) 1

32770DA Bemærk - Instruktioner vedr. 1

hastighedsskift

32775DA Advarsel - Nedstyrtningsfare, lastplatform 1

32885DA Advarsel - Lydsvagt spil 1

32938DA Mærkat - Brug dette spil 1

32939DA Advarsel - Bremseudløsning 1

33468DA Advarsel - Persontransport forbudt 1

33545 Advarsel - Sikkerhed og opstilling 1

(maskine) (maskiner med et lavere
serienummer end 9596-5288)

40513DA Advarsel - Sikkerhed og opstilling 1

(maskine) (maskiner med et højere
serienummer end 9596-5287)

52675DA Forsigtig - Fare for beskadigelse 1

af maskine

52984 Staffering - Superlift Contractor-logo 2

52992 Staffering - SLC-6 2

52993 Staffering - SLC-12 2

52994 Staffering - SLC-18 2

52995 Staffering - SLC-24 2

18 Genie Superlift Contractor Reservedelsnr. 33547DA

Betjeningsvejledning1. udgave • 6. oplag

MÆRKATER

32687

33468

33468

52984

40513

Typeskilt

32938

32885

32939
32770

52675

31072

52992 eller
52993 eller
52994 eller
52995

32775

32714

33468

32716

33468

32717

52992

eller 52993

Skravering angiver, at mærkaten er
placeret på den anden side af maskinen.

Reservedelsnr. 33547DA Genie Superlift Contractor 19

eller 52994
eller 52995

Betjeningsvejledning 1. udgave • 6. oplag

Transportinstruktioner

4 Flyt læssehjulene til den ønskede højde. Sørg

for at indføre låsestiften korrekt.

5 Anbring maskinen ud for transportkøretøjet.

Brug den korrekte løfteteknik, når maskinen skal
læsses på transportkøretøjet. Kontrollér, at
slæden er låst i sænket stilling med

Transportinstruktioner
Nedenstående retningslinier

skal overholdes:

fastgørelsesstangen.

Transportkøretøjet skal være parkeret på et
plant underlag.

Transportkøretøjet skal fastgøres/afsikres, for
at forhindre at det ruller, når maskinen læsses.

Kontrollér, at køretøjets lastkapacitet,
belastningsoverflade og kæder eller stropper er
i stand til at bære maskinens vægt. Se afsnittet
Specifikationer.

Maskinen skal fastgøres til transportkøretøjet
med kæder eller stropper med tilstrækkelig
styrke.

Læsning af maskinen

Sørg for at afmontere lasthåndteringsudstyret og
anbringe stabilisatorerne i opbevaringsstilling.

1Sænk slæden helt, så den kan låses.
2 Drej slædefastgørelsesstangen ned over

slæden.

3Hæv slæden, indtil den berører

slædefastgørelsesstangen.

6 Maskinen læsses af transportkøretøjet ved at

følge instruktionerne i omvendt rækkefølge.

Læsning af maskinen vha.
en kran

Sørg for at anbringe
benene og
stabilisatorerne i
opbevaringsstilling.

Undersøg maskinen,
og tag eventuelle løse
eller ikke-fastgjorte
dele af.

Brug løftebeslaget i
toppen af den bageste
mastsøjle.

Sørg altid for, at
kranens krog peger
væk fra maskinen, når
den anbringes i
løftebeslaget.

20 Genie Superlift Contractor Reservedelsnr. 33547DA

Betjeningsvejledning1. udgave • 6. oplag

Specifikationer

Model SLC-6 SLC-12 SLC-18 SLC-24

Højde, sænket 2,2 m 2,2 m 2,2 m 2,2 m
Bredde 80 cm 80 cm 80 cm 80 cm
Bredde, stabilisatorer sænket 1,7 m 1,7 m 1,7 m 1,7 m

(hvis monteret)
Længde, sænket 86,4 cm 86,4 cm 86,4 cm 86,4 cm
Længde, i drift 1,5 m 1,6 m 1,8 m 2 m
Frihøjde 50,8 mm 50,8 mm 50,8 mm 50,8 mm
Lastkapacitet 295 kg 295 kg 295 kg 295 kg

ved en lastmidteafstand på 36 cm
Bemærk: Lastkapaciteten ved andre lastmidteafstande kan ses i afsnittet Lastkapacitetsoversigt.

Nettovægt 75 kg 93 kg 139 kg 170 kg
Luftbårne støjemissioner 85 dB 85 dB 85 dB 85 dB

Maks. støjniveau ved normale arbejdsstationer (A-vægtet)

Lasthåndteringsudstyr Længde Bredde Dybde Nettovægt

Standardgafler 71,1 cm 58,4 cm 6,4 cm 12 kg
Justérbare gafler 69,9 cm 29,2 til 76,2 cm 6,4 cm 23,8 kg
Bom 1,1 m 3,8 cm 15,2 cm 15,6 kg
Rørholder 69,9 cm 62,2 cm 15,2 cm 4,5 kg
Lastplatform 69,9 cm 58,4 cm 6,4 cm 12 kg
Gaffelforlængelser (hver) 76,2 cm 5,1 cm 7,6 cm 2 kg

Mål SLC-6 SLC-12 SLC-18 SLC-24

Standardgafler sænkede gafler 1,73 m 3,40 m 5,11 m 6,78 m

hævede gafler 2,26 m 3,94 m 5,64 m 7,32 m

Justérbare gafler sænkede gafler 1,73 m 3,40 m 5,11 m 6,78 m

hævede gafler 2,26 m 3,94 m 5,64 m 7,32 m

Bom 2,03 m 3,71 m 5,41 m 7,09 m

Reservedelsnr. 33547DA Genie Superlift Contractor 21

Genie North America

Telefon [phone]

Afgiftsfri USA og Canada

Genie Australia Pty Ltd.

800.536.1800

Fax [phone]

Telefon [phone]

Fax [phone]

Genie Scandinavia

Telefon [phone]

Fax [phone]

Genie France

Telefon [phone]

Fax [phone]

Genie Iberica

Telefon [phone]

Fax [phone]

Genie Germany

Telefon [phone]

Fax [phone]

Genie U.K.

Telefon [phone]

Fax [phone]

Genie Mexico City

Telefon [phone]

Fax [phone]

Genie China

Telefon [phone]

Fax [phone]

Genie Malaysia

Telefon [phone]

Fax [phone]

Genie Japan

Telefon [phone]

Fax [phone]

Genie Korea

Telefon [phone]

Fax [phone]

Genie Brasil

Telefon [phone]

Fax [phone]

Genie Holland

Telefon [phone]

Fax [phone]

Udgivet af:
