Betjeningsvejledning
Serienummerområde
Superlift
®
Advantage
fra 28240 til SLA16-61164
til
64899
til
70696
fra SLAP-85613 til
85612
Oversættelse af originale
instruktioner
Third Edition
Fourth Printing
Part No. 97550DAGT
fra SLA16-61165
SLA16G-
fra SLAG-64900
SLAG-
SLAP-
Betjeningsvejledning 3. udgave • 4. oplag
Front Matter
Vigtigt
Læs, forstå og overhold disse sikkerhedsregler og
betjeningsinstruktioner, inden maskinen tages i brug.
Maskinen må kun betjenes af autoriseret personale,
der er oplært i dens betjening. Denne vejledning skal
betragtes som en permanent del af maskinen og skal
altid forefindes på denne. Hvis du har nogen
spørgsmål, er du velkommen til at kontakte os.
Kontakt os:
Internet: www.genielift.com
E-mail: awp.techpub@terex.com
Indholdsfortegnelse
Indledning ................................................................. 1
Sikkerhedsregler ....................................................... 2
Beskrivelse ................................................................ 6
Inspektion før ibrugtagning ....................................... 8
Funktionstester ....................................................... 10
Inspektion af arbejdsstedet ..................................... 15
Betjeningsinstruktioner ............................................ 16
Diagrammer over lastkapacitet ............................... 18
Instruktioner vedr. transport og løft ......................... 20
Mærkater ................................................................. 21
Specifikationer ........................................................ 25
Genie Superlift
Copyright © 1994, Genie Industries
3. udgave: 4. oplag, Juli 2024
Genie er et registreret varemærke tilhørende
Terex South Dakota, Inc. i USA og mange andre lande.
®
Advantage Reservedelsnr. 97550DAGT
3. udgave • 4. oplag Betjeningsvejledning
Indledning
Indledning
Fare
Manglende overholdelse af
sikkerhedsreglerne og anvisningerne i
denne vejledning vil resultere i alvorlig
personskade eller dødsfald.
Undlad at bruge maskinen
medmindre:
Du har sat dig grundigt ind i og overholder
principperne for sikker maskinbetjening, som
beskrevet i denne betjeningsvejledning.
1 Undgå farlige situationer.
Sæt dig grundigt ind i sikkerhedsreglerne,
inden du går videre til næste afsnit.
2 Foretag altid inspektion før ibrugtagning.
3 Foretag altid funktionstester inden brug.
4 Inspicer arbejdsstedet.
5 Brug kun maskinen til det formål, hvortil den
er beregnet.
Reservedelsnr. 97550DAGT Genie Superlift
Du læser, forstår og overholder fabrikantens
instruktioner og sikkerhedsregler – sikkerhedsog betjeningsvejledningen samt mærkaterne på
maskinen.
Du læser, forstår og overholder arbejdsgiverens
sikkerhedsregler og arbejdspladsens regulativer.
Du læser, forstår og overholder alle gældende
offentlige regulativer.
Du er uddannet i sikker betjening af maskinen.
®
Advantage 1
Betjeningsvejledning 3. udgave • 4. oplag
Lasten må ikke
medmindre benlåsestifterne
er ført korrekt igennem ben
og understel.
Benlåsestifterne må ikke
tages ud, når maskinen er
lastet og/eller hævet.
Maskinen må ikke nivelleres
vha. blokke eller klodser.
Maskinen må ikke flyttes
med hævet last, bortset fra
små justeringer af dens
placering.
Sikkerhedsregler
Sikkerhedsr egl er
Nedstyrtningsfarer
Maskinen må ikke bruges som personlift eller som
trinbræt.
Lasten må ikke hæves, medmindre
lasthåndteringsudstyret er forsvarligt fastgjort til
maskinen.
Stå ikke på lasthåndteringsudstyret.
Kravl ikke op på masten.
Væltningsfarer
Lasten må ikke hæves, medmindre stabilisatorerne
(hvis monteret) og benene er helt sænket og låst, og
gaffelhjulene står solidt på jorden.
hæves,
Lasten må ikke hæves, medmindre maskinen står på
et fast, plant underlag.
Maskinen må ikke betjenes i stærk blæst, eller når
der er vindstød. Hvis lastens overfladeareal forøges,
forringes maskinens stabilitet i blæsevejr.
Hvis der er risiko for blæsevejr, må maskinen kun
efterlades med hævet last, hvis den er forsvarligt
fortøjret.
Inden maskinen benyttes, skal arbejdsstedet
kontrolleres for skrænter, huller, bump,
affald/murbrokker, ustabile eller glatte overflader
samt andre potentielt farlige forhold.
2 Genie Superlift
Maskinen må ikke udsættes for en vandret kraft eller
sidebelastning i form af hævning eller sænkning af
fast eller hængende last.
®
Advantage Reservedelsnr. 97550DAGT
3. udgave • 4. oplag Betjeningsvejledning
Hold afstand til maskinen,
hvis den kommer i kontakt
med strømførende
højspændingsledninger.
Mandskabet må hverken
berøre eller betjene
maskinen, før der slukkes
for strømmen til de
strømførende ledninger.
Fase til fase
sikkerhedsafstand
Sikkerhedsregler
Stiger eller stilladser må ikke placeres op ad nogen af
maskinens dele.
Farer for livsfarligt elektrisk stød
Denne maskine er ikke isoleret og yder ikke
beskyttelse mod berøring af eller ophold i nærheden
af en strømkilde.
Maskinen må ikke benyttes på et bevægeligt
underlag eller et køretøj.
Den nominelle lastkapacitet må ikke overskrides. Se
afsnittet Diagrammer over lastkapacitet.
Pas på ujævnt terræn og affald, hvis maskinen flyttes
med sammenklappede ben.
Dele, der er afgørende for maskinens stabilitet eller
konstruktion, må ikke udskiftes med dele med en
anden vægt eller specifikation.
Der ikke benyttes portalfod eller flade gafler på en
SLA-20 eller SLA-25.
Brug ikke maskinen, hvis et af portalfodens ben kan
strækkes ud over dets kørestop.
Farer ved løft
Brug den korrekte løfteteknik, når maskinen skal
læsses på transportkøretøj eller vippes.
Brug korrekt løfteteknik ved montering/afmontering af
lasthåndteringsudstyr.
Hold forsvarlig afstand til strømførende ledninger og
apparater i over-ensstemmelse med de gældende
lovbestemmelser og nedenstående skema.
Spænding
0 til 300 V Undgå kontakt
300 V til 50 kV 10' 3,05 m
50 kV til 200 kV 15' 4,60 m
200 kV til 350 kV 20' 6,10 m
350 kV til 500 kV 25' 7,62 m
500 kV til 750 kV 35' 10,67 m
750 kV til 1.000 kV 45' 13,72 m
Minimum
Tag højde for, at masten kan bevæge sig, at de
elektriske ledninger kan gynge eller hænge ned, og
pas på stærke vindstød.
Maskinen må ikke bruges som jordforbindelse ved
svejsearbejde.
Fare for legemsbeskadigelse
Reservedelsnr. 97550DAGT Genie Superlift
Tag ikke fat i kablet.
®
Advantage 3
Betjeningsvejledning 3. udgave • 4. oplag
Ingen personer må stå eller
få tilladelse til at opholde sig
under maskinen, når lasten
er hævet.
Ingen personer må opholde
sig under lasten. Med
mastbremsesystemet (hvis
monteret) er det muligt for
lasten af falde
3
søjlerne låses.
Lasten må ikke hæves, medmindre
låsestifterne er sat korrekt i gaflerne.
Kontrollér, at der ikke er
hængende forhindringer
eller lignende risici i
arbejdsområdet.
Sikkerhedsregler
Knusningsfare
Justerbare flade gafler
Lasten må ikke hæves, medmindre den er centreret
korrekt på lasthåndteringsudstyret.
Lasten må ikke hæves, medmindre den er forsvarligt
fastgjort til lasthåndteringsudstyret.
1 til
fod/30 til 92 cm, før
Lasten må ikke sænkes, medmindre alle personer og
hindringer er væk fra området under maskinen.
Hold hænder og fingre væk fra de sammenklappelige
ben og andre steder, hvor der er klemningsfare.
Hold godt fast om stabilisatoren, når låsepladerne
frigøres. Stabilisatoren vil falde.
Hold godt fast om benet, når låsestiften tages ud.
Benet vil falde.
Gaffelforlængelser
Lasten må ikke hæves, medmindre
gaffelforlængelserne er forsvarligt fastgjort til
gaflerne.
Kollisionsfarer
Maskinen må ikke vippes tilbage, medmindre alle
personer og hindringer er væk fra området omkring
maskinen.
Hold godt fast om spilhåndtaget, indtil bremsen er
låst. Bremsen er låst, når lasten ikke længere får
spilhåndtaget til at dreje rundt.
4 Genie Superlift
Brug sund fornuft og god planlægning, når maskinen
skal transporteres på en stigning/skråning.
Maskinen må ikke læsses på et transportkøretøj,
medmindre både maskinen og transportkøretøjet står
på et plant underlag. Brug korrekt løfteteknik, når
maskinen skal læsses på transportkøretøjet.
®
Advantage Reservedelsnr. 97550DAGT
3. udgave • 4. oplag Betjeningsvejledning
Maskinen må ikke benyttes, hvis
den er beskadiget eller defekt.
Maskinen må ikke benyttes, hvis
kablet er slidt, flosset, bøjet eller på
anden vis beskadiget.
Maskinen må ikke benyttes, hvis
der er færre end fire kabelviklinger
på spiltromlen, når slæden er helt
sænket.
Mærkaterne på Genies produkter gør brug af
symboler, farvemarkering og signalord til at
identificere følgende:
Sikkerhedsadvarselssymbol
bruges til at advare om risiko for
personskade. Følg alle
sikkerhedsoplysninger, som vises
efter dette symbol, for at undgå
risiko for personskade eller
dødsfald.
Rød
overhængende faresituation, der
hvis den ikke undgås – vil resultere
i alvorlig personskade eller
dødsfald.
Orange
en potentiel faresituation, der
hvis den ikke undgås
resultere i alvorlig personskade
eller dødsfald.
Gul med
sikkerhedsadvarselssymbol
bruges til at advare om en potentiel
faresituation, der
undgås
eller middelsvær personskade.
Gul uden
sikkerhedsadvarselssymbol
bruges til at advare om en potentiel
faresituation, der
undgås
Grøn
vedligeholdelsesoplysninger.
Sikkerhedsregler
Farer når maskine er beskadiget
Inspicer altid maskinen grundigt inden brug.
Sørg for, at alle mærkater er læselige og korrekt
placeret. Se afsnittet Mærkater.
Sørg for, at betjeningsvejledningen er fuldstændig,
læselig og placeret i opbevaringsboksen på
maskinen.
Sørg for, at spillet er smurt korrekt. Du kan få
nærmere oplysninger i Reservedels- og
servicehåndbog til Genie Superlift.
Der må ikke komme olie eller fedt på bremsefladerne.
Der må ikke kommes smøremiddel af nogen art på
søjlens overflader.
Fare ved forkert anvendelse
Maskinen må aldrig efterlades uden opsyn, når den
er lastet. Der er risiko for, at uautoriserede personer
forsøger at betjene maskinen uden den nødvendige
instruktion, hvilket kan resultere i farlige situationer.
Mærkatforklaring
– bruges til at advare om en
– bruges til betjenings- eller
–
–
– bruges til at advare om
–
– kan
–
– hvis den ikke
– kan forårsage mindre
–
– hvis den ikke
– kan resultere i tingskade.
Reservedelsnr. 97550DAGT Genie Superlift
®
Advantage 5
Betjeningsvejledning 3. udgave • 4. oplag
Beskrivelse
Beskrivels e
1 Spil
2 Kabel
3 Mast
4 Slæde
5 Justerbar arm
6 Rejsehjul (hvis monteret)
7 Ben
8 Svinggaffelhjul på ben
9 Portalfod
10 Armlåsehåndtag
11 Låsestift til ben
12 Stabilisator (hvis monteret)
13 Fastgørelsesstang (på
modsatte side af maskinen)
6 Genie Superlift
14 Stabilisatorafstivning
15 Standardunderstel
16 Svingbart/låsbart gaffelhjul med
bremse på understel
17 Låsestift til
lasthåndteringsudstyr
®
Advantage Reservedelsnr. 97550DAGT
3. udgave • 4. oplag Betjeningsvejledning
Standardgafler
Justerbare gafler
Justerbare flade gafler
Bom
Beskrivelse
18 Mastafstivning
19 Læssehjul/styrehåndtag
20 Låsestift
21 Løftebøjle
22 Gaffelmonteringsbeslag
23 Gaffelforlængelser
24 Låsestift til gaffelforlængelse
Reservedelsnr. 97550DAGT Genie Superlift
®
Advantage 7
Betjeningsvejledning 3. udgave • 4. oplag
Inspektion før ibrugtagning
Inspektion før ibr ugtag ni ng
Grundlæggende principper ved
inspektion før ibrugtagning
Undlad at bruge maskinen
medmindre:
Du har sat dig grundigt ind i og overholder
principperne for sikker maskinbetjening, som
beskrevet i denne betjeningsvejledning.
1 Undgå farlige situationer.
2 Inspicér altid maskinen inden brug.
Sæt dig grundigt ind i, hvad inspektion før
ibrugtagning indebærer, inden du fortsætter
til næste afsnit.
3 Foretag altid funktionstester inden brug.
4 Inspicer arbejdsstedet.
5 Brug kun maskinen til det formål, hvortil den
er beregnet.
Inspektion før ibrugtagning er en visuel inspektion,
der udføres af operatøren inden hvert skift.
Inspektionen har til formål at fastslå, om der er noget
åbentlyst galt med maskinen, inden operatøren
foretager funktionstesterne.
Se listen på næste side og kontrollér hvert af
punkterne.
Hvis der konstateres beskadigelse eller uautoriseret
afvigelse fra maskinens oprindelige stand, skal den
mærkes og tages ud af drift.
Maskinen må kun repareres af en kvalificeret
servicetekniker i overensstemmelse med
fabrikantens specifikationer. Når reparationen er
udført, skal operatøren igen foretage inspektion før
ibrugtagning, inden der fortsættes med
funktionstesterne.
8 Genie Superlift
®
Advantage Reservedelsnr. 97550DAGT
3. udgave • 4. oplag Betjeningsvejledning
Inspektion før ibrugtagning
Inspektion før ibrugtagning
Sørg for, at betjeningsvejledningen er
fuldstændig, læselig og placeret i
opbevaringsboksen på maskinen.
Kontrollér, at alle mærkater er læselige og
korrekt placeret. Se afsnittet Mærkater.
Kontrollér nedenstående komponenter eller områder
for beskadigelse, forkert monterede eller manglende
dele samt uautoriserede ændringer:
Spil og tilhørende komponenter
Komponenter på understel
Ben
Stabilisatorer og låseplader (hvis monteret)
Mastsøjler
Udvendigt plastik afstandsstykke til
sikkerhedsbremse (hvis monteret)
Fastgørelsesstang til slæde
Kabelanker
Kontrollér hele maskinen for:
Revner i svejsesamlinger eller
konstruktionskomponenter
Buler i eller anden beskadigelse af maskinen
Overdreven rust, korrosion eller oxidering
Kontrollér, at samtlige konstruktionskomponenter
og andre afgørende dele forefindes, og at
samtlige tilhørende fastgøringsdele og tappe er
korrekt placeret og spændt.
Kontrollér, at der er mindst fire kabelviklinger på
spiltromlen, når slæden er helt sænket.
Kabel og kabelskiver
Hjul og gaffelhjul
Lasthåndteringsudstyr
Møtrikker, bolte og andre fastgøringsdele
Kabel (kontrollér, om det er bøjet, flosset
eller slidt)
Reservedelsnr. 97550DAGT Genie Superlift
®
Advantage 9
Betjeningsvejledning 3. udgave • 4. oplag
Funktionstester
Funktionst ester
Grundlæggende principper ved
funktionstester
Formålet med funktionstesterne er at opdage
eventuelle funktionsfejl, inden maskinen tages i brug.
Operatøren skal følge de trinvise instruktioner til at
teste samtlige af maskinens funktioner.
Undlad at bruge maskinen
medmindre:
Du har sat dig grundigt ind i og overholder
principperne for sikker maskinbetjening, som
beskrevet i denne betjeningsvejledning.
1 Undgå farlige situationer.
2 Foretag altid inspektion før ibrugtagning.
3 Foretag altid funktionstester inden brug.
Sæt dig grundigt ind i funktionstesterne,
inden du går videre til næste afsnit.
4 Inspicer arbejdsstedet.
5 Brug kun maskinen til det formål, hvortil den
er beregnet.
En maskine med funktionsfejl må aldrig tages i brug.
Hvis der konstateres funktionsfejl, skal maskinen
mærkes og tages ud af drift. Maskinen må kun
repareres af en kvalificeret servicetekniker i
overensstemmelse med fabrikantens specifikationer.
Når reparationen er udført, skal operatøren igen
foretage inspektion før ibrugtagning og
funktionstester, inden maskinen tages i brug.
10 Genie Superlift
®
Advantage Reservedelsnr. 97550DAGT
3. udgave • 4. oplag Betjeningsvejledning
1
Funktionstester
Funktionstests
1 Vælg et afprøvningsområde, der er stabilt, plant
og uden forhindringer.
Bemærk: Sørg for, at fastgørelsesstangen ikke
er over slæden.
Opstilling
Maskiner uden stabilisatorer
1 Tag låsestiften til benet ud, og sænk benet. Før
låsestiften igennem benet og understellet.
Maskiner med stabilisatorer
Tryk ned for at frigøre
stabilisatorlåsepladerne, og
sænk stabilisatorerne, indtil
gaffelhjulene står solidt på
jorden. Kontrollér, at
stabilisatorerne er låst i sænket
stilling.
2 Tag låsestiften til benet ud, og sænk benet. Før
låsestiften igennem benet og understellet.
Portalfod
1 Anbring en klods på cirka 2 tommer/5.1 cm under
et bens gaffelhjul.
2 Løsn armlåsehåndtaget på den modsatte
justerbare arm. Tryk låsehåndtaget ned.
3 Flyt den justerbare arm til den ønskede bredde.
Bemærk: Træk ikke den justerbare arm
længere ud end 13,75 tommer/35 cm.
Afstanden mellem den justerbare arm og kanten
af portalfoden må ikke overstige
13,75 tommer/35 cm.
4 Understøt benenheden, mens armlåsehåndtaget
strammes.
5 Gentag trin 1-4 for den anden arm.
Reservedelsnr. 97550DAGT Genie Superlift
®
Advantage 11
Betjeningsvejledning 3. udgave • 4. oplag
3
kontrollér, at låsestiften
Funktionstester
Lasthåndteringsudstyr
Standardgafler og tilbehør til
standardgafler
1 Anbring gaflerne i slæden.
2 Indfør låsestiften.
Lastplatform med standardgafler
1 Anbring lastplatformen på standardgaflerne.
Rørholder
1 Monter rørholderne på gaflerne. Sørg for at
spænde fastgøringsdelene.
Gaffelforlængelser
Justerbare gafler og tilbehør til justerbare
gafler
1 Anbring gaflerne i slæden.
2 Indfør låsestiften.
Juster gaflerne til den
ønskede bredde, og
er indført korrekt i hver
gaffel.
Lastplatform med justerbare gafler
1 Indstil gaflerne til en bredde på
23 tommer/58,4 cm.
2 Anbring lastplatformen på de justerbare gafler.
1 Før forlængerrørene ind over gaflerne.
2 Juster til den ønskede position, og indfør
låsestifterne.
Rørholder
1 Monter rørholderne på gaflerne. Sørg for at
spænde fastgøringsdelene.
Gaffelforlængelser
1 Før forlængerrørene ind over gaflerne.
2 Juster til den ønskede position, og indfør
låsestifterne.
12 Genie Superlift
®
Advantage Reservedelsnr. 97550DAGT
3. udgave • 4. oplag Betjeningsvejledning
3
kontrollér, at låsestiften
3
spilhåndtagene og dreje
Funktionstester
Justerbare flade gafler
1 Anbring gaffelmonteringsbeslaget i slæden.
2 Indfør låsestiften.
Juster gaflerne til den
ønskede bredde, og
er indført korrekt i hver
gaffel.
Standardbom
1 Anbring bommen i slæden.
2 Indfør låsestiften.
Afprøv spillets funktionsdygtighed (spil med
én hastighed)
1 Monter et lasthåndteringsudstyr.
2 Hæv slæden ved at holde godt fast i
spilhåndtagene og dreje dem ind mod masten.
Resultat: Spillet skal køre jævnt, uden ryk eller
ophold.
Sænk slæden ved at
holde godt fast i
dem væk fra masten.
Når slæden er sænket
til den ønskede stilling,
skal spilhåndtagene
drejes 1/4 omgang ind
mod masten (lasten
hæves) for at aktivere
bremserne.
Resultat: Spillet skal køre jævnt, uden ryk eller
ophold.
3 Sæt løftebøjlen i det ønskede hul i bommen.
Reservedelsnr. 97550DAGT Genie Superlift
®
Advantage 13
Betjeningsvejledning 3. udgave • 4. oplag
4
spilhåndtagene og dreje
Når slæden er sænket til
Funktionstester
Afprøv spillets funktionsdygtighed (spil med
to hastigheder)
1 Monter et lasthåndteringsudstyr.
2 Skift til lav spilhastighed.
3 Hæv slæden ved at holde godt fast i
spilhåndtagene og dreje dem ind mod masten.
Resultat: Spillet skal køre jævnt, uden ryk eller
ophold.
Sænk slæden ved at
holde godt fast i
dem væk fra masten.
den ønskede stilling,
skal spilhåndtagene
drejes 1/4 omgang ind
mod masten (lasten
hæves) for at aktivere
bremserne.
Kontrollér mastudskydningen
1 Monter et lasthåndteringsudstyr.
2 Hæv slæden til fuld højde ved at holde godt fast i
spilhåndtagene og dreje dem ind mod masten.
3 Resultat: Slæden skal hæves til toppen af den
forreste mastsektion og derefter i rækkefølge til
toppen af de øvrige mastsektioner.
4 Sænk slæden helt. Når slæden er sænket til den
ønskede stilling, skal spilhåndtagene drejes
1/4 omgang ind mod masten (lasten hæves) for
at aktivere bremserne.
Resultat: Spillet skal køre jævnt, uden ryk eller
ophold.
5 Skift til høj spilhastighed, og gentag trin 3 og 4.
14 Genie Superlift
®
Advantage Reservedelsnr. 97550DAGT
3. udgave • 4. oplag Betjeningsvejledning
Inspektion af arbejdsstedet
Inspektion af ar bej dss te det
Undlad at bruge maskinen
medmindre:
Du har sat dig grundigt ind i og overholder
principperne for sikker maskinbetjening, som
beskrevet i denne betjeningsvejledning.
1 Undgå farlige situationer.
2 Foretag altid inspektion før ibrugtagning.
3 Foretag altid funktionstester inden brug.
4 Inspicér arbejdsstedet.
Sæt dig grundigt ind i, hvad inspektion af
arbejdsstedet indebærer, inden du fortsætter
til næste afsnit.
5 Brug kun maskinen til det formål, hvortil den
er beregnet.
Checkliste ved inspektion af
arbejdsstedet
Vær opmærksom på og undgå følgende farlige
forhold:
skrænter eller huller
bump, forhindringer på underlaget eller affald
hældende underlag
ustabile eller glatte underlag
hængende forhindringer og
højspændingsledninger
farlige placeringer
utilstrækkeligt bæredygtigt underlag i forhold til
maskinens belastningskraft
vind- og vejrforhold
tilstedeværelse af uautoriserede personer
andre potentielt farlige forhold
Grundlæggende principper ved
inspektion af arbejdsstedet
Inspektion af arbejdsstedet hjælper operatøren med
at afgøre, om maskinen kan betjenes sikkert på
arbejdsstedet. Den skal foretages af operatøren,
inden maskinen flyttes til arbejdsstedet.
Det er operatørens ansvar at læse om og huske
eventuelle risici på arbejdsstedet og holde øje med
og undgå sådanne i forbindelse med flytning,
opstilling og betjening af maskinen.
Reservedelsnr. 97550DAGT Genie Superlift
®
Advantage 15
Betjeningsvejledning 3. udgave • 4. oplag
Betjeningsinstruktioner
Betjeningsinstruktioner
Grundlæggende principper
Undlad at bruge maskinen
medmindre:
Du har sat dig grundigt ind i og overholder
principperne for sikker maskinbetjening, som
beskrevet i denne betjeningsvejledning.
1 Undgå farlige situationer.
2 Foretag altid inspektion før ibrugtagning.
3 Foretag altid funktionstester inden brug.
4 Inspicer arbejdsstedet.
5 Brug kun maskinen til det formål, hvortil
den er beregnet.
Afsnittet Betjeningsinstruktioner giver instruktioner i
samtlige aspekter af maskinens betjening. Det er
operatørens ansvar at overholde samtlige
sikkerhedsregler og instruktioner i betjenings-,
sikkerheds- og ansvarsvejledningen.
Det er farligt at bruge maskinen til andre formål end
løft af materialer.
Hvis mere end én operatør forventes at skulle bruge
maskinen på forskellige tidspunkter i løbet af det
samme skift, skal samtlige af disse operatører
overholde sikkerhedsbestemmelserne og
instruktionerne i betjeningsvejledningen. Det vil sige,
at alle nye operatører skal foretage inspektion før
ibrugtagning, funktionstester og inspektion af
arbejdsstedet, inden maskinen tages i brug.
16 Genie Superlift
®
Advantage Reservedelsnr. 97550DAGT
3. udgave • 4. oplag Betjeningsvejledning
3

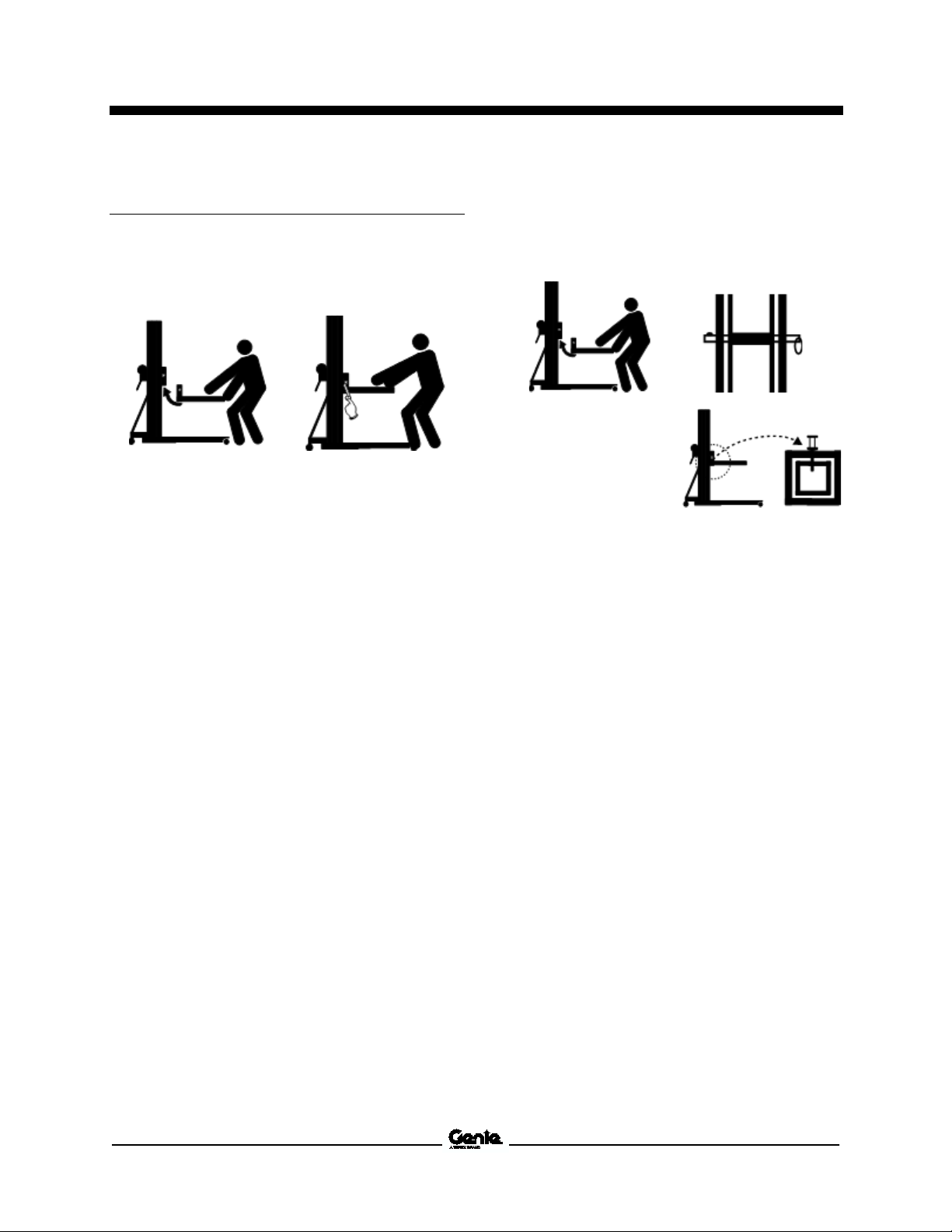

Betjeningsinstruktioner
Opstilling
Vælg et område, der er stabilt, plant og uden
forhindringer.
Følg opstillingsvejledningen i afsnittet
Funktionstester.
Hævning og sænkning af last
1 Centrer lasten på lasthåndteringsudstyret. Se
afsnittet Diagrammer over lastkapacitet.
2 Fastgør lasten til lasthåndteringsudstyret.
Hæv lasten ved at
holde godt fast i
spilhåndtagene og
dreje dem ind mod
masten. Sørg for, at
kablet vikles jævnt
omkring tromlen.
Flytning af en lastet maskine
Det anbefales, at maskinen kun flyttes omkring på
arbejdsstedet, når den ikke er lastet. Maskinen bør
kun flyttes med hævet last i forbindelse med af- og
pålæsning. Hvis det er nødvendigt at flytte maskinen
med hævet last, skal nedenstående sikkerhedsregler
overholdes:
Kontrollér, at underlaget er plant, og at der ikke
er forhindringer.
Kontrollér, at lasten er centreret på
lasthåndteringsudstyret.
Kontrollér, at lasten er fastgjort til
lasthåndteringsudstyret.
Undgå pludselige bevægelser.
Sørg for, at køre med lasten placeret så lavt
som muligt
Sørg for, at der ikke er personer i nærheden af
maskinen og lasten.
4 Sænk lasten ved at holde godt fast i
spilhåndtagene og dreje dem væk fra masten.
Når slæden er sænket til den ønskede stilling,
skal spilhåndtagene drejes 1/4 omgang ind mod
masten (lasten hæves) for at aktivere bremserne.
Efter hver brug
Maskinen klargøres til opbevaring ved at følge
opstillingsvejledningen i omvendt rækkefølge.
Vælg et sikkert opbevaringssted – på et fast, plant
underlag, hvor der ikke er forhindringer eller trafik, og
hvor maskinen er beskyttet mod vind og vejr.
Reservedelsnr. 97550DAGT Genie Superlift
®
Advantage 17
Betjeningsvejledning 3. udgave • 4. oplag
Væltningsfare. Hvis
lastkapaciteten overskrides, kan
det resultere i alvorlig
personskade eller dødsfald.
Væltningsfare. Hvis lastmidten
ikke placeres inden for
lastmidterområdet, kan det
resultere i alvorlig personskade
eller dødsfald.
Diagrammer over lastkapacitet
Diagrammer ov er las tka pac it et
Gafler
Instruktioner i lastplacering
1 Fastslå lastens vægt og lastmidtens placering.
2 Mål afstanden til lastmidten fra den side af
lasten, der er tættest på slæden.
Nedenstående retningslinjer skal
overholdes:
Hvis lasten ikke placeres korrekt, kan det
resultere i alvorlig personskade eller dødsfald.
Kontrollér, at den last, der skal hæves, ikke
overstiger den maksimale belastning for
lastmidten. Se lastkapacitetsdiagrammerne på
næste side.
3 Brug diagrammet på næste side til at afgøre,
hvor på gaflerne lasten skal placeres, for at
maskinen er i stand til at løfte den.
4 Anbring lasten på gaflerne, så tæt på slæden
som muligt.
5 Anbring lasten med lastmidten inden for
lastmidterområdet.
6 Fastgør lasten til gaflerne.
En lastmidte defineres som lastens balancepunkt
(tyngdepunkt) og skal placeres inden for
lastmidterområdet.
afstand til lastmidten
1. Lastmidterområde
Brug diagrammet på næste side til at finde den
maksimale lastmidteafstand for hhv. standardgafler,
justerbare gafler og flade gafler.
18 Genie Superlift
®
Advantage Reservedelsnr. 97550DAGT
3. udgave • 4. oplag Betjeningsvejledning
afstand til lastmidten
ommer
m
ommer
m
ommer
m
ommer
m
(målt fra slædens forende)
Standardgafler
ommer
m
Justerbare gafler
ommer
m
Bom
ommer
m
Justerbare flade gafler
ommer
m
Lastplatform
ommer
m
Rørholder
ommer
m
Gaffelforlængelser
ommer
m
Diagram over lastkapacitet
Lastmidte
tommer
18 20 22 24 26 28 30 32 34 36 38 40 42 cm
46 51 56 61 66 71 76 81 86 91 97 102 107
Model
SLA-5
lbs 1.000 1.000 1.000 1.000 938 875 813 750 670 590 510 430 350
kg 454 454 454 454 425 397 369 340 304 268 231 195 159
SLA-10
lbs 1.000 1.000 1.000 1.000 913 825 738 650 600 550 500 450 400
kg 454 454 454 454 414 374 335 295 272 249 227 204 181
SLA
lbs 800 800 800 800 763 725 688 650 620 590 560 530 500
kg 363 363 363 363 346 329 312 295 281 268 254 240 227
SLA-20
lbs 800 733 667 600 563 525 488 450 430 410 390 370 350
kg 363 332 303 272 255 238 221 204 195 186 177 168 159
SLA-25
lbs 650 583 517 450 425 400 375 350 330 310 290 270 250
kg 295 264 235 204 193 181 170 159 150 141 132 122 113
Diagrammer over lastkapacitet
Bom
Instruktioner i lastplacering
1 Fastslå lastens vægt og lastmidtens placering.
2 Brug nedenstående diagram til at afgøre, om
maskinen er i stand til at løfte vægten, der hvor
bommen sidder.
3 Fastgør lasten til løftebøjlen på bommen.
Maks. lastmidteafstand
24 t
28 t
18 t
24 t
42 t
24 t
42 t
61 c
61 c
107 c
71 c
61 c
46 c
107 c
18 t
46 c
24 t
61 c
32 t
81 c
42 t
107 c
-15
Reservedelsnr. 97550DAGT Genie Superlift
®
Advantage 19
Betjeningsvejledning 3. udgave • 4. oplag
Undersøg hele maskinen og fjern
eventuelle løse eller
fastgjorte
dele.
Brug løftebeslaget i toppen af den
bageste mastsøjle.
Instruktioner vedr. transport og løft
Instruktion er v edr . tr ans port og løft
6 Anbring maskinen op imod transportkøretøjet.
Brug korrekt løfteteknik, når maskinen skal
læsses på transportkøretøjet. Kontrollér, at
slæden er låst i den sænkede position.
Nedenstående retningslinjer skal
overholdes:
Transportkøretøjet skal være parkeret på et plant
underlag.
Transportkøretøjet skal fastgøres for at forhindre,
at det ruller, når maskinen læsses.
Kontrollér, at køretøjets belastningsevne,
læssefladerne samt kæderne/stropperne er i
stand til at bære maskinens vægt. Maskinens
vægt er angivet på typemærkaten.
Maskinen skal fastgøres forsvarligt til
transportkøretøjet. Brug kæder eller stropper
med rigelig belastningsevne.
Læsning af maskinen
Sørg for at afmontere lasthåndteringsudstyret fra
maskinen og anbringe stabilisatorerne i
opbevaringsstilling.
1 Sænk slæden fuldstændigt, så den kan låses.
2 Drej slædens fastgørelsesstang ned over
slæden.
3 Hæv slæden, indtil den berører slædens
fastgørelsesstang.
4 Flyt læssehjulene til den ønskede position. Sørg
for, at låsestiften er indført korrekt.
5 Lås gaffelhjulene på understellet.
7 Brug mindst 1 kæde eller strop til at fastgøre
maskinen til lastvognsladet. Anbring kæden eller
stroppen over masten. Hvis kæden eller stroppen
placeres over benene, kan det beskadige
benene.
8 Maskinen læsses af transportkøretøjet ved at
følge instruktionerne i omvendt rækkefølge.
Læsning af maskinen med en kran
Sørg for at anbringe benene og stabilisatorerne i
opbevaringsstilling.
ikke-
20 Genie Superlift
Anbring altid løftekrogen gennem løfteringen, således
at den peger væk fra maskinen.
®
Advantage Reservedelsnr. 97550DAGT
3. udgave • 4. oplag Betjeningsvejledning
Reserve
delsnr.
Antal
31072
betjeningsvejledning
1
32686
maskine
1
32687
standardgafler
1
32689 Staffering - SLA-5
2
32690 Staffering - SLA-10
2
32691 Staffering - SLA-15
2
32692
2
32693 Staffering - SLA-25
2
32714
justerbare gafler
1
32715 Bemærk - Opstilling af flade gafler
1
32716 Bemærk - Opstilling af bom
1
Reserve
delsnr.
Antal
32717
bom
1
32718
flade gafler
1
32770
hastighedsskift
1
32775 Advarsel - Nedstyrtningsfare, lastplatform
1
32885 Advarsel - Lydsvagt spil
1
32938 Mærkat - Brug dette spil
1
32939 Advarsel - Knusningsfare, bremselås
1
33468 Advarsel - Persontransport forbudt
1
52675
maskine
1
52983 Staffering - Superlift Advantage Logo
2
97529 Forsigtig - Fare for legemsbeskadigelse
1
97547 Fare - Fare for livsfarligt elektrisk stød
2
Mærkater
Mærkater
Inspektion af mærkater med ord
Fastslå, hvorvidt mærkaterne på maskinen har ord
eller symboler. Brug den relevante inspektion til at
kontrollere, at alle mærkater er læselige og korrekt
placeret.
-
Mærkatbeskrivelse
Advarsel - Sikkerhed i forbindelse med
Advarsel - Sikkerhed i forbindelse med
-
Mærkatbeskrivelse
Mærkat - Opbevaringsboks til
Advarsel - Sikkerhed og opstilling for
Advarsel - Sikkerhed og opstilling for
Staffering - SLA-20
Advarsel - Sikkerhed og opstilling for
Bemærk - Instruktioner vedr.
Forsigtig - Fare for beskadigelse af
Skravering angiver, at mærkaten ikke er
umiddelbart synlig, men sidder skjult, f.eks. under et
dæksel
Reservedelsnr. 97550DAGT Genie Superlift
®
Advantage 21
Betjeningsvejledning 3. udgave • 4. oplag
Mærkater
22 Genie Superlift
®
Advantage Reservedelsnr. 97550DAGT
3. udgave • 4. oplag Betjeningsvejledning
Reserve
delsnr. Mærkatbeskrivelse
Antal
32689 Staffering - SLA-5
2
32690 Staffering - SLA-10
2
32691 Staffering - SLA-15
2
32692
2
32693 Staffering - SLA-25
2
52983 Staffering - Superlift Advantage Logo
2
Reserve
delsnr.
Antal
82487 Mærkat - Læs vejledningen
2
82964 Advarsel - Persontransport forbudt
1
97532 Forsigtig - Fare for legemsbeskadigelse
1
97539 Fare - Fare for livsfarligt elektrisk stød
2
97541 Mærkat - Brug dette spil
1
97542 Advarsel - Diagram for lastmidte
1
97545
1
97546 Mærkat - Hastighedsskift
1
Mærkater
Inspektion af mærkater med
symboler
Fastslå, hvorvidt mærkaterne på maskinen har ord
eller symboler. Brug den relevante inspektion til at
kontrollere, at alle mærkater er læselige og korrekt
placeret.
-
Staffering - SLA-20
umiddelbart synlig, men sidder skjult, f.eks. under et
dæksel
-
Mærkatbeskrivelse
Advarsel - Lås bremse
Skravering angiver, at mærkaten ikke er
Reservedelsnr. 97550DAGT Genie Superlift
®
Advantage 23
Betjeningsvejledning 3. udgave • 4. oplag
Mærkater
24 Genie Superlift
®
Advantage Reservedelsnr. 97550DAGT
3. udgave • 4. oplag Betjeningsvejledning
Model
SLA-5
SLA-10
SLA-15
SLA-20
SLA-25
Højde, sænket
78,50 tommer
m
78,50 tommer
m
78,50 tommer
m
78,50 tommer
m
78,50 tommer
m
Standardunderstel, bredde
ommer
m
ommer
m
ommer
m
ommer
m
ommer
m
Standardunderstel, bredde
(stabilisatorer sænket)
78,625 tommer
m
78,625 tommer
m
78,625 tommer
m
78,625 tommer
m
78,625 tommer
m
Portalfod, bredde
Min.
31,50 tommer
m
31,50 tommer
m
31,50 tommer
m
Ikke relevant
Ikke relevant
Portalfod, bredde
Maks.
58 tommer
m
58 tommer
m
58 tommer
m
Ikke relevant
Ikke relevant
Længde, sænket
29 tommer
m
29 tommer
m
29 tommer
m
29 tommer
m
31 tommer
m
Længde, i drift
59,50 tommer
m
59,50 tommer
m
72,50 tommer
m
80,50 tommer
m
80,50 tommer
m
Frihøjde
2 tommer
m
2 tommer
m
2 tommer
m
2 tommer
m
2 tommer
m
Lastkapacitet
ved en lastmidteafstand på
1
1.000 lbs
g
1.000 lbs
g
800 lbs
g
800 lbs
g
650 lbs
g
Bemærk: Lastkapaciteten ved andre lastmidteafstande kan ses i afsnittet Diagrammer over lastkapacitet.
Standardunderstel –
Nettovægt
215 lbs
g
260 lbs
g
317 lbs
g
405 lbs
g
450 lbs
g
Portalfod
Nettovægt
258 lbs
g
303 lbs
g
360 lbs
g
Ikke relevant
Ikke relevant
Lasthåndteringsudstyr
Længde
Bredde
Dybde
Nettovægt
Standardgafler
27,50 tommer
m
23,50 tommer
m
2,50 tommer
m
38 lbs
g
Justerbare gafler
27,50 tommer
m
11,50 til 30 tommer
m
2,50 tommer
m
52,5 lbs
g
Justerbare flade gafler
32 tommer
m
16 til 31 tommer
m
1,50 tommer
m
73 lbs
g
Bom
ommer
m
ommer
m
ommer
m
bs
g
Rørholder
27,50 tommer
m
24,50 tommer
m
6 tommer
m
10 lbs
g
Lastplatform
27,50 tommer
m
23,50 tommer
m
2,50 tommer
m
26,5 lbs
g
Gaffelforlængelser (hver)
30 tommer
m
2 tommer
m
3 tommer
m
4,5 lbs
g
Specifikationer
Specifikati oner
8 tommer/46 cm
–
31,50 t
2
31,50 t
80 c
2
80 c
2
31,50 t
2
80 c
2
31,50 t
2
80 c
2
2
31,50 t
80 c
2
2
80 c
80 c
80 c
1,5
1,5
1,5
74 c
74 c
74 c
74 c
79 c
1,5
50,8 m
454 k
97,5 k
117,0 k
1,5
50,8 m
454 k
117,9 k
137,4 k
1,8
50,8 m
363 k
143,8 k
163,3 k
50,8 m
363 k
183,7 k
2
2
50,8 m
295 k
204,1 k
70 c
60 c
6,4 c
17,2 k
70 c
29 cm til 76 c
6,4 c
23,8 k
81 c
18 til 42 t
46 cm til 1,1
70 c
41 cm til 79 c
1,50 t
4 c
63 c
6,50 t
3,8 c
16,5 c
15,2 c
33,1 k
34,5 l
15,6 k
4,5 k
70 c
60 c
6,4 c
12 k
76 c
5 c
7,6 c
2 k
®
Reservedelsnr. 97550DAGT Genie Superlift
Advantage 25
Betjeningsvejledning 3. udgave • 4. oplag
Mål
5
10
15
20
25
Standardgafler
sænkede
gafler
4 fod
ommer
m
9 fod
ommer
m
14 fod
ommer
m
19 fod
ommer
m
24 fod
ommer
m
hævede
gafler
od
ommer
m
od
ommer
m
od
ommer
m
od
ommer
m
od
ommer
m
Justerbare gafler
sænkede
gafler
4 fod
ommer
m
9 fod
ommer
m
14 fod
ommer
m
19 fod
ommer
m
24 fod
ommer
m
hævede
gafler
6 fod
ommer
m
11 fod
ommer
m
16 fod
ommer
m
21 fod
ommer
m
26 fod
ommer
m
Justerbare flade gafler
4 fod
ommer
m
9 fod
ommer
m
14 fod
ommer
m
Ikke relevant
Ikke relevant
Bom
5 fod
ommer
m
10 fod
ommer
m
15 fod
ommer
m
20 fod
ommer
m
24 fod
ommer
m
Bemærk: målt fra underlaget til bunden af
løftebøjlen
Lastplatform
sænkede
gafler
4 fod
ommer
m
9 fod
ommer
m
14 fod
ommer
m
19 fod
ommer
m
24 fod
ommer
m
hævede
gafler
6 fod
ommer
m
11 fod
ommer
m
16 fod
ommer
m
21 fod
ommer
m
26 fod
ommer
m
Bemærk: kan kun benyttes med standardgafler og justerbare gafler
Rørholder (ekstraudstyr) til runde genstande med en diameter på op til 30 tommer/76 cm
Bemærk: kan kun benyttes med standardgafler og justerbare gafler (arbejdshøjden er angivet ovenfor)
Ikke-markerende gafler (ekstraudstyr)
Bemærk: kan kun benyttes med standardgafler og justerbare gafler (arbejdshøjden er angivet ovenfor)
Gaffelforlængelse (ekstraudstyr) føjer 6,25 til 25 tommer/15 til 64 cm til gaffellængden
Bemærk: kan kun benyttes med standardgafler og justerbare gafler (arbejdshøjden er angivet ovenfor)
Lydtryksniveau
<70 dBA
<70 dBA
<70 dBA
<70 dBA
<70 dBA
Genie Super lift ® A dvan tage
Reservedels nr. 975 50DA GT
Betjeningsv ejl edni ng
3. udgave • 4. oplag
Specifikationer
SLA-
SLA-
SLA-
SLA-
SLA-
10,50 t
1,5
6 f
7 t
2
10,50 t
1,5
7 t
2
10,50 t
1,5
10,50 t
1,8
9 t
5,50 t
9 t
5,50 t
9 t
9 t
11 f
3,5
3,5
3,3
3
4,5
16 f
4 t
5
7,50 t
7,50 t
3
4,5
4 t
5
6 t
2,50 t
6 t
2,50 t
5,9
21 f
6,5
6,5
4 t
7,4
26 f
0,50 t
7,9
4 t
6
7,4
0,50 t
7,9
7,50 t
3
7,50 t
4,5
4,8
6 t
6,2
4 t
7,4
10,50 t
1,5
7 t
2
9 t
5,50 t
3,5
3
4,5
4 t
5
7,50 t
6 t
2,50 t
6,5
6
7,4
0,50 t
7,9
4 t
26 Genie Superlift
®
Advantage Reservedelsnr. 97550DAGT
Loading...
