Page 1

SILENTMAX® 1000

Model 3042

GARAGE DOOR OPENER

OPERATION AND MAINTENANCE MANUAL

Includes INTELLICODE® 2 Remote Control. Safe-T-Beam® System must be installed to close door.

Homelink

and Car2U® compatible.

For Answers and Assistance:

1.800.354.3643

or visit www.geniecompany.com

WARNING: To reduce the risk of injury to persons or damage to property, use this opener only with a

one-piece or sectional residential door up to 7 ft in height. Extension kit is available for 8 ft. one-piece

or sectional residential doors.

SAVE THIS MANUAL FOR FUTURE REFERENCE.

INSTALLER: LEAVE THIS MANUAL WITH HOMEOWNER.

Homelink is a registered trademark of Johnson Controls Technology Company. Car2U is a registered trademark of Lear Corporation. © The Genie Company 2011 PN# 37321500118, 04/2011

Genie, Genie logo, Intellicode, Safe-T-Beam & SilentMax are registered trademarks of GMI Holdings, Inc., dba The Genie Company.

Page 2

SAFETY INFORMATION

OVERVIEW OF POTENTIAL HAZARDS

READ THIS SAFETY INFORMATION

CONVENTIONS USED IN THESE INSTRUCTIONS

Garage doors are large, heavy objects that move with the help of springs under high tension and electric motors. Since moving objects, springs under tension, and electric motors can cause injuries, your safety and the safety of others depend on you reading the information in this manual. If you have questions or do not understand the information presented, call your nearest trained door system technician or visit our website.

The following Safety Alert symbol and signal words are used throughout this manual to call attention to and identify different levels of hazard and special instructions.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and the word "DANGER", "WARNING", or "CAUTION"

DANGER indicates an imminently hazardous situation which, if NOT avoided, will result in death or serious injury. WARNING indicates a potentially hazardous situation which, if NOT avoided, could result in death or serious injury. CAUTION indicates a potentially hazardous situation which, if NOT avoided, may result in injury or property damage. The word NOTE is used to indicate important steps to be followed or important considerations.

IMPORTANT SAFETY INSTRUCTIONS

READ AND FOLLOW ALL INSTRUCTIONS

SAVE THESE INSTRUCTIONS

noitneverPtceffEdrazaH laitnetoP

WARNING

Could result in

Death or Serious

Injury

WARNING

Could result in

Death or Serious

Injury

Keep people clear of opening while Door is moving.

Do NOT allow children to play with the Door Opener.

Do NOT operate a Door that jams or one that has a broken spring.

Turn OFF power before removing opener cover.

When replacing cover, make sure wires are NOT pinched or near moving parts.

Opener must be fully grounded.

WARNING

Could result in

Death or Serious

Injury

Do NOT try to remove, install, repair or adjust springs or anything to which door spring parts are fastened, such as, wood blocks, steel brackets, cables or other like items.

Installations, repairs and adjustments must be done by a trained door system technician using proper tools and instructions.

Page 3

OPENER FEATURES

INTELLICODE® 2 Access Security System

A new generation superior encryption system that enhances the security of the door opener by continuously changing the access code each time the remote is used. The door opener responds to each new code only once. An access code copied from a working system and tried again will not control the door opener.

Wall Console, Series III

Operates door opener from inside garage. The Wall Console has an Indicator Light with: Open/Close, Sure-Lock™, and Independent Light Control buttons.

and Car2U® compatible. Refer to the programming instructions on page 10 and then

follow the HomeLink® or Car2U® instructions in your car owner’s manual.

SAFETY FEATURES

Safe-T-Beam® (STB) Non-Contact Reversing System

Puts an invisible beam across the door opening. The door stops and reverses to the full open position if anything passes through the beam. LED indicator lights on the powerhead and on the STBs provide a self diagnostic code if an operational problem exists.

Safe-T-Reverse® Contact Reversing System

Automatically stops and reverses a closing door within two seconds of contact with an object.

Automatic ForceGuard™ Control

Automatically sets the force required to fully open and close the door for maximum safety.

Watch Dog™ Monitoring System

Monitors the Safe-T-Beam® system to ensure proper functionality and will automatically stop and reverse a closing door if a problem is detected.

Manual Emergency Release

Manually releases door from door opener. Used during a power failure or other emergency to allow manual opening and closing of door.

SmartSet™ Electronic Programming

Easily adjust the programming to reduce opening speed to a desired rate, vary limits and force, and program new remotes.

Automatic Lighting System

Two bulb lighting system supplies up to 200 Watts of light for safer evening exits and entries. Turns ON when door is activated and automatically turns OFF 4 minutes later.

Integrated Motion Detection (Not available on all models)

Select units have motion detection built into the powerhead. Lights automatically turn ON when motion is detected for much safer movement through the garage. Lights will turn OFF after 4 minutes of no motion.

Page 4

TABLE OF CONTENTS

Section ....................................................................................Page

Safety Information .................................................................................................... 2

Opener Features & Safety Features ................................................................... 3

Table of Contents ....................................................................................................... 4

Installation

Important Installation Instructions ........................................................5

1 Programming Limits & Force .............................................................6-7

Contact Reverse Test ........................................................................................... 8

2 Program IntelliCode® 2 Remote to Powerhead ............................9

Programming HomeLink®, Car2U®, IntelliCode® 1 remotes or wireless

keypads ................................................................................................................10

Reference

3 Typical Installed Illustrations ................................................................ 11-13

Powerhead & Rail Assembled View ............................................................11

Typical Sectional Door Installation ............................................................ 12

Typical One Piece Door Installation ........................................................... 13

4 Overview of Powerhead Controls ..............................................................14

5 Overview of Remotes and Options ...................................................... 15-16

Lost or Stolen Remote - Clearing Memory ..................................................15

IntelliCode® Features ........................................................................................16

Previously Installed Openers ..........................................................................16

6 Maintenance & Troubleshooting ......................................................... 17-26

Important Safety Instructions ........................................................................17

Routine Monthly Maintenance .....................................................................18

Door Balance (Spring Tension) ......................................................................18

Safe-T-Beam® System Check ..........................................................................18

Contact Reverse Test .........................................................................................18

Change Light Bulbs ...........................................................................................19

Motion Detector - Overview ...........................................................................19

Reset - Open/Close Travel Limit .....................................................................19

Carriage Engage/Disengage ..........................................................................19

Wall Console - Overview ..................................................................................20

Optional Dual Wall Console - Installation

Remote Battery Replacement ........................................................................21

Speed Adjustment Guide .................................................................................22

Force Adjustment Guide ..................................................................................23

Troubleshooting Guide - Operation ..................................................... 24-25

Troubleshooting Guide - Powerhead LEDs ................................................25

Reference - Wiring Diagram ..........................................................................26

Warranty ......................................................................................................................27

.................................................20

OPENER MUST BE INSTALLED WITH THE INCLUDED

WALL CONSOLE.

Safe-T-Beam® SAFETY REVERSE SYSTEM MUST BE

INSTALLED TO CLOSE DOOR.

Page 5

Begin here after the opener's physical assembly

and installation has been completed.

There are no assembly or installation steps included in this manual. Contact

your Genie® Professional Dealer for an installation poster, if required, or visit

www.geniecompany.com to download a PDF file.

The following mechanical assembly tasks must be completed before continuing.

 Powerhead and rail are bolted to each other (An illustration is shown on page 11)

Example illustrations of the following items are shown on pages 12 and 13

 Rail end is attached to a header bracket which is attached to the garage door header  Powerhead is attached to a support frame suspended from the ceiling or ceiling joists  Both pieces of door arms are assembled and are attached to the garage door  Safe-T-Beam® sensors installed and wired  Wall console installed and wired (Shown on page 20)  Carriage is engaged to the chain or belt drive (An illustration is shown on page 11)  Powerhead is plugged into an approved power outlet

Begin programming by setting Limits (see next page.)

A PDF VERSION INSTALLATION POSTER IS AVAILABLE AT WWW.GENIECOMPANY.COM OR CALL 1-800-35-GENIE TO OBTAIN AN EMAIL PDF FILE

IMPORTANT INSTALLATION INSTRUCTIONS

WARNING: To reduce the risk of severe injury or death:

1. READ AND FOLLOW ALL SAFETY, INSTALLATION AND OPERATION INSTRUCTIONS. (If you have

questions or do not understand an instruction, call The Genie Company.)

2. Install only on a properly balanced sectional or one piece garage door. An improperly balanced

door could cause severe injury. Have a trained door system technician make repairs or adjustments to cables, spring assemblies, and other hardware before installing the opener.

3. Remove all ropes and remove or make inoperative all locks connected to the garage door before installing opener.

4. Where possible, install the door opener 7 feet or more above the floor. For products having an

emergency release, mount the emergency release within reach but, at least 6 feet above the floor to avoid contact with vehicles to prevent accidental release.

INFRARED PROTECTION FUNCTION

1. When garage door is opening, its movement will not be influenced if the Safe-T-Beam® is

obstructed.

2. If the Safe-T-Beam® is obstructed before the garage door fully closes, the door will not close.

3. When the garage door is closing, if Safe-T-Beam® is interrupted by person or obstacle, the garage

door will stop its downward travel and reverse automatically to its fully opened position.

Remove Safe-T-Beam® obstruction.

5. If the Safe-T-Beam® System fails, loses power, or is installed improperly, press and hold the wall

console "open/close" button until the door reaches its fully closed position. If you release the "open/close" button on the wall console during the closing movement the door will reverse automatically to its fully opened position.

5. Do NOT connect the opener to source of power until

instructed to do so. Locate the wall console:

• Within sight of the garage door,

• At minimum height of 5 feet so small children

are not able to reach it, and

• Away from all moving parts of the door.

7. Install the Entrapment WARNING Label next to the

wall console in a prominent location.

8. After installing the opener, the door must reverse

within 2 seconds when it contacts a 1-1/2 inch high object (or a 2 x 4 board laid flat) on the floor.

Page 6

OTCE

—

SET

WARNING

and people to avoid injury or damage to property.

LIMITS and FORCE are set. Severe damage to the

• Make sure doorway is in view and clear of obstacles

opener can occur.

• DO NOT operate this unit from wall console before

• The bullet MUST be engaged to carriage BEFORE

PROG RA M

PRESS and RELEASE

setting limits. See Installation Poster (if provided) or

refer to pages 11 and 19.

RELEASE

2 3

PROGRAM

—

LED come ON

SEE long Blue

exit programming.

If RED LED comes ON - STOP and

Blue LED

come ON

SEE round

buttons until

—

SET

RAM

Watch door move

PROGRAMMING LIMITS & FORCE

(Continuing from Installation Poster if provided)

SETTING & TESTING LIMITS AND FORCE

The OPEN (UP) and CLOSE (DOWN) Door Limit positions are controlled by making

PRESS and HOLD

or buttons to open or close door.

the

distance between limits is less than 6 feet. Once Limits and Force are set DO NOT use

Step 1 and continue through Step 10. Door Force is set during the final Open/Close

cycle of these steps. The powerhead will automatically set door speed at slow if the

adjustments using the panel located on the bottom of the powerhead. Begin with

Please note that there is a 30 second timeout

NOTE: If bullet has NOT been engaged to

A) CLOSE DOOR TRAVEL LIMIT

the carriage, do so now.

between each programming step.

SEE BOTH

A programming timeout during these steps has

occured when two RED flashing LEDs appear.

In the event of a timeout please restart at Step 1.

PRESS and HOLD until door is FULLY CLOSED then RELEASE

come ON

Blue LEDs

NOTE: If one or both LEDs come ON RED

at this time, Limits programming menu

was not entered properly. You must exit

programming and restart.

To exit the programming function wait 30

seconds for the programming to time out.

SET

PROGRAM

PRESS and

SEE round Blue

LED flashing

RELEASE

door is in correct open or closed position.

NOTE: You can start and stop door

movement using either

Page 7

—

OT E

OSR

SET

—

RELEASE

PRESS and

OGRAM

and go OFF.

Continue with

Door Limits are set.

Both LEDs flash Blue

Step 9 SET FORCE.

DOOR OPENS

buttons until

Perform a successful CONTACT REVERSE TEST and

then continue with remote programming.

NOTE: To reset LIMIT settings, repeat Steps 1-10.

On Wall Console

PRESS and RELEASE

PRESS and HOLD until door is FULLY OPEN then RELEASE

7 8

B) OPEN DOOR TRAVEL LIMIT

—

door is in correct open or closed position.

NOTE: You can start and stop door

movement using either

Watch door move

SET

DOOR CLOSES

SET

RELEASE

PRESS and

OGRAM

SEE long Blue LED

flashing

SET FORCE Force is set automatically with first full

CLOSE/OPEN door operation.

On Wall Console

PRESS and RELEASE

Page 8

WARNING

1. Keep people clear of opening while door is moving.

A moving door can cause serious injury or death.

so stay away from moving door and its parts.

wall console, remote, or wireless keypad.

2. Do NOT allow children to play with opener, including

3. During programming, door opener could begin to run,

On Wall Console

PRESS and RELEASE

CONTACT REVERSE TEST

PRESS and RELEASE

DOOR OPENS

Once the Contact Reverse Testing is complete continue with Programming Remotes on the next page.

to correct down limit.

improperly set down limit. Return to pages 6-7 and repeat steps 1 through 10

– Place a 2" x 4" board (laid flat) under center of garage door opening.

• Open garage door using wall console.

Reverse testing.

1. Test.

The Force and Limit settings on the previous page MUST be COMPLETED before Contact

direction returning to open position.

• Close garage door using wall console.

• When door contacts board, the door must stop (within 2 seconds) and reverse

– Stops before it contacts the 2 x 4 board, it may simply be responding to an

• If the door:

2. Adjustment.

adjustment to the down limit. Return to pages 6-7 and repeat steps 1 through 10

to correct down limit.

– Stops after contacting the 2 x 4 board and does not reverse it may need an

• Test again. Repeat as necessary until door reverses upon contacting board.

Page 9

WARNING

1. Keep people clear of opening while door is moving.

A moving door can cause serious injury or death.

so stay away from moving door and its parts.

wall console, remote, or wireless keypad.

2. Do NOT allow children to play with opener, including

3. During programming, door opener could begin to run,

RELEASE

PRESS and

—

SET

SEE both LEDs

flash Purple

The next press of the remote will operate door.

Repeat as necessary for other remotes.

PROGRAM

RELEASE

PRESS and

RELEASE

—

Your garage door opener is ready to use.

RELEASE

PRESS and

LED flashing

SEE long Purple

LED come ON

SEE round Blue

SET

6 7

SEE both LEDs OFF

flash Blue

SEE both LEDs

Basic powerhead programming is complete.

PROGRAM INTELLICODE® 2 REMOTE TO POWERHEAD FOR HELP-1-800-35-GENIE OR WWW.GENIECOMPANY.COM

PROGRAM

IntelliCode® 2 to IntelliCode® 1. See page 10 for programming instructions using

IntelliCode® 1 remotes.

16 for additional information on IntelliCode® 1 and 2 remotes and how to switch from

NOTE: The following instructions are for the remote(s) provided with this opener. This

Begin with Step 1 and continue through Step 7 for each button to be programmed.

remote is preset for use with the IntelliCode® 2 Access Security System. Refer to page

PRESS and HOLD

1 2 3 4

come ON

SEE BOTH

Blue LEDs

PRESS and

RELEASE

Bring remote(s) to powerhead location.

Page 10

SEE both LEDs

flash Purple

button to verify operation.

Wait 30 seconds, enter pin and press

then release and see on powerhead

Press and hold button 1 second

long LED come ON Purple.

Press and hold button 1

second again then release and see on

Enter your wireless keypad PIN.

opener will activate

Press and hold button again and

powerhead both LEDs flash Blue.

opener begin with Step 1 and continue through Step

Homelink® programming

5 and 6 of the Homelink® section below.

If your Homelink® has been previously programmed to an

Genie®

If your Homelink® has not yet been linked to a Genie®

opener then go to page 16 and change one remote button

from IntelliCode® 2 to IntelliCode® 1, then program

that button with the car Homelink® using Homelink®

instructions and repeat steps 1-4 then continue with

Homelink® steps 5-6.

RELEASE

PRESS and

—

SET

PROGRAM

PRESS and release a previously programmed

Genie® IntelliCode® 2 remote button on

remote. If you are unsure which remote you

have see page 16. Remote must be IntelliCode®

2 enabled.

LED flashing

SEE long Purple

Genie® IntelliCode® 1 remote Genie® IntelliCode® 1 wireless keypad

On the IntelliCode® 1 remote

PRESS a button and RELEASE. SEE

long LED come ON Purple.

On the IntelliCode® 1 remote

PRESS the same button and

RELEASE.

SEE both LEDs on the powerhead

come ON Blue. The next press of

the remote will operate door.

Test. Repeat as necessary for any

other IntelliCode® 1 remotes.

IntelliCode® 1 remote or wireless keypad programming

RELEASE

SEE one

Blue LED

come ON

PROGRAMMING POWERHEAD TO

Homelink®, Car2U®, or IntelliCode® 1 REMOTES and IntelliCode® 1 WIRELESS KEYPADS

OPTIONAL

To complete any of these tasks you MUST have at least one Genie® IntelliCode® 2 remote

button already programmed to the powerhead present.

present and their programming instructions to perform these programming steps.

For Genie® IntelliCode® 1 remote: You must also have your Genie® IntelliCode® 1 remote

For Homelink® or Car2U®: You must also have your Homelink® or Car2U® enabled vehicle

present.

keypad installed and a PIN already programmed into the keypad. Programming instructions

For Genie® IntelliCode® 1 wireless keypad: You must also have your Genie® wireless

—

SET

PROGRAM

PRESS and HOLD

come ON

SEE BOTH

Blue LEDs

Homelink® or Car2U® programming

for Genie® IntelliCode® 2 wireless keypad will come with the wireless keypad.

PRESS the Homelink® button twice.

Test. Repeat as necessary for any other pre-

For Car2U® enabled vehicles follow the Car2U®

programmed Homelink® enabled vehicle.

instructions.6Test. Repeat as necessary for any other Car2U®

enabled vehicle.

All optional programming is complete. Your garage door opener is ready to use.

Page 11

REFERENCE - POWERHEAD & RAIL ASSEMBLED VIEW

RÉFÉRENCE – VUE DE LA TÊTE D’ALIMENTATION & DU RAIL ASSEMBLÉ

REFERENCIA - VISTA DEL CABEZAL ELÉCTRICO Y RIEL ENSAMBLADOS

Bullet

Balle

Bala

Power Cord

Cordon de secteur

Cable eléctrico

à la coulisse du chariot

See BLUE bag for screws

Voir le sac BLEU pour des vis

Vea el bolso AZUL para los tornillos

POWER HEAD

TÊTE DE PUISSANCE

CABEZA DE LA ENERGÍA

PROFESSIONAL INSTALLER RAIL

RAIL PROFESSIONNEL D'INSTALLATEUR

CARRIL PROFESIONAL DEL INSTALADOR

Engage belt bullet to Carriage Slide

Embrayez la courroie balle

Enganche la correa bala al deslizamiento del carro

Belt (located inside rail)

(qui se trouve à l'intérieur du rail)

Cadena o correa (ubicada dentro del riel)

Courroie

Carriage Slide (located inside rail)

Coulisse du chariot (situé à l'intérieur du rail)

Deslizamiento del carro (ubicado dentro del riel o carril)

FIG. 3-3

RETAIL RAIL

RAIL DE DETAIL

RIEL DE VENTA AL MENUDEO

Rail Connector

Maillon de junction du rail

Conector del riel

Clevis Pin, Long

Axe de chape, longue

Pasador de grillete, largo

Clip

Étrier

Abrazadera

Door Arm

Bras de la porte

Brazo de la puerta

Release Handle

Bras de la porte

Brazo de la puerta

Palanca de liberación

Poignée de déverrouillage

Tensioner (located inside rail, pg 20)

Tendeur (situé à l'intérieur du rail, pg 20)

Tensor (ubicado dentro del riel, pg 20)

Header Bracket

Embase support

Soporte del travesaño

Rail Connector

Maillon de junction du rail

Conector del riel

NOTE: Use wall console and safety sensors provided with this unit. Do NOT substitute wall console or safety sensors.

REMARQUE: Utilisez la console sur le mur et les capteurs de sécurité fournis avec cet appareil. NE PAS substituer la console du mur ou les capteurs de sécurité.

NOTA: Use la consola de pared y los sensores de seguridad proporcionados con esta unidad. NO sustituya la consola de pared ni los sensores de seguridad.

Page 12

NOTICE

O R

COE

RCED

TYPICAL SECTIONAL DOOR INSTALLATION MOC.YNAPMOCEINEG.WWW RO EINEG-53-008-1-PLEH ROF

INSTALLATION TYPIQUE SUR UNE PORTE SECTIONELLE .................................POUR OBTENIR DE L’AIDE-1-800-35-GENIE

INSTALACIÓN HABITUAL DE UNA PUERTA SECCIONAL ................................. PARA OBTENER AYUDA, LLAME AL 1-800-35-GENIE

*If required direct wiring of power supply to opener must be installed by a licensed electrician. Power cord must reach grounded outlet without use of extension cord.

**Le câblage direct de l'alimentation d'énergie à l'ouvreur doit être installé s'il y a lieu par un électricien autorisé. Le cordon de secteur doit atteindre la sortie au sol sans utilisation de corde de prolongation.

***Si es necesario, un electricista certificado debe instalar el cableado directo del suministro de energía al abre puertas. El cable eléctrico debe llegar al enchufe con conexión a tierra sin utilizar un cable de extensión.

POWER CORD* TO 120V GROUNDED OUTLET

CÂBLE D’ALIMENTATION** À PRISE DE CONTACT DE 120V À CONTACT DE MISE À LA TERRE

CABLE DE ALIMENTACIÓN*** A UN TOMACORRIENTE DE 120 V CONECTADO A TIERRA

NOTE: For Low Headroom installations do NOT reduce door arm lengths by cutting door arms. To clear door, reposition door arms with greater angle.

REMARQUE: Pour les installations

à basse hauteur, ne PAS réduire la longueur du bras de la porte en coupant les bras de la porte. Pour dégager la porte, repositionnez les bras de la porte à un plus grand angle.

NOTA: Para instalaciones a alturas bajas, NO reduzca las longitudes de los brazos de la puerta cortándolos. Para despejar la puerta, vuelva a colocar los brazos de la puerta en otra posición con un ángulo mayor.

TYPICAL SUPPORT BRACKET (NOT PROVIDED)

SUPPORT TYPIQUE (NON FOURNI)

ESCUADRA DE SOPORTE TÍPICA (NO SE INCLUYE)

EXTENSION SPRING

RESSORT DE TRACTION

RESORTE DE EXTENSIÓN

OR / OU / O

TORSION SPRING

RESSORT DE TORSION

RESORTE DE TORSIÓN

DOOR ARM

BRAS DE LA PORTE

BRAZO DE LA PUERTA

SAFE-T-BEAM® SENSORS

PALPEURS de SAFE-T-BEAM®

SENSORES SAFE-T-BEAM®

OPTIONAL - HEADER BRACKET MOUNTING BOARD

PLANCHE DE MONTAGE FACULTATIVE POUR SUPPORT D’EMBASE

TABLERO DE MONTAJE OPCIONAL DE SOPORTE DEL UMBRAL

BRACING

ATTACHE

ARRIOSTRAMIENTO

FIG. 3-1

MAX. 6" - MIN. 5"

6 po (15 cm) MAX. 5 po (12,7 cm) MIN.

MAX. 6" - MIN. 5"

Page 13

S B

STR

T ED

W O

TYPICAL ONE PIECE DOOR INSTALLATION ........... FOR HELP-1-800-35-GENIE OR WWW.GENIECOMPANY.COM

INSTALLATION TYPIQUE D’UNE PORTE DE GARAGE D’UNE PIÈCE .............POUR OBTENIR DE L’AIDE-1-800-35-GENIE

INSTALACIÓN HABITUAL DE PUERTA DE UNA SOLA PIEZA ................................... PARA OBTENER AYUDA, LLAME AL 1-800-35-GENIE

*If required direct wiring of power supply to opener must be installed by a licensed electrician. Power cord must reach grounded outlet without use of extension cord.

TYPICAL SUPPORT BRACKET (NOT PROVIDED)

SUPPORT TYPIQUE (NON FOURNI)

ESCUADRA DE SOPORTE TÍPICA (NO SE INCLUYE)

HEADER BRACKET MOUNTING BOARD (not provided)

PLANCHE DE MONTAGE FACULTATIVE POUR SUPPORT D’EMBASE (non fourni)

TABLERO DE MONTAJE DE SOPORTE DEL UMBRAL (no se proporciona)

POWER CORD* TO 120V GROUNDED OUTLET

CÂBLE D’ALIMENTATION** À PRISE DE CONTACT DE 120V À CONTACT DE MISE À LA TERRE

CABLE DE ALIMENTACIÓN*** A UN TOMACORRIENTE DE 120 V CONECTADO A TIERRA

LIFT SPRING

RESSORT DE LEVAGE

RESORTE DE ELEVACIÓN

FIG. 3-2

WARNING

To reduce the risk of injury to persons or damage to property Use this opener only with a one piece or sectional door.

AVERTISSEMENT

Pour diminuer le risque de blessures corporelles ou d’endommagement matériel - Utiliser cet l’ouvreur uniquement avec les portes à section.

ADVERTENCIA

Para reducir el riesgo de lesión a las personas o daños a la propiedad

- utilice este abre puertas solamente con una puerta de una pieza o seccional.

SAFE-T-BEAM® SENSORS

PALPEURS de SAFE-T-BEAM®

SENSORES SAFE-T-BEAM®

ONE PIECE DOOR

PORTE D’UNE PIÈCE

PUERTA DE UNA SOLA PIEZA

SECTIONAL DOOR

PORTE SECTIONELLE

PUERTA SECCIONAL

Page 14

OVERVIEW OF POWERHEAD CONTROLS

This section describes the simple programming functions. Use this page to familiarize yourself with the buttons and LED indicators used to program the opener. NOTE: These and buttons are for programming use only. Do NOT use these buttons to operate the opener.

PRO GRA M

SET

—

Programming buttons location on powerhead.

To garage door

FIG. 4-1 Locate programming buttons

There are three programming buttons and two lights (LEDs) on the powerhead.

Open

Travel

Button

Facing

Garage Door

ROUND

LED Indicator

(Light)

PROGRAM

Travel

Button

SET

LONG

LED Indicator

(Light)

FIG. 4-2 Programming buttons

Each of the buttons are used to enter and complete the setup programming. The LEDs indicate status or a function change by illuminating ON, OFF, or ON flashing in one of three different colors: BLUE, RED, or PURPLE.

Throughout the instructions in this manual the buttons and LEDs are also displayed as icons.

Buttons

Name Shape Use

PR O G R AM

Program button programming menus

Enters into and selects

SE T

Programming Overview

There are four Powerhead program menus:

Remote Program (Default menu) Limits Program Speed Program* Force Program*

Programming steps for Limits and remotes are found on pages 6 through 10. *Force and Speed settings are set at the factory and do not normally require adjustment programming. Custom programming instructions for Speed and Force are located in the Troubleshooting Section of this manual.

These are the basic steps to enter into the four programming menus:

PRO GR AM

1. Press

then release.

and hold until both BLUE lights come ON

SET

2. Both LEDs go out and Round BLUE light comes

ON. You are in the Program Menus at the Remote Programming.

By using the

or the button you can navigate to the Limits, Speed, or Force program menus and the LED display will change accordingly.

Each program menu has a specific LED display.

Press Program LED Display

Default Remote Round Blue

Limits Long Blue

X2 Speed Round Blue & Long Blue

X3 Force Round Red

3. Press

PRO GR AM

button to enter into the program menu

SET

functions.

Close Travel button

multi-function; moves door, advances through menus

Open Travel button

multi-function; moves door, advances through menus

LED Colors

Round Red and Long Red

Round Purple

Round Blue

and Long Purple

and Long Blue

If you have entered into an unwanted program menu

and are not sure where you are - do not press any buttons for 30 seconds. The programming function will time out after 30 seconds if there is no key stroke activity.

Page 15

OVERVIEW - REMOTES AND OPTIONS

WARNING

A moving door can cause serious injury or death.

1. Keep people clear of opening while door is

moving.

2. Do NOT allow children to play with opener,

including wall console, remote, or wireless keypad.

3. During programming, the door opener could

begin to run, so keep people and objects away from the moving door and its parts. To keep the door from moving, close the door and disconnect it from the rail carriage by pulling the Emergency Release Handle. See page 19 for Release Handle operation.

Three Button

Remote

FIG. 5-1 Remote

See page 21 for battery changing instructions.

LOST OR STOLEN REMOTE - CLEARING MEMORY

Clearing remotes from powerhead memory will clear ALL programmed remotes and wireless keypad.

NOTE: Follow the PROGRAM REMOTE TO POWERHEAD steps to re-enter remaining or new remotes. See page 9.

PRO GR AM

—

SET

1. Press

PRO GRA M

and hold

SET

until both lights come ON BLUE. Release button.

2. Lights go out and Round BLUE light comes ON.

PRO GRA M

3. Press

long LED flashes PURPLE.

again and

SET

PRO GR AM

—

SET

FCC and IC CERTIFIED

This device complies with FCC Part 15 and RSS 210 of Industry Canada. This equipment has been tested and found to comply with the limits for a

4. Press both and

simultaneously on the powerhead and hold until both LEDs flash BLUE.

OGR AM

SET

—

Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which may be determined

• Verify memory is cleared. Press a remote button that was previously programmed to the powerhead. Remote will not activate door opener.

• Garage door opener will operate normally using wall console.

• Program remaining or new remotes as shown on page 9. Your door opener will no longer

recognize any signal received from the missing remote, or any other which has not been reprogrammed to the powerhead.

by turning the equipment OFF and ON, the user is encouraged to try to correct the interference by one or more of the following measures:

• Re-orient or relocate the receiver antenna.

• Increase the separation between the opener and

receiver.

Connect the opener into an outlet on a circuit

• different from that to which the receiver is connected.

• Consult your local dealer.

Page 16

If your garage door opener has a Serial Number sticker which looks like this, in which the first two numbers are 10 or higher, your opener is equipped with INTELLICODE®2.

If you have another garage door opener that does NOT have a Serial Number like this, then you will be using the INTELLICODE® 1 setting on your remote to operate that opener.

ATTENTION

MODEL AC SR3 THE GENIE COMPANY FCC ID: B8Q AC SR3 Residential Door Operator IC: 2133A CSD1D 120V 60HZ 5A

S/N 10XXXX XXXXXXX

FOR H P CA 1 800 35GEN E OR WWW GEN ECOMPANY COM

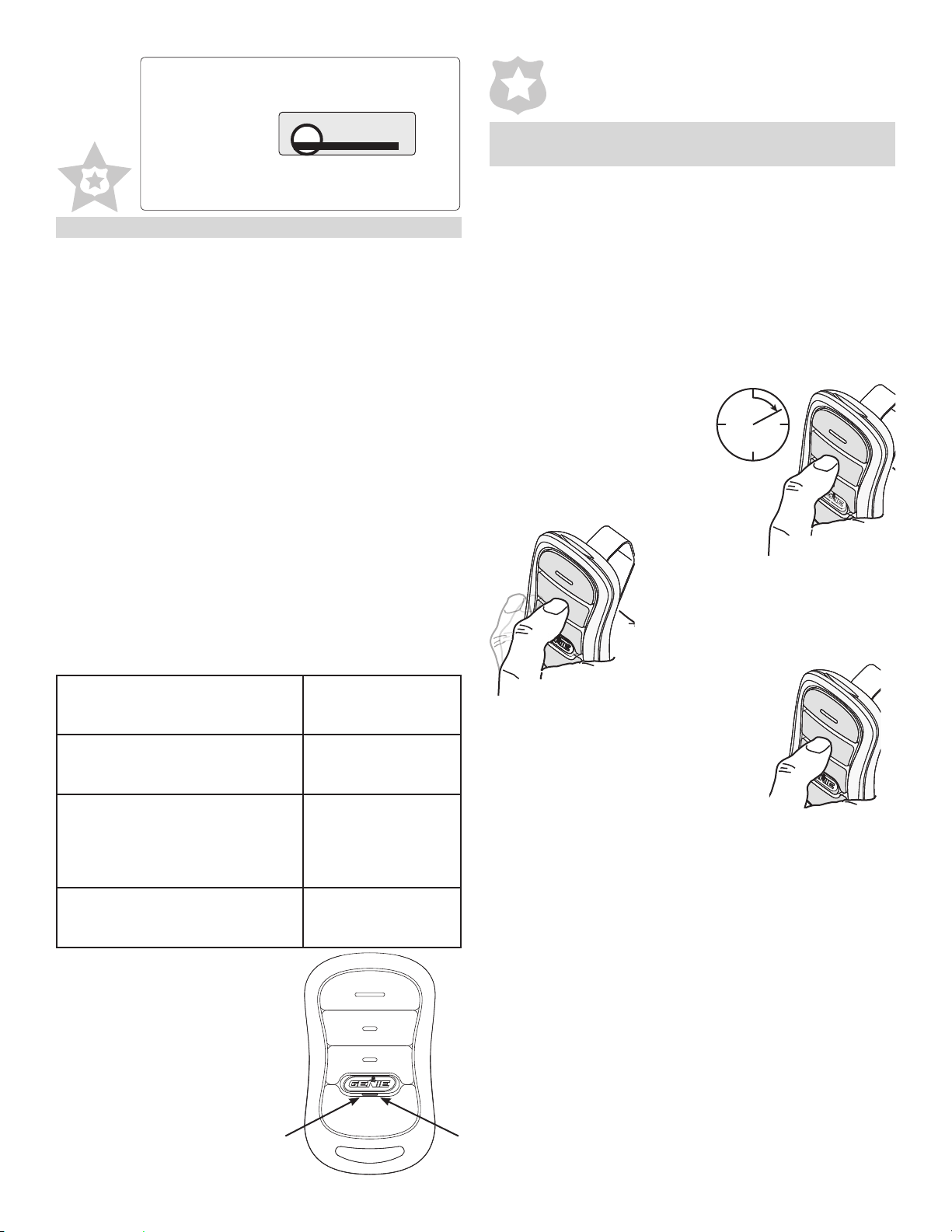

INTELLICODE® FEATURES

Other models of Genie® garage door openers, remotes, and wireless keypads use IntelliCode® 1 signals to communicate. Remote(s) provided with this unit will transmit either

IntelliCode® 1 or IntelliCode® 2 signals. Remote(s) contained in this package are preset

to IntelliCode® 2 and can be configured to

communicate with previously installed IntelliCode® 1 openers. This dual IntelliCode® option allows one IntelliCode® 2 remote to operate different models of The Genie Company garage door openers.

This new Genie® garage door opener will ONLY accept signals from a remote sending IntelliCode®

2 signals (see page 9) or a Genie® brand IntelliCode® 1 remote that has been programmed

to the opener using a new IntelliCode® 2 remote (see page 10).

NOTE: Other remotes not enabled with Genie® IntelliCode® 2 will not operate this opener.

Use this

If you have ...

IntelliCode® programming

Programming remote to previously installed IntelliCode® 1 Genie® garage door openers

Remotes provided with this unit can operate other (IntelliCode® 1) models of Genie® garage door openers. The default IntelliCode® 2 setting must be changed to IntelliCode® 1. (Follow these same steps to change IntelliCode® 1 back to IntelliCode®

2.) The LED color displayed on the remote indicates

the IntelliCode® mode.

Red = IntelliCode® 1 / Green = IntelliCode® 2

1. Select a button on the remote that has NOT been

programmed to the new powerhead.

2. Press and hold that button for 10 seconds. Both Red and Green LEDs come ON and stay ON.

3. Press the same button twice to toggle IntelliCode® selection from IntelliCode® 2 to IntelliCode® 1.

10 SECS

One or more IntelliCode® 2 openers with a maximum 3

Use IntelliCode®

different openers Mixture of openers

manufactured between 1997

Use IntelliCode®

2 and/or 1 and 2010 (IntelliCode® 1) and new IntelliCode® 2 openers

One or more openers manufactured between 1997

Use IntelliCode®

1 and 2010 (IntelliCode® 1)

NOTE: A maximum of 3 different openers can be

programmed to a 3 button remote.

Three button

remote

Green LED

Red LED

4. Press the same button again

to confirm toggle. The IntelliCode® selection for this button is set to IntelliCode® 1.

5. Take the remote to the older Genie® garage door

opener and follow that opener's instructions to program a new remote.

Repeat for other Genie® garage remote(s) as

necessary.

Page 17

TRANSMITTER COMPLIANCE STATEMENT

Transmitters comply with all United States and Canadian legal requirements as of the date of manufacture. No warranty is made that they comply with all legal requirements of any other jurisdiction. If transmitters are to be used in another country, the importer must determine compliance with any local laws and regulations which may differ from United States and Canadian requirements prior to use.

Los transmisores cumplen con todas las reglamentaciones legales de los Estados Unidos y del Canadá, en la fecha de fabricación. Ninguna garantía se da que cumplan con todas las reglamentaciones legales de ninguna otra jurisdicción. Si los transmisores se van a utilizar en otro país, el importador debe determinar si cumplen con las reglamentaciones y leyes locales que puedan ser diferentes a las reglamentaciones de los Estados Unidos y del Canadá, antes de usar los mismos.

Les émetteurs sont conformes à la réglementation américaine et canadienne à compter de leur date de fabrication. Aucune garantie n’est stipulée indiquant qu’ils sont conformes à toutes les prescriptions juridiques d’autres autorités. Si les émetteurs sont utilisés dans d’autres pays, il incombe à l’importateur d’en déterminer leur conformité aux lois et règles locales pouvant différer de celles des États-Unis et du Canada avant toute utilisation desdits émetteurs.

Sendegeräte entsprechen allen gesetzlichen Bestimmungen in den USA und Kanada zum Zeitpunkt der Herstellung. Wir übernehmen keine Gewährleistung für die Einhaltung aller gesetzlichen Bestimmungen in anderen Ländern. Sollen Sendegeräte in anderen Ländern eingesetzt werden, so muss der Importeur vor dem Gebrauch sicherstellen, dass die Sendegeräte auch solchen lokalen Bestimmungen entsprechen, welche von den Bestimmungen der USA und Kanadas abweichen.

MAINTENANCE & TROUBLESHOOTING FOR HELP-1-800-35-GENIE OR WWW.GENIECOMPANY.COM

If you have any questions, please do not hesitate to contact customer service at: 1-800-35-GENIE

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of severe injury or death:

1. READ AND FOLLOW ALL INSTRUCTIONS.

2. Never let children operate or play with the door controls. Keep the remote away from children.

3. Always keep the moving door in sight and away from people and objects until the door is completely closed. NO

ONE SHOULD CROSS THE PATH OF THE MOVING DOOR.

4. NEVER GO UNDER A STOPPED, PARTIALLY OPEN DOOR.

5. Test opener monthly. The door MUST reverse on contact with a 1-1/2" high object (or a 2" x 4" board laid flat)

at the center of the doorway on the floor. After adjusting either the force or the limit of travel, retest the door opener. Failure to adjust the opener properly may cause severe injury or death.

6. When possible, use the emergency release only when the door is closed. Use caution when using this release

with the door open. Weak or broken springs are capable of increasing the rate of door closure and increasing the risk of severe injury or death.

7. KEEP DOORS PROPERLY BALANCED. See your garage door Owner’s Manual. An improperly balanced door

increases the risk of severe injury or death. Have a trained door system technician make repairs to cables, spring assemblies, and other hardware.

SAVE THESE INSTRUCTIONS.

Page 18

WARNING

• Garage door hardware (springs, cables, brackets, pulleys, etc.) are under extreme pressure and tension.

• DO NOT attempt to repair or adjust door springs or any hardware, and DO NOT OPERATE garage door automatically or manually if door

is improperly balanced or springs are broken. – CONTACT A TRAINED DOOR SYSTEM

TECHNICIAN.

ROUTINE MONTHLY MAINTENANCE

Basic monthly maintenance tasks.

• Safe-T-Beam® System Check

• Door balance

• Contact reverse

Instructions for these tasks and others are found on the following pages.

DOOR BALANCE (SPRING TENSION)

• With the door closed, pull release handle DOWN and let go to release door carriage assembly from drive system.

• Raise door manually approximately 3’- 4’ and release. – Door should remain stationary or move very

slightly.

– If door moves quickly, CONTACT A TRAINED

DOOR SYSTEM TECHNICIAN.

• Close the door.

• Verify RED block in carriage is in the up position. (refer to page 19) – Operate door using remote or wall console. – Door will re-attach itself to carriage assembly.

WARNING

Use wall console supplied with opener. Other approved wall consoles may be available. Unapproved or incompatible wall consoles can cause the opener to operate unexpectedly.

Safe-T-Beam® (STB) SYSTEM CHECK

• STB Red and Green LEDs ON steady, system OK

• STB Red LED flashes – Check for obstruction

FROM STBs

FROM WALL

CONSOLE

– Check alignment – Verify wire routing from

STBs to STB connection in powerhead

– Check for signal interference

from another Safe-T-Beam®

STB BWC IWC

unit

• No STB Red or Green LED displayed – Check wiring and wire connections

3’ - 4’

Sectional Door

3’ - 4’

One-Piece Door

FIG. 6-1 Door balance

NOT

USED

NOT

USED

CONTACT REVERSE TEST (Monthly test)

The Force and Limit settings MUST be COMPLETED before testing. (See pages 6-7)

1. Test.

• Open garage door using wall console.

– Place a 2" x 4" board (laid flat) under center of

garage door opening (Fig. 6-2).

• Close garage door using wall console.

• When door contacts board, the door must stop (within 2 seconds) and reverse direction returning to open position.

2. Adjustment.

• If the door: – Stops before it contacts the 2 x 4 board, it may

simply be responding to an improperly set down limit. Return to pages 6-7 and repeat steps 1 through 10 to correct down limit.

– Stops after contacting the 2 x 4 board and

does not reverse, it may need an adjustment to the down limit. Return to pages 6-7 and repeat steps 1 through 10 to correct down limit.

• Test again. Repeat as necessary until door reverses upon contacting board.

FIG. 6-2 2 x 4 under center of door opening

Page 19

NOT CE

F DOO

R BECOMES

OBSTRUCED

PULL DOWN ON HAND

CHANGE LIGHT BULBS

WARNING

• Observe all safety warning and precautions! Improper light bulb removal or replacement could result in Death or Serious Injury.

• Disconnect power from opener before beginning this task.

• When replacing light cover, make sure wires are not pinched or near moving parts.

1. Disconnect power to door opener.

• Open powerhead light cover.

• Remove light bulb(s).

• Replace with maximum 100 Watt light bulb(s).

– Do NOT use light bulbs with greater than

100 Watt rating.

• Close powerhead light cover.

2. Reconnect power to door opener.

• Test light operation.

MOTION DETECTOR* - OVERVIEW

(Not available on all models)

Powerheads equipped with a motion detector sensor provide additional security when

exiting or entering the garage area.

*This sensor works by detecting body heat. Range of detection may be reduced when the temperature in the garage is close to body temperature.

NOTE: Detector positioning on the powerhead provides for monitoring below the powerhead.

OPERATION

• Detector sensor is always ON. There are NO user

controls or adjustments.

• Lights automatically turn ON when a change is detected and will turn OFF after 4 minutes of no change.

• Motion detector sensor will not turn OFF lighting turned ON at the wall console.

• Lighting turned ON at the wall console will remain ON until wall console turns lighting OFF or opener

is used.

CARRIAGE ENGAGE/DISENGAGE

Use Release Handle to manually connect or release belt bullet to Carriage.

TO RELEASE CARRIAGE:

1. Pull handle DOWN then let go.

2. Manually move door until carriage releases from bullet.

3. Raise or lower door manually.

Release Handle

TO RECONNECT CARRIAGE:

1. Verify RED block is in the UP position.

2. Manually move door until carriage engages bullet.

3. Raise or lower door using remote or wall console.

PULL

DOOR

FIG. 6-3 Carriage Release

DOOR

Motion Detector

RESET - OPEN/CLOSE TRAVEL LIMIT

Performing all ten (10) Limits/Force setting steps (pages 6-7) erases previous Limits/Force settings.

NOTE: The opener will not close the door automatically unless the Safe-T-Beam® System is installed and Limits are programmed.

(for installation)

TO REENGAGE PULL

DOWN AND TOWARD

POWERHEAD THEN

LET GO

TO RELEASE or RECONNECT CARRIAGE,

PULL DOWN AND LET GO

DISENGAGEENGAGE

(for installation) TO DISENGAGE PULL DOWN AND TOWARDS DOOR THEN LET GO

FIG. 6-4 Carriage Release (cut away view)

Page 20

This opener has a Serial Number sticker in which the serial numbers begin with 10 or higher.

If your garage door opener has a Serial Number sticker which looks like this, in which the first two numbers are 10 or higher, your opener will operate using this Series III wall control.

Follow the instructions on this page.

ATTENTION

MODEL AC SR3 THE GENIE COMPANY FCC ID: B8Q AC SR3 Residential Door Operator IC: 2133A-CSD1D 120V. 60HZ. 5A

S/N:10XXXX XXXXXXX

FOR HE P C L 1 800 35GENIE OR WWW GEN ECOMPANY COM

Open/Close Button

Open and closes door from inside garage

Sure-Lock™ Button

– LOCK disables controls after door is completely closed

– UNLOCK allows controls to work normally

Wall consoles from other manufacturers may not work with openers of these serial number groups. Genie® Series I wall buttons and Series II wall consoles will not work with openers of this serial number group.

WALL CONSOLE - OVERVIEW

Use only the Series III wall console provided with this unit.

Wall console has three buttons and one indicator light.

Indicator Light

Indicator light will display Red when wall console is properly wired and Sure-Lock™ is OFF. When SureLock™ is ON indicator light flashes.

Open/Close Button

Use this button to open or close garage door. When Sure-Lock™ is ON the Open/Close button will CLOSE door only. Note: Constant button pressure in the CLOSE mode will override error responses in the powerhead and close door.

Independent Light Control Button

Use this button to turn powerhead lights ON. Powerhead lighting will remain ON until this button is pressed again or a door action has been completed. Note: If opener has a Motion Detector sensor the sensor will keep powerhead lights ON as long as motion is detected.

Sure-Lock™ Button

When Sure-Lock™ is ON the powerhead cannot be activated by the wall console or a remote.

• Press and hold for 5 seconds (or until Indicator Light flashes) to activate Sure-Lock™.

• Press and release to turn Sure-Lock™ OFF.

Indicator Light

Red indicator light is always ON When Sure-Lock™ is ON the

indicator light flashes

Independent Light Control Button

Controls door opener lights from inside garage

Tip: If indicator light on wall console comes ON, but there is NO operation from

buttons -

verify

FROM STBs

FROM WALL

CONSOLE

FROM STBs

FROM WALL

CONSOLE

wall console wire

routing

at powerhead connector.

STB BWC IWC

OPTIONAL DUAL WALL CONSOLE - INSTALLATION

Use only a Series III wall console when adding a second wall console. The optional second

Genie®

Series III wall console must be purchased separately.

FROM STBs

FROM WALL

CONSOLE

NOT

USED

STB BWC IWC

Wire connector

POWERHEAD

NOT

NOT USED

USED

B/W

WALL

CONSOLE #1

TO WALL CONSOLE #1

B/W

WALL

CONSOLE #2

on Powerhead

BOTH TO POWERHEAD

FROM STBs

FROM WALL

CONSOLE #1

FROM WALL CONSOLE #2

NOT

USED

NOT

USED

NOT

USED

B/W

STB BWC IWC

Wire connector on

Powerhead

WALL

CONSOLE #1

B/W

WALL

CONSOLE #2

Page 21

CHAIN OR BELT - TENSION ADJUSTMENT

WARNING

• Observe all safety warning and precautions!

• Disconnect power from opener and disconnect

carriage in rail from bullet before beginning this task.

Visually inspect the belt every 6 months. NOTE: Tension adjustments should be made with the

door in the down position and the carriage released.

• At the center of the rail the belt should not be resting on the rail. See adjustment illustration on right. – With the bullet NOT engaged to the carriage,

tighten adjustment nut until belt does not, at the center of the rail, rest on rail. Do NOT overtighten.

• Ars there frayed edges on belt? – Contact a trained door system technician for

belt replacement.

• Are there kinks or twists in the belt? – Contact a trained door system technician for

belt replacement.

Adjustment required

Correctly adjusted

Belt

Approx. 1/8"

Belt at center of rail

Tighten nut to increase tension on belt

REMOTE BATTERY REPLACEMENT

Replace remote battery with a CR 2032 coin cell battery.

1. Open the remote case using a washer or coin that fits

into the slot at the top of the remote.

2. Replace battery.

3. Align components and snap case closed.

Page 22

ADJUSTMENT GUIDE - SPEED SETTINGS FOR HELP-1-800-35-GENIE OR WWW.GENIECOMPANY.COM

Speed settings are pre-programmed at the factory for the maximum speed. Speed settings should not need adjustment with this unit. However, travel speed for the opener in both the open and close directions can be adjusted to slower speeds to minimize normal wear for heavy sectional doors.

NOTE: One piece doors are automatically set during Limits programming to the slowest speed and opener speed cannot be reset for one piece doors.

CHANGE SPEED SETTING

Use this guide to ADJUST powerhead SPEED settings. There are three (3) Speed settings available on this

unit for the open and close directions. Door type (one piece or sectional), door weight and balance, and condition of door components / track affect door speed. Speed adjustment may not be available for some installations depending on these factors.

PRO GR AM

1. Press

lights turn steady ON. Release button.

on the powerhead and hold until both

SET

Lights go out and Round BLUE light comes ON.

2. Press two times and the Round BLUE and Long

BLUE lights come ON.

PRO GR AM

3. Press

once to enter the Speed Programming

SET

menu. The round LED will flash BLUE 3 times, then the current Speed setting for UP travel will display on the LEDs. See table below.

4. Press to raise or to lower UP Speed settings

within the available range. NOTE: Faster door speeds may not be available.

PRO GR AM

5. Press

to set UP Speed level. The long LED will

SET

flash BLUE 3 times, then the current Speed setting

for DOWN travel will display on the LEDs.

Speed Level

Default LED display is the current Speed setting

LED Speed indicator colors

Speed Level LED indicator colors

MAXIMUM

MID

6. Press to raise or to lower DOWN Speed settings within the available range. NOTE: Faster door speeds may not be available.

PRO GR AM

7. Press

to set DOWN Speed level. Both LEDs flash

SET

BLUE to confirm.

Powerhead LEDs

Round LED Long LED

Red

Purple

Blue

Red

Purple

Red Purple Blue

Purple

Red

SLOW

Blue

Page 23

ADJUSTMENT GUIDE - FORCE SETTINGS FOR HELP-1-800-35-GENIE OR WWW.GENIECOMPANY.COM

CAUTION

Door closing force is FACTORY set and requires no adjustment for normal operation.

• Never increase the door closing force to compensate for a damaged door or a binding door track.

• Never adjust force to compensate for a broken door spring.

• Perform monthly CONTACT REVERSE TEST as described on page 18.

Force settings are pre-programmed at the factory and "learned" during the Open/Close Limit settings steps. Some additional Force may be increased. For normal use, Force settings should not need adjustment with this unit. However, conditions that might suggest an adjustment is necessary are;

Doors with very stiff weather seals. Doors that start down, then STOP and reverse before they close. Doors that start up, but STOP before they completely open.

CHANGE FORCE SETTING

Use this guide to ADJUST powerhead FORCE settings. NOTE: There are nine (9) force levels.

PRO GR AM

1. Press

lights turn steady ON. Release button.

on the powerhead and hold until both

SET

Lights go out and Round BLUE light comes ON.

2. Press

3. Press

three times, Round RED light comes ON.

PRO GR AM

once to enter the Force Programming

SET

menu. The round LED will flash BLUE 3 times, then the current Force setting for UP force will display on the LEDs. See table below.

4. (If current UP Force setting is good, skip to Step

5.) Press to increase or to decrease UP Force settings within the available range.

PRO GR AM

5. Press

to set UP Force level. The long LED will

SET

flash BLUE 3 times, then the current Force setting

for DOWN force will display on the LEDs.

6. (If current DOWN Force setting is good, skip to

Step 7.) Press to increase or to decrease DOWN Force settings within the available range.

PRO GR AM

7. Press

to set DOWN Force level. Both LEDs flash

SET

BLUE to confirm.

Force Level

Default LED display is the current Force setting

LED indicator colors

Force Level 1

Force Level 3

Force Level 4

Force Level 6

Force Level 7

OFF, Blue, Purple, Red

Powerhead LEDs

Round LED Long LED

Force Level LED indicator colors

Blue

FFO2 leveL ecroF

Blue

Purple

FFO5 leveL ecroF

Purple

Red

OFF

Blue

OFF

Purple

OFF

Force Level 9

Red

FFO8 leveL ecroF

Red

Page 24

TROUBLESHOOTING GUIDE - MOC.YNAPMOCEINEG.WWW RO EINEG-53-008-1-PLEH ROF NOITAREPO

• Check power source, – Plug a lamp into outlet used for powerhead. If lamp works, power source is OK. – If not, check fuse or circuit breaker.

Opener does NOT run from wall console.

Opener runs, but door does NOT move.

Opener works from wall console, but NOT from remote.

Remote has less than 25 feet operating range or no operation.

Door starts down, then STOPS and goes back up.

Safe-T-Beam® System malfunction.

Door starts down, then STOPS before it is closed. OR Door will only open.

Door starts up, but STOPS before it is completely open.

Door will only run closed.

Door opener starts for no reason.

• If power is OK, – Check connections at powerhead terminals and at wall console. – Limits must be set with door arm connected to door.

• Check if wall console Sure-Lock™ is ON. Turn Sure-Lock™ OFF & check operation.

• Check for reversed, broken, or cut wires. Staples can cut insulation and short wires.

Repair or replace.

• Make sure carriage is engaged to belt bullet. See pages 11 and 19. Refer to

Installation poster or download poster from WWW.GENIECOMPANY.COM.

– Ensure carriage is in engaged position. See page 19.

• Check to make sure belt is not broken or OFF its pulley.

• Check FORCE ADJUSTMENT. See page 23.

• Check all remotes.

• Replace remote battery with good one. See page 21.

• Program remote to powerhead. See pages 9 or 10.

• Relocate remote inside car and or point remote at garage door.

• Replace battery. See page 21.

• Reposition door opener antenna.

• Remote LED does not come ON with button push - replace battery. See page 21.

•

Eliminate possible competing signals (satellite radio, FiOS® TV).

• If a NEW installation, check Door Arm position. Refer to Installation poster or download

poster from WWW.GENIECOMPANY.COM.

• Check if Limits are properly set. See pages 6-7.

• Check if Safe-T-Beam® Red LED is flashing. See page 18.

• Check Safe-T-Beam® system for beam obstruction or misalignment of lenses. See page 18.

• Check garage door for binding.

• If an operational problem exists, and opener will not close. The opener can be forced to

close as follows; Press and hold the wall console button until door is completely closed.

• Check for interference from adjacent Safe-T-Beam® units.

• Contact The Genie Company at 1-800-35-GENIE.

• Check Safe-T-Beam® wire connections at powerhead. See page 18.

• Check Limits are properly set. See pages 6-7.

• Check CONTACT REVERSE. See page 18.

• Check garage door for binding.

• Check closing "FORCE" adjustment. See page 23.

• Check Limits are properly set. See pages 6-7.

• Be sure door, opener, and springs are in good repair, properly lubrica

• Check opening "FORCE" adjustment. See page 23.

WARNING: If you suspect a problem with the garage door hardware or springs,

•

contact The Genie Company at 1-800-35-GENIE.

• Check Limits are properly set. See pages 6-7.

• Check Sure-Lock™. Sure-Lock™ should be OFF for normal operation. See page 20.

• Check door balance, condition, and door spring.

• Check opening "FORCE" adjustment. See page 23.

•

WARNING: If you suspect a problem with the garage door hardware or springs,

contact The Genie Company at 1-800-35-GENIE.

• Button stuck on wall console or remote.

• Was a remote lost or stolen? Erase all remotes from powerhead memory and program

new remotes. See page 15.

OD OT TAHWMELBORP

ted and balanced.

Page 25

TROUBLESHOOTING GUIDE - OPERATION (CONTINUED) ..................................................................... FOR HELP-1-800-35-GENIE

OD OT TAHWMELBORP

• Be sure all door fasteners are tight.

Noisy operation.

Door opener runs slow.

• Be sure garage door is in good repair, properly lubricated and balanced.

• Be sure opener is in good repair.

• Check operating condition of door. See pages 18. Door may need professional repair/ adjustment.

• Is this opener installed on a one piece door? Normal speed for one piece door is lowest speed setting.

• If carriage travel is less than 6 feet, opener configures programming for a one piece door.

• Check door speed. See page 22.

TROUBLESHOOTING GUIDE - POWERHEAD LEDs FOR HELP-1-800-35-GENIE OR WWW.GENIECOMPANY.COM

Powerhead LED

Round LED Long LED

OFF OFF

ON/RED/

STEADY

ON/RED/

FLASHING

ON/BLUE/

FLASHING

ON/PURPLE/

FLASHING

ON/RED/

FLASHING

ON/RED/

STEADY

ON/RED/

FLASHING

OFF Remote NOT programmed Program remote, see page 9

OFF

Possible Problem Solution

Normal operation None required

Check power supply

No response from unit

Contact a trained door system technician

Limits NOT set properly Reprogram Limits, see pages 6-7

Program error Unplug unit, wait 5 seconds, plug in

Component failure

Contact a trained door system technician

Program remote using IntelliCode® IntelliCode® 1 remote NOT programmed

2 remote, see page 9, then program

IntelliCode® 1 remote using

instructions on page 10 Safe-T-Beam® physical

obstruction Safe-T-Beam® signal

interference

Remove obstruction, recheck unit

Check alignment of Safe-T-Beam® pair

and nearest other Safe-T-Beam® pair

Door contact in up or down

OFF

ON/RED/

FLASHING

travel Door component failure

detected

OFF

ON/RED/

STEADY

Thermal cutout

Remove obstruction

Check door spring, track, rollers, hinges

and fixtures

DO NOT unplug unit

Wait until LED clears before operating

Page 26

REFERENCE - CIRCUIT WIRING DIAGRAM FOR HELP-1-800-35-GENIE OR WWW.GENIECOMPANY.COM

RÉFÉRENCE - DIAGRAMME DE CÂBLAGE DE CIRCUIT .......................................................

........................

.POUR OBTENIR DE L’AIDE-1-800-35-GENIE

REFERENCIA - ESQUEMA ELÉCTRICO DEL CIRCUITO ...................................................... PARA OBTENER AYUDA, LLAME AL 1-800-35-GENIE

Opener circuit wiring diagram. This wiring diagram is for reference only.

Schéma de câblage de l’ouvreur. Ce schéma de câblage est indiqué à titre de référence uniquement.

Diagrama del circuito del operador. Este diagrama es sólo para referencia.

Opening Cover May Cause Electric Shock.

FIG. 6-5

WARNING

AVERTISSEMENT

ADVERTENCIA

POWER CORD

CORDON DE SECTEUR

CABLE ELÉCTRICO

CONNECTOR

CONNECTEUR

CONECTADOR

WHITE

BLANC

BLANCO

BLACK

NOIR

NEGRO

GREEN

VERT

VERDE

CHOKE

BOBINE D ARRÊT

BOBINA DE CHOKE

WHITE

BLANC

BLANCO

7 6

5 4 3 2

L’ouverture du couvercle peut entraîner des chocs électriques.

Abrir la tapa puede causar choques eléctricos.

Disconnect power from opener prior to removing cover.

Coupez l’alimentation de l’ouvre-porte avant de retirer le couvercle.

Desconecte la electricidad del abrepuertas antes de quitar la cubierta.

PRINTED CIRCUIT BOARD

CIRCUIT IMPRIMÉ

CIRCUITO IMPRESO

WHITE

BLANC

BLANCO

BLACK

NOIR

NEGRO

BLACK

NOIR

NEGRO

STRIPED WHITE

BLANCO RAYADO

SAFE-T-BEAM®

BELT MOTOR

CORREA MOTEUR

COURROIE MOTOR

BLANC RAYÉ

BLACK

NOIR

NEGRO

RED

ROUGE

ROJO

1 2 3

(IWC or AWC)BWCSTB

BLACK

NOIR

NEGRO

CONSOLA INTELIGENTE DE LA PARED

WALL CONSOLE

CONSOLE DE MUR

CONSOLA DE LA PARED

SCREW DRIVE MOTOR

IMPULSIÓN DEL TORNILLO MOTEUR

COMMANDE DE VIS MOTOR

RED

ROUGE

ROJO

BLACK

NOIR

NEGRO

654321

STRIPED WHITE

BLANC RAYÉ

BLANCO RAYADO

(Purchased Separately)

INTELLIGENT WALL CONSOLE

CONSOLE INTELLIGENTE DE MUR

WARNING

AVERTISSEMENT

ADVERTENCIA

ELECTRICAL SHOCK

CHOC ÉLECTRIQUE

CHOQUE ELÉCTRICO

MOTION DETECTOR*

DÉTECTEUR DE MOUVEMENT

DETECTOR DE MOVIMIENTO

1 2 3

RED

ROUGE

ROJO

YELLOW

AMAR LLO

JAUNE

BLACK

NOIR

NEGRO

OPTICAL SENSOR*

SONDE OPTIQUE

SENSOR ÓPTICO

RED

ROUGE

ROJO

1 2 3 4

*SOME MODELS DO NOT COME WITH THIS FEATURE

QUELQUES MODÈLES NE VIENNENT PAS AVEC CETTE CONFIGURATION

ALGUNOS MODELOS NO VIENEN CON ESTA CARACTERÍSTICA

GREEN

VERT

VERDE

Page 27

SilentMax® 1000

Limited Warranty

GMI Holdings, Inc d/b/a The Genie Company (“Seller”) warrants to the original purchaser of the below identified SilentMax® 1000 (Model 3042) residential garage door opener (“Product”), subject to all of the terms and conditions hereof, that the Product and all components thereof will be free from defects in materials and workmanship for the following period(s) of time, measured from the date of purchase:

MOTOR/GEARBOX - Seller warrants the motor for the LIFETIME* of the product

BELT- Seller warrants the belt for a period of FIFTEEN (15) YEARS

CORE UNIT** PARTS - Seller warrants all other parts and components of the Core Unit for a period of FIVE (5) YEARS

ACCESSORIES - Seller warrants all accessories originally provided with the Product for a period of ONE (1) YEAR

*Lifetime shall mean as long as the original purchaser owns, and the Product remains installed in the home in which the Product is originally installed **The Core Unit consists of the powerhead, wired wall control, Safe-T-Beam

Seller’s obligation under this warranty is specifically limited to repairing or replacing, at its option, the Product or any part thereof which is determined by Seller to be defective during the applicable warranty period Any labor charges are excluded and will be the responsibility of the purchaser

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state This warranty is made to the original purchaser of the Product only, and is not transferable or assignable This warranty applies only to Product installed in a residential or other non-commercial application It does not cover any Product installed in commercial or industrial building applications This warranty does not apply to any unauthorized or improper installation, alteration or repair of the Product, or to any Product or component which has been damaged or deteriorated due to misuse, abuse, neglect, accident, failure to provide necessary maintenance, normal wear and tear, or acts of God or any other cause beyond the reasonable control of Seller, and does not cover batteries, missing or damaged parts from clearance or open box sales, or repairs or maintenance to door components

ALL EXPRESS AND IMPLIED WARRANTIES FOR THE PRODUCT, INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED IN TIME TO THE APPLICABLE WARRANTY PERIOD REFLECTED ABOVE NO WARRANTIES, WHETHER EXPRESS OR IMPLIED, WILL APPLY AFTER THE LIMITED WARRANTY PERIOD HAS EXPIRED Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you

IN NO EVENT SHALL GMI HOLDINGS, INC OR ITS PARENT OR AFFILIATES BE RESPONSIBLE FOR, OR LIABLE TO ANYONE FOR, SPECIAL, INDIRECT, COLLATERAL, PUNITIVE, INCIDENTAL OR CONSEQUENTIAL DAMAGES, even if Seller has been advised of the possibility of such damages Such excluded damages include, but are not limited to, loss of use, cost of any substitute product, or other similar indirect financial loss Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you

Claims under this warranty must be made promptly after discovery and within the applicable warranty period To obtain warranty service, you must contact

Genie

customer service and provide proof of the date and location of purchase and your identity as the original purchaser of the Product Call Genie® Customer Service toll free at 1-800-354-3643 to speak with a trained representative Purchaser must allow Seller a reasonable opportunity to inspect the Product claimed to be defective prior to removal or alteration of its condition Upon determination by Seller that the Product or any part thereof is defective during the applicable warranty period (which may require purchaser to return the Product to Seller at purchaser’s expense), Seller will supply the purchaser with replacement parts or, at its option, a replacement Product (shipping and handling of any replacement part(s) or replacement Product also at purchaser’s expense) Seller may use new or reconditioned parts, or a new or reconditioned Product of the same or similar design

system, J-Arm and rail

There are no established informal dispute resolution procedures of the type described in the Magnuson-Moss Warranty Act

PURCHASER:

INSTALLATION ADDRESS:

DATE PURCHASED: SERIAL NUMBER:

OPENER MODEL:

REMOTE CONTROL MODEL:

DEALER NAME:

DEALER ADDRESS:

G900-923

Page 28

This page left blank.

Page 29

This page left blank.

Page 30

This page left blank.

Page 31

CARACTÉRISTIQUES DU PORTIER ÉLECTRIQUE

INTELLICODE® 2

Une nouvelle génération de système de chiffrement supérieur qui rehausse la sécurité du portier électrique en modiﬁ ant constamment le code d'accès avec chaque utilisation de la télécommande. Le portier électrique répond une seule fois à chaque nouveau code. Un code d'accès copié à partir d'un système en marche et entré une nouvelle fois ne pourra contrôler le portier électrique.

Accédez au système de sécurité

Console murale de série III

Permet d'activer le portier électrique à partir de l'intérieur du garage. La console murale est dotée d'un voyant lumineux et des touches suivantes : Ouvrir/Fermer, Sure-Lock™ et contrôle indépendant de l'éclairage.

Elle est compatible avec la fonction Car2U®. Consulter les instructions de

programmation à la page 8, puis suivre les instructions de HomeLink® ou Car2U® dans le guide de l'utilisateur de votre véhicule.

CARACTÉRISTIQUES DE SÉCURITÉ

Système d'inversion sans contact Safe-T-Beam® (STB)

Projette un rayon invisible le long de l'ouverture de la porte. La porte s'arrête et inverse sa course pour s'ouvrir complètement si ce rayon est obstrué. Les DEL sur le moteur et sur le STB afﬁ chent un code d'autodiagnostic en cas de problème.

Système d'inversion par contact Safe-T-Reverse®

Arrête automatiquement la fermeture de la porte et inverse sa direction dans les deux secondes suivant le contact d'un objet.

Commande Automatique ForceGuard™

Déﬁ nit automatiquement la force requise pour ouvrir et fermer complètement la porte en fonction d'une sécurité maximale.

Système de surveillance Watch Dog™

Surveille le système Safe-T-Beam® pour s'assurer de son bon fonctionnement; arrête automatiquement la fermeture de la porte et inverse sa direction lorsqu'un problème de détecté.

Déverrouillage manuel d'urgence

Permet de déverrouiller manuellement la porte du portier électrique. Utilisé lors d'une panne de courant ou d'une autre urgence pour permettre l'ouverture et la fermeture manuelle de la porte.

Programmation électronique SmartSet™

Programmation facile permettant de régler la vitesse d'ouverture, les limites, la force et de programmer d'autres télécommandes.

Système d'éclairage automatique

Système d'éclairage à deux ampoules fournissant jusqu'à 200 W d'éclairage pour des sorties et des entrées sécuritaires pendant la nuit. S'ALLUME lorsque la porte est activée et s'ÉTEINT automatiquement quatre minutes plus tard.

Détection de mouvement intégrée (Disponible sur certains modèles)

Certains modèles sont dotés d'un moteur auquel est intégré un système de détection de mouvement. L'éclairage s'ALLUME automatiquement lorsqu'un mouvement est détecté, permettant ainsi un déplacement plus sécuritaire dans le garage. L'éclairage s'ÉTEINT après quatre minutes d'inactivité.

Page 32

TABLE DES MATIÈRES

Section ...................................................................................Page

Information sur la sécurité .............................. (Voir la page 2 dans espagnole)

Caractéristiques de l’ouvre-porte & Caractéristiques de sécurité .....1

Table des matières .....................................................................................................2

Installation

Instructions d'installation importantes ..........................................................3

1 Programmation des limites & de la force .............................................4-5

Le test d’inversion au contact ..........................................................................6

2 Programmation télécommandée .................................................................7

Programmation de HomeLink® ou Car2u® .................................................8

Référence

3 Illustrations d’installations typiques .....(Voir les pages de l'anglais 11-13)

4 Vue d'ensemble des contrôles de la tête d’alimentation ..................9

5 Vue d'ensemble des télécommandes et des options .................10-11

Télécommandes perdues ou volées ...........................................................10

Caractéristiques d’IntelliCode® .................................................................... 11

Ouvre-portes installées précédemment ..................................................... 11

6 Entretien & Dépannage ............................................................................12-20

Routine d'entretien mensuelle ..................................................................... 12

Équilibre de la porte ........................................................................................ 12

Vérification du système Safe-T-Beam® ...................................................... 12

Test de contact pour l’inversion de la porte .............................................. 13

Changer les ampoules .................................................................................... 13

Détecteur de mouvement - vue d'ensemble ............................................. 14

Régler - Ouvrir/Fermer la limite du trajet .................................................. 14

Verrouillage/déverrouillage du chariot ...................................................... 14

Console sur le mur ............................................................................................ 15

Facultatif - installation duelle de console de mur ................................... 15

Chaîne ou ajustement de tension de courroie .......................................... 16

Remplacement de la pile ............................................................................... 16

Guide du réglage de la vitesse ...................................................................... 17

Guide du réglage de la force ......................................................................... 18

Guide de dépannage - Fonctionnement .............................................19-20

Guide de dépannage – les DEL de la tête d’alimentation ..................... 20

L’OUVREUR DOIT ÊTRE INSTALLÉ AVEC LA

COMMAND MURALE INCLUSE.

LE SYSTÈME D’INVERSION DE SÉCURITÉ

Safe-T-Beam® DOIT ÊTRE INSTALLÉ POUR POUVOIR FERMER LA PORTE.

Page 33

Une fois l'opener' ; l'assemblée physique et

l'installation de s a été accomplie commencent ici.

Il n'y a aucune étape d'assemblée ou d'installation incluse en ce manuel. S'il y a lieu

une afﬁ che d'installation votre contact de professionnel de Genie® ou visite www.

geniecompany.com pour télécharger un dossier de pdf.

Les tâches d'assemblage mécanique suivantes doivent être accomplies avant de poursuivre.

 Le moteur et le rail sont boulonnés l'un à l'autre  L'extrémité de rail est ﬁ xée à une parenthèse d'en-tête qui est attachée à l'en-tête de porte de garage  Le moteur est ﬁ xé à un cadre de support suspendu à partir du plafond ou des solives du plafond  Les deux morceaux du bras de porte sont assemblés et ﬁ xés à la porte de garage  Les capteurs Safe-T-Beam® sont installés et câblés  La console murale est installée et câblée (Illustrée à la page 15)  Le chariot est engagé dans la chaîne ou dans la courroie d'entraînement

(Une illustration est montrée à la page 12 de la section anglaise)  Le moteur est branché dans une prise électrique approuvée

Commencer la programmation en déﬁ

nissant les limites

(voir la page suivante).

UNE AFFICHE D'INSTALLATION DE VERSION DE PDF EST DISPONIBLE À WWW.GENIECOMPANY.COM OU APPEL 1.800.35.GENIE POUR OBTENIR UN DOSSIER DE PDF D'EMAIL

IMPORTANTES INSTRUCTIONS D’INSTALLATION

AVERTISSEMENT: POUR RÉDUIRE LES RISQUES DEBLESSURES GRAVES OU DE MORT:

1. LIRE ET SUIVRE ATTENTIVEMENT TOUTES LES INSTRUCTIONS D’INSTALLATION, DE FONCTIONNEMENT ET TOUTES LES CONSIGNES DE SÉCURITÉ. (Si vous avez des questions ou si vous

ne comprenez pas les instructions ci-incluses, veuillez contacter The Genie Company ou votre distributeur Genie® local).

2. Installer uniquement sur une porte de garage à section correctement équilibrée. Une porte mal équilibrée pourrait entraîner de graves blessures. Demander à un revendeur agréé Genie de se charger des réparations des câbles, des ressorts et de toute autre quincaillerie avant l'installation de l’ouvreur.

3. Enlever toutes les cordes puis enlever ou désactiver tous les verrous de la porte avant d’installer l’ouvreur de la porte de garage.

4. Où possible, installer l'ouvre-boîtes de porte 7 pieds ou plus

au-dessus du plancher. Pour les produits qui ont un relâchement d'urgence, monter le relâchement d'urgence à portée mais, au moins 6 pieds au-dessus du plancher pour éviter la contact avec les véhicules pour empêcher le relâchement accidentel.

5. NE PAS raccorder l’ouvreur à la source d’alimentation avant

l’étape en donnant l’instruction.

6. Placer le bouton de la commande:

• En vue de la porte.

• À une hauteur minimale de 1,5 m afin que les jeunes enfants ne

puissent pas l'atteindre, et

• Loin de toutes pièces mobiles de la porte.

7. Placer l’étiquette d’AVERTISSEMENT de risque de coinçage

à proximité du bouton de la commande. Installez l'étiquette de déverrouillage de secours sur ou près du dispositif de déverrouillage de secours.

8. Après avoir installé l'ouvre por

sa course au contact d’un objet de 1 1/2 po (4 cm) (colombe de 2 sur 4) posé à plat sur le sol.

te, la porte de garage doit inverser

FONCTION DE LA PROTECTION INFRAROUGE

1. Lorsque la porte du garage s'ouvre, son mouvement ne sera pas influencé si le Safe-T-Beam® est obstrué.

2. Si le Safe-T-Beam® est obstrué avant que la porte du garage se ferme complètement, la porte ne fermera pas.

3. Lorsque la porte du garage se ferme, si le Safe-T-Beam® est interrompu par une personne ou un obstacle, la porte du

garage arrêtera sa descente et inversera automatiquement à sa positi

4. Enlevez l’obstruction du Safe-T-Beam®.

5. Si le système Safe-T-Beam® échoue, perd de son intensité, ou est installé de manière incorrecte, appuyez et tenez le

bouton "Ouvrir/Fermer" de la console du mur jusqu'à ce que la porte est atteinte sa position de fermeture complète. Si vous lâchez le bouton "Ouvrir/Fermer" automatiquement à sa position complètement ouverte.

sur la console du mur pendant le mouvement de fermeture, la porte inversera

on complètement ouverte.

Page 34

OTCE

—

RELÂCHEZ

APPUYEZ et

PROG RA M

—

SET

avancer

bleu LED

VOIR le long

AVERTISSEMENT

des obstacles et des personnes d'éviter le préjudice ou

les dommages matériels.

• Assurez-vous que la porte est en vue et l'espace libre

mur avant que des LIMITES et la FORCE soient placées.

Les dommages graves à l'ouvreur peuvent se produire.

• N'actionnez pas cette unité à partir de la console de

• La balle de chariot DOIT être engagée au chariot AVANT

des limites d'arrangement. Voir l'afﬁ che d'installation

(si si) ou référez-vous aux page 14.

ou les touches pour ouvrir ou

RELÂCHEZ

—

PROGRAM

APPUYEZ et TENEZ

et sortez la programmation.

Si la LED ROUGE avance - ARRÊTEZ

S’ALLUMER

VOIR le DEL

rond et bleu

se déplacer

Regarder la porte

—

SET

RAM

FERMÉE alors LIBÈRENT

APPUYEZ et TENEZ jusqu'à ce que la porte SOIT ENTIÈREMENT

DEUX

VOIR LES

DEL bleus

S’ALLUMER

jusqu'à ce que la porte soit dans la position ouverte ou fermée correcte.

de ces touches

REMARQUE : L'actionnement et l'arrêt de la porte peuvent être activés en utilisant l'une ou l'autre

VOIR le DEL bleu

clignoter

SET

PROGRAM

REMARQUE: Si les deux DEL s'allument

ROUGE en ce moment; le menu de

programmation des limites n'a pas été

entré correctement. Vous devez sortir de la

programmation et le recommencer.

Pour sortir la fonction de programmation

attendez 30 secondes la programmation à

RÉGLER & VÉRIFIER LES LIMITES ET LA FORCE

Les positions limites de porte OUVERTE (levée) et FERMÉE (abaissée) sont contrôlées à

(Suite de l'afﬁ che sur l'installation, si fournie)

PROGRAMMATION DES LIMITES ET DE LA FORCE

partir de réglages effectués sur le panneau situé dans la partie inférieure du moteur.

Commencer à l'étape 1 et continuer jusqu'à l'étape 10. Porte Force sont déﬁ nis dans le cycle

ﬁ nal d'ouverture/fermeture de ces étapes. Le moteur règle automatiquement le déplacement

les limites et la force sont programmées, NE PAS utiliser la

de la porte à une vitesse lente si la distance entre les limites est inférieure à 1,8 m (6 pi). Lorsque

fermer la porte.

Veuillez noter qu'il y a un seconde temps mort

NOTE : Si la balle n'a pas été engagée au

FERMETURE DE PORTE

chariot, faites tellement maintenant.

A) LIMITE DE COURSE DE

30 entre chaque étape de programmation.

Un temps mort de programmation pendant

ces étapes s'est produit quand deux LED de

clignotant ROUGES apparaissent. En cas d'un

temps mort remettez en marche svp à l'étape 1.

chronométrer dehors.

RELÂCHEZ

APPUYEZ et

Page 35

OT E

W O

RELÂCHEZ

—

APPUYEZ et

SET

OGRAM

vont AU LOIN.

Les deux bleus

sont programmées.

Les limites de la porte

Passer à l'étape 9

DÉFINIR LA FORCE.

instantanés de LED et

LA PORTE S’OUVRE

APPUYEZ et prise jusqu'à ce que la porte soit ENTIÈREMENT OUVERTE LIBÈRENT alors

B) OUVRIR LA LIMITE DU TRAJET

jusqu'à ce que la porte soit dans la

Sur la console de mur

APPUYEZ et RELÂCHEZ

peuvent être activés en utilisant l'une ou l'autre de

ces touches

position ouverte ou fermée correcte.

LA PORTE SE REFERME

REMARQUE : L'actionnement et l'arrêt de la porte

—

SET

GRAM

se déplacer

Regarder la porte

Réalisez un ESSAI réussi d'INVERSE de CONTACT et continuer avec la

programmation des télécommandes.

REMARQUE: Pour réinitialiser les paramètres de LIMITE, répéter les étapes 1 à 10.

SET

automatiquement lors de la première FERMETURE/

OUVERTURE complète de la porte.

RELÂCHEZ

APPUYEZ et

OGRAM

VOYEZ le long

clignotant du

bleu LED

RÉGLEZ LA FORCE La force est réglée

Sur la console de mur

APPUYEZ et RELÂCHEZ

Page 36

AVERTISSEMENT

Sur la console de mur

APPUYEZ et RELÂCHEZ

1. Maintenez les personnes dégagées de l'ouverture tandis

Une porte mobile peut causer des dommages ou la mort sérieux.

que la porte se déplace.

y compris la console de mur, l'extérieur, ou le clavier

numérique sans ﬁ l.

commencer à fonctionner, ainsi restez à partir de la porte

mobile et de ses pièces.

2. Ne permettez pas aux enfants de jouer avec l'ouvreur,

3. Pendant la programmation, l'ouvreur de porte pourrait

RELÂCHEZ

APPUYEZ et

LE TEST D’INVERSION AU CONTACT

avant l'essai d'inverse de contact.

1. Le test.

Les arrangements de force et de limite à la page précédente DOIVENT ÊTRE ACCOMPLIS

• Ouvrez la porte du garage à l'aide de la console sur le mur.

garage.

– Placez une planche 2 "x 4" (à plat) sous le centre de l'ouverture de la porte de

LA PORTE S’OUVRE

peuvent avoir besoin d'un ajustement au limite basse. Renvoyez aux pages 6-7 et

les étapes 1 à 10 pour corriger limite basse.

répondre à une limite incorrectement établie. Renvoyez aux pages 6-7 et répétez

(dans les 2 secondes) et inverser sa direction en position ouverte.

• Fermez la porte du garage à l'aide de la console sur le mur.

• Lorsque la porte fait contact avec la planche, la porte doit s'arrêter

– Des arrêts avant qu'il entre en contact avec le panneau 2 x 4, il peut simplement

• Si la porte:

2. Adjustment.

répétez les étapes 1 à 10 pour corriger limite basse.

– Les arrêts après avoir entré en contact avec le panneau 2 x 4 et ne le renverse pas

• Faites le test à nouveau. Répétez au besoin jusqu'à ce que la porte inverse après avoir

touché la planche.

Une fois l'essai d'inverse de contact est complet continuent les extérieurs de programmation sur la prochaine page.

Page 37

AVERTISSEMENT

VOIR les deux DEL

S’ALLUMER pourpre

fermes

1. Maintenez les personnes dégagées de l'ouverture tandis

Une porte mobile peut causer des dommages ou la mort sérieux.

que la porte se déplace.

y compris la console de mur, l'extérieur, ou le clavier

numérique sans ﬁ l.

commencer à fonctionner, ainsi restez à partir de la porte

mobile et de ses pièces.

2. Ne permettez pas aux enfants de jouer avec l'ouvreur,

3. Pendant la programmation, l'ouvreur de porte pourrait

RELÂCHEZ

APPUYEZ et

La prochaine fois que vous appuyez sur la

télécommande, elle fera fonctionner la porte.

Répéter au besoin pour d'autres télécommandes.

—

Le portier électrique est prêt à l'usage.

SET

PROGRAM

RELÂCHEZ

APPUYEZ et

RELÂCHEZ

clignotant du

VOYEZ le long

S’ALLUMER

VOIR le DEL

rond et bleu

pourpre LED

RELÂCHEZ

APPUYEZ et

S’ÉTEINDRE

VOIR les deux DEL

La programmation de base du moteur est terminée.

—

SET

PROGRAM

télécommandes IntelliCode® 1.

1. Consulter la page 7 pour les instructions de programmation avec les

Consulter la page 10 pour obtenir plus d'informations sur les télécommandes

REMARQUE : Les instructions qui suivent sont destinées à la ou aux

Apporter la ou les télécommandes près du moteur. Commencer à l'étape 1 et

télécommandes fournies avec ce portier électrique. Cette télécommande est

continuer jusqu'à l'étape 7 pour chaque touche à programmer.

IntelliCode® 1 et 2 et sur la manière de passer de IntelliCode® 2 à IntelliCode®

préréglée pour être utilisée avec le système d'accès de sécurité IntelliCode® 2.

APPUYEZ et TENEZ

PROGRAMMATION DE LA TÉLÉCOMMANDE À LA TÊTE D’ALIMENTATION POUR OBTENIR DE L’AIDE-1.800.35.GENIE

VOIR LES DEUX

DEL bleus

S’ALLUMER

APPUYEZ et

clignoter bleu

VOIR les deux DEL

RELÂCHEZ

Page 38

VOIR les deux DEL

S’ALLUMER pourpre

fermes

Entrer le NIP du clavier sans ﬁ l. 6Appuyer sur la touche pendant 1

seconde, puis relâcher et observer la longue

DEL du moteur s'allumer et passer au

pourpre.

Encore la presse et la prise se

boutonnent pour 1 seconde et puis

Maintenir appuyée la touche de

libèrent et voient sur le powerhead le bleu

instantané de les deux LED

Attendre 30 secondes, entrer le NIP et

nouveau et le portier électrique sera activé

pour vériﬁ er le

appuyer sur la touche

fonctionnement.

Programmation Homelink®

Si votre Homelink® a été précédemment programmé à un

ouvreur de Genie® commencent par l'étape 1 et continuez

par Step5 et 6 de la section de Homelink® ci-dessous.

Si votre Homelink® n'a pas été associé à un portier

électrique Genie® passer à la page 10 et changer une touche

de la télécommande de IntelliCode® 2 à IntelliCode® 1,

puis programmer cette touche avec le Homelink® de la

voiture avec les instructions Homelink® ; refaire les étapes 1

à 4 et continuer avec les étapes 5 et 6 de Homelink®.

—

PROGRAM

RELÂCHEZ

APPUYEZ et

APPUYER sur et relâcher une touche Genie®

IntelliCode® 2 programmée précédemment

sur la télécommande. En cas de doute sur

la télécommande, consulter la page 10.

La télécommande doit être activée pour

IntelliCode® 2.

SET

Sur la télécommande IntelliCode®

1 APPUYER sur et RELÂCHER une

touche. La longue DEL pourpre

reste ALLUMÉE.

pourpre LED

clignotant du

VOYEZ le long

Programmation de la télécommande ou du clavier sans ﬁ l IntelliCode® 1

Genie® IntelliCode® 1 Clavier sans ﬁ l Genie® IntelliCode® 1

Sur la télécommande IntelliCode®

1 APPUYER sur et RELÂCHER la

même touche.

Les deux DEL sur le moteur

doivent s'ALLUMER et PASSER au

bleu. La pression suivante sur la

télécommande actionne la porte.

Test. Répéter l'opération si

nécessaire pour toute autre

télécommande IntelliCode® 1.

FACULTATIF - PROGRAMMATION POUR ACTIONNER LA TÊTE EXTÉRIEURS DE HOMELINK®,

DE CAR2U®, OU D'INTELLICODE® 1 ET CLAVIERS NUMÉRIQUES SANS FIL DE LA SÉRIE II

Pour terminer l'une ou l'autre de ces tâches, il faut avoir au moins une touche de la

télécommande Genie® IntelliCode® 2 déjà programmée avec le moteur en place.

Pour Homelink® ou Car2U® : Il faut également avoir un véhicule activé pour Homelink®

être présente.

Pour la télécommande Genie® IntelliCode® 1 : La télécommande Genie® IntelliCode® 1 doit

Pour le clavier numérique sans ﬁ l Genie® IntelliCode® 1 : Le clavier numérique sans ﬁ l Genie®

ou Car2U® ainsi que les instructions de programmation pour exécuter ces étapes de

programmation.

RELÂCHEZ

2 3

APPUYEZ et TENEZ

doit être installé avec un NIP déjà programmé. Les instructions sans ﬁ l de clavier numérique

du clavier numérique de radio de Genie® IntelliCode® 2 viendront avec des instructions de

programmation.

S’ALLUMER

VOIR le DEL

rond et bleu

—

SET

PROGRAM

DEUX

VOIR LES

DEL bleus

S’ALLUMER

APPUYER sur la touche Homelink® à deux reprises.

Programmation Homelink®ou Car2U®

0102/21 ynapmoC eineG ehT 0102©

véhicule activé pour Homelink®.

Test. Répéter l'opération si nécessaire pour tout autre

Pour les véhicules activés pour Car2U® , suivre les

instructions Car2U®.6Test. Répéter l'opération si nécessaire pour tout autre

véhicule activé pour Car2U®.

Toute la programmation en option est terminée. Le portier électrique est prêt à l'usage.

Page 39

VUE D'ENSEMBLE DES COMMANDES DE LA TÊTE D’ALIMENTATION

Cette section décrit les simples fonctions de programmation. Utilisez cette page pour vous familiariser avec les boutons et voyants lumineux DEL utilisés pour programmer l’ouvre-porte.

Vue d’ensemble de la programmation

Il y a quatre menus pour programmer la tête d’alimentation:

Télé programmation (menu par défaut) Programmation des limites Programmation de la vitesse*

PRO GRA M

—

SET

Programmation de la force*

Voir les étapes de programmation des télécommandes et

Emplacement des commandes sur la tête

À la porte du garage

d’alimentation.

FIG. 4-1 Trouvez les boutons de contrôle

Il y a trois boutons et deux lumières (DEL) sur la tête

des limites dans les pages suivantes. *Les paramètres de la force et de la vitesse sont réglés en usine et ne nécessitent normalement pas de programmation. Les instructions de programmation personnalisée pour la vitesse et la force sont situées dans

la section Dépannage de ce manuel.

d’alimentation.

Voici les étapes de base pour entrer dans les quatre menus de programmation:

PRO GR AM

1. Appuyez

et tenez la touche jusqu'à ce que les deux

SET

lumières BLEUES S’ALLUMENT, puis relâchez.

À la porte

du garage

Voyant lumineux

DEL ROND

PROGRAM

Bouton

pour fermer

le trajet

Bouton

pour ouvrir

le trajet

2. Les deux DEL s’éteignent et une lumière BLEUE

ronde S’ALLUME. Vous êtes dans les menus de

SET

Voyant lumineux

DEL LONG

programmation des télécommandes.

En utilisant les boutons

au menu de programmation des limites, de la vitesse ou de la force.

FIG. 4-2 Boutons de commande

Chaque menu de programmation dispose d'un écran

DEL spécifique.

Chacun des boutons servent à entrer et à compléter la programmation de l'installation. Les DEL indiquent l'état ou un changement de fonction en illuminant ALLUMÉ,

Appuyez Programmation Écran DEL

ÉTEINT, ou ALLUMÉ clignotant dans l'une de trois couleurs différentes: BLEU, ROUGE ou POURPRE.

Défaut Télécommande Bleu rond

Tout au long des instructions dans ce manuel, les boutons et les DEL sont également affichés sous forme

Limites Bleu long

d'icônes.

Boutons

Nom Forme Utilisation

Bouton de commande

Le bouton Fermer le trajet

PR O G R AM

Entre et sélectionne

les menus de

SE T

programmation

multifonction; déplace

la porte, avance dans les menus

X2 Vitesse Bleu rond & Bleu long

X3 Force Rouge rond

3. Appuyez

fonctions du menu de programmation.

PRO GRA M

sur le bouton pour entrer dans les

SET

Si vous avez entamé un menu non désiré de

programme et n'êtes pas sûr où vous êtes - n'appuyez sur aucun bouton pendant 30 secondes. La fonction

Le bouton Ouvrir le trajet

multifonction; déplace

la porte, avance dans les

de programmation sera interrompue après 30 secondes s'il n'y a pas d'activité sur la touche.

menus

Couleurs DEL

ou , vous pouvez dirigez

Rouge rond et Rouge long

Pourpre rond et Pourpre long

Bleu rond et Bleu long

0102/21 ynapmoC eineG ehT 0102©

Page 40

VUE D'ENSEMBLE - EXTÉRIEURS ET OPTIONS

AVERTISSEMENT

Une porte en mouvement peut causer des blessures graves ou la mort.

1. Garder les gens hors de l'ouverture de la porte

pendant qu'elle est en mouvement.

2. Ne permettez PAS aux enfants de jouer avec

l’ouvre-porte, y compris la console sur le mur, la télécommande, ou le clavier sans ﬁ l.

3. Pendant la programmation, l'ouvre-porte pourrait

commencer à fonctionner, alors gardez les gens et les objets loin de la porte en mouvement et de ses parties. Pour empêcher la porte de se déplacer, fermez la porte et débranchez-la de l'ouvre-porte en tirant sur l’annulation de secours.

Télécommande

à trois boutons

FIG. 5-1 Télécommandes

Voir la page 20 pour des instructions changeantes de batterie.

EXTÉRIEUR PERDU OU VOLÉ

- MÉMOIRE DE DÉGAGEMENT

Enlever des télécommandes de la mémoire de la tête d’alimentation enlèvera toutes télécommandes apprises.

REMARQUE: Suivez les étapes PROGRAMMATION DE LA TÉLÉCOMMANDE À LA TÊTE D’ALIMENTATION afin d’entrer à nouveau les télécommandes qui restent ou les nouvelles.

1. Appuyez et tenez

jusqu'à ce que les deux lumières S’ALLUMENT sur le bleu. Relâchez le bouton.

PRO GR AM

SET

2. Les lumières s'éteignent et une lumière BLEUE ronde S’ALLUME.

—

PRO GR AM

SET

—

3. La presse encore et la longue LED clignote

pourpre.

4. Pressez

et simultanément

sur le powerhead et tenez

OGR AM

SET

—

jusqu'au BLEU instantané de les deux LED.

CERTIFIÉ PAR LA FCC ET IC

Cet appareil est conforme aux normes de la FCC Partie 15 et RSS 210 d'Industrie Canada. Cet équipement a été testé et déclaré conforme aux limites imposées pour les équipements numériques de classe B, conformément à la Partie 15 des règlements de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Toutefois, il n'existe aucune garantie que ces interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou télévision, qui peut être déterminé en ÉTEIGNANT et ALLUMANT l'équipement, l'utilisateur devrait essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne réceptrice.

• Augmenter la séparation entre l'ouvre-porte et le

récepteur.

• Branchez l'ouvre-porte dans une prise sur un circuit différent de celui sur lequel le récepteur est connecté

• Consultez votre revendeur local.

• Vériﬁ er que la mémoire est effacée. Appuyer sur une

touche de la télécommande qui était programmée au moteur. La télécommande n'active pas le portier électrique.

• Le portier électrique de la porte de garage fonctionne normalement à l'aide de la console murale.

• La programmation des autres télécommandes est illustrée à la page 4. Le portier électrique ne

reconnaitra plus les signaux de la télécommande manquante ou toute autre télécommande n'ayant pas été reprogrammée au moteur.

0102/21 ynapmoC eineG ehT 0102©

Page 41

Si le portier électrique comporte un autocollant avec un numéro de série qui ressemble à celui-ci (les deux premiers chiffres sont 10 ou un chiffre plus élevé), il est équipé d’un INTELLICODE® 2.

Si vous possédez un autre portier électrique de porte de garage dont le numéro de série ne ressemble PAS à celui-ci, vous devez utiliser le réglage INTELLICODE® 1 sur la télécommande pour faire fonctionner ce portier électrique.

ATTENTION

MODEL AC SR3 THE GENIE COMPANY FCC ID: B8Q AC SR3 Residential Door Operator IC: 2133A CSD1D 120V 60HZ 5A

S/N:10XXXX XXXXXXX

FOR H P CAL 1 80035GENIE OR WWW GENIECOMPANY COM

LES CARACTÉRISTIQUES D’INTELLICODE®

Les autres modèles de portiers électriques, de télécommandes et de claviers numériques sans ﬁ l Genie® utilisent les signaux IntelliCode® 1 pour communiquer. La ou les télécommandes fournies avec cet appareil transmettent avec des signaux IntelliCode®

1 ou IntelliCode® 2. La ou les télécommandes fournies dans cet

emballage sont préréglées pour les signaux IntelliCode® 2 et elles peuvent être conﬁ gurées pour communiquer avec les portiers électriques IntelliCode® 1 déjà installés. Cette double option IntelliCode®

permet à une télécommande IntelliCode® 2 d'activer différents modèles de portiers électriques Genie® pour porte de garage.

Ce nouveau portier électrique Genie® pour porte de garage acceptera UNIQUEMENT les signaux provenant d'une télécommande envoyant des signaux IntelliCode®

2 (voir la page 4) ou d'une télécommande IntelliCode® 1 de marque Genie® qui a été programmée pour le

portier électrique utilisant une nouvelle télécommande

IntelliCode® 2 (voir la page 7). REMARQUE : Les autres télécommandes qui ne sont

pas programmées pour IntelliCode® 2 de Genie® ne peuvent activer ce portier électrique.

La programmation d’ouvre-portes de garage IntelliCode® 1 Genie® précédemment installées

Les télécommandes fournies avec cet appareil peuvent activer les autres modèles de portier électrique (IntelliCode® 1) de porte de garage. Le réglage par défaut de l'IntelliCode® 2 doit être changé pour celui de l'IntelliCode® 1. (Suivez ces mêmes étapes pour passer d'IntelliCode® 1 à

IntelliCode® 2.) La couleur de DEL afﬁ chée sur la télécommande

indique le mode IntelliCode®.

Rouge = IntelliCode® 1 / Vert = IntelliCode® 2

1. Sélectionnez un bouton sur la télécommande qui

n'a PAS été programmé à la nouvelle tête d’alimentation.

2. Appuyez sur et tenez ce bouton pendant 10 secondes. Les LED rouges et vertes avancent et séjour DESSUS.

3. Appuyez sur le même bouton deux fois pour basculer la sélection IntelliCode® de

IntelliCode® 2 à IntelliCode® 1.

10 SECS

Si vous avez ...

Un, deux ou trois portiers électriques IntelliCode® 2 au maximum

Une combinaison de portiers électriques fabriqués entre 1997 et 2010 (IntelliCode® 1) et les nouveaux portiers électriques

IntelliCode® 2

Un ou plusieurs portiers électriques fabriqués entre 1997 et 2010 (IntelliCode® 1)

REMARQUE : Un maximum de trois différents portiers électriques peuvent être programmés pour une télécommande à trois touches.

Extérieur à trois boutons

Utiliser cette programmation IntelliCode®

Utiliser IntelliCode® 2

Utiliser IntelliCode® 2 ou 1

Utiliser IntelliCode® 1

4. Appuyez sur le même bouton

pour confirmer la bascule. La sélection IntelliCode® pour ce bouton est réglée sur

IntelliCode® 1.

5. Emmenez la télécommande au premier ouvre-

porte de garage Genie® et suivez les instructions de cet ouvre-porte pour programmer une nouvelle télécommande.

Répéter pour les autres télécommandes de garage

Genie® si nécessaire.

LED rouge

LED Vert

0102/21 ynapmoC eineG ehT 0102©

Page 42

ENTRETIEN ET DÉPANNAGE

Si vous avez des questions, s'il vous plaît n'hésitez pas à contacter le service clientèle au: 1.800.35.GENIE

IMPORTANTES CONSIGNES DE SÉCURITÉ

AVERTISSEMENT:POUR RÉDUIRE LES RISQUES DE BLESSURES GRAVES OU DE MORT:

1. LIRE ET RESPECTER TOUTES LES INSTRUCTIONS.

2. Ne jamais permettre aux enfants d’actionner ou de jouer avec les commandes de la porte. Garder les télécommandes hors de la portée

des enfants.

3. Toujours garder en vue la porte en mouvement et tenir à l'écart toute personne ou objet jusqu'à ce que la porte soit totalement fermée. NE JAMAIS PASSER SOUS LA PORTE EN MOUVEMENT.

4. NE JAMAIS PASSER SOUS UNE PORTE À L'ARRÊT, PARTIELLEMENT OUVERTE.

5. Tester l’ouvreur tous les mois. La porte de garage DOIT inverser sa course au contact d’un objet de 1 1/2 po (4 cm) (colombe de 2 sur

4) posé à plat sur le sol au centre de l’ouverture de la porte. Après avoir réglé la force ou la limite de la course, retester l’ouvre-porte de garage. Un mauvais réglage de l’ouvre-porte peut entraîner des blessures graves voire la mort.

6. Utiliser, dans la mesure du possible le déclenchement d’urgence uniquement lorsque la porte est fermée. Utiliser le déclenchement avec

prudence lorsque la porte est ouverte. Des ressorts faibles ou brisés peuvent faire descendre la porte rapidement ce qui peut entraîner des blessures graves voire la mort.

7. VEILLER À CE QUE LA PORTE SOIT CORRECTEMENT ÉQUILIBRÉE. Consulter le manuel du propriétaire de la porte de garage. Une porte

déséquilibrée pourrait entraîner de graves blessures voire la mort. Demander à un technicien professionnel de se charger des réparations des câbles, des ressorts et de toute autre quincaillerie.

CONSERVER CES INSTRUCTIONS.

AVERTISSEMENT

• La quincaillerie des portes de garage (ressorts, câbles, supports, poulies, etc.) sont sous une pression et tension extrême.

• NE PAS essayer de réparer ou ajuster les ressorts de la porte ou toute autre quincaillerie, et NE PAS faire marcher la porte de garage automatiquement ou manuellement si la porte est mal équilibrée ou des

ressorts sont brisés.

– CONTACTEZ UN TECHNICIEN FORMÉ DANS LES

SYSTÈMES DE PORTE.

ENTRETIEN DE ROUTINE MENSUEL

Tâches (3) de base d'entretien mensuel.

• L'équilibre de la porte

• Vérification du système Safe-T-Beam®

• Inverser au contact

Les instructions pour ces tâches et d’autres se trouvent sur les pages suivantes.

L’ÉQUILIBRE DE LA PORTE

• La porte étant fermé, la poignée de dégagement de traction et a laissé vont libérer le chariot de porte du

système d'entraînement.

• Levez la porte manuellement d’environ

0.9m - 1.2m et relâchez. – La porte devrait rester fixe ou se déplacer très

légèrement.

– Si la porte se déplace rapidement, UN TECHNICIEN

FORMÉ DANS LES SYSTÈMES DE PORTE.

• Fermez la porte.

• Vérifiez que le bloc ROUGE dans le chariot est en position haute. – Faites fonctionner la porte en utilisant la télécommande

ou la console sur le mur.

– La porte se ré-attachera elle-même au montage du

chariot.

AVERTISSEMENT

Utilisez la console du mur fournie avec l’ouvre- porte. D'autres consoles approuvées de mur peuvent être disponibles. Les consoles inapprouvées ou incompatibles de mur peuvent faire fonctionner l'ouvreur inopinément.

VÉRIFICATION DU SYSTÈME Safe-T-Beam®

• Les DEL rouges et verts sont ALLUMÉS d’une lumière ferme, le système est OK

• Le DEL clignote – Vérifiez s’il y a une obstruction

DE STBs

DE LA CONSOLE

DE MUR

– Vérifiez l'alignement – Vérifiez s’il y a des interférences

au signal provenant d'un autre

NON

UTILISÉ

appareil Safe-T-Beam®

• Pas de DEL rouge ou vert

STB BWC IWC

– Vérifier le câblage et les

connexions de fil

0.9m - 1.2 m

Porte en section Porte d’une pièce

FIG. 6-1 Équilibre de la porte

0102/21 ynapmoC eineG ehT 0102©

NON

UTILISÉ

Page 43

LE TEST D’INVERSION AU CONTACT (Essai mensuel)

Les paramètres de la force et de la limite DOIVENT ÊTRE COMPLÉTÉS avant le test.

1. Le test.

• Ouvrez la porte du garage à l'aide de la console sur le mur.

– Placez une planche 2 "x 4" (à plat) sous le centre

de l'ouverture de la porte de garage (Fig. 6-2).

• Fermez la porte du garage à l'aide de la console sur le mur.

• Lorsque la porte fait contact avec la planche, la porte doit s'arrêter (dans les 2 secondes) et inverser sa direction en position ouverte.

2. Ajustement.

• Si la porte n’inverse pas.

– Vérifiez que la limite "du bas" de la porte

est réglée correctement dans la position complètement fermée. Elle ne devrait pas avoir atteinte sa limite "fermée" avant de frapper la planche. Reprogrammez limite de fermeture avec la porte complètement fermée.

– Si la porte s'arrête mais n’inverse pas, rétablissez

vos limites. Revenez à la pages 4-5 et répétez les paramètres de limites pour corriger la limite basse.

• Faites le test à nouveau. Répétez au besoin jusqu'à ce que la porte inverse après avoir touché la planche.

FIG. 6-2 2 x 4 sous le centre de l'ouverture de la porte

CHANGER LES AMPOULES

AVERTISSEMENT

• Observez tous les avertissements et précautions de sécurité! Mal enlever ou remplacer une ampoule pourrait entraîner la mort ou de graves blessures.

• COUPEZ l'alimentation avant d'entreprendre cette tâche.

• En remplaçant la couverture légère, assurez-vous que des ﬁ ls ne sont pas pincés ou approchez-vous des pièces mobiles.

1. COUPEZ l'alimentation à l’ouvre-porte.

• Ouvrez le couvercle de la lumière de la tête d’alimentation.

• Enlevez l’ampoule(s).

• Remplacez avec des ampoules électriques

MAXIMUM de 100 Watts. – Ne PAS utiliser d’ampoules électriques avec plus

de 100 watt.

• Fermez le couvercle de la lumière de la tête d’alimentation.

2. Activez le courant à l’ouvre-porte.

• Testez le fonctionnement de la lumière.

0102/21 ynapmoC eineG ehT 0102©

Page 44

VERTISSEM

ORTE EST BLOQUÉE

BASSEZ A POIGNÉE

DÉTECTEUR DE MOUVEMENT* - VUE D'ENSEMBLE

(N'est pas disponible sur tous les modèles)

Les moteurs équipés d'un détecteur de mouvement offrent plus de sécurité lorsque l'on sort ou entre dans le garage.

*La chaleur de corps détectant cette sonde fonctionne près. La portée de détection peut être réduite quand la température dans le garage est proche de la température corporelle.

REMARQUE: Lorsque le détecteur est placé sur le moteur, il détecte le mouvement sous le moteur.

FONCTIONNEMENT

• Le détecteur est toujours ACTIF. Il n'y a AUCUNE

commande ou ajustement d'utilisateur.

• Les lumières s'ALLUMENT automatiquement quand un changement est détecté et s'ÉTEINT après 4 minutes sans changement.

• Le détecteur de mouvement n'ÉTEINT pas l'éclairage ALLUMÉ à la console murale.

• L'éclairage ALLUMÉ à partir de la console murale restera ALLUMÉ jusqu'à ce que la console murale soit utilisée pour ÉTEINDRE l'éclairage ou que le portier électrique soit utilisé.

VERROUILLAGE DU CHARIOT

Utiliser la poignée de déverrouillage pour connecter ou dégager manuellement la charge d'entraînement de la chaîne ou de la courroie au chariot.

POUR DÉGAGER LE CHARIOT :

1. Tirer la poignée vers le BAS et relâcher.

2. Déplacer la porte manuellement jusqu’à ce que le chariot soit dégagé de la charge d’entraînement.

3. Soulever ou abaisser la porte manuellement.

Poignée de déverrouillage

POUR RECONNECTER LE CHARIOT :

1. Vérifier que le bloc ROUGE est en position LEVÉE.

2. Déplacer la porte manuellement jusqu’à ce que le chariot enclenche la charge d’entraînement.

3. Soulever ou abaisser la porte à l’aide de la télécommande ou de la console murale.

TIRER

PORTE

FIG. 6-3 Désactiver du chariot

Sonde de détecteur de mouvement

RÉAJUSTEMENT - OUVRIR/FERMER LA LIMITE DU TRAJET

Effectuer toutes les dix (10) ÉTAPES pour régler les limites/la force efface les paramètres des limites/force

précédentes.

REMARQUE: L’ouvre-porte ne fermera pas la porte automatiquement à moins que le système SafeT-Beam® soit installé et que les limites soient programmées.

PORTE

(pour l’installation) POUR RÉENGAGER,

TIRER VERS LE BAS ET

VERS LE MOTEUR,

PUIS RELÂCHER

POUR RELÂCHER ou RECONNECTER LE CHARIOT,

TIRER VERS LE BAS ET RELÂCHER

DÉSENGAGERENGAGER

(pour l’installation) POUR DÉSENGAGER, TIRER VERS LE BAS ET VERS LA PORTE, PUIS RELÂCHER

FIG. 6-4 Dégagement du chariot (coupe schématique)

0102/21 ynapmoC eineG ehT 0102©

Page 45

STB

BWC

DE STBs

DE LA

NSO

Cet ouvreur a un autocollant de numéro de série dans lequel les numéros de série commencent par 10 ou plus haut.

Si le portier électrique comporte un autocollant avec un numéro de série qui ressemble à celui-ci (les deux premiers chiffres sont 10 ou un chiffre plus élevé), ce portier électrique fonctionnera à l'aide de cette commande murale de série III.

Suivre les instructions sur cette page.

ATTENTION

MODÈLE AC SR3 THE GENIE COMPANY FCC ID : B8Q AC SR3 Portier électrique résidentiel IC : 2133A-CS 1D 120 V 60 Hz 5 A

N/S : 10XXX XXXXXXXX

FOR H P CA L 1 800 35GENIE OR WWWGEN ECOMPANY COM

Les consoles de mur d'autres fabricants peuvent ne pas fonctionner avec des ouvreurs de ces groupes de numéro de série. Les séries I de Genie® murent des boutons et les consoles de mur de la série II ne fonctionneront pas avec des ouvreurs de ce groupe de numéro de série.

LA CONSOLE DU MUR - VUE D'ENSEMBLE

Utilisation seulement que la console de mur de la série III a fournie en cette unité.

La console de mur a trois boutons et l'un voyant de signalisation.

Indicator Light

Le voyant de signalisation montrera le rouge quand la console de mur est correctement câblée et serrure de vacances sont éteintes. Quand la serrure de vacances est SUR le voyant de signalisation clignote.

Bouton pour OUVRIR/FERMER

Employez ce bouton pour s'ouvrir ou porte étroite de garage. Quand la serrure de vacances est SUR bouton ouvert/étroit FERMERA la porte seulement. Note: La pression constante de bouton en mode ÉTROIT dépassera des réponses d'erreur dans la tête de puissance et la porte étroite.

Contrôle indépendant de la lumière

Utilisez ce bouton pour allumer les lumières principales de puissance. L'éclairage principal de puissance restera allumé jusqu'à ce que ce bouton soit appuyé sur encore ou une action de porte a été accomplie. REMARQUE: Si l'ouvreur a une sonde de détecteur de mouvement la sonde gardera les lumières principales de puissance DESSUS tant que le mouvement est détecté.

Bouton pour verrouillage de vacance

Quand la serrure de vacances est SUR la tête de puissance ne peut pas être activé par la console de mur ou un extérieur.

• Pressez et tenez pendant 5 secondes (ou jusqu'aux ﬂ ashes du voyant de signalisation) pour activer la serrure de vacances.

• La presse et le dégagement pour tourner des vacances ferment à clef AU LOIN.

Touche fermeture/ouverture

Ouvre et ferme la porte de l'intérieur du garage

Touche Sure-Lock™

– LOCK (VERROUILLAGE) désactive les commandes lorsque la porte est complètement fermée – UNLOCK (DÉVERROUILLAGE) permet aux commandes de fonctionner normalement

Voyant lumineux

Le voyant lumineux rouge est toujours ALLUMÉ

Lorsque le système Sure-Lock™ est ACTIVÉ, le voyant lumineux clignote.

Touche du contrôle indépendant de l'éclairage

Contrôle l'éclairage du portier électrique de l'intérieur du garage

Bout: Si le voyant de signalisation sur la console de mur vient DESSUS, mais il n'y a AUCUNE opération des boutons

- vériﬁ ez le cheminement

DE STBs

CONSOLE

DE LA

DE MUR

DE STBs

DE LA CONSOLE

DE MUR

de ﬁ l de console de mur au connecteur de tête de puissance.

STB BWC IWC

FACULTATIF - INSTALLATION DUELLE DE CONSOLE DE MUR

Utilisation seulement que la console de mur de la série III a fournie en cette unité. Une deuxième console facultative de mur de la Dérie III de Genie® (non fournie) peut être ajoutée.

DE STBs

DE LA CONSOLE

DE MUR

NON

UTILISÉ

STB BWC IWC

NON

UTILISÉ

À LA TÊTE

DE PUISSANCE

B/W

À LA CONSOLE

DE MUR #1

B/W

Connecteur de ﬁ l sur

Powerhead

À LA CONSOLE

DE MUR #1

À LA CONSOLE

DE MUR #2

À LA TÊTE DE PUISSANCE

DE STBs

DE LA CONSOLE

DE MUR #1

DE LA

CONSOLE

DE MUR #2

NON

UTILISÉ

NON

UTILISÉ

NON

UTILISÉ

NON

UTILISÉ

STB BWC IWC

Connecteur de ﬁ l sur

Powerhead

0102/21 ynapmoC eineG ehT 0102©

B/W

CONSOLE DE

MUR #1

B/W

CONSOLE DE

MUR #2

Page 46

CHAÎNE OU AJUSTEMENT DE TENSION DE COURROIE

AVERTISSEMENT

• Observez tous les avertissement et précautions

de sûreté!

• Démontez la puissance de l'ouvreur avant de

commencer cette tâche.

Réglages requis

Courroie

Environ 3,1 mm/1/8 po

Inspecter visuellement la chaîne ou la courroie tous les 6 mois.

REMARQUE : Les réglages de tension doivent être effectués avec la porte abaissée et le chariot dégagé.

• Au centre du rail, la courroie ne doit pas reposer contre le rail. Voir l'illustration de réglage à droite. – Alors que la charge d'entraînement n'est PAS

engagée sur le chariot, serrer l'écrou de réglage jusqu'à ce que la courroie ne repose pas contre le rail, au centre du rail. Ne PAS trop serrer.

• La chaîne est-elle rouillée ou les bords de la courroie sont-ils efﬁ lés? – Contacter un technicien compétent spécialisé

dans les systèmes de porte pour remplacer la chaîne ou la courroie.

• La courroie est-elle pliée ou vrillée? – Contacter un technicien compétent spécialisé

dans les systèmes de porte pour remplacer la chaîne ou la courroie.

Correctement réglé

Courroie au centre du rail

Serrer l'écrou pour augmenter la tension de la courroie

REMPLACEMENT DE LA PILE

Remplacer la pile de la télécommande avec une pile bouton CR 2032.

1. Ouvrez le boîtier de télécommande à l'aide d'une

rondelle ou d’une pièce de monnaie qui s'insère dans la fente en haut de la télécommande.

2. Remplacez la pile.

3. Alignez les composants et fermez le boîtier.

0102/21 ynapmoC eineG ehT 0102©

Page 47

GUIDE D’AJUSTEMENT – RÉGLER LA VITESSE POUR OBTENIR DE L’AIDE-1.800.35.GENIE OR WWW.GENIECOMPANY.COM

Les paramètres de vitesse sont préprogrammés à l'usine pour la vitesse maximale. Les paramètres de vitesse ne devraient pas avoir besoin d'ajustement dans cet appareil. Toutefois, la vitesse du trajet de l'ouvre-porte peut être ajustée à des vitesses plus lentes pour réduire l'usure normale des lourdes portes en section.

REMARQUE: Les portes d’une pièce sont réglées automatiquement lors de la programmation des limites à la vitesse la plus lente et la vitesse d’ouverture ne peut être réajustée pour les portes d’une pièce.

CHANGEMENT DU RÉGLAGE DE VITESSE

Utilisez cette tâche pour AJUSTER les paramètres de VITESSE de la tête d’alimentation.

Il y a trois (3) réglages de vitesse disponibles sur cet appareil. Le type de porte (une pièce ou en section), poids de la porte et l'équilibre, et l'état des composants de la porte/piste affectent la vitesse de la porte. Le réglage de la vitesse n’est pas disponible pour certaines installations en fonction de ces facteurs.

1. Appuyez

ce que les deux voyants lumineux S’ALLUMENT de façon ferme. Relâchez le bouton.

Les lumières s'éteignent et une lumière bleue et

ronde S’ALLUME.

2. Appuyez

BLEUES longues S’ALLUMENT.

3. Appuyez

programmation de vitesse. La LED ronde clignotera BLEUES 3 fois, puis l'arrangement courant de vitesse pour le voyage HAUT montrera sur la LED.

4. Appuyez

LE HAUT des arrangements de vitesse dans la marge disponible. REMARQUE: Des vitesses plus rapides de porte peuvent ne pas être disponibles.

5. Appuyez

La longue LED clignotera BLEUES 3 fois, puis l'arrangement courant de vitesse pour VERS LE BAS voyagent montrera sur la LED.

6. Appuyez

des arrangements de vitesse dans la marge dispo. REMARQUE: Des vitesses plus rapides de porte peuvent ne pas être disponibles.

7. Appuyez

DEL clignotent en bleu pour confirmer.

PRO GR AM

sur la tête d'alimentation et tenez jusqu'à

SET

deux fois et les lumières BLEUES rondes et

PRO GR AM

une fois pour écrire le menu de

SET

à augmenter ou pour s'abaisser VERS

PRO GR AM

pour installer le niveau de vitesse.

SET

à augmenter ou pour s'abaisser EN BAS

PRO GR AM

pour établir le niveau de vitesse. Les deux

SET

Niveau de vitesse

L’afﬁ chage DEL par défaut est le réglage de vitesse actuel

Les couleurs des voyants lumineux DEL de vitesse

Les couleurs des voyants lumineux DEL du niveau de vitesse

MAXIMUM

MOYEN

LENT

Les DEL de la tête d’alimentation

DEL rond DEL long

Rouge

Pourpre

Bleu

Rouge

ALLUMÉ Pourpre

ALLUMÉ

Bleu

ALLUMÉ

0102/21 ynapmoC eineG ehT 0102©

Rouge

Pourpre

Bleu

Rouge

ALLUMÉ Pourpre

ALLUMÉ

Bleu

ALLUMÉ

Page 48

GUIDE D’AJUSTEMENT – RÉGLER LA FORCE POUR OBTENIR DE L’AIDE-1.800.35.GENIE OR WWW.GENIECOMPANY.COM

ATTENTION

La force de la fermeture de la porte est réglée en USINE et ne nécessite aucun réglage pour un fonctionnement normal.

• N'augmentez jamais la force de la fermeture de la porte aﬁ n de compenser pour une porte endommagée ou un rail de porte collant.

• N’ajustez jamais la force aﬁ n de compenser pour un ressort de porte brisé.

• Effectuez un TEST D’INVERSION AU CONTACT mensuellement tel que décrit à la page 12.

Les paramètres de la force sont préprogrammés à l'usine et "appris" au cours des étapes pour le réglage des limites Ouvrir/Fermer. Pour une utilisation normale, les paramètres de la force ne devraient pas avoir besoin d'ajustement avec cet appareil. Cependant, voici quelques conditions qui pourraient suggérer qu’un ajustement est nécessaire;

Des portes avec des caoutchoucs d’étanchéité très raides. Des portes qui commencent vers le bas, puis S'ARRÊTENT et s'inversent avant qu'elles se ferment. Des portes qui commencent vers le haut, mais S'ARRÊTENT avant qu'elles s'ouvrent complètement.

CHANGEMENT DU RÉGLAGE DE LA FORCE

Utilisez cette tâche pour AJUSTER les paramètres de FORCE de la tête d’alimentation. REMARQUE: Il y a neuf (9) niveaux de force. Pas tous les niveaux de force ne sont disponibles sur tous les modèles. Certains modèles sont équipés d'une gamme réduite de niveaux de force. Sur ces modèles, vous pouvez ajuster les paramètres de la force que dans la gamme réduite.

1. Appuyez

que les deux voyants lumineux S’ALLUMENT de façon ferme. Relâchez le bouton. Les lumières s'éteignent et une lumière bleue et ronde S’ALLUME.

2. Appuyez trois fois et une lumière ronde et ROUGE

S’ALLUME. (Ces paramètres de force ne défilent pas.)

3. Appuyez

programmation de force. La LED ronde clignotera BLEU 3 fois, puis l'arrangement courant de force la force HAUTE montrera sur la LED. Voir le tableau ci-dessous.

4. (Si le courant VERS LE HAUT de l'arrangement de force

est bon, saut à étape 5.) Appuyez

pour diminuer VERS LE HAUT des arrangements de

force dans la marge disponible.

5. Appuyez

clignotera BLEU 3 fois, puis l'arrangement courant de force pour VERS LE BAS forcent montrera sur la LED.

6. (Si courant forcez VERS LE BAS l'arrangement est bon,

saut à l'étape 7.) Appuyez diminuer EN BAS des arrangements de force dans la marge disponible.

7. Appuyez

clignotent en bleu pour confirmer.

PROG RAM

sur la tête d'alimentation et tenez jusqu'à ce

PROG RAM

une fois pour écrire le menu de

à augmenter ou

PR GRAM

pour installer le niveau de force. La longue LED

S T

à augmenter ou pour

PROG RAM

pour établir le niveau de force. Les deux DEL

Niveau de force

L’afﬁ chage DEL par apparence est le réglage de force actuel

Couleurs d'indicateur de DEL

ÉTEINT, Bleu, Pourpre, Rouge

DEL de la tête d’alimentation

DEL rond DEL long

Couleurs d'indicateur du niveau de force DEL

ÉMULLA uelB1 ecrof ed uaeviN

TNIETÉ2 ecrof ed uaeviN

ÉMULLA uelB3 ecrof ed uaeviN

ÉMULLA erpruoP4 ecrof ed uaeviN

TNIETÉ5 ecrof ed uaeviN

ÉMULLA erpruoP6 ecrof ed uaeviN

ÉMULLA eguoR7 ecrof ed uaeviN

TNIETÉ8 ecrof ed uaeviN

ÉTEINT

Bleu ALLUMÉ

ÉTEINT

Pourpre ALLUMÉ

ÉTEINT

Rouge ALLUMÉ

ÉMULLA eguoR9 ecrof ed uaeviN

0102/21 ynapmoC eineG ehT 0102©

Rouge ALLUMÉ

Page 49

GUIDE DE DÉPANNAGE - FONCTIONNEMENT POUR OBTENIR DE L’AIDE-1.800.35.GENIE

ERIAF À IUQ ECEMÈLBORP

• Vériﬁ ez la source d'énergie. – Branchez une lampe dans la prise de courant utilisée pour la tête d’alimentation. Si la lampe

fonctionne, la source d'énergie est bonne.

– Si non, vériﬁ ez le fusible ou le disjoncteur du circuit.

L’ouvre-porte ne fonctionne PAS à partir de la console du mur.

L’ouvre-porte fonctionne, mais la porte ne se déplace PAS.

L’ouvre-porte fonctionne à partir de la console sur le mur, mais PAS à partir de la télécommande

La télécommande dispose d’une plage de fonctionnement de moins de 25 pieds ou ne fonctionne pas.

La porte commence à descendre, puis S’ARRÊTE et remonte.

Mauvais fonctionnement du système Safe-T-Beam®.

La porte commence à descendre, puis S’ARRÊTE avant d’être fermée. OU La porte ne peut que s’ouvrir.

La porte commence à monter, mais S’ARRÊTE avant d’être complètement ouverte.

• Si l'alimentation est bonne. – Vériﬁ ez les connexions aux bornes de la tête d'alimentation et à la console sur le mur. – Des limites doivent être ﬁ xées avec le bras de porte relié à la porte.

• Vériﬁ ez si la serrure de vacances de console de mur est allumée. Tournez la serrure de vacances

OUTRE du & ; vériﬁ ez l'opération.

• Cherchez des ﬁ ls inversés, cassés, ou coupés. Les agrafes peuvent couper l'isolation et causer un

court-circuit des ﬁ ls. Réparez ou remplacez.

• Assurez-vous que le chariot est enclenché au tiroir du chariot. Voir la page 13. – Placez le levier du chariot en position de verrouillage.

• Assurez-vous que la courroie n'est pas cassée ni HORS de son chemin de roulement.

Voir la page 15.

• Vériﬁ ez les AJUSTEMENTS DE LA FORCE. Voir la page 17.

• Vériﬁ ez tous les extérieurs.

• Remplacer la pile de la télécommande. Voir la page 15.

• Programmez le code de la télécommande dans la mémoire de la tête d’alimentation. Voir la

page 6 ou 7.

• Déplacez la télécommande dans la voiture et/ou dirigez la télécommande vers la porte du

garage.

• Remplacez la pile. Voir la page 15.

• Repositionnez l'antenne de l’ouvre-porte.

• Le DEL rouge clignote alors que le bouton est poussé, ou le DEL ne s'allume pas - remplacez la

pile. Voir la page 15.

• Éliminez les signaux concurrents (radio par satellite, FiOS® TV).

• Si c’est une NOUVELLE installation, vériﬁ ez la position du bras de la porte. Référez-vous à

l'afﬁ che d'installation ou téléchargez l'afﬁ che de WWW.GENIECOMPANY.COM.

• Vériﬁ ez que les limites soient correctement déﬁ nies. Voir la page 4-5.

• Vériﬁ ez si le DEL rouge de Safe-T-Beam® clignote. Voir la page 11.

• Vériﬁ ez le système Safe-T-Beam® en cas d'obstruction du faisceau ou de mauvais alignement

des lentilles. Voir la page 11.

• Vériﬁ ez le grippage de la porte du garage.

• Si un problème technique existe et l’ouvre-porte ne ferme pas, l'ouvre-porte peut être forcé de

fermer comme suit. Tenez le bouton de la console du mur enfoncé jusqu'à ce que la porte soit complètement fermée.

• Vériﬁ ez s’il y a des interférences à partir des unités Safe-T-Beam® voisines.

• Contactez The Genie Company au 1.800.35.GENIE.

• Vériﬁ ez les connexions de ﬁ ls de Safe-T-Beam® à la tête d’alimentation. Voir la page 11.

• Vériﬁ ez que les limites sont correct

• Vériﬁ ez l’INVERSION AU CONTACT. Voir la page 12.

• Vériﬁ ez le grippage de la porte du garage.

• Vériﬁ ez l'ajustement de la "FORCE" à la fermeture. Voir la page 17.

• Vériﬁ ez que les limites sont correctement déﬁ nies. Voir la page 4-5.

• Soyez sûr que la porte, l’ouvre-porte, et les ressorts sont en bon état, bien lubriﬁ és et équilibrés

(voir la section de l’entretien).

• Vériﬁ ez l'ajustement de la "FORCE" à l'ouverture. Voir la page 17.

• ATTENTION: Si vous soupçonnez un problème avec la quincaillerie de la porte du garage ou

des ressorts, contactez The Genie Company au 1.800.35.GENIE.

ement déﬁ nies. Voir la page 4-5.

0102/21 ynapmoC eineG ehT 0102©

Page 50

GUIDE DE DÉPANNAGE - FONCTIONNEMENT POUR OBTENIR DE L’AIDE-1.800.35.GENIE

ERIAF À IUQ ECEMÈLBORP

• Vériﬁ ez que les limites sont correctement déﬁ nies. Voir la page 4-5.

• Vériﬁ ez le verrouillage de vacances. Le verrouillage de vacances doit être DÉSACTIVÉ pour

La porte ne fonctionne que lorsque fermée.

L’ouvre-porte démarre sans aucune raison.

Fonctionnement bruyant.

L'ouvreur de porte court lent

obtenir un fonctionnement normal. Voir la page 14.

• Vériﬁ er l’équilibre de la porte, l'état, et le ressort.

• Vériﬁ ez l'ajustement de la "FORCE" à l'ouverture. Voir la page 17.

ATTENTION: Si vous soupçonnez un problème avec la quincaillerie de la porte du garage

•

ou des ressorts, contactez The Genie Company au 1.800.35.GENIE.

• Un bouton est collé sur la console du mur ou de la télécommande.

• Il y a eu un court-circuit. Les agrafes peuvent couper l'isolation et causer un court-circuit des

ﬁ ls. Réparez ou remplacez. Voir la page 9 et 5.

• Assurez-vous que toutes les attaches sont bien serrés.

• Assurez-vous que la porte est en bon état, bien lubriﬁ ée et équilibrée. Voir la page 11.

• Assurez-vous que l’ouvre-porte est en bon état.

• Vériﬁ ez la condition de fonctionnement de la porte. Voir les pages 11 et 12. La porte peut avoir

besoin de réparation/d'ajustement professionnels.

• Cet ouvreur est-il installé sur une porte d'une seule pièce ? La vitesse normale pour la porte

d'une seule pièce est lente.

• Si le voyage de chariot est moins de 6 pieds, l'ouvreur conﬁ gure la programmation pour une porte d'une seule pièce.

• Vériﬁ ez la vitesse de porte. Voir la page 16.

GUIDE DE DÉPANNAGE – LES DEL DE LA TÊTE D’ALIMENTATION

DEL de la tête d’alimentation

DEL rond DEL long

ÉTEINT ÉTEINT

ALLUMÉ/ROUGE/

FERME

ALLUMÉ/ROUGE/

CLIGNOTANT

ALLUMÉ/BLEU/

CLIGNOTANT

ALLUMÉ/

POURPRE/

CLIGNOTANT

ALLUMÉ/ROUGE/

CLIGNOTANT

ÉTEINT

ALLUMÉ/ROUGE/

FERME

ALLUMÉ/ROUGE/

CLIGNOTANT

ÉTEINT Extérieur non programmé Programmez la télécommande, voir page 6

ÉTEINT

ALLUMÉ/ROUGE/

CLIGNOTANT

ALLUMÉ/ROUGE/

FERME

Problème possible Solution

Fonctionnement normal Aucune requise

Vériﬁ ez l'alimentation

Pas de réponse de l’appareil

Les limites ne sont PAS déﬁ nies correctement

Erreur de programme

Défaillance d'un composant

La télécommande IntelliCode® 1 n’a PAS été apprise

Obstruction physique au Safe-TBeam®

Interférence du signal de Safe-TBeam®

Contact de la porte lors du trajet montant ou descendant

Défaillance d'un composant de la porte détectée

Rupture thermique

Contactez un technicien qualiﬁ é de système de porte

Reprogrammez les limites, voir les pages 4-5

Débranchez l'appareil, attendez 5 secondes, branchez

Contactez un technicien qualiﬁ é de système de porte

Programmez la télécommande en utilisant la télécommande IntelliCode® 2, voir page 6, puis programmez la télécommande IntelliCode® 1 en suivant les instructions sur la page 7

Enlevez l’obstruction, revériﬁ ez l’appareil

Vériﬁ ez l'alignement de la paire de Safe-T- Beam® et de l’autre paire de Safe-T-Beam® la plus proche

Enlevez l'obstruction

Vériﬁ ez le ressort de la porte, la piste, les rouleaux, les charnières et les accessoires

Ne débranchez pas l'unité Attendez jusqu’à ce que le LED efface avant de

mettre en marche

0102/21 ynapmoC eineG ehT 0102©

Page 51

0102/21 ynapmoC eineG ehT 0102©

desaparezca antes del funcionamiento NO desconecte la unidad Espere hasta que LED

bisagras y accesorios Revise los resortes de la puerta, pista, rodillos,

Retire la obstrucción

otro par más cercano Safe-T-Beam® Revise la alineación del par Safe-T-Beam® y el

usando las instrucciones en la página 10 programe el control remoto IntelliCode® 1

remoto IntelliCode® 2, vea la página 9, luego Programe el control remoto usando el control

puerta capacitado Comuníquese con un técnico del sistema de

conéctela

Desconecte la unidad, espere 5 segundos, 6 a 7

Vuelva a programar los Límites, vea las páginas puerta capacitado

Comuníquese con un técnico del sistema de Revise el suministro de energía

nóiculoSamelborp elbisoP

Corto térmico

de puerta

Se detectó falla en el componente recorrido para subir o bajar

La puerta no tiene contacto con el Beam®

Interferencia de señal de Safe-TObstrucción física de Safe-T-Beam®. Retire la obstrucción, vuelva a revisar la unidad

está programado El control remoto IntelliCode® 1 NO

Falla del componente

Error del programa

correctamente Los límites NO se conﬁ guraron

No hay respuesta de la unidad

Funcionamiento normal No se requiere ninguna

CONSTANTE

ENCENDIDO/ROJO/

INTERMITENTE

ENCENDIDO/ROJO/

Apagado

Apagado Control remoto NO programado Programe el control remoto, vea la página 9

INTERMITENTE

ENCENDIDO/ROJO/

CONSTANTE

ENCENDIDO/ROJO/

Apagado

INTERMITENTE

ROJO/

ENCENDIDO/

INTERMITENTE

PÚRPURA/

ENCENDIDO/

INTERMITENTE

AZUL/

ENCENDIDO/

INTERMITENTE

ROJO/

ENCENDIDO/

ROJO/CONSTANTE

ENCENDIDO/

Apagado Apagado

LED redondo LED largo

LED de la unidad motorizada

• Revise la velocidad de la puerta. Vea la página 17.

una puerta de una pieza.

• Si el recorrido del carro es menor a los 6 pies, el abre puertas conﬁ gura la programación para

puerta de una pieza está conﬁ gurada a una velocidad más lenta.

• ¿Está instalado este abre puertas en una puerta de una pieza? La velocidad normal para la

necesite de reparación/ajuste profesional.

• Revise la condición de operación de la puerta. Vea la página 14 y 15. Es posible que la puerta

• Asegúrese de que el abre puertas esté en buenas condiciones.

correctamente.

• Asegúrese que la puerta del garaje esté en buenas condiciones, lubricada y balanceada

• Asegúrese de que todos los ajustadores de la puerta estén apretados.

la unidad motorizada y programe los nuevos controles remotos. Vea la página 8

• ¿Se perdió o le robaron el control remoto? Borre todos los controles remotos de la memoria de

• Botón atorado en la consola de la puerta o el control remoto.

RECAH ÉUQAMELBORP

GUÍA DE SOLUCIÓN DE PROBLEMAS- LED DE UNIDAD MOTORIZADA

lento. El abre puertas funciona

Operación ruidosa.

sin ninguna razón. El abre puertas se inicia

GUÍA DE SOLUCIÓN DE PROBLEMAS - FUNCIONAMIENTO PARA LA AYUDA -1.800.35.GENIE

Page 52

0102/21 ynapmoC eineG ehT 0102©

garaje, comuníquese con The Genie Company al 1-800-35-GENIE.

• ADVERTENCIA: Si sospecha un problema con los resortes o accesorios de la puerta de

• Revise el ajuste de "FUERZA" de abertura. Vea la página 19.

• Revise el balance de puerta, condición y resorte de la puerta.

página 16.

• Revise Sure-Lock™. Sure-Lock™ debe estar APAGADO para una operación normal. Vea la

• Revise si los límites están correctamente conﬁ gurados. Vea las páginas 6 a 7.

garaje, comuníquese con The Genie Company al 1-800-35-GENIE.

• ADVERTENCIA: Si sospecha un problema con los resortes o accesorios de la puerta de

• Revise el ajuste de "FUERZA" de abertura. Vea la página 19.

balanceados correctamente.

• Asegúrese que la puerta, abre puertas y resortes están en buena condición, lubricados y

• Revise si los límites están correctamente conﬁ gurados. Vea las páginas 6 a 7.

• Revise el ajuste de "FUERZA" de cierre. Vea la página 19.

• Revise si la puerta del garaje está doblada.

• Revise la REVERSA DE CONTACTO. Vea la página 14.

• Revise si los límites están correctamente conﬁ gurados. Vea las páginas 6 a 7.

• Revise las conexiones de cable de Safe-T-Beam® en la unidad motorizada. Vea la página 14.

• Comuníquese con The Genie Company al 1-800-35-GENIE.

• Revise si hay interferencia de las unidades adyacentes de Safe-T-Beam®.

erta esté completamente cerrada.

remoto dentro del automóvil o apunte el control remoto a la puerta

pared hasta que la pu para cerrar como se muestra a continuación; Mantenga presionado el botón de la consola de la

• Si existe un problema operacional y el abre puertas no cerrará. El abre puertas se puede forzar

• Revise si la puerta del garaje está doblada.

de los lentes. Vea la página 14.

• Revise si el sistema Safe-T-Beam® tiene una obstrucción en el rayo de luz o una alineación incorrecta

• Revise si el LED rojo de Safe-T-Beam® es intermitente. Vea la página 14.

• Revise si los límites están correctamente conﬁ gurados. Vea las páginas 6 a 7.

Instalación o baje el letrero de WWW.GENIECOMPANY.COM.

• Si es una NUEVA instalación, revise la posición del Brazo de la puerta. Consulte el letrero de

• Elimine posibles señales opuestas (radio satélite, FiOS® TV).

• Los LED del control remoto no se ENCIENDEN con la presión del botón - reemplace la batería.

• Coloque de nuevo la antena del abre puertas.

• Reemplace la batería. Vea la página 17.

del garaje.

• Vuelva a ubicar el control

• Programe el control remoto en la unidad motorizada. Vea las páginas 8 ó 9.

• Reemplace la batería del control remoto con una buena. Vea la página 17.

• Revise todos los controles remotos.

• Revise el AJUSTE DE FUERZA. Vea la página 19.

• Revise para asegurarse de que la banda no esté quebrada o su polea desactivada.

– Asegúrese de que el carro esté en la posición enganchada. Vea la página 15.

página 12. Consulte el letrero de instalación o baje el letrero de WWW.GENIECOMPANY.COM.

• Asegúrese de que el carro esté enganchado a la cadena o tornillo sin ﬁ n de la banda. Vea la

aislamientos y los cables cortos. Repare o reemplace.

• Revise si hay cables invertidos, quebrados o cortados. Las grapas pueden cortar los

el funcionamiento.

• Revise se la consola de la pared Sure-Lock™ esté Encendida. Apague Sure-Lock™ OFF y revise – Deben estar conﬁ guraciones los límites con un brazo de puerta conectado a la puerta. – Revise las conexiones en las terminales de la unidad motorizada y en la consola de la pared.

• Si la energía está bien,

– Si no es así, revise el fusible o el disyuntor.

funciona, la fuente de energía está bien.

– Conecte una lámpara en la salida que se utiliza para la unidad motorizada. Si la lámpara

• Revise la fuente de energía,

funciona cerrada. La puerta solamente

completamente antes de abrirse subir, pero se DETIENEN Las puertas empiezan a

abre. La puerta solamente se

O antes de cerrarse. bajar, luego se DETIENE La puerta empieza a

sistema Safe-T-Beam®.

Mal funcionamiento del

O BIEN

y se regresa.

bajar, luego se DETIENE

La puertas empieza a

funciona.

rango operativo o no

menos de 25 pies de

El control remoto tiene

control remoto.

pared, pero NO desde el

desde la consola de

El abre puertas funciona

NO se mueve.

funciona, pero la puerta

El abre puertas

consola de la pared.

funciona desde la

El abre puertas NO

RECAH ÉUQAMELBORP

GUÍA DE SOLUCIÓN DE PROBLEMAS - FUNCIONAMIENTO PARA LA AYUDA -1.800.35.GENIE

Page 53

0102/21 ynapmoC eineG ehT 0102©

ACTIVADO

Roja

ACTIVADO

Roja

APAGADO

ACTIVADO

Púrpura

ACTIVADO

Púrpura

APAGADO

ACTIVADO

Azul

ACTIVADO

Azul

APAGADO

ODAGAPA8 azreuf ed leviN

ODAGAPA5 azreuf ed leviN

ODAGAPA2 azreuf ed leviN

ACTIVADO

Roja

ACTIVADO

Roja

ACTIVADO

Púrpura

ACTIVADO

Púrpura

ACTIVADO

Azul

ACTIVADO

Azul

Colores del indicador del nivel de fuerza LED

Nivel de fuerza 9

Nivel de fuerza 7

Nivel de fuerza 6

Nivel de fuerza 4

Nivel de fuerza 3

Nivel de fuerza 1

APAGADO, Azul, Púrpura, Roja

Colores del indicador LED

Prederminada indicador LED estan en la la conﬁ guración actual de fuerza

LED redonda LED larga

Nivel de fuerza

LED del cabezal eléctrico

intermitente en AZUL para conﬁ rmar. y para salir del menú de fuerza. Ambos LED serán

SET

para conﬁ gurar el nivel de fuerza para BAJAR

PRO GRA M

para levantar o para bajar las

SET

para conﬁ gurar el nivel de fuerza para SUBIR.

PRO GRA M

para levantar o

SET

una vez para ingresar el menú de

PRO GR AM

tres veces, la luz redonda ROJA se Enciende.

SET

la unidad motorizada y mantenga

PRO GR AM

7. Presione

para BAJAR es buena, omita el Paso 7). disponible. (Si la conﬁ guración más baja de la fuerza conﬁ guraciones de fuerza para BAJAR dentro del rango

6. Presione

5. Presione

dentro del rango disponible.

para bajar las conﬁ guraciones de fuerza para SUBIR

es buena, omita el Paso 5). Presione

4. (Si la conﬁ guración más baja de la fuerza para SUBIR

Vea la tabla posterior. motorizada mostrarán la conﬁ guración actual de Fuerza.

antes de abrirse completamente

Las puertas que empiezan arriban, pero se DETIENEN

regresar antes de cerrarse

Las puertas que empiezan abajo, luego se DETIENEN y

sellos impermeables muy duros

que es necesario realizar un ajuste;las puertas con

Sin embargo, pueden existir condiciones que sugieran

ajuste con esta unidad. normal, las conﬁ guraciones de fuerza no necesitan de Se puede aumentar alguna fuerza adicional. Para el uso los pasos de conﬁ guración de límite de abertura/cierre. previamente en fábrica y SDSqaprendidasSDSq durante Las conﬁ guraciones de fuerza están programadas

Programación de fuerza. Los LED de la unidad

3. Presione

2. Presione

luz redonda AZUL se Enciende. Encendidas. Libere el botón. Las luces se apagan y la presionado hasta que ambas luces permanezcan

1. Presione

describe en la página 15. SENTIDO AL CONTACTO CON OBJETOS, según se

• Realice mensualmente la PRUEBA DE INVERSIÓN DE

roto en la puerta.

• Nunca ajuste la fuerza para compensar un resorte que se atasque. compensar una puerta dañada o un riel de puerta

• Nunca aumente la fuerza de cierre de la puerta para

NOTA: Existen nueve (9) niveles de fuerza. del abre puertas.

Utilice esta guía para AJUSTAR las conﬁ guraciones de FUERZA

CÓMO CAMBIAR LA CONFIGURACIÓN DE FUERZA

PRECAUCIÓN

normal. FÁBRICA y no requiere ajustes para el funcionamiento La fuerza de cierre de la puerta viene conﬁ gurada de

GUÍA DE AJUSTES MOC.YNAPMOCEINEG.WWW RO EINEG.53.008.1-ADUYA AL ARAP AZREUF ED NÓICARUGIFNOC -

Page 54

Azul

ACTIVADO

Púrpura

Azul

ACTIVADO

Púrpura

BAJA

MEDIA

Roja

ACTIVADO

MÁXIMO

ACTIVADO

Colores del LED del indicador de nivel de velocidad

Azul

Púrpura

Roja

Azul

Roja

Púrpura

Colores del LED del indicador de velocidad

Prederminada indicador LED esta en la conﬁ guración actual de velocidad

LED redonda LED largo

Nivel de velocidad

LED de la unidad motorizada

serán intermitente en AZUL para conﬁ rmar.

SET

para conﬁ gurar el nivel de velocidad para

PRO GR AM

BAJAR y para salir del menú de Velocidad. Ambos LED

7. Presione

disponibles las velocidades de puerta más rápidas. rango disponible. NOTA: Es posible que no estén conﬁ guraciones de velocidad para BAJAR dentro del

para levantar o para bajar las

SET

para conﬁ gurar el nivel de velocidad para

PRO GR AM

6. Presione

SUBIR.

5. Presione

disponibles las velocidades de puerta más rápidas. rango disponible. NOTA: Es posible que no estén conﬁ guraciones de velocidad para SUBIR dentro del

para levantar o para bajar las

4. Presione

posterior. de velocidad se visualizará en los LED. Vea la tabla

SET

una vez para ingresar el menú de

PRO GR AM

dos veces y las luces redonda AZUL y larga

Programación de velocidad. La conﬁ guración actual

3. Presione

AZUL se Encienden.

2. Presione

luz redonda AZUL se Enciende. Encendidas. Libere el botón. Las luces se apagan y la

SET

la unidad motorizada y mantenga

PRO GR AM

presionado hasta que ambas luces permanezcan

1. Presione estos factores.

disponible para algunas instalaciones dependiendo de la puerta. Es posible que el ajuste de velocidad no esté componentes/riel de la puerta afectan la velocidad de peso y balanceo de la puerta y condición de los en esta unidad. El tipo de puerta (una pieza o seccional), Existen tres (3) conﬁ guraciones de velocidad disponibles VELOCIDAD del abre puertas. Utilice esta guía para AJUSTAR las conﬁ guraciones de

VELOCIDAD CÓMO CAMBIAR LA CONFIGURACIÓN DE

una sola pieza. conﬁ gurar la velocidad del abridor en las puertas de límites a la velocidad mínima y no se puede volver a automáticamente durante la programación de NOTA: Las puertas de una sola pieza se conﬁ guran

el desgaste normal en puertas seccionales pesadas. puede ajustar a velocidades menores para minimizar Sin embargo, la velocidad del recorrido del abridor se

conﬁ guraciones de velocidad de esta unidad. No debería ser necesario realizar ajustes en las previamente en la fábrica para una máxima velocidad. Las conﬁ guraciones de velocidad se programan

GUÍA DE AJUSTES MOC.YNAPMOCEINEG.WWW RO EINEG.53.008.1-ADUYA AL ARAP DADICOLEV ED NÓICARUGIFNOC -

Page 55

tensión en la cadena o banda Apriete la tuerca para aumentar la

3. Alinee los componentes y tape la caja a presión

2. Reemplace la batería.

superior del control remoto. o una moneda que se ajuste a la ranura en la parte

1. Abra la caja del control remoto con una arandela

de celdas en forma de moneda CR 2032. Reemplace la batería del control remoto con una batería

REEMPLAZO DE BATERÍAS DEL CONTROL REMOTO

Banda en el centro del riel

Aprox. 3,1 mm/1/8 pulg.

Banda

cadena/banda. sistema de puertas para hacer el reemplazo de la – Comuníquese con un técnico capacitado en el

• ¿Hay dobleces o torceduras en la cadena o banda? cadena/banda. sistema de puertas para hacer el reemplazo de la

– Comuníquese con un técnico capacitado en el banda?

• ¿Hay óxido en la cadena o bordes raídos en la apriete demasiado. en el centro del riel, descanse sobre el riel. NO la tuerca de ajuste hasta que la cadena/banda,

- Sin enganchar el tornillo sin ﬁ n al carro, apriete ajuste en el lado derecho. descansar sobre el riel. Consulte la ilustración del

• En el centro del riel, la cadena o la banda no deben

puerta en la posición abajo y el carro liberado. NOTA: Los ajustes de tensión se deben hacer con la

meses.

Ajustada correctamente

Inspeccione visualmente la cadena o banda cada 6

tarea. conector tipo bala antes de comenzar con esta de apertura y desconecte la guía del riel del

• Desconecte la electricidad del dispositivo

Ajuste requerido

seguridad y precauciones.

• Lea atentamente todas las advertencias de

ADVERTENCIA

AJUSTE DE TENSIÓN DE CADENA O BANDA

Page 56

UT LIZADO

STB

BWC

IWC

E STBs

LA CONS

CON

ARE

LA PA

UT LIZADO

LA PARED #2

CONSOLA DE

LA PARED #1

CONSOLA DE

unidad motorizada

Conector de cable en la

STB BWC IWC

B/W

UT LIZADO

• Presione y suelte para Apagar el Sure-Lock™. de forma intermitente) para activar Sure-Lock™. segundos (o hasta que la Luz indicadora se ilumine

• Presione y mantenga presionado durante 5

DE LA PARED #2 DE LA CONSOLA

DE LA PARED #1

DE LA CONSOLA

DE STBs

LA PARED #2

CONSOLA DE

A LA CABEZA DE LA ENERGÍA

LA PARED #1

CONSOLA DE

O BIEN

unidad motorizada

Conector de cable en la

STB BWC IWC

UT LIZADO

B/W

consola de pared o un control remoto. motorizada no puede activarse por medio de la Cuando Sure-Lock™ esté Encendido, la unidad

Botón Sure-Lock™

se detecte movimiento. encendidas las luces de la unidad motorizada mientras sensor Detector de movimiento, el sensor mantendrá acción de la puerta. NOTA: Si el abre puertas tiene un a presionar este botón o se haya completado una motorizada permanecerá Encendida hasta que vuelva unidad motorizada. La iluminación de la unidad Utilice este botón para Encender las luces de la

DE LA PARED

DE LA CONSOLA

DE STBs

DE LA PARED #1

DE LA CONSOLA

DE LA ENERGÍA A LA CABEZA

comprarse por separado.

Genie® Serie III debe

consola de pared opcional agregue una segunda consola de pared. La segunda Use únicamente una consola de pared Serie III cuando

INSTALACIÓN

independiente) Botón Independent Light Control (Control de luz

error en la unidad motorizada y cerrará la puerta. modo CLOSE (CERRAR) invalidará las respuestas de puerta. Nota: Una presión constante al botón en el Open/Close (Abrir/Cerrar) CERRARÁ únicamente la garaje. Cuando Sure-Lock™ está Encendido, el botón Utilice este botón para abrir o cerrar la puerta del

Botón Open/Close (Abrir/Cerrar)

CONSOLA OPCIONAL DE PARED DOBLE,

STB BWC IWC

unidad motorizada. en el conector de la

DE LA PARED

DE LA CONSOLA

DE STBs

DE LA PARED

DE LA CONSOLA

DE STBs

de la consola de pared enrutamiento de cable

botones, veriﬁ que el pared se enciende, pero NO hay funcionamiento de los

Sugerencia: Si la luz del indicador en la consola de

garaje Controla las luces del abre puertas desde el interior del

intermitente. está encendido, la luz indicadora se enciende de forma el Sure-Lock™ esté Apagado. Cuando el Sure-Lock™ la consola de pared esté adecuadamente conectada y La luz indicadora se visualizará de color rojo cuando

Luz indicadora

indicadora. La consola de pared tiene tres botones y una luz

proporciona con esta unidad. Sólo utilice la consola de pared Serie III que se

CONSOLA DE PARED, DESCRIPCIÓN GENERAL

independiente) Botón Independent Light Control (Control de luz

número de serie. no funcionarán con los abrelatas de este grupo del

enciende de forma intermitente encendido, la luz indicadora se Cuando el Sure-Lock™ está

encendida

los botones y las consolas de la pared de la serie II número de serie. Las series I de Genie® emparedan no trabajar con los abrelatas de estos grupos del Las consolas de la pared de otros fabricantes pueden

La luz indicadora roja está siempre

Luz indicadora

funcionen normalmente permite que los controles – UNLOCK (DESBLOQUEAR)

puerta se cierre completamente los controles después de que la – LOCK (BLOQUEAR) deshabilita

Botón Sure-Lock™

FOR H P CAL 1 800 35GENIE OR WWW GENIECOMPANY COM

S/N:10XXXX XXXXXXX

IC: 2133A-CSD1D 120V. 60HZ. 5A FCC ID: B8Q AC SR3 Residential Door Operator MODEL AC SR3 THE GENIE COMPANY

ATENCIÓN

Siga las instrucciones que aparecen en esta página.

funcionará con este control de pared Serie III. primeros dos números son 10 o mayores, su abre puertas número de serie que tiene esta apariencia, en la cual los Si su abre puertas de garaje tiene una calcomanía con el

una cifra mayor.

Abre y cierra la puerta desde el interior del garaje

Botón Open/Close (Abrir/Cerrar)

de serie, cuyos números de serie empiezan con el 10 o Este abre puertas tiene una calcomanía del Número

Page 57

AVISO

i la pue

ta s

e obsru

jale

a m

anija haia ABAJO

FIG. 6-4 Liberación del carro (vista transversal)

JALE HACIA ABAJO Y SUELTE

PARA LIBERAR o VOLVER A CONECTAR EL CARRO,

DESPUÉS SUELTE HACIA LA PUERTA, JALE HACIA ABAJO Y PARA DESENGANCHAR, (para la instalación)

DESENGANCHARENGANCHAR

PUERTA

DESPUÉS SUELTE

ABAJO Y HACIA LA

PARA VOLVER A

(para la instalación)

UNIDAD MOTORIZADA,

ENGANCHAR, JALE HACIA

Beam® esté instalado y estén programados los límites automáticamente a menos que el Sistema Safe-TNOTA: El abre puertas no cerrará la puerta

conﬁ guraciones de límites/fuerza anteriores. de límites/fuerza (páginas 6 a 7) borra las La realización de los diez (10) pasos de conﬁ guración

RESTABLECIMIENTO, ABERTURA/CIERRE DEL LÍMITE DE RECORRIDO

PUERTA

JALAR

FIG. 6-3 Liberación del carro

3. Suba o baje la puerta con el control remoto o con la consola de pared.

2. Mueva manualmente la puerta hasta que el carro se enganche al tornillo sin fin.

1. Verifique que el bloqueo ROJO esté en la posición ARRIBA. PARA VOLVER A CONECTAR EL CARRO:

liberación Manija de

3. Suba o baje la puerta manualmente. libere del tornillo sin fin.

2. Mueva manualmente la puerta hasta que el carro se

1. Jale la manija hacia ABAJO y luego suelte. PARA LIBERAR EL CARRO:

la banda al carro. liberar manualmente la cadena o tornillo sin ﬁ n de Utilice la manija de liberación para conectar o

ENGANCHE/DESENGANCHE DEL CARRO

movimiento Detector de

puertas se utilice.

apague la iluminación o hasta que el abre

pared

permanecerá encendida hasta que la consola de

• La iluminación encendida en la consola de pared

pared

iluminación que está encendida en la consola de

• El sensor detector de movimiento no apagará la

minutos de estar sin movimiento. detecta el movimiento y se apagarán después de 4

• Las luces se encienden automáticamente cuando se

encendido. NO hay controles o ajustes del usuario.

• El sensor detector de movimiento siempre está

FUNCIONAMIENTO

movimiento debajo de la unidad motorizada. en la unidad motorizada proporciona supervisión del NOTA: El posicionamiento del detector de movimiento

del cuerpo humano. puede reducir cuando la temperatura en el garaje está cerca de la temperatura *Este sensor trabaja al detectar el calor del cuerpo. El rango de detección se

garaje. seguridad adicional al salir o entrar al área del sensor detector de movimiento, proporcionan Las unidades motorizadas equipadas con el

(No disponible en todos los modelos)

GENERAL DETECTOR DE MOVIMIENTO* - DESCRIPCIÓN

Page 58

• Pruebe el funcionamiento de la luz.

2. Vuelva a conectar la energía al abre puertas.

• Cierre la cubierta de luz de la unidad motorizada.

clasiﬁ cación mayor que 100 vatios.

– NO utilice las bombillas de luz con una 100 vatios.

• Reemplace con bombillas de luz de un máximo de

• Retire las bombillas de luz.

• Abra la cubierta de luz de la unidad motorizada.

1. Desconecte la energía al abre puertas.

encuentren cerca de las piezas en movimiento. asegúrese de que los cables no estén pinzados ni se

• Cuando reemplace la cubierta de la bombilla de luz,

comenzar con esta tarea.

• Desconecte el dispositivo de apertura antes de

ocasionar lesiones graves o la muerte. una bombilla de luz de manera inadecuada puede seguridad y precauciones. Retirar o reemplazar

• Lea atentamente todas las advertencias de

ADVERTENCIA

CAMBIO DE BOMBILLAS DE LUZ

de la puerta FIG. 6-2 2 x 4 debajo del centro de la abertura

contacto con el tablero. necesario hasta que la puerta regrese cuando tenga

• Realice la prueba de nuevo. Repita según sea corregir el límite inferior. y 7 y repita las conﬁ guraciones de Límites para límites. Retire el tablero. Regrese a las páginas 6 con el tablero pero no regresa, restablezca sus

– Si la puerta se DETIENE después de hacer contacto

inferior. conﬁ guraciones de Límites para corregir el límite tablero. Regrese a las páginas 6 y 7 y repita las y se detiene antes de tener contacto con el

– La puerta no ha llegado a su límite de "cierre"

• Si la puerta no regresa:

2. Ajuste.

posición de abertura. segundos) y revertir la dirección regresando a la la puerta debe detenerse (en un período de 2

• Cuando la puerta haga contacto con el tablero,

• Cierre la puerta del garaje con la consola de pared.

puerta del garaje (Fig. 6-2). plana) debajo del centro de la abertura de la

– Coloque un tablero de 2" x 4" (colocado en forma

• Abra la puerta del garaje con la consola de pared.

1. Prueba. páginas 6 a 7)

completar antes de realizar la prueba. (Vea las Las conﬁ guraciones de fuerza y límite se DEBEN

PRUEBA DE REVERSA DE CONTACTO (Prueba mensual)

Page 59

sola pieza

3 a 4 pies

FIG. 6-1 Balanceo de la puerta

Puerta seccional Puerta de una

3 a 4 pies

– La puerta se volverá a ajustar a si misma en el ensamble del carro.

consola de pared.

– Ponga en funcionamiento la puerta con el control remoto o la esté en la posición hacia arriba.

• Unidades de cadena/banda: veriﬁ que que el bloque ROJO en el carro

• Cierre la puerta.

TÉCNICO DE SISTEMA DE PUERTA CAPACITADO.

– Si la puerta se mueve rápidamente, COMUNÍQUESE CON UN – La puerta debe permanecer ﬁ ja o moverse muy levemente.

• Levante manualmente la puerta aproximadamente 3’a 4’ y libere.

liberar el ensamble del carro de la puerta del sistema de dirección.

• Con la puerta cerrada, jale la manija de liberación hacia ABAJO y deje

BALANCE DE LA PUERTA (TENSIÓN DE RESORTES)

UTILIZADO

encendido

STB BWC IWC

• No hay LED rojo o verte de STB

de otra unidad Safe-T-Beam®

– Revise la interferencia de señal la unidad motorizada de la conexión de STB a STB en

• Reversa de contacto

• Veriﬁ cación del sistema Safe-T-Beam®

• Balanceo de la puerta

Veriﬁ que el enrutado de cables

– Alineación de veriﬁ cación:

DE LA PARED

DE LA CONSOLA

De STBs

– Revise si hay obstrucciones

• El LED rojo de STB es intermitente

sistema está bien

EN SISTEMAS DE PUERTAS.

• Los LED rojo y verde de STB permanecen Encendidos, el

REVISIÓN DEL SISTEMA DE Safe-T-Beam®

hacer el abrelatas funcionar inesperado. no aprobadas o incompatibles de la pared pueden de la pared pueden estar disponibles. Las consolas dispositivo de apertura. Otras consolas aprobadas Utilice la consola de pared proporcionada con el

ADVERTENCIA

encuentran en las siguientes páginas Las instrucciones para estar tareas y otras se

Tareas de mantenimiento básicas mensuales.

MANTENIMIENTO MENSUAL DE RUTINA

– COMUNÍQUESE CON UN TÉCNICO CALIFICADO

resortes están dañados. la puerta no está correctamente equilibrada o los de la cochera de manera automática o manual si ni ninguno de los herrajes y NO ACTIVE la puerta

• NO intente reparar ni ajustar los resortes de la puerta

niveles extremos de presión y tensión. cables, soportes, roldanas, etc.) se encuentran bajo

• Los herrajes de las puertas de la cochera (resortes,

GUARDE LAS INSTRUCCIONES.

puertas que realice las reparaciones a los cables, conjuntos de resorte y otras piezas metálicas. puerta no equilibrada correctamente aumenta el riesgo de lesiones graves o la muerte. Solicite a un técnico capacitado en sistemas de

7. MANTENGA LAS PUERTAS EQUILIBRADAS DE FORMA ADECUADA. Consulte el Manual del propietario de la puerta del garaje. Una

riesgo de lesiones graves o la muerte. use esta liberación con la puerta abierta. Los resortes débiles o rotos pueden aumentar la velocidad de cierre de la puerta y aumentar el

6. Use la liberación de emergencia sólo cuando la puerta esté cerrada, cuando se disponga de este mecanismo. Tenga cuidado cuando

graves o la muerte.

o el límite de recorrido, vuelva a probar el abridor de la puerta. Si no se ajusta el abridor de forma adecuada, se pueden provocar lesiones pulg. de alto (o una tabla de 2 pulg. x 4 pulg. puesta de forma horizontal) en el centro de la entrada, en el piso. Después de ajustar la fuerza

5. Revise el abridor mensualmente. La puerta DEBE invertir el sentido del movimiento cuando haga contacto con algún objeto de 1-1/2

4. NUNCA SE UBIQUE DEBAJO DE UNA PUERTA DETENIDA Y PARCIALMENTE ABIERTA.

DEBE CRUZAR LA RUTA DE LA PUERTA EN MOVIMIENTO.

3. Supervise siempre la puerta en movimiento, y manténgala lejos de personas y objetos hasta que se haya cerrado completamente. NADIE

2. Nunca permita que los niños operen ni jueguen con los controles de la puerta. Mantenga el remoto lejos del alcance de los niños.

1. LEA Y SIGA TODAS LAS INSTRUCCIONES.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES GRAVES O LA MUERTE:

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Si tiene consultas, no dude en comunicarse con el Departamento de Servicio al Cliente al: 1.800.35.GENIE

MANTENIMIENTO Y SOLUCIÓN DE PROBLEMAS

Page 60

10 SEG

LED Roja LED verde

Control remoto de tres botones

según sea necesario.

Repita para otros controles remotos de garaje Genie®

puertas para programar un nuevo control remoto. Genie® más antiguo y siga las instrucciones del abre

5. Lleve el control remoto al abre puertas de garaje

establece en IntelliCode® 1.

IntelliCode® para este botón se alternado. La selección de

1 Utilice IntelliCode®

de nuevo para conﬁ rmar el

4. Presione el mismo botón

IntelliCode® 1.

2 o 1 Utilice IntelliCode®

2 Utilice IntelliCode®

IntelliCode® de IntelliCode® 2 a

veces para alternar la selección de

3. Presione el mismo botón dos

permanecen encendidos.

IntelliCode® programación de Utilice esta

verde, se encienden y se Ambos LED, rojo y durante 10 segundos. presionado ese botón

2. Presione y mantenga

ha programado para la nueva unidad motorizada.

1. Seleccione un botón en el control remoto que NO se

Rojo = IntelliCode® 1/Verde = IntelliCode® 2

indica el modo de IntelliCode®. El color del LED que se muestra en el control remoto

IntelliCode® 1 de nuevo a IntelliCode® 2). IntelliCode® 1. (Siga estos mismos pasos para cambiar

predeterminada de IntelliCode® 2 se debe cambiar a de los abre puertas de garaje Genie®. La conﬁ guración pueden funcionar con otros modelos (IntelliCode® 1) Los controles remotos que se incluyen con esta unidad

IntelliCode® 1 Genie® instalados previamente dispositivos de apertura para puertas de cochera Programación del control remoto para los

PARA OBTEN ME AL 1-800 35GEN E O INGRESE AL SIT O WEB WWW GENIECOMPANY COM

N ° de serie:10XXXXXXXXXXXX

IC: 2133A CSD1D 120V 60HZ 5A ID de FCC B8Q AC SR3 Operador de puerta residencia MODELO AC SR3 THE GENIE COMPANY

ATENCIÓN

1 de su control remoto para poner a funcionar ese abre puertas. como éste, entonces utilizará la configuración de NTELLICODE® Si tiene otro abre puertas del garaje que NO tiene un Número de serie

son 10 o mayores, su abre puertas cuenta con INTELLICODE®2. serie que tiene esta apariencia, en la cual los primeros dos números Si su abre puertas del garaje tiene una calcomanía con el número de

diferentes para un control remoto de 3 botones. NOTA: Se puede programar un máximo de 3 abre puertas

(IntelliCode® 1) fabricados entre 1997 y 2010 Uno o más abre puertas

puertas IntelliCode® 2 nuevos (IntelliCode® 1) y los abre fabricados entre 1997 y 2010 Combinación de abre puertas

de 3 abre puertas diferentes IntelliCode® 2 con un máximo Uno o más abre puertas

Si usted tiene...

Genie® IntelliCode® 2, no activarán este abre puertas. NOTA: Otros controles remotos no habilitados con

IntelliCode® 2 (vea la página 10).

en el abre puertas con un nuevo control remoto Genie® marca IntelliCode® 1 que se haya programado de IntelliCode® 2 (vea la página 9) o un control remoto acepta señales de un control remoto que envía señales Este nuevo abre puertas de garaje Genie® ÚNICAMENTE

abre puertas de garaje de The Genie Company. IntelliCode® 2funcione en diferentes modelos de los doble IntelliCode® permite que un control remoto IntelliCode® 1 instalados previamente. Esta opción conﬁ gurar para comunicarse con los abre puertas

están preestablecidos en IntelliCode® 2 y se puede Los controles remotos incluidos en este paquete

transmitirán señales IntelliCode® 1 o IIntelliCode® 2. controles remotos que vienen con esta unidad señales de IntelliCode® 1 para comunicarse. Los remotos y teclados inalámbricos Genie®, utilizan las Otros modelos de abre puertas del garaje, controles

CARACTERÍSTICAS DE INTELLICODE®

Page 61

• Consultar al distribuidor local.

stá conectado el receptor.

de aquél en el que

pertenezca a un circuito distinto

• Conectar el abridor en un tomacorriente que

• Aumentar la separación entre el abridor y el receptor.

receptora.

• Cambiar la orientación o la ubicación de la antena una o varias de las siguientes medidas:

reprogramado en la unidad motorizada. remoto faltante o de cualquier otro, que no haya sido no reconocerá ninguna señal que reciba del control como se muestra en la página 8. Su abre puertas ya

• Programe los controles remotos restantes o nuevos

con la consola de pared.

• El abre puertas de garaje funcionará normalmente

remoto no activará el abre puertas. previamente en la unidad motorizada. El control el botón del control remoto que se programó

• Veriﬁ que que la memoria esté limpia. Presione

recomienda que el usuario trate de corregirlas mediante determinar ENCENDIENDO y APAGANDO el equipo, se en la recepción de radio o televisión, lo que se puede determinada. Si este equipo provocara interferencias que no habrá interferencias en alguna instalación comunicaciones de radio. Sin embargo, no se garantiza puede provocar interferencias perjudiciales en las si no se instala y utiliza de acuerdo con las instrucciones, utiliza y puede irradiar energía de frecuencia de radio y, instalación en áreas residenciales. Este equipo genera, razonable contra interferencias perjudiciales de límites se han establecido para conceder protección especifica la Sección 15 de las Normas de la FCC. Estos

segundos. y mantenga así por 5

SET

—

OGR AM

la unidad motorizada simultáneamente en

4. Presione ambos

se exigen para los dispositivos digitales Clase B, según lo servido para determinar que cumple con los límites que de Canadá. Las pruebas efectuadas a este equipo han Comunicaciones (FCC) y RSS 210 de categoría industrial según la Sección 15 de la Comisión Federal de Este dispositivo cumple con las normas dispuestas

CERTIFICADO FCC e IC

púrpura.

intermitentes de color

S T

de nuevo

PRO GRA M

y ambas luces son

3. Presione

—

SET

PRO GR AM

instrucciones sobre el cambio de baterías. Vea la página 20 para conocer las

FIG. 5-1 Control Remoto

enciende. luz redonda de color AZUL se

2. Las luces se apagan y la

el botón. color azul. Libere se Enciendan en que ambas luces

SET

—

PRO GR AM

SET

PRO GRA M

presionado hasta y mantenga

1. Presione

Vea la página 9. ingresar los controles remotos nuevos y los que quedan. REMOTO A LA UNIDAD MOTORIZADA para volver a NOTA: Siga los pasos para programar el CONTROL

programados y los teclados inalámbricos. unidad motorizada borrará TODOS los controles remotos El borrado de los controles remoto de la memoria de la

BORRADO DE MEMORIA CONTROL REMOTO PERDIDO O ROBADO,

botones

Control remoto de tres

desbloqueo. sobre el funcionamiento de la Manija de Consulte la página 12 para obtener información la Manija de desbloqueo de emergencia. ciérrela y desconéctela de la guía del riel jalando piezas. Para evitar que la puerta se mueva, alejados de la puerta en movimiento y de sus motivo, mantenga a las personas y los objetos dispositivo de apertura de la puerta. Por este

3. Durante la programación, se puede activar el

inalámbrico. pared, el control remoto o el teclado numérico dispositivos de apertura, incluidos la consola de

2. NO permita que los niños jueguen con los

mientras la puerta se encuentra en movimiento.

1. Mantenga a las personas alejadas de la abertura o incluso la muerte. Una puerta móvil puede ocasionar lesiones graves

ADVERTENCIA

DESCRIPCIÓN GENERAL - CONTROLES REMOTOS Y OPCIONES

Page 62

SET

para salir de las

PRO GR AM

SET

para ingresar en las funciones del

PRO GR AM

o puede navegar a los menús

SET

y mantenga presionado hasta que ambas

PRO GR AM

y largo azul

y largo púrpuraRedondo

azul

púrpura

Redondo rojo y Largo rojoRedondo

de presión de teclas. espera después de 30 segundos si no hay actividad La función de programación terminará su tiempo de

varias funciones;

Colores de LED

a través de los menús (Recorrido de abertura) mueve la puerta, avanza Botón Open Travel

funciones de programación. presione de nuevo el botón

Si ingresó en un menú de programa no deseado,

menú de programa.

varias funciones;

3. Presione el botón

X3 Fuerza Redondo rojo

X2 Velocidad Redondo azul y largo azul

SE T

Entra y selecciona

PR O G R AM

a través de los menús (Recorrido de cierre) mueve la puerta, avanza Botón Close Travel

programación (Programa) los menús de Botón Program

Nombre Forma Uso

Botones

Limite Largo azul

Predeterminado Control remoto Redondo azul

de LED) (Programa) (Visualización

Presione Program LED Display

especíﬁ ca. Cada menú de programa tiene una visualización de LED

pantalla de LED cambiará como corresponde. de programa de límites, velocidad o fuerza y la

Al utilizar el botón

programación del control remoto. enciende. Está en los Menús de programa en la

2. Ambos LED se apagan y la luz redonda AZUL se

luces AZULES se Enciendan, luego suelte.

1. Presione

menús de programación: Estos son los pasos básicos para entrar a los cuatro

de este manual. se encuentran en la sección de Solución de problemas programación personalizada para la velocidad y la fuerza de una programación de ajuste. Las instrucciones de establecen en fábrica y generalmente no necesitan *Las conﬁ guraciones de fuerza y velocidad se

remotos se encuentran en las páginas 6 a la 10. Los pasos de programación para los límites y controles

Programa de fuerza* Programa de velocidad* Programa de límites Programa de control remoto (menú predeterminado)

Hay cuatro menús de programa de la unidad motorizada:

Descripción general de programación

para abrir recorrido Botón de

Para la puerta del garaje

para cerrar recorrido Botón de

—

LED LARGA

Indicador (luz) de

SET

PROGRAM

LED REDONDA

Indicador (luz) de

SET

PROG RAM

los LED también se muestran como iconos. En todas las instrucciones en este manual, los botones y

uno de tres colores diferentes: AZUL, ROJO o PÚRPURA. Encenderse, Apagarse o con un Encendido intermitente en LED indican el estado o el cambio de una función al completar la programación de conﬁ guración. Los Cada uno de los botones se utiliza para ingresar y

FIG. 4-2 Botones de control

del garaje

Para la puerta

la unidad motorizada. Hay tres botones de programación y dos luces (LED) en

de programación FIG. 4-1 Ubicación de los botones

motorizada. en la unidad Programación los botones de Ubicación de

funcionamiento el abre puertas. la programación. NO utilice estos botones para poner en NOTA: Los botones y son únicamente para uso en programar el abre puertas. con los botones y los indicadores de LED utilizados para programación. Utilice esta página para familiarizarse Esta sección describe las funciones sencillas de

DESCRIPCIÓN GENERAL DE LOS CONTROLES DEL CABEZAL ELÉCTRICO

Page 63

Toda la programación opcional está completa. El abre puertas de su garaje está listo para utilizarlo.

para cualquier otro vehículo con Car2U®

habilitado .

Realice una prueba. Repita según sea necesario

Para los vehículos con Car2U® habilitado, siga las

instrucciones de Car2U® .

Realice una prueba. Repita según sea necesario

para cualquier otro vehículo con Homelink®

habilitado y previamente programado.

PRESIONE el botón Homelink® dos veces.

Homelink® o Car2U®

ENCENDERSE

LED AZULES

A AMBOS

OBSERVE

PROGRAM

SET

—

inalámbrico.

PRESIONE y MANTENGA

PRESIONADO

Para el teclado inalámbrico Genie® IntelliCode® 1:También debe tener su teclado

inalámbrico Genie® instalado y un PIN ya programado en el teclado. Las instrucciones de

programación para el teclado inalámbrico de Genie® IntelliCode® 2 vendrán con el teclado

Para el control remoto Genie® IntelliCode® 1: También debe tener su control remoto

Genie® IntelliCode® 1 presente.

en el vehículo y las instrucciones de programación para realizar estos pasos de programación.

Para completar cualquiera de estas tareas, DEBE tener por lo menos un botón del control

remoto Genie® IntelliCode® 2 ya programado en la unidad motorizada presente.

Para Homelink® o Car2U®: También debe tener su Homelink® o Car2U® habilitado, presente

OPCIONAL - PROGRAMACIÓN DEL CABEZAL DE POTENCIA PARA EL CONTROL REMOTO Homelink®,

Car2U® o IntelliCode® 1 y A LOS TECLADOS NUMÉRICOS INALÁMBRICOS IntelliCode® 1

control remoto, funcionará la puerta.

Realice una prueba. Repita según sea

necesario para cualquier otro control

remoto IntelliCode® 1.

VEA que ambos LED en la unidad

motorizada se Enciendan en color

azul. La próxima vez que presione el

VEA que un

2 3

LED azul se

encienda

LIBERE

Programación del control remoto o teclado inalámbrico IntelliCode® 1

Control remoto IntelliCode® 1 Teclado inalámbrico Genie® IntelliCode® 1

En el control remoto IntelliCode® 1

PRESIONE el mismo botón y SUÉLTELO.

En el control remoto IntelliCode® 1

PRESIONE un botón y SUÉLTELO. VEA

que el LED púrpura largo se encienda.

púrpura intermitente

VEA el LED largo

PRESIONE y

LIBERE

PROGRAM

SET

—

Si su Homelink® todavía no se ha vinculado al abre puertas

Genie®, entonces diríjase a la página 16 y cambie un botón

del control remoto de IntelliCode® 2 a IntelliCode® 1, luego

programe ese botón con el Homelink® del vehículo usando

las instrucciones de Homelink® y repita los pasos del 1 al 4

luego continúe con los pasos 5 al 6 de Homelink®.

PRESIONE y suelte un botón del control remoto

Genie® IntelliCode® 2 programado previamente

en el control remoto. Si no está seguro de qué

control remoto tiene, consulte la página 12.

El control remoto debe ser el IntelliCode® 2

habilitado.

sección Homelink® que se encuentra posteriormente.

Programación de Homelink®

Si su Homelink® se programó previamente en un abre puertas

Genie®

empiece con el Paso 1 y continúe hasta el Paso 5 y 6 de la

funcionamiento.

presione el botón

para veriﬁ car el

Mantenga presionado el botón otra

Espere 30 segundos, ingrese el pin y

vez y el abre puertas se activará.

Mantenga presionado el botón

la unidad motorizada que el LED púrpura

largo se encienda.

durante 1 segundo otra vez, luego libere y

vea en la unidad motorizada que el LED

azul largo se encienda.

Ingrese su PIN en el teclado inalámbrico.

Mantenga presionado el botón

durante 1 segundo, luego suéltelo y vea en

VEA ambos LED

intermitentes color

púrpura

Page 64

PRESIONE y

LIBERE

obtener información adicional sobre los controles remotos IntelliCode® 1 y 2 y cómo cambiar

de IntelliCode® 2 a IntelliCode® 1. Consulte la página 10 para ver las instrucciones de

color azul se

AMBOS LED

Enciendan

VEA QUE

PROGRAM

PRESIONE y MANTENGA

PRESIONADO

programación con los controles remotos IntelliCode® 1.

para uso con el Sistema de seguridad de acceso IntelliCode® 2. Consulte la página 16 para

proporcionan con este abre puertas. Este control remoto está establecido previamente

Lleve los controles remotos a la ubicación de la unidad motorizada. Comience con el

Paso 1 y continúe hasta el Paso 7 para cada botón a programar.

NOTA: Las instrucciones siguientes corresponden a los controles remotos que se

PROGRAME EL CONTROL REMOTO INTELLICODE® 2 A LA UNIDAD MOTORIZADA

intermitentes

color azul

La programación básica de la unidad motorizada está completa.

El abre puertas de su garaje está listo para utilizarlo.

VEA ambos LED

La próxima vez que presione el control remoto, funcionará la puerta.

Repita según sea necesario para otros controles remotos.

VEA ambos LED

Apagados

LIBERE

PRESIONE y

azul se Encienda

VEA que el LED

redondo color

largo púrpura

intermitente

VEA el LED

SET

—

LIBERE

PRESIONE y

LIBERE

PROGRAM

SET

VEA ambos LED

intermitentes color

púrpura

—

alejado de la puerta y de sus partes en movimiento.

empezar a funcionar, por lo que se debe mantener

3. Durante la programación, el abre puertas podría

PRESIONE y LIBERE

Una puerta móvil puede ocasionar lesiones graves o

incluso la muerte.

1. Mantenga a las personas lejos del área de apertura,

2. NO permita que los niños jueguen con el abre puertas,

mientras la puerta está en movimiento.

incluyendo la consola de pared, control remoto o

teclado inalámbrico.

PARA OBTENER AYUDA MARQUE

ADVERTENCIA

-1.800.35.GENIE

Page 65

Programación de los controles remotos en la página siguiente.

Una vez que la Prueba de reversa de contacto se completa continúe con la

2 3 4

SE ABRE LA PUERTA

• Realice la prueba de nuevo. Repita según sea necesario hasta que la puerta regrese cuando

tenga contacto con el tablero.

restablezca sus límites. Retire el tablero. Regrese a las páginas 6 y 7 y repita los pasos del 1

al 10 para corregir el límite inferior.

– Si la puerta se DETIENE después de hacer contacto con el tablero pero no regresa,

tablero. Regrese a las páginas 6 y 7 y repita las conﬁ guraciones de Límites para corregir el

límite inferior.

• Si la puerta no regresa:

– La puerta no ha llegado a su límite de "cierre" y se detiene antes de tener contacto con el

2. Ajuste.

• Cierre la puerta del garaje con la consola de pared.

• Cuando la puerta haga contacto con el tablero, la puerta se debe detener (en un período de

2 segundos) y revertir la dirección regresando a la posición de abertura.

la puerta del garaje.

• Abra la puerta del garaje con la consola de pared.

– Coloque un tablero de 2" x 4" (colocado en forma plana) debajo del centro de abertura de

realizar la prueba de Reversa de contacto.

1. Prueba.

Las conﬁ guraciones de Fuerza y Límite en la página anterior SE DEBEN COMPLETAR antes de

PRUEBA DE REVERSA DE CONTACTO

PRESIONE y LIBERE

3. Durante la programación, el abre puertas podría

incluyendo la consola de pared, control remoto o

teclado inalámbrico.

empezar a funcionar, por lo que se debe mantener

alejado de la puerta y de sus partes en movimiento.

En la consola de pared

PRESIONE y LIBERE

Una puerta móvil puede ocasionar lesiones graves o

incluso la muerte.

1. Mantenga a las personas lejos del área de apertura,

2. NO permita que los niños jueguen con el abre puertas,

mientras la puerta está en movimiento.

ADVERTENCIA

Page 66

—

OT E

OR C OS ED

P DOW O DE

—

En la consola de pared

PRESIONE y LIBERE

OBSERVE el LED azul

intermitente largo

OGRAM

ESTABLECER LA FUERZA La fuerza se

establece automáticamente con el primer funcionamiento

completo de CERRAR/ABRIR la puerta.

SET

PRESIONE y

LIBERE

B) LÍMITE DE RECORRIDO DEL ABRE PUERTAS

7 8

PRESIONE y MANTENGA PRESIONADO hasta que la puerta esté

COMPLETAMENTE ABIERTA luego LIBERE

SE CIERRA LA PUERTA

SET

—

Realice una PRUEBA DE REVERSA DE CONTACTO con éxito

y luego continúe con la programación del control remoto.

NOTA: Para restablecer la conﬁ guración de LÍMITE, repita los pasos 1 al 10.

esté en la posición abierta o cerrada correcta.

En la consola de pared

PRESIONE y LIBERE

NOTA: Puede iniciar y detener el movimiento de la

puerta con los botones o hasta que la puerta

movimiento de la

puerta

Observe el

SE ABRE LA PUERTA

ESTABLECER LA FUERZA.

Continúe con el Paso 9

Ambos LED se apagan.

Los límites de la puerta

están establecidos.

OGRAM

SET

PRESIONE y

LIBERE

Page 67

OTCE

O B OE RC D

P W O E

—

esté en la posición abierta o cerrada correcta.

NOTA: Puede iniciar y detener el movimiento de la

puerta con los botones

SET

OBSERVE el LED

azul intermitente

redondo

ROGRAM

PRESIONE y

LIBERE

NOTA: Si la bala no se ha dedicado al carro,

NOTA: Si un o ambo LED viene EN ROJA en

este tiempo; no se ingresó adecuadamente al

menú programación de Limits (Límites). Debe

salir de la programación y volver a comenzar.

Para salir la función programada espere 30

segundos la programación a medir el tiempo

hacia fuera.

estos pasos cuando aparecen dos ROJO. En caso

de una pausa, vuelva a iniciar con el Paso 1.

Ha ocurrido una pausa de programación durante

Observe que existe un tiempo de espera de 30

segundos entre cada paso de programación.

tan ahora haga.

CERRAR LA PUERTA

A) LÍMITE DE RECORRIDO PARA

abrir o cerrar la puerta.

color azul se

PRESIONE y MANTENGA PRESIONADO hasta que la puerta esté COMPLETAMENTE

CERRADA luego LIBERE

AMBOS LED

Enciendan

VEA QUE

CLOSE (DOWN) (CERRAR [ABAJO]) se controlan al hacer ajustes con el panel

ubicado en la parte inferior de la unidad motorizada. Comience con el Paso

1 y continúe hasta el Paso 10. La fuerza de la puerta se establece durante el

ciclo ﬁ nal de abrir/cerrar de estos pasos. La unidad motorizada establecerá

automáticamente la velocidad de la puerta en baja si la distancia entre los

límites es menor de 6 pies. Una vez se establecen los

límites y la fuerza NO utilice los botones

Las posiciones del límite de la puerta OPEN (UP) (ABRIR [ARRIBA]) y

CONFIGURACIÓN Y PRUEBA DE LÍMITES Y FUERZA

para

PRESIONE y MANTENGA

PRESIONADO

PROGRAMACIÓN DE LÍMITES Y FUERZA

(Continuación del letrero de instalación si se proporciona)

o hasta que la puerta

de la puerta

PROGRAM

RAM

Observe el movimiento

—

SET

• Asegúrese de que el umbral de la puerta está a la vista y que no hayan

• NO opere esta unidad desde la consola de pared antes de que se estable-

—

nas 15

• De los las del consulte del EL Letrero de instalación (proporciona) del SE

del si o de Vea La bala SE DEBE enganchar al coche antes de establecer los

límites. Ve el letrero de la instalación (si se proporciona) o consulta las pági-

obstáculos ni personas para evitar lesiones o daño a la propiedad.

zcan los LÍMITES y la FUERZA. Pueden ocurrir daños graves al abre puertas.

LED redondo

color azul se

Si el LED ROJO se enciende,

VEA que el

VEA que el LED

azul largo se

Encienda

DETÉNGASE y salga de la

programación.

enciende

PROG RA M

LIBERE

ADVERTENCIA

PRESIONE y SUELTE

SET

—

Page 68

automáticamente a su posición completamente abierta. el botón "open/close" (abrir/cerrar) en la consola de la pared durante el movimiento de cierre, la puerta regresará close" (abrir/cerrar) de la consola de pared hasta que la puerta llegue a su posición completamente cerrada. Si suelta

5. Si falla el sistema Safe-T-Beam®, pierde energía o se instala de manera incorrecta, mantenga presionado el botón "open/

4. Retire la obstrucción de Safe-T-Beam®.

detendrá su recorrido hacia abajo y regresará automáticamente a su posición completamente abierta.

3. Cuando la puerta del garaje está cerrando, si una persona u obstáculo interrumpe el Safe-T-Beam®, la puerta del garaje

2. Si Safe-T-Beam® está obstruido antes de cerrar completamente la puerta del garaje, ésta no cerrará.

1. Cuando la puerta del garaje se abre, su movimiento no tendrá que verse afectado si el Safe-T-Beam® está obstruido.

FUNCIÓN DE PROTECCIÓN INFRARROJA

instale la liberación de emergencia 6 pies sobre el piso.

piso. Para productos que tienen una liberación de emergencia, plana) en el piso. alto de 1-1/2 pulgadas (o una tablero de 2 x 4 colocado en forma un período de 2 segundos cuando hace contacto con un objeto

8. Después de instalar el abre puertas, la puerta debe regresarse en

con la consola de pared en un lugar visible.

7. Instale la Etiqueta de ADVERTENCIA de quedar atrapado junto

• lejos de todas las piezas en movimiento de la puerta.

pequeños no puedan alcanzarlo y

• a una altura mínima de 5 pies, de manera que los niños

• Cerca de la puerta del garaje,

6. Localice la consola de la puerta:

le haya indicado hacerlo.

5. NO conecte el abre puertas a una fuente de energía hasta que se

4. Cuando sea posible, instale el abre puertas 7 pies o más sobre el

puertas.

conectados a la puerta del garaje antes de la instalación del abre

3. Retire todas las cuerdas y desinstale o desactive todos los seguros

el abre puertas.

cables, ensambles de resorte y otros accesorios antes de instalar

de puerta capacitado que realice las reparaciones y ajustes a los

podría ocasionar lesiones graves. Pida a un técnico de sistema

pieza balanceada. Una puerta balanceada de forma incorrecta

2. Instale únicamente en una puerta de garaje seccional o de una

comprende una instrucción, comuníquese a The Genie Company).

INSTALACIÓN Y FUNCIONAMIENTO. (Si tiene preguntas o no

1. LEA Y SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD,

ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES GRAVES O MUERTE:

INSTRUCCIONES IMPORTANTES PARA LA INSTALACIÓN

O PARA LA AYUDA 1.800.35.GENIE PARA OBTENER UN ARCHIVO DEL PDF DEL EMAIL

UN CARTEL DE LA INSTALACIÓN DE LA VERSIÓN DEL PDF ESTÁ DISPONIBLE EN WWW.GENIECOMPANY.COM

(consulte la página siguiente).

Comience la programación al establecer los límites

 La unidad motorizada está conectada a un tomacorriente aprobado (Una ilustración se demuestra en la página 12 de la sección inglesa)

 El carro está enganchado a la transmisión de cadena o banda  Consola de pared instalada y cableada (Se muestra en la página 16)  Sensores Safe-T-Beam® instalados y cableados  Ambas piezas de los brazos de la puerta están ensambladas y conectadas a la puerta del garaje  La unidad motorizada está conectada al marco de soporte suspendido del techo o vigas del techo  El extremo del carril se ata a un soporte del jefe que se ate al jefe de puerta del garage

Las ilustraciones de ejemplo de los siguientes elementos se muestran en las páginas 10 y 11

 La unidad motorizada y el riel están atornillados uno al otro

Las siguientes tareas del ensamble mecánico se deben completar antes de continuar.

Genie® o visita www.geniecompany.com para transferir un archivo del pdf.

un cartel de la instalación su contacto de distribuidor autorizado del profesional de

No hay pasos de la asamblea o de la instalación incluidos en este manual. Si procede

la instalación de s comienzan aquí.

Una vez el opener' han terminado a la asamblea física y

Page 69

PUERTA. DE SENTIDO SAFE-T-BEAM® PARA CERRAR LA

SE DEBE INSTALAR EL SISTEMA DE INVERSIÓN

CONSOLA DE PARED INCLUIDA.

EL ABRIDOR SE DEBE INSTALAR CON LA

Referencia, diagrama de cableado ...............................................................26

Guía de solución de problemas, LED de la unidad motorizada ............25

Guía de solución de problemas, operación ......................................... 21-22

Guía de ajuste de fuerza ..................................................................................20

Guía de ajuste de velocidad............................................................................19

Reemplazo de baterías del control remoto ................................................18

Ajuste de tensión de cadena o banda ..........................................................18

Consola opcional de pared doble, instalación ..........................................17

Consola de pared, descripción general ........................................................17

Enganche/desenganche del carro ................................................................16

Restablecimiento, abertura/cierre del límite de recorrido ......................16

Detector de movimiento, descripción general ..........................................16

Cambio de bombillas de luz ...........................................................................15

Prueba de reversa de contacto ......................................................................15

Veriﬁ cación del sistema Safe-T-Beam® .......................................................14

Balance de la puerta (Tensión de resortes) ................................................14

Mantenimiento mensual de rutina .............................................................14

Instrucciones importantes sobre seguridad ..............................................14

6 Mantenimiento y solución de problemas ......................................14-22

Abre puertas instalados anteriormente ....................................................13

Características de IntelliCode® ....................................................................13

Control remoto perdido o robado ..............................................................12

5 Descripción general de los controles remotos y las opciones 12-13 4 Descripción general de los controles de la unidad motorizada .11

3 Ilustraciones de instalaciones típicas .........(Vea las páginas en inglés 11-13)

Referencia

HomeLink®, Car2U®, IntelliCode® 1 ...........................................................10

Programaciónde los teclados inalámbricos o controles remotos

...........................................................................................................9

IntelliCode® 2 2 Programa de control remoto a unidad motorizada

Prueba de reversa de contacto ........................................................................ 8

1 Fuerza y límites de programación ..................................................6-7

Instrucciones importantes para la instalación ..................................5

Instalación

Índice ............................................................................................................................... 4

Características del abre puertas y características de seguridad .........3

Información sobre seguridad .............................................................................. 2

Sección ............................................................................. Página

ÍNDICE

Page 70

dentro del garaje. Las luces se apagarán después de 4 minutos de no detectar movimiento. se encienden automáticamente al detectar movimiento para proporcionarle un movimiento mucho más seguro Las unidades seleccionadas tienen la detección de movimiento incorporada en la unidad motorizada. Las luces

Detección de movimiento integrada (No está disponible en todos los modelos)

después. más seguras durante la noche. Se enciende cuando la puerta se activa y se apaga automáticamente 4 minutos El sistema de iluminación de dos bombillas proporciona hasta 200 vatios de luz para brindarle salidas y entradas

Sistema de iluminación automática

límites y la fuerza y programa nuevos controles remotos. Ajusta fácilmente la programación para reducir la velocidad de abertura a una velocidad deseada, varía los

Programación electrónica SmartSet™

poder abrir y cerrar la puerta manualmente. Libera la puerta manualmente con el abre puertas. Se utiliza durante una falla de energía u otra emergencia para

Liberación de emergencia manual

automáticamente una puerta que se estaba cerrando si detecta un problema. Supervisa el sistema Safe-T-Beam® para garantizar la funcionalidad adecuada y detendrá y abrirá de nuevo

Sistema de supervisión Watch Dog™

máxima seguridad. Establece automáticamente la fuerza necesaria para abrir y cerrar completamente la puerta para obtener la

Control automático ForceGuard™

con un objeto. Detiene y vuelve a abrir automáticamente una puerta que se estaba cerrando a los dos segundos del contacto

Sistema de reversa de contacto Safe-T-Reverse®

los STB proporcionan un código de diagnóstico automático si existe un problema operacional. completamente abierta si algo atraviesa el rayo de luz. Las luces indicadoras del LED en la unidad motorizada y Envía un rayo de luz invisible a través de la abertura de la puerta. La puerta se detiene y regresa a la posición

Sistema de reversa sin contacto de Safe-T-Beam® (STB)

CARACTERÍSTICAS DE SEGURIDAD

luego siga las instrucciones de HomeLink® o Car2U® en el manual del propietario del vehículo.

y Car2U® compatible. Consulte las instrucciones de programación en la página 9 y

botones Open/Close (abrir/cerrar), Sure-Lock™ y control de luz independiente. Pone a funcionar el abre puertas desde el interior del garaje. La consola de pared tiene una luz indicadora con:

Consola de pared, Serie III

trata de intentar de nuevo, no controlará el abre puertas. código nuevo sólo una vez. Un código de acceso que se copia desde un sistema en funcionamiento y que se continuamente el código de acceso cada vez que se usa el control remoto. El abre puertas responde a cada Un sistema de codiﬁ cación superior de nueva generación que mejora la seguridad del abre puertas al cambiar

ISTEMA DE SEGURIDAD DE ACCESO INTELLICODE® 2

CARACTERÍSTICAS DEL ABRE PUERTAS

Page 71

ajustes utilizando las instrucciones y herramientas adecuadas. Un técnico del sistema de puertas capacitado debe realizar las instalaciones, reparaciones y piezas de resorte de la puerta, como bloques de madera, soportes de acero, cables u otros artículos. NO intente retirar, instalar, reparar o ajustar los resortes o cualquier cosa a la que estén sujetas las

porte qui se sert d’outils appropriés et qui respecte les instructions. Les réparations et les réglages doivent être effectués par un professionnel des systèmes de articles semblables. ressort de la porte est attaché, y compris blocs de bois, supports en acier, câbles ou autres NE PAS essayer d’enlever, réparer ou ajuster les ressorts ou toute autre pièce à laquelle le

El abre puertas debe estar completamente conectado a tierra. en movimiento. Cuando reemplace la cubierta, asegúrese de que los cables no estén perforados o cerca de piezas DESCONECTE la energía antes de retirar la cubierta del abre puertas.

l’ouvreur doit être correctement mis à la terre. En refermant le couvercle, s’assurer que les ﬁ ls ne sont ni coincés ni près des pièces mobiles. Mettre hors tension avant d’enlever le couvercle de l’ouvreur.

NO opere una Puerta que se atora o una que tiene un resorte quebrado. NO permita que los niños jueguen con el abre puertas.

Mantenga a las personas lejos del área de abertura, mientras la puerta está en movimiento.

NE PAS faire fonctionner une porte qui bloque ou dont le ressort est cassé. NE PAS permettre aux enfants de jouer avec l’ouvreur de la porte.

mouvement. Ne laisser personne se tenir dans l’ouverture de la porte pendant qu’elle est en

grave o la muerte.

Puede causar lesión

ADVERTENCIA:

voire la mort.

graves blessures

Peut entraîner de

AVERTISSEMENT:

grave o la muerte.

Puede causar lesión

ADVERTENCIA:

voire la mort.

graves blessures

Peut entraîner de

AVERTISSEMENT:

grave o la muerte.

Puede causar lesión

ADVERTENCIA:

voire la mort.

graves blessures

Peut entraîner de

AVERTISSEMENT:

EFFET / EFECTO PRÉVENTION / PREVENCIÓN

PELIGRO POTENCIAL

DANGER POTENTIEL

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

INSTRUCTIONS DE SÛRETÉ IMPORTANTES

La palabra NOTA se utiliza para indicar los pasos importantes a seguir o consideraciones importantes. PRECAUCIÓN indica una situación de peligro potencial que, si no se evita, podría ocasionar una lesión o daño a la propiedad. ADVERTENCIA indica una situación de peligro potencial que, si no se evita, podría ocasionar una lesión grave o la muerte. PELIGRO indica una situación de peligro inminente que, si no se evita, ocasionará una lesión grave o la muerte.

símbolo de alerta de seguridad y la palabra "PELIGRO", "ADVERTENCIA" o "PRECAUCIÓNSDSq.

potenciales que pueden ocasionarle la muerte o lesiones a usted y a otras personas. Todos los mensajes de seguridad seguirán el

diferentes niveles de peligro e instrucciones especiales. Éste es el símbolo de alerta de seguridad. Este símbolo le alerta para peligros

El siguiente símbolo de Alerta de seguridad y palabras clave se utilizan en este manual para llamar la atención y para identiﬁ car los

presenta, comuníquese con el técnico del sistema de puertas capacitado más cercano a usted o visite nuestro sitio Web.

de otros depende de que lea la información que se encuentra en este manual. Si tiene preguntas o no comprende la información que se le

a que los objetos en movimiento, los resortes bajo tensión y los motores eléctricos pueden ocasionar lesiones, su seguridad y la seguridad

Las puertas del garaje son objetos pesados, grandes que se mueven con la ayuda de resortes bajo alta tensión y motores eléctricos. Debido

CONVENCIONES USADAS EN ESTAS INSTRUCCIONES

ou l'emplacement de pièces.

Le terme REMARQUE est utilisé pour signaler les étapes importantes à suivre, d’importants éléments à prendre en considération

blessures ou des dommages matériels.

MISE EN GARDE signale une situation potentiellement dangereuse qui, si elle n'est pas évitée, risque d'entraîner des

des blessures graves.

AVERTISSEMENT signale une situation potentiellement dangereuse qui, si elle n'est pas évitée, risque d'entraîner la mort ou

voire mortelles.

DANGER signale une situation dangereuse imminente qui, si elle n'est pas évitée, risque d'entraîner des blessures graves,

d’importantes informations relatives à la sécurité.

Dans cette section et les suivantes, les mots DANGER, AVERTISSEMENT et MISE EN GARDE sont utilisés pour faire ressortir

informations ci-incluses, veuillez contacter The Genie Company ou votre distributeur Genie® local.

des informations stipulées dans ce manuel et les appliquent. Si vous avez des questions ou si vous ne comprenez pas les

des blessures, votre sécurité et celle des autres exigent que le propriétaire ou l'utilisateur de ce système prennent connaissance

électriques. Dans la mesure où les objets en mouvement, les ressorts sous tension et les moteurs électriques peuvent entraîner

Les portes de garage sont de gros objets lourds qui fonctionnent à l’aide de ressorts soumis à une haute tension et de moteurs

CONVENTIONS UTILISÉES DANS CES INSTRUCTIONS

DESCRIPCIÓN GENERAL DE LOS PELIGROS POTENCIALES

INFORMACIÓN DE SEGURIDAD

INFORMATIONS RELATIVES À LA SÉCURITÉ

SOMMAIRE DES DANGERS POTENTIELS

Page 72

una marca de fabrica de Genie.

Homelink es una marca registrade de Johnson Controls Technology Company. Car2U es una marca de fabrica de Lear Corporation. Intellicode, Safe-T-Beam, SilentMax es

Homelink est une marque commerciale de Johnson Controls Technology Company. Car2U est une marque de Lear Corporation. Intellicode, Safe-T-Beam, SilentMax est une marque de Genie.

Utilisation exclusive pour les portes de garage articulées ou basculantes.

Sólo para uso con puertas de garaje residenciales seccionales o superiores.

GUARDE ESTE MANUAL PARA REFERENCIA FUTURA. Instalador: Deje este manual con el dueño.

CONSERVER CE GUIDE À TITRE DE RÉFÉRENCE ULTERIEURE. Installateur: Laissez ce manuel au propriétaire.

pieza o seccionales residenciales de 8 pies.

una puerta de una pieza o seccional residencial de hasta 7 pies de alto. Disponible kit de extensión para puertas de una

ADVERTENCIA: Para reducir el riesgo de lesiones a personas o daños a la propiedad, use este abrepuertas sólo con

à usage résidentiel de 8 pi.

de 7 pi. Un emsemble d’extension est disponible pour des portes de garage sectionelles ou monobloc basculantes

avec des portes de garage sectionnelles ou monobloc basculantes à usage résidentiel d’une hauteur maximale

AVERTISSEMENT: Pour diminuer les risques de blessure o dommages matériels, utilisez uniquement cet ouvre-porte

o visite www.geniecompany.com

ou visitez note site www.geniecompany.com

1.800.354.3643

Para preguntas y asistencia:

Pout totes questions et assitance:

and Car2U

) debe estar instalado para cerrar la puerta.

/ Compatible con Homelink

2/ Incluye el control remoto Intellicode

et Car2U

doit être installé pour pouvoir fermer la porte.

Compatible avec Homelink

El sistema de haz luminoso de seguridad (Safe-T-Beam

Le système Safe-T-Beam

Inclut la télécommande Intellicode

OPÉRATION ET MANUEL DE MAINTENANCE / MANUAL DE OPERACIÓN Y DE MANTENIMIENTO

OUVRE-PORTE DE GARAGE /OPERADOR DE PUERTAS DE GARAJE

Modele/Modelo 3042

1000

SILENTMAX

Genie SILENTMAX 1000 3042 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
