Genie GTH-4020 Operator's Manual [de]

Bedienerhandbuch

Fabriknr. 57.0008.0500
Ausg. 1B 04/2007
von Fabriknr. 12888
bis Fabriknr.

18910

Ausgabe

Deutsche

GTH-4020 R

VORSICHT: VOR GEBRAUCH DER MASCHINE DAS HANDBUCH AUFMERKSAM LESEN UND VERSTEHEN

ACHTUNG: BEDIENUNGSANLEITUNG IM INNEREN DER MASCHINE AUFBEWAHREN

TECHNICAL SERVICES

Genie Scandinavia

Phone [phone]

Fax [phone]

Genie France

Phone [phone]

Fax [phone]

Genie Iberica

Phone [phone]

Fax [phone]

Genie Germany

Phone [phone]

Fax [phone]

Genie U.K.

Phone [phone]

Fax [phone]

Genie Mexico City

Phone [phone]

Fax [phone]

Genie North America

Phone [phone]

Toll Free USA and Canada

800.536.1800

Fax [phone]

Genie Australia Pty Ltd.

Phone [phone]

Fax [phone]

Genie China

Phone [phone]

Fax [phone]

Genie Malaysia

Phone [phone]

Fax [phone]

Genie Japan

Phone [phone]

Fax [phone]

Genie Korea

Phone [phone]

Fax [phone]

Genie Brasil

Phone [phone]

Fax [phone]

Genie Holland

Phone [phone]

Fax [phone]

Bedienerhandbuch 57.0008.0500 - GTH-4020 R

Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung der Firma TEREXLIFT srl vervielfältigt oder in
Archivierungssystemen gespeichert oder in irgendeiner Form oder mit irgendwelchen Mitteln an Dritte weitergegeben werden.
Die Firma TEREXLIFT srl behält sich das Recht vor, jederzeit und ohne Ankündigung Veränderungen und Verbesserungen
ihrer Produkte im Interesse der ständigen Qualitätssteigerung vorzunehmen, daher kann auch diese Veröffentlichung
Änderungen erfahren.
Einige Fotos oder Zeichnungen, die in diesem Handbuch benutzt wurden, dienen nur als Angabe einer spezifischen Funktion
und können deshalb sich nicht an die in diesem Handbuch behandelte Maschine beziehen.

© Copyright 2007 TEREXLIFT srl - Alle Rechte vorbehalten.

Realisierung: Büro Technische Dokumentation TEREXLIFT - Studio VEGA - Forlì

LISTE ÜBERARBEITETE SEITEN

Änderung Überarbeitete Überarb.

Nr. datum Seite Anmerkungen von

1 05/2006 C-11, C-24, C-42, C-50, G-23, G-25 Änderung

1A 02/2007 A-10, C-24, D-4 Änderung

1B 04/2007 A-4, A-5 Änderung

2
3
4
5
6
7
8

9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

Stapler mit Teleskopausleger

WICHTIG

EINLEITUNG

GTH-4020 R

■ EINLEITUNG

Dieses Handbuch wurde herausgegeben, um alle
notwendigen Informationen über die sachgemäße
Benutzung der Maschine und die korrekte und sichere
Ausführung der nötigen planmäßigen Wartungsarbeiten
vermitteln zu können.

ES IST NOTWENDIG, DASS SIE SICH
GENAUESTENS AN ALLE IN DIESEM

HANDBUCH ENTHALTENEN ANWEISUNGEN

HALTEN! BEVOR SIE DIE MASCHINE IN

BETRIEB SETZEN, MUSS DIESES HANDBUCH

GENAU DURCHGELESEN UND VERSTANDEN

WORDEN SEIN. BENUTZEN SIE ES BEI DER

AUSFÜHRUNG ALLER ARBEITEN.

Das Handbuch ist in sieben Abschnitte unterteilt:
Abs. A ALLGEMEINE HINWEISE

Abs. B SICHERHEITSBESTIMMUNGEN
Abs. C BETRIEB
Abs. D WARTUNG
Abs. E FUNKTIONSSTÖRUNGEN UND

FEHLERSUCHE

Abs. F SONDERZUBEHÖR
Abs. G TABELLEN UND ANLAGEN

Der Abschnitt A beinhaltet allgemeine Informationen,
die wesentlich sind, um die Maschine in ihren
Hauptteilen kennen zu lernen.
Des Weiteren sind die notwendigen Daten zur genauen
Kennzeichnung, die technischen Merkmale etc.
aufgeführt.

Der Abschnitt B richtet sich an das für den Betrieb der
Maschine, die Reparatur und die Wartung zuständige
Personal sowie (bei Firmen mit großem Maschinenpark),
an den Sicherheitsverantwortlichen. Des Weiteren sind
die erforderlichen Eigenschaften, die das zuständige
Personal besitzen muss, und die wichtigen Informationen,
deren Kenntnis unverzichtbar für die Sicherheit von
Gegenständen und Personen ist, beschrieben.

Der Abschnitt C richtet sich vorrangig an das Personal für
die Maschinenbedienung. In diesem Abschnitt sind alle
Steuer- und Kontrollvorrichtungen anschaulich bebildert.
Des Weiteren sind die Bedienungsanleitungen
erläutert:, vom Motoranlassen bis zu den Anleitungen
zum Parken und zur Außerbetriebnahme der Maschine.

Der Abschnitt D richtet sich in besonderer Weise an
den Verantwortlichen der Wartungsabteilung und an
das für diese Funktion zuständige Personal.

Dieser Abschnitt enthält Informationen zum Programm
für die vorgesehenen Wartungsarbeiten und die
entsprechenden Wartungsintervalle.

Der Abschnitt E ist der Diagnose der möglichen
Störungen und den möglichen Lösungen gewidmet.

Im Abschnitt F werden die wichtigsten
auswechselbaren Anbaugeräte aufgeführt, die an der
Maschine angebracht werden können, ihre typischen
Abmessungen, ihr Gewicht, ihr Anwendungsbereich
und eventuelle Einsatzbeschränkungen.

Im Abschnitt G finden sich die Tabellen und Anlagen,
Lasttabellen mit Gabel, Elektro- und Hydraulikpläne,
Tabelle der Anzugsmomente usw.

Die einzelnen Abschnitte sind in Kapitel und fortlaufend
nummerierte Paragraphen unterteilt.

Die Konsultierung des allgemeinen Verzeichnisses ist die
schnellste Methode zum Aufsuchen von Informationen.
Jedoch kann diese Suche auch nach den Titeln der
einzelnen Kapitel und Paragraphen erfolgen, da diese
einen leicht lesbaren Schlüsselbegriff darstellen.

Es empfiehlt sich, das Handbuch sorgfältig
und an sofort zugänglichen Stellen im Inneren
der Maschine aufzubewahren, auch nach dem
vollständigen Durchlesen, so dass es ständig
zur Konsultierung oder Klärung von
eventuellen Zweifeln griffbereit bleibt.

Sollten Schwierigkeiten beim Verständnis dieses
Handbuches oder von Abschnitten desselben auftreten,
empfiehlt es sich, sofort Kontakt mit dem Kundendienst
der Firma
aufzunehmen: Adressen, Telefon- und Faxnummern
befinden sich auf dem Umschlagblatt und der ersten
Seite dieses Handbuches

Eventuelle Unstimmigkeiten zwischen den
Beschreibungen im Handbuch und der tatsächlichen
Funktionsweise der Maschine können daran liegen,
dass diese Maschinenversion vor Abfassung des
Handbuchs gefertigt wurde oder dass das Handbuch
nach Änderungen an der Maschine noch aktualisiert
werden muss.
Wir bitten Sie, sich in jedem Fall für die nötigen
Aktualisierungen oder Klärungen an den GENIE­Kundendienst zu wenden.

GENIE

oder dem Vertreter/ Vertragshändler

.

Seite 1

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

ACHTUNG

EINLEITUNG

■ SYMBOLE

Während der Benutzung der Maschine kann es
vorkommen, dass man sich in Situationen befindet, für
die besondere Überlegungen und Detailkenntnisse
notwendig sind.

Wenn diese Situationen Ihre Sicherheit und die anderer
Personen, die Leistungsfähigkeit der Maschine und den
guten Umgang mit dieser gefährden, treten in diesem
Handbuch spezifische Angaben auf, die mit SPEZIELLEN
SYMBOLEN zweckmäßig hervorgehoben sind.

Im Handbuch werden sieben spezielle Symbole (oder
Sicherheitskennzeichen) angewandt, und diese werden
immer von Schlüsselwörtern begleitet, die die jeweilige
Situation nach dem Grad ihrer Gefährlichkeit einteilen.

Der bei dem Symbol stehende Text erläutert eine in
Betracht gezogene Möglichkeit, er gibt an, worauf zu
achten ist und welche Methoden und Verhaltensweisen
zu befolgen sind. Wenn es notwendig ist, werden
Verbote hervorgehoben oder geeignete Angaben zur
Gefahrenbeseitigung gemacht.

In einigen Fällen kann der Text auch von Illustrationen
begleitet werden.

Die folgenden speziellen Symbole (oder
Sicherheitskennzeichen) sind in der Reihenfolge ihrer
Wichtigkeit:

GTH-4020 R

GEFAHR

Orange: Dieses Symbol wird verwendet, wenn eine
potenzielle Gefahr besteht, die bei Nichtbeachtung
zu schweren Verletzungen oder tödlichen Unfällen
führen kann.

VORSICHT

Gelb mit Sicherheitssymbol: dieses Symbol wird
verwendet, um vor einer potenziellen Gefahr zu
warnen, die bei Nichtbeachtung leichtere oder
mittelschwere Verletzungen verursachen kann.

Gelb ohne Sicherheitssymbol: dieses Symbol wird
verwendet, um vor einer potenziellen Gefahr zu
warnen, die bei Nichtbeachtung zu Sachschaden
führen kann.

SCHÜTZT DIE

UMWELT

Grün: dieses Symbol wird verwendet, um auf
wichtige umweltfreundliche Informationen
hinzuweisen.

Sicherheitssymbol: dieses Symbol wird verwendet,
um Personen vor potenzieller Verletzungsgefahr
zu warnen. Alle Sicherheitshinweise, die diesem
Symbol folgen, beachten um mögliche Verletzungen
oder tödliche Unfälle zu vermeiden.

GEFAHR

Rot: Dieses Symbol wird verwendet, wenn eine
unmittelbare Gefahr besteht, die bei
Nichtbeachtung zu schweren Verletzungen oder
tödlichen Unfällen führt.

Dokumentkode 57.0008.0500 - 04/2006

WICHTIG

Grün: dieses Symbol wird verwendet, um auf
wichtige Bedienungs- oder Wartungs­informationen hinzuweisen.

WÄHREND DES DURCHLESENS DES
HANDBUCHES MUSS GRÖSSTE
AUFMERKSAMKEIT AUF DIE SPEZIELLEN
SYMBOLE GERICHTET WERDEN, UND DEN
ERKLÄRUNGEN ZU DEN GENANNTEN
SITUATIONEN MUSS GRÖSSTE BEACHTUNG
GESCHENKT WERDEN.

In den Handbüchern im elektronischen Format findet
sich auch folgendes Symbol mit der Bedeutung:

Bei Anklicken dieses Symbols
kommt man auf die Seite mit dem
Inhaltsverzeichnis zurück.

Seite 2

Stapler mit Teleskopausleger

ALLGEMEINES INHALTSVERZEICHNIS

GTH-4020 R

ALLGEMEINES INHALTSVERZEICHNIS

ALLGEMEINE HINWEISE Abs. A

SICHERHEITSBESTIMMUNGEN Abs. B

BETRIEB Abs. C

WARTUNG Abs. D

FUNKTIONSSTÖRUNGEN UND FEHLERSUCHE Abs. E

SONDERZUBEHÖR Abs. F

TABELLEN UND ANLAGEN Abs. G

Seite 3

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

GTH-4020 R

ABSICHTLICH LEER GELASSENE SEITE

Seite 4

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

GTH-4020 R

ALLGEMEINE HINWEISE

Abschnitt A

ALLGEMEINE HINWEISE

VERZEICHNIS DER THEMEN

A-1 BEZEICHNUNGSKONVENTIONEN ........... A-2

A-1.1 Maschinenausrichtung ............................... A-2

A-1.2 An der Maschine angebrachte

Aufkleber und Hinweistafeln ...................... A-3

A-1.3 Erklärung der an der Maschine angewendeten

Symbole .................................................. A-10

A-2 MASCHINENBESCHREIBUNG ................ A-12

A-2.1 Modell und Maschinentyp........................ A-12

A-2.2 Hersteller ................................................. A-12

A-2.3 Typenschilder der Maschine .................... A-12

A-2.4 CE-Zeichen ............................................. A-13

A-2.5 Eingestanzte Rahmennummer ................. A-13

A-2.6 Typenschilder der Hauptkomponente ...... A-13

A-3 ZUGELASSENE EINSATZBEREICHE ...... A-14

A-3.1 Zugelassene Einsatzbereiche .................. A-14

A-3.2 Unsachgemässe Verwendung ................. A-14

A-3.3 Restrisiken ............................................... A-14

A-3.4 Angewendete Normen ............................. A-15

A-3.5 Verwendete Sicherheitsvorrichtungen ...... A-16

A-3.5.1 Lastbegrenzer MIDAC ............................. A-16

A-3.5.2
A-3.5.3

A-3.5.4 Sensoren an den Stabilitätsstützen .......... A-17

A-3.5.5 Geschwindigkeitsmesser am

A-3.5.6

A-3.5.7 Sperrventile an den Zylindern .................. A-19

A-4 ALLGEMEINE BESCHREIBUNG .............. A-21

A-4.1 Terminologie der Hauptteile ..................... A-21

A-4.2 Beschreibung der Hauptteile ................... A-22

Not-Aus-Knopf ....................................

Sicherheitsknopf am Joystick..............

Schaltgetriebe ......................................... A-18

Druckwächter an der Feststellbremse

A-16
A-17

A-18

A-4.3 Auf Wunsch erhältliches Zubehör ............ A-22

A-5 TECHNISCHE DATEN UND LEISTUNGEN . A-23

A-5.1 Wichtigste Abmessungen ........................ A-23

A-5.2 Einsatzgrenzen ........................................ A-23

A-5.3 Gewicht ................................................... A-24

A-5.4 Fahrleistungen ......................................... A-24

A-5.5 Tragkraft und Ausschubleistungen ........... A-24

A-5.6 Gabel (schwimmend gelagert) ................. A-24

A-5.7 Dieselmotor ............................................. A-24

A-5.8 Elektrische Anlage ................................... A-24

A-5.9 Lärmpegel der Maschine ......................... A-25

A-5.10 Vibrationspegel ........................................ A-25

A-6 BENUTZUNGSDAUER ............................ A-26

A-7 MITGELIEFERTE AUSRÜSTUNG ............ A-26

A-7.1 Mitgelieferte Dokumentation .................... A-26

Seite A-1

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

ALLGEMEINE HINWEISE

GTH-4020 R

A-1

BEZEICHNUNGSKONVENTIONEN

■ A-1.1 MASCHINENAUSRICHTUNG

Die konventionelle Ausrichtung der Maschine ist so wie
in der Abbildung dargestellt.
Diese Ausrichtung dient dazu, jede Bezugnahme auf
die verschiedenen Maschinenteile (vorn, hinten etc.),
der in diesem Handbuch auftritt, klar und
unmissverständlich zu machen.
Eventuelle Ausnahmen von dieser Ausrichtung werden
im Einzelfall angegeben.

OBEN

VORNE

HINTEN

RECHTS

LINKS

UNTEN

Seite A-2

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

ALLGEMEINE HINWEISE

■ A-1.2 AN DER MASCHINE ANGEBRACHTE
AUFKLEBER UND HINWEISTAFELN

GTH-4020 R

WICHTIG

Hier sind die Etiketten und Warnschilder dargestellt, die
an den verschiedenen Maschinenmodellen angebracht
sind, außerdem diejenigen, die angebracht werden
können, wenn besondere Anbaugeräte daran montiert
werden.

09.4618.0033

09.4618.0029

Nehmen Sie sich die notwendige Zeit, um mit diesen
Schildern vertraut zu werden.
Vergewissern Sie sich, dass alle lesbar sind, und
reinigen Sie zu diesem Zweck die Schilder oder
tauschen Sie beschädigte oder unlesbar gewordene
Schilder (im Text wie auch in der Grafik) aus.
Benutzen Sie für die Reinigung der Schilder ein
weiches Tuch, Wasser und Seife. Keine
Lösungsmittel, Benzin, etc. verwenden.
Falls ein Aufkleber sich auf einem
auszutauschenden Teil befinden sollte, stellen Sie
sicher, dass sich auf dem neuen Teil bereits der
Aufkleber befindet oder dass ein neuer Aufkleber
angebracht wird.

09.4618.0212

09.4618.0231

09.4618.0671

09.4616.0040

09.4618.0241

09.4618.0231

09.4618.0561

09.4618.0650

09.4618.0231

09.4616.0109

09.4618.0561

09.4618.0672

09.4618.0361

Seite A-3

Dokumentkode 57.0008.0500 - 04/2006

09.4618.0563 09.4618.0691

09.4618.0231

Stapler mit Teleskopausleger

ALLGEMEINE HINWEISE

09.4618.0742

GTH-4020 R

09.4616.0068

09.4618.0231

09.4618.0671

09.4618.0243

09.4618.0361

09.4618.0231

09.4618.0686

09.4618.0231

09.4618.0361

09.4618.0561

09.4618.0672

09.4618.0010

09.4618.0271

09.4618.021209.4618.0212

09.4618.0561

Seite A-4

Dokumentkode 57.0008.0500 - 04/2007

Stapler mit Teleskopausleger

ALLGEMEINE HINWEISE

Aufkleber Code Beschreibung

GTH-4020 R

ES IST VERBOTEN

SICH IM

ARBEITSRADIUS

AUFZUHALTEN

106

xxx

09.4618.0025 Durchgang und Aufenthalt im Arbeitsbereich der
Maschine verboten. Verbot für jedermann, den
Arbeitsbereich der Maschine zu durchqueren oder
sich in diesem aufzuhalten, wenn die Maschine in
Betrieb ist.

09.4618.0212 Durchgang und Aufenthalt im Arbeitsbereich der
Maschine verboten. Verbot für jedermann, den
Arbeitsbereich der Maschine zu durchqueren oder
sich in diesem aufzuhalten, wenn die Maschine in
Betrieb ist.

09.4618.0563 Garantierten Schallleistungspegels. Gibt den
garantierten Schallleistungspegel an, gemessen
gemäß den Hinweisen in Richtlinie 2000/14/CE.

09.4618.0691 Kurzanleitung.

09.4618.0742 Auszug aus der Betriebs- und Wartungsanleitung zu
den Themen:

- Schalthebel,

- Starten der Maschine,

- Stabilitätsanzeige,

- wichtigste Sicherheitsbestimmungen.

Außerdem sind die Tragkraftdiagramme für die Gabel
mit und ohne Verwendung der Stabilitätsstützen
wiedergegeben.

• Diagramm für frontale Arbeit ohne

Stabilitätsstützen (oder mit vom Boden
abgehobenen Stabilitätsstützen). Bestimmt die

genauen Arbeitsbeschränkungen der Maschine
(bei der Tragkraft wie auch beim Ausschub), an
die sich der Maschinenbediener während des
Maschineneinsatzes ohne Stabilitätsstützen (oder
bei angehobenen Stabilitätsstützen) halten muß.

• Diagramm für seitliche Arbeit ohne

Stabilitätsstützen (oder mit vom Boden
abgehobenen Stabilitätsstützen). Bestimmt die

genauen Arbeitsbeschränkungen der Maschine (bei
der Tragkraft wie auch beim Ausschub), an die sich
der Maschinenbediener während des seitlichen
Maschineneinsatzes ohne Stabilitätsstützen (oder bei

Seite A-5

Dokumentkode 57.0008.0500 - 04/2007

Stapler mit Teleskopausleger

GTH-4020 R

ALLGEMEINE HINWEISE

Aufkleber Code Beschreibung

Arbeit mit angehobenen Stabilitätsstützen) halten muß.

• Arbeitsdiagramm für Arbeit mit
Stabilitätsstützen. Bestimmt die genauen

Arbeitsbeschränkungen der Maschine (bei der
Tragkraft wie auch beim Ausschub), an die sich
der Maschinenbediener während des
Maschineneinsatzes mit abgesenkten
Stabilitätsstützen halten muss.

UMSCHALTUNG DES MECHANISCHEN
GANGES NUR BEI STILLSTAND DES
FAHRZEUGES

GEFAHR

KABEL UND FREILEITUNGEN

VERGEWISSERN SIE SICH DAS SICH KEINE TEILE
DER MASCHINE, ZUSATGERATE ODER LASTEN,
NAHER ALS 6 METER AN ELEKTRISCHE FREI UND
KABELLEITUNGEN BEFINDEN.

P max

kg/cm

2

XXX

09.4618.0033 Schaltung nicht bei laufendem Fahrzeug betätigen.

09.4618.0029 Einsatzbeschränkung in der Nähe von elektrischen
Leitungen. Bestimmt die Mindestentfernung, die
eingehalten werden muss, falls die Maschine in der
Nähe von elektrischen Leitungen eingesetzt wird.

09.4618.0361 Maximaler spezifischer Druck auf den Boden. Dieser
Wert gibt den maximalen Bodendruck der
Abstützungen an, um ein Einsinken und Instabilität der
Maschine zu vermeiden.

09.4618.0650 Gabel einklappen. Hinweis für die Straßenfahrt: Gabel
einklappen und sichern.

Seite A-6

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

GTH-4020 R

ALLGEMEINE HINWEISE

Aufkleber Code Beschreibung

VIETATO APRIRE CON MOTORE IN MOTO
DO NOT OPEN WHILE ENGINE IS RUNNING
N'OUVRIR QU'A L'ARRET DU MOTEUR
ÖFFNEN NUR BEI STILLSTEHENDEM MOTOR
ABRIR SOLO CON MOTOR PARADO

VERBODEN KOFFERBAK TE OPENEN WANNEER DE MOTOR DRAAIT.

PROIBIDO ABRIR COM O MOTOR LIGADO

09.4618.0010 Öffnen nur bei stillstehendem Motor. Verbot für
jedermann, die Motorhaube bei eingeschaltetem Motor
zu öffnen, um Handverletzungen am Kühlungsventilator
und an den Antriebsriemen sowie Verbrennungen am
Motor vorzubeugen.

09.4618.0231 Hinweis-Aufkleber. In der Nähe von
Einhängepunkten, am Auspufftopf, am
Ventilatorriemen, an der Füllstandsanzeige des
Hydrauliköls, am Tank usw. angebracht.

Einhängepunkt zum Anheben. In der Nähe der Ösen
zum Anheben der Maschine angebracht.

Kraftstoff-Einfüllstutzen. In der Nähe des Kraftstoff­Einfüllstutzens angebracht.

Hydrauliköl. In der Nähe des Einfüllstutzens und der
Füllstandsanzeige des Hydrauliköls angebracht.

Motorölstand. In der Nähe des Motoröl-Messstabs
angebracht.

Bewegliche Teile. In der Nähe des Flügelrads des
Wärmetauschers angebracht.

P

=

6

Den Deckel vorsichtig aufschrauben, Verbrennungs­gefahr, heißes Wasser. Angebracht am

Ausgleichsbehälter für die Flüssigkeit des Wärmetauschers.

Verbrennungsgefahr, heiße Flächen. Auf Flächen
angebracht, die während der Arbeit heiß werden und eine
Verbrennungsgefahr darstellen.

Einklemmgefahr für die Hände. Bei der Bewegung der
Abstützungen vorsichtig zu Werke gehen.

Bewegliche Teile. Bei der Bewegung der Abstützungen
vorsichtig zu Werke gehen.

09.4618.0561 Aufkleber Reifendruck. In der Nähe der Räder
angebracht, erinnert an den richtigen Reifendruck.

bar

Seite A-7

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

GTH-4020 R

ALLGEMEINE HINWEISE

Aufkleber Code Beschreibung

09.4618.0241 Aufkleber "GENIE".

09.4618.0243

GTH-4020 R

Kg 4000

TEREXLIFT srl - ZONA INDUSTRIALE - 06019 UMBERTIDE (PG) - ITALY
Tel. [phone] Fax [phone] Telex 66106 ITALMA I

MODELLO - MODEL - MODELE - TYP - MODELO

ANNO DI COSTRUZIONE - YEAR OF MANUFACTURE - ANNEE DE FABRICATION
BAUJAHR - AÑO DE FABRICACIÓN

MATRICOLA - SERIAL N. - N. DE SERIE - FZ.-IDENT NR. - NO. DE SERIE

PESO MAX ASSALE ANT. - MAX FRONT AXLE WEIGHT - POIDS MAX ESSIEU AVANT
ZUL. ACHSLAST VO. N. ST VZO - PESO MAX EJE ANTERIOR

PESO MAX ASSALE POST. - MAX REAR AXLE WEIGHT - POIDS MAX ESSIEU ARRIERE
ZUL. ACHSLAST HI. N. ST VZO - PESO MAX EJE POSTERIOR

PESO TOTALE - TOTAL WEIGHT - POIDS TOTAL - ZUL. GESAMTGEWICHT N. ST VZO
PESO TOTAL

MATRICOLA MOTORE TERMICO - ENGINE SERIAL N. - N. MOTEUR THERMIQUE
FABRIK NR. DIESEL MOTOR - NO. DE SERIE MOTOR TERMICO

OMOLOGAZIONE

FABBRICATO IN ITALIA - MADE IN ITALY

TEREXL IFT

Tel. [phone] Fax [phone]

__._____._____

.............

s.r.l.

______

____

___

____

___

ZONA INDUSTRIALE - 06019 UMBERTIDE (PG) - ITALY

ASSIEME FORCHE-FORKS ASSY
GROUPE FOURCHES-GABELGROUPPE
JUNTO HORQUILLAS

MODELLO - TYPE - DÉSIGNATION
MODELL - MODELO

N° SERIE - SERIAL N°-N° DE SERIE

- SERIEN N°- N° DE BASTIDOR

ANNO DI COSTRUZIONE ­YEAR OF CONSTRUCTION ­ANNÉE DE CONSTRUCTION ­BAUJHAR - AÑO DE CONSTRUCCIÓN

MASSA - MASS - MASSE ­MASSE - MASA

CENTRO DI GRAVITÀ - CENTER OF
GRAVITY - CENTRE DE GRAVITÉ ­SCHWERPUNKT - CENTRO DE GRAVEDAD

PORTATA NOMINALE - PAY LOAD ­PORTEE NOMINALL - NENN
TRAGFÄHIGKEIT - CARGA NOMINAL

CENTRO DI CARICO - LOAD CENTER ­CENTRE DE CHARGE - LASTPUNKT ­CENTRO DE CARGA

MODELLO MACCHINA - MACHINE MODEL ­DESOGNATION MACHINE - MASCHINEN MODELL
MODELO MÁQUINA

09.4618.0671 Aufkleber "GENIE GTH-4020 R".

09.4618.0672

09.4616.0040 Tragkraft max. Darauf ist die maximale Tragkraft der
Maschine abgedruckt.

09.4616.0068 Kenndatenschild Maschine. Darauf sind die
Kenndaten der Maschine abgedruckt.

200

kgkg
kg
kg

09.4616.0109 Kenndatenschild Gabel. Darauf sind die Kenndaten
der an der Maschine angebrachten Gabel eingestanzt.

Zulassungsschild der Kabine ROPS - FOPS. Darauf
sind die Zulassungsdaten der Kabine gemäß den
ROPS-/FOPS-Bestimmungen eingestanzt.

Seite A-8

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

GTH-4020 R

ALLGEMEINE HINWEISE

Aufkleber Code Beschreibung

Staccabatteria
Batterie trennen
Battery cut-out switch

Coupe-batterie
Disyunctor baterìas

Destaque bateria
Uitsluiten accu

09.4618.0271 Aufkleber “Batterieabschalter”. Bezeichnet den
Hauptschalter der Batterie.

09.4618.0271

09.4618.0686 Notbefehle. Erinnert den Bediener an die korrekte
Prozedur für die manuelle Bestätigung des
Steuerblocks in einer Notsituation. Außerdem sind
darauf die Befehle aufgeführt, die den
Hebelbewegungen des Steuerblocks entsprechen.

Seite A-9

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

ALLGEMEINE HINWEISE

■ A-1.3 ERKLÄRUNG DER AN DER MASCHINE
ANGEWENDETEN SYMBOLE

GTH-4020 R

Hier sind die Symbole aufgeführt, die normalerweise
auf den Hauptsteuervorrichtungen und auf den
Instrumenten der Standardmaschine angebracht sind,
sowie diejenigen, die angebracht sein können, wenn
auf die Maschine Zubehör und besondere Anbaugerät
montiert werden. Es handelt sich hierbei vorwiegend
um vereinheitliche Symbole (ISO), die bereits als Teil
des Allgemeinwissens betrachtet werden können. Es

Symbol Bedeutung

Kraftstofffüllstands-/Reserveanzeige

Vorwärmung Glühkerzen

Unzureichende Batterieaufladung

Unzureichender Motoröldruck

dürfte trotzdem angebracht sein, ihre Bedeutung zu
bestätigen.

WICHTIG

Nehmen Sie sich die notwendige Zeit, um mit diesen
Symbolen vertraut zu werden, damit Sie ihre
Bedeutung verstehen können.

Symbol Bedeutung

Allgemeiner Alarm (im Handbuch
nachsehen)

Blinker

Drehung Führerhaus frei

Drehung Führerhaus gesperrt

Unzureichender Bremsöldruck

Luftfilter verstopft

Wasser im Vergaser

Niedriger Füllstand Hydrauliköl

Fernlicht

Positionslichter

Temperatur Motorkühlflüssigkeit

Drehturm gerade ausgerichtet

Differentialsperre

Maschine nivelliert

2. mechanischer Gang

1. mechanischer Gang

Einzug Teleskoparm Stabilitätsstütze

Ausschub Teleskoparm Stabilitätsstütze

Seite A-10

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

GTH-4020 R

ALLGEMEINE HINWEISE

Symbol Bedeutung Symbol Bedeutung

Anheben Stabilitätsstütze

Absenken Stabilitätsstütze

Schalter Lichter

Befehl Nebelrückstrahler

Befehl Differentialsperre

Befehl Kabinenklimatisierung

Befehl Warnblinkanlage

Nivellieren der Maschine durch
Anheben der linken Seite

Scheibenwascher

Signalhorn

Einhängepunkt zum Anheben

Kraftstoff-Einfüllstutzen

Motoröl-Einfüllstutzen

Messstab Motoröl

Befehl Notpumpe

Frei

Blockiert

Steuerbefehle in der Kabine

Steuerbefehle auf der Arbeitsbühne

Fahrtposition

Nivellieren der Maschine durch
Anheben der rechten Seite

Seite A-11

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

200

kgkg
kg
kg

ZONA INDUSTRIALE - 06019 UMBERTIDE (PG) - ITALY
Tel. [phone] Fax [phone]

MODELLO - MODEL - MODELE - TYP - MODELO

ANNO DI COSTRUZIONE - YEAR OF CONSTRUCTION - ANNEE DE CONSTRUCTION
BAUJAHR - AÑO DE FABRICACIÓN

MATRICOLA - SERIAL N. - N. DE SERIE - FZ.-IDENT NR. - NO. DE SERIE

OMOLOGAZIONE

FABBRICATO IN ITALIA - MADE IN ITALY

PESO MAX ASSALE ANT. - MAX FRONT AXLE WEIGHT - POIDS MAX ESSIEU AVANT
ZUL. ACHSLAST VO. N. ST VZO - PESO MAX EJE ANTERIOR

PESO MAX ASSALE POST. - MAX REAR AXLE WEIGHT - POIDS MAX ESSIEU ARRIERE
ZUL. ACHSLAST HI. N. ST VZO - PESO MAX EJE POSTERIOR

PESO TOTALE - TOTAL WEIGHT - POIDS TOTAL - ZUL. GESAMTGEWICHT N. ST VZO
PESO TOTAL

MATRICOLA MOTORE TERMICO - ENGINE SERIAL N. - N. MOTEUR THERMIQUE
FABRIK NR. DIESEL MOTOR - NO. DE SERIE MOTOR TERMICO

POTENZA MOTORE TERMICO - ENGINE POWER - PUISSANCE MOTEUR
MOTORLEISTUNG - POTENCIA MOTOR

CARICO STATICO VERT. GANCIO DI TRAINO-MAX.VERTICAL LOAD ON
THE COUPLING HOOK-EFFORT VERTICAL MAXIMAL SUR LE CROCHET D'ATTELAGE
MAXIMALE STUTZLASTBEANSPRUCHUNG DES ZUGHAKENS IN VERTIKALER RICHTUNG­ESFUERZO VERTICAL SOBRE EL GANCHO DE TRACCION

MASSA MAX. RIMORCHIABILE - MAX.DRAWBAR PULL AT THE COUPLING HOOK
EFFORT THE TRACTION - MAXI AU CROCHET D'ATTELAGE-MAXIMALE
ZUGBEANSPRUCHUNG AM ZUGHAKEN-MAXIMO ESFUERZO DE TRACCION EN EL
GANCHO DE TRACCION

kW

kg

kg

ALLGEMEINE HINWEISE

A-2 MASCHINENBESCHREIBUNG

WICHTIG

Überprüfen Sie, ob das Bedienungshandbuch zu
dieser Maschine gehört.
Bei Anforderung von Informationen oder
Kundendienst ist es notwendig, neben dem Modell
und Maschinentyp die Fabriknummer anzugeben.

■ A-2.1 MODELL UND MASCHINENTYP

Stapler mit Teleskopausleger mit Stabilitätsstützen:
Modell GTH-4020 R ❑

■ A-2.2 HERSTELLER

GTH-4020 R



TEREXLIFT srl

Zona Industriale - I-06019 UMBERTIDE (PG) - ITALIEN
Eintragung ins Ges.-Reg. beim Gerichtshof Perugia

unter Nr. 4823
CCIAA Perugia N. 102886
Steuer-/Identifikationsnummer: 00249210543

■ A-2.3 KENNDATENSCHILDER DER
MASCHINE

An der Maschine sind folgende Kenndatenschilder
angebracht

 Kenndatenschild der Maschine

Auf dem Kenndatenschild sind die Informationen der
Maschinenidentifikation abgedruckt, darunter das
Modell, die Fabriknummer und das Baujahr.

Das Kenndatenschild  ist bei Maschinen, die für den
italienischen Markt bestimmt sind, in der Kabine auf der
rechten Seite angebracht und bei Öffnen der Tür gut
sichtbar. Bei Maschinen, die für ausländische Märkte
bestimmt sind, ist es rechts vorn am Rahmen
angebracht.





Dokumentkode 57.0008.0500 - 04/2006

Seite A-12

Stapler mit Teleskopausleger

ALLGEMEINE HINWEISE

GTH-4020 R

 Schild für Straßenverkehrzulassung

Das Schild für Straßenverkehrzulassung  ist vorne
rechts auf dem Rahmen angebracht (nur bei den
Maschinen für den italienischen Markt).
Auf dem Schild sind die Zulassungsdaten und die
Massen des spezifischen Modells aufgedruckt.

 Zulassungsschild der Kabine ROPS - FOPS

Das Zulassungsschild der ROPS/FOPS-Kabine 
befindet sich auf der Innenseite der Kabine über dem
Rückfenster.

 Kenndatenschild Gabel

Dieses befindet sich auf der linken Seite des
Gabelrahmens.

Auf dem Kenndatenschild sind die Kenndaten der
Gabel eingestanzt, darunter das Modell, die
Fabriknummer, das Baujahr, das Gewicht, die
Nenntragfähigkeit, der Lastmittelpunkt und das Modell
der Maschine, an der die Gabel angebracht ist.

■ A-2.4 CE-ZEICHEN

Diese Maschine entspricht den Sicherheits­bestimmungen der Maschinenrichtlinie. Diese
Konformität ist zertifiziert, und an der Maschine befindet
sich zur Bestätigung die CE-Markierung.
Das CE-Zeichen ist direkt auf dem Typenschild der
Maschine  angebracht.

TEREXLIFT

ZONA INDUSTRIALE - 06019 UMBERTIDE (PG) - ITALY

Tel. [phone] Fax [phone]

ASSIEME FORCHE-FORKS ASSY
GROUPE FOURCHES-GABELGROUPPE
JUNTO HORQUILLAS

MODELLO - TYPE - DÉSIGNATION
MODELL - MODELO

N° SERIE - SERIAL N°-N° DE SERIE

- SERIEN N°- N° DE BASTIDOR

ANNO DI COSTRUZIONE ­YEAR OF CONSTRUCTION ­ANNÉE DE CONSTRUCTION ­BAUJHAR - AÑO DE CONSTRUCCIÓN

MASSA - MASS - MASSE ­MASSE - MASA

CENTRO DI GRAVITÀ - CENTER OF
GRAVITY - CENTRE DE GRAVITÉ ­SCHWERPUNKT - CENTRO DE GRAVEDAD

PORTATA NOMINALE - PAY LOAD ­PORTEE NOMINALL - NENN
TRAGFÄHIGKEIT - CARGA NOMINAL

CENTRO DI CARICO - LOAD CENTER ­CENTRE DE CHARGE - LASTPUNKT ­CENTRO DE CARGA

MODELLO MACCHINA - MACHINE MODEL ­DESOGNATION MACHINE - MASCHINEN MODELL
MODELO MÁQUINA

s.r.l.



__._____._____

.............

______

____

___

____

___

■ A-2.5 EINGESTANZTE RAHMENNUMMER

Die Rahmennummer der Maschine ist vorne rechts
auf dem Längsträger des Rahmens eingestanzt.

■ A-2.6 KENNDATENSCHILDER DER
HAUPTKOMPONENTEN

Die Schilder aller Hauptteile, die nicht von TEREXLIFT
srl hergestellt werden (z.B. Motoren, Pumpen etc.),

befinden sich direkt auf den Teilen selbst, wo die
jeweiligen Hersteller sie ursprünglich angebracht haben.





DATI OMOLOGAZIONE STRADALE

TIPO

OMOLOGAZIONE

NUMERO DI IDENTIFICAZIONE

MASSA TOTALE AMMISSIBILE (*)

CARICO MAX ASSE ANTERIORE (*)

CARICO MAX ASSE POSTERIORE (*)
(*) In funzione della gommatura

MASSA RIMORCHIABILE AMMISSIBILE:

- MASSA NON FRENATA

- MASSA CON FRENATURA INDIPENDENTE

- MASSA CON FRENATURA AD INERZIA

- MASSA CON FRENATURA ASSISTITA

COEFFICIENTE DI ASSORBIMENTO
CORRETTO DEL MOTORE

da kg a kg
da kg a kg
da kg a kg

Zona Industriale, I-06019 Umbertide (PG) - Italy
Tel. [phone] - Fax [phone]



kg
kg
kg
kg

-1

m



Seite A-13

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

ALLGEMEINE HINWEISE

GTH-4020 R

A-3 ZUGELASSENE

EINSATZBEREICHE

■ A-3.1 ZUGELASSENE EINSATZBEREICHE

Die Stapler GTH-4020 R wurden für das Anheben, die
Handhabung und die Beförderung von
landwirtschaftlichen oder industriellen Produkten mittels
Verwendung von geeigneten Anbaugeräten (siehe
Abschnitt F), die von TEREXLIFT srl hergestellt sind,
entwickelt und hergestellt.

Jede andere Benutzung widerspricht dem
vorgesehenen Einsatz und gilt deshalb als
unsachgemäß.

Die Konformität und die strenge Beachtung der vom
Hersteller spezifizierten Betriebs-, Wartungs- und
Reparaturbedingungen bilden einen wesentlichen
Bestandteil des vorgesehenen Einsatzes.

Die Benutzung, Wartung und Reparatur des Staplers
darf ausschließlich Personen anvertraut werden, die
über die Kenntnis ihrer Besonderheiten und der
entsprechenden Sicherheitsverfahren verfügen.

Des Weiteren ist es notwendig, dass alle
Unfallverhütungsvorschriften, die allgemein
anerkannten Sicherheits- und arbeitsmedizinischen
Vorschriften und alle vorgesehenen
Straßenverkehrsregeln eingehalten werden.

WICHTIG

Es ist verboten, an der Maschine Änderungen
vorzunehmen irgendwelcher Art durchzuführen
außer den normalen Wartungsarbeiten. Jede
Änderung an der Maschine, die nicht von GENIE
oder von autorisierten Werkstätten durchgeführt
wurde, bewirkt automatisch, dass die Maschine die
Konformität mit der Maschinenrichtlinie 98/37/EU
verliert.

■ A-3.2 UNSACHGEMÄSSE VERWENDUNG

Unter unsachgemäßer Verwendung versteht man den
Einsatz des Staplers mit Arbeitsmethoden, die nicht
den Anweisungen in diesem Handbuch entsprechen
und die allgemein für den Bediener und andere
Personen gefährlich sein können.

GEFAHR

Nachfolgend sind einige der häufigsten und
gefährlichsten Fälle von unsachgemäßer
Verwendung aufgeführt:

- Beförderung von Personen auf dem Stapler

- Nicht gewissenhafte Beachtung der im

vorliegenden Handbuch aufgeführten
Bedienungs- und Wartungsanleitungen

- Einsatz des Staplers jenseits der

Einsatzbeschränkungen

- Einsatz auf instabilen Grabenrändern

- Arbeiten während eines Gewitters

- Hänge seitlich anfahren

- Einsatz bei übermäßiger Neigung

- Benutzung der Anbaugeräte für andere als die

vorgesehenen Einsätze

-

Benutzung von nicht von TEREXLIFT genehmigten
oder hergestellten Anbaugeräten TEREXLIFT

- Anbringung von Lasten an anderen Punkten als

am Geräteträger.

- Einsatz in explosionsgefährdeten Räumen

- Arbeiten in geschlossenen oder nicht belüfteten

Räumen.

■ A-3.3 RESTRISIKEN

Obwohl bei der Planung und Fertigung der Maschine
versucht wurde, nach dem Stand der Technik zu
verfahren, müssen als Restrisiken solche Gefahren
betrachtet werden, die vom Bediener in Ausführung
seiner Arbeit ausgehen. Zum Beispiel:

• Gefahren durch zu hohe Arbeits- oder

Fahrtgeschwindigkeit für die jeweilige Last oder die
Geländebedingungen, unter denen man arbeitet.

•

Gefahren durch die angewandten Arbeitsmodalitäten
für die Kontrolle oder Auswechslung eines
Sperrventils (nicht auszuschließende Restdrücke ­unkontrollierbare Bewegungen)

• Gefahren durch die angewandten

Arbeitsmodalitäten für den Ausbau von Teilen wie
Zylindern ohne ausreichende Abstützung der
beweglichen Teile (Gefahr des unkontrollierten
Abstürzen des beweglichen Teils).

• Gefahren durch unfreiwilliges Kippen der Maschine

ohne Benutzung der Sicherheitsgurte.

.

Seite A-14

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

ALLGEMEINE HINWEISE

GTH-4020 R

■ A-3.4 ANGEWENDETE NORMEN

Für die Sicherheit des Maschinenbedieners wurden bei
der Gefahrenanalyse des Staplers mit Teleskopausleger
die folgenden Normen beachtet:

Richtlinie Titel

98/37/CE Maschinenrichtlinie
89/336/CEE Elektromagnetische Verträglichkeit
2000/14/CE Geräuschemission

Norm

Titel

EN 1459:1988 Harmonisierte Norm. Sicherheit von

Flurförderzeugen - Kraftbetriebene
Flurförderzeuge mit veränderlicher
Reichweite.

EN 281:1988 Kraftbetriebene Flurförderzeuge mit

Fahrersitz - Regeln für die Ausführung
und Anordnung der Pedale.

EN 1175-2:1998

Elektrische Anforderungen. Allgemeine
Anforderungen für Flurförderzeuge mit
Verbrennungsmotor.

prEN ISO 13564:1996

Testmethode zur Messung der
Sichtbarkeit von kraftbetriebenen
Flurförderzeugen.

EN 13059:2002 Safety of Industrial trucks- Test methods

for measuring vibration

EN 50081-1: 1997 Elektromagnetische Verträglichkeit -

Allgemeine Emissionsnorm - Teil 1

EN 50082-1: 1997 Elektromagnetische Verträglichkeit -

Allgemeine Störfestigkeitsnorm - Teil 1

EN 60204-1:1998 Sicherheit von Maschinen - Elektrische

Ausrüstung von Maschinen - Teil 1

ISO 2330:1995 Gabelstapler - Gabeln - Technische Daten

und Prüfungen.

ISO/DIS 3287 Motorbetriebene Flurförderzeuge -

Grafische Zeichen - Steuerorgane.

ISO 3449:1992 Erdbaumaschinen - Schutzaufbauten

gegen herabfallende Gegenstände ­Prüfungen und Anforderungen.

EN 13510: 2002 Erdbaumaschinen - Schutzaufbauten

gegen das Umkippen - Laborprüfungen
und Leistungsanforderungen.

ISO 3776:1989 Landwirtschaftliche Zugmaschinen -

Verankerung des Sicherheitsgurts.

ISO 3795:1989 Straßenfahrzeuge, Zugmaschinen und

land- und forstwirtschaftliche Maschinen

- Bestimmung des Verhaltens bei der
Verbrennung der Materialien im Fahrzeug.

ISO 5053:1987 Kraftbetriebene Flurförderzeuge -

Terminologie.

ISO 6292:1996 Kraftbetriebene Flurförderzeuge und

industrielle Zugmaschinen ­Bremsvermögen und Festigkeit der
Bremselemente.

Seite A-15

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

ALLGEMEINE HINWEISE

GTH-4020 R

■ A-3.5 VERWENDETE
SICHERHEITSVORRICHTUNGEN

■ A-3.5.1 Lastbegrenzer MIDAC

Im hinteren Teil der Kabine befindet sich der
Lastbegrenzer MIDAC, der das Anti-Kippsystem der
Maschine steuert.
Die ermittelten Werte werden mit dem Typ des
benutzten Lastaufnahmemittels in Verbindung gebracht
und fortlaufend mit den in das Systemprogramm
eingegebenen Daten verglichen. Das Ergebnis des
Vergleichs wird vom Display IDR-CB01, das sich rechts
oben in der Kabine befindet, in drei mögliche
Situationen umgesetzt.

 Grüne LED-Anzeige ein

Stabiler Zustand. Die gehobene Last übersteigt
nicht 90% der zulässigen Last laut Tabelle in der
vorliegenden Arbeitsposition.

 Gelbe LED-Anzeige ein

Voralarmzustand. Die gehobene Last übersteigt
90%, liegt aber unter der zulässigen Höchstlast.
Der Summer erzeugt einen Intervallton.

 Rote LED-Anzeige ein

Alarmzustand. Die gehobene Last liegt über der
zulässigen Höchstlast, der Summer erzeugt einen
Dauerton und die Bewegungen der Maschine
werden gesperrt. In der Sperrsituation sind nur die
Bewegungen zur Wiederherstellung des stabilen
Zustands möglich.

■ A-3.5.2 Not-Aus-Knopf

Not-Aus-Knopf, der bei Drücken den Motor abstellt und
damit die Maschine zum Anhalten bringt.

Vor dem Wiederanlauf die Ursachen, die zum Nothalt
geführt haben, beseitigen, dann den Knopf durch
Drücken und Drehen gegen den Uhrzeigersinn
freigeben.

Seite A-16

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

ALLGEMEINE HINWEISE

GTH-4020 R

■ A-3.5.3 Sicherheitsknopf am Joystick

Beide Joysticks sind mit einem Sicherheitssystem
ausgestattet (Totmann).
Der rote Knopf muss während der gesamten Dauer
einer Funktionsausführung mit dem Steuerhebel
gedrückt gehalten werden. Wenn er losgelassen wird,
wird die laufende Bewegung gesperrt.

 Positions-Mikroschalter “Stabilitätsstütze

ausgefahren”: Zeigt an, dass die Stabilitätsstütze
vollständig ausgefahren ist.



 Potenziometer Ausschub Stabilitätsstütze: Zeigt

dem Lastbegrenzungssystem an, wie weit die
Stabilitätsstütze ausgefahren ist und passt den
Stabilisierungsbereich der Maschine laufend an.

■ A-3.5.4 Sensoren an den Stabilitätsstützen

An jeder Stabilitätsstütze sind zwei Positions­Mikroschalter und ein Positions-Potenziometer
angebracht.

 Positions-Mikroschalter “Stabilitätsstütze

abgesenkt”: Zeigt an, dass die Stabilitätsstütze
abgesenkt ist und wirkt als Transmissionssperre,
wenn eine oder mehrere Stabilitätsstützen
abgesenkt sind.





Alle drei Sensoren wirken untereinander und mit dem
Lastbegrenzer zusammen, um jeden Augenblick die
genaue Konfiguration des Stabilisierungsbereichs zu
bestimmen und entsprechend die in jeder Konfiguration
tragbare Höchstlast anzupassen.

Seite A-17

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

ALLGEMEINE HINWEISE

GTH-4020 R

■ A-3.5.5 Geschwindigkeitsmesser am
Schaltgetriebe

Im Schaltgetriebe befinden sich zwei Positions­Mikroschalter:

- einer, der den eingelegten Gang feststellt;

- einer, der die Zähne des Zahnrads am Ausgang

feststellt (in Hz).

■ A-3.5.6 Druckwächter an der Feststellbremse

Bei angezogener Feststellbremse verhindert der
Druckwächter das Fahren der Maschine. Das Anlassen
des Motors ist jedoch möglich.

Seite A-18

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

ALLGEMEINE HINWEISE

■ A-3.5.7 Sperrventile an den Zylindern

Alle Zylinder sind mit Sperrventilen versehen.
Die Sperrventile verhindern bei Leitungsbrüchen oder
Leckagen das Austreten von Öl aus den
Hydraulikzylindern.
Nachstehend werden die vorhandenen Ventile
aufgeführt:

A Sperrventil am Ankoppelungszylinder

Anbaugeräte

B Sperrventil am Hubzylinder
C Sperrventil am Ausgleichszylinder
D Sperrventil am Teleskopausschubzylinder

GTH-4020 R









Seite A-19

Dokumentkode 57.0008.0500 - 04/2006



Stapler mit Teleskopausleger

ALLGEMEINE HINWEISE

E Sperrventil am Kippzylinder Anbaugeräte
F Sperrventil an den Zylindern für das Anheben/

Absenken der Stabilitätsstützen

G Sperrventil an den Zylindern für den Ausschub/

Einzug des Arms der Stabilitätsstützen

H Sperrventil an den Zylindern für die

Maschinennivellierung

I Sperrventil am Zylinder des Sperrbolzens

Turmdrehung

GTH-4020 R









Seite A-20

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

ALLGEMEINE HINWEISE

A-4 ALLGEMEINE BESCHREIBUNG

■ A-4.1 TERMINOLOGIE DER HAUPTTEILE

  

씎

GTH-4020 R



씍

1 - Zylinder für Teleskopausleger
2 - Raum für Öltank
3 - Raum für Kraftstofftank
4 - Steuerkabine nach ROPS-FOPS-Normen
5 - Linke hintere Stabilitätsstütze
6 - Hintere Achse
7 - Sicherung für Lasten auf Gabel und Sicherung

Gabel während Fahrmanövern

8 - Einklappbare Gabel für Lasten auf Paletten
9 - Träger für Anbaugerät

씋

씌

씊

씉

씈

쐉

쐈

쐅



10 - 4. Auslegerabschnitt
11 - 3. Auslegerabschnitt
12 - 2. Auslegerabschnitt
13 - 1. Auslegerabschnitt
14 - Werkzeugkasten links
15 - Trittstufe
16 - Vordere Achse
17 - Linke vordere Stabilitätsstütze
18 - Rechte vordere Stabilitätsstütze
19 - Motorraum









Seite A-21

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

ALLGEMEINE HINWEISE

GTH-4020 R

■ A-4.2 BESCHREIBUNG DER HAUPTTEILE

Hydrostatische Antriebseinheit

Dies ist eine Gruppe von Elementen, die für die
Bewegung der Maschine verantwortlich sind. Sie
besteht im Wesentlichen aus:

- einer Pumpe mit veränderlichem Durchsatz mit

elektronischer Regulierung, die mittels einer
elastischen Kupplung mit dem Verbrennungsmotor
verbunden ist

- ein Motor mit variablem Hubraum mit elektronischer

Regulierung;

- ein Hydraulikölfilter in der Saugleitung der Pumpe;

- einem Wasser-Öl-Luft-Wärmetauscher zur Kühlung

des Kreislaufs.

Zweigang-Untersetzungsgetriebe

Das Untersetzungs-/Wechselgetriebe verfügt über zwei
Gänge: einen für den Arbeitseinsatz und einen für die
Fahrt, wählbar vom Führerstand in der Kabine. Die
Gangauswahl ist nur bei stillstehender Maschine
möglich. Vom Getriebe wird die Bewegung über zwei
Gelenkwellen an die vorderen und hinteren, mit
Differential ausgestatteten Achsen übertragen.

Differential-/Lenkachsen (vorn und hinten)

Die Differentialachsen übertragen die Bewegung an die
Räder. Dank einem auf die Vorderachse wirkenden
Differentialsperrsystem ist die Maschine in der Lage,
sich auch auf Böden mit unzureichender Haftfähigkeit
zu bewegen. Beide Achsen sind Lenkachsen, die
Hinterachse pendelt auch. Wenn der Umschalter für
Lenkwahl auf Straße eingestellt ist, ist die Lenkung nur
mit den Vorderrädern zulässig; die hintere Pendelachse
wird automatisch blockiert, wenn der Ausleger über
eine vorher festgelegte und vom Anti-Kippsystem
kontrollierte Neigung hinaus angehoben wird.

Reifen

Die Maschine verfügt über zweckmäßig für die maximal
zulässige Belastung des Staplers dimensionierte Reifen.
Im Falle des Austausches dieser Reifen verwenden Sie
immer Reifen der gleichen Größe und Tragkraft.

Anti-Kippsystem

Das Anti-Kippsystem, das serienmäßig in das Fahrzeug
eingebaut wird, ermöglicht es dem Maschinenbediener,
in völliger Sicherheit zu arbeiten. Das System ermittelt
mit Hilfe entsprechender Sensoren automatisch die
gehobene Last (in Abhängigkeit vom benutzten
Lastaufnahmemittel, von der Drehung des Drehturms
und der Benutzung der Stabilitätsstützen).
Die gesammelten Werte werden mit den
entsprechenden Tragkrafttabellen verglichen und das
Ergebnis wird von drei LEDs (Sicherheit - Voralarm ­Alarm) am Bedienplatz angezeigt.

Wenn das System auf Alarm geht, werden die
Bewegungen der Maschine blockiert und es sind nur
die Manöver zur Wiederherstellung der
Sicherheitsbedingungen zulässig.

Hydraulikkreislauf des Auslegers

Dieser besteht aus einer mit dem Verbrennungsmotor
verbundenen Load-Sensing-Pumpe, die über ein Load­Sensing-Ventil bei Bedarf Öl an die Hydrauliksteuerung
und an einen proportionellen Steuerblock für die
nachfolgenden Funktionen verteilt:

- Anheben/Absenken des Auslegers

- Verlängerung/Einzug der Ausschübe des
Teleskopauslegers

- Drehung des Anbaugeräts

- Nivellierung der Maschine

- Drehung des Drehkranzes

- Sperre des Anbaugeräts

- Bewegung der Stabilitätsstützen.

Hydraulikkreislauf Hilfskreise

Dieser besteht aus einer mit dem Verbrennungsmotor
verbundenen Pumpe, die Öl an die Bremsenpumpe und
an den Hydromotor des Wärmetauschergebläses führt.

Hydraulikkreislauf Bremsen

Das Bremssystem ist ein mit beiden Achsen
verbundenes selbst justierendes Mehrscheibensystem
im Ölbad. Dies ist ein unabhängiger Doppelkreislauf:
das Pedal wirkt direkt auf die Bremspumpe, die Öl an
die Bremsenzylinder eitet.
Die hydraulische negative Feststellbremse wirkt auf die
Bremsgruppe der Betriebsbremse der Hinterachse. Sie
muss jedes Mal, wenn der Motor abgeschaltet wird,
mit dem zugehörigen Hebel links unterhalb des
Führersitzes angezogen werden.

Führerkabine

Führerkabine nach den Normen ISO 3449 und EN
13510 (ROPS und FOPS) zugelassen.

■ A-4.3 AUF WUNSCH ERHÄLTLICHES

ZUBEHÖR

Die Maschine kann mit einer großen Auswahl an
Zubehörteilen ausgerüstet werden. Bitte wenden Sie
sich direkt an das GENIE-Verkaufsnetz.

WICHTIG

Prüfen Sie, welches Zubehör für Ihre Maschine zur
Verfügung steht.

Seite A-22

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

GTH-4020 R

ALLGEMEINE HINWEISE

A-5 TECHNISCHE DATEN UND LEISTUNGEN

I

D

A

B

F

G

E

C

H

O

L

N

M

■ A-5.1 WICHTIGSTE ABMESSUNGEN

Beschreibung u.m. GTH-4020 R

A Gesamthöhe außen ..................................................................................................... mm 3020

B Höhe am Lenkrad ....................................................................................................... mm 2135

C Gesamtbreite außen ................................................................................................... mm 2430

D Breite des Kabineninnenraums ................................................................................... mm 910

E Spurweite.................................................................................................................... mm 1950

F Radstand .................................................................................................................... mm 3030

G Länge an den Stabilitätsstützen ................................................................................. mm 5280

H Länge an der Anschlussplatte für Anbaugerät ........................................................... mm 7085

I Bodenfreiheit............................................................................................................... mm 440

L Max. Breite bei ausgefahrenen Stabilitätsstützen ...................................................... mm 5015

M Hintere Ausladung vom Drehungszentrum ................................................................. mm 2425

N Vordere Ausladung vom Drehungszentrum ................................................................ mm 4445

O Länge an der Gabel .................................................................................................... mm 8500

■ A-5.2 EINSATZGRENZEN

• Anschlusswinkel (bei montierten Stabilitätsstützen) ......................................................... 20°

• Ausgangswinkel ................................................................................................................ 20°

• Umgebungstemperatur ................................................................................................. °C -20°/+46°

Seite A-23

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

GTH-4020 R

ALLGEMEINE HINWEISE

Beschreibung u.m. GTH-4020 R

■ A-5.3 GEWICHT

• Arbeitsgewicht unter Betriebsbedingungen ................................................................. kg 15200

■ A-5.4 FAHRLEISTUNGEN

• Arbeitsgeschwindigkeit (*)......................................................................................... km/h 5

• Fahrtgeschwindigkeit auf Straße (*) .......................................................................... km/h 32

• Maximale, bei Vollast überwindbare Steigung .............................................................. % 40

(*) = Im Vorwärtsgang oder Rückwärtsgang.

■ A-5.5 TRAGKRAFT UND AUSSCHUBLEISTUNGEN

• Maximale Hubhöhe:

mit Stabilitätsstützen .................................................................................................. mm 19645

ohne Stabilitätsstützen ............................................................................................... mm 19395

• Ausschub bei maximaler Höhe ................................................................................... mm 4180

• Maximaler Ausschub nach vorne ............................................................................... mm 17415

• Drehung des Trägers der Anbaugeräte............................................................................. 145°

• Tragkraft bei max. Höhe m. Stabilitätsstützen .............................................................. kg 2500

• Tragkraft bei maximalem Ausschub nach vorne mit Stabilitätsstützen ........................ kg 250

• Tragkraft bei maximalem Ausschub nach hinten mit Stabilitätsstützen ....................... kg 250

■ A-5.6 GABEL (SCHWIMMEND GELAGERT)

• Abmessungen ...................................................................................................................

1200x130x50

• Gewicht ............................................................................................................................. 70

• Gabelträgerplatte in Klasse ..............................................................................................

FEM III

■ A-5.7 DIESELMOTOR

• Marke ............................................................................................................................... DEUTZ

• Modell ............................................................................................................................... BF4M 2012

• Typ ...............................................................................................................................

Mit Turbolader

• Merkmale: ......................................................................................................................... Diesel-Zyklus

Viertakt

Direkteinspritzung

• Zylinder ............................................................................................................................. 4 in Reihe

• Laufbohrung................................................................................................................ mm 101 x 126

• Gesamthubraum ........................................................................................................... cc 4038

• Leistung bei 2300 U/min (*).......................................................................................... kW 74,9

(*) = Brutto-Leistung, errechnet nach der Norm DIN/SO 3046 IFN.

■ A-5.8 ELEKTRISCHE ANLAGE

• Spannung........................................................................................................................ V 12

• Selbstregelnder Wechselstromerzeuger (bei Dieselmotor) .............................................V 14

• Anlasser (Leistung)....................................................................................................... kW 3

• Batterie .........................................................................................................................Ah 160

Seite A-24

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

GTH-4020 R

ALLGEMEINE HINWEISE

Beschreibung u.m. GTH-4020 R

■ A-5.9 LÄRMPEGEL DER MASCHINE

• Garantierter Schallleistungspegel ................................................................................ dB Lwa = 102

(berechnet nach Richtlinie 2000/14/EG)

• Ermittelter Schalldruckpegel ........................................................................................ dB Lpa = ....

(berechnet nach Richtlinie 98/37/EG)

■ A-5.10 VIBRATIONSPEGEL

• Vibrationspegel (*) ...................................................................................................... m/s

(*) = Berechnung der Werte nach der Norm prEN13059.

2

< 2.5

WICHTIG

Dies ist ein Klasse-A-Gerät. In Wohnbereichen kann
dieses Gerät Funkstörungen hervorrufen. In diesem
Fall kann der Bediener aufgefordert werden,
geeignete Gegenmaßnahmen zu treffen.

Seite A-25

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

ALLGEMEINE HINWEISE

GTH-4020 R

A-6 BENUTZUNGSDAUER

Die effektive Benutzungsdauer der Maschine ist unter
der Voraussetzung, dass alle im Handbuch
vorgesehenen Kontrollen, Wartungen und Inspektionen
durchgeführt werden, auf 10000 Stunden festgesetzt.
Diese Zeit halbiert sich, wenn der Stapler mit
Arbeitsbühne betrieben wird.

GEFAHR

Nach Ablauf dieser Zeit ist die Benutzung der Ma­schine verboten, wenn sie nicht durch die Herstel­lerfirma inspiziert und kontrolliert wird.

WICHTIG

Fünf Jahre nach der ersten Inbetriebnahme der
Maschine oder nach 6000 Betriebsstunden, je
nachdem, welche der beiden Bedingungen zuerst
eintritt, den Aufbau kontrollieren, dabei besonders
auf die verschweißten tragenden Verbindungen und
auf die Bolzen des Auslegers und der Arbeitsbühne
achten (siehe Kap. D-3.20).

A-7 MITGELIEFERTE AUSRÜSTUNG

Folgende Standardausrüstung wird mit der Maschine
geliefert:

Beschreibung GTH-4020 R

- Maulschlüssel CH 19 •

- Inbusschlüssel CH 6 •

- Serie 12-V-Lampen •

- Griffe für Hähne •

- Hebel für Notbefehle
Steuerblock •

■ A-7.1 MITGELIEFERTE DOKUMENTATION

Folgende Dokumentation wird mit der Maschine
mitgeliefert:

- Bedienerhandbuch

- Betriebs- und Wartungsanleitung des Motors

- Ersatzteilkatalog

- Garantie- und Lieferurkunde

Seite A-26

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

GTH-4020 R

SICHERHEITSBESTIMMUNGEN

Abschnitt B

SICHERHEITSBESTIMMUNGEN

VERZEICHNIS DER THEMEN

B-1 ALLGEMEINE SICHERHEITSHINWEISE .................................................................... B-2

B-2 ERFORDERLICHE EIGENSCHAFTEN DES ZUSTÄNDIGEN PERSONALS ............... B-3

B-2.1 Erforderliche Eigenschaften des Maschinenbedieners .............................................. B-3

B-2.2 Erforderliche Eigenschaften des Wartungspersonals ................................................ B-3

B-2.3 Arbeitskleidung........................................................................................................... B-4

B-2.4 Persönliche Sicherheitsausrüstung ............................................................................ B-4

B-3 SICHERHEITSBESTIMMUNGEN ............................................................................... B-4

B-3.1 Arbeitsbereich ............................................................................................................ B-4

B-3.2 Gefahren bei der Arbeit und bei der Wartung ............................................................ B-5

B-3.3 Gefahren bei der Benutzung der Maschine................................................................ B-7

B-3.4 Gefahr der Beschädigung von Maschinenteilen ........................................................ B-7

B-3.5 Explosions- oder Brandgefahr ................................................................................... B-7

B-3.6 Gefahren durch defekte Maschine ............................................................................. B-8

B-3.7 Gefahr von Körperverletzungen ................................................................................. B-8

B-4 SICHERHEITSVORRICHTUNGEN.............................................................................. B-8

B-5 LASTBEGRENZER ..................................................................................................... B-8

Seite B-1

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

GTH-4020 R

SICHERHEITSBESTIMMUNGEN

GEFAHR

Wenn die in diesem Handbuch
aufgeführten Anweisungen und
Sicherheitsbestimmungen nicht
befolgt werden, kann dies
schwere Verletzungen oder
tödliche Unfälle zur Folge haben.

Die Maschine nur in Betrieb nehmen, wenn die
folgenden Voraussetzungen erfüllt sind:

☛ Die Grundsätze des sicheren Maschinenbetriebs

in diesem Bedienungsanleitung kennen und
befolgen.

1 Gefährliche Situationen vermeiden.

Machen Sie sich mit den
Sicherheitsbestimmungen vertraut, bevor Sie
mit dem nächsten Abschnitt fortfahren.

2 Immer eine Inspektion vor der

Inbetriebnahme durchführen.

3 Vor dem Gebrauch immer Funktionstests

durchführen.

4 Eine Inspektion des Arbeitsplatzes

durchführen.

5 Die Maschine nur für den vorgesehenen

Zweck verwenden.

☛ Die Sicherheitsbestimmungen und Anweisungen

des Herstellers, die Bedienerhandbücher und die
Maschinenaufkleber lesen und befolgen

B-1 ALLGEMEINE

SICHERHEITSHINWEISE

Die meisten Unfälle, die sich bei der Arbeit mit Maschinen
oder Geräten und bei deren Wartung und Reparatur
ereignen, sind auf die Nichtbeachtung der einfachsten
Sicherheitsmaßnahmen zurückzuführen.
Es ist daher nötig, gegenüber den mit dem Betrieb der
Maschine verbundenen Risiken immer sensibler zu
werden und ständig auf die möglichen Auswirkungen
eines jeden Arbeitsvorgangs an der Maschine zu achten.

WICHTIG

Wenn man die möglichen Gefahrenmomente
erkennt, kann man Unfälle vermeiden!

In diesem Handbuch werden z.B. besondere
Sicherheitssymbole verwendet, um auf mögliche
Gefahrenmomente hinzuweisen.

GEFAHR

Die in dem Handbuch gegebenen Anweisungen
stammen von der Firma GENIE. Es ist aber nicht
ausgeschlossen, dass es andere, günstigere und
ebenso sichere Methoden für die Inbetriebnahme,
den Betrieb und die Reparatur der Maschine gibt,
auch unter Berücksichtigung der zur Verfügung
stehenden Räume und Hilfsmittel.

☛ Die Sicherheitsbestimmungen des Arbeitgebers

und die Arbeitsanleitungen lesen und befolgen

☛ Die geltenden gesetzlichen Bestimmungen lesen

und befolgen.

☛ Für die sichere Inbetriebnahme der Maschine

muss der Bediener geschult sein.

Seite B-2

Dokumentkode 57.0008.0500 - 04/2006

Wenn man aber anders als in diesem Handbuch vorgesehen
verfahren will, ist unbedingt Folgendes zu beachten:

• Darauf achten, dass die beabsichtigte Methode
nicht ausdrücklich verboten ist.

• Darauf achten, dass die genannten Methoden
sicher sind, d.h. den in diesem Abschnitt des
Handbuchs aufgeführten Bestimmungen und
Vorschriften entsprechen.

• Darauf achten, dass diese Arbeitsweise dem Gerät
keinen direkten oder indirekten Schaden zufügt und
dadurch seine Sicherheit gefährdet.

• Beim Kundendienst der Firma GENIE eventuelle
Ratschläge und die nötige schriftliche Zustimmung
einholen.

WICHTIG

Im Zweifelsfall ist es immer besser, erst zu fragen!
Setzen Sie sich mit der Firma GENIE in Verbindung:
Adressen, Telefon- und Faxnummern befinden sich
auf dem Umschlagblatt und der ersten Seite dieses
Handbuches.

Stapler mit Teleskopausleger

GTH-4020 R

SICHERHEITSBESTIMMUNGEN

B-2 ERFORDERLICHE

EIGENSCHAFTEN DES
ZUSTÄNDIGEN PERSONALS

■ B-2.1 ERFORDERLICHE EIGENSCHAFTEN
DES MASCHINENBEDIENERS

Der Maschinenbediener, der regelmäßig oder
gelegentlich die Maschine benutzt (z.B. aus
Transportgründen), muss obligatorisch folgende
Eigenschaften besitzen:

Medizinische Voraussetzungen:

Vor und während der Arbeit keinen Alkohol, keine
Medikamente oder andere Mittel einnehmen, die die
seelisch-körperliche Verfassung beeinflussen und
dadurch die Befähigung zur Maschinenbedienung
beeinträchtigen können.

Körperliche Eigenschaften:

Gute Sehkraft, gutes Gehör, gute
Koordinationsfähigkeit und Sicherheit in der
Ausführung aller erforderlichen, in diesem Handbuch
beschriebenen Bedienungsfunktionen.

Geistige Eigenschaften:

Fähigkeit, die festgesetzten Normen, Vorschriften und
Sicherheitsvorkehrungen zu verstehen und
anzuwenden; Umsicht für die eigene Sicherheit und
die anderer Personen; Verantwortungsbewusstsein
und gewissenhafte Arbeitsausführung.

Gefühlsmäßige Eigenschaften:

Ausgeglichener und ruhiger Charakter, die Fähigkeit,
Stress zu ertragen und seine körperlichen und geistigen
Fähigkeiten einzuschätzen.

Lernfähigkeit:

Er muss dieses Handbuch, die beiliegenden Grafiken
und Pläne, die Hinweis- und Gefahrenschilder
aufmerksam gelesen und studiert haben; er muss
fachlich ausgebildet und in allen Aspekten, die den
Betrieb und Bedienung der Maschine betreffen,
kompetent sein.

■ B-2.2 ERFORDERLICHE EIGENSCHAFTEN
DES WARTUNGSPERSONALS

Das für die Maschinenwartung zuständige Personal
muss über die Befähigung eines qualifizierten
Wartungsmechanikers für allgemeine
Erdbewegungsmaschinen verfügen und muss
obligatorisch folgende Eigenschaften besitzen:

Körperliche Eigenschaften:

Gute Sehkraft, gutes Gehör, gute
Koordinationsfähigkeit und Sicherheit in der
Ausführung aller erforderlichen, in diesem Handbuch
beschriebenen Wartungsfunktionen.

Geistige Eigenschaften:

Fähigkeit, die festgesetzten Normen, Vorschriften und
Sicherheitsvorkehrungen zu verstehen und
anzuwenden; Umsicht für die eigene Sicherheit und
die anderer Personen; Verantwortungsbewusstsein
und gewissenhafte Arbeitsausführung.

Lernfähigkeit:

Er muss dieses Handbuch, die beiliegenden Grafiken
und Pläne, die Hinweis- und Gefahrenschilder
aufmerksam gelesen und studiert haben; er muss
fachlich ausgebildet und in allen Aspekten, die den
Betrieb der Maschine betreffen, kompetent sein.

WICHTIG

Die planmäßige Wartung der Maschine beinhaltet
keine schwierigen Eingriffe aus technischer Sicht,
aus diesem Grund kann auch der
Maschinenbediener sich damit befassen,
vorausgesetzt, dass er über die notwendigen
Mechanikgrundlagen verfügt.

WICHTIG

Möglicherweise benötigt der Maschinenbediener
eine Lizenz (oder Führerschein), falls die Gesetze
des Landes, in dem dieser Maschinentyp eingesetzt
wird, dies vorsehen. Informieren Sie sich zu diesem
Thema.

Seite B-3

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

GTH-4020 R

SICHERHEITSBESTIMMUNGEN

■ B-2.3 ARBEITSKLEIDUNG
Während der Arbeit und vor allem bei Wartungs- und
Reparaturarbeiten müssen entsprechende Kleidung
und folgendes Material zur Unfallverhütung verwendet
werden:

• Arbeitsanzug oder andere bequeme, aber nicht zu
weite Kleidung, um eine Verwicklung mit den
Geräteteilen in Funktion zu vermeiden.

• Schutzhelm.

• Schutzhandschuhe.

• Arbeitsschuhe.

B-3 SICHERHEITSBESTIMMUNGEN

■ B-3.1 ARBEITSBEREICH
Beachten Sie immer die Merkmale des Arbeitsbereichs,
in dem Sie tätig sind:

• Befassen Sie sich aufmerksam mit dem
Arbeitsbereich; vergleichen Sie ihn mit den
Maschinenabmessungen in den verschiedenen
Konfigurationen.

GEFAHR

Die Maschine ist nicht elektrisch isoliert und bietet
keinen Schutz bei Stromkontakt oder in der Nähe
zu elektrischem Strom.
Halten Sie immer einen Mindestabstand zu diesen:
sowohl vom Teleskopausleger als auch von der
eventuellen schwebenden Last aus. Es besteht
Stromschlaggefahr durch elektrische Entladungen.

STROMSCHLAGGEFAHR

WICHTIG

Nur zugelassenes und einwandfreies Material zur
Unfallverhütung verwenden.

■ B-2.4 PERSÖNLICHE
SICHERHEITSAUSRÜSTUNG

Falls die Arbeitsbedingungen es erfordern, ist es
notwendig, dass das Personal folgendermaßen
ausgerüstet ist:

• Atemgeräte (oder Staubschutz-Atemmasken).

• Kopfhörer oder Gehörschutzhauben

• Schutzbrillen oder -masken zum Schutz der Augen.

WICHTIG

GEFAHR TÖDLICHER UNFÄLLE ODER SCHWERER
VERLETZUNGEN BEI BERÜHRUNG MIT SPANNUNG
FÜHRENDEN STROMLEITUNGEN.

VOR DEM ARBEITEN IN POTENZIELLEN
GEFAHRENBEREICHEN IMMER BEIM
ELEKTRIZITÄTSWERK ANFRAGEN. VOR BEGINN DER
ARBEIT MIT DER MASCHINE SPANNUNG FÜHRENDE
KABEL ABSCHALTEN.

LEITUNGSSPANNUNG MINDESTABSTAND

0 bis 50 kV 3.00 m 10 ft

50 bis 200 kV 4.60 m 15 ft
200 bis 350 kV 6.10 m 20 ft
350 bis 500 kV 7.62 m 25 ft
500 bis 750 kV 10.67 m 35 ft
750 bis 1000 kV 13.72 m 45 ft

• Halten Sie sich fern von der Maschine, wenn sie
Strom führende Leitungen berührt. Personal am
Boden oder auf der Maschine darf sie so lange
nicht berühren oder in Betrieb nehmen, bis die
Strom führenden Leitungen abgeschaltet sind.

GEFAHR

Es ist verboten, die Maschine während eines
Gewitters zu benutzen.

Nur zugelassenes und einwandfreies Material zur
Unfallverhütung verwenden.

Seite B-4

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

SICHERHEITSBESTIMMUNGEN

GEFAHR

Sich vergewissern, dass der Boden, auf dem die
Maschine stehen soll (Räder oder
Stabilitätsstützen), fest genug ist, um die Stabilität
der Maschine nicht zu gefährden.
Falls der Boden nicht genügend Festigkeit bietet,
Auflageplatten unter den Stabilitätsstützen oder
unter den Rädern anbringen. Diese Platten müssen
gewährleisten, dass der Anpressdruck nicht höher
als 1,2÷1,5 kg/cm2 ist (Platten mit den
Abmessungen 500x500 mm können als
ausreichend gelten).

• Überlegen Sie sich den besten Zugangsweg zu
dieser Arbeitsfläche.

• Wenn die Maschine in Betrieb ist, darf niemand in
den Aktionsradius der Maschine eintreten.

• Während der Arbeit muss die Arbeitsfläche in
Ordnung gehalten werden: Lassen Sie keinerlei
Gegenstände herumliegen, diese behindern oder
verunsichern die Bewegungen des Personals und
der Maschine.

• An Gräben die Stabilitätsstützen in einem
Sicherheitsabstand vom Grabenrand aufsetzen.

A

GTH-4020 R

■ B-3.2 GEFAHREN BEI DER ARBEIT UND BEI
DER WARTUNG

Bevor eine Arbeit begonnen wird, ist es notwendig,
sich folgendermaßen vorzubereiten:

• Vergewissern Sie sich vorher, dass die

Wartungsarbeiten mit Sorgfalt ausgeführt worden
sind, unter Einhaltung der festgelegten
Zeitabstände (siehe Abschnitt D - Wartung).

GEFAHR

Die Maschine in Arbeitsposition bringen und
vorschriftsmäßig mit Hilfe der dafür vorgesehenen
Wasserwaage an der rechten Seite des
Führerstands nivellieren.

• Vergewissern Sie sich, dass genügend

Kraftstoffvorrat vorhanden ist, damit das Risiko eines
unerwarteten Motorstillstands, möglicherweise
während eines schwierigen Manövers, vermieden
werden kann.

• Führen Sie eine sorgfältige Reinigung der

Steuerinstrumente, der Schilder, der Scheinwerfer
und der Kabinenfenster aus.

• Prüfen Sie, ob alle in der Maschine und im Arbeitsbereich

vorhandenen Sicherheitsvorrichtungen einwandfrei
funktionieren.

• Informieren Sie im Falle von Schwierigkeiten oder

Problemen jeglicher Art umgehend Ihren
Vorgesetzen. Beginnen Sie auf keinen Fall die Arbeit
ohne die notwendigen Sicherheitsbedingungen.

• Es ist verboten, Reparaturen auf gut Glück

durchzuführen, um die Arbeit unter allen
Umständen beginnen zu können.

A ≥ B

Während den Reparatur- und Wartungsarbeiten muss
immer mit größter Vorsicht verfahren werden:

B

Dokumentkode 57.0008.0500 - 04/2006

• Es ist verboten, unter schwebenden Lasten oder

unter Maschinenteilen, die nur von hydraulischen
Winden oder von Seilen gehalten werden,
hindurchzugehen und sich dort aufzuhalten.

• Halten Sie immer die eventuellen Griffe, Tritt- und

Standbretter der Maschine von Ölen, Fetten und
Schmutz sauber, so dass Ausrutscher und Stürze
vermieden werden.

Seite B-5

Stapler mit Teleskopausleger

GTH-4020 R

SICHERHEITSBESTIMMUNGEN

• Um in die Kabine oder andere überhöhte Stellen
einzusteigen oder auszusteigen, muss immer das
Gesicht der Maschine zugewandt sein, niemals der
Rücken.

• Falls Operationen in gefährlicher Höhe (höher als 1,5
Meter vom Boden aus) durchgeführt werden
müssen, benutzen Sie die Sicherheitsgurte oder die
für diesen Zweck zugelassenen Absturzsicherungen.

• Es ist verboten, aus der Maschine auszusteigen
oder in diese einzusteigen, während sie sich in
Betrieb befindet.

• Es ist verboten, sich von dem Steuerplatz zu
entfernen, wenn sich die Maschine in Betrieb
befindet.

• Es ist strengstens untersagt, jegliche Art von Eingriff
bei laufendem Motor im Bereich zwischen den
Rädern der Maschine durchzuführen oder sich dort
aufzuhalten. Falls Eingriffe in diesem Bereich nötig
sind, muss unbedingt der Motor ausgeschaltet
werden.

• Es ist verboten, außer aus Wartungsgründen, die
Sicherheitsvorrichtungen, die Hauben und die
Schutzbleche zu entfernen. Falls sich deren
Entfernung als notwendig erweist, führen Sie dies
bei ausgeschaltetem Motor und mit der größten
Vorsicht durch. Bringen Sie sie unbedingt wieder
an, bevor Sie den Motor wieder anlassen und die
Maschine benutzen.

• Es ist erforderlich, jedesmal, wenn Wartungs- und
Reparaturarbeiten durchgeführt werden, den Motor
zum Stillstand zu bringen und die Batterien
abzuklemmen.

• Es ist verboten, Teile, die sich in Bewegung
befinden, zu ölen, zu reinigen und einzustellen.

• Es ist verboten, zur Durchführung von Arbeiten, die
spezielle Werkzeuge erfordern, die Hände zu benutzen.

• Vermeiden Sie unbedingt den Gebrauch von
Werkzeug, das sich in schlechtem Erhaltungszustand
befindet, oder seine unsachgemäße Benutzung (z.B.
Zangen statt fester Schraubenschlüssel).

• Es ist verboten, Lasten an anderen Punkten als am
Geräteträger anzubringen.

• Bevor Sie Eingriffe an Druckleitungen (Hydrauliköl,
Druckluft) vornehmen und/oder diese Elemente
abklemmen, vergewissern Sie sich, dass die
Leitung vom Überdruck befreit ist und keine heiße
Flüssigkeiten mehr enthält.

GEFAHR

• Es ist verboten, Arbeiten, Wartungen oder
Reparaturen ohne geeignete Beleuchtung
auszuführen.

• Richten Sie bei Verwendung von Scheinwerfern
den Lichtstrahl so aus, dass das Arbeitspersonal
nicht geblendet wird.

• Bevor Sie Spannung auf elektrische Kabel oder
elektrische Teile geben, vergewissern Sie sich über
deren korrekten Anschluss und ihre Funktion.

• Es ist verboten, Arbeiten an elektrischen Teilen mit
einer Spannung über 48 V auszuführen.

• Es ist verboten, nasse Stecker oder elektrische
Steckdosen anzuschliessen.

Eingriffe an der Hydraulikanlage dürfen nur von
autorisiertem Personal vorgenommen werden.
Die Hydraulikanlage dieser Maschine ist mit
Druckspeichern ausgestattet, die große
Verletzungsrisiken bergen könnten, falls sie vor
Durchführung von Eingriffen an dieser Anlage nicht
vollständig entladen werden.
Um die Entladung der Speicher vorzunehmen, ist
es ausreichend, bei stehender Maschine das
Bremspedal acht- bis zehnmal zu bedienen.

Seite B-6

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

GTH-4020 R

SICHERHEITSBESTIMMUNGEN

• Es ist verboten, Katalysatoren oder andere Behälter,
die Brennstoff enthalten, zu entleeren, ohne die
geeigneten Vorkehrungen getroffen zu haben.

• Kontrollieren Sie am Ende der Wartungs- und
Reparaturarbeiten, bevor die Maschine angelassen
wird, ob Werkzeuge, Lampen oder andere
Materialien in Schächten zurückgeblieben sind, in
denen sich bewegliche Teile befinden oder in denen
Luftströme zum Ansaugen und zum Kühlen fließen.

• Während des Manöverablaufes ist es verboten,
gleichzeitig mit anderen Personen Anweisungen
und Signale zu geben. Die Anweisungen und
Signale müssen von einer einzigen Personen erteilt
werden.

• Die Anordnungen der Verantwortlichen müssen
immer befolgt werden.

• Störende Einmischungen während der
Arbeitsphasen oder des Ablaufs anspruchsvoller
Manöver vermeiden.

• Unbedingt vermeiden, dass plötzliche
Zwischenrufe ohne Grund die Aufmerksamkeit des
Maschinenbedieners ablenken.

• Es ist verboten, die arbeitende Person zu
erschrecken und Gegenstände zu werfen, auch
nicht im Scherz.

• Es ist verboten, am Arbeitsende die Maschine in
Bedingungen zu verlassen, die sich als gefährlich
erweisen können.

■ B-3.3 GEFAHREN BEI DER BENUTZUNG

DER MASCHINE
Folgende Arbeitssituationen sind unbedingt zu
vermeiden:

• Bewegen von Lasten, die die Arbeitskapazität der

Maschine übersteigen.

• Anheben oder Ausschieben des Auslegers, wenn

die Maschine nicht auf einer stabilen, ebenen
Fläche steht.

• Benutzung der Maschine bei starkem Wind.

Vergrößerung der Angriffsfläche oder Erhöhung der
Last auf der Gabel. Eine Vergrößerung der
Angriffsfläche des Winds verringert die Stabilität
der Maschine.

• Mit äußerster Vorsicht und niedriger

Geschwindigkeit vorgehen, wenn die Maschine
über unebene, instabile, schuttbedeckte oder
rutschige Flächen oder in der Nähe von Gräben
oder Abhängen fahren muss.

• Die Fahrtgeschwindigkeit an den Bodenzustand

und andere Faktoren anpassen, die zu Kollisionen
führen können.

• Keine überstehenden Lasten auf irgendeiner Seite

der Maschine anbringen oder befestigen.

■ B-3.4 GEFAHR DER BESCHÄDIGUNG VON
MASCHINENTEILEN

• Zum Anlassen des Motors keine Batterieladegeräte

oder Batterien mit einer Spannung von mehr als
12 V benutzen.

• Die Maschine bei der Durchführung von

Schweißarbeiten nicht als Masse benutzen.

■ B-3.5 EXPLOSIONS- ODER BRANDGEFAHR

• Den Motor nicht anlassen, wenn Geruch oder

Spuren von Flüssiggas, Benzin, Dieselkraftstoff
oder anderen explosiven Substanzen
wahrgenommen werden.

• Die Maschine nicht bei laufendem Motor auftanken.

• Das Auftanken der Maschine und das Laden der

Batterien ausschließlich in einem ausreichend
belüfteten Bereich und fern von Funken, Flammen
und brennenden Zigaretten durchführen.

• Die Maschine nicht in gefährlicher Umgebung oder

in Gegenwart von entzündlichen oder explosiven
Gasen oder Materialien benutzen.

• In Motoren mit Vorglühkerzen keinen Äther

einspritzen.

• Vermeiden Sie, dass Behälter und Kanister, die

brennbare Substanzen enthalten, in Zonen
hinterlassen werden, die nicht für deren
Aufbewahrung vorgesehen sind.

• Es ist verboten, an Orten, wo Brandgefahr besteht,

und in Gegenwart von Kraftstoff, Ölen und Batterien
zu rauchen und offene Flammen zu benutzen.

• Alle entzündbaren oder gefährlichen Substanzen

mit Vorsicht behandeln.

• Es ist verboten, Feuerlöscher oder Druckspeicher

zu öffnen. Sie könnten explodieren!

Seite B-7

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

GTH-4020 R

SICHERHEITSBESTIMMUNGEN

■ B-3.6 GEFAHREN DURCH DEFEKTE
MASCHINE

• Verwenden Sie nie eine beschädigte Maschine.

• Führen Sie vor der Inbetriebnahme eine gründliche

Inspektion der Maschine durch, und prüfen Sie vor
jeder Arbeitsschicht alle Funktionen. Die Maschine
ist im Fall einer Beschädigung oder Fehlfunktion
sofort außer Betrieb zu setzen und entsprechend
zu kennzeichnen.

• Vergewissern Sie sich, dass sämtliche

Instandhaltungsarbeiten gemäß diesem Handbuch
und dem Wartungshandbuch für durchgeführt
worden sind.

• Vergewissern Sie sich, dass alle Aufkleber

angebracht und lesbar sind.

• Stellen Sie sicher, dass die Bediener-, Aufgaben und

Sicherheitshandbücher vollständig und leserlich
sind und sich im Aufbewahrungsfach auf der
Plattform befinden.

■ B-3.7 GEFAHR VON
KÖRPERVERLETZUNGEN

• Die Maschine nicht benutzen, wenn Ölverluste im

Hydrauliköl oder Druckluftverluste festgestellt
werden. Austretendes Hydrauliköl oder Luft kann
zu Hautverletzungen und Verbrennungen führen.

• Die Maschine immer in einer ausreichend gelüfteten

Umgebung benutzen, um der Vergiftungsgefahr
durch Kohlenmonoxid vorzubeugen.

• Den Ausleger nicht absenken, wenn der Bereich

darunter nicht frei von Personen und Hindernissen
ist.

B-4

SICHERHEITSVORRICHTUNGEN

GEFAHR

An der Maschine sind Sicherheitsvorrichtungen
angebracht, die nicht verstellt oder ausgebaut
werden dürfen (siehe Kap. A-3.5).

Ihre Wirksamkeit ist regelmäßig zu kontrollieren
(siehe Kontrollplan Kap. G-5)

Falls sie unwirksam sind, sofort die Arbeit einstellen
und die Vorrichtungen auswechseln.

Zu den Kontrollmodalitäten der Sicherheitsvorrich­tungen siehe Kap. D-3.19

B-5 LASTBEGRENZER

Der Lastbegrenzer soll dem Bediener bei der sicheren
Benutzung der Maschine helfen, indem er mit visuellen
und akustischen Signalen die Annäherung an die
Gefahrenzone anzeigt.
Diese Vorrichtung kann jedoch nicht die Erfahrung des
Bedieners ersetzen. Die Verantwortung für den sicheren
Betrieb und für die Beachtung aller vorgeschriebenen
Sicherheitsnormen verbleibt beim Bediener.

Seite B-8

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

GTH-4020 R

BETRIEB

Abschnitt C

BETRIEB

VERZEICHNIS DER THEMEN

C-1 INSPEKTION VOR INBETRIEBNAHME ...... C-2

C-2 AUFSTIEG AUF DIE MASCHINE ................ C-4

C-2.1 Einstieg in die Fahrerkabine ....................... C-4

C-2.1.1 Notausgang aus der Kabine ...................... C-5

C-2.2 Regulierung des Fahrersitzes ..................... C-5

C-2.3 Anlegung der Sicherheitsgurte ................... C-6

C-2.4 Einstellung des Lenkrades ......................... C-6

C-2.5 Einstellung der Rückspiegel ....................... C-7

C-2.6 Einschalten der Deckenbeleuchtung .......... C-7

C-3 STEUERPLATZ .......................................... C-8

C-3.1 Steuerungen und Kontrollen ...................... C-8

C-3.1.1 Schalttafel ................................................ C-10

C-3.2 Steuerungen ............................................ C-11

C-3.2.1 Anlasser................................................... C-11

C-3.2.2
C-3.2.3 Befehl mechanische Schaltung

C-3.2.4 Mehrzweckhebel rechte Seite Lenkrad .... C-13

C-3.2.5 Lichtschalter für Straßenverkehr .............. C-13

C-3.2.6 Bremsen .................................................. C-14

C-3.2.7 Beschleunigung ....................................... C-14

C-3.2.8 Differentialsperre ..................................... C-15

C-3.2.9 Lenkwahl ................................................. C-15

C-3.2.10 Umschalter Kabine-Straße-Arbeitsbühne. C-16

C-3.2.11 Hilfsbefehle .............................................. C-17

C-3.2.12 Einschaltbefehl Notpumpe ....................... C-18

C-3.3 Instrumente und Kontrollleuchten ............ C-19

C-3.3.1 Instrumente ............................................. C-19

C-3.3.2 Mehrzweck-Display ................................. C-20

C-3.3.3 Leuchtanzeigen an der rechten Tafel ....... C-24

C-3.3.4 Leuchtanzeigen an der linken Tafel .......... C-25

C-3.4 Steuerhebel ............................................. C-26

C-3.4.1 Wahl der Funktionen................................ C-27

C-3.4.2 Nothalt..................................................... C-28

C-3.4.3 Anheben/Absenken des Auslegers .......... C-29

C-3.4.4
C-3.4.5 Vor- und Zurückkippen der Trägerplatte

C-3.4.6 Schnellblockierung der Anbaugeräte ....... C-32

C-3.4.7 Steuerung Führerhausdrehung ................ C-33

C-3.4.8 Heben/Senken Stabilitätsstützen mit

C-3.4.9

C-3.4.10

Wählschalter Vorwärtsgang/Rückwärtsgang

...............

Ausschieben/Einziehen des Teleskopauslegers

für Anbaugeräte ....................................... C-31

Wandanschlag ......................................... C-34

Anheben/Absenken des Auslegers unter
Beibehaltung der senkrechten Arbeitsebene.C-35
Ausschub/Einzug Teleskopausleger unter

C-12
C-12

C-30

Beibehaltung der senkrechten Arbeitsebene

C-3.5 Nivellierung der Maschine ........................ C-37

C-3.5.1

C-3.6 Steuerung der Stabilitätsstützen .............. C-39

C-3.7 Befehl zur Sperrung der

C-4 INBETRIEBNAHME.................................. C-42

C-4.1 Vor dem Anlassen des Motors ................. C-42

C-4.1.1 Check beim Start der Maschine............... C-42

C-4.2 Anlassen des Motors ............................... C-42

C-4.3 Starten mit Fremdbatterie ........................ C-43

C-4.3.1 Anlassen des Motors bei niedrigen

C-4.4 Abschalten der Batterie ........................... C-44

C-4.5 Anfahren der Maschine ............................ C-45

C-4.6 Abstellen und Parken der Maschine ......... C-45

C-4.7 Notbefehle ............................................... C-46

C-5 EINSATZ DES STAPLERS ....................... C-47

C-5.1 Verwendung der Lastentabellen ............... C-48

C-5.2 Lastbegrenzer MIDAC ............................. C-49

C-5.2.1 Abschalten des Lastbegrenzers............... C-51

C-5.3 Bewegung der Lasten .............................. C-52

C-5.3.1 Einstellung der Gabel............................... C-52

C-5.3.2 Arbeitsphasen ......................................... C-53

C-5.4 Auswechseln der Anbaugeräte ................ C-54

C-5.5 Benutzung mit arbeitsbühne .................... C-55

C-6 TRANSPORT DER MASCHINE ................ C-56

C-6.1 Benutzung mit Arbeitsbühne .................... C-56

C-6.2 Schleppen der Maschine ......................... C-56

C-6.2.1 Freigabe der negativen Bremse ............... C-56

C-6.2.2 Leerlaufeinstellung................................... C-57

C-6.2.3 Ausbau der Gelenkwellen ........................ C-57

C-6.3 Beförderung auf Straße oder Baustelle .... C-58

C-6.4 Anheben der Maschine ............................ C-59

C-6.5 Transport auf Lastwagen ......................... C-59

C-6.6 Parken und Ausserbetriebnahme ............. C-60

C-6.6.1 Kurzer Betriebsstillstand .......................... C-60

C-6.6.2 Längerer Betriebsstillstand ...................... C-60

C-6.7 Reinigung und Wäsche der Maschine ...... C-61

C-6.7.1 Anleitung für die Reinigung ...................... C-61

C-6.7.2 Wäsche der Maschine ............................. C-61

C-6.8 Entsorgung .............................................. C-61

C-6.8.1 Entsorgung der Batterien ......................... C-61

Befehl automatische Nivellierung Maschine

auf Stabilitätsstützen ..................................

Führerhausdrehung ................................. C-41

Temperaturen .......................................... C-44

C-36

C-38

Seite C-1

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

BETRIEB

GTH-4020 R

VORBEMERKUNG

Dieser Abschnitt soll dem Maschinenbediener eine Hilfe
zum schrittweisen Erlernen der Benutzung der
Maschine vermitteln.
Wenn man im Inneren der Fahrerkabine Platz genommen
hat und alle einleitenden Einstellungen vorgenommen hat,
ist es notwendig, dass der Maschinenbediener die
Position der verschiedenen Steuerungen und Instrumente
kennenlernt und sich einprägt.
Diese Vertrautheit ist in der Tat nicht nur für den korrekten
Einsatz in der Arbeitsphase ausschlaggebend, sondern
auch für ein schnelles und gezieltes Eingreifen seitens
des Maschinenbedieners, falls plötzliche Manöver zum
Schutz des Maschinenbedieners und der Maschine
vonnöten sein sollten. Erlernen Sie, die Reaktionen der
Maschine zu benutzen und vorauszusehen. Die
Benutzung ihrer Steuerung im Freien erlernen, sicher und
frei vom Hindernissen und ohne Personen in der Nähe.
Niemals gewaltsam auf die Steuerungen einwirken,
sondern sie mit Vorsicht betätigen, bis ihre Auswirkungen
auf die Maschine klar verständlich geworden sind.

■ C-1 INSPEKTION VOR

INBETRIEBNAHME

Grundsätzliches

Es unterliegt der Verantwortung des Bedieners, die
Inspektionen vor Inbetriebnahme und regelmäßige
Wartungsarbeiten durchzuführen.

Bei der Inspektion vor Inbetriebnahme handelt es sich
um eine Sichtprüfung, die vor jeder Arbeitsschicht vom
Bediener durchgeführt wird.

Bei dieser Inspektion soll festgestellt werden, ob die
Maschine offenkundige Fehler aufweist, bevor der
Bediener mit den Funktionstests beginnt.

Die Inspektion vor Inbetriebnahme dient auch zur
Entscheidung, ob Routinewartungsarbeiten
durchgeführt werden müssen. Vom Bediener dürfen nur
die in diesem Handbuch aufgeführten routinemäßigen
Wartungsaufgaben durchgeführt werden.

Gehen Sie nach der Liste auf der nächsten Seite vor,
und prüfen Sie sämtliche Punkte und Prüfstellen.

Eine beschädigte oder modifizierte Maschine darf nicht
in Betrieb genommen wer
Beschädigung oder Abweichung vom fabrikneue
Zustand festgestellt wird, ist die Maschine sofort außer
Betrieb zu setzen und entsprechend zu kennzeichnen.

Instandsetzungsarbeiten dürfen nur von qualifizierten

Servicetechnikern gemäß den Spezifikationen des
Herstellers vorgenommen werden. Nachdem die
Reparaturarbeiten abgeschlossen sind, muss der
Bediener vor den Funktionstests eine erneute
Inspektion vor Inbetriebnahme durchführen.

den. Wenn eine

Die Maschine nur in Betrieb nehmen,
wenn die folgenden Voraussetzungen
erfüllt sind:

☛ Die Grundsätze des sicheren Maschinenbetriebs

in diesem Bedienungsanleitung kennen und
befolgen.
1 Gefährliche Situationen vermeiden.

Machen Sie sich mit den
Sicherheitsbestimmungen vertraut, bevor Sie mit
dem nächsten Abschnitt fortfahren.

2 Immer eine Inspektion vor der

Inbetriebnahme durchführen.

Machen Sie sich mit den
Sicherheitsbestimmungen vertraut, bevor Sie
mit dem nächsten Abschnitt fortfahren.

3 Vor dem Gebrauch immer Funktionstests

durchführen.
4 Eine Inspektion des Arbeitsplatzes durchführen.
5 Die Maschine nur für den vorgesehenen Zweck

verwenden.

Seite C-2

Dokumentkode 57.0008.0500 - 04/2006

Planmäßige Wartungsarbeiten sind von qualifizierten
Technikern gemäß den Herstellerspezifikationen und
den im Aufgabenhandbuch aufgelisteten
Erfordernissen durchzuführen.

Stapler mit Teleskopausleger

BETRIEB

GTH-4020 R

Inspektion vor Inbetriebnahme

☛ Vergewissern Sie sich, dass das Bedienerhandbuch

vollständig und leserlich ist und sich im
entsprechenden Fach auf der Maschine befinden.

☛ Stellen Sie sicher, dass alle Aufkleber vorhanden

und gut lesbar sind. Siehe Abschnitt Aufkleber.

☛ Überprüfen Sie den Motor auf Öllecks und korrekten

Ölstand. Füllen Sie bei Bedarf Öl nach. Siehe
Abschnitt Wartung.

☛ Überprüfen Sie die Achsen auf Öllecks und

korrekten Ölstand. Füllen Sie bei Bedarf Öl nach.
Siehe Abschnitt Wartung.

☛ Überprüfen Sie die Hydraulikanlage auf Öllecks und

korrekten Ölstand. Füllen Sie bei Bedarf Öl nach.
Siehe Abschnitt Wartung.

☛ Überprüfen Sie den Motor auf Kühlflüssigkeitslecks

und korrekten Kühlmischungsstand. Füllen Sie bei
Bedarf Kühlflüssigkeit nach. Siehe Abschnitt
Wartung.

☛ Überprüfen Sie die Batterie auf Lecks und korrekten

Säurestand. Füllen Sie bei Bedarf destilliertes
Wasser nach. Siehe Abschnitt Wartung.

Überprüfen Sie folgende Komponenten und Bereiche
auf Beschädigungen und falsch installierte, lose oder
fehlende Teile:

• Elektrische Bauteile, Drähte und elektrische
Kabel

• Druckluftleitungen, Anschlüsse, Zylinder und
Steuerblock

• Kraftstofftank und Hydraliköltank

• Pumpe, Getriebemotor und Antriebsachsen

• Lenkungssystem

• Bremsanlage

• Führungsschienen der Auslegerabschnitte

• Scheiben, Scheinwerfer und Rückspiegel
säubern

• Motor und zugehörige Komponente

• Endanschläge und Hupe

• Scheinwerfer

• Anti-Kippsystem

• Druckknopf am Joystick

• Not-Aus-Knopf

• Anlasser der Maschine

• Notpumpe (falls vorhanden)

• Schrauben, Muttern und sonstige
Befestigungselemente

• Schutzstange oder Eintrittstür der Arbeitsbühne
(falls vorhanden)

Prüfen Sie die gesamte Maschine auf:

• Risse in Schweißnähten oder Bauteilen

• Beulen oder Schäden

☛ Stellen Sie sicher, dass alle wichtigen Bau- und

Elektroteile vorhanden sind, und dass sich alle
zugehörigen Bolzen und Stecker an ihrem Platz
befinden und korrekt angezogen sind.

☛ Nach der Kontrolle, stellen Sie sicher, dass sich alle

Verschlüsse und Abschutzdeckungen an ihrem
Platz befinden und korrekt angezogen sind.

GEFAHR

Wenn Fehlfunktionen festgestellt werden, muss die
Maschine sofort außer Betrieb gesetzt und
reparariert werden.

Reifenkontrolle

* Den genauen Reifendruck prüfen. Siehe

“Reifendruck” im Abschnitt Wartung.

* Die Reifen auf eventuelle Schnitte oder Buckel, die

auf Risse im Mantel hindeuten, überprüfen.

GEFAHR

Das Platzen eines Reifens kann schwere
Verletzungen verursachen. Die Maschine daher nie
mit beschädigten, verschlissenen oder nicht
vorschriftsmäßig aufgepumpten Reifen verwenden!

ACHTUNG

Falls die Maschine in maritimer oder ähnlicher
Umgebung eingesetzt wird, muss sie angemessen
gegen die Wirkung der Salzluft geschützt werden,
um Rostbildung zu vermeiden.

Seite C-3

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

C-2 AUFSTIEG AUF DIE MASCHINE

■ C-2.1 EINSTIEG IN DIE FAHRERKABINE

GEFAHR

Zum Aufsteigen die Trittstufen benutzen und Hände
und Schuhe sauber und trocken halten. Immer zur
Maschine gerichtet auf- und absteigen und sich
dabei mit den Händen an den Haltevorrichtungen
festhalten.

Die Eingangstür zur Kabine des Staplers befindet sich
auf der linken Seite.

Zum Öffnen der Tür von außen:

• Schlüssel einstecken und Schloss 1 aufschnappen

lassen.

• Den eingelassenen Griff betätigen und die Tür
öffnen.

GTH-4020 R

BETRIEB





Zum Schließen der Tür von innen:

• Knopf 2 drücken, um die Tür aus der Kupplung zu
lösen.

• Kräftig Ziehen, die Tür schnappt von selbst ein.

Zum Öffnen der Tür von innen:

• Um die ganze Tür zu öffnen, den Hebel 3 absenken
und das Schloss ausklinken lassen.

Zum Öffnen des oberen Teils:

• Um nur den oberen Teil der Tür zu öffnen, den Griff
4 drehen und den oberen Teil der Tür so weit
aufklappen, bis er in die Halterung außen an der
Kabine einrastet.

Zum Schließen des oberen Teils:

• Knopf 2 drücken, um die Tür aus der Kupplung zu
lösen.

• In den Unterteil der Tür einhängen, indem man den
Griff 4 dreht.



ACHTUNG

Wenn der obere Teil der Tür nicht an der unteren
Tür verankert ist, muss er in geöffneter Stellung
unbedingt an der vorgesehenen Einhängung
befestigt werden.



Seite C-4

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-2.1.1 Notausgang aus der Kabine

Für den Notfall besitzt die Kabine einen Notausgang in
der Rückfensterscheibe.
Dieser besitzt Verriegelungsgriffe mit rotem Plastikstift,
der leicht abgebrochen werden kann, um das Fenster
ganz öffnen zu können.

GTH-4020 R

BETRIEB

■ C-2.2 REGULIERUNG DES FAHRERSITZES

Eine genaue Einstellung des Sitzes garantiert dem
Fahrer eine sichere und bequeme Steuerung. Mit den
Vorrichtungen am Fahrersitz des Staplers können die
Federung, die Sitzhöhe, der Abstand zu den
Schaltelementen, die Neigung der Rückenlehne und
die Höhe der Armlehnen eingestellt werden.

• Einstellung des Abstandes zwischen Sitz und

Steuerelementen

Zum Vor- oder Zurückschieben des Sitzes den
Hebel A betätigen und den Sitz in die gewünschte
Richtung schieben. Nach erfolgter Verschiebung
den Hebel loslassen und sich vergewissern, dass
der Sitz in der gewählten Position arretiert ist.

• Einstellung von Sitzhöhe und Federung
Den Hebel des Griffs B frei machen und im
Uhrzeigersinn oder gegen den Uhrzeigersinn
drehen, bis die gewünschte Federung erreicht ist.
Zur korrekten Einstellung sich vergewissern, dass
sich die gelbe Anzeige C im grünen Feld befindet,
wenn der Fahrer auf seinem Platz sitzt.

• Neigung der Rückenlehne

Den Hebel D betätigen und den Rücken gegen die
Rückenlehne drücken oder nach vorn gehen, bis
die gewünschte Neigung erreicht ist, dann den
Hebel loslassen.

• Höheneinstellung der Armlehnen

Die Armlehne E anheben und mit dem Rädchen F
ihre Position verändern.

GEFAHR

• Der Sitz ist nur für eine Person vorgesehen.

• Den Sitz nicht einstellen, während die Maschine
in Bewegung ist.

Seite C-5

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

BETRIEB

GTH-4020 R

■ C-2.3 ANLEGUNG DER SICHERHEITSGURTE

Sich korrekt auf den Fahrersitz setzen, dann:

• Die Gurte sind mit Aufwicklern ausgestattet. Zum

Anlegen die Zunge 1 ziehen und in die Schnalle 2
einschieben, bis sie einhakt.

• Zum Öffnen der Sicherheitsgurte die Drucktaste 3

drücken und die Lasche aus der Schnalle ziehen.

• Prüfen, ob die Sicherheitsgurte auf den Hüften und
nicht auf dem Magen anliegen.

• Die Länge des Gurts kann an seinem Ende
eingestellt werden. Darauf achten, dass die
Schnalle immer in mittlerer Position bleibt.



■ C-2.4 EINSTELLUNG DES LENKRADES

• Neigungseinstellung.

Um die Neigung des Lenkrades einzustellen, den
Hebel 4 lösen, dann das Lenkrad in die gewünschte
Position heranziehen oder entfernen, dann den
Hebel 4 wieder anziehen.

GEFAHR

Vergewissern Sie sich vor dem Losfahren immer,
dass das Lenkrad einwandfrei festsitzt.







Seite C-6

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

BETRIEB

GTH-4020 R

■ C-2.5 EINSTELLUNG DER RÜCKSPIEGEL

Die Maschine verfügt über zwei Außenrückspiegel:

• Der Spiegel 1 ist an einer geeigneten Haltestange
in so weit vorgerückter Position angebracht, dass
damit die Kontrolle des Bereichs rechts hinter der
Maschine ermöglicht wird. Die Position kann man
verstellen, indem man den Spiegel mit der Hand
am vorgesehenen Gelenk dreht.

• Der Spiegel 2 ist auf dem linken oberen Rahmen
der Windschutzscheibe angebracht und kontrolliert
den Bereich links hinter der Maschine. Die Position
kann man verstellen, indem man den Spiegel mit
der Hand am vorgesehenen Gelenk dreht.

 

■ C-2.6 EINSCHALTEN DECKENBELEUCHTUNG
IN DER KABINE

Für die Deckenbeleuchtung A in der Kabine gibt es
den Schalter B mit drei Stellungen für:

Ständige Einschaltung der Innenbeleuchtung

• Den Schalter im unteren Teil drücken, um die

Innenbeleuchtung einzuschalten.

Ausschalten der Beleuchtung

• Zum Ausschalten der Beleuchtung den Schalter in

Mittelstellung bringen.

Einschaltung der Innenbeleuchtung mit der Tür
synchronisiert

• Den Schalter im oberen Teil drücken, um das Ein-

und Ausschalten der Beleuchtung mit dem Öffnen/
Schließen der Tür zu synchronisieren.





Seite C-7

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

C-3 STEUERPLATZ

■ C-3.1 STEUERUNGEN UND KONTROLLEN

GTH-4020 R

BETRIEB

1 Verstellbare Lüftungsdüse
2 Wählschalter Vorwärtsgang/Rückwärtsgang
3 Schalttafel und Kontrollleuchten
4 Blockierhebel für Lenkradneigungseinstellung
5 Umschalter Blinker - Scheinwerfer -

Scheibenwascher - Scheibenwischer

6 Kontrollleuchten und Leuchtanzeigen
7 Umschalter für Lenkwahl
8 Treibstoffpegel-Anzeige

9 Gradskala Motoröl-Temperaturanzeige
10 Mehrzweckdisplay
11 Stabilitätskontrolltafel
12 Gradskala Batteriespannungsanzeige
13 Hydrauliköltemperatur-Anzeige
14 Lichtschalter für Straßenverkehr
15 Schalter Nebelrücklicht
16 Schalter Klimatisierungsgebläse Kabine
17 Drucktaste Differentialsperre

34 Mehrzweck-Steuerknüppel (links)
35 Kasten Schmelzsicherungen, Relais und Danfoss-

Platine

18 Schalter Warnblinklicht

19 Steuerknopf Notpumpe

20 Anlasser
21 Umschalter Kabine-Straße-Arbeitsbühne
22 Not-Aus-Schalter
23 Schlüsselschalter zur Abschaltung des

Lastbegrenzers

24 Wasserwaage
25 Gaspedal
26 Bremspedal
27 Mehrzweck-Steuerknüppel (rechts)
28 Steuerhahn Kabinenheizung

29 Verstellbarer Sitz
30 Manueller Potenziometer-Gasschalter
31 Dokumententasche
32 Scheibenwaschertank
33 Handbremse

☞

Siehe die folgende Seite

Seite C-8

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

BETRIEB

GTH-4020 R

35

11

1 32 4

5 7 8

6

10

9

12

13

14

°C

105

60

VOLT

15

11

15
16
17

MODE

12

18
19
20

A BB BC D

1

132

3

2

4

4

21

22

K

INTINT

K

K

K

K

K

K

K

K

F12

F6

F11

F5

F10

F4

F9

F3

F8

F2

F7

F1

K

K

K

K

K

K

K

K

K

K

K

K

F27

F21

F15

F26

F20

F14

F25

F19

F13

F24

F18

INT

F23

F17

F22

F16

23

24

25

26

30

27

28

34

33

29

32 31

Seite C-9

Dokumentkode 57.0008.0500 - 04/2006

■ C-3.1.1 Schalttafel

Stapler mit Teleskopausleger

BETRIEB

GTH-4020 R

51 Knopf Sperrung/Freigabe Kranzdrehung
52 Knopf Maschinennivellierung: rechte Seite

anheben

53 Knopf Maschinennivellierung: linke Seite anheben
54 Drucktaste mechanische Schaltung
55 Knopf Einzug Teleskoparm Stabilitätsstütze
56 Knopf Ausschub Teleskoparm Stabilitätsstütze
57 Knopf Anheben Stabilitätsstütze
58 Knopf Absenken Stabilitätsstütze
59 Knopf : Wahl/Freigabe Stabilitätsstütze links vorn
60 Knopf : Wahl/Freigabe Stabilitätsstütze rechts vorn
61 Knopf : Wahl/Freigabe Stabilitätsstütze links hinten

62 Knopf : Wahl/Freigabe Stabilitätsstütze rechts

hinten

63 Kontrollleuchten und Leuchtanzeigen
64

Funktionsknopf : automatische Maschinennivellierung

65 Funktionsknopf : Ausschub/Einzug Ausleger

unter Beibehaltung der waagerechten
Arbeitsebene (Funktion nicht aktiv - in der
Realisierungsphase)

66 Funktionsknopf : Anheben/Absenken Ausleger

unter Beibehaltung der waagerechten
Arbeitsebene (Funktion nicht aktiv - in der
Realisierungsphase)

67 Funktionsknopf : Heben/Senken Stabilitätsstützen

mit Wandanschlag (Funktion nicht aktiv - in der
Realisierungsphase)

51

52

53

54

64 65 66 67

55

56

57

58

59

60

61

62

63

Seite C-10

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-3.2 STEUERUNGEN

■ C-3.2.1 Anlasser (Pos. 20)

Verfügt über 4 Positionen:

Keine Leitung befindet sich unter Spannung, der
Schlüssel ist herausziehbar und der Motor ist
außer Betrieb.

Leitungen befinden sich unter Spannung;
Voreinstellung für das Anlassen des Motors. Die
Signale und Bordkontrollinstrumente sind in
Funktion.
Warten, bis die Kontrollleuchte 6.2 am
Armaturenbrett erlischt und damit die erfolgte
Vorwärmung der Zündkerzen anzeigt, dann en
Motor anlassen.

Anlassen des Motors; wenn der Schlüssel
losgelassen wird, geht er automatisch in die
Position I zurück.

GTH-4020 R

BETRIEB

Position des Anlassers für die Übertragung der
Steuerung an die Arbeitsbühne.

P

ACHTUNG

Der Motor läuft nicht an, wenn:

• der Umschalter 21 Straße-Baustelle­Arbeitsbühne auf Arbeitsbühne steht

• die Feststellbremse nicht angezogen ist.

Seite C-11

Dokumentkode 57.0008.0500 - 05/2006

Stapler mit Teleskopausleger

■ C-3.2.2 Wählschalter Vorwärtsgang/

Rückwärtsgang (Pos. 2)

Mit dem Hebel 2 kann man den Vorwärtsgang oder
den Rückwärtsgang einlegen; zum Einschalten des
Gangs muss man vorher den Hebel nach oben ziehen.
Der Hebel verfügt über drei Positionen:

 Neutralstellung; kein Gang eingelegt
 Mit dem Hebel auf Pos.  wird der Vorwärtsgang

gewählt

 Mit dem Hebel auf Pos.  wird der Rückwärtsgang

gewählt

WICHTIG

Das Anlassen des Motors ist nur erlaubt, wenn der
Wahlschalter 2 in Neutralstellung  ist.
Den Gang nicht einlegen, wenn die Maschine sich
in Bewegung befindet.

GTH-4020 R

BETRIEB

2

■ C-3.2.3 Befehl mechanische Schaltung (Pos. 54)

Mit dem Knopf 54 kann man den gewünschten
mechanischen Gang wählen.

• Bei Drücken des Knopfes wechselt man von der 1.
in die 2. Geschwindigkeit und umgekehrt.

• Die Kontrollleuchten 78 und 79 zeigen den
eingelegten Gang an.

- Die Kontrollleuchte 79 zeigt durch Blinken mit

grünem Licht an, dass der 1. Gang eingelegt ist.

- Die Kontrollleuchte 78 zeigt durch Blinken mit

grünem Licht an, dass der 2. Gang eingelegt ist.

ACHTUNG

Es ist strengstens verboten, den Wechsel
auszuführen, wenn die Maschine sich in Bewegung
befindet.







Seite C-12

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

BETRIEB

GTH-4020 R

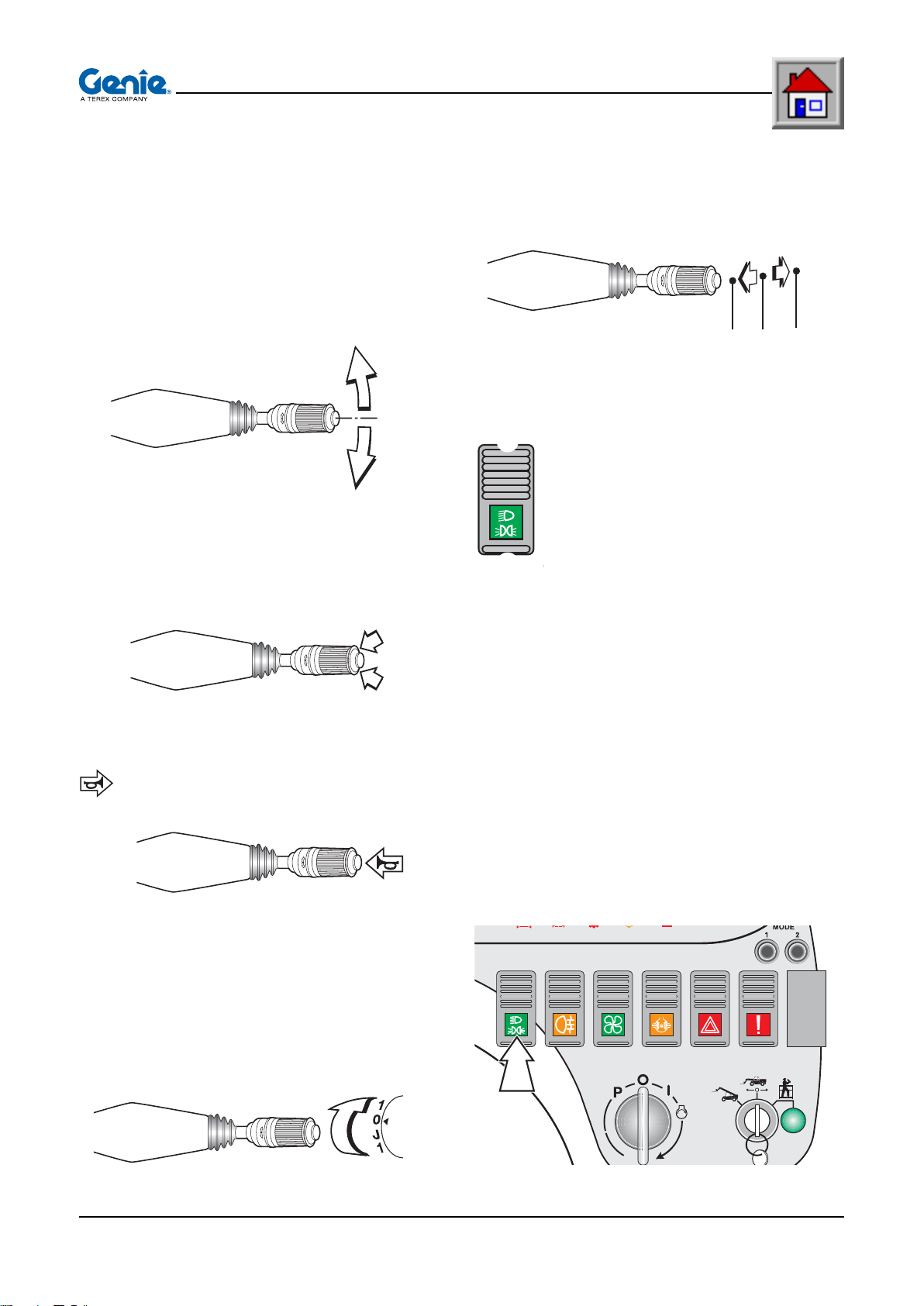

■ C-3.2.4 Mehrzweckhebel zur Betätigung der

Blinker - Scheibenwascher - Scheiben­wischer - Scheinwerfer (Pos. 5)

■ Funktion Blinker:

Bringt man den Hebel in Position 1, wird ein
Richtungswechsel nach links angezeigt, umgekehrt, mit
dem Hebel in Position 2, wird ein Richtungswechsel
nach rechts angezeigt.





■ Funktion Scheibenwascher:

Um Wasser auf die Windschutzscheibe der Kabine zu
spritzen, das Endstück des Hebels in Richtung seiner
Achse drücken.

■ Funktion Scheinwerfer:
Mit dem Hebel wird die Funktion Lichtwechsel
gesteuert; er ist mit dem Knopf 14 verbunden.



■ C-3.2.5 Lichtschalter für Straßenverkehr





Dieser befindet sich auf der rechten Seite
des Armaturenbretts und verfügt über



drei Positionen.



Knopf in Pos. :

• Hebel in Position  oder : Lichter aus

■ Funktion Hupe

Drückt man in Achsrichtung auf den Hebel,
schaltet sich die Hupe ein, unabhängig von den
anderen eingestellten Funktionen.

■ Funktion Scheibenwischer:

Das Wischerblatt wird durch Drehen des Endstücks des
Hebels in eine dieser vier Positionen betätigt:

 Scheibenwischer aus
 Scheibenwischer aus

 Scheibenwischer auf 1. Geschwindigkeitsstufe

 Scheibenwischer auf 2. Geschwindigkeitsstufe

Knopf in Pos. :

• Hebel in Position : Positionslichter ein

• Hebel in Position : Abblendlicht ein
Knopf in Pos. :

• Hebel in Position : Abblendlicht ein

• Hebel in Position : Fernlicht ein

Wenn der Hebel (Pos. 5) in Position  ist, wird
unabhängig vom Schalter 14 nur die Funktion Lichthupe
ausgeführt (beim Loslassen kehrt der Hebel in Position
 zurück).



Seite C-13

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

BETRIEB

GTH-4020 R

■ C-3.2.6 Bremsen

26 Bremspedal

Mit dem Fuß einen zunehmenden Druck auf die Bremse
ausüben, um die Verlangsamung oder den Stillstand
der Maschine zu erreichen. Wirkt auf die Wellen beider
Achsen.

33 Handbremse

Zum Anziehen den Hebel nach oben ziehen.
Zum Lösen der Handbremse die Sicherung anheben
und den Hebel bis zum Anschlag absenken.



■ C-3.2.7 Beschleunigung

25 Analog-Gaspedal

Seine Betätigung kontrolliert die Drehzahl des Motors
und in Verbindung mit dem Schaltgetriebe die
Geschwindigkeit der Maschine.

30 Manueller Potenziometer-Gasschalter

Wenn man den Regler 30 im Uhrzeigersinn dreht, erhöht
sich die Motordrehzahl fortschreitend.
Um die Drehzahl zu verringern, den Regler gegen den
Uhrzeigersinn drehen.



ACHTUNG

Die Handbremse nicht zur
Geschwindigkeitsverringerung der Maschine
benutzen, außer in Notfällen, denn dies würde die
Wirksamkeit der Bremse reduzieren.









Seite C-14

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-3.2.8 Differentialsperre

17 Drucktaste für Differentialsperre

Dieser befindet sich auf der rechten Seite
des Armaturenbretts und verfügt über
zwei Positionen.

0 Differenzialachse frei
1 Differenzialachse gesperrt.

Die Sperre wird durch das Aufleuchten der
Kontrollleuchte spia 77 angezeigt.

ACHTUNG

Die Differenzialsperre ist im Falle von
Schwierigkeiten zu benutzen, um bei
festgefahrenem Antrieb (sehr unebenes Gelände,
Schlamm, die Räder greifen nicht alle) wieder in
Gang zu kommen. Wenn die Maschine dagegen mit
Limited-Slip (an der Vorderachse) ausgestattet ist,
ist sie in der Lage, aus jeder normalen
Arbeitssituation herauszukommen.

GTH-4020 R

BETRIEB



■ C-3.2.9 Lenkwahl

7 Umschalter für Lenkwahl

Er ist auf der linken Seite des Armaturenbretts
angebracht und verfügt über 3 Positionen zur Auswahl
der Lenkweise:

 Verschiebung seitlich (“Krabbengang”)
 Nur die vorderen Räder
 Alle vier Räder lenkbar











Seite C-15

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-3.2.10 Umschalter Kabine-Straße-Arbeitsbühne

21 Umschalter

Er ist auf der linken Seite des Armaturenbretts
angebracht und verfügt über 3 Positionen:

• Dreht man den Wählschalter auf Pos. , wählt man
den Arbeitsmodus mit Steuerung von der Kabine
aus.

• Dreht man den Wählschalter auf Pos. , wählt man
den Arbeitsmodus für den Straßenverkehr.

• Dreht man den Wählschalter auf Pos. , so ist der
Schlüssel abziehbar und die Steuerung wird auf die
Druckknopftafel der Arbeitsbühne übertragen. Die
grüne Kontrollleuchte A.

WICHTIG

Bevor die Steuerung auf die Arbeitsbühne
übertragen wird, den Anlasser in die Position
Arbeitsbühne drehen (siehe Kap. C-3.2.1).

BETRIEB

GTH-4020 R











Seite C-16

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-3.2.11 Hilfsbefehle

Diese befinden sich an der rechten Tafel des
Armaturenbretts.

15 Schalter Nebelrücklicht

Verfügt über 2 stabile Positionen:

0 Nebelrücklichter ausgeschaltet
1 Nebelrücklichter eingeschaltet (die

Kontrollleuchte im Schalter leuchtet auf).

16 Schalter Klimatisierungsgebläse

Verfügt über 3 stabile Positionen:

0 Ausgeschaltet
1 Schaltet die 1. Geschwindigkeitsstufe ein
2 Schaltet die 2. Geschwindigkeitsstufe ein

18 Schalter Warnblinklicht

Verfügt über zwei stabile Positionen, Ein - Aus, und
steuert das gleichzeitige Blinken der Warnblinklichter.

GTH-4020 R

BETRIEB

  

28 Steuerhahn Kabinenheizung

Dieser befindet sich links unten am Führersitz.

• Durch Drehen im Uhrzeigersinn wird die Heizung
geschlossen.

• Durch Drehen gegen den Uhrzeigersinn wird die
Heizung in der Kabine geöffnet.

• Die Warmluftmenge wird durch den Schalter 16
Klimatisierungsgebläse Kabine geregelt.

0





Seite C-17

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-3.2.12 Einschaltbefehl Notpumpe

Der Befehl 19 hat zwei Positionen und kehrt
automatisch in die Ruheposition zurück.
Wenn man den Knopf anhaltend drückt, schaltet sich
die Notpumpe ein. Bei Loslassen schaltet sie sich aus.
Die Notpumpe muss gleichzeitig mit der Ausführung
von Bewegungsbefehlen in der Kabine oder mit der
Ausführung der manuellen Befehle am Steuerblock
bestätigt werden.

Richtige Bedienungsfolge:

• Den Not-Aus-Knopf 22 drücken, um den Motor
abzustellen.

• Umschaltschlüssel 20 in Position I.

• Mit dem Steuerknüppel die gewünschte Bewegung
ausführen.

• Den Knopf der Notpumpe 19 drücken.

GTH-4020 R

BETRIEB







ACHTUNG

Die Notpumpe nicht betätigen, ohne vorher den
gewünschten Befehl mit dem Steuerknüppel
ausgeführt zu haben.
Die Notpumpe funktioniert mit Hilfe eines
Elektromotors. Es wird daher empfohlen, sie etwa
30 Sekunden laufen zu lassen und dann jeweils 2
Minuten Pause zur Abkühlung des Motors
einzulegen.

ACHTUNG

In wöchentlichen Intervallen das einwandfreie
Funktionieren der Notpumpe kontrollieren, da diese
auch bei Nichtbenutzung Störungen unterliegen
kann.

Seite C-18

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

BETRIEB

GTH-4020 R

■ C-3.3 INSTRUMENTE UND

KONTROLLLEUCHTEN

■ C-3.3.1 Instrumente

8 Treibstoffpegel-Anzeige

Zeigt den Pegel des Treibstoffvorrats im Tank an.
Wenn die Anzeige in den roten Bereich geht, sind noch
etwa 5 Liter Diesel im Tank und die Kontrollleuchte 6.1
leuchtet auf.

13 Kühlflüssigkeitstemperatur-Anzeige

Zeigt die Temperatur der Kühlflüssigkeit des Motors
an.
Wenn die rote Kontrollleuchte 6.15 (Temperatur über
100°C) aufleuchtet, den Motor abstellen und die
Ursache der Störung suchen (Sauberkeit des Kühlers,
Füllstand Kühlflüssigkeit Motor usw.).

10 Mehrzweckdisplay

Dieses grafische Display zeigt beim Einschalten der
Maschine an:

• Motordrehzahl

• Stundenzähler

• Motoröltemperatur

• Batteriespannung

• Service (nächster Wartungstermin)
Außerdem kann man mit den Funktionstasten MODE

 und MODE  Zugang zu Menüs und Untermenüs
bekommen und sich darin bewegen, mit folgenden
Funktionen:

• Sprachwahl (Italienisch/Englisch)

• Service (passwortgeschützte Funktion, reserviert für
autorisierte Werkstätten)

• Fehleranzeige Dieselmotor

Für ausführlichere Informationen siehe das Kap. C-

3.3.2.

6.1







 

Seite C-19

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-3.3.2 Mehrzweckdisplay

Das grafische Display zeigt sich beim Einschalten der
Maschine wie in Abb.  dargestellt:

• Die schwarzen Leisten 41 auf der linken Seite zeigen

die Motoröltemperatur an.

°C

BETRIEB



105

60

GTH-4020 R

°C

SERVICE

50 h

0

ENGINE RPM

0,4

VOLT

15

11

105

60

Während des normalen Betriebs muss die
Temperatur im Bereich zwischen 60 und 105 Grad
bleiben, der dem grünen Abschnitt der Skala links
am Display entspricht.
Wenn höhere Temperaturen erreicht werden
(Aufleuchten der Leisten neben der roten Zone auf
der Skala), die Maschine anhalten und die Ursache
der Störung suchen. Die Maschine nicht wieder
starten, solange die Ursache des Problems nicht
beseitigt ist.

• Die schwarzen Leisten 43 auf der rechten Seite

zeigen bei abgestelltem Motor den Ladezustand der
Batterie an und bei laufendem Motor die
Ladespannung der Lichtmaschine.



Wenn die angezeigte Spannung unter 11 Volt liegt,
kann es sein, dass die Ladung durch die
Lichtmaschine nicht ausreichend ist oder dass die
Batterie leer ist. Wenn die Spannung über 15 Volt
liegt, ist die Spannung der Lichtmaschine höher als
die normale Betriebsspannung. In beiden Fällen die
Maschine anhalten und die Ursache der Störung
suchen.

• Im Mittelteil 42 befinden sich von oben nach unten:

Anzeige des nächsten Wartungstermins



SERVICE

50 h



VOLT

15

11

Während des normalen Betriebs muss die
Spannung im Bereich zwischen 11 und 15 Volt
bleiben, der dem grünen Abschnitt der Skala rechts
am Display entspricht.

Seite C-20

Dokumentkode 57.0008.0500 - 04/2006

0

ENGINE RPM

Anzeige der Drehzahl des Dieselmotors

0,4

Anzeige des Stundenzählers für die
Betriebsstundenzählung der Maschine.
Systematisch für die Durchführung der
programmierten Wartung benutzen.

Stapler mit Teleskopausleger

BETRIEB

GTH-4020 R

Benutzung des Menüs und der Untermenüs

Für den Zugang zu den Menüs und Untermenüs und
das Bewegen darin sind die beiden Knöpfe MODE 
und MODE  vorgesehen.

Durch gleichzeitiges Drücken der Knöpfe MODE  und

MODE  bekommt man Zugang zum Menü.

 

°C

SELEZIONA LINGUA

VOLT

SERVICE

105

15

VISUALIZZA ERRORI

60

ESCI

11

Durch Drücken des Knopfes MODE  kann man
Listen zyklisch durchlaufen (wenn der letzte Eintrag
erreicht ist, geht es mit dem ersten weiter).



°C

SELEZIONA LINGUA

VOLT

SERVICE

105

15

VISUALIZZA ERRORI

60

ESCI

11

Durch Drücken des Knopfes MODE  wird eine
getroffene Wahl bestätigt.



105

105

°C

SELEZIONA LINGUA

SERVICE

VISUALIZZA ERRORI

60

°C

60

ESCI

ITALIANO

INGLESE

ESCI

VOLT

15

11

VOLT

15

11

Verlassen des Menüs

• Mit dem Knopf MODE  ZURÜCK wählen.

°C

SELEZIONA LINGUA

VOLT

SERVICE

105

15

VISUALIZZA ERRORI

60

• Den Knopf MODE  drücken, um das Menü zu
verlassen und das Anfangsfenster zu zeigen.

°C

105

ESCI

SERVICE

50 h

11

VOLT

15

0

ENGINE RPM

60

0,4

11

Seite C-21

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

BETRIEB

GTH-4020 R

Untermenü Sprachwahl

• Mit dem Knopf MODE  SPRACHWAHL wählen.

°C

SELEZIONA LINGUA

VOLT

SERVICE

105

15

VISUALIZZA ERRORI

60

• Den Knopf MODE  drücken, um das Untermenü

zu öffnen.

°C

ESCI

ITALIANO

11

VOLT

INGLESE

105

15

ESCI

60

11

Passwortgeschütztes Untermenü Service
(reserviert für autorisierte Kundendienstbetriebe)

• Der Zugang zu diesem Untermenü ist für autorisierte
Kundendienstbetriebe reserviert und deshalb
passwortgeschützt.

°C

SELEZIONA LINGUA

VOLT

SERVICESERVICE

105

15

VISUALIZZA ERRORI

60

• Falls man versehentlich in das Untermenü SERVICE
gekommen ist, den Knopf MODE  drücken,
ZURÜCK wählen und dann den Knopf MODE 
drücken, um das Verlassen zu bestätigen.

°C

ESCI

AZZERA SERVICE

11

VOLT

ESCI

105

15

• Den Knopf MODE  drücken, um die Liste zu

durchlaufen.

• Den Knopf MODE  drücken, um die Sprache zu

wählen und das Untermenü zu verlassen (mit
ZURÜCK verlässt man das Menü, ohne die
Einstellungen zu ändern).

• Bei Verlassen des Untermenüs kommt man auf den

Punkt SERVICE im Hauptmenü zurück.

60

• Bei Verlassen des Untermenüs kommt man auf den
Punkt FEHLERANZEIGE im Hauptmenü zurück.

11

Seite C-22

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

Untermenü Fehleranzeige

• Mit dem Knopf MODE  FEHLERANZEIGE

wählen.

GTH-4020 R

BETRIEB

°C

SELEZIONA LINGUA

VOLT

SERVICE

105

15

VISUALIZZA ERRORI

60

• Den Knopf MODE  drücken, um das Untermenü

zu öffnen.

°C

ESCI

...

11

VOLT

ESCI

105

60

15

11

• Den Knopf MODE  drücken, um die Liste der

eventuellen Fehler zu durchlaufen.

• Zum Verlassen des Untermenüs ZURÜCK wählen
(mit dem Knopf MODE ) und den Knopf MODE
 drücken, um das Verlassen zu bestätigen.

°C

...

VOLT

ESCI

105

60

• Bei Verlassen des Untermenüs kommt man auf den
Punkt ZURÜCK im Hauptmenü zurück.

15

11

Seite C-23

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

BETRIEB

GTH-4020 R

■ C-3.3.3 Leuchtanzeigen an der rechten Tafel

(Pos. 6)

Diese befinden sich an der rechten Tafel des
Armaturenbretts.

6.1 Kraftstoffreserveanzeige

Das Aufleuchten dieser roten Kontrollleuchte zeigt
an, dass der Kraftstoff zu Ende geht.

6.2 Kontrollleuchte “Vorwärmung Glühkerzen”

Bernsteingelbe Anzeige für die Vorwärmung der
Glühkerzen des Motors. Vor dem Anlassen warten,
bis die Kontrollleuchte erlischt. Falls die
Kontrollleuchte nicht erlischt, könnte eine
Glühkerze defekt sein.Die Maschine kann bis zu
einer Temperatur von -12°C normal gestartet
werden, d.h. ohne Vorwärmung.

6.3 Kontrollleuchte “unzureichende Batterie-

aufladung”

Das Aufleuchten dieser roten Kontrollleuchte zeigt
an, dass die Aufladung durch die Lichtmaschine
unzureichend ist.

6.4 Kontrollleuchte “Motoröldruck”

Das Aufleuchten dieser roten Kontrollleuchte
bedeutet, dass der Schmierkreis des Motors nicht
genügend Druck für einen einwandfreien Betrieb
aufweist. Den Motor abstellen und die Ursache
der Störung suchen.

6.5 Kontrollleuchte nicht aktiv

6.6 Kontrollleuchte “unzureichender Bremsöldruck”

Das Aufleuchten dieser roten Kontrollleuchte zeigt
an, dass die Bremsleitungen keinen ausreichenden
Druck für ein korrektes Funktionieren haben.

6.7 Kontrollleuchte “Verstopfung Hydraulikölfilter”

Bei Aufleuchten dieser Kontrollleuchte
unverzüglich den Ölfiltereinsatz im Rücklauf zum
Tank auswechseln.

6.8 Kontrollleuchte “Verstopfung Luftfilter”

Bei Aufleuchten dieser roten Kontrollleuchte die
Filtereinsätze reinigen oder, falls erforderlich,
auswechseln (siehe Abschnitt Wartung).

6.9 Kontrollleuchte nicht aktiv

6.10 Kontrollleuchte “Wasser im Kraftstoff”

Das Aufleuchten dieser bernsteingelben
Kontrollleuchte zeigt an, dass Wasser im
Kraftstoff vorhanden ist.

6.11 Kontrollleuchte “Niedriger Füllstand
Hydrauliköl”

Das Aufleuchten dieser Kontrollleuchte zeigt an,
dass der Hydraulikölstand für einen einwandfreien
Betrieb ungenügend ist. Öl nachfüllen und die
Ursache des Ölverlustes suchen.

6.12 Kontrollleuchte “Fernlicht” ( nicht aktiv)

Blaue Anzeige, wenn das Fernlicht eingeschaltet
ist.

6.13 Kontrollleuchte “Positionslichter”

Grüne Anzeige, wenn die Positionslichter
eingeschaltet sind.

6.14 Kontrollleuchte “Im Handbuch nachlesen”

Das Aufleuchten dieser bernsteingelben
Kontrollleuchte zeigt eine Störung in der Maschine
an. Für die Fehlercode, in der Betriebs- und
Wartungsanleitung des Deutz-Motors
nachschlagen.

6.15 Kontrollleuchte “Hohe Temperatur
Kühlflüssigkeit”

Das Aufleuchten dieser roten Kontrollleuchte zeigt
eine überhöhte Temperatur der Kühlflüssigkeit an.
Den Motor abstellen und die Ursache der Störung
suchen.

6.1

6.3

6.2

6.4 6.5 6.6 6.7 6.8

Seite C-24

Dokumentkode 57.0008.0500 - 05/2006

6.9 6.10 6.11

6.14 6.15

6.12 6.13

Stapler mit Teleskopausleger

■ C-3.3.4 Leuchtanzeigen an der linken Tafel (Pos.

3)

Diese befinden sich an der linken Tafel des
Armaturenbretts.

70 Kontrollleuchte nicht aktiv

71 Kontrollleuchte “angezogene Handbremse”

Das Aufleuchten dieser roten Kontrollleuchte zeigt
an, dass sich der Hebel der Handbremse nicht in
der Ruhestellung befindet (die Handbremse ist
angezogen).

72 Kontrollleuchte “Fernlicht”

Blaue Anzeige, wenn das Fernlicht eingeschaltet
ist.

73 Kontrollleuchte “Blinker”

Grüne Blinkanzeige, wenn die Fahrtrichtungsanzeiger
eingeschaltet sind.

74 Positionslichter-Kontrollleuchte

Grüne Anzeige, wenn die Positionslichter
eingeschaltet sind.

75 Kontrollleuchte “Turmdrehung gesperrt”

Das Aufleuchten dieser roten Kontrollleuchte zeigt
an, dass die Turmdrehung gesperrt ist. Vor dem
Drehen des Turms die Sperre aufheben.

76 Kontrollleuchte “Turm ausgerichtet”

Das Aufleuchten dieser grünen Kontrollleuchte
zeigt an, dass der Turm auf die Längsachse
ausgerichtet ist. In dieser Situation kann man den
Sicherungsbolzen einsetzen.

GTH-4020 R

BETRIEB

77 Kontrollleuchte “Differenzial gesperrt”

Das Aufleuchten dieser roten Kontrollleuchte zeigt
an, dass das Differenzial gesperrt wurde.

78 Kontrollleuchte “2. Gang eingelegt”

Das Aufleuchten dieser grün blinkenden
Kontrollleuchte zeigt an, dass der 2. Gang
eingelegt ist.

79 Kontrollleuchte “1. Gang eingelegt”

Das Aufleuchten dieser grün blinkenden
Kontrollleuchte zeigt an, dass der 1. Gang
eingelegt ist.

80 Kontrollleuchte “Maschine nivelliert”

Das Aufleuchten dieser bernsteingelben
Kontrollleuchte zeigt an:

- mit Dauerlicht, dass die Maschine nivelliert ist;

- mit Blinklicht, dass die Nivellierung in Gang

ist.

81 Kontrollleuchten “Bewegung Stabilitätsstützen”

Das Aufleuchten dieser bernsteingelben
Kontrollleuchten zeigt an, welche Stabilitätsstütze
oder Stabilitätsstützen für die Stabilisierung aktiv
ist/sind:

 linke vordere Stabilitätsstütze
 rechte vordere Stabilitätsstütze
 linke hintere Stabilitätsstütze
 rechte hintere Stabilitätsstütze

81

70 71 72 73 74 7675

Seite C-25

Dokumentkode 57.0008.0500 - 04/2006

81

81

81

80

77 78 79

Stapler mit Teleskopausleger

■ C-3.4 STEUERHEBEL

Die Stapler GTH-4020 R besitzt zwei Mehrzweck­Servo-Steuerhebel 27 und 34 für alle Bewegungen der
Maschine.
Der rechte Hebel 27 ist fest neben dem Führersitz
installiert, der linke Hebel 34 dagegen auf einem
Dreharm. Der Arm kann zum Betreten oder zum
Verlassen des Steuerstands angehoben werden.
An beiden Hebeln befindet sich vorn der Knopf für die
Sicherheitsbedienung , der bis zur vollständigen
Ausführung der Bewegung gedrückt gehalten werden
muss.
Ohne die Betätigung dieses Knopfs führt der
Steuerknüppel keine Aktion aus, wenn er bewegt wird.
Die Steuerhebel müssen zur Ausführung der
eingestellten Funktionen in die vier Richtungen:
vorwärts - rückwärts - rechts - links gedrückt werden.
Der rechte Steuerhebel besitzt oben zwei Knöpfe 
und  für die Wahl anderer Funktionen.

GTH-4020 R

BETRIEB

 





WICHTIG

Den Steuerhebel richtig in die Hand nehmen und
vorsichtig bewegen.
Die Ausführungsgeschwindigkeit der Bewegungen
hängt von der Position ab, in die der Hebel gebracht
wird: Eine kleine Verschiebung bewirkt eine
langsame Ausführung der Bewegung; umgekehrt
bewirkt ein voller Hebelausschlag die höchste
Ausführungsgeschwindigkeit.

GEFAHR

Der Steuerhebel darf nur von dem vorschriftsmäßig
auf dem Führersitz sitzenden Machinenbediener
betätigt werden.

GEFAHR

Vor Betätigen des Steuerhebels sicherstellen, dass
sich niemand im Aktionsbereich aufhält.





Seite C-26

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

GYRO

■ C-3.4.1 Wahl der Funktionen

Die Maschine besitzt zwei Mehrzweck-Steuerhebel.

Rechter Steuerhebel:

Mit dem rechten Steuerhebel können nach Drücken
des Knopfes für die Steuerungsabsicht  folgende
Bewegungen ausgeführt werden:

• Anheben/Absenken des Auslegers

Zum Aktivieren der Funktion den Hebel in Richtung
 -  bewegen.
Ausführliche Beschreibung in Paragraf C-3.4.3.

• Ausschub/Einzug Teleskopausleger

Zum Aktivieren der Funktion den Knopf  in
Richtung  -  drücken ohne den Schalthebel zu
betätigen.
Ausführliche Beschreibung in Paragraf C-3.4.4.

• Vor-/Zurückkippen des Anbaugeräts

Zum Aktivieren der Funktion den Hebel in Richtung
 -  bewegen.
Ausführliche Beschreibung in Paragraf C-3.4.5.

GTH-4020 R

BETRIEB

• Sperrung/Freigabe Anbaugeräte

Wenn der Knopf  während der Ausführung einer
Bewegung für mehr als 0,5 Sekunden losgelassen
wird, wird die Funktion blockiert.
Um die Bewegung wieder aufzunehmen, die
Funktionswahlprozedur wiederholen.

Die Funktionstaste  muss bis zur vollständigen
Ausführung des Befehls gedrückt gehalten werden.

Zum Aktivieren der Funktion den Knopf  drücken
und gedrückt halten und den Steuerhebel in
Richtung  -  bewegen.
Ausführliche Beschreibung in Paragraf C-3.4.6.

WICHTIG

WICHTIG

Seite C-27

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

GYRO

Linker Steuerhebel:

Mit dem linken Steuerhebel können nach Drücken des
Knopfes für die Steuerungsabsicht  folgende
Bewegungen ausgeführt werden:

• Turmdrehung

Zum Aktivieren der Funktion den Hebel in Richtung
 -  bewegen.
Ausführliche Beschreibung in Paragraf C-3.4.7.

WICHTIG

Wenn der Knopf  während der Ausführung einer
Bewegung für mehr als 0,5 Sekunden losgelassen
wird, wird die Funktion blockiert.
Um die Bewegung wieder aufzunehmen, die
Funktionswahlprozedur wiederholen.

GTH-4020 R

BETRIEB

■ C-3.4.2 Nothalt

Die Ausführung der Steuerbefehle kann durch Drücken
des Not-Aus-Knopfes 22 unterbrochen werden.
Bei Drücken dieses Knopfs werden alle Bewegungen
angehalten und der Motor wird abgestellt.
Zur Freigabe den Knopf im Uhrzeigersinn drehen.

ACHTUNG

Vor dem Wiederanlauf der Maschine die Ursachen,
die zum Nothalt geführt haben, beseitigen.



Seite C-28

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-3.4.3 Anheben/Absenken des Auslegers

RECHTER STEUERHEBEL

GEFAHR

Bevor Bewegungen des Auslegers ausgeführt
werden, sicherstellen, dass sich niemand im
Aktionsbereich aufhält.

Zum Ausführen der Auslegerbewegungen:

• Den Steuerknüppel in Mittelstellung bringen und den
Knopf  drücken.

• Den Hebel langsam in Richtung  drücken, um den
Ausleger anzuheben, oder in Richtung  um ihn
abzusenken.

GTH-4020 R

BETRIEB





Seite C-29

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-3.4.4 Ausschieben/Einziehen des

Teleskopauslegers

RECHTER STEUERHEBEL

GEFAHR

Bevor Bewegungen des Auslegers ausgeführt
werden, sicherstellen, dass sich niemand im
Aktionsbereich aufhält.

Zum Ausschieben oder Einziehen des
Teleskopauslegers:

• Den Steuerknüppel in Mittelstellung bringen und den
Knopf  drücken.

• Den Knopf  in Richtung  drücken, um den
Ausleger auszuschieben, oder in Richtung , um
ihn einzuziehen.

GTH-4020 R

BETRIEB





Seite C-30

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-3.4.5 Vor- und Zurückkippen der Trägerplatte

für Anbaugeräte

RECHTER STEUERHEBEL

GEFAHR

Bevor Bewegungen des Auslegers ausgeführt
werden, sicherstellen, dass sich niemand im
Aktionsbereich aufhält.

Zum Kippen der Trägerplatte für Anbaugeräte:

• Den Steuerknüppel in Mittelstellung bringen und den
Knopf  drücken.

• Den Hebel langsam in Richtung  drücken, um die
Trägerplatte nach vorn zu kippen, oder in Richtung
 um sie nach hinten zu kippen.

GTH-4020 R

BETRIEB





Seite C-31

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-3.4.6 Schnellblockierung der Anbaugeräte

RECHTER STEUERHEBEL

GEFAHR

Bevor Bewegungen des Auslegers ausgeführt
werden, sicherstellen, dass sich niemand im
Aktionsbereich aufhält.

Zum Blockieren der Anbaugeräte:

• Den Steuerknüppel in Mittelstellung bringen und den
Knopf  drücken.

• Knopf  drücken, um die Funktion Blockieren der
Anbaugeräte auszuwählen, und ihn bis zur
vollständigen Ausführung des Befehls gedrückt
halten.

• Den Hebel langsam in Richtung  drücken, um das
Anbaugerät zu blockieren, oder in Richtung , um
sie freizugeben.

GTH-4020 R

BETRIEB





Seite C-32

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-3.4.7 Steuerung Führerhausdrehung

LINKER STEUERHEBEL

ACHTUNG

Vor Betätigung des Drehkranzes sich vergewissern,
dass die Drehsperre entfernt wurde (siehe Kap. C-

3.7).

Zur Ausführung der Führerhausdrehung:

• Den Steuerknüppel in Mittelstellung bringen und den
Knopf  drücken.

• Den Hebel langsam in Richtung  bewegen, um
das Führerhaus im Uhrzeigersinn zu drehen, oder
in Richtung , um es gegen den Uhrzeigersinn zu
drehen.

GTH-4020 R

BETRIEB





Seite C-33

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-3.4.8 Heben/Senken Stabilitätsstützen mit

Wandanschlag

RECHTER STEUERHEBEL

GEFAHR

Vor Absenken der Stabilitätsstützen sich
vergewissern, dass sich niemand im Arbeitsradius
befindet.

Diese Funktion hat den Zweck, die Maschine auch dann
stabilisieren zu können, wenn der Ausleger mit oder
ohne Last hoch angeboben ist (über 2 Meter vom
Boden), um den Gesamtplatzbedarf der Maschine auf
das Minimum zu reduzieren. Der Ausleger muss in
jedem Fall vollständig eingezogen sein.

Zum Durchführen dieses Arbeitsschritts:

• Den Ausleger so weit anheben, wie nötig ist.

• So weit an die Wand heranfahren, dass die
Stabilitätsstützen anstoßen.

• Den Knopf  drücken und bis zum Ende des
Arbeitsschritts gedrückt halten.

• Die Stabilitätsstützen ausschieben und absenken
(die Maschine stabilisieren).

• Am Ende des Arbeitsschritts den Knopf  loslassen.

GTH-4020 R

BETRIEB



Minimaler Platzbedarf

WICHTIG

Unerlässliche Voraussetzung für die Durchführung
der Stabilisierung und das Aktivieren der oben
beschriebenen Funktion ist, dass der Ausleger
“vollständig eingezogen” ist.

Um die Maschine wieder in den normalen
Betriebszustand zu bringen:

• Den Ausleger vollständig einziehen.

• Den Knopf  drücken und bis zum Ende des
Arbeitsschritts gedrückt halten.

• Die Stabilitätsstützen bis zum Endanschlag
anheben, dann die Teleskopausleger einziehen.

• Am Ende des Arbeitsschritts den Knopf  loslassen.

Wandanschlag

Seite C-34

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-3.4.9 Anheben/Absenken des Auslegers

unter Beibehaltung der senkrechten
Arbeitsebene

GTH-4020 R

BETRIEB

Funkion nicht aktiv - in der Realisierungsphase

RECHTER STEUERHEBEL

GEFAHR

Bevor Bewegungen des Auslegers ausgeführt
werden, sicherstellen, dass sich niemand im
Aktionsbereich aufhält.

Zum Anheben/Absenken des Auslegers unter
Beibehaltung der senkrechten Arbeitsebene:

• Den Knopf  drücken und bis zum Ende des
Arbeitsschritts gedrückt halten.

• Den rechten Hebel langsam in Richtung 
bewegen, um den Ausleger anzuheben, oder in
Richtung  um ihn abzusenken.

• Am Ende des Arbeitsschritts den Knopf 
loslassen.







Seite C-35

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-3.4.10 Ausschub/Einzug Teleskopausleger

unter Beibehaltung der senkrechten
Arbeitsebene

GTH-4020 R

BETRIEB

Funkion nicht aktiv - in der Realisierungsphase

LINKER STEUERHEBEL

GEFAHR

Bevor Bewegungen des Auslegers ausgeführt
werden, sicherstellen, dass sich niemand im
Aktionsbereich aufhält.

Für den Ausschub/Einzug des Auslegers unter
Beibehaltung der senkrechten Arbeitsebene:

• Den Knopf  drücken und bis zum Ende des
Arbeitsschritts gedrückt halten.

• Den linken Hebel langsam in Richtung  bewegen,
um den Ausleger auszuschieben, oder in Richtung
 um ihn zurückzuholen

• Am Ende des Arbeitsschritts den Knopf 
loslassen.





Seite C-36

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-3.5 NIVELLIERUNG DER MASCHINE

GTH-4020 R

BETRIEB

WICHTIG

Den Befehl zur Nivellierung der Maschine nicht
ausführen, wenn der Ausleger über die Waagerechte
hinaus angehoben ist.

Zum Nivellieren der Maschine:

• den Knopf  drücken, um die rechte Seite der
Maschine anzuheben

• den Knopf  drücken, um die linke Seite der
Maschine anzuheben

GEFAHR

Die Nivellierung der Maschine mit dem
Neigungsmesser  kontrollieren. Die Luftblase
muss sich in der Mitte des Instruments befinden.

WICHTIG

Die Funktion Maschinennivellierung ist nur
ausführbar, wenn der Drehkranz in Mittelstellung
blockiert und der Ausleger nicht mehr als zwei
Meter vom Boden angehoben ist.







Seite C-37

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-3.5.1 Befehl automatische Nivellierung

Maschine auf Stabilitätsstützen

WICHTIG

GTH-4020 R

BETRIEB

Den Befehl zur Nivellierung der Maschine nicht
ausführen, wenn der Ausleger über die Waagerechte
hinaus angehoben ist.
Diese Funktion erst aktivieren, nachdem die
Maschine auf den Stabilitätsstützen leicht
angehoben wurde.

Zum Durchführen der automatischen Nivellierung der
Maschine auf Stabilitätsstützen müssen alle
Stabilitätsstützen leicht abgesenkt und der Knopf 
gedrückt werden. Die Maschine nivelliert sich dann
während der Arbeit automatisch.

GEFAHR

Die Nivellierung der Maschine mit dem
Neigungsmesser  kontrollieren. Die Luftblase
muss sich in der Mitte des Instruments befinden.

WICHTIG

Die Funktion Maschinennivellierung ist nur
ausführbar, wenn der Drehkranz in Mittelstellung
blockiert und der Ausleger nicht mehr als zwei
Meter vom Boden angehoben ist.





Seite C-38

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-3.6 STEUERUNG DER

STABILITÄTSSTÜTZEN

Auf der linken Schalttafel befindet sich eine Reihe von
Befehlen für die Bewegung der Stabilitätsstützen.

BETRIEB

GTH-4020 R

9

10

Mit den Knöpfen 1 - 2 - 3 - 4 kann man durch Drücken
und Loslassen die zu bewegende Stabilitätsstütze
wählen/freigeben:

1 linke vordere Stabilitätsstütze
2 rechte vordere Stabilitätsstütze
3 linke hintere Stabilitätsstütze
4 rechte hintere Stabilitätsstütze

Die Stabilitätsstützen können einzeln oder gleichzeitig
bewegt werden, indem der gleiche Arbeitsschritt für
alle gewählten Stabilitätsstützen ausgeführt wird.

Die Kontrollleuchten 5 - 6 - 7 - 8 zeigen die gewählte/n
Stabilitätsstütze/n an.

5 linke vordere Stabilitätsstütze
6 rechte vordere Stabilitätsstütze
7 linke hintere Stabilitätsstütze
8 rechte hintere Stabilitätsstütze

Durch anhaltendes Drücken der Knöpfe 9 - 10 - 11 ­12, wird die gewählte Stabilitätsstütze bewegt:

9 Einzug Arm Stabilitätsstütze
10 Ausschub Arm Stabilitätsstütze
11 Anheben Stabilitätsstütze
12 Absenken Stabilitätsstütze

11

12

1

5

7

3

2

6

8

4

Seite C-39

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

Zum Benutzen der Stabilitätsstützen:

• Die zu bewegende/n Stabilitätsstütze/n mit den
Knöpfen 1 - 2 - 3 - 4 wählen, kontrollieren, ob die
entsprechenden Kontrollleuchten zur Bestätigung
der erfolgten Wahl aufleuchten.

• Den Knopf 10 drücken und gedrückt halten, um den
Arm auszuschieben.

• Den Knopf 12 drücken und gedrückt halten, um die
Stabilitätsstütze abzusenken.

• Die bewegte/n Stabilitätsstütze/n mit den Knöpfen
1 - 2 - 3 - 4 frei geben, kontrollieren, ob die
entsprechenden Kontrollleuchten zur Bestätigung
der erfolgten Freigabe erlöschen.

Um die Stabilitätsstützen in Ruheposition zu bringen

• Die zu bewegende/n Stabilitätsstütze/n mit den
Knöpfen 1 - 2 - 3 - 4 wählen, kontrollieren, ob die
entsprechenden Kontrollleuchten zur Bestätigung
der erfolgten Wahl aufleuchten.

• Den Knopf 11 drücken und gedrückt halten, um die
Stabilitätsstütze anzuheben.

• Den Knopf 9 drücken und gedrückt halten, um den
Arm einzuziehen.

• Die bewegte/n Stabilitätsstütze/n mit den Knöpfen
1 - 2 - 3 - 4 frei geben, kontrollieren, ob die
entsprechenden Kontrollleuchten zur Bestätigung
der erfolgten Freigabe erlöschen.

BETRIEB

GTH-4020 R

9

11

1

5

7

3

10

12

2

6

8

4

WICHTIG

Die vorschriftsmäßige Schrittfolge für den Einsatz
der Stabilitätsstützen ist wie folgt:

• Den Teleskopausleger bis zum Endanschlag
ausfahren

• Die Stabilitätsstützen ausfahren und fest am
Boden aufsetzen

Zum Einziehen:

• Die Stabilitätsstützen bis zum Endanschlag
hochfahren, dann den Teleskopausleger
einziehen.

GEFAHR

Vor Absenken der Stabilitätsstützen sich
vergewissern, dass sich niemand im Arbeitsradius
befindet.

Seite C-40

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-3.7 BEFEHL ZUR SPERRUNG DER

FÜHRERHAUSDREHUNG

Zur Ausführung der Sperrung/Freigabe der
Führerhausdrehung:

Sperren der Drehung

• Den Drehkranz drehen, bis die Kontrollleuchte ,

die die korrekte Ausrichtung der Maschine anzeigt,
aufleuchtet.

• Zum Sperren den Knopf  drücken (und einige

Sekunden in dieser Position halten). In der
Kontrollleuchtenreihe leuchtet das Lämpchen  für
Drehsperre auf.

GTH-4020 R

BETRIEB



Freigabe der Drehung

• Zum Freigeben den Knopf  drücken (und einige

Sekunden in dieser Position halten). In der
Kontrollleuchtenreihe schaltet das Lämpchen  für
Drehsperre aus.





Seite C-41

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

BETRIEB

GTH-4020 R

C-4 INBETRIEBNAHME

■ C-4.1 VOR DEM ANLASSEN DES MOTORS

• Im Interesse der Sicherheit des Fahrers, anderer Personen
und der Lebensdauer der Maschine vor dem Anlassen
des Motors eine allgemeine Kontrolle durchführen.

• Das Kabineninnere und vor allem die Zone um die
Pedale und Schalthebel herum sauberhalten.

• Öl, Fett und Schmutz von Pedalen und Schalthebeln
entfernen.

• Nur mit sauberen und trockenen Händen und
Schuhen arbeiten.

• Die Funktion der Sicherheitsgurte kontrollieren.

• Die Funktion von Scheinwerfern, Leuchtanzeigen,
Blinkern, Warnblinkanlage, Scheibenwischern und
Signalhorn kontrollieren.

• Den Fahrersitz so einstellen, dass alle Schalthebel
leicht zu erreichen sind und die Bremse mit
angelehntem Rücken bis zum Anschlag
durchgedrückt werden kann.

• Den Rückspiegel so einstellen, dass man bei
bequemer Sitzhaltung eine volle Übersicht über den
hinteren Teil der Maschine hat.

• Überprüfen, ob die Handbremse angezogen ist.

■ C-4.2 ANLASSEN DES MOTORS

• Gangschalthebel auf Leerlauf stellen.

• Gaspedal ganz durchdrücken.

• Anlassen des Motors durch
Drehen des Anlasserschalters

auf Stufe ; nach dem
Anspringen sofort loslassen.

Falls der Motor nach ca. 20
Sekunden nicht angesprungen
ist, den Schlüssel loslassen
und nach etwa zwei Minuten
den Vorgang wiederholen.

• Nach dem Starten die Motordrehzahl auf das
Minimum reduzieren und vor dem Einlegen des
Gangs einige Minuten warten, damit sich das Motoröl
langsam erwärmt und eine optimale Schmierung
erfolgt.

• Wird mittels Fremdbatterie gestartet, müssen die
Verbindungskabel entfernt werden (siehe folgendes
Kapitel).

ACHTUNG

■ C-4.1.1 Check beim Start der Maschine
Beim Einschalten der Maschine führt der Lastbegrenzer

eine fortlaufende Kontrolle durch.
Nach rund 20 Sekunden erscheint das Datum und das
Modell der Maschine, kurz darauf die erste Seite mit
dem zuletzt benutzten Anbaugerät oder mit dem neuen
Anbaugerät mit elektrischer Erkennung.
Wenn die grüne LED-Anzeige dauernd leuchtet, ist die
Maschine einsatzbereit, wenn die gelbe LED-Anzeige
dauernd leuchtet, muss mit besonderer Umsicht
vorgegangen werden, da die gehobene Last über 90% der
zulässigen Höchstlast beträgt, aber noch unter dieser liegt.
Wenn die rote LED-Anzeige leuchtet, liegt die gehobene
Last über der zulässigen Höchstlast, die Maschinen­bewegungen werden automatisch blockiert, bis auf
diejenigen für die Wiederherstellung der Stabilität.

Außerdem das einwandfreie Funktionieren der
Sicherheitsvorrichtungen überprüfen, dabei nach den
in Kap. D-3.19 vorgesehenen Modalitäten zu folgenden
Punkten vorgehen:

• Anti-Kippsystem

• Knopf am Joystick

• Not-Aus-Knopf

• Einschaltknopf Maschine

• Endanschlag Stabilitätsstützen

• Druckwächter an Feststellbremse

• Ausschubmesser Ausleger

Wenn die Kontrollleuchten nicht erlöschen oder bei
angestelltem Motor nicht aufleuchten, sofort
abschalten und nach der Ursache der Störung
suchen.

GEFAHR

Wenn man nach dem Anlassen den Führersitz
verlässt, läuft der Motor weiter. DEN FÜHRERSITZ
NICHT VERLASSEN, OHNE VORHER DEN MOTOR
AUSGESCHALTET, DEN AUSLEGER AUF DEN
BODEN ABGELEGT UND DIE FESTSTELLBREMSE
ANGEZOGEN ZU HABEN

.

Seite C-42

Dokumentkode 57.0008.0500 - 05/2006

Stapler mit Teleskopausleger

■ C-4.3 STARTEN MIT FREMDBATTERIE

ACHTUNG

Die Maschine nicht mit Schnellstartern anlassen,
um die Elektronikplatinen nicht zu beschädigen.

GTH-4020 R

BETRIEB

B

GEFAHR

Wenn der Fremdstart durch Anschluss an die
Batterie einer anderen Maschine erfolgt, dürfen
sich die beiden Fahrzeuge nicht berühren, um die
mögliche Funkenbildung zu vermeiden. Batterien
entwickeln entzündbares Gas, und durch eventuelle
Funken könnte es zur Explosion der Batterie
kommen.

Bei der Säurestandskontrolle nicht rauchen.
Der Pluspol (+) der Batterie darf nicht mit

Metallgegenständen wie Schnallen,
Uhrenarmbändern usw. in Berührung kommen,
denn sie könnten einen Kurzschluss zwischen dem
Pol und den Metallteilen auslösen und Brandwunden
verursachen.

Die Fremdbatterie muss dieselbe Nennspannung
und Kapazität wie die auf dem Stapler haben.

Zum Starten mit einer Fremdbatterie wie folgt verfahren:

• Mit den entsprechenden Schalthebeln eventuell
eingeschaltete Stromverbraucher ausschalten.

• Schalthebel in Leerlaufstellung bringen und
Handbremse anziehen.

• Darauf achten, dass die unterstützte Batterie A fest
mit der Masse verbunden ist, die Kappen gut
geschlossen sind und der Säurestand wie
vorgeschrieben ist.

• Die beiden Batterien gemäß der Abbildung
verbinden, zuerst die Pluspole der beiden Batterien
miteinander und dann den Minuspol der Hilfsbatterie
B mit der Masse der Maschine.

• Wenn sich die Hilfsbatterie auf einem anderen
Fahrzeug befindet, darauf achten, dass dieses nicht
mit dem unterstützten Fahrzeug in Kontakt kommt.

Um Schäden an der elektronischen Ausrüstung
der Maschine zu vermeiden, muss der Motor des
Fahrzeugs, das Starthilfe leistet, abgestellt
werden.

A

• Den Stapler mit dem Anlasserschalter starten (siehe

Kap. C-4.2 „Anlassen des Motors”).

• Die Kabelverbindung lösen, zuerst das Minuskabel
von der Masse und dann von der Hilfsbatterie,
danach das Pluskabel von der unterstützten Batterie
und dann von der Hilfsbatterie.

GEFAHR

Nur eine 12-V-Batterie benutzen, da andere Geräte
(Batterielader usw.) zum Explodieren der Batterie
oder zu Schäden an der Elektroanlage führen
können.

Seite C-43

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

BETRIEB

GTH-4020 R

■ C-4.3.1 Anlassen des Motors bei niedrigen
Temperaturen

Bei Kaltstart wird empfohlen, Öle mit einer SAE­Viskosität zu benutzen, die der Außentemperatur
angepasst ist.
Siehe dazu die Betriebs- und Wartungsanleitung des
Motors.
Die Maschine wird mit Öl SAE 15W/40 geliefert.

■ C-4.4 ABSCHALTEN DER BATTERIE

Jedes Mal, wenn die Maschine geparkt wird, oder bei
irgendwelchen Reparatur- oder Wartungsarbeiten und
vor allem bei Schweißarbeiten an der Maschine muss
der Batteriehauptschalter im rechten hinteren Radkasten
ausgeschaltet sein.

Die Maschine kann bis zu einer Temperatur von -12°C
normal gestartet werden, d.h. ohne Vorwärmung. Für
die Benutzung bei niedrigeren Temperaturen ist als
Sonderausstattung ein Vorwärmsatz erhältlich, der
automatisch von der Elektroniksteuerung des Motors
betrieben wird.
Nach dem Starten die Motordrehzahl auf das Minimum
reduzieren und vor dem Einlegen des Gangs einige
Minuten warten, damit sich das Motoröl langsam
erwärmt und eine optimale Schmierung erfolgt.

Seite C-44

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

BETRIEB

GTH-4020 R

■ C-4.5 ANFAHREN DER MASCHINE

Vergewissern Sie sich, nachdem der Motor auf
Betriebstemperatur gebracht wurde, dass sich alle
Einrichtungen in Fahrtposition befinden und dass sich
der Schalthebel in Leerlaufstellung befindet, dann
folgendermaßen fortfahren:

• Sich vergewissern, dass die Stabilitätsstützen

vollständig vom Boden abgehoben sind.

• In Abhängigkeit von der durchzuführenden Arbeit

und den Bodenverhältnissen, unter denen man
arbeitet, einen Gang einlegen.

• Gewünschte Lenkungsart auswählen.

• Gewünschte Fahrtrichtung (vorwärts oder rückwärts)

wählen.

• Handbremse lösen.

• Langsam das Gaspedal betätigen, um die Bewegung

einzuleiten.

GEFAHR

■ C-4.6 ABSTELLEN UND PARKEN DER
MASCHINE

Die Maschine möglichst auf einer ebenen, trockenen
und stabilen Fläche zum Stillstand bringen; dann
folgendermaßen vorgehen:

• Die Maschine sanft zum Stillstand bringen, indem

man langsam den Fuß vom Gaspedal nimmt und
das Bremspedal drückt.

• Den Richtungswahlhebel in Leerlaufposition bringen.

• Die Handbremse anziehen und überprüfen, ob sich

die entsprechende Kontrollleuchte auf dem
Armaturenbrett einschaltet.

• Den Fuß vom Bremspedal nehmen.

• Das am Ausleger montierte Anbaugerät auf dem

Boden absetzen.

• Den Anlasserschlüssel auf Position “0“ drehen und

herausziehen.

• Vom Fahrersitz heruntersteigen und die Kabinentür

mit dem Schlüssel abschließen.

• Den Batterieschalter in Position OFF bringen.

Nicht den Umschalthebel Vorwärts/Rückwärts
betätigen, wenn sich die Maschine in Bewegung
befindet. Sonst würde die Maschine ruckartig die
Fahrtrichtung ändern, mit ernsten Gefahren für den
Maschinenbediener.

GEFAHR

Immer mit dem Gesicht zur Maschine vom Führersitz
absteigen; darauf achten, dass Schuhe und Hände
sauber und trocken sind, und sich mit den Händen
an den vorgesehenen Stützen festhalten, um nicht
auszurutschen oder zu fallen.

GEFAHR

Wenn die Maschine abgestellt ist, immer die
Handbremse anziehen, um mögliche Bewegungen
des Fahrzeuges zu vermeiden.

ACHTUNG

Wenn die Batterie angeschlossen bleibt, können
Kurzschlüsse mit Brandgefahr auftreten.

Seite C-45

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

BETRIEB

GTH-4020 R

■ C-4.7 NOTBEFEHLE

Falls der Steuerknüppel nicht mehr funktioniert oder
wenn es nicht möglich ist, einen Befehl mit dem
Steuerknüppel auszuführen, kann der Steuerblock im
Notfall manuell betätigt werden.
Der Steuerblock besitzt 5 Schalthebel für die folgenden
Funktionen:

Hebel 1

Hebel 2

Hebel 3

Hebel 4

Hebel 5

in Position
in Position

in Position
in Position

in Position
in Position

in Position
in Position

in Position

in Position BFührerhausdrehung im Uhrzeigersinn

A Ausschub des Auslegers
B Einzug des Auslegers

A Anheben des Auslegers
B Absenken des Auslegers

A Kippen nach hinten
B Kippen nach vorne

A Anhängen des Anbaugeräts
B Abhängen des Anbaugeräts

A Führerhausdrehung gegen den

Uhrzeigersinn



• Die Notpumpe einschalten, indem man den Knopf Z

anhaltend drückt. Wenn der Knopf losgelassen wird,
bleibt die Pumpe stehen.

• Den Hebel des Steuerblocks betätigen, um den

gewünschten Steuerbefehl auszuführen.

GEFAHR

• Wenn manuell mit den Notbefehlen gearbeitet

wird, spricht der Lastbegrenzer nicht an.

• Den Hebel  (Kippen) nicht zur manuellen

Steuerung verwenden.

GEFAHR

Bei der Benutzung der Notbefehle unbedingt die
folgende Reihenfolge einhalten:

Hebel  auf  Völliger Einzug des Auslegers
Hebel  auf  Absenken des Auslegers













WICHTIG

Die manuellen Befehle können nur benutzt werden,
wenn die Maschine läuft oder wenn sie eine
Notpumpe besitzt.

Zur Benutzung der manuellen Befehle mit der Notpumpe
wie folgt vorgehen:

• Die hintere Klappe für den Zugang zum Steuerblock
öffnen und in angehobener Position mit dem dafür
vorgesehenen Aufhänger  festmachen.

• Die (mitgelieferten) Steuerhebel auf die Elemente
des Steuerblocks montieren.



Z

Seite C-46

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

C-5 EINSATZ DES STAPLERS

Dieses Kapitel erklärt einige Techniken und
Vorgehensweisen für die sichere Benutzung der mit
Standardgabel ausgestatteten Maschine. Für die
Benutzung mit anderen Anbaugeräten wird auf die im
Kapitel “Sonderzubehör” aufgeführten Hinweise
verwiesen.

GEFAHR

Bevor man die Maschine benutzt, muss der
Arbeitsbereich auf eventuelles Vorhandensein von
Gefahrenquellen überprüft werden. Vergewissern
Sie sich, dass keine Löcher, keine nachgiebigen
oder brüchigen Erdwälle vorhanden sind, die die
Kontrolle der Maschine beeinflussen könnten.

GTH-4020 R

BETRIEB

GEFAHR

Besondere Aufmerksamkeit muss eventuell
vorhandenen elektrischen Leitungen gewidmet
werden. Deren Position kontrollieren, sich dabei
vergewissern, dass kein Maschinenteil im Abstand
von weniger als 6 Metern von diesen Leitungen
arbeitet.

GEFAHR

Zur vollkommen sicheren Benutzung der Maschine
immer das Gewicht der zu bewegenden Lasten
prüfen.
In den Lasttabellen am Fenster der Kabine oder im
Kurzführer mit den Traglastdiagrammen mit Gabel
nachsehen.

Seite C-47

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-5.1 VERWENDUNG DER LASTENTABELLEN

Am Fenster der Kabine und/oder im Kurzführer sind die
wichtigsten Funktionen der Steuerhebel und die
Lastdiagrammen in Abhängigkeit vom Ausschub des
Auslegers und von der Benutzung der Stabilitätsstützen
dargestellt.

Die Tabelle A muss bei frontaler Arbeit ohne Benutzung
der Stabilitätsstützen angewandt werden.

Die Tabelle B muss bei seitlicher Arbeit ohne Benutzung
der Stabilitätsstützen angewandt werden.

Die Tabelle C muss bei Arbeit mit Benutzung der
Stabilitätsstützen angewandt werden.

Für ein sicheres Arbeiten immer die Tabellen
konsultieren.

WICHTIG

Die hier aufgeführten Tabellen haben nur
Beispielcharakter. Richten Sie sich zur Bestimmung
der Belastungsgrenzen ausschließlich nach den an
der Maschine angegebenen Werten.

GTH-4020 R

BETRIEB

OHNE STABILITÄTSSTÜTZEN

A

OHNE STABILITÄTSSTÜTZEN

GEFAHR

Die an der Maschine angebrachten Tabellen
beziehen sich auf eine auf festem und gut
geebnetem Boden stehende Maschine.
Heben Sie die Lasten um wenige Zentimeter an und
prüfen Sie ihre Stabilität, bevor Sie die eigentliche
Anhebung ausführen.

B

MIT STABILITÄTSSTÜTZEN

C

Seite C-48

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-5.2 LASTBEGRENZER MIDAC

Im hinteren Teil der Kabine befindet sich der
Lastbegrenzer MIDAC, der das Anti-Kippsystem der
Maschine steuert.
Die ermittelten Werte werden mit dem Typ des
benutzten Lastaufnahmemittels in Verbindung gebracht
und fortlaufend mit den in das Systemprogramm
eingegebenen Daten verglichen. Das Ergebnis des
Vergleichs wird vom Display IDR-CB01, das sich rechts
oben in der Kabine befindet, in drei mögliche
Situationen umgesetzt.

 Grüne LED-Anzeige ein

Stabiler Zustand. Die gehobene Last übersteigt
nicht 90% der zulässigen Last laut Tabelle in der
vorliegenden Arbeitsposition.

 Gelbe LED-Anzeige ein

Voralarmzustand. Die gehobene Last übersteigt
90%, liegt aber unter der zulässigen Höchstlast.
Der Summer erzeugt einen Intervallton.

 Rote LED-Anzeige ein

Alarmzustand. Die gehobene Last liegt über der
zulässigen Höchstlast, der Summer erzeugt einen
Dauerton und die Bewegungen der Maschine werden
gesperrt. In der Sperrsituation sind nur die
Bewegungen zur Wiederherstellung des stabilen
Zustands möglich

Die Tafel des Lastbegrenzers ist in vier Zonen unterteilt:

LT-Zone: Arbeitsmodi

1 Frontale Arbeit mit Stabilitätsstützen
2 Seitliche Arbeit mit Stabilitätsstützen
3 Frontale Arbeit ohne Stabilitätsstützen
4 Seitliche Arbeit ohne Stabilitätsstützen

.

GTH-4020 R

BETRIEB

LED-Zone: Hier befinden sich drei LEDs, die die

Änderung der Arbeitsbedingungen
anzeigen:

 Grüne LED-Anzeige - Maschine stabil


Gelbe LED-Anzeige - Maschine in Voralarm

 Rote LED-Anzeige - Maschine in Alarm

WICHTIG

Unverbindliche Werte, die nicht für die Abschätzung
von Gewichten und Entfernungen beim Betrieb zu
benutzen sind.

Zone Display und Befehlstasten
Display  Zeigt das gehobene Gewicht zur

Systemkalibrierung an

 Zeigt das maximal anzuhebende

Gewicht an

 Zeigt den Abstand der Last von der

Achse des Drehlagers an

 Zeigt den Arbeitsmodus (1-2-3-4) an
 Zeigt den Typ des Lastaufnahmemittels

(F-P-W-J-R) an

Tasten

Zone I: Benutzte Lastaufnahmemittel

Seite C-49

Dokumentkode 57.0008.0500 - 04/2006

INDEX Zum Ändern des Arbeitsmodus I (

ENTER Bestätigungstaste.

am Display).

Zum Abschalten des Summertons.
Bei einem erneuten Alarm- oder

Voralarmsignal wird er automatisch
wieder eingeschaltet.

F Palettengabel
P Arbeitsbühne
W Winde
J Derrickkran
R Roboter

Stapler mit Teleskopausleger

BETRIEB

Anwendungsbeispiel des Stabilitätsanzeigers

GTH-4020 R

GEFAHR

Das System für die automatische Erkennung einiger
Zubehörteile ist nur ein Hilfsmittel für den Bediener,
der sich in jedem Fall davon überzeugen muss, dass
der am Display gewählte Zubehörtyp der tatsächlich
in Gebrauch befindliche ist.

WICHTIG

Falls ein Lastaufnahmemittel verwendet wird, das
nicht in der Tabelle enthalten ist, aber von
TEREXLIFT geliefert wird, die Betriebsart “F”
Palettengabel wählen.

■ Funktionsweise

Beim Einschalten der Maschine führt der Lastbegrenzer
eine fortlaufende Kontrolle durch.
Nach rund 20 Sekunden erscheint das Datum und das
Modell der Maschine, kurz darauf die erste Seite mit
dem zuletzt benutzten Anbaugerät oder mit dem neuen
Anbaugerät mit elektrischer Erkennung.
Am Ende der Selbstdiagnoseprozedur ist die Maschine
betriebsbereit.
Falls ein “mechanisches” Anbaugerät montiert ist, muss
die manuelle Suche durchgeführt werden. INDEX
drücken, bis im Feld  am Display der Buchstabe
erscheint, der dem benutzten Anbaugerät entspricht
ENTER drücken, um das Anbaugerät zu bestätigen.
Nun ist die Maschine einsatzbereit.

Ausschub Ausleger ohne Stabilitätsstützen

Stabilitätsanzeiger auf Alarm

Einzug Ausleger - Alarmende

Einsatz der Stabilitätsstützen

Ausschub Ausleger

GEFAHR

Bevor die Maschine benutzt wird, sich vergewissern,
dass die 1. (grüne) LED-Anzeige des
Stabilitätsanzeigers leuchtet, dass der im Feld 
angezeigte Arbeitsmodus und der im Feld 
angezeigte Typ des Anbaugeräts mit dem benutzten
übereinstimmen.
Der Stabilitätsanzeiger darf nicht zur Überprüfung
der zu hebenden Last verwendet werden; er wurde
ausschließlich zum Anzeigen eventueller Instabilitäten
der Maschine entlang der Fahrtachse entwickelt.
Solche Instabilitäten können auch durch eine zu
abrupte Benutzung des Steuerknüppels während
der Beförderung der Lasten verursacht werden.
Falls während der Arbeit mehrere Signalleuchten
aufleuchten, die auf die Hebel ausgeübte Kraft
feinfühliger dosieren.

Seite C-50

Dokumentkode 57.0008.0500 - 05/2006

Stapler mit Teleskopausleger

■ C-5.2.1 Abschalten des Lastbegrenzers

GEFAHR

DAS ARBEITEN BEI ABGESCHALTETEM
LASTBEGRENZER KANN ZUM UMKIPPEN DER
MASCHINE MIT SCHWEREN
VERLETZUNGSGEFAHREN FÜR DEN BEDIENER
FÜHREN.



GTH-4020 R

BETRIEB

WICHTIG

Der Schlüssel für die Abschaltung des
Lastbegrenzers ist nur im Baustellenmodus
wirksam.
Wenn sich die Maschine in Position “Arbeitsbühne”
befindet, kann der Begrenzer nicht abgeschaltet
werden.

WICHTIG

Der Schlüssel für die Abschaltung des
Lastbegrenzers muss dem Baustellenleiter oder
dem Sicherheitsbeauftragten am Arbeitsplatz
ausgehändigt werden.

Seite C-51

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-5.3 BEWEGUNG DER LASTEN

GTH-4020 R

BETRIEB

■ C-5.3.1 Einstellung der Gabel

Mit starrer Gabel

Die Gabel muss in Abhängigkeit von der zu
handhabenden Last in der Breite eingestellt werden.
Hierfür

:

• Den Haltehebel der Gabel anheben.

• Die Gabel in die gewünschte Position verstellen,
dann den Haltehebel wieder einhängen.

GEFAHR

• Der Schwerpunkt der Last muss sich immer
zwischen den beiden Gabelzinken befinden.

• Vergewissern Sie sich, bevor Sie eine Last
bewegen, über ihr Gewicht.

• Überschreiten Sie nicht die zulässige Last in
Abhängigkeit von der Auslage.

• Konsultieren Sie die Lastgrenzen in den auf der
Innenseite des Kabinenfensters angebrachten
Lastentabellen und gegebenenfalls auf den
Kurzanleitungen in der Kabine.

• Halten Sie die Gabelzinken so weit auseinander,
wie es die zu bewegende Last ermöglicht.

Mit schwimmender Gabel

Zur Einstellung der schwimmenden Gabel:

• Die Muttern der Sicherungsschrauben lockern.

• Die Gabel anheben und auf dem Bolzen
verschieben, bis der gewünschte Abstand erreicht
ist.

• Die Sicherungsschrauben blockieren und die
Muttern anziehen.

Seite C-52

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

BETRIEB

GTH-4020 R

■ C-5.3.2 Arbeitsphasen

Wenn die Breite der Gabel richtig eingestellt ist, ist der
Gabelstapler einsatzbereit.
Man kann drei Einsatzphasen unterscheiden: Aufladen,
Befördern und Entladen.

Aufladephase

• Sich vergewissern, dass die zu hebende Last
innerhalb der bei den gegebenen
Arbeitsbedingungen (Last frontal oder seitlich,
mit oder ohne Stabilitätsstützen) zulässigen
Werte in der Lasttabelle liegt.

• Sich der zu bewegenden Last rechtwinklig nähern,
dabei auf der Wasserwaage die korrekte Nivellierung
der Maschine kontrollieren.

• Die Gabel in ihrer gesamten Länge unter die Last
einführen und die Last einige Zentimeter vom Boden
anheben.

• Die Gabel leicht nach hinten kippen, dabei
kontrollieren, ob die LEDs der Stabilitätsanzeige die
korrekte Stellung der Maschine anzeigen.

Beförderungsphase

• Ruppiges Anfahren und Bremsen vermeiden.

• Die Beförderung an die Entladestelle durchführen,
dabei große Umsicht bewahren und die angehobene
Last nicht mehr als 20÷30 Zentimeter vom Boden
halten.

• Die Geschwindigkeit der Bodenart, auf der die
Maschine arbeitet, anpassen, um gefährliche Stöße
und Schlingerbewegungen der Maschine und daraus
folgendes Herabfallen der Last zu vermeiden.

• Eventuelle Steigungen und Gefälle immer mit der
Last auf der Bergseite angehen.

• Die Last ablassen, bis die Gabel entlastet ist.

• Die Gabel durch Betätigen des Auslegereinzugs
vorsichtig herausziehen und, falls notwendig, die
Höhe des Auslegers verstellen, während die Gabel
unter der Last herauskommt.

• Nachdem die Gabel vollständig von der Last befreit
ist, bringt man sie in Fahrtposition.

• Die Handbremse lösen und sich für einen neuen
Arbeitszyklus bereithalten.

GEFAHR

Es ist strengstens verboten, mit dem Girolift in
irgendeine Richtung zu fahren, wenn die Last mehr
als 20÷30 cm vom Boden angehoben ist. Gefahr des
Kippens oder des Absturzes der Last.

GEFAHR

Es ist verboten, Neigungen in seitlicher Richtung zu
überwinden, denn dieses falsche Manöver ist die
Hauptursache für Unfälle durch Umkippen des
Fahrzeuges.

Entladephase

• Sich der Entladezone mit gerade gestellten Rädern
nähern und die Maschine sanft zum Stillstand
bringen, dabei ausreichend Raum für das
Auslegermanöver lassen.

• Handbremse anziehen und den Schalthebel auf
Leerlauf stellen.

• Die Maschine nivellieren.

• Die Last einige Zentimeter über der gewünschten Position
in Stellung bringen und die Gabel waagerecht stellen.

Seite C-53

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-5.4 AUSWECHSELN DER ANBAUGERÄTE

GTH-4020 R

BETRIEB

GEFAHR

GEFAHR

Ausschließlich die von Terexlift entwickelten und
vorgesehenen Anbaugeräte für den Stapler GTH­4020 R verwenden. Diese sind einzeln im Abschnitt
“Sonderzubehör” beschrieben.

Für das Auswechseln des Anbaugeräts folgendermaßen
vorgehen:

• An den Ort, an dem das montierte Anbaugerät
abgesetzt werden soll, heranfahren (möglichst in
einem überdachten Raum mit festem Boden).

• Eventuelle Schnellkupplungen, mit denen das Gerät
ausgestattet sein könnte, lösen und die
Hydraulikblockierschläuche des Geräts an die
Kupplungen A anschließen.







Prüfen Sie nach dem Auswechseln des
Anbaugeräts, bevor Sie mit der Maschine arbeiten,
mit einem Blick, ob das Gerät gut am Ausleger
angekoppelt ist. Ein nicht vorschriftsmäßig
angekoppeltes Anbaugerät ist eine Gefahr für den
Maschinenbediener und eventuelle Personen und
Gegenstände, die sich in der Umgebung befinden.



• Das Anbaugerät auf den Boden absetzen.

• Den Trägerrahmen nach vorne neigen und den
Ausleger absenken, um die obere Sperre des
Anbaugerätes abzukoppeln.

• Mit der Maschine (oder mit dem Ausleger) zurück­und an das neue Anbaugerät, das benutzt werden
soll, heranfahren.

• Mit nach vorne geneigten Trägerrahmen die obere
Sperre des neuen Anbaugeräts ankoppeln.

• Das Anbaugerät einfahren und einige Zentimeter
vom Boden anheben. Das Anbaugerät zentriert sich
automatisch am Trägerrahmen.

• Den Steuerhebel betätigen, um die endgültige
Blockierung des Gerätes zu erhalten.

Seite C-54

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

BETRIEB

GTH-4020 R

• Wenn nötig, die Schläuche des Einspannzylinders
für Anbaugeräte aus den Schnellanschlüssen A
nehmen und in die Pseudo-Abnehmer B einsetzen,
um sie gegen Schmutz zu schützen. Dann in die frei
gewordenen Schnellanschlüsse A die
Versorgungsschläuche des neuen Anbaugeräts
einsetzen.

GEFAHR

Nach jedem Wechsel des Anbaugeräts oder
jedenfalls nach jedem Anschließen von
Anbaugeräten eine Sichtkontrolle der Einhängung
vornehmen, da ein nicht einwandfrei gesichertes
Anbaugerät schwere Unfälle hervorrufen kann.

■ C-5.5 BENUTZUNG MIT ARBEITSBÜHNE

Wenn die Arbeitsbühne benutzt werden muss, wie folgt
vorgehen:

1 Die Arbeitsbühne in den Geräteträger einhängen.
2 Die Maschine mit Hilfe der Wasserwaage in der

Kabine stabilisieren.

3 Die Prozedur zur Freigabe der Drehung von

Gegenrahmen/Drehkranz ausführen (siehe C-3.7).

4 Den Boden der Arbeitsbühne nivellieren.

GEFAHR

Der Boden der Arbeitsbühne kann nach dem
Umlegen der Steuerung nicht mehr nivelliert werden.
Sich vor dem Arbeiten mit der Arbeitsbühne
vergewissern, dass er richtig nivelliert ist.

5 Den Zündschlüssel des Motors in Position P drehen

(siehe C-3.2.1).

6 Den Umschalter Kabine-Straße-Arbeitsbühne auf

Arbeitsbühne stellen (grüne Kontrollleuchte geht

an).

7 Den Schlüssel vom Umschalter Kabine-Straße-

Arbeitsbühne abziehen, um ihn für die Steuerung
der Arbeitsbühne zu verwenden.

8 Den Schutzdeckel der Steckdose am Ausleger öffnen

und den Stecker der Arbeitsbühne einstecken.

9 Auf die Arbeitsbühne gehen und den vorher

abgezogenen Schlüssel in den Aktivierungsschalter
der Steuerung einstecken.

Falls die Befehle der Arbeitsbühne nach Einstecken
des Schlüssels immr noch blockiert sind, die
korrekte Positionierung der Sensoren des Geräte­Einhängebolzens und der Stabilitätsstützen
kontrollieren (siehe D-3.17).

Für den Betrieb und die Wartung der Arbeitsbühne
siehe das entsprechende Handbuch Art.

57.0302.9500.

Seite C-55

Dokumentkode 57.0008.0500 - 04/2006

GEFAHR

WICHTIG

Stapler mit Teleskopausleger

BETRIEB

GTH-4020 R

C-6 TRANSPORT DER MASCHINE

■ C-6.1 ABSCHLEPPEN DER MASCHINE

Das Abschleppen der Maschine ist nur ratsam, wenn
sich keine Alternativen ergeben, denn es kann ernste
Schäden an der Übersetzung verursachen. Es ist immer
ratsam, wenn möglich, die Maschine an Ort und Stelle
zu reparieren.
Falls unbedingt abgeschleppt werden muss, gehen Sie
folgendermaßen vor:

• Das Abschleppen nur für kurze Entfernungen und
mit niedriger Geschwindigkeit durchführen.

• Eine starre Schleppstange einsetzen.

• Die Lenkung auf zwei Räder einstellen.

• Die negative Bremse freigeben (siehe C-6.2.1).

• Den Schalthebel in Leerlaufstellung bringen (siehe

C-6.2.2) oder die Gelenkwelle ausbauen (siehe C-

6.2.3).

• Falls möglich, den Motor anlassen, um die
Unterstützung der Hydrauliksteuerung und des
Bremssystems zu haben.

■ C-6.2.1 Freigabe der negativen Bremse

Zum Freigeben der negativen Bremse die 2 Schrauben
 rechts und links von der Hinterachse benutzen, dazu
wie nachfolgend beschrieben vorgehen:

• Die Länge L der Schrauben  messen, wie in der

Abbildung gezeigt (um sie dann beim Rücksetzen
der Bremse wieder genau in diese Position zu
bringen) und die Kontermutter  lockern.





L

■ C-6.2 SCHLEPPEN DER MASCHINE

ACHTUNG

Es ist strengstens verboten, die Maschine
abzuschleppen, ohne vorher die Gelenkwelle
ausgebaut oder den Leerlauf eingelegt und die ne­gative Bremse freigegeben zu haben.



• Die beiden Schrauben  um jeweils 3 Umdrehungen
anziehen und kontrollieren, ob die Bremse nun frei
ist. Wenn sie noch gesperrt ist, um eine weitere
Umdrehung anziehen, bis die Scheiben völlig frei
sind.



WICHTIG

Wenn die Scheiben am Endanschlag sind, werden
die Schrauben blockiert. Nicht mit Gewalt
weiterdrehen, um sie nicht abzubrechen.

Nachdem man die Maschine an einen sicheren Ort
geschleppt hat, die negative Bremse rücksetzen, indem
man die Schrauben  lockert, bis sie wieder die
ursprüngliche Länge haben; nicht vergessen, die
Kontermutter  anzuziehen.

Seite C-56

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

■ C-6.2.2 Leerlaufeinstellung

Zum Einlegen des Leerlaufs wie folgt vorgehen:

• Die Versorgungsschläuche  und  des Zylinders
trennen und mit einem 3/8”-Nippel miteinander
verbinden.

• Den Schaltschieber  mit Hilfe eines Hebels von
Hand in die Leerlaufposition schieben (L = 30 mm).

• Die Öffnungen  und  des Zylinders verschließen.



GTH-4020 R

BETRIEB







L

■ C-6.2.3 Ausbau der Gelenkwellen

Wenn die Maschine geschleppt werden muss, die
beiden Gelenkwellen ausbauen (vorn und hinten),
nachdem man die Schrauben, mit denen sie an der
Achse und am Getriebe befestigt sind, aufdreht wie in
der Abbildung gezeigt.

Seite C-57

Dokumentkode 57.0008.0500 - 04/2006

Stapler mit Teleskopausleger

BETRIEB

GTH-4020 R

■ C-6.3 BEFÖRDERUNG AUF STRASSE ODER

BAUSTELLE

Halten Sie sich bei Fahrten auf öffentlichen Straßen
gewissenhaft an die geltende Straßenverkehrsordnung
des Landes, in dem Sie tätig sind.

Beachten Sie auf jeden Fall folgende Allgemeinregeln:

• Die Hinterräder gerade ausrichten.

• Die Lenkung auf zwei Räder einstellen.

• Die Maschine nivellieren.

• Die Führerhausdrehung sperren.

• Die Schutzabdeckungen auf den Gabelzinken

benutzen oder diese, falls sie ein Gelenk haben,
umklappen und mit dem zugehörigen Bolzen
festmachen (siehe Abbildung).

Nur für den italienischen Markt

ACHTUNG

Den Gabeleinklappzylinder nicht betätigen, wenn
die schwimmende Gabel eingeklappt ist. Das könnte
Schäden an der Maschine hervorrufen.

• Den Ausleger und das Anbaugerät in

Transportstellung einfahren.

• Die von der Straßenverkehrsordnung

vorgeschriebenen mechanischen Sicherungen
anbringen (nur für den italienischen Markt):

Sicherung des Auslegerausschubs, Sicherung am
Hubzylinder, Sicherung am Drehzylinder
Anbaugerät (siehe nebenstehende Fotos).

• Den Wählschalter Kabine-Strasse-Arbeitsbühne

auf die Position „STRASSE“ stellen.

• Sich vergewissern, dass die Scheinwerfer, die Hupe

und die Blinker einwandfrei funktionieren.

• Gang einlegen.

• Den mechanischen Gang nicht wechseln, während

die Maschine in Bewegung ist.

Seite C-58

Dokumentkode 57.0008.0500 - 04/2006

• Die Fahrtgeschwindigkeit wird durch die
Motordrehzahl und den eingelegten Gang bestimmt.

WICHTIG

Das Befahren von öffentlichen Straßen ist
ausschließlich zur Beförderung der Maschine ohne
irgendeinen Transport von Lasten zugelassen.

Die Maschine ist nicht zum Ziehen von Anhängern
geeignet.
