Genie GS-2669DC / GS-3369DC / GS-4069DC Operator's Manual [nl]

-

2

Bedieningshandleiding

GS

669DC
GS-3369DC
GS-4069DC

CE

met
onderhoudsinformatie

Vertaling van originele instructies
First Edition
Fifth Printing
Part No. 237929DU

Bedieningshandleiding Eerste uitgave • Vijfde druk

Front Matter

Belangrijk

Inhoud

Stel u op de hoogte van en houd u aan deze
veiligheidsvoorschriften en bedieningsinstructies
voordat u de machine bedient. De machine mag
alleen door getraind en bevoegd personeel worden
bediend. Deze handleiding dient als vast onderdeel
van uw machine te worden beschouwd en moet altijd
bij de machine blijven. Neem contact met ons op als
u vragen hebt.

Neem contact met ons op via:

Internet: www.genielift.com

E-mail: [e-mail]

Inleiding ..................................................................... 1

Pictogrammen van symbolen en gevaren ................. 3

Algemene veiligheid .................................................. 5

Persoonlijke veiligheid .............................................. 7

Veiligheid werkgebied ............................................... 8

Legenda .................................................................. 16

Bedieningselementen ............................................. 17

Inspecties ................................................................ 21

Bedieningsinstructies .............................................. 36

Transport- en hefinstructies .................................... 47

Onderhoud .............................................................. 50

Specificaties ............................................................ 52

Copyright © 2011 Terex Corporation

Eerste uitgave: Vijfde druk, oktober 2014

Genie is een gedeponeerd handelsmerk van Terex South
Dakota, Inc. in de Verenigde Staten en een groot aantal andere
landen. “GS” is een handelsmerk van Terex South Dakota, Inc.

Voldoet aan EG-richtlijn 2006/42/EG
Zie EG-conformiteitsverklaring

GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Inleiding

Inleiding

Eigenaars, gebruikers en bedieners:

Wij danken u dat u onze machine hebt gekozen voor
uw gebruik. Onze voornaamste prioriteit is de
veiligheid van de gebruiker, waaraan we gezamenlijk
moeten werken voor het beste resultaat. We geloven
dat u als gebruiker en bediener van de apparatuur
een belangrijke bijdrage levert aan de veiligheid als u:

1 Zich houdt aan de voorschriften van de

werkgever, werkplek en overheid.

2 Zich op de hoogte stelt van en houdt aan de

instructies in deze en andere handleidingen die
met deze machine zijn meegeleverd.

3 Gebruikmaakt van goede en veilige

werkmethoden en uw gezonde verstand.

4 Zorgt dat alleen getrainde/bevoegde

bedieners, onder goed geïnformeerde en

ingelichte supervisie, met de machine werken.

Gevaar

Als u zich niet houdt aan de instructies
en veiligheidsvoorschriften in deze
handleiding, heeft dit de dood of
ernstig lichamelijk letsel tot gevolg.

Niet bedienen tenzij:

 U de principes van het veilig bedienen van de

machine die in deze bedieningshandleiding
worden beschreven, leert en in praktijk brengt.

1 Vermijd gevaarlijke situaties.

Zorg ervoor dat u de veiligheidsvoorschriften
kent en begrijpt voordat u verder gaat met de
volgende sectie.

2 Voer altijd een inspectie voor het gebruik uit.

3 Voer altijd functietests uit voordat u de

machine gebruikt.

4 Controleer de werkplek.

5 Gebruik de machine alleen zoals is bedoeld.

 U de instructies en veiligheidsvoorschriften van

de fabrikant en de veiligheids- en
bedieningshandleidingen en machinestickers
hebt gelezen en begrepen en u zich hieraan
houdt.

 U de veiligheids- en werkplekvoorschriften van

de werkgever hebt gelezen en begrepen en u
zich hieraan houdt.

 U alle van toepassing zijnde

overheidsvoorschriften hebt gelezen en
begrepen en u zich hieraan houdt.

 U getraind en gekwalificeerd bent om deze

machine veilig te bedienen.

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

1

Bedieningshandleiding Eerste uitgave • Vijfde druk

Inleiding

Classificatie van gevaren

Op de stickers op deze machine worden symbolen,
kleurcoderingen en signaalwoorden gebruikt om het
volgende aan te geven:

Veiligheidswaarschuwingssymbool

- gebruikt om u te waarschuwen
voor mogelijk lichamelijk letsel.
Volg alle veiligheidsberichten
achter het symbool op om
mogelijk letsel of de dood te
voorkomen.

Geeft een gevaarlijke situatie aan
die, indien deze niet wordt
voorkomen, de dood of ernstig
lichamelijk letsel tot gevolg zal
hebben.

Geeft een gevaarlijke situatie aan
die, indien deze niet wordt
voorkomen, de dood of ernstig
lichamelijk letsel tot gevolg kan
hebben.

Geeft een gevaarlijke situatie aan
die, indien deze niet wordt
voorkomen, licht tot middelzwaar
lichamelijk letsel tot gevolg kan
hebben.

Bedoeld gebruik

Deze machine is alleen bedoeld om personeel en
hun gereedschap en materiaal naar een werkplek op
hoogte te heffen.

Onderhoud van veiligheidstekens

Vervang ontbrekende of beschadigde
veiligheidstekens. Vergeet nooit de veiligheid van de
bediener. Gebruik milde zeep en water om
veiligheidstekens te reinigen. Gebruik geen
reinigingsmiddelen op basis van een oplosmiddel,
aangezien dit het materiaal van een veiligheidsteken
kan beschadigen.

Geeft informatie over mogelijke
schade aan eigendommen.

2 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Pictogrammen van symbolen en gevaren

Pictogrammen van symbolen en gevaren

Lees de
bedieningshand­leiding

Gevaarlijke situatie:
machine kan
omkantelen

Gevaarlijke situatie:
elektrocutie mogelijk

Lees de
servicehandleiding

Gevaarlijke situatie:
machine kan
omkantelen

Gevaarlijke situatie:
kans op explosies

Gevaarlijke situatie:
ledematen kunnen
worden verbrijzeld

Gevaarlijke situatie:
machine kan
omkantelen

Gevaarlijke situatie:
kans op brand

Gevaarlijke situatie:
ledematen kunnen
worden verbrijzeld

Gevaarlijke situatie:
machine kan omkantelen

Gevaarlijke situatie: kans
op brandwonden

Gevaarlijke situatie:
kans op botsing

Gevaarlijke situatie:
elektrocutie mogelijk

Gevaarlijke situatie:
stoffen kunnen de
huid binnendringen

Schakel de
veiligheidsarm in

Blijf uit de buurt van
bewegende
onderdelen

Laat het platform
neer.

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

Stel de machine niet
op een ondergrond op
waar deze niet met
alleen de stempels
kan worden vlak
gesteld

Blijf uit de buurt van
stempels en banden

Houd voldoende
afstand

Verplaats de machine
naar een horizontale
ondergrond

Alleen getraind
onderhoudspersoneel
mag compartimenten
openen

Sluit de chassisbak

Controleer met een
stuk karton of papier
op lekkage

3

Bedieningshandleiding Eerste uitgave • Vijfde druk

Pictogrammen van symbolen en gevaren

Blokkeer de wielen Zet de remmen vrij Vastzetpunt Veiligheidsgordelveranke-

Wielbelasting Transportschema Kracht van opzij Windsnelheid Stempelbelasting

ringspunt

Verboden te roken

Spanningsbereik voor
voeding naar platform

Drukbereik voor
luchtleiding naar
platform

Maximum laadvermogen Gevaarlijke situatie: ledematen

kunnen worden verbrijzeld

Houd de reling vast terwijl het platform wordt
neergelaten

4 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Algemene veiligheid

Algemene veiligheid

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

5

Bedieningshandleiding Eerste uitgave • Vijfde druk

Algemene veiligheid

6 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Persoonlijke veiligheid

Persoonlijke veiligheid

Persoonlijke bescherming tegen
vallen

Persoonlijke bescherming tegen vallen is bij de
bediening van deze machine niet verplicht. Als
persoonlijke bescherming tegen vallen verplicht is
volgens de op de werkplek geldende regels of de
voorschriften van de werkgever, geldt het volgende:

Alle persoonlijke bescherming tegen vallen dient te
voldoen aan de van toepassing zijnde
overheidsvoorschriften en moet worden
gecontroleerd en gebruikt in overeenstemming met
de instructies van de fabrikant.

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

7

Bedieningshandleiding Eerste uitgave • Vijfde druk

Veiligheid werkgebied

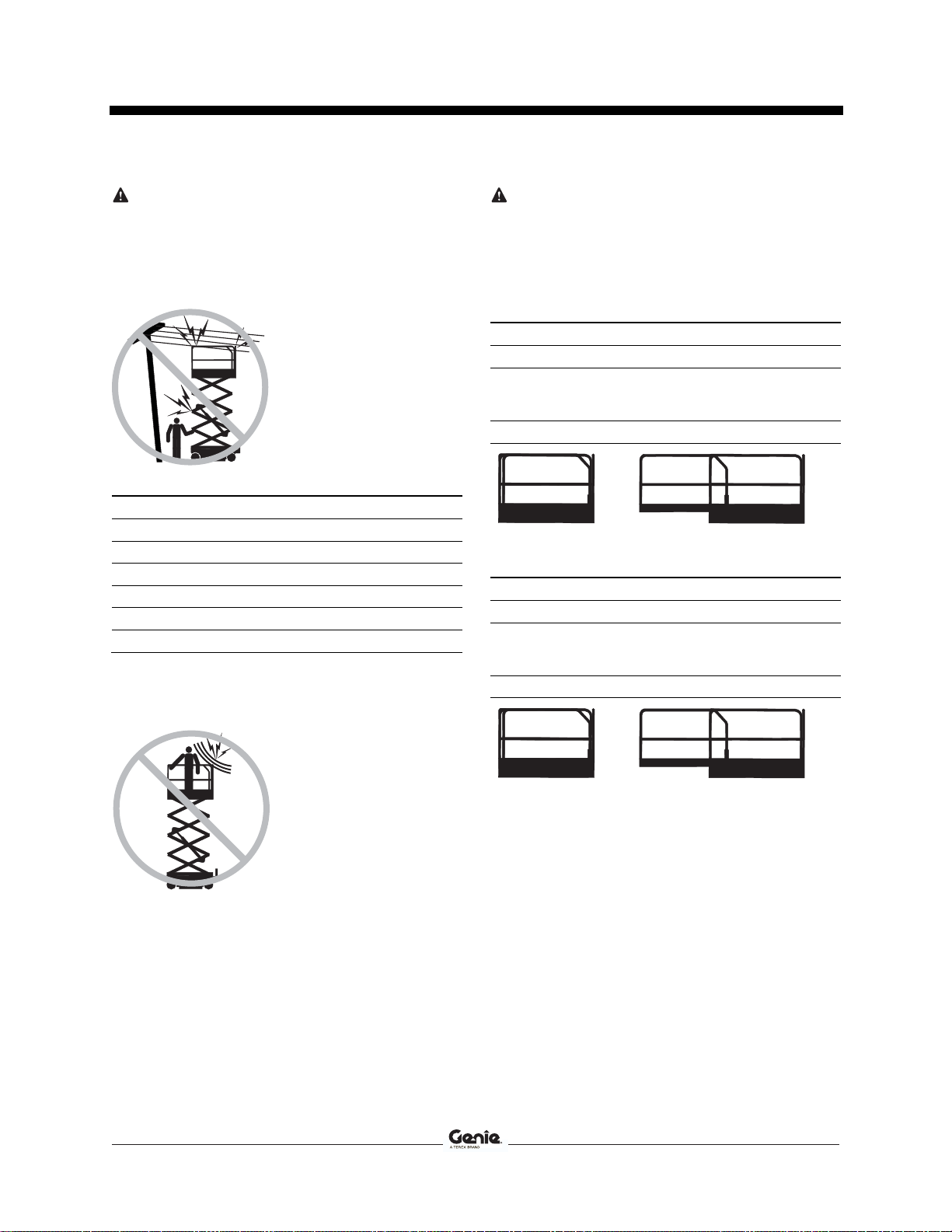

Veiligheid werkgebied

Gevaarlijke situatie: elektrocutie

mogelijk

Gevaarlijke situatie: machine kan

omkantelen

Deze machine is niet elektrisch geïsoleerd en biedt
geen bescherming tegen contact met of nabijheid van
elektrische stroom.

Houd u aan alle
overheids- en lokale
voorschriften aangaande
de vereiste afstand tot
elektriciteitsdraden. In elk
geval moet ten minste de
vereiste afstand in de
tabel worden
aangehouden.

Lijnspanning Vereiste veiligheidsafstand

0 tot 50KV 3,05 m

50 tot 200KV 4,60 m

200 tot 350KV 6,10 m

350 tot 500KV 7,62 m

500 tot 750KV 10,67 m

750 tot 1.000KV 13,72 m

Houd rekening met platformbeweging, slingeren en
doorhangen van stroomdraden en pas op voor harde
wind of windvlagen.

Inzittenden, apparatuur en materialen mogen het
maximum laadvermogen van het platform of het
maximum laadvermogen van de platformverlenging
niet overschrijden.

Maximum laadvermogen – GS-2669DC

Platform ingeschoven 680 kg

Platform uitgeschoven – Alleen platform
Platform uitgeschoven – Alleen
platformverlenging

Maximum bezetting 4

544 kg
136 kg

680 kg 136 kg 544 kg

Maximum laadvermogen – GS-3369DC

Platform ingeschoven 454 kg

Platform uitgeschoven – Alleen platform
Platform uitgeschoven – Alleen
platformverlenging

Maximum bezetting 4

318 kg
136 kg

Blijf uit de buurt van de
machine als deze contact
maakt met
elektriciteits-draden onder
spanning. Personeel op de
grond of op het platform

454 kg 136 kg 318 kg

mag de machine niet
aanraken of bedienen
totdat de
elektriciteitsdraden onder
spanning zijn
uitgeschakeld.

Werk niet met de machine tijdens bliksem of storm.

Gebruik de machine niet als massa voor laswerk.

8 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Veiligheid werkgebied

Maximum laadvermogen – GS-4069DC

Platform ingeschoven 363 kg

Platform uitgeschoven – Alleen platform
Platform uitgeschoven – Alleen
platformverlenging

Maximum bezetting 3

227 kg
136 kg

363 kg 136 kg 227 kg

Breng het platform pas
omhoog als de machine
zich op een stevige,
horizontale ondergrond
bevindt.

Als het scheefstandalarm klinkt:
Laat het platform neer. Verplaats de machine naar
een stevige, horizontale ondergrond. Als het
scheefstandalarm klinkt bij geheven platform, dient u
uiterst voorzichtig te werk te gaan bij het neerlaten
van het platform.

Pas eindschakelaars niet aan en schakel deze ook
niet uit.

Rijd niet harder dan 0,48 km/u met het platform
geheven.

Bij gebruik buiten: Breng het platform niet omhoog
wanneer de wind harder dan 12,5 m/s waait.
Wanneer de windsnelheid 12,5 m/s overschrijdt
terwijl het platform omhoog is gebracht, breng dan
het platform omlaag en werk niet verder met de
machine.

Bij gebruik binnen: Houd bij het omhoogbrengen
van het platform de toegestane waarden voor kracht
van opzij en bezetting op de volgende pagina aan.

Vertrouw niet op het scheefstandalarm ter indicatie
van een vlakke stand. Het scheefstandalarm klinkt
uitsluitend op het chassis wanneer de machine zich
op een helling bevindt.

Werk niet met de machine
bij harde wind of bij
windstoten. Vergroot het
oppervlak van het platform
of de lading niet. Als u het
oppervlak vergroot dat aan
de wind is blootgesteld,
neemt de stabiliteit van de
machine af.

Wees uiterst voorzichtig en
houd een lage snelheid
aan wanneer met de
machine in de
transportstand wordt
gereden over oneffen
terrein, puin, een
onstabiele of gladde
ondergrond en vlakbij
gaten of afgereden kanten.

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

9

Bedieningshandleiding Eerste uitgave • Vijfde druk

Veiligheid werkgebied

Gebruik de platformbediening niet om een platform
vrij te maken dat is vastgeklemd of is blijven haken of
dat op andere wijze niet normaal kan bewegen
vanwege een aangrenzende constructie. Er mogen
zich geen personen op het platform bevinden als
geprobeerd wordt het platform met behulp van de
grondbediening vrij te maken.

Rijd niet met de machine op of nabij oneffen terrein
en oppervlakken die niet stabiel zijn of in andere
gevaarlijke omstandigheden met het platform
geheven.

Gebruik de machine niet als kraan.

Gebruik het platform niet om de machine of andere
objecten te duwen.

Vermijd contact tussen het platform en aangrenzende
constructies.

Maak het platform niet vast aan aangrenzende
constructies.

Plaats ladingen niet buiten de randen van het
platform.

Duw niet tegen en trek niet
aan objecten die zich
buiten het platform
bevinden.

Maximaal toegestane handkracht

GS-2669DC

Alleen voor gebruik binnen – 4 personen
Voor gebruik buiten – 4 personen

GS-3369DC

Alleen voor gebruik binnen – 4 personen
Voor gebruik buiten – 2 personen

GS-4069DC

Alleen voor gebruik binnen – 3 personen
Voor gebruik buiten – 2 personen

400 N
400 N

400 N
400 N

400 N
400 N

Breng geen veranderingen aan in
machineonderdelen en schakel machineonderdelen
die op enige wijze invloed hebben op de veiligheid en
de stabiliteit niet uit.

Vervang onderdelen die van invloed zijn op de
stabiliteit van de machine niet door onderdelen met
een ander gewicht of andere specificaties.

Breng geen aanpassingen of wijzigingen in
hoogwerkerplatformen aan zonder voorafgaande
schriftelijke toestemming van de fabrikant. Montage
van houders voor gereedschappen of andere
materialen op het platform, de voetplaten of het
veiligheidsrelingsysteem kan het gewicht op het
platform en het oppervlak van het platform of de
lading vergroten.

10 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Veiligheid werkgebied

Plaats of bevestig geen
vaste of overhangende
lading op/aan enig deel van
deze machine.

Gevaarlijke situatie: ledematen

kunnen worden verbrijzeld

Houd uw handen en ledematen uit de buurt van de
schaar.

Houd uw handen uit de buurt bij het inklappen van de
reling.

Plaats geen ladders of
steigers op het platform of
tegen welk deel van deze
machine dan ook.

Vervoer alleen gereedschappen en materialen als
deze gelijkmatig zijn verdeeld en veilig door de
persoon/personen op het platform kunnen worden
gehanteerd.

Gebruik de machine niet op een bewegende of
mobiele ondergrond of een bewegend voertuig.

Zorg ervoor dat alle banden in goede staat verkeren,
de kroonmoeren stevig zijn vastgedraaid en de
splitpennen op de juiste wijze zijn geplaatst.

Gebruik geen accu’s die minder wegen dan de
oorspronkelijke uitrusting. Accu’s worden gebruikt als
contragewicht en zijn van cruciaal belang voor de
stabiliteit van de machine. Op de GS-4069 machine
moet elke accu 39,9 kg wegen. Op elke GS-2669 en
GS-3369 machine met de optie voor een accu met
hoog vermogen moet elke accu 39,9 kg wegen.

Op GS-2669 en GS-3369 machines met de optie
voor een standaardaccu moet elke accu 28,1 kg
wegen.

Voer geen werkzaamheden uit onder het platform of
binnen het schaarmechanisme zonder dat de
veiligheidsarm op zijn plaats zit.

Gebruik gezond verstand en denk vooruit wanneer u
de machine vanaf de grond bedient met behulp van
de controller. Zorg voor een veilige afstand tussen de
bediener, de machine en vaste objecten.

Gevaren van bediening op

hellingen

Rijd niet met de machine op een helling die steiler is
dan de voor de machine toelaatbare hellingshoek
(omhoog en omlaag) of dwarshellingshoek. De
toelaatbare hellingshoek is uitsluitend van toepassing
op machines die in de transportstand staan.

Maximaal toelaatbare hellingshoek, transportstand

Uitschuifplatform,
heuvelopwaarts

Uitschuifplatform,
heuvelafwaarts

Dwarshelling 35% (19°)

Opmerking: De toelaatbare hellingshoek is
afhankelijk van de bodemconditie en van voldoende
tractie.

35% (19°)

15% (9°)

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

11

Bedieningshandleiding Eerste uitgave • Vijfde druk

Veiligheid werkgebied

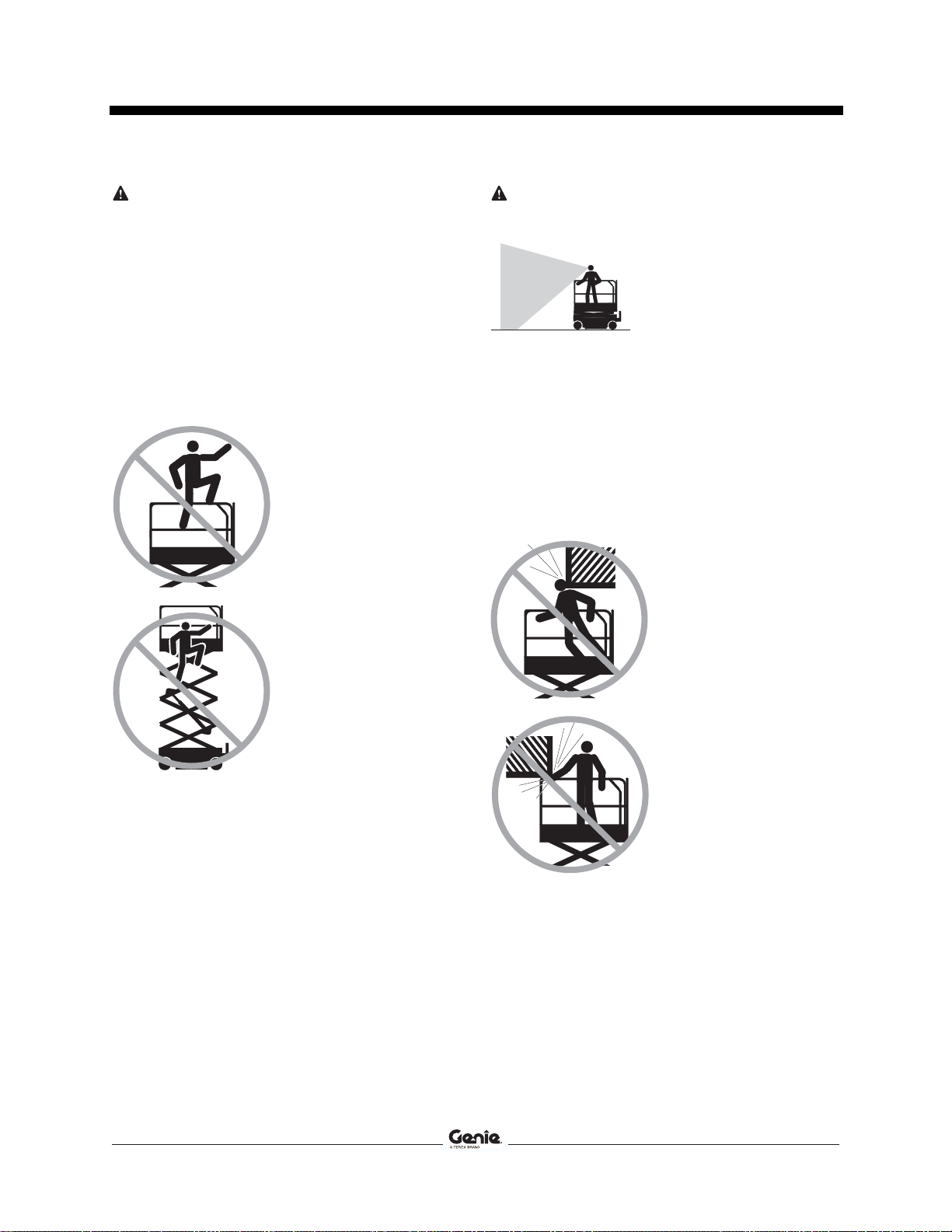

Gevaarlijke situatie: kans op

vallen

Het veiligheidsrelingsysteem beschermt tegen vallen.
Als de inzittende(n) van het platform volgens de op
de werkplek geldende regels of de voorschriften van
de werkgever verplicht zijn persoonlijke bescherming
tegen vallen te dragen, dient de bescherming te
voldoen aan de van toepassing zijnde
overheidsvoorschriften en te worden gebruikt volgens
de instructies van de fabrikant. Bevestig de
veiligheidsgordel aan het verankeringspunt op het
platform.

Zit, sta of klim niet op de
platformveiligheidsreling.
Ga altijd stevig op de
platformvloer staan.

Klim niet van het platform
naar beneden als dit
geheven is.

Gevaarlijke situatie: kans op

botsing

Houd rekening met beperkt
zicht en dode hoeken terwijl
u rijdt of de machine bedient.

Houd rekening met de stand van het uitgeschoven
platform wanneer u de machine verplaatst.

De machine moet zich op een horizontale ondergrond
bevinden of zijn vastgezet voordat de remmen
worden vrijgezet.

Bedieners dienen wat betreft het gebruik van
persoonlijke bescherming te voldoen aan de
voorschriften van de werkgever, werkplek en
overheid.

Controleer het
werkgebied op hoog
aangebrachte obstakels
en andere mogelijke
gevaren.

Houd de vloer van het platform vrij van puin.

Betreed of verlaat het platform pas wanneer de
machine zich in de transportstand bevindt.

Bevestig de platformtoegangsketting of sluit het
toegangshek voordat u de machine in bedrijf neemt.

Bedien de machine pas als de veiligheidsreling op de
juiste wijze is geplaatst en het toegangshek is
vastgezet.

Wees u bewust van het
risico van verbrijzeling
wanneer u de
platformveiligheidsreling
vasthoudt.

12 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Veiligheid werkgebied

Houd u aan de kleurgecodeerde richtingpijlen op de
platformbediening en de platformstickerplaat voor de
rij- en stuurfuncties.

Laat het platform pas
neer als het gebied
eronder vrij is van
mensen en obstakels.

Stem de rijsnelheid af op
de ondergrond,
beschikbare ruimte,
helling, plaats van
medewerkers en
eventuele andere
factoren die tot een
botsing kunnen leiden.

Gevaarlijke situatie: lichamelijk

letsel mogelijk

Werk niet met de machine als er hydraulische olie
weglekt of als er perslucht ontsnapt. Perslucht of
hydraulische olie kan de huid binnendringen en/of
brandwonden veroorzaken.

Onjuist contact met onderdelen die zich onder een
afdekking bevinden, heeft ernstig lichamelijk letsel tot
gevolg. Alleen getraind onderhoudspersoneel mag
compartimenten openen. De bediener wordt
geadviseerd compartimenten alleen tijdens de
inspectie voor het gebruik te openen. Alle
compartimenten moeten tijdens bedrijf zijn gesloten
en vastgezet.

Explosie- en brandgevaar

Bedien de machine niet en laad de accu niet op op
gevaarlijke plaatsen of op plaatsen waar mogelijk
brandbare of explosieve gassen of deeltjes aanwezig
zijn.

Bedien de machine niet als deze zich in de route van
een kraan of bovenloopmachine bevindt, tenzij de
bediening van de kraan is geblokkeerd en/of er
voorzorgsmaatregelen zijn genomen om een
mogelijke botsing te voorkomen.

Ga niet stuntrijden en speel geen spelletjes terwijl u
een machine bedient.

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

13

Bedieningshandleiding Eerste uitgave • Vijfde druk

Veiligheid werkgebied

Gevaarlijke situatie: machine

beschadigd

Gebruik geen beschadigde of niet goed
functionerende machine.

Voer een grondige inspectie voor het gebruik van de
machine uit en test alle functies voor elke dienst.
Voorzie een beschadigde of niet goed functionerende
machine van een label en neem deze onmiddellijk uit
bedrijf.

Zorg ervoor dat alle onderhoud is uitgevoerd volgens
de specificaties in deze handleiding en in de
desbetreffende Genie servicehandleiding.

Zorg ervoor dat alle stickers op hun plaats zitten en
leesbaar zijn.

Zorg ervoor dat de bedienings-,
verantwoordelijkheids- en veiligheidshandleidingen
compleet en leesbaar zijn en zich in de opbergruimte
van de machine bevinden.

Gevaarlijke situatie: onderdelen

kunnen beschadigd raken

Gebruik geen acculader van meer dan 48V om de
accu’s te laden.

Veiligheid accu

Gevaarlijke situatie: kans op brandwonden

Accu’s bevatten zuur. Trek
altijd beschermende kleding
aan en draag een
veiligheidsbril wanneer u met
accu’s werkt.

Vermijd morsen en zorg ervoor

Stel de accu’s en de acculader tijdens het laden niet
bloot aan water of regen.

Gevaarlijke situatie: kans op explosies

dat u niet in aanraking komt
met accuzuur. Neutraliseer
gemorst accuzuur met
zuiveringszout en water.

Houd vonken, vlammen en
brandende tabak uit de buurt
van accu’s. Accu’s geven een
explosief gas af.

De accubak moet tijdens de
gehele laadcyclus open
blijven.

Gebruik de machine niet als massa voor laswerk.

Raak de accupolen en de
kabelklemmen niet aan met
gereedschappen die vonken
kunnen veroorzaken.

14 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Veiligheid werkgebied

Gevaarlijke situatie: onderdelen kunnen
beschadigd raken

Gebruik geen acculader van meer dan 48V om de
accu’s te laden.

Gevaarlijke situatie: elektrocutie
mogelijk/kans op brandwonden

Sluit de acculader alleen aan op
een elektrische 3-aderige geaarde
AC-contactdoos.

Controleer de snoeren, kabels en
draden dagelijks op beschadiging.
Vervang beschadigde onderdelen
voordat de machine in bedrijf wordt
genomen.

Vermijd elektrische schokken door onbedoeld contact
met de accupolen. Doe alle ringen, horloges en
andere sieraden af.

Blokkering na elk gebruik

1 Kies een veilige parkeerplaats uit: een stevige,

horizontale ondergrond vrij van obstakels en
verkeer.

2 Schuif de arm in en laat deze neer in de

transportstand.

3 Roteer de draaitafel totdat de arm zich tussen de

achterwielen bevindt.

4 Draai het contactslot naar de stand ‘uit’ en

verwijder de sleutel om onbevoegd gebruik te
voorkomen.

Gevaarlijke situatie: machine kan
omkantelen

Gebruik geen accu’s die minder wegen dan de
oorspronkelijke uitrusting. Accu’s worden gebruikt als
contragewicht en zijn van cruciaal belang voor de
stabiliteit van de machine. Op de GS-4069 machine
moet elke accu 39,9 kg wegen. Op elke GS-2669 en
GS-3369 machine met de optie voor een accu met
hoog vermogen moet elke accu 39,9 kg wegen. Op
GS-2669 en GS-3369 machines met de optie voor
een standaardaccu moet elke accu 28,1 kg wegen.

Gevaarlijke situatie: tillen

Gebruik bij het tillen van de accu’s het juiste aantal
mensen en de juiste heftechniek.

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

15

Bedieningshandleiding Eerste uitgave • Vijfde druk

Legenda

Legenda

1

23

2 3 4 3 5 6 3

7

22

192021 11 101213 9

18

1 Platformtoegangshek
2 Platformveiligheidsreling
3 Veiligheidsgordelverankeringspunt
4 Vergrendelingshendel platformverlenging
5 Opbergruimte voor handleiding
6 Platformbediening
7 Platformverlenging
8 Acculader (achter afdekking aan de

grondbedieningszijde)

9 Afdekking aan grondbedieningszijde
10 Hydraulische tank (achter afdekking)
11 Scheefstandalarm (achter afdekking)

14

15 81617

12 Peilaanduiding hydraulische olie (achter afdekking)
13 Grondbediening met LCD-scherm
14 Stempelbehuizing (indien uitgerust met stempels)
15 Stempelvoetkussen (indien uitgerust met stempels)
16 Stuurwiel
17 Omvormer (optioneel)
18 Afdekkingen accucompartiment
19 Achterwiel
20 Toegangsladder
21 Transportvastzetpunt
22 Veiligheidsarm
23 GFCI-contactdoos

16 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Bedieningselementen

Bedieningselementen

Grondbedieningspaneel

1 Functietuimelschakelaar voor nooddalen.
2 Tuimelschakelaar voor nooddalen
3 Knop ‘menu bevestigen’
4 Contactslot voor selectie

platformbediening/uit/grondbediening
Draai het contactslot naar de platformstand om met

de platformbediening te werken. Draai het
contactslot naar de stand ‘uit’ om de machine uit te
schakelen. Draai het contactslot naar de
grondstand om met de grondbediening te werken.

5 Rode noodstopknop

Druk de rode noodstopknop in naar de stand ‘uit’
om alle functies stop te zetten. Trek de rode
noodstopknop uit naar de stand ‘aan’ om de
machine te bedienen.

6 Knop ‘menu omlaag’
7 Alarm
8 7A zekering voor bedieningselementencircuit
9 15A zekering voor bedieningselementencircuit
10 Knop ‘platform neer’
11 Hef-inschakelknop

Druk op deze knop en houd deze ingedrukt om de
heffunctie te activeren.

12 Knop 'platform op'
13 Knop ‘menu annuleren’
14 Knop ‘menu omhoog’
15 Diagnose-LCD

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

17

Bedieningshandleiding Eerste uitgave • Vijfde druk

Bedieningselementen

15

6

5

-

­+

+

=

=

7

4

3

8

9

2

1

STOP

6

5

-

­+

+

=

=

4

137636

3

2

1

STOP

7

11

12

13

10

6

6

15

4

137636

14

2

STOP

Platformbedieningspaneel

1 Lagesnelheidshef-inschakelknop

Houd deze knop ingedrukt om de
lagesnelheidsfunctie voor het
platform te activeren.

16

=

-

+

17

4

137636

=

-

+

16

17

14

2

STOP

13

18

2 Rode noodstopknop

Druk de rode noodstopknop in naar de stand 'uit'
om alle functies stop te zetten. Trek de rode
noodstopknop uit naar de stand 'aan' om de
machine te bedienen.

18 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Bedieningselementen

3 Hogesnelheidshef-inschakelknop

Druk op deze knop en houd deze
ingedrukt om de
hogesnelheidsfunctie voor het
platform te activeren.

7 Diagnose-LED/accuconditiemeter
8 Knop 'platform op'

Druk op de knop ‘platform op’ en
houd deze ingedrukt om het
platform omhoog te brengen.

4 Claxonknop

Druk op de claxonknop om de claxon
te laten klinken. Laat de claxonknop
los om de claxon te stoppen.

5 Proportionele joystick en functieschakelaar voor

rijfunctie

Rijfunctie: Druk de functieschakelaar in en houd
deze ingedrukt om de rijfunctie op de
platformjoystick in te schakelen. Verplaats de
joystick in de richting die wordt aangegeven door
de blauwe pijl op het bedieningspaneel en de
machine gaat rijden in de richting die wordt
aangegeven door de blauwe pijl. Verplaats de
joystick in de richting die wordt aangegeven door
de gele pijl op het bedieningspaneel en de
machine gaat rijden in de richting die wordt
aangegeven door de gele pijl.

6 Duimschakelaar voor stuurfunctie

Druk op de linkerzijde van de
duimschakelaar om de machine te
sturen in de richting waarin de
blauwe driehoek op het
platformbedieningspaneel wijst.

9 Knop ‘platform neer’

Druk op de knop ‘platform neer’ en
houd deze ingedrukt om het
platform omlaag te brengen.

10 Inschakelknop stempels

Druk op deze knop en houd deze
ingedrukt om de stempelfunctie te
activeren.

11 Platform op OF knop ‘stempels inschuiven’

Druk op deze knop en houd deze
ingedrukt om het platform omhoog te
brengen OF de stempels in te
schuiven.

12 Platform neer OF knop ‘stempels uitschuiven’

Druk op deze knop en houd deze
ingedrukt om het platform neer te
laten OF de stempels uit te schuiven.

Druk op de rechterzijde van de
duimschakelaar om de machine te
sturen in de richting waarin de gele
driehoek op het
platformbedieningspaneel wijst.

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

19

Bedieningshandleiding Eerste uitgave • Vijfde druk

Bedieningselementen

13 Indicatielampjes stempels

Tijdens het uitschuiven van de
stempels knipperen de lampjes
groen. Wanneer een stempel de
grond raakt, licht het lampje
ervan continu groen op. Telkens
wanneer de uitschuifprocedure
van de stempels wordt
onderbroken, gaan de lampjes
groen knipperen, wat aangeeft
dat de stempels de grond nog
niet raken of nog niet volledig
geactiveerd zijn. Tijdens het
inschuiven van de stempels
lichten de lampjes continu groen
op. Wanneer een stempel
volledig is ingeschoven, gaat het
lampje ervan uit. Als een lampje
continu rood oplicht, geeft dit
aan dat de bijbehorende
stempel de aanslag heeft
bereikt.

14 Heffunctieknop

Druk op deze knop om de heffunctie
te activeren.

15 Proportionele joystick en functieschakelaar voor

rij-, stuur-, hef- en stempelfuncties

Heffunctie: Druk de functieschakelaar in en houd
deze ingedrukt om de heffunctie op de
platformjoystick in te schakelen. Verplaats de
joystick in de richting die wordt aangegeven door
de blauwe pijl om het platform omhoog te
brengen. Verplaats de joystick in de richting die
wordt aangegeven door de gele pijl om het
platform neer te laten. Het daalalarm dient te
klinken terwijl het platform omlaaggaat.

Rijfunctie: Druk de functieschakelaar in en houd
deze ingedrukt om de rijfunctie op de
platformjoystick in te schakelen. Verplaats de
joystick in de richting die wordt aangegeven door
de blauwe pijl op het bedieningspaneel en de
machine gaat rijden in de richting die wordt
aangegeven door de blauwe pijl. Verplaats de
joystick in de richting die wordt aangegeven door
de gele pijl op het bedieningspaneel en de
machine gaat rijden in de richting die wordt
aangegeven door de gele pijl.

Stempelfunctie: Druk de functieschakelaar in en
houd deze ingedrukt om de stempelfunctie op de
platformjoystick in te schakelen. Verplaats de
joystick in de richting die wordt aangegeven door
de blauwe pijl en de stempels worden
ingeschoven. Verplaats de joystick in de richting
die wordt aangegeven door de gele pijl en de
stempels worden uitgeschoven.

16 LED-diagnosedisplay, accuconditiemeter en

indicator hef-/rijmodus

17 Rijfunctieknop

Druk op deze knop om de rijfunctie
te activeren.

18 Stempelfunctieknop

Druk op deze knop om de
stempelfunctie te activeren.

20 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Inspecties

Inspecties

Niet bedienen tenzij:

 U de principes van het veilig bedienen van de

machine die in deze bedieningshandleiding
worden beschreven, leert en in praktijk brengt.

1 Vermijd gevaarlijke situaties.

2 Voer altijd een inspectie voor het gebruik

uit.

Zorg ervoor dat u de inspectie voor het
gebruik kent en begrijpt voordat u verder gaat
met de volgende sectie.

3 Voer altijd functietests uit voordat u de

machine gebruikt.

4 Controleer de werkplek.

5 Gebruik de machine alleen zoals is bedoeld.

Grondbeginselen inspectie voor het
gebruik

Het is de verantwoordelijkheid van de bediener om
een inspectie voor het gebruik en periodiek
onderhoud uit te voeren.

De inspectie voor het gebruik is een visuele inspectie
die de bediener voor elke dienst uitvoert. De inspectie
is bedoeld om te ontdekken of er iets duidelijk mis is
met de machine voordat de bediener de functietests
uitvoert.

De inspectie voor het gebruik dient ook om te
bepalen of periodieke onderhoudsprocedures vereist
zijn. Alleen gedeelten van het periodieke onderhoud
die in deze handleiding genoemd worden, mogen
door de bediener worden uitgevoerd.

Zie de lijst op de volgende pagina en controleer alle
punten.

Indien er schade wordt ontdekt, of een
ongeautoriseerde wijziging van de toestand waarin
de machine door de fabriek is geleverd, dient de
machine te worden voorzien van een label en uit
bedrijf te worden genomen.

Reparaties aan de machine mogen alleen uitgevoerd
worden door een gekwalificeerde servicemonteur, in
overeenstemming met de specificaties van de
fabrikant. Als de reparaties zijn voltooid, moet de
bediener opnieuw een inspectie voor het gebruik
uitvoeren voordat de functietests worden uitgevoerd.

Periodieke onderhoudsinspecties moeten door
gekwalificeerde servicemonteurs worden uitgevoerd,
in overeenstemming met de specificaties van de
fabrikant en de eisen die genoemd worden in de
verantwoordelijkheidshandleiding.

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

21

Bedieningshandleiding Eerste uitgave • Vijfde druk

Inspecties

Inspectie voor het gebruik

 Zorg ervoor dat de bedienings-,

verantwoordelijkheids- en
veiligheidshandleidingen compleet en leesbaar
zijn en zich in de opbergruimte op het platform
bevinden.

 Zorg ervoor dat alle stickers op hun plaats zitten

en leesbaar zijn. Zie de sectie Inspecties.

 Ga na of er een lek van hydraulische olie is en

controleer het oliepeil. Vul indien nodig olie bij.
Zie de sectie Onderhoud.

 Ga na of er een lek van accuvloeistoffen is en

controleer het vloeistofpeil. Voeg indien nodig
gedestilleerd water bij. Zie de sectie Onderhoud.

Controleer de volgende onderdelen of gedeelten op
schade, onjuist geplaatste of ontbrekende onderdelen
en ongeautoriseerde aanpassingen:

 Elektrische onderdelen, bedrading en

elektrische kabels

 Hydraulische slangen, koppelingen, cilinders

en ventielenblokken

 Rijmotoren
 Glijblokken
 Banden en wielen
 Eindschakelaars, alarmen en claxon
 Alarmen en flitslampen (indien aanwezig)
 Moeren, bouten en andere bevestigingen
 Onderdelen rem vrijzetten
 Veiligheidsarm
 Platformverlenging

 Schaarpennen en borgbevestigingen
 Veiligheidsgordelverankeringspunt
 Joystick platformbediening
 Stempelbehuizing en -voetkussens (indien

aanwezig)

 Accupakken en aansluitingen
 Massastrip
 Platformtoegangshek
 Omvormer (indien aanwezig)
 Stempelbehuizing en -voetkussens (indien

aanwezig)

Controleer de gehele machine op:

 Scheuren in lasnaden of constructiedelen
 Deuken of beschadigingen aan de machine
 Overmatige roest, corrosie of oxidatie

 Zorg ervoor dat alle constructiedelen en andere

cruciale onderdelen aanwezig zijn en dat alle
bijbehorende bevestigingen en pennen op hun
plaats zitten en stevig zijn vastgemaakt.

 Zorg ervoor dat de zijrelingen zijn geplaatst en de

bouten zijn vastgezet.

Opmerking: Als het platform omhooggebracht moet
worden om de machine te inspecteren, moet de
veiligheidsarm op zijn plaats zitten. Zie de sectie
Bedieningsinstructies.

22 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Inspecties

Grondbeginselen functietests

Niet bedienen tenzij:

 U de principes van het veilig bedienen van de

machine die in deze bedieningshandleiding
worden beschreven, leert en in praktijk brengt.

1 Vermijd gevaarlijke situaties.

2 Voer altijd een inspectie voor het gebruik uit.

3 Voer altijd functietests uit voordat u de

machine gebruikt.

Zorg ervoor dat u de functietests kent en
begrijpt voordat u verder gaat met de
volgende sectie.

4 Controleer de werkplek.

5 Gebruik de machine alleen zoals is bedoeld.

De functietests zijn bedoeld om eventuele storingen
te ontdekken voordat de machine in gebruik wordt
genomen. De bediener moet de stapsgewijze
instructies volgen om alle machinefuncties te testen.

Een niet goed functionerende machine mag nooit
worden gebruikt. Als er storingen worden ontdekt,
dient de machine te worden voorzien van een label
en uit bedrijf te worden genomen. Reparaties aan de
machine mogen alleen uitgevoerd worden door een
gekwalificeerde servicemonteur, in overeenstemming
met de specificaties van de fabrikant.

Als de reparaties zijn voltooid, moet de bediener
opnieuw een inspectie voor het gebruik en de
functietests uitvoeren voordat de machine in gebruik
wordt genomen.

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

23

Bedieningshandleiding Eerste uitgave • Vijfde druk

Inspecties

Grondbediening

1 Kies een gebied uit dat stevig, horizontaal en vrij

van obstakels is.

2 Zorg ervoor dat de accu’s zijn aangesloten.
3 Trek de rode noodstopknop van de platform- en

grondbediening uit naar de stand 'aan'.

4 Draai het contactslot naar grondbediening.
5 Houd de diagnose-LED bij de platformbediening

in het oog.

Resultaat: De LED dient er uit te zien als op de

afbeelding hieronder.

6 Houd het diagnose-LCD bij de grondbediening in

het oog.

Resultaat: Op het LCD-display moeten het model

en de urenteller worden weergegeven.

Noodstop testen

7 Druk de rode noodstopknop op de

grondbediening in naar de stand ‘uit’.

Resultaat: Geen enkele functie mag in werking

treden.

8 Trek de rode noodstopknop uit naar de stand

'aan'.

Op/neer-functies testen

De waarschuwingsgeluiden op deze machine en de
standaard claxon zijn alle afkomstig van hetzelfde
centrale alarm. De claxon geeft een constante toon.
Het daalalarm klinkt met 60 pieptonen per minuut.
Het alarm klinkt met 180 pieptonen per minuut als de
machine niet vlak staat.

9 Druk niet op de hef-inschakelknop.
10 Druk op de knop ‘platform op’ of ‘platform neer’.

Resultaat: De heffunctie mag niet in werking

treden.

11 Druk niet op de knop ‘platform op’ of ‘platform

neer’.

12 Druk op de hef-inschakelknop.

Resultaat: De heffunctie mag niet in werking

treden.

13 Druk op de hef-inschakelknop en houd deze

ingedrukt, en druk op de knop ‘platform op’.

Resultaat: Het platform dient omhoog te worden

gebracht.

14 Druk op de hef-inschakelknop en houd deze

ingedrukt, en druk op de knop ‘platform neer’.

Resultaat: Het platform dient omlaag te worden

gebracht. Het daalalarm dient te klinken terwijl
het platform wordt neergelaten.

24 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Inspecties

Nooddalen testen

15 Activeer de functie ‘platform op’ door de

hef-inschakelknop en de knop ‘platform op’ in te
drukken, zodat het platform ongeveer 60 cm
omhoog wordt gebracht.

16 Druk de rode noodstopknop op de

grondbediening in naar de stand ‘uit’.

17 Trek de rode noodstopknop uit naar de stand

'aan'.

18 Verplaats de functietuimelschakelaar voor

nooddalen en houd deze vast.

19 Verplaats de tuimelschakelaar voor nooddalen

en houd deze vast.

Resultaat: Het platform dient omlaag te worden

gebracht. Het daalalarm klinkt niet.

20 Draai het contactslot naar platformbediening.

Platformbediening

Noodstop testen

21 Druk de rode noodstopknop op het platform in

naar de stand 'uit'.

Resultaat: Geen enkele functie mag in werking

treden.

Claxon testen

22 Trek de rode noodstopknop uit naar de stand

'aan'.

23 Druk op de claxonknop.

Resultaat: De claxon dient te klinken.

Bepaal met het knoppenpatroon op de
platformbediening welke van deze volgende
twee functietests moet worden uitgevoerd.

Gebruik deze functietestprocedure als de sticker op
uw platformbediening deze knoppen toont.

Functieschakelaar en op/neer-functies testen

24 Houd de functieschakelaar op de joystick niet

ingedrukt.

25 Verplaats de joystick langzaam in de richting die

wordt aangegeven door de blauwe pijl en
vervolgens in de richting die wordt aangegeven
door de gele pijl.

Resultaat: Geen enkele functie mag in werking

treden.

26 Druk niet op de hoge- of

lagesnelheids-hef-inschakelknop.

27 Druk op de knop ‘platform op’ of ‘platform neer’.

Resultaat: De heffunctie mag niet in werking

treden.

28 Druk niet op de knop ‘platform op’ of ‘platform

neer’.

29 Druk op de hoge- of

lagesnelheidshef-inschakelknop.

Resultaat: De heffunctie mag niet in werking

treden.

30 Druk de hogesnelheidshef-inschakelknop in en

houd deze ingedrukt.

31 Druk op de knop ‘platform op’.

Resultaat: Het platform dient omhoog te worden

gebracht. De pothole-beschermingen dienen in
werking te treden.

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

25

Bedieningshandleiding Eerste uitgave • Vijfde druk

Inspecties

32 Laat de hogesnelheidshef-inschakelknop of de

knop ‘platform op’ los.

Resultaat: Het platform dient niet verder omhoog

te worden gebracht.

33 Druk de hogesnelheidshef-inschakelknop in en

houd deze ingedrukt.

34 Druk op de knop ‘platform neer’.

Resultaat: Het platform dient omlaag te worden

gebracht. Het daalalarm dient te klinken terwijl
het platform omlaag gaat.

35 Laat de hogesnelheidshef-inschakelknop of de

knop ‘platform neer’ los.

Resultaat: Het platform dient niet verder omlaag

te gaan.

36 Druk de lagesnelheidshef-inschakelknop in en

houd deze ingedrukt.

37 Druk op de knop ‘platform op’.

Resultaat: Het platform dient omhoog te worden

gebracht. De pothole-beschermingen dienen in
werking te treden.

38 Laat de lagesnelheidshef-inschakelknop of de

knop ‘platform op’ los.

Resultaat: Het platform dient niet verder omhoog

te worden gebracht.

39 Druk de lagesnelheidshef-inschakelknop in en

houd deze ingedrukt.

40 Druk op de knop ‘platform neer’.

Resultaat: Het platform dient met dezelfde

daalsnelheid omlaag te worden gebracht als bij
de hoge snelheid. Het daalalarm dient te klinken
terwijl het platform omlaaggaat.

41 Laat de lagesnelheidshef-inschakelknop of de

knop ‘platform neer’ los.

Resultaat: Het platform dient niet verder omlaag

te gaan.

Gebruik deze functietestprocedure als de sticker op
uw platformbediening deze knoppen toont.

Functieschakelaar en op/neer-functies testen

42 Houd de functieschakelaar op de joystick niet

ingedrukt.

43 Verplaats de joystick langzaam in de richting die

wordt aangegeven door de blauwe pijl en
vervolgens in de richting die wordt aangegeven
door de gele pijl.

Resultaat: Geen enkele functie mag in werking

treden.

44 Druk op de heffunctieknop.
45 Wacht zeven seconden tot de inschakelduur van

de heffunctie is verstreken.

46 Verplaats de joystick langzaam in de richting die

wordt aangegeven door de blauwe pijl en
vervolgens in de richting die wordt aangegeven
door de gele pijl.

Resultaat: De heffunctie mag niet in werking

treden.

47 Druk op de heffunctieknop.
48 Druk de functieschakelaar op de joystick in en

houd deze ingedrukt. Beweeg de joystick
langzaam in de richting die wordt aangegeven
door de blauwe pijl.

Resultaat: Het platform dient omhoog te worden

gebracht.

49 Laat de joystick los.

Resultaat: Het platform dient niet verder omhoog

te worden gebracht.

50 Druk de functieschakelaar op de joystick in en

houd deze ingedrukt. Verplaats de joystick
langzaam in de richting die wordt aangegeven
door de gele pijl.

Resultaat: Het platform dient omlaag te worden

gebracht. Het daalalarm dient te klinken terwijl
het platform omlaag gaat.

26 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Inspecties

Rijfunctieknop testen

Test het rijden en de remmen

Gebruik deze functietestprocedure als de sticker op
uw platformbediening deze knoppen toont.

51 Druk op de rijfunctieknop (indien

aanwezig).

52 Wacht zeven seconden tot de inschakelduur van

de rijfunctie is verstreken.

53 Verplaats de joystick langzaam in de richting die

wordt aangegeven door de blauwe pijl en
vervolgens in de richting die wordt aangegeven
door de gele pijl.

Resultaat: Geen enkele functie mag in werking

treden.

Test de stuurinrichting

Opmerking: Ga voor de uitvoering van de stuur- en
rijfunctietests op het platform staan en kijk naar de
voorzijde van de machine.

54 Druk op de rijfunctieknop (indien

aanwezig).

55 Druk de functieschakelaar op de joystick in en

houd deze ingedrukt.

56 Druk de duimschakelaar op de joystick in de

richting die wordt aangegeven door de blauwe
driehoek op het bedieningspaneel.

Resultaat: De stuurwielen dienen in de richting te

draaien die wordt aangegeven door de blauwe
driehoek.

57 Druk de duimschakelaar op de joystick in de

richting die wordt aangegeven door de gele
driehoek op het bedieningspaneel.

Resultaat: De stuurwielen dienen in de richting te

draaien die wordt aangegeven door de gele
driehoek.

58 Druk op de rijfunctieknop (indien

aanwezig).

59 Druk de functieschakelaar op de joystick in en

houd deze ingedrukt.

60 Verplaats de joystick langzaam in de richting die

wordt aangegeven door de blauwe pijl op het
bedieningspaneel tot de machine gaat rijden en
verplaats de joystick vervolgens weer naar de
middelste stand.

Resultaat: De machine dient zich te verplaatsen

in de richting waarin de blauwe pijl op het
bedieningspaneel wijst, en vervolgens abrupt te
stoppen wanneer de joystick weer in de
middelste stand wordt gezet.

61 Verplaats de joystick langzaam in de richting die

wordt aangegeven door de gele pijl op het
bedieningspaneel tot de machine gaat rijden en
verplaats de joystick vervolgens weer naar de
middelste stand.

Resultaat: de machine dient zich te verplaatsen

in de richting waarin de gele pijl op het
bedieningspaneel wijst, en vervolgens abrupt te
stoppen wanneer de joystick weer in de
middelste stand wordt gezet.

Opmerking: De remmen moeten in staat zijn de
machine tegen te houden op elke helling die door de
machine kan worden genomen.

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

27

Bedieningshandleiding Eerste uitgave • Vijfde druk

Inspecties

Werking scheefstandschakelaar testen

Rijsnelheid bij geheven stand testen

Opmerking: Voer deze test vanaf de grond uit met de
platformcontroller. Ga niet op het platform staan.

62 Laat het platform volledig neer.
63 Plaats een blok hout van 5 x 10 cm of iets

vergelijkbaars aan één zijde onder beide wielen
en rijd de machine hierop.

64 Breng het platform ongeveer 2,1 m vanaf de

grond omhoog.

Resultaat: Het platform dient te stoppen en het

scheefstandalarm dient met 180 pieptonen per
minuut te klinken. De LED op de
platformbediening moet LL weergeven en de
LCD op de grondbediening moet LL: Machine
Tilted (Machine staat scheef) weergeven.

65 Druk op de rijfunctieknop (indien

aanwezig).

66 Druk de functieschakelaar op de joystick in en

houd deze ingedrukt.

67 Verplaats de joystick in de richting die wordt

aangegeven door de blauwe pijl en vervolgens in
de richting die wordt aangegeven door de gele
pijl.

Resultaat: De rijfunctie mag in geen van beide

richtingen in werking treden.

68 Laat het platform neer en verwijder beide

houtblokken.

69 Breng het platform ongeveer 1,2 m vanaf de

grond omhoog.

70 Druk op de rijfunctieknop (indien

aanwezig).

71 Druk de functieschakelaar op de joystick in en

houd deze ingedrukt.Verplaats de joystick
langzaam naar de maximale rijstand.

Resultaat: De maximaal haalbare rijsnelheid met

geheven platform mag niet hoger zijn dan 13 cm
per seconde.

Als de rijsnelheid met geheven platform hoger is dan
13 cm per seconde, dient de machine onmiddellijk te
worden voorzien van een label en uit bedrijf te
worden genomen.

28 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Inspecties

Rijsnelheid in transportstand testen

72 Druk op de hef-inschakelknop en houd deze

ingedrukt, en druk op de knop ‘platform neer’.

Resultaat: Het platform dient omlaag te worden

gebracht.

73 Druk de functieschakelaar rijden/sturen op de

joystick in en houd deze ingedrukt. Beweeg de
joystick langzaam naar de maximale rijstand in
de richting die wordt aangegeven door de blauwe
pijl.

Resultaat: De maximaal haalbare rijsnelheid met

het platform in de transportstand mag niet hoger
zijn dan 2 m per seconde.

74 Druk de functieschakelaar rijden/sturen op de

joystick in en houd deze ingedrukt. Beweeg de
joystick langzaam naar de maximale rijstand in
de richting die wordt aangegeven door de gele
pijl.

Resultaat: De maximaal haalbare rijsnelheid met

het platform in de transportstand mag niet hoger
zijn dan 1,34 m per seconde.

Als de rijsnelheid bij achteruitrijden met het platform
in de transportstand hoger is dan 1,34 m per
seconde, dient de machine onmiddellijk te worden
voorzien van een label en uit bedrijf te worden
genomen.

Bepaal met het knoppenpatroon op de
platformbediening welke van deze volgende
twee functietests moet worden uitgevoerd.

Gebruik deze functietestprocedure als de sticker op
uw platformbediening deze knoppen toont.

Stempelsysteem testen (indien aanwezig)

75 Druk de hogesnelheidshef-inschakelknop in en

houd deze ingedrukt.

76 Druk de knop 'platform op' in en houd deze

ingedrukt.

Resultaat: Het platform dient omhoog te worden

gebracht. Breng het platform ongeveer 2,4 m
omhoog en stop.

77 Houd de inschakelknop stempels ingedrukt.

Resultaat: De stempels mogen niet worden

uitgeschoven.

78 Houd de knop ‘stempels uitschuiven’ ingedrukt.

Resultaat: De stempels mogen niet worden

uitgeschoven.

79 Houd de inschakelknop stempels ingedrukt. Druk

de knop ‘stempels uitschuiven’ in.

Resultaat: De stempels mogen niet worden

uitgeschoven.

80 Laat het platform volledig neer.
81 Houd de inschakelknop stempels ingedrukt.

Resultaat: De stempels mogen niet worden

uitgeschoven.

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

29

Bedieningshandleiding Eerste uitgave • Vijfde druk

Inspecties

82 Houd de knop ‘stempels uitschuiven’ ingedrukt.

Resultaat: De stempels mogen niet worden

uitgeschoven.

83 Houd de inschakelknop stempels ingedrukt. Druk

de knop ‘stempels uitschuiven’ in.

Resultaat: De stempels dienen te worden

uitgeschoven en de machine dient te worden
vlakgesteld. Er klinkt een alarm als de machine
vlak staat. De stempelindicatielampjes zijn groen.

Opmerking: Het stempelindicatielampje wordt rood
als een stempel tijdens het vlakstellen van de grond
komt. De stempels dienen te worden ingeschoven
totdat alle stempels los zijn van de grond voordat de
machine opnieuw kan worden vlakgesteld.

84 Druk de functieschakelaar rijden/sturen op de

joystick in en houd deze ingedrukt.

85 Verplaats de joystick langzaam in de richting die

wordt aangegeven door de blauwe pijl en
vervolgens in de richting die wordt aangegeven
door de gele pijl.

Resultaat: De machine mag niet bewegen in de

richting van de blauwe en gele pijlen.

86 Druk de functieschakelaar op de joystick in en

houd deze ingedrukt.

87 Druk de duimschakelaar op de joystick in de

richting die wordt aangegeven door de blauwe en
gele driehoeken op het bedieningspaneel.

Resultaat: De stuurwielen mogen niet in de

richting draaien die wordt aangegeven door de
blauwe en gele driehoeken.

90 Laat het platform volledig neer.
91 Houd de inschakelknop stempels ingedrukt.

Resultaat: De stempels mogen niet worden

ingeschoven.

92 Houd de knop ‘stempels inschuiven’ ingedrukt.

Resultaat: De stempels mogen niet worden

ingeschoven.

93 Houd de inschakelknop stempels ingedrukt. Druk

de knop ‘stempels inschuiven’ in.

Resultaat: De stempels dienen te worden

ingeschoven en terug te keren in de
transportstand. De stempelindicatielampjes zijn
uit.

Gebruik deze functietestprocedure als de sticker op
uw platformbediening deze knoppen toont.

88 Druk de hogesnelheidshef-inschakelknop in en

houd deze ingedrukt.

89 Druk de knop 'platform op' in en houd deze

ingedrukt.

Resultaat: Het platform dient omhoog te worden

gebracht. Breng het platform ongeveer 2,4 m
omhoog en stop.

30 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Inspecties

Stempelsysteem testen (indien aanwezig)

94 Druk op de stempelfunctieknop. Op

het LCD-scherm licht een cirkel op
onder het stempelfunctiesymbool.

Als de joystick niet binnen zeven seconden na het
indrukken van de stempelfunctieknop wordt
bewogen, gaat de cirkel onder het
stempelfunctiesymbool uit en treedt de
stempelfunctie niet in werking. Druk nogmaals op de
stempelfunctieknop.

95 Druk de functieschakelaar op de joystick in en

houd deze ingedrukt.

96 Beweeg de joystick in de richting die wordt

aangegeven door de gele pijl.

Resultaat: De stempels moeten worden

uitgeschoven. De afzonderlijke
stempelindicatielampjes knipperen groen zodra
de bijbehorende stempel wordt uitgeschoven.

97 Blijf de joystick vasthouden in de richting

aangegeven door de gele pijl tot alle
stempelindicatielampjes groen blijven en u een
lange pieptoon hoort vanaf het alarm bij de
platformbediening. De machine staat nu vlak. De
stuur- en rijfuncties worden op dit moment
uitgeschakeld.

Opmerking: Als de joystick tijdens het uitschuiven te
snel wordt losgelaten, blijven de
stempel-indicatielampjes groen knipperen, wat
aangeeft dat de stempels geen contact met de grond
maken.

Opmerking: Als de joystick te snel wordt losgelaten
nadat de stempels contact met de grond hebben
gemaakt, is er geen lange pieptoon te horen bij de
platformbediening en blijven de
stempel-indicatielampjes continu groen oplichten. Als
er geen lange pieptoon te horen is en de
stempelindicatielampjes continu groen oplichten, zijn
de stempels mogelijk niet volledig geactiveerd of
staat de machine niet horizontaal.

98 Druk de rijfunctieknop in.
99 Druk de functieschakelaar op de joystick in en

houd deze ingedrukt.

100 Verplaats de joystick langzaam in de richting die

wordt aangegeven door de blauwe pijl en
vervolgens in de richting die wordt aangegeven
door de gele pijl.

Resultaat: De machine mag niet bewegen in de

richting van de blauwe en gele pijlen.

101 Druk de rijfunctieknop in.
102 Druk de functieschakelaar op de joystick in en

houd deze ingedrukt.

103 Druk de duimschakelaar op de joystick in de

richting die wordt aangegeven door de blauwe en
gele driehoeken op het bedieningspaneel.

Resultaat: De stuurwielen mogen niet in de

richting draaien die wordt aangegeven door de
blauwe en gele driehoeken.

104 Breng het platform omhoog.

Resultaat: Het platform dient omhoog te worden

gebracht. Breng het platform ongeveer 2,4 m
omhoog en stop.

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

31

Bedieningshandleiding Eerste uitgave • Vijfde druk

Inspecties

105 Laat het platform volledig neer.
106 Druk op de stempelfunctieknop.
107 Wacht zeven seconden tot de inschakelduur van

de stempelfunctie is verstreken.

108 Verplaats de joystick langzaam in de richting die

wordt aangegeven door de blauwe pijl en
vervolgens in de richting die wordt aangegeven
door de gele pijl.

Resultaat: De stempels mogen niet worden

ingeschoven.

109 Druk op de stempelfunctieknop.
110 Beweeg de joystick in de richting die wordt

aangegeven door de blauwe pijl.

Resultaat: De stempels moeten worden

ingeschoven. De afzonderlijke
stempelindicatielampjes lichten continu groen op
zodra de bijbehorende stempel wordt
ingeschoven.

111 Blijf de joystick vasthouden tot de stempels

volledig zijn ingeschoven. Laat de joystick pas
los wanneer alle stempelindicatielampjes uit
gaan. Alle functies worden nu hersteld.

Opmerking: Als de joystick tijdens het inschuiven te
snel wordt losgelaten, gaan de
stempel-indicatielampjes groen knipperen, wat
aangeeft dat de stempels nog niet volledig zijn
ingeschoven.

Pendelsysteem testen

Opmerking: Voer deze test vanaf de grond uit met de
platformcontroller. Ga niet op het platform staan.

Pendelsysteem testen (transportstand)

112 Rijd het linkerstuurwiel op een oprijbok met een

hoogte van 10 cm.

Resultaat: Alle vier wielen moeten stevig contact

houden met de grond.

113 Rijd het rechterstuurwiel op een oprijbok met een

hoogte van 10 cm.

Resultaat: Alle vier wielen moeten stevig contact

houden met de grond.

Opmerking: Controleer of er geen storingscodes op
het display bij de grondbediening worden getoond.

Pendelsysteem testen (geheven stand)

114 Houd de hef-inschakelknop ingedrukt en breng

het platform ongeveer 213 cm tot 274 cm
omhoog.

115 Rijd het linkerstuurwiel in een gat met een diepte

van 10 cm.

Resultaat: Alle vier wielen moeten stevig contact

houden met de grond.

116 Rijd het rechterstuurwiel in een gat met een

diepte van 10 cm.

Resultaat: Alle vier wielen moeten stevig contact

houden met de grond.

Opmerking: Controleer of er geen
storingscodes op het display bij de
grondbediening worden getoond.

32 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Inspecties

Inspectie van de werkplek

Niet bedienen tenzij:

 U de principes van het veilig bedienen van de

machine die in deze bedieningshandleiding
worden beschreven, leert en in praktijk brengt.

1 Vermijd gevaarlijke situaties.

2 Voer altijd een inspectie voor het gebruik uit.

3 Voer altijd functietests uit voordat u de

machine gebruikt.

4 Controleer de werkplek.

Zorg ervoor dat u de inspectie van de
werkplek kent en begrijpt voordat u verder
gaat met de volgende sectie.

5 Gebruik de machine alleen zoals is bedoeld.

Grondbeginselen inspectie van de
werkplek

Let op en vermijd de volgende gevaarlijke situaties:

 afgereden kanten of gaten
 hobbels, obstakels op de vloer of puin
 hellende ondergrond
 een onstabiele of gladde ondergrond
 hoog aangebrachte obstakels en

hoogspanningsgeleiders

 gevaarlijke plaatsen
 ondergrond die ontoereikend is om alle

belastingskrachten te weerstaan die door de
machine worden opgewekt

 wind- en weersomstandigheden
 de aanwezigheid van onbevoegd personeel
 andere eventueel onveilige omstandigheden

De inspectie van de werkplek helpt de bediener te
bepalen of de werkplek geschikt is om de machine
veilig te bedienen. Deze inspectie dient door de
bediener te worden uitgevoerd voordat de machine
naar de werkplek wordt verplaatst.

Het is de verantwoordelijkheid van de bediener om
de instructies over mogelijke gevaren op de werkplek
door te lezen en te onthouden, er vervolgens op te
letten en deze te vermijden bij het verplaatsen,
opstellen en bedienen van de machine.

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

33

Bedieningshandleiding Eerste uitgave • Vijfde druk

Inspecties

Inspectie van stickers met
symbolen

Ga na of er op de stickers op uw machine tekst of
symbolen worden gebruikt. Controleer aan de hand
van de betreffende inspectie of alle stickers zich op
hun plaats bevinden en leesbaar zijn.

Hieronder volgt een numerieke lijst met aantallen en
beschrijvingen.

Onderdeelnr. Beschrijving sticker Aantal

28174 Label – Voeding naar platform, 230V 3

28235 Label – Voeding naar platform, 115V 3

40434 Label –

Veiligheidsgordelverankeringspunt

43618 Label – Richtingpijlen 1

43658 Label – Voeding naar acculader, 230V 1

44980 Label – Voeding naar acculader, 115V 1

44981 Label – Luchtleiding naar platform 2

52475 Label – Transportvastzetpunt 4

72086 Label – Hefpunt 4

82473 Label – Toegang tot compartiment 2

82474 Label – Veiligheidsblok gebruiken 2

82475 Label – Gevaarlijke situatie bij stempels:

ledematen kunnen worden verbrijzeld

82476 Label – Gevaarlijke situatie: elektrocutie

mogelijk

82481 Label – Veiligheid accu/lader 1

82487 Label – Handleiding lezen 2

82560 Label – Gevaarlijke situatie: stoffen

kunnen de huid binnendringen

82562 Label – Gevaarlijke situatie: ledematen

kunnen worden verbrijzeld

82666 Label – Pocket voor vorkheftruck 4

97719 Label – Veiligheidsarm 1

114202 Label – Transportdiagram 2

114334 Label – Gevaarlijke situatie: elektrocutie

mogelijk, stop

114337 Label – Gevaarlijke situatie: machine kan

omkantelen, eindschakelaar

114338 Label – Gevaarlijke situatie: machine kan

omkantelen, scheefstandalarm

Onderdeelnr. Beschrijving sticker Aantal

114371 Label – Veiligheid stempels 1

137605 Label – Noodstop, platformbediening 1

137656 Label – Rij-/stuurrichting,

133537 Label – Gevaarlijke situatie: ledematen

229828 Waarschuwing – Heet oppervlak 2

230489 Label – Maximum laadvermogen,

230490 Label – Maximum laadvermogen,

230491 Label – Maximum laadvermogen,

6

230805 Label – Maximum laadvermogen,

230806 Label – Maximum laadvermogen,

230807 Label – Maximum laadvermogen,

235163 Uiterlijk – Genie GS-4069DC 2

236360 Overlegvel – Platformbedieningspaneel

236415 Overlegvel – Grondbedieningspaneel 1

237122 Uiterlijk – Genie GS-2669DC 2

4

237123 Uiterlijk – Genie GS-3369DC 2

2

237124 Label – Wielbelasting, GS-2669DC 4

237125 Label – Wielbelasting, GS-3369DC 4

237126 Label – Wielbelasting, GS-4069DC 4

237127 Overlegvel – Platformbedieningspaneel

1

237924 Label – Gevaarlijke situatie: machine kan

4

237925 Label – Gevaarlijke situatie: machine kan

237926 Label – Stempelbelasting 4

1256708 Overlegvel – Platformbedieningspaneel

2

1256710 Overlegvel – Platformbedieningspaneel

1

1257923 Label – Smartlink 2

1

platformbediening

kunnen worden verbrijzeld

GS-2669

GS-3369

GS-4069

GS-2669

GS-3369

GS-4069

(zonder stempels)

(met stempels)

omkantelen, accu’s, J305

omkantelen, accu’s, T105

(zonder stempels)

(met stempels)

1

1

1

1

1

1

1

1

1

1

1

1

1

1

34 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Inspecties

Arcering geeft aan dat de sticker niet zichtbaar is en zich bijvoorbeeld onder een afdekking bevindt

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

35

Bedieningshandleiding Eerste uitgave • Vijfde druk

Bedieningsinstructies

Bedieningsinstructies

Grondbeginselen

Niet bedienen tenzij:

 U de principes van het veilig bedienen van de

machine die in deze bedieningshandleiding
worden beschreven, leert en in praktijk brengt.

1 Vermijd gevaarlijke situaties.

2 Voer altijd een inspectie voor het gebruik uit.

3 Voer altijd functietests uit voordat u de

machine gebruikt.

4 Controleer de werkplek.

5 Gebruik de machine alleen zoals is

bedoeld.

In de sectie Bedieningsinstructies staan instructies
voor elk aspect van de bediening van de machine.
Het is de verantwoordelijkheid van de bediener alle
veiligheidsvoorschriften en instructies in de
bedieningshandleiding, veiligheidshandleiding en
verantwoordelijkheidshandleiding op te volgen.

Het gebruik van de machine voor een ander doel dan
het heffen van personen, samen met
gereedschappen en materialen, naar een werkplek in
de lucht is onveilig en gevaarlijk.

De machine mag alleen door getraind en bevoegd
personeel worden bediend. Als meerdere bedieners
op verschillende tijdstippen in dezelfde dienst een
machine bedienen, mag het hier alleen om
gekwalificeerde bedieners gaan van wie verwacht
wordt dat zij alle veiligheidsvoorschriften en
instructies in de bedienings-, verantwoordelijkheids­en veiligheidshandleidingen opvolgen. Dat betekent
dat elke nieuwe bediener vóór ingebruikname van de
machine een inspectie voor het gebruik, functietests
en een inspectie van de werkplek moet uitvoeren.

36 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Bedieningsinstructies

Noodstop

Druk de rode noodstopknop op de grond- of de
platformbediening in naar de stand ‘uit’ om alle
functies stop te zetten.

Repareer elke functie die nog werkt als een van de
rode noodstopknoppen is ingedrukt.

Nooddalen

1 Draai het contactslot naar grondbediening.
2 Trek de rode noodstopknop van zowel de grond-

als de platformbediening uit naar de stand ‘aan’.

3 Verplaats de functietuimelschakelaar voor

nooddalen en houd deze vast.

4 Verplaats de tuimelschakelaar voor nooddalen

en houd deze vast.

Bediening vanaf de grond

1 Zorg ervoor dat het accupak is aangesloten

voordat u de machine in bedrijf neemt.

2 Draai het contactslot naar grondbediening.
3 Trek de rode noodstopknop van zowel de grond-

als de platformbediening uit naar de stand 'aan'.

Platform plaatsen

1 Druk de hef-inschakelknop op het

bedieningspaneel in en houd deze ingedrukt.

2 Druk op de knop ‘platform op’ of ‘platform neer’.

De rij- en stuurfuncties zijn niet beschikbaar vanaf de
grondbediening.

Bediening vanuit het platform

1 Zorg ervoor dat het accupak is aangesloten

voordat u de machine in bedrijf neemt.

2 Draai het contactslot naar platformbediening.
3 Trek de rode noodstopknop van zowel de grond-

als de platformbediening uit naar de stand 'aan'.

Identificatie controller

Deze machines zijn geproduceerd in twee
verschillende platformbedieningsuitvoeringen. Bepaal
met het knoppenpatroon op de platformbediening
welke instructies van toepassing zijn op uw machine.

Gebruik deze instructies als de
sticker op uw platformbediening
deze knoppen toont.

-

­+

+

=

=

Platform plaatsen

1 Druk de hoge- of

lagesnelheidshef-inschakelkno
p in en houd deze ingedrukt.

2 Druk op de knop ‘platform op’

of ‘platform neer’.

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

37

Bedieningshandleiding Eerste uitgave • Vijfde druk

Bedieningsinstructies

Stempels uitschuiven

Sturen

1 Houd de

inschakelknop
stempels ingedrukt.

2 Houd de knop ‘stempels uitschuiven’ ingedrukt.

De stempels worden uitgeschoven. Laat de stempels
neer tot alle stempelindicatielampjes groen worden
en er een alarm klinkt. De machine staat nu vlak.

Opmerking: Het stempelindicatielampje wordt rood
als een stempel tijdens het vlakstellen van de grond
komt. De stempels dienen te worden ingeschoven
totdat alle stempels los zijn van de grond voordat de
machine opnieuw kan worden vlakgesteld.

Opmerking: De rijfunctie is uitgeschakeld als de
stempels zijn uitgeschoven.

Stempels inschuiven

1 Houd de inschakelknop

stempels ingedrukt.

2 Houd de knop ‘stempels inschuiven’ ingedrukt.

De stempels worden ingeschoven. De
stempelindicatielampjes gaan uit zodra de
bijbehorende stempel wordt ingeschoven.
Machinefuncties worden hersteld zodra de stempels
los van de grond zijn gekomen.

Opmerking: De rijfunctie is uitgeschakeld als de
stempels zijn neergelaten.

1 Druk de functieschakelaar rijden/sturen op de

joystick in en houd deze ingedrukt.

2 Draai de stuurwielen met behulp

van de duimschakelaar op de
joystick.

Rijden

1 Druk de functieschakelaar rijden/sturen op de

joystick in en houd deze ingedrukt.

2 Snelheid verhogen: Verplaats de joystick

langzaam uit het midden.

Snelheid verlagen: Verplaats de joystick
langzaam naar het midden toe.

Stoppen: Zet de joystick terug in de middelste
stand of laat de functieschakelaar los.

Gebruik de kleurgecodeerde richtingpijlen op de
platformbediening en op het platform om de rijrichting
van de machine te bepalen.

De rijsnelheid van de machine wordt beperkt bij
geheven platform of achteruitrijden.

De prestaties van de machine zijn afhankelijk van de
staat van de accu. De rijsnelheid en de
functiesnelheid van de machine nemen af als de
accuniveau-indicator knippert.

38 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Bedieningsinstructies

Identificatie controller

Stempels uitschuiven

Gebruik deze instructies als de
sticker op uw platformbediening
deze knoppen toont.

-

+

=

Platform plaatsen

1 Druk op de heffunctieknop. Op het

LCD-scherm licht een cirkel op
onder het heffunctiesymbool.

Als de joystick niet binnen zeven seconden na het
indrukken van de heffunctieknop wordt bewogen,
gaat de cirkel onder het heffunctiesymbool uit en
treedt de heffunctie niet in werking. Druk nogmaals
op de heffunctieknop.

2 Druk de functieschakelaar op de joystick in en

houd deze ingedrukt.

3 Verplaats de joystick aan de hand van de

markeringen op het bedieningspaneel.

Stempels uitschuiven:

1 Druk op de stempelfunctieknop. Op

het LCD-scherm licht een cirkel op

-

+

=

onder het stempelfunctiesymbool.

2 Druk de functieschakelaar op de joystick in en

houd deze ingedrukt.

3 Beweeg de joystick in de richting die wordt

aangegeven door de gele pijl.

De stempels beginnen uit te schuiven. Het
indicatielampje voor afzonderlijke stempels licht
continu groen op zodra de bijbehorende stempel
contact met de grond maakt. Blijf de joystick
verplaatsen tot het hef-inschakelindicatielampje
groen oplicht en u een pieptoon hoort. De machine
staat nu vlak. Als het heffoutindicatielampje rood
oplicht, worden de functies voor op/neer en de
rijfuncties uitgeschakeld. Het heffoutindicatielampje
licht rood op onder de volgende omstandigheden:

 Niet alle stempels maken contact met de grond.
 Alle vier de stempels maken contact met de grond,

maar de machine staat niet vlak.

 Storingscode.

Opmerking: Als de inschakelknop stempels en de
knop ‘stempels uitschuiven’ tijdens het uitschuiven te
snel worden losgelaten, blijven de
stempelindicatielampjes groen knipperen, wat
aangeeft dat de stempels nog geen contact met de
grond maken.

Opmerking: Als de stempellampjes continu groen
oplichten, staat de machine mogelijk niet horizontaal
of zijn de stempels niet volledig geactiveerd als er
geen lange pieptoon te horen is vanaf het alarm bij
de platformbediening.

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

39

Bedieningshandleiding Eerste uitgave • Vijfde druk

Bedieningsinstructies

Stempels inschuiven

Rijden

Stempels inschuiven:

1 Druk op de

stempelfunctieknop.

2 Druk de functieschakelaar op de joystick in en

houd deze ingedrukt.

3 Beweeg de joystick in de richting die wordt

aangegeven door de blauwe pijl.

Laat de joystick los zodra de stempels los van de
grond zijn gekomen. Na ongeveer 5 seconden gaan
de stempelindicatielampjes uit. Alle functies worden
nu hersteld.

Opmerking: Als de inschakelknop stempels en de
knop ‘stempels inschuiven’ tijdens het inschuiven te
snel worden losgelaten, gaan de
stempelindicatielampjes groen knipperen, wat
aangeeft dat de stempels nog niet volledig zijn
ingeschoven.

Sturen

1 Druk de rijfunctieknop in. Op het LCD-scherm

licht een cirkel op onder het rijfunctiesymbool.

Als de joystick niet binnen zeven seconden na het
indrukken van de rijfunctieknop wordt bewogen, gaat
de cirkel onder het rijfunctiesymbool uit en treedt de
rijfunctie niet in werking. Druk nogmaals op de
rijfunctieknop.

1 Druk de rijfunctieknop in. Op het LCD-scherm

licht een cirkel op onder het rijfunctiesymbool.

Als de joystick niet binnen zeven seconden na het
indrukken van de rijfunctieknop wordt bewogen, gaat
de cirkel onder het rijfunctiesymbool uit en treedt de
rijfunctie niet in werking. Druk nogmaals op de
rijfunctieknop.

2 Druk de functieschakelaar op de joystick in en

houd deze ingedrukt.

3 Snelheid verhogen: Verplaats de joystick

langzaam uit het midden.

Snelheid verlagen: Verplaats de joystick
langzaam naar het midden toe.

Stoppen: Zet de joystick terug in de middelste
stand of laat de functieschakelaar los.

Gebruik de kleurgecodeerde richtingpijlen op de
platformbediening en op het platform om de rijrichting
van de machine te bepalen.

De rijsnelheid van de machine wordt beperkt bij
geheven platform.

De prestaties van de machine zijn afhankelijk van de
staat van de accu. De rijsnelheid en de
functiesnelheid van de machine nemen af als de
accuniveau-indicator knippert.

2 Draai de stuurwielen met behulp

van de duimschakelaar op de
joystick.

40 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Bedieningsinstructies

Rijden op een helling

Bepaal de toelaatbare hellingshoek (omhoog en
omlaag) en dwarshellingshoek voor de machine en
bepaal het stijgingspercentage van de helling.

Maximaal toelaatbare hellingshoek,
uitschuifdek heuvelopwaarts
(klimvermogen): 35% (19°)

Maximaal toelaatbare hellingshoek,
uitschuifdek heuvelafwaarts: 15% (9°)

Maximaal toelaatbare dwarshellingshoek:
35% (19°)

Opmerking: De toelaatbare hellingshoek is
afhankelijk van de bodemconditie en van voldoende
tractie.

Stijgingspercentage bepalen:

Meet de helling met een digitale hellingsmeter OF
hanteer de volgende procedure.

U hebt nodig:

 waterpas
 recht stuk hout van minstens 1 m
 meetlint

Leg het stuk hout op de helling.

Leg de waterpas aan de voet van de helling op de
bovenrand van het stuk hout en hef het uiteinde op
tot het stuk hout horizontaal komt.

Meet de verticale afstand tussen de onderzijde van
het stuk hout en de grond terwijl u het stuk hout
horizontaal houdt.

Deel de met het meetlint gemeten afstand (verval)
door de lengte van het stuk hout (pad) en
vermenigvuldig de uitkomst met 100.

Bijvoorbeeld:

Stuk hout = 3,6 m

Pad = 3,6 m

Verval = 0,3 m

0,3 m ÷ 3,6 m = 0,083 x 100 = stijgingspercentage
van 8,3%

Als de helling steiler is dan de toelaatbare
hellingshoek (omhoog en omlaag) of
dwarshellingshoek, moet de machine met behulp van
een lier of een transportvoertuig op de helling worden
gebracht of ervan af worden gehaald. Zie de sectie
Transport- en hefinstructies.

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

41

Bedieningshandleiding Eerste uitgave • Vijfde druk

Bedieningsinstructies

Overbelasting platform

Als de diagnose-LED op de platformbediening een
knipperende OL weergeeft en het diagnose-LCD op
de grondbediening OL: Platform Overloaded
(Platform overbelast) weergeeft, is het platform
overbelast en treedt geen enkele functie in werking.
Er klinkt een alarm.

1 Druk de rode noodstopknop in naar de stand ‘uit’.
2 Verwijder gewicht van het platform.
3 Trek de rode noodstopknop uit naar de stand

‘aan’.

Bedrijfsindicatiecodes

Als de diagnose-LED op de platformbediening of het
diagnose-LCD op de grondbediening een
bedrijfsindicatiecode als LL weergeeft, moet de
storing worden verholpen of verwijderd alvorens de
bediening van de machine weer wordt hervat. Druk
de rode noodstopknop in en trek deze vervolgens
weer uit om het systeem te resetten.

LED-display

LED-display

LCD-display

Herstel na overbelasting

Als het diagnose-LCD op de grondbediening
Overload Recovery (Herstel na overbelasting)
weergeeft, is het nooddaalsysteem gebruikt terwijl het
platform overbelast was. Raadpleeg voor informatie
over het terugzetten van dit bericht de desbetreffende
Genie servicehandleiding.

LCD-display

Bedrijfsindicatiecodes

Code Toestand

LL Niet vlak

OL Platform overbelast

CH Bediening in chassismodus

Nd Geen rijfuncties (optie)

Ld Heffuncties uitgeschakeld

F053 DCON RR thermische bescherming

F054 DCON LR thermische bescherming

F055 RR-storing tractiemotor: motortemperatuur

F056 LR-storing tractiemotor: motortemperatuur

Raadpleeg voor meer informatie de desbetreffende
Genie servicehandleiding. Codes en een beschrijving
van de codes kunnen bovendien worden bekeken op
het LCD-display op de grondbediening.

42 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Bedieningsinstructies

Afschakeling thermische limiet opnieuw instellen

Als de diagnose-LED op de platformbediening
storingscode F053, F054, F055 of F056 weergeeft, is
de machine oververhit. De storing moet worden
verholpen of verwijderd alvorens de bediening van de
machine weer wordt hervat.

1 Druk de rode noodstopknop in naar de stand 'uit'.
2 Laat de machine ongeveer 5 minuten afkoelen

alvorens de bediening van de machine te
hervatten.

3 Trek de rode noodstopknop uit naar de stand

'aan'.

Bediening vanaf de grond met de
controller

Accuniveau-indicator

Bepaal met de diagnose-LED het niveau van de
accu.

Opmerking: Wanneer een knipperende LO-code op
het LED-display op de platformbediening verschijnt,
moet de machine buiten bedrijf worden gesteld en
worden opgeladen, omdat anders alle
machinefuncties worden uitgeschakeld.

Volledige
lading

Zorg voor een veilige afstand tussen de bediener, de
machine en vaste objecten.

Houd rekening met de rijrichting van de machine bij
gebruik van de controller.

Halve lading

Geringe lading

LO knippert

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

43

Bedieningshandleiding Eerste uitgave • Vijfde druk

Bedieningsinstructies

De veiligheidsarm gebruiken

1 Breng het platform ongeveer 2,4 m vanaf de

grond omhoog.

2 Draai de veiligheidsarm van de machine weg en

laat deze naar beneden hangen.

3 Laat het platform neer tot de veiligheidsarm goed

op de stang rust. Blijf uit de buurt van de
veiligheidsarm wanneer u het platform neerlaat.

Platform in- en uitschuiven

1 Breng de vergrendelingshendels van de

platformverlenging omhoog in de horizontale
stand.

2 Druk op de vergrendelingshendels van de

platformverlenging om het platform tot de
gewenste stand uit te schuiven.

Ga niet op de platformverlenging staan terwijl u deze
uitschuift.

3 Laat de vergrendelingshendels van de

platformverlenging neer en zorg ervoor dat het
uitschuifdek is vergrendeld.

Na elk gebruik

1 Kies een veilige parkeerplaats uit: een stevige,

horizontale ondergrond vrij van obstakels en
verkeer.

2 Laat het platform neer.
3 Draai het contactslot naar de stand ‘uit’ en

verwijder de sleutel om onbevoegd gebruik te
voorkomen.

4 Laad de accu’s.

44 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Bedieningsinstructies

Onderhoudsvrije accu’s

1 Sluit de acculader aan op een geaarde

AC-stroomkring.

2 De acculader geeft aan wanneer de accu volledig

geladen is.

Instructies voor accu en acculader

Houd u aan het volgende:

 Gebruik geen externe lader of hulpaccu.
 Laad de accu in een goed geventileerde ruimte

op.

 Gebruik voor het laden de juiste

AC-ingangsspanning, aangegeven op de
acculader.

 Gebruik alleen door Genie goedgekeurde accu’s

en acculaders.

Accu laden

1 Zorg ervoor dat de accu’s zijn aangesloten

voordat u de accu’s laadt.

2 Open het accucompartiment. Het compartiment

dient de gehele laadcyclus open te blijven.

Standaard accu’s

1 Verwijder de accu-ontluchtingsdoppen en

controleer het accuzuurniveau. Voeg zo nodig
net genoeg gedestilleerd water toe om de platen
te bedekken. Vul de accu’s voordat de laadcyclus
begint niet te veel bij.

2 Plaats de accu-ontluchtingsdoppen terug.
3 Sluit de acculader aan op een geaarde

AC-stroomkring.

4 De acculader geeft aan wanneer de accu volledig

geladen is.

5 Controleer het accuzuurniveau als de laadcyclus

is voltooid. Vul met gedestilleerd water bij tot
onder aan de vulbuis. Vul niet te veel bij.

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

45

Bedieningshandleiding Eerste uitgave • Vijfde druk

Bedieningsinstructies

Instructies voor het vullen en laden
van droge accu’s

1 Verwijder de accu-ontluchtingsdoppen en

verwijder de kunststof afdichting van de
accu-ontluchtingsopeningen permanent.

2 Vul elke cel met accuzuur (elektrolyt) totdat het

niveau hoog genoeg is om de platen te
bedekken.

Vul pas vloeistof bij tot het maximum niveau als de
laadcyclus is afgerond. Te veel bijvullen kan tot
gevolg hebben dat het accuzuur tijdens het laden
overstroomt. Neutraliseer gemorst accuzuur met
zuiveringszout en water.

3 Plaats de accu-ontluchtingsdoppen.
4 Laad de accu.
5 Controleer het accuzuurniveau als de laadcyclus

is voltooid. Vul met gedestilleerd water bij tot
onder aan de vulbuis. Vul niet te veel bij.

46 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Transport- en hefinstructies

Transport- en hefinstructies

Houd u aan het volgende:

 Deze bevestigingsgegevens worden aanbevolen

door Genie. De bestuurder is verantwoordelijk
voor het veilig bevestigen van de machine en
voor de keuze van de aanhangwagen. Hierbij
moet rekening worden gehouden met alle van
toepassing zijnde overheidsvoorschriften, wetten
en het bedrijfsbeleid.

 Klanten van Genie die een hefvoertuig of ander

product van Genie in een container moeten
vervoeren, dienen dit uit te besteden aan een
gekwalificeerd transportbedrijf dat
gespecialiseerd is in het voorbereiden, laden en
bevestigen van bouw- en hefmachines voor
internationaal transport.

 Alleen bevoegde hoogwerkerbedieners mogen

de machine op en van het transportvoertuig
rijden.

 Het transportvoertuig dient op een horizontale

ondergrond geparkeerd te worden.

 Het transportvoertuig moet worden vastgezet om

wegrollen bij het laden van de machine te
voorkomen.

 Zorg ervoor dat het draagvermogen van het

voertuig, de dragende ondergrond en de
kettingen of banden voldoende zijn om het
gewicht van de machine te kunnen dragen.
Genie hefapparaten zijn relatief zwaar voor hun
afmetingen. Zie het serielabel voor het gewicht
van de machine.

 Rijd niet met de machine op een helling die

steiler is dan de toelaatbare hellingshoek
(omhoog en omlaag) of dwarshellingshoek. Zie
Rijden op een helling in de sectie
Bedieningsinstructies.

 Als de helling van de laadvloer van het

transportvoertuig steiler is dan de toelaatbare
hellingshoek, moet de machine worden geladen
en afgeladen met behulp van een lier zoals
beschreven in Remmen vrijzetten.

Vrijloopconfiguratie voor hijsen met
lier

Blokkeer de wielen om te voorkomen dat de machine
gaat rollen.

Alle modellen: Zet de remmen
vrij door de twee achterste
vrijloopkappen van de
eindaandrijving om te keren.

Zorg ervoor dat de lierkabel
goed vastzit aan de
vastzetpunten op het rijchassis
en dat het pad vrij is van
obstakels.

Voer de beschreven procedures in omgekeerde
volgorde uit om de remmen opnieuw te activeren.

Blokkeer de wielen om te voorkomen dat de machine
gaat rollen.

 De machine moet zich op een horizontale

ondergrond bevinden of zijn vastgezet voordat de
remmen worden vrijgezet.

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

47

Bedieningshandleiding Eerste uitgave • Vijfde druk

Transport- en hefinstructies

Vastzetten voor vervoer

Blokkeer de wielen van de machine altijd ter
voorbereiding op het transport.

Schuif het uitschuifdek in en zet dit vast.

Gebruik de vastzetpunten op het chassis voor de
bevestiging aan het transportoppervlak.

Gebruik ten minste 2 kettingen of banden.

Gebruik kettingen of banden die een grote belasting
aankunnen.

Draai het contactslot naar de stand ‘uit’ en verwijder
de sleutel voorafgaand aan het transport.

Controleer de gehele machine op losse of
niet-vastgezette onderdelen.

Als de reling is ingeklapt, moet deze voorafgaand aan
het transport worden vastgezet met banden.

48 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Transport- en hefinstructies

Hefinstructies

Houd u aan het volgende:

 Alleen bevoegde kraanmachinisten mogen de

machine takelen en heffen.

 Zorg ervoor dat het draagvermogen van de

kraan, de dragende ondergrond en de banden of
lijnen voldoende zijn om het gewicht van de
machine te kunnen dragen. Zie het serielabel
voor het gewicht van de machine.

Laat het platform volledig neer. Zorg ervoor dat het
uitschuifdek, de bedieningselementen en de
onderdelenbakken goed vastzitten. Verwijder alle
losse onderdelen van de machine.

Bepaal het zwaartepunt van de machine aan de hand
van de tabel en de afbeelding op deze pagina.

Bevestig de takelage alleen aan de aangegeven
hefpunten op de machine.

Stel de takelage bij om schade aan de machine te
voorkomen en om de machine horizontaal te houden.

Zwaartepunt X-as Y-as

GS-2669DC 97,3 cm 76 cm

GS-3369DC 106,9 cm 80 cm

GS-4069DC 99,6 cm 78 cm

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

49

Bedieningshandleiding Eerste uitgave • Vijfde druk

Onderhoud

Onderhoud

Peil hydraulische olie controleren

Houd u aan het volgende:

 Alleen de gedeelten van het periodieke

onderhoud die in deze handleiding genoemd
worden, mogen door de bediener worden
uitgevoerd.

 Periodieke onderhoudsinspecties moeten door

gekwalificeerde servicemonteurs worden
uitgevoerd in overeenstemming met de
specificaties van de fabrikant en de eisen die
genoemd worden in de
verantwoordelijkheidshandleiding.

 Voer het materiaal af volgens de van toepassing

zijnde overheidsvoorschriften.

 Gebruik alleen door Genie goedgekeurde

vervangende onderdelen.

Legenda onderhoudssymbolen

De volgende symbolen worden in deze handleiding
gebruikt om de bedoeling van de instructies te
verduidelijken. Wanneer een of meer symbolen aan
het begin van een onderhoudsprocedure worden
weergegeven, heeft dit de volgende betekenis.

Het is voor een goede werking van de machine van
essentieel belang dat het juiste peil van de
hydraulische olie wordt gehandhaafd. Bij een onjuist
peil van de hydraulische olie kunnen hydraulische
onderdelen beschadigd raken. Met dagelijkse
controles kan de controleur wijzigingen in het oliepeil
vaststellen die kunnen wijzen op problemen met het
hydraulische systeem.

1 Zorg ervoor dat het platform zich in de

transportstand bevindt.

2 Inspecteer visueel het kijkglas dat zich aan de

zijkant van de hydraulische-olietank bevindt.

Resultaat: Het peil van de hydraulische olie dient

zich binnen de bovenste 5 cm van het kijkglas te
bevinden.

3 Vul olie bij als dit nodig is. Vul niet te veel bij.

Specificaties hydraulische olie

Type hydraulische olie Chevron Rando HD-equivalent

Geeft aan dat er gereedschappen nodig zijn
om deze procedure uit te voeren.

Geeft aan dat er nieuwe onderdelen nodig
zijn om deze procedure uit te voeren.

50 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

Onderhoud

Accu’s controleren

Het is voor een goede en veilige werking van de
machine van groot belang dat de accu zich in goede
staat bevindt. Een onjuist vloeistofpeil of beschadigde
kabels en aansluitingen kunnen schade aan de
onderdelen en gevaarlijke situaties tot gevolg
hebben.

Opmerking: Deze procedure hoeft niet te worden
uitgevoerd op machines met verzegelde of
onderhoudsvrije accu’s.

Gevaarlijke situatie: elektrocutie mogelijk.

Contact met elektrisch geladen circuits kan de
dood of ernstig lichamelijk letsel tot gevolg
hebben. Doe alle ringen, horloges en andere
sieraden af.

Gevaarlijke situatie: lichamelijk letsel mogelijk.

Accu’s bevatten zuur. Vermijd morsen en zorg
ervoor dat u niet in aanraking komt met
accuzuur. Neutraliseer gemorst accuzuur met
zuiveringszout en water.

Opmerking: Voer deze test uit nadat de accu’s
volledig zijn geladen.

Periodiek onderhoud

Onderhoud per kwartaal, per jaar en per twee jaar
dient uitgevoerd te worden door een persoon die
getraind en gekwalificeerd is om onderhoud aan deze
machine uit te voeren in overeenstemming met de
procedures die te vinden zijn in de servicehandleiding
voor deze machine.

Een machine die langer dan drie maanden buiten
gebruik geweest is, moet, alvorens in gebruik te
worden genomen, eerst de kwartaalinspectie
ondergaan.

1 Trek beschermende kleding aan en draag een

veiligheidsbril.

2 Zorg ervoor dat de accukabelaansluitingen goed

vastzitten en vrij zijn van corrosie.

3 Zorg ervoor dat de accuklemmen op de juiste

plaats goed zijn vastgezet.

Opmerking: Door poolkappen en een corrosiewerend
afdichtmiddel aan te brengen, voorkomt u corrosie op
de polen en kabels van de accu.

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

51

Bedieningshandleiding Eerste uitgave • Vijfde druk

/

r

Specificaties

Specificaties

GS-2669DC

Maximum werkhoogte 9,8 m

Maximum platformhoogte 8 m

Maximum transporthoogte, reling omhoog 2,59 m

Maximum transporthoogte, reling omlaag 1,92 m

Hoogte, veiligheidsreling 1,47 m

Breedte 1,75 m

Lengte, platform ingeschoven 3,12 m

Lengte, platform ingeschoven, modellen

3,76 m

met stempels

Lengte, platform uitgeschoven 4,51 m

Lengte, platform uitgeschoven, modellen

4,81 m

met stempels

Lengte, buiten platform uitgeschoven 4,32 m

Maximum laadvermogen 680 kg

Maximum windsnelheid Binnen

Buiten

0 m/s

12,5 m

Wielbasis 2,29 m

Draaicirkel (buiten) 4,6 m

Draaicirkel (binnen) 2,11 m

Bodemvrijheid 24 cm

Krachtbron, T105 8 accu’s, 6V 225AH

Krachtbron, J305 8 accu’s, 6V 315AH

Systeemspanning 48V

Gewicht

3,597 kg

(Machinegewicht hangt af van opties. Zie het serielabel
voor het gewicht van de machine.)

AC-contactdoos op platform standaard

Afmetingen platform

Platform, lengte x breedte 2,79 x 1,6 m

Lengte platformverlenging 4,32 m

Rijsnelheden

Transportstand, maximum, vooruit 7,2 km/h

12 m/6 sec

Transportstand, maximum, achteruit 4,8 km/h

12 m/9 sec

Platform geheven, maximum 0,5 km/h

12,2 m/90 sec

Maximum druk hydraulisch systeem

241 ba

(functies)

Bandenmaat 26 x 12 x 380

Geluidsuitstoot door de lucht

Niveau geluidsdruk bij grondwerkstation <70 dBA

Niveau geluidsdruk bij platformwerkstation <70 dBA

Totale trillingswaarde waaraan het hand-/armsysteem wordt
blootgesteld, overschrijdt niet 2,5 m/s

2

.

Maximale kwadratische gemiddelde waarde van de
gewogen versnelling waaraan het gehele lichaam wordt
blootgesteld, overschrijdt niet 0,5 m/s

2

.

Maximaal toelaatbare hellingshoek, transportstand

Uitschuifplatform heuvelopwaarts 35% (19°)

Uitschuifplatform heuvelafwaarts 15% (9°)

Dwarshelling 35% (19°)

Opmerking: De toelaatbare hellingshoek is afhankelijk van
de bodemconditie en van voldoende tractie.

Informatie belasting ondergrond

Belastbaarheid banden 1.538 kg

s

Maximum stempelbelasting 1.465 kg

Contactdruk banden 5,97 kg/cm

Contactdruk stempels 2,89 kg/cm

Ingenomen vloerdruk 916 kg/m

Opmerking: De informatie over de belasting van de
ondergrond is een benadering. De verschillende optionele
configuraties zijn niet in de beschouwing opgenomen. De
informatie mag alleen worden gebruikt met inachtneming
van toereikende veiligheidsfactoren.

Bedrijfstemperatuur

Gebruik Chevron Aviation A Arctic hydraulische vloeistof of
een equivalent bij omgevingstemperaturen die consistent
lager zijn dan -17°C.

Gebruik Chevron Rando HD MV hydraulische vloeistof of
een equivalent bij omgevingstemperaturen die consistent
hoger zijn dan -17°C.

Gebruik Shell Tellus S2 V 46 bij bedrijfstemperaturen die
consistent hoger dan 96°C zijn.

Het beleid van Genie is gericht op voortdurende verbetering
van de producten. Productspecificaties kunnen zonder
voorafgaande kennisgeving en zonder verplichting worden
gewijzigd.

584 kPa

284 kPa

8,98 kPa

2

2

2

52 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU

Eerste uitgave • Vijfde druk Bedieningshandleiding

r

Specificaties

GS-3369DC

Maximum werkhoogte 11,9 m

Maximum platformhoogte 10 m

Maximum transporthoogte, reling omhoog 2,59 m

Maximum transporthoogte, reling omlaag 1,92 m

Hoogte, veiligheidsreling 1,47 m

Breedte 1,75 m

Lengte, platform ingeschoven 3,12 m

Lengte, platform ingeschoven, modellen

3,76 m

met stempels

Lengte, platform uitgeschoven 4,51 m

Lengte, platform uitgeschoven, modellen

4,81 m

met stempels

Lengte, buiten platform uitgeschoven 4,32 m

Maximum laadvermogen 454 kg

Maximum windsnelheid Binnen

Buiten

0 m/s

12.5 m/s

Wielbasis 2,29 m

Draaicirkel (buiten) 4,6 m

Draaicirkel (binnen) 2,11 m

Bodemvrijheid 24 cm

Krachtbron, T105 8 accu’s, 6V 225AH

Krachtbron, J305 8 accu’s, 6V 315AH

Systeemspanning 48V

Gewicht

3.475 kg

(Machinegewicht hangt af van opties. Zie het serielabel
voor het gewicht van de machine.)

AC-contactdoos op platform standaard

Afmetingen platform

Platform, lengte x breedte 2,79 x 1,6 m

Lengte platformverlenging 4,32 m

Rijsnelheden

Transportstand, maximum, vooruit 7,2 km/h

12 m/6 sec

Transportstand, maximum, achteruit 4,8 km/h

12 m/9 sec

Platform geheven, maximum 0.5 km/h

12,2 m/90 sec

Maximum druk hydraulisch systeem

241 ba

(functies)

Bandenmaat 26 x 12 x 380

Geluidsuitstoot door de lucht

Niveau geluidsdruk bij grondwerkstation <70 dBA

Niveau geluidsdruk bij platformwerkstation <70 dBA

Totale trillingswaarde waaraan het hand-/armsysteem wordt
blootgesteld, overschrijdt niet 2,5 m/s

2

.

Maximale kwadratische gemiddelde waarde van de
gewogen versnelling waaraan het gehele lichaam wordt
blootgesteld, overschrijdt niet 0,5 m/s

2

.

Maximaal toelaatbare hellingshoek, transportstand

Uitschuifplatform heuvelopwaarts 35% (19°)

Uitschuifplatform heuvelafwaarts 15% (9°)

Dwarshelling 35% (19°)

Opmerking: De toelaatbare hellingshoek is afhankelijk van
de bodemconditie en van voldoende tractie.

Informatie belasting ondergrond

Belastbaarheid banden 1.478 kg

Maximum stempelbelasting 1.581 kg

Contactdruk banden 5,73 kg/cm

562 kPa

Contactdruk stempels 2,89 kg/cm

284 kPa

Ingenomen vloerdruk 684 kg/m

6.71 kPa

Opmerking: De informatie over de belasting van de
ondergrond is een benadering. De verschillende optionele
configuraties zijn niet in de beschouwing opgenomen. De
informatie mag alleen worden gebruikt met inachtneming
van toereikende veiligheidsfactoren.

Bedrijfstemperatuur

Gebruik Chevron Aviation A Arctic hydraulische vloeistof of
een equivalent bij omgevingstemperaturen die consistent
lager zijn dan -17°C.

Gebruik Chevron Rando HD MV hydraulische vloeistof of
een equivalent bij omgevingstemperaturen die consistent
hoger zijn dan -17°C.

Gebruik Shell Tellus S2 V 46 bij bedrijfstemperaturen die
consistent hoger dan 96°C zijn.

Het beleid van Genie is gericht op voortdurende verbetering
van de producten. Productspecificaties kunnen zonder
voorafgaande kennisgeving en zonder verplichting worden
gewijzigd.

2

2

2

Onderdeelnr. 237929DU GS-2669DC • GS-3369DC • GS-4069DC

53

Bedieningshandleiding Eerste uitgave • Vijfde druk

r

Specificaties

GS-4069DC

Maximum werkhoogte 14 m

Maximum platformhoogte 12,3 m

Maximum transporthoogte, reling omhoog 2,74 m

Maximum transporthoogte, reling omlaag 2,08 m

Hoogte, veiligheidsreling 1,65 m

Breedte 1,75 m

Lengte, platform ingeschoven 3,12 m

Lengte, platform ingeschoven, modellen met

3,76 m

stempels

Lengte, platform uitgeschoven 4,51 m

Lengte, platform uitgeschoven, modellen

4,81 m

met stempels

Lengte, buiten platform uitgeschoven 4,32 m

Maximum laadvermogen 363 kg

Maximum windsnelheid Binnen

Buiten

0 m/s

12,5 m/s

Wielbasis 2,29 m

Draaicirkel (buiten) 4,6 m

Draaicirkel (binnen) 2,11 m

Bodemvrijheid 24 cm

Krachtbron, J305 8 accu’s, 6V 315AH

Systeemspanning 48V

Gewicht

4,958 kg

(Machinegewicht hangt af van opties. Zie het serielabel
voor het gewicht van de machine.)

AC-contactdoos op platform standaard

Afmetingen platform

Platform, lengte x breedte 2,79 x 1,6 m

Lengte platformverlenging 4,32 m

Rijsnelheden

Transportstand, maximum, vooruit 7,2 km/h

12 m/6 sec

Transportstand, maximum, achteruit 4,8 km/h

12 m/9 sec

Platform geheven, maximum 0,5 km/h

12,2 m/90 sec

Maximum druk hydraulisch systeem

241 ba

(functies)

Bandenmaat 26 x 12 x 380

Geluidsuitstoot door de lucht

Niveau geluidsdruk bij grondwerkstation <70 dBA

Niveau geluidsdruk bij platformwerkstation <70 dBA

Totale trillingswaarde waaraan het hand-/armsysteem wordt
blootgesteld, overschrijdt niet 2,5 m/s

2

.

Maximale kwadratische gemiddelde waarde van de
gewogen versnelling waaraan het gehele lichaam wordt
blootgesteld, overschrijdt niet 0,5 m/s

2

.

Maximaal toelaatbare hellingshoek, transportstand

Uitschuifplatform heuvelopwaarts 35% (19°)

Uitschuifplatform heuvelafwaarts 15% (9°)

Dwarshelling 35% (19°)

Opmerking: De toelaatbare hellingshoek is afhankelijk van
de bodemconditie en van voldoende tractie.

Informatie belasting ondergrond

Belastbaarheid banden 1.749 kg

Maximum stempelbelasting 1.724 kg

Contactdruk banden 6,60 kg/cm

647 kPa

Contactdruk stempels 3,41 kg/cm

334 kPa

Ingenomen vloerdruk 1.111 kg/m

10,90 kPa

Opmerking: De informatie over de belasting van de
ondergrond is een benadering. De verschillende optionele
configuraties zijn niet in de beschouwing opgenomen. De
informatie mag alleen worden gebruikt met inachtneming
van toereikende veiligheidsfactoren.

Bedrijfstemperatuur

Gebruik Chevron Aviation A Arctic hydraulische vloeistof of
een equivalent bij omgevingstemperaturen die consistent
lager zijn dan -17°C.

Gebruik Chevron Rando HD MV hydraulische vloeistof of
een equivalent bij omgevingstemperaturen die consistent
hoger zijn dan -17°C.

Gebruik Shell Tellus S2 V 46 bij bedrijfstemperaturen die
consistent hoger dan 96°C zijn.

Het beleid van Genie is gericht op voortdurende verbetering
van de producten. Productspecificaties kunnen zonder
voorafgaande kennisgeving en zonder verplichting worden
gewijzigd.

GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU Bedieningshandleiding Eerste uitgave • Vijfde druk

2

2

2

54 GS-2669DC • GS-3369DC • GS-4069DC Onderdeelnr. 237929DU
