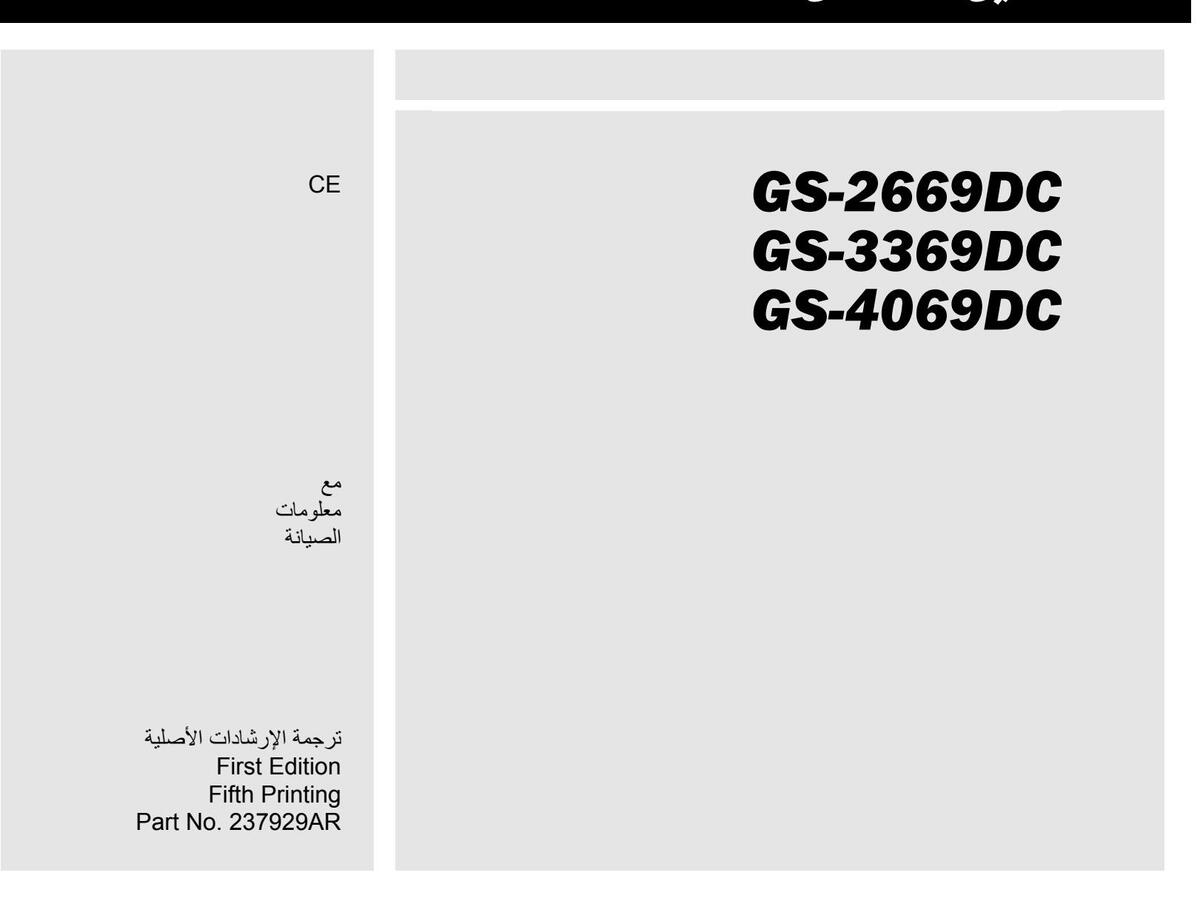

Genie GS-2669DC / GS-3369DC / GS-4069DC Operator's Manual [ar]

Page 1

دليل المشغل

Page 2

مهم

اقرأ قواعد السلامة هذه وافهمها والتزم بها بالإضافة إلى تعليمات التشغيل قبل تشغيل هذه الآلة. لا يسمح بتشغيل هذه الآلة إلا لأفراد العمل المدربين والمرخصين. يجب اعتبار هذا الدليل جزءًا لا يتجزأ من الآلة ويجب أن يظل مرفقًا بالآلة في جميع الأوقات. إذا كانت لديك أية استفسارات، فاتصل بنا.

للاتصال بنا:

عبر الإنترنت: www.genielift.com

بريد إلكتروني: awp.techpub@terex.com

المحتويات

1	مقدمة
3	تعريفات الرموز وملصقات الخطر .
5	السلامة العامة
7	السلامة الشخصية
8	السلامة في منطقة العمل
16	قائمة تفسيرية
17	أدوات التحكم
21	الفحوصات
36	تعليمات التشغيل
47	تعليمات النقل والتحميل
50	الصيانة
52	المو اصفات

الإصدار الأول: الطبعة الخامسة، أكتوبر 2014

Genie تعد علامة تجارية مسجلة لشركة .Terex South Dakota, Inc في الولايات المتددة الأمريكية والعديد من الدول الأخرى. "GS" تعد علامة تجارية لشركة .Terex South Dakota, Inc

نتوافق مع التوجيه الأوروبي EC Directive 2006/42/EC راجع إعلان المفوضية الأوروبية للمطابقة

Page 3

مقدمة

شكرًا على اختيارك لآلتنا لاستخدامها في تطبيقاتك. والأولوية التي تحتل المرتبة الأولى لدينا هي سلامة المستخدم، والتي تتحقق على الوجه الأمثل من خلال جهودنا المتضافرة. ولدينا شعور بأنك تسهم إسهامًا كبيرًا في عملية السلامة باعتبارك مستخدم ومشغل المعدة من خلال:

1 الالتزام بقواعد صاحب العمل وموقع العمل والقواعد الحكومية.
2 قراءة وفهم واتباع التعليمات الواردة في هذه الأدلة وغير ها من أدلة التشغيل التي تتوفر مع الآلة.
- 3 استخدام ممارسات العمل الآمنة والجيدة بطريقة رزينة.
- 4 عدم تشغيل غير المشغلين المدربين/المعتمدين، الخاضعين للإشراف القائم على المعرفة والإرشاد وذلك لتشغيل الآلة.

خطر قد ينجم عن عدم اتباع التعليمات وقواعد السلامة الواردة بهذا الدليل التعرض للموت أو الإصابة الخطيرة.

لا تقم بعملية التشغيل ما لم:

تتعلم مبادئ التشغيل الأمن للألة المتضمنة في دليل المشغل هذا وتتدرب عليها.
- 1 تتجنب المواقف الخطيرة.

تعرّف على قواعد السلامة وافهمها قبل الانتقال إلى القسم التالي.

2 قم بإجراء فحص ما قبل التشغيل على الدوام.
3 قم بإجراء الاختبارات الوظيفية قبل الاستخدام على الدوام.
- 4 افحص مكان العمل.
- 5 تستخدم الآلة في الأغراض التي صنعت من أجلها فقط.
أو تفهم وتلتزم بتعليمات الشركة المصنعة وأيضًا بقواعد السلامة أي دليلي السلامة والسائق وملصقات الآلة.
- أي تقرأ وتفهم وتلتزم بقواعد السلامة الخاصة بصاحب العمل وأيضًا قواعد السلامة في موقع العمل.
- 🗹 تقرأ جميع القواعد الحكومية القابلة للتطبيق وتفهمها وتلتزم بها.
  - 🗹 تتدرب تدريبًا مناسبًا على التشغيل الأمن للألة.

Page 4

مقدمة

تصنيف المخاطر

تستخدم الملصقات الموجودة على هذا المنتج الرموز والرموز اللونية والكلمات التعبيرية لتحديد ما يلي:

رمز تنبيه السلامة - ويستخدم لتنبيهك لمخاطر التعرض للإصابات الشخصية المحتملة. التزم بجميع رسائل السلامة التي تتبع هذا الرمز لتجنب الموت أو الإصابة المحتملة.

تشير إلى موقف ينطوي على خطر، والذي في حالة عدم تفاديه يمكن أن يؤدي إلى الوفاة أو الإصابة الخطيرة.
تشير إلى موقف ينطوي على خطر، والذي في حالة عدم تفاديه يمكن أن يؤدي إلى الوفاة أو الاصابة الخطيرة.
تشير إلى موقف ينطوي على خطر، والذي في حالي حمل والذي في حالة عدم تفاديه يمكن أن يؤدي إلى الإصابة البسيطة أو المتوسطة.
- يشير إلى رسالة تتعلق بحدوث أضرار في الممتلكات.

الاستخدام المقصود

تستخدم هذه الآلة فقط في رفع أفراد العمل بالإضافة إلى أدواتهم والمواد المتعلقة بهم إلى موقع عمل هوائي.

صيانة لافتات السلامة

استبدل أي لافتات مفقودة أو تالفة تتعلق بالسلامة. اجعل سلامة المشغل في ذهنك على الدوام. استخدم الماء و الصابون اللطيف في تنظيف لافتات السلامة. لا تستخدم منظفات تعتمد على المذيبات حيث إنها قد تتسبب في تلف مادة لافتة السلامة.

Page 5

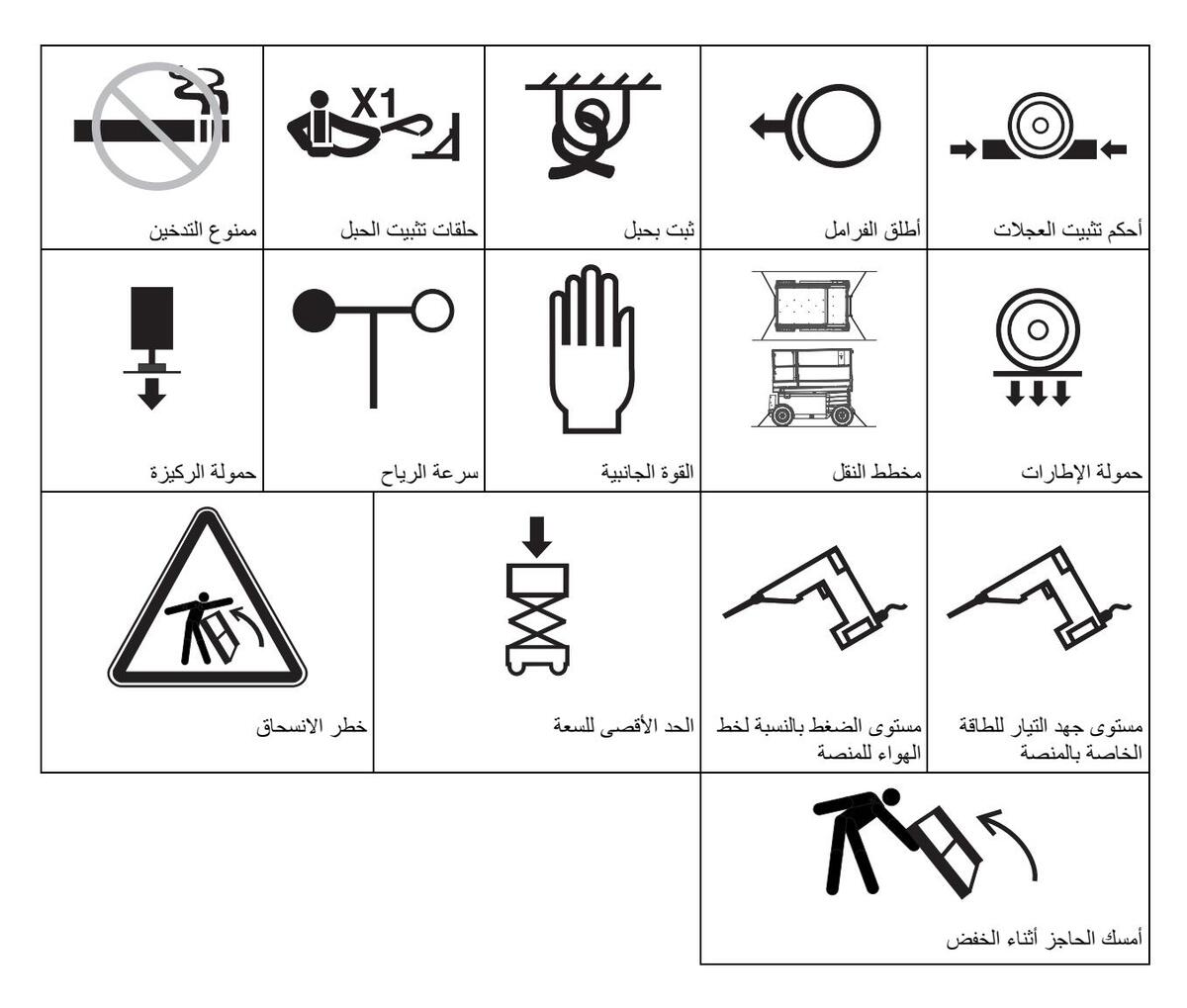

تعريفات الرموز وملصقات الخطر

		R
	خطر الانسحاق	خطر الانسحاق	افرا دلیل الخدمه	افرا دليل المشغل
حطر الصعق بالديرباء	حطر الانقلاب خطر الاحتراق	حطر الانفارب محطر الانفارب خطر الحريق	حطر الانقلاب	حطر الانقارب تحقر الصعق بالكهرباء
أغلق علبة الشاسيه	انقل الآلة إلى مستوى الأرض	احذر من الركائز والإطارات	نبعد عن الأجزاء المتحركة	تعشيق ذراع الأمان
استخدام قطعة من الورق المقوى أو ورقة للبحث عن	يتعين وصول أفراد الصيانة المدربين فقط لحجرات	حافظ على المسافات المطلوبة	لا تقِم الآلة على سطح لا يمكن استواؤه باستخدام	الخفض المنصة

Page 6

تعريفات الرموز وملصقات الخطر

Page 7

السلامة العامة

Page 8

السلامة العامة

Page 9

السلامة الشخصية

الحماية الشخصية من السقوط

لا يشترط وجود المعدة الشخصية للحماية من السقوط (PFPE) عند تشغيل هذه الآلة. إذا كانت قواعد موقع العمل أو صاحب العمل تشترط وجود المعدة الشخصية للحماية من السقوط (PFPE)، فينطبق ما يلي على هذا الأمر:

يتعين أن تكون جميع المعدات الشخصية للحماية من السقوط (PFPE) متوافقة مع القواعد الحكومية القابلة للتطبيق ولا بد من إجراء الاختبارات عليها واستخدامها بالتوافق مع تعليمات الشركة المصنعة.

Page 10

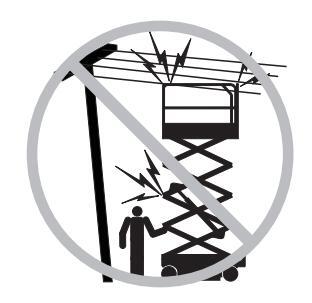

۸ مخاطر الصعق بالكهرباء

هذه الألة غير معزولة كهربيًا ولا توفر الحماية من الاتصال أو الاقتراب من التيار الكهربي.

يجب مراعاة جميع اللوائح المحلية والحكومية بشأن المسافات اللازمة بين خطوط الطاقة الكهربائية. كحد أدنى، يجب اتباع المسافات الواردة في الرسم البياني أدناه.


المسافة المطلوبة	فولتية خط الكهرباء
3.05 م	من 0 إلى 50 كيلو فولت
4.60 م	من 50 إلى 200 كيلو فولت
6.10 م	من 200 إلى 350 كيلو فولت
7.62 م	من 350 إلى 500 كيلو فولت
10.67 م	من 500 إلى 750 كيلو فولت
13.72 م	من 750 إلى 1,000 كيلو فولت

اترك متسعًا لحركة المنصنة وخط الكهرباء بالتأرجح أو الارتخاء وتوخ الحذر من الرياح القوية أو العاتية.

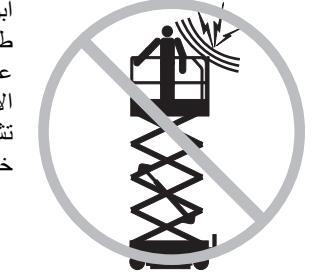

ابق بعيدًا عن الآلة إذا اتصلت بخطوط طاقة موصلة بالتيار الكهربي. يتعين على أفراد العمل الموجودين على الأرض أو في المنصة عدم لمس أو تشغيل الآلة إلا بعد إيقاف تشغيل خطوط الطاقة الكهربائية.

يجب عدم تشغيل الآلة أثناء الرعد أو العواصف. لا تستخدم الألة كطرف تأريض لعملية اللحام.

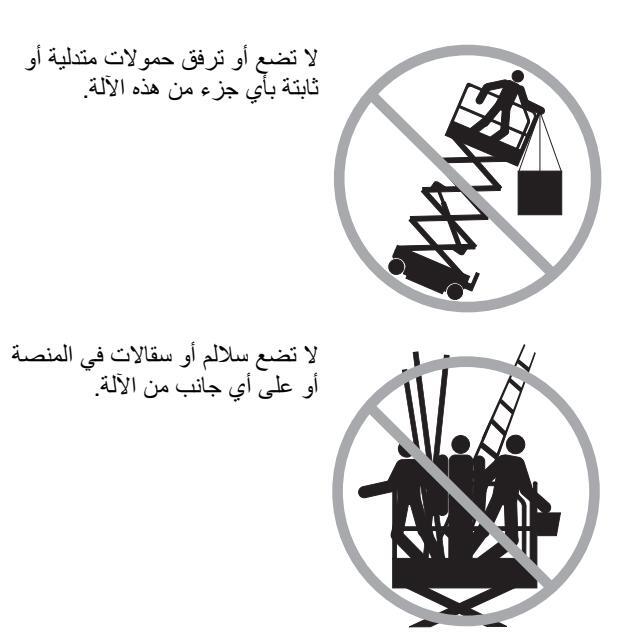

A خطر الانقلاب

680 کجم

454 کجم

يجب ألا يتجاوز الأشخاص والمعدات والمواد الموجودة في المنصبة الحد الأقصى لقدرة استيعاب المنصبة أو الحد الأقصى لقدرة استيعاب امتداد المنصبة.

	G	لحد الأقصى للسعة - S-2669DC
680 کج		ببحب المنصبة
544 کجد		متداد المنصبة – المنصبة فقط
136 کج		متداد المنصبة – الامتداد فقط
4	لمنصبة	لحد الأقصى للأفراد المتواجدين في ا


	الحد الأقصى للسعة – GS-3369DC
454 کج	سحب المنصبة
318 کج	امتداد المنصبة – المنصبة فقط
136 کج	امتداد المنصبة – الامتداد فقط
	بو بدگت و کر بر و

136 کجم

الحد الأقصى للأفر اد المتو اجدين في المنصبة

136 کجم

318 کجم

544 کجم

Page 11


	لحد الأقصى للسعة – GS-4069DC
3	بحب المنصبة
27	متداد المنصبة – المنصبة فقط

136 کجم متداد المنصبة – الامتداد فقط

الأقصى للأفر اد المتو اجدين في المنصبة

36 کجم

136 کجم

227 کجم

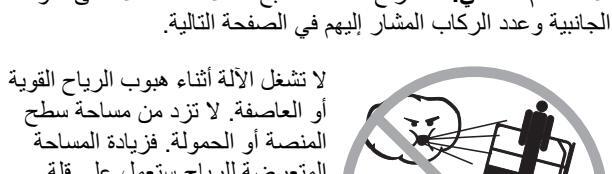

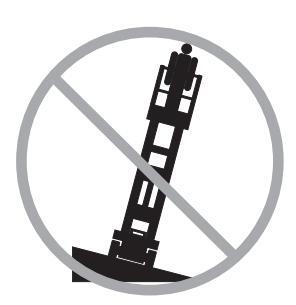

على سطح ثابت ومستوٍ.

لا ترفع المنصبة ما لم تكن الألة مثبتة

أخفض المنصة أنقل الألة الى سطح مستو وثابت إذا أطلق حهاز إنذار

الإمالة صوتًا أثناء رفع المنصة، فتوخّ الحذر الشديد لخفض المنصةً.

لا تزد سرعة القيادة عن 0.48 كيلو كم/الساعة أثناء رفع المنصة. الاستخدام الخارجى: لا ترفع المنصة في حالة تجاوز سرعات الرياح 12.5 م/ث. إذا تجاوزت سرعات الرياح 12.5 م/ث عندما تكون المنصة

الاستخدام الداخلي: عند رفع المنصبة، اتبع معدلات الحد الأقصبي للقوة

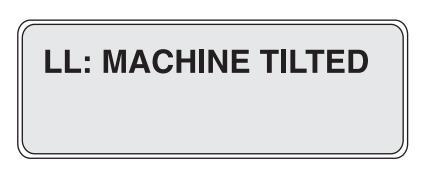

اذا أطلق حهاز انذار الامالة صوتًا:

لا تغبر مفاتبح الحدود أو تقوم بتعطيلها.

مرفوعةً، فاخفض المُنصبة وَلا تواصل تَشغيل الألة.

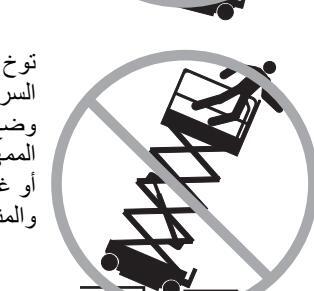

توخ الحرص الشديد واخفض السرعات أثناء قيادة الألة في وضع التخزين عبر الطرق ٌغير الممهدة والركام والأسطح الزلقة أو غير المستقرة والحفر والمنحدرات القريبة.

ينطلق صوت جهاز إنذار الإمالة في الشاسيه فقط عندما تكون الألة على مُنحدر شديد. لا تعتمد على جهاز تتيبه الامالة كمؤشر للاستواء.

Page 12

لا تستخدم مفاتيح التحكم في المنصة لتحرير المنصة العالقة أو المحجوزة أو الممنوعة من الحركة العادية بسبب هيكل مجاور. يتعين إخراج كافة أفراد العمل من المنصة قبل محاولة تخليص المنصة باستخدام مفاتيح التحكم الأرضية. لا تقد الألة على الطرق غير الممهدة أو بالقرب منها أو الأسطح غير المستقرة أو الأحوال الأخرى الخطيرة عندما تكون المنصة مرفوعةً. لا تستخدم الآلة كمرفاع. لا تدفع الآلة أو الأشياء الأخرى بالمنصة. لا تربط المنصة بالهياكل القريبة. لا تربط المنصة بالهياكل القريبة. لا تضع الحمولات خارج الجزء المحيطي للمنصة.

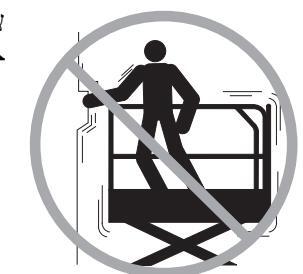

لا تدفع أو تسحب باتجاه أي شيء خارج المنصة.


	الحد الأقصى للقوة اليدوية المسموح به
	GS-2669DC
400 نيوتن	للاستخدام الداخلي فقط – 4 أشخاص
400 نيوتن	الاستخدام الخارجي – 4 أشخاص
	GS-3369DC
400 نيوتن	للاستخدام الداخلي فقط – 4 أشخاص
400 نيوتن	الاستخدام الخارجي – شخصان
	GS-4069DC
400 نيوتن	للاستخدام الداخلي فقط – 3 أشخاص
400 نيوتن	الاستخدام الخارجي – شخصان

لا تغير مكونات الآلة أو تعطلها بأي طريقة يمكن أن تؤثر على السلامة أو الاستقرار.

لا تستبدل أجزاء الآلة التي تمثّل أهمية لاستقرار ها بأشياء مختلفة الوزن أو المواصفات.

لا تعدل أو تغير منصة العمل الهوائية بدون الحصول على إذن كتابي مسبق من المصنع. يمكن أن يعمل توصيل المرفقات للإمساك بالأدوات أو المواد الأخرى على المنصة أو قوائم الحماية أو نظام حواجز الأمان على زيادة الوزن في المنصة ومنطقة السطح الخاصة بالمنصة أو الحمولة.

Page 13

لا تنقل الأدوات والمواد ما لم تكن موز عة بالتساوي ويمكن للشخص (الأشخاص) الموجود في المنصة أن يتناولها بأمان.

لا تستخدم الآلة على سطح أو مركبة متحركة أو متنقلة.

تأكد أن كافة الإطارات في حالة جيدة وأن الصواميل البرجية مربوطة بإحكام وبشكل صحيح وأن دبابيس كوتر مربوطة بشكل صحيح.

لا تستخدم بطاريات يزيد وزنها عن وزن الجهاز الأصلي. فالبطاريات تستخدم كثقل موازن وتعد ضرورية لاستقرار الآلة. بالنسبة لآلة GS-4069، يجب أن تزن كل بطارية 39.9 كجم. بالنسبة لآلات GS-2669 وGS-3369 المزودة بخيار البطارية ذات السعة العالية، يجب أن تزن كل بطارية 39.9 كجم.

بالنسبة لألات GS-2669 وGS-3369 المزودة بخيار البطارية القياسية، يجب أن تزن كل بطارية 28.1 كجم.

حافظ على وجود اليدين والأطراف بعيدًا عن المقص.

أبعد يديك عند ثني الحواجز

لا تعمل تحت المنصة أو عند وصلات المقص بدون وضع ذراع الأمان في مكانه.

استخدم الحس العام أو التخطيط عند تشغيل الآلة بجهاز التحكم من على الأرض. حافظ على وجود مسافات آمنة بين المشغل والآلة والأشياء الثابتة.

مخاطر التشغيل على المنحدرات

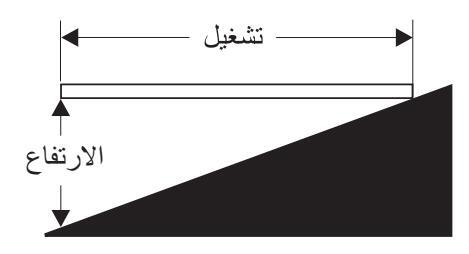

لا تقد الألة على منحدر يتجاوز الحد الأقصى من معدل الصعود أو النزول أو الانحدار الجانبي للألة. تنطبق معدلات الانحدار فقط على الألات التي تكون في وضع التخزين.

	ل الانحدار ، وضع التخزين	الحد الأقصى لمعا
35% (19°)	صعود ملحقة الامتداد
15% (9°)	نزول ملحقة الامتداد
35% (19°)	الانحدار الجانبي

ملاحظة: يخضع معدل الانحدار لأحوال الأرض وقوة الجر المناسبة.

Page 14

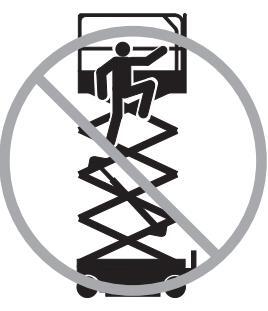

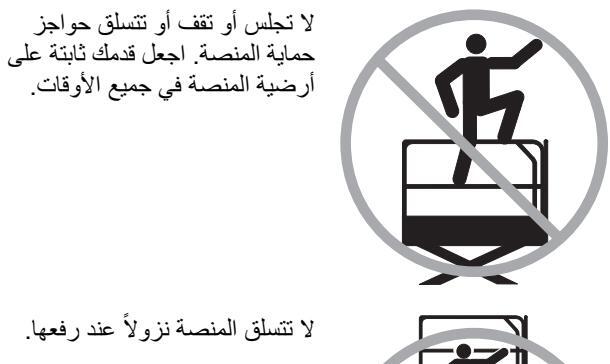

يوفر نظام حواجز الأمان الحماية ضد السقوط. إذا كان من المفترض على الشخص (الأشخاص) الذي يعتلي المنصة ارتداء المعدة الشخصية للحماية من السقوط (PFPE) بسبب موقع العمل أو القواعد لدى صاحب العمل، فيتعين أن تكون المعدة الشخصية للحماية من السقوط (PFPE) واستخدامها تتوافق مع تعليمات الشركة المصنعة للمعدة الشخصية للحماية من السقوط (PFPE) والمتطلبات الحكومية القابلة للتطبيق. قم بتوصيل الحيل بحلقة التثييت المتوفرة في المنصة.

اجعل أرضية المنصة خالية دائمًا من الركام. لا تدخل أو تخرج من المنصة ما لم تكن الآلة في وضع التخزين. وصل سلسلة دخول المنصة أو أغلق بوابة الدخول قبل التشغيل. لا تقم بتشغيل الآلة ما لم يتم تركيب حواجز الأمان بشكل صحيح ويتم تأمين المدخل للتشغيل.

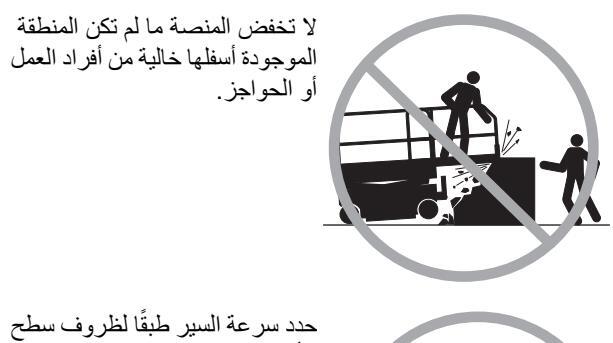

A مخاطر الاصطدام

احذر من وضع المنصبة الممتد عند تحرك الألة.

ينبغي أن تكون الآلة على سطح مستوٍ أو مؤمنة قبل تحرير المكابح. يتعين على المشغلين الالتزام بقواعد صاحب العمل وموقع العمل والقواعد الحك منة التي تتعلق باستخدام معدة الحماية الشخصية

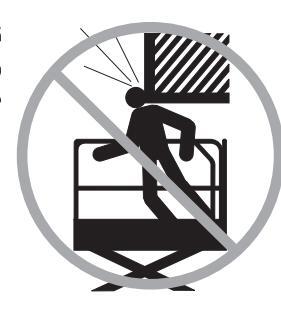

تحقق من منطقة العمل للتأكد من عدم وجود عوائق علوية أو مخاطر أخرى ممكنة.

اتخذ الحيطة من مخاطر انسحاق اليدين عند مسك حاجز حماية المنصة.

Page 15

تجب مراعاة واستخدام أسهم التوجيه الملونة على مفاتيح التحكم ولوحة الملصقات بالمنصة للتعرف على وظائف التحكم بالمقود والقيادة.

حدد سرعة السير طبقا لطروف سطح الأرضية والازدحام والانحدار وموقع أفراد العمل وغيرها من العوامل الأخرى التي يمكن أن تتسبب في حدوث تصادم.

ا لظروف سطح أن تتواجد فيها غازات أو أشياء قابلة للانفجار أو الاحتراق. الانحدار وموقع بن العوامل

A مخاطر الإصابة البدنية

A مخاطر الانفجار أو الحريق

لا تشغل الآلة باستخدام الزيت الهيدروليكي أو تسرب في الهواء. يمكن للتسرب في الهواء أو التسرب الهيدر وليكي أن يخترق و/أو يحرق الحلد.

الاحتكاك غير السليم بأي مكونات تحت أي غطاء يمكن أن يؤدي إلى

لا تشغل الألة أو تشحن البطارية في المواقع الخطيرة أو المواقع التي يمكن

إصابة خطيرة. يتعين وصول أفراد الصيانة المدربين فقط لحجرات التشغيل. ينصح بوصول المشغل فقط للآلة عند إجراء فحص ما قبل التشغيل. يحب أن تظل كافة الغر ف مغلقة ومؤمنة أثناء التشغيل.

لا تشغل آلة في طريق أي مرفاع أو تحرك أي آلات علوية ما لم تكن أدوات التحكم في المرفاع مؤمنة و/أو إذا كانت الاحتياطات قد تم اتخاذها للوقاية من أي اصطدام.

ممنوع القيادة الجنونية أو المزاح الخشن أثناء تشغيل الآلة.

Page 16

۸ مخاطر الآلة التالفة

لا تستخدم آلة تالفة أو آلة لا تعمل على الوجه الصحيح. قم بعمل فحص شامل للآلة قبل عملية التشغيل واختبار جميع الوظائف قبل كل وردية عمل. قم على الفور بتمييز وتسريح الآلة التالفة أو التي تعاني من قصور في الوظائف من الخدمة. تأكد من إجراء كافة أعمال الصيانة كما هو محدد في هذا الدليل ودليل الخدمة الخاص بآلات Genie.

تأكد من أن جميع الملصقات في مكانها ومقروءة.

تأكد من أن أدلة المشغل والسلامة والمسؤوليات كاملة ومقروءة بوضوح وموضوعة في حاوية التخزين الموجودة على المنصة.

A مخاطر تلف المكونات

لا تستخدم أي شاحن بطاريات بجهد أكبر من 48 فولت لشحن البطاريات. لا تستخدم الآلة كطر ف تأربض لعملية اللحام.

۸ سلامة البطارية

خطر الاحتراق

البطاريات تحتوي على أحماض. ارتد دومًا الملابس الواقية مع وضع واق على العينين عند العمل مع البطاريات.

تجنب سكب أو ملامسة الأحماض الموجودة في البطارية. قم بتحبيد أحماض البطارية المسكوبة بالماء والصودا الخاصة بالخبز.

لا تعرض البطاريات أو الشاحن للماء أو المطر أثناء الشحن.

مخاطر الانفجار

أبق الشرر وألسنة اللهب والتبغ المشتعل بعيدًا عن البطاريات. حيث تُطلق البطاريات غازات قابلة للانفجار.

يجب أن تظل علبة البطارية مفتوحة أثناء دورة الشحن الكاملة.

لا تعرض أطراف توصيل البطارية أو مشابك الكابل للاحتكاك بأدوات قد تتسبب في اندلاع الشرر .

Page 17

مخاطر تلف المكونات

لا تستخدم أي شاحن بطاريات بجهد أكبر من 48 فولت لشحن البطاريات.

خطر الصعق بالكهرباء/الاحتراق

افحص الآلة يوميًا بحثًا عن أسلاك أو كابلات أو توصيلات تالفة. استبدل العناصر التالفة قبل عملية التشغيل.

لا توصل شاحن البطاريات إلا بمأخذ تيار كهربي

متردد مؤرَّض به 3 أطراف سلكية.

تجنب التعرض لصدمة كهربية نتيجة ملامسة أطراف توصيل البطارية. تخلص من كافة الخواتم والساعات والمجو هرات الأخرى.

خطر الانقلاب

لا تستخدم بطاريات يزيد وزنها عن وزن الجهاز الأصلي. فالبطاريات تستخدم كثقل موازن وتعد ضرورية لاستقرار الآلة. بالنسبة لآلة GS-4069، يجب أن تزن كل بطارية 39.9 كجم. بالنسبة لآلات GS-2669 وGS-364 المزودة بخيار البطارية ذات السعة العالية، يجب أن تزن كل بطارية 39.9 كجم. بالنسبة لآلات GS-2669 و بطارية 28.1 لمزودة بخيار البطارية ذات السعة العالية، يجب أن تزن كل بطارية 28.1 كجم.

مخاطر الرفع

استخدم العدد المناسب من الأفراد وتقنيات الرفع المناسبة عند رفع البطاريات.

قفل الآلة بعد كل استخدام

اختر موقع إيقاف آمن على أن يكون ذا سطح مستو وأن يكون خاليًا من الحواجز والحركة المرورية.
- 2 اسحب عمود الرفع واخفضه إلى وضع التخزين.
3 أدر صينية الدوران بحيث يكون عمود الرفع بين العجلات التي لا تعمل بالمقود.
4 أدر المفتاح الدوار إلى وضع إيقاف التشغيل وانزع المفتاح للحماية من الاستخدام غير المرخص.

Page 18

Page 19

أدوات التحكم

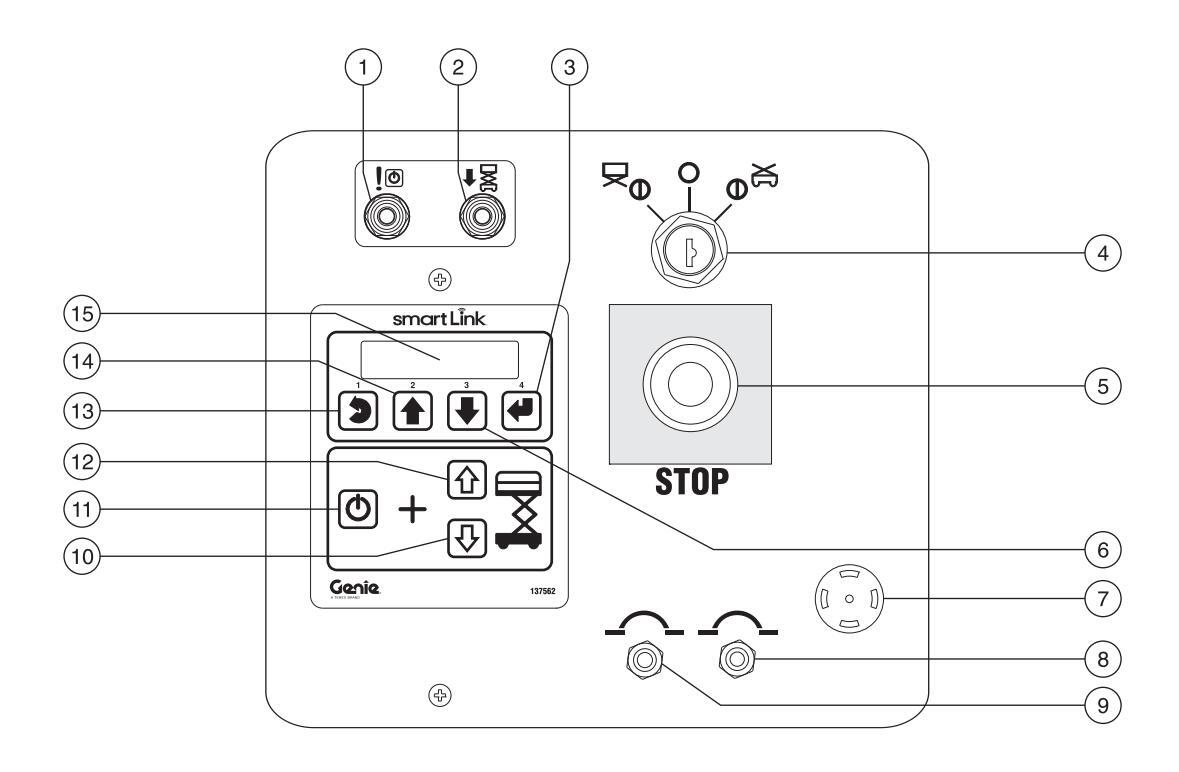

لوحة التحكم الأرضية

1 مفتاح تبديل تمكين الوظيفة للخفض في حالة الطوارئ
- 2 مفتاح تبديل الخفض في حالات الطوارئ
  - 3 زر دخول القائمة
4 المفتاح الدوار لاختيار إيقاف التشغيل/التأريض/المنصة أدر المفتاح الدوار إلى وضع المنصة وسوف تعمل مفاتيح التحكم في المنصة. أدر المفتاح الدوار لوضع إيقاف التشغيل وستتوقف الآلة عن العمل. أدر المفتاح الدوار إلى وضع التأريض وسوف تعمل أدوات التحكم الأرضية.
- 5 زر التوقف في حالة الطوارئ الأحمر ادفع زر توقف الطوارئ الأحمر إلى وضع الإيقاف وذلك لإيقاف كافة الوظائف. اسحب زر التوقف في حالة الطوارئ الأحمر إلى وضع التشغيل لتشغيل الآلة.

6 زر القائمة الأسفل
- 7 إنذار
8 قاطع دائرة كهربية بقوة 7 أمبير لدوائر التحكم
9 قاطع دائرة كهربية بقوة 15 أمبير لدوائر التحكم
- 10 زر خفض المنصة
- 11 زر تمكين وظيفة الرفع

اضىغط مع الاستمرار على هذا الزر لتنشيط وظيفة الرفع.

12 زر رفع المنصة
13 زر الخروج من القائمة
- 14 زر القائمة الأعلى
15 قراءة شاشة LCD التشخيصية

Page 20

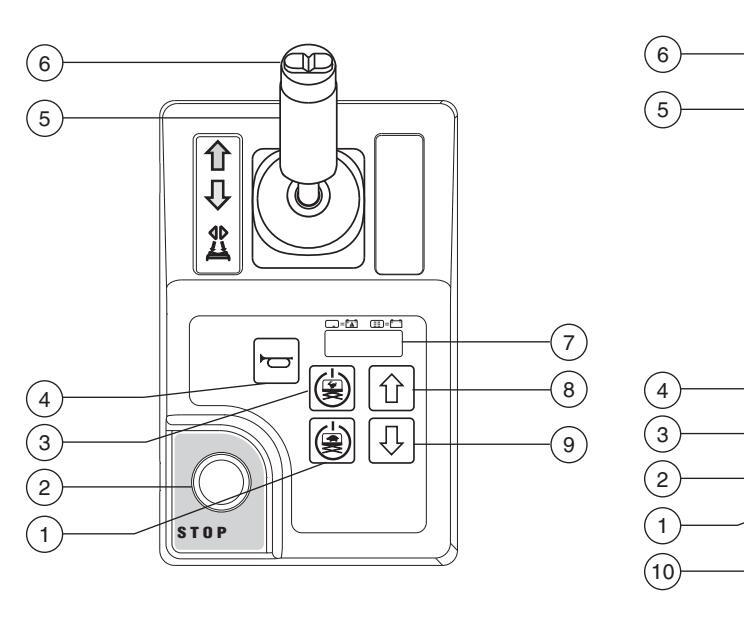

لوحة التحكم في المنصة
1 زر تمكين الرفع منخفض السرعة

2 زر التوقف في حالة الطوارئ الأحمر

ادفع زر توقف الطوارئ الأحمر إلى وضع الإيقاف وذلك لإيقاف كافة الوظائف. اسحب زر التوقف في حالة الطوارئ الأحمر إلى وضع التشغيل لتشغيل الآلة.

Page 21

أدوات التحكم

زر تمكين الرفع عالي السرعة 3

اضغط مع الاستمرار على هذا الزر لتنشيط وظيفة المنصبة عالية السرعة.

حرر زر البوق ولن يصدرُ البوق صوتًا.

زر البوق 4 اضغط على زر البوق وسيصدر البوق صوتًا.

مقبض التحكم النسبي ومفتاح تمكين الوظيفة لوظيفة القيادة 5

وظيفة القيادة: اضغط مع الاستمر العلى مفتاح تمكين الوظيفة لتمكين وظيفة القيادة في مقبض التحكم في المنصبة. حرك مقبض التحكم في الاتجاه المحدد بالسهم الأزرق في لوحة التحكم وسوف تتحرك الآلة في الاتجاه الذي يشير إليه السهم الأزرق. حرك مُقبض التحكم في الاتجاه المحدد بالسهم الأصفر في لوحة التحكم وسوف تتحركُ الآلة في الاتجاه الذي يشير إليه السهّم الأصفر.

مفتاح الضبغط بالاصبع لوظيفة التوحيه 6

اضغط على الجهة اليسري من مفتاح الضغط بالإصبع وسوف تسير الألة في اتجاه نقاط المثلث الأزرق في لوحة التحكم في المنصة.

اضبغط على الجهة اليمني من مفتاح الضبغط بالإصبع وسوف تسير الآلة في اتجاه نقاط المثلث الأصفر في لوحة التحكم في المنصة.

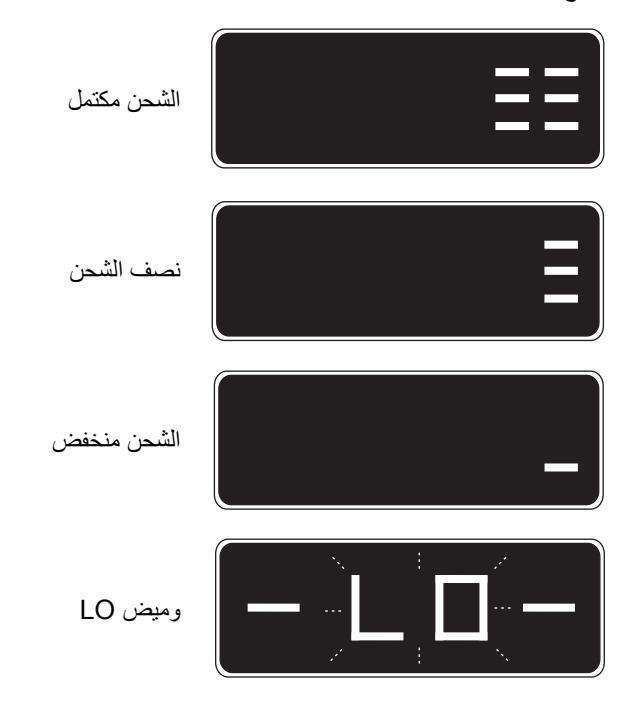

قراءة شاشة LED التشخيصية / مؤشر شحن البطارية 7 8

زر رفع المنصة اضغطمع الاستمرار على زر رفع المنصة وسي رفع المنصة.

زر خفض المنصبة 0

10 زر تمكين الركيزة

اضغط مع الاستمرار على هذا الزر لتنشيط وظيفة الركيزة.

11 زر سحب الركيزة أو رفع المنصة

12 زر تمديد الركيزة أو خفض المنصبة

Page 22

أدوات التحكم

13 مصابيح مؤشر الركيزة

14 زر وظيفة الرفع

15 مقبض التحكم النسبي ومفتاح تمكين الوظيفة لوظائف القيادة والتوجيه والرفع والركيزة

وظيفة الرفع: اضغط مع الاستمرار على مفتاح تمكين الوظيفة لتمكين وظيفة الرفع في مقبض التحكم في المنصة. حرك مقبض التحكم في الاتجاه المحدد بالسهم الأزرق وسوف ترتفع المنصة. حرك مقبض التحكم في الاتجاه المحدد بالسهم الأصفر وسوف تنخفض المنصة. سينطلق إنذار النزول أثناء خفض المنصة.

وظيفة القيادة: اضغط مع الاستمرار على مفتاح تمكين الوظيفة لتمكين وظيفة القيادة في مقبض التحكم في المنصة. حرك مقبض التحكم في الاتجاه المحدد بالسهم الأزرق في لوحة التحكم وسوف تتحرك الآلة في الاتجاه الذي يشير إليه السهم الأزرق. حرك مقبض التحكم في الاتجاه المحدد بالسهم الأصفر في لوحة التحكم وسوف تتحرك الآلة في الاتجاه الذي يشير إليه السهم الأصفر.

وظيفة الركيزة: اضغط مع الاستمرار على مفتاح تمكين الوظيفة لتمكين وظيفة الركيزة في مقبض التحكم في المنصة. حرك مقبض التحكم في الاتجاه المحدد بالسهم الأزرق وسوف تنسحب الركائز. حرك مقبض التحكم في الاتجاه المحدد بالسهم الأصفر وسوف تتمدد الركائز.

16 شاشة LED للقراءة التشخيصية، مؤشر شحن البطارية ومؤشر وضع القيادة/الرفع

اضغط على هذا الزر لتنشيط وظيفة القيادة.

اضغط على هذا الزر لتنشيط وظيفة الركيزة.

17 زر وظيفة القيادة

18 زر وظيفة الركيزة

Page 23

لا تقم بعملية التشغيل ما لم:

تتعلم مبادئ التشغيل الأمن للألة المتضمنة في دليل المشغل هذا وتتدرب عليها.
- 1 تتجنب المواقف الخطيرة.
- 2 قم بإجراء فحص ما قبل التشغيل على الدوام.

تعرف على وتفهم فحص ما قبل التشغيل قبل الانتقال إلى القسم التالي.

3 قم بإجراء الاختبارات الوظيفية قبل الاستخدام على الدوام.
- 4 افحص مكان العمل.
- 5 تستخدم الآلة في الأغراض التي صنعت من أجلها فقط.

أساسيات فحص ما قبل التشغيل

يتولى المشغل مسؤولية إجراء فحص ما قبل التشغيل وأعمال الصيانة الدورية.

يعد فحص ما قبل التشغيل عبارة عن فحص بالعين يقوم به المشغل قبل كل وردية عمل. و هذا الفحص مصمم لاكتشاف ما إذا كان أي شيء خطأ في الألة قبل قيام المشغل بإجراء الاختبارات الوظيفية.

ويعمل فحص ما قبل التشغيل أيضًا على تحديد ما إذا كانت إجراءات الصيانة الدورية مطلوبة أم لا. يمكن للمشغل إجراء أعمال الصيانة الروتينية المحددة في هذا الدليل فقط.

ارجع إلى القائمة الموجودة في الصفحة التالية وتحقق من جميع الأشياء.

إذا عُثر على تلف أو أي اختلاف غير مرخص به عن الحالة المستلمة من المصنع، فلا بد من تمييز الآلة وإخراجها من الخدمة.

يمكن إجراء الإصلاحات للألة فقط من خلال فني الخدمة المؤهل، وذلك طبقًا لمواصفات المصنّع. وبعد إكمال عمليات الإصلاح، يتعين على المشغل إجراء فحص ما قبل التشغيل مرة أخرى قبل المتابعة إلى مرحلة الاختبارات الوظيفية.

يتعين إجراء فحوصات الصيانة المجدولة على يد فنيي الخدمة المؤهلين، وذلك طبقًا لمواصفات جهة التصنيع ومتطلباتها المذكورة في دليل المسؤوليات.

Page 24

فحص ما قبل التشغيل

تأكد من أن أدلة المشغل والسلامة والمسئوليات كاملة ومقروءة وفي مكان التخزين بالمنصة.
تأكد من أن جميع الملصقات في مكانها ومقروءة. راجع قسم أعمال الفحص.
تحقق من عدم وجود تسرب في الزيت الهيدروليكي ومن مستوى الزيت المناسب. أضف الزيت إذا لزم الأمر. راجع قسم الصيانة.
تحقق من عدم وجود تسرب في سائل البطارية ومن مستوى السائل المناسب. أضف الماء المقطر إذا لزم الأمر. راجع قسم الصيانة.
تحقق من المكونات أو الأماكن التالية للتأكد من عدم وجود تلف أو أجزاء مثبتة بشكل غير صحيح أو مفقودة والتعديلات غير المرخصة:
- المكونات الكهربية والأسلاك والكابلات الكهربية
- الخراطيم الهيدروليكية والتثبيتات والأسطوانات ومجمعات العادم
  - 📘 موتور القيادة
  - 📘 بطانات الدواسة
  - 🔲 الإطارات والعجلات
  - 🔲 مفاتيح الحدود والتحذيرات والبوق
  - 🔲 آلات التحذير والمصابيح (إذا كانت الألة مجهزة بها)
    - 🔲 الصواميل والمسامير القلاووظ والمثبتات الأخرى
      - 🔲 مكونات إطلاق الفرامل

        📘 ذراع الأمان

        📘 امتداد المنصة

دبابيس المقص ومثبتات الاحتجاز حلقات تثبيت الحبل عصا التحكم في المنصة
مبايت الركيزة ودواسات التثبيت (إذا كانت الآلة مزودة بها) حز مة النطارية والمواصلات
- حزام الأرضبة
- بوابة دخول المنصة
- بور. محول (إذا كانت الألة مجهزة به)
مبایت الرکیزة ودواسات التثبیت (إذا کانت الألة مزودة بها)
- افحص الألة برمتها بحثًا عن:
- 🔲 خدوش في أماكن اللحام أو المكونات البنيوية
  - 🔲 انبعاجات أو تلف في الألة
  - 🔲 صدأ أو تآكل أو أكسدة زائدة
تأكد من أن جميع المكونات البنيوية والمكونات الأخرى الهامة موجودة وأن جميع المثبتات المتعلقة والدبابيس في مكانها ومحكمة بشكل سليم.
- 🔲 تأكد من أن الحواجز الجانبية مثبتة ومن أن البراغي مربوطة.

ملاحظة: إذا كان يجب رفع المنصبة لفحص الآلة، فتأكد من أن ذراع الأمان في مكانه الصحيح. راجع قسم تعليمات التشغيل.

Page 25

لا تقم بعملية التشغيل ما لم:

تتعلم مبادئ التشغيل الأمن للألة المتضمنة في دليل المشغل هذا وتتدرب عليها.
- 1 تتجنب المواقف الخطيرة.
- 2 قم بإجراء فحص ما قبل التشغيل على الدوام.

3 قم بإجراء الاختبارات الوظيفية قبل الاستخدام على الدوام.

تعرف على وتفهم الاختبارات الوظيفية قبل الانتقال إلى القسم التالي.

4 افحص مكان العمل.
5 تستخدم الألة في الأغراض التي صنعت من أجلها فقط.

أساسيات اختبار الوظائف

الاختبارات الوظيفية مصممة لاكتشاف أي قصور في الوظائف قبل دخول الألة الخدمة. لا بد أن يتبع المشغل التعليمات المتتالية لاختبار جميع وظائف الآلة.

يجب عدم استخدام الآلة التي تعاني من قصور في الوظائف. في حالة اكتشاف قصور في الوظائف، فلا بد أن يتم تمبيز الآلة وإخراجها من الخدمة. يمكن إجراء الإصلاحات للآلة فقط من خلال فني الخدمة المؤهل، وذلك طبقًا لمواصفات المصنّع.

بعد إكمال عمليات الإصلاح، يتعين على المشغل إجراء فحص ما قبل التشغيل والاختبارات الوظيفية مرة أخرى قبل إدخال الآلة إلى الخدمة.

Page 26

في مفاتيح التحكم الأرضية
حدد منطقة اختبار تكون ثابتة ومستوية وخالية من العوائق.
- 2 تأكد من أن البطاريات متصلة.
3 اسحب زر توقف الطوارئ الأحمر الخاص بالأرض والمنصة إلى وضع التشغيل.
- 4 أدر المفتاح الدوار إلى التحكم الأرضي.
5 انتبه إلى قراءة شاشة LED التشخيصية الموجودة في أدوات التحكم في المنصة.

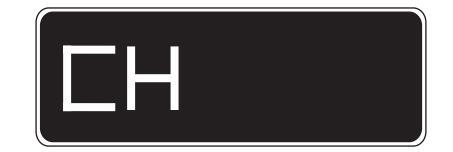

- النتيجة: يجب أن تشبه شاشة LED الصورة أدناه.

6 انتبه إلى قراءة شاشة LCD التشخيصية الموجودة في أدوات التحكم في الأرضية.

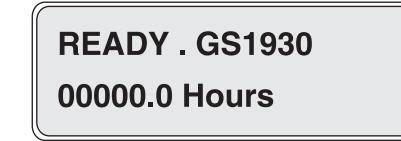

- النتيجة: يتعين أن تعرض شاشة LCD الطراز وعداد الساعات.

اختبار توقف الطوارئ
7 اضغط على زر توقف الطوارئ الأحمر للتحويل إلى وضع إيقاف التشغيل.
- النتيجة: لن تعمل أية وظائف.
- 8 اسحب زر توقف الطوارئ الأحمر إلى وضع التشغيل.

اختبار وظائف الرفع/الخفض

تصدر التحذيرات المسموعة لهذه الألة والبوق القياسي من نفس مصدر التنبيه المركزي. يكون صوت البوق عبارة عن نغمة ثابتة. ينطلق جهاز إنذار النزول بمعدل 60 صفارة في الدقيقة. ينطلق صوت المنبه بمعدل 180 صفارة في الدقيقة عندما تكون الألة في حالة عدم الاستواء.

9 لا تضغط على زر تمكين وظيفة الرفع.
10 اضغط على زر رفع المنصة أو خفض المنصة.
- النتيجة: يجب ألا تعمل وظيفة الرفع.
11 لا تضغط على أزرار رفع المنصة أو خفض المنصة.
- 12 اضغط على زر تمكين وظيفة الرفع.
- النتيجة: يجب ألا تعمل وظيفة الرفع.
13 اضغط مع الاستمرار على زر تمكين وظيفة الرفع واضغط على زر رفع المنصة.
- النتيجة: عندئذ يجب أن ترتفع المنصة.
14 اضغط مع الاستمرار على زر تمكين وظيفة الرفع واضغط على زر خفض المنصة.
النتيجة: عندئذ يجب أن تنخفض المنصة. سينطلق إنذار النزول أثناء خفض المنصية.

Genîe

Page 27

اختبار الخفض في حالة الطوارئ

15 قم بتنشيط وظيفة الرفع من خلال الضغط على زر تمكين الرفع وزر رفع المنصة وارفع المنصة مسافة 60 سم تقريبًا.
16 اضغط على زر توقف الطوارئ الأحمر للتحويل إلى وضع إيقاف التشغيل.
- 17 اسحب زر توقف الطوارئ الأحمر إلى وضع التشغيل.
18 اضغط مع الاستمرار على مفتاح تبديل تمكين وظيفة الخفض في حالة الطوارئ.
19 اضغط مع الاستمرار على مفتاح تبديل الخفض في حالة الطوارئ.
- النتيجة: عندئذ يجب أن تنخفض المنصة. لن ينطلق صوت جهاز إنذار النزول.
  - 20 أدر المفتاح الدوار إلى التحكم بالمنصبة.

في مفاتيح التحكم في المنصة

اختبار توقف الطوارئ

21 اضغط على زر توقف الطوارئ الأحمر بالمنصة إلى وضع إيقاف التشغيل.
- النتيجة: لن تعمل أية وظائف.

اختبار البوق

22 اسحب زر توقف الطوارئ الأحمر إلى وضع التشغيل.
- 23 اضغط على زر البوق.
- النتيجة: يجب أن ينطلق صوت البوق.

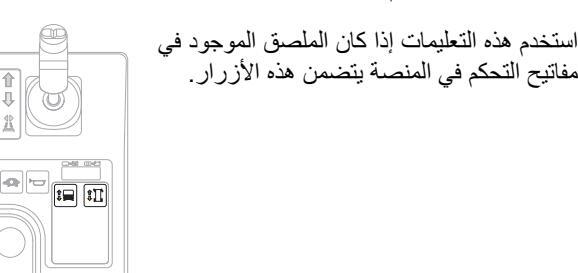

استخدم نمط الزر الموجود في مفاتيح التحكم في المنصة لتحديد أي من اختباري الوظائف التاليين يجب إجراؤه.

استخدم إجراء اختبار الوظيفة هذا إذا كان الملصق الموجود في مفاتيح التحكم في المنصة يتضمن هذه الأزرار.

اختبار مفتاح تمكين الوظيفة ووظائف الرفع/الخفض

24 لا تضغط على مفتاح تمكين الوظيفة الموجود في مقبض التحكم.

25 حرك ببطء مقبض التحكم في الاتجاه المشار إليه بالسهم الأزرق، ثم في الاتجاه المشار إليه بالسهم الأصفر.
- النتيجة: لن تعمل أية وظائف.
26 لا تضغط على أزرار تمكين الرفع عالي السرعة أو الرفع منخفض السرعة.
- 27 اضغط على زر رفع المنصة أو خفض المنصة.
  - النتيجة: يجب ألا تعمل وظيفة الرفع.
- 28 لا تضغط على أزرار رفع المنصة أو خفض المنصة.
- 29 اضغط على زر تمكين الرفع عالي السرعة أو منخفض السرعة.
  - النتيجة: يجب ألا تعمل وظيفة الرفع.
  - 30 اضغط مع الاستمر ار على زر تمكين الرفع عالي السرعة.
    - 31 اضغط على زر رفع المنصة.
- النتيجة: عندئذ يجب أن ترتفع المنصة. يتعين أن تنتشر عوامل الحماية من الحفر الدائرية.

Page 28

ختبار مفتاح تمكين الوظيفة ووظائف الرفع/الخفض

4 لا تضغط على مفتاح تمكين الوظيفة الموجود في مقبض التحكم.

43 حرك ببطء مقبض التحكم في الاتجاه المشار إليه بالسهم الأزرق، ثم في الاتجاه المشار إليه بالسهم الأصفر.
- ) النتيجة: لن تعمل أية وظائف.
- 4 اضغط على زر وظيفة الرفع.
- 45 انتظر سبع ثوانٍ حتى تنتهي مهلة وظيفة الرفع.
46 حرك ببطء مقبض التحكم في الاتجاه المشار إليه بالسهم الأزرق، ثم في الاتجاه المشار إليه بالسهم الأصفر.
- النتيجة: يجب ألا تعمل وظيفة الرفع.
  - 4 اضغط على زر وظيفة الرفع.
- 48 اضغط مع الاستمرار على مفتاح تمكين الوظيفة بمقبض التحكم. حرك ببطء مقبض التحكم في الاتجاه المشار إليه بالسهم الأزرق.
  - النتيجة: عندئذ يجب أن ترتفع المنصة.
    - 4 حرر مقبض التحكم.
  - النتيجة: يجب أن تتوقف المنصبة عن الارتفاع.
50 اضغط مع الاستمرار على مفتاح تمكين الوظيفة بمقبض التحكم. حرك ببطء مقبض التحكم في الاتجاه المشار إليه بالسهم الأصفر.
النتيجة: عندئذ يجب أن تنخفض المنصة. سينطلق إنذار النزول أثناء خفض المنصة.

Page 29

الفحوصات

اختبار القيادة ونظام الفرامل

58 اضغط على زر وظيفة القيادة (إذا كانت الألة مجهزة به).

59 اضغط مع الاستمرار على مفتاح تمكين الوظيفة بمقبض التحكم.

60 حرك ببطء مقبض التحكم في الاتجاه المشار إليه بالسهم الأزرق على لوحة التحكم إلى أن تبدأ الألة في التحرك، ثم أعد المقبض إلى وضع المنتصف.
النتيجة: يجب أن تتحرك الآلة في الاتجاه الذي تشير إليه نقاط السهم الأزرق على لوحة التحكم، ثم تنتقل إلى وضع التوقف المفاجئ عندما يعود مقبض التحكم إلى وضع المنتصف.
61 حرك ببطء مقبض التحكم في الاتجاه المشار إليه بالسهم الأصفر على لوحة التحكم إلى أن تبدأ الآلة في التحرك، ثم أعد المقبض إلى وضع المنتصف.
النتيجة: يجب أن تتحرك الآلة في الاتجاه الذي تشير إليه نقاط السهم الأصفر على لوحة التحكم، ثم تنتقل إلى وضع التوقف المفاجئ عندما يعود مقبض التحكم إلى وضع المنتصف.

ملاحظة: يجب أن تكون الفرامل قادرة على تثبيت الآلة على أي منحدر تقدر على صعوده.

اختبار زر وظيفة القيادة

استخدم إجراء اختبار الوظيفة هذا إذا كان الملصق الموجود في مفاتيح التحكم في المنصة يتضمن هذه الأزرار.

51 اضغط على زر وظيفة القيادة (إذا كانت الآلة مجهزة به).
52 انتظر سبع ثوان حتى تنتهي مهلة وظيفة القيادة.
53 حرك ببطء مقبض التحكم في الاتجاه المشار إليه بالسهم الأزرق، ثم في الاتجاه المشار إليه بالسهم الأصفر.
- النتيجة: لن تعمل أية وظائف.

اختبار التوجيه

ملاحظة: عند إجراء اختبارات وظيفتي التوجيه والقيادة، قف بالمنصة مواجهًا طرف توجيه الآلة.

54 اضغط على زر وظيفة القيادة (إذا كانت الألة مجهزة به).
55 اضغط مع الاستمر ار على مفتاح تمكين الوظيفة بمقبض التحكم.
56 اضغط على مفتاح الضغط بالأصبع أعلى مقبض التحكم في الاتجاه المحدد بالمثلث الأزرق على لوحة التحكم.
النتيجة: يجب أن تدور عجلات التوجيه في الاتجاه المحدد بواسطة المثلث الأزرق.
57 اضبغط على مفتاح الضبغط بالإصبع أعلى مقبض التحكم في الاتجاه المحدد بالمثلث الأصفر على لوحة التحكم.
النتيجة: يجب أن تدور عجلات التوجيه في الاتجاه المحدد بواسطة المثلث الأصفر.

Page 30

ملاحظة: قم بإجراء هذا الاختبار من على الأرض باستخدام جهاز التحكم في المنصة. لا تقف بالمنصة.

62 اخفض المنصبة تمامًا.

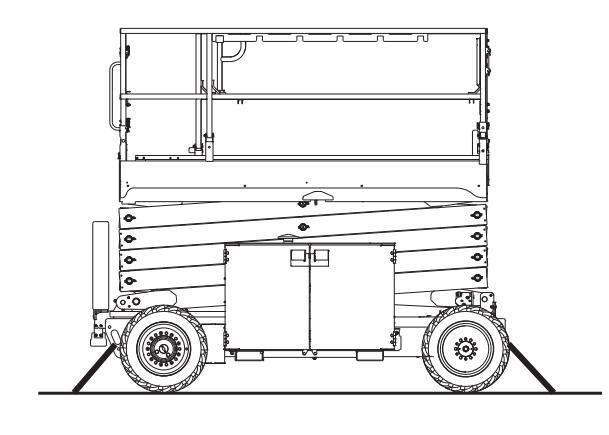

63 ضع قطعة مقاس 4 x 2 أو قطعة مشابهة من الخشب تحت العجلات في كل جانب، وضع الألة على هذه القطع.
- 64 ارفع المنصة حوالي 2.1 م عن الأرض.
النتيجة: يجب أن تتوقف المنصة وينطلق صوت إنذار الإمالة بمعدل LED نغمة عالية قصيرة في الدقيقة. يجب أن تعرض شاشة LED للقراءة رمز LL، ويجب أن تعرض شاشة LCD للتحكم الأرضي رمز LL: Machine Tilted (LL). الألة مائلة).
- 65 اضغط على زر وظيفة القيادة (إذا كانت الآلة مجهزة به).
- ______ 66 اضغط مع الاستمر ار على مفتاح تمكين الوظيفة بمقبض التحكم.

67 حرك مقبض التحكم في القيادة في الاتجاه المشار إليه بالسهم الأزرق، ثم حرك مقبض التحكم في القيادة في الاتجاه المشار إليه بالسهم الأصفر
- النتيجة: يجب ألا تعمل وظيفة القيادة في أي من الاتجاهين.
  - 68 اخفض المنصبة وأزل قطعتي الخشب.

اختبار سرعة القيادة المرتفعة
69 ارفع المنصة لحوالي 1.2 م عن الأرض.
- 70 اضىغط على زر وظيفة القيادة (إذا كانت الألة مجهزة به).
71 اضغط مع الاستمرار على مفتاح تمكين الوظيفة بمقبض التحكم. حرك مقبض التحكم ببطء إلى وضع القيادة الكاملة.
النتيجة: الحد الأقصى من سرعة القيادة التي يمكن الحصول عليها أثناء ارتفاع المنصة يجب ألا يتعدى 13 سم في الثانية.
إذا تجاوزت سرعة القيادة مع رفع المنصبة 13 سم في الثانية، فضبع على الفور علامة على الآلة وأخرجها من الخدمة.

Page 31

اختبار سرعة القيادة في حالة التخزين

72 اضغط مع الاستمرار على زر تمكين وظيفة الرفع واضغط على زر خفض المنصبة.
- النتيجة: عندئذ يجب أن تنخفض المنصة.
73 اضغط مع الاستمرار على مفتاح تمكين وظيفة القيادة/التوجيه الموجود على مقبض التحكم. حرك ببطء مقبض التحكم إلى وضع القيادة الكاملة في الاتجاه المشار إليه بالسهم الأزرق.
النتيجة: الحد الأقصى من سرعة القيادة التي يمكن الحصول عليها أثناء تخزين المنصة يجب ألا يتعدى 2 م في الثانية.
74 اضغط مع الاستمرار على مفتاح تمكين وظيفة القيادة/التوجيه الموجود على مقبض التحكم. حرك ببطء مقبض التحكم إلى وضع القيادة الكاملة في الاتجاه المشار إليه بالسهم الأصفر.
النتيجة: الحد الأقصى من سرعة القيادة التي يمكن الحصول عليها أثناء تخزين المنصة يجب ألا يتعدى 1.34 م فى الثانية.
- إذا تجاوزت سرعة القيادة العكسية أثناء تخزين المنصبة 1.34 م في الثانية، فضع على الفور علامة على الألة وأخرجها من الخدمة.

استخدم نمط الزر الموجود في مفاتيح التحكم في المنصة لتحديد أي من اختباري الوظائف التاليين يجب إجراؤه.

استخدم إجراء اختبار الوظيفة هذا إذا كان الملصق الموجود في مفاتيح التحكم في المنصة يتضمن هذه الأزرار.

اختبار نظام الركيزة (إذا كانت الآلة مجهزة بها)

75 اضغط مع الاستمرار على زر تمكين الرفع عالى السرعة.
- 76 اضغط مع الاستمرار على زر رفع المنصة.
النتيجة: عندئذ يجب أن ترتفع المنصة. ارفع المنصة لنحو 2.4 م تقريبًا وتوقف عند ذلك.
- 77 اضغط مع الاستمرار على زر تمكين الركيزة.
  - النتيجة: لن يتم تمديد الركائز.
- 78 اضغط مع الاستمرار على زر تمديد الركيزة.
  - النتيجة: لن يتم تمديد الركائز.
- 79 اضغط مع الاستمرار على زر تمكين الركيزة. اضغط على زر تمديد الركيزة.
  - النتيجة: لن يتم تمديد الركائز.
    - 80 اخفض المنصبة تمامًا.
  - 81 اضغط مع الاستمرار على زر تمكين الركيزة.
    - النتيجة: لن يتم تمديد الركائز.

Page 32

82 اضغط مع الاستمرار على زر تمديد الركيزة.
- النتيجة: لن يتم تمديد الركائز.
83 اضغط مع الاستمرار على زر تمكين الركيزة. اضغط على زر تمديد الركيزة.
النتيجة: يجب أن تمتد الركائز وتستوي الألة. سوف ينطلق صوت الإنذار عند استواء الألة. سوف تتحول أضواء مؤشر الركيزة إلى اللون الأخضر.

ملاحظة: إذا سقطت إحدى الركائز على الأرض أثناء التسوية، سيتحول مصباح مؤشر الركيزة إلى اللون الأحمر. سوف يتعين سحب الركائز حتى ترتفع جميع الركائز عن الأرض قبل محاولة إجراء التسوية مرة أخرى.

84 اضغط مع الاستمرار على مفتاح تمكين وظيفة القيادة/التوجيه الموجود على مقبض التحكم.
85 حرك ببطء مقبض التحكم في الاتجاه المشار إليه بالسهم الأزرق، ثم في الاتجاه المشار إليه بالسهم الأصفر.
- النتيجة: لا يجب أن تتحرك الآلة في الاتجاهات المشار إليها بالسهمين الأزرق والأصفر.
- 86 اضغط مع الاستمرار على مفتاح تمكين الوظيفة بمقبض التحكم.
87 اضغط على مفتاح الضغط بالإصبع أعلى مقبض التحكم في الاتجاه المحدد بالمثلثين الأزرق والأصفر على لوحة التحكم.
النتيجة: لا يجب أن تدور عجلات التوجيه في الاتجاهات المحددة بواسطة المثلثين الأزرق والأصفر.
- 88 اضغط مع الاستمرار على زر تمكين الرفع عالي السرعة.
  - 89 اضغط مع الاستمرار على زر رفع المنصة.
النتيجة: عندئذ يجب أن ترتفع المنصة. ارفع المنصة لنحو 2.4 م تقريبًا وتوقف عند ذلك.

90 اخفض المنصبة تمامًا.
91 اضغط مع الاستمرار على زر تمكين الركيزة.
- النتيجة: لن يتم سحب الركائز.
92 اضغط مع الاستمرار على زر سحب الركيزة.
- النتيجة: لن يتم سحب الركائز.
93 اضغط مع الاستمرار على زر تمكين الركيزة. اضغط على زر سحب الركيزة.
النتيجة: ينبغي أن تنسحب الركائز وتعود إلى وضع التخزين. سوف تنطفئ أضواء مؤشر الركيزة.

Page 33

ملاحظة: إذا تم تحرير مقبض التحكم مبكرًا جدًا بعد ملامسة الركائز للأرضية، لن يتم سماع صفارة طويلة في مفاتيح التحكم في المنصة وستتحول أضواء مؤشر الركيزة إلى اللون الأخضر. إذا لم يتم سماع صفارة طويلة وتحولت أضواء مؤشر الركيزة إلى اللون الأخضر الثابت، فهذه الحالة ربما تشير إلى أن الركائز ليست منتشرة أو أن الآلة غير مستوية.

98 اضغط على زر وظيفة القيادة.

99 اضغط مع الاستمر ار على مفتاح تمكين الوظيفة بمقبض التحكم.

100 حرك ببطء مقبض التحكم في الاتجاه المشار إليه بالسهم الأزرق، ثم في الاتجاه المشار إليه بالسهم الأصفر.
- النتيجة: لا يجب أن تتحرك الآلة في الاتجاهات المشار إليها بالسهمين الأزرق والأصفر.

101 اضىغط على زر وظيفة القيادة.

102 اضغط مع الاستمرار على مفتاح تمكين الوظيفة بمقبض التحكم.

103 اضغط على مفتاح الضغط بالإصبع أعلى مقبض التحكم في الاتجاه المحدد بالمثلثين الأزرق والأصفر على لوحة التحكم.

النتيجة: لا يجب أن تدور عجلات التوجيه في الاتجاهات المحددة بواسطة المثلثين الأزرق والأصفر.

104 ارفع المنصة.

النتيجة: عندئذ يجب أن ترتفع المنصة. ارفع المنصة لنحو 2.4 م تقريبًا وتوقف عند ذلك.

استخدم إجراء اختبار الوظيفة هذا إذا كان الملصق الموجود في مفاتيح التحكم في المنصبة يتضمن هذه الأزرار.

اختبار نظام الركيزة (إذا كانت الآلة مجهزة بها)

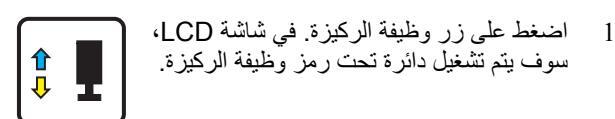

94 اضغط على زر وظيفة الركيزة. في شاشة LCD، سوف يتم تشغيل دائرة تحت رمز وظيفة الركيزة.

إذا لم يتحرك مقبض التحكم في غضون سبع ثوانٍ من الضغط على زر وظيفة الركيزة، سوف تتوقف الدائرة الموجودة تحت رمز وظيفة الركيزة ولن تعمل وظيفة الركيزة. اضغط على زر وظيفة الركيزة مرة أخرى.

95 اضغط مع الاستمر ار على مفتاح تمكين الوظيفة بمقبض التحكم.

96 حرك مقبض التحكم في الاتجاه المشار إليه بالسهم الأصفر .
النتيجة: يجب أن يتم تمديد الركائز. ستومض أضواء مؤشر الركيزة الفردية باللون الأخضر عند تمدد الركيزة المطابقة.
97 واصل الضغط على مقبض التحكم في الاتجاه المشار إليه بواسطة السهم الأصفر حتى تتحول كل أضواء مؤشر الركيزة إلى اللون الأخضر الثابت ويتم سماع صفارة طويلة من إنذار التحكم في المنصة. الآلة الآن مستوية. عند هذه النقطة، يتم تعطيل وظائف التوجيه والقيادة.

ملاحظة: إذا تم تحرير مقبض التحكم مبكرًا جدًا أثناء التمديد، ستواصل أضواء مؤشر الركيزة الوميض باللون الأخضر، لتشير إلى أن الركائز لا تلامس الأرضية.

Page 34

105 اخفض المنصة تمامًا. 106 اضغط على زر وظيفة الركيزة. 107 انتظر سبع ثوانٍ حتى تنتهي مهلة تمكين وظيفة الركيزة. 108 حرك ببطء مقبض التحكم في الاتجاه المشار إليه بالسهم الأزرق، ثم في الاتجاه المشار إليه بالسهم الأزرق، ثم في الاتجاه المشار إليه بالسهم الأزرق، ثم قي الاتجاه المشار إليه بالسهم الأزرق، ثم قي الاتجاه المشار إليه بالسهم الأزرق. 109 اضغط على زر وظيفة الركيزة. 109 اضغط على زر وظيفة الركيزة. 109 النتيجة: لن يتم سحب الركائز. 109 النتيجة: يجب أن يتم سحب الركائز. ستومض أضواء مؤشر الركيزة الفردية باللون الأخضر الثابت عند سحب الركيزة المطابقة. 111 واصل مسك مقبض التحكم حتى يتم سحب الركائز. تمت الأن المطابقة.

ملاحظة: إذا تم تحرير مقبض التحكم مبكرًا جدًا أثناء السحب، ستواصل أضواء مؤشر الركيزة الوميض باللون الأخضر، لتشير إلى أن الركائز لم يتم سحبها بالكامل.

اختبار نظام التذبذب

ملاحظة: قم باجراء هذا الاختبار من على الأرض باستخدام جهاز التحكم في المنصة. لا تقف بالمنصة.

اختبار نظام التذبذب (وضع التخزين)

112 حرك إطار التوجيه الأيسر أعلى فوق منحدر عالي بارتفاع 10 سم. النتيجة: يجب أن تظل الإطارات الأربعة في حالة اتصال ثابت مع
التليجة: يجب أن نظل الإطارات الأربعة في حالة الصال ثابت مع الأرض.
113 حرك إطار التوجيه الأيمن أعلى فوق منحدر عالي بارتفاع 10 سم.
النتيجة: يجب أن تظل الإطارات الأربعة في حالة اتصال ثابت مع الأرض.

ملاحظة: تحقق من عدم وجود أية رموز خطأ تظهر على شاشة المراقبة الأرضية.

اختبار نظام التذبذب (وضع الارتفاع)

114 اضغط مع الاستمرار على زر تمكين وظيفة الرفع وارفع المنصة لنحو 213 سم إلى 274 سم تقريبًا.

115 حرك إطار التوجيه الأيسر في حفرة عميقة بحجم 10 سم.

النتيجة: يجب أن تظل الإطارات الأربعة في حالة اتصال ثابت مع الأرض.
- 116 حرك إطار التوجيه الأيمن في حفرة عميقة بحجم 10 سم.
النتيجة: يجب أن تظل الإطارات الأربعة في حالة اتصال ثابت مع الأرض.

ملاحظة: تحقق من عدم وجود أية رموز خطأ تظهر على شاشة المراقبة الأرضية.

Page 35

A

لا تقم بعملية التشغيل ما لم:

تتعلم مبادئ التشغيل الأمن للألة المتضمنة في دليل المشغل هذا وتتدرب عليها.
- 1 تتجنب المواقف الخطيرة.
- 2 قم بإجراء فحص ما قبل التشغيل على الدوام.
3 قم بإجراء الاختبارات الوظيفية قبل الاستخدام على الدوام.
- 4 افحص مكان العمل.

تعرف على وتفهم فحص مكان العمل قبل الانتقال إلى القسم التالي.

5 تستخدم الآلة في الأغراض التي صنعت من أجلها فقط.

أساسيات فحص مكان العمل

يساعد فحص مكان العمل المشغل على تحديد ما إذا كان مكان العمل مناسبًا للتشغيل الأمن للألة أم لا. ولا بد من إجراء هذا الفحص على يد المشغل قبل نقل الآلة إلى مكان العمل.

وتقع على كاهل المشغل مسؤولية قراءة واستنكار مخاطر أماكن العمل ثم تقصى هذه المخاطر وتجنبها أثناء نقل الآلة وتثبيتها وتشغيلها.

الفحوصات

🔲 الظروف غير الأمنة الأخرى المحتملة

Page 36

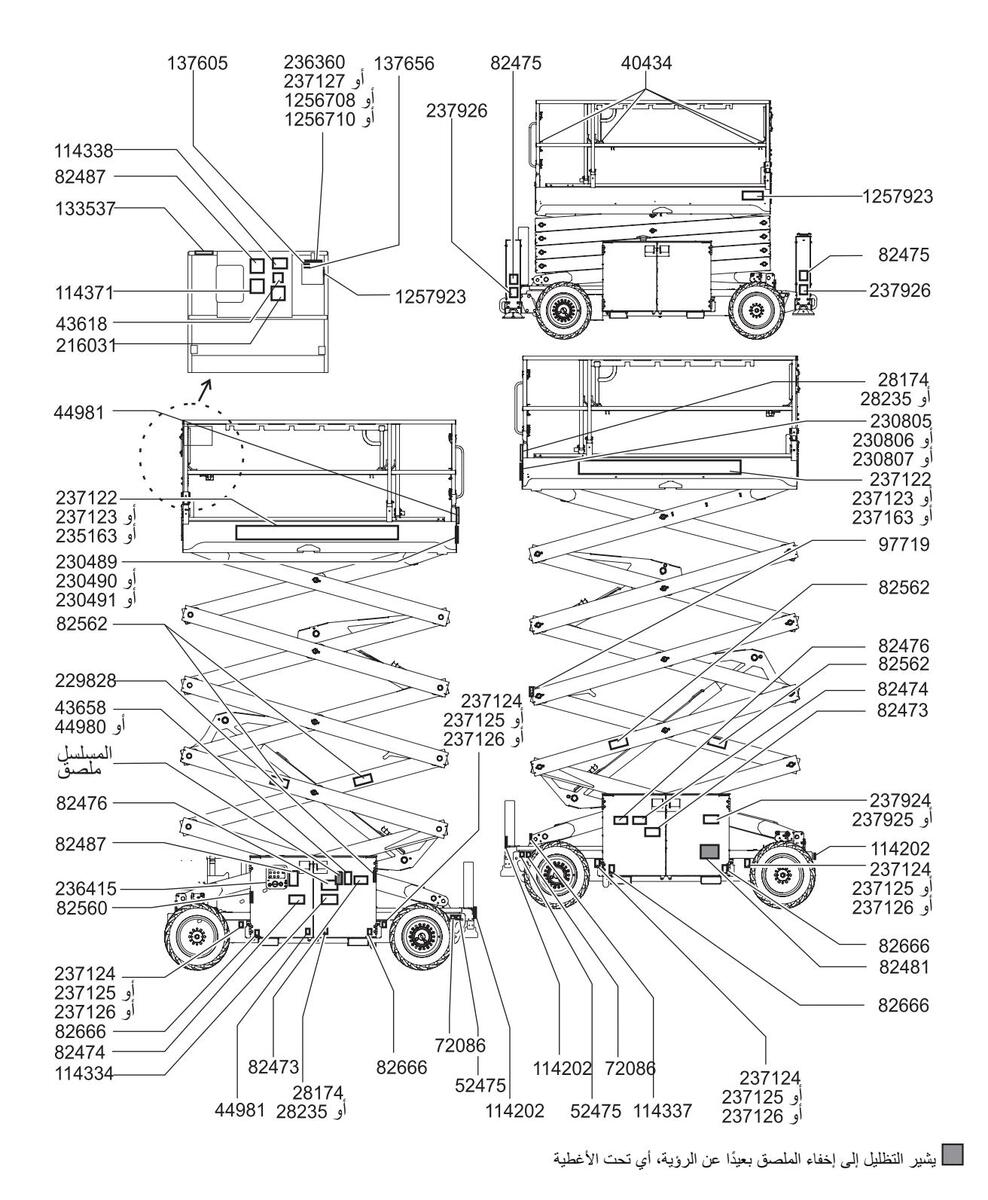

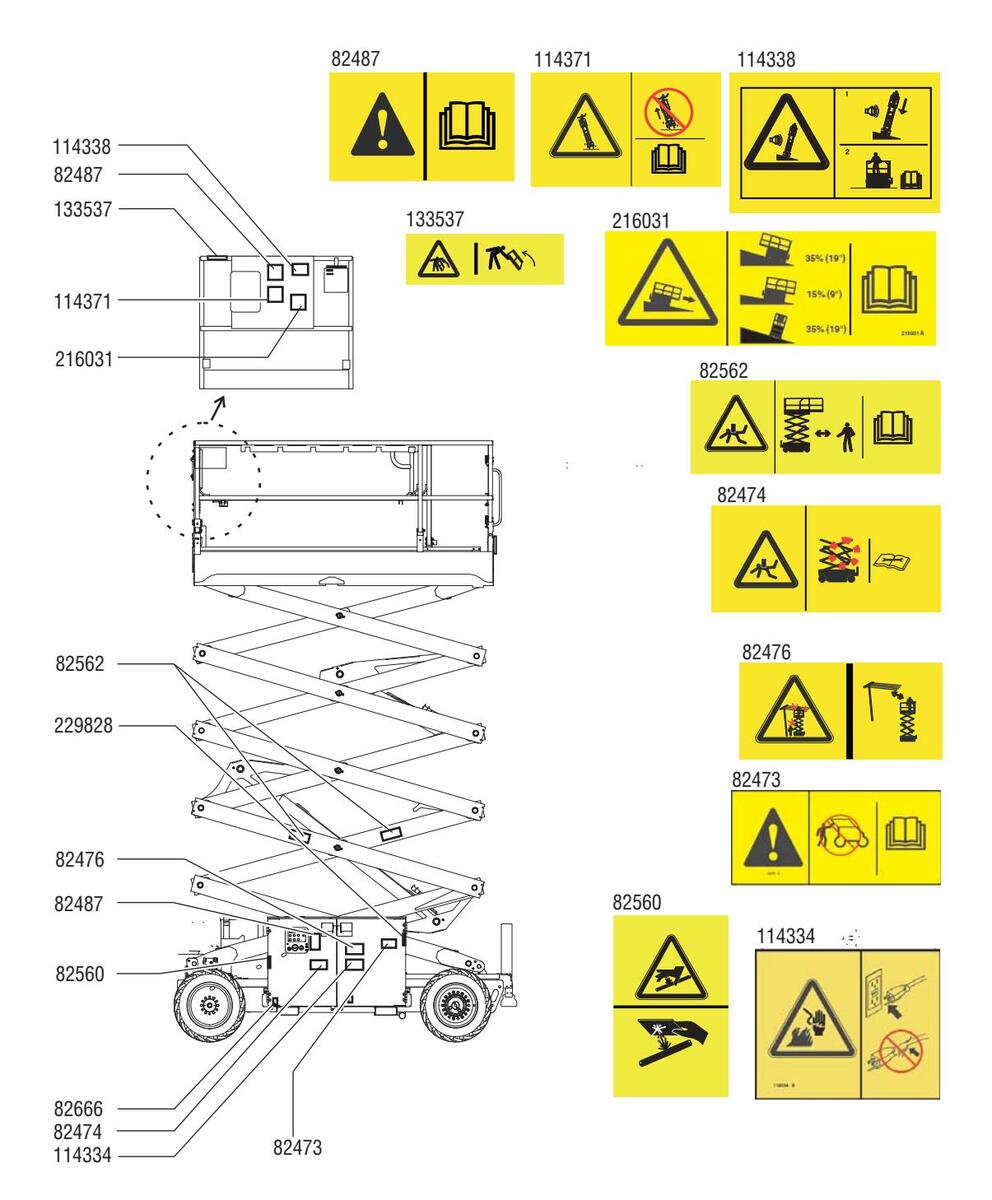

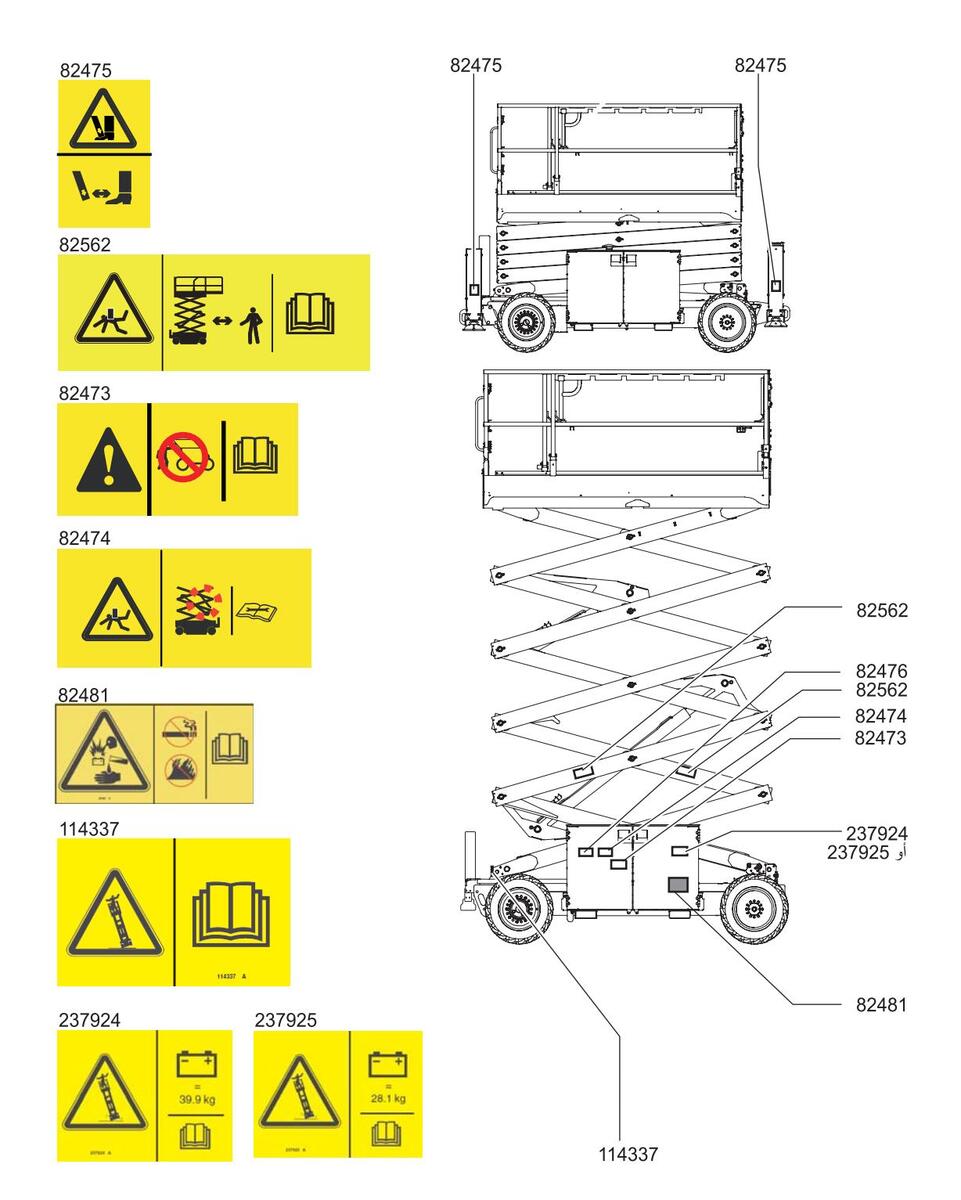

فحص الملصقات بالرموز

حدد ما إذا كانت الملصقات الموجودة على الآلة تحتوي على كلمات أو رموز . استخدم الفحص المناسب للتأكد من أن كافة الملصقات مقروءة وفي مكانها الصحيح.

و اصفات.	ن و المو	بالكميان	عددية	قائمة	أدناه	توجد

الكمية	وصف الملصق	رقم الجزء
3	ملصق – توصيل الطاقة بالمنصة، 230 فولت	28174
3	ملصق – توصيل الطاقة بالمنصة، 115 فولت	28235
6	ملصق – حلقات تثبيت الحبل	40434
1	ملصق – أسهم توجيهية	43618
1	ملصق ــ توصيل الطاقة بالشاحن، 230 فولت	43658
1	ملصق - توصيل الطاقة بالشاحن، 115 فولت	44980
2	ملصق - خط المهواء إلى المنصبة	44981
4	ملصق – ربط النقل	52475
4	ملصق – نقطة الرفع	72086
2	ملصق – الوصول للغرفة	82473
2	ملصق – استخدام حبل السلامة	82474
4	ملصق – خطر الانسحاق، الركائز	82475
2	ملصق – خطر الصعق بالكهرباء	82476
1	ملصق – سلامة الشاحن/البطارية	82481
2	ملصق – اقرأ الدليل	82487
1	ملصق – خطر الإصابة الجلدية	82560
4	ملصق – خطر الانسحاق	82562
4	ملصق – فتحة ونش الشوكة	82666
1	ملصق – ذراع الأمان	97719
2	ملصق – مخطط النقل	114202
2	ملصق – خطر الصعق بالكهرباء، قابس	114334
1	ملصق – خطر الانقلاب، مفاتيح الحدود	114337
1	ملصق – خطر الانقلاب، إنذار الامالة	114338

الخامسة	الطبعة	الأول •	الإصدار

الكمية	وصف الملصق	رقم الجزء
1	ملصق – أمان الركيزة	114371
1	ملصق – توقف الطوارئ، التحكم في المنصة	137605
1	ملصق – اتجاه القيادة/التوجيه، التحكم في المنصبة	137656
1	ملصق – خطر الانسحاق	133537
2	تحذير – سطح ساخن	229828
1	ملصق – الحد الأقصى للسعة، GS-2669RT	230489
1	ملصق – الحد الأقصى للسعة، GS-3369RT	230490
1	ملصق – الحد الأقصى للسعة، GS-4069RT	230491
1	ملصق – القوة اليدوية، GS-2669RT	230805
1	ملصق – القوة اليدوية، GS-3369RT	230806
1	ملصق – القوة اليدوية، GS-4069RT	230807
2	زخرفي – Genie GS-4069DC	235163
1	غطاء – لوحة التحكم في المنصبة (بدون ركائز)	236360
1	غطاء – لوحة التحكم في المنصبة	236415
2	زخرفي – Genie GS-2669DC	237122
2	زخرفي – Genie GS-3369DC	237123
4	ملصق ــ حمولة العجلات، GS-2669DC	237124
4	ملصق ــ حمولة العجلات، GS-3369DC	237125
4	ملصق ــ حمولة العجلات، GS-4069DC	237126
1	غطاء – لوحة التحكم في المنصة (بركائز)	237127
1	ملصق – خطر الانقلاب، البطاريات، J305	237924
1	ملصق - خطر الانقلاب، البطاريات،	237925
	البطاريات، T105
4	ملصق – حمولة الركيزة	237926
1	غطاء – لوحة التحكم في المنصبة (بدون ركائز)	1256708
1	غطاء – لوحة التحكم في المنصبة (بركائز)	1256710
2	ملصق – Smartlink	1257923

Page 37

Page 38

لا تقم بعملية التشغيل ما لم:

تتعلم مبادئ التشغيل الأمن للألة المتضمنة في دليل المشغل هذا وتتدرب عليها.
- 1 تتجنب المواقف الخطيرة.
- 2 قم بإجراء فحص ما قبل التشغيل على الدوام.
3 قم بإجراء الاختبارات الوظيفية قبل الاستخدام على الدوام.
- 4 افحص مكان العمل.
- 5 تستخدم الآلة فى الأغراض التى صنعت من أجلها فقط.

الأساسيات

يقدم قسم تعليمات التشغيل التعليمات اللاز مة لكل جانب من جوانب تشغيل الألة. يتحمل المشغل مسئولية انباع كافة قواعد السلامة والتعليمات الموجودة في أدلة المشغل والسلامة والمسئوليات.

يعتبر استخدام الآلة في أي شيء غير رفع أفراد العمل مع ما يخصهم من أدوات ومواد لموقع عمل هوائي أمرًا غير آمن وخطير.

غير مسموح بتشغيل هذه الآلة إلا لأفراد العمل المدربين والمرخصين. في حالة قيام أكثر من مشغل واحد باستخدام الآلة في أوقات متباينة في نفس وردية العمل، فيتعين على كل مشغل أن يكون مؤ هلاً مع اتباع كافة قواعد السلامة والتعليمات الموجودة في دليلي السلامة والمسئوليات. وهذا يعني أن كل مشغل جديد يجب أن يجري فحص ما قبل التشغيل بالإضافة إلى الاختبارات الوظيفية وفحص مكان العمل قبل استخدام الآلة.

Page 39

توقف الطوارئ

اضغط على زر توقف الطوارئ الأحمر إلى وضع إيقاف التشغيل في مفاتيح التحكم الأرضية أو في المنصة لإيقاف جميع وظائف الآلة.

قم بإصلاح أي وظيفة تعمل أثناء الضغط على أي من زري توقف الطوارئ.

الخفض في حالة الطوارئ

1 أدر المفتاح الدوار إلى التحكم الأرضي.
2 اسحب أزرار توقف الطوارئ الحمراء الخاصة بكل من الأرض والمنصة إلى وضع التشغيل.
3 اضبغط مع الاستمرار على مفتاح تبديل تمكين وظيفة الخفض في حالة الطوارئ.
4 اضغط مع الاستمرار على مفتاح تبديل الخفض في حالة الطوارئ.

التشغيل من الأرض

1 تأكد من أن حزمة البطارية متصلة قبل تشغيل الآلة.
- 2 أدر المفتاح الدوار إلى التحكم الأرضى.
3 اسحب أزرار توقف الطوارئ الحمراء الخاصة بكل من الأرض والمنصة إلى وضع التشغيل.

لتحديد وضع المنصة

في لوحة التحكم، اضغط مع الاستمرار على زر تمكين وظيفة الرفع. اضغط على زر رفع أو خفض المنصة.

يرجى ملاحظة أن وظائف القيادة والتوجيه غير متاحة من مفاتيح التحكم الأرضية.

1 تأكد من أن حزمة البطارية متصلة قبل تشغيل الآلة.
- 2 أدر المفتاح الدوار إلى التحكم بالمنصبة.
3 اسحب أزرار توقف الطوارئ الحمراء الخاصة بكل من الأرض والمنصة إلى وضع التشغيل.

تحديد وحدة التحكم

تم إنتاج هذه الألات بطر ازين مختلفين من وحدات التحكم في المنصة. استخدم نمط الزر الموجود في وحدات التحكم في المنصة لتحديد أي التعليمات تطبق على الآلة الخاصة بك.

لتحديد وضع المنصة

Page 40

كيفية تمديد الركائز

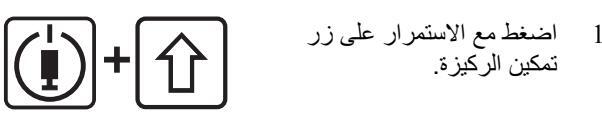

اضغط مع الاستمرار على زر تمكين الركيزة.

2 اضغط مع الاستمرار على زر تمديد الركيزة.

سوف يتم تمديد الركائز . اخفض الركائز حتى تتحول جميع أضواء مؤشر الركيزة إلى اللون الأخضر وينطلق صوت الإنذار . الآلة الأن مستوية.

ملاحظة: يتم تعطيل وظيفة القيادة أثناء تمديد الركائز.

كيفية سحب الركائز

2 اضغط مع الاستمرار على زر سحب الركيزة.

سوف يتم سحب الركائز. ستتوقف أضواء مؤشر الركيزة عندما تتسحب الركيزة المقابلة. يتم استعادة وظائف الألة بمجرد خروج الركيزة عن الأرضية.

ملاحظة: يتم تعطيل وظيفة القيادة أثناء خفض الركائز.

كيفية التوجيه

1 اضغط مع الاستمرار على مفتاح تمكين وظيفة القيادة/التوجيه الموجود على مقبض التحكم.

كيفية القيادة

اضعط مع الاستمرار على مفتاح تمكين وظيفة القيادة/التوجيه الموجود على مقبض التحكم.
2 زيادة السرعة: حرك مقبض التحكم ببطء بعيدًا عن المركز. تقليل السرعة: حرك مقبض التحكم ببطء باتجاه المركز. التوقف: أعد مقبض التحكم إلى المركز أو حرر مفتاح تمكين الوظيفة.

استخدم أسهم التوجيه ذات الرموز اللونية الموجودة في مفاتيح تحكم المنصة والمنصة لتحديد اتجاه سير الآلة.

سرعة سير الألة نكون مقيدة عندما تكون المنصنة مرفوعة أو في اتجاه معاكس.

ستؤثر حالة البطارية على أداء الآلة. ستنخفض سرعة قيادة الألة وسرعة الوظيفة عندما يومض مؤشر مستوى البطارية.

Page 41

تحديد وحدة التحكم

لتحديد وضع المنصة

اضغط على زر وظيفة الرفع. في شاشة LCD، سوف يتم تشغيل الدائرة الموجودة تحت رمز وظيفة الرفع.

إذا لم يتحرك مقبض التحكم في غضون سبع ثوان من الضغط على زر وظيفة الرفع، سوف تتوقف الدائرة الموجودة تحتّ رمز وظيفة الرفع ولن تعمل وظيفة الرفع. اضغط على زر وظيفة الرفع مرة أخرى.

2 اضغط مع الاستمرار على مفتاح تمكين الوظيفة بمقبض التحكم.
3 حرك مقبض التحكم وفقًا للإشارات الموجودة على لوحة التحكم.

كيفية تمديد الركائز

كيفية تمديد الركائز:

2 اضغط مع الاستمر ار على مفتاح تمكين الوظيفة بمقبض التحكم.
- 3 حرك مقبض التحكم في الاتجاه المشار إليه بالسهم الأصفر.

سوف تبدأ الركائز في التمديد. سيتحول ضوء مؤشر الركيزة الفردية إلى اللون الأخضر الثابت عندما تقوم الركيزة المطابقة بملامسة الأرضية. واصل تحريك مقبض التحكم حتى يتحول مؤشر تمكين الرفع إلى اللون الأخضر ويتم سماع صفارة. الآلة الآن مستوية. عندما يتحول ضوء مؤشر خطأ الرفع إلى اللون الأحمر، يتم تعطيل وظائف القيادة والرفع/الخفض. سوف يتحول ضوء مؤشر خطأ الرفع إلى اللون الأحمر عند الظروف التالية:

جميع الركائز ليست ملامسة للأرض.
جميع الركائز الأربعة ملامسة للأرضية، لكن الآلة غير مستوية.
- رمز الخطأ.

ملاحظة: إذا تم تحرير أزرار تمديد وتمكين الركيزة مبكرًا جدًا أثناء التمديد، ستواصل أضواء مؤشر الركيزة الوميض باللون الأخضر، لتشير إلى أن الركائز لم تلامس الأرضية.

ملاحظة: إذا كانت أضواء الركيزة باللون الأخضر الثابت، فربما لا يتم تسوية الألة أو ربما لا يتم نشر الركائز بشكل كامل إذا لم يتم سماع صوت صفارة طويلة في إنذار التحكم في المنصة.

Page 42

كيفية سحب الركائز

كيفية سحب الركائز:

اضغط على زر وظيفة الركيزة.

اضغط مع الاستمرار على مفتاح تمكين الوظيفة بمقبض التحكم. حرك مقبض التحكم في الاتجاه المشار إليه بالسهم الأزرق.

حرر مقبض التحكم بمجرد ارتفاع الركائز عن الأرض. بعد حوالي 5 ثوان تقريبًا، سوف تنطفئ أضواء مؤشر الركيزة. تمت الآن استعادة جميع الوظَّائف.

ملاحظة: إذا تم تحرير أزرار سحب وتمكين الركيزة مبكرًا جدًا أثناء السحب، ستومض أضواء مؤشر الركيزة باللون الأخضر، لتشير إلى أن الركائز لم يتم سحبها بالكامل.

كيفية التوجيه

اضغط على زر وظيفة القيادة. في شاشة LCD، سوف يتم تشغيل دائرة تحت رمز وظيفة القيادة.

إذا لم يتحرك مقبض التحكم في غضون سبع ثوان من الضغط على زر وظيفة القيادة، سوف تتوقف الدائرة الموجودة تحتّ رمز وظيفة القيادة ولن تعمل وظيفة القيادة. اضغط على زر وظيفة القيادة مرة أخرى.

2 أدر عجلات التوجيه باستخدام مفتاح الضغط بالإصبع في أعلى مقبض التحكم.

كيفية القيادة

1 اضغط على زر وظيفة القيادة. في شاشة LCD، سوف يتم تشغيل دائرة تحت رمز وظيفة القيادة.

إذا لم يتحرك مقبض التحكم في غضون سبع ثوان من الضغط على زر وظيفة القيادة، سوف تتوقف الدائرة الموجودة تحتُّ رمز وظيفة القيادة ولن تعمل وظيفة القيادة. اضغط على زر وظيفة القيادة مرة أخرى.

2 اضبغط مع الاستمرار على مفتاح تمكين الوظيفة بمقبض التحكم.
- 3 زيادة السرعة: حرك مقبض التحكم ببطء بعيدًا عن المركز.

تقليل السرعة: حرك مقبض التحكم ببطء باتجاه المركز. التوقف: أعد مقبض التحكم إلى المركز أو حرر مفتاح تمكين الوظيفة.

استخدم أسهم التوجيه ذات الرموز اللونية الموجودة في مفاتيح تحكم المنصة والمنصة لتحديد اتجاه سير الآلة.

يرجى ملاحظة أن سرعة سير الألة تكون محددة عندما تكون المنصة مرفوعة.

ستؤثر حالة البطارية على أداء الآلة. ستنخفض سرعة قيادة الألة وسرعة الوظيفة عندما يومض مؤشر مستوى البطارية.

Page 43

القيادة على المنحدرات

حدد معدلات الصعود والنزول وجانب المنحدر للألة وحدد مستوى الانحدار .

الحد الأقصى لمعدل الانحدار، صعود ملحقة الامتداد (إمكانية التدرج): (°19) %35

الحد الأقصى لمعدل الانحدار، نزول ملحقة الامتداد: (9°) 15% (9°

الحد الأقصى من معدل الانحدار الجانبي: (°19) 35%

ملاحظة: يخضع معدل الانحدار لأحوال الأرض وقوة الجر المناسبة.

لتحديد مستوى الانحدار: قم بقياس المنحدر بجهاز قياس مستوى الانحدار الرقمي أو استخدام الإجراء التالي. • ميزان الفقاعة الذي يستخدمه النجار • قطعة مستقيمة من الخشب طولها 1 م على الأقل • مقياس شريطي ضع قطعة الخشب على المنحدر. عند نهاية المنحدر ، ضع الميزان على أعلى حافة قطعة الخشب وارفع مؤخرتها إلى أن تصبح قطعة الخشب مستوية.

أثناء الإمساك بقطعة الخشب وهي في حالة الاستواء قم بقياس المسافة الرأسية من أسفل قطعة الخشب إلى الأرض. اقسم المسافة التي تم قياسها بالمقياس الشريطي (الارتفاع) على طول قطعة الخشب (الميل) واضرب في 100.

مثال:

قطعة الخشب = 3.6 م

السير = 3.6 م

الارتفاع = 0.3 م

0.3 م ÷ 3.6 م = 8.3% × 100 × 0.083 درجة

إذا تجاوز المنحدر الحد الأقصى لمعدل انحدار الصعود أو النزول أو الميل الجانبي، فلا بد من رفع الآلة بالونش أو نقلها أعلى المنحدر أو أسفله. راجع قسم النقل والرفع.

Page 44

حمولة المنصة زائدة

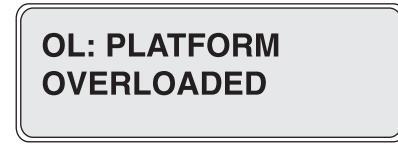

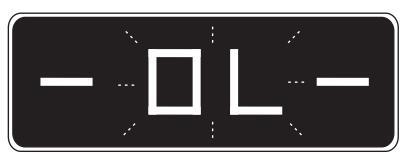

إذا كانت شائنة LED للقراءة التشخيصية تعرض رمز OL الوامض وتعرض شائنة LCD لقراءة التحكم في الأرضية رمز OL: Platform Overloaded (OL : الحمولة الزائدة في المنصة) تشير إلى أن المنصة بها حمولة زائدة وأنه لن يتم تشغيل الوظائف. سوف ينطلق صوت الإنذار.

ادفع زر توقف الطوارئ الأحمر إلى وضع إيقاف التشغيل.
- 2 تخلص من الوزن الزائد على المنصة.
- 3 اسحب زر توقف الطوارئ الأحمر إلى الوضع "تشغيل".

قراءة شاشة LED

قراءة شاشة LCD

استعادة زيادة الحمولة

إذا كانت قراءة شاشة LCD الخاصة بأدوات التحكم في الأرضية تعرض Overload Recovery (إصلاح زيادة الحمولة)، فهذا يعني استخدام نظام الخفض في حالة الطوارئ في وقت زيادة حمولة المنصة. للمعلومات حول كيفية إعادة تعيين هذه الرسالة، استشر دليل خدمة Genie المناسب.

أكواد المؤشر التشغيلي

إذا كانت شاشة للتحكم LED في المنصة أو شاشة القراءة التشخيصية LCD للتحكم في الأرضية تعرض رمز مؤشر تشغيليًا مثل LL، فيجب إصلاح حالة الخطأ أو إزالته قبل استئناف تشغيل الآلة. ادفع واسحب زر توقف الطوارئ الأحمر لإعادة ضبط النظام.

قراءة شاشة LED

قراءة شاشة LCD


أكواد المؤشر	التشغيلي
الكود	الحالة
LL	عدم الاستواء
OL	زيادة حمولة المنصة
СН	تشغيل وضىع الشاسيه
Nd	بدون قيادة (خيار)
Ld	تعطيل الرفع
F053	الحماية الحرارية DCON RR
F054	الحماية الحرارية DCON LR
F055	خطأ RR في محرك الجر : درجة الحرارة المحرك
F056	خطأ LR في محرك الجر : درجة الحرارة المحرك

للمزيد من المعلومات، يرجى استشارة دليل خدمة Genie المناسب. ويمكن أيضًا مشاهدة الرمز ووصف الرمز في شاشة للتحكم LCD الأرضي.

Page 45

كيفية إعادة تعيين قاطع الحد الحراري

إذا كانت شاشة LED للتحكم في المنصّة تعرض رموز الخطأ F053 أو F054 أو F055 أو F056، فإن الآلة تعاني من حرارة زائدة. يجب إصلاح حالة الخطأ أو إزالتها قبل استئناف تشغيل الآلة.

اضغط على زر توقف الطوارئ الأحمر إلى وضع إيقاف التشغيل.
- 2 اترك الآلة تبرد لمدة 5 دقائق تقريبًا قبل استئناف تشغيل الآلة.
  - 3 اسحب زر توقف الطوارئ الأحمر إلى الوضع "تشغيل".

التشغيل من الأرض باستخدام جهاز التحكم

حافظ على وجود مسافات آمنة بين المشغل والألة والأشياء الثابتة. احذر من الاتجاه الذي ستسير فيه الألة عند استخدام جهاز التحكم.

مؤشر مستوى البطارية

استخدم قراءة شاشة LED التشخيصية لتحديد مستوى البطارية.

ملاحظة: عندما يظهر رمز LO الوامض على شاشة LED للتحكم في المنصة، يجب إخراج الآلة من الخدمة وشحنها، وإلا سوف يتم تعطيل جميع وظائف الآلة.

Page 46

كيفية استخدام ذراع الأمان

ارفع المنصة حوالي 2.4 م عن الأرض. أدر ذراع الأمان بعيدًا من الآلة واتركه ينحني.
3 اخفض المنصة حتى يستقر ذراع الأمان بشكل آمن في الوصلة. ابتعد عن ذراع الأمان عند خفض المنصة.

لمد المنصة وسحبها

1 ارفع مقبض تأمين امتداد المنصبة إلى الوضيع الأفقى.
2 ادفع مقبض تأمين امتداد المنصة لمد المنصة إلى الوضع المطلوب.
- لا تقف على امتداد المنصبة أثناء محاولة مدها.
- 3 اخفض مقبض تأمين امتداد المنصبة وتأكد من أن ملحقة الامتداد مغلقة.

بعد كل استخدام

اختر موقعًا آمنًا لإيقاف الآلة على أن يكون ذا سطح مستو وثابت، وأن يكون خاليًا من الحواجز والحركة المرورية.
- 2 اخفض المنصبة.
3 أدر المفتاح الدوار إلى وضع إيقاف التشغيل وانزع المفتاح للحماية من الاستخدام غير المرخص.
- 4 اشحن البطاريات.

Page 47

البطاريات التي لا تتطلب صيانة

1 قم بتوصيل شاحن البطارية بدائرة تيار متردد موصلة أرضيًا.
- 2 سيشير الشاحن إلى وقت شحن البطارية بالكامل.

القاعدة القياسية

انزع أغطية تهوية البطارية وافحص مستوى الحمض بالبطارية. إذا لزم الأمر، فأضف فقط ما يكفي من الماء المقطر لتغطية الصفائح. لا تتجاوز حد الملء قبل دورة الشحن.
- 2 استبدل أغطية تهوية البطارية.
- 3 قم بتوصيل شاحن البطارية بدائرة تيار متردد موصلة أرضيًا.
  - 4 سيشير الشاحن إلى وقت شحن البطارية بالكامل.
5 تحقق من مستوى حمض البطارية عند اكتمال دورة الشحن. أكمل بالماء المقطر إلى نهاية أنبوب ملء الأنبوب. لا تتجاوز حد الملء.

تعليمات البطارية والشاحن

انتبه إلى التعليمات التالية والتزم بها: الا تستخدم شاحنًا خارجبًا أو بطارية تعزيز.

🗹 فم بشحن البطارية في مكان جبد التهوية.
استخدم جهد دخل التيار المتردد المناسب لعملية الشحن كما هو موضح على الشاحن.
- 🗹 استخدم البطارية والشاحن المرخصين من Genie فقط.

لشحن البطارية

1 تأكد من توصيل البطاريات قبل شحنها.
2 افتح حجيرة البطارية. يجب أن تظل الحجيرة مفتوحة طوال دورة الشحن.

Page 48

انزع أغطية تهوية البطارية وانزع الختم البلاستيكي بشكل دائم من فتحات تهوية البطارية.
2 املأ كل خلية بحمض البطارية (الإلكتروليت) إلى أن يكون المستوى كافيًا لتغطية الصفائح.

لا تملأ إلى أقصى مستوى إلى أن تكتمل دورة الشحن. يمكن أن يتسبب تجاوز حد الملء في تدفق حمض البطارية أثناء الشحن. قم بتحييد أحماض البطارية المسكوبة بالماء والصودا الخاصة بالخبز.

3 ثبت أغطية تهوية البطارية.
- 4 اشحن البطارية.
5 تحقق من مستوى حمض البطارية عند اكتمال دورة الشحن. أكمل بالماء المقطر إلى نهاية أنبوب ملء الأنبوب. لا تتجاوز حد الملء.

Page 49

تعليمات النقل والتحميل

انتبه إلى التعليمات التالية والتزم بها:

✓ توفر شركة Genie معلومات التأمين هذه من باب التوصية. يتحمل السائقون وحدهم مسؤولية التأكد من أن الآلة مؤمنة على النحو الصحيح وأنه قد تم اختيار المقطورة الصحيحة وفقًا لقوانين وزارة النقل بالولايات المتحدة والتنظيمات الأخرى المحلية وسياسة الشركة التي يعملون بها.

النسبة لعملاء Genie الذين يحتاجون لشحن أي رافع أو أي منتج من منتجات Genie فيتعين عليهم الحصول على وكيل شحن وتوريد مؤهل وله خبرة في إعداد وتحميل وتأمين معدات الرفع والبناء للشحن الدولي.
- يتعين فقط على مشغلي الروافع الهوائية المؤهلين نقل الآلة على الشاحنة أو تنزيلها منها.
  - 🗹 يجب إيقاف مركبة النقل على سطح مستوٍ.
🗹 لا بد من تأمين مركبة النقل للوقاية من الانز لاق أثناء تحميل الألة.
أك تأكد من أن سعة المركبة وأسطح التحميل أو السلاسل أو الأحزمة كافية لتحمل وزن الآلة. روافع Genie ثقيلة جدًا بالنظر إلى حجمها. انظر العلامة التسلسلية التي توضح وزن الآلة.
🗹 ينبغي أن تكون الألة على سطح مستو أو مؤمنة قبل تحرير المكابح.

لا تقد الآلة على منحدر يتجاوز معدل الصعود أو النزول أو الانحدار الجانبي للآلة. راجع القيادة على المنحدرات في قسم تعليمات التشغيل.
اذا تجاوز انحدار سطح مركبة النقل الحد الأقصى لمعدل الانحدار، فلابد من تحميل الألة وتنزيلها باستخدام ونش كما هو موضح في عملية إطلاق الفرامل.

تكوين وضع العجلات الحرة لعملية الرفع بالونش

أحكم تثبيت العجلات لحماية الآلة من الانز لاق أثناء العمل.

ف التشغيل	كل الطرز: حرر فرامل العجلات بلف إيقاه الأعطية الخلفية الاثنتين لفصل محاور العزم. تأكد من أن خط الونش مؤمن بشكل سليم بنقاط ربط شاسيه القيادة وأن الطريق خالٍ من كافة العوائق.
	·

نفذ عكس الإجراءات المذكورة لإعادة تعشيق الفرامل.
أحكم تثبيت العجلات لحماية الألة من الانز لاق أثناء العمل.

Page 50

تعليمات النقل والتحميل

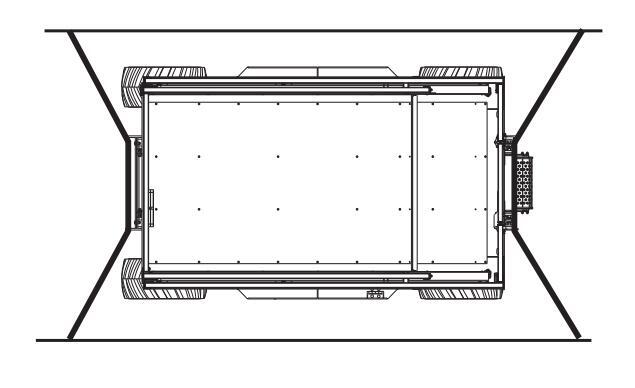

الربط في شاحنة أو قاطرة لنقل الآلة

أحكم تثبيت عجلات الآلة دائمًا عند القيام باستعدادات النقل. قم بسحب وتأمين ملحقة الامتداد. استخدم نقاط الربط الموجودة بالشاسيه للتثبيت في سطح النقل. استخدم الثنين من السلاسل أو الأحزمة كحد أدنى. استخدم السلاسل أو الحز امات لسعة الحمولة المتسعة. أدر المفتاح الدوار لوضع إيقاف التشغيل وانزع المفتاح قبل النقل. افحص الألة برمتها للتأكد من عدم وجود أجزاء مرتخية أو غير محكمة الربط.

Page 51

تعليمات النقل والتحميل

انتبه إلى التعليمات التالية والتزم بها:

🗹 يجب استخدام أحبال معتمدة فقط في ربط وتحميل الألة.

☑ تأكد من أن سعة المرفاع وأسطح التحميل والسلاسل والأحزمة كافية لمقاومة وزن الألة. انظر ملصق المسلسل الذي يبين وزن الألة.

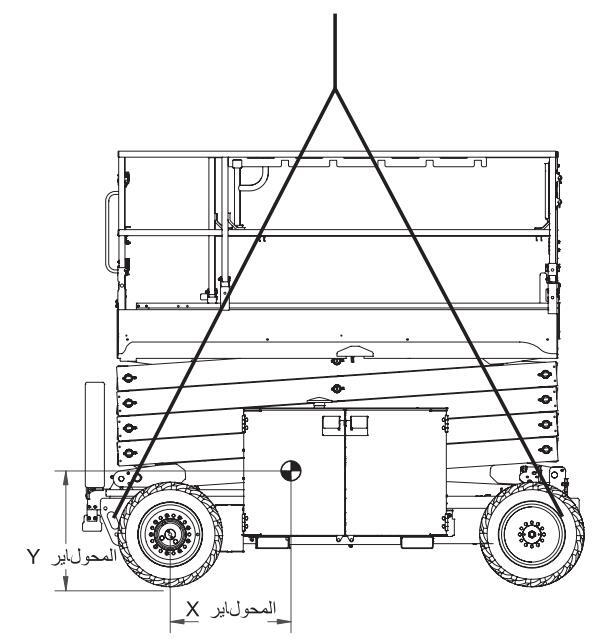

تعليمات الرفع

اخفض المنصة تمامًا. تأكد من تأمين أطباق المكونات وأدوات التحكم وملحقة الامتداد. قم بإزالة كافة الأجزاء المفكوكة على الآلة. حدد مركز الجاذبية للألة مستخدمًا الجدول الموجود في هذه الصفحة. لا تربط الأحبال إلا في نقاط الرفع المخصصة لذلك بالآلة. اضبط الأحبال للوقاية من تلف الآلة والحفاظ على استواء الآلة.

المحور Y	المحور X	مركز الجاذبية
76 سم	97.3 سم	GS-2669DC
80 سم	106.9 سم	GS-3369DC
78 سم	99.6 سم	GS-4069DC

Page 52

الصيانة

انتبه إلى التعليمات التالية والتزم بها:

يتعين على المشغل فقط إجراء أعمال الصيانة الدورية المحددة في هذا الدليل.
يتعين إكمال فحوصات الصيانة المجدولة على يد فنيي الخدمة المؤ هلين وذلك طبقًا لمواصفات المصنع ومتطلباته المحددة في دليل المسؤوليات.
- 🗹 تخلص من المواد وفق القواعد الحكومية.
- ✓ استخدم قطع الغيار المرخصة من Genie فقط.

قائمة تفسيرية برموز الصيانة

تم استخدام الرموز التالية في هذا الدليل للمساعدة على توصيل الهدف من التعليمات. ففي حالة ظهور رمز واحد أو أكثر في بداية إجراء أعمال الصيانة، فإنه يعني المعنى المذكور أدناه.

يشير إلى أنه ستكون هناك حاجة لأجزاء جديدة لأداء هذا الإجراء.

فحص منسوب الزبت الهبدر ولبكي

تعتبر المحافظة على الزيت الهيدروليكي عند مستوى مناسب أمرًا مهمًا لعمل الآلة. حيث يمكن لمستويات الزيت الهيدروليكي غير المناسبة أن تتسبب في تلف المكونات الهيدروليكية. أما الفحوصات اليومية فتتيح لمن يقوم بالفحص تحديد التغييرات في منسوب الزيت التي يمكن أن تشير إلى وجود مشكلات في النظام الهيدروليكي.

1 تأكد من أن المنصة في وضع التخزين.
2 تفحص بعينيك مقياس المراقبة الموجود على جانب خزان الزيت الهيدروليكي.
النتيجة: يجب أن يكون مستوى الزيت الهيدروليكي في نطاق 5 سم أعلى مقياس المراقبة.
- 3 قم بإضافة الزيت حسب الحاجة. لا تتجاوز حد الملء.

	مواصفات الزيت الهيدروليكي
مكافئ Chevron Rando HD	نوع الزيت الهيدروليكي

Page 53

الصيانة

فحص البطاريات

تعتبر حالة البطارية المناسبة أمرًا ضروريًا للأداء الجيد للآلة وسلامتها أثناء التشغيل. ويمكن أن تؤدي مستويات السائل غير الصحيحة أو الكابلات والوصلات التالفة إلى تلف المكونات وحالات التعرض للخطر.

ملاحظة: لا يلزم القيام بهذا الإجراء في حالات الألات المزودة ببطاريات مختومة بخاتم يشير إلى عدم حاجتها إلى إجراء صيانة.

خطر الصعق بالكهرباء. يمكن أن يؤدي التلامس مع الدوائر المتصلة بالطاقة إلى التعرض للموت أو الإصابة الخطيرة. انزع جميع الخواتم والساعات والمجوهرات الأخرى.
حطر الإصابة البدنية. البطاريات تحتوي على أحماض. تجنب سكب الأحماض الموجودة في البطارية أو ملامستها. قم بتحييد أحماض البطارية المسكوبة بالماء والصودا الخاصة بالخبز.

ملاحظة: قم بإجراء هذا الاختبار بعد شحن البطاريات تمامًا.

ارتد الملابس الواقية وواقي العينين.
2 تأكد من أن توصيلات كابل البطارية محكمة وخالية من التآكل.
- 3 تأكد من أن ماسكات تثبيت البطارية في مكانها ومؤمنة.

ملاحظة: تساعد إضافة مواد الحفاظ على أطراف التوصيل ومواد الوقاية من الصدأ على إزالة الصدأ والتآكل في أطراف توصيل وكابلات البطارية.

يجب أن يقوم بأعمال الصيانة ربع السنوية والسنوية والتي تجرى كل عامين شخص مدرب ومؤهل لإجراء أعمال الصيانة على هذه الآلة طبقًا للإجراءات الموجودة في دليل الخدمة الخاص بهذه الآلة.

أما الألات التي تم تسريحها من الخدمة لأكثر من ثلاثة أشهر، فيجب أن تخضع للفحص ربع السنوي قبل إعادتها للخدمة مرة أخرى.

Page 54

المواصفات


9.8 م	الارتفاع، الحد الأقصى أثناء التشغيل
8 م	الحد الأقصى لارتفاع المنصبة
2.59 م	الحد الأقصى لارتفاع التخزين، رفع الحواجز
1.92 م	الحد الأقصى لارتفاع التخزين، خفض الحواجز
1.47 م	الارتفاع، حواجز الحماية
1.75 م	العرض
3.12 م	الطول، سحب المنصبة
3.76 م	الطول، المنصة مسحوبة، الطرز ذات الركائز
4.51 م	الطول، المنصبة ممتدة
4.81 م	الطول، المنصبة ممتدة، الطرز ذات الركائز
4.32 م	الطول، المنصبة الجانبية ممتدة
680 کجم	الحد الأقصى لاستيعاب الحمولة
الداخل 0 م/ث	الحد الأقصى لسرعة الريح
الخارج 12.5 م/ث	-
2.29 م	قاعدة العجلات
4.6 م	نصف قطر الدوران (الخارج)
2.11 م	نصف قطر الدوران (داخلي)
24 سم	الارتفاع عن الأرض
8 بطاريات 6 فولت، 225AH	مصدر الطاقة، T105
8 بطاريات 6 فولت، 315AH	مصدر الطاقة، J305
48 فولت	جهد النظام
3,597 کجم	الوزن
ملصق المسلسل الذي يبين وزن	(تباين أوزان الآلة مع التكوينات الخيارية. انظر الآلة تحديدًا.)
القياسي	مخرج التيار المتردد في المنصىة
	أبعاد المنصبة
2.79 × 1.6 م	الطول × العرض الخاص بالمنصبة
4.32	طول امتداد المنصبة
	سرعات القدادة
7 2 كم/الساعة	الحد الأقصبي للتخزين، للأمام
, 12 م/6 ث
4.8 كم/الساعة	الحد الأقصى للتخزين، للعكس
12 م/9 ث
0.5 كم/الساعة	المنصة مرفوعة، الحد الأقصى
12.2 م/90 ت
241 بار	الحد الأفصى للضغط الهيدروليكي (الوطائف)
26 x 12 x 380


	انبعاثات الضوضاء المحمولة جوًا
<70 دىسىبل	مستوى ضنغط الصوت في المحطة الأرضية
<70 دىسىبل	مستوى ضنغط الصوت في محطة المنصبة
ليد/الذراع 2.5 م/ث ² .	لا تتجاوز قيمة الاهتزاز الكلية التي يتعرض لها نظام ا
جح الذي يتعرض له الجسم	أعلى قيمة لجذر متوسط المربع الخاص بالتسارع المر. لا تتجاوز 0.5 م/ث ² .
	الحد الأقصى لمعدل الانحدار ، وضع التخزين
35% (19°)	صعود ملحقة الامتداد
15% (9°)	نزول ملحقة الامتداد
35% (19°)	الانحدار الجانبي
الجر المناسبة.	ملاحظة: يخضع معدل الانحدار لأحوال الأرض وقوة
	معلومات تحميل الأرضية
1,538 کجم	الحد الأقصبي لحمولة الإطار
1,465 کجم	الحد الأقصىي لحمولة الركيزة
5.97 كجم/سم ² 584 كيلو باسكال	الضغط الناتج عن احتكاك الإطار
² 2 2 89	الضغط الناتح عن احتكاك الاطار

2.05 ــــــــــــــــــــــــــــــــــــ ____رو ب 916 کحم/م ضغط الأرضية المستخدمة

8.98 كيلو باسكال

ملاحظة: معلومات حمولة الأرضية تقريبية ولا تشمل التكوينات الخيارية المختلفة. ويجب أن تستخدم فقط مع عوامل السلامة المناسبة.

درجة حرارة التشغيل

بالنسبة لدرجات الحرارة المحيطة الثابتة باستمرار عند أقل من °17 مئوية تحت الصفر - استخدم السائل الهيدروليكي Chevron Aviation A Arctic أو

درجات الحرارة المحيطة الثابتة باستمرار عند أعلى من °17 مئوية تحت - سرجات الحرارة المحيطة التابلة بالسمرار عد اعلى من ٢٦ متوية - استخدم السائل الهيدروليكي Chevron Rando HD MV أو

لدرجات حرارة التشغيل الثابتة عند أعلى من °96 مئوية -استخدم Shell Tellus S2 V 46.

يعتبر التطوير المتواصل لمنتجاتنا بمثابة السياسة المتبعة لشركة Genie. تخضع مواصفات المنتج للتغير دون إخطار أو إجبار.

Page 55

المواصفات

	GS-3369DC
11.9 م	الارتفاع، الحد الأقصى أثناء التشغيل
10 م	الحد الأقصى لارتفاع المنصبة
2.59 م	الحد الأقصى لارتفاع التخزين، رفع الحواجز
1.92 م	الحد الأقصى لارتفاع التخزين، خفض الحواجز
1.47 م	الارتفاع، حواجز الحماية
1.75 م	العرض
3.12 م	الطول، سحب المنصبة
3.76 م	الطول، المنصة مسحوبة، الطرز ذات الركائز
4.51 م	الطول، المنصبة ممتدة
4.81 م	الطول، المنصة ممتدة، الطرز ذات الركائز
4.32 م	الطول، المنصبة الجانبية ممتدة
454 کجم	الحد الأقصبي لاستيعاب الحمولة
الداخل 0 م/ث	الحد الأقصى لسرعة الريح
الخارج 12.5 م/ث
2.29 م	قاعدة العجلات
4.6 م	نصف قطر الدوران (الخارج)
2.11 م	نصف قطر الدوران (داخلي)
24 سم	الارتفاع عن الأرض
بطاريات 6 فولت، 225AH	مصدر الطاقة، T105
بطاريات 6 فولت، 315AH	مصدر الطاقة، J305 8
48 فولت	جهد النظام
3,475 کجم	الوزن
صق المسلسل الذي يبين وزن	(تباين أوزان الألة مع التكوينات الخيارية. انظر ما الآلة تحديدًا.)
القياسي	مخرج التيار المتردد في المنصىة
	أبعاد المنصة
2.79 × 1.6 م	الطول × العرض الخاص بالمنصبة
4.32 م	طول امتداد المنصبة
.	سرعات القيادة
7.2 كم/الساعة 12 م/6 ث	الحد الأقصى للتخزين، للأمام
4.8 كم/الساعة 12 م/9 ث	الحد الأقصمي للتخزين، للعكس
0.5 كم/الساعة 12.2 م/90 ث	المنصة مرفوعة، الحد الأقصى
	الحد الأقصى للضبغط الهيدروليكي (الوظائف)
26 × 12 × 380	مقاس الاطار

	انبعاثات الضوضاء المحمولة جؤا
<70 دىسىبل	مستوى ضنغط الصوت في المحطة الأرضية
<70 دىسىبل	مستوى ضنغط الصوت في محطة المنصبة
ليد/الذراع 2.5	لا تتجاوز قيمة الاهتزاز الكلية التي يتعرض لها نظام ال م/ث ² .
بح الذي يتعرض له الجسم	أعلى قيمة لجذر متوسط المربع الخاص بالتسارع المر. لا تتجاوز 0.5 م/ث ² .
	الحد الأقصى لمعدل الانحدار، وضع التخزين
35% (19°)	صعود ملحقة الامتداد
15% (9°)	نزول ملحقة الامتداد
35% (19°)	الانحدار الجانبي
الجر المناسبة.	ملاحظة: يخضع معدل الانحدار لأحوال الأرض وقوة
	معلومات تحميل الأرضية
1,478 کجم	الحد الأقصى لحمولة الإطار
1,581 کجم	الحد الأقصى لحمولة الركيزة
5.73 كجم/سم ² 562 كيلو باسكال	الضغط الناتج عن احتكاك الإطار
2.89 كجم/سم ² 284 كيلو باسكال	الضغط الناتج عن احتكاك الإطار
684 كجم/م ² 6.71 كيلو باسكال	ضغط الأرضية المستخدمة
تكوينات الخيارية المختلفة.	ملاحظة: معلومات حمولة الأرضية تقريبية ولا تشمل الذ
	ويجب أن تستخدم فقط مع عوامل السلامة المناسبة.
	درجة حرارة التشغيل

بالنسبة لدرجات الحرارة المحيطة الثابتة باستمرار عند أقل من °17 مئوية تحت الصفر - استخدم السائل الهيدروليكي Chevron Aviation A Arctic أو ما يعادله.

. بالنسبة لدرجات الحرارة المحيطة الثابتة باستمرار عند أعلى من °17 مئوية تحت الصفر - استخدم السائل الهيدروليكي Chevron Rando HD MV أو ما يعادله

بالنسبة لدرجات حرارة التشغيل الثابتة عند أعلى من °96 مئوية -استخدم Shell Tellus S2 V 46.

Page 56

المواصفات

GS-4069DC


14 م	الارتفاع، الحد الأقصى أثناء التشغيل
12.3 م	الحد الأقصى لارتفاع المنصة
2.74 م	الحد الأقصى لارتفاع التخزين، رفع الحواجز
2.08 م	الحد الأقصى لارتفاع التخزين، خفض الحواجز
1.65 م	الارتفاع، حواجز الحماية
1.75 م	العرض
3.12 م	الطول، سحب المنصة
3.76 م	الطول، المنصبة مسحوبة، الطرز ذات الركائز
4.51 م	الطول، المنصبة ممتدة
4.81 م	الطول، المنصة ممتدة، الطرز ذات الركائز
4.32 م	الطول، المنصبة الجانبية ممتدة
363 کجم	الحد الأقصى لاستيعاب الحمولة
الداخل 0 م/ث	الحد الأقصى لسرعة الريح
الخارج 12.5 م/ث
2.29	قاعدة العجلات
4.6	نصف قطر الدوران (الخارج)
2.11 م	نصف قطر الدوران (داخلي)
24 سم	الارتفاع عن الأرض
8 بطاريات 6 فولت، 315AH	مصدر الطاقة، J305
48 فولت	جهد النظام
4,958 کجم	الوزن
ملصق المسلسل الذي يبين وزن	(تباين أوزان الآلة مع التكوينات الخيارية. انظر الآلة تحديدًا.)
القياسي	مخرج التيار المتردد في المنصىة
	أبعاد المنصة
2.79 × 1.6 م	الطول × العرض الخاص بالمنصبة
4.32 م	طول امتداد المنصبة
	سرعات القيادة
7.2 كم/الساعة	الحد الأقصى للتخزين، للأمام
12 م/6 ٹ
4.8 كم/الساعة	الحد الأقصى للتخزين، للعكس
12 م/9 ت م ال	afar ya a a ya
0.5 كم/الساعة 12.2 م/00 ش	المنصبة مرفوعة، الحد الاقصبي
	البيد الأقور المشتخط المرد واركي (الوظائف)
26 x 12 x 380	الحد الاصلى للصلعط التهيير وليدي (الوصل) . مذاب الاما ا

الخامسة	الطبعة	الأول •	الإصدار


	انبعاثات الضوضاء المحمولة جوًا
<70 دىسىبل	مستوى ضغط الصوت في المحطة الأرضية
<70 دىسىبل	مستوى ضنغط الصوت في محطة المنصبة
ﺎﻡ ﺍﻟﻴﺪ/ﺍﻟﺬﺭﺍﻉ 2.5 ﻡ/ﺚ².	لا تتجاوز قيمة الاهتزاز الكلية التي يتعرض لها نظ
مرجح الذي يتعرض له الجسم	أعلى قيمة لجذر متوسط المربع الخاص بالتسارع ال لا تتجاوز 0.5 م/ث ² .
	الحد الأقصى لمعدل الانحدار، وضع التخزين
35% (19°)	صعود ملحقة الامتداد
15% (9°)	نزول ملحقة الامتداد
35% (19°)	الانحدار الجانبي
قوة الجر المناسبة.	ملاحظة: يخضع معدل الانحدار لأحوال الأرض وا
	معلومات تحميل الأرضية
1,749 کجم	الحد الأقصىي لحمولة الإطار
1,724 کجم	الحد الأقصىي لحمولة الركيزة
2م/سم 6.60 مار مار 2 مار	الضغط الناتج عن احتكاك الإطار
647 كيلو باسكال
3.41 کجم/سم ²	الضغط الناتج عن احتكاك الإطار
334 کیلو باسکال
1111 كجم/م ^- 10 00 كار بار كار	ضغط الأرضية المستخدمة
ل التي در الدر تيار متانية. المالية مناريد المتيار متانية	المعالمة
1

ملاحظة: معلومات حمولة الارضية تقريبية ولا تشمل التكوينات الخيارية المختلفة. ويجب أن تستخدم فقط مع عوامل السلامة المناسبة.

التشغيا	حرارة	درجة

بالنسبة لدرجات الحرارة المحيطة الثابتة باستمرار عند أعلى من °17 مئوية تحت الصفر - استخدم السائل الهيدروليكي Chevron Rando HD MV أو ما يعادله.

بالنسبة لدرجات حرارة التشغيل الثابتة عند أعلى من °96 مئوية -استخدم A6 V 46 Shell Tellus S2 V

Page 57

www.genielift.com
