Genie GS™-2032 / GS™-2632 / GS™-3232 Operator's Manual

-

2

-

2

-

2

-

2646

-

Priročnik za uporabo

GS GS GS GS GS GS GS GS GS

™

1530/32

™

1930/32

™

032 632

3232

046

™

3246

™

4047

CE

z informacijami za vzdrževanje

Prevod izvirnih navodil Tenth Edition Second Printing Part No. 1278042SLGT

Priročnik za uporabo Deseta izdaja • Drugi natis

Začetne splošne strani

Vsebina

Uvod .......................................................................... 1

Definicije simbolov in slikovnih znakov

za nevarnost ........................................................ 4

Splošna varnost ........................................................ 6

Osebna varnost ....................................................... 11

Varnost delovnega območja ................................... 12

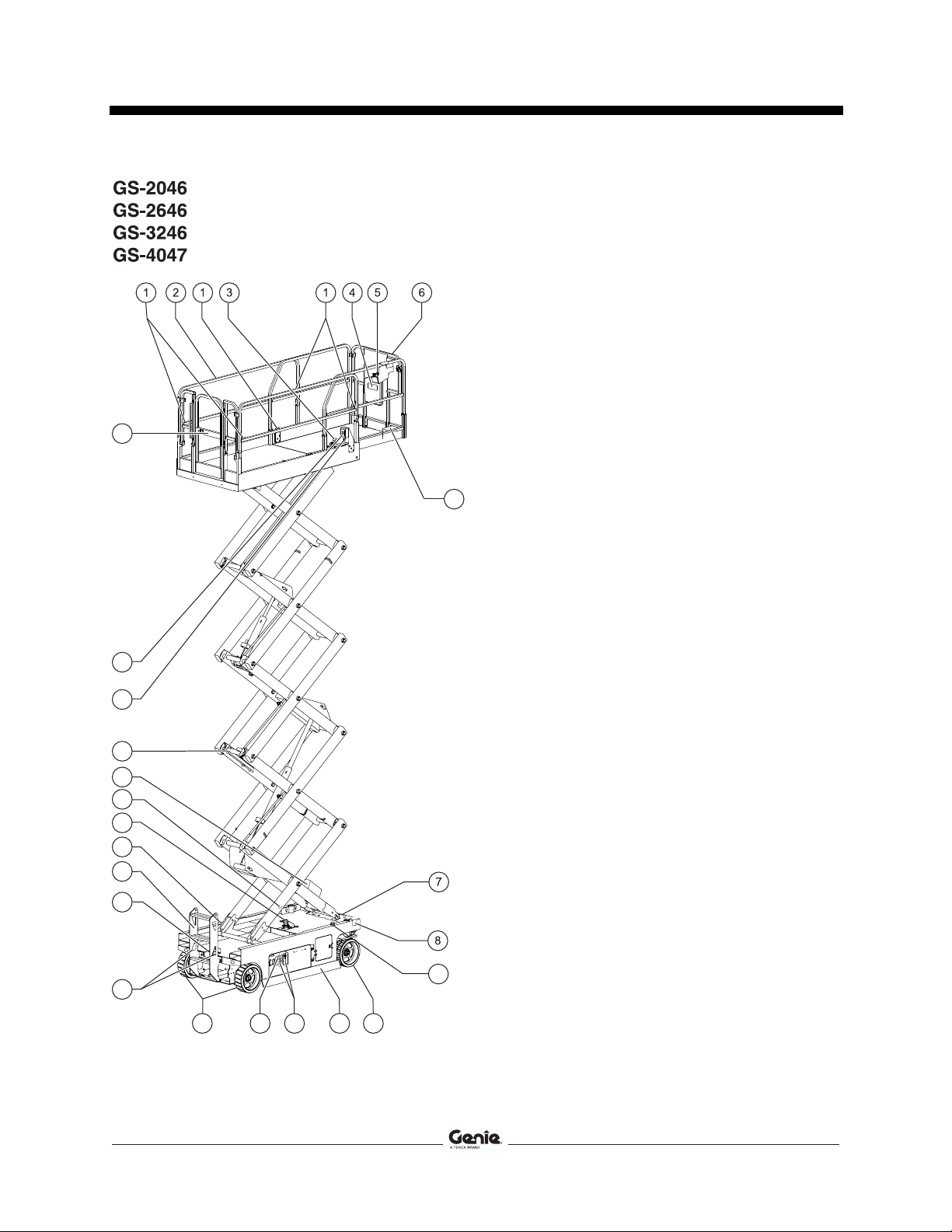

Legenda .................................................................. 20

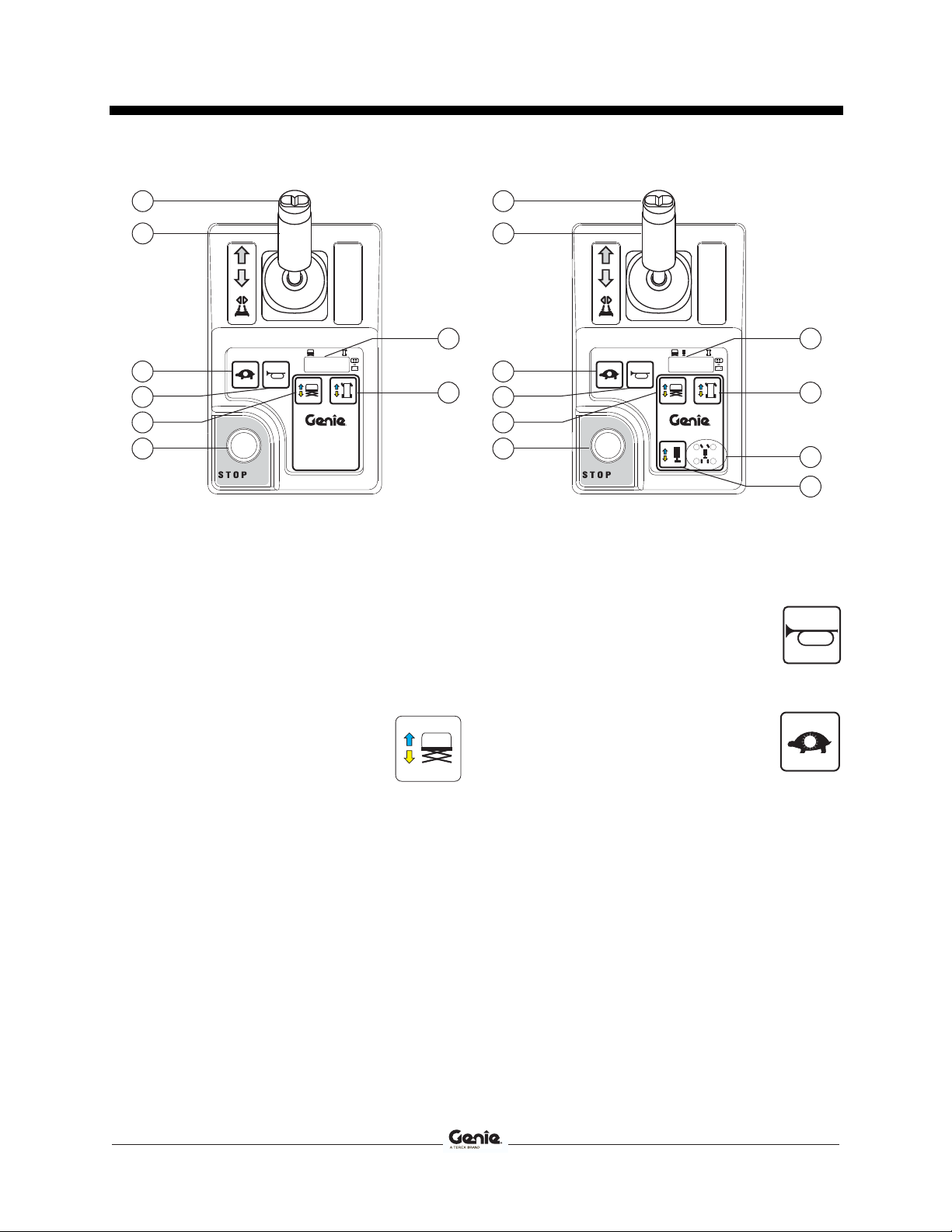

Nadzorna plošča ..................................................... 23

Pregledi ................................................................... 27

Navodila za uporabo ............................................... 44

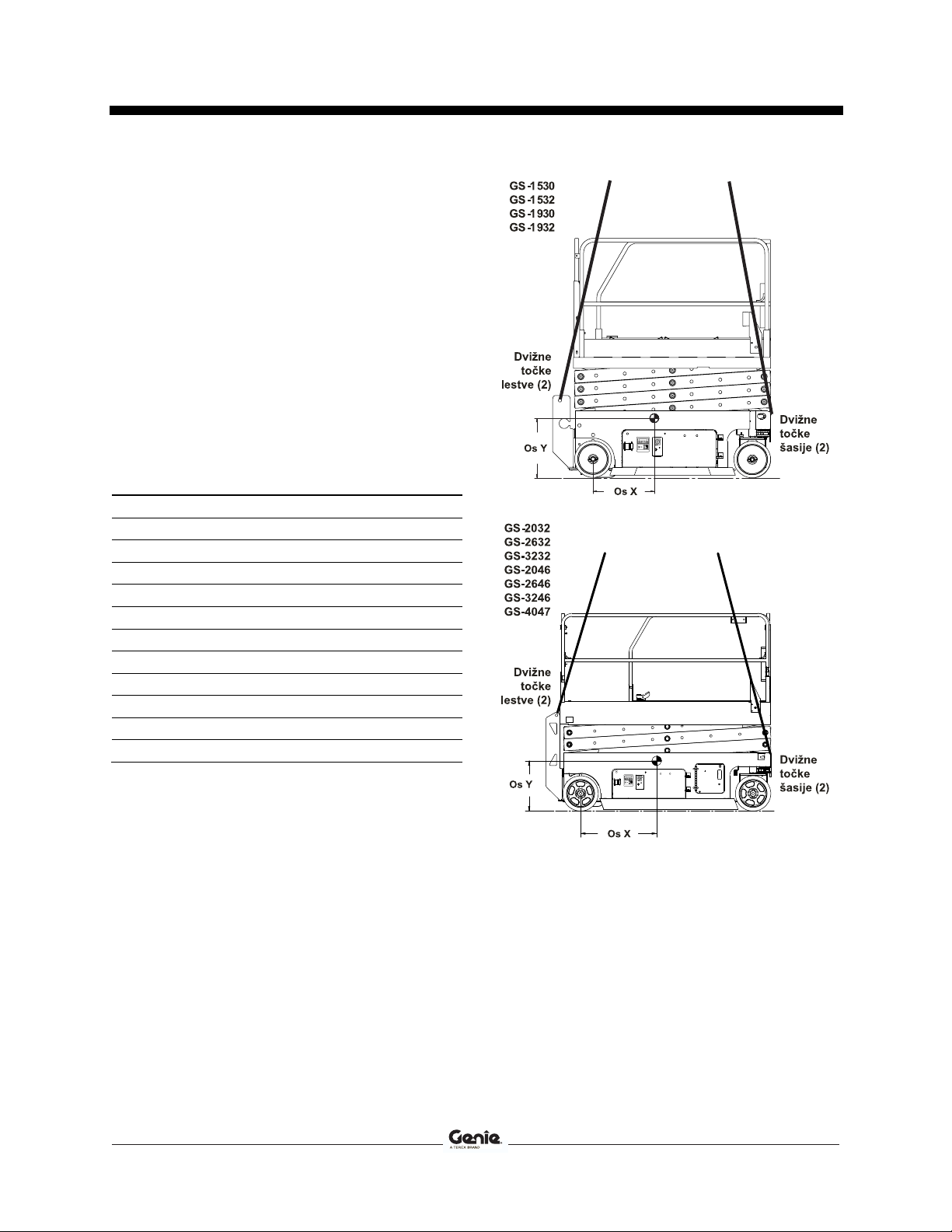

Navodila za prevoz in dvigovanje ........................... 54

Vzdrževanje ............................................................ 59

Specifikacije ............................................................ 61

GS

Deseta izdaja: Drugi natis, december 2017

Genie je registrirana blagovna znamka družbe Terex South Dakota, Inc. v ZDA in številnih drugih državah.

»GS« je blagovna znamka družbe Terex South Dakota, Inc.

Skladen je z direktivo ES 2006/42/ES Glejte izjavo o skladnosti ES

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Uvod

O tem priročniku

Predvidena uporaba

Podjetje Genie se vam zahvaljuje, da ste za svoje delo izbrali naš stroj. Naša glavna naloga je, da zagotovimo varnost uporabnika, kar pa lahko dosežemo samo s skupnim prizadevanjem. Ta dokument je priročnik za upravljanje in dnevno vzdrževanje, namenjen uporabniku ali upravljavcu stroja Genie.

Ta priročnik je sestavni del vašega stroja in mora biti vedno na stroju. Če imate vprašanja, se obrnite na podjetje Genie.

Identifikacija izdelka

Serijska številka stroja je na serijski oznaki.

Stroj je predviden za dvigovanje osebja skupaj z orodjem in materiali na visoko delovno mesto.

Distribucija biltena in skladnost

Varnost uporabnikov naših izdelkov nam je pri podjetju Genie najbolj pomembna. Podjetje Genie z različnimi bilteni skuša prodajalcem in lastnikom strojev posredovati pomembne informacije o varnosti in izdelku.

Informacije v teh biltenih so povezane s posameznimi stroji na osnovi modela in serijske številke stroja.

Bilteni se pošiljajo aktualnim registriranim lastnikom in njihovim prodajalcem, zato je zelo pomembno, da registrirate svoj stroj in ohranjate svoje podatke za stik posodobljene.

Za zagotovitev varnosti osebja in zanesljivo nadaljnje delovanje vašega stroja morate ravnati skladno s postopki, opisanimi v vsakokratnem biltenu.

Št. dela. 1278042SLGT GS™-30 • GS™-32 • GS™-46 • GS™-47

1

Priročnik za uporabo Deseta izdaja • Drugi natis

Uvod

Stik s proizvajalcem

Včasih se pojavi potreba po stiku s podjetjem Genie. V tem primeru imejte pripravljeno številko modela in serijsko številko svojega stroja kot tudi svoje ime in informacije za stik. V stik s podjetjem Genie je treba stopiti vsaj v naslednjih primerih:

prijava nesreče;

vprašanja glede uporabe in varnosti izdelka;

informacije o standardih in regulativni skladnosti;

posodobitev podatkov o trenutnem lastniku, kot so spremembe lastništva ali spremembe pri podatkih za stik. Glejte poglavje Prenos lastništva spodaj.

Prenos lastništva stroja

S tem, ko si boste vzeli nekaj minut časa in posodobili podatke o lastniku, boste zagotovili, da boste prejemali pomembne informacije o varnosti, vzdrževanju in upravljanju vašega stroja.

Registrirajte svoj stroj na naši spletni strani www.genielift.com ali pa nas pokličite na brezplačno telefonsko številko 1-800-536-1800.

Nevarnost

Če ne upoštevate navodil in varnostnih pravil v tem priročniku, ima lahko to za posledico smrt ali hude telesne poškodbe.

Pred uporabo upoštevajte naslednje:

 Poznati in upoštevati morate načela varne

uporabe stroja, ki so opisana v tem priročniku.

1 Izogibajte se nevarnim okoliščinam. Preden greste na naslednji razdelek, morate

poznati in razumeti varnostna pravila.

2 Vedno izvedite pregled pred delovanjem. 3 Vedno izvedite preizkuse delovanja pred

uporabo. 4 Preglejte delovno mesto. 5 Stroj uporabljajte samo za namen, za

katerega je bil narejen.

 Prebrati, razumeti in upoštevati morate navodila

proizvajalca in varnostna pravila, tj. priročnike za varno rabo in uporabo ter nalepke na stroju.

2 GS

 Prebrati, razumeti in upoštevati morate varnostna

pravila delodajalca in predpise za delovno mesto.

 Prebrati, razumeti in upoštevati morate vse

zadevne vladne predpise.

 Biti morate usposobljeni za varno uporabo stroja.

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Uvod

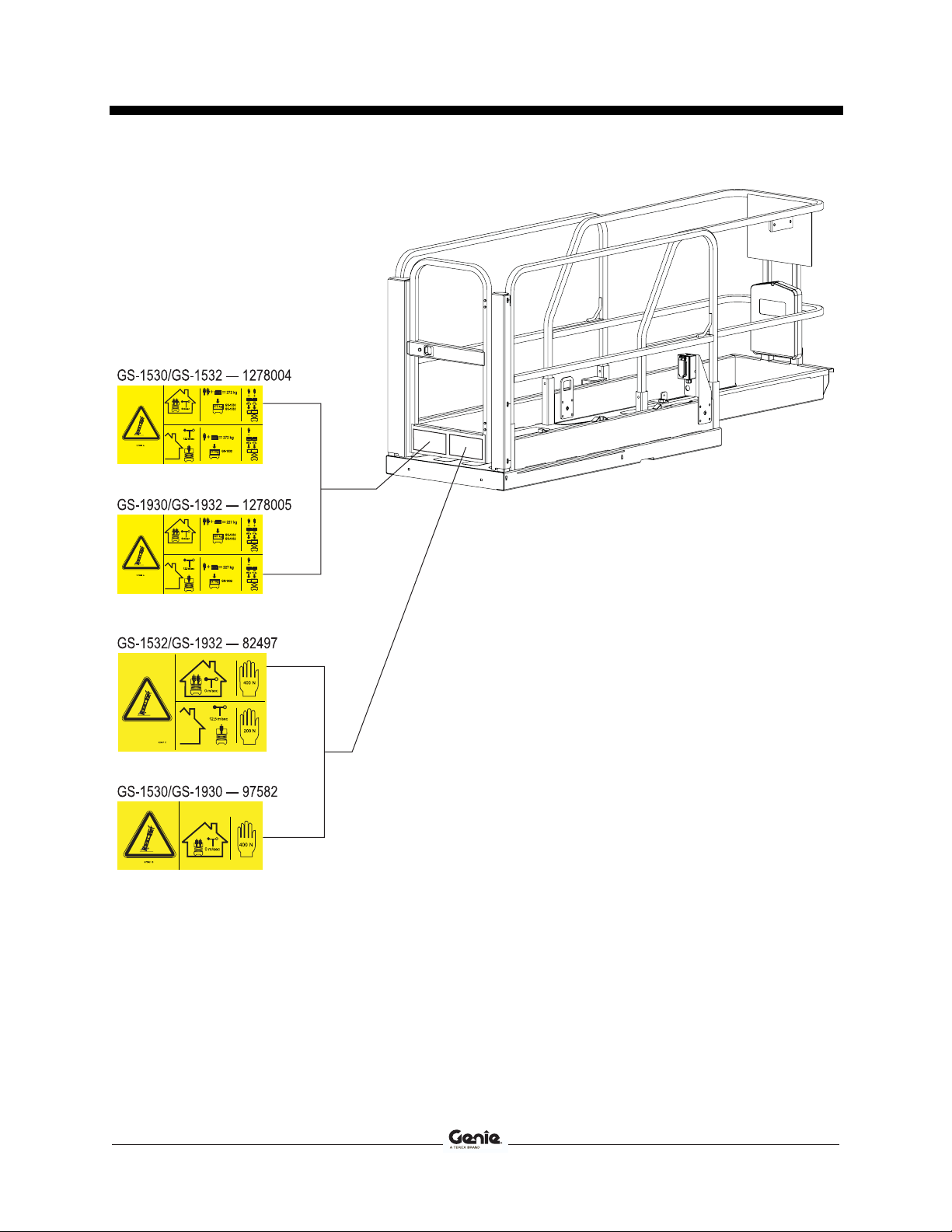

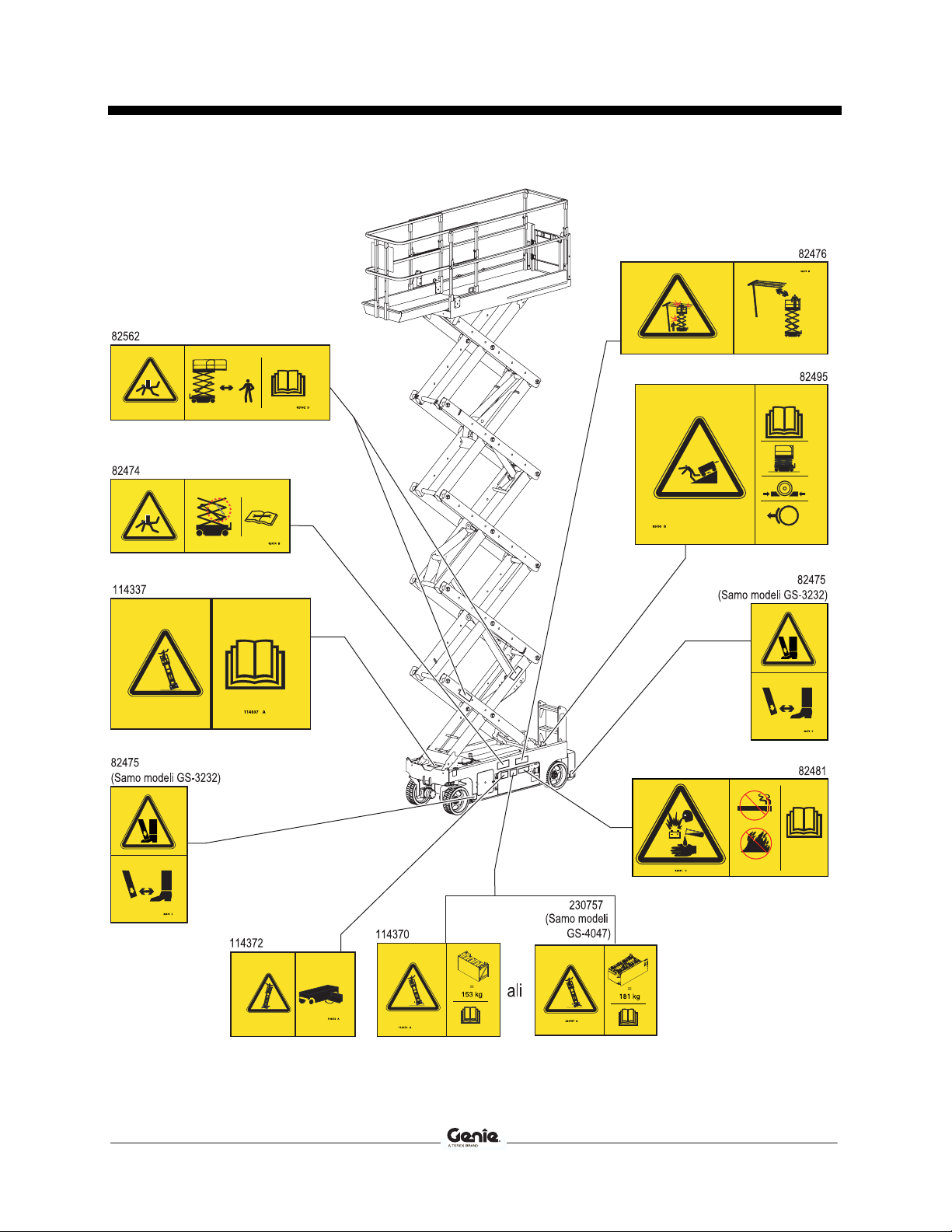

Vzdrževanje varnostnih znakov

Zamenjajte vse manjkajoče ali poškodovane varnostne znake. Nikoli ne pozabite na varnost upravljavca. Za čiščenje varnostnih znakov uporabite mešanico blagega mila in vode. Ne uporabljajte čistil na osnovi topil, ker lahko poškodujete material varnostnega znaka.

Razvrstitev glede na nevarnosti

Nalepke na stroju uporabljajo simbole, barve in opozorilne besede za določanje naslednjega:

Varnostni simbol opozarja na morebitno nevarnost telesnih poškodb. Upoštevajte vsa varnostna opozorila, ki sledijo temu simbolu, da se izognete poškodbam ali smrti.

Označuje nevaren položaj, ki lahko privede do hude telesne poškodbe ali celo smrti, če ga ne preprečite.

Označuje nevaren položaj, ki lahko privede do manjših ali zmernih telesnih poškodb, če se mu ne izognete.

Označuje sporočilo o premoženjski škodi.

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 3

Priročnik za uporabo Deseta izdaja • Drugi natis

Definicije simbolov in slikovnih znakov za nevarnost

Definicije simbolov in slikovnih znakov za nevarnos t

Preberite priročnik za uporabo

Nevarnost prevračanja Nevarnost prevračanja Nevarnost prevračanja Nevarnost prevračanja Nevarnost

Nevarnost električnega udara

Preberite servisni priročnik

Nevarnost eksplozije Nevarnost požara Nevarnost opeklin Nevarnost brizganja

Nevarnost stiska Nevarnost stiska Nevarnost trka

električnega udara

na kožo

Uporabite varnostno ročico

Ne približujte se gibljivim delom

Spustite platformo. Ne postavljajte ga na

4 GS

površine, kjer ga ne morete izravnati z uporabo opornikov

™

Ne približujte se opornikom in pnevmatikam

Premaknite stroj na ravna tla

Zaprite pokrov šasije

Ohranite zahtevano varnostno razdaljo

Dostop omogočite samo ustrezno usposobljenemu in pooblaščenemu osebju

Za ugotavljanje puščanja uporabite kos kartona ali list papirja

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

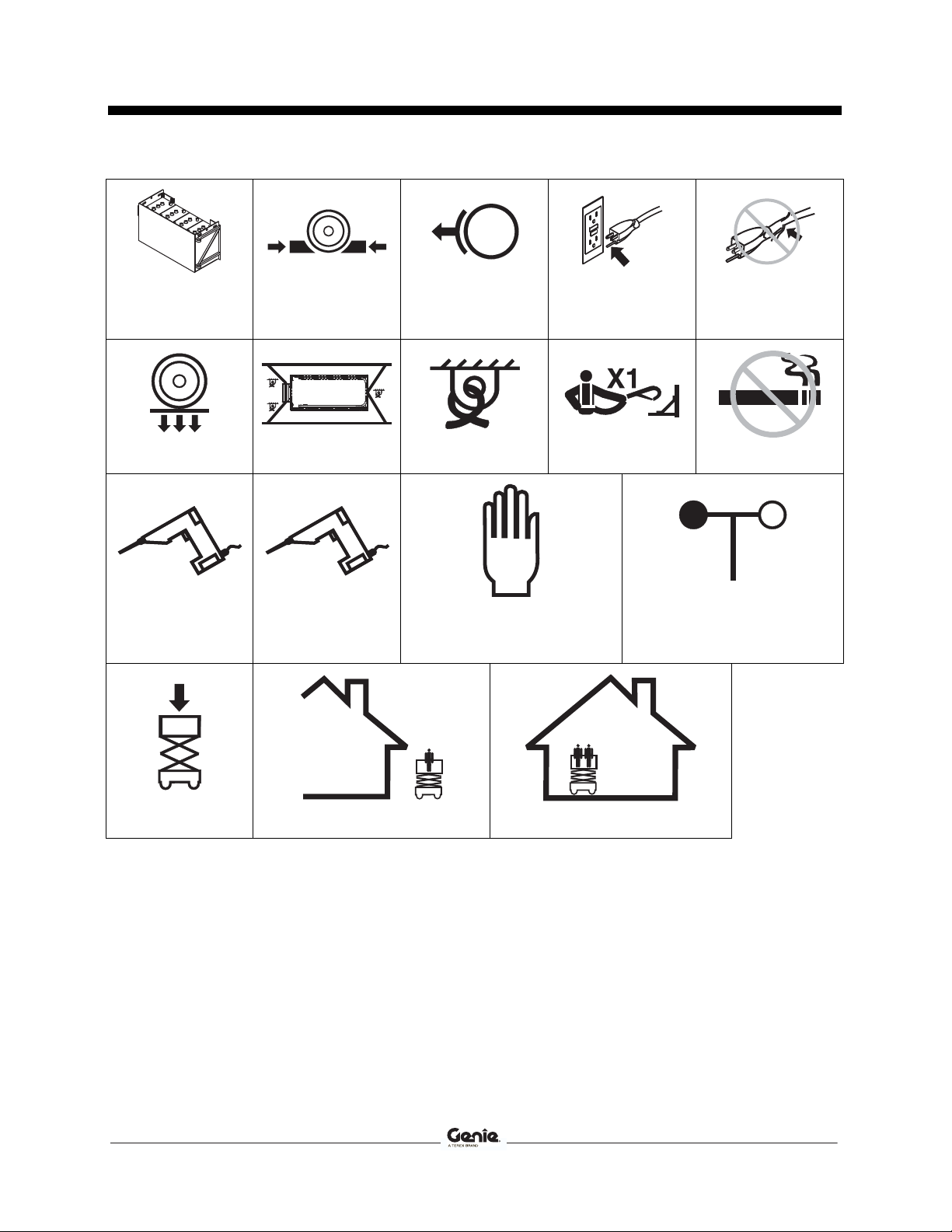

Definicije simbolov in slikovnih znakov za nevarnost

Akumulatorji, uporabljeni kot protiuteži

Kolesa podložite z zavorno coklo

Sprostite zavore Ozemljeno napajanje z

Obremenitev koles Shema prevoza Privežite Sidrišča vrvi Prepovedano kajenje

izmeničnim tokom, samo 3-žilni kabel

Zamenjajte poškodovane žice in kable

Nazivna napetost za napajanje do platforme

Nazivni tlak v pnevmatskem vodu do platforme

Ročna sila Hitrost vetra

Največja nosilnost Na prostem V zaprtih prostorih

™

Št. dela. 1278042SLGT GS

-30 • GS™-32 • GS™-46 • GS™-47 5

Priročnik za uporabo Deseta izdaja • Drugi natis

Splošna varnost

6 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Splošna varnost

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 7

Priročnik za uporabo Deseta izdaja • Drugi natis

Splošna varnost

8 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Splošna varnost

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 9

Priročnik za uporabo Deseta izdaja • Drugi natis

Splošna varnost

10 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Osebna varnost

Osebna zaščita pred padci

Osebna varovalna oprema za zaščito pred padci pri delu s tem strojem ni potrebna. Če osebno varovalno opremo za zaščito pred padci zahtevajo pravila delovne lokacije ali delodajalca, upoštevajte naslednje:

Vsa osebna varovalna oprema za zaščito pred padci mora biti skladna z ustreznimi vladnimi predpisi in jo morate preveriti in uporabiti skladno z navodili proizvajalca.

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 11

Priročnik za uporabo Deseta izdaja • Drugi natis

j

Varnost delovnega območja

Nevarnost električnega udara

Nevarnost prevračanja

Ta stroj ni električno izoliran, zato ne nudi zaščite pred stikom z električnim tokom ali bližino električnega toka.

Upoštevajte vse lokalne in vladne predpise za zahtevane varnostne razdalje od električnega daljnovoda. Upoštevati morate najmanj v spodnji razpredelnici navedene zahtevane varnostne razdalje.

Napetost v

Zahtevana varnostna razdalja

daljnovodu

od 0 do 50 kV 3,05 m od 50 do 200 kV 4,60 m od 200 do 350 kV 6,10 m od 350 do 500 kV 7,62 m od 500 do 750 kV 10,67 m od 750 do 1.000 kV 13,72 m

Upoštevajte, da se zaradi močnega vetra ali sunkov vetra platforma lahko premika ter da električni daljnovodi lahko zanihajo ali se povesijo.

Držite se stran od stroja, če

e v stiku z daljnovodom pod napetostjo. Osebje na tleh ali na platformi se ne sme dotikati ali uporabljati stroja, dokler ne odklopite daljnovodov pod napetostjo.

Stroja ne uporabljajte med bliskanjem ali nevihtami.

Stroja ne uporabljajte kot ozemljitev pri varjenju.

Uporabniki, oprema in materiali ne smejo presegati največje nosilnosti platforme ali največje nosilnosti podaljška platforme.

Največja nosilnost

Podaljšana platforma Model Uvlečena

GS-1530

GS-1532

GS-1930

GS-1932

GS-2032

GS-2632

GS-3232

GS-2046

GS-2646

GS-3246

GS-4047

Uvlečena platforma Podaljšana platforma

platforma

272 kg 159 kg 113 kg Samo v zaprtih

272 kg 159 kg 113 kg V zaprtih prostorih – 2

227 kg 114 kg 113 kg Samo v zaprtih

227 kg 114 kg 113 kg V zaprtih prostorih – 2

363 kg 250 kg 113 kg V zaprtih prostorih – 2

227 kg 114 kg 113 kg Samo v zaprtih

544 kg 431 kg 113 kg V zaprtih prostorih/na

454 kg 341 kg 113 kg V zaprtih prostorih/na

318 kg 205 kg 113 kg V zaprtih prostorih – 2

350 kg 237 kg 113 kg Samo v zaprtih

Samo

platforma

Samo

podaljšek

Največje

število oseb

prostorih – 2

Na prostem – 1

prostorih – 2

Na prostem – 1

prostorih – 2

prostem – 2

Na prostem – 1

prostorih – 3

Samo podaljšek Samo platforma

Teža dodatne opreme in dodatkov, kot so nosilci za panele, zmanjša nazivno nosilnost platforme in jo je treba odšteti od nosilnosti platforme. Glejte nalepke z dodatnimi možnostmi in dodatno opremo.

Pri uporabi dodatne opreme preberite, razumite in upoštevajte nalepke, navodila in priročnike dodatne opreme.

12 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

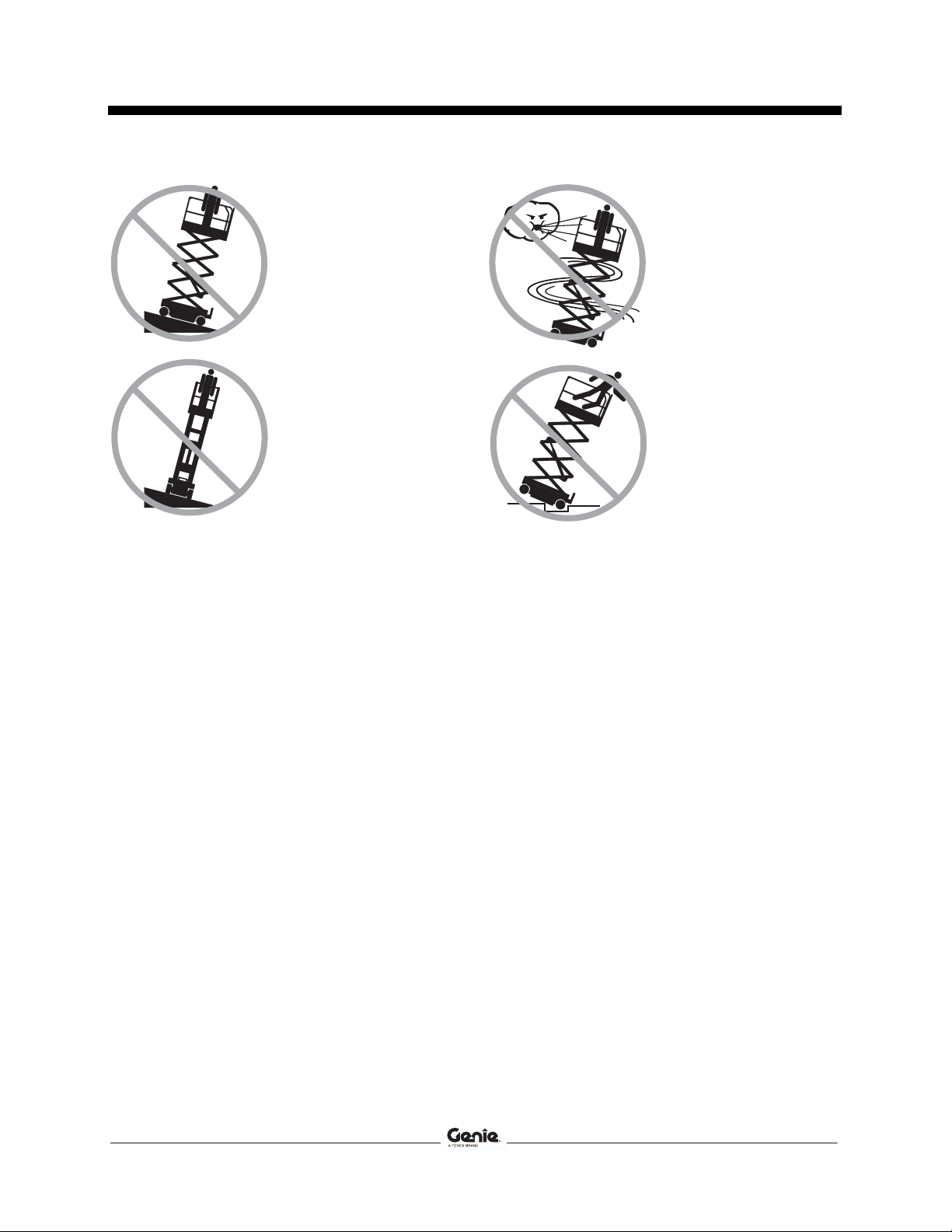

Varnost delovnega območja

Ne dvigajte platforme, če stroj ni na stabilni in ravni površini.

Ne uporabljajte alarma za nagib kot kazalnik nagiba. Alarm za nagib se bo oglasil samo na šasiji, ko je stroj na strmem naklonu.

Če se oglasi alarm za nagib: Spustite platformo. Premaknite stroj na stabilno in ravno površino. Če se alarm za nagib oglasi, ko je platforma dvignjena, bodite med spuščanjem platforme zelo previdni.

Ko je platforma dvignjena, hitrost vožnje ne sme biti večja od 0,8 km/h.

Uporaba na prostem: Ne dvigajte platforme, če hitrost vetra lahko preseže 12,5 m/s. Če hitrost vetra preseže 12,5 m/s, ko je platforma dvignjena, spustite platformo in stroja ne upravljajte več.

Ne uporabljajte stroja v močnem ali sunkovitem vetru. Ne povečajte površine platforme ali bremena. Če povečate površino, ki je izpostavljena vetru, se bo stabilnost stroja zmanjšala.

Med vožnjo stroja v zloženem položaju po neravnem terenu, kot so površine z veliko drobirja, nestabilne ali spolzke površine ter v bližini lukenj in prepadov, bodite še posebej previdni in vozite počasi.

Stroja ne smete voziti čez ali blizu neravnega terena, nestabilnih površin ali v drugih nevarnih pogojih, ko je platforma dvignjena.

Stroja ne uporabljajte namesto žerjava.

Platforme ne smete uporabljati za potiskanje stroja ali drugih predmetov.

S platformo se ne smete dotikati sosednjih struktur.

Platforme ne smete privezati na sosednje strukture.

Ne postavljajte bremen izven označenega roba platforme.

Ne uporabljajte stroja, če so pokrovi na šasiji odprti.

Uporaba v zaprtih prostorih: Pri dvigovanju platforme upoštevajte nazivne vrednosti za dovoljene stranske sile in za število oseb na naslednji strani.

™

Št. dela. 1278042SLGT GS

-30 • GS™-32 • GS™-46 • GS™-47 13

Priročnik za uporabo Deseta izdaja • Drugi natis

Varnost delovnega območja

Ne odrivajte se s pomočjo

predmeta in ne vlecite proti

predmetu izven platforme.

Največja dovoljena ročna sila – Model Ročna

GS-1530 GS-1532

GS-1930 GS-1932

GS-2032

GS-2632 GS-3232 GS-2046 GS-2646 GS-3246

GS-4047

sila

400 N Samo za uporabo v zaprtih prostorih – 2 400 N

200 N 400 N Samo za uporabo v zaprtih prostorih – 2 400 N

200 N 400 N

200 N 400 N Samo za uporabo v zaprtih prostorih – 2 400 N Samo za uporabo v zaprtih prostorih – 2 400 N V zaprtih prostorih/na prostem – 2 400 N V zaprtih prostorih/na prostem – 2 400 N

200 N 400 N Samo za uporabo v zaprtih prostorih – 3

CE

Največje število oseb

V zaprtih prostorih – 2

Na prostem – 1

V zaprtih prostorih – 2

Na prostem – 1

V zaprtih prostorih – 2

Na prostem – 1

V zaprtih prostorih – 2

Na prostem – 1

Mejnih stikal ne smete spremeniti ali onemogočiti.

Ne spreminjajte ali ne onemogočajte komponent stroja, ki kakor koli vplivajo na varnost in stabilnost.

Ne zamenjujte elementov, ki so kritični za stabilnost stroja, z elementi drugačne teže ali specifikacije.

Ne uporabljajte akumulatorjev, ki so lažji od originalne opreme. Akumulatorji se uporabljajo kot protiuteži in so ključni za zagotavljanje stabilnosti stroja. Teža vsakega akumulatorja mora biti 29,5 kg. Akumulatorski nosilec, vključno z akumulatorji, mora tehtati najmanj 152 kg.

Pri strojih GS-4047 mora vsak akumulator tehtati 37 kg. Akumulatorski nosilec vključno z akumulatorji mora tehtati najmanj 181 kg.

Ne prilagajajte ali spreminjajte platforme za visoko delovno mesto brez predhodnega pisnega dovoljenja izdelovalca. Namestitev priključkov za držanje orodij in drugih materialov na platformo, oziroma sistemov z zaščitnimi paneli ali varovalnimi ograjami, lahko poveča težo platforme in površino ali obremenitev platforme.

14 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Varnost delovnega območja

Na noben del tega stroja ne smete postaviti ali pritrditi previsnih ali fiksnih bremen.

Če je opremljen z oporniki

Stroja ne postavljajte na površino, kjer ga ne morete izravnati samo z oporniki.

Ne premikajte opornikov, ko je platforma dvignjena.

Ne vozite, ko so oporniki spuščeni.

Ne postavljajte lestev ali ogrodij v platformo ali na dele tega stroja.

Ne prevažajte orodja in materialov, če niso enakomerno porazdeljeni in jih lahko osebe na platformi varno uporabljajo.

Ne uporabljajte stroja na premični ali mobilni površini ali vozilu.

Prepričajte se, da so vse pnevmatike v dobrem stanju, da so kronske matice ustrezno zategnjene in da so razcepke ustrezno nameščene.

Nevarnost stiska

Ne vstavljajte rok in drugih okončin v škarjasti mehanizem.

Ne delajte pod platformo ali v škarjastem mehanizmu, če varnostna ročica ni nameščena.

Pri upravljanju stroja s talno nadzorno ploščo uporabite zdravo pamet in načrtovanje. Vzdržujte varnostne razdalje med upravljavcem, strojem in nepremičnimi predmeti.

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 15

Priročnik za uporabo Deseta izdaja • Drugi natis

j

Varnost delovnega območja

Nevarnosti pri upravljanju na

klancih

Stroja ne smete voziti po naklonih, ki so večji od nazivnih vrednosti za naklon in stranski naklon stroja. Nazivna vrednost za naklone velja za stroje, ki imajo škarjasti mehanizem v zloženem položaju.

Model Največja nazivna

GS-1530 GS-1532 GS-1930 GS-1932 GS-2032 GS-2632 GS-3232 GS-2046 GS-2646 GS-3246 GS-4047

vrednost za naklone,

v zloženem položaju

30 % (17°) 30 % (17°) 30 % (17°) 30 % (17°) 25 % (14°) 25 % (14°) 25 % (14°) 25 % (14°) 30 % (17°) 30 % (17°) 25 % (14°) 25 % (14°) 25 % (14°) 25 % (14°) 30 % (17°) 30 % (17°) 30 % (17°) 30 % (17°) 25 % (14°) 25 % (14°) 25 % (14°) 25 % (14°)

Največja nazivna

vrednost za stranske

naklone, v zloženem

položaju

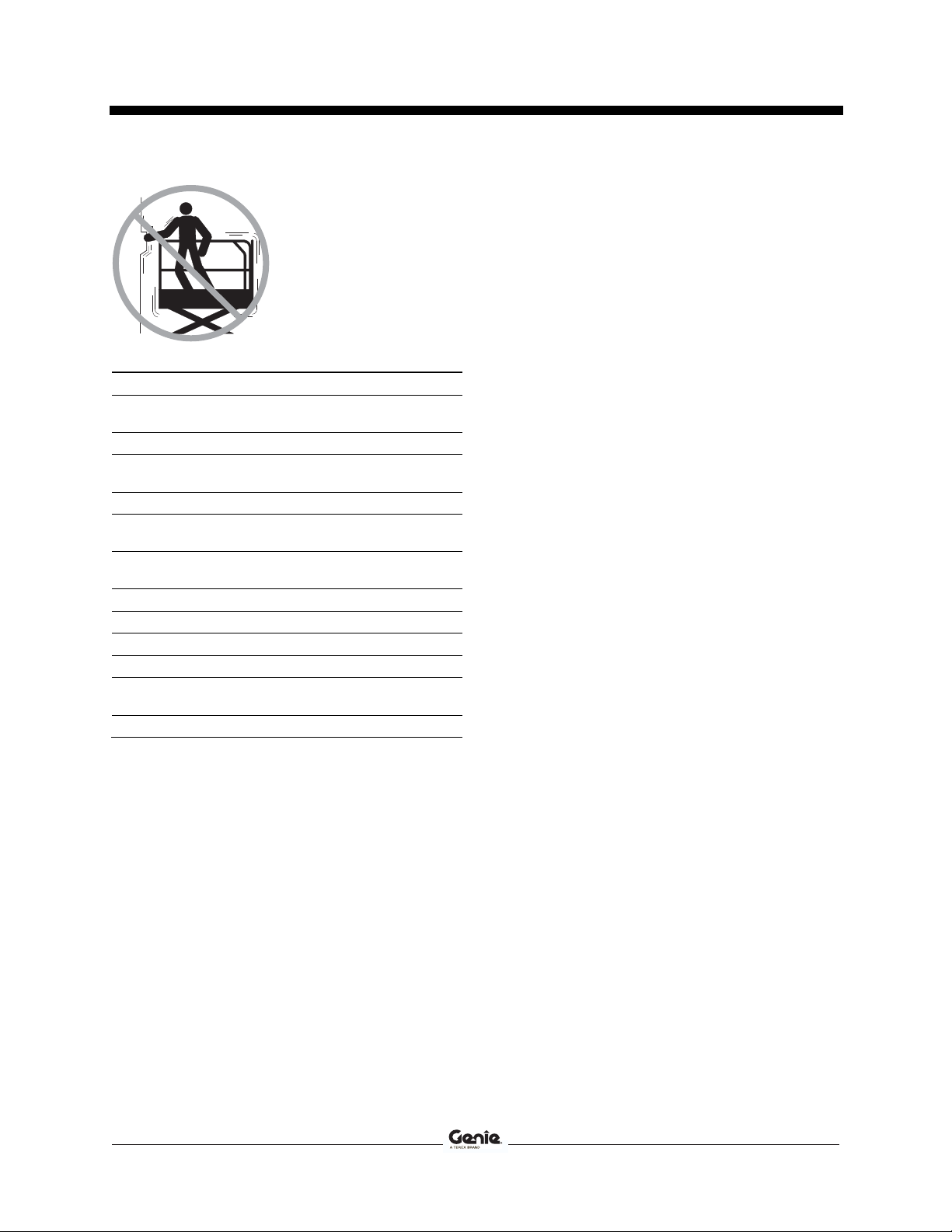

Nevarnost padca

Sistem varovalne ograje vas ščiti pred padcem. Če morajo uporabniki platforme nositi osebno varovalno opremo za zaščito pred padci z višine zaradi pravil, ki veljajo na lokaciji ali pri delodajalcu, morata biti oprema in njena uporaba skladna z navodili proizvajalca opreme in ustreznimi zakonskimi zahtevami. Vrv pritrdite na sidrišče na platformi.

Na varovalni ograji ne smete sedeti, stati ali nanjo plezati. Vedno morate trdno stati na tleh platforme.

Ne plezajte s platforme, ko

e ta dvignjena.

Opomba: Nazivna vrednost za naklone je odvisna od stanja tal z eno osebo na platformi in ustreznega oprijema. Dodatna teža na platformi lahko zmanjša nazivno vrednost za naklone.

Na tleh platforme ne sme biti drobirja.

Ne vstopajte ali ne zapuščajte platforme, če stroj ni v zloženem položaju.

Pred začetkom upravljanja na platformo namestite vstopno verigo ali zaprite vstopna vrata.

Stroja ne smete upravljati, če varnostne ograje niso pravilno nameščene in vstop ni ustrezno zavarovan za upravljanje.

16 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Varnost delovnega območja

Nevarnost trka

Med vožnjo in upravljanjem upoštevajte mrtve kote in slabšo vidno razdaljo.

Med premikanjem stroja upoštevajte položaj podaljšanje platforme.

Pred sprostitvijo zavor mora stroj stati na ravni površini ali biti privezan.

Za funkcije vožnje in upravljanja upoštevajte in uporabljajte barvne smerne puščice na ploščici nadzorne plošče platforme.

Ne spuščajte platforme, če so pod njo ljudje in ovire.

Upravljavci morajo upoštevati pravila delodajalca, delovne lokacije in zakonske predpise glede uporabe osebne varovalne opreme.

Preverite delovno območje glede ovir nad strojem in druge morebitne nevarnosti.

Bodite pozorni na nevarnost stiska, ko se držite za varovalno ograjo platforme.

Hitrost vožnje omejite glede na stanje površine, promet, naklon, lokacijo osebja in druge dejavnike, ki lahko povzročijo trčenje.

Stroja ne smete upravljati na poti kakršnega koli žerjava ali drugih strojev, ki se premikajo nad strojem, če krmiljenje žerjava ni blokirano in/ali če niste sprejeli previdnostnih ukrepov za preprečevanje vsakega potencialnega trčenja.

Med upravljanjem stroja ne smete izvajati nikakršne kaskaderske vožnje ali divjati.

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 17

Priročnik za uporabo Deseta izdaja • Drugi natis

Varnost delovnega območja

Nevarnost telesnih poškodb

Ne uporabljajte stroja, če pušča hidravlično olje ali zrak. Puščajoči zrak ali hidravlično olje lahko prodre skozi kožo in/ali povzroči opekline.

Nepravilen stik s komponentami pod vsakim pokrovom lahko povzroči hudo telesno poškodbo. Do prostorov lahko dostopa samo ustrezno usposobljeno vzdrževalno osebje. Dostop je odsvetovan, razen v primerih, ko upravljavec izvaja pregled pred delovanjem. Med delovanjem morajo vsi prostori ostati zaprti in zavarovani.

Nevarnost eksplozij in požarov

Ne uporabljajte stroja in ne polnite akumulatorja na nevarnih lokacijah ali lokacijah, na katerih so lahko prisotni potencialno vnetljivi ali eksplozivni plini ali delci.

Nevarnost zaradi poškodovanega

stroja

Ne uporabljajte poškodovanega ali pokvarjenega stroja.

Pred vsako izmeno opravite temeljit pregled pred delovanjem in preverite vse funkcije. Pokvarjen ali nedelujoč stroj takoj označite in umaknite iz obratovanja.

Prepričajte se, da ste izvedli vsa vzdrževalna dela, kot je navedeno v tem priročniku in ustreznem servisnem priročniku družbe Genie.

Prepričajte se, da so vse nalepke nameščene in čitljive.

Prepričajte se, da so priročniki za upravljavce, za varnost in o odgovornostih popolni, čitljivi in v prostoru za shranjevanje na stroju.

Nevarnost zaradi poškodovanih

komponent

Za polnjenje akumulatorjev ne uporabljajte akumulatorskih polnilnikov, katerih napetost je višja od 24 V.

Stroja ne uporabljajte kot ozemljitev pri varjenju.

18 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

A

Varnost delovnega območja

Varnost pri uporabi

akumulatorjev

Nevarnost opeklin

Nevarnost električnega udara/opeklin

Priključite akumulatorski polnilnik samo na ozemljeno vtičnico z izmeničnim tokom za 3-žilni kabel.

kumulatorji vsebujejo kislino. Ko delate z akumulatorji, vedno nosite zaščitna oblačila in očala.

Preprečite razlivanje akumulatorske kisline in se izogibajte stiku z njo. Razlito

Med polnjenjem ne izpostavljajte akumulatorjev ali polnilnika vodi ali dežju.

kislino nevtralizirajte z mešanico sode bikarbone in vode.

Nevarnost eksplozije

Prepričajte se, da v bližini akumulatorja ni isker, plamenov in prižganih tobačnih izdelkov. Iz akumulatorjev uhajajo eksplozivni plini.

Nosilec akumulatorja mora ostati odprt med celotnim ciklom polnjenja.

Priključnih sponk ali kabelskih objemk akumulatorja se ne smete dotikati z orodji, ki lahko povzročijo iskre.

Vsak dan preverite za poškodovane vode, kable in žice. Pred uporabo zamenjajte poškodovane dele.

Izogibajte se stiku z akumulatorskimi priključnimi sponkami, zaradi nevarnosti električnega udara. Odstranite vse prstane, ure in drug nakit.

Nevarnost prevračanja

Ne uporabljajte akumulatorjev, ki so lažji od originalne opreme. Akumulatorji se uporabljajo kot protiuteži in so ključni za zagotavljanje stabilnosti stroja. Teža vsakega akumulatorja mora biti 29,5 kg. Akumulatorski nosilec vključno z akumulatorji mora tehtati najmanj 152 kg. Pri strojih GS-4047 mora vsak akumulator tehtati 37 kg. Akumulatorski nosilec vključno z akumulatorji mora tehtati najmanj 181 kg.

Nevarnost pri dvigovanju

Pri dvigovanju akumulatorjev uporabite ustrezno število ljudi in pravilno tehniko dvigovanja.

Zaklepanje po vsaki uporabi

1 Izberite varno lokacijo za parkiranje – ravna in

trdna površina, ki je brez ovir in prometa.

2 Spustite platformo. 3 Obrnite stikalo na ključ v položaj za izklop in ga

odstranite, da preprečite nedovoljeno uporabo.

4 Napolnite akumulatorje.

Nevarnost zaradi poškodovanih komponent

Za polnjenje akumulatorjev ne uporabljajte akumulatorskih polnilnikov, katerih napetost je višja od 24 V.

™

Št. dela. 1278042SLGT GS

-30 • GS™-32 • GS™-46 • GS™-47 19

Priročnik za uporabo Deseta izdaja • Drugi natis

Legenda

23

24

22

21

20

1 Varovalna ograja platforme 2 Sidrišča vrvi 3 Nadzorna plošča platforme 4 Ročni prostor za shranjevanje 5 Podaljšek platforme 6 Utripajoča luč 7 Nastavek za privezovanje med prevozom 8 Krmiljena pnevmatika 9 Zaščita pred udarnimi jamami 10 Talna nadzorna plošča 11 Zaslon LCD 12 Nekrmiljena pnevmatika 13 Pretvornik (izbirno) 14 Gumb za sprostitev zavor 15 Gumb za spuščanje v sili 16 Vstopna lestev/nastavek za privezovanje med

prevozom

17 Akumulatorski polnilnik (na strani z akumulatorji) 18 Alarm za nagib 19 Varnostna ročica 20 Pnevmatski vod do platforme (izbirno) 21 Stopalka za sprostitev podaljška platforme 22 Vtičnica GFCI 23 Vstopna veriga ali vrata platforme 24 Nožno stikalo (če je del opreme)

19

18

17

16

15

14

6

7

8

910111277 13

20 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Legenda

1 Varovalna ograja platforme 2 Sidrišča vrvi 3 Stopalka za sprostitev podaljška platforme 4 Nadzorna plošča platforme 5 Podaljšek platforme 6 Ročni prostor za shranjevanje 7 Nastavek za privezovanje med prevozom 8 Gumb za spuščanje v sili 9 Utripajoča luč 10 Krmiljena pnevmatika

24

25

23

11 Opornik 12 Zaščita pred udarnimi jamami 13 Talna nadzorna plošča 14 Zaslon LCD 15 Nekrmiljena pnevmatika 16 Gumb za sprostitev zavor 17 Vstopna lestev/nastavek za privezovanje med

prevozom

18 Akumulatorski polnilnik (na strani z akumulatorji) 19 Alarm za nagib 20 Pretvornik (izbirno) 21 Varnostna ročica 22 Pnevmatski vod do platforme (izbirno) 23 Vtičnica GFCI 24 Vstopna veriga ali vrata platforme 25 Nožno stikalo (če je del opreme)

22

21

20

19

18

17

16

9

7

10111213141511

789

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 21

Priročnik za uporabo Deseta izdaja • Drugi natis

Legenda

1 Sidrišča vrvi 2 Varovalna ograja platforme 3 Stopalka za sprostitev podaljška platforme 4 Ročni prostor za shranjevanje 5 Nadzorna plošča platforme 6 Podaljšek platforme 7 Nastavek za privezovanje med prevozom 8 Gumb za spuščanje v sili 9 Utripajoča luč 10 Krmiljena pnevmatika 11 Zaščita pred udarnimi jamami 12 Talna nadzorna plošča 13 Zaslon LCD

23

14 Nekrmiljena pnevmatika 15 Gumb za sprostitev zavor 16 Vstopna lestev/nastavek za privezovanje med

prevozom

17 Akumulatorski polnilnik (na strani z akumulatorji)

24

18 Alarm za nagib 19 Pretvornik (izbirno za vse modele razen GS-4047) 20 Varnostna ročica 21 Pnevmatski vod do platforme (izbirno) 22 Vtičnica GFCI 23 Vstopna veriga ali vrata platforme 24 Nožno stikalo (če je del opreme)

22

21

20

19

18

17

16

15

9

7

1011121314

9

22 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Nadzorna plošča

1 2 3 4 5 6 7 8

72143 A

1

2

11

10

9

Talna nadzorna plošča

1 Gumb za izhod iz menija 2 Gumb za pomik po meniju navzgor 3 Diagnostični zaslon LCD 4 Gumb za pomik po meniju navzdol 5 Gumb za vstop v meni 6 Stikalo na ključ za izbiro nadzorne plošče

platforme/izklopa/talne nadzorne plošče Za omogočitev delovanja nadzorne plošče platforme

obrnite stikalo na ključ v položaj za nadzorno ploščo platforme. Za izklop stroja obrnite stikalo na ključ v položaj za izklop. Za omogočitev delovanja talne nadzorne plošče obrnite stikalo na ključ v položaj za talno nadzorno ploščo.

43

STOP

137562

7 Rdeči gumb za izklop v sili

Pritisnite rdeči gumb za izklop v sili v položaj za izklop, da zaustavite vse funkcije. Za upravljanje stroja izvlecite rdeči gumb za izklop v sili v položaj za vklop.

8 Inštalacijski odklopnik 7 A za električne tokokroge 9 Gumb za spuščanje platforme 10 Gumb za omogočitev funkcije dvigovanja

Za aktiviranje funkcije dvigovanja pritisnite in zadržite ta gumb.

11 Gumb za dvig platforme

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 23

Priročnik za uporabo Deseta izdaja • Drugi natis

Nadzorna plošča

6

5

4

3

2

1

Nadzorna plošča platforme

1 Rdeči gumb za izklop v sili

Pritisnite rdeči gumb za izklop v sili v položaj za izklop, da zaustavite vse funkcije. Za upravljanje stroja izvlecite rdeči gumb za izklop v sili v položaj za vklop.

2 Gumb za funkcijo dvigovanja

6

5

7

4

8

3

2

1

3 Gumb za hupo

Ko pritisnete gumb za hupo, se bo oglasila hupa. Ko sprostite gumb za hupo, se bo hupa prenehala oglašati.

4 Gumb za izbiro hitrosti vožnje

10

7

8

9

Za aktiviranje funkcije dvigovanja pritisnite ta gumb.

24 GS

Za aktiviranje funkcije počasne vožnje pritisnite ta gumb. Kontrolna lučka bo prižgana, ko je izbran način počasne vožnje.

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Nadzorna plošča

5 Ročica za proporcionalni nadzor in stikalo za

omogočitev funkcije, ki se uporabljata za funkcije vožnje, krmiljenja, dvigovanja in opornikov

Funkcija dvigovanja: Pritisnite in zadržite stikalo za omogočitev funkcije, da na nadzorni ročici platforme omogočite funkcijo dvigovanja. Premaknite nadzorno ročico v smeri modre puščice, da omogočite dvigovanje platforme. Premaknite nadzorno ročico v smeri rumene puščice, da omogočite spuščanje platforme. Ko se platforma spušča, se mora oglašati alarm za spuščanje.

Funkcija vožnje: Pritisnite in zadržite stikalo za omogočitev funkcije, da na nadzorni ročici platforme omogočite funkcijo vožnje. Premaknite nadzorno ročico v smeri modre puščice na nadzorni plošči, da omogočite vožnjo stroja v smeri modre puščice. Premaknite nadzorno ročico v smeri rumene puščice na nadzorni plošči, da omogočite vožnjo stroja v smeri rumene puščice.

Funkcija opornikov: Pritisnite in zadržite stikalo za omogočitev funkcije, da na nadzorni ročici platforme omogočite funkcijo opornikov. Premaknite nadzorno ročico v smeri modre puščice, da omogočite zložitev opornikov. Premaknite nadzorno ročico v smeri rumene puščice, da omogočite iztegnitev opornikov.

6 Preklopno stikalo za palec za krmiljenje

Pritisnite levo stran preklopnega stikala za palec in stroj bo zavil v smer, ki je nakazana z modrim trikotnikom na nadzorni plošči platforme.

Pritisnite desno stran preklopnega stikala za palec in stroj bo zavil v smer, ki je nakazana z rumenim trikotnikom na nadzorni plošči platforme.

7 Zaslon LED, kazalnik napolnjenosti akumulatorjev

in kazalnik načina za dvigovanje/vožnjo

8 Gumb za funkcijo vožnje

Za aktiviranje funkcije vožnje pritisnite ta gumb.

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 25

Priročnik za uporabo Deseta izdaja • Drugi natis

j

Nadzorna plošča

9 Kontrolne lučke za opornike

Med iztegovanjem opornikov lučke utripajo zeleno. Ko se vsak opornik dotakne tal, lučke svetijo neprekinjeno zeleno. Vsakič, ko

e postopek iztegnitve opornikov prekinjen, bodo lučke utripale zeleno, kar pomeni, da se oporniki ne dotikajo tal ali da oporniki niso do konca iztegnjeni. Med zlaganjem opornikov lučke svetijo neprekinjeno zeleno. Ko je vsak opornik do konca zložen, lučke ugasnejo. Če lučke svetijo neprekinjeno rdeče, to pomeni, da je ta opornik v končnem položaju svojega giba.

10 Gumb za funkcijo opornikov

Za aktiviranje funkcije opornikov pritisnite ta gumb.

26 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Pregledi

Pred uporabo upoštevajte naslednje:

 Poznati in upoštevati morate načela varne

uporabe stroja, ki so opisana v tem priročniku. 1 Izogibajte se nevarnim okoliščinam.

2 Vedno izvedite pregled pred delovanjem. Preden greste lahko na naslednji razdelek,

morate poznati in razumeti postopek pregleda pred delovanjem.

3 Vedno izvedite preizkuse delovanja pred

uporabo. 4 Preglejte delovno mesto. 5 Stroj uporabljajte samo za namen, za

katerega je bil narejen.

Osnove pregledov pred delovanjem

Izvedba pregleda pred delovanjem in rutinskega vzdrževanja je odgovornost upravljavca.

Pregled pred delovanjem je vizualni pregled, ki ga izvede upravljavec pred vsako izmeno. Ta pregled je namenjen odkrivanju morebitnih napak stroja, preden upravljavec izvede preizkuse delovanja.

Pregled pred delovanjem služi tudi ugotavljanju, ali je treba izvesti rutinske vzdrževalne postopke. Upravljavec lahko izvaja samo vzdrževalne postopke, navedene v tem priročniku.

Glejte seznam na naslednji strani in preverite vsako postavko.

Če odkrijete poškodbe ali nepooblaščena odstopanja od tovarniškega stanja, morate stroj označiti in ga prenehati uporabljati.

Popravila stroja lahko izvaja samo kvalificiran serviser po specifikacijah proizvajalca. Ko so popravila zaključena, mora upravljavec znova izvesti pregled pred delovanjem, preden izvede preizkus delovanja.

Načrtovane vzdrževalne preglede morajo izvajati kvalificirani servisni tehniki po specifikacijah proizvajalca in zahtevah v priročniku o odgovornostih.

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 27

Priročnik za uporabo Deseta izdaja • Drugi natis

Pregledi

Pregled pred delovanjem

 Prepričajte se, da so priročniki za upravljavce, za

varnost in o odgovornostih popolni, čitljivi in v prostoru za shranjevanje na platformi.

 Prepričajte se, da so vse nalepke čitljive in na

svojem mestu. Glejte razdelek o pregledih.

 Preverite morebitno puščanje hidravličnega olja in

pravilno raven olja. Če je treba, dolijte olje. Glejte razdelek o vzdrževanju.

 Preverite morebitno puščanje akumulatorske

tekočine in pravilno raven tekočin. Če je treba, dolijte destilirano vodo. Glejte razdelek o vzdrževanju.

Preverite naslednje komponente ali območja za poškodbe, nepravilno nameščene ali manjkajoče dele in nepooblaščene spremembe:

 Električne komponente, napeljava in kabli  Hidravlične cevi, nastavki, cilindri in

razvodniki

 Pogonski motorji  Ploščice za zaščito pred obrabo  Pnevmatike in platišča  Omejevalna stikala, alarmi in hupa  Alarmi in signalne luči (če so del opreme)  Matice, vijaki in drugi pritrdilni elementi  Komponente za sprostitev zavor  Varnostna ročica  Podaljšek platforme  Zatiči in varovalni pritrdilni elementi

škarjastega mehanizma

 Krmilna palica za nadzor platforme

 Ohišje opornikov in stopalke

(če so del opreme)

 Akumulatorski sklop in povezave  Ozemljitveni trak  Vstopna veriga ali vrata platforme  Komponente za preprečevanje

preobremenitve platforme

 Zaščite pred udarnimi jamami  Sidrišča vrvi

Celoten stroj preglejte za:

 Razpoke v zvarih ali strukturnih komponentah  Udrtine ali poškodbe stroja  Čezmerno prisotnost rje, korozije ali

oksidacije

 Prepričajte se, da so vse strukturne in kritične

komponente prisotne ter da so vsi povezani pritrdilni elementi in zatiči nameščeni in ustrezno zategnjeni.

 Prepričajte se, da so varovalne stranske ograje

nameščene in vijaki priviti.

 Prepričajte se, da so vsi pokrovi na šasiji zaprti in

zapahnjeni ter da so akumulatorji pravilno povezani.

Opomba: Če je treba za pregled stroja dvigniti platformo, se prepričajte, da je varnostna ročica nameščena. Glejte poglavje z navodili za uporabo.

28 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Pregledi

Osnove preverjanja delovanja

Preverjanje delovanja je zasnovano za odkrivanje

Pred uporabo upoštevajte naslednje:

 Poznati in upoštevati morate načela varne

uporabe stroja, ki so opisana v tem priročniku. 1 Izogibajte se nevarnim okoliščinam.

2 Vedno izvedite pregled pred delovanjem.

3 Vedno izvedite preizkuse delovanja pred

uporabo. Poznati in razumeti morate preverjanje

delovanja, preden greste na naslednji razdelek.

4 Preglejte delovno mesto. 5 Stroj uporabljajte samo za namen, za

katerega je bil narejen.

okvar pred uporabo stroja. Upravljavec mora upoštevati podrobna navodila za preverjanje vseh funkcij stroja.

Pokvarjenega stroja ne smete uporabljati. Če odkrijete okvare, morate stroj označiti in ga prenehati uporabljati. Popravila stroja lahko izvaja samo kvalificiran serviser po specifikacijah proizvajalca.

Ko so popravila zaključena, mora upravljavec znova izvesti pregled pred delovanjem in preverjanje delovanja pred začetkom uporabe stroja.

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 29

Priročnik za uporabo Deseta izdaja • Drugi natis

Pregledi

Na talni nadzorni plošči

1 Izberite tako preizkusno območje, ki je trdno,

ravno in brez ovir.

2 Prepričajte se, da so akumulatorji povezani. 3 Na nadzorni plošči platforme in na talni nadzorni

plošči izvlecite rdeči gumb za izklop v sili v položaj za vklop.

4 Obrnite stikalo na ključ v položaj za talno

nadzorno ploščo.

5 Na nadzorni plošči platforme opazujte

diagnostični zaslon LED.

Rezultat: Na zaslonu LED morate videti sporočilo,

ki je prikazano spodaj.

6 Na talni nadzorni plošči opazujte diagnostični

zaslon LCD.

Rezultat: Na zaslonu LCD morajo biti prikazani

podatki o modelu in števec ur.

Preizkus izklopa v sili

7 Na talni nadzorni plošči pritisnite rdeči gumb za

izklop v sili v položaj za izklop.

Rezultat: Nobena funkcija ne bi smela delovati.

8 Izvlecite rdeči gumb za izklop v sili v položaj za

vklop.

Preizkus funkcij gor/dol

Ta stroj uporablja utripajoče luči in zvočne alarme. Alarm za spuščanje: Luči utripajo in alarmi se oglašajo

s frekvenco 60 utripov/piskov na minuto. Zamik alarma za spuščanje: Luči utripajo in alarmi se

oglašajo s frekvenco 180 utripov/piskov na minuto. Zaščite pred udarnimi jamami niso iztegnjene: Luči

utripajo in alarmi se oglašajo s frekvenco 180 utripov/piskov na minuto.

Stroj ni izravnan: Luči utripajo in alarmi se oglašajo s frekvenco 180 utripov/piskov na minuto.

Hupa: neprekinjeno utripanje in konstanten ton. Na voljo je tudi izbirna avtomobilska hupa.

9 Ne pritiskajte gumba za omogočitev funkcije

dvigovanja.

10 Pritisnite gumb za dvigovanje ali spuščanje

platforme.

Rezultat: Funkcija dvigovanja ne bi smela

delovati.

11 Ne pritiskajte gumbov za dvigovanje ali spuščanje

platforme.

12 Pritisnite gumb za omogočitev funkcije

dvigovanja.

Rezultat: Funkcija dvigovanja ne bi smela

delovati.

30 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Pregledi

13 Pritisnete in zadržite gumb za omogočitev funkcije

dvigovanja in nato pritisnite gumb za dvigovanje platforme.

Rezultat: Platforma se mora dvigniti.

14 Pritisnete in zadržite gumb za omogočitev funkcije

dvigovanja in nato pritisnite gumb za spuščanje platforme.

Rezultat: Platforma bi se morala spustiti. Ko se

platforma spušča, se mora oglašati in utripati alarm za spuščanje.

Pri spuščanju platforme se mora platforma ustaviti približno 2,1 m od tal. Lučke za zamik spuščanja bodo utripale in alarm se bo oglasil. Pred nadaljevanjem se prepričajte, da na območju pod platformo ni osebja in ovir. Za nadaljevanje spuščanja sprostite nadzorno ročico in nato ponovno premaknite nadzorno ročico.

Na nadzorni plošči platforme

Preizkus izklopa v sili

18 Na nadzorni plošči platforme pritisnite rdeči gumb

za izklop v sili v položaj za izklop.

Rezultat: Nobena funkcija ne bi smela delovati.

Preizkus hupe

19 Izvlecite rdeči gumb za izklop v sili v položaj za

vklop.

20 Pritisnite gumb za hupo.

Rezultat: Hupa se mora oglasiti.

Preizkusite stikalo za omogočitev funkcije in funkcije za pomik gor/dol

Preizkus spuščanja v sili

15 Funkcijo za dvig aktivirate tako, da pritisnete

gumb za omogočitev dvigovanja in gumb za dvig platforme ter dvignete platformo za približno 60 cm.

16 Za modele GS-1530/32 in GS-1930/32

Povlecite gumb za spuščanje v sili, ki je za vstopno lestvijo.

Za modele GS-32, GS-46 in GS-47

Povlecite gumb za spuščanje v sili, ki je na strani stroja s talno nadzorno ploščo na krmilnem koncu.

Rezultat: Platforma bi se morala spustiti. Alarm za

spuščanje se ne bo oglasil.

17 Obrnite stikalo na ključ v položaj za nadzorno

ploščo platforme.

21 Ne držite stikala za omogočitev funkcije na

nadzorni ročici.

22 Počasi premikajte nadzorno ročico v smer, ki jo

nakazuje modra puščica in nato v smer, ki jo nakazuje rumena puščica.

Rezultat: Nobena funkcija ne bi smela delovati.

23 Pritisnite gumb za funkcijo dvigovanja. 24 Počakajte sedem sekund, da poteče zamik

funkcije dvigovanja.

25 Počasi premikajte nadzorno ročico v smer, ki jo

nakazuje modra puščica in nato v smer, ki jo nakazuje rumena puščica.

Rezultat: Funkcija dvigovanja ne bi smela

delovati.

26 Pritisnite gumb za funkcijo dvigovanja.

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 31

Priročnik za uporabo Deseta izdaja • Drugi natis

Pregledi

27 Pritisnite in zadržite stikalo za omogočitev funkcije

na nadzorni ročici. Počasi premikajte nadzorno ročico v smeri, ki jo nakazuje modra puščica.

Pri strojih, ki so opremljeni z nožnim stikalom: Pritisnite in zadržite hkrati nožno stikalo in stikalo za omogočitev funkcije na nadzorni ročici.

Rezultat: Platforma se mora dvigniti. Zaščite pred

udarnimi jamami se morajo iztegniti.

28 Sprostite nadzorno ročico.

Rezultat: Dvigovanje platforme se mora ustaviti.

29 Pritisnite in zadržite stikalo za omogočitev funkcije

na nadzorni ročici. Počasi premikajte nadzorno ročico v smeri, ki jo nakazuje rumena puščica.

Rezultat: Platforma bi se morala spustiti.

Preizkus gumba za funkcijo vožnje

30 Pritisnite gumb za funkcijo vožnje.

Preizkus krmiljenja

Opomba: Ko opravljate preizkus funkcij krmiljenja in vožnje, stojte na platformi, obrnjeni v smeri krmilnega konca stroja.

33 Pritisnite gumb za funkcijo vožnje.

34 Pritisnite in zadržite stikalo za omogočitev funkcije

na nadzorni ročici.

35 Pritisnite preklopno stikalo za palec na zgornjem

delu nadzorne ročice v smeri, ki je nakazana z modrim trikotnikom na nadzorni plošči.

Rezultat: Krmilni kolesi se morata premikati v

smeri, ki ju nakazuje modri trikotnik.

36 Pritisnite preklopno stikalo za palec na zgornjem

delu nadzorne ročice v smeri, ki je nakazana z rumenim trikotnikom na nadzorni plošči.

Rezultat: Krmilni kolesi se morata premikati v

smeri, ki ju nakazuje rumeni trikotnik.

31 Počakajte sedem sekund, da poteče zamik

omogočitve funkcije vožnje.

32 Počasi premikajte nadzorno ročico v smer, ki jo

nakazuje modra puščica in nato v smer, ki jo nakazuje rumena puščica.

Rezultat: Nobena funkcija ne bi smela delovati.

32 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Pregledi

Preizkus vožnje in zaviranja

Preizkus delovanja tipala nagiba

37 Pritisnite gumb za funkcijo vožnje.

38 Pritisnite in zadržite stikalo za omogočitev funkcije

na nadzorni ročici.

Pri strojih, ki so opremljeni z nožnim stikalom: Pritisnite in zadržite hkrati nožno stikalo in stikalo za omogočitev funkcije na nadzorni ročici.

39 Počasi premikajte nadzorno ročico v smeri modre

puščice na nadzorni plošči, dokler se stroj ne začne premikati in nato vrnite nadzorno ročico v sredinski položaj.

Rezultat: Stroj se mora premikati v smeri, ki je

nakazana z modro puščico na nadzorni plošči, in se nato nenadoma zaustaviti, ko se nadzorna ročica vrne v središčni položaj.

40 Počasi premikajte nadzorno ročico v smeri

rumene puščice na nadzorni plošči, dokler se stroj ne začne premikati in nato vrnite nadzorno ročico v sredinski položaj.

Rezultat: Stroj se mora premikati v smer, ki je

nakazana z rumeno puščico na nadzorni plošči, in se nato nenadoma zaustaviti, ko se nadzorna ročica vrne v sredinski položaj.

Opomba: Zavore morajo biti sposobne zadržati stroj na kakršnem koli naklonu, po katerem se lahko pelje.

Opomba: Obstajata dva postopka za preizkušanje tipala nagiba. 1. postopek uporabljajte za stroje s programsko opremo 1256792 različice K ali starejšo.

2. postopek uporabljajte za stroje s programsko opremo 1256792 različice L ali novejšo.

Različico programske opreme prikažete z gumbom za pomik navzdol na talni nadzorni plošči.

Na LCD-zaslonu talne nadzorne plošče se prikažejo različica programske opreme in informacije števca ur. Po 5 sekundah se na LCD-zaslonu talne nadzorne plošče prikažejo model stroja in informacije števca ur.

Postopek 1

Opomba: Ta preizkus opravite na tleh s pomočjo daljinskega upravljalnika platforme. Ne stojte na platformi.

41 Do konca spustite platformo. 42 Postavite standarden kos lesa (velikosti približno

2 x 4 in) ali podobne velikosti pod obe kolesi na eni strani in zapeljite stroje nanje.

43 Dvignite platformo na višino približno 2,1 m od tal.

Rezultat: Platforma se mora zaustaviti. Alarm za

nagib se mora oglašati in lučke morajo utripati. Diagnostični zaslon LED na nadzorni plošči platforme prikaže utripajoče sporočilo LL in diagnostični zaslon LCD na talni nadzorni plošči prikaže sporočilo LL: Machine Tilted (Stroj je nagnjen).

Št. dela. 1278042SLGT GS

44 Pritisnite gumb za funkcijo vožnje.

45 Pritisnite in zadržite stikalo za omogočitev funkcije

na nadzorni ročici.

™

-30 • GS™-32 • GS™-46 • GS™-47 33

Priročnik za uporabo Deseta izdaja • Drugi natis

Pregledi

46 Premaknite nadzorno ročico v smer, ki jo

nakazuje modra puščica in nato premaknite nadzorno ročico v smer, ki jo nakazuje rumena puščica.

Rezultat: Funkcija vožnje ne bi smela delovati v

nobeno smer.

47 Spustite platformo in odstranite oba kosa lesa.

Postopek 2

48 Obrnite stikalo na ključ v položaj za talno

nadzorno ploščo.

49 Pritisnite gumb za potrditev na talni

nadzorni plošči.

Rezultat: Na LCD-zaslonu talne nadzorne plošče

se prikažeta vrednosti X in Y tipala nagiba, hkrati pa zazveni alarm. Tipalo nagiba pravilno deluje.

Preizkus hitrosti vožnje v vzdignjenem položaju

50 Dvignite platformo na višino približno 1,2 m od tal.

51 Pritisnite gumb za funkcijo vožnje.

52 Pritisnite in zadržite stikalo za omogočitev funkcije

na nadzorni ročici. Počasi premikajte nadzorno ročico v polni položaj za vožnjo.

Rezultat: Največja dosegljiva hitrost vožnje z

dvignjeno platformo ne sme biti večja od 22 cm/s.

Če hitrost vožnje, ko je platforma dvignjena, preseže 22 cm/s, stroj takoj ustrezno označite in prenehajte uporabljati.

Preizkus zaščit pred udarnimi jamami

Opomba: Ko je platforma dvignjena, se morajo zaščite pred udarnimi jamami iztegniti samodejno. Zaščite pred udarnimi jamami aktivirajo mejna stikala, ki omogočajo stroju, da nadaljuje delovanje. Če se zaščite pred udarnimi jamami ne iztegnejo, se bo oglasil alarm in stroja ne bo mogoče voziti ali krmiliti.

53 Dvignite platformo.

Rezultat: Ko je platforma dvignjena na višino

1,2 m od tal, se morajo zaščite pred udarnimi jamami iztegniti.

54 Pritisnite zaščite pred udarnimi jamami na eni

strani in nato še na drugi.

Rezultat: Zaščite pred udarnimi jamami se ne

smejo premikati.

55 Spustite platformo.

Rezultat: Zaščite pred udarnimi jamami se morajo

vrniti v zloženi položaj.

56 Pod zašito pred udarnimi jamami postavite

standarden kos lesa (velikosti približno 2 x 4 in) ali podobne velikosti.

57 Dvignite platformo.

Rezultat: Preden se platforma dvigne na višino

2,1 m, se mora oglašati alarm in lučke morajo utripati. Diagnostični zaslon LED na nadzorni plošči platforme prikaže utripajoče sporočilo PHS in diagnostični zaslon LCD na talni nadzorni plošči prikaže sporočilo PHS: Pothole Guard Stuck (Zaščita pred udarnimi jamami je zataknjena).

58 Pritisnite gumb za funkcijo vožnje.

34 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Pregledi

59 Pritisnite in zadržite stikalo za omogočitev funkcije

na nadzorni ročici.

60 Počasi premikajte nadzorno ročico v smer, ki jo

nakazuje modra puščica in nato v smer, ki jo nakazuje rumena puščica.

Rezultat: Stroj se ne sme premikati naprej ali

nazaj.

61 Pritisnite gumb za funkcijo vožnje.

62 Pritisnite in zadržite stikalo za omogočitev funkcije

na nadzorni ročici.

63 Pritisnite preklopno stikalo za palec na zgornjem

delu nadzorne ročice v smer, ki je nakazana z rumenim in modrim trikotnikom na nadzorni plošči.

Rezultat: Krmilni kolesi se ne smeta premikati v

levo ali desno.

64 Spustite platformo.

65 Odstranite standardni kos lesa (velikosti približno

2 x 4 in) ali podobne velikosti.

Preizkus funkcije opornikov (GS-3232)

66 Dvignite platformo.

Rezultat: Platforma se mora dvigniti do višine

6,7 m in nato ustaviti.

67 Do konca spustite platformo.

68 Pritisnite gumb za funkcijo opornikov.

Na zaslonu LCD se bo prižgal krog pod simbolom za funkcijo opornikov.

Če se nadzorna ročica ne premakne v sedmih sekundah od pritiska gumba za funkcijo opornikov, bo krog pod simbolom za funkcijo opornikov ugasnil in funkcija opornikov ne bo delovala. Ponovno pritisnite gumb za funkcijo opornikov.

69 Pritisnite in zadržite stikalo za omogočitev funkcije

na nadzorni ročici.

70 Premaknite nadzorno ročico v smeri rumene

puščice.

Rezultat: Oporniki se morajo iztegniti. Med

iztegovanjem opornikov bodo kontrolne lučke za ta opornik utripale zeleno.

71 Nadaljujte z držanjem nadzorne ročice v smeri, ki

jo nakazuje rumena puščica, dokler kontrolna lučka opornikov ne začne svetiti neprekinjeno zeleno in se alarm nadzorne plošče platforme ne oglasi z dolgim piskom. Stroj je zdaj izravnan. V tem trenutku sta funkciji vožnje in krmiljenja onemogočeni.

Opomba: Če je nadzorna ročica ali nožno stikalo (če je del opreme) sproščeno prezgodaj med iztegovanjem, bodo kontrolne lučke za opornike še naprej utripale zeleno, kar pomeni, da se oporniki ne dotikajo tal.

Opomba: Če je nadzorna ročica ali nožno stikalo (če je del opreme) sproščeno prezgodaj, ko so oporniki v stiku s tlemi, na nadzorni plošči platforme ne boste slišali dolgega piska, kontrolne lučke za opornike pa bodo svetile neprekinjeno zeleno. Če ne slišite dolgega piska in kontrolne lučke za opornike svetijo neprekinjeno zeleno, to lahko pomeni, da oporniki niso iztegnjeni do konca ali da stroj ni izravnan.

72 Pritisnite gumb za funkcijo vožnje.

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 35

Priročnik za uporabo Deseta izdaja • Drugi natis

Pregledi

73 Pritisnite in zadržite stikalo za omogočitev funkcije

na nadzorni ročici.

74 Počasi premikajte nadzorno ročico v smer, ki jo

nakazuje modra puščica in nato v smer, ki jo nakazuje rumena puščica.

Rezultat: Stroj se ne sme premikati v smeri, ki ju

nakazujeta modra in rumena puščica.

75 Pritisnite gumb za funkcijo vožnje. 76 Pritisnite in zadržite stikalo za omogočitev funkcije

na nadzorni ročici.

77 Pritisnite preklopno stikalo za palec na zgornjem

delu nadzorne ročice v smer, ki je nakazana z rumenim in modrim trikotnikom na nadzorni plošči.

Rezultat: Krmilni kolesi se ne smeta premikati v

smeri, ki ju nakazujeta modri in rumeni trikotnik.

78 Dvignite platformo.

Rezultat: Platforma se mora dvigniti do višine

9,8 m in nato ustaviti.

79 Do konca spustite platformo. 80 Pritisnite gumb za funkcijo opornikov.

81 Počakajte sedem sekund, da poteče zamik

omogočitve funkcije opornikov.

82 Počasi premikajte nadzorno ročico v smer, ki jo

nakazuje modra puščica in nato v smer, ki jo nakazuje rumena puščica.

Rezultat: Oporniki se ne smejo zložiti.

83 Pritisnite gumb za funkcijo opornikov. 84 Premaknite nadzorno ročico v smeri, ki jo

nakazuje modra puščica.

Rezultat: Oporniki se morajo zložiti. Med zložitvijo

opornikov bodo lučke za ta opornik svetlele neprekinjeno zeleno.

85 Še naprej držite nadzorno ročico in nožno stikalo

(če je del opreme), dokler oporniki niso popolnoma zloženi. Nadzorno ročico lahko sprostite šele, ko so ugasnjene vse kontrolne lučke opornikov. Vse funkcije so zdaj ponovno vzpostavljene.

Opomba: Če je nadzorna ročica ali nožno stikalo (če je del opreme) sproščeno prezgodaj med zlaganjem, bodo kontrolne lučke za opornike utripale zeleno, kar pomeni, da oporniki niso zloženi do konca.

36 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Pregledi

Kontrolni seznam za pregled delovnega mesta

Pred uporabo upoštevajte naslednje:

 Poznati in upoštevati morate načela varne

uporabe stroja, ki so opisana v tem priročniku. 1 Izogibajte se nevarnim okoliščinam.

2 Vedno izvedite pregled pred delovanjem. 3 Vedno izvedite preizkuse delovanja pred

uporabo.

4 Preglejte delovno mesto. Preden greste lahko na naslednji razdelek,

morate poznati in razumeti postopek pregleda delovnega mesta.

5 Stroj uporabljajte samo za namen, za

katerega je bil narejen.

Bodite pozorni in se izogibajte naslednjim nevarnim okoliščinam:

 prepadi ali luknje;  izbokline, ovire na tleh ali drobir;  površine z naklonom;  nestabilne ali spolzke površine;  ovire nad strojem in visokonapetostni vodniki;  nevarne lokacije;  površina, ki ni dovolj stabilna in ne more prenesti

vseh obremenilnih sil stroja;

 neugodne vetrne in vremenske razmere;  prisotnost nepooblaščenega osebja;  in druge možne nevarne okoliščine.

Osnove pregleda delovnega mesta

Pregled delovnega mesta pomaga upravljavcu ugotoviti, ali je delovno mesto primerno za varno delovanje stroja. Upravljavec ga mora opraviti, preden premakne stroj na delovno mesto.

Odgovornost upravljavca je, da prebere in si zapomni nevarnosti na delovnem mestu, nato pa nanje pazi in se jim izogiba med premikanjem, postavljanjem in uporabo stroja.

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 37

Priročnik za uporabo Deseta izdaja • Drugi natis

Pregledi

Pregled nalepk za modele GS-1530, GS-1532, GS-1930 in GS-1932

Uporabite slike na naslednji strani, da preverite, ali so vse nalepke čitljive in na svojem mestu.

Spodaj je oštevilčeni seznam s količinami in opisi.

Št. dela Opis nalepke Kol.

28174 Nalepka – Napajanje platforme, 230 V 28235 Nalepka – Napajanje platforme, 115 V 40434 Nalepka – Sidrišče vrvi 43618 Nalepka – Smerne puščice 43658 Nalepka – Napajanje do polnilnika, 230 V 44980 Nalepka – Napajanje do polnilnika, 115 V 44981 Nalepka – Pnevmatski vod do platforme,

7,58 bara

52475 Nalepka – Nastavek za privezovanje med

prevozom 62053 Kozmetično – Genie GS-1530 62054 Kozmetično – Genie GS-1930 72086 Nalepka – Dvižna točka 72143 Nalepka – Izklop v sili 82287 Kozmetično – Genie GS-1932 82474 Nalepka – Uporabite zavorno coklo 82476 Nalepka – Nevarnost električnega udara 82481 Nalepka – Varna uporaba

polnilnika/akumulatorja 82482 Nalepka – Spuščanje v sili 82487 Nalepka – Preberite priročnik 82495 Nalepka – Varnost pri sprostitvi zavor in

navodila za uporabo 82497 Nalepka – Ročna sila, 200 N na

prostem/400 N v zaprtih prostorih,

GS-1532 in GS-1932 82560 Nalepka – Nevarnost brizganja na kožo 82562 Nalepka – Nevarnost stiska

Št. dela Opis nalepke Kol.

82568 Kozmetično – Genie GS-1532 82570 Nalepka – Obremenitev koles, GS-1530 in

82571 Nalepka – Obremenitev koles, GS-1930 in

97582 Nalepka – Ročna sila, 400 N, Samo za

2

97719 Nalepka – Varnostna ročica

2

114334 Nalepka – Nevarnost električnega udara,

3

114337 Nalepka – Nevarnost prevračanja,

2 1

114338 Nalepka – Nevarnost prevračanja, Alarm za

1

114361 Nalepka – Shema prevoza

2

114370 Nalepka – Nevarnost prevračanja,

5

114372 Nalepka – Nevarnost prevračanja, Odprti

2

137605 Nalepka – Izklop v sili, Nadzorna plošča

2 4

137656 Nalepka – Smer vožnje/krmiljenja,

1 2

1256702 Prevleka – Nadzorna plošča platforme

2

1257923 Nalepka – Smartlink

2

1263542 Nalepka – Dostop do prostora

1

1265361 Nalepka – Lučka polnilnika akumulatorja 1272242 Nalepka – Prenos lastništva/

1 2

1278004 Navodila – Največja nosilnost, 272 kg,

1

1278005 Navodila – Največja nosilnost, 227 kg,

1

T112804 Nalepka – Talna nadzorna plošča * Te nalepke so odvisne od modela, dodatne opreme ali

1

konfiguracije.

4

GS-1532

GS-1932

uporabo v zaprtih prostorih, GS-1530 in GS-1930

Vtič

Omejitveno stikalo

nagib

Akumulatorji

nosilci

platforme

Nadzorna plošča platforme

registracija stroja

GS-1530 in GS-1532

GS-1930 in GS-1932

2 4

4

1

1 1

1

2 1

2

1

1 2 1 1 1

1

38 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Pregledi

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 39

Priročnik za uporabo Deseta izdaja • Drugi natis

Pregledi

Pregled nalepk za modele GS-2032, GS-2632 in GS-3232

Uporabite slike na naslednji strani, da preverite, ali so vse nalepke čitljive in na svojem mestu.

Spodaj je oštevilčeni seznam s količinami in opisi.

Št. dela Opis nalepke Kol.

28174 Nalepka – Napajanje platforme, 230 V 28235 Nalepka – Napajanje platforme, 115 V 40434 Nalepka – Sidrišče vrvi 43618 Nalepka – Smerne puščice 43658 Nalepka – Napajanje do polnilnika, 230 V 44980 Nalepka – Napajanje do polnilnika, 115 V 44981 Nalepka – Pnevmatski vod do platforme,

7,58 bara 52475 Nalepka – Nastavek za privezovanje med

prevozom 62055 Kozmetično – Genie GS-2032 72086 Nalepka – Dvižna točka 72143 Nalepka – Izklop v sili 72973 Kozmetično – Genie GS-2632 82474 Nalepka – Uporabite zavorno coklo 82475 Nalepka – Nevarnost stiska, Oporniki

(samo GS-3232) 82476 Nalepka – Nevarnost električnega udara 82481 Nalepka – Varna uporaba

polnilnika/akumulatorja 82482 Nalepka – Spuščanje v sili 82487 Nalepka – Preberite priročnik 82495 Nalepka – Varnost pri sprostitvi zavor in

navodila za uporabo 82497 Nalepka – Ročna sila, 200 N na

prostem/400 N v zaprtih prostorih, GS-2032 82560 Nalepka – Nevarnost brizganja na kožo 82562 Nalepka – Nevarnost stiska 97582 Nalepka – Ročna sila, 400 N, Samo za

uporabo v zaprtih prostorih, GS-2632 in

GS-3232

Št. dela Opis nalepke Kol.

97692 Nalepka – Obremenitev koles, GS-2032 97693 Nalepka – Obremenitev koles, GS-2632 97719 Nalepka – Varnostna ročica 114324 Kozmetično – Genie GS-3232 114334 Nalepka – Nevarnost električnega udara,

114337 Nalepka – Nevarnost prevračanja,

2

114338 Nalepka – Nevarnost prevračanja, Alarm za

2 3

114361 Nalepka – Shema prevoza

2

114362 Nalepka – Obremenitev koles, GS-3232

1

114370 Nalepka – Nevarnost prevračanja,

1 2

114371 Nalepka – Varnost pri uporabi opornikov

3

114372 Nalepka – Nevarnost prevračanja, Odprti

2

133531 Nalepka – Obremenitev opornikov,

4

137605 Nalepka – Izklop v sili, Nadzorna plošča

1 2

137656 Nalepka – Smer vožnje/krmiljenja,

2

1256702 Prevleka – Nadzorna plošča platforme

4

1256704 Prevleka – Nadzorna plošča platforme z

2

1257923 Nalepka – Smartlink

1

1263542 Nalepka – Dostop do prostora

1

1265361 Nalepka – Lučka polnilnika akumulatorja

2

1272242 Nalepka – Prenos lastništva/

1

1278006 Nalepka – Največja nosilnost, 363 kg,

1

1278007 Nalepka – Največja nosilnost, 227 kg,

1

T112804 Nalepka – Talna nadzorna plošča

4

* Te nalepke so odvisne od modela, dodatne opreme ali

1

konfiguracije.

Vtič

Omejitveno stikalo

nagib

Akumulatorji

(samo GS-3232)

nosilci

GS-3232

platforme

Nadzorna plošča platforme

oporniki

registracija stroja

GS-2032

GS-2632 in GS-3232

4 4 1 2 1

1

2 4 1

1

2

4

1

1 1

2 1 1 1

1

40 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Pregledi

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 41

Priročnik za uporabo Deseta izdaja • Drugi natis

Pregledi

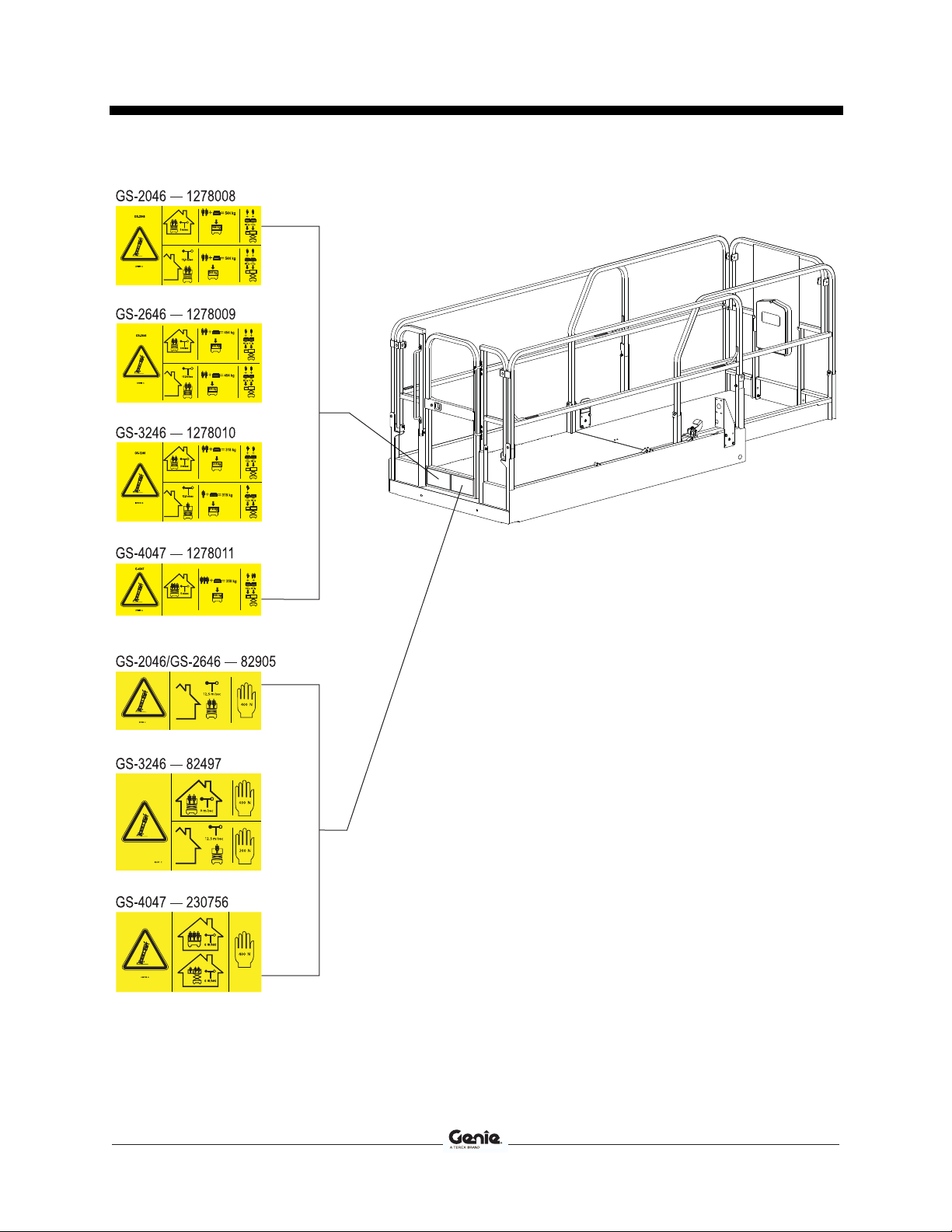

Pregled nalepk za modele GS-2046, GS-2646, GS-3246 in GS-4047

Uporabite slike na naslednji strani, da preverite, ali so vse nalepke čitljive in na svojem mestu.

Spodaj je oštevilčeni seznam s količinami in opisi.

Št. dela Opis nalepke Kol.

28174 Nalepka – Napajanje platforme, 230 V 28235 Nalepka – Napajanje platforme, 115 V 40434 Nalepka – Sidrišče vrvi 43618 Nalepka – Smerne puščice 43658 Nalepka – Napajanje do polnilnika, 230 V 44980 Nalepka – Napajanje do polnilnika, 115 V 44981 Nalepka – Pnevmatski vod do platforme,

7,58 bara 52475 Nalepka – Nastavek za privezovanje med

prevozom 62056 Kozmetično – Genie GS-2046 62057 Kozmetično – Genie GS-2646 62058 Kozmetično – Genie GS-3246 72086 Nalepka – Dvižna točka 72143 Nalepka – Izklop v sili 82474 Nalepka – Uporabite zavorno coklo 82476 Nalepka – Nevarnost električnega udara 82481 Nalepka – Varna uporaba

polnilnika/akumulatorja 82482 Nalepka – Spuščanje v sili 82487 Nalepka – Preberite priročnik 82495 Nalepka – Varnost pri sprostitvi zavor in

navodila za uporabo 82497 Nalepka – Ročna sila, 200 N na

prostem/400 N v zaprtih prostorih, GS-3246 82560 Nalepka – Nevarnost brizganja na kožo 82562 Nalepka – Nevarnost stiska 82703 Nalepka – Obremenitev koles, GS-2046 82704 Nalepka – Obremenitev koles, GS-2646 82705 Nalepka – Obremenitev koles, GS-3246 82905 Nalepka – Ročna sila, 400 N, GS-2046 in

GS-2646

Št. dela Opis nalepke Kol.

97719 Nalepka – Varnostna ročica 114334 Nalepka – Nevarnost električnega udara,

114337 Nalepka – Nevarnost prevračanja,

114338 Nalepka – Nevarnost prevračanja, Alarm za

114361 Nalepka – Shema prevoza

2

114370 Nalepka – Nevarnost prevračanja,

2 5

114372 Nalepka – Nevarnost prevračanja, Odprti

2 1

137605 Nalepka – Izklop v sili, Nadzorna plošča

1

137656 Nalepka – Smer vožnje/krmiljenja,

2

230620 Kozmetično – Genie GS-4047

7

230756 Nalepka – Ročna sila, 400 N samo v zaprtih

2

230757 Nalepka – Nevarnost prevračanja,

2 2

230758 Nalepka – Obremenitev koles, GS-4047

4

1256702 Prevleka – Nadzorna plošča platforme

1

1257923 Nalepka – Smartlink

2

1263542 Nalepka – Dostop do prostora

2

1265361 Nalepka – Lučka polnilnika akumulatorja

1

1272242 Nalepka – Prenos lastništva/

1

1278008 Nalepka – Največja nosilnost, 544 kg,

2 1

1278009 Nalepka – Največja nosilnost, 454 kg,

1

1278010 Nalepka – Največja nosilnost, 318 kg,

1

1278011 Nalepka – Največja nosilnost, 350 kg,

4

T112804 Nalepka – Talna nadzorna plošča

4

* Te nalepke so odvisne od modela, dodatne opreme ali

4

konfiguracije.

4 1

Vtič

Omejitveno stikalo

nagib

Akumulatorji, GS-2046, GS-2646 in GS-3246

nosilci

platforme

Nadzorna plošča platforme

prostorih, GS-4047

Akumulatorji, GS-4047

registracija stroja

GS-2046

GS-2646

GS-3246

GS-4047

1 1

1

2 1

2

1

2 1

1

4 1 2 1 1 1

1

42 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Pregledi

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 43

Priročnik za uporabo Deseta izdaja • Drugi natis

Navodila za uporabo

Pred uporabo upoštevajte naslednje:

 Poznati in upoštevati morate načela varne

uporabe stroja, ki so opisana v tem priročniku. 1 Izogibajte se nevarnim okoliščinam.

2 Vedno izvedite pregled pred delovanjem. 3 Vedno izvedite preizkuse delovanja pred

uporabo.

4 Preglejte delovno mesto.

5 Stroj uporabljajte samo za namen, za

katerega je bil narejen.

Osnove

Navodila za uporabo vsebujejo navodila za vsak vidik delovanja stroja. Odgovornost uporabnika je, da upošteva vsa varnostna pravila in navodila v priročnikih za uporabnike, varnost in o odgovornostih.

Uporaba stroja za druge namene, kot je dviganje osebja skupaj z orodjem in materiali na visoko delovno mesto, je nevarna.

Stroj lahko uporablja samo usposobljeno in pooblaščeno osebje. Če bo v isti izmeni ob različnih časih uporabljalo stroj več upravljavcev, mora vsak upravljavec imeti ustrezno kvalifikacijo in upoštevati varnostna pravila in navodila v priročnikih za varnost in o odgovornostih. To pomeni, da mora vsak novi upravljavec pred začetkom uporabe stroja izvesti pregled pred delovanjem, preizkuse delovanja in pregled delovnega mesta.

44 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Navodila za uporabo

Izklop v sili

Na talni nadzorni plošči ali nadzorni plošči platforme pritisnite rdeči gumb za izklop v sili v položaj za izklop, da zaustavite vse funkcije.

Odpravite vsako funkcijo, ki deluje, ko je pritisnjen kateri koli rdeči gum za izklop v sili.

Spuščanje v sili

1 Za spuščanje platforme povlecite gumb za

spuščanje v sili.

Upravljanje s tal

1 Pred upravljanjem stroja se prepričajte, da je

akumulatorski sklop povezan.

2 Obrnite stikalo na ključ v položaj za talno

nadzorno ploščo.

3 Na nadzorni plošči platforme in na talni nadzorni

plošči izvlecite oba rdeča gumba za izklop v sili v položaj za vklop.

Postavitev platforme

1 Na nadzorni plošči pritisnite in zadržite gumb za

omogočitev funkcije dvigovanja. 2 Pritisnite gumb za premik platforme gor ali dol. Na talni nadzorni plošči funkciji krmiljenja in vožnje

nista na voljo.

Upravljanje iz platforme

1 Pred upravljanjem stroja se prepričajte, da je

akumulatorski sklop povezan.

2 Obrnite stikalo na ključ v položaj za nadzorno

ploščo platforme.

3 Na nadzorni plošči platforme in na talni nadzorni

plošči izvlecite oba rdeča gumba za izklop v sili v položaj za vklop.

Postavitev platforme

1 Pritisnite gumb za funkcijo

dvigovanja. Na zaslonu LCD se bo prižgal krog pod simbolom za funkcijo dvigovanja.

Če se nadzorna ročica ne premakne v sedmih sekundah od pritiska gumba za funkcijo dvigovanja, bo krog pod simbolom za funkcijo dvigovanja ugasnil in funkcija dvigovanja ne bo delovala. Ponovno pritisnite gumb za funkcijo dvigovanja.

2 Pritisnite in zadržite stikalo za omogočitev funkcije

na nadzorni ročici.

3 Pri strojih, ki so opremljeni z nožnim stikalom:

Pritisnite in zadržite hkrati nožno stikalo in stikalo za omogočitev funkcije na nadzorni ročici.

4 Premikajte nadzorno ročico glede na oznake na

nadzorni plošči.

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 45

Priročnik za uporabo Deseta izdaja • Drugi natis

Navodila za uporabo

Postavitev opornikov (modeli GS-3232)

Zložitev opornikov:

Iztegnitev opornikov:

1 Pritisnite gumb za funkcijo opornikov.

Na zaslonu LCD se bo prižgal krog pod simbolom za funkcijo opornikov.

2 Pri strojih, ki so opremljeni z nožnim stikalom:

Pritisnite in zadržite hkrati nožno stikalo in stikalo za omogočitev funkcije na nadzorni ročici.

3 Premaknite nadzorno ročico v smeri rumene

puščice.

Oporniki se bodo začeli iztegovati. Ko je posamezni opornik v stiku s tlemi, bo kontrolna lučka za ta opornik svetila neprekinjeno zeleno. Nadaljujte s premikanjem nadzorne ročice, dokler kontrolna lučka za omogočitev dvigovanja ne začne svetiti zeleno in dokler ne zaslišite piska. Stroj je zdaj izravnan. Ko kontrolna lučka za napake dvigovanja začne svetiti rdeče, bodo funkcije za gor/dol in vožnjo onemogočene. Kontrolna lučka za napake dvigovanja začne svetiti rdeče v naslednjih pogojih:

 Platforma je dvignjena do višine 6,7 m in oporniki

niso iztegnjeni.

 Vsi oporniki niso v stiku s tlemi.  Vsi štirje oporniki so trdno v stiku s tlemi, vendar

stroj ni izravnan.

 Koda napake.

Opomba: Če so gumbi za omogočitev in iztegnitev opornikov sproščeni prezgodaj med iztegovanjem, bodo kontrolne lučke za opornike še naprej utripale zeleno, kar pomeni, da se oporniki ne dotikajo tal.

Opomba: Če ne slišite dolgega piska alarma na nadzorni plošči platforme in kontrolne lučke za opornike svetijo neprekinjeno zeleno, to lahko pomeni, da oporniki niso iztegnjeni do konca ali da stroj ni izravnan.

1 Pritisnite gumb za funkcijo

opornikov.

2 Pri strojih, ki so opremljeni z nožnim stikalom:

Pritisnite in zadržite hkrati nožno stikalo in stikalo za omogočitev funkcije na nadzorni ročici.

3 Premaknite nadzorno ročico v smeri, ki jo

nakazuje modra puščica.

Ko se oporniki dvignejo s tal, sprostite nadzorno ročico. Po 5 sekundah se bodo ugasnile tudi kontrolne lučke za opornike. Vse funkcije so zdaj ponovno vzpostavljene.

Opomba: Če so gumbi za omogočitev in zložitev opornikov sproščeni prezgodaj med zlaganjem, bodo kontrolne lučke za opornike utripale zeleno, kar pomeni, da oporniki niso iztegnjeni do konca.

Krmiljenje

1 Pritisnite gumb za funkcijo vožnje. Na zaslonu

LCD se bo pod simbolom za funkcijo vožnje prižgal krog.

Če nadzorne ročice ne premaknete v sedmih sekundah od pritiska gumba za funkcijo vožnje, bo krog pod simbolom za funkcijo vožnje ugasnil in funkcija vožnje ne bo delovala. Ponovno pritisnite gumb za funkcijo vožnje.

2 Pritisnite in zadržite nožno stikalo (če je del

opreme).

3 Krmilite z uporabo preklopnega

stikala za palec na zgornjem delu nadzorne ročice.

46 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Navodila za uporabo

Vožnja

Za izbiro hitrosti vožnje

1 Pritisnite gumb za funkcijo vožnje. Na zaslonu

LCD se bo pod simbolom za funkcijo vožnje

prižgal krog. Če nadzorne ročice ne premaknete v sedmih

sekundah od pritiska gumba za funkcijo vožnje, bo krog pod simbolom za funkcijo vožnje ugasnil in funkcija vožnje ne bo delovala. Ponovno pritisnite gumb za funkcijo vožnje.

2 Pri strojih, ki so opremljeni z nožnim stikalom:

Pritisnite in zadržite hkrati nožno stikalo in stikalo

za omogočitev funkcije na nadzorni ročici.

3 Povečevanje hitrosti: Počasi premikajte nadzorno

ročico iz sredinskega položaja.

Zmanjševanje hitrosti: Počasi premikajte

nadzorno ročico proti sredinskemu položaju.

Zaustavitev: Vrnite nadzorno ročico v sredinski

položaj ali sprostite stikalo za omogočitev

funkcije. Za ugotavljanje smeri vožnje stroja uporabite barvne

smerne puščice na platformi in na nadzorni plošči platforme.

Ko je platforma dvignjena, je potovalna hitrost stroja omejena.

Stanje akumulatorja vpliva na zmogljivost stroja. Hitrost vožnje stroja in hitrost funkcije se bo zmanjšala, ko utripa kontrolna lučka za raven napolnjenosti akumulatorja.

Ko je škarjasti mehanizem v zloženem položaju, lahko na nadzorni plošči za vožnjo izbirate med dvema različnima načinoma delovanja za hitrost vožnje. Ko je lučka gumba za hitrost vožnje prižgana, je aktiven način počasne vožnje. Ko je lučka gumba za hitrost vožnje ugasnjena, je aktiven način hitre vožnje.

Pritisnite gumb za hitrost vožnje, da izberete želeno hitrost vožnje.

Opomba: Ko je platforma dvignjena, je lučka gumba za hitrost vožnje vedno prižgana, kar označuje povečano hitrost vožnje.

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 47

Priročnik za uporabo Deseta izdaja • Drugi natis

Navodila za uporabo

Vožnja po klancu

Ugotovite nazivne vrednosti za naklon in stranski naklon stroja in dejanski naklon.

največja nazivna vrednost za naklone, v zloženem položaju:

GS-1530, GS-1532, GS-2032, GS-2046 in GS-2646

GS-1930, GS-1932, GS-2632, GS-3232, GS-3246 in GS-4047

30 % 17°

25 % 14°

največja nazivna vrednost za stranske naklone, v zloženem položaju:

GS-1530, GS-1532, GS-2032, GS-2046 in GS-2646

GS-1930, GS-1932, GS-2632, GS-3232, GS-3246 in GS-4047

30 % 17°

25 % 14°

Opomba: Nazivna vrednost za naklone je odvisna od stanja tal z eno osebo na platformi in ustreznega oprijema. Dodatna teža na platformi lahko zmanjša nazivno vrednost za naklone.

Za ugotovitev naklona:

Izmerite naklon strmine s pomočjo digitalnega merilnika naklona ALI uporabite naslednji postopek.

Potrebovali boste:

 tesarsko vodno tehtnico;  raven kos lesa, dolg vsaj 1 m;  merilni trak.

Položite kos lesa na strmino.

Na vznožju položite vodno tehtnico na zgornji rob kosa lesa in dvigujte drugi konec, dokler kos lesa ni izravnan.

Držite kos lesa tako, da je izravnan, in hkrati izmerite navpično razdaljo od spodnjega dela kosa lesa do tal.

Delite z merilnim trakom izmerjeno razdaljo (dvig) z dolžino kosa lesu (prerez) in pomnožite s 100.

Primer:

Pritisnite gumb za hitrost vožnje, da izberete način hitre vožnje.

Kos lesa = 3,6 m

Prerez = 3,6 m

Dvig = 0,3 m

0,3 m ÷ 3,6 m = 0,083 x 100 = 8,3 % naklon

Če naklon presega največje vrednosti za vožnjo po strmini navzgor, navzdol in po stranskem naklonu, je treba stroj prevažati po strmini ali navzdol s pomočjo vitla ali na tovornjaku. Glejte poglavji za prevoz in dvigovanje.

48 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Navodila za uporabo

Kontrolne kode za delovanje

Če zaslon LED na nadzorni plošči platforme ali diagnostični zaslon LCD na talni nadzorni plošči prikaže kontrolno kodo za delovanje, kot je LL, je treba stanje napake odpraviti ali izvesti popravilo pred nadaljnjo uporabo stroja. Pritisnite in izvlecite rdeči gumb za izklop v sili, da ponastavite sistem.

Zaslon LED

Preobremenitev platforme

Če diagnostični zaslon LED na nadzorni plošči platforme prikaže utripajoče sporočilo OL in diagnostični zaslon LCD na talnih nadzorni plošči prikaže sporočilo OL: Platform Overloaded (Platforma je preobremenjena), to pomeni, da je platforma preobremenjena in nobena funkcija ne bo delovala. Nato se bo oglasil alarm.

1 Pritisnite rdeči gumb za izklop v sili v položaj za

izklop.

2 Zmanjšajte težo bremen na platformi. 3 Izvlecite rdeči gumb za izklop v sili v položaj za

vklop.

Zaslon LCD

Kontrolne kode za delovanje Koda Stanje

LL Ni izravnano OL Preobremenitev platforme CH Delovanje načina za šasijo PHS Zaščita pred udarnimi jamami je zataknjena Nd Ni pogona (izbirno) Ld Dvigovanje je onemogočeno (samo GS-3232)

Za dodatne informacije glejte ustrezni servisni priročnik družbe Genie. Kode in opise kod si lahko ogledate tudi na zaslonu LCD na talni nadzorni plošči.

Zaslon LED

Zaslon LCD

Ko se platforma dviguje ali znižuje, bo blizu največje višine opravljeno samodejno preverjanje. Stroj se lahko ustavi in alarm se lahko oglasi. Če stroj ni preobremenjen, bo nadaljeval z normalnim delovanjem.

Obnovitev po preobremenitvi

Če diagnostični zaslon LCD na talni nadzorni plošči prikaže sporočilo za obnovitev po preobremenitvi, je bil uporabljen sistem za spuščanje v sili, ko je bila platforma preobremenjena. Za informacije o ponastavitvi tega sporočila glejte ustrezen servisni priročnik družbe Genie.

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 49

Priročnik za uporabo Deseta izdaja • Drugi natis

Navodila za uporabo

Upravljanje s tal s pomočjo daljinskega upravljalnika

Vzdržujte varnostne razdalje med upravljavcem, strojem in nepremičnimi predmeti.

Pri uporabi daljinskega upravljalnika upoštevajte smer, v katero se bo stroj premikal.

Raven napolnjenosti akumulatorja

Uporabite diagnostični zaslon LED, da ugotovite raven napolnjenosti akumulatorjev.

Opomba: Če je na zaslonu LED na nadzorni plošči platforme prikazana koda LO, je treba stroj odstraniti iz uporabe in napolniti, sicer bodo vse funkcije strojna onemogočene.

Do konca napolnjeno

Do polovice napolnjeno

Skoraj prazno

Utripa LO

50 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Navodila za uporabo

Uporaba varnostne ročice

1 Dvignite platformo na višino približno 2,4 m od tal. 2 Obrnite varnostno ročico stran od stroja in pustite,

da obvisi. 3 Spuščajte platformo, dokler varnostna ročica ni

trdno nameščena na kraku mehanizma. Pri

spuščanju platforme ne stojte blizu varnostne

ročice.

Zlaganje varovalne ograje

3 Ko ste na platformi, odstranite dva pritrdilna zatiča

podaljška platforme.

Roke držite stran od mest, kjer jih lahko

priščipnete.

4 Od sredine ograje podaljška platforme zložite

sestav ograje podaljška platforme proti zadnjemu delu enote.

5 Na zadnjem delu platforme odstranite dva

pritrdilna zatiča glavne platforme.

Roke držite stran od mest, kjer jih lahko

priščipnete.

GS-1530, GS-1532, GS-1930, GS-1932, GS-2032, GS-2632 in GS-3232 (če je del opreme)

Sistem varovalne ograje platforme je sestavljen iz enega zložljivega dela ograje za podaljšek platforme in enega dela za glavno platformo. Vsi deli so pritrjeni s pomočjo štirih žičnih pritrdilnih zatičev.

1 Do konca spustite platformo in uvlecite podaljšek

platforme. 2 Odstranite nadzorno ploščo platforme.

Nevarnost padca. Med zlaganjem varnostnih

ograj bodite vedno previdni in pozorni, da na

platformi stojite stabilno.

6 Od sredine enote zložite sestav ograje glavne

platforme proti sprednjemu delu enote.

7 Odstranite pritrdilni zatič z vrtljive cevi vhoda.

Dvignite in stopite skozi vrtljivo cev vhoda, znižajte vrtljivo cev vhoda in vstavite pritrdilni zatič.

8 Previdno odprite vrata in zapustite platformo. 9 Vstavite štiri pritrdilne zatiče nazaj v vsak nosilec

stranske ograje.

Opomba: Za lažje odstranjevanje in ponovno namestitev žičnih pritrdilnih zatičev, povlecite ali potisnite ograjo, da stisnete gumijaste blažilnike.

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 51

Priročnik za uporabo Deseta izdaja • Drugi natis

Navodila za uporabo

GS-2046, GS-2646, GS-3246 in GS-4047

Sistem varovalne ograje platforme je sestavljen iz treh zložljivih delov ograje za podaljšek platforme in treh delov za glavno platformo. Vseh šest delov je pritrjenih s pomočjo štirih žičnih pritrdilnih zatičev.

Dvigovanje varnostnih ograj

Sledite navodilom za zlaganje, vendar v obratnem vrstnem redu in zagotovite, da so vsi pritrdilni zatiči na svojem mestu in nameščeni pravilno.

1 Do konca spustite platformo in uvlecite podaljšek

platforme.

2 Odstranite nadzorno ploščo platforme.

3 Ko ste na platformi, odstranite dva sprednja žična

pritrdilna zatiča platforme.

4 Zložite sestav sprednjega dela ograje. Roke držite

stran od mest, kjer jih lahko priščipnete.

5 Vstavite dva odstranjena pritrdilna zatiča nazaj v

vsak nosilec stranske ograje.

6 Zložite sestav obeh bočnih delov dela ograje.

Roke držite stran od mest, kjer jih lahko priščipnete.

7 Na zadnjem delu platforme odstranite dva žična

pritrdilna zatiča.

8 Previdno odprite vrata in se spustite na tla. 9 Zložite zadnja vrata in vstopne bočne ograje kot

eno enoto. Roke držite stran od mest, kjer jih lahko priščipnete.

10 Zložite levo in desno bočno ograjo. Roke držite

stran od mest, kjer jih lahko priščipnete.

11 Vstavite dva odstranjena pritrdilna zatiča nazaj v

vsak nosilec stranske ograje.

Po vsaki uporabi

1 Izberite varno lokacijo za parkiranje – ravna in

trdna površina, ki je brez ovir in prometa.

2 Spustite platformo. 3 Obrnite stikalo na ključ v položaj za izklop in ga

odstranite, da preprečite nedovoljeno uporabo.

4 Napolnite akumulatorje.

52 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Navodila za uporabo

Standardni akumulatorji

1 Odstranite oddušne pokrovčke akumulatorja in

Navodila za akumulator in polnilnik

Upoštevajte:

 Ne uporabljajte zunanjega polnilnika ali

dodatnega akumulatorja.

 Akumulator napolnite na dobro prezračevanem

območju.

 Uporabite ustrezno vhodno izmenično napetost –

glejte oznake na polnilniku.

 Uporabljajte samo polnilnik in akumulator, ki ju je

odobrila družba Genie.

Polnjenje akumulatorja

1 Pred polnjenjem akumulatorjev se prepričajte, da

so akumulatorji povezani. 2 Odprite prostor za akumulatorje. Prostor za

akumulatorje mora ostati odprt med celotnim

ciklom polnjenja.

Akumulatorji brez vzdrževanja

1 Akumulatorski polnilnik priklopite samo na

ozemljen izmenični krogotok. 2 Polnilnik vas bo opozoril, ko bo akumulator

napolnjen do konca.

preverite raven akumulatorske kisline. Če je treba, dolijte le toliko destilirane vode, da pokrijete plošče. Pred polnjenjem ne smete doliti preveč vode.

2 Zamenjajte oddušne pokrovčke akumulatorja. 3 Akumulatorski polnilnik priklopite samo na

ozemljen izmenični krogotok.

4 Polnilnik vas bo opozoril, ko bo akumulator

napolnjen do konca.

5 Ko je polnjenje zaključeno, preverite raven

akumulatorske kisline. Po potrebi dolijte destilirano vodo do dna cevke za polnjenje akumulatorja. Ne napolnite preveč.

Navodila za polnjenje in dolivanje suhega akumulatorja

1 Odstranite oddušne pokrovčke akumulatorja in

trajno odstranite plastično tesnilo z oddušnih odprtin akumulatorja.

2 V vse celice dolivajte akumulatorsko kislino

(elektrolit), dokler niso plošče pokrite.

Ne dolijte do konca, dokler cikel polnjenja baterije ni zaključen. Če dolijete preveč akumulatorske kisline, lahko ta med polnjenjem izteče. Razlito kislino nevtralizirajte z mešanico sode bikarbone in vode.

3 Namestite oddušne pokrovčke akumulatorja. 4 Napolnite akumulator. 5 Ko je polnjenje zaključeno, preverite raven

akumulatorske kisline. Po potrebi dolijte destilirano vodo do dna cevke za polnjenje akumulatorja. Ne napolnite preveč.

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 53

Priročnik za uporabo Deseta izdaja • Drugi natis

Navodila za prevoz in dvigovanje

 Pred sprostitvijo zavor mora stroj stati na ravni

površini ali biti privezan.

Upoštevajte:

 Podatki družbe Genie o privezovanju so mišljeni

kot priporočilo. Vozniki so odgovorni, da zagotovijo, da so stroji pravilno privezani in naloženi na ustrezno prikolico, ki izpolnjuje predpise ministrstva za transport v ZDA, druge lokalne predpise ter da ravnajo v skladu s politiko svoje družbe.

 Stranke družbe Genie, ki potrebujejo kontejnerski

prevoz za dvigala ali druge izdelke družbe Genie, se morajo obrniti na ustrezno usposobljenega špediterja z ustreznim strokovnim znanjem za pripravo, natovarjanje in privezovanje in z ustrezno dvižno opremo za mednarodni transport.

 Namestitev stroja na tovornjak in s tovornjaka

lahko opravijo samo ustrezno kvalificirani upravljavci za zračna dvigala.

 Vozilo za prevoz mora biti parkirano na ravni

površini.

 Pri odstranjevanju vzmetnih zatičev morate paziti,

da vam ograje ne padejo. Ko so ograje spuščene, jih morate trdno držati.

 Stroja ne smete voziti po naklonih, ki so večji od

nazivnih vrednosti za vožnjo po strmini navzgor, navzdol ali po stranskih naklonih. Glejte poglavje o vožnji po strmem naklonu v navodilih za uporabo.

 Če naklon nakladalne površine transportnega

vozila presega največjo nazivno vrednost naklona, je treba stroj natovoriti in raztovoriti z uporabo vitla, kot je opisano v navodilih za upravljanje pri sprostitvi zavor.

 Vozilo mora biti ustrezno blokirano, tako da se pri

natovarjanju stroja ne more premikati.

 Prepričajte se, da so kapaciteta, verige, trakovi in

nosilne površine vozila primerne za težo stroja. Dvigala Genie so glede na svojo velikost zelo težka. Glejte tipsko tablico za težo stroja.

54 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Navodila za prevoz in dvigovanje

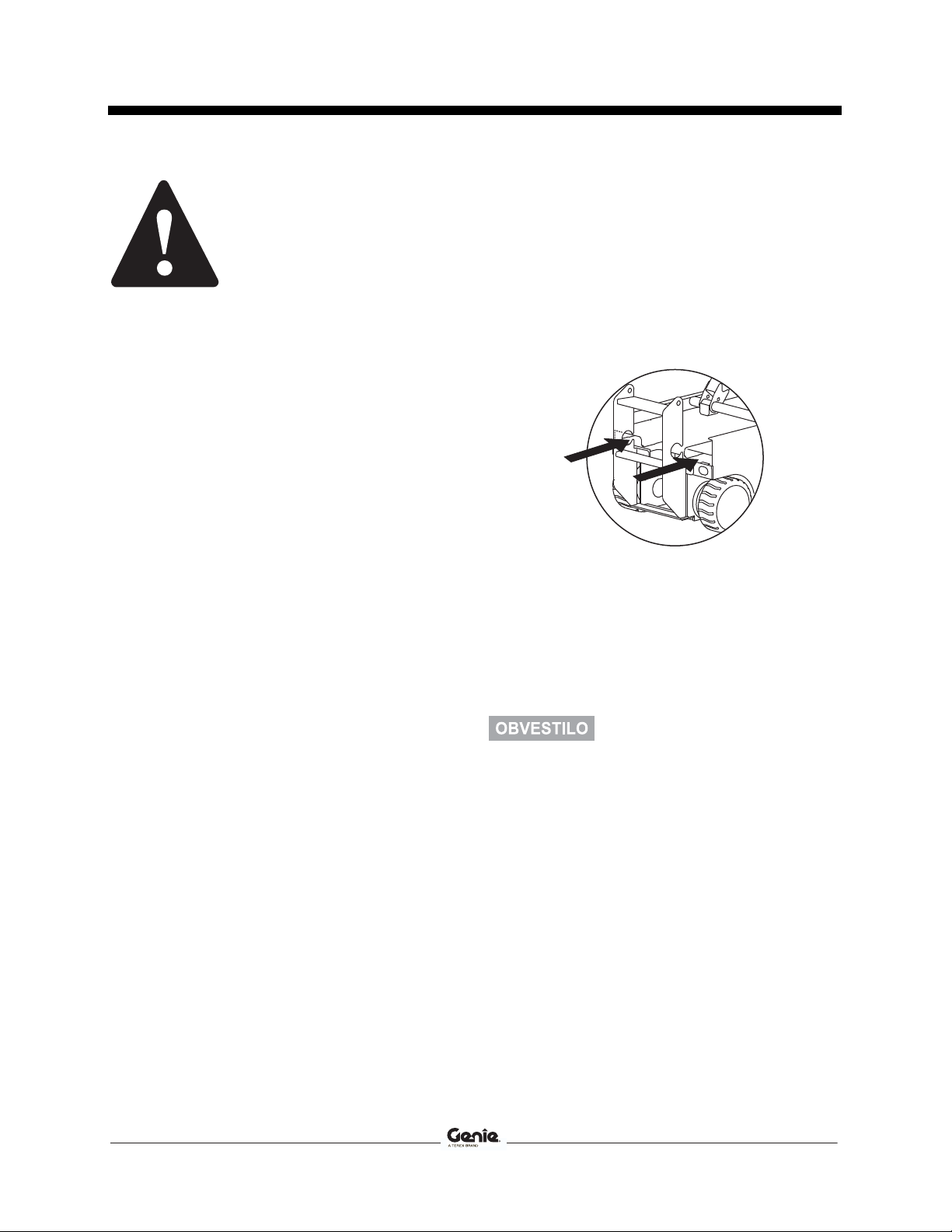

Upravljanje pri sprostitvi zavor

1 Podložite kolesa z zavorno

coklo, da preprečite

premikanje stroja.

2 Prepričajte se, da je jeklena vrv vitla pravilno

pritrjena na privezne točke pogonske šasije in da

na poti ni ovir.

3 Pritisnite črni gumb za sprostitev

zavor, da odprete zavorni ventil.

4 Uporabite rdeči gumb za sprostitev zavor.

Po natovarjanju stroja:

1 Podložite kolesa z zavorno coklo, da preprečite

premikanje stroja.

2 Izvlecite rdeči gumb za izklop v sili na talni

nadzorni plošči in nadzorni plošči platforme v položaj za vklop.

3 Pritisnite in zadržite stikalo za omogočitev funkcije

za krmiljenje/vožnjo na nadzorni ročici. Premaknite nadzorno ročico iz sredinskega položaja in jo takoj sprostite, da ponastavite zavore.

4 Pritisnite rdeči gumb za izklop v sili na talni

nadzorni plošči in nadzorni plošči platforme v položaj za izklop.

Vleka modelov Genie GS-1530, GS-1532, GS-1930, GS-1932, GS-2032, GS-2632, GS-3232, GS-2046, GS-2646, GS-3246 in GS-4047 ni priporočljiva. Če je treba opraviti vleko stroja, hitrost ne sme biti večja od 3,2 km/h.

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 55

Priročnik za uporabo Deseta izdaja • Drugi natis

Navodila za prevoz in dvigovanje

Pritrjevanje na tovornjak ali prikolico za prevoz

Med prevozom stroja vedno uporabite mehanizem za zaklepanje podaljška platforme.

Pred prevozom obrnite stikalo na ključ v položaj za izklop in ključ odstranite.

Preglejte celoten stroj za nepritrjene ali razrahljane elemente.

Uporabljajte verige ali trakove z ustrezno nosilnostjo.

Uporabite najmanj 2 verigi ali traka.

Prilagodite pritrditev tako, da preprečite poškodbe verig.

721

43A

4321

STOPSTOP

137562

GS-1530 GS-1532

GS-1930 GS-1932

56 GS

72143A72143

A

4321

STOP

137562

GS-2032 GS-2632 GS-3232

GS-2046 GS-2646 GS-3246 GS-4047

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Navodila za prevoz in dvigovanje

Dvigovanje stroja z viličarjem

Prepričajte se, da so podaljšek platforme, nadzorne

Upoštevajte:

plošče in nosilci komponent dobro pritrjeni. S stroja odstranite vse nepritrjene predmete.

Do konca spustite platformo. Platforma mora ostati spuščena med vsemi postopki natovarjanja in prevoza.

 Privezovanje in dvig stroja z žerjavom lahko

opravijo samo ustrezno kvalificirani žerjavisti.

 Dvig stroja z viličarjem lahko opravijo samo

ustrezno kvalificirani upravljavci viličarjev.

 Prepričajte se, da so kapaciteta, trakovi, jeklene

vrvi in nosilne površine žerjava primerni za težo

stroja. Glejte tipsko tablico za težo stroja.

Uporabite reže za viličarje na obeh straneh lestve.

Postavite vilice viličarja v položaj za vstavljanje v reže za viličarje.

Peljite naprej do konca vilic.

Dvignite stroj za 0,4 m in nato nagnite vilice malce nazaj, da stroj ostane trdno na mestu.

Pri spuščanju vilic se prepričajte, da je stroj izravnan.

Dvigovanje stroja z bočne strani lahko privede do poškodbe komponent.

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 57

Priročnik za uporabo Deseta izdaja • Drugi natis

Navodila za prevoz in dvigovanje

Navodila za dvigovanje

Do konca spustite platformo. Prepričajte se, da so podaljšek platforme, nadzorne plošče in nosilci komponent dobro pritrjeni. S stroja odstranite vse nepritrjene predmete.

Za določanje težišča stroja uporabite tabelo in sliko na tej strani.

Vrvi lahko pritrdite samo na posebej določene dvižne točke na stroju. Za dvigovanje sta na voljo dve luknji velikosti 2,5 cm na sprednji strani stroja in dve luknji v lestvi.

Prilagodite vrvi, da preprečite poškodbe in ohranite izravnanost stroja.

Tabela za določanje težišča

Model Os X Os Y GS-1530 GS-1532 GS-1930 GS-1932 GS-2032 GS-2632 GS-3232 GS-2046 GS-2646 GS-3246 GS-4047

49,8 cm 47,2 cm 49,8 cm 47,2 cm 50,8 cm 49,5 cm 50,8 cm 49,5 cm 80,9 cm 53,9 cm 82,2 cm 59,3 cm 78,7 cm 67,3 cm 82,7 cm 56,8 cm 88,2 cm 56,4 cm 83,7 cm 59,9 cm 85,8 cm 51,5 cm

58 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

Vzdrževanje

Preverjanje ravni hidravličnega olja

Upoštevajte:

 Upravljavec lahko izvaja samo vzdrževalne

postopke, navedene v tem priročniku.

 Načrtovane vzdrževalne preglede morajo izvajati

kvalificirani servisni tehniki v skladu s

specifikacijami proizvajalca in zahtevami, ki so

navedene v priročniku o odgovornostih.

 Odpadne materiale zavrzite skladno z vladnimi

predpisi.

 Uporabljajte samo nadomestne dele, ki jih je

odobrila družba Genie.

Legenda simbolov vzdrževanja

V priročniku se uporabljajo naslednji simboli, ki posredujejo pomen navodil. Če je na začetku vzdrževalnega postopka prikazan vsaj en od teh simbolov, to pomeni naslednje.

Vzdrževanje hidravličnega olja na pravi ravni je ključno za delovanje stroja. Nepravilne ravni hidravličnega olja lahko poškodujejo hidravlične komponente. Dnevna preverjanja odgovorni osebi omogočajo, da opazi spremembe ravni olja, ki bi lahko kazale na težave s hidravličnim sistemom.

1 Prepričajte se, da je stroj na trdni in ravni površini,

kjer ni ovir, ter da je platforma v zloženem položaju.

2 Vizualno preverite raven olja v posodi za

hidravlično olje.

Rezultat: Raven hidravličnega olja mora biti med

oznakama ADD (dodaj) in

FULL (polno) na

posodi.

3 Če je treba, dolijte olje. Ne napolnite preveč.

Specifikacije hidravličnega olja

Vrsta hidravličnega olja Chevron Rando HD ali enakovredno

Označuje, da bodo za ta postopek potrebna orodja.

Označuje, da bodo za ta postopek potrebni novi deli.

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 59

Priročnik za uporabo Deseta izdaja • Drugi natis

Vzdrževanje

Preverjanje akumulatorjev

Ustrezno stanje akumulatorja je ključno za pravilno in varno delovanje stroja. Nepravilne ravni tekočin ali poškodovani kabli in priključki lahko povzročijo poškodbe komponent in nevarne okoliščine.

Nevarnost električnega udara. Stik z vodniki, ki so

vroči ali pod napetostjo lahko povzroči smrt ali hude poškodbe. Odstranite vse prstane, ure in drug nakit.

Nevarnost telesnih poškodb. Akumulatorji

vsebujejo kislino. Preprečite razlivanje akumulatorske kisline in se izogibajte stiku z njo. Razlito kislino nevtralizirajte z mešanico sode bikarbone in vode.

Opomba: Ta preizkus izvedite, ko so akumulatorji napolnjeni do konca.

1 Nosite zaščitna oblačila in očala. 2 Prepričajte se, da so akumulatorske kabelske

povezave trdne in brez korozije.

3 Prepričajte se, da so pritrdilni nosilci za

akumulatorje nameščeni in pritrjeni.

Opomba: Namestitev zaščitnih pokrovčkov za priključne sponke in nanos protikorozijskega tesnilnega sredstva pomaga preprečevati korozijo na akumulatorskih priključnih sponkah in kablih.

Načrtovano vzdrževanje

Vzdrževanja, ki se izvajajo četrtletno, letno ali vsaki dve leti, mora izvesti oseba, ki je usposobljena in kvalificirana za vzdrževanje tega stroja skladno s postopki v servisnem priročniku za ta stroj.

Na strojih, ki niso delovali več kot tri mesece, je treba, preden jih lahko začnete uporabljati, opraviti četrtletni pregled.

60 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

r

A

Specifikacije

Model

GS-1530 in GS-1532

Največja delovna višina 6,57 m Največja višina platforme 4,57 m Višina, največja v zloženem položaju 206 cm Višina platforme, največja v zloženem

97 cm

položaju Višina varovalne ograje 109 cm Širina

GS-1530 GS-1532

76 cm

81 cm Dolžina, v zloženem položaju 183 cm Dolžina, podaljšana platforma 272 cm Dolžina podaljška platforme 89 cm Dimenzije platforme (dolžina x širina) 164 x 75 cm Največja nosilnost 272 kg Iztegnjen podaljšek platforme

Samo platforma Samo podaljšek

159 kg 113 kg

Največja hitrost vetra GS-1530 Samo v zaprtih prostorih

GS-1532 Na prostem

0 m/s

12,5 m/s Medosna razdalja 132 cm Polmer kroženja (zunanji) 155 cm Polmer kroženja (notranji) 0 cm Oddaljenost od tal 6,1 cm Oddaljenost od tal

1,9 cm

Zaščite pred udarnimi jamami so iztegnjene Teža

GS-1530 GS-1532

1.257 kg

1.269 kg

(Teže stroja so odvisne od opcijskih konfiguracij. Za specifično težo stroja glejte nalepko s serijsko številko.)

Vir napajanja 4 akumulatorji, 6 V 225 Ah Sistemska napetost 24 V Vtičnica za izmenični tok na platformi Standardna Največji hidravlični tlak (funkcije) 241 ba Velikost pnevmatik 12 x 4,5 x 8 in Skupna vrednost tresljajev, ki so jim izpostavljene roke, ne

presega 2,5 m/s

2

.

Največja povprečna vrednost korena vsote uteženih kvadratov pospeškov, ki jim je izpostavljeno celo telo, ne presega 0,5 m/s

2

.

Delovna temperatura

Najmanjša -29 °C Največja 66 °C

Emisije hrupa v zraku

Raven zvočnega tlaka pri delovni postaji

< 70 dB

na tleh Raven zvočnega tlaka pri delovni postaji

< 70 dB

na platformi

Največja nazivna vrednost za naklone,

30 % (17°)

v zloženem položaju Največja nazivna vrednost za stranske

30 % (17°)

naklone, v zloženem položaju

Opomba: Nazivna vrednost za naklone je odvisna od stanja tal z eno osebo na platformi in ustreznega oprijema. Dodatna teža na platformi lahko zmanjša nazivno vrednost za naklone.

Hitrosti vožnje

Zloženo, največja vrednost 4,0 km/h Dvignjena platforma, najvišji položaj 0,8 km/h

12,5 m/55 sekund

Podatki o obremenitvi tal, GS-1530

Največja obremenitev pnevmatik 546 kg Kontaktni tlak pnevmatike 9,40 kg/cm

921 kPa

Tlak zasedenih tal 1.216 kg/m

11,92 kPa

Podatki o obremenitvi tal, GS-1532

Največja obremenitev pnevmatik 547 kg Kontaktni tlak pnevmatike 9,43 kg/cm

924 kPa

Tlak zasedenih tal 1.142 kg/m

11,2 kPa

Opomba: Podatki o obremenitvi tal so približni in ne vključujejo različnih opcijskih konfiguracij. Uporabite jih lahko le z ustreznimi varnostnimi faktorji.

V družbi Genie nenehno izboljšujemo izdelke. Specifikacije se lahko spremenijo brez predhodnega obvestila ali obveznosti.

2

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 61

Priročnik za uporabo Deseta izdaja • Drugi natis

r

A

Specifikacije

Model GS-1930 in GS-1932

Največja delovna višina 7,79 m Največja višina platforme 5,79 m Višina, največja v zloženem položaju 210 cm Višina platforme, največja v zloženem

100 cm

položaju Višina varovalne ograje 109 cm Širina

GS-1930 GS-1932

76 cm

81 cm Dolžina, v zloženem položaju 183 cm Dolžina, podaljšana platforma 272 cm Dolžina podaljška platforme 89 cm Dimenzije platforme (dolžina x širina) 164 x 75 cm Največja nosilnost 227 kg Iztegnjen podaljšek platforme

Samo platforma Samo podaljšek

114 kg 113 kg

Največja hitrost vetra GS-1930 Samo v zaprtih prostorih

GS-1932 Na prostem

0 m/s

12,5 m/s Medosna razdalja 132 cm Polmer kroženja (zunanji) 155 cm Polmer kroženja (notranji) 0 cm Oddaljenost od tal 6,1 cm Oddaljenost od tal

1,9 cm

Zaščite pred udarnimi jamami so iztegnjene Teža

GS-1930 GS-1932

1.476 kg

1.503 kg

(Teže stroja so odvisne od opcijskih konfiguracij. Za specifično težo stroja glejte nalepko s serijsko številko.)

Vir napajanja 4 akumulatorji, 6 V 225 Ah Sistemska napetost 24 V Vtičnica za izmenični tok na platformi Standardna Največji hidravlični tlak (funkcije) 241 ba Velikost pnevmatik 12 x 4,5 x 8 in Skupna vrednost tresljajev, ki so jim izpostavljene roke, ne

presega 2,5 m/s

2

.

Največja povprečna vrednost korena vsote uteženih kvadratov pospeškov, ki jim je izpostavljeno celo telo, ne presega 0,5 m/s

2

.

Delovna temperatura

Najmanjša -29 °C Največja 66 °C

Emisije hrupa v zraku

Raven zvočnega tlaka pri delovni postaji

< 70 dB

na tleh Raven zvočnega tlaka pri delovni postaji

< 70 dB

na platformi

Največja nazivna vrednost za naklone,

25 % (14°)

v zloženem položaju Največja nazivna vrednost za stranske

25 % (14°)

naklone, v zloženem položaju

Opomba: Nazivna vrednost za naklone je odvisna od stanja tal z eno osebo na platformi in ustreznega oprijema. Dodatna teža na platformi lahko zmanjša nazivno vrednost za naklone.

Hitrosti vožnje

Zloženo, največja vrednost 4,0 km/h Dvignjena platforma, najvišji položaj 0,8 km/h

12,5 m/55 sekund

Podatki o obremenitvi tal, GS-1930

Največja obremenitev pnevmatik 600 kg Kontaktni tlak pnevmatike 10,35 kg/cm

1.014 kPa

Tlak zasedenih tal 1.391 kg/m

13,65 kPa

Podatki o obremenitvi tal, GS-1932

Največja obremenitev pnevmatik 600 kg Kontaktni tlak pnevmatike 10,35 kg/cm

1.014 kPa

Tlak zasedenih tal 1.313 kg/m

12,88 kPa

Opomba: Podatki o obremenitvi tal so približni in ne vključujejo različnih opcijskih konfiguracij. Uporabite jih lahko le z ustreznimi varnostnimi faktorji.

V družbi Genie nenehno izboljšujemo izdelke. Specifikacije se lahko spremenijo brez predhodnega obvestila ali obveznosti.

2

62 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

r

A

Specifikacije

Model GS-2032

Največja delovna višina 7,92 m Največja višina platforme 5,92 m Višina, največja v zloženem položaju 212 cm Višina platforme, največja v zloženem

103 cm

položaju Višina varovalne ograje 109 cm Širina 81 cm Dolžina, v zloženem položaju 244 cm Dolžina, podaljšana platforma 333 cm Dolžina podaljška platforme 89 cm Dimenzije platforme (dolžina x širina) 226 x 81 cm Največja nosilnost 363 kg Iztegnjen podaljšek platforme

Samo platforma Samo podaljšek

250 kg 113 kg

Največja hitrost vetra Samo v zaprtih prostorih

Na prostem

0 m/s

12,5 m/s Medosna razdalja 185 cm Polmer kroženja (zunanji) 212 cm Polmer kroženja (notranji) 0 cm Oddaljenost od tal 8,9 cm Oddaljenost od tal

2,2 cm

Zaščite pred udarnimi jamami so iztegnjene Teža 2.012 kg (Teže stroja so odvisne od opcijskih konfiguracij. Za

specifično težo stroja glejte nalepko s serijsko številko.) Vir napajanja 4 akumulatorji, 6 V 225 Ah Sistemska napetost 24 V Vtičnica za izmenični tok na platformi Standardna Največji hidravlični tlak (funkcije) 241 ba Velikost pnevmatik 15 x 5 x 11,25 in Skupna vrednost tresljajev, ki so jim izpostavljene roke, ne

presega 2,5 m/s

2

.

Največja povprečna vrednost korena vsote uteženih kvadratov pospeškov, ki jim je izpostavljeno celo telo, ne presega 0,5 m/s

2

.

Delovna temperatura

Najmanjša -29 °C Največja 66 °C

Emisije hrupa v zraku

Raven zvočnega tlaka pri delovni postaji

< 70 dB

na tleh Raven zvočnega tlaka pri delovni postaji

< 70 dB

na platformi

Največja nazivna vrednost za naklone,

30 % (17°)

v zloženem položaju Največja nazivna vrednost za stranske

30 % (17°)

naklone, v zloženem položaju

Opomba: Nazivna vrednost za naklone je odvisna od stanja tal z eno osebo na platformi in ustreznega oprijema. Dodatna teža na platformi lahko zmanjša nazivno vrednost za naklone.

Hitrosti vožnje

Zloženo, največja vrednost 3,2 km/h Dvignjena platforma, najvišji položaj 0,8 km/h

12,2 m/54 sekund

Podatki o obremenitvi tal, GS-2032

Največja obremenitev pnevmatik 802 kg Kontaktni tlak pnevmatike 8,29 kg/cm

813 kPa

Tlak zasedenih tal 1.306 kg/m

12,81 kPa

Opomba: Podatki o obremenitvi tal so približni in ne vključujejo različnih opcijskih konfiguracij. Uporabite jih lahko le z ustreznimi varnostnimi faktorji.

V družbi Genie nenehno izboljšujemo izdelke. Specifikacije se lahko spremenijo brez predhodnega obvestila ali obveznosti.

2

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 63

Priročnik za uporabo Deseta izdaja • Drugi natis

r

A

Specifikacije

Model GS-2632

Največja delovna višina 9,93 m Največja višina platforme 7,93 m Višina, največja v zloženem položaju 225 cm Višina platforme, največja v zloženem

116 cm

položaju Višina varovalne ograje 109 cm Širina 81 cm Dolžina, v zloženem položaju 244 cm Dolžina, podaljšana platforma 333 cm Dolžina podaljška platforme 89 cm Dimenzije platforme (dolžina x širina) 226 x 81 cm Največja nosilnost 227 kg Iztegnjen podaljšek platforme

Samo platforma Samo podaljšek

114 kg 113 kg

Največja hitrost vetra Samo v zaprtih prostorih 0 m/s

Medosna razdalja 185 cm Polmer kroženja (zunanji) 212 cm Polmer kroženja (notranji) 0 cm Oddaljenost od tal 8,9 cm Oddaljenost od tal

2,2 cm

Zaščite pred udarnimi jamami so iztegnjene Teža 1.959 kg (Teže stroja so odvisne od opcijskih konfiguracij. Za

specifično težo stroja glejte nalepko s serijsko številko.) Vir napajanja 4 akumulatorji, 6 V 225 Ah Sistemska napetost 24 V Vtičnica za izmenični tok na platformi Standardna Največji hidravlični tlak (funkcije) 241 ba Velikost pnevmatik 15 x 5 x 11,25 in Skupna vrednost tresljajev, ki so jim izpostavljene roke, ne

presega 2,5 m/s

2

.

Največja povprečna vrednost korena vsote uteženih kvadratov pospeškov, ki jim je izpostavljeno celo telo, ne presega 0,5 m/s

2

.

Delovna temperatura

Najmanjša -29 °C Največja 66 °C

Emisije hrupa v zraku

Raven zvočnega tlaka pri delovni postaji

< 70 dB

na tleh Raven zvočnega tlaka pri delovni postaji

< 70 dB

na platformi

Največja nazivna vrednost za naklone,

25 % (14°)

v zloženem položaju Največja nazivna vrednost za stranske

25 % (14°)

naklone, v zloženem položaju

Opomba: Nazivna vrednost za naklone je odvisna od stanja tal z eno osebo na platformi in ustreznega oprijema. Dodatna teža na platformi lahko zmanjša nazivno vrednost za naklone.

Hitrosti vožnje

Zloženo, največja vrednost 3,2 km/h Dvignjena platforma, najvišji položaj 0,8 km/h

12,2 m/54 sekund

Podatki o obremenitvi tal, GS-2632

Največja obremenitev pnevmatik 830 kg Kontaktni tlak pnevmatike 8,58 kg/cm

841 kPa

Tlak zasedenih tal 1.203 kg/m

11,80 kPa

Opomba: Podatki o obremenitvi tal so približni in ne vključujejo različnih opcijskih konfiguracij. Uporabite jih lahko le z ustreznimi varnostnimi faktorji.

V družbi Genie nenehno izboljšujemo izdelke. Specifikacije se lahko spremenijo brez predhodnega obvestila ali obveznosti.

2

64 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

r

A

Specifikacije

Model GS-3232

Največja delovna višina 11,75 m Višina, delovna za vožnjo 9,75 m Največja višina platforme 9,5 m Višina, platforma za vožnjo 6,7 m Višina, največja v zloženem položaju 238 cm Višina platforme, največja v zloženem

129 cm

položaju Višina varovalne ograje 109 cm Širina 81 cm Dolžina, v zloženem položaju 244 cm Dolžina, podaljšana platforma 333 cm Dolžina podaljška platforme 89 cm Dimenzije platforme (dolžina x širina) 226 x 81 cm Največja nosilnost 227 kg Iztegnjen podaljšek platforme

Samo platforma Samo podaljšek

114 kg 113 kg

Največja hitrost vetra Samo v zaprtih prostorih 0 m/s

Medosna razdalja 185 cm Polmer kroženja (zunanji) 212 cm Polmer kroženja (notranji) 0 cm Oddaljenost od tal 8,9 cm Oddaljenost od tal

2,2 cm

Zaščite pred udarnimi jamami so iztegnjene Teža 2.352 kg (Teže stroja so odvisne od opcijskih konfiguracij. Za

specifično težo stroja glejte nalepko s serijsko številko.) Vir napajanja 4 akumulatorji, 6 V 225 Ah Sistemska napetost 24 V Vtičnica za izmenični tok na platformi Standardna Največji hidravlični tlak (funkcije) 241 ba Velikost pnevmatik 15 x 5 x 11,25 in Skupna vrednost tresljajev, ki so jim izpostavljene roke, ne

presega 2,5 m/s

2

.

Največja povprečna vrednost korena vsote uteženih kvadratov pospeškov, ki jim je izpostavljeno celo telo, ne presega 0,5 m/s

2

.

Delovna temperatura

Najmanjša -29 °C Največja 66 °C

Emisije hrupa v zraku

Raven zvočnega tlaka pri delovni postaji

< 70 dB

na tleh Raven zvočnega tlaka pri delovni postaji

< 70 dB

na platformi

Največja nazivna vrednost za naklone,

25 % (14°)

v zloženem položaju Največja nazivna vrednost za stranske

25 % (14°)

naklone, v zloženem položaju

Opomba: Nazivna vrednost za naklone je odvisna od stanja tal z eno osebo na platformi in ustreznega oprijema. Dodatna teža na platformi lahko zmanjša nazivno vrednost za naklone.

Hitrosti vožnje

Zloženo, največja vrednost 3,2 km/h Dvignjena platforma, najvišji položaj 0,8 km/h

12,2 m/54 sekund

Podatki o obremenitvi tal, GS-3232

Največja obremenitev pnevmatik 771 kg Kontaktni tlak pnevmatike 7,98 kg/cm

781 kPa

Tlak zasedenih tal 1.420 kg/m

13,92 kPa

Opomba: Podatki o obremenitvi tal so približni in ne vključujejo različnih opcijskih konfiguracij. Uporabite jih lahko le z ustreznimi varnostnimi faktorji.

V družbi Genie nenehno izboljšujemo izdelke. Specifikacije se lahko spremenijo brez predhodnega obvestila ali obveznosti.

2

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 65

Priročnik za uporabo Deseta izdaja • Drugi natis

r

A

Specifikacije

Model GS-2046

Največja delovna višina 8,1 m Največja višina platforme 6,1 m Višina, največja v zloženem položaju 213 cm Višina platforme, največja v zloženem

104 cm

položaju Višina, največja v zloženem položaju,

156 cm

zložene ograje Višina varovalne ograje 109 cm Širina 116 cm Dolžina, v zloženem položaju 244 cm Dolžina, podaljšana platforma 333 cm Dolžina podaljška platforme 89 cm Dimenzije platforme (dolžina x širina) 226 x 116 cm Največja nosilnost 544 kg Iztegnjen podaljšek platforme

Samo platforma Samo podaljšek

431 kg 113 kg

Največja hitrost vetra V zaprtih prostorih

Na prostem

0 m/s

12,5 m/s Medosna razdalja 185 cm Polmer kroženja (zunanji) 229 cm Polmer kroženja (notranji) 0 cm Oddaljenost od tal 9,5 cm Oddaljenost od tal

1,9 cm

Zaščite pred udarnimi jamami so iztegnjene Teža 1.945 kg (Teže stroja so odvisne od opcijskih konfiguracij. Za

specifično težo stroja glejte nalepko s serijsko številko.) Vir napajanja 4 akumulatorji, 6 V 225 Ah Sistemska napetost 24 V Vtičnica za izmenični tok na platformi Standardna Največji hidravlični tlak (funkcije) 241 ba Velikost pnevmatik 15 x 5 x 11,25 in Skupna vrednost tresljajev, ki so jim izpostavljene roke, ne

presega 2,5 m/s

2

.

Največja povprečna vrednost korena vsote uteženih kvadratov pospeškov, ki jim je izpostavljeno celo telo, ne presega 0,5 m/s

2

.

Delovna temperatura

Najmanjša -29 °C Največja 66 °C

Emisije hrupa v zraku

Raven zvočnega tlaka pri delovni postaji

< 70 dB

na tleh Raven zvočnega tlaka pri delovni postaji

< 70 dB

na platformi

Največja nazivna vrednost za naklone,

30 % (17°)

v zloženem položaju Največja nazivna vrednost za stranske

30 % (17°)

naklone, v zloženem položaju

Opomba: Nazivna vrednost za naklone je odvisna od stanja tal z eno osebo na platformi in ustreznega oprijema. Dodatna teža na platformi lahko zmanjša nazivno vrednost za naklone.

Hitrosti vožnje

Zloženo, največja vrednost 3,2 km/h Dvignjena platforma, najvišji položaj 0,8 km/h

1,2 m/54 sekund

Podatki o obremenitvi tal, GS-2046

Največja obremenitev pnevmatik 964 kg Kontaktni tlak pnevmatike 9,97 kg/cm

977 kPa

Tlak zasedenih tal 953 kg/m

9,35 kPa

Opomba: Podatki o obremenitvi tal so približni in ne vključujejo različnih opcijskih konfiguracij. Uporabite jih lahko le z ustreznimi varnostnimi faktorji.

V družbi Genie nenehno izboljšujemo izdelke. Specifikacije se lahko spremenijo brez predhodnega obvestila ali obveznosti.

2

66 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

r

A

Specifikacije

Model GS-2646

Največja delovna višina 9,77 m Največja višina platforme 7,77 m Višina, največja v zloženem položaju 225 cm Višina platforme, največja v zloženem

116 cm

položaju Višina, največja v zloženem položaju,

168 cm

zložene ograje Višina varovalne ograje 109 cm Širina 116 cm Dolžina, v zloženem položaju 244 cm Dolžina, podaljšana platforma 333 cm Dolžina podaljška platforme 89 cm Dimenzije platforme (dolžina x širina) 226 x 116 cm Največja nosilnost 454 kg Iztegnjen podaljšek platforme

Samo platforma Samo podaljšek

341 kg 113 kg

Največja hitrost vetra V zaprtih prostorih

Na prostem

0 m/s

12,5 m/s Medosna razdalja 185 cm Polmer kroženja (zunanji) 229 cm Polmer kroženja (notranji) 0 cm Oddaljenost od tal 9,5 cm Oddaljenost od tal

1,9 cm

Zaščite pred udarnimi jamami so iztegnjene Teža 2.412 kg (Teže stroja so odvisne od opcijskih konfiguracij. Za

specifično težo stroja glejte nalepko s serijsko številko.) Vir napajanja 4 akumulatorji, 6 V 225 Ah Sistemska napetost 24 V Vtičnica za izmenični tok na platformi Standardna Največji hidravlični tlak (funkcije) 241 ba Velikost pnevmatik 15 x 5 x 11,25 in Skupna vrednost tresljajev, ki so jim izpostavljene roke, ne

presega 2,5 m/s

2

.

Največja povprečna vrednost korena vsote uteženih kvadratov pospeškov, ki jim je izpostavljeno celo telo, ne presega 0,5 m/s

2

.

Delovna temperatura

Najmanjša -29°C Največja 66°C

Emisije hrupa v zraku

Raven zvočnega tlaka pri delovni postaji

< 70 dB

na tleh Raven zvočnega tlaka pri delovni postaji

< 70 dB

na platformi

Največja nazivna vrednost za naklone,

30 % (17°)

v zloženem položaju Največja nazivna vrednost za stranske

30 % (17°)

naklone, v zloženem položaju

Opomba: Nazivna vrednost za naklone je odvisna od stanja tal z eno osebo na platformi in ustreznega oprijema. Dodatna teža na platformi lahko zmanjša nazivno vrednost za naklone.

Hitrosti vožnje

Zloženo, največja vrednost 3,2 km/h Dvignjena platforma, najvišji položaj 0,8 km/h

12,2 m/54 sekund

Podatki o obremenitvi tal, GS-2646

Največja obremenitev pnevmatik 1.136 kg Kontaktni tlak pnevmatike 11,75 kg/cm

1.152 kPa

Tlak zasedenih tal 1.097 kg/m

10,76 kPa

Opomba: Podatki o obremenitvi tal so približni in ne vključujejo različnih opcijskih konfiguracij. Uporabite jih lahko le z ustreznimi varnostnimi faktorji.

V družbi Genie nenehno izboljšujemo izdelke. Specifikacije se lahko spremenijo brez predhodnega obvestila ali obveznosti.

2

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 67

Priročnik za uporabo Deseta izdaja • Drugi natis

r

A

Specifikacije

Model GS-3246

Največja delovna višina 11,75 m Največja višina platforme 9,75 m Višina, največja v zloženem položaju 238 cm Višina platforme, največja v zloženem

129 cm

položaju Višina, največja v zloženem položaju,

181 cm

zložene ograje Višina varovalne ograje 109 cm Širina 116 cm Dolžina, v zloženem položaju 244 cm Dolžina, podaljšana platforma 333 cm Dolžina podaljška platforme 89 cm Dimenzije platforme (dolžina x širina) 226 x 116 cm Največja nosilnost 318 kg Iztegnjen podaljšek platforme

Samo platforma Samo podaljšek

205 kg 113 kg

Največja hitrost vetra V zaprtih prostorih

Na prostem

0 m/s

12,5 m/s Medosna razdalja 185 cm Polmer kroženja (zunanji) 229 cm Polmer kroženja (notranji) 0 cm Oddaljenost od tal 9,5 cm Oddaljenost od tal

1,9 cm

Zaščite pred udarnimi jamami so iztegnjene Teža 2.781 kg (Teže stroja so odvisne od opcijskih konfiguracij. Za

specifično težo stroja glejte nalepko s serijsko številko.) Vir napajanja 4 akumulatorji, 6 V 225 Ah Sistemska napetost 24 V Vtičnica za izmenični tok na platformi Standardna Največji hidravlični tlak (funkcije) 241 ba Velikost pnevmatik 15 x 5 x 11,25 in Skupna vrednost tresljajev, ki so jim izpostavljene roke, ne

presega 2,5 m/s

2

.

Največja povprečna vrednost korena vsote uteženih kvadratov pospeškov, ki jim je izpostavljeno celo telo, ne presega 0,5 m/s

2

.

Delovna temperatura

Najmanjša -29 °C Največja 66 °C

Emisije hrupa v zraku

Raven zvočnega tlaka pri delovni postaji

< 70 dB

na tleh Raven zvočnega tlaka pri delovni postaji

< 70 dB

na platformi

Največja nazivna vrednost za naklone,

25 % (14°)

v zloženem položaju Največja nazivna vrednost za stranske

25 % (14°)

naklone, v zloženem položaju

Opomba: Nazivna vrednost za naklone je odvisna od stanja tal z eno osebo na platformi in ustreznega oprijema. Dodatna teža na platformi lahko zmanjša nazivno vrednost za naklone.

Hitrosti vožnje

Zloženo, največja vrednost 3,2 km/h Dvignjena platforma, najvišji položaj 0,8 km/h

12,2 m/54 sekund

Podatki o obremenitvi tal, GS-3246

Največja obremenitev pnevmatik 1.183 kg Kontaktni tlak pnevmatike 12,24 kg/cm

1.199 kPa

Tlak zasedenih tal 1.186 kg/m

11,63 kPa

Opomba: Podatki o obremenitvi tal so približni in ne vključujejo različnih opcijskih konfiguracij. Uporabite jih lahko le z ustreznimi varnostnimi faktorji.

V družbi Genie nenehno izboljšujemo izdelke. Specifikacije se lahko spremenijo brez predhodnega obvestila ali obveznosti.

2

68 GS

™

-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT

Deseta izdaja • Drugi natis Priročnik za uporabo

r

A

Specifikacije

Model GS-4047

Največja delovna višina 13,7 m Največja višina platforme 11,7 m Višina, največja v zloženem položaju 254 cm Višina platforme, največja v zloženem

143 cm

položaju Višina, največja v zloženem položaju,

195 cm

zložene ograje Višina varovalne ograje 109 cm Širina 119 cm Dolžina, v zloženem položaju 248 cm Dolžina, podaljšana platforma 338 cm Dolžina podaljška platforme 89 cm Dimenzije platforme (dolžina x širina) 226 x 116 cm Največja nosilnost 350 kg Iztegnjen podaljšek platforme

Samo platforma Samo podaljšek

237 kg 113 kg

Največja hitrost vetra Samo v zaprtih prostorih 0 m/s

Medosna razdalja 185 cm Polmer kroženja (zunanji) 231 cm Polmer kroženja (notranji) 0 cm Oddaljenost od tal 9,5 cm Oddaljenost od tal

1,9 cm

Zaščite pred udarnimi jamami so iztegnjene Teža 3.221 kg (Teže stroja so odvisne od opcijskih konfiguracij. Za

specifično težo stroja glejte nalepko s serijsko številko.) Vir napajanja 4 akumulatorji, 12 V 150 Ah Sistemska napetost 24 V Vtičnica za izmenični tok na platformi Standardna Največji hidravlični tlak (funkcije) 241 ba Velikost pnevmatik 15 x 5 x 11,25 in Skupna vrednost tresljajev, ki so jim izpostavljene roke, ne

presega 2,5 m/s

2

.

Največja povprečna vrednost korena vsote uteženih kvadratov pospeškov, ki jim je izpostavljeno celo telo, ne presega 0,5 m/s

2

.

Delovna temperatura

Najmanjša -29 °C Največja 66 °C

Emisije hrupa v zraku

Raven zvočnega tlaka pri delovni postaji

< 70 dB

na tleh Raven zvočnega tlaka pri delovni postaji

< 70 dB

na platformi

Največja nazivna vrednost za naklone,

25 % (14°)

v zloženem položaju Največja nazivna vrednost za stranske

25 % (14°)

naklone, v zloženem položaju

Opomba: Nazivna vrednost za naklone je odvisna od stanja tal z eno osebo na platformi in ustreznega oprijema. Dodatna teža na platformi lahko zmanjša nazivno vrednost za naklone.

Hitrosti vožnje

Zloženo, največja vrednost 3,2 km/h Dvignjena platforma, najvišji položaj 0,8 km/h

12 m/71 sekund

Podatki o obremenitvi tal, GS-4047

Največja obremenitev pnevmatik 1.289 kg Kontaktni tlak pnevmatike 13,33 kg/cm

1.306 kPa

Tlak zasedenih tal 1.338 kg/m

13,12 kPa

Opomba: Podatki o obremenitvi tal so približni in ne vključujejo različnih opcijskih konfiguracij. Uporabite jih lahko le z ustreznimi varnostnimi faktorji.

V družbi Genie nenehno izboljšujemo izdelke. Specifikacije se lahko spremenijo brez predhodnega obvestila ali obveznosti.

GS™-30 • GS™-32 • GS™-46 • GS™-47 Št. dela. 1278042SLGT Priročnik za uporabo Deseta izdaja • Drugi natis

2

Št. dela. 1278042SLGT GS

™

-30 • GS™-32 • GS™-46 • GS™-47 69

www.genielift.com

Distributer:

Genie GS™-2032 / GS™-2632 / GS™-3232 Operator's Manual [sl]

Specifications and Main Features

Frequently Asked Questions

User Manual
