Page 1

Betjeningsvejledning

GS GS GS GS GS GS GS GS GS

™

1530/32

™

1930/32

™

032 632

3232

046

646 3246 4047

med vedligeholdelsesoplysninger

Oversættelse af originale instruktioner Eighth Edition Second Printing Part No. 1261084DAGT

Page 2

Betjeningsvejledning 8. udgave • 2. oplag

Front Matter

Vigtigt

Indholdsfortegnelse

Læs, forstå og overhold disse sikkerhedsregler og betjeningsinstruktioner, inden maskinen tages i brug. Maskinen må kun betjenes af autoriseret personale, der er oplært i dens betjening. Denne vejledning skal betragtes som en permanent del af maskinen og skal altid forefindes på denne. Hvis du har nogen spørgsmål, er du velkommen til at kontakte os.

Kontakt os:

Internet: www.genielift.com

E-mail: awp.techpub@terex.com

Indledning ................................................................. 1

Definitioner på symboler og fareillustrationer ............ 3

Generel sikkerhed ..................................................... 5

Personlig sikkerhed ................................................... 7

Sikkerhed i arbejdsområdet ...................................... 8

Beskrivelse .............................................................. 16

Styreenheder .......................................................... 19

Inspektioner ............................................................ 23

Betjeningsinstruktioner ............................................ 40

Instruktioner vedr. transport og løft ......................... 50

Vedligeholdelse ....................................................... 55

Specifikationer ........................................................ 57

8. udgave: 2. oplag, januar 2018

Genie er et registreret varemærke tilhørende Terex South Dakota, Inc. i USA og mange andre lande. “GS” er et varemærke tilhørende Terex South Dakota, Inc.

Overholder EF-direktiv 2006/42/EF Se EF-overensstemmelseserklæring

GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 3

8. udgave • 2. oplag Betjeningsvejledning

Indledning

Ejere, brugere og operatører:

Tak fordi du har valgt at bruge vores maskine. Vores første prioritet er brugersikkerhed, hvilket bedst opnås ved en samlet indsats. Vi mener, at du yder et meget stort bidrag til sikkerheden, hvis du, såvel som brugere og operatører af udstyret:

1 Overholder arbejdsgiverens, arbejdspladsens og

det offentliges regulativer.

2 Læser, forstår og overholder instruktionerne i

denne og andre vejledninger, som følger med denne maskine.

3 Anvender gode og sikre arbejdsprocedurer

sammen med sund fornuft.

4 Kun lader uddannede/certificerede operatører

betjene maskinen, under informeret og kyndigt tilsyn.

Fare

Manglende overholdelse af sikkerhedsreglerne og anvisningerne i denne vejledning vil resultere i alvorlig personskade eller dødsfald.

Undlad at bruge maskinen medmindre:

 Du har sat dig grundigt ind i og overholder

principperne for sikker maskinbetjening, som beskrevet i denne betjeningsvejledning.

1 Undgå farlige situationer. Sæt dig grundigt ind i sikkerhedsreglerne,

inden du går videre til næste afsnit.

2 Foretag altid inspektion før ibrugtagning. 3 Foretag altid funktionstester inden brug. 4 Inspicer arbejdsstedet. 5 Brug kun maskinen til det formål, hvortil den

er beregnet.

 Du læser, forstår og overholder fabrikantens

instruktioner og sikkerhedsregler — sikkerhedsog betjeningsvejledningen samt mærkaterne på maskinen.

 Du læser, forstår og overholder arbejdsgiverens

sikkerhedsregler og arbejdspladsens regulativer.

 Du læser, forstår og overholder alle gældende

offentlige regulativer.

 Du er uddannet i sikker betjening af maskinen.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 4

Betjeningsvejledning 8. udgave • 2. oplag

Indledning

Fareklassificering

Mærkaterne på denne maskine bruger symboler, farvemarkering og signalord til at gøre opmærksom på følgende:

Sikkerhedsadvarselssymbol —

bruges til at advare dig om risiko for

personskade. Følg alle

sikkerhedsoplysninger, som vises

efter dette symbol, for at undgå

risiko for personskade eller

dødsfald.

Gør opmærksom på en

faresituation, der — hvis den ikke

undgås — vil resultere i alvorlig

personskade eller dødsfald.

Gør opmærksom på en

faresituation, der — hvis den ikke

undgås — kan resultere i alvorlig

personskade eller dødsfald.

Gør opmærksom på en

faresituation, der — hvis den ikke

undgås — kan resultere i mindre

eller middelsvær personskade.

Tiltænkt brug

Denne maskine er kun beregnet til løft af personer sammen med deres værktøj og materialer til et højt placeret arbejdssted.

Vedligeholdelse af sikkerhedsskilte

Udskift eventuelle manglende eller beskadigede sikkerhedsskilte. Tænk altid på operatørens sikkerhed. Benyt mildt sæbevand til at rengøre sikkerhedsskilte. Brug ikke rengøringsmidler med opløsningsmidler, eftersom de kan beskadige materialet i sikkerhedsskiltene.

Gør opmærksom på en meddelelse

om fare for tingskade.

2 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 5

8. udgave • 2. oplag Betjeningsvejledning

Definitioner på symboler og fareillustrationer

Definitioner på symboler og fareillustrati oner

Læs betjeningsvejledningen

Væltningsfare Væltningsfare Væltningsfare Væltningsfare Fare for livsfarligt

Fare for livsfarligt elektrisk stød

Læs servicehåndbogen

Eksplosionsfare Brandfare Fare for ætsning Fare for hudinjektion

Knusningsfare Knusningsfare Kollisionsfare

elektrisk stød

Aktivér sikkerhedsarm Hold afstand til

bevægelige dele

Sænk platformen Må ikke opstilles, hvor

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

der ikke kan nivelleres med udliggere

Hold afstand til udliggere og dæk

Flyt maskine til plant underlag

Bevar påkrævet frihøjde

Kun uddannet vedligeholdelsespersonale bør åbne rum

Luk chassisbakke

Brug et stykke pap eller papir til at lede efter lækage

Page 6

Betjeningsvejledning 8. udgave • 2. oplag

Definitioner på symboler og fareillustrationer

Batterier bruges som modvægt

Klods hjulene op Udløs bremser Kun treleddet

Hjultryk Transportdiagram Fastspænding Fastgørelsespunkter til

jordet vekselstrøm

sikkerhedswire

Udskift beskadigede kabler og ledninger

Rygning forbudt

Nominel spænding for strøm til platform

Trykkapacitet for luftslange til platform

Manuel kraft Vindhastighed

Maksimal kapacitet Udendørs Indendørs

4 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 7

8. udgave • 2. oplag Betjeningsvejledning

Generel sikkerhed

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 8

Betjeningsvejledning 8. udgave • 2. oplag

Generel sikkerhed

6 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 9

8. udgave • 2. oplag Betjeningsvejledning

Personlig sikkerhed

Personligt faldsikringsudstyr

Personligt faldsikringsudstyr er ikke påkrævet ved betjening af denne maskine. Hvis arbejdspladsens eller arbejdsgiverens regulativer kræver personligt faldsikringsudstyr, skal følgende gøre sig gældende:

Alt personligt faldsikringsudstyr skal overholde de gældende offentlige bestemmelser og skal inspiceres og bruges i overensstemmelse med producentens instruktioner.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 10

Betjeningsvejledning 8. udgave • 2. oplag

Sikkerhed i arbejdsområdet

Fare for livsfarligt elektrisk stød

Væltningsfare

Denne maskine er ikke isoleret og yder ikke beskyttelse mod berøring af eller ophold i nærheden af en strømkilde.

Overhold alle lokale og offentlige regulativer med hensyn til påkrævet afstand fra strømførende ledninger. Den påkrævede afstand, som vises i skemaet nedenfor, er et minimum og skal overholdes.

Netspænding Påkrævet frihøjde

0 til 50 kV 3,05 m 50 til 200 kV 4,60 m 200 til 350 kV 6,10 m 350 til 500 kV 7,62 m 500 til 750 kV 10,67 m 750 til 1.000 kV 13,72 m

Tag højde for, at platformen kan bevæge sig, at de elektriske ledninger kan gynge eller hænge ned, og pas på stærke vindstød.

Den samlede vægt af personer, udstyr og materialer på platformen må ikke overstige dens maksimale lastkapacitet eller platformsudvidelsens maksimale lastkapacitet.

Maksimal kapacitet

GS-1530 og GS-1532 272 kg GS-1930 og GS-1932 227 kg GS-2032 363 kg GS-2632 227 kg GS-3232 227 kg GS-2046 544 kg GS-2646 454 kg GS-3246 318 kg GS-4047 350 kg

Hold afstand til maskinen, hvis den kommer i kontakt med strømførende højspændingsledninger. Hverken mandskab på

orden eller på platformen må røre ved eller betjene maskinen, før der slukkes for strømmen til de strømførende højspændingsledninger.

Maskinen må ikke betjenes i tordenvejr eller stormvejr.

Maskinen må ikke bruges som jordforbindelse ved svejsearbejde.

8 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 11

8. udgave • 2. oplag Betjeningsvejledning

Sikkerhed i arbejdsområdet

Platformen må ikke hæves, medmindre maskinen står på et fast, plant underlag.

Hældningsalarmen må ikke bruges som en niveauindikator. Hældningsalarmen lyder kun på chassiset, når maskinen står på en meget stejl skråning.

Hvis hældningsalarmen lyder: Sænk platformen. Flyt maskinen til et stabilt og plant underlag. Vær yderst forsigtig ved sænkning af platformen, hvis hældningsalarmen lyder, når platformen er hævet.

Der må ikke køres med mere end 0,8 km/t med platformen hævet.

Udendørs brug: Rejs ikke platformen, hvis der er risiko for, at vindhastigheden overstiger 12,5 m/s. Hvis vindhastigheden overstiger 12,5 m/s, når platformen er hævet, skal platformen sænkes, og betjeningen af maskinen skal afbrydes.

Maskinen må ikke køre på eller i nærheden af ujævnt terræn, et ustabilt underlag el. lign. med platformen hævet.

Maskinen må ikke bruges som kran.

Platformen må ikke bruges til at skubbe maskinen eller andre genstande.

Platformen må ikke berøre tilstødende bygninger/genstande.

Platformen må ikke bindes til tilstødende bygninger/genstande.

Lasten må ikke placeres uden for platformens afgrænsning.

Maskinen må ikke betjenes med åbne chassisbakker.

Maskinen må ikke betjenes i stærk blæst. Platformens eller lastens overfladeareal må ikke forøges. Forøgelse af det område, som er udsat for vinden, forringer maskinens stabilitet.

Vær yderst påpasselig, og kør meget langsomt, når maskinen kører i sænket position i ujævnt terræn, over murbrokker, på et ustabilt eller glat underlag og i nærheden af huller og skrænter.

Indendørs brug: Når platformen hæves, skal vurderingerne for tilladelig sidekraft og antal personer, som findes på næste side, overholdes.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 12

Betjeningsvejledning 8. udgave • 2. oplag

Sikkerhed i arbejdsområdet

Brug ikke genstande uden for platformen til at støde af fra eller trække ind mod.

Grænseafbryderne må ikke ændres eller frakobles.

Maskindele, der har indflydelse på sikkerheden og stabiliteten, må ikke ændres eller frakobles.

Dele, der er afgørende for maskinens stabilitet, må ikke udskiftes med dele med en anden vægt eller specifikation.

Maks. tilladelig manuel kraft – CE Model Manuel kraft Maks. antal persone GS-1530 GS-1532

GS-1930 GS-1932

GS-2032

GS-2632 GS-3232 GS-2046 GS-2646 GS-3246

GS-4047

400 N Kun til indendørs brug — 2 400 N

200 N 400 N Kun til indendørs brug — 2 400 N

200 N 400 N

200 N 400 N Kun til indendørs brug — 2 400 N Kun til indendørs brug — 2 400 N Indendørs / Udendørs — 2 400 N Indendørs / Udendørs — 2 400 N

200 N 400 N Kun til indendørs brug — 3

Indendørs — 2

Udendørs — 1

Indendørs — 2

Udendørs — 1

Indendørs — 2

Udendørs — 1

Indendørs — 2

Udendørs — 1

Hvert batteri skal veje 37 kg for GS-4047-maskiner. Batteribakken med batterier skal mindst veje 181 kg.

Arbejdsplatformen må ikke modificeres eller ændres uden forudgående skriftlig tilladelse fra producenten. Montering af udstyr til fastgørelse af værktøj eller andre materialer på platformen, fodbrædderne eller gelænderne kan forøge platformens vægt samt platformens eller lastens overfladeareal.

10 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 13

8. udgave • 2. oplag Betjeningsvejledning

Sikkerhed i arbejdsområdet

Fast eller hængende last må ikke placeres på eller fastgøres til nogen del af denne maskine.

Stiger eller stilladser må ikke anbringes på platformen eller stilles op ad nogen af maskinens dele.

Hvis maskinen er udstyret med udliggere

Maskinen må ikke opstilles, hvor den ikke kan nivelleres udelukkende ved brug af udliggerne.

Udliggerne må ikke justeres, mens platformen er hævet.

Der må ikke køres, mens udliggerne er sænket.

Knusningsfare

Hold hænder og lemmer på afstand af saksene.

Arbejd ikke under platformen eller i sakseleddene, uden at sikkerhedsarmen er på plads.

Brug sund fornuft og god planlægning, når maskinen betjenes fra det nederste betjeningssted. Sørg for, at der er forsvarlig afstand mellem operatøren, maskinen og faste genstande.

Transportér ikke værktøj og materialer, medmindre de er jævnt fordelt og kan håndteres sikkert af personen/personerne på platformen.

Maskinen må ikke benyttes på et bevægeligt underlag eller et køretøj.

Kontrollér, at alle dæk er i god stand, at kronemøtrikkerne er forsvarligt spændt, samt at splitterne er korrekt monteret.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 14

Betjeningsvejledning 8. udgave • 2. oplag

Sikkerhed i arbejdsområdet

Farer ved betjening på skråninger

Kør ikke maskinen op på en skråning, der overstiger maskinens skrånings- og sideskråningskapacitet. Skråningskapaciteten gælder for maskiner i sænket position.

Model

skråningskapacitet,

GS-1530 GS-1532 GS-1930 GS-1932 GS-2032 GS-2632 GS-3232 GS-2046 GS-2646 GS-3246 GS-4047

Maksimal

sideskråningskapacitet,

sænket position

30 % (17°) 30 % (17°) 30 % (17°) 30 % (17°) 25 % (14°) 25 % (14°) 25 % (14°) 25 % (14°) 30 % (17°) 30 % (17°) 25 % (14°) 25 % (14°) 25 % (14°) 25 % (14°) 30 % (17°) 30 % (17°) 30 % (17°) 30 % (17°) 25 % (14°) 25 % (14°) 25 % (14°) 25 % (14°)

Bemærk: Skråningskapacitet er afhængig af jordforholdene og tilstrækkelig trækkraft.

Maksimal

sænket position

Nedstyrtningsfare

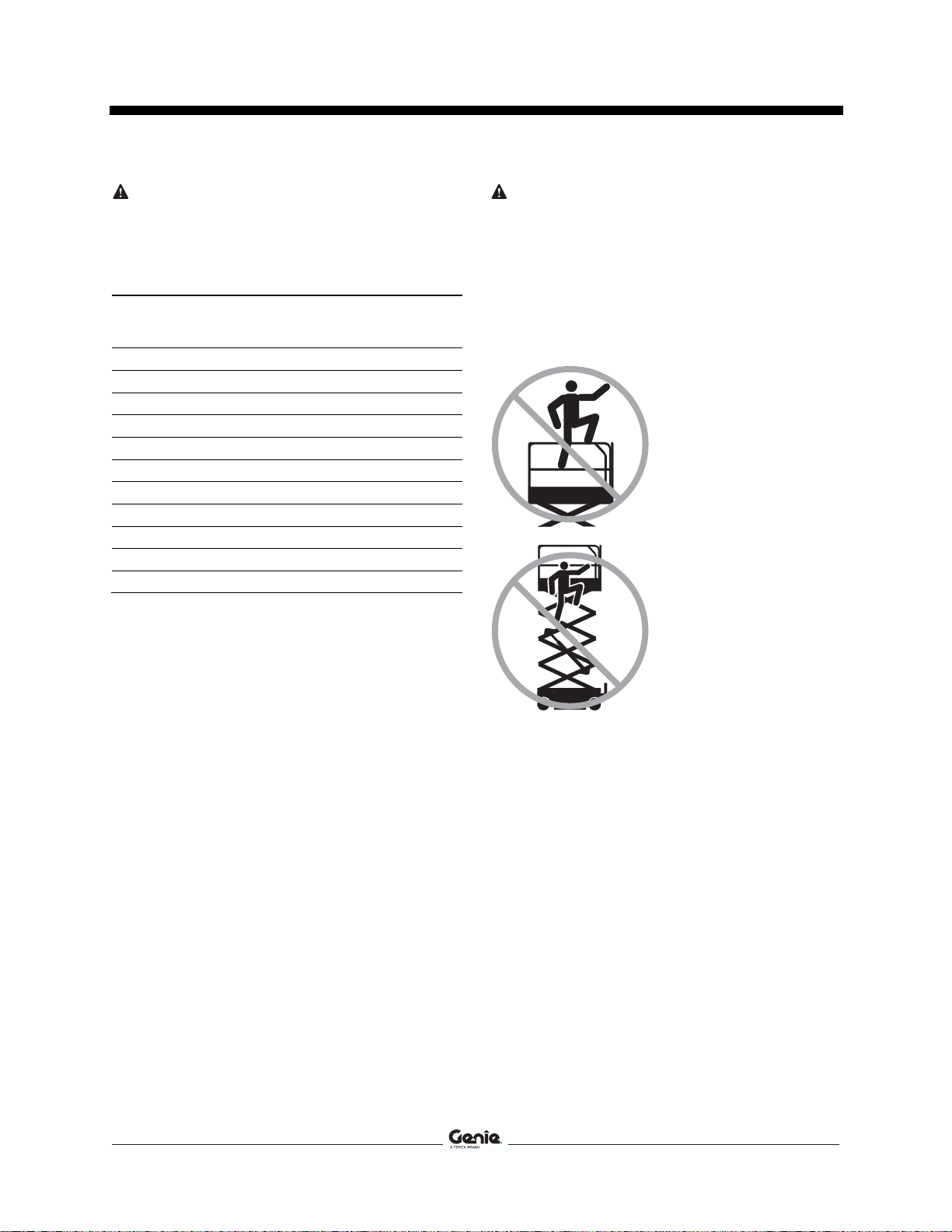

Gelændersystemet beskytter mod nedstyrtning. Hvis det kræves, at personen/personerne på platformen bærer personligt faldsikringsudstyr på grund af arbejdspladsens eller arbejdsgiverens regulativer, skal det personlige faldsikringsudstyr og brugen deraf være i overensstemmelse med udstyrsproducentens instruktioner og de gældende offentlige krav. Fastgør sikkerhedswiren til fastgørelsespunktet i platformen.

Sid, stå eller kravl ikke på platformens gelændere. Stå altid med fødderne solidt placeret på platformens gulv.

Kravl ikke ned fra platformen, når den er hævet.

Hold platformens gulv rent.

Stig ikke af eller på platformen, medmindre maskinen er i den sænkede stilling.

Fastgør kæden for platformsindgangen, eller luk lågen, inden maskinen betjenes.

Maskinen må ikke betjenes, medmindre gelænderet er monteret korrekt, og platformsindgangen er sikret.

12 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 15

8. udgave • 2. oplag Betjeningsvejledning

Sikkerhed i arbejdsområdet

Kollisionsfarer

Vær opmærksom på steder med begrænset udsyn og blinde vinkler, når maskinen køres eller betjenes.

Vær opmærksom på den udvidede platforms placering, når maskinen flyttes.

Maskinen skal være placeret på et plant underlag eller fastgjort, inden bremserne udløses.

Operatører skal overholde de regulativer, som foreskrives af arbejdsgiveren, arbejdspladsen og det offentlige, angående brugen af personligt beskyttelsesudstyr.

Kontrollér, at der ikke er hængende forhindringer eller lignende risici i arbejdsområdet.

Platformen må ikke sænkes, medmindre alle personer og hindringer e væk fra området omkring maskinen.

Kørehastigheden skal tilpasses underlagets beskaffenhed, hårdhed og hældning, mandskabets placering samt evt. andre faktorer, der kan forårsage kollision.

Maskinen må ikke betjenes i umiddelbar nærhed af en kran el. lign. overliggende udstyr, medmindre kranens betjeningsgreb er låst, og/eller der er truffet forholdsregler med henblik på at undgå kollision.

Vær opmærksom på faren for at få noget i klemme, når der gribes fat i platformsgelænderet.

Anvend de farvemarkerede retningspile på platformbetjeningen og platformens mærkeplade til køre- og styrefunktionerne.

Der må ikke køres vildt eller ”pjattes”, mens maskinen betjenes.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 16

Betjeningsvejledning 8. udgave • 2. oplag

Sikkerhed i arbejdsområdet

Fare for legemsbeskadigelse

Maskinen må ikke betjenes, hvis der er luft- eller hydraulikolielækage. En luft- eller hydraulikolielækage kan gennemtrænge og/eller brænde huden.

Forkert kontakt med komponenter, som findes under dæksler, vil forårsage alvorlig tilskadekomst. Kun uddannet vedligeholdelsespersonale bør åbne disse rum. Det anbefales, at operatøren kun åbner disse rum, når der udføres inspektion før ibrugtagning. Alle rum skal forblive lukkede og låste under drift.

Fare for eksplosion og brand

Maskinen må ikke betjenes, og batteriet må ikke oplades, i farlige områder eller områder, hvor der kan være brand- eller eksplosionsfarlige gasser eller partikler.

Fare ved besk adiget maskine

Maskinen må ikke benyttes, hvis den er beskadiget eller defekt.

Inspicér maskinen omhyggeligt inden brug, og afprøv samtlige funktioner inden hvert skift. En beskadiget eller defekt maskine skal omgående mærkes og tages ud af drift.

Kontrollér, at alt vedligeholdelsesarbejde, der er anført i denne vejledning og den relevante Genie-servicehåndbog, er udført.

Sørg for, at alle mærkater er læselige og korrekt placeret.

Kontrollér, at betjenings-, sikkerheds- og ansvarsvejledningen er fuldstændig, læselig og placeret i opbevaringsboksen på maskinen.

Fare for komponentbeskadigelse

Der må ikke bruges nogen batterioplader på mere end 24 V til opladning af batterierne.

Maskinen må ikke bruges som jordforbindelse ved svejsearbejde.

14 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 17

8. udgave • 2. oplag Betjeningsvejledning

Sikkerhed i arbejdsområdet

Batterisikkerhed

Farer for ætsning

Batterier indeholder syre. Bær altid beskyttelsestøj og beskyttelsesbriller, når der arbejdes med batterier.

Undgå at spilde eller røre ved batterisyre. Neutraliser spildt

Batterierne og opladeren må ikke udsættes for vand eller regn under opladningen.

Eksplosionsfare

batterisyre med natron og vand.

Sørg for, at der ikke er gnister, åben ild eller tændt tobak i nærheden af batterierne. Batterier afgiver eksplosionsfarlig gas.

Batteribakken skal forblive åben under hele opladningsprocessen.

Fare for livsfarligt elektrisk stød/forbrænding

Batteriopladeren må kun tilsluttes en treledet vekselstrømsstikkontakt med jordforbindelse.

Inspicér dagligt for beskadigede ledninger og kabler. Beskadigede dele skal udskiftes, inden maskinen betjenes.

Undgå at berøre batteripolerne, da der er risiko for elektrisk stød. Fjern alle fingerringe, ure og andre smykker.

Væltningsfare

Brug ikke batterier, der vejer mindre end de originale. Batterier bruges som modvægt og er afgørende for maskinens stabilitet. Hvert batteri skal veje 29,5 kg. Batteribakken med batterier skal mindst veje 152 kg. Hvert batteri skal veje 37 kg for GS-4047-maskiner. Batteribakken med batterier skal mindst veje 181 kg.

Fare ved løft

Benyt et passende antal personer samt korrekt løfteteknik, når batterierne skal løftes.

Batteripolerne og kabelklemmerne må ikke berøres med værktøj, der kan forårsage gnister.

Fare for komponentbeskadigelse

Der må ikke bruges nogen batterioplader på mere end 24 V til opladning af batterierne.

Spærring efter hver brug

1 Vælg et sikkert parkeringssted — på et fast, plant

underlag, hvor der ikke er forhindringer eller trafik.

2 Sænk platformen. 3 Drej nøglekontakten til den slukkede position, og

tag nøglen ud for at forhindre uautoriseret brug.

4 Oplad batterierne.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 18

Betjeningsvejledning 8. udgave • 2. oplag

Beskrivelse

1 Platformsgelænder 2 Fastgørelsespunkter til sikkerhedswire 3 Platformsbetjening 4 Opbevaringsboks til vejledninger 5 Platformsudvidelse 6 Blinkende lys 7 Transportfastspænding 8 Styrende hjuldæk 9 Væltesikring 10 Nederste betjeningssted 11 LCD-udlæsning 12 Ikke-styrende hjuldæk 13 Vekselretter (ekstraudstyr) 14 Bremseudløsningspumpe 15 Håndtag til sænkning i nødsituation 16 Indgangsstige/transportfastspænding 17 Batterioplader (på batterisiden af maskinen) 18 Hældningsalarm 19 Sikkerhedsarm 20 Luftslange til platformen (ekstraudstyr) 21 Pedal til frigørelse af platformsudvidelse 22 GFCI-stik 23 Kæde/låge for platformsindgang 24 Fodkontakt (hvis monteret)

910111277 13

16 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 19

8. udgave • 2. oplag Betjeningsvejledning

Beskrivelse

1 Platformsgelænder 2 Fastgørelsespunkter til sikkerhedswire 3 Pedal til frigørelse af platformsudvidelse 4 Platformsbetjening 5 Platformsudvidelse 6 Opbevaringsboks til vejledninger 7 Transportfastspænding 8 Håndtag til sænkning i nødsituation 9 Blinkende lys

10 Styrende hjuldæk 11 Udligger 12 Væltesikring 13 Nederste betjeningssted 14 LCD-udlæsning 15 Ikke-styrende hjuldæk 16 Bremseudløsningspumpe 17 Indgangsstige/transportfastspænding 18 Batterioplader (på batterisiden af maskinen) 19 Hældningsalarm 20 Vekselretter (ekstraudstyr) 21 Sikkerhedsarm 22 Luftslange til platformen (ekstraudstyr) 23 GFCI-stik 24 Kæde/låge for platformsindgang 25 Fodkontakt (hvis monteret)

10111213141511

789

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 20

Betjeningsvejledning 8. udgave • 2. oplag

Beskrivelse

1 Fastgørelsespunkter til sikkerhedswire 2 Platformsgelænder 3 Pedal til frigørelse af platformsudvidelse 4 Opbevaringsboks til vejledninger 5 Platformsbetjening 6 Platformsudvidelse 7 Transportfastspænding 8 Håndtag til sænkning i nødsituation 9 Blinkende lys 10 Styrende hjuldæk 11 Væltesikring 12 Nederste betjeningssted

13 LCD-udlæsning 14 Ikke-styrende hjuldæk 15 Bremseudløsningspumpe 16 Indgangsstige/transportfastspænding 17 Batterioplader (på batterisiden af maskinen)

18 Hældningsalarm 19 Vekselretter (ekstraudstyr til alle modeler undtagen

GS-4047)

20 Sikkerhedsarm 21 Luftslange til platformen (ekstraudstyr) 22 GFCI-stik 23 Kæde/låge for platformsindgang 24 Fodkontakt (hvis monteret)

1011121314

18 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 21

8. udgave • 2. oplag Betjeningsvejledning

Styreenheder

1 2 3 4 5 6 7 8

72143 A

Nederste betjeningspanel

1 Menu escape-tast 2 Menu op-knap 3 LCD-diagnoseudlæsning 4 Menu ned-knap 5 Menuindtastningsknap 6 Nøglekontakt til valg mellem

platform/slukket/nederste betjeningssted Drej nøglekontakten til platformspositionen, og

platformsbetjeningen vil fungere. Drej nøglekontakten til den slukkede position, og maskinen vil være slukket. Drej nøglekontakten til det nederste betjeningssted, og det nederste betjeningssted vil fungere.

STOP

137562

7 Rød nødstopknap

Tryk den røde nødstopknap ind til den deaktiverede position for at stoppe alle funktioner. Træk den røde nødstopknap ud til den aktiverede position for at betjene maskinen.

8 7 A-afbryder til el-kredsløb 9 Knap til sænkning af platform 10 Startknap til liftfunktion

Tryk på denne knap for at aktivere liftfunktionen.

11 Knap til hævning af platform

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 22

Betjeningsvejledning 8. udgave • 2. oplag

Styreenheder

Platformsbetjeningspanel

1 Rød nødstopknap

Tryk den røde nødstopknap ind til den deaktiverede position for at stoppe alle funktioner. Træk den røde nødstopknap ud til den aktiverede position for at betjene maskinen.

2 Knap til liftfunktion

3 Knap til horn

Tryk på knappen til hornet, og hornet vil lyde. Slip knappen til hornet, og hornet vil ikke lyde.

4 Knap til valg af kørehastighed

Tryk på denne knap for at aktivere liftfunktionen.

Tryk på denne knap for at aktivere funktion for langsom kørsel. Indikatorlyset vil være tændt, når der er valgt langsom kørsel.

20 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 23

8. udgave • 2. oplag Betjeningsvejledning

Styreenheder

5 Proportionalstyrehåndtag og

funktionsstartkontakt til køre-, styre-, lift- og udliggerfunktioner

Liftfunktion: Tryk og hold funktionsstartkontakten nede for at aktivere liftfunktionen på platformens styrehåndtag. Flyt styrehåndtaget i den retning, som er angivet af den blå pil, og platformen vil blive hævet. Flyt styrehåndtaget i den retning, som er angivet af den gule pil, og platformen vil blive sænket. Sænkningsalarmen skal lyde, mens platformen sænkes.

Kørefunktion: Tryk og hold funktionsstartkontakten nede for at aktivere kørefunktionen på platformens styrehåndtag. Flyt styrehåndtaget i den retning, som er angivet af den blå pil på betjeningspanelet, og maskinen vil køre i den blå pils retning. Flyt styrehåndtaget i den retning, som er angivet af den gule pil på betjeningspanelet, og maskinen vil køre i den gule pils retning.

Udliggerfunktion: Tryk og hold funktionsstartkontakten nede for at aktivere udliggerfunktionen på platformens styrehåndtag. Flyt styrehåndtaget i den retning, som er angivet af den blå pil, og udliggerne vil blive trukket tilbage. Flyt styrehåndtaget i den retning, som er angivet af den gule pil, og udliggerne vil blive skudt ud.

6 Fingervippekontakt til styrefunktion

Tryk i venstre side af fingervippekontakten, så maskinen drejer i de blå trekantpunkters retning på platformsbetjeningspanelet.

Tryk i højre side af fingervippekontakten, så maskinen drejer i de gule trekantpunters retning på platformsbetjeningspanelet.

7 LED-diagnoseudlæsning, indikator for

batteriopladning og indikator for lift/køretilstand

8 Knap til kørefunktion

Tryk på denne knap for at aktivere kørefunktionen.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 24

Betjeningsvejledning 8. udgave • 2. oplag

Styreenheder

9 Indikatorlys for udliggere

Indikatorerne blinker grønt, mens udliggerne skydes ud. Efter at hver udligger har fået kontakt med underlaget, lyser indikatoren konstant grønt. Hver gang at proceduren til udskydning af en udligger afbrydes, vil indikatoren blinke, hvilket tilkendegiver, at udliggeren ikke har fået kontakt med underlaget, eller at udliggeren ikke er aktiveret fuldstændigt. Under tilbagetrækning af udliggerne, lyser indikatorerne konstant grønt. Efterhånden som hver udligger trækkes fuldstændigt tilbage, slukkes indikatorerne. Indikatorerne vil lyse konstant rødt, hvilket tilkendegiver, at den tilsvarende udligger er for enden af slaget.

10 Knap til udliggerfunktion

Tryk på denne knap for at aktivere udliggerfunktionen.

22 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 25

8. udgave • 2. oplag Betjeningsvejledning

Inspektioner

Undlad at bruge maskinen medmindre:

Grundlæggende principper ved inspektion før ibrugtagning

Det er operatørens ansvar at foretage inspektion før ibrugtagning og rutinemæssig vedligeholdelse.

Inspektion før ibrugtagning er en visuel inspektion, der udføres af operatøren inden hvert skift. Inspektionen har til formål at fastslå, om der er noget åbentlyst galt med maskinen, inden operatøren foretager funktionstesterne.

 Du har sat dig grundigt ind i og overholder

principperne for sikker maskinbetjening, som beskrevet i denne betjeningsvejledning.

1 Undgå farlige situationer.

2 Inspicér altid maskinen inden brug. Sæt dig grundigt ind i, hvad inspektion før

ibrugtagning indebærer, inden du fortsætter til næste afsnit.

3 Foretag altid funktionstester inden brug. 4 Inspicer arbejdsstedet. 5 Brug kun maskinen til det formål, hvortil den

er beregnet.

Inspektion før ibrugtagning har desuden til formål at fastslå, om det er nødvendigt at foretage rutinemæssig vedligeholdelse. Operatøren må kun udføre de rutinemæssige vedligeholdelsesprocedurer, som er anført i denne vejledning.

Se listen på næste side og kontrollér hvert af punkterne.

Hvis der konstateres beskadigelse eller uautoriseret afvigelse fra maskinens oprindelige stand, skal den mærkes og tages ud af drift.

Maskinen må kun repareres af en kvalificeret servicetekniker i overensstemmelse med fabrikantens specifikationer. Når reparationen er udført, skal operatøren igen foretage inspektion før ibrugtagning, inden der fortsættes med funktionstesterne.

Planlagte vedligeholdelsesinspektioner skal udføres af kvalificerede serviceteknikere i overensstemmelse med fabrikantens specifikationer og kravene i ansvarsvejledningen.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 26

Betjeningsvejledning 8. udgave • 2. oplag

Inspektioner

Inspektion før ibrugtagning

 Kontrollér, at betjenings-, sikkerheds- og

ansvarsvejledningen er fuldstændig, læselig og placeret i opbevaringsboksen på platformen.

 Kontrollér, at alle mærkater er læselige og korrekt

placeret. Se afsnittet Inspektioner.

 Kontrollér, om der er hydraulikolielækage, og om

oliestanden er korrekt. Påfyld om nødvendigt olie. Se afsnittet Vedligeholdelse.

 Kontrollér, om der er batterivæskelækage, og om

væskestanden er korrekt. Påfyld om nødvendigt destilleret vand. Se afsnittet Vedligeholdelse.

Kontrollér nedenstående komponenter eller områder for beskadigelse, forkert monterede eller manglende dele samt uautoriserede ændringer:

 Elektriske komponenter, ledninger og

elkabler

 Hydraulikslanger, fittings, cylindre og

manifolder

 Drivmotorer  Glideplader  Dæk og hjul  Grænseafbrydere, alarmer og horn  Alarmer og advarselsblink (hvis monteret)  Møtrikker, bolte og andre fastgøringsdele  Bremseudløsningskomponenter  Sikkerhedsarm  Platformsudvidelse  Saksbolte og fastgøringsdele  Platformbetjeningshåndtag

 Udliggerhus og -fødder (hvis monteret)  Batteripakke og batteriforbindelser  Jordforbindelse  Kæde/låge for platformsindgang  Platformsoverbelastningskomponenter  Væltesikring  Fastgørelsespunkter til sikkerhedswire

Kontrollér hele maskinen for:

 Revner i svejsesamlinger eller

konstruktionskomponenter

 Buler i eller anden beskadigelse af maskinen  Overdreven rust, korrosion eller oxidering

 Kontrollér, at samtlige konstruktionskomponenter

og andre afgørende dele forefindes, og at samtlige tilhørende fastgøringsdele og tappe er korrekt placeret og spændt.

 Kontrollér, at sidegelændere er monteret, og at

boltene er spændt.

 Kontrollér, at chassisbakkerne er lukkede og

låste, og at batterierne er korrekt tilsluttet.

Bemærk: Hvis platformen skal hæves for at inspicere maskinen, skal du sørge for, at sikkerhedsarmen er på plads. Se afsnittet Betjeningsinstruktioner.

24 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 27

8. udgave • 2. oplag Betjeningsvejledning

Inspektioner

Grundlæggende principper ved funktionstester

Formålet med funktionstesterne er at opdage eventuelle funktionsfejl, inden maskinen tages i brug. Operatøren skal følge de trinvise instruktioner til at teste samtlige af maskinens funktioner.

Undlad at bruge maskinen medmindre:

 Du har sat dig grundigt ind i og overholder

principperne for sikker maskinbetjening, som beskrevet i denne betjeningsvejledning.

1 Undgå farlige situationer. 2 Foretag altid inspektion før ibrugtagning.

3 Foretag altid funktionstester inden brug. Sæt dig grundigt ind i funktionstesterne,

inden du går videre til næste afsnit.

4 Inspicer arbejdsstedet. 5 Brug kun maskinen til det formål, hvortil den

er beregnet.

En maskine med funktionsfejl må aldrig tages i brug. Hvis der konstateres funktionsfejl, skal maskinen mærkes og tages ud af drift. Maskinen må kun repareres af en kvalificeret servicetekniker i overensstemmelse med fabrikantens specifikationer.

Når reparationen er udført, skal operatøren igen foretage inspektion før ibrugtagning og funktionstester, inden maskinen tages i brug.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 28

Betjeningsvejledning 8. udgave • 2. oplag

Inspektioner

På det nederste betjeningssted

1 Vælg et afprøvningsområde, der er stabilt, plant

og uden forhindringer.

2 Sørg for, at batterierne er tilsluttet. 3 Træk den røde nødstopkontakt på såvel

platformbetjeningen som det nederste betjeningssted ud til den aktiverede position.

4 Drej nøglekontakten til det nederste

betjeningssted.

5 Aflæs LED-diagnoseudlæsningen på

platformsbetjeningen.

Resultat: LED’en skal se ud som på illustrationen

nedenfor.

6 Aflæs LED-diagnoseudlæsningen på det

nederste betjeningssted.

Resultat: LCD’et bør vise modellen og

timetælleren.

Afprøv nødstoppet

7 Tryk den røde nødstopknap ind til den

deaktiverede position på det nederste betjeningssted.

Resultat: Ingen funktioner må kunne aktiveres.

8 Træk den røde nødstopknap ud til den aktiverede

position.

Afprøv hæve-/sænkefunktionerne

Denne maskine bruger både blinkende lys og hørbare alarmer.

Sænkningsalarm: Lys blinker og alarm lyder med 60 blink/bip pr. minut.

Sænkningsforsinkelsesalarm: Lys blinker og alarm lyder med 180 blink/bip pr. minut.

Væltesikring ikke aktiveret: Lys blinker og alarm lyder med 180 blink/bip pr. minut.

Maskine ikke niveleret: Lys blinker og alarm lyder med 180 blink/bip pr. minut.

Horn: vedvarende blink og konstant tone. Der kan bestilles et horn, der ligner et automobilhorn som ekstraudstyr.

9 Tryk ikke på startknappen til liftfunktionen. 10 Tryk på platformens hæveknap eller sænkeknap.

Resultat: Liftfunktionen må ikke kunne betjenes.

11 Tryk ikke på knapperne til hævning eller

sænkning af platformen.

12 Tryk på liftfunktionens aktiveringsknap.

Resultat: Liftfunktionen må ikke kunne betjenes.

13 Tryk på liftstartknappen , og hold den nede, og

tryk på platformens hæveknap.

Resultat: Platformen hæves.

14 Tryk på liftstartknappen, og hold den nede, og

tryk på platformens sænkeknap.

Resultat: Platformen sænkes.

Sænkningsalarmen skal blinke og lyde, mens platformen sænkes.

Ved sænkning af platformen skal den standse, når den er cirka 2,1 m over jorden. Sænkningsforsinkelseslysene vil blinke, og alarmen vil lyde. Kontrollér, at der ikke er personer eller hindringer i området under platformen, inden sænkningen genoptages. Du genoptager sænkningen ved at slippe styrehåndtaget, og derefter flytte styrehåndtaget igen.

26 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 29

8. udgave • 2. oplag Betjeningsvejledning

Inspektioner

Afprøv sænkning i nødsituation

15 Aktiver hævefunktionen ved at trykke på

liftstartknappen og platformens sænkeknap, og hæv platformen ca. 60 cm.

16 Til GS-1530/32- og GS-1930/32-modeller

Træk i håndtaget til sænkning i en nødsituation, som findes bag indgangsstigen.

Til GS-32-, GS-46- og GS-47-modeller Træk i håndtaget til sænkning i en nødsituation,

som findes på det nederste betjeningssteds side, i styreenden.

Resultat: Platformen sænkes.

Sænkningsalarmen lyder ikke.

17 Drej nøglekontakten til platformsbetjening.

På platformsbetjeningen

Afprøv nødstoppet

18 Tryk den røde nødstopknap ind til den

deaktiverede position på platformsbetjeningen.

Resultat: Ingen funktioner må kunne aktiveres.

Afprøv hornet

19 Træk den røde nødstopknap ud til den aktiverede

position.

20 Tryk på knappen til hornet.

Resultat: Hornet skal lyde.

Afprøv funktionstartknapperne og op/ned-funktionerne

21 Hold ikke på funktionsstartkontakten på

styrehåndtaget.

22 Før langsomt styrehåndtaget i den blå pils retning

og derefter i den gule pils retning.

Resultat: Ingen funktioner må kunne aktiveres.

23 Tryk på liftfunktionsknappen. 24 Vent syv sekunder på at liftfunktionen udløber. 25 Før langsomt styrehåndtaget i den blå pils retning

og derefter i den gule pils retning.

Resultat: Liftfunktionen må ikke kunne betjenes.

26 Tryk på liftfunktionsknappen. 27 Tryk og hold på funktionsstartkontakten på

styrehåndtaget. Før langsomt styrehåndtaget i den blå pils retning.

Maskiner udstyret med fodkontakt: Træd på og hold fodkontakten nede, og tryk og hold samtidigt funktionsstartkontakten på styrehåndtaget nede.

Resultat: Platformen hæves. Væltesikringerne

skal aktiveres.

28 Slip styrehåndtaget.

Resultat: Hævning af platformen skal standse.

29 Tryk og hold på funktionsstartkontakten på

styrehåndtaget.Før langsomt styrehåndtaget i den gule pils retning.

Resultat: Platformen sænkes.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 30

Betjeningsvejledning 8. udgave • 2. oplag

Inspektioner

Afprøv kørefunktionsknappen

Afprøv styringen

30 Tryk på kørefunktionsknappen.

31 Vent syv sekunder på at kørefunktionen udløber. 32 Før langsomt styrehåndtaget i den blå pils retning

og derefter i den gule pils retning.

Resultat: Ingen funktioner må kunne aktiveres.

Bemærk: Ved afprøvning af styre- og kørefunktioner skal du stå på platformen med ansigtet vendt mod maskinens styreende.

33 Tryk på kørefunktionsknappen.

34 Tryk og hold på funktionsstartkontakten på

styrehåndtaget.

35 Tryk fingervippekontakten oven på

styrehåndtaget ned i den retning, der er angivet med en blå trekant på betjeningspanelet.

Resultat: Styrehjulene skal dreje i den retning,

som angives af den blå trekant.

36 Tryk fingervippekontakten oven på

styrehåndtaget ned i den retning, der er angivet med en gule trekant på betjeningspanelet.

Resultat: Styrehjulene skal dreje i den retning,

som angives af den gule trekant.

28 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 31

8. udgave • 2. oplag Betjeningsvejledning

Inspektioner

Afprøv køre- og bremsefunktionen

Afprøv hældningsføleren

37 Tryk på kørefunktionsknappen.

38 Tryk og hold på funktionsstartkontakten på

styrehåndtaget.

Maskiner udstyret med fodkontakt: Træd på og hold fodkontakten nede, og tryk og hold samtidigt funktionsstartkontakten på styrehåndtaget nede.

39 Før langsomt styrehåndtaget i den retning, der er

angivet af den blå pil på betjeningspanelet, indtil maskinen begynder at bevæge sig, og før derefter styrehåndtaget tilbage til midterpositionen.

Resultat: Maskinen skal bevæge sig i den blå pils

retning på betjeningspanelet og derefter stoppe brat, når styrehåndtaget sættes tilbage i midterstilling.

40 Før langsomt styrehåndtaget i den retning, der er

angivet af den gule pil på betjeningspanelet, indtil maskinen begynder at bevæge sig, og før derefter styrehåndtaget tilbage til midterpositionen.

Resultat: Maskinen skal bevæge sig i den gule

pils retning på betjeningspanelet og derefter stoppe brat, når styrehåndtaget sættes tilbage i midterstilling.

Bemærk: Bremserne skal kunne holde maskinen på enhver stigning, som den er i stand til at køre op ad.

Bemærk: Denne afprøvning foretages fra jorden med platformsbetjeningen. Stå ikke på platformen.

41 Sænk platformen fuldstændigt. 42 Anbring et stykke træ på 5 x 10 cm under hvert

hjul på den ene side, og kør maskinen op på dem.

43 Hæv platformen ca. 2,1 m over jorden.

Resultat: Platformen bør stoppe.

Hældningsalarmen skal lyde, og lysene skal blinke. Platformsbetjeningens LED-udlæsning bør vise LL, og det nederste betjeningssteds LCD bør vise LL: Machine Tilted (Maskine hælder).

44 Tryk på kørefunktionsknappen.

45 Tryk og hold på funktionsstartkontakten på

styrehåndtaget.

46 Før styrehåndtaget i den retning, som er angivet

af den blå pil, og derefter i den gule pils retning.

Resultat: Kørefunktionen må ikke kunne betjenes

i hverken den ene eller den anden retning.

47 Sænk platformen, og fjern begge stykker træ.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 32

Betjeningsvejledning 8. udgave • 2. oplag

Inspektioner

Afprøv forhøjet kørehastighed

48 Hæv platformen ca. 1,2 m over jorden. 49 Tryk på kørefunktionsknappen.

50 Tryk og hold på funktionsstartkontakten på

styrehåndtaget.Før langsomt styrehåndtaget til den høje hastighedsposition.

Resultat: Den maksimalt opnåelige

kørehastighed med hævet platform må ikke overstige 22 cm/s.

Hvis kørehastigheden med platformen hævet overstiger 22 cm/s, skal maskinen omgående mærkes og tages ud af drift.

Afprøv væltesikringen

Bemærk: Væltesikringerne skal automatisk aktiveres, når platformen hæves. Væltesikringen aktiverer en grænseafbryder, der sikrer, at maskinen fortsat fungerer. Hvis væltesikringerne ikke aktiveres, aktiveres en alarm, hvorefter maskinen ikke vil køre.

51 Hæv platformen.

Resultat: Når platformen hæves 1,2 m over

jorden, skal væltesikringerne aktiveres.

52 Tryk på væltesikringerne i den ene side og

derefter i den anden.

Resultat: Væltesikringerne må ikke bevæge sig.

53 Sænk platformen

Resultat: Væltesikringerne skal vende tilbage til

den stuvede position.

54 Anbring et stykke træ på 5 x 10 cm under en af

væltesikringerne.

55 Hæv platformen.

Resultat: Inden platformen hæves 2,1 meter over

jorden, skal lysene blinke og en alarm lyde. Platformsbetjeningens LED-udlæsning bør vise PHS, og det nederste betjeningssteds LCD bør vise PHS: Pothole Guard Stuck (Væltesikring sidder fast).

56 Tryk på kørefunktionsknappen.

57 Tryk og hold på funktionsstartkontakten på

styrehåndtaget.

58 Før langsomt styrehåndtaget i den blå pils retning

og derefter i den gule pils retning.

Resultat: Maskinen må ikke bevæge sig fremad

eller baglæns.

59 Tryk på kørefunktionsknappen.

60 Tryk og hold på funktionsstartkontakten på

styrehåndtaget.

61 Tryk fingervippekontakten oven på

styrehåndtaget ned i den retning, der er angivet med en blå og en gul trekant på betjeningspanelet.

Resultat: Styrehjulene må ikke dreje til højre eller

venstre.

62 Sænk platformen. 63 Fjern 5 x 10 eller lignende træstykke.

30 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 33

8. udgave • 2. oplag Betjeningsvejledning

Inspektioner

Afprøv udliggerfunktionen (GS-3232)

64 Hæv platformen.

Resultat: Platform skal hæves til 6,7 m og stoppe.

65 Sænk platformen fuldstændigt. 66 Tryk på knappen til udliggerfunktion.

Der vil blive tændt en cirkel under udliggerfunktionssymbolet på LCD-skærmen.

Hvis styrehåndtaget ikke flyttes inden for syv sekunder af at have trykket på udliggerfunktionsknappen, vil cirklen under udliggerfunktionssymbolet slukke, og udliggerfunktion vil ikke kunne betjenes. Tryk på knappen til udliggerfunktion igen.

67 Tryk og hold på funktionsstartkontakten på

styrehåndtaget.

68 Før styrehåndtaget i den gule pils retning.

Resultat: Udliggerne skulle blive skudt ud. De

individuelle indikatorlys for udliggerne vil blinke grønt, efterhånden som de tilsvarende udliggere skydes ud.

69 Fortsæt med at holde styrehåndtaget i den

retning, som indikeres af den gule pil, indtil alle indikatorlys for udliggerne lyser konstant grønt, og der høres et langt bip fra platformsbetjeningens alarm. Nu er maskinen nivelleret. Køre- og styrefunktionerne er nu deaktiverede.

Bemærk: Hvis styrehåndtaget eller fodkontakten (hvis monteret) slippes for tidligt under udskydningen, vil indikatorlysene for udliggerne blive ved med at blinke grønt, hvilket tilkendegiver, at udliggerne ikke har fået kontakt med underlaget.

Bemærk: Hvis styrehåndtaget eller fodkontakten (hvis monteret) slippes for tidligt, efter at udliggerne har fået kontakt med underlaget, vil der ikke blive hørt noget langt bip fra platformsbetjeningen, og udliggerindikatorerne vil lyse konstant grønt. Hvis der ikke høres noget langt bip, og udliggerindikatorerne lyser konstant grønt, kan denne tilstand tilkendegive, at udliggerne ikke er aktiveret fuldstændigt, eller at maskinen ikke er nivelleret.

70 Tryk på kørefunktionsknappen. 71 Tryk og hold på funktionsstartkontakten på

styrehåndtaget.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 34

Betjeningsvejledning 8. udgave • 2. oplag

Inspektioner

72 Før langsomt styrehåndtaget i den blå pils retning

og derefter i den gule pils retning.

Resultat: Maskinen skulle ikke køre i nogen af de

retninger, som angives af den blå og gule pil.

73 Tryk på kørefunktionsknappen. 74 Tryk og hold på funktionsstartkontakten på

styrehåndtaget.

75 Tryk fingervippekontakten oven på

styrehåndtaget ned i den retning, der er angivet med en blå og en gul trekant på betjeningspanelet.

Resultat: Styrehjulene må ikke dreje i den retning,

som angives af den blå eller gule trekant.

76 Hæv platformen.

Resultat: Platform skal hæves til 9,8 m og stoppe.

77 Sænk platformen fuldstændigt. 78 Tryk på knappen til udliggerfunktion. 79 Vent syv sekunder på at udliggerfunktionsstarten

udløber.

80 Før langsomt styrehåndtaget i den blå pils retning

og derefter i den gule pils retning.

Resultat: Udliggerne må ikke blive trukket tilbage.

81 Tryk på knappen til udliggerfunktion. 82 Før styrehåndtaget i den blå pils retning.

Resultat: Udliggerne skulle blive trukket tilbage.

De individuelle indikatorlys for udliggerne vil lyse grønt, efterhånden som de tilsvarende udliggere trækkes tilbage.

83 Fortsæt med at holde styrehåndtaget og

fodkontakten (hvis monteret), indtil udliggerne er trukket fuldstændigt tilbage. Slip styrehåndtaget, når alle indikatorerne for udliggerne er slukket. Nu fungerer alle funktionerne igen.

Bemærk: Hvis styrehåndtaget eller fodkontakten (hvis monteret) slippes for tidligt under tilbagetrækning, vil indikatorlysene for udliggerne blive ved med at blinke grønt, hvilket tilkendegiver, at udliggerne ikke er trukket helt tilbage.

32 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 35

8. udgave • 2. oplag Betjeningsvejledning

Inspektioner

Checkliste ved inspektion af arbejdsstedet

Undlad at bruge maskinen medmindre:

 Du har sat dig grundigt ind i og overholder

principperne for sikker maskinbetjening, som beskrevet i denne betjeningsvejledning.

1 Undgå farlige situationer. 2 Foretag altid inspektion før ibrugtagning. 3 Foretag altid funktionstester inden brug.

4 Inspicér arbejdsstedet. Sæt dig grundigt ind i, hvad inspektion af

arbejdsstedet indebærer, inden du fortsætter til næste afsnit.

5 Brug kun maskinen til det formål, hvortil den

er beregnet.

Vær opmærksom på og undgå følgende farlige forhold:

 skrænter eller huller  bump, forhindringer på underlaget eller affald  hældende underlag  ustabile eller glatte underlag  hængende forhindringer og

højspændingsledninger

 farlige placeringer  utilstrækkeligt bæredygtigt underlag i forhold til

maskinens belastningskraft

 vind- og vejrforhold  tilstedeværelse af uautoriserede personer  andre potentielt farlige forhold

Grundlæggende principper ved inspektion af arbejdsstedet

Inspektion af arbejdsstedet hjælper operatøren med at afgøre, om maskinen kan betjenes sikkert på arbejdsstedet. Den skal foretages af operatøren, inden maskinen flyttes til arbejdsstedet.

Det er operatørens ansvar at læse om og huske eventuelle risici på arbejdsstedet og holde øje med og undgå sådanne i forbindelse med flytning, opstilling og betjening af maskinen.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 36

Betjeningsvejledning 8. udgave • 2. oplag

Inspektioner

Inspektion af mærkater for model GS-1530, GS-1532, GS-1930 og GS-1932

Brug billederne på næste side til at kontrollere, at alle mærkater er læselige og korrekt placeret.

Herunder vises en numerisk liste med antal og beskrivelser.

Reservedelsnr. Mærkatbeskrivelse Antal

28174 Mærkat — Strøm til platform, 230 V 2 28235 Mærkat — Strømforsyning til platform,

115 V

40434 Mærkat — Fastgørelsespunkt til

sikkerhedswire 43618 Mærkat — Retningspile 2 43658 Mærkat — Strøm til oplader, 230 V 1 44980 Mærkat — Strøm til oplader, 115 V 1 44981 Mærkat — Luftslange til platform, 110 PSI 2 52475 Mærkat — Transportfastspænding 5 62053 Staffering — Genie GS-1530 2 62054 Staffering — Genie GS-1930 2 72086 Mærkat — Løftepunkt 4 72143 Mærkat — Nødstop 1 82287 Staffering — Genie GS-1932 2 82473 Mærkat — Adgang til aflukke 1 82474 Mærkat — Brug sikkerhedsklods 2 82476 Mærkat — Fare for livsfarligt elektrisk

stød 82481 Mærkat — Batteri-/Opladersikkerhed 1 82482 Mærkat — Nødsænkning 1 82487 Mærkat — Læs vejledningen 2 82495 Mærkat — Sikkerheds- og

betjeningsvejledning til

bremseudløsning

Reservedelsnr. Mærkatbeskrivelse Antal

82497 Mærkat — Manuel kraft, 200 N

82560 Mærkat — Fare for hudinjektion 1 82562 Mærkat — Knusningsfare 4 82568 Staffering — Genie GS-1532 2 82570 Mærkat — Hjultryk, GS-1530 og

82571 Mærkat — Hjultryk, GS-1930 og

97582 Mærkat — Manuel kraft, 400 N, Kun til

97719 Mærkat — Sikkerhedsarm 1

114334 Mærkat — Fare for livsfarligt elektrisk

114337 Mærkat — Væltningsfare,

114338 Mærkat — Væltningsfare,

114361 Mærkat — Transportdiagram 2 114370 Mærkat — Væltningsfare, batterier 1 114372 Mærkat — Væltningsfare, åbne bakker 2 137605 Mærkat — Nødstop, platformsbetjening 1 137656 Mærkat — Køre/styreretning,

1256702 Belægning — Platformsbetjeningspanel 1 1257923 Mærkat — Smartlink 2 T112804 Mærkat — Nederste betjeningspanel 1

T112807 Vejledning — Maksimal kapacitet,

T112808 Vejledning — Maksimal kapacitet,

Udendørs/400 N Indendørs, GS-1532 og GS-1932

GS-1532

GS-1932

indendørs brug, GS-1530 og GS-1930

stød, tændrør

grænseafbryder

hældningsalarm

Platformbetjening

272 kg, GS-1530 og GS-1532

227 kg, GS-1930 og GS-1932

34 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 37

8. udgave • 2. oplag Betjeningsvejledning

Inspektioner

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 38

Betjeningsvejledning 8. udgave • 2. oplag

Inspektioner

Inspektion af mærkater for model GS-2032, GS-2632 og GS-3232

Brug billederne på næste side til at kontrollere, at alle mærkater er læselige og korrekt placeret.

Herunder vises en numerisk liste med antal og beskrivelser.

Reservedelsnr. Mærkatbeskrivelse Antal

28174 Mærkat — Strøm til platform, 230 V 2 28235 Mærkat — Strømforsyning til platform,

115 V 40434 Mærkat — Fastgørelsespunkt til

sikkerhedswire 43618 Mærkat — Retningspile 2 43658 Mærkat — Strøm til oplader, 230 V 1 44980 Mærkat — Strøm til oplader, 115 V 1 44981 Mærkat — Luftslange til platform, 110 PSI 2 52475 Mærkat — Transportfastspænding 3 62055 Staffering — Genie GS-2032 2 72086 Mærkat — Løftepunkt 4 72143 Mærkat — Nødstop 1 72973 Staffering — Genie GS-2632 2 82473 Mærkat — Adgang til aflukke 1 82474 Mærkat — Brug sikkerhedsklods 2 82475 Mærkat — Knusningsfare, udliggere (kun

GS-3232) 82476 Mærkat — Fare for livsfarligt elektrisk

stød 82481 Mærkat — Batteri-/Opladersikkerhed 1 82482 Mærkat — Nødsænkning 1 82487 Mærkat — Læs vejledningen 2 82495 Mærkat — Sikkerheds- og

betjeningsvejledning til bremseudløsning

Reservedelsnr. Mærkatbeskrivelse Antal

82497 Mærkat — Manuel kraft, 200 N

82560 Mærkat — Fare for hudinjektion 1 82562 Mærkat — Knusningsfare 4 97582 Mærkat — Manuel kraft, 400 N, Kun til

97692 Mærkat — Hjultryk, GS-2032 4 97693 Mærkat — Hjultryk, GS-2632 4 97719 Mærkat — Sikkerhedsarm 1

114324 Staffering — Genie GS-3232 2 114334 Mærkat — Fare for livsfarligt elektrisk

114337 Mærkat — Væltningsfare,

114338 Mærkat — Væltningsfare,

114361 Mærkat — Transportdiagram 2 114362 Mærkat — Hjultryk, GS-3232 4 114370 Mærkat — Væltningsfare, batterier 1 114371 Mærkat — Udliggersikkerhed (kun

114372 Mærkat — Væltningsfare, åbne bakker 2 133531 Mærkat — Udliggerbelastning, GS-3232 4 137605 Mærkat — Nødstop, platformsbetjening 1 137656 Mærkat — Køre/styreretning,

228936 Mærkat — Maksimal kapacitet, 363 kg,

228937 Mærkat — Maksimal kapacitet, 227 kg,

1256702 Belægning — Platformsbetjeningspanel 1 1256704 Belægning — Platformbetjeningspanel

1257923 Mærkat — Smartlink 2 T112804 Mærkat — Nederste betjeningspanel 1

Udendørs/400 N Indendørs, GS-2032

indendørs brug, GS-2632 og GS-3232

stød, tændrør

grænseafbryder

hældningsalarm

GS-3232)

Platformbetjening

GS-2032

GS-2632 og GS-3232

med udliggere

36 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 39

8. udgave • 2. oplag Betjeningsvejledning

Inspektioner

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 40

Betjeningsvejledning 8. udgave • 2. oplag

Inspektioner

Inspektion af mærkater for model GS-2046, GS-2646, GS-3246 og GS-4047

Brug billederne på næste side til at kontrollere, at alle mærkater er læselige og korrekt placeret.

Herunder vises en numerisk liste med antal og beskrivelser.

Reservedelsnr. Mærkatbeskrivelse Antal

28174 Mærkat — Strøm til platform, 230 V 2 28235 Mærkat — Strømforsyning til platform,

115 V 40434 Mærkat — Fastgørelsespunkt til

sikkerhedswire 43618 Mærkat — Retningspile 2 43658 Mærkat — Strøm til oplader, 230 V 1 44980 Mærkat — Strøm til oplader, 115 V 1 44981 Mærkat — Luftslange til platform, 110 PSI 2 52475 Mærkat — Transportfastspænding 5 62056 Staffering — Genie GS-2046 2 62057 Staffering — Genie GS-2646 2 62058 Staffering — Genie GS-3246 2 72086 Mærkat — Løftepunkt 4 72143 Mærkat — Nødstop 1 82473 Mærkat — Adgang til aflukke 1 82474 Mærkat — Brug sikkerhedsklods 2 82476 Mærkat — Fare for livsfarligt elektrisk

stød 82481 Mærkat — Batteri-/Opladersikkerhed 1 82482 Mærkat — Nødsænkning 1 82487 Mærkat — Læs vejledningen 2 82495 Mærkat — Sikkerheds- og

betjeningsvejledning til

bremseudløsning 82497 Mærkat — Manuel kraft, 200 N

Udendørs/400 N Indendørs, GS-3246 82560 Mærkat — Fare for hudinjektion 1

Reservedelsnr. Mærkatbeskrivelse Antal

82562 Mærkat — Knusningsfare 4 82703 Mærkat — Hjultryk, GS-2046 4 82704 Mærkat — Hjultryk, GS-2646 4 82705 Mærkat — Hjultryk, GS-3246 4 82905 Mærkat — Manuel kraft, 400 N,

97719 Mærkat — Sikkerhedsarm 1 114334 Mærkat — Fare for livsfarligt elektrisk

114337 Mærkat — Væltningsfare,

114338 Mærkat — Væltningsfare,

114361 Mærkat — Transportdiagram 2 114370 Mærkat — Væltningsfare, batterier,

114372 Mærkat — Væltningsfare, åbne bakker 2 137605 Mærkat — Nødstop, platformsbetjening 1 137656 Mærkat — Køre/styreretning,

228938 Mærkat — Maksimal kapacitet, 544 kg,

228939 Mærkat — Maksimal kapacitet, 454 kg,

228940 Mærkat — Maksimal kapacitet, 318 kg,

230620 Staffering — Genie GS-4047 2 230755 Mærkat — Maksimal kapacitet, 350 kg,

230756 Mærkat — Manuel kraft, 400 N Kun

230757 Mærkat — Væltningsfare, batterier,

230758 Mærkat — Hjultryk, GS-4047 4 1256702 Belægning — Platformsbetjeningspanel 1 1257923 Mærkat — Smartlink 2

T112804 Mærkat — Nederste betjeningspanel 1

GS-2046 og GS-2646

stød, tændrør

grænseafbryder

hældningsalarm

GS-2046, GS-2646 og GS-3246

Platformbetjening

GS-2046

GS-2646

GS-3246

GS-4047

indendørs, GS-4047

GS-4047

38 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 41

8. udgave • 2. oplag Betjeningsvejledning

Inspektioner

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 42

Betjeningsvejledning 8. udgave • 2. oplag

Betjeningsinstruktioner

Grundlæggende principper

Afsnittet Betjeningsinstruktioner giver instruktioner i samtlige aspekter af maskinens betjening. Det er operatørens ansvar at overholde samtlige sikkerhedsregler og instruktioner i betjenings-, sikkerheds- og ansvarsvejledningen.

Undlad at bruge maskinen medmindre:

 Du har sat dig grundigt ind i og overholder

principperne for sikker maskinbetjening, som beskrevet i denne betjeningsvejledning.

1 Undgå farlige situationer. 2 Foretag altid inspektion før ibrugtagning. 3 Foretag altid funktionstester inden brug. 4 Inspicer arbejdsstedet.

5 Brug kun maskinen til det formål, hvortil

den er beregnet.

Det er farligt at bruge maskinen til andre formål end løft af personer, sammen med deres værktøj og materialer, til et højt placeret arbejdssted.

Maskinen må kun betjenes af autoriserede personer, der er oplært i dens betjening. Hvis mere end én operatør forventes at skulle bruge maskinen på forskellige tidspunkter i løbet af det samme skiftehold, skal samtlige disse være autoriserede operatører, og de forventes at overholde sikkerhedsreglerne og instruktionerne i betjenings-, sikkerheds- og ansvarsvejledningen. Det vil sige, at alle nye operatører skal foretage inspektion før ibrugtagning, funktionstester og inspektion af arbejdsstedet, inden maskinen tages i brug.

40 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 43

8. udgave • 2. oplag Betjeningsvejledning

Betjeningsinstruktioner

Nødstop

Tryk den røde nødstopkontakt ind til den deaktiverede position på det nederste betjeningssted eller platformsbetjeningen for at deaktivere samtlige funktioner.

Hvis en eller flere funktioner stadig kan betjenes, når den ene af de røde nødstopknapper er trykket ind, skal den/de repareres.

Sænkning i nødsituation

1 Træk i håndtaget til sænkning i en nødsituation

for at sænke platformen.

Betjening fra det nederste betjeningssted

1 Kontrollér, at batteripakken er tilsluttet, inden

maskinen betjenes.

2 Drej nøglekontakten til det nederste

betjeningssted.

3 Træk den røde nødstopknap ud på såvel det

nederste betjeningssted som platformsbetjeningen til den aktiverede position.

Placering af platformen

1 Tryk på liftfunktionsknappen på betjeningspanelet

og hold den nede.

2 Tryk på platformens hæve- eller sænkeknap. Køre- og styrefunktionerne kan ikke aktiveres fra det

nederste betjeningssted.

Betjening fra platformen

1 Kontrollér, at batteripakken er tilsluttet, inden

maskinen betjenes.

2 Drej nøglekontakten til platformsbetjening. 3 Træk den røde nødstopknap ud på såvel det

nederste betjeningssted som platformsbetjeningen til den aktiverede position.

Placering af platformen

1 Tryk på liftfunktionsknappen.

Der vil blive tændt en cirkel under liftfunktionssymbolet på LCD-skærmen.

Hvis styrehåndtaget ikke flyttes inden for syv sekunder af at have trykket på liftfunktionsknappen, vil cirklen under liftfunktionssymbolet slukke, og liftfunktion vil ikke kunne betjenes. Tryk på liftfunktionsknappen igen.

2 Tryk og hold på funktionsstartkontakten på

styrehåndtaget.

3 Maskiner udstyret med fodkontakt: Træd på og

hold fodkontakten nede, og tryk og hold samtidigt funktionsstartkontakten på styrehåndtaget nede.

4 Flyt styrehåndtaget i henhold til markeringerne på

betjeningspanelet.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 44

Betjeningsvejledning 8. udgave • 2. oplag

Betjeningsinstruktioner

Placering af udliggerne (model GS-3232)

Udskydning af udliggerne: 1 Tryk på knappen til udliggerfunktion.

Der vil blive tændt en cirkel under udliggerfunktionssymbolet på LCD-skærmen.

2 Maskiner udstyret med fodkontakt: Træd på og

hold fodkontakten nede, og tryk og hold samtidigt funktionsstartkontakten på styrehåndtaget nede.

3 Før styrehåndtaget i den gule pils retning. Udliggerne vil begynde at blive skudt ud.

Indikatorlyset for den individuelle udligger vil lyse grønt konstant, når den tilsvarende udligger får kontakt med jorden. Fortsæt med at flytte styrehåndtaget, indtil liftindikatorlyset lyser grønt, og du hører et bip. Nu er maskinen nivelleret. Når indikatorlyset for liftfejl lyser rødt, er op/ned- og kørefunktionerne deaktiverede. Indikatorlyset for liftfejl vil lyse rødt i følgende situationer:

• Platformen er hævet til 6,7 m / 22 fod, og

udliggerne er ikke aktiveret.

• Udliggerne har ikke allesammen kontakt med

jorden.

• Alle fire udliggere har kontakt med jorden, men

maskinen er ikke nivelleret.

• Fejlkode.

Bemærk: Hvis knapperne til aktivering og udskydning af udliggerne slippes for tidligt under udskydningen, vil indikatorlysene for udliggerne blive ved med at blinke grønt, hvilket tilkendegiver, at udliggerne ikke har fået kontakt med underlaget.

Bemærk: Hvis udliggerindikatoren lyser konstant grønt, er maskinen måske ikke nivelleret, eller udliggerne er måske ikke aktiveret fuldstændigt, hvis der ikke høres et langt bip fra platformens kontrolalarm.

Tilbagetrækning af udliggerne: 1 Tryk på knappen til

udliggerfunktion.

2 Maskiner udstyret med fodkontakt: Træd på og

hold fodkontakten nede, og tryk og hold samtidigt funktionsstartkontakten på styrehåndtaget nede.

3 Før styrehåndtaget i den blå pils retning. Slip styrehåndtaget, når først udliggerne ikke længere

rører jorden. Efter cirka 5 sekunder vil udliggerindikatorlysene blive slukket. Nu fungerer alle funktionerne igen.

Bemærk: Hvis knapperne til aktivering og tilbagetrækning af udliggerne slippes for tidligt under tilbagetrækningen, vil indikatorlysene for udliggerne blinke grønt, hvilket tilkendegiver, at udliggerne ikke er trukket fuldstændigt tilbage.

42 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 45

8. udgave • 2. oplag Betjeningsvejledning

Betjeningsinstruktioner

Styring

1 Tryk på kørefunktionsknappen. Der vil blive tændt

en cirkel under kørefunktionssymbolet på LCD-skærmen.

Hvis styrehåndtaget ikke flyttes inden for syv sekunder af at have trykket på kørefunktionsknappen, vil cirklen under kørefunktionssymbolet slukke, og udliggerfunktion vil ikke kunne betjenes. Tryk på kørefunktionsknappen igen.

2 Træd på og hold fodkontakten nede (hvis

monteret).

3 Drej styrehjulene med den

fingervippekontakt, som sidder oven på styrehåndtaget.

Kørsel

1 Tryk på kørefunktionsknappen. Der vil blive tændt

en cirkel under kørefunktionssymbolet på LCD-skærmen.

2 Maskiner udstyret med fodkontakt: Træd på og

hold fodkontakten nede, og tryk og hold samtidigt funktionsstartkontakten på styrehåndtaget nede.

3 Forøgelse af hastighed: Før langsomt

styrehåndtaget væk fra midterpositionen. Sænkning af hastighed: Før langsomt

styrehåndtaget ind mod midterpositionen. Standsning: Flyt styrehåndtaget tilbage til

midterpositionen, eller slip funktionsstartkontakten.

Brug de farvemarkerede retningspile på platformsbetjeningen og platformen til at identificere, i hvilken retning maskinen vil køre.

Maskinens kørehastighed er begrænset, når platformen er hævet.

Batteriets tilstand har indflydelse på maskinens ydeevne. Maskinens køre- og funktionshastighed sænkes, når indikatoren for batteriladeniveauet blinker.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 46

Betjeningsvejledning 8. udgave • 2. oplag

Betjeningsinstruktioner

Kørsel på en skråning

Fastslå maskinens skrånings- og sideskråningskapacitet, og fastslå skråningens stigning/fald.

Sådan fastslås skråningens stigning/fald:

Mål skråningen med en digital hældningsmåler, ELLER brug følgende procedure.

Du skal bruge:

Maksimal skråningskapacitet, sænket position:

GS-1530, GS-1532, GS-2032, GS-2046 og GS-2646

GS-1930, GS-1932, GS-2632, GS-3232, GS-3246 og GS-4047

30 % 17°

25 % 14°

Maksimal sideskråningskapacitet, sænket position:

GS-1530, GS-1532, GS-2032, GS-2046, og GS-2646

GS-1930, GS-1932, GS-2632, GS-3232, GS-3246 og GS-4047

30 % 17°

25 % 14°

Bemærk: Skråningskapacitet er afhængig af jordforholdene og tilstrækkelig trækkraft.

Tryk på kørehastighedsknappen for at få den hurtige kørehastighed.

• et vaterpas

• et lige stykke træ, mindst 1 m langt

• et målebånd

Læg et stykke træ på skråningen.

For enden af den nedadgående hældning lægger du vaterpasset på den øverste kant af træstykket og løfter enden, indtil træstykket er i vater.

Mens træstykket holdes i vater, måles den lodrette afstand fra bunden af træstykket til jorden.

Divider målebåndsafstanden (stigning) med længden af træstykket (længde), og gang med 100.

Eksempel:

Træstykke = 3,6 m

Længde = 3,6 m

Stigning = 0,3 m

0,3 m ÷ 3,6 m = 0,083 x 100 = 8,3 % stigning

Hvis skråningen overstiger den maksimale kapacitet for kørsel op ad bakke, ned ad bakke eller på sideskråning, skal maskinen trækkes med spil eller transporteres op eller ned ad skråningen. Se afsnittet Instruktioner vedr. transport og løft.

Operative indikatorkoder

Hvis diagnoseudlæsningen på platformbetjeningskærmen eller den nederste betjeningsskærm viser en driftsindikatorkode, såsom LL, skal fejltilstanden repareres eller afhjælpes, før maskinens betjenes igen. Tryk den røde nødstopknap ind og træk den ud igen for at nulstille systemet.

44 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 47

8. udgave • 2. oplag Betjeningsvejledning

Betjeningsinstruktioner

Platformsoverbelastning

Hvis fejlfindingsudlæsningen på platformsbetjeningens LED-skærm viser en blinkende OL, og fejlfindingsudlæsningen på den nederste betjeningsskærm viser OL: Platform Overloaded

LED-udlæsning

LCD-udlæsning

Driftsindikatorkoder Kode Tilstand

LL Ikke nivelleret OL Platform overbelastet CH Drift i chassistilstand PHS Væltesikring sidder fast Nd Ingen kørsel (hvis monteret) Ld Løft deaktiveret (kun GS-3232)

Yderligere oplysninger findes i den relevante Genie-servicehåndbog. En kode og en kodebeskrivelse kan også blive vist på det nederste betjeningssteds LCD-skærm.

(Platform overbelastet), er platformen overbelastet, og ingen funktioner virker. Der lyder en alarm.

1 Tryk den røde nødstopknap til den deaktiverede

position.

2 Fjern vægt fra platformen. 3 Træk den røde nødstopknap ud til den aktiverede

position.

LED-udlæsning

LCD-udlæsning

Normalisering efter overbelastning

Hvis LCD-diagnoseudlæsningen på den nederste betjeningssted viser "Overload Recovery" (Normalisering efter overbelastning) , har systemet til sænkning i nødsituation været brugt, mens platformen var overbelastet. Du kan få yderligere oplysninger hvordan man nulstiller denne meddelelse, i den relevante Genie-servicehåndbog.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 48

Betjeningsvejledning 8. udgave • 2. oplag

Betjeningsinstruktioner

Betjening fra jorden med styreenhed

Sørg for, at der er forsvarlig afstand mellem operatøren, maskinen og faste genstande.

Vær opmærksom på, i hvilken retning maskinen vil bevæge sig, når styreenheden benyttes.

Indikator for batteriladningsniveau

Brug LED-diagnoseudlæsningen til at fastslå batteriladningsniveauet.

Bemærk: Når der vises en blinkende LO-kode på platformsbetjeningens LED-skærm, skal maskinen tages ud af drift og oplades, ellers vil alle maskinfunktioner blive deaktiveret.

Fuld ladning

Halv ladning

Lav ladning

LO blinker

46 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 49

8. udgave • 2. oplag Betjeningsvejledning

Betjeningsinstruktioner

Hvordan sikkerhedsarmen bruges

1 Hæv platformen ca. 2,4 m over jorden. 2 Drej sikkerhedsarmen væk fra maskinen, og lad

den hænge ned.

3 Sænk platformen, indtil sikkerhedsarmen hviler

sikkert på leddet. Hold dig væk fra sikkerhedsarmen, når platformen sænkes.

Sådan foldes gelænderet ned

GS-2046, GS-2646, GS-3246 og GS-4047

Platformsgelændersystemet består af tre gelændersektioner på platformsudvidelsen, som kan foldes ned, og tre sektioner til den primære platform. Alle seks sektioner holdes på plads af fire kabellåsestifter.

1 Sænk platformen fuldstændigt, og træk

platformsudvidelsen helt tilbage.

2 Fjern platformsbetjeningen. 3 Fra indersiden af platformen fjerner du de to

forreste kabellåsestifter.

4 Fold den forreste gelænderenhed ned. Hold

hænderne væk fra steder, hvor de kan komme i klemme.

5 Sæt de to stifter, som blev fjernet, tilbage ind i

hvert sidegelænderbeslag.

6 Fold hver sidegelænderenhed ned. Hold

hænderne væk fra steder, hvor de kan komme i klemme.

Sådan hæves gelænderet

Følg instruktionerne til nedfoldning, men i omvendt rækkefølge, idet du sikrer dig, at alle låsestifter er placeret og monteret korrekt.

Efter hver brug

1 Vælg et sikkert parkeringssted — på et fast, plant

underlag, hvor der ikke er forhindringer eller trafik.

2 Sænk platformen. 3 Drej nøglekontakten til den slukkede position, og

tag nøglen ud for at forhindre uautoriseret brug.

4 Oplad batterierne.

7 Fjern de to kabellåsestifter fra bagsiden af den

primære platform.

8 Åbn forsigtigt lågen og træd ned på jorden. 9 Fold den bageste låge og

indgangssidegelænderet ned som én enhed. Hold hænderne væk fra steder, hvor de kan komme i klemme.

10 Fold det venstre og højre sidegelænder ned. Hold

hænderne væk fra steder, hvor de kan komme i klemme.

11 Sæt de to stifter, som blev fjernet, tilbage ind i

hvert sidegelænderbeslag.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 50

Betjeningsvejledning 8. udgave • 2. oplag

Betjeningsinstruktioner

Vedligeholdelsesfrie batterier

1 Slut batteriopladeren til et vekselstrømskredsløb

med jordforbindelse.

2 Opladeren viser, når batteriet er fuldt opladet.

Almindelige batterier

Instruktioner til batteri og oplader Nedenstående retningslinjer skal

overholdes:

 Der må ikke bruges en ekstern oplader eller et

hjælpebatteri.

 Oplad batteriet i et område med god ventilation.  Brug korrekt vekselstrømsindgangsspænding til

opladning, som angivet på opladeren.

 Brug kun batterier og opladere, der er godkendt

af Genie.

Batteriopladning

1 Kontrollér, at batterierne er tilsluttet inden

opladning.

2 Åbn batterirummet. Batterirummet skal forblive

åbent under hele opladningsprocessen.

1 Tag batteriets ventilationshætter af, og kontrollér

batterisyreniveauet. Påfyld om nødvendigt destilleret vand (kun til pladerne er dækkede). Undgå overfyldning inden opladning.

2 Sæt ventilationshætterne på igen. 3 Slut batteriopladeren til et vekselstrømskredsløb

med jordforbindelse.

4 Opladeren viser, når batteriet er fuldt opladet. 5 Kontrollér batterisyreniveauet, når opladningen er

færdig. Fyld destilleret vand op til bunden af påfyldningsrøret. Undgå overfyldning.

48 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 51

8. udgave • 2. oplag Betjeningsvejledning

Betjeningsinstruktioner

Instruktioner vedr. påfyldning og opladning af tørbatteri

1 Tag batteriets ventilationshætter af, og fjern

plastikforseglingen permanent fra batteriets ventilationsåbninger.

2 Fyld samtlige battericeller med batterisyre

(elektrolyt), indtil pladerne er dækkede.

Fyld ikke op til maksimum, før batteriopladningen er færdig. Overfyldning kan få batterisyren til at flyde over under opladning. Neutraliser spildt batterisyre med natron og vand.

3 Sæt ventilationshætterne på batteriet igen. 4 Oplad batteriet. 5 Kontrollér batterisyreniveauet, når opladningen er

færdig. Fyld destilleret vand op til bunden af påfyldningsrøret. Undgå overfyldning.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 52

Betjeningsvejledning 8. udgave • 2. oplag

Instruktioner vedr. transport og løft

 Maskinen skal være placeret på et plant underlag

eller fastgjort, inden bremserne udløses.

Nedenstående retningslinjer skal overholdes:

 Genie stiller disse sikringsoplysninger til rådighed

som en anbefaling. Chauffører alene er ansvarlige for at sikre, at maskiner er korrekt fastgjort, og at den korrekte trailer er valgt i overensstemmelse med de amerikanske transportmyndigheders regulativer, andre lokale regulativer og deres firmapolitik.

 Genies kunder, som har brug for at anbringe en

lift eller et andet Genie-produkt i en container, bør hyre en kvalificeret fragtmand med ekspertise i klargøring, læsning og fastgøring af konstruktions- og løfteudstyr til international transport.

 Kun kvalificerede luftliftoperatører bør flytte

maskinen på eller af lastvognen.

 Transportkøretøjet skal være parkeret på et plant

underlag.

 Lad ikke gelænderet falde ned, når låsestifterne

fjernes. Bevar et fast greb om gelænderet, mens det sænkes.

 Kør ikke maskinen op på en skråning, der

overstiger kapaciteten for kørsel op ad bakke, ned ad bakke eller på sideskråninger. Se Kørsel på en skråning i afsnittet Betjeningsinstruktioner.

 Hvis hældningen på transportkøretøjets lad

overstiger den maksimale skråningskapacitet, skal maskinen læsses og aflæsses ved brug af et spil som beskrevet i Betjening af bremseudløser.

 Transportkøretøjet skal fastgøres for at forhindre,

at det ruller, når maskinen læsses.

 Kontrollér, at køretøjets belastningsevne,

læssefladerne samt kæderne/stropperne er i stand til at bære maskinens vægt. Genie-lifte er meget tunge i forhold til deres størrelse. Maskinens vægt er angivet på typemærkaten.

50 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 53

8. udgave • 2. oplag Betjeningsvejledning

Instruktioner vedr. transport og løft

Betjening af bremseudløsning

1 Klods hjulene op for at

forhindre maskinen i at rulle.

2 Sørg for, at spilwiren er korrekt fastgjort til

kørechassisets transportfastspændingspunkter, og at samtlige hindringer er ryddet af vejen.

3 Tryk det sorte

bremseudløsningshåndtag ind for at åbne bremseventilen.

4 Pump det røde pumpehåndtag til

bremseudløsning.

Efter maskinen er læsset: 1 Klods hjulene op for at forhindre maskinen i at

rulle.

2 Træk den røde nødstopkontakt ud på både det

nederste betjeningssted og platformbetjeningen til den aktiverede position.

3 Tryk på køre-/styrefunktionskontakten på

styrehåndtaget og hold den nede. Flyt styrehåndtaget væk fra midterpositionen og slip det med det samme for at tilbagestille bremserne.

4 Tryk den røde nødstopknap på både det nederste

betjeningssted og platformsbetjeningen ind til den deaktiverede position.

Det frarådes af bugsere Genie GS-1530, GS-1532, GS-1930, GS-1932, GS-2032, GS-2632, GS-3232, GS-2046, GS-2646, GS-3246 og GS-4047. Hvis det er nødvendigt at bugsere maskinen, må hastigheden ikke overstige 3,2 km/t.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 54

Betjeningsvejledning 8. udgave • 2. oplag

Instruktioner vedr. transport og løft

Fastspænding til lastbil eller trailer ved transport

Brug altid platformsudvidelseslåsen, når maskinen transporteres.

Drej nøglekontakten til den slukkede position, og tag nøglen ud inden transport.

Undersøg hele maskinen for løse eller ikke-fastgjorte dele.

Brug kæder eller stropper med rigelig belastningsevne.

Brug mindst 2 kæder eller stropper.

Justér fastspændingsudstyret, så kæderne ikke bliver beskadiget.

2 143A

143

4321

137562137562

GS-1530 GS-1532

STOP

GS-1930 GS-1932

GS-2032 GS-2632 GS-3232

721

43A

4321

STOP

137562

GS-2046 GS-2646 GS-3246 GS-4047

52 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 55

8. udgave • 2. oplag Betjeningsvejledning

Instruktioner vedr. transport og løft

Løftning af maskinen med en gaffeltruck

Sørg for, at platformsudvidelsen, styrehåndtagene og komponentbakkerne er fastgjort. Fjern alle løse genstande på maskinen.

Nedenstående retningslinjer skal overholdes:

 Maskinen må kun løftes og fastspændes af

behørigt oplærte personer.

 Kun kvalificerede gaffeltruckoperatører bør løfte

maskinen med en gaffeltruck.

 Kontrollér, at kranens løftekapacitet,

læssefladerne samt stropperne/linerne er i stand til at holde til maskinens vægt. Maskinens vægt er angivet på typemærkaten.

Sænk platformen fuldstændigt. Platformen skal forblive sænket under alle læsnings- og transportprocedurer.

Benyt de gaffeltrucklommer, som findes på begge sider af stigen.

Anbring gaffeltruckens gafler i position med gaffeltrucklommerne.

Kør fremad til gaflernes fulde udstrækning.

Løft maskinen 0,4 m og vip derefter gaflerne en smule tilbage for at holde maskinen på plads.

Sørg for, at maksinen er nivelleret, når du sænker gaflerne.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Løft af maskinen fra siden kan resultere i komponentskade.

Page 56

Betjeningsvejledning 8. udgave • 2. oplag

Instruktioner vedr. transport og løft

Instruktioner vedr. løft

Sænk platformen fuldstændigt. Sørg for, at platformsudvidelsen, styrehåndtagene og komponentbakkerne er fastgjort. Fjern alle løse genstande på maskinen.

Find maskinens tyngdepunkt ved brug af skemaet og illustrationen på denne side.

Fastspændingsudstyret må kun fastgøres til de dertil beregnede løftepunkter på maskinen. Der er to 2,5 cm huller på forsiden af maskinen og to huller i stigen til løftning.

Juster fastspændingsudstyret, så maskinen er i balance og ikke bliver beskadiget.

Skema for tyngdepunkt

Model X-akse Y-akse GS-1530 GS-1532 GS-1930 GS-1932 GS-2032 GS-2632 GS-3232 GS-2046 GS-2646 GS-3246 GS-4047

49,8 cm 47,2 cm 49,8 cm 47,2 cm 50,8 cm 49,5 cm 50,8 cm 49,5 cm 80,9 cm 53,9 cm 82,2 cm 59,3 cm 78,7 cm 67,3 cm 82,7 cm 56,8 cm 88,2 cm 56,4 cm 83,7 cm 59,9 cm 85,8 cm 51,5 cm

54 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 57

8. udgave • 2. oplag Betjeningsvejledning

Vedligeholdelse

Kontrollér hydraulikoliestanden

Nedenstående retningslinjer skal overholdes:

 Operatøren må kun udføre de rutinemæssige

vedligeholdelsesprocedurer, som er anført i denne vejledning.

 Planlagte vedligeholdelsesinspektioner skal

udføres af kvalificerede serviceteknikere i henhold til fabrikantens specifikationer og kravene i ansvarsvejledningen.

 Kassér materiale i overensstemmelse med

offentlige bestemmelser.

 Brug kun reservedele, der er godkendt af Genie.

Beskrivelse af vedligeholdelsessymbolerne

Følgende symboler benyttes i denne vejledning som en hjælp til at forstå hensigten med instruktionerne. Når et eller flere af symbolerne vises i begyndelsen af en vedligeholdelsesprocedure, har det nedenstående betydning.

Det er altafgørende, for at maskinen kan fungere, at hydraulikoliestanden er korrekt. Forkert hydraulikoliestand kan beskadige de hydrauliske dele. Med daglig kontrol er det muligt at opdage ændringer i oliestanden, som kan betyde, at der er problemer med hydrauliksystemet.

1 Sørg for, at maskinen er på en fast, plan

overflade, fri for forhindringer, med platformen sænket.

2 Kontrollér oliestanden i hydraulikolietanken

visuelt.

Resultat: Hydralikoliestanden skal være ved

mærket

3 Påfyld om nødvendigt olie. Undgå overfyldning.

Specifikationer for hydraulikolie

Hydraulikolietype Chevron Rando HD-

ADD (min.) og FULL (maks.) på tanken.

kvalitetsækvivalent

Angiver, at der kræves værktøj for at gennemføre denne procedure.

Angiver, at der kræves nye dele for at gennemføre denne procedure.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 58

Betjeningsvejledning 8. udgave • 2. oplag

Vedligeholdelse

Kontrollér batterierne

Det er altafgørende, for at maskinen fungerer korrekt og sikkert, at batterierne er i god stand. Forkert væskestand eller beskadigede kabler og forbindelser kan resultere i komponentbeskadigelse samt farlige situationer.

Bemærk: Det er ikke nødvendigt at gøre dette på maskiner, der er udstyret med forseglede eller vedligeholdelsesfrie batterier.

Fare for livsfarligt elektrisk stød. Berøring af

strømførende elektriske kredsløb kan resultere i alvorlig personskade eller dødsfald. Fjern alle fingerringe, ure og andre smykker.

Fare for legemsbeskadigelse. Batterier

indeholder syre. Undgå at spilde eller røre ved batterisyre. Neutraliser spildt batterisyre med natron og vand.

Bemærk: Udfør denne test, når batterierne er helt opladet.

1 Tag beskyttelsesudstyr og -briller på. 2 Kontrollér, at batteriets polsko er spændt korrekt,

og at de ikke er korroderede.

3 Kontrollér, at batteriets beslag er korrekt

monteret.

Bemærk: Brug af polhætter og korrosionsbeskyttelsesmiddel modvirker korrosion af batteripoler og -kabler.

Planlagt vedligeholdelse

Den vedligeholdelse, der skal udføres kvartårligt, årligt og hvert andet år, skal udføres af en person, der er uddannet i og kvalificeret til at udføre vedligeholdelse af denne maskine i overensstemmelse med de procedurer, som er anført i servicehåndbogen til maskinen.

Maskiner, der har været taget ud af drift i mere end tre måneder, skal gennemgå et kvartårligt eftersyn, før de tages i brug igen.

56 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 59

8. udgave • 2. oplag Betjeningsvejledning

Specifikationer

Model

GS-1530 og GS-1532

Højde, arbejdende, maks. 7,4 m Højde, platform, maks. 4,4 m Højde, i sænket position, maks. 206 cm Platformshøjde, helt sænket 97 cm Gelænderhøjde 109 cm Bredde

GS-1530 GS-1532

76 cm

81 cm Længde, sænket 183 cm Længde, platform skudt ud 272 cm Platformsudvidelsens længde 89 cm Platformens mål (længde x bredde) 164 x 75 cm Maksimal belastningsevne 272 kg Vindhastighed, maks.

GS-1530 GS-1532

0 m/s

12,5 m/s Akselafstand 132 cm Venderadius (udvendig) 155 cm Venderadius (indvendig) 0 cm Frihøjde 6,1 cm Frihøjde væltesikringer aktiveret 1,9 cm Vægt

GS-1530 GS-1532

1.257 kg

1.269 kg

(Maskinvægt varierer alt efter ekstraudstyrskonfigurationer. Maskinvægt er angivet på typemærkaten).

Strømkilde 4 batterier, 6 V 225 AH Systemspænding 24 V Vekselstrømstik på platform Standard Maks. hydraulisk tryk (funktioner) 241 ba Dækstørrelse 12 x 4,5 x 8" Total vibrationsværdi, som hånd/armsystemet udsættes for,

overstiger ikke 2,5 m/s Effektiv værdi af vægtbelastet acceleration, som hele

karosseriet udsættes for, overstiger ikke 0,5 m/s

Driftstemperatur

Min. -29 °C Maks. 66 °C

Luftbårne støjemissioner

Lydtryksniveau ved nedre arbejdsstation <70 dBA Lydtryksniveau ved platformsarbejdsstation <70 dBA

Maksimal skråningskapacitet, sænket

30 % (17°)

position Maksimal sideskråningskapacitet, sænket

30 % (17°)

position

Bemærk: Skråningskapacitet er afhængig af jordforholdene og tilstrækkelig trækkraft.

Kørehastigheder

Helt sænket, maks. 4,0 km/t Platform hævet, maks. 0,8 km/t

12,5 m/55 sek

Oplysninger vedr. belastning af underlag, GS-1530

Dæktryk maks 546 kg Dækkontakttryk 9,40 kg/cm

921 kPa

Optaget tryk på underlag 1.216 kg/m

11,92 kPa

Oplysninger vedr. belastning af underlag, GS-1532

Dæktryk maks 547 kg Dækkontakttryk 9,43 kg/cm

924 kPa

Optaget tryk på underlag 1.142 kg/m

11,2 kPa

Bemærk: Disse belastningsoplysninger er cirkatal og tager ikke hensyn til diverse ekstraudstyrskonfigurationer. De bør kun benyttes, hvis alle relevante sikkerhedsforanstaltninger er truffet.

Det er Genies politik løbende at forbedre vore produkter. Produktspecifikationerne kan ændres uden varsel eller ansvar.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 60

Betjeningsvejledning 8. udgave • 2. oplag

Specifikationer

Model GS-1930

Højde, arbejdende, maks. 7,6 m Højde, platform, maks. 5,6 m Højde, i sænket position, maks. 210 cm Platformshøjde, helt sænket 100 cm Gelænderhøjde 109 cm Bredde 76 cm Længde, sænket 183 cm Længde, platform skudt ud 272 cm Platformsudvidelsens længde 89 cm Platformens mål (længde x bredde) 164 x 75 cm Maksimal belastningsevne 227 kg Vindhastighed, maks. 0 m/s Akselafstand 132 cm Venderadius (udvendig) 155 cm Venderadius (indvendig) 0 cm Frihøjde 6,1 cm Frihøjde væltesikringer aktiveret 1,9 cm Vægt 1.476 kg (Maskinvægt varierer alt efter ekstraudstyrskonfigurationer.

Maskinvægt er angivet på typemærkaten). Strømkilde 4 batterier, 6 V 225 AH Systemspænding 24 V Vekselstrømstik på platform Standard Maks. hydraulisk tryk (funktioner) 241 ba Dækstørrelse 12 x 4,5 x 8" Total vibrationsværdi, som hånd/armsystemet udsættes for,

overstiger ikke 2,5 m/s Effektiv værdi af vægtbelastet acceleration, som hele

karosseriet udsættes for, overstiger ikke 0,5 m/s

Driftstemperatur

Min. -29 °C Maks. 66 °C

Luftbårne støjemissioner

Lydtryksniveau ved nedre arbejdsstation <70 dBA Lydtryksniveau ved platformsarbejdsstation <70 dBA

Maksimal skråningskapacitet, sænket

25 % (14°)

position Maksimal sideskråningskapacitet, sænket

25 % (14°)

position

Bemærk: Skråningskapacitet er afhængig af jordforholdene og tilstrækkelig trækkraft.

Kørehastigheder

Helt sænket, maks. 4,0 km/t Platform hævet, maks. 0,8 km/t

12,5 m/55 sek

Oplysninger vedr. belastning af underlag, GS-1930

Dæktryk maks 600 kg Dækkontakttryk 10,35 kg/cm

1.014 kPa

Optaget tryk på underlag 1.391 kg/m

13,65 kPa

Bemærk: Disse belastningsoplysninger er cirkatal og tager ikke hensyn til diverse ekstraudstyrskonfigurationer. De bør kun benyttes, hvis alle relevante sikkerhedsforanstaltninger er truffet.

Det er Genies politik løbende at forbedre vore produkter. Produktspecifikationerne kan ændres uden varsel eller ansvar.

58 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 61

8. udgave • 2. oplag Betjeningsvejledning

Specifikationer

Model GS-1932

Højde, arbejdende, maks. 7,5 m Højde, platform, maks. 5,6 m Højde, i sænket position, maks. 210 cm Platformshøjde, helt sænket 100 cm Gelænderhøjde 109 cm Bredde 81 cm Længde, sænket 183 cm Længde, platform skudt ud 272 cm Platformsudvidelsens længde 89 cm Platformens mål (længde x bredde) 164 x 75 cm Maksimal belastningsevne 227 kg Vindhastighed, maks. 12,5 m/s Akselafstand 132 cm Venderadius (udvendig) 155 cm Venderadius (indvendig) 0 cm Frihøjde 6,1 cm Frihøjde væltesikringer aktiveret 1,9 cm Vægt 1.503 kg (Maskinvægt varierer alt efter ekstraudstyrskonfigurationer.

overstiger ikke 2,5 m/s Effektiv værdi af vægtbelastet acceleration, som hele

karosseriet udsættes for, overstiger ikke 0,5 m/s

Driftstemperatur

Min. -29 °C Maks. 66 °C

Luftbårne støjemissioner

Lydtryksniveau ved nedre arbejdsstation <70 dBA Lydtryksniveau ved platformsarbejdsstation <70 dBA

Maksimal skråningskapacitet, sænket

25 % (14°)

position Maksimal sideskråningskapacitet, sænket

25 % (14°)

position

Bemærk: Skråningskapacitet er afhængig af jordforholdene og tilstrækkelig trækkraft.

Kørehastigheder

Helt sænket, maks. 4,0 km/t Platform hævet, maks. 0,8 km/t

12,5 m/55 sek

Oplysninger vedr. belastning af underlag, GS-1932

Dæktryk maks 600 kg Dækkontakttryk 10,35 kg/cm

1.014 kPa

Optaget tryk på underlag 1.313 kg/m

12,88 kPa

Bemærk: Disse belastningsoplysninger er cirkatal og tager ikke hensyn til diverse ekstraudstyrskonfigurationer. De bør kun benyttes, hvis alle relevante sikkerhedsforanstaltninger er truffet.

Det er Genies politik løbende at forbedre vore produkter. Produktspecifikationerne kan ændres uden varsel eller ansvar.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 62

Betjeningsvejledning 8. udgave • 2. oplag

Specifikationer

Model GS-2032

Højde, arbejdende, maks. 7,9 m Højde, platform, maks. 5,9 m Højde, i sænket position, maks. 212 cm Platformshøjde, helt sænket 103 cm Gelænderhøjde 109 cm Bredde 81 cm Længde, sænket 244 cm Længde, platform skudt ud 333 cm Platformsudvidelsens længde 89 cm Platformens mål (længde x bredde) 226 x 81 cm Maksimal belastningsevne 363 kg Vindhastighed, maks.

Indendørs Udendørs

0 m/s

12,5 m/s Akselafstand 185 cm Venderadius (udvendig) 212 cm Venderadius (indvendig) 0 cm Frihøjde 8,9 cm Frihøjde væltesikringer aktiveret 2,2 cm Vægt 2.012 kg (Maskinvægt varierer alt efter ekstraudstyrskonfigurationer.

Maskinvægt er angivet på typemærkaten). Strømkilde 4 batterier, 6 V 225 AH Systemspænding 24 V Vekselstrømstik på platform Standard Maks. hydraulisk tryk (funktioner) 241 ba Dækstørrelse 15 x 5 x 11,25" Total vibrationsværdi, som hånd/armsystemet udsættes for,

overstiger ikke 2,5 m/s Effektiv værdi af vægtbelastet acceleration, som hele

karosseriet udsættes for, overstiger ikke 0,5 m/s

Driftstemperatur

Min. -29 °C Maks. 66 °C

Luftbårne støjemissioner

Lydtryksniveau ved nedre arbejdsstation <70 dBA Lydtryksniveau ved platformsarbejdsstation <70 dBA

Maksimal skråningskapacitet, sænket

30 % (17°)

position Maksimal sideskråningskapacitet, sænket

30 % (17°)

position

Bemærk: Skråningskapacitet er afhængig af jordforholdene og tilstrækkelig trækkraft.

Kørehastigheder

Helt sænket, maks. 3,5 km/t Platform hævet, maks. 0,8 km/t

12,2 m/54 sek

Oplysninger vedr. belastning af underlag, GS-2032

Dæktryk maks 802 kg Dækkontakttryk 8,29 kg/cm

813 kPa

Optaget tryk på underlag 1.306 kg/m

12,81 kPa

Bemærk: Disse belastningsoplysninger er cirkatal og tager ikke hensyn til diverse ekstraudstyrskonfigurationer. De bør kun benyttes, hvis alle relevante sikkerhedsforanstaltninger er truffet.

Det er Genies politik løbende at forbedre vore produkter. Produktspecifikationerne kan ændres uden varsel eller ansvar.

60 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 63

8. udgave • 2. oplag Betjeningsvejledning

Specifikationer

Model GS-2632

Højde, arbejdende, maks. 9,8 m Højde, platform, maks. 7,8 m Højde, i sænket position, maks. 225 cm Platformshøjde, helt sænket 116 cm Gelænderhøjde 109 cm Bredde 81 cm Længde, sænket 244 cm Længde, platform skudt ud 333 cm Platformsudvidelsens længde 89 cm Platformens mål (længde x bredde) 226 x 81 cm Maksimal belastningsevne 227 kg Vindhastighed, maks. 0 m/s Akselafstand 185 cm Venderadius (udvendig) 212 cm Venderadius (indvendig) 0 cm Frihøjde 8,9 cm Frihøjde væltesikringer aktiveret 2,2 cm Vægt 1.959 kg (Maskinvægt varierer alt efter ekstraudstyrskonfigurationer.

Maskinvægt er angivet på typemærkaten). Strømkilde 4 batterier, 6 V 225 AH Systemspænding 24 V Vekselstrømstik på platform Standard Maks. hydraulisk tryk (funktioner) 241 ba Dækstørrelse 15 x 5 x 11,25" Total vibrationsværdi, som hånd/armsystemet udsættes for,

overstiger ikke 2,5 m/s Effektiv værdi af vægtbelastet acceleration, som hele

karosseriet udsættes for, overstiger ikke 0,5 m/s

Driftstemperatur

Min. -29 °C Maks. 66 °C

Luftbårne støjemissioner

Lydtryksniveau ved nedre arbejdsstation <70 dBA Lydtryksniveau ved platformsarbejdsstation <70 dBA

Maksimal skråningskapacitet, sænket

25 % (14°)

position Maksimal sideskråningskapacitet, sænket

25 % (14°)

position

Bemærk: Skråningskapacitet er afhængig af jordforholdene og tilstrækkelig trækkraft.

Kørehastigheder

Helt sænket, maks. 3,5 km/t Platform hævet, maks. 0,8 km/t

12,2 m/54 sek

Oplysninger vedr. belastning af underlag, GS-2632

Dæktryk maks 830 kg Dækkontakttryk 8,58 kg/cm

841 kPa

Optaget tryk på underlag 1.203 kg/m

11,80 kPa

Bemærk: Disse belastningsoplysninger er cirkatal og tager ikke hensyn til diverse ekstraudstyrskonfigurationer. De bør kun benyttes, hvis alle relevante sikkerhedsforanstaltninger er truffet.

Det er Genies politik løbende at forbedre vore produkter. Produktspecifikationerne kan ændres uden varsel eller ansvar.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 64

Betjeningsvejledning 8. udgave • 2. oplag

Specifikationer

Model GS-3232

Højde, arbejdende, maks. 11,4 m Højde, arbejdskørbar 8,5 m Højde, platform, maks. 9,5 m Højde, platform kørbar 6,7 m Højde, i sænket position, maks. 238 cm Platformshøjde, helt sænket 129 cm Gelænderhøjde 109 cm Bredde 81 cm Længde, sænket 244 cm Længde, platform skudt ud 333 cm Platformsudvidelsens længde 89 cm Platformens mål (længde x bredde) 226 x 81 cm Maksimal belastningsevne 227 kg Vindhastighed, maks. 0 m/s Akselafstand 185 cm Venderadius (udvendig) 212 cm Venderadius (indvendig) 0 cm Frihøjde 8,9 cm Frihøjde væltesikringer aktiveret 2,2 cm Vægt 2.352 kg (Maskinvægt varierer alt efter ekstraudstyrskonfigurationer.

Maskinvægt er angivet på typemærkaten). Strømkilde 4 batterier, 6 V 225 AH Systemspænding 24 V Vekselstrømstik på platform Standard Maks. hydraulisk tryk (funktioner) 241 ba Dækstørrelse 15 x 5 x 11,25" Total vibrationsværdi, som hånd/armsystemet udsættes for,

overstiger ikke 2,5 m/s Effektiv værdi af vægtbelastet acceleration, som hele

karosseriet udsættes for, overstiger ikke 0,5 m/s

Driftstemperatur

Min. -29 °C Maks. 66 °C

Luftbårne støjemissioner

Lydtryksniveau ved nedre arbejdsstation <70 dBA Lydtryksniveau ved platformsarbejdsstation <70 dBA

Maksimal skråningskapacitet, sænket

25 % (14°)

position Maksimal sideskråningskapacitet, sænket

25 % (14°)

position

Bemærk: Skråningskapacitet er afhængig af jordforholdene og tilstrækkelig trækkraft.

Kørehastigheder

Helt sænket, maks. 3,5 km/t Platform hævet, maks. 0,8 km/t

12,2 m/54 sek

Oplysninger vedr. belastning af underlag, GS-3232

Dæktryk maks 771 kg Dækkontakttryk 7,98 kg/cm

781 kPa

Optaget tryk på underlag 1.420 kg/m

13,92 kPa

Bemærk: Disse belastningsoplysninger er cirkatal og tager ikke hensyn til diverse ekstraudstyrskonfigurationer. De bør kun benyttes, hvis alle relevante sikkerhedsforanstaltninger er truffet.

Det er Genies politik løbende at forbedre vore produkter. Produktspecifikationerne kan ændres uden varsel eller ansvar.

62 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 65

8. udgave • 2. oplag Betjeningsvejledning

Specifikationer

Model GS-2046

Højde, arbejdende, maks. 7,9 m Højde, platform, maks. 5,9 m Højde, i sænket position, maks. 213 cm Platformshøjde, helt sænket 104 cm Højde, i sænket position, maks. gelænder

156 cm

foldet Gelænderhøjde 109 cm Bredde 116 cm Længde, sænket 244 cm Længde, platform skudt ud 333 cm Platformsudvidelsens længde 89 cm Platformens mål (længde x bredde) 226 x 116 cm Maksimal belastningsevne 544 kg Vindhastighed, maks.

Indendørs Udendørs

0 m/s

12,5 m/s Akselafstand 185 cm Venderadius (udvendig) 229 cm Venderadius (indvendig) 0 cm Frihøjde 9,5 cm Frihøjde væltesikringer aktiveret 1,9 cm Vægt 1.945 kg (Maskinvægt varierer alt efter ekstraudstyrskonfigurationer.

Maskinvægt er angivet på typemærkaten). Strømkilde 4 batterier, 6 V 225 AH Systemspænding 24 V Vekselstrømstik på platform Standard Maks. hydraulisk tryk (funktioner) 241 ba Dækstørrelse 15 x 5 x 11,25" Total vibrationsværdi, som hånd/armsystemet udsættes for,

overstiger ikke 2,5 m/s Effektiv værdi af vægtbelastet acceleration, som hele

karosseriet udsættes for, overstiger ikke 0,5 m/s

Driftstemperatur

Min. -29 °C Maks. 66 °C

Luftbårne støjemissioner

Lydtryksniveau ved nedre arbejdsstation <70 dBA Lydtryksniveau ved platformsarbejdsstation <70 dBA

Maksimal skråningskapacitet, sænket

30 % (17°)

position Maksimal sideskråningskapacitet, sænket

30 % (17°)

position

Bemærk: Skråningskapacitet er afhængig af jordforholdene og tilstrækkelig trækkraft.

Kørehastigheder

Helt sænket, maks. 3,5 km/t Platform hævet, maks. 0,8 km/t

12,2 m/54 sek

Oplysninger vedr. belastning af underlag, GS-2046

Dæktryk maks 964 kg Dækkontakttryk 9,97 kg/cm

977 kPa

Optaget tryk på underlag 953 kg/m

9,35 kPa

Bemærk: Disse belastningsoplysninger er cirkatal og tager ikke hensyn til diverse ekstraudstyrskonfigurationer. De bør kun benyttes, hvis alle relevante sikkerhedsforanstaltninger er truffet.

Det er Genies politik løbende at forbedre vore produkter. Produktspecifikationerne kan ændres uden varsel eller ansvar.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 66

Betjeningsvejledning 8. udgave • 2. oplag

Specifikationer

Model GS-2646

Højde, arbejdende, maks. 9,6 m Højde, platform, maks. 7,8 m Højde, i sænket position, maks. 225 cm Platformshøjde, helt sænket 116 cm Højde, i sænket position, maks. gelænder

168 cm

Indendørs Udendørs

0 m/s

12,5 m/s Akselafstand 185 cm Venderadius (udvendig) 229 cm Venderadius (indvendig) 0 cm Frihøjde 9,5 cm Frihøjde væltesikringer aktiveret 1,9 cm Vægt 2.412 kg (Maskinvægt varierer alt efter ekstraudstyrskonfigurationer.

Maskinvægt er angivet på typemærkaten). Strømkilde 4 batterier, 6 V 225 AH Systemspænding 24 V Vekselstrømstik på platform Standard Maks. hydraulisk tryk (funktioner) 241 ba Dækstørrelse 15 x 5 x 11,25" Total vibrationsværdi, som hånd/armsystemet udsættes for,

overstiger ikke 2,5 m/s Effektiv værdi af vægtbelastet acceleration, som hele

karosseriet udsættes for, overstiger ikke 0,5 m/s

Driftstemperatur

Min. -29 °C Maks. 66 °C

Luftbårne støjemissioner

Lydtryksniveau ved nedre arbejdsstation <70 dBA Lydtryksniveau ved platformsarbejdsstation <70 dBA

Maksimal skråningskapacitet, sænket

30 % (17°)

position Maksimal sideskråningskapacitet, sænket

30 % (17°)

position

Bemærk: Skråningskapacitet er afhængig af jordforholdene og tilstrækkelig trækkraft.

Kørehastigheder

Helt sænket, maks. 3,5 km/t Platform hævet, maks. 0,8 km/t

12,2 m/54 sek

Oplysninger vedr. belastning af underlag, GS-2646

Dæktryk maks 1.136 kg Dækkontakttryk 11,75 kg/cm

1.152 kPa

Optaget tryk på underlag 1.097 kg/m

10,76 kPa

Bemærk: Disse belastningsoplysninger er cirkatal og tager ikke hensyn til diverse ekstraudstyrskonfigurationer. De bør kun benyttes, hvis alle relevante sikkerhedsforanstaltninger er truffet.

Det er Genies politik løbende at forbedre vore produkter. Produktspecifikationerne kan ændres uden varsel eller ansvar.

64 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 67

8. udgave • 2. oplag Betjeningsvejledning

Specifikationer

Model GS-3246

Højde, arbejdende, maks. 11,6 m Højde, platform, maks. 9,5 m Højde, i sænket position, maks. 238 cm Platformshøjde, helt sænket 129 cm Højde, i sænket position, maks. gelænder

181 cm

Indendørs Udendørs

0 m/s

12,5 m/s Akselafstand 185 cm Venderadius (udvendig) 229 cm Venderadius (indvendig) 0 cm Frihøjde 9,5 cm Frihøjde væltesikringer aktiveret 1,9 cm Vægt 2.781 kg (Maskinvægt varierer alt efter ekstraudstyrskonfigurationer.

Maskinvægt er angivet på typemærkaten). Strømkilde 4 batterier, 6 V 225 AH Systemspænding 24 V Vekselstrømstik på platform Standard Maks. hydraulisk tryk (funktioner) 241 ba Dækstørrelse 15 x 5 x 11,25" Total vibrationsværdi, som hånd/armsystemet udsættes for,

overstiger ikke 2,5 m/s Effektiv værdi af vægtbelastet acceleration, som hele

karosseriet udsættes for, overstiger ikke 0,5 m/s

Driftstemperatur

Min. -29 °C Maks. 66 °C

Luftbårne støjemissioner

Lydtryksniveau ved nedre arbejdsstation <70 dBA Lydtryksniveau ved platformsarbejdsstation <70 dBA

Maksimal skråningskapacitet, sænket

25 % (14°)

position Maksimal sideskråningskapacitet, sænket

25 % (14°)

position

Bemærk: Skråningskapacitet er afhængig af jordforholdene og tilstrækkelig trækkraft.

Kørehastigheder

Helt sænket, maks. 3,5 km/t Platform hævet, maks. 0,8 km/t

12,2 m/54 sek

Oplysninger vedr. belastning af underlag, GS-3246

Dæktryk maks 1.183 kg Dækkontakttryk 12,24 kg/cm

1.199 kPa

Optaget tryk på underlag 1.186 kg/m

11,63 kPa

Bemærk: Disse belastningsoplysninger er cirkatal og tager ikke hensyn til diverse ekstraudstyrskonfigurationer. De bør kun benyttes, hvis alle relevante sikkerhedsforanstaltninger er truffet.

Det er Genies politik løbende at forbedre vore produkter. Produktspecifikationerne kan ændres uden varsel eller ansvar.

Reservedelsnr. 1261084DAGT GS™-30 • GS™-32 • GS™-46 • GS™-47

Page 68

Betjeningsvejledning 8. udgave • 2. oplag

Specifikationer

Model GS-4047

Højde, arbejdende, maks. 13,7 m Højde, platform, maks. 11,7 m Højde, i sænket position, maks. 254 cm Platformshøjde, helt sænket 143 cm Højde, i sænket position, maks. gelænder

195 cm

foldet Gelænderhøjde 109 cm Bredde 119 cm Længde, sænket 248 cm Længde, platform skudt ud 338 cm Platformsudvidelsens længde 89 cm Platformens mål (længde x bredde) 226 x 116 cm Maksimal belastningsevne 350 kg Vindhastighed, maks. 0 m/s Akselafstand 185 cm Venderadius (udvendig) 231 cm Venderadius (indvendig) 0 cm Frihøjde 9,5 cm Frihøjde væltesikringer aktiveret 1,9 cm Vægt 3.221 kg (Maskinvægt varierer alt efter ekstraudstyrskonfigurationer.

Maskinvægt er angivet på typemærkaten). Strømkilde 4 batterier, 12 V 150 AH Systemspænding 24 V Vekselstrømstik på platform Standard Maks. hydraulisk tryk (funktioner) 241 ba Dækstørrelse 15 x 5 x 11,25" Total vibrationsværdi, som hånd/armsystemet udsættes for,

overstiger ikke 2,5 m/s Effektiv værdi af vægtbelastet acceleration, som hele

karosseriet udsættes for, overstiger ikke 0,5 m/s

Driftstemperatur

Min. -29 °C Maks. 66 °C

Luftbårne støjemissioner

Lydtryksniveau ved nedre arbejdsstation <70 dBA Lydtryksniveau ved platformsarbejdsstation <70 dBA

Maksimal skråningskapacitet, sænket

25 % (14°)

position Maksimal sideskråningskapacitet, sænket

25 % (14°)

position

Bemærk: Skråningskapacitet er afhængig af jordforholdene og tilstrækkelig trækkraft.

Kørehastigheder

Helt sænket, maks. 3,2 km/t Platform hævet, maks. 0,8 km/t

12 m/71 sek

Oplysninger vedr. belastning af underlag, GS-4047

Dæktryk maks 1.289 kg Dækkontakttryk 13,33 kg/cm

1306 kPa

Optaget tryk på underlag 1.338 kg/m

13,12 kPa

Bemærk: Disse belastningsoplysninger er cirkatal og tager ikke hensyn til diverse ekstraudstyrskonfigurationer. De bør kun benyttes, hvis alle relevante sikkerhedsforanstaltninger er truffet.

Det er Genies politik løbende at forbedre vore produkter. Produktspecifikationerne kan ændres uden varsel eller ansvar.

GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedels nr. 1261084DAGT Betjeningsvejledning 8. udgave • 2. oplag

66 GS™-30 • GS™-32 • GS™-46 • GS™-47 Reservedelsnr. 1261084DAGT

Page 69

Genie GS-2032 / GS-2632 / GS-3232 Operator's Manual [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
