Genie GS-1432m, GS-1932m User Manual

Manual do operador

Faixa do número de série

GS™-1432m

do GS32MD-101
do GS32MP-101

ANSI/CSA
North America
South America
Asia

GS™-1932m

com informações
sobre manutenção

Tradução das instruções
originais
First Edition
Second Printing
Part No. 1307419PBGT

Manual do operador Primeira edição • segunda impressão

GS™-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Front Matter

Sumário

Introdução ................................................................. 1

Símbolos e definições das ilustrações de riscos ...... 5

Segurança geral ........................................................ 8

Segurança pessoal ................................................. 14

Segurança na área de trabalho .............................. 15

Legenda .................................................................. 23

Controles ................................................................. 24

Inspeções ................................................................ 27

Instruções de operação .......................................... 42

Instruções de transporte e elevação ....................... 56

Manutenção ............................................................ 61

Especificações ........................................................ 63

Copyright © 2020 Terex Corporation
Primeira edição: segunda impressão, Julho 2021
Genie é uma marca comercial registrada da

Terex South Dakota, Inc. nos EUA e em muitos outros países.
“GS” é uma marca comercial da Terex South Dakota, Inc.

Essas máquinas cumprem as normas
ANSI/SAIA A92.20
CAN/CSA B354.6

Primeira edição • segunda impressão Manual do operador

Introdução

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 1

Introdução

Sobre este manual

A Genie agradece por você ter escolhido nossa
máquina para a sua aplicação. Nossa prioridade é a
segurança do usuário, alcançada de forma mais
adequada por nossos esforços conjuntos. Esta
publicação é um manual de operação e manutenção
diária para o usuário ou operador de uma máquina
Genie.

Este manual deve ser considerado parte integrante
da máquina e deve sempre permanecer nela.
Contate a Genie se tiver alguma pergunta.

Identificação do produto

O número de série da máquina localiza-se na
etiqueta de identificação.

Etiqueta de identificação
localizada na bandeja do
carregador

Número de série

estampado no chassi

Guia de uso planejado e familiarização

O uso planejado desta máquina é elevar pessoas
com suas ferramentas, e materiais até um local de
trabalho aéreo. Antes de operar a máquina é
responsabilidade do operador ler e entender este
guia de familiarização.

 Cada pessoa deve ser treinada para operar uma

plataforma móvel de trabalho aéreo (MEWP).

 É necessário familiarizar cada pessoa

autorizada, competente e treinada com a
plataforma de trabalho aéreo.

 Somente pessoas treinadas e autorizadas

devem ter permissão para operar a máquina.

 O operador é responsável por ler, entender e

obedecer as instruções e regras de segurança
do fabricante fornecidas no Manual do operador.

 O Manual do operador está localizado no

compartimento de armazenamento do manual,
na plataforma.

 Para obter mais informações sobre aplicações

específicas do produto, consulte Contato com o
fabricante.

Manual do operador Primeira edição • segunda impressão

Introdução

2 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Simbologia dos controles da plataforma e respectivos movimentos da máquina:

Botão de habilitação da função de elevação

Botão de habilitação da função de
acionamento

Subida/descida da plataforma (quando a
função de elevação está selecionada)

Movimento de avanço/marcha à ré (quando
a função de movimento está selecionada)

Direção para a direita/para a esquerda
(quando a função de movimento está
selecionada)

Botão de área de operação, uso em
ambiente interno

Botão de área de operação, uso em
ambiente externo

Simbologia dos controles de solo e respectivos movimentos da máquina:

Botão de habilitação da função de elevação

Botão de subida/descida da plataforma

Funções e movimento sequenciais:

• Movimento e direção.

Funções intertravadas:

• Velocidade de operação na posição elevada.

• Movimento na posição elevada em uma condição

desnivelada.

• Todos os controles da plataforma e de solo.

Limitações de uso:

• O uso planejado desta máquina é elevar pessoas

com suas ferramentas, e materiais até um local
de trabalho aéreo.

• Não eleve a plataforma a menos que a máquina

esteja sobre solo firme e nivelado.

Primeira edição • segunda impressão Manual do operador

Introdução

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 3

Distribuição de boletins e conformidade

A segurança dos usuários do produto é de vital
importância para a Genie. Vários boletins são
utilizados pela Genie para comunicar informações
importantes sobre segurança e sobre os produtos
para os revendedores e proprietários.

A informação contida nos boletins se relaciona a
máquinas específicas através do modelo e número
de série da máquina.

A distribuição dos boletins se baseia no mais recente
proprietário registrado junto com o revendedor
associado; assim é importante registrar sua máquina
e manter suas informações de contato atualizadas.

Para garantir a segurança do pessoal e a operação
confiável e contínua da máquina, certifique-se de
atender à ação indicada no respectivo boletim.

Para ver qualquer boletim aberto da sua máquina,
acesse nosso site www.genielift.com.

Contato com o fabricante

Às vezes pode ser necessário entrar em contato com
a Genie. Quando fizer isso, esteja preparado para
fornecer o número do modelo e o número de série da
máquina, junto com seu nome e informações de
contato. No mínimo, a Genie deverá ser contatada
para:

Relato de acidente
Perguntas relacionadas a aplicações e segurança de

produtos
Informações sobre normas e conformidade

regulatória
Atualizações sobre o proprietário atual, como

mudança de propriedade ou alteração das
informações de contato. Consulte Transferência de
propriedade abaixo.

Transferência de propriedade da máquina

Usar alguns minutos para atualizar as informações
do proprietário garantirá que você receba
informações importantes sobre segurança,
manutenção e operação que são aplicáveis à sua
máquina.

Registre sua máquina visitando o site
www.genielift.com ou nos contatando em
1-800-536-1800 (EUA).

Manual do operador Primeira edição • segunda impressão

Introdução

4 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Perigo

Não observar as instruções e normas de segurança que constam neste manual pode resultar em morte ou acidentes pessoais graves.

Não opere a não ser que:

 Você aprenda e pratique os princípios de

operação segura da máquina contidos neste
manual do operador.

1 Evite situações de risco.
Conheça e compreenda as normas de

segurança antes de prosseguir para a
próxima seção.

2 Faça sempre uma inspeção pré-operação.
3 Faça sempre os testes de funções antes de

utilizar a máquina.
4 Inspecione o local de trabalho.
5 Utilize a máquina somente para a finalidade

planejada.

 Você leia, compreenda e siga as instruções e

normas de segurança do fabricante: manuais de
segurança e do operador e adesivos da
máquina.

 Você leia, compreenda e siga as normas de

segurança do empregador e as normas do local
de trabalho.

 Você leia, compreenda e siga todas as normas

governamentais aplicáveis.

 Você tenha recebido treinamento adequado para

operar a máquina com segurança.

Manutenção da sinalização de segurança

Recoloque ou substitua todas as sinalizações de
segurança que estejam ausentes ou danificadas.
Tenha sempre em mente a segurança do operador.
Use sabão neutro e água para limpar as sinalizações
de segurança. Não use limpadores à base de
solventes, pois eles danificam o material das
sinalizações de segurança.

Classificação de riscos

Os adesivos desta máquina utilizam símbolos,
códigos de cores e palavras de alerta para identificar
o seguinte:

Símbolo de alerta de segurança:
usado para alertar sobre possíveis
riscos de acidentes pessoais.
Obedeça a todas as mensagens de
segurança que acompanham este
símbolo para evitar possíveis
acidentes pessoais ou morte.

Indica uma situação perigosa que,
se não for evitada, causará
acidentes pessoais graves ou
morte.

Indica uma situação perigosa que,
se não for evitada, pode causar
acidentes pessoais graves ou
morte.

Indica uma situação perigosa que,
se não for evitada, pode causar
acidentes pessoais leves ou
moderados.

Indica uma mensagem sobre
danos patrimoniais.

Primeira edição • segunda impressão Manual do operador

Símbolos e definições das ilustrações de riscos

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 5

Símbolos e definições das ilustrações de riscos

Leia o manual do
operador

Leia o manual de
serviço

Risco de
esmagamento

Risco de
esmagamento

Risco de colisão

Risco de tombamento

Risco de tombamento

Risco de tombamento

Risco de tombamento

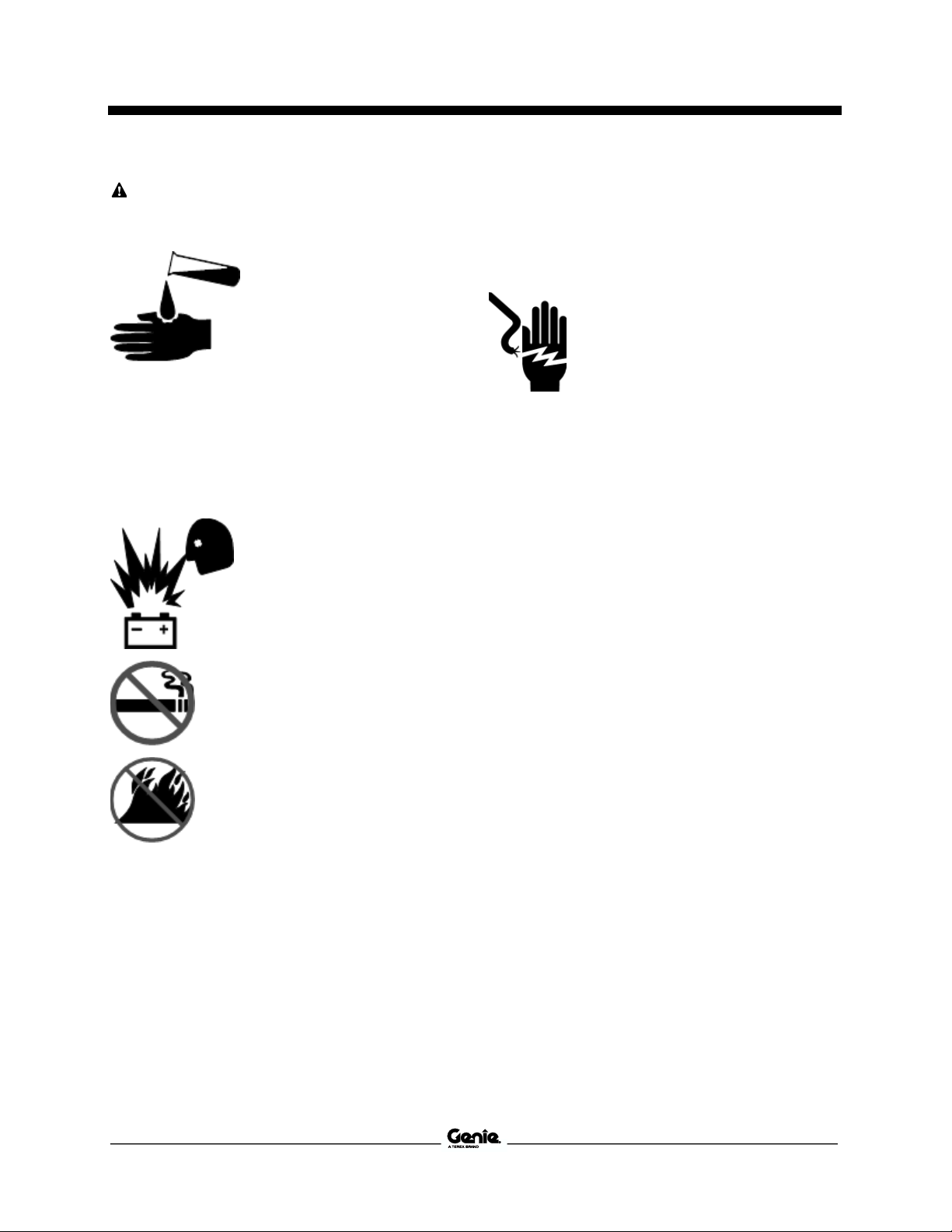

Risco de choque
elétrico

Risco de choque
elétrico

Risco de explosão

Risco de incêndio

Risco de queimadura

Risco de penetração
na pele

Manual do operador Primeira edição • segunda impressão

Símbolos e definições das ilustrações de riscos

6 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Acople o braço de
segurança

Mantenha-se afastado
das peças móveis

Mantenha-se afastado
dos pneus

Mova a máquina para
um terreno nivelado

Feche a bandeja do
chassi

Abaixe a plataforma.

Plataforma
sobrecarregada

Mantenha a altura
máxima exigida

Acesso exclusivo para
pessoal treinado e
autorizado

Use um pedaço de
papelão ou papel para
procurar vazamentos

Baterias usadas como
contrapesos

Calce as rodas

Proibido fumar

Somente CA de 3 fios
aterrada

Substitua fios e cabos
danificados

Primeira edição • segunda impressão Manual do operador

Símbolos e definições das ilustrações de riscos

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 7

Carga na roda

Instruções de
elevação e pontos de
amarração

Ponto de elevação

Pontos de amarração
para transporte

Velocidade do vento

Ponto de amarração

Solte os freios

Acione o freio

Classificação de
pressão da linha de ar
para a plataforma

Classificação de
tensão para
alimentação da
plataforma

Capacidade máxima

Interno

Externo

Força manual

Manual do operador Primeira edição • segunda impressão

Segurança geral

8 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Segurança geral

Primeira edição • segunda impressão Manual do operador

Segurança geral

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 9

Manual do operador Primeira edição • segunda impressão

Segurança geral

10 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Primeira edição • segunda impressão Manual do operador

Segurança geral

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 11

Manual do operador Primeira edição • segunda impressão

Segurança geral

12 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Primeira edição • segunda impressão Manual do operador

Segurança geral

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 13

Manual do operador Primeira edição • segunda impressão

Segurança pessoal

14 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Segurança pessoal

Proteção individual contra queda

Não é exigido o uso de Equipamento de Proteção
Individual contra quedas (EPI contra quedas) para
operar a máquina. Se o equipamento EPI contra
quedas for exigido pelas normas do local de trabalho
ou do empregador, aplica-se o seguinte:

Todo o EPI contra quedas deve estar de acordo com
as normas governamentais aplicáveis e deve ser
inspecionado e utilizado de acordo com as instruções
do fabricante.

Primeira edição • segunda impressão Manual do operador

Segurança na área de trabalho

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 15

Segurança na área de trabalho

Risco de choque elétrico

Esta máquina não é eletricamente isolada e não
oferece proteção contra contatos ou proximidade
com a corrente elétrica.

Obedeça a todos os
regulamentos locais e
governamentais no que
se refere à altura da
distância exigida em
relação aos cabos de
energia elétrica. A
distância mínima exigida
indicada na tabela abaixo
deve ser seguida.

Tensão de linha

Distância mínima exigida

0 a 50 kV

10 ft

3,05 m

50 a 200 kV

15 ft

4,60 m

200 a 350 kV

20 ft

6,10 m

350 a 500 kV

25 ft

7,62 m

500 a 750 kV

35 ft

10,67 m

750 a 1.000 kV

45 ft

13,72 m

Permita que a plataforma sofra deflexão, que o cabo
de energia elétrica oscile ou se alongue e fique
atento a ventos fortes ou rajadas de vento.

Afaste-se da máquina se
vier a encostar em linhas
de alimentação
energizadas. As pessoas
que estiverem no solo ou
na plataforma não devem
tocar nem operar a
máquina até que as linhas
de alimentação
energizadas sejam
desligadas.

Não opere a máquina se houver raios ou durante
tempestades.

Não utilize a máquina como aterramento para
operações de solda.

Risco de tombamento

Os ocupantes, os equipamentos e os materiais não
devem exceder a capacidade máxima de peso ou de
extensão da plataforma.

Capacidade máxima

Plataforma estendida

Modelo

Plataforma

retraída

Somente

plataforma

Somente

extensão

Máximo de

ocupantes

GS-1432m

500 lb

227 kg

250 lb

113 kg

250 lb

113 kg

Interno — 2

Externo — 1

GS-1932m

500 lb

227 kg

250 lb

113 kg

250 lb

113 kg

Interno — 2

Externo — 1

Plataforma retraída

Plataforma estendida

Somente
extensão

Somente plataforma

O peso de opções e acessórios, como
transportadores de painel, reduz a capacidade
nominal da plataforma e deve ser subtraído da
capacidade da plataforma. Consulte os adesivos com
as opções e acessórios.

Se estiver utilizando acessórios, leia, compreenda e
siga os adesivos e as instruções fornecidas com o
acessório.

Manual do operador Primeira edição • segunda impressão

Segurança na área de trabalho

16 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Não eleve a plataforma a
não ser que a máquina
esteja em uma superfície
firme e nivelada.

Não dependa do alarme de inclinação como um
indicador de nível. O alarme de inclinação soará no
chassi somente quando a máquina estiver em
declive acentuado.

Se o alarme de inclinação soar:
Abaixe a plataforma. Mova a máquina para uma
superfície firme e nivelada. Se o alarme de inclinação
soar quando a plataforma estiver elevada, abaixe a
plataforma com extremo cuidado.

Não dirija acima de 0,5 mph/0,8 km/h com a
plataforma elevada.

Siga os limites de capacidade para força lateral
permitida e o número de ocupantes mostrados
abaixo.

Não eleve a plataforma se a velocidade do vento for
superior a 28 mph/12,5 m/s. Se a velocidade do
vento exceder 28 mph/12,5 m/s quando a plataforma
estiver elevada, abaixe a plataforma e não continue a
operar a máquina.

Uso externo: Não opere a máquina em ambiente
externo com o botão de uso em ambiente interno
selecionado.

Não opere a máquina se
houver ventos fortes ou
rajadas de vento. Não
aumente a área da
superfície da plataforma ou
da carga. O aumento da
área exposta ao vento
reduz a estabilidade da
máquina.

Dirija a máquina na posição
retraída, com extremo
cuidado e em baixa
velocidade, ao passar por
terrenos irregulares,
detritos, superfícies
instáveis ou escorregadias
e próximo a buracos e
declives acentuados.

Não dirija a máquina com a plataforma elevada na
proximidade ou sobre terrenos irregulares,
superfícies instáveis ou se houver outras situações
de risco.

Não utilize a máquina como um guindaste.
Não empurre a máquina nem outros objetos com a

plataforma.
Não deixe que as estruturas adjacentes entrem em

contato com a plataforma.
Não prenda a plataforma a estruturas adjacentes.
Não coloque cargas fora do perímetro da plataforma.

Primeira edição • segunda impressão Manual do operador

Segurança na área de trabalho

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 17

Não opere a máquina com as bandejas do chassi
abertas.

Não empurre para se
afastar nem puxe para se
aproximar de objetos fora
da plataforma.

Modelo

Força lateral máxima

permitida

Máximo de

ocupantes

GS-1432m

Interno — 90 lb/400 N

Externo — 45 lb/200 N

Interno — 2

Externo — 1

GS-1932m

Interno — 90 lb/400 N

Externo — 45 lb/200 N

Interno — 2

Externo — 1

Não altere nem desative as chaves limitadoras.
Não altere nem desative os componentes da

máquina que possam, de alguma forma, afetar a
segurança e a estabilidade.

Não substitua itens essenciais para a estabilidade da
máquina por itens com pesos ou especificações
diferentes.

Não use baterias que pesem menos do que o
equipamento original. As baterias são usadas como
contrapeso e são essenciais para a estabilidade da
máquina. Cada bateria deve pesar no mínimo
61 lb/28 kg. A bandeja do carregador incluindo as
baterias deve pesar no mínimo 108 lb/49 kg; a
bandeja da G-CON incluindo as baterias deve pesar
no mínimo 105 lb/48 kg

Não modifique nem altere uma plataforma móvel de
trabalho aéreo sem consentimento prévio por escrito
do fabricante. A montagem de acessórios para
ferramentas ou outros materiais na plataforma, nas
placas da base ou no sistema de trilhos de proteção
pode aumentar o peso na plataforma e na área da
superfície da plataforma ou da carga.

Não coloque nem prenda
cargas fixas ou que
sobressaiam de qualquer
parte da máquina.

Não coloque escadas ou
andaimes na plataforma ou
apoiados em qualquer
parte da máquina.

Não transporte ferramentas e materiais, a não ser
que estejam uniformemente distribuídos e possam
ser manuseados com segurança pelas pessoas na
plataforma.

Não utilize a máquina sobre uma superfície móvel ou
em movimento, nem sobre veículos.

Verifique se todos os pneus estão em boas
condições, se as porcas castelo estão apertadas e
se as cupilhas estão instaladas de forma adequada.

Manual do operador Primeira edição • segunda impressão

Segurança na área de trabalho

18 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Risco de esmagamento

Mantenha as mãos e os membros afastados das
tesouras.

Mantenha as mãos afastadas ao dobrar os trilhos.
Não trabalhe sob a plataforma ou nas barras de

tesoura sem o braço de segurança no lugar.
Use bom senso e planejamento ao operar a máquina

com o controlador do solo. Mantenha uma distância
segura entre o operador, a máquina e os objetos
fixos.

Risco de operação em declives

Não movimente a máquina em um declive superior à
capacidade de inclinação e de inclinação lateral da
máquina. A capacidade de inclinação aplica-se a
máquinas na posição retraída.

Modelo

Capacidade máxima

de inclinação,

posição retraída

Capacidade

máxima de

inclinação lateral,

posição retraída

GS-1432m

25% (14°)

25% (14°)

GS-1932m

25% (14°)

25% (14°)

Observação: a capacidade de inclinação está sujeita
às condições do solo com uma pessoa na plataforma
e tração adequada. A presença de peso adicional na
plataforma pode reduzir a capacidade de inclinação.
Consulte o item Operação em declive, na seção
Instruções de operação.

Risco de queda

O sistema de trilhos de proteção evita quedas. Se for
necessário que os ocupantes da plataforma usem
equipamento de proteção individual contra queda
(EPI contra queda) devido a exigências do local de
trabalho ou do empregador, os EPI contra queda e
seu uso devem estar de acordo com as instruções do
fabricante do equipamento de proteção e com as
normas governamentais aplicáveis. Use os pontos de
amarração para transporte fornecidos.

Não sente, não fique em
pé e nem suba nos trilhos
de proteção da plataforma.
Mantenha-se sempre firme
no piso da plataforma.

Não desça da plataforma
quando ela estiver
elevada.

Mantenha o piso da plataforma livre de detritos.
Feche a porta de entrada antes de iniciar a

operação.
Não opere a máquina, a não ser que os trilhos de

proteção estejam instalados de forma adequada e a
entrada esteja travada para a operação.

Não entre ou saia da plataforma a não ser que a
máquina esteja na posição retraída.

Primeira edição • segunda impressão Manual do operador

Segurança na área de trabalho

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 19

Riscos de colisão

Esteja atento à distância de
visibilidade limitada e aos
pontos cegos ao dirigir ou
operar a máquina.

Esteja atento à posição estendida da plataforma ao
mover a máquina.

A máquina deve estar sobre uma superfície nivelada
e as rodas calçadas ou presas quando os freios
forem liberados.

Os operadores devem cumprir as normas do
empregador, do local de trabalho e governamentais
quanto ao uso de equipamentos de proteção
individual.

Verifique se há
obstruções acima da área
de trabalho ou outros
riscos possíveis.

Esteja atento a riscos de
esmagamento ao segurar
o trilho de proteção da
plataforma.

Observe e utilize as setas de direção com código de
cores nos controles da plataforma e a placa de
adesivos da plataforma para as funções de
movimento e direção.

Não abaixe a plataforma, a
não ser que a área abaixo
dela esteja livre de
pessoas e obstruções.

Limite a velocidade do
percurso de acordo com
as condições da
superfície, de
congestionamento,
inclinação, localização de
pessoas e quaisquer
outros fatores que possam
causar colisão.

Não opere uma máquina no caminho de um
guindaste ou de uma ponte rolante, a não ser que os
controles do guindaste tenham sido travados e/ou
precauções tenham sido tomadas para evitar uma
possível colisão.

Não dirija de forma perigosa ou imprudente ao
operar a máquina.

Manual do operador Primeira edição • segunda impressão

Segurança na área de trabalho

20 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Risco de acidentes pessoais

Não opere a máquina com vazamento de óleo
hidráulico ou de ar. O vazamento de ar ou óleo
hidráulico pode penetrar na pele e/ou queimá-la.

O contato inadequado com componentes instalados
dentro de compartimentos com tampa pode provocar
acidentes pessoais graves. Somente pessoal de
manutenção treinado deve ter acesso aos
compartimentos. O operador só deve acessá-los ao
realizar uma inspeção pré-operação. Todos os
compartimentos devem permanecer fechados e
travados durante a operação.

Risco de explosão e incêndio

Não opere a máquina ou carregue a bateria em
locais perigosos ou locais onde possam estar
presentes gases ou partículas inflamáveis ou
explosivas.

Risco decorrente de máquinas

danificadas

Não utilize uma máquina com defeito ou que não
esteja funcionando corretamente.

Faça uma inspeção pré-operação completa na
máquina e teste todas as funções antes de cada
turno de trabalho. Identifique e retire imediatamente
de serviço uma máquina danificada ou que não
esteja funcionando corretamente.

Verifique se toda a manutenção foi executada
conforme especificado neste manual e no manual de
serviço Genie adequado.

Verifique se todos os adesivos estão em seus
devidos lugares e legíveis.

Verifique se os manuais do operador, de segurança
e de responsabilidades estão completos, legíveis e
guardados no recipiente localizado na máquina.

Risco de danos aos componentes

Não use um carregador com mais de 24 V para
carregar as baterias.

Não utilize a máquina como aterramento para
operações de solda.

Primeira edição • segunda impressão Manual do operador

Segurança na área de trabalho

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 21

Segurança da bateria

Risco de queimadura

As baterias contêm ácido. Use
sempre roupas de proteção e
óculos de segurança ao
trabalhar com baterias.

Evite derramar ou ter contato
com o ácido das baterias.
Neutralize o ácido de bateria
derramado com bicarbonato
de sódio e água.

Não exponha as baterias ou o carregador a água ou
chuva durante o carregamento.

Risco de explosão

Mantenha faíscas, chamas e
cigarros acesos afastados das
baterias. Baterias emitem gás
explosivo.

A bandeja de baterias pode
permanecer aberta durante
todo o ciclo de carregamento.

Não toque nos terminais nem
nas braçadeiras dos cabos
com ferramentas que possam
provocar faíscas.

Risco de danos aos componentes

Não use um carregador com mais de 24 V para
carregar as baterias.

Risco de choque elétrico/queimadura

Conecte o carregador da bateria
somente a uma tomada elétrica CA
de três fios aterrada.

Inspecione diariamente o cabo da
bobina, os cabos e a fiação para
verificar se estão danificados.
Substitua os itens danificados antes
de iniciar a operação.

Cuidado ao tocar nos terminais da bateria para evitar
choque elétrico. Retire anéis, relógios e outras joias.

Risco de tombamento

Não use baterias que pesem menos do que o
equipamento original. As baterias são usadas como
contrapeso e são essenciais para a estabilidade da
máquina. Cada bateria deve pesar no mínimo
61 lb/28 kg. A bandeja do carregador incluindo as
baterias deve pesar no mínimo 108 lb/49 kg; a
bandeja da G-CON incluindo as baterias deve pesar
no mínimo 105 lb/48 kg

Risco de elevação

Use o número de pessoas e as técnicas adequadas
ao levantar as baterias.

Manual do operador Primeira edição • segunda impressão

Segurança na área de trabalho

22 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Trave após cada utilização

1 Selecione um local de estacionamento seguro:

uma superfície nivelada e firme, sem obstruções
e tráfego.

2 Abaixe a plataforma.
3 Coloque a chave de comando na posição

desligado e remova a chave para evitar o uso
não autorizado.

4 Carregue as baterias.

Primeira edição • segunda impressão Manual do operador

Legenda

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 23

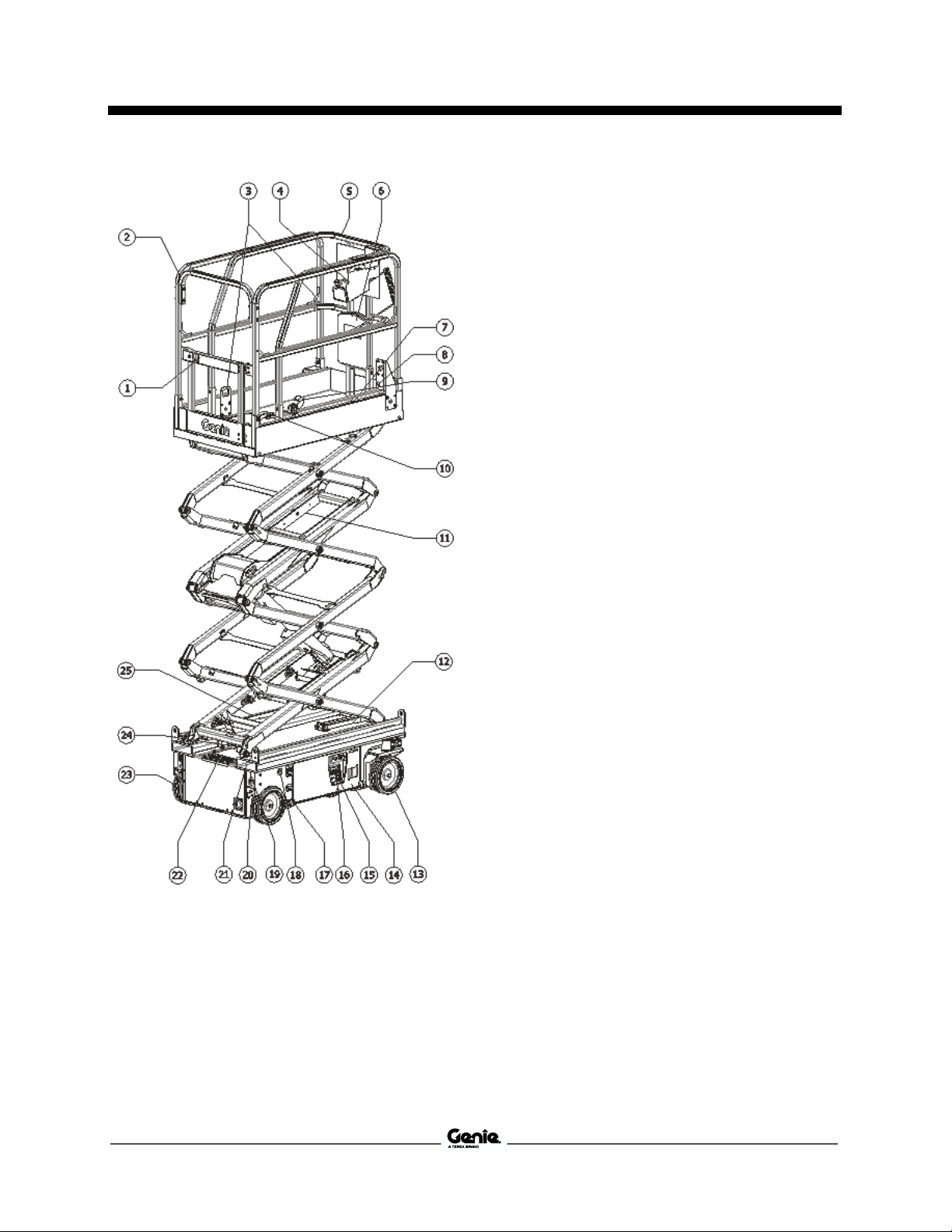

Legenda

1 Porta de entrada da plataforma
2 Trilhos de proteção da plataforma
3 Pontos de amarração para transporte
4 Controles da plataforma
5 Extensão da plataforma
6 Recipiente do manual
7 Chave de pé (se instalada)
8 Tomada do tipo GFCI
9 Pedal de liberação de extensão da plataforma
10 Linha de ar comprimido para a plataforma

(opcional)
11 Inversor (opcional)
12 Braço de segurança
13 Pneu comandado pela direção
14 Alarme contra inclinação
15 Controles de solo
16 LCD do resultado
17 Patola de proteção
18 Sinalizador pisca-pisca
19 Chave de comando do freio (lado hidráulico) (opção

de acionamento elétrico)
20 Ponto de amarração para transporte
21 Abertura para transporte com empilhadeira
22 Escada de entrada/prendedor para transporte
23 Pneu não comandado pela direção
24 Botão de descida auxiliar
25 Carregador de bateria (do lado da bateria da

máquina)

Manual do operador Primeira edição • segunda impressão

Controles

24 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Controles

A estação de controle de solo deve ser usada como um meio de elevar a plataforma para testes de função e
para fins de armazenamento. A estação de controle de solo pode ser usada no caso de uma emergência para
resgatar uma pessoa incapacitada na plataforma.

Painel de controle de solo

1 Conector do Tech Pro Link
2 Chave de comando para seleção de

plataforma/desligado/solo
Coloque a chave de comando na posição da

plataforma para operar os controles da plataforma.
Coloque a chave de comando na posição desligado
para desligar a máquina. Coloque a chave de
comando na posição de solo para operar os

controles de solo.
3 Disjuntor de 7 A para circuitos elétricos
4 Botão vermelho de parada de emergência

Empurre o botão vermelho de parada de

emergência para a posição desligado para

interromper todas as funções. Puxe para fora o

botão vermelho de parada de emergência para a

posição ligado para operar a máquina.

5 LCD do resultado do diagnóstico
6 Botão de entrada do menu
7 Botão de descida do menu
8 Botão de descida da plataforma
9 Botão de elevação da plataforma
10 Botão de habilitação da função de elevação

Mantenha pressionado este botão para ativar a

função de elevação.
11 Botão de subida do menu
12 Botão de saída do menu

Primeira edição • segunda impressão Manual do operador

Controles

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 25

Painel de controle da plataforma

1 Botão vermelho de parada de emergência

Empurre o botão vermelho de parada de
emergência para a posição desligado para
interromper todas as funções. Puxe o botão
vermelho de parada de emergência para a
posição ligado para operar a máquina.

2 Botão da função de elevação

Pressione este botão para ativar a
função de elevação.

3 Botão da buzina

Aperte o botão da buzina para soar
a buzina. Solte o botão da buzina
para que ela não soe.

4 Botão de seleção da velocidade de movimento

Pressione este botão para ativar a
função de movimento lento. A
lâmpada indicadora fica acesa
quando o movimento lento está
selecionado.

Manual do operador Primeira edição • segunda impressão

Controles

26 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

5 Alavanca de controle proporcional e chave de

habilitação para as funções de movimento,
direção e elevação

Função de elevação: mantenha pressionada a
chave de habilitação de função para ativar a
função de elevação na alavanca de controle da
plataforma. Mova a alavanca de controle na
direção indicada pela seta azul e a plataforma
subirá. Mova a alavanca de controle na direção
indicada pela seta amarela e a plataforma
abaixará. O alarme de descida deve soar
enquanto a plataforma estiver descendo.

Função de movimento: pressione e mantenha
pressionada a chave de habilitação de função
para ativar a função de movimento na alavanca
de controle da plataforma. Mova a alavanca de
controle na direção indicada pela seta azul no
painel de controle e a máquina se moverá na
direção apontada pela seta azul. Mova a
alavanca de controle na direção indicada pela
seta amarela no painel de controle e a máquina
se moverá na direção apontada pela seta
amarela.

6 Chave oscilante para função de direção

Pressione o lado esquerdo da chave
oscilante para virar a máquina na
direção apontada pelo triângulo azul
do painel de controle da plataforma.

Pressione o lado direito da chave
oscilante para virar a máquina na
direção apontada pelo triângulo
amarelo do painel de controle da
plataforma.

7 LED do resultado do diagnóstico, indicador de

carga da bateria e indicador de modo de

elevação/movimento
8 Botão da função de movimento

Pressione este botão para ativar a
função de movimento.

9 Botão de uso em ambiente interno

Pressione este botão para uso em
ambiente interno

Observação: selecionar uso em
ambiente interno permite elevar até
a altura máxima da plataforma em
ambiente interno. Consulte as
páginas de especificações.

10 Botão de uso em ambiente externo

Pressione este botão para uso em
ambiente externo

Observação: selecionar uso em
ambiente externo permite elevar até
a altura máxima da plataforma em
ambiente externo. Consulte as
páginas de especificações.

Primeira edição • segunda impressão Manual do operador

Inspeções

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 27

Inspeções

Não opere a não ser que:

 Você aprenda e pratique os princípios de

operação segura da máquina contidos neste
manual do operador.

1 Evite situações perigosas.

2 Faça sempre uma inspeção pré-operação.
Conheça e compreenda a inspeção pré-

operação antes de prosseguir para a próxima
seção.

3 Faça sempre os testes de funções antes de

utilizar a máquina.
4 Inspecione o local de trabalho.
5 Utilize a máquina somente para a finalidade

planejada.

Noções básicas sobre inspeção pré­operação

É responsabilidade do operador realizar a inspeção
pré-operação e a manutenção de rotina.

A inspeção pré-operação é uma inspeção visual
realizada pelo operador antes de cada turno de
trabalho. O objetivo da inspeção é descobrir se há
algo aparentemente errado com a máquina, antes
que o operador execute os testes de funções.

A inspeção pré-operação também serve para
determinar se são necessários procedimentos de
manutenção de rotina. Somente os itens de
manutenção de rotina especificados neste manual
podem ser executados pelo operador.

Consulte a lista na próxima página e verifique cada
um dos itens.

Se for detectado algum defeito ou alteração não
autorizada nas condições originais de fábrica, a
máquina deve ser identificada e retirada de serviço.

Somente um técnico de manutenção qualificado
pode fazer reparos na máquina, de acordo com as
especificações do fabricante. Após a conclusão dos
reparos, o operador deve executar novamente uma
inspeção pré-operação, antes de prosseguir com os
testes de função.

As inspeções programadas de manutenção devem
ser executadas por técnicos de manutenção
qualificados, de acordo com as especificações do
fabricante e os requisitos relacionados no manual de
responsabilidades.

Manual do operador Primeira edição • segunda impressão

Inspeções

28 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Inspeção pré-operação

❑ Verifique se os manuais de segurança e

responsabilidades do operador estão completos,
legíveis e guardados no recipiente localizado na
plataforma.

❑ Verifique se todos os adesivos são legíveis e se

estão nos devidos lugares. Consulte a seção
Inspeções.

❑ Verifique se há vazamentos de óleo hidráulico e

se o nível está correto. Adicione óleo, se
necessário. Consulte a seção Manutenção.

❑ Verifique se há vazamentos de fluido da bateria

e se o nível está correto. Adicione água
destilada, se necessário. Consulte a seção
Manutenção.

Verifique se há danos, modificações não autorizadas,
peças ausentes ou instaladas de forma inadequada
nos seguintes componentes ou áreas:

❑ componentes elétricos, fiação e cabos

elétricos;

❑ mangueiras hidráulicas, conexões, cilindros

e distribuidores;

❑ motores de acionamento;
❑ coxins;
❑ pneus e rodas;
❑ chaves limitadoras, alarmes e buzina;
❑ alarmes e sinalizadores (se instalados);
❑ porcas, parafusos e outros elementos de

fixação;

❑ componentes de liberação do freio;

❑ braço de segurança;
❑ extensão(ões) da plataforma;
❑ pinos da tesoura e elementos de fixação;
❑ joystick de controle da plataforma;
❑ conjunto de baterias e conexões;
❑ correia do terra;
❑ porta de entrada da plataforma;
❑ patolas de proteção;
❑ pontos de amarração para transporte;
❑ componentes de sobrecarga da plataforma.

Inspecione a máquina por completo e verifique se há:

❑ trincas em soldas ou componentes

estruturais;

❑ deformações ou danos na máquina;
❑ excesso de ferrugem, corrosão ou oxidação.

❑ Verifique se todos os componentes estruturais e

outros itens vitais estão presentes e se todos os
elementos de fixação e pinos associados estão
nos seus devidos lugares e corretamente
apertados.

❑ Verifique se as proteções laterais estão

instaladas e os parafusos apertados.

❑ Verifique se as bandejas do chassi estão

fechadas e travadas e as baterias estão
conectadas corretamente.

Observação: se a plataforma precisar ser elevada
para inspeção da máquina, verifique se o braço de
segurança está no lugar. Consulte a seção
Instruções de operação.

Primeira edição • segunda impressão Manual do operador

Inspeções

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 29

Não opere a não ser que:

 Você aprenda e pratique os princípios de

operação segura da máquina contidos neste
manual do operador.

1 Evite situações perigosas.
2 Faça sempre uma inspeção pré-operação.

3 Realize sempre os testes de funções

antes da utilização.
Conheça e compreenda os testes de funções

antes de prosseguir para a próxima seção.

4 Inspecione o local de trabalho.
5 Utilize a máquina somente para a finalidade

planejada.

Noções básicas sobre testes de funções

Os testes de funções têm como objetivo descobrir
defeitos antes de colocar a máquina em
funcionamento. O operador deve seguir as
instruções passo a passo para testar todas as
funções da máquina.

Nunca utilize uma máquina com defeito. Se forem
detectados defeitos, a máquina deve ser identificada
e retirada de serviço. Somente um técnico de
manutenção qualificado pode fazer reparos na
máquina, de acordo com as especificações do
fabricante.

Após a conclusão dos reparos, o operador deve
executar novamente uma inspeção pré-operação e
os testes de funções, antes de colocar a máquina em
operação.

Manual do operador Primeira edição • segunda impressão

Inspeções

30 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Nos controles de solo

1 Selecione uma área de teste que seja firme,

nivelada e sem obstáculos.
2 Verifique se as baterias estão conectadas.
3 Puxe o botão vermelho de parada de

emergência do solo e da plataforma para a

posição ligado.
4 Coloque a chave de comando na posição de

controle de solo.
5 Observe o LED do resultado do diagnóstico nos

controles de plataforma.

Resultado: o LED deve aparecer como a figura

abaixo.

6 Observe o resultado do diagnóstico no LCD nos

controles de solo.

Resultado: o LED deve parecer com a figura

abaixo.

Teste a parada de emergência

7 Pressione o botão vermelho de parada de

emergência do controle de solo para a posição

desligado.

Resultado: nenhuma função deve operar.

8 Puxe para fora o botão vermelho de parada de

emergência para a posição ligado.

Teste as funções de subida/descida

Os avisos sonoros da máquina e a buzina padrão
são emitidos a partir do mesmo alarme central. A
buzina apresenta um som contínuo. O alarme de
descida soa a 60 sinais por minuto. O alarme soa a
180 sinais por minuto quando as patolas de proteção
não foram acionadas e quando a máquina está
desnivelada. Uma buzina automotiva opcional
também está disponível.

9 Não pressione o botão de habilitação da função

de elevação.

10 Pressione o botão de elevação ou descida da

plataforma.

Resultado: a função de elevação não deve

funcionar.

11 Não pressione os botões de elevação ou descida

da plataforma.

12 Pressione o botão de habilitação da função de

elevação.

Resultado: a função de elevação não deve

funcionar.

13 Mantenha pressionado o botão de habilitação da

função de elevação e pressione o botão de
elevação da plataforma.

Resultado: a área de operação em ambiente

externo deve ser selecionada e a plataforma
deve elevar-se.

14 Mantenha pressionado o botão de habilitação da

função de elevação e pressione o botão de
descida da plataforma.

Resultado: a plataforma deve descer.

O alarme de descida deve soar enquanto a
plataforma estiver descendo.

Primeira edição • segunda impressão Manual do operador

Inspeções

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 31

Teste a descida auxiliar

15 Ative a função de subida pressionando o botão

de habilitação de elevação e o botão de subida
da plataforma, e eleve a plataforma
aproximadamente 2 ft/60 cm.

16 Puxe o botão de descida de auxiliar localizado

na parte traseira da articulação inferior.

Resultado: a plataforma deve descer. O alarme

de descida não soa.

Teste o funcionamento do sensor de inclinação

17 Nos controles de solo, pressione o

botão para baixo (botão 3).

Resultado: a tela de LCD nos controles de solo

exibirá o status do sensor de inclinação.

18 Coloque a chave de comando na posição de

controle da plataforma.

Nos controles da plataforma

Teste a parada de emergência

19 Pressione o botão vermelho de parada de

emergência da plataforma para a posição
desligado.

Resultado: nenhuma função deve operar.

Teste o alarme para o sensor de inclinação

20 Puxe para fora o botão vermelho de parada de

emergência para a posição ligado.

21 Pressione o botão da buzina.

Resultado: o alarme da plataforma, o alarme do

chassi e a buzina automotiva (se instalada)
devem soar.

Teste a chave de habilitação de função e as funções de subida/descida

22 Não mantenha pressionada a chave de

habilitação de função existente na alavanca de
controle.

23 Mova lentamente a alavanca de controle na

direção indicada pela seta azul e, a seguir, na
direção indicada pela seta amarela.

Resultado: nenhuma função deve operar.

24 Pressione o botão da função de elevação.
25 Espere sete segundos até a função de elevação

atingir o tempo limite.

26 Mova lentamente a alavanca de controle na

direção indicada pela seta azul e, a seguir, na
direção indicada pela seta amarela.

Resultado: a função de elevação não deve

funcionar.

Manual do operador Primeira edição • segunda impressão

Inspeções

32 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

27 Pressione o botão da função de elevação.
28 Pressione e mantenha pressionada a chave de

habilitação de função existente na alavanca de

controle. Mova lentamente a alavanca de

controle na direção indicada pela seta azul.
Máquinas equipadas com chave de pé: pressione e

mantenha pressionadas simultaneamente a chave de
pé e a chave de habilitação de função na alavanca
de controle.

Resultado: a plataforma deve subir.As patolas de

proteção devem ser acionadas. O botão de uso

em ambiente externo deve acender.
29 Solte a alavanca de controle.

Resultado: a plataforma deve parar de subir.

30 Pressione e mantenha pressionada a chave de

habilitação de função existente na alavanca de

controle. Mova lentamente a alavanca de

controle na direção indicada pela seta amarela.

Resultado: a plataforma deve descer. O alarme

de descida deve soar enquanto a plataforma

está descendo.

Teste o botão de uso em ambiente externo

31 Não pressione e mantenha pressionada a chave

de habilitação de função na alavanca de
controle.

32 Pressione o botão de uso em ambiente externo.

Resultado: o LED sob o botão de ambiente

externo acende.

33 Pressione o botão de habilitação da função de

elevação.

34 Pressione e mantenha pressionada a chave de

habilitação de função existente na alavanca de
controle. Mova lentamente a alavanca de
controle na direção indicada pela seta azul.

GS-1432m: Resultado: a plataforma deve ser

elevada até 12 ft 0 in/3,66 m e parar. O alarme
deve soar. O LED do resultado nos controles da
plataforma deve exibir OHL.

GS-1932m: Resultado: a plataforma deve ser

elevada até 15 ft 0 in/4,57 m e parar. O alarme
deve soar. O LED do resultado nos controles da
plataforma deve exibir OHL.

Teste o botão da função de movimento

35 Pressione o botão da função de

movimento.

36 Espere sete segundos até a função de

movimento atingir o tempo limite. Mova
lentamente a alavanca de controle na direção
indicada pela seta azul e, a seguir, na direção
indicada pela seta amarela.

Resultado: nenhuma função deve operar.

Primeira edição • segunda impressão Manual do operador

Inspeções

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 33

Teste a direção

Observação: quando estiver executando os testes de
funções de direção e de movimento, fique em pé na
plataforma, de frente para o lado da direção da
máquina.

37 Pressione o botão da função de

movimento.

38 Pressione e mantenha pressionada a chave de

habilitação de função existente na alavanca de
controle.

39 Pressione a chave oscilante na parte superior da

alavanca de controle na direção indicada pelo
triângulo azul no painel de controle.

Resultado: as rodas comandadas pela direção

devem girar no sentido indicado pelo triângulo
azul.

40 Pressione a chave oscilante na parte superior da

alavanca de controle na direção indicada pelo
triângulo amarelo no painel de controle.

Resultado: as rodas comandadas pela direção

devem girar no sentido indicado pelo triângulo
amarelo.

Teste o movimento e o freio

41 Pressione o botão da função de

movimento.

42 Pressione e mantenha pressionada a chave de

habilitação de função existente na alavanca de
controle.

Máquinas equipadas com chave de pé: pressione e
mantenha pressionadas simultaneamente a chave de
pé e a chave de habilitação de função na alavanca
de controle.

43 Mova lentamente a alavanca de controle na

direção indicada pela seta azul no painel de
controle até que a máquina comece a se mover
e, em seguida, retorne a alavanca de controle
para a posição central.

Resultado: a máquina deve mover-se na direção

apontada pela seta azul no painel de controle e,
em seguida, parar abruptamente quando a
alavanca de controle é retornada à posição
central.

44 Mova lentamente a alavanca de controle na

direção indicada pela seta amarela no painel de
controle até que a máquina comece a se mover
e, em seguida, retorne a alavanca de controle
para a posição central.

Resultado: a máquina deve mover-se na direção

apontada pela seta amarela no painel de
controle e, em seguida, parar abruptamente
quando a alavanca de controle é retornada à
posição central.

Observação: os freios devem ter capacidade de
manter a máquina freada em qualquer terreno
inclinado em que ela consiga subir.

Manual do operador Primeira edição • segunda impressão

Inspeções

34 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Teste o corte de inclinação de movimento

Observação: execute este teste no solo, usando os
controles da plataforma. Não fique em pé na
plataforma.

45 Abaixe totalmente a plataforma.
46 Opere a máquina até um declive onde o ângulo

do chassi seja superior a 1,5° de lado a lado.
47 Eleve a plataforma até aproximadamente

9 ft/2,74 m.

Resultado: a plataforma deve parar e o alarme

de inclinação soará a 180 sinais por minuto. O

LED do resultado nos controles da plataforma

deve exibir LL e o LCD nos controles de solo

deve exibir LL: Machine Tilted (máquina

inclinada).

48 Pressione o botão da função de

movimento.

49 Pressione e mantenha pressionada a chave de

habilitação de função existente na alavanca de

controle.
50 Mova a alavanca de controle na direção indicada

pela seta azul e, a seguir, na direção indicada

pela seta amarela.

Resultado: a função de movimento não deve

funcionar em direção alguma.
51 Abaixe totalmente a plataforma.
52 Dirija a máquina.

Resultado: a máquina deve se mover.

53 Retorne para solo nivelado e eleve a plataforma

em excesso de aproximadamente 9 ft/2,74 m.

54 Dirija a máquina até um declive onde o ângulo

de arfagem do chassi seja superior a 1,5° de
lado a lado.

Resultado: a máquina deve parar assim que seu

chassi atingir 1,5° de inclinação e o alarme de
inclinação soará com 180 bipes por minuto. O
LED do resultado nos controles da plataforma
deve exibir LL e o LCD nos controles de solo
deve exibir LL: Machine Tilted (máquina
inclinada).

55 Retorne para solo nivelado e abaixe totalmente a

plataforma.

56 Opere a máquina até um declive onde o ângulo

do chassi seja superior a 3° da dianteira para a
traseira.

57 Eleve a plataforma até aproximadamente

9 ft/2,74 m.

Resultado: a plataforma deve parar e o alarme

de inclinação emitirá 180 bipes por minuto. O
LED do resultado nos controles da plataforma
deve exibir LL e o LCD nos controles de solo
deve exibir LL: Machine Tilted (máquina

inclinada).
58 Pressione o botão da função de movimento.
59 Mantenha pressionada a chave de habilitação de

função de movimento/direção existente na

alavanca de controle.
60 Mova a alavanca de controle na direção indicada

pela seta azul e, a seguir, na direção indicada

pela seta amarela.

Resultado: a função de movimento não deve

funcionar em direção alguma.

Primeira edição • segunda impressão Manual do operador

Inspeções

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 35

61 Abaixe totalmente a plataforma.
62 Dirija a máquina.

Resultado: a máquina deve se mover.

63 Retorne para solo nivelado e eleve a plataforma

em excesso de aproximadamente 9 ft/2,74 m.

64 Opere a máquina até um declive onde o ângulo

de arfagem seja superior a 3° da dianteira para a
traseira.

Resultado: a máquina deve parar assim que seu

chassi atingir 3° de inclinação e o alarme de
inclinação soará com 180 bipes por minuto. O
LED do resultado nos controles da plataforma
deve exibir LL e o LCD nos controles de solo
deve exibir LL: Machine Tilted (máquina
inclinada).

65 Abaixe totalmente a plataforma e retorne para

solo nivelado.

Teste a velocidade de operação elevada

66 Eleve a plataforma aproximadamente

9,1 ft/2,78 m do solo.

67 Pressione o botão da função de

movimento.

68 Pressione e mantenha pressionada a chave de

habilitação de função existente na alavanca de
controle.Mova lentamente a alavanca de controle
para a posição de movimento máximo.

Resultado: a velocidade de operação máxima

com a plataforma elevada não deve exceder
0,72 ft/22 cm/s.

Se a velocidade de operação com a plataforma
elevada exceder 0,72 ft/22 cm/s, identifique
imediatamente a máquina e coloque-a fora de
serviço.

Teste as patolas de proteção

Observação: as patolas de proteção devem ser
acionadas automaticamente quando a plataforma é
elevada. As patolas de proteção ativam chaves
limitadoras que permitem que a máquina continue a
funcionar. Se as patolas de proteção não forem
acionadas, soa um alarme e a máquina não pode ser
movimentada ou dirigida.

69 Eleve a plataforma.

Resultado: quando a plataforma for elevada a

4 ft/1,2 m do solo, as patolas de proteção
deverão ser acionadas.

70 Pressione as patolas de proteção em um dos

lados e depois no outro.

Resultado: as patolas de proteção não devem se

mover.

71 Abaixe a plataforma.

Resultado: as patolas de proteção devem

retornar à posição retraída.

72 Coloque um bloco de madeira de 5 cm x 10 cm,

ou uma peça semelhante, sob a patola de
proteção.

73 Eleve a plataforma.

Resultado: Antes de a plataforma ser elevada a

7 ft/2,1 m do chão, um alarme deve soar. O LED
do resultado nos controles da plataforma deve
exibir PHS e o LCD nos controles de solo deve
exibir PHS: Pothole Guard Stuck (patola de
proteção presa).

74 Pressione o botão da função de

movimento.

Manual do operador Primeira edição • segunda impressão

Inspeções

36 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

75 Pressione e mantenha pressionada a chave de

habilitação de função existente na alavanca de
controle.

76 Mova lentamente a alavanca de controle na

direção indicada pela seta azul e, a seguir, na
direção indicada pela seta amarela.

Resultado: a máquina não deve se mover para

frente ou para trás.

77 Pressione o botão da função de

movimento.

78 Pressione e mantenha pressionada a chave de

habilitação de função existente na alavanca de
controle.

79 Pressione a chave oscilante na parte superior da

alavanca de controle na direção indicada pelos
triângulos azul e amarelo no painel de controle.

Resultado: as rodas comandadas pela direção

não devem virar para a esquerda ou direita.
80 Abaixe totalmente a plataforma.
81 Remova o bloco de madeira de 5 cm x 10 cm ou

peça semelhante.

Primeira edição • segunda impressão Manual do operador

Inspeções

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 37

Não opere a não ser que:

 Você aprenda e pratique os princípios de

operação segura da máquina contidos neste
manual do operador.

1 Evite situações perigosas.
2 Faça sempre uma inspeção pré-operação.
3 Faça sempre os testes de funções antes de

utilizar a máquina.

4 Inspecione o local de trabalho.
Conheça e compreenda a inspeção do local

de trabalho antes de prosseguir para a
próxima seção.

5 Utilize a máquina somente para a finalidade

planejada.

Noções básicas da inspeção do local de trabalho

A inspeção do local de trabalho ajuda o operador a
determinar se o local é adequado para a operação
segura da máquina. Ela deve ser feita pelo operador
antes de mover a máquina para o local de trabalho.

É responsabilidade do operador ler os riscos no local
de trabalho e lembrar-se deles, prestar atenção a
eles e evitá-los durante a movimentação, o ajuste e a
operação da máquina.

Inspeção do local de trabalho

Fique atento e evite as seguintes situações de risco:

❑ declives acentuados ou buracos;
❑ lombadas, obstruções ou detritos;
❑ superfícies inclinadas;
❑ superfícies instáveis ou escorregadias;
❑ obstruções elevadas e condutores de alta

tensão;

❑ locais perigosos;
❑ superfície com pouca resistência para suportar

todas as forças de carga impostas pela máquina;

❑ condições de clima e vento;
❑ presença de pessoal não autorizado;
❑ outras possíveis condições inseguras.

Manual do operador Primeira edição • segunda impressão

Inspeções

38 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Inspeção de adesivos com palavras

Determine se os adesivos na máquina contêm
palavras ou símbolos. Faça a inspeção apropriada
para verificar se todos os adesivos estão legíveis e
nos devidos lugares.

Núm.
de peça Descrição do adesivo

Quant.

28236 Advertência – Operação inadequada

1

38149 Etiqueta – Patentes

1

43618 Etiqueta – Setas de direção

1

72086 Etiqueta – Ponto de elevação

4

72143 Etiqueta – Parada de emergência

1

82557 Etiqueta – Localização dos controles da

plataforma

1

128518 Etiqueta – Faixa de advertência

139 in

137605 Etiqueta – Parada de emergência, controle da

plataforma

1

137656 Etiqueta – Direção de movimento/direção,

controle da plataforma

1

1272242 Etiqueta – Registro da máquina/transferência

de proprietário

1

1281174 Etiqueta – Ponto de amarração para

transporte, Detenção de queda/queda contida*

5

1283810 Etiqueta – Painel de controle da plataforma

1

1283878 Etiqueta – Tech Pro Link

1

1280819 Etiqueta – Advertência, Prop Nº 65

1

1290675 Perigo – Risco de explosão/queimadura

2

1292990 Etiqueta – Comando do freio

1

1293324 Etiqueta – Conformidade com ICES-2/CAN-2

1

1294398 Etiqueta – Em conformidade com ANSI/CSA

1

1294682 Etiqueta – Painel de controle de solo,

GS-1330m

1

1296034 Etiqueta – Smartlink zona dupla

2

1296821 Adesivo – Advertência, caixa de ferramentas

1

1296823 Adesivo – Advertência – Acessório para

elevação de tubos

2

1296824 Adesivo – Advertência – Transportador de

painel

2

1301158 Etiqueta – Códigos de falha

1

1304174 Adesivo – Perigo, tombamento, bateria,

GS-1932m

2

1304175 Adesivo – Instruções, conexão da bateria,

GS-1932m

1

1304176 Adesivo – Etiqueta, especificações dos pneus,

GS-1932m

4

1304177 Etiqueta – Carga na roda, GS-1932m*

4

1304178 Adesivo – Acionamento elétrico, E-drive

2

1304179 Etiqueta – Diagrama de transporte,

GS-1932m*

1

Núm.
de peça Descrição do adesivo

Quant.

1304183 Adesivo – Decorativo, Genie, GS-1932m

2

1305410 Etiqueta – Ponto de amarração para

transporte*

3

1305415 Etiqueta – Ind. de status de carga*

1

1305416 Etiqueta – Alimentação para a plataforma,

115 V*

2

1305417 Etiqueta – Alimentação para a plataforma,

230 V*

2

1305418 Etiqueta – Alimentação para o carregador,

115 VUK*

1

1305419 Etiqueta – Alimentação para o carregador,

230 V, União Europeia*

1

1305420 Etiqueta – Linha de ar, 110 psi*

2

1305424 Etiqueta – Setas de direção*

1

1305427 Etiqueta – Perigo, use o braço de segurança*

1

1305428 Etiqueta – Instruções, operação do

carregador*

1

1305429 Etiqueta – Operação inadequada, Mini*

2

1305430 Etiqueta – Perigo, risco de eletroc., GS, Mini*

1

1305431 Etiqueta – Instruções de operação, GCON*

1

1305434 Etiqueta – Perigo, segurança do comando

do freio*

1

1305435 Etiqueta – Descida de emergência*

1

1305436 Etiqueta – Chevron Rando*

1

1305439 Etiqueta – Combinação, perigo/advertência*

1

1305489 Adesivo – Decorativo, Genie, GS-1432m

2

1306772 Etiqueta – Combinação, choque elétrico, insp.

anual, acesso ao compart., instruções de
transporte

1

1306781 Etiqueta – Diagrama de abertura da bandeja

hidráulica

1

1306782 Etiqueta – Perigo, não altere a chave, Mini

1

1306903 Etiqueta – Combinação, risco de tombamento,

sobrecarga da plataf., capacidade máx., força
lateral máx.

1

1306904 Etiqueta – Combinação, choque elétrico, risco

de tombamento, alarme de inclinação*

1

1307060 Etiqueta – Braço de segurança, Mini

1

1307117 Etiqueta – Carga na roda, GS-1432m*

4

1309406 Adesivo – Preto, decorativo, Genie,

GS-1932m

2

1309408 Adesivo – Preto, decorativo, Genie,

GS-1432m

2

Sombreamento indica que o adesivo fica oculto, isto é,

sob as tampas

* Esses adesivos são específicos de modelo, opção ou

configuração.

Primeira edição • segunda impressão Manual do operador

Inspeções

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 39

Manual do operador Primeira edição • segunda impressão

Inspeções

40 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Inspeção de adesivos que contêm símbolos

Determine se os adesivos na máquina contêm
palavras ou símbolos. Faça a inspeção apropriada
para verificar se todos os adesivos estão legíveis e
nos devidos lugares.

Núm.
de peça Descrição do adesivo

Quant.

38149 Etiqueta – Patentes

1

43618 Etiqueta – Setas de direção

1

72086 Etiqueta – Ponto de elevação

4

72143 Etiqueta – Parada de emergência

1

82481 Etiqueta – Segurança da bateria/carregador

2

128518 Etiqueta – Faixa de advertência

139 in

137605 Etiqueta – Parada de emergência, controle

da plataforma

1

137656 Etiqueta – Direção de movimento/direção,

controle da plataforma

1

1272242 Etiqueta – Registro da máquina

1

1281174 Etiqueta – Ponto de amarração para

transporte, Detenção de queda/queda
contida

5

1283810 Etiqueta – Painel de controle da plataforma

1

1283878 Etiqueta – Tech Pro Link

1

1292052 Etiqueta – Descida de emergência,

GS-1330m

1

1292990 Etiqueta – Comando do freio

1

1294682 Etiqueta – Painel de controle de solo,

GS-1330m

1

1296034 Etiqueta – Smartlink zona dupla

2

1298467 Etiqueta – Leia o manual

5

1304177 Etiqueta – Carga na roda, GS-1932m*

4

1304178 Adesivo – Acionamento elétrico, E-drive

2

1304179 Etiqueta – Diagrama de transporte,

GS-1932m*

2

1304180 Etiqueta – Risco de tombamento, baterias,

GS-1932m*

2

1304183 Adesivo – Decorativo, Genie, GS-1932m

2

1305409 Etiqueta – Acesso ao compartimento,

símbolo

3

1305410 Etiqueta – Ponto de amarração para

transporte

3

Núm.
de peça Descrição do adesivo

Quant.

1305411 Etiqueta – Risco, braço de segurança,

símbolo

1

1305412 Etiqueta – Braço de segurança, símbolo

1

1305413 Etiqueta – Perigo, risco de choque elétrico

1

1305414 Etiqueta – Leia o manual

2

1305415 Etiqueta – Ind. de status de carga

1

1305416 Etiqueta – Alimentação para a plataforma,

115 V*

2

1305417 Etiqueta – Alimentação para a plataforma,

230 V*

2

1305418 Etiqueta – Alimentação para o carregador,

115 VUK,*

1

1305419 Etiqueta – Alimentação para o carregador,

230 V, União Europeia*

1

1305420 Etiqueta – Linha de ar, 110 psi*

2

1305421 Etiqueta – Risco de tombamento, alarme de

inclinação

1

1305424 Etiqueta – Setas de direção*

2

1305425 Etiqueta – Risco de choque elétrico, plugue

1

1305426 Etiqueta – Instruções de segurança e

operação do comando do freio

1

1305437 Etiqueta – Alimentação para a plataforma,

Aktio*

2

1305496 Etiqueta – Alimentação para o carregador,

Aktio*

1

1305489 Adesivo – Decorativo, Genie, GS-1432m

2

1306781 Etiqueta – Diagrama de abertura da bandeja

hidráulica

1

1306901 Etiqueta – Risco de tombamento, chave

limitadora

1

1306950 Etiqueta – Sobrecarga da plataf., capacidade

máx., força lateral

1

1306951 Etiqueta – Risco de choque elétrico, perigo,

advertência

1

1307117 Etiqueta – Carga na roda, GS-1432m*

4

1309406 Adesivo – Preto, decorativo, Genie,

GS-1932m

2

1309408 Adesivo – Preto, decorativo, Genie,

GS-1432m

2

Sombreamento indica que o adesivo fica oculto, isto é,

sob as tampas

* Esses adesivos são específicos de modelo, opção ou

configuração.

Primeira edição • segunda impressão Manual do operador

Inspeções

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 41

Manual do operador Primeira edição • segunda impressão

Instruções de operação

42 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Instruções de operação

Não opere a não ser que:

 Você aprenda e pratique os princípios de

operação segura da máquina contidos neste

manual do operador.

1 Evite situações perigosas.

2 Faça sempre uma inspeção pré-operação.

3 Faça sempre os testes de funções antes de

utilizar a máquina.

4 Inspecione o local de trabalho.

5 Utilize a máquina somente para a

finalidade planejada.

Noções básicas

A seção Instruções de operação fornece instruções
para cada aspecto da operação da máquina. É
responsabilidade do operador cumprir todas as
normas e instruções de segurança constantes nos
manuais do operador, de segurança e de
responsabilidades.

A utilização da máquina com outro objetivo que não
seja elevar pessoal, suas ferramentas e materiais a
um local aéreo de trabalho é insegura e perigosa.

Somente pessoas treinadas e autorizadas devem ter
permissão para operar a máquina. Se mais de um
operador for utilizar a máquina em horários
diferentes no mesmo turno de trabalho, eles devem
ser qualificados e cumprir as normas e instruções de
segurança constantes nos manuais do operador, de
segurança e de responsabilidades. Isso significa que
cada novo operador deve executar uma inspeção
pré-operação, testes de funções e uma inspeção do
local de trabalho antes de utilizar a máquina.

Primeira edição • segunda impressão Manual do operador

Instruções de operação

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 43

Parada de emergência

Pressione o botão vermelho de parada de
emergência para a posição desligado nos controles
de solo ou nos controles da plataforma a fim de
interromper todas as funções.

Conserte qualquer função que operar quando um
dos botões vermelhos de parada de emergência
estiver pressionado.

Descida auxiliar

1 Puxe o botão de descida auxiliar para abaixar a

plataforma.

Operação do solo

1 Verifique se o conjunto de baterias está

conectado antes de operar a máquina.

2 Coloque a chave de comando na posição de

controle de solo.

3 Puxe os botões vermelhos de parada de

emergência de solo e também da plataforma
para a posição ligado.

Para posicionar a plataforma

1 No painel de controle, pressione o botão Enter

para alternar entre a área de operação em
ambiente interno e a de operação em ambiente
externo.

2 Pressione e mantenha pressionado o botão de

habilitação da função de elevação.

3 Pressione o botão de elevação ou descida da

plataforma.

Operação a partir da plataforma

1 Verifique se o conjunto de baterias está

conectado antes de operar a máquina.

2 Coloque a chave de comando na posição de

controle da plataforma.

3 Puxe os botões vermelhos de parada de

emergência de solo e também da plataforma
para a posição ligado.

Para posicionar a plataforma

1 Pressione o botão de uso em

ambiente interno ou o de uso em
ambiente externo.

Observação: se nenhuma área de
operação for selecionada, a área de
operação em ambiente externo será
selecionada automaticamente.

2 Pressione o botão da função de

elevação. Na tela de LED será
exibido um círculo abaixo do
símbolo da função de elevação.

Caso a alavanca de controle não seja movida dentro
de sete segundos após pressionar o botão da função
de elevação, o círculo abaixo do símbolo da função
de elevação apagará e a função de elevação não
funcionará. Pressione o botão da função de elevação
novamente.

3 Mantenha pressionada a chave de habilitação de

função existente na alavanca de controle.

4 Máquinas equipadas com chave de pé:

pressione e mantenha pressionadas
simultaneamente a chave de pé e a chave de
habilitação de função na alavanca de controle.

5 Mova a alavanca de controle na direção indicada

pelas marcas no painel de controle.

Manual do operador Primeira edição • segunda impressão

Instruções de operação

44 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Para dirigir

1 Pressione o botão da função de movimento. Na

tela de LED, um círculo abaixo do símbolo de

função de movimento acenderá.
Caso a alavanca de controle não seja movida dentro

de sete segundos após pressionar o botão da função
de movimento, o círculo abaixo do símbolo da função
de movimento apagará e a função de movimento não
funcionará. Pressione o botão da função de
movimento novamente.

2 Pressione e mantenha pressionada a chave de

pé (se instalada).

3 Vire as rodas comandadas pela

direção com a chave oscilante
localizada na parte superior da
alavanca de controle.

Para movimentar

1 Pressione o botão da função de movimento. Na

tela de LED, um círculo abaixo do símbolo de
função de movimento acenderá.

Caso a alavanca de controle não seja movida dentro
de sete segundos após pressionar o botão da função
de movimento, o círculo abaixo do símbolo da função
de movimento apagará e a função de movimento não
funcionará. Pressione o botão da função de
movimento novamente.

2 Máquinas equipadas com chave de pé:

pressione e mantenha pressionadas
simultaneamente a chave de pé e a chave de
habilitação de função na alavanca de controle.

3 Aumentar a velocidade: mova lentamente a

alavanca de controle para fora do centro.
Diminuir a velocidade: mova lentamente a

alavanca de controle em direção ao centro.
Parar: volte a alavanca de controle para o centro

ou solte a chave de habilitação de função.

Utilize as setas de direção com código de cores na
plataforma e em seus controles para identificar a
direção do movimento da máquina.

A velocidade de operação da máquina é restrita
quando a plataforma está elevada.

As condições da bateria afetam o desempenho da
máquina. A velocidade de operação e a velocidade
da função da máquina diminuem quando o indicador
de nível da bateria está piscando.

Primeira edição • segunda impressão Manual do operador

Instruções de operação

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 45

Para selecionar a velocidade de movimento

Os controles de movimento podem operar em dois
modos de velocidade de movimento diferentes.
Quando a luz do botão de velocidade de movimento
está acesa, o modo de velocidade baixa de
movimento está ativo. Quando a luz do botão está
apagada, o modo de velocidade alta de movimento
está ativo.

Pressione o botão de velocidade de
movimento para selecionar a
velocidade desejada.

Observação: quando a plataforma está
elevada, a luz do botão de velocidade
de movimento está sempre acesa,
indicando a velocidade de operação
elevada.

Operação em declive

Determine a capacidade de inclinação e de
inclinação lateral da máquina e determine o grau de
inclinação.

Capacidade máxima de inclinação, posição retraída:

GS-1432m, GS-1932m

25%

14°

Capacidade máxima de inclinação lateral, posição
retraída:

GS-1432m, GS-1932m

25%

14°

Observação: a capacidade de inclinação está sujeita
às condições do solo com uma pessoa na plataforma
e tração adequada. Peso adicional na plataforma
pode reduzir a capacidade de inclinação.

Para determinar o grau de inclinação:

Calcule a inclinação com um inclinômetro digital OU
adote o procedimento a seguir.

São necessários:

• um nível de bolha

• um pedaço de madeira reto, com pelo menos

3 ft/1 m de comprimento

• uma fita métrica.

Coloque o pedaço de madeira na inclinação.
No final do declive, coloque o nível de bolha na

extremidade superior do pedaço de madeira e eleve
a extremidade inferior do pedaço de madeira até que
ele fique nivelado.

Com o pedaço de madeira nivelado, calcule a
distância vertical entre a extremidade inferior do
pedaço de madeira e o solo.

Divida a distância que consta na fita métrica (altura)
pelo comprimento do pedaço de madeira
(comprimento) e multiplique por 100.

Exemplo:

Pedaço de madeira = 144 in (3,6 m)
Comprimento = 144 in (3,6 m)
Altura = 12 in (0,3 m)
12 in ÷ 144 in = 0,083 x 100 = 8,3% de inclinação

0,3 m ÷ 3,6 m = 0,083 x 100 = 8,3% de inclinação
Se a inclinação exceder a capacidade máxima de

inclinação ou de inclinação lateral, então a máquina
deve ser suspensa ou transportada para cima ou
para baixo do declive. Consulte a seção Transporte e
elevação.

Manual do operador Primeira edição • segunda impressão

Instruções de operação

46 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Códigos de indicação operacional

Quando o LED dos controles da plataforma ou o LCD
do resultado do diagnóstico dos controles de solo
exibirem um código de indicação operacional como
LL, a condição de falha deve ser reparada ou
removida antes de retomar a operação da máquina.
Empurre e puxe o botão vermelho de parada de
emergência para reinicializar o sistema.

LED do resultado

LCD do resultado

Códigos de indicação operacional

Código

Condição

LL

Desnivelada

OL

Sobrecarga da plataforma

CH

Operação de modo chassi

PHS

Patola de proteção presa

ND

Nenhum movimento (opção)

BR

Freios liberados

Ld

Elevação desativada

OHL

Limite de altura em ambiente externo

Para obter mais informações, consulte o manual de
serviço Genie apropriado. Um código e uma
descrição de um código também podem ser vistos na
tela LCD dos controles de solo.

Sobrecarga da plataforma

Se o LED do resultado de diagnóstico nos controles
da plataforma exibe um código OL piscando e o LCD
do resultado do diagnóstico nos controles de solo
exibe um código OL: Platform Overloaded
(sobrecarga da plataforma), a plataforma está
sobrecarregada e nenhuma função vai operar. Um
alarme é disparado.

1 Empurre o botão vermelho de Parada de

emergência para a posição desligado.
2 Remova peso da plataforma.
3 Puxe para fora o botão vermelho de parada de

emergência para a posição ligado.

LED do resultado

LCD do resultado

Quando a plataforma está sendo elevada ou
abaixada, uma função de autoverificação é
executada próxima da altura máxima. A máquina
pode parar e um alarme pode ser acionado. Se a
máquina não estiver sobrecarregada, a operação
normal será retomada.

Recuperação de sobrecarga

Se o LCD do resultado do diagnóstico dos controles
de solo exibir Recuperação de sobrecarga, significa
que o sistema de descida de emergência auxiliar foi
usado enquanto a plataforma estava
sobrecarregada. Para obter informações sobre como
reiniciar essa mensagem, consulte o manual de
serviço Genie apropriado.

Primeira edição • segunda impressão Manual do operador

Instruções de operação

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 47

Configurações de ativação do sensor de inclinação

Configurações de ativação do sensor de inclinação

Ângulo do chassi (de lado a lado)

1,5°

Ângulo do chassi (da dianteira para a traseira)

3°

Se o alarme de inclinação soar ao
elevar a plataforma, abaixe a
plataforma e mova a máquina para
uma superfície firme e nivelada. Se
o alarme de inclinação soar quando
a plataforma estiver elevada, abaixe
a plataforma com extremo cuidado.

Quando a tela de LED nos controles
da plataforma exibe LL, o LCD nos
controles de solo exibe LL: Machine
Tilted (LL: máquina inclinada) e o
alarme de inclinação soa 180 bipes
por minuto, as seguintes funções
são afetadas: as funções de
movimento, direção e elevação são
desabilitadas.

Mova a máquina para o nível do solo para restaurar
as funções de elevação.

Operação do solo com controlador

Mantenha uma distância segura entre o operador, a
máquina e os objetos fixos.

Esteja atento à direção do percurso da máquina ao
utilizar o controlador.

Indicador de nível da bateria

Use o LED do resultado do diagnóstico para
determinar o nível da bateria.

Observação: quando o código LO piscando aparece
no visor de LED nos controles da plataforma, a
máquina deve ser retirada de serviço e carregada,
caso contrário todas as funções da máquina são
desativadas.

Plena carga

Meia carga

Baixa carga

LO piscando

Manual do operador Primeira edição • segunda impressão

Instruções de operação

48 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Como usar o braço de segurança

1 Eleve a plataforma cerca de 8 ft/2,4 m a

13 ft/4,0 m do solo.

2 Gire o braço de segurança para cima a partir do

chassi e apoie-o no suporte.

3 Abaixe a plataforma até que o braço de

segurança esteja seguramente apoiado na barra.
Ao abaixar a plataforma, mantenha-se longe do
braço de segurança.

Como dobrar as proteções

O sistema de barras da plataforma consiste em três
partes dobráveis para a extensão da plataforma e em
três seções para a plataforma principal. Todas as
seis seções são presas por quatro pinos de trava.

1 Abaixe completamente a plataforma e retraia a

extensão.
2 Remova os controles da plataforma.
3 Na parte interna da plataforma, retire os dois

pinos de trava frontais da armação.
4 Dobre o conjunto frontal das barras. Mantenha

as mãos afastadas dos pontos de esmagamento.
5 Recoloque os dois pinos retirados em cada

suporte lateral da barra.
6 Dobre cada conjunto das barras laterais.

Mantenha as mãos afastadas dos pontos de

esmagamento.
7 Na parte posterior da plataforma principal, retire

os dois pinos de trava.
8 Abra a porta com cuidado e vá até o solo.
9 Dobre a porta posterior e as barras laterais de

entrada como uma unidade. Mantenha as mãos

afastadas dos pontos de esmagamento.
10 Dobre as barras laterais esquerda e direita.

Mantenha as mãos afastadas dos pontos de

esmagamento.
11 Recoloque os dois pinos retirados em cada

suporte lateral da barra.

Como elevar as proteções

Siga as instruções de dobra, mas na ordem inversa,
conferindo se todos os pinos de trava estão no lugar
e instalados corretamente.

Primeira edição • segunda impressão Manual do operador

Instruções de operação

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 49

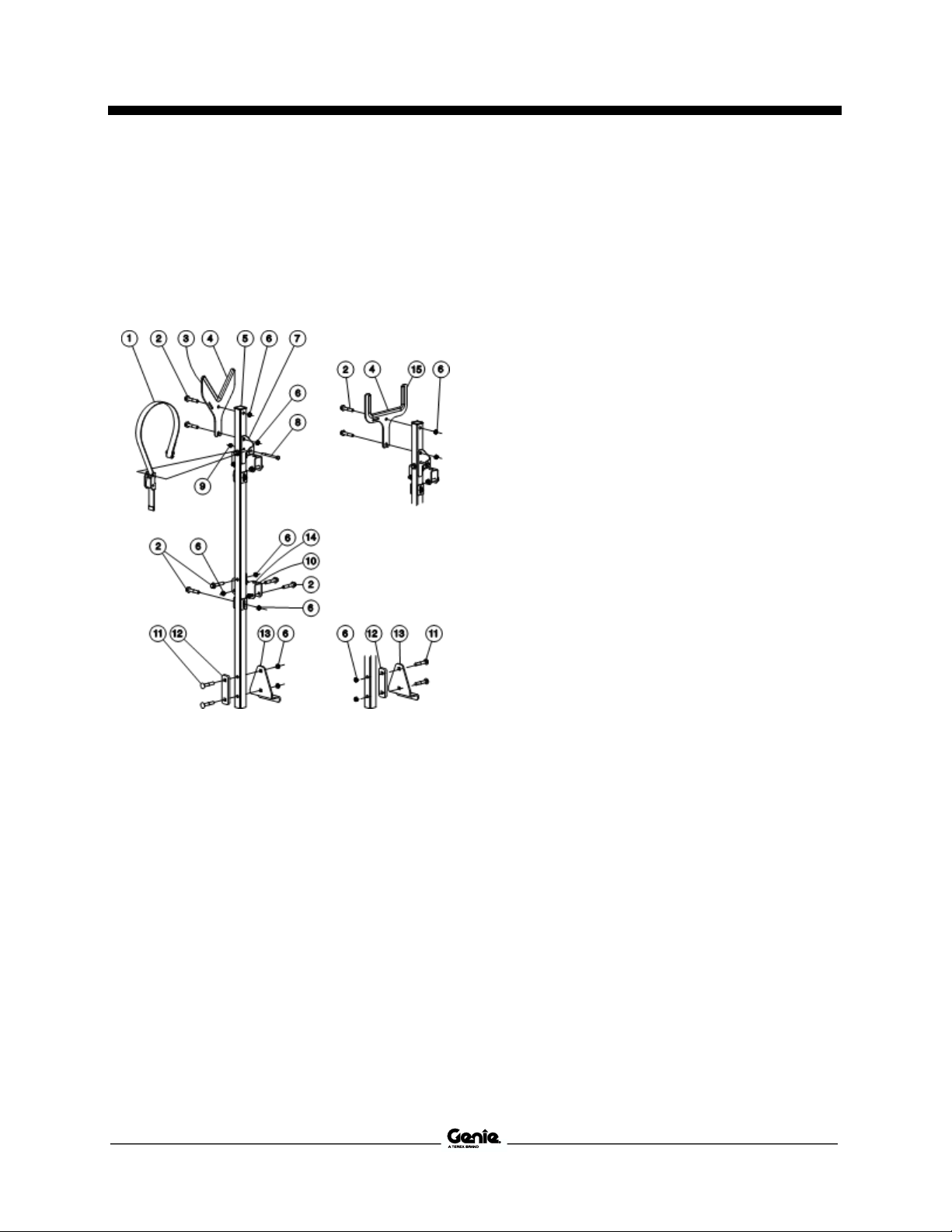

Instruções do acessório para elevação de tubos Lift Tools

O conjunto de acessórios para elevação de tubos
consiste em 2 acessórios para elevação de tubos
posicionados em um dos lados da plataforma e
montados nos trilhos de proteção com parafusos em
U.

1 correia
2 parafuso, 3/8-16 x 2 in
3 suporte
4 protetor de borda
5 tampa
6 porca, 3/8-16
7 abraçadeira da correia
8 parafuso, 1/4-20 in x 3,25 in
9 porca, 1/4-20
10 suporte de pino
11 parafuso francês, 3/8-16 in x 2,25 in
12 espaçador
13 suporte do pedal
14 amortecedor de borracha
15 acessório para elevação de tubos grande

Observe e siga estas instruções:

 O acessório para elevação de tubos deve ser

montado na parte interna da plataforma.

 Os acessórios para elevação de tubos Lift Tools

não podem ser usados com nenhuma outra
opção, exceto a bandeja de trabalho Lift Tools e
o alarme de contato Lift Guard.

 Os acessórios para elevação de tubos não

devem obstruir os controles da plataforma ou a
entrada da plataforma.

 O acessório para elevação de tubos Lift Tools

está restrito somente ao uso em
ambientes internos.

 A plataforma está restrita a uma só pessoa

quando a opção de acessórios para elevação de
tubos Lift Tools está em uso.

 O suporte do pedal inferior do acessório para

elevação de tubos Lift Tools deve ficar apoiado
na placa da base da plataforma.

 Certifique-se de prender à plataforma os

acessórios para elevação de tubos Lift Tools.

Instalação do acessório para elevação de tubos Lift Tools

1 Deslize os suportes de montagem do trilho até

que o amortecedor de borracha assente nos

trilhos.
2 Aperte os parafusos no suporte do pedal.
3 Aperte os parafusos nos suportes de montagem

do trilho.

Manual do operador Primeira edição • segunda impressão

Instruções de operação

50 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Operação do acessório para elevação de tubos Lift Tools

1 Coloque a carga de modo que fique apoiada nos

dois acessórios para elevação de tubos Lift
Tools. O comprimento da carga deve ficar
paralelo ao comprimento da plataforma e
centralizado entre os acessórios para elevação
de tubos Lift Tools.

2 Prenda a carga em cada acessório para

elevação de tubos Lift Tools. Passe a correia de
nylon sobre a carga. Solte a fivela e deslize a
correia por ela. Aperte a correia.

3 Empurre e puxe a carga com cuidado para

verificar se os acessórios para elevação de
tubos Lift Tools e a carga estão presos.

4 Mantenha a carga presa enquanto a máquina

estiver se movimentando.

O conjunto de acessórios para elevação de tubos Lift
Tools pesa 25 lb/11,4 kg.

Capacidade máxima dos acessórios para elevação de
tubos Lift Tools

GS-1432m, GS-1932m

215 lb

97,5 kg

Risco de tombamento. O peso do conjunto de

acessórios para elevação de tubos Lift Tools e
da carga nesse conjunto reduz a capacidade
nominal da plataforma da máquina e deve ser
considerado na carga total da plataforma.

Risco de tombamento. O peso do conjunto do

acessório para elevação de tubos Lift Tools e da
carga nesse acessório pode limitar o número
máximo de ocupantes na plataforma.

Capacidade do acessório para elevação de tubos
grande: diâmetro máximo de 6 in Consulte a tabela
de cargas para ver a capacidade de peso.

Não opere a não ser que você esteja
adequadamente treinado e conheça todos os riscos
associados à elevação de tubos.

Não exerça forças horizontais nem crie cargas
laterais na máquina, elevando ou abaixando cargas
fixas ou suspensas.

Não transporte a unidade com os acessórios para
elevação de tubos Lift Tools instalados. Remova todo
o conjunto antes de transportar a unidade.

Instruções para o transportador de painel

O conjunto do transportador de painel Lift Tools
consiste em um conjunto de transportador e um
conjunto de correia.

1 transportador
2 parafuso francês, 1/4-20 in x 0,75 in
3 porca, 1/4-20
4 parafuso, 3/8-16 in x 2,25 in
5 correia
6 parafuso, 1/4-20 in x 0,75 in
7 porca, 3/8-16
8 âncora, correia
9 adesivo, advertência

Primeira edição • segunda impressão Manual do operador

Instruções de operação

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 51

Observe e siga estas instruções:

 O transportador de painel Lift Tools deve ser

montado no lado esquerdo da plataforma.

 O transportador de painel Lift Tools não pode ser

usado com nenhuma outra opção, exceto a
bandeja de trabalho Lift Tools.

 O transportador de painel Lift Tools não deve

obstruir os controles da plataforma ou a entrada
da plataforma.

 O transportador de painel Lift Tools está restrito

somente ao uso em ambientes internos.

 A plataforma está restrita a uma só pessoa

quando a opção de transportador de painel Lift
Tools está em uso.

 Certifique-se de prender à plataforma o

transportador de painel Lift Tools.

Instalação do transportador de painel

1 Pendure o transportador (1) no flange inferior da

plataforma, no lado esquerdo.

2 Prenda o transportador com 2 parafusos

franceses de 1/4 in (2) e contraporcas (3).

3 Fixe a aba de montagem (8) à coluna do trilho

dianteiro. São fornecidos um parafuso de 3/8 in
(4) e uma porca (7).

4 Fixe a correia (5) à aba de montagem.

Instalação da correia do transportador de painel

1 Abra a braçadeira e instale-a na aba de

montagem com o parafuso de 1/4 in x 0,75 in (6).

2 Instale a placa de extremidade do conjunto da

correia no parafuso.

3 Insira o parafuso no outro lado da braçadeira.

Operação do acessório para elevação de painéis

1 Coloque a carga de modo que fique apoiada no

centro do transportador de painel Lift Tools.
2 Prenda a carga à plataforma usando a correia,

passando-a na frente na carga e prendendo o

gancho em S ao redor do trilho superior perto da

traseira da plataforma.
3 Empurre e puxe a carga com cuidado para

verificar se o transportador de painel e a carga

estão presos.
4 Mantenha a carga presa enquanto a máquina

estiver se movimentando.
O conjunto do transportador de painel Lift Tools pesa

22 lb/10 kg.

Tabela de capacidades de carga máximas do
transportador de painel Lift Tools

GS-1432m, GS-1932m

100 lb

45,4 kg

Risco de tombamento. O peso do conjunto do

transportador de painel Lift Tools e da carga

colocada nesse conjunto reduz a capacidade

nominal da plataforma da máquina e deve ser

considerado na carga total da plataforma.

Risco de tombamento. O peso do conjunto do

transportador de painel Lift Tools e da carga

nesse transportador pode limitar o número

máximo de ocupantes na plataforma.

Tamanho máximo de painel permitido: 4 ft de

altura x 8 ft de comprimento. Consulte a tabela

de cargas para ver a capacidade de peso.
Não opere a não ser que você esteja

adequadamente treinado e conheça todos os riscos
associados à elevação de painéis.

Não exerça forças horizontais nem crie cargas
laterais na máquina, elevando ou abaixando cargas
fixas ou suspensas.

Não transporte a unidade com o transportador de
painel Lift Tools instalado. Remova todo o conjunto
antes de transportar a unidade.

Manual do operador Primeira edição • segunda impressão

Instruções de operação

52 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

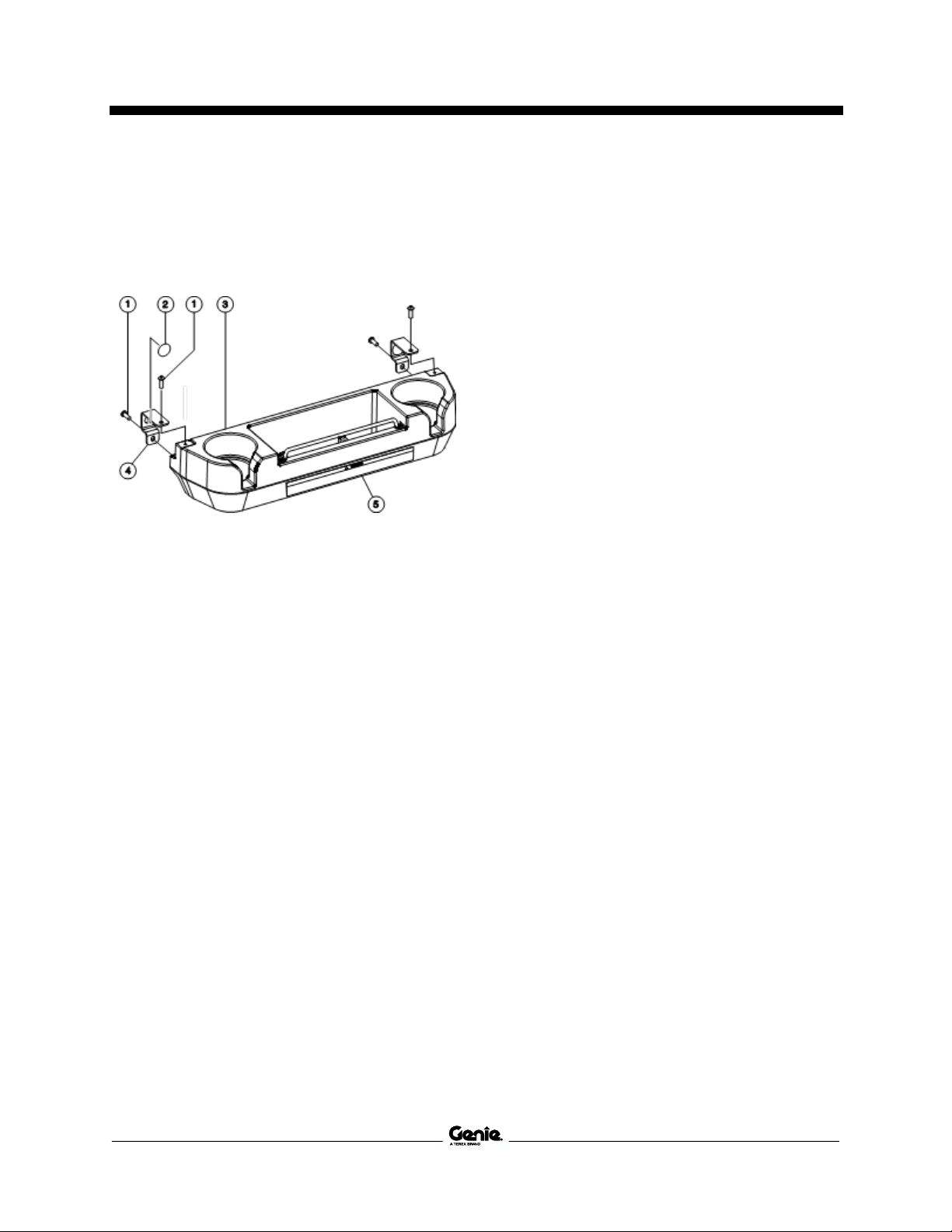

Instruções da bandeja de trabalho Lift Tools

A bandeja de trabalho Lift Tools consiste em uma
bandeja e dois suportes de montagem com peças de
fixação.

1 parafuso, 1/4-20 in x 0,75 in
2 amortecedor de borracha
3 bandeja de trabalho para ferramentas de

elevação
4 suporte da bandeja de ferramentas
5 adesivo, advertência

Observe e siga estas instruções: Instalação da bandeja de trabalho Lift Tools

 A bandeja de trabalho para ferramentas de

elevação deve ser instalada na parte interna da
plataforma.

 Somente uma bandeja de trabalho para

ferramentas de elevação pode ser usada por
máquina.

 Monte a bandeja de trabalho Lift Tools no trilho

da extensão da plataforma no lado oposto ao do
PCON.

 A bandeja de trabalho Lift Tools pode estar no

trilho superior ou no inferior.

 Certifique-se de prender à plataforma a bandeja

de trabalho Lift Tools.

 A correia da bandeja de trabalho Lift Tools

destina-se somente a ferramentas. Não conecte
correia de segurança pessoal.

Instalação da bandeja de trabalho Lift Tools

1 Aperte os quatro parafusos 1/4-20 x 0,75 (1).

Primeira edição • segunda impressão Manual do operador

Instruções de operação

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 53

Operação da bandeja de trabalho Lift Tools

1 Coloque a carga de modo que fique apoiada na

bandeja de trabalho Lift Tools.

A bandeja de trabalho Lift Tools pesa 4 lb/1,8 kg.
A capacidade máxima da bandeja de trabalho Lift

Tools é 50 lb/23 kg.

Risco de tombamento. O peso do conjunto da

bandeja de trabalho Lift Tools e da carga
colocada nesse conjunto reduz a capacidade
nominal da plataforma da máquina e deve ser
considerado na carga total da plataforma.

Instruções da restrição de altura da plataforma

A restrição de altura da plataforma permite que a
plataforma seja limitada a uma altura específica.

Observe e siga estas instruções: Restrição de altura da plataforma

 Leia, entenda e obedeça todas as advertências e

instruções fornecidas com a restrição de altura
da plataforma.

Operação da restrição de altura da plataforma

Para limitar a altura:

Observação: a opção User Max Height (Altura máx.
do usuário) deve ser ligada. Consulte o Manual de
serviço e reparo.

1 Eleve a plataforma até a altura máxima desejada

com o controle da plataforma.

2 Pressione e mantenha pressionado por

5 segundos o botão seletor da função de
elevação no controle da plataforma.

3 O limite máximo de altura da plataforma é

ativado quando:

a O LED do controle da plataforma exibe

“LoHt” e

b O alarme toca 7 vezes.

4 Execute testes da função antes da utilização.

Manual do operador Primeira edição • segunda impressão

Instruções de operação

54 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Como remover o limite de altura:

1 Coloque a chave de comando na posição de

controle da plataforma.
2 Puxe para fora o botão vermelho de parada de

emergência até a posição ligado nos controles

de solo.
3 Puxe o botão vermelho de Parada de

emergência nos controles da plataforma para a

posição ligado.
4 Pressione e mantenha pressionado por

5 segundos o botão seletor da função de

elevação em qualquer altura.
5 O limite máximo de altura da plataforma foi

removido quando:

a O LED dos controles da plataforma exibe

“FLHt” e

b O alarme toca 7 vezes.

Para testar a restrição de altura da plataforma:

1 Pressione e mantenha pressionado o botão de

habilitação da função de elevação e pressione o

botão de subida da plataforma.

Resultado: A plataforma deve ser elevada até a

altura definida anteriormente. Após atingir a

restrição de altura máxima, o movimento da

plataforma é interrompido. Se o operador

continuar segurando o joystick no sentido de

elevação por mais de 2 segundos após atingir o

limite máximo de altura da plataforma, o alarme

da plataforma soará durante um segundo e LoHt

será exibido no LED dos controle da plataforma.
Observação: a opção User Max Height (Altura máx.

do usuário) deve ser ligada e uma altura deve ser
definida anteriormente.

Primeira edição • segunda impressão Manual do operador

Instruções de operação

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 55

Instruções da bateria e do carregador
Observe e siga estas instruções:

 Não utilize um carregador externo nem bateria

auxiliar.

 Carregue a bateria em uma área bem ventilada.
 Utilize tensão de entrada CA adequada para

carregar, conforme indicado no carregador.

 Use somente baterias e carregadores

autorizados pela Genie.

Para carregar a bateria

1 Verifique se as baterias estão conectadas antes

de carregá-las.

2 Abra o compartimento da bateria. O

compartimento deve permanecer aberto durante
todo o ciclo de carregamento.

Baterias isentas de manutenção

1 Conecte o carregador de bateria a um circuito

CA aterrado.

2 O carregador indica quando a bateria está

totalmente carregada.

Baterias padrão

1 Remova as tampas da bateria e verifique o nível

de ácido da bateria. Se necessário, acrescente
água destilada somente o suficiente para cobrir
as placas. Não encha demais antes do ciclo de

carregamento.
2 Recoloque as tampas da bateria.
3 Conecte o carregador de bateria a um circuito

CA aterrado.
4 O carregador indica quando a bateria está

totalmente carregada.
5 Verifique o nível de ácido da bateria quando o

ciclo de carregamento for concluído. Complete

com água destilada até o fundo do tubo de

abastecimento da bateria. Não encha demais.

Após cada utilização

1 Selecione um local de estacionamento seguro:

uma superfície nivelada e firme, sem obstruções

e tráfego.
2 Abaixe a plataforma.
3 Coloque a chave de comando na posição

desligado e remova a chave para evitar o uso

não autorizado.
4 Carregue as baterias.

Manual do operador Primeira edição • segunda impressão

Instruções de transporte e elevação

56 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Instruções de transporte e elevação

Observe e siga estas instruções:

 A Genie fornece estas informações de

segurança como uma recomendação. Os
motoristas são os únicos responsáveis por
garantir a segurança das máquinas e a seleção
correta do trailer de acordo com as normas do
Ministério dos Transportes dos EUA, outras
normas locais e a política da empresa.

 Os clientes da Genie que necessitarem

transportar qualquer empilhadeira ou produto
Genie devem contratar uma transportadora
qualificada especializada na preparação, no
carregamento e na segurança de equipamento
de construção e elevação para remessa
internacional.

 Somente operadores qualificados de plataformas

de trabalho de elevação móveis devem
movimentar a máquina para cima do caminhão
ou para fora dele.

 O veículo de transporte deve estar estacionado

em uma superfície nivelada.

 O veículo de transporte deve estar calçado para

evitar que deslize enquanto a máquina estiver
sendo carregada.

 Verifique se a capacidade do veículo, as

superfícies de carga e as correntes ou correias
são suficientes para suportar o peso da
máquina. Os equipamentos Genie são muito
pesados em comparação com o seu tamanho.
Consulte o peso da máquina na etiqueta de
identificação.

 A máquina deve estar sobre uma superfície

nivelada ou presa quando os freios forem
liberados.

 Não deixe que os trilhos caiam quando os pinos

de retenção forem removidos. Segure
firmemente os trilhos quando eles forem
abaixados.

 Não movimente a máquina em um declive

superior à capacidade de inclinação de subida,
descida ou lateral da máquina. Consulte o item
Operação em declive, na seção Instruções de
operação.

 Se a inclinação do assento do veículo de

transporte exceder a capacidade máxima de
inclinação em aclive ou declive, a máquina deve
ser carregada e descarregada por meio de um
guincho ou empilhadeira, como descrito na
operação do comando do freio. Consulte a seção
Especificações para obter a capacidade de
inclinação da máquina.

Primeira edição • segunda impressão Manual do operador

Instruções de transporte e elevação

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 57

Operação do comando do freio, opção de acionamento elétrico

1 Calce as rodas ou esteiras

para evitar que a máquina
se desloque.

2 Verifique se a linha do guincho está presa de

forma adequada aos pontos de amarração do
chassi da máquina e se o caminho está
desobstruído.

3 Puxe para fora o botão vermelho de parada de

emergência nos controles de solo e nos
controles da plataforma e posicione a chave de
comando no modo solo.

4 Encontre a chave do comando do freio

localizada sob a extremidade traseira da
abertura para transporte com empilhadeira
direita.

5 Remova a tampa de proteção

da chave seletora.

6 Mova a chave seletora

conforme indicado na ilustração
para acionar os freios. O alarme
soará quando os freios forem
liberados.

Após o carregamento da máquina:
1 Calce as rodas para impedir que a máquina se

desloque.
2 Puxe o botão vermelho de parada de

emergência nos controles de solo e de

plataforma para a posição ligada.
3 Mantenha pressionada a chave de habilitação de

função de movimento/direção existente na

alavanca de controle. Mova a alavanca de

controle para fora do centro e solte-a

imediatamente para reinicializar os freios.
4 Pressione os botões vermelhos de parada de

emergência nos controles de solo e de

plataforma até a posição desligado.
Não é recomendável rebocar os modelos Genie

GS1432m e GS1932m. Se a máquina tiver que ser
rebocada, não exceda 2 mph/3,2 km/h.

Manual do operador Primeira edição • segunda impressão

Instruções de transporte e elevação

58 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Fixação a caminhão ou trailer para transporte

Utilize sempre a trava de extensão da plataforma
quando a máquina for transportada.

Coloque a chave de comando na posição desligado
e remova-a antes de iniciar o transporte.

Inspecione a máquina por completo para verificar se
há peças frouxas ou soltas.

Utilize correntes ou correias de grande capacidade
de carga.

Use no mínimo 2 correntes ou correias.
Ajuste o cordame para evitar danos às correntes.

Primeira edição • segunda impressão Manual do operador

Instruções de transporte e elevação

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 59

Observe e siga estas instruções:

 Somente pessoal técnico qualificado deve fixar e

elevar a máquina.

 Somente operadores de empilhadeira

qualificados devem elevar a máquina com uma
empilhadeira.

 Verifique se a capacidade do guindaste, as

superfícies de carregamento e as correias ou
cabos são suficientes para suportar o peso da
máquina. Consulte o peso da máquina na
etiqueta de identificação.

Elevação da máquina com uma empilhadeira

Verifique se a extensão da plataforma, os controles e
as bandejas dos componentes estão firmes. Remova
todos os itens soltos da máquina.

Abaixe totalmente a plataforma. A plataforma deve
permanecer abaixada durante todos os
procedimentos de carga e transporte.

Use as aberturas para transporte com empilhadeira
localizadas na traseira da máquina.

Coloque os garfos da empilhadeira nas aberturas
para transporte.

Avance para estender os garfos completamente.
Eleve a máquina 16 in/0,4 m e incline os garfos um

pouco para trás para manter a máquina firme.
Verifique se a máquina está nivelada ao abaixar os

garfos.

Elevar a máquina pela parte
inferior pode danificar
componentes.

Manual do operador Primeira edição • segunda impressão

Instruções de transporte e elevação

60 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Instruções de elevação

Abaixe totalmente a plataforma. Verifique se a
extensão da plataforma, os controles e as bandejas
dos componentes estão firmes. Remova todos os
itens soltos da máquina.

Determine o centro de gravidade da máquina,
usando a tabela e a figura desta página.

Prenda o cordame somente nos pontos de elevação
indicados na máquina. Há um furo de 2,5 cm em
cada canto do chassi da máquina para elevação.

Ajuste o cordame para evitar danos à máquina e
para manter seu nivelamento.

Tabela do centro de gravidade (As dimensões reais
podem variar devido à configuração da máquina,
opções e tolerâncias de fabricação)

Modelo

Eixo X

Eixo Y

GS-1432m

21,85 in
55,5 cm

19 in

48,3 cm

GS-1932m

21,85 in
55,5 cm

18 in

45,7 cm

1

Eixo X

2

Eixo Y

Primeira edição • segunda impressão Manual do operador

Manutenção

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 61

Manutenção

Observe e siga estas instruções:

 Somente os itens de manutenção de rotina

especificados neste manual devem ser
executados pelo operador.

 As inspeções programadas de manutenção

devem ser executadas por técnicos de
manutenção qualificados, de acordo com as
especificações do fabricante e com os requisitos
relacionados no manual de responsabilidades.

 Utilize somente peças de reposição aprovadas

pela Genie.

Legenda dos símbolos de manutenção

Os símbolos a seguir foram utilizados neste manual
para ajudar a indicar o objetivo das instruções. Estes
são os respectivos significados dos símbolos
exibidos no início de um procedimento de
manutenção:

Indica que são necessárias ferramentas
para executar o procedimento.

Indica que são necessárias novas peças
para realizar o procedimento.

Verificação do nível do óleo hidráulico

É fundamental para a operação da máquina manter o
óleo hidráulico no nível correto. Níveis incorretos do
óleo hidráulico podem danificar os componentes
hidráulicos. As inspeções diárias permitem que o
inspetor identifique variações no nível do óleo, o que
pode indicar a existência de problemas no sistema
hidráulico.

1 Verifique se a máquina está sobre uma

superfície firme e nivelada, livre de obstruções,

com a plataforma na posição retraída.
2 Faça uma inspeção visual do nível do óleo no

tanque de óleo hidráulico.

Resultado: o nível de óleo hidráulico deve estar

entre as marcas ADD (adicionar) e FULL (cheio) no

tanque.
3 Adicione óleo conforme necessário. Não encha

demais.

Especificações do óleo hidráulico

Tipo de óleo hidráulico

Equivalente a Chevron Rando HD

Observação: para operação em clima frio e
informações sobre fluidos hidráulicos alternativos,
consulte o Manual de manutenção do elevador tipo
tesoura Genie.

Manual do operador Primeira edição • segunda impressão

Manutenção

62 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Verifique as baterias

É fundamental que as baterias estejam em boas
condições para um bom desempenho da máquina e
para que a operação ocorra com segurança. Níveis
de fluido incorretos ou cabos e conexões danificados
podem causar danos aos componentes e situações
de risco.

Risco de choque elétrico. O contato com

circuitos energizados ou ativados pode causar
acidentes pessoais graves ou morte. Retire
anéis, relógios e outras joias.

Risco de acidentes pessoais. As baterias contêm

ácido. Evite derramar ou ter contato com o ácido
das baterias. Neutralize o ácido de bateria
derramado com bicarbonato de sódio e água.

Observação: execute este teste depois de carregar
completamente as baterias.

1 Use óculos e roupas de proteção.
2 Verifique se as conexões do cabo da bateria

estão bem firmes e sem sinais de corrosão.

3 Verifique se os dispositivos de fixação da bateria

estão firmes no lugar.

Observação: a colocação de protetores de terminais
e de um vedante contra corrosão ajuda a eliminar a
corrosão nos terminais e cabos da bateria.

Manutenção programada

Manutenções trimestrais, anuais e a cada dois anos
devem ser executadas por uma pessoa treinada e
qualificada para executar a manutenção desta
máquina de acordo com os procedimentos que se
encontram no manual de serviço desta máquina.

As máquinas que estiveram paradas por um período
superior a três meses devem ser submetidas à
inspeção trimestral antes de serem utilizadas
novamente.

Primeira edição • segunda impressão Manual do operador

Especificações

Núm. de peça: 1307419PBGT GS™-1432m • GS™-1932m 63

Especificações

Modelo

GS-1432m

Altura, trabalho em ambiente
externo

18 ft 0 in

5,66 m

Altura, plataforma em ambiente
externo

12 ft 0 in

3,66 m

Altura, trabalho em ambiente interno

20 ft 1 in

6,30 m

Altura, plataforma em ambiente
interno

14 ft 1 in

4,30 m

Altura máxima, em posição retraída,
trilhos elevados

6 ft 2 in

1,88 m

Altura máxima, em posição retraída,
trilhos dobrados

4 ft 11 in

1,49 m

Altura máxima da plataforma em
posição retraída

2 ft 6 in

0,78 m

Altura dos trilhos de proteção

3 ft 7 in

1,10 m

Largura

32 in

0,81 m

Comprimento, posição retraída

4 ft 7 in

1,40 m

Comprimento, plataforma estendida

6 ft 7 in

2 m

Comprimento da extensão da
plataforma

24 in

0,60 m

Dimensões da plataforma,
(comprimento x largura)

4 ft 7 in x

30 in

1,40 m x

0,77 m

Capacidade máxima de carga

500 lb

227 kg

Velocidade máxima do vento,
ambiente externo

28 mph

12,5 m/s

Velocidade máxima do vento,
ambiente interno

0 mph

0 m/s

Distância entre eixos

3 ft 8 in

1,12 m

Raio de manobra (externo)

4 ft 6 in

1,37 m

Raio de manobra (interno)

0 in

0 cm

Altura mínima do chão

2,8 in

7 cm

Altura mínima do chão, patolas de
proteção acionadas

0,75 in

2 cm

Peso

1.984 lb

900 kg

(Os pesos da máquina variam conforme as configurações
de opcionais. Consulte a etiqueta de identificação para
saber o peso específico da máquina.)

Fonte de alimentação

2 baterias, 12 V, 115 AH

Tensão no sistema

24 V

Pressão hidráulica máxima
(funções)

1.800 psi

124 bar

Dimensões dos pneus

10 in x 3 in

25 cm x

8 cm

O valor total de vibração ao qual o sistema mão/braço está
sujeito não excede 2,5 m/s2.

O valor eficaz mais alto da aceleração ponderada ao qual
todo o corpo está sujeito não excede 1,6 ft/s2 ou 0,5 m/s2.

Temperatura de operação ambiente

Mínimo

-20 °F

-29 °C

Máximo

120 °F

49 °C

Emissões de ruídos pelo ar

Nível de pressão do som em estações de
trabalho no solo

<70 dBA

Nível de pressão do som em estações de
trabalho na plataforma

<70 dBA

Capacidade máxima de inclinação,
posição retraída

25% (14°)

Capacidade máxima de inclinação lateral,
posição retraída

25% (14°)

Observação: a capacidade de inclinação está sujeita às
condições do solo com uma pessoa na plataforma e tração
adequada. A presença de peso adicional na plataforma
pode reduzir a capacidade de inclinação.

Velocidades de operação

Em posição retraída,
máxima

2,5 mph

4,0 km/h

Plataforma elevada,
máxima

0,5 mph

40 ft/55 s

0,8 km/h

12,2 m/55 s

Informações sobre carga no piso, GS-1432m

Carga nos pneus, máxima

937 lb

425 kg

Pressão de contato dos
pneus

143 psi

10 kg/cm2

988 kPa

Pressão no piso ocupado

203 psf

1.000 kg/m2
9,73 kPa

Observação: as informações sobre carga no piso são
aproximadas e não incorporam diferentes configurações
de opcionais. Devem ser utilizadas somente com fatores
de segurança adequados.

A melhoria contínua de nossos produtos é uma política da
Genie. As especificações dos produtos estão sujeitas a
alterações sem aviso prévio ou obrigações.

Manual do operador Primeira edição • segunda impressão

Especificações

64 GS

™

-1432m • GS™-1932m Núm. de peça: 1307419PBGT

Modelo

GS-1932m

Altura, trabalho em ambiente
externo

21 ft 0 in

6,57 m

Altura, plataforma em ambiente
externo

15 ft 0 in

4,57 m

Altura, trabalho em ambiente interno

24 ft 2 in

7,55 m

Altura, plataforma em ambiente
interno

18 ft 2 in

5,55 m

Altura máxima, em posição retraída,
trilhos elevados

6 ft 5 in

1,97 m

Altura máxima, em posição retraída,
trilhos dobrados

5 ft 2 in

1,58 m

Altura máxima da plataforma em
posição retraída

2 ft 10 in

0,87 m

Altura dos trilhos de proteção

3 ft 7 in

1,10 m

Largura

32 in

0,81 m

Comprimento, posição retraída

4 ft 7 in

1,40 m

Comprimento, plataforma estendida

6 ft 7 in

2 m

Comprimento da extensão da
plataforma

24 in

0,6 m

Dimensões da plataforma,
(comprimento x largura)

4 ft 7 in x

30 in

1,40 m x

0,77 m

Capacidade máxima de carga

500 lb

227 kg

Velocidade máxima do vento,
ambiente externo

28 mph

12,5 m/s

Velocidade máxima do vento,
ambiente interno

0 mph

0 m/s

Distância entre eixos

3 ft 8 in

1,12 m

Raio de manobra (externo)

4 ft 6 in

1,37 m

Raio de manobra (interno)

0 in

0 cm

Altura mínima do chão

2,8 in

7 cm

Altura mínima do chão, patolas de
proteção acionadas

0,75 in

2 cm

Peso

2.600 lb

1.179 kg

(Os pesos da máquina variam conforme as configurações
de opcionais. Consulte a etiqueta de identificação para
saber o peso específico da máquina.)

Fonte de alimentação

2 baterias, 12 V, 115 AH

Tensão no sistema

24 V

Pressão hidráulica máxima
(funções)

2.400 psi

165,5 bar

Dimensões dos pneus

10 x 3 in

25 x 8 cm

O valor total de vibração ao qual o sistema mão/braço está
sujeito não excede 2,5 m/s2.

O valor eficaz mais alto da aceleração ponderada ao qual
todo o corpo está sujeito não excede 1,6 ft/s2 ou 0,5 m/s2.

Temperatura de operação ambiente

Mínimo

-20 °F

-29 °C

Máximo

120 °F

49 °C

Emissões de ruídos pelo ar

Nível de pressão do som em estações de
trabalho no solo

<70 dBA

Nível de pressão do som em estações de
trabalho na plataforma

<70 dBA

Capacidade máxima de inclinação,
posição retraída

25% (14°)

Capacidade máxima de inclinação lateral,
posição retraída

25% (14°)

Observação: a capacidade de inclinação está sujeita às
condições do solo com uma pessoa na plataforma e tração
adequada. A presença de peso adicional na plataforma
pode reduzir a capacidade de inclinação.

Velocidades de operação

Em posição retraída,
máxima

2,5 mph

4,0 km/h

Plataforma elevada,
máxima

0,5 mph

40 ft/55 s

0,8 km/h

12,2 m/55 s

Informações sobre carga no piso, GS-1932m

Carga nos pneus, máxima

1.257 lb

570 kg

Pressão de contato dos
pneus

164 psi

10,13 kg/cm2

1.131 kPa

Pressão no piso ocupado

254 psf

1.238 kg/m2

12,16 kPa

Observação: as informações sobre carga no piso são
aproximadas e não incorporam diferentes configurações
de opcionais. Devem ser utilizadas somente com fatores
de segurança adequados.

A melhoria contínua de nossos produtos é uma política da
Genie. As especificações dos produtos estão sujeitas a
alterações sem aviso prévio ou obrigações.

GS™-1432m • GS™-1932m

Núm. de peça: 1307419PBGT

Manual do operador

Primeira edição • segunda impressão
