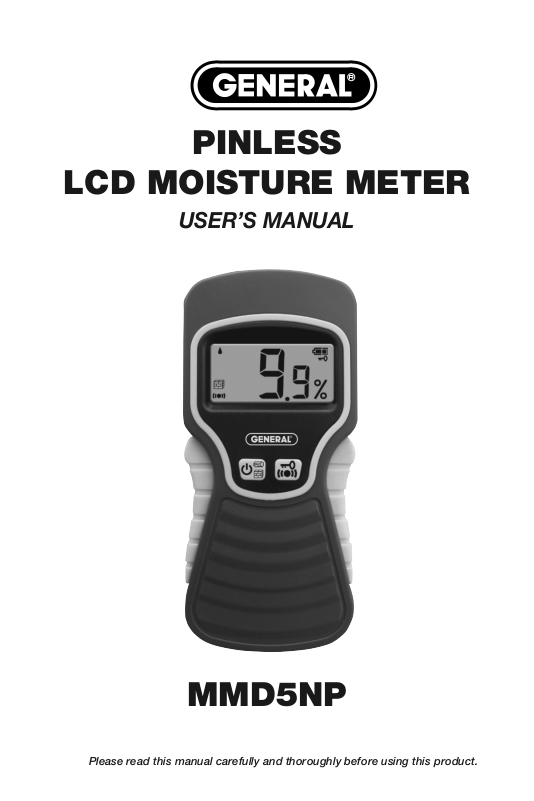

General Tools MMD5NP User Manual [en, es, fr]

PINLESS
LCD MOISTURE METER
USER’S MANUAL
MMD5NP
Please read this manual carefully and thoroughly before using this product.
TABLE OF CONTENTS
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . 2 –4
Key Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
What’s in the Blister Pack . . . . . . . . . . . . . . . . . . 4
Product Overview . . . . . . . . . . . . . . . . . . . . . . . . . 5
Install Battery . . . . . . . . . . . . . . . . . . . . . . . . . 6
Operating Instructions . . . . . . . . . . . . . . . . . . 6 –7
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Warranty Information . . . . . . . . . . . . . . . . . . . . . . 9
Return for Repair Policy . . . . . . . . . . . . . . . . . . . 10
INTRODUCTION
Thank you for purchasing General Tools & Instruments’ MMD5NP Pinless LCD Moisture Meter. Please read this user’s manual carefully and thoroughly before using the meter.
The MMD5NP is a non-invasive (pinless) instrument that can detect moisture up to 3/4 in. (20mm) below the surface of wood or building material (bricks, wallboard, etc.). The meter infers the level of moisture from the material’s capacitance, which the meter reads by measuring its effect on an electric field it generates every time it is powered on.
The meter exploits two physical phenomena to make its measurements:
2
1. The linear relationship between a solid material’s moisture level and its dielectric constant—and therefore its capacitance.
2. The so-called fringe-field effect—the slight spreading of the electric field produced by current flow between two electrodes when both electrodes are on the same side of a material.
Behind the back cover of the MMD5NP are two metal plates. When the meter is powered on, the plates are given small and opposite charges. The potential difference causes current to flow, creating a three-dimensional electric field.
When the back of the meter is placed against one side of a material with moisture on or slightly below its surface, the increased capacitance of the material distorts the electric field to an extent that can be sensed (as a change in flux over the sensing area) and measured. Displayed readings reflect the average moisture level of the material between its surface and the electric field’s maximum penetration of 3/4 in. Moisture closer to the surface has a greater effect on the reading than moisture at the maximum penetration depth.
The MMD5NP has been calibrated at the factory for use with wood and building material. Because the capacitance of wood and the capacitance of building material are affected differently by moisture, the meter measures their moisture content on different scales. A button on the front of the MMD5NP provides a convenient way to switch between the two materials. Display icons indicate which material is being tested, as well as whether the current reading is considered low, medium or high for the material. Any reading can be held by pushing another front­panel button; this feature makes it possible to make a measurement in a dark place and display it after bringing the meter into a lighted area. The meter also is equipped with a
3
buzzer whose tone rises with increasing wetness; this feature makes it easy to detect areas of peak moisture.
The LCD displays measurements of wood’s or a building material's moisture content as %REL (relative) readings with no accuracy specification. Despite that shortcoming, relative readings are useful for quickly comparing the moisture levels of materials, or the wetness of different areas of the same material. For example, you can use the meter to locate the source of a water leak above a ceiling by comparing readings at various points on it. If the ceiling is level, the point that produces the highest reading is below the source of the leak.
The MMD5NP is powered by a 9V battery included in the blister pack.
KEY FEATURES
• Non-invasive/non-destructive measurement technique
• Jumbo display • Wide measurement range
• Intuitive display icons: Low/medium/high moisture content;
wood/building material mode
• Measurement hold function • Audible peak reading alert
• Auto-calibrating • Auto power off
• Low and very low battery warnings
WHAT’S IN THE BLISTER PACK
The MMD5NP comes in a plastic blister pack along with a 9V battery and this user’s manual.
4
PRODUCT OVERVIEW

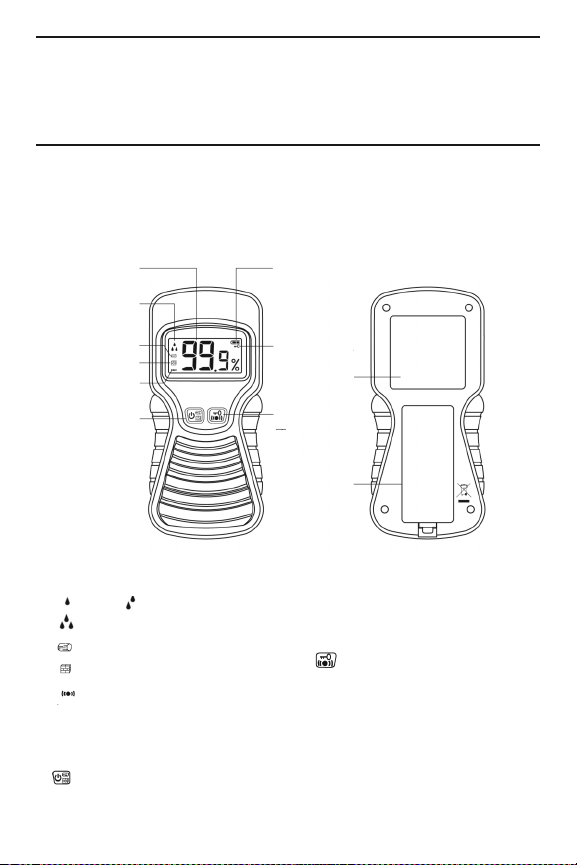

The figure below shows all of the controls and indicators on the front of the MMD5 sensing area and battery compartment on its back.
NP, as well as the locations of the
A
B
C D
E
F
y
displa
LCD
A.
vel icons:
le
isture
B. Mo
ow;
L
. Wood
C
. Building material
D
.
E
Dual-function button:
.
F
1. Power ON/OFF
2.
dium;
Me
Buzzer enabled icon
(press and hold) Wood/Building material (press briefly)
High
G
H
J
I
K
y cha
er
. Batt
G
urement ho
Meas
H. I. Dual-function butt
1. Buzzer e (press and hold)
2. Measurement hold (press briefly)
J. Sensing area
Battery compartment - 1 “9V”
.
K
battery
rge gauge
ld ic
n:
o
/disable
ble
na
on
5
SETUP INSTRUCTIONS
INSTALL BATTERY
To open the battery compartment, turn the meter over and lift the tab on the bottom of the battery compartment cover. Remove the cover and set it aside. Then plug the included 9V battery into the wired socket inside the compartment. The terminals of the battery and the socket mate in only one way, with the smaller male terminal plugging into the larger female terminal. Close the battery compartment by replacing its cover and snapping it shut.
OPERATING INSTRUCTIONS
To power on the meter, press the button and hold it for at least three seconds. (To power off the meter, follow the same instruction.)
To measure the moisture level of wood or building material, first make sure that the correct icon appears on the left side of the display. If it does not, press the button briefly to toggle between wood and building material. Then scan the material by gently pressing the square sensing area on the upper back of the meter against it. The display will instantly your material’s moisture content.
Each measurement is also accompanied by a display of one, two or three droplet icons ( ) at its left, indicating whether the reading is low, medium or high for the material. The moisture-level range for each category is different for wood and building material; see the Specifications section for the exact percentages.
6
Some measurement tips:
1. For maximum accuracy, press the sensing area against a flat area of the material.
2. The material must be at least 3/4 in. thick; this is the meter’s maximum measurement depth and the thickness it is calibrated for. If your sample is too thin, the meter will measure material beneath it as well and produce an inaccurate reading. One way to compensate for thin samples is to stack them.
3. The sample’s length and width should be at least as large as the dimensions of the sensing area: 1.6 x 1.6 in. (40 x 40mm).
4. Measurements of wood are skewed by two variables: ambient humidity and the density of the wood species. The best way to compensate for the effect of these variables is to develop your own moisture level curves, based on your experience working with different species of wood on a day-to-day basis.
To hold a measurement, press the button briefly. The display will show the held value, along with a icon at upper right.
To scan wood or building material for an area of peak moisture, first make sure that the buzzer is enabled
(indicated by a icon at lower left). If the icon is absent, press the button and hold it for at least three seconds. Then scan the material while paying attention to the buzzer’s tone. A rising tone indicates increasing moisture. When the tone is highest, the meter is over the area of highest moisture.
7
SPECIFICATIONS
Measurement Range 0 to 99.9% REL (relative) for
wood; 0 to 56.5% for building
material Measurement Accuracy ±3% Measurement Resolution 0.1% Measurement Depth 3/4 in. (20mm) Display Type/Size 99.9 count LCD with 0.4 in.
(10mm) high digits Droplet Icon Ranges Low/Medium/High moisture:
>0.1%/30%/70% for wood;
>0.1%/14%/42% for building
material Sensing Area 1.6 x 1.6 in. (40 x 40mm) Auto Power Off After 3 to 4 minutes with 0%
reading Low/Very Low Battery
Warning Levels <7.5V/<6.5V Operating Temperature 32° to 122°F (0° to 50C)
@<80%RH Dimensions 5.75 x 2.6 x 0.87 in.
(146 x 66 x 22mm) Weight 5.1 oz. (145g) with battery Current Consumption <20mADC Power Source 9V battery (included)
8
WARRANTY INFORMATION
General Tools & Instruments’ (General’s) MMD5NP Pinless LCD Moisture Meter is warranted to the original purchaser to be free from defects in material and workmanship for a period of one year. Subject to certain restrictions, General will repair or replace this instrument if, after examination, the company determines it to be defective in material or workmanship. The warranty period begins on the date of purchase. You are encouraged to register your product online. General will extend your warranty an additional 60 days if you register at www.generaltools.com/ProductRegistry.
This warranty does not apply to damages that General determines to be from an attempted repair by non-authorized personnel or misuse, alterations, normal wear and tear, or accidental damage. The defective unit must be returned to General Tools & Instruments or to a General-authorized service center, freight prepaid and insured.
Acceptance of the exclusive repair and replacement remedies described herein is a condition of the contract for purchase of this product. In no event shall General be liable for any incidental, special, consequential or punitive damages, or for any cost, attorneys’ fees, expenses, or losses alleged to be a consequence of any damage due to failure of, or defect in any product including, but not limited to, any claims for loss of profits.
Register now at www.generaltools.com/ProductRegistry to receive a 60-day extension to your warranty.
9
RETURN FOR REPAIR POLICY
Every effort has been made to provide you with a reliable product of superior quality. However, in the event your instrument requires repair, please contact our Customer Service to obtain an RGA (Return Goods Authorization) number before forwarding the unit via prepaid freight to the attention of our Service Center at this address:
General Tools & Instruments 80 White Street New York, NY 10013 212-431-6100
Remember to include a copy of your proof of purchase, your return address, and your phone number and/or e-mail address.
10
HIGROMETRO
SIN FICHA CON PANTALLA
DE CRISTAL LIQUIDO
GUIA DEL USUARIO
MMD5NP
Por favor lea cuidadosamente esta guía del usuario
antes de utilizar éste producto.
11
CONTENIDO
Introducción . . . . . . . . . . . . . . . . . . . . . . . 12 – 14
Principales características . . . . . . . . . . . . . . . . 14
Contenido del empaque . . . . . . . . . . . . . . . . . . 15
Vista general del producto . . . . . . . . . . . . . . . . 15
Instrucciones de ajuste . . . . . . . . . . . . . . . . . . 16
Instalación de la batería . . . . . . . . . . . . . . . 16
Instrucciones de funcionamiento . . . . . . 16 – 17
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . 18
Información acerca de la garantía . . . . . . . . . . 19
Procedimiento para retorno y reclamación . . . 20
INTRODUCCION
Gracias por preferir el Higrómetro sin ficha con pantalla de cristal liquido MMD5NP de General Tools & Instruments. Por favor lea cuidadosamente esta guía del usuario antes de utilizar su higrómetro.
El higrómetro MMD5NP es un instrumento sin penetración (sin ficha) que puede detectar la humedad hasta (3/4 de pulgada) por debajo de la superficie de la madera o material de construcción (ladrillo, paneles de yeso, etc.). El higrómetro infiere el nivel de humedad a partir de la capacitancia del material, que es leída por el higrómetro, y mide sus efectos en el campo eléctrico que se genera cada vez que se enciende el circuito.
El higrómetro se basa en dos fenómenos físicos para efectuar las
12
mediciones:
1. La relación linear entre el nivel de humedad de un material
sólido y su constante dieléctrica — y de ahí, su capacitancia.
2. El llamado efecto de límite de campo — la ligera extensión del
campo eléctrico producida por el flujo de corriente entre dos electrodos cuando ambos electrodos se encuentran del mismo lado del material.
Detrás de la cubierta del higrómetro MMD5NP hay dos placas de metal. Al encender el higrómetro las placas reciben unas pequeñas cargas opuestas. La diferencia potencial provoca el flujo de corriente, creando así un campo eléctrico tridimensional.
Cuando la parte trasera del higrómetro es colocada contra el costado de un material, con humedad embebida o ligera bajo la superficie, la capacitancia aumentada del material distorsiona el campo eléctrico hasta una extensión que pueda ser detectada (tal como un cambio en el flujo por encima del área de detección) y medida. Las lecturas en la pantalla reflejan el nivel promedio de humedad del material entre su superficie y una penetración del campo eléctrico máxima de (3/4 de pulgada). La humedad más cercana a la superficie posee un mayor efecto en la lectura que la humedad a una profundidad mayor.
El higrómetro MMD5NP ha sido calibrado en fabrica para ser utilizado en madera y materiales de construcción. Debido a que la capacitancia de la madera y a la capacitancia del material de construcción se ven afectados en forma diferente por la humedad, el higrómetro mide la humedad contenida en escalas diferentes. Un botón al frente del higrómetro MMD5NP proporciona el medio conveniente para alternar entre los dos tipos de materiales. Los iconos de la pantalla indican que material se esta probando y también si la lectura actual es considerada baja media o alta para el material. Se puede
13
mantener cualquier lectura al presionar otro botón en el panel frontal, esta característica hace posible efectuar mediciones en lugares obscuros y mostrar la lectura después, en un área iluminada. El higrómetro también esta equipado con una señal sonora que aumenta en proporción a la humedad; esta característica facilita la detección de áreas con humedad elevada.
La pantalla LCD muestra mediciones del contenido de humedad de la madera o de los materiales de construcción como %REL (relativa) lecturas sin especificaciones de precisión. A pesar de esta desventaja, las lecturas relativas son útiles para comparar rápidamente los niveles de humedad de materiales o la humedad de áreas diferentes del mismo material. Por ejemplo, puede utilizar el medidor para localizar la fuente de una fuga de agua por encima del techo comparando las lecturas en varios puntos del mismo. Si el techo está nivelado, el punto con la lectura más alta está debajo del lugar de la fuga.
El higrómetro MMD5NP funciona con una batería de 9V incluida en el empaque.
PRINICIPALES CARACTERISTICAS
• Técnica de medición sin penetración y no destructiva
• Gran pantalla • Amplio rango de medición
• Iconos de pantalla intuitivos: contenido de humedad
bajo/medio/alto; modo de selección de material, madera o material de construcción
• Función de mantener la información en pantalla
• Alerta sonora de lectura
• Auto-calibración • Auto apagado
• Avisos de batería baja y muy baja
14
CONTENIDO DEL EMPAQUE
El higrómetro MMD5NP viene en un empaque de burbujas de aire en el que se incluye una batería de 9V y ésta guía del usuario.
VISTA GENERAL DEL PRODUCTO
La siguiente figura muestra los controles e indicadores en el frente del higrómetro MMD5NP, así como las ubicaciones en la parte trasera de la zona de detección y el compartimiento para la batería.
A
B
G
C D
E
F
A. Pantalla LCD B. Iconos del nivel de humedad:
baja, media y alta
C. Madera D. Material de construcción E. Indicador de la señal sonora
en función
F. Botón con doble función:
1. Encendido/Apagado (presionar y mantener)
2. Madera/Material de construcción (presionar brevemente)
H
J
I
K
G. Medidor de carga de la batería H. Icono para mantener la medición
en pantalla
I. Botón con doble función:
1. Activar o desactivar la señal sonora (presionar y mantener)
2. Mantener la medición en pantalla (presionar brevemente)
J. Zona de detección K. Compartimiento para la batería –
1 batería de “9V”
15
INSTRUCCIONES DE AJUSTE
INSTALACION DE LA BATERIA
Para abrir el compartimiento de la batería, invierta el higrómetro y levante la pestaña de la tapa del compartimento para la tapa y colóquela aparte. Introduzca la batería de 9V que se incluye en el soporte dentro del compartimento. Los terminales de la batería y el soporte solo se conectan de una manera, el terminal macho es más pequeño y se inserta en el terminal hembra que es más grande. Coloque la tapa y cierre el compartimiento de la batería presionando hasta escuchar un chasquido.
INSTRUCCIONES DE FUNCIONAMIENTO
Para encender el higrómetro, presione el botón y manténgalo durante al menos tres segundos. (Para apagar el higrómetro, efectúe la misma operación.)
Para efectuar la medición del nivel de humedad de la madera o del material de construcción, primero asegúrese de que el icono apropiado parece en el lado izquierdo de no ser así, presione el botón brevemente para alternar entre el icono de madera o el de material de contracción. Enseguida “escanee” el material presionando ligeramente el cuadro de la zona de detección en la parte superior trasera del higrómetro contra el material a detectar. La pantalla mostrará instantáneamente el contenido de humedad en el material.
En la pantalla, cada medición es acompañada por un icono mostrando una, dos o tres gotas ( ) a la izquierda, para indicar si la lectura es baja, media o alta en el material. El rango del nivel de humedad para cada categoría es diferente para la madera o el material de construcción, refiérase a para los porcentajes exactos.
16
ALGUNOS CONSEJOS PARA LAS MEDICIONES:
1. Para un máximo de precisión, presione la zona de detección contra una zona plana del material.
2. El material debe tener un espesor mínimo de (3/4 de pulgada), esta es la profundidad máxima de medición y el espesor para el que el higrómetro esta calibrado. Si el material es muy delgado, el higrómetro medirá el material que se encuentre por debajo de éste y se producirá una lectura inadecuada. Una forma de compensar lo delgado del material es apilando varias capas del mismo.
3. El material debe poseer una longitud y un ancho de al menos el tamaño de la zona de detección del higrómetro: 40 x (1.6 x 1.6 pulgadas).
4. Las curvas de la medición de la humedad en la madera están regidas por dos variables: la humedad del ambiente y la densidad de la especie de mejor manera de compensar el efecto de estas dos variables es desarrollar su propia grafica de curvas de medición basándose en su experiencia cotidiana al trabajar con diferentes especies de madera.
Para mantener una medición, presione el botón brevemente. La pantalla mostrará el valor mantenido, junto con un icono en la parte superior derecha.
Para escanear una zona con humedad intensa en la madera o material de construcción, primero asegúrese de que la señal
sonora esté activada (indicada por el icono en la parte inferior izquierda). Si el icono no esta presente, presione el botón
y manténgalo durante al menos tres segundos. Enseguida, escanee el material y ponga atención a la tonalidad de la señal. Una tonalidad en aumento indica aumento en la humedad. Cuando la tonalidad se encuentra al máximo, indica que el higrómetro se encuentra sobre una zona de humedad intensa.
17
ESPECIFICACIONES
Rango de medición De 0 to 99.9% REL (relativa) para la
madera; de 0 to 56.5% para los
materiales de construcción Precisión de medición ±3% Resolución de medición 0.1% Profundidad de medición (3/4 de pulgada) Tipo y dimensión Pantalla LCD (cristal contador a
de la pantalla 99.9 con digitos grandes de
(0.4 de pulgada) Rango de los iconos de gota Humedad Baja/Media/Alta:
>0.1%/30%/70% para madera;
>0.1%/14%/42% para materiales
de construcción Zona de detección 40 x (1.6 x 1.6 de pulgada) Auto Encendido/Apagado Después de 4 minutos con un
porcentaje de lectura de 0%
Nivel de advertencia de <7.5V/<6.5V batería baja o muy baja
Temperatura de funcionamiento
Dimensiones 146 x 66 x 22mm
Peso 145g (5.1 onzas) incluyendo la
Consumo de energía <20mADC Fuente de energía Una batería de 9V (incluida)
De 0° a 50°C (32° a 122°F) @<80% de humedad relativa
(5.75 x 2.6 x 0.87 pulgadas)
batería
18
INFORMACION ACERCA DE LA GARANTIA
El higrometro MMD5NP sin ficha con pantalla de cristal líquido de General Tools & Instruments (General’s) esta garantizado al comprador original contra defectos del material de fabricación o de la mano de obra. Bajo ciertas restricciones, General Tools efectuará las reparaciones o reemplazará el producto si, después de un examen, la compañía determina que hay un defecto en el material o en la mano de obra. El período de garantía comienza en la fecha de compra. Le recomendamos registrar su producto en-línea, General extenderá su garantía 60 días más si se registra en www.generaltools.com/Product Registry.
Esta garantía no se aplica a los daños que General Tools determina como producto de un intento de reparación por personal no autorizado, mal uso del aparato, modificaciones, desgaste y roturas normales o por daños accidentales. Se debe retornar la unidad defectuosa a General Tools & Instruments o a un centro de servicio autorizado, con porte y seguro pagado.
La aceptación de la reparación exclusiva y las medidas de reemplazo descritas anteriormente es una condición del contrato de compra de éste producto. En ningún caso, General Tools será designado como responsable del pago de indemnizaciones por cualquier daño incidental, especial, a consecuencia de, o por cualquier costo de honorarios de abogados, gastos o pérdidas alegados como consecuencia de daños debido a un fallo de, o un defecto de, en cualquier producto, incluyendo, sin limitar las reclamaciones de pérdidas de ganancias.
Regístrese ya en www.generaltools.com/ProductRegistry para recibir una extensión de 60 días en su garantía.
19
PROCEDIMIENTO PARA RETORNO Y RECLAMACION
Nos hemos esforzado para proporcionarle un producto fiable de calidad superior. Sin embargo, en el caso de que su aparato necesite reparaciones, póngase en contacto con nuestro Servicio a la Clientela para obtener un número de autorización de retorno del aparato (RGA) antes de devolver su unidad con porte pagado a la atención de nuestro Centro de Servicio a la siguiente dirección:
General Tools & Instruments 80 White Street New York, NY 10013 212-431-6100
No olvide incluir una copia de la factura de compra, la dirección de retorno y el número de teléfono y/o una dirección de correo electrónica.
20
HUMIDIMÈTRE SANS
POINTES
À ÉCRAN ACL
MANUEL DE L’UTILISATEUR
MMD5NP
Veuillez lire attentivement tout le manuel avant d’utiliser ce produit.
21
TABLE DES MATIÈRES
Introduction . . . . . . . . . . . . . . . . . . . . . . . 22 – 24
Principales caractéristiques . . . . . . . . . . . . . . 24
Contenu de l’emballage . . . . . . . . . . . . . . . . . 25
Aperçu du produit . . . . . . . . . . . . . . . . . . . . . . 25
Instructions d’assemblage . . . . . . . . . . . . . . . 26
Installation de la pile . . . . . . . . . . . . . . . . . 26
Instructions de fonctionnement . . . . . . . 26 – 27
Caractéristiques techniques . . . . . . . . . . . . . . 28
Information sur la garantie . . . . . . . . . . . . . . . 29
Politique de retour pour réparation . . . . . . . . 30
INTRODUCTION
Merci d’avoir acheté un humidimètre sans pointes à écran ACL MMD5NP de General Tools & Instruments. Veuillez lire attentivement tout le manuel avant d’utiliser cet appareil.
L’humidimètre MMD5NP est un instrument non intrusif (sans pointes) pouvant détecter l’humidité jusqu’à une profondeur de 20 mm (3/4 po) sous la surface du bois ou du matériau de construction (brique, panneaux de revêtement, etc.). L’instrument détecte le niveau d’humidité à partir de la capacité du matériau, ce qu’il lit en mesurant l’effet de la capacité sur le champ électrique qu’il génère chaque fois que l’appareil est mis en marche.
22
L’appareil utilise deux phénomènes physiques pour prendre ses mesures :
1. La relation linéaire entre le niveau d’humidité d’un matériau
solide et sa constante diélectrique, donc sa capacité.
2. L’effet de champ de franges, tel qu’on l’appelle communément,
c’est-à-dire la légère diffusion du champ électrique produit par l’intensité du courant entre deux électrodes lorsque celles-ci sont situées sur le même côté d’un matériau.
Sous le couvercle arrière de l’appareil MMD5NP se trouvent deux plaques de métal. Lorsque l’humidimètre est mis en marche, les plaques reçoivent de petites charges opposées. La différence de potentiel fait circuler le courant, créant ainsi un champ électrique à trois dimensions.
Lorsque le dos de l’humidimètre est placé contre un côté de matériau ayant de l’humidité en surface ou légèrement sous la surface, la capacité accrue du matériau modifie suffisamment le champ électrique pour que celui-ci soit détecté (comme changement du flux sur la surface de détection) et mesuré. Les mesures affichées reflètent le niveau d’humidité moyen du matériau entre sa surface et la pénétration maximale du champ électrique de 20 mm (3/4 po). L’humidité plus près de la surface a un plus grand effet sur les lectures que l’humidité de la profondeur maximale de pénétration.
L’humidimètre MMD5NP a été calibré en usine pour être utilisé sur le bois et autres matériaux de construction. Étant donné que la capacité du bois et des matériaux de construction réagit différemment à l’humidité, l’appareil mesure l’humidité contenue dans ces matériaux à différentes échelles. Un bouton sur le devant de l’appareil MMD5NP offre une façon pratique de passer d’un matériau à l’autre. Les icônes affichées montrent quels matériaux sont testés, ainsi indiquent aussi si la lecture courante est considérée comme faible, moyenne ou élevée pour le
23
matériau en question. Toute lecture peut être retenue en appuyant un autre bouton situé sur le panneau avant; cette caractéristique rend la prise de mesure possible dans un endroit sombre, car l’appareil garde l’affichage du résultat jusqu’à ce que l’appareil soit apporté dans un endroit éclairé. L’humidimètre est aussi muni d’un avertisseur sonore dont le ton monte lorsque l’humidité augmente; cette caractéristique facilite la détection de surfaces plus humides.
L'écran ACL affiche la lecture du niveau d’humidité du bois ou d'un lecture REL (relatif) comme une lecture en valeur relative sans précision quant à l’exactitude. Malgré cette lacune, les lectures en valeur relative sont utiles pour réaliser une comparaison rapide entre les niveaux d’humidité des matériaux ou entre l’humidité détectée à différents endroits pour un même matériau. Par exemple, vous pouvez utiliser l’humidimètre pour détecter la source d’une infiltration d’eau sous un plafond en comparant les lectures prises à différents endroits de ce plafond. Si le plafond est de niveau, l’endroit où la lecture est la plus levée se trouve sous la source d’infiltration. L’appareil MMD5NP fonctionne avec une pile de 9 V, incluse dans l’emballage.
PRINCIPALES CARACTÉRISTIQUES
• Technique de mesure non intrusive/non destructrice
• Grand écran • Vaste plage de mesure
• Icônes intuitives sur l’écran : contenu en humidité
faible/moyen/élevé; mode bois ou matériau de construction
• Fonction de retenue de la mesure
• Signal sonore pour les lectures de pointe
• Calibration automatique • Arrêt automatique
• Avertisseur de pile faible et très faible
24
CONTENU DE L’EMBALLAGE
L’emballage-coque de plastique contient un humidimètre MMD5NP, une pile de 9 V et ce manuel de l’utilisateur.
APERÇU DU PRODUIT
La figure ci-dessous montre tous les contrôles et indicateurs présents sur le devant du MMD5NP, de même que l’emplacement de la surface de détection et du compartiment de la pile à l’arrière.
A
B
G
C D E
F
A. Écran ACL B. Icônes du niveau d’humidité :
faible, moyenne ou élevée
C. Bois D. Matériaux de construction E. Icône pour activer
l’avertisseur
F. Bouton à double fonction :
1. Marche-arrêt (appuyer et tenir enfoncé)
2. Bois/matériaux de construction (appuyer rapidement)
H
J
I
K
G. Indicateur de charge de pile H. Icône de retenue de la mesure
I. Bouton à double fonction :
1. Activation/désactivation de l’avertisseur (appuyer et tenir enfoncé)
2. Retenue de la mesure (appuyer rapidement)
J. Surface de détection K. Compartiment de la pile —
1 pile de 9 V
25
INSTRUCTIONS D’ASSEMBLAGE
INSTALLATION DE LA PILE
Pour ouvrir le compartiment de la pile, retourner l’appareil et soulever la patte située au bas du couvercle du compartiment de la pile. Retirer le couvercle et le mettre de côté. Brancher la pile de 9 V fournie à la connexion située dans le compartiment. Les bornes de la pile se fixent à la connexion d’une seule façon : la borne mâle (plus petite) entre dans la borne femelle (plus grande). Refermer le compartiment de la pile en replaçant le couvercle et en le fermant d’un petit coup sec.
INSTRUCTIONS DE FONCTIONNEMENT
Pour mettre l’appareil en marche, appuyer sur le bouton et le tenir enfoncé pendant au moins trois secondes. (Pour éteindre l’appareil, suivre les mêmes instructions.)
Pour mesurer le niveau d’humidité du bois ou d’un matériau de construction, vérifier d’abord si la bonne icône apparaît sur le côté gauche de l’écran. Si ce n’est pas le cas, appuyer rapidement sur le bouton pour passer de bois à matériaux de construction. Ensuite, parcourir le matériau en appuyant doucement le détecteur carré situé dans la partie supérieure du dos de l’appareil contre le matériau. L’écran affichera instantanément l’humidité contenue dans le matériau.
Chaque mesure est aussi accompagnée de l’affichage, à gauche, d’une icône ( ) illustrant une, deux ou trois gouttes, indiquant si la lecture est faible, moyenne ou élevée pour le matériau. L’étendue des niveaux d’humidité pour chaque catégorie diffère pour le bois et les matériaux de construction; voir la section sur les caractéristiques techniques pour connaître les pourcentages exacts.
26
CONSEILS D’UTILISATION :
1. Pour une précision maximale, appuyer la surface de détection contre une surface plane du matériau.
2. Le matériau doit avoir une épaisseur minimale de 20 mm (3/4 po); cette profondeur correspond à la profondeur de mesure de cet appareil; ce dernier est calibré en conséquence. Si l’échantillon de matériau est trop mince, l’appareil mesurera également le matériau sous-jacent et donnera une lecture imprécise. Une façon de régler ce problème est d’empiler les échantillons minces avant de prendre la mesure.
3. La longueur et la largeur de l’échantillon devraient être au moins de la même taille que les dimensions de la surface de détection : 40 mm x 40 mm (1,6 x 1,6 po).
4. Les mesures du bois sont fonction de deux variables : l’humidité ambiante et la densité des essences de bois. La meilleure façon d’annuler l’effet de ces variables est de créer ses propres courbes de niveau d’humidité selon l’expérience acquise au quotidien en travaillant avec les différentes essences de bois.
Pour retenir une mesure, appuyer rapidement sur le bouton . L’écran affichera la valeur retenue, ainsi que l’icône dans le coin supérieur droit.
Pour prendre une mesure sur du bois ou des matériaux de construction dont la surface est très humide, vérifier d’abord
si l’avertisseur sonore est en marche (ce qui est indiqué par l’icône dans le coin inférieur gauche). Si l’icône est absente, appuyer sur le bouton et le tenir enfoncé pendant au moins trois secondes. Parcourir ensuite le matériau tout en prêtant attention à la tonalité de l’avertisseur. Un ton montant indique une humidité accrue. Lorsque le son est au plus haut, l’appareil se trouve alors sur la surface contenant le plus d’humidité.
27
CARACTÉRISTIQUES TECHNIQUES
Plage de mesure De 0 à 99,9 % REL (relatif) pour
le bois; de 0 à 56,5 % pour les
matériaux de construction Précision de mesure ±3 % Résolution de la mesure 0,1 % Profondeur de la mesure 20 mm (3/4 po) Taille/type de l’affichage ACL allant jusqu’à 99,9 avec
chiffres d’une hauteur de 10 mm
(0,4 po) Étendue des icônes de gouttes
Surface de détection 40 x 40 mm (1,6 x 1,6 po) Arrêt automatique Après 3-4 minutes avec lectures
Niveaux d’avertissement <7,5 V/<6,5 V de pile faible ou très faible
Température de service De 0° à 50 °C (de 32° à 122 °F)
Dimensions 146 x 66 x 22 mm
Poids 145 g (5,1 oz) avec pile Consommation courante <20 mA CC Source d’alimentation Pile de 9 V (incluse)
Humidité faible/moyenne/élevée :
>0,1 %/30 %/70 % pour le bois;
>0,1 %/14 %/42 % pour les
matériaux de construction
de 0 %
@ < 80 % d’humidité relative
(5,75 x 2,6 x 0,87)
28
INFORMATION SUR LA GARANTIE
L’humidimètre sans pointes à écran ACL de General Tools & Instruments (General) est garanti pour l’acheteur original contre tout défaut de matériau et de main-d’œuvre pour une période de un an. General réparera ou remplacera, sous certaines restrictions, cet instrument si, après examen, l’entreprise détermine qu’il y a un défaut de matériau ou de main-d'oeuvre. La période de garantie débute à la date d'achat. Nous vous encourageons à enregistrer votre produit enligne. General prolongera votre garantie de 60 jours supplémentaires si vous vous enregistrez au www.generaltools.com/ProductRegistry.
La présente garantie ne s’applique pas aux dommages que General juge avoir été causés par une tentative de réparation par du personnel non autorisé ou par un usage abusif, par des modifications, par l’usure normale ou par des dommages accidentels. L’unité défectueuse doit être retournée à General Tools & Instruments ou à un centre de service autorisé par General, port payé et garanti.
L’acceptation des solutions de réparation et de remplacement exclusives décrites dans les présentes est une condition du contrat d’achat de ce produit. En aucun cas, General ne sera responsable des dommages indirects, spéciaux, consécutifs ou punitifs, ni de tout coût, honoraires d’avocat ou pertes présumées être une conséquence de tout dommage attribuable à une défaillance ou à un défaut du produit, incluant, sans toutefois s’y limiter, toute réclamation pour pertes de profits.
Enregistrez-vous maintenant au www.generaltools.com/ProductRegistry pour recevoir une extension de 60 jours à votre garantie.
29
POLITIQUE DE RETOUR POUR RÉPARATION
Tous les efforts sont faits pour vous offrir un produit fiable de qualité supérieure. Toutefois, si votre instrument nécessite des réparations, veuillez vous adresser à notre service à la clientèle afin d’obtenir un numéro d’autorisation de retour avant d’envoyer l’unité, port payé, à l’attention de notre centre de service à l’adresse suivante :
General Tools & Instruments 80 White Street New York, NY 10013 212-431-6100
N’oubliez pas d’inclure une copie de votre preuve d’achat, votre adresse et votre numéro de téléphone et/ou votre adresse courriel.
30
NOTES
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
____________________________________________
31
GENERAL TOOLS & INSTRUMENTS
80 White Street
New York, NY 10013-3567
PHONE (212) 431-6100
FAX (212) 431-6499
TOLL FREE (800) 697-8665
e-mail: sales@generaltools.com
www.generaltools.com
MMD5NP User’s Manual
Specifications subject to change without notice
NOTICE - WE ARE NOT RESPONSIBLE FOR TYPOGRAPHICAL ERRORS.
©2014 GENERAL TOOLS & INSTRUMENTS
MAN# MMD5NP
3/4/14
Loading...
