GENERAL ELECTRIC PSSS3RGXSS, PSSF3RGXWW, PSSF3RGXCC, PSSF3RGXBB, PSI23SCRSV User Manual

...

Download

ge.com

Refrigerators

Profile Side by Side

200D8074P006 49-60414-2 07-08 JR

La section française commence à la page 46

La sección en español empieza en la página 88

Safety Instructions . . . . . . . . . . . .2–4

Operating Instructions

Automatic Icemaker . . . . . . . . . . . .14

Care and Cleaning . . . . . . . . . .16, 17

Crispers and Pans . . . . . . . . . . . . . .13

CustomCool

™

. . . . . . . . . . . . . . . .7, 8

Ice and Water Dispenser . . . . . . . .15

Refrigerator Doors . . . . . . . . . . . . .12

Replacing the Light Bulbs . . . . . . .18

Shelves and Bins . . . . . . . . . . . .10, 11

Temperature Controls . . . . . . . . . . .5

TurboCool

™

. . . . . . . . . . . . . . . . . . . .6

Water Filter . . . . . . . . . . . . . . . . . . . .9

Installation Instructions

Installing the Refrigerator . . . .28–31

Moving the Refrigerator . . . . . .24–27

Preparing to Install

the Refrigerator . . . . . . . . . . . . . . .23

Trim Kits and Panels . . . . . . . . .19–22

Water Line Installation . . . . . . .32–34

Troubleshooting Tips . . . . . . .36–38

Normal Operating Sounds . . . . . . .35

Consumer Support

Consumer Support . . . . .Back Cover

Performance Data Sheet . . . . . . . .41

Product Registration . . . . . . . . .43, 44

State of California Water

Treatment Device Certificate . . . . .42

Warranty (Canadian) . . . . . . . . . . .39

Warranty (U.S.) . . . . . . . . . . . . . . . .40

Réfrigérateurs

Profile Côte à Côte

Refrigeradores

Profile Lado a Lado

Models 23, 25, 26, 27 and 29

Write the model and serial numbers here: Model # __________________________

Serial # __________________________

Find these numbers on a label inside the refrigerator compartment at the top on the right side.

Owner’s Manual

and Installation

Manuel d’utilisation

et d’installation

Manual del propietario

e instalación

Consumer Support Troubleshooting Tips

Operating Instructions Safety InstructionsInstallation Instructions

IMPORTANT SAFETY INFORMATION. READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

Use this appliance only for its intended purpose as described in this Owner’s Manual.

SAFETY PRECAUTIONS

When using electrical appliances, basic safety precautions should be followed, including the following:

■

■This refrigerator must be properly installed

and located in accordance with the Installation Instructions before it is used.

■

■Do not allow children to climb, stand or hang

on the shelves in the refrigerator. They could damage the refrigerator and seriously injure themselves.

■

■Do not touch the cold surfaces in the freezer

compartment when hands are damp or wet. Skin may stick to these extremely cold surfaces.

■

■Do not store or use gasoline or other flammable

vapors and liquids in the vicinity of this or any other appliance.

■

■In refrigerators with automatic icemakers,

avoid contact with the moving parts of the ejector mechanism, or with the heating element located on the bottom of the icemaker. Do not place fingers or hands on the automatic icemaking mechanism while the refrigerator is plugged in.

■

■Keep fingers out of the “pinch point” areas;

clearances between the doors and between the doors and cabinet are necessarily small. Be careful closing doors when children are in the area.

■

■Unplug the refrigerator before cleaning and

making repairs.

NOTE: We strongly recommend that any servicing be performed by a qualified individual.

■

■Setting either or both controls to OFF does not

remove power to the light circuit.

■

■Do not refreeze frozen foods which have

thawed completely.

■

■Always clean the

CustomCool

™

Tray after thawing

food.

Consumer SupportTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

ge.com

PROPER DISPOSAL OF THE REFRIGERATOR

Child entrapment and suffocation are not problems of the past. Junked or abandoned refrigerators are still dangerous…even if they will sit for “just a few days.” If you are getting rid of your old refrigerator, please follow the instructions below to help prevent accidents.

Before You Throw Away Your Old Refrigerator or Freezer:

■Take off the doors.

■Leave the shelves in place so that children may

not easily climb inside.

Refrigerants

All refrigeration products contain refrigerants, which under federal law must be removed prior to product disposal. If you are getting rid of an old refrigeration product, check with the company handling the disposal about what to do.

USE OF EXTENSION CORDS

Because of potential safety hazards under certain conditions, we strongly recommend against the use of an extension cord.

However, if you must use an extension cord, it is absolutely necessary that it be a UL-listed (in the United States) or a CSA-listed (in Canada), 3-wire grounding type appliance extension cord having a grounding type plug and outlet and that the electrical rating of the cord be 15 amperes (minimum) and 120 volts.

DANGER! RISK OF CHILD ENTRAPMENT

Consumer Support Troubleshooting Tips

Operating Instructions Safety InstructionsInstallation Instructions

IMPORTANT SAFETY INFORMATION. READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

HOW TO CONNECT ELECTRICITY

Do not, under any circumstances, cut or remove the third (ground) prong from the power cord. For personal safety, this appliance must be properly grounded.

The power cord of this appliance is equipped with a 3-prong (grounding) plug which mates with a standard 3-prong (grounding) wall outlet to minimize the possibility of electric shock hazard from this appliance.

Have the wall outlet and circuit checked by a qualified electrician to make sure the outlet is properly grounded.

If the outlet is a standard 2-prong outlet, it is your personal responsibility and obligation to have it replaced with a properly grounded 3-prong wall outlet.

The refrigerator should always be plugged into its own individual electrical outlet which has a voltage rating that matches the rating plate.

This provides the best performance and also prevents overloading house wiring circuits which could cause a fire hazard from overheated wires.

Never unplug your refrigerator by pulling on the power cord. Always grip plug firmly and pull straight out from the outlet.

Repair or replace immediately all power cords that have become frayed or otherwise damaged. Do not use a cord that shows cracks or abrasion damage along its length or at either end.

When moving the refrigerator away from the wall, be careful not to roll over or damage the power cord.

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.

SAVE THESE INSTRUCTIONS

Consumer SupportTroubleshooting Tips

Operating InstructionsSafety Instructions

Installation Instructions

About the temperature controls.

ge.com

The temperature controls are preset in the factory at 37°F for the refrigerator compartment and 0°F for the freezer compartment. Allow 24 hours for the temperature to stabilize to the preset recommended settings.

The temperature controls can display both the SET temperature as well as the actual temperature in the refrigerator and freezer. The actual temperature may vary slightly from the SET temperature based on usage and operating environment.

Setting either or both controls to OFF stops cooling in both the freezer and refrigerator compartments, but does not shut off electrical power to the refrigerator.

NOTE: The refrigerator is shipped with protective film covering the temperature controls. If this film was not removed during installation, remove it now.

The Performance Air-Flow System is designed to maximize temperature control in the refrigerator and freezer compartments. This unique special feature consists of the Air Tower along the back wall of the refrigerator and the Air Tunnel on the bottom portion of the freezer rear wall. Placing food in front of the louvers on these components will not

affect performance. Although the Air Tower and the Air Tunnel can be removed, doing so will affect temperature performance. (For removal instructions, on-line, 24 hours a day, contact us at ge.com or call 800.GE.CARES. In Canada, contact us at geappliances.ca or call 1.800.561.3344.)

Performance Air Flow System

To change the temperature,

press and release the

WARMER

COLDER

pad. The

SET

light will come on and the display will show the set temperature. To change the temperature, tap either the

WARMER

COLDER

pad until the desired temperature is displayed. Refrigerator temperatures can be adjusted between 34°F and 44°F and the freezer temperatures can be adjusted between –6°F and +6°F.

Once the desired temperature has been set, the temperature display will return to the actual refrigerator and freezer temperatures after 5 seconds. Several adjustments may be required. Each time you adjust controls, allow 24 hours for the refrigerator to reach the temperature you have set.

To turn the cooling system off,

tap the

WARMER

pad for either the refrigerator or the freezer until the display shows

OFF. To turn the unit back on,

press the

COLDER

pad for either the refrigerator or freezer.

The

SET

light will illuminate on the side you

selected. Then press the

COLDER

pad again (on the

side where the

SET

light is illuminated) and it will

go to the preset points of

0°F

for the freezer and

37°F

for the refrigerator. Setting either or both

controls to

OFF

stops cooling in both the freezer and refrigerator compartments, but does not shut off electrical power to the refrigerator.

About TurboCool.

™

How it Works

TurboCool

™

rapidly cools the refrigerator compartment in order to more quickly cool foods. Use

TurboCool

when adding a large amount of food to the refrigerator compartment, putting away foods after they have been sitting out at room temperature or when putting away warm leftovers. It can also be used if the refrigerator has been without power for an extended period.

Once activated, the compressor will turn on immediately and the fans will cycle on and off at high speed as needed for eight hours. The compressor will continue to run until the refrigerator compartment cools to approximately 34°F (1°C), then it will cycle on and off to maintain this setting. After 8 hours, or if

TurboCool

is pressed again, the refrigerator compartment will return to the original setting.

How to Use

Press

TurboCool

. The refrigerator

temperature display will show TC. After

TurboCool

is complete, the refrigerator compartment will return to the original setting.

NOTES:

The refrigerator temperature cannot be changed during TurboCool.

The freezer temperature is not affected during TurboCool.

When opening the refrigerator door during TurboCool, the fans will continue to run if they have cycled on.

Consumer Support Troubleshooting Tips

Operating Instructions Safety InstructionsInstallation Instructions

About ClimateKeeper2.

™

How it Works

The new

ClimateKeeper2

™

is the industry’s most advanced refrigeration system, delivering optimum temperature and humidity performance to keep food garden fresh longer and reduce freezer burn, while maintaining E star-level efficiency.

The new

ClimateKeeper2

system features two evaporators—one for the refrigerator and one for the freezer.

This provides two separate cooling systems for the entire unit, and separates the airflow between the fresh food and freezer sections during normal cooling operations.*

This ensures that the humidity levels in the fresh food section are significantly higher than in a conventional system,** allowing fresh produce and other unsealed foods to retain their moisture content and freshness longer. Moisture sensitive foods such as fresh fruit, salads, rice, etc., can now be stored on open shelves without excessive moisture loss. Due to the higher humidity in the refrigerator, you may on occasion experience fog or small amounts of moisture in the refrigerator compartment. This is normal and may come and go as different food loads and environmental conditions change. Wipe dry with a paper towel if desired.

The separate airflow system minimizes the mixing of air between the two compartments, which reduces odor transfer to improve the taste of ice.

The

ClimateKeeper2

system also reduces the number of defrosting cycles in the freezer evaporator, thereby reducing freezer burn.

*Freezer air is used in the CustomCool feature. **Testing shows a higher level of humidity in

the Fresh Food section in ClimateKeeper2 refrigerators versus conventional units.

Empty the pan. Place the Chill/Thaw

tray in the pan. Place the items on the

tray and close the pan completely. Select the

ExpressThaw,™ExpressChill

™

SelectTemp

™

pad. The display and

SET

light will come on. Tap the pad until the light appears next to the desired setting. Use the chart to determine the best setting to use.

■ To stop a feature before it is

finished, tap that feature’s pad until no options are selected and the display is off.

■ During

ExpressThaw

and

ExpressChill

, the display on the controls will count down the time in the cycle.

■ After the

ExpressThaw

cycle is

complete, the pan will reset to the

MEAT

setting (32°F) to help preserve

thawed items until they are used.

■ The displayed actual temperature of

the

CustomCool

pan may vary slightly

from the

SET

temperature based on

usage and operating environment.

NOTE: For food safety reasons, it is recommended that foods be wrapped in plastic wrap when using ExpressThaw. This will help contain meat juices and improve thawing performance.

About CustomCool™.

ge.com

The

CustomCool

™

feature is a system of dampers, a fan, a temperature thermistor and a heater. Depending on the function selected, a combination of these will be used to quickly chill items, thaw items or hold the pan at a specific temperature.

The pan is tightly sealed to prevent the pan’s temperature from causing temperature fluctuations in the rest of the refrigerator.

Some

CustomCool

models feature a beverage center. It is designed to store beverages at colder temperatures. Select the

Beverage

Center

pad if you like to keep extra-chilled

refreshments on hand. The controls for this pan are located at the

top of the refrigerator with the temperature controls.

How to Use

How it Works

ExpressThaw

™

To remove:

Pull the drawer out to the stop position. Rotate all four swing locks to the unlock

position.

Lift the front of the drawer up and out.

To replace:

Make sure all four swing locks are in the

unlock position.

Place the sides of the drawer into the

drawer supports, making sure the swing

locks fit on the drawer slots.

Lock all four swing locks by rotating

them to the lock position.

How to Remove and Replace the Drawer

ExpressChill

™

Consumer SupportTroubleshooting Tips

Operating InstructionsSafety Instructions

Installation Instructions

About CustomCool™.

CustomCool™Chart

NOTE: Results may vary depending on packaging, starting temperature and other food traits.

0.5 Lb. (4 hours)

■ Hamburger Patties (0.5 lb)

■ Individually Wrapped

Filet Mignon (0.5 lb)

1.0 Lb. (6 hours)

■ Chicken Breasts (1.0 lb)

■ Ground Beef (1.0 lb)

■ Steak (1.0 lb)

2.0 Lbs. (10 hours)

■ Chicken Breasts (2.0 lbs)

■ Ground Beef (2.0 lbs)

■ Steak (2.0 lbs)

3.0 Lbs. (12 hours)

■ Chicken Breasts (3.0 lbs)

■ Ground Beef (3.0 lbs)

■ Steak (3.0 lbs)

15 Minutes

■ 1 Beverage Can (12 oz)

■ 2 Small Juice Boxes (6–8 oz each)

30 Minutes

■ 2 to 6 Beverage Cans (12 oz each)

■ 2 Plastic 20 oz Bottles of Beverage

■ 4 to 6 Small Juice Boxes

(6–8 oz each)

■ 3 Foil Juice Packets

■ Wine (750 ml bottle)

45 Minutes

■ 2 Liter of Beverage

■ 1/2 Gallon of Juice

■ Gelatin–1 package

Citrus Setting (43

°F)

■ Oranges, Lemons, Limes,

Pineapple, Cantaloupe

■ Beans, Cucumbers, Tomatoes,

Peppers, Eggplant, Squash

oduce Setting (35°F)

■ Strawberries, Raspberries, Kiwifruit,

Pears, Cherries, Blackberries, Grapes, Plums, Nectarines, Apples

■ Asparagus, Broccoli, Corn,

Mushrooms, Spinach, Cauliflower, Kale, Green Onion, Beets, Onions

Meat Setting (32

°F)

■ Raw Meat, Fish and Poultry

Consumer Support Troubleshooting Tips

Operating Instructions Safety InstructionsInstallation Instructions

Select the

Beverage Center

pad. The set

light will come on and the feature will

operate as required. To turn off the feature, press

Beverage

Center

pad and set light will turn off.

NOTE: Unless turned off as above, feature will remain active for six months. Press the Beverage

Center pad to restart.

How to Use

To remove:

Remove dairy bin first. Holding the

bottom of the dairy bin, lift the front

straight up, then lift up and out. Holding left and right side of beverage

center, lift straight up and out.

Leave adapter in place.

To replace:

Engage backside of beverage center in

molded supports on adapter. Then push down on the sides of the beverage center. The beverage center will lock into place.

Replace dairy bin.

How to Remove and Replace the Beverage Center

Dairy Bin

Adapter

Beverage Center

About the water filter. (on some models)

ge.com

Water Filter Cartridge

The water filter cartridge is located in the back upper right corner of the refrigerator compartment.

When to Replace the Filter

There is a replacement indicator light for the water filter cartridge on the dispenser. This light will turn orange to tell you that you need to replace the filter soon.

The filter cartridge should be replaced when the replacement indicator light turns red or if the flow of water to the dispenser or icemaker decreases.

Installing the Filter Cartridge

If you are replacing the cartridge, first

remove the old one by slowly turning

it to the left.

Do not

pull down on the cartridge. A small amount of water may drip down.

Fill the replacement cartridge with

water from the tap to allow for better flow from the dispenser immediately after installation.

Lining up the arrow on the cartridge

and the cartridge holder, place the top of the new cartridge up inside the holder.

Do not

push it up into

the holder. Slowly turn it to the right until the filter

cartridge stops.

DO NOT OVERTIGHTEN.

As you turn the cartridge, it will automatically raise itself into position. Cartridge will rotate about 1/4 turn.

Run water from the dispenser for

3 minutes (about 1

⁄2 gallons) to clear

the system and prevent sputtering. Press and hold the

RESET WATER FILTER

pad on the dispenser for 3 seconds.

NOTE: A newly-installed water filter cartridge may cause water to spurt from the dispenser.

Filter Bypass Plug

You must use the filter bypass plug when a replacement filter cartridge is not available. The dispenser and the icemaker will not operate without the filter or filter bypass plug.

Replacement Filters: To order additional filter cartridges

in the United States, visit our Website, ge.com, or call GE Parts and Accessories,

800.626.2002.

GWF Suggested Retail $34.95 USD

Customers in Canada should consult the yellow pages for the nearest Mabe Service Center.

Place the top of the cartridge up inside the cartridge holder and slowly turn it to the right.

Filter Bypass Plug

Cartridge Holder

Consumer SupportTroubleshooting Tips

Operating InstructionsSafety Instructions

Installation Instructions

Consumer Support Troubleshooting Tips

Operating Instructions Safety InstructionsInstallation Instructions

About the shelves and bins.

Refrigerator Door Bins and Freezer Door Tilt-Out Bins

Large Bins

The larger refrigerator door bins and freezer tilt-out door bins are adjustable.

To remove:

Lift the front of the bin straight

up, then lift up and out.

To replace or relocate:

Engage the back side of the bin in the molded supports on the door. Then push down on the front of the bin. Bin will lock in place.

Small Bins To remove:

Lift the front of the bin straight

up then out.

To replace:

Position the bin above the rectangular molded supports on the door. Then slide the bin down onto the support to lock it in place.

The snugger

helps prevent tipping, spilling or sliding of small items stored on the door shelf. Place a finger on either side of the snugger near the rear and move it back and forth to fit your needs.

Not all features are on all models.

Refrigerator bin

Freezer tilt-out bin

Snugger

QuickSpace™Shelf

This shelf splits in half and slides under itself for storage of tall items on the shelf below.

This shelf can be removed and replaced or relocated just like Slide-Out Spillproof Shelves.

On some models, this shelf cannot be used in the lowest position.

Slide-Out Spillproof Shelf

The slide-out spillproof shelf allows you to reach items stored behind others. The special edges are designed to help prevent spills from dripping to lower shelves.

To remove:

Slide the shelf out until it reaches the stop, then press down on the tab and slide the shelf straight out.

To replace or relocate:

Line the shelf up with the supports and slide it into place. The shelf can be repositioned when the door is at 90° or more. To reposition the shelf, slide the shelf past the stops and angle downward. Slide shelf down to the desired position, line up with the supports and slide into place.

Make sure you push the shelves all the way back in before you close the door.

Press tab and pull shelf forward to remove

Top freezer bin

Do not block

CAUTION:

Be careful when placing items in the top bin. Make sure that items do not block or fall into the ice chute.

Top freezer bin (on some models)

Do not block

CAUTION:

Part must be in place as shown for proper ice dispensing. Food cannot be stored in this location.

ge.com

Not all features are on all models.

Slide-Out Freezer Shelves

To remove,

slide out to the

stop

position, lift the front past the stop position and slide out.

Make sure you push the shelves all the way back in before you close the door.

Freezer Baskets

To remove,

push the basket all the way to the back of the freezer. Lift up until the back pins are disengaged. Lift the entire basket up and pull out.

Make sure you push the baskets all the way back in before you close the door.

Fixed Freezer Shelves

There are two types of fixed freezer shelves.

To remove this type of shelf:

Lift the shelf up at the left side. Bring the shelf out.

To remove this type of shelf:

Lift up the left side of the shelf and slide it left into the center of the shelf supports.

Rotate the right side of the shelf up and out of the shelf supports.

NOTE FOR DISPENSER MODELS: In order to take full advantage of the tilt-out ice bin, only store items on the shelf below the ice bin that are no taller than the lowest point on the bin.

Consumer SupportTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

Door Wine/Beverage Rack

(on some models)

This rack holds up to 5 cans or one bottle of wine.

The rack hangs from the sides of the dairy bin.

To remove:

Empty the wine/beverage rack. Holding the bottom of the dairy bin,

lift the front straight up, then lift up and out.

To detach the rack from the dairy bin, pull the rack’s side wires out of the holes on each side of the dairy bin.

To replace:

Reattach the rack to the sides of the bin.

Engage the back side of the bin in the molded supports on the door. Then push down on the front of the bin. The bin will lock into place.

Consumer Support Troubleshooting Tips

Operating Instructions Safety InstructionsInstallation Instructions

About the refrigerator doors.

Refrigerator Doors

The refrigerator doors may feel different than the ones you are used to. The special door opening/closing feature makes sure the doors close all the way and are securely sealed.

When opening and closing the door you will notice a

stop

position. If the door is

opened past this

stop

point, the door will remain open to allow you to load and unload food more easily. When the door is only partially open, it will automatically close.

The resistance you feel at the

stop

position will be reduced as the door is loaded with food.

When the door is only partially open, it will automatically close.

Beyond this stop the door will stay open.

Door Alignment

If doors are uneven, adjust the refrigerator door.

Using a 7/16″ socket wrench, turn the door adjusting screw to the right to raise the door; to the left, to lower it. (A nylon plug, imbedded in the threads of the pin, prevents the pin from turning unless a wrench is used.)

After one or two turns of the wrench, open and close the refrigerator door and check the alignment at the top of the doors.

Support Leg

Before moving the refrigerator, you will need to screw up the support leg. Once the unit is relocated, you will need to screw down the support leg again.

Screw down the support leg until it touches the floor. This will prevent door misalignment.

7/16″ Wrench

Raise

About the crispers and pans.

ge.com

About crisper removal.

Not all features are on all models.

Crisper Removal

Crispers can easily be removed by pulling the drawer straight out and lifting the drawer up and over the

stop

location.

If the door prevents you from taking out the drawers, first try to remove the door bins. If this does not offer enough clearance, the refrigerator will need to be rolled forward until the door opens enough to slide the drawers out. In some cases, when you roll the refrigerator out, you will need to move the refrigerator to the left or right as you roll it out.

Not all features are on all models.

Fruit and Vegetable Crispers

Excess water that may accumulate in the bottom of the drawers should be wiped dry.

On some models,

the bottom drawer has full extension slides that allow full access to the drawer.

Adjustable Humidity Crispers

Slide the control all the way to the

setting to provide high humidity recommended for most vegetables.

Slide the control all the way to the

setting to provide lower humidity levels recommended for most fruits.

Convertible Deli Pan

The convertible deli pan has its own cold air duct to allow a stream of cold air from the freezer compartment or fresh food compartment to flow to the pan.

The variable temperature control

regulates

the air flow from the Climate Keeper.

Set the control to the

coldest

setting to

store fresh meats. Set the control to

cold

to convert the pan to normal refrigerator temperature and provide extra vegetable storage space. The cold air duct is turned off. Variable settings between these extremes can be selected.

Consumer SupportTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

HI LO

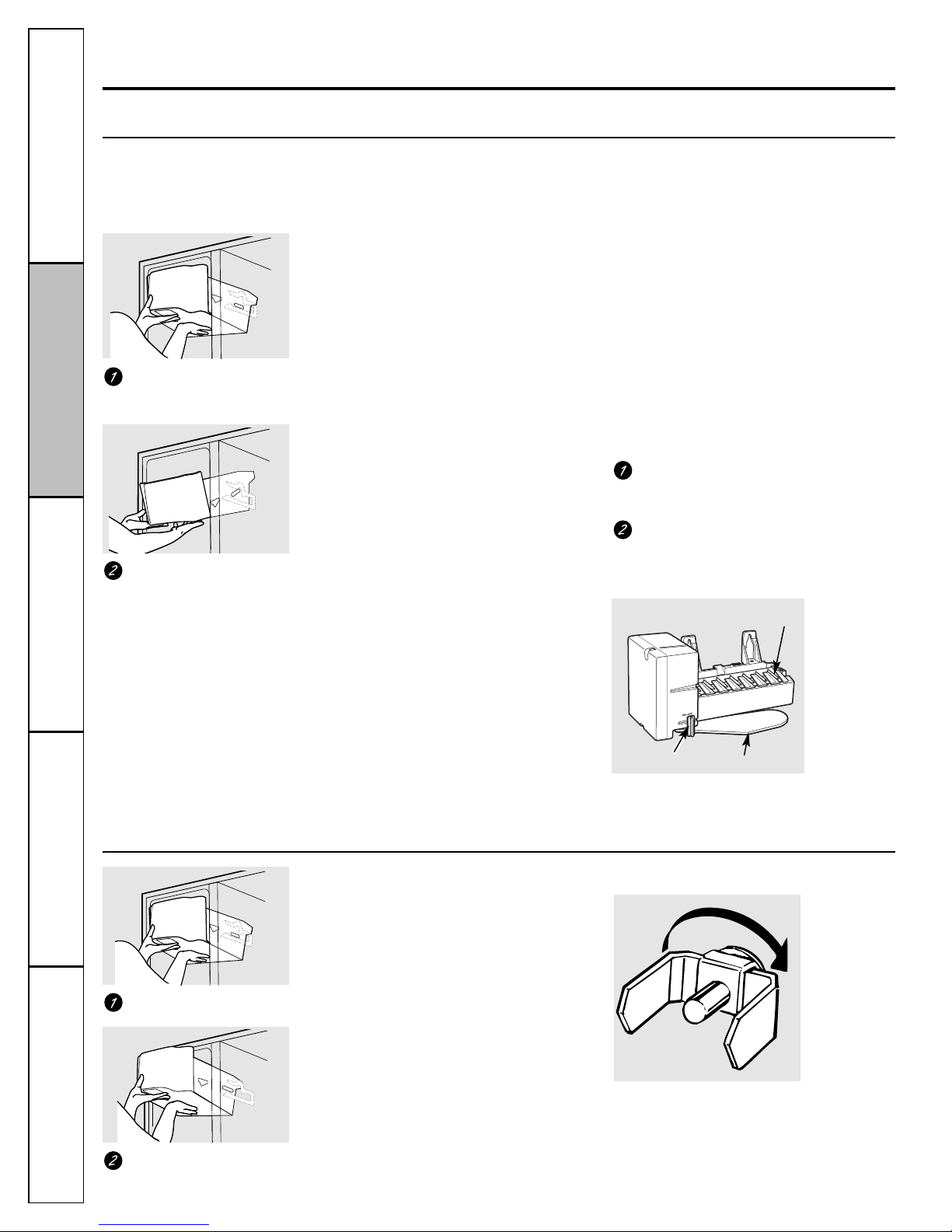

About the automatic icemaker.

Consumer Support Troubleshooting Tips

Operating Instructions Safety InstructionsInstallation Instructions

Automatic Icemaker

The icemaker will produce seven cubes per cycle—approximately 100–130 cubes in a 24-hour period, depending on freezer compartment temperature, room temperature, number of door openings and other use conditions.

If the refrigerator is operated before the water connection is made to the icemaker, set the power switch in the

OFF

position.

When the refrigerator has been connected to the water supply, set the power switch to the ONposition.

The icemaker will fill with water when it cools to 15°F (–10°C). A newly installed refrigerator may take 12 to 24 hours to begin making ice cubes.

You will hear a buzzing sound each time the icemaker fills with water.

Throw away the first few batches of ice to allow the water line to clear.

Be sure nothing interferes with the sweep of the feeler arm.

When the bin fills to the level of the feeler arm, the icemaker will stop producing ice. It is normal for several cubes to be joined together.

If ice is not used frequently, old ice cubes will become cloudy, taste stale and shrink.

Special note about dispenser models:

■ Dispenser models have a tilt-out ice bin.

The bin can be tilted out as shown in the illustrations, and it will hold itself up while you take ice out or turn the icemaker power switch on and off. Be sure to put the bin back in place before closing the door.

■ To restore your ice level from an empty

bucket stage, the following steps are recommended:

12 hours after the first batch of ice has fallen into the bin, dispense 3 to 4 cubes.

After an additional 6 hours, dispense 3 to 4 cubes again.

These steps will restore your ice level in the shortest amount of time.

A newly installed refrigerator may take 12 to 24 hours to begin making ice.

Lift the bin, then pull it forward until the bin stops.

Removing Ice Bin

(dispenser models)

CAUTION: The ice bin is heavy when full.

Set the power switch to the

OFF

position

before removing the bin.

When replacing the bin,

be sure to press it firmly into place. If it does not go all the way back, remove it and rotate the drive mechanism 1/4 turn. Then push the bin back again.

Icemaker

Feeler Arm

Power Switch

Lower the bin to access ice or reach the power switch.

NOTE: In order to take full advantage of the tilt-out ice bin, only store items on the shelf below the ice bin that are no taller than the lowest point on the bin.

On dispenser models, to access ice or reach the power switch:

Lift the bin, then pull it forward until the bin stops.

Lift and pull forward again to remove the bin.

Rotate

Drive Mechanism

Dispenser Models only

Important Facts About Your Dispenser

■Do not add ice from trays or bags to

the storage drawer. It may not crush or dispense well.

■Avoid overfilling glass with ice and use

of narrow glasses. Backed-up ice can jam the chute or cause the door in the chute to freeze shut. If ice is blocking the chute, poke it through with a wooden spoon.

■Beverages and foods should not be

quick-chilled in the ice storage drawer. Cans, bottles or food packages in the storage drawer may cause the icemaker or auger to jam.

■To keep dispensed ice from missing

the glass, put the glass close to, but not touching, the dispenser opening.

■Some crushed ice may be dispensed

even though you selected

CUBED ICE.

This happens occasionally when a few cubes accidentally get directed to the crusher.

■After crushed ice is dispensed, some

water may drip from the chute.

■Sometimes a small mound of snow will

form on the door in the ice chute. This condition is normal and usually occurs when you have dispensed crushed ice repeatedly. The snow will eventually evaporate.

About the ice and water dispenser. (on some models)

ge.com

To Use the Dispenser

Select

CUBED ICE , CRUSHED ICE

WATER .

Press the glass gently against the top of the dispenser cradle.

The spill shelf is not self-draining. To reduce water spotting, the shelf and its grille should be cleaned regularly.

If no water is dispensed when the refrigerator is first installed, there may be air in the water line system. Press the dispenser arm for at least two minutes to remove trapped air from the water line and to fill the water system. To flush out impurities in the water line, throw away the first six glassfuls of water.

CAUTION: Never put fingers or any other objects into the ice crusher discharge opening.

Locking the Dispenser

Press the

LOCK CONTROL

pad for 3 seconds to lock the dispenser and control panel. To unlock, press and hold the pad again for 3 seconds.

Dispenser Light

This pad turns the

night

light

in the dispenser on and off. The light also comes on when the dispenser cradle is pressed. On some models, if this light burns out, it should be replaced with a 6 watt 12V maximum bulb.

Quick Ice

When you need ice in a hurry, press this pad to speed up ice production. This will increase ice production for the following 48 hours or until you press the pad again.

Door Alarm

To set the alarm, press this pad until the indicator light comes on. This alarm will sound if either door is open for more than 3 minutes. The light goes out and the beeping stops when you close the door.

Spill Shelf

Consumer SupportTroubleshooting Tips

Operating InstructionsSafety Instructions

Installation Instructions

Consumer Support Troubleshooting Tips

Operating Instructions Safety InstructionsInstallation Instructions

Cleaning the Outside

The dispenser drip area,

beneath the grille, should be wiped dry. Water left in this area may leave deposits. Remove the deposits by adding undiluted vinegar to the well. Soak until the deposits disappear or become loose enough to rinse away.

The dispenser cradle

. Before cleaning, lock

the dispenser by pressing and holding the

LOCK CONTROL

pad for 3 seconds. Clean with warm water and baking soda solution—about a tablespoon (15 ml) of baking soda to a quart (1 liter) of water. Rinse thoroughly and wipe dry.

The door handles and trim.

Clean with a cloth dampened with soapy water. Dry with a soft cloth.

The stainless steel panels and door handles

(on some models) can be cleaned with a commercially available stainless steel cleaner. A spray-on stainless steel cleaner works best.

Do not use appliance wax or polish on the stainless steel.

Keep the outside clean.

Wipe with a clean cloth lightly dampened with kitchen appliance wax or mild liquid dish detergent. Dry and polish with a clean, soft cloth.

Do not wipe the refrigerator with a soiled dish cloth or wet towel. These may leave a residue that can erode the paint. Do not use scouring pads, powdered cleaners, bleach or cleaners containing bleach because these products can scratch and weaken the paint finish.

Cleaning the Inside

To help prevent odors,

leave an open box of baking soda in the fresh food and freezer compartments.

Unplug the refrigerator before cleaning.

If this is not practical, wring excess moisture out of sponge or cloth when cleaning around switches, lights or controls.

Use warm water and baking soda solution— about a tablespoon (15 ml) of baking soda to a quart (1 liter) of water. This both cleans and neutralizes odors. Rinse and wipe dry.

Use of any cleaning solution other than that which is recommended, especially those that contain petroleum distillates, can crack or damage the interior of the refrigerator.

Avoid cleaning cold glass shelves with hot water because the extreme temperature difference may cause them to break. Handle glass shelves carefully. Bumping tempered glass can cause it to shatter.

Do not wash any plastic refrigerator parts in the dishwasher.

The chill/thaw tray is dishwasher safe.

Dispenser drip area.

Care and cleaning of the refrigerator.

For long vacations or absences, remove food and unplug the refrigerator. Clean the interior with a baking soda solution of one tablespoon (15 ml) of baking soda to one quart (1 liter) of water. Leave the doors open.

Set the icemaker power switch to the

OFF

position and shut off the water supply to the refrigerator.

If the temperature can drop below freezing, have a qualified servicer drain the water supply system to prevent serious property damage due to flooding.

ge.com

Behind the Refrigerator

Be careful when moving the refrigerator away from the wall. All types of floor coverings can be damaged, particularly cushioned coverings and those with embossed surfaces.

Pull the refrigerator straight out and return it to position by pushing it straight in. Moving the refrigerator in a side direction may result in damage to the floor covering or refrigerator.

When pushing the refrigerator back, make sure you don’t roll over the power cord or icemaker supply line.

Preparing for Vacation

Preparing to Move

Secure all loose items such as shelves and drawers by taping them securely in place to prevent damage.

When using a hand truck to move the refrigerator, do not rest the front or back of the refrigerator against the hand truck. This could damage the refrigerator. Handle only from the sides of the refrigerator.

Be sure the refrigerator stays in an upright position during moving.

Consumer SupportTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

Consumer Support Troubleshooting Tips

Operating Instructions Safety InstructionsInstallation Instructions

Replacing the light bulbs.

Setting the controls to OFF does not remove power to the light circuit. Reveal

appliance bulbs are used on some models. They can be identified by their blue color when they

are not illuminated. Not all features are on all models.

Refrigerator Compartment—Upper Light

Unplug the refrigerator. The bulbs are located at the top of the

compartment, inside the light shield. On some models, a screw at the front of the light shield will have to be removed. On other models, the screw is located in the pocket located at the back of the light shield.

To remove the light shield, on some models, press in on the tabs on the sides of the shield and slide forward and out. On other models, just slide the shield forward and out.

After replacing the bulb with an appliance bulb of the same or lower wattage, replace the light shield and screws (on some models). When replacing the light shield, make sure that the tabs at the back of the shield fit into the slots at the back of the light shield housing.

Plug the refrigerator back in.

Refrigerator Compartment—Lower Light

This light is located above the top drawer.

Unplug the refrigerator. Remove the convertible meat drawer

control knob by pulling straight out. Lift the light shield up and pull it out.

After replacing the bulb with an appliance bulb of the same or lower wattage, replace the shield and the knob.

Plug the refrigerator back in.

Freezer Compartment

Unplug the refrigerator. Remove the shelf just above the light

shield. (The shelf will be easier to remove if it is emptied first.) On some models, a screw at the top of the light shield will need to be removed.

To remove the light shield, press in on the sides, and lift up and out.

Replace the bulb with an appliance bulb of the same or lower wattage, and reinstall the light shield. When reinstalling the light shield, make sure the top tabs snap securely into place. Replace the screw (on some models).

Reinstall the shelf and plug the refrigerator back in.

Dispenser

(on some models)

Unplug the refrigerator. The bulb is located on the dispenser

under the control panel. Remove the light bulb by turning it counterclockwise.

Replace the bulb with a bulb of the same size and wattage.

Plug the refrigerator back in.

Tabs

Pocket

Your light shield will look like one of the following:

Trim kits and decorator panels.

Read these instructions completely and carefully.

Before You Begin

Some models are equipped with trim kits that allow you to install door panels. You can order pre-cut black, white, bisque or stainless steel decorator panels from GE Parts and Accessories,

800.626.2002, or you can add wood panels to match your kitchen cabinets.

Panels less than 1/4″(6 mm) thick

When installing wood panels less than 1/4″ (6 mm) thick, you need to create a filler panel, such as 1/8″ cardboard, that will fit between the face of the door and the wood panel. If you are installing the pre-cut decorator panels, pre-cut filler panels are included in the kit. The combined thickness of the decorator or wood panel and the filler panel should be 1/4″ (6 mm).

For CustomStyle™models

3/4″ (19 mm) or Raised Panel

A raised panel design screwed or glued to a 1/4″ (6 mm) thick backing, or a 3/4″ (19 mm) routed board can be used. The raised portion of the panel must be fabricated to permit clearances of at least 2″ (5.1 cm) from the handle side for fingertip clearance.

Panels thicker than 1/4″ (6 mm), up to 3/4″ (19 mm) max, will require that the outer 5/16″ (8 mm) of panel perimeter be no thicker than 1/4″ (6 mm).

Weight limitations for custom panels: Fresh Food 38 lbs. (17 kg) max. Freezer Door 28 lbs. (13 kg) max.

2″(5.1 cm) Clearance Handle Side

Appearance Panel

Refrigerator Door

1/4″(6 mm) Thick Backing

3/4″ (19 mm)

Panels 1/4″thick or less

Panels thicker than 1/4″(6 mm)

1/4″max

1/4″(6 mm) max

3/4″(19 mm)

5/16″ (8 mm)

Consumer SupportTroubleshooting Tips

Operating InstructionsSafety Instructions

Installation Instructions

Consumer Support Troubleshooting Tips

Operating Instructions Safety InstructionsInstallation Instructions

Trim kits and decorator panels.

Freezer Panel

Without Dispenser

Freezer Panel

With Dispenser Fresh Food Panel

Cutout

5/16″

(8 mm)

1415⁄32″

(36.8 cm)

679⁄32″

(170.9 cm)

1/8″ (3 mm)

FRONT

177⁄8″

(45.4 cm)

1415⁄32″

(36.8 cm)

335⁄8″

(85.4 cm)

FRONT

679⁄32″

(170.9 cm)

1915⁄32″

(49.5 cm)

FRONT

23‘ Dimensions for Custom Wood Panels

The areas at the top of the panels need to be cut out of the panels.

25‘

CustomStyle

™

Dimensions for Custom Wood Panels

The areas at the top of the panels need to be cut out of the panels.

Cutout

1/8″ (3 mm)

Cutout

1/8″ (3 mm)

5/16″

(8 mm)

5/16″

(8 mm)

Freezer Panel

Without Dispenser

Freezer Panel

With Dispenser Fresh Food Panel

Cutout

5/16″

(8 mm)

1415⁄32″

(36.8 cm)

69″

(175.3 cm)

1/8″ (3 mm)

FRONT

17″

(43.2 cm)

1415⁄32″

(36.8 cm)

361⁄4″

(92.0 cm)

FRONT

69″

(175.3 cm)

1915⁄32″

(49.5 cm)

FRONT

Cutout

1/8″ (3 mm)

Cutout

1/8″ (3 mm)

5/16″

(8 mm)

5/16″

(8 mm)

Cutout

5/16″

(8 mm)

1/8″ (3 mm)

Cutout

5/16″

(8 mm)

1/8″ (3 mm)

Cutout

5/16″

(8 mm)

1/8″ (3 mm)

Cutout

1/8″ (3 mm)

5/16″

(8 mm)

Cutout

1/8″ (3 mm)

Cutout

5/16″

(8 mm)

1/8″ (3 mm)

5/16″

(8 mm)

Inserting the door panels.

Consumer SupportTroubleshooting Tips

Operating Instructions

Safety Instructions Installation Instructions

Attach the Top Trim on the Freezer and Fresh Food Doors.

The Top Trim can be found inside the refrigerator compartment.

With a T-20 Torxdriver, attach the Top Trim, using two screws on each Top Trim piece, to the top

of each door. Hand tighten only. Make sure that the top of each panel fits snugly behind the lip of the Top Trim.

Insert the Freezer Panel and Fresh Food Panel.

Carefully push the freezer panel in until it slides into the slot behind the door handle. Push the filler panel (required with some door panels) in behind the decorator panel. Repeat for fresh food panel.

If your model has a dispenser, this step only applies to the fresh food panel and top freezer panel.

Insert the Bottom Freezer Panel (on dispenser models).

Carefully push the panel in until it slides into the slot behind the door handle. Push the filler panel

(required with some door panels) in behind the decorator panel.

Cut-Out

Top Trim Screws

Top Freezer Panel

Bottom Freezer Panel

Side Trim

Fresh Food Panel

Read these instructions completely and carefully.

Top Trim Screws

Inserting the door panels.

Consumer Support Troubleshooting Tips

Operating Instructions Safety InstructionsInstallation Instructions

Install the Side Trim.

Side trim pieces are tucked inside the refrigerator door handle.

Do not remove the protective film on the outside of the Side Trim until it is installed.

Some side trims have pieces of adhesive tape. If so, peel off the backing so the tape can be attached during trim installation.

Side Trim

Bottom Trim

Top Trim

3. Insert the side trim to the bottom trim or bottom panel.

2. Hold the side trim against the side door.

1. Insert the side trim under the top trim.

Once you insert the side trim under the top trim, make sure there is no gap between the side trim and the top trim looking from the front of the refrigerator.

Make sure the side trim is aligned to the door during installation.

Once you insert the side trim under the bottom trim or panel, the side trim will fit to the door.

Insert the side trim to the top trim as arrow shows.

Insert the side trim to the bottom trim as arrow shows.

BEFORE YOU BEGIN

Read these instructions completely and carefully.

•

IMPORTANT — Save these

instructions for local inspector’s use.

•

IMPORTANT — Observe all

governing codes and ordinances.

• Note to Installer – Be sure to leave these instructions with the Consumer.

• Note to Consumer – Keep these instructions for future reference.

• Skill level – Installation of this appliance requires basic mechanical skills.

• Completion time – Refrigerator Installation

30 minutes Water Line Installation

30 minutes

• Proper installation is the responsibility of the installer.

• Product failure due to improper installation is not covered under the Warranty.

If the refrigerator has already been installed, remove the base grille (see Step 2 in

Moving

the Refrigerator

), then skip to Step 5 in

Installing the Refrigerator

Questions? Call 800.GE.CARES (800.432.2737) or Visit our Website at: ge.com

In Canada, call 1.800.561.3344 or Visit our Website at: geappliances.ca

Installation

Refrigerator

Instructions

Models 23, 25, 26, 27 & 29

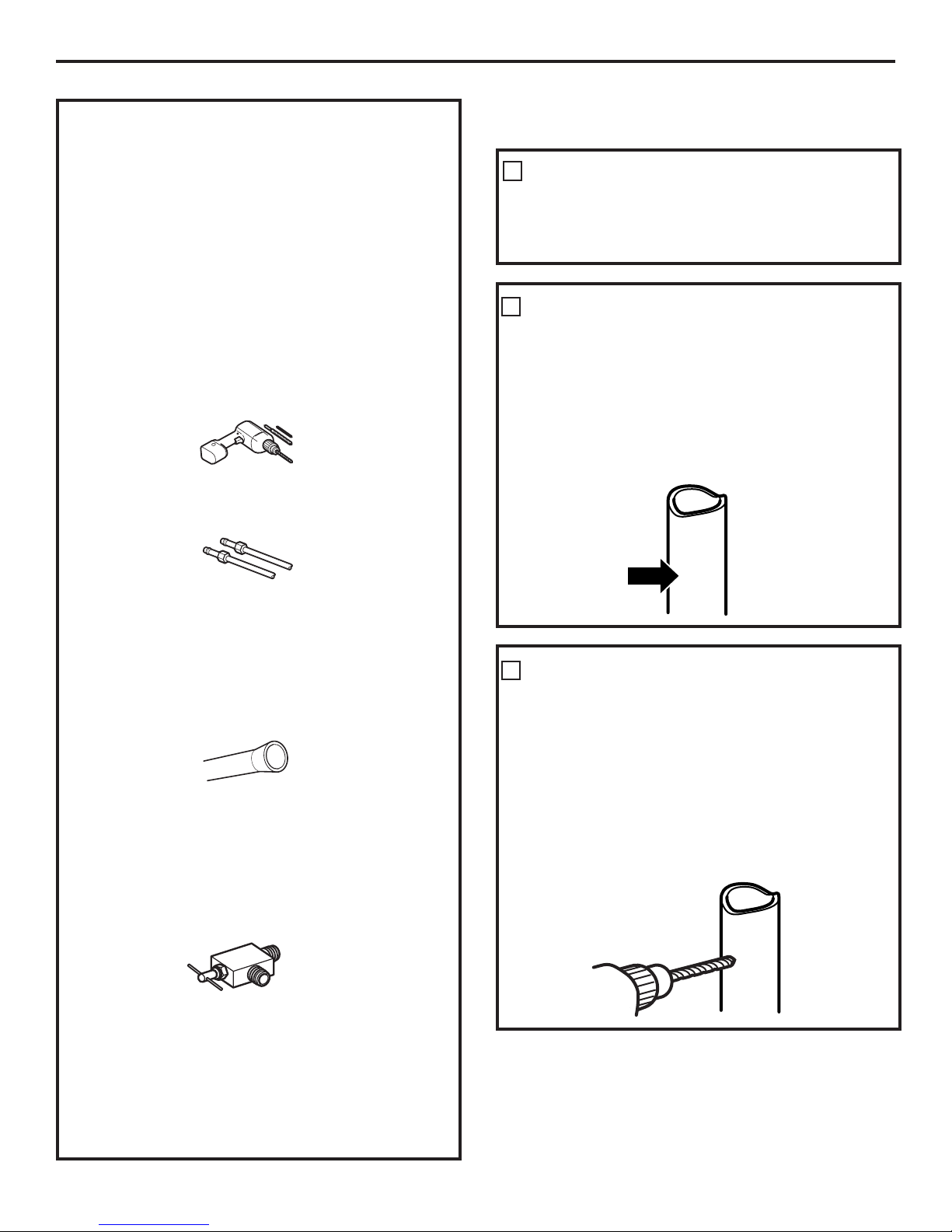

If the refrigerator has an icemaker, it will have to be connected to a cold water line. A GE water supply kit (containing tubing, shutoff valve, fittings and instructions) is available at extra cost from your dealer, by visiting our Website at ge.com (in Canada at geappliances.ca) or from Parts and Accessories, 800.626.2002 (in Canada

1.800.661.1616).

PREPARATION WATER SUPPLY TO THE ICEMAKER

TOOLS YOU WILL NEED

Phillips Head Screwdriver

3/8″ and 5/16″ Socket 1/2″ and 7/16″ Wrench

Plastic Putty Knife

1/8″ Hex Wrench

Installation Instructions

LOADING THE REFRIGERATOR ONTO A HAND TRUCK

Leave all tape and door pads on doors until the refrigerator is in its final location.

To move the refrigerator, use a padded hand truck. Center the refrigerator on the hand truck and secure the strap around the refrigerator. DO NOT OVERTIGHTEN

THE STRAP.

REMOVE THE BASE GRILLE

Remove the grille by removing the two Phillips head screws.

If the refrigerator must go through any entrance that is less than 38″ wide, the doors must be removed. Proceed to Step 3.

DO NOT remove the handles.

If all entrances are more than 38″ wide, skip to

Installing

the Refrigerator

DISCONNECT THE WATER COUPLING (on some models)

If the refrigerator has a water dispenser,

there is a water line from the cabinet into the bottom hinge on the freezer door that must be disconnected.

To disconnect, push in on the white collar of the coupling and pull out the tubing.

White collar

Bottom freezer hinge

MOVING THE REFRIGERATOR

Installation Instructions

DISCONNECT THE POWER COUPLING (on some models)

If the refrigerator has a water dispenser,

there is a power line (harness) from the cabinet into the bottom hinge on the freezer door that must be disconnected.

To disconnect, pull apart at the coupling.

Bottom freezer hinge

DISCONNECT THE ELECTRICAL CONNECTORS (on some models)

If the refrigerator has a refreshment center, there are electrical connectors

(harnesses) from the cabinet into the bottom hinge on the refrigerator door that must be disconnected.

To disconnect, pull apart each connector.

Bottom refrigerator hinge

CLOSE THE FREEZER AND REFRIGERATOR DOORS

REMOVE THE FREEZER DOOR

Remove the freezer door top hinge cover (if equipped) by either squeezing it and pulling it up or by prying it off with a plastic putty knife.

Remove the two 5/16″ or 1/8″ hex head screws, then lift the hinge straight up to free the hinge pin.

Open the freezer door to 90.°

5/16″ or 1/8″ hex head

90°

Installation Instructions

MOVING THE REFRIGERATOR (CONT.)

REMOVE THE FREEZER DOOR (cont.)

As one person slowly lifts the freezer door up and off the bottom hinge, the second person should carefully guide the water line and power line (harness) through the bottom hinge.

Set the door on a non-scratching surface with the inside up.

90°

REMOVE THE REFRIGERATOR DOOR

Remove the refrigerator door top hinge cover (if equipped) by either squeezing it and pulling it up or by prying it off with a plastic putty knife.

REMOVE THE REFRIGERATOR DOOR (cont.)

Remove the two 5/16″ or 1/8″ hex head screws, then lift the hinge straight up to free the hinge pin.

Open the refrigerator door to 90.°

5/16″ or 1/8″ hex head

90°

Installation Instructions

REMOVE THE REFRIGERATOR DOOR (cont.)

Lift the refrigerator door up and off the bottom hinge.

If the refrigerator has a refreshment center, one person should slowly lift the

door up and off the bottom hinge and the second person should carefully guide the electrical lines (harnesses) through the bottom hinge.

Set the door on a non-scratching surface with the inside up.

90°

REPLACING THE DOORS

To replace the doors, simply reverse steps 3 through 8.

However, please note the following:

• When lowering the doors onto the bottom hinges, make sure the second person carefully guides the tube and harnesses through the holes in the hinges.

• When connecting the water line, make sure you insert the tubing all the way to the mark.

• Do not pinch the tubing and harnesses when placing the doors on the bottom hinges.

• When connecting the power line and the electrical lines (refreshment center models only), be sure that the connectors are seated together fully.

Mark

Refreshment Center Models Only

DIMENSIONS AND SPECIFICATIONS (for 23‘ CustomStyle

™

models)

DIMENSIONS AND SPECIFICATIONS

Installation Instructions

INSTALLING THE REFRIGERATOR

REFRIGERATOR LOCATION

• Do not install the refrigerator where the temperature will go below 60°F (16°C) because it will not run often enough to maintain proper temperatures.

• Do not install the refrigerator where the temperature will go above 100°F (37°C) because it will not perform properly.

• Install it on a floor strong enough to support it fully loaded.

CLEARANCES

Allow the following clearances for ease of installation, proper air circulation and plumbing and electrical connections:

23‘ (33” wide),

23‘/25‘ CustomStyle

™

25‘, 26‘, 27‘, 29‘

Sides 1/8″ (4 mm) 1/8″ (4 mm) Top 1″ (25 mm) 1″ (25 mm) Back 1/2″ (13 mm) 1″ (25 mm)

701⁄4″(178.4 cm)

36″

(91.4 cm)

24″ (61 cm)

24″(61 cm) Cabinet

Water Electrical

3/4″(19 mm) Airspace (1/2″[13 mm] Gap + 1/4″[6 mm] Wall Plates)

25″(63.5 cm) Countertop

DIMENSIONS AND SPECIFICATIONS (for 25‘ CustomStyle

™

models)

*72

/4″ (183.5 cm) required for full adjustment

of mobility wheels. If cabinets installed above refrigerator have doors that are flush to the top of the opening for the refrigerator, then an additional 1/8″ may be required to provide clearance for cabinet doors to open freely.

36″

(91.4 cm)

24″ (61 cm)

721⁄4″(183.5 cm)*

Installation Instructions

CONNECTING THE REFRIGERATOR TO THE HOUSE WATER LINE (icemaker and dispenser models)

A cold water supply is required for automatic icemaker and dispenser operation. If there is not a cold water supply, you will need to provide one. See

Installing the Water Line

section.

NOTES:

• Before making the connection to the refrigerator, be sure the refrigerator power cord is not plugged into the wall outlet.

• If your refrigerator does not have a water filter, we recommend installing one if your water supply has sand or particles that could clog the screen of the refrigerator’s water valve. Install it in the water line near the refrigerator. If using GE SmartConnect

™

Refrigerator Tubing Kit, you will need an additional tube (WX08X10002) to connect the filter. Do not cut plastic tube to install filter.

If you are using copper tubing, place a compression nut and ferrule (sleeve) onto the end of the tubing coming from the house cold water supply.

If you are using the GE SmartConnect

™

tubing, the nuts are already assembled to

the tubing. If you are using copper tubing, insert

the end of the tubing into the refrigerator connection, at the back of the refrigerator, as far as possible. While holding the tubing, tighten the fitting.

If you are using GE SmartConnect

™

tubing, insert the molded end of the

tubing into the refrigerator connection, at the back of the refrigerator, and tighten the compression nut until it is hand tight. Then tighten one additional turn with a wrench. Overtightening may cause leaks.

Fasten the tubing into the clamp provided to hold it in position. You may need to pry open the clamp.

1/4″ Tubing

Tubing Clamp

1/4″ Compression Nut

Ferrule (sleeve)

SmartConnect™Tubing

Refrigerator Connection

TURN ON THE WATER SUPPLY

Turn the water on at the shutoff valve (house water supply) and check for any leaks.

PLUG IN THE REFRIGERATOR

Before plugging in the refrigerator, make sure the icemaker power switch is set to the OFF position.

See the grounding information attached to the power cord.

LEVEL THE REFRIGERATOR (cont.)

To adjust the rollers on 23

‘/25‘

CustomStyle

™

models:

Turn the front roller adjusting screws

clockwise to raise

the refrigerator,

counterclockwise to lower it. Use a 3/8″ hex wrench with

extension, or an adjustable wrench. These models also have rear adjustable

rollers so you can align the refrigerator with your kitchen cabinets. Use a 3/8″ hex wrench with extension to turn the screws for the rear rollers—clockwise to raise the refrigerator, counterclockwise to lower it.

Installation Instructions

INSTALLING THE REFRIGERATOR (CONT.)

PUT THE REFRIGERATOR IN PLACE

Move the refrigerator to its final location.

4 5

LEVEL THE REFRIGERATOR

The refrigerator can be leveled by adjusting the rollers located near the bottom hinges.

Rollers have three purposes:

• Rollers adjust so the door closes easily when opened about halfway. (Raise the front about 5/8″ [16 mm] from the floor.)

• Rollers adjust so the refrigerator is firmly positioned on the floor and does not wobble.

• Rollers allow you to move the refrigerator away from the wall for cleaning.

To adjust the rollers on 23‘ (33” wide), 25‘, 26‘, 27‘ and 29‘ models:

• Turn the roller adjusting screws

clockwise to raise the

refrigerator,

counterclockwise to lower it. Use

a 3/8″ hex socket or wrench, or an adjustable wrench.

Rollers

Roller adjusting screw

Roller adjusting screws

LEVEL THE DOORS

Adjust the refrigerator door to make the doors even at the top.

To align:

Using a 7/16″ wrench, turn the door adjusting screw to the right to raise the door, to the left to lower it.

NOTE:

A nylon plug, imbedded in the threads of the pin, prevents the pin from turning unless a wrench is used.

After one or two turns of the wrench, open and close the refrigerator door and check the alignment at the top of the doors.

Doors should be even at top

Raise

7/16″ wrench

Raise

Installation Instructions

REPLACE THE BASE GRILLE

Replace the grille by installing the two Phillips head screws.

SET THE CONTROLS

Set the controls to the recommended setting.

START THE ICEMAKER

Set the icemaker power switch to the ON position. The icemaker will not begin to operate until it reaches its operating temperature of 15°F (–9°C) or below. It will then begin operation automatically. It will take 2–3 days to fill the ice bin.

Power switch

SCREW DOWN SUPPORT LEG

Screw down the support leg until it touches the floor. This will prevent door misalignment.

INSTALLING THE WATER LINE (ICEMAKER & DISPENSER MODELS)

Recommended copper water supply kits are WX8X2, WX8X3 or WX8X4, depending on the amount of tubing you need. Approved plastic water supply lines are GE SmartConnect

™

Refrigerator Tubing (WX08X10002, WX08X10006, WX08X10015 and WX08X10025).

When connecting your refrigerator to a GE Reverse Osmosis Water System, the only approved installation is with a GE RVKit. For other reverse osmosis water systems, follow the manufacturer’s recommendations.

If the water supply to the refrigerator is from a Reverse Osmosis Water Filtration System AND the refrigerator also has a water filter, use the refrigerator’s filter bypass plug. Using the refrigerator’s water filtration cartridge in conjunction with the RO filter can result in hollow ice cubes and slower water flow from the water dispenser.

This water line installation is not warranted by the refrigerator or icemaker manufacturer. Follow these instructions carefully to minimize the risk of expensive water damage.

Water hammer (water banging in the pipes) in house plumbing can cause damage to refrigerator parts and lead to water leakage or flooding. Call a qualified plumber to correct water hammer before installing the water supply line to the refrigerator.

To prevent burns and product damage, do not hook up the water line to the hot water line.

If you use your refrigerator before connecting the water line, make sure the icemaker power switch is in the OFF position.

Do not install the icemaker tubing in areas where temperatures fall below freezing.

When using any electrical device (such as a power drill) during installation, be sure the device is double insulated or grounded in a manner to prevent the hazard of electric shock, or is battery powered.

All installations must be in accordance with local plumbing code requirements.

BEFORE YOU BEGIN

Installation Instructions

WHAT YOU WILL NEED

• Copper or GE SmartConnect™Refrigerator

Tubing kit, 1/4″ outer diameter to connect

the refrigerator to the water supply. If using copper, be sure both ends of the tubing are cut square.

To determine how much tubing you need: measure the distance from the water valve on the back of the refrigerator to the water supply pipe. Then add 8′ (2.4 m). Be sure there is sufficient extra tubing (about 8′ [2.4 m] coiled into 3 turns of about 10″ [25 cm] diameter) to allow the refrigerator to move out from the wall after installation.

GE SmartConnect

™

Refrigerator Tubing Kits

are available in the following lengths: 2′ (0.6 m) – WX08X10002

6′ (1.8 m) – WX08X10006 15′ (4.6 m) – WX08X10015 25′ (7.6 m) – WX08X10025

Be sure that the kit you select allows at least 8′ (2.4 m) as described above.

NOTE: The only GE approved plastic tubing is that supplied in GE SmartConnect

™

Refrigerator Tubing kits. Do not use any other plastic water supply line because the line is under pressure at all times. Certain types of plastic will crack or rupture with age and cause water damage to your home.

• A GE water supply kit (containing tubing, shutoff valve and fittings listed below) is available at extra cost from your dealer or from Parts and Accessories, 800.626.2002 (in Canada 1.800.661.1616).

• A cold water supply. The water pressure must be between 20 and 120 p.s.i. (1.4–8.1 bar).

• Power drill.

• 1/2″ or adjustable wrench.

• Straight and Phillips blade screwdriver.

• Two 1/4″ outer diameter compression nuts

and 2 ferrules (sleeves)—to connect the copper tubing to the shutoff valve and the refrigerator water valve.

• If you are using a GE SmartConnect

™

Refrigerator Tubing kit, the necessary fittings are preassembled to the tubing.

• If your existing copper water line has a flared fitting at the end, you will need an adapter (available at plumbing supply stores) to connect the water line to the refrigerator OR you can cut off the flared fitting with a tube cutter and then use a compression fitting. Do not cut formed end from GE SmartConnect

™

Refrigerator tubing.

• Shutoff valve to connect to the cold water line. The shutoff valve should have a water inlet with a minimum inside diameter of 5/32″ at the point of connection to the COLD WATER LINE. Saddle-type shutoff valves are included in many water supply kits. Before purchasing, make sure a saddle-type valve complies with your local plumbing codes.

WHAT YOU WILL NEED (CONT.)

Installation Instructions

SHUT OFF THE MAIN WATER SUPPLY

Turn on the nearest faucet long enough to clear the line of water.

Install the shutoff valve on the nearest frequently used drinking water line.

Choose a location for the valve that is easily accessible. It is best to connect into the side of a vertical water pipe. When it is necessary to connect into a horizontal water pipe, make the connection to the top or side, rather than at the bottom, to avoid drawing off any sediment from the water pipe.

CHOOSE THE VALVE LOCATION

DRILL THE HOLE FOR THE VALVE

Drill a 1/4″ hole in the water pipe (even if using a self-piercing valve), using a sharp bit. Remove any burrs resulting from drilling the hole in the pipe.

Take care not to allow water to drain into the drill.

Failure to drill a 1/4″ hole may result in reduced ice production or smaller cubes.

Place the compression nut and ferrule (sleeve) for copper tubing onto the end of the tubing and connect it to the shutoff valve.

Make sure the tubing is fully inserted into the valve. Tighten the compression nut securely.

For plastic tubing from a GE SmartConnect

™

Refrigerator Tubing kit, insert the molded end of the tubing into the shutoff valve and tighten compression nut until it is hand tight, then tighten one additional turn with a wrench. Overtightening may cause leaks.

NOTE: Commonwealth of Massachusetts Plumbing Codes 248CMR shall be adhered to. Saddle valves are illegal and use is not permitted in Massachusetts. Consult with your licensed plumber.

CONNECT THE TUBING TO THE VALVE

Saddle-Type Shutoff Valve

Compression Nut

Packing Nut

Outlet Valve

Ferrule (sleeve)

Turn the main water supply on and flush out the tubing until the water is clear.

Shut the water off at the water valve after about one quart (1 liter) of water has been flushed through the tubing.

FLUSH OUT THE TUBING

INSTALLING THE WATER LINE (CONT.)

Installation Instructions

SmartConnect

™

Tubing

Fasten the shutoff valve to the cold water pipe with the pipe clamp.

NOTE: Commonwealth of Massachusetts Plumbing Codes 248CMR shall be adhered to. Saddle valves are illegal and use is not permitted in Massachusetts. Consult with your licensed plumber.

FASTEN THE SHUTOFF VALVE

Tighten the clamp screws until the sealing washer begins to swell.

NOTE: Do not overtighten or you may crush the tubing.

TIGHTEN THE PIPE CLAMP

Pipe Clamp

Vertical Cold Water Pipe

Saddle-Type Shutoff Valve

Washer

Inlet End

Pipe Clamp

Clamp Screw

Route the tubing between the cold water line and the refrigerator.

Route the tubing through a hole drilled in

the wall or floor (behind the refrigerator or adjacent base cabinet) as close to the wall as possible.

NOTE: Be sure there is sufficient extra tubing (about 8

′

[2.4 m] coiled into 3 turns

of about 10″ [25 cm] diameter) to allow the refrigerator to move out from the wall after installation.

ROUTE THE TUBING

To complete the installation of the refrigerator, go back to Step 1 in

Installing the Refrigerator

Consumer SupportTroubleshooting Tips

Operating InstructionsSafety Instructions

Installation Instructions

Normal operating sounds.

ge.com

Newer refrigerators sound different from older refrigerators. Modern refrigerators have more features and use newer technology.

HUMMM...

WHOOSH...

■

The new high efficiency compressor may run faster and longer than your old refrigerator and you may hear a high-pitched hum or pulsating sound while it is operating.

■

Sometimes the refrigerator runs for an extended period, especially when the doors are opened frequently. This means that the

Frost Guard

™

feature is working to

prevent freezer burn and improve food preservation.

■

You may hear a whooshing sound when the doors close. This is due to pressure equalizing within the refrigerator.

■

You may hear the fans spinning at high speeds. This happens when the refrigerator is first plugged in, when the doors are opened frequently or when a large amount of food is added to the refrigerator or freezer compartments. The fans are helping to maintain the correct temperatures.

■

If either door is open for over 3 minutes, you may hear the fans come on in order to cool the light bulbs.

■

The fans change speeds in order to provide optimal cooling and energy savings.

■

You may hear the fans running after selecting one of the

CustomCool

™

settings.

CLICKS, POPS,

CRACKS and CHIRPS

■

You may hear cracking or popping sounds when the refrigerator is first plugged in. This happens as the refrigerator cools to the correct temperature.

■

Electronic dampers click open and closed to provide optimal cooling and energy savings.

■

The compressor may cause a clicking or chirping sound when attempting to restart (this could take up to 5 minutes).

■

The electronic control board may cause a clicking sound when relays activate to control refrigerator components.

■

Expansion and contraction of cooling coils during and after defrost can cause a cracking or popping sound.

■

On models with an icemaker, after an icemaking cycle, you may hear the ice cubes dropping into the ice bucket.

WATER SOUNDS

■

The flow of refrigerant through the freezer cooling coils may make a gurgling noise like boiling water.

■

Water dropping on the defrost heater can cause a sizzling, popping or buzzing sound during the defrost cycle.

■

A water dripping noise may occur during the defrost cycle as ice melts from the evaporator and flows into the drain pan.

■

Closing the door may cause a gurgling sound due to pressure equalization.

Do you hear what I hear? These sounds are normal.

For additional information on normal icemaker and dispenser operating sounds, see the About the automatic icemaker and About the ice and water dispenser sections.

Before you call for service…

Troubleshooting Tips Save time and money! Review the charts on the following pages first and you may not need to call for service.

Problem Possible Causes What To Do

Refrigerator does not

Refrigerator in defrost cycle. •Wait about 30 minutes for defrost cycle to end.

operate

Either or both controls set to

OFF

. • Set the controls to a temperature setting. Refrigerator is unplugged. •Push the plug completely into the outlet. The fuse is blown/circuit •Replace fuse or reset the breaker.

breaker is tripped. The refrigerator is in •Unplug the refrigerator and plug it back in.

showroom mode.

Vibration or rattling

Rollers need adjusting. •See

Rollers.

(slight vibration is normal)

Motor operates for long

Normal when refrigerator •Wait 24 hours for the refrigerator to completely

periods or cycles on and

is first plugged in. cool down.

off frequently. (Modern

Often occurs when large •This is normal.

refrigerators with more

amounts of food are

storage space and

placed in refrigerator.

a larger freezer require

Door left open. •Check to see if package is holding door open.

more operating time.

Hot weather or frequent • This is normal.

They start and stop

door openings.

often to maintain even

Temperature controls set • See

About the controls.

temperatures.)

at the coldest setting.

Refrigerator or freezer

Temperature control not set •See

About the controls.

compartment too warm

cold enough. Warm weather or frequent • Set the temperature control one step colder.

door openings. See

About the controls.

Door left open. •Check to see if package is holding door open.

Frost or ice crystals

Door left open. •Check to see if package is holding door open.

on frozen food

Too frequent or too long

(frost within package

door openings.

is normal) Divider between

Automatic energy saver •This helps prevent condensation on the outside.

refrigerator and freezer

system circulates warm

compartments

liquid around front edge

feels warm

of freezer compartment.

Automatic icemaker

Icemaker power switch •Set the power switch to the on position.

does not work

is in the

OFF

position.

Water supply turned off or •See

Installing the water line.

not connected. Freezer compartment •Wait 24 hours for the refrigerator to completely

too warm. cool down. Piled up cubes in the storage •Level cubes by hand.

bin cause the icemaker to shut off.

Ice cubes stuck in icemaker. •Turn off the icemaker, remove cubes and turn the

icemaker back on.

Consumer Support Troubleshooting Tips

Operating Instructions Safety InstructionsInstallation Instructions

ge.com

Consumer SupportTroubleshooting Tips

Operating InstructionsSafety Instructions

Installation Instructions

Problem Possible Causes What To Do

Frequent “buzzing” sound

Icemaker power switch is in the • Set the power switch to the

OFF

position. Keeping it

position, but the water supply in the ONposition will damage the water valve.

to the refrigerator has not been connected.

Ice cubes have odor/taste

Ice storage bin needs cleaning. • Empty and wash bin. Discard old cubes. Food transmitting odor/taste • Wrap foods well.

to ice cubes. Interior of refrigerator • See

Care and cleaning.

needs cleaning.

Small or hollow cubes

Water filter clogged. • Replace filter cartridge with new cartridge or with plug.

Slow ice cube freezing

Door left open. •Check to see if package is holding door open. Temperature control not set • See

About the controls.

cold enough.

Cube dispenser

Icemaker turned off or • Turn on icemaker or water supply.

does not work

water supply turned off. An item is blocking or has fallen • Remove any item that might be blocking, or has fallen into

into the ice chute inside the the chute. top door bin of the freezer.

Ice cubes are frozen to • Remove cubes. icemaker feeler arm.

Irregular ice clumps in

• Break up with fingertip pressure and discard remaining clumps.

storage container.

• Freezer may be too warm. Adjust the freezer control to a

colder setting, one position at a time, until clumps do not form.

Dispenser is

LOCKED

. • Press and hold the

LOCK CONTROL

pad for 3 seconds.

Water has poor taste/odor

Water dispenser has not been • Dispense water until all water in system is replenished. used for a long time.

Water in first glass is warm

Normal when refrigerator • Wait 24 hours for the refrigerator to completely cool down. is first installed.

Water dispenser has not been • Dispense water until all water in system is replenished. used for a long time.

Water system has been drained. • Allow several hours for replenished supply to chill.

Water dispenser

Water supply line turned • See

Installing the water line.

does not work

off or not connected. Water filter clogged. • Replace filter cartridge or remove filter and install plug. Air may be trapped in the water system.

• Press the dispenser arm for at least two minutes.

Dispenser is

LOCKED

. • Press and hold the

LOCK CONTROL

pad for 3 seconds.

Water spurting from

Newly-installed filter cartridge. • Run water from the dispenser for 3 minutes (about

dispenser

one and a half gallons).

Water is not dispensed

Water in reservoir is • Call for service.

but icemaker is working

frozen.

Refrigerator control setting • Set to a warmer setting. is too cold.

No water or ice cube

Supply line or shutoff valve is clogged.

• Call a plumber.

production

Water filter clogged. • Replace filter cartridge or remove filter and install plug. Dispenser is

LOCKED

. • Press and hold the

LOCK CONTROL

pad for 3 seconds.

CUBED ICE was selected but

Last setting was

CRUSHED ICE.

• A few cubes were left in the crusher from the previous

CRUSHED ICE was dispensed

setting. This is normal.

Consumer Support Troubleshooting Tips

Operating Instructions Safety InstructionsInstallation Instructions

Before you call for service…

Problem Possible Causes What To Do

Orange glow in

Defrost heater is on. •This is normal.

the freezer Refrigerator has odor

Foods transmitting odor •Foods with strong odors should be tightly wrapped. to refrigerator.

•Keep an open box of baking soda in the refrigerator;

replace every three months.

Interior needs cleaning. •See

Care and cleaning.

Door not closing properly

Door gasket on hinge side •Apply paraffin wax to the face of the gasket. sticking or folding over.

A door bin is hitting a shelf •Move the door bin up one position. inside the refrigerator.

Moisture forms on

Not unusual during periods •Wipe surface dry.

outside of refrigerator

of high humidity.

Moisture collects inside

Too frequent or too long •This is normal for the beverage center.

(in humid weather, air

door openings.

carries moisture into

Due to the higher humidity in the •This is normal and may come and go as different food

refrigerator when doors

refrigerator, you may on occasion loads and environmental conditions change. Wipe dry

are opened)

experience fog or small amounts with a paper towel if desired. of moisture in the refrigerator compartment.

Interior light does

No power at outlet. •Replace fuse or reset the breaker.

not work

Light bulb burned out. •See

Replacing the light bulbs.

Water on kitchen floor or

Cubes jammed in chute. •Poke ice through with a wooden spoon.

on bottom of freezer Hot air from bottom

Normal air flow cooling motor.

of refrigerator

In the refrigeration process, it is normal that heat be expelled in the area under the refrigerator. Some floor coverings are sensitive and will discolor at these normal and safe temperatures.

Refrigerator never

Adaptive defrost keeps •This is normal. The refrigerator will cycle off after the

shuts off but the

compressor running during door remains closed for 2 hours.

temperatures are OK

door openings.

Refrigerator beeping

Door open. •Close door.

Food isn’t thawing/chilling

Packaging. •Increase time or re-package in plastic. Wrong weight selected. • Select a larger weight. Item with high fat content. •Select a larger weight. Not using Chill/Thaw tray. •Place items on tray and allow space in between items for

better airflow.

Actual temperature not

Unit just plugged in. •Allow 24 hours for system to stabilize.

equal to Set temperature

Door open for too long. • Allow 24 hours for system to stabilize. Warm food added to refrigerator. •Allow 24 hours for system to stabilize. Defrost cycle is in process. • Allow 24 hours for system to stabilize.

Select Temp or Beverage

Refrigerator compartment •This is normal. In order to minimize energy usage, the

Center feature is not

temperature control is set

Select Temp

and

Beverage Center

features are disabled

working

at warmest setting. when the refrigerator temperature control is set at the

warmest setting.

Beverage Center feature • Press

Beverage Center

pad to restart.

turns off after six months of continuous operation.

TERMS AND CONDITIONS:

This warranty applies only for single family domestic use in Canada when the Refrigerator has been properly installed according to the instructions supplied by Mabe and is connected to an adequate and proper utility service.

Damage due to abuse, accident, commercial use, and alteration or defacing of the serial plate cancels all obligations of this warranty.

Service during this warranty period must be performed by an Authorized Mabe Service Agent.

Neither Mabe nor the Dealer is liable for any claims or damages resulting from failure of the Refrigerator or from service delays beyond their reasonable control.

To obtain warranty service, purchaser must present the original Bill of Sale. Components repaired or replaced are warranted through the remainder of the original warranty period only.

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home use within Canada. In home warranty service will be provided in areas where it is available and deemed reasonable by Mabe to provide.

This warranty is in addition to any statutory warranty.

WHAT IS NOT COVERED:

• Owner is responsible to pay for service calls related to product installation and/or teaching how to use the product.

• Damage to finish must be reported within 48 hours following the delivery of the appliance.

• Damage to finish after delivery.

• Improper installation—proper installation includes adequate air circulation to the refrigeration system, adequate electrical, plumbing and other connecting facilities.

• Replacement of house fuses or resetting of circuit breakers.

• Replacement of light bulbs.

• Damage to product caused by accident, fire, floods or acts of God.

• Loss of food due to spoilage.

• Proper use and care of product as listed in the owner’s manual, proper setting of controls.

• Product not accessible to provide required service.

• WARRANTOR IS NOT RESPONSIBLE FOR CONSEQUENTIAL DAMAGES.

IMPORTANT

Keep this warranty and your bill of sale as proof of original purchase and purchase date. Please have serial number and model number available when calling for service.

Mabe Service is available coast to coast. If further help is needed concerning this warranty, contact:

Manager, Consumer Relations Mabe Canada Inc., Consumer Service 1 Factory Lane, Suite 310 Moncton, New Brunswick E1C 9M3

1.800.561.3344

Staple your receipt here.

Proof of the original purchase

date is needed to obtain service

under the warranty.

What is covered How Long Warranted Parts Labour

(From Date of Sale) Repair or Replace

at Mabe’s Option

Compressor GE Profile: Ten (10) Years GE Profile: Ten (10) Years GE Profile: Five (5) Years

GE and All Other GE and All Other GE and All Other

Brands: One (1) Year Brands: One (1) Year Brands: One (1) Year

Sealed System (including GE Profile: Five (5) Years GE Profile: Five (5) Years GE Profile: Five (5) Years evaporator, condenser GE and All Other GE and All Other GE and All Other tubing and refrigerant) Brands: One (1) Year Brands: One (1) Year Brands: One (1) Year

All Other Parts One (1) Year One (1) Year One (1) Year

CUSTOMER WARRANTY

(for customers in Canada)

Your refrigerator is warranted to be free of defects in material and workmanship.

EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product repair as provided in this Limited Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a particular purpose, are limited to one year or the shortest period allowed by law.

Refrigerator Warranty. (For customers in the United States)

All warranty service provided by our Factory Service Centers, or an authorized Customer Care

technician. To schedule service, on-line, visit us at ge.com, or call 800.GE.CARES (800.432.2737). Please have serial number and model number available when calling for service.

For The Period Of: GE Will Replace:

GE and GE PROFILE MODELS:

One Year Any part

of the refrigerator which fails due to a defect in materials or workmanship.

From the date of the

During this

limited one-year warranty,

GE will also provide,

free of charge,

all labor and

original purchase

related service to replace the defective part.

Thirty Days Any part

of the water filter cartridge which fails due to a defect in materials or workmanship.

(Water filter, if included)

During this

limited thirty-day warranty,

GE will also provide,

free of charge,

a replacement water

From the original

filter cartridge.

purchase date of the refrigerator

GE PROFILE MODELS ONLY:

Five Years Any part of the sealed refrigerating system

(the compressor, condenser, evaporator

(GE Profile models only)

and all connecting tubing) which fails due to a defect in materials or workmanship.

From the date of the

During this

limited five-year sealed refrigerating system warranty,

GE will also provide,

original purchase free of charge,

all labor and related service to replace the defective part in the sealed

refrigerating system.

■Service trips to your home to teach you how to use

the product.

■Improper installation, delivery or maintenance.

■Failure of the product if it is abused, misused, or used for

other than the intended purpose or used commercially.

■Loss of food due to spoilage.

■Replacement of house fuses or resetting of circuit

breakers.

■Damage caused after delivery.

■Replacement of the water filter cartridge, if included,

due to water pressure that is outside the specified operating range or due to excessive sediment in the water supply.

■Replacement of the light bulbs, if included, or water filter

cartridge, if included, other than as noted above.

■Damage to the product caused by accident, fire, floods

or acts of God.

■Incidental or consequential damage caused by possible

defects with this appliance.

■ Product not accessible to provide required service.

What GE Will Not Cover:

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home use within the USA. If the product is located in an area where service by a GE Authorized Servicer is not available, you may be responsible for a trip charge or you may be required to bring the product to an Authorized GE Service location for service. In Alaska, the warranty excludes the cost of shipping or service calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state. To know what your legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.

Warrantor: General Electric Company. Louisville, KY 40225

Staple your receipt here.

Proof of the original purchase

date is needed to obtain service

under the warranty.

Consumer Support Troubleshooting Tips

Installation Instructions Safety InstructionsOperating Instructions

Manufactured for: General Electric Company, Louisville, KY 40225

Performance Data Sheet

SmartWater Filtration System

GWF / HWF Cartridge

This system has been tested according to NSF/ANSI 42/53 for reduction of the substances listed below. The concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for water leaving the system, as specified in NSF/ANSI 42/53.*

(100% safety factors built in for unmetered usage)

Standard No. 42: Aesthetic Effects

Parameter USEPA Influent Effluent % Reduction Min. Required

MCL Challenge Concentration Average Maximum Average Minimum Reduction

Chlorine — 2.0 mg/L +

10% 0.02 ppm 0.05 ppm 98.90% 97.37% > 50% T & O — — — — — — — Particulate** — at least 10,000 particles/mL 3,978 7,800 98.00% 96.10% >

85%

Standard No. 53: Health Effects

Parameter USEPA Influent Effluent % Reduction Min. Required

MCL Challenge Concentration Average Maximum Average Minimum Reduction

Turbidity 1 NTU*** 11 +

1 NTU*** 0.07 NTU 0.1 NTU 99.71% 99.59% 0.5 NTU

Cysts

99.95% Reduction

Minimum 50,000 L 26 55 99.97% 99.95% > 99.95% Lead at pH 6.5 15 ppb 0.15 mg/L + 10% 1 ppb 1 ppb 99.37% 99.37% 0.010 mg/L Lead at pH 8.5 15 ppb 0.15 mg/L + 10% 1.8 ppb 4.3 ppb 98.8% 97.13% 0.010 mg/L Lindane

0.0002 ppm

0.002 mg/L +

10%

0.00005 ppm 0.00005 ppm

91.93% 91.93% 0.0002 mg/L

Atrazine

0.003 ppm

0.009 mg/L + 10% 0.002 ppm 0.003 ppm 76.19% 64.28% 0.003 mg/L

2,4-D

0.100 ppm

0.210 mg/L + 10% 0.042 ppm 0.090 ppm 84.89% 67.63% 0.07 mg/L

Asbestos

99%

107to 108fibers/L; 0.32 MFL/ml 1.2 MFL/ml 99.95% 99.82% 99%

fibers greater than

10 micrometers in length

* Tested using a flow rate of 0.5 gpm; pressure of 60 psig; pH of 7.5 ± 0.5; temp. of 20° ± 2.5°C ** Measurement in Particles/ml. Particles used were 0.5-1 microns *** NTU=Nephelometric Turbidity units

Operating Specifications

‡ Capacity: certified for up to 300 gallons (1135 l); up to six months for models without a replacement filter indicator light;

up to one year for models with a replacement filter indicator light

‡ Pressure requirement: 40–120 psi (2.8–8.2 bar), non-shock ‡ Temperature: 33–100ºF (0.6–38ºC) ‡ Flow rate: 0.5 gpm (1.9 lpm)

General Installation/Operation/Maintenance Requirements

‡ Flush new cartridge at full flow for 3 minutes to purge out trapped air. ‡ Replace cartridge when flow becomes too slow.

Special Notices

‡ Installation instructions, parts and service availability, and standard warranty are included with the product when shipped. ‡ This drinking water system must be maintained according to manufacturer’s instructions, including replacement of filter

cartridges.

‡ Do not use with water that is microbiologically unsafe or of unknown quality without adequate disinfection before or

after the system. Systems certified for cyst reduction may be used on disinfected water that may contain filterable cysts.

‡ The contaminants or other substances removed or reduced by this water treatment system are not necessarily in your

water.

‡ Check for compliance with the state and local laws and regulations. ‡ Note that while the testing was performed under standard laboratory conditions, actual performance may vary. Systems

must be installed and operated in accordance with manufacturer’s recommended procedures and guidelines.

NSF

System Tested and Certified by NSF International against ANSI/NSF Standard 42 & 53 for the reduction of:

Standard No. 42: Aesthetic Effects

Chemical Unit

Taste and Odor Reduction Chlorine Reduction

Mechanical Filtration Unit

Particulate Reduction, Class I

Standard No. 53: Health Effects

Chemical Reduction Unit

Lead and Atrazine Reduction Lindane and 2,4-D Reduction

Mechanical Filtration Unit

Turbidity Reduction Cyst and Asbestos Reduction

State of California

For Purchases Made In Iowa:

This form must be signed and dated by the buyer and seller prior to the consummation of this

sale. This form should be retained on file by the seller for a minimum of two years.

BUYER: SELLER:

Name Name

Address Address

City State Zip City State Zip

Signature Date Signature Date

Department of Health Services

Water Treatment Device

Certificate Number

1434

00-

Date Issued: May 30, 2000

Date Revised: February 9, 2001

GE Smart Water Filtration Systems - GWF06 GWF06

GE Smart Water Filtration Systems - GWF GWF

Hotpoint Refrigerator Systems - HWF HWF

General Electric Appliances

Cysts (protozoan) Turbidity

Atrazine Lindane 2,4-D

Asbestos Lead

300 gallons* 0.5 gpm

General Electric Company

Warranty Registration Department P.O. Box 32150 Louisville, KY 40232-2150

GE Service Protection Plus

™

GE, a name recognized worldwide for quality and dependability together with Assurant Solutions, offers you Service Protection Plus

™

—comprehensive protection on your

appliances.*

Benefits Include:

• Prompt, reliable service from GE Authorized Servicers

• Convenient hours designed to suit your busy schedule

• Quality replacement parts

• The dependability of GE, a name recognized and trusted worldwide

• Ask about our interest-free payment plans

With Service Protection Plus you can expect:

• An extended service plan that limits unexpected repair bills

• Service coverage for most major brands

• Unlimited service calls for the length of your contract, or credit toward a replacement product

• Service coverage for covered operating parts and labor on appliances and home electronics that fail during normal single family household use

• Your satisfaction is our goal. We strive to provide you with excellent service in a professional and timely manner.

Place your confidence in GE and call us in the U.S. toll-free at 1.800.626.2224 for more

information.

*Most brands covered up to 15 years old in the continental U.S. SPP is a trademark of General Electric Company.

Please place in envelope and mail to:

✁

Cut here

Consumer Product Ownership Registration

Important

Mail Today!

GE Consumer & Industrial

Appliances General Electric Company Louisville, KY 40225 ge.com

First

Name

Mr. ■■ Ms. ■■ Mrs. ■■ Miss ■■

Street

Address

City

State

Date Placed

In Use

Month

Day

Year

Zip

Code

Apt. #

Last

Name

Phone

Number

Consumer Product Ownership Registration

Dear Customer: Thank you for purchasing our product and thank you for placing your confidence in us. We are proud to have you as a customer!

Follow these three steps to protect your new appliance investment:

Important: If you did not get a registration card with your

product, detach and return the form below to ensure that your product is registered, or register online at ge.com.

Model Number Serial Number

✁

Cut here

Complete and mail your Consumer Product Ownership Registration today.

Have the peace of mind of knowing we can contact you in the unlikely event of a safety modification.

After mailing the registration below, store this document in a safe place. It contains information you will need should you require service. Our service number is 800.GE.CARES (800.432.2737).

Read your Owner’s Manual carefully. It will help you operate your new appliance properly.

Model Number

Serial Number

E-mail Address*

* Please provide your e-mail address to receive, via e-mail, discounts, special offers and other

important communications from GE Appliances (GEA).

■■ Check here if you do not want to receive communications from GEA’s carefully selected

partners.

FAILURE TO COMPLETE AND RETURN THIS CARD DOES NOT DIMINISH YOUR WARRANTY RIGHTS.

For information about GEA's privacy and data usage policy, go to ge.com and click on "Privacy Policy" or call 800.626.2224.

Consumer SupportTroubleshooting Tips

Operating InstructionsSafety Instructions

Installation Instructions

Notes.

Soutien au

consommateur

Conseils de dépannage

Fonctionnement Mesures de sécuritéInstallation

Mesures de sécurité . . . . . . . . . . . . . . .47, 48

Fonctionnement

Clayettes et bacs . . . . . . . . . . . . . . . . . . . .54, 55

CustomCool

™

. . . . . . . . . . . . . . . . . . . . .51, 52

Enlèvement des contenants . . . . . . . . . . . . .57

Entretien et nettoyage

du réfrigérateur . . . . . . . . . . . . . . . . . . . .60, 61

Le distributeur d’eau et de glaçons . . . . . .59

Le filtre à eau . . . . . . . . . . . . . . . . . . . . . . . . .53

Les commandes . . . . . . . . . . . . . . . . . . . . . . .49

Les portes du réfrigérateur . . . . . . . . . . . . .56

Les tiroirs et contenants à légume . . . . . . .57

Machine à glaçons automatique . . . . . . . . .58

Remplacement des ampoules . . . . . . . . . . .62

TurboCool

™

. . . . . . . . . . . . . . . . . . . . . . . . . .50

Installation

Déménagement du réfrigérateur . . . . .68–71

Ensembles de garnitures et de

panneaux décoratifs . . . . . . . . . . . . . . . .63–66

Installation de la conduite d’eau . . . . .76–78

Installation du réfrigérateur . . . . . . . . .72–75

Préparation . . . . . . . . . . . . . . . . . . . . . . . . . . .67

Conseils de dépannage . . . . . . . . . . . .80–83

Bruits normaux de fonctionnement . . . . .79

Soutien au consommateur

Feuillet de données relatives à la

performance de la cartouche GWF . . . . . .85

Garantie pour la clientèle au Canada . . . .84

Soutien au consommateur . . . . . . . . . . . . . .87

Transcrivez les numéros de modèle et de série ici : # de modèle______________________________ # de série________________________________

Ils figurent sur l’étiquette qui se trouve à l’interieur du compartiment réfrigérateur en haute à droite.

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité Installation

MESURES DE SÉCURITÉ IMPORTANTES. LISEZ D’ABORD TOUTES LES DIRECTIVES.

electromenagersge.ca

AVERTISSEMENT!

N’utilisez cet électroménager que pour l’usage auquel il est destiné, comme expliqué dans le présent manuel.

MESURES DE SÉCURITÉ

Lorsque vous utilisez un appareil électrique, observez toujours les mesures de sécurité de base, y compris les suivantes.

■Installez le réfrigérateur conformément aux

directives d’installation avant de l’utiliser.

■Ne laissez pas les enfants grimper, s’asseoir, se

tenir debout ni se pendre aux clayettes du réfrigérateur. Ils pourraient endommager le réfrigérateur et se blesser gravement.

■Ne touchez pas les surfaces froides du congélateur

si vous avez les mains humides ou mouillées : la peau risque d’adhérer à ces surfaces très froides.

■N’entreposez et n’utilisez pas d’essence ou autres

vapeurs et liquides inflammables à proximité de cet appareil ou de tout autre appareil électroménager.

■Si votre réfrigérateur est doté d’une machine à

glaçons automatique évitez le contact avec les pièces mobiles du mécanisme éjecteur, ou avec l’élément chauffant situé à la partie inférieure de la machine à glaçons. Ne posez pas les doigts ou les mains sur le mécanisme de la machine à glaçons pendant que le réfrigérateur est branché.

■Éloignez les doigts des parties du réfrigérateur où

l’on peut facilement se pincer : les espaces entre les portes et entre les portes et les placards sont toujours étroits. Soyez prudent lorsque vous fermez les portes de l’appareil en présence des enfants.

■Débranchez votre réfrigérateur avant de le

nettoyer ou de le réparer.

REMARQUE : Nous vous recommandons vivement de confier toute réparation à un technicien qualifié.

■Lorsque vous réglez la commande sur

OFF (arrêt)

, l’alimentation électrique de l’ampoule n’est pas coupée.

■Ne recongelez pas les aliments surgelés qui ont

complètement dégelé.

■

■Nettoyez toujours le contenant

CustomCool

™

après avoir dégelé les aliments.

COMMENT VOUS DÉBARRASSER CONVENABLEMENT DE VOTRE ANCIEN RÉFRIGÉRATEUR

Les enfants pris au piège ou morts d’asphyxie sont toujours d’actualité. Les réfrigérateurs abandonnés sont toujours aussi dangereux, même si on n’attend que «quelques jours» pour s’en débarrasser. Si vous ne gardez pas votre ancien réfrigérateur, veuillez suivre les directives ci-dessous afin de prévenir les accidents.

Avant de vous débarrasser de votre ancien réfrigérateur ou congélateur :

■Démontez les portes.

■Laissez les clayettes en place afin d’empêcher

les enfants de grimper à l’intérieur.

Réfrigérants

Tous les appareils de réfrigération contiennent des réfrigérants qui, conformément aux lois fédérales, doivent être enlevés avant toute élimination de l’appareil. Si vous vous débarrassez de vieux appareils de réfrigération, vérifiez, auprès de la société qui s’occupe de leur élimination, ce que vous devez faire.

CORDONS PROLONGATEURS

Nous vous recommandons fortement de ne pas utiliser de cordons prolongateurs à cause des risques potentiels qu’ils présentent dans certaines conditions.

Toutefois si vous décidez d’utiliser tout de même un cordon prolongateur, il est absolument nécessaire qu’il s’agisse d’un cordon à 3 fils avec mise à la terre pour appareils électroménagers homologué UL (aux États-Unis) ou certifié CSA (au Canada), pourvu d’une fiche et d’une prise mises à la terre de 15 ampères (minimum) et de 120 volts.

DANGER! RISQUES POUR LES ENFANTS

AVERTISSEMENT!

RACCORDEMENT ÉLECTRIQUE

Ne coupez ni retirez en aucun cas la troisième broche (mise à la terre) de la fiche du cordon d’alimentation. Pour votre sécurité, cet appareil doit être correctement mis à la terre.

Le cordon d’alimentation de cet appareil est muni d’une fiche à 3 broches (mise à la terre) qui se branche dans une prise murale ordinaire à 3 alvéoles (mise à la terre) pour réduire au minimum les risques de chocs électriques.

Faites examiner la prise de courant et le circuit par un électricien qualifié pour vous assurer que la prise est correctement mise à la terre.

Si la prise murale est du type standard à 2 alvéoles, il vous incombe de la faire remplacer par une prise à 3 alvéoles correctement mise à la terre.

Le réfrigérateur doit toujours être branché dans sa propre prise de courant, dont la tension nominale est identique à celle indiquée sur la plaque signalétique.

Cette précaution est recommandée pour garantir un rendement optimum et éviter une surcharge des circuits électriques de la résidence, ce qui pourrait créer un risque d’incendie par surchauffe des fils.

Ne débranchez jamais le réfrigérateur en tirant sur le cordon d’alimentation. Saisissez fermement la fiche du cordon et tirez droit pour la retirer de la prise.

Réparez ou remplacez immédiatement tout cordon effiloché ou endommagé. N’utilisez pas un cordon fendillé ou présentant des signes d’usure.

Lorsque vous déplacez votre réfrigérateur du mur, faites attention de ne pas le faire rouler sur le cordon d’alimentation afin de ne pas l’endommager.

VEUILLEZ LIRE ET SUIVRE ATTENTIVEMENT CES MESURES DE SÉCURITÉ.

CONSERVEZ CES DIRECTIVES

Soutien au

consommateur

Conseils de dépannage

Fonctionnement Mesures de sécuritéInstallation

MESURES DE SÉCURITÉ IMPORTANTES. LISEZ D’ABORD TOUTES LES DIRECTIVES.

Les commandes.

electromenagersge.ca

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité Installation

La temperature est pré-réglée à l’usine au numéro 37° F pour le compartiment réfrigérateur et 0° F pour le compartiment congélateur. Attendez 24 heures que la température se stabilise aux temperatures recommandées pré-réglées.

Le réglage de température peut indiquer la température SET (réglée) ainsi que la température réelle dans le compartiment réfrigération et dans le compartiment congélation. La température SET (réglée) peut varier légèrement de la température réelle, selon l’utilisation et les conditions de fonctionnement.

Le placement d’une ou des deux commandes sur OFF (Arrêt) arrête le refroidissement à la fois dans les compartiments du réfrigérateur et du congélateur mais ne coupe pas l’alimentation électrique du réfrigérateur.

NOTE : Le réfrigérateur est expédié avec une pellicule de protection couvrant les commandes de température. Si cette pellicule n’a pas été retirée au cours de l’installation faites-le maintenant.

Ce système est conçu pour maximiser le rendement dans les compartiments du réfrigérateur et du congélateur. Ce concept unique consiste en une canalisation d’air fixée au long des parois arrières du réfrigérateur et d’un tunnel à air au bas de la paroi arrière du compartiment du congélateur. Le rangement d’aliments en avant des persiennes de ces compartiments n’affecte pas le rendement de l’appareil. Bien qu’il soit possible d’enlever

la canalisation d’air et le tunnel à air, une telle opération affectera le rendement en ce qui concerne la température. (Pour recevoir les instructions de démontage de ces éléments en ligne 24 heures par jour, veuillez contacter GE sur le site Web electromenagersge.ca ou appelez le 1.800.561.3344.)

Système de circulation d’air

Pour changer la température,

appuyez et relâchez le

bouton

WARMER

COLDER

(Plus chaud et Plus

froid). Le voyant

SET

(affichage) s’allumera et l’affichage indiquera la température réglée. Pour changer la température, appuyez brièvement sur la touche

WARMER

(plus chaud) ou

COLDER

(plus froid) jusqu’à ce que la température désirée apparaisse. La température du réfrigérateur peut être ajustée entre 34 et 44° F celle du congélateur entre –6 et +6° F.

Une fois la température souhaitée affichée, après 5 secondes, la température affichée retournera à celle du réfrigérateur et du congélateur. Plusieurs ajustements peuvent être nécessaires. Chaque fois que vous ajustez les commandes, laissez passer 24 heures pour que le réfrigérateur atteigne la température que vous avez sélectionnée.

Pour éteindre le système de refroidissement,

appuyez brièvement sur le bouton

WARMER

(plus chaud) du réfrigérateur ou du congélateur jusqu’à ce que l’affichage indique

OFF

(Arrêt)

. Pour remettre

l’appareil en marche,

poussez sur le bouton

COLDER

(plus froid) du réfrigérateur ou du congélateur. Le voyant

SET

(affichage) s’allumera du côté que vous avez sélectionné. Appuyez à nouveau (du côté où le voyant

SET

est allumé) et la température de

l’appareil passera sur la valeur pré-réglée de

0° F

pour le congélateur et

37° F

pour le réfrigérateur.

L’affichage d’un ou des deux boutons sur

OFF

(Arrêt) arrête le refroidissement dans les compartiments du réfrigérateur et du congélateur mais ne coupe pas l’alimentation électrique du réfrigérateur.

Au sujet de TurboCool.

™

Fonctionnement

La commande

TurboCool

accélère le refroidissement du compartiment réfrigération afin de refroidir plus rapidement les aliments. Utilisez

TurboCool

quand vous ajoutez une grande quantité d’aliments dans le compartiment réfrigération, quand vous mettez de côté des aliments après les avoir laissés reposer à la température de la pièce ou quand vous mettez de côté des restes d’aliments chauds. Vous pouvez également l’utiliser après que le réfrigérateur soit resté débranché pendant une période prolongée.

Une fois activé, le compresseur se met immédiatement en route et les ventilateurs se mettent en marche et s’arrêtent à haute vitesse pendant huit heures, en suivant leur cycle. Le compresseur continue à marcher jusqu’à ce que le compartiment réfrigération se refroidisse à environ 1° C (34° F), puis il se met en marche et s’arrête selon son propre cycle pour maintenir cette température. Après 8 heures ou si vous pressez à nouveau sur le bouton

TurboCool

, le compartiment

réfrigération revient à son réglage original.

Utilisation

Appuyez sur le bouton

TurboCool

. L’écran

de température du réfrigérateur indique

Quand la commande

TurboCool

cesse de fonctionner, le compartiment réfrigération revient à son réglage original.

NOTES :

Vous ne pouvez pas changer la température du réfrigérateur pendant que la commande TurboCool fonctionne.

Le TurboCool n’a pas d’effet sur la température du congélateur.

Quand vous ouvrez la porte du réfrigérateur pendant l’action de la commande TurboCool, les ventilateurs continuent à fonctionner si leur cycle le demande.

Soutien au

consommateur

Conseils de dépannage

Fonctionnement Mesures de sécuritéInstallation

Au sujet de ClimateKeeper2.

™

Comment il fonctionne

Le nouveau

ClimateKeeper2

™

est le système de réfrigération le plus avancé de l’industrie, produisant une température et une humidité optimales pour conserver les aliments plus longtemps frais et réduire les brûlures de congélateur, tout en conservant une efficacité de niveau E star.

Le nouveau système

ClimateKeeper2

a deux évaporateurs, le premier pour le compartiment réfrigération et le second pour le compartiment congélation.

Cela fournit deux systèmes de refroidissement distincts pour l’ensemble du réfrigérateur, et sépare la circulation d’air entre les sections d’aliments frais et de congélateur pendant les opérations normales de refroidissement.*

Cela assure un degré d’humidité dans la section des aliments frais beaucoup plus élevé que dans un système conventionnel,** ce qui permet aux produits frais et autres aliments non scellés de conserver plus longtemps leur teneur en humidité et leur fraîcheur. Vous pouvez maintenant conserver des aliments sensibles à l’humidité, comme les fruits frais, les salades, le riz, etc. sur des clayettes ouvertes sans perte excessive

d’humidité. Étant donné le taux d’humidité plus élevé dans le compartiment du réfrigérateur, il est possible d’y déceler la présence de brouillard ou de petites quantités de buée de temps à autre. Ce phénomène est normal et son apparition sera fonction des variations de la charge d’aliments et des conditions ambiantes. Sécher à l’aide d’un essuie-tout si désiré.

Le système séparé d’aération réduit le mélange d’air entre les deux compartiments, ce qui réduit les transferts d’odeurs, et améliore le goût de la glace.

Le système

ClimateKeeper2

réduit également le nombre de cycles de dégivrage dans l’évaporateur du compartiment congélation, ce qui permet de réduire les brûlures de congélateur.

*L’air du compartiment congélation est utilisé dans la

caractéristique CustomCool.

**Les tests indiquent un niveau plus élevé d’humidité

dans la section d’aliments frais dans les réfrigérateurs ClimateKeeper2 que dans les réfrigérateurs conventionnels.

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité Installation

Videz le contenant. Placez le plateau

Chill/Thaw à l’intérieur du contenant. Placez les aliments sur le plateau et fermez le contenant complètement.

Choisissez un des boutons

ExpressThaw,

™

ExpressChill

™

SelectTemp.

™

panneau d’affichage et le voyant

SET

s’allument. Appuyez brièvement sur le bouton jusqu’à ce que la lumière apparaisse après le réglage voulu. Utilisez le tableau pour déterminer le meilleur réglage à adopter.

■ Pour arrêter une fonction avant la

fin du cycle, appuyez brièvement sur le bouton correspondant à cette fonction jusqu’à ce qu’aucune option n’apparaisse et que le panneau s’éteint.

■ Pendant le cycle de

ExpressThaw

™

(dégel rapide) ou de

ExpressChill

™

(gel rapide), le réglage indique le compte à rebours du cycle.

■ À la fin du cycle

ExpressThaw,

™

le réglage du bac retourne automatiquement à la température

MEAT

(viande) (0° C [32° F]), pour aider à conserver les articles dégelés jusqu’à leur utilisation finale.

■ La température affichée du contenant

CustomCool

peut varier un peu par

rapport à la température

SET

(choisie) compte tenu de l'utilisation et des conditions de fonctionnement.

NOTE : Pour des raisons de sécurité, il est recommandé d’envelopper les aliments dans un emballage en plastique lors de l’utilisation du cycle ExpressThaw.

™

Cette précaution minimisera l’écoulement du jus de viande et améliorera le dégel.

Au sujet de CustomCool™.

electromenagersge.ca

Le dispositif

CustomCool

™

consiste en un système de modérateurs, d’un ventilateur, d’une thermistance de température et d’un réchauffeur. En fonction du mode choisi, une combinaison de ces composants sera utilisée pour rafraîchir rapidement les aliments, pour les dégeler ou pour maintenir le contenant à une température donnée. Le contenant est rendu étanche afin de prévenir sa température de causer des variations de température dans le reste du réfrigérateur.

Certains modèles

CustomCool

ont un centre de boissons. Ce centre est conçu pour conserver les boissons à une température plus basse. Choisissez la touche

Beverage Center (centre de

boissons)

si vous voulez avoir tout le temps des

rafraîchissements très froids. Les commandes de ce contenant sont situées

à la partie supérieure du réfrigérateur avec les commandes de température.

Utilisation

Fonctionnement

ExpressThaw

™

Pour enlever :

Tirez le tiroir en position d’arrêt. Faites tourner les quatre verrous en

position de déverrouillage.

Faites sortir le tiroir en soulevant son

avant et en tirant vers vous.

Pour remettre en place :

Assurez-vous que les quatre verrous soient

en position de déverrouillage.

Placez les côtés du tiroir dans les soutiens

de tiroir, en vous assurant que les verrous

soient sur les fentes du tiroir.

Verrouillez les quatre verrous en les

tournant en position de verrouillage.

Pour enlever et replacer le tiroir

ExpressChill

™

Soutien au

consommateur

Conseils de dépannage

Fonctionnement Mesures de sécuritéInstallation

Au sujet de CustomCool™.

0,5 Lb. (4 heures)

■ Hamburger en galettes (0,5 lb)

■ Filet mignon emballé

individuellement (0,5 lb)

1,0 Lb. (6 heur

es)

■ Poitrines de poulet (1,0 lb)

■ Boeuf haché (1,0 lb)

■ Bifteck (1,0 lb)

2,0 Lbs. (10 heur

es)

■ Poitrines de poulet (2,0 lbs)

■ Boeuf haché (2,0 lbs)

■ Bifteck (2,0 lbs)

3,0 Lbs. (12 heur

es)

■ Poitrines de poulet (3,0 lbs)

■ Boeuf haché (3,0 lbs)

■ Bifteck (3,0 lbs)

15 Minutes

■ 1 canette de boisson (12 oz)

■ 2 petites boîtes de jus (6–8 oz

chacune)

30 Minutes

■ 2 à 6 canettes de boisson (12 oz

chacune)

■ 2 bouteilles en plastique de 20 oz

de boisson

■ 4 à 6 boîtes de jus (6 à 8 oz chacune)

■ 3 Emballage cartonné étanche

■ Vin (bouteille de 750 ml)

45 Minutes

■ 2 litre bouteille de boisson

■ 1/2 gallon de jus

■ 1 paquet de gélatine

Réglage pour agr

umes 6°

C (43° F)

■ Oranges, citrons, limes, ananas, melon

cantaloup

■ Haricots, concombres, tomates,

poivrons, aubergines, courge

Réglage pour fr

uits et

légumes 2

° C (35° F)

■ Fraises, framboises, kiwi, poires,

cerises, mûres, raisins, prunes, nectarines, pommes

■ Asperges, brocoli, maïs, champignons,

épinard, chou-fleur, chou frisé, échalottes, betteraves, oignons

Réglage pour les viandes 0

° C (32° F)

■ Viande crue, volaille et poissons

Tableau CustomCool

™

NOTE : les résultats peuvent varier en fonction de l’emballage, de la température initiale et les particularités

des autres aliments.

Choisissez la touche

Beverage Center

(centre de boissons)

. Le voyant lumineux s’allume et le système fonctionne comme prévu.

Pour éteindre cette caractéristique,

appuyez sur la touche

Beverage Center

et le voyant lumineux s’éteint.

NOTE : Si elle n’est pas éteinte comme ci-dessus, cette caractéristique demeure active pendant six mois. Appuyez sur la touche Beverage Center pour la remettre en marche.

Utilisation

Pour enlever :

Enlevez d’abord le bac à laitages. En

tenant le bas du bac à laitages, soulevez

l’avant droit vers vous, puis faites sortir. En tenant le côté droit et le côté gauche

du centre de boissons, faites sortir en

soulevant. Laissez l’adaptateur en place.

Pour remettre en place :

Engagez l’arrière du centre de boissons

dans les soutiens moulés de l’adapteur. Poussez ensuite vers le bas les côtés du centre de boissons. Le centre de boissons se verrouillera en place.

Remettez en place le bac à laitages.

Enlèvement et remise enplace du Beverage Center (centre de boissons)

Bac à laitages

Adaptateur

Centre de boissons

Le filtre à eau. (sur certains modèles)

electromenagersge.ca

Cartouche du filtre à eau

La cartouche du filtre à eau se trouve dans le coin droit arrière supérieur du compartiment réfrigérateur, juste audessous des commandes de température.

Remplacement du filtre

Une lumière indique la nécessité de remplacer la cartouche du filtre à eau sur le distributeur. Cette lumière devient orange pour vous avertir de remplacer bientôt le filtre.

Vous devez remplacer la cartouche de filtre quand la lumière de l’indicateur devient rouge ou quand le débit de l’eau qui va au distibuteur d’eau ou au distributeur de glace diminue.

Installation de la cartouche du filtre à eau

S’il s’agit d’une cartouche de remplacement, enlevez d’abord l’ancienne en la tournant lentement vers la gauche.

Ne tirez pas

sur la cartouche. Un peu d’eau peut s’écouler.

Remplissez la cartouche de remplacement d’eau du robinet immédiatement après l’installation afin de permettre un meilleur débit du distributeur.

Alignez la fleche sur la cartouche et le support de cartouche. Placez le haut de la nouvelle cartouche à l’intérieur du support.

Ne l’enfoncez pas

dans le

porte-cartouche. Tournez la cartouche lentement vers

la droite jusqu’au point où la cartouche s’arrête.

NE SERREZ PAS TROP FORT.

Lorsque vous la tournez, elle se lèvera en position automatiquement. La cartouche fera approximativement une 1/4 rotation.

Faites couler l’eau du distributeur pendant 3 minutes (environ 6 litres) afin de dégager le système et empêcher le bredouillement.

Pressez et maintenez appuyée la touche

RESET WATER FILTER

(re-réglage du filtre à eau) sur le distributeur pendant 3 secondes.

REMARQUE : Une cartouche de remplacement qui vient d’être installée peut faire jaillir l’eau du distributeur.

Bouchon de dérivation du filtre

Il faut utiliser le bouchon de dérivation du filtre lorsqu’une cartouche de remplacement n’est pas disponible. Le distributeur et la machine à glaçons ne peuvent pas fonctionner sans le filtre ou sans le bouchon de dérivation du filtre.

Filtres de remplacement : Pour commander des cartouches

supplémentaires aux États-Unis, visitez notre site Web à l’adresse ge.com, ou appelez le Service des pièces et accessoires GE au

800.626.2002.

GWF Prix suggéré pour la vente au détail $34.95 USD

Les clients au Canada devraient consulter les pages jaunes pour connaître la succursale Mabe la plus près.

Insérez le dessus de la cartouche dans le porte-cartouche et tourne-la lentement vers la droite.

Bouchon de dérivation du filtre

Portecartouche

Soutien au

consommateur

Conseils de dépannage

FonctionnementMesures de sécurité

Installation

Soutien au

consommateur

Conseils de dépannage

Fonctionnement Mesures de sécuritéInstallation

Clayettes et bacs.

Bacs de porte de réfrigérateur et bacs basculants de porte de congélateur.

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Bac de porte de réfrigérateur

Bac basculant de porte de congélateur

L’ergot

Grands bacs

Vous pouvez régler les plus grands bacs de porte de réfrigérateur et les bacs basculants de porte de congélateur.

Enlèvement :

Soulevez l’avant du bac droit

vers le haut, puis soulevez et enlevez.

Remise en place ou relocalisation :

Engagez l’arrière du bac dans les soutiens moulés sur la porte. Puis poussez vers le bas l’avant du bac. Le bac se fixe en place.

Petits bacs Enlèvement :

Soulevez l’avant du bac droit

vers le haut, puis enlevez.

Remise en place :

Placez le bac au dessus des soutiens moulés rectangulaires de la porte. Puis faites glisser le bac vers le bas dans les supports pour le fixer en place.

L’ergot

aide à empêcher que de petits articles placés sur la clayette de la porte se renversent, coulent ou glissent. Mettez un doigt de chaque côté de l’ergot près de l’arrière et faites bouger la clayette vers l’avant ou vers l’arrière selon vos besoins.

Clayette QuickSpace

™

Vous pouvez diviser en deux cette clayette et faire coulisser sa partie avant sous sa partie arrière pour ranger des articles de haute taille sur la clayette du dessous.

Vous pouvez enlever cette clayette et la remettre en place ou la placer comme une clayette coulissante anti-déversement.

Dans certains modèles, vous ne pouvez pas utiliser cette clayette dans la position la plus basse.

Clayette coulissante anti-déversement

Grâce à la clayette glissante antidéversement, vous pouvez atteindre des articles placés derrière d’autres. Ses bords spéciaux sont conçus pour empêcher tout déversement aux clayettes inférieures.

Enlèvement :

Faites glisser la clayette vers l’extérieur jusqu’à ce qu’elle atteigne son point d’arrêt, puis appuyez le taquet vers le bas et faites glisser la clayette directement vers l’extérieur.

Remise en place ou relocalisation :

Alignez la clayette avec les supports et faites glisser en place. L’étagère peut être repositionnée lorsque la porte est ouverte à 90° ou plus. Pour ce faire, faites glisser l’étagère au delà des butées et inclinez-la vers le bas. Faites la glisser vers le bas dans la position désirée, alignez-la avec les supports et glissez-la en place.

Prenez soin de pousser la clayette jusqu’au fond pour refermer la porte.

Appuyez sur le taquet et tirez la clayette vers l’avant pour l’enlever

Bac supérieur de porte de congélateur

Ne pas obstruer

MISE EN GARDE :

Soyez prudents lorsque vous placez des articles dans le bac supérieur. Assurez-vous qu’aucun objet ne bloque ou tombe dans la chute à glaçons.

Bac supérieur de porte de congélateur (sur certains modèles)

MISE EN GARDE :

La pièce doit être en place conformément à la figure pour bien distribuer les glaçons. Vous ne pouvez pas conserver d’aliments dans cet emplacement.

Ne pas obstruer

electromenagersge.ca

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Clayettes de congélateur à retrait par coulissement

Pour enlever,

faites glisser jusqu’à la position

d’arrêt

, soulevez l’avant au delà de la

position d’arrêt et faites sortir en glissant.

Prenez soin de pousser les clayettes jusqu’au fond pour refermer la porte.

Paniers du congélateur

Pour enlever,

repousser le panier complètement vers l’arrière du congélateur. Soulevez-le jusqu’à ce que les broches arrière soient dégagées. Soulevez le panier au complet et retirez-le.

Prenez soin de pousser les panniers jusqu’au fond pour refermer la porte.

Soutien au

consommateur

Conseils de dépannage

FonctionnementMesures de sécurité

Installation

Clayettes de congélateur fixes

Il existe deux types de clayettes fixes :

Pour enlever ce type de clayette :

Soulevez la clayette par le côté gauche. Faites-la sortir.

Pour enlever ce type de clayette :

Soulevez le côté gauche de la clayette et faites-le glisser vers la gauche au centre des supports de la clayette.

Soulevez le côté droit de la clayette puis sortez-le des supports de la clayette.

NOTE CONCERNANT LES MODÈLES AVEC DISTRIBUTEUR :

Afin de tirer pleinement avantage du tiroir basculant, la taille des articles déposés sur la clayette en dessous du tiroir à glaçons ne doit pas excéder le point le plus bas de ce tiroir.

Support à bouteilles de vin/boissons

(sur certains modèles)

Ce support peut contenir jusqu’à 5 canettes ou une bouteille de vin.

Le support est accroché aux côtés du bac à produits laitiers.

Pour enlever :

Videz le support. En tenant la partie inférieure du bac à

produits laitiers, soulevez sa partie avant en ligne droite, puis tirez vers le haut et l’extérieur.

Pour dégager le support du bac à produits laitiers, tirez sur les tiges latérales du support pour les retirer des trous situés sur les côtés du bac.

Pour replacer :

Accrochez le support aux côtés du bac. Engagez la partie arrière du bac dans

les supports moulés de la porte. Poussez ensuite la partie avant du bac vers le bas. Le bac se verrouillera en place.

Soutien au

consommateur

Conseils de dépannage

Fonctionnement Mesures de sécuritéInstallation

Les portes du réfrigérateur.

Portes du réfrigérateur

Les portes de votre réfrigérateur ne sont pas tout à fait comme celles dont vous avez l’habitude. Un système spécial d’ouverture/fermeture assure que les portes ferment complètement et hermétiquement.

Lorsque vous ouvrez et fermez les portes, vous remarquerez qu’elles sont munies d’une position

d’arrêt.

Si vous ouvrez la

porte au delà de cette position

d’arrêt,

elle restera ouverte afin de vous permettre de ranger et de prendre vos aliments plus facilement. Lorsque la porte est partiellement ouverte, elle se ferme automatiquement.

L’impression de résistance que vous ressentez à la position

d’arrêt

diminue lorsque des aliments sont rangés dans la porte.

Lorsque la porte est partiellement ouverte, elle se ferme automatiquement.

Au delà de cette position d’arrêt la porte restera ouverte.

Alignement des portes

Si les portes ne soient pas alignées, réglez la porte du compartiment réfrigérateur.

À l’aide d’une clé à douille de 7/16 po, tournez la vis de réglage de la porte vers la droite pour relever la porte, ou vers la gauche pour l’abaisser. (Une douille de nylon, encastrée dans les filets de l’axe, empêchera celui-ci de tourner si l’on ne se sert pas d’une clé.)

Après avoir tourné la clé une ou deux fois, ouvrez et fermez la porte du compartiment réfrigérateur et vérifiez l’alignement des portes à la partie supérieure.

Patte de support

Avant de déplacer votre réfrigérateur, vous devez remonter la patte de support. Une fois l’appareil repositionné, vous devez l’abaisser de nouveau.

Abaissez la patte de support jusqu’à ce qu’elle touche le plancher. Vous préviendrez ainsi le désalignement de la porte.

Clé de 7/16 po

Relevez

Enlèvement des contenants.

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Enlèvement des contenants

Vous pouvez facilement enlever les tiroirs en les tirant droit et en les soulevant au dessus de leur position

d’arrêt

Si la porte vous empêche d’enlever les tiroirs, essayez d’abord d’enlever les bacs à porte. Si la porte n’offre pas assez d’espace libre, vous devez rouler le réfrigérateur vers l’avant jusqu’à ce que la porte s’ouvre suffisamment pour vous permettre d’enlever les tiroirs. Parfois, pour faire sortir le réfrigérateur, vous devez le faire aller vers la gauche ou vers la droite en le roulant.

Les tiroirs et contenants à légume.

electromenagersge.ca

Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Contenants à fruits et légumes

Si une quantité d’eau excessive s’accumule dans le fond des tiroirs, essuyez-les.

Sur certains modèles,

le tiroir inférieur est muni de coulisses pleine extension permettant l’accès à l’ensemble du tiroir.

Contenants avec humidité variable

Réglez la commande à HIpour que le tiroir conserve un degré d’humidité élevé pour la conservation des légumes.

Réglez la commande à LOpour abaisser le degré d’humidité dans le tiroir pour la conservation des fruits.

Clayette déli transformable

Le Clayette déli transformable a sa propre arrivée d’air froid pour permettre à un courant d’air en provenance du compartiment congélateur ou compartiment des aliments frais d’arriver au contenant.

Le réglage de temperature variable

contrôle la circulation d’air en provenance du régulateur de température.

Réglez la temperature à la position

froid

maximum

pour conserver des viandes

fraiches. Réglez la temperature à la position

froid

pour ramener le contenant à une temperature normale de refrigeration et l’utiliser comme espace supplémentaire pour les legumes. Cela coupe l’entrée d’air froid. Vous pouvez choisir une température intermédiaire entre ces deux extrêmes.

Soutien au

consommateur

Conseils de dépannage

FonctionnementMesures de sécurité

Installation

HI LO

Soutien au

consommateur

Conseils de dépannage

Fonctionnement Mesures de sécuritéInstallation

Il faut prévoir entre 12 et 24 heures avant qu’un réfrigérateur nouvellement installé commence à produire des glaçons.

La machine à glaçons produira environ 7 glaçons par cycle—soit environ 100–130 glaçons toutes les 24 heures—selon la température du congélateur, la température ambiante, la fréquence d’ouverture des portes et d’autres conditions d’utilisation.

Si vous mettez votre réfrigérateur en marche avant que la machine à glaçons ne soit alimentée en eau, mettez l’interrupteur d’alimentation à la position

OFF (arrêt)

Lorsque la conduite d’eau est raccordée au réfrigérateur, mettez l’interrupteur d’alimentation à la position

ON (marche)

La machine à glaçons se remplit d’eau lorsqu’elle atteint le point de –10° C (15° F). Il faut prévoir entre 12 et 24 heures avant qu’un réfrigérateur nouvellement installé commence à produire des glaçons.

Vous entendrez un bourdonnement chaque fois que la machine à glaçons se remplit d’eau.

Jetez les premiers lots de glaçons afin d’éliminer les impuretés provenant de la conduite d’eau.

Assurez-vous que rien ne gêne le mouvement du bras régulateur.

Si le bac à glaçons est plein jusqu’au niveau du bras régulateur, la machine à glaçons s’arrêt de produire des glaçons. Il est normal que plusieurs glaçons soient collés entre eux.

Lorsque vous n’utilisez pas souvent de glaçons, les vieux glaçons perdent leur transparence, prennent un goût désagréable, et diminuent de taille.

Note particulière au sujet des modèles avec distributeur :

Les modèles avec distributeur sont munis d’un tiroir à glace basculant. Le tiroir peut basculer comme indiqué sur les illustrations, et il se maintiendra en position élevée lorsque vous prendrez de la glace ou mettrez l’interrupteur de la machine à glaçons en position Marche ou Arrêt. Assurez-vous de remettre le tiroir en place avant de fermer la porte.

■Pour restaurer votre niveau de glaçons

lorsque le seau est vide, nous recommandons de suivre les étapes suivantes :

12 heures après la première chute de glaçons dans le tiroir, distribuez 3 à 4 cubes.

Après une autre période de 6 heures, distribuez 3 à 4 cubes de nouveau.

Cette procédure restaurera votre niveau de glaçons dans la plus brève période possible.

Machine à glaçons automatique.

Machine à glaçons automatique

Machine à glaçons

Bras régulateur

Interrupteur d’alimentation

Soulevez le tiroir, puis tirez vers l’avant jusqu’à son arrêt.

Abaissez le tiroir pour avoir accès aux glaçons ou pour atteindre le commutateur de marche.

NOTE : Afin de tirer pleinement avantage du tiroir basculant, la taille des articles déposés sur la clayette en dessous du tiroir à glaçons ne doit pas excéder le point le plus bas de ce tiroir.

Dans le cas des modèles avec distributeur, pour atteindre la glace ou l’interrupteur :

Enlèvement du tiroir à glace

(modèles avec distributeur)

MISE EN GARDE : la glace pèse lourd quand le tiroir est plein.

Réglez le bouton de réglage en position

OFF (arrêt

) avant d’enlever le tiroir.

Quand vous remettez le tiroir,

assurez-vous de le presser fermement en place. S’il ne va pas jusqu’au fond, enlevez-le et faites tourner le mécanisme de mise en place d’1/4 de tour. Repoussez alors le tiroir en place à nouveau.

Soulevez le tiroir, puis tirez vers l’avant jusqu’à son arrêt.

Soulevez et tirez à nouveau vers l’avant pour l’enlever.

Faites

tourner

Le mécanisme de mise en place

Modèles avec

distributeur seulement

Le distributeur d’eau et de glaçons. (sur certains modèles)

electromenagersge.ca

Pour utiliser le distributeur

Sélectionnez

CUBED ICE

(glaçons),

CRUSHED ICE

(glace concassée) ou

WATER

(eau).

Appuyez doucement le verre contre le haut du bras de distribution.

La clayette de trop-plein n’est pas munie d’un système d’écoulement. Pour réduire les taches d’eau, vous devez nettoyer régulièrement la clayette et sa grille.

S’il n’y a pas d’eau distribuée lorsque le réfrigérateur est initialement installé, il y a peutêtre de l’air dans la conduite d’eau. Appuyez sur la commande de distribution pendant deux minutes au minimum pour expulser l’air de la conduite d’eau et remplir le réservoir d’eau. Afin d’éliminer les éventuelles impuretés provenant de la conduite d’eau, jetez les six premiers verres d’eau.

ATTENTION : Ne mettez jamais les doigts ou d’autres objets dans l’ouverture du distributeur.

Verrouillage du distributeur

Appuyez sur la touche

LOCK CONTROL

(réglage duverrouillage) pendant 3 secondes pour verrouiller le distributeur et le panneau de réglage. Pour déverrouiller, appuyez sur la touche et tenez-la enfoncée pendant encore 3 secondes.

Lumière du distributeur

Cette touche allume et éteint la

lumière

du distributeur. Vous allumez également la lumière en appuyant sur le bras de distribution. Sur certains modèles, si cette ampoule brûle, vous devez la remplacer par une ampoule d’au maximum 6 watts, 12V.

Glace rapide

Si vous avez besoin de glace rapidement, appuyez sur cette touche pour accélérer la production de glace. Cela augmente la production de glace pendant les 48 heures suivantes ou jusqu’à ce que vous appuyez à nouveau sur cette touche.

Signal sonore

Pour mettre en marche le signal sonore, appuyez sur cette touche pour allumer l’indicateur lumineux. Ce signal sonne si l’une des portes reste ouverte plus de 3 minutes. La lumière s’éteint et le signal sonore s’arrête quand vous fermez la porte.

Bac de trop-plein

Renseignements importants concernant votre distributeur

■N’ajoutez pas dans le bac à glaçons des

glaçons non fabriqués par votre machine à glaçons. Ils risquent d’être difficiles à concasser ou à distribuer.

■Évitez de trop remplir les verres de

glaçons et d’utiliser des verres étroits ou très hauts. Le conduit peut se bloquer et le volet peut geler et coincer. S’il y a des glaçons qui bloquent le conduit, faites-les passer au moyen d’une cuillère en bois.

■Ne placez pas de boissons ou d’aliments

dans le bac à glaçons pour les rafraîchir. Les boîtes, bouteilles et paquets alimentaires peuvent coincer la machine à glaçons ou la vis sans fin.

■Afin que la glace distribuée ne puisse

manquer le verre, placer le verre à proximité mais sans toucher l’ouverture du distributeur.

■Même si vous avez sélectionné

CUBED ICE

(glaçons), il est possible que de la glace concassée tombe dans votre verre. Cela se produit de temps à autre lorsque plusieurs glaçons sont acheminés vers le broyeur.

■Après distribution de la glace concassée,

de l’eau peut s’écouler du conduit.

■Parfois, un peu de givre se forme sur le

volet du conduit à glace. Ce phénomène est normal et se produit en général après des distributions répétées de glace concassée. Le givre va éventuellement évaporer.

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité Installation

Soutien au

consommateur

Conseils de dépannage

Fonctionnement Mesures de sécuritéInstallation

Nettoyage de l’extérieur

Le bac de trop-plein du distributeur

devrait être soigneusement essuyé. Vous pouvez éliminer les dépôts calcaires laissés par les taches d’eau en trempant le bac dans du vinaigre non dilué. Laissez tremper jusqu’à ce que les dépôts disparaissent ou soient suffisamment ramollis pour être éliminés par rinçage.

Le bras de distribution

. Avant nettoyage,

appuyez pendant 3 secondes sur la touche

LOCK CONTROL

. Nettoyez-la au moyen d’une solution d’eau et de bicarbonate de soude– environ 15 ml (une cuillère à soupe) de bicarbonate de soude par litre (une pinte) d’eau. Rincez bien et essuyez.

Les poignées de porte et leur garniture.

Nettoyez-les au moyen d’un linge humecté d’eau savonneuse. Séchez avec un linge doux.

Vous pouvez nettoyer les panneaux et les poignées de porte en acier inoxydable

(sur certains modèles) avec un nettoyant d’acier inoxydable vendu sur le marché. Il vaut mieux utiliser un produit de nettoyage vaporisé pour acier inoxydable.

N’utilisez pas de cire pour appareils ménagers sur l’acier inoxydable.

Gardez l’extérieur du réfrigérateur propre.

Essuyez-le avec un linge propre légèrement humecté de cire pour appareils électroménagers ou d’un détergent liquide doux pour la vaisselle. Séchez et polissez avec un linge doux et propre.

N’essuyez pas le réfrigérateur avec un linge à vaisselle sale ou une serviette humide : ils pourraient laisser un résidu qui pourra endommager la peinture. N’utilisez pas de tampons à récurer, de produits nettoyants en poudre, de javellisants ou de produits nettoyants contenant un javellisant, car ces produits peuvent égratigner la peinture et la rendre moins résistante.

Nettoyage de l’intérieur

Pour éviter les mauvaises odeurs,

laissez une boîte ouverte de bicarbonate de soude dans les compartiments réfrigérateur et congélateur.

Débranchez le réfrigérateur avant de le nettoyer.

S’il est trop difficile de le faire, essorez bien votre linge ou votre éponge pour enlever l’excès d’eau lorsque vous nettoyez autour des interrupteurs, des lampes ou des commandes.

Utilisez une solution d’eau tiède et de bicarbonate de soude–environ 15 ml (une cuillère à soupe) de bicarbonate de soude par litre (une pinte) d’eau–afin de nettoyer tout en neutralisant les odeurs. Rincez et essuyez bien.

L’utilisation de solutions nettoyantes autres que celles que nous recommandons, plus particulièrement celles contenant des distillats de pétrole peut fissurer ou endommager l’intérieur du réfrigérateur.

Évitez de nettoyer les clayettes en verre encore froides dans de l’eau chaude car elles risquent de se casser à cause de l’écart excessif de température. Manipulez les clayettes en verre avec prudence. Si vous cognez le verre trempé, il pourra se briser.

Ne lavez aucune pièce de plastique du réfrigérateur au lave-vaisselle.

Le plateau refroidissement/dégel peut aller au lave-vaisselle.

Zone de ramasse-gouttes du répartiteur.

Entretien et nettoyage du réfrigérateur.

Lorsque vous vous absentez pendant une période prolongée, videz et débranchez le réfrigérateur. Nettoyez l’intérieur avec une solution d’eau et de bicarbonate de soude, à raison 15 ml (d’une cuillère à soupe) de bicarbonate par litre (1 pinte) d’eau. Laissez les portes ouvertes.

Mettez l’interrepteur d’alimentation de la machine à glaçons à la position

OFF (arrêt)

et fermez l’alimentation

d’eau au réfrigérateur.

Si la température risque de descendre sous le point de congélation, demandez à un réparateur de vidanger la conduite d’eau afin d’éviter les dégâts sérieux causés par les inondations.

electromenagersge.ca

Derrière le réfrigérateur

Prenez un soin particulier lorsque vous éloignez le réfrigérateur du mur. Tous les types de revêtements de sol peuvent être endommagés, particulièrement ceux qui sont coussinés ou dont la surface est gaufrée.

Tirez le réfrigérateur en ligne droite et, lorsque vous le remettez en place, poussez-le vers le mur en ligne droite. Les déplacements latéraux du réfrigérateur pourraient endommager le revêtement de sol ou le réfrigérateur.

Lorsque vous remettez le réfrigérateur en place en le poussant, veillez à ne pas le faire rouler sur le cordon d’alimentation ou sur la conduite d’eau de la machine à glaçons.

Départ en vacances

Déménagement

Immobilisez tous les éléments amovibles, tels que les clayettes et les bacs, à l’aide de ruban gommé pour éviter de les endommager.

Si vous utilisez un charriot pour déménager le réfrigérateur, ne laissez jamais le devant ou le derrière du réfrigérateur reposer contre le charriot. Cela pourrait endommager le réfrigérateur. Ne transportez le réfrigérateur que par les côtés.

Assurez-vous que le réfrigérateur demeure debout pendant son déménagement.

Soutien au

consommateur

Conseils de dépannage

FonctionnementMesures de sécurité

Installation

Soutien au

consommateur

Conseils de dépannage

Fonctionnement Mesures de sécuritéInstallation

Remplacement des ampoules.

Lorsque vous réglez les commandes sur OFF (Arrêt), l’alimentation électrique de l’ampoule n’est pas coupée. Les ampoules pour électroménagers Reveal

sont utilisées dans certains modèles. Elle sont identifiables par leur

couleur bleue lorsqu’elles sont éteintes. Toutes les caractéristiques ne sont pas disponibles sur tous les modèles.

Compartiment réfrigérateur—lampe supérieure

Débranchez le réfrigérateur. Les ampoules se trouvent en haut du

compartiment, à l’intérieur du parelumière. Sur certains modèles, vous devez enlever une vis qui se trouve à l’avant de l’écran. Sur autres modèles, enlever la vis dans la poche qui se trouve à l’arrière du pare-lumière.

Pour enlever l’écran à lumière, sur certains modèles, appuyez sur les taquets situés de côté de l’écran et faites sortir en faisant glisser vers l’avant. Sur d’autres modèles faites simplement glisser le pare-lumière vers l’avant et faites sortir.

Après avoir remplacé l’ampoule par une ampoule d’appareil électroménager de même puissance ou de puissance inférieure, remettez le pare-lumière et les vis (sur certains modèles). Pour remettre le parelumière, assurez-vous que les taquets qui se trouvent à l’arrière du parelumière aillent dans les trous qui se trouvent à l’arrière du boîtier.

Rebranchez le réfrigérateur.

Compartiment réfrigérateur—lampe inférieure

Cette lumière se trouve au dessus du tiroir d’en haut.

Débranchez le réfrigérateur. Enlevez le bouton de réglage du tiroir à

viande transformable en le tirant droit. Soulevez le pare-lumière et enlevez-le

en tirant.

Après avoir remplacé l’ampoule par une ampoule d’appareil électroménager de même puissance ou de puissance inférieure, remettez le pare-lumière et le bouton.

Rebranchez le réfrigérateur.

Compartiment congélateur

Débranchez le réfrigérateur. Enlevez la clayette qui se trouve juste au

dessus du pare-lumière (vous pouvez enlever cette clayette plus facilement après l’avoir vidée). Sur certains modèles, vous devez enlever une vis qui se trouve en haut du pare-lumière.

Pour enlever le pare-lumière, appuyez sur les côtés et enlevez en soulevant.

Remplacez l’ampoule par une ampoule d’appareil électro-ménager de même puissance ou de puissance inférieure, puis remontez le parelumière. Pour remonter le parelumière, assurez-vous que les taquets du haut soient solidement fixés en place. Remettez la vis (sur certains modèles).

Remontez la clayette et rebranchez le réfrigérateur.

Distributeur

(sur certains modèles)

Débranchez le réfrigérateur. L’ampoule se trouve sur le distributeur

sous le panneau de réglage. Enlevez l’ampoule en la faisant tourner dans le sens opposé à celui des aiguilles d’une montre.

Remplacez l’ampoule par une ampoule de même taille et de même puissance.

Rebranchez le réfrigérateur.

Taquets

Poche

Votre pare-lumière rassemblera une des suivantes

Ensembles de garnitures et de panneaux décoratifs.

Veuillez lire toutes les directives attentivement.

Pour les modèles «CustomStyle

™

Avant de commencer

Certains modèles sont munis de garnitures qui vous permettent de monter des panneaux de porte. Vous pouvez commander des panneaux de décoration pré-découpés des couleurs suivantes : noir, blanc, bisque ou acier inoxydable au service de Pièces et accessoires 1.800.661.1616, ou vous pouvez ajouter des panneaux de bois qui vont avec votre cuisine.

Panneaux de moins de 6 mm (1/4 po) d’épaisseur

Lorsque vous installez des panneaux de bois ayant moins de 6 mm (1/4 po) d’épaisseur, vous aurez besoin d’un panneau de remplissage entre la porte et le panneau de bois, tel que du carton de 3 mm (1/8 po). Si vous installez un panneau décoratif pré-coupé, un panneau de remplissage pré-coupé est fourni dans l’ensemble. L’épaisseur totale du panneau décoratif ou de bois avec le panneau de remplissage doit être de 6 mm (1/4 po).

Dégagement de 5,1 cm (2 po) du côté de la poignée

Panneau décoratif

Porte du réfrigérateur

Panneau de base de 6 mm (1/4 po)

19 mm (3/4 po)

Panneau de 19 mm (3/4 po) ou surélevé

Vous pouvez utiliser un panneau surélevé vissé ou collé sur un panneau de base de 6 mm (1/4 po) d’épaisseur, ou un panneau fraisé de 19 mm (3/4 po). La partie surélevée du panneau doit être fabriquée de façon à offrir un dégagement pour les doigts d’au moins 5,1 cm (2 po) du côté de la poignée.

Les panneaux qui ont plus de 6 mm (1/4 po) d’épaisseur, jusqu’à 19 mm (3/4 po), nécessitent que le panneau extérieur de périmètre de 8 mm (5/16 po) ne soit pas plus épais que 6 mm (1/4 po).

Limites de poids pour les panneaux personnalisés : Réfrigérateur : 38 livres (17 kg) max. Congélateur : 28 livres (13 kg) max.

Les panneaux qui ont plus de 6 mm (1/4 po)

6 mm (1/4 po) max

Les panneaux qui ont plus de 6 mm (1/4 po) d’épaisseur

6 mm (1/4 po) max

19 mm (3/4 po)

8 mm (5/16 po)

Soutien au

consommateur

Conseils de dépannage

FonctionnementMesures de sécurité

Installation

Soutien au

consommateur

Conseils de dépannage

Fonctionnement Mesures de sécuritéInstallation

Ensembles de garnitures et de panneaux décoratifs.

Panneau du

congélateur sans

distributeur

Panneaux du

congélateur avec

distributeur

Panneau du

compartiment

des aliments frais

Découpez

8 mm

(5/16 po)

36,8 cm

(14

⁄32 po)

170,9 cm (67

⁄32 po)

3 mm (1/8 po)

DEVANT

45,4 cm

(17

⁄8 po)

36,8 cm

(14

⁄32 po)

85,4 cm

(33

⁄8 po)

DEVANT

170,9 cm

(67

⁄32 po)

49,5 cm

(19

⁄32 po)

DEVANT

23‘ Dimensions pour les panneaux de bois sur mesure

Les parties supérieures des panneaux doivent être découpées dans les panneaux.

25‘ Dimensions

« CustomStyle™ »

pour les panneaux de bois sur mesure

Les parties supérieures des panneaux doivent être découpées dans les panneaux.

Découpez

3 mm (1/8 po)

Découpez

3 mm (1/8 po)

8 mm

(5/16 po)

8 mm

(5/16 po)

Panneau du

congélateur sans

distributeur

Panneaux du

congélateur avec

distributeur

Panneau du

compartiment

des aliments frais

Découpez

8 mm

(5/16 po)

36,8 cm

(14

⁄32 po)

175,3 cm

(69 po)

3 mm (1/8 po)

DEVANT

43,2 cm

(17 po)

36,8 cm

(14

⁄32 po)

92,0 cm

(361⁄4 po)

DEVANT

175,3 cm

(69 po)

49,5 cm

(1915⁄32 po)

DEVANT

Découpez

3 mm (1/8 po)

Découpez

3 mm (1/8 po)

8 mm

(5/16 po)

8 mm

(5/16 po)

8 mm

(5/16 po)

Découpez

3 mm (1/8 po)

Découpez

8 mm

(5/16 po)

3 mm (1/8 po)

Découpez

8 mm

(5/16 po)

8 mm

(5/16 po)

Découpez

3 mm (1/8 po)

Découpez

3 mm (1/8 po)

8 mm

(5/16 po)

Découpez

8 mm

(5/16 po)

3 mm (1/8 po)

Installation des panneaux de porte.

Soutien au

consommateur

Conseils de dépannage

FonctionnementMesures de sécurité

Installation

Attachez la garniture supérieure de la porte du congélateur et du réfrigérateur.

La garniture supérieure se trouve à l'intérieur du compartiment du réfrigérateur.

À l’aide d’une clé à torsion T-20, fixez les garnitures supérieures en utilisant deux vis en haut de chaque

garniture. Serrez à la main seulement. Assurez-vous que le haut de chaque panneau est bien aligné sous le rebord de sa garniture supérieure.

Insérez les panneaux du congélateur et du réfrigérateur.

Poussez délicatement sur le panneau supérieur du congélateur jusqu’à ce qu’il soit inséré dans la rainure derrière la poignée de porte. Poussez le panneau de remplissage (nécessaire avec certains panneaux de porte) derrière le panneau décoratif. Faites la même chose avec le panneau du réfrigérateur.

Si votre modèle est doté d’un distributeur, cette étape ne s’applique qu’au panneau du réfrigérateur et au panneau supérieur du congélateur.

Insérez le panneau inférieur du congélateur (sur les modèles à distributeur).

Poussez délicatement sur le panneau jusqu’à ce qu’il soit inséré dans la rainure derrière la poignée de porte. Poussez le panneau de remplissage (nécessaire avec certains panneaux de porte) derrière le panneau décoratif.

Découpure

Vis de la garniture supérieure

Panneau supérieur du congélateur

Panneau inférieur du congélateur

Garniture latérale

Panneau du réfrigérateur

Veuillez lire toutes les directives attentivement.

Vis de la garniture supérieure

Installation des panneaux de porte.

Soutien au

consommateur

Conseils de dépannage

Fonctionnement Mesures de sécuritéInstallation

Installez la garniture latérale.

Les garnitures latérales rentrent à l’intérieur de la poignée de porte du réfrigérateur.

Ne retirez pas la pellicule protectrice placée à l’extérieur de la garniture latérale avant de l'installer.

Certaines garnitures latérales ont un ruban adhésif. Dans ce cas, pelez l'arrière du ruban de manière à pouvoir le coller pour installer la garniture.

3. Insérez la garniture latérale dans la garniture du bas ou le panneau du bas.

2. Tenez la garniture latérale contre la porte de côté.

1. Insérez la garniture latérale sous la garniture du haut.

Une fois la garniture latérale insérée sous la garniture du haut, assurez-vous de ne laisser aucun espace libre entre la garniture latérale et la garniture du haut, en regardant à l’avant du réfrigérateur.

Assurez-vous que la garniture latérale soit alignée à la porte pendant l’installation.

Une fois la garniture latérale insérée sous la garniture du bas ou le panneau du bas, la garniture latérale tiendra à la porte.

Insérez la garniture latérale dans la garniture du haut en suivant les flèches.

Insérez la garniture latérale dans la garniture inférieure en suivant la flèche.

Garniture supérieure

Garniture latérale

Garniture inférieure

Veuillez lire toutes les directives attentivement.

•

IMPORTANT — Conservez ces

instructions pour l’inspecteur local.

•

IMPORTANT — Respectez toutes

les ordonnances et les codes locaux.

• Note à l’installateur – Assurez-vous de laisser ces instructions au consommateur.

• Note au consommateur – Conservez ces instructions pour référence future.

• Niveau de compétence – L’installation de cet appareil nécessite des compétences mécaniques de base.

• Temps d’installation – Installation du

réfrigérateur 30 minutes

Installation de la conduite d’eau 30 minutes

• L’installateur est responsable de bien installer ce réfrigérateur.

• Toute panne du produit due à une mauvaise installation n’est pas couverte par la garantie.

Si le réfrigérateur a déjà été installé, enlevez la grille de base (voir l’étape 2 de la section

Déménagement du réfrigérateur

), puis sautez

à l’étape 5 de la section

Installation du

réfrigérateur

Questions? Appelez le 1.800.561.3344 ou Visitez notre site Web à l’adresse : electromenagersge.ca

Instructions

Réfrigérateur

d’installation

Modèles 23, 25, 26, 27 et 29

AVANT DE COMMENCER

Si votre réfrigérateur a une machine à glaçons, il faut le brancher à une conduite d’eau froide. Vous pouvez acheter une trousse d’alimentation d’eau GE (contenant la tuyauterie, le robinet d’arrêt, les joints et les instructions) chez votre revendeur ou en vous adressant à notre site Web à l’adresse electromenagersge.ca ou à notre service de Pièces et accessoires au numéro de téléphone 1.800.661.1616.

PREPARATION ALIMENTATION D’EAU DE

LA MACHINE À GLAÇONS

OUTILS REQUIS

Tournevis cruciforme

Clé à douille, 3/8 po et 5/16 po Clé, 1/2 et 7/16 po

Couteau à mastiquer

en plastique

Clé hexagonale de 1/8 po

Instructions d’installation

CHARGEMENT DU RÉFRIGÉRATEUR SUR UN CHARIOT MANUEL

Laissez le ruban et les protecteurs sur les portes jusqu’à ce que le réfrigérateur arrive à destination.

Pour transporter le réfrigérateur, utilisez un chariot manuel rembourré. Centrez le réfrigérateur sur le chariot et entourezle d’une courroie. NE SERREZ PAS LA

COURROIE EXCESSIVEMENT.

ENLEVEZ LA GRILLE DE BASE

Enlevez la grille en retirant les deux vis à tête cruciforme.

Si le réfrigérateur doit passer par une ouverture de moins de 38 po de largeur, ses portes doivent être enlevées. Passez à l’étape 3.

N’ENLEVEZ PAS les poignées.

Si toutes les ouvertures ont plus de 38 po de largeur, sautez à la section

Installation du réfrigérateur

DÉBRANCHEZ LE RACCORD D’ALIMENTATION D’EAU (sur certains modèles)

Si le compartiment réfrigération est doté d’un rafraîchisseur d’eau, alors il faut

débrancher la conduite d’eau qui part de la carosserie et s’insère dans la charnière inférieure de la porte du compartiment congélation.

Pour débrancher, poussez sur le collet blanc du raccord puis tirez sur le tube.

Collet blanc

Charnière inférieure du compartiment congélation

DÉMÉNAGEMENT DU RÉFRIGÉRATEUR

Instructions d’installation

DÉBRANCHEZ LE RACCORD D’ALIMENTATION ÉLECTRIQUE (sur certains modèles)

Si le compartiment réfrigération est doté d’un rafraîchisseur d’eau, alors

il faut débrancher la conduite électrique (faisceau) qui part de la carosserie et s’insère dans la charnière inférieure de la porte du compartiment congélation.

Pour débrancher, tirez de chaque côté du raccord.

Charnière inférieure du compartiment congélation

DÉBRANCHEZ LES CONNECTEURS ÉLECTRIQUES (sur certains modèles)

Si le compartiment réfrigération est doté d’un centre de rafraîchissement,

alors il faut débrancher les connecteurs électriques (faisceaux) qui partent de la carosserie et s’insèrent dans la charnière inférieure du compartiment réfrigération.

Pour débrancher, tirez de chaque côté des connecteurs.

Charnière inférieure du compartiment réfrigération

FERMEZ LES PORTES DES COMPARTIMENTS CONGÉLATION ET RÉFRIGÉRATION

ENLEVEZ LA PORTE DU COMPARTIMENT CONGÉLATION

Enlevez le couvercle de la charnière supérieure (si ainsi équipé) de la porte du compartiment congélation, soit en le pressant et le tirant vers le haut, soit en le dégageant à l’aide d’un couteau à mastiquer en plastique.

Enlevez les deux vis à tête hexagonale 5/16 po ou 1/8 po, puis soulevez la charnière en ligne droite pour dégager l’axe de charnière.

Ouvrez la porte du compartiment congélation à 90.°

Tête hexagonale 5/16 po ou 1/8 po

90°

Instructions d’installation

DÉMÉNAGEMENT DU RÉFRIGÉRATEUR (SUITE)

ENLEVEZ LA PORTE DU COMPARTIMENT CONGÉLATION (suite)

Pendant qu’une personne soulève lentement la porte du compartiment congélation pour la dégager de la charnière inférieure, une deuxième personne doit minutieusement guider la conduite d’eau et la conduite électrique (faisceau) à travers la charnière inférieure.

Placez la porte sur une surface lisse pour la protéger des égratignures, l’intérieur vers le haut.

90°

ENLEVEZ LA PORTE DU COMPARTIMENT RÉFRIGÉRATION

Enlevez le couvercle de la charnière supérieure (si ainsi équipé) de la porte du compartiment réfrigération, soit en le pressant et le tirant vers le haut, soit en le dégageant à l’aide d’un couteau à mastiquer en plastique.

ENLEVEZ LA PORTE DU COMPARTIMENT RÉFRIGÉRATION (suite)

Enlevez les deux vis à tête hexagonale 5/16 po ou 1/8 po, puis soulevez la charnière en ligne droite pour dégager l’axe de charnière.

Ouvrez la porte du compartiment réfrigération à 90.°

Tête hexagonale 5/16 po ou 1/8 po

90°

Instructions d’installation

ENLEVEZ LA PORTE DU COMPARTIMENT RÉFRIGÉRATION (suite)

Soulevez la porte du compartiment réfrigération pour la dégager de la charnière inférieure.

Si le compartiment réfrigération est doté d’un centre de rafraîchissement, une

personne doit soulever lentement la porte pour la dégager de la charnière inférieure, pendant qu’une deuxième personne guide minutieusement les conduites électriques (faisceaux) à travers la charnière inférieure.

Placez la porte sur une surface lisse pour la protéger des égratignures, l’intérieur vers le haut.

90°

REMISE EN PLACE DES PORTES

Pour replacer les portes, inversez simplement les étapes 3 à 8.

Veuillez cependant noter les points suivants :

• Au moment d’abaisser les portes sur les charnières inférieures, une deuxième personne doit guider minutieusement le tube et les faisceaux électriques à travers les ouvertures des charnières.

• Lorsque vous branchez la conduite d’eau, assurez-vous d’insérer le tube jusqu’à la marque.

• Ne pincez pas le tube et les faisceaux électriques lorsque vous placez les portes sur les charnières inférieures.

• Lorsque vous branchez la ou les conduites électriques (plusieurs conduites seulement sur les modèles dotés d’un centre de rafraîchissement), assurez-vous que les connecteurs sont complètement imbriqués.

Marque

Modèles dotés d’un centre de refraîchissement seulement

DIMENSIONS ET SPÉCIFICATIONS

(pour les modèles

« CustomStyle™ » de 23’)

Instructions d’installation

INSTALLATION DU RÉFRIGÉRATEUR

EMPLACEMENT DU RÉFRIGÉRATEUR

• N’installez jamais votre réfrigérateur dans un emplacement où la température ambiante sera inférieure à 16° C (60° F). Il ne se mettra pas en marche suffisamment souvent pour maintenir des températures convenables.

• N’installez jamais votre réfrigérateur dans un emplacement où la température ambiante sera supérieure à 37° C (100° F). Il ne fonctionnera pas bien.

• Installez votre réfrigérateur sur un plancher suffisamment solide pour le porter lorsqu’il est plein.

DÉGAGEMENTS

Prévoyez les dégagements suivants pour faciliter l’installation, la bonne circulation d’air et les raccordements de plomberie et d’électricité :

CustomStyle™ 23‘ (33 po de largeur),

de 23‘/25‘ 25‘, 26‘, 27‘, 29‘

Côtés 4 mm (1/8 po) 4 mm (1/8 po) Dessus 25 mm (1 po) 25 mm (1 po) Arrière 13 mm (1/2 po) 25 mm (1 po)

178,4 cm (701⁄4 po)

91,4 cm (36 po)

61 cm (24 po)

Armoire de 61 cm (24 po)

Eau Électricité

Dégagement de 19 mm (3/4 po) (jeu de 13 mm [1/2 po] + plaques murales de 6 mm [1/4 po])

Dessus du comptoir de 63,5 cm (25 po)

DIMENSIONS ET SPÉCIFICATIONS

(pour les modèles

« CustomStyle™ » de 25’)

*183,5 cm (721/4 po) sont nécessaires pour

bien régler les roues de mobilité. Si les armoires placées sur le réfrigérateur ont des portes qui sont alignées au sommet de l’ouverture du réfrigérateur, vous pouvez avoir besoin de 1/8 po d’espace libre supplémentaire pour permettre une bonne ouverture des portes de l’armoire.

183,5 cm (721⁄4 po)*

91,4 cm (36 po)

61 cm (24 po)

Instructions d’installation

BRANCHEMENT DU RÉFRIGÉRATEUR À LA CONDUITE D’EAU DE LA MAISON (modèles avec machine à glaçons et distributeur)

Une alimentation d’eau froide est requise pour faire fonctionner la machine à glaçons et le distributeur. Vous devrez en fournir une si elle n’existe pas. Voir la section

Installation de la conduite d’eau

NOTES :

• Avant de brancher la conduite au réfrigérateur, assurez-vous que le cordon d’alimentation électrique n’est pas branché à la prise murale.

• Si votre réfrigérateur n’est pas équipé de filtre à eau, nous recommandons d’en monter un si votre alimentation d’eau contient du sable ou des particules qui peuvent boucher la grille du robinet d’eau du réfrigérateur. Installez-le sur la conduite d’eau près du réfrigérateur. Si vous utilisez une trousse GE SmartConnect

™

Refrigerator Tubing, vous aurez besoin d’un tuyau additionnel (WX08X10002) pour brancher le filtre. Ne coupez pas le tuyau de plastique pour installer le filtre.

Si vous utilisez un tuyau de cuivre,

placez un écrou de compression et une bague (manchon) à l’extrémité du tuyau qui vient de l’alimentation d’eau froide de la maison.

Si vous utilisez un tuyau GE SmartConnect,

™

les écrous sont déjà

assemblés au tuyau.

Si vous utilisez un tuyau de cuivre,

insérez aussi loin que possible l’extrémité du tuyau dans le raccord à l’arrière du réfrigérateur. Tout en tenant le tuyau, serrez le raccord.

Si vous utilisez un tuyau GE SmartConnect,

™

insérez l’extrémité moulée du tuyau dans le raccord à l’arrière du réfrigérateur, puis serrez l’écrou à compression à la main. Serrez ensuite un autre tour à l’aide d’une clé. Un serrage excessif pourrait occasionner des fuites.

Fixez le tuyau dans le collet (fourni) pour le maintenir en position. Il est possible que vous deviez écarter le collet.

Tuyau 1/4 po

Collet à tuyau

Écrou à compression 1/4 po

Bague (manchon)

Tuyau SmartConnect

™

Raccord du réfrigérateur

OUVREZ L’ALIMENTATION D’EAU

Ouvrez l’alimentation d’eau au niveau du robinet d’arrêt (l’alimentation d’eau de la maison) et vérifiez la présence de fuites.

BRANCHEZ LE CORDON DU RÉFRIGÉRATEUR DANS LA PRISE

Avant de brancher le réfrigérateur, assurez-vous que l’interrupteur de la machine à glaçons est à la position OFF (arrêt).

Lisez l’étiquette concernant la mise à la terre qui est attachée au cordon d’alimentation.

Instructions d’installation

INSTALLATION DU RÉFRIGÉRATEUR (SUITE)

PLACEZ LE RÉFRIGÉRATEUR DANS SON EMPLACEMENT

Transportez le réfrigérateur jusqu’à sa destination.

METTEZ LE RÉFRIGÉRATEUR DE NIVEAU (suite)

Pour ajuster les roulettes sur les modèles CustomStyle

™

de 23’ / 25’ :

Tournez les vis de réglage des roulettes dans le sens

des aiguilles d’une montre pour faire monter le réfrigérateur, dans le sens opposé à celui des aiguilles d’une montre pour le faire descendre.

Utilisez une clé hexagonale de 3/8 po avec extension ou une clé anglaise.

Ces modèles ont aussi des roulettes arrières réglables, pour vous permettre d’aligner le réfrigérateur aux armoires de cuisine. Utilisez une clé hexagonale de 3/8 po. avec extension pour tourner les vis pour les roulettes arrières, dans le sens des aiguilles d’une

montre pour faire monter le réfrigérateur, dans le sens opposé à celui des aiguilles d'une montre pour le faire descendre.

METTEZ LE RÉFRIGÉRATEUR DE NIVEAU

La mise à niveau du réfrigérateur s’effectue en ajustant les roulettes situées près des charnières inférieures.

Les roulettes de nivellement jouent trois rôles :

• Elles peuvent être réglées pour que les

portes se referment automatiquement lorsqu’elles sont à moitié ouvertes. (Réglez le bord inférieur avant du réfrigérateur à 16 mm [5/8 po] du sol.)

• Elles peuvent être réglées de manière à

permettre à l’appareil de reposer solidement sur le sol et l’empêcher ainsi de branler.

• Elles vous permettent d’éloigner le

réfrigérateur du mur pour le nettoyage.

Pour ajuster les roulettes sur les modèles de les roulettes sur les modèles 23’ (33 po de largeur) 25’, 26’, 27’ et 29’ :

• Tournez les vis

de réglage des roulettes dans

le sens des aiguilles d’une montre pour faire monter

le réfrigérateur,

dans le sens opposé à celui des aiguilles d’une montre pour le faire descendre. Utilisez

une douille hexagonale ou une clé de 3/8 po, ou une clé anglaise.

Roulettes

Vis de réglage

ALIGNEZ LES PORTES

Réglez les portes du réfrigérateur pour qu’elles soient bien alignées à la partie supérieure.

Pour aligner les portes :

À l’aide d’une clé de 7/16 po, tournez la vis de réglage de la porte vers la droite pour relever la porte, ou vers la gauche pour l’abaisser.

NOTE :

Une douille de nylon, encastrée dans les filets de l’axe, empêchera celui-ci de tourner si l’on ne se sert pas d'une clé.

Après avoir tourné la clé une ou deux fois, ouvrez et fermez la porte du réfrigérateur et vérifiez l’alignement des portes à la partie supérieure.

Portes doivent être alignées à la partie supérieure

Relevez

Clé 7/16 po

Relevez

Instructions d’installation

REPLACEZ LA GRILLE DE BASE

Replacez la grille de base en installant les deux vis à tête cruciforme (Phillips).

RÉGLEZ LES COMMANDES

Réglez les commandes selon les recommandations.

METTEZ EN MARCHE LA MACHINE À GLAÇONS

Mettez le commutateur de la machine à glaçons en position ON (marche). La machine à glaçons ne se met en marche que lorsqu’elle atteint une température de fonctionnement de –9° C (15° F) ou moins. Elle commence immédiatement à fonctionner. Il faudra 2 à 3 jours pour remplir le bac à glaçons.

Commutateur d’alimentation électrique

ABAISSEZ LA PATTE DE SUPPORT

Abaissez la patte de support jusqu’à ce qu’elle touche le plancher. Vous préviendrez ainsi le désalignement de la porte.

INSTALLATION DE LA CONDUITE D’EAU (MODÈLES AVEC

MACHINE À GLAÇONS ET DISTRIBUTEUR)

Nous recommandons les trousses d’alimentation d’eau en cuivre WX8X2, WX8X3, WX8X4, selon le montant de conduite dont vous avez besoin. Nous approuvons les conduites d’eau en matière plastique GE SmartConnect

™

Refrigerator Tubing (WX08X10002,

WX08X10006, WX08X10015 et WX08X10025). Si vous installez un système d’eau GE Reverse

Osmosis dans votre réfrigérateur, la seule installation approuvée est celle de la trousse GE RVKIT. Pour les autres systèmes d’osmose de l’eau, suivez les recommandations du fabricant.

Si l’alimentation d’eau à votre réfrigérateur vient d’un système de filtration d’osmose inversée ET si votre réfrigérateur a également un filtre d’eau, utilisez le bouchon de dérivation du filtre de votre réfrigérateur. Si vous utilisez la cartouche de filtration de votre réfrigérateur en conjonction avec le filtre d’osmose inversée, vous pouvez produire des glaçons creux et ralentir l’alimentation en eau de votre machine à glaçons.

Cette installation de conduite d’eau n’est pas garantie par le fabricant de réfrigérateur ou de machine à glaçons. Suivez soigneusement ces instructions pour minimiser le risque de dommages onéreux d’inondation.

Les coups de bélier (eau qui donne des coups dans les tuyaux) dans la tuyauterie de la maison peut occasionner des dommages aux pièces de votre réfrigérateur, ainsi que des fuites ou des inondations. Appelez un plombier certifié pour corriger les coups de bélier avant d’installer la conduite d’eau de votre réfrigérateur.

Pour prévenir toute brûlure et tout dommage à votre réfrigérateur, ne branchez jamais la conduite d’eau à une canalisation d’eau chaude.

Si vous utilisez votre réfrigérateur avant de brancher la conduite d’eau, assurez-vous de laisser le commutateur de la machine à glaçon en position OFF (arrêt).

N’installez jamais les tuyaux de la machine à glaçon dans des endroits où la température risque de descendre en dessous du point de congélation.

Si vous utilisez un outil électrique (comme une perceuse électrique) pendant l’installation, assurezvous que l’isolement ou le câblage de cet outil empêche tout danger de secousse électrique.

Vous devez procéder à toutes vos installations conformément aux exigences de votre code local de plomberie.

AVANT DE COMMENCER

Instructions d’installation

CE DONT VOUS AUREZ BESOIN

• Tuyaux en cuivre ou trousse GE SmartConnect

™

Refrigerator Tubing, diamètre extérieur de 1/4 po

pour brancher le réfrigérateur à l’alimentation d’eau. Si vous utilisez un tuyau en cuivre, assurez-vous que les deux extrémités du tuyau soient coupées bien droit.

Pour trouver la longueur de tuyau dont vous aurez besoin : mesurez la distance qui va du robinet d’eau situé derrière le réfrigérateur jusqu’au tuyau d’alimentation d’eau. Ajoutez 2,44 m (8 pi). Assurez-vous qu’il y ait assez de tuyau en trop (environ 2,44 m [8 pi] enroulés trois fois en cercles d’environ 25 cm [10 po] de diamètre) pour vous permettre de décoller le réfrigérateur du mur après l’installation.

Les trousses GE SmartConnect

™

Refrigerator Tubing sont disponibles dans les dimensions suivantes : 0,6 m (2 pi) – WX08X10002

1,8 m (6 pi) – WX08X10006 4,6 m (15 pi) – WX08X10015 7,6 m (25 pi) – WX08X10025 Assurez-vous que votre trousse ait au moins

2,44 m (8 pi) comme indiqué ci-dessus.

NOTE : Les seuls tuyaux en matière plastique approuvés par GE sont ceux qui font fournis dans les trousses GE SmartConnect

™

Refrigerator Tubing. N’utilisez jamais un autre tuyau en matière plastique, car le tuyau d’alimentation d’eau est tout le temps sous pression. Certaines catégories de tuyaux en matière plastique peuvent devenir cassants avec l’âge et peuvent se fendre, en occasionnant des dommages d’inondation dans votre maison.

• Vous pouvez acheter une trousse d’alimentation

d’eau GE (contenant un tuyau en cuivre,

un robinet d’arrêt et les joints énumérés ci-dessous) chez votre distributeur local ou en le commandant au service de pièces et accessoires, au 1.800.661.1616.

Choisissez pour le robinet un emplacement facilement accessible. Il vaut mieux le brancher de côté à un tuyau vertical. Si vous devez le brancher à un tuyau horizontal, faites le branchement en haut ou de côté, plutôt qu’en bas du tuyau, pour éviter de recevoir des sédiments du tuyau d’alimentation d’eau.

CHOISISSEZ L’EMPLACEMENT DU ROBINET

Instructions d’installation

FERMEZ L’ALIMENTATION PRINCIPALE D’EAU

Ouvrez le robinet le plus proche suffisamment longtemps pour purger le tuyau.

Installez le robinet d’arrêt sur la canalisation d’eau potable la plus fréquemment utilisée.

Percez un trou de 1/4 po dans le tuyau d’eau, à l’aide d’un foret dur. Enlevez toute barbure due au perçage du trou dans le tuyau.

Faites attention de ne pas laisser de l’eau couler dans votre perceuse électrique.

Si vous ne percez pas un trou de 1/4 po, vous obtiendrez une alimentation d’eau réduite et des glaçons plus petits.

PERCEZ UN TROU POUR LE ROBINET

CE DONT VOUS AUREZ BESOIN (SUITE)

• Une alimentation d’eau froide potable. La pression de l’eau doit être entre 20 et 120 p.s.i. (1,4 et 8,1 bar).

• Une perceuse électrique.

• Une clé de 1/2 po ou une clé anglaise.

• Un tournevis à lame plate et un tournevis

Phillips.

• Deux écrous à compression d’un diamètre extérieur de 1/4 po et deux bagues (manchons)—pour brancher le tuyau en cuivre

au robinet d’arrêt et au robinet d’eau du réfrigérateur.

• Si vous utilisez une trousse d’alimentation d’eau GE avec tuyau en matière plastique, les garnitures nécessaires sont déjà montées au tuyau.

• Si votre canalisation d’eau actuelle a un raccord évasé à une extrémité, vous aurez besoin d’un adaptateur (que vous trouverez dans votre magasin de matériel de plomberie) pour brancher le tuyau d’eau au réfrigérateur, OU BIEN vous pouvez couper le raccord évasé à l’aide d’un coupe-tube, puis utiliser un raccord à compression. Ne coupez jamais l’extrémité finie d’un tuyau de la trousse GE SmartConnect

™

Refrigerator Tubing.

• Un robinet d’arrêt pour brancher le tuyau d’eau froide. Le robinet d’arrêt doit avoir une entrée d’eau avec un diamètre intérieur minimal de 5/32 po au point de jonction avec le TUYAU D’EAU FROIDE. Des robinets d’arrêt à étrier sont souvent inclus dans les trousses d’alimentation d’eau. Avant d’acheter, assurez-vous que le robinet à étrier se conforme à vos codes de plomberie locaux.

Placez un écrou de compression et une bague (manchon) à l’extrémité du tuyau et branchez-les au robinet d’arrêt.

Assurez-vous que le tuyau soit bien inséré dans le robinet. Serrez fort l’écrou de compression.

Pour le tuyau en matière plastique d’une trousse GE SmartConnect

™

Refrigerator Tubing, insérez l’extrémité moulée du tuyau dans le robinet d’arrêt et serrez l’écrou de compression à la main, puis serrez un autre demi tour avec une clé. Si vous serrez trop fort, vous pouvez occasionner des fuites.

NOTE : Vous devez vous conformer aux Codes de plomberie 248CMR du Commonwealth of Massachusetts. Les robinets d’arrêt à étrier sont illégaux et leur utilisation n’est pas autorisée au Massachusetts. Consultez votre plombier local.

BRANCHEZ LE TUYAU AU ROBINET

Ouvrez le robinet d’alimentation principale d’eau et purgez le tuyau jusqu’à ce que l’eau soit claire.

Fermez l’eau au niveau du robinet d’eau après écoulement d’environ 1 litre (1 quart) d’eau par le tuyau.

PURGEZ LE TUYAU

INSTALLATION DE LA CONDUITE D’EAU (SUITE)

Instructions d’installation

Acheminez le tuyau du tuyau d’eau froide au réfrigérateur.

Faites passer le tuyau par un trou percé dans le mur ou le plancher (derrière le réfrigérateur ou au niveau de l’armoire de cuisine adjacente), aussi près du mur que possible.

NOTE : Assurez-vous qu’il y ait assez de tuyau en trop (environ 2,44 m [8 pi] enroulés trois fois en cercles d’environ 25 cm [10 po] de diamètre) pour vous permettre de décoller le réfrigérateur du mur après l’installation.

ACHEMINEZ LE TUYAU

Fixez le robinet d’arrêt au tuyau d’eau froide à l’aide du collier de serrage.

FIXEZ LE ROBINET D’ARRÊT

Collier de serrage

Tuyau vertical d’eau froide

Robinet d’arrêt à étrier

Serrez les vis du collier jusqu’à ce que la rondelle d’étanchéité commence à enfler.

NOTE : Ne serrez pas trop. Vous risquez d’écraser le tuyau de cuivre.

SERREZ LE COLLIER DE SERRAGE

Rondelle

Entrée

Collier de serrage

Vis du collier

Pour compléter l’installation du réfrigérateur, retournez à l’étape 1 de la section

Installation

du réfrigérateur

Robinet d’arrêt à étrier

Écrou de compression

Presse-joint

Robinet de sortie

Bague (manchon)

Tuyau SmartConnect

™

Bruits normaux de fonctionnement.

electromenagersge.ca

Les réfrigérateurs plus récents font des bruits différents de ceux des anciens. Les réfrigérateurs modernes présentent plus de fonctions et sont plus avancés sur le plan technologique.

HUMMM...

OUUCH....

■

Le nouveau compresseur à rendement élevé peut fonctionner plus longtemps et plus vite que votre ancien réfrigérateur et vous pouvez entendre un son modulé ou un ronflement aigu pendant son fonctionnement.

■

Parfois le réfrigérateur fonctionne pendant une période prolongée, surtout lorsque les portes sont ouvertes fréquemment. Cela signifie que la fonction

Frost Guard

™

est active pour empêcher la brûlure de congélation et améliorer la conservation des aliments.

■

Vous pouvez entendre un sifflement lorsque les portes se ferment. Cela vient de l’équilibrage de pression dans le réfrigérateur.

■

Vous pouvez entendre les ventilateurs tourner à hautes vitesses. Cela se produit lorsque le réfrigérateur vient d’être branché, lorsque les portes sont ouvertes fréquemment ou lors de l’ajout d’une grande quantité d’aliments dans les compartiments congélateur ou réfrigérateur. Les ventilateurs permettent de maintenir les bonnes températures.

■

Si une des portes est ouverte pendant plus de 3 minutes, vous pouvez entendre l’activation des ventilateurs permettant de refroidir les ampoules.

■

Les ventilateurs changent de vitesses pour assurer des économies d’énergie et un refroidissement optimaux.

■

Il est possible que vous entendez les ventilateurs marcher apres avoir choisi une des fontions de

CustomCool

™

CLICS, CLAQUEMENTS,

CRAQUEMENTS et

GRÉSILLEMENTS

■

Vous pouvez entendre des craquements ou des claquements lorsque le réfrigérateur est branché pour la première fois. Cela se produit lorsque le réfrigérateur se refroidit à la bonne température.

■

Les registres électroniques s’ouvrent et se ferment pour assurer des économies d’énergie et un refroidissement optimaux.

■

Le compresseur peut causer un clic ou un grésillement lors de la tentative de redémarrage (cela peut prendre 5 minutes).

■

Le tableau de commande électronique peut causer un clic lorsque les relais s’activent pour commander les composants du réfrigérateur.

■

L’expansion et la contraction des serpentins de refroidissement pendant et après le dégivrage peuvent causer un craquement ou un claquement.

■

Sur les modèles équipés d’une machine à glaçons, après un cycle de fabrication de glaçons, vous pouvez entendre les glaçons tomber dans le bac.

BRUITS D’EAU

■

Le passage de l’agent frigorifique dans les serpentins de refroidissement du congélateur peut être accompagné d’un gargouillement semblable à celui de l’eau en ébullition.

■

L’eau tombant sur l’élément chauffant de dégivrage peut faire un bruit de grésillement, de claquement ou de bourdonnement pendant le cycle de dégivrage.

■

Un bruit de suintement d’eau peut être entendu pendant le cycle de dégivrage lorsque la glace de l’évaporateur fond et tombe dans le bac de récupération.

■

Fermer la porte peut causer un gargouillement en raison de l’équilibrage de pression.

Entendez-vous ce que j’entends ? Ces bruits sont normaux.

Pour obtenir plus d’information sur les bruits normaux de fonctionnement de la machine à glaçons et le distributeur d’eau et de glaçons, veuillez consultez les sections Machine à glaçons automatique et Le distributeur d’eau et de glaçons.

OUIR !

Soutien au

consommateur

Conseils de dépannage

Fonctionnement

Mesures de sécurité Installation

Soutien au

consommateur

Conseils de dépannage

Fonctionnement Mesures de sécuritéInstallation

Avant d’appeler un réparateur…

Conseils de dépannage–Économisez du temps et de l’argent! Consultez d’abord les tableaux qui suivent et vous pourrez peutêtre éviter de faire appel à un réparateur.

Problème

Causes possibles Correctifs

Le réfrigérateur ne

Le cycle de dégivrage •Attendez environ 30 minutes afin que le cycle de

fonctionne pas

est peut-être en cours. dégivrage puisse terminer. Les commandes de température •Réglez les commandes de température sur un réglage

sont réglées sur

OFF

(arrêt). de température.

Le réfrigérateur est débranché. •Enfoncez la fiche de l’appareil dans la prise murale. Le disjoncteur ou le fusible •Remplacez le fusible ou réenclenchez le disjoncteur.

peut avoir sauté. Le réfrigérateur se trouve •Débranchez le réfrigérateur et rebranchez-le.

sur le mode “salle d’exposition”.

Vibration ou bruit

Les roulettes de nivellement •Consultez

Roulettes.

métallique (une légère

avant doivent être réglées.

vibration est normale)

Ceci est normal lorsque le •Attendez 24 heures pour que le réfrigérateur refroidisse réfrigérateur vient d’être branché. complètement.

Une grande quantité d’aliments • C’est normal. a été mise au réfrigérateur.

Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche

la porte de fermer.

Temps chaud ou ouverture • C’est normal. fréquente des portes.

Les commandes de température • Consultez

Les commandes.

ont été réglées à la température la plus froide.

Température trop élevée

La commande de température •Consultez

Les commandes.

dans le congélateur ou

n’a pas été réglée à une

le réfrigérateur

température assez basse. Temps chaud ou ouverture • Abaissez la commande de température d’une position.

fréquente des portes. Consultez

Les commandes.

Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche la

porte de fermer.

Givre sur les aliments

Porte laissée ouverte. • Vérifiez qu’il n’y a pas un paquet qui empêche la

surgelés (il est normal

porte de fermer.

que du givre se forme à

Les portes ont été ouvertes

l’intérieur du paquet)

trop souvent ou pendant trop longtemps.

La séparation entre

Le système automatique •Ceci empêche la formation de condensation sur

le réfrigérateur et le

d’économie d’énergie fait l’extérieur du réfrigérateur.

congélateur est chaude

circuler du liquide chaud autour du rebord avant du congélateur.

Formation lente des

Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche la

glaçons

porte de fermer.

La commande de température •Consultez

Les commandes.

du congélateur n’est pas réglée à une température assez froide.

Mauvais goût/odeur

Le distributeur d’eau n’a pas été •Faites couler l’eau jusqu’à ce que l’eau du système soit

de l’eau

utilisé depuis longtemps. remplacée par de l’eau fraîche.

Le moteur fonctionne pendant de longues périodes ou démarre et s’arrête fréquemment. (Les réfrigérateurs modernes et leurs congélateurs étant plus grands, leur moteur doit fonctionner plus longtemps. Ils démarrent et s’arrêtent afin de maintenir des températures uniformes.)

electromenagersge.ca

Problème Causes possibles Correctifs

La machine à glaçons

L’interrupteur d’alimentation •Réglez l’interrupteur d’alimentation à la position

ne fonctionne pas

de la machine à glaçons est à de marche. la position d’arrêt.

L’alimentation en eau est coupée • Consultez

Installation de la conduite d’eau.

ou n’est pas raccordée. Le compartiment congélateur • Attendez 24 heures pour que la température du

est trop chaud. réfrigérateur se stabilise. Un amas de glaçons dans le bac •Nivelez les glaçons à la main.

provoque l’arrêt de la machine à glaçons.

Cubes de glace sont coincés dans •Débranchez le distributeur, enlevez les cubes et le distributeur. rebranchez le distributeur.

Bourdonnement

Le commutateur de marche de •Réglez le commutateur de marche sur la position

fréquent

la machine à glaçons est dans la

OFF (arrêt)

, car le garder dans la position

ON (marche)

position

ON (marche)

, mais l’arrivée endommagera le robinet d’eau.

d’eau au réfrigérateur n’a pas été raccordée.

Odeur/saveur

Il faut nettoyer le bac à glaçons. • Videz et lavez le bac à glaçons. Jetez les vieux glaçons.

anormale des

Des aliments ont transmis leur •Emballez bien les aliments.

glaçons

odeur/goût aux glaçons. Il faut nettoyer l’intérieur du •Consultez

Entretien et nettoyage.

réfrigérateur.

Petits glaçons ou glaçons

Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle

creux à l’intérieur

cartouche ou installez le bouchon du filtre.

Le distributeur de

La machine à glaçons est éteinte ou

•Mettez en marche la machine à glaçons ou rétablissez

glaçons ne fonctionne

l’alimentation en eau a été coupée.

l’alimentation en eau.

pas

Un objet bloque ou est tombé • Enlevez tout objet qui bloque ou est tombé dans dans la chute à glace située à la chute. l’intérieur du bac supérieur de la porte du compartiment congélation.

Des glaçons sont collés au bras •Retirez les glaçons. régulateur.

Distributeur est

VERROUILLÉ.

•Appuyez et maintenez enfoncée la touche

LOCK CONTROL

(réglage du verrouillage) pendant 3 secondes.

Blocs de glace irréguliers dans • Brisez-en autant que possible avec vos doigts et jetez ceux le bac à glaçons. qui restent.

•Le congélateur est peut-être trop chaud. Réglez la

commande du congélateur sur une température plus basse, en abaissant la commande d’une position à la fois jusqu’à ce que les blocs de glace disparaissent.

L’eau versée dans le

Normal lorsque le réfrigérateur •Attendez 24 heures pour que la température du

premier verre est

est initialement installé. réfrigérateur se stabilise.

chaude

Le distributeur d’eau n’a pas été •Faites couler l’eau jusqu’à ce que l’eau du système soit utilisé depuis longtemps. remplacée par de l’eau fraîche.

Le réservoir d’eau vient •Attendez plusieurs heures pour que l’eau refroidisse. d’être vidangé.

Soutien au

consommateur

Conseils de dépannage

FonctionnementMesures de sécurité

Installation

Soutien au

consommateur

Conseils de dépannage

Fonctionnement Mesures de sécuritéInstallation

Avant d’appeler un réparateur…

Problème Causes possibles Correctifs

Le distributeur d’eau

L’alimentation en eau est • Consultez

Installation de la conduite d’eau.

ne fonctionne pas

coupée ou n’est pas raccordée. Le filtre à eau est bouché. • Remplacez la cartouche du filtre avec une nouvelle

cartouche ou installez le bouchon du filtre.

Il y a de l’air dans la conduite •Appuyez sur le bras de distribution pendant au d’eau. moins deux minutes.

Distributeur est

VERROUILLÉ.

•Appuyez et maintenez enfoncée la touche

LOCK CONTROL

(réglage du verrouillage) pendant 3 secondes.

L’eau jaillit du distributeur

La cartouche du filtre vient d’être •Faites couler l’eau du distributeur pendant 3 minutes installée. (environ 6 litres).

La machine à glaçons

L’eau du réservoir est gelée. •Appelez un réparateur.

fonctionne, mais ne

Le réglage de commande est •Réglez le commande de température sur un réglage

distribue pas d’eau

trop froid. plus chaud.

La machine à glaçons

La conduite d’eau ou le •Appelez un plombier.

ne distribue ni eau

robinet d’arrêt est bouché.

ni glaçons

Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle

cartouche ou installez le bouchon du filtre.

Distributeur est

VERROUILLÉ.

•Appuyez et maintenez enfoncée la touche

LOCK

CONTROL

(réglage du verrouillage) pendant 3 secondes.

CUBED ICE (cubes de

Le réglage précédent était •Quelques cubes sont restés et ont été concassés à cause

glace) était choisi mais CRUSHED ICE

. du réglage précédent. C’est normal.

CRUSHED ICE (glace concassée) a été distribuée

Odeur dans

Des aliments ont transmis •Les aliments à odeur forte doivent être emballés

le réfrigérateur

leur odeur au réfrigérateur. hermétiquement.

•Gardez une boîte ouverte de bicarbonate de soude dans

le réfrigérateur.

Il faut nettoyer l’intérieur. •Consultez

Entretien et nettoyage.

De la condensation

Cela n’est pas inhabituel pendant •Essuyez bien la surface extérieure.

s’accumule à l’extérieur

les périodes de forte humidité.

De la condensation

Les portes sont ouvertes trop •C’est normal pour le centre de boissons.

s’accumule à l’intérieur

fréquemment ou pendant trop

(par temps humide,

longtemps.

l’ouverture des portes

Étant donné le taux d’humidité •Ce phénomène est normal et son apparition sera

laisse entrer de l’humidité)

plus élevé dans le compartiment fonction des variations de la charge d’aliments et des du réfrigérateur, il est possible conditions ambiantes. Sécher à l’aide d’un essuie-tout si d’y déceler la présence de désiré. brouillard ou de petites quantités de buée de temps à autre.

L’éclairage intérieur

Il n’y a pas de courant au niveau •Remplacez le fusible ou réenclenchez le disjoncteur.

ne fonctionne pas

de la prise. L’ampoule est grillée. •Consultez

Remplacement des ampoules.

Eau sur le sol ou au fond

Il y a des glaçons bloqués dans • Faites passer les glaçons à l’aide d’une cuillère en bois.

du congélateur

le conduit.

Air chaud à la base

Courant d’air normal provenant du moteur.

du réfrigérateur

Pendant le processus de réfrigération, il est normal que de la chaleur soit expulsée à la base du réfrigérateur. Certains revêtements de sol sont sensibles et peuvent se décolorer sous l’effet de cette température de fonctionnement normale qui est sans danger.

Lueur orange dans

Le cycle de dégivrage est •C’est normal.

le congélateur

en cours.

electromenagersge.ca

Problème Causes possibles Correctifs

Le réfrigérateur ne

La fonction de dégivrage •Ceci est normal. Le réfrigérateur passe sur cycle

s’arrête jamais mais

maintient le compresseur en d’arrêt lorsque les portes ont été fermées pendant

les températures sont

marche au cours de l’ouverture 2 heures.

normales

des portes.

Le réfrigérateur émet un

La porte est ouverte. • Fermez la porte.

signal sonore Les aliments ne se

Emballage. • Augmentez le temps ou remballez dans du plastique.

dégèlent pas/ne se

Poids erroné sélectionné. • Sélectionnez un poids plus grand.

refroidissent pas

Article à haute teneur en gras. •Sélectionnez un poids plus grand. Non utilisation du plateau •Placez les articles sur le plateau et ménagez un espace

Chill/Thaw (refroidissement/ entre les différents articles pour assurer une meilleure dégel). circulation d’air.

La température présente

L’appareil vient d’être branché. •Pour stabiliser le système, laissez 24 heures s’écouler.

n'est pas égale à celle

La porte est restée ouverte trop •Pour stabiliser le système, laissez 24 heures s’écouler.

affichée

longtemps. Des aliments chauds ont été • Pour stabiliser le système, laissez 24 heures s’écouler.

placés dans le réfrigérateur. Cycle de dégivrage en cours. •Pour stabiliser le système, laissez 24 heures s’écouler.

La commande de Select

La commande de température • Ceci est normal. Afin de minimiser la consommation

Temp ou Beverage Center

du compartiment du d’énergie, la fonction de

Select Temp

(sélection de

(centre de boissons)

réfrigérateur est placée sur température) et

Beverage Center

(centre de boissons)

ne fonctionne pas

la valeur la plus élevée est neutralisée lorsque la commande est placée sur la

valeur la plus élevée.

Le Beverage Center (centre de • Appuyez sur la touche

Beverage Center

(centre de

boissons s’arrête de fonctionner boissons) pour remettre en marche. après six mois de fonctionnement continu.

La porte ne se ferme

Le joint de la porte du côté des •Mettre une couche de cire de paraffine sur le joint

pas correctement

charnières est collé ou replié. de la porte. Un des contenants de porte • Remontez le contenant d’un cran.

touche une étagère dans le réfrigérateur.

Soutien au

consommateur

Conseils de dépannage

FonctionnementMesures de sécurité

Installation

GARANTIE DU CLIENT

(pour la clientèle au Canada)

Votre réfrigérateur est garanti contre tout défaut de matériau et de fabrication.

Ce que cette Durée de garantie Pièces Main-d’oeuvre garantie couvre (à partir de la Réparation ou

date d’achat) remplacement au

choix de Mabe

Compresseur GE Profile : Dix (10) ans GE Profile : Dix (10) ans GE Profile : Cinq (5) ans

GE et toutes autre GE et toutes autre GE et toutes autre

marques : Un (1) an marques : Un (1) an marques : Un (1) an

Système scellé (y GE Profile : Cinq (5) ans GE Profile : Cinq (5) ans GE Profile : Cinq (5) ans compris l’évaporateur, la GE et toutes autre GE et toutes autre GE et toutes autre tuyauterie du condenseur marques : Un (1) an marques : Un (1) an marques : Un (1) an et le frigorigène)

Toutes les autres pièces Un (1) an Un (1) an Un (1) an

TERMES ET CONDITIONS :

La présente garantie ne s’applique qu’à l’utilisation domestique par une seule famille au Canada, lorsque le réfrigérateur a été installé conformément aux instructions fournies par Mabe et est alimenté correctement en eau et en électricité.

Les dommages dûs à une utilisation abusive, un accident, une exploitation commerciale, ainsi que la modification, l’enlèvement ou l’altération de la plaque signalétique annulent la présente garantie.

L’entretien effectué dans le cadre de la présente garantie doit l’être par un réparateur agréé Mabe.

Mabe et le marchand ne peuvent être tenus pour responsables en cas de réclamations ou dommages résultant de toute panne du réfrigérateur ou d’un entretien retardé pour des raisons qui raisonnablement échappent à leur contrôle.

L’acheteur doit, pour obtenir un service dans le cadre de la garantie, présenter la facture originale. Les éléments réparés ou remplacés ne sont garantis que pendant le restant de la période de garantie initiale.

Cette garantie est offerte à l’acheteur initial, ainsi qu’à tout propriétaire subséquent d’un produit acheté en vue d’une utilisation domestique au Canada. Le service à domicile en vertu de la garantie sera fourni dans les régions où il est disponible et où Mabe estime raisonnable de le fournir.

Cette garantie est en sus de toute garantie statutaire.

EXCLUSIONS DE LA GARANTIE :

• Le propriétaire est responsable de payer les réparations occasionnées par l’installation de ce produit et/ou les visites nécessaires pour lui apprendre à utiliser ce produit.

• Tout dommage au fini de l’appareil doit être signalé auprès du magasin où a été effectué l’achat dans les 48 heures suivant la livraison de l’appareil.

• Dommages causés à la peinture ou à l’émail après livraison.

• Installation incorrecte—l’installation correcte inclut la bonne circulation d’air pour le système de réfrigération, des possibilités de branchement aux circuits électriques, d’alimentation en eau et autres.

• Remplacement des fusibles ou réarmement des disjoncteurs.

• Remplacement des ampoules électriques.

• Dommages subis par l’appareil à la suite d’un accident, d’un incendie, d’inondations ou en cas de force majeure.

• Utilisation correcte et entretien adéquat de l’appareil selon le manuel d’utilisation, réglage correct des commandes.

• Perte des aliments dûe à la déterioration.

• Le service s’il est impossible d’avoir accès au produit pour ce faire.

• LE GARANT N’EST PAS RESPONSABLE DES DOMMAGES INDIRECTS.

IMPORTANT

Gardez cette garantie et votre facture originale comme preuve d’achat et preuve de la date d’achat.

Mabe vous offre ses services dans tout le pays. Pour de plus amples renseignements sur la présente garantie, veuillez prendre contact avec :

Directeur, Relations avec les consommateurs, Mabe Canada Inc., Bureau 310, 1 Factory Lane, Moncton, N.B. E1C 9M3

1.800.561.3344

Agraphez votre reçu ici.

Vous devez fournir la preuve de l’achat original pour obtenir des services en vertu de la garantie.

EXCLUSION DE GARANTIES IMPLICITES—Votre seul et unique recours est la réparation du produit selon les dispositions de cette Garantie limitée. Toutes les garanties implicites, incluant les garanties de commercialité et d’adéquation à un usage spécifique, sont limitées à une année ou à la période la plus courte autorisée par la législation.

NSF

Testée et certifiée selon les normes 42 et 53 de ANSI/NSF

pour la réduction de :

Norme NO42 : Effets esthétiques

Unité chimique

Réduction d’odeur et de goût Réduction de chlore

Unité de filtration mécanique

Réduction de particules, catégorie I

Norme NO53 : Effets de santé

Unité de réduction chimique

Réduction de plomb et Atrazine Réduction de Lindane et 2,4-D

Unité de filtration mécanique

Réduction de spores Réduction de turbidité

Feuillet de données relatives à la performance

Cartouche GWF/HWF du système de

Filtration d’eau GE SmartWater

Ce système a été essayé selon les normes NSF/ANSI 42/53 pour une réduction des substances énumérées ci-dessous. La concentration des substances indiquées dans l’eau qui entre dans le système a été réduite à une concentration inférieure ou égale à la limite permise pour l’eau quittant le système, telle que précisée par la norme NSF/ANSI 42/53.*

(facteurs intégrés de sécurité à 100% pour une utilisation sans compteur)

Norme NO42 : Effets esthétiques

Paramètre USEPA Qualité Effluent % Réduction Réduction

MCL influent concentration Moyenne Maximum Moyenne Minimum exigeante min.

Chlore — 2,0 mg/L +

10% 0,02 ppm 0,05 ppm 98,90% 97,37% >

50% T & O — — — — — — — Particules** — 10.000 particles/mL minimum 3.978 7.800 98,00% 96,10% >

85%

Norme NO53 : Effets de santé

Paramètre USEPA Qualité Effluent % Réduction Réduction

MCL influent concentration Moyenne Maximum Moyenne Minimum exigeante min.

Turbidité 1 NTU*** 11 +

1 NTU*** 0,07 NTU 0,1 NTU 99,71% 99,59% 0,5 NTU

Spores

99,95%

réduction 50.000 L minimum 26 55 99,97% 99,95% > 99,95%

Plomb au pH 6,5 15 ppb 0,15 mg/L +

10% 1 ppb 1 ppb 99,37% 99,37% 0,010 mg/L

Plomb au pH 8,5 15 ppb 0,15 mg/L +

10% 1,8 ppb 4,3 ppb 98,8% 97,13% 0,010 mg/L

Lindane

0,0002 ppm

0,002 mg/L + 10%

0,00005 ppm 0,00005 ppm

91,93% 91,93% 0,0002 mg/L

Atrazine

0,003 ppm

0,009 mg/L + 10% 0,002 ppm 0,003 ppm 76,19% 64,28% 0,003 mg/L

2,4-D

0,100 ppm

0,210 mg/L +

10% 0,042 ppm 0,090 ppm 84,89% 67,63% 0,07 mg/L

Asbestos

99%

Fibres/L de 107à 108; 0,32 MFL/ml 1,2 MFL/ml 99,95% 99,82% 99%

fibres plus grand que

10 micromètres de longueur

* Testé utilisant un débit de 0,5 gpm; une pression de 60 psig; un pH de 7,5 ± 0,5; et une temp. de 20 °C ± 25 °C. ** Mesures en particules/ml. Les particules utilisés étaient de 0,5–1 micron. *** NTU = unités de turbidité néphélométrique

Spécifications d’opération

‡ Capacité: certifiée jusqu’à maximum de 300 gallons (1135 l); jusqu’à maximum de six mois pour les modèles non dotés d’un voyant indicateur

de remplacement de filtre; jusqu’à maximum d’un an pour les modèles dotés d’un voyant indicateur de remplacement de filtre

‡ Exigence en matière de pression : 2,8 à 8,2 bar (40 à 120 psi), sans choc ‡ Température : 0,6°–38 °C (33°–100 °F) ‡ Débit : 1,9 lpm (0,5 gpm)

Exigences générales d’installation/opération/entretien

‡ Rincez la nouvelle cartouche à plein débit pendant 3 minutes afin de libérer de l’air. ‡ Remplacez la cartouche lorsque le débit devient trop lent.

Avis spéciaux

‡ Les directives d’installation, la disponibilité de pièces et de service ainsi que la garantie standard sont expédiées

avec le produit.

‡ Ce système d’eau potable doit être entretenu conformément aux directives du fabricant, y compris le remplacement

des cartouches du filtre.

‡ N’utilisez pas lorsque l’eau présente un danger microbiologique ou lorsque l’eau est d’une qualité inconnue sans désinfecter

adéquatement le système avant ou après; le système peut servir pour de l’eau désinfectée qui pourrait contenir des spores filtrables.

‡ Les contaminants ou autres substances retirées ou réduites par ce système de traitement de l’eau ne sont pas nécessairement dans

votre eau.

‡ Vérifiez pour vous assurer de vous conformer aux lois et règlements locaux et de l’état. ‡ Notez que bien que l’essai a eu lieu dans des conditions normales de laboratoire, mais que le rendement réel peut varier. Les systèmes

doivent être installés et fonctionner conformément aux procédures et directives recommandées par le fabricant.

Fabriquée pour : General Electric Company, Louisville, KY 40225

Soutien au

consommateur

Conseils de dépannage

Fonctionnement Mesures de sécuritéInstallation

Notes.

Soutien au consommateur.

Site Web appareils électroménagers GE

electromenagersge.ca

Vous avez une question ou vous avez besoin d’aide pour votre appareil électroménager? Contactez-nous par Internet au site electromenagersge.ca 24 heures par jour, tous les jours de l’année.

Service de réparations 1.800.561.3344

Service de réparations GE est tout près de vous. Pour faire réparer votre électroménager GE, il suffit de nous téléphoner.

Studio de conception réaliste

Sur demande, GE peut fournir une brochure sur l’aménagement d’une cuisine pour les personnes à mobilité réduite.

Écrivez: Directeur, Relations avec les consommateurs, Mabe Canada Inc.

Bureau 310, 1 Factory Lane Moncton, N.B. E1C 9M3

Prolongation de garantie electromenagersge.ca

Achetez un contrat d’entretien GE avant que votre garantie n’expire et bénéficiez d’un rabais substantiel. Ainsi le service après-vente GE sera toujours là après expiration de la garantie.

Visitez notre site Web ou appelez-nous au 1.888.261.2133.

Pièces et accessoires

Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires directement à la maison (cartes VISA, MasterCard et Discover acceptées).

Les directives stipulées dans le présent manuel peuvent être effectuées par n’importe quel utilisateur. Les autres réparations doivent généralement être effectuées par un technicien qualifié. Soyez prudent, car une réparation inadéquate peut affecter le fonctionnement sécuritaire de l’appareil.

Vous trouverez dans les pages jaunes de votre annuaire le numéro du Centre de service Mabe le plus proche. Autrement, appelez-nous au 1.800.661.1616.

Contactez-nous

Si vous n’êtes pas satisfait du service après-vente dont vous avez bénéficié :

Premièrement, communiquez avec les gens qui ont réparé votre appareil. Ensuite, si vous n’êtes toujours pas satisfait envoyez tous les détails–numéro de téléphone compris–au

Directeur, Relations avec les consommateurs, Mabe Canada Inc. Bureau 310, 1 Factory Lane Moncton, N.B. E1C 9M3

Inscrivez votre appareil électroménager electromenagersge.ca

Inscrivez votre appareil électroménager en direct, aussitôt que possible. Cela améliorera nos communications et notre service après-vente. Vous pouvez également nous envoyer par la poste le formulaire d’inscription joint à votre documentation.

Servicio al consumidor Solucionar problemas

Operación SeguridadInstalación

Información de seguridad . . . . . . . 89, 90

Instrucciones de operación

Cómo sacar las gavetas. . . . . . . . . . . . . . . 99

Cuidado y limpieza del

refrigerador. . . . . . . . . . . . . . . . . . . 102, 103

CustomCool

™

. . . . . . . . . . . . . . . . . . . 93, 94

El dispensador de agua y de hielo . . . . 101

El dispositivo automático

para hacer hielo . . . . . . . . . . . . . . . . . . . 100

El filtro de agua. . . . . . . . . . . . . . . . . . . . . 95

Gavetas y cacerolas . . . . . . . . . . . . . . . . . . 99

Los controles del refrigerador . . . . . . . . 91

Los entrepaños y recipientes

del refrigerador . . . . . . . . . . . . . . . . . 96, 97

Puertas del refrigerador. . . . . . . . . . . . . . 98

Reemplazo de bombillas . . . . . . . . . . . . 104

TurboCool

™

. . . . . . . . . . . . . . . . . . . . . . . . 92

Instrucciones de instalación

Cómo instalar el refrigerador. . . . 114–117

Cómo mover el refrigerador . . . . 110–113

Instalación de la línea de agua. . . 118–120 Molduras y paneles decorativos . . 105–108 Preparación para

instalar el refrigerador . . . . . . . . . . . . . . 109

Solucionar problemas . . . . . . . . . 122–125

Sonidos normales de la operación. . . . 121

Servicio al consumidor

Garantía para consumidores

en los Estados Unidos . . . . . . . . . . . . . . 126

Hoja de datos de funcionamiento . . . . 127

Servicio al consumidor . . . . . . . . . . . . . 131

Anote aquí los números de modelo y de serie: No. ______________________________

No. ______________________________

Usted los verá en una etiqueta en el interior del compartimiento de refrigerador en la parte superior en el lado derecho.

INFORMACIONES IMPORTANTES DE SEGURIDAD. LEA PRIMERO TODAS LAS INSTRUCCIONES.

ge.com

¡ADVERTENCIA!

Use este aparato sólo para los fines que se describen en este Manual del propietario.

PRECAUCIONES DE SEGURIDAD

Cuando use electrodomésticos, siga las precauciones básicas de seguridad, incluyendo las siguientes:

■Antes de usarse, este refrigerador deberá estar

instalado y ubicado de acuerdo con las instrucciones de instalación.

■No permita que los niños se suban, se paren o se

cuelguen de las charolas del refrigerador. Podría dañarse el refrigerador y causarles serias lesiones.

■No toque las superficies frías del congelador

cuando tenga las manos húmedas o mojadas. La piel se podría adherir a las superficies extremadamente frías.

■No guarde ni use gasolina u otros vapores o

líquidos inflamables cerca de este o cualquier otro aparato.

■Aleje los dedos fuera de las áreas donde se puede

pinchar los dedos; los espacios entre las puertas y entre las puertas y los gabinetes son necesariamente estrechos. Cierre las puertas con cuidado en la presencia de los niños.

■Si su refrigerador tiene un dispositivo automático

para hacer hielo, evite el contacto con las partes móviles del mecanismo de expulsión, o con el elemento calefactor localizado en la parte inferior del dispositivo para hacer hielo. No ponga los dedos ni las manos en el mecanismo automático para hacer hielo mientras el refrigerador esté conectado.

■Desconecte el refrigerador antes de limpiarlo o

efectuar reparaciones.

NOTA: Recomendamos enfáticamente encargar cualquier servicio a un personal calificado.

■El colocar el control en posición

OFF (apagado)

quita la corriente del circuito de la luz.

■No vuelva a congelar los alimentos congelados

una vez que se hayan descongelado.

■

■Siempre limpie la bandeja

CustomCool

™

después

de descongelar alimentos.

Servicio al consumidorSolucionar problemas

OperaciónSeguridad

Instalación

DESHACERSE DEBIDAMENTE DE SU REFRIGERADOR

El atrapamiento y la sofocación de los niños no son un problema del pasado. Los refrigeradores abandonados son un peligro…aunque sea sólo por “pocos días.” Si se deshace de su viejo refrigerador, por favor siga las instrucciones abajo para ayudarnos a prevenir algún accidente.

Antes de deshacerse de su viejo refrigerador o congelador:

■Quite las puertas.

■Deje los entrepaños en su sitio para que los niños

no se suban.

Refrigerantes

Todos los aparatos de refrigeración contienen refrigerantes, los cuales se deben retirar antes de la eliminación del producto de acuerdo con la ley federal. Si va a desechar algún aparato antiguo de refrigeración, consulte con la compañía a cargo de desechar el aparato para saber qué hacer.

USO DE CABLES DE EXTENSION

Debido a los accidentes potenciales que pudieran ocurrir bajo determinadas condiciones, se recomienda estrictamente no usar cables de extensión.

Sin embargo, si decidiera usarlos, es absolutamente necesario que sea del tipo UL trifilar para aparatos y cuente con una clavija con conexión a tierra y que el cable eléctrico sea de 15 amperios (mínimo) y 120 voltios.

¡PELIGRO! RIESGO DE QUE

UN NIÑO PUEDA QUEDAR ATRAPADO

INFORMACIONES IMPORTANTES DE SEGURIDAD. LEA PRIMERO TODA LAS INSTRUCCIONES.

¡ADVERTENCIA!

COMO CONECTAR LA ELECTRICIDAD

Bajo ninguna circunstancia debe cortar o quitar la tercera punta (tierra) de la clavija. Para su seguridad

personal, este aparato deberá conectarse debidamente a tierra.

El cable eléctrico de este aparato está equipado con

una clavija de tres puntas (tierra) que enchufa en un

contacto estándar de pared de tres salidas (tierra)

para reducir al mínimo la posibilidad de daños por

un choque eléctrico con este aparato.

Haga que un electricista calificado verifique el

enchufe de la pared y el circuito para asegurarse

que la salida esté conectada debidamente a tierra.

Donde se disponga sólo de un contacto de pared con

salida para dos puntas, es su responsabilidad personal

y su obligación reemplazarlo por un contacto

adecuado para tres puntas con conexión a tierra.

El refrigerador deberá conectarse siempre en su

propio contacto eléctrico individual que tenga

un voltaje que vaya de acuerdo con la tabla de

clasificación.

Esto garantiza la mejor ejecución y evita la sobrecarga del circuito eléctrico de la casa y los daños a causa del sobrecalentamiento de los cables.

Nunca desconecte el refrigerador jalando el cable. Tome siempre firmemente la clavija y sáquela del contacto sin doblarla.

Repare o reemplace inmediatamente todos los cables eléctricos de servicio que se hayan desgastado o dañado en alguna otra forma. No utilice cables que muestren roturas o daños por abrasión a lo largo de éste ni en la clavija o en alguno de sus extremos.

Al alejar su refrigerador de la pared, cuide que no pase sobre el cable o lo dañe.

FAVOR DE LEER Y SEGUIR CUIDADOSAMENTE LAS PRECAUCIONES

DE SEGURIDAD.

GUARDE ESTAS INSTRUCCIONES

Servicio al consumidor Solucionar problemas

Operación SeguridadInstalación

Los controles del refrigerador.

ge.com

Servicio al consumidorSolucionar problemas

OperaciónSeguridad

Instalación

Los controles de temperatura vienen preconfigurados de fábrica a 37° F tanto para el compartimento del refrigerador y a 0° F para el compartimento del congelador. Deje pasar 24 horas para que la temperatura se estabilice en los niveles preconfigurados.

Los controles de la temperatura puede exhibir tanto la temperatura establecida (SET) como la temperatura real en el refrigerador y en el congelador. La temperatura real puede variar ligeramente de la temperatura fijada según su uso y el ambiente de operación.

Cuando se coloca cualquiera de los dos, o los dos controles en OFF (apagado), los compartimentos del refrigerador y del congelador dejan de enfriar, pero esto no deja sin corriente eléctrica al refrigerador.

NOTA: El refrigerador se envía con una película de protección que cubre los controles de la temperatura. Si esta película no se retiró durante la instalación, hágalo ahora.

El Sistema de Rendimiento de Circulación de Aire está diseñado para maximizar el control de la temperatura en los compartimientos del refrigerador y del congelador. Esta característica exclusiva especial en la torre de aire a lo largo de la pared posterior del refrigerador y del túnel de aire en la posición inferior de la pared posterior del congelador. Colocar alimentos enfrente de los listones de estos compartimientos no afectará el

rendimiento. Aunque la Torre de Aire y el Túnel de Aire pueden ser removidos, hacerlo afectará el rendimiento o el desarrollo de la temperatura. (Para instrucciones relacionadas con la manera de removerlos, en línea, 24 horas al día, póngase en contacto con nosotros visitándonos a ge.com llamándonos al 800.GE.CARES.)

Sistema de rendimiento de circulación de aire

Para cambiar la temperatura,

presione y libere el

botón

WARMER

(MÁS CALIENTE) o

COLDER

(MÁS FRÍO). La luz de

SET

(fijar) se encenderá y la pantalla mostrará la temperatura indicada. Para cambiar la temperatura, pulse el botón

WARMER

(más caliente) o

COLDER

(más frío) hasta que aparezca la temperatura deseada. Las temperaturas en el refrigerador pueden ser ajustadas entre 34° F y 44° F y las temperaturas del congelador pueden ser ajustadas entre –6° F y 6° F.

Una vez la temperatura deseada haya sido ajustada, la pantalla de la temperatura regresará a las temperaturas reales del refrigerador y del congelador después de 5 segundos. Puede que sean necesarios varios ajustes. Cada vez que usted ajuste los controles, permita que transcurran 24 horas para que el refrigerador alcance la temperatura que usted ha ajustado.

Para apagar el sistema de enfriamiento,

pulse la

almohadilla de

WARMER

(MÁS CALIENTE) para el refrigerador o el congelador hasta que la pantalla muestre

OFF

(Apagado)

. Para accionar la unidad una

vez más,

presione el botón

COLDER

(MÁS FRÍO),

para el refrigerador o el congelador. La luz

SET

(AJUSTE) se iluminará del lado que usted seleccione. Entonces presione otra vez (del lado donde la luz de ajuste está iluminada) e irá a los puntos preajustados de

0° F

para el congelador y

37° F

para el refrigerador. Ajustar uno o ambos

controles a la posición

OFF

(APAGADO) detiene la refrigeración tanto en el compartimiento del congelador como en el refrigerador, pero no interrumpe el suministro eléctrico hacia el refrigerador.

Servicio al consumidor Solucionar problemas

Operación SeguridadInstalación

Acerca de TurboCool.

™

Cómo funciona

TurboCool

enfría rápidamente el compartimiento del refrigerador para refrigerar los alimentos más rápidamente. Use

TurboCool

cuando agregue grandes cantidades de alimentos al compartimiento del refrigerador, guardando alimentos después de que han estado expuestos a temperatura ambiental o cuando se disponga a guardar platos sobrantes. También puede ser usado si el refrigerador ha estado sin suministro eléctrico por un período extenso.

Una vez activado, el compresor se encenderá inmediatamente y los ventiladores harán el ciclo de encendido y apagado a altas velocidades, según sea necesario por ocho horas. El compresor continuará funcionando hasta que el compartimiento del refrigerador se refrigere a aproximadamente 34º F (1º C), luego hará el ciclo de encendido y apagado

para mantener este ajuste. Después de 8 horas, o si el

TurboCool

es presionado otra vez, el compartimiento del refrigerador regresará al ajuste original.

Cómo usar

Presione

TurboCool

. La temperatura del

refrigerador mostrará TC. Después de que

TurboCool

sea completado, el compartimiento del refrigerador regresará al ajuste original.

NOTAS:

La temperatura del refrigerador no puede cambiarse durante TurboCool.

La temperatura del congelador no es afectada durante TurboCool.

Cuando abra la puerta del refrigerador durante TurboCool, los ventiladores continuarán funcionando si han hecho el ciclo de encendido.

Acerca de ClimateKeeper2.

™

Cómo funciona

El nuevo sistema

ClimateKeeper2

™

es el sistema de refrigeración más avanzado de la industria, el cual ofrece temperatura óptima y humedad para mantener los alimentos frescos por más tiempo y las quemaduras en el congelador, al mismo tiempo que se mantiene el nivel de eficiencia de nivel E star.

El nuevo sistema

ClimateKeeper2

ofrece dos evaporadores, uno para el refrigerador y el otro para el congelador.

Esto permite dos sistemas separados de enfriamiento para toda la unidad, y separa el flujo de aire entre las secciones de alimentos frescos y el congelador durante las operaciones de enfriamiento normal.*

Esto garantiza que los niveles de humedad en la sección de alimentos frescos sean significativamente mayores que en un sistema convencional,** permitiendo que los productos frescos y otros alimentos no sellados retengan el contenido de humedad y frescura más tiempo. Ahora, los alimentos sensibles a la humedad como las frutas frescas, las ensaladas, el arroz, etc., se pueden almacenar en estantes abiertos sin una pérdida excesiva de humedad. Debido a la alta humedad en el refrigerador, es

posible que de vez en cuando usted experimente niebla o pequeñas cantidades de humedad en el compartimiento del refrigerador. Esto es normal y aparecerá intermitentemente conforme se depositen en su interior diferentes tipos de alimentos y las condiciones ambientales cambien. Pásele una toalla de papel si desea.

El sistema de flujo de aire separado reduce la mezcla de aire entre los dos compartimientos, lo cual reduce la transferencia de olor para mejorar el sabor del hielo.

El sistema

ClimateKeeper2

también reduce el número de ciclos de descongelación en el evaporador del congelador, reduciendo así las quemaduras en el congelador.

*El aire del congelador se usa en la función

CustomCool.

**Las pruebas muestran un mayor nivel de humedad

en la sección de alimentos frescos en refrigeradores ClimateKeeper2 frente a las unidades convencionales.

Servicio al consumidorSolucionar problemas

OperaciónSeguridad

Instalación

Vacíe la cacerola. Coloque la bandeja

de Enfriar/Descongelar en la cacerola. Coloque los artículos en la bandeja y cierre la cacerola por completo.

Seleccione el botón

ExpressThaw,

™

ExpressChill

™

SelectTemp.

™

La pantalla

y la luz de

SET

se encenderán. Pulse el botón hasta que la luz aparezca al lado del nivel deseado. Use la gráfica para determinar el nivel a usar.

■ Para descontinuar una característica

antes de que termine, pulse el botón de esa característica hasta que no haya opciones seleccionadas y la pantalla se apague.

■ Durante

ExpressThaw

(Descongelación

Expresa) y

ExpressChill

(Refrigeración

Expresa), la visualización en los

■ controles contará regresivamente

el tiempo del ciclo.

■ Después de que el ciclo

ExpressThaw

se complete, la cacerola volverá al nivel

MEAT

(–1° C [31° F]) para ayudar a conservar los alimentos descongelados hasta su uso.

■ La temperatura real que se muestra

en la pantalla de la cacerola de

CustomCool

puede que varíe ligeramente en la relación a la temperatura del

SET

que está basada

en el uso y operación ambientales.

NOTA: Para fines de seguridad de los alimentos, se recomienda que los alimentos se envuelvan en envoltura plástica al usar ExpressThaw (Descongelación expresa). Esto ayudará a retener los jugos de las carnes y mejorar el proceso de descongelamiento.

Acerca de CustomCool™.

ge.com

La característica de

CustomCool

™

es un sistema compuesto por un regulador de tiro, un ventilador, una resistencia variable con la temperatura o termistor; y un calentador. Dependiendo de la función seleccionada, una combinación de estos será usada para rápidamente refrigerar artículos, descongelador alimentos o mantener la cacerola a una temperatura específica. La cacerola está sellada herméticamente para prevenir que su temperatura cause

fluctuaciones en la temperatura en el resto del refrigerador.

Algunos modelos

CustomCool

presentan un centro de bebidas, en cual está diseñado para almacenar bebidas en temperaturas más frías. Seleccione el botón

Beverage Center

si desea

mantener refrescos extra-fríos a la mano. Los controles para esta cacerola están

ubicados en la parte superior del refrigerador con los controles de la temperatura.

Cómo usar

Cómo funciona

ExpressThaw

™

(Descongelación expresa)

Para retirar:

Jale la gaveta hacia fuera de la posición

de freno.

Gire las cuatro perillas hacia la posición

de desbloqueo.

Levante el frente de la gaveta hacia arriba

y hacia afuera.

Para reemplazar:

Verifique que las perillas estén en la

posición de desbloqueo.

Coloque la gaveta sobre los soportes,

cerciorándose de que las perillas entren

en las ranuras de la gaveta.

Gire las cuatro perillas hacia la posición

de bloqueo.

Para remover y reemplazar la gaveta

ExpressChill

™

(Refrigeración expresa)

Servicio al consumidor Solucionar problemas Operación

Seguridad

Instalación

Acerca de CustomCool™.

Tabla para CustomCool

™

NOTA: Los resultados pueden variar dependiendo del empaque, de la temperatura inicial y otras características

de los alimentos.

0,5 Lb. (4 horas)

■ Hamburguesas (0,5 lb)

■ Envoltura individual de filete

de miñón (0,5 lb)

1,0 Lb. (6 horas)

■ Pechugas de pollo (1,0 lb)

■ Carne molida (1,0 lb)

■ Bistec (1,0 lb)

2,0 Lbs. (10 horas)

■ Pechugas de pollo (2,0 lbs)

■ Carne molida (2,0 lbs)

■ Bistec (2,0 lbs)

3,0 Lbs. (12 horas)

■ Pechugas de pollo (3,0 lbs)

■ Carne molida (3,0 lbs)

■ Bistec (3,0 lbs)

15 minutos

■ 1 lata de bebida (12 onzas)

■ 2 cajas pequeñas de jugo

(6–8 onzas cada una)

30 minutos

■ 2–6 latas de bebida

(12 onzas cada una)

■ 2 botellas plásticas de 20 onzas

de bebida

■ 4–6 cajas pequeñas de jugo

(6–8 onzas cada una)

■ 3 Paquetes de jugo enlatado

■ Vino (botella de 750 ml)

45 minutos

■ Botella de bebida de 2 litros

■ 1/2 galón de juego

■ Gelatina–1 paquete

Niveles para cítricos (43

■ Naranjas, limones, limas, piñas,

melones

■ Frijoles, pepinos, tomates, pimientos,

berenjenas, calabazas

Niveles para pr

oductos frescos (35° F)

■ Fresas, frambuesas, kiwi, peras,

cerezas, moras, uvas, ciruelas, melocotones, manzanas

■ Espárragos, brócoli, maíz,

champiñones, espinacas, coliflor, coles, cebolla verde, remolacha, cebolla

Nivel para car

nes (32° F)

■ Carne, pescado y pollo crudos

Seleccione el botón

Beverage Center

. La

luz se encenderá y la función operará de

la forma requerida. Para apagar la función, presione el botón

Beverage Center

y la luz de configuración

se apagará.

NOTA: A menos que se apague de la forma anterior, la función permanecerá activa por seis meses. Presione el botón Beverage Center para reinicializar.

Cómo usar

Para retirar:

Retire el compartimiento de productos

lácteos primero. Sosteniendo la parte inferior del compartimiento de productos lácteos, levante el frente de forma recta, luego levante y saque.

Sosteniendo el lado izquierdo y derecho

del centro de bebidas, levante directamente hacia arriba y hacia afuera.

Deje el adaptador en su lugar.

Para reemplazar:

Inserte el lado posterior del centro de

bebidas en los soportes moldeados del adaptador. Luego empuje hacia abajo

en los costados del centro de bebidas. El centro de bebidas se encajará en su lugar.

Reemplace el compartimiento de alimentos lácteos.

Cómo retirar y reemplazar el Beverage Center

Adaptador

Centro de bebidas

Compartimiento de productos lácteos

El filtro de agua. (en algunos modelos)

ge.com

Instalar el cartucho del filtro

El cartucho del filtro de agua está ubicado en la esquina superior derecha trasera del compartimento del refrigerador.

¿Cuando se debe reemplazar el filtro?

En el dispensador hay una luz de indicación de recambio del cartucho del filtro del agua. Esta luz se volverá anaranjada para advertirle que necesita reemplazar el filtro pronto.

El cartucho del filtro debería reemplazarse cuando la luz indicadora de recambio se vuelva roja o si la salida de agua al dispensador o al dispositivo para hacer hielo disminuyera.

Instalar el cartucho del filtro

Si está cambiando el cartucho, remueva primero el viejo girándolo lentamente hacia la izquierda. Nojale el cartucho directamente hacia abajo. Un poco de agua puede gotear.

Llene el cartucho de reemplazo con agua de la llave para permitir que ocurra un mejor flujo a partir del dispensador inmediatamente después de la instalación.

Situando la flecha en el cartucho a la altura del soporte del mismo, coloque la parte superior del nuevo cartucho hacia arriba dentro del soporte.

empuje el cartucho hacia arriba

a dentro del soporte. Gire el cartucho lentamente hacia la

derecha hasta que el cartucho se pare.

NO APRETAR MUY FUERTE.

Mientras está girándolo, el se alzará por sí mismo en su posición. El cartucho rotará aproximadamente 1/4 de vuelta.

Deje correr el agua desde el dispensador por 3 minutos (aprox. 1

⁄2 galons) para aclarar el sistema y

para prevenir salpicaduras. Presione la tecla

RESET WATER

FILTER

en el dispensador y manténgala

presionada durante tres segundos.

NOTA: Un cartucho de filtro de agua recién instalado puede causar el agua de chorrear del dispensador.

Tapón de derivación del filtro

Se debe usar el tapón de derivación del filtro cuando un cartucho de filtro de reemplazamiento no se puede encontrar. El dispensador y el dispositivo para hacer hielo no pueden funcionar sin el filtro o sin el tapón de derivación del filtro.

Filtros de recambio: Para pedir cartuchos adicionales en los

Estados Unidos, visite nuestro sitio Web, ge.com, o llame a GE para partes y accesorios al 800.626.2002.

GWF Precio sugerido de venta al público $34.95 USD.

Ponga la parte superior del cartucho hacia arriba dentro del soporte del cartucho y gírelo lentamente hacia la derecha.

Tapón de derivación del filtro

Soporte del cartucho

Servicio al consumidorSolucionar problemas

OperaciónSeguridad

Instalación

Servicio al consumidor Solucionar problemas

Operación SeguridadInstalación

Los entrepaños y recipientes del refrigerador.

No todos los modelos tienen todas las características.

Recipientes de puerta del refrigerador y recipientes inclinables de puerta de congelador

Recipientes grandes

Los recipientes de la puerta del refrigerador y los recipientes inclinables de puerta de congelador más grandes son ajustables.

Para extraerlos:

Levante la parte frontal del recipiente hacia arriba, luego levántelo y sáquelo.

Para reemplazarlos o reubicarlos:

Ajuste la parte trasera del recipiente en los soportes moldeados en la puerta. Luego presione hacia abajo en la parte frontal del recipiente. El recipiente se ajustará en su sitio.

Recipientes pequeños Para extraerlos:

Levante la parte frontal del

recipiente hacia arriba, luego sáquelo.

Para reemplazarlos:

Sitúe el recipiente por encima de los soportes moldeados rectangulares en la puerta. Luego deslice el recipiente hacia abajo hacia el soporte para que se ajuste en su lugar.

tapa deslizante

ayuda a prevenir que un golpecito haga derramarse algo o que las cosas pequeñas guardadas en el interior del entrepaño de la puerta se caigan o resbalen. Ponga un dedo en cada lado de la tapa

deslizante hacia la parte trasera y muévala hacia delante y hacia atrás para que se ajuste a sus necesidades.

Recipiente del refrigerador

Recipiente inclinable del congelador

Tapa deslizante

Entrepaño QuickSpace

™

Este entrepaño se divide en dos y la mitad se desliza debajo de sí mismo para guardar artículos muy altos ubicados en el entrepaño que se encuentra más abajo.

Este entrepaño se puede sacar y cambiar y también puede reubicarse igual que los entrepaños deslizables a prueba de derramamientos.

En algunos modelos, este entrepaño no puede usarse en la posición más baja.

Entrepaño deslizable a prueba de derramamientos

El entrepaño deslizable permite alcanzar artículos guardados atrás de otros. Los bordes especiales están diseñados para ayudar a prevenir derramamientos o goteos a los entrepaños que se encuentran más abajo.

Para sacarlos:

Deslice el entrepaño hacia fuera hasta que llegue al punto donde se atranca, luego apriete la lengüeta hacia abajo y deslice el entrepaño directamente hacia fuera.

Para reemplazarlos o reubicarlos:

Sitúe el entrepaño a la altura de las guías y deslícelo hacia su lugar. El entrepaño puede ser recolocado cuando la puerta esté a 90° o más. Para recolocar el entrepaño, deslice el entrepaño más allá de los topes y dele un ángulo hacia abajo. Deslice el entrepaño hacia abajo hasta llegar a la posición deseada, colóquelo en línea con los soportes y deslícelo en su lugar.

Asegúrese de haber empujado los entrepaños hasta el fondo antes de cerrar la puerta.

Presione la lengüeta y jale hacia delante del entrepaño para sacarlo.

Recipiente superior del congelador

No bloquee

PRECAUCIÓN:

Tenga cuidado cuando reemplace artículos en el recipiente superior. Cerciórese de que ningún artículo bloquee o caiga en el vertedor de hielo.

Recipiente superior del congelador (en algunos modelos)

No bloquee

PRECAUCIÓN:

La parte debe estar en su lugar como se exhibe para un dispensado correcto del hielo. Los alimentos no se pueden almacenar en este lugar.

ge.com

No todos los modelos tienen todas las características.

Entrepaños deslizantes del congelador

Para sacarlos,

deslícelos hasta que lleguen

al punto donde se

atrancan

, levante la parte frontal hasta sobrepasar el punto donde se atrancan, y deslícelo hacia afuera.

Asegúrese de haber empujado los entrepaños hasta el fondo antes de cerrar la puerta.

Cestas de congelador

Para remover,

empuje la canasta totalmente hacia la parte posterior del congelador. Levante hasta que los pasadores posteriores sean desenganchados. Levante la canasta completa hacia arriba y hacia afuera.

Asegúrese de haber empujado las cestas hasta el fondo antes de cerrar la puerta.

Entrepaños fijos del congelador

Servicio al consumidorSolucionar problemas

Operación

Seguridad Instalación

Hay dos tipos de entrepaños fijos del congelador.

Para remover este estilo de entrepaño:

Levante el entrepaño del lado izquierdo.

Extráigalo.

Para remover este estilo de entrepaño:

Levante el lado izquierdo del entrepaño y deslícelo hacia la izquierda en el centro de los apoyos de los entrepaños.

Rote el lado derecho del entrepaño hacia arriba y hacia afuera de los apoyos de los entrepaños.

NOTA PARA LOS MODELOS CON DISPENSADORES:

Para aprovechar al máximo la inclinación para sacar el hielo del cubo, solamente almacene artículos en el entrepaño debajo del cubo de hielo que no sean más altos que el punto inferior en el cubo.

Estante de vino/bebidas en la puerta

(en algunos modelos)

Este estante sostiene hasta 5 latas o una botella de vino.

El estante cuelgan de los lados de la sección de productos lácteos.

Para remover:

Vacíe el estante de vino/bebidas. Sosteniendo el fondo de la sección

de productos lácteos, levante el frente directamente hacia arriba, entonces levante y extraiga.

Para separar el estante de la sección de productos lácteos, extraiga los alambres laterales del estante por los agujeros en cada lado de la sección de productos lácteos.

Para reemplazar:

Pegue otra vez el estante a los lados de la sección de productos lácteos.

Encaje el lado posterior en los apoyos moldeados en la puerta. Luego empuje hacia abajo en el frente de la sección. La sección encajará en su lugar.

Servicio al consumidor Solucionar problemas

Operación SeguridadInstalación

Puertas del refrigerador.

Puertas del refrigerador

Es posible que Ud. note una diferencia entre el manejo de las puertas de su antiguo y nuevo refrigerador. La característica especial de abertura y cierre de las puertas asegura que estas cierren por completo y permanezcan selladas firmemente.

Cuando Ud. abre o cierre las puertas, notará una posición de

tope de parada.

Si la puerta es abierta más allá de este punto, permanecerá abierta permitiéndole así de meter y sacar alimentos del refrigerador con más facilidad. La puerta se cerrará automáticamente sólo cuando está parcialmente abierta.

La resistencia que Ud. puede notar en la posición de

tope de parada

es menor a medida que la puerta es cargada con alimentos.

La puerta se cerrará automáticamente sólo cuando está parcialmente abierta.

Más allá de la posición de tope de parada, la puerta permanecerá abierta.

Alineación de las puertas

Si las puertas no están niveladas, ajuste le puerta de los alimentos frescos.

Usando una llave de cubo de 7/16″, gire el tornillo de ajuste de la puerta hacia la derecha para elevar la puerta; gírelo hacia la izquierda para hacerla descender. (Un tapón de nylon está encajado en la rosca del pin para impedir que el pin gire a menos de que se use una llave.)

Después de una o dos vueltas con la llave, abra y cierre la puerta de los alimentos frescos y luego controle la alineación superior de las puertas.

Pata de apoyo

Antes de mover su refrigerador, usted tendrá que enroscar la pata de apoyo hacia arriba. Una vez que la unidad vuelva a ubicarse en otro sitio, usted tendrá que desenroscar la pata de apoyo hacia debajo de nuevo.

Desenrosque la pata de apoyo hacia abajo hasta que toque el piso. Esto evitará la mala alineación de la puerta.

Llave de 7/16″

Levantar

Cómo sacar las gavetas.

No todos los modelos tienen todas las características.

Como sacar las gavetas

Pueden extraerse fácilmente levantándolas ligeramente y jalando de ellas hasta pasar el punto donde se

atrancan

Si no puede quitar las gavetas a causa de la puerta, primero trate de sacar las bandejas de la puerta. Si esto no proporciona el espacio necesario, se necesitará hacer rodar el refrigerador hacia adelante hasta que la puerta se abra lo bastante para deslizar las gavetas hasta quitarlas. En algunos casos, cuando se hace rodar el refrigerador, hacia adelante se necesitará moverlo el refrigerador hacia la izquierda o derecha al mismo tiempo.

Gavetas y cacerolas.

ge.com

No todos los modelos tienen todas las características.

Gavetas para las frutas y los vegetales

El exceso de agua que pueda acumularse en el fondo de las gavetas deben ser secadas.

En algunos modelos,

la gaveta inferior tiene deslizadores de extensión total que permiten acceso total a la gaveta.

Gavetas con humedad ajustable

Deslice el control hasta llegar a la posición

(alto) para proporcionar el alto nivel de humedad recomendado para la mayoría de los vegetales.

Deslice el control hasta llegar a la posición

(bajo) para proporcionar el nivel de baja humedad recomendado para la mayoría de las frutas.

Bandeja convertible deli

Esta bandeja convertible deli tiene su propio conducto de refrigeración, el cual permite la circulación en dicha bandeja de aire frío proveniente del compartimiento congelador o compartimiento de alimentos frescos.

El control de temperatura variable

regula la circulación de aire proveniente del Climate Keeper.

Coloque la palanca del control hacia

abajo

en la posición más fría para conservar la carne fresca.

Coloque la palanca del control hacia

arriba

en la posición fría para adaptar la bendeja a la temperatura normal del refrigerador y obtener así más espacio en el que guardar hortalizas. El conducto de refrigeración queda apagado. Se pueden seleccionar posiciones variables entre estos extremos.

Servicio al consumidorSolucionar problemas

OperaciónSeguridad

Instalación

HI LO

Servicio al consumidor Solucionar problemas

Operación SeguridadInstalación

100

Dispositivo automático para hacer hielo

El dispositivo para hacer hielo producirá siete cubos por ciclo—aproximadamente 100–130 cubos en un ciclo de 24 horas, dependiendo de la temperatura del congelador, de la temperatura ambiente, del número de veces que se abra la puerta y de otras condiciones del uso.

Si el refrigerador se usa antes de que se haga la conexión de agua al dispositivo para hacer hielo, coloque el interruptor de alimentación eléctrica en la posición

OFF (apagado)

Cuando el refrigerador está conectado al suministro de agua, coloque el interruptor de alimentación eléctrica en la posición

ON (encendido)

El dispositivo para hacer hielo se llenará de agua cuando la temperatura alcance el punto de –10° C (15° F). Un refrigerador recién instalado puede necesitar entre 12 y 24 horas para empezar a hacer hielo.

Escuchará un zumbido cada vez que la máquina de hielos se llene de agua.

Deshaga las primeras cargas de cubos de hielo para permitir que la línea de agua se limpie.

Asegúrese de que nada impide el movimiento del brazo detector.

Cuando el cubo está lleno (al nivel del brazo detector), el dispositivo para hacer hielo no producirá hielo. Es normal que algunos cubos salgan pegados.

Si no se usa hielo con frecuencia, los cubos de hielo viejos se opacan, adquieren un sabor rancio y se contraen.

Notas especiales acerca de los modelos de dispensadores

Los modelos de dispensadores tienen un cubo dispensador de hielo inclinable. El cubo puede ser inclinado hacia afuera como se muestra en las ilustraciones, y se sostendrá por sí solo mientras usted extrae hielo o mientras usted enciende o apaga el interruptor de la máquina de hielos. Cerciórese de colocar el cubo dispensador de regreso a su posición antes de cerrar la puerta.

■ Para restaurar el nivel de hielo a partir

de un envase vacío, los pasos siguientes son recomendados:

12 horas después de la primera partida de hielo ha caído en el cubo, dispensa de 3 a 4 cubos de hielo.

Después de 6 horas adicionales, dispensa de 3 a 4 cubos otra vez.

Estos pasos restaurarán su nivel de hielo en la menor cantidad de tiempo.

El dispositivo automático para hacer hielo.

Un refrigerador recién instalado puede tardar hasta 12 a 24 horas antes de empezar a hacer hielo.

Dispositivo para hacer hielo

Brazo detector

Interruptor de alimentación

Levante el cubo, entonces tírelo hacia afuera hasta que el cubo se detenga.

Baje el cubo para lograr acceso al hielo o para alcanzar el interruptor.

NOTA: Para aprovechar al máximo la inclinación para sacar el hielo del cubo, solamente almacene artículos en el entrepaño debajo del cubo de hielo que no sean más altos que el punto inferior en el cubo.

En los modelos con dispensador, para lograr acceso al hielo o para alcanzar el interruptor:

Remueva el cubo de hielo

(modelos de dispensadores)

PRECAUCIÓN: El cubo de hielo es pesado cuando está lleno.

Coloque el interruptor en la posición

OFF (apagado)

antes de remover el cubo.

Cuando reemplace el cubo,

cerciórese de presionarlo firmemente en su lugar. Si no entra hasta el máximo, remuévalo y rote el mecanismo de accionamiento con una vuelta de 1/4. Entonces empuje el cubo hacia atrás otra vez.

Levante el cubo, entonces tírelo hacia afuera hasta que el cubo se detenga.

Levante y tire hacia adelante otra vez para remover el cubo.

Rote

Mecanismo de accionamiento

Modelos con

dispensador solamente

GENERAL ELECTRIC PSSS3RGXSS, PSSF3RGXWW, PSSF3RGXCC, PSSF3RGXBB, PSI23SCRSV User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
