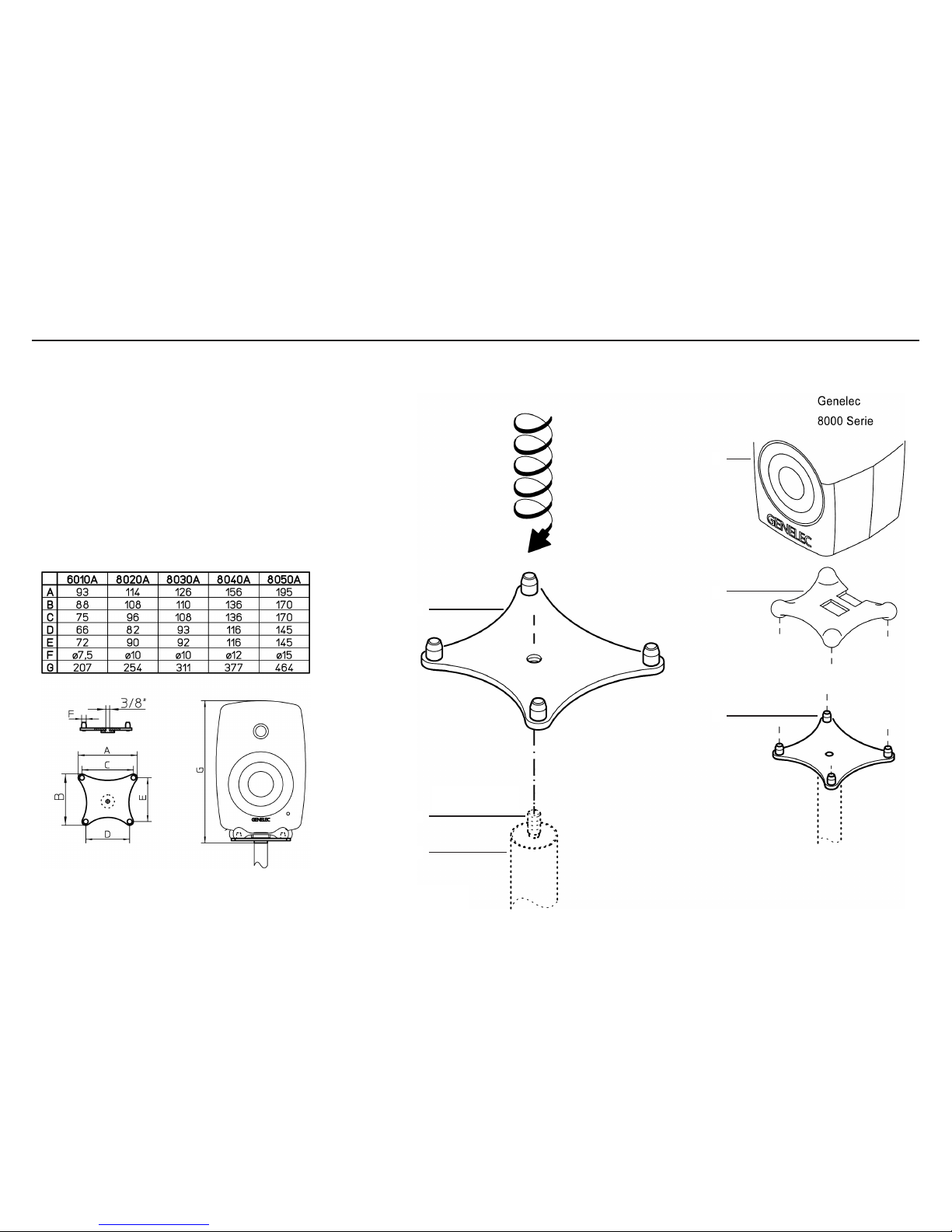

Aufstellanleitung
- Aufnahmeplatte 1 auf Gewinde 2 des Statives 3 (nicht
- im Lieferumfang enthalten) aufschrauben.
- ISO-POD 4 über Zapfen 5 der Aufnahmeplatte stülpen,
-
dient als Unterlage für GENELEC 8000 Serie und 6010A 6.
Sicherheitshinweise
- Auf festen Schraubverbindungen achten.
- Vor dem Verstellen eines Stativs Monitor abnehmen.
- Sicheren Sitz des Monitors überprüfen.
Aufnahmeplatte für GENELEC 8000 Serie
1
4
6
5
2
3
Gewinde BSW 3/8”
Länge 12 mm
GENELEC Oy
Olvitie 5, Fin-74100 Iisalmi, www.genelec.com
19621-329-55 / 19622-329-55 / 19623-329-55 / 19624-329-55 / 19625-329-55 Rev.03 03-80-623-00 12/10
Setup manual
- Screw adaptor plate 1 on the thread 2 of the pipe 3
- (not included in delivery).
- Put the ISO-POD 4 over the pins 5 of the adaptor plate.
- This will be used as support for the GENELEC 8000 Series and 6010A 6.
Safety Information
- Ensure tight screw connections.
- Remove monitor before adjusting the stand.
- Ensure a secure rest of the monitor.
Adaptor Plate for GENELEC 8000 Series
1
4
6
5
2
3
Thread BSW 3/8”
lenght 12 mm
GENELEC Oy
Olvitie 5, Fin-74100 Iisalmi, www.genelec.com
19621-329-55 / 19622-329-55 / 19623-329-55 / 19624-329-55 / 19625-329-55 Rev.03 03-80-623-00 12/10
