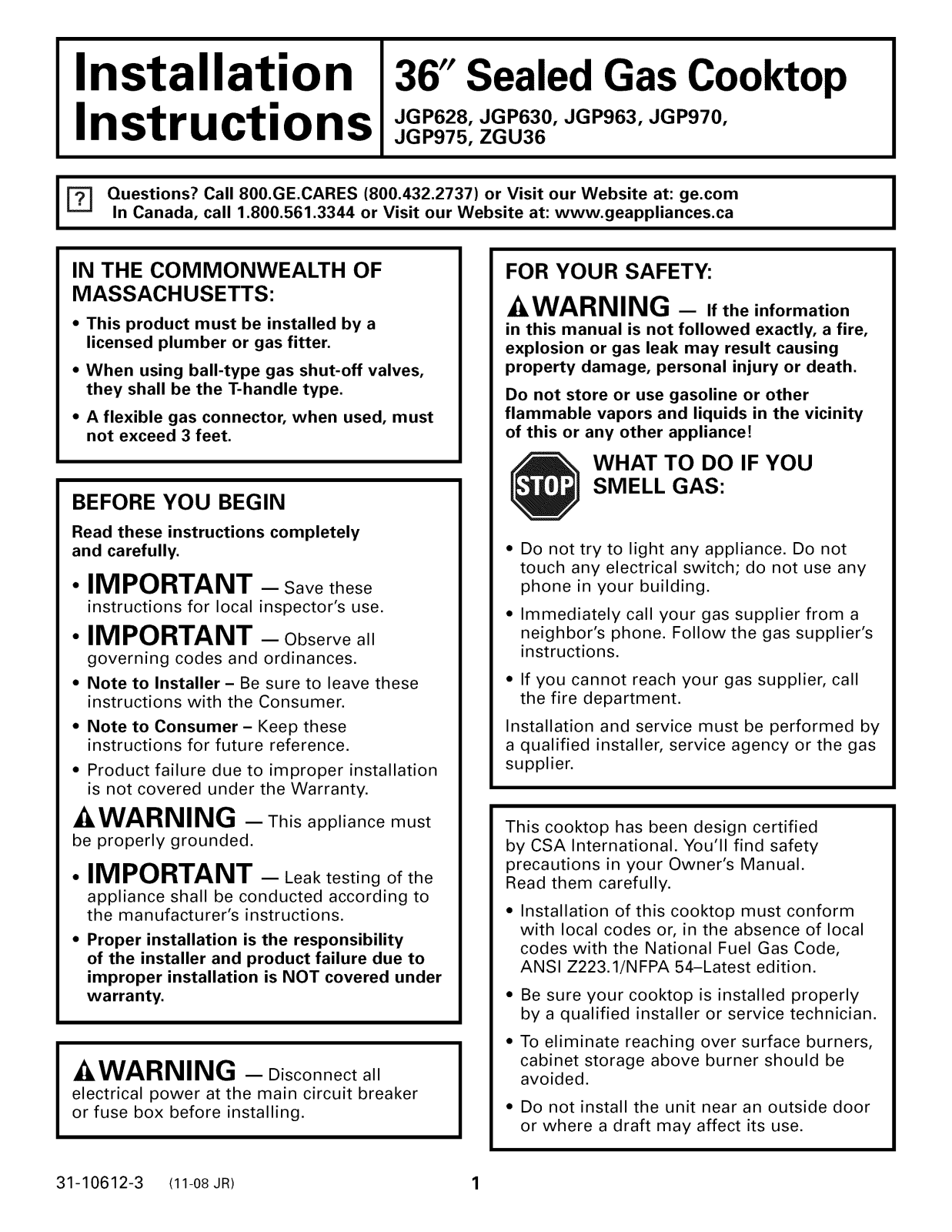

GE ZGU36KBK2BB, ZGU36KSK2SS, ZGU36KWK2WW Installation Guide

Installation

36" Sealed Gas Cooktop

Instructions

=_ Questions? Call 800.GE.CARES (800.432.2737) or Visit our Website at: ge.comIn Canada, call 1.800.561.3344 or Visit our Website at: www.geappliances.ca I

IN THE COMMONWEALTH OF

JGP628, JGP630, JGP963, JGP970,
JGP975, ZGU36

FOR YOUR SAFETY:

MASSACHUSETTS:

-_WARNING - Iftheinformation

• This product must be installed by a
licensed plumber or gas fitter.

• When using ball-type gas shut-off valves,

they shall be the T-handle type.

• A flexible gas connector, when used, must
not exceed 3 feet.

BEFORE YOU BEGIN

Read these instructions completely
and carefully.

• IMPORTANT - Savethese

instructions for local inspector's use.

• IMPORTANT - Observeall

governing codes and ordinances.

• Note to Installer- Be sure to leave these
instructions with the Consumer.

• Note to Consumer- Keep these
instructions for future reference.

• Product failure due to improper installation
is not covered under the Warranty.

in this manual is not followed exactly, a fire,
explosion or gas leak may result causing
property damage, personal injury or death.

Do not store or use gasoline or other

flammable vapors and liquids in the vicinity

of this or any other appliance!

WHAT TO DO IF YOU
SMELL GAS:

Do not try to light any appliance. Do not

touch any electrical switch; do not use any

phone in your building.
Immediately call your gas supplier from a

neighbor's phone. Follow the gas supplier's
instructions.

• If you cannot reach your gas supplier, call
the fire department.

Installation and service must be performed by
a qualified installer, service agency or the gas
supplier.

_kWARNING - Thisappliance must

be properly grounded.

• IMPORTANT - Leak testing of the

appliance shall be conducted according to
the manufacturer's instructions.

• Proper installation is the responsibility

of the installer and product failure due to
improper installation is NOT covered under

warranty.

_4,WARNING - Disconnectall

electrical power at the main circuit breaker
or fuse box before installing.

31-10612-3 (11-08 JR) 1

This cooktop has been design certified
by CSA International. You'll find safety
precautions in your Owner's Manual.
Read them carefully.

Installation of this cooktop must conform

with local codes or, in the absence of local

codes with the National Fuel Gas Code,

ANSI Z223.1/NFPA 54-Latest edition.

Be sure your cooktop is installed properly
by a qualified installer or service technician.

To eliminate reaching over surface burners,

cabinet storage above burner should be
avoided.

• Do not install the unit near an outside door

or where a draft may affect its use.

Installation Instructions

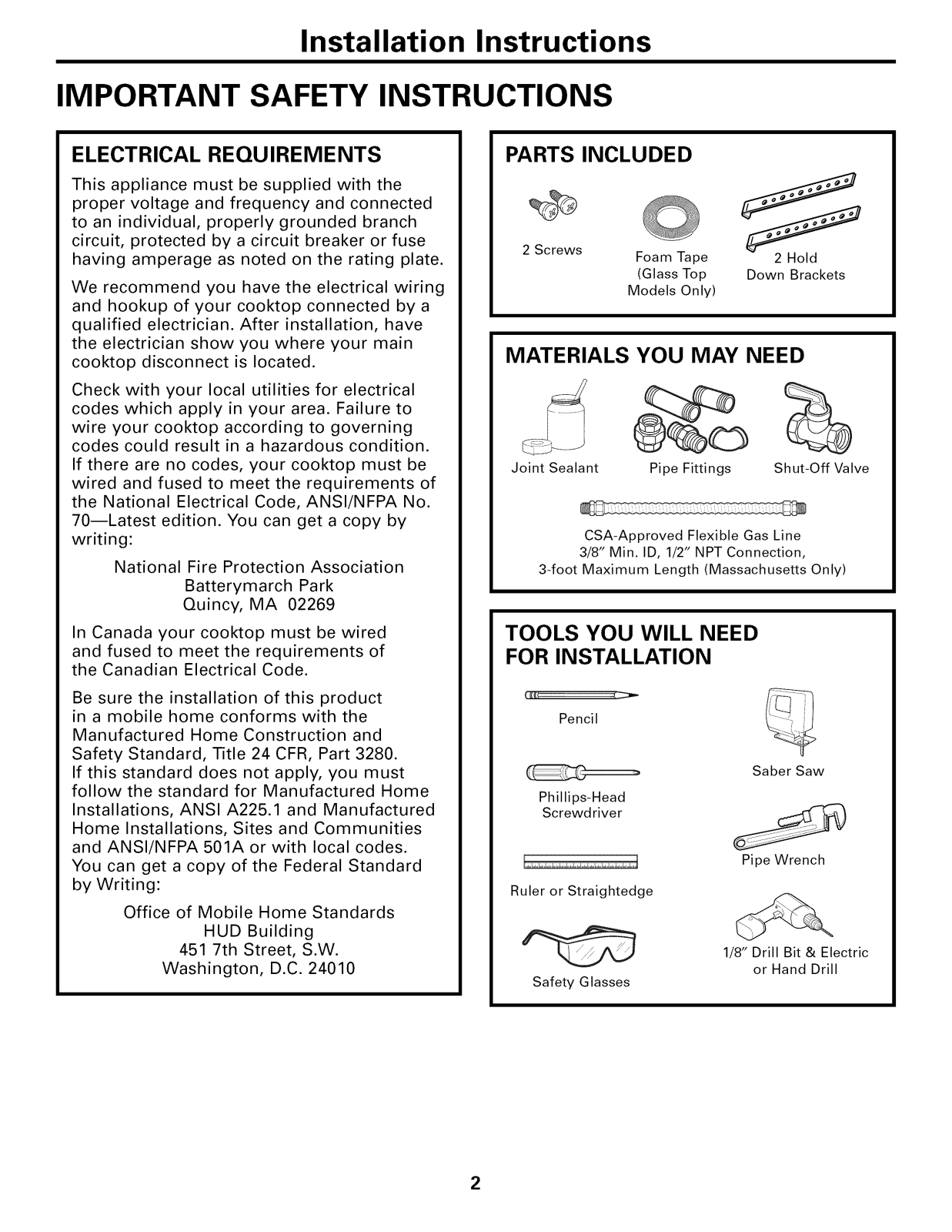

IMPORTANT SAFETY INSTRUCTIONS

ELECTRICAL REQUIREMENTS

This appliance must be supplied with the

proper voltage and frequency and connected
to an individual, properly grounded branch
circuit, protected by a circuit breaker or fuse

having amperage as noted on the rating plate.
We recommend you have the electrical wiring

and hookup of your cooktop connected by a
qualified electrician. After installation, have
the electrician show you where your main
cooktop disconnect is located.

Check with your local utilities for electrical
codes which apply in your area. Failure to
wire your cooktop according to governing

codes could result in a hazardous condition.

If there are no codes, your cooktop must be
wired and fused to meet the requirements of
the National Electrical Code, ANSI/NFPA No.
70--Latest edition. You can get a copy by
writing:

National Fire Protection Association

Batterymarch Park

Quincy, MA 02269

PARTS INCLUDED

%%

2 Screws

MATERIALS YOU MAY NEED

Foam Tape

(Glass Top

Models Only)

2 Hold

Down Brackets

%

Joint Sealant Pipe Fittings

CSA-Approved Flexible Gas Line

3/8" Min. ID, 1/2" NPT Connection,

3-foot Maximum Length (Massachusetts Only)

Shut-Off Valve

In Canada your cooktop must be wired
and fused to meet the requirements of

the Canadian Electrical Code.

Be sure the installation of this product

in a mobile home conforms with the

Manufactured Home Construction and
Safety Standard, Title 24 CFR, Part 3280.

If this standard does not apply, you must
follow the standard for Manufactured Home

Installations, ANSI A225.1 and Manufactured

Home Installations, Sites and Communities
and ANSI/NFPA 501A or with local codes.

You can get a copy of the Federal Standard

by Writing:

Office of Mobile Home Standards

HUD Building

451 7th Street, S.W.

Washington, D.C. 24010

TOOLS YOU WILL NEED
FOR INSTALLATION

Pencil

Saber Saw

Phillips-Head

Screwdriver

Pipe Wrench

Ruler or Straightedge

1/8" Drill Bit & Electric

or Hand Drill

Safety Glasses

2

Installation Instructions

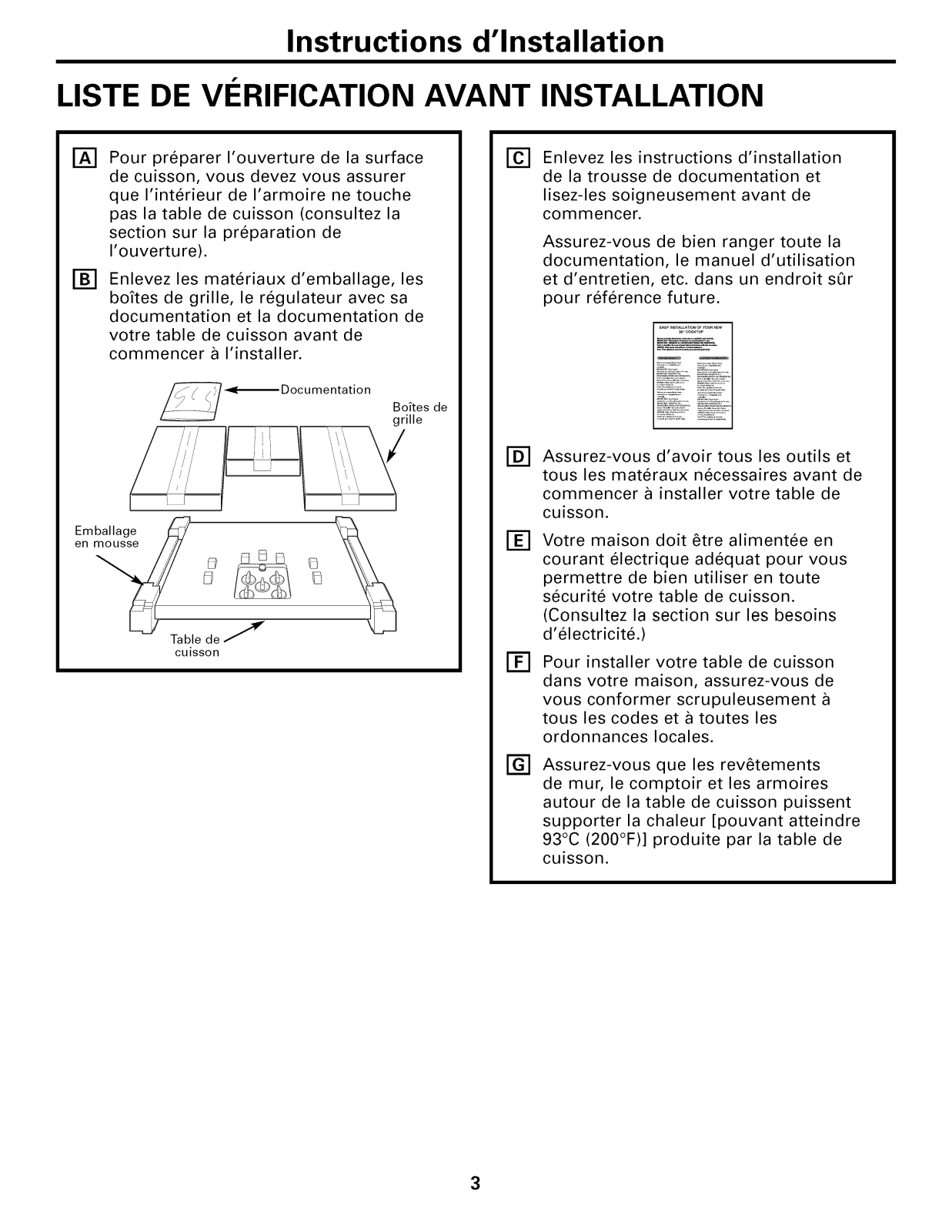

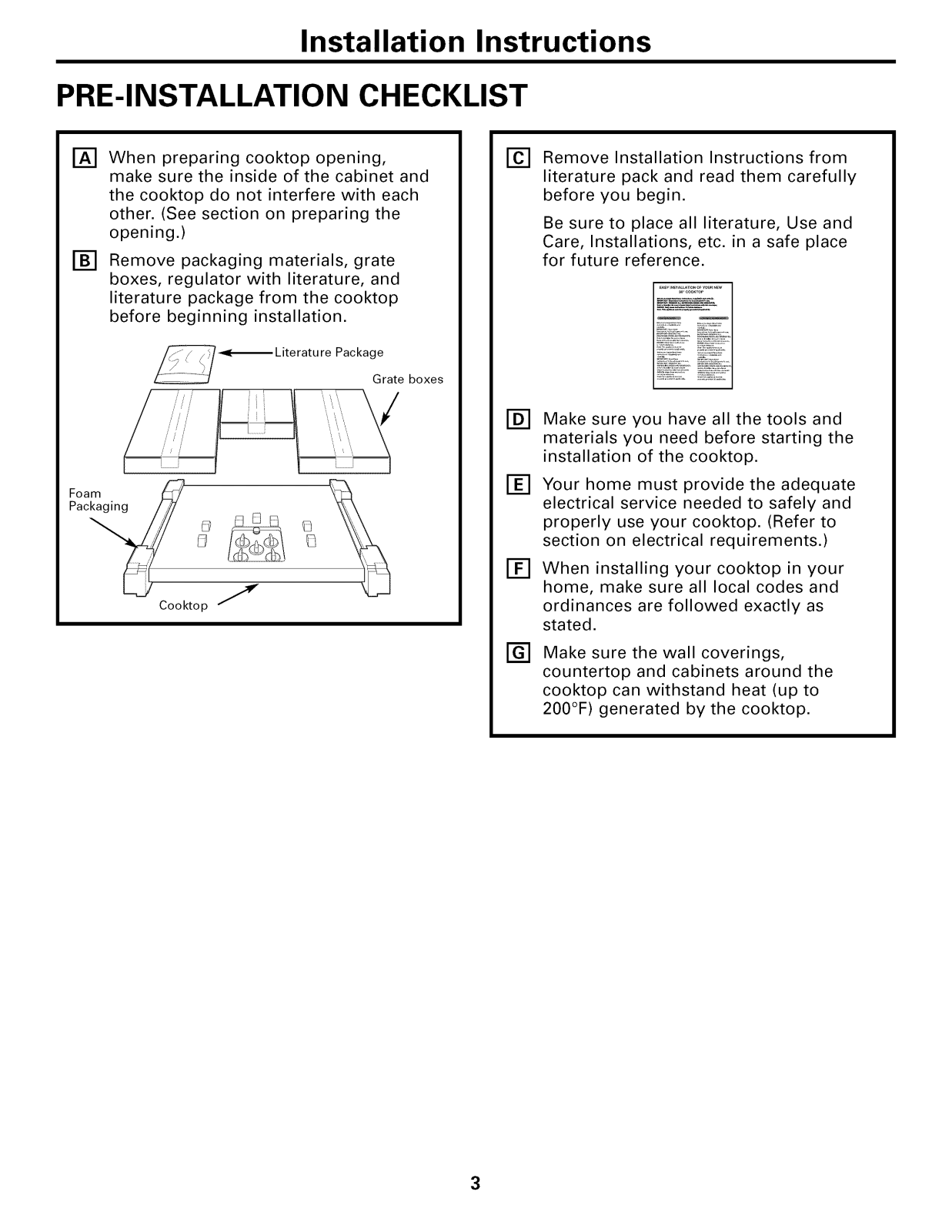

PRE-INSTALLATION CHECKLIST

r_ When preparing cooktop opening,

make sure the inside of the cabinet and

the cooktop do not interfere with each
other. (See section on preparing the
opening.)

_'] Remove packaging materials, grate

boxes, regulator with literature, and
literature package from the cooktop
before beginning installation.

_-_ Literatu re Package

Foam

Pacy

Cooktop /

Grate boxes

Remove Installation Instructions from
literature pack and read them carefully

before you begin.

Be sure to place all literature, Use and

Care, Installations, etc. in a safe place
for future reference.

@

Make sure you have all the tools and
materials you need before starting the
installation of the cooktop.

Fgl

Your home must provide the adequate
electrical service needed to safely and
properly use your cooktop. (Refer to
section on electrical requirements.)

Fgl

When installing your cooktop in your

home, make sure all local codes and
ordinances are followed exactly as

stated.

@

Make sure the wall coverings,
countertop and cabinets around the
cooktop can withstand heat (up to
200°F) generated by the cooktop.

3

Installation Instructions

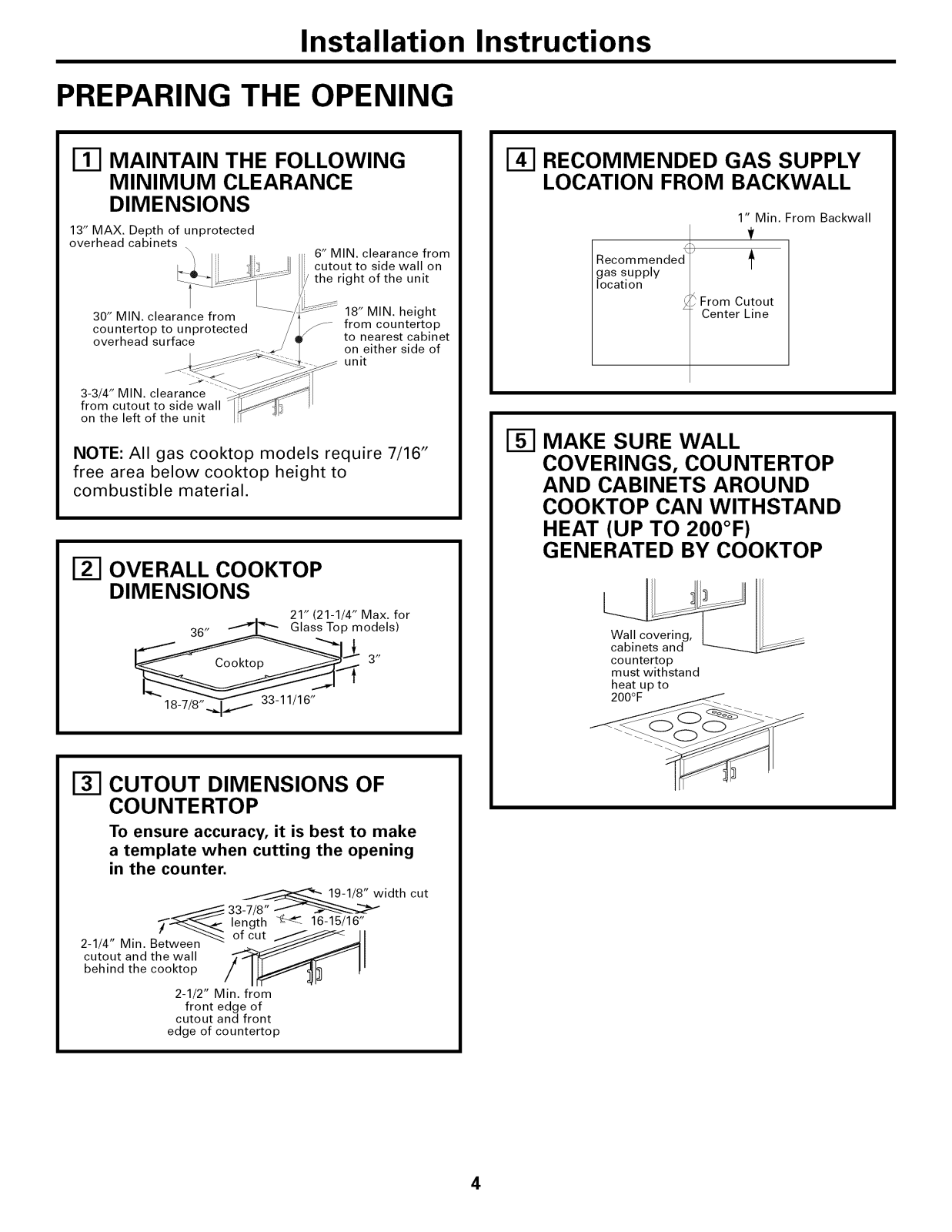

PREPARING THE OPENING

17-1MAINTAIN THE FOLLOWING

MINIMUM CLEARANCE
DIMENSIONS

13" MAX. Depth of unprotected

overhead cabinets

30" MIN. clearance from 18" MIN. height
countertop to unprotected /

overhead surface to nearest cabinet

3-3/4" MIN. clearance
from cutout to side wall

on the left of the unit

\

6" MIN. clearance from
cutout to side wall on

the right of the unit

_-- from countertop

on either side of

unit

NOTE: All gas cooktop models require 7/16"
free area below cooktop height to

combustible material.

OVERALL COOKTOP

DIMENSIONS

21" (21-1/4" Max. for

_,.,_ odels)

3"

RECOMMENDED GAS SUPPLY
LOCATION FROM BACKWALL

1" Min. From Backwall

Recommended

gas supply

location

From Cutout

t

Center Line

MAKE SURE WALL
COVERINGS, COU NTERTOP

AND CABINETS AROUND
COOKTOP CAN WITHSTAND

HEAT (UP TO 200°F)
GENERATED BY COOKTOP

Wall covering,
cabinets and

countertop
must withstand

heat up to
200°F

CUTOUT DIMENSIONS OF
COUNTERTOP

To ensure accuracy, it is best to make
a template when cutting the opening

in the counter.

_9-1/8" width

"_--_.._:_ length _ 16-15/16"

2-1/4" Min. Between'n''_ °f_.cut__ I

cutout and the wall _"-_ _ II

behind the cooktop // i 1 lm "

2_1/2- Min. from

cutout and front

edge of countertop

33-7/8" J _'---_

front edge of

cut

4

Installation Instructions

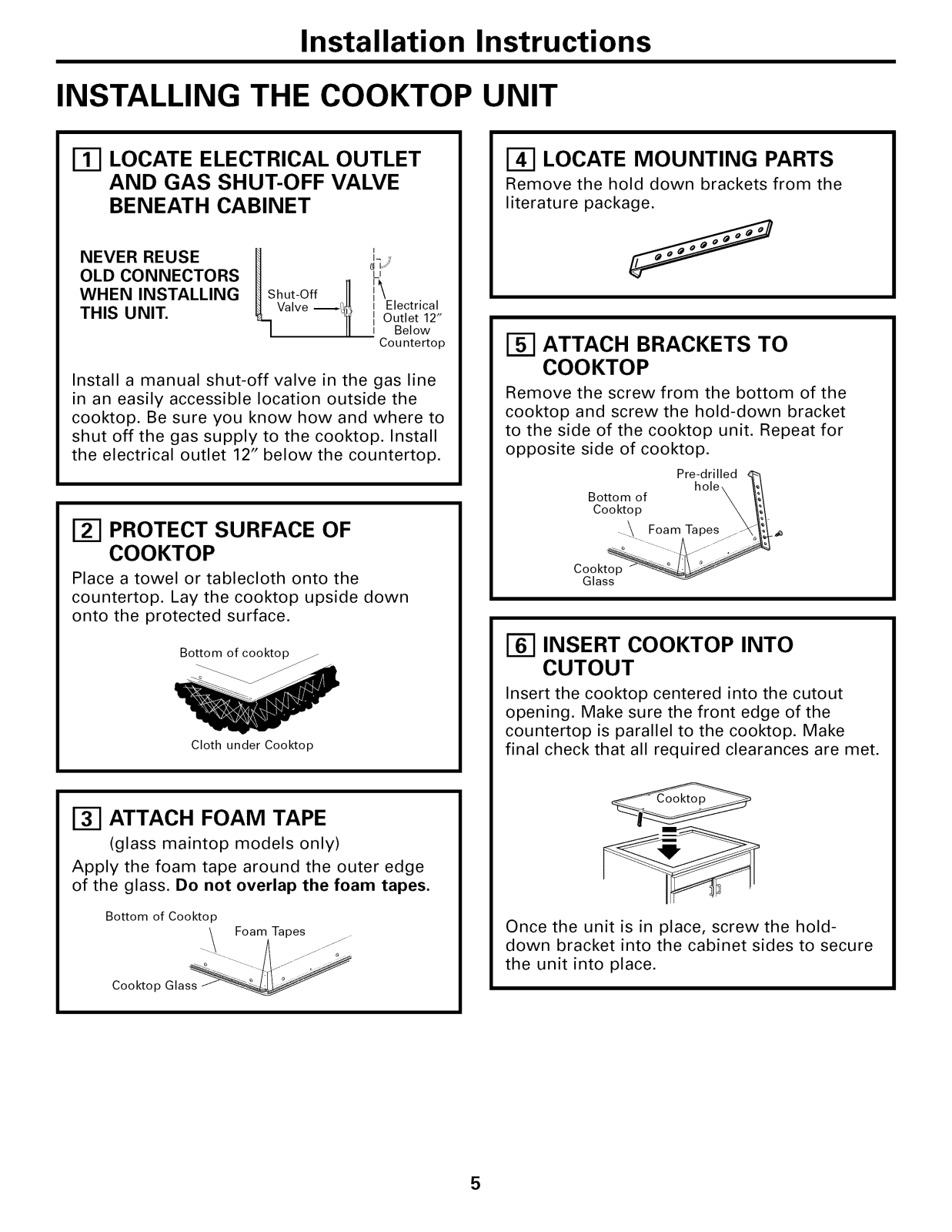

INSTALLING THE COOKTOP UNIT

LOCATE ELECTRICAL OUTLET

AND GAS SHUT-OFF VALVE

BENEATH CABINET

NEVER REUSE
OLD CONNECTORS
WHEN INSTALLING
THIS UNIT.

Install a manual shut-off valve in the gas line

in an easily accessible location outside the
cooktop. Be sure you know how and where to
shut off the gas supply to the cooktop. Install
the electrical outlet 12" below the countertop.

_Shut-Off 1

Valve _I_

I

J_J

!_l

II Outlet 12"
I Below

Countertop

_-I PROTECT SURFACE OF

COOKTOP

Place a towel or tablecloth onto the
countertop. Lay the cooktop upside down

onto the protected surface.

LOCATE MOUNTING PARTS

Remove the hold down brackets from the
literature package.

ATTACH BRACKETS TO

COOKTOP

Remove the screw from the bottom of the
cooktop and screw the hold-down bracket

to the side of the cooktop unit. Repeat for
opposite side of cooktop.

Pre-drilled

Bottom of

Cooktop

._.. Foam Tapes .=o

Cooktop

Glass

Bottom of cooktop

Cloth under Cooktop

ATTACH FOAM TAPE

(glass maintop models only)

Apply the foam tape around the outer edge
of the glass. Do not overlap the foam tapes.

Bottom of Cooktop

.\_ Foam Tapes

Cooktop Glass

INSERT COOKTOP INTO
CUTOUT

Insert the cooktop centered into the cutout
opening. Make sure the front edge of the
countertop is parallel to the cooktop. Make
final check that all required clearances are met.

Once the unit is in place, screw the hold-
down bracket into the cabinet sides to secure

the unit into place.

5

Installation Instructions

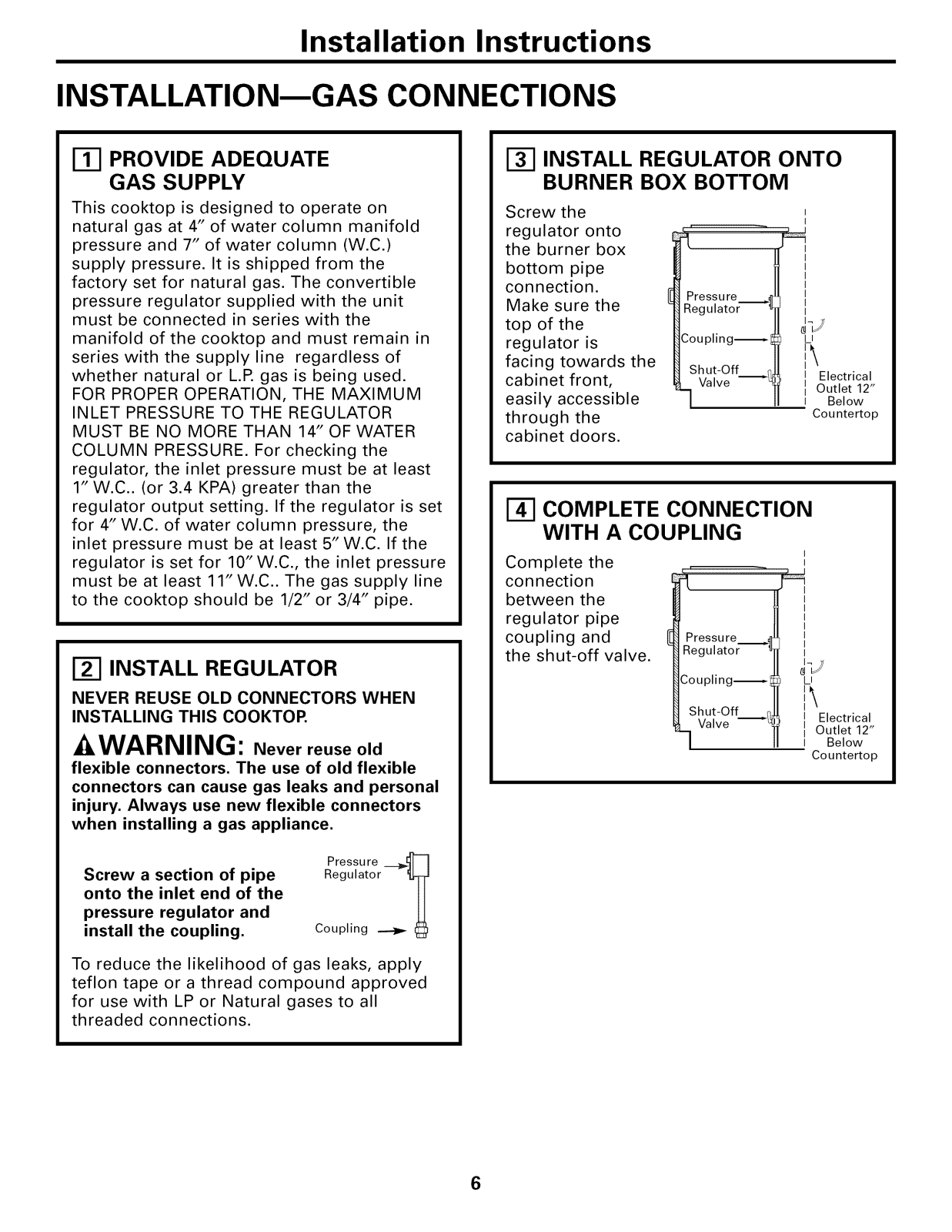

INSTALLATION--GAS CONNECTIONS

ITI PROVIDE ADEQUATE

GAS SUPPLY

This cooktop is designed to operate on

natural gas at 4" of water column manifold

pressure and 7" of water column (W.C.)
supply pressure. It is shipped from the
factory set for natural gas. The convertible

pressure regulator supplied with the unit

must be connected in series with the

manifold of the cooktop and must remain in
series with the supply line regardless of
whether natural or L.P. gas is being used.

FOR PROPER OPERATION, THE MAXIMUM

INLET PRESSURE TO THE REGULATOR

MUST BE NO MORE THAN 14" OF WATER
COLUMN PRESSURE. For checking the

regulator, the inlet pressure must be at least

l"W.C.. (or 3.4 KPA) greater than the

regulator output setting. If the regulator is set
for 4"W.C. of water column pressure, the

inlet pressure must be at least 5"W.C. If the

regulator is set for 10"W.C., the inlet pressure

must be at least 11"W.C.. The gas supply line
to the cooktop should be 1/2" or 3/4" pipe.

_-I INSTALL REGULATOR

NEVER REUSE OLD CONNECTORS WHEN
INSTALLING THIS COOKTOE

-4,WARNING: Neverreuse old

flexible connectors. The use of old flexible
connectors can cause gas leaks and personal

injury. Always use new flexible connectors
when installing a gas appliance.

INSTALL REGULATOR ONTO
BURNER BOX BOTTOM

Screw the
regulator onto

the burner box
bottom pipe

connection.

Make sure the

Pressure

Regulator _

top of the
regulator is
facing towards the

cabinet front,
easily accessible

Coupling--I

Shut-Off _,

q Valve --_

through the
cabinet doors.

COMPLETE CONNECTION

WITH A COUPLING

Complete the
connection

between the
regulator pipe

coupling and
the shut-off valve.

Pressu re._

Regulator

Coupling--_

Shut-Off _,

Valve --_

I
I

LI

II Electrical
I Outlet 12"
I Below

Countertop

I
I

LI

I Electrical

Outlet 12"

I Below

Countertop

Screw a section of pipe

Pressure ---_-7

onto the inlet end of the
pressure regulator and

install the coupling.

Regulator

Coupling _

To reduce the likelihood of gas leaks, apply
teflon tape or a thread compound approved
for use with LP or Natural gases to all

threaded connections.

6

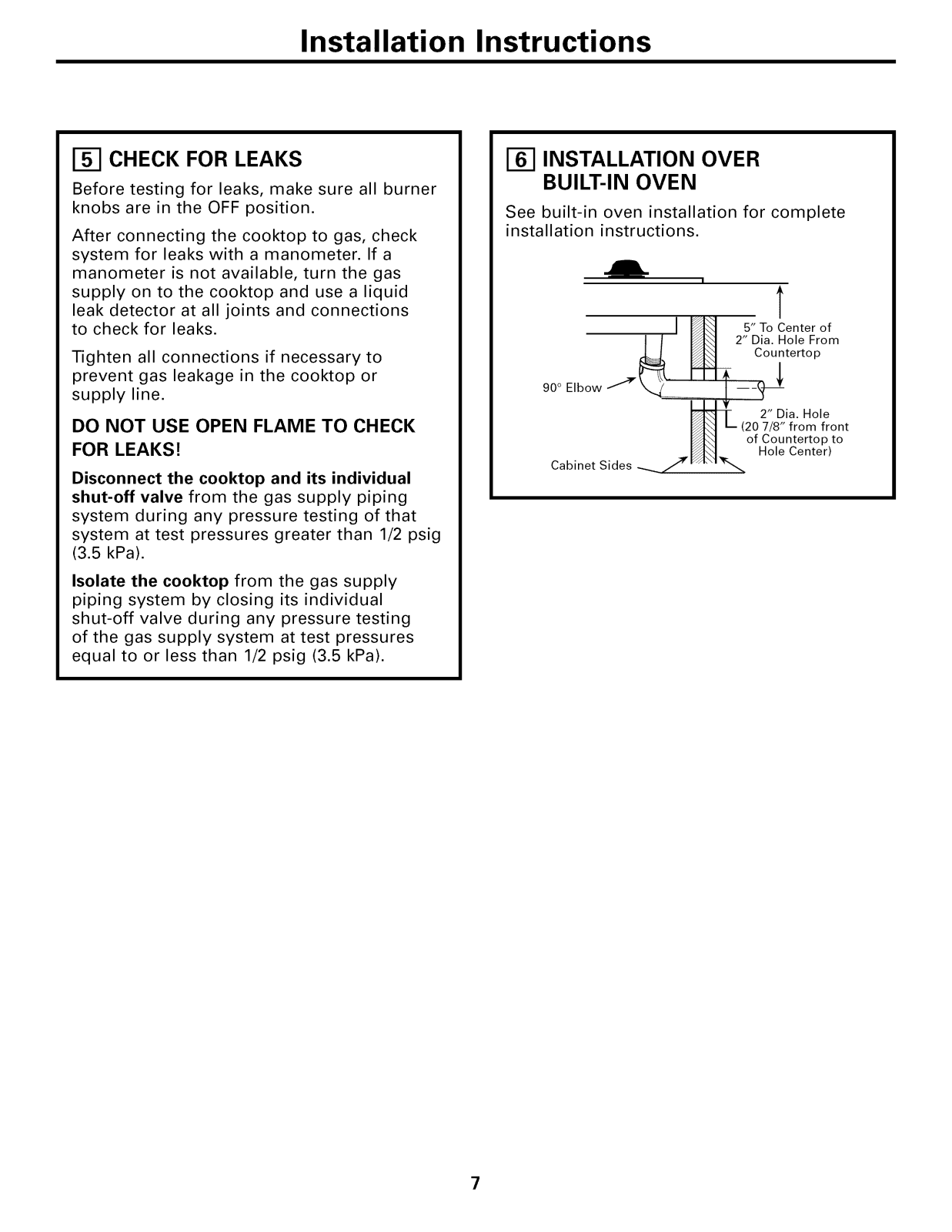

Installation Instructions

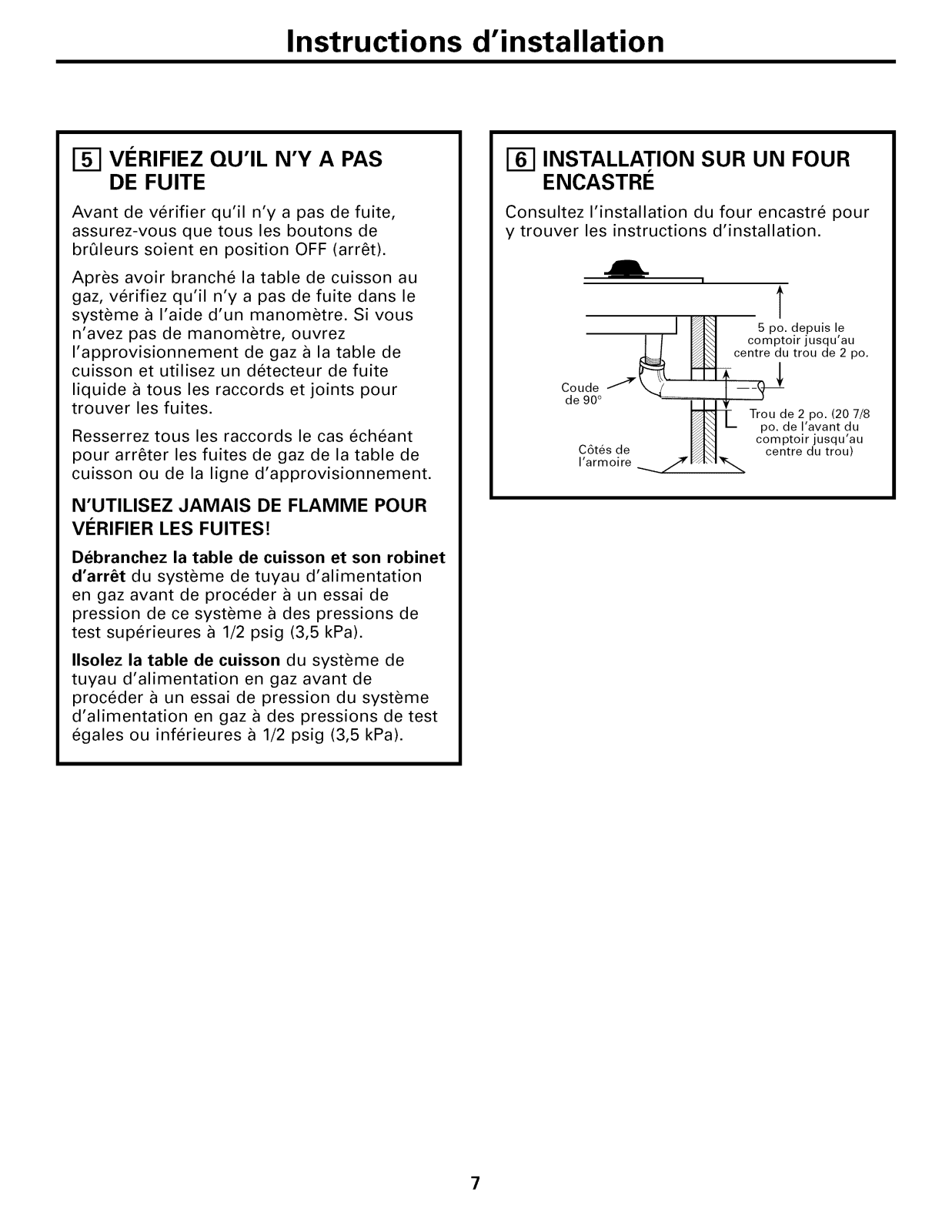

CHECK FOR LEAKS

Before testing for leaks, make sure all burner

knobs are in the OFF position.
After connecting the cooktop to gas, check

system for leaks with a manometer. If a

manometer is not available, turn the gas
supply on to the cooktop and use a liquid

leak detector at all joints and connections
to check for leaks.

Tighten all connections if necessary to

prevent gas leakage in the cooktop or
supply line.

DO NOT USE OPEN FLAME TO CHECK
FOR LEAKS!

Disconnect the cooktop and its individual
shut-off valve from the gas supply piping

system during any pressure testing of that
system at test pressures greater than 1/2 psig

(3.5 kPa).
Isolate the cooktop from the gas supply

piping system by closing its individual
shut-off valve during any pressure testing
of the gas supply system at test pressures
equal to or less than 1/2 psig (3.5 kPa).

INSTALLATION OVER
BUILT-IN OVEN

See built-in oven installation for complete
installation instructions.

I

T

I _ S"To Center of

l / _] 2" Dia. Hole From

90° Elbow _ L ..... I

Cabinet Sides _ 7

_ C°uitert°p

(20 7/8" from front

of Countertop to

2" Dia. Hole

Hole Center)

7

Installation Instructions

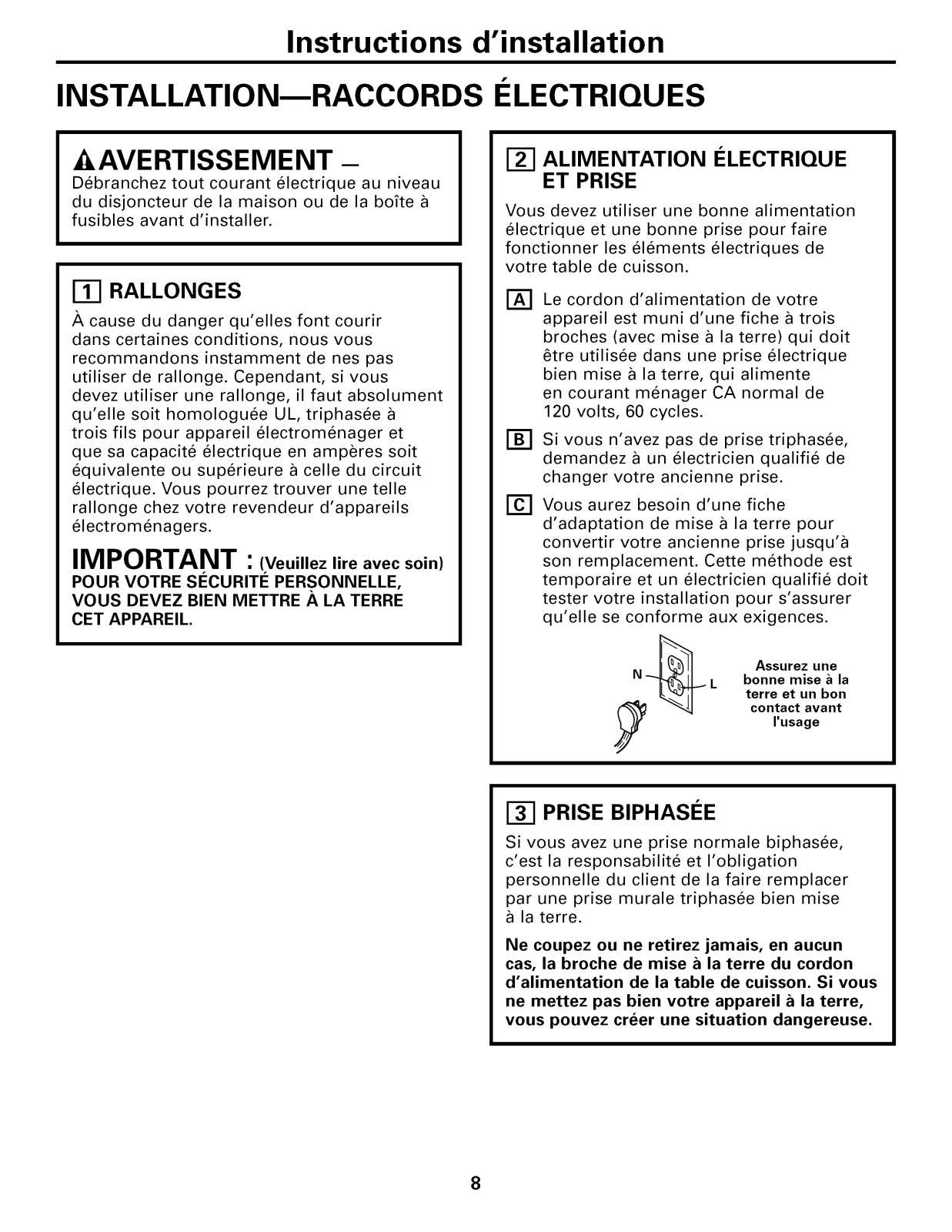

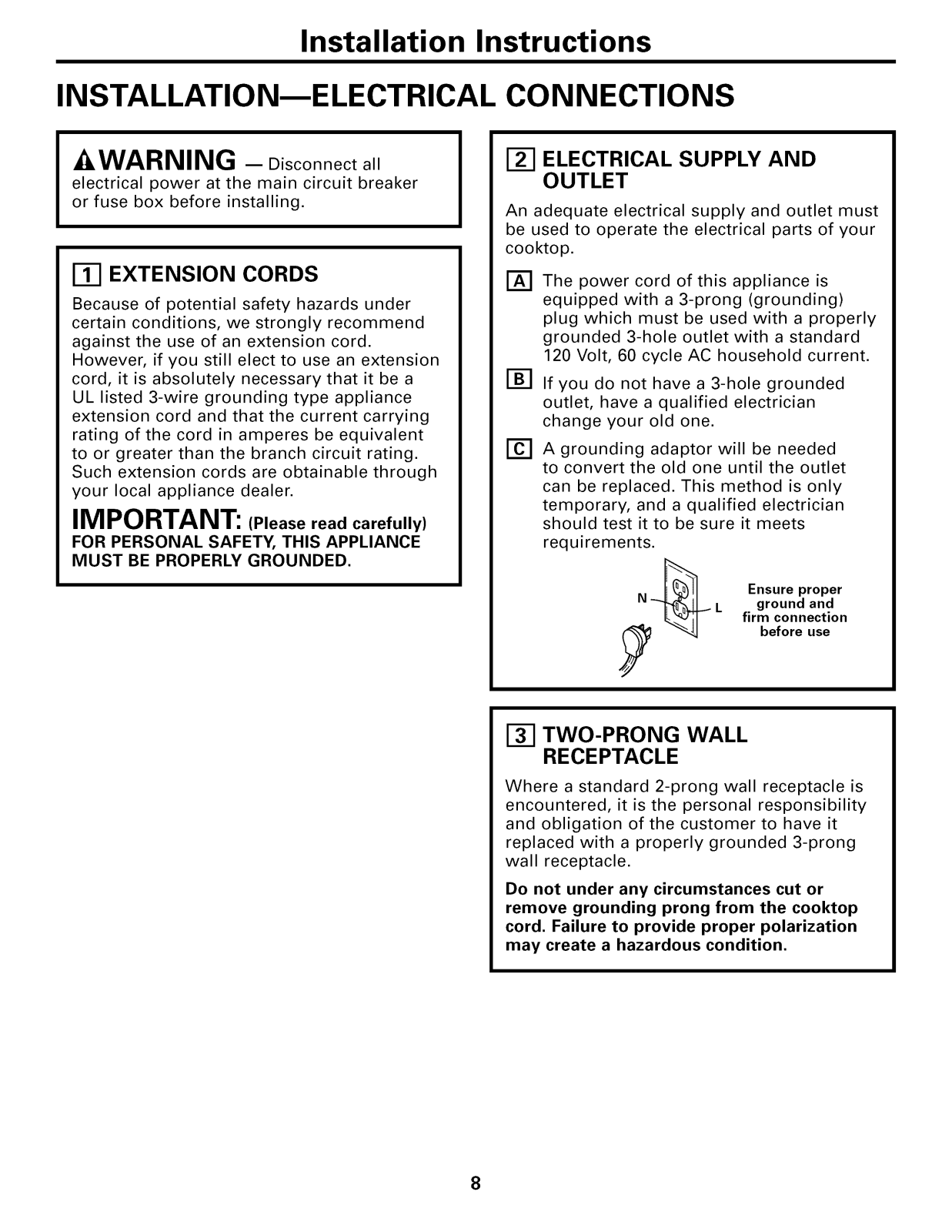

INSTALLATIONmE LECTRICAL CONNECTIONS

WARNING - Disconnectall

electrical power at the main circuit breaker
or fuse box before installing.

Ill EXTENSION CORDS

Because of potential safety hazards under
certain conditions, we strongly recommend
against the use of an extension cord.

However, if you still elect to use an extension
cord, it is absolutely necessary that it be a

UL listed 3-wire grounding type appliance
extension cord and that the current carrying

rating of the cord in amperes be equivalent
to or greater than the branch circuit rating.
Such extension cords are obtainable through
your local appliance dealer.

IMPORTANT: (Please read carefully)

FOR PERSONAL SAFETY, THIS APPLIANCE
MUST BE PROPERLY GROUNDED.

_-I ELECTRICAL SUPPLY AND

OUTLET

An adequate electrical supply and outlet must
be used to operate the electrical parts of your
cooktop.

[]

The power cord of this appliance is
equipped with a 3-prong (grounding)
plug which must be used with a properly
grounded 3-hole outlet with a standard

120 Volt, 60 cycle AC household current.

[]

If you do not have a 3-hole grounded
outlet, have a qualified electrician
change your old one.

r-cq

A grounding adaptor will be needed
to convert the old one until the outlet

can be replaced. This method is only
temporary, and a qualified electrician

should test it to be sure it meets
requirements.

N L ground and

Ensure proper

firm connection

before use

TWO-PRONG WALL
RECEPTACLE

Where a standard 2-prong wall receptacle is

encountered, it is the personal responsibility
and obligation of the customer to have it
replaced with a properly grounded 3-prong
wall receptacle.

Do not under any circumstances cut or
remove grounding prong from the cooktop
cord. Failure to provide proper polarization
may create a hazardous condition.

8

Installation Instructions

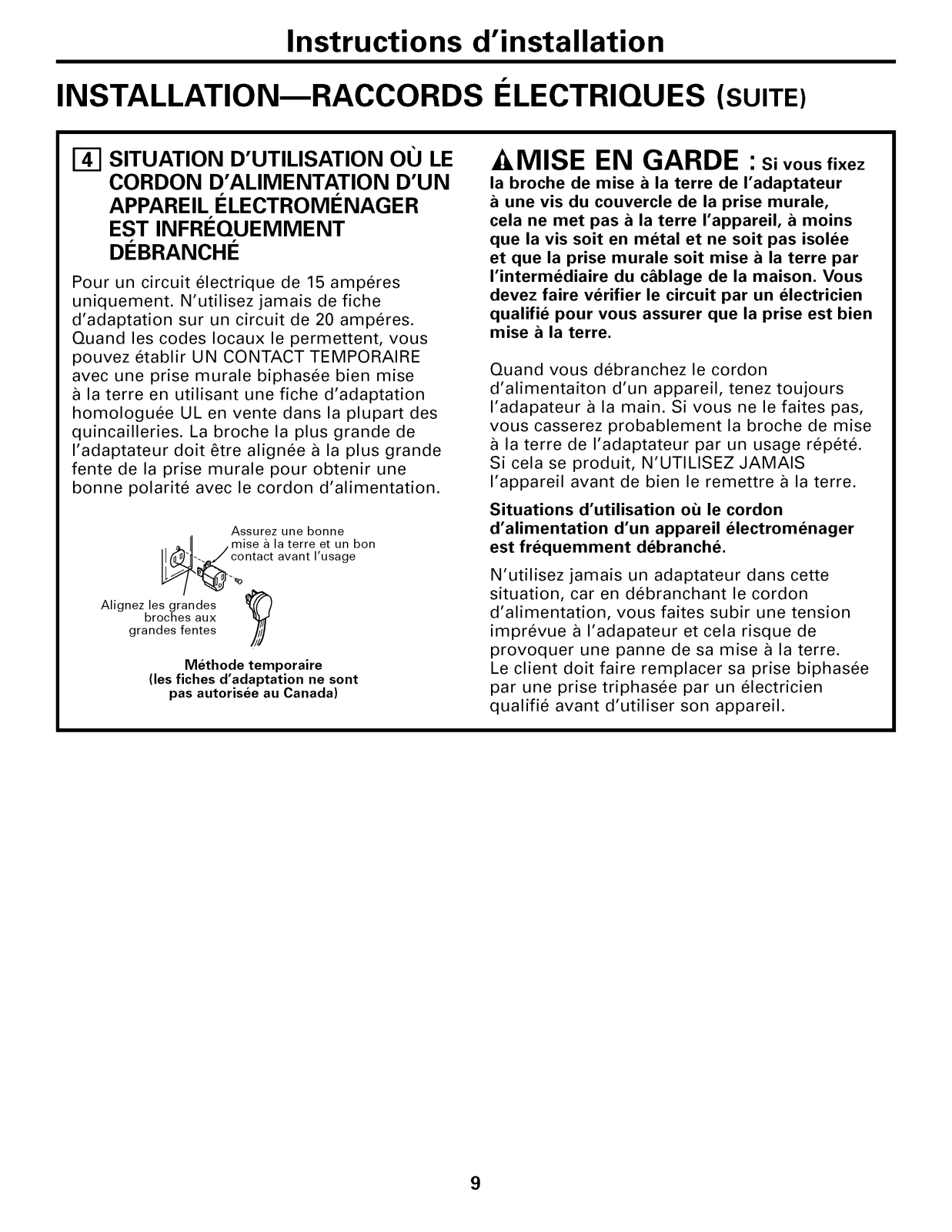

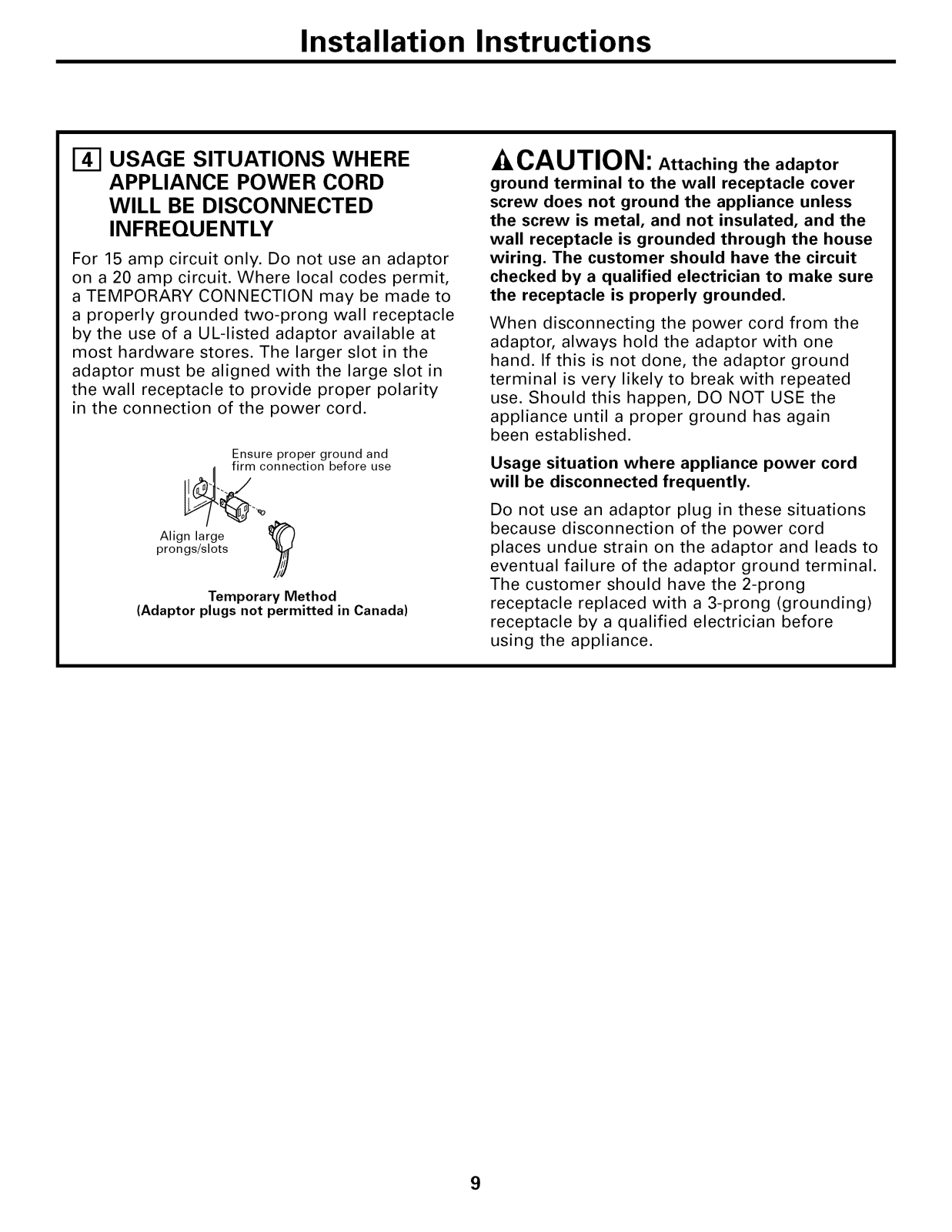

USAGE SITUATIONS WHERE

APPLIANCE POWER CORD
WILL BE DISCONNECTED

INFREQUENTLY

For 15 amp circuit only. Do not use an adaptor
on a 20 amp circuit. Where local codes permit,
a TEMPORARY CONNECTION may be made to
a properly grounded two-prong wall receptacle

by the use of a UL-listed adaptor available at

most hardware stores. The larger slot in the
adaptor must be aligned with the large slot in
the wall receptacle to provide proper polarity

in the connection of the power cord.

Ensure proper ground and

_. firm connection before use

prongs/slots

Align large

(Adaptor plugs not permitted in Canada)

Temporary Method

.4,CAUTION: Attaching the adaptor

ground terminal to the wall receptacle cover
screw does not ground the appliance unless
the screw is metal, and not insulated, and the
wall receptacle is grounded through the house
wiring. The customer should have the circuit
checked by a qualified electrician to make sure
the receptacle is properly grounded.

When disconnecting the power cord from the
adaptor, always hold the adaptor with one

hand. If this is not done, the adaptor ground

terminal is very likely to break with repeated

use. Should this happen, DO NOT USE the

appliance until a proper ground has again

been established.
Usage situation where appliance power cord

will be disconnected frequently.

Do not use an adaptor plug in these situations
because disconnection of the power cord

places undue strain on the adaptor and leads to
eventual failure of the adaptor ground terminal.
The customer should have the 2-prong

receptacle replaced with a 3-prong (grounding)

receptacle by a qualified electrician before

using the appliance.

9

Installation Instructions

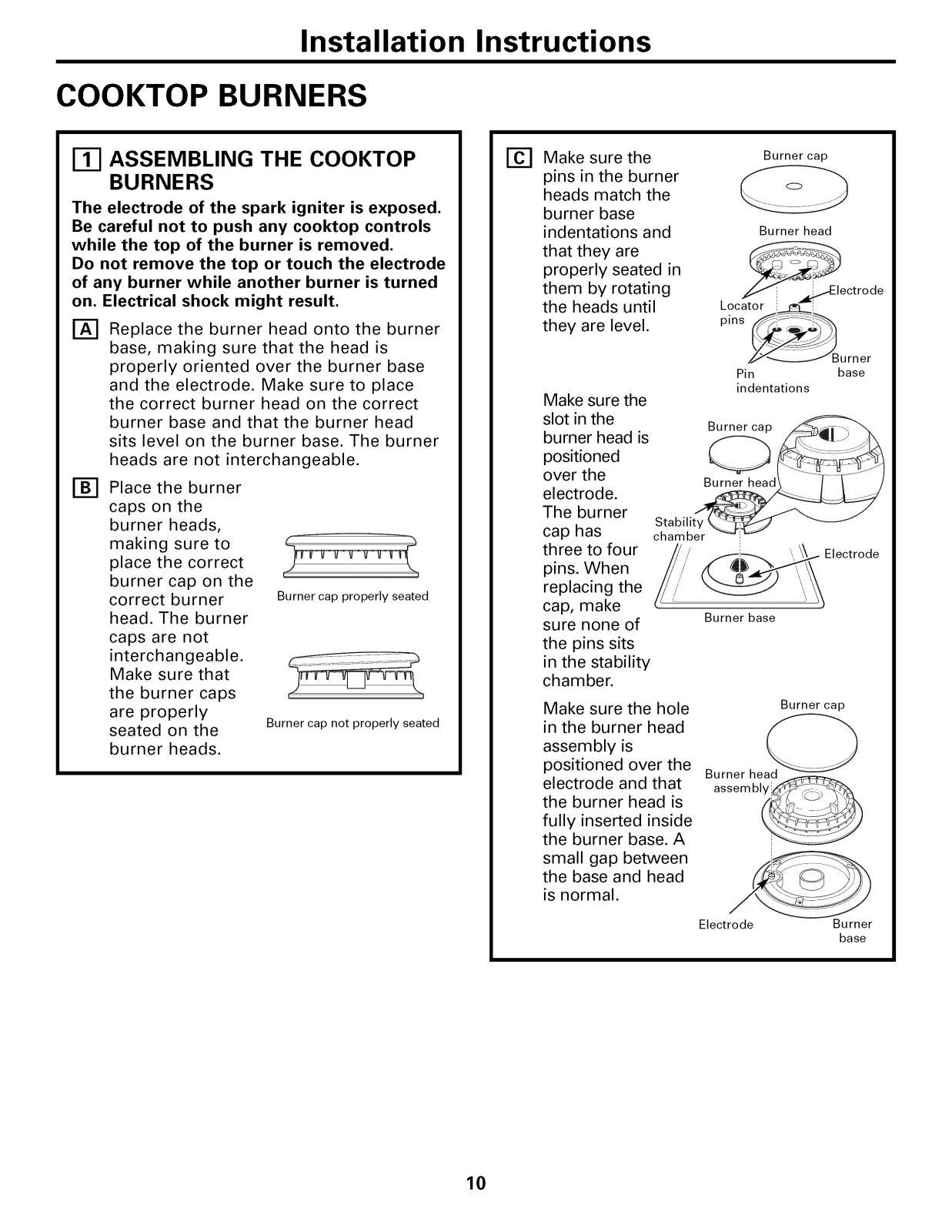

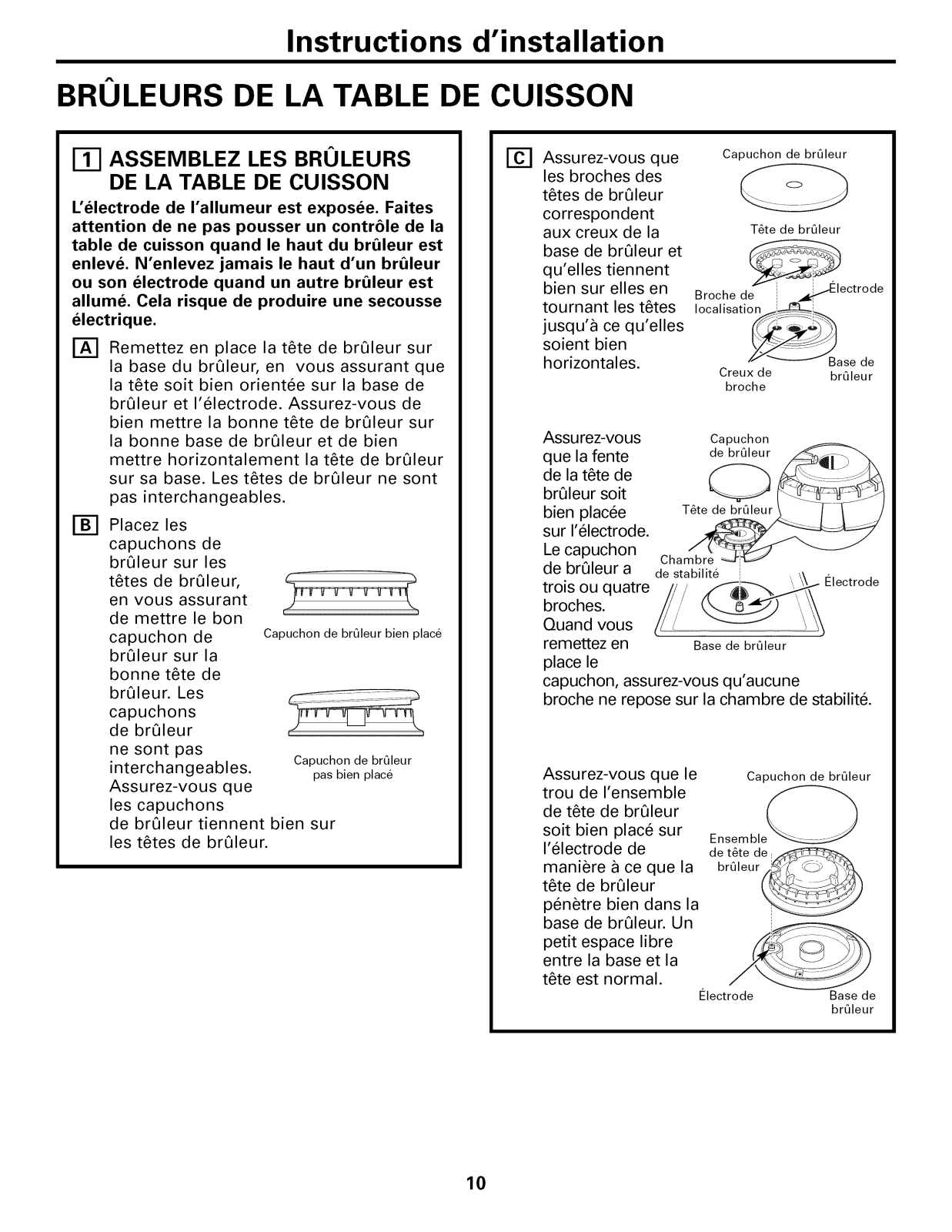

COOKTOP BURNERS

ASSEMBLING THE COOKTOP

BURNERS

The electrode of the spark igniter is exposed.
Be careful not to push any cooktop controls
while the top of the burner is removed.
Do not remove the top or touch the electrode
of any burner while another burner is turned
on. Electrical shock might result.

Replace the burner head onto the burner

[]

base, making sure that the head is
properly oriented over the burner base

and the electrode. Make sure to place
the correct burner head on the correct

burner base and that the burner head

sits level on the burner base. The burner

heads are not interchangeable.
Place the burner

[]

caps on the

burner heads,
making sure to
place the correct
burner cap on the

correct burner

head. The burner

caps are not

interchangeable.
Make sure that

the burner caps
are properly

seated on the

burner heads.

Burner cap properly seated

Burner cap not properly seated

Make sure the

r-cq

pins in the burner
heads match the

burner base
indentations and

that they are
properly seated in
them by rotating

the heads until
they are level.

Make sure the
slot in the
burner head is

positioned
over the

electrode.
The burner

cap has
three to four

pins. When
replacing the
cap, make

sure none of
the pins sits

in the stability
chamber.

Make sure the hole
in the burner head

assembly is
positioned over the

electrode and that
the burner head is

fully inserted inside
the burner base. A

small gap between
the base and head

is normal.

Burner cap

Burner head

Loc__ ectr°de

p,ns _----!_-_o_

_urner

Pin base
indentations

Burner base

Burner cap

Burner head@

assemblyi_

10

Electrode Burner

base

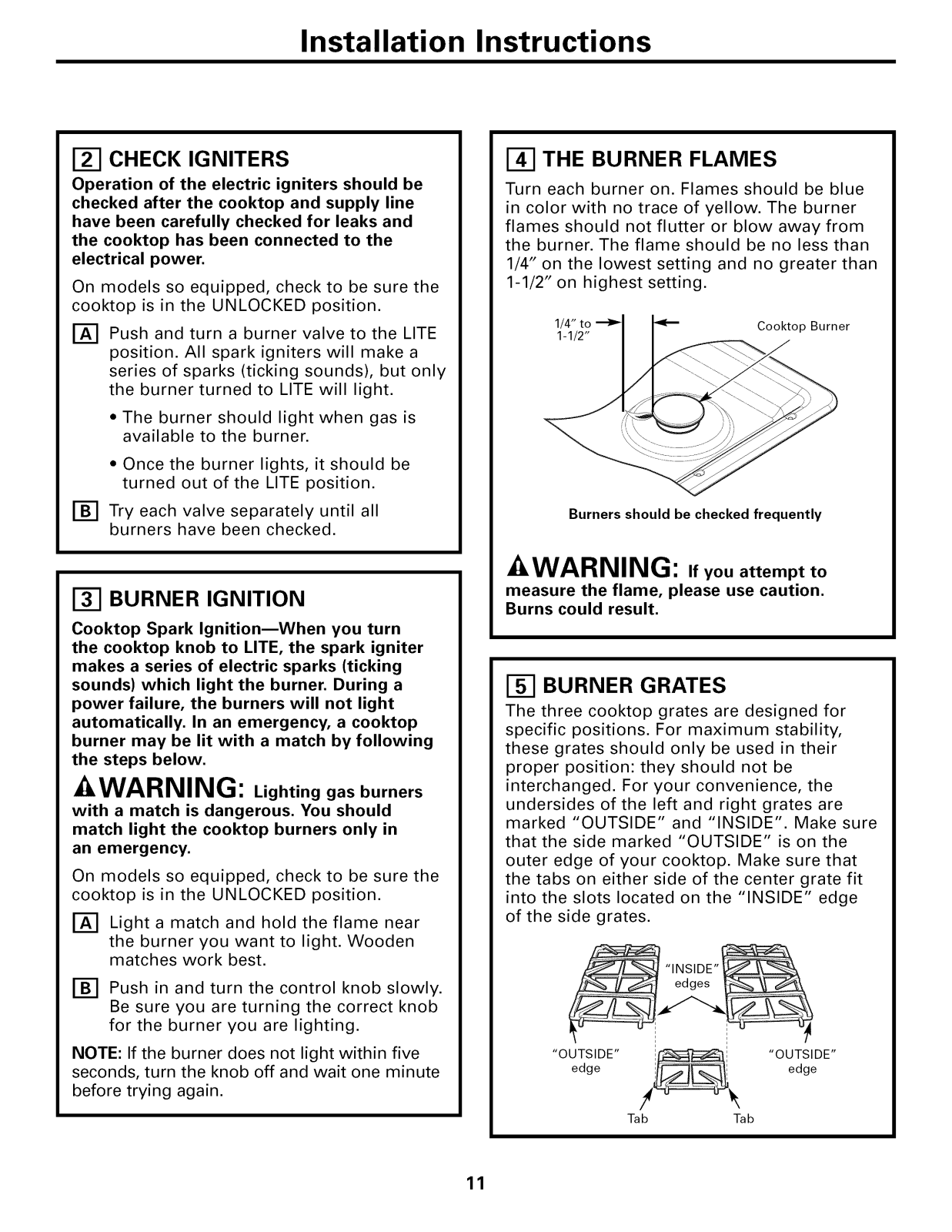

Installation Instructions

CHECK IGNITERS

Operation of the electric igniters should be
checked after the cooktop and supply line
have been carefully checked for leaks and
the cooktop has been connected to the
electrical power.

On models so equipped, check to be sure the
cooktop is in the UNLOCKED position.

r_ Push and turn a burner valve to the LITE

position. All spark igniters will make a
series of sparks (ticking sounds), but only
the burner turned to LITE will light.

• The burner should light when gas is

available to the burner.

• Once the burner lights, it should be

turned out of the LITE position.

[] Try each valve separately until all

burners have been checked.

BURNER IGNITION

Cooktop Spark IgnitionmWhen you turn
the cooktop knob to LITE, the spark igniter
makes a series of electric sparks (ticking
sounds) which light the burner. During a
power failure, the burners will not light
automatically. In an emergency, a cooktop
burner may be lit with a match by following
the steps below.

_4,WARNING: Lightinggasburners

with a match is dangerous. You should

match light the cooktop burners only in

an emergency.

On models so equipped, check to be sure the
cooktop is in the UNLOCKED position.

r_ Light a match and hold the flame near

the burner you want to light. Wooden

matches work best.

THE BURNER FLAMES

Turn each burner on. Flames should be blue
in color with no trace of yellow. The burner

flames should not flutter or blow away from
the burner. The flame should be no less than

1/4" on the lowest setting and no greater than
1-1/2" on highest setting.

1/4" to _ Cooktop Burner

1-1/2" /

Burners should be checked frequently

^ WARNING: Ifyouattempt to

measure the flame, please use caution.
Burns could result.

BURNER GRATES

The three cooktop grates are designed for
specific positions. For maximum stability,
these grates should only be used in their
proper position: they should not be
interchanged. For your convenience, the
undersides of the left and right grates are

marked "OUTSIDE" and "INSIDE". Make sure
that the side marked "OUTSIDE" is on the

outer edge of your cooktop. Make sure that
the tabs on either side of the center grate fit
into the slots located on the "INSIDE" edge
of the side grates.

Push in and turn the control knob slowly.

Be sure you are turning the correct knob
for the burner you are lighting.

NOTE: If the burner does not light within five
seconds, turn the knob off and wait one minute

before trying again.

11

Installation Instructions

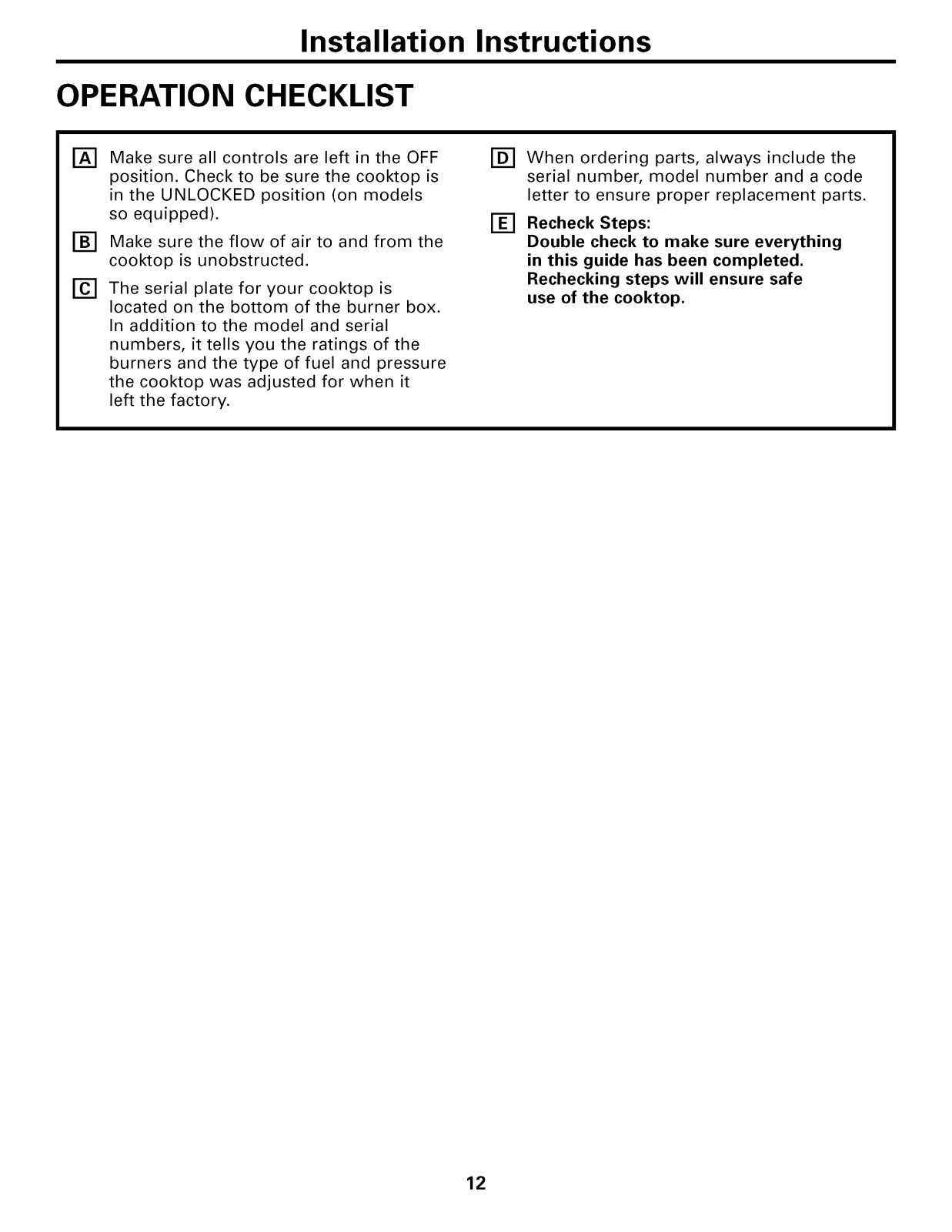

OPERATION CHECKLIST

Make sure all controls are left in the OFF

[]

position. Check to be sure the cooktop is

in the UNLOCKED position (on models
so equipped).

Make sure the flow of air to and from the

[]

cooktop is unobstructed.
The serial plate for your cooktop is

located on the bottom of the burner box.

In addition to the model and serial

numbers, it tells you the ratings of the

burners and the type of fuel and pressure
the cooktop was adjusted for when it

left the factory.

[_] When ordering parts, always include the

serial number, model number and a code
letter to ensure proper replacement parts.

Recheck Steps:
Double check to make sure everything
in this guide has been completed.
Rechecking steps will ensure safe
use of the cooktop.

12

Installation Instructions

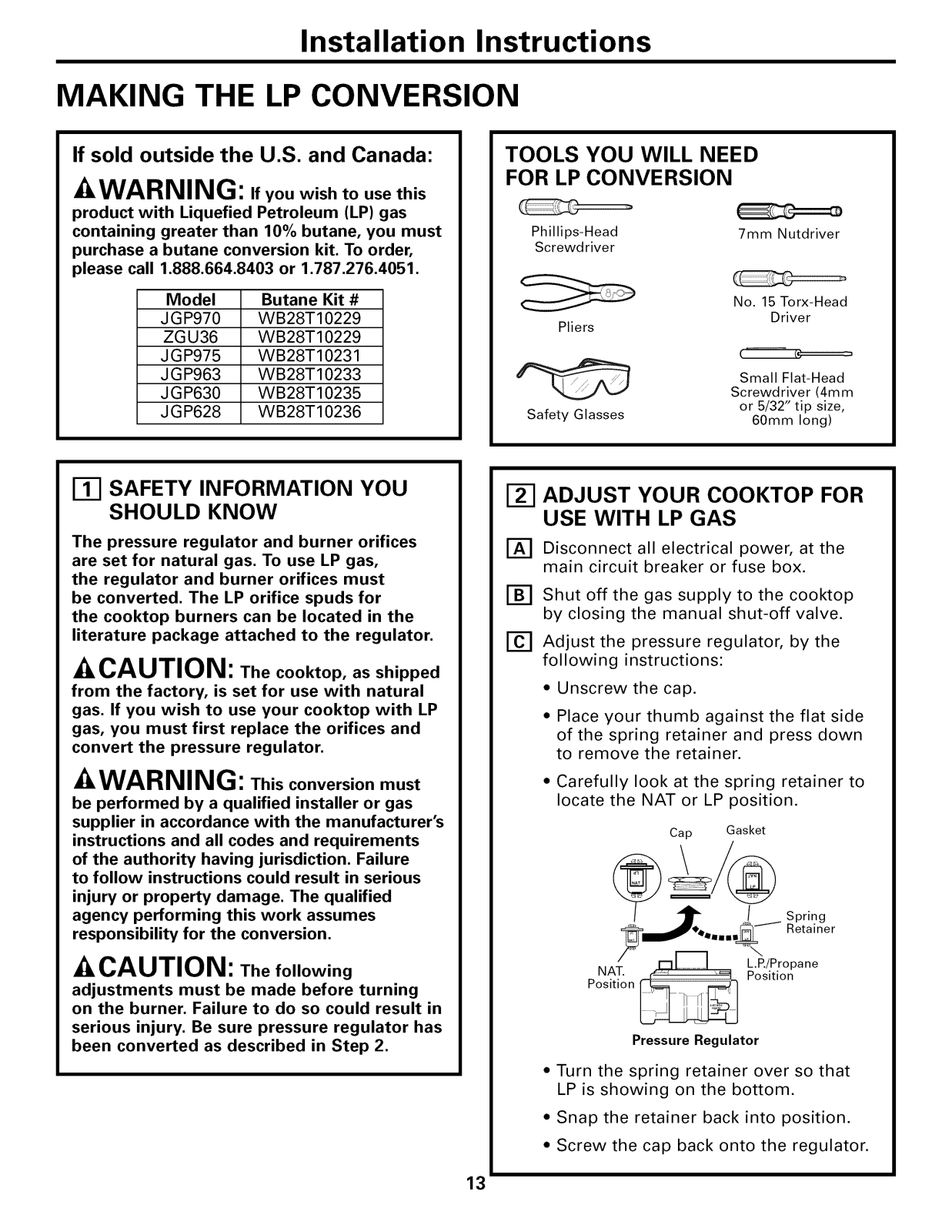

MAKING THE LP CONVERSION

If sold outside the U.S. and Canada:

_4,WARNING:. youwishtouse this

product with Liquefied Petroleum (LP) gas
containing greater than 10% butane, you must
purchase a butane conversion kit. To order,
please call 1.888.664.8403 or 1.787.276.4051.

Model Butane Kit #

JGP970 WB28T10229

ZGU36 WB28T10229
JGP975 WB28T10231
JGP963 WB28T10233
JGP630 WB28T10235
JGP628 WB28T10236

Ill SAFETY INFORMATION YOU

SHOULD KNOW

The pressure regulator and burner orifices
are set for natural gas. To use LP gas,
the regulator and burner orifices must
be converted. The LP orifice spuds for
the cooktop burners can be located in the
literature package attached to the regulator.

CAUTION: The cooktop, as shipped

from the factory, is set for use with natural
gas. If you wish to use your cooktop with LP
gas, you must first replace the orifices and
convert the pressure regulator.

TOOLS YOU WILL NEED
FOR LP CONVERSION

Phillips-Head

Screwdriver

Pliers

Safety Glasses

7mm Nutdriver

No. 15 Torx-Head

Driver

Small Flat-Head

Screwd river (4m m

or 5/32" tip size,

60mm long)

_-I ADJUST YOUR COOKTOP FOR

USE WITH LP GAS

F_

Disconnect all electrical power, at the
main circuit breaker or fuse box.

B£

Shut off the gas supply to the cooktop
by closing the manual shut-off valve.

[]

Adjust the pressure regulator, by the
following instructions:

• Unscrew the cap.

• Place your thumb against the flat side
of the spring retainer and press down

to remove the retainer.

_4,WARNING: Thisconversionmust

be performed by a qualified installer or gas
supplier in accordance with the manufacturer's

instructions and all codes and requirements

of the authority having jurisdiction. Failure
to follow instructions could result in serious

injury or property damage. The qualified

agency performing this work assumes

responsibility for the conversion.

_4,CAUTION: Thefollowing

adjustments must be made before turning
on the burner. Failure to do so could result in

serious injury. Be sure pressure regulator has
been converted as described in Step 2.

• Carefully look at the spring retainer to
locate the NAT or LP position.

Cap Gasket

__/_@ Spring

poNATon_ Position

Pressure Regulator

• Turn the spring retainer over so that

LP is showing on the bottom.

• Snap the retainer back into position.

• Screw the cap back onto the regulator.

13

Installation Instructions

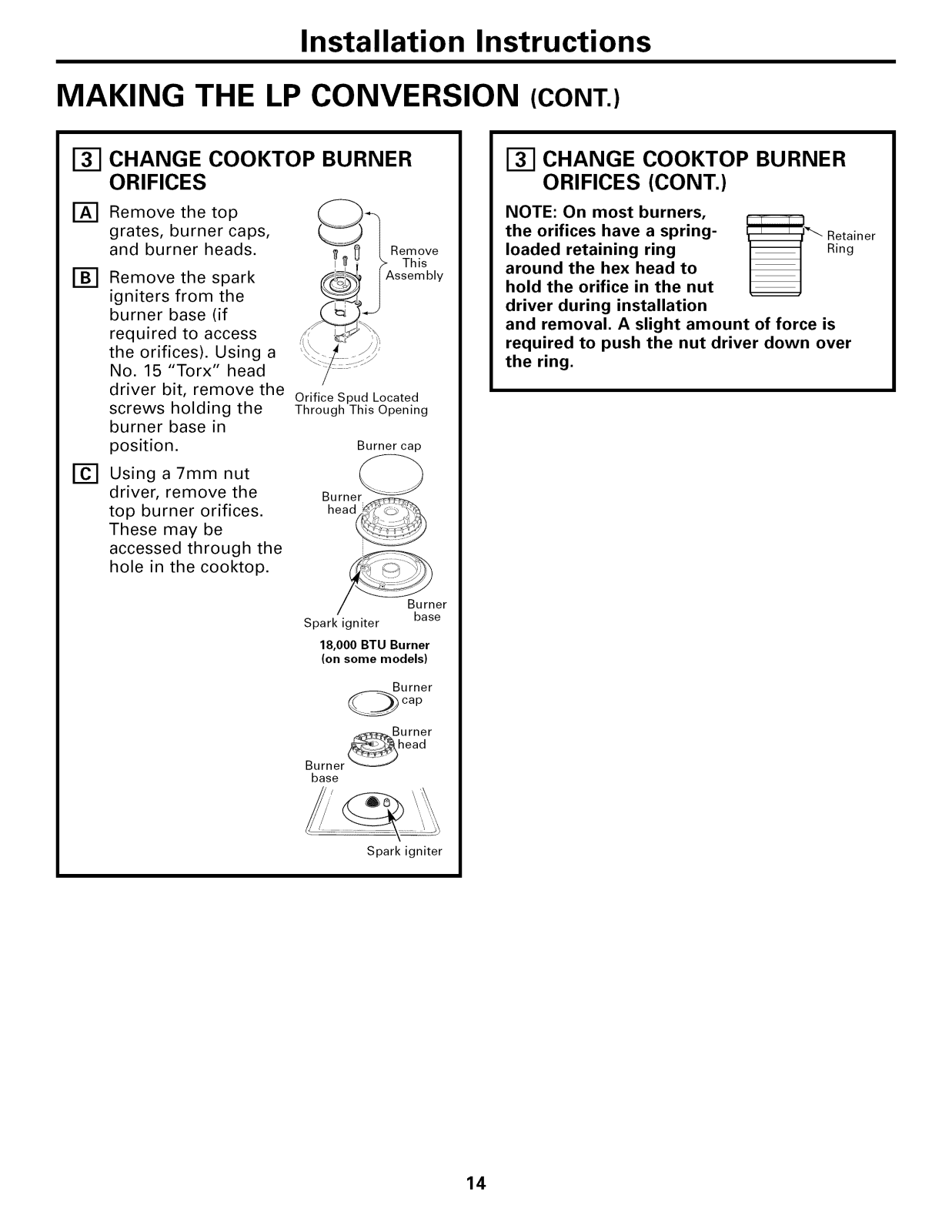

MAKING THE LP CONVERSION (CONT.)

I-_ CHANGE COOKTOP BURNER

ORIFICES

[]

Remove the top

grates, burner caps,
and burner heads.

[]

Remove the spark
igniters from the

burner base (if
required to access

the orifices). Using a

No. 15 "Torx" head

driver bit, remove the
screws holding the

burner base in
position.

Using a 7mm nut
driver, remove the
top burner orifices.
These may be
accessed through the

hole in the cooktop.

Orifice Spud Located

Through This Opening

Burner cap

Burner @

head_

Spark igniter base

18,000 BTU Burner

(on some models)

Remove

This

I-_ CHANGE COOKTOP BURNER

ORIFICES (CONT.)

NOTE: On most burners,
the orifices have a spring- Retainer

loaded retaining ring Ring

around the hex head to

hold the orifice in the nut
driver during installation

and removal. A slight amount of force is
required to push the nut driver down over
the ring.

er

_._Burner

Burner _-------J

base

Spark igniter

Burner

cap

head

14

Installation Instructions

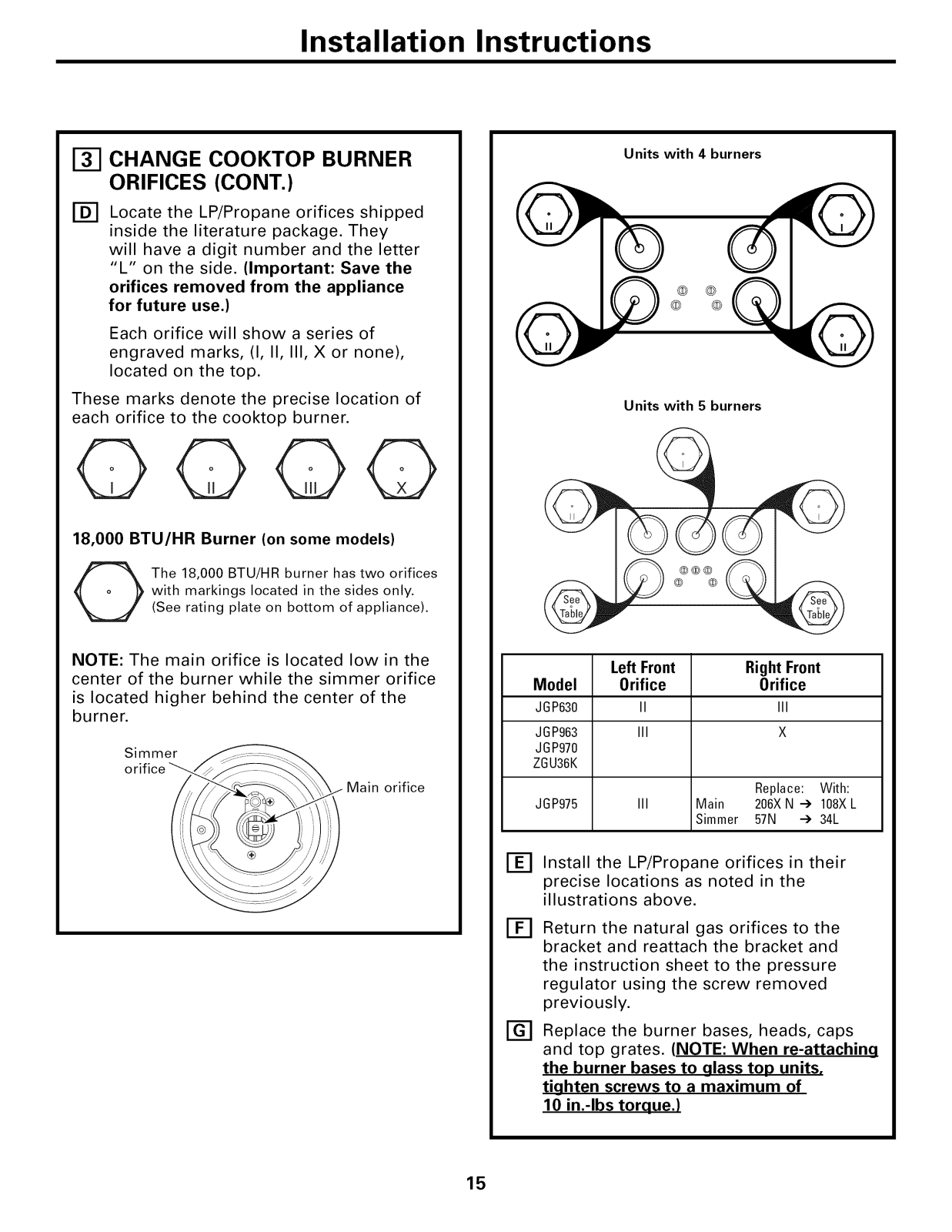

CHANGE COOKTOP BURNER

ORIFICES (CONT.)

FD] Locate the LP/Propane orifices shipped

inside the literature package. They
will have a digit number and the letter

"L" on the side. (Important: Save the
orifices removed from the appliance

for future use.)

Each orifice will show a series of
engraved marks, (I, II, III, X or none),

located on the top.

These marks denote the precise location of
each orifice to the cooktop burner.

OOOO

18,000 BTU/HR Burner (on some models)

The 18,000 BTU/HR burner has two orifices

O

with markings located in the sides only.

(See rating plate on bottom of appliance).

Units with 4 burners

Units with 5 burners

NOTE: The main orifice is located low in the
center of the burner while the simmer orifice

is located higher behind the center of the
burner.

Simmer

Main orifice

Left Front Right Front

Model Orifice Orifice

JGP630 II III
JGP963 III X

J6P970

Z6U36K

J6P975 III Main 206XN _ 108XL

Install the LP/Propane orifices in their
precise locations as noted in the

illustrations above.

B£

Return the natural gas orifices to the
bracket and reattach the bracket and

the instruction sheet to the pressure
regulator using the screw removed
previously.

B9

Replace the burner bases, heads, caps
and top grates. (NOTE: When re-attachinu

the burner bases to ulass top units.
tiuhten screws to a maximum of

10 in.-Ibs toroue.)

Simmer 57N -) 34L

Replace: With:

15

Installation Instructions

MAKING THE LP CONVERSION (CONT.)

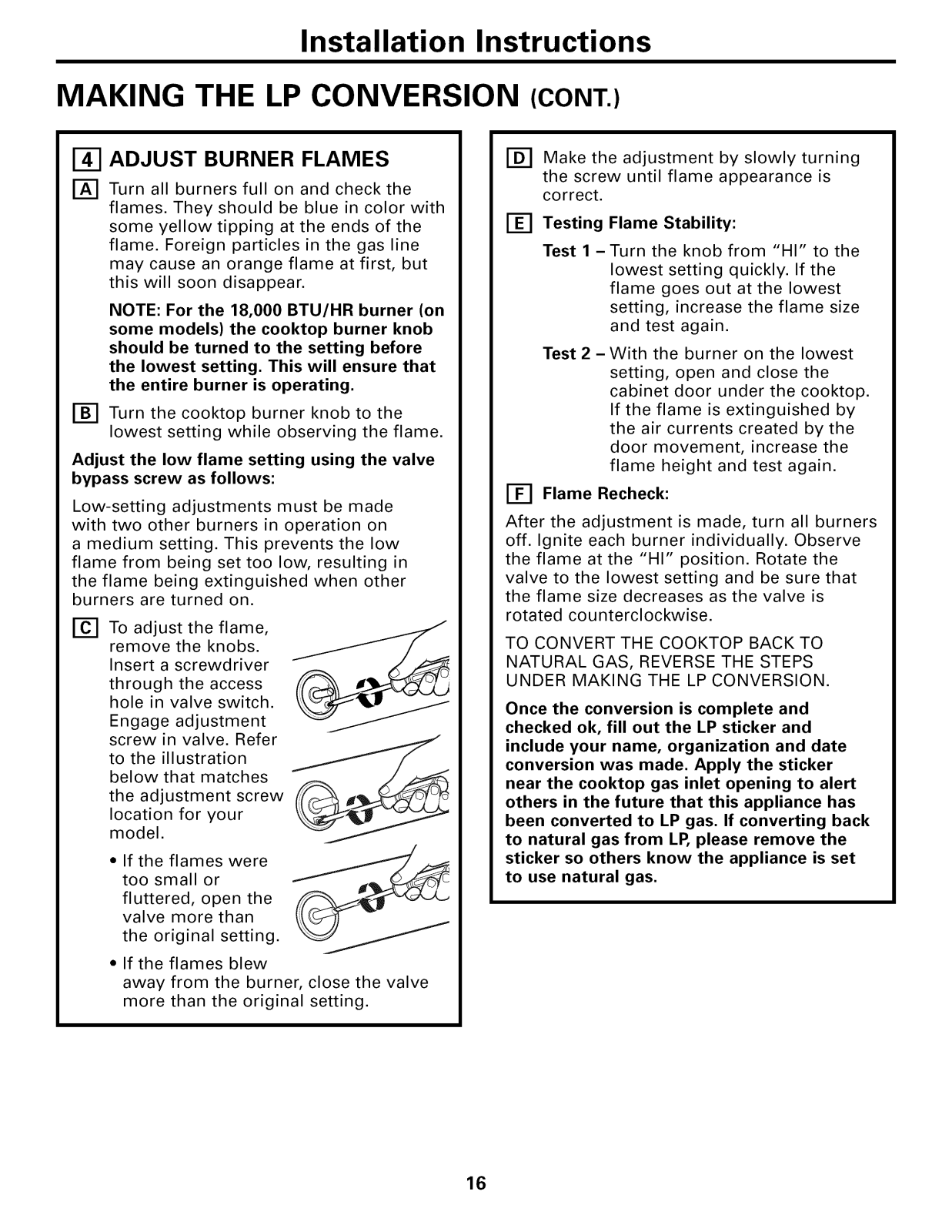

ADJUST BURNER FLAMES

r_ Turn all burners full on and check the

flames. They should be blue in color with
some yellow tipping at the ends of the
flame. Foreign particles in the gas line

may cause an orange flame at first, but
this will soon disappear.

NOTE: For the 18,000 BTU/HR burner (on
some models) the cooktop burner knob
should be turned to the setting before
the lowest setting. This will ensure that
the entire burner is operating.

[] Turn the cooktop burner knob to the

lowest setting while observing the flame.

Adjust the low flame setting using the valve
bypass screw as follows:

Low-setting adjustments must be made
with two other burners in operation on
a medium setting. This prevents the low
flame from being set too low, resulting in
the flame being extinguished when other

burners are turned on.

To adjust the flame,

remove the knobs.
Insert a screwdriver

through the access

hole in valve switch.
Engage adjustment

screw in valve. Refer
to the illustration

below that matches

the adjustment screw

location for your
model.

• If the flames were
too small or

fluttered, open the
valve more than

the original setting.

• If the flames blew

away from the burner, close the valve
more than the original setting.

[-_ Make the adjustment by slowly turning

the screw until flame appearance is
correct.

[] Testing

Test 1 -

Test 2 -With the burner on the lowest

Flame Recheck:

After the adjustment is made, turn all burners
off. Ignite each burner individually. Observe
the flame at the "HI" position. Rotate the
valve to the lowest setting and be sure that

the flame size decreases as the valve is
rotated counterclockwise.

TO CONVERT THE COOKTOP BACK TO

NATURAL GAS, REVERSE THE STEPS
UNDER MAKING THE LP CONVERSION.

Once the conversion is complete and
checked ok, fill out the LP sticker and
include your name, organization and date
conversion was made. Apply the sticker
near the cooktop gas inlet opening to alert
others in the future that this appliance has
been converted to LP gas. If converting back
to natural gas from LP, please remove the
sticker so others know the appliance is set
to use natural gas.

Flame Stability:

Turn the knob from "HI" to the

lowest setting quickly. If the
flame goes out at the lowest
setting, increase the flame size
and test again.

setting, open and close the
cabinet door under the cooktop.

If the flame is extinguished by
the air currents created by the
door movement, increase the
flame height and test again.

16

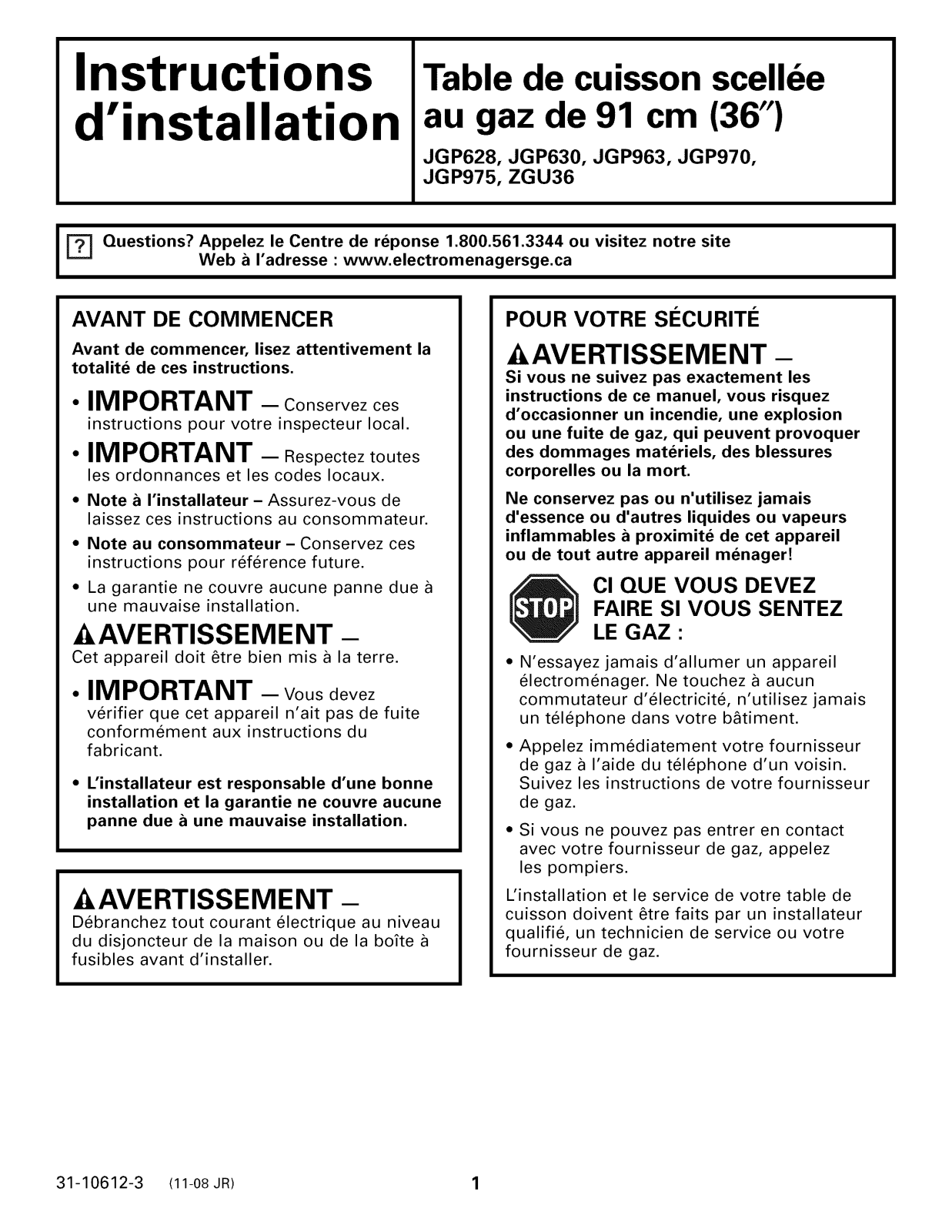

Instructions

Table de cuisson scellee

d'installation

I_ Questions? Appelez le Centre de reponse 1.800.561.3344 ou visitez notre site

AVANT DE COMMENCER

Avant de commencer, lisez attentivement la
totalite de ces instructions.

• IMPORTANT - Conservezces

instructions pour votre inspecteur local.

• IMPORTANT - Respectez toutes

les ordonnances et les codes Iocaux.

• Note a I'installateur - Assurez-vous de
laissez ces instructions au consommateur.

• Note au consommateur - Conservez ces
instructions pour ref6rence future.

• La garantie ne couvre aucune panne due
une mauvaise installation.

-&AVERTISSEMENT -

Cet appareil doit _tre bien mis a la terre.

• IMPORTANT - vousdevez

verifier que cet appareil n'ait pas de fuite
conformement aux instructions du

fabricant.

• L'installateur est responsable d'une bonne

installation et la garantie ne couvre aucune
panne due a une mauvaise installation.

-&AVERTISSEMENT -

Debranchez tout courant electrique au niveau

du disjoncteur de la maison ou de la bofte
fusibles avant d'installer.

Web a I'adresse •www, electromenagersge,ca

au gaz de 91 cm (36")

JGP628, JGP630, JGP963, JGP970,
JGP975, ZGU36

POUR VOTRE SI_CURITI_

-&AVERTISSEMENT -

Si vous ne suivez pas exactement les
instructions de ce manuel, vous risquez
d'occasionner un incendie, une explosion
ou une fuite de gaz, qui peuvent provoquer
des dommages materiels, des blessures
corporelles ou la mort.

Ne conservez pas ou n'utilisez jamais
d'essence ou d'autres liquides ou vapeurs
inflammables a proximite de cet appareil
ou de tout autre appareil menager!

CI QUE VOUS DEVEZ

FAIRE SI VOUS SENTEZ
LE GAZ •

N'essayez jamais d'allumer un appareil
electrom6nager. Ne touchez a aucun
commutateur d'electricit6, n'utilisez jamais
un tel6phone dans votre b_timent.

Appelez immediatement votre fournisseur
de gaz a I'aide du t61ephone d'un voisin.

Suivez les instructions de votre fournisseur
de gaz.

Si vous ne pouvez pas entrer en contact
avec votre fournisseur de gaz, appelez
les pompiers.

L'installation et le service de votre table de

cuisson doivent eve faits par un installateur
qualifie, un technicien de service ou votre
fournisseur de gaz.

I

31-10612-3 (11-08 JR) 1

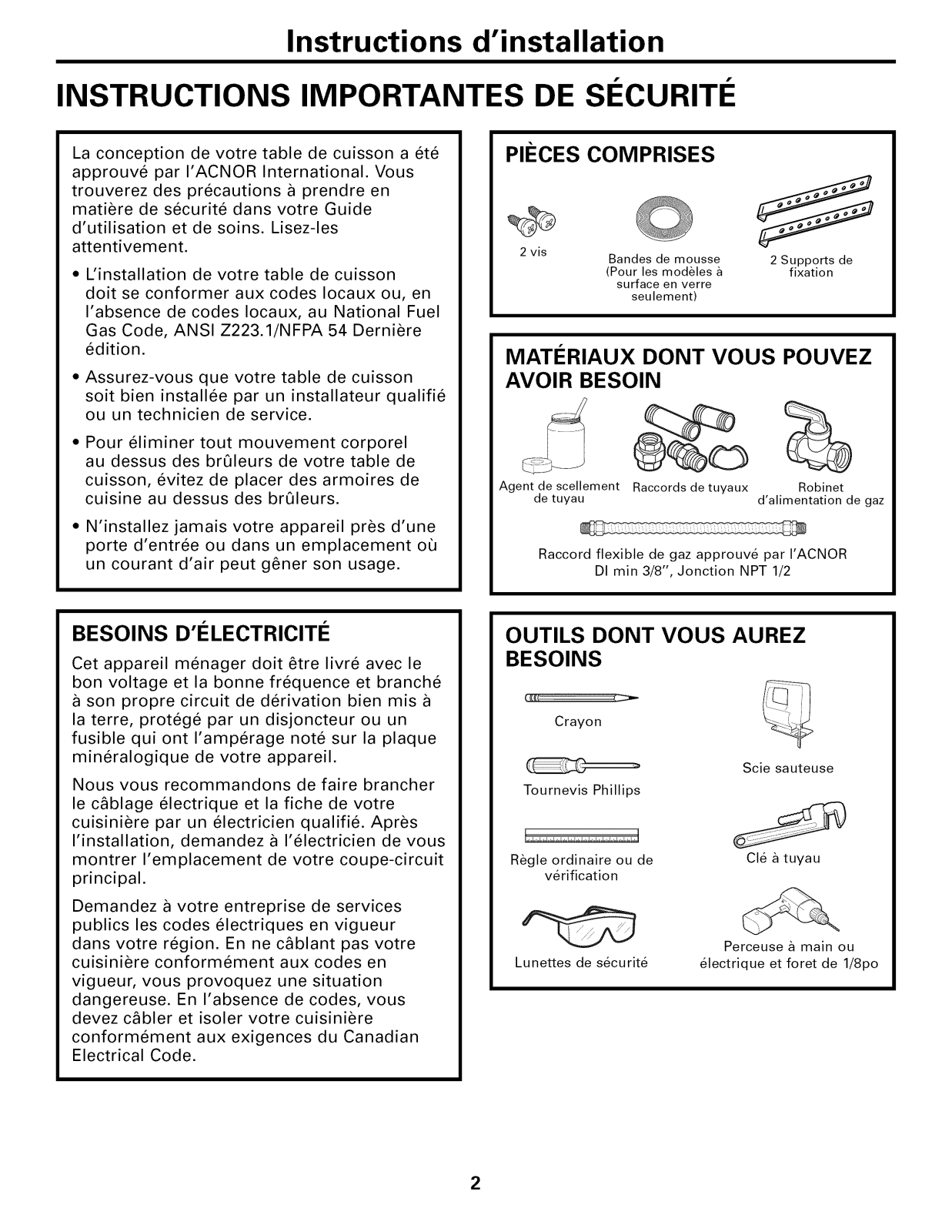

Instructions d'installation

INSTRUCTIONS IMPORTANTES DE SI CURITI

La conception de votre table de cuisson a et6
approuve par I'ACNOR International. Vous
trouverez des precautions a prendre en

matiere de securit6 dans votre Guide
d'utilisation et de soins. Lisez-les
attentivement.

• L'installation de votre table de cuisson

doit se conformer aux codes Iocaux ou, en
I'absence de codes Iocaux, au National Fuel
Gas Code, ANSI Z223.1/NFPA 54 Derniere

edition.

• Assurez-vous que votre table de cuisson

soit bien installee par un installateur qualifie
ou un technicien de service.

• Pour eliminer tout mouvement corporel

au dessus des brQleurs de votre table de
cuisson, evitez de placer des armoires de

cuisine au dessus des brQleurs.

• N'installez jamais votre appareil pres d'une

porte d'entree ou dans un emplacement oQ
un courant d'air peut g_ner son usage.

PII_CES COMPRISES

2 vis

Bandes de mousse

(Pour les modeles

surface en verre

seulement)

2 Supports de

fixation

MATI_RIAUX DONT VOUS POUVEZ
AVOIR BESOIN

,O

Agent de scellement

de tuyau

Raccord flexible de gaz approuve par I'ACNOR

Raccords de tuyaux

DI min 3/8", Jonction NPT 1/2

Robinet

d'alimentation de gaz

BESOINS D'I_LECTRICITI_

Cet appareil menager doit eve livre avec le

bon voltage et la bonne frequence et branche

son propre circuit de derivation bien mis

la terre, proteg6 par un disjoncteur ou un
fusible qui ont I'amperage note sur la plaque

mineralogique de votre appareil.

Nous vous recommandons de faire brancher

le c_blage electrique et la fiche de votre
cuisiniere par un electricien qualifie. Apres

I'installation, demandez a I'electricien de vous

montrer I'emplacement de votre coupe-circuit

principal.

Demandez a votre entreprise de services

publics les codes electriques en vigueur
dans votre region. En ne c_blant pas votre

cuisiniere conformement aux codes en
vigueur, vous provoquez une situation

dangereuse. En I'absence de codes, vous
devez c_bler et isoler votre cuisiniere

conformement aux exigences du Canadian

Electrical Code.

OUTILS DONT VOUS AUREZ
BESOINS

Crayon

W

Scie sauteuse

Tournevis Phillips

Cle a tuyau

Perceuse a main ou

Lunettes de securite

electrique et foret de 1/8po

2

Instructions d'lnstallation

LISTE DE VITRIFICATION AVANT INSTALLATION

[]

Pour preparer I'ouverture de la surface
de cuisson, vous devez vous assurer
que I'interieur de I'armoire ne touche

pas la table de cuisson (consultez la
section sur la preparation de

I'ouverture).

[]

Enlevez les materiaux d'emballage, les

boftes de grille, le regulateur avec sa
documentation et la documentation de

votre table de cuisson avant de
commencer a I'installer.

_-_ Documentation Bokes de

i J

Enmballage _

de/

Table

cuisson

grille

Enlevez les instructions d'installation

r-cq

de la trousse de documentation et
lisez-les soigneusement avant de

commencer.
Assurez-vous de bien ranger toute la

documentation, le manuel d'utilisation
et d'entretien, etc. dans un endroit sQr
pour ref6rence future.

Assurez-vous d'avoir tousles outils et

@

tousles materaux necessaires avant de
commencer a installer votre table de
cuisson.

Votre maison doit etre alimentee en

[]

courant electrique adequat pour vous
permettre de bien utiliser en toute

securit6 votre table de cuisson.
(Consultez la section sur les besoins
d'electricit6.)

Pour installer votre table de cuisson

B3

dans votre maison, assurez-vous de
vous conformer scrupuleusement

tousles codes et a toutes les
ordonnances locales.

r-eq

Assurez-vous que les revetements
de mur, le comptoir et les armoires
autour de la table de cuisson puissent
supporter la chaleur [pouvant atteindre
93°C (200°F)] produite par la table de

cuisson.

3

Instructions d'lnstallation

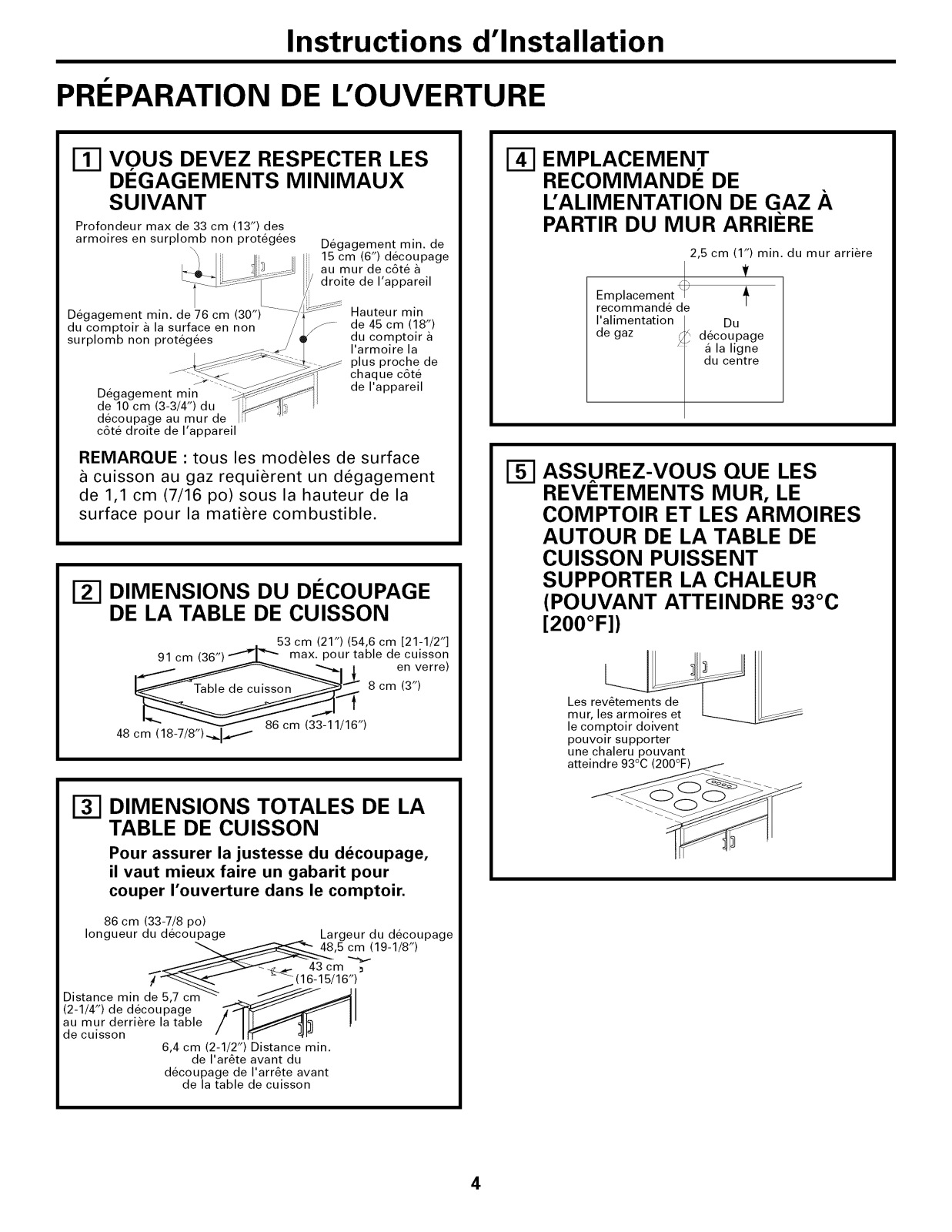

PRI:!:PARATIONDE UOUVERTURE

17-1VOUS DEVEZ RESPECTER LES

DEGAGEMENTS MINIMAUX
SUIVANT

Profondeur max de 33 cm (13") des

armoires en surplomb non proteg6es

Degagement min. de 76 cm (30")
du comptoir a la surface en non
surplomb non proteg6es

Degagement min

de 10 cm (3-3/4") du
decoupage au mur de

c6te droite de I'appareil

Degagement min. de

15 cm (6") decoupage

au mur de c6t6
droite de I'appareil

Hauteur min

de 45 cm (18")
du comptoir

I'armoire la
plus proche de

chaque c6te
de I'appareil

REIVlARQUE : tous les modeles de surface

cuisson au gaz requierent un degagement
de 1,1 cm (7/16 po) sous la hauteur de la
surface pour la matiere combustible.

DIMENSIONS DU DI_COUPAGE
DE LA TABLE DE CUISSON

91cm (36")_ max. pour table decuisson

/__,_ _, en verre)

• 53 cm (21") (54,6 cm [21-1/2"]

[_ EMPLACEMENT

RECOMMANDE DE
L'ALIMENTATION DE G.AZ .A

PARTIR DU MUR ARRIERE

2,5 cm (1") min. du mur arriere

Emplacement t
recommande de

I'alimentation Du

degaz _ decoupage

la ligne

du centre

ASSLIREZ-VOUS QUE LES
REVETEMENTS MUR, LE

COMPTOIR ET LES ARMOIRES
AUTOUR DE LA TABLE DE
CUlSSON PUlSSENT
SUPPORTER LA CHALEUR

(POUVANT ATTEINDRE 93°C

[200°F])

__. 8 cm/3"/

"---- v 86 cm (33-11/16")

48 cm (18-7/8").._.1_..--I

DIMENSIONS TOTALES DE LA

TABLE DE CUISSON

Pour assurer la justesse du decoupage,
il vaut mieux faire un gabarit pour
couper I'ouverture dans le comptoir.

86 cm (33-7/8 po)

Iongueur du decoupage _ Largeur du decoupage

Distance min de 5,7 cm_(2-1/4") de decoupage

au mur derriere la table
de cuisson

_8,5 cm (19-1/8")

-/_-...._i = _ (16-15/16")

6,4 cm (2-1/2") Distance min.

de I'ar6te avant du

decoupage de I'arr6te avant

de la table de cuisson

Les rev6tements de
mur, les armoires et

le comptoir doivent
pouvoir supporter
une chaleru pouvant

atteindre 93°C (200°F)

4

Instructions d'lnstallation

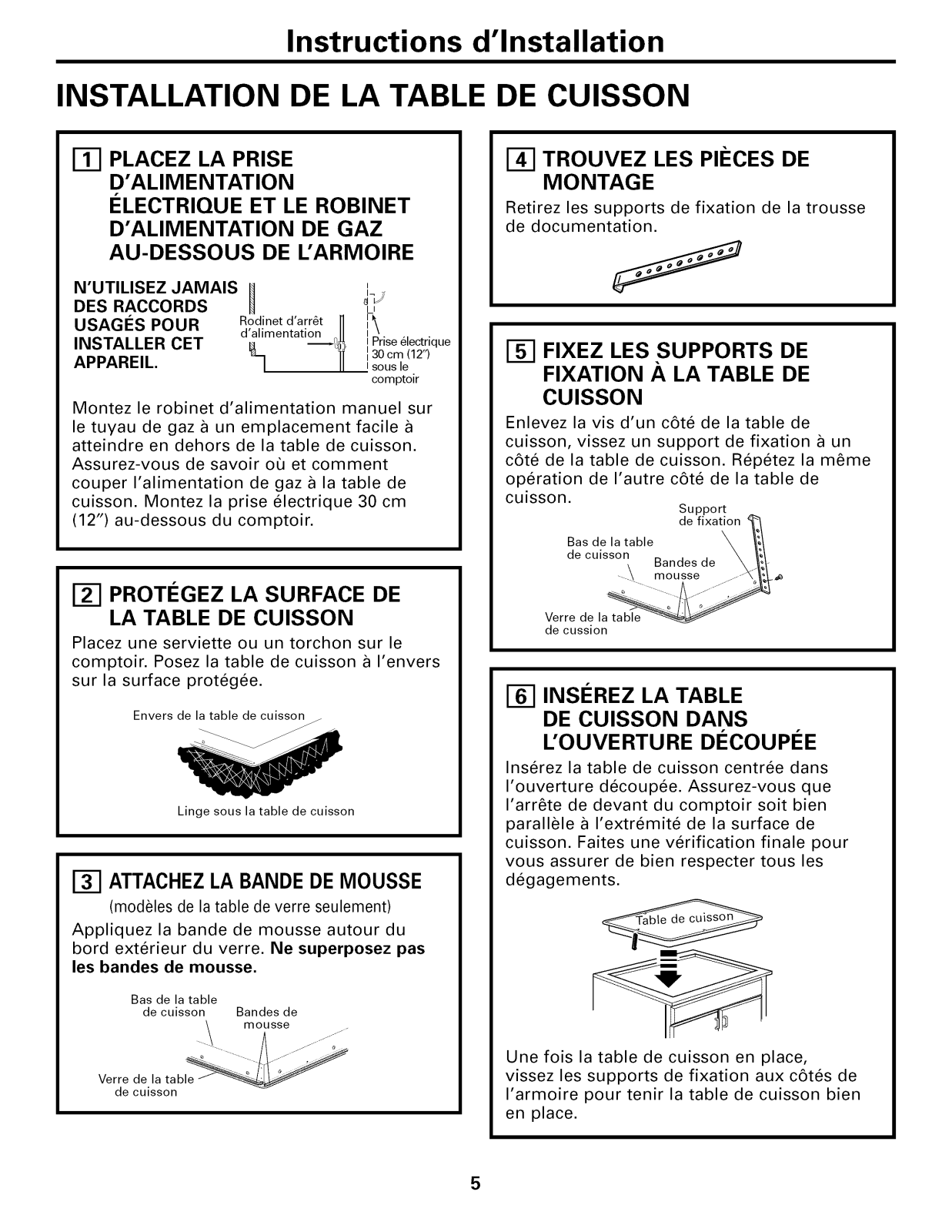

INSTALLATION DE LA TABLE DE CUISSON

PLACEZ LA PRISE
D'ALIMENTATION

ELECTRIQUE ET LE ROBINET

D'ALIMENTATION DE GAZ

AU-DESSOUS DE L'ARMOIRE

N'UTILISEZ JAIVIAIS _j_
DES RACCORDS i,

INSTALLER CET 130cm(12")

USAGI'S POUR d_mentation i_ I

APPAREIL Isous le

Montez le robinet d'alimentation manuel sur
le tuyau de gaz a un emplacement facile

atteindre en dehors de la table de cuisson.
Assurez-vous de savoir oQ et comment

couper I'alimentation de gaz a la table de
cuisson. Montez la prise electrique 30 cm

(12") au-dessous du comptoir.

H I

Rodinet d'arr6t [_ i1-_\

IPrise electrique

comptoir

_-I PROTI_GEZ LA SURFACE DE

LA TABLE DE CUlSSON

Placez une serviette ou un torchon sur le

comptoir. Posez la table de cuisson a I'envers
sur la surface prot6gee.

Envers de la table de cuisson_

Linge sous la table de cuisson

_-_ ATTACHEZLA BANDEDE MOUSSE

(modeles de la table de verre seulement)

Appliquez la bande de mousse autour du

bord exterieur du verre. Ne superposez pas

les bandes de mousse.

TROUVEZ LES PII_CES DE
MONTAGE

Retirez les supports de fixation de la trousse
de documentation.

FIXEZ LES SUPPORTS DE
FIXATION .,&,LA TABLE DE

CUlSSON

Enlevez la vis d'un c6t6 de la table de
cuisson, vissez un support de fixation a un

c6t6 de la table de cuisson. Rep6tez la m_me
operation de I'autre c6t6 de la table de

cuisson.

Bas de la table
de cuisson Bandes de

-- _ mousse _

Verre de la table
de cussion

Support
de fixation

.. _/-'-_

\

INSI_REZ LA TABLE
DE CUlSSON DANS
L'OUVERTURE DECOUPEE

Inserez la table de cuisson centree dans
I'ouverture decoup6e. Assurez-vous que

I'arr_te de devant du comptoir soit bien
parallele a I'extr6mite de la surface de
cuisson. Faites une verification finale pour
vous assurer de bien respecter tousles
degagements.

Bas de la table

de cuisson Bandes de

Verre de la tab

de cuisson

mousse .

'-. jjj /

Une fois la table de cuisson en place,
vissez les supports de fixation aux c6t6s de
I'armoire pour tenir la table de cuisson bien
en place.

5

Instructions d'installation

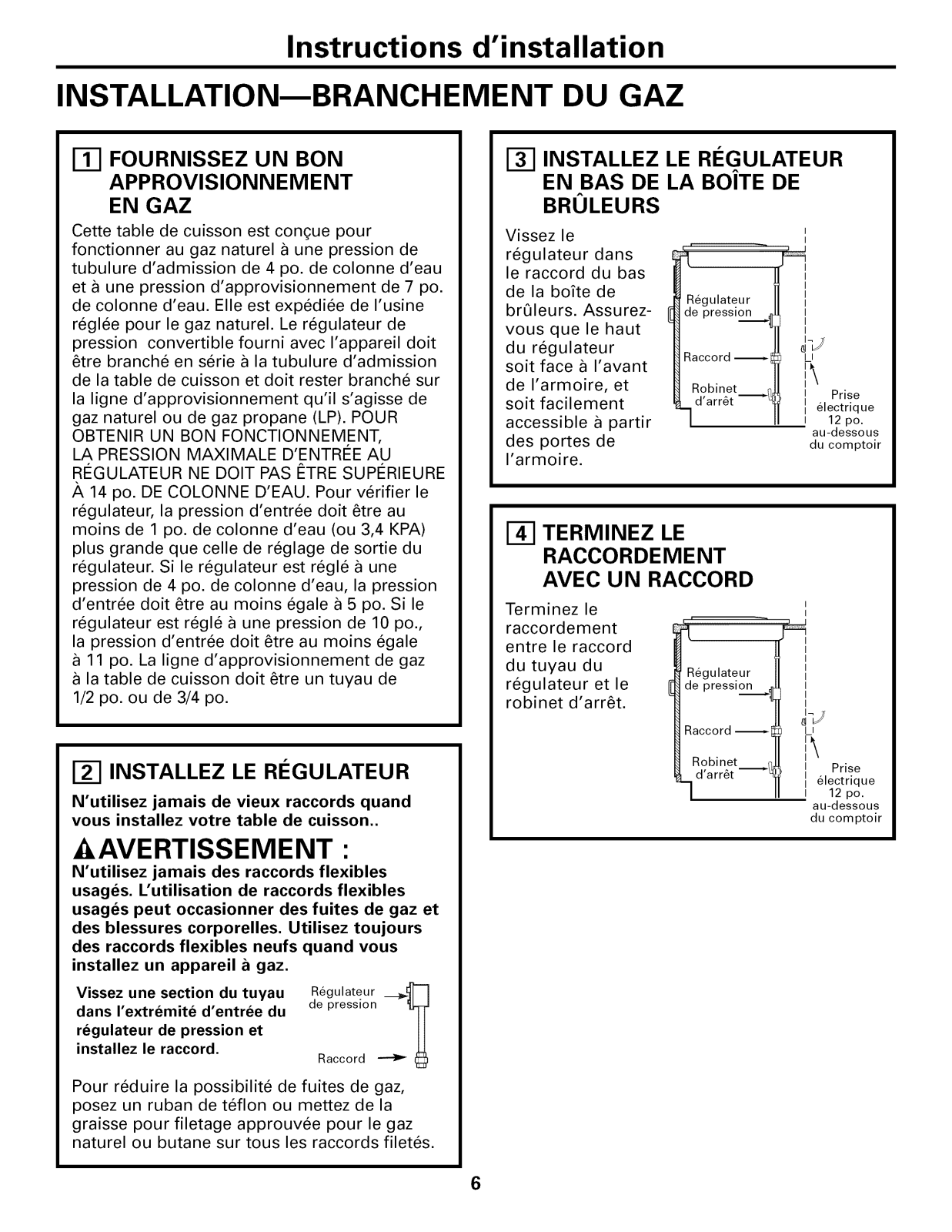

INSTALLATIONmBRANCHEMENT DU GAZ

17-1FOURNISSEZ UN BON

APPROVISIONNEMENT
EN GAZ

Cette table de cuisson est con_ue pour
fonctionner au gaz naturel a une pression de
tubulure d'admission de 4 po. de colonne d'eau
et a une pression d'approvisionnement de 7 po.
de colonne d'eau. Elle est expedi6e de I'usine

regl6e pour le gaz naturel. Le regulateur de
pression convertible fourni avec I'appareil doit

6tre branche en serie a la tubulure d'admission
de la table de cuisson et doit rester branche sur

la ligne d'approvisionnement qu'il s'agisse de

gaz naturel ou de gaz propane (LP). POUR
OBTENIR UN BON FONCTIONNEMENT,

LA PRESSION MAXIMALE D'ENTRI_E AU
RI_GULATEUR NE DOlT PAS #TRE SUPI_RIEURE

,_ 14 po. DE COLONNE D'EAU. Pour verifier le

regulateur, la pression d'entree doit 6tre au
moins de 1 po. de colonne d'eau (ou 3,4 KPA)
plus grande que celle de reglage de sortie du
regulateur. Si le regulateur est regl6 a une
pression de 4 po. de colonne d'eau, la pression

d'entree doit 6tre au moins egale a 5 po. Si le

regulateur est regl6 a une pression de 10 po.,
la pression d'entree doit 6tre au moins egale

11 po. La ligne d'approvisionnement de gaz

la table de cuisson doit 6tre un tuyau de

1/2 po. ou de 3/4 po.

_-I INSTALLEZ LE RI_GULATEUR

N'utilisez jamais de vieux raccords quand
vous installez votre table de cuisson..

E_ INSTALLEZ LE RI_GULATEUR

EN BAS DE LA BOiTE DE
BRULEURS

Vissez le
regulateur dans

le raccord du bas
de la bofte de
brQleurs. Assurez-

vous que le haut
du regulateur

soit face a I'avant
de I'armoire, et

soit facilement
accessible a partir

des portes de
I'armoire.

Regulateur

de pression _

Raccord

Robinet r

d'arr6t _t

-I

I
I

L I

it

II Prise
I electrique

I 12 po.

au-dessous

du comptoir

_-I TERMINEZ LE

RACCORDEMENT
AVEC UN RACCORD

Terminez le
raccordement
entre le raccord

du tuyau du
regulateur et le

robinet d'arr6t.

Regulateur

de pression ._

Raccord

Robinet

d'arr6t "_

h

m I

it

II Prise

I electrique
I 12 po.

au-dessous

du comptoir

- AVERTISSEMENT :

N'utilisez jamais des raccords flexibles
usages. L'utilisation de raccords flexibles
usages peut occasionner des fuites de gaz et
des blessures corporelles. Utilisez toujours
des raccords flexibles neufs quand vous
installez un appareil a gaz.

Vissez une section du tuyau Regulateur __[_=_
dans I'extremite d'entree du de pression _T]J

regulateur de pression et

installez le raccord. Raccord _

Pour reduire la possibilite de fuites de gaz,
posez un ruban de teflon ou mettez de la

graisse pour filetage approuvee pour le gaz

naturel ou butane sur tous les raccords filetes.

H

6

Instructions d'installation

VI_RIFIEZ QU'IL N'Y A PAS

DE FUITE

Avant de verifier qu'il n'y a pas de fuite,
assurez-vous que tous les boutons de

brQleurs soient en position OFF (arr_t).

Apres avoir branche la table de cuisson au
gaz, verifiez qu'il n'y a pas de fuite dans le
systeme a I'aide d'un manometre. Si vous

n'avez pas de manometre, ouvrez
I'approvisionnement de gaz a la table de

cuisson et utilisez un detecteur de fuite

liquide a tous les raccords et joints pour

trouver les fuites.

Resserrez tous les raccords le cas ech6ant
pour arr_ter les fuites de gaz de la table de

cuisson ou de la ligne d'approvisionnement.

N'UTILISEZ JAMAIS DE FLAMME POUR
VC:RIFIER LES FUITES!

Debranchez la table de cuisson et son robinet
d'arr_t du systeme de tuyau d'alimentation

en gaz avant de proceder a un essai de

pression de ce systeme a des pressions de

test superieures a 1/2 psig (3,5 kPa).

INSTALLATION SUR UN FOUR
ENCASTRE

Consultez I'installation du four encastre pour
y trouver les instructions d'installation.

I

T

I _ 5 po. depuis le

| / _ comptoir jusqu'au

Coude

j L..... I--_

de 90°

C6tes de centre du trou)

I'armoire

_centre d u trou de 2 po.

po. de I'avant du

comptoir jusqu'au

/, I___,,_ Trou de 2 po. (20 7/8

Ilsolez la table de cuisson du systeme de
tuyau d'alimentation en gaz avant de

proceder a un essai de pression du systeme
d'alimentation en gaz a des pressions de test
egales ou inferieures a 1/2 psig (3,5 kPa).

7

Instructions d'installation

INSTALLATION--RACCORDS I LECTRIQUES

-'IAVERTISSEMENT -

Debranchez tout courant electrique au niveau
du disjoncteur de la maison ou de la bofte

fusibles avant d'installer.

_-I RALLONGES

,_ cause du danger qu'elles font courir
dans certaines conditions, nous vous

recommandons instamment de nes pas

utiliser de rallonge. Cependant, si vous
devez utiliser une rallonge, il faut absolument
qu'elle soit homologuee UL, triphasee
trois fils pour appareil electrom6nager et
que sa capacite electrique en amperes soit
equivalente ou superieure a celle du circuit
electrique. Vous pourrez trouver une telle

rallonge chez votre revendeur d'appareils
electrom6nagers.

IMPORTANT :(Veuillez lire avec soin)

POUR VOTRE SI_CURITE PER,SONNELLE,
VOUS DEVEZ BIEN IVIETTRE A LA TERRE

CET APPAREIL.

_-I ALIMENTATION I_LECTRIQUE

ET PRISE

Vous devez utiliser une bonne alimentation
electrique et une bonne prise pour faire

fonctionner les el6ments electriques de
votre table de cuisson.

Le cordon d'alimentation de votre

[]

appareil est muni d'une fiche a trois
broches (avec mise a la terre) qui doit
_tre utilisee dans une prise electrique
bien mise a la terre, qui alimente
en courant menager CA normal de

120 volts, 60 cycles.

[]

Si vous n'avez pas de prise triphasee,
demandez a un electricien qualifie de
changer votre ancienne prise.

Vous aurez besoin d'une fiche

r-cq

d'adaptation de mise a la terre pour
convertir votre ancienne prise jusqu'a
son remplacement. Cette methode est
temporaire et un electricien qualifie doit
tester votre installation pour s'assurer
qu'elle se conforme aux exigences.

Assurez une

L bonne mise a la

terre et un bon

contact avant

rusage

PRISE BIPHASEE

Si vous avez une prise normale biphasee,
c'est la responsabilite et I'obligation
personnelle du client de la faire remplacer
par une prise murale triphasee bien mise

la terre.

Ne coupez ou ne retirez jamais, en aucun
cas, la broche de mise a la terre du cordon

d'alimentation de la table de cuisson. Si vous
ne mettez pas bien votre appareil a la terre,

vous pouvez creer une situation dangereuse.

8

Instructions d'installation

INSTALLATIONmRACCORDS I LECTRIQUES (SUITE)

SITUATION D'UTILISATION OU LE
CORDON D'ALIIVIENTATION D'UN

APPAREIL ELECTROIVIENAGER
EST INFREQUEMMENT

DI_BRANCHI_

Pour un circuit electrique de 15 amperes

uniquement. N'utilisez jamais de fiche
d'adaptation sur un circuit de 20 amperes.
Quand les codes Iocaux le permettent, vous

pouvez etablir UN CONTACT TEMPORAIRE
avec une prise murale biphasee bien mise

la terre en utilisant une fiche d'adaptation

homologuee UL en vente dans la plupart des
quincailleries. La broche la plus grande de

I'adaptateur doit _tre alignee a la plus grande
fente de la prise murale pour obtenir une

bonne polarite avec le cordon d'alimentation.

Assurez une bonne

II .msea aterreet un bon

Ii ('_t"--_/contact avant I'usage

Alignez les grandes t_(-)

broches aux

grandes fentes

Nlethode temporaire

(les fiches d'adaptation ne sent

pas autorisee au Canada)

-&MISE EN GARDE : sivous fixez

la broche de raise a la terre de I'adaptateur

une vis du couvercle de la prise murale,

cela ne met pas a la terre I'appareil, a moins
que la vis soit en metal et ne soit pas isolee
et que la prise murale soit raise a la terre par
I'intermediaire du c&blage de la maison. Vous
devez faire verifier le circuit par un electricien
qualifie pour vous assurer que la prise est bien

raise a la terre.

Quand vous debranchez le cordon
d'alimentaiton d'un appareil, tenez toujours

I'adapateur a la main. Si vous ne le faites pas,
vous casserez probablement la broche de mise

la terre de I'adaptateur par un usage rep6t6.
Si cela se produit, N'UTILISEZ JAMAIS
I'appareil avant de bien le remettre a la terre.

Situations d'utilisation ou le cordon
d'alimentation d'un appareil electromenager

est frequemment debranch&

N'utilisez jamais un adaptateur dans cette
situation, car en debranchant le cordon
d'alimentation, vous faites subir une tension
imprevue a I'adapateur et cela risque de
provoquer une panne de sa mise a la terre.

Le client doit faire remplacer sa prise biphasee
par une prise triphasee par un electricien
qualifie avant d'utiliser son appareil.

9

Instructions d'installation

BRULEURS DE LA TABLE DE CUISSON

ASSEMBLEZ LES BRULEURS

DE LA TABLE DE CUlSSON

L'electrode de I'allumeur est exposee. Faites
attention de ne pas pousser un contr61e de la
table de cuisson quand le haut du br_leur est
enlev& N'enlevez jamais le haut d'un br_leur
ou son electrode quand un autre br_leur est
allum& Cela risque de produire une secousse
electrique.

I'_ Remettez en place la t_te de brQleur sur

la basedu brQleur, en vousassurantque
la t_te soit bien orientee sur la base de

brQleur et I'electrode. Assurez-vous de
bien mettre la bonne t_te de brQleur sur
la bonne base de breleur et de bien
mettre horizontalement la t_te de brQleur

sur sa base. Les t_tes de brQleur ne sont

pas interchangeables.

[] Placez les

capuchons de

brQleur sur les

en vous assurant

t6tes de brQleur, _T_TEr_
de mettre le bon

capuchon de Capuchon de brQleur bien place

brQleur sur la
bonne t_te de

capuchons

brQleur. Les

de brQleur

ne sont pas
interchangeables, pas bien place

Assurez-vous que

les capuchons

de brQleur tiennent bien sur

les t_tes de brQleur.

Capuchon de brQleur

i

r-cqAssurez-vous que

les broches des
t_tes de brQleur

correspondent
aux creux de la

base de brQleur et
qu'elles tiennent

bien sur elles en
tournant les t_tes

jusqu'a ce qu'elles
soient bien

horizontales.

Assu rez-vo us
que la fente

de la t_te de
brQleur soit

bien placee
sur I'electrode.

Le capuchon

de breleur a
trois ou quatre

broches.
Quand vous
remettez en

place le
capuchon, assurez-vous qu'aucune
broche ne repose sur la chambre de stabilit&

Assurez-vous que le
trou de I'ensemble

de t_te de brQleur
soit bien place sur

I'electrode de
maniere ace que la

t_te de brQleur
penetre bien dans la

base de brQleur. Un
petit espace libre

entre la base et la
t_te est normal.

Capuchon de brQleur

T6te de br01eur

Broche de
Iocalisation

Creux de

broche

€:lectrode Base de

Base de

brQleur

brQleur

10

Instructions d'installation

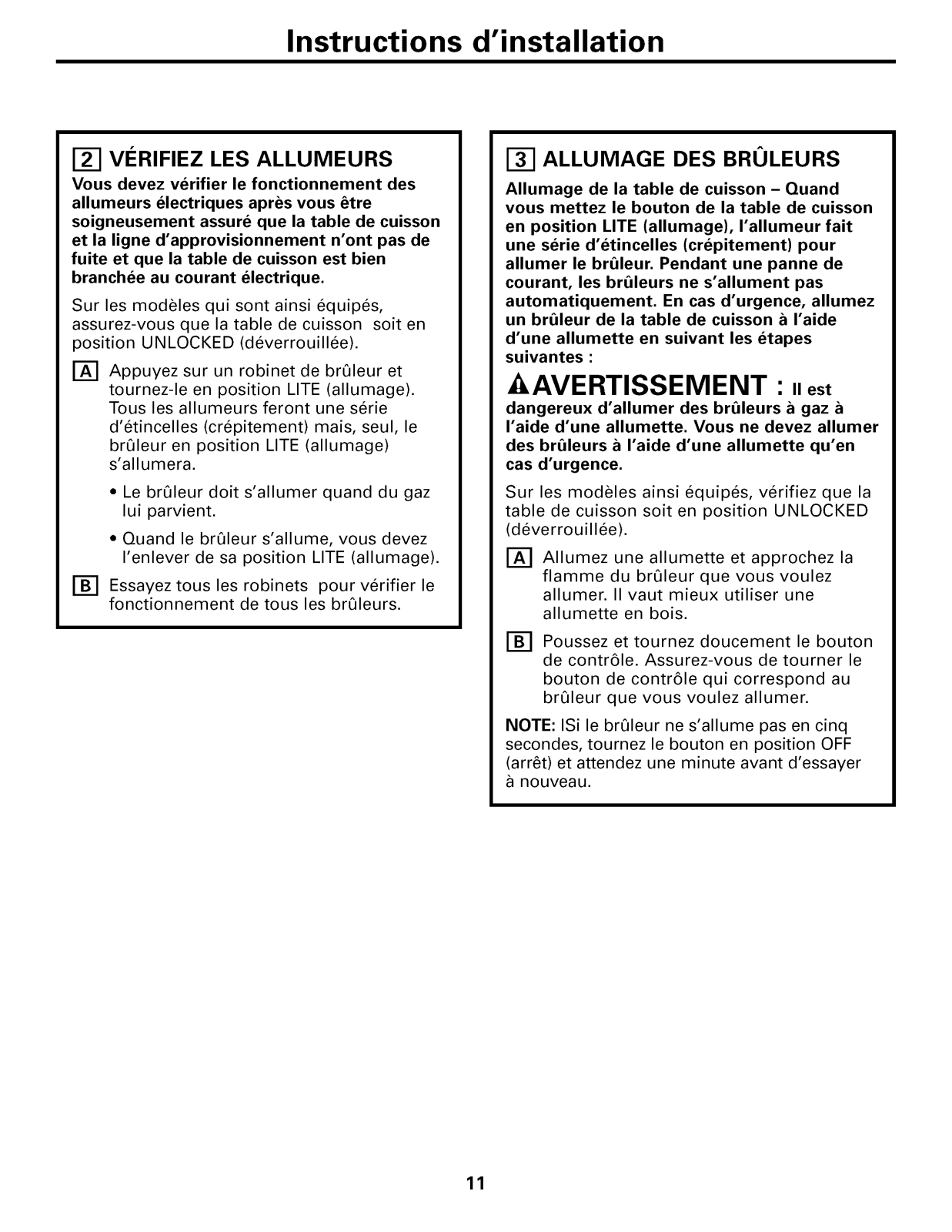

VI RIFIEZ LES ALLUMEURS

Vous devez verifier le fonctionnement des
allumeurs electriques apres vous _tre

soigneusement assure que la table de cuisson
et la ligne d'approvisionnement n'ont pas de
fuite et que la table de cuisson est bien
branchee au courant electrique.

Sur les modeles qui sont ainsi 6quipes,
assurez-vous que la table de cuisson soit en

position UNLOCKED (deverrouill6e).

r_ Appuyez sur un robinet de brQleur et

tournez-le en position LITE (allumage).
Tous les allumeurs feront une serie

d'etincelles (crepitement) mais, seul, le

brQleur en position LITE (allumage)

s'allumera.

• Le brQleur doit s'allumer quand du gaz
lui parvient.

• Quand le brQleur s'allume, vous devez
I'enlever de sa position LITE (allumage).

[] Essayez tousles robinets pour verifier le

fonctionnement de tousles brQleurs.

ALLUMAGE DES BRULEURS

Allumage de la table de cuisson - Quand
vous mettez le bouton de la table de cuisson

en position LITE (allumage), I'allumeur fait
une serie d'etincelles (crepitement) pour
allumer le breleur. Pendant une panne de
courant, les breleurs ne s'allument pas
automatiquement. En cas d'urgence, allumez

un breleur de la table de cuisson a I'aide
d'une allumette en suivant les etapes

suivantes :

-&AVERTISSEMENT : iiest

dangereux d'allumer des breleurs a gaz
I'aide d'une allumette. Vous ne devez allumer

des breleurs a I'aide d'une allumette qu'en
cas d'urgence.

Sur les modeles ainsi equip6s, verifiez que la
table de cuisson soit en position UNLOCKED

(deverrouill6e).
r_ Allumez une allumette et approchez la

flamme du brQleur que vous voulez
allumer. II vaut mieux utiliser une

allumette en bois.
Poussez et tournez doucement le bouton

de contr61e. Assurez-vous de tourner le
bouton de contr61e qui correspond au

brQleur que vous voulez allumer.

NOTE: ISi le brQleur ne s'allume pas en cinq
secondes, tournez le bouton en position OFF
(arret) et attendez une minute avant d'essayer

nouveau.

11

Instructions d'installation

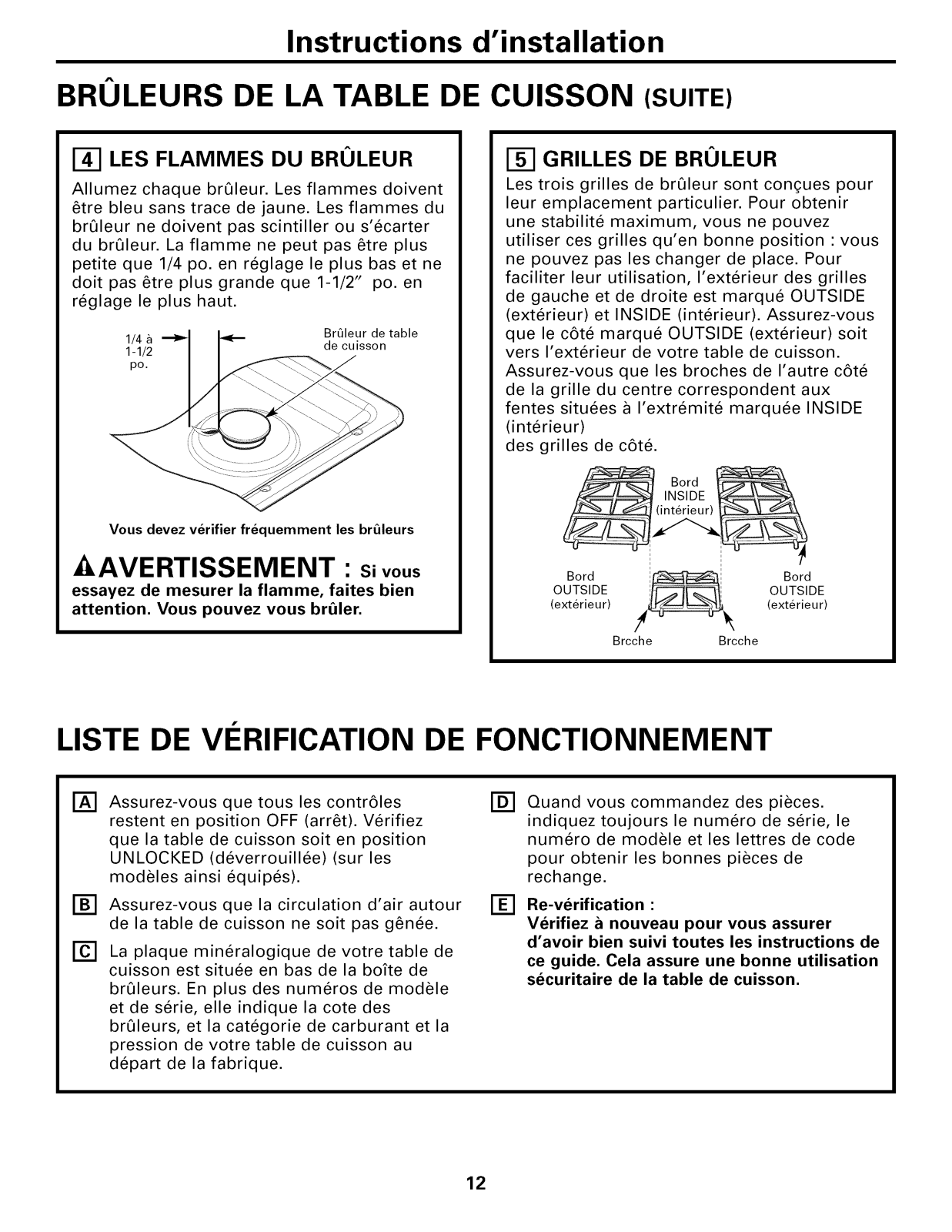

BRULEURS DE LA TABLE DE CUISSON (SUITE)

_-I LES FLAMMES DU BRULEUR

Allumez chaque brQleur. Les flammes doivent
6tre bleu sans trace de jaune. Les flammes du

brQleur ne doivent pas scintiller ou s'ecarter

du brQleur. La flamme ne peut pas 6tre plus

petite que 1/4 po. en reglage le plus bas et ne

doit pas 6tre plus grande que 1-1/2" po. en

reglage le plus haut.

1/4
1-1/2 de cuisson

po.

Vous devez verifier frequemment les br_leurs

BrQleur de table

-_AVERTISSEMENT : sivous

essayez de mesurer la flamme, faites bien
attention. Vous pouvez vous breler.

E_ GRILLES DE BRULEUR

Les trois grilles de brQleur sont con£ues pour
leur emplacement particulier. Pour obtenir
une stabilite maximum, vous ne pouvez
utiliser ces grilles qu'en bonne position : vous
ne pouvez pas les changer de place. Pour
faciliter leur utilisation, I'exterieur des grilles
de gauche et de droite est marque OUTSIDE

(exterieur) et INSIDE (interieur). Assurez-vous
que le c6te marque OUTSIDE (exterieur) soit

vers I'exterieur de votre table de cuisson.
Assurez-vous que les broches de I'autre c6te

de la grille du centre correspondent aux
fentes situees a I'extremit6 marquee INSIDE

(int@ieur)
des grilles de c6t&

Bord

INSIDE

OUTSIDE OUTSIDE

(exterieur) (exterieur)

Bore /__ Bore

Brcche Brcche

LISTE DE VITRIFICATION DE FONCTIONNEMENT

r-_ Assurez-vous que tousles contr61es [-_

restent en position OFF (arr6t). V@ifiez

que la table de cuisson soit en position

UNLOCKED (deverrouill6e) (sur les
modeles ainsi equip6s).

[]

Assurez-vous que la circulation d'air autour
de la table de cuisson ne soit pas g6nee.

r-cq

La plaque min@alogique de votre table de

cuisson est situee en bas de la bofte de

brQleurs. En plus des numeros de modele

et de serie, elle indique la cote des

breleurs, et la categorie de carburant et la
pression de votre table de cuisson au

depart de la fabrique.

12

Quand vous commandez des pieces.
indiquez toujours le numero de serie, le

numero de modele et les lettres de code
pour obtenir les bonnes pieces de

rechange.

Re-verification :

r_

Verifiez a nouveau pour vous assurer
d'avoir bien suivi toutes les instructions de

ce guide. Cela assure une bonne utilisation
securitaire de la table de cuisson.

Instructions d'installation

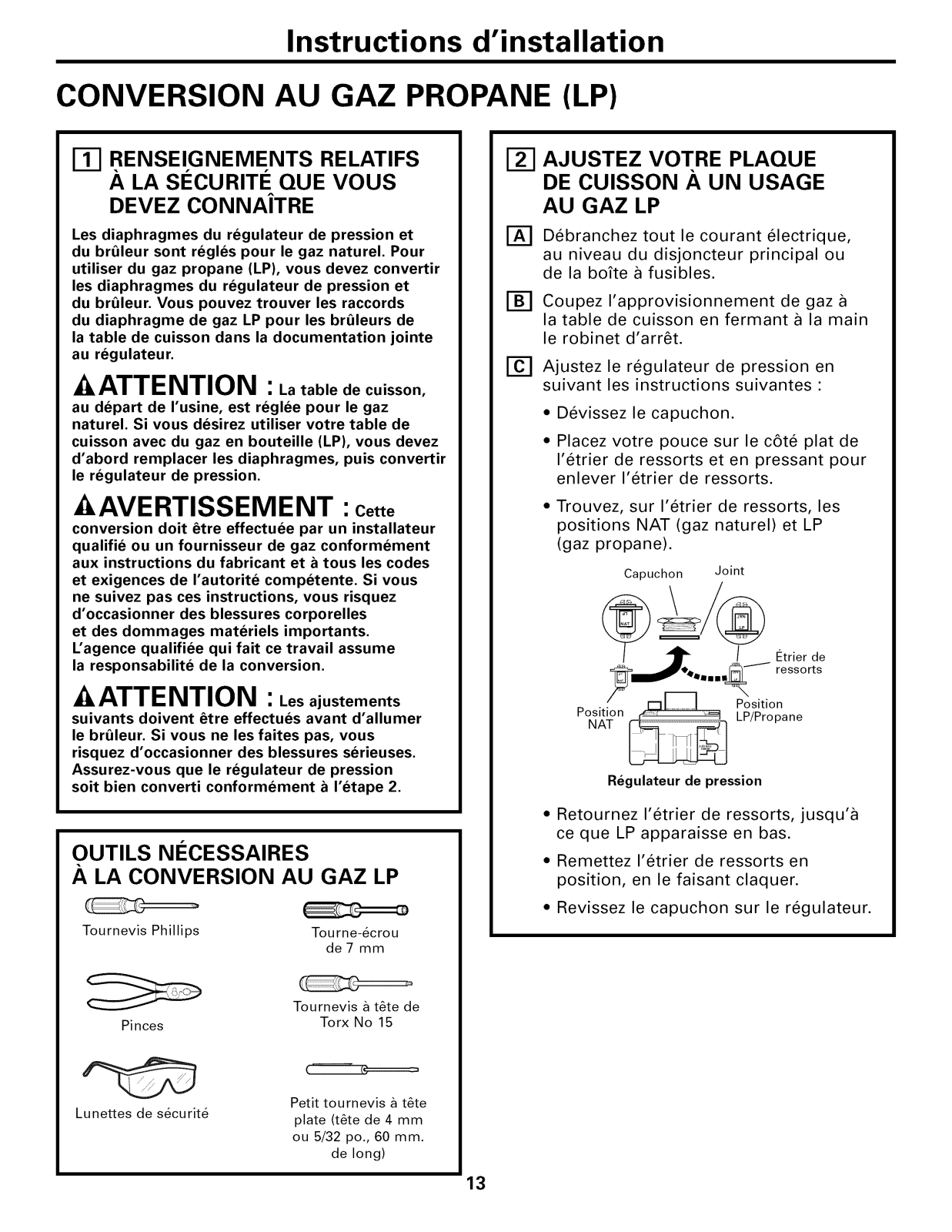

CONVERSION AU GAZ PROPANE (LP)

RENSEIGNEMENTS RELATIFS

A LA SECURITE QUE VOUS

DEVEZ CONNA|TRE

Les diaphragmes du regulateur de pression et
du br_leur sont regles pour le gaz naturel. Pour
utiliser du gaz propane (LP), vous devez convertir
les diaphragmes du regulateur de pression et
du br_leur. Vous pouvez trouver les raccords
du diaphragme de gaz LP pour les br_leurs de
la table de cuisson dans la documentation jointe
au regulateur.

-&ATTENTION :La table de cuisson,

au depart de I'usine, est reglee pour le gaz
naturel. Si vous desirez utiliser votre table de

cuisson avec du gaz en bouteille (LP), vous devez
d'abord remplacer les diaphragmes, puis convertir
le regulateur de pression.

AVERTISSEMENT : Cette

conversion doit _tre effectuee par un installateur
qualifie ou un fournisseur de gaz conformement

aux instructions du fabricant eta tousles codes
et exigences de I'autorite competente. Si vous

Re suivez pas ces instructions, vous risquez
d'occasionner des blessures corporelles
et des dommages materiels importants.

L'agence qualifiee qui fait ce travail assume

la responsabilite de la conversion.

I-_ AJUSTEZ VOTRE PLAQUE

DE CUlSSON A UN USAGE
AU GAZ LP

Debranchez tout le courant electrique,

[]

au niveau du disjoncteur principal ou
de la bofte a fusibles.

Coupez I'approvisionnement de gaz

[]

la table de cuisson en fermant a la main
le rob•net d'arret.

_'] Ajustez le regulateur de press•on en

suivant les instructions suivantes

Devissez le capuchon.
Placez votre pouce sur le c6te plat de

I'etrier de ressorts et en pressant pour
enlever I'etrier de ressorts.

Trouvez, sur I'etrier de ressorts, les
positions NAT (gaz naturel) et LP
(gaz propane).

Capuchon Joint

_ <_/@ €:trier de

-&ATTENTION :Lesajustements

suivants doivent _tre effectues avant d'allumer
le br_leur. Si vous ne les faites pas, vous

risquez d'occasionner des blessures serieuses.
Assurez-vous que le regulateur de pression
soit bien converti conformement a I'etape 2.

OUTILS NECESSAIRES

A LA CONVERSION AU GAZ LP

Tournevis Phillips Tourne-6crou

de 7 mm

Tournevis a t6te de

Pinces Torx No 15

Lunettes de securite

Petit tournevis a t6te

plate (t6te de 4 mm

ou 5/32 po., 60 mm.

de long)

__••"=_Positio_ ssOrts

Position LP/Propane

NAT

Regulateur de pression

• Retournez I'etrier de ressorts, jusqu'a
ce que LP apparaisse en bas.

• Remettez I'etrier de ressorts en
position, en le faisant claquer.

• Revissez le capuchon sur le regulateur.

13

Instructions d'installation

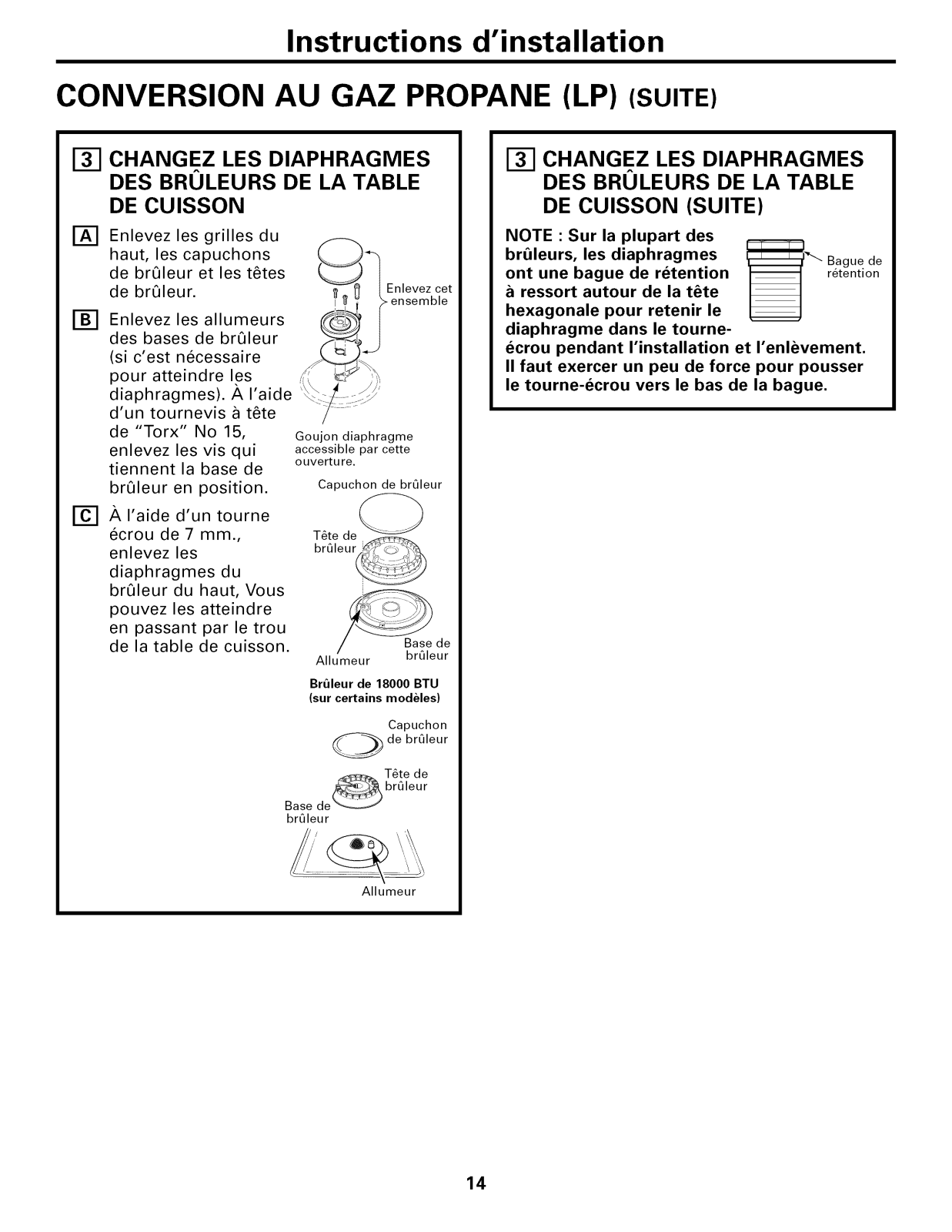

CONVERSION AU GAZ PROPANE (LP) (SUITE)

CHANGEZ LES DIAPHRAGMES

DES BRULEURS DE LA TABLE
DE CUISSON

Enlevez les grilles du
haut, les capuchons

de brQleur et les t_tes
de brQleur.

_'] Enlevez les allumeurs

des bases de brQleur

(si c'est necessaire
pour atteindre les

diaphragmes)./_ I'aide
d'un tournevis a t_te

de "Torx" No 15,
enlevez les vis qui

tiennent la base de

brQleur en position.

[] /_ I'aide d'un tourne

ecrou de 7 mm.,
enlevez les

diaphragmes du

brQleur du haut, Vous
pouvez les atteindre

en passant par le trou
de la table de cuisson.

Goujon diaphragme
accessible par cette

ouverture.

Capuchon de brQleur

T6te de _

brQleu_

ANumeur brQleur

Br_leur de 18000 BTU
(sur certains modeles)

Enlevez cet

ensemble

de

CHANGEZ LES DIAPHRAGMES
DES BRULEURS DE LA TABLE

DE CUISSON (SUITE)

NOTE : Sur la plupart des
breleurs, les diaphragmes
ont une bague de retention

ressort autour de la t_te

hexagonale pour retenir le
diaphragme dans le tourne-
ecrou pendant I'installation et I'enlevement.
II faut exercer un peu de force pour pousser
le tourne-ecrou vers le bas de la bague.

Bague de
retention

Base de "_--_-_

brQleur

Capuchon

de brQleur

T6te de

brQleur

Allumeur

14

Instructions d'installation

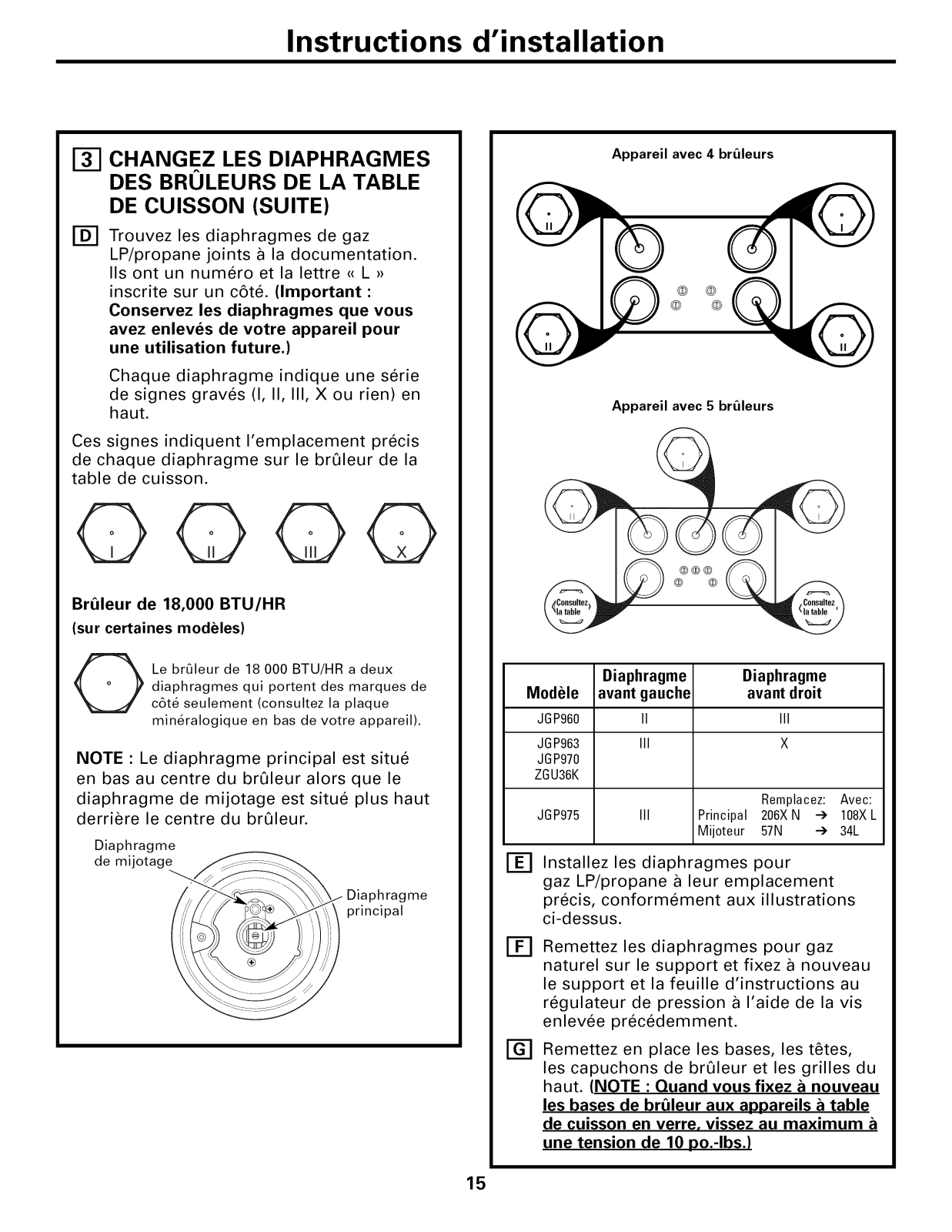

CHANGEZ LES DIAPHRAGMES

DES BRULEURS DE LA TABLE
DE CUlSSON (SUITE)

FD] Trouvez les diaphragmes de gaz

LP/propane joints a la documentation.
IIs ont un numero et la lettre {{ L >>

inscrite sur un cSte. (Important :

Conservez les diaphragmes que vous
avez enleves de votre appareil pour

une utilisation future.)

Chaque diaphragme indique une serie
de signes graves (I, II, III, X ou rien) en

haut.

Ces signes indiquent I'emplacement precis
de chaque diaphragme sur le brQleur de la

table de cuisson.

O000

Br_leur de 18,000 BTU/HR
(sur certaines modeles)

Appareil avec 4 br_leurs

Appareil avec 5 br_leurs

Le brQleur de 18 000 BTU/HR a deux

O

NOTE : Le diaphragme principal est situe
en bas au centre du brQleur alors que le
diaphragme de mijotage est situe plus haut

derriere le centre du brQleur.

Diaphragme

de mijotage

diaphragmes qui portent des marques de
c6te seulement (consultez la plaque

mineralogique en bas de votre appareil).

Diaphragme
principal

Diaphragrne Diaphragme

Modele avant gauche avant droit

JGP960 II III

JGP963 III X
J6P970

Z6U36K

Remplacez: Avec:

J6P975 III Principal 206XN -) 108XL

Mijoteur 57N -) 34L

[-_ Installez les diaphragmes pour

gaz LP/propane a leur emplacement
precis, conformement aux illustrations

ci-dessus.

r-€]

Remettez les diaphragmes pour gaz
naturel sur le support et fixez a nouveau
le support et la feuille d'instructions au
regulateur de pression a I'aide de la vis
enlevee prec6demment.

[]

Remettez en place les bases, les tetes,
les capuchons de brQleur et les grilles du

haut. (NOTE : Quand vous fixez a nouveau

les bases de breleur aux a_D_Dareilsa table
de cuisson en verre, vissez au maximum

une tension de 10 _Do.-Ibs.)

15

Instructions d'installation

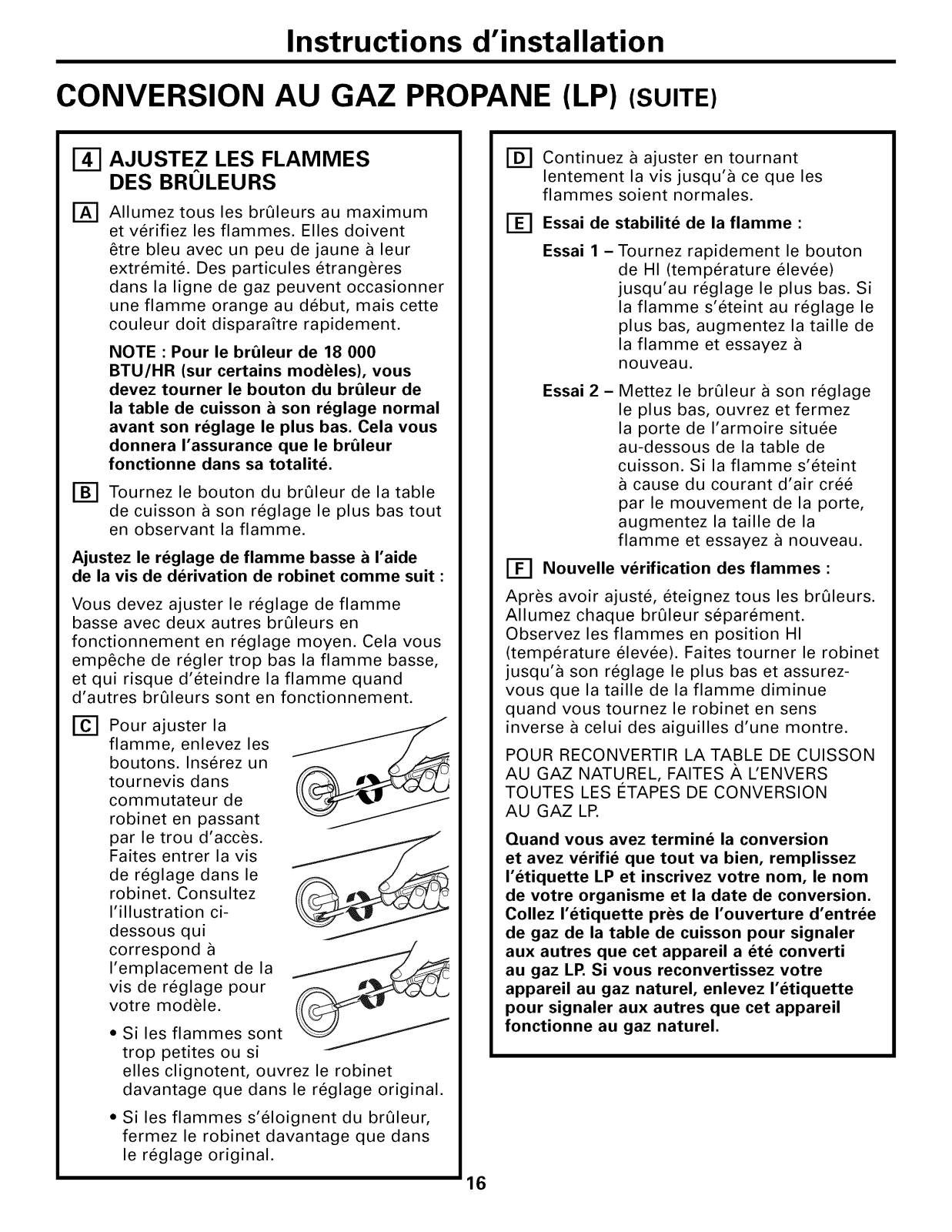

CONVERSION AU GAZ PROPANE (LP) (SUITE)

AJUSTEZ LES FLAMMES

DES BRULEURS

Allumez tousles brQleurs au maximum
et verifiez les flammes. Elles doivent

_tre bleu avec un peu de jaune a leur
extremit6. Des particules etrangeres
dans la ligne de gaz peuvent occasionner

une flamme orange au debut, mais cette

couleur doit disparaftre rapidement.

NOTE : Pour le br_leur de 18 000
BTU/HR (sur certains modeles), vous
devez tourner le bouton du br_leur de

la table de cuisson a son reglage normal
avant son reglage le plus bas. Cela vous
donnera I'assurance que le br_leur

fonctionne dans sa totalit&
Tournez le bouton du brQleur de la table

[]

de cuisson a son reglage le plus bas tout
en observant la flamme.

Ajustez le reglage de flamme basse a I'aide
de la vis de derivation de robinet comme suit :

Vous devez ajuster le reglage de flamme

basse avec deux autres brQleurs en

fonctionnement en reglage moyen. Cela vous
emp_che de regler trop bas la flamme basse,
et qui risque d'eteindre la flamme quand

d'autres brQleurs sont en fonctionnement.

r-cqPour ajuster la

flamme, enlevez les

boutons. Inserez un
tournevis dans
commutateur de

robinet en passant

par le trou d'acces.

Faites entrer la vis
de reglage dans le

robinet. Consultez

I'illustration ci-
dessous qui

correspond

I'emplacement de la
vis de reglage pour

votre modele.

• Si les flammes sont

trop petites ou si

elles clignotent, ouvrez le robinet
davantage que dans le reglage original.

[-_ Continuez a ajuster en tournant

lentement la vis jusqu'a ce que les
flammes soient normales.

Essai de stabilite de la flamme •
Essai 1 -Tournez rapidement le bouton

de HI (temperature elev6e)

jusqu'au reglage le plus bas. Si

la flamme s'eteint au reglage le
plus bas, augmentez la taille de
la flamme et essayez

nouveau.

Essai 2 - Mettez le brQleur a son reglage

le plus bas, ouvrez et fermez
la porte de I'armoire situee

au-dessous de la table de

cuisson. Si la flamme s'eteint

cause du courant d'air cr6e

par le mouvement de la porte,
augmentez la taille de la

flamme et essayez a nouveau.
[] Nouvelle verification des flammes •
Apres avoir ajuste, eteignez tousles brQleurs.

Allumez chaque brQleur separement.
Observez les flammes en position HI
(temperature elev6e). Faites tourner le robinet
jusqu'a son reglage le plus bas et assurez-
vous que la taille de la flamme diminue
quand vous tournez le robinet en sens
inverse a celui des aiguilles d'une montre.

POUR RECONVERTIR LA TABLE DE CUISSON
AU GAZ NATUREL, FAITES ,_ L'ENVERS

TOUTES LES I_TAPES DE CONVERSION
AU GAZ LP.

Quand vous avez termine la conversion
et avez verifie que tout va bien, remplissez

I'etiquette LP et inscrivez votre nora, le nora
de votre organisme et la date de conversion.
Collez I'etiquette pres de I'ouverture d'entree
de gaz de la table de cuisson pour signaler
aux autres que cet appareil a ete converti
au gaz LP. Si vous reconvertissez votre
appareil au gaz naturel, enlevez I'etiquette
pour signaler aux autres que cet appareil

fonctionne au gaz naturel.

• Si les flammes s'eloignent du brQleur,
fermez le robinet davantage que dans

le reglage original.

16
