GE USM 36 Operating Manual

Download

೴๕ତқખ౎



USM 36

技术参考和操作手册编号：1493700 V 1.0

第 2 次发布 2013 年 12 月）适用于以下软件版本：4.00 （2013 年 12月）

关于软件版本和仪器系列号，见第二操作级别（“ 配置 1 －关于 ”）。

第一操作级别（基础）

要在第一和第二操作级别之间切换，则按住 “ 起始 ” 键 2 秒钟。

USM 36 第 2 次发布（2013 年 12 月） 0-3

第一操作级别（备选）

要在第一和第二操作级别之间切换，则按住 “ 起始 ” 键 2 秒钟。

0-4 第 2 次发布（2013 年 12 月） USM 36

第二操作级别 l

USM 36 第 2 次发布（2013 年 12 月） 0-5

第二操作级别（续）

0-6 第 2 次发布（2013 年 12 月） USM 36

状态显示图标

图标含义图标含义

SD 卡已插入，当访问 SD 卡时闪光。

斜探头 30° ... 90°，平面，从底

面反射。

“ 冻结 ” 功能启用（“ 冻结 ”），  显示是 “ 冻结 ”。

放大闸门启用。 斜探头 80°，曲面，

“ 脉冲发射器 - 接收器分离 ” 关闭。斜探头 90°，表面波

“ 脉冲发射器 - 接收器分离 ” 接通。  DAC 模式＝ TCG 启用

“ 脉冲发射器- 接收器分离 ” 接通，并设置成穿透

传输模式。

“ 滤除 ” 功能启用。 DGS 参考回波已被记录，转换损失 > 0

“ 自动闸门阈值 ” 启用 “ 参考模式 ” 启用

USM 36 第 2 次发布（2013 年 12 月） 0-7

“ 功能键 ” 校准提示符

斜探头 30°，曲面，从管道内表面反射。

从管道外表面反射。

DGS 参考回波已被记录。

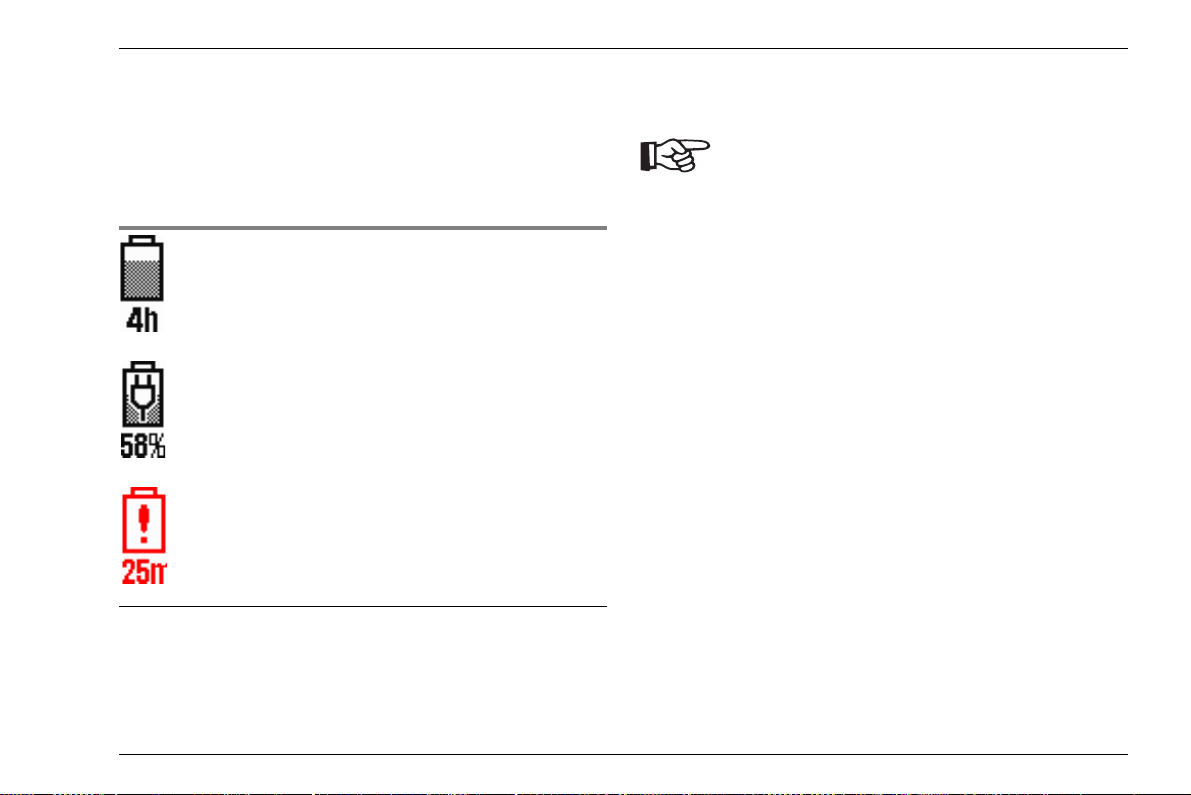

电源电量指示

图标含义

电池充电量，以小时为单位的剩余工作时间（近似值）

充电器 / 电源适配器已连接，电池电量百分数（近似值）



警告：电池充电量低，以分钟为单位的剩余工作时间（近似值）

0-8 第 2 次发布（2013 年 12 月） USM 36

键盘功能

2 2 3

1 用于方向增益调整的左旋钮

2 选择键，用于选择和确认，用于 “ 放大 ”

（长按此键）

3 右旋钮，用于选择功能组或功能，改变设置

4 A- 扫描 “ 冻结 ” 直接访

5 可编程功能键 “F1…F4”，有时

问键

也作为导航键，

（第二操作级别，功能组， “ 配置 3”）

6 “ 起始 ” 键，

用于从功能组或功能退出，

或在两个操作级别之间切换（长按此键）

7 “ 接通 / 关断 ” 键用

5 6 7

于接通或关断仪器。

USM 36 第 2 次发布（2013 年 12 月） 0-9

0-10 第 2 次发布（2013 年 12 月） USM 36

0 概要

第一操作级别（基础） . . . . . . . . . . . . . . . 0-3

第一操作级别（备选） . . . . . . . . . . . . . . . 0-4

第二操作级别 l . . . . . . . . . . . . . . . . . . . . . 0-5

第二操作级别（续）. . . . . . . . . . . . . . . . . 0-6

状态显示图标 . . . . . . . . . . . . . . . . . . . . . . 0-7

电源电量指示 . . . . . . . . . . . . . . . . . . . . . . 0-8

键盘功能 . . . . . . . . . . . . . . . . . . . . . . . . . . 0-9

1 介绍

1.1 安全信息 . . . . . . . . . . . . . . . . . . . . .1-2

软件 . . . . . . . . . . . . . . . . . . . . . . . .1-2

缺陷 / 错误和异常应力 . . . . . . . . . . . . . 1-3

FCC （联邦通讯委员会法规）的合规性. .1-3

1.2 关于超声波检测的重要信息 . . . . . . . . . .1-4

使用超声波检测设备的前提 . . . . . . . . . .1-4

操作员培训 . . . . . . . . . . . . . . . . . . . . 1-4

检测技术要求 . . . . . . . . . . . . . . . . . .1-5

检测极限 . . . . . . . . . . . . . . . . . . . . .1-5

超声波壁厚测量 . . . . . . . . . . . . . . . . . 1-5

检测对象材料的影响. . . . . . . . . . . . . . 1-6

温度变化的影响 . . . . . . . . . . . . . . . . 1-6

剩余壁厚的测量 . . . . . . . . . . . . . . . . 1-6

超声波缺陷评估 . . . . . . . . . . . . . . . . 1-7

缺陷边界方法 . . . . . . . . . . . . . . . . . . 1-7

回波显示比较方法 . . . . . . . . . . . . . . . 1-7

1.3 USM 36 探伤仪 . . . . . . . . . . . . . . . . 1-9

选项. . . . . . . . . . . . . . . . . . . . . . . 1-11

USM 36 的特殊功能 . . . . . . . . . . . . . 1-12

1.4 手册使用方法 . . . . . . . . . . . 1-13

1.5 本手册的布局和表示方法 . . . . . . 1-13

注意和注释符号 . . . . . . . . . . 1-13

列表 . . . . . . . . . . . . . . . 1-14

操作步骤 . . . . . . . . . . . . . 1-14

USM 36 第 2 次发布（2013 年 12 月） 0-1

2 标准包装和附件

2.1 标准包装 . . . . . . . . . . . . . . 2-2

2.2 附加功能 . . . . . . . . . . . . . . 2-4

2.3 推荐附件 . . . . . . . . . . . . . . 2-5

3 初始启动

3.1 仪器定位 . . . . . . . . . . . . . . 3-2

3.2 电源 . . . . . . . . . . . . . . . . 3-2

使用充电器 / 电源延配器 . . . . . . . . . . . . . . 3-2

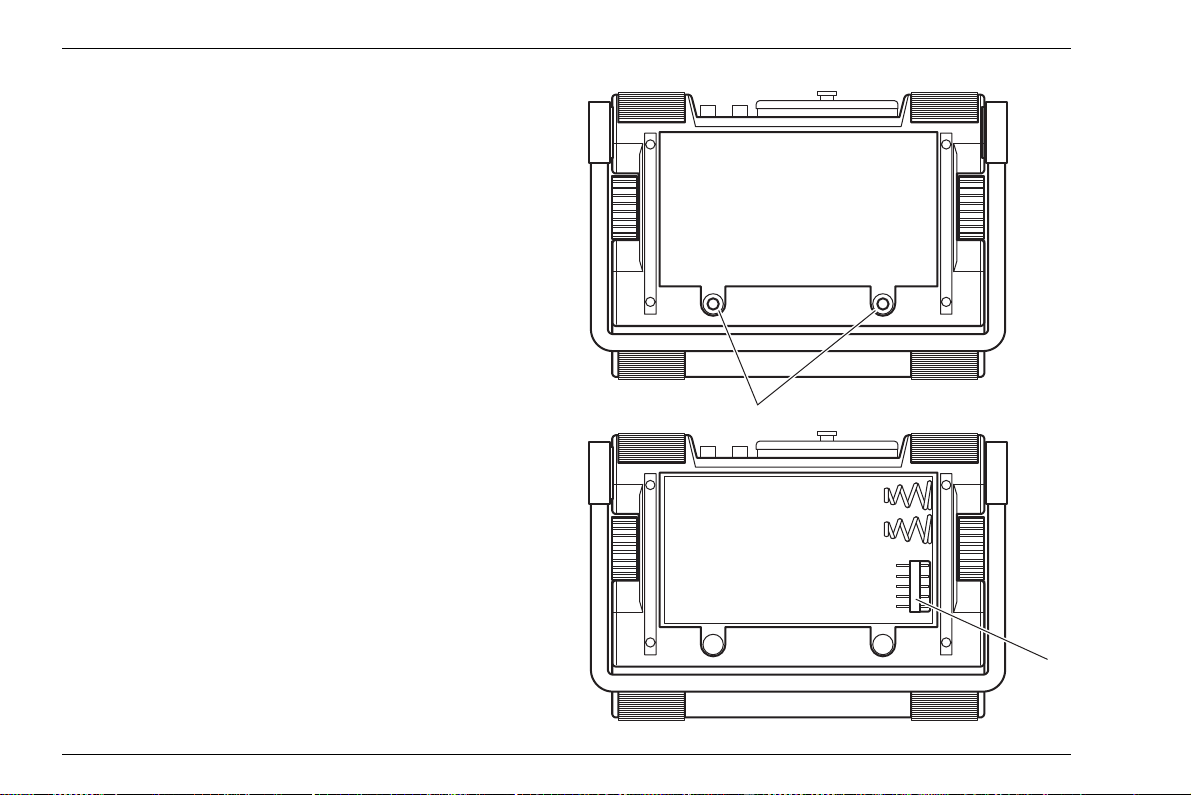

使用电池时 . . . . . . . . . . . . . 3-4

电池充电 . . . . . . . . . . . . . . 3-8

3.3 连接探头 . . . . . . . . . . . . . . 3-9

3.4 插入 SD 存储卡 . . . . . . . . . . 3-10

3.5 启动 USM 36 探伤仪 . . . . . . . . 3-11

通电 . . . . . . . . . . . . . . . 3-11

断电 . . . . . . . . . . . . . . . 3-11

制造厂默认设置（重置） . . . . . . 3-12

4 工作原理

4.1 操作员控制件概述 . . . . . . . . . . 4-2

4.2 显示屏 . . . . . . . . . . . . . . . 4-3

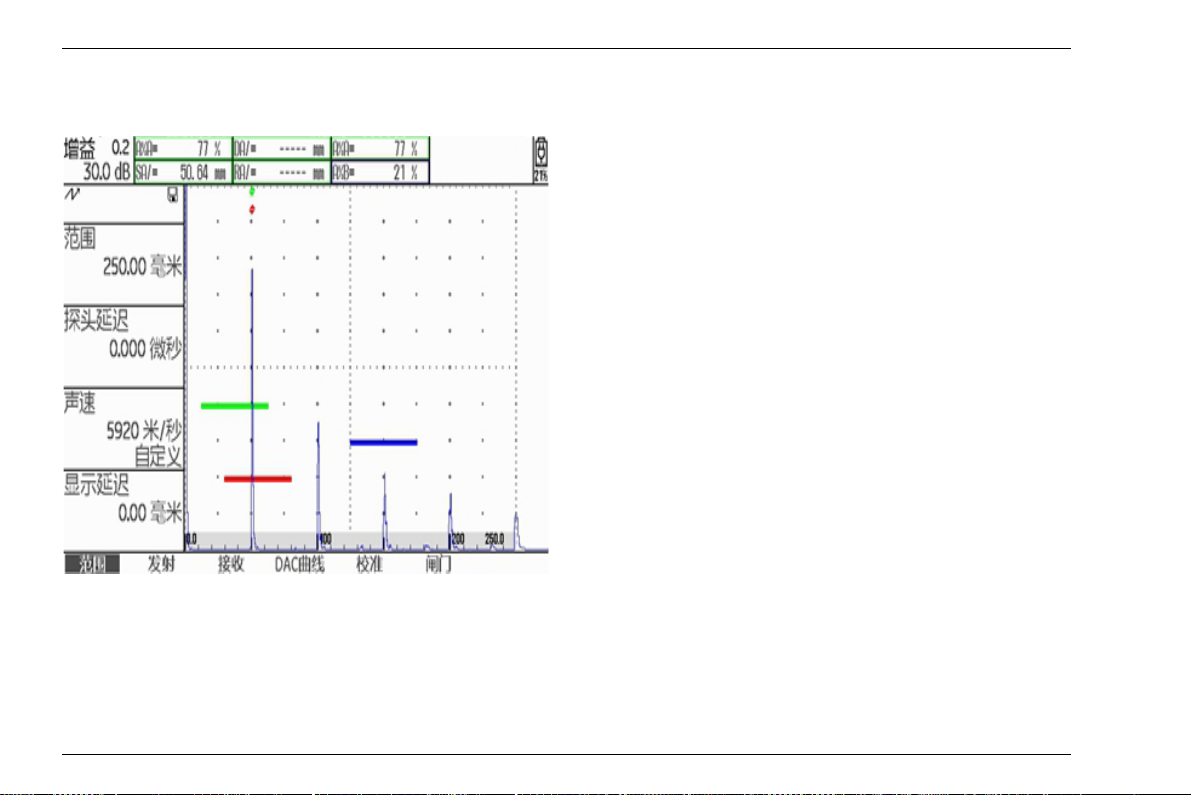

A- 扫描表示 . . . . . . . . . . . . . 4-3

显示屏上的功能 . . . . . . . . . . . 4-4

增益 . . . . . . . . . . . . . . . . 4-5

测量线 . . . . . . . . . . . . . . . 4-5

状态显示图标 . . . . . . . . . . . . 4-6

报警 . . . . . . . . . . . . . . . . 4-6

4.3 键和旋钮 . . . . . . . . . . . . . . 4-7

电源键 . . . . . . . . . . . . . . . 4-7

导航 . . . . . . . . . . . . . . . . 4-7

旋钮和箭头键 . . . . . . . . . . . . 4-7

功能键 . . . . . . . . . . . . . . . 4-8

4.4 操作概念 . . . . . . . . . . . . . . . . . . . . . . . . . . 4-9

操作级别 . . . . . . . . . . . . . . 4-9

选择和设置功能 . . . . . . . . . . . 4-9

“ 起始 ” 功能 . . . . . . . . . . . . 4-11

选择开始值 . . . . . . . . . . . . 4-11

0-2 第 2 次发布（2013 年 12 月） USM 36

第二操作级别的功能 . . . . . . . . 4-12

4.5 重要的默认设置 . . . . . . . . . . 4-13

语言设置 . . . . . . . . . . . . . 4-13

单位设置 . . . . . . . . . . . . . 4-14

十进制分隔符 . . . . . . . . . . . . . . . . . . . . . 4-14

日期格式、日期和时间 . . . . . . . . . . . . . . 4-15

4.6 显示的默认设置 . . . . . . . . . . 4-16

选择颜色方案 . . . . . . . . . . . 4-16

选择 A- 扫描颜色 . . . . . . . . . . 4-17

选择网格 . . . . . . . . . . . . . 4-17

设置亮度 . . . . . . . . . . . . . . . . . . . . 4-18

4.7 保存设置 . . . . . . . . . . . . . . . . . . . . 4-19

检索设置 . . . . . . . . . . . . . . . . . . . . 4-21

显示数据集名称 . . . . . . . . . . . . . . . . 4-22

5 操作

5.1 功能概述 . . . . . . . . . . . . . . . . . . . . . 5-2

第一操作级别功能组. . . . . . . . . . . . . . 5-3

第二操作级别功能组. . . . . . . . . . . . . . 5-4

5.2 设置增益 . . . . . . . . . . . . . . . . . . . . . 5-5

设置增益的分贝增量. . . . . . . . . . . . . . 5-5

5.3 功能键的分配 . . . . . . . . . . . . . . . . . . 5-7

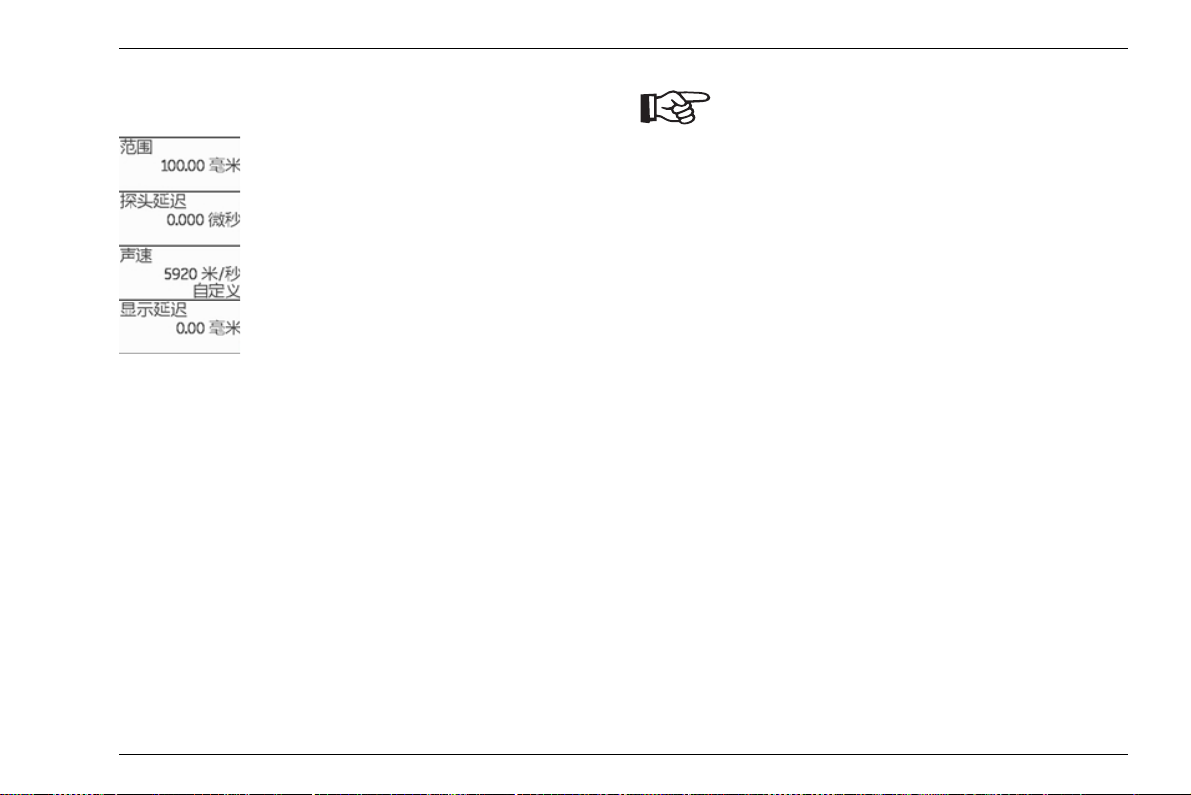

5.4 设置显示范围（“ 范围 ” 功能组）. . . . . . 5-9

范围. . . . . . . . . . . . . . . . . . . . . . . 5-10

探头延迟 . . . . . . . . . . . . . . . . . . . . 5-10

速度. . . . . . . . . . . . . . . . . . . . . . . 5-11

显示延迟 . . . . . . . . . . . . . . . . . . . . 5-12

5.5 设置脉冲发射器（“ 脉冲发射器 ” 功能组）5-13

电压（脉冲发射器电压）. . . . . . . . . . 5-13

能量. . . . . . . . . . . . . . . . . . . . . . . 5-14

宽度. . . . . . . . . . . . . . . . . . . . . . . 5-15

阻尼. . . . . . . . . . . . . . . . . . . . . . . 5-16

PRF 模式（脉冲重复频率）. . . . . . . . 5-16

USM 36 第 2 次发布（2013 年 12 月） 0-3

5.6 设置接收器（“ 接收器 ” 功能组）. . . . . 5-18

频率 . . . . . . . . . . . . . . . . . . . . . . . 5-18

检波 . . . . . . . . . . . . . . . . . . . . . . . 5-19

双晶（脉冲发射器 – 接收器分离） . . . . 5-19

滤除 . . . . . . . . . . . . . . . . . . . . . . . 5-20

5.7 设置闸门

（功能组 “A 闸门 ” 和 “B 闸门 ”）. . . . . 5-21

闸门的任务 . . . . . . . . . . . . . . . . . . . 5-21

A- 起点 /B- 起点

（闸门的起点）. . . . . . . . . . . . . . . . . 5-22

A- 宽度 /B- 宽度

（闸门的宽度）. . . . . . . . . . . . . . . . . 5-22

A- 阈值 /B- 阈值

（闸门的响应和测量阈值） . . . . . . . . . 5-23

TOF 模式 . . . . . . . . . . . . . . . . . . . . 5-24

B 闸门的起点 . . . . . . . . . . . . . . . . . 5-26

自动门高 . . . . . . . . . . . . . . . . . . . . 5-27

5.8 校准 USM 36. . . . . . . . . . . . . . . . . . . . . . 5-28

校准显示范围 . . . . . . . . . . . . . . . . . 5-28

测量点的选择 . . . . . . . . . . . . . . . . . 5-28

校准直射探头和斜探头. . . . . . . . . . . . 5-29

使用双探头 . . . . . . . . . . . . . . . . . . 5-33

5.9 进行测量 . . . . . . . . . . . . . . . . . . . . 5-36

一般注意事项 . . . . . . . . . . . . . . . . . 5-36

5.10 参考波测量（“ 参考模式 ” 功能组） . . . 5-37

记录参考回波 . . . . . . . . . . . . . . . . . 5-38

删除参考回波 . . . . . . . . . . . . . . . . . 5-38

回波高度比较 . . . . . . . . . . . . . . . . . 5-39

5.11 焊缝等级 (“AWS D1.1” 功能组） . . . . . 5-40

根据 AWS D1.1 规范，评估焊缝等级 . . 5-41

5.12 使用斜探头计算缺陷位置 . . . . . . . . . . 5-44

探头角度 . . . . . . . . . . . . . . . . . . . . 5-45

厚度 . . . . . . . . . . . . . . . . . . . . . . . 5-46

X 值 . . . . . . . . . . . . . . . . . . . . . . . 5-47

外径 . . . . . . . . . . . . . . . . . . . . . . . 5-47

彩色半跨距 . . . . . . . . . . . . . . . . . . 5-48

5.13 定义探头角度. . . . . . . . . . . . . . . . . . . . . . 5-49

试块 . . . . . . . . . . . . . . . . . . . . . . . 5-50

5.14 启用选项（升级） . . . . . . . . . . . . . . 5-51

5.15 USM 36 的检测任务配置 . . . . . . . . . . 5-52

0-4 第 2 次发布（2013 年 12 月） USM 36

层厚度模式 . . . . . . . . . . . . . . . . . . . 5-52

伪回波探伤仪 . . . . . . . . . . . . . . . . . 5-57

配置测量线 . . . . . . . . . . . . . . . . . . . 5-58

读数放大显示 . . . . . . . . . . . . . . . . . 5-62

大（报警信号）. . . . . . . . . . . . . . . . 5-64

放大闸门（跨越闸门）. . . . . . . . . . . . 5-65

激活放大闸门功能 . . . . . . . . . . . . . . 5-66

自动 A- 扫描冻结（冻结） . . . . . . . . . . . 5-68

5.16 设置显示 . . . . . . . . . . . . . . . . . . . . 5-70

A- 扫描填充 . . . . . . . . . . . . . . . . . . 5-71

使用最大回波 . . . . . . . . . . . . . . . . . 5-72

5.17 一般设置 . . . . . . . . . . . . . . . . . . . . 5-73

评估模式 . . . . . . . . . . . . . . . . . . . . 5-73

门逻辑 . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-74

选择脉冲发射器类型 . . . . . . . . . . . . . 5-75

配置报警输出 . . . . . . . . . . . . . . . . . . . . . 5-76

模拟输出 . . . . . . . . . . . . . . . . . . . . 5-78

喇叭. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-78

节电模式 . . . . . . . . . . . . . . . . . . . . 5-79

VGA . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-80

层厚度 . . . . . . . . . . . . . . . . . . . . . 5-81

底波衰减 (BEA). . . . . . . . . . . . . . . . . . . . 5-83

显示包络线（包络）. . . . . . . . . . . . . 5-84

自动增益控制（自动增益控制） . . . . . 5-85

校准提示符 . . . . . . . . . . . . . . . . . . 5-87

密码保护 . . . . . . . . . . . . . . . . . . . . . . . . . 5-89

5.18 距离 - 幅度曲线 (DAC) 模式 . . . . . . . . . . . 5-93

记录 DAC 曲线 . . . . . . . . . . . . . . . . 5-94

设置 DAC . . . . . . . . . . . . . . . . . . . . . . . . 5-96

关断 DAC 评估 . . . . . . . . . . . . . . . . 5-97

删除 DAC 曲线 . . . . . . . . . . . . . . . . 5-98

编辑 DAC 点 . . . . . . . . . . . . . . . . . 5-98

添加 DAC 点 . . . . . . . . . . . . . . . . . 5-99

多 DAC 曲线 . . . . . . . . . . . . . . . . . 5-99

在 DAC/TCG 中的 AWSD1.1 . . . . . . . . 5-101

灵敏度校正 . . . . . . . . . . . . . . . . . .5-101

使用 DAC/TCG 评估回波. . . . . . . . . .5-102

5.19 符合 JIS Z3060-2002 标准的 JISDAC . . 5-104

激活 JISDAC （符合标准 JIS 的 DAC） 5-104

记录 DAC 曲线 . . . . . . . . . . . . . . . .5-105

USM 36 第 2 次发布（2013 年 12 月） 0-5

设置 JISDAC . . . . . . . . . . . . . . . . . . . . . 5-107

灵敏度校正 . . . . . . . . . . . . . . . . . . 5-108

关断 JISDAC 评估 . . . . . . . . . . . . . 5-108

删除 DAC 曲线 . . . . . . . . . . . . . . . 5-109

使用 DAC 评估回波. . . . . . . . . . . . . 5-109

5.20 符合中国标准 JB/T4730 和 GB 11345 的 CN-

DAC . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-111

符合标准 CNDAC 的评估 . . . . . . . . . 5-111

标准和参考试块 . . . . . . . . . . . . . . . 5-112

激活 CNDAC . . . . . . . . . . . . . . . . . . . . . 5-113

记录 DAC 曲线 . . . . . . . . . . . . . . . 5-113

设置 CNDAC . . . . . . . . . . . . . . . . . . . . . 5-116

灵敏度校正 . . . . . . . . . . . . . . . . . . 5-117

调整参考线 . . . . . . . . . . . . . . . . . . 5-118

关断 CNDAC 评估 . . . . . . . . . . . . . 5-118

删除 DAC 曲线 . . . . . . . . . . . . . . . 5-119

使用 DAC 评估回波. . . . . . . . . . . . . 5-119

5.21 符合 DGS 方法的评估 . . . . . . . . . . . 5-121

使用 DGS，进行测量。 . . . . . . . . . . 5-121

DGS 方法的有效性 . . . . . . . . . . . . . 5-123

根据 DGS 开始回波高度评估 . . . . . . 5-125

DGS 测量的基本设置 . . . . . . . . . . . 5-125

记录参考回波并接通 DGS 曲线 . . . . . 5-127

锁定，错误消息. . . . . . . . . . . . . . . 5-129

声音衰减和传输校正. . . . . . . . . . . . 5-130

使用多条 DGS 曲线 . . . . . . . . . . . . 5-130

关断 DGS 评估 . . . . . . . . . . . . . . . 5-131

删除 DGS 参考回波 . . . . . . . . . . . . 5-131

Probe data. . . . . . . . . . . . . . . . . . . . . . . 5-132

trueDGS 斜探头 . . . . . . . . . . . . . . 5-135

0-6 第 2 次发布（2013 年 12 月） USM 36

6 文件编制

6.1 检测报告 . . . . . . . . . . . . . . . . . . . . .6-2

存储检测报告 . . . . . . . . . . . . . . . . . . . . . . 6-2

显示检测报告 . . . . . . . . . . . . . . . . . .6-5

打印检测报告 . . . . . . . . . . . . . . . . . . . . . . 6-7

删除检测报告 . . . . . . . . . . . . . . . . . . . . . . 6-7

在检测报告上存储 A- 扫描和参数 . . . . . .6-9

6.2 存储备忘录 . . . . . . . . . . . . . . . . . . . 6-10

创建新备忘录文件 . . . . . . . . . . . . . . 6-10

编辑备忘录文件. . . . . . . . . . . . . . . . . . . . 6-11

将备忘录文件附加到检测报告 . . . . . . . 6-12

6.3 存储保告标题 . . . . . . . . . . . . . . . . . 6-13

创建新标题文件 . . . . . . . . . . . . . . . . 6-13

编辑标题文件 . . . . . . . . . . . . . . . . . 6-14

将标题文件插入检测报告中 . . . . . . . . . 6-15

6.4 视频 . . . . . . . . . . . . . . . . . . . . . . . 6-16

记录视频 . . . . . . . . . . . . . . . . . . . . 6-16

查看视频 . . . . . . . . . . . . . . . . . . . . 6-19

6.6 数据记录（备选） . . . . . . . . . . . . . . 6-21

创建数据记录文件 . . . . . . . . . . . . . . 6-22

激活数据记录文件 . . . . . . . . . . . . . . 6-25

将读数保存在网格矩阵中 . . . . . . . . . . 6-26

删除读数 . . . . . . . . . . . . . . . . . . . . 6-27

A- 扫描预览 . . . . . . . . . . . . . . . . . . 6-27

查看数据记录文件 . . . . . . . . . . . . . . 6-27

开启 / 关闭网格矩阵 . . . . . . . . . . . . . 6-28

7 维护和保养

7.1 仪器保养 . . . . . . . . . . . . . . . . . . . . . 7-2

7.2 电池保养 . . . . . . . . . . . . . . . . . . . . . 7-2

电池保养 . . . . . . . . . . . . . . . . . . . . . 7-2

电池充电 . . . . . . . . . . . . . . . . . . . . . 7-3

7.3 维护 . . . . . . . . . . . . . . . . . . . . . . . . 7-3

7.4 软件更新 . . . . . . . . . . . . . . . . . . . . . 7-4

更新文件的下载 . . . . . . . . . . . . . . . . 7-4

安装更新 . . . . . . . . . . . . . . . . . . . . . 7-5

6.5 用 UltraMATE 程序进行文件编制 . . . . . 6-21

USM 36 第 2 次发布（2013 年 12 月） 0-7

8 接口和外围设备

9 附录

8.1 接口 . . . . . . . . . . . . . . . . . . . . . . . 8-2

概述 . . . . . . . . . . . . . . . . . . . . . . . .8-2

USB 接口 . . . . . . . . . . . . . . . . . . . . .8-3

维修接口 (LEMO-1B) . . . . . . . . . . . . . . . . 8-3

8.2 VGA 输出. . . . . . . . . . . . . . . . . . . . 8-4

8.3 打印机 . . . . . . . . . . . . . . . . . . . . . . 8-4

9.1 功能目录 . . . . . . . . . . . . . . . . . . . . . 9-2

9.2 制造厂 / 服务地址. . . . . . . . . . . . . . . 9-11

9.3 环保法规 . . . . . . . . . . . . . . . . . . . . 9-13

WEEE （废弃电气电子设备）指令 . . . . 9-13

电池的处置 . . . . . . . . . . . . . . . . . . 9-14

9.4 回收指令 . . . . . . . . . . . . . . . . . . . . 9-16

概观. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-16

单独处置的材料. . . . . . . . . . . . . . . . . . . . 9-18

其他材料和组件. . . . . . . . . . . . . . . . . . . . 9-20

USM 36 探伤仪的回收数据 . . . . . . . . . . . 9-24

0-8 第 2 次发布（2013 年 12 月） USM 36

10 规格

10.1 USM 36 的规格 . . . . . . . . . . . . . . . . 10-2

显示屏. . . . . . . . . . . . . . . . . . . . . . 10-2

显示 . . . . . . . . . . . . . . . . . . . . . . . 10-3

连接器. . . . . . . . . . . . . . . . . . . . . . 10-3

脉冲发射器 . . . . . . . . . . . . . . . . . . . 10-4

接收器. . . . . . . . . . . . . . . . . . . . . . 10-5

闸门 . . . . . . . . . . . . . . . . . . . . . . . 10-6

内存 . . . . . . . . . . . . . . . . . . . . . . . 10-6

一般方面 . . . . . . . . . . . . . . . . . . . . 10-7

选件 . . . . . . . . . . . . . . . . . . . . . . . 10-9

10.2 根据 EN 12668 的规格. . . . . . . . . . . 10-10

11 索引

USM 36 第 2 次发布（2013 年 12 月） 0-9

0-10 第 2 次发布（2013 年 12 月） USM 36

介绍 1

USM 36 第 2 次发布（2013 年 12 月） 1-1

1 介绍安全信息

注意

1.1 安全信息

USM 36 探伤仪根据欧盟标准 “DIN EN 61010-1: 测量、控制和实验室使用电气设备的安全要求 ” 而设计和检验，在出厂时在技术上绝对安全且无任何缺陷。

为了保持仪器的这种状态，以及确保安全地操作，在操作仪器前，请务必仔细阅读下列安全信息。

USM 36 探伤仪是用于材料检测的仪器。不允许用于医疗或任何其它用途！

本仪器只可以在工业环境中使用。

USM 36 探伤仪达到防水等级 IP66。可以使用相应的锂离子电池或充电器 / 电源适配器进行工作。充电器 / 电源适配器达到电气安全二级要求。

电池使用

关于 USM 36 探伤仪使用的电池，我们推荐相应的锂离子电池。除此该型号电池之外，请勿使用其他电池。

可以在仪器内部对电池直接进行充电或使用外部充电器充电。如果插入锂离子电池，则一旦将充电器 / 电源适配器连接 USM36 检测和电网电源，充电就自动开始。

关于电源，请看第 3-2 页第 3.2 节 “ 电源 ”。关于电池使用，请看第 7-2 页第 7.2 节 “ 电池保养 ”。

软件

基于当前的技术发展水平，软件远未达到完全无错误状态。所以，在使用任何软件控制的检测设备前，必须确保必需的功能按预定组合完美地工作。

如果有关于检测设备使用的任何问题，请就近联系 GE 传感与检测科技的代表。

1-2 第 2 次发布（2013 年 12 月） USM 36

安全信息 1 介绍

缺陷 / 错误和异常应力

如果有理由认定 USM 36 探伤仪不再有可能安全地操作，则必须将此仪器断开妥善保管，防止意外重新连接。取下锂离子电池。

以下示例情况下，将无法实现安全操作：

● 仪器有可见的损坏；

● 仪器不能精确地工作；

● 长期在恶劣条件（例如，异常温度或特别高空气湿

度，或腐蚀性环境条件）下存放后；

● 在运输期间经受严重应力后。

FCC （联邦通讯委员会法规）的合规性

本装置符合 FCC 法规第 15 部分的要求。操作必须满足下列两个条件：

1 本装置不会引起有害的干扰信号。

2 本装置必须能接受任何接收到的干扰信号，包括可

能引起非正常的工作状态的干扰信号。

本设备经过检测，并证明符合 FCC 法规第 15 部分关于 A 级电子装置的限值要求。设计这些限值的目的是，当设备在商业环境中使用时，提供合理的保护，防止有害的干扰信号。

本设备产生、使用并能辐射射频能量。如果不按指导手册进行安装和使用，则可能产生对无线电通信有害的干扰信号。

如果在居民区内使用本设备，则可能产生有害的干扰信号。在这种情况下，用户必须消除这种干扰信号，费用自行承担。

USM 36 第 2 次发布（2013 年 12 月） 1-3

1 介绍关于超声波检测的重要信息

1.2 关于超声波检测的重要信息

在使用 USM 36 探伤仪前，请阅读下列信息。请注意，理解并遵守这些信息，以避免可能导致错误检测结果的操作员错误。这些错误的检测结果可能造成人员受伤或财产损失。

使用超声波检测设备的前提

本操作手册由关于如何操作此检测设备的基本信息组成。此外，有许多因素影响检测结果，但是，这些因素的说明不在本操作手册的范围内。安全可靠的超声波检测的三个最重要前提条件是：

● 操作员培训；

● 关于特殊检测技术要求和限值的知识；

● 选择合适的检测设备。

操作员培训

参加超声波检测方法的相关培训后方能正确操作超声波检测设备。

培训应包含相关内容，例如：

● 声音传播理论；

● 检测材料内声速的影响；

● 在不同材料之间的界面上声波的表现；

● 声束的传播；

● 检测对象内声音衰减的影响，检测对象的表面质量的

影响。

如果缺乏这些知识，则可能导致错误的检测结果，造成无法预料的后果。可以与所在国的 “ 无损检测 ” 协会或组织（例如，德国无损检测协会 DGZfP，美国无损检测协会 ASNT）联系，或与 GE 传感与检测科技联系，获得关于目前的超声波探伤仪的培训机会、并最终可获得的资格和证书等方面的信息。

1-4 第 2 次发布（2013 年 12 月） USM 36

关于超声波检测的重要信息 1 介绍

检测技术要求

每次超声波检测都必须符合特定的检测技术要求。最重要的要求包括：

● 检查范围的确定；

● 适当检测方法的选择；

● 材料属性方面的考虑；

● 记录和评估限值的确定。

检测完全责任人必须确保检验员充分知晓这些要求。获得这些知识的最佳方法是积累相同检测对象的经验。检验员应清楚全面地理解相关的检测规范，这一点也非常重要。

GE 传感与检测科技经常举办超声波检测领域的专业培训课程。如需要，可以提供这些课程的日程安排。

检测极限

从超声波检测中获得的信息仅仅针对检测对象被所用探头声束覆盖的部分。

当将从检测对象的被检测部分获得的结论用于未被检测的部分时，应特别小心。

仅当基于广泛的经验及采用成熟的统计数据采集方法时，这些结论才具有普遍可能性。

声束可能从检测对象的边界表面全反射，这样，深层的缺陷和反射点依然未被检测到。因此，必须确保检测对象的所有待检测区域都被声束覆盖。

超声波壁厚测量

所有超声波壁厚测量都基于时间渡越测量 (TOF)。精确的测量结果要求被检测对象内的声速恒定。在钢材制成的检测对象内，即使存在变化的合金成分，这种条件在大多数情况下仍能满足。声速的变化非常细微，因此仅对高精度测量才会有影响。在其它材料中，例如，有色金属或塑料，声速变化可能更大，因此影响测量精度。

USM 36 第 2 次发布（2013 年 12 月） 1-5

1 介绍关于超声波检测的重要信息

检测对象材料的影响

如果检测对象的材料不具有同质性，则在检测对象的不同部分上的声波可能以不同的速度传播。因此，范围校准时应考虑平均声速。要做到这一点，可使用参考试块，其声速等于检测对象的平均声速。

如果期望声速变化较大，则应调整仪器校准，在更短的时间间隔里，调整至实际声速值。否则，可能导致错误的壁厚读数。

温度变化的影响

检测对象内声速的变化也是材料温度的函数。如果仪器在较低温度的参考试块上校准过，但测量在较高温度的检测对象上进行，则可能造成显著的测量误差。通过调整校准用参考试块的温度，或基于从已公布表格中获得的校正系数，通过考虑温度的影响，可以避免这种测量误差。

剩余壁厚的测量

内部被侵蚀或腐蚀的各类设备组件（例如管道、箱体和反应容器）的剩余壁厚的测量，要求使用合适的量仪以及在处理探头时特别小心。

检验员在任何时候都必须知道相应的名义壁厚以及可能的壁厚损失量。

1-6 第 2 次发布（2013 年 12 月） USM 36

关于超声波检测的重要信息 1 介绍

超声波缺陷评估

按当今的检测惯例，有两种根本不同的缺陷评估方法：

如果声束直径小于缺陷程度，则声束可用于探测缺陷的边界因此确定其面积。

但是，如果声束直径大于缺陷程度，则必须将缺陷的最大回波指示与用于比较而提供的人工缺陷的最大回波指示互相比较。

缺陷边界方法

探头声束的直径越小，则边界越精确，即缺陷面积可以用缺陷边界法确定。如果声束较宽，则确定的缺陷面积可能与实际缺陷面积差别较大。因此，应谨慎选择探头，其应在缺陷位置产生足够窄的声束。

回波显示比较方法

从狭小自然缺陷反射的回波通常比从人工比较缺陷（例如，相同尺寸的圆盘形缺陷）反射的回波更小。原因有可能自然缺陷的表面粗糙度，或由于声束不以直角和表面碰撞的情况。

如果在评估自然缺陷时不考虑这种情况，则可能有错误评估的风险。

对于非常明显锯齿状或裂缝状缺陷（例如，铸件的缩孔），在缺陷边界表面发生的声音散射可能如此强烈，以至于根本没产生回波。在这些情况下，应选择不同的评估方法，例如，在评估中使用底波衰减法。

当检测大型组件时，缺陷回波的距离灵敏度发挥着重要作用。此时，与待评估的自然缺陷一样，人工比较缺陷的选择应尽可能遵守相同的 “ 距离法则 ”。

USM 36 第 2 次发布（2013 年 12 月） 1-7

1 介绍关于超声波检测的重要信息

在任何材料内，超声波都会衰减。在由细晶粒钢制成的零部件中，以及在由其它材料制成的许多小型零部件中，这种声音衰减非常小。但是，如果声波在材料内穿越更长距离，则即使衰减系数小，也可能产生较大的累积声音衰减。因此，存在的危险是，从自然缺陷反射回来的回波可能太小。出于这种原因，应对衰减在评估结果方面的影响进行持续估计，如适用的话，应将该估计情况考虑入内。

如果检测对象的表面粗糙，则部分入射声能在表面上散射，不会用于检测。这种入射声能散射越大，则出现的缺陷回波越小，评估结果中发生的错误越多。

所以，应注意考虑检测对象表面对回波高度的影响（传输校正）。

1-8 第 2 次发布（2013 年 12 月） USM 36

USM 36 1 介绍

1.3 USM 36

USM 36 是一种轻便紧凑型超声波缺陷探伤仪，特别适合于：

● 材料缺陷的定位和评估；

● 壁厚测量；

● 检测结果的保存和文件编制。

USM 36 第 2 次发布（2013 年 12 月） 1-9

1 介绍 USM 36

USM 36 探伤仪的设计使用可应用于几乎所有的缺陷检测，涉及多个行业，包括航天、发电、汽车以及油气等。其用途包括：

焊缝检测

● 三角函数投影；

● AWS

● DAC

● DGS

锻件和铸件检测

● 手动 PRF （脉冲重复频率）调整

● 伪回波

● DGS

钢轨检测

● 高 PRF （高达 2000Hz）

● 轻便：850g

● 小巧的人体工效设计

复合材料检测

● 射频显示

● 双闸门 A 和 B

● B 闸门由 A 闸门的事件触发

更高要求的应用

● 窄带通滤波器

● 低噪声数字放大器

● 可选方波脉冲发射器

● 斜率为 120 dB/µs 的 DAC （TCG）

● 底波衰减（BEA）

1-10 第 2 次发布（2013 年 12 月） USM 36

USM 36 1 介绍

选项

可选择不同扩展选项对 USM 探伤仪的基本功能进行扩展，这些选项均可通过相应的代码启用。

USB 36 Base 探伤仪

● 基本版本，用于一般的超声波检测工作。

USM 36 AWS 探伤仪

● AWS D1.1 标准规定的幅度评估，用于焊缝检查。

USM 36 DAC 探伤仪

● EN 1712、 EN 1713、 EN 1714、 ASME 和 ASME III 标准规定的 DAC 幅度评估，可使用多达 16 点；符合标准 JIS Z3060。

● DAC (TCG) 110 dB 动态

● DAC (BEA) 120 dB/µs 斜率

USM 36 DGS 探伤仪

● 符合标准 EN 1712 的 DGS 幅度评估

配备机载数据记录仪的 USM 36 探伤仪

● 线性和网格文件模式的测量值记录和文件编制。

配备方波脉冲发射器的 USM 36 探伤仪

● 能对初始脉冲参数进行微调；

● 电压设置 120…300V，递增量 10V;

● 脉冲持续时间设置 30…500ns，递增量 10ns ；

● PRF （脉冲重复频率）；

● 第三闸门（C 闸门）。

USM 36 第 2 次发布（2013 年 12 月） 1-11

1 介绍 USM 36

USM 36 探伤仪的特殊功能

● 轻便；

● 防尘防水外壳达到 IP66 等级；

● 使用锂离子电池，既能内部充电又能外部充电，工作

时间长（13 小时）；

● 轻巧，配备防滑棘轮驱动式支架，同时也可用作手柄；

● 旋钮，用于直接调整增益或改变当前选择的功能；

● 两个独立的闸门，用于从材料表面至第一个回波，或

在两个底波之间的精确壁厚测量，包括以 0.01mm

（至 100mm）分辨率对涂层钢材的测量；

● 放大闸门：将闸门范围扩展至整个显示范围；

● 高分辨率颜色显示 (800 * 480 像素 ) 用于显示数字化信

号；

● 闸门及相应读数以彩色显示，便于区别；

● 当因为改变 A- 扫描或每个反射点的背景颜色而使用斜

探头时，反射几何图形容易感知；

● 8GB 大容量 SD 卡。可以使用 16GB 容量的 SD 卡；

● 扩大校准范围：取决于频率范围，最大可达到 9999

mm （钢）；

● 半自动化两点校准；

● 脉冲重复频率可调，分为 “ 自动低 ”、“ 中 ”、“ 高 ” 3 步

长，或手动调为 5Hz 步长。

● 可选连接伪回波探测器；

● 根据连接的探头选择频率范围；

● 信号显示：全波检波、正或负半波检波、射频检波；

● 在 A- 扫描顶部显示用户可选择的七个测量值，其中一

个测量值以放大模式显示；或以放大模式显示用户可选择的四个测量值。

1-12 第 2 次发布（2013 年 12 月） USM 36

手册使用方法 1 介绍

注意

注释

1.4 手册使用方法

本操作手册适用于 USM 36 的各种版本。各种版本中都标明功能差异和调整值差异。

第一次操作仪器前，绝对有必要阅读第 1、 3 和 4 章。这几章介绍仪器的必要准备工作，说明各键和显示设置的作用，并解释其工作原理。

这样做能避免仪器错误和故障，并能使用仪器的所有功能。

第 10 章 “ 规格 ” 介绍仪器的规格。

1.5 本手册的布局和表示方法

为便于使用本手册，所有操作步骤、列表和特殊注意事项将以统一形式呈现。这有助于迅速查找具体的信息。

注意和注释符号

“ 注意 ” 符号表示可能影响检测结果精度的操作细节和特殊方面。

“ 注释 ” 符号表示对其它章节的引用或关于功能的特殊建议。

USM 36 第 2 次发布（2013 年 12 月） 1-13

1 介绍本手册的布局和表示方法

列表

列表以下列形式出现：

● 方案 A

● 方案 B

● ...

操作步骤

操作步骤如下例所示：

– 松开底部的两个螺钉；

– 拆下盖子。

–…

1-14 第 2 次发布（2013 年 12 月） USM 36

标准包装和附件

USM 36 第 2 次发布（2013 年 12 月） 2-1

2 标准包装和附件标准包装

2.1 标准包装

产品代码说明订单序号

超声波检测套

包括：

USM 36

USM 36 DAC 小型超声波探伤仪， DAC 版本， DAC/TCG、 AWS、 SWP，带

2-2 第 2 次发布（2013 年 12 月） USM 36

小型超声波探伤仪，基础版本，带 Le

或

BNC 连接器

或

Lemo-1 连接器

或

BNC 连接器

或者

mo-1 连接器

37 400

37 401

标准包装 2 标准包装和附件

USM 306 S USM 36 S 小型超声波探伤仪， DAC/TCG 及 DGS 评估， DAC/TCG、

AWS、 SWP、 DGS、 PPRF、 BEA、 3GATE、 DL，带 Lemo-1 连接

器

37 462

或

BNC 连接

器

37463

及

LI-ION 锂离子锂离子

UM 30 运输箱

AC 电源 / 电池充

SD 卡， 2GB

快速启动指南

操作手册光盘

USM 36 第 2 次发布（2013 年 12 月） 2-3

电池， 11.25V， 8.8Ah

电器

113 393

35 654

113 355

49 222

49 223

49 222

2 标准包装和附件附加功能

2.2 附加功能

产品代码说明订单序号

DAC/TCG 超声波缺陷 US

DGS 基本版本，带 DAC/TCG、 AWS、 SWP

AWS 基本版本，带 DGS、 AWS、 SWP

SWP 基本版本，带 DAC、 DGS、 AWS、 SWP、 PPRF

PPRF 伪回波

BEA 后壁回波衰减

3Gate 第三闸门 C

DL 壁厚数据记录仪

2-4 第 2 次发布（2013 年 12 月） USM 36

M 36

021-383-397

021-383-398

021-383-402

021-383-400

021-383-401

021-383-546

021-383-321

021-383-399

推荐附件 2 标准包装和附件

2.3 推荐附件

产品代码说明订单序号

DR36 锂离子电池外部充电器

UM 32 保护袋，含颈带

UM 25 模拟电缆， 8pol. Lem

UM 31 连接外部显示器的 VG

USB 36 USB 电缆

USM 36 第 2 次发布（2013 年 12 月） 2-5

A/B, 1 m

o （设备），用户免费电缆端

A 适配器

35 297

35 655

35 268

35 653

109 397

2 标准包装和附件推荐附件

2-6 第 2 次发布（2013 年 12 月） USM 36

初始启动 3

USM 36 第 2 次发布（2013 年 12 月） 3-1

3 初始启动仪器定位

3.1 仪器定位

折叠 USM 36 后面的支架，将仪器在平坦底座上定位，以便读出显示的内容。

如果将仪器从温度低的房间带到温度高的房间，通电前需等待其适应室温（以避免凝结）。

如果仪器里面形成凝结（这种情况很少发生），则盖子内表面可能有薄雾。在这种情况下，打开盖子，直到湿气完全干燥。在干燥前，请勿给仪器通电。

3.2 电源

USM 36 工作可以使用外部的充电器 / 电源适配器，或相应的锂离子电池进行工作。

如果电池在 USM 36 内，则还可以将仪器与电网电源连接。这种情况下，在仪器工作期间，已放电的电池将被充电。

使用充电器 / 电源延配器

连接电源

如果使用充电器 / 电源适配器工作，则应只使用标准包装中的充电器 / 电源适配器。

充电器 / 电源适配器自动调整至 90 V 和 240 V 之间的各个交流电压（名义电压）。

3-2 第 2 次发布（2013 年 12 月） USM 36

电源 3 初始启动

小心

连接仪器

用相应的充电器 / 电

源适配器，将 USM 36 与网电源插座

连接。连接充电器 / 电源适配器的插头在 USM 36 的顶部。

– 松开滚花螺钉 (1)，

– 将充电器 / 电

拆下盖子；

源适配器的 Lemo 插头对准插座（2）；

– 将插头推入插座内直到锁紧到位发出清脆的咔嗒声；

– 拨出 Le

mo 插头时，先拉动插头背面的金属套以便把

锁打开。

为了正确地关断仪器电源，按住 “ 开 / 关 ” 键

（3）持续 3 秒。如果电源中断（拆下电池、

拔出电源插头），则探伤仪无法正确停止工作。

USM 36 第 2 次发布（2013 年 12 月） 3-3

3 初始启动电源

使用电池时

使用电池操作时，仅能使用相应的锂离子电池。

插入电池

电池舱在仪器后部。盖子用两个锁件锁紧。

– 向下按电池舱的两个锁件 (1) 将它

们打开。

– 将盖子向上拉。在打开的电池舱内，可以看见右侧有

几个连

接针脚（2）。

3-4 第 2 次发布（2013 年 12 月） USM 36

电源 3 初始启动

– 将电池放在电池舱内，标记朝上，将触点推向连接针

脚（2）；

– 插上电池舱盖，先让侧面与锁件相对，然后将凸耳推

入壳

体凹槽内；

– 在螺

– 向下压两个锁件 (1)，将电

钉一侧将盖子向下紧压，直到锁紧到位；

池舱锁紧。

USM 36 第 2 次发布（2013 年 12 月） 3-5

3 初始启动电源

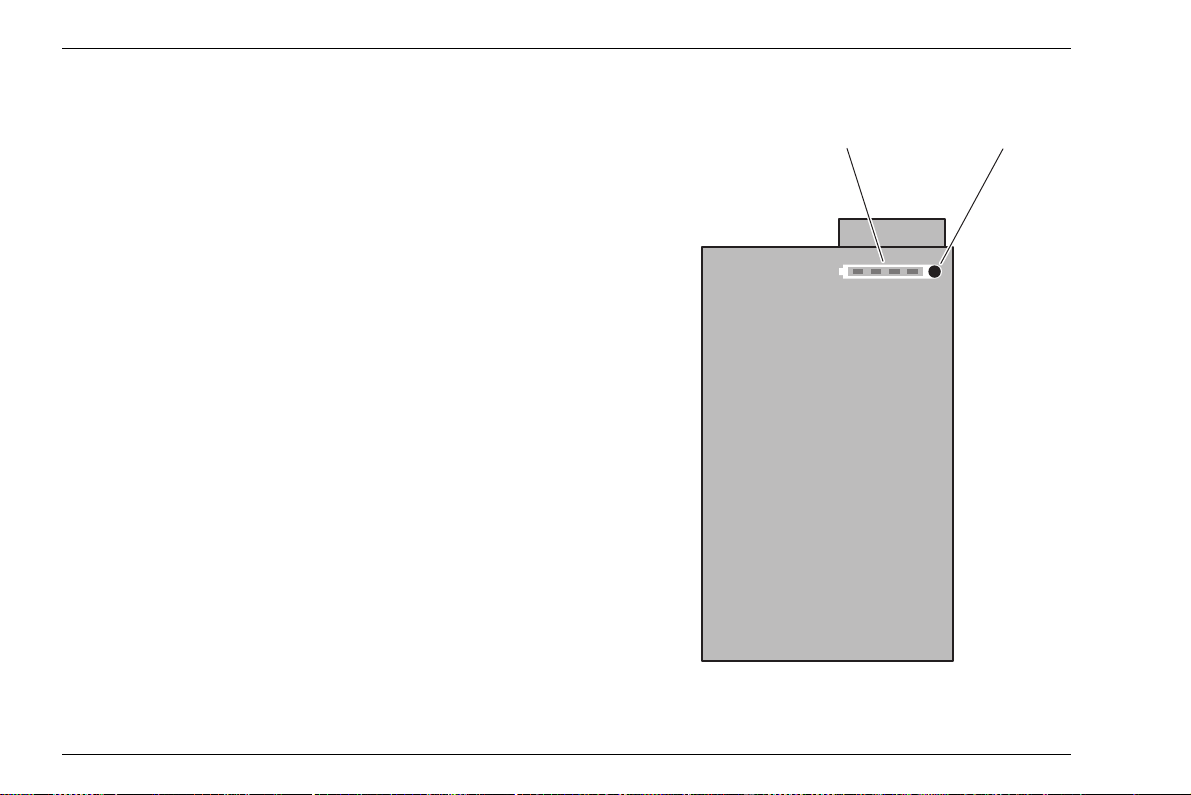

检查锂子电池的充电量

锂离子电池配备电池充电量指示器。四只发光二极管

ED)(1) 表示电池充电量。将电池插入仪器前，检查其电

量。

发亮二极管的数量具有以下含义：

● 4 只 LED：电池充电量 100 ... 76 % ；

● 3 只 LED：电池充电量 75 ... 51 % ；

● 2 只 LED：电池充电量 50 ... 26 % ；

● 1 只 LED：电池充电量 25 ... 10 % ；

● 1 只 LED 闪

– 按 LED

3-6 第 2 次发布（2013 年 12 月） USM 36

烁：电池充电量 <10 %。

旁边的键 (2)。 LED 显示电池电量。

电源 3 初始启动

注释

电源电量指示

USM 36 配备

电量指示器，用于估计仪器的剩余工作时

间。电池图标及相应的充电量显示在 A- 扫描顶部右上角。

图标含义

电池充电量，以小时为单位的剩余工作时间（近似值）

充电器 / 电源适配器已连接，电池电量百分数（近似值）



警告：电池充电量低，以分钟为单位的剩余工作时间（近似值）

如果工作不再有保证，则 USM 36 自

动关机。更换电池

期间，所有的设置都自动保留并随后立即可用。

如果电池充电量低，则绝对有必要结束检测工作，关闭仪器，然后更换电池。如果不能用市政电源操作仪器，则应随身另带一块电池。

USM 36 第 2 次发布（2013 年 12 月） 3-7

3 初始启动电源

电池充电

可以在仪器内部对电池直接进行充电或使用外部充电器充电。

内部充电

如果锂离子电池已插入，则一旦将充电器 / 电源适配器连接 USM 36 检测和电网电源，充电就自动开始。超声波检测和电池充电可以同时进行。

在仪器同时进行超声波检测时，充电时间大约为 10 小时。如果仪器不同时进行超声波检测，则充电时间大约为 8 小时。该充电时间适用于环境温度 25 ... 30 °C。

充电状态

充电器 / 电源适配器上的 LED 显示充电状态。

关机：充电器 / 电源适配器未与电源连接

稳定黄光：充电器 / 电源适配器未与仪器连

接，或者电池未插入仪器内

闪烁绿光：充电

稳定绿光：充电结束，电池已充电

外部充电

可以用 USM 36 的外部充电器给锂离子电池充电。不得使用其它任何充电器给 USM 36 的锂离子电池充电。

3-8 第 2 次发布（2013 年 12 月） USM 36

连接探头 3 初始启动

小心

3.3 连接探头

准备 USM 36 时，必须连接探头。 GEIT 探头可用于 USM 36 ，条件是有合适的电缆并且工作频率在合适的范围内。

如果探头连接不正确，则会产生不匹配的后果，可能导致严重的电源损失甚至回波波形失真。

探头连接仪器外壳顶部的插座。

两个插座（并联）同样适用于连接只配备一个超声波元件（超声波传感器）的探头，因此，两个插座中的任一插座均可。

当连接一个双元件 (TR) 探头（一个发送元件或脉冲发生元件、一个接收元件）或两个探头（一个发送信号，另一个接收信号）时，应注意连接电缆的正确搭配：

红环－接收器连接；

黑环－发射器 / 脉冲发射器连接

USM 36 第 2 次发布（2013 年 12 月） 3-9

3 初始启动插入 SD 存储卡

3.4 插入 SD 存储卡

在 USM 36 中可以使用标准的 SD 存储卡。

– 松开滚花螺钉 (1

– 将

SD 存储卡插进卡槽 (2) 内，直到卡的触点朝向仪器

后面板；

– 将卡向下压进卡槽内直到锁紧到位；

– 合上盖

– 要拆下 SD 存储卡，则打开盖子，将卡稍向下压以解

子用滚花螺钉锁紧；

锁。

)，拆下盖子；

3-10 第 2 次发布（2013 年 12 月） USM 36

启动 USM 36 3 初始启动

3.5 启动 USM 36

通电

要启动 USM 36 ，只需按 “ 开 / 关 ” 键。

软件初始化。之后，开始显示仪器名称、软件信息、系列号

和安装的选项。

仪器进行自检然后切换到待机模式。

所有功能值的设置以及默认设置（语言和单位）与仪器断电

前一样。

断电

如果要关闭 USM 36 ，按 “ 开 / 关 ” 键 3 秒钟。

关机后，所有功能值的设置以及默认设置（语言和单位）

将被保存。

USM 36 第 2 次发布（2013 年 12 月） 3-11

3 初始启动启动 USM 36

制造厂默认设置（重置）

如果不再使用仪器的功能，或者如果仪器没有以预想的方式反应，则可以重置到制造厂默认设置。在SD存储卡上保存的所有数据仍然保留，所有其它的个人设置

（例如，语言和单位）将重置到制造厂默认设置。

– 关闭仪器；

– 同时按“冻结”键 (1)

和电源“开/关”键 (2)，按住这两个键

直到出现开始屏幕。

仪器以制造厂默认设置开始（关于语言选择，见第 4-1

页 “ 语言设置 ” 章节）。

3-12 第 2 次发布（2013 年 12 月） USM 36

工作原理 4

USM 36 第 2 次发布（2013 年 12 月） 4-1

4 工作原理操作员控制件概述

4.1 操作员控制件概述

1 左旋钮：递增改变增益水平

2 选择键：选

（长按此键）

3 右旋钮：选择功能组或功能、改变设置

4 “ 冻结 ” 键：冻结 A- 扫描

5 功能键 “F1~

键（第二操作级别， “ 配置 3” 功能组）

6 “ 起始

级别之间切换（长按此键）

7 “ 开 / 关 ” 键

4-2 第 2 次发布（2013 年 12 月） USM 36

择要改变的设置、保存设置、 “ 放大 ”

F4”：用户可指定功能，还可用作导航

键 ”：退出功能组或功能，在第一和第二操作

：仪器通电和断电

显示屏 4 工作原理

4.2 显示屏

A- 扫描表示

USM 36 有一个高分辨率显示屏，用于显示 A- 扫描。

正常模式的 A- 扫描

显示

放大模式的 A- 扫描显示

增益和调整的 dB 步进值始终在显示屏的左上角显示。在 A- 扫描显示的放大模式下，禁用仪器其他所有功能。

描模式切换

A- 扫

要在正常和放大 A- 扫描个选择键之一 3 秒钟。

显示间切换，按显示屏旁边的两

USM 36 第 2 次发布（2013 年 12 月） 4-3

4 工作原理显示屏

显示屏上的功能

功能组

七个功能组的名称显示在显示屏底部。当前选择的功能组高亮

第一操作级别 (A

第二操作级别（设置）：

显示。

- 扫描 )：

功能

在第一操作级别，当前选择的功能显示在显示屏左侧，在 A- 扫描旁

在放大 A- 扫描显示模式下，功能被隐藏；此时，不可能操作。

边。

4-4 第 2 次发布（2013 年 12 月） USM 36

显示屏 4 工作原理

注释

增益

当前增益值和调整的 dB 步进值始终显示在屏幕的左上角。

测量线

在 A- 扫描底部的测量线显示七个不同的测量读数。一个读数可以按放大模式显示在最右侧的方框内。方框的读数可由用户选择（见第 5-58 页， “ 配置测量线 ” 章节）。

一个或四个测量读数可按放大模式显示。然后，减少测量线的其它方框的数量（见第 5-62 页， “ 读数的放大显示 ” 章节）。

除测量读数以外，测量点（波峰或波侧）也用声程测量中的符号表示。

^ = 测量点波峰

/ = 测量点波侧

例如：

=A 闸门内的声程，在测量点波峰

SA/ =B 闸门内

的声程，在测量点波侧

在显示的顶边，相应闸门挡杆用一个与闸门颜色相同的朝下的三角形表示。

USM 36 第 2 次发布（2013 年 12 月） 4-5

4 工作原理显示屏

状态显示图标

在 A- 扫描的左边，测量线下，有一个状态显示区。状态显示图标显示启用的功能和某些设置（见当前操作手册开始部分的第 0-7 页， “ 状态显示图标 ” 章节）。

报警

可以用 A- 扫描顶部最右侧方框内的虚拟 LED，显示报警信号（见第 5-64 页， “ 大（报警信号） ” 章节）。

当触发报警时，报警信号的颜色从绿色变成红色。

4-6 第 2 次发布（2013 年 12 月） USM 36

键和旋钮 4 工作原理

4.3 键和旋钮

电源键

仪器通电和断电键位于显示屏下最右侧。

导航

显示屏左侧和右侧的两个旋钮，以及显示屏下的箭头键，用于在功能组和功能之间导航。

导航用于：

● 在操作级别之间切换；

● 在功能组之间切换；

● 在功能之间切换；

● 功能设置。

旋钮和箭头键

USM 36 有两个旋钮。

左旋钮用于直接设置增益；右旋钮用于设置当前选择的功能。

可以用两个旋钮进行递增和加速设置。若要完成递增设置，轻微转动旋钮直至它锁定在下一个设置。若要完成加速设置，连续以恒速转动旋钮。按这种方式，可以快速地改变值。

另外，也可以使用显示屏下的箭头键改变设置。按住箭头键，值变化更快。

USM 36 第 2 次发布（2013 年 12 月） 4-7

4 工作原理键和旋钮

功能键

显示屏下的功能键用于导航、改变值、或选择功能后进行设置。

另一个办法是，可以将箭头键设置为功能键 “F1~F4”，分别触发指定的功能（见第 5-7 页，第 5.3 节 “ 功能键的指定 ”）。

在这种情况下，箭头键不能用于导航。

显示屏下最左侧的 “ 冻结 ” 键永久指定给 “ 冻结 ” 功能。不能改变这种指定。

显示屏左侧和右侧的选择键用于选择功能，以改变相应的设置或相应的值。

长按两个选择键之一可实现在正常和放大 A- 扫描显示之间切换。

4-8 第 2 次发布（2013 年 12 月） USM 36

操作概念 4 工作原理

4.4 操作概念

操作级别

USM 36 使用简便。该仪器提供两个操作级别。若要在两个操作级别之间切换，可以长按显示屏下的 “ 起始 ” 键。

第一操作级别显示 A- 扫描

它有七个功能组，用于在正常操作期间设置。

第二操作级别包含仪器配置的所有功能。第二操作级别还有

以下功能：保存和打印、数据记录仪数据管理、特

殊应用（例如，软件更新）。

，在正常操作期间使用。

选择和设置功能

在 A- 扫描下显示的是七个功能组，可以用旋钮或箭头键直接选择。当前选择的功能组的名称高亮显示，相应的四个功能在左侧 A- 扫描旁边显示。

USM 36 第 2 次发布（2013 年 12 月） 4-9

4 工作原理操作概念

注释

要改变功能的设置，必须先选择功能，然后按显示屏旁边的选择键之一。

– 用右旋钮选择需要的功能组；

– 按显示屏旁边的选择键之一，选择功能组；

– 用右旋钮选择需要的功能；

一旦选择了功能，则只能改变相应的值，不能在功能或功能组之间切换。

要在功能组之间切换，必须先从当前功能组退出（按显示屏下的 “ 起始 ” 键）。

– 按显示屏旁边的选择键之一，选定已选择的功能。然

后改变值或设置；

– 用右旋钮或显示屏下的箭头键，改变值或设置；

– 最后，按显示屏旁边的选择键之一，完成设置；

– 按显示屏下的 “ 起始 ” 键退出功能组。

4-10 第 2 次发布（2013 年 12 月） USM 36

操作概念 4 工作原理

粗调和微调

某些功能可以选择粗调或微调。

用右旋钮或显示屏下的两个箭头键 “ 上 ” （

增加值）和

“ 下 ” （减少值）进行微调。

用显示屏下的两个箭头键 “ 右 ” （增

加值）和 “ 左 ” （减少值）进行粗调。然后，值以大递增量方式变化（例如，功能 “ 范围 ”），或者从一系列制造厂保存的值

中选择（例如，功能 “ 速度 ”）。

在微调期间，功能的名称用小写字母表示（例如：“range

”）；而在粗调期间，功能的名称用大写字

母表示（例如： “RANGE”）。

“ 起始 ” 功能

在不同情况下，可以或必须选择 “ 起始 ” 功能（例如，确认某些设置）。要实现这一操作，必须将 “ 起始 ” 功能指定给功能键之一（见第 5-7 页， “ 功能键的指定 ” 章节）。

选择开始值

对于某些功能，可以快速选择调整范围的开始值。要做到这一点，在选择功能后，同时按显示屏下的两个箭头键 “ 右 ” 和 “ 左 ”。例如，这样可以设置功能 “ 显示延迟 ” 的值为 0.000 µs。

下列功能有上述快速调整选项：

功能功能组

探头延迟范围

显示延迟范围

滤除接收器

USM 36 第 2 次发布（2013 年 12 月） 4-11

4 工作原理操作概念

第二操作级别的功能

显示在第二操作级别上的是以功能组排布的功能。可以用右旋钮或箭头键直接选择功能。当前选择的功能始终方向显示。在功能之间导航时，自动改变功能组。

若要改动功能的设置，首先需要选定功能，然后按下显示屏旁边的选择键之一。

– 按显示屏下的“起始”键3秒钟，切换到第二操作级别。

– 用右旋钮或左旋钮或显示屏下的箭头键选择需要的功

能；

– 按显示屏旁边的选择键之一，选定已选择的功能。然

后改变值或设置；

– 用右旋钮或显示屏下的箭头键，改变值或设置；

– 最后，按显示屏旁边的选择键之一，完成设置；

– 按显示屏下的 “ 起始 ” 键 3 秒钟，切换到第一操作级

别。

4-12 第 2 次发布（2013 年 12 月） USM 36

重要的默认设置 4 工作原理

4.5 重要的默认设置

语言设置

用 “ 语言 ” 功能（第二操作级别的 “ 配置 1” 功能组）选择所显示文本的语言。

下列语言供选择：

● 保加利亚语 ● 中文 ● 德语

● 英语 ● 芬兰语 ● 法语

● 意大利语 ● 日语 ● 荷兰语

● 挪威语 ● 波兰语 ● 葡萄牙语

● 罗马尼亚语 ● 俄语 ● 瑞典语 h

● 西班牙语 ● 捷克语 ● 匈牙利语

– 切换到第二操作级别；

– 在 “ 配置 1” 功

– 选择需要的语言，语言立即改变。

能组中，选择 “ 语言 ” 功能；

USM 36 第 2 次发布（2013 年 12 月） 4-13

4 工作原理重要的默认设置

单位设置

可以使用 “ 单位 ” 功能（第二操作级别的 “ 配置 1” 功能组）选择需要的单位 (mm、 in 或 µs)。随时可以改变单位。所有值都相应地改变。

– 切换到第二操作级别；

– 在 “ 配置 1” 功

– 选择需要的单位。

能组中，选择 “ 单位 ” 功能；

十进制分隔符

可以选择十进制分隔符。用选择的十进制分隔符显示和保存所有数据。

– 切换到第二操作级别；

– 在 “ 配置 1” 功能组

– 选择需要的十进制分隔符。

中，选择 “ 十进制分隔符 ” 功能；

4-14 第 2 次发布（2013 年 12 月） USM 36

重要的默认设置 4 工作原理

注意

日期格式、日期和时间

日期与检查结果一起保存。可以设置日期格式，以及在第二操作级别上使用 “ 配置 1” 功能组相应功能的日期和时间。

为了正确的文件编制，始终应确保使用正确的日期和时间。从冬季时间改为夏季时间时，请勿忘记转变时钟。

– 切换到第二操作级别；

– 在 “ 配置 1” 功

能组中，选择 “ 日期格式 ” 功能；

– 选择需要的日期格式。时间格式与日期格式一起改变

；

– 选择 “ 日期 ” 函数；

– 用 “ 右 ” 和 “ 左 ” 箭头

– 用 “ 上 ” 和 “ 下 ” 箭头

键在年、月和日之间切换；

键改变设置；

– 选择 “ 时间 ” 功能；

– 用上述改变日期的方法改变时间。新值立即生效。

USM 36 第 2 次发布（2013 年 12 月） 4-15

4 工作原理显示的默认设置

注释

4.6 显示的默认设置

USM 36 配备高分辨率彩色显示器。可以根据个人浏览习惯或操作环境优化显示。

选择颜色方案

可以用 “ 颜色 ” 功能（第二操作级别的 “ 配置 1” 功能组）选择四个颜色方案之一。颜色方案确定所有显示的颜色，以及背景色。可以单独设置 A- 扫描的颜色（请看下节）。

所有颜色方案都适合室内使用。对于室外使用，我们推荐方案 3 和方案 4。

– 切换到第二工作级别；

– 在 “ 配置 1” 功能组

– 选择需要的颜色方案。

中，选择 “ 颜色 ” 功能；

4-16 第 2 次发布（2013 年 12 月） USM 36

显示的默认设置 4 工作原理

选择 A- 扫描颜色

可以用 “A- 扫描颜色 ” 功能（第二操作级别的 “ 配置 2” 功能组）选择 A- 扫描颜色。颜色选项取决于选择的颜色方案（见第 4-6 页， “ 选择颜色方案 ” 章节）。

– 切换到第二操作级别；

– 在 “ 配置 2” 功能

– 选择需要的 A- 扫描

组中，选择 “A- 扫描颜色 ” 功能；

颜色。

选择网格

可以用 “ 网格 ” 功能（第二操作级别的 “ 配置 1” 功能组）选择 A- 扫描网格。有两个网格选项，每个选项都在显示的底边有或没有标尺。

– 切换到第二操作级别；

– 在 “ 配置 1” 功

– 选择需要的 A- 扫描网

能组中，选择 “ 网格 ” 功能；

格。

USM 36 第 2 次发布（2013 年 12 月） 4-17

4 工作原理显示的默认设置

注释

设置亮度

要设置显示的亮度，使用 “ 亮度 ” 功能（第二操作级别的 “ 配置 1” 功能组）。可以选择从 1 至 10 的值。

高亮度值将增加电源消耗，因此，使用电池时其工作时间减少。

– 切换到第二操作级别；

– 在 “ 配置 1” 功能组

，选择 “ 亮度 ” 功能；

– 选择需要的值。

可以通过电源节省功能来延长工作时间（见第 5-79 页， “ 节电模式 ” 章节）。

4-18 第 2 次发布（2013 年 12 月） USM 36

保存设置 4 工作原理

注意

4.7 保存设置

文件名可以包含 14 个字符以保存数据集。但是，只有开始的 7 个字符会显示在 A- 扫描顶部的显示区内（见第 4-22 页， “ 显示数据集名称 ” 章节）。

当保存数据集时请注意这个限制，以避免以相

同字符开始的文件名之间混淆。

– 切换到第二操作级别；

– 在 “ 文件” 功能组

一，则显示 SD 存储卡的目录。

可以将当前仪器设置保存在 SD 存储卡上的文件中。 USM 36 的文件的后缀名是 UGO。

USM 36 第 2 次发布（2013 年 12 月） 4-19

– 按箭头键选择 SD 存储卡上的目录。

– 按两个选择键之一选择选定的目录；

– 切换

– 选择 “ 存储数

到 “ 动作 ” 功能；

，选择 “ 目录” 功能，按两个选择键之

据集 ” 功能；

4 工作原理保存设置

注释

– 切换到 “ 文件名 ” 功能；

– 选择选项 “< 新文件 >”，按两个选择键之一；

– 选择文件名的第一个字符；

– 用 “ 右 ” 箭头键切换到下一个位置，选择下一个字符；

– 按两个选择键之一，以完成文件名输入；

– 切换到 “ 输入 ” 功能，按两个选择键之一。

当前仪器设置按上述输入的名称，保存到 SD 存储卡选定的目录中。

若要创建和删除目录，可将 SD 存储卡插入个人电脑的 SD 存储卡读卡器中，也可将 USM 36 通过 USB 电缆与个人电脑连接（见第 8-3 页， “USB 接口 ” 章节）。

4-20 第 2 次发布（2013 年 12 月） USM 36

保存设置 4 工作原理

注释

检索设置

可以检索和使用保存在 SD 存储卡上的仪器设置。

只能检索文件后缀名为 UGO 的数据集。SD 存储卡上的其它文件不作为选项显示。

– 切换到第二操作级别；

– 在 “ 文件 ” 功能组，选择“ 目录 ” 功能，按两个选择键之

一，则显示状态显示内存卡的目录；

– 按箭头键选择 SD 存储卡上的目录；

– 按两个选择键之一选择选定的目录；

– 切换到 “ 动作 ” 功能；

– 选择 “ 检索数据集 ” 功能；

– 切换到 “ 文件名 ” 功能；

– 选择需要的文件的名称。选择后自动切换到 “ 输入 ” 功

能；

– 按两个选择键之一。

选定数据集的仪器设置被调用。关闭检索过程后，这些设置立即生效。

USM 36 第 2 次发布（2013 年 12 月） 4-21

4 工作原理保存设置

注释

显示数据集名称

可以在 A- 扫描顶部测量线上显示当前检索的仪器设置的文件名（数据集名称）。

数据集名称只能显示在最右侧的方框内。

– 切换到第二操作级别；

– 选择 “ 评估 ” 功

– 选择 “ 大 ” 功能

– 选择 “ 数据

能组；

；

集 ” 设置；

– 切换到第一操作级别。

检索仪器设置后，相应的文件名（数据集名称）用红色字母

显示在 A- 扫描顶部测量线上最右侧方框内。

4-22 第 2 次发布（2013 年 12 月） USM 36

保存设置 4 工作原理

注意

文件名可包含 14 个字符以保存数据集。但是，只有开始的 7 个字符显示在 A- 扫描顶部的显示区内（第一操作级别）。

当保存数据集时请注意这个限制，以避免以相同字符开始的文件名之间混淆。

USM 36 第 2 次发布（2013 年 12 月） 4-23

4-24 第 2 次发布（2013 年 12 月） USM 36

操作 5

USM 36 第 2 次发布（2013 年 12 月） 5-1

5 操作功能概述

注释

5.1 功能概述

USM 36 的功能组合为两个操作级别的功能组。

– 按住显示屏幕下方的 “ 起始 ” 键 3 秒钟，

作级别。

– 使用显示屏幕下方右侧的旋钮或箭头键，选择所需功

能。

– 按显示屏幕旁边的其中一个选择键，选择选定功能。

然后，您

通过显示屏幕上方和旁边的两个键，您可以始终直接获得增益。

在本操作手册的第一页上，您将了解功能群及其相应功能

的概述。

可以更改值或设置。

在第 4 章 “ 操作原则 ” 中，您将了解使用操作员控制装置的详细说明。

切换至第二操

在默认的视图中，第一操作级别包含七个功能组。

如果使用其中一个选择键选定某些功能，则更多相关功能组会出现。您可以按下 “ 起始 ” 键，返回到之前的视图。

第二操作级别包含七个功能组。

第一操作级别

第二操作级别

5-2 第 2 次发布（2013 年 12 月） USM 36

功能概述 5 操作

第一操作级别功能组

范围在该功能组中，您可以找到对显示屏幕上信号表示进行基本设置所需的各种功能。

脉冲发射器该功能组是用于设置脉冲发射器的功能组合。

接收器该功能组是用于设置接收器的功能组合。

参考模式该功能组包含评价功能。其名称和功能根据所选择的评价方法而各异。

自动校准在该功能组中，您可以找到半自动校准仪器的功能。

A 闸门在该功能组中，您可以找到设置 A 闸门所

B 闸门在该功能组中，您可以找到设置 B 闸门所需

闸门仅在启用 3B 选

项的情况下：用于设置 A、 B 和 C 闸门的所有功能。这样， “A 闸门 ” 和 “B 闸门 ” 功

需的全部功能。

的全部功能。

能组不再显示。

USM 36 第 2 次发布（2013 年 12 月） 5-3

5 操作功能概述

第二操作级别功能组

文件在该功能组中，您可以找到用于管理文件、测试报告和视频的各种功能。

评价该功能组是评价方法的功能组合。此外，您还可在此配置测量基线（请参阅第 4-5

” 章节）。

配置 1 在该功能组中，您可以找到各种默认的设置，如语言、颜色和 A 型

扫描显示选项等。

配置 2 在该功能组中，您可以找到测试和测量应用中仪器设置的特殊功能。

配置 3 在该功能组中，您以可找到测试和测量应用中仪器设置的附加功能。

配置 4 该功能组包含自动增益控制的各种功能。

数据记录器该功能组包含数据记录器的所有功能（可选）。

页上 “ 测量基线

5-4 第 2 次发布（2013 年 12 月） USM 36

设置增益 5 操作

5.2 设置增益

为使您迅速、直接地设置增益，该功能总是配备在左侧旋钮，以供您使用。

您可使用增益功能，将灵敏度调整到必要水平，使要检测的

反射器回波能以要求的高度在显示屏幕上显示。

– 转动左侧旋钮，设置增益。电流增益在显示屏幕的左

上角

显示。

设置增益的分贝增量

通过转动左侧旋钮，您可一直以一定的分贝增量设置增益。您可以定义该分贝增量。

USM 36 第 2 次发布（2013 年 12 月） 5-5

5 操作设置增益

注释

下列为可能的设置：

● 锁定（被锁定）

● 0.2 dB

● 0.6 dB

● 1.0 dB

● 2.0 dB

● 6.0 dB

● 0.2 ... 60.0 dB

“ 锁定 ” 设置可将增益锁住，从而防止错误调整。

– 切换到第二操作级别。

– 在 “ 配置 3” 功能组中，选择 “dB 步进 ” 功能。

– 选择需要的设置。

您可使用 “ 用户增益步幅 ” 功能，确定第七级的分贝增量。

– 选择 “ 用户增益步长 ” 功能。

– 选择需要的设置。

5-6 第 2 次发布（2013 年 12 月） USM 36

功能键的分配 5 操作

5.3 功能键的分配

您可为屏幕下方显示的 F1 至 F4 四个功能键设置不同的功能，这样您无需切换操作级别，便可随时启用这些功能。

下列为可能的设置：

● 无（无

● 冻结（见

● 复制（见

● 自动 80 （见

● 放大闸门（见

● dB 步进（见第 5-5

● 调用数据集（见

● 包络（见

● 起始（见

● 角度 +

● 角度 -

● BW 增益 + （见第 5-83

● BW 增益 - （见第 5-8

选择的功能）

第 5-68 页）

第 6-2 页）

第 5-94 页）

第 5-65 页）

页）

第 4-21 页）

第 5-84 页）

第 4-11 页）

页）

3 页）

USM 36 第 2 次发布（2013 年 12 月） 5-7

5 操作功能键的分配

您必须选择相应的设置，才能将箭头键用作功能键。

– 切换到第二操作级别。

– 在功能组 “ 配置 3” 中，选择功能键 “F#”。

– 选择 “ 功能 ” 设置。

– 在功能组 “ 配置 3” 中，选择“ 功能 1”功能，分配功能键

"F1”。

– 选择功能键 “F1” 的所需功能。

– 采用同样的方法，选择其他功能键的功能。

5-8 第 2 次发布（2013 年 12 月） USM 36

设置显示范围（“ 范围 ” 功能组） 5 操作

注释

5.4 设置显示范围（“ 范围 ” 功能组）

为精确地调整声速和探头延迟，请首先阅读第 5-28 页第 5.8 节 “ 校准 USM 36”。

您需要使用 “ 范围 ” 功能组，对显示范围进行基本设置。显示范围必须调整到所使用的声速（“ 速度 ” 功能）和所用探头（“ 探头延迟 ” 功能）。

– 切换到第一操作级别。

– 选择 “ 范围 ” 功

USM 36 第 2 次发布（2013 年 12 月） 5-9

能组。

5 操作设置显示范围（“ 范围 ” 功能组）

注释

范围

您可使用 “ 范围 ” 功能，设置范围（显示范围），进行测量。

您可采用粗调或微调步骤，设置显示范围（见第 4-11 页 “ 粗调和微调 ” 章节）。

调整范围为 0.5…20000.00 mm。

显示范围的调整范围取决于声速设定和频率范围设定（“ 接收器 ” 功能组中的 “ 频率 ” 功能）。

– 选择 “ 范围 ” 功能。

– 设置所需的显示范围。

– 同时按下 “ 左箭头” 键和“ 右箭头 ” 键，以便快速设定平

均值 (254.00 mm)。

探头延迟

每个探头在传感器和耦合面之间配备延迟线。声脉冲必须首先通过该延迟线后方可进入测试对象。您可以使用 “ 探头延迟 ” 功能，补偿探头中延迟线的这种影响。

您可采用粗调或微调步骤，设置探头延迟（见第 4-11 页 “ 粗调和微调 ” 章节）。

调整范围为 0…1000.000µs。

如果探头延迟值为未知，请阅读第 5-28 页第

5.8 节 “ 校准 USM 36” 的内容。

– 选择 “ 探头延迟 ” 功能。

– 设置探头延迟。

– 同时按下 “ 左箭头”键和“ 右箭头 ”键，以便将探头延迟

值设定为零。

5-10 第 2 次发布（2013 年 12 月） USM 36

设置显示范围（“ 范围 ” 功能组） 5 操作

注释

注意

速度

如果选择 ps 作为单位，出于安全原因， “ 速度 ” 功能会失效，不会出现在显示屏幕上。

您可以使用 “ 速度 ” 功能，设置测试对象的声速。

您可以在不同的材料及其声速之间进行选择。附加信息 TR. 和 TRANS 是指在横波励磁模式下的声速。在纵波励磁模式下，保持材料名称，没有附加信息。

如果在使用导航时，您偏离指定的材料速度，则材料名称会自动由 “ 自定义 ” 信息进行更换。您可采用粗调或微调步骤，设置声速（见第 4-11 页 “ 粗调和微调 ” 章节）。

调整范围为 250 … 16000 m/s。

请始终确保 “ 速度 ” 功能的设置正确无误。 USM 36 会以此处调整的值为基础，计算所有的范围和距离显示。

– 选择 “ 速度 ” 功能。

– 设置声速。

USM 36 第 2 次发布（2013 年 12 月） 5-11

5 操作设置显示范围（“ 范围 ” 功能组）

显示延迟

您可以使用该功能来选择是否显示已调整显示范围（例如 250 mm），该范围从测试对象表面开始或者为稍后显示的测试对象的一段。该功能可让您可以改变整个屏幕显示，因此也可将显示延迟改为零值。

例如，如果显示应从测试对象的表面开始，您必须将 “ 显示延迟 ” 的值设为零。

您可采用粗调或微调步骤，设置显示延迟（见第 4-11 页 “ 粗调和微调 ” 章节）。

调整范围为 -15.000 … 3500µs。

– 选择 “ 显示延迟 ” 功能。

– 设置声速。

– 同时按下 “ 左箭头” 键和“ 右箭头 ” 键，以便将值设定为

零。

5-12 第 2 次发布（2013 年 12 月） USM 36

设置脉冲发射器（“ 脉冲发射器 ” 功能组） 5 操作

5.5 设置脉冲发射器（“ 脉冲发射器 ” 功能组）

您可以在 “ 脉冲发射器 ” 功能组中找到设置脉冲发射器的所有功能。

– 切换到第一操作级别。

– 选择 “ 脉

冲发射器 ” 功能组。

电压（脉冲发射器电压）

您可以使用 “ 电压 ” 功能来设置脉冲发射器电压。

下列为可能的设置：

● “ 高 ” – 高电压

● “ 低 ” – 低电压

在最大灵敏度非常重要的所有测试中，建议使用 “ 高 ” 设

置，例如在微小缺陷的检测中。如需要狭窄的回波

（较好的横向分辨率），则为宽带探头选择 “ 低 ” 设置。

方波脉冲发射器

如果您的 USM 36 配备并且如果选择方波脉冲发射器作为脉冲发射器类型（见第 5-75 页 “ 选择脉冲发射器类型 ” 章节），那么您可将脉冲发射器电压设置在步幅为 10 V 的 120 … 300 V 的范围内。这样， “ 宽度 ” 功能会取代 “ 能量 ” 功能，供您使用。

的是方波脉冲发射器（选项），

USM 36 第 2 次发布（2013 年 12 月） 5-13

5 操作设置脉冲发射器（“ 脉冲发射器 ” 功能组）

注意

注释

能量

使用探头数据表，查看允许使用的最大电压。

根据不同的脉冲重复频率（见第 5-16 页 “PRF 模式 ” 章节（脉冲重复频率））设置，可自动限制脉冲发射器电压和脉冲宽度。该功能有助于避免在脉冲发射器电子设备中出现热积聚现象。

– 选择 “ 电压 ” 功能。

– 选择所需的脉冲发射器电压。

您可以使用 “ 能量 ” 功能，设置穿透能量或声音能量。

下列为可能的设置：

● “ 高 ” - 高能量

● “ 低 ” - 低能量

在最大灵敏度非常重要的所有测试中，建议使用 “ 高 ” 设置，例如在微小缺陷的检测中。如需要狭窄的回波

（较好的横向分辨率），则为宽带探头选择 “ 低 ” 设置。

– 选择 “ 能量 ” 功能。

– 选择需要的设置。

5-14 第 2 次发布（2013 年 12 月） USM 36

设置脉冲发射器（“ 脉冲发射器 ” 功能组） 5 操作

注释

宽度

只有选项方波脉冲器被选作脉冲器类型时，该功能才可用（见第 5-75 页 “ 选择脉冲器类型 ” 章节）。

您可以使用 “ 宽度 ” 功能，调整方波脉冲器的脉冲宽度。您可将值调整为步幅为 10 ns （纳秒）的 30 … 500 ns 的范围内。

下列公式可得出合适的脉冲宽度近似值：

以纳秒为单位的标称宽度

= 500/ 以 MHz 为单位的探头频率

例如， 2.25 MHz 探头的公式结果为：

以纳秒为单位的标称宽度

= 500/2.25 ns = 222 纳秒

根据不同的脉冲重复频率（见第 5-16 页 “PRF 模式 ” 章节（脉冲重复频率））设置，可自动限制脉冲器电压和脉冲宽度。该功能用于限制信号损失。

– 选择 “ 宽度 ” 功能。

– 选择所需的值。

USM 36 第 2 次发布（2013 年 12 月） 5-15

5 操作设置脉冲发射器（“ 脉冲发射器 ” 功能组）

阻尼

该功能用于匹配探头。通过设置探头振荡电路的阻尼，您可以改变高度、宽度和回波显示的分辨率。

下列为可能的设置：

● 1000 Ohm

低阻尼，回波变得更高、更宽广。

● 50 Ohm

降低回波高度，但是产生具有更高分辨率的更狭窄的回波。

– 选择 “ 阻尼 ” 功能。

– 选择所需的值。

PRF 模式（脉冲重复频率）

脉冲重复频率表明初始脉冲每秒被触发的次数。您可以决定是否需要最高的合理 PRF 值或是否满意较低的值。您可通过三个固定步骤和一个用户可变的步骤，进行调整。

您的测试对象越大，避免伪回波所需的 PRF 值就越小。但是，如 PRF 值较小， A 型扫描更新率会变得较低；因此，如果要对测试对象进行快速扫描，必须使用较高的值。

确定合适的 PRF 值的最佳方法是通过实验：从最高步幅开始，然后降低值，直到不再有伪回波。

5-16 第 2 次发布（2013 年 12 月） USM 36

设置脉冲发射器（“ 脉冲发射器 ” 功能组） 5 操作

注释

下列为可能的设置：

● 自动低位 400 Hz

● 自动中位 1000 Hz

您可通过可选功能伪回波 PRF, 检测和避免伪回波（见第 5-57 页 “ 伪回波 ” 章节）。

● 自动高位 1500 Hz

● 手动

– 选择 “PRF 模式 ” 功能。

– 选择所需的值。

– 如果您已选择 “ 手动 ”，则设置所需的值。

USM 36 第 2 次发布（2013 年 12 月） 5-17

5 操作设置接收器（“ 接收器 ” 功能组）

5.6 设置接收器 

（“ 接收器 ” 功能组）

在 “ 接收器 ” 功能组中，您可以找到设置接收器的所有功能。

– 切换到第一操作级别。

– 选择 “ 接收器 ” 功

能组。

频率

在该功能中，您可以根据探头频率设置接收器的频率。

下列为可能的设置：

● 宽带

● 1 - 5 MHz

● 2 MHz

● 2.25 MHz

● 4 MHz

● 5 MHz

● 10 MHz

● 13 MHz

● 15 MHz

– 选择 “ 频率 ” 功能

– 选择所需的值。

。

5-18 第 2 次发布（2013 年 12 月） USM 36

设置接收器（“ 接收器 ” 功能组） 5 操作

检波

您可使用 “ 检波 ” 功能，根据应用场合选择回波脉冲的检波模式。

下列为可能的设置：

● 全波

所有半波会显示在屏幕上的基线上方。

● 正半波

只有正半波会显示在屏幕上的基线上方。

● 负半波

只有负半波会显示在屏幕上的基线上方。

● RF （射频）

没有检波。正波和负波都以真实振幅显示。

– 选择 “ 检波 ” 功能。

– 选择所需的设置。

双晶（脉冲发射器 – 接收器分离）

您可以使用 “ 双晶 ” 功能，激活脉冲发射器 – 接收器分离（见第 3-9 页第 3.3 节 “ 连接探头 ”）。

● 关闭单阵元操作：探头连接器插座并联连接。

● 打开使用双探头的双重模式；一个探头连接器连接到放大器输入，另一个探头连接器上施加初始脉冲。

● 穿透使用两个单独探头的穿透 - 传输模式；接收器连接到一个探头连接器，脉冲发射器连接到另一个探头连接器。由于声波以穿透 - 传输模式只穿透测试对象一次，因此所有的范围和壁厚测量功能应进行相应的调整。

– 选择 “ 双晶 ” 功能。

– 选择所需的设置。

USM 36 第 2 次发布（2013 年 12 月） 5-19

5 操作设置接收器（“ 接收器 ” 功能组）

注意

滤除

您可以使用 “ 滤除 ” 功能，抑制不需要的回波迹象，如从测试对象发出的结构噪声。

高度百分比表明回波要显示在屏幕上必须达到的最小高度。滤除设置不得大于 80%。

您必须谨慎操作该功能，因为您有可能抑制缺陷回波。许多测试说明明确禁止使用滤除功能。

– 选择 “ 滤除 ” 功能。

– 选择所需的值。

5-20 第 2 次发布（2013 年 12 月） USM 36

设置闸门（功能组 “A 闸门 ” 和 “B 闸门 ”） 5 操作

5.7 设置闸门

（功能组 “A

在 “A 闸门 ” 和 “B 闸门 ” 功能组中，您可以找到设置 A 闸门和 B 的所有功能。

– 切换到第一操作级别。

– 选择 “A

闸门 ” 或 “B 闸门 ” 功能组。

闸门 ” 和 “B 闸门 ”）

闸门的任务

● 闸门监控着您希望检测缺陷的测试对象的区域。如果回波超过或低于闸门，会输出报警信号（见第 4-6 页 “ 警报 ” 章节）。

● A 闸门和 B 闸门相波开始门的功能。

● 使用闸门可选择用于测量数字飞行时间和振幅的回波。测量 ” 章节）。

闸门的显示

闸门以不同的颜色显示，便于配置。

值可显示在测量线中（见第 4-5 页 “ 测量线

互独立。 A 闸门也可承担 B 闸门回

USM 36 第 2 次发布（2013 年 12 月） 5-21

5 操作设置闸门（功能组 “A 闸门 ” 和 “B 闸门 ”）

A- 起点 /B- 起点

（闸门的起点）

您可将 A 闸门或 B 的开始设置为 0 至 27940 mm 的调整范围内。

您可采用粗调或微调步骤，设置值（见第 4-11 页 “ 粗调和微调 ” 章节）。

– 选择 “A- 起点或 “B- 起点 ” 功能。

– 设置所需的值。

A- 宽度 /B- 宽度

（闸门的宽度）

您可将 A 闸门或 B 的宽度设置为 1.00 至 27940 mm 的调整范围内。

您可采用粗调或微调步骤，设置值（见第 4-11 页 “ 粗调和微调 ” 章节）。

– 选择 “A- 宽度 ” 或 “B- 宽度 ” 功能。

– 设置所需的值。

5-22 第 2 次发布（2013 年 12 月） USM 36

设置闸门（功能组 “A 闸门 ” 和 “B 闸门 ”） 5 操作

A- 阈值 /B- 阈值

（闸门的响应和测量阈值）

您可将 A 闸门或 B 闸门的阈值设定为屏幕高度的 5% 至 95% 的范围内 , 如果超过或未达到该值，会触发警报。

此外，在射频模式中，您也可将阈值设置为 -5% 至 95% 的范围。

– 选择 “A- 阈值 ” 或 “B- 阈值 ” 功能。

– 设置所需的值。

USM 36 第 2 次发布（2013 年 12 月） 5-23

5 操作设置闸门（功能组 “A 闸门 ” 和 “B 闸门 ”）

TOF 模式

通过回波评价进行的声程测量取决于测量点的选择。

下列为可能的设置：

● 波峰（使用仪器的最大分辨率，在闸门内绝对最高振幅值时，对振

● 波侧（使用仪器的最大分辨率，按照波峰时测量振幅，但在回波和闸

● J- 波侧按照波侧时测量阈值，则在首次向下改变方向之前，测量振幅。如 “ 范围 ” 功能的值较大，数个点可能合并成一个。在这种情况下，评价不再对应显示的 A 型扫描。

波峰测量）

幅和飞行时间进行测量。

波侧测量）

门的第一个交点处测量飞行时间。

飞行时间，如果之后未再次达到闸门

● 第一波峰

然而，使用屏幕分辨率，按照 J- 波侧时

进行测量。如

果采用显示的 A 型扫描的评价及其重要，则应首选 “ 第一波峰 ”。

5-24 第 2 次发布（2013 年 12 月） USM 36

GE USM 36 Operating Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

第一操作级别 （基础）

第一操作级别 （备选）

第二操作级别 l

第二操作级别 （续）

状态显示图标

电源电量指示

键盘功能

1 介绍

2 标准包装和附件

3 初始启动

4 工作原理

5 操作

6 文件编制

7 维护和保养

8 接口和外围设备

9 附录

10 规格

11 索引

介绍 1

1.1 安全信息

缺陷 / 错误和异常应力

FCC （联邦通讯委员会法规）的合规性

1.2 关于超声波检测的重要信息

使用超声波检测设备的前提

操作员培训

检测技术要求

检测极限

超声波壁厚测量

检测对象材料的影响

温度变化的影响

剩余壁厚的测量

超声波缺陷评估

缺陷边界方法

回波显示比较方法

1.3 USM 36

USM 36 探伤仪的特殊功能

1.4 手册使用方法

1.5 本手册的布局和表示方法

注意和注释符号

操作步骤

2.1 标准包装

2.2 附加功能

2.3 推荐附件

初始启动 3

3.1 仪器定位

3.2 电源

使用充电器 / 电源延配器

使用电池时

电池充电

3.3 连接探头

3.4 插入 SD 存储卡

3.5 启动 USM 36

制造厂默认设置 （重置）

工作原理 4

4.1 操作员控制件概述

4.2 显示屏

A- 扫描表示

显示屏上的功能

状态显示图标

4.3 键和旋钮

旋钮和箭头键

4.4 操作概念

操作级别

选择和设置功能

“ 起始 ” 功能

选择开始值

第二操作级别的功能

4.5 重要的默认设置

语言设置

单位设置

十进制分隔符

日期格式、日期和时间

4.6 显示的默认设置

选择颜色方案

选择 A- 扫描颜色

选择网格

第一操作级别（基础）

第一操作级别（备选）

第二操作级别（续）

制造厂默认设置（重置）

5.4 设置显示范围（“ 范围 ” 功能组）

5.5 设置脉冲发射器（“ 脉冲发射器 ” 功能组）

电压（脉冲发射器电压）

PRF 模式（脉冲重复频率）

双晶（脉冲发射器 – 接收器分离）
