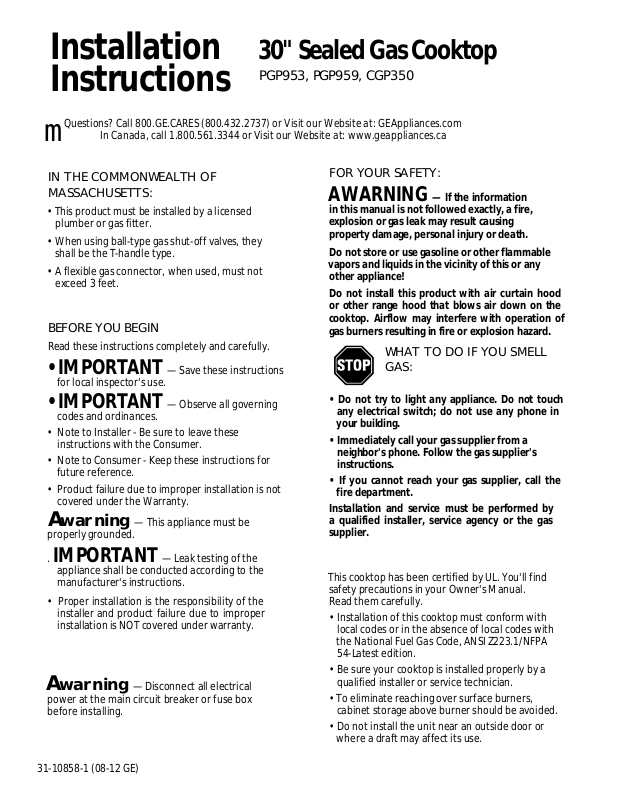

GE PGP959SETSS User Manual [en, fr, es]

Installation

30" Sealed Gas Cooktop

PGP953, PGP959, CGP350

Instructions

Questions? Call 800.GE.CARES (800.432.2737) or Visit our Website at: GEAppliances.com

m

In Canada, call 1.800.561.3344 or Visit our Website at:

www.geappliances.ca

IN THE COMMONWEALTH OF
MASSACHUSETTS:

• This product must be installed by a licensed
plumber or gas fitter.

• When using ball-type gas shut-off valves, they
shall be the T-handle type.

• A flexible gas connector, when used, must not
exceed 3 feet.

BEFORE YOU BEGIN

Read these instructions completely and carefully.

• IMPORTANT — Save these instructions

for local inspector's use.

• IMPORTANT — Observe all governing

codes and ordinances.

• Note to Installer - Be sure to leave these

instructions with the Consumer.

• Note to Consumer - Keep these instructions for

future reference.

• Product failure due to improper installation is not

covered under the Warranty.

Awarning — This appliance must be

properly grounded.

FOR YOUR SAFETY:

AWARNING — If the information

in this manual is not followed exactly, a fire,
explosion or gas leak may result causing
property damage, personal injury or death.

Do not store or use gasoline or other flammable

vapors and liquids in the vicinity of this or any
other appliance!

Do not install this product with air curtain hood
or other range hood that blows air down on the
cooktop. Airflow may interfere with operation of
gas burners resulting in fire or explosion hazard.

WHAT TO DO IF YOU SMELL GAS:

• Do not try to light any appliance. Do not touch

any electrical switch; do not use any phone in
your building.

• Immediately call your gas supplier from a

neighbor's phone. Follow the gas supplier's
instructions.

• If you cannot reach your gas supplier, call the

fire department.

Installation and service must be performed by
a qualified installer, service agency or the gas
supplier.

. IMPORTANT — Leak testing of the

appliance shall be conducted according to the
manufacturer's instructions.

• Proper installation is the responsibility of the
installer and product failure due to improper
installation is NOT covered under warranty.

Awarning — Disconnect all electrical

power at the main circuit breaker or fuse box
before installing.

31-10858-1 (08-12 GE)

This cooktop has been certified by UL. You'll find
safety precautions in your Owner's Manual.

Read them carefully.

• Installation of this cooktop must conform with
local codes or in the absence of local codes with
the National Fuel Gas Code, ANSI Z223.1/NFPA
54-Latest edition.

• Be sure your cooktop is installed properly by a
qualified installer or service technician.

• To eliminate reaching over surface burners,
cabinet storage above burner should be avoided.

• Do not install the unit near an outside door or
where a draft may affect its use.

Installation Instructions

IMPORTANT SAFETY INSTRUCTIONS

ELECTRICAL REQUIREMENTS

This appliance must be supplied with the proper
voltage and frequency and connected to on

individual, properly grounded branch circuit,
protected by a circuit breaker or fuse having

amperage os noted on the rating plate.

We recommend you hove the electrical wiring and

hookup of your cooktop connected by a qualified
electrician. After installation, have the electrician
show you where your main cooktop disconnect is
located.

Check with your local utilities for electrical codes

which apply in your area. Failure to wire your

cooktop according to governing codes could result
in a hazardous condition.
If there are no codes, your cooktop must be wired
and fused to meet the requirements of the National
Electrical Code, ANSI/NFPA No. 70—Latest edition.

You can get a copy by writing:

National Fire Protection Association

Batterymarch Park
Quincy, MA 02259

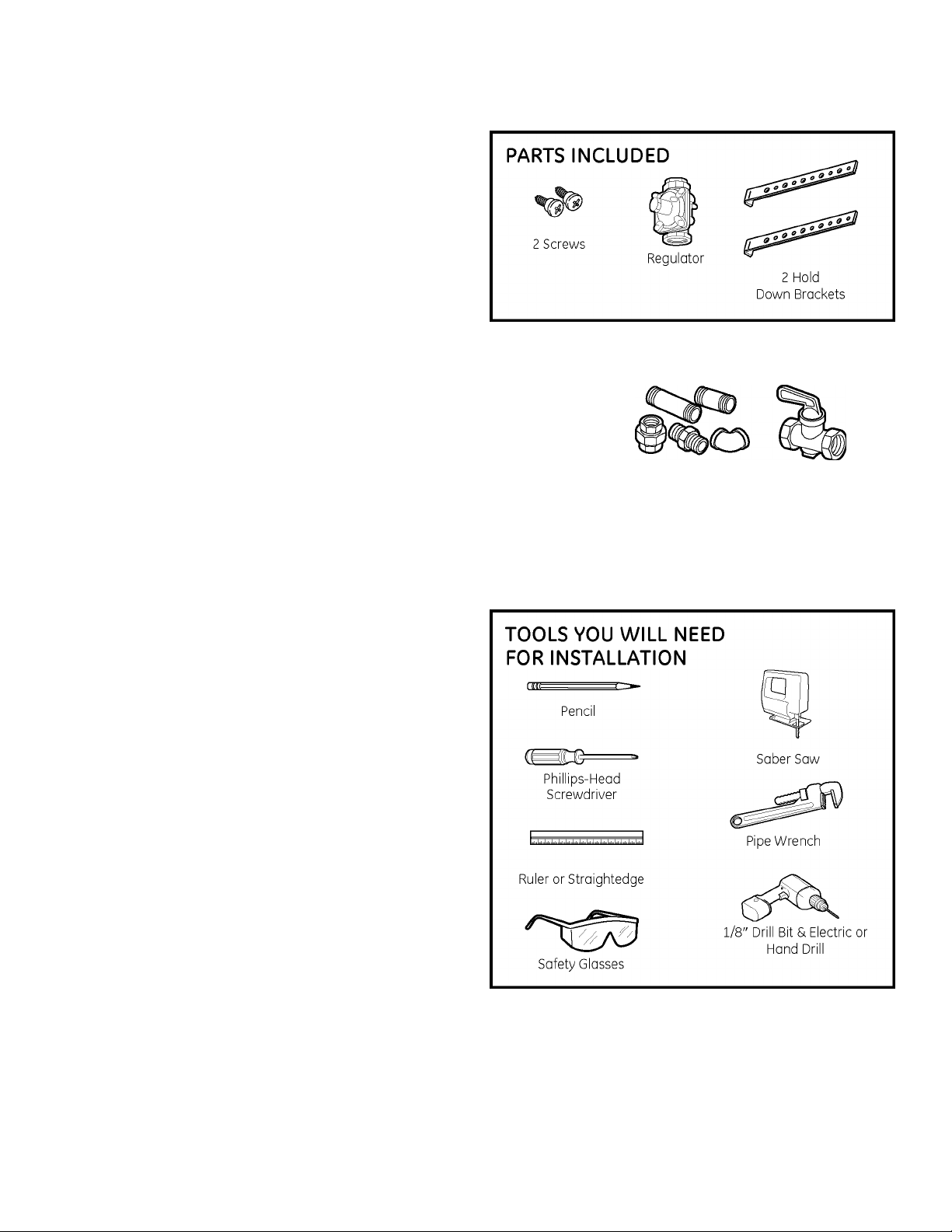

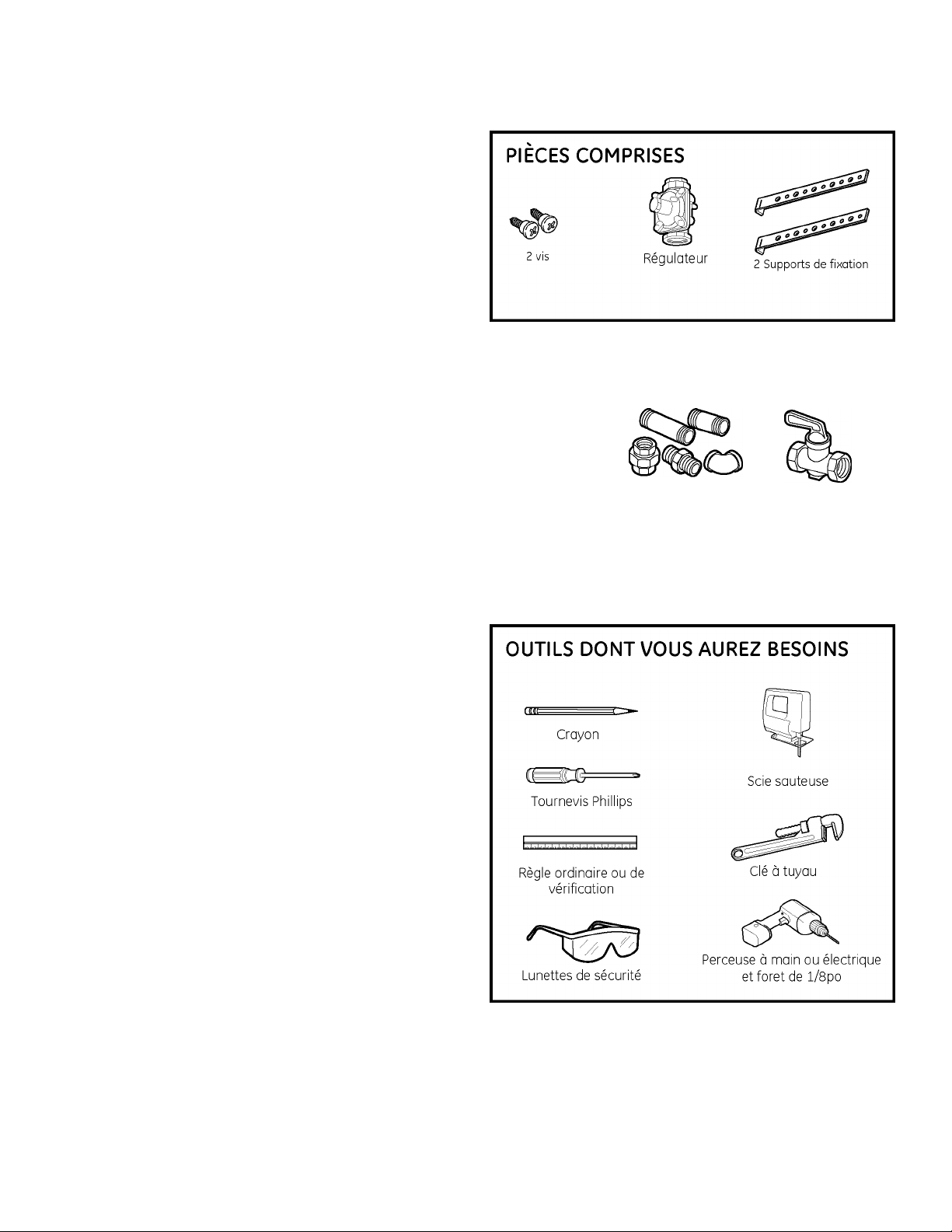

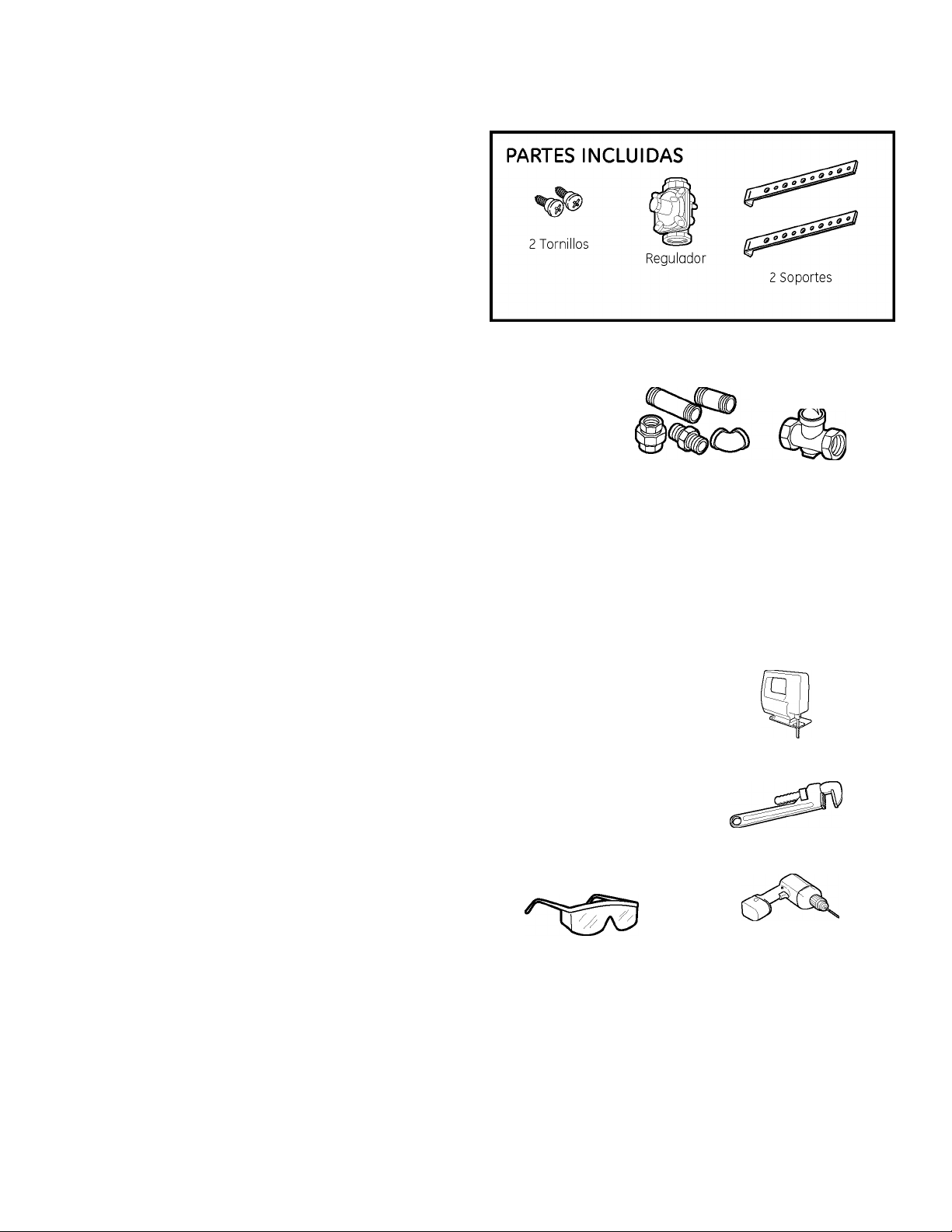

MATERIALS YOU MAY NEED

Joint Sealant

CSA-Approved Flexible Gas Line

3/8" Min. ID, 1/2" NPT Connection,

3-foot Maximum Length (Massachusetts Only)

Pipe Fittings Shut-Off Valve

In Canada your cooktop must be wired and fused

to meet the requirements of the Canadian Electrical

Code.
Be sure the installation of this product in a mobile

home conforms with the Manufactured Home
Construction and Safety Standard, Title 24 CFR,
Part 3280. If this standard does not apply, you
must follow the standard for Manufactured Home
Installations, ANSI/VCSBS A225.1, or with local

codes where applicable.
You can get a copy of the Federal Standard by
Writing:

Office of Mobile Home Standards

HUD Building

4517th Street, S.W.

Washington, D.C. 24010

Installation Instructions

PRE-INSTALLATION CHECKLIST

When preparing cooktop opening, make
sure the inside of the cabinet and the
cooktop do not interfere with each other.
(See section on preparing the opening.)

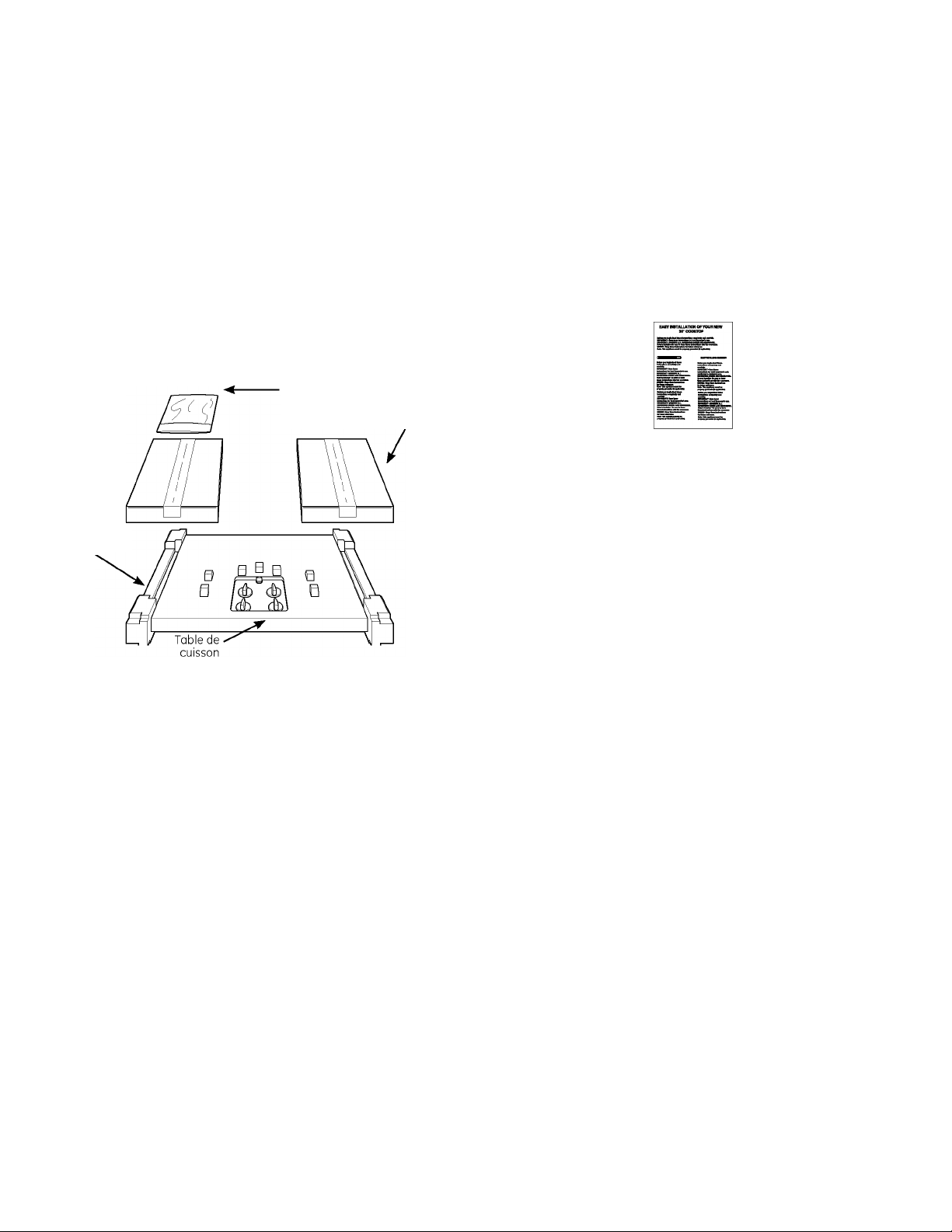

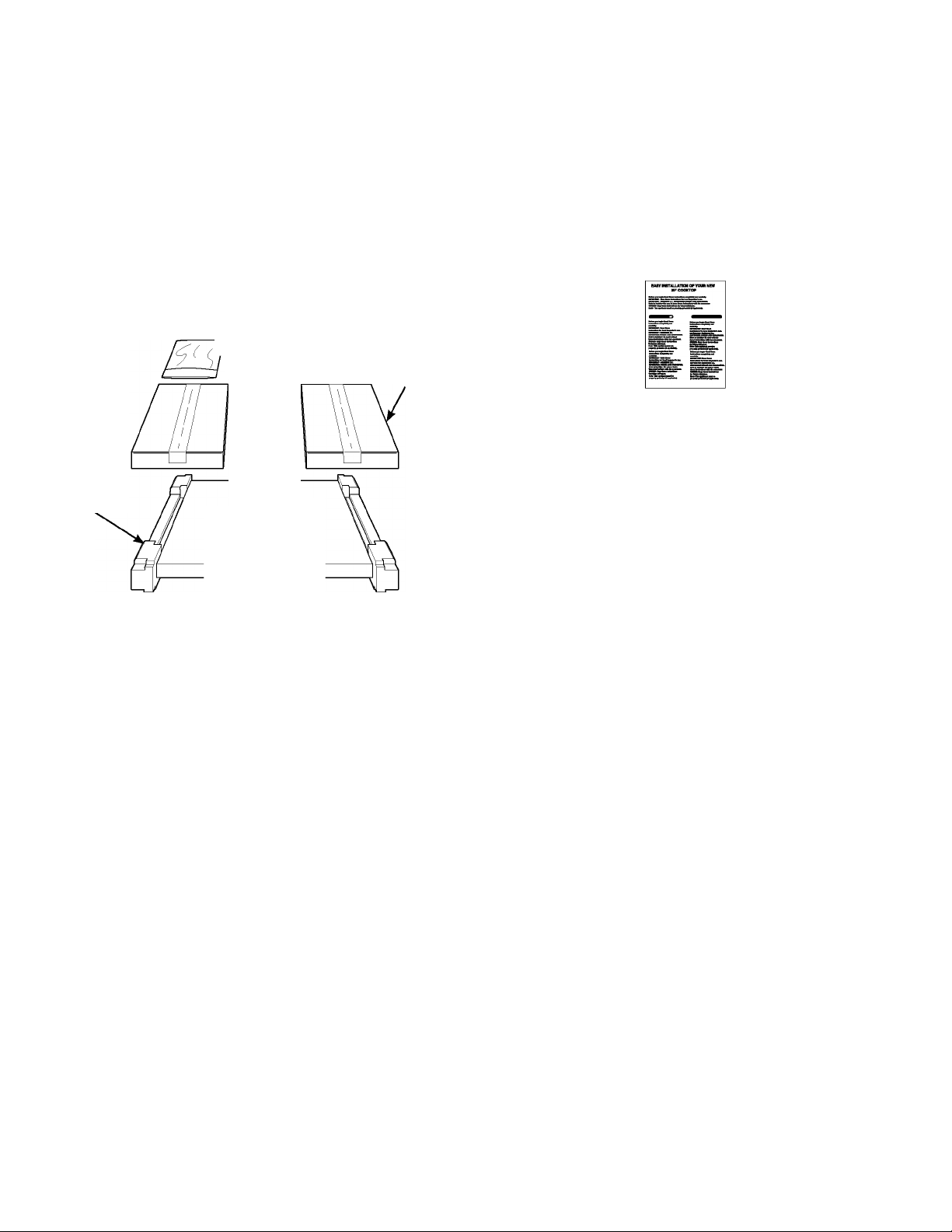

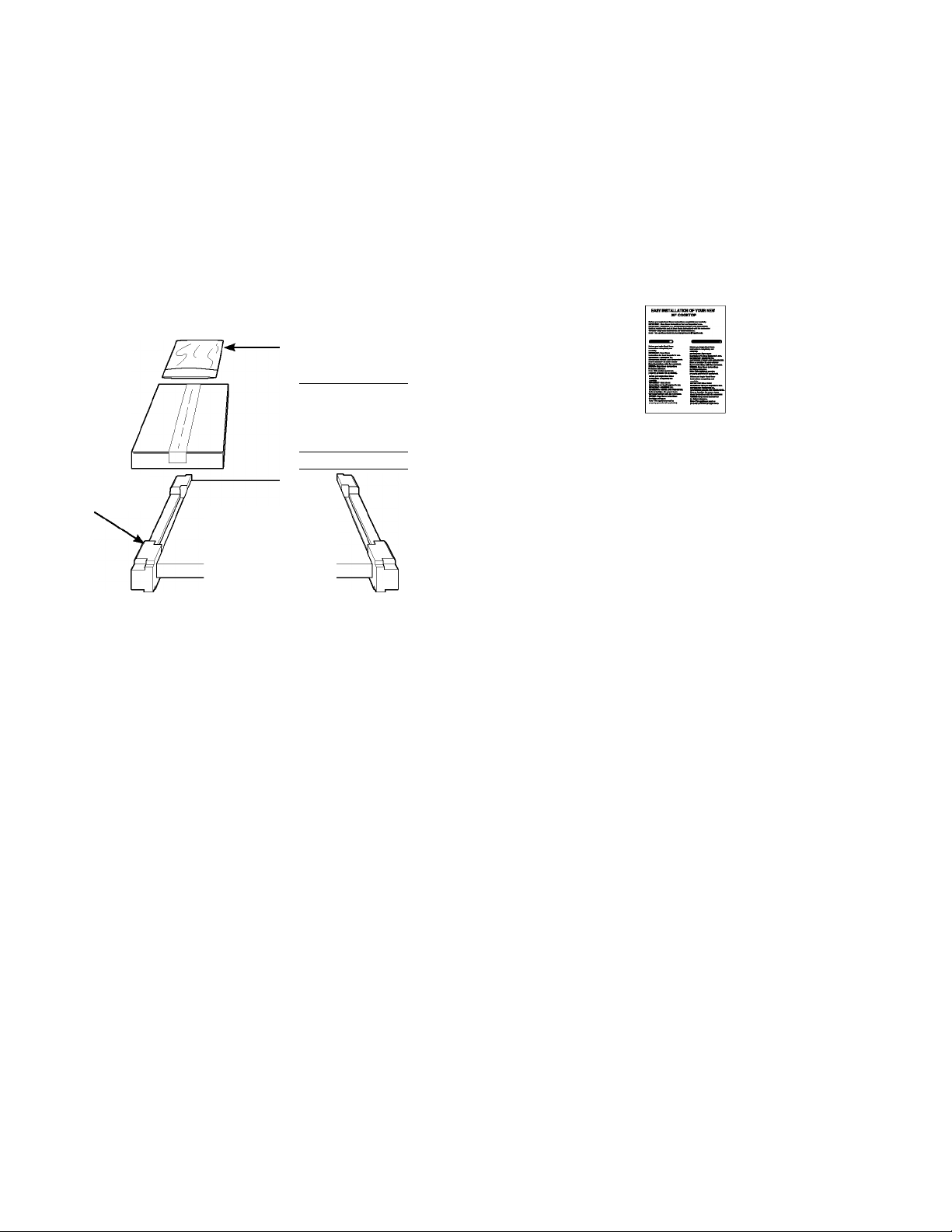

E Remove packaging materials, grate boxes,

regulator with literature, and literature
package from the cooktop before beginning
installation.

JIm

--------------

Foam
Packaging

0 q

a Q

Cooktop

Literature Package

Grate boxes

Remove Installation Instructions from

E

literature pack and read them carefully
before you begin.

Be sure to place all literature (Owner's Manual,
Installation Instructions, etc.) in a safe place

for future reference.

Moke sure you hove oil the tools and

E

materials you need before storting the
installation of the cooktop.

Your home must provide the adequate

E

electrical service needed to safely and
properly use your cooktop. (Refer to section
on electrical requirements.)

When installing your cooktop in your home,

E

make sure all local codes and ordinances
are followed exactly as stated.

Make sure the wall coverings, countertop
and cabinets around the cooktop can
withstand heat (up to 200°F) generated by
the cooktop.

Installation Instructions

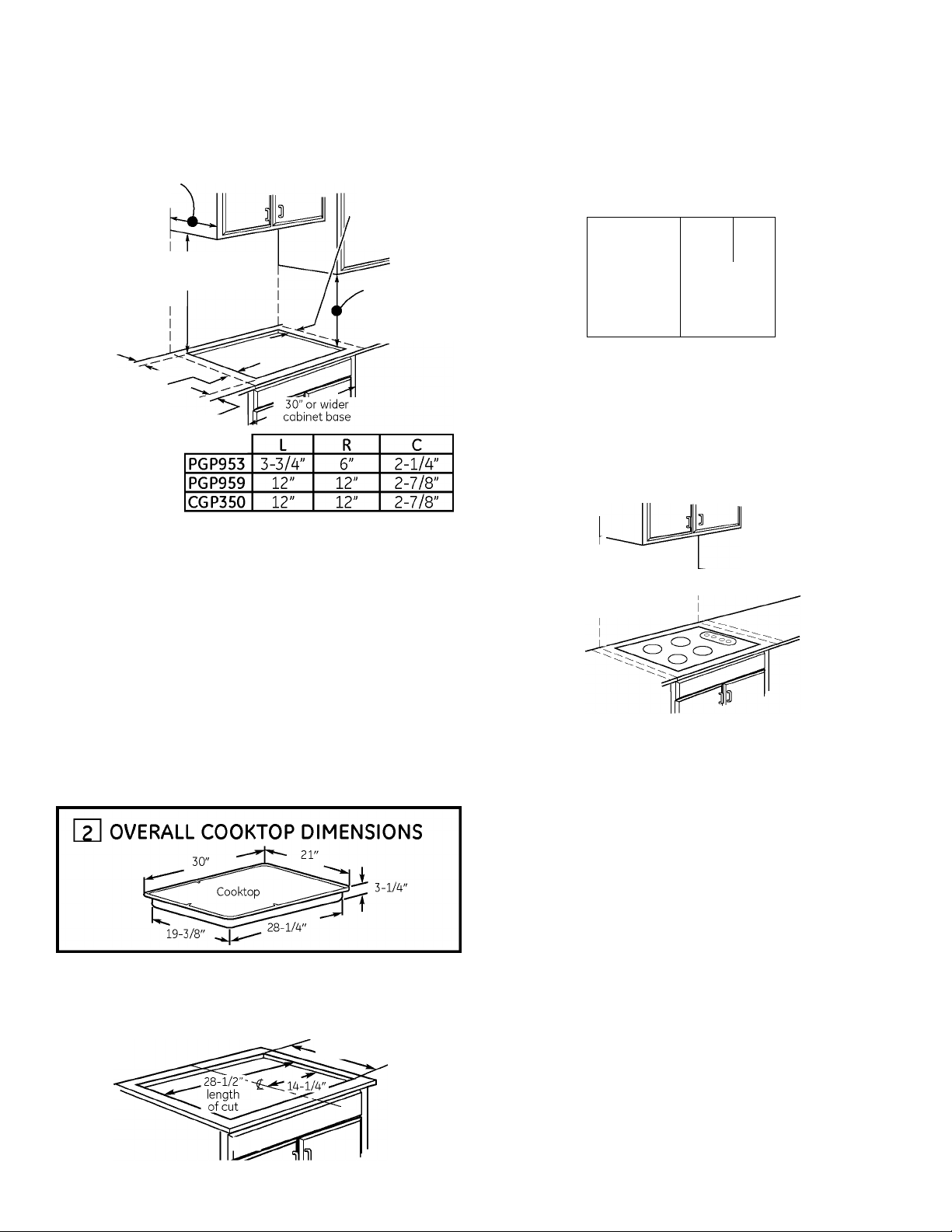

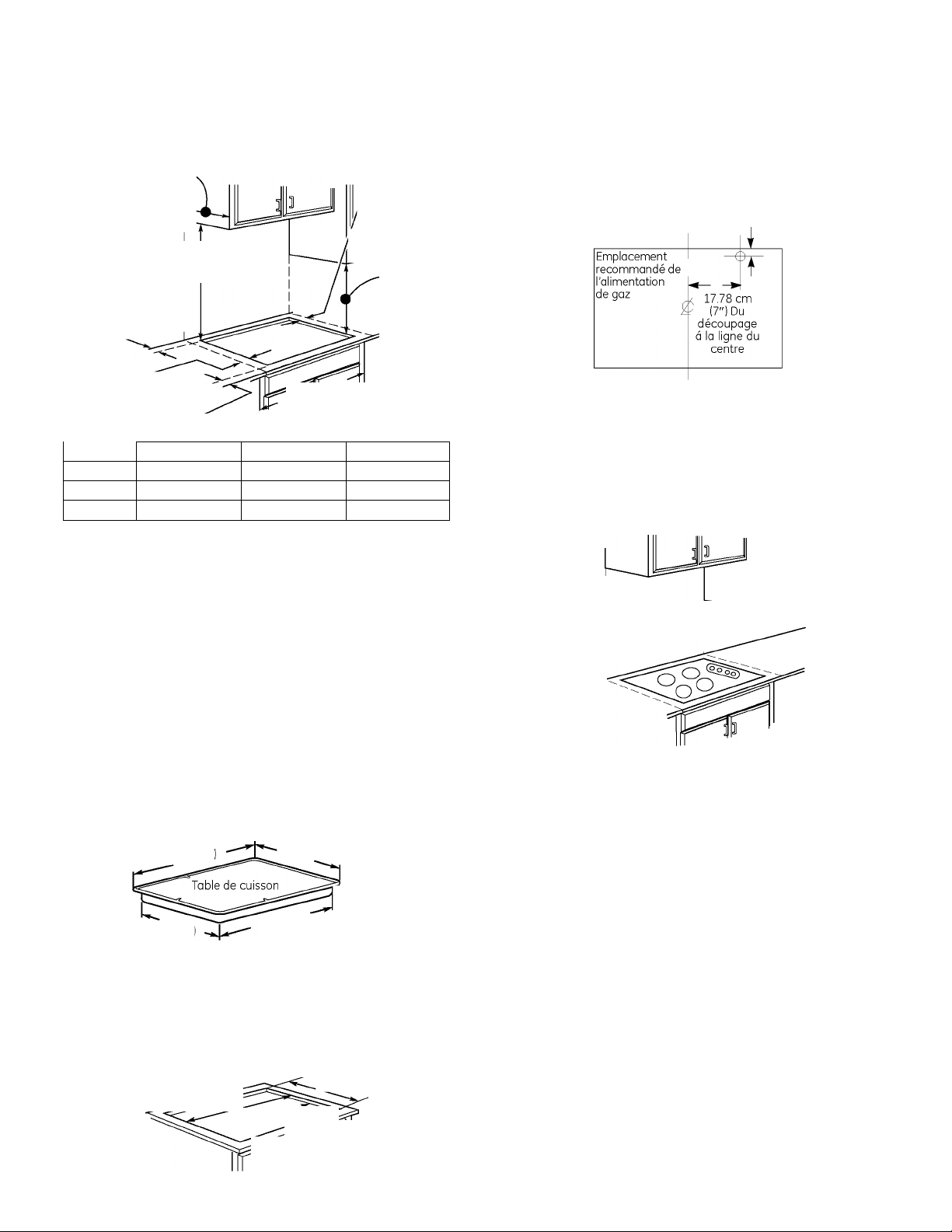

PREPARING THE OPENING

|T| MAINTAIN THE FOLLOWING

MINIMUM CLEARANCE DIMENSIONS

13" MAX. Depth
of unprotected
overhead
cabinets

30" MIN. clearance from
countertop to unprotected
overhead surface

C-MIN.

clearance from

cutout to rear

wall

L - MIN. clearance

from cutout to left

side wall

2-1/2" MIN from cutout to

front of countertop

I

ALL HORIZONTAL CLEARANCES MUST BE MAINTAINED
FOR A MINIMUM OF 18" ABOVE THE COOKING SURFACE.

NOTE: Allow 7/15"

minimum vertical 3-ii/ie" ip

clearance from the

----------------------

T

cooktop bottom (or
3-11/16" minimum depth
from the countertop) to
any combustible surfaces,
such as a cabinet drawer.

R-MIN.

clearan ce from

cutout to right

side wall

18" MIN. height
from countertop
to nearest
cabinet on either
side of unit

r

drawer!

H RECOMMENDED GAS SUPPLY

LOCATION FROM BACKWALL

1" Min. From Backwall

Recommended
gas supply
location ,

From Cutout

■ Center Line

H MAKE SURE WALL COVERINGS,

COUNTERTOP AND CABINETS
AROUND COOKTOP CAN
WITHSTAND HEAT (UP TO 200“F)
GENERATED BY COOKTOP

Wall covering,
cabinets and
countertop must
withstand heat
up to 200°F

For island installation, maintain
2-1/2 in. minimum from cutout to front and back
edge of countertop. Maintain 3 in. minimum from
cutout to side edges of countertop.

H CUTOUT DIMENSIONS OF COUNTERTOP

To ensure accuracy, it is best to make a template
when cutting the opening in the counter.

19-5/8" width cut

H FOR AMERICANS WITH

DISABILITIES ACT (ADA) FORWARD

APPROACH INSTALLATION ONLY:

Allow 5" minimum depth
between the countertop
and an enclosure.

NOTE:Jhe enclosure must

be made of wood material.
Also, an access panel is
required for the electrical
outlet, pressure regulator,
shut-off valve, hold-down
brackets, and service.

fi

Installation Instructions

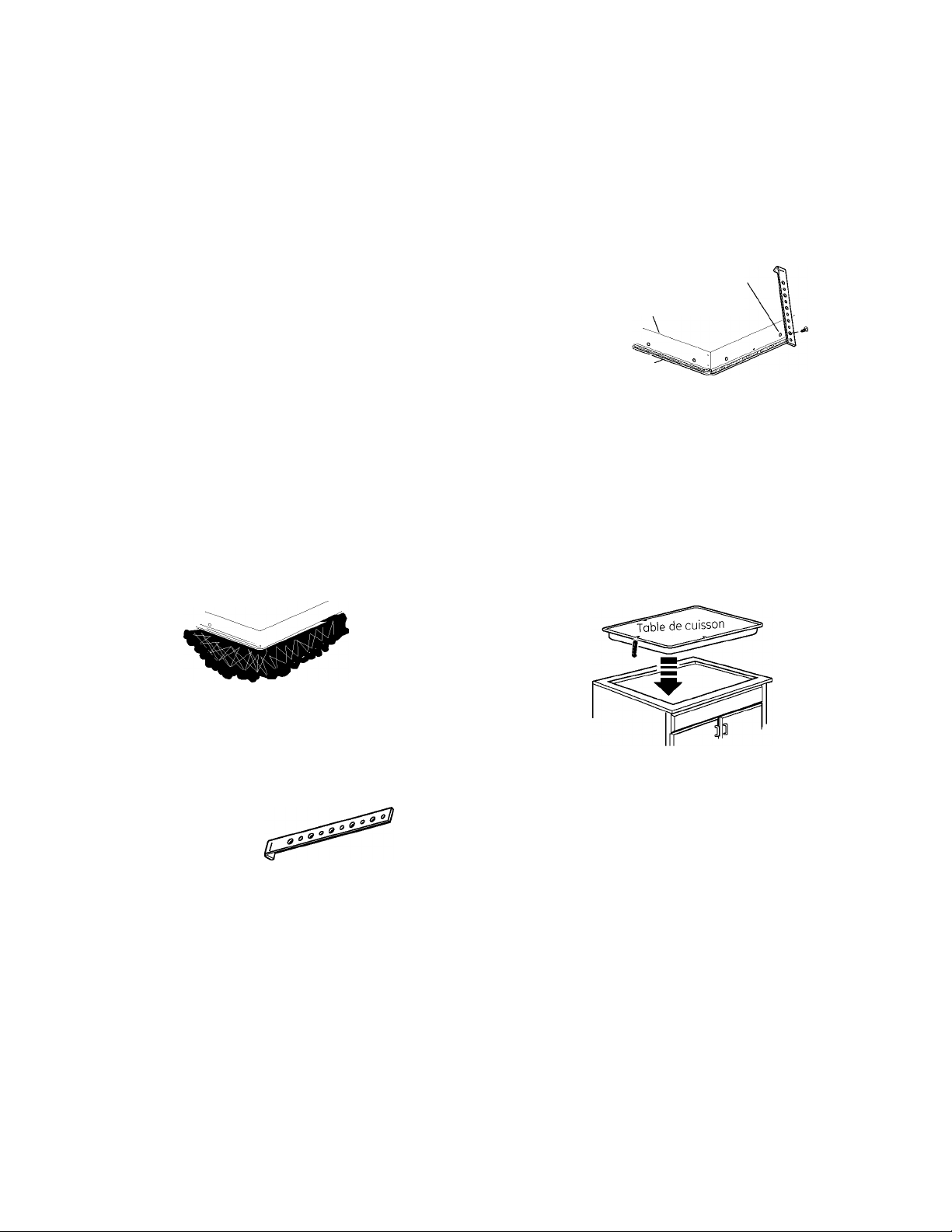

INSTALLING THE COOKTOP UNIT

[H LOCATE ELECTRICAL OUTLET AND

GAS SHUT-OFF VALVE BENEATH
CABINET

NEVER REUSE OLD

CONNECTORS WHEN

INSTALLING THIS
UNIT.

shut Off

Valve

Electrical

Outlet 12"

Below

Countertop

Install a manual shut-off valve in the gas line in an
easily accessible location outside the cooktop. Be
sure you know how and where to shut off the gas
supply to the cooktop. Install the electrical outlet

12" below the countertop.

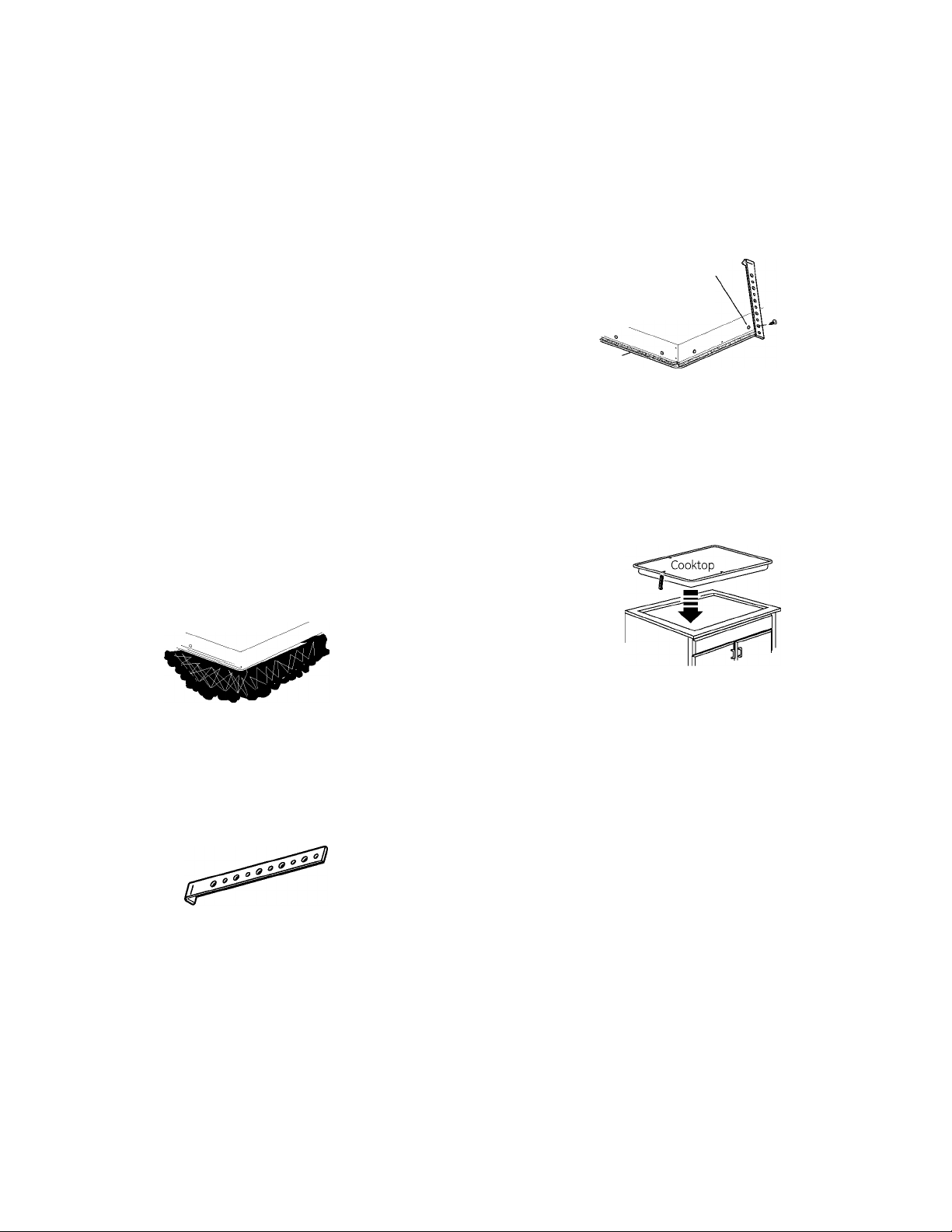

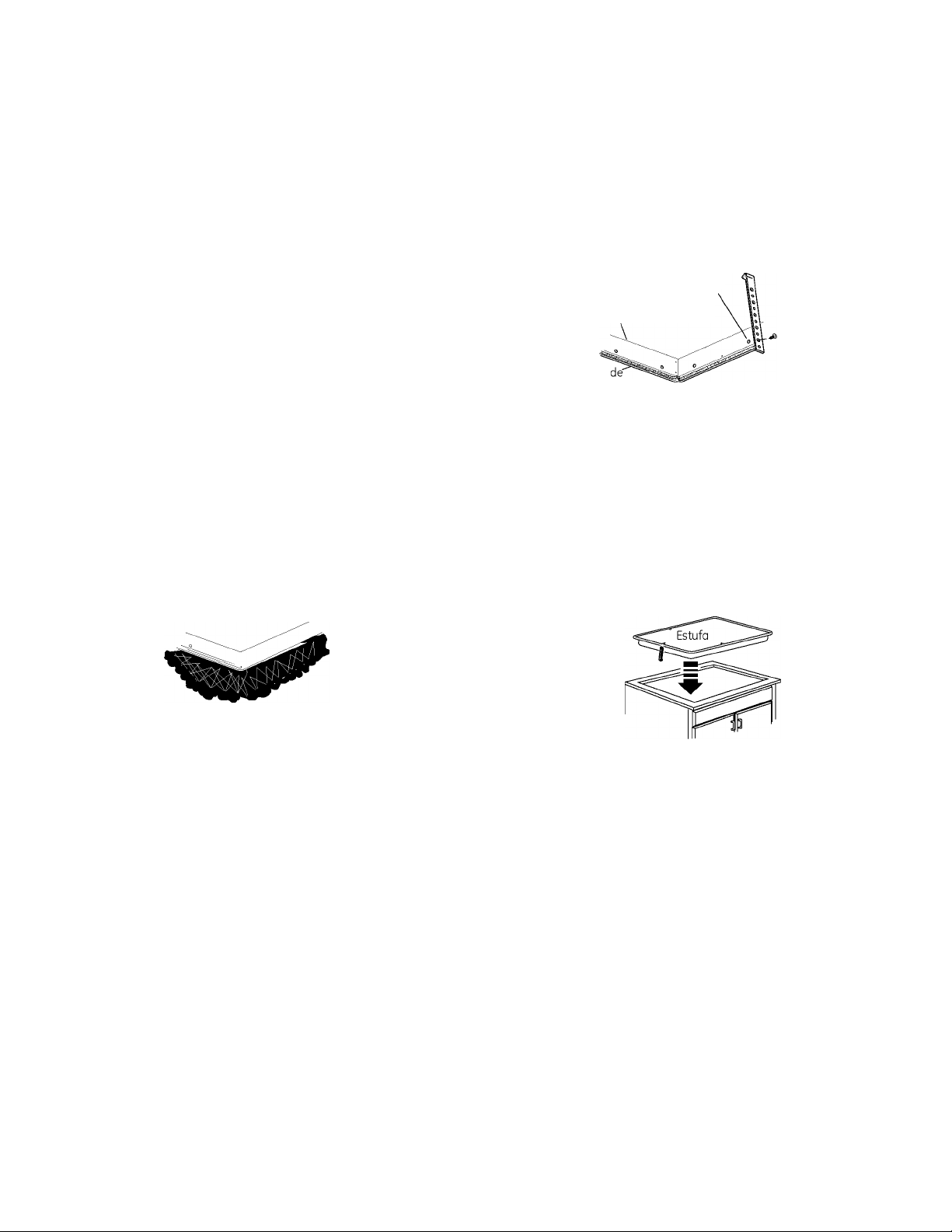

[H PROTECT SURFACE OF COOKTOP

Place a towel or tablecloth onto the countertop.
Lay the cooktop upside down onto the protected
surface.

H ATTACH BRACKETS TO COOKTOP

Remove the screw from the side of the cooktop
and screw the hold-down bracket to the side of the
cooktop unit. Repeat for opposite side of cooktop.

Pre-drilled

Bottom of

Cooktop

hole

A

Cooktop

Surface

H INSERT COOKTOP INTO CUTOUT

Insert the cooktop centered into the cutout opening.

Make sure the front edge of the countertop is
parallel to the cooktop. Make final check that all
required clearances are met.

Bottom of cooktop

cloth under Cooktop

\x\ LOCATE MOUNTING PARTS

Remove the hold down brackets from the

literature package.

Once the unit is in place, screw the hold- down
bracket into the cabinet sides to secure the unit
into place.

Installation Instructions

INSTALLATION-GAS CONNECTIONS

IT] PROVIDE ADEQUATE GAS SUPPLY

This cooktop is designed to operate on natural
gas at 5" of water column manifold pressure and
7" of water column (W.C.) supply pressure. It is
shipped from the factory set for natural gas. The
convertible pressure regulator supplied with the
unit must be connected in series with the manifold
of the cooktop and must remain in series with the
supply line regardless of whether natural or L.P.
gas is being used. FOR PROPER OPERATION, THE
MAXIMUM INLET PRESSURE TO THE REGULATOR
MUST BE NO MORE THAN 14" OF WATER COLUMN
PRESSURE. For checking the regulator, the inlet
pressure must be at least 1" W.C.. (or 3.4 KPA)
greater than the regulator output setting. If

the regulator is set for 5" W.C. of water column

pressure, the inlet pressure must be at least 6" W.C.
If the regulator is set for 10" W.C., the inlet pressure
must be at least 11" W.C.. The gas supply line to

the cooktop should be 1/2" or 3/4" pipe.

IT INSTALL REGULATOR

NEVER REUSE OLD CONNECTORS WHEN
INSTALLING THIS COOKTOP.

AWARNING: Never reuse old flexible

connectors. The use of old flexible connectors
can cause gas leaks and personal injury. Always
use new flexible connectors when installing a gas
appliance.

T INSTALL REGULATOR ONTO

BURNER BOX BOTTOM

Screw the regulator
onto the burner
box bottom pipe
connection. Make
sure the top of
the regulator is
facing towards the
cabinet front, easily
accessible through
the cabinet doors.
The regulator may
also be installed
prior to inserting
the cooktop into the cutout if extreme caution is
used to ensure the regulator connection is not
compromised.

Electrical

Outlet 12"

Below

Countertop

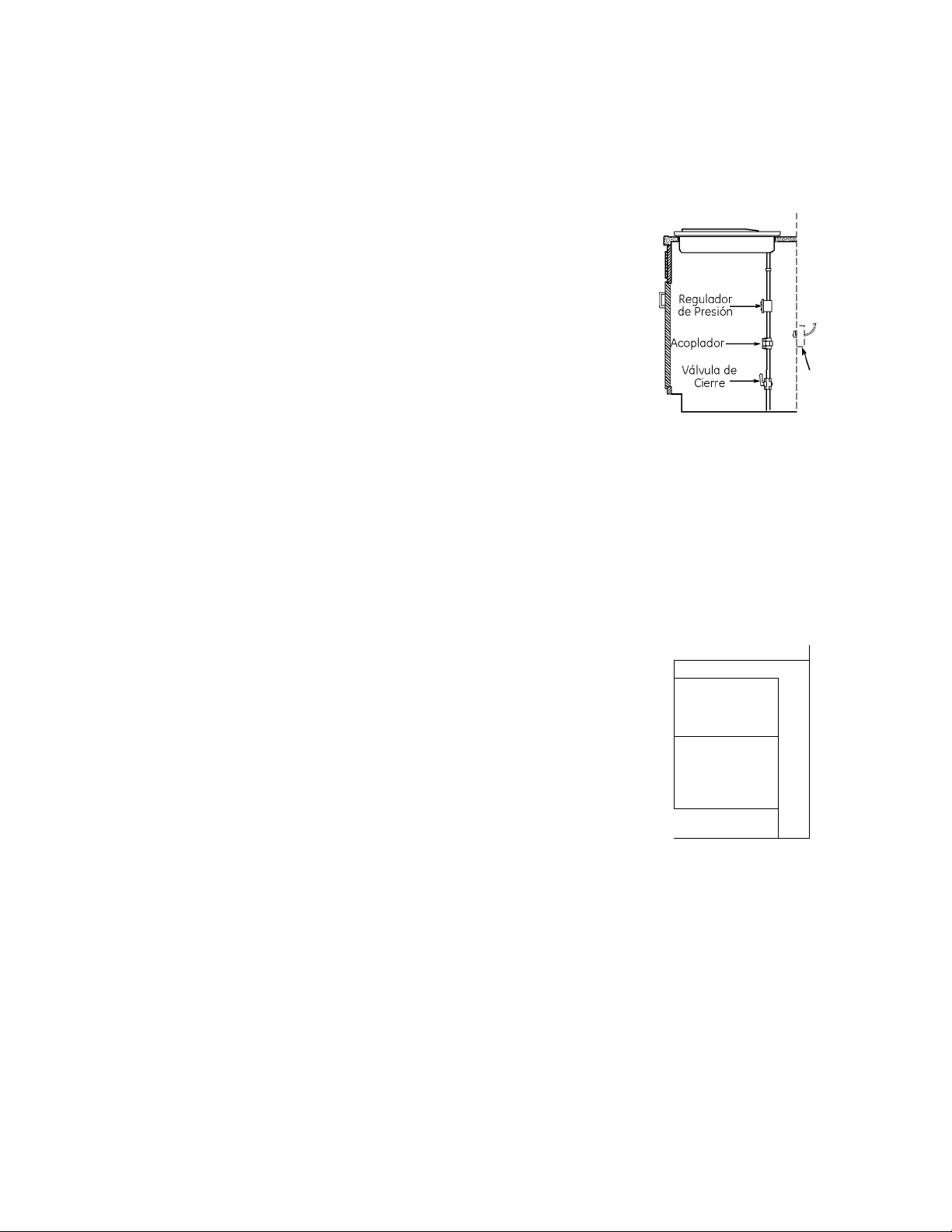

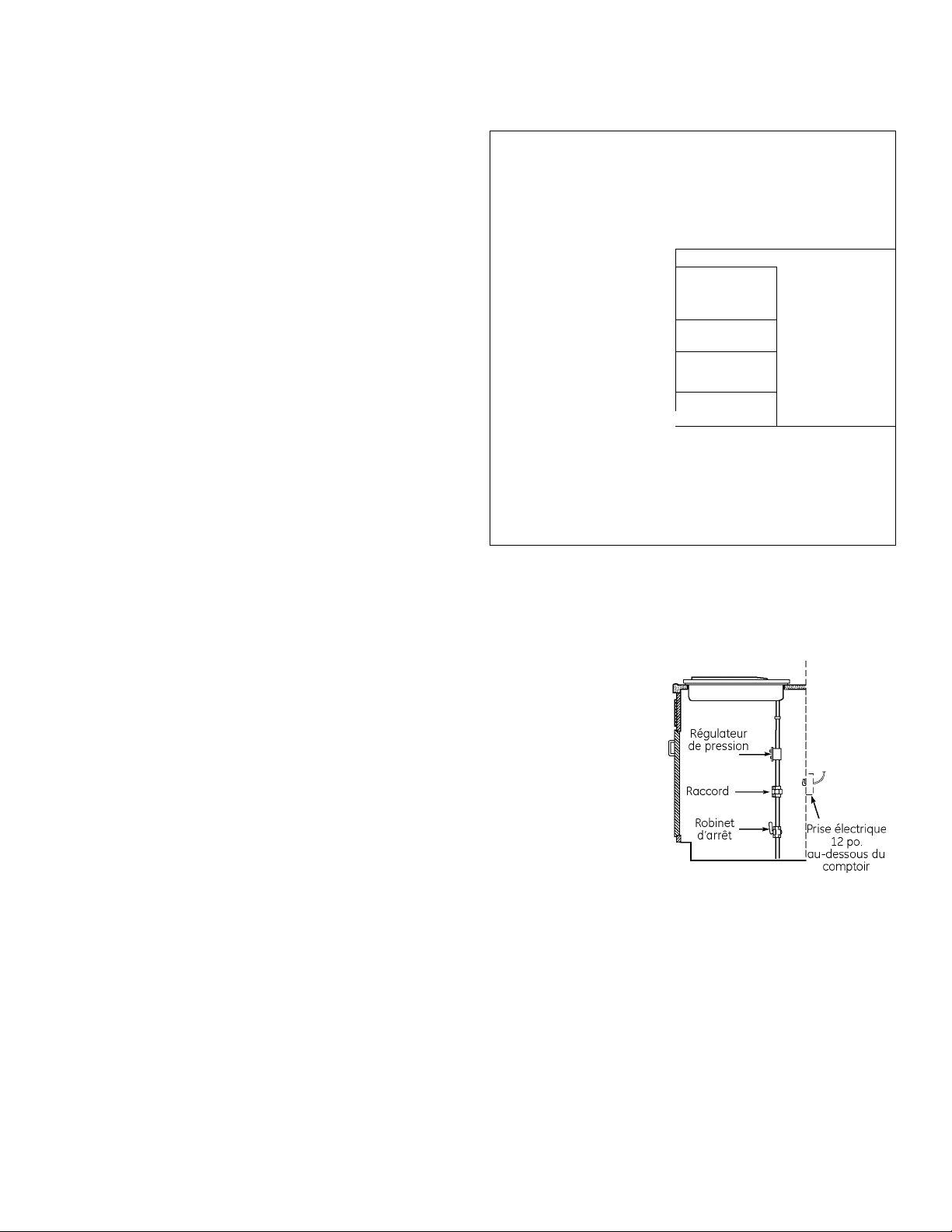

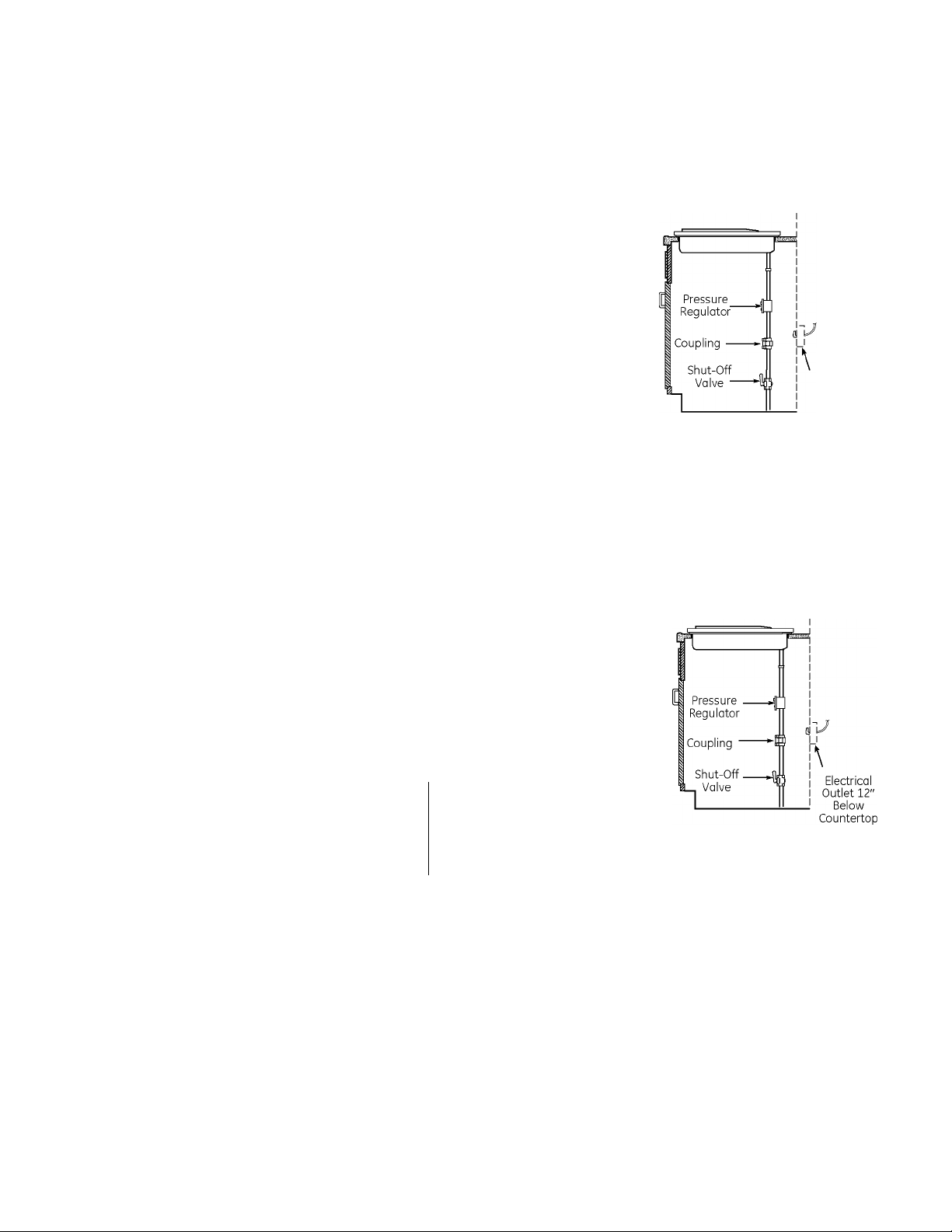

T COMPLETE CONNECTION WITH A

COUPLING

Complete the

connection between
the regulator, pipe
coupling, and
the shut-off valve.

Pressure _

Screw a section of pipe onto
the inlet end of the pressure
regulator and install the
coupling.

To reduce the likelihood of gas leaks, apply-taflon
tape or a thread compound approved for use with

LP or Natural gases to all threaded connections.

Regulator

Coupling

a

Installation Instructions

H CHECK FOR LEAKS

LEAK TESTING OF THE APPLIANCE SHALL BE
CONDUCTED ACCORDING TO THE MANUFACTURER'S
INSTRUCTIONS.

Before testing for leaks, make sure all burner knobs
are in the OFF position.

After connecting the cooktop to gas, check system
for leaks with a manometer. If a manometer is not

available, turn the gas supply on to the cooktop
and use a liquid leak detector at all joints and
connections to check for leaks.

Tighten all connections if necessary to prevent gas

leakage in the cooktop or supply line.
DO NOT USE OPEN FLAME TO CHECK FOR

LEAKS!
Disconnect the cooktop and its individual shut-off

valve from the gas supply piping system during any

pressure testing of that system at test pressures
greater than 1/2 psig (3.5 kPa).

Isolate the cooktop from the gas supply piping
system by closing its individual shut-off valve
during any pressure testing of the gas supply
system at test pressures equal to or less than 1/2
psig (3.5 kPa).

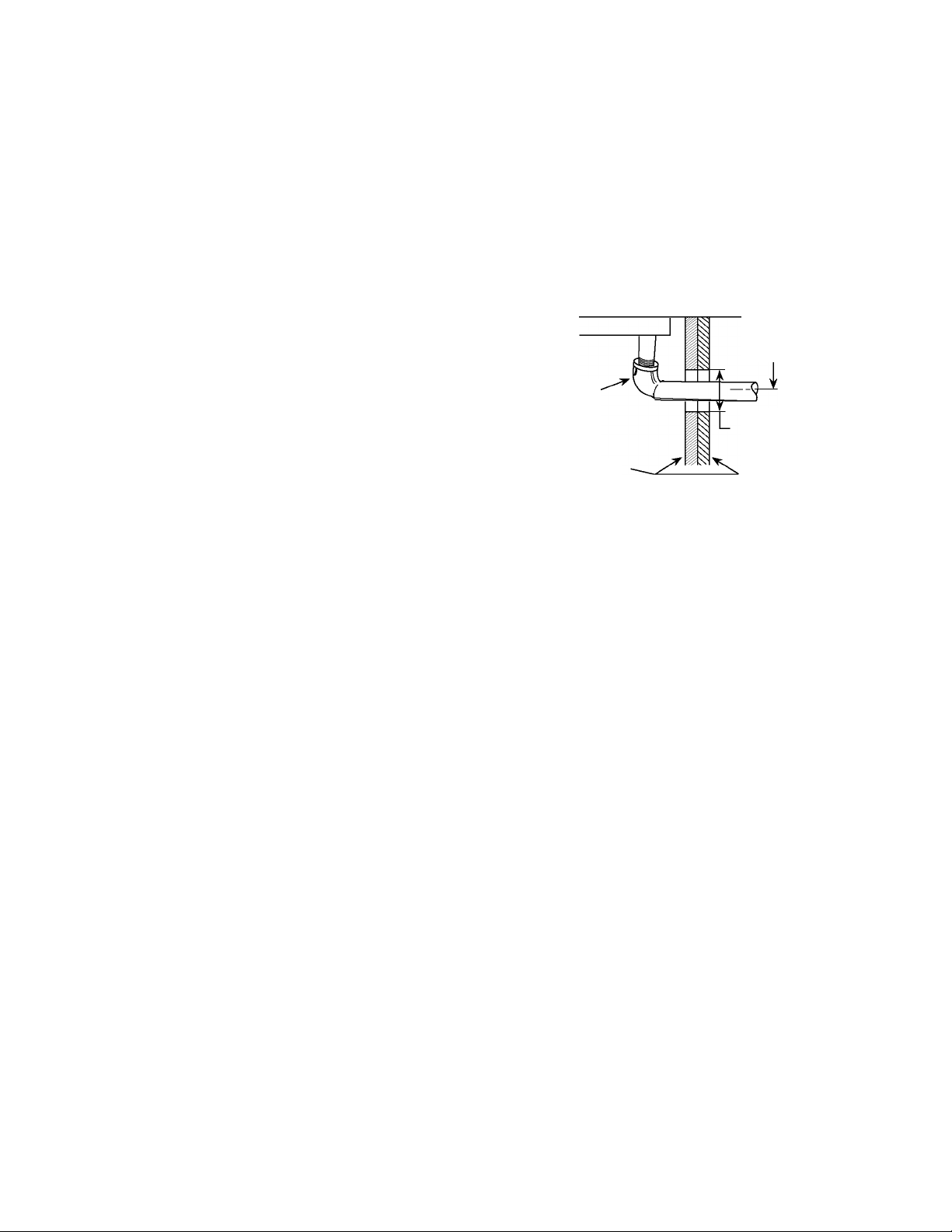

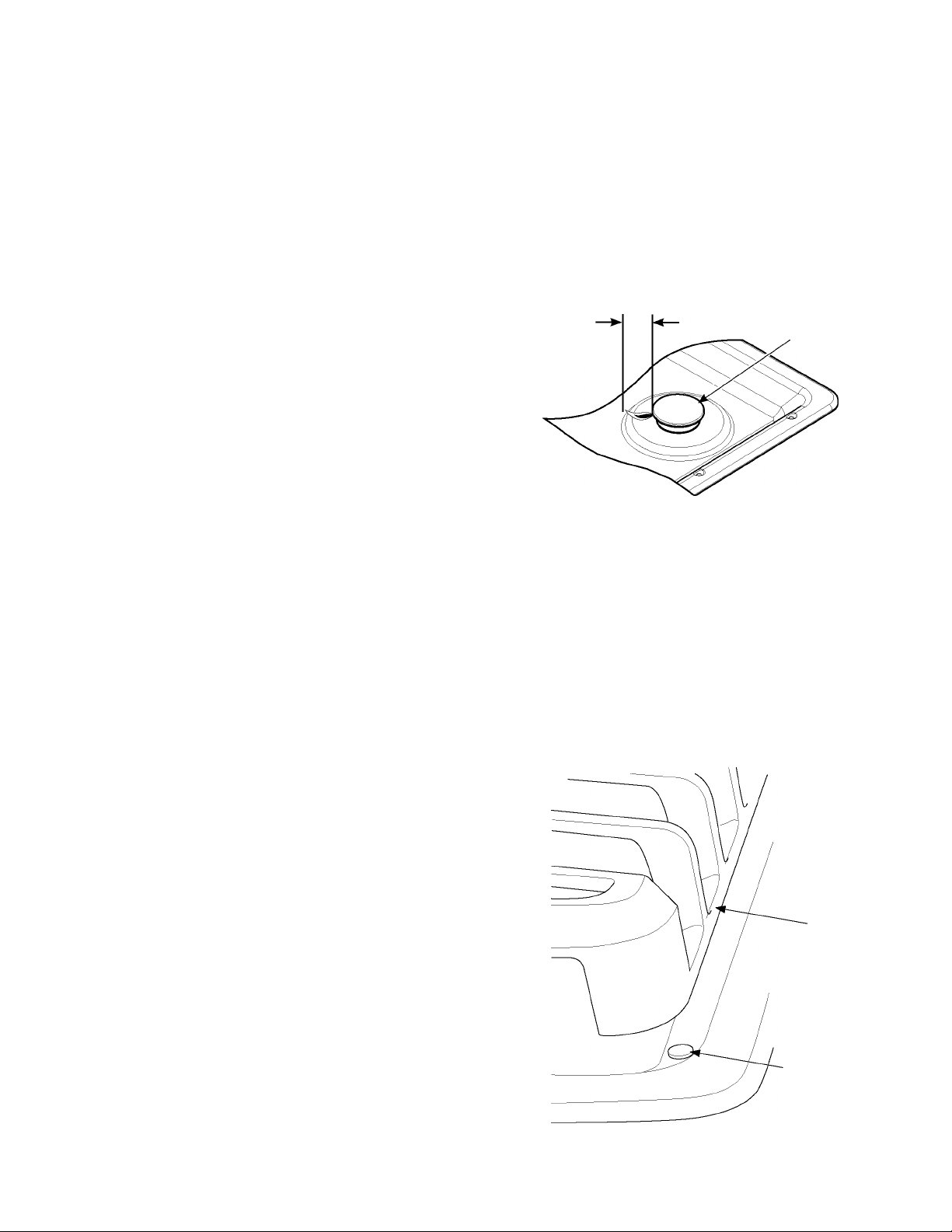

H INSTALLATION OVER BUILT-IN

OVEN

See built-in oven installation for complete
installation instructions.

5" To Center of

2" Dia. Hole From

Countertop

90° Elbow

2" DIa. Hole

(20 7/8" from front

of Countertop to

Cabinet Sides

View from Front of Cooktop

Hole Center)

Installation Instructions

INSTALLATION-ELECTRICAL CONNECTIONS

Awarning — Disconnect all electrical

power at the main circuit breaker or fuse box
before installing.

ELECTRICAL SUPPLY AND OUTLET

An adequate electrical supply and outlet must

be used to operate the electrical parts of your
cooktop.

H The power cord of this appliance is equipped

with a 3-prong (grounding) plug which must
be used with a properly grounded 3-hole
outlet with a standard 120 Volt, 50 cycle AC
household current.

E If you do not have a 3-hole grounded outlet,

have a qualified electrician change your old
one. DO NOT, UNDER ANY CIRCUMSTANCES,
CUT OR REMOVE THE THIRD (GROUND) PRONG

FROM THE POWER CORD. DO NOT USE AN

ADAPTER. DO NOT USE AN EXTENSION CORD.

Insure proper

ground and

firm connection

before use

Installation Instructions

COOKTOP BURNERS

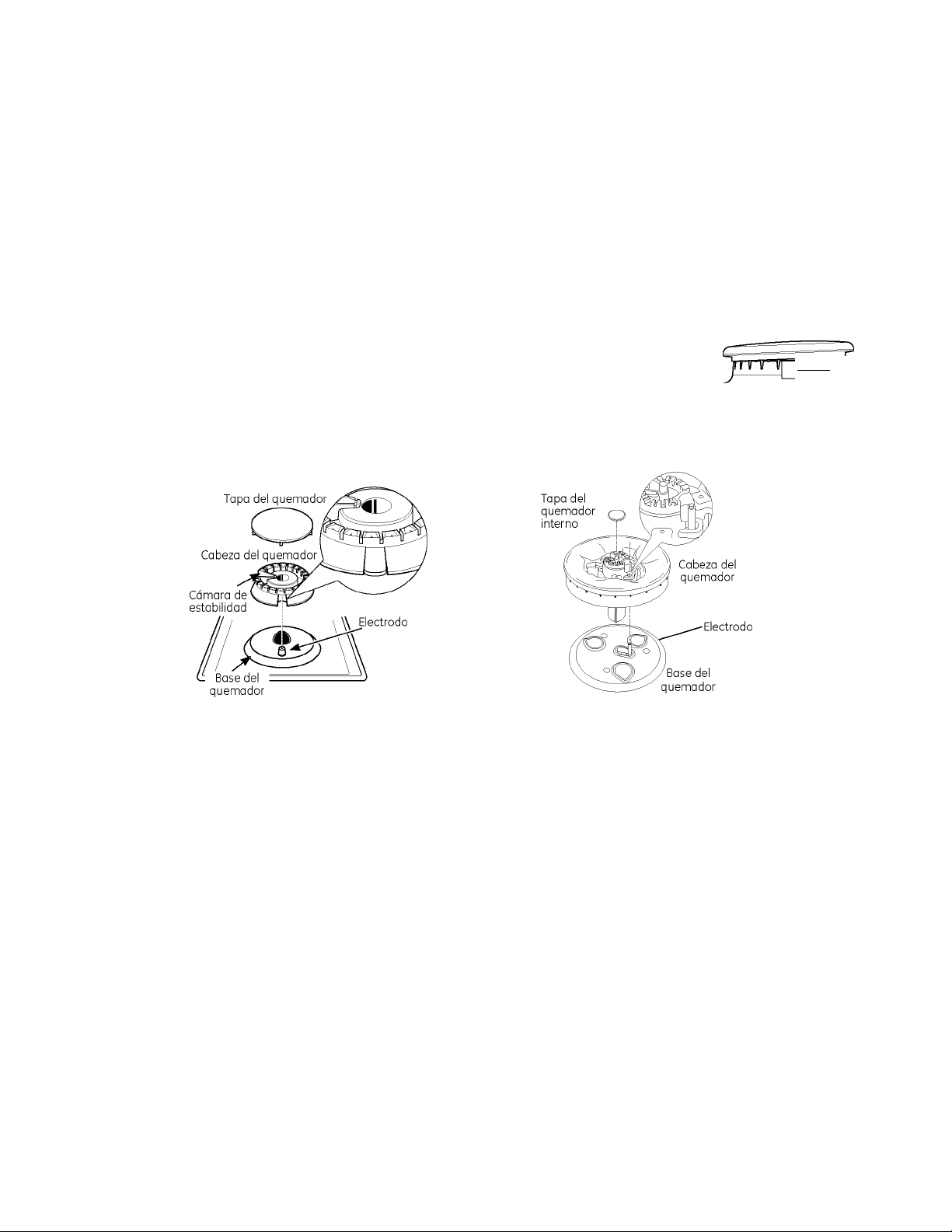

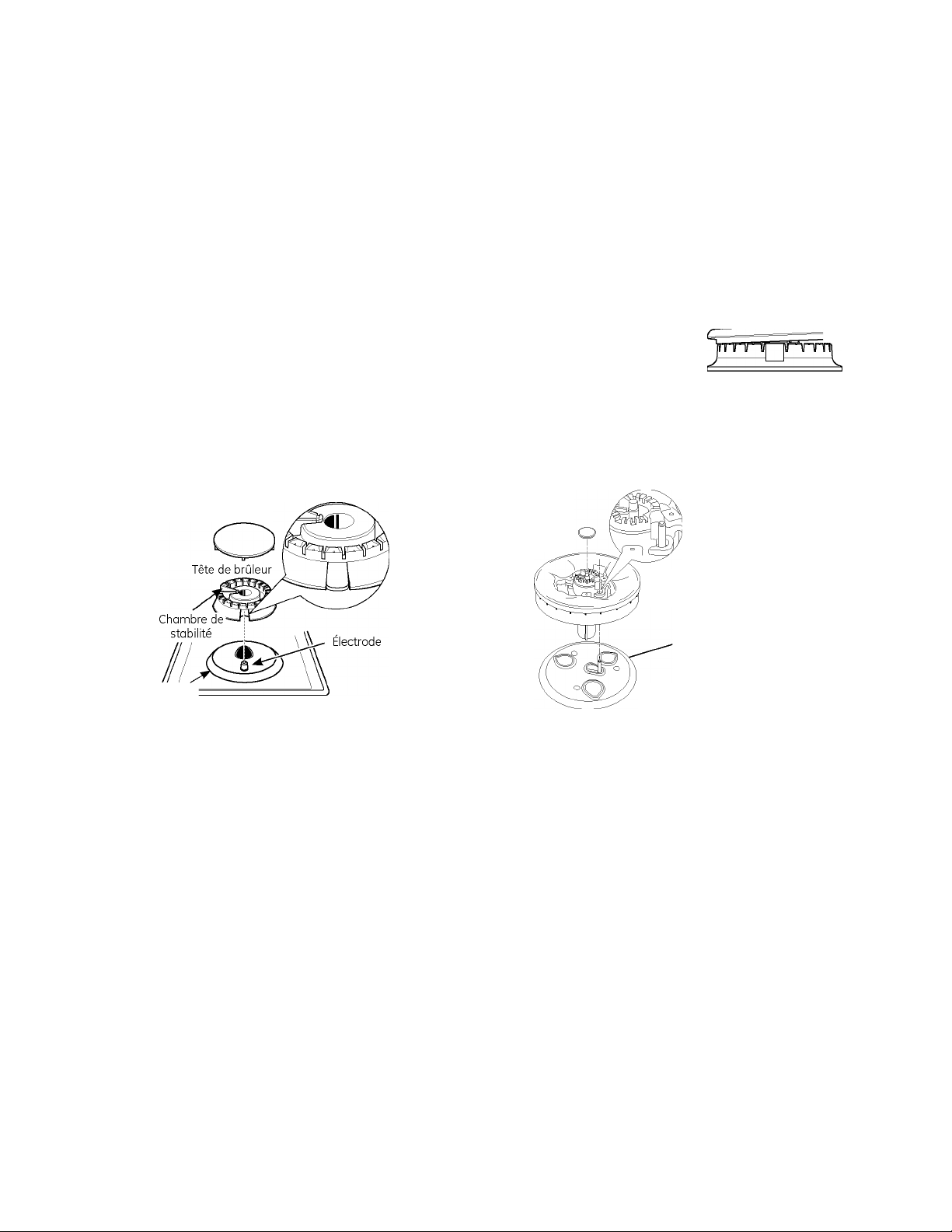

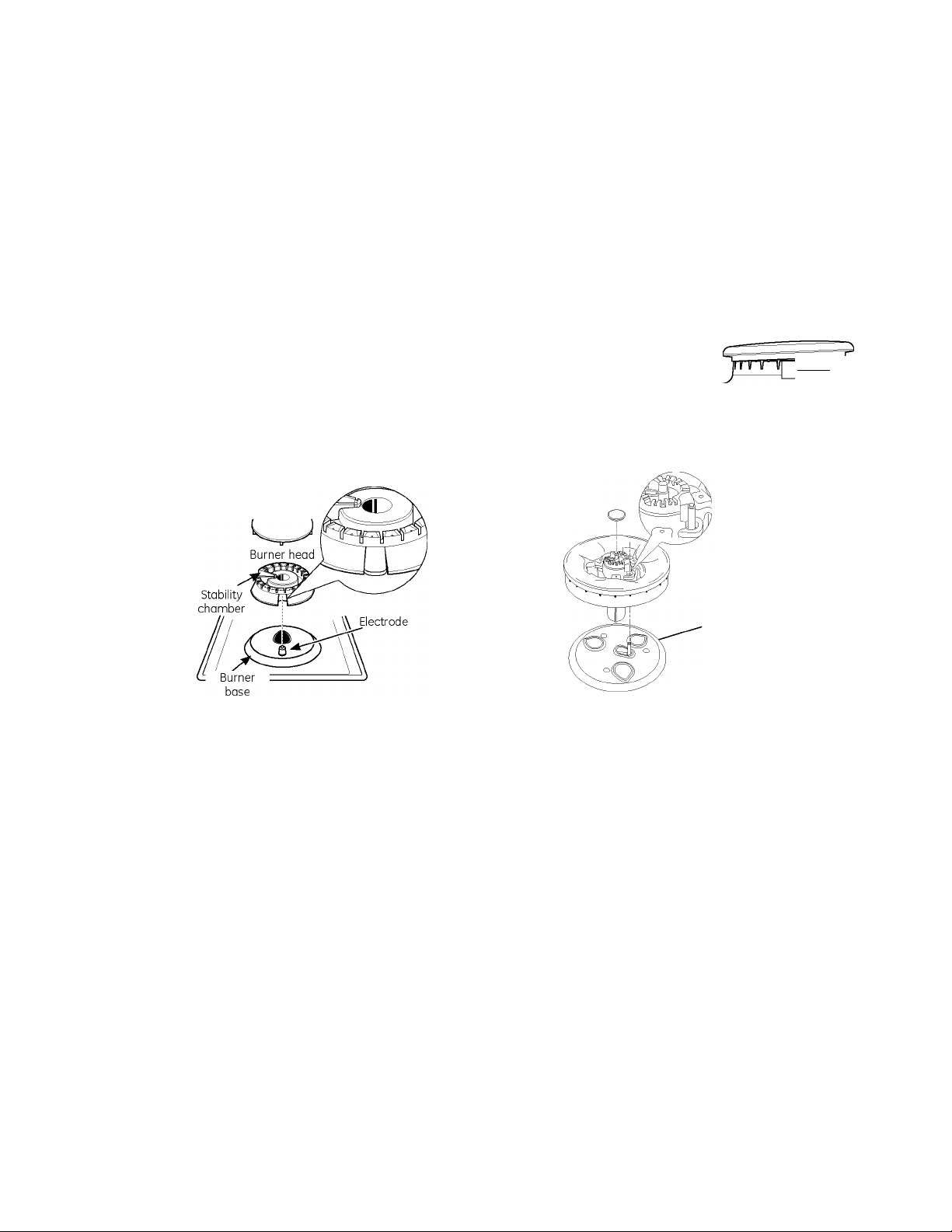

IT] ASSEMBLING THE COOKTOP BURNERS

The electrode of the igniter is exposed. Be careful not to turn on any cooktop controls
while the top of the burner is removed. Do not remove the top or touch the electrode

of any burner while another burner is turned on. Electrical shock might result.

Place the burner head onto the burner base. Make sure to place the correct
burner head on the correct burner base and that the burner head sits level on
the burner base. The burner heads are not interchangeable. Ensure the slot in
the burner head is positioned over the electrode and that the burner head is
fully inserted inside the burner base. A small gap between the base and head is
normal.

Place the burner caps on the burner heads, making sure to place the correct

E

burner cap on the correct burner head. The burner caps are not ' |
interchangeable. Each cap has three to four pins. Make sure that the burner Burner cap not proper yseate

caps are properly seated on the burner heads and that none of the pins sit in the stability chamber.

TT~rTTTT

1

Burner cap properly seated

jrTTTTl

OR

Inner
Burner cap

Burner

head

Electrode

Burner

base

Burner cap

\Y\ CHECK IGNITERS

Operation of the electric igniters should be checked after the cooktop and supply line have been carefully
checked for leaks and the cooktop has been connected to the electrical power.

On models so equipped, check to be sure the cooktop is in the UNLOCKED position.
E Push and turn a burner valve to the LITE position. All spark igniters will make a series of sparks (ticking

sounds), but only the burner turned to LITE will light.

• The burner should light when gas is available to the burner.

• Once the burner lights, it should be turned out of the LITE position.

E Try each valve separately until all burners have been checked.

Installation Instructions

COOKTOP BURNERS (CONT.)

\j£\ BURNER IGNITION

Cooktop Spark Ignition—When you turn the
cooktop knob to LITE, the spark igniter makes a
series of electric sparks (ticking sounds) which light

the burner. During a power failure, the burners will

not light automatically. In an emergency, a cooktop
burner may be lit with a match by following the
steps below.

On models so equipped, check to be sure the
cooktop is in the UNLOCKED position.

H Light a match and hold the flame near the

burner you want to light. Wooden matches
work best.

E Push in and turn the control knob slowly. Be

sure you are turning the correct knob for the
burner you are lighting.

NOTE: If the burner does not light within five seconds,

turn the knob off and wait one minute before trying

again.

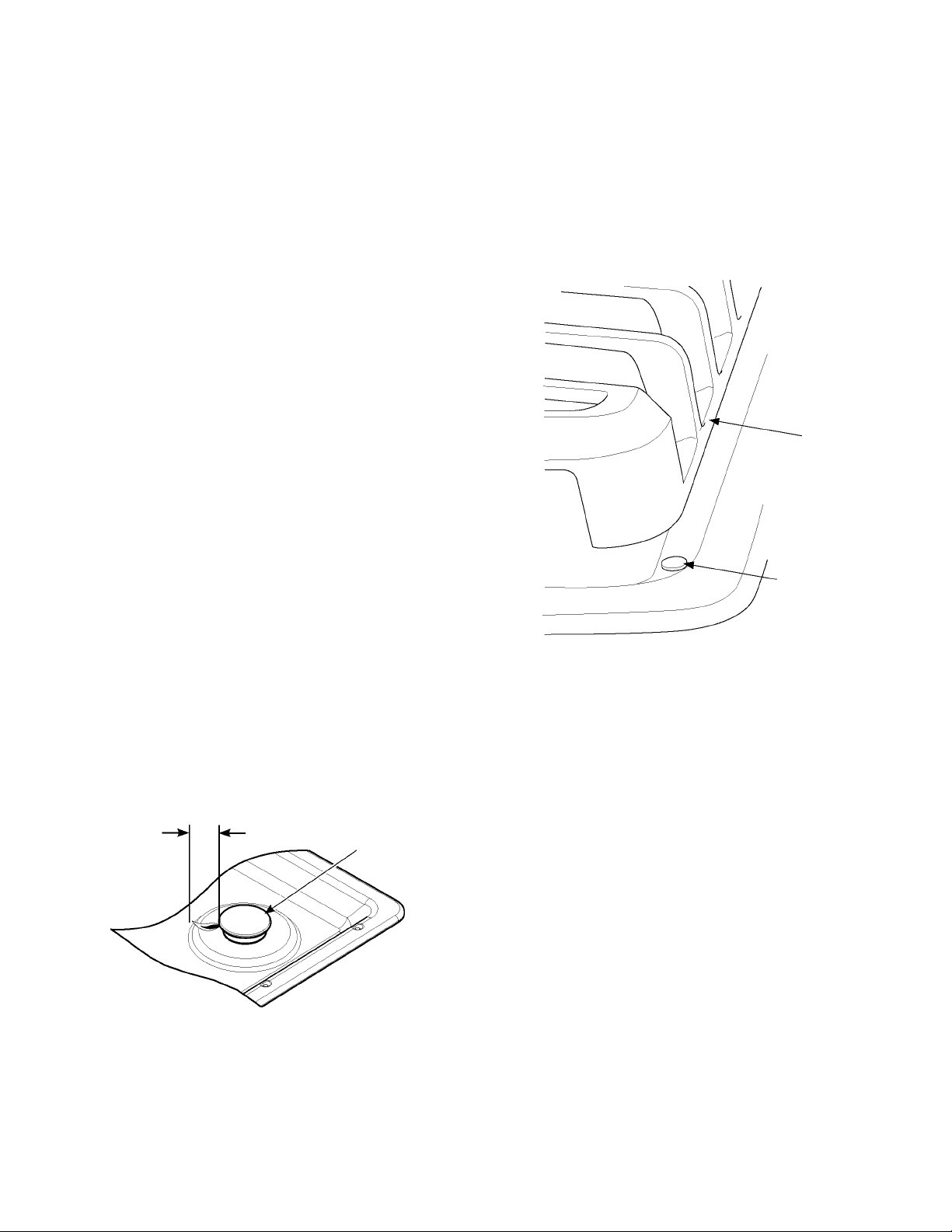

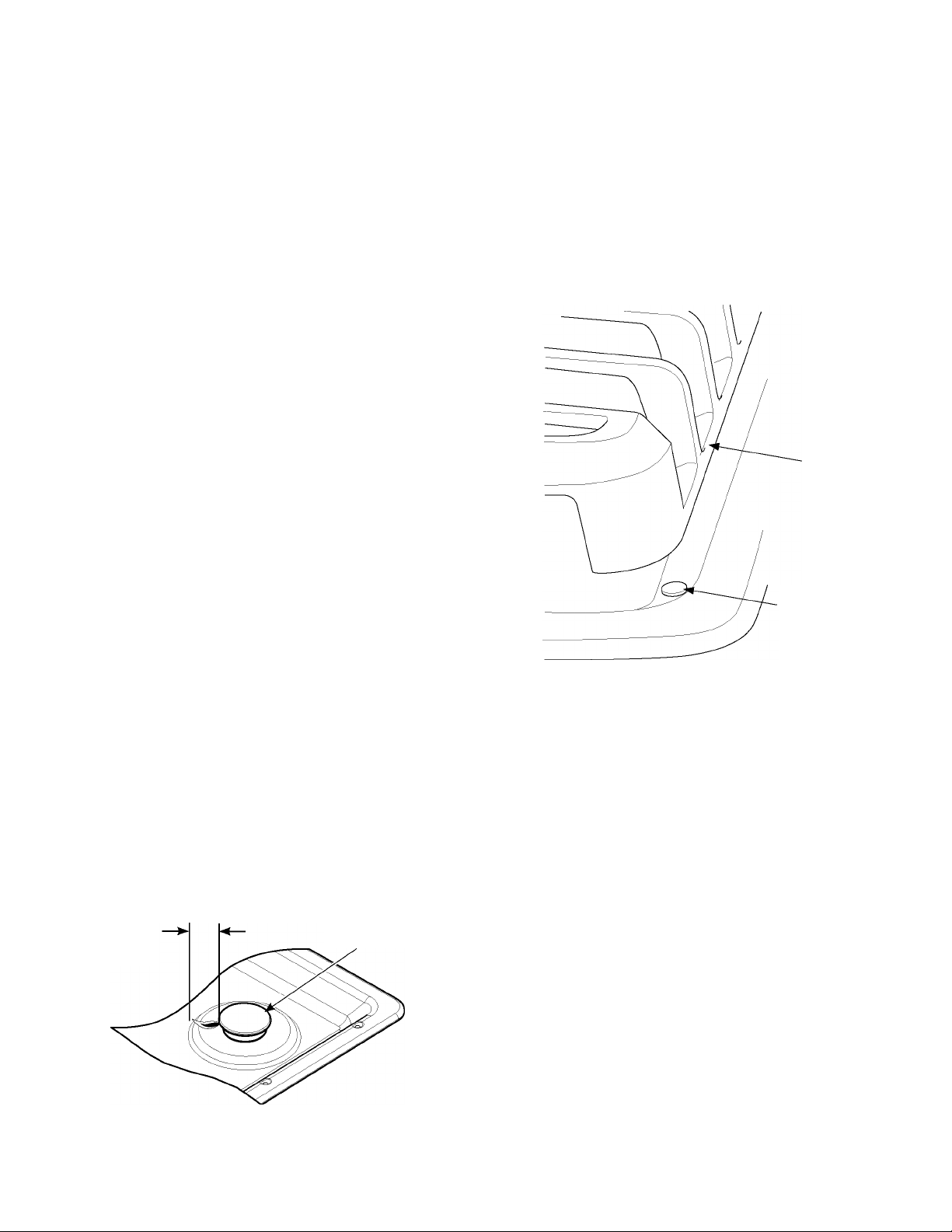

H BURNER GRATES

The three cooktop grates are designed for specific
positions. For maximum stability, these grates
should only be used in their proper position with
the edges positioned on top of the black bumpers
as shown

Grate

BlackGrate
Bumpers

THE BURNER FLAMES

Turn each burner on. Flames should be blue in color
with no trace of yellow. The burner flames should

not flutter or blow away from the burner. The flame
should be no less than 1/4" on the lowest setting
and no greater than 1-1/2" on highest setting.

ACAUTION: If you attempt to measure the

flame, please use caution. Burns could result.

1/4" to

1-1/2"

Burners should be checked frequently

Cooktop Burner

10

Installation Instructions

OPERATION CHECKLIST

Make sure all controls ore left in the OFF
position. Check to be sure the cooktop is in the

UNLOCKED position (on models so equipped).

Make sure the flow of air to and from the
cooktop is unobstructed.

E The serial plate for your cooktop is located on

the bottom of the burner box. In addition to the
model and serial numbers, it tells you the ratings
of the burners and the type of fuel and pressure
the cooktop was adjusted for when it left the
factory.

E When ordering parts, always include the serial

number, model number and a code letter to
ensure proper replacement parts.

B Recheck Steps:

Double check to make sure everything in this
guide has been completed. Rechecking steps
will ensure safe use of the cooktop.

11

Installation Instructions

MAKING THE LP CONVERSION

IT] SAFETY INFORMATION YOU

SHOULD KNOW

The pressure regulator and burner orifices ore set
for natural gas. To use LP gas, the regulator and

burner orifices must be converted. The LP orifice
spuds for the cooktop burners are attached to

the regulator along with separate LP conversion

instructions.

Acaution I The cooktop, as shipped from

the factory, is set for use with natural gas. If you
wish to use your cooktop with LP gas, you must
first replace the orifices and convert the pressure
regulator.

AWARNING; This conversion must be

performed by a qualified installer or gas supplier in
accordance with the manufacturer's instructions
and all codes and requirements of the authority
havingjurisdiction. Failure to follow instructions
could result in serious injury or property damage.

The qualified agency performing this work assumes

responsibility for the conversion.

ACAUTION: The following adjustments

must be made before turning on the burner. Failure
to do so could result in serious injury. Be sure
pressure regulator has been converted as
described in Step 2.

TOOLS YOU WILL NEED

FOR LP CONVERSION

7mm Nutdriver

Safety Glasses

Small Flat-Head

Screwdriver (4mm or

5/32" tip size, 50mm or

2-3/8" long)

IT ADJUST YOUR COOKTOP FOR USE

WITH LP GAS

H Disconnect all electrical power, at the main

circuit breaker or fuse box.

E Shut off the gas supply to the cooktop

by closing the manual shut-off valve.

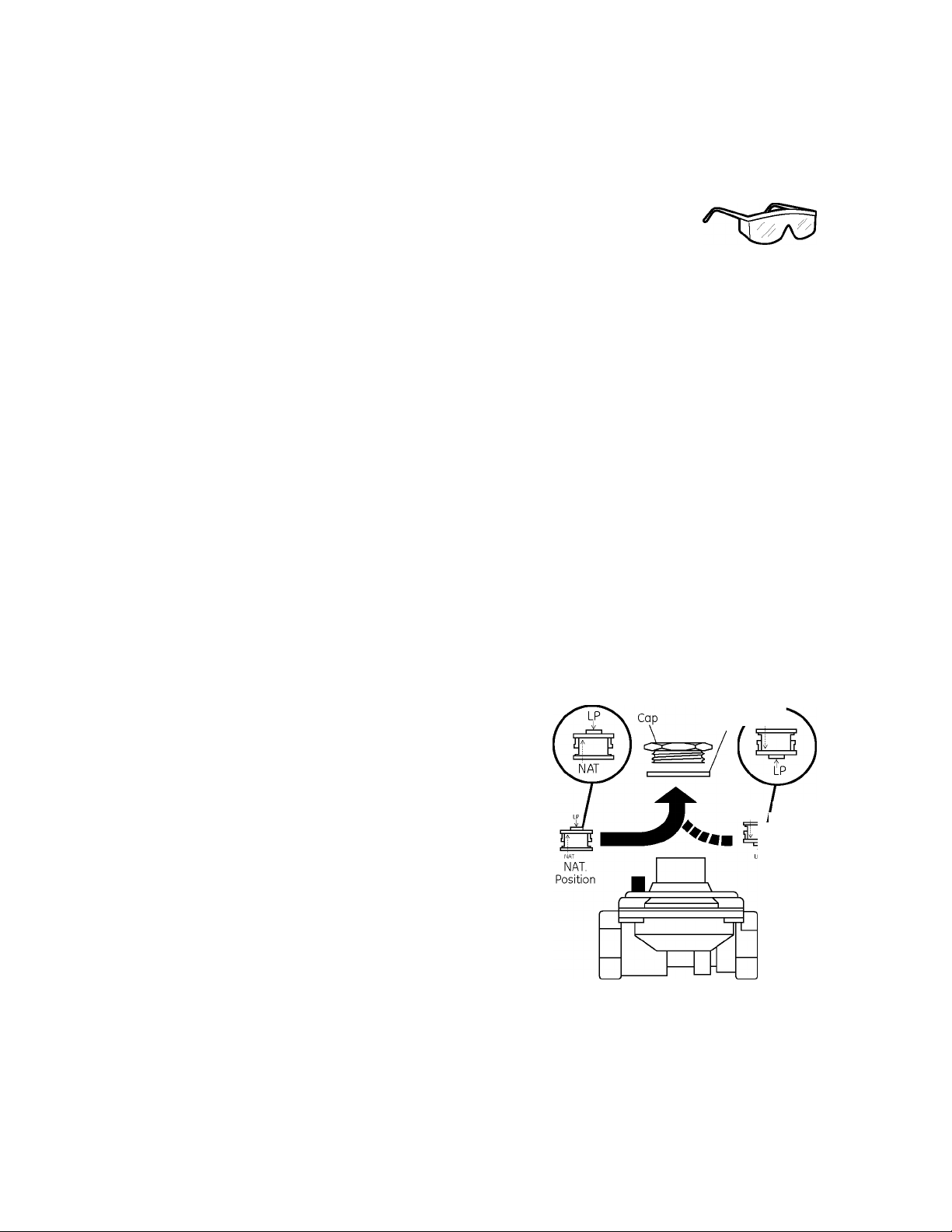

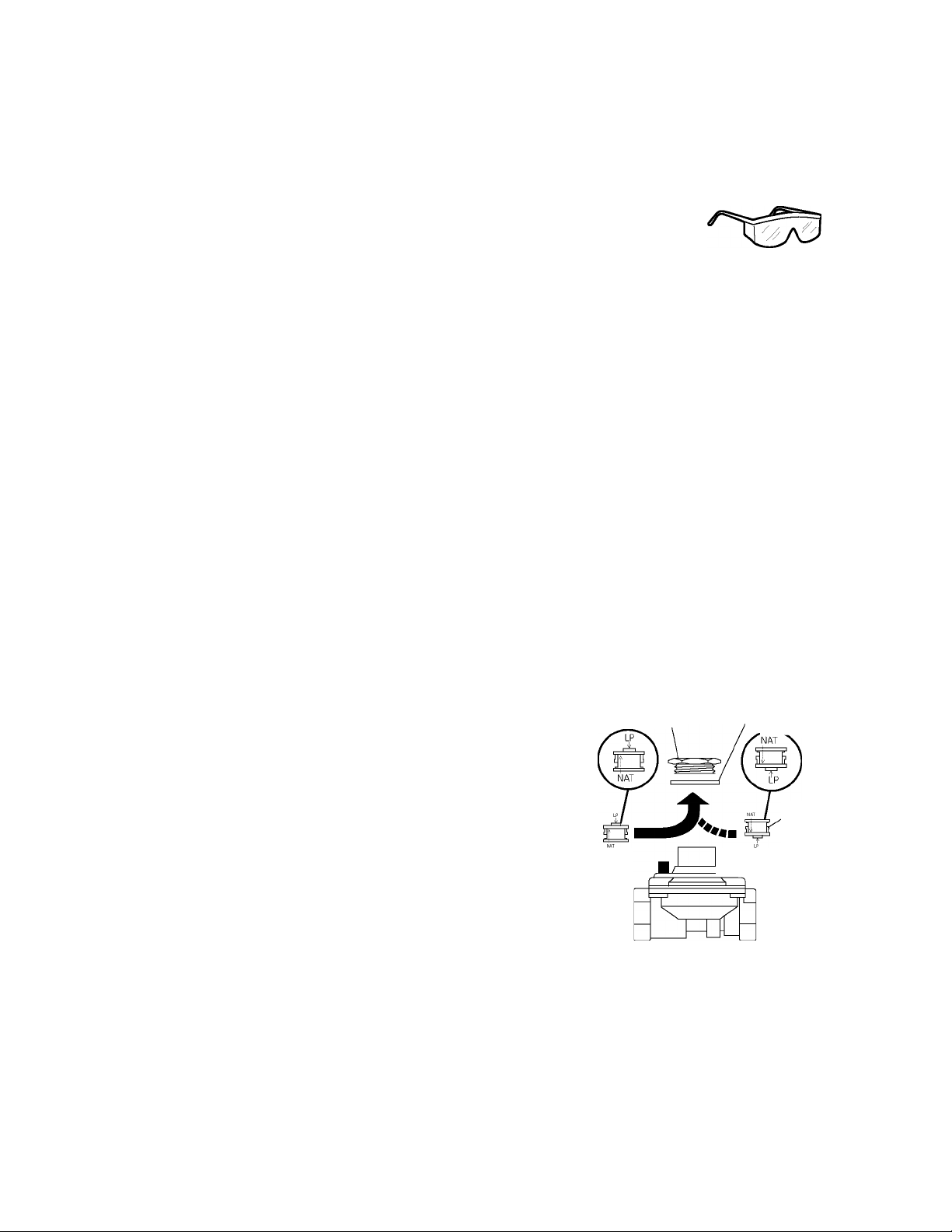

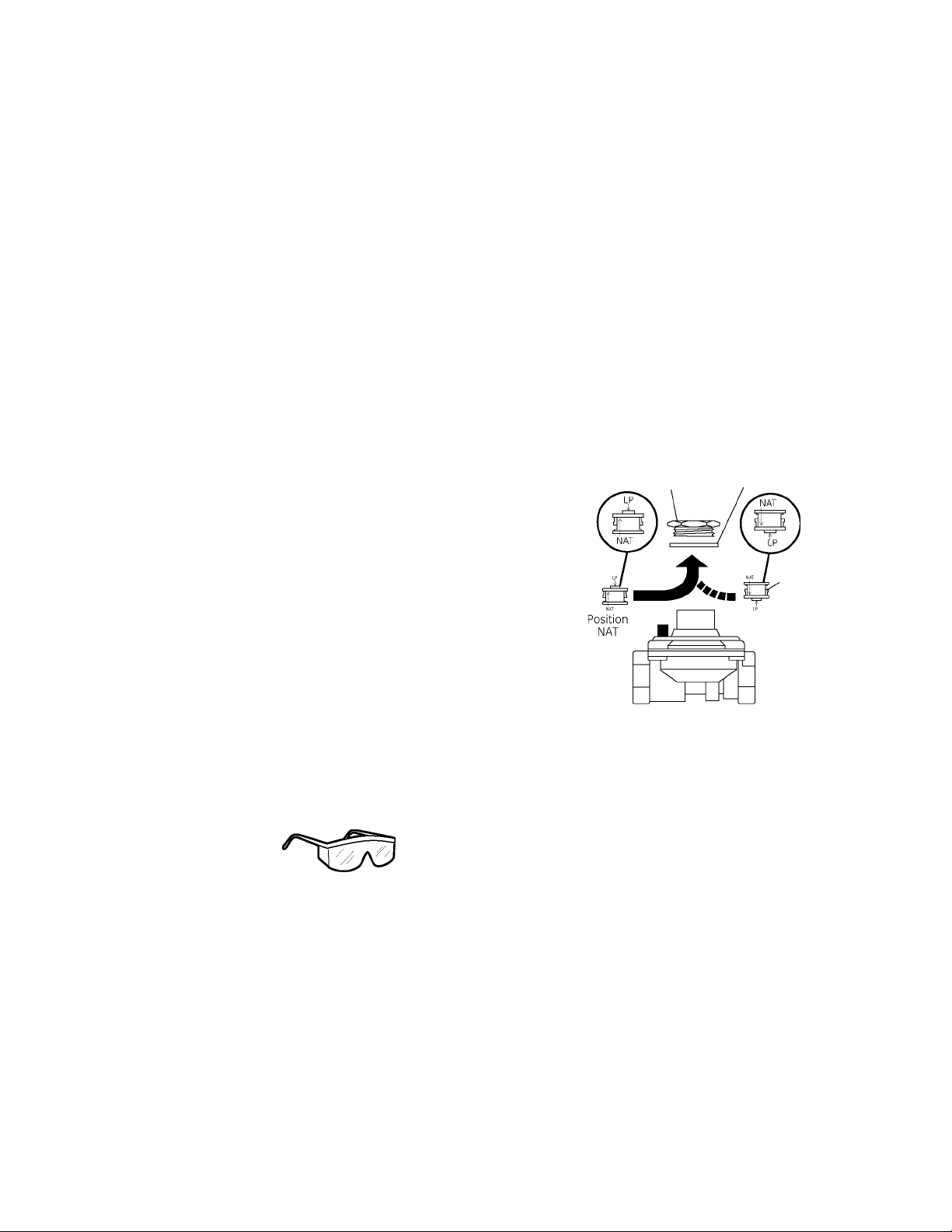

E Adjust the pressure regulator, by the following

instructions:

• Unscrew the cap.

• Carefully look at the spring retainer to locate
the NAT or LP position.

Gasket X NAT

12

NAT I Spring

Retainer

L.P./Propane
Position

Pressure Regulator

Turn the spring retainer over by rotating it
90 deg., pull it from the cap, turn the spring
retainer over so that LP is showing, insert it
back into the cap, and then rotate it 90 deg.
into position.

Screw the cap back onto the regulator and
tighten.

Installation Instructions

MAKING THE LP CONVERSION (CONT.)

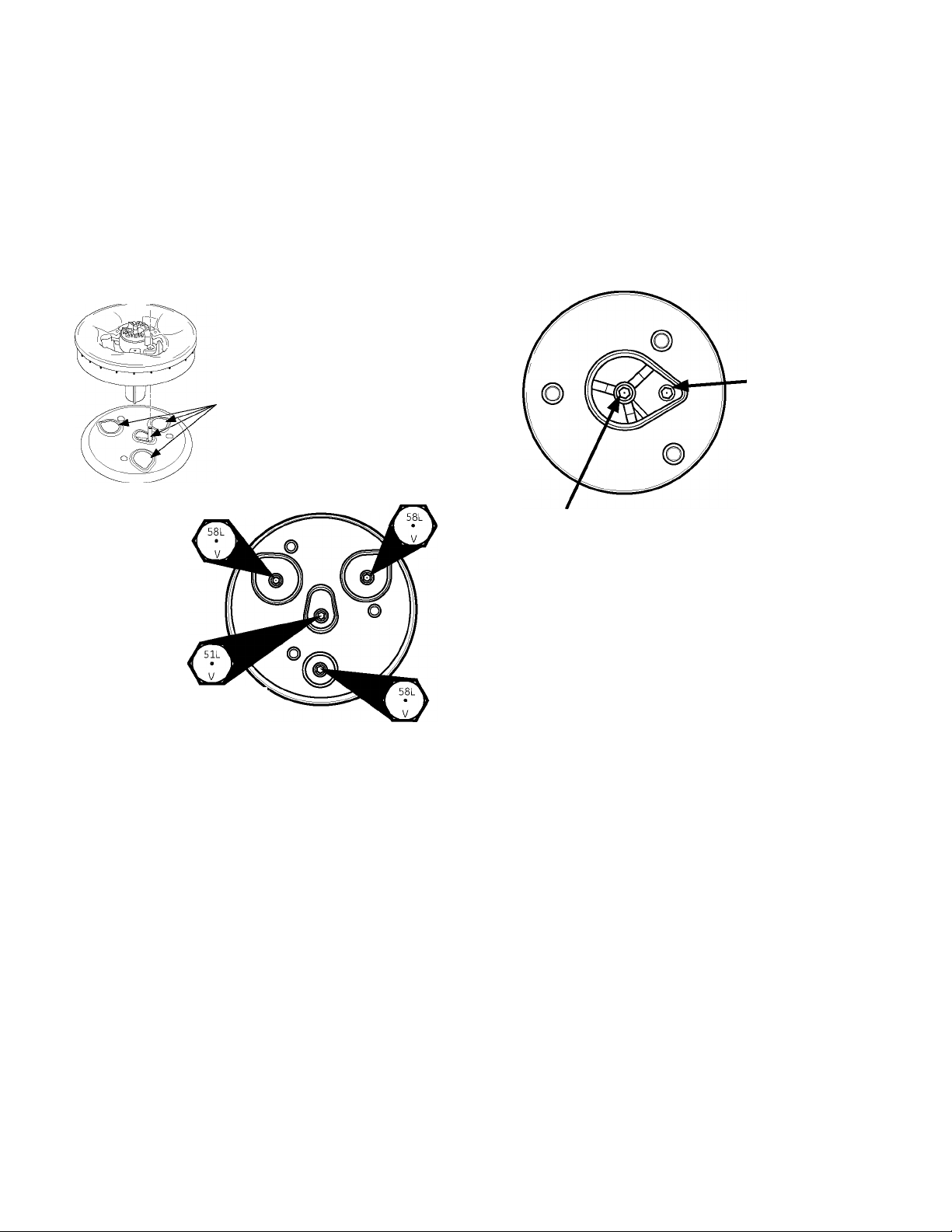

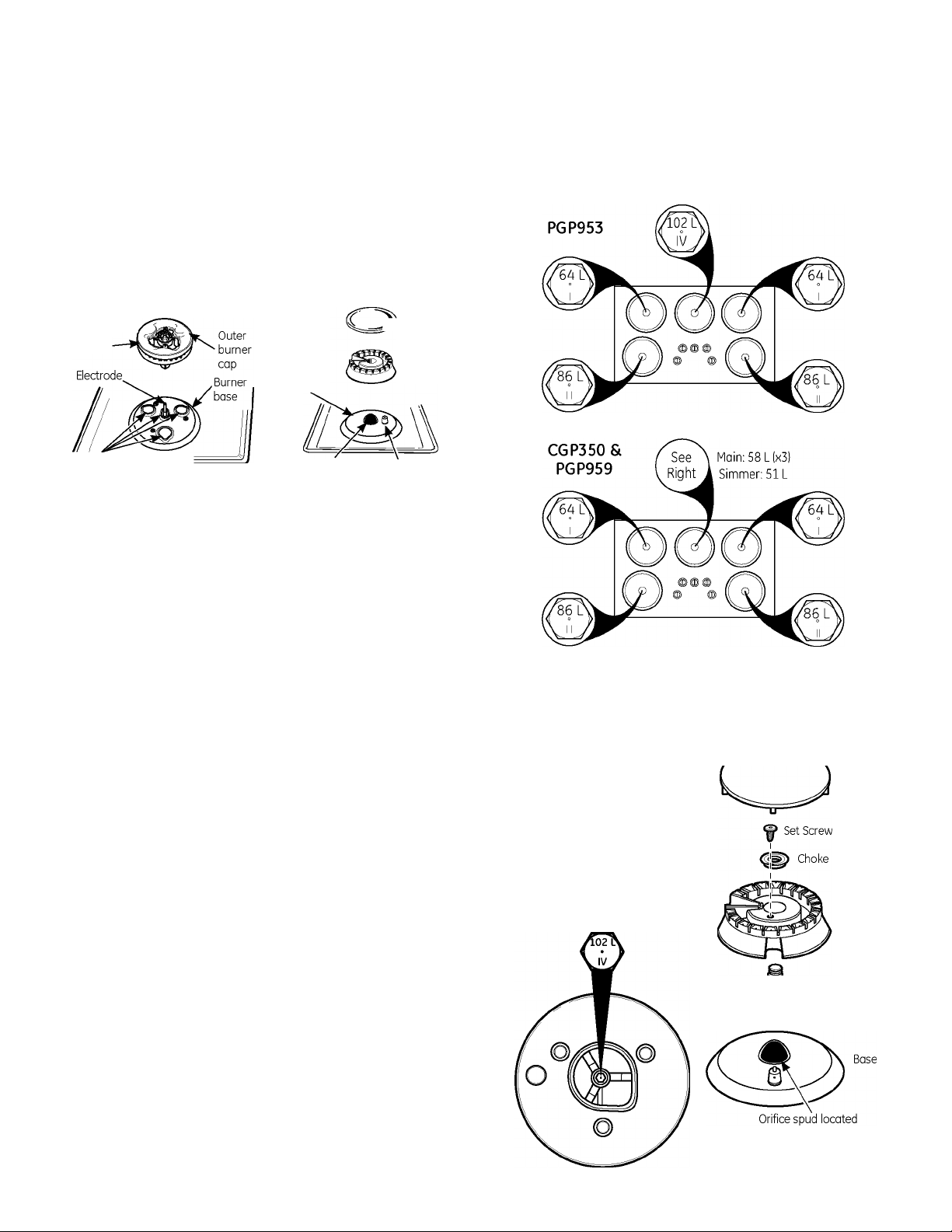

H CHANGE COOKTOP BURNER

ORIFICES

H Remove the grates, burner caps, and burner

heads.

E Using a 7mm nut driver, remove the burner

orifices. These may be accessed through the
burner holes in the cooktop.

Inner o
burner cap

Burner

base ■

Orifice spuds located

through these openings

Tri-Ring Burner

□

Retainer
Ring

OR

Burner

base

Orifice spud located

through this opening

NOTE: On all burners, the
orifices have a spring-loaded
retaining ring around the hex
head to hold the orifice in the
nut driver during installation
and removal. A slight amount
of force is required to push the
nut driver down over the ring.

Burner

^ cap

Burner

head

Electrode

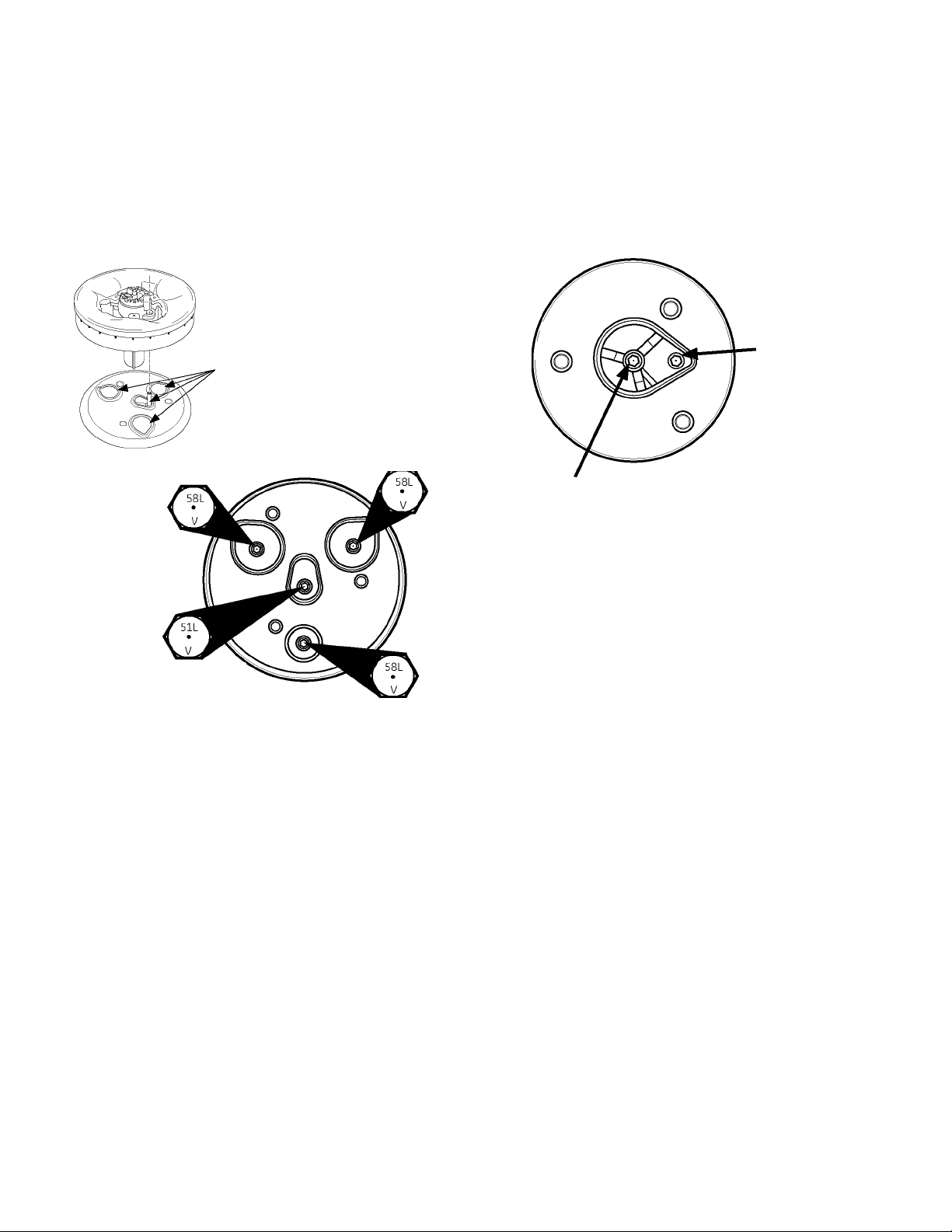

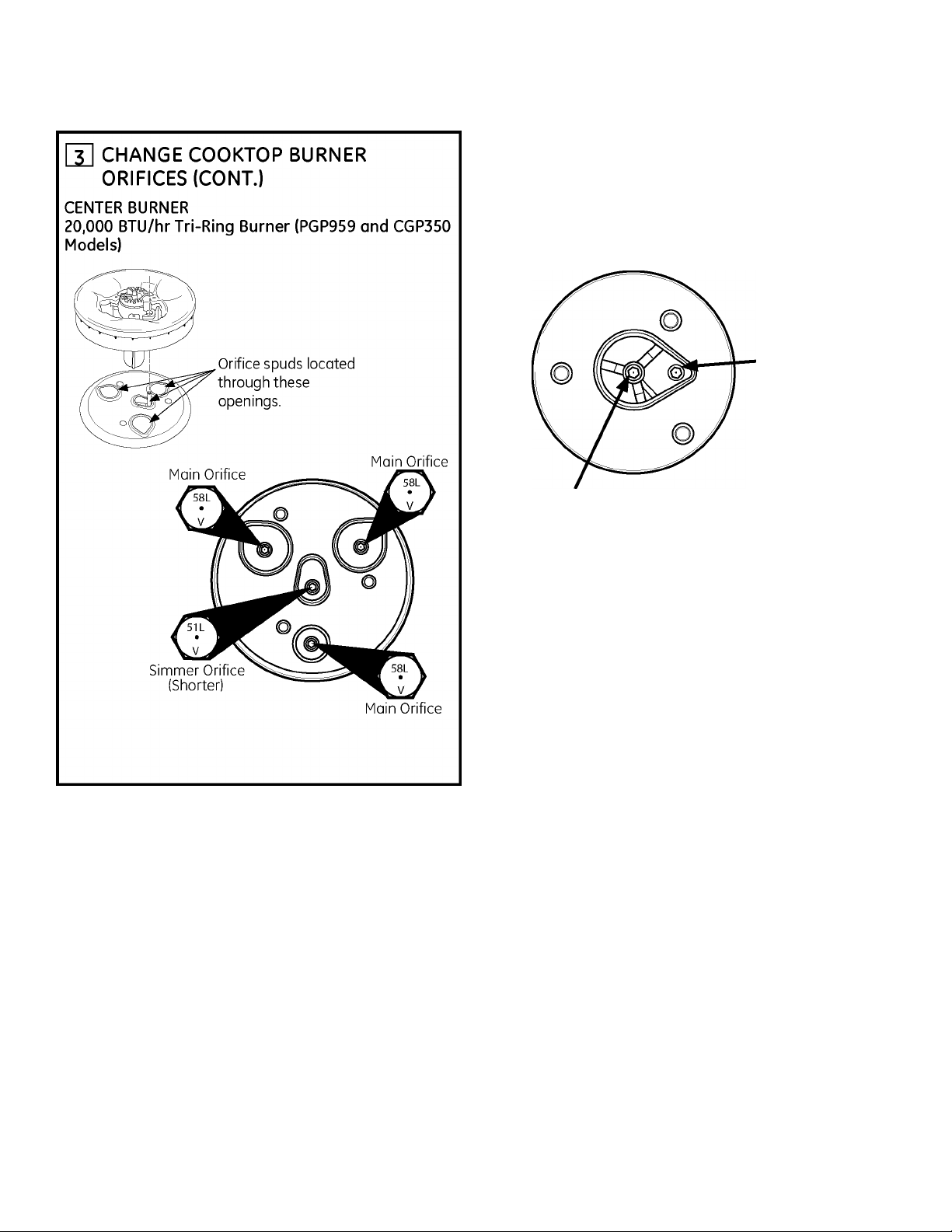

IE CHANGE COOKTOP BURNER

ORIFICES (CONT.)

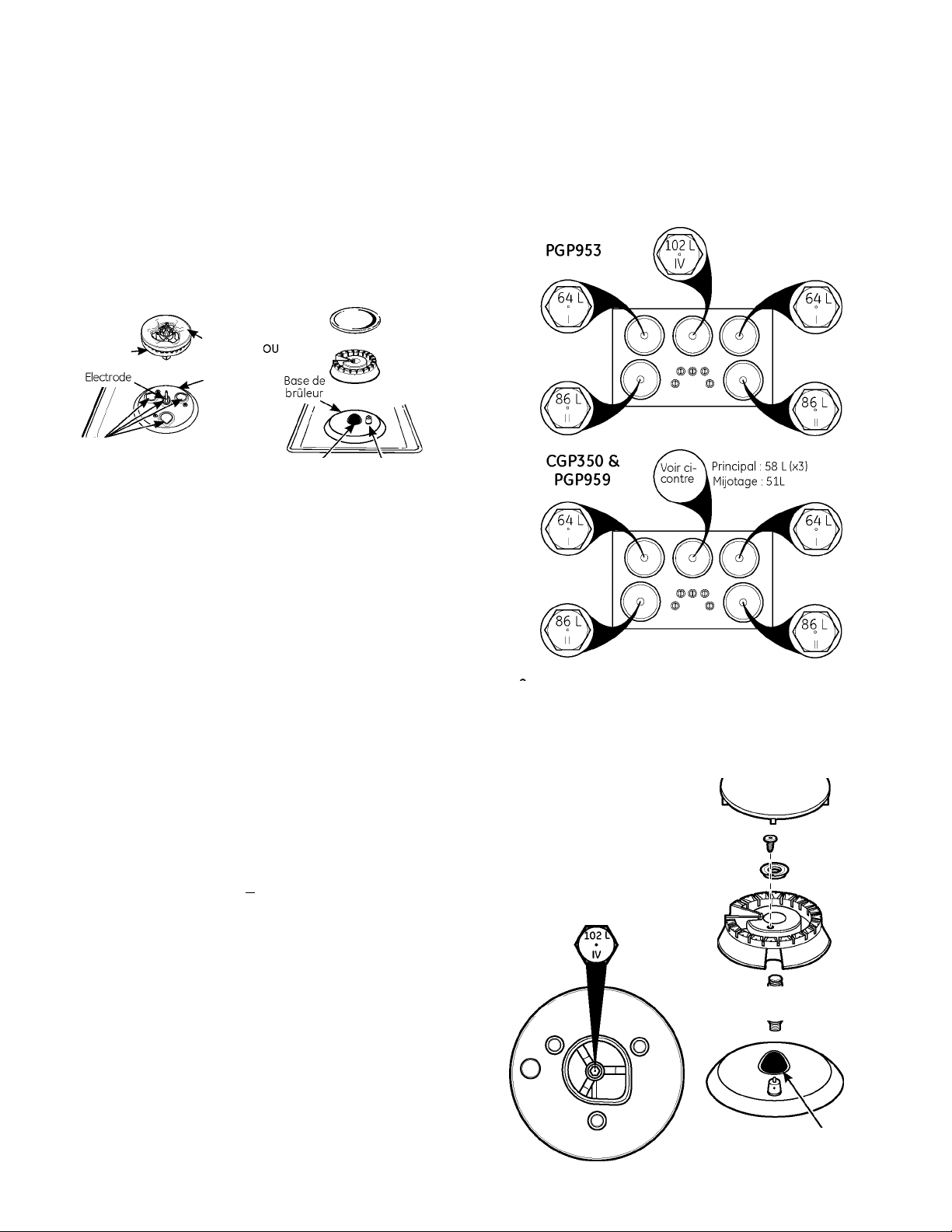

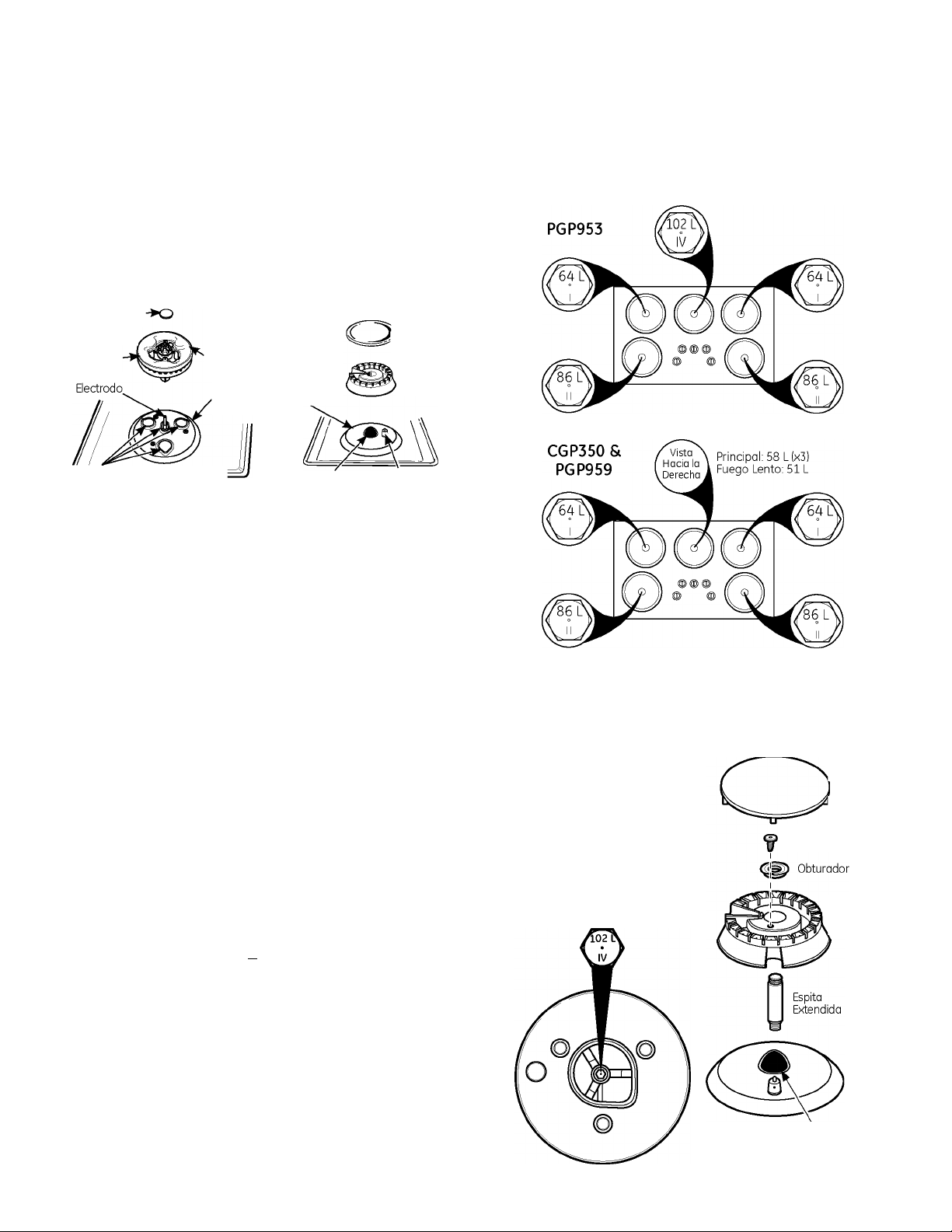

E Locate the LP orifices attached to the regulator

along with separate LP conversion instructions.
They will have a digit for size and a letter for type
of gas, on the top or side. (IMPORTANT: Save
the orifices removed from the appliance for
future use.)

Each orifice will show a series of engraved

marks, (I, II, IV or V), located on the top.

These marks denote the location of each orifice to the
cooktop burner.

x1

ForPGP953 Models

(Shorter)

For PGP959&CGP350 Models

CENTER BURNER

15,000 BTU/hr Extra Large Burner (PGP953 Models)

Burner
Cap

Extended spud for center
extra large burner

Extended
Spud

Burner
Head

13

through this opening

Installation Instructions

H CHANGE COOKTOP BURNER

ORIFICES (CONT.)

LEFT FRONTBURNER

(PGP959 and CGP350 Models)

Griddle Screw

The griddle screw

is marked with N
for natural gas
and L for liquefied

petroleum.

Main Orifice

NOTE: Jhe main orifice is located in the centerof
the burner, while the griddle screw is located to the
right of the center of the burner.

E Install the LP Propone orifices and griddle

screw (on PGP959 and CGP350 models only)

in their precise locations as noted in the

earlier illustrations.

B Return the natural gas orifices and griddle

screw to the bracket and attach the brocket
and the instruction sheet to the pressure

regulator using the screw removed previously.

B Replace the burner heads, cops and grates.

14

Installation Instructions

MAKING THE LP CONVERSION (CONT.)

ADJUST BURNER FLAMES

H Turn all burners full on and check the flames.

They should be blue in color with some yellow
tipping at the ends of the flame. Foreign
particles in the gas line may cause on orange
flame at first, but this will soon disappear.

E Turn the cooktop burner knob to the lowest

setting while observing the flame.

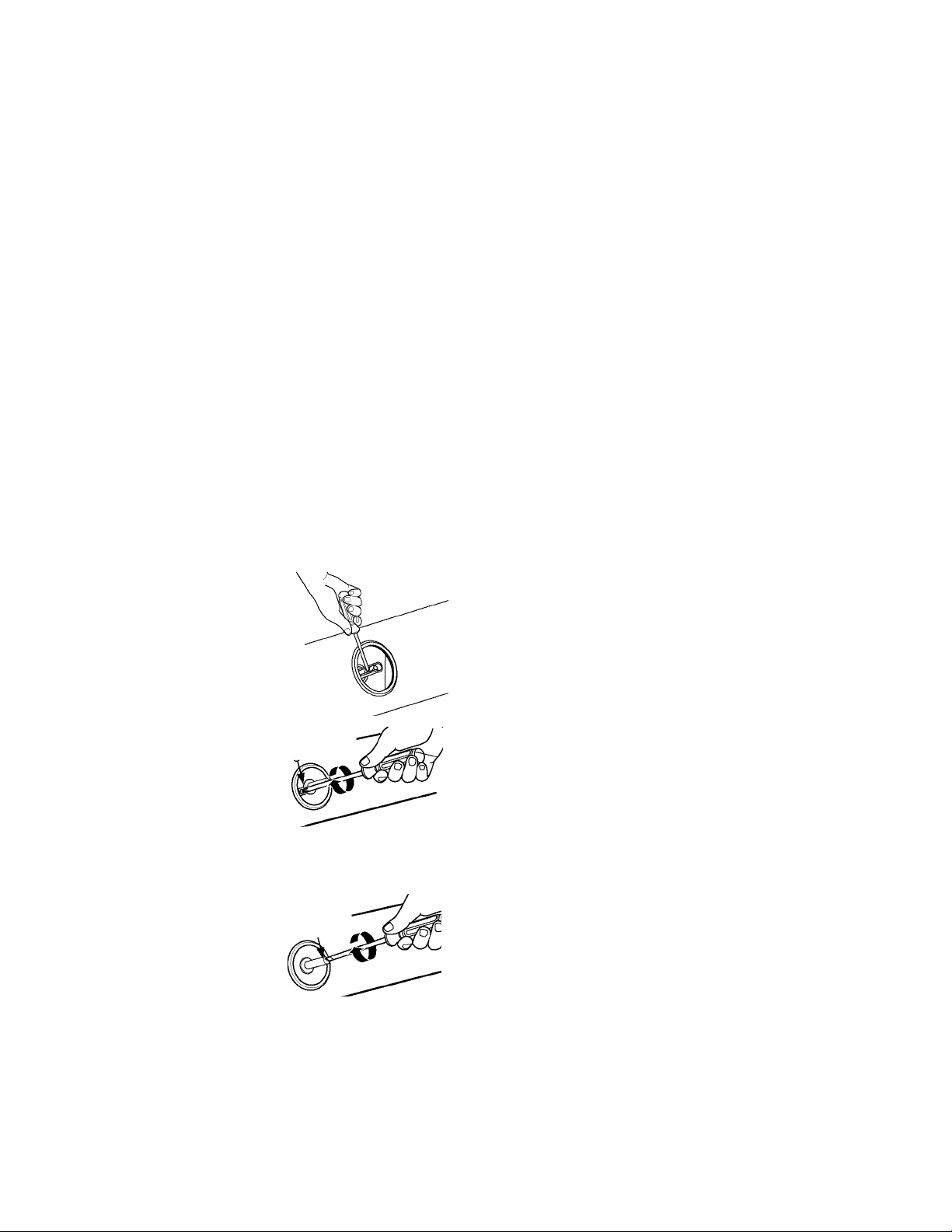

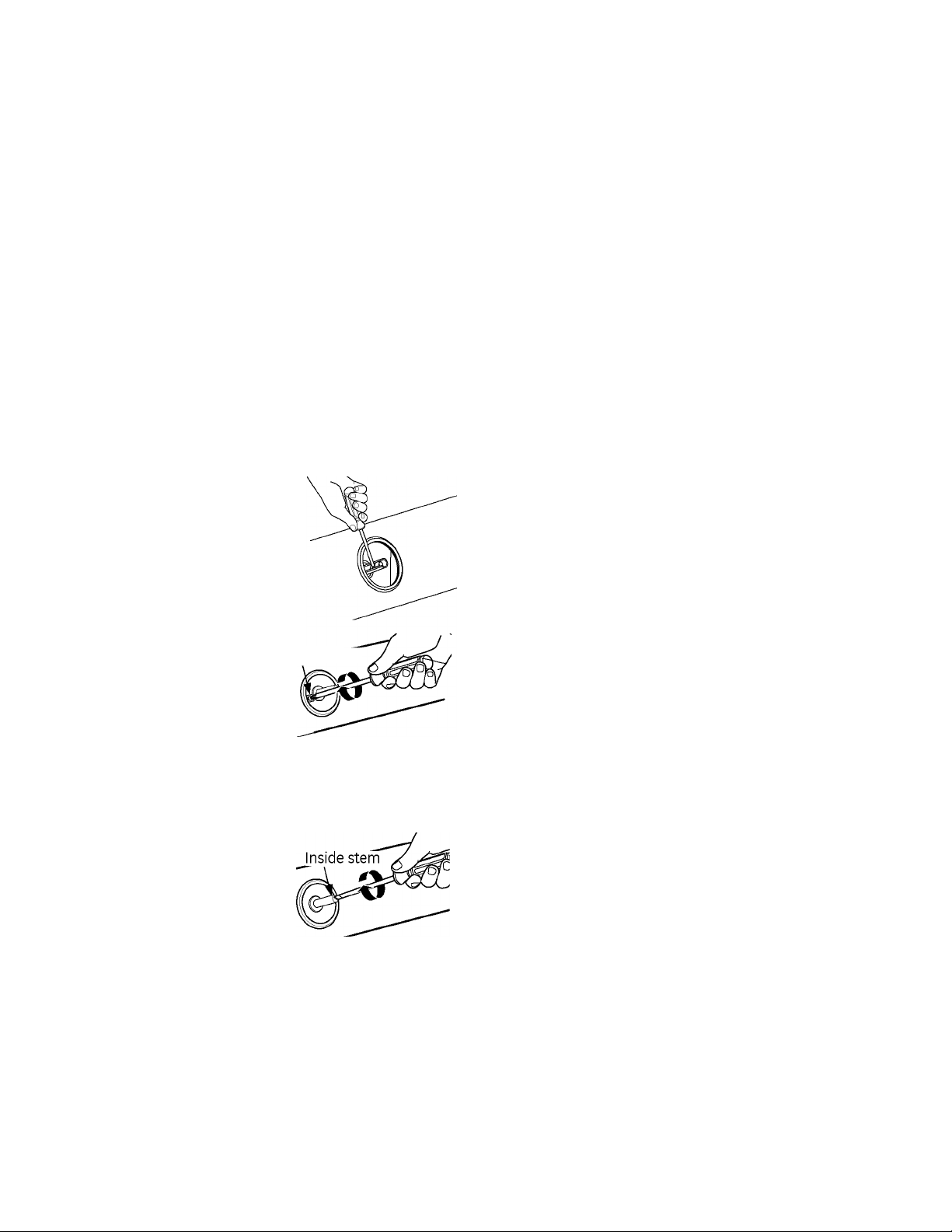

Adjust the low flame setting using the valve bypass

screw as follows:
Low-setting adjustments must be made with two

other burners in operation on a medium setting.

This prevents the low flame from being set too low,

resulting in the flame being extinguished when
other burners are turned on.

E To adjust the flame,

remove the knobs. Use
screwdriver to remove
valve stem plugs as
shown.

Insert a screwdriver
through the access hole
in valve switch. Engage
adjustment screw in
valve. Refer to the
illustration below that
matches the adjustment
screw location for
your model. The
griddle burner (PGP959
and CGP350) has 2
adjustment screws,
one for the left rear
burner and one for the
left front burner during
griddle control. Griddle
control must be turned
to LO when making this
adjustment.

• If the flames were too

small or fluttered, open
the valve more than the original setting.

Left of stem

For leftfrontgriddle
burner and tri-ring
burner simmer
adjustment screw

For all burners
except tri-ring

E Testing Flame Stability:

Test 1 - Temporarily replace knobs. Turn the

knob from "HI" to the lowest setting
quickly. If the flame goes out at the
lowest setting, increase the flame size
and test again.

Test 2 - With the burner on the lowest setting,

open and close the cabinet door
under the cooktop. If the flame is
extinguished by the air currents
created by the door movement,
increase the flame height and test
again.

E Flame Recheck:

After the adjustment is made, turn all burners off.

Ignite each burner individually. Observe the flame
at the "HI" position. Rotate the valve to the lowest
setting and be sure that the flame size decreases
as the valve is rotated counterclockwise.

TO CONVERT THE COOKTOP BACK TO NATURAL
GAS, REVERSE THE STEPS UNDER MAKING THE LP
CONVERSION.

Once the conversion is complete and checked ok,
replace valve stem plugs and knobs, and fill out
the LP sticker. Include your name, organization and
date conversion was made. Apply the sticker near
the cooktop gas inlet opening to alert others in
the future that this appliance has been converted
to LP gas. If converting back to natural gas from

LP, please remove the sticker so others know the
appliance is set to use natural gas.

• If the flames blew away from the burner,
close the valve more than the original
setting.

E Make the adjustment by slowly turning the

screw until flame appearance is correct.

15

Notes.

16

Instructions

Table de cuisson scellée

d'installation

au gaz de 76 cm (30")

PGP953, PGP959, CGP350

Questions? Appelez le Centre de réponse 1.800.561.3344 ou visitez notre site

' Web à l'adresse : www.electromenagersge.ca

AVANT DE COMMENCER

Avant de commencer, lisez attentivement la totalité

de ces instructions.

•IMPORTANT — Conservez ces

instructions pour votre inspecteur local.

• IMPORTANT — Respectez toutes les

ordonnances et les codes locaux.

• Note à l'installateur - Assurez-vous de laissez ces
instructions au consommateur.

• Note au consommateur - Conservez ces
instructions pour référence future.

• La garantie ne couvre aucune panne due
à une mauvaise installation.

AAVERTISSEMENT-

Cet appareil doit être bien mis à la terre.

. IMPORTANT — Vous devez vérifier que

cet appareil n'ait pas de fuite conformément aux
instructions du fabricant.

• L'installateur est responsable d'une bonne
installation et la garantie ne couvre aucune
panne due à une mauvaise installation.

^AVERTISSEMENT —Débranchez tout

courant électrique ou niveau du disjoncteur de la
maison ou de la boîte à fusibles avant d'installer.

POUR VOTRE SECURITE

AAVERTISSEMENT-

Si vous ne suivez pas exactement les instructions
de ce manuel, vous risquez d'occasionner un
incendie, une explosion ou une fuite de gaz, qui
peuvent provoquer des dommages matériels, des
blessures corporelles ou la mort.

Ne conservez pas ou n'utilisezjomois d'essence
ou d'autres liquides ou vapeurs inflammables à
proximité de cet appareil ou de tout outre appareil
ménager!

Ne pas installer ce produit si l'on utilise une hotte à
rideau d'oir ou une hotte de cuisinière soufflant l'oir
au-dessus de la surface de cuisson. Le débit d'oir
peut nuire ou fonctionnement des brûleurs à gaz et
représente un risque d'incendie ou d'explosion.

• N'essoyezjomais d'allumer un appareil

électroménager. Ne touchez à aucun
commutateur d'électricité, n'utilisezjomois un

téléphone dons votre bâtiment.

• Appelez immédiatement votre fournisseur de

gaz à l'aide du téléphone d'un voisin. Suivez les
instructions de votre fournisseur de gaz.

• Si vous ne pouvez pas entrer en contact avec

votre fournisseur de gaz, appelez les pompiers.

L'installation et le service de votre table de cuisson
doivent être faits par un installateur qualifié, un
technicien de service ou votre fournisseur de gaz.

Cl QUE VOUS DEVEZ FAIRE SI VOUS SENTEZ LE GAZ :

31-10858-1 (08-12 GE)

Instructions d'installation

INSTRUCTIONS IMPORTANTES DE SECURITE

Cette table de cuisson a été homologuée UL. Vous

trouverez des précautions à prendre en matière de

sécurité dans votre Guide d'utilisation et de soins.
Lisez-les attentivement.

• L'installation de votre table de cuisson doit se
conformer aux codes locaux ou, en l'absence de
codes locaux, au National Fuel Gas Code, ANSI
Z223.1/NFPA 54 Dernière édition.

• Assurez-vous que votre table de cuisson soit

bien installée par un installateur qualifié ou un

technicien de service.

• Pour éliminer tout mouvement corporel au dessus
des brûleurs de votre table de cuisson, évitez de

placer des armoires de cuisine au dessus des
brûleurs.

• N'installezjamais votre appareil près d'une porte
d'entrée ou dans un emplacement où un courant
d'air peut gêner son usage.

MATERIAUX DONT VOUS POUVEZ

AVOIR BESOIN

Agent de scellement Raccords de tuyaux Robinet d'alimentation

de tuyau de gaz

BESOINS D'ELECTRICITE

Cet appareil ménager doit être livré avec le bon

voltage et la bonne fréquence et branché à son

propre circuit de dérivation bien mis à la terre,
protégé par un disjoncteur ou un fusible qui ont
l'ampérage noté sur la plaque minéralogique de

votre appareil.

Nous vous recommandons de faire brancher le
câblage électrique et la fiche de votre cuisinière
par un électricien qualifié. Après l'installation,
demandez à l'électricien de vous montrer
l'emplacement de votre coupe-circuit principal.

Demandez à votre entreprise de services publics les
codes électriques en vigueur dans votre région. En
ne câblant pas votre cuisinière conformément aux
codes en vigueur, vous provoquez une situation
dangereuse. En l'absence de codes, vous devez
câbler et isoler votre cuisinière conformément aux
exigences du Canadian Electrical Code.

Raccord flexible de gaz approuvé par l'ACNOR

DI min 3/8", Jonction NPT 1/2

Instructions d'installation

LISTE DE VERIFICATION AVANT INSTALLATION

Pour préparer l'ouverture de la surface de

H

cuisson, vous devez vous assurer que
l'intérieur de l'armoire ne touche pas la table
de cuisson (consultez la section sur la
préparation de l'ouverture).

Enlevez les matériaux d'emballage, les

E

boîtes de grille, le régulateur avec sa
documentation et la documentation de
votre table de cuisson avant de commencer
à l'installer.

Documentation

Emballage
en mousse

Boîtes de

grille

Enlevez les instructions d'installation de la

E

trousse de documentation et lisez-les
soigneusement avant de commencer.

Assurez-vous de bien ronger toute la
documentation,(Monuel du propriétaire.

Instructions d'installation, etc.) dons un

endroit sûr pour référence future.

Assurez-vous d'avoir tous les outils et tous

E

les matéraux nécessaires avant de
commencer à installer votre table de
cuisson.

Votre maison doit être alimentée en courant

E

électrique adéquat pour vous permettre de
bien utiliser en toute sécurité votre table de
cuisson. (Consultez la section sur les besoins
d'électricité.)

Pour installer votre table de cuisson dans

E

votre maison, assurez-vous de vous
conformer scrupuleusement à tous les
codes et à toutes les ordonnances locales.

Assurez-vous que les revêtements de mur, le
comptoir et les armoires autour de la table
de cuisson puissent supporter la chaleur

[pouvant atteindre 93°C (200°F)] produite

par la table de cuisson.

Instructions d'installation

PREPARATION DE L'OUVERTURE

[H vous DEVEZ RESPECTER LES

DÉGAGEMENTS MINIMAUX SUIVANT

Profondeur max
de 33 cm (13")
des armoires en
surplomb

Dégagement min. de 75 cm
(30") du comptoir à la surface
en non surplomb non protégées

C-MIN. !

Dégagement ,

entre l'ouverture ,

et le mur arriére

L - MIN. Dégagement

entre la découpe et le

mur latéral gauche

2-1/2" MIN. Entre l'ouverture

et le devant du comptoir

Base d'armoire

de 75,2 cm (30")

ou supérieur

L R C

PGP953 9,5 cm (3-3/4") 15,2 cm (6") 5,7 cm (2-1/4")
PGP959 30,5 cm (12") 30,5 cm (12") 7,3 cm (2-7/8")
CGP350 30,5 cm (12") 30,5 cm (12") 7,3 cm (2-7/8")

TOUS LES DEGAGEMENTS

HORIZONTAUX DOIVENT S'APPLIQUER

SUR UNE DISTANCE MINIMALE D

:m_i.

A5,7 CM (18") AU-DESSUS DE LA
SURFACE DE CUISSON.

Tl

REMARQUE : Laissez un dégagement
vertical minimum de 1,1 cm (7/16 po)
entre le dessus de la table de cuisson (ou
une profondeur minimum de 9,4 cm (3

11/16 po) et toute surface combustible,

par exemple un tiroir d'armoire.
Pour une installation en îlot, maintenir une distance '

minimum de 6,3 cm (2 Vz po) entre le bord et le dos du

comptoir et 7,6 cm (3 po) minimum sur les côtés du comptoir.

R-MIN.

Dégagement

entre l'ouverture

et le mur latéral

Hauteur min
de 45 cm (18"
du comptoir
à l'armoire la
plus proche
de chaque
côté de
l'appareil

1,1cm (7/15")

TIROIR

H EMPLACEMENT RECOMMANDÉ DE

L'ALIMENTATION DE GAZ À PARTIR
DU MUR ARRIÈRE

2.5 cm (1") min. du mur arriére

H ASSUREZ-VOUS QUE LES REVÊTEMENTS

MUR, LE COMPTOIR ET LES ARMOIRES

AUTOUR DE LA TABLE DE CUISSON

PUISSENT SUPPORTER LA CHALEUR

(POUVANT ATTEINDRE 93“C [200“F])

Les revêtements de
mur, les armoires et
le comptoir doivent
pouvoir supporter
une chaleru pouvant

atteindre 93°C (200°F)

H DIMENSIONS DU DÉCOUPAGE DE

LA TABLE DE CUISSON

75 cm (30"

49 cm (19-3/8"

53 cm (21")

8-1/4 cm

MT (3-1/é")

72 cm (28-1/4")

H DIMENSIONS TOTALES DE LA TABLE

DE CUISSON

Pour assurer lojustesse du découpage, il vaut
mieux foire un gabarit pour couper l'ouverture

dons le comptoir.

72,4 cm (28-1/2")

longueur du

découpage

-É-C 35,2 cm

Largeur du découpage

49,8 cm (19-5/8")

(14-1/4")

H INSTALLATION POUR PERSONNE

HANDICAPÉE SEULEMENT (É.-U. :
DISABILITIES ACT FORWARD

APPROACH) :

12.7 cm
(5 po)-

i

Laissez une profondeur
minimum de 12,7 cm
(5 po) entre la table de
cuisson et une enceinte.

REMARQUE : L'enceinte
doit être construite en bois.
Aussi, un panneau d'accès
est nécessaire pour la prise
électrique, le régulateur
de pression, le robinet de
sectionnement, les supports de retenue et

l'entretien ou les réparations.

Instructions d'installation

INSTALLATION LA UNITE DE LA TABLE DE CUISSON

[T] PLACEZ LA PRISE D'ALIMENTATION

ÉLECTRIQUE ET LE ROBINET
D'ALIMENTATION DE GAZ

AU-DESSOUS DE L'ARMOIRE

N'UTILISEZ JAMAIS DES
RACCORDS USAGÉS
POUR INSTALLER CET

APPAREIL.

Montez le robinet d'alimentation manuel sur le
tuyau de gazò un emplacement facile à atteindre
en dehors de la table de cuisson. Assurez-vous de
savoir où et comment couper l'alimentation de gaz à
la table de cuisson. Montez la prise électrique 30 cm
(12") au-dessous du comptoir.

Robinet n

d'alimentation

\

__

zl

\Y} PROTÉGEZ LA SURFACE DE LA

TABLE DE CUISSON

Placez une serviette ou un torchon sur le comptoir. Posez
la table de cuisson à l'envers sur la surface protégée.

Envers de la table de cuisson

V

J

Prise électrique
30 cm (12")
sous le comptoir

H fixez les supports de fixation

À LA TABLE DE CUISSON

Enlevez la vis d'un côté de la table de cuisson, vissez
un support de fixation à un côté de la table de
cuisson. Répétez la même opération de l'autre côté
de la table de cuisson.

Support de

Bas de la table de

cuisson

Verre de la table
de cussion

fixation

H INSÉREZ LA TABLE DE CUISSON

DANS L'OUVERTURE DÉCOUPÉE

Insérez la table de cuisson centrée dans l'ouverture
découpée. Assurez-vous que l'arrête de devant
du comptoir soit bien parallèle à l'extrémité de la
surface de cuisson. Faites une vérification finale
pour vous assurer de bien respecter tous les
dégagements.

Linge sous la table de cuisson

H TROUVEZ LES PIÈCES DE

MONTAGE

Retirez les supports de

fixation de la trousse

de documentation.

Une fois la table de cuisson en place, vissez les
supports de fixation aux côtés de l'armoire pour tenir
la table de cuisson bien en place.

Instructions d'installation

INSTALLATION-BRANCHEMENT DU GAZ

[T] FOURNISSEZ UN BON

APPROVISIONNEMENT EN GAZ

Cette table de cuisson est conçue pour fonctionner au
gaz naturel à une pression de tubulure d'admission
de 4 po. de colonne d'eau et à une pression
d'approvisionnement de 5 po. de colonne d'eau. Elle
est expédiée de l'usine réglée pour le gaz naturel.
Le régulateur de pression convertible fourni avec
l'appareil doit être branché en série à la tubulure
d'admission de la table de cuisson et doit rester
branché sur la ligne d'approvisionnement qu'il
s'agisse de gaz naturel ou de gaz propane (LP). POUR
OBTENIR UN BON FONCTIONNEMENT, LA PRESSION
MAXIMALE D'ENTRÉE AU RÉGULATEUR NE DOIT PAS
ÊTRE SUPÉRIEURE À 14 po. DE COLONNE D'EAU. Pour

vérifier le régulateur, la pression d'entrée doit être

au moins de 1 po. de colonne d'eau (ou 3,4 KPA) plus
grande que celle de réglage de sortie du régulateur.
Si le régulateur est réglé à une pression de 5 po. de
colonne d'eau, la pression d'entrée doit être au moins
égale à 5 po.. Si le régulateur est réglé à une pression
de 10 po., la pression d'entrée doit être au moins
égale à 11 po. La ligne d'approvisionnement de gaz à
la table de cuisson doit être un tuyau de 1/2 po.
ou de 3/4 po.

in INSTALLEZ LE RÉGULATEUR EN

BAS DE LA BOÎTE DE BRÛLEURS

Vissez le régulateur dans
le raccord du bas de
la boîte de brûleurs. i
Assurez-vous que le
haut du régulateur
soit face à l'avant |=
de l'armoire, et
soit facilement
accessible à
partir des portes
de l'armoire. Le
régulateur peut

Régulateur

de pressicn ,,

Racccrd

Robinet n

1 d'arrêt 4

1

------

---------

aussi être installé
avant l'insertion de
la table de cuisson dons l'ouverture à condition
d'user d'une gronde prudence afin de ne pas gêner
la connexion du régulateur.

1
1

1
1
1
1

Tj
»-li Ll

i\

1 ¡Prise électrique

lau-desscus du

ccmptcir

12 pc.

H TERMINEZ LE RACCORDEMENT

AVEC UN RACCORD

H INSTALLEZ LE RÉGULATEUR

N'utilisezjamais de vieux raccords quand vous
installez votre table de cuisson..

AaVERTISSEMENT:

N'utilisezjamais des raccords flexibles usagés.
L'utilisation de raccords flexibles usagés peut
occasionner des fuites de gaz et des blessures
corporelles. Utilisez toujours des raccords flexibles
neufs quand vous installez un appareil à gaz.

Vissez une section du tuyau dans

l'extrémité d'entrée du régulateur
de pression et installez le
raccord.

Pour réduire la possibilité de fuites de gaz, posez un
ruban de téflon ou mettez de la graisse pour filetage
approuvée pour le gaz naturel ou butane sur tous les
raccords filetés.

Régulateur de .

pression

Raccord

■O

Complétez la connexion entre le régulateur,
le raccord, et le
robinet d'arrêt.

Instructions d'installation

H VÉRIFIEZ QU'IL N'Y A PAS DE

FUITE

LA VÉRIFICATION DE FUITES SUR L'APPAREIL DOIT
ÊTRE EFFECTUÉE EN CONFORMITÉ AVEC LES
INSTRUCTIONS DU FABRICANT.

Avant de vérifier qu'il n'y a pas de fuite, assurez­vous que tous les boutons de brûleurs soient en

position OFF (arrêt).

Après avoir branché la table de cuisson au gaz,
vérifiez qu'il n'y a pas de fuite dons le système

à l'aide d'un manomètre. Si vous n'ovez pas de
manomètre, ouvrez l'approvisionnement de gaz à
la table de cuisson et utilisez un détecteur de fuite
liquide à tous les raccords etjoints pour trouver les

fuites.

Resserrez tous les raccords le cas échéant pour
arrêter les fuites de gaz de la table de cuisson ou
de la ligne d'approvisionnement.

N'UTILISEZ JAMAIS DE FLAMME POUR

VÉRIFIER LES FUITES!

Débranchez la table de cuisson et son robinet
d'arrêt du système de tuyau d'alimentation en gaz
avant de procéder à un essai de pression de ce
système à des pressions de test supérieures à 1/2
psig (3,5 kPo).

H INSTALLATION SUR UN FOUR

ENCASTRÉ

Consultez l'installation du four encastré pour y
trouver les instructions d'installation.

5 po. depuis le comptoir
jusqu'au centre du trou

de 2 po.

Coude

de 90°

Côtés de
l'armoire

Vue depuis l'avant de la table de cuisson

Trou de 2 po. (20 7/8 po.

de l'avant du comptoir

Jusqu'au centre du trou)

Ilsolez la table de cuisson du système de tuyau
d'alimentation en gaz avant de procéder à un essai
de pression du système d'alimentation en gaz à
des pressions de test égales ou inférieures à 1/2
psig (3,5 kPo).

Instructions d'installation

INSTALLATION-RACCORDS ELECTRIQUES

AaVERTISSEMENT-

courant électrique au niveau du disjoncteur de la
maison ou de la boîte à fusibles avant d'installer.

Débranchez tout

ALIMENTATION ELECTRIQUE ET PRISE

Vous devez utiliser une bonne alimentation

électrique et une bonne prise pour foire fonctionner
les éléments électriques de votre table de cuisson.

Le cordon d'alimentation de votre appareil est

H

muni d'une fiche à trois broches (avec mise à
la terre) qui doit être utilisée dans une prise
électrique bien mise à la terre, qui alimente
en courant ménager CA normal de

120 volts, 50 cycles.

Si vous n'avez pas de prise triphasée,

E

demandez à un électricien qualifié de changer
votre ancienne prise. EN AUCUN CAS, VOUS

NE DEVEZ COUPER NI ENLEVER LA TROISIÈME
BROCHE (TERRE) DU CORDON
D'ALIMENTATION. N'UTILISEZ PAS UN

ADAPTATEUR. N'UTILISEZ PAS UNE RALLONGE.

Assurez une bonne

mise à la terre et un

bon contact avant

l'usage

Instructions d'installation

BRULEURS DE LA TABLE DE CUISSON

[Ü ASSEMBLEZ LES BRÛLEURS DE LA TABLE DE CUISSON

L'électrode de l'allumeur est exposée. Veillez à n'allumer aucun contrôle de la table
de cuisson lorsque le dessus du brûleur est enlevé. N'enlevezjamais le haut d'un
brûleur ou son électrode quand un autre brûleur est allumé. Cela risque de produire
une secousse électrique.

^^^TTinrirrnrTT^

Placez la tête de brûleur sur la base de brûleur. Assurez-vous de bien mettre

H

Capuchon de brûleur bien placé

la bonne tête de brûleur sur la bonne base de brûleur et de bien mettre
horizontalement la tête de brûleur sur sa base. Les têtes de brûleur ne sont
pas interchangeables. Assurez-vous que la fente de la tête de brûleur est
placée au-dessus de l'électrode et que la tête est insérée à fond dans la base.

Un petit espace entre la base et la tête est normal.
Placez les capuchons de brûleur sur les têtes de brûleur, en vous assurant de

E

mettre le bon capuchon de brûleur sur la bonne tête de brûleur. Les

Capuchon de brûleur

pas bien placé

capuchons de brûleur ne sont pas interchangeables. Chaque capuchon est
muni de trois à quatres chevilles. Assurez-vous que les capuchons de brûleur tiennent bien sur les têtes de
brûleur Chaque capuchon est muni de trois à quatres chevilles.

Capuchon
de brûleur

ou

Base de

brûleur

Capuchon
intérieur du
brûleur

Tête de

brûleur

Électrode

Base de

brûleur

?

[2] VÉRIFIEZ LES ALLUMEURS

Vous devez vérifier le fonctionnement des allumeurs électriques après vous être soigneusement assuré que la
table de cuisson et la ligne d'approvisionnement n'ont pas de fuite et que la table de cuisson est bien branchée au

courant électrique.
Sur les modèles qui sont ainsi équipés, assurez-vous que la table de cuisson soit en position UNLOCKED

(déverrouillée).
E Appuyez sur un robinet de brûleur et tournez-le en position LITE (allumage). Tous les allumeurs feront une

série d'étincelles (crépitement) mais, seul, le brûleur en position LITE (allumage) s'allumera.

• Le brûleur doit s'allumer quand du gaz lui parvient.

• Quand le brûleur s'allume, vous devez l'enlever de sa position LITE (allumage).

E Essayez tous les robinets pour vérifier le fonctionnement de tous les brûleurs.

Instructions d'installation

\X\ ALLUMAGE DES BRÛLEURS

Allumage de la table de cuisson - Quand vous

mettez le bouton de la table de cuisson en position
LITE (allumage), l'allumeur fait une série d'étincelles
(crépitement) pour allumer le brûleur. Pendant
une panne de courant, les brûleurs ne s'allument
pas automatiquement. En cas d'urgence, allumez
un brûleur de la table de cuisson à l'aide d'une
allumette en suivant les étapes suivantes :

Sur les modèles ainsi équipés, vérifiez que la

table de cuisson soit en position UNLOCKED

(déverrouillée).
H Allumez une allumette et approchez la flamme

du brûleur que vous voulez allumer. Il vaut
mieux utiliser une allumette en bois.

E Poussez et tournez doucement le bouton de

contrôle. Assurez-vous de tourner le bouton
de contrôle qui correspond au brûleur que
vous voulez allumer.

NOTE: ISi le brûleur ne s'allume pas en cinq secondes,

tournez le bouton en position OFF (arrêt) et attendez

une minute avant d'essayer
à nouveau.

H LES FLAMMES DU BRÛLEUR

Allumez choque brûleur. Les flammes doivent être
bleu sons trace dejoune. Les flammes du brûleur
ne doivent pas scintiller ou s'écarter du brûleur. La
flamme ne peut pas être plus petite que 1/4 po. en
réglage le plus bas et ne doit pas être plus gronde
que 1-1/2" po. en réglage le plus haut.

1/4 à
1-1/2

po.

Vous devez vérifier fréquemment les brûleurs

Brûleur de table
de cuisson

A ATTENTION : Si vous essayez de

mesurer la flamme, faites bien attention. Vous
pouvez vous brûler.

H GRILLES DE BRÛLEUR

Les trois grilles de la table de cuisson sont prévues
pour des positions précises. Pour assurer un
maximum de stabilité, ces grilles doivent se trouver
à la position appropriée avec leurs bords reposant
sur le dessus des butoirs noirs, tel qu'illustré.

Grille

Butoirs de
grille noirs

10

Instructions d'installation

LISTE DE VERIFICATION DE FONCTIONNEMENT

H Assurez-vous que tous les contrôles restent en

position OFF (arrêt). Vérifiez que la table
de cuisson soit en position UNLOCKED
(déverrouillée) (sur les modèles ainsi équipés).

E Assurez-vous que la circulation d'air autour de la

table de cuisson ne soit pas gênée.

E La plaque minéralogique de votre table de

cuisson est située en bas de la boîte de brûleurs.

En plus des numéros de modèle et de série, elle
indique la cote des brûleurs, et la catégorie de
carburant et la pression de votre table de
cuisson au départ de la fabrique.

E Quand vous commandez des pièces, indiquez

toujours le numéro de série, le numéro de
modèle et les lettres de code pour obtenir les
bonnes pièces de rechange.

IT1 Re-vérification :

Vérifiez à nouveau pour vous assurer d'avoir
bien suivi toutes les instructions de ce guide.
Cela assure une bonne utilisation sécuritaire de
la table de cuisson.

11

Instructions d'installation

CONVERSION AU GAZ PROPANE (LP)

[T] RENSEIGNEMENTS RELATIFS À LA

SÉCURITÉ QUE VOUS DEVEZ
CONNAÎTRE

Les diaphragmes du régulateur de pression et du
brûleur sont réglés pour le gaz naturel. Pour utiliser du
gaz propane (LP), vous devez convertir les diaphragmes
du régulateur de pression et du brûleur. Les orifices
des éléments de gaz PL des brûleurs de la surface de
cuisson sont rattachés aux régulateur de pression et
accompagnés des instructions de conversion du gaz PL.

A ATTENTION^ La table de cuisson, au

déport de l'usine, est réglée pour le gaz naturel. Si

vous désirez utiliser votre table de cuisson avec du

gaz en bouteille (LP), vous devez d'abord remplacer les
diaphragmes, puis convertir le régulateur de pression.

A AVERTISSEMENT I Cette conversion

doit être effectuée par un installateur qualifié ou un
fournisseur de gaz conformément aux instructions du
fabricant et à tous les codes et exigences de l'autorité

compétente. Si vous ne suivez pas ces instructions, vous

risquez d'occasionner des blessures corporelles et des

dommages matériels importants. L'agence qualifiée qui
fait ce travail assume la responsabilité de la conversion.

AATTENTION Les ajustements suivants

doivent être effectués avant d'allumer le brûleur. Si
vous ne les faites pas, vous risquez d'occasionner des

blessures sérieuses. Assurez-vous que le régulateur de

pression soit bien converti conformément à l'étape 2.

H AJUSTEZ VOTRE PLAQUE DE

CUISSON À UN USAGE AU GAZ LP

H Débranchez tout le courant électrique, au

niveau du disjoncteur principal ou de la boîte
à fusibles.

E Coupez l'approvisionnement de gaz à la table

de cuisson en fermant à la main le robinet
d'arrêt.

E Ajustez le régulateur de pression en suivant

les instructions suivantes :

• Dévissez le capuchon.

• Trouvez, sur l'étrier de ressorts, les positions
NAT (gaz naturel) et LP (gaz propane).

Capuchon

Régulateur de pression

Joint

Position LP/
Propane

Étrier de
ressorts

OUTILS NECESSAIRES A LA CONVERSION
AU GAZ LP

Tourne-écrou

de 7 mm

Petit tournevis à tête

plate (tête de 4 mm

ou 5/32 po., 50 mm. ou

(2 3/8 po de long))

Lunettes de sécurité

Tournez l'étrier de ressorts de 90 degrés,
retirez-le du capuchon, tournez l'étrier
de ressortsjusqu'd ce que LP apparaisse,
réinsérez-le dons le capuchon, puis
tournez-le de 90 degrés en position.

Revissez le capuchon sur le régulateur et

serrez.

12

Instructions d'installation

CONVERSION AU GAZ PROPANE (LP) (SUITE)

H CHANGEZ LES DIAPHRAGMES DES

BRÛLEURS DE LA TABLE DE CUISSON

Enlevez les grilles, les capuchons de brûleur et

H

les têtes de brûleur.

À l'aide d'un tourne écrou de 7 mm., enlevez les

E

diaphragmes du brûleur. Vous pouvez les atteindre en

passant par le trou de la table de cuisson.

Capuchon ,^o
intérieur de ^
brûleur

Tête de

brûleuT

Injecteurs à orifice situés

dans ces ouvertures

Brûleur à trois anneaux

_ Bague de

rétention

Capuchon
extérieur
de brûleur

Base de

brûleur

-------­Injecteur à orifice situé Électrode

dans cette ouverture

NOTE : Sur tous les brûleurs, les
diaphragmes ont une bogue de
rétention à ressort autour de
la tête hexagonale pour retenir
le diaphragme dons le tourne-

écrou pendant l'installation et
l'enlèvement. Il fout exercer un peu de force pour
pousser le tourne-écrou vers le bas de la bogue.

Capuchon de

brûleur

Tête de

brûleur

lE CHANGEZ LES DIAPHRAGMES DES

BRÛLEURS DE LA TABLE DE CUISSON
(SUITE.)

E Repérez les orifices PL fixés au régulateur de

pression et accompagnés des instructions de

conversion du gaz PL. La taille est indiquée par

un chiffre et le type de gaz par une lettre, sur le

dessus ou le côté. (Important : Conservez les
diaphragmes que vous avez enlevés de votre
appareil pour une utilisation future.)

Choque diaphragme indique une série de
signes gravés (I, II, IV, V ou rien) en haut.

Ces signes indiquent l'emplacement précis de choque
diaphragme sur le brûleur de la table de cuisson.

/xZ yi^xl

Pour les modèles PGP953

(F^lus court)

Pour les modèles PGP959 et GGP350

BRULEUR CENTRAL

Brûleur grand format de 15 000 Btu/h (Modèles PGP953)

Injecteur allongé pour brûleur

central grand format

________

x

--------

Capuchon

de brûleur

Vis de réglage

Étranglement

Tête de

brûleur

Injecteur
allongé

Base de

brûleur

13

Injecteur à orifice situé
dans cette ouverture

Instructions d'installation

Щ CHANGEZ LES DIAPHRAGMES DES

BRÛLEURS DE LA TABLE DE

CUISSON (SUITE)

BRÛLEUR CENTRAL
Brûleur à trois anneaux de 20 000 Btu/h (Modèles
PGP959 et CGP350)

Injecteurs à orifice
situés dans ces
ouvertures

Orifice principal

Orifice principal

H CHANGEZ LES DIAPHRAGMES DES

BRÛLEURS DE LA TABLE DE

CUISSON (SUITE)

BRÛLEURAVANT GAUCHE
(Modèles PGP959 et CGP350)

Vis de plaque

Sur la vis de plaque
figure un N pour
gaz naturel et un L
pour gaz de pétrole
liquéfié.

Orifice principal

NOTA : L'orifice principal est situé ou centre du
brûleur, tondis que la vis de plaque est située à la

droite du centre du brûleur.

Orifice de mijotage

(Plus court)

Orifice principal

E Installez les orifices de gaz LP (propane) et la

vis de plaque (sur les modèles PGP959 et
CGP350 seulement) à leur emplacement
précis tel qu'indiqué dons les illustrations
précédentes.

E Remettez les diaphragmes pour gaz naturel

sur le support et fixez à nouveau le support et
la feuille d'instructions au régulateur de
pression à l'aide de la vis enlevée
précédemment.

E Remettez en place les têtes, les capuchons de

brûleur et les grilles.

14

Instructions d'installation

CONVERSION AU GAZ PROPANE (LP) (SUITE)

H AJUSTEZ LES FLAMMES DES

BRÛLEURS

H Allumez tous les brûleurs au maximum et

vérifiez les flammes. Elles doivent être bleu
avec un peu dejaune à leur extrémité. Des
particules étrangères dans la ligne de gaz
peuvent occasionner une flamme orange au
début, mais cette couleur doit disparaître
rapidement.

E Tournez le bouton du brûleur de la table de

cuisson à son réglage le plus bas tout en
observant la flamme.

Ajustez le réglage de flamme basse à l'aide de la vis

de dérivation de robinet comme suit:

Vous devez ajuster le réglage de flamme basse

avec deux autres brûleurs en fonctionnement
en réglage moyen. Cela vous empêche de régler

trop bas la flamme basse, et qui risque d'éteindre

la flamme quand d'autres brûleurs sont en

fonctionnement.

E Pour ajuster la flamme

enlevez les boutons.

Utilisez le tournevis
pour retirer les
bouchons de tige de
soupape tel qu'illustré.

Faites entrer la vis de
réglage dans le
robinet. Consultez
l'illustration
ci-dessous qui
correspond à
l'emplacement de la
vis de réglage pour
votre modèle. Le
brûleur de plaque
avant gauche
(PGP959 et CGP350)
est doté de deux
(2) vis de réglage,
une pour le brûleur
arrière gauche et
une pour le brûleur
avant gauche
lors du contrôle
de plaque. Le contrôle de plaque doit être
positionné à LO lors de ce réglage.

À gauche de
la tiae

Pour la vis de réglage du
brûleur de plaque avant
gauche et le mode mijotoge
du brûleuràtroisonneoux.

À l'intérieur
de la tige

Pourtous les brûleurs

soufàtrois anneaux

• Si les flammes sont trop petites ou si elles
clignotent, ouvrez le robinet davantage que
dans le réglage original.

• ISi les flammes s'éloignent du brûleur,
fermez le robinet davantage que dans le
réglage original.

Continuez à ajuster en tournant lentement la

E

visjusqu'à ce que les flammes soient normales.

Essai de stabilité de la flamme :

E

Essai 1 - Tournez rapidement le bouton de

Hl (température élevéeljusqu'au
réglage le plus bas. Si la flamme
s'éteint au réglage le plus bas,
augmentez la taille de la flamme et
essayez à nouveau.

Essai 2 - Mettez le brûleur à son réglage le

plus bas, ouvrez et fermez la porte
de l'armoire située au-dessous de
la table de cuisson. Si la flamme
s'éteint à cause du courant d'air
créé par le mouvement de la porte,
augmentez la taille de la flamme et
essayez à nouveau.

E Nouvelle vérification des flammes :

Après avoir ajusté, éteignez tous les brûleurs.
Allumez chaque brûleur séparément. Observez les
flammes en position Hl (température élevée). Faites
tourner le robinetjusqu'd son réglage le plus bas
et assurez-vous que la taille de la flamme diminue
quand vous tournez le robinet en sens inverse à
celui des aiguilles d'une montre.

POUR RECONVERTIR LA TABLE DE CUISSON AU

GAZ NATUREL, FAITES À L'ENVERS TOUTES LES

ÉTAPES DE CONVERSION AU GAZ LP.

Ouand vous avez terminé la conversion et avez vérifié
que tout va bien, remplissez l'étiquette LP et inscrivez
votre nom, le nom de votre organisme et la date
de conversion. Collez l'étiquette près de l'ouverture
d'entrée de gaz de la table de cuisson pour signaler
aux autres que cet appareil a été converti au gaz LP.
Si vous reconvertissez votre appareil au gaz naturel,
enlevez l'étiquette pour signaler aux autres que cet
appareil fonctionne au gaz naturel.

15

Notes.

16

Instrucciones

Estufa a Gas Sellada de 30"

PGP953, PGP959, CGP350

de Instalación

[^Preguntas? Llame a 800.GE.CARE5 (800.432.2737) o visite nuestro sitio web en: GEAppHances.com

En Canadá, llame al 1.800.561.3344 o visite nuestro sitio web en: www.geappllances.ca

EN EL COMMONWEALTH DE
MASSACHUSETTS:

• Este producto debe ser instalado por un plomero
licenciado o un mecánico gasista.

• Al usar válvulas de cierre de gas tipo balón,

deberán ser del tipo de manija T.

• Cuando se use un conector de gas flexible, éste
no deberá exceder los 3 pies.

ANTES DE COMENZAR

Lea estas instrucciones en su totalidad y
atentamente.

•IMPORTANTE — Conserve estas

instrucciones para uso del inspector local.

• IMPORTANTE — Cumpla con todos los

códigos y ordenanzas gubernamentales.

• Nota para el Instalador - Asegúrese de que el

Comprador conserve estas instrucciones

• Nota para el Comprador - Conserve estas

instrucciones para referencia futura.

• Si se producen fallas en el producto debido a una

instalación inadecuada, la Garantía no cubrirá
las mismas.

AADVERTENCIA — Este

electrodoméstico deberá estar conectado a tierra
de forma adecuada.

. IMPORTANTE — La prueba de goteras

del electrodoméstico se deberá realizar de
acuerdo con las instrucciones del fabricante.

• La instalación correcta es responsabilidad del

instalador y cualquier falla del producto debido a
una instalación inadecuada NO estará cubierta
por la garantía.

Aadvertencia — Desconecte todas

las fuentes eléctricas del disyuntor principal o de la
caja de fusibles antes de realizar la instalación.

PARA SU SEGURIDAD:

AADVERTENCIA — Si la información

de este manual no se sigue exactamente, se
podrá producir un incendio, explosión o pérdida
de gas, ocasionando daños sobre la propiedad,
lesiones o la muerte.

No guarde ni use gasolina u otros vapores

inflamables^ líquidos cerca de éste ni de otros
electrodomésticos.

No instale este producto con una campana con
cortina de aire u otra campana de cocina que lleve
aire a la placa de cocción. El flujo de aire podrá
interferir en el funcionamiento de los quemadores
de gas, produciendo riesgos de incendio o explosión.

QUÉ DEBE HACER SI HUELE GAS:

• No intente iluminar ningún electrodoméstico.
No toque ningún interruptor eléctrico; no use

teléfonos en su edificio.

• De inmediato llame a su proveedor de gas
desde el teléfono de un vecino. Siga las
instrucciones del proveedor de gas.

• Si no se puede comunicar con su proveedor de
gas, llame al departamento de bomberos.

La instalación y las reparaciones deberán ser

realizadas por un instalador calificado, agencia
de servicios o el proveedor de gas.

Esta estufa está certificada por UL. En el Manual
del Propietario, encontrará precauciones de
seguridad. Leo los mismos detenidamente.

• Esto estufo se deberá instalar de acuerdo con

los códigos locales, o en lo ausencia de códigos
locales, con el Código de Gas Combustible
Nocional, ANSIZ223.1/NFPA.54, último edición.

• Asegúrese que su cocino sea instalada de formo

adecuado por un instalador calificado o técnico
del servicio.

• Poro que no se alcancen los quemadores de

lo superficie, se deberá evitar la colocación de
gabinetes sobre los quemadores.

• No instale lo unidad cerco de la puerto exterior o

donde una corriente pueda afectar su uso.

31-10858-1 (08-12 GE)

Instrucciones de Instalación

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

REQUISITOS ELECTRICOS

Este electrodoméstico deberá ser suministrado
con la frecuencia y el voltaje adecuados, y ser
conectado a un circuito derivado individual
correctamente conectado a tierra, protegido por un
disyuntor o fusible con el amperaje que figura en la
etiqueta de características técnicas.

Le recomendamos que el cable eléctrico y el
gancho de su estufa sean conectados por un
electricista calificado. Luego de la instalación, pida
al electricista que le muestre dónde se encuentra la
desconexión principal de su estufa.

Consulte a los servicios locales sobre qué códigos
eléctricos se aplican en su área. Si el cable de su
estufa no es adecuado de acuerdo con los códigos
del gobierno, se podrá producir una condición
riesgosa. En caso de no haber códigos, el cable

y el fusible de su estufa deberán cumplir con los

requisitos del Código Nacional de Electricidad,

ANSI/NFPA No. 70—última edición. Puede solicitar

una copia escribiendo a:

National Fire Protection Association

Batterymarch Park
Quincy, MA 02259

En Canadá, el cable y el fusible de su estufa
deberán cumplir con los requisitos del Código de
Electricidad de Canadá.

Asegúrese de que la instalación de este producto

en una casa móvil cumpla con el Estándar
de Construcción y Seguridad de una Casa
Manufacturada, Título 24 CFR, Parte 3280. Si
este estándar no se aplica, deberá cumplir
con el estándar de Instalaciones de Casas
Manufacturadas, ANSI/VCSBS A225.1, o con los
códigos locales donde se apliquen. Puede solicitar
una copia del Estándar Federal escribiendo a:

Office of Mobile Home Standards

HUD Building

4517th Street, S.W.

Washington, D.C. 24010

MATERIALES QUE PUEDE NECESITAR

Sellador de Juntas Uniones de Tuberías Válvula de Cierre

Línea de Gas Flexible Aprobada por CSA

Diom. Int. Min. 3/8", Conexión NPT de 1/2",

Longitud Máximo de 3 pies (Sólo en Massachusetts)

HERRAMIENTAS QUE NECESITARA PARA

LA INSTALACIÓN

Lápiz

(i

Destornillador con

Cabezo Phillips

Reglo o Regla

de Borde Recto

Gofos de Seguridad

Sierro de Vaivén

Llave para Tuberías

Broca y Taladro Eléctrico o

Manual de 1/8"

Instrucciones de Instalación

LISTA DE CONTROL DE PRE-INSTALACION

Al preparar la abertura de la estufa,
asegúrese de que el interior del gabinete y
de la estufa no interfieran uno con otro.
(Consulte la sección sobre preparación de la
obertura).

E Retire los materiales de embalaje, cojos de

parrillas, regulador con instrucciones, y el
paquete de instrucciones de la estufo antes
de realizar la instalación.

Paquete de Instrucciones

Y

1

1 L

Paquete de
Gomaespuma

O q

a Q

Estufa

Cajas con las

Retire los instrucciones de instalación del

E

paquete de instrucciones y leo los mismos
de formo detenido antes de comenzar.

Asegúrese de colocar los instrucciones
(Manual del Propietario, Instrucciones de

Instalación, etc.) en un lugar seguro poro

referencia futuro.

Asegúrese de contar con todos los

E

herramientas y materiales necesarios antes
de comenzar con la instalación de la estufo.

Su hogar deberá brindar el servicio eléctrico

E

necesario poro un uso seguro y apropiado
de su estufo. (Consulte la sección sobre
requisitos eléctricos).

Al instalar la estufo en su hogar, asegúrese

E

de que todos los códigos y ordenanzas
locales se sigan exactamente como se
indico.

Asegúrese de que los cobertores de pared,

E

mesado y gabinetes alrededor de la estufo
puedan resistir el color (hasta 200° F)
generado por la estufo.

Instrucciones de Instalación

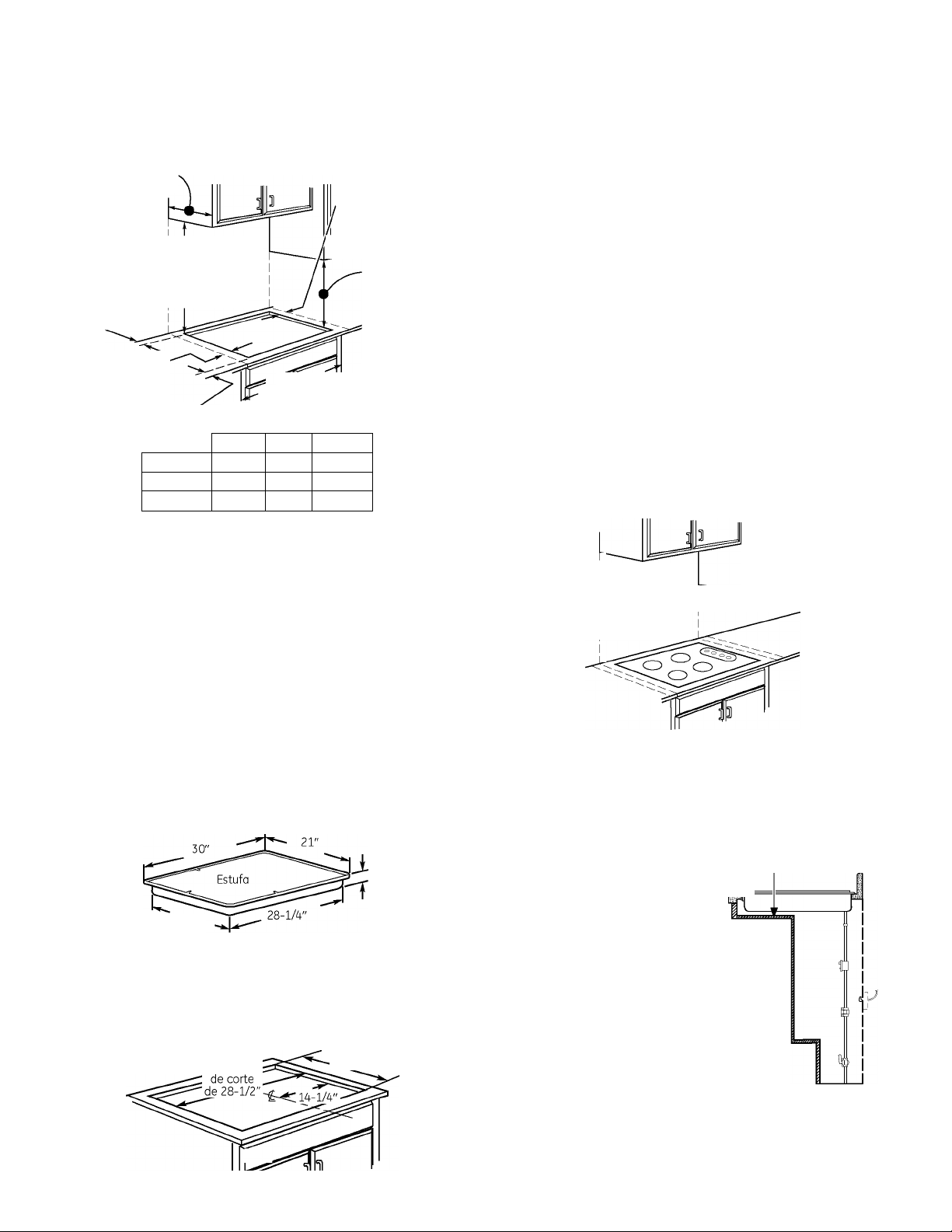

PREPARACION DE LA ABERTURA

Ш MANTENGA LAS SIGUIENTES

DIMENSIONES MÍNIMAS DE DESPEJE

13" de profundidad'
máxima debajo
de gabinetes
desprotegidos

30" de despeje
mínimo desde

C - Despeje

mínimo desde

la apertura

hasta la pared

trasera

L - Despeje mínimo

desde la abertura

hasta la pared del

lado izquierdo

Mínimo de 2 1/2 desde la apertura

hasta el frente de la mesada

la mesada hasta

una superficie
superior
desprotegida

1-11 ^ " ^ds ancha

gabinete de 30"

Base de

L R C

PGP953 3-3/4" 6" 2-1/4"
PGP959 12" 12" 2-7/8"
CGP350 12" 12" 2-7/8"

SE DEBERAN MANTENER TODOS LOS DESPEJES

HORIZONTALES POR UN MÍNIMO DE 18" SOBRE
LA SUPERFICIE DE COCCIÓN.

NOTA: Deje un espacio vertical

de por lo menos 7/16" desde

3-11/16"

la parte inferior de la placo de
cocción (o uno profundidad de
por lo menos 3-11/16" desde
la mesada) hasta cualquier
superficie combustible, tal
como el cajón de un gabinete.

Para la instalación de la isla, deje un espacio““! .

mínimo de 2-V2' entre la abertura y el extremo frontal y '
trasero de la mesada. Deje un mínimo de 3" entre la abertura
y los extremos laterales de la mesada.

R - Despeje mínimo

desde la apertura
hasta la pared del

lado derecho

18" de altura
mínima desde la
mesada hasta
el gabinete más
cercano sobre
cualquiera de
los lados de la
unidad.

i.

CAJON

7/16"

H DIMENSIONESTOTALES DE LA ESTUFA

3-1/4"

19-3/8"

И DIMENSIONES DE ENCASTRE DE LA

MESADA

Poro asegurar lo precisión, es mejor realizar uno
plantillo ol cortar lo obertura de lo mesado.

Longitud del9-5/8

Corte de ancho

UBICACION DEL SUMINISTRO DE

H

GAS RECOMENDADA DESDE LA

PARED TRASERA

1" como mínimo,
desde la Pared Trasera

1

Ubicación del
suministro
de gas
recomendada

H ASEGÚRESE DE QUE LOS COBERTORES

DE PARED, MESADA Y GABINETES

ALREDEDOR DE LA ESTUFA PUEDAN

RESISTIR EL CALOR (HASTA 200° F)

GENERADO POR LA ESTUFA.

Los cobertores
de pared,
gabinetes, y la
mesada deben
resistir un calor
de hasta 200° F.

INSTALACION POR DELANTE

И

ÚNICAMENTE DE ACUERDO CON
LA LEY DE ESTADOUNIDENSES
CON INCAPACIDADES (ADA)

Deje un espacio I

vertical de por lo

menos 5" entre
la mesada y la

cubierta.

NOTA: The enclosure must

be made of wood material.
Además, un panel de acceso
es necesario poro la tomo
de corriente, regulador de

presión, válvula de cierre, los
soportes de los costados, y el servicio técnico.

Desde
la Línea
Central de
Corte

Instrucciones de Instalación

INSTALACION DE LA UNIDAD DE LA ESTUFA

[Ü UBIQUE EL TOMACORRIENTE

ELÉCTRICO Y LA VÁLVULA DE CIERRE DE GAS DEBAJO DEL GABINETE

NUNCA VUELVA A
USARCONECTORES

ANTIGUOS AL

INSTALAR ESTA
UNIDAD.

Válvula

I de Cierre"

\

Tomacorriente

Eléctrico de 12"

Debajo de la

Mesada

Instale una válvula de cierre manual en
la tubería de gas en una ubicación de fácil acceso

fuera de la estufa. Asegúrese de saber cómo y

dónde cerrar el suministro de gas de la estufo.
Instale el tomocorriente eléctrico de 12" debajo de
la mesado.

H PROTEJA LA SUPERFICIE DE LA

ESTUFA

Coloque uno toalla o mantel sobre lo mesado.

Apoye lo estufo ol revés sobre lo superficie

protegido.

Parte Inferior de la estufa

H ADHIERA LOS SOPORTES A LA

ESTUFA

Retire el tornillo del costado de lo estufo y atornille

el soporte ol costado de la unidad de la estufo.

Repito en el lodo opuesto de la estufa.

Marca para

Realizar

Parteinferlor *9^ero'

de la Estufa

Superficie

la Estufa

H INSERTE LA ESTUFA EN EL

ENCASTRE

Inserte la estufo centrado sobre la abertura del
encostre. Asegúrese de que el extremo frontal de
la mesado esté paralelo a lo estufo. Haga el control
final poro verificar que todos los despejes necesarios
hoyan sido realizados.

Tela debajo de la estufa

H UBIQUE LAS PARTES DE MONTAJE

Retire los soportes del paquete de instrucciones.

Uno vez colocado la unidad, atornille el soporte
sobre los costados del gabinete para asegurar la
unidad en su ubicación.

Instrucciones de Instalación

INSTALACION - CONEXIONES DE GAS

IT] BRINDE EL SUMINISTRO DE GAS

ADECUADO

Esta estufa fue diseñada para funcionar con gas
natural con uno presión de admisión de columna
de agua de 5" y uno presión de suministro de
columna de aguo de 7". Se envío con el equipo
de fábrica poro gas natural. El regulador de
presión convertible suministrado con la unidad
debe ser conectado en serie con la admisión de
la estufo y deberá permanecer en serie con la
línea de suministro, sin importar si se está usando
gas natural o LP. PARA UN FUNCIONAMIENTO
CORRECTO, LA MÁXIMA PRESIÓN DE ENTRADA AL
REGULADOR NO DEBERÁ SER SUPERIOR A 14" DE
PRESIÓN DE LA COLUMNA DE AGUA. Poro controlar
el regulador, lo presión de entrado deberá ser
por lo menos de uno columna de aguo de 1". (o

3.4 KPA) superior que la configuración de solido
del regulador. Si el regulador está configurado
poro uno presión de columna de aguo de 5", lo
presión de entrado deberá ser por lo menos de
uno columna de aguo de 5". Si el regulador está
configurado poro uno columna de aguo de 10", lo
presión de entrado deberá ser por lo menos de una
columna de agua de 11". La lineo de suministro de
gas a la estufo deberá ser un tubo de Vi" o %".

ITI INSTALACIÓN DEL REGULADOR

NUNCA VUELVA A USAR CONECTORES ANTIGUOS

AL INSTALAR ESTA ESTUFA.

^ADVERTENCIA! Nunca vuelva a usar
conectores flexibles viejos. El uso de conectores

flexibles viejos puede ocasionar goteras y

lesiones personales. Siempre use conectores

flexibles nuevos al instalar electrodomésticos a

gas.

IT INSTALACIÓN DEL REGULADOR EN LA

PARTE INFERIOR DE LA CAJA DE LOS

QUEMADORES

Atornille el regulador
en la conexión de
la tubería inferior
de la caja de los
quemadores.
Asegúrese de que
lo porte superior
del regulador esté
mirando hacia el
frente del gabinete,

Tomacorriente

Eléctrico de

12" Debajo de

la Mesada

fácilmente accesible
a través de los puertos del gabinete. El regulador
también puede ser instalado antes de insertar la
estufo en el encostre si se tiene extremo cuidado
poro asegurar que la conexión del regulador no
esté comprometido.

T COMPLETE LA CONEXIÓN CON UN

ACOPLADOR

-

Complete lo

conexión entre

el regulador, el

acoplador de lo

tubería, y lo válvula

de cierre.

------------------------- 1

in

^ Regulador
^ de Presión

^^coplador *"t

^ Válvula de

1_| Cierre

------------

_______

pn

1 1

■ \

„jl

L 1

Tomacorriente

Eléctrico de

12" Debajo de

la Mesada

Atornille una sección de la
tubería en el extremo de

Regulador

de Presión

€

lo entrado del regulador
de presión e instale el
acoplador. Acoplador

A fin de reducir la probabilidad de pérdidas de

gas, aplique cinto de Teflón o un compuesto de
hilo aprobado poro uso con gases LP y Natural en

todos los conexiones roscados.

Instrucciones de Instalación

H CONTROLE LAS PÉRDIDAS

EL CONTROL DE PÉRDIDAS DEL ELECTRODOMÉSTICO
SE DEBERÁ REALIZAR DE ACUERDO CON LAS
INSTRUCCIONES DEL FABRICANTE.

Antes de controlar pérdidas, asegúrese de que
todas las perillas de los quemadores estén en la

posición OFF (Apagado).
Luego de conectar la estufa al gas, controle

pérdidas en el sistema utilizando un manómetro.
Si no dispone de un manómetro, encienda el
suministro de gas a la estufa y use un detector de
pérdidas líquido en todas lasjuntas y conexiones
para controlar que no haya pérdidas.

De ser necesario, ajuste todas las conexiones a fin
de evitar la pérdida de gas en la estufa o la línea de
suministro.

¡NO USE UNA LLAMA ABIERTA PARA
CONTROLAR PÉRDIDAS!

Desconecte la estufa y su válvula de cierre
individual del sistema de tubería de suministro
de gas durante una prueba de presión de dicho
sistema en presiones de prueba superiores a Vz
psig (3.5 kPa).

Щ INSTALACIÓN SOBRE EL HORNO

INCORPORADO

Para acceder a instrucciones de instalación
completas, consulte la instalación del horno
incorporado.

5" al Centro del Agujero
de 2" de Diam. desde la

Mesada

Codo de 90°

Agujero de 2" de Diam.

(20 7/8" desde el frente

de la Mesada hasta el

Lados del Gabinete

Vista desde el Frente de la Estufa

Centro del Agujero)

Este electrodoméstico deberá ser aislado del
sistema de tubería de suministro de gas, cerrando
la válvula de cierre individual durante cualquier
prueba de presión del sistema de suministro de gas
con pruebas de presión iguales o inferiores a 1/2
Psig (3.4 kPa).

Instrucciones de Instalación

INSTALACION - CONEXIONES ELECTRICAS

Aadvertencia — Desconecte todas

las fuentes eléctricas del disyuntor principal o de la
caja de fusibles antes de realizar la instalación.

SUMINISTRO Y TOMACORRIENTE

ELÉCTRICO

Se deberá usar un suministro y tomacorriente
eléctrico adecuado para utilizar las partes
eléctricas de su estufa.

El cable de corriente de este electrodoméstico
está equipado con un enchufe de 3 patas (a
tierra) que se deberá usar con un
tomacorriente de 3 agujeros correctamente
conectado a tierra con corriente hogareña
estándar de 120 voltios y 60 ciclos de CA.

E

Si no cuenta con un tomacorriente de 3 patas
conectado a tierra, solicite a un electricista
calificado que cambie el anterior. NUNCA,

BAJO NINGUNA CIRCUNSTANCIA, CORTE NI

ELIMINE EL TERCER CABLE (TIERRA) DEL CABLE

DE CORRIENTE. NO USE UN ADAPTADOR. NO

USE UN PROLONGADOR.

Asegure la
conexión a tierra
firme y adecuada

antes del uso

Instrucciones de Instalación

QUEMADORES DE LA ESTUFA

IT] ENSAMBLE DE LOS QUEMADORES DE LA ESTUFA

El electrodo del encendido está expuesto. Asegúrese de no encender ningún control
de la estufa mientras se retira la parte superior del quemador. No retire la parte
superior ni toque el electrodo de ningún quemador mientras otro quemador está
encendido. Se podrá producir una descarga eléctrica.

H Coloque la cabeza del quemador en la base del mismo. Asegúrese de colocar la

cabeza del quemador en la base correspondiente y que la cabeza del
quemador quede a nivel sobre la base del quemador. Las cabezas de los
quemadores no son intercambiables. Asegúrese de que la ranura de la cabeza
del quemador esté posicionada sobre el electrodo y que la cabeza del
quemador esté completamente insertada dentro de la base del quemador. Es
normal que haya una pequeña brecha entre la base y la cabeza.

Coloque las tapas de los quemadores sobre las cabezas de estos, asegurando

И

colocar la tapa correcta sobre el quemador correspondiente. Las tapas de los
quemadores no son intercambiables. Cada tapa tiene tres o cuatro pernos.
Asegúrese de que las tapas de los quemadores estén correctamente instaladas sobre las cabezas de los
quemadores, y que ningún perno se apoye sobre la cámara de estabilidad..

1Г1ГГТГГТТ

1

Tapa del quemador colocada

correctamente

jrTTTTl

Tapa del quemador colocada

Incorrectamente

\Y\ CONTROL DEL ENCENDIDO

El funcionamiento de los dispositivos de encendido eléctrico se deberá controlar una vez que se hayan
controlado detenidamente pérdidas en la estufa y la línea de suministro y que la estufa haya sido conectada a
la corriente eléctrica.

En modelos equipados de este modo, asegúrese de que la estufa se encuentre en la posición UNLOCKED
(Desbloqueado).

H Presione y gire una válvula de un quemador hasta la posición LITE. Los dispositivos de encendido harón

una serie de chispas (sonido de tic-tac), pero sólo el quemador que se colocó en la posición LITE se
encenderá.

• El quemador se debería encender cuando haya gas disponible en el quemador.

• Una vez que el quemador esté encendido, se deberá girar fuera de la posición LITE.

E Pruebe cada válvula por separado hasta que todos los quemadores hayan sido controlados.

Instrucciones de Instalación

QUEMADORES DE LA ESTUFA (CONT.)

\j£\ ENCENDIDO DE LOS QUEMADORES

Encendido a Chispa de la Estufa - Al girar la
perilla de la estufa a la posición LITE, el encendido
produce una serie de chispas eléctricas (sonidos
de tic-tac) que encienden el quemador. Durante
un corte de corriente, los quemadores no se
encenderán de forma automática. En un caso de
emergencia, se podrá encender un quemador con
un fósforo cumpliendo con los siguientes pasos.

En modelos equipados de este modo, asegúrese de
que la estufa se encuentre en la posición UNLOCKED
(Desbloqueada).

H Encienda un fósforo y sostenga la llama cerca

del quemador que desee encender. Los
fósforos de madera funcionan mejor.

E Presione hacia adentro y gire la perilla de

control lentamente. Asegúrese de estar
girando la perilla correcta para el quemador
que esté encendiendo.

NOTA: Si el quemador no se enciende dentro de los
cinco segundos, gire la perilla hacia la posición de
apagado y espere un minuto antes de intentarlo
nuevamente.

H PARRILLAS DE LOS QUEMADORES

Las tres parrillas de los quemadores fueron
diseñadas para posiciones específicas. Para una
máxima estabilidad, estas parrillas sólo deberían
ser usadas en su posición adecuada con los
extremos posicionados sobre los protectores
negros, como se muestra.

Parrilla

Parrilla Negro
Protectores

LAS LLAMAS DEL QUEMADOR

Encienda cada quemador. Las llamas deberían ser
de color azul, sin rastros de amarillo. Las llamas
del quemador no deberían presentar efectos
de agitación o soplido. La llama no debería ser
de menos de en la configuración inferior ni
superior a 1-1/2" en la configuración superior.

Aprecaución I Si intenta medir la

llama, tenga cuidado. Se pueden producir
quemaduras.

1/4" to

1-1/2"

Los quemadores se deben controlar de formo frecuente.

Quemador de la Estufa

10

Instrucciones de Instalación

LISTA DE CONTROL DE FUNCIONAMIENTO

Asegúrese de que todos los controles queden en
lo posición OFF(Apagado). Asegúrese de que la
estufa se encuentre en la posición UNLOCKED
(Desbloqueada) (en modelos con este
equipamiento).

E Asegúrese de que el flujo de aire hacia y desde

la estufa no esté obstruido.

E La placa serial de su estufa está ubicada en la

parte inferior de la caja de los quemadores.
Además de los números de modelo y serie, le
indica los índices de los quemadores y el tipo de

combustible y presión adaptados para la estufa
al salir de fábrica.

E Al ordenar piezas, siempre incluya el número de

serie, número de modelo y un código de letra
para asegurar el reemplazo de piezas correcto.

E Vuelva a Controlar los Pasos:

Haga un doble control para asegurar que todo
en esta guía ha sido completado. Volver a
controlar los pasos garantizará un uso seguro
de la estufa.

11

Instrucciones de Instalación

COMO REALIZAR LA CONVERSION A LP

IT] INFORMACIÓN DE SEGURIDAD

QUE DEBERÍA CONOCER

Los orificios del quemador y el regulador de presión
están configurados para gas natural. Para usar
gas LP, los orificios del quemador y el regulador
deben ser convertidos. Las espitas del orificio de LP
de los quemadores de la estufa están añadidos al
reguladorjunto con las instrucciones de conversión
a LP que figuran aparte.

APRECAUCIÓN: La cocina, como se

envía de fábrica, está configurada para uso con
gas natural. Si desea usar su cocina con gas LP,
primero debe reemplazar los orificios y convertir el
regulador de presión..

AADVERTENCIA: Esta conversión

deberá ser realizada por un instalador calificado o
suministrador de gas, de acuerdo con las
instrucciones del fabricante y todos los códigos y
requisitos de la autoridad de lajurisdicción. Si no se
siguen estas instrucciones, se podrán producir
lesiones graves o daños sobre la propiedad. La
agencia que realiza este trabajo asume la
responsabilidad de la conversión.

APRECAUCIÓN: Los siguientes ajustes

deberán ser realizados antes de encender el
quemador. Si esto no se cumple, se pueden sufrir
lesiones graves. Asegúrese de que el regulador de
presión haya sido convertido, como se describe en
el Paso 2.

HERRAMIENTAS QUE NECESITARA PARA

LA CONVERSIÓN A LP

Llave de tuercas de

7mm

C

Destornillador de

Cabezo Plana Pequeño

(tamaño de la punto de

4mm o 5/32", 50mm o

2-3/8" de longitud)

Gafas de Seguridad

TI ADJUSTE SU ESTUFA PARA USO

CON GAS LP

H Desconecte todas las fuentes eléctricas del

disyuntor principal o de la caja de fusibles.

E Apague el suministro de gas de la estufa,

cerrando la válvula de cierre manual.

E Ajuste el regulador de presión, siguiendo las

instrucciones:

• Desenrosque la tapa.

• Con cuidado observe el tensor del resorte
para ubicar la posición NAT o LP.

Tapa

Junta

12

Tensor del

Resorte

Posición

NAT

Regulador de Presión

• Dé vuelta el tensor del resorte rotándolo 90
grados, retírelo de la tapa, gire el tensor del
resorte de modo que LP sea visible, insértelo
nuevamente en la tapa, y luego gírelo 90
grados hasta su posición.

• Atornille la tapa nuevamente en el regulador

y ajuste.

Posición LP/

—■ Propane

Instrucciones de Instalación

COMO REALIZAR LA CONVERSION A LP (CONT.)

Щ CAMBIE LOS ORIFICIOS DE LOS

QUEMADORES DE LA ESTUFA

Ш Retire las parrillas, las tapas y las cabezas de los

quemadores.

И Con una llave de tuercas de 7mm, retire los

orificios de los quemadores. Se puede acceder a

los mismos a través de los agujeros de los

quemadores en lo estufo.

Tapa del

quemador
interno

Cabeza del
Quemador

Espitas de los orificios ubicadas;

a través de estas aberturas

Quemador de Tres Anillos

Tapa del
quemador
externo

Base del

Quemador

OR

Base del
Quemador

Espitas de los orificios
ubicadas a través de
esta abertura

NOTA: En todos los quemadores,

Anillo
Tensor

los orificios cuentan con un
tensor con un resorte alrededor
de la cabeza hexagonal para
sostener el orificio en la llave de
tuercas durante la Instalación

y el retiro. Se requiere una

pequeña cantidad de fuerza para
presionar la llave de tuercas
hacia abajo sobre el anillo.

Ubique los orificios de LP añadidos al regulador

junto con las instrucciones de conversión a LP

que figuran aporte. Cuentan con un dígito poro el
tamaño y una letra para el tipo de gas, en la

parte superior o al costado.IMPORTANTE:
Conserve los orificios retirados del
electrodoméstico para uso futuro).

Cada orificio mostrará una serie de marcas
grabados (I, II, IV o V) ubicados en la porte
superior. Estos morcas denotan la ubicación de
codo orificio con el quemador de lo estufo.

Tapa del

Quemador
Cabeza del

Quemador

Electrodo

Щ CAMBIE LOS ORIFICIOS DEL

QUEMADOR DE LA ESTUFA (CONT.)

QUEMADOR CENTRAL
Quemador Extra Grande de 15,000 BTU/hr (Modelos

PGP953)

Tapa del
Quemador

Tornillo del Set

Espita extendida para
quemador central extra grande

Cabeza del
Quemador

/xZ yi^xl

Para Modelos PGP953

Poro Modelos PGP959 y GGP350

(f-lás corto)

13

Espita del orificio
ubicada a través de
esta abertura

Base

Instrucciones de Instalación

COMO REALIZAR LA CONVERSION A LP (CONT.)

H CAMBIE LOS ORIFICIOS DEL

QUEMADOR DE LA ESTUFA (CONT.)

QUEMADOR CENTRAL
Quemador de Tres Anillos de 20,000 BTU/hr
(Modelos PGP959 y CGP350)

Espitas del orificio
ubicadas a través de
estos oberturas.

Orificio Principal

Orificio Principal

Orificio de Fuego Lento

(Más corto)

Orificio Principal

H CAMBIE LOS ORIFICIOS DEL

QUEMADOR DE LA ESTUFA (CONT.)

Quemador Frontal Izquierdo
(Modelos PGP959 y CGP350)

Tornillo de lo

Plancho

El tornillo de lo
plancho está
morcado con N
para gas natural y L
poro gas licuado de
petróleo.

Orificio Principal

NOTA: El orificio principal está ubicado en el centro
del quemador, mientras que el tornillo de lo plancho
está ubicado a la derecho del centro del quemador.

E Instale los orificios de LP Propano y el tornillo

de lo plancho (en modelos PGP959 y CGP350

únicamente) en sus ubicaciones precisos,

como se observo en ilustraciones anteriores.

Regrese los orificios de gas natural y el tornillo

de lo plancho al soporte y adhiero el soporte y

lo hoja de instrucciones al regulador de
presión, utilizando el tornillo retirado
previamente..

B Reemplace los cabezos, topos y porrillos.

14

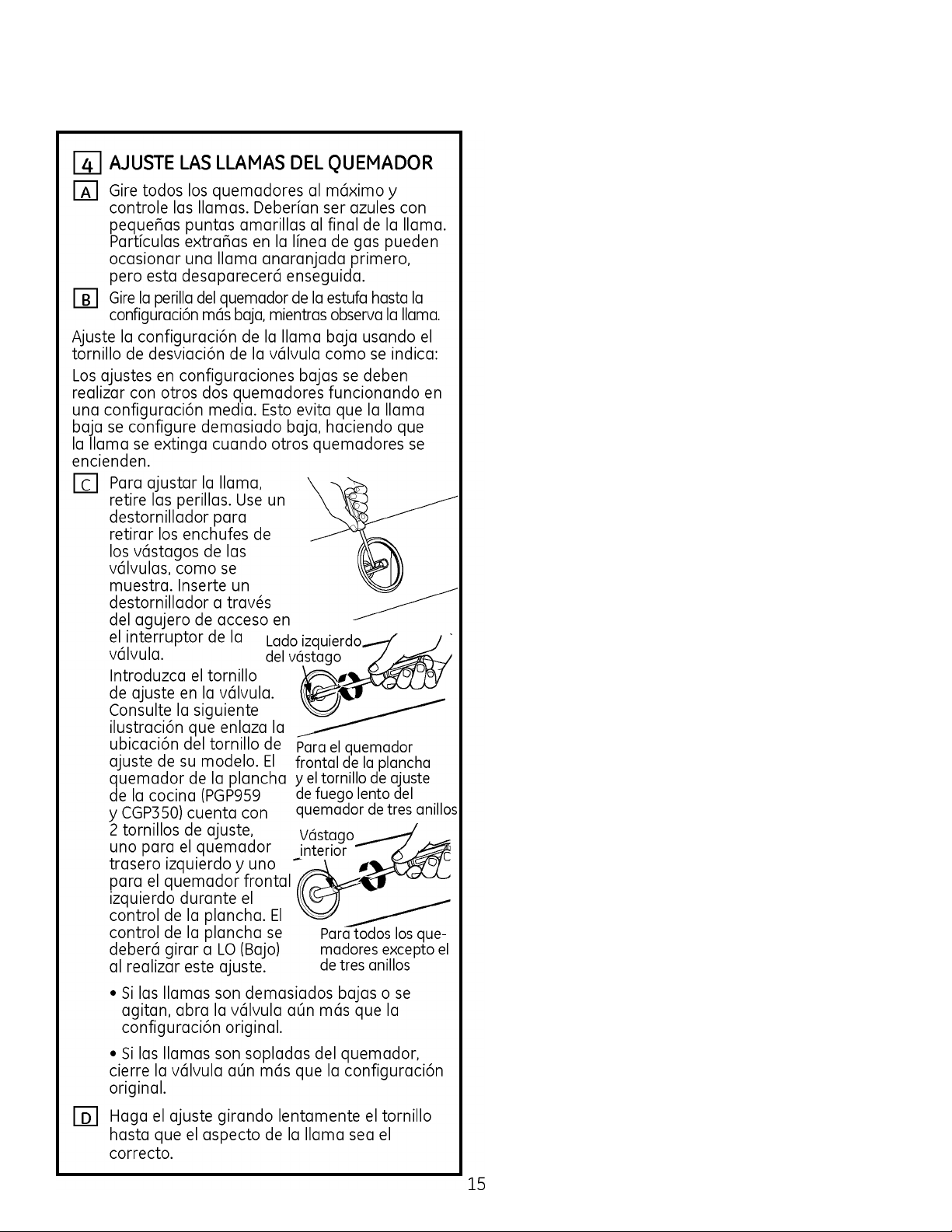

Instrucciones de Instalación

COMO REALIZAR LA CONVERSION A LP (CONT.)

E Prueba de Estabilidad de la Llama:

Prueba 1 - Perillas de reemplazo temporario.

Prueba 2 - Con el quemador en lo

E Vuelvo a Controlar lo Llamo:

Gire la perillo de "Hl" (Alto) a
lo configuración más bajo
rápidamente. Si la llamo se apago
en lo configuración más baja,
incremente el tamaño de lo llamo
y hago lo pruebo nuevamente.

configuración más bajo, obro
y cierre la puerto del gabinete
debajo de la estufo. Si la llamo se
extingue por los corrientes de aire
creados por el movimiento de la
puerto, incremente la altura de lo
llamo y vuelvo a hacer lo pruebo.

Uno vez realizado el ajuste, apague todos
los quemadores. Enciendo codo quemador
individualmente. Observe lo llamo en lo posición
"Hl" (Alto). Gire la válvula hasta lo configuración
más bajo y asegúrese de que el tamaño de lo llamo
se reduzco a medido que la válvula es rotado en
contra de los agujas del reloj.

PARA CONVERTIR LA ESTUFA NUEVAMENTE A GAS

NATURAL, INVIERTA LOS PASOS DE LA CONVERSIÓN
A LP.

Uno vez completado y revisado la conversión,
reemplace los perillos y enchufes de lo válvula
del vástogo, y complete lo etiqueto de LP. Incluyo
su nombre, organización y fecho en que la
conversión fue realizado. Pegue la etiqueto cerco
de la obertura de entrado de gas de lo estufo poro
alertar a otros personas en el futuro de que este
electrodoméstico fue convertido a gas LP. Si se
convierte nuevamente de LP a gas natural, retire la
etiqueto de modo que otros personas sepan que
el electrodoméstico se configuró poro uso con gas
natural.

Notas.

16
