GE JGP337SEJSS, JGP337 Owner's Manual And Installation Instructions

Download

ge.com

183D5580P179 49-85093 11-05 JR

JGP337

Cooktops

Built-In Gas

Safety Instructions . . . . . . . . 2–6

Operating Instructions

Cookware . . . . . . . . . . . . . . . . . . 8

Flame Size . . . . . . . . . . . . . . . . . 7

To Light a Burner . . . . . . . . . . . 7

Care and Cleaning

Burner Assemblies . . . . . . . . . . . .9

Burner Caps and Heads . . . . . .10

Burner Grates . . . . . . . . . . . . . .11

Control Knobs . . . . . . . . . . . . . . .9

Glass Cooktop . . . . . . . . . . .12, 13

Stainless Steel Surfaces . . . . . . .11

Installation Instructions . .14–26

Troubleshooting Tips . . . . . . .27

Consumer Support

Canada Warranty . . . . . . . . . . . .33

Consumer Support . . . . . . . . . .34

Product Registration . . . . . .29, 30

U.S. Warranty . . . . . . . . . . . . . .32

Write the model and serial numbers here:

Model # ________________

Serial # ________________

You can find them on a label under the cooktop.

Owner’s Manual and

Installation Instructions

IMPORTANT SAFETY INFORMATION. READ ALL INSTRUCTIONS BEFORE USING.

Safety Instructions

Operating Instructions

Care and CleaningTroubleshooting TipsConsumer Support

– Do not store or use gasoline or other

flammable vapors and liquids in the vicinity of this or any other appliance.

– WHAT TO DO IF YOU SMELL GAS

■ Do not try to light any appliance.

■ Do not touch any electrical switch;

do not use any phone in your building.

■ Immediately call your gas supplier

from a neighbor’s phone. Follow the gas supplier’s instructions.

■ If you cannot reach your gas supplier,

call the fire department.

– Installation and service must be

performed by a qualified installer, service agency or the gas supplier.

WARNING: If the information in this manual is not followed exactly, a fire or explosion may result causing property damage, personal injury or death.

IMPORTANT SAFETY NOTICE

The California Safe Drinking Water and Toxic Enforcement Act requires the Governor of California to publish a list of substances known to the state to cause cancer, birth defects or other reproductive harm, and requires businesses to warn customers of potential exposure to such substances.

Gas appliances can cause minor exposure to four of these substances, namely benzene, carbon monoxide, formaldehyde and soot, caused primarily by the incomplete combustion of natural gas or LP fuels. Properly adjusted burners, indicated by a bluish rather than a yellow flame, will minimize incomplete combustion. Exposure to these substances can be minimized by venting with an open window or using a ventilation fan or hood.

ge.com

WARNING!

For your safety, the information in this manual must be followed to minimize the risk of fire or explosion, electric shock, or to prevent property damage, personal injury, or loss of life.

Have the installer show you the location of the cooktop gas shut-off valve and how to shut it off if necessary.

■ Have your cooktop installed and properly

grounded by a qualified installer, in accordance with the Installation Instructions. Any adjustment and service should be performed only by qualified gas cooktop installers or service technicians.

■ Do not attempt to repair or replace any

part of your cooktop unless it is specifically recommended in this manual. All other service should be referred to a qualified technician.

■ Plug your cooktop into a 120-volt

grounded outlet only. Do not remove the round grounding prong from the plug. If in doubt about the grounding of the home electrical system, it is your personal responsibility and obligation to have an ungrounded outlet replaced with a properly grounded, three-prong outlet in accordance with the National Electrical Code. Do not use an extension cord with this appliance.

■ Let the burner grates and other surfaces

cool before touching them or leaving them where children can reach them.

■ Be sure all packaging materials are

removed from the cooktop before operating it to prevent fire or smoke damage should the packaging material ignite.

■ Be sure your cooktop is correctly

adjusted by a qualified service technician or installer. This counter unit, as shipped from the factory, can only be operated with natural gas. Do not try to operate it with LP gas unless you follow the LP conversion instructions packed with your cooktop.

SAFETY PRECAUTIONS

Safety Instructions Operating Instructions Care and Cleaning Troubleshooting Tips

Consumer Support

■ Do not leave children alone or unattended

where a cooktop is hot or in operation. They could be seriously burned.

■ Do not allow anyone to climb, stand or

hang on the cooktop.

■ CAUTION: Items of interest to children

should not be stored in cabinets above a cooktop—children climbing on the cooktop to reach items could be seriously injured.

■ Always keep wooden and plastic utensils

and canned food a safe distance away from your cooktop.

■ Always keep combustible wall coverings,

curtains or drapes a safe distance from your cooktop.

■ Never wear loose-fitting or hanging

garments while using the appliance. Be careful when reaching for items stored in cabinets over the cooktop. Flammable material could be ignited if brought in contact with flame or hot oven surfaces and may cause severe burns.

■ Teach children not to play with the controls

or any other part of the cooktop.

■ For your safety, never use your appliance

for warming or heating the room.

■ Always keep dish towels, dishcloths, pot

holders and other linens a safe distance from your cooktop.

■ Do not store flammable materials near

a cooktop.

■ If cooktop is located near a window, do not

hang long curtains that could blow over the top burners and create a fire hazard.

■ Do not store or use combustible materials,

gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance.

■ Do not let cooking grease or other

flammable materials accumulate near the cooktop.

■ Do not operate the burner without all

burner parts in place.

■ Do not place hot cookware on the glass

cooktop. This could cause glass to break.

■ Do not clean the cooktop with flammable

or volatile cleaning fluids.

■ Do not clean the cooktop when the

appliance is in use.

■ Avoid scratching the cooktop with sharp

instruments, or with rings and other jewelry.

■ Never use the cooktop as a cutting board.

■ Do not use water on grease fires. Never

pick up a flaming pan. Turn the controls off. Smother a flaming pan on a surface burner by covering the pan completely with a well-fitting lid, cookie sheet or flat tray. Use a multi-purpose dry chemical or foamtype fire extinguisher.

■ Flaming grease outside a pan can be put

out by covering it with baking soda or, if available, by using a multi-purpose dry chemical or foam-type fire extinguisher.

SAFETY PRECAUTIONS

IMPORTANT SAFETY INFORMATION. READ ALL INSTRUCTIONS BEFORE USING.

Safety Instructions

Operating Instructions

Care and CleaningTroubleshooting TipsConsumer Support

Safety Instructions Operating Instructions Care and Cleaning Troubleshooting Tips

Consumer Support

ge.com

Use proper pan size—avoid pans that are unstable or easily tipped. Select cookware having flat bottoms large enough to cover burner grates. To avoid spillovers, make sure cookware is large enough to contain the food properly. This will both save cleaning time and prevent hazardous accumulations of food, since heavy spattering or spillovers left on cooktop can ignite. Use pans with handles that can be easily grasped and remain cool.

WARNING!

SURFACE BURNERS

■ Always use the LITE position when igniting

the top burners and make sure the burners have ignited.

■ Never leave the surface burners

unattended at high flame settings. Boilovers cause smoking and greasy spillovers that may catch on fire.

■ Use only dry pot holders—moist or damp

pot holders on hot surfaces may result in burns from steam. Do not let pot holders come near open flames when lifting cookware. Do not use a towel or other bulky cloth in place of a pot holder. Such cloths can catch fire on a hot burner.

■ When using glass cookware, make sure it

is designed for cooktop cooking.

■ To minimize the possibility of burns,

ignition of flammable materials and spillage, turn cookware handles toward the side or back of the cooktop without extending over adjacent burners.

■ Always turn the surface burner controls

off before removing cookware.

■ Carefully watch foods being fried at a high

flame setting.

■ Always heat fat slowly, and watch as it heats.

■ Do not leave any items on the cooktop.

■ If a combination of oils or fats will be used

in frying, stir together before heating or as fats melt slowly.

■ Do not use a wok on the cooking surface

if the wok has a round metal ring that is placed over the burner grate to support the wok. This ring acts as a heat trap, which may damage the burner grate and burner head. Also, it may cause the burner to work improperly. This may cause a carbon monoxide level above that allowed by current standards, resulting in a health hazard.

■ Foods for frying should be as dry as

possible. Frost on frozen foods or moisture on fresh foods can cause hot fat to bubble up and over the sides of the pan.

■ Use the least possible amount of fat for

effective shallow or deep-fat frying. Filling the pan too full of fat can cause spillovers when food is added.

■ Use a deep fat thermometer whenever

possible to prevent overheating fat beyond the smoking point.

■ Never try to move a pan of hot fat,

especially a deep fat fryer. Wait until the fat is cool.

■ Do not flame foods on the cooktop. If you

do flame foods under the hood, turn the fan on.

■ Large scratches or impacts to glass

cooktops can lead to broken or shattered glass.

Your cooktop is shipped from the factory set to operate only with Natural Gas.

If you wish to use your cooktop with Liquefied Petroleum Gas, you must follow the LP conversion instructions packed with your cooktop.

■ Keep all plastics away from the surface

burners.

■ If you smell gas, turn off the gas to the

cooktop and call a qualified service technician. Never use an open flame to locate a leak.

■ To avoid the possibility of a burn, always be

certain that the controls for all burners are at the off position and all grates are cool before attempting to remove them.

■ Never clean the cooktop surface when it is

hot. Some cleaners produce noxious fumes and wet cloths could cause steam burns if used on a hot surface.

■ Never leave jars or cans of fat drippings

on or near your cooktop.

■ Don’t use aluminum foil to line burner

bowls. Misuse could result in a fire hazard or damage to the cooktop.

■ Do not cover or block the area around

the cooktop knobs. This area must be kept clear for proper ventilation and burner performance.

■ Clean only parts listed in this Owner’s

Manual.

■ Do not lift the cooktop. Lifting the

cooktop can lead to damage and improper operation of the cooktop.

LP CONVERSION KIT

IMPORTANT SAFETY INFORMATION. READ ALL INSTRUCTIONS BEFORE USING.

Adjust the top burner flame size so it does not extend beyond the edge of the cookware. Excessive flame is hazardous.

SURFACE BURNERS

Cook meat and poultry thoroughly—meat to at least an INTERNAL temperature of 160°F and poultry to at least an INTERNAL temperature of 180°F. Cooking to these temperatures usually protects against foodborne illness.

COOK MEAT AND POULTRY THOROUGHLY…

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.

SAVE THESE INSTRUCTIONS

Safety Instructions

Operating Instructions

Care and CleaningTroubleshooting TipsConsumer Support

Safety Instructions Operating Instructions Care and Cleaning Troubleshooting Tips

Consumer Support

Using the cooktop burners. ge.com

Throughout this manual, features and appearance may vary from your model.

How to Light a Burner

Your cooktop burners are lit by electric ignition, eliminating the need for standing pilot lights with constantly burning flames.

Push the control knob in and turn it counterclockwise to the LITE position. After the burner ignites, turn the knob to adjust the flame size. To turn the burner off, turn the knob clockwise as far as it will go, to the OFF position.

■ In case of a power failure, you can light the

burners with a match. Hold a lit match to the burner, then push in and turn the control knob to the LITE position. Use extreme caution when lighting burners this way. Burners in use when an electrical power failure occurs will continue to operate normally.

■ Do not operate the burner for an extended

period of time without cookware on the grate. The finish on the grate may chip without cookware to absorb the heat.

■ Check to be sure the burner you turn on is the

one you want to use.

■ Be sure the burners and grates are cool before

you place your hand, a pot holder, cleaning cloths or other materials on them.

Be sure you turn the control knob to OFF when you finish cooking.

How to Select Flame Size

For safe handling of cookware, never let the flames extend up the sides of the cookware.

Watch the flame, not the knob, as you reduce heat. When fast heating is desired, the flame size on a gas burner should match the cookware you are using.

Flames larger than the bottom of the cookware will not result in faster heating of the cookware and could be hazardous.

Simmer and Power Burners (on some models)

The right rear burner is best for smaller pans and cooking operations requiring carefully controlled simmering conditions.

The front right burner is a high power burner for larger pans and fast boiling operations.

Using the cooktop burners.

Cookware

Aluminum: Medium-weight cookware is recommended because it heats quickly and evenly. Most foods brown evenly in an aluminum skillet. Use saucepans with tight-fitting lids when cooking with minimum amounts of water.

Enamelware: Under some conditions, the enamel of some cookware may melt. Follow cookware manufacturer’s recommendations for cooking methods.

Glass: There are two types of glass cookware: those for oven use only and those for cooktop cooking (saucepans, coffee and tea pots). Glass conducts heat very slowly.

Cast Iron: If heated slowly, most skillets will give satisfactory results.

Heatproof Glass Ceramic: Can be used for either surface or oven cooking. It conducts heat very slowly and cools very slowly. Check cookware manufacturer’s directions to be sure it can be used on a gas cooktop.

Stainless Steel: This metal alone has poor heating properties and is usually combined with copper, aluminum or other metals for improved heat distribution. Combination metal skillets usually work satisfactorily if they are used with medium heat as the manufacturer recommends.

Safety Instructions

Operating Instructions

Care and CleaningTroubleshooting TipsConsumer Support

Home Canning Tips

Be sure the canner is centered over the burner.

Make sure the canner is flat on the bottom.

To prevent burns from steam or heat, use caution when canning.

Use recipes and procedures from reputable sources. These are available from manufacturers such as Ball®and Kerr®and the Department of Agriculture Extension Service.

Flat-bottomed canners are recommended. Use of water bath canners with rippled bottoms may extend the time required to bring the water to a boil.

Use a flat-bottomed wok.

Wok This Way

We recommend that you use a 14″ or smaller flat-bottomed wok. Make sure the wok bottom sits flat on the grate. They are available at your local retail store.

Only a flat-bottomed wok should be used.

Do not use a flat-bottomed wok on a support ring. Placing the ring over the burner or grate may cause the burner to work improperly, resulting in carbon monoxide levels above allowable standards. This could be dangerous to your health.

Stove Top Grills

Do not use stove top grills on your sealed gas burners. If you use the stove top grill on the sealed gas burner, it will cause incomplete combustion and can result in exposure to carbon monoxide levels above allowable current standards.

This can be hazardous to your health.

Care and cleaning of the cooktop. ge.com

Be sure electrical power is off and all surfaces are cool before cleaning any part of the cooktop.

How to Remove Packaging Tape

Carefully grasp a corner of the protective shipping film with your fingers and slowly peel it from the appliance surface. Do not use any sharp items to remove the film. Remove all of the film before using the appliance for the first time.

To assure no damage is done to the finish of the product, the safest way to remove the adhesive from packaging tape on new appliances is an application of a household liquid dishwashing detergent. Apply with a soft cloth and allow to soak.

NOTE: The adhesive must be removed from all parts. It cannot be removed if it is baked on.

Control Knobs

The control knobs may be removed for easier cleaning.

Make sure the knobs are in the OFF positions and pull them straight off the stems for cleaning.

The knobs can be cleaned in a dishwasher or they may also be washed with soap and water. Make sure the insides of the knobs are dry before replacing.

Replace the knobs in the OFF position to ensure proper placement.

Pull the knob straight off the stem.

Sealed Burner Assemblies

Turn all controls OFF before removing the burner parts.

The burner grates, caps and burner heads can be lifted off, making them easy to clean.

CAUTION: Do not operate the

burner without all burner parts in place.

CAUTION: DO NOT OPERATE THE BURNER WITHOUT ALL BURNER PARTS IN PLACE.

Grate

Burner cap

Burner head

Spark igniter

Burner bowl

Safety Instructions Operating Instructions Care and Cleaning Troubleshooting Tips

Consumer Support

The electrode of the spark igniter is exposed when the burner head is removed. When one burner is turned to LITE, all the burners spark. Do not attempt to disassemble or clean around any burner while another burner is on. An electric shock may result, which could cause you to knock over hot cookware.

Electrode

Safety Instructions

Operating Instructions

Care and CleaningTroubleshooting TipsConsumer Support

Burner Caps and Heads

Burner caps

Lift off when cool. Wash burner caps in hot, soapy water and rinse with clean water. You may scour with a plastic scouring pad to remove burned-on food particles.

Burner heads

For proper ignition, make sure the small hole in the section that fits over the electrode is kept open. A sewing needle or wire twist-tie works well to unclog it.

The slits in the burner heads must be kept clean at all times for an even, unhampered flame.

Clogged or dirty burner ports or electrodes will not allow the burner to operate properly.

Any spill on or around an electrode must be carefully cleaned. Take care to not hit an electrode with anything hard or it could be damaged.

You should clean the burner caps and burner heads routinely, especially after bad spillovers, which could clog the openings in the burner heads. Lift off when cool.

To remove burned-on food, soak the burner heads in a solution of mild liquid detergent and hot water for 20–30 minutes. For more stubborn stains, use a toothbrush.

After cleaning

Before putting the burner caps and heads back, shake out excess water and then dry them thoroughly by setting in a warm oven for 30 minutes.

NOTE: Do not use steel wool or scouring powders to clean the burners.

Replacement

Replace burner heads over the electrodes on the cooktop, in the correct locations according to their size.

Make sure the slot in the burner head is positioned over the electrode.

Replace the matching size caps onto the heads. There is one large, one small and two medium caps.

Make sure that the heads and caps are replaced in the correct locations.

NOTE: Before removing the burner caps and heads, remember their size and location. Replace them in the same location after cleaning.

Medium head

Front of cooktop

Medium head

Small head

Large head

Care and cleaning of the cooktop.

Use a sewing needle or twist-tie to unclog the small hole in the burner head.

Medium cap

Front of cooktop

Medium cap

Small cap

Large cap

ge.com

Burner Grates

Lift out when cool. Grates should be washed regularly and, of course, after spillovers. Wash them in hot, soapy water and rinse with clean water. When replacing the grates, be sure they are positioned securely over the burners.

Do not operate a burner for an extended period of time without cookware on the grate. The finish on the grate may chip without cookware to absorb the heat.

To get rid of burned-on food, place the grates in a covered container. Add 1/4 cup ammonia and let them soak several hours or overnight. Wash, rinse well and dry.

Although they are durable, the grates will gradually lose their shine, regardless of the best care you can give them. This is due to their continual exposure to high temperatures. You will notice this sooner with lighter color grates.

NOTE: Do not clean the grates in a self-cleaning oven.

When replacing the grates, be sure they’re positioned securely over the burners.

Safety Instructions Operating Instructions Care and Cleaning Troubleshooting Tips

Consumer Support

Stainless Steel Surfaces (on some models)

Do not use a steel wool pad; it will scratch the surface.

To clean the stainless steel surface, use warm sudsy water or a stainless steel cleaner or polish. Always wipe the surface in the direction of the grain. Follow the cleaner instructions for cleaning the stainless steel surface.

To inquire about purchasing stainless steel appliance cleaner or polish, or to find the location of a dealer nearest you, please call our toll-free number:

National Parts Center 800.626.2002 (U.S.)

888.261.3055 (Canada) ge.com (U.S.) www.GEAppliances.ca (Canada)

IMPORTANT: Do not lift the cooktop. Lifting

the cooktop can lead to damage and improper operation of the cooktop.

Safety Instructions

Operating Instructions

Care and CleaningTroubleshooting TipsConsumer Support

Allow the cooktop to cool.

Use the CERAMA BRYTE

Ceramic Cooktop Scraper at approximately a 45° angle against the glass surface and scrape the soil. It will be necessary to apply pressure to the razor scraper in order to remove the residue.

After scraping with the CERAMA BRYTE®Ceramic Cooktop Scraper, spread a few drops of CERAMA BRYTE

Ceramic Cooktop Cleaner on the entire burned residue area. Use the CERAMA BRYTE®Cleaning Pad to remove any remaining residue.

For additional protection, after all residue has been removed, polish the entire surface with CERAMA BRYTE

Ceramic Cooktop Cleaner and a paper towel.

Cleaning the glass cooktop. (on some models)

Burned-On Residue

WARNING: DAMAGE to your glass surface

may occur if you use scrub pads other than those recommended.

Allow the cooktop to cool.

Remove the burner grates and spread a few drops of CERAMA BRYTE®Ceramic Cooktop Cleaner on the entire burned residue area.

Using the included CERAMA BRYTE®Cleaning Pad for Ceramic Cooktops, rub the residue area, applying pressure as needed.

If any residue remains, repeat the steps listed above as needed.

For additional protection, after all residue has been removed, polish the entire surface with CERAMA BRYTE

Ceramic

Cooktop Cleaner and a paper towel.

The CERAMA BRYTE®Ceramic Cooktop Scraper and all recommended supplies are available through our Parts Center. See instructions under “To Order Parts” section on next page.

NOTE: Do not use a dull or nicked blade.

Heavy, Burned-On Residue

Use a CERAMA BRYTE®Cleaning Pad for Ceramic Cooktops.

Normal Daily Use Cleaning

ONLY use CERAMA BRYTE®Ceramic Cooktop Cleaner on the glass cooktop. Other creams may not be as effective.

To maintain and protect the surface of your glass cooktop, follow these steps:

Before using the cooktop for the first time, remove the burner grates and clean it with CERAMA BRYTE

Ceramic Cooktop Cleaner. This helps protect the top and makes cleanup easier.

Daily use of CERAMA BRYTE

Ceramic Cooktop Cleaner will help keep the cooktop looking new.

Shake the cleaning cream well. Apply a few drops of CERAMA BRYTE

Ceramic Cooktop Cleaner

directly to the cooktop.

Use a paper towel or CERAMA BRYTE®Cleaning Pad for Ceramic Cooktops to clean the entire cooktop surface.

Use a dry cloth or paper towel to remove all cleaning residue. No need to rinse.

NOTE: It is very important that you DO NOT heat the cooktop until it has been cleaned thoroughly.

IMPORTANT: Do not lift the cooktop. Lifting the cooktop can lead to damage and improper operation of the cooktop.

Clean your cooktop after each spill. Use CERAMA BRYTE®Ceramic Cooktop Cleaner.

ge.com

Be careful not to slide pots and pans across your cooktop. It will leave metal markings on the cooktop surface.

These marks are removable using the CERAMA BRYTE®Ceramic Cooktop Cleaner with the CERAMA BRYTE®Cleaning Pad for Ceramic Cooktops.

If pots with a thin overlay of aluminum or copper are allowed to boil dry, the overlay may leave black discoloration on the cooktop.

This should be removed immediately before heating again or the discoloration may be permanent.

WARNING: Carefully check the bottom of pans for roughness that would scratch the cooktop.

Metal Marks and Scratches

Safety Instructions Operating Instructions Care and Cleaning Troubleshooting Tips Consumer Support

Turn off all surface burners and, with an oven mitt, remove hot pans and grates.

Wearing an oven mitt: a. Use the CERAMA BRYTE

Ceramic Cooktop Scraper to move the spill to a cool area on the cooktop.

b. Remove the spill with

paper towels.

Any remaining spillover should be left until the surface of the cooktop has cooled.

Don’t use the surface units again until all of the residue has been completely removed.

NOTE: If pitting or indentation in the glass surface has already occurred, the cooktop glass will have to be replaced. In this case, service will be necessary.

Damage from Sugary Spills and Melted Plastic

Our testing shows that if you are cooking high sugar mixtures such as jelly or fudge and have a spillover, it can cause permanent damage to the glass surface unless the spillover is immediately removed.

To order CERAMA BRYTE®Ceramic Cooktop Cleaner and the CERAMA BRYTE®Ceramic Cooktop Scraper, please call our toll-free number:

National Parts Center 800.626.2002 CERAMA BRYTE®Ceramic

Cooktop Cleaner . . . . . . . . .# WX10X300

CERAMA BRYTE®Ceramic

Cooktop Scraper . . . . . . . .# WX10X0302

Kit . . . . . . . . . . . . . . . . . . . . .# WB50T10054

(Kit includes cream, cleaning pad and cooktop scraper)

CERAMA BRYTE®Cleaning Pads for

Ceramic Cooktops . . . . . . .# WX10X350

To Order Parts

Glass surface—potential for permanent damage

30″ Sealed Gas Cooktop

Installation Instructions

CAUTION: Before you begin—read these

instructions completely and carefully.

• IMPORTANT—Save these instructions for local inspector’s use.

• IMPORTANT—OBSERVE ALL GOVERNING CODES AND ORDINANCES.

• Note to Installer—Be sure to leave these instructions with the Consumer.

• Note to Consumer—Keep these instructions for future reference.

• Note—This appliance must be properly grounded.

• IMPORTANT: Leak testing of the appliance shall be conducted according to the manufacturer’s instructions.

• Skill level—Installation of this appliance requires basic mechanical skills.

• Proper installation is the responsibility of the installer.

• Product failure due to improper installation is not covered under the Warranty.

PARTS INCLUDED

1/8″ Drill Bit & Electric or Hand Drill

Phillips Head Screwdriver

Pencil

Ruler or Straightedge

Joint Sealant

Saber Saw

TOOLS YOU WILL NEED

Pipe Fittings

MATERIALS YOU MAY NEED

Shut Off Valves

Pipe WrenchFlat-Blade Screwdriver

In the Commonwealth of Massachusetts:

• This product must be installed by a

licensed plumber or gas fitter.

• When using ball-type gas shut-off valves, they shall be the T-handle type.

• A flexible gas connector, when used, must not exceed 3 feet.

2 screws

2 Hold Down Brackets

Foam Tape

If you have questions, call 1.800.GE.CARES

visit our Website at: ge.com

WARNING!!

If the information in this manual is not followed exactly, a fire, explosion or gas leak may result, causing property damage, personal injury or death.

• Be sure your cooktop is installed properly by a qualified installer or service technician.

• To eliminate reaching over surface burners, cabinet storage above burner should be avoided.

• Do not install the unit near an outside door or where a draft may affect its use.

Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance!

STOP!

Installation Instructions

IMPORTANT SAFETY INSTRUCTIONS

FOR YOUR SAFETY

• Open windows.

• Extinguish any open flame.

• Do not try to light any appliance. Do not touch any electrical switch; do not use any phone in your building.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call the fire department.

Installation and service must be performed by a qualified installer, service agency or the gas supplier.

WHAT TO DO IF YOU SMELL GAS:

Installation of this cooktop must conform with local codes, or in the absence of local codes, with the National Fuel Gas Code, ANSI Z223.1/NFPA.54, latest edition. In Canada, installation must conform with the current Natural Gas Installation Code, CAN/CGAB149.1 or the current Propane Installation Code, CAN/CGA-B149.2, and with local codes where applicable. This cooktop has been design-certified by CSA International according to ANSI Z21.1, latest edition and Canadian Gas Association according to CAN/CGA-1.1 latest edition.

As with any appliance using gas and generating heat, there are certain safety precautions you should follow. You will find these precautions in the Important Safety Information section in the front of this manual. Read them carefully.

BEFORE YOU BEGIN

• The ventilating hood must be constructed of sheet metal not less than 0.0122″ thick. Install above the cooktop with a clearance of not less than 1/4″ between the hood and the underside of the combustible material or metal cabinet. The hood must be at least as wide as the appliance and centered over the appliance. Clearance between the cooking surface and the ventilation hood surface MUST NEVER BE

LESS THAN 24 INCHES.

EXCEPTION: Installation of a listed microwave

oven or cooking appliance over the cooktop shall conform to the installation instructions packed with that appliance.

• If cabinets are placed above the cooktop, allow a minimum clearance of 30″ between the cooking surface and the bottom of unprotected cabinets.

• If a 30″ clearance between cooking surface and overhead combustible material or metal cabinets cannot be maintained, protect the underside of the cabinets above the cooktop with not less than 1/4″ insulating millboard covered with sheet metal not less than 0.0122″ thick. Clearance between the cooking surface and protected cabinets MUST NEVER BE LESS THAN 24 INCHES.

• The vertical distance from the plane of the cooking surface to the bottom of adjacent overhead cabinets extending closer than 1″ to the plane of the cooktop sides must not be less than 18″. (See the Preparing the Opening section.)

•

CAUTION: Items of interest to children

should not be stored in cabinets above a cooktop—children climbing on the cooktop to reach items could be seriously injured.

Installation Instructions

IMPORTANT SAFETY INSTRUCTIONS

WARNING!

INSTALLATION SAFETY INSTRUCTIONS

(cont.)

This Appliance must be electrically grounded. Check with your local codes which

apply in your area. If no local codes apply, the National Electrical Code, ANSI/NFPA No. 70–Latest Edition must be followed. Write to:

National Fire Protection Association

Batterymarch Park

Quincy, MA 02269

In Canada, electrical grounding must be in accordance with the current CSA C22.1 Canadian Electrical Code Part 1 and/or local codes. See Installation—Electrical Connections in this section.

Be sure the installation of this cooktop in a mobile home conforms with the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280. If this standard does not apply, you must follow the standard for Manufactured Home Installations, ANSI A225.1 and Manufactured Home Installations, Sites and Communities and ANSI/NFPA 501A or with local codes. You can get a copy of the Federal Standard by Writing:

Office of Mobile Home Standards

HUD Building

451 7th Street, S.W.

Washington, D.C. 24010

ELECTRICAL REQUIREMENTS

• Make sure the wall coverings, countertop and cabinets around the cooktop can withstand heat generated by the cooktop up to 200°F.

• Avoid placing cabinets above the cooktop. To reduce the hazard caused by reaching over the open flames of operating burners, install a ventilation hood over the cooktop that projects forward at least 5″ beyond the front of the cabinets.

WARNING!

INSTALLATION SAFETY INSTRUCTIONS

Be sure to place all literature in a safe place for future reference.

Make sure you have all the tools and materials you need before starting the installation of the cooktop.

Your home must provide the adequate electrical service needed to safely and properly use your cooktop. (Refer to section on electrical requirements.)

Remove packaging materials and literature package from the cooktop before beginning installation.

When preparing cooktop opening, make sure the inside of the cabinet and the cooktop do not interfere with each other. (See section on preparing the opening.)

When installing your cooktop in your home, make sure all local codes and ordinances are followed exactly as stated.

Pre-Installation Checklist

Installation Instructions

Remove packaging tape. To assure no damage is done to the finish of the product, the safest way to remove the adhesive left from packaging tape on new appliances is an application of a household liquid dishwashing detergent, mineral oil or cooking oil.

Apply with a soft cloth and allow to soak. Wipe dry and then apply an appliance polish to thoroughly clean and protect the surface.

NOTE: The plastic tape must be removed from all chrome trim. It cannot be removed if it is baked on.

Make sure the wall coverings, countertop and cabinets around the cooktop can withstand heat (up to 200°F) generated by the cooktop.

N H O T

Styrofoam Packaging

Literature Package

Cooktop

The following MINIMUM clearance dimensions must be maintained.

To insure accuracy, it is best to make a template when cutting the opening in the counter.

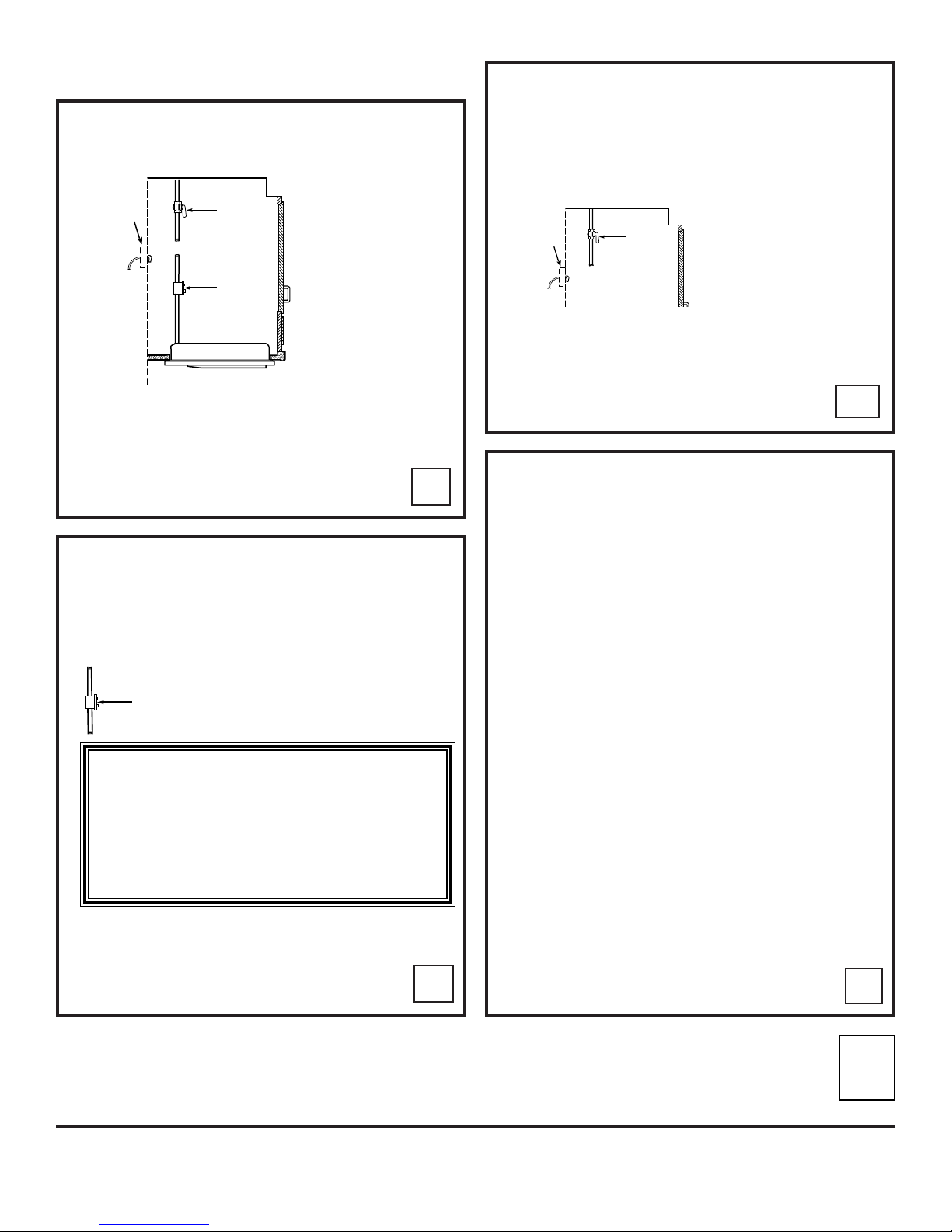

The recommended Gas Supply Location from the backwall.

Overall cooktop dimensions

Cutout dimensions

of the countertop

Installation Instructions

Make sure the wall coverings, countertop and cabinets around the cooktop can withstand heat (up to 200°F) generated by cooktop.

Wall covering, cabinets and countertop must withstand heat up to 200°F.

COOKTOP

30"

21"

19 1/2"

28 3/8"

2 1/4" Min.

Between cutout

and the wall behind

the cooktop

19 5/8" width of cut

28 1/2"

length of

cut

2 1/2" Min.

from front edge

of cutout

and front edge

of countertop

14 1/4"

3 3/4" MIN. clearance from cutout to side wall on the left of the unit

30" MIN. clearance from countertop to unprotected overhead surface

3 3/4 MIN. clearance from cutout to side wall on the right of the unit

13" MAX. Depth of unprotected overhead cabinets

18" MIN. height from countertop to nearest cabinet on either side of unit

13 1/4"

From Cutout Center Line

1" Min. From Backwall

Recommended gas supply location.

PREPARING THE OPENING

Installation Instructions

Attach Brackets

Insert the hold down brackets in the slots on each side of the unit.

Protect the Surface of the Cooktop

Place a towel or tablecloth onto the countertop. Lay the cooktop upside down onto the protected surface.

Bottom of cooktop

Cloth under Cooktop

Locate The Mounting Parts

Remove the hold down brackets from the literature package.

Insert Cooktop Into Cutout

Insert the cooktop centered into the cutout opening. Make sure the front edge of the countertop is parallel to the cooktop. The unit must rest on the metal flange around the burner box. Make final check that all required clearances are met.

Mounting

Slot

Burner Box

Sides

COOKTOP

Secure Cooktop to Cabinet

Once the unit is in place, screw the hold down bracket into the cabinet sides to secure the unit into place.

Mounting

Slot

Burner Box

Sides

Use suitable fasteners for anchoring in

cabinet sides

Cabinet

Sides

Installing the Cooktop Unit

Installation Instructions

This cooktop is designed to operate on natural gas at 4″ of water column pressure. It is shipped from the factory set for natural gas.

The convertible pressure regulator supplied with the unit must be connected in series with the manifold of the cooktop and must remain in series with the supply line regardless of whether natural or L.P. gas is being used. FOR PROPER OPERATION, THE MAXIMUM INLET PRESSURE TO THE REGULATOR MUST BE NO MORE THAN 14″ OF WATER COLUMN PRESSURE. For checking the regulator, the inlet pressure must be at least 1″ (or 3.4 KPA) greater than the regulator output setting. If the regulator is set for 4″ of water column pressure, the inlet pressure must be at least 5″. If the regulator is set for 10″, the inlet pressure must be at least 11″.

The gas supply line to the cooktop should be 1/2″ or 3/4″ pipe.

Provide Adequate Gas Supply

Installing the Regulator

WARNING: Never reuse old flexible connectors. The use of old flexible connectors can cause gas leaks and personal injury. Always use new flexible connectors when installing a gas appliance.

Screw a section of pipe onto each end of the pressure regulator.

Install the regulator onto the burner box bottom

Pressure

Regulator

Shut Off

Valve

Electrical

Outlet

12" Below

Countertop

Screw the regulator and pipe connection into the burner box bottom. Make sure the top of the regulator is facing toward the cabinet front, easily accessible through the cabinet doors.

NEVER REUSE OLD CONNECTORS WHEN INSTALLING THIS COOKTOP.

To reduce the likelihood of gas leaks, apply teflon tape or a thread compound approved for use with LP or natural gases to all threaded connections.

Pressure

Regulator

Installing the Cooktop

Locate the electrical outlet and the Gas Shut Off valve beneath the cabinet.

Shut Off

Valve

Electrical

Outlet

12" Below

Countertop

Install a manual shutoff valve in the gas line in an easily accessible location outside the cooktop. Be sure you know how and where to shut off the gas supply to the cooktop. Install the electrical outlet 12″ below the countertop.

NEVER REUSE OLD CONNECTORS WHEN INSTALLING THIS UNIT.

Installation Instructions

Check for Leaks

After connecting the cooktop to gas, check system for leaks with a manometer. If a manometer is not available, turn the gas supply on to the cooktop and use a liquid leak detector at all joints and connections to check for leaks. Tighten all connections if necessary to prevent gas leakage in the cooktop or supply line. Check alignment of valves after connecting the cooktop to the gas supply to be sure the manifold pipe has not been moved. A misalignment could cause the valve knob stem to rub on the control panel, resulting in a gas leak at the valve.

DO NOT USE OPEN FLAME TO CHECK FOR LEAKS!

Disconnect this cooktop and its individual shutoff valve from the gas supply piping

system during any pressure testing of that system at test pressures greater than 1/2

″

psig.

Isolate the cooktop from the gas supply piping system by closing its individual shutoff valve during any pressure testing of the gas supply system at test pressures equal to or less than 1/2

″

psig.

INSTALLATION OVER BUILT-IN OVEN

See built-in oven installation for complete installation instructions.

90°

STREET EL

CABINET SIDES

2" DIA. HOLE (20 7/8"

FROM FRONT OF

COUNTERTOP TO

HOLE CENTER)

5" TO CENTER

OF 2" DIA. HOLE

FROM COUNTERTOP

Installing the Cooktop cont.

Complete the connection with a coupling

Install a coupling between the regulator and the shutoff valve to complete the connection.

Pressure

Regulator

Shut Off

Valve

Coupling

Electrical

Outlet

12" Below

Countertop

Installation Instructions

Because of potential safety hazards under certain conditions, we strongly recommend against the use of an extension cord. However, if you still elect to use an extension cord, it is absolutely necessary that it be a UL listed 3-wire grounding type appliance extension cord and that the current carrying rating of the cord in amperes be equivalent to or greater than the branch circuit rating. Such extension cords are obtainable through your local appliance dealer.

IMPORTANT: (Please read carefully) FOR PERSONAL SAFETY, THIS APPLIANCE MUST BE PROPERLY GROUNDED.

An adequate electrical supply and outlet must be used to operate the electrical parts of your cooktop.

Insure proper

ground and

firm connection

before use

Where a standard two-prong wall receptacle is encountered, it is the personal responsibility and obligation of the customer to have it replaced with a properly grounded three-prong wall receptacle.

Do not under any circumstances cut or remove grounding prong from the cooktop cord. Failure to provide proper polarization may create a hazardous condition.

a. The power cord of this appliance is

equipped with a three-prong (grounding) plug which must be used with a properly grounded three-hole outlet with a standard 120 Volt, 60 cycle AC household current.

b. If you do not have a three-hole grounded

outlet, have a qualified electrician change your old one.

c. A grounding adaptor will be needed to

convert the old one until the outlet can be replaced. This method is only temporary, and a qualified electrician should test it to be sure it meets requirements.

Installation—Electrical Connections

Usage situations where appliance power cord will be disconnected infrequently.

Temporary Method

(Adaptor plugs not permitted

in Canada)

Align large

prongs/slots

Insure proper ground

and firm connection

before use

For 15 amp circuit only. Do not use an adaptor on a 20 amp circuit. Where local codes permit, a TEMPORARY CONNECTION may be made to a properly grounded two-prong wall receptacle by the use of a UL listed adaptor available at most hardware stores. The larger slot in the adaptor must be aligned with the large slot in the wall receptacle to provide proper polarity in the connection of the power cord.

Installation Instructions

CAUTION: Attaching the adaptor ground terminal to the wall receptacle cover screw does not ground the appliance unless the screw is metal, and not insulated, and the wall receptacle is grounded through the house wiring. The customer should have the circuit checked by a qualified electrician to make sure the receptacle is properly grounded.

When disconnecting the power cord from the adaptor, always hold the adaptor with one hand. If this is not done, the adaptor ground terminal is very likely to break with repeated use. Should this happen, DO NOT USE the appliance until a proper ground has again been established.

Usage situations where appliance power cord will be disconnected frequently.

Do not use an adaptor plug in these situations because disconnection of the power cord places undue strain on the adaptor and leads to eventual failure of the adaptor ground terminal. The customer should have the twoprong receptacle replaced with a three-prong (grounding) receptacle by a qualified electrician before using the appliance.

Installation—Electrical Connections

Installation Instructions

The electrode of the spark igniter is exposed. Be careful not to push any cooktop controls while the top of the burner is removed. Do not remove the top or touch the electrode of any burner while another burner is turned on. Electrical shock might result.

Assembling the Cooktop Burners

a. Place the burner head on the burner bowl, so that the location of the spark igniter matches up

with the opening in the burner head.

b. Position the burner cap on the burner head. Make sure all burner heads and burner caps are

placed onto the correct base locations. See the Care and cleaning of the cooktop section for correct locations of the burner parts.

c. Place the burner grate over the burner assembly and into the burner bowl. The bottoms of the

burner grates have fingers that fit into the corresponding indentations in the burner bowl.

Cooktop Burners

BURNER GRATE

BURNER CAP

BURNER HEAD

SPARK IGNITER

BURNER BOWL

Installation Instructions

Checking the Igniters

Operation of the electric igniters should be checked after the cooktop and supply line have been carefully checked for leaks and the cooktop has been connected to the electrical power.

a. Push and turn a burner valve to the LITE

position.

• The burner valve should light when gas is available to the burner

• Once the burner lights, it should be turned out of the LITE position.

b. Try each valve separately until all burners

have been checked.

Cooktop Spark Ignition—When you turn the cooktop knob to LITE, the spark igniter makes a series of electric sparks (ticking sounds) which light the burner. During a power failure, the burners will not light automatically. In an emergency, a cooktop burner may be lit with a match by following the steps below.

WARNING: Lighting gas burners with a match is dangerous. You should match light the cooktop burners only in an emergency.

Burner Ignition

a. Light a match and hold the flame near the

burner you want to light. Wooden matches work best.

b. Push in and turn the control knob slowly.

Be sure you are turning the correct knob

for the burner you are lighting. NOTE: If the burner does not light within five seconds, turn the knob off and wait one minute before trying again.

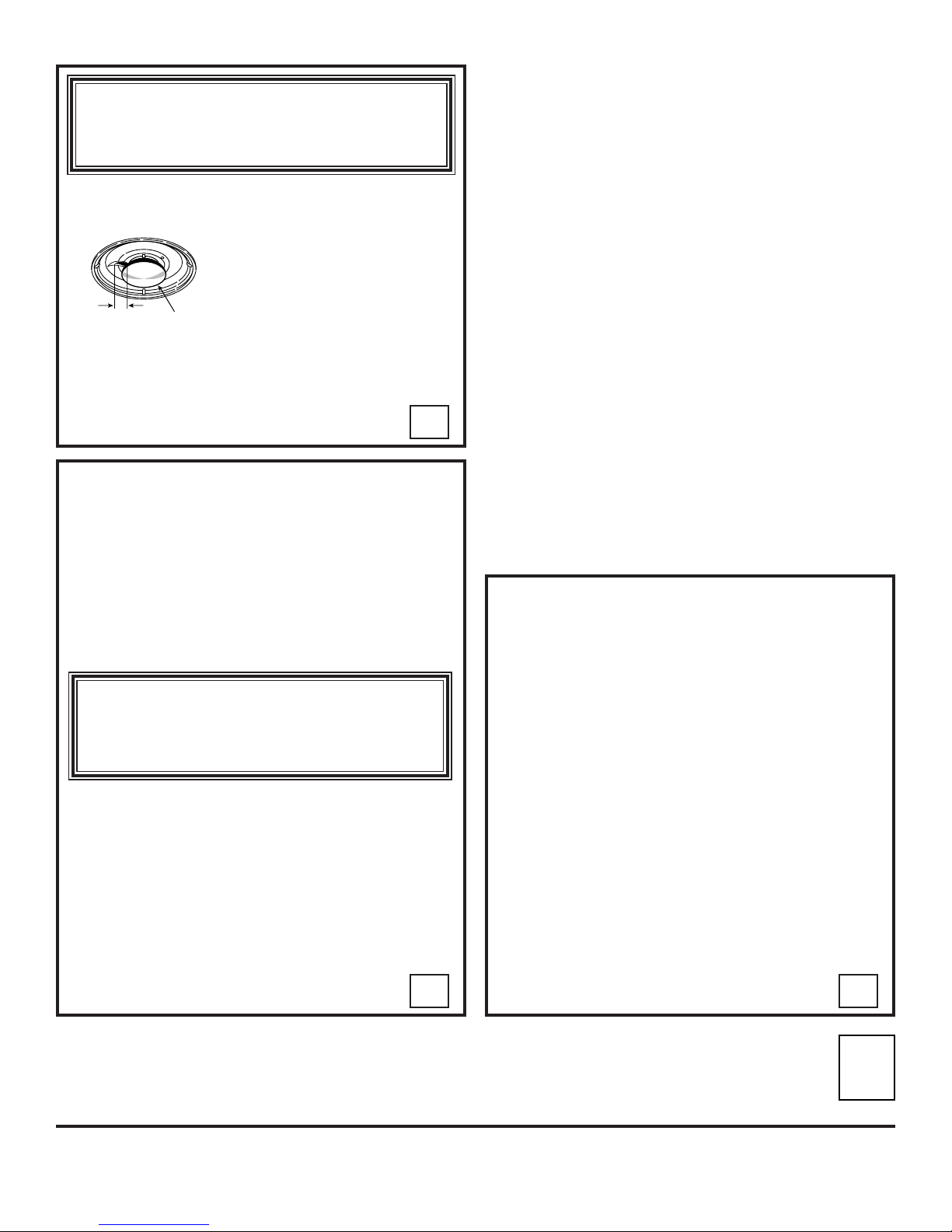

The Burner Flames

Turn each burner on. Flames should be blue in color with no trace of yellow. The burner flames should not flutter or blow away from the burner. The inner cone of the flame should be between 1/2

″

and 3/4″long.

Burners should be checked frequently

WARNING: If you attempt to measure the inner cone of the flame, please use caution. Burns could result.

Cooktop Burner

1/2" to 3/4"

Cooktop Burners cont.

Installation Instructions

Operation Checklist

Double check to make sure everything in this manual has been completed. Rechecking steps will ensure safe use of the cooktop.

Make sure all controls are left in the OFF position.

Make sure the flow of combustion and ventilation air to the cooktop is unobstructed.

The serial plate for your cooktop is located on the bottom of the burner box. In addition to the model and serial numbers, it tells you the ratings of the burners and the type of fuel and pressure the cooktop was adjusted for when it left the factory.

Recheck Steps: Double check to make sure everything in this manual has been completed. Rechecking steps will ensure safe use of the cooktop.

When ordering parts, always include the serial number, model number and a code letter to ensure proper replacement parts.

CONVERTING TO LP GAS (or converting back to natural gas from LP)

This cooktop leaves the factory set for use with natural gas. If you want to convert to LP gas, the conversion must be performed by a qualified LP gas installer.

The conversion instructions and LP orifices can be found in the accessories bag, close to the pressure regulator.

Keep these instructions and the orifices in case you want to convert back to natural gas.

Before you call for service…

ge.com

Troubleshooting Tips Save time and money! Review the chart on this page first and you may not need to call for service.

Problem Possible Causes What To Do

Burners have yellow or The combustion quality of • Use the illustrations below to determine if your burner yellow-tipped flames burner flames needs to be flames are normal. If burner flames look like A, call for

determined visually. service. Normal burner flames should look like B or C,

depending on the type of gas you use. With LP gas, some yellow tipping on outer cones is normal.

A–Yellow flames B–Yellow tips C–Soft blue flames

Call for service on outer cones Normal for natural

Normal for LP gas gas

Control knobs Controls improperly set. • To turn from the OFF position, push the knob in and will not turn then turn.

Burners do Plug on cooktop is not • Make sure electrical plug is plugged into a live, properly not light completely inserted in the grounded outlet.

electrical outlet.

Gas supply not connected • See the Installation Instructions section. or turned on.

A fuse in your home may be • Replace the fuse or reset the circuit breaker. blown or the circuit breaker tripped.

Igniter orifice in burner body • Remove the obstruction. See the Care and cleaning of may be clogged. the cooktop section.

Burner parts not replaced • See the Care and cleaning of the cooktop section. correctly.

Hole in burner top behind • Use a small sewing needle to unplug. the igniter may be clogged.

Ticking sound of spark Control knob is still • Turn the knob out of the LITE position to the desired igniter persists after in the LITE position. setting. burner lights

• Turn the burner off and relight. If ticking is still

present, call for service.

Ticking sound persists Be sure the knob is in the • Remove knob by pulling it straight off the stem and after burner is turned off OFF position. check the bottom of the knob for any buildup of soil.

Burner flames very Improper air to gas ratio. • If cooktop is connected to LP gas, check all steps large or yellow in the Installation Instructions section.

Safety Instructions Operating Instructions Care and Cleaning Troubleshooting Tips

Consumer Support

Safety Instructions

Operating Instructions

Care and CleaningTroubleshooting TipsConsumer Support

Notes.

General Electric Company

Warranty Registration Department P.O. Box 32150 Louisville, KY 40232-2150

GE Service Protection Plus

™

GE, a name recognized worldwide for quality and dependability, offers you Service Protection Plus

™

—comprehensive protection on all your appliances—

No Matter What Brand!

Benefits Include:

• Backed by GE

• All brands covered

• Unlimited service calls

• All parts and labor costs included

• No out-of-pocket expenses

• No hidden deductibles

• One 800 number to call

You will be completely satisfied with our service protection or you may request your money back on the remaining value of your contract. No questions asked. It’s that simple.

Protect your refrigerator, dishwasher, washer and dryer, range, TV, VCR and much more—any brand! Plus there’s no extra charge for emergency service and low monthly financing is available. Even icemaker coverage and food spoilage protection is offered. You can rest easy, knowing that all your valuable household products are protected against expensive repairs.

Place your confidence in GE and call us in the U.S. toll-free at 800.626.2224 for more information.

*All brands covered, up to 20 years old, in the continental U.S.

We’ll Cover Any Appliance. Anywhere. Anytime.*

Please place in envelope and mail to:

✁

Cut here

Consumer Product Ownership Registration

Important

Mail Today!

First

Name

Mr. ■■ Ms. ■■ Mrs. ■■ Miss ■■

Street

Address

City

State

Date Placed

In Use

Month

Day

Year

Zip

Code

Apt. #

Last

Name

Phone

Number

Consumer Product Ownership Registration

Dear Customer: Thank you for purchasing our product and thank you for placing your confidence in us. We are proud to have you as a customer!

Follow these three steps to protect your new appliance investment:

Important: If you did not get a registration card with your

product, detach and return the form below to ensure that your product is registered, or register online at ge.com.

Model Number Serial Number

✁

Cut here

Complete and mail your Consumer Product Ownership Registration today.

Have the peace of mind of knowing we can contact you in the unlikely event of

safety modification.

After mailing the registration below, store this document in a safe place. It contains information you will need should you require service. Our service number is

800.GE.CARES (800.432.2737).

Read your Owner’s Manual carefully. It will help you operate your new appliance properly.

Model Number Serial Number

E-mail Address*

* Please provide your e-mail address to receive, via e-mail, discounts, special offers and other

important communications from GE Appliances (GEA).

■■ Check here if you do not want to receive communications from GEA’s carefully selected

partners.

FAILURE TO COMPLETE AND RETURN THIS CARD DOES NOT DIMINISH YOUR WARRANTY RIGHTS.

For information about GEA’s privacy and data usage policy, go to ge.com and click on “Privacy Policy” or call 800.626.2224.

GE Consumer & Industrial

Appliances General Electric Company Louisville, KY 40225 ge.com

Notes.

Safety Instructions Operating Instructions Care and Cleaning Troubleshooting Tips

Consumer Support

GE Gas Cooktop Warranty. (For Customers in the United States)

All warranty service provided by our Factory Service Centers, or an authorized Customer Care

technician. To schedule

service, on-line, 24 hours a day, visit us at ge.com, or call

800.GE.CARES (800.432.2737). Please have serial number and model number available when calling for service.

For The Period Of: GE Will Replace:

One Year Any part of the cooktop which fails due to a defect in materials or workmanship.

From the date of the During this limited one-year warranty, GE will also provide, free of charge, all labor original purchase and related service costs to replace the defective part.

■ Service trips to your home to teach you how to use

the product.

■ Improper installation, delivery or maintenance.

■ Failure of the product if it is abused, misused,

or used for other than the intended purpose or used commercially.

■ Replacement of house fuses or resetting of circuit

breakers.

■ Damage to the product caused by accident, fire, floods

or acts of God.

■ Incidental or consequential damage caused by possible

defects with this appliance.

■ Damage caused after delivery.

■ Product not accessible to provide required service.

What GE Will Not Cover:

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home use within the USA. If the product is located in an area where service by a GE Authorized Servicer is not available, you may be responsible for a trip charge or you may be required to bring the product to an Authorized GE Service Location for service. In Alaska, the warranty excludes the cost of shipping or service calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state. To know what your legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.

Warrantor: General Electric Company, Louisville, KY 40225

Staple your receipt here.

Proof of the original purchase

date is needed to obtain service

under the warranty.

Safety Instructions

Operating Instructions

Care and CleaningTroubleshooting TipsConsumer Support

EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product repair as provided in this Limited Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a particular purpose, are limited to one year or the shortest period allowed by law.

Safety Instructions Operating Instructions Care and Cleaning Troubleshooting Tips

Consumer Support

GE Gas Cooktop Warranty. (For Customers in Canada)

All warranty service provided by our Factory Service Centers or an authorized Customer Care

technician. For service, call 1.800.361.3400. Please have serial number and model number available when calling for service.

For The Period Of: GE Will Replace:

One Year Any part of the cooktop which fails due to a defect in materials or workmanship.

From the date of the During this limited one-year warranty, GE will also provide, free of charge, all labor original purchase and related service costs to replace the defective part.

■ Service trips to your home to teach you how to use

the product.

■ Improper installation, delivery or maintenance.

■ Failure of the product if it is abused, misused,

or used for other than the intended purpose or used commercially.

■ Replacement of house fuses or resetting of circuit

breakers.

■ Damage to the product caused by accident, fire, floods

or acts of God.

■ Incidental or consequential damage caused by possible

defects with this appliance.

■ Damage caused after delivery.

■ Product not accessible to provide required service.

What GE Will Not Cover:

WARRANTOR IS NOT RESPONSIBLE FOR CONSEQUENTIAL DAMAGES.

Warrantor: CAMCO INC.

Staple your receipt here.

Proof of the original purchase

date is needed to obtain service

under the warranty.

Register your new appliance on-line—at your convenience! Timely product registration will allow for enhanced communication and prompt service under the terms of your warranty, should the need arise. You may also mail in the pre-printed registration card included in the packing material. In Canada: geappliances.ca

Consumer Support.

GE Appliances Website

In the U.S.: ge.com

Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day, any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals, order parts, catalogs, or even schedule service on-line. You can also “Ask Our Team of Experts™” your questions, and so much more... In Canada: geappliances.ca

Schedule Service In the U.S.: ge.com

Expert GE repair service is only one step away from your door. Get on-line and schedule your service at your convenience 24 hours any day of the year! Or call 800.GE.CARES (800.432.2737) during normal business hours.

In Canada, call 1.800.361.3400

Real Life Design Studio In the U.S.: ge.com

GE supports the Universal Design concept—products, services and environments that can be used by people of all ages, sizes and capabilities. We recognize the need to design for a wide range of physical and mental abilities and impairments. For details of GE’s Universal Design applications, including kitchen design ideas for people with disabilities, check out our Website today. For the hearing impaired, please call 800.TDD.GEAC (800.833.4322).

In Canada, contact: Manager, Consumer Relations, Camco, Inc.

Suite 310, 1 Factory Lane Moncton, N.B. E1C 9M3

Extended Warranties In the U.S.: ge.com

Purchase a GE extended warranty and learn about special discounts that are available while your warranty is still in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours. GE Consumer Home Services will still be there after your warranty expires. In Canada, call 1.888.261.2133

Parts and Accessories In the U.S.: ge.com

Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes (VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at

800.626.2002 during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally should be referred to qualified service personnel. Caution must be exercised, since improper servicing may cause unsafe operation.

Customers in Canada should consult the yellow pages for the nearest Camco service center, or call 1.888.261.3055.

If you are not satisfied with the service you receive from GE, contact us on our Website with all the details including your phone number, or write to: General Manager, Customer Relations

GE Appliances, Appliance Park Louisville, KY 40225

In Canada: geappliances.ca, or write to: Director, Consumer Relations, Camco, Inc.

Suite 310, 1 Factory Lane Moncton, N.B. E1C 9M3

Printed in Mexico

Impreso en México

Soporte al Consumidor.

Página Web de GE Appliances

ge.com

¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances 24 horas al

día, cualquier día del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales

de los Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar una

reparación. También puede “Ask Our Team of Experts

™

” (Preguntar a nuestro equipo de expertos)

sobre cualquier cuestión y mucho más...

Solicite una reparación ge.com

El servicio de expertos GE está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su reparación

cuando le venga bien 24 horas al día cualquier día del año! O llame al 800.GE.CARES (800.432.2737)

durante horas normales de oficina.

Real Life Design Studio (Estudio de diseño para la vida real)

ge.com

GE apoya el concepto de Diseño Universal—productos, servicios y ambientes que pueden usar gente de

todas las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de

habilidades y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal,

incluyendo ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy

mismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).

Garantías ampliadas ge.com

Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su

garantía está aún activa. Puede comprarla en línea en cualquier momento, o llamar al 800.626.2224

durante horas normales de oficina. GE Consumer Home Services estará aún ahí cuando su garantía termine.

Piezas y accesorios ge.com

Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden

pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas

VISA, MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono

al 800.626.2002 durante horas normales de oficina.

Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario. Cualquier

otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe ejercerse precaución

ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras.

Póngase en contacto con nosotros ge.com

Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra página

Web indicando todos los detalles así como su número de teléfono o escríbanos a:

General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

Registre su electrodoméstico ge.com

¡Registre su nuevo electrodoméstico en línea—cuando usted prefiera! El registrar su producto a tiempo le

proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los términos

de su garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en el material

de embalaje.

Seguridad Operación Cuidado y limpieza Solucionar problemas

Apoyo al consumidor

Garantía de GE para su estufa a gas.

■ Viajes de servicio a su casa para mostrarle cómo

funciona el equipo.

■ Instalación, entrega o mantenimiento inapropriada.

■ Fallo del producto resultante de modificaciones al

producto o debido a uso incorrecto incluyendo no

proporcionar mantenimiento razonable y necesario.

■ Reemplazo de fusibles de la casa o reajuste del sistema

de circuitos.

■ Daño al producto causado por accidentes, incendios,

inundaciones o actos de la naturaleza de fuerza mayor.

■ Daños incidentales o consecuenciales causados por

defectos posibles con este aparato.

■ Daños causados después de la entrega.

■ Producto no accesible para facilitar el servicio requerido.

Lo que no está cubierto por GE:

Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para

uso residencial dentro des Estados Unidos. Si el producto está situado en un área que no dispone de servicio

por parte de un proveedor de servicio autorizado de GE, podría tener que hacerse cargo de los costes de envío

o bien podría solicitársele que lleve el producto a una centro de servicio de GE autorizado para realizar

la reparación. En Alaska, la garantía excluye el costo de envío o las visitas de servicio a su casa.

Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía

da derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber

cuáles son sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Prucurador

(Attorney General) en su localidad.

Garante: General Electric Company. Louisville, KY 40225

Todos los servicios de garantía los proporcionan nuestros Centros

de Reparación de Fábrica o nuestros técnicos Customer Care

autorizados. Para concertar una cita de reparación, en línea,

24 horas al día, visítenos en ge.com, o llame al 800.GE.CARES

(800.432.2737). Cuando llame para solicitar servicio, por favor

tenga a mano el número de serie y el número de modelo.

Pegue aquí su recibo.

Se requiere facilitar prueba

de la fecha de compra original

para obtener un servicio

bajo la garantía.

Por el período de: GE reemplazará:

Un año Cualquier parte de la estufa a gas que falle debido a defectos en los materiales o en

A partir de la fecha la fabricación. Durante este garantía limitada de un año, GE también proporcioná, sin costo

de la compra original alguno, toda la mano de obra y servicio relacionado para reemplazar partes defectuosas.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su único y exclusivo derecho es la reparación del producto, tal

y como se indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las garantías implícitas

de comerciabilidad o adecuación para un fin determinado, están limitadas a un año o el período de tiempo

más breve permitido por la ley.

Seguridad

Operación

Cuidado y limpiezaSolucionar problemasApoyo al consumidor

Notas.

Apoyo al consumidorSolucionar problemas

OperaciónSeguridad

Cuidado y limpieza

Notas.

Seguridad

Operación

Cuidado y limpiezaSolucionar problemasApoyo al consumidor

Notas.

Apoyo al consumidorSolucionar problemas

OperaciónSeguridad

Cuidado y limpieza

Notas.

Seguridad

Operación

Cuidado y limpiezaSolucionar problemasApoyo al consumidor

Notas.

Antes de llamar para solicitar servicio…

ge.com

Solucionar problemas

¡Ahorre dinero y tiempo! Revise la siguiente tabla primero y

quizás no tenga que llamar para solicitar servicio.

Problema Causas posibles Qué hacer

Los quemadores tienen La calidad de la combustión • Use las siguientes ilustraciones para determinar si las

llamas amarillas o de las llamas del quemador llamas de su quemador son normales. Si las llamas del

con puntas amarillas se debe determinar quemador tienen el aspecto de A, llame al servicio.

visualmente. Las llamas normales de los quemadores deben parecerse

a B o C, según el tipo de gas que se esté utilizando. Con

gas LP, es normal que las puntas de las llamas sean amarillas.

A–Llamas amarillas B–Llamas con C–Llamas azules

Llame al servicio puntas amarillas Normales para

Normales para LP gas natural

Las perillas de control Los controles se instalaron • Para girar de la posición OFF, empuje la perilla y

no giran incorrectamente. luego gire.

Los quemadores El enchufe de la estufa no está • Cerciórese de que el enchufe esté conectado en un

no encienden completamente conectado en tomacorriente activo, correctamente conectado a tierra.

el tomacorriente.

El suministro de gas no está • Consulte la sección Instrucciones de instalación.

conectado o encendido.

Es posible que un fusible o el • Reemplace el fusible o vuelva a establecer el interruptor

interruptor de circuitos se de circuitos.

haya saltado en su casa.

Es posible que el orificio del • Retire la obstrucción. Consulte la sección

ignitor en la caja del Cuidado y limpieza.

quemador esté obstruido.

Las partes del quemador no • Consulte la sección Cuidado y limpieza.

se reemplazaron correctamente.

El orificio en el quemador • Use una aguja de coser pequeña para destaparlo.

superior detrás del ignitor

puede estar obstruido.

El sonido de chispa La perilla de control todavía • Gire la perilla de la posición LITE y ajústela en

persiste después de se encuentra en la posición LITE. la posición deseada.

que el quemador enciende

• Apague el quemador y vuelva a encenderlo. Si todavía

se escucha el sonido de chispa, llame al servicio técnico.

El sonido de chispa Cerciórese de que la perilla • Retire la perilla halándola en línea recta fuera del

persiste después de esté en la posición OFF. vástago y revise la parte de abajo de la perilla en

haber apagado el busca de cualquier acumulación de suciedad.

quemador

Las llamas de los Una proporción incorrecta • Si la estufa está conectada a gas LP, verifique todos los

quemadores son muy de aire y gas. pasos en la sección Instrucciones de instalación.

grandes o amarillas

Seguridad Operación Cuidado y limpieza Solucionar problemas

Apoyo al consumidor

Instrucciones de instalación

Lista de control de operación

Cerciórese de que todo lo contenido

en esta guía ha sido completado.

Repasar los pasos garantizará el

uso seguro de la estufa.

Cerciórese de que todos los

controles se encuentran en la

posición OFF (APAGADO).

Cerciórese de que el flujo de

combustión y el aire de ventilación

hacia la estufa no está obstruido.

Una placa con el número de serie

está localizada en la parte inferior

de la caja de los quemadores.

Además de los números de

modelo y serie, esta placa le indica

los índices de los quemadores y

el tipo de combustible y presión a

que la estufa fue ajustada cuando

salió de la factoría.

Reinspección de los pasos:

Inspeccione otra vez que todo

lo contenido en esta guía se haya

completado. Repasar los pasos

garantizará el uso seguro de

la estufa.

Cuando se disponga a ordenar

partes, siempre incluya el número

de serie, el número del modelo y

una letra código para garantizar que

las partes de repuesto serán las

apropiadas.

CÓMO CONVERTIR A GAS LP

(o convertir de gas LP a gas

natural)

Esta estufa sale de fábrica lista para

utilizarse con gas natural. Si desea

convertirla a gas LP, sólo un gasista

calificado de gas LP debe realizarlo.

Las instrucciones de conversión y los orificios

de gas LP se encuentran en la bolsa de

accesorios, cerca del regulador de presión.

Guarde las instrucciones y los orificios en

caso de que desee convertir la estufa de

nuevo a gas natural.

Instrucciones de instalación

Cómo inspeccionar

los encendedores

La operación de los encendedores eléctricos

debería ser inspeccionada después de que

la estufa y la línea de suministro han sido

cuidadosamente inspeccionadas en busca

de fugas y la estufa ha sido conectada a la

fuente eléctrica.

a. Empuje y encienda una válvula de uno

de los quemadores hasta la posición LITE

(Encendido)

• La válvula del quemador deberá

encenderse cuando el gas comienza a

estar disponible en el quemador.

• Una vez el quemador se enciende,

debe girarse hasta alcanzar la posición

LITE (Encendido).

b. Pruebe cada válvula individualmente

hasta que todos los quemadores hayan

sido inspeccionados.

Ignición de Chispa de la Estufa—Cuando gire

la perilla hacia la posición LITE de la estufa, el

encendedor a chispa hace una serie de chispas

eléctricas (un sonido intermitente) el cual

enciende el quemador. Durante una interrupción

del suministro eléctrico, los quemadores no se

encenderán automáticamente. En una

emergencia, los quemadores pueden encenderse

con cerillas siguiendo los pasos abajo.

ADVERTENCIA: Encender un quemador

de gas con cerillas es peligroso.

Solamente encienda los quemadores de

esta manera en casos de emergencia.

Ignición de los quemadores

a. Encienda una cerilla y sostenga la llame cerca

del quemador que desea encender. Las

cerillas de madera son más recomendables.

b. Acérquelo y gire lentamente el botón del

quemador que desea encender. Cerciórese

de que está girando el botón correspondiente

al quemador que desea encender.

NOTA: Si el quemador no enciende dentro de cinco

segundos, gire el botón hasta la posición de apagado

y espere un minuto antes de intentarlo de nuevo.

Las llamas del quemador

Encienda cada uno de los quemadores. Las

llamas deberían ser azules sin evidencias de

amarillo en lo absoluto. Las llamas de los

quemadores no deberían

ondear ni agitarse hacia el

exterior de los quemadores. El

cono interno de la llama debería

ser de 1/2″ a 3/4″ de largo.

Se deberán inspeccionar los

quemadores con frecuencia

ADVERTENCIA: Si intenta medir el

cono interno de la llama, por favor,

tenga cuidado. Podría quemarse.

Quemadores de la estufa cont.

Quemador

1/2″

3/4″

Instrucciones de instalación

El electrodo del encendedor a chispa está descubierto. Tenga cuidado de no empujar ninguno de

los controles de la estufa mientras la parte superior del quemador se retira. No retire la parte superior

ni toque el electrodo de ninguno de los quemadores mientras otro quemador está encendido. Esto

podría resultar en una descarga eléctrica.

Cómo ensamblar los quemadores de la estufa

a. Coloque la cabeza del quemador sobre el recipiente del quemador, de manera que la ubicación

del encendedor a chispa quede en línea con la abertura en la cabeza del quemador.

b. Coloque la tapa del quemador en la cabeza del quemador. Asegúrese de que todas las cabezas

y tapas de los quemadores estén colocadas en las ubicaciones correctas. Ver la sección de

Cuidado y limpieza de la estufa para las ubicaciones correctas de las piezas de los quemadores.

c. Coloque la parrilla sobre la ensambladura del quemador y dentro del recipiente del quemador.

Los fondos de las parrillas de los quemadores tiene puntas que encajan en las indenciones

correspondientes en el recipiente del quemador.

Quemadores de la estufa

PARRILLA DEL QUEMADOR

TAPA DEL QUEMADOR

CABEZA DEL QUEMADOR

ENCENDEDOR A CHISPA

RECIPIENTE

DEL QUEMADOR

Situaciones de uso

donde el cable eléctrico

del electrodoméstico será

desconectado con poca

frecuencia.

Método temporal

(los adaptadores de enchufe

no están permitidos en Canadá)

Alinee las

ranuras/

puntas grandes

Asegúrese de que existe

una conexión a tierra apropiada

y firme antes de usar.

Para circuitos de 15 amperios solamente.

No use un adaptador en un circuito de 20

amperios. Donde los códigos locales lo

permitan, una CONEXIÓN TEMPORAL puede

hacerse a un tomacorriente de pared

apropiadamente conectado a tierra usando un

adaptador UL disponible en la mayoría de las

tiendas ferreterias. La ranura mayor en el

adaptador debe estar alineada con la ranura

mayor en el tomacorriente de pared para

proporcionar la polaridad apropiada en la

conexión del cable eléctrico.

Instrucciones de instalación

PRECAUCIÓN: El hecho de adherir

el terminal a tierra del adaptador a la

cubierta del tornillo del tomacorriente

de la pared no conecta el

electrodoméstico a tierra a no ser que el

tornillo sea metálico, y no esté aislado,

y el tomacorriente de pared esté

conectado a tierra a través del cableado

de la casa. El cliente debe solicitar que

el circuito sea inspeccionado por un

electricista calificado para cerciorarse

de que el tomacorriente está conectado

a tierra apropiadamente.

Cuando usted desconecte el cable eléctrico del

adaptador, siempre sostenga el adaptador con

una mano. Si no lo hace, es posible que los

terminales de tierra del adaptador se rompan

por el uso repetido. Si esto sucediera, NO USE

el electrodoméstico hasta que la conexión a

tierra haya sido restablecida.

Situaciones de uso donde el cable eléctrico

del electrodoméstico será desconectado con

frecuencia. No use un enchufe adaptador en

estas situaciones ya que la desconexión del

cable eléctrico ejerce tensión indebida en el

adaptador y podría finalmente causar un fallo

en el terminal conectado a tierra del adaptador.

El cliente debería hacer los arreglos para que

sus tomacorrientes de dos puntas sean

reemplazados calificado antes de usar el

electrodoméstico.

Instalación—Conexiones Eléctricas

Instrucciones de instalación

Debido a los peligros potenciales bajo ciertas

condiciones, no recomendamos el uso de

una extensión eléctrica. Sin embargo, si no

obstante nuestra recomendación decide usar

una extensión eléctrica, es absolutamente

necesario que la misma sea una extensión

especial para electrodomésticos tipo UL con

3 alambres, uno conectado a tierra, y que el

nivel de amperios que pueda transportar sea

mayor que el nivel de amperios del circuito.

Tales extensiones eléctricas las puede

adquirir en sus distribuidores de

electrodomésticos locales.

IMPORTANTE: (Por favor, lea cuidadosamente)

PARA SEGURIDAD PERSONAL, ESTE

ELECTRODOMÉSTICO DEBE ESTAR

CONECTADO A TIERRA DE MANERA

APROPIADA.

Un suministro eléctrico apropiado y un

tomacorriente deben ser usados para

operar las partes eléctricas de su estufa.

Donde se encuentre un tomacorriente

de pared estándar de dos puntas, será

responsabilidad personal y obligación

del cliente hacer los arreglos para que

el mismo sea cambiado por uno de tres

puntas y apropiadamente conectado

a tierra.

Bajo ninguna circunstancia corte o

remueva la punta de conexión a tierra

del cable eléctrico de la estufa. No

proporcionar polarización apropiada

podría causar condiciones peligrosas.

a. El cable eléctrico de este electrodoméstico

está equipado con un enchufe de tres

puntas (con conexión a tierra), el cual debe

ser usado para que esté apropiadamente

conectado a tierra en un tomacorriente de

120 voltios estándar, y con corriente normal

de 60 ciclos de corriente alterna.

b. Si no tiene un tomacorriente de tres puntas

conectado a tierra, haga que un electicista

calificado le instale uno.

c. Un adaptador de tierra será necesario para

convertir el viejo hasta que el tomacorriente

pueda ser reemplazado. Este método es

solamente temporal, y un electricista

calificado debe probarlo para cerciorarse

de que el mismo cumple con las

especificaciones.

Instalación—Conexiones Eléctricas

Asegúrese de que

exista una conexión

a tierra apropiada y

firme antes de usar

Instrucciones de instalación

Inspeccione en búsqueda

de fugas

Después de conectar la estufa al gas,

inspeccione el sistema en búsqueda de fugas

con un manómetro disponible. Si un manómetro

no está disponible, conecte la línea de gas hacia

la estufa y use un detector de fugas líquido en

todas las juntas y las conexiones para verificar

que no existen fugas. Apriete todas las

conexiones si es necesario para prevenir fugas

de gas en la estufa o en la línea de suministro.

Inspeccione la alineación de las válvulas

después de conectar la estufa al suministro de

gas para cerciorarse de que la tubería del

colector no ha sido movida. Una alineación

inapropiada podría causar que el vástago de

la válvula haga fricción en el panel de control,

resultando en una fuga de gas en la válvula.

¡NO USE LA LLAMA ABIERTA PARA

INSPECCIONAR SI EXISTEN FUGAS!

Desconecte esta estufa y su válvula de

desconexión individual del sistema de tubería

de suministro de gas durante cualquier prueba

de presión del sistema a presiones de prueba

superiores a los 1/2″ psig.

Aíla estufa del suministro de las tuberías de gas

natural cerrando la válvula de desconexión

individual durante cualquier prueba de presión

del sistema de suministro de gas a presiones

de prueba igual o menor de 1/2″ psig.

INSTALACIÓN SOBRE

UN HORNO EMPOTRADO

Ver las instrucciones de instalación de

hornos empotrados para instrucciones

de instalación completas.

90°

DE ELEVACIÓN

COSTADOS

DEL GABINETE

AGUJERO DE 2"

DE DIÁMETRO (20 7/8"

DESDE LA PARTE

DELANTERA DE LA

ENCIMERA HASTA

EL CENTRO DEL

AGUJERO)

5" AL CENTRO

DE UN AGUJERO

DE 2" DE DIÁMETRO

DESDE LA ENCIMERA

Cómo instalar la estufa cont.

Complete la conexión

con un acoplador

Instale un

acoplador entre

el regulador y

la válvula de

desconexión

para completar

la conexión.

Regulador

de presión

Válvula de

desconexión

Acoplador

Tomacorriente

eléctrico a 12"

por debajo de

la encimera

Instrucciones de instalación

Esta estufa está diseñada para operar con gas

natural a una presión de columna de agua de

4". Es transportada desde la factoría con sus

ajustes para funcionar con gas natural.

El regulador de presión convertible

proporcionado con el electrodoméstico debe

ser conectado en serie con el colector de la

estufa y debe permanecer en serie con la

línea de suministro sin importar si se está

usando gas natural o gas LP. PARA UNA

OPERACIÓN APROPIADA, LA PRESIÓN DE

ADMISIÓN MÁXIMA DEL REGULADOR NO

DEBE SER MAYOR DE 14″ DE PRESIÓN DE

COLUMNA DE AGUA. Para inspeccionar el

regulador, la presión de admisión debe ser de

por lo menos 1″ (ó 3,4 KPA) por encima de

los ajustes de salida del regulador. Si el

regulador está ajustado para una presión de

columna de agua de 4″, la presión de

admisión debe ser de por lo menos 5″. Si el

regulador está ajustado para 10″, la presión

de admisión debe ser de por lo menos 11″.

La línea de suministro de gas hacia la estufa

debe ser de tuberías de 1/2″ ó 3/4″.

Proporcione un suministro

de gas adecuado

Cómo instalar el regulador

ADVERTENCIA: Nunca reutilice

conectores flexibles viejos. El uso de

conectores flexibles viejos puede causar

fugas de gas y lesiones personales.

Siempre use conectores flexibles

nuevos cuando se disponga a instalar

un electrodoméstico de gas.

Atornille una sección

de la tubería en cada uno

de los extremos del

regulador de presión.

Instale el regulador en el

fondo de la caja del quemador

Regulador

de presión

Válvula de

desconexión

Tomacorriente

eléctrico a 12"

por debajo

del acoplador

Atornille el

regulador y la

conexión de la

tubería en el

fondo de la caja

del quemador.

Cerciórese de que

la parte superior

del quemador

esté orientada

hacia el frente

del gabinete,

con acceso fácil

a través de

las puertas

del gabinete.

NUNCA REUTILICE CONECTORES

VIEJOS CUANDO INSTALE ESTA ESTUFA

Para reducir la posibilidad de fugas de gas,

aplique cinta teflon o un compuesto para

roscas aprobado para ser usado con LP o

con Gases Naturales en todas las conexiones

que incluyen roscas.

Regulador

de presión

Cómo instalar la estufa

Localice el tomacorriente

eléctrico y la válvula de

desconexión de gas debajo

de gabinete

Válvula de

desconexión

Tomacorriente

eléctrico a 12"

por debajo de

la encimera

Instale una válvula de desconexión manual en

la línea de gas en un lugar de fácil acceso fuera

de la estufa. Cerciórese de que sabe cómo y

dónde desconectar el suministro de gas hacia

la estufa. Instale el tomacorriente eléctrico a

12″ por debajo de la encimera.

NUNCA REUTILICE

CONECTORES

VIEJOS CUANDO

INSTALE ESTA

ESTUFA.

Instrucciones de instalación

Fije las abrazaderas

Inserte las abrazaderas de sujeción en las

ranuras sobre cada lado de la unidad.

Proteja la superficie

de la estufa

Coloque una toalla o un pedazo de tela en la

parte superior de la encimera. Descanse la

estufa boca arriba en la superficie protegida.

Fondo de la estufa

Tela debajo de la estufa

Localice las partes de montaje

Retire las abrazaderas de sujeción del paquete

de literaturas.

Inserte la estufa en la sección

que ha sido recortada

Inserte la estufa centrada en la abertura que

ha sido recortada. Cerciórese de que el

extremo frontal de la encimera está paralelo

con la estufa. La unidad debe descansar

sobre un reborde de metal ubicado alrededor

de la estufa. Finalmente cerciórese de que

todas las tolerancias requeridas se hayan

cumplido.

Ranura

de montaje

Costado de

la estufa

ESTUFA

Asegure la estufa al gabinete

Una vez la unidad esté en su lugar, atornille

la abrazadera de sujeción en los costados del

gabinete para asegurar la unidad en su lugar.

Ranura

de montaje

Costado de

la estufa

Utilice

sujetadores

apropiados

para fijar

la unidad

a los

costados

del gabinete

Costados

del gabinete

Cómo instalar la estufa

Para garantizar la exactitud, es mejor

hacer una plantilla cuando haga la

abertura en la encimera.

La localización recomendada del

suministro de gas desde la pared.

Dimensiones generales de la estufa

Dimensiones recortables

de la encimera

Instrucciones de instalación

Cerciórese de que las cubiertas de

la pared, la encimera y los gabinetes

alrededor de la estufa pueden soportar

el calor (hasta 200°F) que será

generado por la estufa.

Las cubiertas de

la pared, la encimera

y los gabinetes

alrededor de la

estufa deben

soportar calor

hasta de 200°F.

ESTUFA

30"

21"

19 1/2"

28 3/8"

2 1/4" mín.

entre el corte y la pared

detrás de la estufa

19 5/8" ancho del corte

28 1/2"

largo del

corte

2 1/2" mín.

del extremo frontal

del corte y del extremo

frontal de la encimera

14 1/4"

13 1/4"

a partir de la

línea central

del corte

1" mín. a partir

de la pared posterior

Localización

recomendada

del suministro

de gas.

PREPARACIÓN DE LA ABERTURA

Se deben conservar las siguientes

dimensiones de tolerancia MÍNIMAS.

Tolerancia MÍNIMA

de 3 3/4" a partir

de la abertura en

el lado de la pared

en el lado izquierdo

de la unidad

Tolerancia MÍNIMA

de 30" a partir de

la encimera hasta la

superficie superior

desprotegida

Tolerancia MÍNIMA de 3 3/4"

a partir del corte en el

lado de la pared a la

derecha de la unidad

Profundidad MÁXIMA

de 13" de gabinetes

de encimera desprotegida

Altura MÍNIMA de 18"

a partir de la encimera

hasta el gabinete más

cercano en cualquiera

de los lados de la unidad

Cerciórese de colocar toda la literatura

en un lugar seguro para usos futuros.

Cerciórese de tener todas las herramientas

y materiales que necesitará antes de

comenzar la instalación de la estufa.

Su casa debe proporcionar el servicio

eléctrico adecuado para usar la estufa con

seguridad y apropiadamente. (Refiérase a

la sección sobre requisitos eléctricos.)

Retire los materiales de empaquetado

y el paquete de literaturas antes de

comenzar la instalación.

Cuando esté preparando la apertura para

la estufa, cerciórese de que el interior del

gabinete y la estufa no interfieren entre sí.

(Ver la sección acerca de la preparación

de la abertura.)

Cuando se encuentre instalando la estufa

en su casa, cerciórese de que todos los

códigos y ordenamientos locales se

cumplan con precisión.

Lista de control antes de la instalación

Instrucciones de instalación

Retire la cinta de embalaje. Para

asegurarse de no dañar el acabado

del producto, la mejor forma de quitar

el pegamento de la cinta de embalaje

de los electrodomésticos nuevos

consiste en aplicar detergente líquido

común, aceite mineral o aceite

de cocina.

Aplique con un paño suave y deje

remojar. Seque y aplique un producto

para lustrar electrodomésticos de

manera de limpiar y proteger la

superficie.

NOTA: Se debe retirar la cinta de

embalaje de todas las piezas. Si se

derrite será imposible de quitar.

Cerciórese de que las coberturas de las

paredes, las cubiertas y los gabinetes

alrededor de la estufa pueden soportar

calor (hasta 200°F) que será generado

por la estufa.

Embalaje de

espuma de

poliestireno

Paquete de literaturas

Estufa

• La campana de ventilación debe estar construida

con una plancha de metal de un grosor de no

menos de 0,0122″. Realice la instalación por

encima de la estufa con un espacio de no menos

de 1/4″ entre la campana y la parte inferior del

material combustible o gabinete de metal. La

campana debe tener por lo menos el mismo

ancho que el artefacto y debe estar centrada

sobre el mismo. El espacio entre la superficie de

cocción y la campana de ventilación NUNCA

DEBE SER MENOR A LAS 24 PULGADAS.

EXCEPCIÓN: La instalación de un horno a

microondas o electrodoméstico de cocina sobre

la estufa debe cumplir con las instrucciones de

instalación incluidas en ese electrodoméstico.

• Si los gabinetes están ubicados sobre la estufa,

deje un espacio mínimo de 30″ entre la superficie

de cocción y la parte inferior de los gabinetes

sin protección.

• Si no puede mantenerse un espacio de 30″

entre la superficie de cocción y el material

combustible o los gabinetes de metal ubicado

por encima, proteja la parte inferior de los

mismos con un cartón aislado de 1/4″ cubierto

con una plancha de metal de no menos de

0,0122″ de grosor. El espacio entre la superficie

de cocción y los gabinetes protegidos NUNCA

DEBE SER MENOR A LAS 24 PULGADAS.

• La distancia vertical desde el plano de la

superficie de cocción hasta la parte inferior

de gabinetes ubicados por encima que se

encuentren más cerca que 1″ al plano de los

lados de la estufa no debe ser menor a 18″.

(Ver la Sección de Preparación de la Abertura.)

•

PRECAUCIÓN: Los elementos que

llamen la atención de los niños no deben

guardarse en gabinetes ubicados por encima

de la estufa—los niños que se trepan a la

estufa para alcanzar objetos pueden resultar

gravemente heridos.

Instrucciones de instalación

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA!

INSTRUCCIONES DE SEGURIDAD

PARA LA INSTALACIÓN

(cont.)

Este electrodoméstico debe estar

eléctricamente conectado a tierra. Investigue

los códigos aplicables en su área en este respecto.

Si los códigos locales no son aplicables, siga el

Código Eléctrico Nacional, ANSI/;NFPA No. 70-

La edición más reciente. Escriba a:

National Fire Protection Association

Batterymarch Park

Quincy, MA 02269

En Canadá, la conexión a tierra debe cumplir con

el Código Eléctrico de Canadá CSA C22.1 Parte 1

actual, y/o con los códigos locales. Ver Instalación:

Conexiones Eléctricas en esta sección.

Cerciórese de que la instalación de esta estufa

en una casa móvil cumple con los requisitos de

Manufactured Home Constructions and Safety

Standard (El estándar de seguridad y construcción

de casas fabricadas), Título 24 CFR, Parte 3280. Si

estos estándares no son aplicables, usted debe

seguir los de Manufactured Home Installations, ANSI

A225.1 y Manufactured Home Installations, Sites

and Communities y ANSI/NFPA 501A o los códigos

locales. Podrá obtener una copia de los estándares

federales escribiendo a:

Office of Mobile Home Standards

HUD Building

451 7th Street, S.W.

Washington, D.C. 24010

REQUISITOS ELÉCTRICOS

• Cerciórese de que las coberturas de las

paredes, las cubiertas y los gabinetes alrededor

de la estufa pueden soportar calor (hasta

200°F) que será generado por la estufa.

• Evite colocar gabinetes por encima de la estufa.

Para reducir el peligro provocado por inclinarse

sobre las llamas de quemadores en funcionamiento,

instale una campana de ventilación sobre la estufa

que se extienda hacia delante por lo menos 5″

desde el frente de los gabinetes.

ADVERTENCIA!

INSTRUCCIONES DE SEGURIDAD

PARA LA INSTALACIÓN

ADVERTENCIA!!

Si la información en este manual

no se sigue al pie la letra, un incendio,

un explosión o una fuga de gas podría

resultar en daños a la propiedad, en

lesiones personales o en la muerte.

• Cerciórese de que la estufa es instalada

apropiadamente por un instalador calificado

o por un técnico de servicios.

• Para eliminar la posibilidad de quemarse con

uno de los quemadores, evite almacenar

objetos en los gabinetes superiores.

• No instale la unidad cerca de una puerta

o donde una corriente de aire pueda afecar

su uso.

¡No almacene ni use gasolina u otros vapores

y líquidos inflamables en las cercanías de

este o de ningún otro electrodoméstico!

STOP!

Instrucciones de instalación

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

POR SU SEGURIDAD

• Abra las ventanas.

• Apague cualquier llamas abiertas.

• No trate de encender ningún electrodoméstico.

No toque ningún interruptor eléctrico; no use

ningún teléfono en el edificio.

• Inmediatamente llame a su abastecedor de

gas usando el teléfono de su vecino. Siga

las instrucciones del abastecedor del gas.

• Si no logra ponerse en contacto con su

abastecedor de gas, llama al cuerpo de

bomberos.

La instalación y el servicio deben ser llevados

a cabo por un instalador calificado, una agencia

de servicios o por un proveedor de gas.

QUÉ HACER SI PERCIBE

OLOR A GAS:

La instalación de esta estufa debe cumplir

con los códigos locales o, en ausencia de

ellos, con el Código Nacional de Gas

Combustible, ANSI Z223.1/NFPA.54, última

edición. En Canadá, la instalación deben

cumplir con el Código de Instalación de Gas

Combustible actual, CAN/CGAB149.1 o el

Código de Instalación de Propano actual,

CAN/CGA-B149.2, y con códigos locales,

donde corresponda. Esta estufa cuenta con

una certificación de diseño de CSA

International según ANSI Z21.1, última

edición y la Asociación de Gas de Canadá

según CAN/CGA-1.1, última edición.

Al igual que con cualquier otro

electrodoméstico que utiliza gas y emite

calor, existen ciertas precauciones de

seguridad que deben cumplirse. Encontrará

estas precauciones en la sección de

Información Importante de Seguridad en la

parte inicial de este manual. Léalas con

atención.

ANTES DE COMENZAR

Estufa de cubierta a gas

de 30″

Instrucciones

de instalación

PRECAUCIÓN: Antes de comenzar, lea estas

instrucciones completa y cuidadosamente.

• IMPORTANTE—Guarde estas instrucciones

para que puedan ser usadas por el inspector local.

• IMPORTANTE—GUARDE TODOS LOS

CÓDIGOS Y ORDENANZAS LEGALES.

• Nota para el Instalador—Cerciórese de

dejar estas instrucciones con el Consumidor.

• Nota para el Consumidor—Mantenga estas

instrucciones para referencia futura.

• Nota—Este electrodoméstico debe estar

conectado a tierra apropiadamente.

• IMPORTANTE: La prueba de fuga del

electrodoméstico debe efectuarse de

acuerdo con las instrucciones del fabricante.

• Nivel de destreza—La instalación de este

electrodoméstico requiere de destrezas

mecánicas básicas.

• La instalación apropiada es la

responsabilidad del instalador.

• La falla del producto debido a una

instalación inadecuada no está cubierta

por la garantía.

PARTES INCLUIDAS

Broca de

1/8″ y una

taladradora

eléctrica o

de mano

Destornillador

de estrella

Lápiz

Regla

Sellador

de juntas

Sierra oscilante

HERRAMIENTAS NECESARIAS

Accesorios

de plomería

MATERIALES QUE

PODRÍA NECESITAR

Válvulas

de cierre

Llave de tubosDestornillador de punta plana

En el estado de Massachusetts:

• Este producto debe ser instalado por un

plomero o instalador de productos de gas

licenciado.

• Cuando se encuentre usando válvulas de

cierre de bola, deben ser del tipo de manija

en T.

• Un conector de gas flexible, cuando se

utilice, no debe superar los 3 pies.

2 tornillos

2 abrazaderas

sujetadoras

Cinta de

espuma

¿Preguntas? Llame al 1.800.GE.CARES

visite nuestro sitio en la red a: ge.com

ge.com

Tenga cuidado de no arrastrar

cacerolas y sartenes sobre la

superficie cerámica, porque

dejarán marcas de metal sobre

la misma.

Estas marcas pueden quitarse

mediante el uso del CERAMA

BRYTE

Ceramic Cooktop Cleaner

con el CERAMA BRYTE

Cleaning

Pad for Ceramic Cooktops.

Si deja que recipientes de una

capa fina de aluminio y cobre

hiervan sin líquido, la capa puede

dejar una decoloración negra

sobre la superficie.

Esta marca se debe retirar

inmediatamente, antes de volver

a calentar la estufa, puesto que

podría quedar en forma

permanente.

ADVERTENCIA: Verifique con detalle las

bases de las sartenes para detectar asperezas

que podrían rayar la superficie.

Marcas y rayaduras de metal

Seguridad Operación Cuidado y limpieza Solucionar problemas Apoyo al consumidor

Apague todos los quemadores y,

con una agarradera, quite las

sartenes calientes.

Utilizando una agarradera:

a. Use el CERAMA BRYTE

Ceramic Cooktop Scraper

para conducir el derrame a un

área fría de la superficie.

b. Quite el derrame con una

toalla de papel.

Los derrames que queden, deben

dejarse hasta que la superficie

cerámica se haya enfriado.

No vuelva a utilizar los

quemadores hasta que se haya

removido por completo toda la

suciedad.

NOTA: Si se ha saltado una parte de la

superficie o ha recibido una marca profunda,

se la debe reemplazar. En este caso, será

necesario la ayuda de un servicio técnico.

Daños causados por derrames de azúcar y plástico derretido

Nuestros estudios

demostraron que si se están

cocinando mezclas con alto

contenido de azúcar, tales

como gelatina o dulce de

chocolate, y se produce

un derrame, éste puede

provocar daños permanentes

a la superficie, a menos que

el derrame se limpie

inmediatamente.

Para solicitar CERAMA BRYTE

Ceramic Cooktop Cleaner y el CERAMA

BRYTE

Ceramic Cooktop Scraper,

llame a nuestro número gratuito:

Centro Nacional de Repuestos 800.626.2002

CERAMA BRYTE

Ceramic

Cooktop Cleaner . . . . . . . . .# WX10X300

CERAMA BRYTE

Ceramic

Cooktop Scraper . . . . . . . .# WX10X0302

Kit . . . . . . . . . . . . . . . . . . . . .# WB50T10054

(Kit incluye la crema, el paño de limpieza y el

raspador de la estufa)

CERAMA BRYTE

Cleaning Pads for

Ceramic Cooktops . . . . . . .# WX10X350

Para solicitar repuestos

Superficie de vidrio—un daño potencial permanente

Seguridad

Operación

Cuidado y limpiezaSolucionar problemasApoyo al consumidor

Deje que se enfríe la superficie.

Sostenga el CERAMA BRYTE

Ceramic Cooktop Scraper

(raspador de superficies

cerámicas) en un ángulo de

aproximadamente 45° contra

la superficie de vidrio y raspe la

suciedad. Será necesario aplicar

presión sobre el raspador a fin

de retirar la suciedad.

Después de utilizar el CERAMA

BRYTE

Ceramic Cooktop

Scraper, distribuya unas gotas

de CERAMA BRYTE

Ceramic

Cooktop Cleaner sobre toda el área

donde se encuentra la suciedad

pegada. Utilice el CERAMA

BRYTE

Cleaning Pad para retirar

los restos de suciedad.

Para una protección adicional,

después de quitar toda la

suciedad, pula toda la superficie

con el CERAMA BRYTE

Ceramic

Cooktop Cleaner y una toalla

de papel.

Cómo limpiar la superficie de vidrio de la estufa. (en algunos modelos)

Suciedad quemada

ADVERTENCIA: Se puede DAÑAR la

superficie si no se utilizan los paños de

limpieza recomendados.

Deje que la superficie de la estufa

se enfríe.

Retire los quemadores y distibuya

unas gotas de CERAMA BRYTE

Ceramic Cooktop Cleaner sobre

toda al área donde se encuentra

la suciedad pegada.

Con un CERAMA BRYTE

Cleaning Pad for Ceramic

Cooktops, frote el área, aplicando

la presión necesaria.

Si queda algún tipo de suciedad,

repita los pasos antes descriptos

todas las veces que fuera

necesario.

Para una protección adicional,

después de retirar toda la suciedad,

pula la superficie con CERAMA

BRYTE

Ceramic Cooktop Cleaner

y una toalla de papel.

El CERAMA BRYTE

Ceramic

Cooktop Scraper y todos los

elementos recomendados se

encuentran disponibles a través de

nuestro Centro de Repuestos. Ver

instrucciones en la sección “Para

solicitar componentes” en la

página siguiente.

NOTA: No utilice una cuchilla

desafilada o rota.

Suciedad quemada muy rebelde

Utilice un CERAMA BRYTE

Cleaning Pad for Ceramic Cooktops.

Limpieza de uso normal

SÓLO use CERAMA BRYTE

Ceramic

Cooktop Cleaner (limpiador de estufas

cerámicas) sobre la superficie de vidrio.

Otras cremas no son tan eficaces.

A fin de mantener y proteger la

superficie de vidrio, siga los siguientes

pasos:

Antes de utilizar la superficie de

vidrio por primera vez, retire los

quemadores y límpiela con

CERAMA BRYTE

Ceramic

Cooktop Cleaner. Esto sirve para

protegerla y facilita la limpieza

posterior.

La limpieza diaria de la superficie

de vidrio con CERAMA BRYTE

Ceramic Cooktop Cleaner ayudará a

que ésta se mantenga como nueva.

Agite bien la crema limpiadora.

Aplique unas gotas CERAMA

BRYTE

Ceramic Cooktop Cleaner

directamente sobre la superficie.

Utilice una toalla de papel o un

CERAMA BRYTE

Cleaning Pad

for Ceramic Cooktops para limpiar

toda la superficie de vidrio.

Use un paño seco o una toalla

de papel para retirar todos los

residuos de limpieza. No hace

falta enjuagar.

NOTA: Es muy importante que NO caliente

la superficie de la estufa hasta que la haya

limpiado por completo.

IMPORTANTE: No levante la estufa.

Levantar la estufa podría causar daños y

operación impropia.

Limpie su estufa después

de cada derrame. Utilice

CERAMA BRYTE

Ceramic

Cooktop Cleaner.

ge.com

Parrillas de los quemadores

Levántelas cuando estén frías. Las

parrillas se deben lavar con frecuencia y

siempre después de derrames. Lávelas en

agua caliente y jabonosa y enjuague con

agua clara. Cuando reemplace las

parrillas, asegúrese de colocarlas

firmemente sobre los quemadores.

No opere un quemador por un período

de tiempo prolongado sin una olla o

sartén sobre la parrilla. El acabado de la

parrilla se puede rajar si no hay una olla

o sartén que absorba el calor.

Para deshacerse de alimentos quemados,

coloque las parrillas en un envase

cubierto. Agregue 1/4 de taza de

amoniaco y déjelas por varias horas o

toda la noche. Lávelas, enjuáguelas y

séquelas.

Aunque son duraderas, las parrillas

gradualmente pierden su brillo, sin

importar el cuidado que se les dé. Esto

se debe a su continua exposición a altas

temperaturas. Se dará cuenta de esto

con parrillas de color más claro.

NOTA: No coloque las parrillas en un horno

de auto limpieza.

Cuando reemplace las parrillas,

asegúrese de colocarlas

firmemente sobre los quemadores.

Seguridad Operación Cuidado y limpieza Solucionar problemas

Apoyo al consumidor

Superficies de acero inoxidable (en algunos modelos)

No use esponjillas de fibra metálica que

pueden rayar la superficie.

Para limpiar la superficie de acero

inoxidable, utilice agua jabonosa

templada o un limpiador o pulimento

para acero inoxidable. Limpie siempre

la superficie en la dirección del grano.

Siga las instrucciones del producto

limpiador para limpiar la superficie de

acero inoxidable.

Para consultas relacionadas con

la adquisición de un limpiador o

pulimento para electrodomésticos

de acero inoxidable o para conocer

la ubicación del distribuidor más

cercano, llame a nuestro número

gratuito:

Centro nacional de productos 800.626.2002

ge.com

IMPORTANTE: No levante la estufa.

Levantar la estufa podría causar daños y

operación impropia.

Seguridad

Operación

Cuidado y limpiezaSolucionar problemasApoyo al consumidor

Tapas y cabezas de los quemadores

Tapas de los quemadores

Levántelas cuando estén fría. Lave las tapas

de los quemadores con agua de jabón

caliente y enjuáguelas con agua limpia.

Usted la puede restregar con un restregador

para remover las partículas de comidas

quemadas que se le hayan adherido.

Cabezas de los quemadores

Para lograr una ignición apropiada,

cerciórese de que el agujero pequeño en

la sección que se ajusta al electrodo está

abierto. Una aguja de coser o un alfiler

funcionan bien para mantenerlo abierto.

Las hendiduras en las cabezas de los quemadores

deben mantenerse limpias en todos momentos

para lograr llamas uniformes y eficientes.

Agujeros o electrodos atascados o con

suciedad no le permiten el quemador

operar apropiadamente.

Cualquier derrame sobre o alrededor

del electrodo debe ser limpiado

cuidadosamente. Tenga cuidado de

no golpear el electrodo con algún

objeto duro, lo que podría dañarlo.

Usted debe limpiar las tapas y las cabezas

de los quemadores de manera rutinaria,

especialmente después de derrames serios,

lo que podrían obstruir las aberturas en las

cabezas de los quemadores. Levántelas y

límpielas cuando estén fría.

Para remover comida que se haya

quemado y que se encuentre encima,

sumerja las cabezas de los quemadores en

una solución de agua con un detergente

suave y agua caliente por 20 ó 30

minutos. Para manchas más difíciles

de retirar, use un cepillo dental.

Después de limpiar

Antes de poner las tapas y las cabezas de

los quemadores de regreso en su lugar,

sacuda el agua que haya quedado sobre

ellos y séquelas totalmente colocándolas

en el horno en caliente por 30 minutes.

NOTA: No use un estropajo de acero o un

restregador demasiado duro para limpiar los

quemadores.

Reemplazo

Reemplace las cabezas de los quemadores

sobre los electrodos en la estufa, en su

lugar correcta según el tamaño.

Cerciórese de que la ranura en la cabeza

del quemador está colocada sobre el

electrodo.

Coloque las tapas del tamaño correcto

sobre las cabezas. Hay una tapa grande,

una pequeña y dos medianas.

Cerciórese de que las cabezas y las tapas

se vuelvan a colocar en la ubicación

correcta.

NOTA: Antes de retirar las tapas y las

cabezas de los quemadores, recuerde su

tamaño y ubicación. Después de su limpieza,

vuelva a colocarlos en su lugar correcto.

Cabeza med.

Frente de la estufa

Cabeza med.

Cabeza pequeña

Cabeza grande

Cuidado y limpieza.

Use una aguja de coser o un alfiler

para retirar cualquier obstrucción

en el agujerito en la cabeza del

quemador.

Tapa med.

Frente de la estufa

Tapa med.

Tapa pequeña

Tapa grande

Cuidado y limpieza. ge.com

Cerciórese de que el suministro eléctrico esté desconectado y que todas las superficies estén frías antes de

limpiar cualquier parte de la estufa.

Cómo quitar la cinta de embalaje

Para asegurarse de no dañar el acabado

del producto, la mejor forma de quitar el

pegamento de la cinta de embalaje de los

electrodomésticos nuevos consiste en

aplicar detergente líquido común, aceite

mineral o aceite de cocina.

Aplique con un paño suave y deje remojar.

Seque y aplique un producto para lustrar

electrodomésticos, a fin de limpiar y

proteger la superficie.

NOTA: Se debe retirar la cinta de embalaje

de todas las piezas. Si se derrite, será imposible

de quitar.

Perillas de control

Las perillas de control pueden quitarse

para limpiarse.

Para limpiar las perillas, cerciórese

de que estén en la posición de apagado

(OFF). Hale cada perilla hacia fuera

del vástago.

Limpie las perillas en el lavaplatos o lave

las perillas en agua y jabón. Antes de que

reemplazo, cerciórese de que los

interiores de las perillas estén secos.

Cuando reemplace las perillas, revise que

estén en la posición de apagado (OFF)

para garantizar la colocación correcta.

Hale la perilla hacia fuera del vástago.

Ensambladuras de los quemadores sellados

Apague todos los controles en la posición

OFF antes de remover las partes de los

quemadores.

Las parrillas de los quemadores, las tapas

y las cabezas de los quemadores pueden

ser extraídas levantándolas, haciendo que

su limpieza sea fácil.

PRECAUCIÓN: No opere

el quemador sin todas las partes de los

quemadores en su lugar.

PRECAUCIÓN: NO OPERE EL

QUEMADOR SIN TODAS LAS

PARTES DE LOS QUEMADORES

EN SU LUGAR.

Parrilla

Tapa del

quemador

Cabeza del

quemador

Encendedor

a chispa

Recipiente del quemador

Seguridad Operación Cuidado y limpieza Solucionar problemas

Apoyo al consumidor

El electrodo del encendedor a chispa está descubierto

cuando la cabeza del quemador se retira. Cuando se

gira un quemador hacia la posición LITE, todos los

quemadores chispean. No intente desmontar o limpiar

alrededor de ningún quemador mientras otro esté

encendido. Puede provocar una descarga eléctrica que

lo podría tirar encima de las ollas calientes.

Electrodo

Cómo usar los quemadores de la superficie.

Batería de cocina para la estufa

Aluminio: Se recomienda una batería

de cocina de peso mediano ya que

se calienta rápidamente y de manera

uniforme. La mayoría de los alimentos

se doran uniformemente en una sartén

de aluminio. Use cacerolas con tapas

que se ajusten perfectamente al cocinar

y use una cantidad mínima de agua.

Batería de cocina esmaltada: Bajo

algunas condiciones, se puede derretir

el esmalte de ciertas ollas o sartenes.

Siga las recomendaciones del

fabricante de la batería de cocina

para los métodos de cocción.

Vidrio: Existen dos tipos de recipientes

de vidrio para cocinar—aquellos para

usar sólo en el horno y los que se usan

en la superficie de la estufa (cacerolas,

cafeteras y teteras). El vidrio conduce

el calor muy lentamente.

Hierro fundido: Si se calienta

lentamente, la mayoría de las sartenes

dará resultados satisfactorios.

Cerámica de vidrio a prueba de calor: Se

puede usar ya sea en la superficie de la

estufa o en el horno. Conduce el calor

muy lentamente y también se enfría muy

lentamente. Revise las instrucciones del

fabricante de la batería de cocina para

asegurarse de que se pueden usar en

estufas de gas.

Acero inoxidable: Este metal por sí solo

tiene propiedades caloríficas deficientes

y normalmente se combina con cobre,

aluminio u otros metales para una mejor

distribución del calor. Normalmente, las

sartenes de metales combinados

funcionan satisfactoriamente si se usan

con calor a nivel medio como lo

recomiendan los fabricantes.

Seguridad

Operación

Cuidado y limpiezaSolucionar problemasApoyo al consumidor

Consejos para realizar conservas caseras

Asegúrese de que el recipiente para

conservas se encuentre centrado sobre

el quemador.

Cerciórese de que el recipiente para

conservas tenga una base plana.

A fin de prevenir quemaduras de vapor o

de calor, tenga mucho cuidado al realizar

conservas.

Utilice recetas y procedimientos de fuentes

confiables. Ciertos fabricantes, como Ball

y Kerr

, y el Servicio de Extensión del

Departamento de Agricultura de los EE.UU.

los ponen a su disposición.

Se recomiendan los recipientes de

conserva de base plana. La utilización de

recipientes de conserva con base ondulada

puede extender el tiempo necesario para

alcanzar el punto de ebullición.

Use una olla tipo “wok” con fondo plano

Use la olla tipo wok de esta manera

Recomendamos que use una olla wok de 14”

o menor con fondo plano. Cerciórese de que

el fondo de la wok se sienta de forma plana

en la parrilla. Estas se encuentran en cualquier

tienda minorista local.

Use sólo ollas tipo “wok” con fondo

plano.

No utilice ollas tipo “wok” con arillos

de soporte. Si coloca el arillo sobre la

parrilla del quemador, puede causar

que el quemador opere de manera

inadecuada produciendo niveles de

monóxido de carbono superiores a los

estándares actuales permitidos. Esto

puede ser peligroso para su salud.

Parrillas para la superficie de la estufa

No use parrillas para la superficie de la

estufa sobre los quemadores de gas. Si

utiliza la parrilla para la superficie de

la estufa en los quemadores de gas, no

hay combustión completa y puede

causar exposición a niveles de

monóxido de carbón por encima de lo

permitido por los estándares actuales.

Esto puede ser peligroso para la salud.

Seguridad Operación Cuidado y limpieza Solucionar problemas

Apoyo al consumidor

Cómo usar los quemadores de la superficie. ge.com

Su modelo puede tener otras características y apariencia que las ilustradas en este manual.

Cómo encender un quemador

Sus quemadores se encienden por

ignición eléctrica, eliminando así la

necesidad de pilotos permanentes

con llamas que estén encendidas de

manera constante.

Presione la perilla de control y hágala

girar en sentido contrario al de las agujas

del reloj hasta LITE (encender). Después

de encender el quemador, haga girar la

perilla para ajustar el tamaño de la llama.

Para apagar un quemador, haga girar la

perilla hacia la derecha, hasta que se

detenga en la posición de OFF (apagado).

■ En caso de una interrupción de la energía

eléctrica, puede encender los quemadores

con un cerillo. Acerque un cerillo encendido

al quemador, y luego haga girar la perilla

del quemador hasta la posición LITE

(encender). Tome precauciones extremas

cuando encienda los quemadores de este

modo. Los quemadores que se estén usando

cuando haya una interrupción de la energía

eléctrica continuarán operando de manera

normal.

■ No opere un quemador durante períodos de

tiempo prolongados sin que haya un recipiente

para cocinar sobre la parrilla del quemador. El

acabado de la parrilla del quemador puede

desportillarse si no hay una olla o una sartén

que absorba el calor.

■ Verifique para asegurarse de que el quemador

que encendió sea el que quiere usar.

■ Asegúrese de que los quemadores y parrillas

de los quemadores estén fríos antes de colocar

la mano, una agarradera, trapos de limpieza u

otros materiales sobre ellos.

Asegúrese de girar la perilla de

control a la posición OFF cuando

termine de cocinar.

Cómo elegir el tamaño de la llama

Para un manejo seguro de los recipientes, nunca

permita que la llama se extienda sobre los lados

del recipiente.

Observe la llama, no la perilla del

quemador, a medida que reduce el calor.

El tamaño de la llama en un quemador

de gas debe adaptarse al tipo de

recipiente que esté usando.

Las llamas mayores que el fondo

del recipente no resultan en un

calentamiento más rápido y podría

ser peligroso.

Quemadores de fuego lento o fuego intenso (en algunos modelos)

Los quemadores derecho y central de la

parte trasera son mejores para sartenes

pequeñas y operaciones de cocción que

requieren un control cuidadoso del

fuego lento.

El quemador frontal derecho es de gran

intensidad y se usa con sartenes más

grandes y operaciones de hervido rápido.

La estufa se envía de fábrica para funcionar sólo con Gas Natural.

Si desea utilizar su estufa con Gas de Petróleo Licuado, debe seguir las instrucciones de

conversión a gas LP incluidas en su estufa.

■ Mantenga los plásticos alejados de todos

los quemadores.

■ Si huele a gas, cierre la llave de paso del

gas de la estufa y llame a un técnico de

servicio especializado. Nunca utilice una

llama para localizar una fuga.

■ Para evitar la posibilidad de una quemadura,

siempre asegúrese de que los controles para

todos los quemadores estén apagados y que

todas las parrillas de los quemadores estén

frías antes de tratar de quitarlas.

■ Nunca limpie la estufa cuando está

caliente. Ciertos limpiadores producen

humos nocivos y un paño húmedo podría

causar quemaduras de vapor si se

usa en una superficie caliente.

■ Nunca deje frascos o latas de grasa

goteando en la estufa o cerca de ésta.

■ No use papel aluminio debajo de las

parrillas de los quemadores. Un mal uso

podría resultar en un peligro de incendio

o daños a la estufa.

■ No cubra ni obstruya el área alrededor

de las perillas de la estufa. Esta área debe

mantenerse libre para que haya un

funcionamiento adecuado de los

quemadores y una ventilación apropiada.

■ Limpie únicamente las partes que

aparecen señaladas en este manual del

propietario.

■ No levante la estufa. Levantar la estufa

podría causar daños y operación impropia.

KIT DE CONVERSIÓN A GAS LP

INFORMACIÓN DE SEGURIDAD IMPORTANTE.

LEA TODAS LAS INSTRUCCIONES ANTES DE SU USO.

Ajuste el tamaño de la llama de los quemadores de la superficie para que no supere los límites de los

recipientes de cocción. Una llama excesiva puede resultar peligrosa.

QUEMADORES DE LA SUPERFICIE

Cocine muy bien todas las carnes, incluyendo las carnes de aves; las carnes de res, por ejemplo,

deben cocinarse a una temperatura INTERNA de por lo menos 160°F y las carnes de aves deben

cocinarse a una temperatura INTERNA de por lo menos 180°F. Por lo general, cocinar a estas

temperaturas protege contra las enfermedades que se transmiten a través de los alimentos.

COCINE MUY BIEN TODAS LAS CARNES Y AVES…

LEA ESTAS INSTRUCCIONES DE SEGURIDAD CUIDADOSAMENTE.

GUARDE ESTAS INSTRUCCIONES

Seguridad

Operación

Cuidado y limpiezaSolucionar problemasApoyo al consumidor

Seguridad Operación Cuidado y limpieza Solucionar problemas

Apoyo al consumidor

ge.com

Use el tamaño correcto de recipiente. Evite usar los recipientes que no son estables o se vuelcan

fácilmente. Seleccione los recipientes con fondo plano bastante grandes para contener el alimento y

evitar las salpicaduras y derrames. Esto ahorrará el tiempo de cocción e impedirá la acumulación

peligrosa de alimentos; las salpicaduras dejadas o los derrames dejados sobre la estufa se pueden

arder. Use recipientes con mangos que se pueden agarrar fácilmente y que permanecen fríos.

ADVERTENCIA!

QUEMADORES DE LA SUPERFICIE

■ Siempre use la posición de LITE

(encendido) cuando encienda los

quemadores y asegúrese de que éstos

hayan encendido.

■ Nunca deje desatendidos los quemadores

en las posiciones de llamas altas. Las

salpicaduras pueden causar humo y

derrames de grasa que pueden

encenderse.

■ Utilice únicamente agarraderas secos para

las ollas calientes—las telas húmedas o

mojadas que se usen en superficies

calientes pueden dar como resultado

quemaduras por el vapor que se produce.

No permita que agarraderas de ollas se

acerquen mucho a las llamas encendidas

cuando levante una olla. No utilice toallas

o cualquier otra tela voluminosa en lugar

de los agarraderas de ollas que son

especiales para agarrar cosas calientes.

■ Cuando vaya a usar utensilios de vidrio

para la cocina, asegúrese que estén

diseñados para usarlos en la estufa.

■ Para minimizar la posibilidad de

quemaduras, el incendio de materiales

inflamables y derrames, coloque los

mangos hacia la parte de atrás sin

extenderlos sobre los quemadores al lado.

■ Siempre apague los quemadores antes

de quitar una cacerola.

■ Vigile con atención los alimentos que

se fríen en llama alta.

■ Siempre caliente la grasa lentamente y

obsérvela cuando se calienta.

■ No deje elementos en la estufa.

■ Si una combinación de aceites o grasa se

usara al freír, revuelva antes de calentar o

mientras la grasa se derrite lentamente.

■ No use una olla tipo “wok” en la estufa

si ésta tiene un aro metálico que se debe

colocar sobre la parrilla del quemador para

soporte. Este aro actúa como una trampa

de calor que puede dañar la parrilla del

quemador y la cabeza del quemador.

También puede causar que el quemador

funcione incorrectamente. Esto puede

causar un nivel de monóxido de carbono

superior al permitido por los estándares

actuales, resultando en un peligro para

la salud.

■ Los alimentos para freír deben estar tan

secos como sea posible. La escarcha sobre

los alimentos congelados o la humedad

sobre los alimentos frescos pueden

provocar que la grasa caliente burbujee y

escape por los lados del recipiente.

■ Use la cantidad mínima de grasa para freír

con poco o bastante aceite de una manera

más eficaz. Llenar el recipiente de grasa

demasiado puede causar salpicaduras al

añadir alimentos.

■ Use un termómetro al freír con bastante

aceite cuando sea posible para evitar

sobrecalentar la grasa sobre el punto

de humo.

■ Nunca intente mover una sartén de aceite

caliente, especialmente una olla de fritar

en aceite. Espere hasta que éste se enfríe.

■ No prepare alimentos llameantes

en la estufa. Si usted prepare alimentos

llameantes debajo de la campana,

encienda el ventilador de la campana.

■

Fisuras grandes o impactos en la estufa de

cubierta de vidrio pueden llevar a que el

vidrio se rompa o se vuelva añicos.

■ No deje a los niños solos o sin atención si la

estufa se encuentra caliente o funcionando.

Podrían quemarse gravemente.

■ No permita que nadie se suba, se pare o se

cuelgue de la estufa.

■ PRECAUCIÓN: No deberán guardarse

objetos que puedan ser de interés para los

niños en los gabinetes que se encuentran

sobre la cubierta. Los niños que se suban

a la estufa para alcanzar algún artículo

pueden lesionarse gravemente.

■ Siempre mantenga los utensilios de madera

y plástico y los alimentos enlatados a una

distancia segura de la estufa.

■ Siempre mantenga los revestimientos de

paredes o los cortinas a una distancia

segura de la estufa.

■ No lleve nunca prendas sueltas o colgantes

al usar el aparato. Tenga cuidado al tomar

los artículos guardados en los armarios

sobre la estufa. Los materiales inflamables

se podrían encender si tuvieran contacto

con llamas o superficies calientes del horno

y podrían causar quemaduras graves.

■ Enseñe a los niños a no jugar con los

controles o cualquier otra parte de la estufa.

■ Por su seguridad, nunca utilice este aparato

para calentar la habitación.

■ Siempre mantenga las toallas y los paños

para platos, los agarradores de ollas y otros

elementos de tela a una distancia segura

de la estufa.

■ No guarde materiales inflamables cerca

de la estufa.

■ Si la estufa está ubicada cerca de una

ventana, no coloque cortinas largas que

podrían rozar los quemadores y provocar

un incendio.

■ No guarde o utilice gasolina u otros

vapores o líquidos inflamables cerca

de éste u otro aparato.

■ No permita que se acumulen otros

materiales inflamables o grasa en o cerca

de la estufa.

■ No opere el quemador sin todas las partes

en su lugar.

■ No deposite recipientes de cocción

calientes sobre la superficie de vidrio de

la estufa. Esto podría romper el vidrio.

■ No limpie la estufa con líquidos

inflamables o volátiles.

■ No limpie la estufa cuando la esté

utilizando.

■ Evite raspar la estufa con instrumentos

filosos, o con anillos y otras joyas.

■ Nunca use la estufa como una tabla de

cortar.

■ No use agua para fuegos iniciados por

grasa. Nunca toque una sartén en llamas.

Apague los controles. Ahogue una sartén

en llamas sobre un quemador cubriendo

completamente la sartén con una tapa que

ajuste bien, una bandeja de hornear o una

charola plana. Use un extintor de fuegos

de sustancia química seca de multiuso o

de tipo espuma.

■ La grasa en llamas por fuera de una sartén

se puede extinguir cubriéndola con

bicarbonato de sodio, o si está disponible,

usando un extintor de fuegos de sustancia

química seca de multiuso o de tipo espuma.

PRECAUCIONES DE SEGURIDAD

INFORMACIÓN DE SEGURIDAD IMPORTANTE.

LEA TODAS LAS INSTRUCCIONES ANTES DE SU USO.

Seguridad

Operación

Cuidado y limpiezaSolucionar problemasApoyo al consumidor

ge.com

ADVERTENCIA!

Por su seguridad, la información contenida en este manual debe seguirse para minimizar el riesgo

de incendio, explosión, descarga eléctrica, o para evitar daños a la propiedad, lesiones personales

o pérdida de vida.

Cuando reciba su estufa, pídale al técnico que le muestre la localización de la llave de paso y cómo

se cierra en caso de necesidad.

■ Su estufa deberá ser instalada y conectada

a tierra correctamente por un técnico

calificado, de acuerdo a las Instrucciones

de instalación. Cualquier ajuste o servicio

deberán realizarlo únicamente técnicos

calificados en instalación o servicio de

estufas de gas.

■ No trate de reparar o reemplazar

cualquier parte de su estufa a menos que

se recomiende en forma específica en este

instructivo. Cualquier otro tipo de servicio

deberá confiársele a un técnico calificado.

■ Conecte su estufa únicamente a una

toma de corriente de 120 voltios que esté

conectada a tierra. No quite la pata de

conexión a tierra de la clavija. Si tiene

alguna duda sobre el sistema eléctrico

redondeada de conexión a tierra de su

casa, es su responsabilidad y obligación

personal cambiar la toma de corriente

que no esté conectada a tierra por una

toma de corriente adecuada para tres

pates que esté conectada a tierra de

acuerdo con los requerimientos del

Código Eléctrico Nacional. No utilice un

cable de extensión para este aparato.

■ Permita que las parrillas de los

quemadores y otras superficies se enfríen

antes de tocarlas o dejarlas donde los

niños las puedan alcanzar.

■ Asegúrese de quitar todo el material de

empaque de la estufa antes de utilizarla

para evitar riesgos de incendio o lesiones

por fuego o humo en caso de que se

incendie el material de empaque.

■ Asegúrese de que su estufa sea ajustada

por un técnico de servicio calificado o un

técnico calificado en la instalación. Esta

unidad, como ha sido enviada desde

fábrica, puede ser utilizada sólo con gas

natural. No trate de utilizarla con gas LP

(gas de petróleo licuado), a menos que

siga las instrucciones de conversión a gas

LP incluidas en la estufa.

PRECAUCIONES DE SEGURIDAD

Seguridad Operación Cuidado y limpieza Solucionar problemas

Apoyo al consumidor

INFORMACIÓN DE SEGURIDAD IMPORTANTE.

LEA TODAS LAS INSTRUCCIONES ANTES DE SU USO.

Seguridad

Operación

Cuidado y limpiezaSolucionar problemasApoyo al consumidor

– No almacene ni use gasolina u otros

vapores y líquidos inflamables cerca

de éste o de cualquier otro aparato.

– QUE HACER SI PERCIBE OLOR A GAS

■ No trate de encender ningún aparato.

■ No toque ningún interruptor eléctrico;

no use ningún teléfono en su edificio.

■ Llame inmediatamente a su

abastecedor de gas del teléfono de

su vecino. Siga las instrucciones del

abastecedor de gas.

■ Si no puede comunicarse con su

abastecedor de gas, llame al cuerpo

de bomberos.

– La instalación y el servicio deben ser

efectuados por un instalador calificado,

la agencia de servicio o el abastecedor

de gas.

ADVERTENCIA: Si no se sigue exactamente

la información de este manual, puede

ocurrir un incendio o una explosión que

cause daños a la propiedad, lesiones

personales o la muerte.

AVISO IMPORTANTE DE SEGURIDAD

La ley de Tóxicos y Agua Potable Segura de California exige al gobernador de California publicar una

lista de las sustancias conocidas en el estado que causen cáncer, defectos de nacimiento u otros

daños y exige a las empresas que alerten a los clientes sobre la exposición potencial a dichas

sustancias.

Los aparatos de gas pueden causar una exposición menor a cuatro de estas sustancias, a saber;

benceno, monóxido de carbono, formaldehído y hollín, causadas principalmente por la combustión

incompleta de gas natural o combustibles licuados de petróleo (LP). Los quemadores correctamente

ajustados, que se identifican por el color azuloso de la llama en vez del color amarillo, minimizarán la

combustión incompleta. Se puede minimizar la exposición a estas sustancias ventilando con una

ventana abierta o usando un ventilador o una campana.

ge.com

183D5580P179 49-85093 11-05 JR

JGP337

Instrucciones de seguridad . . . 2–6

Instrucciones de operación

Batería de cocina . . . . . . . . . . . . 8

Para encender un quemador . . . 7

Tamaño de la llama . . . . . . . . . . 7

Cuidado y limpieza

Ensambladuras de

los quemadores . . . . . . . . . . . . . .9

Parrillas de los quemadores . . .11

Perillas de control . . . . . . . . . . . .9

Superficie de cocción

de vidrio . . . . . . . . . . . . . . . .12, 13

Superficies de

acero inoxidable . . . . . . . . . . . .11

Tapas y cabezas

de los quemadores . . . . . . . . . . .10

Instrucciones

de instalación . . . . . . . . . . .14–26

Solucionar problemas . . . . . . .27

Apoyo al consumidor

Apoyo al consumidor . . . . . . . .34

Garantía . . . . . . . . . . . . . . . . . . .33

Escriba aquí el número de modelo

y los números de serie:

No. de modelo ______________

No. de serie ________________

Estos números se encuentran en

una etiqueta debajo de la estufa

de cubierta.

Manual del propietario

e Instrucciones de

instalación

Estufa de cubierta a gas

Empotrada

GE JGP337SEJSS, JGP337 Owner's Manual And Installation Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
