GE GNULQ, GXULQ User Manual

Download

TOOLS YOU WILL NEED

Installation

Kitchen and Bath Main Faucet

Instructions

Filtration System – GXULQ/GNULQ

SAFETY PRECAUTIONS

•

Check with your state and local public works department for plumbing and sanitation codes. You must follow these guidelines as you install the Kitchen and Bath Main Faucet Filtration System. Using a qualified installer is recommended.

•

Be sure the water supply conforms with the Performance Data. If the water supply conditions are unknown, contact your municipal water company.

WARNING —

Do not use with water that is microbiologically unsafe or of unknown quality without adequate disinfection before or after the system.

•

It is highly recommended that a water shut-off valve be placed directly upstream of your Kitchen and Bath Main Faucet Filtration System.

PARTS INCLUDED

• Filter Cartridge

• Filter Head/Bracket

• 6 Feet of 3/8″ Tubing

• 3/8″ x 1/2″ Faucet Adapter

• 3/8″ Compression Hex Nut

• 3/8″ Ferrule

• 3/8″ Tube Insert

• Mounting Screws

• 1/2″ Compression to 3/8″ Adapter

• 7/16″ Compression to 3/8″ Adapter

Optional accessories are available (Visa, MasterCard or Discover cards accepted) by visiting our Website at ge.com or from Parts and Accessories, call 800.626.2002 (U.S.) or

800.663.6060 (Canada).

Adjustable Wrench

Utility Knife

Phillips-Head Screwdriver

238C3375P001 49-50225-1 07-07 JR Printed in China

PROPER INSTALLATION

This Kitchen and Bath Main Faucet Filtration System must be properly installed and located in accordance with the Installation Instructions before it is used.

• Check with your local public works department

for plumbing codes. You must follow their guides as you install the Kitchen and Bath Main Faucet Filtration System.

• Use the Kitchen and Bath Main Faucet Filtration

System on a potable, safe-to-drink, home COLD water supply only. The filter cartridge will not purify water or make unsafe water safe to drink. DO NOT use on HOT water (100°F max).

• Protect the Kitchen and Bath Main Faucet

Filtration System and piping from freezing. Water freezing in the system will damage it.

• Your Kitchen and Bath Main Faucet Filtration

System will withstand up to 100 psi water pressure. If your house water supply pressure is higher than 100 psi during the day (it may reach higher levels at night), install a pressure reducing valve before the system is installed.

• Do not install on HOT WATER. The temperature of the water supply to the Kitchen and Bath Main Faucet Filtration System must be between the minimum of 40°F and the maximum of 100°F. See the Performance Data section.

• Do not install the Kitchen and Bath Main Faucet Filtration System using copper solder fittings. The heat from the soldering process will damage the unit.

WARNING — Discard all unused parts

and packaging material after installation. Small parts remaining after installation could be a choke hazard.

• Do not install filter in an outside location or anywhere it will be exposed to sunlight.

System is

Tested and Certified by NSF International

against NSF/ANSI

Standard 42 for the reduction of Chlorine, Taste and Odor and Particulate Class I and Standard 53 for the reduction of Turbidity.

Drill with 1/8″ Drill Bit

HOT COLD

OUT

Optional installation

STEP-BY-STEPINSTAL

LATION INSTRUCTIONS

Installation Overview NOTE: Be sure to allow a minimum space of 1

/2″–2″

under the system for removing the filter cartridge. If you have copper tubing with 3/8″ compression fittings,

you’ll need to follow Step 3 Option B (Optional Installation).

CARTRIDGE SPECIFICATIONS

Performance Data – Filtration System GXULQ Using Filter GXULQR

■ This System has been tested according to NSF/ANSI 42 and 53 for the reduction of the substances listed below. The concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for water leaving the system, as specified in NSF/ANSI 42 and 53.

■ Actual performance may vary with local water conditions.

■ Do not use with water that is microbiologically unsafe or with water of unknown quality without adequate disinfection before or after

the system.

Installation Instructions

FILTER CARTRIDGE REPLACEMENT

Replacement Filter Canister/Estimated Replacement Costs

GXULQR—Replacement filter canister $29–34 For replacement parts, call toll-free 800.626.2002 (U.S.),

800.663.6060 (Canada–English), 800.361.3869 (Canada–French)

TO REMOVE FILTER:

• Turn filter 1/4 turn to the left. The top surface of the filter will move away from the bottom of the head. Pull the filter down to remove.

HOT COLD

OUT

Filter Cartridge

INSTALLING THE SYSTEM

SELECT A LOCATION

Select a location for the system that is:

• Protected from freezing.

• Not exposed to direct sunlight. Select and mark a location under the sink that allows

access for a filter cartridge change. See Section 4.

The system can be mounted vertically or horizontally.

DO NOT MOUNT THE SYSTEM UPSIDE DOWN.

DISCONNECT COLD WATER SUPPLY

Remove items from under the sink. Place a bucket and some towels under the sink to collect any water that may run out when disconnecting the water supply lines.

Turn off the cold water supply valve and remove the existing water supply tubing and fittings.

NOTE:

For copper tubing, leave the 3/8″ compression

fitting on the faucet stem. Go to Step 3, Option B.

3/8″ x 1/2″ Push to

Connect Adapter

Filter Head/ Bracket

Standard No. 42: Aesthetic Effects

USEPA Influent Influent

Effluent % Reduction

Reduction

Parameter MCL Challenge Concentration Average Average Maximum Average Minimum Requirement

Chlorine taste and odor — 2.0 mg/L ± 10% 1.9 mg/L <0.05 mg/L 0.05 mg/L >97.4% 97.4% ≥50% Particulate, Class I

particles 0.5 to <1um**

— ≥10000 particles/mL 10333333 #/mL 20,500 #/mL 41,000 #/mL 99.8% 99.6% ≥85%

Standard No. 53: Health Effects

USEPA Influent Influent

Effluent % Reduction

Reduction

Parameter MCL Challenge Concentration Average Average Maximum Average Minimum Requirement

Turbidity 1 NTU*** 11 ± 1 NTU*** 11.00 NTU 0.1 NTU 0.1 NTU 99.1% 99.1% 0.5 NTU *Tested using a flow rate of 2 gpm (7.6 l/min); pressure of 60 psig; Operating Specifications

pH of 7.5 ± 0.5; temp. of 68° ± 5°F (20° ± 3°C) Capacity: certified for up to 2000 gallons (7,571 l); up to six months **Measurement in particles/mL. Particles used were 0.5–1 microns. Pressure requirement: 35–100 psi (2.8–6.9 bar) ***NTU—Nephelometric Turbidity Units Temperature: 33°–100°F (0.6°–38°C)

FILTER CARTRIDGE REPLACEMENT (cont.)

TO REPLACE FILTER:

Push filter into the filter head/bracket. Turn filter 1/4 turn to the right until it stops. The top surface of the filter will be flush with the bottom of the filter head/bracket when fully installed.

NOTE: When correctly installed, the label will face out. Turn on the cold water faucet to flush the filter for

5 minutes to remove air. Change the batteries in the timer.

NOTE: Remove the water in the line to minimize the water released during filter cartridge replacement. Turn off the cold water supply valve and turn on the faucet for 5 seconds.

Shut-Off Valve

Ferrule

Hex nut

Tubing insert

INSTALL TUBING

Push the tubing firmly into the collet on the faucet adapter fitting until the pencil mark is pushed next to the collet. (If the tubing is removed, recut the end, measure, mark and reinsert.)

Tubing must be fully inserted to avoid leaks. To remove tubing: Depress and hold the white

collet; pull the tubing out to remove.

Pull out slightly on the tubing to ensure a good seal. Press the other end of the tubing into the outlet

side of the filter.

Installation Instructions

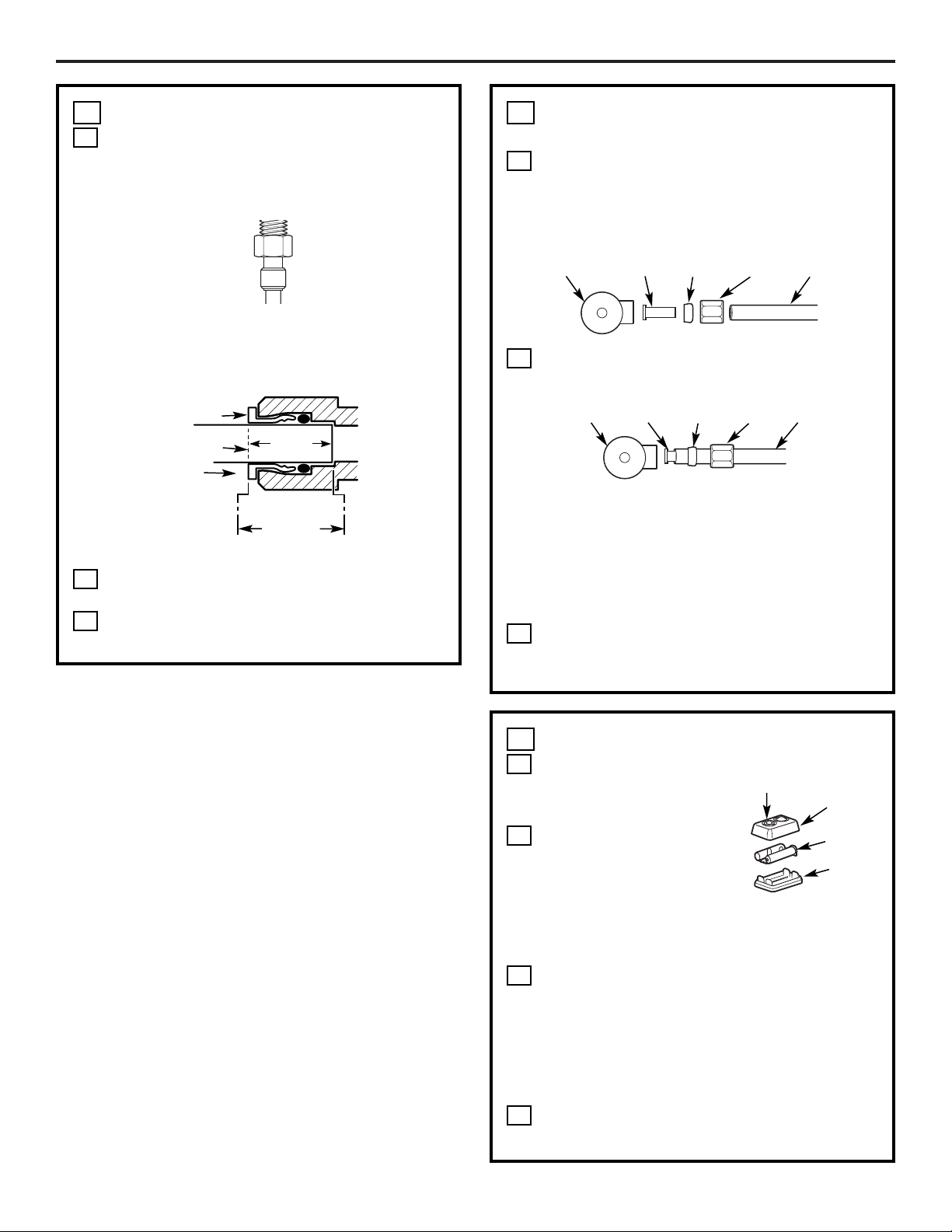

CUTTING THE TUBING

Determine the length of tubing necessary from the filter head/bracket to the faucet and from the water supply line to the filter head/bracket by holding the tubing in place to ensure it is the correct length.

NOTE: 6 feet of tubing is supplied. Cut the tubing into two sections according to your requirements.

Cut tubing.

NOTE: Do not kink tubing. NOTE: Check the end of the tubing to make sure

there are no cuts, nicks, flat spots or sharp edges. If any of these are present, cut the end of the tube with a utility knife.

Measure 3/4″ from the end of the tubing provided and mark with a pencil.

INSTALL THE HEAD/BRACKET

Using the filter head/bracket as a guide, mark hole locations so that there is 1″ between the center of each screw. Fasten the filter head/bracket to the wall with the Phillips screws provided with the unit.

NOTE: Predrill 1/8″ holes for easier installation.

Make sure to leave at least 2-1/2″ from the bottom of the system to allow for easy replacement of the filter cartridge.

Install screws only halfway so you can slip the bracket onto the wall during installation.

NOTE: There are three installation configurations. Select the appropriate screws for installation: For Cabinet Side Wall Installations, use 1″ screws; For Drywall into Stud Installations, use 1-1/4″ screws; For Drywall with No Stud Installations, use lag bolts. CAUTION: Be sure screw point does not protrude through the wall into adjacent cabinet.

Tighten screws to secure the bracket.

2-1/2″

3/4″

INCORRECT CUT

CORRECT CUT

Engagement

3/4″ (1/4″ tubing)

White Collet (DO NOT REMOVE)

Pencil mark line

Insert tubing

3/4″

INSTALL FAUCET ADAPTER

Install the 3/8″ x 1/2″ faucet adapter to the faucet threads.

DO NOT OVERTIGHTEN. Option A – Typical Installation

Option B – Optional Installation If you have copper tubing with a compression

adapter, you will NOT use the 1/2″ faucet adapter. Use a section of tubing, slide the compression

hex nut and 3/8

″

ferrule (tapered end away from the compression nut) onto the tubing, and put in the tubing insert.

Adapter

Faucet Threads

3/8″

Compression adapter

Copper tubing

Insert

Ferrule

Hex nut

Tubing

INSTALL COMPRESSION FITTINGS

Take the remaining section of tubing, slide the compression hex nut and 3/8″ ferrule (tapered end away from the compression nut) onto the tubing, and put in the tube insert.

Fasten the assembly onto the cold water supply valve. Do not overtighten.

NOTE: Overtightening will cause the tubing to separate from the fitting.

NOTE: For shut-off valves with 1/2″ or 7/16″ compression fittings, please use appropriate adapters provided in the kit.

Connect the other end to the inlet side as indicated by the arrow on the filter head/bracket.

• What does this warranty cover?

— Any defect in materials or workmanship in the manufactured product.

• What does this warranty not cover?

— Filter cartridge and batteries after 30 days from date of purchase. — Service trips to your home to teach you how to use the product. — Improper installation, delivery or maintenance. — Failure of the product if it is abused, misused, altered, used commercially or used

for other than the intended purpose.

— Use of this product where water is microbiologically unsafe or of unknown quality,

without adequate disinfection before or after the system. Systems certified for cyst reduction may be used on disinfected water that may contain filterable cysts.

— Damage to the product caused by accident, fire, floods or acts of God. — Incidental or consequential damage caused by possible defects with this

appliance, its installation or repair.

• For how long after the original purchase?

— One (1) year.

• How do I make a warranty claim?

— Return to the retailer from which it was purchased, along with a copy of the “Proof

of Purchase.” A new or reconditioned unit will be provided. This warranty excludes the cost of shipping the product to your home.

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home or office use within the USA . In Alaska, the warranty excludes the cost of shipping or service to your home or office.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. To know what your legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.

Installation Instructions

FINAL CHECK

Insert the filter into the filter head/bracket. Turn the filter 1/4 turn to the right until it stops. The top surface of the filter will become flush with the bottom of the filter head/bracket when it is fully installed.

Slowly turn on the water supply. Check the entire system for leaks. If there are

leaks, refer back to the Cut the Tubing section to reinsert the tubing.

If leaking from fittings, shut off water pressure and tighten or reseal fittings. If leaking from the filter, tighten the filter.

After installation, let water run for approximately 5 minutes to flush the filter and to remove air.

NOTE: It is normal for there to be air in the

system causing bubbles in the water.

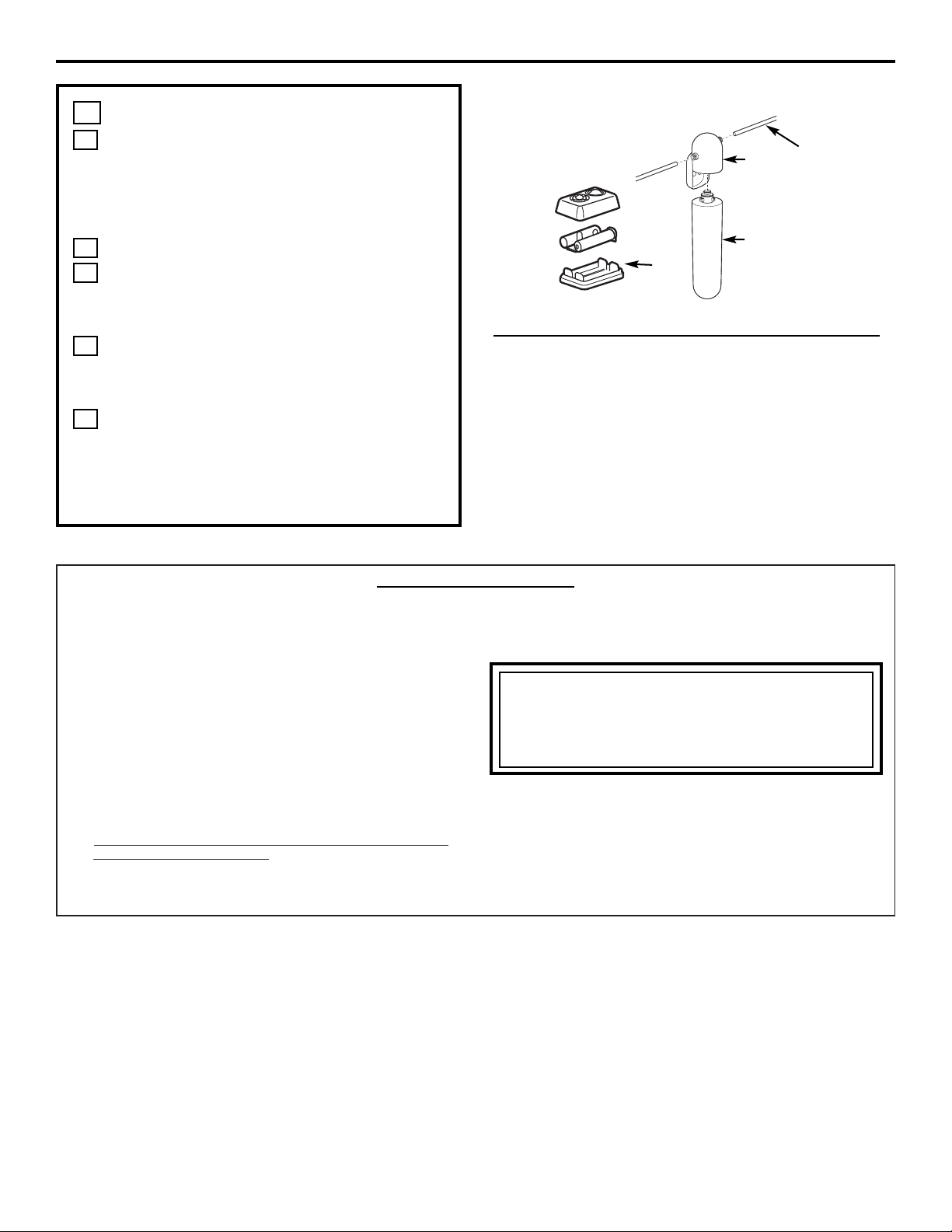

PARTS LIST

Ref. No. Part No. Part Description

001 GXULQR Replacement Filter Cartridge 1 002 WS19X10024 Filter Head/Bracket 1 003 GXULQ-KIT Kit 1 004 GXULQ-TIMER Timer and Batteries 1

To obtain replacement parts, call toll-free 800.626.2002 (U.S.),

800.663.6060 (Canada–English), 800.361.3869 (Canada–French).

GE Consumer & Industrial

Appliances

General Electric Company

Louisville, KY 40225

003

004

001

LIMITED ONE YEAR WARRANTY

EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product exchange as provided in this Limited Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a particular purpose, are limited to one year or the shortest period allowed by law.

002

Shut-Off Valve Tubing Insert Ferrule Hex Nut Tubing

INSTALL THE BATTERIES

Insert coin or screwdriver in the slot between the timer cap and base.

Gently pry open and separate the timer base from the cap. Install or change 2 new AAA batteries. After having the batteries in place, line up the base and cap and snap them back together.

After new batteries are installed or filter is changed, push and hold the timer blue reset button for approximately 5 seconds. Release the reset button after the light flashes 5 times. The light will flash again in 180 days to remind you that it is time to change the filter.

Attach timer to remote location for easy viewing.

Timer Cap

Timer Base

2 AAA Batteries

Blue Reset Button

NOTE: Timer appearance may vary.

Installation Instructions

OUTILLAGE NÉCESSAIRE

INSTRUCTIONS D’INSTALLATION

Avant toute utilisation, on doit installer le Système de filtration pour un robinet principal de cuisine et salle de bains à un emplacement adéquat conformément aux instructions d’installation.

• Consultez le service local des travaux publics au sujet des codes de plomberie. L’installation du Système de filtration doit être conforme aux prescriptions du code de plomberie local.

•

Utilisez le Système de filtration uniquement sur une canalisation d’eau potable FROIDE. Les cartouches de filtration ne purifient pas l’eau et ne peuvent rendre potable une eau qui ne l’est pas. NE PAS utilisez ce produit sur une canalisation d’eau CHAUDE (100° F maximum).

• Protégez le Système de filtration et la tuyauterie contre le gel. La congélation d’eau dans the system lui fera subir des dommages.

• Le Système de filtration peut résister à une pression maximale de 100 lb/po

. Si la pression

de distribution locale est supérieure à 100 lb/po

durant la journée (elle peut atteindre un niveau plus élevé la nuit), installez un robinet de réduction de pression en amont du system de filtration d’eau.

• Ne pas installez le logement sur une canalisation D’EAU CHAUDE. La température de l’eau au Système de filtration doit être située entre 40° F (minimum) et 100° F (maximum). Voir les Caractéristiques complètes.

•

Lors de l’installation du Système de filtration, ne pas utilisez des raccords de cuivre à souder. La chaleur émise lors de l’opération de soudage fera subir des dommages au système.

AVERTISSEMENT : Éliminez en

sécurité les petites pièces qui peuvent rester inutilisées après l’installation; elles peuvent susciter un danger d’étouffement pour les jeunes enfants.

• Ne pas installez le filtre à l’extérieur ou à un endroit exposé au rayonnement solaire.

MESURES DE SÉCURITÉ

•

Consultez le service local des travaux publics au sujet des codes de plomberie et de raccordement aux égouts. L’installation du Système de filtration pour un robinet principal de cuisine et salle de bains doit être conforme aux prescriptions du code de plomberie local. On recommande qu’un installateur qualifié soit chargé de l’installation.

•

Vérifiez que l’eau à traiter est conforme aux Caractéristiques complètes. Si les caractéristiques de l’eau à traiter ne sont pas connues, contactez le service municipal de distribution d’eau.

AVERTISSEMENT : Ne pas utilisez ce

produit avec de l’eau microbiologiquement polluée ou de qualité inconnue sans avoir installé un dispositif de désinfection approprié avant ou après the system.

• On recommande fortement l’installation d’un robinet d’arrêt directement en amont du su Système de filtration pour un robinet principal de cuisine et salle de bains.

PIÈCES FOURNIS

• Cartouche de filtration

• Tête/Support du filtre

• 6 pieds de tuyau 3/8″

• Adaptateur de robinet 3/8″ x 1/2″

• Écrou hexagonal 3/8″ à compression

• Virole 3/8″

• Insert de tuyau 3/8″

• Vis de montage

• Adaptateur à compression 1/2″ vers 3/8″

• Adaptateur à compression 7/16″ vers 3/8″

Les accessoires en option sont disponibles (cartes Visa, Mastercard ou Discover acceptées) en visitant notre site Web à ge.com ou en vous adressant à notre service des Pièces et Accessoires au 800.626.2002 (U.S.) ou 800.361.3869 (Canada).

Clé réglable

Cutter

Tournevis à tête Phillips

Système de filtration pour un robinet principal de cuisine et salle de bains – GXULQ/GNULQ

238C3375P001 49-50225-1 07-07 JR Imprimé en Chine

Le système a été testé et certifié par NSF International en ce qui concerne la norme NSF/ANSI 42, pour la réduction du chlore, du goût, de l’odeur et des particules dangereuses de classe I, et la norme 53 pour la réduction de la turbidité.

Perceuse à main ou électrique et mèche de 1/8 po

Instructions d’Installation

ÉTAPES DE L’INSTALLATION

Illustration de l’installation NOTE: Assurez-vous de laisser un espace minimum

de 3,8–5 cm (1

/2″–2″) sous le système, pour le

démontage de la cartouche de filtration. Si vous utilisez des tuyaux en cuivre avec des raccords

à compression de 3/8″, vous devez suivre l’étape 3, option B (installation optionnelle).

Instructions d’Installation

CHAUD FROID

ENTRÉE

SORTIE

Installation optionnelle

SPÉCIFICATIONS DE CARTOUCHE

Caractéristiques complètes – Système de filtration GXULQ utilisant un filtre GXULQR

■

Ce system a été testé selon NSF/ANSI 42 et 53 pour la réduction des substances répertoriées ci-dessous. La concentration des substances indiquées dans l’arrivée d’eau du system a été réduite à une concentration inférieure ou égale à la limite admissible pour l’eau sortant de the system, comme spécifié par NSF/ANSI 42 et 53.

■ Les performances réelles peuvent varier en fonction des conditions locales de l’eau.

■ Ne pas utilisez avec de l’eau microbiologiquement dangereuse ou avec une eau de qualité inconnue, sans une désinfection appropriée avant

ou après le système.

CHAUD FROID

ENTRÉE

SORTIE

Cartouche de filtration

INSTALLATION DU SYSTÈME

EMPLACEMENT D’INSTALLATION

Sélectionnez un emplacement pour le système qui soit :

• Protégé du gel.

• Non exposé à la lumière solaire directe. Sélectionnez et marquez un emplacement sous le évier,

qui permette d’accéder à la cartouche de filtration pour son remplacement. Voir la section 4.

Le système peut être installé verticalement ou horizontalement.

NE MONTEZ PAS LE SYSTÈME À L’ENVERS, TÊTE EN BAS.

Adaptateur 3/8″ x 1/2″ à poussée pour connexion

Tête/Support du filtre

Norme NO42 : Effets esthétiques

USEPA Qualité Influent Effluent % Reduction Réduction

Paramètre MCL influent concentration moyen Moyenne Maximum Moyenne Minimum moyenne

Goût et odeur de chlore

— 2,0 mg/L ± 10% 1,9 mg/L <0,05 mg/L 0,05 mg/L >97,4% 97,4% ≥50%

Particules dangereuses de classe I

particules

0,5 à <1um**

— ≥10000

particules

/mL 10333333 #/mL 20,500 #/mL 41,000 #/mL 99,8% 99,6% ≥85%

Norme NO53 : Effets de santé

USEPA Qualité Influent Effluent % Reduction Réduction

Paramètre MCL influent concentration moyen Moyenne Maximum Moyenne Minimum moyenne

Turbidité 1 NTU*** 11 ± 1 NTU*** 11,00 NTU 0,1 NTU 0,1 NTU 99,1% 99,1% 0,5 NTU *Testé utilisant un débit de 2 gpm (7.6 l/min); une pression de 60 psig; Spécifications de fonctionnement

un pH d e 7.5 ± 0.5; et une temp. de 20° C ± 3° C (68°F ± 5° F) Capacité : certifiée jusqu’à 2000 gallons (7,571 l); jusqu’à six mois **Mesures en particules/ml. Les particules utilisés étaient de 0,5–1 micron. Pression requise : 35–100 psi (2.8–6.9 bar) ***NTU = unités de turbidité néphélométrique Température : 0.6–38° C (33–100° F)

REMPLACEMENT DE LA CARTOUCHE DE FILTRATION

Remplacement du boîtier du filtre/Coûts de remplacement estimés

GXULQR—Remplacement du boîtier de filtre $29–34 Pour les pièces détachées, appelez gratuitement le 800.626.2002 (U.S.A.),

le 800.663.6060 (Canada anglais) ou le 800.361.3869 (Canada français).

POUR DÉMONTER LE FILTRE :

•

Tournez le filtre de 1/4 de tour vers la gauche. La surface supérieure du filtre s’écarte du fond de la tête. Abaissez le filtre pour le sortir.

POUR REMPLACER LE FILTRE :

Poussez le filtre dans la tête/support du filtre. Tournez le filtre de 1/4 de tour vers la droite, jusqu’à ce qu’il s’arrête. La surface supérieure du filtre sera alignée sur le fond de la tête/support du filtre, après l’installation complète.

NOTE : Après une installation correcte, l’étiquette doit être face à vous.

Ouvrez le robinet d’eau froide pour nettoyer le filtre pendant 5 minutes et éliminer l’air.

Changez les piles dans le minuteur.

NOTE : Vidangez l’eau présente dans le circuit pour minimiser les fuites pendant le remplacement de la cartouche de filtration. Fermez l’alimentation en eau froide et ouvrez le robinet pendant 5 secondes.

Vanne de fermeture

Virole

Écrou hexagonal

Insert de tuyau

Instructions d’Installation

DÉCOUPE DU TUYAU

Déterminez la longueur du tuyau nécessaire entre la tête/support du filtre et le robinet et entre l’arrivée de l’alimentation en eau et la tête/support du filtre, en essayant sur place le tuyau pour s’assurer que la longueur est correcte.

NOTE : 6 pieds de tuyau sont fournis. Découpez le tuyau en deux sections en fonction de vos exigences.

Découpez le tuyau.

NOTE : Ne tordez pas le tuyau. NOTE : Vérifiez l’extrémité du tuyau pour

vous assurer qu’il n’existe pas d’entaille, de coupure, de méplat ou de bord déchiqueté. Dans le cas contraire, découpez l’extrémité du tuyau avec un cutter.

Mesurez 1,9 cm (3/4″) à partir de l’extrémité du tuyau fourni et marquez une ligne au crayon.

INSTALLATION DE LA TÊTE/SUPPORT

En utilisant la tête/support du filtre comme guide, marquez les emplacements des trous pour qu’il existe un espace de 2,5 cm (1″) entre le centre de chaque vis. Fixez la tête/support du filtre au mur à l’aide des vis cruciformes fournies avec l’appareil.

NOTE : Faites des prétrous de 1/8″ pour faciliter l’installation.

Assurez-vous de laisser au moins un espace de 10 cm (2-1/2″) sous le système, pour faciliter le remplacement de la cartouche de filtration.

Insérez les vis à mi-chemin, pour pouvoir déplacer le support sur le mur pendant l’installation.

NOTE : Trois configurations sont possibles pour l’installation. Sélectionnez les vis qui conviennent à votre configuration : pour une installation sur la paroi latérale d’une armoire, utilisez des vis de 1″; pour une installation sur cloison sèche avec montants, utilisez des vis de 1-1/4″; sur cloison sèche sans montants, utilisez des tire-fonds. MISE EN GARDE : Assurez-vous que la pointe de la vis ne saille pas au travers du mur dans le mueble adjacent.

Serrez les vis pour fixer le support.

10 cm (2-1/2″)

1,9 cm

(3/4″)

DÉCOUPE INCORRECTE

DÉCOUPE CORRECTE

INSTALLATION DE L’ADAPTATEUR DE ROBINET

Installez l’adaptateur 3/8″ x 1/2″ sur le filetage du robinet.

NE SERREZ PAS TROP FORT. Option A – Installation normale

Option B – Installation optionnelle Si vous utilisez des tuyaux en cuivre avec un

adaptateur à compression, vous NE devez PAS utiliser l’adaptateur de robinet 1/2″.

Utilisez une section de tuyau, faites glisser l’écrou hexagonal à compression et la virole 3/8″ (extrémité fermée à l’opposé de l’écrou à compression) sur le tuyau, puis introduisez l’insert du tuyau.

Adaptateur

Filetage du robinet

Adaptateur 3/8″ à compression

Tuyau en cuivre

Insert

Virole

Écrou hexagonal

Tuyau

COUPEZ L’ALIMENTATION EN EAU

Dégagez l’espace sous le évier. Placez un seau et quelques serviettes sous le évier pour récupérer l’eau qui pourrait fuir, lors du débranchement des tuyaux d’alimentation en eau.

Fermez l’alimentation en eau froide et démontez les tuyaux et les raccords d’alimentation en eau existants.

NOTE : Pour les tuyaux en cuivre, laissez le raccord 3/8″ à compression sur le système du robinet. Allez à l’étape 3, option B.

Instructions d’Installation

INSTALLATION DES RACCORDS À COMPRESSION

Utilisez la section restante de tuyau, faites glisser l’écrou hexagonal à compression et la virole 3/8″ (extrémité fermée à l’opposé de l’écrou à compression) sur le tuyau, puis introduisez l’insert du tuyau.

Fixez l’ensemble sur la vanne d’alimentation en eau froide. Ne serrez pas trop fort.

NOTE : Un serrage trop important provoquerait la séparation entre le raccord et le tuyau.

NOTE : Pour les vannes de fermeture avec raccords à compression de 1/2″ ou 7/16″, veuillez utiliser les adaptateurs appropriés inclus dans la trousse.

Branchez l’autre extrémité au côté entrée, comme indiqué par la flèche sur la tête/support du filtre.

Vanne de fermeture

Insert de tuyau

Virole

Écrou hexagonal

Tuyau

Vanne de fermeture

Insert de tuyau

Virole

Écrou hexagonal

Tuyau

INSTALLATION DES PILES

Insérez une pièce ou un tournevis dans la fente entre le capot du minuteur et la base.

Ouvrez doucement et séparez la base du minuteur du capot. Installez ou remplacez les 2 piles AAA. Une fois les piles en place, alignez la base et le capot, puis enclenchez-les l’un dans l’autre.

Après l’installation de nouvelles piles ou un changement de filtre, poussez et tenez enfoncé le bouton bleu de réinitialisation du minuteur pendant environ 5 secondes. Relâchez le bouton après 5 clignotements du voyant. Le voyant clignotera de nouveau dans 180 jours, pour vous rappeler qu’il est temps de changer le filtre.

Fixez le minuteur sur un emplacement distant pour une meilleure visibilité.

Capot du minuteur

Base du minuteur

2 piles AAA

Bouton bleu de réinitialisation

NOTE : L’apparence du minuteur peut varier.

INSTALLATION DU TUYAU

Poussez fermement le tuyau dans le col du raccord de l’adaptateur de robinet jusqu’à ce que la marque au crayon touche le col. (Si le tuyau est retiré, redécoupez, mesurez, marquez et réinsérez l’extrémité.)

Le tuyau doit être complètement inséré pour éviter les fuites.

Pour enlever le tuyau : abaissez et tenez le col blanc, puis tirez le tuyau vers l’extérieur.

Ressortez légèrement le tuyau pour garantir une bonne étanchéité.

Enfoncez l’autre extrémité du tuyau dans le côté sortie du filtre.

Col blanc (NE PAS ENLEVER)

Ligne marquée au crayon

Tuyau inséré

1,9 cm

(3/4″)

Engagement

1,9 cm (3/4″) (tuyau de 1/4″)

Instructions d’Installation

• Que couvre la garantie?

— Tout défaut de matériel ou de main d’oeuvre du produit .

• Q’est-ce qui n’est pas couvert par la garantie?

— La cartouche de filtre et les piles après trente jours à partir de la date d’achat. —

Les déplacements à votre domicile pour vous enseigner comment utiliser le produit. — Une installation, remise ou entretien incorrecte. — Une panne du produit causée par un abus d’utilisation, une mauvaise utilisation, toute

modification, exploitation commerciale ou une utilisation du produit dans un but non

prévu. —

Utilisation de ce produit lorsque l’eau est microbiologiquement impure ou de qualité

inconnue sans qu’une désinfection adéquate n’ait eu lieu avant l’entrée et sortie dans le

circuit. Les systèmes homologués pour une réduction des microbes peuvent être utilisés

après désinfection de l’eau pouvant contenir des microbes filtrables. — Tout dommage causé au produit par accident, incendie, inondation ou acte de Dieu. — Tout dommage fortuit ou indirect causé par des défauts éventuels de cet appareil,

son installation ou les réparations effectuées.

• Quelle est la durée de la garantie après l’achat?

— Un an.

• Comment dois-je faire ma réclamation?

—

Ramenez le produit au magasin où vous l’avez acheté avec une exemplaire de la “Preuve d’achat”. Une unité neuve ou remise à neuf sera fournie. Cette garantie exclut les coûts d’expédition ou les déplacements de service à votre domicile.

Cette garantie couvre l’acheteur original et tout propriétaire subséquent des produits achetés à des fins résidentielles ou de bureau à l’intérieur des États-Unis. En Alaska, cette garantie exclut le coût d’expédition ou les appels de service à votre maison ou bureau.

Certains États ne permettent pas l’exclusion ou la restriction des dommages accessoires ou consécutifs. Cette garantie vous donne des droits juridiques particuliers, mais vous pouvez également avoir d’autres droits qui varient d’État à État . Pour connaître vos droits juridiques, consultez le bureau de protection du consommateur de votre localité, de votre État ou le procureur général de votre État.

Contactez nous sur ge.com, ou appelez le numéro sans frais 800.952.5039 aux États-Unis. Au Canada, contactez nous sur www.electromenagersge.ca, ou appelez le numéro sans frais 866.777.7627.

GARANTIE LIMITÉE D’UN AN

EXCLUSION DE GARANTIES IMPLICITES—Votre seul et unique recours est l’échange du produit selon les dispositions de cette Garantie limitée. Toutes les garanties implicites, incluant les garanties de commercialité et d’adéquation à un usage spécifique, sont limitées à une année ou à la période la plus courte autorisée par la législation.

LISTE DES PIÈCES

Node repérage.Pièce n

Description

001 GXULQR Cartouche de filtration

de remplacement 1 002 WS19X10024 Tête/Support du filtre 1 003 GXULQ-KIT Kit 1 004 GXULQ-TIMER Minuterie et batteries 1

Pour obtenir des pièces de rechange, composez sans frais le 800.626.2002 (ÉtatsUnis), le 800.663.6060 (Canada, langue anglaise), le 800.361.3869 (Canada, langue française).

GE Consumer & Industrial

Appliances

General Electric Company

Louisville, KY 40225

003

004

001

002

DERNIÈRE VÉRIFICATION

Insérez le filtre dans la tête/support du filtre. Tournez le filtre de 1/4 de tour vers la droite, jusqu’à ce qu’il s’arrête. La surface supérieure du filtre sera alignée sur le fond de la tête/support du filtre, après l’installation complète.

Rétablissez doucement l’alimentation en eau. Vérifiez la totalité du système à la recherche de fuite.

Si c’est le cas, consultez la section Découpe du tuyau pour réinsérer le tuyau.

Si les raccords fuient, coupez l’eau et resserrez les raccords, ou étanchéifiez-les. Si le filtre fuit, resserrez le filtre.

Après l’installation, ouvrez le robinet d’eau froide pour nettoyer le filtre pendant 5 minutes et éliminer l’air.

NOTE : La présence d’air dans le circuit provoquant

des bulles d’air est normal.

Notes

Instrucciones de Instalación

HERRAMIENTAS NECESARIAS

PRECAUCIONES DE SEGURIDAD

•

Consulte con su departamento de obras públicas local y estatal para los códigos de plomería y sanidad. Usted debe seguir estas reglas a medida que instale el Sistema de filtración para grifo principal de cocina y baño. El uso de un instalador calificado es recomendado.

•

Asegúrese que el abastecimiento de agua cumple con las Datos del desarrollo. Si las condiciones del abastecimiento de agua son desconocidas, póngase en contacto con su compañía de agua municipal.

ADVERTENCIA:No use con agua

que sea bacteriológicamente insegura o de calidad desconocida sin una desinfección adecuada antes o después del system.

•

Es altamente recomendado que la válvula de cierre sea colocada directamente hacia arriba de su Sistema de filtración para grifo principal de cocina y baño.

PARTES INCLUIDOS

• Cartucho del filtro

• Soporte/Cabeza del filtro

• 6 Pies de tubería de 3/8″

• Adaptador para grifo de 3/8″ x 1/2″

• Tuerca hexagonal de compresión de 3/8″

• Abrazadera de refuerzo de 3/8″

• Tubo insertable de 3/8″

• Tornillos montables

• Adaptador de compresión de 1/2″ a 3/8″

• Adaptador de compresión de 7/16″ a 3/8″

Los accesorios opcionales están disponibles (usando Visa, MasterCard o Discover) visitando nuestro Website a ge.com o en el Departamento de Partes y Accesorios en el 800.626.2002.

Llave ajustable

Cuchillo utilitario

Destornillador Phillips

238C3375P001 49-50225-1 07-07 JR Impreso en China

INSTALACIÓN CORRECTA

Este alojamiento de filtración de agua extrafuerte debe ser instalado y ubicado correctamente de acuerdo con las Instrucciones de instalación antes de ser usado.

• Consulte con su departamento de obras públicas local para los códigos de plomería. Usted debe seguir sus guías a medida que instale el Sistema de filtración para grifo principal de cocina y baño.

• Use el Sistema de filtración solamente en un abastecimiento de agua potable FRÍA de hogar, que sea buena para beber. El cartucho del filtro no purificará el agua o hará que el agua que no sea buena sea potable. NO USE en agua CALIENTE (100°F máx.).

• Proteja el Sistema de filtración y las cañerías de la congelación. El agua que se congele en el system lo dañará.

• Su Sistema de filtración soportará hasta 100 psi de presión de agua. Si la presión de agua de su casa es más de 100 psi durante el día (podría alcanzar niveles más altos durante la noche), instale una válvula para reducir la presión antes de que el system sea instalado.

• No instale en AGUA CALIENTE. La temperatura de la línea de agua hacia el Sistema de filtración debe estar entre el mínimo de 40°F, y el máximo de 100°F. Vea las Datos del desarrollo.

• No instale el Sistema de filtración usando uniones de cobre soldadas. El calor del proceso de las soldaduras dañará la unidad.

ADVERTENCIA:Bote todas las partes

y los materiales de empaque sin usar después de la instalación. Las partes pequeñas que sobren después de la instalación podrían ser un peligro para atragantarse.

• No instale el filtro en una ubicación exterior o en un lugar donde esté expuesto a la luz del sol.

El sistema es evaluado y certificado por NSF International contra la Norma 42 NSF/ANSI para la reducción de Cloro, Gusto y Olor y Clase de Partícula I y la Norma 53 para la reducción de Turbiedad.

Broca de perforadora de 1/8″ y perforadora eléctrica o de mano

Sistema de filtración para grifo principal de cocina y baño – GXULQ/GNULQ

INSTRUCCIONES DE INSTALACIÓN PASO A PASO

Sumario de la instalación NOTA: Asegúrese de permitir un espacio mínimo de

entre 1

/2″–2″ bajo el sistema para reemplazo del

cartucho del filtro. Si usa tubería de cobre con uniones de compresión de

3/8″, deberá seguir el Paso 3 Opción B (Instalación Opcional).

Instrucciones de instalación

ESPECIFICACIONES DEL CARTUCHO

Datos del desarrollo – Sistema de Filtración GXULQ con Uso de Filtro GXULQR

■

Este sistema se ha sometido a las pruebas NSF/ANSI 42 y 53 a fin de reducir las sustancias presentadas a continuación. Se redujo la concentración de las sustancias indicadas en el agua que ingresan en el sistema a una concentración menor o igual al límite permitido para el agua que sale del sistema, como se especifica en NSF/ANSI 42 y 53.

■

El funcionamiento puede variar de acuerdo con las condiciones de suministro de agua locales.

■

No usar con agua que sea microbiológicamente insegura o de calidad desconocida sin una desinfección adecuada del sistema antes y después del uso.

INSTALACIÓN DEL SISTEMA

Estándar No. 42: Efectos estéticos

USEPA Calidad del Promedio Effluent % de reducción Reducción

Parámetros MCL influente concentración influente Promedio Máximo Promedio Mínimo promedio

Gusto y olor a cloro — 2.0 mg/L ± 10% 1.9 mg/L <0.05 mg/L 0.05 mg/L >97.4% 97.4% ≥50% Partícula, Clase I

partículas 0.5 a <1um**

— ≥10000

partículas

/mL 10333333 #/mL 20,500 #/mL 41,000 #/mL 99.8% 99.6% ≥85%

Estándar No. 53: Efectos Relativos a la Salud

USEPA Calidad del Promedio Effluent % de reducción Reducción

Parámetros MCL influente concentración influente Promedio Máximo Promedio Mínimo promedio

Turbidez 1 NTU*** 11 ± 1 NTU*** 11.00 NTU 0.1 NTU 0.1 NTU 99.1% 99.1% 0.5 NTU *Probado utilizando una tasa de flujo de 2 gpm (7,6 l/min); presión de 60 psig; Especificaciones de Operación

pH de 7.5 ± 0.5; temp. de 20° ± 3°C (68° ± 5°F ) Capacidad: Certificado para hasta 2000 galones (7.571 l); hasta seis meses **Medición en partículas/ml. Las partículas usadas eran de 0,5–1 micrón. Requisitos de presión: 35–100 psi (2.8–6.9 bar) ***Unidades de turbidez Nefelométrica—NTU Temperatura: 0.6°–38°C (33°–100°F)

CALIENTE FRÍA

ENTRADA

SALIDA

Instalación opcional

CALIENTE FRÍA

ENTRADA

SALIDA

Cartucho del filtro

Adaptador de empuje para conectar de 3/8″ x 1/2″

Soporte/Cabeza del filtro

Válvula de cierre

Abrazadera de refuerzo

Tuerca hexagonal

Tubo insertable

REEMPLAZO DEL CARTUCHO DEL FILTRO

Reemplazo del Recipiente del Filtro/Costos Estimados de Reemplazo

GXULQR—Reemplazo del recipiente del filtro $29–34 Para el reemplazo de piezas, llame sin costo al 800.626.2002 (EE.UU.).

PARA RETIRAR EL FILTRO:

• Gire el filtro 1/4 hacia la izquierda. La parte superior del filtro se retirará de la parte inferior de la cabeza. Empuje el filtro hacia abajo para retirarlo.

PARA REEMPLAZAR EL FILTRO:

Introduzca el filtro en el soporte/cabeza del filtro. Gire el filtro 1/4 hacia la derecha hasta que se detenga. La superficie superior del filtro se nivelará con la parte inferior del soporte/cabeza del filtro cuando esté totalmente instalado.

NOTA: Una vez instalado correctamente, la etiqueta deberá mirar hacia fuera.

Gire sobre el grifo de agua fría para nivelar el filtro durante 5 minutos y eliminar el aire.

Cambie las pilas del temporizador.

NOTA: Cierre el agua de la línea para minimizar la cantidad de agua liberada durante el reemplazo del cartucho del filtro. Cierre la válvula de suministro de agua fría y abra el grifo por 5 segundos.

ELIJA UNA UBICACIÓN

Elija para el sistema una ubicación donde esté:

• Protegido de heladas.

• No expuesto en forma directa a la luz solar. Seleccione y marque una ubicación debajo del

lavabo. Lea la Sección 4.

El sistema debe estar montado en forma vertical y horizontal.

NO MONTE EL SISTEMA DE FORMA INVERTIDA.

Instrucciones de instalación

INSTALACIÓN DEL ADAPTADOR PARA GRIFO

Instale el adaptador para grifo de 3/8″ x 1/2″ en las roscas del grifo.

NO AJUSTE EN EXCESO. Opción A – Instalación Típica

Opción B – Instalación Opcional Si posee una tubería de cobre con un

adaptador de compresión, NO se deberá usar un adaptador para grifo de 1/2″.

Use una sección de la tubería, deslice la tuerca hexagonal de compresión y la abrazadera de refuerzo de 3/8″ (con el extremo cónico hacia fuera desde la tuerca de compresión) sobre la tubería, y coloque el tubo insertable.

Adaptador

Roscas del Grifo

Adaptador de compresión de 3/8″

Tubería de cobre

Tubo insertable

Abrazadera de refuerzo

Tuerca hexagonal

Tubería

INSTALACIÓN DE LA CABEZA/SOPORTE

Usando la cabeza/soporte del filtro como guía, marque las ubicaciones de los hoyos para que haya 1″ desde el centro de cada tornillo. Ajuste la cabeza/soporte del filtro en la parte con los tornillos tipo Philips provistos con la unidad.

NOTA: Haga en forma previa hoyos de 1/8″ para facilitar la instalación.

Asegúrese de dejar por lo menos 2-1/2″ desde la parte inferior del sistema para permitir un fácil reemplazo del cartucho del filtro.

Instale los tornillos sólo hasta la mitad para poder ubicar el soporte sobre la pared durante la instalación.

NOTA: Existen tres configuraciones para la instalación. Seleccione los tornillos adecuados para la misma: Para las instalaciones de las paredes laterales del gabinete, use tornillos de 1″. Para paneles de yeso con instalaciones con montajes, use tornillos de 1-1/4″. Para paneles de yeso sin instalaciones con montajes, use pernos de anclaje. PRECAUCIÓN: Asegúrese de que la punta del tornillo no sobresale a través la pared y dentro del gabinete adyacente.

Ajuste los tornillos para asegurar el soporte.

2-1/2″

CORTE DE LA TUBERÍA

Determine la longitud de tubería necesaria desde la cabeza/soporte del filtro hasta el grifo y desde la línea de suministro de agua hasta la cabeza/soporte del filtro, colocando la tubería en el lugar correcto para asegurar que sea la longitud correcta.

NOTA: Se proveen 6 pies de tubería. Corte la tubería en dos secciones de acuerdo con sus necesidades.

Corte la tubería.

NOTA: No retuerza la tubería. NOTA: Controle el extremo de la tubería para

asegurar que no haya cortes, rasguños, partes achatadas o puntas filosas. Si ocurriese alguno de estos casos, corte el extremo de la tubería con un cuchillo utilitario.

Mida 3/4″ desde el extremo de la tubería brindada y haga una marca con un lápiz.

3/4″

CORTE INCORRECTO

CORTE CORRECTO

DESCONEXIÓN DEL SUMINISTRO DE AGUA FRÍA

Retire los ítems que estén debajo del lavabo. Coloque un cubo y algunas toallas debajo del lavabo para contener el agua que pueda salir al desconectar las líneas de suministro de agua.

Cierre la válvula de suministro de agua fría y quite la tubería y uniones de agua existentes.

NOTA: Si las tuberías son de cobre, deje la unión de compresión de 3/8″ en el vástago del grifo. Vaya al Paso 3, Opción B.

Instrucciones de instalación

INSTALACIÓN DE LA TUBERÍA

Empuje la tubería con firmeza en la pinza de sujeción sobre la unión del adaptador del grifo hasta que la marca de lápiz quede junto a la pinza de sujeción. (Si se retira la tubería, vuelva a cortar el extremo, mida, marque y reinserte.)

La tubería se deberá insertar completamente para evitar pérdidas.

Para retirar la tubería: hunda y sostenga la pinza de sujeción blanca; empuje la tubería hacia fuera para retirarla.

Presione lentamente sobre la tubería para asegurar un buen sellado.

Presione el otro extremo de la tubería del lado de la salida del filtro.

Enlace de 3/4″

(tubería de 1/4″)

Pinza de sujeción blanca (NO RETIRAR)

Marca con lápiz de la línea

Insert la tubería

3/4″

INSTALACIÓN DE LAS UNIONES DE COMPRESIÓN

Tome la sección restante de la tubería, deslice la tuerca hexagonal de compresión y la abrazadera de refuerzo de 3/8″ (con el extremo cónico hacia fuera desde la tuerca de compresión) sobre la tubería, y coloque el tubo insertable.

Ajuste el montaje sobre la válvula de suministro de agua fría. No ajuste en exceso.

NOTA: Un ajuste excesivo hará que la tubería se separe de la unión.

NOTA: Para válvulas de cierre con ajustes de compresión de 1/2″ o 7/16″, utilice adaptadores adecuados incluidos con el kit.

Conecte el otro extremo del lado de la entrada, como lo indica la flecha de la cabeza/soporte del filtro.

Válvula de cierre

Tubo insertable

Abrazadera de refuerzo

Tuerca hexagonal

Tubería

Válvula de cierre

Tubo insertable

Abrazadera de refuerzo

Tuerca hexagonal

tubería

INSTALACIÓN DE PILAS

Inserte una moneda o destornillador en la ranura entre la tapa del temporizador y la base.

Abra con fuerza moderada y separe la tapa de la base del temporizador. Instale o cambie 2 pilas AAA nuevas. Una vez colocadas las pilas, vuelva a introducir la tapa sobre la base.

Luego de instalar pilas nuevas o de un cambio de filtro, mantenga presionado el botón azul para restaurar el temporizador durante aproximadamente 5 segundos. Suelte el botón de restauración luego de que la luz titile 5 veces. La luz volverá a titilar en 180 días para recordarle que es necesario cambiar el filtro.

Coloque el temporizador en una ubicación remota para visualizarla de manera fácil.

Tapa del temporizador

Base del temporizador

2 Pilas AAA

Botón azul de restauración

NOTA: La estética del temporizador puede variar.

• ¿Qué cubre esta garantía?

— Cualquier defecto de fábrica en los materiales o la manufactura del producto.

• ¿Qué no cubre esta garantía?

— Cartucho del filtro y las baterías después de treinta días a partir de la fecha

de la compra. — Viajes a su casa para enseñarle cómo usar el producto. — Instalación o entrega inapropiada, o mantenimiento impropio. — Fallas del producto si hay abuso, mal uso, o uso para otros propósitos que los

propuestos, o uso para fines comerciales. —

Uso de este producto donde el agua está microbiológicamente insegura o de

calidad desconocida, sin la adecuada desinfección, antes y después de ser

procesada por el sistema. Los sistemas certificados para reducir el nivel de quistes

pueden ser usados en agua desinfectada que pueda contener quistes que se

puedan filtrar. — Daños causados al producto debido a accidentes, incendio, inundaciones o actos

de la naturaleza. — Daños secundarios o por consecuencia causados por posibles defectos en el

producto, su instalación o reparación.

• ¿Por cuánto tiempo después de la compra?

— Un año.

•

¿Cómo hago la reclamación de la garantía?

— Devuélvala al minorista a quien le compró el producto con una copia

de “Proof of Purchase” (prueba de compra). Se le proporcionará una unidad nueva o reacondicionada. Esta garantía excluye los costos de envío o llamadas de servicio a domicilio.

Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para uso residencial o en la oficina dentro de Estados Unidos. En Alaska, la garantía excluye el costo de envío o las visitas de servicio a su casa u oficina.

Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía da derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber cuáles son sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Attorney General en su localidad.

Póngase en contacto con nosotros en ge.com, o llame sin cargo al 800.952.5039, o 866.777.7627 en Canada.

GARANTÍA LIMITADA POR UN AÑO

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su único y exclusivo derecho es el cambio del producto, tal y como se indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las garantías implícitas de comerciabilidad o adecuación para un fin determinado, están limitadas a un año o el período de tiempo más breve permitido por la ley.

Instrucciones de instalación

LISTA DE PARTES

No. de ref.

Parte No.

Descripción

001 GXULQR Reemplazo de

cartucho del filtro 1 002 WS19X10024 Soporte/Cabeza del filtro 1 003 GXULQ-KIT Kit 1 004 GXULQ-TIMER Sincronizador y baterías 1

Para obtener partes de repuesto, llame sin costo al 800.626.2002 (EE.UU.).

GE Consumer & Industrial

Appliances

General Electric Company

Louisville, KY 40225

003

004

001

002

CONTROL FINAL

Lentamente abra el suministro de agua. Controle pérdidas posibles en todo el sistema.

Si se producen pérdidas, vuelva a leer la sección sobre Corte de la tubería y reinserte el tubo.

En caso de pérdidas en las uniones, cierre la presión de agua y ajuste o vuelva a sellar las uniones. En caso de pérdidas del filtro, ajuste el mismo.

Luego de la instalación, deje correr el agua durante aproximadamente 5 minutos para que se nivele el filtro y se elimine el aire.

NOTA: Es normal que el sistema contenga aire

y que éste provoque burbujas en el agua.

GE GNULQ, GXULQ User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
