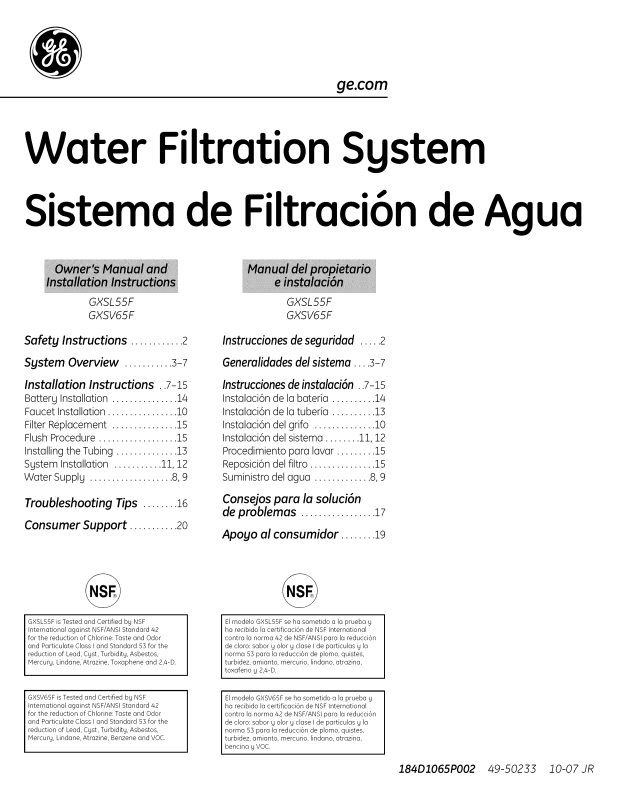

GE GXSV65R00, GXSL55R00 Owner’s Manual

O

ge.com

Water Filtration System

Sistema de Filtraci6n de Agua

GXSL55F GXSL55F
GXSV65F GXSV65F

Safety Instructions ............ 2

System Overview ........... 3-7

Installation Instructions..7-15

Battery Installation ............... 14

Faucet Installation ................ i0

Filter Replacement ............... 15

Flush Procedure .................. 15

Installing the Tubing .............. 13

Sgstem Installation ........... ii, 12

Water Supplg ................... 8, 9

Troubleshooting Tips ........ 16

Consumer Support ........... 20

GXSL55F is Tested and Certified bg NSF
International against NSF/ANSI Standard 42

for the reduction of Chlorine: Taste and Odor

and Particulate Class I and Standard 53 for the
reduction of Lead, Cgst, Turbiditg, Asbestos,

Mercurg, Lindane, Atrazine, Toxaphene and 2,4-D.

Instrucciones deseguridad ..... 2

Generalidadesdel sistema .... 3-7

Instruccionesdeinstalaci6n ..7-is

Instalaci6n de la bateria .......... 14

Instalaci6nde la tuberia .......... 13

Instalaci6n del grifo .............. 10

Instalaci6ndel sistema ........ 11,12

Procedimientopara lavar ......... 15

Reposici6n del filtro ............... 15

Suministrodelagua ............. 8,9

Consejos para la soluci6n

de problemas ................. 17

Apoyo al consumidor ........ 19

El modelo GXSLggF se ha sometido a la prueba g
ha recibido la certificaci6n de NSF International

contra la norma 42 de NSF/ANSI para la reducci6n
de cloro: sabor g olor g clase I de particulas g la

norma 53 para la reducci6n de plomo, quistes,
turbidez, amianto, mercurio, lindano, atrazina,
toxafeno g 2,4-D.

GXSV65Fis Tested and Certified bg NSF
International against NSF/ANSI Standard 42

for the reduction of Chlorine: Taste and Odor

and Particulate Class I and Standard 53 for the
reduction of Lead, Cyst, Turbidit U,Asbestos,

Mercurg, Lindane, Atrazine, Benzene and VOC.

El modelo GXSV65F se ha sometido a la prueba g

ha recibido la certificaci6n de NSF International
contra la norma 42 de NSF/ANSI para la reducci6n

de cloro: sabor g olor g clase I de particulas g la

norma 53 para la reducci6n de plomo, quistes,
turbidez, amianto, mercurio, lindano, atrazina,

bencina g VOC.

184DIO65PO0249-50233 IO-07JR

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE

USING.

A WARNING: Foruoursafetu,theinformationinthismanual

must be followed to minimize the risk of propertg damage or personal
injurg.

SAFETYPRECAUTIONS

[] Usethe Water Filtration sustem on a potable, safe-to-drink, home COLD

water supplu onlu. Thefilter canister will not purifu the water, or make it
safe to drink.

[] Do not useon a hot water supplU(IO0°F max.).

.Z_WARNING: Do not use with water that is microbiologicallg

unsafe or of unknown quality without adequate disinfection beforeor after
the system.Systems certified for cyst reduction may be used on disinfected

water that may contain filterable cysts.

PROPERINSTALLATION

INFORMACION DE SEGURIDAD
IMPORTANTE.

LEA TODAS LAS INSTRUCCiONES ANTES
DE USAR.

-4LADVERTENCIA: Parasuseguridad,sedeber_seguirla

informaciGnde este manual para minimizar el riesgode dahosa la
propiedad o lesionespersonales.

PRECAUCIONESDESEGURIDAD

[] UseelSistemade FiltraciGndeAgua solamente en un suministro deagua

potable FRiAque seasegura para el consumo.Elcartucho del filtro no
purificar6 el agua ni la har6 segura para el consumo.

[] No use en un suministro de agua caliente (]_00°FMGx.).

A

-&ADVERTENCIA: Nousecon aguaque sea

microbiolGgicamenteinsegurao de calidaddesconocidasinunadesinfecciGn
adecuada delsistema antes odespuds.Lossistemas certificadospara la

reducciGndeesporaspueden ser usadosen agua desinfectadaquepodria
contener esporasfiltrables.

ThisWater Filtrationsystem must be properly installed and located in
accordancewith the Installation Instructions beforeit isused.

[] Install or store where it will not beexposed to temperatures below

freezingor exposed to anUtupe of weather. Water freezing in the sustem
will damage it. Donot attempt to treat water over !00°R

WARNING: Discardall unused and packaging material after

installation. Smallparts remaining after installation could bea choke hazard.

[] YourWater Filtrationsustem will withstand up to !20 pounds per square

inch (psi)water pressure. Ifyour house water supply pressure is higher
than !00 psi,installa pressure reducing valve before installing the Water

Filtration system.

READAND FOLLOW THISSAFETY
INFORMATIONCAREFULLY.

SAVE THESE INSTRUCTIONS

INSTALACI()NCORRECTA

Estesistemade filtraciGndebeser instalado correctamente _Iubicado segE;n
las lnstruccionesde instalaciGnantes de su usa.

[] Instale o almacene donde no est@expuesto a temperaturas par debajo

del punto de congelaciGnoexpuesto a ningOn tipo de inclemencia
[e-mail] se congela en el sistema IodaflarG. No intente

tratar el agua par encima de ]_00°R

-& ADVERTENCIA: Desechedespu_sdelainstalaci6ntodos

los materiales de empaquetado _Iaquellos que no fueron usados.Laspartes
pequehasque sobmndespudsdela instalacidn podrian repmsentarun

peligro.

[] Su sistema de filtraci6n de agua soportar6 hasta !20 libras par purgada

cuadrada (psi)de presi6n de agua. Sila presi6ndel suministro de agua de
sucasa esmayor de !00 psi,instale una v61vulareductora de presi6n

antes de instalar el sistema defiltraci6n de agua.

LEAYSIGACUIDADOSAHENTEESTA
INFORMACIONDESEGURIDAD.

CONSERVEESTASINSTRUCCiONES

2

Specifical:ions Guidelines.

Paul:as de las especificaciones.

Mang bad tastes and/or odors are removed from water using activated
carbon filter canisters.Theg aremost often usedto remove a chlorine taste

and odor.Theg can also reduce other undesirable elements from drinking
water supplies,such as organic chemical contaminants and lead.

NOTE:Small amounts of hydrogen sulfide (noticeable as "rotten egg" odor)
mag be reduced bg taste and odor filters for a short time, but the carbon

media is quickly exhausted Other water conditioning equipment is usually
required for the continuous treatment of hydrogen sulfide.

The Water Filtration System Uses the Following
Canisters

Model G,_SLggF
FQSLFFilter
(1200gallon capacitg)
Filter-White canisters with gellow band

* Reducesdirt, rust and sediment
* ReducesChlorine:Taste and Odor

* Reduces Lead
* Reducesfilterable Cgsts (suchascrgptosporidium and giardia)

* ReducesTurbiditg
* ReducesAsbestos

* Reduces MercurU
* Reduces Lindane

* ReducesAtrazine
* ReducesToxaphene

. Reduces 2,4-D
.0.5-! micron nominal particulate reduction

Thissgstem conforms to NSF/ANSI/42and 53 for the specific performance
claims as verified and sustained bg test data. SeePerformance Data Sheet
for details.

Sepueden reducir muchos malos olores g/o sabores delagua usando
cartuchos de carbono para elfiltro. Seusan principalmente para reducir el

olor g sabor a clara.Tambi@npueden reducirotros elementos no deseados
delsuministro de agua, talescoma contaminantes quimicos org6nicos g

plomo.

NOTA:Se pueden reducir par poco tiempo pequehas cantidades de sulfuro
de hidr6geno coma elolaf a "huevo podrido" usando filtros de olaf y sabot,
pero el media de carbono se agota rdpidamente. Par Io general, se requieren

otros equipos acondicionadores de agua para el tratamiento continua del
sulfuro de hidr6geno.

El sistema de filtraci6n de agua utiliza los siguientes
cartuchos

1'4odeloGXSL55F

Filtro FQSLF
(capacidad de !200 galones)

Filtro-cartuchos blancos con banda amarilla
* Reducela suciedad,el 6xido g lossedimentos

* Reduce el sabor g olor a cloro
* Reduce el plomo

* Reduce los quistes filtrables (como cristosporidium ggiardia)
* Reduce la turbidez
* Reduce el amianto

* Reduce el mercurio
* Reduce el lindano

* Reduce la atrazina
* Reduce eltoxafeno

* Reduce 2,4-D
* Reducci6n nominal de particulas de 0,5-! micr6n

Estesistema se conforma alas normas/42 g 53 NSF/ANSIen cuanto
alas afirmaciones especificas de desempeflo segOnverificaci6n

gadmisi6n de losdatos de las pruebas. Consultela hoja de datos del
desempeSo para detalles.

Specifications Guidelines.

Pautas de los especificaciones.

The Water Filtration System Uses the Following
Canisters

Model GXSV55F
FQSVFFilter

(160gallon capacitg)
Filter-White canisters with green band
* Reducesdirt, rust and sediment
* ReducesChlorine:Taste and Odor
* Reduces Lead

* Reducesfilterable Cgsts (suchascrgptosporidium and giardia)
* ReducesTurbiditU

* ReducesAsbestos
* Reduces MercurU

* Reduces Lindane
* ReducesAtrazine

* Reduces Benzene
* ReducesVOC

* 0.5-1 micron nominal particulate reduction
Thissgstem conforms to NSF/ANSI/42and 53 for the specific performance

claims as verified and sustained bg test data. SeePerformance Data Sheet
for details.

Installation Overview

Locate the drinking water system on the cold water supply pipe, under the
kitchenand/or bathroom sink, to filter the cold drinking water.

Elsistema de filtraci6n de agua utiliza los siguientes
cartuchos

Modelo GXSV65F

Filtro FQSVF
(capacidad de 160galones)

Filtro-cartuchos blancos con banda verde
* Reducela suciedad,el 6xido g lossedimentos

Reduceel sabor g olor a cloro
Reduceel plomo

Reducelos quistesfiltrables (como cristosporidium g giardia)
Reducela turbidez

Reduceel amianto
Reduceel mercurio

Reduceel lindano
Reducela atrazina

Reducela bencina
ReduceVOC

Reducci6n nominal de particulas de 0,5-1 micr6n

Estesistema se conforma alas normas/42 g 53 NSF/ANSIen cuanto alas
afirmaciones especificas de desempeflo segOnverificaci6n g admisi6n de

los datos de las pruebas. Consulte la hoja de datos deldesempeflo para
detalles.

Generalidades sobre la instalaci6n

Coloqueel sistema de agua potable en la tuberia de suministro de agua fria,
debajo dellavaplatos de la cocina £/o del baho para filtrar el agua ffia.

Stale of C difomil

Dep mmerlt of Healtll Selvices

Waler Treatment Device

Ceilificale Number

04- 1600

Da_ Issued [ eb, u _ry 9 2_)4

] radelnalk Model l)esi_nation Rt,JlavenlentI lenlentx

<:;xstss F ir_S£F

Sink/

Lavaplatos

Hot/ Cold/

Caliente Fr[a

Water Supply Valve /
Wlvula de suministro de agua

FilteredWater Faucet/
Grifodeaguafiltrada

/

Recolector

Outlet/

Salida

FilterCanisters/
Cartuchosde losfiltros

4

Performance Data Sheet.

Hoja de datos de funcionamiento.

SmartWater Filtration systemGXSL55F
Using Filter FQSLF

[] This Sustem has been tested according to NSF/ANSI 42 and 55 for the

reduction of the substances listed below. The concentration of the indicated
substances in water entering the sustem was reduced to a concentration

less than or equalto the permissiblelimit for water leavingthe sustem,as
specified in NSF/ANSI 42 and 55.

[] Actual performancema U var U with local water conditions.
[] Do not use with water that is microbiologicallUunsafe or with water of

unknown qualitUwithout adequatedisinfection before or after the sustem.

Sustemscertified for cUstreduction ma U be used on disinfected waters that

ma U contain filterable custs.

Cartucho FQSLFde sistema de filtraci6n

GESmartWater GXSL55F

[] Estesistemase hasometido alas pruebasNSF/ANSI/42y53 afin dereducir

lassustanciaspresentadasa continuaci6n.Seredujola concentraci6n
delas sustanciasindicadasenel aguaqueingresanenel sistemaa una
concentraci6nmenor oigualal limitepermitidopara elagua quesaledel

sistema,comaseespecificaenNSF/ANSI42 y 53.

[] Eldesempeflorealpuedevariarde acuerdoa lascondicioneslocales

delagua.

[] No use con agua que sea microbial6gicamente insegura o de calidad

desconocida sin una desinfecci6n adecuada delsistema antes o despu@s.
Lossistemas certificados para la reducci6n de esporas pueden set usados

en agua desinfectada que podria contener esporas filtrables.

Standard No. 42: Aesthetic Effects t Est6ndor No. 42: Efectos est_ticos

USEPA

Parameter

Par4metro

Chlorine/Clara
T&O
Particulate**/

Particulas

Parameter MCL Challenge Concentration

Par5metro MCL influ_ente concentraci6n

Turbidit_/Turbidez 1 NTU*** 11 +_1 NTU***
CL)StS/OUistes 99.95% red. lin. 50000L

Asbestos/Amianto 99% red. 107and/g 108fibers/fibras/L;

Lead/Homo, 0.015 mg/L 0.15 mg/L +_10%
pH 6.5

Lead/Homo, 0.015 mg/L 0.15 mg/L +_10%
pH 8.5

Hercurg/Hercurio, 0.002 mg/L 0.006 mg/L +_10%
pH 6.5

Hercurg/Hercurio, 0.002 mg/L 0.006 mg/L +_10%
pH 8.5

Lindane 0.0002mg/L 0.002 mg/L +_10%
Toxaphene 0.003 mg/L 0.015 +_10%
2,4-D 0.0017mg/L 0.021 mg/L +_10%

Atrazine 0.003 mg/L 0.009 mg/L +_10%
*Tested using a flow rate of 0.78 gpm (2.95 I/min); pressure of 60 psig; pH of 7.5+_0.5;temp. of 68° +_5°F{20°+_3°0 / Probado utilizando una tasa de flujo de 0,78 gpm {2,95 I/min);presi6n de 60 psig; pH

de 7,5+_0,5;temp. de 68° +_5° F (20° +_3° C}
**Measurement in partides/mL Particles usedwere 0.5-1 microns. / Hedici6n en partkulas/mL Lospartkulus usadus erun de 0,5-1 micr6n.
***NTU-Nephelometric Turbiditg Units / NTU-unidades de turbidez nefelom@rica
Operetinq Specifications / Especificociones de operoci6n

Capacitg: certified for up to 1200 gallons (4,542 I);upto six months / Capacidad: certificado para hasta 1200 galones {4542 I);hasta seis mesas
Pressure requirement: 35-120 psi (2.8-8.2 bar) / Requerimientos de presi6n: 35-120 psi {2,8-8,2 bar}
Temperature: 33-100°F (0.6-38°C)/ Temperatura: 33°-100 ° F{0,6°-38° C}
Flow rate: 0.78 gpm (2.95 I/min) / Tasa de flu]o: 0,78 gpm {2,95 I/min)

MCL

USEPA

MCL

w

w

USEPA Influent

USEPA Calidad del

Influent

Challenge Concentration

Calidad del

influ_ente concentraci6n

2.0 mg/L +_10%

> 10000 particles/

particulas/mL

Standard No. 53: Health Effects t Est6ndar No. 53: Efectos relativos a la salud

fibers/fibras >10 pm

long/de largo

Influent

Average

Promedio

influ_ente

1.89 mg/L

5700000 #/mL

Influent

Average

Promedio

influ_ente

10.73 NTU

166500 #/L

155 HF/L

0.152 mg/L

0.148 mg/L

0.006 mg/L

0.006 mg/L

0.002 mg/L

0.015 mg/L

0.222 mg/L

0.00886 mg/L

Average Maximum

Promedio MSximo

<0.05 mc)/L 0.06 mg/L

30583 #/mL 69000 #/mL

Average

Promedio M_ximo

0.311 NTU 0.49 NTU

0.00024 0.0005

0.000025 0.00002

0.01/422mg/L 0.059 mg/L

Effluent

Effluq,ente

Effluent

Maximum

Efflu_tente

<1 <1

<i <i

<0.001 <0.001

<0.001 <0.001

0.0007 0.0013

<0.001 <0.001

<0.002 <0.002

% Reduction

Average Minimum

% de reducci6n

Promedio Minima

>97.29% 96.84%

99.52% 98.94%

% Reduction

Average Minimum

% de reducci6n

Promedio Minima

97.08% 95.15%

>99.99% >99.99%

>99.99% >99.99%

>99.34% >99.29%

>99.31% >99.29%

98.72% 99.31%

87.37% 79.63%

98.97% 98.89%

93.23% 91.67%

93.14% 70.50%

77.33% 76.61%

Min. Required

Reduction
Reducci6n

minima necesaria

>50%

>85%

Min. Required

Reduction
Reducci6n

minima necesaria

0.5 NTU

>99.95%

99%

0.01 mg/L

0.01 mg/L

0.002 mg/L

0.002 mg/L

0.0002 mq/L

0.003 mg/L

0.0017 mq/L

0.003 mg/L

Replacement Niter Canisters/Estimated Replacement Costs

FQSLF-Replacement filter canister $50-55
Forreplacement parts,calltoll-free800.626.2002.

Repuestode los cartuchos de los filtros/Costos estimados de reposici6n

FOSLF-Repuestodelcartucho del filtro $50-55
Pararepuestos,Ilamegratis a1800.626.2002(EE.UUJ.

5

Performance Data Sheet.

Hoja de dates de funcionamiento.

SmartWater Filtration systemGXSV65F
Using Filter FQSVF

[] This System has been tested according to NSF/ANSI 42 and 55 for the

reduction of the substances listed below. The concentration of the indicated
substances in water entering the system was reduced to a concentration

less than or equal to the permissiblelimit for water leavingthe system,as
specified in NSF/ANSI 42 and 55,

[] Actual performancemay vary with local water conditions.
[] Do not use with water that is microbiologicallyunsafe or with water of

unknown quality without adequatedisinfection before or after the system.

Systemscertified for cystreduction may be used on disinfected waters that

may contain filterable cysts.

Cartucho FQSVFde sistema de filtraci6n
GESmartWater GXSV65F

[] Estesistemase hasometido alas pruebasNSF/ANSI42y 53a fin

dereducir lassustanciaspresentadasa continuaci6n.Seredujola
concentraci6nde lassustanciasindicadasenel agua queingresanen
el sistemaa una concentraci6nmenor oigualal limitepermitidopara

el aguaque saledel sistema,come seespecificaen NSF/ANS142y 53.

[] Eldesempeflorealpuedevariar deacuerdoalas condicioneslocales

delagua.

[] No usecon agua que sea microbiol6gicamente insegura o de calidad

desconocida sin una desinfecci6n adecuada delsistema antes o despu@s.
Lossistemas certificados para la reducci6n de esporas pueden ser usados

en agua desinfectada que podria contener esporas filtrables.

Standard No, 42: Aesthetic Effects / Est6ndar No, 42: Efectos est_ticos

USEPA

Parameter MCL

USEPA

Par6metro MCL

Chlorine/Cloro
T&O
Particulate**/

Partkulas

Turbidit_/Turbidez 1 NTU*** 11 +_1 NTU***
C_sts/Ouistes 99.95% red. Nin. 50000L

Asbestos/Amianto 99% red. 107 and/y 10_ fibers/fibres/L;

Lead/Plomo, 0.015 mg/L 0.15 mg/L +_10%
pH 6.5

Lead/Plomo, 0.015 mg/L 0.15 mg/L +_10%
pH8.5

Hercurg/Hercurio, 0.002 mg/L 0.006 mg/L +_10%
pH 6.5

Hercury/Hercurio, 0.002 mg/L 0.006 mg/L +_10%
pH 8.5

Lindane 0.0002 mg/L 0.002 mg/L +_10%
Benzene 0.001 mg/L 0.015 mq/L +_10%
Atmzine 0.003 mg/L 0.009 mg/L +_10%

VOCReduction / Reducci6n de VOC
Chloroform I 0.080 mq/L I

*Tested using a flow rate of 0.60 gpm (2.27 I/min); pressure of 60 psig; pH of 7.5+_0.5; temp. of 68° +_5°F {20° +_3°0 / Probado utilizando una tasa de flujo de 0,60 gpm {2,27I/min); presi6n de 60 psig; pH

de 7,5+_0,5;temp. de 68° +_5°F (20° +_3° C)
**Measurement in particles/mL Partides usedwere 0.5-1 microns. / Hedici6n en particulas/mL Los partkulas usadas eran de 0,5-1 micr6n.
***NTU-Nephelometric Turbidit 9 Units / NTU--unidades de turbidez nefelom6trica
Operating Specifications t Especificodones de operoci6n

Capacity: certified for up to 160 gallons (605 I);up to six months / Capacidad: certificado para haste 160 galones {605 I);haste seis moses
Pressure requirement: 35-120 psi (2.8-8.2 bar) / Requerimientos de presi6n: 35-120 psi {2,8-8,2 bar)
Temperature: 33-100°F (0.6-38°0 / Tempemtura: 33-100° F(0,6°-38° C)
Flow rate: 0.60 gpm (2.27 I/min) / Tasa de flujo: 0,60 gpm {2,27 I/min)

Influent

Challenge Concentration

Calidad del

influ_lente concentraci6n

2.0 mg/L +_10%

> 10000 particles/

partkulas/mL

Standard No. 53: Health Effects

Influent

Average

Promedio

influ_!ente

1.94 mg/L

4100000 #/mL

11.08NTU

Average Maximum

Promedio Mbximo

<0.05 mg/L <0.05 mg/L

24400 #/mL 67000 #/mL

'Est6ndor No. 53: Efectos relatives a la solud

0.21 NTU

141750#/L

fibers/fibres >10 pm

168MF/L

long/de largo

0.147 mg/L

0.143 mg/L

0.006033333 mg/L

0.0058 mg/L

0.002016667 mg/L

0.01417 mg/L

0.00830 mg/L

0.30 +_10% 0.31429 mg/L 0.00186429 mq/L 0.0055 mq/L 99.40% 98.28% 95%

0.99885891 IF/L

<0.001 mg/L

<0.001 mg/L

<0.0002 mg/L

0.000333 mg/L

<0.00002 mg/L

0.000500 mg/L

0.002000 mg/L

< 1 #/L

Effluent

Effluyente

0.38 NTU 98.04%
2 #/L >99.99%

<1 HF/L 99.89%

<0.001 mg/L 99.32%

<0.001 mg/L 99.50%

<0.0002 mg/L 96.68%

0.0005 mg/L 94.34%

<0.00002 mg/L 99.00%

0.000500 mg/L 96.47%

0.002000 mg/L 74.82%

% Reduction

Average Minimum

% de reducci6n

Promedio Minimo

97.41% 97.22%

99.35% 97.84%

96.20%

>99.99%

99.82%

99.29%

99.29%

96.49%

92.06%

98.95%

96.43%

61.54%

Min. Required

Reduction
Reducci6n

minima necesaria

>50%

>85%

0.5 NTU

>99.95%

>99%

0.010 mg/L

0.010 mg/L

0.002 mg/L

0.002 mg/L

0.0002 mg/L

0.005 mg/L

0.003 mg/L

Replacement Filter Canisters/Estimated Replacement Costs

FOSVF-Replacementfilter canister$55-40
Forreplacement parts,calltoll-free800.626.2002.

6

Repuestode los cartuchos de los filtros/Costos estimados de reposici6n

FQSVF-Repuestodel cartucho del filtro $55-40
Pararepuestos,Ilamegratis al 800.626.2002(EE.UU.).

Performance Data Sheet.

Organic Chemicals Reduced bg Chloroform Surrogate Testing /Quimicos org6nicos reducidos per la prueba sustituta de cloroformo

Contaminant / Contaminante Influent / Influgente (IJg/L) 2 Efflugente (iJg/L) 2 Contaminant / Contaminante
Alachlor 50 1.0s Haloketones (HK):

Atrazine 100 3.0s 1,1-dichloro-2-propo none
Benzene 81 1.0 s 1,1,1-tdchloro-2-propa none
Carbofuran 190 LO s Heptachlor (H-34, Heptox)
Carbon Tetrachlodde 78 1.8_ Heptochlor Epoxide
Chlorobenzene 77 1.0s Hexochlorobutodiene
Chloropicdn 15 0.24 Hexoc hlorocgclopentodiene
2,4-D 110 1.7_ Lindone
Dibromochloropropane (DBCP) 52 0.02 s Hethoxgchlor
o-Dichlorobenzene 80 LO s Pentachlorophenol
p-Dichlorobenzene 40 1.Os Simazine
1,2-Dichloroethane 88 4.8 s Styrene
1,1-Dichloroethylene 83 LO s 1,1,2,2-Tet rachloroetha ne
cis- 1,2-Dichloroet hglene 170 0.5s Tetrachloroethglene
trans- 1,2-Dichloroet hylene 86 LO s Toluene
1,2-Dichloropropane 80 LO s 2,4,5-TP (siDex)
cis- 1,3-Dichloropropylene 79 LO s Tribromoacetic acid
Dinoseb 170 0.24 1,2,4-Trichlorobenzene
Endrin 53 0.59_ 1,1,1-Trichloroet hane
Ethylbenzene 88 LO s 1,l,2-Trichloroet hane
Ethylene Dibromide (EDB) 44 0.02 s Trichlorothylene
Haloacetonitriles (HAN): Trihalomethanes (includes):

Bromochloroacetonitrile 22 0.5_ Chloroform (surrogate chemical)
Dibromoacetonitrile 24 0.64 Bromoform
Dichloroacetonitdle 9.6 0.24 Bromodichloromethane
Trichloroacetonit rile 15 0.5_ Chlorodibromomethane

1Infiuent challenge levels are average influent concentrations determined in surrogate quafificotion testing. /

Los nivdes derata infiugente son cancentreciones influgentes promedia determinodos en pruebos de
calificaci6n sustitutos.

2Hg/L means Micrograms Per Liter./pg/L significa microgromos par litra.
3Maximum product water level was not observed but was set at the detection limit of the analysis. / El nivel

mdxima del oguo del producta no se observ6 pero rue colacada a un Iimite de detecciGn pare el ondlisis.

Maximum product level is set at a value determined in surrogate qualification testing. / El nivel mdxima del
producto es colacada a un valor determinodo par Io prueba de calificociGn sustituta.

Testing was performed under standard laboratory conditions; actual performance may vary. / La prueba fue Ilevada a cabo bajo condiciones de laboratorios est6ndares; el rendimiento real podfia variac
NOTE:Substances reduced are not necessarily in your water Filter must be maintained according to manufacturer's instructions, including replacement of filter cartridges. / NOTA: Las sustancias reducidas no est6n necesariamente en su

agua. Elfiltro debe mantenerse de acuerdo con las instrucciones del fabricante, inclugendo los cartuchos de reemplazo.
WARNING: Do not use with water that is microbiologically unsafe or of unknown quality without adequate disinfection before or after the system. Systems certified for cyst reduction may be used on disinfected waters that contain

filterable cysts. / ADVERTENCIA: No use con agua qua no sea microbiolGgicamente segura o de calidad desconocida sin desinfecciGn adecuada antes g despuGs del sistema. Los sistemas certificados para la reducciGn del quiste
poddan usarse en aguas desinfectadas que contienen quistes filtrable&

Avg. / Promedio 1 Max. Effluent /

Hoja de datos de funcionamiento.

Avg. / Promedio 1 Max. Effluent /

Influent / Influgente (Hg/L) 2 Efflugente (Hg/L) 2

72 0.1_

826 0.3_

80 0.4s

10.76 0.26
44 Lo s
60 0.002 s

55 O.Ols

50 0.is
96 LO s

120 4.0s

150 0.5s

81 LO s
81 LO s

78 LO s

270 1.6s

42 LO s

160 0.5s

84 4.6_

150 0.5s

180 LO s
300 15

Xylenes (total)

sChemical reduction percent and maximum product water level calculated at chloroform 95% breakthrough

point as determined in surrogate qualification testing. / El porcentoje de la reducciGn quimico g el nivel
mdxima del oguo del producto calculada a un punto de rupturo de 95% de claroforma segOn la
determinado en Io prueba de calfficociGn sustituta.

6The surrogate test results for heptachlor Epaxide demonstrated a 98% reduction. These data were used to

calculate an upper occurrence concentration, which would produce o maximum product water level at the tCL. /

Losresultados de la pruebo de sustituciGn pora el Epaxida heptoclaro demostraron uno reducciGn de 98%. Estos
dotos fueron usados para colculor la ocurrencia de uno concentraciGn superior, Io qua produciria un nivel mdxima

de aguo del producto en el HCL.

70 LO s

Installation Instructions.

Important Installation Recommendations

A WARNING: headentiremanual.Failureto followallguides

and rules could causepersonal injury or property damage.

[] Check with your local public works department for plumbing codes.

You must follow their guides us you install the Water Filtration

system.

Tools and Materials Required for Installation

* Phillips screwdriver
* Two (2)adjustable wrenches

* Electric drill and drillbit to drill3/4" hole (type as required)

ifmounting hole is needed for faucet

* 1/16" drillbit (optional for pilot holes)

.Tape measure
* If your main water line isa rigid pipe,you will require a compression

fitting and possibly other plumbing hardware to complete the installation.

A CAUTION: :o avoid damaging the sink, consult a qualified

plumber or installerfor drilling procedures. Specialdrillbits ma_lbe needed
for porcelain or stainlesssteel.

Contents Included with the Product

. Water filter system assembly, including mounting screw and double-

sided tape

. Feed water adapter
. Faucet assembly with electronic base monitor and tubing

instrucciones de instalaci6n.

Recomendaciones importantes para la instalaci6n

A ADVERTENCIA: Leael manual completo. No seguir todas

los pautas _Ireglas podria causar lesionespersonales_Ia la propiedad.

[] Consulte con su departamento local de obras pSblicas para los

c6digos de plomeria. Usted debe seguir estas pautas a medida qua

instala el sistema de filtraci6n de agua.

Herramientas y materiales necesarios para la
instalaci6n

. Destornillador de estrella
. Dos (2)Ilaves ajustables

. Taladro el_ctrico y broca para el taladro para perforar un orificio de 3/4"

paraelgrifo(deltiponecesario)

. Broca de 1/16" para taladro (opcional para orificios piloto)
. Cinta m_trica

. Sisulinea de agua principal es detuberia rigida, usted necesitar6 un

accesorio de compresiGny posiblemente alguna otra herramienta de
plomeria para completar la instalaciGn.

A PRECAUCION: Para evitar dahosa//avap/atos, consu/te

con unplomero o insta/adorcdificado para losprocedimientosde perforociGn.

Podrian necesitarse brocas especiales para porcelana o acero inoxidable.

Contenido incluido con el producto

. Ensambladura del sistema de filtraci6n de agua, inclugendo el tornillo de

instalaci6n g cinta con doble adhesivo

. Adaptador para la alimentaci6n de agua

. Ensambladuradelgrifoconunmonitordebaseelectr6nicogtuberia

7

Installation Instructions.

instrucciones de instalaci6n.

Cold Water Supply Fitting

A. PREFERREDINSTALLATION

(Utilizingexisting kitchen sink water supply valve and flexible faucet
tubing)

Atgpical connection using the included water supplg fitting is shown
in the illustration below.

1. Close the water shut-off valve that is immediatelg in front of the
supplg tube and open the faucets to drain water from the sink cold
water pipe.

2. Remove the nut that connects the cold water faucet to the supplU
tube. Some water mag spill out.

NOTES:

• Besure to turn off the water supplg and open a faucet to drain the
pipe.

,, Make sure the gasket is installed in the water supplg fitting.

ColdWater
FaucetStud

asket

Water Supply Fitting

1/4"Tubingto

_ WaterFilterInlet

Accesorio para el suministro de agua fria

A. INSTALACIONPREFERIDA

(Utilizando la vdlvula existente de suministro de agua del lavaplatos

de la cocina £ la tuberiaflexible delgrifo)

En la ilustraci6n que aparece a continuaci6n se muestra una conexi6n
tipica usando el accesorio para elsuministro de agua incluido.

1. Cierre la v61vula de agua que se encuentra inmediatamente en
frente del tubo de suministro L!abra los grifos para dejar correr el

agua de la tuberia de agua fria del lavaplatos.

2. Retire la tuerca que conecta el grifo de agua fria al tubo de
suministro. Es posible que se derrame un poco de agua.

NOTAS:

,, AsegOrese de cerrar el suministro de agua g abra el grifo para

drenar la tuberia.

,, AsegOrese que est@instalada lajunta en el accesorio de suministro

de agua.

Perno del
grifo de

agua fria

_ Junta
'__ Accesoriode suministrode agua

by-f" ,_ Tubode1/4"a entrada

_. del filtro deagua

Fig. 1

Water Pipe _ _v<..4] I

,i

f i

ColdWaterShutoff

3,

Hand-tighten the water supplg fitting onto the cold water faucet.
Be sure the gasket, as shown, is in place before final assemblg.

Finish tightening with an adjustable wrench. Be cureful not to

overtighten or cross-threud, us dumoge to the threuds con
occur. Make sure the !/4" quick connection is not against a wall

that causes the supplg tubing connection to bend. A quarter turn to
tighten or loosen the adapter mag be necessarg to avoid this.

4,

Reconnect faucet tubing line to the fitting.

5.

Install tubing. (SeeInstalling the Tubing section.)

Tuer

aguafria _ _J_]

f i

V_lvula de cierre de agua fria

3,

Ajuste en forma manual el accesorio de suministro de agua fria en
el grifo de agua fria. AsegOreseque lajunta, como se muestra, est_

en su lugar antes del ensamble final. Termine de colocar la misma
con una Ilave de ajuste. Aseg(_rese de no forzur ni presionor por

demos u fin de evitur duffer Io roscu. AsegOrese que la conexi6n
rSpida de !/4" no est_ contra una pared que hugo que la conexi6n

del tubo de suministro se tuerza. Esposible que se necesite
presionar o aflojar el adaptador con un cuarto de giro a fin de
evitar esto.

4. Vuelva a conectar la tuberia del grifo al accesorio.

5. Instale la tuberia. (Consulte la secci6n de Instalaci6n de la tuberia.)

8

Installation Instructions.

instrucciones de instalaci6n.

Cold Water Supply Fitting (cont.)

B. OPTIONALHOMEINSTALLATION

{Wherecodespermit)-Saddle Valve:Saddlevalve must be able
to connect with 1/4-inch tubing supplied with system.

Not supplied with product; check gour local hardware or home
service store for product

Saddle valve typically requires 1/2"0D tubing or larger.
NOTE: Codes in the state of Massachusetts require installation bg a

licensed plumber and do not permit the use of the saddle valve. For
installation, use plumbing code 248-CNR of the Commonwealth of

Massachusetts.

1. Turn offthe cold water supplUand install saddle valve as required

by product selection. (Besure to follow manufacturers' installation
instructions.)

.4LDANGER: If hole is required to be drilled in pipe, to

protect yourself from serious injury or fatal shock, use a battery
powered hand drill onlg to make the hole. DO NOT USE AN ELECTRIC

DRILL.

2. Open saddle valve onlg after complete sgstem has been installed.

C. OPTIONALINSTALLATION

(Forinstallation with rigid pipe between supply valve and sink faucet)

Option 1

1. Remove pipe from supplg valve and sink faucet.

2. Obtain flexible pipe sized to gout plumbing.

3. Install flexible pipe.

4. Go back to A.Preferred Installation section step 3.

Option 2

1. Obtain compression fittings to fit rigid pipe.

2. Obtain ang other fittings required to connect compression fittings

to feed water adapter.

3. Remove pipe from supplg valve.

4. Cut pipe to fit length of assembled fittings and adapter.

5. Install compression fitting to pipe.

6. Go back to A. Preferred Installation section step 3.
NOTE:Above described materials ere not included with the product.

Faucet Spout Installations (seeFig.2,page10)

1. Removespout (A)andfaucet bodg (B)from faucet packaging.

2. Hove the threaded dome-shaped collar (C)onthe spout up and awag

from the o-rings on the spout.

3. Gentlginsert the spout into the top of the faucet bodg.
NOTE:Turning the spout left to right during installation will help the

o-rings to slide in easilg.

4. Once the spout (A)has been installed and fullg seated, slide the
threaded collar (C)down to the faucet bodg (B).

5. Tighten the collar bg hand to the faucet badUbg turning in a
clockwise direction.

Accesorio para el Suministro de Agua Fria (cont.)

B. INSTALACION OPCIONAL EN ELHOGAR

(Donde Io permitan los c6digos)-Vdlvula de asiento: La vdlvula de
asiento debe poder conectarse con el tuba de 1/4 de pulgada

suministrado con el sistema

No se suministra con el producto; consulte en la ferreteria local o
tienda de servicios para el hogar.

La v_lvula de asiento tipicamente requiere una tuberia con un diSmetro
exterior de 1/2" o superior.

NOTA: Los c6digos del estado de Massachusetts exigen la
instalaci6n par parte de un plomero con licencia g no permite el usa

de una v61vula de asiento. Para la instalaci6n, utilice el c6digo de
plomeria 248-CMR del estado de Massachusetts.

1. Cierre el suministro del agua fria e instale la v61vula de asiento segOn

Io requiera el producto (Cerci6rese de seguir las instrucciones de
instalaci6n del fabricante).

PELIGRO: sisenecesitataladrarunagujeroenla

tuberia, para protegerse contra lesiones serias o choques fatales,
utilice _nicamente un taladro manual operado par bateria para

perforar el orificio. NO UTILICE UN TALADRO ELECTRICO.

2. Abra la v61vulade asiento Onicamente despu_s de haber instalado

todo el sistema.

C. INSTALACION OPCIONAL

IPara la instalaci6n con una tuberia rigida entre la vdlvula de suministro

_Ielgrifo del lavaplatos)

Opci6n 1

1. Remueva la tuberia de la v61vulade suministro g del grifo del lavaplatos.

2. Obtenga tuberia flexible con un tamaSo acorde con su tuberia
de la casa.

3. Instale la tuberia flexible.

4. Refi@asea A.Secci6nde instalaci6n preferida en elpaso 3.

Opci6n2

1. Obtengaaccesoriosdecompresi6nparahacerelajustedela

tuberiarigida.

2. Obtengacualquieraccesoriorequeridoparaconectareladaptador
decompresi6naladaptadorparalaalimentaci6ndeagua.

3. Remuevalatuberiadelavcilvuladesuministro.

4. Carte la tuberia para que se ajuste ala Iongitud de los accesorios
ensamblados g al adaptador.

5. Instaleelaccesorio de compresi6n a la tuberia.

6. Refi@asea A.Secci6nde instalaci6n preferida en elpaso 3.

NOTA:Losmateriales descritos anteriormente no est6n incluidos con
el producto.

Instalaci6n del pica del grifo (verFig.2, p6gina 10)

1. Retireel pica (A)g piezadel grifo (B)del paquete del grifo.

2. Hueva el collar enroscado enforma decopula (C)enelpica hacia arriba
g lejosde los aros t6ricos en el pica.

3. Suavemente inserteel pica en la parte superior de la pieza del grifo.

NOTA: Girar el pica de la izquierda a la derecha durante la
instalaci6n agudar6 a qua los aros t6ricos se deslicen f6cilmente.

4. Una vez que el pica (A)se haga instalado g est_ completamente
acomodado, deslice el collar enroscado (C)hacia abajo en direcci6n

de la pieza del grifo (B).

5. Apriete el collar a mano a la pieza del grifo girando en la direcci6n
del reloj. 9

Installation Instructions.

instrucciones de instalaci6n.

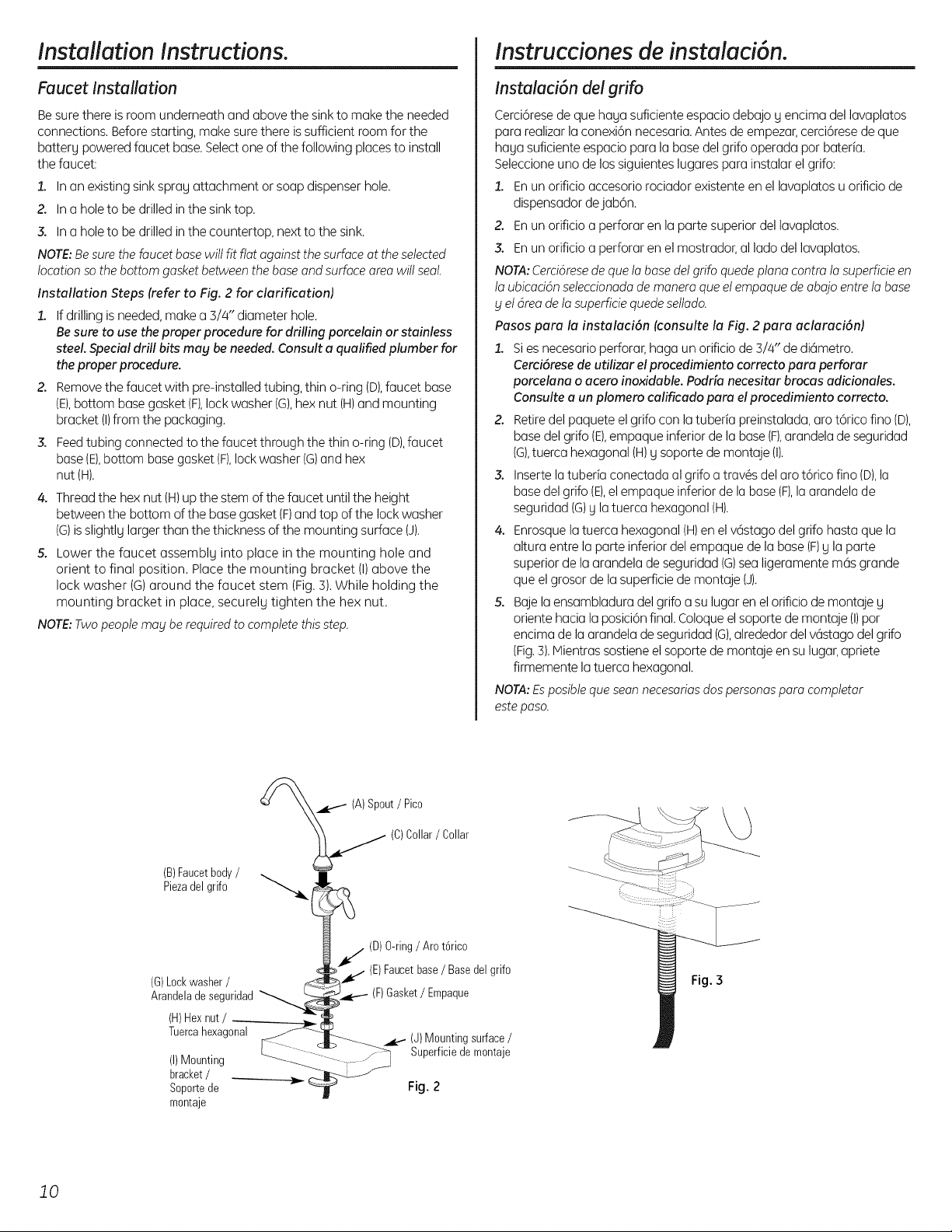

Faucet Installation

Besure there is room underneath and above the sink to make the needed
connections. Beforestarting, make sure there is sufficient room for the

battery powered faucet base. Selectone of the following places to install
the faucet:

1. Inan existing sink sprag attachment orsoap dispenser hole.
Z In a hole to be drilled inthe sink top.

3. Ina hole to be drilled inthe countertop, next to the sink.

NOTE:Be sure the faucet base will fit fiat against the surface at the selected
location so the bottom gasket between the base and surface area willseal.

Instolletion Steps (refer to Fig. 2 for clarification)

1. Ifdrilling is needed, make a 3/4" diameter hole,
Be sure to use the proper procedure for drilling porcelain or stainless

steel. Special drill bits meg be needed. Consult o quelified plumber for
the proper procedure.

2. Remove the faucet with pre-installed tubing, thin o-ring (D),faucet base
(E),bottom bose gasket (F),lock washer (G),hex nut (H)and mounting

bracket (I)from the packaging,

3. Feed tubing connected to the faucet through the thin o-ring (D),faucet
bose (E),bottom bose gasket (F),lockwasher (G)and hex

nut (H).

4. Thread the hex nut (H)up the stem of the faucet untilthe height
between the bottom of the base gasket (F)and top of the lock washer

(G)isslightlg larger than the thickness of the mounting surface (J).

5. Lower the faucet assemblg into place in the mounting hole and
orient to final position. Place the mounting bracket (I)above the
lock washer (G)around the faucet stem (Fig.3).While holding the

mounting bracket in place, securelg tighten the hex nut.

NOTE:Two people may be required to complete this step.

Instuluci6n del grifo

Cerci6rese de que haga suficiente espacio debajo g encima del lavaplatos

para realizar la conexi6n necesaria.Antes de empezar,cerci6rese de que
haua suficiente espacio para la base del grifo operada per bateria.
Seleccioneuno de los siguientes lugares para instalar el grifo:

1. Enun orificio accesorio rociador existente en el lavaplatos u orificio de
dispensador de jab6n.

2. Enun orificio a perforar en la parte superior del lavaplatos.

3. Enun orificio a perforar en el mostrador, al lade del lavaplatos.

NOTA:Cercidresede que la base delgrifo quedeplana contra la superficie en
la ubicacidnseleccionada de manera que el empaque deabajo entre la base

geldma de la superficie quedesellado.

Pasos para la instoloci6n (consulte la Fig. 2 pore ocluroci6n)

1. Si es necesario perforar, haga un orificio de 3//4"de di6metro.
Cerci6rese de utilizer el procedimiento correcto pure perforur

porcelono o ocero inoxidoble. Podr[e necesitor braces odicionoles.
Consulte a un plomero calificedo pare el procedimiento correcto.

2. Retire del paquete el grifo con la tuberia preinstalada, are t6rico fine (D),
base del grifo (E),empaque inferior de la base (F),arandela de seguridad

(G),tuerca hexagonal (H)g soporte de montaje (I).

3. Inserte latuberia conectada al grifo a troves delare t6rico fine (D),la
basedel grifo (E),el empaque inferior de la base (F),laarandela de
seguridad (G)g la tuerca hexagonal (H).

4. Enrosque la tuerca hexagonal (H)en el v6stago del grifo hasta que la
altura entre la parte inferior del empaque de la base (F)g la parte

superior de la arandela de seguridad (G)sea ligeramente m6s grande
que el grosor de la superficie de montaje (J).

5. Bajela ensambladura del grifo a su lugar en el orificio de montaje g
oriente hacia la posici6n final. Coloqueelsoporte de montaje (I)par

encima de la arandela de seguridad (G),alrededor delv6stago delgrifo
(Fig.3).Mientras sostiene el soporte de montaje en su lugar,apriete

firmemente la tuerca hexagonal.

NOTA:Esposibfeque sean necesariasdospersonaspara completar

este paso.

10

(B)Faucetbody/
Piezadelgrifo

(G)Lockwasher/
ArandeladesegurJdad

(H)Hex nut/
Tuercahexagonal

(I)Mounting
bracket/
Soportede
montaje

(A)Spout/ Pica

(C)Collar/ Collar

(D)O-ring/ Aret6rico
(E)Faucetbase/ Basedel grifo

(F)Gasket/ Empaque

(J)Mountingsurface/
Superficiedemontaje

Fig. 2

:!• ::
<::::::>

Fig. 3

Installation Instructions.

instrucciones de insteled6n.

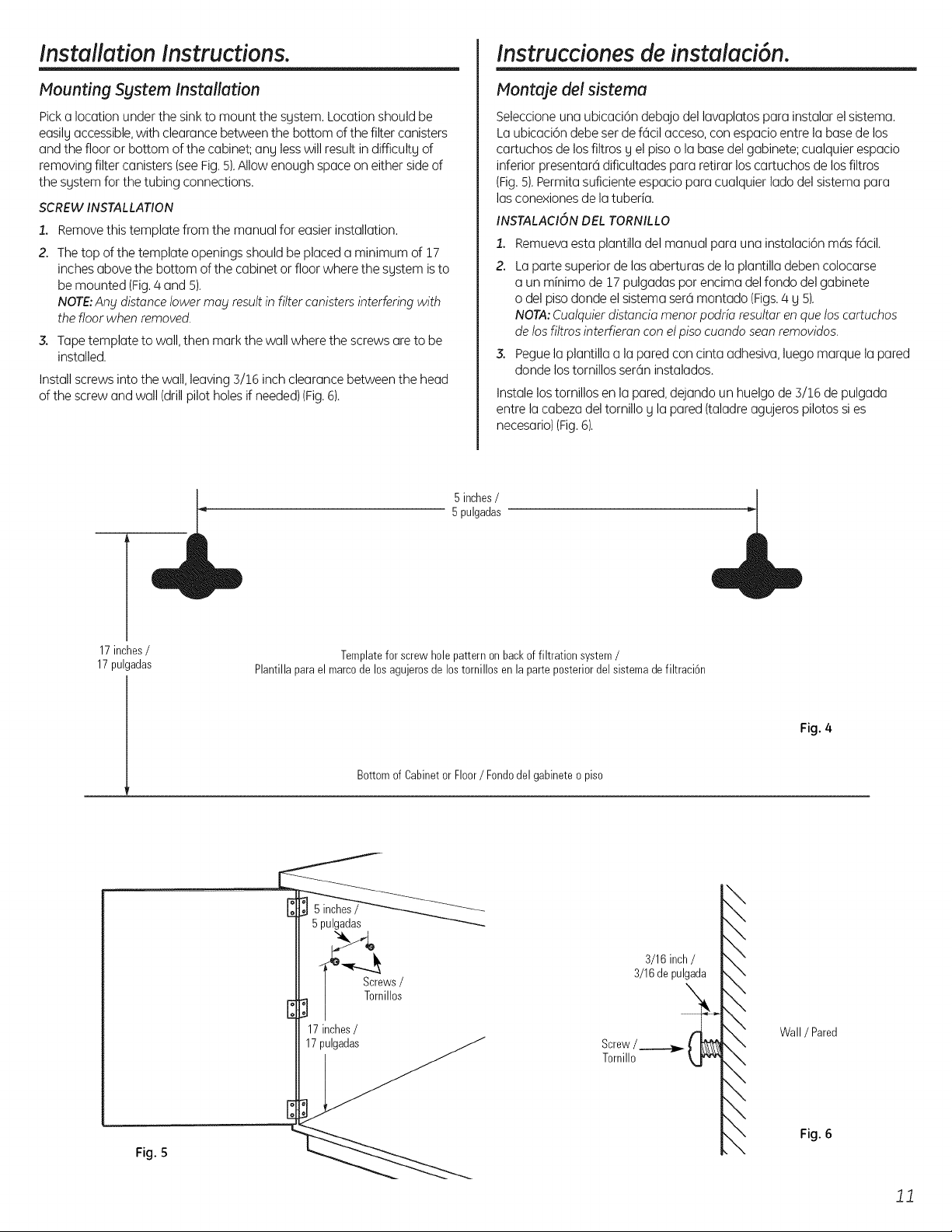

Mounting System Installation

Picka locationunder the sink to mount the system. Location should be
easilgaccessible,with clearance between the bottom of the filter canisters

and the floor or bottom of the cabinet; ang lesswill result in difficultUof
removing filter canisters (seeFig.S).Allow enough space on either sideof

the sgstem for the tubing connections.

SCREW INSTALLATION

1,

Removethis template from the manual for easier installation.

2.

The top of the template openings should be placed a minimum of 17

inches above the bottom of the cabinet or floor where the sgstem isto
be mounted (Fig./4and 5).

NOTE:Any distance lower may result in filter canisters interfering with
the floor when removed.

3. Tape template to wall,then mark the wall where the screws are to be
installed.

Install screws into the wall, leaving 3/16 inch clearance between the head
of the screw and wall (drill pilot holes if needed)(Fig.6).

Montoje del sistema

Seleccioneuna ubicaci6n debajo del lavaplatos para instalar el sistema.
La ubicaci6n debe ser de fcicilacceso,con espacio entre la base de los

cartuchos de los filtros g el piso o la base del gabinete; cualquier espacio
inferior presentarh dificultades para retirar loscartuchos de losfiltros

(Fig.5).Permita suficiente espacio para cualquier lado del sistema para
las conexionesde la tuberia.

INSTALACIONDELTORNILLO

1. Remuevaestaplantilladelmanualparauna instalaci6nm6sf6cil.

2. Lapartesuperiordelasaberturasde laplantilladebencolocarse
a unminimade 17pulgadasparencimadelfondodelgabinete

odelpisodondeelsistemasere1montado(Figs.4 y 5).
NOTA:Cualquierdistanciamenorpodriaresultarenqueloscartuchos

delosfiltrosinterfieranconelpisocuandoseanremovidos

3. Peguela plantillaalaparedconcintaadhesiva,luegomarquelapared
dondelostornillosser6ninstalados.

Instale lostornillos en la pared,dejando un huelgo de 3/16 de pulgada
entre la cabeza deltornillo y la pared (taladre agujeros pilotos sies
necesario)(Fig.6).

5inches/

5 pulgadas

17inches/

17pulgadas

Plantillapara elmarcode losagujerosde lostornillos enla parteposteriordel sistemadefiltraci6n

Templatefor screw holepatternon backof filtration system/

Bottomof Cabinetor Floor/ Fondodelgabineteo piso

17inches/

17pulgadas

3/16de pulgada

Screw/
Tornillo

3/16 inch /

Fig. 4

!

Wall / Pared

Fig. 5

Fig. 6

JJ

Installation Instructions.

instrucciones deinstalaci6n.

Mounting System Installation

Mounting Sgstem to Screws Installed in Wall

1. Removeshrink wrap from filter system.

2. Hang the system on the previously installed screws using the openings
on the back of the unit (Fig.7).

3. If the head of the screw will not slide into the upper slot, back out the
screw by i/4 turn and try again.

4. If the system is too loosewhen placed on the wall,tighten the screws
by !//4 turn and try again until a desiredfit isachieved.

Montaje de!sistema

Mantaje del sistema a los tarnillas instaladas en la pared

1. Remueva la envoltura de pliegue del sistema delfiltro.

2. Cuelgue el sistema en los tornillos previamente instalados usando las
aberturas en la parte posterior de la unidad (Fig.7).

3. Sila cabeza de lostornillos no se deslizan en las ranuras superiores,
destornille !//4 de vuelta y trate de nuevo.

4. Siel sistema estcidemasiado flojo cuando sea colocado en la pared,
apriete los tornillos !//4 de vuelta y trate de nuevo hasta queelajuste

apropiado sea Iogrado.

5inches/

MJn.

17inches/

17pulgadas

Fig. 7

72

Installation Instructions.

instrucciones de instalaci6n.

Installing the Tubing

1. Measure 3/4" from the end of each remaining piece of tubing (faucet

end and inletend) and mark with a pencil (Fig.8).(Checkfor roundness,
smoothness,cuts, nicks,flat spots and sharp edges.)

3/4"---_-

19mm

Fig. 8

INCORRECT

2. NOTE:Water flow is from left to right. Water inlet is on the left side
and water outlet is on the right side. Failure to follow will result in

water leaks when filter canisters are removed.

........................................,

Inletfromsupplyvalve_ _ Outlet

tofaucet

C6mo instalar la tuberie

Midauna distanciade 3//4pulgadadesdeel extremo de cada pieza
restante detuberia (extremodelgrifo g extremo de la entrada) g marque

con 16piz(Fig.8).(Reviseque quede pareja,lisag que no tenga cortes,
hendiduras,puntos pianos o bordesfilosos).

19mm

Fig. 8

INCORRECTO

2. NOTA:El fluja de agua es de izquierda a derecha. La entrada delagua
est6 en el lado izquierdo g la salida en el lado derecho. No seguir

estas instrucciones podria resultar en fugas cuando los cartuchos de
los filtros sean removidos.

Entradade lav_lvula

_]iL .......................................... _ J

desuministro

Salidahacia
el grifo

Pushthe tubing firmly into each fitting on the manifold until the line is

flush with the fitting collar. (Ifthe tubing is removed, re-cut the end,

measure,mark and re-insert).Tubing must befully inserted to avoid
leaks(Fig.9).(Toremove tubing, depress end hold white caller; pull

tubing out to remove.)

WhiteCollet(DONOTREMOVE)

Insertionline---_-i_ 3/4

i i

Engagement

4"(3/8"tubing) I

4 Pullout slightly on tubing to ensure a good seal.

5. Install the other end of the tubing from the inlet side of the manifold to
the feed water adapter.

NOTE:Inspect the ends of the tubing to be sure there are no
imperfections and that the end of the tubing iscut square. It may be

necessary to cut the tubing again.

I

Fig. 9

Empuje latuberia firmemente hacia coda conexi6n en el recolector
hasta que latuberia est6 nivelado con elcollar. (Siseretira latuberia,

vuelva acortar el extremo, mida, marque y vuelva ainsertar).Latuberia
debeestar firmemente insertada para evitar fugas (Fig.9).(Pare retirar

la tuberia: Libere g sostenga la boquilla blanca; hale la tuberia hacia
fuero paro retirurJ

Boquillablanca ,_,l__J..,._
(NORETIRAR)---_-__/

Lineadeinsercbn_'_ 3/4"'_"

' Enganche i

3/4" ---_

tuberiade3/8') I

4 Saque la tuberia ligeramente para asegurar un buen sellamiento.
S. Instale el otro extremo de la tuberia desde el lado de laentrada del

recolector al adaptador de suministro de agua.

NOTA:Inspeccione los extremos del tubo para asegurarse que no
haya imperfecciones y que el extremo de la tuberia se haya cortado
perpendicularmente. Esposible que se necesite volver a cortar
la tuberia.

I

Fig. 9

J3

Installation Instructions.

instrucciones de instalaci6n.

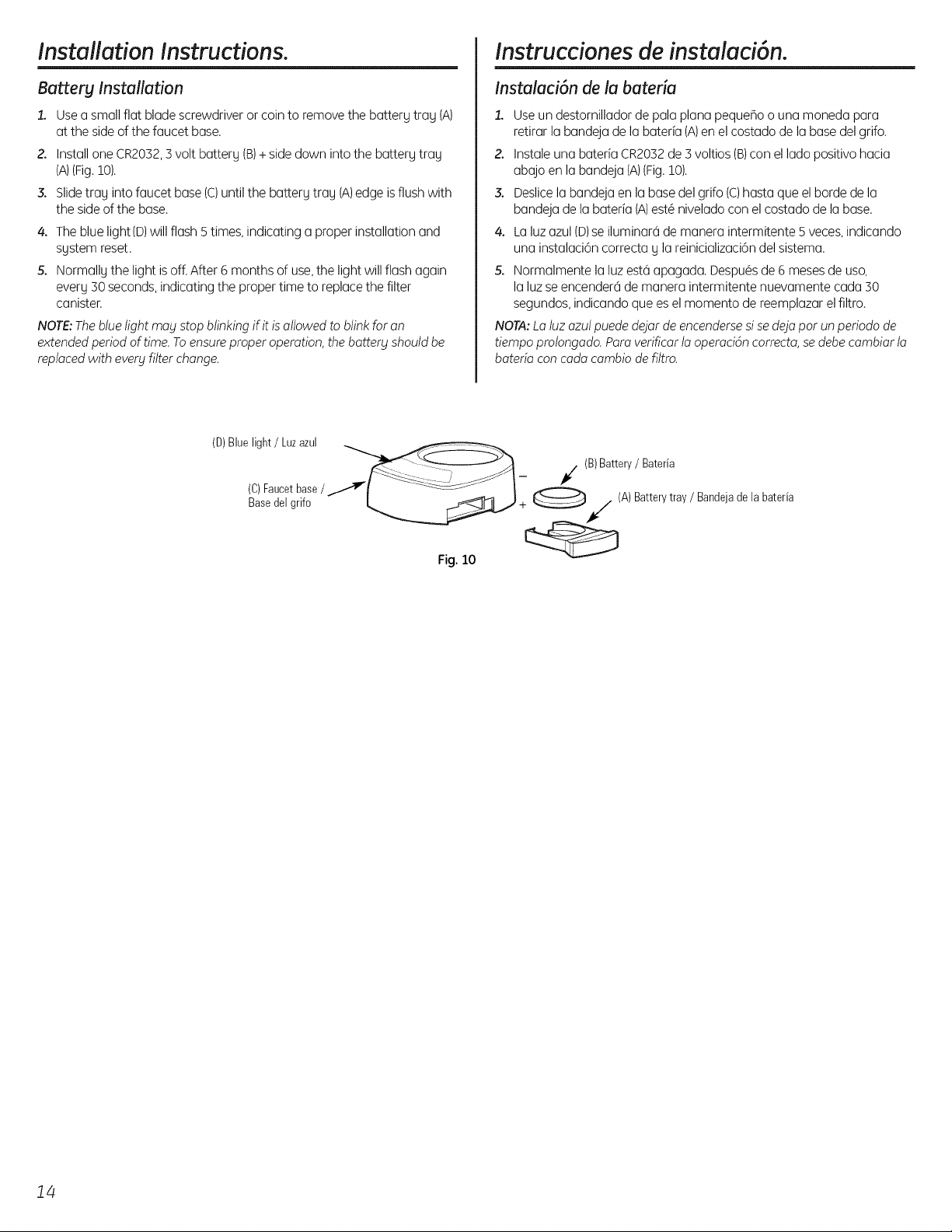

Battery Installation

1,

Usea small flat bladescrewdriver or cointo remove the battery trag (A)
at the sideof the faucet base.

Z Install one CR2032,3 volt battery (B)+ sidedown into the battery traU

(A)(Fig.i0).

3. SlidetraL! into faucet base (C)until the battery traU (A)edge isflush with
the side of the base.

4. Thebluelight (D)will flash Stimes, indicating a proper installation and
system reset.

5. NormallUthe light is off. After 6months of use,the light will flash again
every 30 seconds, indicating the proper time to replace the filter
canister.

NOTE:Theblue light ma_lstop blinking if it is allowed to blinkfor an
extended period of time. To ensureproper operation,the battery should be
replacedwith every filter change.

(D)Bluelight/ Luzazul

"""'IV_ _ p'J¢/ (B)Battery / Bateria

Basedelgrifo / Bandejadelabateria

(C) Faucet base / _-'<'_-__ + 0/ (A) Battery tray

Instalaci6n de la bateria

1. Use un destornillador de pala plana pequeBo o una moneda para
retirar la bandeja de la bateria (A)en el costado de la basedel grifo.

2. Instale una bateria CR2032de 3 voltios (B)con el lado positivo hacia
abajo en la bandeja (A)(Fig.10).

3. Deslicela bandeja en la base delgrifo (C)hasta que el borde de la
bandeja de la bateria (A)est6 nivelado con el costado de la base.

4. La luzazul (D)se iluminar6 de manera intermitente S veces,indicando
una instalaci6n correcta gla reinicializaci6ndel sistema.

S. Normalmente la luz est6 apagada. Despu6s de 6 meses de uso,

la luz seencender6 de manera intermitente nuevamente cada 30
segundos, indicando que es el momento de reemplazar el filtro.

NOTA:Laluzazulpuede dejar de encendersesisedeja pot un periodo de
tiempo prolongado. Para verificar la operacidn cormcta, se debecambiar la

bateria con cada cambio de filtro.

Fig.10

14

Installation Instructions.

Instruccionesde instalaci6n.

Replacing the Filter Canisters

Theblue light in the faucet base will flashevery 30seconds to indicate a
filter change is needed. This occurs every 6 months.

1. Removethe filter canisters from the manifold by rotating the canisters

to the left about 1/3 turn (Fig.11).NOTE:Asmall amount of water from
the tubing between the filter and the faucet may come out. A small towel

should be able to catch it.

2. Removefoilon top of new replacement filter canisters. Installthe new
canisters into the manifold by turning to the right about 1/3 turn until
the alignment marks line up and the filter stops. DO NOT

OVERTIGHTENThefilter will rise up as it is turned.

& Turnhandle on faucet to allow trapped air to purge from the system.

NOTE:System may make noise during this procedure.

4. Check for water leaks around the sgstem.

5. Once water starts to flow out of the faucet, allow the sgstem to run for
5 minutes to flush out ang harmless carbon fines that meg be present.

6. Turn off faucet and check around sgstem for leaks.

7. Removebattery tray and replace battery to resettimer. (SeeBattery
Installation for proper procedure).

Fig.11

C6mo reemplazar los cartuchos de los filtros

Lo luz ozul en Io bose del grifo se encender_ de formo intermitente cede
30 segundos pore indicor qua es necesorio combior el filtro. Esto ocurre

cede 6 meses.

I. Retirelos cartuchosde losfiltros del recolector girando los cartuchos

hacia la izquierda 1/3 de giro. (Fig.11).NOTA:Podr[asotir unapequeha
cantidad de agua de ta tuberia entre etfiltro y el grifo, tacuatsepuede
absorber con una toatta pequeha.

2. Retireelaluminio delaportesuperiorde loscartuchosde repuestos.Instole
losnuevoscartuchos enel recolectorgirhndoloshacioIo derechaolrededor

de 1/3 degirohostoque losmorcas deolineoci6nquedenen lineo y elfiltro
pare.NOAPRIETEENENCESO.Elfiltro podrio levontorseo medido que

segiro.

3. GireIo monijo en el grifo poro permitir que el oire otropodo sepurgue
delsistemo.

NOTA:Es posible que el sistema haga ruido durante este procedimiento.

4. Busque fugas de agua alrededor del sistema.

5. Una vez que el ague empiece a fluir del grifo, deje que el sistema opera
par 5 minutes pare expulsar cualquier traza de carbono que pueda
ester presente.

6. Cierre el grifo g revise alrededor del sistema en busca de fugas.

7. Retire la bandeja de la bateria g vuelva a instalar la bateria pare

inicializar el temporizador. (Vea la instalaci6n de la bateria pare
el procedimiento correcto).

To remove

Replacement Filter Canisters/Estimated Replacement Costs
FQSLF-Replacement filter canister $30-35

FQSVF--Replacementfilter canister$35-/40
Forreplacement parts,calltoll4ree800.626.2002.

Flush Procedure

Whenever water of unknown quality is passed through the GEWater
Filtration system, the filter canisters should bediscarded and the filtration

system flushed.

WARNING: thesesustemsshouldonly beusedon

microbiologically safe wate_
Circumstances that may require flushing the system are:

* Boilwater advisorg
* Flooding of the GE Water Filtration sgstem

* Long-term non-use
Theprocedure for flushing the GEWater Filtration system is:

I. See Replacing the FilterCanisters section and follow steps 1-4.

Fig. 11

i /_Para_!i__4_ Para

ins]_arj -" i l '- retirar

Repuestosde los cartuchos del filtros/Costos estimados de reposici6n
FQSLF--Repuestodelcartucho delfiltro$30-35

FQVSF--Repuestodelcartucho delfiltro $35-40
Pararepuestos,Ilamegratis a1800.626.2002(EEUU.).

Procedimiento pare laver

Cada vez que ague de calidad desconocida es pasada a trav6s del
sistema de filtraci6n de agua GE, los cartuchos de los filtros deberian

ser deshechados g el sistema de filtraci6n lavado.

AD VERTENCIA: Estossistemassolamentedeberianusarse

en ague microbiol6gicamente segura.
Los circunstancias qua podrian requerir el lavado del sistema son:

* Advertencia de que hog que hervir el aguo

Inundaci6n del sistema de filtraci6n de agua GE
Largotiempo sin ser usado

Elprocedimiento pare laver el sistema de filtraci6n de ague GE es:

I. Vea la secci6n C6moreemplazar loscartuchos delosfiltros g siga los

pasos 1-4.

15

Before gou call for service...

Troubleshooting Tips
Save time and moneg! Review the chart
below first and gou mag not need to call

for service.

Problem Possible Causes What To Do
Water contains ring New filter canisters contain •Turn on the filtered water faucet and allow these harmless carbon

black particles activated carbon,which isa particlesto purge from the canisters.Turn off the faucet when the

harmless black powder, water isclear.

Water has air bubbles Air in sgstem after installation. • Will go awau after water runs for a while.
and is cloudg

Indicator light on the Sixmonths usage has occurred. • Replaceboth filter canisters and battery in the faucet base.
faucet base is flashing This isthe maximum life of

the filter canisters.

Indicator light on the Normal operation. • Doesnot blinkuntil 6 months of operation haspassed.
faucet base is not blinking

Batterg mag need to bereplaced. • Normallu the light is not on.The light blinks everu SOsecondsto

indicate a filter change is needed.This occurs about every 6 months.
Replacebattery. Indicator light will blinkrapidly 5 times to indicate

proper installation and operation.

Indicator light on the
faucet base is not

working when new
batterg is installed

Chlorine taste and/or The filter canisters are no
odor in the product water longer removing chlorine

Water dispenses The filters have been installed •A six-month change-out period is recommended. Replaceboth
verg slowlg for too long. filter canisters.

Fittings are leaking Tubing mag not be installed • Fullyfollow the installation instructions and be sure the tubing is

No water dispensing Filter canisters not fullg installed. • Fullyfollow the filter replacement instructions.
from sgstem

Batterg mag need to be
replaced or it mag have been

installed incorrectlg.

from the water supplg.

The filter canisters have • Highsediment levelscan cause premature clogging. Replaceboth

become clogged, filter canisters.

properlg, free of nicks,burrs, etc.,and isinstalledto the proper depth.

Observeorientation markings on the holder and install correctly.
Replacebattery if it is old.

• Replace the filter canisters.

/6

Antes de solicitar un servicio...

Solucionar problemas
iAhorre tiempo g dinero! Revise la siguiente tabla primero
bltol vez no necesitord de solicitor un servicio.

Problema Posibles causas Qu6 hacer
Elagua cantiene Losnuevoscartuchos de los filtros • Abra el grifo de agua filtrada g permita que estas partfculas inofensivas

pequeflas particulas contienen carbono activado, el cual decarbono sepurguen de loscartuchos. Cierre el grifo cuando elagua

negras es un polvo negro inofensivo, salga limpia.

Elagua tiene burbujas Hag aire en el sistema despu_s • Desaparecer6despu6sde que el agua corra por un tiempo.
de aire g est6 turbia de la instalaci6n.

La luz indicadara Han transcurrido seis meses • Reemplaceloscartuchos de losfiltros g la baterfa en la base

en la base del grifo de uso. Estaes la vida m6xima delgrifo.
est6 intermitente de los cartuchosde losfiltros.

La luz indicadora Estoes normal. • No parpadea hasta que 6 meses de operaci6n han transcurrido.

en la base del grifo

no est6 intermitente. Esposible que la baterJa • Normalmente la luznoest6 encendida. La Iuzseenciende de manera

necesite reemplazo, intermitente para indicar que esnecesariocambiar elfiltro. Esto

ocurre coda seismeses.

• Reemplacela baterfa.La luzindicadora seencendercirapidamente
5 vecespara indicar la instalaci6n g operaci6n correcta.

La luz indicadara
en la base del grifa

no funciana cuando se
instala una nueva batefia

Olor y/o sabor a cloro
en el agua producida

Elagua se dispensa
mug lentamente

Los accesorios
tienen fugas

No sale agua

del sistema

La baterJa podria necesitar
reemplazo o podrJahaberse

instalado incorrectamente.

Los cartuchos de los filtms ga
no est_n retimndo el cloro del

suministm de agua.
Elfiltro ha estado instalado

por mucho tiempo.

Loscartuchos de losfiltms

est_n obstruidos.

Esposible que la tuberJa • Sigalas instrucciones de instalaci6n en sutotalidad g asegOrese
no est_ instalada correctamente, qua la tuberfa no posearasguhos,rebabas,etc.g que est_

Loscartuchosde los filtros no • Sigacompletamente lasinstrucciones para reemplazo.

est_n instalados completamentes.

• Observelas marcas de orientaci6n en el receptciculoeinstale
correctamente. Reemplace la baterfa si est6vieja.

• Reemplaceloscartuchos de los filtros.

• Serecomienda un periodo de cambio de seismeses.Reemplace
loscartuchos de losfiltros.

•Altos nivelesde sedimento pueden causar una obstrucci6n
prematura. Reemplaceloscartuchos de losfiltros.

instalada a una profundidad adecuada.

J7

Notes./Notos.

18

Soporte

,J

a! consumidor.

Pdgina Web de GE www.GEAppliances.com

LTienealguna pregunta sobre su electrodom@stico?iPruebela p6gina Web de GE24 horas al dia, cualquierdia del ari!! Para magor
convenienciag serviciom6s r6pido,ga puede descargar losManuales de los Propietarioso pedir piezas en linea.

Solidte unareparaci6n www.GEAppliances.corn

l

Elserviciode e×pertosGEest6 a tan s61oun paso de su puerta, klame a1800.GECARES(800.452.2757)durante horas normales

deoficinaparasolicitarsureparaci6n.

RealLifeDesignStudio(EstudiodediseYToparalavidareal)wwwoGEAppliances.corn

GEapogaelconceptodeDiseroUniversal-productos,serviciosg ambientesque puedenusargentedetodaslasedades,tamaros
gcapacidades.Reconocemosla necesidaddediserar paraunagrangamadehabilidadesg dificultadesfisicasgmentales.Paramas
detallescobrelasaplicacionesdeGEDiseroUniversal,inclugendoideasdediseroparalacocinaparapersonascondiscapacidades,mire
nuestrap6ginaWebhogmismo.Parapersonascondificultadesauditivas,favordeIlamara1800.TDD.GEAC(800.855.4522).

Garantiasampliadas www.GEAppliances.carn

Compreunagarantiaampliadagobtengadetallessobredescuentosespecialesdisponiblesmientrassugarantiaest6a0nactiva.Puede
comprarlaenlineaencualquiermomenta,o Ilamaral(800.626.2224)durantehorasnormalesdeoficina.GEConsumerHomeServices
estar6a0nahicuandosugarantiatermine.

Piezas g accesorios www.GEAppliances.corn

Aquellosindividuosconla calificaci6nnecesariapararepararsuspropioselectrodom@sticospuedenpedirqueselesmanden
laspiezaso accesoriosdirectamentea sushogares(aceptamoslastarjetasVISA,MasterCardg Discover).Hagasupedidoenlineahog,

24horascadadiao Ilamarporteldonoa1800.626.2002durantehorasnormalesdeoficina.
Lasinstruccionesdescritasenestemanualcubrenlosprocedimientosaseguirporcualquierusuario.Cualquierotrareparaci6ndeberia,porreglageneral,

referirseapersonalcalificadoautorizado.Debeejercerseprecauci6ngaque/asreparacionesincorrectaspuedencausarcondicionesdefuncionamiento
_bg uras"

ngose en contocto con nosotros www.GEAppliances.carn

Sinoest6satisfechoconelservicioquerecibedeGE,p6ngaseencontactoconnosotrosennuestrap6ginaWebindicandotodoslos
detallesasicomosunOmerodeteldono o escribanosa: GeneralManager,CustomerRelations

GEAppliances,AppliancePark
Louisville,KV40225

Registresu electrodomdstico www.GEAppliances.corn

iRegistresunuevoelectrodom_sticoenlinea-cuando ustedprefiera!Elregistrarsuproductoa tiempoleproporcionar6,sisurgierala
necesidad,unamejorcomunicaci6ngun [e-mail]6npuedeenviarsutarjeta

deregistropre-impresaquese inclugeenel materialdeembalaje.

Garantia del sistema de filtraci6n de agua GE.

GARANTiA LIMITADA POR UN ANO

• _Qud cubre esta garantia?

- Cualquier defecto de f6brica en los materiales o la manufactura del producto.

• LQud no cubre esta garantia?

- Cortuchode losfiltros g lasbaterfasdespu6sde treinto dfaso partir dela fecha de la compra.

- Viajes a su casa para enseflarle c6mo usar el producto.

- Instalaci6n o entrega inapropiada, o mantenimiento impropio.

- Palladel producto debido a abuso, mal uso, alteraci6n, uso comercial o uso diferente al
prop6sito deseado con este producto.

- Usode este producto donde el agua est6 microbiol6gicamente insegura o de calidad
desconocida, sin la adecuada desinfecci6n, antes g despu@sde ser procesada por el
sistema. Lossistemas certificados para reducir el nivelde quistes pueden ser usados
en agua desinfectada que pueda contener quistes que se puedan filtra_

- Dafios causados al producto debido a accidentes, incendio, inundaciones o actos
de la naturaleza.

-- Da_os secundarios o por consecuencia causados por posibles defectos en el
producto, su instalaci6n oreparaci6n.

• _Por cudnto tiempo despu_s de la compra?

-- Un aflo.

• _C6mo hago la reclamaci6n de lagarantia?

- Devu61valaal rninorista a quien le cornpr6 el producto con una copia de "Proof of
Purchase"(pruebadecornpra). Se le proporcionar6 una unidad nueva o reacondicionada.Esta
garantia excluge los costosde envio o Ilarnadasde servicioa dornicilio.

EXCLUSI6N DE GARANT[AS IPIPL[CITAS--Su _nico g exclusivo derecho es el

cambio del producto, tal g como se indica en esta Garantia limitada.
Cualquier garantia implicita, inclugendo los garantias implicitas de
comerciabilidad o adecuaci6n para un fin determinado, est6n limitadas a
un afio o el periodo de tiempo m6s breve permitido por la leg.

Esta garantia se extiende al comprador original gcualquier comprador
posterior de productos comprados para uso residencial o en la oficina dentro de
Estados Unidos. EnAlaska, la garantia excluge el costo de envio o las visitas de

servicio a su casa u oficina.
Algunos estados no permiten la exclusi6n o las limitaciones de da_os

incidentales o consecuenciales. Esta garantia da derechos legales especificos, g
usted podria tener otros derechos que variar6n de estado a estado. Para saber
cuOlesson sus derechos legales, consulte a la oficina de asuntos del
consumidor local o la oficina del Attomeg General en su Iocalidad.

P6ngase en contacto con nosotros en ge.com, o Ilame sin cargo a1800.9S2.S039.

lmpreso en Estados Unidos 19

Consumer Support.

GEAppliances Website

Havea questionor needassistancewithyourappliance?TrytheGEAppliancesWebsite24hoursaday,any dayoftheyear!
Forgreaterconvenienceandfasterservice,youcannow downloadOwner'sManualsor orderpartson-line.

ge.com

Schedule Service ge.com

ExpertGErepair service isonly one step away from your door.Schedule yourserviceat your convenience by calling 800.GECARES
(800./452.2757)duringnormal business hours.

RealLifeDesignStudio

GEsupportstheUniversalDesignconcept-products,servicesandenvironmentsthat canbe usedbypeopleofallages,sizes
andcapabilities.Werecognizetheneedtodesignforawiderangeof physicalandmentalabilitiesandimpairments.Fordetails

ofGE'sUniversalDesignapplications,includingkitchendesignideasforpeoplewithdisabilities,checkoutour Websitetoday.
Forthe hearingimpaired,pleasecall800.TDD.GEAC(800.833.4322).

Extended Warranties

Purchasea GEextendedwarrantyand learnaboutspecialdiscountsthatareavailablewhileyourwarrantyisstillineffect.Youcan
purchaseiton-lineanytime,orcall800.626.2224duringnormalbusinesshours.GEConsumerHomeServiceswillstillbethereafteryour

warrantyexpires.

Parts and Accessories

]

Individualsqualifiedto servicetheirownappliancescanhavepartsor accessoriessentdirectlytotheirhomes(VISA,MasterCardand
Discovercardsareaccepted).Orderon-linetoday,24hourseverydayorby phoneat 800.626.2002duringnormalbusinesshours.

Instructionscontainedin thismanual coverprocedurestobeperformedby any user.Otherservicinggenera@shouldbereferredto
qualifiedservicepersonnelCautionmustbeexercised,sinceimproperservicingmaycauseunsafeoperation.

ge.com

ge.com

ge.com

Contact Us

If youarenotsatisfiedwiththeserviceyoureceivefromGE,contactusonourWebsitewithallthe detailsincludingyourphonenumber,or
writeto: GeneralManager,CustomerRelations

GEAppliances,AppliancePark
Louisville,KY40225

RegisterYourAppliance

Registeryour newapplianceon-line-at your convenience!Timelyproductregistrationwill allowfor enhancedcommunicationand
promptserviceunderthetermsof yourwarranty,shouldtheneedarise.Youmayalsomailinthe preprintedregistrationcard includedin
thepackingmaterial.

GE Water Filtration Sgstem Warrantg.

LIMITED ONE-YEAR WARRANTY

• What doesthis warranty cover?

- Any defect in materials or workmanship in the manufactured product.

• What doesthis warranty not cover?

- Filtercanisters and batteries after 30 dags from date of purchase.

- Servicetrips to your home to teach you how to use the product.

- Improper installation, delivery or maintenance.

- Failureof the product if it is abused, misused,altered, used commercially or
used for other than the intended purpose.

- Useof this product where water is microbiologicallg unsafe or of unknown
quality, without adequate disinfection before or after the system. Systems
certified for cyst reduction may be used on disinfected water that may
contain filterable cysts.

- Damage to the product caused bg accident, fire,floods or acts of God.

- Incidental or consequential damage caused bg possible defects with this
appliance, its installation or repair.

• Forhow tong after the original purchase?

--One (i)yea_

• How do I make a warranty claim?

This warrantg is extended to the original purchaser and ang succeeding owner
for products purchased for home or office use within the USA.In Alaska, the
warrantg excludes the cost of shipping or service to gour home or office.

Some states do not allow the exclusion or limitation of incidental or consequential
damages. Thiswarrantg gives gouspecific legalrights, and gou mag also have other

rights, which varg from state to state. To know what gour legal rights are,consult
gour local or state consumer affairs officeor gour state's Attomeg General.

Contact us at ge.com, or call toll-free at 800.952.5039.

ge.com

ge.com

--Return to the retailer from which it was purchased, along with a copy of the
"Proof of Purchase."Anew or reconditioned unit will be provided.This
warrant 9 excludes the cost of shipping or service callsto your home.

EXCLUSIONOFIMPLIEDWARRANTIES--Yoursole and exclusive remedy is
product exchangeas provided in this Limited Warranty. Any implied
warranties, including the implied warranties of merchantabilitg or fitness
for a particular purpose, are limited to one year or the shortest period
allowed by law.

Printed in the United States
