GE RCE25RGBFKB, GSE25MGYCWW, PSE25VGXCWW, GIE21XGYFKB, GCE21XGYFWW User guide

200D2600P058 49-60565-1 02-09 JR

La section française commence à la page 39

La sección en español empieza en la página 73

Safety Instructions . . . . . . . . . . .2, 3

For Australia and New Zealand . . . . .34

Operating Instructions

Additional Features . . . . . . . . . . . . . . . .11

Automatic Icemaker . . . . . . . . . . . . . . .15

Care and Cleaning . . . . . . . . . . . . .17, 18

Crispers and Pans . . . . . . . . . . . . . . . . .14

CustomCool

™

. . . . . . . . . . . . . . . . . . .4, 7, 8

Freezer Compartment . . . . . . . . . . . . .13

Ice and Water Dispenser . . . . . . .16, 17

Refrigerator Doors . . . . . . . . . . . . . . . . . .9

Replacing the Light Bulbs . . . . . . . . . .19

Shelves and Bins . . . . . . . . . . . . . . .10–12

Temperature Controls . . . . . . . . . . . . .4–6

TurboCool

™

. . . . . . . . . . . . . . . . . . . . . . . . .6

Water Filter . . . . . . . . . . . . . . . . . . . . . . . . .9

Installation Instructions

For Australia and

New Zealand . . . . . . . . . . . . . . . . . . .35–37

Preparing to Install

the Refrigerator . . . . . . . . . . . . . . . .25–27

Removing and Replacing Doors . . . . .24

Trim Kits and Panels . . . . . . . . . . . .20–23

Water Line Installation . . . . . . . . .28, 29

Troubleshooting Tips . . . . . .31–33

Normal Operating Sounds . . . . . . . . . .30

Réfrigérateurs

Côte à Côte

Frigoríficos

Lado a Lado

Models 21, 23, 25, 27 and 29

Write the model and serial numbers here:
Model # __________________________

Serial # __________________________

Find these numbers on a label inside
the refrigerator compartment at the
top on the right.

Owner’s Manual and Installation

Manuel d’utilisation et d’installation

Manual del propietario e instalación

Refrigerators

Side-by-Side

La sezione in italiano inizia alla pagina numero 109

Frigoriferos

Da un lato all’altro

Manuale del proprietario e d'installazione

O capítulo em português tem início na página 145

Frigoríficos

Lado a Lado

Manual do Proprietário e Instalação

Die deutsche Anleitung befindet sich auf Seite 179

Kühlschränke

Doppelseitige

Bedienungsanleitung und Installation

Instructies in het Nederlands vindt u vanaf pagina 213

Koelkasten

‘Side-by-side’

Handleiding en installatie-instructies

To ∂ППЛУИОfi ОВК¿П·ИФ ·Ъ¯›˙ВИ ЫЩЛ ЫВП›‰· 247

æ˘Á›·

Side by Side

∂Á¯ÂÈÚ›‰ÈÔ ÃÚ‹ÛÙË Î·È ∂ÁηٿÛÙ·Û˘

2

IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

Use this appliance only for its intended purpose as described in this Owner’s Manual.

SAFETY PRECAUTIONS

When using electrical appliances, basic safety precautions should be followed, including the following:

■

■ This refrigerator must be properly installed

and located in accordance with the Installation
Instructions before it is used. Also see the
How to Connect Electricity section.

■

■ Do not allow children to climb, stand or hang on

the shelves in the refrigerator. They could damage
the refrigerator and seriously injure themselves.

■

■

Do not touch the cold surfaces in the freezer
compartment when hands are damp or wet.
Skin may stick to these extremely cold surfaces.

■

■

Do not store or use gasoline or other flammable
vapors and liquids in the vicinity of this or any
other appliance.

■

■ In refrigerators with automatic icemakers, avoid

contact with the moving parts of the ejector
mechanism, or with the heating element located
on the bottom of the icemaker. Do not place fingers
or hands on the automatic icemaking mechanism
while the refrigerator is plugged in.

■

■ Installation of the icemaker must be done by

a qualified service technician.

■

■ This appliance is not intended for use by persons

(including children) with reduced physical, sensory
or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision
or instruction concerning use of the appliance by a
person responsible for their safety.

■

■ Children should be supervised to ensure that they do

not play with the appliance.

■

■

Keep fingers out of the “pinch point” areas;
clearances between the doors and between the
doors and cabinet are necessarily small. Be careful
closing doors when children are in the area.

■

■ Unplug the refrigerator before cleaning and making

repairs.

NOTE: We strongly recommend that any servicing
be performed by a qualified individual.

■

■ Before replacing a burned-out light bulb, the

refrigerator should be unplugged in order to avoid
contact with a live wire filament. (A burned-out light
bulb may break when being replaced.)

NOTE: Setting either or both controls to 0 (off) does
not remove power to the light circuit.

■

■ Do not refreeze frozen foods which have

thawed completely.

■

■ Always clean the CustomCool™Tray after

thawing food.

DANGER! RISK OF CHILD ENTRAPMENT

PROPER DISPOSAL OF THE REFRIGERATOR

Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are
still dangerous…even if they will sit for “just a few
days.” If you are getting rid of your old refrigerator,
please follow the instructions below to help prevent
accidents.

Before You Throw Away Your Old
Refrigerator or Freezer:

■ Take off the doors and discard separately.

■ Leave the shelves in place so that children may

not easily climb inside.

Refrigerants

All refrigeration products contain refrigerants,
which under federal law must be removed prior
to product disposal. If you are getting rid of an
old refrigeration product, check with the company
handling the disposal about what to do.

3

WARNING!

HOW TO CONNECT ELECTRICITY

The power cord of this appliance is equipped with
an earthing plug which mates with a standard
earthed wall outlet to minimize the possibility
of electric shock hazard from this appliance.

Have the wall outlet and circuit checked by a qualified
electrician to make sure the outlet is properly earthed.

Where an unearthed wall outlet is encountered,
it is your personal responsibility and obligation to
have it replaced with a properly earthed wall outlet.

The refrigerator should
always be plugged into
its own individual
electrical outlet.
This provides the
best performance
and also prevents
overloading house
wiring circuits which could cause a fire hazard from
overheated wires. Please refer to the rating plate on
the refrigerator for the correct voltage, wattage and
frequency. If the product plug does not fit your outlet,
the product should be fitted with a new plug.

IMPORTANT: The refitting of electric plugs and cables
should be done by a qualified technician or service
agent. In some countries the refitting of electric plugs
and cables is only permitted when the work is
completed by a qualified technician.

If the power supply cord becomes damaged, it must
be replaced by a qualified service agent in order to
avoid a safety hazard.

Never unplug your refrigerator by pulling on the
power cord. Always grip plug firmly and pull straight
out from the outlet.

Repair or replace immediately all power cords that
have become frayed or otherwise damaged. Do not
use a cord that shows cracks or abrasion damage
along its length or at either end.

When moving the refrigerator away from the wall,
be careful not to roll over or damage the power cord.

Mains lead replacement

If the mains lead on your refrigerator needs replacing
at any time, it must be replaced by a special lead
which is obtainable from your local dealer. A charge
will be made for the replacement of the mains lead
if you have damaged the lead.

The refrigerator must be positioned so that the plug
is accessible.

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.

SAVE THESE INSTRUCTIONS

Insure proper earthing
exists before using.

Earthing plug

NOTES ON THE CONTAINMENT OF FLUORINATED GREENHOUSE GASES

Contains fluorinated greenhouse gases covered by the Kyoto Protocol.
Gas: R134a (HFC-134a), GWP (Global Warming Potential) = 1300

Hermetically sealed.

The amount of R134a gas in this product is:

0.127–0.184 kg

4

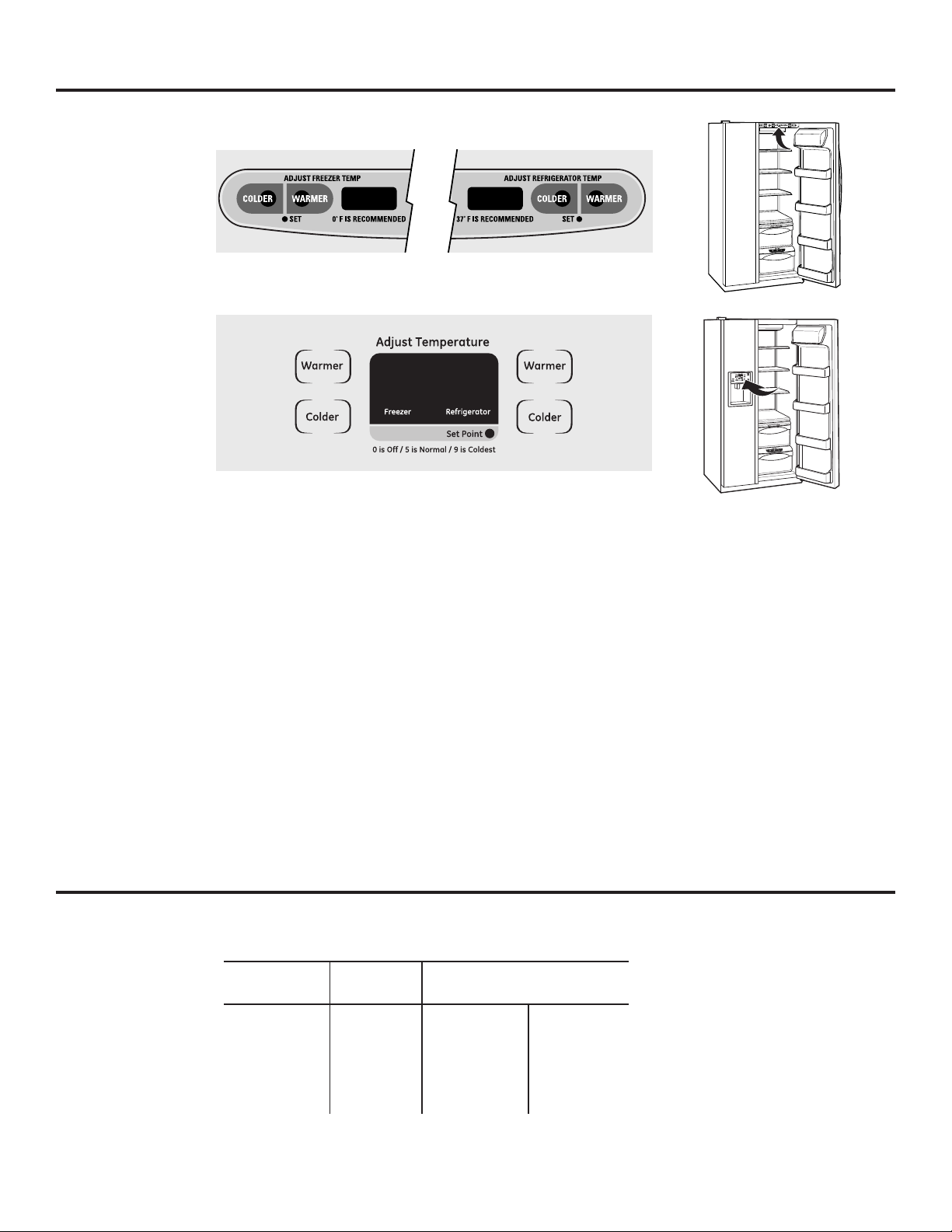

About the temperature controls – Profile Models. ge.com

NOTE: The refrigerator is shipped with protective film covering the temperature controls. If this film was not

removed during installation, remove it now.

The temperature controls are preset in the factory at 37°F (3°C)
for the refrigerator compartment and 0°F (-18°C) for the freezer
compartment. Allow 24 hours for the temperature to stabilize
to the preset recommended settings.

Refrigerator temperatures can be adjusted between 34°F and 46°F
(1°C to 8°C), and the freezer temperatures can be adjusted between
–6°F and +8°F (–21°C to –13°C).

To change the Refrigerator temperature:
LCD Models:
Access By: Home > Refrigerator
Activate By: Using the arrows to select the desired

temperature. You must press ENTER to set the new
temperature.

To change the Freezer temperature:
Access By: Home > Freezer
Activate By: Using the arrows to select the desired

temperature. You must press ENTER to set the new
temperature.

Once the desired temperature has been set, the display will
return to the HOME screen and show the set temperatures
underneath the actual temperature display for several
seconds. Several adjustments may be required. Each time you
adjust the controls, allow 24 hours for the refrigerator to reach
the temperature you have set.

Non-LCD Models:
To change the temperature, press and release the FREEZER

TEMP/FRIDGE TEMP pad. The SET light will come on and

the display will show the set temperature. To change the
temperature, tap either the or pad until the desired
temperature is displayed.

Once the desired temperature has been set, the temperature
display will return to the actual refrigerator and freezer
temperatures after 5 seconds. Several adjustments may be
required. Each time you adjust the controls, allow 24 hours
for the refrigerator to reach the temperature you have set.

The temperature controls can display both the SET temperature
as well as the actual temperature in the refrigerator and freezer.
The actual temperature may vary slightly from the SET temperature
based on usage and operating environment.

Turning the cooling system off:
LCD models: Turning the cooling system OFF stops cooling in both

the freezer and refrigerator compartments, but does not shut off
electrical power to the refrigerator.

LCD Models:
Access By: Home > Options > Information and Settings >

Cooling System Off
To turn the cooling system back on, press the touch screen

and press the ON button.

Activate By: Pressing ENTER.
Non-LCD Models:

Press and release the FREEZER TEMP/FRIDGE TEMP pad.
Press to set freezer temperature to 5. The display will
show OFF. To turn the unit back on, press the FREEZER
TEMP/FRIDGE TEMP pad. Press to set the freezer and
refrigerator temperatures to the preset points of 0°F (-18°C)
for the freezer and 37°F (3°C) for the refrigerator.

When the unit is turned back on, it will take up to 24 hours
to stabilize.

LCD Models: Units

The LCD models are shipped from the factory with default
settings of English units.

To change to Metric units, select:
Home>Options>Information and Settings>Settings>Units
Metric/English>Metric.
To change back to English units repeat the above steps and

select English at the final step.
NOTE: The help screen has default setting for US and Canada

customers. If you need replacement parts, contact your local
distributor.

LCD models

Non-LCD models Non-LCD models

Not all features are on all models. Your controls will look like one of the following:

>

>

>

>

5

About the temperature controls – GE, Monogram Models.

The temperature controls are preset in the factory at 5 for both the refrigerator and
freezer compartments.

To adjust the set point temperature, press the WARMER or COLDER button on either the
Freezer or Refrigerator side. The set point light will come on. Press WARMER or COLDER
until the desired setting is reached.

Several adjustments may be required. Each time you adjust controls, allow 24 hours
after each adjustment for the refrigerator to reach the setting you have selected.

Setting either or both controls to 0 stops cooling in both the freezer and refrigerator
compartments, but does not shut off electrical power to the refrigerator.

Control settings will vary based on personal preferences, usage and operating
conditions and may require more than one adjustment.

NOTE: The refrigerator is shipped with protective film covering the temperature controls.

If this film was not removed during installation, remove it now.

This refrigerator is designed to operate in ambient temperatures
specified by its Temperature Class, which is marked on the rating plate.

Temperature Symbol Ambient Temperature
Class Maximum Minimum

Extended­Temperate SN 32°C 10°C

Temperate N 32°C 16°C
Subtropical ST 38°C 16°C
Tropical T 43°C 16°C

NOTE: Internal temperature may be affected by such factors as the location of the refrigerator,
ambient temperature and frequency of door openings. Adjust temperature controls as required
to compensate for these

factors.

The unit will have one of the temperature controls shown below:

Internal Temperature

Controls

External Set Point

Controls (0-9)

GE Models

Ambient temperature limits

6

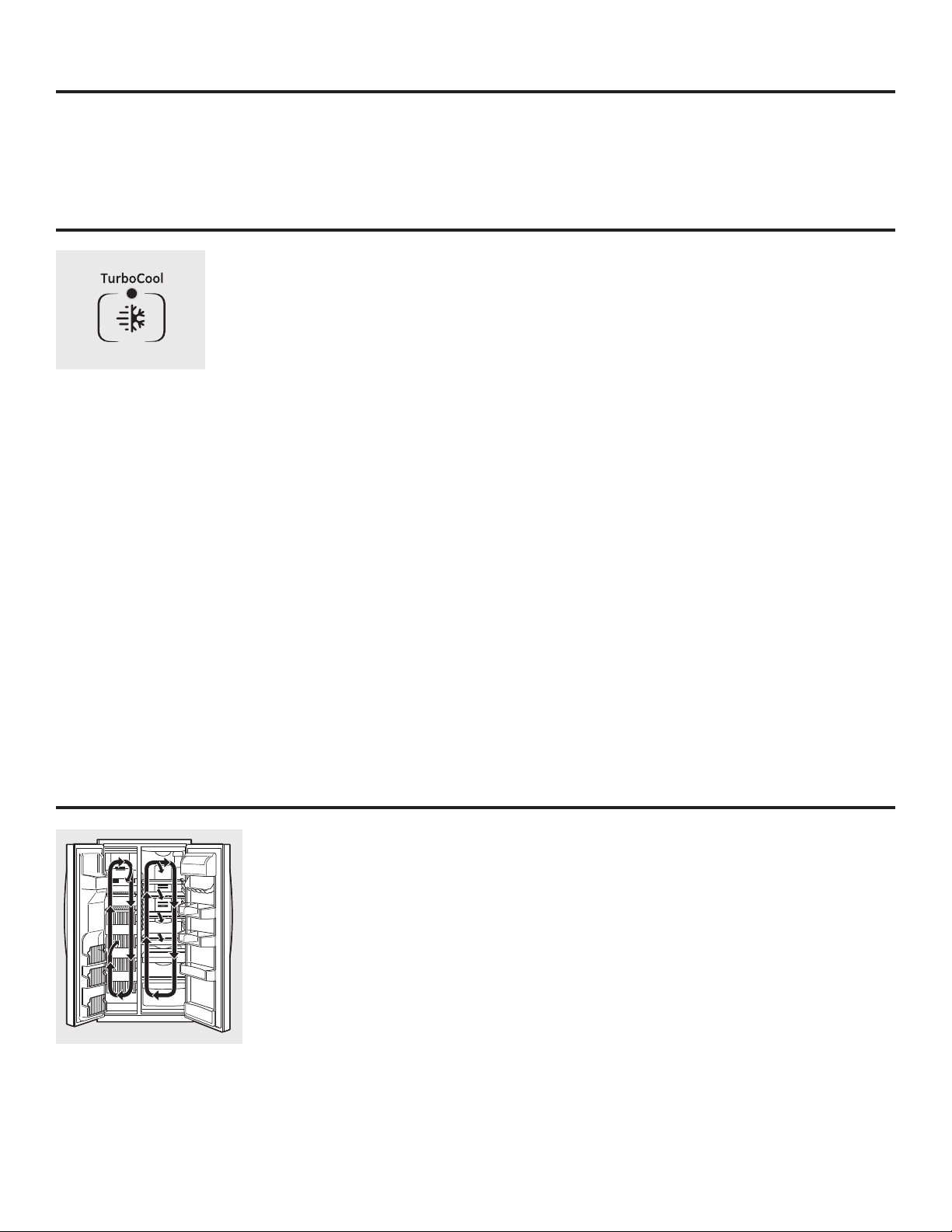

About TurboCool.

™

How it Works

TurboCool™rapidly cools the refrigerator

compartment in order to more quickly
cool foods. Use TurboCool when adding
a large amount of food to the refrigerator
compartment, putting away foods after they
have been sitting out at room temperature or
when putting away warm leftovers. It can also
be used if the refrigerator has been without
power for an extended period.

Once activated, the compressor will turn
on immediately and the fans will cycle on
and off at high speed as needed for eight
hours. The compressor will continue to run
until the refrigerator compartment cools
to approximately 34°F (1°C), then it will cycle
on and off to maintain this setting. After
8 hours, or if TurboCool is pressed again,
the refrigerator compartment will return
to the original setting.

How to Use
LCD Models:

Access By: Home > Options > Refrigerator

Options > TurboCool

Activate By: Pressing ON.
Deactivate By: Pressing OFF.

Non-LCD Models:

Press SET FEATURES. The refrigerator
temperature display will show TurboCool
and/or TC. Press ON/OFF.

Internal Control Models:

Press TurboCool. The TurboCool indicator
light will come on. After TurboCool is complete,
the TurboCool indicator light will go out.

After TurboCool is complete, the refrigerator
compartment will return to the original setting.

NOTES:

The refrigerator temperature cannot be changed
during TurboCool.

The freezer temperature is not affected during
TurboCool.

When opening the refrigerator door during
TurboCool, the fans will continue to run if they
have cycled on.

About ClimateKeeper2.

™

(on some models)

How it Works

The ClimateKeeper2™is the industry’s
most advanced refrigeration system,
delivering optimum temperature and
humidity performance to keep food garden
fresh longer and reduce freezer burn, while
maintaining efficiency.

The ClimateKeeper2 system features two
evaporators—one for the refrigerator and
one for the freezer.

This provides two separate cooling systems,
and separates the airflow between the fresh
food and freezer compartments during normal
cooling operations.*

This ensures that the humidity levels in
the fresh food compartment are significantly
higher than in a conventional system,** allowing
fresh produce and other unsealed foods to retain
their moisture content and freshness longer.
Moisture sensitive foods such as fresh fruit,

salads, rice, etc., can now be stored on open
shelves without excessive moisture loss. Due to
the higher humidity in the refrigerator, you may
on occasion experience fog or small amounts of
moisture in the refrigerator compartment. This is
normal and may come and go as different food
loads and environmental conditions change.
Wipe dry with a paper towel if desired.

The separate airflow system minimizes the mixing
of air between the two compartments, which
reduces fresh food odor transfer to improve
the taste of ice.

The ClimateKeeper2 system also reduces
the number of defrosting cycles in the freezer
evaporator, thereby reducing freezer burn.

*Freezer air is used in the CustomCool feature.
**Testing shows a higher level of humidity in

the Fresh Food section in ClimateKeeper2
refrigerators versus conventional units.

About Set Features.

This pad is used to select the following
features: TurboCool, Quick Ice, Door Alarm
and Water Filter.

Pressing SET FEATURES repeatedly will cycle
through all of the available features and then

exit the mode. If no key is pressed, the mode
will exit and return to displaying features
currently set.

7

Empty the pan. Place the Chill/Thaw tray

in the pan. Place the items on the tray

and close the pan completely.

LCD Models:
Access by: Home > Options > Refrigerator

Options > CustomCool Pan
Non-LCD Models:

Select the ExpressThaw

™

, ExpressChill

™

or SelectTemp™pad. The display and SET light
will come on. Tap the pad until the light
appears next to the desired setting.

Use the following chart to determine the best
setting to use.

■ ExpressChill can be set to 15, 30 or 45

minutes. The default is 15 minutes.

■ To stop a feature before it is finished:

For LCD Models:

Go into that feature’s menu and press
the OFF button.

For Non-LCD Models:

Tap that feature’s pad until no options
are selected and the display is off.

■ During ExpressThaw and ExpressChill,

the display on the controls will count down
the time in the cycle (on some models).

■ After the ExpressThaw cycle is complete,

the pan will reset to the MEAT setting
(32°F [0°C]) to help preserve thawed
items until they are used.

■ The displayed actual temperature of

the CustomCool pan may vary slightly
from the SET temperature based on
usage and operating environment.

NOTE: For food safety reasons, it is recommended
that foods be wrapped in plastic wrap when using
ExpressThaw. This will help contain meat juices
and improve thawing performance.

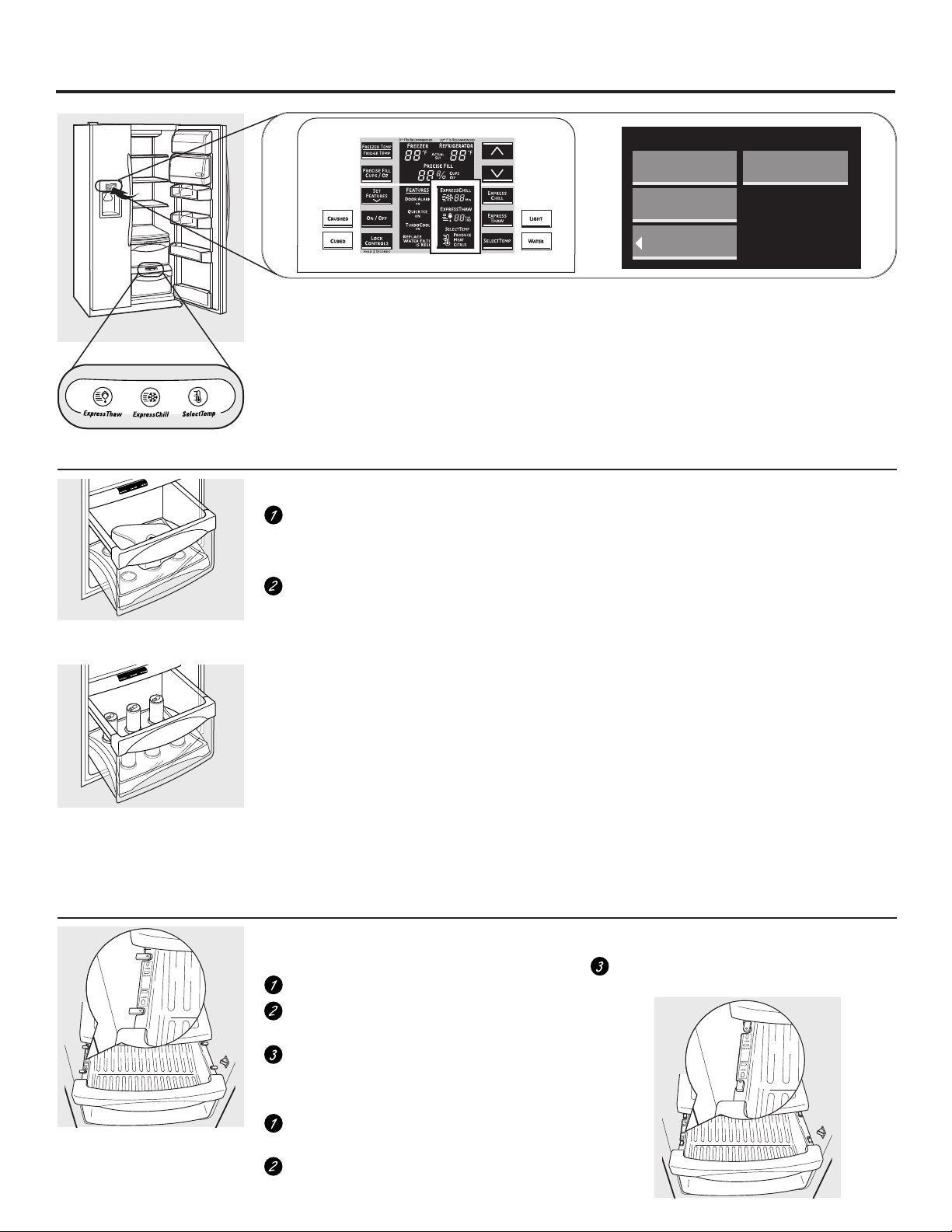

About CustomCool™. (on some models)

The CustomCool™feature is used to quickly chill
items, thaw items or hold the pan at a specific
temperature. This feature is a system of dampers,
a fan, a temperature thermistor and a heater.

The pan is tightly sealed to prevent
temperature fluctuations in the rest of
the refrigerator. The controls for this pan
are located on the dispenser with the
temperature controls.

How to Use

ExpressThaw

™

To remove:

Pull the drawer out to the stop position.
Rotate all four swing locks to the unlock

position.

Lift the front of the drawer up and out.

To replace:

Make sure all four swing locks are

in the unlock position.

Place the sides of the drawer into

the drawer supports, making sure

the swing locks fit on the drawer slots.

Lock all four swing locks by rotating them

to the lock position.

How to Remove and Replace the Drawer

ExpressChill

™

LCD Models Only

Non-LCD Models Only

How it Works

LCD Models OnlyOR

REFRIGERATOR OPTIONS

CUSTOM COOL

PAN

BEVERAGE

CENTER

BACK

TURBOCOOL

8

About CustomCool.

™

(on some models)

CustomCool™ Chart

NOTE: Results may vary depending on packaging, starting temperature and other food traits.

0.25 kg (4 hours)

■ Hamburgers (0.25 kg)

■ Individually Wrapped

Filet Mignon (0.25 kg)

0.50 kg (8 hours)

■ Chicken Breasts (0.5 kg)

■ Minced Beef (0.5 kg)

■ Steak (0.5 kg)

1.0 kg (10 hours)

■ Chicken Breasts (1.0 kg)

■ Minced Beef (1.0 kg)

■ Steak (1.0 kg)

1.50 kg (12 hours)

■ Chicken Breasts (1.50 kg)

■ Minced Beef (1.50 kg)

■ Steak (1.50 kg)

15 Minutes

■ 1 Beverage Can (355 ml)

■ 2 Small Juice Boxes

(175–240 ml each)

30 Minutes

■ 2 to 6 Beverage Cans (355 ml each)

■ 2 Plastic 590 ml Bottles of Beverage

■ 4 to 6 Small Juice Boxes

(175–240 ml each)

■ 3 Foil Juice Packets

■ Wine (750 ml bottle)

45 Minutes

■ 2 Liter of Beverage

■ 1.9 Liters of Juice

■ Gelatin–1 package

Citrus Setting (6°C)

■ Oranges, Lemons, Limes, Pineapple,

Cantaloupe

■ Beans, Cucumbers, Tomatoes, Peppers,

Aubergine, Squash

Produce Setting (1°C)

■ Strawberries, Raspberries, Kiwifruit,

Pears, Cherries, Blackberries, Grapes,
Plums, Nectarines, Apples

■ Asparagus, Broccoli, Corn, Mushrooms,

Spinach, Cauliflower, Kale, Green Onion,
Beetroot, Onions

Meat Setting (–1°C)

■ Raw Meat, Fish and Poultry

Some CustomCool models feature a beverage
center. It is designed to store beverages at colder
temperatures. Select this feature if you like to
keep extra-chilled refreshments on hand.

Access by: Home > Options > Refrigerator
Options > Beverage Center

Activate by: Pressing ON.
Deactivate by: Pressing OFF.

How to Use the Beverage Center (LCD models only)

To remove:

Remove dairy bin first. Holding

the bottom of the dairy bin, lift the front

straight up, then lift up and out.
Holding left and right side of beverage

center, lift straight up and out.

Leave adapter in place.

To replace:

Engage backside of beverage center in

molded supports on adapter. Then push
down on the sides of the beverage center.
The beverage center will lock into place.

Replace dairy bin.

How to Remove and Replace the Beverage Center (LCD models only)

Dairy Bin

Adapter

Beverage
Center

9

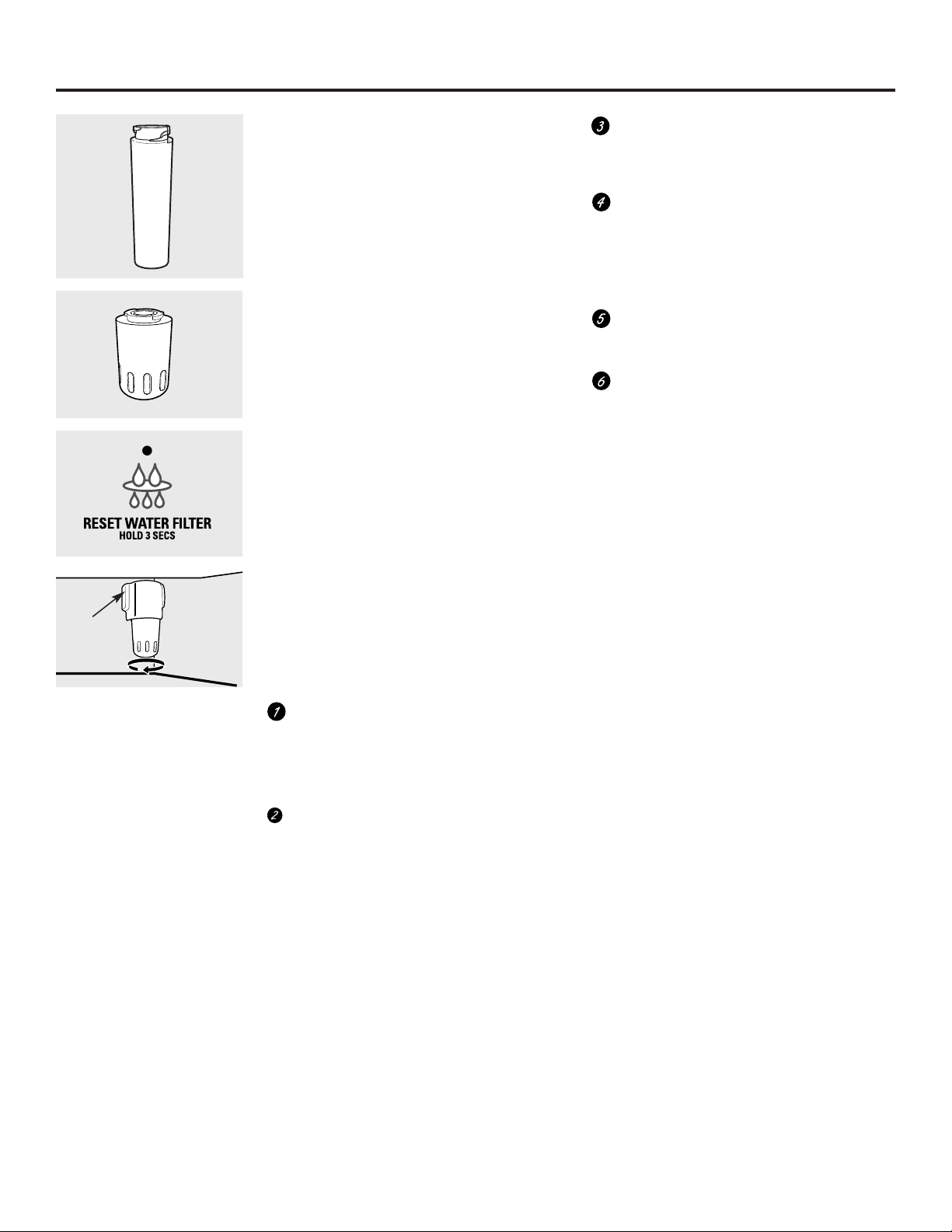

About the water filter.

Place the top of the cartridge up
inside the cartridge holder and
slowly turn it to the right.

Cartridge
Holder

About the refrigerator doors.

Refrigerator Doors

The refrigerator doors may feel different than
the ones you are used to. The special door
opening/closing feature makes sure the doors
close all the way and are securely sealed.

When opening and closing the door you will
notice a stop position. If the door is opened
past this stop point, the door will remain open
to allow you to load and unload food more easily.
When the door is only partially open, it will
automatically close.

The resistance you feel at the stop position will
be reduced as the door is loaded with food.

When the door is only partially
open it will automatically close.

Beyond this stop the door will
stay open.

Water Filter Cartridge

The water filter cartridge is located in the back upper
right corner of the refrigerator compartment.

When to Replace the Filter

LCD Models:

A pop-up screen will appear on the LCD screen
to remind you to replace the water filter. You can
check the status of the water filter manually.

Access By: Home > Options > Dispenser Options >
Reset Water Filter

Non-LCD Models/External Controls:

There is a replacement indicator light for the water
filter cartridge on the dispenser. This light will turn
orange to tell you that you need to replace
the filter soon.

The filter cartridge should be replaced when the
replacement indicator light turns red or if the flow
of water to the dispenser or icemaker decreases.

Removing the Filter Cartridge

If you are replacing the cartridge, first remove the old
one by slowly turning it to the left. Do not pull down on
the cartridge. A small amount of water may drip down.

Installing the Filter Cartridge

There is an adapter attached to the top

of the new filter cartridge.

The adapter must be removed before installing

the cartridge. To remove the adapter, turn it to

the left about 1/4 turn.

Fill the replacement cartridge with water

from the tap to allow for better flow from

the dispenser immediately after installation.
Line up the arrow on the cartridge and

the cartridge holder. Place the top of the new

cartridge up inside the holder. Do not push
it up into the holder.

Slowly turn it to the right until the filter cartridge

stops. DO NOT OVERTIGHTEN. As you turn

the cartridge, it will automatically raise itself into
position. The cartridge will rotate about 1/2 turn.

Run water from the dispenser for 5 minutes

to clear the system and prevent sputtering.

LCD Models:

Press FILTER REPLACED button to confirm

replacement.

Non-LCD Models:
Press the SET FEATURES pad until REPLACE
WATER FILTER is lit. Press and hold the ON/OFF

pad for 3 seconds. WATER FILTER IS RESET will
show in the window.

NOTE: A newly installed water filter cartridge may
cause water to spurt from the dispenser.

Filter Bypass Plug

You must use the filter bypass plug when a
replacement filter cartridge is not available.
The dispenser and the icemaker will not operate
without the filter or filter bypass plug.

Replacement Filters:
To order additional filter cartridges, contact your

local distributor.

10

About the shelves and bins.

Refrigerator Door Bins and Freezer Door Tilt-Out Bins

Large Bins

The larger refrigerator door bins and freezer
tilt-out door bins are adjustable.

To remove: Lift the front of the bin straight up,
then lift up and out.

To replace or relocate: Engage the back side
of the bin in the molded supports of the door.
Then push down on the front of the bin.
Bin will lock in place.

Small Bins
To remove: Lift the front of the bin straight up

then out.
To replace: Position the bin above the

rectangular molded supports on the door.
Then slide the bin down onto the support
to lock it in place.

The snugger helps prevent tipping, spilling or
sliding of small items stored on the door shelf.
Place a finger on either side of the snugger
near the rear and move it back and forth
to fit your needs.

Not all features are on all models.

Refrigerator bin

Freezer tilt-out bin

Snugger

Bottle Retainer

The bottle retainers are adjustable and keep tall
items from tipping over.

To remove: Lift the front of the retainer straight
up, then lift it up.

To replace or relocate: Engage the back
of the bottle retainer in the molded supports
on the door. Then push down on the front
of the bottle retainer.

Bottle
retainer

Door Beverage Rack (on some models)

This rack holds up to 5 cans.
The rack hangs from the sides of the

dairy bin.

To remove:

Empty the wine/beverage rack.
Holding the bottom of the dairy bin,

lift the front straight up, then lift up
and out.

To detach the rack from the dairy bin,
pull the rack’s side wires out of the holes
on each side of the dairy bin.

To replace:

Reattach the rack to the sides of the bin.
Engage the back side of the bin in the

molded supports on the door. Then push
down on the front of the bin. The bin will
lock into place.

11

QuickSpace™Shelf

This shelf splits in half and slides under itself
for storage of tall items on the shelf below.

This shelf can be removed and replaced or
relocated just like Slide-Out Spillproof Shelves.

On some models, this shelf can not be used
in the lowest position.

Slide-Out Spillproof Shelf

The slide-out spillproof shelf allows you to reach
items stored behind others. The special edges
are designed to help prevent spills from dripping
to lower shelves.

To remove:

Slide the shelf out until it reaches the stop,
then press down on the tab and slide the shelf
straight out.

To replace or relocate:

Line the shelf up with the supports and slide it
into place. The shelf can be repositioned when
the door is at 90° or more. To reposition the shelf,
slide the shelf past the stops and angle
downward. Slide shelf down to the desired

position, line up with the supports and slide
into place.

Make sure you push the shelves all the way
back in before you close the door.

Press tab and pull shelf
forward to remove

Removable Beverage Rack

The beverage rack is designed to hold
a bottle on its side. It can be attached
to any slide-out shelf.

To install:

Line up the large part of the slots on
the top of the rack with the tabs under
the shelf.

Then slide the rack back to lock it
in place.

1

2

About the shelves and bins.

12

Slide-Out Freezer Shelves

To remove, slide out to the stop position, lift the

front past the stop position and slide out.

Make sure you push the shelves all the way
back in before you close the door.

Deep Freezer Baskets

To remove, push the basket all the way to the

back of the freezer. Lift up until the back pins are
disengaged. Lift the entire basket up and pull out.

The divider can be used to organize food
packages. For large packages, simply fold
down the divider.

Make sure you push the baskets all the way
back in before you close the door.

WARNING: Poor performance may occur
if freezer baskets are not used. Storage of
items in the freezer without using baskets
may result in poor temperature performance
due to restrictions of air flow within the
freezer compartment.

Not all features are on all models.

Freezer Baskets

To remove, slide out to the stop position, lift the

front past the stop position and slide out.

Make sure you push the baskets all the way
back in before you close the door.

WARNING: Poor performance may occur
if freezer baskets are not used. Storage of
items in the freezer without using baskets
may result in poor temperature performance
due to restrictions of air flow within the
freezer compartment.

Divider

Fixed Freezer Shelves

There are two types of fixed freezer shelves.

To remove this type of shelf:

Lift the shelf up at the left side.
Bring the shelf out.

To remove this type of shelf:

Lift up the left side of the shelf and slide it
left into the center of the shelf supports.

Rotate the right side of the shelf up and
out of the shelf supports.

13

Loading the Freezer Compartment

Load so that at least 15 mm of space remains
clear between stacks of packages and 15 mm
to 25 mm of space between the top of any
stack and any shelf or basket above it.
Packages may hang over the front of shelves
but must remain 15 mm from doors.

■ Food to be frozen must not be placed

in direct contact with food in storage.
If food is to be frozen every day, it may
be necessary to reduce the quantity to
be frozen.

■ If a quantity of food needs to be frozen,

set the freezer control to its coldest setting.
After the food is frozen, reset the freezer
control to its initial position.

■ Food is most quickly frozen on the middle

three shelves of the freezer compartment
and most slowly in the freezer door shelves.

■ Do not store commercially quick-frozen

food longer than the time recommended
by the food manufacturers.

■ If the power to the appliance is shut off

for an extended time or if the refrigerating
system fails, do not open the doors unless
absolutely necessary. When it is necessary,
close them as quickly as possible so the
frozen food will stay frozen as long as
possible.

■ The freezer door storage shelves marked

with a two-star label are only appropriate
for the storage of previously frozen food.

Effervescent drinks should not be stored
in the freezer compartment.

Freezer Performance

This Refrigerator/Freezer has an overall “Four Star” rating.
Freezer performance is classified by star ratings defined by ISO 15502 STANDARD AND

SUMMARY BELOW:

CODE

or

FREEZING–LOAD TEMP.
(FOOD TEMPERATURE)

Below –6°C.
Below –12°C.
Below –18°C.

About the freezer compartment.

14

About crisper removal.

Not all features are on all models.

About the crispers and pans.

Not all features are on all models.

Fruit and Vegetable Crispers

Excess water that may accumulate in the bottom
of the drawers should be wiped dry.

On some models the bottom drawer has
a cover that slides back as the drawer is opened.
This allows full access to the drawer. As the
drawer is closed, the cover will slide forward
into its original position.

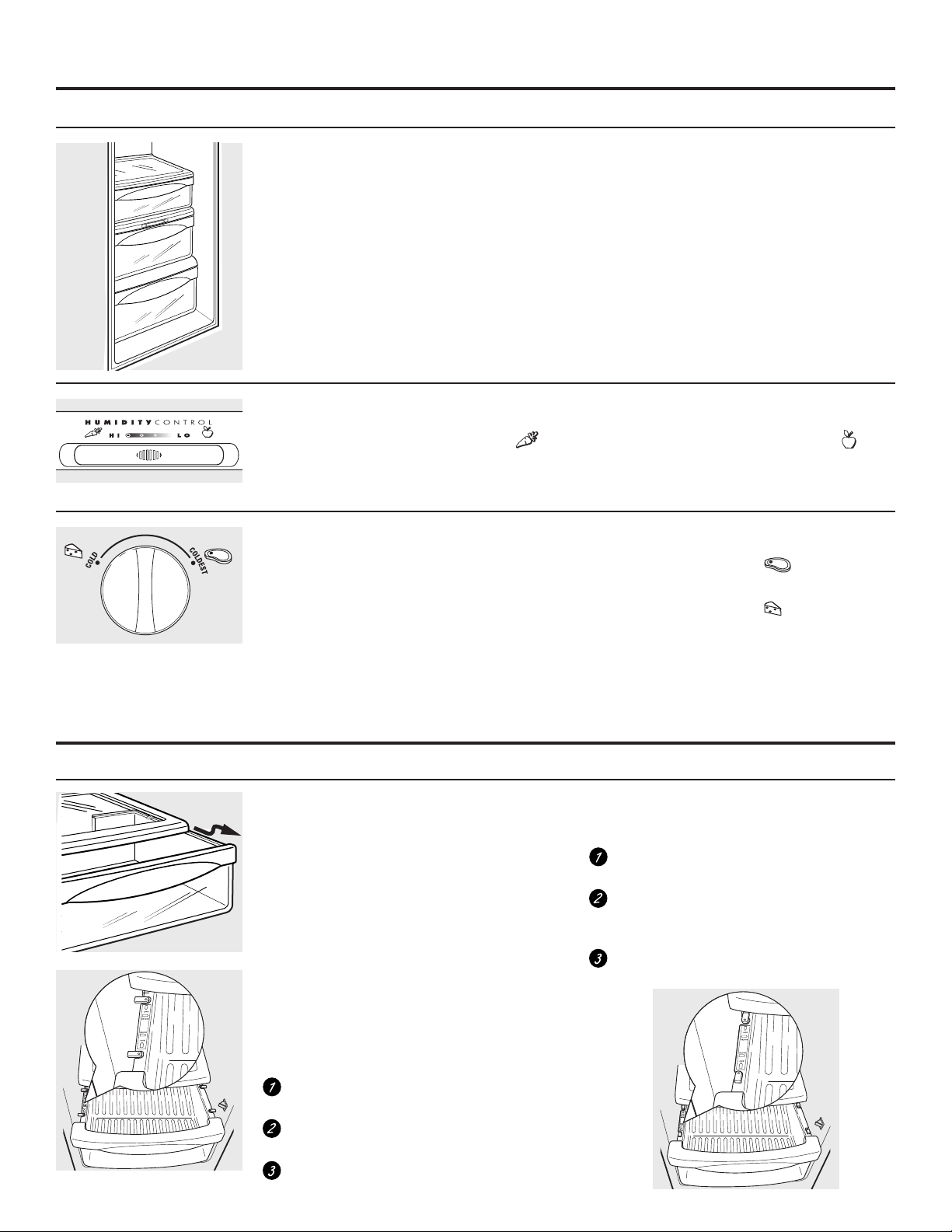

Adjustable Humidity Crispers

Slide the control all the way to the
(high) setting to provide high humidity
recommended for most vegetables.

Slide the control all the way to the (low)
setting to provide lower humidity levels
recommended for most fruits.

Convertible Meat Pan

The convertible meat pan has its own cold air
duct to allow a stream of cold air from the freezer
compartment to flow to the pan.

The variable temperature control regulates
the air flow from the Climate Keeper.

™

Set the control to the (coldest) setting
to store fresh meats.

Set the control to (cold) to convert
the pan to normal refrigerator temperature
and provide extra vegetable storage space.
The cold air duct is turned off. Variable settings
between these extremes can be selected.

Crisper Removal

The top crispers can easily be removed by pulling
the drawer straight out and lifting the drawer
up and over the stop location.

If the door prevents you from taking out the
drawers, first try to remove the door bins.
If this does not offer enough clearance, the
refrigerator will need to be rolled forward until
the door opens enough to slide the drawers out.
In some cases, when you roll the refrigerator out,
you will need to move the refrigerator to the left
or right as you roll it out.

To remove the bottom crisper:

Pull the drawer out to the stop position.
Rotate all four swing locks to the unlock

position.
Lift the front of the drawer up and out.

To replace the bottom crisper:

Make sure all four swing locks are
in the unlock position.

Place the sides of the drawer into the drawer
supports, making sure the swing locks fit
on the drawer slots.

Lock all four swing locks by rotating them
to the lock position.

A newly-installed refrigerator may take 12 to 24 hours to begin making ice.

Automatic Icemaker

The icemaker will produce seven cubes
per cycle–approximately 100–130 cubes
in a 24-hour period, depending on freezer
compartment temperature, room temperature,
number of door openings and other use
conditions.

To access the icemaker: Pull the shelf above
the ice drawer straight out. Always be sure
to replace the shelf.

If the refrigerator is operated before the water
connection is made to the icemaker, set the
power switch in the O position.

When the refrigerator has been connected
to the water supply, set the power switch
to the l position.

You will hear a buzzing sound each time
the icemaker fills with water.

The icemaker will fill with water when it cools
to – 10°C. A newly-installed refrigerator may take
12 to 24 hours to begin making ice cubes.

Throw away the first few batches of ice to allow
the water line to clear.

Be sure nothing interferes with the sweep
of the feeler arm.

When the bin fills to the level of the feeler arm,
the icemaker will stop producing ice. It is normal
for several cubes to be joined together. If ice is
not used frequently, old ice cubes will become
cloudy, taste stale and shrink.

If ice cubes get stuck in the icemaker, the green
power light will blink. To correct this, set the
power switch to O and remove the cubes.
Set the power switch to I to restart the icemaker.
After the icemaker has been turned on again,
there will be a delay of about 45 minutes before
the icemaker resumes operation.

NOTE: In homes with lower-than-average water
pressure, you may hear the icemaker cycle
multiple times when making one batch of ice.

WARNING:Connect to potable

water supply only. Installation of the icemaker
must be done by a qualified service technician.

Special note about ClimateKeeper2™dispenser
models:

■ Dispenser models have a tilt-out ice bin.

The bin can be tilted out as shown in
the illustrations, and it will hold itself up while
you take ice out or turn the icemaker power
switch on and off. Be sure to put the bin back
in place before closing the door.

■ To restore your ice level from an empty bucket

stage, the following steps are recommended:

12 hours after the first batch of ice has fallen
into the bin, dispense 3 to 4 cubes.

After an additional 6 hours, dispense 3 to 4
cubes again.

These steps will restore your ice level
in the shortest amount of time.

Pull the upper freezer shelf straight
out to access the icemaker. Always
be sure to replace the shelf. The
shelf can be used for storage.

NOTE: In 25BIS Models, the ice bin
is suitable for the storage of ice
only.

Icemaker

Feeler Arm

Power
Switch

Green
Power Light

Ice Drawer

Shelf

Lift the bin, then pull it forward until the bin stops.

Lower the bin to access ice or reach the power
switch.

NOTE: In order to take full advantage of the tilt-out ice bin,
only store items on the shelf below the ice bin that are no
taller than the lowest point on the bin.

On dispenser models with a tilt-out ice bin, to
access ice or reach the power switch:

Ice Storage Drawer

To access ice, pull the drawer forward.
To remove:

Set the icemaker power switch to the O (off)
position. Pull the drawer straight out and
then lift past the stop position.

To replace:

When replacing the drawer, be sure to press
it firmly into place. If it does not go all the way
back, remove it and rotate the drive mechanism
1/4 turn. Then push the drawer back again.

Ice Drawer

About the automatic icemaker.

Rotate

Drive
Mechanism

15

16

About the ice and water dispenser. (on some models)

Spill Shelf

To Use the Dispenser

Select CUBED, CRUSHED or WATER .
Press the glass gently against the top

of the dispenser cradle.
The spill shelf is not self-draining. To reduce water

spotting, the shelf and its grille should be cleaned
regularly.

If no water is dispensed when the refrigerator is first
installed, there may be air in the water line system.
Press the dispenser arm for at least two minutes to
remove trapped air from the water line and to fill the
water system. To flush out impurities in the water line,
throw away the first six glassfuls of water.

CAUTION: Never put fingers or any other objects into
the ice crusher discharge opening.

Locking the Dispenser

Press the LOCK or

LOCK

CONTROLS

pad for 3 seconds
to lock the dispenser and control
panel. To unlock, press and hold
the pad again for 3 seconds.

Dispenser Light

The LIGHT pad turns the night
light in the dispenser on and off.

The light also comes on when the
dispenser cradle is pressed. On
some models, if this light burns
out, it should be replaced with a
6 watt 12V maximum bulb.

Door Alarm

Use Door Alarm to sound if
either door is open for more
than 3 minutes. The alarm will
stop once the door is closed.
For LCD models, a popup screen
will appear. The alarm can be
silenced by touching the LCD
screen.

LCD Models:
Access By: Home > Options > Information and Settings

> Settings > Door Alarm

Access By: Pressing ON.
Deactivate By: Pressing OFF.

Non-LCD Models:

Press the SET FEATURES pad once and DOOR ALARM
will blink. Press ON/OFF and the door alarm will be set
and the icon will turn solid. Press ON/OFF again to turn
the alarm off.

Quick Ice

When you need to speed up ice
production, use the Quick Ice
feature. While this feature is
turned on, the freezer fan runs
continuously for 48 hours, or until
the feature is turned OFF. During
this period, ice production will
increase up to 40%. Models with

the integrated ice feature system require at FIRST USE
at least half an 8 oz. glass of ice to be dispensed every
6 to 12 hours. This will help the icemaker fill the bucket
properly so that dispensing is better.

How to Use
LCD Models:
Access by: Home > Options > Freezer Options >

Quick Ice

Activate by: Pressing ON.
Deactivate by: Pressing OFF.

Non-LCD Models:

Press the SET FEATURES pad twice and QUICK ICE will
blink. Press ON/OFF to turn the feature on, then again
to turn it off.

Precise Fill (on some models)

This water dispenser is equipped with a feature called
“precise fill.” This feature allows you to choose a precise
amount of water (cups or ounces) that you would like
dispensed. Pints and Liters are also available for LCD
models.

LCD Models
Access By: Home > Options > Dispenser Options >

Precise Fill > Set Amount
Activate By: Using the arrow buttons to select

the desired amount. Press MORE UNITS to select
between CUPS, OUNCES, PINTS or LITERS.

Non-LCD Models

Press the PRECISE FILL CUPS/OZ pad. The WATER
pad will light and the CRUSHED and CUBED ice
pads will turn off. The last unit used will be
displayed.

Press the PRECISE FILL pad again to toggle
between cups and ounces.

If you selected OUNCES, press the or pad to
select the number of ounces you would like to have
dispensed between 2–99 ounces. The default is
8 ounces.

If you selected CUPS, press the or pad to select
the amount you would like to have dispensed. They
are displayed as 0.25, 0.33, 0.5, 0.66 and 0.75, with the
highest amount being 9.75 cups. The default is 1 cup.
For liters, the amounts are displayed as 0.05 to 2.25
in increments of 0.05.

Press the cup against the cradle and water will
begin dispensing. It will automatically stop when
the amount set has been dispensed. The display
will show the amount of water dispensed, beep,
then reset after 5 seconds.

NOTE: Do not leave the dispenser unattended when
water is being dispensed.

If you would like to stop dispensing water
before the specified amount has been dispensed,
just remove the cup from the cradle. The display
will show the amount that has been dispensed
for 5 seconds. If the cup switch is pressed again
within that time, the dispenser will continue up
to the set amount. If not, the display will return

to the set amount.

>

>

>

>

Cleaning the Outside

The dispenser drip area, beneath the grille, should be

wiped dry. Water left in this area may leave deposits.
Remove the deposits by adding undiluted vinegar to
the well. Soak until the deposits disappear or become
loose enough to rinse away.

The dispenser cradle. Before cleaning, lock the
dispenser by pressing and holding the LOCK or LOCK
CONTROLS pad for 3 seconds. Clean with warm water
and baking soda solution—about a tablespoon (15 ml)
of baking soda to a quart (1 liter) of water. Rinse
thoroughly and wipe dry.

The door handles and trim. Clean with a cloth
dampened with soapy water. Dry with a soft cloth.

The stainless steel panels and door handles

(on some models) can be cleaned with a commercially
available stainless steel cleaner. A spray-on stainless
steel cleaner works best.

Do not use appliance wax or polish on the stainless
steel.

Keep the outside clean. Wipe with a clean cloth lightly
dampened with kitchen appliance wax or mild liquid
dish detergent. Dry and polish with a clean, soft cloth.

Do not wipe the refrigerator with a soiled dish
cloth or wet towel. These may leave a residue
that can erode the paint. Do not use scouring pads,
powdered cleaners, bleach or cleaners containing
bleach because these products can scratch and
weaken the paint finish.

Dispenser drip area.

Care and cleaning of the refrigerator.

Important Facts About Your Dispenser

■ Do not add ice from trays or bags to the storage

drawer. It may not crush or dispense well.

■ Avoid overfilling glass with ice and use of narrow

glasses. Backed-up ice can jam the chute or
cause the door in the chute to freeze shut.
If ice is blocking the chute, poke it through
with a wooden spoon.

■ Beverages and foods should not be quick-chilled

in the ice storage drawer. Cans, bottles or food
packages in the storage drawer may cause
the icemaker or auger to jam.

■ To keep dispensed ice from missing the glass,

put the glass close to, but not touching,
the dispenser opening.

■ Some crushed ice may be dispensed even

though you selected CUBED. This happens
occasionally when a few cubes accidentally
get directed to the crusher.

■ After crushed ice is dispensed, some water may

drip from the chute.

■ Sometimes a small mound of snow will form on

the door in the ice chute. This condition is normal
and usually occurs when you have dispensed
crushed ice repeatedly. The snow will eventually
evaporate.

17

18

For long vacations or absences, remove food
and unplug the refrigerator. Clean the interior
with a baking soda solution of 15 ml of baking
soda to 1 liter of water. Leave the doors open.

Set the icemaker power switch to the O position
and shut off the water supply to the refrigerator.

If the temperature can drop below freezing,
have a qualified servicer drain the water supply
system to prevent serious property damage
due to flooding.

Care and cleaning of the refrigerator.

Behind the Refrigerator

Be careful when moving the refrigerator away
from the wall. All types of floor coverings can be
damaged, particularly cushioned coverings and
those with embossed surfaces.

Pull the refrigerator straight out and return
it to position by pushing it straight in. Moving
the refrigerator in a side direction may result
in damage to the floor covering or refrigerator.

When pushing the refrigerator back, make sure
you don’t roll over the power cord or icemaker
supply line.

Preparing for Vacation

Preparing to Move

Secure all loose items such as shelves and
drawers by taping them securely in place
to prevent damage.

When using a hand truck to move
the refrigerator, do not rest the front or back
of the refrigerator against the hand truck.
This could damage the refrigerator. Handle
only from the sides of the refrigerator.

Be sure the refrigerator stays in an upright
position during moving.

Cleaning the Inside

To help prevent odors, leave an open box

of baking soda in the fresh food and freezer
compartments.

Unplug the refrigerator before cleaning.

If this is not practical, wring excess moisture out
of sponge or cloth when cleaning around
switches, lights or controls.

Use warm water and baking soda solution—
about a tablespoon (15 ml) of baking soda
to a quart (1 liter) of water. This both cleans
and neutralizes odors. Rinse and wipe dry.

Use of any cleaning solution other than that
which is recommended, especially those that
contain petroleum distillates, can crack or
damage the interior of the refrigerator.

Avoid cleaning cold glass shelves with hot
water because the extreme temperature
difference may cause them to break. Handle
glass shelves carefully. Bumping tempered
glass can cause it to shatter.

Do not wash any plastic refrigerator parts
in the dishwasher.

The chill/thaw tray is dishwasher safe.

Replacing the light bulbs.

Setting the controls to 0 (off) does not remove power to the light circuit.

19

Refrigerator Compartment—Lower Light

This light is located above the top drawer.

Unplug the refrigerator.
Remove the convertible meat drawer control

knob by pulling straight out.
Lift the light shield up and pull it out.

After replacing the bulb with an appliance
bulb of the same or lower wattage, replace
the shield and the knob.

Plug the refrigerator back in.

Freezer Compartment

Unplug the refrigerator.
Remove the shelf just above the light shield.

(The shelf will be easier to remove if it is
emptied first.) On some models, a screw
at the top of the light shield will need to
be removed.

To remove the light shield, press in
on the sides, and lift up and out.

Replace the bulb with an appliance bulb
of the same or lower wattage, and reinstall
the light shield. When reinstalling the light
shield, make sure the top tabs snap
securely into place. Replace the screw
(on some models).

Reinstall the shelf and plug the refrigerator
back in.

Dispenser

Unplug the refrigerator.
The bulb is located on the dispenser under

the control panel. Remove the light bulb
by turning it counterclockwise.

Replace the bulb with a bulb of the same
size and wattage.

Plug the refrigerator back in.

Refrigerator Compartment—Upper Light

Unplug the refrigerator.
The bulbs are located at the top of

the compartment, inside the light shield.
On some models, a screw at the front of
the light shield will have to be removed.
On other models, the screw is located in the
pocket located at the back of the light shield.

To remove the light shield, on some models,
press in on the tabs on the sides of the shield
and slide forward and out. On other models,
just slide the shield forward and out.

After replacing the bulb with an appliance
bulb of the same or lower wattage, replace
the light shield and screws (on some models).
When replacing the light shield, make sure
that the tabs at the back of the shield fit
into the slots at the back of the light shield
housing.

Plug the refrigerator back in.

Tabs

Pocket

OR

Your light shield will look like
one of the following:

C

O

L

D

D

L

E

O

S

C

T

20

Trim kits and decorator panels.

Read these instructions completely and carefully.

Before You Begin

Some models are equipped with trim kits that allow you to install door panels.

Panels less than 6 mm thick

When installing wood panels less than 6 mm thick, you need to create a filler panel, such as 3 mm cardboard, that
will fit between the face of the door and the wood panel. If you are installing the pre-cut decorator panels, pre-cut
filler panels are included in the kit. The combined thickness of the decorator or wood panel and the filler panel should
be 6 mm.

For Built-In Style models

19 mm or Raised Panel

A raised panel design screwed or glued to a 6 mm thick backing, or a 19 mm routed board can be used.
The raised portion of the panel must be fabricated to permit clearances of at least 5.1 cm from the handle
side for fingertip clearance.

Panels thicker than 6mm, up to 19 mm max, will require that the outer 8 mm of panel perimeter be no thicker
than 6 mm.

Weight limitations for custom panels:
Refrigerator Door 17 kg max.
Freezer Door 13 kg max.

5.1 cm
Clearance
Handle Side

Appearance
Panel

Refrigerator
Door

6 mm Thick
Backing

19 mm

Panels 6 mm thick or less

Panels thicker than 6 mm

6 mm max

6 mm max

19 mm

8 mm

21

Freezer Panel
Without Dispenser

Freezer Panel
With Dispenser

Refrigerator Panel

Dimensions for Custom Wood Panels

Cut
out

8 mm

36.8 cm

170.9 cm

3 mm

FRONT

8 mm

45.4 cm

36.8 cm

85.4 cm

3 mm

Cut
out

FRONT

8 mm

170.9 cm

3 mm

Cut
out

49.5 cm

FRONT

The areas at the top of the panels need to be cut out of the panels.

22

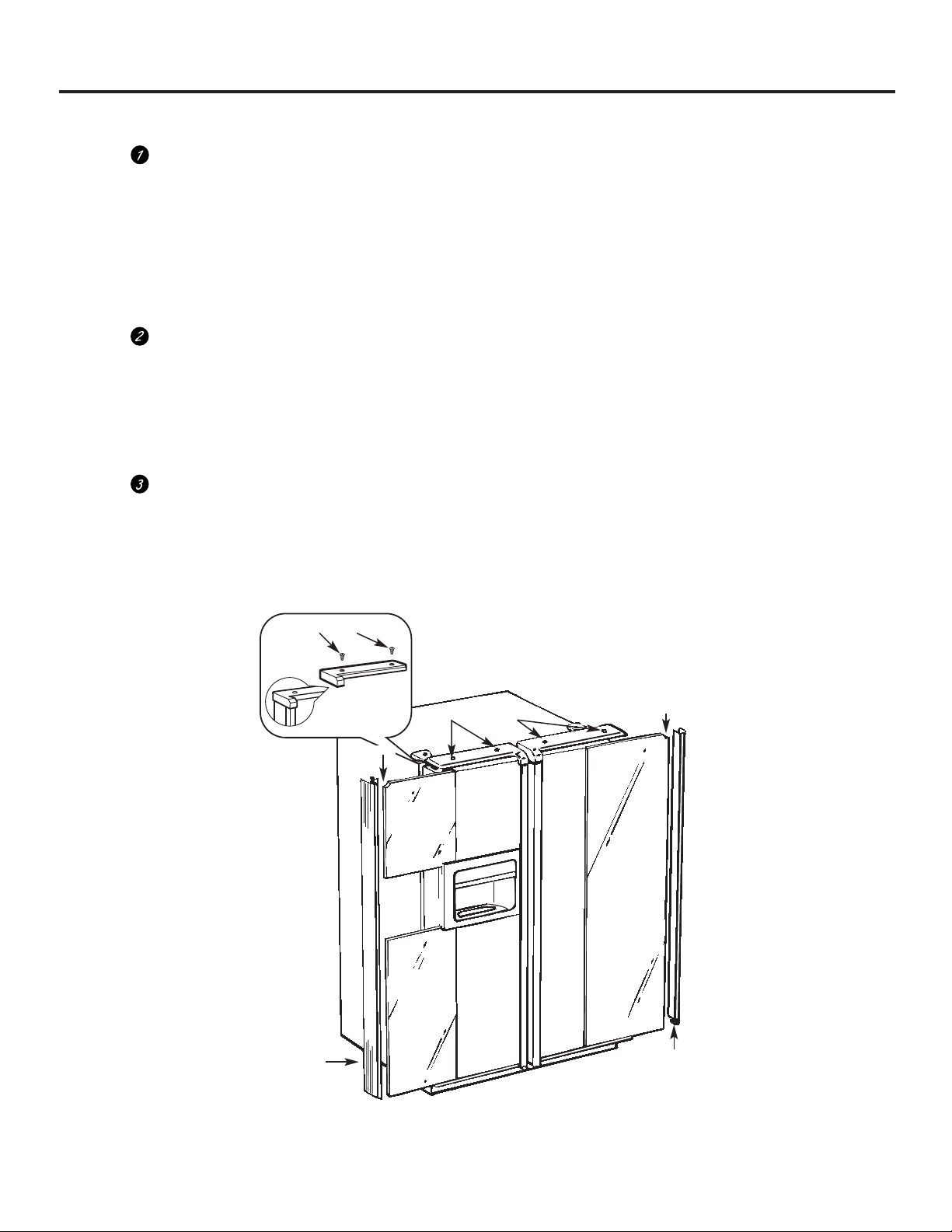

Inserting the door panels.

Read these instructions completely and carefully.

Attach the Top Trim on the Freezer and Refrigerator Doors.

The Top Trim can be found inside the refrigerator
compartment.

With a T-20 Torxdriver, attach the Top Trim, using
two screws on each Top Trim piece, to the top

of each door. Hand tighten only. Make sure that the top
of each panel fits snugly behind the lip of the Top Trim.

Insert the Freezer Panel and Refrigerator Panel.

Carefully push the freezer panel in until it slides into the
slot behind the door handle. Push the filler panel (required
with some door panels) in behind the decorator panel.
Repeat for refrigerator panel.

If your model has a dispenser, this step only applies
to the refrigerator panel and top freezer panel.

Insert the Bottom Freezer Panel (on dispenser models).

Carefully push the panel in until it slides into the slot
behind the door handle. Push the filler panel (required
with some door panels) in behind the decorator panel.

Cut-Out

Cut-Out

Top Trim Screws

Top
Freezer
Panel

Bottom
Freezer
Panel

Side Trim

Side Trim

Refrigerator
Panel

Top Trim Screws

23

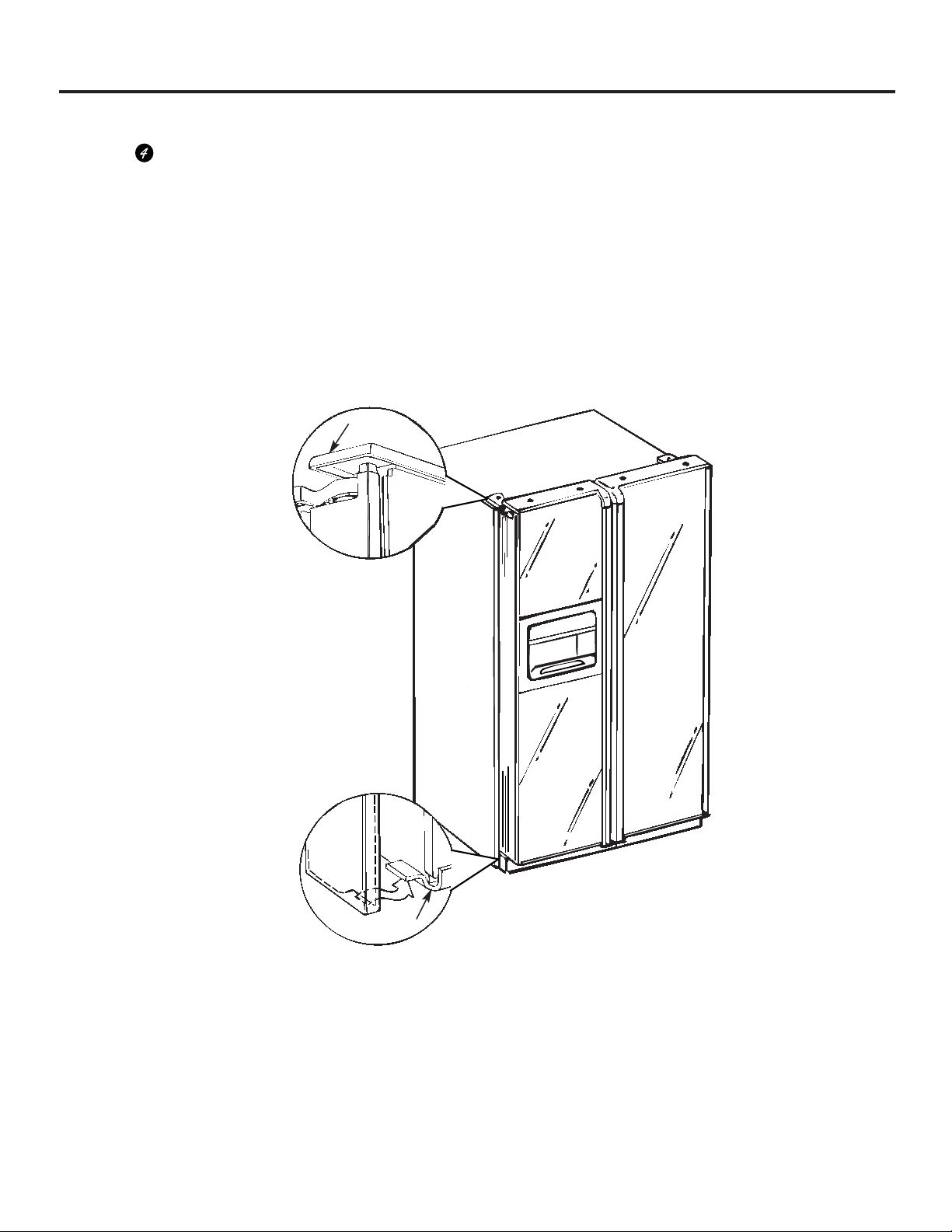

Install the Side Trim.

These pieces are tucked inside the refrigerator
door handle.

Do not remove the protective film on the outside
of the Side Trim until the Side Trim is installed.

Fit the bottom of the Side Trim under the Bottom Trim
as illustrated.

Hold the Side Trim against the front face of the decorator
panels and fit the Side Trim under the Top Trim. Make
sure the Side Trim is fitted correctly and that you
are satisfied with the appearance of all the parts.

Side
Tri m

Side
Tri m

Bottom Trim

Top Trim

Removing and replacing the doors.

When installing or moving the refrigerator, the doors may need to be removed in order to fit the refrigerator through
a doorway.

Removing the Doors

Make sure the doors are closed and the refrigerator
is unplugged.

Disconnect water line and wiring harness.

Near the lower hinge on the freezer side, push in on
the collars at each end of the coupling, and pull the water
line tubing from the coupling. Also, disconnect wiring
harness. Pull the water line and the harness through
the lower rail.

Remove the hinge covers and the hinges.

In order to access the hinges, the hinge covers need to
be removed. Remove the cover by grasping it on the sides,
near the back of the cover. Push back on the cover and
lift up at the back, then the front.

NOTE: DO NOT use a screwdriver to remove the cover. BE
CAREFUL not to break the rear retaining tab on the hinge
cover. Remove the hinges using a Torx T-20.

Remove the doors.

Carefully rotate the door to 90°. Guiding the disconnected
water line and wiring harness, lift the door straight up.

NOTE: Not lifting the door straight up may damage
the bottom hinge. Place doors on a protected surface.

NOTE: Be careful not to pinch the water tubing and the wire
harness at the bottom of the door.

NOTE: Do not allow the connector to contact the floor.
Hard contact can damage the connector. See “Replacing
the Doors.”

Replacing the Doors

Place doors on bottom hinges.

With the door at 90°, lower the door straight down onto
the bottom hinge. Carefully close the door.

NOTE: Not lowering the door straight down onto the bottom
hinge may damage the hinge.

NOTE: Do not allow the connector to contact the floor.
Hard contact can damage the connector.

Replace top hinges and hinge covers.

Reinstall the top hinges using a Torx T-20. Replace the hinge
covers. If the doors are not level, adjust the bottom right
hinge with a 7/16″ open ended wrench.

Reconnect water line and wiring harness.

Insert water tubing back into coupling, making sure the
tubing is pushed far enough into the coupling so that you
no longer see the mark on the tubing. Reconnect the wiring
harness.

Turn on the water supply and plug the refrigerator back in.

90

Hinge Cover

Door

Hinge Pin

Wire Harness

Collars

Connector

24

BEFORE YOU BEGIN

Read these instructions completely and carefully.

•

IMPORTANT – Save these instructions

for local inspector’s use.

•

IMPORTANT – Observe all governing

codes and ordinances.

• Note to Installer – Be sure to leave these

instructions with the Consumer.

• Note to Consumer – Keep these instructions

for future reference.

• Skill level – Installation of this appliance requires

basic mechanical skills.

• Completion time – Refrigerator Installation

15 minutes.

• Proper installation is the responsibility of the installer.

• Product failure due to improper installation is not

covered under the Warranty.

• Do not install the refrigerator where the temperature
will go below 16°C because it will not run often enough
to maintain proper temperatures.

• Do not install the refrigerator where the temperature
will go above 37°C because it will not perform properly.

• Install it on a floor strong enough to support it fully
loaded.

REFRIGERATOR LOCATION

Installation

Refrigerator

Instructions

Models 21, 23, 25, 27 & 29

Allow the following clearances for ease of installation,
proper air circulation and plumbing and electrical
connections:

CLEARANCES

If the refrigerator has an icemaker, it will have
to be connected to a cold water line. An approved
water supply kit is available at extra cost from your
local distributor.

Maximum permissible inlet water pressure–8.2 bars.
Minimum permissible inlet water pressure–2.8 bars.

Installation of the icemaker must be done by a qualified
service technician.

WATER SUPPLY TO THE ICEMAKER

(ON SOME MODELS)

21′ and 23′ 25′, 27′ and 29′

• Sides 4 mm 4 mm

• Top 25 mm 25 mm

• Back 13 mm 25 mm

25

29 27 25 23 21

A* 1733 mm 1733 mm 1733 mm 1733 mm 1733 mm

B 908 mm 908 mm 908 mm 908 mm 908 mm

C** 912 mm 879 mm 879 mm 738 mm 738 mm

D 1261 mm 1271 mm 1271 mm 1156 mm 1156 mm

E 1273 mm 1255 mm 1247 mm 1232 mm 1214 mm

F 1051 mm 1093 mm 1099 mm 989 mm 986 mm

G 1386 mm 1381 mm 1381 mm 1361 mm 1355 mm

H 1140 mm 1150 mm 1149 mm 1023 mm 994 mm

*Height does not include hinge.
**Depth includes handle.

DIMENSIONS

A

B

C

D

F

E

H

G

26

Installation Instructions

The rollers have 3 purposes:

■

Rollers adjust so the door closes easily when opened
about halfway. [Raise the front about 5/8″ (16 mm)
from the floor.]

■

Rollers adjust so the refrigerator is firmly positioned
on the floor and does not wobble.

■

Rollers allow you to move the refrigerator away from
the wall for cleaning.

Final leveling adjustments should be made after
the refrigerator has been installed.

To adjust the rollers on 25′, 27′ and 29′ models:

■

Turn the roller
adjusting screws

clockwise to raise

the refrigerator,

counterclockwise to
lower it. Use a 3/8″

hex socket or wrench,
or an adjustable
wrench.

To adjust the rollers on 21′ and 23′ models:

Remove the base grille by opening the doors, removing
the screws at each end, and pulling it straight out.

Turn the front roller
adjusting screws

clockwise to raise

the refrigerator,

counterclockwise to
lower it. Use a 3/8″

hex socket or wrench,
or an adjustable
wrench.

These models also have rear adjustable rollers so you
can align the refrigerator with your kitchen cabinets.
Use a long-handled 5/16″ socket wrench to turn the
screws for the rear rollers–clockwise to raise the
refrigerator, counterclockwise to lower it.

Replace the base grille.

ROLLERS

Roller adjusting screw

Roller adjusting screws

After leveling, make sure that the refrigerator door is 1/16″
higher than the freezer door.

To align the doors, adjust the refrigerator door.

Using a 7/16″ socket wrench, turn the door adjusting
screw to the right to raise the door, to the left to lower
it. (A nylon plug, imbedded in the threads of the pin,
prevents the pin from turning unless a wrench is used.)

After one or two turns of the wrench, open and close
the refrigerator door and check the alignment at
the top of the doors.

To remove the base grille,
open the doors, remove
the screw at each end of
the base grille and then
pull the grille straight out.

7/16″ Socket Wrench

Raise

DOOR ALIGNMENT

Refrigerator door
needs to be raised.

Installation Instructions

27

DIMENSIONS AND SPECIFICATIONS

(for Built-In Style models)

178.4 cm

91.4 cm

61 cm

61 cm
Cabinet

Water Electrical

19 mm Airspace
13 mm Gap + 6 mm
(Wall Plates)

63.5 cm
Countertop

Installation Instructions

28

The water line installation is not warranted by the
refrigerator or icemaker manufacturer. Follow these
recommendations carefully to minimize the risk of
expensive water damage.

Water hammer (water banging in the pipes) in house
plumbing can cause damage to refrigerator parts and
lead to water leakage or flooding. Call a qualified
plumber to correct water hammer before installing
the water supply line to the refrigerator.

To prevent burns and product damage, do not hook
up the water line to the hot water line.

If you use your refrigerator before connecting
the water line, make sure the icemaker power
switch is in the O (off) position.

Do not install the icemaker tubing in areas where
temperatures fall below freezing.

When using any electrical device (such as a power drill)
during installation, be sure the device is insulated or
wired in a manner to prevent the hazard of electric
shock.

All installations must be in accordance with local
plumbing code requirements.

Installation of the icemaker must be done by
a qualified service technician.

WARNING! Connect to potable water

supply only.

BEFORE YOU BEGIN

INSTALLING THE WATER LINE

Place the compression nut and ferrule (sleeve) onto
the end of the tubing as shown.

Insert the end of the tubing into the water valve
connection as far as possible. While holding the tubing,
tighten the fitting.

Fasten the tubing into the clamp provided to hold it in
a vertical position. You may need to pry open the clamp.

On models using the
refrigeration connection
at the water valve, remove
the plastic flexible cap.

CONNECT THE TUBING TO THE
REFRIGERATOR

(CONT.)

1

Some models have the refrigerator connection at the end
of tubing located outside the compressor compartment
access cover. On other models, the compressor
compartment access cover must be removed in order
to access the refrigerator connection at the water valve.

Reattach the access cover.

NOTES:

• Before making the connection to the refrigerator,
be sure the refrigerator power cord is not plugged
into the wall outlet.

• We recommend installing a water filter if your
water supply has sand or particles that could clog
the screen of the refrigerator’s water valve. Install
it in the water line near the refrigerator.

CONNECT THE TUBING TO THE
REFRIGERATOR

1

Typical
Compression
Nut

Tubing
Clamp

Tubing

Ferrule
(sleeve)

Refrigerator
Connection

Tubing

Tubing Clamp

Typical
Compression Nut

Ferrule
(sleeve)

Refrigerator Connection

One of the illustrations below will look like
the connection on your icemaker.

Installation Instructions

29

Set the icemaker power switch to the l position. The
icemaker will not begin to operate until it reaches its
operating temperature of –9°C or below. It will then
begin operation automatically if the icemaker power
switch is in the l position.

NOTE: In lower water pressure conditions, the water
valve may turn on up to 3 times to deliver enough
water to the icemaker.

START THE ICEMAKER

3

Power
switch

Arrange the coil of tubing so that it does not vibrate
against the back of the refrigerator or against the
wall. Push the refrigerator back to the wall.

TURN THE WATER ON AND PLUG IN
THE REFRIGERATOR

2

Normal operating sounds.

Newer refrigerators sound different from older refrigerators.
Modern refrigerators have more features and use newer
technology.

HUMMM...

WHOOSH...

■

The new high efficiency compressor may run faster
and longer than your old refrigerator and you may
hear a high-pitched hum or pulsating sound while
it is operating.

■

Sometimes the refrigerator runs for an extended period,
especially when the doors are opened frequently. This
means that the Frost Guard™feature is working to
prevent freezer burn and improve food preservation.

■

You may hear a whooshing sound when the doors close.
This is due to pressure equalizing within the refrigerator.

■

You may hear the fans spinning at high speeds.
This happens when the refrigerator is first plugged
in, when the doors are opened frequently or when
a large amount of food is added to the refrigerator
or freezer compartments. The fans are helping to
maintain the correct temperatures.

■

If either door is open for over 3 minutes, you may hear
the fans come on in order to cool the light bulbs.

■

The fans change speeds in order to provide optimal
cooling and energy savings.

■

You may hear the fan running after selecting one
of the CustomCool

™

settings.

CLICKS, POPS,

CRACKS and CHIRPS

■

You may hear cracking or popping sounds when
the refrigerator is first plugged in. This happens as
the refrigerator cools to the correct temperature.

■

Electronic dampers click open and closed to provide
optimal cooling and energy savings.

■

The compressor may cause a clicking or chirping
sound when attempting to restart (this could take
up to 5 minutes).

■

The electronic control board may cause a clicking
sound when relays activate to control refrigerator
components.

■

Expansion and contraction of cooling coils during and
after defrost can cause a cracking or popping sound.

■

On models with an icemaker, after an icemaking
cycle, you may hear the ice cubes dropping into
the ice bucket.

WATER SOUNDS

■

The flow of refrigerant through the freezer cooling coils
may make a gurgling noise like boiling water.

■

Water dropping on the defrost heater can cause
a sizzling, popping or buzzing sound during the
defrost cycle.

■

A water dripping noise may occur during the defrost
cycle as ice melts from the evaporator and flows into
the drain pan.

■

Closing the door may cause a gurgling sound due to
pressure equalization.

Do you hear what I hear? These sounds are normal.

For additional information on normal icemaker
and dispenser operating sounds, see the

About the automatic icemaker and About
the ice and water dispenser sections.

30

Before you call for service…

Troubleshooting Tips
Save time and money! Review the charts on the following
pages first and you may not need to call for service.

Problem Possible Causes What To Do

Refrigerator does not Refrigerator in defrost cycle. •Wait about 30 minutes for defrost cycle to end.
operate

Either or both controls set •Set the controls to a temperature setting.
to 0 (off).

Refrigerator is unplugged. •Push the plug completely into the outlet.
The fuse is blown/circuit •Replace fuse or reset the breaker.

breaker is tripped.
The refrigerator is in •Unplug the refrigerator and plug it back in.

showroom mode.

Vibration or rattling Rollers need adjusting. •See Rollers.
(slight vibration
is normal)

Normal when refrigerator • Wait 24 hours for the refrigerator to completely
is first plugged in. cool down.

Often occurs when large •This is normal.
amounts of food are
placed in refrigerator.

Door left open. •Check to see if package is holding door open.
Hot weather or frequent •This is normal.

door openings.
Temperature controls set •See About the controls.

at the coldest setting.

Refrigerator or freezer Temperature control not set •See About the controls.
compartment too warm cold enough.

Warm weather or frequent • Set the temperature control one step colder.
door openings. See About the controls.

Door left open. •Check to see if package is holding door open.

Frost or ice crystals Door left open. •Check to see if package is holding door open.
on frozen food

Too frequent or too long

(frost within package

door openings.

is normal)

Divider between Automatic energy saver •This helps prevent condensation on the outside.
refrigerator and freezer system circulates warm
compartments liquid around front edge
feels warm of freezer compartment.

Automatic icemaker Icemaker power switch • Set the power switch to the on position.
does not work is in the off position.

Water supply turned off or • See Installing the water line.
not connected.

Freezer compartment too warm. • Wait 24 hours for the refrigerator to completely cool down.
Piled up cubes in the storage •Level cubes by hand.

bin cause the icemaker
to shut off.

Ice cubes stuck in icemaker. •Turn off the icemaker, remove cubes and turn the
(Green power light on icemaker back on.
icemaker blinking).

Motor operates for long
periods or cycles on
and off frequently.
(Modern refrigerators
with more storage
space and a larger
freezer require more
operating time. They
start and stop
often to maintain
even temperatures.)

31

32

Before you call for service…

Problem Possible Causes What To Do

Frequent “buzzing” Icemaker power switch is in the •Set the power switch to the off position. Keeping it in the on
sound on position, but the water supply position will damage the water valve.

to the refrigerator has not been
connected.

Ice cubes have Ice storage bin needs cleaning. •Empty and wash bin. Discard old cubes.
odor/taste

Food transmitting odor/taste • Wrap foods well.
to ice cubes.

Interior of refrigerator •See Care and cleaning.
needs cleaning.

Small or hollow cubes Water filter clogged. •Replace filter cartridge with new cartridge or with plug.
Slow ice cube freezing Door left open. •Check to see if package is holding door open.

Temperature control not set •See About the controls.
cold enough.

Cube dispenser does Icemaker turned off or •Turn on icemaker or water supply.
not work water supply turned off.

Ice cubes are frozen to •Remove cubes.
icemaker feeler arm.

Irregular ice clumps in •Break up with fingertip pressure and discard
storage container. remaining clumps.

•Freezer may be too warm. Adjust the freezer control to a colder

setting, one position at a time, until clumps do not form.

Dispenser is LOCKED. •Press and hold the LOCK CONTROL pad for 3 seconds.

Water has poor Water dispenser has not been •Dispense water until all water in system is replenished.
taste/odor used for a long time.

Water in first glass Normal when refrigerator • Wait 24 hours for the refrigerator to completely
is warm is first installed. cool down.

Water dispenser has not been • Dispense water until all water in system is replenished.
used for a long time.

Water system has been drained. •Allow several hours for replenished supply to chill.

Water dispenser does Water supply line turned •See Installing the water line.
not work off or not connected.

Water filter clogged. •Replace filter cartridge or remove filter and install plug.
Air may be trapped in •Press the dispenser arm for at least two minutes.

the water system.
Dispenser is LOCKED. •Press and hold the LOCK CONTROL pad for 3 seconds.

Water spurting from Newly-installed filter cartridge. •Run water from the dispenser for 3 minutes (about
dispenser

six liters).

Water is not dispensed Water in reservoir is •Call for service.
but icemaker is working frozen.

Refrigerator control setting •Set to a warmer setting.
is too cold.

No water or ice cube Supply line or shutoff •Call a plumber.
production valve is clogged.

Water filter clogged. •Replace filter cartridge or remove filter and install plug.
Dispenser is LOCKED. •Press and hold the LOCK CONTROL pad for 3 seconds.

33

Problem Possible Causes What To Do

CUBED ICE was selected Last setting was •A few cubes were left in the crusher from the previous
but CRUSHED ICE CRUSHED ICE. setting. This is normal.
was dispensed

Orange glow in Defrost heater is on. •This is normal.
the freezer

Refrigerator has odor Foods transmitting •Foods with strong odors should be tightly wrapped.

odor to refrigerator.

•Keep an open box of baking soda in the refrigerator;

replace every three months.

Interior needs cleaning. • See Care and cleaning.

Door not closing properly Door gasket on hinge side •Apply paraffin wax to the face of the gasket.

sticking or folding over.
A door bin is hitting a shelf •Move the door bin up one position.

inside the refrigerator.

Moisture forms on Not unusual during •Wipe surface dry.
outside of refrigerator periods of high humidity.

Moisture collects inside Too frequent or too
(in humid weather, air long door openings.
carries moisture into
refrigerator when doors
are opened)

Interior light does No power at outlet. • Replace fuse or reset the breaker.
not work

Light bulb burned out. •See Replacing the light bulbs.

Water on kitchen floor or Cubes jammed in chute. •Poke ice through with a wooden spoon.
on bottom of freezer

Hot air from bottom Normal air flow cooling motor.
of refrigerator In the refrigeration process, it is

normal that heat be expelled in the
area under the refrigerator. Some
floor coverings are sensitive and will
discolor at these normal and safe
temperatures.

Refrigerator never Adaptive defrost keeps •This is normal. The refrigerator will cycle off after the
shuts off but the compressor running during door remains closed for 2 hours.
temperatures are OK door openings.

Refrigerator beeping Door open. •Close door.
Food isn’t thawing/chilling Packaging. •Increase time or re-package in plastic.

Wrong weight selected. •Select a larger weight.
Item with high fat content. •Select a larger weight.
Not using Chill/Thaw tray. •Place items on tray and allow space in between items for

better air flow.

Actual temperature not Unit just plugged in. •Allow 24 hours for system to stabilize.
equal to Set temperature

Door open for too long. • Allow 24 hours for system to stabilize.
Warm food added to refrigerator. • Allow 24 hours for system to stabilize.
Defrost cycle is in process. • Allow 24 hours for system to stabilize.

Select Temp feature is Refrigerator compartment •This is normal. In order to minimize energy usage, the
not working temperature control is set Select Temp feature is disabled when the refrigerator

at warmest setting. temperature control is set at the warmest setting.

34

Special Safety Instructions for Australia and New Zealand.

(in addition to other information in Owner’s Manual)

IMPORTANT SAFETY INSTRUCTIONS

To reduce the risk of personal injury or damage to property, follow basic safety precautions when using this
refrigerator, including the following:

When using any Electrical Product, basic precautions should always be followed, including the following:

READ THESE INSTRUCTIONS CAREFULLY BEFORE
USING THE REFRIGERATOR. KEEP THE INSTRUCTIONS
HANDY FOR FUTURE REFERENCE.

■

■ IMPORTANT: Always operate the refrigerator

from a power source of the same Voltage,
Frequency and Rating as indicated on the
refrigerator identification plate. Operate the
refrigerator from an Earthed (Grounded) 3 pin power
outlet fully accessible when the refrigerator is
located in its normal operating position.

■

■ Close supervision is necessary when any electrical

product is used by or operated near children or
infirm persons; young children should be supervised
to ensure that they do not play with the refrigerator.

■

■ IMPORTANT: Do not operate the refrigerator with

a damaged Supply cord or Plug. If it is damaged it
must be replaced by the manufacturer, distributor
or its service agent or a similarly qualified person in
order to avoid a hazard. Special tools are required to
replace the Supply flexible cord.

■

■ WARNING:Avoid the use of extension

cords. If it is necessary to use an extension cord,
prior to its use, make sure the extension cord is safe
to use, capable of handling the electrical load of the
product (refer to Product identification plate) and
has been checked and tested by your electricity
supplier or a qualified technician.

To avoid becoming entangled in the cord, never
lay it through or along a walkway or thoroughfare.

■

■ Do not allow the cord to hang over the edge of

a bench top where it may be grabbed by children
or become entangled with the user.

35

Installing the Water Line

For Australian and New Zealand installation, read these instructions completely and carefully.

■

■ IMPORTANT: Government legislation and Codes

in most States and Territories of Australia
require installation by a licensed plumber.
The installation must conform to Australian
Standard AS 3500.1 Water supply.

■

■ Water hammer (water banging in the pipes)

in house plumbing can cause damage to the
refrigerator parts and lead to water leakage
or flooding. Call a qualified plumber to correct
water hammer before installing the water supply
line to the refrigerator.

■

■ To prevent burns and refrigerator damage, do not

hook up the water line to the hot water line.

■

■ If you use your refrigerator before connecting the

water line, make sure the icemaker power switch
is set to the O position.

■

■ Do not install the icemaker tubing in areas where

the temperatures fall below freezing.

Before You Begin

For models fitted with an icemaker, a water supply
kit (containing flexible tubing and fittings) is supplied

with the refrigerator.
The water pressure must be between 138 and

827 kPa on models without a water filter fitted
and between 275 and 827 kPa on models with
a water filter fitted.

Turn Off the water and open a low tap to drain
the water from the pipe.

Complying with the plumbing codes, install a suitable
branch fitting (not supplied) to the cold water supply.

Extend the branch to a suitable location adjacent
to the refrigerator when it is located in its operating
position. Terminate the branch with a shutoff valve
(not supplied).

IMPORTANT: The shut-off valve should be accessible
(such as in an adjacent cupboard, as close to the wall
as possible) when the refrigerator is in its normal
operating position.

If your water supply pressure is higher than 690 kPa
during the day (if so, it may reach higher levels
at night), install a suitable Pressure limiting valve
(not supplied), after the shut-off valve, making sure
the “flow arrows” on the body of the device face
the same direction as the water flow.

If necessary, assemble a suitable fitting (not supplied)
to the up-stream end of the shutoff valve (or pressure
limiting valve) for attachment of the fitting supplied
with the water supply kit.

NOTE: PTFE tape should be used for a water tight seal
when assembling all the above fittings.

Do not turn the water supply On at this time.

Shut Off the Main Water Supply

Special Installation Instructions for Australia and New Zealand.

36

Attach the fitting with the male thread supplied with
the water supply kit to the shutoff valve (or pressure
limiting valve, if fitted), and tighten.

NOTE: PTFE tape should be used for a water tight
seal when assembling all the above fittings.

Route the tubing through a hole drilled in the side
of the cupboard as close to the wall as possible.

Make sure there is sufficient length of tubing
[approximately 240 cm coiled into 3 turns of
approximately 25 cm] to allow the refrigerator
to move out from the wall after installation.

Insert and push the end of the tubing into the fitting
as far as possible.

With the free end of the tubing located in a suitable
container, turn the main water supply
On and flush out the tubing until the water is clear.

Turn Off the shutoff valve after approximately 1 litre
of water has been flushed through the tubing.

Connecting the Tubing to the Shutoff Valve

Before making the connection to the refrigerator, be
sure the power is turned OFF and the power cord is
disconnected from the Power Outlet.

If your refrigerator does not include a water filter,
we recommend installing one in the water line
near the refrigerator if your water supply has sand
or particles that could clog the screen of the
refrigerator’s water valve.

Remove the refrigerator access cover.
Remove the plastic flexible cap from the water valve

(refrigerator connection).

Attach the fitting with the female thread supplied
with the water supply kit to the water valve and
tighten.

Insert and push the end of the tubing into the fitting
as far as possible.

Fasten the tubing into the clamp provided to hold
it in position. You may need to pry open the clamp.

Connecting the Tubing to the Refrigerator

Installing the Water Line (cont.)

37

Turn the water On at the shutoff valve.
Tighten any connection that leaks.
Replace the access cover and tighten all screws

(on some models).

Turn the Water On

Plug in the refrigerator to the Power Outlet
and turn On.
IMPORTANT: Always operate the Refrigerator from
a power source of the same Voltage, Frequency and
Rating as indicated on the Refrigerator Identification
Plate. Operate the Refrigerator from an Earthed
(Grounded) 3 Pin Power Outlet fully accessible when
the refrigerator is located in its normal operating
position.

Arrange the coil of tubing so that it does not
vibrate against the back of the refrigerator or
against the wall.

Push the refrigerator back to the wall, making sure
the power cord and the water line tubing are not
trapped, entangled or squashed by the refrigerator
(including the wheels) or wall.

Plug In the Refrigerator

Set the icemaker power switch to the I position.
The icemaker will not begin to operate until it reaches

its operating temperature of –9°C or below. It will
then begin operation automatically if the icemaker
power switch is in the I position.

NOTE: In lower water pressure conditions, the water
valve may turn on up to 3 times to make sure enough
water reaches the icemaker.

Start the Icemaker

Power
switch

38

Notes.

39

Mesures de sézcurité . . . . . . . . . . . . . . .40, 41

Fonctionnement

Compartiment congélateur . . . . . . . . . . . . . . . . .51

CustomCool

™

. . . . . . . . . . . . . . . . . . . . . . . . . . . .45, 46

Entretien et nettoyage

du réfrigérateur . . . . . . . . . . . . . . . . . . . . . . . . . .55, 56

Étagères et bacs . . . . . . . . . . . . . . . . . . . . . . . . .48–50

Le distributeur d’eau et de glaçons . . . . . .54, 55

Le filtre à eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

Les commandes . . . . . . . . . . . . . . . . . . . . . . . . .42, 43

Les portes du réfrigérateur . . . . . . . . . . . . . .47, 48

Les tiroirs et conteneurs à légume . . . . . . . . . .52

Machine à glaçons automatique . . . . . . . . . . . .53

Remplacement des ampoules . . . . . . . . . . . . . .57

Retrait des conteneurs . . . . . . . . . . . . . . . . . . . . . .52

TurboCool

™

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Installation

Démontage et remontage des portes . . . . . . .62

Installation de la conduite d’eau . . . . . . . . .65–67

Kits de moulures et

panneaux décoratifs . . . . . . . . . . . . . . . . . . . .58–61

Préparation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63–65

Conseils de dépannage . . . . . . . . . . . .69–72

Bruits de fonctionnement normaux . . . . . . . . .68

Inscrivez les numéros de modèle et de série ici :
N° de modèle ____________________________
N° de série ______________________________

Ils figurent sur l’étiquette qui se trouve à l’interieur
du compartiment réfrigérateur en haute à droite.

L’enfermement et l’asphyxie des enfants ne sont
pas des histoires du passé. Les réfrigérateurs jetés
ou abandonnés sont toujours dangereux...même s’ils
ne doivent rester là que «quelques jours». Si vous
vous débarrassez de votre vieux réfrigérateur, suivez
les instructions suivantes pour prévenir
tout accident.

Avant de jeter votre vieux réfrigérateur
ou congélateur :

■ Enlevez les portes et jetez-les séparément.

■ Laissez les étagères montées, pour éviter que

des enfants puissent facilement monter dans
votre réfrigérateur.

Réfrigérants

Tous les appareils de réfrigération contiennent des
réfrigérants qui, conformément aux lois fédérales,
doivent être enlevés avant toute élimination de
l’appareil. Si vous vous débarrassez de vieux appareils
de réfrigération, vérifiez, auprès de la société qui
s’occupe de leur élimination, ce que vous devez faire.

40

MESURES DE SÉCURITÉ IMPORTANTES.
LISEZ D’ABORD TOUTES LES DIRECTIVES.

AVERTISSEMENT!

N’utilisez cet appareil électroménager que pour l’usage auquel il est destiné, comme expliqué dans le présent manuel.

MESURES DE SÉCURITÉ

Lorsque vous utilisez un appareil électrique, observez toujours les mesures de sécurité de base,
y compris les suivantes.

■

■

Vous devez bien installer et placer votre
réfrigérateur, conformément aux Instructions de
montage avant de l’utiliser. Consultez également
la section Comment raccorder au réseau électrique.

■

■ Ne permettez jamais aux enfants de grimper, de

monter, de se tenir ou de se pendre aux étagères
de votre réfrigérateur. Ils peuvent endommager
le réfrigérateur et se blesser sérieusement.

■

■ Ne touchez jamais les surfaces froides dans

le compartiment congélation quand vos mains
sont humides ou mouillées. Votre peau peut coller
à ces surfaces extrêmement froides.

■

■ Ne conservez jamais ou n’utilisez jamais d’essence

ou d’autres liquides ou gaz inflammables à
proximité de votre réfrigérateur ou de tout
autre appareil électroménager.

■ Si votre réfrigérateur est doté d’une machine à glaçons

automatique évitez le contact avec les pièces mobiles
du mécanisme éjecteur, ou avec l’élément chauffant
situé à la partie inférieure de la machine à glaçons.
Ne posez pas les doigts ou les mains sur le mécanisme
de la machine à glaçons pendant que le réfrigérateur
est branché.

■

■ Un technicien de service qualifié doit installer

la machine à glaçons.

■

■ Cet appareil ne doit pas être utilisé par des personnes

(y compris des enfants) ayant des capacités motrices,
sensorielles ou mentales réduites ou encore
manquant d’expérience et de savoir, à moins qu’elles
n’aient reçu des instructions ou qu’elles ne soient
correctement supervisées par une personne
responsable de leur sécurité.

■

■

Veuillez surveiller les enfants pour s’assurer qu’ils ne
jouent pas avec l’appareil.

■

■

Ne laissez jamais vos doigts dans des endroits où ils
risquent d’être pincés. L’écartement entre les portes
et l’armoire est nécessairement petit. Assurez-vous
de fermer les portes si des enfants sont présents.

■

■ Débranchez votre réfrigérateur avant de le nettoyer

et de le réparer.

NOTE : Nous vous recommandons fortement de faire
effectuer tout service par un technicien qualifié.

■

■ Avant de remplacer une ampoule brûlée, vous

devez débrancher votre réfrigérateur pour vous
éviter d’entrer en contact avec un filament sous
tension (vous pouvez briser une lampe brûlée
en essayant de la changer).

NOTE : Vous ne couperez pas l’alimentation
électrique du circuit de lumière en tournant un
ou tous les deux réglages en position 0 (arrêt).

■

■ Ne recongelez jamais des aliments congelés qui

ont été complètement dégelés.

■

■ Nettoyez toujours le contenant CustomCool™après

avoir dégelé les aliments.

DANGER! RISQUE D’ENFERMER DES ENFANTS

BONNE MISE AU REBUT DE VOTRE RÉFRIGÉRATEUR

Le cordon d’alimentation de cet appareil est
muni d’une fiche à prise de terre qui se branche
sur une prise murale mise à la terre pour réduire
au minimum le risque d'électrocution causé par
cet appareil.

Faites vérifier la prise murale et le circuit électrique
par un électricien qualifié pour vous assurer que
la prise murale est bien mise à la terre.

Si vous avez une prise murale non mise à la terre,
vous êtes personnellementresponsable et obligé
de la faire remplacer par unebonne prise murale
mise à la terre.

Vous devez toujours
brancher votre
réfrigérateur à sa
propre prise électrique.
Le rendement de votre
réfrigérateur sera
meilleur et vous
éviterez ainsi de
surcharger les circuits
électriques et de surchauffer le câblage de votre
maison, avec tous les risques d’incendie connexes.
Veuillez consulter la plaque signalétique de votre
réfrigérateur pour la tension, la puissance et la
fréquence correctes. Si la fiche de votre appareil
ne correspond pas à votre prise murale, vous devez
monter une nouvelle fiche sur votre appareil.

IMPORTANT : Vous devez faire effectuer la pose
des nouvelles fiches et nouveaux cordons d’alimentation
électrique par un électricien qualifié ou un agent de
service. Dans certains pays, la pose de nouvelles fiches
et nouveaux cordons d’alimentation électrique n’est
autorisée que si elle a été effectuée par un électricien
qualifié.

Si le cordon d’alimentation est endommagé, vous
devez le faire remplacer par un agent de service
qualifié pour éviter tout risque de sécurité.

Ne débranchez jamais votre réfrigérateur en tirant
sur le cordon d’alimentation. Tenez toujours la fiche
fermement et enlevez-la de la prise en tirant tout
droit.

Réparez ou remplacez immédiatement tout cordon
d’alimentation effiloché ou endommagé. N’utilisez
jamais de cordon fissuré ou usé sur sa longueur ou
à l’une de ses extrémités.

Pour écarter votre réfrigérateur du mur, faites
attention de ne pas écraser ou d’endommager
le cordon d’alimentation.

Remplacement du cordon d’alimentation

Chaque fois que vous désirez remplacer le conducteur
d’alimentation de votre réfrigérateur, vous devez
le remplacer par un conducteur spécial qui n’est
disponible que chez votre revendeur local. Vous
devrez payer les frais de remplacement du
conducteur d’alimentation si vous l’avez endommagé.

Vous devez placer le réfrigérateur dans un endroit
où vous avez accès à la prise.

41

AVERTISSEMENT!

BRANCHEMENT ÉLECTRIQUE

LISEZ ET SUIVEZ SOIGNEUSEMENT CES MESURES DE SÉCURITÉ.

CONSERVEZ CES INSTRUCTIONS

Assurez-vous qu’une
bonne mise à la terre
existe avant d’utiliser

Fiche avec mise

à la terre

NOTES SUR LE CONFINEMENT FLUORE DES GAZ FLUORES

A EFFETS DE SERRE

Contient des gaz fluorés à effets de serre couverts par le protocole de Kyoto.
Gaz: R134a (HFC-134a), PRG (Potentiel de réchauffement global)= 1300

Scellé hermétiquement.

LA QUANTITE DE GAZ R134a DANS CE PRODUIT :

0,127–0,184 kg

42

Les commandes de température – Profile modèles.

NOTE :

Le réfrigérateur est livré avec un film protecteur sur les commandes de températures.

Si le film n'a pas été retiré pendant l'installation, retirez-le maintenant.

Les commandes de températures sont préréglées en usine à
3°C (37°F) pour le compartiment réfrigérateur et à -18°C (0°F) pour
le compartiment congélateur. Veuillez attendre 24 heures pour que
la température se stabilise au préréglage recommandé.

Les températures du réfrigérateur peuvent être réglées entre 1 et 8°C
(34 et 46°F) et les températures du congélateur peuvent être réglées
entre -21 et -13°C (-6 et +8°F).

Pour modifier la température du réfrigérateur :
Modèles avec affichage LCD :
Accès par : Home (Accueil) > Refrigerator (Réfrigérateur)
Activez en : Utilisant des flèches pour sélectionner la

température désirée. Vous devez appuyer sur la touche

ENTER (Entrée) pour entrer une nouvelle température.
Pour modifier la température du congélateur :

Accès par : Home (Accueil) > Freezer (Congélateur)
Activez en : Utilisant les flèches pour sélectionner la

température désirée. Vous devez appuyer sur la touche
ENTER (Entrée) pour entrer une nouvelle température.

Une fois la température souhaitée réglée, le système revient
à l'écran d'accueil HOME et affiche, pendant quelques
secondes, les températures fixées en dessous de l'affichage
de la température actuelle. Plusieurs ajustements peuvent
être nécessaires. Chaque fois que vous ajustez les
commandes, attendez 24 heures pour que le réfrigérateur
atteigne la température que vous avez sélectionnée.

Modèles sans affichage LCD :
Pour modifier la température, appuyez sur la touche FREEZER

TEMP/FRIDGE TEMP (Température du Congélateur/
Température du Réfrigérateur) puis relâchez-la. Le voyant
SET (fixée) s'allumera et l'écran affichera la température

fixée. Pour modifier la température, appuyez brièvement
sur la touche ou jusqu’à ce que la température désirée
apparaisse.

Une fois la température souhaitée réglée, l’affichage revient
à la température actuelle du réfrigérateur et du congélateur
après 5 secondes. Plusieurs réglages peuvent être
nécessaires. Chaque fois que vous réglez la température,
attendez 24 heures pour que le réfrigérateur atteigne
la température que vous avez sélectionnée.

Les commandes de températures peuvent afficher les températures
SET (fixées) ainsi que les température réelles à l'intérieur du
réfrigérateur et du congélateur. La température actuelle peut
légèrement varier de la températur SET (fixée) suivant les conditions
d'utilisation et de fonctionnement.

Eteindre le système de refroidissement :
Modèles avec affichage LCD : En éteignant le système de

refroidissement (cooling system OFF), le refroidissement est arrêté

dans le congélateur et le réfrigérateur mais l'alimentation électrique
du réfrigérateur n'est pas coupée..

Modèles avec affichage LCD :
Accès par : Home (Accueil) > Options > Information and

Settings (Informations et réglages) > Cooling System Off
(Eteindre le système de refroidissement)

Pour rallumer le système de refroidissement, appuyez sur
l'écran tactile et appuyez sur la touche ON (activé).

Activez en : Appuyant sur la touche ENTER.
Modèles sans affichage LCD :

Appuyez puis relâchez la touche FREEZER TEMP/FRIDGE
TEMP (température du congélateur / température du
réfrigérateur). Appuyez sur pour régler la température du

congélateur à 5. L'écran affichera OFF (éteint). Pour rallumer
l'appareil, appuyez sur la touche FREEZER TEMP/FRIDGE
TEMP. Appuyez sur la touche pour régler le congélateur
et le réfrigérateur aux températures préréglées de -18°C (0°F)
pour le congélateur et 3°C (37°F) pour le réfrigérateur.

Lorsque l'appareil est rallumé, la température prendra
24 heures à se stabiliser.

Modèles avec affichage LCD : Unités

Les modèles à affichage LCD sortent de l'usine avec les unités
Anglaises par défaut.

Pour passer aux unités Métriques, sélectionnez :
Home (Accueil)>Options>Information and Settings (Information

et Réglages)>Settings (Réglages)>Units (Unités) – Metric
(Métriques)/English (Anglo-saxonnes)>Metric (Métriques).

Pour revenir aux unités anglo-saxonnes, répétez les étapes
précédentes en sélectionnant Anglo-saxonnes à la dernière
étape.

REMARQUE : L’écran d’aide affiche les réglages par défaut
pour les clients américains et canadiens. Si vous avez besoin
de pièces de rechange, contactez votre distributeur local.

Modèles avec affichage LCD

Modèles sans affichage LCD

Toutes les options ne sont pas disponibles sur tous les modèles. Les commandes de votre appareil se présenteront ainsi :

>

>

>

>

Modèles sans affichage LCD

43

Les commandes de température – GE, Monogram modèles.

Les commandes de température sont pré-réglées à l’usine au numéro 5 pour
le compartiment réfrigérateur et le compartiment congélateur.

Pour régler la température de la valeur de réglage, appuyez sur le bouton WARMER
(plus chaud) ou COLDER (plus froid) sur le côté congélateur ou réfrigérateur. Le voyant
de la valeur de réglage s’allume. Appuyez sur WARMER ou sur COLDER jusqu’à obtenir
la valeur souhaitée.

Vous aurez peut-être besoin d’ajuster plusieurs fois. Chaque fois que vous ajustez
les réglages, attendez 24 heures après chaque ajustement que le réfrigérateur atteigne
le réglage choisi.

Le placement d’une ou des deux commandes sur 0 (Arrêt) arrête le refroidissement
à la fois dans les compartiments du réfrigérateur et du congélateur mais ne coupe
pas l’alimentation électrique du réfrigérateur.

Le réglage de la température varie selon vos préférences personnelles, votre usage
et vos conditions de fonctionnement et peut nécessiter plus d’un ajustement.

REMARQUE : Le réfrigérateur est expédié avec une pellicule de protection couvrant

les commandes de température. Si cette pellicule n’a pas été retirée au cours de
l’installation faites-le maintenant.

Votre réfrigérateur est conçu pour fonctionner dans les températures ambiantes indiquées
par sa Classe de température qui est marquée sur sa plaque signalétique.

Classe de Symbole Température ambiante
température Maximale Minimale

Tempérée–
Étendue SN 32 °C 10 °C

Tempérée N 32 °C 16 °C
Subtropicale ST 38 °C 16 °C
Tropicale T 43 °C 16 °C

REMARQUE : La température interne peut être influencée par des facteurs tels que l’emplacement
du réfrigérateur, la température ambiante et la fréquence des ouvertures de porte. Ajustez les
boutons de réglage de température de manière à compenser l’action de ces facteurs.

L’appareil est équipé de l’une des commandes de température ci-après :

Commandes de

température interne

Commandes valeurs de

réglage externes (0-9)

Modèles GE

Limites de température ambiante dans la pièce.

44

Au sujet de TurboCool.

™

Fonctionnement

La commande TurboCool accélère le refroidissement
du compartiment réfrigérateur afin de refroidir plus
rapidement les aliments. Utilisez TurboCool quand
vous ajoutez une grande quantité d’aliments dans
le compartiment réfrigérateur, quand vous mettez
de côté des aliments après les avoir laissés reposer
à la température de la pièce ou quand vous mettez
de côté des restes d’aliments chauds. Vous pouvez
également l’utiliser après que le réfrigérateur soit
resté débranché pendant une période prolongée.

Une fois activé, le compresseur se met
immédiatement en route et les ventilateurs
se mettent en marche et s’arrêtent à haute
vitesse pendant huit heures, en suivant leur cycle.
Le compresseur continue à marcher jusqu’à ce
que le compartiment réfrigérateur se refroidisse
à environ 1 °C (34 °F), puis il se met en marche
et s’arrête selon son propre cycle pour maintenir
cette température. Après 8 heures ou si vous
pressez à nouveau sur le bouton TurboCool,
le compartiment réfrigérateur revient à son
réglage original.

Utilisation
Modèles avec affichage LCD :
Accès par : Home (Accueil) > Options > Refrigerator

Options (Réfrigérateur Options) > TurboCool

Activez en : Appuyant sur ON (activé).
Désactivez en : Appuyant sur OFF (désactivé).

Modèles sans affichage LCD :
Appuyez sur la touche SET FEATURES (Différents

réglages). L'écran de la température du réfrigérateur
affichera TurboCool et/ou TC. Appuyez sur ON/OFF
(activé/désactivé).

Modèles avec Commandes Internes :

Appuyez sur la touche TurboCool. Appuyez sur
la touche TurboCool s'allume. Quand le TurboCool
est terminé, le voyant lumineux TurboCool s'éteint.

Quand le TurboCool est terminé, le compartiment
réfrigérateur revient à son réglage d'origine.

REMARQUES :

La température du réfrigérateur ne peut être modifiée
pendant un cycle TurboCool.

La température du congélateur n'est pas affectée
pendant le TurboCool.

Lorsque vous ouvrez la porte du réfrigérateur
pendant un cycle TurboCool, les ventilateurs
continuent à fonctionner si leur cycle le demande.

Les types de réglages (touche SET FEATURES)

ClimateKeeper2.

™

(sur certains modèles)

Fonctionnement

Le ClimateKeeper2™est le système de réfrigération

le plus évolué du secteur, offrant des performances
optimales en termes de température et d'humidité afin
de maintenir la fraîcheur des aliments du jardin plus
longtemps et de réduire les brûlures de congélation,
tout en garantissant une efficacité.

Le système ClimateKeeper2 est équipé de deux
évaporateurs – un pour le réfrigérateur et un pour
le congélateur.

L'appareil est ainsi équipé de deux systèmes
de refroidissement séparé. Le flux d'air est ainsi séparé
entre les aliments frais et le compartiment congélateur
pendant le cycle de refroidissement normal.*

Ceci permet d'avoir un taux d'humidité beaucoup plus
élevé dans le compartiment de réfrigération que dans un
système classique,** permettant aux aliments de
conserver plus longtemps leur taux d'humidité et leur
fraîcheur. Les aliments sensibles à l'humidité ambiante
tels que les fruits frais, les salades, le riz, etc. peuvent
maintenant être stockés sur des clayettes ouvertes sans

perte d'humidité excessive. A cause du taux d'humidité
plus important dans le réfrigérateur, la présence de légers
brouillards ou de condensation dans le compartiment de
réfrigération est possible. C'est un phénomène normal
dont l'apparition dépend des différ entes quantités
d'aliments et des conditions environnementales.
Si nécessaire, essuyez avec un chiffon sec.

Les flux d'air séparés minimisent le mélange
d'air entre les deux compartiments, réduisent
le transfert d'odeurs des aliments frais et permettent
d'améliorer le goût des glaçons.

Le système ClimateKeeper2 permet également de réduire
le nombre de cycle de dégivrage de l'évaporateur du
congélateur réduisant ainsi les brûlures de congélation.

*l'air du congélateur est utilisé dans le cycle CustomCool

feature.

**Les essais démontrent un niveau d'humidité plus élevé

dans la partie Aliment Frais dans les réfrigérateurs équipés
du ClimateKeeper2 comparés aux appareils classiques.

Cette touche est utilisée pour sélectionner les
réglages suivants : TurboCool™, Glaçons Rapides,
Alarmede Porte et Filtre à Eau.

En appuyant sur SET FEATURES plusieurs fois,
vous faites défiler les différents réglages puis sortez
de ce mode. Si vous n'appuyez sur aucune touche,
l'affichage sort de ce mode automatiquement
et affiche les réglages actuels

45

CustomCool™. (sur certains modèles)

Videz le bac. Placez le plateau Chill/Thaw

(refroidissement/décongélation) dans le bac. Placez
les aliments sur le plateau et fermez complètement
le bac.

Modèles avec affichage LCD :

Accès par : Home (Accueil) > Options >

Refrigerator Options (Réfrigérateur Options) >
Bac CustomCool

Modèles sans affichage LCD :
Choisissez une des touches ExpressThaw

™

,

ExpressChill™ou SelectTemp™(sélection de
température). L'écran et le voyant lumineux SET

s'allument. Appuyez sur la touche jusqu'à ce que le
voyant lumineux apparaisse à côté du réglage
souhaité.

Utilisez le tableau suivant pour déterminer
le meilleur réglage à utiliser.

■ ExpressChill peut être réglé à 15, 30

ou 45 minutes. Le réglage par défaut est
de 15 minutes.

■ Pour arrêter une fonction avant la fin

du cycle :

Pour les modèles avec affichage LCD :

Allez dans le menu correspondant à cette
fonction et appuyez sur la touche OFF (inactivé).

Pour les modèles sans affichage LCD :

Appuyez sur la touche correspondant à cette
fonction jusqu'à ce qu'aucune option ne soit
sélectionnée et que l'écran s'éteigne.

■ Pendant le cycle ExpressThaw et ExpressChill,

l'écran des commandes affiche le temps de
cycle restant (sur certains modèles).

■ A la fin du cycle ExpressThaw, le réglage

du bac revient automatiquement au réglage
MEAT (Viande) à 0°C (32°F) pour favoriser la
conservation des aliments décongelés jusqu'à
leur utilisation.

■ La température affichée du bac CustomCool

peut varier légèrement de la température SET
(fixée) suivant les conditions d'utilisation et de
fonctionnement.

REMARQUE : Pour des raisons de sécurité des aliments,
il est recommandé d'envelopper les aliments dans un
emballage en plastique lors de l'utilisation du cycle
ExpressThaw. Cette précaution minimise l'écoulement
des jus de viande et améliore la décongélation.

Le dispositif CustomCool™est utilisé pour refroidir
rapidement les aliments, les décongeler ou pour
maintenir le bac à une température donnée.
Le dispositif comporte un système de registres,
un ventilateur, une thermistance et un réchauffeur.

Le bac est scellé hermétiquement afin d'empêcher
les variations de température dans le reste du
réfrigérateur. Les commandes pour ce système
sont situées sur le distributeur avec les commandes
de température.

Comment l’utiliser

ExpressThaw

™

(décongélation rapide)

Retrait :

Tirez le bac jusqu’à sa position d’arrêt.
Faites tourner les quatre verrous jusqu'à

leur position déverrouillée.
Soulevez l'avant du bac puis faites le sortir

en tirant.

Remise en place :

Assurez-vous que les quatre verrous soient

en position de déverrouillage.
Placez les côtés du tiroir dans les supports

du tiroir en vous assurant que les verrous
soient positionnés sur les encoches du tiroir.

Fermez les verrous en les faisant tourner

en position de verrouillage.

Retrait et Remise en Place du Bac

ExpressChill

™

(refroidissement rapide)

Modèles avec affichage

LCD seulement

Modèles sans affichage LCD seulement

Comment il fonctionne

Modèles avec affichage LCD seulementOU

REFRIGERATOR OPTIONS

CUSTOM COOL

PAN

BEVERAGE

CENTER

BACK

TURBOCOOL

46

Au sujet de CustomCool™. (sur certains modèles)

Tableau CustomCool

™

REMARQUE : les résultats peuvent varier en fonction de l’emballage, de la température initiale et les particularités
des autres aliments.

0,25 kg (4 heures)

■ Pavés de viande hachée (0,25 kg)

■ Filet mignon emballé individuellement

(0,25 kg)

0,50 kg (8 heures)

■ Poitrines de poulet (0,5 kg)

■ Boeuf haché (0,5 kg)

■ Bifteck (0,5 kg)

1,0 kg (10 heures)

■ Poitrines de poulet (1,0 kg)

■ Boeuf haché (1,0 kg)

■ Bifteck (1,0 kg)

1,50 kg (12 heures)

■ Poitrines de poulet (1,50 kg)

■ Boeuf haché (1,50 kg)

■ Bifteck (1,50 kg)

15 Minutes

■ 1 canette de boisson (355 ml)

■ 2 petites boîtes de jus

(175–240 ml chacune)

30 Minutes

■ 2 à 6 canettes de boisson

(355 ml chacune)

■ 2 bouteilles en plastique de

590 ml de boisson

■ 4 à 6 petites boîtes de jus

(175–240 ml chacune)

■ 3 emballage de jus à feuille métallique

■ Vin (bouteille de 750 ml)

45 Minutes

■ 2 litre bouteille de boisson

■ 1,9 litres de jus

■ 1 paquet de gélatine

Réglage pour agrumes (6 °C)

■ Oranges, citrons, limes, ananas, melons

■ Haricots, concombres, tomates,

poivrons, aubergines, courge

Réglage pour fruits et légumes (1 °C)

■ Fraises, framboises, kiwi, poires, cerises,

mûres, raisins, prunes, nectarines,
pommes

■ Asperges, brocoli, maïs, champignons,

épinard, chou-fleur, chou frisé,
échalottes, betteraves, oignons

Réglage pour les viandes (–1 °C)

■ Viande, volaille et poisson crus

Certains modèles CustomCool sont équipés
d'un refroidisseur à boissons. Ce refroidisseur
est conçu pour stocker des boissons à des
températures plus basses. Choisissez cette
fonction si vous aimez avoir des boissons
très fraîches à portée de main.

Accès par : Home (Accueil) > Options >
Refrigerator Options (Réfrigérateur Options) >
Beverage Center (Refroidisseur à boissons)

Activez en : Appuyant sur ON (activé).
Désactivez en : Appuyant sur OFF (désactivé).

Mode d'emploi du refroidisseur de boissons (modèles à affichage LCD seulement)

Retrait :

Retirez d'abord le bac à produits laitiers.
En tenant la partie inférieure du bac à
produits laitiers, soulevez sa partie avant
vers le haut, puis tirez vers le haut pour
le retirer.

En tenant le côté droit et le côté gauche
du refroidisseur à boissons, soulevez vers
le haut puis retirez-le.

Laissez l'adaptateur en place.

Remise en place :

Engagez la partie arrière du refroidisseur
à boissons dans les supports moulés
de l'adaptateur. Poussez ensuite les deux
côtés du refroidisseur à boissons dans
ces supports. Le refroidisseur à boisson
se verrouillera en place.

Remettre le bac à produits laitiers.

Retrait et mise en place du refroidisseur de boissons (modèles à affichage LCD seulement)

Bac à produits
laitiers

Refroidisseur
à boissons

Adaptateur

Le filtre à eau.

Cartouche du filtre à eau

La cartouche du filtre à eau se trouve dans
le coin droit arrière supérieur du compartiment
réfrigérateur.

Quand remplacer le filtre

Modèles avec affichage LCD :

Un écran à affichage instantané apparaîtra sur l'écran
LCD pour vous rappeler de changer le filtre à eau. Vous
pouvez vérifier manuellement l'état du filtre à eau.

Accès par : Home (Accueil) > Options > Dispenser
Options (Options du distributeur) > Reset Water Filter
(Réinitialiser le Filtre à Eau)

Modèles sans affichage LCD / avec commandes
externes :

Un voyant est situé sur le pour indiquer le
remplacement de la cartouche du filtre à eau.
Ce voyant devient orange pour vous avertir
de remplacer bientôt le filtre.

Vous devez remplacer la cartouche de filtre quand
la lumière de l’indicateur devient rouge ou quand
le débit de l’eau qui va au distibuteur d’eau ou
au distributeur de glace diminue.

Retrait de la Cartouche du Filtre

Si vous remplacez la cartouche, retirez d'abord
l'ancienne cartouche en la tournant doucement
vers la gauche. Ne tirez pas la cartouche vers
le bas. Une petite quantité d'eau peut s'écouler.

Installation de la cartouche du filtre

Un adaptateur est fixé sur le haut de la nouvelle
cartouche du filtre.

L'adaptateur doit être retiré avant d'installer la
cartouche. Pour retirer l'adaptateur, tournez-le
vers la gauche d’1/4 de tour

.

Remplissez la cartouche de remplacement

d’eau du robinet immédiatement après

l’installation afin de permettre un meilleur

débit du distributeur.

Alignez la flèche sur la cartouche avec le porte

cartouche

. Placez le haut de la nouvelle

cartouche à l’intérieur du support.
Ne l’enfoncez pas dans le porte-cartouche.

Tournez la cartouche lentement vers la droite
jusqu’au point où la cartouche s’arrête.
NE SERREZ PAS TROP FORT. Lorsque
vous la tournez, elle se lève en position
automatiquement. La cartouche tourne
d’environ 1/2 de tour.

Faites couler l’eau du distributeur pendant
3 minutes afin de dégager le système et
empêcher l’éclaboussage.

Modèles avec affichage LCD :

Appuyez sur le bouton FILTER REPLACED (Filtre

remplacé) pour confirmer le remplacement.

Modèles sans affichage LCD :

Appuyez sur la touche SET FEATURES jusqu'à
ce que le voyant REPLACE WATER FILTER
(remplacement du filtre à eau) soit allumé.
Appuyez sur la touche ON/OFF pendant 3
secondes en la maintenant. WATER FILTER IS
RESET (le filtre à eau est réinitialisé) s'affichera
à l'écran

.

REMARQUE : Une cartouche de rechange qui vient
d’être installée peut faire éclabousser l’eau sortant
du distributeur.

Bouchon de dérivation du filtre

Il faut utiliser le bouchon de dérivation du filtre
lorsqu’une cartouche de remplacement n’est pas
disponible. Le distributeur et la machine à glaçons
ne peuvent pas fonctionner sans le filtre ou sans
le bouchon de dérivation du filtre.

Filtres de rechange :
Pour commander des cartouches

supplémentaires, appelez votre distributeur
régional.

Insérez le dessus de la cartouche
dans le porte-cartouche et tourne­la lentement vers la droite.

Porte­cartouche

47

48

Étagères et bacs.

Bacs de porte de réfrigérateur et bacs basculants de porte de congélateur

Grands bacs

Vous pouvez régler les plus grands bacs de porte
de réfrigérateur et les bacs basculants de porte
de congélateur.

Retrait : Soulevez l’avant du bac tout droit vers
le haut, puis soulevez et enlevez.

Remise en place ou changement de place :

Engagez l’arrière du bac dans les supports
moulés de la porte. Puis poussez vers le bas
l’avant du bac. Le bac se fixe en place.

Petits bacs
Enlèvement : Soulevez l’avant du bac droit vers

le haut, puis enlevez.
Remise en place : Placez le bac au dessus des

soutiens moulés rectangulaires de la porte.
Puis faites glisser le bac vers le bas dans
le support pour le fixer en place.

L’ergot aide à empêcher que de petits articles
placés sur la clayette de la porte se renversent,
coulent ou glissent. Mettez un doigt de chaque
côté de l’ergot près de l’arrière et faites bouger
la clayette vers l’avant ou vers l’arrière selon
vos besoins.

Les caractéristiques ne sont pas toutes disponibles sur tous les modèles.

Bac de porte de réfrigérateur

Bac basculant de porte
de congélateur

L’ergot

Dispositif de retenue de bouteille

Les dispositifs de retenue de bouteille sont
réglables et empêchent les articles d’une grande
hauteur de basculer.

Retrait : Soulevez l’avant du dispositif
de retenue tout droit vers le haut, puis
soulevez-le vers le haut.

Pour remettre en place ou changer de place :

Engagez l’arrière du dispositif de retenue de
bouteille dans les supports moulés de la porte.
Poussez ensuite l’avant du dispositif vers le bas.

Dispositif
de retenue
de bouteille

Les portes du réfrigérateur.

Portes du réfrigérateur

Les portes de votre réfrigérateur ne sont pas tout
à fait comme celles dont vous avez l’habitude.
Un système spécial d’ouverture/ fermeture
assure que les portes ferment complètement
et hermétiquement.

Lorsque vous ouvrirez et fermerez les portes,
vous remarquerez qu’elles sont munies d’une
position d’arrêt. Si vous ouvrez la porte au-delà
de cette position d’arrêt, elle restera ouverte
afin de vous permettre de ranger et de prendre
vos aliments plus facilement. Lorsque la porte
est partiellement ouverte, elle se ferme
automatiquement.

L’impression de résistance que vous ressentez à
la position d’arrêt diminue lorsque des aliments
sont rangés dans la porte.

Lorsque la porte est partiellement
ouverte, elle se ferme
automatiquement.

Au delà de cette position d’arrêt
la porte restera ouverte.

Ce support peut contenir jusqu’à 5 canettes.
Le support est accroché aux côtés du bac

à produits laitiers.

Pour enlever :

Videz le support.

En tenant la partie inférieure du bac à

produits laitiers, soulevez sa partie avant
en ligne droite, puis tirez vers le haut et
l’extérieur.

Pour dégager le support du bac à produits

laitiers, tirez sur les tiges latérales du support
pour les retirer des trous situés sur les côtés
du bac.

Pour replacer :

Accrochez le support aux côtés du bac.
Engagez la partie arrière du bac dans

les supports moulés de la porte. Poussez
ensuite la partie avant du bac vers le bas.
Le bac se verrouillera en place.

49

Étagère QuickSpace

™

Vous pouvez diviser en deux cette étagère
et faire coulisser sa partie avant sous sa partie
arrière pour ranger des articles de haute taille
sur la étagères du dessous.

Vous pouvez enlever cette clayette et la remettre
en place ou la placer comme une étagère
coulissante anti-déversement.

Dans certains modèles, vous ne pouvez
pas utiliser cette étagère dans la position
la plus basse.

Étagère coulissante anti-déversement

Grâce à l’étagère coulissante anti-déversement,
vous pouvez atteindre des articles placés derrière
d’autres. Ses bords spéciaux sont conçus pour
empêcher tout déversement vers les étagères
inférieures.

Retrait :

Faites glisser l’étagère vers l’extérieur jusqu’à
ce qu’elle atteigne sa butée, puis appuyez vers
le bas sur le taquet et faites glisser l’étagère
tout droit vers l’extérieur.

Remise en place ou changement de place :

Alignez l’étagère avec les supports et faites
glisser en position. L’étagère peut être
repositionnée lorsque la porte est ouverte à
90° ou plus. Pour ce faire, faites glisser l’étagère
au-delà des butées et inclinez-la vers le bas.
Faites-la glisser vers le bas à la position désirée,
alignez-la avec les supports et glissez-la
en position.

Prenez soin de pousser l’étagère jusqu’au fond
pour refermer la porte.

Appuyez sur le taquet et tirez
l’étagère vers l’avant pour
l’enlever

Panier mobile à breuvage

Le panier à breuvage est conçu pour contenir
une bouteille de côté. Vous pouvez le fixer à
n’importe quelle étagère coulissante.

Installation :

Alignez la partie large des fentes au sommer
du panier aux taquets qui se trouvent sous
la étagère.

Faites coulisser ensuite le panier pour
le fixer en position.

1

2

Support de boissons (sur certains modèles)

Étagères et bacs.

50

Étagères de congélateur coulissantes

Pour enlever, faites glisser jusqu’à la position
d’arrêt, soulevez l’avant au delà de la position

d’arrêt et faites sortir en glissant.

Prenez soin de pousser les clayettes jusqu’au
fond pour refermer la porte.

Paniers du bas du congélateur

Pour enlever, repousser le panier complètement

vers l’arrière du congélateur. Soulevez-le jusqu’à
ce que les broches arrière soient dégagées.
Soulevez le panier au complet et retirez-le.

Vous pouvez utiliser le diviseur pour organiser
la disposition de vos paquets d’aliments. Pour
les gros paquets, repliez simplement le diviseur
vers le bas.

Prenez soin de pousser les paniers jusqu’au
fond pour refermer la porte.

AVERTISSEMENT : Une mauvaise performance
peut survenir si les paniers du congélateur ne
sont pas utilisés. Le stockage d’articles dans
le congélateur sans utiliser les paniers peut
conduire à une mauvaise performance de
température à cause des blocages du débit
d’air dans le compartiment du congélateur.

Les caractéristiques ne sont pas toutes disponibles sur tous les modèles.

Paniers du congélateur

Pour enlever, faites-les sortir en glissant jusqu’à

la position d’arrêt, soulevez l’avant au-delà de
la position d’arrêt et faites sortir en glissant.

Prenez soin de pousser les paniers jusqu’au
fond pour refermer la porte.

AVERTISSEMENT : Une mauvaise performance
peut survenir si les paniers du congélateur ne
sont pas utilisés. Le stockage d’articles dans
le congélateur sans utiliser les paniers peut
conduire à une mauvaise performance de
température à cause des blocages du débit
d’air dans le compartiment du congélateur.

Diviseur

Clayettes de congélateur fixes

Il existe deux types de clayettes fixes :

Pour enlever ce type de clayette :

Soulevez la clayette par le côté gauche.
Faites-la sortir.

Pour enlever ce type de clayette :

Soulevez le côté gauche de la clayette et
faites-le glisser vers la gauche au centre
des supports de la clayette.

Soulevez le côté droit de la clayette puis
sortez-le des supports de la clayette.

Ce réfrigérateur/congélateur comporte une classification “Quatre Étoiles” .
La performance d’un congélateur est classée par une classification d’étoiles, comme défini par

l’ISO 15502 LES NORMES ET LE RÉCAPITULATIF SONT PRÉCISÉS CI-DESSOUS :

Chargement du compartiment congélation

Rangez vos aliment de manière à laisser
au moins 15 mm d’espace libre entre les
empilements de paquets et entre 15 mm
et 25 mm entre le haut des empilements
et toute étagère ou panier situé au-dessus
d’eux. Vous pouvez laisser dépasser les
paquets de nourriture de l’avant des
étagères, mais vous devez les écarter
de 15 mm des portes.

■ Vous ne devez pas placer vos aliments à

congeler en contact direct avec les aliments
frais. Si vous devez congeler des aliments
chaque jour, vous devez peut-être réduire
la quantité d’aliments à congeler.

■ Si vous devez congeler une grande

quantité d’

aliments, réglez la commande du
congélateur à sa température la plus basse.
Une fois les aliments congelés, réglez à
nouveau la commande du congélateur
à sa température normale.

■ Vous congèlerez plus facilement les aliments

en les mettant sur les tr

ois étagères du
milieu du compartiment congélation et
plus difficilement en les mettant dans
les balconnets de porte du congélateur.

■ Ne conservez jamais d’aliments rapidement

congelés commercialement plus longtemps
que le temps recommandé par les
producteurs d’aliments.

■ Si vous coupez l’alimentation électrique

de votre réfrigérateur pendant une longue
durée, ou si le système de réfrigération
tombe en panne, n’ouvrez les portes qu’en
cas de nécessité absolue. Si vous devez
le faire, refermez-les le plus rapidement
possible de manière à conserver congelés
vos aliments le plus longtemps possible.

■ Les étagères de stockage de porte du

compartiment congélation portant une
étiquette avec deux étoiles ne conviennent
qu’au rangement d’aliments déjà congelés.

Vous ne devez jamais stocker de boissons
gazeuses dans le compartiment congélateur.

Compartiment congélateur.

CODE

ou

CONGÉLATION-TEMPÉRATURE
(TEMPÉRATURE DES ALIMENTS)

Moins de –6 °C.
Moins de –12 °C.
Moins de –18 °C.

51

Performance du congélateur

52

Retrait des conteneurs.

Les caractéristiques ne sont pas toutes disponibles sur tous les modèles.

Les tiroirs et conteneurs à légume.

Les caractéristiques ne sont pas toutes disponibles sur tous les modèles.

Conteneurs à fruits et légumes

Si une quantité d’eau excessive s’accumule dans
le fond des tiroirs, essuyez-les.

Sur certains modèles, le tiroir inférieur est muni
d’un couvercle qui glisse vers l’arrière lorsque le tiroir
est ouvert. Ceci permet un plein accès au tiroir.
Lorsque le tiroir est fermé, le couvercle glisse vers
l’avant pour retourner à sa position initiale.

Conteneurs avec humidité variable

Faites glisser la commande à fond vers le réglage

(haut) pour fournir un degré d’humidité élevé

recommandé pour la plupart des légumes.

Réglez la commande à fond vers le réglage
(bas) pour fournir un degré d’humidité plus
bas recommandé pour la plupart des fruits.

Conteneur à viande transformable

Le conteneur à viande transformable possède
sa propre arrivée d’air froid pour permettre
à un courant d’air froid en provenance du
compartiment congélateur d’entrer dans
le conteneur.

Le réglage de temperature variable contrôle
la circulation d’air en provenance du régulateur
Climate Keeper.

™

Réglez la temperature à la position (froid
maximum) pour conserver des viandes fraiches.

Réglez la temperature à la position (froid) pour
ramener le contenant à une temperature normale
de refrigeration et l’utiliser comme espace
supplémentaire pour les legumes. Cela coupe
l’entrée d’air froid. Vous pouvez choisir une
température intermédiaire entre ces deux extrêmes.

Vous pouvez facilement enlever les bac à légumes
supérieurs en les tirant droit et en les soulevant au
dessus de leur position d’arrêt.

Si la porte vous empêche d’enlever les tiroirs,
essayez d’abord d’enlever les bacs à porte. Si la
porte n’offre pas assez d’espace libre, vous devez
rouler le réfrigérateur vers l’avant jusqu’à ce que
la porte s’ouvre suffisamment pour vous permettre
d’enlever les tiroirs. Parfois, pour faire sortir
le réfrigérateur, vous devez le faire aller vers
la gauche ou vers la droite en le roulant.

Pour enlever le bac à légumes inférieur :

Tirez le tiroir en position d’arrêt.
Faites tourner les quatre verrous en position

de déverrouillage.
Faites sortir le tiroir en soulevant son avant

et en tirant vers vous.

Pour replacer le bac à légumes inférieur :

Assurez-vous que les quatre verrous soient
en position de déverrouillage.

Placez les côtés du tiroir dans les soutiens de
tiroir, en vous assurant que les verrous soient
sur les fentes du tiroir.

Verrouillez les quatre verrous en les tournant
en position de verrouillage.

Enlèvement des contenants

Machine à glaçons automatique.

Il faut prévoir entre 12 et 24 heures avant qu’un réfrigérateur nouvellement installé commence à produire des glaçons.

La machine à glaçons produira environ
7 glaçons par cycle–soit environ
100–130 glaçons toutes les 24 heures–selon
la température du congélateur, la température
ambiante, la fréquence d’ouverture des portes
et d’autres conditions d’utilisation.

Pour avoir accès à la machine à glaçons : Faire
sortir l’étagère au-dessus du tiroir à glace en la
tirant tout droit. S’assurer toujours de remettre
l’étagère en place.

Si vous mettez votre réfrigérateur en marche
avant que la machine à glaçons ne soit
alimentée en eau, mettez l’interrupteur
d’alimentation à la position O.

Lorsque la conduite d’eau est raccordée
au réfrigérateur, mettez l’interrupteur
d’alimentation à la position l.

Vous entendrez un bourdonnement chaque
fois que la machine à glaçons se remplit d’eau.

La machine à glaçons se remplit d’eau
lorsqu’elle atteint le point de –10 °C. Il faut prévoir
entre 12 et 24 heures avant qu’un réfrigérateur
nouvellement installé commence à produire
des glaçons.

Jetez les premiers lots de glaçons afin d’éliminer
les impuretés provenant de la conduite d’eau.

Assurez-vous que rien ne gêne le mouvement
du bras régulateur. Si le bac à glaçons est plein
jusqu’au niveau du bras régulateur, la machine à
glaçons s’arrêt de produire des glaçons. Il est
normal que plusieurs glaçons soient collés entre
eux.

Lorsque vous n’utilisez pas souvent de glaçons,
les vieux glaçons perdent leur transparence,
prennent un goût désagréable, et diminuent
de taille.

Si des glaçons se coincent dans la machine
à glaçons, la lumière verte se met à clignoter.
Pour corriger cette situation, mettez l’interrupteur
à la position O et enlevez les glaçons. Remettez
l’interrupteur à la position l pour remettre
en marche la machine à glaçons. Après l’avoir
remise en marche, vous devrez attendre environ
45 minutes avant que la machine à glaçons
se remette à fonctionner.

REMARQUE : Dans les maisons où la pression
de l’eau est plus faible que la normale, vous
entendrez la machine à glaçon se remettre
en marche à plusieurs reprises pour fabriquer
un lot de glaçons.

AVERTISSEMENT :

Branchez uniquement à une alimentation
d’eau potable. Un technicien de service

qualifié doit installer la machine à glaçons.

Remarque concernant les modèles ClimateKeeper2

™

avec distributeur de glaçons :

■ Les modèles avec distributeur de glaçons ont un

bac basculant

. On peut faire sortir le bac en le
faisant pivoter vers l’avant, tel qu’illustré sur les
schémas. Assurez-vous que le bac est en place
avant de refermer la porte.

■ Pour remplir le bac à glaçons après l’avoir vidé,

pr

océder comme suit :

12 heures après que le premier lot de glaçons soit
tombé dans le bac, faites sortir 3 ou 4 glaçons.

Environ six heures plus tard, faites sortir de
nouveau 3 ou 4 glaçons.

Ces étapes permettent de remplir au plus vite le bac à
glaçons.

Tiroir à glaçons

Pour obtenir de la glace, tirez le tiroir vers l’avant.
Retrait : Mettez l’interrupteur du distributeur de glace

sur la position O (arrêt). Tirez le tiroir tout droit, puis
soulevez-le pour dépasser la position d’arrêt.

Remise en place : Pour remettre le tiroir en place,
prenez soin de le pousser fermement
en position. S’il n’entre pas jusqu’au fond, enlevez-le et
faites tourner le mécanisme d’un quart de tour.
Poussez à nouveau le tiroir jusqu’au fond.

Tiroir à glaçons

Retirez l’étagère supérieure du
congélateur pour accéder à la
machine à glaçons. Assurez-vous
de toujours remplacer l’étagère.
Vous pouvez utiliser l’étagère pour
le stockage.

Machine à glaçons

Bras régulateur

Interrupteur
d’alimentation

Voyant témoin vert

Tiroir à glaçons

Étagère

Soulevez le bac puis tirez-le vers l’avant jusqu’à
la butée.

Abaissez le bac pour accéder aux glaçons
ou à l’interrupteur.

REMAQUE : pour tirer le meilleur parti du bac à
glaçons basculant, ne rangez sur l’étagère qui est
sous le bac que des objets dont la hauteur ne
dépasse pas le point le plus bas du bac quand il
pivote.

Sur les modèles avec distributeur et bac à
glaçons basculant, procédez comme suit pour
avoir accès aux glaçons ou à l’interrupteur de
courant :

Rotation

Mécanisme
d’entraînement

53

REMARQUE : Pour les modèles
25BIS, le bac à glaçon est
seulement adapté au stockage
des glaçons.

54

Le distributeur d’eau et de glaçons. (sur certains modèles)

Pour utiliser le distributeur

Sélectionnez CUBED (glaçons), CRUSHED
(glace pilée) ou WATER (eau).

Appuyez doucement le verre contre le haut
du bras de distribution.

L’étagère de trop-plein n’est pas munie d’un
système de drainage. Pour réduire les taches
d’eau, vous devez nettoyer régulièrement
l’étagère et sa grille.

Si l'eau n'est pas distribuée lorsque le
réfrigérateur vient d'être installé, il y
a peut-être de l'air dans le système d'eau.
Appuyez sur le bras du distributeur pendant
au moins deux minutes pour purger l'air
contenu dans le système et ainsi remplir ce
dernier d'eau. Afin d'éliminer les impuretés
du système, jetez les six premiers verres d'eau.

ATTENTION : Ne mettez jamais les doigts ou
d’autres objets dans l’ouverture du distributeur.

Verrouillage du distributeur

Appuyez sur la touche LOCK
ou LOCK CONTROL (réglage
duverrouillage) pendant
3 secondes pour verrouiller
le distributeur et le panneau
de réglage. Pour déverrouiller,
appuyez sur la touche et
maintenez-la enfoncée
pendant encore 3 secondes.

Eclairage du distributeur

La touche

LIGHT (éclairage)
allume et éteint l'éclairage de
nuit du distributeur. Vous pouvez

également allumer l'éclairage
en appuyant sur le bras du
distributeur. Sur certains
modèles, lorsque l'ampoule
est grillée, il est préférable qu'elle
soit remplacée par une ampoule
d'une puissance maximale
de 6 Watts, 12V

.

Alarme de porte

L'Alarme de Porte est utilisée

pour signaler que la porte est
restée ouverte pendant plus
de 3 minutes. L'alarme s'arrête
lorsque la porte est refermée.
Pour les modèles à affichage
LCD, un affichage instantané
apparaîtra. L'alarme peut être
arrêtée en touchant l'écran LCD

.

Modèles avec affichage LCD :
Accès par : Home (Accueil) > Options > Information

and Settings (Information et Réglages) > Settings
(Réglages) > Door Alarm (Alarme de Porte)

Accès en : Appuyant sur ON (activé).
Désactivez en : Appuyant sur OFF (désactivé).

Modèles sans affichage LCD :

Appuyez une fois sur la touche SET FEATURES et
l'affichage DOOR ALARM (Alarme de Porte) clignote.
Appuyez sur la touche ON/OFF (activé/désactivé),
l'alarme est réglée et l'icône arrête de clignoter.
Appuyez de nouveau sur la touche ON/OFF pour
éteindre l'alarme.

Étagère de trop-plein

Glaçons rapide

Si vous avez besoin de glaçons
rapidement, utilisez la fonction
Quick Ice (glaçons rapides).
Lorsque cette fonction est
activée, le ventilateur du
congélateur fonctionne en
permanence pendant 48 heures
ou jusqu'à ce que l'option soit
désactivée par OFF. Pendant
cette période la production de
glace augmente de 40%. Les
modèles équipés du système
intégré de production de glace
demande qu'A LA PREMIERE
UTILISATION, au moins un
demi verre de 8oz de glace soit
distribué toutes les 6 à 12 heures.
Ceci permet à l'appareil à
glaçons de remplir le bac
correctement pour ainsi avoir
une meilleure distribution.

Mode d’emploi
Modèles avec affichage LCD :
Accès par : Home (Accueil) > Options > Freezer

Options (Options de congélation) > Quick Ice
(Glaçons rapide)

Activez en : Appuyant sur ON.
Désactivez en : Appuyant sur OFF .

Modèles sans affichage LCD :

Appuyez deux fois sur la touche SET FEATURES et
l'affichage QUICK ICE se met à clignoter. Appuyez
sur la touche ON/OFF pour activer et désactiver
la fonction.

Entretien et nettoyage du réfrigérateur.

Nettoyage de l’extérieur

La zone de trop-plein du distributeur sous la grille devrait

être soigneusement essuyée. Vous pouvez éliminer les
dépôts calcaires laissés par les taches d’eau en ajoutant
du vinaigre non dilué au conteneur. Laissez tremper
jusqu’à ce que les dépôts disparaissent ou soient
suffisamment ramollis pour être éliminés par rinçage.

Le bras du distributeur. Avant le nettoyage, verrouillez
le distributeur en appuyant sur la touche LOCK
(verrouillage) ou LOCK CONTROLS (réglage du
verrouillage) pendant 3 secondes. Nettoyez le bras
avec de l'eau tiède et du bicarbonate de soude – environ
une cuillère à soupe (15 ml) de bicarbonate de soude
dans un litre d'eau. Rincez bien et essuyez.

Les poignées de porte et leur garniture. Nettoyez-les
au moyen d’un linge humecté d’eau savonneuse.
Séchez avec un chiffon doux.

Les panneaux et les poignées de porte en acier inox

(sur certains modèles) peuvent être nettoyés avec un
nettoyant spécialement formulé pour l'acier inoxydable.
Les meilleurs résultats sont obtenus à l'aide d'un nettoyant
pour acier inoxydable à vaporiser.

N'utilisez pas de cire pour les meubles sur les surfaces
en acier inox.

Gardez l’extérieur du réfrigérateur propre. Essuyez-le
avec un linge propre légèrement humecté de cire pour
appareils électroménagers ou d’un détergent liquide doux
pour la vaisselle. Séchez et polissez avec un chiffon doux et
propre.

N’essuyez pas le réfrigérateur avec un chiffon
à vaisselle sale ou une serviette humide : ils pourraient
laisser un résidu qui endommagerait la peinture. N’utilisez
pas de tampons à récurer, de produits nettoyants
en poudre, de javellisants ou de produits nettoyants
contenant un javellisant, car ces produits peuvent
rayer a peinture et la rendre moins résistante.

Zone de ramasse-gouttes
du répartiteur.

Renseignements importants concernant votre distributeur

■ N’ajoutez pas dans le bac à glaçons des glaçons

non fabriqués par votre machine à glaçons.
Ils risquent d’être difficiles à piler ou à distribuer.

■ Évitez de trop remplir les verres de glaçons et

d’utiliser des verres étroits ou très hauts. Le conduit
peut se bloquer et le volet peut geler et coincer. S’il y
a des glaçons qui bloquent le conduit, faites-les
passer au moyen d’une cuillère en bois.

■ Ne placez pas de boissons ou d’aliments dans

le bac à glaçons pour les rafraîchir. Les boîtes,
bouteilles et paquets alimentaires peuvent coincer
la machine à glaçons ou la vis sans fin.

■ Afin que la glace distribuée ne puisse manquer

le verre, placer le verre à proximité mais sans
toucher l’ouverture du distributeur.

■ Même si vous avez sélectionné CUBED (glaçons),

il est possible que de la glace piler tombe dans votre
verre. Cela se produit de temps à autre lorsque
plusieurs glaçons sont acheminés vers le broyeur.

■ Après distribution de la glace pilée, de l’eau peut

s’écouler du conduit.

■ Parfois, un peu de givre se forme sur le volet

du conduit à glace. Ce phénomène est normal
et se produit en général après des distributions
répétées de glace pilée. Le givre va éventuellement
évaporer.

55

Remplissage précis (sur certains modèles)

Le distributeur d'eau est équipé d'une fonction appelée
"Precise Fill" (remplissage précis). Cette fonction vous
permet de choisir le volume exact d'eau que vous désirez
(en tasses ou en onces). Les unités de mesures pintes ou
litres sont également disponibles sur les modèles avec
affichage LCD.

Modèles avec affichage LCD
Accès par : Home (Accueil) > Options > Distribution Options

(Options de Distribution) > Precise Fill (Remplissage Précis) >
Set Amount (Quantité Fixée)

Activez en : Utilisant les flèches pour sélectionner
la quantité désirée. Appuyez sur MORE UNITS (Unités
supplémentaires) pour choisir parmi CUPS (tasses),
OUNCES (onces), PINTS (pintes) ou LITERS (litres).

Modèles sans affichage LCD

Appuyez sur le touche PRECISE FILL CUPS/OZ
(Remplissage précis tasses/onces). La touche
WATER s'allume et les touches CRUSHED (pilée)

et CUBED (glaçons) s'éteignent. La dernière unité
utilisée s'affiche.

Appuyez de nouveau sur le touche PRECISE FILL
(Remplissage précis) pour basculer entre les tasses
et les onces.

Si vous choisissez OUNCES (onces), appuyez sur ou sur
pour choisir le nombre d'onces que vous souhaitez obtenir
(entre 2 et 99 onces). Le réglage par défaut est de 8 onces.

Si vous choisissez CUPS (tasses), appuyez sur ou sur
pour choisir le nombre d'onces que vous souhaitez obtenir.
Elles sont affichées en 0.25, 0.33, 0.5, 0.66 et 0.75 de tasse,
le plus gros volume possible étant 9.75. Le réglage par
défaut est de 1 tasse. Pour des litres, les montants sont
affichés de 0.05 à 2.25 avec les incréments de 0.05.

Appuyez la tasse contre le bras du distributeur

et l'eau sera distribuée. La distribution s'arrête
automatiquement lorsque le volume désiré est
obtenu. L'écran affiche la quantité d'eau distribuée,
bipe puis se réinitialise après 5 secondes.

REMARQUE : Ne laissez pas le distributeur sans
surveillance pendant la distribution d'eau.

Si vous souhaitez arrêter la distribution d'eau
avant que le volume total n'ait été distribué, retirez
simplement la tasse du bras de distribution. L'écran
affiche la quantité d'eau distribuée pendant
5 secondes. Si la tasse est à nouveau appuyée
contre le distributeur dans ce laps de temps,
la distribution du volume fixé reprendra. Sinon,
l'affichage revient à la quantité fixée.

>

>

>

>

56

Lorsque vous vous absentez pendant une période
prolongée, videz et débranchez le réfrigérateur.
Nettoyez l’intérieur avec une solution d’eau et
de bicarbonate de soude, à raison 15 ml de
bicarbonate par litre d’eau. Laissez les
portes ouvertes.

Mettez l’interrepteur d’alimentation de la machine
à glaçons à la position O et fermez l’alimentation
d’eau au réfrigérateur.

Si la température risque de descendre sous le point
de congélation, demandez à un réparateur de
vidanger la conduite d’eau afin d’éviter les dégâts
sérieux causés par les inondations.

Entretien et nettoyage du réfrigérateur.

Derrière le réfrigérateur

Prenez un soin particulier lorsque vous éloignez
le réfrigérateur du mur. Tous les types de
revêtements de sol peuvent être endommagés,
particulièrement ceux qui sont rembourrés
ou dont la surface est gaufrée.

Tirez le réfrigérateur en ligne droite et, lorsque
vous le remettez en place, poussez-le vers le mur
en ligne droite. Les déplacements latéraux
du réfrigérateur pourraient endommager
le revêtement de sol ou le réfrigérateur.

Lorsque vous remettez le réfrigérateur en place
en le poussant, veillez à ne pas le faire rouler sur
le cordon d’alimentation ou sur la conduite d’eau
de la machine à glaçons.

Départ en vacances

Déménagement

Immobilisez tous les éléments amovibles, tels que
les étagères et les bacs, à l’aide de ruban adhésif
pour éviter de les endommager.

Si vous utilisez un chariot à main pour déplacer
le réfrigérateur, ne laissez jamais le devant ou le
derrière du réfrigérateur reposer contre le chariot.
Cela pourrait endommager le réfrigérateur. Ne
transportez le réfrigérateur que par les côtés.

Assurez-vous que le réfrigérateur reste debout
pendant son déplacement.

Pour éviter les mauvaises odeurs, laissez
une boîte ouverte de bicarbonate de soude dans
les compartiments réfrigérateur et congélateur.

Débranchez le réfrigérateur avant de le nettoyer.

S’il est trop difficile de le faire, essorez bien votre
chiffon ou votre éponge pour enlever l’excès d’eau
lorsque vous nettoyez autour des interrupteurs,
des lampes ou des commandes.

Utilisez une solution d’eau tiède et de bicarbonate
de soude–environ une cuillère à soupe (15 ml)
de bicarbonate de soude par litre d’eau–afin de
nettoyer tout en neutralisant les odeurs. Rincez
et essuyez bien.

L’utilisation de solutions nettoyantes autres
que celles que nous recommandons, plus
particulièrement celles contenant des distillats
de pétrole peut fissurer ou endommager
l’intérieur du réfrigérateur.

Evitez de nettoyer les étagères en verre encore
froides dans de l’eau chaude car elles risquent
de se casser à cause de l’écart excessif de
température. Manipulez les étagères en verre
avec prudence. Si vous cognez le verre trempé,
il pourrait se briser.

Ne lavez aucune pièce de plastique du réfrigérateur
au lave-vaisselle.

Le plateau refroidissement/dégel peut aller
au lave-vaisselle.

Nettoyage de l’intérieur

Remplacement des ampoules.

Lorsque vous réglez les commandes sur 0 (arrêt), l’alimentation électrique de l’ampoule n’est pas coupée.

57

Compartiment réfrigérateur—lampe inférieure

Cette lumière se trouve au dessus du tiroir
d’en haut.

Débranchez le réfrigérateur.
Enlevez le bouton de réglage du tiroir

à viande transformable en le tirant droit.
Soulevez l’écran d'éclairage et enlevez-le

en tirant.

Après avoir remplacé l’ampoule par une
ampoule d’appareil électro-ménager
de même puissance ou de puissance
inférieure, remettez en place l’écran
d’éclairage et le bouton.

Rebranchez le réfrigérateur.

Compartiment congélateur

Débranchez le réfrigérateur.
Enlevez l’étagère qui se trouve juste au

dessus de l’écran d’éclairage (vous pouvez
enlever cette étagère plus facilement après
l’avoir vidée). Sur certains modèles, vous
devez enlever une vis qui se trouve en haut
de l’écran d’éclairage.

Pour enlever l’écran d’éclairage, appuyez sur
les côtés et enlevez en soulevant.

Remplacez l’ampoule par une ampoule
d’appareil électro-ménager de même
puissance ou de puissance inférieure,
puis remettre en place l’écran d’éclairage.
Pour remettre en place l’écran d’éclairage,
assurez-vous que les taquets du haut
soient solidement fixés en place.
Remettez la vis (sur certains modèles).

Remontez l’étagère et rebranchez
le réfrigérateur.

Distributeur

Débranchez le réfrigérateur.
L’ampoule se trouve sur le distributeur sous

le panneau de réglage. Enlevez l’ampoule en
la faisant tourner dans le sens anti-horaire.

Remplacez l’ampoule par une ampoule
de même taille et de même puissance.

Rebranchez le réfrigérateur.

Compartiment réfrigérateur—lampe supérieure

Débranchez le réfrigérateur.
Les ampoules se trouvent en haut du

compartiment, à l’intérieur du pare-lumière.
Sur certains modèles, vous devez enlever
une vis qui se trouve à l’avant de l’écran. Sur
autres modèles, enlever la vis dans la poche
qui se trouve à l’arrière du pare-lumière.

Pour enlever l’écran à lumière, sur certains
modèles, appuyez sur les taquets situés de
côté de l’écran et faites sortir en faisant
glisser vers l’avant. Sur d’autres modèles
faites simplement glisser le pare-lumière
vers l’avant et faites sortir.

Après avoir remplacé l’ampoule par
une ampoule d’appareil électro-ménager
de même puissance ou de puissance
inférieure, remettez le pare-lumière et
les vis (sur certains modèles). Pour remettre
le pare-lumière, assurez-vous que les taquets
qui se trouvent à l’arrière du pare-lumière
aillent dans les trous qui se trouvent à
l’arrière du boîtier.

Rebranchez le réfrigérateur.

Taquets

Poche

OU

Votre pare-lumière
rassemblera une des suivantes

C

O

L

D

D

L

E

O

S

C

T

58

Kits de moulures et de panneaux décoratifs.

Veuillez lire toutes les directives attentivement.

Avant de commencer

Certains modèles sont munis de garnitures qui vous permettent de monter des panneaux de porte.

Panneaux de moins de 6 mm d’épaisseur

Lorsque vous installez des panneaux de bois ayant moins de 6 mm d’épaisseur, vous aurez besoin d’un panneau
de remplissage entre la porte et le panneau de bois, tel que du carton de 3 mm. Si vous installez un panneau décoratif
pré-coupé, un panneau de remplissage pré-coupé est fourni dans le kit. L’épaisseur totale du panneau décoratif
ou de bois et du panneau de remplissage doit être de 6 mm.

Pour les modèles encastrés

Panneau de 19 mm ou surélevé

Vous pouvez utiliser un panneau surélevé vissé ou collé sur un panneau de base de 6 mm d’épaisseur, ou un panneau
fraisé de 19 mm. La partie surélevée du panneau doit être fabriquée de façon à offrir un dégagement pour les doigts
d’au moins 5,1 cm du côté de la poignée.

Les panneaux qui ont plus de 6 mm d’épaisseur, jusqu’à 19 mm maxi, nécessitent que les 8 mm externes du périmètre
du panneau ne soient pas plus épais que 6 mm.

Limites de poids pour les panneaux sur mesure :
Réfrigérateur : 17 kg max.
Congélateur : 13 kg max.

Dégagement
de 5,1 cm du
côté de la
poignée

Panneau
décoratif

Porte du
réfrigérateur

Panneau de base
de 6 mm

19 mm

Panneaux de 6 mm d’épaisseur ou moins

Panneaux de plus de 6 mm d’épaisseur

6 mm max

6 mm max

19 mm

8 mm

59

Panneau du
congélateur sans
distributeur

Panneaux du
congélateur avec
distributeur

Panneau du
compartiment
réfrigérateur

Dimensions pour les panneaux de bois sur mesure

Les parties supérieures des panneaux doivent être
découpées dans les panneaux.

Découpez

8 mm

36,8 cm

170,9 cm

3 mm

DEVANT

8 mm

45,4 cm

36,8 cm

85,4 cm

3 mm

Découpez

DEVANT

8 mm

170,9 cm

3 mm

Découpez

49,5 cm

DEVANT

60

Installation des panneaux de porte.

Veuillez lire toutes les directives attentivement.

Attachez la moulure supérieure de la porte du congélateur et du réfrigérateur.

La moulure supérieure se trouve à l’intérieur
du compartiment du réfrigérateur.

À l’aide d’une clé à torsion T-20, fixez les moulures
supérieures en utilisant deux vis en haut de chaque

moulure. Serrez à la main seulement. Assurez-vous
que le haut de chaque panneau est bien aligné sous
le rebord de sa moulure supérieure.

Insérez les panneaux du congélateur et du réfrigérateur.

Poussez délicatement sur le panneau supérieur
du congélateur jusqu’à ce qu’il soit inséré dans
la rainure derrière la poignée de porte. Poussez le
panneau de remplissage (nécessaire avec certains
panneaux de porte) derrière le panneau décoratif.
Faites la même chose avec le panneau du
réfrigérateur.

Si votre modèle est doté d’un distributeur, cette étape
ne s’applique qu’au panneau du réfrigérateur
et au panneau supérieur du congélateur.

Insérez le panneau inférieur du congélateur (sur les modèles à distributeur).

Poussez délicatement sur le panneau jusqu’à ce
qu’il soit inséré dans la rainure derrière la poignée
de porte. Poussez le panneau de remplissage
(nécessaire avec certains panneaux de porte)
derrière le panneau décoratif.

Découpure

Découpure

Vis de la moulure supérieure

Panneau
supérieur du
congélateur

Panneau
inférieur du
congélateur

Moulure
latérale

Moulure
latérale

Panneau du
réfrigérateur

Vis de la moulure supérieure

61

Installez la moulure latérale.

Ces pièces sont logées à l’intérieur de la poignée
de porte du compartiment réfrigérateur.

N’enlevez pas la pellicule protectrice qui se trouve à
l’extérieur de la moulure latérale avant d’avoir installé
la moulure latérale.

Insérez la partie inférieure de la moulure latérale
sous la moulure inférieure comme illustré.

Maintenez la moulure latérale contre la partie avant des
panneaux décoratifs, puis installez la moulure latérale
sous la moulure supérieure. Assurez-vous que la moulure
latérale est correctement installée et que vous êtes
satisfait de l’aspect général des pièces.

Moulure
latérale

Moulure
latérale

Moulure
supérieure

Moulure inférieure

Au cours de l’installation ou du déplacement du réfrigérateur, il peut être nécessaire de démonter les portes pour que
l’appareil puisse passer au travers d’une embrasure de porte.

Démontage des portes

Assurez-vous que les portes sont fermées et que
le réfrigérateur est débranché.

Débranchez la conduite d’arrivée d’eau et le faisceau de câble.

A proximité de la charnière inférieure du côté congélateur, repoussez
les colliers à chaque extrémité du raccord puis séparez
le tuyau du raccord. Débranchez également le faisceau de câble.
Tirez le tuyau et le faisceau de câble à travers le rail inférieur.

Retirez les couvre-charnières et les charnières.

Pour accéder aux charnières, il est nécessaire de retirer les couvre­charnières. Retirez le couvre-charnière en le tenant par les côtés vers
sa partie arrière. Poussez sur le couvre-charnière et soulevez-le
à l’arrière, puis à l’avant.

REMARQUE : N’UTILISEZ PAS de tournevis pour enlever le couvre­charnière. FAITES ATTENTION de ne pas briser le taquet de blocage
arrière. Retirez les charnières à l’aide de l’outil Torx T-20.

Démontez les portes.

Avec précaution, faites tourner la porte de 90°. Tout en guidant
le tuyau d’arrivée d’eau et le faisceau de câble qui ont été
débranchés, levez la porte verticalement.

REMARQUE : Si vous ne levez pas la porte verticalement, vous pouvez
endommager la charnière inférieure. Placez la porte sur une surface
de protection.

REMARQUE : Faites attention de ne pas pincer le tuyau d’arrivée d’eau
et le faisceau de câble se trouvant au bas de la porte.

REMARQUE : Évitez que le raccord de branchement ne touche le sol
car un contact brutal risque de l’endommager. Voir “Remplacement
des portes”.

Remontage des portes

Placez les portes sur les charnières inférieures.

Avec la porte faisant un angle de 90°, abaissez-la directement
sur la charnière inférieure. Fermez-la avec précaution.

REMARQUE : Le fait de ne pas abaisser la porte directement
sur la charnière inférieure peut l’endommager.

REMARQUE : Évitez que le raccord de branchement ne touche
le sol car un contact brutal risque de l’endommager.

Remontez les charnières supérieures ainsi que
les couvre-charnières.

Remontez les charnières supérieures à l’aide d’un outil Torx T-20.
Remontez les couvre-charnières. Si la porte n’est pas horizontale,
ajustez la charnière inférieure droite à l’aide d’une clé plate
de 7/16 po.

Rebranchez le tuyau d’arrivée d’eau et le faisceau de câble.

Insérez le tuyau dans le raccord en vous assurant qu’il est
suffisamment enfoncé dans le raccord de telle façon que
vous ne puissiez plus voir le repère sur le tuyau. Rebranchez
le faisceau de câble.

Ouvrez le robinet d’eau et rebranchez le réfrigérateur.

90

Couvercle de
charnière

Porte

Charnière

Démontage et remontage des portes.

Faisceau de
câbles électriques

Colliers

Raccord de
branchement

62

63

AVANT DE COMMENCER

Veuillez lire toutes les directives attentivement.

•

IMPORTANT – Conservez ces instructions

pour l’inspecteur local.

•

IMPORTANT – Respectez toutes les

ordonnances et les codes locaux.

•

Avis à l’installateur – Assurez-vous de laisser ces

instructions au consommateur.

• Avis au consommateur – Conservez ces

instructions pour référence future.

• Niveau de compétence – L’installation de cet appareil

nécessite des compétences mécaniques de base.

• Temps d’installation – Installation du réfrigérateur

15 minutes

• L’installateur est responsable d’installer correctement
ce réfrigérateur.

• Toute panne du produit due à une mauvaise installation
n’est pas couverte par la garantie.

• N’installez jamais votre réfrigérateur dans un emplacement
où la température ambiante sera inférieure à 16 °C. Il ne se
mettra pas en marche suffisamment souvent pour
maintenir des températures convenables.

• N’installez jamais votre réfrigérateur dans un emplacement
où la température ambiante sera supérieure à 37 °C. Il ne
fonctionnera pas bien.

• Installez votre réfrigérateur sur un plancher suffisamment
solide pour le porter lorsqu’il est plein.

EMPLACEMENT DU RÉFRIGÉRATEUR

Instructions

Réfrigérateur

d’installation

Modèles 21, 23, 25, 27 et 29

Prévoyez les dégagements suivants pour faciliter
l’installation, la bonne circulation d’air et les raccordements
de plomberie et d’électricité :

DÉGAGEMENTS

Si votre réfrigérateur possède une machine à glaçons,
il faut le brancher à une conduite d’eau froide. Vous pouvez
acheter un kit d’alimentation d’eau homologué chez votre
distributeur local.

Pression maximum d’alimentation d’eau–8,2 bars.
Pression minimum d’alimentation d’eau–2,8 bars.

La machine à glaçons doit être instalée par un technicien
de service qualifié.

ALIMENTATION D’EAU DE LA MACHINE
À GLAÇONS

(SUR CERTAINS MODÈLES)

21 et 23 pi 25, 27 et 29 pi

• Côtés 4 mm 4 mm

• Dessus 25 mm 25 mm

• Arrière 13 mm 25 mm

29 27 25 23 21

A* 1733 mm 1733 mm 1733 mm 1733 mm 1733 mm

B 908 mm 908 mm 908 mm 908 mm 908 mm

C** 912 mm 879 mm 879 mm 738 mm 738 mm

D 1261 mm 1271 mm 1271 mm 1156 mm 1156 mm

E 1273 mm 1255 mm 1247 mm 1232 mm 1214 mm

F 1051 mm 1093 mm 1099 mm 989 mm 986 mm

G 1386 mm 1381 mm 1381 mm 1361 mm 1355 mm

H 1140 mm 1150 mm 1149 mm 1023 mm 994 mm

* La hauteur n’inclut pas la charnière.
** La profondeur inclut la poignée.

DIMENSIONS

A

B

C

D

F

E

H

G

64

Instructions d’installation

ALIGNEMENT DES PORTES

Après avoir réglé les roulettes de nivellement, assurez-vous
que la porte du compartiment réfrigérateur soit de 1,6 mm
plus élevé que la porte de compartiment congélateur.

Pour aligner les portes, réglez la porte du compartiment
réfrigérateur.

À l’aide d’une clé à douille de 7/16 po, tournez la vis de
réglage de la porte vers la droite pour relever la porte,
ou vers la gauche pour l’abaisser. (Une douille de nylon,
encastrée dans les filets de la broche, empêchera celui-ci
de tourner si l’on ne se sert pas d’une clé.)

Après avoir tourné la clé une ou deux fois, ouvrez et
fermez la porte du compartiment réfrigérateur et vérifiez
l’alignement des portes à la partie supérieure.

Pour enlever la grille de la base,
ouvrez les portes, enlevez la vis
de chaque extrémité de la grille,
puis tirez sur la grille.

Clé à douille de 7/16 po

Relevez

La porte du compartiment
réfrigérateur doit être levé.

ROULETTES

Les roulettes jouent trois rôles :

■ Elles peuvent être réglées pour que les portes se referment

automatiquement lorsqu’elles sont à moitié ouvertes.
[Réglez le bord inférieur avant du réfrigérateur à 15 mm
du sol.]

■ Elles peuvent être réglées de manière à permettre à

l’appareil de reposer solidement sur le sol et l’empêcher
ainsi d’osciller.

■ Elles vous permettent d’éloigner le réfrigérateur du mur

pour le nettoyage.

Vous devez faire les réglages finaux d’horizontalité après
l’installation du réfrigérateur.

Pour régler les roulettes sur les modèles de 25, 27 et 29 pi :

■ Tournez les vis de réglage

des roulettes dans le sens
horaire pour faire
monter le réfrigérateur,
dans le sens anti-horaire
pour le faire descendre.

Utilisez une clé ou une
douille de 3/8 po ou
une clé anglaise.

Pour régler les roulettes sur les modèles de 21 et 23 pi :

Enlevez la grille de la base en ouvrant les portes,
enlevant les vis aux deux extrémités et la tirant.

Tournez les vis de réglage des roulettes dans le sens

horaire pour faire
monter le réfrigérateur,
dans le sens anti­horaire pour le faire
descendre. Utilisez une

clé ou
une douille de 3/8 po
ou une clé anglaise.

Ces modèles ont aussi des
roulettes arrières réglables, pour vous permettre
d’aligner le réfrigérateur aux armoires de cuisine. Utilisez
une clé à douille à long manche de 5/16 po pour
tourner les vis pour les roulettes arrière, dans le sens

horaire pour faire monter le réfrigérateur, dans le
sens anti-horaire
pour le faire descendre.

Remettez en place la grille de base.

Vis de réglage

Vis de réglage

Instructions d’installation

65

DIMENSIONS ET SPÉCIFICATIONS (pour

les modèles

encastrés)

L’installation d’une conduite d’eau n’est pas exigée par
le fabricant du réfrigérateur ou de la machine à glaçons.
Respectez ces recommandations soigneusement afin
de réduire les risques de dommages onéreux causés
par l’eau.

Les coups de bélier (eau qui donne des coups dans
les tuyaux) dans la tuyauterie de la maison peut
endommager les pièces de votre réfrigérateur, ainsi
que des fuites ou des inondations. Appelez un plombier
certifié pour corriger les coups de bélier avant d’installer
la conduite d’eau de votre réfrigérateur.

Pour prévenir toute brûlure et tout dommage à votre
réfrigérateur, ne branchez jamais la conduite d’eau
à une canalisation d’eau chaude.

Si vous utilisez votre réfrigérateur avant de brancher la
conduite d’eau, assurez-vous de laisser le commutateur
de la machine à glaçon en position O (arrêt).

N’installez jamais les tuyaux de la machine à glaçons
dans des endroits où la température risque de descendre
en dessous du point de congélation.

Si vous utilisez un outil électrique (comme une perceuse
électrique) pendant l’installation, assurez-vous que
l’isolement ou le câblage de cet outil empêche tout
danger de secousse électrique.

Vous devez procéder à toutes vos installations
conformément aux exigences de votre code local
de plomberie.

Un technicien de service qualifié doit installer votre
machine à glaçons.

AVERTISSEMENT!

Branchez uniquement à une alimentation d’eau potable.

AVANT DE COMMENCER

INSTALLATION DE LA

CONDUITE D’EAU

Armoire
de 61 cm

Eau Électricité

Dégagement de 19 mm
(jeu de 13 mm + plaques
murales de 6 mm)

Dessus du
comptoir de
63,5 cm

178,4 cm

91,4 cm

61 cm

Instructions d’installation

66

Remettez le couvercle d’accès.

REMARQUES :

• Avant de brancher le tuyau à votre réfrigérateur,
assurez-vous que le cordon d’alimentation
électrique du réfrigérateur ne soit pas branché
sur la prise murale.

• Nous vous recommandons de poser un filtre à eau
si votre alimentation d’eau contient du sable ou des
particules qui peuvent boucher la grille du robinet
d’eau de votre réfrigérateur. Installez-le sur la
conduite d’eau près de votre réfrigérateur.

Sur certains modèles de réfrigérateurs, le raccord
se trouve à l’extrémité du tuyau situé à l’extérieur de
couvercle d’accès de compartiment du compresseur.
Sur d’autres modèles, le couvercle d’accès au
compartiment du compresseur doit être retiré pour
accéder au raccord du réfrigérateur au robinet
d’alimentation d’eau.

BRANCHEZ LE TUYAU À VOTRE
RÉFRIGÉRATEUR

Placez l’écrou de compression et la bague
(manchon) à l’extrémité du tuyau comme indiqué
dans l’illustration.

Insérez l’extrémité du tuyau dans le raccord du
robinet d’eau aussi profondément que possible.
Tout en tenant le tuyau, serrez le raccord.

Fixez le tuyau dans le collier fourni pour qu’il soit
maintenu en position verticale. Il est possible que
vous ayez à ouvrir le collier.

Sur les modèles dotés du raccord au robinet
d’alimentation d’eau, retirez le bouchon en plastique
flexible.

BRANCHEZ LE TUYAU À VOTRE
RÉFRIGÉRATEUR

(SUITE)

1

Écrou à
compression
normal

Fixation
du tuyau

Tuyau

Collet
(manchon)

Raccord du
réfrigérateur

Tuyau

Fixation du
tuyau

Écrou de
compression
normal

Collet
(manchon)

Raccord du réfrigérateur

L’un des schémas ci-dessous sera similaire
au montage du raccord de votre réfrigérateur.

INSTALLATION DE LA CONDUITE D’EAU (SUITE)

1

Instructions d’installation

67

Disposez la spire du tuyau de telle façon que
celui-ci ne vibre pas contre la parois arrière
du réfrigérateur ou contre le mur. Repoussez
le réfrigérateur contre le mur.

OUVREZ LE ROBINET D’EAU ET
BRANCHEZ LE RÉFRIGÉRATEUR

Mettez l’interrupteur d’alimentation de la machine
à glaçons en position l. La machine à glaçons ne
se met en marche que lorsqu’elle atteint une
température de fonctionnement de –9 °C ou moins.
Elle commence immédiatement à fonctionner si
l’interrupteur d’alimentation de la machine à glaçons
est en position l.

METTEZ EN MARCHE LA MACHINE
À GLAÇONS

3

REMARQUE : Si votre pression d’eau est trop faible,

le robinet peut se remettre en marche jusqu’à trois
fois pour envoyer suffisamment d’eau à la machine
à glaçons.

Interrupteur
d’alimentation

2

Bruits normaux de fonctionnement.

Les réfrigérateurs plus récents font des bruits différents de ceux
des anciens. Les réfrigérateurs modernes présentent plus de
fonctions et sont plus avancés sur le plan technologique.

HUMMM...

OUUCH....

■

Le nouveau compresseur à rendement élevé peut
fonctionner plus longtemps et plus vite que votre
ancien réfrigérateur et vous pouvez entendre
un son modulé ou un ronflement aigu pendant
son fonctionnement.

■

Parfois le réfrigérateur fonctionne pendant une période
prolongée, surtout lorsque les portes sont ouvertes
fréquemment. Cela signifie que la fonction Frost Guard

™

est active pour empêcher la brûlure de congélation et
améliorer la conservation des aliments.

■

Vous pouvez entendre un sifflement lorsque les portes
se ferment. Cela vient de l’équilibrage de pression dans
le réfrigérateur.

■

Vous pouvez entendre les ventilateurs tourner
à hautes vitesses. Cela se produit lorsque
le réfrigérateur vient d’être branché, lorsque les portes
sont ouvertes fréquemment ou lors de l’ajout d’une
grande quantité d’aliments dans les compartiments
congélateur ou réfrigérateur. Les ventilateurs
permettent de maintenir les bonnes températures.

■

Si une des portes est ouverte pendant plus de
3 minutes, vous pouvez entendre l’activation des
ventilateurs permettant de refroidir les ampoules.

■

Les ventilateurs changent de vitesses pour assurer des
économies d’énergie et un refroidissement optimaux.

■

Il est possible que vous entendez les ventilateurs
marcher apres avoir choisi une des fontions de

CustomCool.

™

CLICS, CLAQUEMENTS,

CRAQUEMENTS et

GRÉSILLEMENTS

■

Vous pouvez entendre des craquements ou des
claquements lorsque le réfrigérateur est branché pour
la première fois. Cela se produit lorsque le réfrigérateur
se refroidit à la bonne température.

■

Les registres électroniques s’ouvrent et se ferment pour
assurer des économies d’énergie et un refroidissement
optimaux.

■

Le compresseur peut causer un clic ou un grésillement
lors de la tentative de redémarrage (cela peut prendre
5 minutes).

■

Le tableau de commande électronique peut causer
un clic lorsque les relais s’activent pour commander
les composants du réfrigérateur.

■

L’expansion et la contraction des serpentins de
refroidissement pendant et après le dégivrage peuvent
causer un craquement ou un claquement.

■

Sur les modèles équipés d’une machine à glaçons,
après un cycle de fabrication de glaçons, vous pouvez
entendre les glaçons tomber dans le bac.

BRUITS D’EAU

■

Le passage de l’agent frigorifique dans les serpentins
de refroidissement du congélateur peut être
accompagné d’un gargouillement semblable
à celui de l’eau en ébullition.

■

L’eau tombant sur l’élément chauffant de dégivrage
peut faire un bruit de grésillement, de claquement ou
de bourdonnement pendant le cycle de dégivrage.

■

Un bruit de suintement d’eau peut être entendu
pendant le cycle de dégivrage lorsque la glace
de l’évaporateur fond et tombe dans le bac
de récupération.

■

Fermer la porte peut causer un gargouillement
en raison de l’équilibrage de pression.

Entendez-vous ce que j’entends ? Ces bruits sont normaux.

OUIR !

Pour obtenir plus d’information sur
les bruits de fonctionnement normaux
de la machine à glaçons et le distributeur
d’eau et de glaçons, veuillez consultez
les sections Machine à glaçons

automatique et Le distributeur
d’eau et de glaçons.

68

Avant d’appeler un réparateur…

Conseils de dépannage—Économisez du temps et de l’argent!
Consultez d’abord les tableaux qui suivent et vous pourrez
peut-être éviter de faire appel à un réparateur.

Problème Causes possibles Correctifs

Le réfrigérateur Le cycle de dégivrage •Attendez environ 30 minutes afin que le cycle de dégivrage
ne fonctionne pas est peut-être en cours. puisse terminer.

Les commandes de température •Réglez les commandes de température sur un réglage
sont réglées sur 0 (arrêt). de température.

Le réfrigérateur est débranché. •Enfoncez la fiche de l’appareil à fond dans la prise murale.
Le disjoncteur ou le fusible •Remplacez le fusible ou réenclenchez le disjoncteur.

peut avoir sauté.
Le réfrigérateur se trouve •Débranchez le réfrigérateur et rebranchez-le.

sur le mode “salle d’exposition”.

Vibration ou bruit Les roulettes de nivellement •Consultez Roulettes.
métallique (une légère avant doivent être réglées.
vibration est normale)

Ceci est normal lorsque le •Attendez 24 heures pour que le réfrigérateur refroidisse
réfrigérateur vient d’être branché. complètement.

Une grande quantité d’aliments • C’est normal.
a été mise au réfrigérateur.

Porte laissée ouverte. • Vérifiez qu’il n’y a pas un paquet qui empêche

la porte de fermer.

Temps chaud ou ouverture • C’est normal.
fréquente des portes.

Les commandes de température • Consultez Les commandes.
ont été réglées à la température
la plus froide.

Température trop élevée La commande de température • Consultez Les commandes.
dans le congélateur ou n’a pas été réglée à une
le réfrigérateur température assez basse.

Temps chaud ou ouverture • Abaissez la commande de température d’une position.
fréquente des portes. Consultez Les commandes.

Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche

la porte de fermer.

Givre sur les aliments Porte laissée ouverte. • Vérifiez qu’il n’y a pas un paquet qui empêche
surgelés (il est normal

la porte de fermer.

que du givre se forme

Les portes ont été ouvertes

à l’intérieur du paquet)

trop souvent ou pendant trop
longtemps.

La séparation entre Le système automatique •Ceci empêche la formation de condensation sur l’extérieur
le réfrigérateur et le d’économie d’énergie fait du réfrigérateur.

congélateur est chaude

circuler du liquide chaud autour
du rebord avant du congélateur.

Formation lente des Porte laissée ouverte. •Vérifiez qu’il n’y a pas un paquet qui empêche
glaçons la porte de fermer.

La commande de température •Consultez Les commandes.
du congélateur n’est pas réglée
à une température assez froide.

Mauvais goût/odeur Le distributeur d’eau n’a pas été •Faites couler l’eau jusqu’à ce que l’eau du système soit
de l’eau utilisé depuis longtemps. remplacée par de l’eau fraîche.

Le moteur fonctionne
pendant de longues
périodes ou démarre et
s’arrête fréquemment.
(Les réfrigérateurs
modernes et leurs
congélateurs étant plus
grands, leur moteur doit
fonctionner plus
longtemps. Ils démarrent
et s’arrêtent afin de
maintenir des
températures uniformes.)

69

Avant d’appeler un réparateur…

Problème Causes possibles Correctifs

Bourdonnement L’interrupteur d’alimentation •Réglez l’interrupteur d’alimentation à la position d’arrêt,
fréquent de la machine à glaçons est car le garder dans la position de marche endommagera

à la position de marche, mais le robinet d’eau.
l’arrivée d’eau au réfrigérateur
n’a pas été raccordée.

La machine à glaçons L’interrupteur d’alimentation • Réglez l’interrupteur d’alimentation à la position
ne fonctionne pas de la machine à glaçons est de marche.

à la position d’arrêt.
L’alimentation en eau est coupée • Consultez Installation de la conduite d’eau.

ou n’est pas raccordée.
Le compartiment congélateur •Attendez 24 heures pour que le réfrigérateur se refroidisse

est trop chaud. complètement.
Un amas de glaçons dans le bac •Nivelez les glaçons à la main.

provoque l’arrêt de la machine
à glaçons.

Cubes de glace sont coincés •Débranchez le distributeur, enlevez les cubes et rebranchez
dans le distributeur. (La lumière le distributeur.
d’alimentation verte clignote).

Odeur/saveur Il faut nettoyer le bac à glaçons. •Videz et lavez le bac à glaçons. Jetez les vieux glaçons.
anormale des

Des aliments ont transmis leur •Emballez bien les aliments.

glaçons

odeur/goût aux glaçons.
Il faut nettoyer l’intérieur •Consultez Entretien et nettoyage.

du réfrigérateur.

Petits glaçons ou glaçons Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle
creux à l’intérieur cartouche ou installez le bouchon du filtre.

Le distributeur de La machine à glaçons est éteinte •Mettez en marche la machine à glaçons ou rétablissez
glaçons ne fonctionne ou l’alimentation en eau a été l’alimentation en eau.
pas coupée.

Des glaçons sont collés au bras •Retirez les glaçons.
régulateur.

Distributeur est VERROUILLÉ. • Appuyez et maintenez enfoncée la touche LOCK CONTROL

(réglage du verrouillage) pendant 3 secondes.

Blocs de glace irréguliers dans • Cassez-les avec le bout des doigts et jetez les morceaux
le bac à glaçons. qui restent.

•Le congélateur est peut-être trop chaud. Réglez la commande

du congélateur sur une température plus froide, un cran après
l'autre, jusqu'à ce que les blocs ne se forment plus.

L’eau versée dans Normal lorsque le réfrigérateur •Attendez 24 heures pour que la température du réfrigérateur
le premier verre est est initialement installé. se stabilise.
chaude

Le distributeur d’eau n’a pas été • Faites couler l’eau jusqu’à ce que l’eau du système soit
utilisé depuis longtemps. remplacée par de l’eau fraîche.

Le réservoir d’eau vient •Attendez plusieurs heures pour que l’eau refroidisse.
d’être vidangé.

Le distributeur d’eau L’alimentation en eau est •Consultez Installation de la conduite d’eau.
ne fonctionne pas coupée ou n’est pas raccordée.

Le filtre à eau est bouché. • Remplacez la cartouche du filtre avec une nouvelle

cartouche ou installez le bouchon du filtre.

De l’air peut être piégé dans •Appuyez sur le bras de distribution pendant au moins
la conduite d’eau, deux minutes.

Distributeur est VERROUILLÉ. •Appuyez et maintenez enfoncée la touche LOCK CONTROL

(réglage du verrouillage) pendant 3 secondes.

70

71

Problème Causes possibles Correctifs

L’eau jaillit du distributeur La cartouche du filtre vient d’être •Faites couler l’eau du distributeur pendant 3 minutes
en éclaboussant installée. (environ 6 litres).

La machine à glaçons L’eau du réservoir est gelée. •Appelez un réparateur.
fonctionne, mais ne

Le réglage de commande est •Réglez le commande de température sur un réglage

distribue pas d’eau

trop froid. plus chaud.

La machine à glaçons La conduite d’eau ou •Appelez un plombier.
ne distribue ni eau le robinet d’arrêt est bouché.
ni glaçons

Le filtre à eau est bouché. •Remplacez la cartouche du filtre avec une nouvelle

cartouche ou installez le bouchon du filtre.

Distributeur est VERROUILLÉ. •Appuyez et maintenez enfoncée la touche LOCK CONTROL

(réglage du verrouillage) pendant 3 secondes.

CUBED ICE (cubes de Le réglage précédent était •Quelques cubes sont restés dans le broyeur à cause
glace) était choisi mais CRUSHED ICE. du réglage précédent. C’est normal.
CRUSHEDI CE (glace
pilée) a été distribuée

Odeur dans Des aliments ont transmis •Les aliments à odeur forte doivent être emballés
le réfrigérateur leur odeur au réfrigérateur. hermétiquement.

•Gardez une boîte ouverte de bicarbonate de soude dans

le réfrigérateur.

Il faut nettoyer l’intérieur. •Consultez Entretien et nettoyage.

De la condensation Cela n’est pas inhabituel pendant •Essuyez bien la surface extérieure.
s’accumule à l’extérieur les périodes de forte humidité.

De la condensation Les portes sont ouvertes trop
s’accumule à l’intérieur fréquemment ou pendant trop
(par temps humide, longtemps.
l’ouverture des portes
laisse entrer de l’humidité)

L’éclairage intérieur Il n’y a pas de courant au niveau • Remplacez le fusible ou réarmez le disjoncteur.
ne fonctionne pas de la prise.

L’ampoule est grillée. •Consultez Remplacement des ampoules.

Eau sur le sol ou au fond Il y a des glaçons bloqués dans • Faites passer les glaçons à l’aide d’une cuillère en bois.
du congélateur le conduit.

Air chaud à la base Courant d’air normal provenant du moteur.
du réfrigérateur Pendant le processus de réfrigération, il est

normal que de la chaleur soit dégagée à
la base du réfrigérateur. Certains revêtements
de sol sont sensibles et peuvent se décolorer
sous l’effet de cette température de fonctionnement
normale qui est sans danger.

Lueur orange dans Le cycle de dégivrage est •C’est normal.
le congélateur en cours.

Le réfrigérateur ne La fonction de dégivrage • Ceci est normal. Le réfrigérateur cycle à l’arrêt
s’arrête jamais mais maintient le compresseur en les portes ont été fermées pendant 2 heures.
les températures sont marche au cours de l’ouverture
normales des portes.

Le réfrigérateur émet La porte est ouverte. • Fermez la porte.
un signal sonore

Avant d’appeler un réparateur…

Problème Causes possibles Correctifs

Les aliments ne se Emballage. •Augmentez le temps ou remballez dans du plastique.
dégèlent pas/ne se

Mauvais poids sélectionné. • Sélectionnez un poids plus grand.

refroidissent pas

Article à haute teneur de gras. •Sélectionnez un poids plus grand.
Plateau Chill/Thaw • Placez les articles sur le plateau et ménagez un espace

(refroidissement/dégel) entre les différents articles pour assurer une meilleure
non utilisé. circulation d’air.

La température présente L’appareil vient d’être branché. • Pour stabiliser le système, attendez 24 heures.
n’est pas égale à celle

La porte est restée ouverte trop • Pour stabiliser le système, attendez 24 heures.

affichée

longtemps.
Des aliments chauds ont été •Pour stabiliser le système, attendez 24 heures.

placés dans le réfrigérateur.
Cycle de dégivrage en cours. •Pour stabiliser le système, attendez 24 heures.

La commande La commande de température • Ceci est normal. Afin de minimiser la consommation d’énergie,
de Select Temp du compartiment du la fonction de sélection de température est mise hors service
ne fonctionne pas réfrigérateur est placée lorsque la commande de température du réfrigérateur est réglée

à sa valeur la plus élevée. à sa valeur la plus élevée.

La porte ne se ferme

Le joint de la porte du côté des • Mettre une couche de cire de paraffine sur le joint

pas correctement charnières est collé ou replié. de la porte.

Un des contenants de porte •Remontez le contenant d’un cran.
touche une étagère dans
le réfrigérateur.

72

73

Instrucciones de seguridad . . . . 74, 75

Instrucciones de manejo

Cómo sacar las gavetas. . . . . . . . . . . . . . . . . . 86

Compartimento del congelador . . . . . . . . . . 85

Controles de la temperatura . . . . . . . . . 76, 77

Cuidado y limpieza . . . . . . . . . . . . . . . . . . . 89, 90

CustomCool™ . . . . . . . . . . . . . . . . . . . . . . . . 79, 80

Dispensador de agua y de hielo. . . . . . . . . . 88

Dispositivo automático

para hacer hielo . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Estantes y recipientes

del frigorífico. . . . . . . . . . . . . . . . . . . . . . . . . . 82–84

Filtro de agua. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Gavetas y recipientes . . . . . . . . . . . . . . . . . . . . 86

Puertas del frigorífico. . . . . . . . . . . . . . . . . . . . . 82

Reemplazo de bombillas . . . . . . . . . . . . . . . . . 91

Turbo Cool™. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Instrucciones para la instalación

Antes de iniciar . . . . . . . . . . . . . . . . . . . . . . . 97–99

Cómo retirar y reemplazar

las puertas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Instalación de la toma de agua . . . . . 99–101

Molduras y paneles decorativos. . . . . . 92–95

Antes de solicitar

un servicio . . . . . . . . . . . . . . . . . . . . . . 103–106

Sonidos normales de operación . . . . . . . . 102

Escriba el modelo y los números de serie
aquí:

Número de modelo ________________

Número de serie ____________________

Estos números se encuentran dentro del
compartimento del frigorífico en la parte
superior derecha.

ELIMINACIÓN ADECUADA DEL FRIGORÍFICO

El riesgo de que los niños queden atrapados dentro
del frigorífico y sufran asfixia no son problemas del
pasado. Los frigoríficos desechados o abandonados
siguen siendo peligrosos aún cuando se los deje allí
“sólo por unos días.” Si desea deshacerse de su
antiguo frigorífico, tenga la amabilidad de seguir
las siguientes instrucciones a fin de prevenir
accidentes.

Antes de desechar su antiguo frigorífico
o freezer:

■ Quite las puertas y deséchelas en forma separada.

■ Deje los estantes en su lugar para que a los niños

les resulte difícil encerrarse en el frigorífico.

Refrigerantes

Todos los aparatos de refrigeración contienen
refrigerantes, los cuales se deben retirar antes de
la eliminación del producto de acuerdo con la ley
federal. Si va a desechar algún aparato antiguo
de refrigeración, consulte con la compañía a cargo
de desechar el aparato para saber qué hacer.

PELIGRO! LOS NIÑOS CORREN EL RIESGO

DE QUEDAR ATRAPADOS

74

INFORMACIÓN DE SEGURIDAD IMPORTANTE
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.

¡ADVERTENCIA!

Utilice este artefacto eléctrico sólo con el objetivo que se describe en este Manual del Usuario.

PRECAUCIONES DE SEGURIDAD

Al utilizar artefactos eléctricos se deben acatar un número de precauciones de seguridad básicas, tales como:

■

■ Antes de iniciar su utilización, este frigorífico debe

instalarse y ubicarse correctamente de acuerdo
con las Instrucciones de Instalación. También vea
la sección Cómo conectar la electricidad.

■

■ No permita que los niños se suban, se paren

o se cuelguen de los estantes del frigorífico.
Podrían dañarlo y recibir heridas graves.

■

■ No toque las superficies frías del compartimento

del congelador si tiene las manos húmedas o
mojadas. Su piel podría quedar adherida a estas
superficies extremadamente frías.

■

■ No almacene o use gasolina u otros vapores o

líquidos inflamables cerca de este u otro artefacto
eléctrico.

■

■ En los frigoríficos con dispositivos automáticos

para hacer hielo, evite cualquier tipo de contacto
con las piezas móviles del mecanismo eyector, o
con el elemento de calefacción ubicado en la parte
inferior del dispositivo para hacer hielo. No toque
este último mecanismo mientras el frigorífico está
enchufado.

■

■ La instalación del dispositivo para hacer hielo debe

realizarla un técnico calificado.

■

■ Este electrodoméstico no está diseñado para ser

utilizado por personas con capacidades físicas,
sensoriales o mentales limitadas (niños incluidos),
o que carezcan de la experiencia y el conocimiento
necesarios, a menos que estén supervisados por
una persona encargada de velar por su seguridad
o hayan sido instruidas en la utilización del
electrodoméstico.

■

■ Supervise a los niños para asegurarse de que no

juegan con el aparato.

■

■ Mantenga los dedos fuera de las “áreas de pellizco”;

los espacios entre las puertas y entre las puertas
y el cuerpo del frigorífico son necesariamente
pequeños. Tenga cuidado al cerrar las puertas
cuando haya niños cerca.

■

■ Desenchufe el frigorífico antes de limpiarlo

y de hacer cualquier clase de reparación.

NOTA: Ante la necesidad de llevar a cabo alguna
clase de reparación, recomendamos enérgicamente
que un técnico calificado sea el encargado de
realizarla.

■

■ Antes de reemplazar una bombilla de luz

quemada, el frigorífico debe desenchufarse a fin
de evitar el contacto con un filamento con corriente
eléctrica. (Una bombilla de luz quemada puede
romperse mientras se la reemplaza).

NOTA: Aunque la configuración de los dos controles
se encuentre en 0 (apagado) todavía hay electricidad
en el circuito de la luz.

■

■ No vuelva a congelar alimentos que se hayan

descongelado por completo.

■

■ Siempre limpie la Bandeja CustomCool™después

de descongelar alimentos.

El cable de alimentación de este artefacto está
equipado con un enchufe con conexión a tierra
que se acopla a un tomacorriente estándar con
conexión a tierra, a fin de minimizar la posibilidad
de una descarga eléctrica proveniente del artefacto.

Para asegurarse de que el tomacorriente se
encuentre correctamente conectado a tierra, solicite a
un técnico calificado la verificación del tomacorriente
y del circuito.

Si descubre un tomacorriente sin conexión a tierra,
es su responsabilidad y obligación reemplazarlo con
uno que posea la adecuada conexión a tierra.

El frigorífico siempre
debe enchufarse en
un tomacorriente
individual. Esto
garantiza un mejor
desempeño y también
previene una
sobrecarga del cableado
eléctrico de su hogar,
lo que podría generar un peligro de incendio debido
a un sobrecalentamiento de los cables. Tenga a bien
consultar la placa de clasificación del frigorífico para
verificar el voltaje, vatiaje y frecuencia correctos. Si
el enchufe del producto no entra en el tomacorriente,
debe cambiarlo por uno nuevo.

IMPORTANTE : La modificación de enchufes y cables
eléctricos debe realizarla un técnico calificado o un
representante de servicio. En algunos países se permite
la modificación de enchufes y cables eléctricos sólo
si un técnico calificado realiza el trabajo.

Si el cable de alimentación del artefacto sufre algún
tipo de daño, un representante de servicio calificado
debe reemplazarlo a fin de evitar un riesgo para
la seguridad.

Nunca desenchufe el frigorífico tirando del cable de
alimentación. Siempre tome con firmeza el enchufe
del frigorífico y retírelo del tomacorriente.

Repare o reemplace inmediatamente todos los cables
de alimentación que se hayan desgastado o dañado.
Nunca utilice un cable que tenga rajaduras o daños
por abrasión en toda su extensión o en los extremos
del mismo.

Cuando aleje el frigorífico de la pared, asegúrese
de no aplastar o dañar el cable de alimentación.

Reemplazo del cable

Si en cualquier momento debe reemplazar el cable
de su frigorífico, debe utilizarse un cable especial
disponible en su distribuidor local. Si usted ha dañado
el cable, tendrá que pagar por la sustitución del
mismo.

El frigorífico debe ubicarse de manera tal que
el enchufe se encuentre en un lugar accesible.

75

¡ADVERTENCIA!

CÓMO CONECTAR LA ELECTRICIDAD

LEA Y SIGA ESTA INFORMACIÓN DE SEGURIDAD CON CUIDADO.

GUARDE ESTAS INSTRUCCIONES

Antes de utilizar el
frigorífico asegúrese de
que exista una conexión
a tierra adecuada.

Enchufe con

conexión a tierra

NOTAS SOBRE LA CONTENCIÓN DE GASES FLUORADOS DE EFECTO

INVERNADERO

Contiene gases fluorados de efecto invernadero indicados por el Protocolo de Kyoto.
Gas: R134a (HFC-134a), PCG (Potencial de Calentamiento Global) = 1300

Herméticamente sellado.

La cantidad de gas R134a en este producto es:

0,127–0,184 kg

76

Los controles de la temperatura – Profile modelos.

NOTA:

El frigorífico se envía con una película protectora que cubre los controles de temperatura.

Si esta película no se retiró durante la instalación, retírela ahora.

Los controles de temperatura están preajustados de fábrica a
37°F (3°C) para el compartimento del frigorífico y a 0°F (-18°C) para
el compartimento del congelador. Deje que pasen 24 horas para
que la temperatura se estabilice a los ajustes recomendados
preconfigurados.

Las temperaturas del frigorífico pueden ajustarse entre 34°F y 46°F
(1°C y 8°C), mientras que las temperaturas del congelador pueden
ajustarse entre –6°F y +8°F (–21°C y –13°C).

Para cambiar la temperatura del frigorífico:
Modelos con LCD:
Acceso: Home (Inicio) > Refrigerator (Frigorífico)
Activación: Utilice las flechas para seleccionar la temperatura

deseada. Debe pulsar ENTER para establecer la nueva
temperatura.

Para cambiar la temperatura del congelador:
Acceso: Home (Inicio) > Freezer (Congelador)
Activación: Utilice las flechas para seleccionar la temperatura

deseada. Debe pulsar ENTER para establecer la nueva
temperatura.

Una vez establecida la temperatura deseada, el visualizador
regresará a la pantalla de HOME (INICIO) y mostrará
la temperatura ajustada debajo de la temperatura real
durante varios segundos. Puede que sean necesarios algunos
ajustes. Cada vez que ajuste los controles, deje que pasen 24
horas para que el frigorífico alcance la temperatura ajustada.

Modelos sin LCD:

Para cambiar la temperatura pulse y suelte el botón

FREEZER TEMP/FRIDGE TEMP (TEMP CONGELADOR/TEMP
FRIGORÍFICO) El indicador SET (CONFIGURACIÓN) se

iluminará y el visualizador mostrará la temperatura ajustada.
Para cambiar la temperatura, pulse el botón o el botón
hasta que aparezca la temperatura deseada.

Una vez ajustada la temperatura deseada, el visualizador de
temperatura regresará a la temperatura actual del frigorífico
y del congelador transcurridos 5 segundos. Puede que sean
necesarios algunos ajustes. Cada vez que ajuste los controles,
deje que pasen 24 horas para que el frigorífico alcance
la temperatura ajustada..

Los controles de temperatura pueden mostrar tanto la temperatura
AJUSTADA como la temperatura actual en el frigorífico y el congelador.
La temperatura actual puede variar ligeramente respecto a
la temperatura AJUSTADA dependiendo del uso y del entorno
de funcionamiento.

Desactivación del sistema de refrigeración:
Modelos con LCD: Al desactivar el sistema de refrigeración se detiene

la refrigeración tanto en el compartimento del frigorífico como en el
del congelador, pero no corta la alimentación eléctrica del frigorífico.

Modelos con LCD:
Acceso: Home (Inicio) > Options (Opciones) > Information and

Settings (Información y Configuración) > Cooling System Off
(Desactivación del sistema de refrigeración)

Para volver a activar el sistema de refrigeración, pulse
la pantalla táctil y pulse el botón ON.

Activación: Pulse ENTER.
Modelos sin LCD:

Pulse y suelte el botón FREEZER TEMP/FRIDGE TEMP (TEMP
CONGELADOR/TEMP FRIGORÍFICO). Pulse el botón para

ajustar la temperatura del frigorífico a 5. En la pantalla
aparecerá el mensaje OFF. Para volver a activar la unidad,
pulse el botón FREEZER TEMP/FRIDGE TEMP. Pulse el botón
o el botón para ajustar las temperaturas del congelador
y del frigorífico a los puntos preajustados de 0°F (-18°C) para
el congelador y 37°F (3°C) para el frigorífico.

Cuando se vuelva a activar la unidad, necesitará 24 horas
para estabilizarse.

Modelos LCD: Unidades

Los modelos LCD vienen preconfigurados de fábrica con
unidades Inglesas.

Para cambiar a unidades Métricas, elija:
Home (Menú)>Options (Opciones)>Information and Settings

(Información y Configuración)>Settings (Configuración)>Units
(Unidades) – Metric (Métricas)/English (Inglesas)>Metric
(Métricas).

Para volver a utilizar unidades Inglesas, repita los mismos
pasos descritos más arriba y elija Inglés en el último paso.

NOTA: La pantalla de ayuda viene predeterminada para
los clientes de Estados Unidos y Canadá. Si necesita piezas
de repuesto, póngase en contacto con su distribuidor local.

Modelos con LCD

Modelos sin LCD

No todas las funciones están presentes en todos los modelos. Sus controles serán similares a uno de los siguientes modelos:

>

>

>

>

Modelos sin LCD

77

Los controles de la temperatura – GE, Monogram modelos.

Los controles de la temperatura vienen preconfigurados de fábrica a 5 para
los compartimentos del frigorífico y del congelador.

Para ajustar la temperatura, pulse el botón WARMER (MÁS CALIENTE) o COLDER
(MÁS FRÍO) en el lateral del congelador o del frigorífico. La luz de ajuste se encenderá.
Pulse MÁS CALIENTE o MÁS FRÍO hasta alcanzar el ajuste deseado.

Puede que sea necesario hacer varios ajustes. Cada vez que usted que usted ajuste
los controles, deje pasar 24 horas desde el ajuste para que el frigorífico alcance el ajuste
que usted ha seleccionado.

Ajustar uno o ambos controles en 0 (apagado), detiene la refrigeración tanto en
el compartimento del frigorífico como en el del congelador, pero no interrumpe
el suministro eléctrico del frigorífico.

Las confuraciones de los controles pueden variar dependiendo de las preferencias
personales, uso y condiciones de funcionamiento, y pueden requerir más de un ajuste.

NOTA: El frigorífico se envía con una película de protección que cubre los controles

de la temperatura. Si esta película no se retiró durante la instalación, hágalo ahora.

Este frigorífico está diseñado para funcionar en las temperaturas ambientales
quer se especifican en el Rango de Temperatura indicado en la placa de datos.

Rango de Símbolo Temperatura Ambiente
Temperatura Máximo Mínimo

Extendido
Templado SN 32°C 10°C

Templado N 32°C 16°C
Subtropical ST 38°C 16°C
Tropical T 43°C 16°C

NOTA: La temperatura interna puede verse afectada por factores como la ubicación del aparato,
la temperatura ambiente y la frecuencia con que se abren las puertas. Ajuste los controles de
temperatura según lo requiera a fin de compensar estos

factores.

La unidad tendrá uno de los mandos de temperatura que se muestra a continuación:

Controles de

temperatura interna

Controles de ajuste

externos (0-9)

Modelos GE

Límites de temperatura ambiente en el entorno.

78

TurboCool.

™

Cómo funciona

TurboCool enfría rápidamente el compartimento

del frigorífico para refrigerar los alimentos más
rápidamente. Use TurboCool cuando agregue
grandes cantidades de alimentos al compartimento
del frigorífico, guardando alimentos después de que
han estado expuestos a temperatura ambiental
o cuando se disponga a guardar platos sobrantes.
También puede ser usado si el frigorífico ha estado
sin suministro eléctrico por un período extenso.

Una vez activado, el compresor se encenderá
inmediatamente y los ventiladores harán el ciclo
de encendido y apagado a altas velocidades,
según sea necesario por ocho horas. El compresor
continuará funcionando hasta que el compartimento
del frigorífico se refrigere a aproximadamente 34ºF
(1ºC), luego hará el ciclo de encendido y apagado
para mantener este ajuste. Después de 8 horas,
o si el TurboCool es presionado otra vez,
el compartimento del frigorífico regresará
al ajuste original.

Cómo usar
Modelos con LCD:

Acceso: Home (Inicio) > Options (Opciones) >

Refrigerator Options (Frigorífico) > TurboCool

Activación: Pulsando ON.
Desactivación: Pulsando OFF.

Modelos sin LCD:

Pulse SET FEATURES (AJUSTE DE FUNCIONES).
El visualizador de temperatura del frigorífico
mostrará TurboCool y/o TC. Pulse ON/OFF.

Modelos con control interno:

Pulse TurboCool. El indicador TurboCool se iluminará.
Tras finalizar el periodo de la función TurboCool,
el indicador TurboCool se apagará.

Tras finalizar el periodo de la función TurboCool,
el compartimento del frigorífico regresará a su
configuración original.

NOTAS:

La temperatura del frigorífico no se podrá modificar
mientras se utilice la función TurboCool.

La temperatura del congelador no se ve afectada
durante el uso de la función TurboCool.

Al abrir la puerta del frigorífico durante el uso
de la función TurboCool, los ventiladores siguen
funcionando si están en el ciclo de activación.

Acerca de Ajuste de funciones.

Acerca de ClimateKeeper2.

™

(en algunos modelos)

Cómo funciona

El ClimateKeeper2™es el sistema de refrigeración
más avanzado del sector, pues ofrece una
temperatura y un rendimiento de humedad óptimos
para mantener los alimentos vegetales frescos
durante más tiempo y reducir las quemaduras por
congelación, al mismo tiempo que mantiene
eficacia.

El ClimateKeeper2 incluye dos evaporadores,
uno para el frigorífico y otro para el congelador.

Esto ofrece dos sistemas de refrigeración
independientes y separa el flujo de aire entre
los compartimentos de alimentos frescos y del
congelador durante las operaciones normales
de refrigeración.*

Esto asegura que los niveles de humedad en
el compartimento de alimentos frescos sean
significativamente superiores respecto a los de
un sistema convencional,** permitiendo que los
productos frescos y otros alimentos no envasados
puedan conservar su contenido de humedad y
frescura durante más tiempo. Los alimentos
sensibles a la humedad, como la fruta fresca,

las ensaladas, el arroz, etc., pueden almacenarse
ahora en los estantes abiertos sin una pérdida
excesiva de humedad. Debido al nivel superior
de humedad en el frigorífico, puede que en
ocasiones observe niebla o pequeñas cantidades
de humedad en el compartimento del frigorífico.
Estos supuestos son normales y pueden aparecer y
desaparecer por las diferentes cargas de alimentos
y condiciones ambientales. Seque con una toallita
de papel si así lo desea.

El flujo de aire independiente minimiza la mezcla
de aire entre los dos compartimentos, lo que reduce
la transferencia de olores de los alimentos frescos
para mejorar el sabor del hielo.

El sistema ClimateKeeper2 también reduce
el número de ciclos de descongelación del
evaporador del congelador, reduciendo
el quemado del congelador.

*El aire del congelador se utiliza en la función CustomCool.
**Las pruebas muestran un nivel superior de humedad

en la sección de alimentos frescos en los frigoríficos con
ClimateKeeper2 respecto a las unidades convencionales.

Este botón se utiliza para seleccionar las siguientes
funciones: TurboCool, Quick Ice (Hielo Rápido),

Door Alarm (Alarma de Puerta) and Water Filter
(Filtro de Agua).

Pulse SET FEATURES (AJUSTE DE FUNCIONES)
repetidamente para ir pasando por todas las
funciones disponibles y, a continuación, salir
del modo. Si no se pulsa ninguna tecla, el modo
finalizará y regresará a la visualización de las
funciones actualmente ajustadas.

79

Acerca de CustomCool™. (en algunos modelos)

Vacíe la cubeta. Coloque la bandeja de enfriamiento/

descongelación en la cubeta. Coloque los productos

sobre la bandeja y cierra la cubeta totalmente.

Modelos con LCD:

Acceso: Home (Inicio) > Options (Opciones) >

Refrigerator Options (Frigorífico Opciones) > Cubeta

CustomCool
Modelos sin LCD:

Seleccione el botón ExpressThaw

™

, ExpressChill

™

o SelectTemp™. El visualizador y la luz indicadora
de CONFIGURACIÓN se iluminarán. Pulse el botón
hasta que la luz aparezca junto al ajuste deseado.

Utilice la siguiente tabla para determinar
el mejor ajuste posible.

■ La función ExpressChill puede ajustarse

a 15, 30 ó 45 minuto. El valor predeterminado
es 15 minutos.

■ Para detener una función antes de que haya

finalizado:

Para modelos con LCD:

Diríjase al menú de funciones y pulse
el botón OFF.

Para modelos sin LCD:

Pulse el botón de esa función hasta que no
haya ninguna opción seleccionada y se apague
la pantalla.

■ Durante el periodo de activación de las funciones

ExpressThaw y ExpressChill, el visualizador
situado sobre los controles realizará una cuenta
atrás con el tiempo de duración del ciclo (en
algunos modelos).

■ Tras finalizar el ciclo de ExpressThaw la cubeta

se reiniciará al ajuste MEAT (CARNE) (32°F [0°C])
para ayudar a conservar los productos
descongelados hasta que se utilicen.

■ La temperatura actual mostrada de la cubeta

CustomCool puede variar ligeramente respecto
a la temperatura ajustada dependiendo del uso
y del entorno de funcionamiento.

NOTA: Por motivos de seguridad de los alimentos,
se recomienda que éstos estén envueltos en plástico
cuando se utilice la función ExpressThaw. Esto ayudará
a contener los líquidos de la carne y mejorará
el rendimiento de la descongelación.

La función CustomCool™se utiliza para enfriar
productos rápidamente, descongelar productos
o para mantener la cubeta a una temperatura
específica. Esta función está compuesta por
un sistema de amortiguadores, un ventilador,
un termistor de temperatura y un calentador.

La cubeta está herméticamente sellada para
evitar fluctuaciones de temperatura en el resto
del frigorífico. Los controles para esta cubeta
están situados en el dispensador, junto con
los controles de temperatura.

Cómo utilizarlo

ExpressThaw

™

Para extraerlo:

Tire del cajón hacia fuera hasta la posición tope.
Gire los cuatro dispositivos de bloqueo giratorios

a la posición de desbloqueo.
Levante la parte delantera del cajón

y extráigalo.

Para volver a colocarlo:

Asegúrese de que los cuatro dispositivos de
bloqueo giratorios se encuentran en la posición
de desbloqueo.

Coloque los laterales del cajón en los soportes
del mismo, asegurándose de que los dispositivos
de bloqueo encajan en las ranuras del cajón.

Bloquee los cuatro dispositivos girándolos hasta
la posición de bloqueo.

Cómo retirar y volver a colocar el cajón

ExpressChill

™

Sólo en modelos con LCD

Sólo en modelos sin LCD

Cómo funciona

Sólo en modelos con LCDO

REFRIGERATOR OPTIONS

CUSTOM COOL

PAN

BEVERAGE

CENTER

BACK

TURBOCOOL

80

CustomCool™. (en algunos modelos)

El gráfico CustomCool

™

NOTA: Los resultados pueden variar dependiendo del tipo de envoltura, de la temperatura de inicio y de las otras bandejas
de alimentos.

0,25 kg (4 horas)

■ Hamburguesas (0,25 kg)

■ Envoltura individual de Filet Mignon

(0,25 kg)

0,50 kg (8 horas)

■ Pechugas de pollo (0,5 kg)

■ Carne picada (0,5 kg)

■ Bistec (0,5 kg)

1,0 kg (10 hours)

■ Pechugas de pollo (1,0 kg)

■ Carne picada (1,0 kg)

■ Bistec (1,0 kg)

1,50 kg (12 hours)

■ Pechugas de pollo (1,50 kg)

■ Carne picada (1,50 kg)

■ Bistec (1,50 kg)

15 minutos

■ 1 lata de bebida (355 ml)

■ 2 envases pequeños de zumo (175–240

ml cada una)

30 minutos

■ 2–6 latas de bebida

(355 ml cada una)

■ 2 botellas plásticas de 590 ml

de bebida

■ 4–6 envases pequeños de zumo

(175–240 ml cada una)

■ 3 Paquetes de zumo enlatado

■ Vino (botella de 750 ml)

45 minutos

■ Envase de bebida de 2 litros

■ Envase de zumo de 1,9 litros

■ Gelatina–1 paquete

Nivel para cítricos (6°C)

■ Naranjas, limones, limas, piñas,

melones

■ Judías, pepinos, tomates, pimientos,

berenjenas, calabazas

Nivel para productos frescos (1°C)

■ Fresas, frambuesas, kiwi, peras,

cerezas, zarzamoras, uvas, ciruelas,
nectarinas, manzanas

■ Espárragos, brócoli, cereales,

champiñones, espinacas, coliflor,
colzas, cebolla verde, remolacha,
cebolla

Nivel para carnes (–1°C)

■ Carne cruda, pescado y carna blanca

Algunos modelos CustomCool incluyen un
Centro de Bebidas.Está diseñado para almacenar
bebidas a temperaturas más frías. Seleccione
esta función si desea tener a mano bebidas
muy frías.

Acceso: Home (Inicio) > Options (Opciones) >
Refrigerator Options (Frigorífico Opciones) >
Beverage Center (Centro de Bebidas)

Activación: Pulsando ON.
Desactivación: Pulsando OFF.

Cómo utilizar el Centro de Bebidas (sólo para modelos con LCD)

Para extraerlo:

Extraiga primero el cajón de lácteos.

Sujetando la parte inferior del cajón
de lácteos, eleve la parte delantera
hacia arriba y extráigalo.

Sujetando el lado izquierdo y derecho

del centro de bebidas, eleve hacia arriba
y extráigalo.

Deje el adaptador en su posición.

Para volver a colocarlo:

Acople la parte posterior del centro de

bebidas en los soportes moldeados del
adaptador. A continuación presione hacia
abajo los laterales del centro de bebidas.
El centro de bebidas quedará acoplado
en su posición.

Vuelva a colocar el cajón de lácteos.

Cómo extraer y volver a colocar el Centro de Bebidas (sólo para modelos con LCD)

Cajón de
lácteos

Centro de
Bebidas

Adaptador

81

El filtro de agua.

Instalar el cartucho del filtro

El cartucho del filtro de agua está ubicado
en la esquina superior derecha trasera
del compartimento del frigorífico.

¿Cuando se debe reemplazar el filtro?

Modelos con LCD:

Una pantalla emergente aparecerá en la pantalla LCD
para recordarle que debe sustituir el filtro de agua.
Puede comprobar manualmente el estado del filtro
de agua.

Acceso: Home (Inicio) > Options (Opciones) > Dispenser
Options (Opciones del Dispensador) > Reset Water
Filter (Reiniciar el Filtro de Agua)

Modelos sin LCD/Controles externos:

En el dispensador hay una luz de indicación de
recambio del cartucho del filtro del agua. Cuando
esta luz se vuelva anaranjada estará indicando
que el cartucho debe ser reemplazado pronto.

El cartucho del filtro debería reemplazarse cuando
la luz indicadora de recambio se vuelva roja
o en el caso de que disminuya el flujo de agua
al dispensador o al dispositivo para hacer hielo.

Extracción del cartucho de filtrado

Si va a sustituir el cartucho, en primer lugar extraiga
el cartucho viejo girándolo hacia la izquierda. No tire
del cartucho hacia abajo. Puede que caiga un poco
de agua.

Instalar el cartucho del filtro

Hay un adaptador acoplado a la parte superior
del nuevo cartucho de filtrado.

El adaptador debe extraerse antes de la instalación
del cartucho. Para extraer el adaptador, gírelo a
la izquierda aproximadamente un cuarto de vuelta

.

Llene el cartucho de recambio con agua del
grifo para que haya un mejor flujo de agua
desde el dispensador inmediatamente después
de la instalación.

Alinee la flecha del cartucho con el soporte del

cartucho

. Coloque la parte superior del nuevo

cartucho hacia arriba dentro del soporte.
No empuje el cartucho hacia arriba a dentro
del soporte.

Gire el cartucho lentamente hacia la derecha

hasta que el cartucho se pare. NO APRETAR

MUY FUERTE. Mientras está girándolo, éstese
alzará por sí mismo en su posición. El cartucho
rotará aproximadamente 1/2 de vuelta.

Deje correr el agua desde el dispensador

durante 5 minutos para aclarar el sistema

y para prevenir salpicaduras.

Modelos con LCD:

Pulse el botón FILTER REPLACED (FILTRO

SUSTITUIDO) para confirmar la sustitución.

Modelos sin LCD:
Pulse el botón SET FEATURES (AJUSTE DE
FUNCIONES) hasta que se ilumine el indicador
REPLACE WATER FILTER (SUSTITUIR FILTRO
DE AGUA). Mantenga pulsado el botón ON/OFF

durante 3 segundos. En la ventana aparecerá
el mensaje WATER FILTER IS RESET (FILTRO

DE AGUA REINICIADO)

.

NOTA: Un cartucho del filtro del agua recién
instalado podría causar pérdida de agua desde
dispensador.

Tapón de derivación del filtro

Se debe usar el tapón de derivación del filtro cuando
no se dispone de un cartucho de filtro de recambio.
El dispensador y el dispositivo para hacer hielo
no pueden funcionar sin el filtro o sin el tapón
de derivación del filtro.

Filtros de recambio:
Para pedir cartuchos adicionales, póngase

contacto con el distribuidor local.

Ponga la parte superior
del cartucho hacia arriba dentro
del soporte del cartucho y gírelo
lentamente hacia la derecha.

Soporte
del cartucho

82

Los estantes y recipientes del frigorífico.

Recipientes de la puerta del frigorífico y recipientes abatibles
de la puerta de congelador

Recipientes grandes

Los recipientes de la puerta del frigorífico
y los recipientes abatibles de la puerta de
congelador más grandes son ajustables.

Para extraerlos: Levante la parte frontal
del recipiente hacia arriba, a continuación
levántelo y sáquelo.

Para reemplazarlos o reubicarlos: Ajuste
la parte trasera del recipiente en los soportes
moldeados de la puerta. A continuación,
presione hacia abajo en la parte frontal del
recipiente. El recipiente se ajustará en su sitio.

Recipientes pequeños
Para extraerlos: Levante la parte frontal

del recipiente hacia arriba y sáquelo.
Para reemplazarlos: Sitúe el recipiente por

encima de los soportes moldeados rectangulares
de la puerta. A continuación, deslice el recipiente
hacia abajo hacia el soporte para que se ajuste
en su sitio.

La tapa deslizante ayuda a prevenir que un
golpecito haga derramarse algo o que las cosas
pequeñas guardadas en el interior del estante
de la puerta se caigan o resbalen. Ponga un dedo
en cada lado de la tapa deslizante junto a la parte
posterior y muévala hacia delante y hacia atrás
para que se ajuste a sus necesidades.

No todos los modelos tienen todas las características.

Recipiente del frigorífico

Recipiente abatible del congelador

Tapa
deslizante

Recipiente para botellas

Los recipientes para botellas son ajustables
y evitan que los artículos altos se vuelquen.

Para extraerlo: Levante la parte posterior
del recipiente hacia arriba y sáquela.

Para reemplazarlos o reubicarlos: Ajuste
la parte trasera del contenedor de botellas
en los soportes moldeados de la puerta.
A continuación, presione hacia abajo en
la parte posterior del recipiente.

Recipiente
para
botellas

Puertas del frigorífico.

Puertas del frigorífico

Es posible que Ud. note una diferencia entre
el manejo de las puertas de su antiguo y nuevo
frigorífico. La característica especial de abertura
y cierre de las puertas asegura que estas cierren
por completo y permanezcan selladas
firmemente.

Cuando Ud. abra o cierre las puertas, notará
una posición de tope de parada. Si la puerta
es abierta más allá de este punto, permanecer
á abierta permitiéndole así de meter y sacar
alimentos del frigorífico con más facilidad.
La puerta se cierra automáticamente sólo
cuando se abre parcialmente.

La resistencia que Ud. puede notar en la posición
de tope de parada es menor a medida que
la puerta es cargada con alimentos.

La puerta se cierra
automáticamente sólo cuando
se abre parcialmente.

Más allá de la posición de tope de
parada, la puerta permanecerá
abierta.

Este estante sostiene hasta 5 latas.
Los estantes cuelgan de los lados de la sección

de productos lácteos.

Para remover:

Vacíe el estante de vino/bebidas.
Sosteniendo el fondo de la sección

de productos lácteos, levante el frente
directamente hacia arriba, entonces
levante y extraiga.

Para separar el estante de la sección de
productos lácteos, extraiga los alambres
laterales del estante por los agujeros en cada
lado de la sección de productos lácteos.

Para reemplazar:

Pegue otra vez el estante a los lados
de la sección de productos lácteos.

Encaje el lado posterior en los apoyos
moldeados en la puerta. Luego empuje
hacia abajo en el frente de la sección.
La sección encajará en su lugar.

Estante bebidas en la puerta (en algunos modelos)

83

Estante QuickSpace

™

Este estante se divide en dos y la mitad se desliza
debajo de sí mismo para guardar artículos altos
en el estante abajo.

Este estante se puede sacar y cambiar y
también puede reubicarse igual que los estantes
deslizables a prueba de derramamientos.

En algunos modelos, este estante no puede
usarse en la posición más baja.

Estante deslizable a prueba de derramamientos

El estante deslizable permite alcanzar artículos
guardados detrás de otros. Los bordes especiales
están diseñados para ayudar a prevenir
derramamientos o goteos a los estantes
que se encuentran más abajo.

Para sacarlos:

Deslice el estante hacia fuera hasta que llegue
al tope; a continuación, presione la lengüeta
hacia abajo y deslice el estante directamente
hacia fuera.

Para reemplazarlos o reubicarlos:

Sitúe el estante a la altura de las guías y deslícelo
hacia su lugar. El estante puede ser recolocado

cuando la puerta esté a 90° o más. Para
recolocar el estante, deslice el estante más
allá de los topes y dele un ángulo hacia abajo.
Deslice el estante hacia abajo hasta llegar
a la posición deseada, colóquelo en línea con
los soportes y deslícelo en su lugar.

Asegúrese de haber empujado los estante
hasta el fondo antes de cerrar la puerta.

Presione la lengüeta y tire del
estante atrás para sacarlo

Colgador de bebidas extraíble

El colgador de bebidas está diseñado para
sostener una botella del lado. Se puede colocar
en cualquier estante deslizable.

Para instalarlo:

Alinee la parte grande de las aberturas
en la parte superior del colgador con
las lengüetas por debajo del estante.

A continuación, deslice el colgador hacia
atrás para que quede encajado en su lugar.

1

2

Los estantes y recipientes del frigorífico.

84

Estantes deslizantes del congelador

Para sacarlos, deslícelos hasta que lleguen

a la posición tope, levante la parte posterior
hasta sobrepasar la posición tope y deslícelos
hacia afuera.

Asegúrese de haber empujado los estantes
hasta el fondo antes de cerrar la puerta.

Cestas hondas del congelador

Para remover, empuje la cesta totalmente

hacia la parte posterior del congelador. Levante
hasta que los pasadores posteriores sean
desenganchados. Levante la cesta completa
hacia arriba y hacia afuera.

El divisor puede usarse para organizar
paquetes de alimentos. Para paquetes grandes,
simplemente pliegue el divisor hacia abajo.

Asegúrese de haber empujado las cestas hasta
el fondo antes de cerrar la puerta.

PRECAUCIÓN: Si las cestas del congelador
no se usan, éste podría presentar un
funcionamiento defectuoso. Guardar artículos
en el congelador sin hacer uso de las cestas
podría causar un funcionamiento de la
temperatura defectuoso debido a las
restricciones de la corriente de aire dentro
del compartimento del congelador.

No todos los modelos tienen todas las características.

Cestas del congelador

Para sacarlas, deslícelas hasta que lleguen

a la posición tope, levante la parte posterior
hasta sobrepasar la posición tope y deslícelas
hacia afuera.

Asegúrese de haber empujado las cestas hasta
el fondo antes de cerrar la puerta.

PRECAUCIÓN: Si las cestas del congelador
no se usan, éste podría presentar un
funcionamiento defectuoso. Guardar artículos
en el congelador sin hacer uso de las cestas
podría causar un funcionamiento de la
temperatura defectuoso debido a las
restricciones de la corriente de aire dentro
del compartimento del congelador.

Divisor

Estantes fijos del congelador

Hay dos tipos de estantes fijos del congelador.

Para remover este estilo de estante:

Levante el estante del lado izquierdo.
Extráigalo.

Para remover este estilo de estante:

Levante el lado izquierdo del estante y
deslícelo hacia la izquierda en el centro
de los estantes de apoyo.

Rote el lado derecho del estante hacia arriba
y hacia afuera de los estantes de apoyo.

85

El compartimento del congelador.

Cómo llenar el congelador

Llénelo de forma que quede un espacio libre de,
al menos, 15 mm entre los paquetes y 25 mm
de espacio entre la parte superior de cualquier
paquete y el estante o la cesta situado sobre del
mismo. Los paquetes pueden colgar por fuera de
la parte posterior de los estantes, pero deberán
mantener una distancia de unos 15 mm con
las puertas.

■ Los alimentos a congelar no debe ponerse en

contacto directo con la comida almacenada.
Si necesita congelar productos cada día, puede
que sea necesario reducir la cantidad
a congelar.

■ Si necesita congelar una cantidad elevada

de alimentos, ajuste el contr

ol del congelador
a su posición máxima. Una vez que el producto
haya sido congelado, vuelva a ajustar el
control del congelador a su posición inicial.

■ La comida se congela más rápidamente

en los tr

es estantes del centro del
compartimiento del congelador, y
más lentamente en los estantes
de la puerta del congelador.

■ No almacene comida rápida congelada

durante más tiempo del r

ecomendado

por sus fabricantes.

■ Si el electrodoméstico se desconectara durante

un período extenso de tiempo o si se pr

odujera
un fallo en el sistema refrigerador, no abra
las puertas a menos que sea absolutamente
necesario. Cuando lo haga, ciérrelas enseguida
para que la comida congelada permanezca
en dicho estado el mayor tiempo posible.

■ Los estantes de las puertas del congelador

mar

cados con una etiqueta de dos estrellas
sólo deben almacenar alimentos previamente
congelados.

Las bebidas gaseosas no deben guardarse
en el congelador.

Rendimiento del congelador

Este frigorífico/congelador tiene una calificación general de “Cuatro Estrellas” .
El rendimiento del congelador está evaluado por calificaciones de estrellas definidas por el ESTÁNDAR

Y RESUMEN ISO 15502 ESPECIFICADO MÁS ADELANTE:

CÓDIGO:

o

TEMP. DE LA CARGA CONGELADA
(TEMPERATURA DE LOS ALIMENTOS)

Por debajo de –6°C.
Por debajo de –12°C.
Por debajo de –18°C.

86

Cómo sacar las gavetas.

No todos los modelos tienen todas las características.

Gavetas y recipientes.

No todos los modelos tienen todas las características.

Gavetas para frutas y vegetales

El exceso de agua que pueda acumularse
en el fondo de las gavetas debe secarse.

En algunos modelos la cajón de abajo tiene una
tapa que se desliza hacia atrás cuando se abre el
cajón. Esto permite un acceso completo al mismo.
Cuando el cajón se cierra, la tapa se deslizará hacia
adelante volviendo a su posición original.

Gavetas con humedad ajustable

Deslice el control hasta llegar a la posición
(alto) para proporcionar el alto nivel de humedad
recomendado para la mayoría de los vegetales.

Deslice el control hasta llegar a la posición
(bajo) para proporcionar el nivel de baja humedad
recomendado para la mayoría de las frutas.

Recipiente convertible para carnes

Este recipiente convertible para carnes tiene su
propio conducto de refrigeración, el cual permite
la circulación en dicho recipiente de aire frío
proveniente del congelador.

El control de temperatura variable regula la
circulación de aire proveniente del Climate Keeper.

™

Sitúe el control en la posición (más fría) para
conservar la carne fresca.

Sitúe el control en la posición (fría) para adaptar
el recipiente a la temperatura normal del frigorífico
y obtener así más espacio en el que guardar
vegetales. El conducto de refrigeración queda
apagado. Se pueden seleccionar posiciones
variables entre estos extremos.

Como sacar las gavetas

Pueden extraerse fácilmente los cajones superiores
y tirando de ellas hasta llegar al punto donde
se detienen.

Si no puede quitar las gavetas a causa de la puerta,
primero trate de sacar las bandejas de la puerta.
Si esto no proporciona el espacio necesario,
se necesitará hacer rodar el refrigerador hacia
adelante hasta que la puerta se abra lo bastante
para deslizar las gavetas hasta quitarlas. En
algunos casos, cuando se hace rodar el refrigerador,
hacia adelante se necesitará moverlo el refrigerador
hacia la izquierda o derecha al mismo tiempo.

Para sacar el cajón:

Tire de la gaveta hacia afuera hasta la posición

máxima.

Rote los cuatro cierres hasta la posición

de apertura.

Levante el frente del cajón y tire hacia afuera.

Para reemplazar el cajón:

Asegúrese de que los cuatro cierres están
en la posición de apertura.

Coloque los lados del cajón en los apoyos
del cajón, cerciorándose de que los cierres
ajustan en las ranuras.

Cierre los cierres rotándolos hasta la posición
de cierre.

El dispositivo automático para hacer hielo.

Un frigorífico recién instalado puede tardar de 12 a 24 horas antes de empezar a hacer hielo.

Dispositivo automático para hacer hielo

El dispositivo para hacer hielo producirá siete
cubitos por ciclo–aproximadamente 100–130
cubitos en un ciclo de 24 horas, dependiendo de
la temperatura del congelador, de la temperatura
ambiente, del número de veces que se abra
la puerta y de otras condiciones del uso.

Para acceder a la máquina de hielo, tire
del estante situado sobre el cajón del hielo
directamente hacia fuera. Asegúrese siempre
de volver a colocar el estante.

Si el frigorífico está en funcionamiento
antes de que se haga la conexión de agua
al dispositivo para hacer hielo, coloque
el interruptor de alimentación eléctrica
en la posición O (apagado).

Cuando el frigorífico está conectado al suministro
de agua, coloque el interruptor de alimentación
eléctrica en la posición l (encendido).

Escuchará un zumbido cada vez que la
dispositivo para hacer hielo se llene de agua.

El dispositivo para hacer hielo se llenará
de agua cuando la temperatura alcance el punto
de –10°C. Un frigorífico recién instalado puede
necesitar entre 12 y 24 horas para empezar
a hacer hielo.

Deseche las primeras cargas de cubitos
de hielo para permitir que la línea de agua
se limpie.

Asegúrese de que nada impide el movimiento
del brazo detector.

Cuando el recipiente está lleno (al nivel del brazo
detector), el dispositivo para hacer hielo no
producirá más hielo. Es normal que algunos
cubitos salgan pegados.

Si no se usa hielo con frecuencia, los cubitos
de hielo viejos se opacan, adquieren un sabor
rancio y se contraen.

Si los cubitos de hielo bloquean la máquina
de hielos, la luz verde se volverá intermitente.
Para corregirlo, fije el interruptor de corriente en
la posición O (apagado) y retire los cubitos. Fije
el interruptor de corriente en l (encendido) para
reiniciar la máquina de hielos. Después de que la
máquina de hielos se haya encendido de nuevo,
habrá un lapso de unos 45 minutos antes de que
la máquina de hielos reinicie la operación.

NOTA: En casas que tengan una presión de agua
menor de la normal, es posible que usted escuche
la máquina repetir el ciclo varias veces cuando
se encuentre haciendo hielo.

ADVERTENCIA:Conéctelo

solamente al suministro de agua potable.

La instalación del dispositivo automático
de hielo debe realizarla por un técnico
cualificado.

Nota especial para los modelos
ClimateKeeper2™con dispensador:

■ Los modelos con dispensador disponen de un

compartimiento de hielo inclinado, que puede
volcarse ligeramente tal y como puede ver en las
imágenes. Permanecerá en su sitio mientras saca
el hielo o activa o desactiva la fabricación del hielo.
Asegúrese de colocar el compartimiento de nuevo
en su lugar antes de cerrar la puerta.

■ Para restaurar el nivel de hielo a partir de una cubeta

v

acía, se recomienda realizar los siguientes pasos:

Pasadas 12 horas después de que haya caído el

primer lote de hielo al compartimiento, dispense

entre 3 y 4 cubitos.
Una vez pasadas otras 6 horas, dispense de

nuevo entre 3 y 4 cubitos.

Estos pasos restaurarán el nivel de hielo en el menor
tiempo posible.

Tire de la parrilla superior del
congelador hacvia fuera para
acceder al dispositivo de hacer
hielo. Cerciórese de reemplazar
siempre la parilla; puede usarse
para almacenamiento.

Cajón de almacenamiento de hielo

Para tener acceso al hielo, tire del cajón hacia delante.

Para sacarlo:

Ponga el interruptor de alimentación del dispositivo
de hielo en la posición O (apagado). Tire del cajón
directamente hacia fuera y luego levántelo hasta
sobrepasar la posición tope.

Para volver a ponerlo:

Al volver a poner el cajón, asegúrese de presionarlo
firmemente en su sitio. Si no llega hasta el final,
vuelva a sacarlo y gire el mecanismo accionador 1/4
de vuelta. Luego empuje de nuevo el cajón.

Dispositivo para
hacer hielo

Brazo detector

Interruptor de
alimentación

Luz de
alimentación verde

Cajón del hielo

Parrilla

Cajón del hielo

87

Incline el compartimiento para acceder al hielo

o al interruptor de corriente.

NOTA: para poder aprovechar todas las ventajas del
compartimiento inclinable de hielo, en la bandeja
situada bajo el compartimiento del hielo coloque
exclusivamente elementos que no sean más altos
que el punto más bajo del compartimiento.

En los modelos de dispensador con compartimiento
de hielo inclinado, para tener acceso al hielo o al
interruptor de encendido:

Eleve el compartimiento y empújelo hacia

delante hasta que se detenga.

Gire

Mecanismo
accionador

NOTA: Para los modelos 25BIS,
el compartimienta de hielo sólo es
apropiado para el almacenamiento
de hielo.

88

El dispensador de agua y de hielo. (en algunos modelos)

Para usar el dispensador

Seleccione CUBED (cubitos), CRUSHED (picado)
o WATER (agua).

Presione el vaso suavemente contra la parte
superior de la base del dispensador.

El recogedor no se vacía solo. Para evitar
las restos de agua, el recogedor y la parrilla
se deberán limpiar regularmente.

Si no se dispensa agua tras la primera instalación
del frigorífico, puede que haya aire en el sistema
de conductos de agua. Presione el brazo del
dispensador durante al menos dos minutos
para eliminar el aire atrapado del conducto
de agua y llene el sistema de agua. Para eliminar
las impurezas del conducto de agua, tire los
primeros seis vasos de agua.

PRECAUCION: No introduzca nunca los dedos
ni otros objetos en la apertura del dispensador
de hielo triturado.

Para bloquear el dispensador

Presione la almohadilla
LOCK o LOCK CONTROL
(control de bloqueo) durante
3 segundos para cerrar
el dispensador y el panel de
control. Para desbloquearlo,
presione de nuevo las misma
almohadilla durante
3 segundos.

Luz del dispensador

El botón LIGHT (LUZ) enciende
y apaga la luz de noche del
dispensador. La luz también
se enciende al presionar la base
del dispensador. En algunos
modelos, si la bombilla
se funde, debe sustituirse
por una bombilla de 6 vatios
y 12 voltios, como máximo

.

Alarma de puerta

La Door Alarm (alarma de
la puerta) La alarma de la

puerta sonará si cualquiera
de las puertas se mantiene
abierta durante más de 3
minutos. La alarma dejará de
sonar tras cerrar la puerta. En
los modelos con LCD, aparecerá
una pantalla emergente.
La alarma puede silenciarse
tocando la pantalla LCD.

Modelos con LCD:
Acceso: Home (Inicio) > Options (Opciones) > Information

and Settings (Información y Configuración) > Settings
(Configuración) > Door Alarm (Alarma de la puerta)

Activación: Pulsando ON.
Desactivación: Pulsando OFF.

Modelos sin LCD:

Pulse el botón SET FEATURES (CONFIGURAR OPCIONES)
una vez y la DOOR ALARM (ALARMA DE LA PUERTA)
parpadeará. Pulse ON/OFF y la alarma de la puerta
se activará y el icono se iluminará de forma fija.
Pulse ON/OFF de nuevo para desactivar la alarma.

Recogedor

Hielo rápido

Cuando necesite acelerar
la producción de hielo, utilice
la función Quick Ice (Hielo
rápido. Cuando esta función
está activada, el ventilador del
congelador funciona de forma
continuada durante 48 horas,
o hasta que se desactive
la función. Durante este
periodo, la producción de hielo
aumentará hasta en un 40%.
Los modelos con la función de
hielo integrada requieren en su
PRIMER USO que se dispensen
un mínimo de 8 oz. de hielo cada
6 ó 12 horas. Esto ayudará a la
máquina de hacer hielo a llenar
la cubeta adecuadamente para
que la dispensación sea mejor.

Cómo utilizar
Modelos con LCD:
Acceso: Home > Options > Freezer Options (Opciones

del congelador) > Quick Ice (Hielo rápido)

Activación: Pulsando ON.
Desactivación: Pulsando OFF.

Modelos sin LCD:
Pulse el botón SET FEATURES (CONFIGURAR

OPCIONES) una vez y el icono QUICK ICE (HIELO
RÁPIDO) parpadeará. Pulse ON/OFF para activar

la función, a continuación, pulse ON/OFF otra vez
para desactivarla.

Cuidado y limpieza del frigorífico.

Limpiar el exterior

El área de goteo del dispensador, por debajo de la parrilla,

se debe mantener limpia y seca. El agua que se queda
en esta área puede dejar depósitos. Quite los depósitos
agregando vinagre sin diluir en el cavidad. Remoje hasta
que desaparezcan los depósitos o hasta que se
desprendan lo suficiente para quitarlos.

El soporte del dispensador. Antes de su limpieza, bloquee
el dispensador manteniendo pulsado el botón LOCK

(BLOQUEO) o el botón LOCK CONTROLS (BLOQUEO DE
CONTROLES) durante 3 segundos. Limpie con una

solución de agua tibia y bicarbonato sódico, una
cucharada (15 ml) de bicarbonato sódico en un 1 litro
de agua. Enjuague bien y seque la unidad.

Las asas de las puertas y los embellecedores.

Se limpian con un paño humedecido con una solución
de detergente suave y agua. Seque con un paño suave.

Los paneles de acero inoxidable y los tiradores de las
puertas (en algunos modelos) pueden limpiarse con un

producto de limpieza para acero inoxidable disponible en
cualquier establecimiento comercial. La mejor solución es
utilizar un producto de limpieza para acero inoxidable en
pulverizador.

No utilice cera ni pulimento sobre el acero inoxidable.
Mantenga limpio el exterior. Limpie con un paño limpio

ligeramente humedecido con cera para aparatos de
cocina o un detergente suave y agua. Seque y pula con
un paño limpio y suave.

No limpie el frigorífico con un paño sucio ni con un
paño húmedo. Estos podrían dejar residuos que afecten
a la pintura. No use estropajos, limpiadores en polvo,
blanqueadores ni limpiadores que contengan lejía,
ya que estos productos podrían rayar y desprender
el acabado de pintura.

Área de goteo del dispensador

Datos importantes de su dispensador

■ No agregue hielo de bandejas o de bolsas en

el recipiente. Podría provocar que no salga bien
o que no se triture adecuadamente.

■ Evite los vasos demasiado llenos de hielo y

el uso de vasos estrechos o demasiado altos.
El hielo amontonado podría obstruir el conducto
o hacer que se congele la puerta del conducto
de manera que no se pueda abrir. Si hubiera
hielo bloqueándolo, despréndalo con una
cuchara de madera.

■ Las bebidas y los alimentos no se deberán

enfriar rápidamente en el cajón del hielo. Las
latas, botellas o paquetes de comida en el cajón
de hielos podrían causar la obstrucción del
dispositivo para hacer hielo o del recipiente.

■ Para evitar que el hielo dispensado caiga fuera

del vaso, ponga el vaso cerca la apertura del
dispensador, pero sin tocarla.

■ Aunque había seleccionado CUBED (cubitos

de hielo), podriá salir un poco de hielo triturado.
Esto sucede en ocasiones cuando algunos
cubitos se canalizan en el triturador.

■ Después de salir el hielo triturado, un

poco de agua puede gotear del vertedero.

■ A veces, se formará un pequeño montón

de nieve en la salida del hielo situada en la
puerta. Esto es normal y, por regla general,
sucede cuando ha dispensado hielo picado
repetidamente. La nieve se evaporará por sí sola.

89

Llenado preciso (en algunos modelos)

El dispensador de agua está equipado con una función
llamada “llenado preciso”. Esta función le permite elegir
una cantidad precisa de agua (tazas u onzas) para su
dispensación. Las opciones Pintas y Litros también están
disponibles en los modelos con LCD.

Modelos con LCD
Acceso: Home (Inicio) > Options (Opciones) > Dispenser

Options (Opciones del dispensador) > Precise Fill (Llenado
preciso) > Set Amount (Ajustar cantidad)

Activación: Utilice las flechas para seleccionar la cantidad
deseada. Pulse MORE UNITS (MÁS UNIDADES) para
seleccionar una opción entre CUPS (TAZAS), OUNCES
(TAZAS), PINTS (PINTAS) o LITERS (LITROS.

Modelos sin LCD

Pulse el botón PRECISE FILL CUPS/OZ (LLENADO
PRECISO TAZAS/OZ). El botón WATER (AGUA) se

iluminará y los botones de hielo CRUSHED (PICADO)
y en CUBED (CUBITOS) se apagarán.
Se visualizará la última unidad utilizada.

Pulse de nuevo el botón PRECISE FILL (LLENADO

PRECISO) para cambiar el valor entre tazas y onzas.

Si seleccionó OUNCES (ONZAS), pulse el botón o

el botón para seleccionar el número de onzas que
desee que se dispensen entre 2 y 99 onzas. El valor
predeterminado es 8 onzas.

Si seleccionó CUPS (TAZAS), pulse el botón o el botón
para seleccionar la cantidad que desee que se dispense.
Se muestran los valores 0.25, 0.33, 0.5, 0.66 y 0.75, siendo
el valor máximo 9.75 tapas. El valor predeterminado
es 1 taza. Para litros, las cantidades se expresan como
de 0.05 a 2.25, con incrementos de a 0.05.

Presione la taza contra la base y comenzará a

dispensarse agua. Se detendrá automáticamente
cuando se haya dispensado la cantidad ajustada.
El visualizador mostrará la cantidad de agua
dispensada, emitirá una señal acústica y volverá
a reiniciarse después de 5 segundos.

NOTA: No deje el dispensador sin vigilancia mientras
se esté dispensando agua.

Si desea detener la dispensación de agua antes
de alcanzar la cantidad especificada, sólo tiene que
retirar la taza de la base. El visualizador mostrará
durante 5 segundos la cantidad dispensada. Si el
conmutador de tazas se vuelve a presionar durante
ese periodo, el dispensador seguirá ofreciendo agua
hasta la cantidad ajustada. De no ser así, el
visualizador regresará a la cantidad ajustada.

>

>

>

>

90

En el caso de vacaciones o ausencias prolongadas,
quite los alimentos y desenchufe el frigorífico.
Limpie el interior con una solución de bicarbonato
de 15 ml de bicarbonato por litro de agua. Deje
abiertas las puertas.

Coloque el interruptor de alimentación eléctrica
del dispositivo para hacer hielo en la posición
O (apagado) y cierre el suministro de agua
al frigorífico.

Si la temperatura pueda llegar al punto de
congelación, recurra a un técnico calificado para
que desagüe el sistema del suministro de agua
para evitar daños importantes causados por
inundación.

Cuidado y limpieza del frigorífico.

Atrás del frigorífico

Se deberá tener cuidado al retirar el frigorífico
de la pared. Todos los tipos de recubrimiento
de pisos se pueden dañar, sobre todo los
recubrimientos acochados y los que tienen
superficies repujadas.

Tire del frigorífico directamente hacia fuera y
empuje nuevamente para devolverlo a su posición.
Mover el frigorífico en dirección lateral puede
causar daños al recubrimiento del piso o
al frigorífico.

Al colocar de nuevo el frigorífico en su situo,
asegúrese de no pasar sobre el cable de corriente
ni sobre la línea de alimentación del dispositivo
para hacer hielo.

Preparación para vacaciones

En caso de mudanza

Asegure todos los elementos sueltos como
entrepaños y recipientes pegándolos con cinta
adhesiva en su lugar para evitar daños.

Al usar una carretilla para mover el frigorífico,
no haga descansar la parte frontal o trasera
del frigorífico contra la carretilla. Esto podría dañar
el frigorífico. Manéjelo sólo desde los laterales
del frigorífico.

Asegúrese de que el frigorífico se coloque
en posición vertical durante la mudanza.

Para evitar olores, deje un envase de bicarbonato
sódico abierto en los compartimentos de alimentos
frescos y del congelador.

Desconecte el frigorífico antes de limpiarlo.

Si esto no le viene bien, exprima el exceso de
humedad de la esponja o del paño cuando se
limpie alrededor de botones, bombillas o controles.

Utilice una solución de agua tibia y bicarbonato
sódico, una cucharada (15 ml) de bicarbonato
sódico en un 1 litro de agua. Esta solución limpia
y neutraliza olores. Enjuague y seque.

El uso de cualquier solución de limpieza que
no sea la recomendada, especialmente aquella
que contienen destilados del petróleo, pueden
agrietar o dañar el interior del frigorífico.

Evite limpiar los estantes de cristal fríos con
agua caliente, ya que la extrema diferencia de
temperatura puede hacer que se rompan. Maneje
los estantes de cristal con cuidado. Golpear el cristal
templado puede hacer que se rompa en pedazos.

No lave las piezas plásticas del frigorífico en
el lavaplatos.

La bandeja de congelación/descongelación se puede
lavar en el lavaplatos.

Limpiar el interior

Reemplazo de bombillas.

El colocar el control en posición 0 (apagado) no quita la corriente del circuito de la luz.

91

Compartimento del frigorífico—Luz inferior

Esta luz está situada sobre el cajón superior.

Desenchufe el frigorífico.
Retire el botón de control del cajón

convertible de carne tirando directamente
hacia fuera.

Levante la cubierta de la luz y tire de ella.
Después de reemplazar la bombilla con

una bombilla de electrodomésticos del
mismo voltaje o inferior, vuelva a colocar
la cubierta y el mango.

Vuelva a enchufar el frigorífico
a la corriente.

Compartimento del congelador

Desenchufe el frigorífico.
Retire el estante situado justo encima

de la cubierta de luz. (El estanter será
más fácil de quitar si se vacía primero.)
En algunos modelos, tendrá que retirarse
un tornillo de la parte superior de la cubierta
de la luz.

Para quitar la cubierta, presione en los lados
y levántela hacia arriba y hacia fuera.

Reemplace la bombilla con una bombilla
de electrodomésticos del mismo voltaje
o inferior, y reinstale la cubierta de la luz.
Al reinstalar la cubierta de la luz,
asegúrese de que las lengüetas
superiores hacen clic en su situo
de forma segura. Vuelva a colocar
el tornillo (en algunos modelos).

Vuelva a colocar el estante y enchufe

el frigorífico de nuevo.

Dispensador

Desenchufe el frigorífico.
La bombilla está situada en el dispensador

bajo el panel de control. Quite la bombilla
girándola en sentido contrario a las agujas
del reloj.

Cambie la bombilla por una bombilla
del mismo tamaño y voltaje.

Vuelva a enchufar el frigorífico
a la corriente.

Compartimento del frigorífico—Luz superior

Desenchufe el frigorífico.
Las bombillas están situadas en la parte

superior del compartimento, dentro
de la cubierta de la luz. En algunos modelos,
es necesario retirar un tornillo de la parte
frontal de la cubierta de la luz. En otros
modelos, retirar un tornillo en la bolsa
en la parte posterior de la cubierta.

Para retirar el protector de la luz, en algunos
modelos, presione las pestañas en el
protector y deslice hacia delante y afuera.
En otros modelos, sólo deslice la cubierta
de la luz hacia delante y afuera.

Tras reemplazar la bombilla con una
bombilla de electrodoméstico del mismo
voltaje o inferior, vuelva a colocar la cubierta
de la luz y los tornillos (en algunos modelos).
Al reemplazar la cubierta de la luz, asegúrese
de que las lengüetas de la parte trasera de
la cubierta quepan en las ranuras de la parte
trasera del emplazamiento de la cubierta
de la luz.

Vuelva a enchufar el frigorífico a la corriente.

Lengüetas

Su cubierta de la luz paracerse
a una de las siguientes

Bolsa

O

C

O

L

D

D

L

E

O

S

C

T

92

Molduras y paneles decorativos.

Lea las instrucciones completamente y debidamente.

Antes de que empiece

Algunos modelos están equipados con molduras que le permiten instalar paneles en las puertas.

Paneles de menos de 6 mm de espesor

Cuando instale paneles de madera de menos de 6 mm de espesor, necesitará crear un panel de relleno, (por ejemplo,
un cartón de 3 mm de espesor) que se ajuste entre el frente de la puerta y el panel de madera para obtener un ajuste
apropiado. Si usted está instalando los paneles decorativos precortados, los paneles precortados de relleno se
incluyen en el kit. El espesor combinado del panel decorativo o de madera y del panel de relleno debe ser de 6 mm.

Para los modelos “Built-In Style”

Panel de 19 mm o panel levantado

Puede utilizarse un diseño de panel levantado, atornillado o pegado a un soporte posterior de 6 mm de espesor,
o una tabla guía de 19 mm. La porción levantada del panel debe fabricarse de manera que permita un espacio
de por lo menos 5,1 cm desde el lado del asa para permitir que entren las puntas de los dedos.

Los paneles más gruesos de 6 mm, y hasta 19 mm requerirán que el perímetro de panel exterior de 8 mm no sea
más grueso de 6 mm.

Limitaciones de peso para los paneles hechos a medida:
Alimentos frescos: 17 kg máximo
Puerta del congelador: 13 kg máximo

Paneles de 6 mm de grosor o menos

Paneles más gruesos que 6 mm

6 mm Máx.

6 mm Máx.

19 mm

8 mm

Espacio de
5,1 cm desde
el lado del asa

Panel
visible

Puerta del
frigorífico

Soporte posterior de 6 mm de espesor

19 mm

93

Dimensiones de los paneles de madera hechos a medida

Panel del congelador
sin dispensador

Paneles del
congelador
con dispensador

Panel de los
alimentos frescos

Las áreas superiores de los paneles necesitan recortarse.

Corte

8 mm

36,8 cm

170,9 cm

3 mm

FRENTE

8 mm

45,4 cm

36,8 cm

85,4 cm

3 mm

Corte

FRENTE

8 mm

170,9 cm

3 mm

Corte

49,5 cm

FRENTE

94

Cómo insertar los paneles de la puerta.

Lea las instrucciones completa y detenidamente.

Sujete la moldura superior de las puertas del congelador y del frigorífico.

La moldura superior puede encontrarse en el interior
del compartimento del frigorífico.

Con un Torxdriver T-20, sujete la moldura superior,
usando dos tornillos en cada parte de la moldura

superior, en la parte superior de cada puerta. Apriete
solamente con las manos. Cerciórese de que la parte
superior de cada panel ajusta cómodamente detrás
de la tapa de la moldura superior.

Inserte el panel del congelador y panel del frigorífico.

Con cuidado empuje el panel superior del congelador
hasta que se deslice en la ranura detrás del tirador de
la puerta. Presione el panel de relleno hacia dentro
detrás del panel decorativo (esto se requiere en
algunos de los paneles para puerta). Repita la
operación para el panel del frigorífico.

Si su modelo tiene un dispensador, este paso
es aplicable sólo para el panel del frigorífico
y el panel superior del congelador.

Inserte el panel inferior del congelador (en modelos con dispensadores).

Con cuidado presione el panel hasta que éste se
deslice en la ranura detrás del tirador de la puerta.
Presione el panel de relleno detrás del panel
decorativo (esto se requiere en algunos
de los paneles para puerta).

Corte

Corte

Tornillos de la
moldura superior

Panel
superior del
congelador

Panel
inferior del
congelador

Moldura lateral

Moldura
lateral

Panel del
frigorífico

Tornillos de la moldura superior

95

Instalación de la moldura lateral.

Estas piezas quedan dentro del asa de la puerta
del frigorífico.

No retire la película protectora al exterior de la moldura
lateral sino hasta que haya quedado instalada la moldura
lateral.

Acomode la parte inferior de la moldura lateral
debajo de la moldura de la parte inferior como se indica
en el gráfico.

Sujete la moldura lateral contra la cara delantera de los
paneles decorativos y sujete la moldura lateral debajo de
la moldura superior. Asegúrese de que la moldura lateral
tenga el relleno adecuado y que quede satisfecho con
el aspecto de todas las partes.

Moldura
lateral

Moldura
lateral

Moldura inferior

Moldura
superior

Cómo retirar y reemplazar las puertas.

Al instalar o mover el frigorífico, es posible que sea necesario retirar las puertas para que el frigorífico pueda pasar
por la puerta.

Cómo retirar las puertas

Cerciórese de que las puertas están cerradas y de que
el frigorífico está desconectado.

Desconecte la línea del agua y el mazo de cables.

Cerca de la bisagra inferior en el lado del congelador, empuje
en los collarines en cada extremo del acoplamiento, y tire
de la tubería de la línea de agua a partir del acoplamiento.
Desconecte también el cableado. Tire de la línea de agua
y el mazo de cables a través del riel inferior.

Retire las cubiertas de las bisagras y las bisagras.

Para lograr acceso a las bisagras, las cubiertas de las bisagras
tienen que quitarse. Retire la cubierta agarrándola por los lados,
cerca de la parte posterior de la cubierta. Tire hacia atrás en
sobre la cubierta y levántela hacia atrás, y a continuación
hacia el frente.

NOTA: NO use un destornillador para retirar la cubierta. TENGA
CUIDADO de no romper la pestaña retenedora trasera de la cubierta
de la bisagra. Retire las bisagras con una llave Torx T-20.

Retire las puertas.

Con cuidado, gire la puerta hasta los 90°. Guiando la línea
del agua desconectada y el mazo de cables, levante la puerta
directamente hacia arriba.

NOTA: No levantar la puerta directamente hacia arriba puede dañar
la bisagra inferior. Coloque las puertas en una superficie protegida.

NOTA: Tenga cuidado de no perforar el tubo del agua y el mazo
de cables en la parte inferior de la puerta.

NOTA: No permita que el conectador entre en contacto con el suelo.
Un contacto sólido podría dañar el conectador.
Consulte “Reemplazar las puertas”.

Cómo reponer las puertas

Coloque las puertas en las bisagras inferiores.

Con la puerta en 90°, baje la puerta directamente hacia

la bisagra inferior. Cierre la puerta cuidadosamente.

NOTA: No bajar la puerta directamente hacia abajo puede dañar
la bisagra inferior.

NOTA: No permita que el conectador entre en contacto con el suelo.
Un contacto sólido podría dañar el conectador.

Reponga las bisagras superiores y sus cubiertas.

Reinstale las bisagras superiores con una llave Torx T-20.
Reponga las cubiertas de las bisagras. Si las puertas no están
niveladas, ajuste la bisagra inferior derecha con una llave
abierta de 7/16″.

Vuelva a conectar la línea del agua y el mazo de cables.

Inserte el tubo del agua de nuevo al acoplamiento,
asegúrese de empujar el tubo lo más lejos posible dentro
del acoplamiento, de manera que ya no vea la marca
del tubo. Vuelva a conectar el mazo de cables.

Conecte el suministro de agua y conecte el frigorífico otra vez.

90

Cubierta de
la bisagra

Puerta

Pasador de la bisagra

Montura del cable

Collarines

Conectador

96

97

ANTES DE INICIAR

Lea estas instrucciones completa y cuidadosamente.

•

IMPORTANTE – Guarde estas

instrucciones para uso del inspector local.

•

IMPORTANTE – Observe todos

los códigos y ordenanzas vigentes.

• Nota al instalador

–

Asegúrese de dejar estas

instrucciones al consumidor.

• Nota al consumidor

–

Conserve estas

instrucciones para consultas posteriores.

• Nivel de destreza: La instalación de este aparato

requiere de destrezas mecánicas básicas.

• Tiempo de ejecución: Instalación del frigorífico

15 minutos

• La instalación apropiada es la responsabilidad

del instalador.

• Las averías del producto causadas por una

instalación inadecuada no están cubiertas
por la garantía.

• No instale el frigorífico donde la temperatura baje de 16°C
ya que no funcionará con suficiente frecuencia para
mantener las temperaturas apropiadas.

• No instale el frigorífico donde la temperatura suba por
encima de 37°C ya que no funcionará correctamente.

• Instálelo sobre un suelo suficientemente fuerte para
sopartar la carga completa.

UBICACIÓN DEL FRIGORÍFICO

Instrucciones

Frigorífico

para la Instalación

Modelos 21, 23, 25, 27 y 29

Disponga el siguiente espacio para una fácil instalación,
apropiada circulación del aire y conexiones de fontanería
y eléctricas:

21′ y 23′ 25′, 27′ y 29′

• Lados: 4 mm 4 mm

• Parte superior: 25 mm 25 mm

• Parte posterior: 13 mm 25 mm

ÁREA

Si el frigorífico tiene un dispositivo para hacer hielo, se tendrá
que conectar a una tubería de agua potable fría. Se puede
adquirir un kit de suministro de agua con un costo adicional
a través de su proveedor.

Presión de entrada del agua máxima permitada–8,2 bars.
Presión de entrada del agua mínima permitada–2,8 bars.

La instalación del dispositivo automático de hielo debe
realizarse únicamente por un técnico cualificado.

SUMINISTRO DE AGUA AL DISPOSITIVO
PARA HACER HIELO

(EN ALGUNOS MODELOS)

29 27 25 23 21

A* 1733 mm 1733 mm 1733 mm 1733 mm 1733 mm

B 908 mm 908 mm 908 mm 908 mm 908 mm

C** 912 mm 879 mm 879 mm 738 mm 738 mm

D 1261 mm 1271 mm 1271 mm 1156 mm 1156 mm

E 1273 mm 1255 mm 1247 mm 1232 mm 1214 mm

F 1051 mm 1093 mm 1099 mm 989 mm 986 mm

G 1386 mm 1381 mm 1381 mm 1361 mm 1355 mm

H 1140 mm 1150 mm 1149 mm 1023 mm 994 mm

* La altura no incluye las bisagras.
** La profundidad incluye las asas.

DIMENSIONS

A

B

C

D

F

E

H

G

98

Instrucciones de instalación

Los rodillos cumplen 3 funciones:

■ Los rodillos se ajustan para hacer que la puerta se cierre

con facilidad cuando está abierta aproximadamente en
la mitad. (Elevando el frente a una distancia aproximada
16 mm del suelo.)

■ Los rodillos se ajustan para que el frigorífico quede

firmemente posicionado en el suelo y no se tambalee.

■ Los rodillos permiten mover el frigorífico para retirarlo

de la pared para su limpieza.

Después de instalar el frigorífico es necesario realizar algunos
últimos ajustes para nivelarlo.

Para ajustar los rodillos en modelos de 25, 27 y 29 pies:

■

Gire el rodillo ajustando
los tornillos

en el sentido
de las agujas del reloj
para elevar

el frigorífico y

en el sentido contrario
de la agujas para
bajarlo.

Use una llave
hexagonal de 3/8″, o una
llave de tuerca ajustable.

Para ajustar los rodillos en modelos de 21, 23 pies:

Para quitar la parrilla de la base, abra las puertas, saque
los tornillos de cada lado y tire de la misma hacia fuera.

Gire el rodillo frontal
ajustando los tornillos

en el sentido de las
agujas del reloj para
elevar el frigorífico
y en el sentido
contrario para
bajarlo. Use una llave

hexagonal de

3/8″,

o una

llave de tuerca ajustable.
Estos modelos tienen también rodillos traseros

ajustables para que pueda alinear el frigorífico
con sus muebles de cocina. Use una llave de tubo
de 5/16″ de mango largo para girar los tornillos de
los rodillos traseros en sentido de las agujas del reloj

para elevar el frigorífico y en el sentido contrario
para bajarlo.

Vuelva a colocar la base de la rejilla.

RODILLOS

Tornillo del rodillo ajustando

Tornillos del rodillo ajustando

ALINEACIÓN DE LAS PUERTAS

Después de nivelar, asegúrese de que la puerta del frigorífico
está a 1/16″ más alta que la puerta del congelador.

Para emparejar las puertas, ajuste la puerta del frigorífico.

Usando una llave de tubo de 7/16″, gire el tornillo
de ajuste de la puerta hacia la derecha para elevar
la puerta; gírelo hacia la izquierda para hacerla
descender. (Un tapón de nylon está encajado en la rosca
de la punta para impedir que ésta gire a menos de que
se use una llave.)

Después de una o dos vueltas con la llave, abra y cierre
la puerta del frigorífico, y a continuación compruebe
la alineación superior de las puertas.

Para quitar la parrilla de la
base, abra las puertas, saque
los tornillos de cada lado de
la parrilla y tire de la misma
hacia fuera.

Llave de tubo de 7/16″

Levantar

La puerta del frigorífico
debe ser levantada.

Instrucciones de instalación

DIMENSIONES Y ESPECIFICACIONES

(para modelos de “CustomStyle™”)

178,4 cm

91,4 cm

61 cm

61 cm cuerpo
frigorífico

Agua Electricidad

19 mm de espacio libre
(13 mm de separación +
6 mm de placas murales)

63,5 cm Tope
del mostrador

La instalación de la línea de agua no está cubierta por
el fabricante del frigorífico o de la máquina de cubitos.
Siga estas recomendaciones cuidadosamente para
minimizar el riesgo de costosos daños causados por
el agua.

El agua que suena como un martillo en las tuberías,
puede dañar algunas partes del frigorífico y también
causar escapes o inundaciones. Llame a un técnico
cualificado para arreglar los problemas de fontanería
antes de instalar el suministro de agua en el frigorífico.

Para prevenir quemaduras y daños al aparato,
no lo conecte a la salida de agua caliente.

Si usa el frigorífico antes de que se instale la conexión
de agua en el dispositivo para hacer hielo, ponga el
interruptor de funcionamiento del mismo en la posición
O (apagado).

No instale el tubo del dispositivo para hacer hielo en sitios
en donde la temperatura pudiera descender por debajo
del punto de congelación.

Cuando utilice un aparato eléctrico (como, por ejemplo,
un taladro) durante la instalación, asegúrese de que dicho
aparato esté eléctricamente aislado o conectado de tal
manera que no exista peligro de que se produzcan
descargas eléctricas.

Todas las instalaciones deben adecuarse a las normas
vigentes en materia de obras de fontanería.

La instalación del dispositivo automático de hielo debe
realizarla un técnico cualificado.

¡

PRECAUCIÓN!

Conéctelo sólo

a tomas de agua potable.

ANTES DE EMPEZAR

INSTALACIÓN DE LA TOMA

DE AGUA

99

Instrucciones de instalación

100

INSTALACIÓN DE LA TOMA DE AGUA (CONT.)

Coloque la tuerca de compresión y la férula
(manga) al extremo del tubo, tal como se indica
en la ilustración.

Inserte el extremo de la tubería en la conexión de
la válvula de agua hasta donde sea posible. Mientras
usted sostiene el tubo, apriete el ajuste.

Apriete la tubería en la abrazadera proporcionada
para sostenerla en una posición vertical. Quizás abrir
la abrazadera requiera un pequeño esfuerzo.

CONECTE EL TUBO AL FRIGORÍFICO

(CONT.)

1

Vuelva a colocar la cubierta de acceso.

Tuerca típica
de compresión

Abrazadera
de la tubería

Tubería

Férula
(manga)

Conexión del
frigorífico

Tubería

Abrazadera
de la tubería

Tuerca típica
de compresión

Férula
(manga)

Conexión
del frigorífico

Una de las ilustraciones más abajo se asemejará
la conexión en su frigorífico.

En modelos que usan la conexión de la válvula
de agua, quitar la tapa de plástico flexible.

NOTAS:

• Antes de efectuar la conexión al frigorífico,
asegúrese de que el cable no esté enchufado
a la toma de corriente de la pared.

• Si su abastecimiento de agua contiene arena o
partículas que pudieran obstruir la válvula del
agua del frigorífico, recomendamos que instale
un filtro para agua. Instálelo en el tubo de agua
cerca del frigorífico.

Algunos modelos tienen la conexión del frigorífico
al final de la tubería localizada en la parte exterior
del cobertor de acceso del compartimento del
compresor. En otros modelos, el cobertor de acceso
del compartimento del compresor debe ser removido
para tener acceso a la conexión del frigorífico a
la válvula de agua.

CONECTE EL TUBO AL FRIGORÍFICO

1
