GE CGP650SET1SS, PGP976DET1BB, PGP976DET1WW, PGP976SET1SS, PGP986SET1SS Installation Guide

I stallatio

36" SealedGasCooktop

I structio s

Questions? Call 800.GE.CARES (800.432.2737 or Visit our Website at: ge.com

In Canada, call 1.800.561.3344 or Visit our Website at: www.geappliances.ca

PGP976, PGP986, CGP650

IN THE COMMONWEALTH OF
MASSACH USETTS:

. This product must be installed by a licensed

plumber or gas fitter.

, When using ball-type gas shut-off valves, they

shall be the T-handle type.

, A flexible gas connector, when used, must not

exceed 3 feet.

BEFORE YOU BEGIN

Read these instructions completely

and carefully.

.IMPORTANT - Savetheseinstructions

for local inspector's use.

, IMPORTANT - Observeallgoverning

codes and ordinances.

, Note to Installer- Be sure to leave these

instructions with the Consumer.

, Note to Consumer - Keep these instructions for

future reference.

, Product failure due to improper installation is not

covered under the Warranty.

i

FOR YOUR SAFETY:

AWARNING - Iftheinformationinthis

manual is not followed exactly, a fire, explosion
or gas leak may result causing property damage,
personal injury or death.

Do not store or use gasoline or other flammable
vapors and liquids in the vicinity of this or any
other appliance!

WHAT TO DO IFYOU SMELL

GAS:

Do not try to light any appliance. Do not touch
any electrical switch; do not use any phone in

your building.

Immediately call your gas supplier from a
neighbor's phone. Follow the gas supplier's

instructions.

, If you cannot reach your gas supplier, call the

fire department.

Installation and service must be performed by
a qualified installer, service agency or the gas
supplier.

AWARNING - Thisappliancemust be

properlygrounded.

. IMPORTANT - Leak testingofthe

applianceshallbe conducted accordingto the

manufacturer's instructions.

, Proper installation is the responsibility of the

installer and product failure due to improper
installation is NOT covered under warranty.

WARN ING - Disconnectallelectrical

power at the main circuit breaker

or fuse box before installing.

31-i0808-i (08-11GE) 1

This cooktop has been certified by UL. You'll find
safety precautions in your Owner's Manual. Read
them carefully.

Installation of this cooktop must conform with
local codes or in the absence of local codes with

the National Fuel Gas Code, ANSI Z223.1/NFPA
54-Latest edition.

Be sure your cooktop is installed properly by a
qualified installer or service technician.

To eliminate reaching over surface burners,
cabinet storage above burner should be avoided.

Do not install the unit near an outside door or
where a draft may affect its use.

Installation Instructions

IMPORTANT SAFETY INSTRUCTIONS

ELECTRICAL REQUIREMENTS

This appliance must be supplied with the proper
voltage and frequency and connected to an
individual, properly grounded branch circuit,

protected by a circuit breaker or fuse having

amperage as noted on the rating plate.
We recommend you have the electrical wiring and

hookup of your cooktop connected by a qualified

electrician. After installation, have the electrician
show you where your main cooktop disconnect is

located.
Check with your local utilities for electrical codes

which apply in your area. Failure to wire your
cooktop according to governing codes could result

in a hazardous condition.

If there are no codes, your cooktop must be wired

and fused to meet the requirements
of the National Electrical Code, ANSI/NFPA No. 70--

Latest edition. You can get a copy
by writing:

National Fire Protection Association

Batterymarch Park
Quincy, P1A 02269

PARTS INCLUDED

2Screws Regulator

MATERIALS YOU MAY NEED

Joint Sealant Pipe Fittings

CSA-Approved Flexible Gas Line

3/8" Min. ID, 1/2" NPTConnection,

3-foot Maximum Length (Massachusetts Only)

2 Hold

Down Brackets

Shut-Off Valve

In Canada your cooktop must be wired and fused

to meet the requirements of the Canadian Electrical
Code.

Be sure the installation of this product in a mobile
home conforms with the Manufactured Home

Construction and Safety Standard, Title 24 CFR,

Part 3280. If this standard does not apply, you
must follow the standard for Manufactured Home

Installations, ANSI/NCSBS A225.1 or with local

codes where applicable.
You can get a copy of the Federal Standard by
Writing:

Office of Mobile Home Standards

HUD Building

451 7th Street, S.W.

Washington, D.C. 24010

TOOLS YOU WILL NEED

FOR INSTALLATION

Pencil

Saber Saw

Phillips-Head

Screwdriver

Pipe Wrench

Ruler or Straightedge

1/8" Drill Bit & Electric or

Hand Drill

Safety Glasses

Installation Instructions

PRE-INSTALLATION CHECKLIST

When preparing cooktop opening, make

[Z]

sure the inside of the cabinet and the
cooktop do not interfere with each other.

(See section on preparing the opening.)

Remove packaging materials, grote boxes,

@

regulator with literature, and literature
package from the cooktop before beginning

installation.

Foam_ _

Pac / _ _ _ _

Cooktop J

Package

Grate boxes

Remove Installation Instructions from

E1

literature pack and read them carefully
before you begin.

Be sure to place all literature (Owners Manual,
Installation Instructions, etc.)in a safe place

for future reference.

Hake sure you have all the tools and

El

materials you need before starting the
installation of the cooktop.

Your home must provide the adequate

El

electrical service needed to safely and
properly use your cooktop. (Refer to section
on electrical requirements.)

When installing your cooktop in your home,

FF1

make sure all local codes and ordinances
are followed exactly as stated.

Hake sure the wall coverings, countertop

[]

and cabinets around the cooktop can
withstand heat (up to 200°F) generated by
the cooktop.

Instollotion Instructions

PREPARING THE OPENING

r_ MAINTAIN THE FOLLOWING

MINIMUM CLEARANCE DIMENSIONS

13" IVlAX.Depth of unprotected

overhead cabinets

I

30" MIN. clearance from
countertop to unprotected

overhead surface

F

C - IV]IN. II

clearance from I 1

cutout to rear I /

L- MIN, dearan

from cooktop to left

side wall

2-1/2" MIN from

cutout to front of

countertop

30" or wider

cabinet base

NOTE: All gas cooktop models require 7/16"

free area below cooktop bottom to combustible

material.

L R C

PGP976 3-3/4" 6" 2-1/4"
PGP986 12" 12" 3-3/8"

CGP650 12" 12" 3-318"

ALL HORIZONTAL CLEARANCES MUST BE MAINTAINED
FOR A MINIMUM OF 18" ABOVE THE COOKING SURFACE.

R - MIN. clearance

from cutout to right

side wail

18" MIN. height

countertop

to nearest
cabinet on either
side of unit

I_] CUTOUT DIMENSIONS OF COUNTERTOP

To ensure accuracy, it is best to make a template
when cutting the opening in the counter.

width cut

_-I RECOMMENDED GAS SUPPLY

LOCATION FROM BACKWALL

r' Min. From Backwall

Recommended

gas supply

location

I_] MAKE SURE WALL COVERINGS,

COUNTERTOP AND CABINETS
AROUND COOKTOP CAN

WITHSTAND HEAT (UP TO 200°F)
GENERATED BY COOKTOP

From Cutout

Center Line

OVERALL COOKTOP DIMENSIONS

36" _'_'_ 21"

18-7/8" _4_...._

Wall covering,
cabinets and

countertop must l
withstand heat I

up to 200°F

Installation Instructions

iNSTALLiNG THE COOKTOP UNiT

LOCATE ELECTRICAL OUTLET AND

rT]

GAS SHUT-OFF VALVE BENEATH
CABINET

NEVER REUSEOLD

CONNECTORS WHEN

INSTALLING THIS
UNIT.

ShutOff _},H IF''

_Valve --][ j ElectricalOutlet 12"

_1 LJ

II

i

Below

Countertop

ATTACH BRACKETS TO COOKTOP

Remove the screw from the side of the cooktop
and screw the hold-down bracket

to the side of the cooktop unit. Repeat for opposite
side of cooktop.

Pre-drilled

Bottom of hole

Cooktop

\

Install a manual shut-off valve in the gas line in an
easily accessible location outside the cooktop. Be
sure you know how and where to shut off the gas
supply to the cooktop. Install the electrical outlet

12" below the countertop.

[_] PROTECT SURFACE OF COOKTOP

Place a towel or tablecloth onto the countertop.

Lay the cooktop upside down onto the protected
surface.

Bottom of cooktop j

Cloth under Cooktop

r_ LOCATE MOUNTING PARTS

Remove the hold down brackets from the literature

package.

Cookto

Surface

r_ INSERT COOKTOP INTO CUTOUT

Insert the cooktop centered into the cutout opening.
Hake sure the front edge of the countertop is
parallel to the cooktop. Hake final check that all
required clearances are met.

Once the unit is in place, screw the
hold- down bracket into the cabinet sides

to secure the unit into place.

Installation Instructions

INSTALLATION--GAS CONNECTIONS

r_ PROVIDE ADEQUATE

GAS SUPPLY

This cooktop is designed to operate on natural
gas at 5" of water column manifold pressure and

7" of water column (W.C.) supply pressure. It is
shipped from the factory set for natural gas. The
convertible pressure regulator supplied with the

unit must be connected in series with the manifold
of the cooktop and must remain in series with the

supply line regardless of whether natural or L.P.
gas is being used. FOR PROPEROPERATION, THE

IVlAXIHUH INLET PRESSURETO THE REGULATOR

HUST BE NO HaRE THAN 14" OF WATER COLUHN

PRESSURE.For checking the regulator, the inlet

pressure must be at least 1" W.C.. (or 3.4 KPA)
greater than the regulator output setting. If
the regulator is set for 5" W.C. of water column

pressure, the inlet pressure must be at least 6" W.C.

If the regulator is set for 10" W.C., the inlet pressure

must be at least 11" W.C.. The gas supply line to
the cooktop should be 1/2" or 3/4" pipe.

_] INSTALL REGULATOR

NEVER REUSEOLD CONNECTORS WHEN

INSTALLING THIS COOKTOP.

, WARNING: Never reuse old flexible

connectors. The use of old flexible connectors
can cause gas leaks and personal injury. Always

use new flexible connectors when installing a gas
appliance.

Screw a section of pipe onto
the inlet end of the pressure

regulator and install the
coupling.

Pressure __--]

Regulator

Coupling ---_

r_ INSTALL REGULATOR ONTO

BURNER BOX BOTTOM

Screw the regulator
onto the burner

box bottom pipe
connection. Hake

sure the top of
the regulator is

Pressure _1

Regulator----'--_l

facing towards the
cabinet front, easily
accessible through

the cabinet doors.
The regulator may

also be installed

Coupling l

LI

:\

Ii Electrical
II Outlet 12"

I Below

Countertop

prior to inserting
the cooktop into the cutout if extreme caution is

used to ensure the regulator connection is not
compromised.

_] COMPLETE CONNECTION WITH A

COUPLING

Complete the
connection between

the regulator pipe
coupling and

the shut-off valve.

Pressure

Regulator

Coupling

Shut-Off _1

Valve

I

II

II Electrical
I Outlet 12"

I Below

Countertop

To reduce the likelihood of gas leaks, apply teflon
tape or a thread compound approved for use with

LP or Natural gases to all threaded connections.

Installation Instructions

CHECK FOR LEAKS

LEAKTESTING OF THEAPPLIANCESHALL BE
CONDUCTED ACCORDING TO THE HANUFACTURER'S

INSTRUCTIONS.

Before testing for leaks, make sure all burner knobs
are in the OFF position.

After connecting the cooktop to gas, check system
for leaks with a manometer. If a manometer is not

available, turn the gas supply on to the cooktop
and use a liquid leak detector at all joints and

connections to check for leaks.
Tighten all connections if necessary to prevent gas

leakage in the cooktop or supply line.

DO NOT USE OPEN FLAHE TO CHECK FOR

LEAKS!

Disconnect the cooktop and its individual shut-off
valve from the gas supply piping system during any

pressure testing of that system at test pressures
greater than 1/2 psig (3.5 kPa).

Isolate the cooktop from the gas supply piping
system by closing its individual shut-off valve
during any pressure testing of the gas supply
system at test pressures equal to or less than 1/2

psig (3.5 kPa).

[_] INSTALLATION OVER BUILT-IN

OVEN

See built-in oven installation for complete
installation instructions.

i

t

J _ s"ToCenterof

I / _ 2" Dim.Hole From

_ _ Countertop

90 ° Elbow ___

2" Dia. Hole

L_ (207/8" from front

of Countertop to

Cabinet Sides - .,J

View from Front of Cooktop

_. Hole Center)

Installation Instructions

INSTALLATION--ELECTRICAL CONNECTIONS

, WARNING - Disconnect all electrical

power at the main circuit breaker or fuse box

before installing.

ELECTRICAL SUPPLY AND OUTLET

An adequate electrical supply and outlet must

be used to operate the electrical parts of your
cooktop.

[] The power cord of this appliance is equipped

with a 3-prong (grounding) plug which must

be used with a properly grounded 3-hole

outlet with a standard 120 Volt, 60 cycle AC

household current.
If you do not have a 3-hole grounded outlet,

have a qualified electrician change your old

one. DO NOT, UNDER ANY CIRCUMSTANCES,
CUT OR REMOVE THE THIRD (GROUND) PRONG

FROM THE POWER CORD. DO NOT USE AN

ADAPTER. DO NOT USE AN EXTENSION CORD.

Insure proper

L ground and

firm connection

before use

Installation Instructions

COOKTOP BURNERS

ASSEMBLING THE COOKTOP BURNERS

The electrode of the igniter is exposed. Be careful not to turn on any cooktop controls
while the top of the burner is removed. Do not remove the top or touch the electrode
of any burner while another burner is turned on. Electrical shock might result.

[] Place the burner head onto the burner base. Hake sure to place the correct

burner head on the correct burner base and that the burner head sits level on

the burner base. The burner heads are not interchangeable. Ensure the slot in
the burner head is positioned over the electrode and that the burner head is
fully inserted inside the burner base. A small gap between the base and head is

normal.
Place the burner caps on the burner heads, making sure to place the correct

[]

burner cap on the correct burner head. The burner caps are not
interchangeable. Each cap has three to four pins. Hake sure that the burner
caps are properly seated on the burner heads and that none of the pins sit in the stability chamber.

Burner cap properly seated

Burner cap not properly seated

OR

Burner

base base

{\ '7 Burner

[_ CHECK IGNITERS

Operation of the electric igniters should be checked after the cooktop and supply line have been carefully
checked for leaks and the cooktop has been connected to the electrical power.

On models so equipped, check to be sure the cooktop is in the UNLOCKED position.
rA1 Push and turn a burner valve to the LITE position. All spark igniters will make a series of sparks (ticking

sounds), but only the burner turned to LITE will light.

, The burner should light when gas is available to the burner.

, Once the burner lights, it should be turned out of the LITE position.

r_ Try each valve separately until all burners have been checked.

Installation Instructions

T

COOKTOP BURNERS ICONT.}

ITI BURNER IGNITION

Cooktop Spark Ignition-When you turn
the cooktop knob to LITE,the spark igniter makes a
series of electric sparks (ticking sounds) which light
the burner. During a power failure, the burners will

not light automatically. In an emergency, a cooktop
burner may be lit with a match by following the

steps below.
On models so equipped, check to be sure the

cooktop is in the UNLOCKED position.
r_ Light a match and hold the flame near the

burner you want to light. Wooden matches
work best.

r_ Push in and turn the control knob slowly. Be

sure you are turning the correct knob for the

burner you are lighting.

NOTE: If the burner does not light within five seconds,

turn the knob off and wait one minute before trying
again.

[_] BURNER GRATES

The three cooktop grates are designed for specific
positions. For maximum stability, these grates
should only be used in their proper position with
the edges positioned on top of the black bumpers

as shown

/

/

/

/

Grote

//

/'

//'

/'

/

/

//

/

/

Block Grote
Bumpers

[_ THE BURNER FLAMES

Turn each burner on. Flames should be blue in color
with no trace of yellow. The burner flames should

not flutter or blow away from the burner. The flame
should be no less than 1/4" on the lowest setting
and no greater than 1-1/2" on highest setting.

A CAUTION: Ifyouattempt to measure the

flame, please use caution. Burns could result.

i/4" to

i-i/2"

Burners should be checked frequently

Cooktop Burner

10

Installation Instructions

OPERATION CHECKLIST

rA1 Make sure all controls are left in the OFF r_

position. Check to be sure the cooktop is in the

UNLOCKED position (on models so equipped).

Make sure the flow of air to and from the

cooktop is unobstructed.
The serial plate for your cooktop is located on

the bottom of the burner box. In addition to the

model and serial numbers, it tells you the ratings
of the burners and the type of fuel and pressure
the cooktop was adjusted for when it left the
factory.

B]

When ordering parts, always include the serial
number, model number and a code letter to
ensure proper replacement parts.

Recheck Steps:
Double check to make sure everything in this
guide has been completed. Rechecking steps
will ensure safe use of the cooktop.

11

Installation Instructions

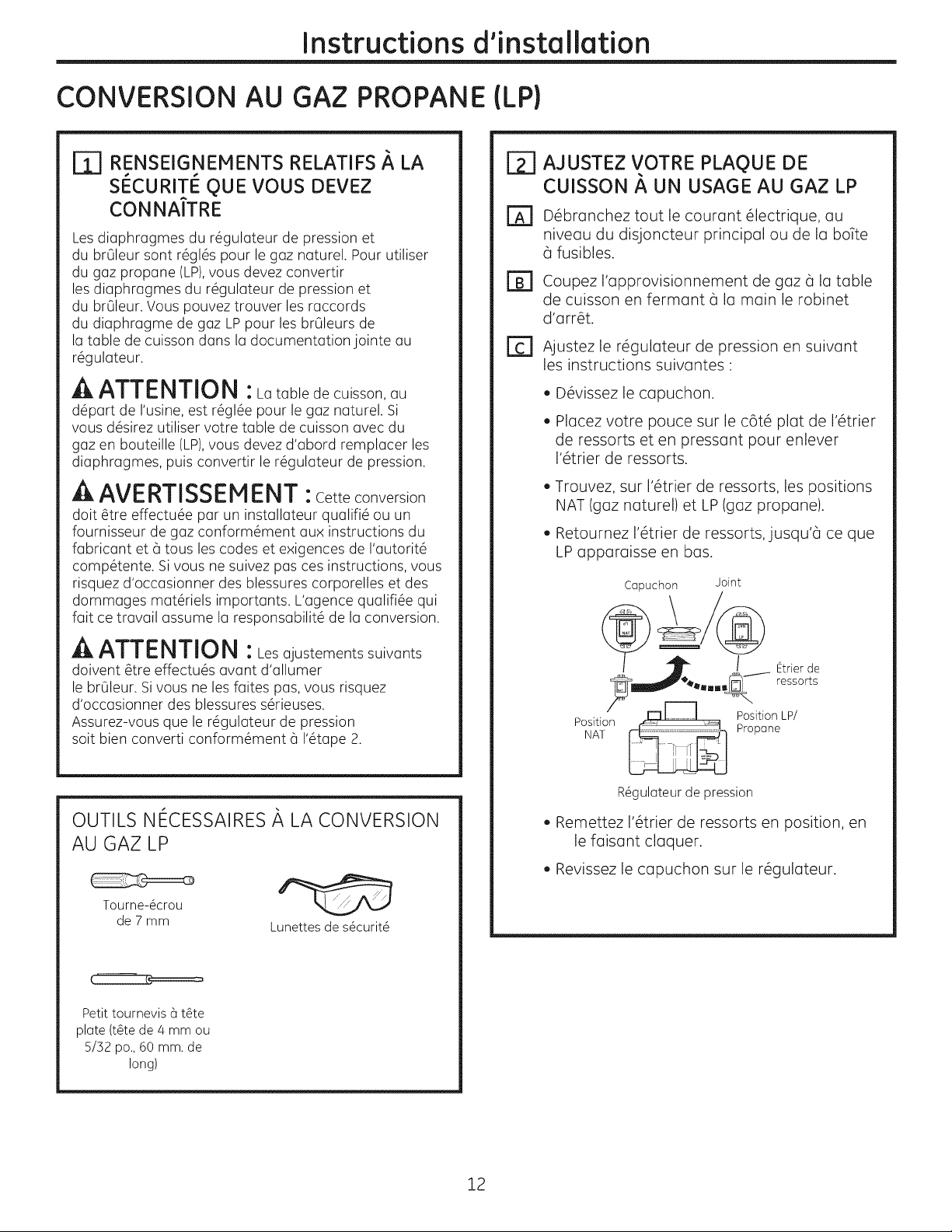

MAKING THE LP CONVERSION

r_ SAFETY INFORMATION YOU

SHOULD KNOW

The pressure regulator and burner orifices are set
for natural gas. To use LP gas, the regulator and

burner orifices must be converted. The LP orifice

spuds for the cooktop burners can be located in the
literature package attached to the regulator.

A ,,-. A, ,-T,,,,,_ L,

,ltL,/'_L,I/IUi_I: The cooktop, as shipped from
the factory, is set for use with natural gas. If you
wish to use your cooktop with LP gas, you must
first replace the orifices and convert the pressure

regulator.

Ai i m^_L,,L,,_

AILW/"_K|_I I i_1_: Thisconversionmust be
performed by o qualifiedinstallerorgas supplierin

accordance with the manufacturer's instructions
and all codes and requirements of the authority

having jurisdiction. Failure to follow instructions
could result in serious injury or property damage.
The qualified agency performing this work assumes

responsibility for the conversion.

ACAUTION: The followingadjustments

must be made beforeturningon the burner.Failure
to do so could resultinseriousinjury.Be sure

pressureregulotorhas been converted as
describedinStep 2.

TOOLS YOU WILL NEED

FOR LP CONVERSION

7mm Nutdriver

Safety Glasses

Small Flat-Head

Screwdriver (4mm or

5/32" tip size,60mm

long)

ADJUST YOUR COOKTOP FOR USE
WITH LP GAS

Disconnect allelectrical power, at the main
circuit breaker or fuse box.

B]

Shut off the gas supply to the cooktop
by closing the manual shut-off valve.

Fa

Adjust the pressure regulator, by the following
instructions:

* Unscrew the cap.
* Place your thumb against the flat side of the

spring retainer and press down to remove
the retainer.

12

* Carefully look at the spring retainer to locate

the NAT or LP position.

Cap Gosket

_ _///_@ Spring

NAT/__'"" n_L. p,_proii:i net

Position Position

Pressure Regulator

* Turn the spring retainer over so that LP is

showing on the bottom.
* Snap the retainer back into position.
* Screw the cap back onto the regulator.

Installation Instructions

MAKING THE LP CONVERSION (CONT.)

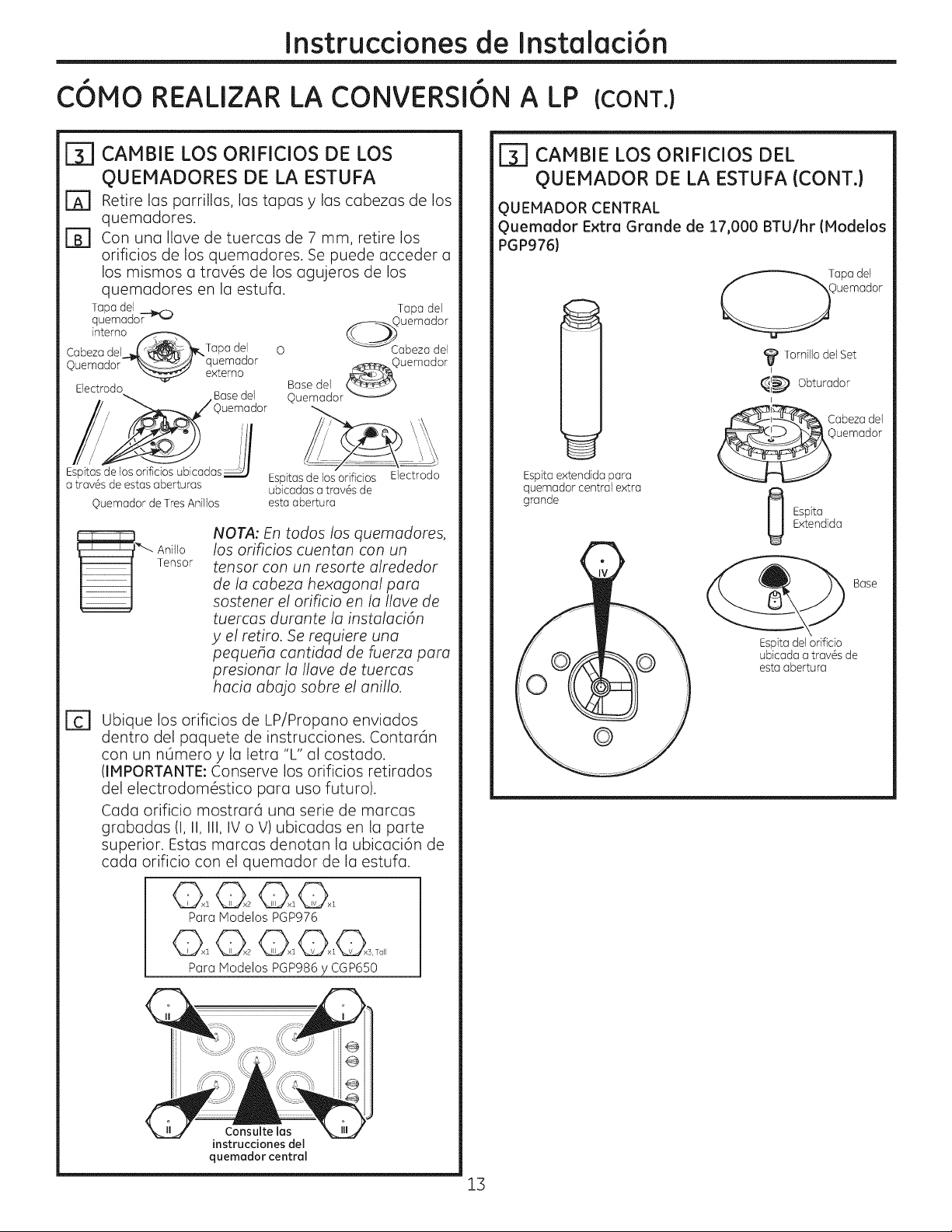

[_ CHANGE COOKTOP BURNER

ORIFICES

FA1 Remove the grates, burner cops, and burner

heads.

[] Using a 7mm nut driver, remove the burner

orifices. These may be accessed through the

burner holes in the cooktop.

Inner j,_Q

burner cap

Burner ,S'_ Outer

base --'-__' _- burner

Electrode

Orifice spuds located _l/
through these openings

Tri-Ring Burner

cap

Burner

OR

BurNer

base

Orifice spud located Electrode
through this opening

NOTE: On all burners, the
orifices hove a spring-loaded

Retainer
Ring

retaining ring around the hex
head to hold the orifice in the

nut driver during installation
and removal. A slight amount
of force is required to push the

nut driver down over the ring.

Fcl Locate the LP/Propane orifices shipped inside

the literature package. They will hove a digit

number and the letter "L" on the side.

(important: Save the orifices removed from the
appliance for future use.)

Each orifice will show a series of engraved

murks, (I,II, III, IV or V), located on the top.
These murks denote the location of each orifice to the
cooktop burner.

Burner

cap

Burner

head

r_ CHANGE COOKTOP BURNER

ORIFICES (CONT.}

CENTER BURNER
17,000 BTU/hr Extra Large Burner (PGP976 Models)

O urner

_Set Screw

I

Cap

_I_ Choke

I

Burner
Head

Extended spud for center
extra large burner

Spud

Extended

Base

Orifice spud located
through this opening

For PGP976 Models

For PGP986 & CGP650Models

See instructions
for center burner

13

Installation Instructions

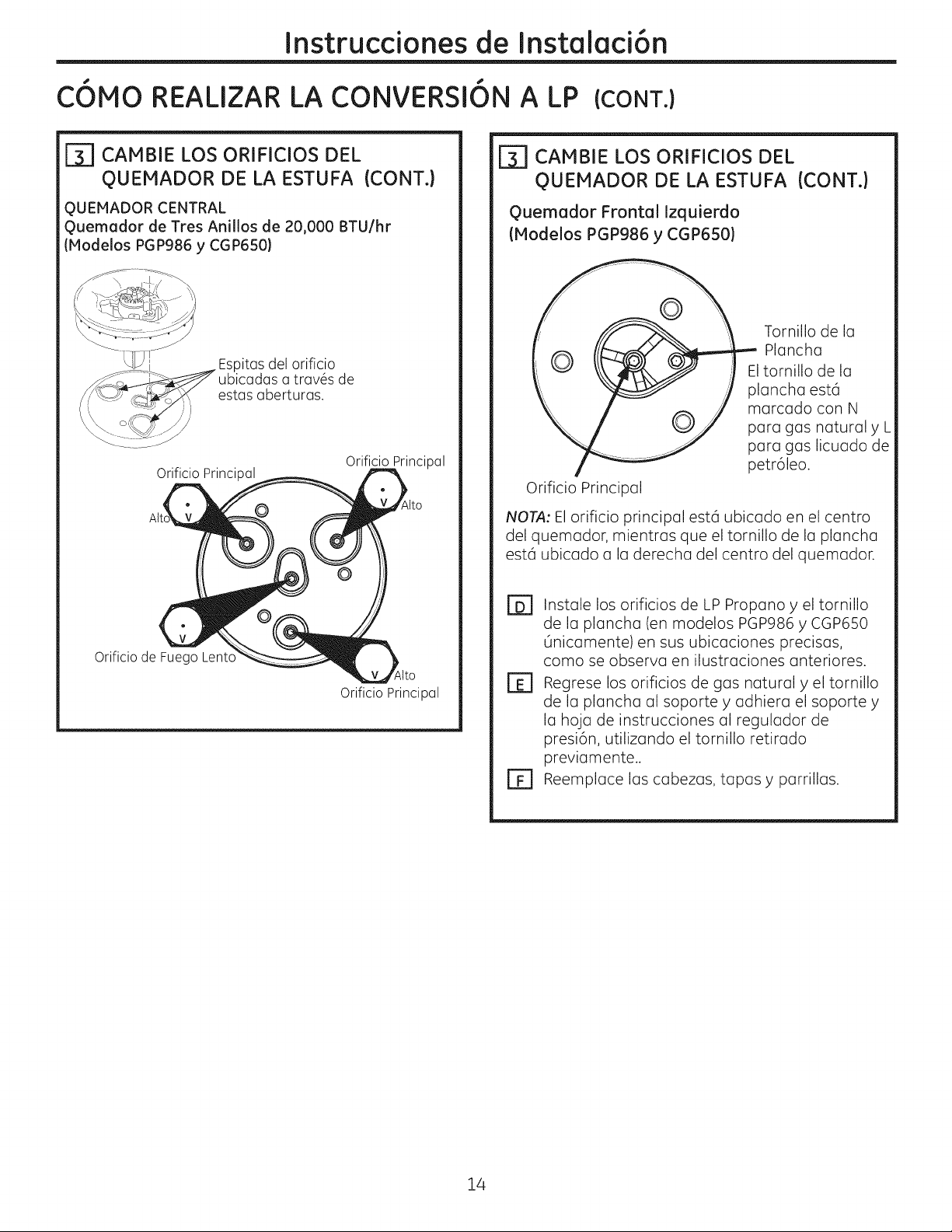

[T_ CHANGE COOKTOP BURNER

ORIFICES (CONT.)

CENTER BURNER
20,000 BTU/hr Tri-Ring Burner (PGP986 and CGP6SO

Models)

spuds located

through these
openings.

Main Orifice

Main Orifice

Simmer Orifice

Main Orifice

_] CHANGE COOKTOP BURNER

ORIFICES (CONT.)

LEFT FRONT BURNER

(PGP986 and CGP650 Models)

Griddle Screw

The griddle screw
is marked with N

for natural gas
and Lfor liquefied

petroleum.

Main Orifice

NOTE: The main orifice is located in the center of
the burner, while the griddle screw is located to the

right of the center of the burner.

[] Install the LPPropane orifices and griddle

screw (on PGP986and CGP6S0models only)
in their precise locations as noted in the

earlier illustrations.

r_ Return the natural gas orifices and griddle

screw to the bracket and attach the bracket
and the instruction sheet to the pressure

regulator using the screw removed previously.

r_ Replace the burner heads, caps and grates.

14

Installation Instructions

MAKING THE LP CONVERSION (CONT.)

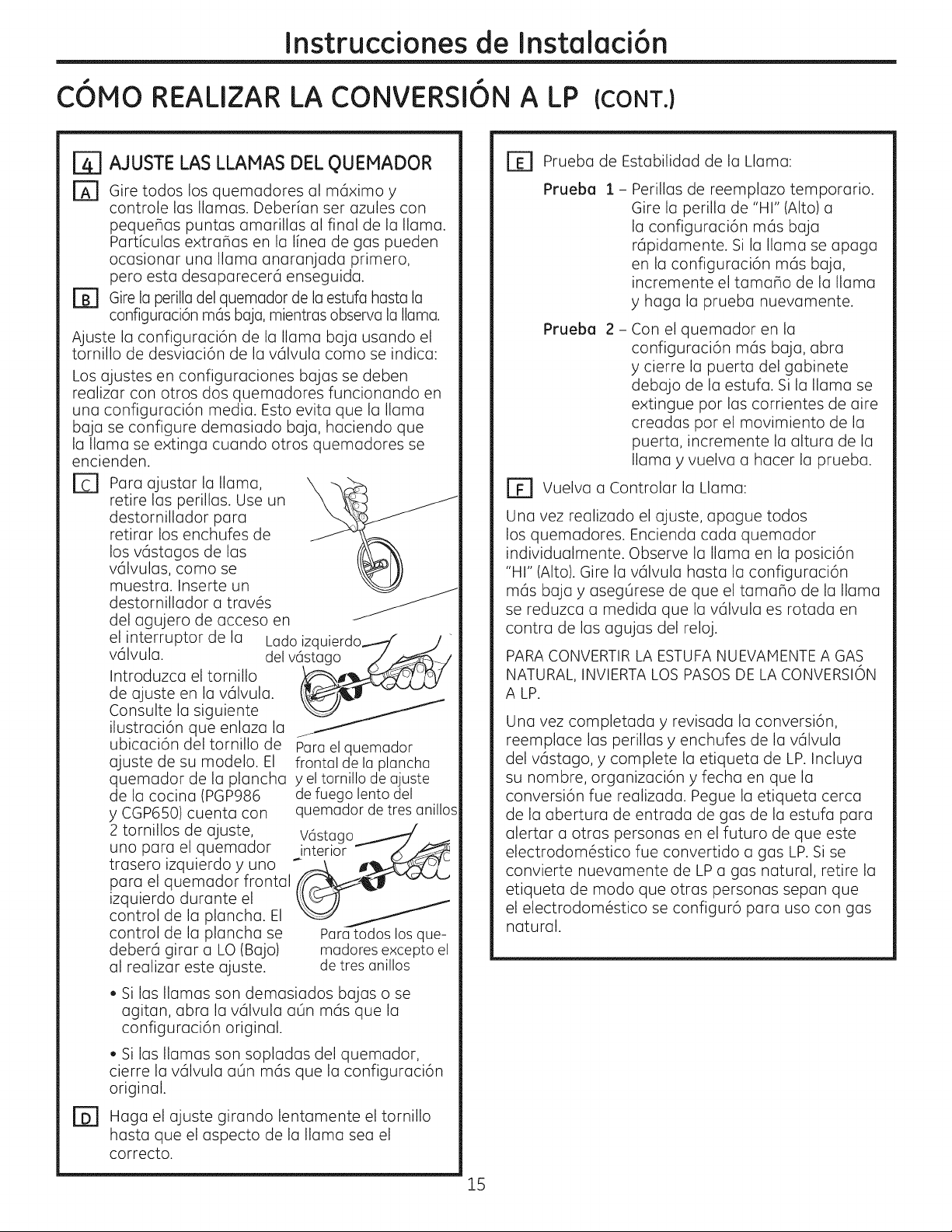

ADJUST BURNER FLAMES

Turn all burners full on and check the flames.

[]

They should be blue in color with some yellow
tipping at the ends of the flame. Foreign

particles in the gas line may cause an orange

flame at first, but this will soon disappear.

r_ Turn the cooktop burner knob to the lowest

setting while observing the flame.

Adjust the low flame setting using the valve bypass
screw as follows:

Low-setting adjustments must be made with two
other burners in operation on a medium setting.
This prevents the low flame from being set too low,

resulting in the flame being extinguished when
other burners are turned on.

E1 To adjust the flame,

remove the knobs. Use

screwdriver to remove
valve stem plugs as

shown.

Insert a screwdriver

through the access hole
in valve switch. Engage
adjustment screw in

valve. Refer to the
illustration below that

matches the adjustment

screw location for
your model. The

griddle burner (PGP986
and CGP650) has 2

adjustment screws,
one for the left rear

burner and one for the

left front burner during
griddle control. Griddle

control must be turned
to LO when making this

adjustment.

. If the flames were too

small or fluttered, open
the valve more than the original setting.

Left of stem

For left front griddle
burner and tri-ring

burner simmer

adjustment screw

Inside ste m_._€_

For all burners

except tri-ring

r_ Testing Flame Stability:

Test 1 - Temporarily replace knobs. Turn the

knob from "HI" to the lowest setting
quickly. If the flame goes out at the
lowest setting, increase the flame size
and test again.

Test 2 -

El Flame Recheck:
After the adjustment is made, turn all burners off.

Ignite each burner individually. Observe the flame
at the "HI" position. Rotate the valve to the lowest
setting and be sure that the flame size decreases

as the valve is rotated counterclockwise.
TO CONVERT THE COOKTOP BACK TO NATURAL

GAS, REVERSETHE STEPSUNDER MAKING THE LP

CONVERSION.

Once the conversion is complete and checked ok,
replace valve stem plugs and knobs, and fill out
the LP sticker. Include your name, organization and
date conversion was made. Apply the sticker near
the cooktop gas inlet opening to alert others in
the future that this appliance has been converted
to LP gas. If converting back to natural gas from
LP, please remove the sticker so others know the
appliance is set to use natural gas.

With the burner on the lowest setting,
open and close the cabinet door
under the cooktop. If the flame is
extinguished by the air currents
created by the door movement,
increase the flame height and test

again.

. If the flames blew away from the burner,

close the valve more than the original
setting.

r_ Make the adjustment by slowly turning the

screw until flame appearance is correct.

15

Notes.

16

I structio s

Ta le de cuisson scell

d'i stallati

au gaz de 91.4 cm (36")

PGP976, PGP986, CGP650

Web 8 I'adresse : www.electromenagersge.ca

AVANT DE COMMENCER
Avant de commencer, lisez attentivement la totalit6

de ces instructions.

.IMPORTANT - Conservezces

instructions pour votre inspecteur local.

. IMPORTANT - Respectez toutesles

ordonnances et les codes Iocaux.

, Note (_I'installateur - Assurez-vous de laissez ces

instructions au consommateur.

, Note au consommateur - Conservez ces

instructions pour r6f@ence future.

, La garantie ne couvre aucune panne due

6 une mauvaise installation.

AAVERTISSEMENT -

Cet appareil doit @trebien mis 6 la terre.

. IMPORTANT - vousdevez

v@ifier que cet appareil n'ait pas de fuite
conform6ment aux instructions du fabricant.

, L'installateur est responsable d'une bonne

installation et la garantie ne couvre aucune
panne due 6 une mauvaise installation.

POUR VOTRE SI_CURITI_

AAVERTISSEMENT -

Sivous ne suivez pas exactement les instructions
de ce manuel, vous risquez d'occasionner un
incendie, une explosion ou une fuite de gaz, qui
peuvent provoquer des dommages mat@iels, des
blessures corporelles ou la mort.

Ne conservez pas ou n'utilisezjamais d'essence
ou d'autres liquides ou vapeurs inflammables 6
proximit6 de cet appareil ou de tout autre appareil
m6nager!

CI OUE VOUS DEVEZ FAIRE Sl

VOUS SENTEZ LE GAZ •

• N'essayezjamais d'allumer un appareil
61ectrom6nager. Netouchez (_aucun
commutateur d'61ectricit6, n'utilisez jamais un
t616phonedarts votre batiment.

, Appelez imm6diatement votre fournisseur de

gaz 6 I'aide du t616phoned'un raisin. Suivez les
instructions de votre fournisseur de gaz.

, Sivous ne pouvez pas entrer en contact avec

votre fournisseur de gaz, appelez les pompiers.

L'installation et le service de votre table de cuisson
doivent _tre faits par un installateur qualifi6, un

technicien de service ou votre fournisseur de gaz.

A AVERTISSEMENT - D@brancheztout

courant 61ectrique au niveau du disjoncteur de la

maison ou de la boTte6 fusibles avant d'installer.

31-i0808 -i (08-ii GE) i

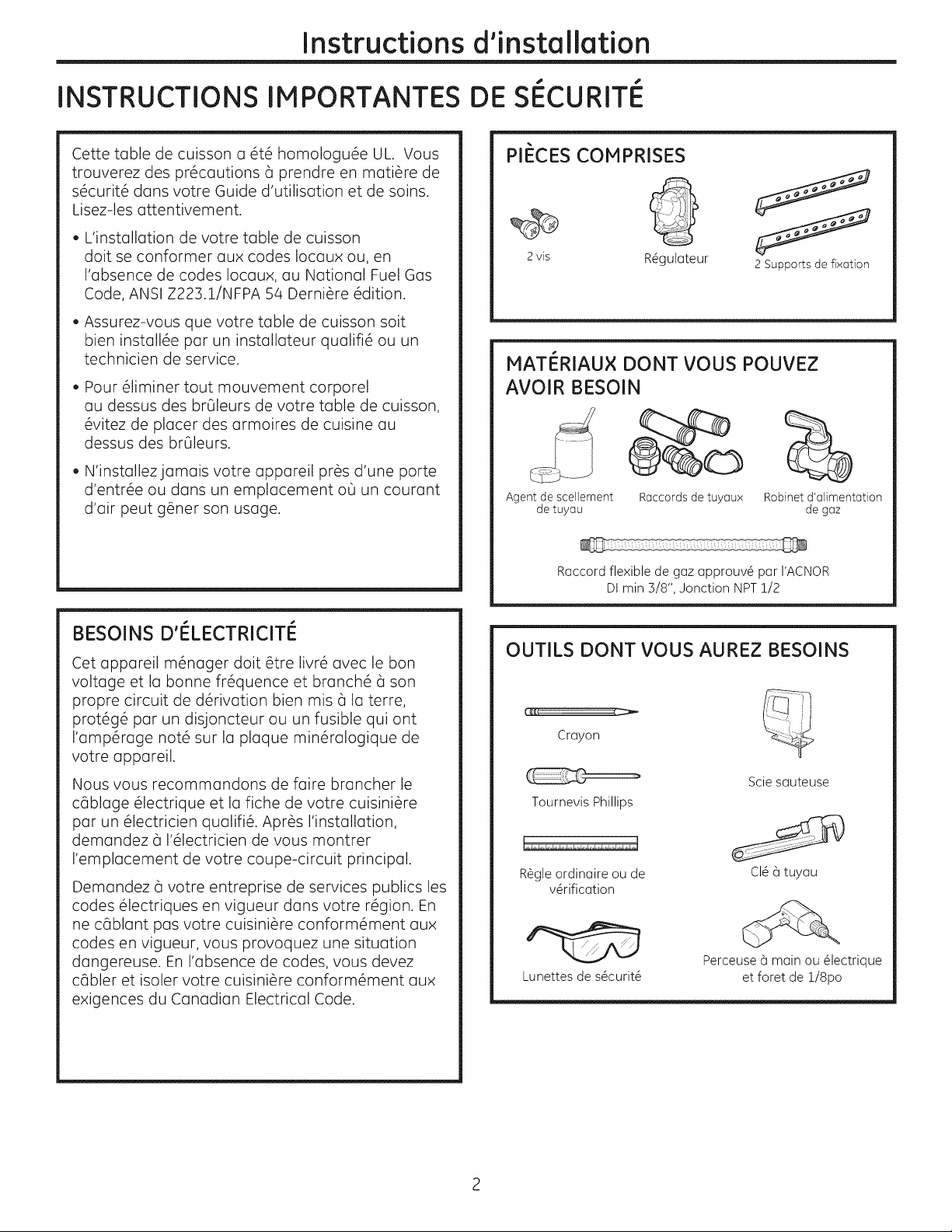

Instructions d'installation

INSTRUCTIONS IMPORTANTES DE SI CURITI

Cette table de cuisson a 6t6 homologu6e UL. Vous
trouverez des pr6cautions 6 prendre en mati6re de

s6curit6 dons votre Guide d'utilisation et de soins.

Lisez-les attentivement.
. L'installation de votre table de cuisson

dolt se conformer au× codes Iocau× ou, en
I'absence de codes Iocaux, au Notional Fuel Gas
Code, ANSI Z223.1/NFPA 54 Derni6re 6dition.

. Assurez-vous que votre table de cuisson soit

bien install6e par un installateur qualifi6 ou un
technicien de service.

, Pour 61iminer tout mouvement corporel

au dessus des brOleurs de votre table de cuisson,
6vitez de placer des armoires de cuisine au

dessus des brOleurs.

. N'installezjamais votre appareil pr6s d'une porte

d'entr6e ou dons un emplacement oQ un courant
d'air peut g6ner son usage.

PII_CES COMPRISES

2vis R6gulateur 2 Supports de fi×otion

MAT(:RIAUX DONT VOUS POUVEZ

AVOIR BESOIN

Agent de scellement

de tuyau

Raccord flexible de gaz approuv6 par I'ACNOR

Raccords de tuyau×

DI min 3/8", Jonction NPT1/2

Robinet d'alimentation

de gaz

BESOINS D'ELECTRICITE

I s

Cet appereil m6nager dolt @tre livr6 avec lebon
voltage et la bonne fr6quence et branch6 6 son

propre circuit de d6rivation bien mis 6 Io terre,

prot6g6 par un disjoncteur ou un fusible qui ont
I'amp6rage not6 sur la plaque min6ralogique de
votre appareil.

Nous vous recommandons de faire brancher le
cSblage 61ectrique et la fiche de votre cuisini6re

par un 61ectricien quolifi6. Apr6s I'instollation,
demondez 6 1'61ectricien de vous montrer

I'emplacement de votre coupe-circuit principal.

Demandez 6 votre entreprise de services publics les
codes 61ectriques en vigueur dons votre r6gion. En

ne c_blant pas votre cuisini6re conform6ment oux
codes en vigueur, vous provoquez une situation
dongereuse. En I'absence de codes, vous devez

c_bler et isoler votre cuisini6re conform6ment aux
exigences du Canadian Electrical Code.

OUTILS DONT VOUS AUREZ BESOINS

Crayon

Scie sauteuse

Tournevis Phillips

R_gle ordinaire ou de

varification

Lunettes de sacurit6

CI66 tuyau

Perceuse 6 main ou 61ectrique

et foret de !/8po

Instructions d'installation

LISTE

Pour pr6parer I'ouverture de la surface de
cuisson, vous devez vous assurer que
I'int6rieur de I'armoire ne touche pas la table

de cuisson {consultez la section sur la

pr6paration de I'ouverture}.

Enlevez les mat6riau× d'emballage, les

@

boTtes de grille, le r6gulateur avec sa
documentation et la documentation de

votre table de cuisson avant de commencer
(_I'installer.

DE VITRIFICATION AVANT INSTALLATION

Enlevez les instructions d'installation de la

E1

trousse de documentation et lisez-les
soigneusement avant de commencer.

Assurez-vous de bien ranger toute la
documentation,(Hanuel du propri6taire,
Instructions d'installation, etc.) dans un
endroit s0r pour r#f6rence future.

Documentotion

Boites de

grille

Assurez-vous d'avoir tousles outils et tous

El

les mat6raux n6cessaires avant de
commencer (_installer votre table de
cuisson.

El Votre maison doit 6tre aliment6e en courant

61ectrique ad6quat pour vous permettre de
bien utiliser en toute s6curit6 votre table de

cuisson. (Consultez la section sur les besoins
d'61ectricit6.)

cuisson

El Pour installer votre table de cuisson dons

votre maison, assurez-vous de vous
conformer scrupuleusement _ tous les

codes et (_toutes les ordonnances locales.
Assurez-vous que les rev6tements de mur, le

[]

comptoir et les armoires autour de la table
de cuisson puissent supporter la chaleur
[pouvant atteindre 93°C (200°F)] produite
par la table de cuisson.

#,

PREPARATION DE

Instructions d'installation

L'OUVERTURE

FT] vous DEVEZ RESPECTER LES

DEGAGEMENTS MINIMAU×

SUIVANT

Profondeur max de 33 cm (13")

des armoires en sur@omb

entre I'ouverture

et lemur Iot@al

I D#gagement

D#gagement min. de 76 cm ...... _/j_

(50't du comptoir 6 la surface -/_ Hauteur min

en non surplomb non prot6g#es /fde 45 cm 118")

C - MIN. i / ( fdu comptoir

D#gagement 1. J " 6 I'armoire la

entre Fouverture i ___'_'-_ plus proche

et lemur arri6re , ,_J_f _._ _jde chaque

L -HIN. D#gagement _"_,_-.S,_q-_,_TT:_ _ I"1"I

entre la table de cuisson _ I_ Base d'ormoire

etle murlat@al gauche J I_ de 76,2 cm (50'1

r

2-1/2" MIN. Entre ou supeneur

I'ouverture et le

devant du comptoir

REMARQUE : tous les modules de surface
6 cuisson ou goz requi_rent un d#gogement

de 1,1 cm (7/16 po) sous Io hauteur de Io surface

pour Io moti_re combustible.

L R C

PGP976 9,5cm(3-3/4") 15,2 cm (6") 5,7cm(2-i/4")
PGP986 30,5 cm (12") 30,5 cm (12") 8,6cm(3-3/8")
CGP650 30,5 cm (12") 30,5 cm (12") 8,6cm(3-3/8")

/,t 2ro t

FT_ DIMENSIONS TOTALES DE

LA TABLE DE CUISSON

Pour assurer lajustesse du d#coupage,
il vaut mieux faire un gabarit pour couper
I'ouverture dans le comptoir.

EMPLACEMENT RECOMMANDE_ DE
L'ALIMENTATION DE GAZ A

PARTIR DU MUR ARRIERE

2.S cm (1") min. du mur arri_re

Emplacement
recommand6 de

I'alimentation
de gaz

TOUS LES DI_GAGEMENTS HORIZONTAUX DOIVENT
S'APPLIgUER SUR UNE DISTANCE MINIMALE DE 45,7 CM

(18") AU-DESSUS DE LA SURFACE DE CUISSON.

DIMENSIONS DU DI_COUPAGE DE

LA TABLE DE CUISSON

76 cm (30") _ 53 cm (21")

__ 8-1/4 cm

_4_,), (3- i/4")

49 cm (19-3/8") _

B] ASSUREZ-VOUS QUE

LES REVETEMENTS MUR, LE
COMPTOIR ET LES ARMOIRES
AUTOUR DE LA TABLE DE
CUISSON PUISSENT SUPPORTER

LA CHALEUR (POUVANT
ATTEINDRE 93°C [200°F])

pouvoir supporter
une chaleru pouvant

atteindre 95°C(200°F)_

Instructions d'instollotion

INSTALLATION LA

PLACEZ LA PRISE

[i]

UNITE DE LA TABLE DE CUISSON

D'ALIMENTATION
I_LECTRIOUE ET LE ROBINET

D'ALIMENTATION DE GAZ

AU-DESSOUS DE L'ARMOIRE

N'UTILISEZ JAMAIS DES
RACCORDS USAGES

POUR INSTALLER CET

APPAREIL

Plontez le robinet d'alimentation manuel sur le

tuyau de gaz _ un emplacement facile _ atteindre
en dehors de la table de cuisson. Assurez-vous de

savoir oOet comment couper I'alimentation de gaz

la table de cuisson. Plontez la prise #lectrique 30

cm (12") au-dessous du comptoir.

W Roblnet " F\

N d'alimentation II I

N _I_. i Prise #lectdque

[ _ sous lecomptdr

. II

[_] PROTE_GEZLA SURFACE DE LA

TABLE DE CUISSON

Placez une serviette ou un torchon sur le comptoir.
Posez la table de cuisson _ I'envers sur la surface

prot#g#e.

Envers de Jmtable de cuisson

/

F41 FIXEZ LES SUPPORTS DE FIXATION

A LA TABLE DE CUISSON

Enlevez la vis d'un c6t# de la table de cuisson,
vissez un support de fixation _ un c6t# de la table
de cuisson. R#p#tez la m@me op#ration de I'autre

c6t# de la table de cuisson.

Support de

fixation \ _t/

Bas de la table de \ _;,/

Verre dela -__ "" '_"

de cussion

r_ INSEREZ LA TABLE DE CUISSON

DANS L'OUVERTURE DECOUPEE

Ins#rez la table de cuisson centr#e dans I'ouverture
d#coup#e. Assurez-vous que I'arr@te de devant

du comptoir soit bien parall61e _ I'extr#mit# de la
surface de cuisson. Faites une v#rification finale

pour vous assurer de bien respecter tousles
d#gagements.

Linge sous Imtable de cuisson

r_ TROUVEZ LES PIECES DE

MONTAGE

Retirez les supports de fixation de la trousse de

documentation.

Une fois latable de cuisson en place,
vissez les supports de fixation aux c6t#s de
I'armoire pour tenir la table de cuisson bien en
place.

Instructions d'installation

INSTALLATION--BRANCHEMENT DU GAZ

| FOURNISSEZ UN BON

APPROVISIONNEP1ENT EN GAZ

Cette table de cuisson est conque pour fonctionner au
gaz naturel 6 une pression de tubulure d'admission
de 4 po. de colonne d'eau et 6 une pression
d'approvisionnement de 5 po. de colonne d'eau. Elle
est exp6di6e de I'usine r6gl6e pour le gaz naturel.

Le r6gulateur de pression convertible fourni avec

I'appareil doit _tre branch6 en s6rie 6 la tubulure
d'admission de la table de cuisson et doit rester

branch6 sur la ligne d'approvisionnement qu'il

s'agisse de gaz naturel ou de gaz propane (LP).POUR
OBTENIR UN BON FONCTIONNEMENT, LA PRESSION

MAXIMALE D'ENTREEAU REGULATEURNEDOlT PAS

ETRESUPERIEUREA 14 po. DECOLONNE D'EAU. Pour
v@ifier le r6gulateur, la pression d'entr6e doit _tre
au moins de 1 po. de colonne d'eau (ou 3,4 KPA)plus
grande que celle de r6glage de sortie du r6gulateur.
Si le r6gulateur est r6g16 6 une pression de 5 po. de
colonne d'eau, la pression d'entr6e doit @re au moins
6gale 6 6 po.. Si le r6gulateur est r6g166 une pression
de 10 po., la pression d'entr6e doit @re au moins
6gale 6 11 po. La ligne d'approvisionnement de gaz 6
la table de cuisson doit @re un tuyau de 1/2 po.
ou de 3/4 po.

[_] INSTALLEZ LE RI_GULATEUR

r_ INSTALLEZ LE RI_GULATEUR EN

BAS DE LA BO/TE DE BRULEURS

Vissez le r6gulateur dans
le raccord du bas de

I

la boTte de brOleurs.
Assurez-vous que le

haut du r6gulateur
soit face 6 I'avant

de I'armoire, et
soit facilement

accessible 6
partir des portes

de I'armoire. Le
r6gulateur peut

aussi _tre install6

R6gulateur

de pression _

Raccord

Robinet _f

d'arr_t "

l]J

U

IPfise @lectrique

I 12 po.

Iou-dessous du

comptoir

avant I'insertion de
la table de cuisson dans I'ouverture 6 condition

d'user d'une grande prudence afin de ne pas g@ner
la connexion du r6gulateur.

TERMINEZ LE RACCORDEP1ENT
AVEC UN RACCORD

Terminez le raccordement entre le raccord du
tuyau du r6gulateur

et le robinet d'arr@t.

I
I

N'utilisezjamais de vieux raccords quand vous
installez votre table de cuisson..

A AVERTISSEMENT :

N'utilisezjamais des raccords flexibles usag6s.

L'utilisation de raccords flexibles usag6s peut
occasionner des fuites de gaz et des blessures
corporelles. Utilisez toujours des raccords flexibles

neufs quand vous installez un appareil 6 gaz.

Pour r6duire la possibilit6 de fuites de gaz, posez un

Vissez une section du tuyau dans R6gulateur de__._- 1
I'extr_mit6 d'entr6e du r6gulateur presslon

de pression et installez le
raccord. Raccord

ruban de t6flon ou mettez de la graisse pour filetage
approuv6e pour le gaz naturel ou butane sur tousles

raccords filet6s.

R6gulateur

de pression

Raccord

Robinet _I

d'arr_t

m4

Iv

LI

i\

IiPrise61ectrique
I 12 po.
lau-dessous du

comptoir

Instructions d'installation

VI_RIFIEZ QU'IL N'Y A PAS DE

FUITE

LA VI_RIFICATIONDEFUITES SUR L'APPAREIL DOlT

I_TREEFFECTUIeEENCONFORIVlITI_AVEC LES

INSTRUCTIONSDU FABRICANT.
Avant de v@ifier qu'il n'y a pas de fuite, assurez-

vous que tous les boutons de br01eurs soient en

position OFF (arr_t).

Apr_s avoir branch6 la table de cuisson au gaz,
v6rifiez qu'il n'y a pas de fuite dans le syst@me
6 I'aide d'un [e-mail] n'avez pas de

manom@tre,ouvrez I'approvisionnement de gaz 6
la table de cuisson et utilisez un d@ecteur de fuite

liquide 6 tousles raccords etjoints pour trouver les
fuites.

Resserrez tous les raccords le cas 6ch6ant pour
arr_ter les fuites de gaz de la table de cuisson ou
de la ligne d'approvisionnement.

N'UTILISEZ JAMAIS DE FLAMME POUR
VI_RIFIER LES FUITES!

D6branchez la table de cuisson et son robinet
d'arr_t du syst_me de tuyau d'alimentation en gaz

avant de proc6der 6 un essai de pression de ce
syst_me 6 des pressions de test sup@ieures 6 1/2

psig (3,5 kPa).

[_] INSTALLATION SUR UN FOUR

ENCASTRt_

Consultez I'installation du four encastr# pour y
trouver les instructions d'installation.

1

t

._ _ S po. depuis le comptoir

jusqu'au centre du trou

de 2 po.

Ilsolez la table de cuisson du syst@me de tuyau
d'alimentation en gaz avant de proc6der 6 un essai
de pression du syst@me d'alimentation en gaz 6
des pressions de test 6gales ou inf6rieures 6 1/2

psig (B,5 kPa).

Instructions d'installation

INSTALLATION--RACCORDS ELECTRIOUES

AVERTISSEMENT - D6brancheztout

courant 61ectrique au niveau du disjoncteur de la

maison ou de la boTte6 fusibles avant d'installer.

ALIMENTATION I_LECTRIOUE ET PRISE

Vous devez utiliser une bonne alimentation
61ectrique et une bonne prise pour faire fonctionner

les 616ments 61ectriques de
votre table de cuisson.

B3

Lecordon d'alimentation de votre appareil est
muni d'une fiche 6 trois broches (avec mise 6

la terre) qui doit @treutilis6e dans une prise
61ectrique bien mise 6 la terre, qui alimente
en courant m6nager CA normal de

120 volts, 60 cycles.

B]

Si vous n'avez pas de prise triphas6e,
demandez 6 un 61ectricien qualifi6 de changer
votre ancienne prise. EN AUCUN CAS, VOUS

NE DEVEZ COUPER NI ENLEVER LA TROISII_ME
BROCHE (TERRE)DU CORDON

D'ALIMENTATION. N'UTILISEZ PAS UN

ADAPTATEUR. N'UTILISEZ PAS UNE RALLONGE

Assurez une bonne

L mise 6 la terre et un

bon contactavant

I'usage

Instructions d'installation

BRULEURS DE LA TABLE DE CUISSON

[_ ASSEMBLEZ LES BRULEURS DE LA TABLE DE CUISSON

L'61ectrode de I'allumeur est expos6e. Veillez 0 n'allumer aucun contr61e de la table
de cuisson Iorsque le dessus du br01eur est enlev6. N'enlevez jamais le haut ct'un

brOleur ou son 61ectrode quancl un autre br01eur est allure6. Cela risque de procluire
une secousse 61ectrique.

Placez la t_te de br01eur sur la base de br01eur. Assurez-vous de bien mettre

D

la bonne t6te de brOleur sur la bonne base de br01eur et de bien mettre

horizontalement la t6te de brOleur sur sa base. Les t6tes de brOleur ne sont
pas interchangeables. Assurez-vous que la fente de la t6te de br01eur est

plac6e au-dessus de 1'61ectrode et que la t6te est ins6r6e (_fond dans la base.
Un petit espace entre la base et la t6te est normal.

B]

Placez les capuchons de brOleur sur les t6tes de brOleur, en vous assurant de
mettre le bon capuchon de braleur sur la bonne t@tede brOleur. Les pasbienplac6

capuchons de brOleur ne sont pas interchangeables. Chaque capuchon est

muni de trois (_quatres chevilles. Assurez-vous que les capuchons de br01eur tiennent bien sur les t@tes de
br01eur Chaque capuchon est muni de trois (_quatres chevilles.

_J

C®puchon de br01eurbien plac6

Capuchon de brQleur

Capuchon

OU

stabilit6 i Electrode

Base de \ de

brOleur br01eur

T_te de

br01eur

r_ VI_RIFIEZ LES ALLUMEURS

Vous devez v6rifier le fonctionnement des allumeurs 61ectriques apr6s vous @tresoigneusement assur6 que la
table de cuisson et la ligne d'approvisionnement n'ont pas de fuite et que la table de cuisson est bien branch6e au
courant 61ectrique.

Sur les modules qui sont ainsi 6quip6s, assurez-vous que la table de cuisson soit en position UNLOCKED
(d6verrouill6e).

r_ Appuyez sur un robinet de brOleur et tournez-le en position LITE(allumage). Tous les allumeurs feront une

s6rie d'6tincelles (cr6pitement) mais, seul, le br01eur en position LITE(allumage) s'allumera.

, Le brOleur doit s'allumer quand du gaz lui parvient.
. Quand le brOleur s'allume, vous devez I'enlever de sa position LITE(allumage).

r_ Essayez tousles robinets pour v6rifier le fonctionnement de tousles br01eurs.

Instructions d'installation

E] ALLUMAGE DES BRULEURS

Allumage de la table de cuisson - Ouand vous

mettez le bouton de la table de cuisson en position

LITE(allumage), I'allumeur fair une s@ie d'6tincelles
(cr6pitement) pour allumer le br01eur. Pendant
une panne de courant, les br01eurs ne s'allument

pas automatiquement. En cas d'urgence, allumez
un br01eur de la table de cuisson 6 I'aide d'une

allumette en suivant les @apes suivantes :
Sur les modules ainsi 6quip6s, v6rifiez que la

table de cuisson soit en position UNLOCKED
(d6verrouill6e).

ra] Allumez une allumette et approchez la flamme

du brOleur que vous voulez allumer. II vaut

mieux utiliser une allumette en bois.
Poussez et tournez doucement le bouton de

B]

contr61e. Assurez-vous de tourner le bouton
de contr61e qui correspond au br01eur que

vous voulez allumer.

NOTE: ISile br01eur ne s'allume pas en cinq secondes,
tournez le bouton en position OFF (arr_t) et attendez
une minute avant d'essayer

6 nouveau.

[_ LES FLAMMES DU BRULEUR

Allumez chaque brOleur. Les flammes doivent 6tre
bleu sans trace de jaune. Les flammes du brOleur
ne doivent pas scintiller ou s'6carter du brOleur. La
fiamme ne peut pas _tre plus petite que 1/4 po. en
r6glage le plus baset ne dolt pas _tre plus grande
que 1-1/2" po. en r6glage le plus haut.

BrOleur de table
de cuisson

Vous devez v@ifier fr_quemment les br01eurs

A ATTENTION : sivousessayezde

mesurer la flamme, faites bien attention. Vous
pouvez vous br01er.

GRILLES DE BRULEUR

Les trois grilles de la table de cuisson sont pr6vues
pour des positions pr6cises. Pour assurer un
maximum de stabilit6, ces grilles doivent se trouver
6 la position appropri6e avec leurs bords reposant
sur le dessus des butoirs noirs, tel qu'illustr6.

Grille

/'

/

/

/'

/

/

/

/

// / /

iS"_ 8utoirs de

...................... _....................... grille noirs

10

Instructions d'installation

LISTE DE VITRIFICATION DE FONCTIONNEMENT

r_ Assurez-vous que tous les contr61es restent en r_

position OFF (arr6t). V6rifiez que la table
de cuisson soit en position UNLOCKED
(d6verroui%e) (sur les modules ainsi 6quip6s).

Assurez-vous que la circulation d'air autour de la
table de cuisson ne soit pas g6n6e.

La plaque min6ralogique de votre table de
cuisson est situ6e en bas de la boTte de brOleurs.

En plus des num6ros de mod61e et de s6rie, elle
indique la cote des brOleurs, et la cat6gorie de
carburant et la pression de votre table de
cuisson au d6part de la fabrique.

B]

q)uand vous commandez des pi_ces, indiquez
toujours le num6ro de s6rie, le num@o de
mod61e et les lettres de code pour obtenir les
bonnes pi6ces de rechange.

Re-v6rification :
V6rifiez 6 nouveau pour vous assurer d'avoir

bien suivi toutes les instructions de ce guide.
Cela assure une bonne utilisation s6curitaire de

la table de cuisson.

11

Instructions d'installation

CONVERSION AU GAZ PROPANE (LP)

RENSEIGNEMENTS RELATIFS A LA

[i]

SI_CURITI_ QUE VOUS DEVEZ
CONNA/TRE

Lesdiaphragmes du r6gulateur de pression et
du brOleur sont r6gl6s pour le gaz naturel. Pour utiliser
du gaz propane (LP),vous devez convertir
les diaphragmes du r_gulateur de pression et
du brOleur.Vous pouvez trouver les raccords
du diaphragme de gaz LPpour lesbrQleurs de
la table de cuisson dans la documentation jointe au
r6gulateur.

A ATTENTION :Latabledecuisson,au

d6part de l'usine,estr6gl6epour legaz naturel.Si
vous d6sirezutiliservotretablede cuisson avec du

gaz en bouteille(LP),vous devez d'abord remplacer les
diaphragmes, puisconvertirler6gulateurde pression.

A AVERTISSEMENT :Cetteconversion

doit@treeffectu6epar un installateurqualifi6ou un
fournisseurde gaz conform6ment au× instructionsdu
fabricantet 6 tousles codes et exigences de l'autorit_
comp@ente. Sivous ne suivezpas ces instructions,vous

risquezd'occasionnerdes blessurescorporellesetdes
dommages mat@iels importants.L'agence qualifi6equi

fait ce travail assume la responsabilit6 de la conversion.

[2]

[]

[] Ajustez le r6gulateur de pression en suivant

AJUSTEZ VOTRE PLAQUE DE
CUISSON #, UN USAGE AU GAZ LP

D6branchez tout le courant 61ectrique, au
niveau du disjoncteur principal ou de la boTte

6 fusibles.
Coupez I'approvisionnement de gaz 6 la table

de cuisson en fermant 6 la main le robinet
d'arr@t.

les instructions suivantes "
, D6vissez le capuchon.

, Placez votre pouce sur le c6t6 plat de 1'6trier

de ressorts et en pressant pour enlever
1'6trier de ressorts.

, Trouvez, sur 1'6trier de ressorts, les positions

NAT (gaz naturel) et LP (gaz propane).

. Retournez 1'6trier de ressorts, jusqu'6 ce que

LP apparaisse en bas.

Capuchon Joint

A ATTENTION : Lesajustements suivants

doivent@treeffectu6savant d'allumer
lebr01eur.Sivous ne lesfaitespas,vous risquez

d'occasionnerdes blessuress@ieuses.
Assurez-vousque ler6gulateurde pression

soit bien converti conform6ment 6 1'6tape 2.

OUTILS Nt_CESSAIRESA LA CONVERSION
AU GAZ LP

Tourne-@crou

de 7 mm

Petit tournevis 6 t@te

plate (t_te de 4 mm ou

5/32 po., 60 mm. de

long)

Lunettes de s@curit@

/ _ Etrier de

Po_on propanej

R@gulateurde pression

o Remettez 1'6trier de ressorts en position, en

le faisant claquer.

o Revissez le capuchon sur le r6gulateur.

12

Instructions d'installation

CONVERSION AU GAZ PROPANE (LP)(SUITE)

r_ CHANGEZ LES DIAPHRAGMES DES

BRULEURSDE LA TABLE DE CUISSON

[] Enlevez les grilles, les capuchons de br01eur et

les t6tes de brOleur.

[] A I'aide d'un tourne 6crou de 7mm., enlevez les

diaphragmes du br01eur,Vous pouvez lesatteindre en
passant par letrou de la table de cuisson.

Capuchon
int@ieur de_

br01eur

T_te _ ext#rieur

br01eur_ de br01eur

Electrode,.. _ Base de

dons ces ouvertures

_ Bogue NOTE : Sur tousles brQleurs, les

[ '_ _ Capuchon

Base de br01eur

// brOleur

Br61eur 6 trois anneau×

de

r@ention diophrogmes ant une bogue de

r@ention 6 ressort outour de

brOleur

Injecteur 6 orifice situ6 Electrode

dons cette ouverture

Io t_te hexogonole pour retenir

le diophrogme dons le tourne-
6crou pendant I'instollotion et I'enl_vement. IIlout
exercer un peu de force pour pousser le tourne-6crou
vers le bos de la bague.

rc-] Trouvez les diophrogmes de goz LP/Propone

joints 6 Io documentation. IIs ant un num@o

et Io lettre <<L >>inscrite sur un c6t6.
(Important : Conservez les diophrogmes que

vous ovez enlev6s de votre opporeil pour une
utilisotion future.)

Choque diophragme indique une s6rie de
signes grov6s (I, II, III, IV, V ou rien) en hout.

Ces signes indiquent I'emplocement pr6cis de choque
diophrogme sur le br01eur de Iotable de cuisson.

Capuchon de

br01eur

_ T_te de

[_] CHANGEZ LESDIAPHRAGMES DES

BRULEURSDE LA TABLE DE CUISSON

(SUITE.)

BRULEUR CENTRAL
BrOleur grond formot de 17 000 Btu/h (ModUles PGP976)

Capuchon

de br01eur

Visde r6gloge

I

_11_ Etronglement

I

T_te de

br01eur

Injecteur ollong6 pour

br01eurcentral grand

format

allong6

Injecteur

Basede

rOleur

Injecteur 6 orifice situ6
dons cette ouverture

Pour les mod61esPGP976

Pour les modules PGP986 et CGP650

_Voir les instructions _

relatives au braleur

central

13

Instructions d'installation

ITI CHANGEZ LES DIAPHRAGMES DES

BRULEURS DE LA TABLE DE

CUISSON {SUITE}

BROLEUR CENTRAL
BrOleur 6 trois anneaux de 20 000 Btu/h (ModUles

PGP986 et CGP650)

ecteurs 6 orifice situ6s

dans ces ouvertures

Orifice principal

Orifice principal

Lone

[_] CHANGEZ LES DIAPHRAGMES DES

BRULEURS DE LA TABLE DE

CUISSON {SUITE}

BRULEUR AVANT GAUCHE

IMod_les PGP986 et CGP650)

Vis de plaque

Sur la vis de plaque
figure un N pour
gaz naturel et un L

pour gaz de p6trole
liqu6fi6.

Orifice principal

NOTA : L'orifice principal est situ6 au centre du
br01eur, tandis que la vis de plaque est situ6e 6 la

droite du centre du br01eur.

Orifice de mijotag

Orifice principal

D

Installez les orifices de gaz LP(propane) et la
vis de plaque (sur les modules PGP986 et
CGP650 seulement) 6 leur emplacement
pr6cis tel qu'indiqu6 dans les illustrations
pr6c6dentes.

EEl

Remettez les diaphragmes pour gaz naturel
sur le support et fixez 6 nouveau le support et
la feuille d'instructions au r6gulateur de
pression 6 I'aide de la vis enlev6e
pr6c6demment.

r_ Remettez en place les t@tes, les capuchons de

br01eur et les grilles.

14

Instructions d'installation

CONVERSION AU GAZ PROPANE (LP)(SUITE)

AJUSTEZ LES FLAMMES DES

BRULEURS

Allumez tous les brOleurs au maximum et

[]

v6rifiez les flammes. Elles doivent 6tre bleu
avec un peu de jaune 6 leur extr6mit6. Des

particules @rang_res dans la ligne de gaz
peuvent occasionner une fiamme orange au

d6but, mais cette couleur dolt disparaTtre

rapidement.

Tournez le bouton du br01eur de la table de

[]

cuisson 6 son r6glage le plus bas tout en
observant la flamme.

Ajustez le r6glage de flamme basse (_I'aide de lavis
de d@ivation de robinet comme suit

Vous devez ajuster le r6glage de flamme basse
avec deux autres brOleurs en fonctionnement

en r6glage moyen. Cela vous emp_che de r6gler
trop bas la fiamme basse, et qui risque d'@eindre
la fiamme quand d'autres br01eurs sont en

fonctionnement.
[] Pour ajuster la flamme, X _"_

enlevez les boutons.

Utilisez le tournevis
pour retirer les

bouchons de tige de

soupape tel qu'illustr&

Faites entrer la vis de J
r6glage dans le

robinet. Consultez A gauche de

I'illustration la ti
ci-dessous qui

correspond 6

I'emplacement de la
vis de r6glage pour Pourlavisde r6glagedu

votre module. Le brOleur de plaque avant

brOleur de plaque gauche et le mode mijotage

avant gauche
(PGP986 et CGP650) A

est dot6 de deux de la ti,
(2) vis de r6glage,
une pour le br01eur

arri6re gauche et
une pour le brQleur Pour tousles br01eurs

avant gauche sauf 6 trois anneaux
Iors du contr61e

de plaque. Le contr61e de plaque dolt @tre

positionn6 6 LO Iors de ce r6glage.

du brOleur (_trois anneaux.

, Si les flammes sont trop petites ou si elles

clignotent, ouvrez le robinet davantage que
dans le r6glage original.

, ISi les flammes s'61oignent du br01eur,

fermez le robinet davantage que dans le
r6glage original.

rD] Continuez 6 ajuster en tournant lentement la

visjusqu'a ce que les flammes soient normales.
Essai de stabilit6 de la flamme "

Essai 1 - Tournez rapidement le bouton de

HI (temp@ature 61ev6e)jusqu'au
r6glage le plus bas. Si la flamme

s'@eint au r6glage le plus bas,
augmentez la taille de la flamme et
essayez 6 nouveau.

Essai 2- Mettez le br01eur 6 son r6glage le

plus bas, ouvrez et fermez la porte

de I'armoire situ6e au-dessous de

la table de cuisson. Si la fiamme

s'@eint 6 cause du courant d'air
cr66 par le mouvement de la porte,

augmentez la taille de la flamme et
essayez 6 nouveau.

r_ Nouvelle v@ification des flammes :

Apr_s avoir ajust6, 6teignez tousles br01eurs.
Allumez chaque br01eur s6par6ment. Observez les

flammes en position HI (temp@ature 61ev6e). Faites
tourner le robinetjusqu'6 son r6glage le plus bas
et assurez-vous que la taille de la flamme diminue

quand vous tournez le robinet en sens inverse 6
celui des aiguilles d'une montre.

POUR RECONVERTIR LA TABLE DE CUISSON AU
GAZ NATUREL, FAITES _. L'ENVERS TOUTES LES

I_TAPES DE CONVERSION AU GAZ LP.

q)uandvousavez termin6 la conversion et avezv6rifi6
que tout va bien,remplissez I'@iquetteLP et inscrivez

votre nom, le nom de votre organisme et la date
de conversion. CollezI'@iquette pr@sde rouverture

d'entr6e de gaz de la table de cuisson pour signaler
aux autres que cet appareil a 6t6 converti au gaz LP.

Sivous reconvertissez votre appareil au gaz naturel,
enlevezI'@iquettepour signaleraux autres que cet

appareil fonctionne au gaz naturel.

15

Notes.

16

I struccio es

Estufa o GasSellodo de 36"

del stel ci"

j r_l FPreguntos? Llame a 800.GE.CARE5 (800.432.2737) o visite nuest:ro sit:io web en: ge.com

En Canadd, Ilame al 1.800.561.3344 o visite nuest:ro sit:io web en: www.geappliances.ca

EN EL COMMONWEALTH DE

PGP976, PGP986, CGP650

PARA SU SEGURIDAD:

MASSACH USETTS:

AADVERTENCIA - silainformaci6n

, Este producto debe ser instalado par un plomero

licenciado o un mecdnico gasista.

, AI usar vdlvulas de cierre de gas tipo bal6n,

deberdn ser del tipo de manija T.

, Cuando se use un conector de gas flexible, #ste

no deber6 exceder los 3 pies.

ANTES DE COMENZAR

Lea estas instrucciones en su totalidad y

atentamente.

. IMPORTANTE - Conserveestas

instrucciones para usa del inspector local.

• IMPORTANTE - Cumplacontodoslos

c6digos y ordenanzas gubernamentales.

, Nota para el Instalador- Aseg0rese de que el

Comprador conserve estas instrucciones

,Nota para el Comprador - Conserve estas

instrucciones para referencia futura.

, Si se producen fallas en el producto debido a una

instalaci6n inadecuada, la Garantia no cubrir6
las mismas.

de este manual no se sigue exactamente, se
podr6 producir un incendio, explosi6n o p_rdida
de gas, ocasionando da_os sabre la propiedad,

lesiones o la muerte.
No guarde ni use gasolina u otros vapores

inflamables y liquidos cerca de _ste ni de otros
electrodom_sticos.

QUI_ DEBE HACER SI HUELE
GAS:

, No intente iluminar ning6n electrodom_stico.

No toque ning6n interruptor el_ctrico; no use
tel_fonos en su edificio.

, De inmediato Ilame a su proveedor de gas

desde el tel_fono de un vecino. Siga las
instrucciones del proveedor de gas.

, Si no se puede comunicar con su proveedor de

gas, Ilame al departamento de bomberos.

La instalaci6n y los reparaciones deber6n ser
reolizadas par un instalador calificado, agencia

de servicios o el proveedor de gas.

i

AADVERTENCIA - Este

electrodom#stico deber6 estar conectado a tierra
de forma adecuada.

.IMPORTANTE - Laprueba de goteras

del electrodom#stico se deberd realizar de
acuerdo con las instrucciones del fabricante.

, La instalaci6n correcta es responsabilidad del

instalador y cualquier falla del producto debido a
una instalaci6n inadecuada NO estarc_ cubierta

por lagarantia.

AADVERTENCIA - Desconectetodas

lasfuentesel#ctricasdeldisyuntorprincipalo de la

caja de fusibles antes de realizar la instalaci6n.

31-I0808-I-SP (08-11 GE) 1

Esta estufa estc_certificada par UL. Enel Manual
del Propietario, encontrard] precauciones de
seguridad. Lea las mismas detenidamente.

Esta estufa se deber(_ instalar de acuerdo con
los c6digos locales, o en la ausencia de c6digos

locales, con el C6digo de Gas Combustible
Nacional, ANSIZ223.1/NFPA.54, Qltima edici6n.

Aseg0rese que su cocina sea instalada de forma
adecuada par un instalador calificado o t6cnico

del servicio.

Para que no se alcancen los quemadores de
la superficie, se deberc_ evitar la colocaci6n de
gabinetes sabre los quemadores.

No instale la unidad cerca de la puerta exterior o
donde una corriente pueda afectar su usa.

Instruccionesde Instalaci6n

INSTRUCCIONES IMPORTANTES

REOUISITOS ELI_CTRICOS

Este electrodom6stico deber6 ser suministrado

con la frecuencia y el voltaje adecuados, y set
conectado a un circuito derivado individual

correctamente conectado a tierra, protegido par un
disyuntor o fusible con el amperaje que figura en la
etiqueta de caracteristicas t6cnicas.

Le recomendamos que el cable el6ctrico y el
gancho de su estufa sean conectados par un
electricista calificado. Luego de la instalaci6n, pida
al electricista que le muestre d6nde se encuentra la
desconexi6n principal de su estufa.

Consulte a los servicios locales sabre qu6 c6digos
el6ctricos se aplican en su 6rea. Si el cable de su
estufa no es adecuado de acuerdo con los c6digos
del gobierno, se podr6 producir una condici6n

riesgosa. En caso de no haber c6digos, el cable
y el fusible de su estufa deber6n cumplir con los

requisitos del C6digo Nacional de Electricidad,
ANSI/NFPA No. 70--01tima edici6n. Puede solicitar

una copia escribiendo a:

National Fire Protection Association

Batterymarch Park

Ouincy, HA 02269

En Canad6, el cable y el fusible de su estufa
deber6n cumplir con los requisitos del C6digo de

Electricidad de Canad6.
AsegOrese de que la instalaci6n de este producto

en una casa m6vil cumpla con el Est6ndar
de Construcci6n y Seguridad de una Casa

Manufacturada, Titulo 24 CFR, Parte 3280. Si
este est6ndar no se aplica, deber6 cumplir

con el est6ndar de Instalaciones de Casas

Manufacturadas, ANSI/VCSBS A225.1, o con los
c6digos locales donde se apliquen. Puede solicitar

una copia del Est6ndar Federal escribiendo a:

Office of Mobile Home Standards

HUD Building

4517th Street, S.W.

Washington, D.C. 24010

DE SEGURIDAD

PARTES INCLUIDAS

2 Tornillos Regulador

2 Soportes

MATERIALES QUE PUEDE NECESITAR

Sellador de Juntas Uniones de Tuberfas V61vulade Cierre

Linea de Gas Flexible Aprobada par CSA

Diam. Int. Min. 3/8", Conexi6n NPTde :]_/2",

Longitud M6xima de 3 pies ($61oen Massachusetts)

HERRAMIENTAS OUE NECESITAR/_ PARA
LA INSTALACI6N

L6piz

Sierra de Vaiv@n

Destornillador con

Cabeza Phillips

Regla o Regla

de Borde Recto

Gafas de Seguridad

Llave para Tuberias

Broca y Taladro El@ctricoo

Manual de :]_/8"

Instruccionesde Instalaci6n

J

LISTA DE CONTROL DE PRE-INSTALACION

AI preparar la abertura de la estufa,

r_

asegOrese de que el interior del gabinete y
de la estufa no interfieran uno con otro.

(Consulte la secci6n sabre preparaci6n de la
abertura).

Retire los materiales de embalaje, cajas de

@

parrillas, regulador con instrucciones, y el
paquete de instrucciones de la estufa antes

de realizar la instalaci6n.

rcl Retire las instrucciones de instalaci6n del

paquete de instrucciones y lea las mismas
de forma detenida antes de comenzar.

AsegOrese de colocar las instrucciones
(Manual del Propietario, Instrucciones de
Instalaci6n, etc.) en un lugar seguro para

referencia futura.

_-------_ Paquete de Instrucciones

Cojos con los

Aseg0rese de contar con todas las

r61

herramientas y materiales necesarios antes
de comenzar con la instalaci6n de la estufa.

Su hogar deber6 brindar el servicio el#ctrico

B]

necesario para un usa seguro y apropiado
de su estufa. (Consulte la secci6n sabre

requisitos el#ctricos).
AI instalar la estufa en su hogar, asegOrese

D

de que todos los c6digos y ordenanzas
locales se sigan exactamente coma se

indica.
Aseg0rese de que los cobertores de pared,

[]

mesada y gabinetes alrededor de la estufa
puedan resistir el color (basra 200° F)
generado par la estufa.

Instruccionesde Instalaci6n

J

PREPARACION DE LA ABERTURA

rT1 MANTENGA LASSIGUIENTES

DIMENSIONES MINIMAS DE DESPE.IE

13" de profundidad m6×ima debajo
de gabinetes desprotegidos

R - Despeje minimo

desde la apertura
basra la pared del

30" de despeje
mfnimo desde

C- Despeje

mhimo desde

la apertura

hasta la pared

trasera

L - Despeje mfnimo 1_,_j_

desde la estufa

hasta la pared del

lado izquierdo

la mesada hasta I 18" de altura
una superficie I la

supenor mesada basra

desprotegida el gabinete m6s

Minima de 2 1/2" desde

la apertura basra el

frente de la mesada

Base de
_binete de 30"
o m6s ancha

lado derecho

cercano sabre

@era de
los lados de la
unidad.

NOTA: Todos los modelos de estufas a gas requieren
un 6rea libre de 7/16" debajo del fondo de la estufa

hasta el material combustible.

NOTA:Todos los modelos de estufas a gas requieren
un 6rea libre de 7/16" debajo del fondo de la estufa

hasta el material combustible.

A

PGP976 3-3/4"
PGP986 12"
CGP650 12"

SE DEBERAN MANTENER TODOS LOS DESPEJES

HORIZONTALES POR UN MJNIMO DE 18" SOBRE LA

SUPERFICIE DE COCCI6N.

B

6"

12"
12"

C

2-2/4"
3-3/8"
3-3/8"

DIMENSIONES TOTALES DE LA
ESTUFA

[_ DIMENSIONES DE ENCASTRE DE

LA MESADA

Para asegurar la precisi6n, es mejor realizar
una plantilla al cortar la abertura de la

mesada.

• "_"_ de 19-1/8"

Long,tud _±_ ._

de carte __----_..._ -'--_.7

__de 33-7/8" --_.___ 16-15/16"

_ Corte de ancho

UBICACI6N DEL SUMINISTRO DE GAS

RECOMENDADA DESDE LA PARED

TRASERA

r' como mfnimo,
desde la Pared Trasera

Ubicaci6n del

suministro
de gas ,%

recomendada X-

Desde
la Lhea
Central de
Corte

r_1 ASEGURESE DE QUE LOS

COBERTORES DE PARED, MESADA
Y GABINETES ALREDEDOR DE LA

ESTUFA PUEDAN RESlSTIR EL

CALOR (HASTA 200 ° F) GENERADO

POR LA ESTUFA.

36" _.'_""_ 21"

18-7/8" ._.._

Los cobertores
de pared,

gabinetes, yla I

rmse,Slidrand eba%n I

Instruccionesde Instalaci6n

J

INSTALACION DE LA UNIDAD DE LA ESTUFA

m

UB!QUE EL TOMACORRIENTE
ELECTRICO V LA VALVULA DE CIERRE

DE GAS DEBAgO DEL GABINETE

NUNCA VUELVA A _ _x
USAR CONECTORES i,

ANTIGUOS AL V61vula _,H ,r_

INSTALAR ESTA Cierre_ I •
UNIDAD. Debajodela

Instale una v61vula de cierre manual en

la tuberia de gas en una ubicaci6n de f6cil acceso
fuera de la estufa. Aseg0rese de saber c6mo y
d6nde cerrar el suministro de gas de la estufa.

Instale el tomacorriente el6ctrico de 12" debajo de

la mesada.

i i

Ii_e _1[ iTomacomente

EI6ctricode Z2"

Mesada

J_ PROTEJA LA SUPERFICIE DE LA

ESTUFA

Coloque una toallao mantel sobre lamesada.

Apoye la estufa al rev@s sobre la superficie

protegida.

Parte inferior de la estufa

ADHIERA LOS SOPORTES A LA

ESTUFA

Retire el tornillo del costado de la estufa y atornille
el soporte al costado de la unidad de la estufa.
Repita en el lado opuesto de la estufa.

Marca pora

Realizar

Parte Inferior Agujero \

SuF

Io Estufo

de la Estufa

\

r_ INSERTE LA ESTUFA EN EL

ENCASTRE

Inserte la estufa centrada sobre la abertura del
encastre. Aseg0rese de que el extremo frontal de

la mesada est6 paralelo a la estufa. Haga el control
final para verificar que todos los despejes necesarios
hayan sido realizados.

Teladebojode laestufa

ITI UBIQUE LAS PARTES DE MONTAJE

Retire los soportes del paquete de instrucciones.

Una vez colocada la unidad, atornille el soporte
sobre los costados del gabinete para asegurar la

unidad en su ubicaci6n.

Instruccionesde Instalaci6n

J

INSTALACION -CONEXIONES DE GAS

| BRINDE EL SUMINISTRO DE GAS

ADECUADO

Esta estufa fue diseflada para funcionar con gas

natural con una presi6n de admisi6n de columna
de agua de 5"y una presi6n de suministro de
columna de agua de 7". Se envia con el equipo
de f6brica para gas natural. El regulador de

presi6n convertible suministrado con la unidad
debe ser conectado en serie con la admisi6n de

la estufa y deber6 permanecer en serie con la
linea de suministro, sin importar si se est6 usando
gas natural o LP. PARA UN FUNCIONAIVlIENTO

CORRECTO, LA MAXIMA PRESION DE ENTRADA AL

REGULADOR NO DEBERA SER SUPERIORA 14" DE

PRESION DE LA COLUMNA DE AGUA. Para controlar
el regulador, la presi6n de entrada deber6 ser

por Io menos de una columna de agua de 1". (o

3.4 KPA) superior que la configuraci6n de salida
del regulador. Si el regulador est6 configurado

para una presi6n de columna de agua de 5", la

presi6n de entrada deber6 set pot Io menos de
una columna de agua de 6". Si el regulador est6
configurado para una columna de agua de 10", la

presi6n de entrada deber6 ser por Io menos de una
columna de agua de 11". La linea de suministro de
gas a la estufa deber6 ser un tubo de 1,_,,o s4".

ITI INSTALACI6N DEL REGULADOR

NUNCA VUELVA A USAR CONECTORES ANTIGUOS
AL INSTALAR ESTA ESTUFA.

AIJk_UVI:KII_.I_IIL_|/'_: Nunca vuelva a usar
conectores flexibles viejos. El uso de conectores

flexibles viejos puede ocasionar goteras y
lesiones personales. Siempre use conectores

flexibles nuevos al instalar electrodom_sticos a

gas,

Atornille una secci6n de la
tuberia en el extremo de

la entrada del regulador
de presi6n e instale el
acoplador.

de Presi6n

Regulador£

Acoplador

INSTALACI6NDELREGULADORENLA
PARTEINFERIORDELACAJADELOS

gUEMADORES

Atornille el regulador
en la conexi6n de

la tuberia inferior
de la caja de los

quemadores.
Aseg0rese de que
la parte superior
del regulador est6

mirando hacia el
frente del gabinete,

Regulador _1

de Presi6n-'--_1

Dlador

V61vula de I

Cierre

LI

Ii Tomacorfiente

II EI6ctrico de
I 12" Debajo de

la Mesada

f6cilmente accesible
a trav6s de las puertas del gabinete. El regulador

tambi6n puede set instalado antes de insertar la
estufa en el encastre si se tiene extremo cuidado

para asegurar que la conexi6n del regulador no
est6 comprometida.

J_] COMPLETE LA CONE×I6N CON UN

ACOPLADOR

Complete la
conexi6n entre el

acoplador de la
tuberia del regulador
y la v61vula de cierre.

Regulador_

de Presi6n

S,coplador

I

U

i\

V61vula de__._

Cierre

Tomacorriente

El6ctrico de

I 12" Debajo de

la Mesada

A fin de reducir la probabilidad de p@didas de
gas, aplique cinta de Tefl6n o un compuesto de

hilo aprobado para uso con gases LPy Natural en

todas las conexiones roscadas.

Instruccionesde Instalaci6n

[][] CONTROLE LAS

ELCONTROL DE PERDIDASDEL ELECTRODOMESTICO

SE DEBERA REALIZARDE ACUERDO CON LAS

INSTRUCCIONESDEL FABRICANTE

Antes de controlar p@rdidas, asegOrese de que
todas las perillas de los quemadores est@n en la

posici6n OFF(Apagado).
Luego de conectar la estufa al gas, controle

p6rdidas en el sistema utilizando un man6metro.
Si no dispone de un man6metro, encienda el
suministro de gas a la estufa y use un detector de

p6rdidas liquido en todas lasjuntas y conexiones

para controlar que no haya p6rdidas.

De ser necesario, ajuste todas las conexiones a fin
de evitar la p@dida de gas en la estufa o la linea de

suministro.

iNO USE UNA LLAMA ABtERTA PARA
CONTROLAR PI_RDIDAS!

Desconecte la estufa y su v61vula de cierre
individual del sistema de tuberia de suministro

de gas durante una prueba de presi6n de dicho
sistema en presiones de prueba superiores a 1,_

psig (3.5 kPa).

Este electrodom6stico deber6 ser aislado del
sistema de tuberfa de suministro de gas, cerrando

la v61vula de cierre individual durante cualquier

prueba de presi6n del sistema de suministro de gas
con pruebas de presi6n iguales o inferiores a 1/2

Psig (3.4 kPa).

PI_RDIDAS

_] INSTALACI6N SOBRE EL HORNO

INCORPORADO

Para acceder a instrucciones de instalaci6n
completas, consulte la instalaci6n del homo

incorporado.

q

t

J_ S"al Centrodel Agujero

codode9007 X.q_

i_ L_ (20 7/8" desde el frente

Lados del Gabinete ___./J_" _<',-,,,

Vista desde el Frente de la Estufa

_r_ Centro del Agujero)

de 2" de Diam. desde Ja

, ],

Mesada

Agujero de 2" de Diam.

de la Mesadahastael

Instruccionesde Instalaci6n

J J

INSTALACION - CONEXIONES ELECTRICAS

,tkADVERTENCIA - Desconectetodas

las fuentes el6ctricas del disyuntor principal o de la
caja de fusibles antes de realizar la instalaci6n.

SUIvlINISTRO V TOIACORRIENTE

ELECTRICO

Se deber6 usar un suministro y tomacorriente
el6ctrico adecuado para utilizar las partes

el6ctricas de su estufa.

El cable de corriente de este electrodom6stico

r_

est6 equipado con un enchufe de 3 patas (a
tierra) que se deber6 usar con un
tomacorriente de 3 agujeros correctamente
conectado a tierra con corriente hogare_a
est6ndar de 120 voltios y 60 ciclos de CA.

r_

Si no cuenta con un tomacorriente de 3 patas
conectado a tierra, solicite a un electricista

calificado que cambie el anterior. NUNCA,

BAJO NINGUNA CIRCUNSTANCIA, CORTE NI
ELIMINE ELTERCERCABLE (TIERRA)DEL CABLE
DECORRIENTE NO USEUN ADAPTADOR. NO
USEUN PROLONGADOR.

Asegure la

conexi6n a tierra

firme y adecuada

antes del uso

Instruccionesde Instalaci6n

QUEMADORES DE LA ESTUFA

r_ ENSAP1BLE DE LOS Q)UEHADORES DE LA ESTUFA

El electrodo del encendido est6 expuesto. AsegOrese de no encender ningOn control
de la estufa mientras se retira la porte superior del quemador. No retire la porte
superior ni toque el electrodo de ningOn quemador mientras otro quemador est6
encendido. Se podr6 producir una descarga el6ctrica.

rA1 Coloque la cabeza del quemador en la base del mismo. Aseg0rese de colocar la

cabeza del quemador en la base correspondiente y que la cabeza del
quemador quede a nivel sobre la base del quemador. Las cabezas de los
quemadores no son intercambiables. AsegOrese de que la ranura de la cabeza
del quemador est6 posicionada sobre el electrodo y que la cabeza del

normal que haya una peque_a brecha entre la base y la cabeza.

quemador est6 completamente insertada dentro de la base del quemador. Es

[]

Coloque las tapas de los quemadores sobre los cabezas de estos, asegurando
colocar la tapa correct(] sobre el quemador correspondiente. Las tapas de los Tapa del quemador colocada
quemadores no son intercambiables. Coda tapa tiene tres o cuatro pernos.
Aseg0rese de que los tapas de los quemadores est6n correctamente instaladas sobre los cabezas de los
quemadores, y que ning0n perno se apoye sobre la c6mara de estabilidad..

Tapa delquemador colocada

correctamente

incorrectamente

o

/

Base del del

quemador quemador

\

[_ CONTROL DEL ENCENDIDO

Elfuncionamiento de los dispositivos de encendido el6ctrico se deber6 controlar una vez que se hayan
controlado detenidamente p6rdidas en la estufa y la linea de suministro y que la estufa haya sido conectada a

la corriente el6ctrica.

En modelos equip(]dos de este modo, asegOrese de que la estufa se encuentre en la posici6n UNLOCKED
(Desbloqueado).

rA1 Presione y gire una v61vula de un quemador hasta la posici6n LITE. Los dispositivos de encendido har6n

una serie de chispas (sonido de tic-tac), pero s61oel quemador que se coloc6 en la posici6n LITE se
encender6.

, El quemador se deberia encender cuando h(]y(] gas disponible en el quemador.
, Una vez que el quemador est6 encendido, se deber6 girar fuera de la posici6n LITE.
Pruebe coda v61vula por separado hasta que todos los quemadores hayan sido controlados.

B]

Instruccionesde Instalaci6n

OUEMADORES DE LA ESTUFA (CONT.)

J_ ENCENDIDO DE LOS QUEMADORES

Encendido a Chispa de la Estufa - AI girar la

perilla de la estufa a la posici6n LITE,el encendido

produce una serie de chispas el6ctricas (sonidos
de tic-tad que encienden el quemador. Durante
un corte de corriente, los quemadores no se

encender6n de forma autom6tica. En un caso de
emergencia, se podr6 encender un quemador con

un f6sforo cumpliendo con los siguientes pasos.

En modelos equipados de este modo, asegQrese de
que la estufa se encuentre en la posici6n UNLOCKED
(Desbloqueada).

rA1 Encienda un f6sforo y sostenga la llama cerca

del quemador que desee encender. Los
f6sforos de madera funcionan mejor.

Presione hacia adentro y gire la perilla de

B]

control lentamente. AsegOrese de estar
girando la perilla correcta para el quemador
que est6 encendiendo.

NOTA:Siel quemador no se enciende dentro de los
cinco segundos, gire la perilla hacia la posici6n de
apagado y espere un minuto antes de intentarlo

nuevamente.

r51 PARRILLAS DE LOS QUEMADORES

Lastres parrillas de los quemadores fueron
dise_adas para posiciones especificas. Para una
mdxima estabilidad, estas parrillas s61odeberian
ser usadas en su posici6n adecuada con los
extremos posicionados sobre los protectores
negros, como se muestra.

/

/

/'

//

/

/

/

/

i

i

i

/

i

Parrilla

ParrillaNegra
Protectores

r_ LAS LLAMAS DEL QUEMADOR

Encienda cada quemador. Lasllamas deberian ser
de color azul, sin rastros de amarillo. Las llamas

del quemador no deberian presentar efectos
de agitaci6n o soplido. La llama no deberia ser
de menos d 1/4" en la configuraci6n inferior ni

superior a 1-1/2" en la configuraci6n superior.

_b,PRECAUCION : Siintentamedirla

llama, tenga cuidado. Se pueden producir
quemaduras.

1/4" to m'_ I _ Quemadorde la Estufa

i-i/2"

Los quemadores se deben controlar de forma frecuente.

10

Instruccionesde Instalaci6n

LISTA DE CONTROL DE FUNCIONANIENTO

AsegOresede que todos los controles queden en

r_

la posici6n OFF(Apagado).AsegOrese de que la
estufa se encuentre en la posici6n UNLOCKED
(Desbloqueada) (en modelos con este
equipamiento).

Aseg0rese de que el flujo de aire hacia y desde
la estufa no est6 obstruido.

Laplaca serial de su estufa est6 ubicada en la

parte inferior de la caja de los quemadores.
Ademds de los nOmeros de modelo y serie, le
indica los indices de los quemadores y el tipo de

combustible y presi6n adaptados para la estufa
al salir de fdbrica.

AIordenar piezas, siempre incluya el n0mero de

rs]

serie, n0mero de modelo y un c6digo de letra
para asegurar el reemplazo de piezascorrecto.

Vuelva a Controlar los Pasos:

EEl

Haga un doble control para asegurar que todo
en esta guia ha sido completado. Volver a
controlar los pasos garantizar6 un usa seguro

de la estufa.

11

Instruccionesde Instalaci6n

C6MO REALIZAR LA CONVERSI6N A LP

FT] INFORMACI6N DE SEGURIDAD

OUE DEBERIA CONOCER

Los orificios del quemador y el regulodor de presi6n
est6n configurodos poro gas natural. Poro usar
gas LP, los orificios del quemador y el regulador
deben ser convertidos. Las espitas de los orificios
de LP para los quemadores de la estufa se pueden
encontrar en el paquete de instrucciones ubicado
en el regulador.

,PRECAUCION: La cocina, coma se

envia de f6brica, est6 configurada para usa con
gas natural. Si desea usar su cocina con gas LP,

primero debe reemplazar los orificios y convertir el

regulador de presi6n.

,ADVERTENCIA: Esta conversi6n

deber6 ser realizada par un instalador calificado o
suministrador de gas, de acuerdo con las

instrucciones del fabricante y todos los c6digos y

requisitos de la autoridad de lajurisdicci6n. Si no se
siguen estas instrucciones, se podr6n producir

lesiones graves o daflos sabre la propiedad. La
agencia que realiza este trabajo asume la

responsabilidad de la conversi6n.

APRECAUCION: Lossiguientes ajustes

deber6n set realizados antes de encender el
quemador. Siesto no se cumple, se pueden sufrir

lesiones graves. AsegOrese de que el regulador de

presi6n haya sido convertido, coma se describe en
el Paso 2.

HERRAMIENTAS OUE NECESITAR/_ PARA
LA CONVERSI6N A LP

Llave de tuercas de

7mm

Destornillador de

Cabeza Plana Peque_a

(tama_o de la punta de

4mm o 5/32", 60mm

de Iongitud)

Gafas de Seguridad

_] ADJUSTE SU ESTUFA PARA USO

CON GAS LP

Desconecte todas las fuentes el6ctricas del

D

disyuntor principal o de la caja de fusibles.
Apague el suministro de gas de la estufa,

cerrando la v61vula de cierre manual.

E1

Ajuste el regulador de presi6n, siguiendo las
instrucciones:

, Desenrosque Io tapa.
, Coloque el pulgar contra la cara plana del

tensor del resorte y presione hacia abajo poro
retirar el tensor.

, Con cuidado observe el tensor del resorte

para ubicar la posici6n NAT o LP.

Tapa Junta

12

Posici6_/-I, _ _ Posici6n LP/

\

NAT Propano

Regulador de Presi6n

, Gire el tensor de presi6n de modo que LP

aparezca en la parte inferior.

, Vuelva a colocar r6pidamente el tensor en su

posici6n.

, Atornille la tapa nuevamente en el regulador.

Instruccionesde Instalaci6n

C6MO REALIZAR LA CONVERSION A LP (CONT.)

CAMBIE LOS ORIFIClOS DE LOS
QUEMADORES DE LA ESTUFA

Retire las parrillas, los tapas y los cabezas de los

E]

quemadores.
Con una Ilave de tuercas de 7 mm, retire los

[]

orificios de los quemadores. Se puede acceder a
los mismos a trav6s de los agujeros de los
quemadores en la estufa.

Tapa del

quemado_
interno

Cabeza del _ _ _, Tapa del
©uemador__ quemador

Electrodo

Espitasde los orificios ubicadas
a trav6s de estasaberturas

©uemador deTresAnillos

"<_;_J ex_erno

Base del

)uemador

NOTA: En todos los quemadores,

_ Anillo

los orificios cuentan con un
tensor con un resorte alrededor

Tensor

de la cabeza hexagonal para
sostener el orificio en la Ilave de

tuercas durante la instalaci6n

y el retiro. Se requiere una
pequeha cantidad de fuerza para
presionar la Ilave de tuercas

hacia abajo sabre el anillo.

0 _ Cabeza del

_©uemador

Bose del _)
Ouemador -_-_

Espitasde los orifidos
ubicadas a trav6s de

esta abertura

Tapa del

uemador

Electrodo

[TI CAMBIE LOS ORIFICIOS DEL

QUEMADOR DE LA ESTUFA (CONT.)

QUEMADOR CENTRAL
guemador Extra Grande de 17,000 BTU/hr (Modelos

PGP976)

_) Tornillo del Set

I

(_,_ Obturador

I

Cabezadel

Espita extendida para
quemador central extra
grande

Espita del orifido
ubicada atrav6s de

esta abertura

©uemador

Extendida

Espita

Base

Fa

Ubique los orificios de LP/Propano enviados
dentro del paquete de instrucciones. Contar6n
con un nOmero y la letra "L" al costado.

(IMPORTANTE: Conserve los orificios retirados
del electrodom6stico para usa futuro).

Cada orificio mostrar6 una serie de marcas
grabadas (I, II, III, IV o V) ubicadas en la parte

superior. Estas marcas denotan la ubicaci6n de
cada orificio con el quemador de la estufa.

Para Modelos PGP976

Para Modelos PGP986y CGP6B0

Consulte las

instrucciones del

quemador central

13

Instruccionesde Instalaci6n

COMO REALIZAR LA CONVERSION A LP (CONT.}

[_ CAMBIE LOS ORIFICIOS DEL

0UEMADOR DE LA ESTUFA (CONT.)

QUEMADOR CENTRAL
Quemador de Tres Anillos de 20,000 BTU/hr
(Modelos PGP986 y CGP650)

Ditasdel orificio
ubicadas a trav6s de
estas aberturas.

Orificio Principal

Orificio de Fuego Lent_

Orificio Principal

Orificio Principal

[_ CAMBIE LOS ORIFICIOS DEL

QUEMADOR DE LA ESTUFA (CONT.)

Quemador Frontal Izquierdo
(Modelos PGP986 y CGP650)

Tornillo de la

Plancha

Eltornillo de la
plancha est6

marcado con N

paragas naturalyL
paragas licuadode
petr61eo.

Orificio Principal

NOTA: El orificio principal est6 ubicado en el centro
del quemador, mientras que el tornillo de la plancha
est6 ubicado a la derecha del centro del quemador.

Instale los orificios de LP Propano y el tornillo

r64

de la plancha (en modelos PGP986 y CGP650
Onicamente) en sus ubicaciones precisas,

coma se observa en ilustraciones anteriores.

r_ Regrese los orificios de gas natural y el tornillo

de la plancha al soporte y adhiera el soporte y
la hoja de instrucciones al regulador de

presi6n, utilizando el tornillo retirado
previamente..

r_ Reemplace las cabezas, tapas y parrillas.

14

Instruccionesde Instalaci6n

C6MO REALIZAR LA CONVERSION A LP (CONT.}

Prueba de Estabilidad de la Llama:

AJUSTE LAS LLAMAS DEL QUEMADOR

[]

Giretodos losquemadores al m6ximo y
controle las llamas. Deberian ser azules con

pequeBas puntas amarillas al final de la llama.
Particulas extra,as en la linea de gas pueden

ocasionar una llama anaranjada primero,

pero esta desaparecer6 enseguida.

r_ Girela perilladel quemadorde la estufahastala

configuraci6nm6sbaja,mientrasobservala llama.

Ajuste la configuraci6n de la llama baja usando el
tornillo de desviaci6n de la v61vula coma se indica:

Los ajustes en configuraciones bajas se deben
realizar con arras dos quemadores funcionando en

una configuraci6n media. Esto evita que la llama

baja se configure demasiado baja, hacienda que

la llama se extinga cuando otros quemadores se
encienden.

E] Para ajustar la llama,

retire las perillas. Use un

destornillador para

retirar los enchufes de

los v6stagos de las
v61vulas, coma se

muestra. Inserte un

destornillador a trav6s
del agujero de acceso en

el interruptor de la
v61vula.

Introduzca el tornillo

de ajuste en la v61vula.
Consulte la siguiente
ilustraci6n que enlaza la

ubicaci6n del tornillo de
ajuste de su modelo. El

quemador de la plancha y el tornillo de ajuste
de la cocina (PGP986 de fuego lento del

y CGP650) cuenta con
2 tornillos de ajuste,
uno para el quemador
trasero izquierdo y uno

para el quemador frontal
izquierdo durante el
control de la plancha. El
control de la plancha se
deber6 girar a LO (Bajo)
al realizar este ajuste.

. Si las llamas son demasiados bajas o se

agitan, abra la v61vula aOn m6s que la
configuraci6n original.

. Si las llamas son sopladas del quemador,
cierre la v61vula aOn m6s que la configuraci6n
original.

Lado izq

del v6stago

Para el quemador
frontal de la plancha

quemador de tres anillos

V6stago J-_

interior

Para todos los que-
madores excepto el

de tres anillos

[E]

Prueba 1-

Prueba 2-

[] Vuelva a Controlar la Llama:
Una vez realizado el ajuste, apague todos

los quemadores. Encienda carla quemador
individualmente. Observe la llama en la posici6n
"HI" (Alto). Gire la v61vula hasta la configuraci6n
m6s baja y aseg0rese de que el tama_o de la llama
se reduzca a medida que la v61vula es rotada en
contra de las agujas del reloj.

PARA CONVERTIR LA ESTUFA NUEVAIVlENTEA GAS
NATURAL, INVIERTA LOS PASOS DE LA CONVERSION
A LP.

Una vez completada y revisada la conversi6n,
reemplace las perillas y enchufes de la v61vula
del v6stago, y complete la etiqueta de LP.Incluya
su nombre, organizaci6n y fecha en que la
conversi6n fue realizada. Pegue la etiqueta cerca
de la abertura de entrada de gas de la estufa para
alertar a otras personas en el futuro de que este
electrodom6stico fue convertido a gas LP.Sise
convierte nuevamente de LP a gas natural, retire la
etiqueta de modo que otras personas sepan que
el electrodom6stico se configur6 para usa con gas

natural.

Perillas de reemplazo temporario.
Gire la perilla de "HI" (Alto)a
la configuraci6n m6s baja
r6pidamente. Si la llama se apaga
en la configuraci6n m6s baja,

incremente el tama_o de la llama

y haga la prueba nuevamente.

Con el quemador en la
configuraci6n m6s baja, abra

y cierre la puerta del gabinete

debajo de la estufa. Si la llama se
extingue par lascorrientes de aire
creadas par el movimiento de la
puerta, incremente la altura de la
llama y vuelva a hacer la prueba.

r_ Haga el ajuste girando lentamente el tornillo

hasta que el aspecto de la llama sea el
correcto.

15

Notas.

16
