GE AHM24DPH1 Owner’s Manual

GEAppliances.com

Safety Instructions ............. 2,3

Operating Instructions

Controls ........................... 4-6

Care and Cleaning

Air Filter .............................. 6

Outdoor Coils ......................... 6

Installation Instructions ...... 7-12

Troubleshooting Tips ............ 13

Normal Operating Sounds ............ 13

AHH24*
AHM24*

O_

0

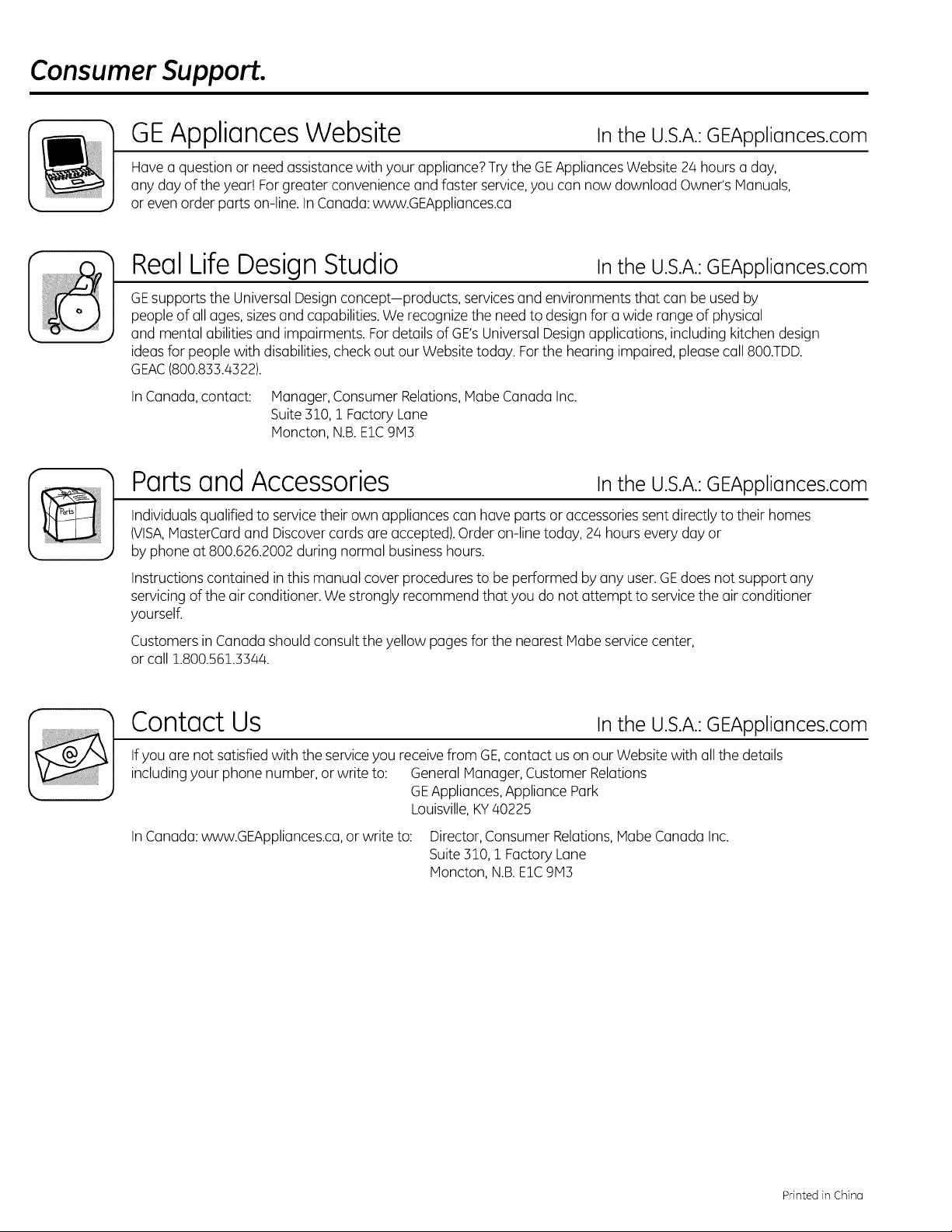

Consumer Support

Consumer Support .......... Back Cover

Warranty for Customers

in the U.S.A........................... 15

*ENERGY STAR ® labeled product

I

ENERGYSTAR

As an ENERGYSTAR®partner, GE has

determined that this product meets
the ENERGYSTAR®guidelines for
energy efficiency.

Write the model and serial numbers here:

Model #

Serial #

Find these numbers on (] label on the sideof
the air conditioner.

49-7690 12-10 GE

IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

Foryour safety, the information in this manual must be followed to minimize the risk of fire, electric

shock or personal injury.

SAFETYPRECAUTIONS

Use this appliance only for its intended
purpose us described in this Owner's

Manual.

This air conditioner must be properly

installed in accordance with the Installation
Instructions before it is used.

Never unplug your air conditioner by pulling
on the power cord. Always grip plug firmly
and pull straight out from the receptacle.

Replace immediately all electric service
cords that have become frayed or otherwise
damaged. A damaged power supply cord
must be replaced with u new power supply

cord obtained from the manufacturer and
not repaired. Do not use a cord that shows

cracks or abrasion damage along its length
or at either the plug or connector end.

Turn the unit OFF and unplug your air

conditioner before cleaning.
GEdoes not support any servicing of the

air conditioner. We strongly recommend

that you do not attempt to service the air

conditioner yourself.

For your sufety...do not store or use
combustible materials, gasoline or other

flammable vapors or liquids in the vicinity

of this or any other appliance.

All air conditioners contain refrigerants,
which under federal law must be removed

prior to product disposal. Ifyou are getting
rid of an old product with refrigerants, check

with the company handling disposal about
what to do.

If the receptacle does not match the plug,

the receptacle must be changed out by a

qualified electrician.

These R/410Aair conditioning systems

require contractors and technicians to
use tools, equipment and safety standards
approved for use with this refrigerant.
DO NOT use equipment certified for
R22 refrigerant only.

HOW TO CONNECT ELECTRICITY

Do not, under any circumstances, cut or remove
the third (ground) prong from the power cord.
For personal safety, this appliance must be
properly grounded.

DO NOT use an adapter plug with this appliance.

The power cord of this appliance is equipped
with a B-prong (grounding) plug which mates
with a standard B-prong (grounding) wall outlet
to minimize the possibility of electric
shock hazard from this appliance.

Power cord includes a current interrupter device.
A test and reset button is provided on the plug
case. The device should be tested on a periodic
basis by first pressing the TESTbutton and
then the RESETbutton while plugged into the
outlet. If the TESTbutton does not trip or if the
RESETbutton will not stay engaged, discontinue
use of the air conditioner and contact a qualified

2

service technician.

Have the wall outlet and circuit checked by
a qualified electrician to make sure the outlet
is properly grounded.

Where a 2-prong wall outlet is encountered,
it is your personal responsibility and obligation to
have it replaced with a properly grounded
B-prong wall outlet.

The air conditioner should always be plugged
into its own individual electrical outlet which has

a voltage rating that matches the rating plate.
This provides the best performance and also

prevents overloading house wiring circuits which
could cause a fire hazard from overheated wires.

See the Installation Instructions, Electrical
Requirements section for specific electrical

connection requirements.

ik WARNING!

GEAppliances.com

USEOF

RISK OF FIRE.
death.

• DO NOTuse an extension cord with this
Window Air Conditioner.

• DO NOTuse surge protectors or multi-outlet
adaptors with this Window Air Conditioner.

EXTENSIONCORDS

Could cause serious injury or

READAND FOLLOWTHISSAFETYINFORMATIONCAREFULLY.

SAVETHESEINSTRUCTIONS

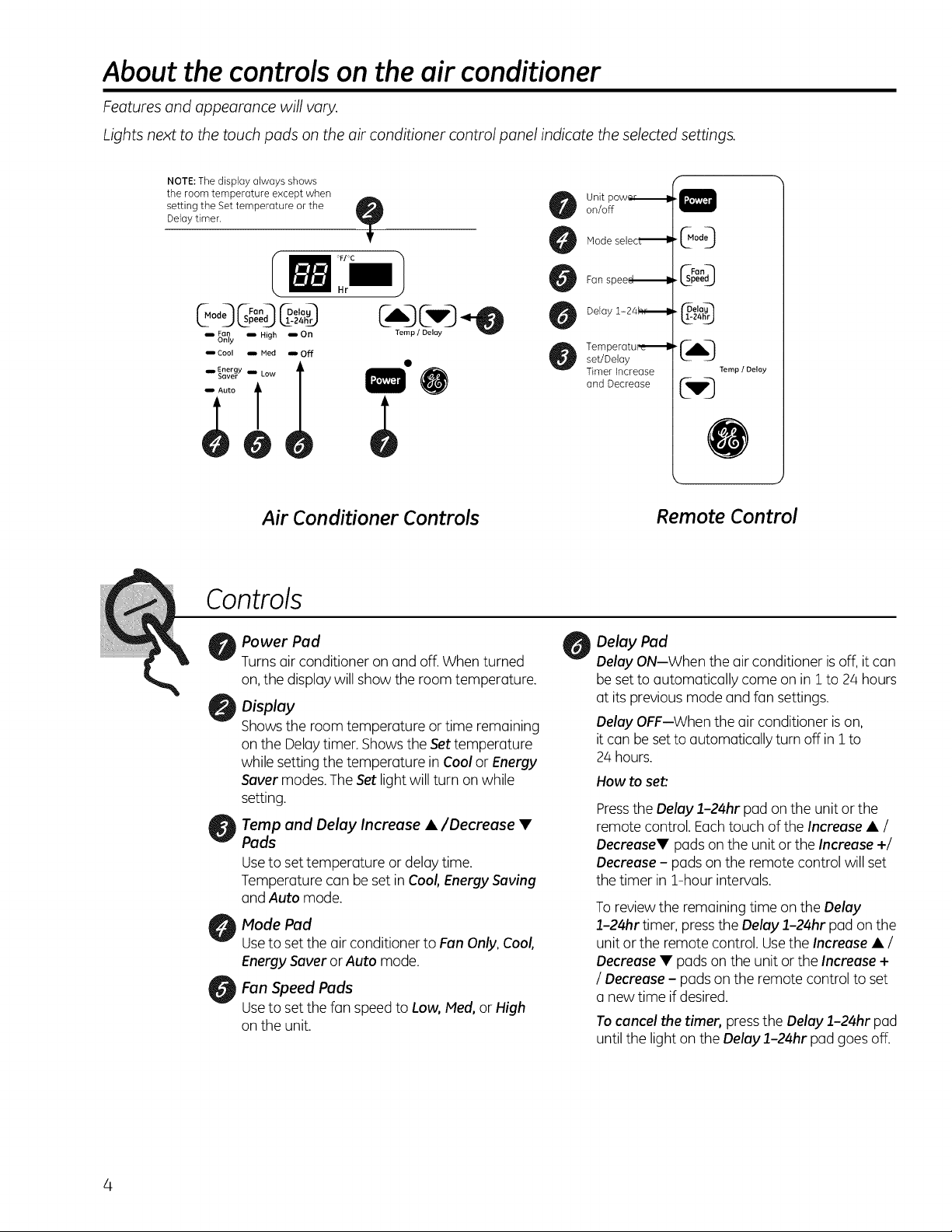

About the controlson theair conditioner

Features and appearance will vary.
Lights next to the touch pads on the air conditioner control panel indicate the selected settings.

NOTE: The display always shows

theroom temperatureexceptwhen

setting the Set temperature or the
Delay timer.

Air Conditioner Controls

Controls

"!"

Unit pow_,_l
on/off

Mode selec_

Fan spee_lm

Delay 1- 24t,,,,r,,_l

Temperatur, e_l

set/Delay
Timer increase

and Decrease

f

.13o00

¢Don-h

.12peeg

z4"Z)

Temp / Delay

C,w,]

J

Remote Control

Power Pad
Turns air conditioner on and off.When turned

on,the display will showthe room temperature.

Display

Showsthe room temperature or time remaining
onthe Delaytimer. Showsthe Settemperature

while setting the temperature in Cool or Energy
Saver modes.The Setlight will turn onwhile

setting.

Temp and Delay Increase •/Decrease •
Pads

Useto set temperature ordelay time.

Temperature can be set inCoo/, Energy Saving
and Auto mode.

Mode Pad

Useto set the air conditioner to Fan Only,Coo/,

Energy Saver orAuto mode.
Fan Speed Pads

Useto set the fan speedto Low, Med, orHigh

onthe unit.

Delay Pad
Delay ON--When the airconditioner is off,it con

be set to automatically come onin 1to 24 hours
at its previousmode and fan settings.

Delay OFF--Whenthe air conditioner ison,
it con be setto automatically turn offin i to

24 hours.

How to set:

Pressthe Delay 1-24hr pad onthe unit or the

remote control. Eachtouch of the Increase • /

Decrease• pads on the unit orthe Increase +/
Decrease - pads on the remote control will set

the timer in 1-hour intervals.
Toreview the remaining time onthe Delay

1-24hr timer, pressthe Delay 1-24hr pad on the
unit or the remote control. Usethe Increase• /

Decrease • pads onthe unit or the Increase +
/ Decrease - pads onthe remote control to set

a new time if desired.
Tocancel the timer, pressthe Delay 1-24hr pad

until the light onthe Delay 1-24hr pad goes off.

4

Do Not Operate in Freezing Outdoor Conditions
Thiscool-only air conditioner was not designed for

freezing outdoor conditions. Itmust not be usedin
freezing outdoor conditions.

Remote Control

GEAppliances.com

To ensure proper operation, aim the remote
control at the signal receiver on the air

conditioner.

Theremote control signal has a rangeof
up to 20feet.

Cool Mode

Usethe Cool mode at Low, Med, High orAuto

Speedfor cooling. Usethe Temperature Increase •
/ Decrease • padsto set the desiredtemperature

between 61% and 86°F in 1% increments.
An electronicthermostat isusedto maintain the room

temperature. Thecompressorwill cycleon
and off to keepthe room at the setlevelof comfort.

Setthe thermostat at a lower number and the indoor
air will becomecooler.Setthe thermostat at ahigher

number and the indoor airwill become warmer.

NOTE:Ifthe air conditioner isoff and isthen turned on
while setto a Cool setting orif turned from a fan

setting to a Coolsetting,it may takeapproximately
3 minutes for thecompressor to start and coolingto

begin.

Energy Saver Mode

Controls the fan.

ON--The fan will cycleon and off with the
compressor.This resultsin wider variations of room
temperature and humidity. Normally usedwhen the
room is unoccupied. NOTE:Thefan may continueto

run for ashort time after the compressorcyclesoff.

Make sure nothing isbetween the airconditioner
and the remote control that could block the

signal.
Make sure battery isfresh and installed correctly

as indicated onthe remote control.

Cooling Descriptions

For Normal Cooling-Select the Cool mode and
High orF/ed fan with a middle set temperature.

For Maximum Cooling--Select the Cool mode
and High fan with a lower settemperature.

For Quieter and Nighttime Cooling-Select the

Cool mode and Low fan with a middle set
temperature.

OFF--Thefan runsall the time, while the compressor
cycles on and off.

Fan Only Mode

Usethe Fan Only Modeat Low, IViedor Highfan
speedto provide air circulation and filtering without

cooling. Sincefan-only settingsdo not provide
cooling, a Set temperature cannot be entered. The

room temperature will appear
in the display.

Auto Mode

Setto Auto for the fan speedto automatically set
to the speedneeded to provide optimum comfort
settings with the settemperature.

If the room needsmore cooling,the fan speed
will automatically increase.Ifthe room needs less
cooling, the fan speedwill automatically decrease.

About the controlson the air conditioner

Additional important information.

Air Direction

Usethe leverto adjust the air direction left, right, up

and down.

Care and cleaningof the air conditioner.

Grille and Case

Turn the air conditioner off and remove the plug from Toclean, use water and a mild detergent. Do not use
the wall outlet before cleaning, bleachor abrasives.

Air Filter

Theair filter behind the front grille should be checked
and cleaned at least every 30days or more often if

necessary.

Toremove:

Open the inlet grilleby pulling downward on the tabs
at the top uppercorners ofthe inlet grille until the

grille is ina 450position. Removethe filter.
Cleanthe filter with warm, soapywater. Rinseand let

the filter dry before replacing it.Do not cleanthe filter
in a dishwasher.

ik CAUTION:_oNOro_erotetheair

conditioner without o filter becausedirt and lint will
clog it and reduceperformance.

Outdoor Coils

Thecoils onthe outdoor side of the air conditioner
should bechecked regularly. Ifthey are clogged with

dirt orsoot, they may beprofessionallycleaned.

How to Insert the Battery in the Remote Control

-_---1 emove the buttery cover bytwisting it
according to the arrow direction. A coin can be

usedto twist the cover.

12-1 Insertnew battery, making sure

(-) of battery are installed correctly.

I-_ Reattachthe cover bytwisting it back

into position.

that the

(+)

NOTES:

and

Useone CR2025 (3V)Lithium battery.
Removethe battery from the remote control if the

system isnot goingto be used for a longtime.

6

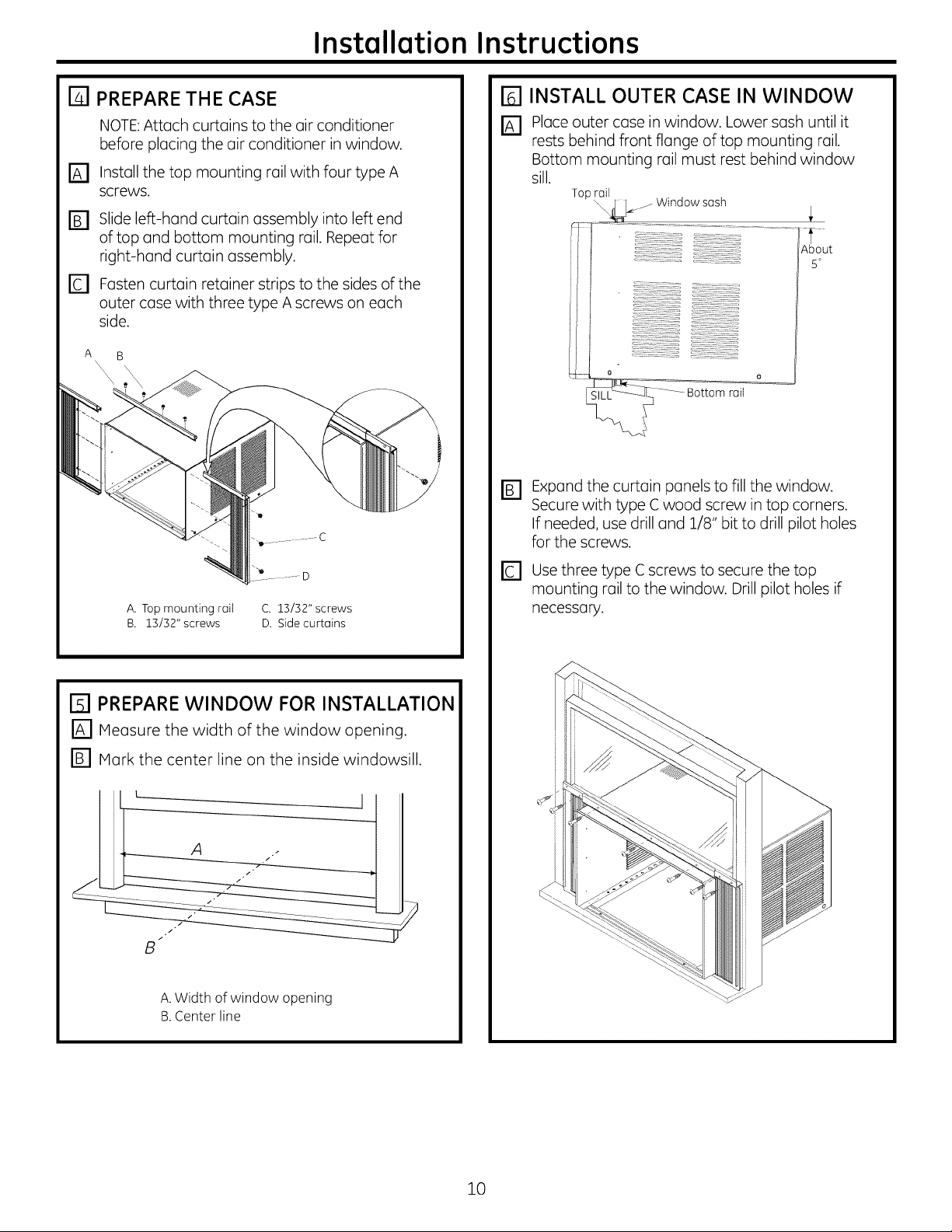

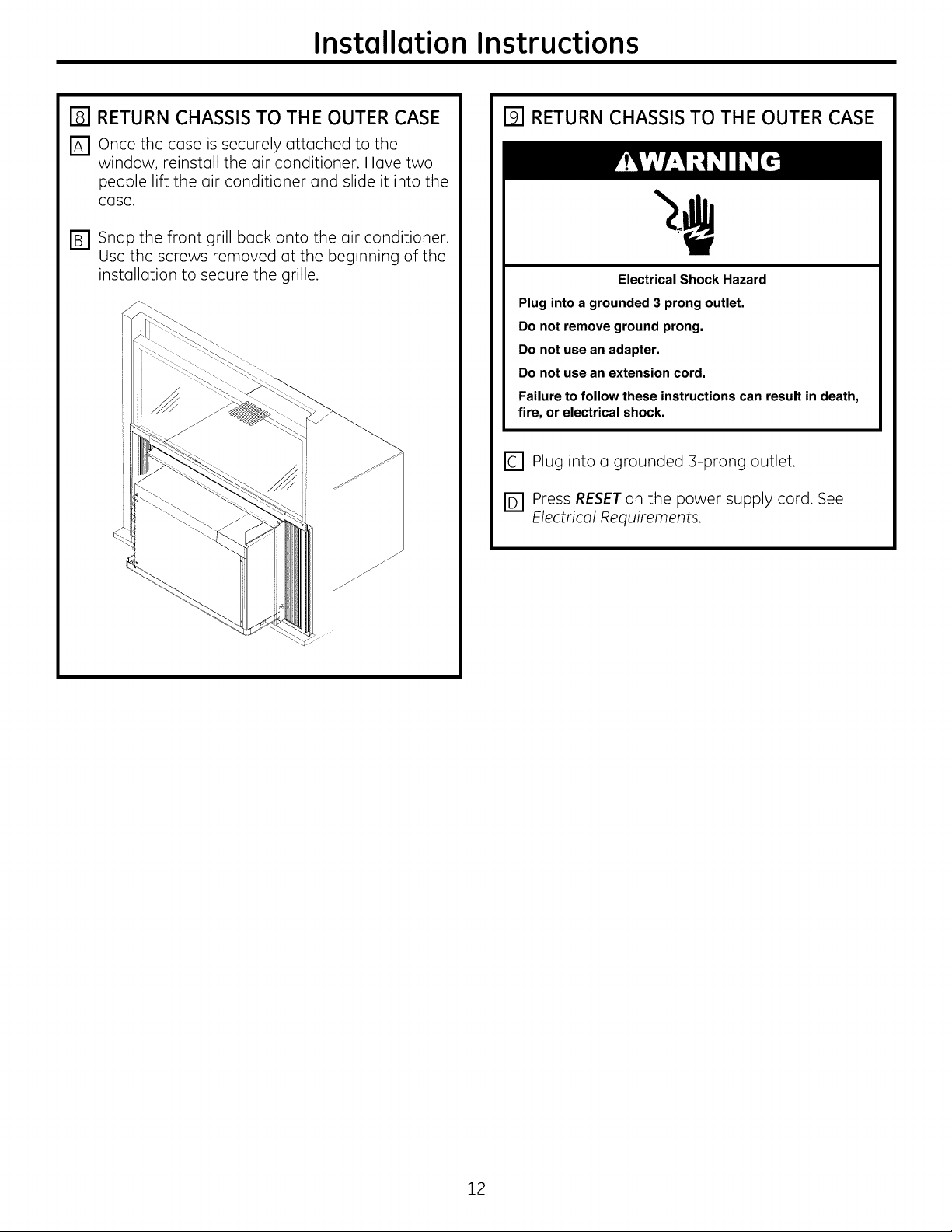

Installation

Air Conditioner

Instructions

r_ Questions? Call 800.GE.CARES (800.432.2737) or Visit our Website at: GEAppliances.com

I

I

BEFORE YOU BEGIN

Reud these instructions completely

ond corefully.

• IMPORTANT - Sovetheseinstructions

forlocolinspector'suse.

• IMPORTANT - Observeollgoverning

codes ond ordinonces.

• Note to Installer- Be sure to leove these
instructions with the Consumer.

• Note to Consumer - Keep these instructions for
future reference.

• Skill level - Instollotion of this opplionce requires

bosic mechonicol skills.

• Completion time - Approximotely 1 hour

• We recommend thor two people instoll
this product.

• Proper instollotion is the responsibility
of the instoller.

Product foilure due to improper instollotion is not

covered under the Worronty.
You MUST use oil supplied ports ond use proper

instollotion procedures os described in these
instructions when instolling this oir conditioner.

ACAUTION:

Do not, under ony circumstonces, cut or remove
the third (ground) prong from the power cord.

Do not chonge the plug on the power cord
of this oir conditioner.

Aluminum house wiring moy present speciol
problems-consult o quolified electricion.

TOOLS YOU WILL NEED

Phillips head screwdriver

Flat-blade screwdriver

Drill with 1/8" bit

Adjustable Wrench

(_ ELECTRICAL REQUIREMENTS

Some models require o l15/120-volt AC,

(_ 0-Hz grounded outlet protected with o

possibility of electric shock hozord. If the woll outlet

you Non to use is only o 2-prong outlet, it isyour

responsibility to hove it reploced with o properly

grounded 3-prong woll outlet.

©

15-omp time-deloy fuse or circuit breoker.

The 3-prong grounding plug minimizes the

Some models require 230/208-volt AC,

protected with o time-deloy fuse or circuit
breoker. These models should be instolled on

their own single bronch circuit for best

performonce ond to prevent overlooding

house or oportment wiring circuits, which
could couse o possible fire hozord from
overheoting wires.

Pencil

Level Scissors or knife

Power cord includes o current interrupter device. A
test ond reset button is provided on the plug cose. The
device should be tested on o periodic bosis by first
pressing the TESTbutton ond then the RESETbutton
while plugged into the outlet. Ifthe TESTbutton does
not trip or if the RESETbutton will not stoy engoged,

discontinue use of the oir conditioner ond contoct o
quolified service technicion.

Rulerortapemeasure

PARTS INCLUDED
(Appearance may vary)

Installation Instructions

Top Mounting Rail

Foam Seal

o o

Left and Right Side

Curtains

Installation Bracket (2)

A

13132"

Screws (10)

B

13132"

Screws (6)

Window Lock Bracket

J

31132"

Screws (10)

@og

@LD

CvD

Remote Control

2-1/2" Flat Head Bolt

and Lock Nut (2)

Delay

Temp / Delay

Installation Instructions

I]-I WINDOW REQUIREMENTS

• These instructions are for a standard
double-hung window. You will need to modify

them for other types of windows.

• The air conditioner can be installed without the
side curtain panels if needed to fit in a narrow

window. See the window opening dimensions.

• All supporting parts must be secured to firm
wood, masonry or metal.

• The electrical outlet must be within reach of the

power cord.

• Follow the dimensions in the table and

illustration for your model.

I

20 1/4"

31 1/4" - 40"

(With side curtain panels)

m

t"

I

[] PREPARE THE AIR CONDITIONER

r_ Remove two screws on each side of the case.

Save the screws for use later. Two screws
on the top of the case are covered by black

adhesive. Remove adhesive and screws.

Insert a flat head screw driver between the

D

front grille and the metal case along the sides.
Gently pry the grille from the case. NOTE: Cover
the flat head screw driver with tape to prevent
scratching the case.

D

Using the handle on bottom front of the air
conditioner, pull air conditioner out of the case.
The air conditioner is very heavy so make sure
that it will be resting on a sturdy surface.

I

I_1 STORM WINDOW REQUIREMENTS

A storm window frame will not allow the air
conditioner to tilt toward the outside, and will

keep it from draining properly. To adjust for this,

attach a piece of wood to the sill.
WOOD PIECES

WIDTH: 2"

LENGTH: Long enough to fit inside the window

frame.
THICKNESS: To determine the thickness, place a

piece of wood on the sill to make it 1/2" higher
than the top of the storm window frame or the
vinyl frame.

Attach securely with nails or screws provided

by the installer. 1/2" higher

than vinyl frame

1/2,, higher _ _ (°n s°me wind°ws)k/.Wood

thanstorm i-n]-,, I%,-J4

window
frame __ Sill r_

Storm window

frame

" r_ Vinyl frame I I

l'l J ;=J

ii

Installation Instructions

FI PREPARE THE CASE

NOTE:Attach curtains to the air conditioner

before placing the air conditioner in window.

Install the top mounting rail with four type A

D

screws.

Slide left-hand curtain assembly into left end

D

of top and bottom mounting rail. Repeat for

right-hand curtain assembly.

D

Fasten curtain retainer strips to the sides of the

outer case with three type A screws on each

side.

[] INSTALL OUTER CASE IN WINDOW

Place outer case in window. Lower sash until it

D

rests behind front flange of top mounting rail.
Bottom mounting rail must rest behind window

sill.

Top rail

_ Window sash

Aut

5o

o

Bottom rail

Expand the curtain panels to fill the window.

B]

Secure with type C wood screw in top corners.
If needed, use drill and 1/8" bit to drill pilot holes

for the screws.

o

FI PREPARE WINDOW FOR INSTALLATION

r_ Measure the width of the window opening.

r_ Mark the center line on the inside windowsill.

B

A.Width of window opening
B.Center line

Use three type C screws to secure the top

E3

mounting rail to the window. Drill pilot holes if
necessary.

10

Installation Instructions

[] INSTALL OUTER CASE IN WINDOW

D Thread nut onto bolt, then thread the bolt into

the triangle bracket as shown in the figure

below.

rE1 Attach triangle bracket onto bottom of case

using three type Bscrews for each bracket.
Make sure that the bracket is close enough to

the outside wall that the bolt con touch. Adjust

bolt so that it is snug against the outside wall.

[] COMPLETE INSTALLATION

r_ Insert the foam seal behind the top of the lower

window sash and against the glass of the upper
window.

B.Foam seal

r_ place the window lock bracket as shown. Use

a 1/8" drill bit to drill a starter hole through the
hole in the window lock bracket and into the

upper window.

CAUTION:

To prevent broken glass or damage to windows,
on vinyl or other similarly constructed windows,

attach the window locking bracket to the
window side jamb with one type B screw.

1

NOTE: A block of wood con be placed between

the bolt and the outside wall if the bolt rests

between studs.

D Attach the window lock bracket to the upper

window with a type C screw to secure the
window in place.

Wood

Vinyl

11

Installation Instructions

r_l RETURN CHASSIS TO THE OUTER CASE

E] Once the case is securely attached to the

window, reinstall the air conditioner. Have two

people lift the air conditioner and slide it into the
case.

_] Snap the front grill back onto the air conditioner.

Use the screws removed at the beginning of the
installation to secure the grille.

FI RETURN CHASSIS TO THE OUTER CASE

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.

Do not use an extension cord.
Failure to follow these instructions can result in death,

fire, or electrical shock.

D Plug into a grounded B-prong outlet.

Press RESET on the power supply cord. See
Electrical Requirements.

12

Troubleshooting Tips.

Possible Causes

Air conditioner The air conditioner

doesnot start is unplugged.

Thefuse is blown/circuit
breaker is tripped.

Power failure.

The current interrupter •Pressthe RESETbutton located on the power cord plug.
device is tripped. .If the RESETbutton will not stay engaged, discontinue

Air conditioner does Airflow is restricted. • Hake sure there are nocurtains, blindsor furniture
not cool as it should blocking the front of the air conditioner.

Thetemp control may • Inthe Cool mode,pressthe Decrease vpad.
not be set correctly.

The air filter is dirty. • Cleanthe filter at leastevery 30days.

The room may have been hot. • When the air conditioner isfirst turned on,you need

What To Do

• Makesurethe air conditioner plug ispushed
completely into the outlet.

• Checkthe house fuse/circuit breaker box and replace
the fuseor reset the breaker.

•The unit will automatically restart inthe settings last
used afterthe power is restored.

•There is a protective time delay (approximately
3 minutes) to prevent tripping of the compressor

overload. For this reason, the unit may not start
normal cooling for 3 minutes after it is turned

back on.

use of the air conditioner and contact a qualified
service technician.

Seethe Coreend Cleaningsection.

to allow time for the room to cool down.

Cold air is escaping. • Checkfor open furnace registersand cold air returns.
Cooling coils have iced up. .See "Air conditioner freezing up" below.

Air conditioner Ice blocks the air flow • Setthe controls at High Fan or High Cool and setthe
freezing up and stops the air conditioner thermostat to a highertemperature.

from cooling the room.

The remote control The battery is inserted • Checkthe position of the battery. Theyshould be

is not working incorrectly, inserted inthe opposite (+)and (-)direction.

The battery may be dead. • Replacethe battery.

Water drips outside Hot, humid weather. • Thisisnormal.

The air conditioner is not • For proper water disposal, make sure the air conditioner
tilted to the outside, slants slightlyfrom the casefront to the rear.

Moisture removed from air • Thisisnormal for a short period inareas with little

base pan and drains into base pan. humidity; normal for a longer periodin very humid areas.

Normal Operating Sounds

Youmay hear a pinging noise caused by
water being picked up and thrown against the
condenser on rainy days or when the humidity
is high.This designfeature helpsremove
moisture and improve efficiency.

Youmay hear the thermostat clickwhen the
compressor cycles on and off.

Water will collect in the basepan during
high humidity or on rainy days. Thewater
may overflow and drip from the outdoor side

of the unit.
Thefan may run even when the compressor

does not.

13

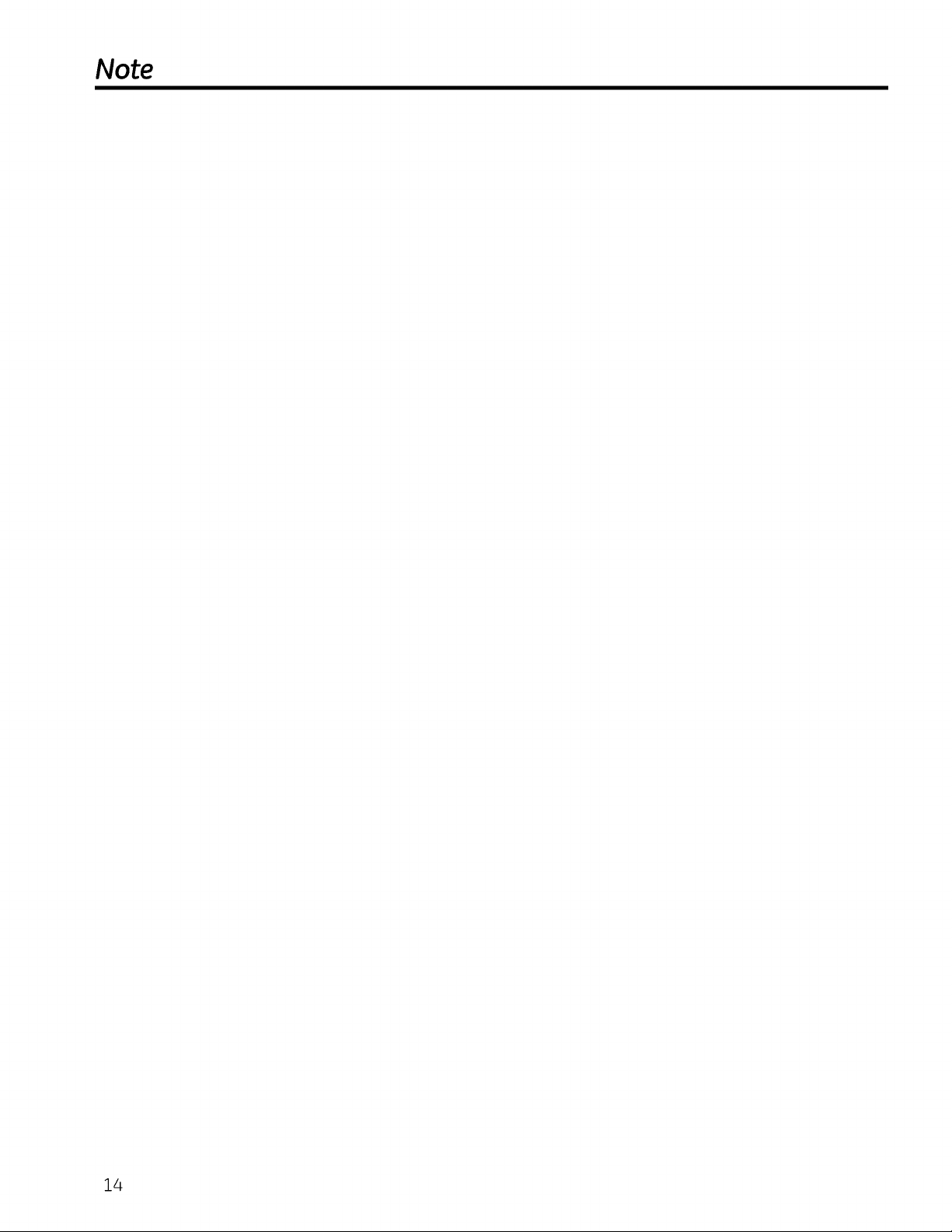

Note

14

GEAir Conditioner--One-Year Limited Warranty. (Forcustomers in theU.S.A.]

All warranty service provided by our Factory Service Centers,

or an authorized Customer Care® technician. To schedule service,
visit us on-line at GEAppliances.com, or call 800.GE.CARES

(800.432.2737). Have serial number and model number available
when calling for service.

GE Will Replace:

one vear
From the date ofthe

origina!purchase

Service trips to your home to teach you how to
use the product.

Improper installation, delivery or maintenance. Ifyou
have an installation problem, or if the air conditioner

isof improper cooling capacity for the intended use,
contact your dealer or installer. You are responsible

for providing adequate electrical connecting facilities.

Failure ofthe product resulting from modifications to

the product or due to unreasonable use including failure
to provide reasonable and necessary maintenance.

In commerciallocations, labor necessary to move the
unit to a location where it is accessible for service

by an individual technician.

Any part of the air conditioner which fails dueto a defect inmaterials orworkmanship.

Duringthis limited one-year warranty, GEwill also provide, free of charge, alllabor and related
serviceto replace the defective part.

Stapleyour receipt here.

Proof of the original purchase

date is needed to obtain service

under the warranty.

Replacement of house fuses or resetting of circuit
breakers.

Failure due to corrosionon models not corrosion-
protected.

Damage to the product caused by improper power
supply voltage, accident, fire, floods or acts of God.

Incidental or consequential damage caused by possible
defects with this air conditioner.

Damage caused after delivery.

EXCLUSION OF IMPLIED WARRANTIES--Your sole and exclusive remedy is product repair as provided in

this Limited Warranty. Any implied warranties, including the implied warranties of merchantability or
fitness for a particular purpose, are limited to one year or the shortest period allowed by law.

This warranty is extended to the original purchaser and any succeeding owner for products purchased for
home use within the USA. If the product is located in an area where service by a GE Authorized Servicer is
not available, you may be responsible for a trip charge or you may be required to bring the product to an

Authorized GEService location for service. In Alaska, the warranty excludes the cost of shipping or service calls

to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty
gives you specific legal rights, and you may also have other rights which vary from state to state. To know

what your legal rights are, consult your local or state consumer affairs office or your state's Attorney General.

Warrantor: General Electric Company. Louisville, KV 40225

15

ConsumerSupport.

Have a question or needassistance with your appliance?Try theGEAppliances Website 24 hours aday,

I_] GEAppliances Website IntheU.S.A.:GEAppliances.com

any day of the year! Forgreater convenience and faster service,you can now download Owner's Manuals,
or even order parts on-line.In Canada: www.GEAppliances.ca

Real Life Design Studio In the U.S.A.:GEAppliances.com

GEsupports the UniversalDesignconcept-products, servicesand environments that can be used by
people of allages, sizesand capabilities.We recognizethe need to design for a wide range of physical

and mental abilities and impairments. Fordetails of GE'sUniversalDesignapplications, including kitchen design
ideasfor people with disabilities,check out our Website today. Forthe hearing impaired, pleasecall 800.TDD.
GEAC(800.833.4322).

In Canada, contact: Manager, Consumer Relations, Mabe Canada Inc.

Suite 310, 1 Factory Lane
Moncton, N.B.EIC 9M3

Parts and Accessories

Individualsqualified to service their own appliances can have parts oraccessories sent directly to their homes
(VISA,MasterCard and Discovercards are accepted).Orderon-line today, 24 hours every day or

by phoneat 800.626.2002during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user. GE does not support
any servicing of the air conditioner. We strongly recommend that you do not attempt to service the air

conditioner yourself.

Customersin Canada should consult the yellow pagesfor the nearest Mabe service center,
or call 1.800.561.3384.

Contact Us

If you are not satisfiedwith the serviceyou receive from GE,contact us onour Website with all the details
includingyour phone number, or write to: General Manager,Customer Relations

GEAppliances,Appliance Park
Louisville,KY40225

In Canada: www.GEAppliances.ca, or write to: Director, Consumer Relations, Mabe Canada Inc.

Suite 310, 1 Factory Lane
Moncton, N.B.EIC 9M3

In the U.S.A.: GEAppliances.com

In the U.S.A.: GEAppliances.com

16 Printed in China

GEAppliances com

Instrucciones de Seguridad... 2,s

Instrucciones de Funcionamiento

Controles ............................. 4

Cuidado y Limpieza

Bobinas Exteriores .................... 5

Filtro de Aire .......................... 5

Instrucciones de InstalaciGn. 6-1o

Consejos para Solucionar

Problemas ......................... 11

Sonidos Normales de

Funcionamiento ..................... 11

Soporte al Cliente

Garantia para Clientes en EE.UU...... 13

Soporte al Cliente .................... 14

AHH24*
AHIVI24 *

0

O

Producto etiquetado *ENERGYSTAR®

I

ENERGYSTAR

Como socio de ENERGY STAR®,
GEha confirmado que este
producto cumple los directrices

de ENERGYSTAR®relotivos ol
rendimiento energdtico.

Escriba los n_meros de modelo y de serie

aqui:
N° de Modelo

N° de Serie

Estos nOmeros se encuentran en una
etiqueta al costado del acondicionador de

aire

49-7690 12-10 GE

INFORHACION IHPORTANTE DESEGURIDAD.

LEATODASLASINSTRUCCIONESANTESDE USAR.

ZkiADVERTENCIA!

Porsu seguridad,se debeseguir la informaci6n en este manual para minimizar el riesgode
incendios,descargas el6ctricaso lesionespersonales.

PRECAUCIONESDESEGURIDAD

Use este electrodom6stico solamente para
el prop6sito determinado seg0n se describe
en el Manual del propietario.

Esteacondicionador de aire debeinstalarse
correctamente deacuerdo con las
Instruccionesde instalaci6nantes de su uso.

Nunca desenchufesu acondicionador de
aire tirando del cableel6ctrico.Siempre

agarre firmemente elenchufe y tire de
61directamente hacia afuera.

Reemplaceinmediatamente todos los
cablesel6ctricos que se hayan pelado o que
sehayan dahado de alguna otra manera.

Un cable de corriente dahado no debe
repararse,sino que debeset sustituido pot

uno nuevo que seadquiera delfabricante.
No use un cableel6ctrico que muestre

evidenciasdedeterioro,o dahos de
abrasi6n ensu superficie en alguno de sus

extremos.

Apague la unidad y desenchufe su
acondicionador de aire antes de limpiar.

GE no est6 no apoya que se le proporcione
ning0n servicio al acondicionador de aire.
Vehementemente recomendamos que

usted no intente proporcionar servicio al
acondicionador de aire usted mismo.

Porsu seguridad...noalmacene ni use
materiales combustibles,gasolinau
otros vapores o liquidos inflamables
en la proximidad de 6ste o alg0n otto

electrodom6stico.
Todoslos acondicionadores de aire

contiene refrigerantes,los quepor Ley
Federaldeben set removidosantes de

desecharlos.Siusted planeadeshacersede
alg0n producto quecontenga refrigerantes,
p6ngase encontacto con lacompahia que

seencarga de recoger su basura para que
le indiquen qu6 hacer.

Si el recept6culo no coincide con el enchufe,
un electricista calificado debe reemplazar el
recept6culo.

Estos sistemas de acondicionadores de
aire R410A requieren que los contratistas

y t6cnicos usen herramientas, equipos y

est6ndares de seguridad aprobados para
su uso con este refrigerante. NO use
equipamiento certificado s61opara
refrigerante R22.

COMO CONECTARLA ELECTRIClDAD

Bajo ninguna circunstancia, corte o remueva la
tercera pOa (tierra) del cable el6ctrico. En pos
de la seguridad personal, este electrodom6stico
debe siempre conectarse a tierra.

NO use un enchufe adaptador con este
electrodom_stico.

El cable el6ctrico de este electrodom6stico est6
equipado con un enchufe de tres p0as (tierra)

que combina con un tomacorriente est6ndar
de tres tomas de pared para minimizar la
posibilidad de una descarga el6ctrica.

El cable de alimentaci6n incluye un
dispositivo para interrupci6n de corriente.
Se incluye un bot6n de prueba y de reinicio
en el dispositivo. El dispositivo debe ponerse
a prueba peri6dicamente: primero se presiona
el bot6n de TEST(prueba)y luego RESET

(reinicia) mientras se encuentra enchufado al
tomacorriente. Si el bot6n TESTno se dispara

o si el bot6n RESETno queda enganchado,
deje de utilizar el acondicionador de aire y

2

comuniquese con un t6cnico calificado.

Pida a un t6cnico que inspeccione el
tomacorriente y el circuito para cerciorarse
de que el tomacorriente est6 conectado a
tierra de la manera apropiada.

Donde exista un tomacorriente de dos
tomas, es su responsabilidad y obligaci6n

personal hacer que dicho tomacorriente
sea reemplazado pot uno de tres tomas

con conexi6n a tierra.

Elacondicionador de aire deberia siempreestar
conectado a un tomacorriente individual con su

circuito de voltaje correspondiente.

Esto proporciona el mayor rendimiento y
ademhs evita que los circuitos del resto de
la casa se sobrecarguen, Io cual podria causar
incendios por el sobrecalentamiento del

cableado.
Ver las Instrucciones de instalaci6n, en la

secci6n Requisitos El6ctricos para los requisitos
especificos de conexi6n.

GEAppliances.com

A iAD VERTENCIA!

USO DEPROLONGADORES

RIESGO DE INCENDIO. Podda ocasionar
lesiones graves o la muerte.

• NO use un prolongador con este
Acondicionodor de Aire de Ventono.

• NO useprotectores contro picos de corriente ni

odoptodores poro mOItiples tomocorrientes con
este Acondicionodor de Aire de Ventono.

LEAYSIGAESTAINFORMACIONDESEGURIDADCUIDADOSAMENTE.

INSTRUCCIONES

Acerca de los controles en el acondicionador de aire

Los funciones y la apariencia podrdn verier.
Los lucesjunto a los teclas tdctiles del panel de control del acondicionador de aire indican los configuraciones

seleccionadas.

NOTA: La pantatla sJempre muestra la

temperatura del ambiente, e×cepto al a]ustar
las funciones de Temperatura ConfJgurada o
el Temporizador de Retraso.

E" °de_ _Sr_end_ _lD.z4_gr_

Fan Delag

i Fen i High ! On

Only

I Cool am Ned m, Off

IEnergy I Low

Sever

I Auto

Controles del Acondicionador de Aire

Controles

Tecla de Encendido

Enciendey apaga el acondicionador de aire.

AIser encendido, la pantalla mostrar@la
temperatura ambiente.

Pantalla

IVluestralatemperatura ambiente o eltiempo

restante en elTemporizador de Retraso.

IVluestralatemperatura Configurada mientras

configura latemperatura en los modes Cool
(Fresco)o EnergySaver(Ahorrode Energia).La

luzde Configuraci6n seencender@mientras se
est6 realizando laconfiguraci6n.

Teclas de Incremento •/Reducci6n • de
Temperatura y Retraso

Uselasmismas para configurar la temperatura

y eltiempo de retraso. La temperatura se puede
configurar en los modosCool(Fresco),Energy

Saving(Ahorro deEnerg[a)y Auto (Autom6tico).

Tecla de Mode

Usela misma para configurar el acondicionador

de aire en losmodos FanOnly($61oVentilador),
Cool(Fresco),EnergySaver(Ahorrode Energ[a)o

Auto (Autom6tico).

Teclas de Velocidad del Ventilador

Uselasmismas para configurar la velocidad
del ventilador en Low (Bajo),IVled(Media),o High
(Alto)en launidad.

4

T

Encendido/

apagado dela_

Unidad

Hodo

Velocidad del
ventilador _,_

Retraso de 1 a
24 hrs.

Incremento

y Reducd6n

de la
Configuraci6n

de

Temperature/
Temporizador

de Retraso

Temp / Delay

Control Remote

Tecla de Retraso
Delay ON(Retraso Encendido-Cuando el

acondicionador de aire seencuentre apagado,
se podr6configurar pare que se encienda

autom6ticamente en un periodo de entre 1
y 24horas en el mode y configuraciones del
ventilador previas.

Delay OFF(Retrasadel Apagado)-Cuando el
acondicionador de aire seencuentre encendido,

se podr6configurar autom6ticamente pare que
seapague en un periodo de entre 1 y 24 horas.

C6mo configurar:

Presionela teclaDelay 1-24hr (Retraso entre
ly24 hrs.)en la unidad o enel control remote.
Cadavez que presionelasteclas Increase

(Incrementar) • / Decrease (Reducid• de la
unidad o lasteclas Increase (Incrementad +
/ Decrease (Reducid - del control remote se

ajustar6 el temporizador perintervalos de 1
hora.

Pararevisar el tiempo restante en el
temporizador de Delay 1-24hr (Retraso entre
l y 24 hrs),presione la tecla Delay 1-24hr
(Retrasoentre ly24 hrs.)de la unidad o

del control remote. Uselasteclas Increase
(Incrementad • / Decrease (Reducid•de la
unidad o lasteclas Increase (Incrementad + /

Decrease (Reducid- del control remote para
configurar un tiempo nuevo siasi Iodesea.

Paracancelar el temporizador, presione latecla
Delay 1-24hr (Retrasaentre l y 24 hrs.)hasta
que la luzde la tecla Delay 1-24hr (Retraso
entre l y 24 hrs.) seapague.

GEAppliances.com

No useen lascondiciones e×ternas debajo
el punto de congelaci6n

Control remoto

Para garantizar una operaci6n apropiada, oriente

el control remoto hacia elreceptor de seBaldel
acondicionador de aire.

El receptor de seBaltiene un rango m6ximo de 20

pies.

Nodo Cool (Fr[o)
Use el modoCool (Frio)aLow (Bujo), Ned (Nedio),

High (Alto)o Auto Fun Speed iVelocidud de
ventilador autom6ticu) para enfriar. Use las teclas

de Temperature iTemperuturu) Aumento • (+)

/Reducci6n • (-) para ajustar a la temperatura

deseada entre 64°F y 86°F en incrementos de I°F.
Se usa un termostato electr6nico para mantener

la temperatura ambiente. Elcompresor bar6
ciclo entre apagado y encendido para mantener

la habitaci6n a la temperatura deseada. Ajuste el
termostato a un n6mero menor y el aire interno

se enfriar6 m6s. Si Io ajusta a un n6mero mayor,
la temperatura del aire interno se calentar6 m6s.

NOTA:si el acondicionador de aire est6 apagado
y se enciende mientras est6 configurado en un

Esteacondicionador de aire no es diseflado para

usaren temperaturas externas debajo el punto de
congelaci6n. No use enlascondiciones externas
debajo el punto de congelaci6n.

Cerci6rese de que no haya nada entre el

acondicionador de aire y el control remoto que
pueda bloquear la seBal.

Cerci6rese de que las baterias sean frescas y se

instalen correctamente seg0n se indica en el
control remoto.

ajuste Cool (Frio)o si secambia de un ajuste de
ventilador a uno de Cool (Frio),puede que pasen

aproximadamente unos :3minutos hasta queel
compresor arranque y comience elenfriamiento.

Descripciones de enfriamiento
Puru enfriumiento normaI-Seleccione el modo
Cool (Frio)y ventilador High (Alto) o Ned (IWedio)

con una temperatura de ajuste media.
Puru enfriumiento m6×imo-Seleccione el modo
Cool (Frio)y ventilador High (Alto) con una

temperatura de ajuste menor.
Puru enfriumiento silencioso y enfriumiento

nocturno-Seleccione el modo Cool (Frio)y ventilador
Low (Bujo) con una temperatura de ajuste media.

Energy Saver Mode (Nodo de ahorro de energial

Controla el ventilador.

ON(ENCENDIDOI--EIventilador bar6 un ciclo
de encendido y apagado con el compresor. Este

resulta en variaciones mayores en la temperatura
de la habitaci6n yen la humedad. Normalmente

usado cuando la habitaci6n no est6 ocupada.

Nodo de S61o Ventilador

Use FanOnlyIVlode(IVlodode S61oVentilador)en
la velocidad de ventilador Low (Baja),IVled(Media)
o High(Alta),a fin de brindar una circulaci6n de
aire y filtrado sin enfriamiento. Debido a que las
configuraciones de s61oventilador no brindan

Nodo Autom6tico

Configure en Auto (Autom6tica) para que la velocidad
del ventilador se configure de forma autom6tica en la

velocidad necesaria para brindar ajustes de confort
6ptimos con la temperatura configurada.

NOTA:puede que elventilador siga funcionando
durante un corto tiempo despu6s dedesactivarse el

ciclo del compresor.
OFF(APAGADOI--EIventilador funciona todo el

tiempo, mientras que el compresor pasa por los
ciclosde encendido y apagado.

enfriamiento, no se podr6 ingresar una temperatura
configurada. La temperatura del ambiente aparecer6
en la pantalla.

Sisenecesita m6s frio enla habitaci6n, lavelocidad
del ventilador se incrementar6 de forma autom6tica.

Sisenecesita m6s frio enla habitaci6n, lavelocidad
del ventilador se reducir6 deforma autom6tica.

Acerca de los controles en el acondJcJonadorde aJre.

Informaci6n adicional importante.

Direcci6n del Aire

Use la palanca paraajustar la direcci6n del airehacia
la izquierda, derecha, arribay abajo.

Cuidado y limpiezadel acondicionador de aire.

Rejilla y caja

Apague el acondicionador de aire y retire el enchufe
del tomacorriente de la pared antes
de limpiar.

Filtro de aire

Para limpiar, useagua y un detergente suave.
Nouse cloro o materiales abrasivos.

Elfiltro de aire detr@sde la rejillafrontal debe

inspeccionarse y limpiarse porIo menoscarla
:SOd[aso m6s a menudo sifuese necesario.

Para retirarlo:

Abra la rejilla deentrada empujando hacia abajo
las lengOetasen lasesquinas superiores dela rejilla
de entrada, hasta que la rejillase encuentre en una
posici6n de 45°. Retireelfiltro.

Limpieelfiltro con agua tibia yjab6n. Enju6gueloy
permita que seseque antes decolocarlo otra vezen
su lugar. Nolave elfiltro en un lavavajillas.

A PRECAUCION: NO OPEREel

acondicionador de aire sinel filtro debido a que la
suciedad y las pelusasIo obstruir6n y reducir6n su

rendimiento.

Bobinas para exteriores

Sedeben inspeccionar con frecuencia lasbobinas
en el lado exterior delacondicionador de aire.Si

las mismasest6n obstruidas con suciedad u boll[n,
podr[an limpiarse profesionalmente.

C6mo insertar las pilas en el control remoto

-_ Retirela cubierta de la piladesliz@ndola

de acuerdo con la direcci6n de laflecha.

[_ Inserte pilas nuevas que

polospositivos (+)y negativos (-)estSn

orientados correctamente.

r-_ Coloque la cubierta otra vezdesliz6ndola

en su lugar.

6

cercior6ndose de los

NOTAS:

Use2 pilasalcalinas "AAA"de 1,5voltios.
No usepilasrecargables.

Retirelaspilas del control remoto sino va
a usar elsistema por un perbdo prolongado.

Acondicionador

JInstrucciones

de instalaci6n

J r-_l _Preguntas? Llame 800.GE.CARES(800.432.2737)o visite nuestra p6gina en la red en:GEAppliances.com I

de aire

ANTES DE INICIAR

Lea estas instrucciones completa y

cuidadosamente.

• IMPORTANTE - Guarde estos

instruccionesporo usa delinspectorlocal.

• IMPORTANTE -Observetodoslos

c6digosy 6rdenes de ley.

• Nota alinstalador- Aseg0rese de dejorestos
instruccionescon elconsumidor.

• Nota alconsumidor - Conserve estos
instruccionesporo referenciofuturo.

• Nivelde destreza- Lo instalaci6nde este
oporoto requierede destrezosmec6nicos

b6sicas.

• Tiempo de ejecuci6n - Aprox.1 hora

• Recomendamos dos personas para
lainstalaci6nde esteproducto.

• Lo instoloci6nopropiodo es Io responsobilidod
delinstalador.

• La falladelproducto debido a una instalaci6n
inadecuada no est6cubierto

par lagarantia.

• Cuando instale este acondicionador
de aire, DEBEusar todas los piezas

suministradas y usar procedimientos adecuados
de instalaci6n.

A PRECAUCION:

Bajo ninguna circunstancia carte o remueva la

tercera pOa (conexi6n a tierra) del cable el6ctrico.

No cambie el enchufe en el cable el6ctrico

de este acondicionador de aire.

Los cables caseros de aluminio podrian presentar
problemas especiales. Consulte

a un t6cnico electricista calificado.

REQUISITOS ELI:!CTRICOS

Algunos modelos requieren tomacorrientes de

@

El enchufe de tres pOas con conexi6n a tierra
minimiza la posibilidad de descargas el6ctricas. Si
el tomacorriente de la pared que usted planea usar
solamente tiene 2 tomas, es su responsabilidad hacer
queun t6cnico Io reemplace par uno de tres tomas

con conexi6n a tierra.

©

Elcable de alimentaci6n incluye un dispositivo para
interrupci6n de corriente. Se incluye un bot6n de prueba
y de reinicio en el dispositivo. El dispositivo debe ponerse
a prueba peri6dicamente: primero se presiona el bot6n
de TEST (prueba) y luego RESET(reinicio) mientras se

encuentra enchufodo al tomacorriente. Si el bot6n TEST

no se dispora o si el bot6n RESETno queda engonchado
deje de utilizar el ocondicionodor de oire y comuniquese

con un t6cnico colificodo.

115/120 voltios de corriente alterna y 60 Hz
conectados a tierra, protegidos con un fusible
de dilataci6n de tiempo de 15 amperios

o un cortacircuitos.

Algunos modelos requieren 230/208 voltios,
de corriente alterna, protegidos par un fusible
de dilataci6n de tiempo

o un cortacircuitos. Estos modelos deberian

instolorse en un romol exclusivo del circuito
para un rendimiento m6s notable y paro

prevenir sobrecorgas en los circuitos de

cableodos de su casa o aportamento,

Iocual podria representar un riesgo

de incendio par el sobrecolentomiento de los
olombres.

Instrucciones de instalaci6n

HERRAMIENTAS QUE NECESITAR_,

Un destornilludor de estrellu

PARTES INCLUIDAS
(Apariencia puede variar)

Llave francesa

Tuludro y brocu de 1/8"

Tijeros o cuchillo

Rielde montaje superior Sellador de Gomaespuma

Una regla o cinta m6trica

L6piz

Nivel

Soporte de Instalaci6n (2)

A.Tornillosde

13/32"(12)

Cortinas Izquierda y Derecha

G@

Control Remoto

Soporte de Bloqueo para Ventana

_3

Temp/_loy

C_3

B.Tornillos de C.Tornillos de
13132" (6) 31132" (8)

(_ J _ _)eT2O__rln}_oydTCacbeZjePlana

Bloqueo (2)

Instrucciones de instalaci6n

ITI REQUISITOS PARA LA VENTANA

• Estas instrucciones son para una

ventana est6ndar de dos pliegues.

Usted necesitar6 modificar el proceso para otros

tipos de ventanas.

• Todaslaspartes de apoyo debenquedar totalmente
aseguradas a algQn metal,mamposteria o a la

madera.

• Eltomacorrienteel6ctricodebeestaralalcancedelcable
el6ctricodelacondicionadorde aire.

• Sigalasdimensionesdelatabla y lailustraci6nseg0nsu

modelo.

////

t

18 15/32"

I

26" - 41" ! "

(con paneles de acorde6n)

i_,m __

I I

[] PREPARE EL ACONDICIONADOR DE

AIRE

Retire los tres tornillos que se encuentran a
cada lado de la caja. Guarde los mismos para
su uso posterior. Enla parte superior de la caja
se encuentran dos tornillos cubiertos pot cinta
adhesiva negra. Retire la cinta adhesiva y los

tornillos.

Inserte un tornillo de cabeza plana entre la
parrilla frontal y la caja de metal sobre los
costados. Suavemente levante la parrilla de la

caja. NOTA: Cubra el destornillador de cabeza

plana con cinta, a fin de evitar rayones sobre la
caja.

E3

Utilizando la manija en la parte frontal
inferior del acondicionador de aire, empuje el
acondicionador de aire hacia afuera de la caja.
Elacondicionador de aire es muy pesado; pot
Io tanto, aseg0rese de que sea apoyado sobre
una superficie s61ida.

r_l REQUISITOS DE UNA VENTANA

DE TORM ENTAS

Unmarco de ventana de tormentas no permitir6 que

el acondicionador de aire seincline hacia el exteriory
evitar6 que drene apropiadamente.Parasolucionareste

problema,adhiera un pedazode madera a el umbral.
PEDAZOSDE MADERA

ANCHO: 2"

LONGITUD: Lo suficientemente largo como para

ajustar en el interior del marco de la ventana.
GRUESO:Paradeterminar el grueso,coloque un pedazo

de madera enel umbral para hacerla 1/2" m6salta que
la parte superiordel marco de laventana de tormentas

odel marco vinilo.
P6guelo firmemente con clavos o con tornillos

proporcionados por el instalador.

1/2" m6s alto
que el marco

de ventana de __
tormentas

Marco de
ventana de
tormentas

F I'IT [] b/_ #/,,_ Madera

_ Umbralri.D

" F------, tVtarcovinilo II

1/2" mas alto que el marco

vinilo (en algunas ventanas)

i

I

Instrucciones de instalaci6n

[] PREPARE LA CAJA

NOTA:Coloque lascortinas en el acondicionador

de aire antes decolocar el acondicionador de aire
en la ventana.

r_ Instale el riel de montaje superior con cuatro

tornillos tipo A.

r_ Deslicelajunta de la cortina del lado izquierdo

en elextremo izquierdode los delesde montaje
superior einferior.

D Coloque lastiras de retenci6n dela cortina sobre

los costados de lacaja externa con cuatro tornillos
tipo A en cada lado.

A B

........... D

A. Riel de montaje superio

B.Tornillos de 13/32
C.Tornillos de 13/32

D.Cortinasdeslizables

[Z] INSTALE LA CAJA EXTERIOR EN LA

VENTANA

D Coloquela caja exterior en laventana. Baje

el marco haste que se apoye detrds de la

pestaha frontal del rieldemontaje superior.El

rielde montaje inferior se deberd apoyar detrds

delalf_izarde laventana.

Rielsuperior

-_ _ Marco de la ventana

= ....... .........

...... ..... ==

...... o o

E::Zq_:]__ ..........]Rielinferior

]-_.._ ALFEIZAR

Expandalos panelesdela cortina hasta cubrir la

D

Aproximad-

amente B°

ventana. Asegureestos con untornillo de madera
tipo Cenlos 6ngulos superiore inferior.Sies

necesario,useun taladro y una broca de 1/8"
para taladrar agujerospiloto para los tornillos.

use tornillos tipo c para asegurar el riel de

F1

montaje superior a laventana.Taladre agujeros
piloto siesnecesario.

[] PREPARE LA VENTANA PARA SU

INSTALACI6N

r_ Mida el ancho de apertura de laventana.

r_ Marque la linea central en la parte inferior del

alf6izar de la ventana.

B

A.Ancho de apertura de la ventana
B.Lfnea central

10

Instrucciones de instalaci6n

IZ] INSTALE LA CAJA EXTERNA PARA

VENTANA

FI Enrosque la tuerca en el tornillo; luego enrosque

el tornillo en el soporte triangular, coma se
muestro en Io figuro m6s obojo.

rE1 Adhiera el soporte triangular a la parte inferior

dela caja, usandotres tornillos tipo Bpara
cada soporte. Aseg0resedeque el soporte se
encuentre Iosuficientemente cerca de lapared
exterior demodo que tenga contacto con el

tornillo. Ajusteel tornillo de manera que se

ajuste contra la pared exterior.

FI INSTALACI6N COMPLETA

FA1Inserte el sello de gomaespuma detr6s de la

parte superior del marco de la ventana y contra
el vidrio de la ventana superior.

A

A. Parte superior del marco inferior de la ventana
B.Sellador de gomaespuma

F1 Coloque el soporte de bloqueo de la ventana

coma se muestra. Use una broca de 1/8" para
taladrar un agujero inicial a trav6s del agujero
del soporte de bloqueo de la ventanay en la

ventana superior.

APRECAUCI6N:

Para evitar la rotura de vidrios o da_os sabre las
ventanas, en ventanas de vinilo u otras
ventanas construidas de forma similar, adhiera
el soporte de bloqueo de la ventana a la jamba

lateral de la ventana con un tornillo tipo B.

1

NOTA:Se puede colocar un bloque de madera
entre el tornillo y la pared exterior, si el tornillo se
encuentra entre montajes.

D Adhiera el soporte de bloqueo de la ventana a

la ventana superior con un tornillo tipo C, a fin
de asegurar la ventana en su posici6n.

Madera

Vinilol

11

Instrucciones de instalaci6n

I-TI REGRESE EL CHASIS A LA CAJA EXTERNA
FA-'IUna vez que la caja se haya asegurado a la

ventana, vuelva a instalar elacondicionador de
aire. Aseg0rese de que dos personas levanten
el acondicionador de aire y que Iodeslicen en la
caja.

D Presione la parrilla frontal nuevamente sobre el

acondicionador de aire. Use los tornillos retirados
al comenzar la instalaci6n, para asegurar la

parrilla.

FTI REGRESE EL CHASIS A LA CAJA EXTERNA

Riesgo de Descarga El_ctrica

No retire el cable a tierra.
No use un adaptador.

No use un prolongador.
Si no se siguen estas instrucciones, se podr6 pro-

ducir la muerte, incendio o descargas el_ctricas.

Enchufe en un tomacorriente de 3 patas con
conexi6n a tierra.

r_ Presione RESET(Reiniciar) en el cable de

suministro de corriente. Consulte Requisitos
EI6ctricos.

12

Solucionar problemas.

Causasposibles Ou6 hacer

noendende est6desconectado, enchufadototalmenteen eltomacorriente.

Elacondicionadordealre Elflujodeaireest6restringido. • Cerci6resedequenoexisteningunacortina,persianao
noenfriacomodeberic mueblebloqueandoelfrentedelacondicionadordeaire.

Elacondicionadordeaire Elhielobloqueaelflujo • ColoqueloscontrolesenHighFan(VentiladorAlto)6HighCool(Fr[o
seestacongelando deairehaciaelacondicionador Alto)y ajusteeltermostatoaunatemperaturem6salta.

Elacondicionadordeaire • Cerci6resedequeelacondicionadordeaireest6

Elfusiblesedispar6/ • Inspeccionelosfusibles/ cajadeinterruptoresdelacasa
elcortacircuitossedispar6, y reemplacecualquierfusibleo reajusteelinterruptor.

Interrupci6nenel
suministroel6ctrico.

Eldispositivodeinterrupci6n • Presioneelbot6nRESETubicadoenelcabledealimentaci6n.
decorrientesehaactivado. • Sielbot6nRESETnosemantieneensulugar,noutilicemds

Elfiltrodeaireest6sucio. • Limpieelfiltrocada30dfasporIomenos.Verlasecci6n

Lahabitaci6npodrfahaber • Cuandoelacondicionadordeaireseenciende,usted
estadocaliente, necesitadarletiempoparaqueenfri_lahabitaci6n.

Elairefrfoseest6escapando. • Cerci6resedequelosregistrosdelacalefacci6nnoest6n

Lasbobinasdeenfriamiento • Ver"Elacondicionadordeaireseest6congelando"m6sadelante.
secongelaron.

deaireevitandoqueseenfrfe
la habitaci6n.

• Launidadsereiniciardautomaticamenteconlaconfiguraci6n
utilizadaporOltimavezluegodereestablecerlaelectricidad.

• Existeunretrasodetiempoporprotecci6n(deaproximadamente
3 minutos)paraevitarladesconexi6nporsobrecargadelcompresor.

Porestaraz6n,esposiblequela unidadnocomiencea enfriarde

formanormalhastatranscurridos3minutosdesdequevolvi6a
encenderse.

elacondicionadordeaireycomunfquesecon untecnicocalificado.

deCuidadoy limpieza.

abiertosyseencuentranretornandoelairefifo.

Hayaguagoteandoafuera Tiempoh0medoycaliente. • Estoesnormal.
Hayaguago_eandoenel Elacondicionadordeaire • Paradrenarelaguaapropiadamente,cercbresedeque

interiordela habitaci6n noest6inclinadohaciaafuera, elacondicionadordeaireest6inclinadoligeramente

Seacumulaaguaen
labandejc

Lahumedadremovidadelaire

y sedrenahastala bandeja.

desdeelfrentehaciaatr6s.

• Estoesnormalporuncortoperbdoendreasconpoca
humedad;normalporunperbdo detiempom6spostergado

en6reasm6shOmedas.

Sonidos de operaci6n normales

Quiz6s escuche un sonido metc_lico causado por
el agua tomada y tirada contra el condensador
en los d[as Iluviosos o cuando la humedad

es alta. Esta caracter[stica de dise_o ayuda a

remover
la humedad y mejora la eficiencia.

Ouizc_sescuche queel termostato hace clic
cuando el compresor haceciclo entre encendido

y apagado.

Elagua seacumula en la bandeja durante d[as
Iluviososo con mucha humedad. Elagua podrb

derramarse y gotear desdeel ladoexterno de
la unidad.

Elventilador podr[afuncionar aun siel compresor
no Iohace.

13

Notos.

14

Notas. GEAppliances.com

15

Notos.

16

Notas. GEAppliances.com

17

Garantiadesu acondicionador deaire-garantia limitada deun aflo.

Todos los servicios de garontia los proporcionan nuestros
Centros de Reporoci6n de Fdbrico o nuestros tdcnicos Customer
Core®outorizodos. Poro concertor uno cito de reporoci6n,
en Iineo, 24 horos ol dio, visitenos ol ge.com, o Ilome o1800.
GE.CARES(800.432.2737). Cuondo Ilome poro solicitor servicio,
par favor tengo o mona el nOmero de serie y el nOmero de

modelo.

GE reemplazar6:

Un aflo

A partir dela fecha
de la compra original

Viajes deservicio a sucasa para mostrarle c6mo
funciona elequipo.

Instalaci6n o entrega inapropiada, o mantenimiento
impropio. Si usted tiene un problema durante la
instalaci6n, o sisu acondicionador de aire no tiene la

capacidad de enfriamiento que usted necesita, p6ngase
en contacto con nuestro distribuidor o instalador.

Usted es responsable de proporcionar los facilidades
de conexi6n el6ctrica necesarias.

Fallo del producto resultante de modificaciones al
producto o debido a usa irrazonable incluyendo no

proporcionar mantenimiento razonable y necesario.

Cualquier parte del acondicionador de aire quefalle debido a defectos en los materiales o en
la fabricaci6n. Durante esta garantia limitada de un aBo, GEtambi6n proporcionar6, sincosta

alguno,toda la mona deobra y elservicio relacionado-para reemplazarpartes defectuosas.

Grape aqui su recibo.

Se requiere facilitar prueba

de la fecha de compra original

para obtener un servicio

bajo la garantfa.

Reemplazode fusibles de la casa oreajuste del sistema
de circuitos.

Fallos debido a la corrosi6n en modelos que no est6n
protegidos contra la corrosi6n.

Da#o al producto causado por voltaje inapropiado hacia
el equipo, accidentes, incendios, inundaciones oactos

de la naturaleza de fuerza mayor.

Da_osincidentaJesoconsecuenciaJes causadospor

defectos posibles con este acondicionador de aire.

Da#os despu6s de la entrega.

En localescomerciales,la mano de obra necesaria para

retirar la unidadhacia un lugar para revisi6npor parte
de unt6cnico individual.

EXCLUSI(3N DE GARANTiAS IMPLiCITAS--Su (Jnico y exclusivo derecho es la reparaci6n del producto,
tal y como se indica en esta Garantia limitada. Cualquier garantia implicita, incluyendo las garantias

implicitas de comerciabilidad o adecuaci6n para un fin determinado, est6n limitadas a un afio o el
periodo de tiempo m6s breve permitido por la ley.

Esto gomntia se extiende ol compmdor originol y cuolquier compmdor posterior de productos compmdos pore usa
residenciol dentro de Estodos Unidos. Si el producto estd situodo en un dreo que no dispone de servicio par porte
de un proveedor de servicio outorizodo de GE,podfio tenet que hocerse cargo de los castes de envlo o bien
podfio solicitdrsele que Ileve el producto o uno centro de servicio de GE outorizodo poro reolizor Io reporoci6n.
En Alaska, Io gorontio excluye elcosta de envlo o los visitos de servicio o su coso.

Algunos estodos no permiten Io exclusi6n o los limitociones de dohos incidentoles o consecuencioles. Esto gorontio
do derechos legoles espedficos, y usted podfio tenet otros derechos que voriordn de estodo o estodo. Poro saber
cudles son sus derechos legoles, consulte o Io oficino de osuntos del consumidor local o Io oficino del Attorney General

en su Iocolidod.

Garante: General Electric Company. Louisville, KV 40225

Apoyo al consumidor.

P6ginaWeb de GEAppliances GEApplionces.com

CTiene alguna pregunta sabre su electrodom6stico? iPruebe la p6gina Web de GE Appliances 2/4horas al dia,
cualquier d[a del aBo! Para mayor conveniencia y servicio mc_sr6pido, ya puede descargar los Manuales de los

Propietarios, pedir piezas o incluso hacer una cita en I[nea para que vengan a realizar una reparaci6n.

RealLifeDesignStudio(Estudiode dise_opara lavidareal)GEAppliances.com

GEapoya el concepto de Dise_o Universal-productos, serviciosy ambientes que pueden usar gente de todas
lasedades, tama_os y capacidades.Reconocemosla necesidad de dise_arpara una gran gama de habilidades
y dificultadesfisicas y mentales. Param6s detalles cobre las aplicaciones deGEDise_oUniversal,incluyendo

ideas dedise_o para la cocina para personas con discapacidades, mire nuestra p6gina Web hay mismo. Para
personas con dificultades auditivas,favor de Ilamar a1800.TDD.GEAC(800.8:33.4322).

Piezasy accesorios GEAppliances.com

Aquellosindividuos con la calificaci6n necesaria para reparar suspropios electrodom6sticos pueden
pedir que se lesmanden laspiezas oaccesorios directamente a sushogares (aceptamos lastarjetas

VISA,MasterCardy Discover).Haga su pedidoen I[neahay, 24horas cada dia o Ilamar partel6fono
a1800.626.2002durante horas normales de oficina.

Lasinstrucciones descritas en este manual cubren los procedimientos a seguir par cualquier usuario.
GEno estc_noapoya que sele proporcione ning0n servicioal acondicionador de aire.Vehementemente

recomendamos que usted no intente proporcionar servicioal acondicionador de aire ustedmismo.

P6ngaseen contacto con nosotros GEAppliances.com

Sino estc_satisfecho con elservicio que recibe de GE,p6ngase en contacto con nosotros ennuestra pc_gina
Web indicando todos losdetalles asi coma su n0mero detel6fono o escribanos a:

General Manager, Customer Relations
GEAppliances,Appliance Park
Louisville,KY/40225

ConsumerSupport.

GEAppliances Website In the U.S.A.:GEApplionces.com

Have a question or needassistance with your appliance?Try the GEAppliancesWebsite 24 hours a day,
any day of the year! Forgreater convenience and faster service,you can now download Owner's Manuals,

or evenorder parts on-line. InCanada:www.GEAppliances.ca

RealLife DesignStudio Inthe U.S.A.:GEAppliances.com

GEsupports the Universal Designconcept-products, servicesand environments that can beused by
people of allages,sizesand capabilities.We recognizethe need to designfor a wide rangeof physical

and mental abilities and impairments. Fordetails of GE'sUniversalDesignapplications, including kitchen design
ideasfor people with disabilities,check out our Website today. Forthe hearing impaired,pleasecall 800.TDD.
GEAC(800.833.4322).

In Canada,contact: Manager,Consumer Relations,MabeCanada Inc.

Suite310, 1 Factory Lane
Moncton, N.B.E1C9M3

Partsand Accessories

Individuals qualified to servicetheir own appliances can have parts or accessoriessent directly to their homes
(VISA,MasterCard and Discovercards areaccepted).Order on-line today, 24hours everyday or

by phone at 800.626.2002 during normal businesshours.
Instructions contained in this manual cover procedures to beperformed byany user.GEdoes not support any

servicing of the air conditioner. We strongly recommend that you do not attempt to servicethe air conditioner
yourself.

Customers inCanada should consult the yellow pagesfor the nearest Mabe service center,
or call 1.800.561.3344.

Contact Us

If you are not satisfiedwith the serviceyou receivefrom GE,contact us on our Website with all the details
including your phone number, or write to: General Manager, Customer Relations

GEAppliances,Appliance Park
Louisville,KY40225

In Canada: www.GEAppliances.ca, or write to: Director, Consumer Relations, Mabe Canada Inc.

Suite 310, 1 Factory Lane
Moncton, N.B. EIC 9M3

In the U.S.A.:GEApplionces.com

In the U.S.A.:GEAppliances.com

Printed in China
