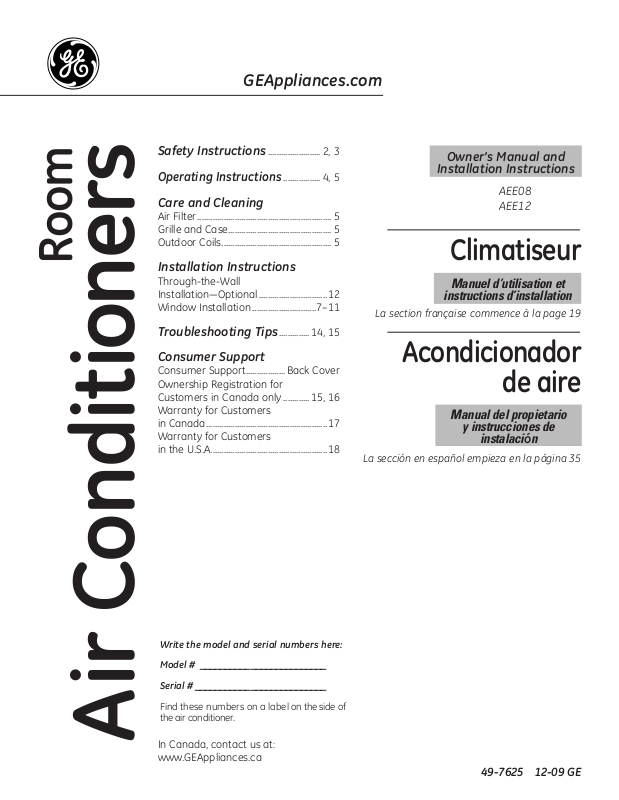

Page 1

GEAppliances.com

Safety Instructions ........................ 2, 3

Operating Instructions

Care and Cleaning

Air Filter ............................................................. 5

Grille and Case ............................................... 5

Outdoor Coils .................................................. 5

Room

Installation Instructions

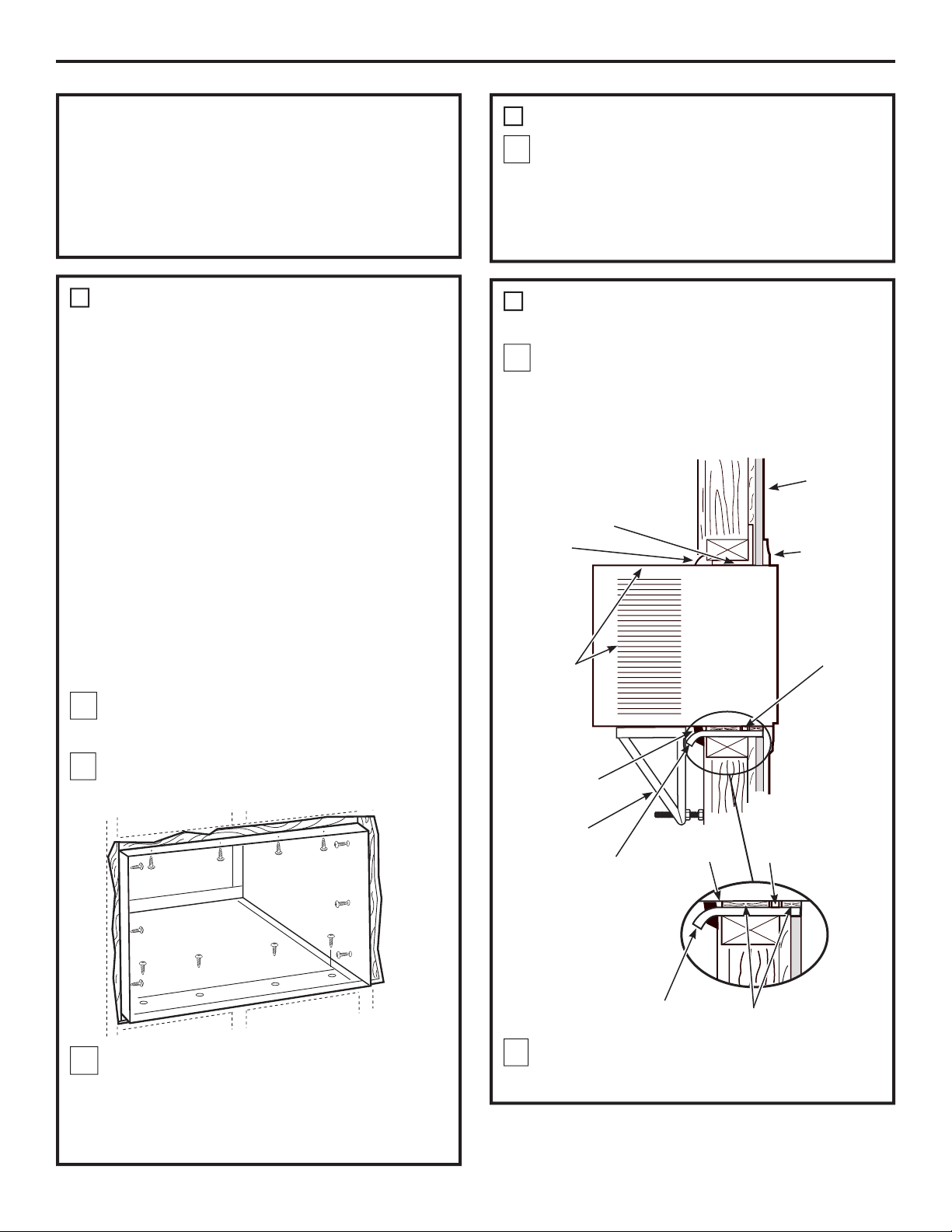

Through-the-Wall

Installation—Optional ...............................12

Window Installation .............................7–11

Troubleshooting Tips .............. 14, 15

Consumer Support

Consumer Support .................. Back Cover

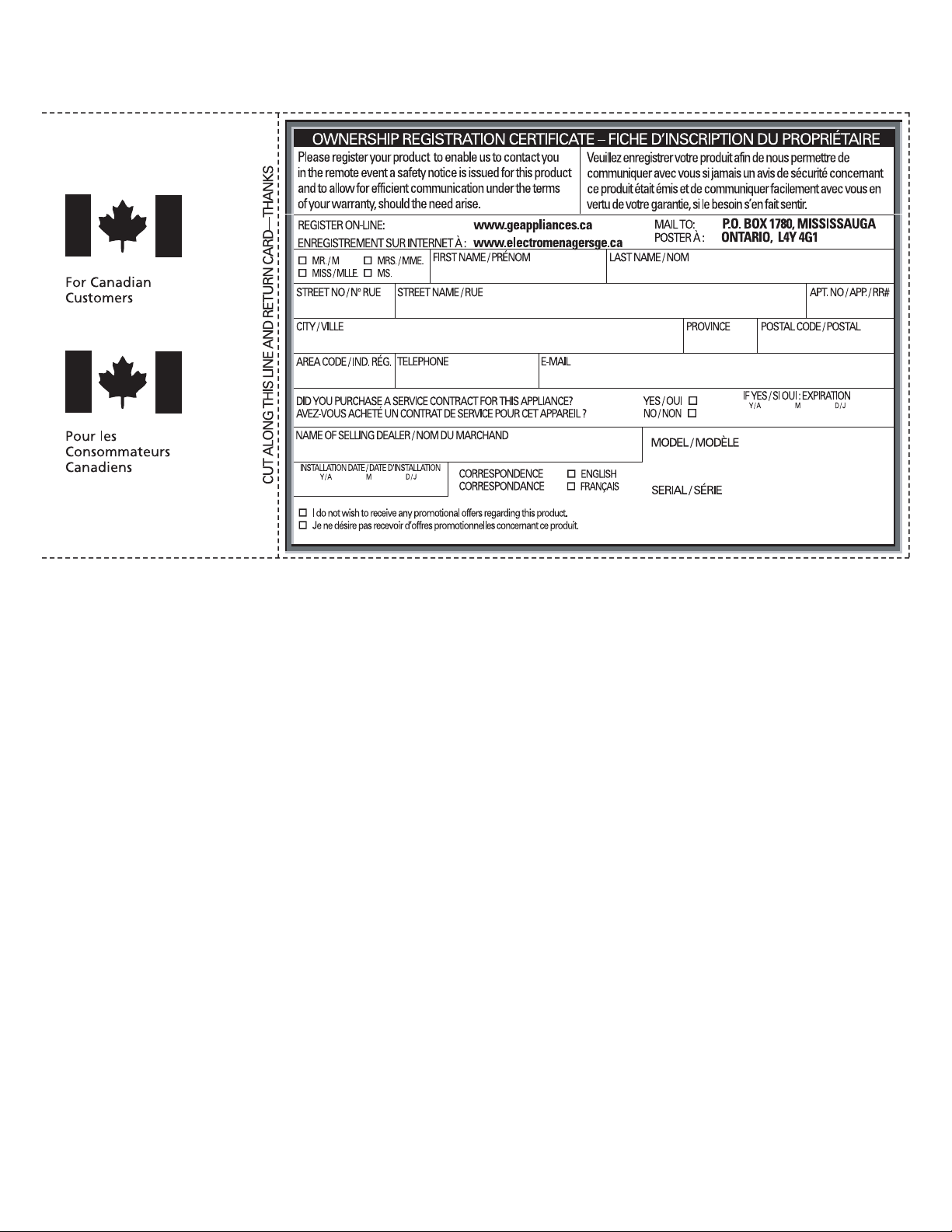

Ownership Registration for

Customers in Canada only ............15, 16

Warranty for Customers

in Canada .......................................................17

Warranty for Customers

in the U.S.A. ....................................................18

................. 4, 5

Owner’s Manual and

Installation Instructions

AEE08 AEE12

Climatiseur

Manuel d’utilisation et

instructions d’installation

La section française commence à la page 19

Acondicionador

de aire

Manual del propietario

y instrucciones de

instalación

La sección en español empieza en la página 35

Write the model and serial numbers here:

Model # _________________________

Serial # __________________________

Find these numbers on a label on the side of the air conditioner.

Air Conditioners

In Canada, contact us at: www.GEAppliances.ca

49-7625 12-09 GE

Page 2

IMPORTANT SAFETY INFORMATION. READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

For your safety, the information in this manual must be followed to minimize the risk of fire, electric shock or personal injury.

SAFETY PRECAUTIONS

Installation

Instructions

n Use this appliance only for its intended

purpose as described in this Owner’s

Manual.

n This air conditioner must be properly

installed in accordance with the Installation

Instructions before it is used.

n Never unplug your air conditioner by pulling

on the power cord. Always grip plug firmly and pull straight out from the receptacle.

n Replace immediately all electric service

cords that have become frayed or otherwise damaged. A damaged power supply cord must be replaced with a new power supply cord obtained from the manufacturer and not repaired. Do not use a cord that shows

cracks or abrasion damage along its length

or at either the plug or connector end.

n If the receptacle does not match the plug,

the receptacle must be changed out by a qualified electrician.

n Turn the unit OFF and unplug your air

conditioner before making any repairs

or cleaning.

NOTE: We strongly recommend that any servicing be performed by a qualified individual.

n For your safety…do not store or use

combustible materials, gasoline or other

flammable vapors or liquids in the vicinity of this or any other appliance.

n All air conditioners contain refrigerants,

which under federal law must be removed prior to product disposal. If you are getting rid of an old product with refrigerants, check with the company handling disposal about

what to do.

n These R410A air conditioning systems

require contractors and technicians to use

tools, equipment and safety standards approved for use with this refrigerant. DO NOT use equipment certified for R22 refrigerant only.

HOW TO CONNECT ELECTRICITY

Do not, under any circumstances, cut or remove the third (ground) prong from the power cord. For personal safety, this appliance must be properly grounded.

DO NOT use an adapter plug with this appliance.

The power cord of this appliance is equipped with a 3-prong (grounding) plug which mates with a standard 3-prong (grounding) wall outlet to minimize the possibility of electric shock hazard from this appliance.

Power cord includes a current interrupter device. A test and reset button is provided on the plug case. The device should be tested on a periodic basis by first pressing the TEST button and then the RESET button. If the TEST button does not trip or if the RESET button will not stay engaged,

Consumer Support Troubleshooting Tips Operating Instructions Safety Instructions

discontinue use of the air conditioner and contact a qualified service technician.

Have the wall outlet and circuit checked by a

qualified electrician to make sure the outlet is properly grounded.

Where a 2-prong wall outlet is encountered, it is your personal responsibility and obligation to have it replaced with a properly grounded 3-prong wall outlet.

The air conditioner should always be plugged into its own individual electrical outlet which has a voltage rating that matches

the rating plate. This provides the best performance and also

prevents overloading house wiring circuits which could cause a fire hazard from overheated wires.

See the Installation Instructions, Electrical Requirements section for specific electrical

connection requirements.

Page 3

GEAppliances.com

WARNING!

EXTENSION CORDS—115-Volt models only

Because of potential safety hazards under certain conditions, we strongly recommend against the use of an extension cord.

However, if you must use an extension cord, it is absolutely necessary that it be a UL-listed,

14 gauge, 3-wire grounding type appliance extension cord having a grounding type plug and outlet and that the electrical rating of the cord be 15 amperes (minimum) and 125 volts.

CAUTION:

DO NOT use an extension cord with any of the 230/208 volt models.

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.

SAVE THESE INSTRUCTIONS

Instructions

Installation

Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions

Page 4

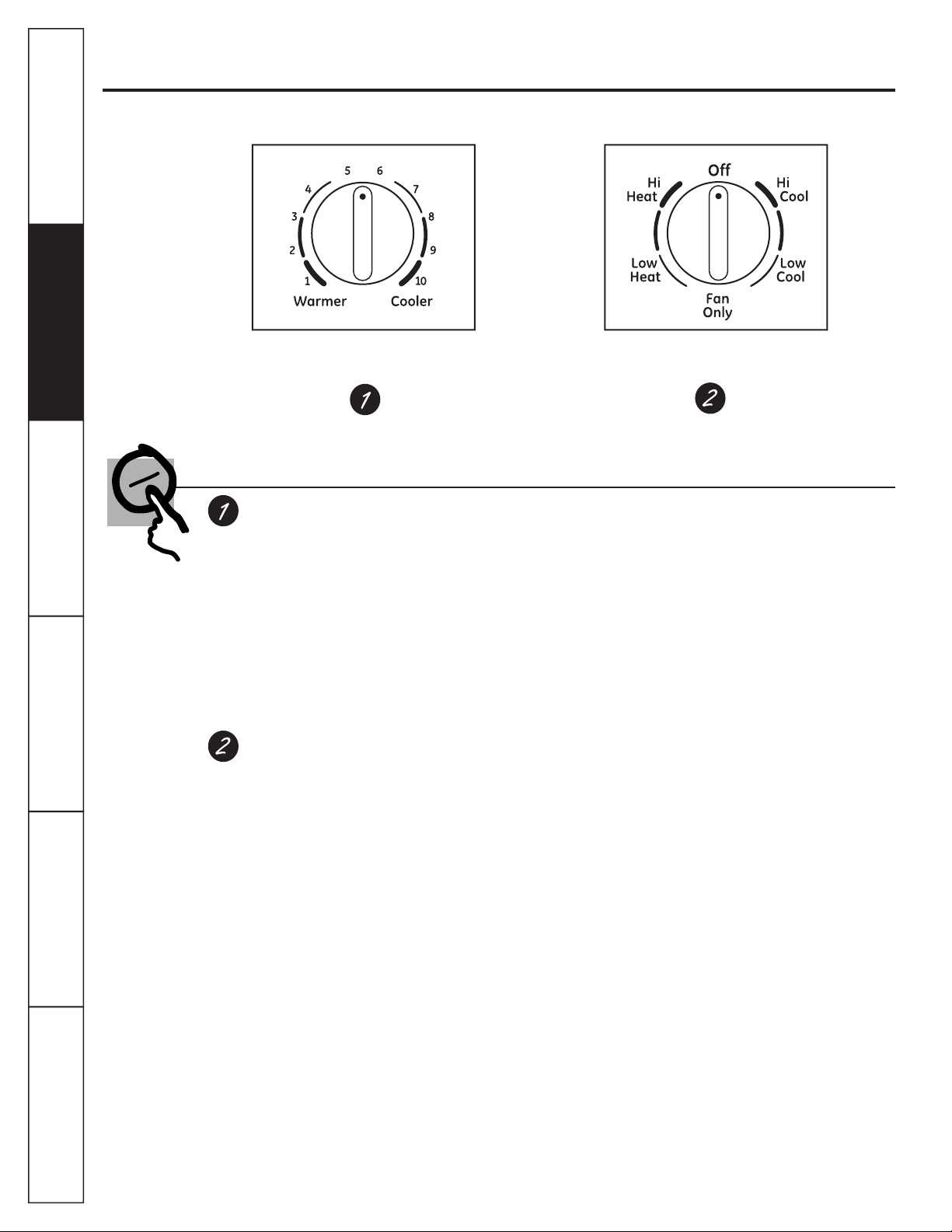

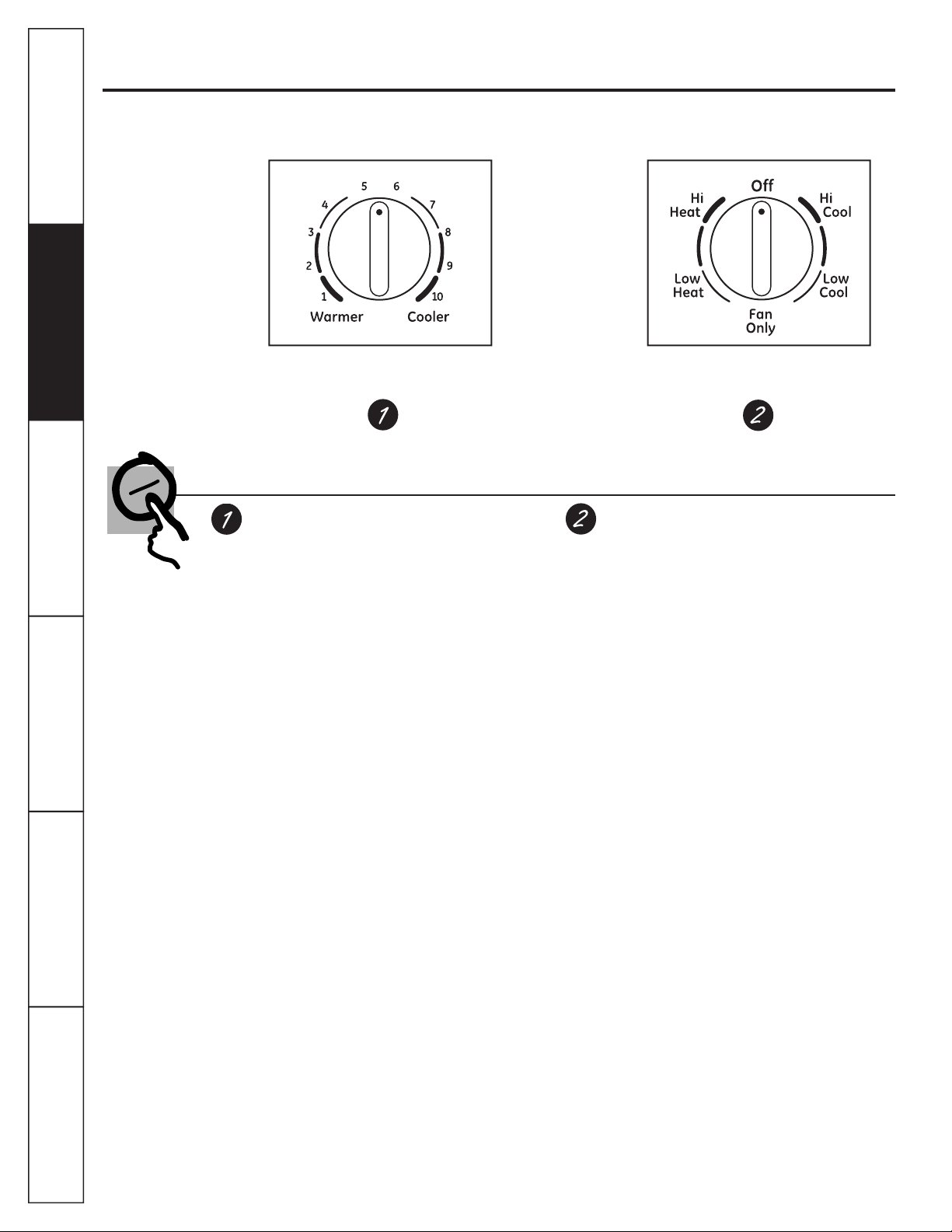

About the controls on the air conditioner.

Features and appearance will vary.

TEMP CONTROL MODE CONTROL

Controls

Installation

Instructions

Temp Control

The temp control is used to maintain the room temperature. The compressor will cycle on and off to keep the room at the same level of comfort. Turn the knob

clockwise to Cooler (blue) and the indoor air will become cooler. Turn the knob counterclockwise to Warmer (red) and the indoor air will become warmer.

Mode Control

Hi Cool and Low Cool provide cooling with

different fan speeds. Hi Heat and Low Heat provide heating with

different fan speeds. Fan Only setting provides air circulation

and filtering without cooling or heating.

NOTE: If you move the mode control from a cool setting to Off, a fan setting or a heat setting, wait at least 3 minutes before switching back to a cool setting.

Cooling Descriptions

For Normal Cooling—Select Hi Cool

or Low Cool with the temp control at midpoint.

For Maximum Cooling—Select Hi Cool with the temp control turned clockwise as far as possible.

For Quieter and Nighttime Cooling—Select Low Cool with the temp control at midpoint.

Heating Descriptions

For Normal Heating—Select Hi Heat

or Low Heat with the temp control at midpoint.

For Maximum Heating—Select Hi Heat with the temp control turned counterclockwise as far as possible.

For Quieter & Nighttime Heating—Select Low Heat with the temp control at

midpoint.

Consumer Support Troubleshooting Tips Operating Instructions Safety Instructions

Page 5

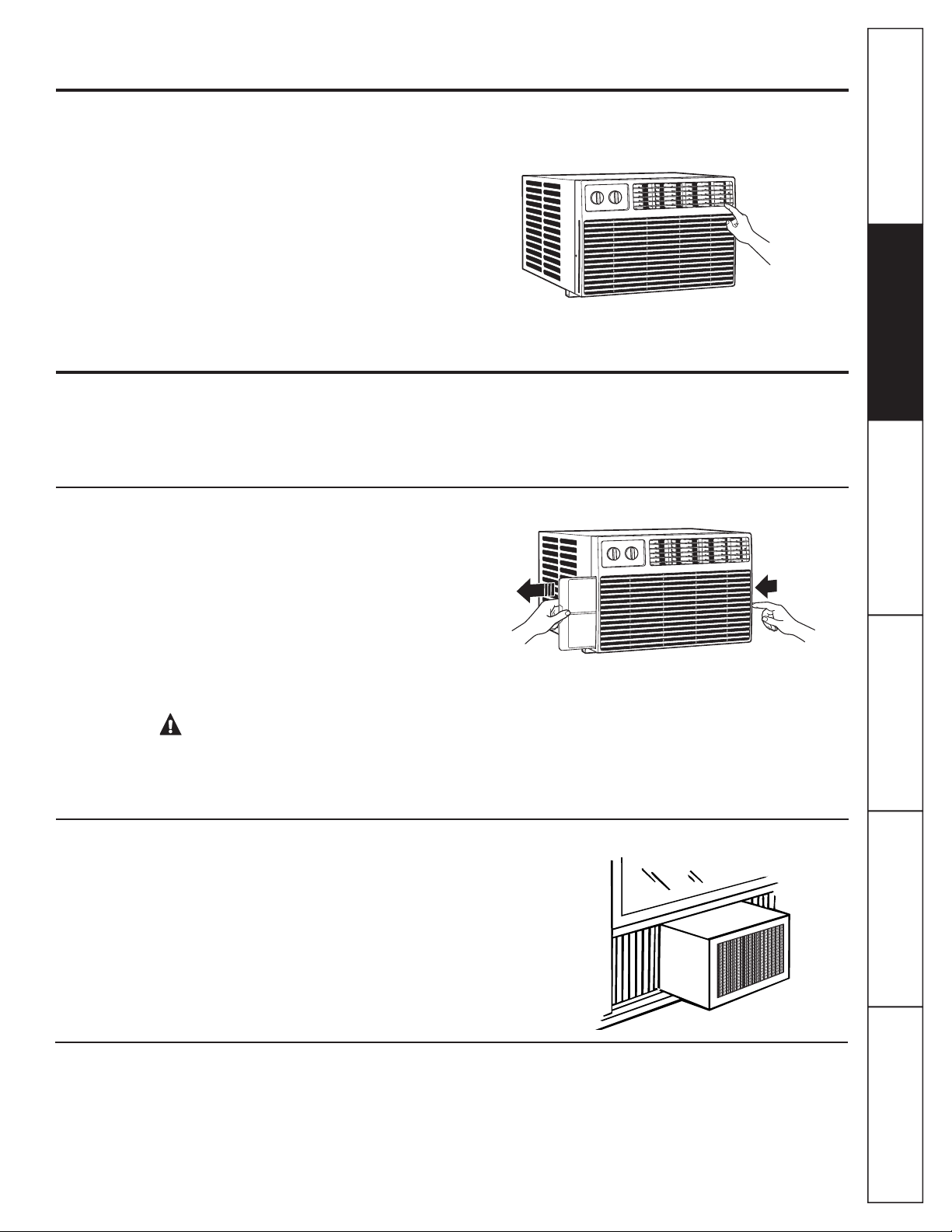

Additional important information.

Air Direction

Use the lever to adjust the air direction left and right

only.

Fingertip pressure on the horizontal louvers adjusts the air direction up or down.

Care and cleaning of the air conditioner.

Grille and Case

Turn the air conditioner off and remove the plug from the wall outlet before cleaning.

Air Filter

The air filter behind the front grille should be checked and cleaned at least every 30 days or more often if necessary.

To remove:

Push on one side of the filter edge and pull it out the

other side.

To clean, use water and a mild detergent.

Do not use bleach or abrasives.

GEAppliances.com

Instructions

Installation

Clean the filter with warm, soapy water. Rinse and let the filter dry before replacing it. Do not clean the filter

in a dishwasher.

CAUTION: DO NOT operate the air

conditioner without a filter because dirt and lint will clog it and reduce performance.

Outdoor Coils

The coils on the outdoor side of the air conditioner should be checked regularly. If they are clogged with dirt or soot, they may be professionally cleaned.

Normal Operating Sounds

n You may hear a pinging noise caused by

water being picked up and thrown against the condenser on rainy days or when the humidity is high. This design feature helps remove moisture and improve efficiency.

n You may hear the thermostat click when the

compressor cycles on and off.

Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions

n Water will collect in the base pan during

high humidity or on rainy days. The water may overflow and drip from the outdoor side of the unit.

n The fan may run even when the compressor

does not.

Page 6

Installation

Air Conditioner

Instructions

Questions? Call 800.GE.CARES (800.432.2737) or visit our Website at: GEAppliances.com In Canada, call 1.800.561.3344 or visit www.GEAppliances.ca

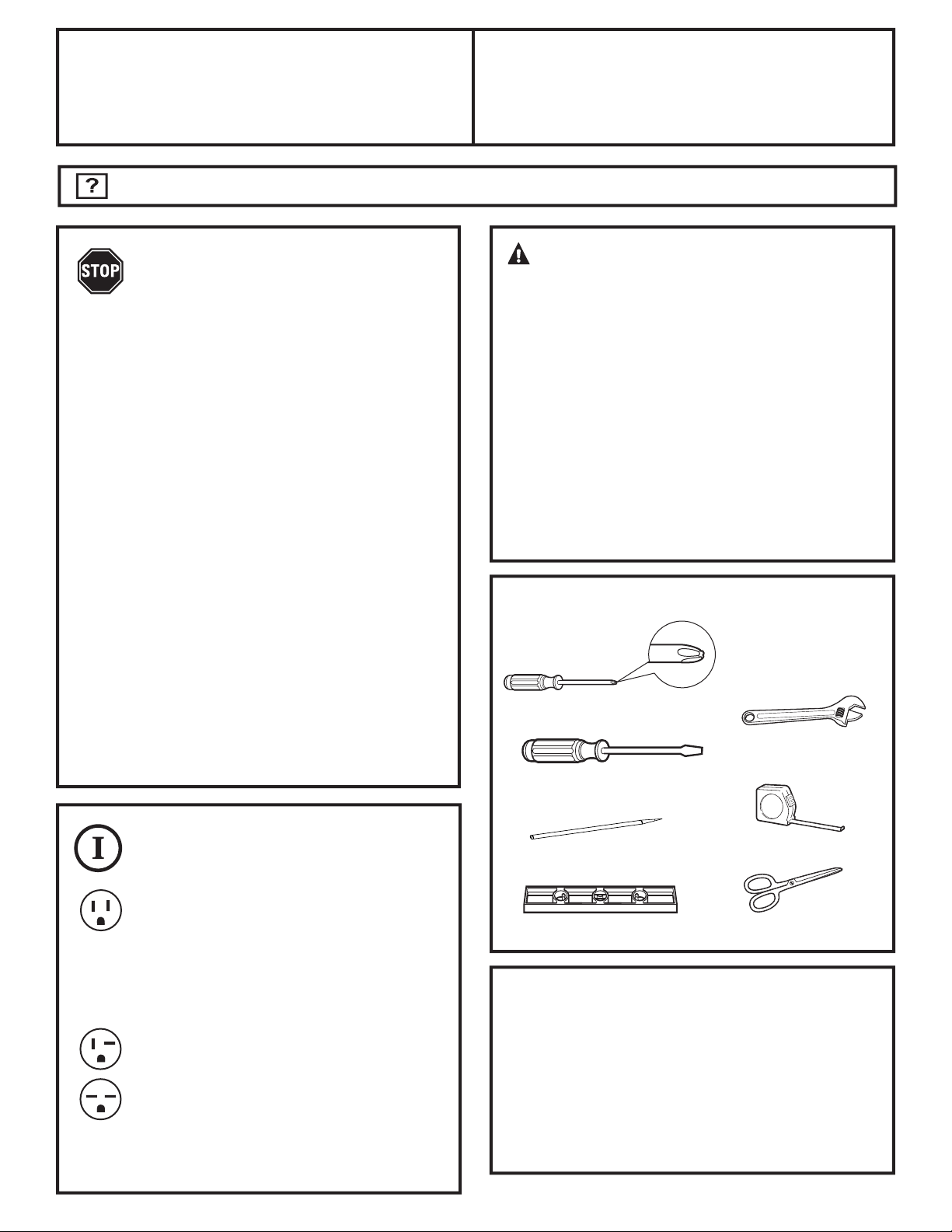

BEFORE YOU BEGIN

Read these instructions completely and carefully.

•

IMPORTANT — Save these

instructions for local inspector’s use.

•

IMPORTANT — Observe all

governing codes and ordinances.

• Note to Installer – Be sure to leave these instructions with the Consumer.

• Note to Consumer – Keep these instructions for future reference.

• Skill level – Installation of this appliance requires basic mechanical skills.

• Completion time –

• Werecommendthattwopeopleinstall

this product.

• Properinstallationistheresponsibility of the installer.

• Productfailureduetoimproperinstallation isnotcoveredundertheWarranty.

• You MUST use all supplied parts and use proper installation procedures as described in these instructions, and any separate kit instructions,

when installing this air conditioner.

Approximately 1 hour

CAUTION:

Do not, under any circumstances, cut or remove the third (ground) prong from the power cord.

Do not change the plug on the power cord of this air conditioner.

Aluminum house wiring may present special problems—consult a qualified electrician.

If the sill support bolts do not contact the window sill, or if you have a window without a sill, you must order accessory kit RAK87 to properly install this air conditioner. Call

800.626.2002 or visit GEAppliances.com.

TOOLS YOU WILL NEED

Phillips-headscrewdriver

ELECTRICAL REQUIREMENTS

Some models require a 115/120-volt a.c.,

60 Hz grounded outlet protected with a 15-amp time delay fuse or circuit breaker.

The 3-prong grounding plug minimizes the possibility of electric shock hazard. If the wall outlet you plan to use is only a 2-prong outlet, it is your responsibility to have it replaced with a properly grounded 3-prong wall outlet.

Some models require 230/208-volt a.c., protected with a time delay fuse or circuit breaker. These models should be installed on their own single branch circuit for best performance and to prevent overloading house or apartment wiring circuits, which could cause a possible fire hazard from overheating wires.

Adjustable wrench

Level

Powercordincludesacurrentinterrupter device. A test and reset button is provided on the plug case. The device should be tested on a periodic basis by first pressing the TEST button and then the RESET button. If the TEST button does not trip or if the RESET button will not stay engaged, discontinue use of the air conditioner

and contact a qualified service technician.

Flat-blade screwdriver

Ruler or tape measurePencil

Scissors or knife

Page 7

Window Installation Instructions

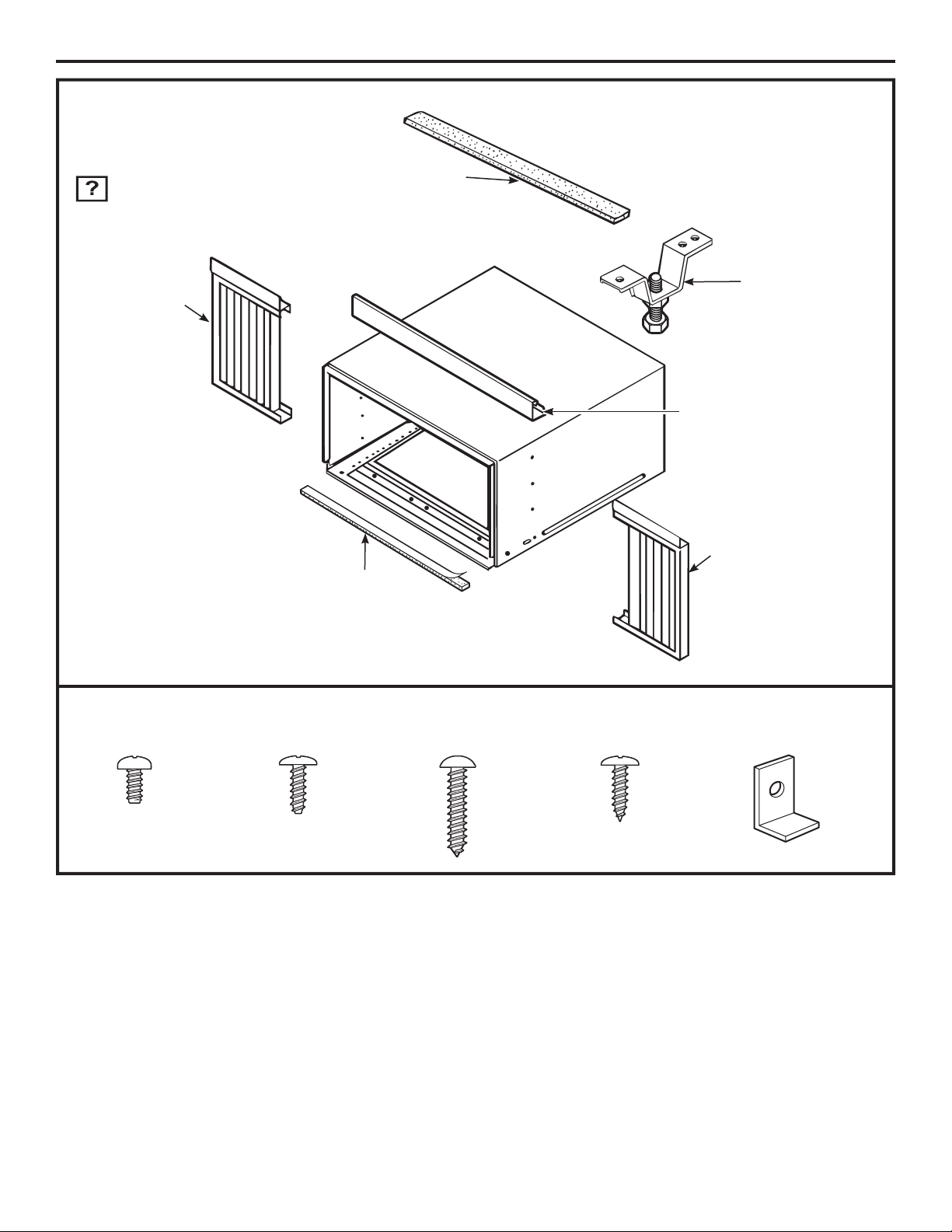

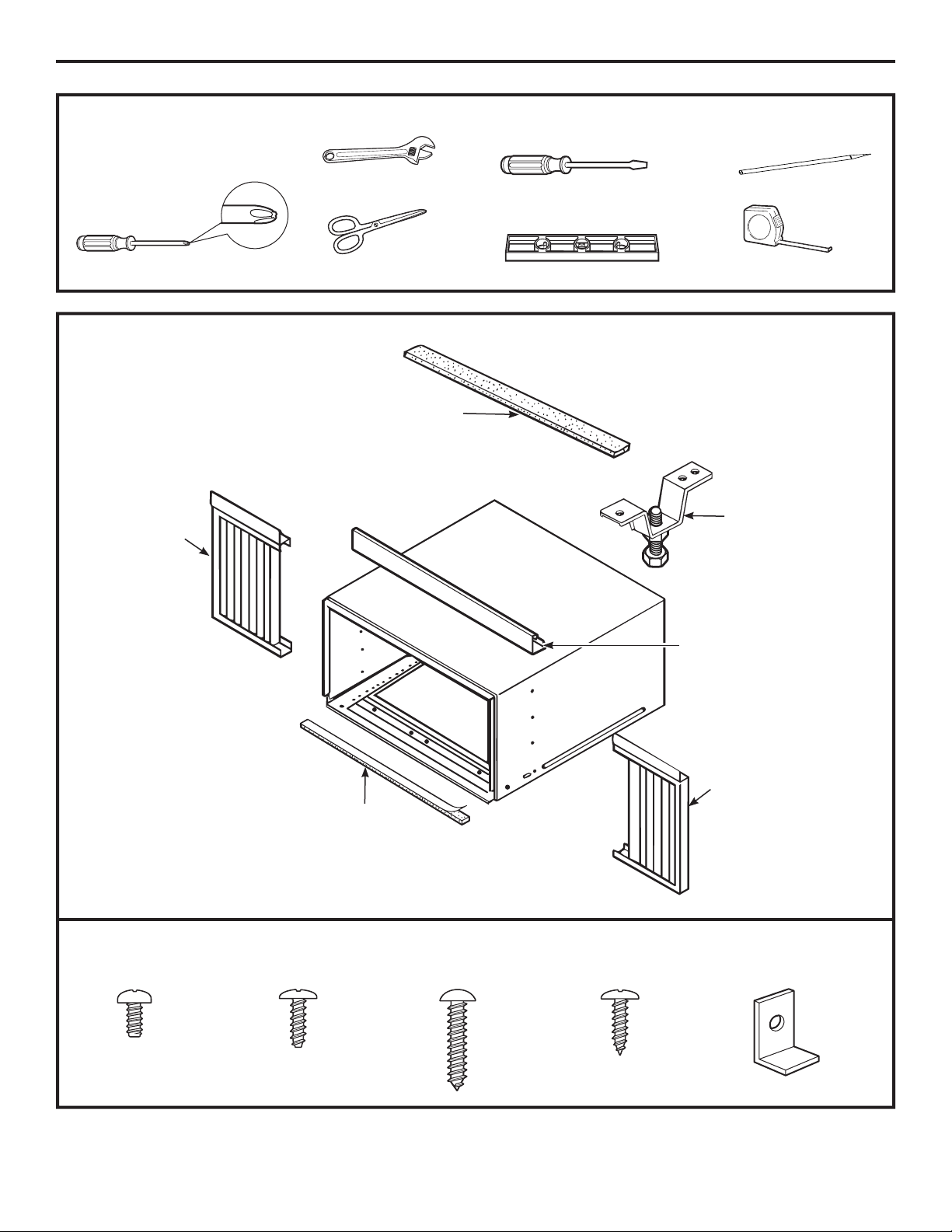

PARTS INCLUDED (appearance may vary)

Foam top

window gasket

Left

accordion

panel

Type A (6)

Case bottom seal

(thin, adhesive-backed)

Type B (7)

Type C (6)

Type D (3)

Sill support (2) Nut (2) Bolt (2)

Top mounting rail

Right

accordion

panel

Windowlocking

bracket (2)

Page 8

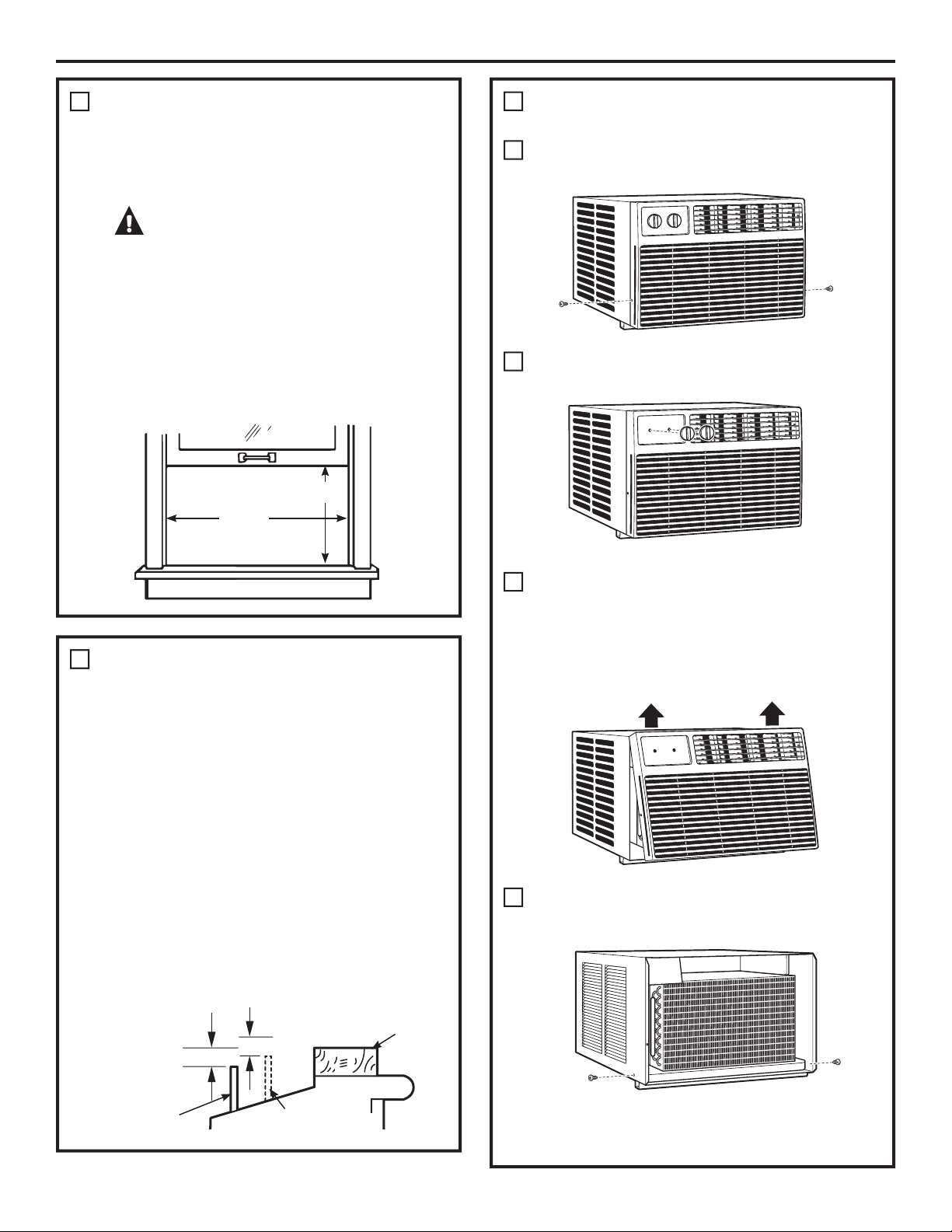

Window Installation Instructions

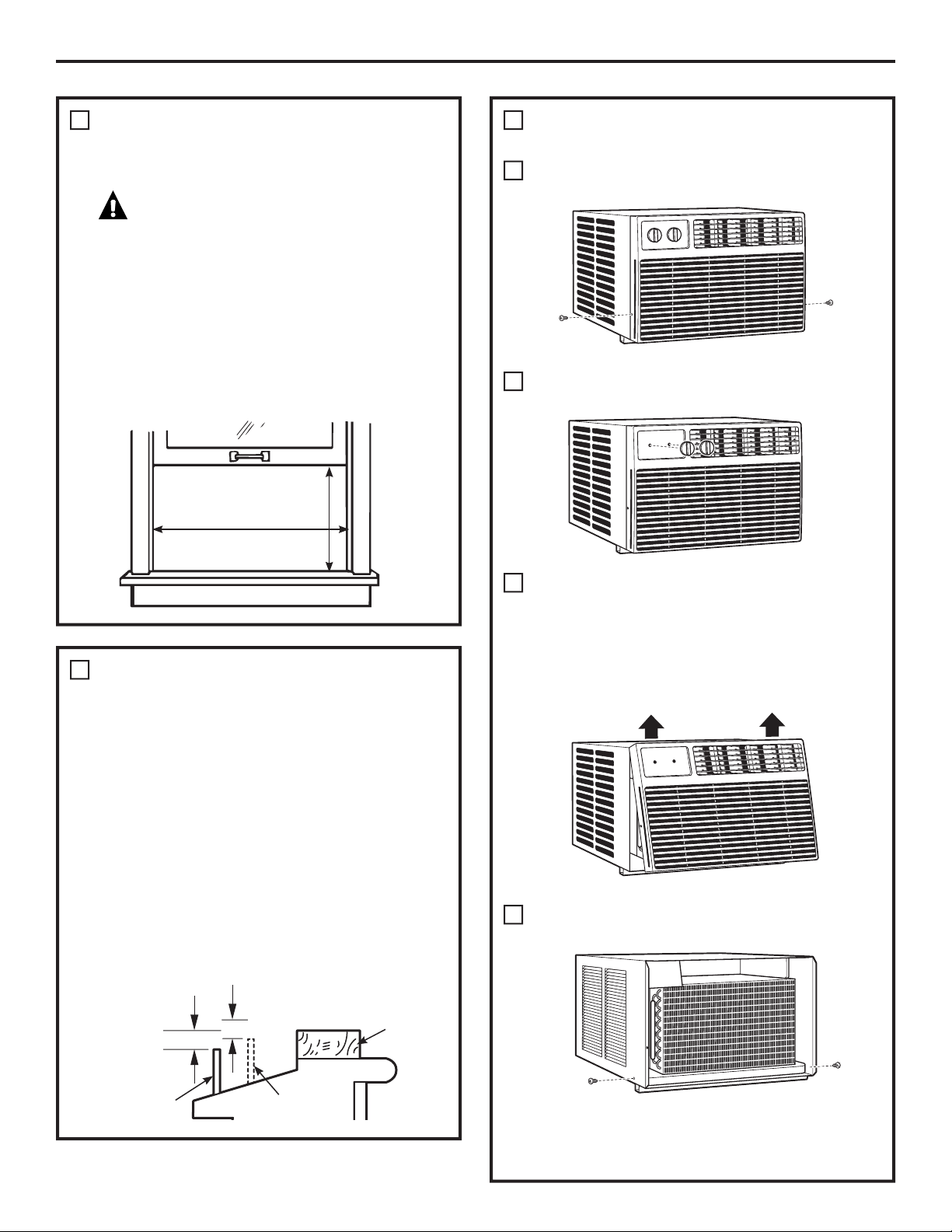

WINDOW REQUIREMENTS

•These instructions are for a standard double-hung window. You will need to modify them for other types of windows.

CAUTION:

If the sill support

bolts do not contact the window sill or if you have a window without a sill, you must order accessory kit RAK87 to properly install this air conditioner. Call 800.626.2002 or visit GEAppliances. com.

•All supporting parts must be secured to firm wood, masonry or metal.

•The electrical outlet must be within reach of the power cord.

17” min.

(Withaccordionpanels)

27″ to 36″

REMOVE THE AIR CONDITIONER

FROM THE CASE

Remove and save the 2 screws from the

lower sides of the front grille.

FRONT

Remove the two control knobs.

FRONT

STORM WINDOW REQUIREMENTS

A storm window frame will not allow the air conditioner to tilt toward the outside, and will keep it from draining properly. To adjust for this, attach a piece of wood to the stool.

WOOD PIECES– WIDTH: 2″ LENGTH: Long enough to fit inside the

window frame. THICKNESS: To determine the thickness,

place a piece of wood on the stool to make it 1/2″ higher than the top of the storm window frame or the vinyl frame.

Attach securely with nails or screws provided by the installer.

1/2″ higher than vinyl frame (on some windows)

1/2″ higher than storm window frame

Storm window frame

Stool

Vinyl frame

Wood

Grasp the lower corners of

the grille while pressing in on the case sides with your fingertips.Pulloutto release and lift it up.

NOTE: Do not pull the bottom edge toward you more than 3″ or you may damage the tabs of the grille.

FRONT

Remove the ground screw from each side

of the case. Keep them in a safe location.

FRONT

NOTE: Be sure to save these screws. You will need them later in the installation.

Page 9

Window Installation Instructions

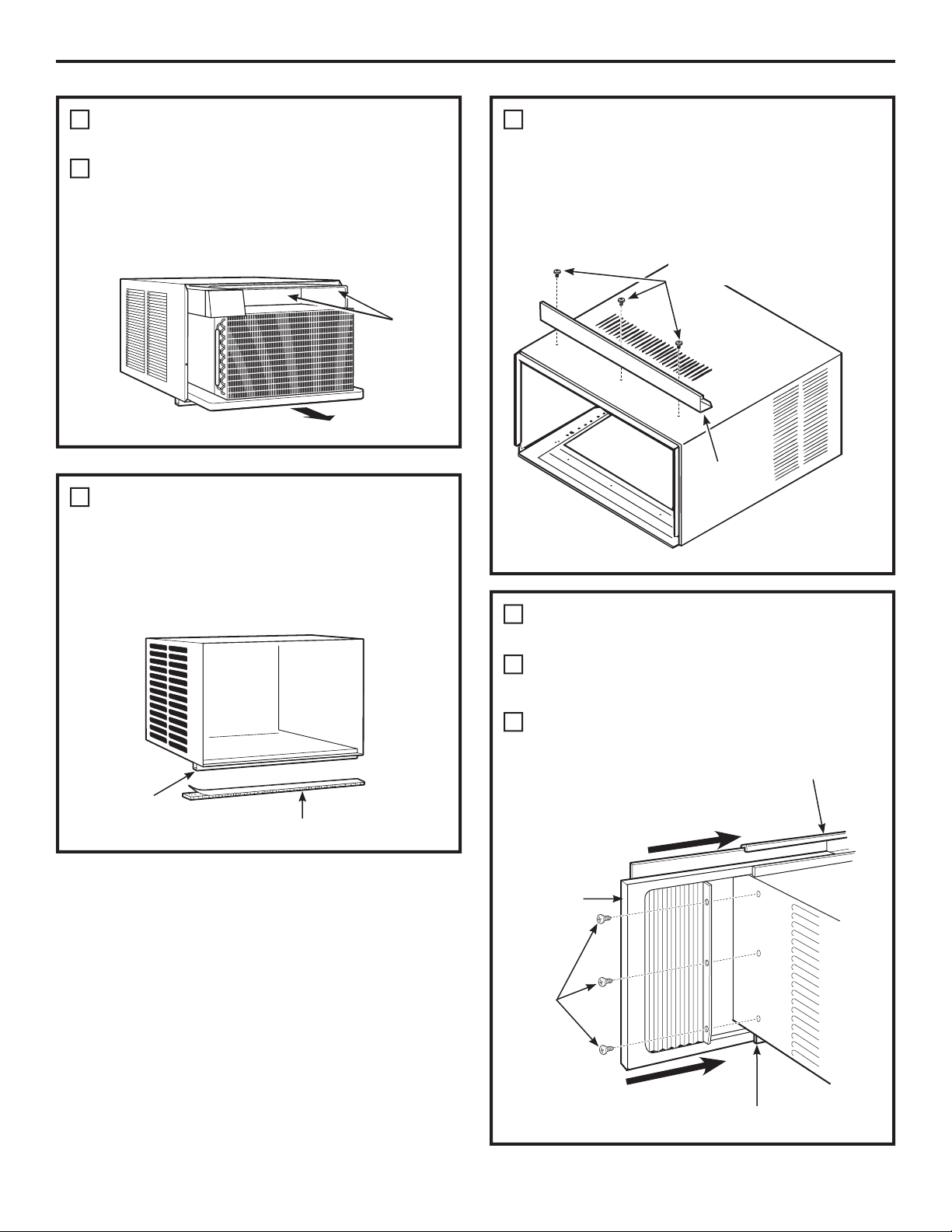

REMOVE THE AIR CONDITIONER

FROM THE CASE (CONT.)

Slide the air conditioner from the case by

gripping the base pan handle and pulling forward while bracing the case. Do not pull or lift on the styrofoam discharge area.

Do not

or lift

in this

area—

damage

to the

unit may

result

FRONT

INSTALL THE BOTTOM

CASE SEAL

•Peelthebackingfromthebottom case seal and attach it along the bottom of the case in front of the bottom mounting rail.

pull

INSTALL THE TOP

MOUNTING RAIL ONTO THE CASE

Attach the top mounting rail onto the top of the case with 3 Type B screws.

Pressfirmlytodrivethescrewsintothe

gasket and through the top mounting rail.

Type B screws

Top mounting rail

INSTALL THE

SIDE ACCORDION PANELS

Slide the left and right accordion panels

into the top and bottom mounting rails.

Bottom mounting rail

Bottom case seal

Attach the accordion panels to the case using 3 Type A screws on each side.

Top mounting rail

Accordion panel

Type A screws

BACK

Bottom mounting rail

Page 10

Window Installation Instructions

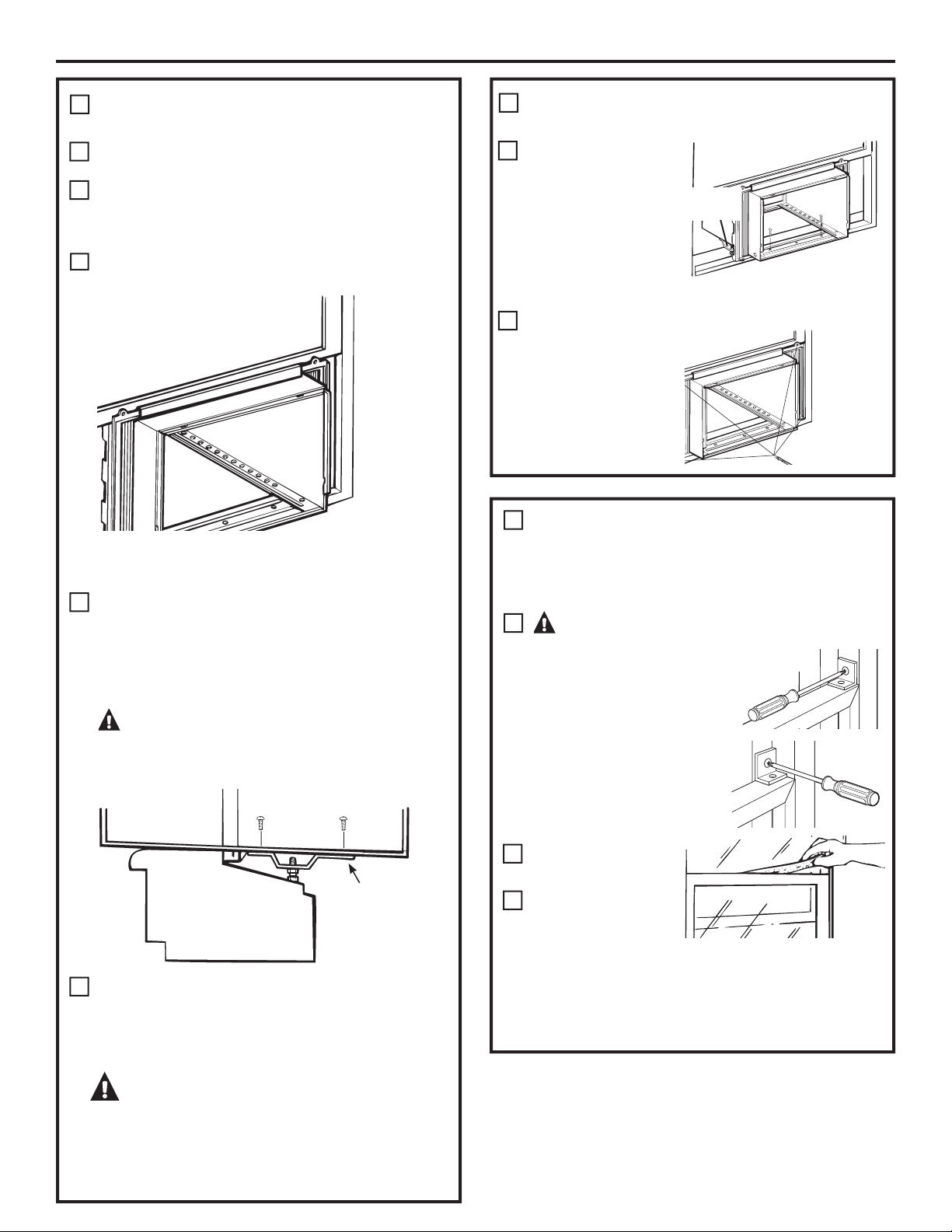

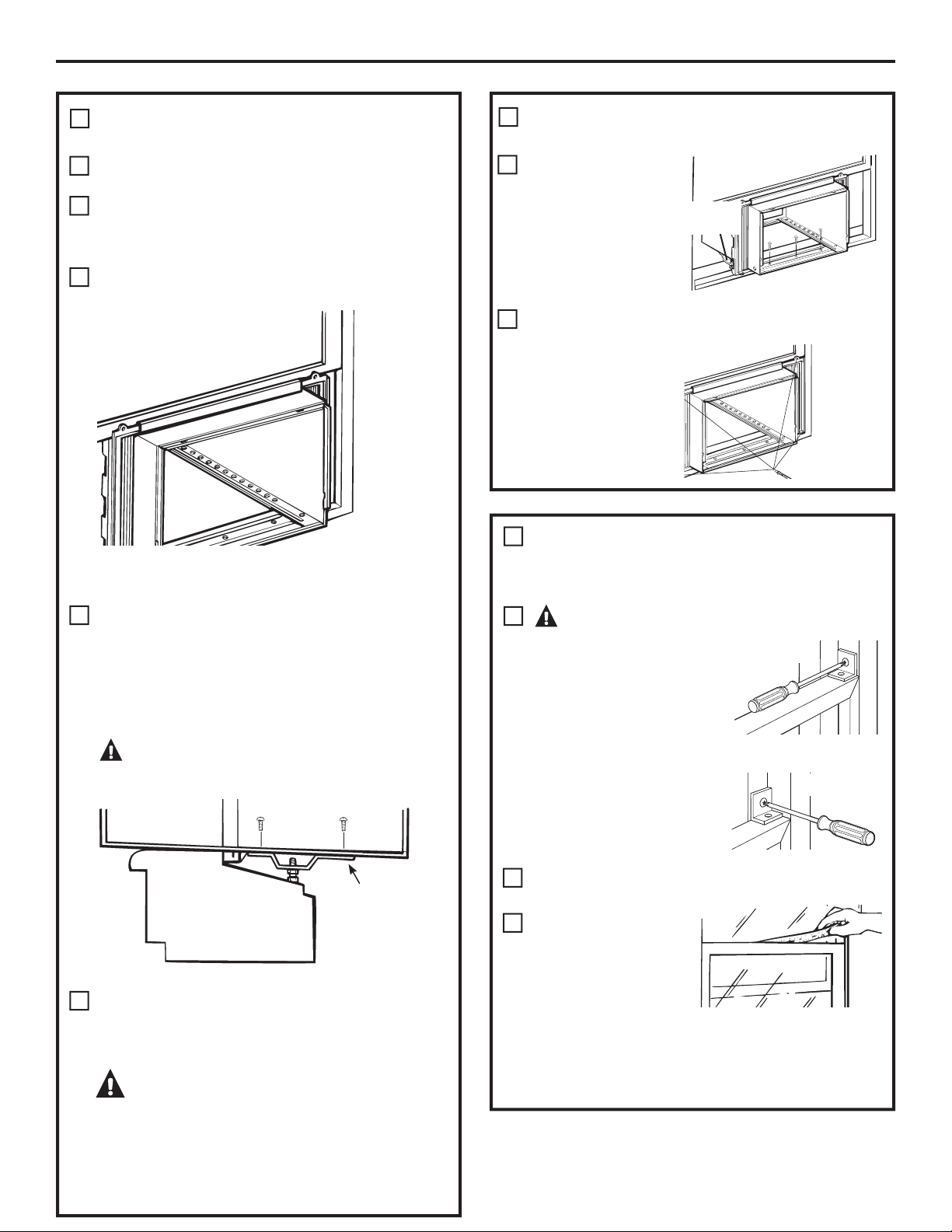

INSTALL THE CASE IN THE

WINDOW

Open the window and mark the centerline of

the window stool.

Carefully place the case on the window stool

and align the center mark on the bottom front with the centerline of the stool.

Pullthewindowdownbehindthetop

mounting rail.

NOTE: Do not shut the window so tightly that

movement of the accordion panels is restricted.

Select the position that will place the sill

supports near the outermost point on the sill.

Placetheshortsideofthesillsupports,onthe

case bottom, toward the window. Attach the sill supports to the case track hole in relation to the selected position using 2 Type B screws in each support.

CAUTION: Do not install this air

conditioner in a window if the bolts do not contact the window sill.

INSTALL THE CASE IN THE

WINDOW (CONT.)

Secure the case to

the window stool by using 3 Type D screws.

Pulltheaccordion

panels to each window sash track. Attach them on each side to the window sash and the window stool using 4 Type C screws.

SECURE THE CASE IN THE WINDOW

Sill support

AND INSTALL THE FOAM TOP WINDOW GASKET

CAUTION:

To prevent broken glass

or damage to windows, on vinyl or other similarly constructed windows,

attach the support bracket

to the window side jam.

Attach the window

locking brackets (on one each side) with Type C

screws.

Vinyl

Wood

Long side of sill supports

OUTSIDE

Adjust the bolt and the nut in each support so

that the case is installed with a slight tilt to the outside. Use a level; no more than 1/2 bubble will be the correct case slant to the outside.

CAUTION: If the sill support bolts

do not contact the window sill or if you have a window without a sill you must order accessory kit RAK87 to properly install this air conditioner. Call 800.626.2002 or visit GEAppliances.com.

Cut the foam top window gasket to the window

width.

Stuff the foam

between the glass and the window

to prevent air and insects from getting

into the room.

NOTE: If the gasket supplied does not fit your window, obtain appropriate material locally to provide a proper installation seal.

Page 11

Window Installation Instructions

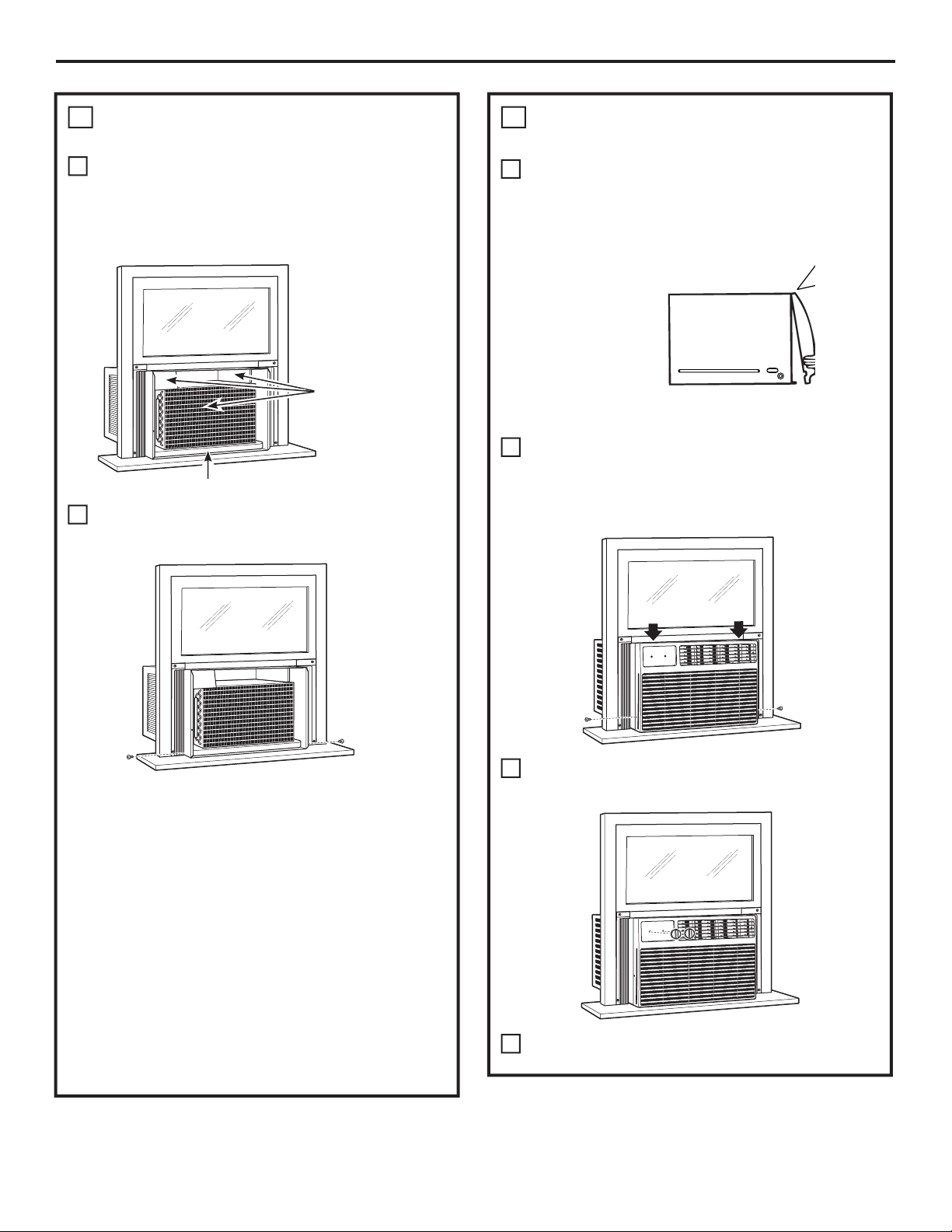

INSTALL THE AIR CONDITIONER

IN THE CASE

Slide the air conditioner into the case by

the base pan. Do not push on the controls, styrofoam air discharge housing or the finned coils. Make sure the air conditioner is firmly seated.

Do not press on these areas— damage to the unit may result

BasePan

Replace the 2 screws removed earlier, one on each side of the case.

IMPORTANT: THE GROUND SCREWS MUST BE REINSTALLED TO ENSURE PROPER GOUND.

INSTALL THE AIR CONDITIONER

IN THE CASE (CONT.)

Attach the front grille to the case by inserting

the tabs on the grille into the slots on the

fronttopofthecase.Pushthegrillein.

Secure the front grille to the case by

replacing the 2 screws removed earlier. Pressonthetopofthegrilletohelpwith side screw installation.

Replace the two control knobs.

Connect power.

Page 12

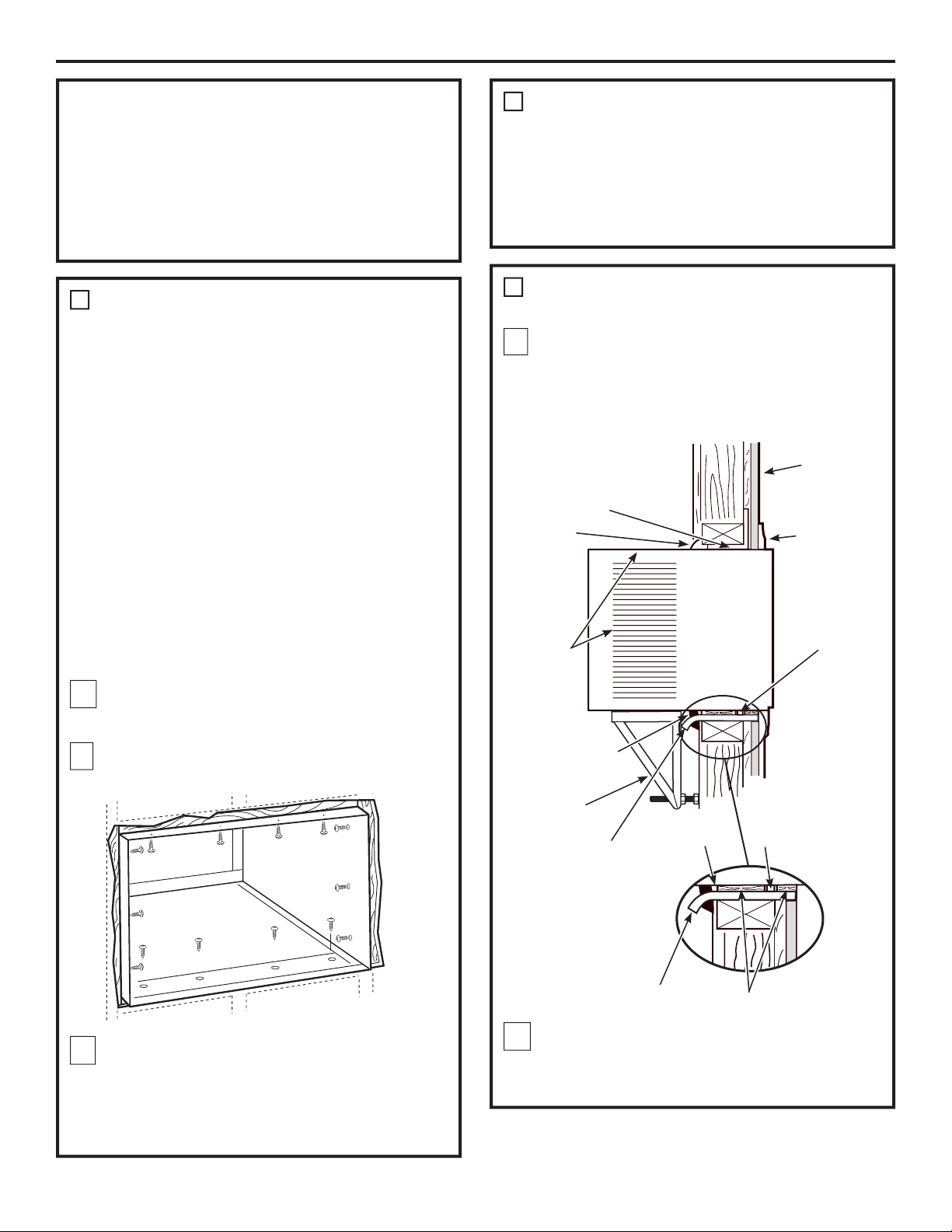

Through-the-Wall Installation Instructions—Optional

The case may be installed through-the-wall in both existing and new construction.

Read completely, then follow step-by-step.

NOTE: Obtain all materials locally for mounting the air conditioner throughthe-wall.

IMPORTANT

Through-the-wall installation is not appropriate if any of the side or top louvers in the case will be obstructed by the wall.

All side and top louvers in the case must project on the outdoor side of the wall.

The room side of the case must project into the room far enough to maximize the balance of the unit.

The case must be installed level from sideto-side and with a slight tilt from front to rear. Use a level; no more than a 1/2 bubble will be the correct case slant to the outside.

Lintel angle is required to support bricks or blocks above opening.

Flashing is required and should extend the length of the opening to ensure no inside cavity leakage occurs.

Remove the air conditioner from the case.

Forspecificinstruction,refertotheWindow

Installation Instructions.

Make certain that a wall receptacle is available close to the hole location or make arrangements to install a receptacle.

IMPORTANT (cont.)

Secure with 14 wood screws anchored at

least an inch into the wall support structure. NOTE: Drill pilot holes, if necessary, for

proper installation. If the frame is oversized, use shims to prevent case distortion.

FINISH THE WALL OPENING

Caulk all four sides on the outdoor side of

the case to prevent moisture from getting through to the interior wall. Use of flashing (drip rail) will further prevent water from dripping inside the wall and down the outside of the building.

Lintel angle

Caulking

OUTSIDE

Air louvers (top and sides must project on the outdoor side of the wall)

Woodfillerand

caulking (above and below the flashing)

Plasterline

Trim molding (if desired)

INSIDE

Bottom rail

Placethecaseinthewallopeningand

place wood support strips between the case bottom and the flashing on both sides of the bottom rail. They should be the same height as the bottom rail and the same length as the wall opening.

Flashing (Drip rail)

Place the air conditioner into the case.

Case bottom

Woodsupportstrips

Bottom rail

For specific instruction, refer to the Window

Installation Instructions.

Page 13

Before you call for service… GEAppliances.com

Troubleshooting Tips Save time and money! Review the chart below first

and you may not need to call for service.

Problem Possible Causes What To Do

Air conditioner The air conditioner •Make sure the air conditioner plug is pushed completely does not start is unplugged into the outlet.

The fuse is blown/circuit • Check the house fuse/circuit breaker box and replace breaker is tripped the fuse or reset the breaker.

Power failure • The unit will automatically re-start in the settings last

used after the power is restored.

• There is a protective time delay (approximately 3 minutes) to prevent tripping of the compressor

overload. For this reason, the unit may not start normal cooling or heating for 3 minutes after it is turned back on.

The current interrupter • Press the RESET button located on the power cord plug. device is tripped

• If the RESET button will not stay engaged, discontinue use of the air conditioner and contact a qualified service

technician.

Air conditioner Ice blocks the air flow • Set the mode control at Fan Only or Hi Cool with the freezing up and stops the air conditioner temp control at a warmer setting.

from cooling the room

Air conditioner does not Airflow is restricted • Make sure there are no curtains, blinds or furniture cool as it should blocking the front of the air conditioner.

The temp control may • Turn the temperature knob clockwise as far as possible. not be set correctly

The air filter is dirty • Clean the filter at least every 30 days. See the Operating

Instructions section.

The room may have been hot • When the air conditioner is first turned on you need

to allow time for the room to cool down.

Cold air is escaping • Check for open furnace floor registers and

cold air returns.

• Set the air conditioner’s vent to the closed position.

Cooling coils have iced up • See “Air conditioner freezing up” above.

Air conditioner does not Airflow is restricted • Make sure there are no curtains, blinds or furniture warm as it should blocking the front of the air conditioner.

The temp control may • Turn the knob counterclockwise as far as possible. not be set low enough The lowest setting provides maximum warming.

The air filter is dirty • Clean the filter at least every 30 days. See the Operating

Instructions section.

Instructions

Installation

Consumer SupportTroubleshooting TipsOperating InstructionsSafety Instructions

The room may have been cold • When the air conditioner is first turned on, you need to

allow time for the room to warm up.

Warm air is escaping • Check for open furnace floor registers and

cold air returns.

Page 14

Before you call for service…

Troubleshooting Tips

Problem Possible Causes What To Do

Water drips outside Excessively hot and • This is normal.

humid weather

Water drips indoors The air conditioner is not • For proper water disposal, make sure the air conditioner

tilted to the outside slants slightly from the case front to the rear.

Water collects in Moisture is removed from • This is normal for a short period in areas with base pan indoor air and drains into little humidity; normal for a longer period in very

rear of a cabinet where a fan humid areas. blows it against the outdoor condenser coil

Installation

Instructions

Consumer Support Troubleshooting Tips Operating Instructions Safety Instructions

Page 15

Please place in envelope and mail to: Veuillez mettre dans une enveloppe et envoyez à :

OWNERSHIP REGISTRATION P.O. BOX 1780 MISSISSAUGA, ONTARIO L4Y 4G1

(FOR CANADIAN CONSUMERS ONLY)

Page 16

Page 17

GEAirConditioner—One-YearLimitedWarranty. (For customers in the U.S.A.)

Safety Instructions

All warranty service provided by our Factory Service Centers, or an authorized Customer Care visit us on-line at GEAppliances.com, or call 800.GE.CARES (800.432.2737). Have serial number and model number available when calling for service.

technician. To schedule service,

Staple your receipt here.

Proof of the original purchase

date is needed to obtain

service under the warranty.

For The Period Of: GE Will Replace:

One Year Any part of the air conditioner which fails due to a defect in materials or workmanship.

From the date of the During this limited one-year warranty, GE will also provide, free of charge, all labor and related original purchase service to replace the defective part.

What Is Not Covered:

n Service trips to your home to teach you how to

use the product.

n Improper installation, delivery or maintenance. If you

have an installation problem, or if the air conditioner is of improper cooling capacity for the intended use, contact your dealer or installer. You are responsible for providing adequate electrical connecting facilities.

n Failure of the product resulting from modifications to

the product or due to unreasonable use including failure to provide reasonable and necessary maintenance.

n In commercial locations, labor necessary to move the

unit to a location where it is accessible for service by an individual technician.

n Replacement of house fuses or resetting of circuit

breakers.

n Failureduetocorrosiononmodelsnotcorrosion-

protected.

n Damage to the product caused by improper power

supply voltage, accident, fire, floods or acts of God.

n Incidental or consequential damage caused by possible

defects with this air conditioner.

n Damage caused after delivery.

Instructions

Operating

Care and Cleaning

Instructions

Installation

EXCLUSIONOFIMPLIEDWARRANTIES—Yoursoleandexclusiveremedyisproductrepairasprovidedin

this Limited Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a particular purpose, are limited to one year or the shortest period allowed by law.

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home use within the USA. If the product is located in an area where service by a GE Authorized Servicer is not

available, you may be responsible for a trip charge or you may be required to bring the product to an Authorized GE Service location for service. In Alaska, the warranty excludes the cost of shipping or service

calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state. To know what your legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.

Warrantor: General Electric Company. Louisville, KY 40225

Troubleshooting

Tips

Consumer Support

Page 18

GEAirConditioner—One-YearLimitedWarranty. (For customers in the Canada)

All warranty service provided by our Factory Service Centers, or an authorized Customer Care

1.800.561.3344. Please have serial number and model number available when calling for service.

Safety Instructions

For The Period Of: Mabe Will Replace:

One Year Any part of the air conditioner which fails due to a defect in materials or workmanship.

From the date of the During this limited one-year warranty, Mabe will also provide, free of charge, all labor and original purchase related service to replace the defective part.

Operating

What Is Not Covered:

Instructions

n Service trips to your home to teach you how to

use the product.

n Improper installation, delivery or maintenance. If you

n Failure of the product resulting from modifications to

the product or due to unreasonable use including failure to provide reasonable and necessary maintenance.

n In commercial locations, labor necessary to move the

Care and Cleaning

unit to a location where it is accessible for service by an individual technician.

technician. For service, call

n Replacement of house fuses or resetting of circuit

breakers.

n Failureduetocorrosiononmodelsnotcorrosion-

protected.

n Damage to the product caused by improper power

supply voltage, accident, fire, floods or acts of God.

n Incidental or consequential damage caused by possible

defects with this air conditioner.

n Damage caused after delivery.

Staple your receipt here.

Proof of the original purchase

date is needed to obtain

service under the warranty.

EXCLUSIONOFIMPLIEDWARRANTIES—Yoursoleandexclusiveremedyisproductrepairasprovidedin

this Limited Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a particular purpose, are limited to one year or the shortest period allowed by law.

Installation

Instructions

This warranty is extended to the original purchaser and any succeeding owner for products purchased in Canada for home use within Canada. In-home warranty service will be provided in areas where it is available and deemed reasonable by Mabe to provide.

Some provinces do not allow the exclusion or limitation of incidental or consequential damages, so the above exclusion may not apply to you. This warranty gives you specific legal rights, and you may also have other rights which vary from province to province. To know what your legal rights are in your province, consult your local or provincial consumer affairs office.

Tips

Troubleshooting

Warrantor: Mabe Canada Inc.,

Burlington, Ontario

Consumer Support

Page 19

Consignes de sécurité .............20, 21

Consignes d’utilisation

...............22, 23

Entretien et nettoyage

Filtre à air ................................ 23

Retrait du cadre de la grille ............... 23

Serpentins extérieurs ..................... 23

Instructions de montage

Instructions de montage pour une

installation à travers un mur—En option ...... 30

Instructions de montage

dans une fenêtre ..................... 25–29

Conseils de dépannage ............... 33

Service à la clientèle

Service à la clientèle ....................... 36

Garantie .................................. 35

Enregistrement du titre

de propriété ...........................31, 32

de sécurité

Consignes

d’utilisation

Consignes

Entretien et

nettoyage

AEE08 AEE12

Inscrivez ici les numéros de modèle et de série :

Numéro de modèle : _______________________

Numéro de Série : _______________________

Vous trouverez ces numéros sur l’étiquette apposée sur le côté du climatiseur.

de montage

Instructions

dépannage

Conseils de

Assistance à

la clientèle

Au Canada, visitez-nous au : www.electromenagersge.ca

Page 20

IMPORTANTES CONSIGNES DE SÉCURITÉ. VEUILLEZ LIRE TOUTES LES CONSIGNES AVANT UTILISATION.

AVERTISSEMENT !

Consignes

de sécurité

Pour votre sécurité, les informations contenues dans ce manuel doivent être suivies afin de minimiser les risques d’incendie, de chocs électriques ou de blessures corporelles.

CONSIGNES DE SÉCURITÉ

n N’utilisez cet appareil qu’aux fins prévues

n Ce climatiseur doit être correctement

n Ne débranchez jamais votre climatiseur en

Consignes d’utilisation

n Remplacez immédiatement tout cordon

Entretien et nettoyage

n Si la prise de courant est d’un format

décrites dans le manuel d’utilisation.

installé conformément aux Instructions d’Installation avant toute utilisation.

tirant sur le cordon d’alimentation. Prenez toujours fermement la fiche en main et tirez pour la sortir de la prise.

électrique usé ou endommagé. Un cordon d’alimentation endommagé doit être remplacé par un nouveau cordon d’alimentation obtenu du fabricant. Ne réparez pas le cordon endommagé. N’utilisez pas un cordon fissuré ou présentant des dommages dus aux frottements soit sur sa longueur ou aux extrémités du côté de la fiche ou du raccord.

différent de la fiche, cette prise doit être changée par un électricien qualifié.

n Eteignez votre climatiseur et débranchez-le

avant d’effectuer des réparations ou de le nettoyer.

REMARQUE : Nous vous recommandons de faire effectuer la maintenance par un technicien qualifié.

n Pour votre sécurité, ne stockez pas et

n’utilisez pas de matériaux combustibles, d’essence ou d’autres vapeurs et liquides inflammables dans les parages de cet appareil ou de tout autre appareil.

n Tous les climatiseurs contiennent des

fluides frigorigènes qui, conformément, à la législation fédérale doivent être retirés avant la mise au rebut de l’appareil. Si vous mettez au rebus un ancien appareil contenant des fluides frigorigènes, vérifiez la procédure à suivre auprès de la compagnie responsable de l’élimination.

n Ces systèmes de climatisation R410A

demandent que les contracteurs et les techniciens utilisent des outils, de l’équipement et des mesures de sécurité homologués pour une utilisation avec frigorigène. N’UTILISEZ PAS un équipement certifié pour fluide R22 refrigerant only.

Instructions

de montage

Conseils de dépannage

la clientèle

Assistance à

BRANCHEMENTS ÉLECTRIQUES

Ne coupez pas ou n’enlevez pas, sous aucun prétexte, la troisième broche de mise à la terre du cordon d’alimentation. Pour des raisons de sécurité, cet appareil doit être correctement mis à la terre.

N’utilisez PAS d’adaptateur avec cet appareil. Le cordon d’alimentation de cet appareil

est équipé d’une fiche à trois broches (pour une mise à la terre) qui s’adapte à la prise de courant standard à 3 broches (pour une mise à la terre) pour minimiser les risques de chocs électriques par cet appareil.

Le cordon d’alimentation est équipé d’un dispositif d’interruption du courant. Un bouton d’essai et de réenclenchement est fourni sur le boîtier de la prise. Vous devez tester le mécanisme régulièrement en appuyant d’abord sur le bouton TEST (Essai) puis sur le bouton RESET (Réenclenchement) lorsque l’appareil est branché. Si le bouton TEST (Essai) ne bascule pas ou si le bouton RESET (Réenclenchement) ne reste pas enclenché, cessez d’utiliser votre climatiseur et appelez un technicien de service qualifié.

Faites vérifier la prise murale et le circuit électrique par un électricien qualifié pour s’assurer que le système est correctement mis à la terre.

Dans le cas d’une prise biphasée, l’installateur a la responsabilité et l’obligation de la remplacer par une prise triphasée correctement mise à la terre.

Le climatiseur doit toujours être branché à sa propre prise électrique d’une tension nominale correspondant à celle indiquée sur sa plaque signalétique.

Ceci permet d’obtenir un meilleur rendement du climatiseur et évite de surcharger les circuits électriques du domicile qui risque d’occasionner un incendie en surchauffant.

Consultez les Consignes d’Installations, dans la section Exigences Electriques pour les exigences de branchements électriques particuliers.

Page 21

www.electromenagersge.ca

AVERTISSEMENT !

UTILISATION DE RALLONGES—modèles à 115 Volts uniquement

de sécurité

Consignes

Nous déconseillons fortement l’utilisation d’une rallonge à cause des risques potentiels dans certaines conditions.

Cependant, si l’utilisation d’une rallonge est nécessaire, cette dernière doit obligatoirement être homologuée UL, de calibre 14, à trois brins avec mise à la terre pour appareil électroménager et doit être équipée d’une fiche et d’une prise femelle avec terre. Les caractéristiques électriques de la rallonge doivent être de 15 ampères (minimum) et de 125 volts.

MISE EN GARDE :

N’UTILISEZ PAS de rallonge avec un modèle à 230/208 Volts.

LISEZ ET SUIVEZ SOIGNEUSEMENT CES CONSIGNES DE SÉCURITÉ. CONSERVEZ CES INSTRUCTIONS

Consignes d’utilisation

Entretien et nettoyage

de montage

Instructions

Conseils de dépannage

Assistance à

la clientèle

Page 22

A propos des commandes du climatiseur— modèles dotés de boutons de commande.

Les fonctions et l’aspect peuvent varier.

Consignes

de sécurité

Consignes d’utilisation

Commandes

COMMANDES DE LA TEMPÉRATURE COMMANDES DU MODE

Entretien et nettoyage

Instructions

de montage

Conseils de dépannage

la clientèle

Assistance à

Commande de la Température

Les commandes de la température sont utilisées pour maintenir la température de la pièce. Le compresseur se met en marche et s’arrête à intervalles réguliers pour maintenir la pièce à un niveau de confort constant. Tournez le bouton dans le sens des aiguilles d’une montre vers Cooler (Plus froid) (bleu) et l’air ambiant se refroidira. Tournez le bouton dans le sens inverse des aiguilles d’une montre sur Warmer (Plus chaud) (rouge) et l’air ambiant se réchauffera.

Commandes du Mode

Hi Cool (Fort refroidissement) et Low Cool (Refroidissement faible) permettent de refroidir

à des vitesses de ventilation différentes. Les réglages Hi Heat (Chauffage fort) et Low Heat

(Chauffage faible) permettent de réchauffer à des vitesses de ventilation différentes.

Le réglage Fan Only (Ventilateur uniquement) permet aussi de faire circuler l’air et de le filtrer sans le refroidir ou le réchauffer.

REMARQUE : Si vous passez d’un mode de refroidissement sur Arrêt, à un mode de ventilation ou à un mode de chauffage, attendez au moins 3 minutes avant de repasser à un mode de refroidissement.

Descriptions des Modes de Refroidissement

Pour un refroidissement Normal—Sélectionnez Hi Cool (Fort refroidissement) ou Low Cool (Refroidissement faible) avec un

réglage sur une température moyenne.

Pour un refroidissement Maximal—Sélectionnez Hi Cool (Fort refroidissement) avec le bouton de réglage

de la température tourné au maximum dans le sens des aiguilles d’une montre.

Pour un Refroidissement plus Silencieux ou Durant la Nuit—

Sélectionnez le mode Low Cool (Refroidissement faible) avec un réglage sur une température moyenne.

Descriptions des modes de chauffage

Pour un chauffage Normal—Sélectionnez Hi Heat (Chauffage fort) ou Low Heat (Chauffage faible) avec un

réglage sur une température moyenne.

Pour un chauffage Maximal—Sélectionnez Hi Heat (Chauffage fort) avec le bouton de réglage de la

température tourné au maximum dans le sens inverse des aiguilles d’une montre.

Pour un Chauffage plus Silencieux ou Durant la Nuit—

Sélectionnez le mode Low Heat (Chauffage faible) avec un réglage sur une température moyenne.

Page 23

Information supplémentaire importante.

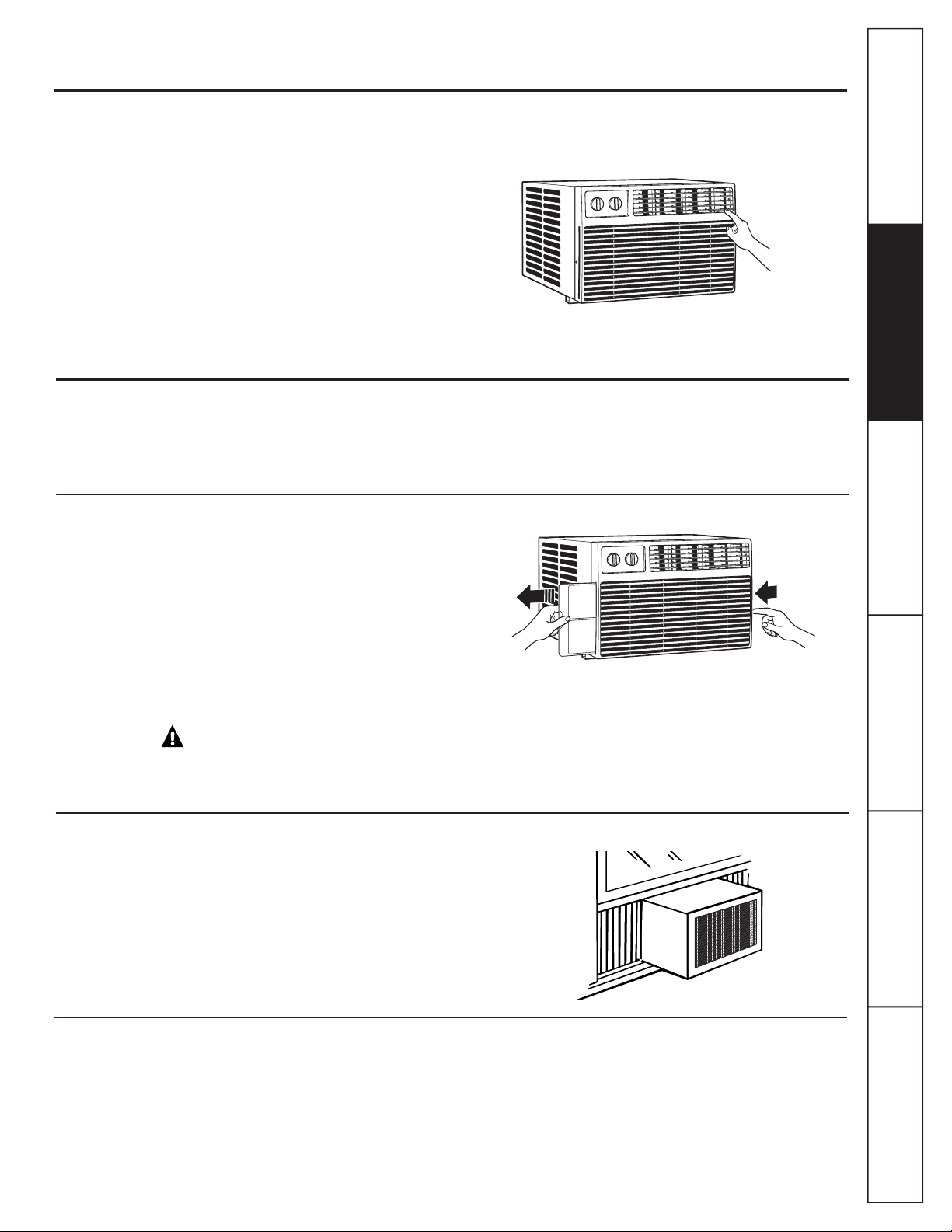

Direction de l’Air

Utilisez le levier pour régler la direction de l’air vers la gauche ou vers la droite seulement.

www.electromenagersge.ca

de sécurité

Consignes

Une légère pression du bout des doigts sur les persiennes vous permet de régler la direction de l’air vers le haut ou vers le bas.

Entretien et nettoyage du climatiseur.

Grille et Boîtier

Eteignez et débranchez le climatiseur avant tout nettoyage.

Filtre à Air

Le filtre à air derrière la grille frontale doit être vérifié et nettoyé au bout de 30 jours de fonctionnement ou plus souvent si nécessaire.

Pour retirer le filtre :

Poussez sur les bords du filtre et tirez-le de l’autre côté.

Nettoyez le filtre avec de l’eau savonneuse tiède. Rincez le filtre et laissez-le sécher avant de le remettre dans le climatiseur. Ne nettoyez pas votre filtre au lave-vaisselle.

Pour le nettoyer, utilisez de l’eau et un détergent doux. N’utilisez pas d’eau de Javel ou de nettoyants abrasifs.

Consignes d’utilisation

Entretien et nettoyage

de montage

Instructions

MISE EN GARDE : NE faites PAS

fonctionner le climatiseur sans le filtre sous peine de le boucher avec de la poussière et de la charpie et de réduire son efficacité.

Serpentins Extérieurs

Les serpentins situés du côté extérieur du climatiseur doivent être régulièrement vérifiés. S’ils sont obstrués par des poussières ou de la suie, il est possible de les faire nettoyer par des professionnels.

Bruits normaux de fonctionnement

Vous pouvez entendre un cliquetis dû à de l’eau qui est absorbée et est projetée contre le condensateur les jours de pluie où quand il y a beaucoup d’humidité. Cette caractéristique diminue l’humidité et améliore le rendement.

Vous pouvez entendre le claquement du thermostat quand le compresseur se met en marche et s’arrête.

De l’eau s’amasse dans le plateau du bas pendant les périodes de grande humidité ou s’il pleut. Cette eau peut déborder et couler de l’appareil du côté extérieur.

Le ventilateur peut tourner même quand le compresseur ne fonctionne pas.

Conseils de dépannage

Assistance à

la clientèle

Page 24

Instructions

de montage

Questions? Composez le 1.800.361.3400 ou visitez notre site web à : www.electromenagersge.ca

Climatiseur

MISE EN GARDE :

AVANT DE COMMENCER

Lisez ces instructions entièrement et attentivement.

•

IMPORTANT — Conservez ces

instructions pour l’inspecteur électrique local.

•

IMPORTANT — Respectez tous les

codes et règlements en vigueur.

• Remarque pour l’installateur – Assurez–vous de remettre ces instructions au client.

• Remarque pour le client – Conservez ces instructions pour toute référence future.

• Niveau de compétence – L’installation de cet appareil demande des connaissances de base en mécanique.

• Délai d’exécution –

• Nousrecommandonsquel’installationdece

produit soit effectuée par deux personnes.

• L’installateurestresponsabledel’installation

correcte de l’appareil.

• Lapannedel’appareildueàunemauvaise

installation n’est pas couverte par la garantie.

• Vous DEVEZ utiliser toutes les pièces fournies et suivre les procédures correctes d’installation décrites dans cette notice ainsi que toutes les instructions concernant certaines pièces séparées lors de l’installation de ce climatiseur.

Environ 1 heure

Ne coupez pas ou n’enlevez pas, sous aucun prétexte, la troisième broche de mise à la terre du cordon d’alimentation.

Ne changez pas la fiche du cordon d’alimentation du climatiseur.

Un câblage en aluminium du domicile peut occasionner des problèmes particuliers— consultez un électricien qualifié.

Si les boulons de maintien au rebord ne font pas contact avec le rebord de la fenêtre, ou si vous avez une fenêtre sans rebord, vous devez commander le jeu d’accessoires RAK87 pour installer correctement ce climatiseur. Appelez le 800.626.2002 ou consultez le site Internet www.electromenagersge.ca.

OUTILLAGE NÉCESSAIRES

Tournevis cruciforme Phillips

Cléàmolette

EXIGENCES ÉLECTRIQUES

Certains modèles nécessitent une prise

miseàlaterrede115/120VoltsAC,60Hz, protégéeparunfusibleàactiondifférée

ou par un disjoncteur.

La fiche triphasée avec terre réduit le risque de choc électrique. Si la prise murale que vous

envisagezd’utiliserestbiphasée,vousavezla

responsabilité et l’obligation de la remplacer par

uneprisetriphaséecorrectementmiseàlaterre.

Certains modèles nécessitent une prise

miseàlaterrede230/208VoltsAC, protégéeparunfusibleàactiondifférée

ou par un disjoncteur. Ces modèles doivent être installés sur leur propre circuit dérivé pour éviter de surcharger les circuits électriques du domicile qui peut occasionner un risque d’incendie par surchauffe des câbles.

Tournevisàtêteplate

Règle ou mètre

Crayon

Niveau Ciseaux ou couteau

Le cordon d’alimentation est équipé d’un dispositif d’interruption du courant. Un bouton d’essai et de réenclenchement est fourni sur le boîtier de

laprise.Vousdeveztesterlemécanisme

régulièrement en appuyant d’abord sur le bouton TEST (Essai) puis sur le bouton RESET (Réenclenchement) lorsque l’appareil est branché. Si le bouton TEST (Essai) ne bascule pas ou si le bouton RESET (Réenclenchement) ne reste pas

enclenché,cessezd’utiliservotreclimatiseuret

appelez un technicien de service qualifié.

Page 25

Instructions de montage dans une fenêtre

PIÈCES INCLUES

(l’aspect peut varier)

Joint d’étanchéité

supérieur en mousse

de la fenêtre

Panneau en

accordéon

gauche

TypeA(6)

Joint inférieur du logement

(fin, adhésif au dos)

Type B (7)

TypeC(6)

TypeD(3)

Supportdeseuil(2) Écrou(2) Boulon(2)

Rail de montage supérieur

Panneau en

accordéon

droit

Ferrure de verrouillage

delafenêtre(2)

Page 26

Instructions de montage dans une fenêtre

INSTRUCTION RELATIVE À

LA FENÊTRE

•Ces instructions sont valables pour une fenêtre standardàguillotineàdeuxchâssismobiles. Vousdevrezmodifierlesinstructionspourles

autres types de fenêtres.

MISE EN GARDE: Si les boulons

maintien au rebord ne font pas contact avec le

rebord de la fenêtre ou si vous avez une fenêtre

sansrebord,vousdevezcommanderlejeu d’accessoiresRAK87pourinstallercorrectement ceclimatiseur.Appelezle800.626.2002ou

consultez le site Internet ge.com.

•Toute la ferrure de montage doit être solidement fixéeaubois,àlamaçonnerieouaumétal.

•La prise d’alimentation électrique doit se trouver àportéeducordond’alimentation.

27 po

à 36 po

(Avec les panneaux

en accordéon)

INSTRUCTIONS RELATIVE À

LA CONTRE-FENÊTRE

Le cadre de la contre-fenêtre empêche le

climatiseurdepencherversl’extérieur,etdoncde sedrainercorrectement.Pourréglerceproblème,

fixez un morceau de bois au rebord de la fenêtre.

MORCEAU DE BOIS LARGEUR : 2po LONGUEUR : Suffisamment long pour se loger

àl’intérieurducadredelafenêtre. ÉPAISSEUR : Pourdéterminerl’épaisseur,placez

un morceau de bois sur le rebord de la fenêtre de façonàcequelemorceaudeboissoit ½ po plus élevé que le dessus du cadre de la contre-fenêtre ou du cadre en vinyle.

Fixezsolidementàl’aidedevisoudeclousfournis

par l’installateur.

½ po plus élevé que le cadre en vinyle (sur certaines fenêtres)

17 po min.

RETRAIT DU CLIMATISEUR DE

SON LOGEMENT

Retirez et mettez de côté les deux vis des côtés

inférieurs de la grille frontale.

AVANT

Retirez les deux boutons de

commande.

AVANT

Attrapez les deux coins inférieurs de la grille

tout en appuyant sur les côtés du logement avec le bout des doigts. Tirez vers vous pour libérer la grille puis sortez-la en levant.

REMARQUE : Netirezpaslebordinférieur versvousdeplusde3poouvousrisquez

d’endommager les languettes de la grille.

AVANT

Retirez les vis de chaque côté du

logement du climatiseur. Mettez-les dans un endroit sûr.

½ po plus élevé que le cadre de la contre-fenêtre

Cadre de la contre-fenêtre

Rebord

Cadre en vinyle

Bois

AVANT

NOTE:Veillezàconservercesvis.Ellesseront

nécessaires dans une étape ultérieure de l’installation.

Page 27

Instructions de montage dans une fenêtre

RETRAIT DU CLIMATISEUR

DE SON LOGEMENT (SUITE)

Retirez et mettez de côté la vis de mise

àlaterre.

Sortez le climatiseur de son logement en le faisant glisser et en attrapant la poignée du conteneur de fond et en tirant vers vous

toutenmaintenantlelogement.Netirezpas

et ne soulevez pas la zone d’évacuation en mousse de polystyrène.

Netirezpaset

ne soulevez pas

cettezone,

vous risquez

d’endommager

votre appareil

AVANT

INSTALLATION DU JOINT

INFÉRIEUR DU LOGEMENT

•Décollezlapelliculeaudosdujoint

inférieur du logement et collez-le le long du bas du logement devant le rail de montage inférieur.

INSTALLATION DU RAIL DE

MONTAGE SUPÉRIEUR SUR LE LOGEMENT

Fixez le rail de montage supérieur sur

lelogementàl’aidede3visdetypeB.

Appuyez fermement pour enfoncer lesvisdanslejointetàtraverslerail de montage supérieur.

VisdetypeB

Rail de montage supérieur

INSTALLATION DES PANNEAUX EN

ACCORDÉON SUR LES CÔTÉS

Faites glisser les panneaux en accordéon

gauche et droit dans les rails de montage inférieur et supérieur.

Fixez les panneaux en accordéon au

logementàl’aidede3visdetypeA de chaque côté.

Rail de montage inférieur

Rail de montage supérieur

Joint inférieur du logement

Panneau en accordéon

Visde

Type A

ARRIÈRE

Rail de montage inférieur

Page 28

Instructions de montage dans une fenêtre

INSTALLATION DU LOGEMENT

DANS LA FENÊTRE

Ouvrezlafenêtreetmarquezl’axecentral

du rebord de la fenêtre.

Placez délicatement le logement sur le rebord

de la fenêtre et alignez la marque centrale sur la partie inférieure avant avec l’axe central du rebord de la fenêtre.

Tirez la fenêtre vers le bas derrière le rail

de montage supérieur.

REMARQUE :Nefermezpaslafenêtre

complètement pour éviter que le mouvement des panneaux en accordéon soit restreint.

Choisissez la position qui placera les ferrures

du rebord sur le point le plus externe du rebord. Placez les côtés courts des ferrures du rebord sur le bas du logement vers la fenêtre. Fixez les ferrures du rebord aux trous dans les rails du logement en accord avec la position

choisieenutilisant2visdetypeBparferrure.

MISE EN GARDE : N’installez

pas ce climatiseur dans une fenêtre si les boulons ne sont pas en contact avec le rebord de la fenêtre.

INSTALLATION DU LOGEMENT

DANS LA FENÊTRE (SUITE)

Attachez le

logement au rebord de la fenêtre en utilisant

3visdetypeD.

Tirez les panneaux

en accordéon vers chaque rail de la

fenêtreàguillotine.

Fixez-les de chaque côté du cadre et du rebord de la fenêtre

àl’aidede4visde

type C.

FIXATION DU LOGEMENT DANS LA

Sill support

FENÊTRE ET INSTALLATION DU JOINT D’ÉTANCHÉITÉ SUPÉRIEUR EN MOUSSE DE LA FENÊTRE

Fixez les ferrures de verrouillage de la fenêtre (une de chaque côté) avec des vis de type C.

MISE EN GARDE :

Pour preventez la verre brisez dans les fenêtres, attachez une ferrure de support à la côté du fenêtre.

Vinyle

Bois

Long côté des ferrures de rebord

EXTÉRIEUR

Ajustez le boulon et l’écrou sur chaque ferrure

defaçonàcequelelogementsoitlégèrement inclinéversl’extérieur.Utilisezunniveau, environ1/2bulledonneralapentecorrecte

vers l’extérieur.

MISE EN GARDE: Si les boulons

maintien au rebord ne font pas contact avec le rebord de la fenêtre ou si vous avez une fenêtre sans rebord, vous devez commander le jeu d’accessoires RAK87 pour installer correctement ce climatiseur. Appelez le 800.626.2002 ou consultez le site Internet ge.com.

Découpez le joint

d’étanchéité supérieur en mousse à la largeur de la fenêtre.

Insérez la mousse entre la vitre et la fenêtre pour empêcher l’air et les insectes de pénétrer dans la pièce. NOTE : Si le joint d’étanchéité fourni ne s’adapte pas à votre fenêtre, procurez-vous localement l’article approprié afin d’obtenir une étanchéité adéquate de l’installation.

Page 29

Instructions de montage dans une fenêtre

INSTALLATION DU CLIMATISEUR

DANS SON LOGEMENT

Faites glisser le climatiseur dans le logement

parleconteneurdufond.Nepoussezpas surlescommandes,surleboîtierenmousse

de polystyrène pour la sortie d’air ni sur les

serpentinsàailettes.Assurez-vousquele

climatiseur est correctement positionné.

N’appuyezpas surceszones,

vous pourriez endommager votre appareil

Conteneur de fond

Remettezenplacelesdeuxvisdemiseà

laterreretiréesplustôt,unedechaquecôté

du logement.

INSTALLATION DU CLIMATISEUR

DANS SON LOGEMENT (SUITE)

Fixez la grille frontale en insérant les

languettes de la grille dans les fentes situées dans la partie supérieure avant du logement. Poussez sur la grille.

Attachez la grille frontale au logement

enremettantenplaceles2visretirées

auparavant. Appuyez sur le dessus de la grille pour permettre la mise en place des vis de côté.

IMPORTANT:Lesvisdemiseàlaterre

doivent être remises en place pour assurer

unemiseàlaterreadéquate.

Remettez les deux boutons de commande

en place.

Branchez l’alimentation.

Page 30

Instructions de montage pour une installation à travers un mur—En option

Le logement peut être installé à travers un mur dans une habitation existante ou neuve.

Veuillezlireentièrementcesinstructions,

puis les suivre étape par étape.

REMARQUE : Excepté pour les supports en V (fournis), veuillez obtenir tous les matériaux localement pour l’installation du climatiseur à travers un mur.

IMPORTANT

Une installation à travers un mur n’est pas appropriée si une ou plusieurs des persiennes sur le côté ou sur le dessus sont obstruées par le mur.

Toutes les persiennes sur le côté ou sur le dessus doivent dépasser du côté extérieur du mur.

Le côté intérieur du logement doit dépasser suffisamment dans la pièce pour équilibrer l’appareil.

Le logement doit être installé de niveau de droite à gauche et légèrement penché de l’avant vers l’arrière. Utilisez un niveau, environ 1/2 bulle donnera la pente correcte vers l’extérieur.

Une cornière de linteau est nécessaire pour maintenir les briques ou les blocs au-dessus de l’ouverture.

Un solin est nécessaire et doit se prolonger le long de l’ouverture pour éviter toute fuite vers l’intérieur du mur.

Retirez le climatiseur de son logement. Pour

desinstructionsparticulières,veuillezvous

référer aux Instructions de Montage dans une fenêtre.

Assurez-vousqu’uneprisemuralesetrouveà

proximité de l’ouverture ou installez-en une.

IMPORTANT (suite)

Fixezlelogementàl’aidede14visàboisancrées

d’au moins un pouce dans la structure du mur.

REMARQUE : Sinécessaire,percezdestrousde

guidage pour permettre une installation correcte.

Silecadreesttropgrand,utilisezdescalespour

éviter toute distorsion.

FINITION DE L’OUVERTURE DANS

LE MUR

Calfeutrez les quatre côtés du côté extérieur

du logement pour éviter que l’humidité ne pénètre par le mur intérieur. L’utilisation d’un solin (rail d’écoulement) permettra davantage d’éviter que l’eau ne s’écoule dans le mur et le long du mur extérieur.

Couche de plâtre

Cornière de linteau

Calfeutrage

EXTÉRIEUR

Persiennes (le côté et le dessus doivent dépasser du côté extérieur du mur)

Remplissage des trous et calfeutrage (au-dessus et en dessous du solin)

Moulure (s’il y a lieu)

INTÉRIEUR

Rail inférieur

Positionnez le logement dans l’ouverture dans

le mur et placez les bandes de maintien en bois entre le bas du logement et le solin des deux côtés du rail inférieur. Elles doivent être de la même hauteur que le rail inférieur et de la même longueur que l’ouverture dans le mur.

SupportsenV

Solin (Rail d’écoulement)

Placez le climatiseur dans le logement. Pour

Fond du logement

Bande de maintien en bois

Rail inférieur

desinstructionsparticulières,veuillezvous

référer aux Instructions de Montage dans une fenêtre.

Page 31

Please place in envelope and mail to: Veuillez mettre dans une enveloppe et envoyez à :

OWNERSHIP REGISTRATION P.O. BOX 1780 MISSISSAUGA, ONTARIO L4Y 4G1

(FOR CANADIAN CONSUMERS ONLY)

Page 32

Page 33

Avant d’appeler le service . . . www.electromenagersge.ca

Problème Causes possibles Que faire

Le climatiseur ne se Le climatiseur • Assurez-vous que la fiche du climatiseur soit bien branchée met pas en marche est débranché. dans la prise murale.

Le fusible a sauté/ • Vérifiez la boîte à fusible/à disjoncteurs et remplacez le fusible le disjoncteur est ouvert. ou rebranchez le disjoncteur.

Il y a une panne de courant. • S’il se produit une panne de courant, débranchez le climatiseur

en le mettant en position OFF attendez 3 minutes avant de remettre en marche le climatiseur, pour éviter de déclencher la surcharge du compresseur.

Le mécanisme d’interruption • Appuyez sur le bouton RESET (remise en marche) situé sur la fiche de courant est déclanché. du cordon électrique.

• Si le bouton RESET ne reste pas enfoncé, arrêtez le climatiseur d’air et appelez un technicien qualifié.

Le climatiseur La glace bloque la circulation • Réglez les commandes sur HIGH FAN (vitesse du ventilateur élevée) gèle d’air et empêche le climatiseur ou High Cool (fort refroidissement) et réglez le thermostat sur une

de refroidir la chambre. température plus élevée.

Le climatiseur ne refroidit La circulation d’air est bloquée. • Assurez-vous qu’il n’y a pas de rideau, de store ou de meuble pas autant qu’il le devrait qui bloque le devant du climatiseur.

Le contrôle de température • En mode COOL

n’est pas bien réglé. le bouton de température sur une valeur plus élevée.

Le filtre à air est sale. • Nettoyez le filtre au moins tous les 30 jours. Consulter la section Instructions de fonctionnement.

La chambre était chaude. • Après avoir mis en marche le climatiseur, attendez que la chambre se refroidisse.

L’air froid s’échappe • Vérifiez les grilles à registre de plancher et les reprises d’air froid.

de la chambre.

Les serpentins sont gelés. • Consultez “Le climatiseur d’air gèle” ci-dessous.

Le climatiseur ne chauffe La circulation d’air • Assurez-vous que des rideaux, des stores ou des meubles pas autant qu’il le devrait est restreinte. ne bloquent pas le devant du climatiseur.

La commande de la température • Tournez le bouton aussi loin que possible dans le sens inverse n’est peut être pas réglée des aiguilles d’une montre. Les réglages les plus bas donnent assez bas. le chauffage maximum.

Le filtre à air est sale. • Nettoyez le filtre au moins tous les 30 jours. Consultez la section Instructions d’Utilisation.

La température dans la pièce • Après avoir mis le climatiseur en marche, attendez que était peut-être basse. la température dans la pièce se réchauffe.

L’air chaud s’échappe. • Vérifiez les grilles à registre au sol du four et les retours d’air froid.

De l’eau coule à l’extérieur Il fait très chaud et humide. • C’est normal. De l’eau coule à l’intérieur Le climatiseur n’est pas • Pour obtenir une bonne évacuation de l’eau, assurez-vous

incliné vers l’extérieur. que le climatiseur soit légèrement incliné de l’avant du boîtier vers l’arrière.

L’eau s’amasse dans L’humidité est extraite de • C’est normal pendant une période courte dans des régions le plateau du fond l’air de la chambre et passe peu humides; normal pendant des périodes plus longues

dans le plateau du fond. dans des régions très humides.

• Sur les modèles dotés de boutons de commandes, tournez

(frais)

(arrêt)

. Quand le courant revient,

appuyez sur la touche DECREASE t pad.

de sécurité

Consignes

Consignes d’utilisation

Entretien et nettoyage

de montage

Instructions

Conseils de dépannage

Assistance à

la clientèle

Page 34

Notes.

Consignes

de sécurité

Consignes

d’utilisation

Entretien

et nettoyage

Instructions

de montage

Conseils de

dépannage

la clientèle

Assistance à

Page 35

Climatiseur GE—Garantie Limitée D’un An. www.electromenagersge.ca

Consignes de

sécurité

Les services sous garantie sont dispensés par nos centres de réparation ou par nos réparateurs Customer Care Pour obtenir le service, appelez le 1.800.561.3344. Veuillez fournir le numéro de série et le numéro de modèle lorsque vous appelez pour obtenir le service.

autorisés.

Agrafez le reçu d’achat ici.

Pour obtenir le service sous

garantie, vous devrez fournir la

preuve de l’achat original.

Pour la période d’ : Nous remplacerons :

Une année Toute pièce de le climatiseur manifestant un vice de matériau ou de fabrication. Durant cette À compter de la date période de garantie limitée d’une année, Mabe fournira aussi, gratuitement, la main-d’oeuvre d’achat initial et le service de réparation connexe pour le remplacement de la pièce défectueuse.

Ce qui n’est pas couvert :

n Les déplacements de service à votre maison pour vous

apprendre à utiliser le produit.

n Un montage, une livraison ou un entretien

déficient. Si vous avez un problème de montage ou si le climatiseur n’a pas la bonne capacité de refroidissement pour son usage prévu, appelez votre revendeur ou votre installateur. Vous êtes responsable de fournir une installation de raccordement électrique convenable.

n Les pannes occasionnées par des modifications

au produit ou une utilisation non raisonnable, en particulier une absence d’entretien raisonnable et nécessaire.

n Dans les emplacements commerciaux, la main-d’œuvre

nécessaire pour déménager l’appareil jusqu’à un emplacement où il est accessible par un technicien particulier.

n Le remplacement des fusibles de la maison ou la

réactivation des disjoncteurs.

n Les pannes occasionnées par la corrosion sur les

modèles qui ne sont pas protégés contre la corrosion.

n Les dommages occasionnés par un mauvais voltage de

l’alimentation électrique, un accident, un incendie, une inondation ou une calamité naturelle.

n Les dommages indirects et consécutifs à la propriété

personnelle occasionnés par des vices possibles de ce climatiseur.

n Les dommages occasionnés par la livraison.

d’Utilisation

Consignes

Entretien et

nettoyage

Instructions de

montage

EXCLUSION DE GARANTIES IMPLICITES – Votre seul et unique recours est la réparation du produit selon les dispositions de cette Garantie limitée. Toutes les garanties implicites, incluant les garanties de commercialité et d’adéquation à un usage spécifique, sont limitées à une année ou à la période la plus courte autorisée par la législation.

Cette garantie est valable pour le premier propriétaire et tout autre propriétaire du produit s’il acheté au Canada pour utilisation domestique dans Canada. Le service à domicile sous garantie sera fourni là où il est disponible et dans les régions que Mabe considère que l’offre de service est raisonnable.

Dans certaines provinces, il est interdit d’exclure ou de limiter les dommages directs ou indirects. Il est alors possible que les limitations ou exclusions ci-dessus ne s’appliquent pas dans votre cas. La présente garantie vous confère des droits juridiques spécifiques. Vous pouvez bénéficier d’autres droits, qui varient d’une province à l’autre. Pour connaître les droits dont vous bénéficiez dans votre province, communiquez avec le bureau des relations avec les consommateurs de votre région.

Garant : Mabe Canada Inc.,

Burlington, Ontario

dépannage

Conseils de

Assistance à la

clientèle

Page 36

Assistance à la clientèle.

Site Internet GE www.electromenagersge.ca

Vous avez une question ou vous avez besoin d’aide pour votre appareil électroménager? Contactez-nous par Internet au site www.electromenagersge.ca 24 heures par jour, tous les jours de l’année.

Service de réparations 1.800.561.3344

Service de réparations GE est tout près de vous. Pour faire réparer votre électroménager GE, il suffit de nous téléphoner.

Studio de conception réaliste www.electromenagersge.ca

Sur demande, GE peut fournir une brochure sur l’aménagement d’une cuisine pour les personnes à mobilité réduite.

Écrivez: Directeur, Relations avec les consommateurs, Mabe Canada Inc.

Bureau 310, 1 Factory Lane Moncton, N.B. E1C 9M3

Prolongation de garantie

Achetez un contrat d’entretien GE avant que votre garantie n’expire et bénéficiez d’un rabais substantiel. Ainsi le service après-vente GE sera toujours là après expiration de la garantie.

Visitez notre site Web ou appelez-nous au 1.888.261.2133.

www.electromenagersge.ca

Pièces et accessoires www.electromenagersge.ca

Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires directement à la maison (cartes VISA, MasterCard et Discover acceptées).

Les directives stipulées dans le présent manuel peuvent être effectuées par n’importe quel utilisateur. Les autres réparations doivent généralement être effectuées par un technicien qualifié. Soyez prudent, car une réparation inadéquate peut affecter le fonctionnement sécuritaire de l’appareil.

Vous trouverez dans les pages jaunes de votre annuaire le numéro du Centre de service Mabe le plus proche. Autrement, appelez-nous au 1.800.561.3344.

Contactez-nous www.electromenagersge.ca

Si vous n’êtes pas satisfait du service après-vente dont vous avez bénéficié : Premièrement, communiquez avec les gens qui ont réparé votre appareil. Ensuite, si vous n’êtes toujours pas satisfait envoyez tous les détails—numéro de téléphone compris—au

Directeur, Relations avec les consommateurs, Mabe Canada Inc.

Bureau 310, 1 Factory Lane Moncton, N.B. E1C 9M3

Inscrivez votre appareil électroménager www.electromenagersge.ca

Inscrivez votre appareil électroménager en direct, aussitôt que possible. Cela améliorera nos communications et notre service après-vente. Vous pouvez également nous envoyer par la poste le formulaire d’inscription joint à votre documentation.

Page 37

Instrucciones de seguridad ........... 38, 39

Instrucciones de operación ........... 40, 41

Cuidado y limpieza

Bobinas para exteriores ......................41

Filtro de aire ..................................41

Remoción del armazón

de la parrilla ..................................41

Instrucciones de instalación

a través de la pared—opcional ...............48

Instrucciones de

instalación en una ventana ...............42–47

Solucionar problemas ....................49

Servicio al consumidor

Garantía ......................................50

Servicio al consumidor .......................51

OperaciónSeguridad

Cuidado y limpieza

AEE08 AEE12

Escriba los números de modelo y serie aquí:

# de Modelo __________________

# de Serie ____________________

Puede encontrar estos números en una etiqueta en el costado del acondicionador de aire.

Servicio al consumidorSolucionar problemasInstalación

Page 38

INFORMACIÓN IMPORTANTE DE SEGURIDAD. LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.

¡ADVERTENCIA!

SeguridadOperación

Por su seguridad, se debe seguir la información en este manual para minimizar el riesgo de incendios, descargas eléctricas o lesiones personales.

PRECAUCIONES DE SEGURIDAD

Cuidado y limpieza

n Use este electrodoméstico solamente para

el propósito determinado según se describe en el Manual del propietario.

n Este acondicionador de aire debe instalarse

correctamente de acuerdo con las Instrucciones de instalación antes de su uso.

n Nunca desenchufe su acondicionador de

aire tirando del cable eléctrico. Siempre agarre firmemente el enchufe y tire de él directamente hacia afuera.

n Reemplace inmediatamente todos los

cables eléctricos que se hayan pelado o que se hayan dañado de alguna otra manera. Un cable de corriente dañado no debe repararse, sino que debe ser sustituido por uno nuevo que se adquiera del fabricante. No use un cable eléctrico que muestre evidencias de deterioro, o daños de abrasión en su superficie en alguno de sus extremos.

n Si el receptáculo no coincide con el

enchufe, un electricista calificado debe reemplazar el receptáculo

n Apague la unidad (OFF) y desenchufe el

acondicionador de aire antes de efectuar reparaciones o la limpieza.

NOTA: Recomendamos enfáticamente que un técnico calificado realice las reparaciones.

n Por su seguridad…no almacene ni use

materiales combustibles, gasolina u otros vapores o líquidos inflamables en la proximidad de éste o algún otro electrodoméstico.

n Todos los acondicionadores de aire

contiene refrigerantes, los que por Ley Federal deben ser removidos antes de desecharlos. Si usted planea deshacerse de algún producto que contenga refrigerantes, póngase en contacto con la compañía que se encarga de recoger su basura para que le indiquen qué hacer.

n Estos sistemas de acondicionadores de

aire R410A requieren que los contratistas y técnicos usen herramientas, equipos y estándares de seguridad aprobados para su uso con este refrigerante. NO use equipamiento certificado sólo para refrigerante R22.

InstalaciónSolucionar problemasServicio al consumidor

CÓMO CONECTAR LA ELECTRICIDAD

Bajo ninguna circunstancia, corte o remueva la tercera púa (tierra) del cable eléctrico. En pos de la seguridad personal, este electrodoméstico debe siempre conectarse a tierra.

NO use un enchufe adaptador con este electrodoméstico.

El cable eléctrico de este electrodoméstico está equipado con un enchufe de tres púas (tierra) que combina con un tomacorriente estándar de tres tomas de pared para minimizar la posibilidad de una descarga eléctrica.

El cable de alimentación incluye un dispositivo para interrupción de corriente. Se incluye un botón de prueba y de reinicio en el dispositivo. El dispositivo debe ponerse a prueba periódicamente: primero se presiona el botón de TEST (prueba) y luego RESET (reinicio) mientras se encuentra enchufado al tomacorriente. Si el botón TEST no se dispara o si el botón RESET no queda enganchado,

deje de utilizar el acondicionador de aire y comuníquese con un técnico calificado.

Pida a un técnico que inspeccione el tomacorriente y el circuito para cerciorarse de que el tomacorriente está conectado a tierra de la manera apropiada.

Donde exista un tomacorriente de dos tomas, es su responsabilidad y obligación personal hacer que dicho tomacorriente sea reemplazado por uno de tres tomas con conexión a tierra.

El acondicionador de aire debería siempre estar conectado a un tomacorriente individual con su circuito de voltaje correspondiente.

Esto proporciona el mayor rendimiento y además evita que los circuitos del resto de la casa se sobrecarguen, lo cual podría causar incendios por el sobrecalentamiento del cableado.

Ver las Instrucciones de instalación, en la sección Requisitos Eléctricos para los requisitos específicos de conexión.

Page 39

GEAppliances.com

¡ADVERTENCIA!

USO DE CABLES DE EXTENSIÓN—Modelos de 115 voltios solamente

Debido al potencial de riesgos de seguridad bajo ciertas condiciones, enérgicamente recomendamos contra el uso de cables de extensión.

Sin embargo, si usted se ve en la necesidad de usar un cable eléctrico de extensión, es absolutamente necesario que el mismo esté listado bajo UL, sea calibre 14, del tipo de 3 tomas con conexión a tierra para electrodomésticos y el índice eléctrico debe ser de 15 amperios (mínimo) y 125 voltios.

PRECAUCIÓN:

NO USE un cable de extensión con ninguno de los modelos de 230/208 voltios

LEA Y SIGA ESTAS INSTRUCCIONES DE SEGURIDAD CUIDADOSAMENTE. GUARDE ESTAS INSTRUCCIONES

OperaciónSeguridad

Cuidado y limpieza

Servicio al consumidorSolucionar problemasInstalación

Page 40

Acerca de los controles en el acondicionador de aire—modelos con botones de control.

Las funciones y el aspecto pueden variar.

SeguridadOperación

CONTROL DE TEMPERATURA CONTROL DE MODO

Controles

Cuidado y limpieza

InstalaciónSolucionar problemasServicio al consumidor

Control de temperatura

El control de temperatura se utiliza para mantener la temperatura de la habitación. El compresor se encenderá y apagará para mantener la habitación con el mismo nivel de confort. Gire la perilla en sentido de las agujas del reloj a Cooler (más frío) (color azul) y el aire interior será más frío. Gire la perilla en sentido contrario a las agujas del reloj a Warmer (más

tibio) (color rojo) y el aire interior se entibiará.

Control de modo

Hi Cool (frío alto) y Low Cool (frío bajo) brindan

refrigeración con diferentes velocidades de ventilador.

Hi Heat (calor alto) y Low Heat (calor bajo) brindan calefacción con diferentes velocidades de ventilador.

La configuración Fan Only (sólo ventilador) ofrece circulación y filtro de aire sin refrigeración o calefacción.

NOTA: Si usted desplaza el control de modo de una configuración fría a Off (apagado), una configuración de ventilador o de calefacción, espere por lo menos 3 minutos antes de cambiar a una configuración de frío

Descripciones de refrigeración

Para una refrigeración normal—Seleccione Hi Cool (frío alto) o Low Cool (frío bajo) con el control

de temperatura en la posición media.

Para una refrigeración máxima—Seleccione Hi Cool (frío alto) con el control de temperatura

girado en sentido de las agujas del reloj en su posición máxima.

Para una refrigeración silenciosa y nocturna—

Seleccione Low Cool (frío bajo) con el control de temperatura en la posición media.

Descripciones de calefacción

Para una calefacción normal—Seleccione Hi Heat (calor alto) o Low Heat (calor bajo) con

el control de temperatura en la posición media.

Para una calefacción máxima—Seleccione Hi Heat (calor alto) con el control de temperatura girado

en sentido contrario a las agujas del reloj en su posición máxima.

Para una calefacción silenciosa y nocturna—Seleccione Low Heat (calor bajo) con el control de temperatura

en la posición media.

Page 41

Información importante adicionale.

Dirección del aire

Utilice la palanca para ajustar la dirección del aire sólo de izquierda a derecha.

Mediante una presión de los dedos sobre las persianas horizontales, la dirección del aire puede ajustarse en dirección ascendente o descendente.

Cuidado y limpieza del acondicionador de aire.

Rejilla y caja

Apague el acondicionador de aire y retire el enchufe del tomacorriente de la pared antes de limpiar.

Filtro de aire

El filtro de aire detrás de la rejilla frontal debe inspeccionarse y limpiarse por lo menos cada 30 días o más a menudo si fuese necesario.

GEAppliances.com

Para limpiar, use agua y un detergente suave. No use cloro o materiales abrasivos.

OperaciónSeguridad

Cuidado y limpieza

Para retirarlo:

Empuje en un lado del borde del filtro y tirelo del otro lado.

Limpie el filtro con agua tibia y jabón. Enjuáguelo y permita que se seque antes de colocarlo otra vez en su lugar. No lave el filtro en un lavavajillas.

PRECAUCIÓN: NO OPERE el acondicionador

de aire sin el filtro debido a que la suciedad y las pelusas lo obstruirán y reducirán su rendimiento.

Bobinas para exteriores

Se deben inspeccionar con frecuencia las bobinas en el lado exterior del acondicionador de aire. Si las mismas están obstruidas con suciedad u hollín, podrían limpiarse profesionalmente.

Sonidos de operación normales

n Quizás escuche un sonido metálico causado por

el agua tomada y tirada contra el condensador en los días lluviosos o cuando la humedad es alta. Esta característica de diseño ayuda a remover la humedad y mejora la eficiencia.

n Quizás escuche que el termostato hace clic

cuando el compresor hace ciclo entre encendido y apagado.

Servicio al consumidorSolucionar problemasInstalación

n El agua se acumula en la bandeja durante días

lluviosos o con mucha humedad. El agua podría derramarse y gotear desde el lado externo de la unidad.

n El ventilador podría funcionar aun si el

compresor no lo hace.

Page 42

Instrucciones

Acondicionador

de instalación

¿Preguntas? Llame 800.GE.CARES (800.432.2737) o visite nuestra página en la red en: GEAppliances.com

de aire

PRECAUCIÓN:

ANTES DE INICIAR

Lea estas instrucciones completa y cuidadosamente.

•

IMPORTANTE — Guarde estas

instrucciones para uso del inspector local.

•

IMPORTANTE — Observe todos

los códigos y órdenes de ley.

• Nota al instalador – Asegúrese de dejar estas instrucciones con el consumidor.

• Nota al consumidor – Conserve estas instrucciones para referencia futura.

• Nivel de destreza – La instalación de este aparato requiere de destrezas mecánicas básicas.

• Tiempo de ejecución –

• Recomendamosdospersonaspara

la instalación de este producto.

• Lainstalaciónapropiadaesla

responsabilidad del instalador.

• Lafalladelproductodebidoauna

instalación inadecuada no está cubierta por la garantía.

• Cuando instale este acondicionador de aire, DEBE usar todas las piezas suministradas y usar procedimientos adecuados de instalación como describe en estas instrucciones y algunas instrucciones de kit separadas.

Aprox. 1 hora

Bajo ninguna circunstancia corte o remueva la tercera púa (conexión a tierra) del cable eléctrico.

No cambie el enchufe en el cable eléctrico de este acondicionador de aire.

Los cables caseros de aluminio podrían presentar problemas especiales. Consulte a un técnico electricista calificado.

Si los tornillos de soporte del umbral no tienen contacto con el umbral de la ventana o si cuenta con una ventana sin umbral, debe ordenar el kit de accesorios RAK87 para instalar de forma adecuada este acondicionador de aire. Llame a

800.626.2002 o visite GEAppliances.com.

REQUISITOS ELÉCTRICOS

Algunos modelos requieren tomacorrientes de 115/120 voltios de corriente alterna y 60 Hz conectados a tierra, protegidos con un fusible de dilatación de tiempo de 15 amperios o un cortacircuitos.

El enchufe de tres púas con conexión a tierra minimiza la posibilidad de descargas eléctricas. Si el tomacorriente de la pared que usted planea usar solamente tiene 2 tomas, es su responsabilidad hacer que un técnico lo reemplace por uno de tres tomas con conexión a tierra.

Algunos modelos requieren 230/208 voltios, de corriente alterna, protegidos por un fusible de dilatación de tiempo o un cortacircuitos. Estos modelos deberían instalarse en un ramal exclusivo del circuito para un rendimiento más notable y para prevenir sobrecargas en los circuitos de cableados de su casa o apartamento, lo cual podría representar un riesgo de incendio por el sobrecalentamiento de los alambres.

Page 43

Instrucciones de instalación en una ventana

HERRAMIENTAS QUE NECESITARÁ

Un destornillador de estrella

PARTES INCLUIDAS

(apariencia puede variar)

Panel de acordeón izquierdo

Llave ajustable

Tijeras o cuchilla

Empaque superior de

espuma de la ventana

Un destornillador

con hoja plana

Nivel

Lápiz

Una regla o cinta métrica

Soporte del umbral (2)

Tuerca (2) Perno (2)

Tipo A (6)

Sellado de la carcasa

inferior (fino, con adhesivo

en la parte posterior)

Tipo B (7)

Tipo C (6)

Tipo D (3)

Rieldemontaje

superior

Panel de

acordeón

derecho

Soporte para bloqueo

de ventana (2)

Page 44

Instrucciones de instalación en una ventana

REQUISITOS PARA LA VENTANA

•Estas instrucciones son para una ventana estándar de dos pliegues. Usted necesitará modificar el proceso para otros tipos de ventanas.

PRECAUCIÓN: Si los tornillos

de soporte del umbral no tienen contacto con el umbral de la ventana o si cuenta con una ventana sin umbral, debe ordenar el kit de

accesoriosRAK87parainstalardeformaadecuada

este acondicionador de aire. Llame a 800.626.2002 o visite GEAppliances.com.

•Todas las partes de apoyo deben quedar totalmente aseguradas a algún metal, mampostería o a la madera.

•El tomacorriente eléctrico debe estar al alcance

del cable eléctrico del acondicionador de aire.

17″ mín.

27″ a 36″ (con

paneles de acordeón)

REQUISITOS DE UNA VENTANA

DE TORMENTAS

Un marco de ventana de tormentas no permitirá que el acondicionador de aire se incline hacia el exterior y evitará que drene apropiadamente. Para solucionar este problema, adhiera un pedazo de madera a el umbral.

PEDAZOS DE MADERA ANCHO: 2″ LONGITUD: Lo suficientemente largo como para

ajustar en el interior del marco de la ventana. GRUESO: Para determinar el grueso, coloque un

pedazo de madera en el umbral para hacerla 1/2″ más alta que la parte superior del marco de la ventana de tormentas o del marco vinilo.

Péguelo firmemente con clavos o con tornillos proporcionados por el instalador.

QUITE EL ACONDICIONADOR

DE AIRE DE LA CARCASA

Quite y conserve los 2 tornillos de los lados

inferiores de la parrilla frontal.

FRENTE

Retirelasdosperillasdecontrol.

FRENTE

Tome las esquinas inferiores de la parrilla

mientras presiona hacia adentro sobre los costados de la carcasa con sus dedos. Tire hacia afuera para liberar y levántelo.

NOTA: No tire del borde inferior hacia usted más de 3” porque puede dañar las lengüetas de la parrilla.

FRENTE

Quite los tornillos de cada lado de la carcasa.

Consérvelos en una ubicación segura.

1/2″ más alto que el marco de ventana de tormentas

Marco de ventana de tormentas

1/2″ mas alto que el marco vinilo (en algunas ventanas)

Umbral

Marco vinilo

Madera

FRENTE

NOTA: Asegúrese de guardar estos tornillos. Los necesitará más adelante en la instalación.

Page 45

Instrucciones de instalación en una ventana

QUITE EL ACONDICIONADOR DE

AIRE DE LA CARCASA (CONT.)

Quite y conserve el tornillo de cable a tierra.

Deslice el acondicionador de aire de la carcasa tomando la manija de la bandeja inferior y tirando hacia adelante mientras se sujeta la carcasa. No tire o levante el área de descarga de poliestireno.

No tire o

esta zona

provocarse

daños a la

FRENTE

INSTALE EL SELLADO DE

LA CARCASA INFERIOR

•Peleelpapelquecubreelselladode la carcasa inferior e instálelo a lo largo de la parte inferior de la carcasa frente al riel de montaje inferior.

levante

porque

pueden

unidad.

INSTALE EL RIEL DE MONTAJE

SUPERIOR EN LA CARCASA

Sujete el riel de montaje superior a la parte superior de la carcasa con 3 tornillos tipo B.

Presione firmemente para introducir los tornillos dentro de la junta y a través del riel de montaje superior.

Tornillos Tipo B

Rielde

montaje superior

INSTALE LOS PANELES EN

ACORDEÓN LATERALES

Deslice los paneles en acordeón izquierdo

y derecho dentro de los rieles de montaje superior e inferior.

Sujete los paneles en acordeón a la carcasa

utilizando 3 tornillos tipo A en cada lado.

Rielde

montaje inferior

Rieldemontajesuperior

Sellado de la carcasa inferior

Panel en acordeón

Tornillos tipo A

PARTE TRASERA

Rieldemontajeinferior

Page 46

Instrucciones de instalación en una ventana

INSTALE LA CARCASA

EN LA VENTANA

Abra la ventana y marque la línea central

del alféizar de la ventana

Con cuidado coloque la carcasa en el alféizar

de la ventana y alinee la marca central sobre el frente inferior con la línea central del alféizar.

Baje la ventana detrás del riel de montaje

superior.

NOTA: No cierre la ventana con tanta firmeza

para que el movimiento de los paneles en acordeón se vea restringido.

Seleccione la posición en la que los soportes

del alféizar quedarán más cerca del punto más alejado del alféizar. Coloque el lado corto de los soportes del alféizar, en la parte inferior de la carcasa, hacia la ventana. Sujete los soportes del alféizar al orificio de la carcasa en relación con la posición seleccionada utilizando 2 tornillos tipo B en cada soporte.

INSTALE LA CARCASA

EN LA VENTANA (CONT.)

Fije la carcasa

al alféizar de la ventana utilizando 3 tornillos tipo D.

Tire los paneles en

acordeón hacia cada carril de los marcos de la ventana. Sujételos sobre cada lado al marco de la ventana y al alféizar de la ventana utilizando 4 tornillos tipo C.

FIJE LA CARCASA EN LA VENTANA

Sill support

E INSTALE LA JUNTA SUPERIOR DE ESPUMA DE LA VENTANA

PRECAUCIÓN:

En ventanas construidas de vinil o de similar construcción, conecte el soporte a el marco de la ventana para prevenir daño a la ventana y vidro quebrado.

Vinilo

PRECAUCIÓN: No instale este

acondicionador de aire en una ventana si los

pernos no hacen contacto con el alféizar de la ventana.

Costado largo de los soportes del alféizar

EXTERIOR

Ajuste el tornillo y la tuerca de cada soporte

de modo que la carcasa quede instalado con una ligera inclinación hacia el exterior. Utilice un nivel; la inclinación correcta hacia el exterior no deberá ser de más de 1/2 burbuja.

PRECAUCIÓN: Si los tornillos de

soporte del umbral no tienen contacto con el umbral de la ventana o si cuenta con una ventana sin umbral, debe ordenar el kit de accesorios RAK87 para instalar de forma adecuada este acondicionador de aire. Llame a 800.626.2002 o visite GEAppliances.com.

Sujete los soportes de fijación de la ventana (uno en cada lado) con tornillos tipo C.

Corte la junta de espuma superior de la ventana al

Madera

ancho de la ventana.

Rellene la espuma entre el vidrio y la ventana para evitar que aire e insectos se introduzcan en la habitación. NOTA: Si la junta provista no es adecuada para su ventana, obtenga el material apropiado localmente para realizar una adecuada instalación de sellado.

Page 47

Instrucciones de instalación en una ventana

INSTALE EL ACONDICIONADOR

EN LA CARCASA

Deslice el acondicionador de aire dentro de la

carcasa de la bandeja inferior. No haga presión sobre los controles, carcasa de poliestireno de la descarga de aire o las serpentinas de aletas. Verifique que el acondicionador de aire se encuentre firmemente asentado.

No presione en estas áreas porque puede dañarse la unidad.

Bandeja inferior

Vuelva a instalar los 2 tornillos quitados antes, uno en cada lado de la carcasa.

INSTALE EL ACONDICIONADOR

EN LA CARCASA (CONT.)

Sujete la parrilla frontal a la carcasa

introduciendo las lengüetas de la parrilla dentro de las ranuras de la parte superior frontal de la carcasa. Presione la parrilla hacia adentro.

Fije la parrilla frontal a la carcasa reinstalando

los 2 tornillos quitados con anterioridad. Haga presión sobre la parte superior de la parrilla para ayudar con la instalación de tornillos laterales.

IMPORTANTE:Lostornillosdeconexióna

tierra deberán ser reinstalados para asegurar una conexión a tierra adecuada.

Reinstalelasdosperillasdecontrol.

Conecte la electricidad.

Page 48

Instrucciones de Instalación a Través de la Pared—Opcional

La carcasa puede instalarse a través de la pared en construcciones existentes y nuevas.

Lea por completo y luego siga todos los pasos.

NOTA: Con excepción de los montajes de soportes en V (incluidos), obtenga todos los materiales en forma local para montar el acondicionador de aire a través de la pared.

IMPORTANTE

La instalación a través de la pared no es apropiada si alguna de las persianas laterales o superiores de la carcasa quedarán obstruidas por la pared.

Todas las persianas laterales y superiores de la carcasa deben proyectarse sobre la pared exterior de la pared.

El lado interior de la carcasa debe proyectarse dentro de la habitación lo suficiente para potenciar al máximo el equilibrio de la unidad.

La carcasa debe estar instalada de lado a lado y con una pequeña inclinación del frente hacia la parte trasera. Utilice un nivel; la inclinación correcta de la carcasa hacia el exterior no deberá ser de más de 1/2 burbuja.

Se requiere un ángulo de dintel para sostener ladrillos o bloques sobre la abertura.

Se requiere un revestimiento de aislación que debe extenderse por la longitud de la abertura para asegurar que no haya pérdidas en las cavidades internas.

Quite el acondicionador de aire de la caja.

Para instrucciones específicas, consulte las Instrucciones de instalación en una ventana.

Asegúrese de que haya un tomacorriente cerca

de la ubicación del orificio o efectúe arreglos para instalar un tomacorriente.

IMPORTANTE (cont.)

Fije con 14 tornillos para madera sujetos por lo menos

una pulgada dentro de la estructura de soporte de la pared.

NOTA: Perfore orificios piloto, si fuera necesario, para una instalación adecuada. Si el armazón es más grande, utilice cuñas para prevenir la deformación de la carcasa.

TERMINE LA ABERTURA DE LA PARED

Utilice calafateo en los cuatro costados

del lado exterior de la carcasa para que no ingrese humedad a la parte interna. El uso de revestimiento de aislación (riel de goteo) evitará aún más el ingreso de agua dentro de la pared y en la parte exterior del edificio.

Línea de yeso

Ángulo de dintel

Calafateo

EXTERIOR

Persianas de aire (la parte superior y los costados deben proyectarse sobre el lado externo de la pared)

Rellenodemadera

y calafateo (por encima y debajo de revestimiento de aislación)

Soportes en V

Revestimiento

de aislación (riel de goteo)

Parte inferior de la carcasa

Riel

inferior

Moldura (si se desea)

INTERIOR

Rielinferior

Coloque la carcasa en la abertura de la pared

y coloque guías de soporte de madera entre

la parte inferior de la carcasa y el revestimiento de aislación sobre ambos lados del riel inferior. Deben ser de la misma altura del riel inferior y de la misma longitud de la abertura de la pared.

Revestimientode

aislación (riel de goteo)

Guías de soporte de madera

Coloque el acondicionador de aire dentro de la carcasa. Para instrucciones específicas, consulte las Instrucciones de instalación en una ventana.

Page 49

Solucionar problemas.

Problema Causas posibles Qué hacer

El acondicionador de aire El acondicionador de aire • Cerciórese de que el acondicionador de aire está no enciende está desconectado. enchufado totalmente en el tomacorriente.

El fusible se disparó / • Inspeccione los fusibles / caja de interruptores de la casa el cortacircuitos se disparó. y reemplace cualquier fusible o reajuste el interruptor.

Interrupción en el • La unidad se reiniciará automáticamente con la configuración suministro eléctrico. utilizada por última vez luego de reestablecer la electricidad.

• Existe un retraso de tiempo por protección (de aproximadamente 3 minutos) para evitar la desconexión por sobrecarga del compresor. Por esta razón, es posible que la unidad no comience a enfriar de forma normal hasta transcurridos 3 minutos desde que volvió a encenderse.

El dispositivo de interrupción • Presione el botón RESET ubicado en el cable de alimentación.

el acondicionador de aire y comuníquese con un técnico calificado. El acondicionador de aire El hielo bloquea el flujo • Coloque los controles en High Fan (ventilador alto) ó High

Cool se está congelando de aire hacia el acondicionador (frío alto) y ajuste el termostato a una temperature más alta. de aire evitando que se enfríe

El acondicionador de aire El flujo de aire está restringido. • Cerciórese de que no existe ninguna cortina, persiana o no enfría como debería mueble bloqueando el frente del acondicionador de aire.

El control de temperatura no • En los modelos con teclado: En el modo Cool (Frío), presione la tecla está ajustado apropiadamente. Reducción t.

• En los modelos con botones, gire la temperatura a un número mayor.

El filtro de aire está sucio. • Limpie el filtro cada 30 días por lo menos. Ver la sección de Cuidado y limpieza.

La habitación podría haber • Cuando el acondicionador de aire se enciende, usted estado caliente. necesita darle tiempo para que enfrié la habitación.

El aire frío se está escapando. • Cerciórese de que los registros de la calefacción no están abiertos y se encuentran retornando el aire frío.

Las bobinas de enfriamiento • Ver “Acondicionador de aire congelándose” más adelante. se congelaron.

de corriente se ha activado.

la habitación.

• Si el botón RESET no se mantiene en su lugar, no utilice más

OperaciónSeguridad

Cuidado y limpieza

El acondicionador de aire El flujo de aire está • Verifique que no haya cortinas, persianas o muebles no calienta como debería restringido. bloqueando el frente del acondicionador de aire.

El control de temperatura • Gire la perilla en sentido contrario a las agujas del reloj al máximo. no está configurado lo La configuración más baja ofrece una calefacción máxima. suficientemente bajo.

El filtro de aire está sucio. • Limpie el filtro por lo menos cada 30 días. Ver la sección Instrucciones de operación.

La habitación estaba fría. • Cuando recién se enciende el acondicionador de aire, debe pasar un tiempo hasta que la habitación se caliente.

El aire caliente se escapa. • Controle que no haya abiertas rejillas de piso de calderas o retornos de aire frío.

Hay agua goteando afuera Tiempo húmedo y caliente. • Esto es normal. Hay agua goteando en el El acondicionador de aire • Para drenar el agua apropiadamente, cercíorese de que

interior de la habitación no está inclinado hacia afuera. el acondicionador de aire está inclinado ligeramente

desde el frente hacia atrás.

Se acumula agua en La humedad removida del aire • Esto es normal por un corto período en áreas con poca la bandeja y se drena hasta la bandeja. humedad; normal por un período de tiempo más postergado

en áreas más húmedas.

Servicio al consumidorSolucionar problemasInstalación

Page 50

Garantía de su acondicionador de aire—garantía limitada de un año.

SeguridadOperación

Todos los servicios de garantía los proporcionan nuestros Centros de Reparación de Fábrica o nuestros técnicos Customer Care reparación, en línea, 24 horas al día, visítenos al GEAppliances. com, o llame al 800.GE.CARES (800.432.2737). Cuando llame para solicitar servicio, por favor tenga a mano el número de serie y el número de modelo.

autorizados. Para concertar una cita de

Grape aquí su recibo.

Se requiere facilitar prueba

de la fecha de compra original

para obtener un servicio

bajo la garantía.

Por el período de: GE reemplazará:

Un año Cualquier parte del acondicionador de aire que falle debido a defectos en los materiales o en A partir de la fecha la fabricación. Durante esta garantía limitada de un año, GE también proporcionará, sin costo

de la compra original alguno, toda la mano de obra y el servicio relacionado—para reemplazar partes defectuosas.

Lo que no está cubierto:

n Viajes de servicio a su casa para mostrarle cómo

funciona el equipo.

n Instalación o entrega inapropiada, o mantenimiento

impropio. Si usted tiene un problema durante la instalación, o si su acondicionador de aire no tiene la capacidad de enfriamiento que usted necesita, póngase en contacto con nuestro distribuidor o instalador.

Cuidado y limpieza

Usted es responsable de proporcionar las facilidades de conexión eléctrica necesarias.

n Fallo del producto resultante de modificaciones al producto

o debido a uso irrazonable incluyendo no proporcionar mantenimiento razonable y necesario.

n Reemplazo de fusibles de la casa o reajuste del sistema de

circuitos.

n Fallos debido a la corrosión en modelos que no están

protegidos contra la corrosión.

n Daño al producto causado por voltaje inapropiado hacia el

equipo, accidentes, incendios, inundaciones o actos de la naturaleza de fuerza mayor.

n Daños incidentales o consecuenciales causados por

defectos posibles con este acondicionador de aire.

n Daños después de la entrega.

n En locales comerciales, la mano de obra necesaria para

retirar la unidad hacia un lugar para revisión por parte de un técnico individual.

Instalación

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su único y exclusivo derecho es la reparación del producto, tal y

como se indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las garantías implícitas de comerciabilidad o adecuación para un fin determinado, están limitadas a un año o el período de tiempo más breve permitido por la ley.

Solucionar

Servicio al

Esta garantía se extiende al comprador original y cualquier comprador posterior de productos comprados para

problemas

uso residencial dentro de Estados Unidos. Si el producto está situado en un área que no dispone de servicio por parte de un proveedor de servicio autorizado de GE, podría tener que hacerse cargo de los costes de envío o bien podría solicitársele que lleve el producto a una centro de servicio de GE autorizado para realizar la reparación. En Alaska, la garantía excluye el costo de envío o las visitas de servicio a su casa.

Algunos estados no permiten la exclusión o las limitaciones de daños incidentales o consecuenciales. Esta garantía da derechos legales específicos, y usted podría tener otros derechos que variarán de estado a estado. Para saber cuáles son sus derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Attorney General en su localidad.

consumidor

Garante: General Electric Company. Louisville, KY 40225

Page 51

Soporte al consumidor.

Página Web de GE Appliances

¿Tiene alguna pregunta sobre su electrodoméstico? ¡Pruebe la página Web de GE Appliances 24 horas al día, cualquier día del año! Para mayor conveniencia y servicio más rápido, ya puede descargar los Manuales de los Propietarios, pedir piezas o incluso hacer una cita en línea para que vengan a realizar una reparación.

GEAppliances.com

Solicite una reparación GEAppliances.com

El servicio de expertos GE está a tan sólo un paso de su puerta. ¡Entre en línea y solicite su reparación cuando le venga bien 24 horas al día cualquier día del año! O llame al 800.GE.CARES (800.432.2737) durante horas normales de oficina.

Real Life Design Studio (Estudio de diseño para la vida real)

GEAppliances.com

GE apoya el concepto de Diseño Universal—productos, servicios y ambientes que pueden usar gente de todas

las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para una gran gama de habilidades y dificultades físicas y mentales. Para más detalles cobre las aplicaciones de GE Diseño Universal, incluyendo ideas de diseño para la cocina para personas con discapacidades, mire nuestra página Web hoy mismo. Para personas con dificultades auditivas, favor de llamar al 800.TDD.GEAC (800.833.4322).

Garantías ampliadas GEAppliances.com

Compre una garantía ampliada y obtenga detalles sobre descuentos especiales disponibles mientras su garantía está aún activa. Puede comprarla en línea en cualquier momento, o llamar al (800.626.2224) durante horas normales de oficina. GE Consumer Home Services estará aún ahí cuando su garantía termine.

Piezas y accesorios GEAppliances.com

Aquellos individuos con la calificación necesaria para reparar sus propios electrodomésticos pueden pedir que se les manden las piezas o accesorios directamente a sus hogares (aceptamos las tarjetas VISA, MasterCard y Discover). Haga su pedido en línea hoy, 24 horas cada día o llamar por teléfono al 800.626.2002 durante horas normales de oficina.

Las instrucciones descritas en este manual cubren los procedimientos a seguir por cualquier usuario. Cualquier otra reparación debería, por regla general, referirse a personal calificado autorizado. Debe ejercerse precaución ya que las reparaciones incorrectas pueden causar condiciones de funcionamiento inseguras.

Póngase en contacto con nosotros GEAppliances.com

Si no está satisfecho con el servicio que recibe de GE, póngase en contacto con nosotros en nuestra página Web indicando todos los detalles así como su número de teléfono o escríbanos a:

General Manager, Customer Relations GE Appliances, Appliance Park Louisville, KY 40225

Registre su electrodoméstico GEAppliances.com

¡Registre su nuevo electrodoméstico en línea—cuando usted prefiera! El registrar su producto a tiempo le

proporcionará, si surgiera la necesidad, una mejor comunicación y un servicio más rápido bajo los términos de su garantía. También puede enviar su tarjeta de registro pre-impresa que se incluye en el material de embalaje.

Page 52

Consumer Support.

GE Appliances Website In the U.S.A. GEAppliances.com

Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day, any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals, order parts or even schedule service on-line. In Canada: www.GEAppliances.ca

Schedule Service In the U.S.A. GEAppliances.com

Expert GE repair service is only one step away from your door. Get on-line and schedule your service at your convenience 24 hours any day of the year! Or call 800.GE.CARES (800.432.2737) during normal business hours.

In Canada, call 1.800.561.3344

Real Life Design Studio In the U.S.A. GEAppliances.com

GE supports the Universal Design concept—products, services and environments that can be used by people of

all ages, sizes and capabilities. We recognize the need to design for a wide range of physical and mental abilities and impairments. For details of GE’s Universal Design applications, including kitchen design ideas for people with disabilities, check out our Website today. For the hearing impaired, please call 800.TDD.GEAC (800.833.4322).

In Canada, contact: Manager, Consumer Relations, Mabe Canada Inc.

Suite 310, 1 Factory Lane Moncton, N.B. E1C 9M3

Extended Warranties In the U.S.A. GEAppliances.com

Purchase a GE extended warranty and learn about special discounts that are available while your warranty is still in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours. GE Consumer Home Services will still be there after your warranty expires. In Canada, call 1.888.261.2133

Parts and Accessories In the U.S.A. GEAppliances.com

Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes (VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at

800.626.2002 during normal business hours. Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally should

be referred to qualified service personnel. Caution must be exercised, since improper servicing may cause unsafe operation.

Customers in Canada should consult the yellow pages for the nearest Mabe service center, or call 1.800.561.3344.

If you are not satisfied with the service you receive from GE, contact us on our Website with all the details including your phone number, or write to: General Manager, Customer Relations

GE Appliances, Appliance Park Louisville, KY 40225

In Canada: www.GEAppliances.ca, or write to: Director, Consumer Relations, Mabe Canada Inc.

Suite 310, 1 Factory Lane Moncton, N.B. E1C 9M3

communication and prompt service under the terms of your warranty, should the need arise. You may also mail in the pre-printed registration card included in the packing material. In Canada: www.GEAppliances.ca

Printed in China
