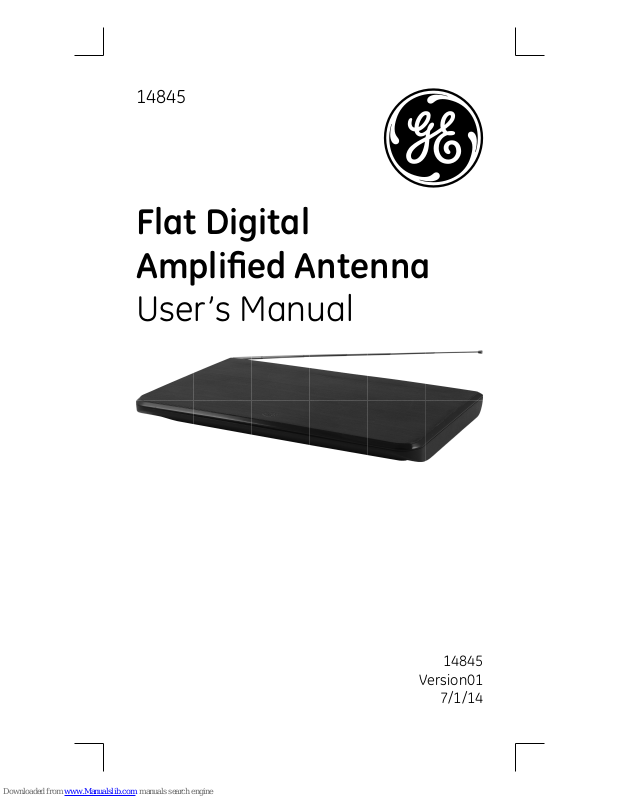

GE 14845 User Manual

14845

Flat Digital
Amplifi ed Antenna

User’s Manual

14845

Version01

7/1/14

2

Introduction:

The 14845 Flat Digital Amplifi ed Antenna is
specially designed to receive digital and analog
terrestrial broadcasted TV signals. The compact
and stylish design will blend in with any décor.

Important Safety Instructions:

• Use only the supplied UL-listed

power adapter

• This antenna is for indoor use only

• Do not install in wet locations or locations

that can get wet

Features:

• VHF/UHF/HDTV

• Impedance 75 Ohm

• Gain 18dB

• Stylish slim profi le
Package Contents:

• Digital indoor antenna

• In-line power inserter

• Ul-listed power adapter

• Users manual

• Wall mounting hardware

3

Wall Mounting

For best reception, you will likely want to mount the
antenna above your television. Please follow the
instructions below for proper wall mounting.

1. Locate the mounting hardware

2. Locate the tools below (tools not included)

a. Some tools you will need are:
i. Tape measure
ii. Pencil or pen to mark your holes
iii. 1/8” drill bit and drill
iv. Hammer
v. Phillips screwdriver

3. Identify where you want to mount the antenna

4. Use your tape measure and a pencil, mark two

places on the wall exactly 7 inches apart (as
shown on the back of your antenna)

5. Use a 1/8" drill bit and carefully drill the two

holes marked in step 4.

Digital Indoor Antenna

Mounting

Hardware

UL-listed

Power

Adapter

Power Inserter

Installation:

1. Attach the coax cable from the antenna to

the power inserter “Antenna”

Power inserter must be used for the

antenna to work

2. Connect the attached coax cable from the

power inserter labeled “Receiver” to the
back of the TV

3. Connect the D/C plug from the power

adapter to the power inserter

6. Use your hammer and lightly tap in the

supplied drywall anchors until they are fl ush
with receptacle.

7. Use your Phillips screwdriver. Screw in

the screws provided until they stick out
about 1/16".

8. Mount the antenna onto the screws by

lining up the keyhole slots on the back of the
antenna with the screws.

a. Be sure you have routed the coax cable

in the direction you want the cable to go by
using the cable channel on the bottom of
the antenna.

5

4. Plug the power adapter into an AC outlet

5. Turn on your TV

6. Scan for your local TV channels following

the instructions found in your TV’s users
manual

ANTENNA HELPFUL TIPS
Maximize the number of channels you receive by

placing the antenna in several different locations
to see which location provides the best reception
and the maximum number of channels. Be sure
to run a new channel scan on your TV in each
position. Refer to the instruction manual that came
with your TV if you are not sure how to do this.

Position or mount the antenna as high as possible
or near a window for best performance.

Visit www.antennaweb.org or www.dtv.gov and
look for the DTV Reception Maps to determine the
available television stations and location of the
broadcast towers in your area.

6

Made in China

GE is a trademark of the General Electric Company and is under
license by Jasco Products Company LLC, 10 E. Memorial Road,
Oklahoma City, OK 73114.
This Jasco product comes with a limited lifetime warranty.
Visit www.jascoproducts.com for details. Contact us at
1-800-654-8483 between 7:30AM—5:00PM CST.

FOR FURTHER ASSISTANCE CALL, [phone]
FOR TECHNICAL SUPPORT.

14845

Antena digital
amplifi cada piso

Manual del usuario

8

Introducción:

La antena digital amplifi cada piso 14845 está
especialmente diseñada para recibir señales
de difusión televisiva terrestre tanto digital
como analógica. El elegante y compacto diseño
quedará bien con cualquier estilo de decoración.

Medidas de seguridad importantes:

• Solo use el adaptador de corriente

homologado por UL provisto.

• Esta antena es solo para uso en interiores.

• No instale esta antena en lugares húmedos
o lugares que puedan tener humedad.

Características:

• VHF/UHF/HDTV

• Impedancia: 75 Ohm

• Ganancia 18dB

• Diseño esbelto y moderno

Contenido del paquete:

• Antena digital para interiores

• Inyector de corriente de línea

• Adaptador de corriente homologado por UL

• Manual del usuario

• Accesorios para el montaje en la pared

9

Antena digital para interiores

Accesorios

de montaje

Adaptador

de corriente

homologado

por UL

Inyector de corriente

Montaje en la pared

Para obtener la mejor recepción, le conviene

instalar la antena por encima del televisor.
Siga las siguientes instrucciones de montaje
de la antena para instalarla en la pared
correctamente.

1. Localice los accesorios de montaje.

2. Busque las herramientas abajo

especifi cadas

a. Algunas de las herramientas que necesitará

son las siguientes:
i. Cinta métrica
ii. Lápiz o lapicero para marcar el lugar en

donde hará los orifi cios
iii. Broca de 1/8” (3,5 mm) y taladro
iv. Martillo
v. Destornillador Phillips

10

3. Identifi que el lugar en dónde desea instalar

la antena.

4. Use la cinta métrica y un lápiz, marque

dos puntos en la pared a 7 pulgadas de
distancia (como se muestra en la parte
posterior de la antena).

5. Use una broca de 1/8" y cuidadosamente

haga los dos agujeros que marcó en el
paso 4.

6. Con el martillo coloque los anclajes para

pared de yeso provistos hasta que queden
al ras de la pared.

7. Use el destornillador Phillips. Atornille los

tornillos provistos hasta que queden a 1/16"
de la pared.

8. Para instalar la antena, alinee las ranuras

en la parte posterior de la antena con los
tornillos.

a. Asegúrese de que el cable coaxial haya

quedado en la dirección deseada utilizando
el canal de cable en la parte inferior de la
antena.

11

Instalación:

1. Conecte el cable coaxial de la antena al

inyector de corriente "Antenna".
Para que la antena funcione, se debe

utilizar el inyector de corriente.

2. Conecte el cable coaxial del inyector de

corriente con la etiqueta "Receiver" a la

parte posterior del televisor.

3. Conecte el enchufe de CA del adaptador de

corriente al inyector.

4. Enchufe el adaptador de corriente a un

tomacorriente de CA.

5. Encienda el televisor.

6. Realice una operación de exploración de los

canales de televisión locales siguiendo las

instrucciones del manual del usuario de su

televisor.

12

HECHO EN CHINA
GE es una marca comercial de General Electric Company, usada

con licencia otorgada a Jasco Products Company LLC, 10 E.
Memorial Road, Oklahoma City, OK 73114.

Este producto de Jasco tiene una garantía limitada de por vida.
Visite www.jascoproducts.com para obtener más información.
¿Tiene preguntas? Comuníquese al 1-800-654-8483 entre las
7:30 a. m. y las 5:00 p. m. CST (hora central estándar).

PARA OBTENER MÁS AYUDA, LLAME AL
[phone] Y PÓNGASE EN CONTACTO
CON EL SERVICIO TÉCNICO.

SUGERENCIAS ÚTILES RELACIONADAS CON
LA ANTENA

Maximice la cantidad de canales que recibe

colocando la antena en varias ubicaciones
diferentes para ver cuál de ellas le brinda la
mejor recepción y la mayor cantidad de canales.
Asegúrese de realizar una nueva búsqueda de
canales en su televisor en cada posición. Consulte
el manual de instrucciones que vino con su
televisor si no está seguro de cómo realizar esto.

Coloque o instale la antena lo más alto posible
o cerca de una ventana para un rendimiento
óptimo.

Visite www.antennaweb.org o www.dtv.gov
y busque los mapas de recepción DTV para
determinar las estaciones de televisión disponibles
y la ubicación de las torres de transmisión en
su área.
