BC™ 20 Wireless Backup Camera

Installation Instructions

WARNING

See the Important Safety and Product Information guide in the GPS device product box for product warnings and other important information.

Garmin® strongly recommends having an experienced installer with the proper knowledge of electrical systems install the device. Incorrectly wiring the power cable can result in damage to the vehicle or the battery and can cause bodily injury.

When connecting the power cable, do not remove the in-line fuse holder. To prevent the possibility of injury or product damage caused by fire or overheating, the appropriate fuse must be in place as indicated in the product specifications. In addition, connecting the power cable without the appropriate fuse in place will void the product warranty.

CAUTION

Always wear safety goggles, ear protection, and a dust mask when drilling, cutting, or sanding.

NOTICE

When drilling or cutting, always check what is on the opposite side of the surface.

These installation instructions do not apply to a specific vehicle type, and are meant as a guide when installing this product on your vehicle. For questions specific to your vehicle, you should contact the vehicle manufacturer.

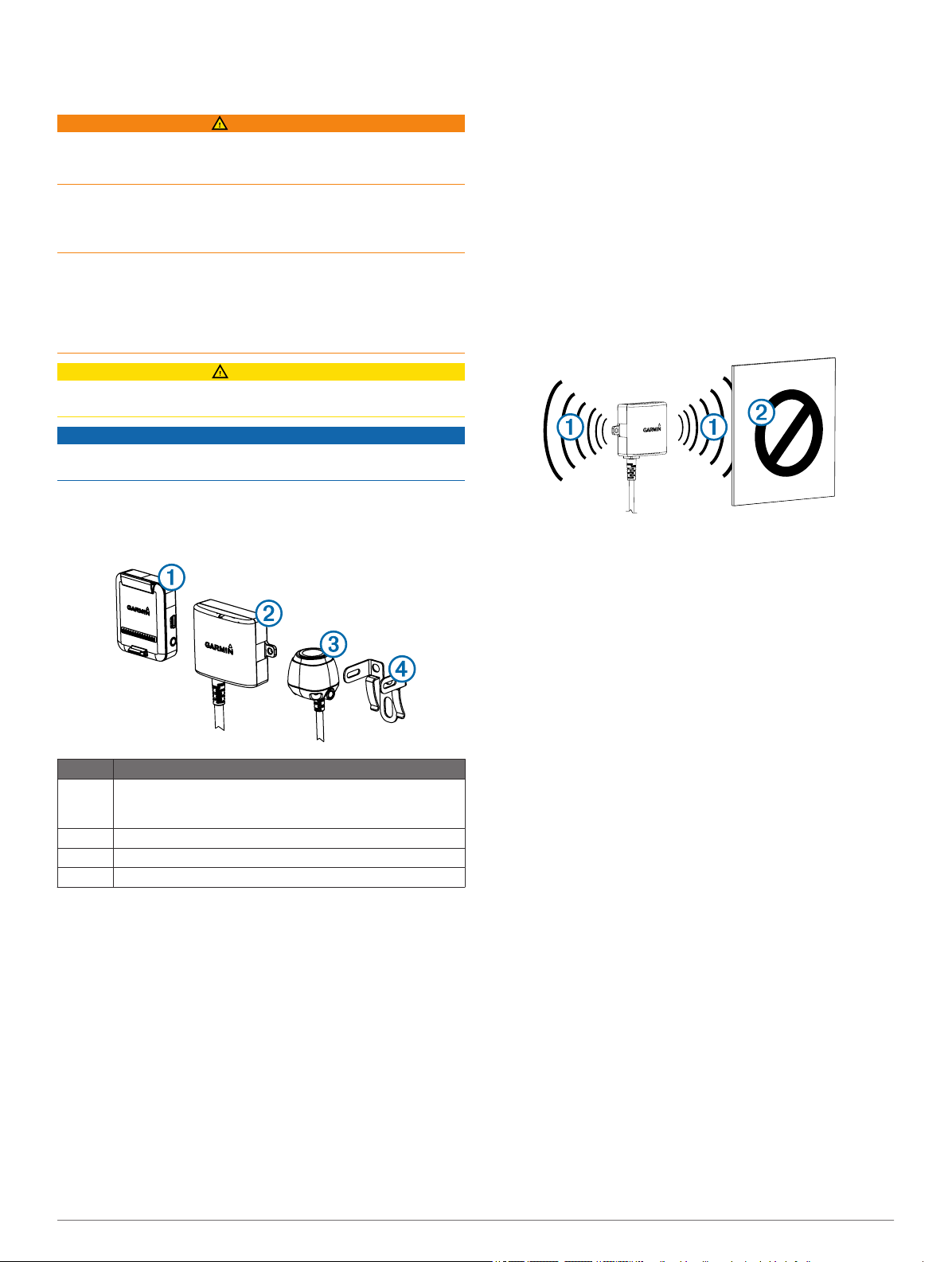

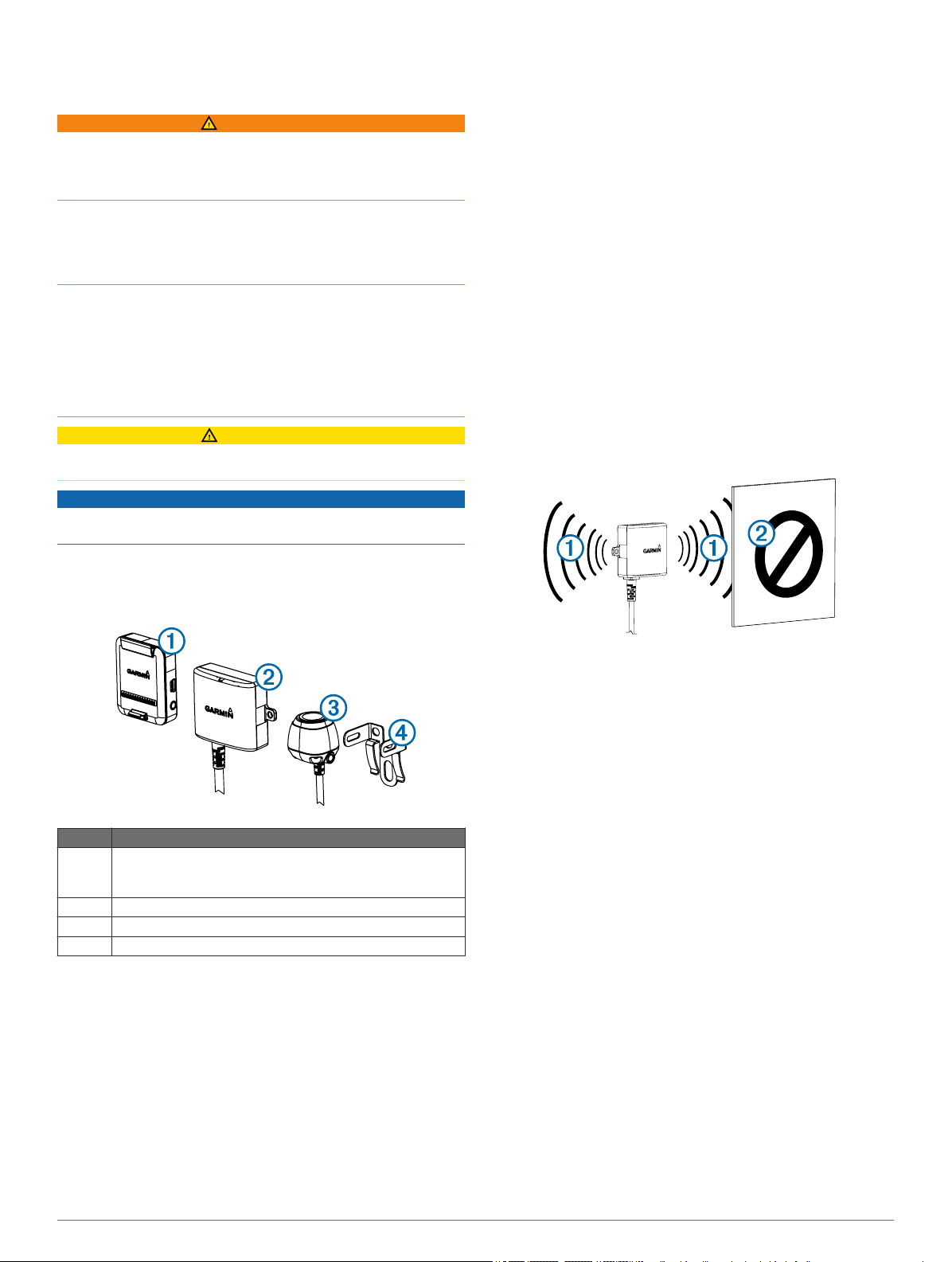

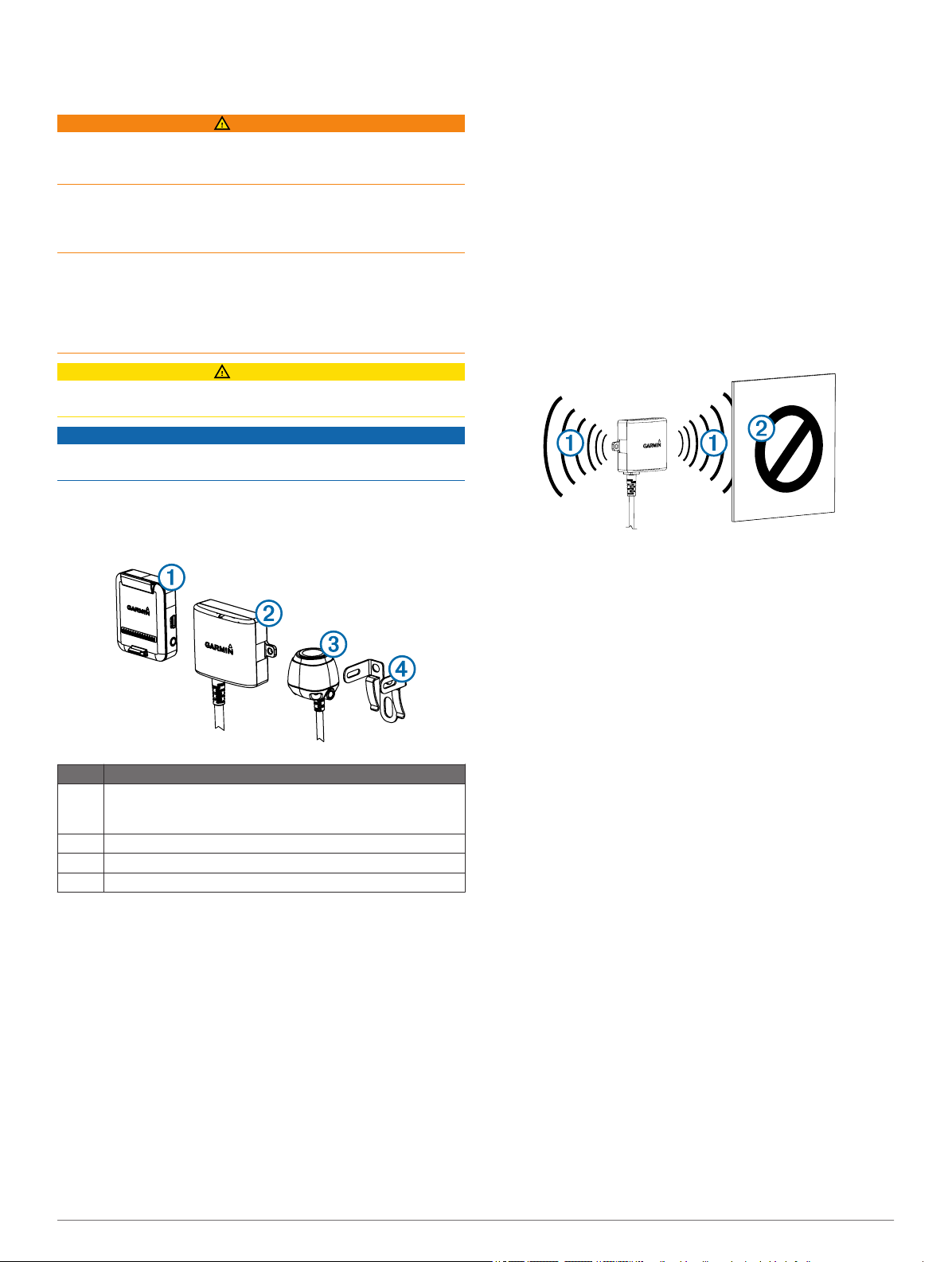

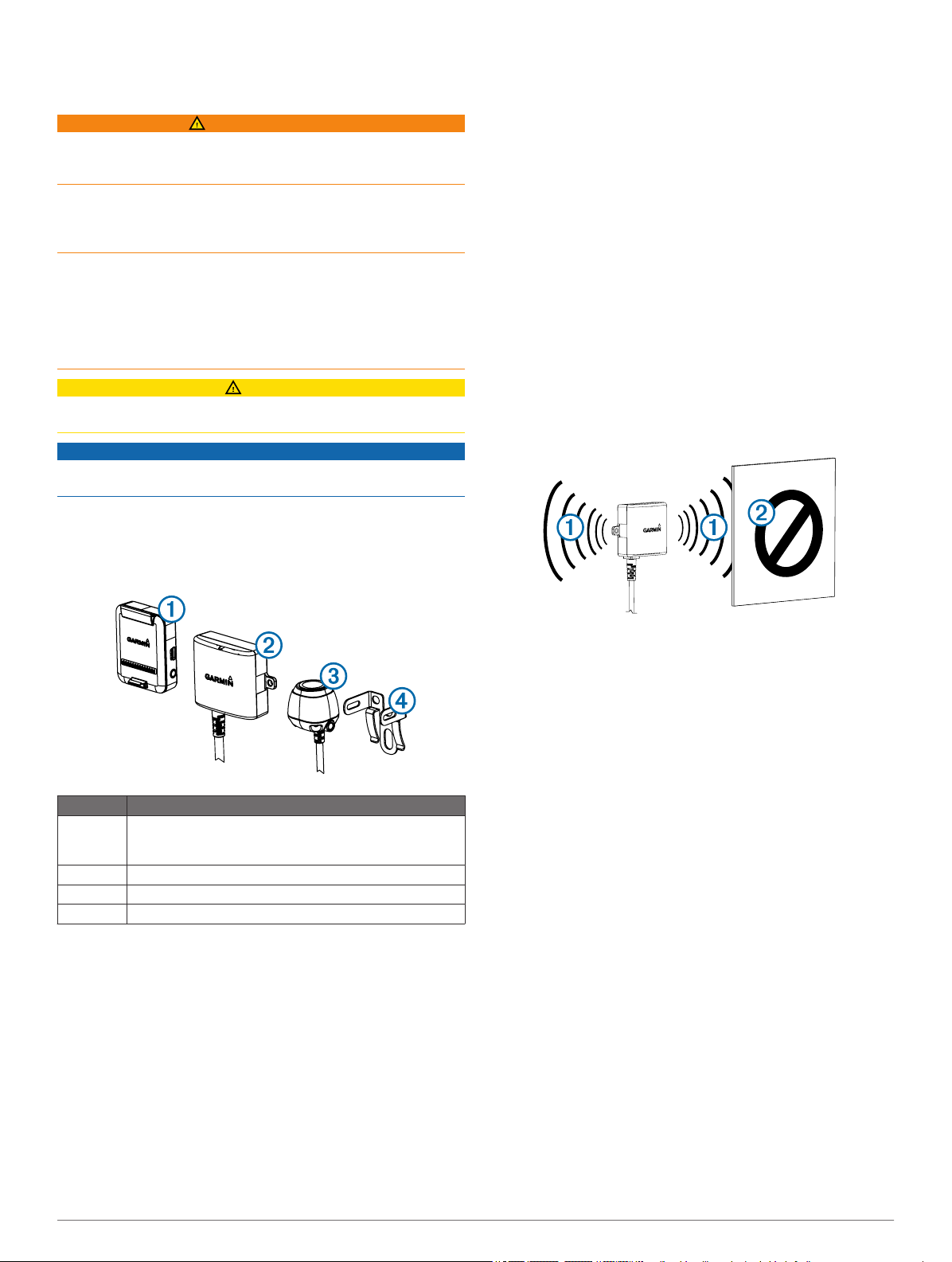

Item Description

Wireless camera PND mount

The PND device must be powered through this mount to communicate with the camera.

Transmitter

Camera

Camera mounting bracket

Tools Needed

• Drill and 0.36 in. (9.09 mm, or size T) drill bit

• #2 Phillips screwdriver

• Screws, bolts, or cable ties (to secure the transmitter)

• Solderless wire-splice connector or solder and heat-shrink tubing

• RV sealant (optional)

Camera Mounting Considerations

When selecting a location to mount the camera, observe these considerations.

• You should test a mounting location before you permanently mount the camera.

• Installing the camera higher on the back of the vehicle provides a better viewing angle.

• The included bracket can be clipped onto a license plate or other similar surface, or it can be fastened to the back of the vehicle using the included self-tapping, panhead screws.

Transmitter Location and Wiring Considerations

When selecting a location to install the wireless transmitter, observe these considerations.

• You should test a proposed installation location before you permanently install the transmitter.

• Although the transmitter can reliably transmit the video signal over approximately 45 ft. (13.5 m), the location of the transmitter can affect this range.

◦ The closer you install the transmitter to the wireless

camera PND mount, the more reliable the signal.

◦ The transmitter provides the best signal when either flat

surface À is pointing toward the wireless camera PND mount.

◦ Dense metal or appliances Á in the path of the transmitter

greatly reduce the transmission distance.

◦ The fewer solid objects that exist between the path of the

transmitter and the device, the more reliable the signal.

• If the distance between the camera and the transmitter exceeds the length of the included cable, additional extension cables can be used. A 50 ft. (15 m) extension cable can be purchased, and more than one extension cable can be installed. See your Garmin dealer or go to

www.garmin.com for more information.

• The fuse holder located near the transmitter is not waterproof. Installing the fuse holder in a location that is exposed to the elements is not recommended.

• The connector between the camera and the transmitter is not waterproof. If you make this connection in a location exposed to the elements, you must make sure that the connection is waterproof.

Testing the Camera and Transmitter Location

Temporarily secure the camera in the preferred mounting

location. Temporarily place the transmitter in the preferred installation

location, and connect it to power and to the camera. TIP: If you do not want to splice into the wiring of your

vehicle for this test, you can connect the transmitter and camera to a 12 Vdc battery.

Test the transmitter for correct operation by applying power

to the PND device using the wireless camera PND mount. If you do not see video on the device at the preferred

installation location, move the transmitter to another location and test it again.

Repeat steps 2–3 until the transmitter operates correctly.

Test the camera view by observing the video on the device.

If the camera does not provide the optimal view for your

vehicle, move it to another location and test it again.

Page 3

Repeat steps 5–6 until the camera mounting location

provides the optimal view for your vehicle. TIP: Make note of which direction is up when you are testing

the camera view to ensure correct permanent installation.

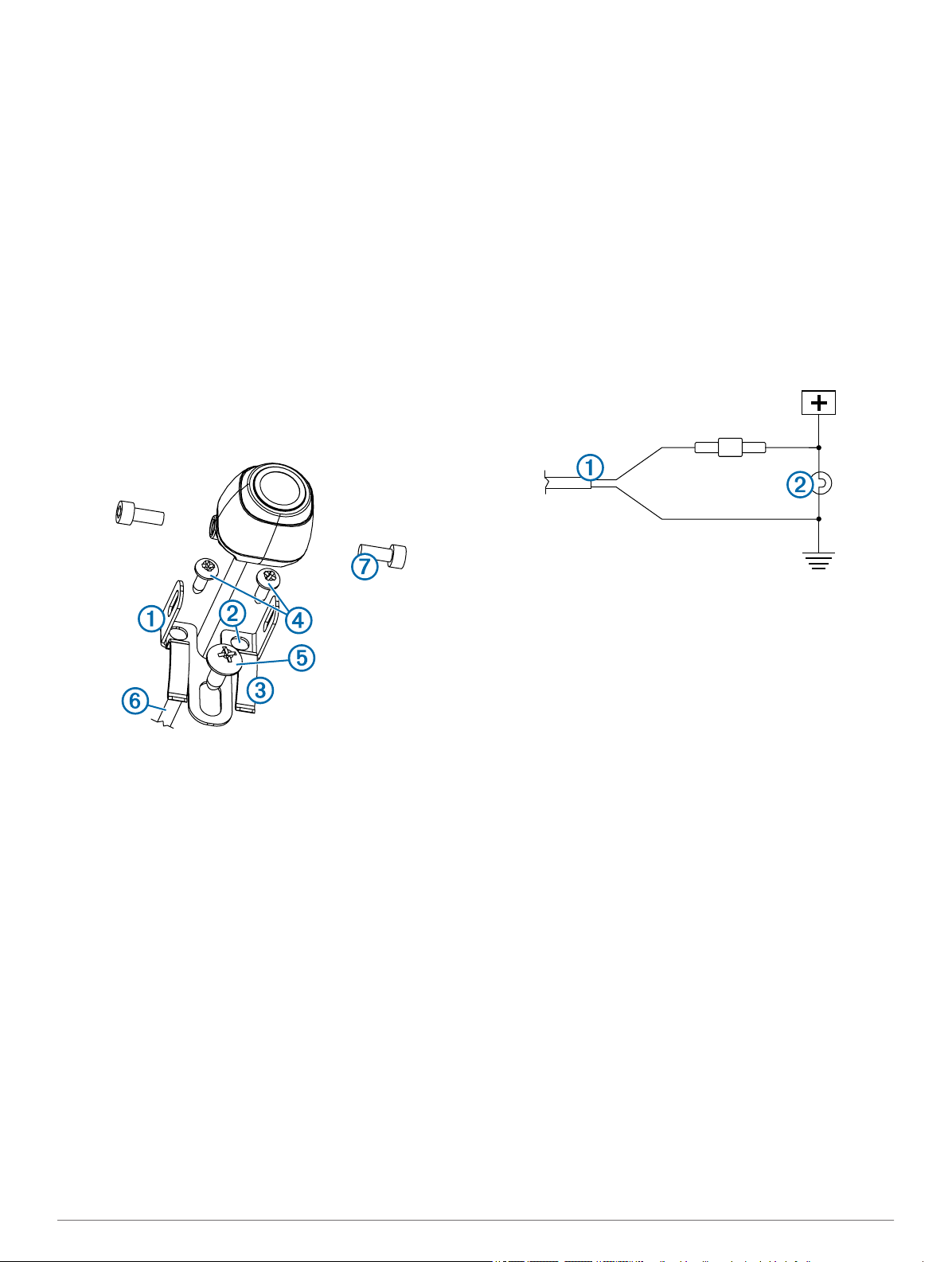

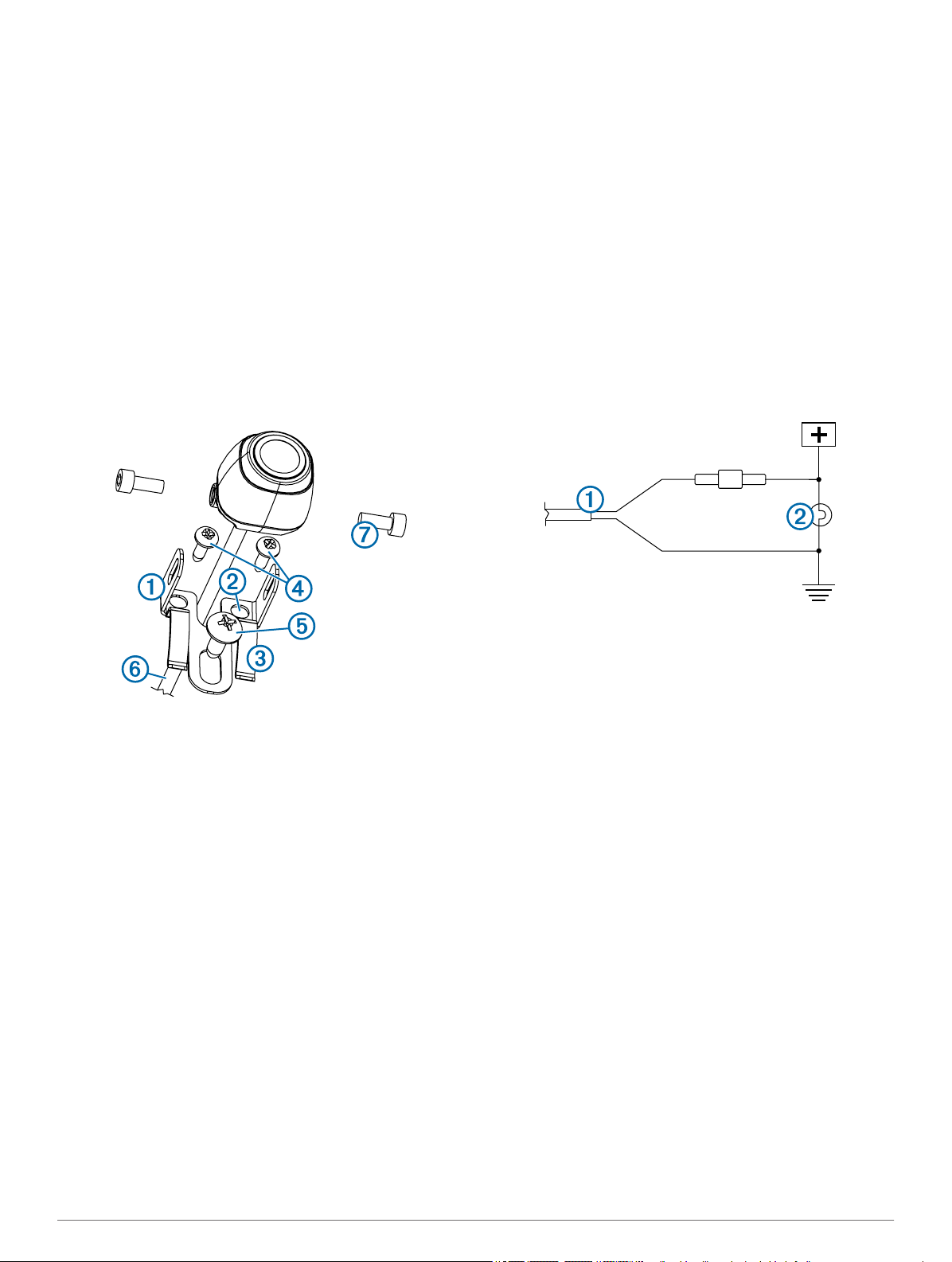

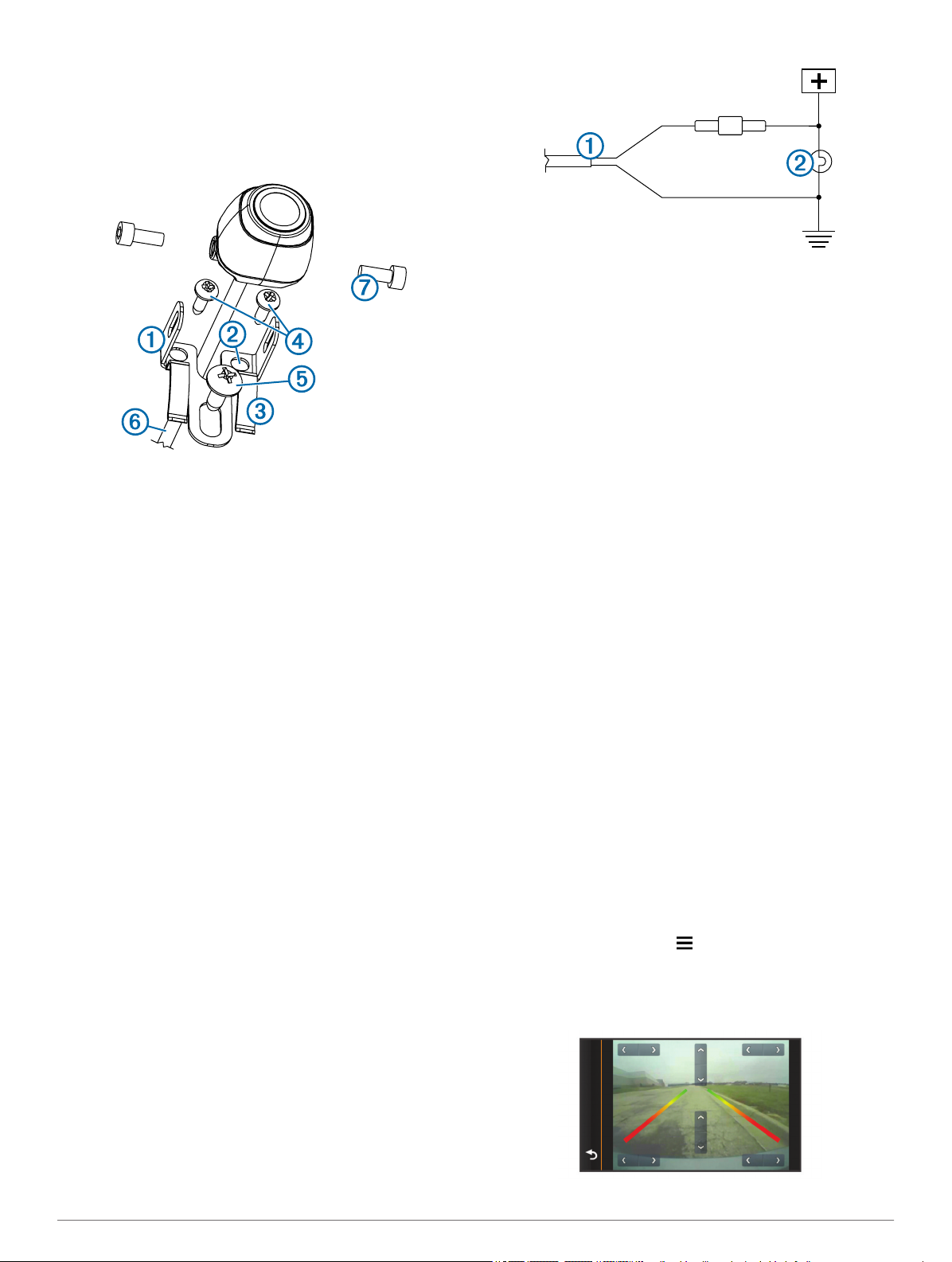

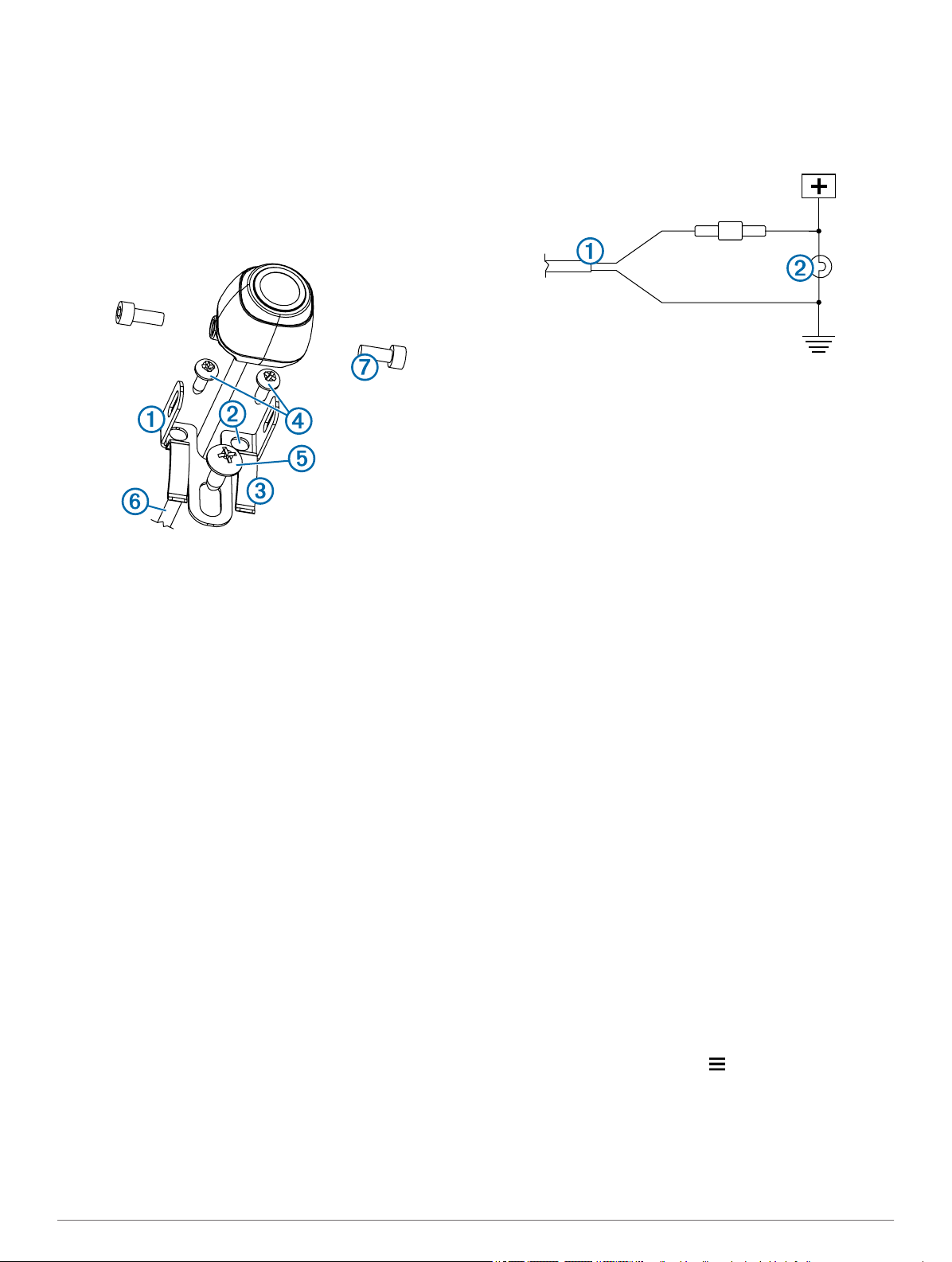

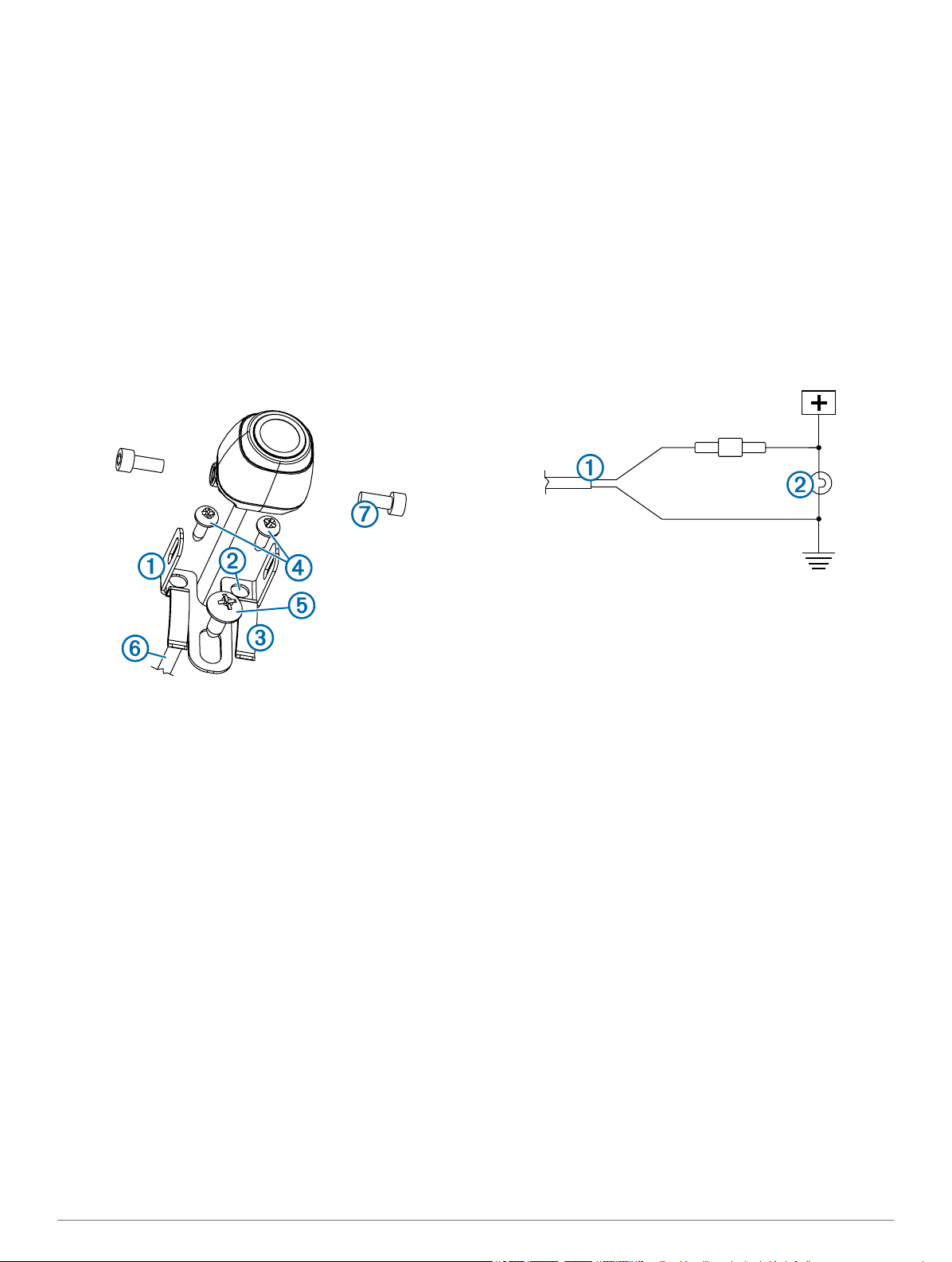

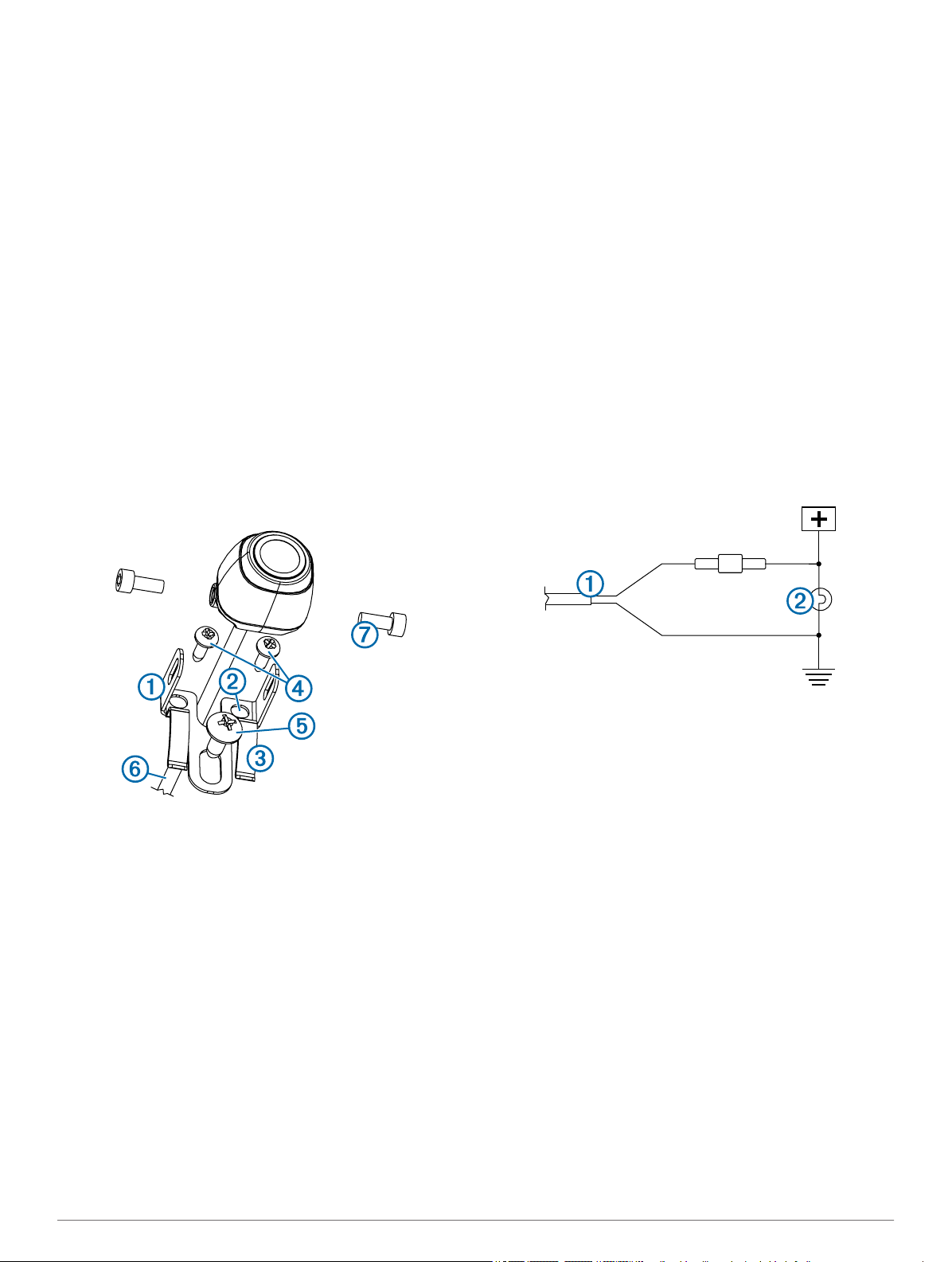

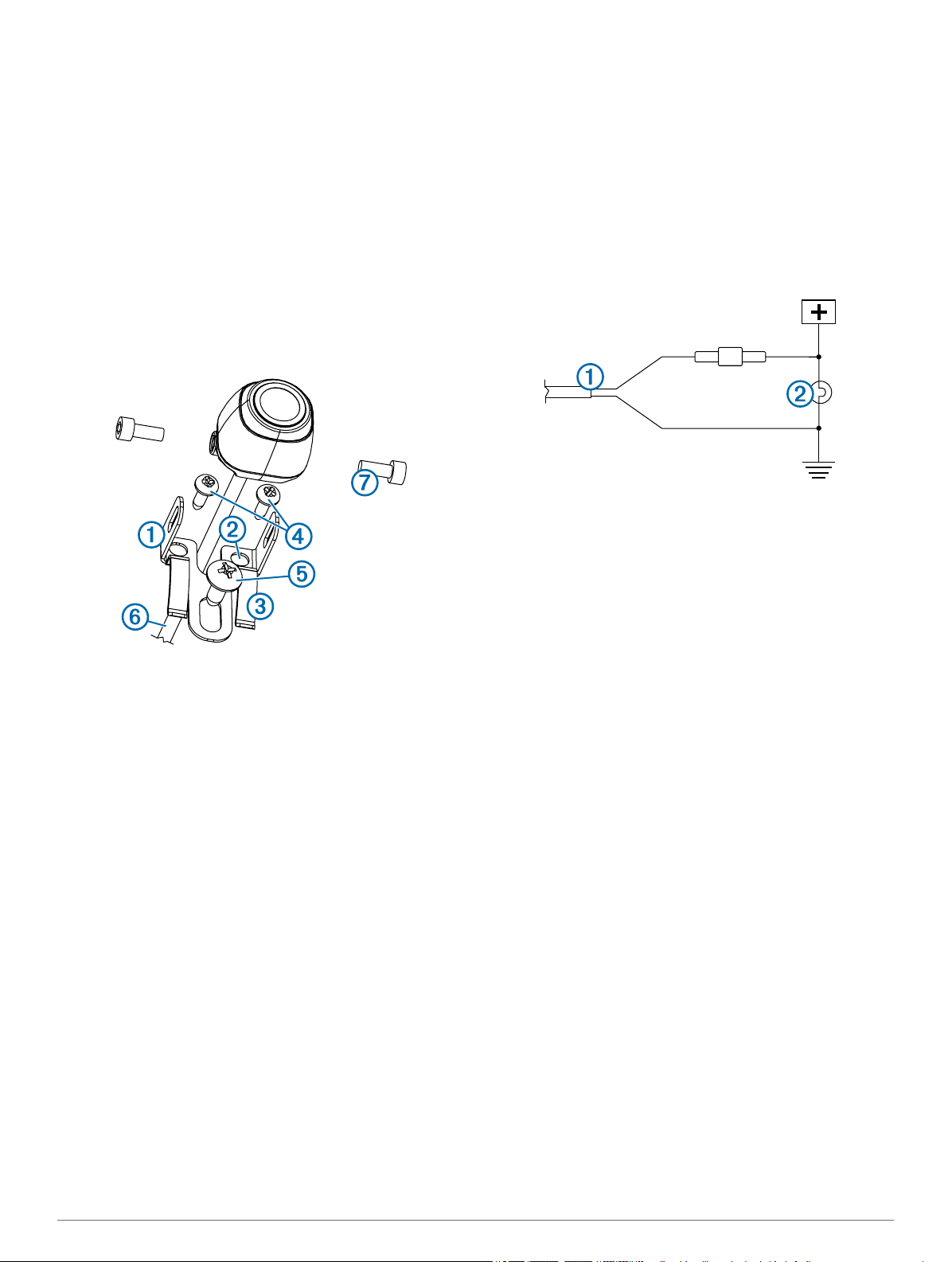

Mounting the Camera

Before you permanently mount the camera, you should test the mounting location for the optimal view for your vehicle (Testing

the Camera and Transmitter Location).

If you have already connected the camera to the bracket, you must first disassemble it.

Place the bracket À in the mounting location.

Select an option:

• If you are mounting the bracket directly on the surface of your vehicle, mark the locations of the two holes on the bracket Á.

• If you are installing the bracket on a license plate, remove one of the license plate screws and clip the bracket in place so the hole on the bracket Â lines up with the hole on the license plate.

Secure the bracket to the vehicle using either the included

self-tapping screws Ã or the license-plate screw you removed in step 2 Ä.

Place the camera in the bracket, and determine the best

place for the camera cable Å to enter the vehicle. Using an appropriate drill bit, drill a hole for the camera cable

to enter the vehicle. Feed the camera cable through the hole and route it to the

transmitter location. 15 m (50 ft.) extension cables can be purchased separately,

if needed. Secure the camera in the bracket using the included hex

bolts Æ. Adjust the angle of the camera and tighten the hex bolts

using the included hex key. Apply RV sealant around the cable where it enters the

vehicle (optional).

Installing the Transmitter

Before you permanently install the transmitter, you must test the installation location for correct operation (Testing the Camera

and Transmitter Location).

Secure the transmitter to the installation location using

hardware appropriate for the location, such as screws, bolts, or cable ties.

The fuse holder located near the transmitter is not waterproof. Installing the fuse holder in a location that is exposed to the elements is not recommended.

Connect the camera and transmitter cables.

The connector between the camera and the transmitter is not waterproof. If you make this connection in a location exposed to the elements, you must make sure that the connection is waterproof.

Connect the power cable À from the transmitter to a 12–

24 VDC power source, preferably a reverse lamp Á, using a solderless wire-splice connector (not included).

NOTE: Connecting the transmitter to an always-on 12-24 VDC source (such as a running lamp) instead of a reverse lamp requires you to manually switch power to the transmitter. The transmitter may drain your vehicle battery if it is left on.

If you did not use a solderless wire-splice connector, solder

and heat-shrink the electrical connections to protect them from the elements.

Using the Camera

The camera shows video on the device in different ways, depending on how you connected the power to the transmitter.

Select an option to show video:

• If you connected the transmitter to a reverse lamp (recommended), place the vehicle into reverse. The device automatically shows video from the backup camera.

• If you connected the transmitter to a running lamp or other steady 12 VDC source, select the camera icon on the device to show video from the backup camera.

Select an option to resume normal device operation:

• If you connected the transmitter to a reverse lamp (recommended), take the vehicle out of reverse. The device automatically resumes normal operation.

• If you connected the transmitter to a running lamp or other steady 12 VDC source, select the camera icon on the device to resume normal operation.

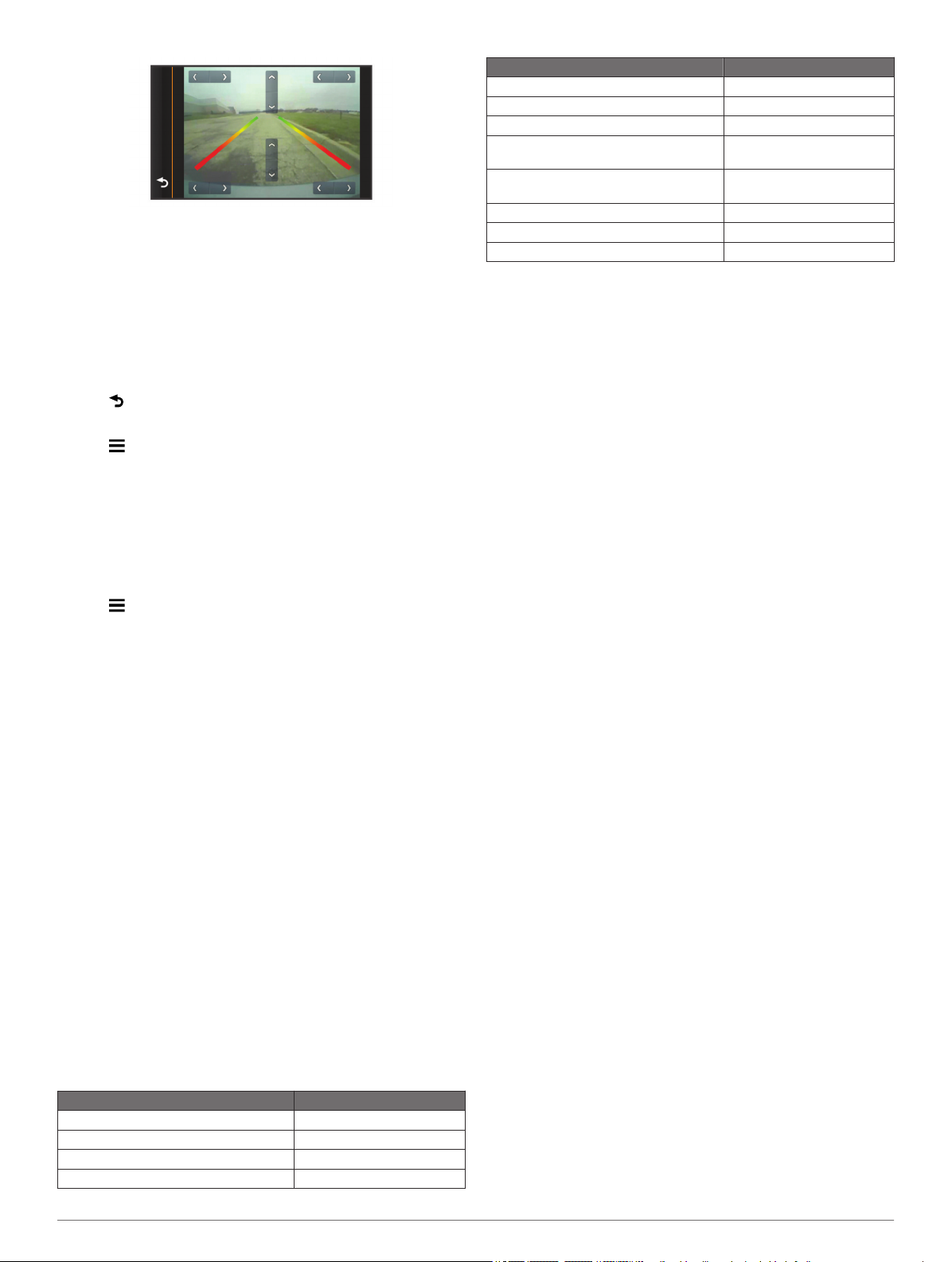

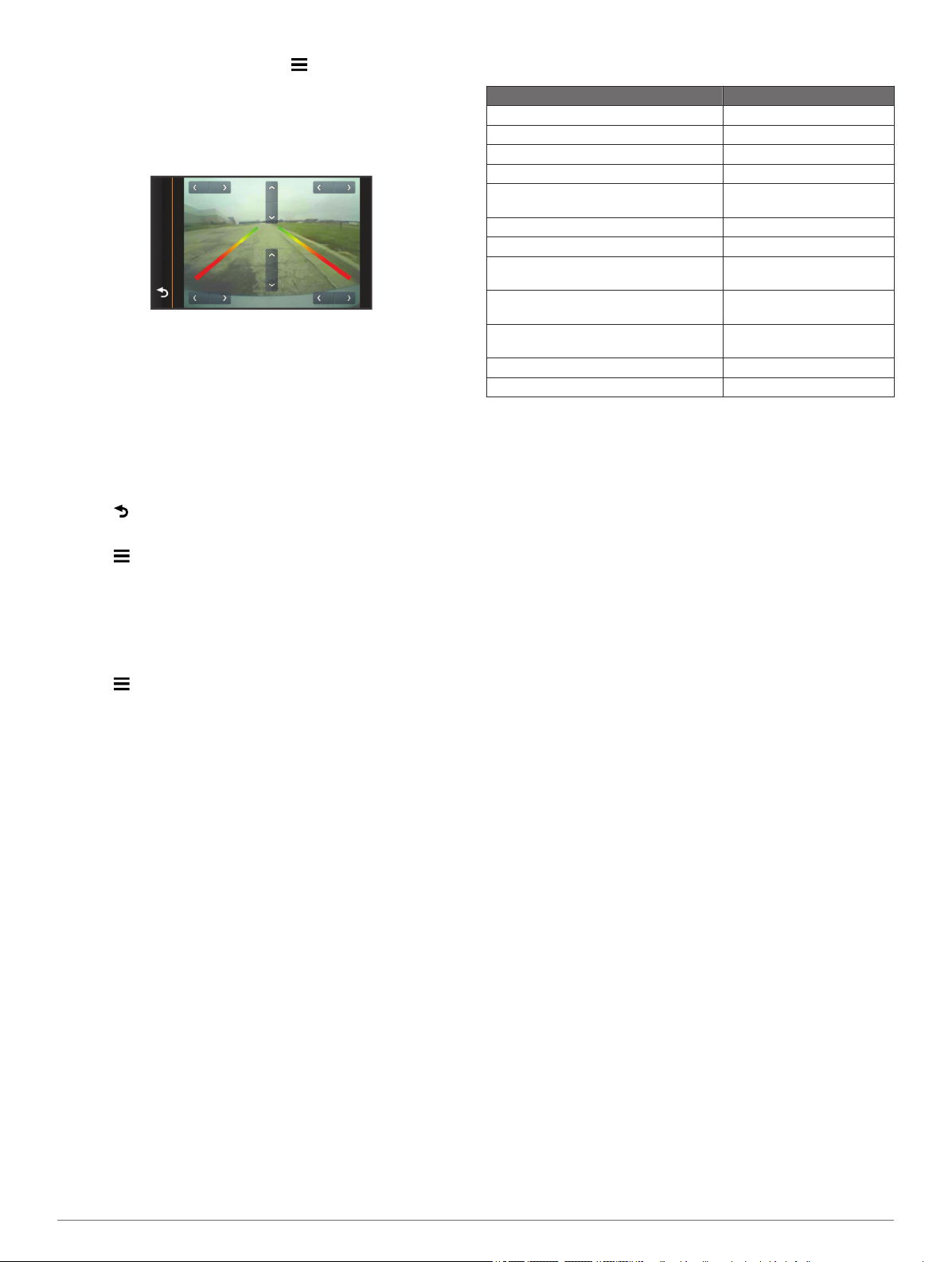

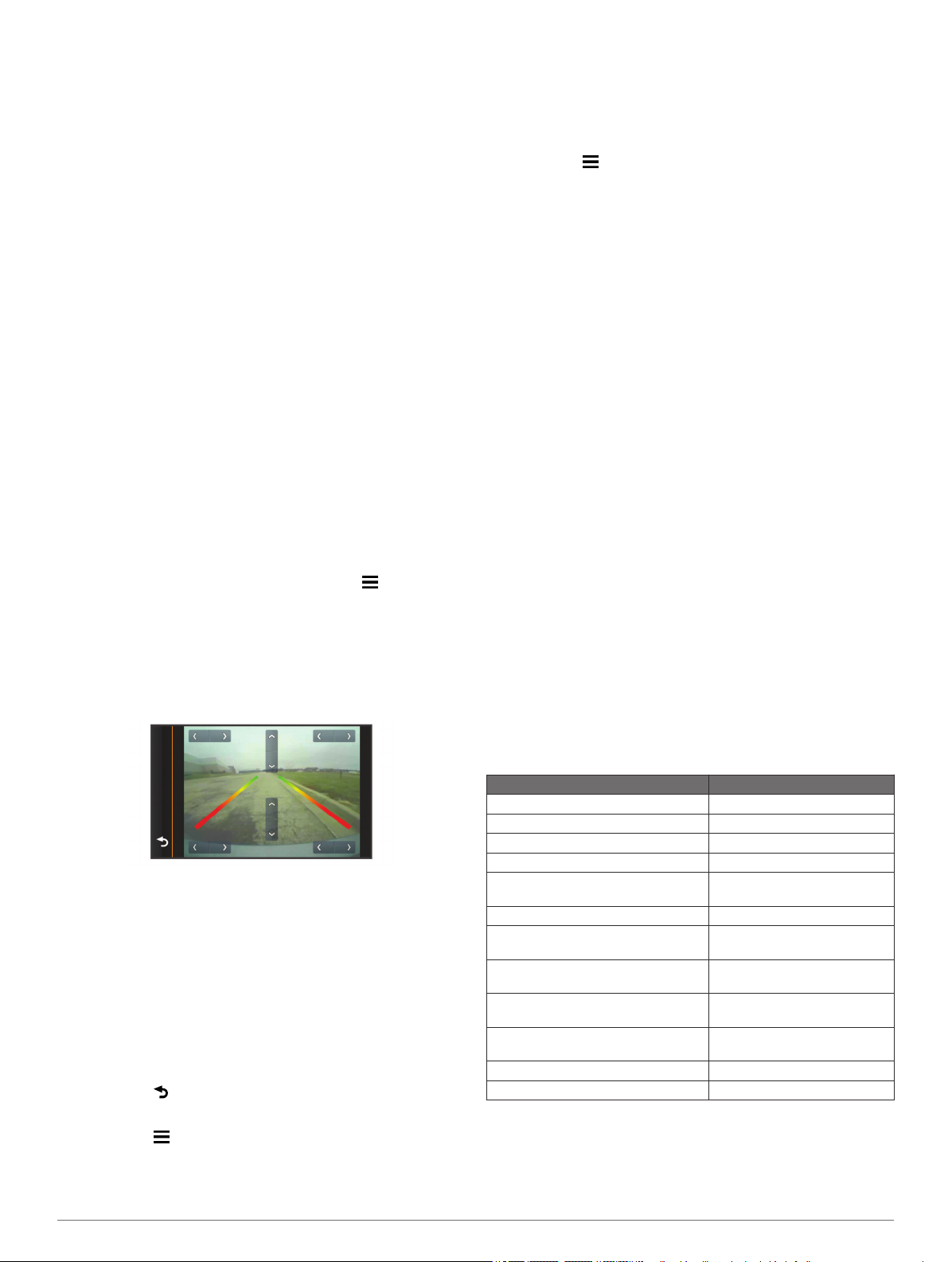

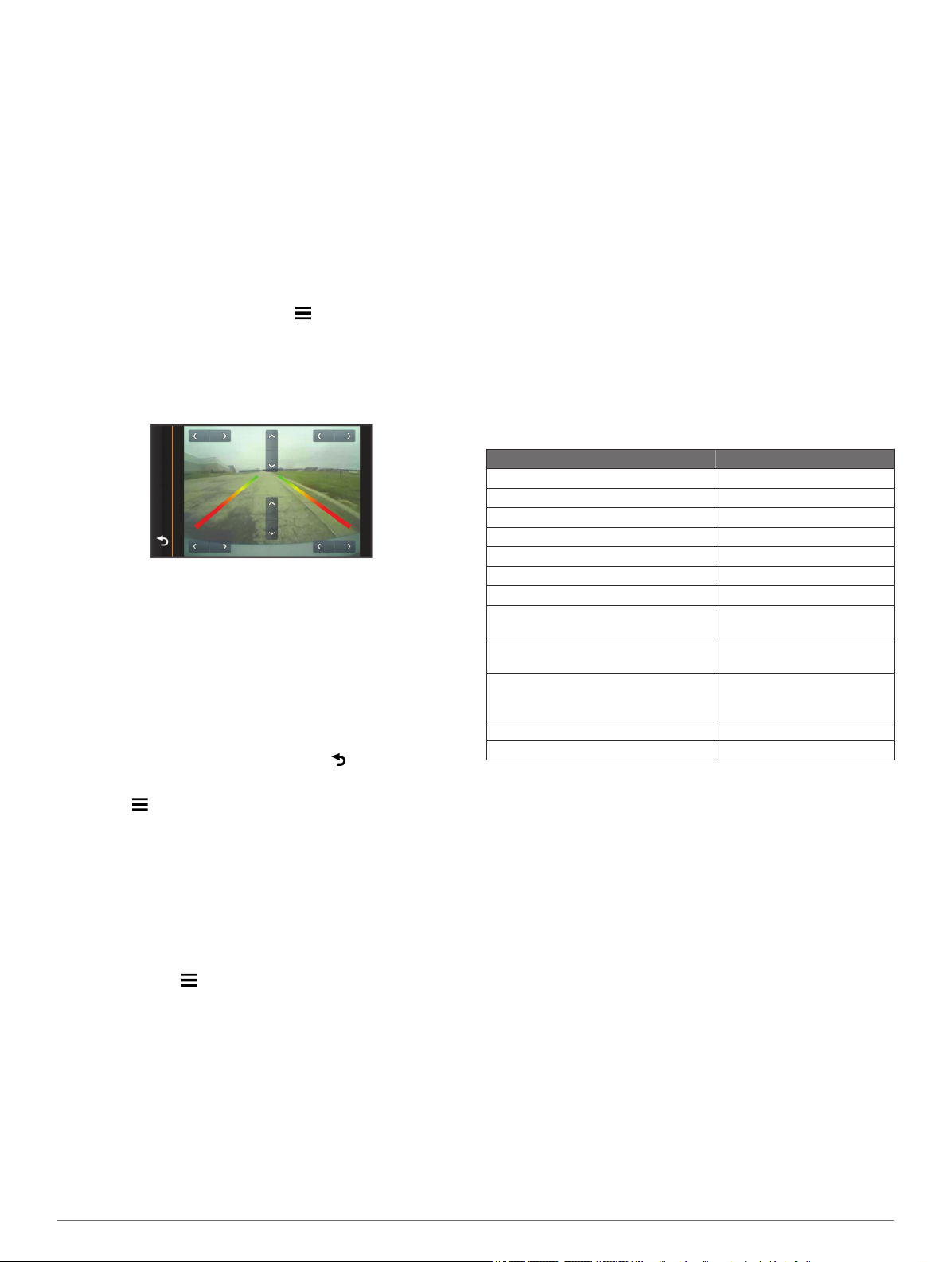

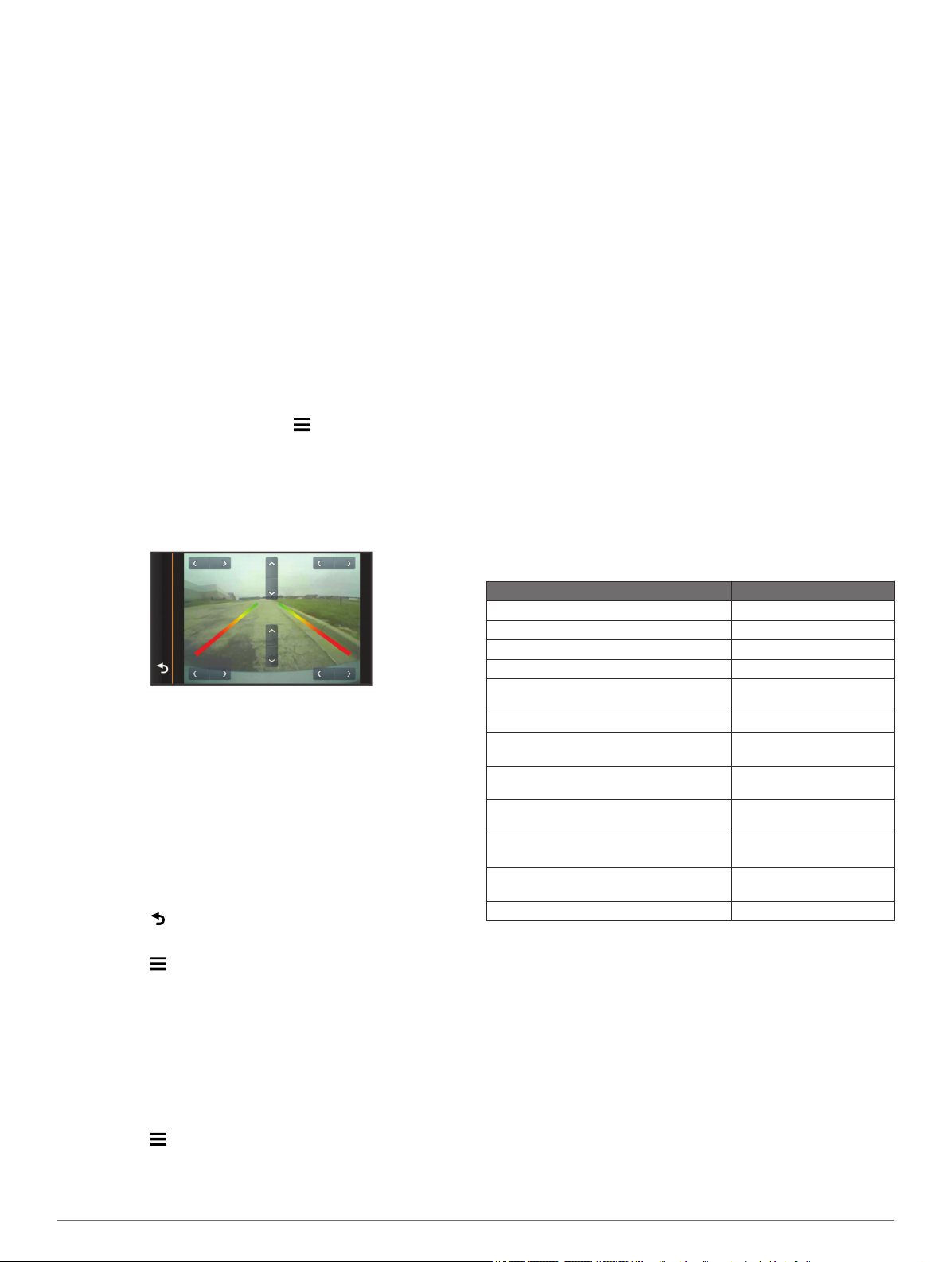

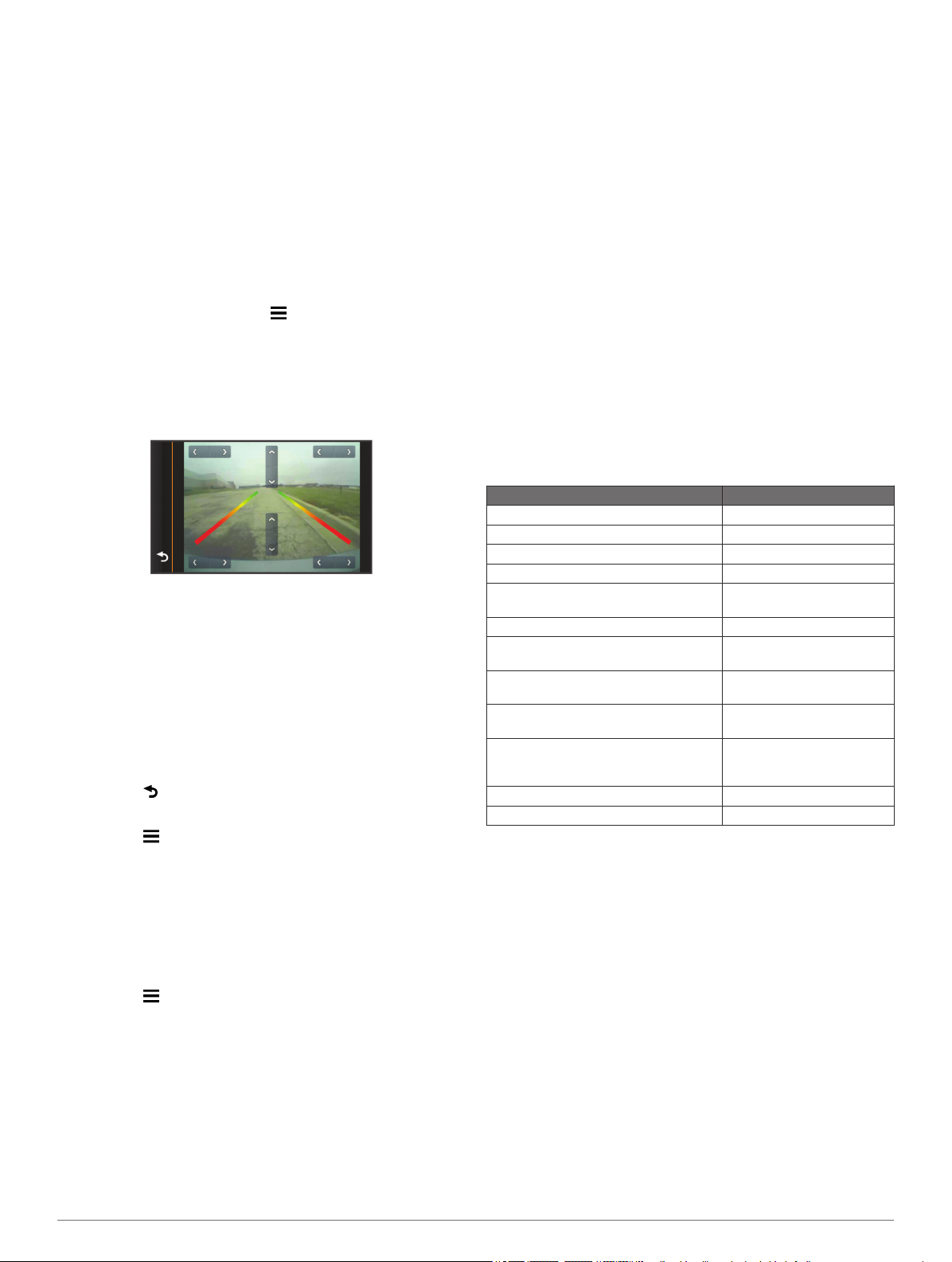

Aligning the Guidance Lines

Guidance lines provide a visual representation of the vehicle's path when in reverse. For best reference, they should be aligned to reflect the outside edges of the vehicle.

Position the vehicle with one side closely aligned to a curb,

driveway, or parking stall lines. You may want to position the vehicle in the center of a

parking stall, and then pull forward into the next stall. This allows you to use the parking stall lines in the rear of the vehicle as reference points for alignment.

The curb, driveway, or parking stall lines should be clearly visible on the device.

From the camera view, select > Adjust.

Page 4

Use the arrows in the corners of the screen to move the

guidance lines to match the angle and position of the curb, driveway, or parking stall lines.

The guidance lines should appear directly on top of your reference points.

Use the arrows in the center of the screen to move the

guidance lines up or down. The red section of the guidance lines should be aligned with

the rear of your vehicle. If necessary, reposition the vehicle with the other side closely

aligned to a curb, driveway, or parking stall lines, and repeat the alignment process.

You should attempt to keep the guidance lines symmetrical, even if your vehicle is not in perfect alignment with the curb, driveway, or parking stall lines.

Select when alignment is complete.

Showing or Hiding Guidance Lines

Select .

Select an option:

• To show the guidance lines on the screen, select Show Lines.

• To hide the guidance lines on the screen, select Hide Lines.

Restoring Alignment

You can reset the guidance lines to their default settings.

Select > Restore.

Select Yes.

Specifications

Specification Value

Camera sensor 1/3.7-type CMOS Camera resolution 640 × 480 Camera angle (vertical) 115° Camera angle (horizontal) 140° Camera and transmitter input voltage 9–28 VDC Fuse 500 mA, fast-blow Camera and transmitter current usage 150 mA @ 12 VDC Camera and transmitter waterproof rating IEC 60529 IPX7 Camera temperature range -40° to 185°F (-40° to 85°C) Transmitter and PND mount temperature

range Wireless transmission type 2.4 GHz ISM radio band Wireless transmission distance 45 ft. (13.5 m)

-4° to 158°F (-20° to 70°C)

Pairing the Transmitter and Device Mount

The transmitter and wireless camera PND mount come paired from the factory. If the transmitter and the PND mount are properly installed and you are not receiving video, you can try to re-pair the transmitter and the PND mount.

Verify there is no power to the transmitter by placing the

vehicle in park or turning off the applicable steady power source.

Turn on the PND device connected to the wireless camera

PND mount. On the wireless camera PND mount, hold PAIR until Start

Pairing appears on the PND device.

If Start Pairing does not appear on the PND device, make sure the wireless camera PND mount is correctly connected to power.

Apply power to the transmitter by placing the vehicle in

reverse or turning on the applicable steady power source. After approximately five seconds, Pairing OK appears on

the PND device. Power cycle both the wireless camera PND mount and the

transmitter by turning them both off and then back on again. If the transmitter and wireless camera PND device mount do

not pair successfully, repeat steps 1–4.

Page 5

BC™ 20 Wireless Backup Camera

Installation Instructions

AVERTISSEMENT

Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du GPS pour prendre

connaissance des avertissements et autres informations sur le produit.

Garmin vous recommande fortement de faire installer l'appareil par un technicien expérimenté, disposant des connaissances appropriées en matière de circuits électriques. Le raccordement incorrect du câble d'alimentation peut endommager le véhicule ou la batterie et entraîner des blessures corporelles.

Lorsque vous connectez le câble d'alimentation, ne retirez pas le porte-fusible en ligne. Pour éviter de vous blesser ou d'endommager votre produit en exposant la batterie au feu ou à une chaleur extrême, le fusible approprié doit être placé comme indiqué dans les caractéristiques techniques du produit. De plus, la connexion du câble d'alimentation en l'absence du fusible approprié annulerait la garantie du produit.

ATTENTION

Portez toujours des lunettes de protection, un équipement antibruit et un masque anti-poussière lorsque vous percez, coupez ou poncez.

AVIS

Lorsque vous percez ou coupez, commencez toujours par vérifier la nature de la face opposée de l'élément.

• Testez un emplacement de montage avant d'installer la caméra de manière définitive.

• Installez la caméra en hauteur à l'arrière du véhicule pour bénéficier d'un angle de vue optimal.

• Le support de fixation fourni peut être clipsé à une plaque d'immatriculation ou à un support similaire, ou bien attaché à l'arrière du véhicule à l'aide des vis à tête cylindrique plate autoperceuses fournies.

Emplacement de l'émetteur et considérations relatives au câblage

Au moment de choisir un emplacement d'installation de l'émetteur sans fil, tenez compte des remarques suivantes.

• Testez l'emplacement d'installation proposé avant d'installer l'émetteur de manière définitive.

• Bien que l'émetteur puisse transmettre de manière fiable le signal vidéo à une distance de 13,5 m (45 pieds) environ, l'emplacement de l'émetteur peut affecter cette portée.

◦ La fiabilité du signal dépend de la proximité de l'émetteur

par rapport au support de l'appareil de navigation avec caméra sans fil.

◦ L'émetteur restitue un signal optimal quand il est posé sur

une surface plane À orientée vers le support de l'appareil de navigation avec caméra sans fil.

Ces instructions d'installation sont universelles et se proposent d'accompagner l'installation du produit sur votre véhicule, quel que soit son modèle. Pour toutes questions sur votre véhicule, veuillez contacter votre concessionnaire.

Elément Description

Á Â Ã

Support de l'appareil de navigation avec caméra sans fil L'appareil de navigation doit être alimenté via ce support afin

de communiquer avec la caméra. Emetteur Caméra Support de fixation de la caméra

Outils requis

• Perceuse et foret de 9,09 mm ou taille T (0,36 pouce)

• Tournevis cruciforme numéro 2

• Vis, écrous ou attaches de câbles (pour fixer l'émetteur)

• Clip pour câbles ne nécessitant pas de soudure ou fer à souder et tube thermorétrécissable

• Mastic adapté aux véhicules de loisir (facultatif)

Considérations relatives au montage de la caméra

Au moment de choisir un emplacement de montage de la caméra, tenez compte des remarques suivantes.

◦ La présence de métal dense ou d'autres appareils Á sur

le chemin emprunté par l'émetteur dégrade considérablement la distance de transmission.

◦ Pour obtenir un signal fiable, évitez au maximum la

présence d'obstacles sur le chemin emprunté par l'émetteur jusqu'à l'appareil.

• Si la distance qui sépare la caméra de l'émetteur dépasse la longueur du câble fourni, vous pouvez utiliser des câbles d'extension. Il est possible d'acheter un câble d'extension de 15 m (50 pieds) et d'installer plusieurs câbles d'extension. Contactez votre revendeur Garmin ou visitez le site

www.garmin.com pour obtenir plus d'informations.

• Le porte-fusible situé près de l'émetteur n'est pas étanche. Il n'est pas recommandé d'installer le porte-fusible à un emplacement non protégé des éléments extérieurs.

• Le connecteur entre la caméra et l'émetteur n'est pas étanche. Si vous effectuez le branchement à un emplacement non protégé des éléments extérieurs, vous devez vous assurer que la connexion est étanche.

Test de l'emplacement de la caméra et de l'émetteur

Installez la caméra de manière temporaire à l'emplacement

de votre choix. Placez l'émetteur de manière temporaire à l'emplacement de

votre choix et reliez-le à l'alimentation ainsi qu’à la caméra. ASTUCE : si vous ne souhaitez pas vous raccorder à votre

véhicule pour ce test, vous pouvez relier l'émetteur et la caméra à une batterie de 12 V c.c.

Page 6

Vérifiez le bon fonctionnement de l´émetteur en alimentant

l'appareil de navigation avec le support de l'appareil de navigation avec caméra sans fil.

Si le flux vidéo n'apparaît pas sur l'appareil à votre emplacement d'installation préféré, déplacez l'émetteur et réalisez un autre test.

Répétez les étapes 2 et 3 tant que l'émetteur ne fonctionne

pas correctement. Testez l'angle de vue de la caméra en observant la vidéo sur

l'appareil. Si la caméra ne fournit pas un angle de vue optimal pour

votre véhicule, déplacez-la et réalisez un autre test. Répétez les étapes 5 et 6 jusqu'à trouver un emplacement

d'installation qui offre un angle de vue optimal pour votre véhicule.

ASTUCE : quand vous testez l'angle de vue de la caméra, prenez note de la direction vers le haut pour ne pas vous tromper lorsque vous l'installerez de manière définitive.

Montage de la caméra

Avant d'installer la caméra de manière définitive, testez l'emplacement de montage pour obtenir l'angle de vue optimal suivant votre véhicule (Test de l'emplacement de la caméra et

de l'émetteur).

Si vous avez déjà relié la caméra au support de fixation, commencez par la démonter.

Placez le support de fixation À à l'emplacement

d'installation.

Fixez bien la caméra dans le support à l'aide des écrous

hexagonaux fournis Æ. Ajustez l'angle de la caméra et serrez les écrous

hexagonaux à l'aide de la clé Allen fournie. Appliquez du mastic adapté aux véhicules de loisir (facultatif)

autour du câble, à son point d'entrée dans le véhicule.

Installation de l'émetteur

Avant d'installer l'émetteur de manière définitive, veuillez vérifier son bon fonctionnement à cet emplacement (Test de

l'emplacement de la caméra et de l'émetteur).

Lors de l'installation de l'émetteur, veuillez utiliser un matériel

adapté à cet emplacement, comme des vis, des écrous ou des attaches de câbles.

Le porte-fusible situé près de l'émetteur n'est pas étanche. Il n'est pas recommandé d'installer le porte-fusible à un emplacement non protégé des éléments extérieurs.

Reliez la caméra aux câbles de l'émetteur.

Le connecteur entre la caméra et l'émetteur n'est pas étanche. Si vous effectuez le branchement à un emplacement non protégé des éléments extérieurs, vous devez vous assurer que la connexion est étanche.

Reliez le câble d'alimentation À de l'émetteur à une source

d'alimentation de 12–24 V c.c., de préférence aux feux de marche arrière Á, à l'aide d'un clip pour câbles ne nécessitant pas de soudure (non fourni).

Sélectionnez une option :

• Si vous montez le support à même le véhicule, marquez les emplacements des deux trous sur le support Á.

• Si vous installez le support sur une plaque d'immatriculation, retirez l'une des vis de la plaque d'immatriculation et clipsez le support à l'emplacement prévu de sorte que le trou du support Â soit aligné avec le trou de la plaque d'immatriculation.

Fixez le support au véhicule à l'aide des vis autoperceuses

ou de la vis de la plaque d'immatriculation que vous avez

retirée à l'étape 2 Ä. Placez la caméra dans le support de fixation et trouvez le

meilleur endroit pour faire passer le câble de la caméra dans le véhicule.

A l'aide d'un foret adapté, percez un trou afin de faire passer

le câble de la caméra dans le véhicule. Faites passer le câble de la caméra dans le trou et

acheminez-le jusqu'à l'emplacement de l'émetteur. Des extensions de câble de 15 m (50 pieds) sont disponibles

à la vente, au besoin.

REMARQUE : si vous reliez l'émetteur à une source d'alimentation permanente de 12-24 V c.c. (aux feux de circulation, par exemple) et non pas aux feux de marche arrière, vous devrez allumer et éteindre l'émetteur manuellement. Si vous le laissez allumé en permanence, l'émetteur risque de décharger la batterie de votre véhicule.

Si vous n'avez pas utilisé un clip pour câbles ne nécessitant

pas de soudure, soudez les connexions électriques et utilisez le tube thermorétrécissable pour les protéger des éléments extérieurs.

Utilisation de la caméra

Suivant la façon dont vous aurez relié l'alimentation à l'émetteur, la caméra affichera un signal vidéo sur l'appareil de différentes façons.

Sélectionnez une option d'affichage vidéo :

• Si vous avez relié l'émetteur à un feu de marche arrière (recommandé), passez en marche arrière. L'appareil diffuse automatiquement la vidéo depuis la caméra de recul.

• Si vous avez relié l'émetteur à un feu de circulation ou à une autre source d'alimentation stable de 12 V c.c., sélectionnez l'icône de caméra sur l'appareil pour diffuser la vidéo depuis la caméra de recul.

Page 7

Sélectionnez une option pour rétablir le fonctionnement

normal de l'appareil :

• Si vous avez relié l'émetteur à un feu de recul (recommandé), sortez de la marche arrière. L'appareil fonctionne à nouveau normalement et ce, automatiquement.

• Si vous avez relié l'émetteur à un feu de circulation ou à une autre source d'alimentation stable de 12 V c.c., sélectionnez l'icône de caméra sur l'appareil pour qu'il fonctionne à nouveau normalement.

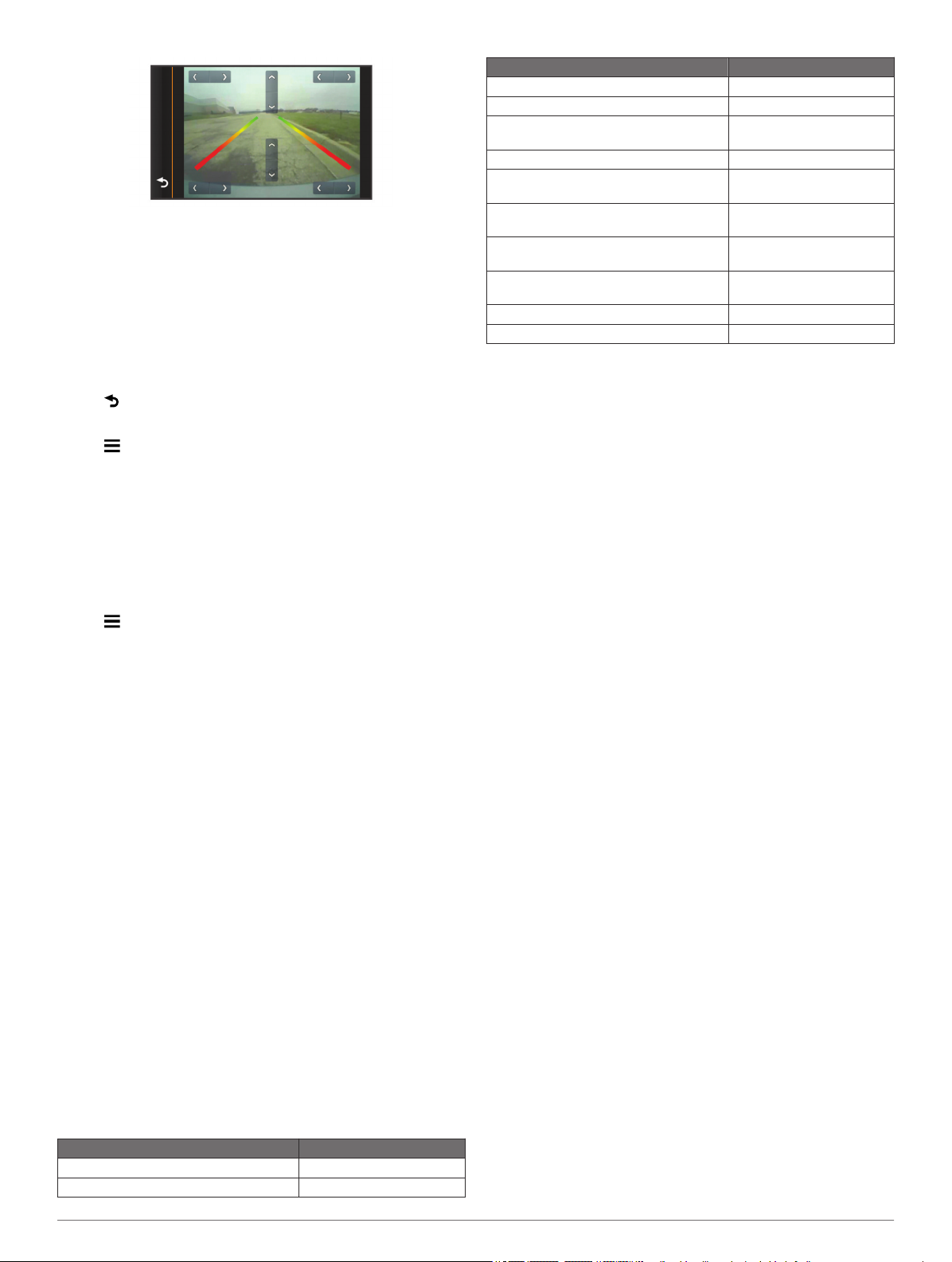

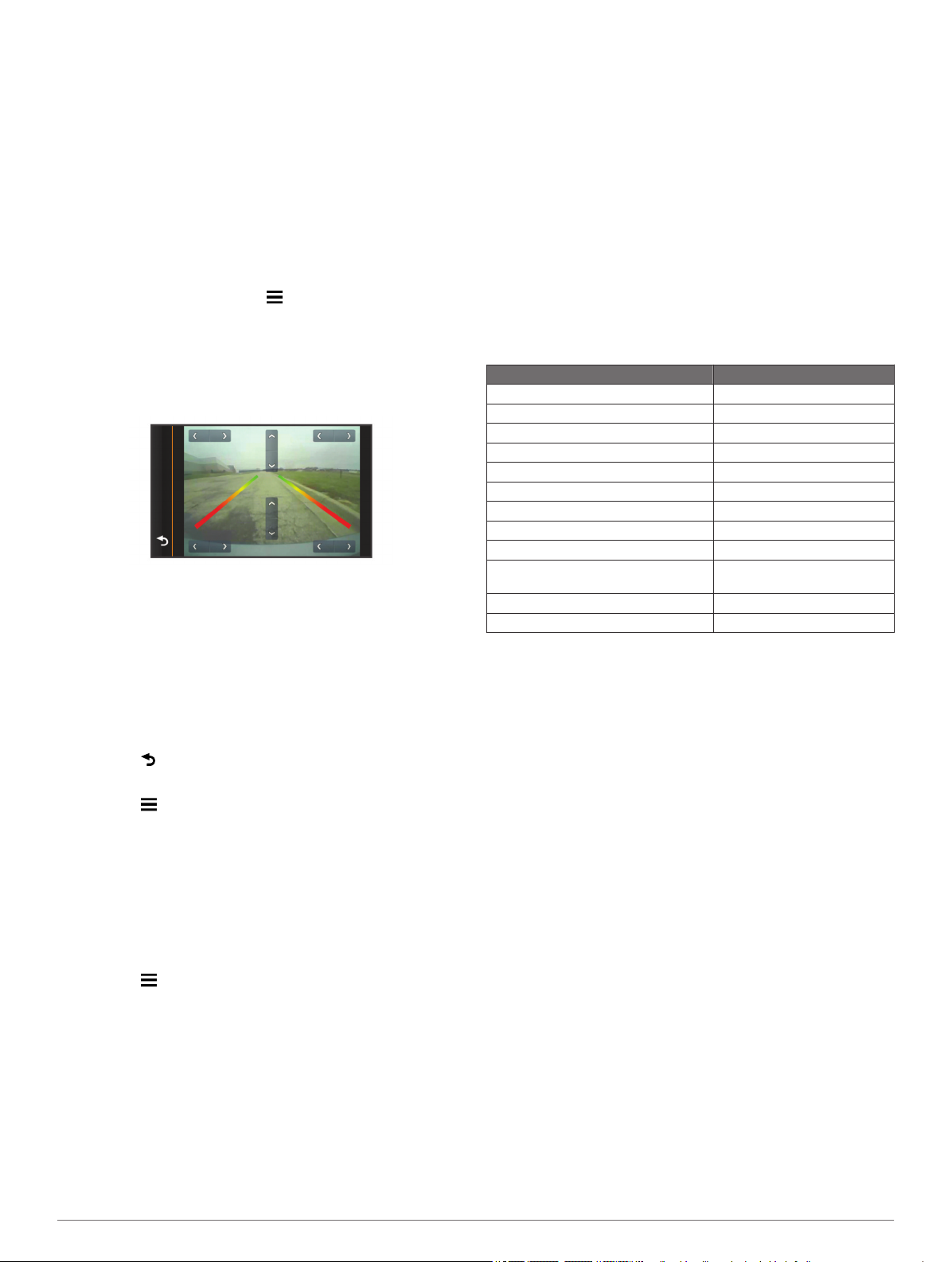

Alignement des lignes de guidage

Les lignes de guidage vous permettent de visualiser la trajectoire du véhicule quand vous effectuez une marche arrière. Pour une utilisation optimale, elles doivent être alignées de façon à représenter les bords extérieurs du véhicule.

Stationnez votre véhicule en alignant étroitement un côté à

un trottoir, une allée ou les lignes d'une place de parking. Vous pouvez aussi stationner le véhicule au centre d'une

place de parking puis avancer jusqu'à la place devant vous. Cela vous permet d'utiliser les lignes de la place de parking à l'arrière du véhicule comme points de référence pour l'alignement.

Le trottoir, l'allée ou les lignes de la place de parking doivent apparaître de manière claire sur l'appareil.

A partir de l'affichage caméra, sélectionnez > Régler.

Utilisez les flèches dans les angles de l'écran pour déplacer

les lignes de guidage afin de les faire coïncider avec l'angle et la position du trottoir, de l'allée ou des lignes de la place de parking.

Les lignes de guidage doivent apparaître directement en haut de vos points de référence.

Sélectionnez > Restaurer.

Sélectionnez Oui.

Couplage de l'émetteur et du support de l'appareil

L'émetteur et le support de l'appareil de navigation avec caméra sans fil sont couplés selon les réglages d'usine. Si l'émetteur et le support de l'appareil de navigation sont correctement installés et si vous ne recevez pas de signal vidéo, vous pouvez essayer de recoupler l'émetteur et le support de l'appareil de navigation.

Assurez-vous que l'alimentation est coupée du côté de

l'émetteur en mettant votre véhicule au point mort ou en désactivant la source d'alimentation stable, le cas échéant.

Allumez l'appareil de navigation connecté au support de

l'appareil de navigation avec caméra sans fil. Sur le support de l'appareil de navigation avec caméra sans

fil, maintenez enfoncée la touche PAIR pour faire apparaître le message Démarrage du couplage sur l'appareil de navigation.

Si le message Démarrage du couplage ne s'affiche pas sur l'appareil de navigation, vérifiez que le support de l'appareil de navigation avec caméra sans fil est bien relié à l'alimentation.

Passez en marche arrière ou activez la source d'alimentation

stable, le cas échéant, pour alimenter l'émetteur. Au bout de cinq secondes environ, le message Couplage

OK apparaît à l'écran de l'appareil de navigation. Eteignez et rallumez le support de l'appareil de navigation

avec caméra sans fil et l'émetteur. Si l'émetteur et le support de l'appareil de navigation avec

caméra sans fil n'ont pas été couplés, répétez les étapes 1 à

Utilisez les flèches au centre de l'écran pour déplacer les

lignes de guidage vers le haut ou vers le bas. La partie rouge des lignes de guidage doit être alignée avec

l'arrière de votre véhicule. Si besoin, restationnez le véhicule en alignant étroitement

l'autre côté à un trottoir, une allée ou les lignes d'une place de parking, et répétez la procédure d'alignement.

Dans la mesure du possible, faites en sorte que les lignes de guidage soient symétriques, même si votre véhicule n'est pas parfaitement aligné avec le trottoir, l'allée ou les lignes de la place de parking.

Sélectionnez à la fin de l'alignement.

Affichage ou masquage des lignes de guidage

Sélectionnez .

Sélectionnez une option :

• Pour afficher les lignes de guidage à l'écran, sélectionnez Afficher les lignes.

• Pour masquer les lignes de guidage à l'écran, sélectionnez Masquer les lignes.

Restauration de l'alignement

Vous pouvez restaurer les paramètres par défaut des lignes de guidage.

Caractéristiques techniques

Caractéristique Valeur

Capteur de la caméra 1/3,7-type CMOS Résolution de la caméra 640 × 480 Angle de la caméra (vertical) 115° Angle de la caméra (horizontal) 140° Tension d'entrée de la caméra et de

l'émetteur Fusible 500 mA, à fusion rapide Consommation de courant de la caméra

et de l'émetteur Indice d'étanchéité de la caméra et de

l'émetteur Plage de températures de la caméra De -40 °C à 85 °C (de

Plages de températures de l'émetteur et du support de l'appareil de navigation

Type de transmission sans fil Bande radio ISM 2,4 GHz Distance de transmission sans fil 13,5 m (45 pieds)

9–28 V c.c.

150 mA à 12 V c.c.

IPX7 CEI 60529

-40 °F à 185 °F) De -20 °C à 70 °C (de

-4 °F à 158 °F)

Page 8

BC™ 20 Wireless Backup Camera

Installation Instructions

ATTENZIONE

Per avvisi sul prodotto e altre informazioni importanti, consultare la guida Informazioni importanti sulla sicurezza e sul prodotto inclusa nella confezione del dispositivo GPS.

Garmin consiglia di far installare il dispositivo esclusivamente da tecnici esperti e qualificati. Il collegamento errato del cavo di alimentazione potrebbe provocare danni al prodotto o alla batteria, nonché lesioni alla persona.

Quando si collega il cavo di alimentazione, non rimuovere il portafusibili. Per evitare possibili lesioni o danni al prodotto dovuti a incendio o surriscaldamento, è necessario che il fusibile appropriato sia installato come indicato nelle specifiche del prodotto. Inoltre, il collegamento del cavo di alimentazione senza che sia installato il fusibile appropriato invaliderà la garanzia del prodotto.

AVVISO

Durante le operazioni di foratura, taglio o carteggiatura, indossare degli occhiali protettivi, una maschera antipolvere e un'adeguata protezione per l'udito.

AVVERTENZA

Prima di effettuare fori o tagli verificare l'eventuale presenza di oggetti nel lato opposto della superficie da tagliare.

• È necessario testare una posizione di montaggio prima di installare definitivamente la videocamera.

• Installare la videocamera più in alto nella parte posteriore del veicolo consente di ottenere un angolo di visualizzazione migliore.

• La staffa inclusa può essere agganciata a una targa o ad altre superfici simili oppure può essere fissata alla parte posteriore del veicolo tramite le viti autofilettanti senza punta.

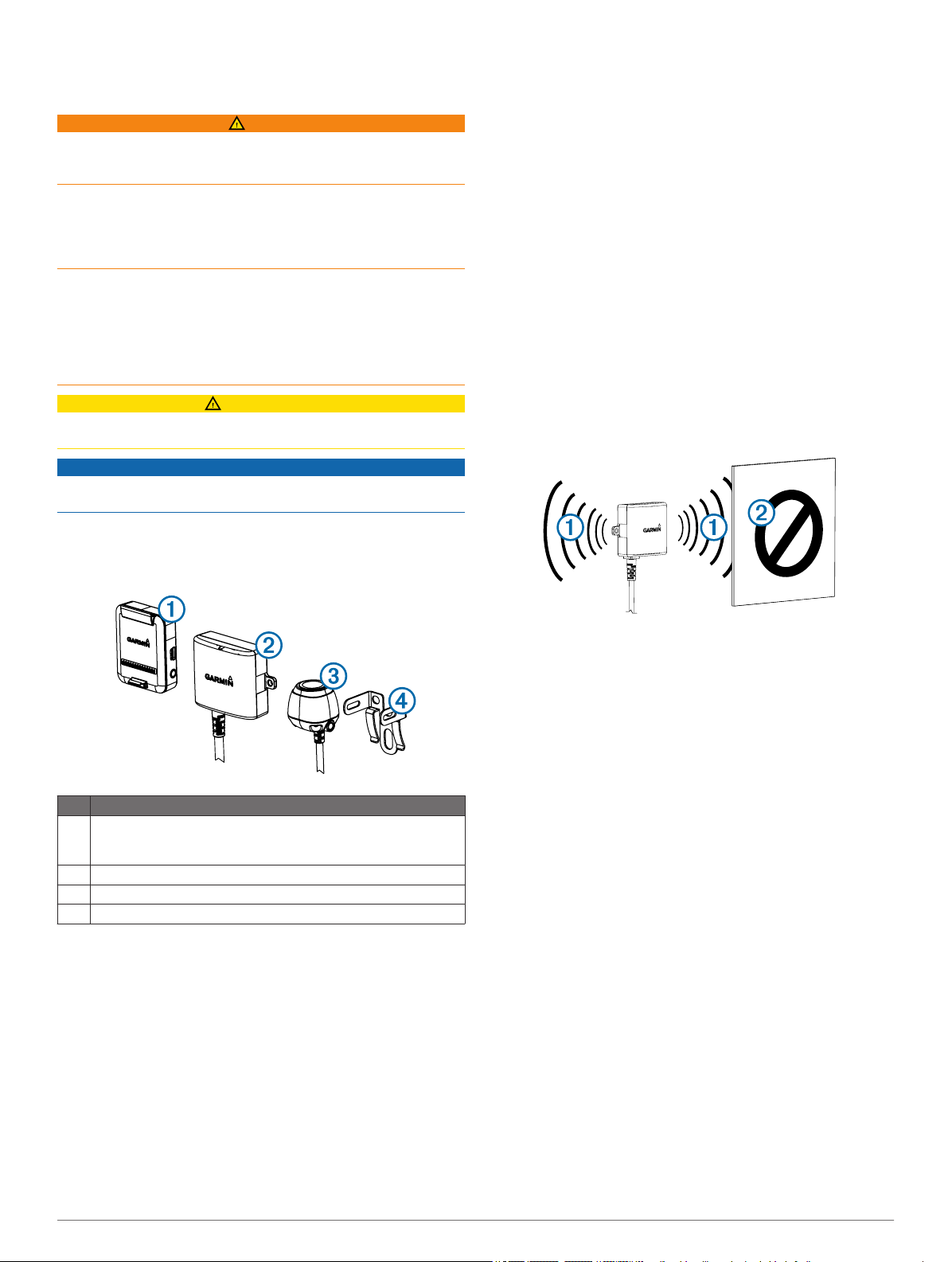

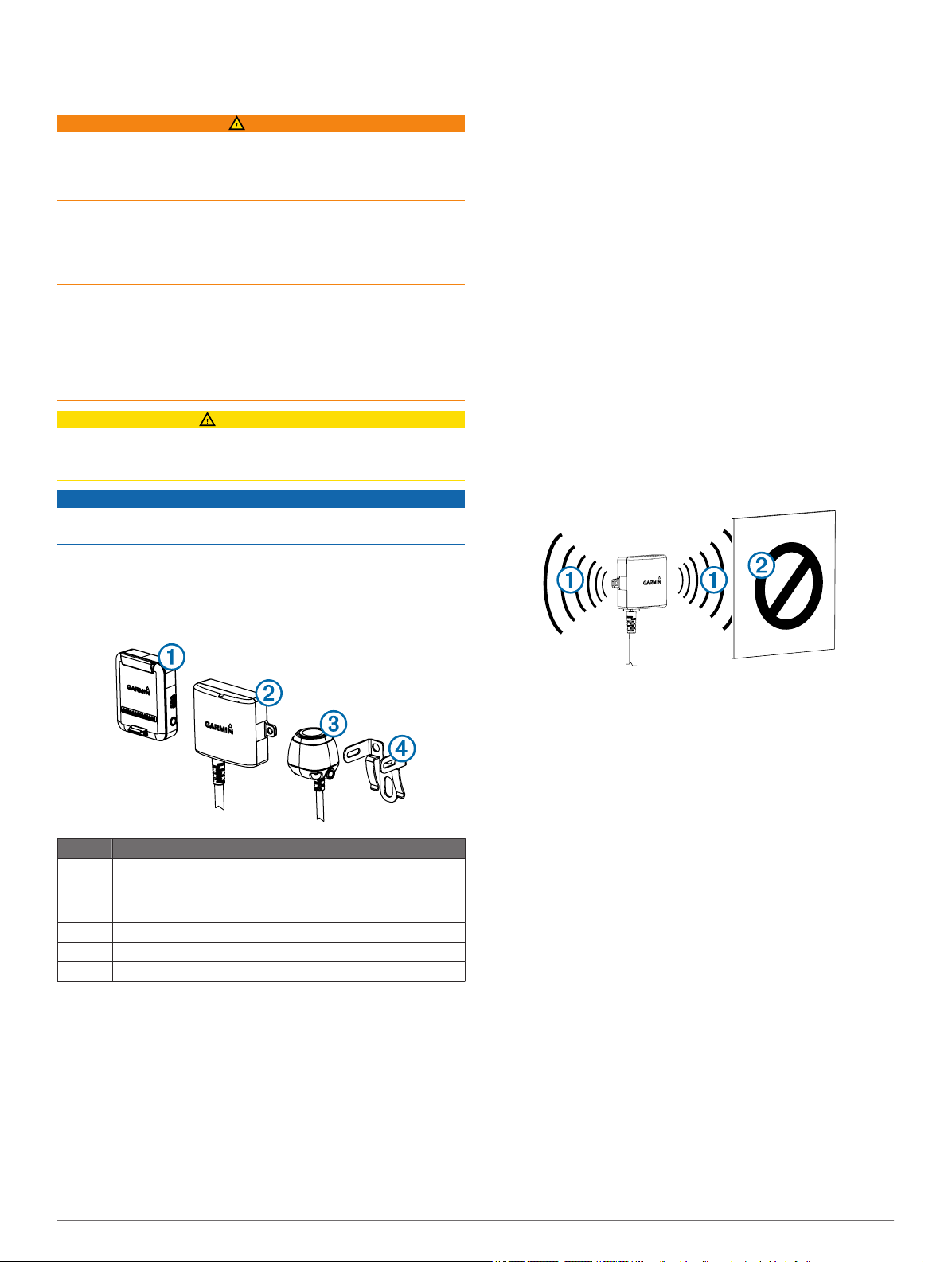

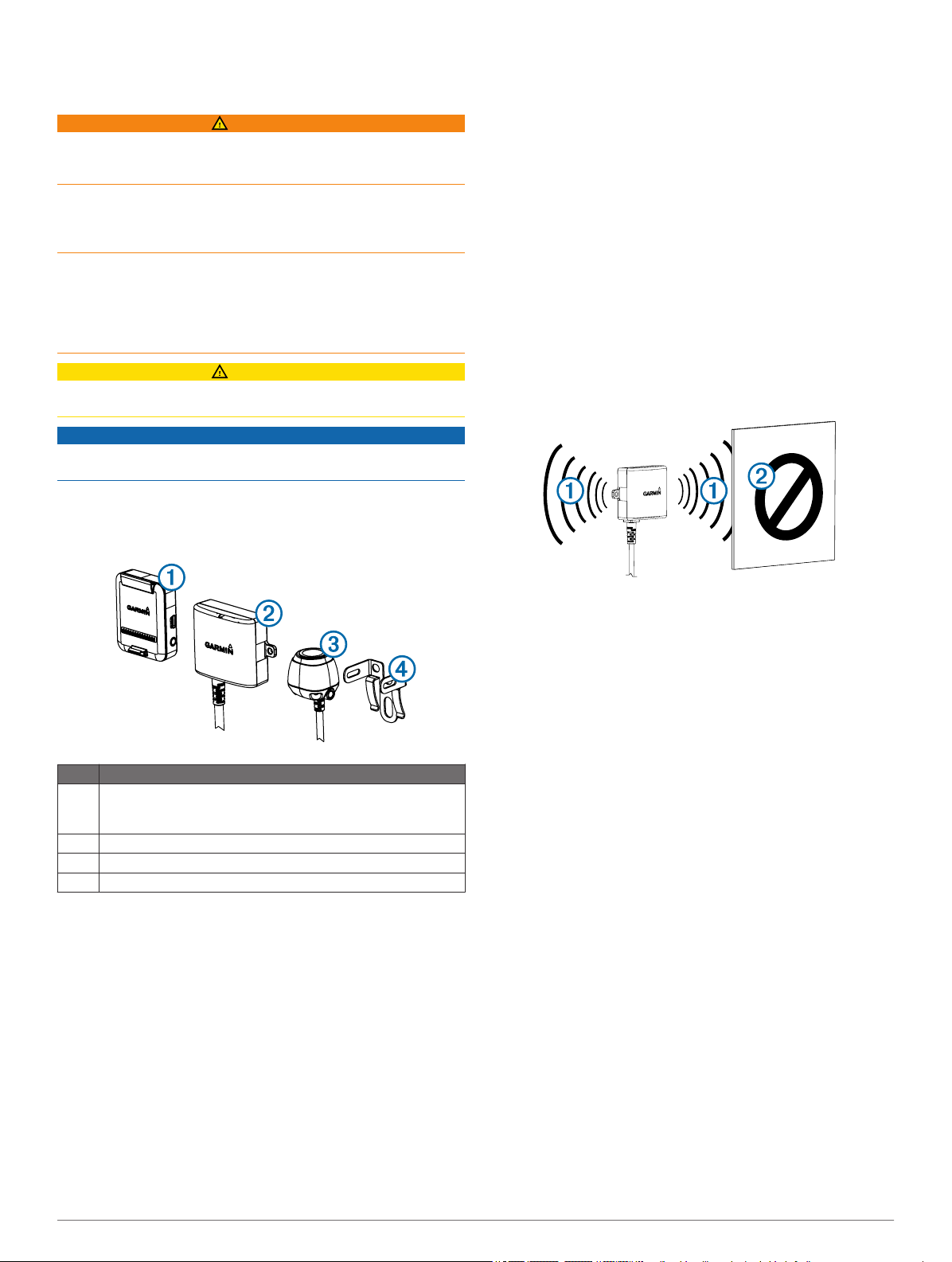

Informazioni sulla posizione e sul cablaggio del trasmettitore

Durante la selezione di una posizione per installare il trasmettitore wireless, tenere presente quanto segue.

• È necessario testare una posizione di installazione proposta prima di installare il trasmettitore in modo definitivo.

• Sebbene il trasmettitore possa trasmettere perfettamente il segnale video a una distanza di circa 13,5 metri (45 piedi), la posizione del trasmettitore può influire su questo valore.

◦ Più vicino viene installato il trasmettitore al supporto PND

della videocamera wireless, più stabile sarà il segnale.

◦ Il trasmettitore fornisce il segnale migliore quando una

superficie piana À punta verso il supporto PND della videocamera wireless.

Queste istruzioni di installazione non si applicano a un tipo di veicolo specifico e fungono da guida durante l'installazione di questo prodotto sul veicolo. Per domande specifiche sul veicolo, è necessario contattare il produttore del veicolo.

Elemento Descrizione

Á Â Ã

Supporto PND della videocamera wireless Il dispositivo PND deve essere alimentato tramite questo

supporto per comunicare con la videocamera. Trasmettitore Videocamera Staffa di montaggio della videocamera

Strumenti necessari per l'installazione

• Trapano e punta da trapano da 9,09 (0,36 poll. o impugnatura a T)

• Cacciavite a croce 2

• Viti, bulloni o fascette (per fissare il trasmettitore)

• Connettore con cavi uniti senza saldatura o guaina termorestringente con saldatura

• Sigillante RV (opzionale)

Informazioni sull'installazione della videocamera

Quando si seleziona una posizione di installazione per la videocamera, tenere presente quanto segue.

◦ La presenza di metalli duri o di elettrodomestici Á nella

traiettoria del trasmettitore riduce considerevolmente la distanza di trasmissione.

◦ Minore è il numero di oggetti solidi presenti tra la

traiettoria del trasmettitore e il dispositivo, più stabile è il segnale.

• Se la distanza tra la videocamera e il trasmettitore supera la lunghezza del cavo incluso, è possibile utilizzare prolunghe aggiuntive. È possibile acquistare una prolunga da 15 m (50 piedi) ed è possibile installarne più di una. Contattare il concessionario Garmin oppure visitare il sito Web

www.garmin.com per ulteriori informazioni.

• Il portafusibili posizionato vicino al trasmettitore non è impermeabile. Si raccomanda di non installare il portafusibili in una posizione esposta agli agenti atmosferici.

• Il connettore tra la videocamera e il trasmettitore non è impermeabile. Se si esegue questo collegamento in una posizione esposta agli agenti atmosferici, è necessario accertarsi che tale collegamento sia impermeabile.

Test della videocamera e della posizione del trasmettitore

Fissare temporaneamente la videocamera nella posizione di

installazione desiderata. Posizionare temporaneamente il trasmettitore nella posizione

di installazione desiderata, quindi collegarlo all'alimentazione e alla videocamera.

SUGGERIMENTO: per non attorcigliare i cavi del veicolo durante l'esecuzione di questo test, è possibile collegare il trasmettitore e la videocamera a una batteria da 12 V cc.

Page 9

Testare il corretto funzionamento del trasmettitore fornendo

alimentazione al dispositivo PND tramite il supporto PND della videocamera wireless.

Se non vengono visualizzati video sul dispositivo nella posizione di installazione desiderata, spostare il trasmettitore in un'altra posizione ed eseguire nuovamente il test.

Ripetere i passi 2–3 finché il trasmettitore non funziona

correttamente. Testare la visuale delle videocamera osservando il video sul

dispositivo. Se la videocamera non fornisce la visuale ottimale per il

veicolo, spostarla in un'altra posizione ed eseguire nuovamente il test.

Ripetere i passi 5–6 finché la posizione di montaggio della

videocamera non fornisce la visuale ottimale per il veicolo. SUGGERIMENTO: prendere nota di quale direzione è l'alto

durante il test della visuale della videocamera per garantirne l'installazione definitiva.

Installazione della videocamera

Prima di installare definitivamente la videocamera, è necessario testare la posizione di montaggio per ottenere una visuale ottimale del veicolo (Test della videocamera e della posizione

del trasmettitore).

Se la videocamera è stata già collegata alla staffa, è necessario prima disassemblarla.

Posizionare la staffa À nella superficie di installazione.

Regolare l'angolazione della videocamera e serrare le

rondelle esagonali utilizzando la chiave esagonale inclusa. Applicare del sigillante RV sul cavo nel punto in cui viene

inserito nel veicolo (opzionale).

Installazione del trasmettitore

Prima di installare definitivamente il trasmettitore, è necessario testare la posizione di installazione per il corretto funzionamento (Test della videocamera e della posizione del trasmettitore).

Fissare il trasmettitore alla posizione di installazione

utilizzando la minuteria appropriata per la posizione, ad esempio viti, rondelle o fascette.

Il portafusibili posizionato vicino al trasmettitore non è impermeabile. Si raccomanda di non installare il portafusibili in una posizione esposta agli agenti atmosferici.

Collegare la videocamera e i cavi del trasmettitore.

Il connettore tra la videocamera e il trasmettitore non è impermeabile. Se si esegue questo collegamento in una posizione esposta agli agenti atmosferici, è necessario accertarsi che tale collegamento sia impermeabile.

Collegare il cavo di alimentazione À dal trasmettitore a una

fonte di alimentazione a 12–24 V CC, preferibilmente una lampadina della retromarcia Á, utilizzando un connettore con cavi uniti senza saldatura (non incluso).

Selezionare un'opzione:

• Se si sta installando la staffa direttamente sulla superficie del veicolo, contrassegnare le posizioni dei due fori sulla staffa Á.

• Se si sta installando la staffa su una targa, rimuovere le viti dalla targa e posizionare la staffa in modo tale che il foro sulla staffa Â sia allineato a quello sulla targa.

Fissare la staffa sul veicolo tramite le viti autofilettanti Ã o la

vite della targa rimossa nel passo 2 Ä. Posizionare la videocamera nella staffa e stabilire la

posizione migliore per inserire il cavo della videocamera nel veicolo.

Utilizzando la punta da trapano appropriata, praticare un foro

per l'inserimento del cavo della videocamera nel veicolo. Inserire il cavo della videocamera nel foro e instradarlo verso

la posizione del trasmettitore. All'occorrenza, è possibile acquistare separatamente

prolunghe da 15 m (50 piedi). Fissare la videocamera nella staffa utilizzando le rondelle

esagonali Æ.

NOTA: il collegamento del trasmettitore a una fonte da 12-24 V CC fissa (come un DRL) invece che a una lampadina della retromarcia, richiede di attivare manualmente il trasmettitore tramite un interruttore. Se lasciato acceso, il trasmettitore potrebbe consumare la batteria del veicolo.

Se non è stato utilizzato un connettore con cavi uniti senza

saldatura, saldare e termorestringere i collegamenti elettrici per proteggerli dagli agenti atmosferici.

Uso della videocamera

La videocamera mostra i video sul dispositivo in diversi modi, a seconda di come è stata collegata l'alimentazione al trasmettitore.

Selezionare un'opzione di visualizzazione del video:

• Se il trasmettitore è stato collegato a una lampadina della retromarcia (consigliato), innestare la retromarcia del veicolo. Il dispositivo visualizza automaticamente il video dalla videocamera posteriore.

• Se il trasmettitore è stato collegato a un DRL o a un'altra fonte da 12 V CC fissa, selezionare l'icona della videocamera sul dispositivo per visualizzare il video dalla videocamera posteriore.

Selezionare un'opzione per riprendere il normale

funzionamento del dispositivo:

• Se il trasmettitore è stato collegato a una lampadina della retromarcia (consigliato), innestare la retromarcia del veicolo. Il dispositivo riprende automaticamente il normale funzionamento.

Page 10

• Se il trasmettitore è stato collegato a un DRL o a un'altra fonte da 12 V CC fissa, selezionare l'icona della videocamera sul dispositivo per riprendere il normale funzionamento.

Allineamento delle linee guida

Le linee guida forniscono una rappresentazione visiva del percorso del veicolo durante la retromarcia. Per un riferimento ottimale, tali linee devono essere allineate in modo da riflettere quelli che sono i bordi esterni del veicolo.

Posizionare il veicolo con un lato allineato a un marciapiede

o alle righe di un parcheggio. È possibile posizionare il veicolo all'interno di uno spazio di

sosta e quindi muoversi verso quello successivo. Ciò consente di utilizzare le righe di un parcheggio come punti di riferimento per l'allineamento.

Il marciapiede o le righe di un parcheggio devono essere chiaramente visibili sul dispositivo.

Dalla schermata videocamera, selezionare > Regola.

Utilizzare le frecce agli angoli dello schermo per spostare le

linee guida in modo che corrispondano all'angolo e alla posizione del marciapiede o alle righe di un parcheggio.

Le linee guida vengono visualizzate direttamente sopra i punti di riferimento.

Utilizzare le frecce al centro dello schermo per spostare in

alto o in basso le linee guida. La sezione rossa delle linee guida deve essere allineata

all'estremità posteriore del veicolo. Se necessario, riposizionare il veicolo con l'altro lato allineato

a un marciapiede o alle righe di un parcheggio e ripetere la procedura di allineamento.

Cercare di mantenere simmetriche le linee guida, anche se il veicolo non è perfettamente allineato al marciapiede o alle righe di un parcheggio.

Selezionare una volta completato l'allineamento.

Mostrare o nascondere le linee di rotta

Selezionare .

Selezionare un'opzione:

• Per mostrare le linee di rotta sullo schermo, selezionare Mostra linee.

• Per nascondere le linee di rotta sullo schermo, selezionare Nascondi linee.

Reimpostare l'allineamento

È possibile reimpostare le linee di rotta ai valori predefiniti.

Selezionare > Reimposta.

Selezionare Sì.

Verificare che il trasmettitore non sia alimentato lasciando il

veicolo fermo o disattivando la fonte di alimentazione fissa. Accendere il dispositivo PND collegato al supporto PND

della videocamera wireless. Sul supporto PND della videocamera wireless, tenere

premuto PAIR finché Avvia associazione non viene visualizzato sul dispositivo PND.

Se Avvia associazione non viene visualizzato sul dispositivo PND, accertarsi che il supporto PND della videocamera wireless sia correttamente collegato all'alimentazione.

Alimentare il trasmettitore innestando la retromarcia o

attivando la fonte di alimentazione fissa applicabile. Dopo circa cinque secondi, Associazione OK viene

visualizzato sul dispositivo PND. Spegnere e riaccendere il supporto PND della videocamera

wireless e il trasmettitore. Se l'associazione del trasmettitore e del supporto del

dispositivo PND della videocamera wireless non viene eseguita correttamente, ripetere i passi 1–4.

Caratteristiche tecniche

Specifiche Valore

Sensore della videocamera CMOS tipo 1/3,7 Risoluzione della videocamera 640 × 480 Angolo della videocamera (verticale) 115° Angolo della videocamera (orizzontale) 140° Tensione in ingresso della

videocamera e del trasmettitore Fusibile 500 mA, fusibile rapido Uso corrente della videocamera e del

trasmettitore Grado di impermeabilità della

videocamera e del trasmettitore Temperatura operativa della

videocamera Temperatura operativa del

trasmettitore e del supporto PND Tipo di trasmissione wireless Banda radio ISM da 2,4 GHz Distanza di trasmissione wireless 13,5 m (45 piedi)

9–28 V CC

150 mA @ 12 V CC

IEC 60529 IPX7

Da -40° a 85 °C (da -40° a 185 °F)

Da -20° a 70 °C(da -4° a 158°F)

Associazione del trasmettitore e del supporto del dispositivo

Il trasmettitore e il supporto PND della videocamera wireless vengono forniti associati per impostazione predefinita. Se il trasmettitore e il supporto PND sono installati correttamente e non si ricevono immagini video, eseguire nuovamente l'associazione del trasmettitore e del supporto PND.

Page 11

BC™ 20 Wireless Backup Camera

Installation Instructions

WARNUNG

Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen der Anleitung Wichtige Sicherheits- und Produktinformationen, die dem GPS-Gerät beiliegt.

Garmin empfiehlt dringend, die Montage des Geräts von einem Techniker durchführen zu lassen, der Erfahrung mit elektrischen Anlagen hat. Eine fehlerhafte Verkabelung des Netzkabels kann Schäden an Fahrzeug oder Batterie sowie Verletzungen nach sich ziehen.

Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den leitungsinternen Sicherungshalter. Vermeiden Sie mögliche Verletzungen oder Produktschäden durch Feuer oder Überhitzung, indem Sie darauf achten, dass die richtige Sicherung eingesetzt ist (siehe technische Daten zum Produkt). Darüber hinaus erlischt die Garantie des Produkts, wenn Sie das Netzkabel anschließen und nicht die richtige Sicherung eingesetzt ist.

ACHTUNG

Tragen Sie beim Bohren, Schneiden und Schleifen immer Schutzbrille, Gehörschutz und eine Staubschutzmaske.

HINWEIS

Prüfen Sie beim Bohren oder Schneiden stets die andere Seite der zu bearbeitenden Fläche.

• Sie sollten den Montageort testen, bevor Sie die Kamera fest anbringen.

• Wenn die Kamera höher am rückwärtigen Teil des Fahrzeugs angebracht wird, ist ein besserer Betrachtungswinkel gegeben.

• Die mitgelieferte Halterung kann auf ein Nummernschild oder eine ähnliche Oberfläche aufgesetzt werden. Sie kann auch mit den selbstschneidenden Flachkopfschrauben hinten am Fahrzeug befestigt werden.

Montageort des Senders und Hinweise zur Verkabelung

Beachten Sie bei der Auswahl eines Montageorts für den drahtlosen Sender folgende Hinweise:

• Sie sollten einen voraussichtlichen Montageort testen, bevor Sie den Sender fest anbringen.

• Obwohl der Sender das Videosignal zuverlässig über eine Distanz von 13,5 m (45 Fuß) übertragen kann, wirkt sich sein Montageort möglicherweise auf diese Reichweite aus.

◦ Je näher der Sender an der Gerätehalterung für die

drahtlose Kamera montiert wird, desto zuverlässiger ist das Signal.

◦ Das Sendersignal ist am besten, wenn eine der flachen

Seiten À auf die Gerätehalterung für die drahtlose Kamera ausgerichtet ist.

Diese Installationsanweisungen gelten nicht für einen bestimmten Fahrzeugtyp. Sie sollen lediglich als Richtlinie für die Montage dieses Produkts am Fahrzeug dienen. Wenden Sie sich bei Fragen speziell zu Ihrem Fahrzeug an den Fahrzeughersteller.

Element Beschreibung

Á Â Ã

Gerätehalterung für die drahtlose Kamera Das Navigationsgerät muss über diese Halterung mit Strom

versorgt werden, damit eine Kommunikation mit der Kamera möglich ist.

Sender Kamera Kamerahalterung

Erforderliches Werkzeug

• Bohrmaschine und 9,09-mm-Bohrer (0,36 Zoll bzw. Größe T)

• Kreuzschlitzschraubendreher Nr. 2

• Schrauben, Bolzen oder Kabelbinder (zum Befestigen des Senders)

• Lötfreier Kabelverbinder oder Material zum Löten und Schrumpfschlauch

• Dichtungsmittel für Wohnmobile (optional)

Hinweise zur Montage der Kamera

Beachten Sie bei der Auswahl eines Montageorts für die Kamera folgende Hinweise:

◦ Dichtes Metall oder Geräte Á im Pfad des Senders

schränken die Übertragungsreichweite stark ein.

◦ Je weniger feste Objekte sich im Pfad des Senders und

des Geräts befinden, desto zuverlässiger ist das Signal.

• Wenn der Abstand zwischen der Kamera und dem Sender für das mitgelieferte Kabel zu groß ist, können zusätzliche Verlängerungskabel verwendet werden. Es kann ein 15 m (50 Fuß) langes Verlängerungskabel erworben werden. Zudem ist es möglich, mehrere Verlängerungskabel einzusetzen. Weitere Informationen erhalten Sie bei Ihrem Garmin Händler oder unter www.garmin.com.

• Der Sicherungshalter in der Nähe des Senders ist nicht wasserdicht. Es wird nicht empfohlen, den Sicherungshalter an einem Montageort anzubringen, der Witterungseinflüssen ausgesetzt ist.

• Der Stecker zwischen der Kamera und dem Sender ist nicht wasserdicht. Falls die Verbindung an einem Montageort hergestellt wird, der Witterungseinflüssen ausgesetzt ist, müssen Sie sicherstellen, dass die Verbindung wasserdicht ist.

Testen des Montageorts von Kamera und Sender

Befestigen Sie die Kamera vorläufig am vorgesehenen

Montageort. Platzieren Sie den Sender vorläufig am vorgesehenen

Montageort, und schließen Sie ihn an die Stromversorgung und an die Kamera an.

TIPP: Wenn Sie für diesen Test nicht die Verkabelung des Fahrzeugs nutzen möchten, können Sie den Sender und die

Page 12

Kamera an eine 12-Volt-Batterie (Gleichspannung) anschließen.

Testen Sie, ob der Sender ordnungsgemäß funktioniert.

Versorgen Sie das Navigationsgerät dazu über die Gerätehalterung für die drahtlose Kamera mit Strom.

Wenn am vorgesehenen Montageort auf dem Gerät kein Video angezeigt wird, testen Sie den Sender an einem anderen Montageort erneut.

Wiederholen Sie die Schritte 2 bis 3, bis der Sender

ordnungsgemäß funktioniert. Testen Sie das Sichtfeld der Kamera, indem Sie sich das

Video auf dem Gerät ansehen. Falls die Kamera keine optimale Sicht für Ihr Fahrzeug

bietet, testen Sie sie an einem anderen Montageort erneut. Wiederholen Sie die Schritte 5 bis 6, bis der Montageort der

Kamera eine optimale Sicht für Ihr Fahrzeug ermöglicht. TIPP: Notieren Sie sich beim Test des Sichtfelds der Kamera

die Ausrichtung, damit die Kamera korrekt fest montiert wird.

Montieren der Kamera

Bevor Sie die Kamera fest montieren, sollten Sie testen, ob der Montageort eine optimale Sicht für Ihr Fahrzeug bietet (Testen

des Montageorts von Kamera und Sender).

Falls Sie die Kamera bereits mit der Halterung verbunden haben, müssen Sie sie zunächst auseinandernehmen.

Platzieren Sie die Halterung À am Montageort.

Verlängerungskabel mit einer Länge von 15 m (50 Fuß) sind bei Bedarf separat erhältlich.

Befestigen Sie die Kamera mit den mitgelieferten

Sechskantschrauben Æ an der Halterung. Passen Sie den Winkel der Kamera an, und ziehen Sie die

Sechskantschrauben mit dem Inbusschlüssel aus dem Lieferumfang fest.

Tragen Sie für Wohnmobile geeignetes Dichtungsmittel an

der Stelle auf, an der das Kabel in das Fahrzeug eingeführt wurde (optional).

Anbringen des Senders

Bevor Sie den Sender fest anbringen, müssen Sie testen, ob er am Montageort ordnungsgemäß funktioniert (Testen des

Montageorts von Kamera und Sender).

Befestigen Sie den Sender mit den geeigneten

Befestigungsteilen am Montageort, z. B. Schrauben, Bolzen oder Kabelbinder.

Der Sicherungshalter in der Nähe des Senders ist nicht wasserdicht. Es wird nicht empfohlen, den Sicherungshalter an einem Montageort anzubringen, der Witterungseinflüssen ausgesetzt ist.

Verbinden Sie die Kamera- und Senderkabel.

Der Stecker zwischen der Kamera und dem Sender ist nicht wasserdicht. Falls die Verbindung an einem Montageort hergestellt wird, der Witterungseinflüssen ausgesetzt ist, müssen Sie sicherstellen, dass die Verbindung wasserdicht ist.

Verbinden Sie das Netzkabel À vom Sender mit einer 12- bis

24-Volt-Gleichstromquelle, vorzugsweise einem Rückfahrlicht Á. Verwenden Sie dazu einen lötfreien Kabelverbinder (nicht im Lieferumfang enthalten).

Wählen Sie eine Option:

• Wenn Sie die Halterung direkt am Fahrzeug montieren, markieren Sie die Stellen der zwei Löcher auf der Halterung Á.

• Wenn Sie die Halterung am Nummernschild montieren, entfernen Sie eine der Schrauben vom Nummernschild, und platzieren Sie die Halterung so, dass das Loch an der Halterung Â auf das Loch am Nummernschild ausgerichtet ist.

Sichern Sie die Halterung entweder mit den mitgelieferten

selbstschneidenden Schrauben Ã am Fahrzeug oder mit der Schraube vom Nummernschild, die Sie in Schritt 2 entfernt haben Ä.

Setzen Sie die Kamera in die Halterung ein, und ermitteln

Sie, wo das Kamerakabel Å am besten in das Fahrzeug eingeführt werden kann.

Bohren Sie mit einem entsprechenden Bohrer ein Loch, um

das Kamerakabel in das Fahrzeug zu verlegen. Führen Sie das Kamerakabel durch das Loch bis zum

Montageort des Senders.

HINWEIS: Wenn Sie den Sender mit einer dauerhaft mit Strom versorgten 12- bis 24-Volt-Gleichstromquelle verbinden und nicht mit einem Rückfahrlicht, müssen Sie die Stromversorgung des Senders manuell herstellen. Der Sender kann zu einem Entladen der Fahrzeugbatterie führen, falls er nicht ausgeschaltet wird.

Falls Sie keinen lötfreien Kabelverbinder verwendet haben,

verlöten Sie die elektrischen Verbindungen, und versiegeln Sie sie mit einem Schrumpfschlauch, damit sie wettergeschützt sind.

Verwenden der Kamera

Die Anzeige des Kameravideos auf dem Gerät ist davon abhängig, wie der Sender an die Stromversorgung angeschlossen ist.

Wählen Sie eine Option, um Video anzuzeigen:

• Wenn Sie den Sender mit einem Rückfahrlicht verbunden haben (empfohlen), legen Sie den Rückwärtsgang des Fahrzeugs ein. Auf dem Gerät wird automatisch das Video der Rückfahrkamera angezeigt.

• Wenn Sie den Sensor mit einer ständig leuchtenden Lampe oder einer anderen unveränderlichen 12-V-

Page 13

Gleichstromquelle verbunden haben, wählen Sie auf dem Gerät das Kamerasymbol aus, um das Video der Rückfahrkamera anzuzeigen.

Wählen Sie eine Option, um zum normalen Betriebsmodus

des Geräts zurückzukehren:

• Wenn Sie den Sender mit einem Rückfahrlicht verbunden haben (empfohlen), nehmen Sie den Rückwärtsgang des Fahrzeugs heraus. Das Gerät setzt automatisch den normalen Betrieb fort.

• Wenn Sie den Sensor mit einer ständig leuchtenden Lampe oder einer anderen unveränderlichen 12-VGleichstromquelle verbunden haben, wählen Sie auf dem Gerät das Kamerasymbol aus, um den normalen Betrieb fortzusetzen.

Ausrichten der Hilfslinien

Hilfslinien sind eine visuelle Darstellung des Wegs des Fahrzeugs im Rückwärtsgang. Damit sie eine optimale Referenz bieten, sollten sie den Außenseiten des Fahrzeugs entsprechen.

Parken Sie das Fahrzeug so, dass eine Seite auf einen

Bürgersteig, eine Auffahrt oder die Markierung einer Parklücke ausgerichtet ist.

Vielleicht möchten Sie mit dem Fahrzeug mittig in eine Parklücke fahren und dann langsam in die nach vorn angrenzende Parklücke vorfahren. So können Sie die Markierung der Parklücke hinter dem Fahrzeug als Referenzpunkte für die Ausrichtung heranziehen.

Der Bürgersteig, die Auffahrt oder die Markierung der Parklücke sollte auf dem Gerät klar zu sehen sein.

Wählen Sie in der Kameraansicht die Option >

Anpassen.

Verwenden Sie die Pfeile in den Ecken des Bildschirms, um

die Hilfslinien so zu verschieben, dass sie mit dem Winkel und der Position des Bürgersteigs, der Auffahrt oder der Markierung der Parklücke übereinstimmen.

Die Hilfslinien sollten direkt über den Referenzpunkten liegen.

• Blenden Sie Hilfslinien auf dem Bildschirm aus, indem Sie

Linien ausblenden wählen.

Zurücksetzen der Ausrichtung

Sie können die Hilfslinien auf die Standardeinstellungen zurücksetzen.

Wählen Sie > Reset.

Wählen Sie Ja.

Koppeln von Sender und Gerätehalterung

Der Sender und die Gerätehalterung für die drahtlose Kamera sind ab Werk miteinander gekoppelt. Wenn der Sender und die Gerätehalterung ordnungsgemäß montiert sind, aber kein Video empfangen wird, können Sie eine erneute Kopplung von Sender und Gerätehalterung vornehmen.

Stellen Sie sicher, dass der Sender nicht mit Strom versorgt

wird. Versetzen Sie das Fahrzeug dazu in den Parkmodus, oder schalten Sie die entsprechende ständige Stromquelle aus.

Schalten Sie das Navigationsgerät ein, das mit der

Gerätehalterung für die drahtlose Kamera verbunden ist. Halten Sie an der Gerätehalterung für die drahtlose Kamera

die Taste PAIR gedrückt, bis auf dem Navigationsgerät die Option Kopplung starten angezeigt wird.

Wenn die Option Kopplung starten nicht auf dem Navigationsgerät angezeigt wird, stellen Sie sicher, dass die Gerätehalterung für die drahtlose Kamera ordnungsgemäß mit der Stromversorgung verbunden ist.

Versorgen Sie den Sender mit Strom, indem Sie den

Rückwärtsgang des Fahrzeugs einlegen oder die entsprechende ständige Stromquelle einschalten.

Nach ca. fünf Sekunden wird auf dem Navigationsgerät die Meldung Kopplung erfolgreich angezeigt.

Schalten Sie sowohl die Gerätehalterung für die drahtlose

Kamera als auch den Sender zunächst aus und dann wieder ein.

Wenn die Kopplung des Senders und der Gerätehalterung

für die drahtlose Kamera nicht erfolgreich war, wiederholen Sie die Schritte 1 bis 4.

Verwenden Sie die Pfeile in der Mitte des Bildschirms, um

die Hilfslinien nach oben oder nach unten zu verschieben. Der rote Bereich der Hilfslinien sollte auf den hinteren Teil

des Fahrzeugs ausgerichtet sein. Positionieren Sie das Fahrzeug bei Bedarf so, dass die

andere Seite auf einen Bürgersteig, eine Auffahrt oder die Markierung einer Parklücke ausgerichtet ist, und wiederholen Sie den Vorgang.

Die Hilfslinien sollten nach Möglichkeit symmetrisch sein, selbst wenn das Fahrzeug nicht perfekt auf den Bürgersteig, die Auffahrt oder die Markierung einer Parklücke ausgerichtet ist.

Wählen Sie , wenn die Ausrichtung abgeschlossen ist.

Ein- oder Ausblenden von Hilfslinien

Wählen Sie .

Wählen Sie eine Option:

• Zeigen Sie Hilfslinien auf dem Bildschirm an, indem Sie

Linien einblenden wählen.

Technische Daten

Angabe Wert

Kamerasensor CMOS, 1/3,7 Zoll Kameraauflösung 640 × 480 Kamerawinkel (vertikal) 115° Kamerawinkel (horizontal) 140° Eingangsspannung von Kamera und

Sender Sicherung 500 mA, flink Spannungsnutzung von Kamera und

Sender Wasserdichtigkeit von Kamera und

Sender Temperaturbereich der Kamera -40 °C bis 85 °C (-40 °F bis

Temperaturbereich von Sender und Gerätehalterung

Art der Funkübertragung 2,4-GHz-ISM-Band Funkübertragungsreichweite 13,5 m (45 Fuß)

9 bis 28 V Gleichspannung

150 mA bei 12 V Gleichspannung

IEC 60529, IPX7

185 °F)

-20 °C bis 70 °C (-4 °F bis 158 °F)

Page 14

BC™ 20 Wireless Backup Camera

Installation Instructions

AVISO

Consulta la guía Información importante sobre el producto y tu seguridad que se incluye en la caja del producto del dispositivo

GPS y en la que encontrarás avisos e información importante sobre el producto.

Garmin recomienda encarecidamente que un instalador con experiencia y los conocimientos necesarios sobre sistemas eléctricos realice la instalación del dispositivo. Si conectas de forma incorrecta el cable de alimentación se pueden provocar daños en el vehículo o en las pilas/batería, o lesiones físicas.

Al conectar el cable de alimentación, no retires el portafusibles en línea. Para evitar la posibilidad de causar daños personales o daños al producto provocados por el fuego o un sobrecalentamiento, debe colocarse el fusible adecuado tal y como se indica en las especificaciones del producto. Además, la conexión del cable de alimentación sin el fusible adecuado anulará la garantía del producto.

ADVERTENCIA

Utiliza siempre gafas de seguridad, un protector de oídos y una máscara antipolvo cuando vayas a realizar orificios, cortes o lijados.

NOTIFICACIÓN

Al realizar orificios o cortes, comprueba siempre lo que hay al otro lado de la superficie.

• Debes probar la ubicación de montaje antes de montar la cámara de forma permanente.

• La instalación de la cámara en una posición elevada en la parte de atrás del vehículo ofrece un mejor ángulo de visión.

• El soporte incluido puede engancharse en la matrícula o en otra superficie similar, o puede fijarse en la parte trasera del vehículo usando los tornillos autorroscantes de cabeza plana.

Especificaciones sobre el cableado y la ubicación del transmisor

Al seleccionar una ubicación de montaje para el transmisor inalámbrico, se deben respetar estas especificaciones.

• Se debe probar la posible ubicación de montaje antes de montar el transmisor de forma permanente.

• A pesar de que el transmisor puede enviar de forma fiable señales de vídeo a una distancia aproximada de 13,5 m (45 pies), la ubicación del transmisor puede afectar a este alcance.

◦ La fiabilidad de la señal será mayor cuanto más cerca se

encuentren el transmisor y el soporte del DNP con cámara inalámbrico.

◦ El transmisor ofrece la mejor señal cuando cualquiera de

las superficies planas À está apuntando hacia el soporte del DNP con cámara inalámbrico.

Estas instrucciones de instalación no se aplican a un modelo específico de vehículo y su finalidad es meramente orientativa para el montaje del producto en el vehículo. Si tienes dudas relacionadas con tu modelo específico de vehículo, debes ponerte en contacto con el fabricante del vehículo.

Artículo Descripción

Á Â Ã

Soporte del dispositivo de navegación personal (DNP) con cámara inalámbrico

El DNP debe recibir alimentación a través de este soporte para comunicarse con la cámara.

Transmisor Cámara Soporte de montaje de la cámara

Herramientas necesarias

• Taladro y broca de 9,09 mm (0,36 pulgadas o tamaño T)

• Destornillador Phillips del número 2

• Tornillos, pernos o bridas (para fijar el transmisor)

• Conector para empalme de cables sin soldadura o soldadora y tubo de aislamiento

• Sellador para caravanas (opcional)

Especificaciones de montaje de la cámara

Al seleccionar una ubicación de montaje para la cámara, ten en cuenta las siguientes especificaciones.

◦ La presencia de metales densos o aparatos Á en la

trayectoria del transmisor pueden reducir significativamente la distancia de transmisión.

◦ La fiabilidad de la señal será mayor cuanto menor sea el

número de cuerpos sólidos en la trayectoria entre el transmisor y el dispositivo.

• Si la distancia entre la cámara y el transmisor supera la longitud del cable incluido, se pueden usar cables de extensión. Pueden adquirirse e instalarse uno o varios cables de extensión de 15 m (50 pies). Consulta a tu distribuidor de Garmin o ve a www.garmin.com para obtener más información.

• El portafusibles ubicado junto al transmisor no es resistente al agua. Se desaconseja la instalación del portafusibles en una ubicación expuesta a las inclemencias meteorológicas.

• El conector entre la cámara y el transmisor no es resistente al agua. Si realizas esta conexión en una ubicación expuesta a las inclemencias meteorológicas, asegúrate de que la conexión es resistente al agua.

Comprobación de la ubicación de la cámara y el transmisor

Fija temporalmente la cámara en la ubicación de montaje

elegida. Coloca temporalmente el transmisor en la ubicación de

montaje elegida y conéctalo a la alimentación y a la cámara. SUGERENCIA: si no quieres realizar el empalme con el

cableado del vehículo para esta prueba, puedes conectar el transmisor y la cámara a la batería de 12 V de CC.

Page 15

Comprueba que el transmisor funciona correctamente

suministrando alimentación al DNP mediante el soporte del DNP con cámara inalámbrico.

Si no puedes ver el vídeo en el dispositivo en la ubicación de montaje elegida, mueve el transmisor a otra ubicación y vuelve a realizar la prueba.

Repite los pasos 2–3 hasta que el transmisor funcione

correctamente. Observa el vídeo en el dispositivo para probar la vista de la

cámara. Si la cámara no ofrece la vista adecuada para el vehículo,

desplázala a otra ubicación y vuelve a realizar la prueba. Repite los pasos 5–6 hasta que la ubicación de montaje de

la cámara ofrezca la vista adecuada para el vehículo. SUGERENCIA: durante la prueba, anota qué dirección es

hacia arriba para garantizar una correcta instalación permanente.

Montaje de la cámara

Antes de montar la cámara de forma permanente, es recomendable que compruebes la ubicación de montaje que proporcione la mejor visión en tu vehículo (Comprobación de la

ubicación de la cámara y el transmisor).

Si ya has conectado la cámara al soporte, debes desmontarla primero.

Coloca el soporte À en la ubicación de montaje.

Ajusta el ángulo de la cámara y aprieta los pernos

hexagonales con la llave hexagonal. Aplica sellador para caravanas alrededor del cable en la

zona por la que éste se introduce en el vehículo (opcional).

Instalación del transmisor

Antes de instalar el transmisor de forma permanente, debes comprobar que éste funciona correctamente en la ubicación de instalación (Comprobación de la ubicación de la cámara y el

transmisor).

Fija el transmisor en la ubicación de instalación con los

componentes de montaje apropiados para la ubicación como tornillos, pernos o bridas.

El portafusibles ubicado junto al transmisor no es resistente al agua. Se desaconseja la instalación del portafusibles en una ubicación expuesta a las inclemencias meteorológicas.

Conecta los cables de la cámara y el transmisor.

El conector entre la cámara y el transmisor no es resistente al agua. Si realizas esta conexión en una ubicación expuesta a las inclemencias meteorológicas, asegúrate de que la conexión es resistente al agua.

Conecta el cable de alimentación À del transmisor a una

fuente de alimentación de 12–24 V de CC, preferiblemente una luz de marcha atrás Á, usando un conector de empalme de cables sin soldadura (no incluido).

Selecciona una opción:

• Si vas a montar el soporte directamente sobre la superficie del vehículo, haz una marca de los dos orificios del soporte Á.

• Si vas a instalar el soporte en la matrícula, retira uno de los tornillos de la matrícula y fija el soporte en su lugar de forma que el orificio del soporte Â quede alineado con el de la matrícula.

Fija el soporte al vehículo con los tornillos autorroscantes

incluidos Ã o con el tornillo de la matrícula Ä que has retirado en el paso 2.

Coloca la cámara en el soporte y decide la mejor ubicación

para la entrada del cable de la cámara Å en el vehículo. Con una broca adecuada, perfora un orificio para introducir

el cable de la cámara en el vehículo. Pasa el cable de la cámara por el orificio y guíalo hasta la

ubicación del transmisor. Si fuera necesario, se pueden adquirir por separado cables

de extensión de 15 m (50 pies). Fija la cámara al soporte con los pernos hexagonales

incluidos Æ.

NOTA: si conectas el transmisor a una fuente estable de 12-24 V de CC (como una lámpara de circulación diurna) en vez de a una luz de marcha atrás deberás desactivar de forma manual la alimentación al transmisor. El transmisor puede agotar completamente la batería del vehículo si lo dejas encendido.

Si no has utilizado un conector para empalme de cables sin

soldadura, suelda y aísla las conexiones eléctricas para protegerlas de las inclemencias meteorológicas.

Uso de la cámara

La cámara muestra el vídeo en el dispositivo de distintas formas según la conexión de alimentación al transmisor.

Selecciona una opción para ver el vídeo:

• Si has conectado el transmisor a una luz de marcha atrás (recomendado), engrana la marcha atrás. El dispositivo muestra automáticamente el vídeo de la cámara de seguridad trasera.

• Si has conectado el transmisor a una luz de circulación diurna u otra fuente de alimentación estable de 12 V de CC, selecciona el icono de la cámara en el dispositivo para ver el vídeo de la cámara de seguridad trasera.

Selecciona una opción para reanudar el funcionamiento

normal del vídeo:

• Si has conectado el transmisor a una luz de marcha atrás (recomendado), desengrana la marcha atrás. El dispositivo reanuda automáticamente el funcionamiento normal.

Page 16

• Si has conectado el transmisor a una luz de circulación diurna u otra fuente de alimentación estable de 12 V de CC, selecciona el icono de la cámara en el dispositivo para reanudar el funcionamiento normal.

Alineación de las líneas de orientación

Las líneas de orientación ofrecen una representación visual de la ruta del vehículo cuando circula marcha atrás. Para obtener una referencia óptima, deben estar alineadas de forma que reflejen los laterales exteriores del vehículo.

Sitúa el vehículo de forma que uno de los laterales esté

alineado respecto a un bordillo, un camino de entrada o las líneas que delimitan una zona de aparcamiento.

Es conveniente que, si sitúas el vehículo en el centro de una zona de aparcamiento, avances al siguiente aparcamiento. Esto te permitirá utilizar las líneas del aparcamiento situado en la parte posterior del vehículo como puntos de referencia para la alineación.

El bordillo, el camino de entrada o las líneas que delimitan la zona de aparcamiento deberían verse claramente en el dispositivo.

En la vista de cámara, selecciona > Ajustar.

Utiliza las flechas de las esquinas de la pantalla para mover

las líneas de orientación de forma que coincidan con el ángulo y la posición del bordillo, el camino de entrada o las líneas del aparcamiento.

Las líneas de orientación deberían aparecer justo encima de tus puntos de referencia.

Vinculación del soporte del dispositivo y el transmisor

El soporte del DNP con cámara inalámbrico y el transmisor están vinculados de fábrica. Si el soporte del DNP y el transmisor están correctamente montados y no hay recepción de señal de vídeo, vuelve a vincularlos.

Comprueba que el transmisor no recibe alimentación

deteniendo el vehículo o apagando la fuente de alimentación estable correspondiente.

Enciende el DNP conectado al soporte del DNP con cámara

inalámbrico. En el soporte del DNP con cámara inalámbrico, mantén

pulsado PAIR hasta que Iniciar vinculación aparezca en el DNP.

Si no aparece Iniciar vinculación en el DNP, asegúrate de que el soporte del DNP con cámara inalámbrico está correctamente conectado a la alimentación.

Engrana la marcha atrás o enciende la fuente de

alimentación estable correspondiente para suministrar alimentación al transmisor.

Tras unos cinco segundos, Vinculación correcta aparece en el DNP.

Apaga y vuelve a encender el soporte del DNP y el

transmisor para reiniciarlos. Si el soporte del DNP con cámara inalámbrico y el

transmisor no se vinculan correctamente, repite los pasos 1–

Utiliza las flechas del centro de la pantalla para mover las

líneas de orientación hacia arriba o hacia abajo. La parte roja de las líneas de orientación deben estar

alineadas con la parte posterior del vehículo. Si es necesario, vuelve a colocar el vehículo con el otro

lateral alineado respecto a un bordillo, un camino de entrada o las líneas que delimitan una zona de aparcamiento y, a continuación, repite el proceso de alineación.

Debes intentar que las líneas de orientación queden simétricas, incluso aunque el vehículo no esté perfectamente alineado respecto al bordillo, el camino de entrada o las líneas del aparcamiento.

Selecciona cuando hayas finalizado la alineación.

Mostrar u ocultar las líneas de orientación

Selecciona .

Selecciona una opción:

• Para mostrar las líneas de orientación en la pantalla, selecciona Mostrar líneas.

• Para ocultar las líneas de orientación en la pantalla, selecciona Ocultar líneas.

Restablecimiento de la alineación

Puedes restablecer las líneas de orientación a la configuración predeterminada.

Selecciona > Restablecer.

Selecciona Sí.

Especificaciones

Especificación Valor

Sensor de cámara CMOS tipo 1/3,7 Resolución de la cámara 640 × 480 Ángulo (vertical) de la cámara 115° Ángulo (horizontal) de la cámara 140° Tensión de entrada de la cámara y el

transmisor Fusible 500 mA, rápido Uso de corriente de la cámara y el

transmisor Resistencia al agua de la cámara y el

transmisor Rango de temperatura de la cámara De -40 °C a 85 °C (-40 °F a

Ranto de temperatura de montaje del DNP y transmisor

Tipo de transmisión inalámbrica Banda de radio de 2,4 GHz

Distancia de transmisión inalámbrica 13,5 m (45 pies)

9–28 V de CC

150 mA a 12 V de CC

IEC 60529 IPX7

185 °F)

-20 °C a 70 °C (-4° to 158°F)

ISM

Page 17

BC™ 20 Wireless Backup Camera

Installation Instructions

AVISO

Consulte o guia Informações Importantes de Segurança e do Produto na embalagem do dispositivo de GPS para ler os

avisos relativos ao mesmo e outras informações importantes. A Garmin recomenda vivamente que o dispositivo seja

instalado por um técnico com experiência e formação específica na área de sistemas elétricos. Ligar de forma incorreta o cabo de alimentação pode resultar em danos no veículo ou na bateria, bem como causar ferimentos.

Ao ligar o cabo de alimentação, não remova o porta-fusíveis em linha. Para prevenir a possibilidade de lesões ou danos do produto, por intermédio de incêndios ou sobreaquecimento, deve ser utilizado o fusível correto, como indicado nas especificações do produto. Além disso, ligar o cabo de alimentação sem utilizar o fusível adequado leva à anulação da garantia.

PRECAUÇÃO

Utilize sempre óculos de proteção, proteção nos ouvidos e uma máscara de pó quando perfurar, cortar ou lixar.

NOTA

Quando perfurar ou cortar, verifique sempre o que se encontra do lado oposto da superfície.

• A instalação da câmara no topo da parte traseira do veículo proporciona um melhor ângulo de visão.

• O suporte fornecido pode ser fixado a uma chapa de matrícula ou a uma superfície semelhante, ou pode ainda ser fixado à traseira do veículo com os parafusos autorroscantes ou os parafusos de cabeça redonda fornecidos.

Considerações em relação à posição do transmissor e dos cabos

Ao selecionar um local para instalar o transmissor sem fios, tenha em consideração estes aspetos.

• Deve testar o local de instalação antes de instalar permanentemente a câmara.

• Embora o transmissor seja capaz de transmitir sinal de vídeo até 13,5 m (45 pés), a posição do transmissor pode afetar este intervalo de distância.

◦ Quanto mais perto instalar o transmissor do suporte da

câmara de navegação portátil, mais fiável será o sinal.

◦ O transmissor fornece um sinal melhor quando instalado

numa superfície plana À virado para o suporte da câmara de navegação portátil sem fios.

Estas instruções de instalação não se aplicam a um tipo de veículo específico e têm a finalidade de orientar durante a instalação deste produto no veículo. Para questões específicas relacionadas com o veículo, contacte o fabricante do veículo.

Item Descrição

Suporte da câmara de navegação portátil sem fios

O dispositivo de navegação portátil deve ser alimentado através deste suporte para comunicar com a câmara.

Transmissor

Câmara

Suporte de montagem da câmara

Ferramentas necessárias

• Berbequim e broca de 9,09 mm ( 0,36 pol. ou tamanho T)

• Chave de parafusos Philips n.º 2

• Parafusos ou braçadeiras (para fixar o transmissor)

• Conector de fios sem solda ou com solda e tubagem termorretrátil

• Vedante (opcional)

Considerações em relação ao suporte de montagem da câmara

Ao selecionar um local para montar a câmara, tenha em consideração estes aspetos.

• Deve testar o local de montagem antes de montar permanentemente a câmara.

◦ A existência de metal denso ou aparelhos Á dentro do

alcance do transmissor pode reduzir significativamente a distância de transmissão.

◦ Quanto menos objetos sólidos existirem entre o

transmissor e o dispositivo, mais fiável é o sinal.

• Se a distância entre a câmara e o transmissor exceder o comprimento do cabo fornecido, podem ser utilizados cabos de extensão adicionais. É possível adquirir um cabo de extensão de 15 m (50 pés) e instalar mais do que um cabo de extensão. Contacte o seu representante Garmin ou consulte www.garmin.com para obter mais informações.

• O porta-fusíveis situado junto ao transmissor não é à prova de água. Não é recomendada a instalação do porta-fusíveis num local ao ar livre.

• O conector entre a câmara e o transmissor não é à prova de água. Se optar for fazer esta ligação ao ar livre, certifique-se de que a ligação é à prova de água.

Testar a posição da câmara e do transmissor

Fixe temporariamente a câmara na posição pretendida.

Coloque temporariamente o transmissor na posição

pretendida e ligue-o à corrente e à câmara. Dica: se não quiser ligar os fios à instalação do seu veículo

ao realizar este teste, pode ligar o transmissor e a câmara a uma bateria de 12 Vcc.

Verifique se o transmissor está a funcionar corretamente,

transmitindo corrente ao dispositivo de navegação portátil através do suporte da câmara sem fios.

Se não receber vídeo no dispositivo na posição que o instalou, mova-o para outro local e teste-o novamente.

Page 18

Repita os passos 2-3 até que o transmissor funcione

corretamente. Teste a câmara observando o vídeo no dispositivo.

Se a câmara não fornecer o melhor ângulo de visão do

veículo, mova-a para outro local e teste-a novamente. Repita os passos 5-6 até que o local em que colocou o

suporte da câmara lhe proporcione o melhor ângulo de visão.

Dica: certifique-se de que anota qual a direção que está para cima quando efetuar o teste de visualização da câmara, para que mais tarde a instale permanentemente no local correto.

Montar a câmara

Antes de montar permanentemente a câmara, deve testar o local de montagem para verificar qual o melhor ângulo de visão no veículo (Testar a posição da câmara e do transmissor).

Se já ligou a câmara ao suporte, tem de desligá-la antes.

Coloque o suporte À no local de montagem.

Instalar o transmissor

Antes de instalar permanentemente o transmissor, deve testar o local de instalação para verificar se funcionará corretamente (Testar a posição da câmara e do transmissor).

Fixe o transmissor ao local de instalação utilizando as

ferramentas adequadas para a superfície, como parafusos, porcas ou braçadeiras.

O porta-fusíveis situado junto ao transmissor não é à prova de água. Não é recomendada a instalação do porta-fusíveis num local ao ar livre.

Ligue a câmara e os cabos do transmissor.

O conetor entre a câmara e o transmissor não é à prova de água. Se optar for fazer esta ligação ao ar livre, certifique-se de que a ligação é à prova de água.

Ligue o cabo de alimentação À do transmissor a uma fonte

de alimentação entre 12-24 V CC, de preferência a um farol de marcha atrás Á, através de um conetor de fios sem solda (não incluído).

Selecione uma opção:

• Se pretende montar o suporte diretamente na superfície do veículo, marque a posição dos dois orifícios no suporte Á.

• Se pretende instalar o suporte numa chapa de matrícula, remova um dos parafusos da chapa de matrícula e posicione o suporte de forma a que o orifício do suporte

fique alinhado com o orifício da chapa de matrícula.

Fixe o suporte ao veículo utilizando os parafusos

autorroscantes fornecidos Ã ou o parafuso da chapa de matrícula que removeu no passo 2 Ä.

Coloque a câmara no suporte e determine qual o melhor

local para que o cabo da câmara Å entre no veículo. Com a broca apropriada, abra um orifício para o cabo da

câmara entrar no veículo. Passe o cabo da câmara pelo orifício e encaminhe-o até ao

transmissor. É possível adquirir cabos de extensão de 15 m (50 pés) em

separado, se necessário. Fixe a câmara ao suporte utilizando os parafusos

hexagonais fornecidos Æ. Ajuste o ângulo da câmara e aperte os parafusos

hexagonais com a chave hexagonal fornecida. Aplique vedante à volta do cabo no orifício onde este entra

no veículo (opcional).

NOTA: se ligar o transmissor a uma fonte de alimentação permanente de 12 a 24 V CC (por exemplo, às luzes de circulação diurna), e não à luz de marcha atrás, terá de ligar e desligar manualmente a alimentação do transmissor. Se deixar o transmissor ligado, este poderá descarregar a bateria.

Se não utilizou um conetor de fios sem solda, solde e isole

as ligações elétricas aplicando calor, para as proteger das condições climatéricas.

Utilizar a câmara

A câmara transmite vídeos de várias formas, consoante a forma como ligou o cabo de alimentação ao transmissor.

Selecione uma opção para transmitir vídeo:

• Se ligou o transmissor a um farol de marcha-atrás (recomendado), engrene a marcha-atrás no veículo. O dispositivo transmite automaticamente vídeo da câmara de segurança.

• Se ligou o transmissor a uma luz de circulação diurna ou a uma fonte de alimentação de 12 V CC estável, selecione o ícone da câmara no dispositivo para transmitir vídeo da câmara de segurança.

Selecione uma opção para regressar ao modo de

funcionamento normal do dispositivo:

• Se ligou o transmissor a um farol de marcha-atrás (recomendado), desengrene a marcha-atrás. O dispositivo regressa automaticamente ao modo de funcionamento normal.

• Se ligou o transmissor a uma luz de circulação diurna ou a uma fonte de alimentação de 12 V CC estável, selecione o ícone da câmara no dispositivo para regressar ao modo de funcionamento normal.

Page 19

Alinhamento das linhas de orientação

As linhas de orientação oferecem uma representação visual do caminho do veículo quando em marcha-atrás. Para uma melhor referência, devem estar alinhadas para refletir as extremidades exteriores do veículo.

Alinhe uma das partes laterais do veículo com as linhas de

uma berma, entrada ou lugar de estacionamento. Poderá mesmo posicionar o veículo no centro de um lugar

de estacionamento e, em seguida, avançar para o estacionamento da frente. Isto permite-lhe utilizar as linhas do lugar de estacionamento na traseira do veículo como pontos de referência para o alinhamento.

As linhas da berma, da entrada ou do lugar de estacionamento devem ser visíveis no dispositivo.

No ecrã da câmara, selecione > Ajustar.

Utilize as setas nos cantos do ecrã para mover as linhas de

orientação de forma a que correspondam ao ângulo e à posição das linhas da berma, da entrada ou do lugar de estacionamento.

As linhas de orientação devem ser diretamente apresentadas no topo dos seus pontos de referência.

Utilize as setas no meio do ecrã para mover as linhas de

orientação para cima ou para baixo. A secção a vermelho das linhas de orientação deve ficar

alinhada com a traseira do veículo. Se necessário, volte a posicionar o veículo com a outra

lateral estreitamente alinhada com as linhas de uma berma, entrada ou lugar de estacionamento e repita o processo de alinhamento.

Deverá tentar manter as linhas de orientação simétricas, mesmo que o veículo não esteja totalmente alinhado com as linhas da berma, da entrada ou do lugar de estacionamento.

Selecione quando o alinhamento estiver concluído.

Mostrar ou ocultar as linhas de orientação

Selecione .

Selecione uma opção:

• Para mostrar as linhas de orientação no ecrã, selecione Mostrar linhas.

• Para ocultar as linhas de orientação do ecrã, selecione

Ocultar linhas.

Repor alinhamento

Pode repor as predefinições das linhas de orientação.

Selecione > Repor.

Selecione Sim.

Verifique se o transmissor não tem corrente, colocando o

veículo em ponto morto ou desligando a fonte de alimentação estável.

Ligue o dispositivo de navegação portátil que se encontra

ligado ao suporte da câmara de navegação portátil sem fios. No suporte da câmara de navegação portátil sem fios, prima

continuamente PAIR até que a mensagem Iniciar emparelhamento seja apresentada no dispositivo.

Se a mensagem Iniciar emparelhamento não for apresentada no dispositivo, certifique-se de que o suporte da câmara de navegação portátil sem fios está bem ligado à corrente.

Ative a corrente do transmissor colocando o veículo em

marcha-atrás ou ligando a fonte de alimentação estável. Cerca de cinco segundos depois, a mensagem

Emparelhamento correto é apresentada no dispositivo de navegação portátil.

Desligue e ligue novamente o suporte da câmara de

navegação portátil sem fios e o transmissor. Se o transmissor e o suporte da câmara de navegação

portátil sem fios não emparelharem com sucesso, repita os passos 1-4.

Especificações

Especificação Valor

Sensor da câmara 1/3,7 tipo CMOS Resolução da câmara 640 × 480 Ângulo da câmara (vertical) 115° Ângulo da câmara (horizontal) 140° Tensão de entrada da câmara e do

transmissor Fusível 500 mA, fusão rápida Corrente utilizada pela câmara e pelo

transmissor Classificação à prova de água da

câmara e do transmissor Intervalo de temperatura da câmara De -40 °C a 85 °C (-40 °F a

Intervalo de temperatura do transmissor e do suporte do dispositivo de navegação

Tipo de transmissão sem fios Banda ISM de 2,4 GHz Distância de transmissão sem fios 13,5 m (45 pés)

9-28 V CC

150 mA a 12 V CC

IEC 60529 IPX7

185 °F)

-20 °C a 70 °C (-4 °F a 185 °F)

Emparelhar o transmissor e o suporte do dispositivo

O transmissor e o suporte da câmara de navegação portátil sem fios vêm emparelhados da fábrica. Se o transmissor e o suporte do dispositivo de navegação portátil estiverem bem instalados e não receber qualquer transmissão de vídeo, pode tentar voltar a emparelhar o transmissor e o suporte do dispositivo.

Page 20

BC™ 20 Wireless Backup Camera

Installation Instructions

WAARSCHUWING

Lees de gids Belangrijke veiligheids- en productinformatie in de doos van het GPS-toestel voor productwaarschuwingen en andere belangrijke informatie.

Garmin raadt aan dat een ervaren installateur met kennis van elektrische systemen het toestel installeert. Het onjuist aansluiten van stroomkabels kan schade toebrengen aan het voertuig of de accu, en kan persoonlijk letsel veroorzaken.

Verwijder bij het aansluiten van de voedingskabel niet de geïntegreerde zekeringhouder. Om het risico van letsel of schade aan het product door brand of oververhitting te voorkomen, dient de juiste zekering te worden gebruikt, zoals vermeld in de productspecificaties. Als de voedingskabel wordt aangesloten zonder gebruik van de juiste zekering, vervalt de garantie op het product.

LET OP

Draag altijd een veiligheidsbril, oorbeschermers en een stofmasker tijdens het boren, zagen en schuren.

KENNISGEVING

Controleer voordat u gaat boren of zagen wat zich aan de andere kant van het oppervlak bevindt.

Deze installatie-instructies zijn niet van toepassing op een specifiek voertuigtype en zijn bedoeld als algemene richtlijn bij het installeren van dit product op uw voertuig. Neem bij vragen over uw specifieke voertuig contact op met de fabrikant van uw voertuig.

• Als u de camera hoger op de achterkant van het voertuig installeert, krijgt u een betere kijkhoek.

• De meegeleverde beugel kan op een kentekenplaat of soortgelijk oppervlak worden geklikt, of kan worden vastgemaakt op de achterkant van het voertuig met de meegeleverde zelftappende bolkopschroeven.

Aandachtspunten met betrekking tot zenderlocatie en bedrading

Houd rekening met de volgende aandachtspunten bij de keuze van een locatie voor het installeren van de draadloze zender.

• Test een voorziene installatielocatie voordat u de zender definitief installeert.

• Hoewel de zender het videosignaal over een afstand van ca. 13,5 m (45 ft.) kan overbrengen, heeft de locatie van de zender mogelijk invloed op dit bereik.

◦ Hoe dichter u de zender bij de PND-steun van de

draadloze camera installeert, hoe betrouwbaarder het signaal.

◦ De zender geeft het beste signaal wanneer een van de

platte oppervlakken À in de richting van de PND-steun van de draadloze camera wijst.

Onderdeel Beschrijving

Á Â Ã

PND-steun van draadloze camera Het PND-toestel moet via deze steun van stroom worden

voorzien om te kunnen communiceren met de camera. Zender Camera Montagesteun voor camera

Benodigd gereedschap

• Boormachine en boor van 9,09 mm (0,36 inch, maat T)

• Nr. 2 kruiskopschroevendraaier

• Schroeven, bouten of kabelbinders (om de zender te bevestigen)

• Knijpconnector of soldeer en krimpkous

• RV-kit (optioneel)

Aandachtspunten bij het bevestigen van de camera

Houd rekening met de volgende aandachtspunten bij de keuze van een montagelocatie voor de camera.

• U dient een voorziene montagelocatie te testen voordat u de camera definitief monteert.

◦ Massieve metalen voorwerpen of apparaten Á in het pad

van de zender beperken de zendafstand aanzienlijk.

◦ Hoe minder massieve objecten aanwezig zijn in het pad

tussen de zender en het toestel, hoe betrouwbaarder het signaal.

• Als de afstand tussen de camera en de zender groter is dan de lengte van de meegeleverde kabel, kunt u extra verlengkabels gebruiken. U kunt een verlengkabel van 15 m (50 ft.) aanschaffen, en u kunt zelfs meer dan één verlengkabel installeren. Bezoek uw plaatselijke Garmin dealer of ga naar www.garmin.com voor meer informatie.

• De zekeringhouder bij de zender is niet waterdicht. Het wordt afgeraden om de zekeringhouder te installeren op een locatie die is blootgesteld aan de elementen.

• De connector tussen de camera en de zender is niet waterdicht. Zorg ervoor dat de verbinding waterdicht is als u deze wilt maken op een locatie die is blootgesteld aan de elementen.

De locatie van de camera en de zender testen

Bevestig de camera tijdelijk op de voorziene montagelocatie.

Plaats de zender tijdelijk op de voorziene installatielocatie en

verbind deze met de voeding en de camera. TIP: Als u de bedrading van uw voertuig niet wilt losmaken

voor deze test, kunt u de zender en camera aansluiten op een 12V gelijkstroombatterij.

Test de zender op correcte werking door stroom toe te

voeren naar het PND-toestel via de PND-steun van de draadloze camera.

Page 21

Als u geen videobeelden op het toestel ziet op de gewenste installatielocatie, verplaats de zender dan naar een andere locatie en probeer het opnieuw.

Herhaal stap 2–3 totdat de zender goed werkt.

Test het camerabeeld door de videobeelden op het toestel te

bekijken. Als de camera geen optimaal zicht biedt voor uw voertuig,

verplaats deze dan naar een andere locatie en probeer het opnieuw.

Herhaal stap 5–6 totdat de montagelocatie van de camera

optimaal zicht biedt voor uw voertuig. TIP: Onthoud welke richting boven is bij het testen van het

camerabeeld, zodat u bent verzekerd van een correcte permanente bevestiging.

De camera monteren

Voordat u de camera permanent monteert, moet u controleren of de montagelocatie optimaal zicht biedt voor uw voertuig (De

locatie van de camera en de zender testen).

Als u de camera al op de beugel hebt aangebracht, moet u deze eerst losmaken.

Plaats de beugel À op de montagelocatie.

De zender installeren

Voordat u de zender permanent installeert, moet u testen of de zender correct werkt op de betreffende locatie (De locatie van

de camera en de zender testen).

Bevestig de zender op de installatielocatie met geschikte

bevestigingsmaterialen zoals schroeven, bouten of kabelbinders.

De zekeringhouder bij de zender is niet waterdicht. Het wordt afgeraden om de zekeringhouder te installeren op een locatie die is blootgesteld aan de elementen.

Sluit de camera en de kabels van de zender aan.

De connector tussen de camera en de zender is niet waterdicht. Zorg ervoor dat de verbinding waterdicht is als u deze wilt maken op een locatie die is blootgesteld aan de elementen.

Sluit de voedingskabel À van de zender aan op een 12–24 V

gelijkstroombron, bij voorkeur een achteruitrijlicht Á, met behulp van een knijpconnector (niet meegeleverd).

Selecteer een optie:

• Als u de beugel direct op het oppervlak van uw voertuig monteert, markeert u de locatie van de twee gaten in de beugel Á.

• Als u de beugel op een kentekenplaat aanbrengt, verwijder dan een van de schroeven van de kentekenplaat en breng de steun zo aan dat het gat in de beugel Â op één lijn ligt met het gat in de kentekenplaat.

Bevestig de beugel op het voertuig met de meegeleverde

zelftappende schroeven Ã of met de schroef van de kentekenplaat Ä die u in stap 2 hebt verwijderd.

Plaats de camera in de beugel en bepaal waar de

camerakabel Å het beste het voertuig kan worden binnengeleid.

Boor met een geschikte boor een gat voor de camerakabel.

Voer de camerakabel door het gat en leid de kabel naar de

locatie van de zender. Verlengkabels van 15 m (50 ft.) kunnen zo nodig apart

worden aangeschaft. Bevestig de camera in de beugel met de meegeleverde

zeskantige bouten Æ. Stel de hoek van de camera in en draai de zeskantige

bouten vast met de meegeleverde sleutel. Breng RV-kit rond de kabel aan op de plaats waar deze het

voertuig binnengaat (optioneel).

OPMERKING: Als u de zender verbindt met een constante 12–24 V gelijkstroombron (zoals een rijlicht) in plaats van een achteruitrijlicht, moet u de stroom naar de zender handmatig inschakelen. De zender kan uw accu doen leeglopen als deze niet wordt uitgeschakeld.

Als u geen knijpconnector gebruikt voor de verbinding,

soldeer de elektrische onderdelen dan vast en isoleer ze met een krimpkous om ze te beschermen tegen de elementen.

De camera gebruiken

De camera geeft videobeelden op verschillende manieren weer op het toestel, afhankelijk van hoe u de voeding hebt aangesloten op de zender.

Selecteer een optie voor het weergeven van videobeelden:

• Als u de zender hebt verbonden met een achteruitrijlicht (aanbevolen), zet het voertuig dan in zijn achteruit. Het toestel geeft automatisch videobeelden van de achteruitrijcamera weer.

• Als u de zender hebt verbonden met een ander licht of een andere 12 V gelijkstroombron, selecteer dan het camerapictogram op het toestel om videobeelden van de achteruitrijcamera weer te geven.

Selecteer een optie om de normale werking van het toestel

te hervatten:

• Als u de zender hebt verbonden met een achteruitrijlicht (aanbevolen), haal dan het voertuig uit zijn achteruit. De normale werking van het toestel wordt automatisch hervat.

• Als u de zender hebt verbonden met een ander licht of een andere 12 V gelijkstroombron, selecteer dan het camerapictogram op het toestel om de normale werking van het toestel te hervatten.

Page 22

De begeleidingslijnen uitlijnen

De begeleidingslijnen geven de baan van uw voertuig weer terwijl u achteruit rijdt. Voor optimale ondersteuning moeten de lijnen worden uitgelijnd met de buitenste randen van uw voertuig.

Parkeer uw voertuig met een zijde parallel aan een

stoeprand, oprit of lijn van een parkeervak. U kunt uw voertuig stoppen in het midden van een

parkeervak en daarna vooruit rijden tot in het volgende parkeervak. Op die manier kunt u de parkeervaklijnen achter het voertuig als referentiepunten gebruiken bij het uitlijnen.

De stoeprand, oprit of parkeervaklijnen moeten duidelijk zichtbaar zijn op het toestel.

Selecteer in het camerabeeld > Adjust.

Gebruik de pijlen in de hoeken van het scherm om de

begeleidingslijnen te verplaatsen zodat ze overeenkomen met de hoek en positie van de stoeprand, oprit of parkeervaklijnen.

De begeleidingslijnen moeten precies op uw referentiepunten liggen.

Gebruik de pijlen in het midden van het scherm om de

begeleidingslijnen naar boven of beneden te verplaatsen. Het rode gedeelte van de begeleidingslijnen moet parallel

lopen aan de achterkant van uw voertuig. Parkeer uw voertuig zo nodig opnieuw zodat nu de andere

zijde parallel aan een stoeprand, oprit of lijn van een parkeervak staat, en herhaal het uitlijningsproces.

Probeer de begeleidingslijnen symmetrisch te houden, ook als uw voertuig niet perfect parallel staat aan de stoeprand, oprit, of parkeervaklijnen.

Selecteer wanneer het uitlijningsproces klaar is.

Begeleidingslijnen weergeven of verbergen

Selecteer .

Selecteer een optie:

• Als u begeleidingslijnen wilt weergeven op het scherm, selecteert u Show Lines.

• Als u begeleidingslijnen wilt verbergen op het scherm, selecteert u Hide Lines.

Uitlijning herstellen

U kunt de standaardinstellingen van de begeleidingslijnen herstellen.

Selecteer > Herstellen.

Selecteer Ja.

Houd op de PND-steun van de draadloze camera PAIR

ingedrukt totdat Start koppelen op het PND-toestel verschijnt.

Als Start koppelen niet op het PND-toestel verschijnt, controleer dan of de PND-steun van de draadloze camera correct is aangesloten op de voeding.

Zorg dat er stroom naar de zender gaat door het voertuig in

zijn achteruit te zetten of door de vaste voedingsbron in te schakelen.

Na circa vijf seconden verschijnt Koppelen OK op het PNDtoestel.

Schakel zowel de PND-steun van de draadloze camera als

de zender uit en vervolgens weer in. Herhaal stap 1-4 als de zender en de PND-steun van de

draadloze camera niet goed worden gekoppeld.

Specificaties

Specificatie Waarde

Camerasensor 1/3.7-type CMOS Cameraresolutie 640 × 480 Camerahoek (verticaal) 115° Camerahoek (horizontaal) 140° Ingangsspanning camera en zender 9–28 V gelijkspanning Zekering 500 mA, snelle zekering Stroomverbruik camera en zender 150 mA bij 12 V gelijkspanning Waterbestendigheid camera en zender IEC 60529 IPX7 Temperatuurbereik camera -40° tot 85°C (-40° tot 185°F) Temperatuurbereik zender en PND-

steun Type draadloze transmissie 2,4 GHz ISM-radioband Afstand draadloze transmissie 13,5 m (45 ft.)

-20° tot 70°C (-4° tot 158°F)

De zender koppelen met de toestelsteun

De zender en de PND-steun van de draadloze camera zijn bij levering al gekoppeld in de fabriek. Als de zender en de PNDsteun correct zijn geïnstalleerd en u geen video ontvangt, kunt u proberen de zender en de PND-steun opnieuw te koppelen.

Zorg ervoor dat er geen stroom naar de zender gaat door het

voertuig in de parkeerstand te zetten of door de vaste voedingsbron uit te schakelen.

Schakel het PND-toestel in dat is verbonden met de PND-

steun van de draadloze camera.

Page 23

BC™ 20 Wireless Backup Camera

Installation Instructions

ADVARSEL

Se guiden Vigtige produkt- og sikkerhedsoplysninger i æsken med GPS-enheden for at se produktadvarsler og andre vigtige oplysninger.

Garmin anbefaler kraftigt, at du får en erfaren installatør med den rette viden om elektriske systemer til at installere enheden. Hvis du tilslutter strømkablet forkert, kan det beskadige køretøjet eller batteriet eller medføre personskade.

Ved tilslutning af strømkablet må du ikke fjerne inlinesikringsholderen. Den korrekte sikring skal være placeret som vist i produktspecifikationerne mhp. at undgå risiko for personskade eller produktskade pga. brand eller overophedning. Desuden vil tilslutning af strømkablet uden den korrekte sikring på rette plads gøre produktgarantien ugyldig.

ADVARSEL

Bær altid beskyttelsesbriller, høreværn og støvmaske, når du borer, skærer eller sliber.

BEMÆRK

Når du borer eller skærer, skal du altid kontrollere, hvad der er på den anden side af overfladen.

Disse installationsinstruktioner er ikke gældende for en bestemt køretøjstype og er alene vejledende, når du installerer dette produkt i din bil. Hvis du har spørgsmål, der er specifikke i forhold til dit køretøj, skal du kontakte producenten af køretøjet.

• Det medfølgende beslag kan klipses på en nummerplade eller lignende overflade, eller det kan fastgøres på køretøjet ved brug af de medfølgende, selvskærende fladhovedede skruer.

Bemærkning vedr. placering af sender og kabling

Når du vælger et monteringssted til installation af den trådløse transmitter, skal du tage følgende i betragtning.

• Afprøv det tiltænkte monteringssted, før du monterer transmitteren permanent.

• Selvom transmitteren pålideligt kan sende videosignalet over ca. 13,5 m (45 ft.), kan placeringen af transmitteren påvirke dette område.

◦ Jo tættere, du monterer transmitteren på PND-

monteringen til det trådløse kamera, desto mere pålideligt er signalet.

◦ Transmitteren leverer det bedste signal, når begge plane

overflader À peger i retning mod PND-monteringen til det trådløse kamera.

Emne Beskrivelse

PND-montering til trådløst kamera

PND-enheden skal være strømforsynet igennem denne montering, før du kan kommunikere med kameraet.

Transmitter

Kamera

Kameramonteringsbeslag

Nødvendigt værktøj

• 9,09 mm eller størrelse T (Bor og 0,36 tomme) borehoved

• Nummer 2 stjerneskruetrækker

• Skruer, bolte eller kabelklemmer (til sikring af transmitteren)

• Loddefri kabelsplejsningsstik eller loddetin og varmekrymperør

• RV-forsegler (valgfrit)

Bemærkninger vedr. montering af kamera

Når du vælger et sted til montering af kameraet, skal du være opmærksom på følgende.

• Afprøv et monteringssted, før du monterer kameraet permanent.

• Installation af kameraet højt på bagsiden af køretøjet giver en bedre visningsvinkel.

◦ Massive metalgenstande eller apparater Á, der blokerer

for transmitteren, reducerer markant transmissionsafstanden.

◦ Desto færre massive genstande, der befinder sig mellem

transmitteren og enheden, desto mere pålideligt bliver signalet.

• Hvis afstanden mellem kameraet og transmitteren overstiger længden af det medfølgende kabel, kan der anvendes yderligere forlængerkabler. Et forlængerkable på 15 m (50 ft.) kan tilføjes, og der kan installeres mere end ét kabel. Besøg Garmin din lokale www.garmin.com for at få flere oplysninger.

• Den sikringsholder, der er placeret i nærheden af transmitteren, er ikke vandtæt. Montering af sikringsholderen på et sted, der er udsat for vind og vejr, anbefales ikke.

• Stikket mellem kameraet og transmitteren er ikke vandtæt. Hvis du opretter denne tilslutning på et sted, der er udsat for vind og vejr, skal du sikre dig, at tilslutningen er vandtæt.

Afprøvning af sted til placering af kamera og transmitter

Fastgør midlertidigt kameraet på det ønskede

monteringssted. Placering midlertidigt transmitteren på det foretrukne

monteringssted, og slut den til strømmen og kameraet. TIP: Hvis du ikke vil åbne ledningsnettet i din bil mhp. denne

test, kan du slutte transmitteren og kameraet til et 12 V DCbatteri.

Test transmitteren for funktionalitet ved at slutte strøm til

PND-enheden ved brug af PND-monteringen til det trådløse kamera.

Hvis du ikke får vist video på enheden på det foretrukne installationssted, skal du flytte transmitteren til et andet sted og afprøve den igen.

Page 24

Gentag trin 2–3, indtil transmitteren fungerer korrekt.

Afprøv kameraet ved at holde øje med videoen på enheden.

Hvis kameraet ikke leverer optimal visning til dit køretøj, skal

du flytte det til et andet sted og afprøve det igen. Gentag trin, indtil kameraets monteringssted leverer optimal

visning for dit køretøj. TIP: Bemærk hvilken vej, der vender op, når du afprøver

kameraet, med henblik på at sikre korrekt permanent installation.

Montering af kamera

Før du monterer kameraet permanent, skal du afprøve monteringsstedet af hensyn til optimal visning i din bil (Afprøvning af sted til placering af kamera og transmitter).

Hvis du allerede har monteret kameraet i beslaget, skal du først adskille det.

Placer beslaget À på monteringsstedet.

Fastgør transmitteren på installationsstedet ved brug af

monteringsdele, der egner sig til stedet, f.eks. skruer, bolte eller kabelklemmer.

Den sikringsholder, der er placeret i nærheden af transmitteren, er ikke vandtæt. Montering af sikringsholderen på et sted, der er udsat for vind og vejr, anbefales ikke.

Tilslut kameraet og transmitterkablerne.

Stikket mellem kameraet og transmitteren er ikke vandtæt. Hvis du opretter denne tilslutning på et sted, der er udsat for vind og vejr, skal du sikre dig, at tilslutningen er vandtæt.

Slut strømkablet À fra transmitteren til en 12–24 V DC-

strømkilde, gerne en baklygte Á, ved brug af et loddefrit kabelsplejsningsstik (medfølger ikke).

BEMÆRK: For tilslutning af transmitteren til en konstant 12-24 V DC-kilde (f.eks. kørelyset) i stedet for baklygten skal du koble strøm til transmitteren manuelt. Transmitteren kan dræne køretøjets batteri, hvis den forbliver tændt.

Hvis du ikke bruger et loddefrit kabelsplejsningsstik, skal de

elektriske tilslutninger loddes og forsynes med varmekrymperør med henblik på at beskytte dem imod vejr og vind.

Vælg en funktion:

• Hvis du monterer beslaget direkte på overfladen af dit køretøj, skal du markere placeringen af de to huller på beslaget Á.

• Hvis du monterer beslaget på en nummerplade, skal du fjerne den ene af nummerpladeskruerne og klipse beslaget på plads, således at hullet i beslaget Â passer mod hullet i nummerpladen.

Fastgør beslaget på køretøjet ved brug af den de

medfølgende selvskørende, fladhovede skruer Ã eller den nummerpladeskrue, du fjernede i trin 2 Ä.

Placer kameraet i beslaget, og find det bedste sted til

indføring af kamerakablet Å i køretøjet. Brug et passende borehoved til at bore et hul til kameraets

kabling, når det skal føres ind i køretøjet. Led kameraets kabel igennem hullet, og før det ind til

transmitteren. 15 m (50 ft.) forlængerkabler kan evt. købes separat. Fastgør kameraet i beslaget ved brug af unbrakoskruerne Æ.

Juster kameravinklen, og stram unbrakoskruerne med den

medfølgende unbrakonøgle. Påfør RV-forsegler omkring kablet på det sted, hvor det

ledes ind i køretøjet (valgfrit).

Montering af transmitteren

Før du monterer transmitteren permanent, skal du afprøve installationsstedet for korrekt funktionalitet (Afprøvning af sted til

placering af kamera og transmitter).

Brug af kameraet

Kameraet viser video på enheden på forskellige måder, afhængigt af hvordan du har sluttet strømmen til transmitteren.

Vælg en indstilling til visning af video:

• Hvis du har sluttet transmitteren til en baklygte (anbefales), skal du placere gearstangen i bakgear. Enheden viser automatisk video fra backup-kameraet.

• Hvis du har sluttet transmitteren til en kørelyslygte eller anden konstant 12 V DC-kilde, skal du vælge kameraikonet på enheden for at få vist video fra backupkameraet.

Vælg en indstilling for at genoptage normal enhedsdrift:

• Hvis du har sluttet transmitteren til en baklygte (anbefales), skal du fjerne gearstangen fra bakgear. Enheden genoptager automatisk normal drift.

• Hvis du har sluttet transmitteren til en kørelyslygte eller anden konstant 12 V DC-kilde, skal du vælge kameraikonet på enheden for at genoptage normal drift.

Justering af guidelinjer

Guidelinjer angiver en visuel gengivelse af køretøjets bane i bakgear. Det bedste resultat opnås, hvis de justeres i forhold til yderkanterne på køretøjet.

Placer køretøjet med den ene side tæt langs en kantsten,

indkørsel eller linjerne i en parkeringsbås. Du kan evt. placere køretøjet midt i en parkeringsbås og

derefter trille frem i næste bås. Derved får du mulighed for at bruge parkeringsbåsens linjer bag køretøjet som referencepunkter til placering.

Kantstenen, indkørslen eller parkeringsbåsens linjer skal kunne ses tydeligt på enheden.

Page 25

Fra kamerabilledet skal du vælge > Juster.

Brug pilene i hjørnerne af skærmbilledet til at placere

guidelinjerne, så de passer til vinklen og placeringen i forhold til kantstenen, indkørslen eller parkeringsbåsens linjer.

Guidelinjerne bør være placeret direkte oven på dine referencepunkter.

Brug pilene midt på skærmbilledet, når du flytter

guidelinjerne op eller ned. Den røde del af guidelinjerne skal være justeret med

bagenden af dit køretøj. Du kan evt. prøve at placere køretøjet igen med den anden

side tæt langs en kantsten, indkørsel eller parkeringsbåsens linjer og gentage justeringsprocessen.

Forsøg at holde guidelinjerne symmetriske, selv når køretøjet ikke er perfekt justeret i forhold til kantsten, indkørsel eller parkeringsbåsens linjer.

Vælg , når justeringen er fuldført.

Vis eller skjul guidelinjer

Vælg .

Vælg en funktion:

• Vis guidelinjer ved at vælge Vis linjer.

• Skjul guidelinjer ved at vælge Skjul linjer.

Gendannelse af justering

Du kan nulstille guidelinjer til fabriksindstillinger.

Vælg > Gendan.

Vælg Ja.

Specifikationer

Specifikation Værdi

Kamerasensor 1/3.7-type CMOS Kameraopløsning 640 × 480 Kameravinkel (lodret) 115 ° Kameravinkel (vandret) 140 ° Forsyningsspænding til kamera og

transmitter Sikring 500 mA, fast-blow Strømforbrug for kamera og transmitter 150 mA @ 12 V DC Vandtæthedsklassifikation for kamera

og transmitter Kameratemperaturområde -40 ° til 85 °C (-40 ° til 185

Temperaturområde for transmitter og bærbar navigationsenhed

Trådløs transmissionstype 2.4 GHz ISM-radiobånd Trådløs transmissionsafstand 13,5 m (45 ft.)

9–28 V DC

IEC 60529 IPX7

°F)

-20° til 70°C (-4° til 158°F)

Parring af transmitteren med enhedsmonteringen

Transmitteren og PND-monteringen til det trådløse kamera er parret fra fabrikkens side. Hvis transmitteren og PNDmonteringen er korrekt installeret, og du ikke modtager video, kan du forsøge at gentage parringen mellem transmitteren og PND-monteringen.

Kontroller, at transmitteren ikke strømforsynes ved at sætte

køretøjet i P eller ved at slukke for den pågældende konstante strømkilde.

Tænd for den PND-enhed, der er tilsluttet PND-monteringen

til det trådløse kamera. På PND-monteringen til det trådløse kamera skal du trykke

på PAIR og holde den nede, indtil Start parring vises på PND-enheden.

Hvis Start parring ikke vises på PND-enheden, skal du sikre dig, at PND-monteringen til det trådløse kamera er korrekt tilsluttet strøm.

Strømforsyn transmitteren ved at sætte køretøjet i bakgear

eller tænde for den pågældende konstante strømkilde. Efter ca. 5 sekunder vises Parring OK på PND-enheden. Sluk og tænd for strømmen til både PND-monteringen til det

trådløse kamera og transmitteren. Hvis transmitteren og PND-monteringen til det trådløse

kamera ikke kan parres, skal du gentage trin 1–4.

Page 26

BC™ 20 Wireless Backup Camera

Installation Instructions

VAROITUS

Lue lisätietoja varoituksista ja muista tärkeistä seikoista GPSlaitteen pakkauksen mukana toimitetusta Tärkeitä turvallisuus- ja tuotetietoja -oppaasta.

Garmin suosittelee, että laitteen asentaa kokenut asentaja, joka tuntee sähköjärjestelmät. Virtajohdon liittäminen väärin saattaa johtaa ajoneuvon tai akun vahingoittumiseen tai henkilövahinkoon.

Kun liität virtajohtoa, älä poista johdollista sulakepesää. Tulipalosta tai ylikuumenemisesta seuraavien henkilövahinkojen ja tuotteen vahingoittumisen välttämiseksi asianmukaisen sulakkeen on oltava tuotteen teknisten tietojen osoittamassa paikassa. Lisäksi virtajohdon liittäminen ilman asianmukaista sulaketta mitätöi tuotteen takuun.

VAROITUS

Pidä turvalaseja, korvasuojaimia ja hengityssuojusta, kun poraat, sahaat tai hiot osia.

ILMOITUS

Tarkista aina ennen poraamista ja sahaamista poraus- tai leikkauspinnan taustapuoli.

Nämä asennusohjeet eivät ole tarkoitettu millekään tietylle ajoneuvotyypille. Niiden avulla voit asentaa tuotteen ajoneuvoon. Jos sinulla on ajoneuvokohtaista kysyttävää, ota yhteys ajoneuvon valmistajaan.

Kohde Kuvaus

Langattoman kameran PND-teline

PND-laitteen on saatava virtaa tämän telineen kautta, jotta se voi olla yhteydessä kameraan.

Lähetin

Kamera

Kameran kiinnitysteline

Tarvittavat työkalut

• Pora ja 9,09 mm:n (0,36 tuuman eli T-koon) poranterä

• #2 Phillips-ristipääruuvitaltta

• Ruuveja, pultteja tai nippusiteitä (lähettimen kiinnittämiseen)

• Juotteeton pikaliitin tai juotos ja kutistesukka

• Matkailuautoon tarkoitettua tiivistysainetta (valinnainen)

Huomioitavaa kiinnitettäessä kameraa

Huomioi nämä seikat, kun valitset kameran kiinnityspaikkaa.

• Testaa asennuspaikka, ennen kuin kiinnität kameran pysyvästi.

• Kameran asentaminen tavallista ylemmäs ajoneuvon taakse parantaa katselukulmaa.

• Mukana toimitetun telineen voi napsauttaa kiinni rekisterikilpeen tai muuhun vastaavaan pintaan tai sen voi

kiinnittää ajoneuvon taakse mukana toimitetuilla lieriökantaisilla ruuveilla.

Lähettimen sijaintiin ja kytkentään liittyvää huomioitavaa

Huomioi seuraavat seikat, kun valitset langattoman lähettimen asennuspaikkaa.

• Testaa harkitsemasi asennuspaikka, ennen kuin asennat lähettimen pysyvästi.

• Vaikka lähetin pystyy lähettämään videosignaalia luotettavasti noin 13,5 metrin (45 jalan) päähän, lähettimen sijainti voi vaikuttaa sen lähetysalueeseen.

◦ Signaali on sitä luotettavampi, mitä lähemmäs

langattoman kameran PND-telinettä asennat lähettimen.

◦ Lähettimen signaali on voimakkain, kun jompikumpi

tasainen pinta À osoittaa langattoman kameran PNDtelinettä kohti.

◦ Lähettimen signaalin tiellä olevat tiiviit metalliesineet tai

laitteet Á kutistavat lähetysmatkaa merkittävästi.

◦ Signaali on sitä luotettavampi, mitä vähemmän kiinteitä

esineitä lähettimen ja laitteen välillä on.

• Jos kameran ja lähettimen etäisyys ylittää mukana toimitetun kaapelin pituuden, jatkokaapeleita voi käyttää lisäksi. Voit ostaa 15 metrin (50 jalan) jatkokaapelin ja käyttää tarvittaessa useitakin jatkokaapeleita. Saat lisätietoja Garmin myyjältä tai osoitteesta www.garmin.com.

• Lähettimen lähellä sijaitseva sulaketeline ei ole vesitiivis. Sulaketelinettä ei kannata asentaa paikkaan, joka altistuu sääoloille.

• Kameran ja lähettimen välinen liitin ei ole vesitiivis. Jos teet tämän liitännän paikassa, joka altistuu sääoloille, varmista että liitäntä on vesitiivis.

Kameran ja lähettimen sijainnin testaaminen

Kiinnitä kamera väliaikaisesti haluamaasi asennuspaikkaan.

Aseta lähetin väliaikaisesti haluamaasi asennuspaikkaan ja

liitä se virtalähteeseen ja kameraan. VIHJE: jos et halua liittää lähetintä ajoneuvon

virtalähteeseen tätä testiä varten, voit liittää lähettimen ja kameran 12 Vdc:n akkuun.

Testaa lähettimen toiminta kytkemällä virta PND-laitteeseen

langattoman kameran PND-telineen kautta. Jos laitteessa ei näy videokuvaa haluamassasi

asennuspaikassa, siirrä lähetin toiseen paikkaan ja testaa se uudelleen.

Toista vaiheita 2–3, kunnes lähetin toimii oikein.

Testaa kameran näkyvyys katsomalla videokuvaa laitteessa.

Jos kameran näkymä ei ole optimaalinen, siirrä kamera

toiseen paikkaan ja testaa se uudelleen. Toista vaiheita 5–6, kunnes kameran näkymä on

optimaalinen. VIHJE: varmista kameran oikea asennussuunta tarkistamalla

suunnat testatessasi kameraa.

Page 27

Kameran kiinnittäminen

Ennen kuin kiinnität kameran pysyvästi, testaa, että kiinnityspaikka on optimaalinen (Kameran ja lähettimen sijainnin

testaaminen).

Jos olet jo kiinnittänyt kameran telineeseen, pura se.

Aseta teline À kiinnityspaikkaan.

Valitse vaihtoehto:

• Jos aiot asentaa telineen suoraan ajoneuvon pintaan, merkitse telineen kahden reiän paikat Á.

• Jos aiot asentaa telineen rekisterikilpeen, irrota yksi rekisterikilven ruuveista ja napsauta teline paikalleen siten, että telineen aukko Â on rekisterikilven reiän kohdalla.

Kiinnitä teline ajoneuvoon joko mukana toimitetuilla ruuveilla

tai vaiheessa 2 irrottamallasi rekisterikilven ruuvilla Ä.

Aseta kamera telineeseen ja määritä paras kohta, josta

kameran kaapeli Å ohjataan ajoneuvon sisälle. Poraa sopivalla poranterällä reikä, josta kameran kaapeli

ohjataan ajoneuvon sisälle. Pujota kameran kaapeli reiästä ja ohjaa se lähettimen

sijaintiin. Osta tarvittaessa 15 metrin (50 jalan) jatkokaapeli erikseen. Kiinnitä kamera telineeseen mukana toimitetuilla

kuusiopulteilla Æ. Säädä kameran kulma ja kiristä kuusiopultit mukana

toimitetulla kuusiokokoavaimella. Levitä matkailuautoon tarkoitettua tiivisteainetta kaapelia

varten poraamasi reiän ympärille (valinnainen).

Lähettimen asentaminen

Testaa asennuspaikka, ennen kuin asennat lähettimen pysyvästi (Kameran ja lähettimen sijainnin testaaminen).

Kiinnitä lähetin asennuspaikkaan paikan mukaisilla

tarvikkeilla, kuten ruuveilla, pulteilla tai nippusiteillä. Lähettimen lähellä sijaitseva sulaketeline ei ole vesitiivis.

Sulaketelinettä ei kannata asentaa paikkaan, joka altistuu sääoloille.

Liitä kameran ja lähettimen kaapelit.

Kameran ja lähettimen välinen liitin ei ole vesitiivis. Jos teet tämän liitännän paikassa, joka altistuu sääoloille, varmista että liitäntä on vesitiivis.

Liitä lähettimen virtajohto À 12–24 VDC:n virtalähteeseen,

mieluiten peruutusvaloon Á, juotteettomalla pikaliittimellä (ei mukana).

HUOMAUTUS: kun lähetin liitetään pysyvään 12-24 VDC:n virtalähteeseen (kuten huomiovaloon) eikä peruutusvaloon, virta on kytkettävä manuaalisesti lähettimeen. Lähetin voi tyhjentää ajoneuvon akun, jos se jätetään päälle.

Jos et käyttänyt juotteetonta pikaliitintä, juota sähköliitännät

ja käytä kutistesukkaa liitäntöjen suojaamiseksi sääoloilta.

Kameran käyttäminen

Kamera näyttää videokuvaa laitteessa eri tavoin sen mukaan, miten lähetin on liitetty virtalähteeseen.

Valitse vaihtoehto videokuvan näyttämiseksi:

• Jos liitit lähettimen peruutusvaloon (suositus), aseta ajoneuvo peruutusvaihteelle. Laite näyttää peruutuskameran videokuvan automaattisesti.

• Jos liitit lähettimen huomiovaloon tai muuhun pysyvään 12 VDC:n virtalähteeseen, näytä peruutuskameran videokuva valitsemalla kamerakuvake laitteessa.

Valitse vaihtoehto laitteen normaalin toiminnan jatkamiseksi:

• Jos liitit lähettimen peruutusvaloon (suositus), aseta ajoneuvo pois peruutusvaihteelta. Laite jatkaa normaalia toimintaansa automaattisesti.

• Jos liitit lähettimen huomiovaloon tai muuhun pysyvään 12 VDC:n virtalähteeseen, jatka normaalia toimintaa valitsemalla kamerakuvake laitteessa.

Opastusviivojen kohdistaminen

Opastusviivat näyttävät ajoneuvon ajolinjan peruutettaessa. Jotta ne osoittavat ajolinjan mahdollisimman tarkasti, ne on kohdistettava ajoneuvon ulkoreunojen mukaan.

Aja ajoneuvo siten, että sen toinen sivu on lähellä

jalkakäytävän tai ajotien reunaa tai pysäköintiruudun viivoja niiden suuntaisesti.

Ajoneuvo kannattaa ehkä ajaa pysäköintiruutuun ja sen jälkeen sen edessä olevaan ruutuun. Siten taemman pysäköintiruudun viivoja voi käyttää viitepisteinä kohdistuksen avuksi.

Jalkakäytävän tai ajotien reunan taikka pysäköintiruudun viivojen on näyttävä selvästi laitteessa.

Valitse kameranäkymässä > Säädä.

Voit siirtää opastusviivoja näytön kulmissa olevilla nuolilla

siten, että niiden kulma ja sijainti vastaa jalkakäytävän tai ajotien reunoja taikka pysäköintiruudun viivoja.

Opastusviivojen pitäisi näkyä suoraan viitepisteiden päällä.

Page 28

Voit siirtää opastusviivoja ylös- tai alaspäin näytön keskellä

olevilla nuolilla. Kohdista opastusviivojen punainen kohta ajoneuvon

takaosaan. Aja ajoneuvo tarvittaessa siten, että sen toinen reuna

kohdistuu lähelle jalkakäytävän tai ajotien reunaa taikka pysäköintiruudun viivoja ja tee kohdistus uudelleen.

Pyri pitämään opastusviivat keskenään symmetrisinä, vaikka ajoneuvo ei olisi täysin jalkakäytävän tai ajotien reunojen taikka pysäköintiruudun viivojen suuntainen.

Valitse , kun kohdistus on valmis.

Opastusviivojen näyttäminen ja piilottaminen

Valitse .

Valitse vaihtoehto:

• Näytä opastusviivat näytössä valitsemalla Näytä viivat.

• Piilota opastusviivat näytössä valitsemalla Piilota viivat.

Kohdistuksen palauttaminen

Voit palauttaa opastusviivojen oletusasetukset.

Valitse > Palauta.

Valitse Kyllä.

Lähettimen ja laitetelineen pariliitos

Lähetin ja langattoman kameran PND-teline on pariliitetty tehtaalla. Jos lähetin ja PND-teline on asennettu oikein, mutta videokuva ei näy, voit yrittää pariliittää lähettimen ja PNDtelineen uudelleen.

Varmista, että lähetin ei saa virtaa, asettamalla ajoneuvo

pysäköintivaihteelle tai sammuttamalla asianmukainen jatkuva virtalähde.

Käynnistä PND-laite, joka on liitetty langattoman kameran

PND-telineeseen. Paina langattoman kameran PND-telineen PAIR-painiketta

pitkään, kunnes PND-laitteessa näkyy teksti Start Pairing (Aloita pariliitos).

Jos Start Pairing (Aloita pariliitos) -teksti ei näy PNDlaitteessa, varmista että langattoman kameran PND-teline on liitetty virtalähteeseen oikein.

Kytke virta lähettimeen asettamalla ajoneuvo

peruutusvaihteelle tai käynnistämällä asianmukainen jatkuva virtalähde.

Noin viiden sekunnin kuluttua Pairing OK (Pariliitos OK) teksti ilmestyy PND-laitteeseen.

Sammuta sekä langattoman kameran PND-teline että lähetin

ja käynnistä molemmat uudelleen. Jos lähettimen ja langattoman kameran PND-laitetelineen

pariliitos ei onnistu, toista vaiheet 1–4.

Tekniset tiedot Arvo

Langattoman lähetyksen tyyppi 2,4 GHz:n ISM-radiotaajuuskaista Langattoman lähetyksen matka 13,5 m (45 jalkaa)

Tekniset tiedot

Tekniset tiedot Arvo

Kameran tunnistin 1/3,7-tyyppinen CMOS Kameran tarkkuus 640 × 480 Kameran kulma (pysty) 115° Kameran kulma (vaaka) 140° Kameran ja lähettimen tulojännite 9–28 VDC Sulake 500 mA, pikasulake Kameran ja lähettimen virrankäyttö 150 mA @ 12 VDC Kameran ja lähettimen

vedenpitävyys Kameran lämpötila-alue -40 - 85 °C (-40 - 185 °F) Lähettimen ja PND-telineen

lämpötila-alue

IEC 60529 IPX7

-20 - 70 °C (-4 - 158 °F)

Page 29

BC™ 20 Wireless Backup Camera

Installation Instructions

ADVARSEL

Se veiledningen Viktig sikkerhets- og produktinformasjon i produktesken for GPS-enheten for å lese advarsler angående produktet og annen viktig informasjon.

Garmin anbefaler på det sterkeste at enheten installeres av en erfaren installatør som har den nødvendige kunnskapen om elektriske systemer. Feil kabling av strømkabelen kan føre til skade på kjøretøyet eller batteriet og føre til personskade.

Ikke fjern den innebygde sikringsholderen når du kobler til strømkabelen. Riktig sikring må være på plass slik det vises i produktspesifikasjonene. Dette forhindrer mulighet for personskade eller skade på produktet som følge av brann eller overoppheting. Hvis du kobler til strømkabelen uten riktig sikring på plass, ugyldiggjøres produktgarantien.

FORSIKTIG

Bruk alltid vernebriller, hørselsvern og støvmaske når du borer, skjærer eller sliper.

MERKNAD

Du må alltid undersøke hva som er på den motsatte siden av overflaten før du begynner å bore eller skjære.

Disse installeringsinstruksjonene gjelder ikke for et bestemt kjøretøy og skal brukes som en veiledning under installering av produktet på kjøretøyet. Kontakt kjøretøyprodusenten hvis du har spørsmål som gjelder kjøretøyet.

Element Beskrivelse

Á Â Ã

Nødvendige verktøy

• Drill og borbits på 9,09 mm (0,36 tommer eller størrelse T)

• Stjerneskrutrekker #2

• Skruer, bolter eller strips (for å feste senderen)

• Loddefri skjøteledningkontakt eller varmekrympingsrør med

• Bobilforsegling (valgfritt)

Hensyn ved montering av kameraet

Tenk over følgende når du velger monteringssted for kameraet.

• Du bør teste monteringsstedet før du fester kameraet

• Hvis du installerer kameraet høyere på baksiden av

• Du kan klipse den medfølgende braketten på nummerskiltet

PND-brakett med trådløst kamera navigasjonsenheten må få strøm via denne braketten for å

kunne kommunisere med kameraet. Sender Kamera Monteringsbrakett for kamera

lodding

permanent.

kjøretøyet, får du bedre synsvinkel.

eller en annen lignende overflate eller feste den på baksiden

av kjøretøyet ved hjelp av de medfølgende selvborende, flathodede skruene

Hensyn ved plassering og kabling for senderen

Tenk over følgende når du velger installasjonsplassering for den trådløse senderen.

• Du bør teste installasjonsplasseringen før du installerer senderen permanent.

• Senderen kan overføre videosignaler over ca 13,5 m (45 fot). Til tross for dette kan plasseringen til senderen påvirke rekkevidden.

◦ Signalet blir mer pålitelig jo nærmere du installerer

senderen til PND-braketten med trådløst kamera.

◦ Senderen gir best signal når en av de flate overflatene

peker mot PND-braketten med trådløst kamera.

◦ Hvis tett metall eller objekter Á er i banen for senderen,

blir avstanden for overføring kraftig redusert.

◦ Signalet blir mer pålitelig hvis det er færre solide objekter i

banen mellom senderen og enheten.

• Hvis avstanden mellom kameraet og senderen overskrider lengden til den medfølgende kabelen, kan du bruke flere forlengelseskabler. Du kan kjøpe en forlengelseskabel på 15 m (50 fot), og du kan sette inn mer enn én forlengelseskabel. Kontakt forhandleren for Garmin eller gå til www.garmin.com hvis du vil ha mer informasjon.

• Sikringholderen ved senderen er ikke vanntett. Det anbefales ikke at du installerer sikringsholderen der den er utsatt for elementene.

• Kontakten mellom kameraet og senderen er ikke vanntett. Hvis du kobler til på et sted som er utsatt for elementene, må du sørge for at tilkoblingen er vanntett.

Teste plasseringen for kameraet og senderen

Fest kameret midlertidig på stedet du vil montere det.

Fest senderen midlertidig på stedet du vil installere den, og

koble den til strøm og til kameraet. TIPS: Hvis du ikke vil spleise kablene i kjøretøyet for denne

testen, kan du koble senderen og kameraet til et batteri på 12 VDC.

Test at senderen fungerer som den skal ved å tilføre strøm til

PND-enheten ved hjelp av PND-braketten med trådløst kamera.

Hvis du ikke ser video på enheten fra stedet du vil installere senderen, må du flytte den og teste den på nytt et annet sted.

Gjenta trinn 2–3 til senderen fungerer som den skal.

Test kameravisningen ved å se på video på enheten.

Hvis du ikke får optimal visning for kjøretøyet ditt, må du

flytte kameraet teste det på nytt et annet sted. Gjenta trinn 5–6 til du finner stedet hvor kameraet gir optimal

visning for kjøretøyet ditt.

Page 30

TIPS: Merk hvilken retning som er opp når du tester kameravisningen, slik at det blir riktig når du installerer den permanent.

Montere kameraet

Før du monterer kameraet permanent, bør du teste hvor du bør montere det for å få den beste visningen for kjøretøyet (Teste

plasseringen for kameraet og senderen).

Hvis du allerede har koblet kameraet til braketten, må du demontere det først.

Plasser braketten À på monteringsstedet.

Kontakten mellom kameraet og senderen er ikke vanntett. Hvis du kobler til på et sted som er utsatt for elementene, må du sørge for at tilkoblingen er vanntett.

Koble strømkabelen À fra senderen til en strømkilde på 12–

24 VDC, helst et ryggelys Á, ved hjelp av en loddefri skjøteledningkontakt (selges separat).

MERK: Koble senderen til en kontinuerlig kilde på 12– 24 VDC (for eksempel en kjørelampe) i stedet for en ryggelampe som krever at du veksler strøm til senderen manuelt. Senderen kan tømme kjøretøyets batteri hvis den ikke slås av.

Hvis du ikke brukte loddefri skjøteledningkontakt, må du

lodde og varmekrympe de elektriske koblingene for å beskytte dem fra elementene.

Velg et alternativ:

• Hvis du monterer braketten direkte på overflaten av kjøretøyet, merker du av plasseringen for de to hullene på brakettenÁ.

• Hvis du installerer braketten på et nummerskilt, fjerner du en av skruene på nummerskiltet og klipser braketten på plass slik at hullet på brakettenÂ er på linje med hullet på nummerskiltet.

Fest braketten til kjøretøyet ved hjelp av de medfølgende

selvborende skruene Ã eller skruen du fjernet fra nummerskiltet i trinn 2 Ä.

Sett kameraet i braketten, og finn det beste stedet hvor

kabelen Å kan gå inn i kjøretøyet. Bor et hull ved hjelp av en borbits i riktig størrelse for at

kamerakabelen kan gå inn i kjøretøyet. Før kamerakabelen gjennom hullet, og led den til senderen.

Du kan kjøpe forlengelseskabler på 15 m (50 fot) separat, hvis det er nødvendig.

Fest kameraet til braketten ved hjelp av de medfølgende

unbrakoboltene Æ. Juster vinkelen til kameraet, og trekk til unbrakoboltene ved

hjelp av den medfølgende unbrakonøkkelen. Påfør bobilforsegling rundt kabelen der den går inn i bilen

(valgfritt).

Installere senderen

Før du installerer senderen permanent, må du teste at den fungerer som den skal på installasjonsplasseringen (Teste

plasseringen for kameraet og senderen).

Fest senderen på installasjonsplasseringen ved hjelp av

egnede festeanordninger, for eksempel skruer, bolter eller strips.

Sikringholderen ved senderen er ikke vanntett. Det anbefales ikke at du installerer sikringsholderen der den er utsatt for elementene.

Koble til kablene for kameraet og senderen.

Bruke kameraet

Kameraet viser video på enheten på forskjellige måter, avhengig av hvordan du koblet strømmen til senderen.

Velg et alternativ for å se video:

• Hvis du koblet senderen til et ryggelys (anbefalt), setter du bilen i revers. Enheten viser automatisk video fra ryggekameraet.

• Hvis du koblet senderen til en kjørelampe eller annen konstant strømkilde på 12 VDC, velger du kameraikonet på enheten for å vise video fra ryggekameraet.

Velg et alternativ for å gå tilbake til normal bruk:

• Hvis du koblet senderen til et ryggelys (anbefalt), tar du bilen ut av revers. Enheten går automatisk tilbake til normal bruk.

• Hvis du koblet senderen til en kjørelampe eller annen konstant strømkilde på 12 VDC, velger du kameraikonet på enheten for å gå tilbake til normal bruk.

Justere veiledningslinjene

Veiledningslinjer gir en visuell fremstilling av kjøretøyets bane når du rygger. For å gi best mulig referanse bør de justeres slik at de viser ytterkantene av kjøretøyet.

Posisjoner kjøretøyet slik at en side er justert etter

fortauskanten, en innkjørsel eller parkeringslinjer. Du bør kanskje posisjonere kjøretøyet midt i en

parkeringsrute og deretter kjøre frem til neste rute. Dermed kan du bruke de bakre linjene på parkeringsruten som referansepunkt for justeringen.

Fortauskanten, innkjørselen eller parkeringslinjene bør være tydelige på enheten.

Gå til kameravisningen, og velg > Juster.

Bruk pilene i hjørnene av skjermbildet til å flytte

veiledningslinjene slik at de stemmer overens med vinkelen og posisjonen til fortauskanten, innkjørselen eller parkeringslinjene.

Veiledningslinjene skal vises rett over referansepunktene.

Page 31

Bruk pilene midt på skjermbildet til å flytte veiledningslinjene

opp eller ned. Den røde delen av veiledningslinjene skal justeres etter

bakenden av kjøretøyet. Flytt eventuelt kjøretøyet slik at den andre siden er justert

etter fortauskanten, innkjørselen eller parkeringslinjene og gjenta prosessen.

Du bør prøve å holde veiledningslinjene symmetriske, selv om kjøretøyet ikke er helt justert etter fortauskanten, innkjørselen eller parkeringslinjene.

Velg når justeringen er fullført.

Vise eller skjule veiledningslinjer

Velg .

Velg et alternativ:

• Hvis du vil vise veiledningslinjer på skjermen, velger du Vis linjer.

• Hvis du vil skjule veiledningslinjer på skjermen, velger du

Skjul linjer.

Gjenopprette justering

Du kan nullstille veiledningslinjene til standardinnstillingene.

Velg > Gjenopprett.

Velg Ja.

Spesifikasjon Verdi

Inngangsspenning for kamera og sender 9–28 VDC Sikring 500 mA, kvikksikring Spenningsbruk for kamera og sender 150 mA ved 12 VDC Vanntetthetsvurdering for kamera og

sender Temperaturområde for kamera Fra –40 til 85 °C (–40 til

Temperaturområde for sender og brakett -20 til 70 °C (-4 til 158 °F) Type trådløs overføring 2,4 GHz ISM-radiobånd Avstand for trådløs overføring 13,5 m (45 fot)

IEC 60529 IPX7

185 °F)

Pare senderen med braketten

Senderen og PND-braketten med trådløst kamera er parkoblet ved levering. Hvis senderen og PND-braketten er installert skikkelig og du ikke får inn video, kan du prøve å pare senderen og PND-braketten på nytt.

Kontroller at senderen ikke mottar strøm ved å parkere bilen

eller slå av den gjeldende konstante strømkilden. Slå på navigasjonsenheten som er koblet til det trådløse

kameraet og PND-braketten. Hold nede PAIR på PND-braketten med trådløst kamera til

Start paring vises på navigasjonsenheten.

Hvis Start paring ikke vises på navigasjonsenheten, kontrollerer du at PND-braketten med trådløst kamera er koblet til strøm riktig.

Tilfør strøm til senderen ved å sette bilen i revers eller slå på

den gjeldende konstante strømkilden. Meldingen Paring OK vises på navigasjonsenheten etter ca.

fem sekunder. Slå av PND-braketten med trådløst kamera og senderen, og

slå dem deretter på igjen. Hvis du ikke kan pare senderen og PND-braketten med

trådløst kamera, gjentar du trinn 1–4.

Spesifikasjoner

Spesifikasjon Verdi

Kamerasensor 1/3.7-type CMOS Kameraoppløsning 640 × 480 Kameravinkel (vertikal) 115° Kameravinkel (horisontal) 140°

Page 32

BC™ 20 Wireless Backup Camera

Installation Instructions

VARNING

I guiden Viktig säkerhets- och produktinformation som medföljer i produktförpackningen till GPS-enheten finns viktig information om säker hantering av produkten och annat.

Garmin rekommenderar att du låter en erfaren montör med kunskap om elektriska system installera enheten. Felaktig anslutning av strömkabeln kan resultera i skada på fordonet eller batteriet och kan orsaka kroppsskada.

När du ansluter strömkabeln ska du inte ta bort den kabelmonterade säkringshållaren. Det är viktigt att rätt säkring är på plats för att förhindra skador på personer och på produkten, orsakade av eldsvåda eller överhettning. Se produktspecifikationerna. Om du ansluter strömkabeln utan rätt säkring gäller inte heller garantin.

VARNING

Använd alltid skyddsglasögon, hörselskydd och andningsskydd när du borrar, skär eller slipar.

MEDDELANDE

Kontrollera alltid vad som finns bakom ytan som du ska borra eller skära i.

Dessa installationsinstruktioner är inte anpassade till en viss fordonstyp och är avsedda som vägledning när du installerar den här produkten på ett fordon. För frågor som rör just ditt fordon ska du kontakta tillverkaren.

Objekt Beskrivning

PND-fäste för den trådlösa kameran

PND-enheten ska strömförsörjas genom detta fäste för att kunna kommunicera med kameran.

Sändare

Kamera

Monteringsfäste för kamera

Verktyg som behövs

• Borr på 9,09 mm, eller T-storlek (0,36 tum)

• Stjärnmejsel nr 2

• Skruvar, bultar eller buntband (för att fixera sändaren)

• Lödfri stållinesplits eller lödning och krympslang

• RV-tätningsmedel (valfritt)

Att tänka på inför montering av kameran

När du väljer en plats att montera kameran på ska du tänka på följande.

• Testa en monteringsplats innan du monterar kameran permanent.

• Om du installerar kameran högre upp på fordonet får du en bättre visningsvinkel.

• Det medföljande fästet kan klämmas fast på en registreringsskylt eller annan liknande yta, eller så kan det

fästas på bakdelen av fordonet med de medföljande självgängande skruvarna med kullrigt huvud.

Att tänka på inför placering av sändare och kablar

När du väljer en plats för att installera den trådlösa sändaren ska du tänka på följande.

• Du bör testa installationsplatsen innan du installerar sändaren permanent.

• Även om sändaren med stor tillförlitlighet kan sända videosignaler ungefär 13,5 meter (45 fot) kan placeringen av sändaren påverka denna räckvidd.

◦ Ju närmare PND-fästet för den trådlösa kameran du

installerar sändaren, desto mer tillförlitlig blir signalen.

◦ Sändaren ger bäst signal när någon av de plana ytorna

pekar mot PND-fästet för den trådlösa kameran.

◦ Tät metall eller apparater Á i sändningsvägen minskar

räkvidden kraftigt.

◦ Ju färre fasta föremål som finns mellan sändaren och

enheten, desto mer tillförlitlig blir signalen.

• Om avståndet mellan kameran och sändaren överskrider längden av den medföljande kabeln kan förlängningskablar användas. En förlängningskabel på 15 m (50 fot) kan köpas till, och fler än en förlängningskabel kan installeras. Kontakta en lokal Garmin återförsäljare eller besök www.garmin.com för mer information.

• Säkringshållaren som sitter nära sändaren är inte vattentät. Montering av säkringshållaren på en plats som är utsatt för väder och vind rekommenderas inte.

• Kontakten mellan kameran och sändaren är inte vattentät. Om du skapar en sådan här anslutning på en plats som är utsatt för väder och vind, måste du se till att den är vattentät.

Testa kamerans och sändarens placering

Fäst kameran tillfälligt på önskad monteringsplats.

Placera tillfälligt sändaren på önskad monteringsplats och

anslut den till strömförsörjningen och till kameran. TIPS: Om du inte vill skarva en anslutning till fordonets

kablar för det här testet kan du ansluta sändaren och kameran till ett 12 V likströmsbatteri.

Kontrollera att sändaren fungerar som den ska genom att

strömförsörja PND-enheten med hjälp av PND-fästet för den trådlösa kameran.

Om det inte visas någon video på enheten när den är på den önskade monteringsplatsen, flytta sändaren till en annan plats och testa igen.

Upprepa steg 2–3 tills sändaren fungerar som den ska.

Testa kameravisningen genom att kontrollera enhetens

videovisning. Om kameran inte ger optimal visning för ditt fordon bör du

flytta den till en annan plats och försöka igen. Upprepa steg 5–6 tills kamerans monteringsplats ger en

optimal visning för ditt fordon.

Page 33

TIPS: Notera vilken riktning som är uppåt när du testar kameran för att se till att den fungerar korrekt när den installeras permanent.

Montera kameran

Innan du monterar kameran permanent ska du testa vilken monteringsplats som ger bäst sikt i ditt fordon (Testa kamerans

och sändarens placering).

Om du redan har monterat kameran på fästet måste du ta bort den.

Placera fästet À på monteringsplatsen.

Kontakten mellan kameran och sändaren är inte vattentät. Om du skapar en sådan här anslutning på en plats som är utsatt för väder och vind måste du se till att den är vattentät.

Anslut strömkabeln À från sändaren till en strömkälla med

12–24 V likström, helst en backlampa Á, med hjälp av en lödfri stållinesplits (medföljer inte).

OBS! Om du ansluter sändaren till en strömkälla med 12–24 V likström (t.ex. en varsellampa) istället för en backlampa måste du sätta på strömmen till sändaren manuellt. Sändaren kan ta slut på batteriet i ditt fordon om den lämnas påslagen.

Om du inte har använt en lödfri stållinesplits ska du löda och

använda krympslang för elanslutningarna för att skydda dem mot väder och vind.

Välj ett alternativ:

• Om du monterar fästet direkt på fordonets yta ska du märka ut platsen för de två hålen i fästet Á.

• Om du installerar fästet på en registreringsskylt ska du ta bort en av registreringsskyltens skruvar och klämma fast fästet så att hålet på fästet Â ligger i linje med hålet på registreringskylten.

Fixera fästet vid fordonet antingen med de medföljande

självgängande skruvarna Ã eller med skruven till registreringsskylten som du tog bort i steg 2 Ä.

Placera kameran i fästet och fastställ var det är bäst att föra

in kamerakabeln Å i fordonet. Använd en lämplig borr och borra ett hål där kamerakabeln

ska föras in i fordonet. Mata kamerakabeln genom hålet och dra den till sändarens

plats. Förlängningskablar på 15 m (50 fot) kan köpas separat, om

det behövs. Fixera kameran vid fästet med hjälp av medföljande

sexkantsbultar Æ. Justera kameravinkeln och dra åt bultarna med medföljande

sexkantsnyckel. Applicera RV-tätningsmedel runt kabeln där den leds in i

fordonet (valfritt).

Installera sändaren

Innan du installerar sändaren permanent ska du testa att den fungerar korrekt på installationsplatsen (Testa kamerans och

sändarens placering).

Fäst sändaren på installationsplatsen med hjälp av lämpliga

tillbehör, t.ex. skruvar, bultar eller buntband. Säkringshållaren som sitter nära sändaren är inte vattentät.

Montering av säkringshållaren på en plats som är utsatt för väder och vind rekommenderas inte.

Anslut kameran och sändarkablarna.

Använda kameran

Kameran visar video på enheten, på olika sätt, beroende på hur du har anslutit den till sändaren.

Välj ett alternativ för att visa video:

• Om du har anslutit sändaren till en backlampa (rekommenderas) ska du lägga i fordonets back. Enheten visar automatiskt bilden från backkameran.

• Om du har anslutit sändare till en varsellampa eller en annan konstant 12 V-likströmskälla ska du välja kameraikonen på enheten för att visa video från backkameran.

Välj ett alternativ för att återuppta normal enhetsdrift:

• Om sändaren är ansluten till en backlampa (rekommenderas) lägger du ur backen. Enheten återgår automatiskt till normal drift.

• Om du har anslutit sändaren till en varsellampa eller en annan konstant 12 V-likströmskälla ska du välja kameraikonen på enheten för att återgå till normal drift.

Ställa in guidelinjerna

Guidelinjerna ger en översikt av fordonets körväg vid backning. För bästa referens ska de följa de yttre kanterna av ditt fordon.

Ställ fordonet med en sida nära och i linje med en

trottoarkant, infart eller en linjerna i en parkeringsruta. Du kan till exempel ställa fordonet i mitten av en

parkeringsruta och sedan köra framåt till nästa parkeringsruta. På så sätt kan du använda parkeringsrutelinjerna bakom fordonet som referenspunkter för inriktningen.

Trottoarkanten, infarten eller parkeringsrutans linjer ska vara väl synliga på enheten.

Från kameravisningen väljer du > Justera.

Använd pilarna i hörnen på skärmen för att flytta

guidelinjerna så att de matchar vinkeln och positionen för trottoarkanten, infarten eller parkeringsrutans linjer.

Guidelinjerna ska visas precis ovanpå dina referenspunkter.

Page 34

Använd pilarna i mitten på skärmen för att flytta guidelinjerna

uppåt eller nedåt. Den röda delen av guidelinjerna ska riktas in mot den bakre

delen av fordonet. Om det behövs ställer du fordonet med den andra sidan nära

och i linje med en trottoarkant, infart eller parkeringsrutelinjer och upprepar inriktningsprocessen.

Du bör hålla guidelinjerna symmetriska, även om fordonet inte befinner sig i perfekt linje med trottoarkanten, infarten eller parkeringsrutans linjer.

Välj när justeringen klar.

Visa och dölja vägledningslinjer

Välj .

Välj ett alternativ:

• För att visa vägledningslinjerna på skärmen väljer du Visa linjer.

• För att dölja vägledningslinjerna på skärmen väljer du

Dölj linjer.

Återställa justering

Du kan återställa vägledningslinjerna till standardinställningarna.

Välj > Återställ.

Välj Ja.

Specifikation Värde

Kameravinkel (vertikal) 115° Kameravinkel (horisontell) 140° Kamerans och sändarens

ingångsspänning Säkring 500 mA, snabb säkring Kamerans och sändarens

strömförbrukning Kamerans och sändarens

vattentäthetsrankning Kameratemperaturområde -40 till 85 °C (-40 ° till

Sändarens och PND-fästets temperaturintervall

Typ av trådlös överföring 2,4 GHz ISM-bandet Räckvidd för trådlös överföring 13,5 meter (45 fot)

9–28 V likström

150 mA vid 12 V likström

IEC 60529 IPX7

185 °F)

-20 till 70 °C (-4° till 158 °F)

Para ihop sändaren och enhetens fäste

Sändaren och PND-fästet för den trådlösa kameran paras ihop på fabriken. Om sändaren och PND-fästet är korrekt installerat och du inte kan ta emot video kan du försöka para ihop sändaren med PND-fästet igen.

Kontrollera att det inte finns någon ström i sändaren genom

att placera fordonet i parkeringsläge eller stänga av den konstanta strömkällan.

Starta PND-enheten som är ansluten till den trådlösa

kamerans PND-fäste. På den trådlösa kamerans PND-fäste trycker du in PAIR tills

Starta ihopparning visas på PND-enheten.

Om Starta ihopparning inte visas på PND-enheten ska du kontrollera att PND-fästet till den trådlösa kameran är korrekt anslutet till strömförsörjningen.

Slå på strömmen till sändaren genom att lägga i backen eller

starta den konstanta strömkällan. Efter cirka fem sekunder visas Ihopparning OK på PND-

enheten. Kör en strömförsörjningscykel för både PND-fästet för den

trådlösa kameran och sändaren genom att slå av och slå på båda dessa igen.

Om det inte går att para ihop sändaren och PND-fästet för

den trådlösa kameran ska du upprepa steg 1-4.

Specifikationer

Specifikation Värde

Kamerasensor 1/3,7-typ CMOS Kameraupplösning 640 × 480

Page 35

BC™ 20 Wireless Backup Camera

Installation Instructions

OSTRZEŻENIE

Należy zapoznać się z zamieszczonym w opakowaniu urządzenia GPS przewodnikiem Ważne informacje dotyczące bezpieczeństwa i produktu zawierającym ostrzeżenia i wiele istotnych wskazówek.

Firma Garmin zaleca zlecić montaż urządzenia doświadczonemu instalatorowi, dysponującemu odpowiednią wiedzą z zakresu układów elektrycznych. Nieprawidłowe połączenie przewodu zasilania może spowodować uszkodzenie pojazdu lub akumulatora oraz uszkodzenia ciała.

Nie wolno zdejmować wbudowanego uchwytu bezpiecznika z przewodu zasilającego w przypadku podłączania przewodu zasilającego. Aby uniknąć ryzyka uszkodzenia produktu wskutek pożaru lub przegrzania, musi być zastosowany odpowiedni bezpiecznik wskazany w specyfikacji produktu. Oprócz tego podłączenie przewodu zasilającego bez zastosowanego odpowiedniego bezpiecznika spowoduje unieważnienie gwarancji na produkt.

PRZESTROGA

Podczas wiercenia, cięcia lub szlifowania należy zawsze nosić okulary ochronne, ochronniki słuchu i maskę przeciwpyłową.

UWAGA

Podczas wiercenia i wycinania należy zawsze sprawdzić, co znajduje się po drugiej stronie obrabianej powierzchni.

• Należy sprawdzić miejsce montażu kamery przed zamontowaniem jej na stałe.

• Instalacja kamery z tyłu pojazdu na większej wysokości zapewnia lepszy kąt widzenia.

• Dołączony uchwyt można przypiąć na tablicy rejestracyjnej lub podobnej powierzchni, lub można go przytwierdzić do tyłu pojazdu, korzystając z załączonych śrub samogwintujących z łbem stożkowym ściętym.

Kwestie dotyczące położenia nadajnika i przewodów

Przy wyborze miejsca instalacji nadajnika bezprzewodowego należy zwrócić uwagę na następujące kwestie.

• Należy sprawdzić proponowane miejsce instalacji przed zainstalowaniem nadajnika na stałe.

• Chociaż nadajnik może prawidłowo przekazywać sygnał wideo na odległość około 13,5 m (45 stóp), to jednak jego położenie może wpływać na zasięg.

◦ Im bliżej uchwytu urządzenia nawigacyjnego kamery

zainstaluje się nadajnik, tym pewniejszy sygnał.

◦ Nadajnik zapewnia najlepszy sygnał, gdy dowolna

z płaskich powierzchni À skierowana jest ku uchwytowi urządzenia nawigacyjnego kamery bezprzewodowej.

Niniejsza instrukcja instalacji nie dotyczy żadnego konkretnego typu pojazdu i ma na celu przedstawienie ogólnych wytycznych instalacji produktu na pojeździe. Pytania dotyczące konkretnego pojazdu należy kierować do producenta pojazdu.

Pozycja Opis

Á Â Ã

Uchwyt urządzenia nawigacyjnego kamery bezprzewodowej Aby urządzenie nawigacyjne mogło się komunikować

z kamerą, musi ono być zasilane przez ten uchwyt. Nadajnik Kamera Uchwyt montażowy do kamery

Niezbędne narzędzia

• Wiertarka i wiertło 0,36 cala (9,09 mm lub rozmiar T)

• Wkrętak krzyżowy nr 2

• Śruby, nity lub wiązania (do przytwierdzenia nadajnika)

• Bezlutowy łącznik przewodów lub lut i koszulka termokurczliwa

• Uszczelnienie preparatem przeznaczonym dla kamperów (opcjonalnie)

Uwagi dotyczące montażu kamery

Przy wyborze miejsca montażu kamery należy zwrócić uwagę na następujące kwestie.

◦ Gęsty metal i urządzenia Á na drodze transmisji

w znaczny sposób ograniczają jej zasięg.

◦ Im mniej stałych obiektów występuje między nadajnikiem

a urządzeniem, tym pewniejszy sygnał.

• Jeśli odległość między kamerą a nadajnikiem przekracza długość załączonego przewodu, można skorzystać z dodatkowego przedłużacza. Można dokupić przedłużacz o długości 15 m (50 stóp), oraz można zamontować więcej niż jeden taki przewód. Więcej informacji można uzyskać u lokalnego sprzedawcy produktów Garmin i na stronie internetowej www.garmin.com.

• Uchwyt bezpiecznika znajdujący się w pobliżu nadajnika nie jest wodoszczelny. Instalacja uchwytu bezpiecznika w miejscu narażonym na działanie czynników zewnętrznych nie jest zalecana.

• Połączenie kamery i nadajnika nie jest wodoszczelne. Jeśli połączenia dokona się w miejscu narażonym na działanie czynników zewnętrznych, należy zapewnić jego wodoszczelność.

Sprawdzanie położenia kamery i nadajnika

Tymczasowo zamocuj kamerę w wybranym miejscu

montażu. Tymczasowo umieść nadajnik w wybranym miejscu instalacji

i podłącz go do źródła zasilania i do kamery. PORADA: Jeśli nie chcesz podłączać urządzenia do

przewodów pojazdu w celu dokonania tego testu, możesz podłączyć nadajnik i kamerę do akumulatora prądu stałego o napięciu 12 V.

Sprawdź poprawność działania nadajnika, doprowadzając

zasilanie do przenośnego urządzenia nawigacyjnego poprzez uchwyt na kamerę bezprzewodową.

Page 36

Jeśli nie widzisz obrazu w urządzeniu umieszczonym w wybranym miejscu instalacji, przesuń nadajnik w inne miejsce i sprawdź ponownie.

Powtarzaj kroki 2–3 aż do uzyskania prawidłowej pracy

nadajnika. Sprawdź kamerę, obserwując obraz w urządzeniu.

Jeśli nie zapewnia optymalnego widoku z pojazdu, przesuń

kamerę w inne miejsce i sprawdź ponownie. Powtórz kroki 5–6, aż miejsce montażu kamery zapewni

optymalny widok z pojazdu. PORADA: Podczas testowania kamery zanotuj, gdzie jest

góra, aby na koniec zapewnić poprawny montaż.

Montowanie kamery

Przed zamontowaniem na stałe kamery należy sprawdzić, czy wybrane położenie zapewnia optymalny widok z pojazdu (Sprawdzanie położenia kamery i nadajnika).

Jeśli kamera została już podłączona do uchwytu, należy ją najpierw wymontować.

Umieść uchwyt À w miejscu, gdzie ma być zamontowany.

Instalowanie nadajnika

Przed trwałym zamontowaniem czujnika należy sprawdzić poprawność jego działania w miejscu montażu (Sprawdzanie

położenia kamery i nadajnika).

Przytwierdź nadajnik do miejsca instalacji, korzystając

z narzędzi odpowiednich dla tego miejsca, takich jak śruby, nity czy wiązania.

Uchwyt bezpiecznika znajdujący się w pobliżu nadajnika nie jest wodoszczelny. Dlatego nie zaleca się instalować uchwytu bezpiecznika w miejscu narażonym na działanie czynników zewnętrznych.

Podłącz przewody kamery i nadajnika.

Połączenie kamery i nadajnika nie jest wodoszczelne. Jeśli połączenie zostanie wykonane w miejscu narażonym na działanie czynników zewnętrznych, należy zapewnić jego wodoszczelność.

Poprowadź przewód zasilający À z nadajnika do źródła

zasilania prądem stałym o napięciu 12–24 V, najlepiej lampy świateł cofania Á, korzystając z bezlutowego łącznika przewodów (nie dołączony).

Wybierz opcję:

• Jeśli mocujesz uchwyt bezpośrednio do powierzchni w pojeździe, oznacz położenie dwu otworów na uchwycie

• Jeśli instalujesz uchwyt na tablicy rejestracyjnej, usuń jedną ze śrub tablicy rejestracyjnej i wciśnij uchwyt w jej miejsce, tak by otwór w uchwycie Â pokrył się z otworem w tablicy rejestracyjnej.

Przytwierdź uchwyt do pojazdu, korzystając z załączonych

śrub samogwintujących Ã albo ze śrub tablicy rejestracyjnej usuniętych w kroku 2 Ä.

Umieść kamerę w uchwycie i określ najlepsze miejsce do

wprowadzenia przewodu kamery Å do pojazdu. Korzystając z odpowiedniego wiertła, wywierć otwór, którym

przewód kamery będzie wprowadzony do pojazdu. Przeprowadź przewód kamery przez otwór i doprowadź go

do miejsca, w którym ma znajdować się nadajnik. W razie potrzeby można dokupić osobno przedłużacze

o długości 15 m (50 stóp). Przytwierdź kamerę do uchwytu przy pomocy załączonych

śrub imbusowych Æ. Skoryguj kąt kamery i dokręć śruby imbusowe przy pomocy

załączonego klucza imbusowego. Zastosuj uszczelnienie preparatem przeznaczonym dla

kamperów wokół przewodu w miejscu, w którym wchodzi do pojazdu (opcjonalnie).

UWAGA: Podłączenie nadajnika do zawsze włączonego źródła zasilania prądem stałym o napięciu 12–24 V (np. lampy światła do jazdy dziennej), zamiast do lampy światła cofania, wymaga ręcznego włączenia zasilania nadajnika przez użytkownika. Pozostawienie włączonego nadajnika może spowodować całkowite rozładowanie akumulatora pojazdu.

Jeśli nie użyto bezlutowego łącznika przewodów, należy

zalutować połączenia elektryczne i użyć na nich koszulek termokurczliwych w celu zabezpieczenia przed działaniem czynników zewnętrznych.

Korzystanie z aparatu

Kamera pokazuje obraz w urządzeniu na różne sposoby zależnie od sposobu podłączenia zasilania do nadajnika.

Wybierz opcję, aby wyświetlić obraz:

• Jeśli nadajnik podłączono do lampy świateł cofania (zalecane), należy włączyć bieg wsteczny. Urządzenie automatycznie pokaże obraz z kamery cofania.

• Jeśli nadajnik podłączono do lampy świateł pozycyjnych lub innego źródła zasilania prądem stałym o napięciu ustalonym 12 V, wybierz ikonę kamery w urządzeniu, aby zobaczyć obraz z kamery cofania.

Wybierz opcję, aby powrócić do normalnej pracy urządzenia:

• Jeśli nadajnik podłączono do lampy świateł cofania (zalecane), należy wyłączyć bieg wsteczny. Urządzenie automatycznie podejmie normalną pracę.

• Jeśli nadajnik podłączono do lampy świateł pozycyjnych lub innego źródła zasilania prądem stałym o napięciu ustalonym 12 V, wybierz ikonę kamery na urządzeniu, aby powrócić do normalnej pracy.

Page 37

Wyrównywanie linii nawigacyjnych

Linie nawigacyjne stanowią wizualne przedstawienie ścieżki pojazdu podczas cofania. Wyrównanie tych linii zapewni dokładne punkty odniesienia, które będą odzwierciedlały drogę zewnętrznych krawędzi pojazdu.

Zaparkuj pojazd bokiem blisko krawężnika, podjazdu lub linii

miejsca parkingowego. Możesz zaparkować pojazd na środku miejsca

parkingowego, a następnie przejechać do przodu, na następne miejsce. Pozwala to wykorzystać linie miejsca parkingowego widoczne z tyłu pojazdu jako punkty odniesienia dla wyrównywania.

Krawężnik, podjazd lub linie miejsca parkingowego powinny być wyraźnie widoczne w urządzeniu.

W widoku kamery wybierz kolejno > Dostosuj.

Użyj strzałek w rogach ekranu do przesunięcia linii

nawigacyjnych, aby dopasować je do kąta i położenia krawężnika, podjazdu lub linii miejsca parkingowego.

Linie nawigacyjne powinny pojawiać się bezpośrednio nad obranymi punktami odniesienia.

Użyj strzałek na środku ekranu, aby przesunąć linie

nawigacyjne w górę lub w dół. Czerwona część linii nawigacyjnych powinna być wyrównana

z tyłem pojazdu. W razie potrzeby przestaw pojazd drugim bokiem do

krawężnika, podjazdu lub linii miejsca parkingowego i powtórz wyrównywanie.

Linie nawigacyjne powinny być wyrównane symetrycznie, nawet jeśli pojazd nie stoi idealnie równolegle do krawężnika, podjazdu lub linii miejsca parkingowego.

Po zakończeniu wyrównywania wybierz .

Wyświetlanie i ukrywanie linii nawigacyjnych

Wybierz .

Wybierz opcję:

• Aby wyświetlić linie nawigacyjne na ekranie, wybierz Pokaż linie.

• Aby ukryć linie nawigacyjne na ekranie, wybierz Ukryj

linie.

Korygowanie wyrównania

Można zresetować linia nawigacyjne do ich ustawień domyślnych.

Wybierz kolejno > Przywróć.

Wybierz Tak.

Włącz urządzenie nawigacyjne podłączone do uchwytu

urządzenia nawigacyjnego kamery bezprzewodowej. Na uchwycie urządzenia nawigacyjnego kamery

bezprzewodowej przytrzymaj PAIR aż w urządzeniu nawigacyjnym zostanie wyświetlony komunikat Rozpocznij parowanie.

Jeśli komunikat Rozpocznij parowanie nie pojawi się w urządzeniu nawigacyjnym, upewnij się, że uchwyt urządzenia nawigacyjnego kamery jest prawidłowo podłączony do zasilania.

Dostarcz zasilanie do nadajnika, włączając bieg wsteczny

lub włączając odpowiednie źródło zasilania stałego. Po około pięciu sekundach w urządzeniu nawigacyjnym

zostanie wyświetlony komunikat Parowanie poprawne. Zrestartuj uchwyt urządzenia nawigacyjnego kamery

bezprzewodowej i nadajnik poprzez wyłączenie ich obu, a następnie ponowne włączenie.

Jeśli nadajnik i uchwyt urządzenia nawigacyjnego kamery

bezprzewodowej nie zostaną poprawnie sparowane, powtórz kroki 1–4.

Dane techniczne

Dane techniczne Wartość

Czujnik kamery CMOS typu 1/3.7 Rozdzielczość kamery 640 × 480 Kąt widzenia kamery (pionowy) 115° Kąt widzenia kamery (poziomy) 140° Napięcie wejściowe kamery i nadajnika 9–28 V, prąd stały Bezpiecznik 500 mA, szybki Pobór prądu przez kamerę i nadajnik 150 mA przy 12 V DC Klasa wodoszczelności kamery

i nadajnika Zakres temperatury roboczej kamery od -40°C do 85°C (od -40°F

Zakres temperatury roboczej nadajnika i uchwytu przenośnego urządzenia nawigacyjnego

Typ transmisji bezprzewodowej Pasmo radiowe ISM 2,4 GHz Dystans transmisji bezprzewodowej 13,5 m (45 stóp)

IEC 60529 IPX7

do 185°F) od -20°C do 70°C (od -4°F do

158°F)

Parowanie uchwytu nadajnika i urządzenia

Nadajnik i uchwyt urządzenia nawigacyjnego kamery bezprzewodowej są sparowane fabrycznie. Jeśli nadajnik i uchwyt urządzenia nawigacyjnego są poprawnie zainstalowane, lecz nie widać obrazu, można spróbować ponownie sparować nadajnik i uchwyt urządzenia nawigacyjnego.

Upewnij się, że zasilanie nadajnika zostało odłączone

poprzez zaparkowanie pojazdu lub wyłączenie źródła zasilania stałego.

Page 38
