echo™ 200, 300 und 500 Serie
Benutzerhandbuch
Dezember 2013 190-01709-32_0A Gedruckt in Taiwan
Alle Rechte vorbehalten. Gemäß Urheberrechten darf dieses Handbuch ohne die schriftliche Genehmigung von Garmin weder ganz noch teilweise kopiert
werden. Garmin behält sich das Recht vor, Änderungen und Verbesserungen an seinen Produkten vorzunehmen und den Inhalt dieses Handbuchs zu
ändern, ohne Personen oder Organisationen über solche Änderungen oder Verbesserungen informieren zu müssen. Unter www.garmin.com finden Sie
aktuelle Updates sowie zusätzliche Informationen zur Verwendung dieses Produkts.
Garmin® und das Garmin Logo sind Marken von Garmin Ltd. oder deren Tochtergesellschaften und sind in den USA und anderen Ländern eingetragen.
echo™ ist eine Marke von Garmin Ltd. oder deren Tochtergesellschaften. Diese Marken dürfen nur mit ausdrücklicher Genehmigung von Garmin verwendet
werden.
Inhaltsverzeichnis
Einführung...................................................................... 1
Registrieren des Geräts............................................................. 1
Kontaktaufnahme mit dem Support von Garmin........................ 1
Im Handbuch verwendete Konventionen................................... 1
Eingeben von numerischen Werten........................................... 1
Erste Schritte..................................................................1
Tasten........................................................................................ 1
Automatisches Einschalten des Geräts..................................... 1
Anpassen der Hintergrundbeleuchtung..................................... 1
Anpassen des Farbschemas..................................................... 1
Einrichten des Farbmodus......................................................... 1
Auswählen der Schwingerart..................................................... 1
Anpassen des Kontrasts............................................................ 2
Einrichten der Signaltöne........................................................... 2
Menüausblendung..................................................................... 2
Verwenden der Schnellanpassung............................................ 2
Seiten.............................................................................. 2
Auswählen einer Seite............................................................... 2
Seite „Vollbild“............................................................................ 2
Seite „Split-Zoom“...................................................................... 2
Seite „Split-Frequenz“................................................................ 2
Einstellungen der Aufzeichnungsseite....................................... 3
Echolotdarstellungsseite............................................................ 3
Nummernseite............................................................................ 3
Zurücksetzen des Kilometerzählers........................................... 3
Echolot............................................................................ 3
DownVü Echolotansicht............................................................. 3
Echolotfrequenzen..................................................................... 3
Anpassen des Bereichs der Tiefenskala.................................... 4
Anpassen des Zooms................................................................ 4
Fixieren des Bildschirms auf den Grund.................................... 4
Anhalten der Anzeige des Echolot-Bildschirms......................... 4
Öffnen des Echolotverlaufs........................................................ 4
Einrichten der Bildlaufgeschwindigkeit des Echolots................. 4
Anzeigen und Anpassen der Tiefenlinie.................................... 4
Konfigurieren der Darstellung von schwebenden Zielen........... 4
Aktivieren des A-Bereichs.......................................................... 4
Einstellungen für Echolotverstärkung und Störungen................ 5
Alarme........................................................................................ 5
Einstellungen für die Echolotnummern...................................... 6
Systemeinstellungen.................................................................. 6
Einstellungen der Systemeinheiten............................................ 6
Wiederherstellen der Werkseinstellungen................................. 6
Kalibrierung.................................................................... 6
Einrichten des Kielversatzes...................................................... 6
Einrichten des Wassertemperaturunterschieds......................... 6
Kalibrieren des Sensors für die Geschwindigkeit durch das
Wasser....................................................................................... 6
Anhang............................................................................7
Technische Daten...................................................................... 7
Reinigen des Gehäuses............................................................. 7
Reinigen des Bildschirms........................................................... 7
Software-Lizenzvereinbarung.................................................... 7
Index................................................................................8
Inhaltsverzeichnis i
Einführung
Erste Schritte
WARNUNG
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung Wichtige Sicherheits- und
Produktinformationen, die dem Produkt beiliegt.
Registrieren des Geräts
Helfen Sie uns, unseren Service weiter zu verbessern, und
füllen Sie die Online-Registrierung noch heute aus.
• Rufen Sie die Website http://my.garmin.com auf.
• Bewahren Sie die Originalquittung oder eine Fotokopie an
einem sicheren Ort auf.
Kontaktaufnahme mit dem Support von Garmin
• Rufen Sie die Website www.garmin.com/support auf, und
klicken Sie auf Contact Support, um Informationen zum
Support in den einzelnen Ländern zu erhalten.
• Nutzen Sie als Kunde in den USA die Rufnummern
+1-913-397-8200 oder +1-800-800-1020.
• Nutzen Sie als Kunde in Großbritannien die Rufnummer
0808 238 0000.
• Nutzen Sie als Kunde in Europa die Rufnummer
+44 (0) 870 850 1241.
Im Handbuch verwendete Konventionen
In diesem Handbuch werden mit dem Begriff
„auswählen“ folgende Vorgehensweisen beschrieben:
• Markieren eines Menüelements und Drücken der Taste
ENTER.
• Drücken einer Taste, z. B. ENTER oder MENU.
Wenn Sie aufgefordert werden, Menüelemente auszuwählen,
werden im Text kleine Pfeile angezeigt. Dies bedeutet, dass Sie
mithilfe von und eine Anzahl von Elementen markieren
und nach jedem Element die Taste ENTER drücken sollen.
Wenn beispielsweise „Wählen Sie MENU > Echolot anhalten/
zurückspulen“ angegeben ist, wählen Sie MENU und dann
bzw. , bis Echolot anhalten/zurückspulen markiert ist.
Drücken Sie abschließend die Taste ENTER.
Tasten
MENU Dient zum Anzeigen oder Ausblenden einer Liste mit Optionen.
ENTER Ermöglicht die Auswahl eines Menüelements.
Führt einen Bildlauf durch Optionen durch, oder ermöglicht das Ändern
von Einstellungen.
Dient zum Auswählen von Seitenoptionen.
Schaltet das Gerät ein oder aus, und dient zur Anpassung der
Hintergrundbeleuchtung.
Automatisches Einschalten des Geräts
Sie können das Gerät so einrichten, dass es sich automatisch
einschaltet, sobald die Stromversorgung eingeschaltet wird.
Andernfalls müssen Sie wählen.
Wählen Sie MENU > Einstellungen > System >
Automatisches Einschalten > Ein.
Anpassen der Hintergrundbeleuchtung
Wählen Sie MENU > Einstellungen > System >
1
Beleuchtung.
Wählen Sie bzw. .
2
Anpassen des Farbschemas
Für Geräte der echo 300 und 500 Serie können Sie das
Farbschema für alle Echolot-Bildschirme einrichten.
Wählen Sie MENU > Einstellungen >
1
Echoloteinstellungen > Farbschema.
Wählen Sie ein Farbschema.
2
Eingeben von numerischen Werten
Sie können beim Einrichten von Alarmen oder eines Versatzes
numerische Werte eingeben.
Wählen Sie bzw. , um den ersten numerischen Wert
1
auszuwählen.
Wählen Sie oder ENTER, um zur nächsten Ziffer zu
2
wechseln.
Wiederholen Sie die Schritte 1 und 2, um alle numerischen
3
Werte anzupassen.
Einführung 1
Einrichten des Farbmodus
Für Geräte der echo 300 und 500 Serie können Sie den
Farbmodus des Echolot-Bildschirms für die Verwendung bei
Tag oder bei Nacht einrichten.
Wählen Sie MENU > Einstellungen > System >
1
Farbmodus.
Wählen Sie Tag oder Nacht.
2
Auswählen der Schwingerart
Bevor Sie die Schwingerart auswählen können, müssen Sie
wissen, welche Art von Schwinger Sie haben.
Möglicherweise müssen Sie die Schwingerart einrichten, damit
das Echolot ordnungsgemäß funktioniert.
Wählen Sie in einer Echolotansicht die Option MENU >
1
Einstellungen > Echoloteinstellungen > Schwingerart.
Wählen Sie eine Option:
2
• Wählen Sie für einen Dual-Beam-Schwinger mit
200/77 kHz die Option Dual Beam.
• Wählen Sie für einen Zweifrequenzschwinger mit
200/50 kHz die Option Zweifrequenz.
• Wählen Sie für einen DownVü Schwinger die Option
DownVü.
• Wenn Sie eine andere Schwingerart haben, wählen Sie
sie aus der Liste aus.
Anpassen des Kontrasts
HINWEIS: Diese Funktion ist nicht auf allen Modellen verfügbar.
Wählen Sie MENU > Einstellungen > System > Kontrast.
1
Wählen Sie bzw. .
2
TIPP: Halten Sie bzw. gedrückt, um schnell
Anpassungen in größeren Schritten vorzunehmen.
Wählen Sie ENTER.
3
Einrichten der Signaltöne
Sie können einrichten, unter welchen Bedingungen das Gerät
Töne ausgibt.
Wählen Sie MENU > Einstellungen > System >
1
Signaltöne.
Wählen Sie eine Option:
2
• Damit das Gerät einen Ton ausgibt, wenn Sie ein Element
auswählen und wenn ein Alarm ausgelöst wird, wählen
Sie Ein.
• Damit das Gerät nur einen Ton ausgibt, wenn Alarme
ausgelöst werden, wählen Sie Nur Alarme.
Menüausblendung
Wenn ein Menü 15 Sekunden lang angezeigt und keine
Auswahl getroffen wird, wird das Menü ausgeblendet und der
vorherige Bildschirm angezeigt.
Tiefe des Grunds
À
Wassertemperatur
Á
Geschwindigkeit durch das Wasser (wenn ein Schwinger mit
Â
Geschwindigkeitsmessung angeschlossen ist)
Schwebende Ziele
Ã
Schwingerfrequenz
Ä
Bildschirmtiefe, während der Bildschirm einen Bildlauf von rechts nach links
Å
durchführt
Seite „Split-Zoom“
Auf der Split-Zoom-Seite können Sie eine Vollbildgrafik der
Echolot-Messwerte auf der rechten Seite des Bildschirms und
einen vergrößerten Teil der Grafik auf der linken Seite des
Bildschirms anzeigen.
Wählen Sie MENU > Seiten > Geteilter Zoom.
Verwenden der Schnellanpassung
Nachdem Sie eine Einstellung angepasst haben und zu einer
Seite zurückgekehrt sind, können Sie schnell zu den
Einstellungsoptionen zurückkehren.
Wählen Sie bzw. .
Seiten
Sie können über das Seitenmenü Echolotinformationen in
verschiedenen Formaten anzeigen.
Auswählen einer Seite
Wählen Sie MENU > Seiten.
1
Wählen Sie eine Seite.
2
TIPP: Bei Geräten der echo 200 und 500 Serie können Sie
schnell auf das Seitenmenü zugreifen, indem Sie auf einem
beliebigen Bildschirm die Option bzw. auswählen.
Seite „Vollbild“
Auf der Vollbildseite können Sie eine Vollbildgrafik der EcholotMesswerte eines Schwingers anzeigen.
Wählen Sie im Seitenmenü die Option Traditionell oder
DownVü.
À
Á
Â
Vergrößerte Tiefenskala
Zoomfenster
Tiefenreichweite
Vergrößern der Breite des Zoombildschirms
Sie können die Breite des vergrößerten Teils der Split-ZoomSeite vergrößern.
Wählen Sie auf der Split-Zoom-Seite die Option MENU >
Einstellungen > Echoloteinstellungen > Split-Grösse >
Gross.
Seite „Split-Frequenz“
Auf der Split-Frequenz-Seite können Sie zwei Frequenzen
anzeigen.
HINWEIS: Sie benötigen einen Dual-Beam-Schwinger oder
einen Zweifrequenzschwinger, um die Split-Frequenz-Seite zu
verwenden.
Wählen Sie MENU > Seiten > Split-Frequenz.
2 Seiten
Einstellungen der Aufzeichnungsseite
Wählen Sie MENU > Seiten > Log.
Tiefe: Zeigt eine grafische Aufzeichnung der Tiefenmesswerte
über Zeit an.
Dauer der Tiefenaufzeichnung: Richtet den Zeitraum der
Tiefenaufzeichnung ein. Wenn Sie die Dauer verlängern,
werden Tiefenänderungen über einen längeren Zeitraum
angezeigt. Wenn Sie die Dauer verkürzen, werden mehr
Details über einen kürzeren Zeitraum angezeigt.
Massstab: Richtet den Maßstab der Tiefenreichweite ein. Wenn
Sie den Maßstab für die Tiefenreichweite vergrößern,
werden größere Tiefenänderungen angezeigt. Wenn Sie den
Maßstab für den Tiefenbereich verringern, werden mehr
Details der Änderungen angezeigt. Mit der Option
Automatisch wird die Tiefenreichweite angepasst, um alle
Aufzeichnungswerte innerhalb der gewählten Dauer
anzuzeigen.
Temperatur: Zeigt eine grafische Aufzeichnung der
Wassertemperaturmesswerte über Zeit an. Wenn Sie den
Maßstab für den Temperaturbereich vergrößern, werden
größere Temperaturänderungen angezeigt. Wenn Sie den
Maßstab für den Temperaturbereich verringern, werden
mehr Details der Änderungen angezeigt. Mit der Option
Automatisch werden alle Aufzeichnungswerte innerhalb der
gewählten Dauer angezeigt.
Echolotdarstellungsseite
Auf der Echolotdarstellungsseite werden Echolotinformationen
auf einer kreisförmigen Tiefenskala mit Informationen zur
Ansicht unter dem Boot angezeigt. Die Skala ist ringförmig
angeordnet. Sie beginnt oben und wird im Uhrzeigersinn
fortgesetzt. Die Tiefe wird anhand des Maßstabs innen im Ring
angegeben. Echolotinformationen blinken auf dem Ring, wenn
sie bei der angegebenen Tiefe empfangen werden. Die Farben
deuten auf unterschiedlich starke Echolotsignale hin.
Wählen Sie MENU > Seiten > Echolotdarstellung.
Tiefe an der aktuellen Position
À
Tiefenskala
Á
Nummernseite
Sie können über die Nummernseite numerische Informationen
anstelle einer Grafik anzeigen.
Wählen Sie MENU > Seiten > Nummern.
Zurücksetzen des Kilometerzählers
Bevor Sie den Kilometerzähler zurücksetzen können, müssen
Sie das Gerät an einen Schwinger mit
Geschwindigkeitsmessrad anschließen.
Wählen Sie auf der Nummernseite die Option MENU >
Kilometerzähler zurücksetzen.
Echolot
Die Vollbild-, Split-Zoom- und Split-Frequenz-Seiten und die
Echolotdarstellung stellen den Bereich unter dem Boot optisch
dar. Sie können diese Echolotansichten anpassen.
HINWEIS: Diese Funktionen sind nicht auf allen Geräten
verfügbar.
DownVü Echolotansicht
HINWEIS: Nicht alle Modelle unterstützen die DownVü
Echolottechnologie und Schwinger.
HINWEIS: Für den Empfang von DownVü Echolotsignalen
benötigen Sie einen kompatiblen Kartenplotter oder Fishfinder
und einen kompatiblen Schwinger.
Das DownVü Hochfrequenzecholot liefert ein klares und
detailliertes Bild von Objekten, Strukturen und Fischen unter
dem Schiff.
Traditionelle Schwinger senden einen konischen Kegel. Die
DownVü Echolottechnologie sendet einen schmalen Kegel, der
dem Strahl in einem Kopiergerät ähnelt. Der Kegel produziert
ein klares, realitätsnahes Bild der Ansicht unter dem Schiff.
Echolotfrequenzen
HINWEIS: Die verfügbaren Frequenzen sind vom verwendeten
Schwinger abhängig.
Durch die Anpassung der Frequenz kann das Echolot für
bestimmte Zwecke und die aktuelle Tiefe des Wassers
angepasst werden.
Bei höheren Frequenzen ist der Kegel schmaler. Diese
Frequenzen eignen sich auch besser bei hohen
Geschwindigkeiten und rauen Seeverhältnissen. Die Definition
des Grunds und die Definition der Sprungschicht kann bei einer
höheren Frequenz besser sein.
Bei niedrigeren Frequenzen ist der Kegel breiter, sodass ein
größerer Bereich abgedeckt wird und mehr Ziele angezeigt
werden. Allerdings können bei rauen Seeverhältnissen auch
mehr Oberflächenstörungen ausgegeben werden, und die
Kontinuität des Grundsignals könnte reduziert werden. Breitere
Kegel sorgen für größere Bögen für Fischschwärme und eignen
sich daher ausgezeichnet zur Suche nach Fischen. Breitere
Kegel bieten auch eine bessere Leistung in Tiefwasser, da die
niedrigere Frequenz Tiefwasser besser durchdringt. Sie können
zum Suchen nach Strukturen wie starkem Bewuchs verwendet
werden.
Wenn Sie gleichzeitig zwei Frequenzen in der Split-FrequenzAnsicht anzeigen, können Sie mit den Signalen der niedrigeren
Frequenz weiter in die Tiefe blicken und gleichzeitig mit den
Signalen der höheren Frequenz mehr Details sehen.
Auswählen einer Frequenz
Wählen Sie MENU.
1
Echolot 3
Wählen Sie Frequenz oder FREQUENZ.
2
Wählen Sie eine Frequenz aus.
3
Anpassen des Bereichs der Tiefenskala
Sie können den Bereich der Tiefenskala anpassen, die rechts
im Bildschirm angezeigt wird. Bei der automatischen
Bereichsanpassung bleibt der Grund im unteren Drittel des
Echolot-Bildschirms. Die Funktion kann bei der
Grundverfolgung mit langsamen oder leichten
Geländeänderungen nützlich sein.
Wenn sich die Tiefe drastisch ändert, z. B. bei einem Gefälle
oder einer Klippe, bietet eine manuelle Bereichsanpassung eine
Ansicht einer bestimmten Tiefenreichweite. Der Grund wird auf
dem Bildschirm so lange angezeigt wie er sich innerhalb des
eingerichteten manuellen Bereichs befindet.
Wählen Sie MENU > Reichweite.
1
Wählen Sie eine Option.
2
• Damit das Gerät den Bereich automatisch basierend auf
der Tiefe anpasst, wählen Sie Automatisch.
• Erhöhen oder verringern Sie den Bereich manuell, indem
Sie Manuell und dann oder wählen.
HINWEIS: Wenn Sie den Bereich auf einer Seite festlegen,
wird die Einstellung auf alle Seiten angewendet.
Anpassen des Zooms
Sie können den Zoom manuell anpassen, indem Sie den
Bereich und eine feste Anfangstiefe angeben. Wenn die Tiefe
beispielsweise 15 Meter und die Anfangstiefe 5 Meter beträgt,
zeigt das Gerät einen vergrößerten Bereich von 5 bis 20 Metern
an.
Sie können das Gerät den Zoom auch automatisch anpassen
lassen, indem Sie einen Bereich festlegen. Das Gerät
berechnet den Zoombereich vom Grund ausgehend. Wenn Sie
beispielsweise einen Bereich von 10 Metern auswählen, zeigt
das Gerät einen vergrößerten Bereich vom Grund bis zu
10 Metern über dem Grund an.
Wählen Sie MENU > Zoom.
1
Wählen Sie Manueller Zoom oder Auto-Zoom.
2
Wählen Sie Bereich und dann bzw. , um die
3
Vergrößerung des Zoombereichs zu erhöhen oder zu
verringern.
Wählen Sie bei Bedarf die Option Tiefe, um das vergrößerte
4
bzw. verkleinerte Fenster nach oben oder unten
anzupassen.
HINWEIS: Das vergrößerte bzw. verkleinerte Fenster
verfolgt den Grund nur im automatischen Modus.
Fixieren des Bildschirms auf den Grund
Sie können den Bildschirm auf den Grund fixieren. Wenn Sie
beispielsweise einen Bereich von 20 Metern auswählen, zeigt
das Gerät einen Bereich vom Grund bis zu 20 Metern über dem
Grund an. Der Bereich wird auf der rechten Seite angezeigt.
Wählen Sie in einer Echolotansicht die Option MENU >
1
Zoom > Grundverfolgung.
Wählen Sie einen Bereich.
2
Anhalten der Anzeige des EcholotBildschirms
Wählen Sie in einer Echolotansicht die Option MENU >
Echolot anhalten/zurückspulen oder MENU > Echolot
anhalten.
Wählen Sie in einer Echolotansicht die Option MENU >
1
Echolot anhalten/zurückspulen.
Wählen Sie oder , um die vertikale Linie anzupassen.
2
Wählen Sie oder , um die horizontale Tiefenlinie
3
anzupassen.
Einrichten der Bildlaufgeschwindigkeit des Echolots
Sie können die Geschwindigkeit einstellen, mit der das Echolot
einen Bildlauf von rechts nach links durchführt. Bei einer
höheren Bildlaufgeschwindigkeit werden besonders in Fahrt
oder beim Schleppfischen mehr Details angezeigt. Bei einer
niedrigeren Bildlaufgeschwindigkeit werden die
Echolotinformationen länger auf dem Bildschirm angezeigt.
Wählen Sie MENU > Einstellungen >
1
Echoloteinstellungen > Bildlaufgeschwindigkeit.
Wählen Sie eine Bildlaufgeschwindigkeit.
2
HINWEIS: Wenn Sie die Bildlaufgeschwindigkeit auf einer
Seite festlegen, wird die Einstellung auch auf alle anderen
Seiten angewendet.
Anzeigen und Anpassen der Tiefenlinie
Sie können auf dem Echolot-Bildschirm eine horizontale Linie
anzeigen und anpassen. Die Tiefe der Linie wird rechts im
Bildschirm angezeigt.
HINWEIS: Wenn eine Tiefenlinie auf einer Seite angezeigt wird,
dann wird sie auf allen Seiten angezeigt.
Wählen Sie MENU > Tiefenlinie > Ein.
1
Wählen Sie bzw. .
2
Konfigurieren der Darstellung von schwebenden Zielen
HINWEIS: Wenn Sie die Darstellung von schwebenden Zielen
auf einer Seite konfigurieren, wird die Einstellung auf alle Seiten
angewendet.
HINWEIS: Diese Funktion ist nicht auf allen Schwingern
verfügbar.
Zeigt schwebende Ziele als Symbole an.
Zeigt schwebende Ziele als Symbole mit Informationen zur Zieltiefe an.
Zeigt schwebende Ziele als Symbole mit Hintergrundinformationen des
Echolots an.
Zeigt schwebende Ziele als Symbole mit Hintergrundinformationen des
Echolots und mit Informationen zur Zieltiefe an.
Wählen Sie auf einer Echolotansicht die Option MENU >
1
Einstellungen > Echoloteinstellungen > Fischsymbole.
Wählen Sie eine Option.
2
Aktivieren des A-Bereichs
Der A-Bereich ist eine vertikale Echolotdarstellung auf der
rechten Seite der Vollbild-Echolotansicht. Mit dieser Funktion
werden die zuletzt angezeigten Echolotdaten erweitert, sodass
sie einfacher zu erkennen sind. Sie kann auch beim Erkennen
von Fischen in der Nähe des Grunds hilfreich sein.
HINWEIS: Diese Funktion ist nicht auf allen Schwingern
verfügbar.
Wählen Sie auf der Vollbildseite die Option MENU >
Einstellungen > Echoloteinstellungen > A-Bereich > Ein.
Öffnen des Echolotverlaufs
HINWEIS: Diese Funktion ist nicht auf allen Geräten verfügbar.
4 Echolot
A-Bereich
À
Durchmesser des Echolotkegels bei der aktuellen Tiefe
Á
Einstellungen für Echolotverstärkung und Störungen
Sie können die Verstärkung und Störungen anpassen, die auf
einem Echolot-Bildschirm angezeigt werden.
Über die Verstärkungseinstellung wird die Empfindlichkeit des
Echolotempfängers zur Kompensation von Wassertiefe und
Wasserklarheit gesteuert. Wenn Sie die Verstärkung erhöhen,
werden mehr Details angezeigt. Wenn Sie sie verringern,
werden Seegangsstörungen verringert.
HINWEIS: Wenn Sie die Verstärkung auf einer Seite festlegen,
wird die Einstellung auf alle Seiten angewendet.
Manuelles Einrichten der Verstärkung
Wählen Sie MENU > Verstärkung > Manuell.
1
Wählen Sie , bis Sie im Wasserbereich des Bildschirms
2
Störungen sehen.
Wählen Sie , um die Verstärkung leicht zu verringern.
3
Automatisches Einrichten der Verstärkung
HINWEIS: Richten Sie die Verstärkung auf der Split-Frequenz-
Seite ein, indem Sie jede Frequenz separat festlegen.
Wählen Sie MENU > Verstärkung.
1
Wählen Sie eine Option:
2
• Zeigen Sie automatisch schwächere Echolotsignale mit
hoher Empfindlichkeit mit mehr Störungen an, indem Sie
Automatisch – Hoch wählen.
• Zeigen Sie automatisch Echolotsignale mit mittlerer
Empfindlichkeit mit mittleren Störungen an, indem Sie
Automatisch – Hoch wählen.
• Zeigen Sie automatisch Echolotsignale mit niedriger
Empfindlichkeit mit weniger Störungen an, indem Sie
Automatisch – Niedrig wählen.
Einrichten der Rauschunterdrückung
Sie können die Darstellung von schwachen Echolotsignalen
minimieren, indem Sie die Rauschunterdrückung erhöhen.
HINWEIS: Wenn Sie die Rauschunterdrückung auf einer Seite
festlegen, wird die Einstellung auf alle Seiten angewendet.
HINWEIS: Richten Sie die Rauschunterdrückung auf der SplitFrequenz-Seite ein, indem Sie jede Frequenz separat festlegen.
Wählen Sie MENU > Einstellungen >
1
Echoloteinstellungen > Rauschunterdrückung.
Richten Sie den Grad der Rauschunterdrückung ein.
2
Ausblenden von Oberflächenstörungen
Sie können Echolotsignale, die aus der Nähe der
Wasseroberfläche reflektiert werden, ein- oder ausblenden.
Beim Ausblenden von Oberflächenstörungen werden
Seegangsstörungen verringert.
HINWEIS: Wenn Sie das Gerät so einrichten, dass
Oberflächenstörungen auf einer Seite ein- oder ausgeblendet
werden, wird diese Einstellung auf alle Seiten angewendet.
Wählen Sie MENU > Einstellungen >
Echoloteinstellungen > Oberflächenstörungen >
Verbergen.
Anpassen des Kontrasts
Sie können Farbbereich und -intensität regeln, indem Sie die
Helligkeit und den Kontrast für DownVü Schwinger anpassen.
Der Kontrast regelt das Farbspektrum zwischen Zielen mit
hoher Intensität und Störungen mit niedriger Intensität. Bei einer
hohen Kontrasteinstellung wird ein großer Farbunterschied
zwischen Störungen und Zielen angezeigt. Bei einer niedrigen
Kontrasteinstellungen gibt es mehr Mitteltonfarben.
Wählen Sie MENU > Kontrast.
1
Erhöhen oder verringern Sie den Kontrast mit dem Regler.
2
Anpassen der Farbintensität
Die Helligkeit steuert die Farbintensität. Bei einer höheren
Helligkeitseinstellung sind Ziele einfacher zu sehen, wenn die
Farbintensität höher ist. Bei einer niedrigeren
Helligkeitseinstellung werden Hintergrundstörungen
ausgeblendet, wenn die Farbintensität niedriger ist.
Wählen Sie MENU > Helligkeit.
1
Wählen Sie manuell einen Wert aus, oder wählen Sie eine
2
Option:
• Zeigen Sie automatisch schwächere Echolotsignale mit
hoher Empfindlichkeit mit mehr Störungen an, indem Sie
Automatisch – Hoch wählen.
• Zeigen Sie automatisch Echolotsignale mit mittlerer
Empfindlichkeit mit mittleren Störungen an, indem Sie
Automatisch – Hoch wählen.
• Zeigen Sie automatisch Echolotsignale mit niedriger
Empfindlichkeit mit weniger Störungen an, indem Sie
Automatisch – Niedrig wählen.
Alarme
Wählen Sie MENU > Einstellungen > Alarme.
Akku: Der Alarm ertönt, wenn die Batterie eine zuvor
festgelegte niedrige Spannung erreicht.
Tiefwasser: Der Alarm ertönt, wenn die Wassertiefe höher als
die angegebene Tiefe ist.
Drift: Der Alarm ertönt, wenn Tiefenänderungen an der
aktuellen Position die angegebene Tiefe überschreiten.
Fisch: Der Alarm ertönt, wenn das Gerät ein schwebendes Ziel
erkennt.
• Bei Auswahl von ertönt der Alarm, wenn Fische aller
Größen erkannt werden.
• Bei Auswahl von ertönt der Alarm nur, wenn
mittelgroße oder große Fische erkannt werden.
• Bei Auswahl von ertönt der Alarm nur, wenn große
Fische erkannt werden.
Flachwasser: Der Alarm ertönt, wenn die Wassertiefe geringer
als die angegebene Tiefe ist.
Wassertemperatur: Der Alarm ertönt, wenn eine
Wassertemperaturabweichung von mehr als ± 1,1 °C (± 2 °F)
vorliegt. Alarmeinstellungen werden beim Ausschalten des
Geräts gespeichert.
HINWEIS: Sie müssen das Gerät an einen Schwinger mit
Temperaturmessung anschließen, um diesen Alarm zu
verwenden.
Echolot 5
Einstellungen für die Echolotnummern
Sie können anpassen, welche Nummern auf der Vollbildseite,
der Split-Zoom-Seite und der Split-Frequenz-Seite angezeigt
werden. Zudem können Sie die Größe der Nummern anpassen.
Wählen Sie MENU > Einstellungen > Echolotnummern.
Akku: Zeigt die Batteriespannung an.
Nummerngrösse: Richtet die Nummerngröße an.
Kilometerzähler: Zeigt den Kilometerzähler an.
HINWEIS: Das Gerät muss zur Anzeige des
Kilometerzählers mit einem Schwinger mit
Geschwindigkeitsmessrad verbunden sein.
Geschwindigkeit durch Wasser: Zeigt die Geschwindigkeit
durch das Wasser an.
HINWEIS: Das Gerät muss mit einem Schwinger mit
Geschwindigkeitsmessrad verbunden sein, damit die
Geschwindigkeit durch das Wasser angezeigt werden kann.
Wassertemperatur: Zeigt die Wassertemperatur an.
HINWEIS: Das Gerät muss mit einem Schwinger mit
Temperaturmessung verbunden sein, damit die
Wassertemperatur angezeigt werden kann.
Systemeinstellungen
Wählen Sie MENU > Einstellungen > System.
Sprache: Stellt die Bildschirm-Dialogsprache ein.
Systeminformationen: Dient zum Anzeigen der
Softwareinformationen.
Einstellungen der Systemeinheiten
Wählen Sie MENU > Einstellungen > Einheiten.
Tiefe: Legt die Einheiten für die Tiefe fest: Fuß (ft), Meter (m)
oder Faden (ftm).
Distanz: Legt die Distanzeinheiten fest.
Temperatur: Legt die Temperatureinheiten fest: Fahrenheit (°F)
oder Celsius (°C).
HINWEIS: Zum Anzeigen der Temperatur muss ein
Schwinger mit Temperaturmessung verbunden sein.
Geschwindigkeit durch Wasser: Legt die Einheiten für die
Geschwindigkeit durch das Wasser fest.
HINWEIS: Zum Anzeigen der Geschwindigkeit durch das
Wasser muss ein Schwinger mit Geschwindigkeitsmessung
verbunden sein.
Wiederherstellen der Werkseinstellungen
HINWEIS: Mit diesem Verfahren werden alle eingegebenen
Einstellungsinformationen gelöscht.
Wählen Sie MENU > Einstellungen > System >
1
Systeminformationen > Werkseinstellungen.
Wählen Sie eine Option.
2
Kalibrierung
Einrichten des Kielversatzes
Sie können einen Kielversatz eingeben, um die Kieltiefe
gegenüber der Wasseroberfläche anzugleichen, sodass die
Tiefe ab der Kielunterkante und nicht ab der Schwingerposition
gemessen wird.
Wählen Sie abhängig von der Position des Schwingers die
1
entsprechende Option aus:

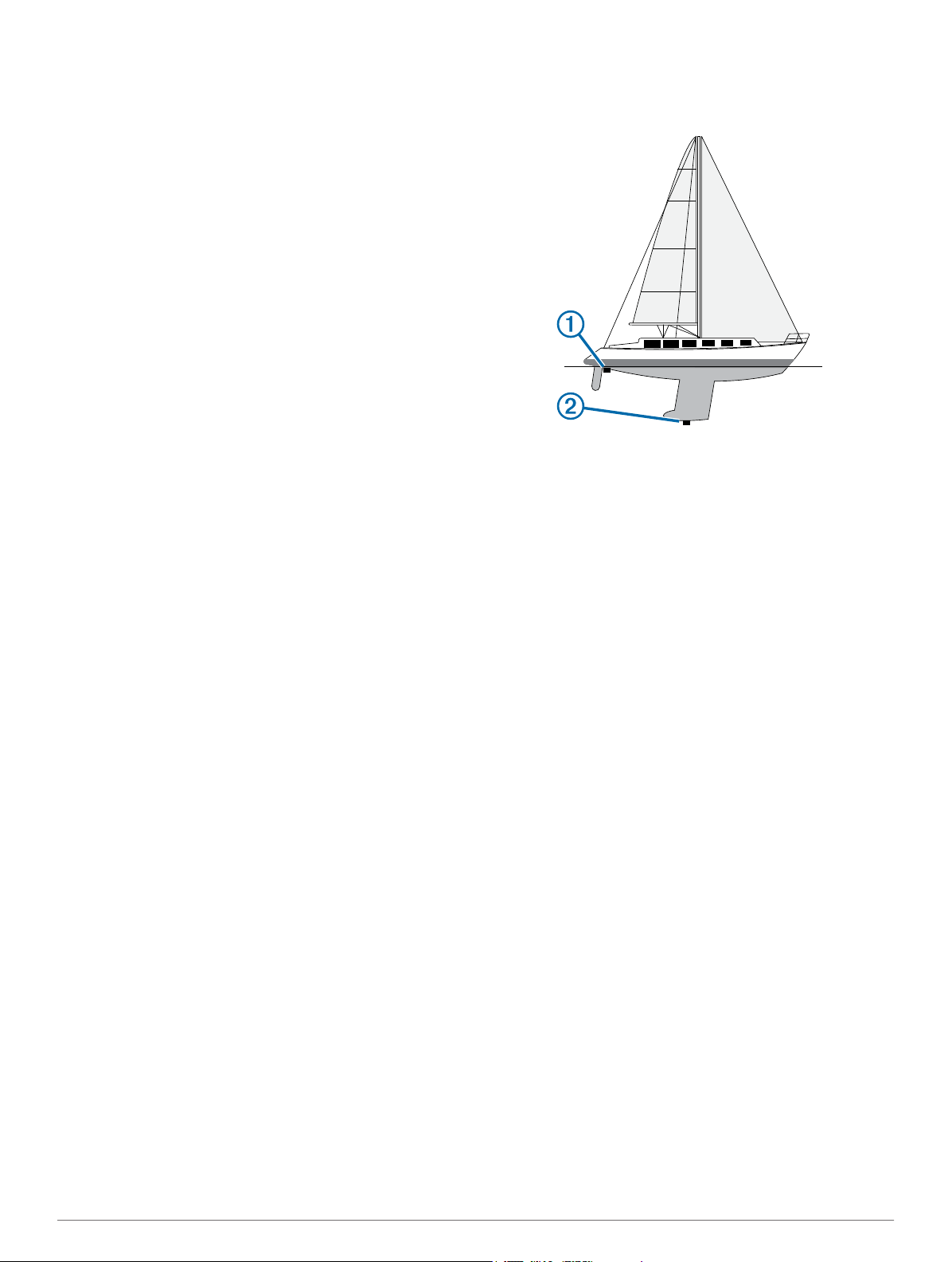

• Wenn der Schwinger an der Wasserlinie À installiert ist,
messen Sie die Distanz vom Schwinger zum Kiel des
Schiffs. Geben Sie diesen Wert in Schritt 3 als positive
Zahl ein.
• Wenn der Schwinger an der Kielunterkante Á installiert
ist, messen Sie die Distanz vom Schwinger zur
Wasserlinie. Geben Sie diesen Wert in Schritt 3 als
negative Zahl ein.
Wählen Sie MENU > Einstellungen > Kalibrierung >
2
Kielversatz.
Verwenden Sie die Pfeiltasten, um den in Schritt 1
3
gemessenen Kielversatz einzugeben.
Einrichten des Wassertemperaturunterschieds
Sie können den Temperaturunterschied zur Kompensierung der
Temperaturmesswerte eines Sensors mit Temperaturmessung
einrichten.
Messen Sie die Wassertemperatur mit dem an das Gerät
1
angeschlossenen Schwinger mit Temperaturmessung.
Messen Sie die Wassertemperatur mit einem anderen
2
Thermometer oder Temperatursensor, das bzw. der
bekanntlich genaue Daten liefert.
Ziehen Sie die in Schritt 1 gemessene Wassertemperatur
3
von der in Schritt 2 gemessenen Wassertemperatur ab.
Dies ist der Temperaturunterschied. Geben Sie diesen Wert
in Schritt 6 als positive Zahl ein, wenn der am Gerät
angeschlossene Sensor eine niedrigere Wassertemperatur
als die tatsächliche Temperatur misst. Geben Sie diesen
Wert in Schritt 6 als negative Zahl ein, wenn der am Gerät
angeschlossene Sensor eine höhere Wassertemperatur als
die tatsächliche Temperatur misst.
Wählen Sie MENU > Einstellungen > Kalibrierung >
4
Temperaturunterschied.
Verwenden Sie die Pfeiltasten, um den in Schritt 3
5
gemessenen Wassertemperaturunterschied einzugeben.
Kalibrieren des Sensors für die Geschwindigkeit durch das Wasser
Wählen Sie MENU > Einstellungen > Kalibrierung >
1
Geschwindigkeit durch das Wasser kalibrieren.
Folgen Sie den Anweisungen auf dem Bildschirm.
2
HINWEIS: Sie müssen die von einer externen Quelle (z. B.
einem GPS-Gerät) gemessene Höchstgeschwindigkeit
eingeben. Geben Sie nicht die Geschwindigkeit durch das
Wasser ein, die von einem verbundenen Schwinger mit
Geschwindigkeitsmessrad gemessen wurde.
6 Kalibrierung
Anhang
Technische Daten
Angabe Modell Werte
Temperaturbereich echo 101 und 151 -15 °C bis 55 °C (5 °F bis
echo 201, 301 und 500
Serie
Sicherheitsabstand zum
Kompass
Spannungsbereich der
Stromquelle
Nennstrom Alle Modelle 1 A
Sicherung Alle Modelle AGC/3AG – 3 Ampere
Tiefe in Süßwasser* echo 151 488 m (1600 Fuß) bei
echo 101 und 151 250 mm (10 Zoll)
echo 201 und 301 250 mm (10 Zoll)
echo 500 Serie 400 mm (15,75 Zoll)
echo 101 10 bis 20 V
echo 201, 301 und 500
Serie
echo 201, 201dv, 301
und 301dv
echo 500 und 500dv
Serie
* Das Tiefenmessvermögen hängt vom Salzgehalt des
Wassers, vom Bodentyp und von anderen Wasserbedingungen
ab.
Reinigen des Gehäuses
131 °F)
-15 °C bis 55 °C (5 °F bis
131 °F)
10 bis 28 V
77 kHz
533 m (1750 Fuß) bei
77 kHz
701 m (2300 Fuß) bei
77 kHz
kein Quellcode zur Verfügung gestellt wird, wertvolle
Betriebsgeheimnisse von Garmin und/oder deren Drittanbietern
sind und dass der Quellcode der Software ein wertvolles
Betriebsgeheimnis von Garmin und/oder deren Drittanbietern
bleibt. Sie verpflichten sich, die Software oder Teile davon nicht
zu dekompilieren, zu deassemblieren, zu verändern,
zurückzuassemblieren, zurückzuentwickeln, in eine allgemein
lesbare Form umzuwandeln oder ein von der Software
abgeleitetes Werk zu erstellen. Sie verpflichten sich, die
Software nicht in ein Land zu exportieren oder zu reexportieren,
das nicht im Einklang mit den Exportkontrollgesetzen der
Vereinigten Staaten von Amerika oder den
Exportkontrollgesetzen eines anderen, in diesem
Zusammenhang relevanten Landes steht.
HINWEIS
Verwenden Sie keine chemischen Reinigungsmittel oder
Lösungsmittel, die die Kunststoffteile beschädigen könnten.
Reinigen Sie das Gehäuse des Geräts (nicht den Bildschirm)
1
mithilfe eines mit einer milden Reinigungslösung
befeuchteten Tuchs.
Wischen Sie das Gerät trocken.
2
Reinigen des Bildschirms
HINWEIS
Die Antireflexionsbeschichtung wird durch ammoniakhaltige
Reinigungsmittel beschädigt.
Das Gerät ist mit einer speziellen Antireflexionsbeschichtung
versehen, die gegenüber Hautpflegeöl, Wachs und
scheuernden Reinigungsmitteln sehr empfindlich ist.
Tragen Sie einen Brillenreiniger auf das Tuch auf, der laut
1
Angabe keine Beschädigungen an
Antireflexionsbeschichtungen hervorruft.
Wischen Sie den Bildschirm vorsichtig mit einem weichen,
2
sauberen und fusselfreien Tuch ab.
Software-Lizenzvereinbarung
DURCH DIE VERWENDUNG DES GERÄTS STIMMEN SIE
DEN BEDINGUNGEN DER FOLGENDEN SOFTWARELIZENZVEREINBARUNG ZU. LESEN SIE DIE
LIZENZVEREINBARUNG AUFMERKSAM DURCH.
Garmin Ltd. und/oder deren Tochtergesellschaften („Garmin“)
gewähren Ihnen im Rahmen des normalen Betriebs dieses
Geräts eine beschränkte Lizenz zur Verwendung der in diesem
Gerät im Binärformat integrierten Software (die „Software“).
Verfügungsrechte, Eigentumsrechte und Rechte am geistigen
Eigentum an der Software verbleiben bei Garmin und/oder
deren Drittanbietern.
Sie erkennen an, dass die Software Eigentum von Garmin und/
oder deren Drittanbietern ist und durch die Urheberrechte der
Vereinigten Staaten von Amerika und internationale
Urheberrechtsabkommen geschützt ist. Weiterhin erkennen Sie
an, dass Struktur, Organisation und Code der Software, für die
Anhang 7
Index
A
Alarme, Echolot 5
anhalten 4
Anzeigeeinstellungen 1, 2
B
Beleuchtung 1
D
Daten 1
DownVü 3
E
Echolot 2–4
A-Bereich 4
Alarme 5
Ansichten 2
Aufzeichnung 2, 3
Bildlaufgeschwindigkeit 4
Darstellung 2, 5
DownVü 3
Echolotdarstellung 2, 3
Frequenzen 1–3, 5
Grundverfolgung 4
Kilometerzähler 3
Nummern 3
schwebende Ziele 4
Schwebende Ziele 2
Störungen 5
Tiefenlinie 4
Tiefenskala 3, 4
vergrößern/verkleinern 2, 4
Verstärkung 5
Zahlen 2, 6
Einschalttaste 1
Einstellungen 2, 3
Systeminformationen 6
G
Gerät
Registrierung 1
reinigen 7
H
Hilfe 1
K
Kielversatz 6
Kontrast 2
M
Maßeinheiten 6
P
Produktregistrierung 1
R
Registrieren des Geräts 1
S
Schnellanpassung 2
Schwinger 1–3
Seite. Siehe Echolot
Seiten. Siehe Echolot
Signaltöne 2
Software-Lizenzvereinbarung 7
Sprache 6
Systeminformationen 6
T
Tasten 1
Einschalttaste 1
Technische Daten 7
V
Vergrößern/Verkleinern, Echolot 4
Versatz, Kiel 6
W
Wasser
Geschwindigkeit 6
Temperaturunterschied 6
Werkseinstellungen 6
Z
Zeitlimit 2
8 Index
www.garmin.com/support
913-397-8200
1-800-800-1020
1-866-429-9296 +43 (0) 820 220230
+ 32 2 672 52 54
+420 221 985466
+420 221 985465
+ 358 9 6937 9758 + 331 55 69 33 99
+ 39 02 36 699699 (+52) 001-855-792-7671
0800 0233937 +47 815 69 555
00800 4412 454
+44 2380 662 915
0808 238 0000
+44 (0) 870 8501242
+385 1 5508 272
+385 1 5508 271
+ 45 4810 5050
(+35) 1214 447 460
+386 4 27 92 500
+34 93 275 44 97
Mobilfunk max. 60 ct./Anruf
+ 46 7744 52020
Garmin International, Inc.
1200 East 151st Street
Olathe, Kansas 66062, USA
Garmin (Europe) Ltd.
Liberty House, Hounsdown Business Park
Southampton, Hampshire, SO40 9LR, Vereinigtes Königreich
Garmin Corporation
No. 68, Zhangshu 2nd Road, Xizhi Dist.
New Taipei City, 221, Taiwan (Republik China)
0861 GARMIN (427 646)
+27 (0)11 251 9999
+49 (0)180 6 427646
20 ct./Anruf. a. d.
deutschen Festnetz,
© 2013 Garmin Ltd. oder deren Tochtergesellschaften
Loading...
