1 Wstęp
1.1 Wstęp
Numer seryjny:
Kod PIN:
Klucz rejestracji produktu:
Numer seryjny znajduje się na kartonowym opakowaniu produktu i na tabliczce znamionowej produktu. Patrz
Przegląd produktu na stronie 4
.
• Numeru seryjnego należy użyć w celu rejestracji produktu na stronie www.gardena.com.
1.1.1 Pomoc techniczna
Pomoc techniczną dotyczącą produktu GARDENA
można uzyskać w serwisie GARDENA.
1.1.2 Opis produktu
Uwaga: Firma GARDENA regularnie aktualizuje
wygląd oraz sposób działania swoich produktów. Patrz
Pomoc techniczna na stronie 3
.
Produkt jest robotem koszącym. Produkt jest zasilany
przy użyciu akumulatora i służy do automatycznego
koszenia trawy. Podczas pracy naprzemiennie
przechodzi z trybu koszenia w tryb ładowania i na
odwrót. Schemat ruchu jest losowy, co oznacza, że
trawnik jest koszony równomiernie i mniej się zużywa.
Pętla ograniczająca oraz przewód doprowadzający
umożliwiają sterowanie ruchem produktu w obszarze
pracy. Czujniki w produkcie wykrywają zbliżanie się do
pętli ograniczającej Przód urządzenia zawsze
przejeżdża na pewną odległość za pętlę ograniczającą,
zanim urządzenie zawróci. W przypadku uderzenia w
przeszkodę lub zbliżenia się do pętli ograniczającej
urządzenie zmieni kierunek jazdy.
Operator może wybrać ustawienia działania urządzenia
przy użyciu przycisków na klawiaturze. Na wyświetlaczu
pojawiają się wybrane oraz możliwe ustawienia robocze,
a także tryb pracy produktu.
1.1.2.1 Technika koszenia
Produkt jest bezemisyjny, łatwy w obsłudze i
energooszczędny. Technika częstego cięcia trawy
poprawia jej jakość i zmniejsza zapotrzebowanie na
nawozy. Zbieranie trawy nie jest konieczne.
1.1.2.2 Znajdywanie stacji ładującej
Urządzenie działa do momentu osiągnięcia przez
akumulator niskiego poziomu naładowania, po czym
zaczyna przemieszczać się do stacji ładującej. Przewód
doprowadzający jest ułożony od stacji ładującej w
kierunku odległej części obszaru roboczego lub przez
wąskie przejście. Jest połączony z przewodem
ograniczającym. Dzięki niemu urządzenie szybciej i
łatwiej odnajduje stację ładującą.
1298 - 015 - 20.08.2021 Wstęp - 3
1.2 Przegląd produktu
1
5
4
3
9
28
21
27
10
22
23
29
26
30
25
24
19
6
8
7
2
18
15
14
17
16
20
13
12
11

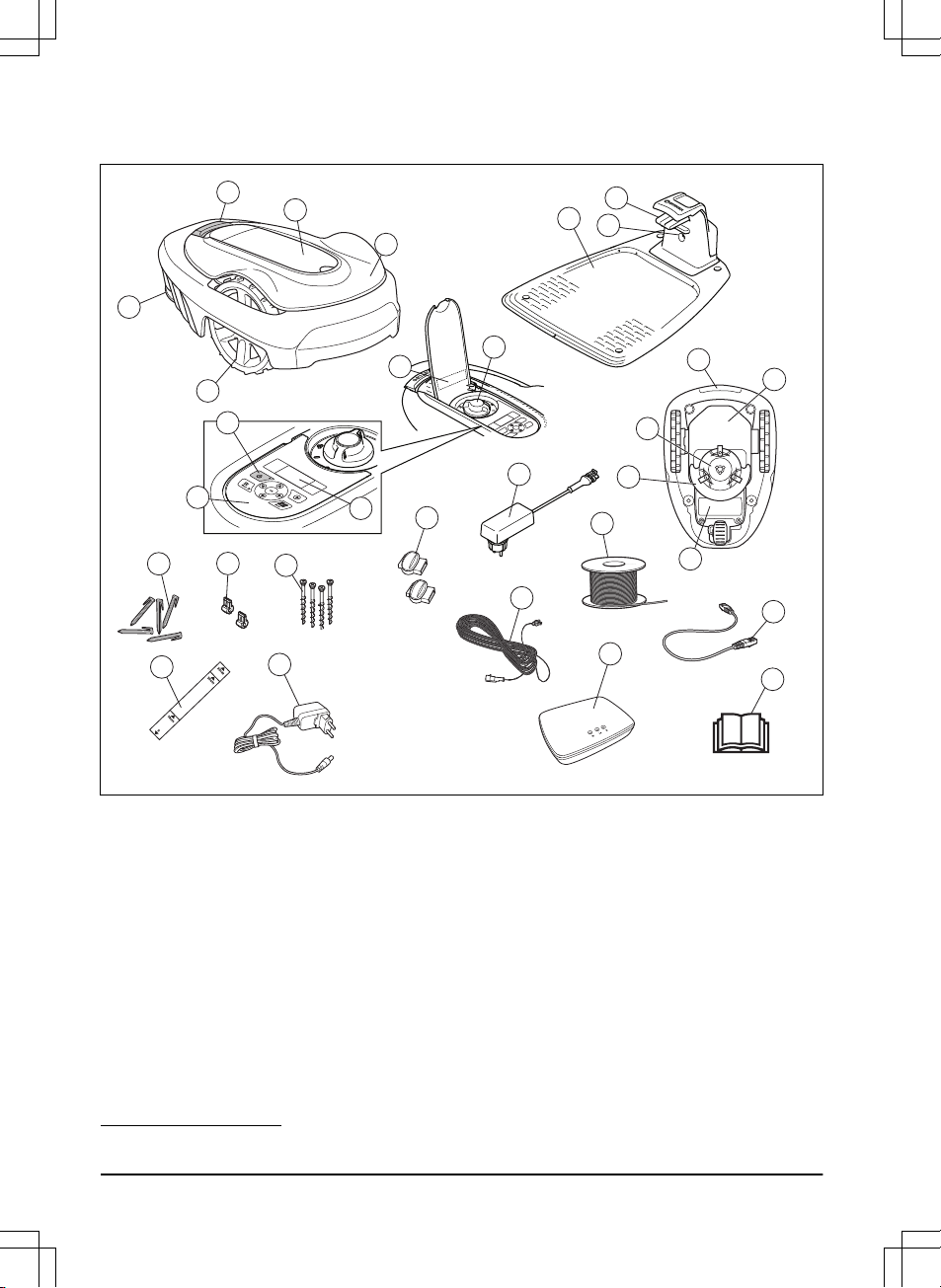

Liczbami na rysunku zaznaczono następujące części:
1. Obudowa
2. Pokrywa wyświetlacza i klawiatury
3. Przycisk stop
4. Tylne koło (SILENO city) / tylne koła (SILENO life)
5. Przednie koła
6. Stacja ładująca
7. Płytki stykowe
8. Dioda LED do kontroli działania stacji ładującej,
pętli ograniczającej i przewodu doprowadzającego
9. Regulacja wysokości koszenia
10. Tabliczka znamionowa
11. Wyświetlacz
12. Klawiatura
13. Przycisk WŁ./WYŁ.
14. Układ tnący
15. Tarcza tnąca
16. Uchwyt
17. Podwozie z elektroniką, akumulatorem i silnikami
18. Pokrywa akumulatora
19. Zasilanie
1
20. Przewód do ułożenia pętli ograniczającej i
przewodu doprowadzającego
21. Złączki do przewodu pętli
22. Szpilki
23. Złącze do przewodu pętli
24. Śruby mocujące stację ładującą
25. Miarka ułatwiająca instalację pętli ograniczającej
(miarka jest odłączona od pudła)
1
Wygląd może różnić się w zależności od rynku.
4 - Wstęp 1298 - 015 - 20.08.2021
26. zasilacz smart gateway (dotyczy tylko modelu
smart)
27. Przewód niskiego napięcia
28. smart gateway (dotyczy tylko modelu smart)
29. przewód LAN smart gateway (dotyczy tylko modelu
smart)
30. Instrukcja obsługi i skrócony przewodnik
1.3 Symbole znajdujące się na
produkcie
Są to symbole, które można znaleźć na produkcie.
Należy się z nimi dokładnie zapoznać.
OSTRZEŻENIE: Przed pierwszym uruchomieniem urządzenia należy uważnie przeczytać instrukcję.
OSTRZEŻENIE: Przed przystąpieniem do pracy na urządzeniu lub jego podniesieniem należy je wyłączyć.
OSTRZEŻENIE: Zachować
bezpieczną odległość od
urządzenia podczas pracy.
Nie zbliżać rąk i stóp do obracających się noży.
OSTRZEŻENIE: Nie jeździć
na produkcie. Nie należy
kłaść rąk ani stóp w pobliżu
urządzenia lub pod nim.
Należy używać odłączanego
zasilacza sieciowego określonego na tabliczce znamionowej obok symbolu.
Niniejszy produkt jest zgodny z
obowiązującymi dyrektywami UE.
Niniejszy produkt jest zgodny z
dyrektywami obowiązującymi w Wielkiej
Brytanii.
Wyrzucanie produktu ze zwykłymi
odpadami pochodzącymi z gospodarstwa
domowego jest zabronione. Należy go
oddać do recyklingu zgodnie z lokalnymi
przepisami.
Nie należy skracać, przedłużać ani łączyć
przewodu niskiego napięcia.
Nie używać wykaszarki w pobliżu
przewodu niskiego napięcia. Należy
zachować ostrożność podczas
przycinania krawędzi, wzdłuż których
położono przewody.
1.4 Symbole na wyświetlaczu
Menu harmonogramu służy do ustawienia
czasu, w którym urządzenie kosi trawnik.
Funkcja SensorControl automatycznie
dostosowuje przerwy między koszeniem
do przyrostu trawy.
Menu Ustawienia służy do zmiany
ogólnych ustawień urządzenia.
Dotyczy tylko smart SILENO city i smart
SILENO life.
smart system GARDENA umożliwia
bezprzewodową interakcję między
urządzeniem smart i systemem smart
GARDENA.
Urządzenie nie będzie kosiło trawy z
powodu funkcji harmonogramu.
Urządzenie pomija funkcję
harmonogramu.
Wskaźnik akumulatora pokazuje stan
naładowania akumulatora. Gdy
urządzenie jest ładowane, symbol miga.
Urządzenie znajduje się w stacji ładującej,
lecz akumulator nie jest ładowany.
Urządzenie pracuje w trybie ECO.
1298 - 015 - 20.08.2021 Wstęp - 5
1.5 Symbole na akumulatorze
Należy zapoznać się z instrukcją obsługi.
Nie wyrzucać akumulatora do ognia i nie
wystawiać akumulatora na działanie
źródeł ciepła.
Nie zanurzać akumulatora w wodzie.
1.6 Ogólne wskazówki dotyczące
obsługi
Dla ułatwienia czytania instrukcji obsługi wprowadzono
następujący system wyróżniania tekstu:
• Tekst zapisany
kursywą
jest wyświetlany na
wyświetlaczu lub stanowi odwołanie do innej
części instrukcji obsługi.
• Tekst zapisany pogrubioną czcionką to nazwy
przycisków, które znajdują się na produkcie.
6 - Wstęp 1298 - 015 - 20.08.2021
1.7 Przegląd struktury menu 1
Harmonogram
Przegląd tygodnia
Okres1
Okres2 Kopiuj
Niedz.
Bieżący
dzień
Cały
tydzień
Sob.Pt.Czw.Śr.Wt.Pon.Wszystkie
dni
Resetuj
* smart SILENO city i smart SILENO life
Konfigurator Zaawansowane
smart system*
Dobra Słaba Zła
Podłączona
Tak/nie
Sygnał
siła
Stan
Usuń
parowanie
SensorControl
Niski/Średni/Wysoki
Czas koszenia
Użyj
SensorControl
1298 - 015 - 20.08.2021 Wstęp - 7
1.8 Przegląd struktury menu 2
Ustawienia
Godzina
i data
Ustawianie
godziny
Ustawianie
daty
Format
godziny
Format
daty
Język
Kraj
Kasowanie
ustawień
użytkownika
Informacje
Ochrona
Pokrycie trawnika Instalacja
Ogólne
Niski Średni*
Zmień
kod PIN
Nowy
sygnał
pętli
Poziom
ochrony
Zaawansowane
Teren
1-3
Jak?
Jak
często?
Jak
daleko?
Wyłącz
ZresetujTest
Więcej
Punkt
początkowy
(dystans
wyjeż-
dżania)
Przejedź
przewód
tryb
ECO
Osłona
stacji
ładującej
Wysoki
* SILENO life, smart SILENO life
Czujnik
mrozu
Format
jednostek
CorridorCut
Generator
strefy
8 - Wstęp 1298 - 015 - 20.08.2021
1.9 Wyświetlacz
Informacje i ustawienia urządzenia są pokazywane na
wyświetlaczu.
Aby uzyskać dostęp do wyświetlacza, nacisnąć przycisk
STOP i otworzyć pokrywę.
1.10 Klawiatura
Klawiatura na urządzeniu umożliwia operatorowi
nawigację po menu urządzenia. Aby uzyskać dostęp do
klawiatury, należy nacisnąć przycisk STOP i otworzyć
pokrywę.
• Do włączania i wyłączania produktu służy przycisk
ON/OFF (A). Kontrolka na klawiaturze jest ważnym
wskaźnikiem stanu. Patrz
Użycie przycisku WŁ./
WYŁ. na stronie 33
.
• Użyć przycisku Start (B), aby rozpocząć pracę
urządzenia.
• Za pomocą przycisku Menu (C) można przejść do
głównego menu.
Uwaga: Przycisk Menu służy również jako
przycisk Wstecz, za pomocą którego można
wybrać wyższą pozycję na listach menu.
• Przycisk Tryb (D) służy do wyboru trybu pracy.
• Przycisk OK (E) służy do potwierdzania ustawień
wybranych w menu.
• Za pomocą przycisków strzałek (F) można
przechodzić między pozycjami menu. Za pomocą
przycisków strzałek w górę/w dół można
wprowadzić kod PIN, godzinę i datę.
A
B
D
C
E
F
1298 - 015 - 20.08.2021
Wstęp - 9
2 Bezpieczeństwo
2.1 Informacje dotyczące
bezpieczeństwa
2.1.1 WAŻNE. PRZECZYTAĆ UWAŻNIE
PRZED ROZPOCZĘCIEM
UŻYTKOWANIA. ZATRZYMAĆ DO
PRZYSZŁEGO WGLĄDU
Operator ponosi odpowiedzialność za wypadki lub spowodowanie
zagrożenia wobec innych osób lub mienia.
Urządzenia nie mogą używać osoby (oraz dzieci) o ograniczonych
zdolnościach fizycznych, sensorycznych lub umysłowych (które
mogą mieć wpływ na obsługę urządzenia), lub nie posiadające
odpowiedniego doświadczenia i wiedzy, chyba że są pod
nadzorem lub zostały poinstruowane na temat użytkowania
urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.
Urządzenie to może być używane przez dzieci, które ukończyły 8.
rok życia, oraz przez osoby o ograniczonych zdolnościach
fizycznych, sensorycznych lub umysłowych lub nieposiadające
odpowiedniego doświadczenia i wiedzy, jeśli są one pod nadzorem
lub zostały poinstruowane w zakresie bezpiecznego użytkowania
urządzenia i rozumieją wiążące się z nim zagrożenia. Przepisy
lokalne mogą narzucać ograniczenia dotyczące wieku operatora
urządzenia. Dzieci nie mogą bez nadzoru czyścić urządzenia ani
przeprowadzać jego konserwacji.
Nie wolno używać zasilacza z uszkodzonym przewodem lub
wtyczką. Zużyty lub uszkodzony przewód zwiększa zagrożenie
porażenia prądem.
Akumulator należy ładować w załączonej stacji ładującej.
Następstwem nieprawidłowej obsługi może być porażenie prądem,
przegrzanie lub wyciek cieczy korozyjnej z akumulatora. W
przypadku wycieku elektrolitu należy przepłukać plamę wodą lub
10
- Bezpieczeństwo 1298 - 015 - 20.08.2021
środkiem zobojętniającym. W przypadku kontaktu z oczami należy
skontaktować się z lekarzem.
Zgodnie z zaleceniem producenta należy korzystać wyłącznie z
oryginalnych akumulatorów. W przypadku stosowania
akumulatorów innych niż oryginalne nie można zagwarantować
bezpieczeństwa produktu. Nie korzystać z baterii jednorazowego
użytku.
Przed wyjęciem akumulatora należy odłączyć urządzenie od sieci
zasilającej.
OSTRZEŻENIE:
Nieprawidłowe
użytkowanie urządzenia
może być niebezpieczne.
OSTRZEŻENIE: Nigdy
nie wolno używać
urządzenia, gdy w
obszarze pracy znajdują
się ludzie, zwłaszcza
dzieci, lub zwierzęta
domowe.
OSTRZEŻENIE: Nie
wolno zbliżać rąk i stóp
do obracających się
tarcz. Nie wolno trzymać
rąk ani stóp w pobliżu
obudowy ani pod
urządzeniem, gdy jest
włączone.
OSTRZEŻENIE: W
przypadku odniesienia
obrażeń lub wystąpienia
wypadku, zwrócić się o
pomoc lekarską.
2.2 Definicje dotyczące
bezpieczeństwa
Ostrzeżenia, uwagi i informacje są używane do
zwrócenia uwagi na szczególnie ważne sekcje instrukcji
obsługi.
OSTRZEŻENIE: Jest używane, gdy
istnieje ryzyko poważnych obrażeń, śmierci
operatora lub uszkodzenia otoczenia w
wyniku nieprzestrzegania instrukcji obsługi.
UWAGA: Jest używane, gdy istnieje
ryzyko uszkodzenia materiałów lub
urządzenia w wyniku nieprzestrzegania
instrukcji obsługi.
Uwaga: Stosuje się, aby przekazać więcej informacji,
które są przydatne w danej sytuacji.
2.3 Instrukcje bezpieczeństwa
dotyczące obsługi
2.3.1 Użytkowanie
• Urządzenie może być używane tylko z
wyposażeniem zalecanym przez producenta.
1298 - 015 - 20.08.2021
Bezpieczeństwo - 11
Wszelkie inne sposoby użytkowania są
nieprawidłowe. Należy dokładnie przestrzegać
wskazówek producenta dot. użytkowania/
konserwacji.
• Wokół obszaru pracy urządzenia należy rozmieścić
znaki ostrzegawcze, jeśli jest ono używane w
przestrzeni publicznej. Na znakach powinien być
widoczny następujący tekst: Uwaga! Kosiarka
automatyczna! Nie zbliżać się do maszyny!
Zwrócić szczególną uwagę na dzieci!
Uwaga!
Automatyczna kosiarka do trawy!
Zachować odległość od maszyny!
Nie wolno pozostawiać w pobliżu dzieci bez nadzoru!
Uwaga!
Automatyczna kosiarka do trawy!
Zachować odległość od maszyny!
Nie wolno pozostawiać w pobliżu
dzieci bez nadzoru!
• Należy korzystać z trybu parkowania (patrz
Parkuj
na stronie 34
) lub wyłączać urządzenie, jeśli w
obszarze koszenia znajdują się ludzie, w
szczególności dzieci, lub zwierzęta. Zaleca się
zaprogramowanie pracy kosiarki w godzinach
wolnych od aktywności. Patrz
Ustawianie
harmonogramu na stronie 25
. Należy pamiętać,
że niektóre gatunki zwierząt, np. jeże, są aktywne
w nocy. Urządzenie może spowodować obrażenia
tych gatunków zwierząt.
• Nie wolno montować stacji ładującej ani żadnych
akcesoriów w miejscu położonym w promieniu 60
cm / 24 cali (lub mniejszym) od materiałów
łatwopalnych oraz pod i nad takimi materiałami w
dowolnej odległości w pionie. Nie należy
montować zasilacza w obszarze, w którym
znajdują się łatwopalne materiały. W przypadku
usterki może dojść do nagrzania się stacji
ładującej i zasilacza, co grozi pożarem.
• Urządzenie mogą obsługiwać, konserwować oraz
naprawiać jedynie osoby posiadające odpowiednią
wiedzę oraz znające wymogi bezpieczeństwa.
Przed uruchomieniem urządzenia należy dokładnie
przeczytać instrukcję obsługi i upewnić się, że
wszystkie wskazówki zostały zrozumiane.
• Nie wolno wprowadzać zmian w oryginalnej
konstrukcji urządzenia. Wszelkie modyfikacje są
dokonywane na własne ryzyko.
• Sprawdzić, czy w trawniku nie znajdują się żadne
ciała obce takie jak kamienie, gałęzie, narzędzia
lub zabawki. Jeśli ostrza uderzą o jakiekolwiek
ciało obce, mogą ulec uszkodzeniu. Przed
usunięciem blokady należy bezwzględnie wyłączyć
urządzenie za pomocą przycisku
Wł./Wył. Przed
ponownym uruchomieniem urządzenia, należy
sprawdzić je pod kątem uszkodzeń.
• Jeśli produkt zaczyna drgać w nienaturalny
sposób. Przed ponownym uruchomieniem
urządzenia należy zawsze wyłączyć je za pomocą
przycisku WŁ./WYŁ. i sprawdzić pod kątem
uszkodzeń.
• Urządzenie należy uruchamiać zgodnie z
instrukcją. Po włączeniu urządzenia trzymać ręce i
stopy z dala od obracających się noży. Nie wolno
wkładać rąk ani stóp pod urządzenie.
• Nigdy nie wolno dotykać niebezpiecznych części,
takich jak tarcza tnąca, przed ich całkowitym
zatrzymaniem.
• Nigdy nie wolno podnosić urządzenia ani
przenosić go, gdy jest włączone.
• Nie dopuszczać do użytkowania urządzenia przez
osoby nieposiadające wiedzy na temat jego
funkcjonowania i zachowania.
• Nie należy dopuszczać do kolizji urządzenia z
ludźmi lub innymi żywymi istotami. Jeśli człowiek
lub inna istota żyjąca znajdzie się na drodze
urządzenia, należy je natychmiast zatrzymać.
Patrz
Wyłączanie produktu na stronie 34
.
• Nie wolno kłaść niczego na urządzeniu ani na
stacji ładującej.
• Nie należy dopuszczać, aby urządzenie pracowało
z uszkodzoną tarczą osłaniającą, tarczą tnącą lub
obudową zewnętrzną. Nie wolno go także używać
w przypadku uszkodzenia noży, śrub, nakrętek lub
przewodów. Nigdy nie podłączać ani nie dotykać
uszkodzonego przewodu przed jego odłączeniem
od zasilania.
• Nie używać urządzenia, jeżeli nie działa przycisk
Wł./Wył. lub przycisk STOP.
• Gdy urządzenie nie jest używane, zawsze należy
je wyłączać za pomocą przycisku WŁ./WYŁ.
Urządzenie można uruchomić tylko po włączeniu
urządzenia za pomocą przycisku Wł./Wył. i po
wprowadzeniu prawidłowego kodu PIN.
• Firma GARDENA nie gwarantuje pełnej
kompatybilności pomiędzy urządzeniem a innego
typu systemami bezprzewodowymi, takimi jak
piloty zdalnego sterowania, nadajniki radiowe,
12
- Bezpieczeństwo 1298 - 015 - 20.08.2021
aparaty słuchowe dla niedosłyszących, podziemne
elektryczne ogrodzenia dla zwierząt itp.
• Metalowe przedmioty znajdujące się w ziemi (np.
żelbeton lub siatki przeciw szkodnikom) mogą
powodować zatrzymanie. Metalowe przedmioty
mogą powodować zakłócenia sygnału pętli, co
może prowadzić do zatrzymania urządzenia.
• Zakres temperatury pracy i przechowywania
wynosi 0–50°C / 32–122°F. Zakres temperatury
ładowania wynosi 0–45°C / 32–113°F. Zbyt
wysokie temperatury mogą spowodować
uszkodzenie urządzenia.
2.3.2 Zasady bezpieczeństwa związane z
akumulatorem
OSTRZEŻENIE: Akumulatory litowo-
jonowe mogą wybuchnąć lub spowodować
pożar w przypadku zdemontowania,
zwarcia, kontaktu z wodą, ogniem lub
wysoką temperaturą. Z akumulatorem
należy obchodzić się ostrożnie, nie
demontować go, nie otwierać ani nie
korzystać z w niewłaściwych
zastosowaniach elektrycznych/
mechanicznych. Akumulatorów ani ogniw
nie należy przechowywać w miejscu
narażonym na bezpośrednie działanie
promieni słonecznych.
Więcej informacji na temat akumulatora znajduje się w
sekcji
Akumulator na stronie 38
2.3.3 Podnoszenie i przenoszenie
urządzenia
OSTRZEŻENIE:
Urządzenie należy
wyłączyć przed jego podniesieniem. Gdy
lampka na klawiaturze się nie świeci,
urządzenie jest wyłączone.
UWAGA: Nie należy podnosić produktu
kiedy jest zaparkowany w stacji ładującej.
Może to spowodować uszkodzenie stacji
ładującej i/lub produktu. Przed
podniesieniem urządzenia nacisnąć przycisk
STOP i wysunąć je ze stacji ładującej.
Aby bezpiecznie przemieszczać się po obszarze pracy
lub z niego wyjść, należy:
1. Zatrzymać produkt za pomocą przycisku STOP.
2. Nacisnąć przycisk Wł./Wył. przez 3 sekundy i
sprawdzić, czy urządzenie jest wyłączone.
Sprawdzić, czy kontrolka na klawiaturze nie świeci
się. Oznacza to, że urządzenie jest wyłączone.
Patrz
Kontrolka na stacji ładującej na stronie 47
.
3. W czasie przenoszenia urządzenia za uchwyt
tarcza tnąca powinna znajdować się z dala od
ciała.
2.3.4 Przegląd
OSTRZEŻENIE:
Należy wyłączyć
urządzenie przed rozpoczęciem czynności
konserwacyjnych. Urządzenie jest
wyłączone, gdy wskaźnik LED na
klawiaturze urządzenia zgaśnie.
OSTRZEŻENIE: Przed
przystąpieniem do czyszczenia lub
konserwacji stacji ładującej lub przewodu
pętli należy odłączyć je od zasilania.
1298 - 015 - 20.08.2021 Bezpieczeństwo - 13
UWAGA: Nie używać myjek
wysokociśnieniowych do czyszczenia
urządzenia. Do czyszczenia urządzenia nie
wolno używać rozpuszczalników.
Co tydzień należy sprawdzić urządzenie i wymienić
uszkodzone lub zużyte części. Patrz
Przegląd na stronie
36
.
2.3.5 W czasie burzy
W celu zmniejszenia ryzyka uszkodzenia elementów
urządzenia i stacji ładującej w przypadku burzy
zalecamy, aby odłączyć wszystkie przewody od stacji
ładującej (zasilanie, przewód ograniczający i
doprowadzający).
1. Oznaczyć przewody w celu uproszczenia
podłączania. Styki stacji ładującej są oznaczone
jako R, L i GUIDE.
2. Należy odłączyć wszystkie przewody i zasilanie.
3. Kiedy zagrożenie burzą minie, należy podłączyć
ponownie wszystkie przewody i źródło zasilania.
Ważne jest, aby każdy przewód został podłączony
we właściwe miejsce.
14
- Bezpieczeństwo 1298 - 015 - 20.08.2021
3 Instalacja
3.1 Wprowadzenie — montaż
Więcej informacji na temat montażu oraz filmy
instruktażowe można znaleźć się na stronie
www.gardena.com.
Zalecamy aktualizację oprogramowania sprzętowego
przed montażem urządzenia, aby upewnić się, że
zainstalowano w nim najnowszą wersję tego
oprogramowania. Patrz
Aktualizacja oprogramowania
sprzętowego na stronie 37
.
OSTRZEŻENIE: Przed
zmontowaniem produktu należy zapoznać
się z rozdziałem dotyczącym
bezpieczeństwa.
UWAGA: Używać oryginalnych części
zamiennych i materiałów montażowych.
3.2 Główne komponenty do instalacji
Instalacja obejmuje następujące elementy:
• Kosiarka automatyczna, która automatycznie kosi
trawnik.
• Stacja ładująca, która pełni 3 funkcje:
• Wysyłanie sygnałów kontrolnych przewodem
ograniczającym.
• Wysyłanie sygnałów sterujących wzdłuż
przewodu doprowadzającego, aby
urządzenie mogło podążać za przewodem
doprowadzającym do określonych odległych
miejsc w ogrodzie i mogło odnaleźć drogę
powrotną do stacji ładującej.
• Ładowanie kosiarki.
• Zasilacz, który jest podłączony do gniazdka
zasilania 100–240 V i do stacji ładującej.
• Przewód pętli, który jest ułożony wokół obszaru
pracy oraz wokół przedmiotów i roślin, na które
urządzenie ma nie wjeżdżać. Z tego przewodu
pętli wykonuje się pętlę ograniczającą i przewód
doprowadzający.
3.3 Ogólne przygotowania
UWAGA:
Wypełnione wodą ubytki w
trawniku mogą spowodować uszkodzenie
urządzenia.
Uwaga: Przed rozpoczęciem instalacji należy
przeczytać cały rozdział Instalacja. Sposób
przeprowadzenia instalacji wpływa na pracę urządzenia.
Dlatego ważne jest, aby instalacja była dokładnie
zaplanowana.
• Sporządzić plan obszaru roboczego i uwzględnić
wszystkie przeszkody. Ułatwi to znalezienie
najlepszego miejsca dla stacji ładującej oraz pętli
ograniczającej i przewodu doprowadzającego.
• Oznaczyć na planie punkt, w którym zostanie
umieszczona stacja ładująca, przewód
ograniczający i przewód doprowadzający.
• Oznaczyć na planie punkt, w którym przewód
doprowadzający łączy się z pętlą ograniczającą.
Patrz
Montaż przewodu doprowadzającego na
stronie 22
.
• Uzupełnić ubytki w trawniku.
• Przed zamontowaniem urządzenia należy skosić
trawę. Upewnić się, że maksymalna wysokość
trawy wynosi 4 cm / 1.6 cali.
Uwaga: W trakcie pierwszych tygodni po montażu
poziom hałasu podczas koszenia trawy może być
wyższy od oczekiwanego. Gdy urządzenie kosi trawę
przez pewien czas, poziom hałasu jest znacznie niższy.
3.4 Przed montażem przewodów
Przewody można przymocować do ziemi z
wykorzystaniem szpilek lub zakopać je. Z tych 2
procedur można skorzystać w tym samym obszarze
roboczym.
UWAGA:
Jeśli w obszarze roboczym
używany jest wertykulator, należy zakopać
pętlę ograniczającą i przewód
doprowadzający, aby zapobiec ich
uszkodzeniu.
3.4.1 Miejsce instalacji stacji ładującej
• Wolna przestrzeń od strony przedniej krawędzi
stacji ładującej musi wynosić przynajmniej 2 m /
6.6 stóp. Patrz
Określanie lokalizacji przewodu
doprowadzającego na stronie 20
.
• Wolna przestrzeń po prawej i lewej stronie środka
stacji ładującej musi wynosić przynajmniej 30 cm /
12 cali.
1298 - 015 - 20.08.2021
Instalacja - 15
60- cm / 24- in.
• Umieścić stację ładującą w pobliżu gniazda
zasilania.
• Ustawić stację ładującą na równej powierzchni.
• Podstawa stacji ładującej nie może być wygięta.
Max 5 cm /2"
Max 5 cm /2"
Max +/- 2 cm / 0.8 in.
• Jeśli obszar pracy składa się z dwóch części
przedzielonych stromą pochyłością, zalecamy
umieszczenie stacji ładującej w części znajdującej
się poniżej nachylenia.
• Ustawić stację ładującą w obszarze chronionym
przed słońcem.
• Jeśli stacja ładująca zostanie zamontowana na
wyspie, upewnić się, że przewód doprowadzający
zostanie połączony z wyspą. Patrz
Tworzenie
wyspy na stronie 19
.
3.4.2 Określanie lokalizacji zasilacza
OSTRZEŻENIE: Nie skracać ani nie
wydłużać przewodu niskiego napięcia.
Istnieje ryzyko porażenia prądem
elektrycznym.
UWAGA: Upewnić się, że noże na
urządzeniu nie przetną przewodu niskiego
napięcia.
UWAGA: Przewodu niskiego napięcia
nie należy układać w zwoju ani umieszczać
pod płytą stacji ładującej. Zwój powoduje
zakłócenia sygnału ze stacji ładującej.
• Umieścić zasilacz w obszarze, który jest
zadaszony i zabezpieczony przed słońcem i
deszczem.
• Ustawić zasilacz w obszarze o odpowiednim
przepływie powietrza.
• W przypadku podłączania zasilacza do gniazda
zasilania należy używać wyłącznika
różnicowoprądowego (RCD) przy prądzie
wyłączeniowym nie większym niż 30 mA.
Przewody niskiego napięcia o różnych długościach są
dostępne jako akcesoria.
16
- Instalacja 1298 - 015 - 20.08.2021
3.4.3 Określanie lokalizacji przewodu
ograniczającego
UWAGA: Pomiędzy pętlą ograniczającą
a zbiornikami wodnymi, pochyłościami,
przepaściami lub drogami publicznymi musi
znajdować się bariera o wysokości co
najmniej 15 cm / 6 cali. Pozwoli to uniknąć
uszkodzenia urządzenia.
UWAGA: Nie pozwolić urządzeniu na
jazdę po żwirze.
UWAGA: Podczas instalacji przewodu
ograniczającego nie wolno go nadmiernie
zginać.
UWAGA: Aby zapewnić cichą pracę
urządzenia, odizolować wszystkie
przeszkody takie jak drzewa, korzenie i
kamienie.
Przewód ograniczający powinien być umieszczony
wokół obszaru pracy. Produkt wybierze inny kierunek,
kiedy czujniki wyczują, że zbliża się on do przewodu
ograniczającego. Wszystkie części obszaru pracy
muszą znajdować się w odległości nie większej niż 15
m / 50 stóp od pętli ograniczającej.
Aby ułatwić połączenie przewodu doprowadzającego z
przewodem ograniczającym, należy wykonać pętelkę w
miejscu ich połączenia. Wykonać pętelkę, która wynosi
około 20 cm / 8 na przewodzie ograniczającym.
Uwaga:
Wykonać plan obszaru pracy przed
zainstalowaniem przewodu ograniczającego i przewodu
doprowadzającego.
A
B
C
E
D
F
• Ułożyć przewód ograniczający wokół obszaru
pracy (A). Dostosować odległość między
przewodem ograniczającym i przeszkodami.
• Ułożyć przewód ograniczający w odległości 35
cm / 14″ (B) od przeszkody, która jest wyższa niż 5
cm / 2″.
35 cm /14
"
> 5 cm / 2
"
• Ułożyć przewód ograniczający w odległości 30
cm / 12″ (C) od przeszkody, która ma wysokość
1-5 cm / 0.4-2″.
1-5 cm / 0.4 - 2"
30 cm / 12"
• Ułożyć przewód ograniczający w odległości 10
cm / 4″ (D) od przeszkody, która jest niższa niż 1
cm / 0.4″.
1298 - 015 - 20.08.2021
Instalacja - 17
10 cm / 4"
max 1 cm / 0.4"
• W przypadku chodnika brukowanego w ogrodzie,
który jest na równi z trawnikiem, umieścić przewód
ograniczający poniżej chodnika.
Uwaga: Jeśli chodnik brukowany ma co
najmniej 30 cm / 12″ szerokości, użyć ustawienia
fabrycznego dla funkcji
Przejedź przewód
, aby
kosić trawę do chodnika. Patrz
Konfiguracja funkcji
Przejedź przewód na stronie 29
.
• W przypadku tworzenia wyspy przewody
ograniczające biegnące do i od wyspy powinny
znajdować się obok siebie (E). Ułożyć przewody
pod jedną szpilką mocującą je do ziemi. Patrz
Tworzenie wyspy na stronie 19
.
• Utworzyć otwór (F) w miejscu, w którym przewód
doprowadzający jest podłączony do przewodu
ograniczającego.
3.4.3.1 Umieszczanie przewodu ograniczającego na
pochyłości
Produkt może pracować na 35% pochyleniu. Zbocza o
zbyt dużym nachyleniu należy odizolować za pomocą
pętli ograniczającej. Nachylenie (%) oblicza się jako
wysokość na metr. Przykład: 10 cm / 100 cm = 10%.
10 cm/ 4"
100 cm/ 40"
10%
• W przypadku pochyłości o nachyleniu większym
niż 35% w obszarze roboczym należy odizolować
pochyłość za pomocą przewodu ograniczającego.
• W przypadku pochyłości o nachyleniu większym
niż 10% wzdłuż zewnętrznej krawędzi trawnika,
umieścić przewód ograniczający w odległości 20
cm / 8″ (A) od krawędzi.
A
>10%
0-25%
• W przypadku pochyłości sąsiadujących z drogami
publicznymi ustawić barierę o wielkości nie
mniejszej niż 15 cm / 6 cali wzdłuż zewnętrznej
krawędzi pochyłości. Jako barierę można
wykorzystać ścianę lub ogrodzenie.
3.4.3.2 Przejścia
Przejście to część obszaru, która po obu stronach ma
pętlę ograniczającą oraz łączy 2 większe części obszaru
pracy. Odległość między pętlą ograniczającą po obu
stronach przejścia musi wynosić co najmniej 60 cm / 24
cale.
Uwaga: Jeśli przejście ma mniej niż 2 m / 6.5 stóp
szerokości, należy ułożyć wzdłuż niego przewód
doprowadzający.
Zalecana minimalna odległość między przewodem
doprowadzającym a pętlą ograniczającą wynosi 30 cm /
12 cali. Urządzenie porusza się wzdłuż lewej strony
przewodu doprowadzającego (z perspektywy operatora
stojącego przodem do stacji ładującej). Zaleca się, aby
zachować jak najwięcej wolnej przestrzeni po lewej
stronie przewodu doprowadzającego (A).
A
>30 cm / 12"
>60 cm / 24"
18
- Instalacja 1298 - 015 - 20.08.2021
Loading...
