D Betriebsanleitung
Bewässerungscomputer
SelectControl
Art. 1885
2
D
GARDENA Bewässerungscomputer SelectControl
Dies ist die deutsche Originalbetriebsanleitung.
Bitte lesen Sie die Betriebsanleitung sorgfältig und beachten Sie deren Hinweise. Machen
Sie sich anhand dieser Betriebsanleitung mit dem Produkt, dem richtigen Gebrauch sowie
den Sicherheitshinweisen vertraut.
A
Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen,
die nicht mit dieser Betriebsanleitung vertraut sind, dieses Produkt nicht benutzen.
Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten dürfen das Produkt
nur verwenden, wenn sie von einer zuständigen Person beaufsichtigt oder unterwiesen
werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem
Produkt spielen.
v Bitte bewahren Sie diese Betriebsanleitung sorgfältig auf.
1. Einsatzgebiet Ihres GARDENA Bewässerungscomputers
. . . . 3
2. Sicherheitshinweise
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3. Funktion
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
4. Inbetriebnahme
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5. Programmierung
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
6. Außerbetriebnahme
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7. Wartung
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
8. Beheben von Störungen
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
9. Lieferbares Zubehör
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Inhaltsverzeichnis
3
D
10. Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
11. Service / Garantie
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
1. Einsatzgebiet Ihres GARDENA Bewässerungscomputers
Der GARDENA Bewässerungscomputer ist für die private Benutzung im Haus- und Hobbygarten für den ausschließlichen Einsatz
im Außenbereich zur Steuerung von Regnern und Bewässerungssystemen bestimmt. Der Bewässerungscomputer kann zur automatischen Bewässerung während des Urlaubs eingesetzt werden.
Der GARDENA Bewässerungscomputer darf nicht im industriellen Einsatz und in Verbindung mit Chemikalien,
Lebensmitteln, leicht brennbaren und explosiven Stoffen
verwendet werden.
Ordnungsgemäßer
Gebrauch:
Zu beachten
2. Sicherheitshinweise
Batterie:
Aus Gründen der Funktionssicherheit darf
nur eine 9 V Alkali-Mangan-Batterie (alkaline)
Typ IEC 6LR61 verwendet werden!
Um bei längerer Abwesenheit einen Ausfall
des Bewässerungscomputers durch eine
schwache Batterie zu verhindern, ist die
Batterie auszutauschen, wenn das BatterieSymbol blinkt.
4
D
Inbetriebnahme:
Der Bewässerungscomputer darf nur senkrecht mit der Überwurfmutter nach oben
montiert werden, um ein Eindringen von
Wasser in das Batteriefach zu verhindern.
Die Mindestwasserabgabemenge für eine
sichere Schaltfunktion des Bewässerungscomputers beträgt 20
-
30 l/h.
Z. B. zur Steuerung des Micro-Drip Systems
werden mind. 10 Stück 2-Liter-Tropfer benötigt.
Bei hohen Temperaturen (über 60°C am
Display) kann es vorkommen, dass die LCDAnzeige erlischt; dies hat keinerlei Auswirkungen auf den Programmablauf. Nach Abkühlung erscheint die LCD-Anzeige wieder.
Die Temperatur des durchfließenden Wassers
darf max. 40°C betragen.
v Nur klares Süßwasser verwenden.
Der Mindestbetriebsdruck beträgt 0,5 bar,
der maximale Betriebsdruck 12 bar.
Zugbelastungen vermeiden.
v Nicht am angeschlossenen Schlauch
ziehen.
Wenn das Steuerteil bei geöffnetem Ventil
abgezogen wird, bleibt das Ventil solange
geöffnet, bis das Steuerteil wieder aufgesteckt wird.
3. Funktion
Mit dem Bewässerungscomputer kann der Garten zu jeder
gewünschten Tageszeit bis zu 3-mal täglich (alle 8 Stunden)
vollautomatisch bewässert werden. Dabei können Regner, eine
Sprinklersystem-Anlage oder ein Tropfbewässerungssystem zur
Bewässerung eingesetzt werden.
5
D
Der Bewässerungscomputer übernimmt vollautomatisch die
Bewässerung entsprechend dem erstellten Programm und kann
somit auch im Urlaub eingesetzt werden. Am frühen Morgen oder
am späten Abend ist die Verdunstung und damit der Wasserverbrauch am geringsten.
Das Bewässerungs-Programm wird auf einfache Weise über den
Drehknopf gewählt.
Ein Bewässerungsprogramm besteht aus Bewässerungs-Startzeit,
-Dauer und -Zyklus.
Tasten Funktion
1
OK-Taste / Übernimmt die mit der +-Taste
eingestellten Werte.
2
+-Taste Verändert die Eingabedaten.
3
Drehknopf Wählt die Bewässerungs-Programme.
Bedienelemente:
OK
+
3 1 2
6
Anzeige Beschreibung
5
Blinken nacheinander, wenn gerade
bewässert wird.
6
Blinkt, wenn Batterie ausgetauscht werden
muss. Das Ventil wird noch 4 Wochen
geöffnet.
Wird ständig angezeigt, wenn Batterie leer
ist. Das Ventil wird nicht mehr geöffnet.
(Batterie austauschen siehe 4. Inbetrieb-
nahme
„Batterie einlegen“
).
7
Sensor / Zeigt an, dass der Sensor trocken meldet
und die programmierte Bewässerung ausgeführt wird.
Sensor Zeigt an, dass der Sensor feucht meldet
und die programmierte Bewässerung nicht
ausgeführt wird
(siehe 4. Inbetriebnahme
„Bodenfeuchte-
oder Regensensor anschließen“
).
8
Programm-Zeiten
9
Bewässerungs-Zyklus
0
Uhrzeit, Bewässerungs-Startzeit, Bewäs-
serungs-Dauer, Bewässerungs-Zyklus.
Display-Anzeigen
1x 2x
3x
Sensor
24h 2nd 3rd 7th
095 6
8
7
D
Batterie einlegen:
7
D
4. Inbetriebnahme
Der Bewässerungscomputer darf nur mit einer 9V AlkaliMangan (Alkaline) Batterie Typ IEC 6LR61 betrieben werden.
1. Steuerteil
A
vom Gehäuse des
Bewässerungscomputers abziehen.
2. Batterie in das Batteriefach
B
einlegen. Dabei auf die richtige
Polarität
z
P
achten.
Das Display zeigt für 2 Sekunden
alle LCD-Symbole an und danach
blinkt und die Uhrzeit-Stunden
(siehe 5. Programmierung).
3. Steuerteil Awieder auf das Gehäuse
aufstecken.
Wenn während des Einlegens der Batterie die OK-Taste gedrückt
wird, kann nach der Anzeige aller LCD-Symbole der Boden
gewählt werden (siehe 5. Programmierung). Wenn beim Einlegen
der Batterie die OK-Taste nicht gedrückt wird, sind standardmäßig
mittlere bis schwere Böden gewählt.
1 = Mittlere bis schwere Böden.
2 = Leichte bis sandige Böden.
A
z
P
B
(Optional)
Zwischen leichten bis
sandigen oder mittleren
bis schweren Böden
wählen:
8
D
Bewässerungscomputer
anschließen:
Der Bewässerungscomputer ist mit einer Überwurfmutter Efür
Wasserhähne mit 33,3 mm (G1")-Gewinde ausgestattet.
Der beiliegende Adapter Cdient zum Anschluss des Bewässerungscomputers an Wasserhähne mit 26,5 mm (G
³⁄₄
"
)-Gewinde.
v Schmutzsieb
D
in die ÜberwurfmutterEeinlegen und den
Bewässerungscomputer am Wasserhahn anschließen.
C
D
E
v Boden mit der +-Taste wählen und mit der OK-Taste bestätigen.
Danach blinkt und die Uhrzeit-Stunden.
(siehe 5. Programmierung).
9
D
Neben der zeitabhängigen Bewässerung besteht zusätzlich die
Möglichkeit der Einbeziehung der Bodenfeuchtigkeit oder des
Niederschlags in das Bewässerungsprogramm.
Hinweis: Bei ausreichender Bodenfeuchtigkeit oder bei
Niederschlag wird der Stopp des Programms ausgelöst oder
die Aktivierung des Programms unterbunden. Die manuelle
Bewässerung ist davon unabhängig immer möglich.
1. Steuerteil
A
vom Gehäuse des Bewässerungscomputers
abziehen
(siehe 4. Inbetriebnahme „Batterie einlegen“)
.
2. Bodenfeuchtesensor im Beregnungsbereich – oder –
Regensensor (ggf. mit Verlängerungskabel) außerhalb des
Beregnungsbereiches platzieren.
3. Sensor-Kabel
F
durch die Öffnung des Gehäuses führen.
4. Abdeckung
G
abziehen und den Stecker des Sensorkabels
F
in den Sensor-Anschluss Hdes Bewässerungscomputers einstecken.
Es kann bis zu 1 Min. dauern, bis der Status des Sensors im
Display angezeigt wird.
Zum Anschluss älterer Sensoren wird möglicherweise das
GARDENA Adapter-Kabel Art. 1189-00.600.45 benötigt,
welches über den GARDENA Service bezogen werden kann.
Bodenfeuchte- oder
Regensensor anschließen
(optional) :
G
H
F
Tipp:
10
D
Um den Bewässerungscomputer gegen Diebstahl zu sichern, kann
die GARDENA Diebstahlsicherung Art.-Nr. 1815-00.791.00 über
den GARDENA Service bezogen werden.
1. Schelle
I
mit der Schraube Jin die runde Vertiefung an der
Rückseite des Bewässerungscomputer festschrauben.
2. Schelle
I
z.B. zur Fixierung einer Kette nutzen.
Die Schraube kann nach einmaligem Einschrauben nicht mehr
gelöst werden.
5. Programmierung
V Programmieren Sie den Bewässerungscomputer bei
geschlossenem Wasserhahn.
So verhindern Sie unge-
wolltes Nasswerden.
Zur Erstellung des Programms kann das Steuerteil abgenommen und die Programmierung mobil vorgenommen werden
(siehe 4. Inbetriebnahme „
Batterie einlegen“
).
Diebstahl-Sicherung
montieren (optional) :
I
J
11
D
1. Batterie einlegen – oder – Drehknopf auf ein Bewässerungs-
Programm drehen und die OK-Taste drücken.
und die Uhrzeit-Stunden blinken.
2. Uhrzeit-Stunden (Bsp. 10 Std.) mit der +-Taste wählen und
mit der OK-Taste bestätigen.
Die Uhrzeit-Minuten blinken.
3. Uhrzeit-Minuten (Bsp. 20 Min.) mit der +-Taste wählen und
mit der OK-Taste bestätigen.
Die Uhrzeit ist eingestellt.
Die Grundeinstellung der Bewässerungsprogramme kann zwischen
leichten bis sandigen Böden und mittleren bis schweren Böden
(Werkseinstellung) eingestellt werden (siehe 4. Inbetriebnahme).
Es kann jeweils zwischen 5 Bewässerungs-Programmen gewählt
werden (Daten in Klammer sind für leichte bis sandige Böden).
Uhrzeit einstellen:
Bewässerungs-Programm
wählen:
Gartenbereich Bewässerungsvorschlag, individuell änderbar
Programm (Drehknopf) Startzeit Dauer Tage Häufigkeit
Rasen 5:00 (5:00) 1:00 (0:45) 3rd (2nd) 1x (1x)
Nutzpflanzen 5:00 (7:00) 0:45 (0:30) 2nd (2nd) 1x (2x)
Hecken / Büsche 7:00 (7:00) 0:30 (0:15) 2nd (24h) 2x (2x)
12
D
Programm (Drehknopf) Startzeit Dauer Tage Häufigkeit
Topfpflanzen 5:00 (7:00) 0:10 (0:05) 24h (24h) 1 x (2x)
Randbepflanzung 7:00 (8:00) 0:10 (0:05) 3rd (2nd) 2x (3x)
v Drehknopf auf das gewünschte Programm drehen.
Das Programm ist aktiviert.
Durch wiederholtes Drücken der +-Taste können alle ProgrammDaten nacheinander angezeigt werden.
Die voreingestellten Zeiten, Dauern und Frequenzen sind unverbindliche Vorschläge und müssen gegebenenfalls an verschiedene Umgebungsfaktoren wie Bodenart, Klima und unterschiedliche
Bewässerungsprodukte angepasst werden (1 mm/ h = 1 l /m² h).
Für mittlere bis schwere Böden:
• Rasen: Bewässerung z.B. mit Polo Regner, Niederschlags-
menge ca. 10 mm pro Woche.
• Nutzpflanzen: Bewässerung mit Micro-Drip-System Viereckreg-
ner, Niederschlagsmenge ca. 5 mm/ h = ca. 12 mm /Woche.
• Hecken: Bewässerung mit Micro-Drip-System Tropfrohr 13 mm,
Niederschlagsmenge ca. 4 Liter/ Stunde pro Pflanze = ca.
12 Liter / Woche /Pflanze.
Hinweis:
Bewässerungsprogramm
anzeigen:
13
D
• Topfpflanzen: Bewässerung 1 m Balkonkasten mit Micro-Drip-
System. 5 Reihentropfer á 2 l/ h = ca. 2 Liter /Tag pro Balkonkasten.
• Randbepflanzung: Bewässerung mit Micro-Drip-System Tropf-
rohr 4,6 mm, Wasserausbringmenge ca.18 Liter / Stunde / m² =
ca. 12 Liter/ Woche / m².
Die voreingestellten 5 Bewässerungsprogramme können individuell angepasst werden.
1. Bewässerungs-Programm mit dem Drehknopf wählen.
und die aktuelle Uhrzeit wird angezeigt.

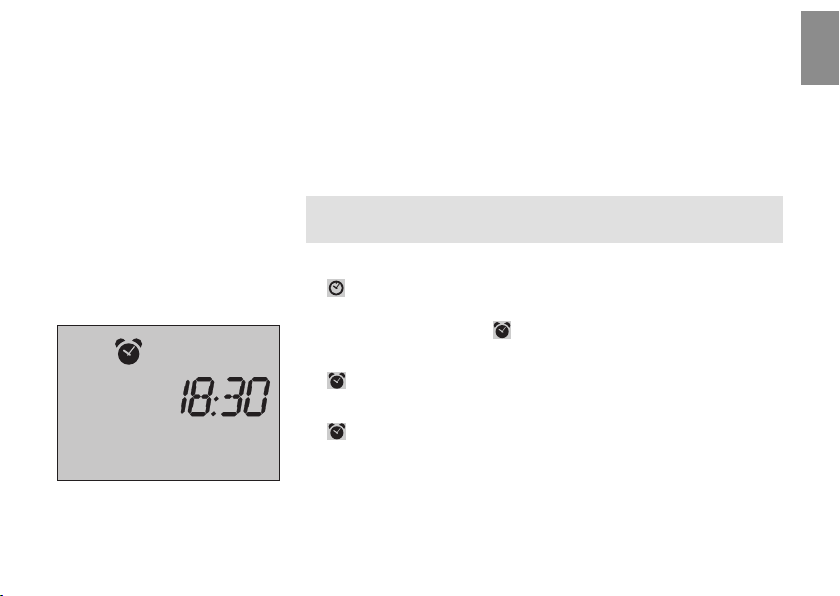

Bewässerungs-Startzeit einstellen:
2.
+-Taste drücken.
und die aktuelle Startzeit wird angezeigt.
3. OK-Taste drücken.
und die Startzeit-Stunden blinken.
4. Startzeit-Stunden (Bsp. 18 Std.) mit der +-Taste einstellen
und mit der OK-Taste bestätigen.
5. Startzeit-Minuten (Bsp. 30 Min.) mit der
+-Taste einstellen
und mit der OK-Taste bestätigen.
Bewässerungsprogramm
ändern:
14
D
Bewässerungs-Dauer einstellen:
6.
+-Taste drücken.
und die die aktuelle Dauer wird angezeigt.
7. OK-Taste drücken.
und die Dauer-Stunden blinken.
8. Dauer-Stunden (Bsp. 0 Std.) mit der +-Taste einstellen
und mit der OK-Taste bestätigen.
9. Dauer-Minuten (Bsp. 20 Min.) mit der
+-Taste einstellen
und mit der OK-Taste bestätigen.
Bewässerungs-Zyklus (Tage, Häufigkeit) einstellen :
Die Bewässerungs-Tage können von täglich (24h) bis alle 7 Tage
(7th) gewählt werden. Die Bewässerungs-Häufigkeit kann jeweils
1x (alle 24 Stunden), 2x (alle 12 Stunden) oder 3x (alle 8 Stunden)
am Bewässerungs-Tag ausgeführt werden.
10.
+-Taste drücken.
und der aktuelle Zyklus wird angezeigt.
11. OK-Taste drücken.
die aktuellen Bewässerungs-Tage blinken.
12. +-Taste so oft drücken bis die gewünschten Bewässerungs-
Tage eingestellt sind (Bsp. 2nd = Jeden 2. Tag).
1x 2x
3x
24h 2nd 3rd 7th
15
D
13. OK-Taste drücken.
und die aktuelle Bewässerungs-Häufigkeit blinkt.
14. +-Taste so oft drücken bis die gewünschte Bewässerungs-
Häufigkeit eingestellt ist (Bsp. 2x = 2-Mal in 24 Stunden).
15. OK-Taste drücken.
Der Bewässerungs-Zyklus ist gespeichert.
Wenn der Folgetag kein Bewässerungstag ist, wird die
Bewässerung um 24 Uhr beendet.
Bei der Sensorsteuerung findet eine Bewässerung nur dann
zwischen 20:00 und 6:00 statt, wenn der Sensor trocken
meldet (Sensor ). Nach einer Bewässerung gibt es eine
Pause von min. 2 Std. Wenn der Sensor feucht meldet
(Sensor ), wird keine Bewässerung ausgeführt oder eine
laufende Bewässerung abgebrochen.
1. Drehknopf auf Sensor drehen.
und die Bewässerungs-Dauer blinken (werkseitig auf
30 Minuten eingestellt) für 10 Sekunden im Display.
2. Während die Bewässerungs-Dauer blinkt, kann diese mit
der +-Taste (zwischen 1 und 59 Minuten) geändert (Bsp.
15 Minuten) und mit der OK-Taste bestätigt werden.
1x 2x
3x
24h 2nd 3rd 7th
Sensor
Sensorsteuerung:
Wichtiger Hinweis:
16
D
Notprogramm (Sensor blinkt): Wenn kein Sensor eingesteckt ist
oder das Sensor-Kabel defekt ist, wird 1 Mal am Tag mit der eingestellten Bewässerungs-Dauer bewässert (max. 30 Min.).
Das Ventil kann jederzeit manuell geöffnet oder geschlossen
werden. Das Steuerteil muss aufgesteckt sein.
1. Drehknopf auf On drehen.
Das Ventil wird geöffnet, die Tropfen blinken nacheinander und
die Bewässerungs-Dauer blinkt (werkseitig auf 30 Minuten eingestellt) für 10 Sekunden im Display.
2. Während die Bewässerungs-Dauer blinkt, kann diese
mit der +-Taste (zwischen 1 und 59 Minuten) geändert
(Bsp. 15 Minuten) und mit der OK-Taste bestätigt werden.
3. Drehknopf auf Off drehen, um das Ventil vorzeitig zu
schließen.
Das Ventil wird geschlossen.
Die geänderte Manuelle / Sensor Bewässerungs-Dauer wird
gespeichert und ist unabhängig von der Bewässerungs-Dauer
im Programm, d. h. bei jeder künftigen manuellen / sensor Ventilöffnung ist die geänderte Bewässerungs-Dauer voreingestellt.
Manuelle Bewässerung:
17
D

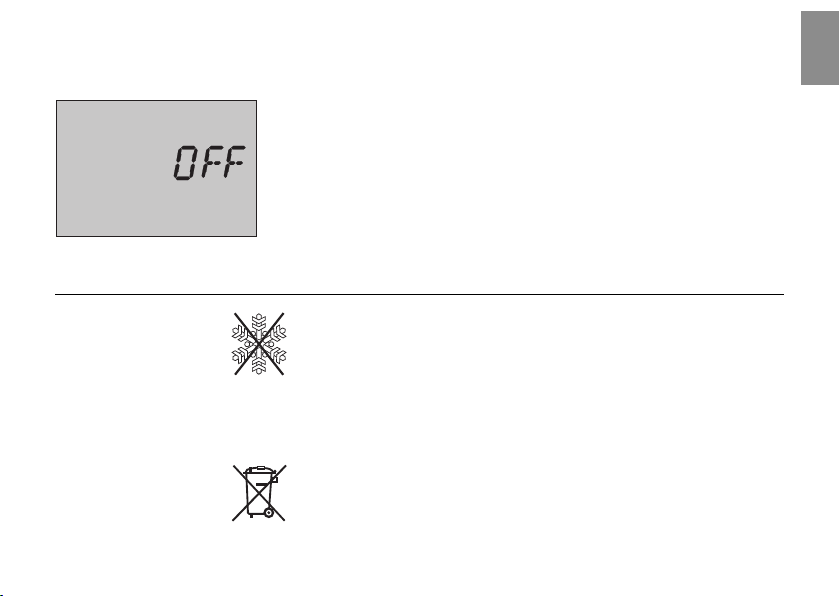

Bei Off wird das Bewässerungs-Programm nicht ausgeführt. Die
Programme bleiben dabei erhalten. Auch ein programmgesteuertes offenes Ventil kann vorzeitig geschlossen werden, ohne die
Programmdaten (Bewässerungs-Startzeit, Bewässerungs-Dauer,
Bewässerungs-Zyklus) zu verändern.
v Drehknopf auf Off drehen.
Das Bewässerungs-Programm ist deaktiviert.
Zum erneuten Aktivieren eines Bewässerungs-Programms den
Drehknopf auf ein Programm drehen.
6. Außerbetriebnahme
1. Zur Schonung der Batterie sollte diese entnommen werden
(siehe 4. Inbetriebnahme).
Wenn die Batterie im Frühjahr wieder eingelegt wird, bleiben
die geänderten Programme gespeichert und müssen nicht neu
eingegeben werden.
2. Steuerteil und Ventileinheit frostsicher an einem trockenen Ort
lagern.
Gerät darf nicht dem normalen Hausmüll beigefügt werden,
sondern muss fachgerecht entsorgt werden.
v Wichtig für Deutschland: Gerät über Ihre kommunale
Entsorgungsstelle entsorgen.
Lagern / Überwintern:
Bewässerungsprogramm
deaktivieren:
Entsorgung:
(nach RL2002/96/EG)
18
D
v Verbrauchte Batterie an eine der Verkaufsstellen zurückgeben
oder über Ihre kommunale Entsorgungsstelle entsorgen.
Die Batterie nur im entladenen Zustand entsorgen.
7. Wartung
Das Schmutzsieb Dsollte regelmäßig kontrolliert werden und
bei Bedarf gereinigt werden.
1. Überwurfmutter
E
des Bewässerungscomputers von Hand
vom Gewinde des Wasserhahns abschrauben (keine Zange
verwenden).
2. Ggf. Adapter Causschrauben.
3. Schmutzsieb Dder Überwurfmutter Eentnehmen und
reinigen.
4. Bewässerungscomputer wieder montieren (siehe
4. Inbetriebnahme
„Bewässerungscomputer anschließen“
).
Schmutzsieb reinigen:
Verbrauchte Batterie
entsorgen:
C
D
E
19
D
8. Beheben von Störungen
Störung Mögliche Ursache Abhilfe
Keine Display-Anzeige Batterie falsch eingelegt. v Polstellung (+ / –) beachten.
Batterie völlig leer. v Neue (Alkaline)-Batterie ein setzen.
Temperatur am Display ist Anzeige erscheint nach
höher als 60 °C. Temperaturabsenkung.
Manuelle Bewässerung über Batterie leer ( wird ständig v Neue (Alkaline)-Batterie
Drehknopf auf On ist nicht angezeigt). einsetzen.
möglich
Wasserhahn geschlossen. v Wasserhahn öffnen.
Steuerteil nicht aufgesteckt. v Steuerteil auf Gehäuse
stecken.
Bewässerungsprogramm Programmeingabe / -änderung v Programmeingabe /-änderung
wird nicht ausgeführt während oder kurz vor dem außerhalb der programmier-
(keine Bewässerung) Startimpuls. ten Startzeiten vornehmen.
Wasserhahn geschlossen. v Wasserhahn öffnen.
Bodenfeuchte- bzw. Regen- v Bei Trockenheit Einstellung /
sensor meldet feucht. Standort des Bodenfeuchte-/
Regensensor prüfen.
20
D
Störung Mögliche Ursache Abhilfe
Bewässerungsprogramm Steuerteil nicht aufgesteckt. v Steuerteil auf Gehäuse
wird nicht ausgeführt stecken.
(keine Bewässerung)
Batterie leer ( wird ständig v Neue (Alkaline)-Batterie
angezeigt). einsetzen.
Drehknopf auf „Sensor“ Kein Sensor angeschlossen v Sensor anschließen oder
und die Sensor-Anzeige oder das Sensor-Kabel ist Sensor-Kabel tauschen.
blinkt defekt.
Bewässerungscomputer Mindestabnahmemenge v Mehr Tropfer anschließen.
schließt nicht unter 20 l/ h.
A
Bei sonstigen Störungen bitten wir Sie, sich mit dem GARDENA Service in
Verbindung zu setzen. Reparaturen dürfen nur von GARDENA Servicestellen
oder von GARDENA autorisierten Fachhändlern durchgeführt werden.
21
D
9. Lieferbares Zubehör
GARDENA Art.-Nr. 1188
Bodenfeuchtesensor
GARDENA Art.-Nr. 1189
Regensensor electronic
GARDENA Art. 1815-00.791.00
Diebstahlsicherung über den GARDENA Service
GARDENA Zum Anschluss älterer Art. 1189-00.600.45
Adapter-Kabel GARDENA Sensoren über den GARDENA Service
GARDENA Zum gleichzeitigen Anschluss Art. 1189-00.630.00
Kabelweiche von Regen- und Bodenfeuchte- über den GARDENA Service
sensor
22
D
10. Technische Daten
Min./max. Betriebsdruck: 0,5 bar / 12 bar
Betriebstemperaturbereich: 5 °C bis 50 °C
Durchflussmedium: Klares Süßwasser
Max. Medientemperatur: 40°C
Anzahl programmgesteuerter 3 x (alle 8 Std.), 2 x (alle 12 Std.), 1 x (alle 24 Std.)
Bewässerungsvorgänge
pro Tag :
Anzahl programmgesteuerter Jeden Tag, jeden 2., 3. oder 7. Tag.
Bewässerungsvorgänge
pro Woche:
Bewässerungsdauer: 1 Min. bis 1. Std. 59 Min. (in 1 Minuten-Schritten)
Zu verwendende Batterie: 1× 9 V Alkali-Mangan (Alkaline) Typ IEC 6LR61
Betriebsdauer der Batterie: ca. 1 Jahr
23
11. Service / Garantie
• Qualifizierte, schnelle und kostengünstige Reparatur
durch unseren Zentralen Reparatur-Service
– Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage
• Einfache und kostengünstige Rücksendung an GARDENA
durch Abhol-Service (nur innerhalb von Deutschland)
– Abholung innerhalb von 2 Tagen
• Kompetente Beratung bei Störungen / Reklamationen
durch unseren Technischen Service
• Schnelle und kostengünstige Ersatzteilversorgung
durch unseren Zentralen Ersatzteil-Service
– Bearbeitungsdauer in unserem Hause max. 2 Arbeitstage
Im Garantiefall sind die Serviceleistungen für Sie kostenlos.
Wir bieten Ihnen
umfangreiche
Serviceleistungen
D
24
Service-Anschrift
✉
GARDENA Manufacturing GmbH Service
Hans-Lorenser-Str. 40 D- 89079 Ulm
Ihre direkte Verbindung
zum Service
✆
Telefon
Fax
@
E-Mail
D
in Deutschland (07 31) 4 90 + Durchwahl www.gardena.de/service /
Technische Störungen /
Reklamationen
290 389 service@gardena.com
Reparaturen und Antworten
auf Kostenvoranschläge
300 249 service@gardena.com
Ersatzteilbestellungen /
Allgem. Produktberatung
123 249 service@gardena.com
Abhol-Service (01803) 30 8100 oder (018 03) 00 16 89
(0,09 € /je angefangene Min. Festnetz, Mobilfunk max. 0,42 €/ je angefangene Min.)
Ihre direkte Verbindung
Unsere Kunden in Österreich und in der Schweiz wenden
zum Service
sich bitte an ihre entsprechende Servicestelle (Anschrift
siehe Umschlagseite).
a
in Österreich + 43 (0) 732 7701 01-90 consumer.service@husqvarna.at
c
in der Schweiz 0848 800 464 info@gardena.ch
D
25
GARDENA gewährt für dieses Produkt 2 Jahre Garantie (ab Kaufdatum). Diese Garantieleistung bezieht sich auf alle wesentlichen
Mängel des Gerätes, die nachweislich auf Material- oder Fabrikationsfehler zurückzuführen sind. Sie erfolgt durch die Ersatzlieferung eines einwandfreien Gerätes oder durch die kostenlose
Reparatur des eingesandten Gerätes nach unserer Wahl, wenn
folgende Voraussetzungen gewährleistet sind:
• Das Gerät wurde sachgemäß und laut den Empfehlungen in
der Betriebsanleitung behandelt.
• Es wurde weder vom Käufer noch von einem Dritten versucht,
das Gerät zu reparieren.
• Defekte an dem Bewässerungscomputer durch falsch eingelegte oder ausgelaufene Batterien sind von der Garantie ausgeschlossen.
• Schäden durch Frosteinwirkung sind von der Garantie
ausgeschlossen.
Diese Hersteller-Garantie berührt die gegenüber dem Händler /
Verkäufer bestehenden Gewährleistungsansprüche nicht.
Im Garantiefall schicken Sie bitte das defekte Gerät zusammen
mit einer Kopie des Kaufbelegs und einer Fehlerbeschreibung
per Abhol-Service (nur in Deutschland) oder frankiert an die
auf der Rückseite angegebene Serviceadresse.
Unfreie Paketeinsendungen werden im Postverteilzentrum ausgefiltert und erreichen uns nicht.
Nach erfolgter Reparatur senden wir das Gerät frei an Sie zurück.
Garantie
D
157
D
Produkthaftung
Wir weisen ausdrücklich darauf hin, dass wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte
hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei
einem Teileaustausch nicht unsere Original GARDENA Teile oder von uns freigegebene Teile verwendet werden
und die Reparatur nicht vom GARDENA Service oder dem autorisierten Fachmann durchgeführt wird.
Entsprechendes gilt für Ergänzungsteile und Zubehör.
GB
Product Liability
We expressly point out that, in accordance with the product liability law, we are not liable for any damage caused
by our units if it is due to improper repair or if parts exchanged are not original GARDENA parts or parts approved
by us, and, if the repairs were not carried out by a GARDENA Service Centre or an authorised specialist.
The same applies to spare parts and accessories.
F
Responsabilité
Nous vous signalons expressément que GARDENA n’est pas responsable des dommages causés par ses appareils, dans la mesure où ces dommages seraient causés suite à une réparation non conforme, dans la mesure
où, lors d’un échange de pièces, les pièces d’origine GARDENA n’auraient pas été utilisées, ou si la réparation
n’a pas été effectuée par le Service Après-Vente GARDENA ou l’un des Centres SAV agréés GARDENA. Ceci
est également valable pour tout ajout de pièces et d’accessoires autres que ceux préconisés par GARDENA.
NL
Productaansprakelijkheid
Wij wijzen er nadrukkelijk op, dat wij op grond van de wet aansprakelijkheid voor producten niet aansprakelijk zijn
voor schade ontstaan door onze apparaten, indien deze door onvakkundige reparatie veroorzaakt zijn, of er bij
het uitwisselen van onderdelen geen gebruik gemaakt werd van onze originele GARDENA onderdelen of door
ons vrijgegeven onderdelen en de reparatie niet door de GARDENA technische dienst of de bevoegde vakman
uitgevoerd werd. Ditzelfde geldt voor extra-onderdelen en accessoires.
159
D
EG-Konformitätserklärung
Der Unterzeichnete Husqvarna AB, 56182 Huskvarna, Sweden bestätigt,
dass die nachfolgend bezeichneten Geräte in der von uns in Verkehr
gebrachten Ausführung die Anforderungen der harmonisierten EURichtlinien, EU-Sicherheitsstandards und produktspezifischen Standards
erfüllen. Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung ihre Gültigkeit.
GB
EU Declaration of Conformity
The undersigned Husqvarna AB, 56182 Huskvarna, Sweden, hereby
certifies that, when leaving our factory, the units indicated below are
in accordance with the harmonised EU guidelines, EU standards of
safety and product specific standards. This certificate becomes void
if the units are modified without our approval.
F
Certificat de conformité aux directives européennes
Le constructeur, soussigné : Husqvarna AB, 56182 Huskvarna, Sweden,
déclare qu’à la sortie de ses usines le matériel neuf désigné ci-dessous
était conforme aux prescriptions des directives européennes énoncées
ci-après et conforme aux règles de sécurité et autres règles qui lui sont
applicables dans le cadre de l’Union européenne. Toute modification
portée sur ce produit sans l’accord express de Husqvarna supprime la
validité de ce certificat.
NL
EU-overeenstemmingsverklaring
Ondergetekende Husqvarna AB, 561 82 Huskvarna, Sweden, bevestigt,
dat het volgende genoemde apparaat in de door ons in de handel
gebrachte uitvoering voldoet aan de eis van, en in overeenstemming is
met de EU-richtlijnen, de EU-veiligheidsstandaard en de voor het product specifieke standaard. Bij een niet met ons afgestemde verandering
aan het apparaat verliest deze verklaring haar geldigheid.
I
Dichiarazione di conformità alle norme UE
La sottoscritta Husqvarna AB, 56182 Huskvarna, Sweden, certifica che
il prodotto qui di seguito indicato, nei modelli da noi commercializzati, è
conforme alle direttive armonizzate UE nonchéagli standard di sicurezza
e agli standard specifici di prodotto. Qualunque modifica apportata al
prodotto senza nostra specifica autorizzazione invalida la presente
dichiarazione.
E
Declaración de conformidad de la UE
El que subscribe Husqvarna AB, 56182 Huskvarna, Sweden, declara
que la presente mercancía, objeto de la presente declaración, cumple
con todas las normas de la UE, en lo que a normas técnicas, de homologación y de seguridad se refiere. En caso de realizar cualquier modificación en la presente mercancía sin nuestra previa autorización, esta
declaración pierde su validez.
P
Certificado de conformidade da UE
Os abaixo mencionados Husqvarna AB, 56182 Huskvarna, Sweden, por
este meio certificam que ao sair da fábrica o aparelho abaixo mencionado está de acordo com as directrizes harmonizadas da UE, padrões de
segurança e de produtos específicos. Este certificado ficará nulo se a
unidade for modificada sem a nossa aprovação.
160
Bezeichnung des Gerätes: Bewässerungscomputer
Description of the unit : Water Computer
Désignation du matériel : Programmateur d’arrosage
Omschrijving van het apparaat: Besproeiingscomputer
Descrizione del prodotto : Computer per irrigazione
Descripción de la mercancía: Programador de riego
Descrição do aparelho : Computador de rega
Typ : Art.-Nr.:
Type : Art. No.:
Type : Référence :
Typ :
SelectControl Art. nr.: 1885
Modello: Art. :
Tipo: Art. Nº:
Tipo: Art. Nº:
EU-Richtlinien:
EU directives:
Directives européennes :
2004/ 108 /EC
EU-richtlijnen:
Direttive UE:
2011/ 65 /EC
Normativa UE:
Directrizes da UE :
Hinterlegte Dokumentation: GARDENA Technische Dokumentation
M. Kugler 89079 Ulm
Deposited Documentation: GARDENA Technical Documentation
M. Kugler 89079 Ulm
Documentation déposée : Documentation technique GARDENA
M. Kugler 89079 Ulm
Anbringungsjahr der CE-Kennzeichnung:
Year of CE marking:
Date d’apposition du marquage CE :
Installatiejaar van de CE-aanduiding:
2013
Anno di rilascio della certificazione CE :
Colocación del distintivo CE:
Ano de marcação pela CE:
Ulm, den 19.09.2013 Der Bevollmächtigte
Ulm, 19.09.2013 Authorised representative
Fait à Ulm, le 19.09.2013 Représentant légal
Ulm, 19-09-2013 Gemachtigde
Ulm, 19.09.2013 Rappresentante autorizzato
Ulm, 19.09.2013 Representante autorizado
Ulm, 19.09.2013 Representante autorizado
Reinhard Pompe
(Vice President)
163
Deutschland /Germany
GARDENA GmbH
Central Service
Hans-Lorenser-Straße 40
D-89079 Ulm
Produktfragen:
(+49) 731 490-123
Reparaturen:
(+49) 731 490-290
service
@gardena.com
Albania
COBALT Sh.p.k.
Rr. Siri Kodra
1000 Tirana
Argentina
Husqvarna Argentina S.A.
Av.del Libertador 5954 Piso 11 - Torre B
(C1428ARP) Buenos Aires
Phone: (+54) 11 5194 5000
info.gardena
@
ar.husqvarna.com
Armenia
Garden Land Ltd.
61 Tigran Mets
0005 Yerevan
Australia
Husqvarna Australia Pty. Ltd.
Locked Bag 5
Central Coast BC
NSW 2252
Phone: (+61) (0) 2 4352 7400
customer.service
@
husqvarna.com.au
Austria /Österreich
Husqvarna Austria GmbH
Consumer Products
Industriezeile 36
4010 Linz
Tel.: (+43) 732 77 0101 -90
consumer.service
@husqvarna.at
Azerbaijan
Firm Progress
a. Aliyev Str. 26A
1052 Baku
Belgium
GARDENA Belgium NV/ SA
Sterrebeekstraat 163
1930 Zaventem
Phone: (+32) 2 7 2092 12
Mail: info
@gardena.be
Bosnia / Herzegovina
SILK TRADE d.o.o.
Industrijska zona Bukva bb
74260 Tešanj
Brazil
Husqvarna do Brasil Ltda
Av. Francisco Matarazzo,
1400 – 19º andar
São Paulo - SP
CEP: 05001-903
Tel: 0800-112252
marketing.br.husqvarna
@
husqvarna.com.br
Bulgaria
Хускварна България ЕООД
Бул. „Андрей Ляпчев” Nº 72
1799 София
Тел.: (+ 359)02/9753076
www.husqvarna.bg
Canada /USA
GARDENA Canada Ltd.
100 Summerlea Road
Brampton, Ontario L6T 4X3
Phone: (+1) 905 79293 30
info
@gardenacanada.com
Chile
Maquinarias Agroforestales
Ltda. (Maga Ltda.)
Santiago, Chile
Avda. Chesterton
# 8355 comuna Las Condes
Phone: (+56) 2 202 4417
Dalton
@maga.cl
Zipcode: 7560330
Temuco, Chile
Avda. Valparaíso # 01466
Phone: (+56) 45 222 126
Zipcode: 4780441
China
Husqvarna (China) Machinery
Manufacturing Co., Ltd.
No. 1355, Jia Xin Rd.,
Ma Lu Zhen, Jia Ding Dist.,
Shanghai
201801
Phone: (+86) 21 59159629
Domestic Sales
www.gardena.com.cn
Colombia
Husqvarna Colombia S.A.
Calle 18 No. 68 D-31, zona
Industrial de Montevideo
Bogotá, Cundinamarca
Tel. 571 2922700 ext. 105
jairo.salazar
@
husqvarna.com.co
Costa Rica
Compania Exim
Euroiberoamericana S.A.
Los Colegios, Moravia,
200 metros al Sur delColegio
Saint Francis - San José
Phone: (+506) 297 68 83
exim_euro
@racsa.co.cr
Croatia
SILK ADRIA d.o.o.
Josipa Lončara 3
10090 Zagreb
Phone: (+385) 1 3794 580
silk.adria
@zg.t-com.hr
Cyprus
Med Marketing
17 Digeni Akrita Ave
P.O. Box 27017
1641 Nicosia
Czech Republic
Husqvarna Česko s.r.o.
Türkova 2319 /5b
149 00 Praha 4 – Chodov
Bezplatná infolinka:
800 100425
servis
@cz.husqvarna.com
Denmark
GARDENA / Husqvarna
Consumer Outdoor Products
Salgsafdelning Danmark
Box 9003
S-200 39 Malmö
info
@gardena.dk
Dominican Republic
BOSQUESA, S.R.L
Carretera Santiago Licey
Km. 5 ½
Esquina Copal II.
Santiago, Dominican Republic
Phone: (+809 ) 736-0333
joserbosquesa
@claro.net.do
Ecuador
Husqvarna Ecuador S.A.
Arupos E1-181 y 10 deAgosto
Quito, Pichincha
Tel. (+593) 22800739
francisco.jacome
@
husqvarna.com.ec
Estonia
Husqvarna Eesti OÜ
Consumer Outdoor Products
Kesk tee 10, Aaviku küla
Rae vald
Harju maakond
75305 Estonia
kontakt.etj
@husqvarna.ee
Finland
Oy Husqvarna Ab
Consumer Outdoor Products
Lautatarhankatu 8 B /PL 3
00581 HELSINKI
info
@gardena.fi
France
GARDENA France
Immeuble Exposial
9-11 allée desPierres Mayettes
ZAC des Barbanniers, B.P.99
-F- 92232 GENNEVILLIERS
cedex
Tél. (+33) 01 4085 30 40
service.consommateurs
@
gardena.fr
Georgia
ALD Group
Beliashvili 8
1159 Tleilisi
Great Britain
Husqvarna UK Ltd
Preston Road
Aycliffe Industrial Park
Newton Aycliffe
County Durham
DL5 6UP
info.gardena
@
husqvarna.co.uk
Greece
HUSQVARNA
ΕΛΛΑΣ Α.Ε.Β.Ε.
Υπ /μα Ηφαίστου 33 Α
Βι. Πε. Κορωπίου
194 00 Κορωπί Αττικής
V.A.T. EL094094640
Phone: (+30) 210 66 20225
info
@husqvarna-consumer.gr
Hungary
Husqvarna Magyarország Kft.
Ezred u. 1- 3
1044 Budapest
Telefon: (+ 36) 1 251-4161
vevoszolgalat.husqvarna
@
husqvarna.hu
Iceland
Ó. Johnson & Kaaber
Tunguhalsi 1
110 Reykjavik
ooj
@ojk.is
Ireland
Husqvarna UK Ltd
Preston Road
Aycliffe Industrial Park
Newton Aycliffe
County Durham
DL5 6UP
info.gardena
@
husqvarna.co.uk
164
Italy
Husqvarna Italia S.p.A.
Via Como 72
23868 VALMADRERA (LC)
Phone: (+39) 0341.203.111
info
@gardenaitalia.it
Japan
KAKUICHI Co. Ltd.
Sumitomo Realty &
Development Kojimachi
BLDG., 8F
5 -1 Nibanncyo
Chiyoda-ku
Tokyo 102-0084
Phone: (+81) 33 264 4721
m_ishihara
@kaku-ichi.co.jp
Kazakhstan
LAMED Ltd.
155/ 1, Tazhibayevoi Str.
050060 Almaty
IP Schmidt
Abayavenue 3B
110 005 Kostanay
Korea
Kyung Jin Trading CO.,LTD.
107-4, SunDuk Bld.,
YangJae-dong,
Seocho-gu,
Seoul, (zipcode: 137-891)
Phone: (+82) (0)2 574-6300
Kyrgyzstan
Alye Maki
av. Moladaya Guardir J 3
720014 Bishkek
Latvia
Husqvarna Latvija
Consumer Outdoor Products
Bakužu iela 6
LV-1024 Riga
info
@husqvarna.lv
Lithuania
UAB Husqvarna Lietuva
Consumer Outdoor Products
Ateities pl. 77C
LT-52104 Kaunas
centras
@husqvarna.lt
Luxembourg
Magasins Jules Neuberg
39, rue Jacques Stas
Luxembourg-Gasperich 2549
Case Postale No. 12
Luxembourg 2010
Phone: (+352) 40 14 01
api
@neuberg.lu
Mexico
AFOSA
Av. Lopez Mateos Sur # 5019
Col. La Calma 45070
Zapopan, Jalisco
Mexico
Phone: (+52) 33 3 818-3434
icornejo
@afosa.com.mx
Moldova
Convel S.R.L.
290A Muncesti Str.
2002 Chisinau
Netherlands
GARDENA Nederland B.V.
Postbus 50176
1305 AD ALMERE
Phone: (+31) 36 521 0000
info
@gardena.nl
Neth. Antilles
Jonka Enterprises N.V.
Sta. Rosa Weg 196
P.O. Box 8200
Curaçao
Phone: (+599) 9 767 6655
pgm
@jonka.com
New Zealand
Husqvarna New Zealand Ltd.
PO Box 76-437
Manukau City 2241
Phone: (+64) (0) 9 9202410
support.nz
@husqvarna.co.nz
Norway
GARDENA
Husqvarna Consumer
Outdoor Products
Salgskontor Norge
Kleverveien 6
1540 Vestby
info
@gardena.no
Peru
Husqvarna Perú S.A.
Jr. Ramón Cárcamo 710
Lima 1
Tel : (+ 51)1 3 320400
ext.416
juan.remuzgo
@husqvarna.com
Poland
Husqvarna
Poland Spółka zo.o.
ul. Wysockiego 15 b
03-371 Warszawa
Phone: (+ 48) 22 33096 00
gardena
@husqvarna.com.pl
Portugal
Husqvarna Portugal, SA
Lagoa - Albarraque
2635 - 595 Rio de Mouro
Tel.: (+351) 21 922 85 30
Fax : (+351) 21 922 85 36
info
@gardena.pt
Romania
Madex International Srl
Soseaua Odaii 117- 123,
RO 013603
Bucureєti, S1
Phone: (+ 40) 21 352.76.03
madex
@ines.ro
Russia
ООО „Хускварна“
141400, Московская обл.,
г. Химки,
улица Ленинградская,
владение 39, стр.6
Бизнес Центр
„Химки Бизнес Парк“,
помещение ОВ02_04
Serbia
Domel d.o.o.
Autoput za Novi Sad bb
11273 Belgrade
Phone: (+381) 118488812
miroslav.jejina
@domel.rs
Singapore
Hy- Ray PRIVATE LIMITED
40 Jalan Pemimpin
#02 -08 Tat Ann Building
Singapore 577185
Phone: (+65) 6253 2277
shiying
@hyray.com.sg
Slovak Republic
Husqvarna Česko s.r.o.
Türkova 2319 /5b
149 00 Praha 4 – Chodov
Bezplatná infolinka:
800 154044
servis
@sk.husqvarna.com
Slovenia
Husqvarna Austria GmbH
Consumer Products
Industriezeile 36
4010 Linz
Tel.: (+43) 732 77 0101 -90
consumer.service
@
husqvarna.at
South Africa
Husqvarna
South Africa (Pty) Ltd
Postnet Suite 250
Private Bag X6,
Cascades, 3202
South Africa
Phone: (+27) 33 846 9700
info
@gardena.co.za
Spain
Husqvarna España S.A.
C/ Basauri, nº 6
La Florida
28023 Madrid
Phone: (+34) 91 708 0500
atencioncliente
@gardena.es
Suriname
Agrofix n.v.
Verlengde Hogestraat #22
Phone: (+ 597) 472426
agrofix
@sr.net
Pobox : 2006
Paramaribo
Suriname-South America
Sweden
Husqvarna AB
S-561 82 Huskvarna
info
@gardena.se
Switzerland /Schweiz
Husqvarna Schweiz AG
Consumer Products
Industriestrasse 10
5506 Mägenwil
Phone: (+41) (0) 848 800464
info
@gardena.ch
Turkey
GARDENA Dost Diþ Ticaret
Mümessillik A.Þ.
Sanayi Çad. Adil Sokak
No: 1/ B Kartal
34873 Istanbul
Phone: (+90) 216 38 93939
info
@gardena-dost.com.tr
Ukraine /Україна
ТОВ «Хусварна Україна»
вул. Васильківська, 34,
офіс 204-г
03022, Київ
Тел. (+38) 044 498 39 02
info
@gardena.ua
Uruguay
FELI SA
Entre Ríos 1083 CP 11800
Montevideo - Uruguay
Tel: (+598) 22 0318 44
info
@felisa.com.uy
Venezuela
Corporación Casa y Jardín C.A.
Av. Caroní, Edif. Trezmen, PB.
Colinas de Bello Monte.
1050 Caracas.
Tlf: (+58) 212 992 33 22
info
@casayjardin.net.ve
1885-20. 960.02 /1113
©
GARDENA
Manufacturing GmbH
D- 89070 Ulm
http: //www.gardena.com
Loading...
