EINFÜHRUNG UND SICHERHEIT

1 Einführung und Sicherheit

1.1 Einleitung

Herzlichen Glückwunsch! Sie haben ein Produkt allerhöchster Qualität erworben. Um mit Ihrem GARDENA Mähroboter optimale Ergebnisse zu erzielen, ist es wichtig, dass Sie das Funktionsprinzip kennen lernen. Deshalb enthält diese Bedienungsanleitung wichtige Informationen über den Mähroboter, seine Installation und Verwendung. Die folgenden Anweisungen umfassen alle GARDENA Sileno

und Sileno+ Produkte. Innerhalb der Familie Sileno nden Sie R100Li und R100LiC. Innerhalb der Familie Sileno+ nden Sie R130Li, R130LiC und R160Li. Hiermit beziehen sich die Anweisungen auf die modellspezischen Namen.

Neben der Bedienungsanleitung gibt es weitere Informationen, wie Anleitungsvideos auf der GARDENA-

Website (www.gardena.com). Hier nden Sie Hilfen und

Anleitungen für die Verwendung. Daran denken, dass der Bediener für Unfälle oder

Gefahrensituationen verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren.

GARDENA arbeitet ständig an der Weiterentwicklung seiner Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung vor. Dies kann z. B. Form, Aussehen und Funktion betreffen.

Um das Lesen dieser Bedienungsanleitung zu erleichtern, haben wir die Darstellung der Texte wie folgt gewählt:

• Texte, die kursiv geschrieben sind, werden entweder

im Display des Mähroboters angezeigt, oder es sind Verweise auf einen anderen Abschnitt in der Bedienungsanleitung.

• Wörter, die fett gedruckt sind, stehen für die Tasten

der Mähroboter-Tastatur.

Wörter in GROSSBUCHSTABEN und kursiver Schrift geben die Position des Hauptschalters und die verschiedenen, für

den Mähroboter verfügbaren Betriebsmodi an.

www.gardena.com

1001-003

WICHTIGE INFORMATIONEN Lesen Sie die Bedienungsanleitung sorgfältig

durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie den Mähroboter benutzen. Bewahren Sie die Bedienungsanleitung sicher für die spätere Verwendung auf!

Der Gebrauch des Geräts durch Personen (einschließlich Kindern), die über eingeschränkte körperliche, sensorische oder geistige Fähigkeiten verfügen oder denen es an der erforderlichen Erfahrung und Kenntnissen mangelt, ist untersagt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person bei der Arbeit überwacht und im Gebrauch des Geräts zuvor geschult wurden. Lassen Sie Kinder nicht unbeaufsichtigt in die Nähe dieses Geräts. Dies ist kein Spielzeug!

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 3 2015-12-18 08:47:20

German - 3

EINFÜHRUNG UND SICHERHEIT

WICHTIGE INFORMATIONEN

Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten bzw. Personen ohne jegliche Erfahrung oder Kenntnisse verwendet werden, wenn sie beaufsichtigt werden oder ihnen die sichere Verwendung des Geräts ausführlich erklärt wurde und sie sich der Gefahren bewusst sind. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung durch den Anwender darf nicht von Kindern ohne Aufsicht durchgeführt werden.

WARNUNG

Der Mähroboter kann bei unsachgemäßem Gebrauch eine Gefahr darstellen.

WARNUNG

Benutzen sie den Mähroboter niemals, wenn sich Personen und insbesondere Kinder oder Haustiere in der Nähe des

Schnittbereichs benden.

1.2 Symbole auf dem Produkt

Die folgenden Symbole benden sich auf dem

Mähroboter. Schauen Sie sich diese genau an.

• Lesen Sie die Bedienungsanleitung sorgfältig durch

und machen Sie sich mit dem Inhalt vertraut, bevor Sie den Mähroboter benutzen. Die Warn- und Sicherheitshinweise in dieser Bedienungsanleitung müssen genau beachtet werden, damit der Mähroboter

sicher und efzient verwendet werden kann.

3018-173

• Der Mähroboter startet nur, wenn der Hauptschalter

auf 1 steht und Sie den korrekten PIN-Code eingegeben haben. Schalten Sie vor Inspektionsund/oder Wartungsarbeiten den Hauptschalter auf 0.

3018-174

• Halten Sie stets einen Sicherheitsabstand zum

Mähroboter ein, solange dieser in Betrieb ist. Halten Sie Hände und Füße von den rotierenden Rasenmäherklingen fern.

3018-066

German - 4

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 4 2015-12-18 08:47:23

EINFÜHRUNG UND SICHERHEIT

• Halten Sie stets mit Ihren Händen und Füßen einen

sicheren Abstand zum Gehäuse des Mähroboters ein, solange dieser in Betrieb ist. Setzen oder stellen Sie sich nicht auf den Mähroboter.

• Sperrfunktion

• Dieses Produkt erfüllt die geltenden CE-Richtlinien.

• Lärmemission. Die Lärmemissionen des Produkts

werden im Kapitel 10 Technische Daten und auf dem Typenschild angegeben.

3012-665

3018-244

6001-024

• Das Gerät darf am Ende seiner Lebensdauer nicht

mit dem normalen Hausmüll entsorgt werden. Stellen Sie sicher, dass das Gerät in Übereinstimmung mit den örtlich geltenden Regelungen entsorgt wird.

• Reinigen Sie den Mähroboter weder mit einem Hochdruckreiniger noch unter ießendem Wasser.

• Das Chassis enthält Bauteile, die empndlich

gegenüber elektrostatischer Entladung (electrostatic discharge = ESD) sind. Das Chassis ist auch ein wesentlicher Bestandteil der Mähroboter-Konstruktion und muss professionell neu versiegelt werden, wenn das Produkt im Freien verwendet werden soll. Aus diesem Grund darf das Chassis ausschließlich von autorisierten Servicetechnikern geöffnet werden. Wenn sie das Siegel zerstören, kann das zu teilweisem oder vollständigem Erlöschen der Garantie führen.

3012-1059

3032-019

3018-243

3012-1097

• Das Niederspannungskabel darf weder gekürzt,

verlängert noch gespleißt werden.

• Verwenden Sie keinen Trimmer in der Nähe des Niederspannungskabels. Gehen Sie beim Trimmen von Kanten, an denen die Kabel verlegt sind, vorsichtig um.

3012-1351

German - 5

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 5 2015-12-18 08:47:27

EINFÜHRUNG UND SICHERHEIT

1.3 Symbole in der Bedienungsanleitung

Diese Symbole nden Sie in der Bedienungsanleitung.

Schauen Sie sich diese genau an.

• Schalten Sie vor Inspektions- und/oder Wartungsarbeiten den Hauptschalter auf 0.

• Bei Arbeiten am Mähroboter-Chassis sind stets Schutzhandschuhe zu tragen.

• Reinigen Sie den Mähroboter weder mit einem Hochdruckreiniger noch unter ießendem Wasser.

3018-213

3012-272

• Ein Warnkästchen weist auf Verletzungsgefahren bei

Nichtbeachtung der Anweisungen hin.

• Ein Kästchen warnt vor möglichen Materialschäden bei Nichtbeachtung der Anweisungen. Das Kästchen warnt auch vor möglichen Benutzerfehlern.

1.4 Sicherheitshinweise

Gebrauch

• Der Mähroboter ist zum Mähen von Gras auf offenen und ebenen Flächen bestimmt. Er darf nur mit dem durch den Hersteller empfohlenen Zubehör verwendet werden. Andere Verwendungsarten sind nicht zulässig. Die Anweisungen des Herstellers hinsichtlich Betrieb/ Wartung und Reparatur sind genau einzuhalten.

3018-062

WARNUNG

Text

WICHTIGE INFORMATIONEN

Text

• Verwenden Sie die Funktion PARKEN oder schalten

1001-003

Sie den Mähroboter aus, wenn sich Personen, insbesondere Kinder, oder Haustiere in der Nähe

des Schnittbereichs benden. Wenn sich Personen oder Haustiere im Schnittbereich benden, wird

empfohlen, den Mähroboter so zu programmieren, dass er betrieben wird, wenn sich keine Personen

im Schnittbereich benden, z. B. während der Nacht.

Siehe 6.3 Timer auf Seite 43.

German - 6

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 6 2015-12-18 08:47:29

EINFÜHRUNG UND SICHERHEIT

• Der Mähroboter darf nur von Personen betrieben, gewartet und repariert werden, die mit dessen Eigenschaften und den beim Gebrauch einzuhaltenden Sicherheitsvorschriften völlig vertraut sind. Lesen Sie die Bedienungsanleitung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie den Mähroboter benutzen.

• Es ist verboten, das Originaldesign des Mähroboters zu verändern. Alle diesbezüglichen Veränderungen erfolgen auf eigene Gefahr.

• Stellen Sie sicher, dass sich keine Steine, Äste, Werkzeuge, Spielzeuge oder andere Gegenstände auf

dem Rasen benden, die die Klingen beschädigen.

Der Mähroboter kann an Gegenständen auf dem Rasen hängenbleiben und sich u. U. nicht selbständig davon befreien, sodass der Gegenstand entfernt werden muss, bevor der Mäher weiter mähen kann.

• Starten Sie den Mähroboter gemäß den Anweisungen. Wenn der Hauptschalter auf 1 steht, achten Sie darauf, dass sich Ihre Hände und Füße nicht in der Nähe der

rotierenden Messer benden. Halten Sie Ihre Hände

und Füße von der Unterseite des Mähroboters fern.

• Heben Sie den Mähroboter niemals hoch und tragen Sie ihn niemals, wenn der Hauptschalter auf Position 1 steht.

• Lassen Sie den Mähroboter von keiner Person bedienen, die nicht weiß, wie der Mähroboter funktioniert und sich verhält.

• Der Mähroboter darf niemals mit Personen oder anderen Lebewesen kollidieren. Wenn eine Person oder ein anderes Lebewesen in den Fahrweg des Mähroboters gelangt, muss er sofort angehalten werden. Siehe 4.5 Stoppen auf Seite 35.

• Legen Sie nichts auf das Gehäuse des Mähroboters oder seine Ladestation.

• Der Mähroboter darf nicht mit beschädigtem Messerteller oder Gehäuse betrieben werden. Darüber hinaus darf er auch nicht mit beschädigten Klingen, Schrauben oder Kabeln betrieben werden.

• Verwenden Sie den Mähroboter nicht, wenn der Hauptschalter nicht funktioniert.

• Schalten Sie den Mähroboter stets über den Hauptschalter aus, wenn der Mähroboter nicht gebraucht wird. Der Mähroboter startet nur, wenn der Hauptschalter auf 1 steht und Sie den korrekten PIN-Code eingegeben haben.

• Der Mähroboter darf nicht gleichzeitig mit einem Rasensprenger eingesetzt werden. Benutzen Sie die Timer-Funktion (siehe 6.3 Timer auf Seite 43), damit Rasensprenger und Rasenmäher nicht gleichzeitig in Betrieb sind.

• GARDENA übernimmt keine Garantie für die vollständige Kompatibilität zwischen dem Mähroboter und anderen kabellosen Systemen wie Fernbedienungen, Sendern, induktive Hörschleifen, im Boden verlegten elektrischen Umzäunungen von Viehweiden o. Ä.

• Der integrierte Alarm ist sehr laut. Seien Sie vorsichtig, insbesondere wenn der Mähroboter im

Innenbereich benutzt wird.

3018--201

3012-663

German - 7

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 7 2015-12-18 08:47:29

EINFÜHRUNG UND SICHERHEIT

Bewegen

Benutzen Sie die Originalverpackung, wenn der Mähroboter über lange Strecken transportiert werden soll.

Um ihn innerhalb des Arbeitsbereichs sicher zu bewegen oder ihn daraus zu entfernen, gilt Folgendes:

1. Drücken Sie die STOP-Taste, um den Mähroboter

anzuhalten. Wenn eine mittlere oder hohe Sicherheitsstufe eingestellt wurde (

Sicherheit auf Seite 47

), muss der PIN-Code

eingegeben werden. Der PIN-Code besteht aus vier Ziffern und wird beim ersten Starten des Mähroboters festgelegt,

Einrichtung und Kalibrierung auf Seite 32

2. Stellen Sie den Hauptschalter auf die Position 0.

Siehe 6.4

Siehe 3.8 Erste

3018-202

3. Benutzen Sie beim Tragen des Mähroboters den

Griff, der sich am Heck des Mähroboter bendet.

Halten Sie dabei den Mähroboter stets so, dass der Messerteller von Ihrem Körper entfernt ist.

WICHTIGE INFORMATIONEN

Heben Sie den Mähroboter nicht an, wenn

er sich in der Ladestation bendet. Dadurch

können die Ladestation und/oder der Mähroboter beschädigt werden. Drücken Sie STOP, und ziehen Sie zuerst den Mähroboter aus der Ladestation; danach können Sie den Rasenmäher anheben.

3018-213

3012-219

German - 8

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 8 2015-12-18 08:47:30

EINFÜHRUNG UND SICHERHEIT

Wartung

WARNUNG

Wenn der Mähroboter umgedreht ist, muss sich der Hauptschalter immer in der Position 0 benden.

Der Hauptschalter muss sich während aller Arbeiten am Chassis des Mähroboters, wie Reinigung oder Austauschen der Klingen in der Position 0 benden.

WICHTIGE INFORMATIONEN

Reinigen Sie den Mähroboter weder mit einem Hochdruckreiniger noch unter

ießendem Wasser. Keine Lösungsmittel

zum Reinigen benutzen.

3018-213

Überprüfen Sie den Mähroboter jede Woche und tauschen Sie beschädigte oder verschlissene Teile aus. Folgendes muss bei der wöchentlichen Inspektion durchgeführt werden:

• Befreien Sie die Ladestation von Gras, Blättern, Zweigen und anderen Gegenständen, die das Andocken des Mähroboters an der Ladestation erschweren könnten.

• Stellen Sie den Hauptschalter auf die Position 0, und ziehen Sie Schutzhandschuhe an. Drehen Sie den Mähroboter um. Folgende Punkte prüfen:

1. Antriebsräder reinigen. Gras in den Antriebsrädern kann die Leistung des Mähroboters an Steigungen

beeinussen.

2. Vorderräder reinigen. Gras in den Vorderrädern und deren Achsen kann die Leistung beeinträchtigen.

3. Gehäuse, Chassis und Schneidsystem reinigen. Gras, Blätter und andere Gegenstände, die das Produkt belasten, beeinträchtigen die Leistung.

4. Sicherstellen, dass alle Klingen intakt sind. Stellen Sie sicher, dass sich die Mähmesser frei bewegen können. Selbst wenn die Klingen intakt sind, müssen sie für ein optimales Mähergebnis und geringen Energieverbrauch regelmäßig ausgetauscht werden. Um Vibrationen durch Unwucht zu vermeiden, tauschen Sie Klingen und Schrauben immer alle gleichzeitig aus. Siehe 8.6 Klingen auf Seite 66

3018-226

German - 9

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 9 2015-12-18 08:47:31

VORSTELLUNG

2 Vorstellung

Dieses Kapitel enthält Informationen, die für die Planung der Installation notwendig sind. Die Installation eines Mähroboters umfasst vier Hauptbestandteile:

• Ein Mähroboter ist ein Rasenmäher, der den Rasen

nach einem zufälligen Muster mäht. Der Mähroboter wird dabei von wartungsfreien Batterien angetrieben.

• Eine Ladestation, zu der der Mähroboter automatisch

zurückkehrt, wenn der Ladezustand der Batterie zu schwach ist. Die Ladestation hat drei Funktionen:

• Senden von Steuersignalen entlang des

Begrenzungskabels.

• Zum Senden von Steuersignalen entlang des

Suchkabels.

• Auaden der Batterie des Mähroboters.

• Ein Netzgerät, das zwischen der Ladestation und einer 100-240V-Steckdose angeschlossen wird. Das Netzgerät ist mit einem 10 Meter langen

Niederspannungskabel an der Steckdose und der Ladestation angeschlossen. Das Niederspannungskabel darf weder gekürzt noch verlängert werden.

Optional ist ein längeres Niederspannungskabel als Zubehör erhältlich. Bitte setzen Sie sich mit dem GARDENA-Kundenservice in Verbindung, um weitere Informationen zu erhalten.

Das Aussehen des Netzgeräts kann sich je nach Markt unterscheiden.

3018-203

3012-1041

3012-1352

• Ein Schleifenkabel, das in einer Schleife um den

Arbeitsbereich des Mähroboters verlegt wird. Das Schleifenkabel wird an der Rasenkante sowie

um Gegenstände und Panzen verlegt, die vor

dem Mähroboter geschützt werden müssen. Das Schleifenkabel wird auch als Suchkabel verwendet.

• Das für die Installation mitgelieferte Kabel ist:

Kabellänge, m

R100Li, R100LiC

200 250 250

R130Li, R130LiC

R160Li

Wenn das nicht ausreicht, kann ein weiteres Kabel gekauft und mit einem Verbinder an das mitgelieferte Kabel angeschlossen werden.

Die maximale Länge des Begrenzungskabels darf 800 m

nicht überschreiten.

WICHTIGE INFORMATION

Verwenden Sie nur Originalersatzteile und

-zubehör.

3012-221

German - 10

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 10 2015-12-18 08:47:34

2.1 Aufbau des Geräts

VORSTELLUNG

1715 16

23 24

Die Nummern in der Abbildung stehen für Folgendes:

1. Gehäuse

2. Abdeckung für Schnitthöheneinstellung

3. Abdeckung für Display und Tastatur

4. Stop-Taste/Sperrschalter zum Öffnen der Abdeckung

5. Hinterräder

6. Vorderräder

7. Ladekontakte

8. Schnitthöheneinstellung

9. Ladestation

10. LED für die Anzeige von Funktion und Fehlern

bezüglich der Ladestation, des Begrenzungskabels und des Suchkabels

11. Typenschild

12. Display

13. Tastatur

14. Schneidsystem

15. Chassisgehäuse mit Elektronik, Batterie und Motoren

16. Handgriff

17. Hauptschalter

18. Batterieabdeckung

19. Messerteller

20. Netzkabel (das Aussehen des Netzkabels kann

sich je nach Markt unterscheiden)

21. Schleifenkabel für Begrenzungskabel und Suchkabel

22. Verbinder für das Schleifenkabel

23. Haken

24. Verbinder für Schleifenkabel

25. Schrauben zum Befestigen der Ladestation

26. Lineal für die Installation des Begrenzungskabels (das Lineal wird an der Perforationslinie aus dem Karton herausgelöst)

27. Bedienungsanleitung und Kurzanleitung

28. Kabelmarkierungen

29. Zusätzliche Klingen

30. Niederspannungskabel

31. Alarm Aufkleber

32. USB-Kabel für Software-Updates

33. Smart System Gateway (nur für GARDENA

R100LiC, R130LiC)

34. Smart System Gateway LAN-Kabel (nur für

GARDENA R100LiC, R130LiC)

35. Smart System Gateway Netzteil (nur für

GARDENA R100LiC, R130LiC)

3018-230

German - 11

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 11 2015-12-18 08:47:36

VORSTELLUNG

2.2 Verpackungsinhalt

Im Lieferumfang Ihres GARDENA Mähroboters sind folgende Teile enthalten:

GARDENA

R100Li R100LiC R130Li R130LiC R160Li

Mähroboter √ √ √ √ √ Ladestation √ √ √ √ √ Stromversorgung √ √ √ √ √ Schleifenkabel Verbindungsstück 7 Stück 7 Stück 7 Stück 7 Stück 7 Stück Haken 400 Stück 400 Stück 400 Stück 400 Stück 400 Stück Verbinder 5 Stück 5 Stück 5 Stück 5 Stück 5 Stück Schrauben für Ladestation 5 Stück 5 Stück 5 Stück 5 Stück 5 Stück Inbusschlüssel √ √ √ √ √ Lineal √ √ √ √ √ Niederspannungskabel √ √ √ √ √ Bedienungsanleitung und Kurzanleitung √ √ √ √ √ Kabelmarkierungen √ √ √ √ √ Zusätzliche Klingen Alarm Aufkleber √ √ √ √ √ USB-Kabel für Software-Updates √ √ √ √ √ Smart System Gateway √ √ Smart System Gateway LAN-Kabel √ √ Smart System Gateway Netzteil √ √

200 m 200 m 250 m 250 m 250 m

9 Stück 9 Stück 9 Stück 9 Stück 9 Stück

2.3 Funktion

Kapazität

Der Mähroboter wird für Rasenächen bis zu folgender

Größe empfohlen:

R100Li, R100LiC

Rasenäche, m

Die Größe der Fläche, die der Mähroboter bearbeiten kann, hängt hauptsächlich vom Zustand der Klingen sowie von Grasart, Wuchsgeschwindigkeit und Feuchtigkeit ab. Darüber hinaus ist auch die Form des Gartens von entscheidender Bedeutung. Wenn der Garten

hauptsächlich aus einer freien Rasenäche besteht, kann

der Mähroboter pro Stunde mehr mähen, als wenn der

Garten aus verschiedenen kleinen Rasenächen mit vielen

Bäumen, Blumenbeeten und Passagen besteht.

Ein vollständig aufgeladener Mähroboter mäht je

nach Alter der Batterie und Grasdicke etwa 60 bis 80 Minuten. Anschließend lädt sich der Mähroboter für die Dauer von 60 bis 70 Minuten auf. Die Ladezeit kann

in Abhängigkeit von verschiedenen Faktoren, u. a. der Umgebungstemperatur, unterschiedlich sein.

1.000 1.300 1.600

R130Li, R130LiC R160Li

German - 12

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 12 2015-12-18 08:47:36

VORSTELLUNG

Mähtechnik

Das Mähsystem des Mähroboters basiert auf einem

efzienten und energiesparenden Prinzip. Im Unterschied

zu vielen herkömmlichen Rasenmähern schneidet der Mähroboter das Gras ab, anstatt es abzuschlagen.

Um die bestmöglichen Ergebnisse zu erzielen, empfehlen wir Ihnen, den Mähroboter hauptsächlich bei trockenem Wetter mähen zu lassen. Der Mähroboter von GARDENA kann auch bei Regen mähen. Nasses Gras bleibt jedoch leichter im Mähroboter hängen. Außerdem steigt das Risiko, dass der Mähroboter an steilen Hängen ins Rutschen kommt.

Die Klingen müssen für ein optimales Mähergebnis stets in gutem Zustand sein. Es ist wichtig, dass sich keine Äste, kleinen Steine oder andere Gegenstände, die die

Klingen beschädigen könnten, auf dem Rasen benden,

um die Klingen solange wie möglich scharf zu halten.

Tauschen Sie die Klingen für ein stets optimales Mähergebnis regelmäßig aus. Das Austauschen der Klingen ist sehr einfach.

Siehe 8.6 Klingen auf Seite 66.

3020-002

Arbeitsmethode

Der Mähroboter mäht den Rasen automatisch. Die Mähphasen wechseln sich ständig mit Ladephasen ab.

Der Mähroboter beginnt nach der Ladestation zu suchen, wenn die Batterieladung zu schwach wird. Der Mähroboter mäht nicht, während er nach der Ladestation sucht.

Wenn der Roboter-Rasenmäher nach der Ladestation sucht, wird zunächst nach dem Suchkabel gesucht. Dann folgt der Mähroboter dem Suchkabel bis zur Ladestation.

Wenn die Batterie vollständig geladen ist, verlässt der Mähroboter die Ladestation und beginnt an einem

vordenierten Ort im Garten zu mähen. Sie müssen

möglicherweise die Ausfahrteinstellungen manuell festlegen, um einen gleichmäßigen Rasenschnitt sicherzustellen, siehe 6.7 „Installation“ auf Seite 51.

Wenn der Mähroboter auf ein Hindernis stößt, dreht er um und schlägt eine neue Richtung ein.

Mittels Sensoren vorne und hinten erkennt der Mähroboter, wann er sich dem Begrenzungskabel nähert. Der Mähroboter fährt bis zu 32 Zentimeter über das Kabel hinaus, bevor er umdreht.

3023-003

3018-204

German - 13

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 13 2015-12-18 08:47:38

VORSTELLUNG

Die STOP-Taste oben auf dem Mähroboter dient hauptsächlich dazu, den Mähroboter anzuhalten, wenn er in Betrieb ist. Wenn die STOP-Taste gedrückt wird, öffnet sich die Abdeckung, unter der sich das Bedienfeld bendet. Die STOP-Taste bleibt eingerastet, bis die Abdeckung wieder geschlossen wird. Dies dient zusammen mit der START-Taste als Startsperre.

Das Bedienfeld bendet sich oben auf dem Mähroboter.

Hier können Sie sämtliche Einstellungen vornehmen.

Wenn der Hauptschalter zum ersten Mal auf die Position 1 gestellt wird, beginnt eine Startsequenz mit einigen wichtigen Grundeinstellungen. Siehe 3.8 Erste Einrichtung und Kalibrierung auf Seite 32.

3018-202

3018-239

Bewegungsmuster

Das Bewegungsmuster des Mähroboters ist unregelmäßig und wird allein vom Mähroboter bestimmt. Demzufolge wird ein Bewegungsmuster nie wiederholt. Mit diesem Mähsystem wird der Rasen vom Mähroboter sehr gleichmäßig und ohne Spuren gemäht.

Suchmethode

Der Mähroboter bewegt sich in unregelmäßigen Richtungen, bis er das Suchkabel erreicht hat. Dann folgt der Mähroboter dem Suchkabel bis zur Ladestation.

Das Suchkabel ist ein Kabel, das von der Ladestation aus zu einem entlegenen Teil des Arbeitsbereichs oder durch eine schmale Passage verlegt und dann mit der Begrenzungsschleife verbunden wird. Siehe 3.6

Installation des Suchkabels auf Seite 28.

3023-012

3023-013

German - 14

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 14 2015-12-18 08:47:39

INSTALLATION

3 Installation

Dieses Kapitel beschreibt die Installation des Mähroboters. Bevor Sie mit der Installation beginnen, lesen Sie das vorherige Kapitel 2. Vorstellung.

Lesen Sie das gesamte Kapitel, bevor Sie mit der Installation beginnen. Denn die Qualität der Installation ist dafür entscheidend, wie gut Ihr Mähroboter dann später auch arbeiten wird. Es ist deshalb sehr wichtig, die Installation sorgfältig zu planen.

Die Planung wird durch eine Skizze des Arbeitsbereichs mit allen Hindernissen erheblich erleichtert. Dadurch lässt sich einfacher erkennen, wie Ladestation, Begrenzungskabel und Suchkabel am besten zu verlegen sind. Zeichnen Sie in der Skizze ein, wie das Begrenzungskabel und das Suchkabel verlegt werden sollen.

Siehe 7 Beispiele für Gartenformen auf Seite 58 für Installationsbeispiele.

Darüber hinaus nden Sie auf www.gardena.com weitere

Beschreibungen und Tipps zur Installation.

Führen Sie die Installation wie in den folgenden Schritten beschrieben durch:

3.1 Vorbereitungen

3.2 Installation der Ladestation

3.3 Auaden der Batterie

3.4 Installation des Begrenzungskabels

3.5 Anschließen des Begrenzungskabels

3.6 Installation des Suchkabels

3.7 Die Installation überprüfen

3.8 Erste Einrichtung und Kalibrierung

3.9 Testandocken an der Ladestation

Um einen vollständigen Start durchführen zu können, müssen die Ladestation, das Begrenzungskabel und das Suchkabel angeschlossen sein.

3.1 Vorbereitungen

1. Wenn der Rasen im Arbeitsbereich höher

als 10 cm ist, sollte er mit einem normalen

Rasenmäher gemäht werden. Sammeln Sie danach den Grasschnitt ein.

2. Füllen Sie Löcher und Vertiefungen auf, damit sich dort keine Wasseransammlungen durch Regen bilden. Das Gerät kann beim Betrieb in Wasser beschädigt werden. Siehe 11

Garantiebedingungen auf Seite 79.

3. Lesen Sie sich zunächst alle Schritte durch, bevor Sie mit der Installation beginnen.

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 15 2015-12-18 08:47:40

3018-212

German - 15

INSTALLATION

4. Stellen Sie sicher, dass alle für die Installation erforderlichen Teile geliefert wurden. Die Zahlen in den Klammern verweisen auf die Abbildung der Komponenten. Siehe 2.1 Aufbau des Geräts auf

Seite 11.

• Mähroboter

• Ladestation (10)

• Schleifenkabel zur Verwendung als Begrenzungs-

und Suchkabel (22)

• Netzgerät (21)

• Niederspannungskabel (30)

• Haken (23)

• Verbinder für Anschluss Schleifenkabel an

Ladestation (24)

• Schrauben für die Ladestation (25)

• Lineal (26)

• Kupplungselement für Schleifenkabel (22)

• Kabelmarkierungen (28)

Für die Installation brauchen Sie darüber hinaus noch folgendes:

• Hammer/Gummihammer (zur leichteren

Einschlagen der Haken in den Boden).

• Kombizange zum Zuschneiden des

Begrenzungskabels und Zusammendrücken der Anschlüsse.

• Polygripzange (zum Zusammendrücken der

Verbinder).

• Kantenschneider/gerader Spaten zum Eingraben

des Begrenzungskabels.

3.2 Installation der Ladestation

Optimaler Standort der Ladestation

Beachten Sie bei der Suche nach einem geeigneten Standort für die Ladestation folgende Faktoren:

• Vor der Ladestation muss sich eine Freiäche von mindestens 3 Metern benden.

3012-1311

• Eine Steckdose muss in der Nähe sein. Das mitgelieferte Niederspannungskabel ist 10 Meter

lang.

• Es muss eine ebene Fläche ohne scharfe Gegenstände vorhanden sein, um dort die Ladestation aufzustellen.

• Der Standort muss vor Spritzwasser, z. B. vom Rasensprenger, geschützt sein.

• Keine direkte Sonneneinstrahlung.

• Sofern möglich, sollten Sie die Ladestation

außerhalb des Sichtfelds Dritter aufstellen.

German - 16

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 16 2015-12-18 08:47:40

INSTALLATION

Vor der Ladestation muss sich eine Freiäche von mindestens 3 Metern benden. Die Ladestation sollte

außerdem zentral im Arbeitsbereich positioniert sein, damit der Mähroboter alle Flächen im Arbeitsbereich leichter erreichen kann.

Stellen Sie die Ladestation nicht in Ausbuchtungen des Arbeitsbereichs auf. Dies kann die Suche des Mähroboters nach der Ladestation erschweren.

Stellen Sie die Ladestation auf einem verhältnismäßig ebenem Untergrund auf. Der vordere Teil der Ladestation muss mindestens 5 cm höher oder tiefer als der hintere Teil sein.

Bei der Platzierung der Ladestation muss darauf geachtet werden, dass die Basisplatte nicht verbogen wird.

3023-003

3018-238

Max 5 cm

3012-1312

3012-1053

Die Ladestation sollte nicht auf einer Insel aufgestellt werden, da dies das optimale Auslegen des Suchkabels erschwert. Sollte es notwendig sein, die Ladestation auf einer Insel aufzustellen, muss das Suchkabel mit der Insel verbunden werden. Siehe Abbildung. Mehr Informationen

zu Inseln nden Sie in Kapitel 3.4 Installation des

Begrenzungskabels.

3023-004

German - 17

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 17 2015-12-18 08:47:42

INSTALLATION

Anschließen des Netzkabels

Beachten Sie bei der Aufstellung des Netzgeräts folgende Faktoren:

• Nahe der Ladestation

• Vor Regen geschützt

• Keine direkte Sonneneinstrahlung

Achten Sie beim Anschluss des Netzkabels an Steckdosen im Freibereich darauf, dass diese für den Betrieb im Freien zugelassen sind.

Das Niederspannungskabel für das Netzgerät ist 10 Meter

lang und darf weder gekürzt noch verlängert werden.

Schließen Sie das Netzgerät niemals direkt an die Ladestation an. Dafür muss stets das Niederspannungskabel verwendet werden.

3012-1352

WICHTIGE INFORMATIONEN

Das Niederspannungskabel darf unter keinen Umständen gekürzt oder verlängert werden.

Es ist möglich, das Niederspannungskabel quer durch den Arbeitsbereich zu verlegen. Das Niederspannungskabel muss im Boden verankert oder eingegraben werden.

Stellen Sie sicher, dass das Niederspannungskabel

am Boden verlegt und mit Haken xiert wurde. Das

Kabel muss so im Boden verankert sein, dass es nicht zerschnitten werden kann, solange noch keine Graswurzeln darüber gewachsen sind.

WICHTIGE INFORMATIONEN

Verlegen Sie das Niederspannungskabel so, dass die Klingen am Messerteller dieses nicht berühren können.

3018-069

3018-085

Das Netzgerät muss an einem gut belüfteten Standort platziert und darf nicht direktem Sonnenlicht ausgesetzt werden. Das Netzgerät muss in einem überdachten

3012-281

Bereich aufgestellt werden.

Es wird empfohlen, beim Anschluss des Netzgeräts an die Steckdose einen FI-Schutzschalter zu verwenden.

Das Netzgerät muss an einer senkrechten Fläche, zum Beispiel an einer Wand oder einem Zaun, montiert werden.

German - 18

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 18 2015-12-18 08:47:44

INSTALLATION

Das Netzkabel darf keinesfalls in einer Höhe montiert werden, bei der die Gefahr besteht, dass es in Wasser

eintaucht (in einer Höhe von mindestens 30 cm vom

Boden). Das Netzkabel darf nicht auf den Boden gelegt werden.

Schließen Sie das Netzkabel niemals an eine Steckdose an, wenn Stecker oder Kabel beschädigt sind. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Elektroschocks.

WICHTIGE INFORMATIONEN

Benutzen Sie den Stecker zum Abtrennen der Ladestation, um zum Beispiel Reinigungsarbeiten vorzunehmen oder das Schleifenkabel zu reparieren.

min 30 cm

min 30cm/12”

3012-1344

Installieren und Anschließen der Ladestation

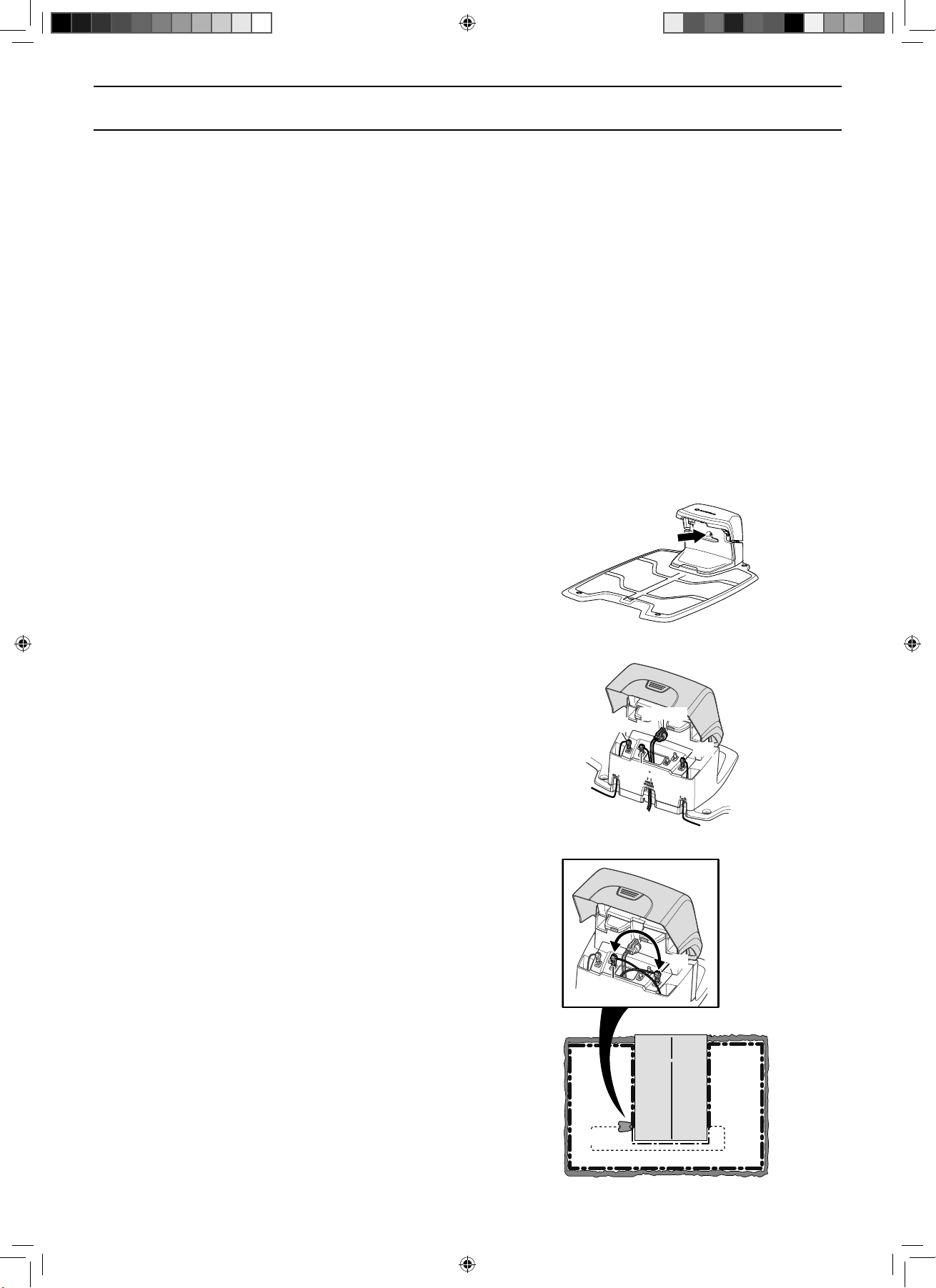

1. Platzierung der Ladestation an einem geeigneten Standort.

2. Klappen Sie die Schutzabdeckung der Ladestation nach vorne, und verbinden Sie das Niederspannungskabel mit der Ladestation.

3. Verbinden Sie das Stromkabel des Netzgeräts mit

einer 100-240V-Steckdose.

4. Befestigen Sie die Ladestation mithilfe der mitgelieferten Schrauben am Untergrund. Stellen Sie sicher, dass die Schrauben richtig in der Ansenkung sitzen. Wird die Ladestation an einer

Wand aufgestellt, empehlt es sich, mit der

Befestigung der Ladestation am Untergrund zu warten, bis alle Kabel angeschlossen sind.

3018-235

WICHTIGE INFORMATIONEN

3018-220

Es ist verboten, neue Löcher in die Platte der Ladestation zu machen. Sie kann nur über die bereits vorhandenen Löcher

sicher auf dem Boden xiert werden.

WICHTIGE INFORMATIONEN

Die Basisplatte der Ladestation darf nicht betreten werden.

3018-221

German - 19

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 19 2015-12-18 08:47:46

INSTALLATION

3.3 Auaden der Batterie

Sobald die Ladestation angeschlossen ist, kann der Mähroboter aufgeladen werden. Stellen Sie den Hauptschalter auf die Position 1.

Platzieren Sie den Mähroboter in die Ladestation, um die Batterie aufzuladen, während das Begrenzungskabel und das Suchkabel verlegt werden.

Die Ladezeit einer leeren Batterie beträgt ca. 80 bis 100 Minuten bis zur vollständigen Ladung.

WICHTIGE INFORMATIONEN

Der Mähroboter kann erst eingesetzt werden, wenn die Installation vollständig abgeschlossen wurde.

3018-217

German - 20

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 20 2015-12-18 08:47:47

INSTALLATION

3.4 Installation des Begrenzungskabels

Prüfen Sie, ob die Installation des Begrenzungskabels gemäß den Anweisungen durchgeführt wurde. Das Begrenzungskabel kann auf folgende Art und Weise installiert werden:

• Fixieren Sie das Kabel mit Haken am Boden. Es empehlt sich, das Begrenzungskabel mit Haken zu befestigen, wenn Sie in den ersten Wochen des

Betriebs Änderungen an der Begrenzungsschleife vornehmen möchten. Nach einigen Wochen wird das Gras das Kabel überwuchert haben, sodass es nicht mehr sichtbar ist. Verwenden Sie bei der Installation einen Hammer/Gummihammer sowie die mitgelieferten Haken.

• Graben Sie das Kabel ein. Wenn Sie den Rasen vertikutieren oder belüften möchten, empehlt es sich, das Begrenzungskabel

einzugraben. Gegebenenfalls können beide Methoden miteinander kombiniert werden, sodass ein Teil des Begrenzungskabels verankert und der andere Teil vergraben wird. Das Kabel kann mit einem Kantenschneider oder einem geraden Spaten eingegraben werden. Stellen Sie sicher, dass das Begrenzungskabel mindestens

1 cm und maximal 20 cm tief im Boden versenkt ist.

Planung der Begrenzungskabelverlegung

Beachten Sie beim Verlegen des Begrenzungskabels folgende Punkte:

• Das Kabel bildet eine Schleife um den Arbeitsbereich des Mähroboters. Es dürfen nur Originalbegrenzungskabel verwendet werden. Diese bieten einen besonders hohen Schutz vor Bodenfeuchtigkeit, durch die Kabel leicht beschädigt werden können.

• Der Mähroboter darf an keiner Stelle des Arbeitsbereichs weiter als 35 Meter vom Kabel entfernt sein.

• Das Kabel ist maximal 800 Meter lang.

• Für den späteren Anschluss des Suchkabels stehen ungefähr 20 cm Extra-Kabel zur Verfügung. Siehe 3.6

Installation des Suchkabels auf Seite 28.

Je nach Umgebung des Arbeitsbereichs ist das Begrenzungskabel in unterschiedlichen Abständen zu Hindernissen zu verlegen. Die folgende Abbildung veranschaulicht, wie das Begrenzungskabel um den Arbeitsbereich und um Hindernisse verlegt werden sollte. Verwenden Sie zur Ermittlung des korrekten Abstands das mitgelieferte Lineal.

Siehe 2.1 Aufbau des Geräts auf Seite 11.

3023-031

German - 21

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 21 2015-12-18 08:47:47

INSTALLATION

Arbeitsbereichsbegrenzungen

Wenn ein hohes Hindernis (5 cm oder höher), wie zum Beispiel eine Wand oder ein Zaun, an den Arbeitsbereich grenzen, sollte das Begrenzungskabel in einem Abstand von 35 cm um das Hindernis verlegt werden.Dadurch wird verhindert, dass der Mähroboter mit dem Hindernis zusammenstößt, und der Verschleiß am Gehäuse wird reduziert.

Ein Bereich von 20 cm um das festgelegte Hindernis wird

nicht gemäht.

Wenn der Arbeitsbereich an einen kleinen Graben, wie zum Beispiel ein Blumenbeet, oder eine kleine Anhöhe oder eine niedrige Steinkante (1-5 cm) grenzt, sollte

das Begrenzungskabel in einem Abstand von 30 cm in

den Arbeitsbereich hinein verlegt werden. Dadurch wird verhindert, dass die Räder in den Graben oder auf die Steinkante fahren, was zu übermäßigem Verschleiß am Mähroboter, insbesondere an den Vorderrädern führen kann.

Ein etwa 15 cm breiter Grasstreifen entlang von Gräben bzw. Steinkanten wird nicht gemäht.

35 cm

> 5 cm

3018-205

30 cm

1-5 cm

3018-206

Wenn der Arbeitsbereich an einen Weg mit Steinpaster oder

Ähnlichem grenzt (+/- 1 cm), der sich auf gleicher Ebene wie

der Rasen bendet, ist der Mähroboter in der Lage, auch ein

wenig über den Weg zu fahren. Das Begrenzungskabel sollte

dann 10 cm von der Wegkante entfernt verlegt werden. Das Gras entlang des Wegs mit Steinpaster wird

geschnitten.

Wenn der Arbeitsbereich durch einen Weg mit Steinpaster

auf gleicher Ebene wie der Rasen getrennt wird, ist der Mähroboter in der Lage, auch über den Weg zu fahren. Es kann sogar von Vorteil sein, das Begrenzungskabel unter

dem Steinpaster zu verlegen. Das Begrenzungskabel kann auch zwischen den einzelnen Steinen des Pasters verlegt

werden. Stellen Sie sicher, dass die Fließen auf der gleichen Höhe mit dem Rasen sind, um übermäßigen Verschleiß des Mähroboters zu verhindern.

Hinweis: Der Mähroboter darf nicht über Schotter, Mulch

oder ähnliches Material fahren, da ansonsten die Klingen beschädigt werden könnten.

WICHTIGE INFORMATIONEN

Grenzt der Arbeitsbereich an Gewässer, Abhänge, Abgründe oder öffentliche Straßen, sollte das Begrenzungskabel durch einen Zaun oder eine ähnliche Absperrung ergänzt werden. Diese Vorrichtung sollte mindestens 15 cm hoch sein. Dadurch wird unter allen Umständen verhindert, dass der Mähroboter den Arbeitsbereich verlassen kann.

10 cm

max 1 cm

Min.

15 cm

15cm

3018-208

3018-207

3018-046

German - 22

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 22 2015-12-18 08:47:50

INSTALLATION

Begrenzungen innerhalb des Arbeitsbereichs

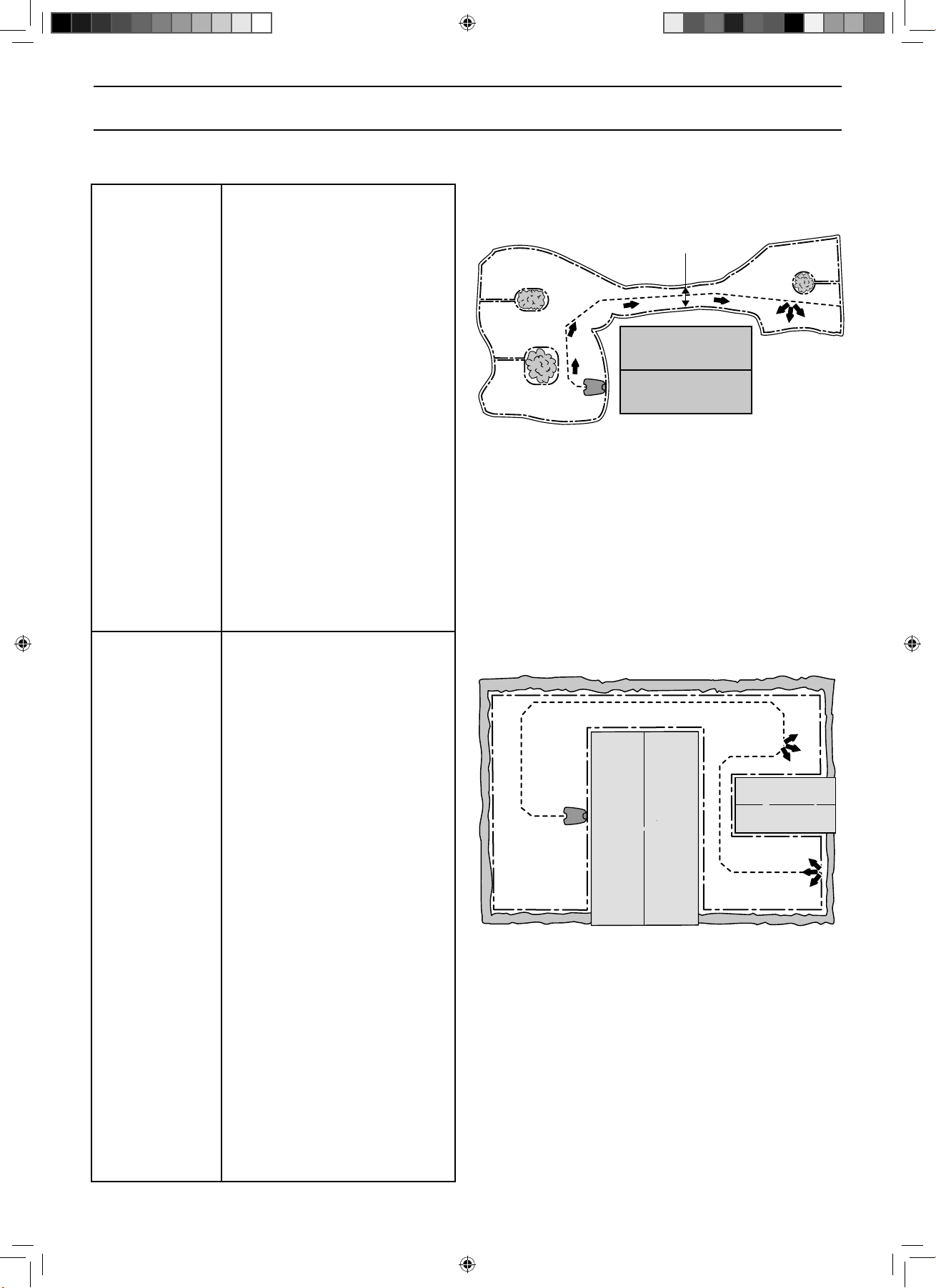

Nutzen Sie das Begrenzungskabel, um innerhalb des Arbeitsbereichs Inseln um Hindernisse zu bilden, die bei einem Zusammenstoß beschädigt würden, wie zum Beispiel Blumenbeete, Büsche und Brunnen. Verlegen Sie das Kabel bis und um den abzugrenzenden Bereich, und führen Sie es dann über denselben Weg wieder zurück. Wenn Haken benutzt werden, sollte das Kabel bei der Rückführung mit demselben Haken verankert werden wie auf dem Hinweg. Wenn die Begrenzungskabel von und zu der Insel eng beieinander liegen, kann der Mähroboter über die Kabel fahren.

WICHTIGE INFORMATIONEN

3023-005

Das Begrenzungskabel darf sich auf dem Weg von oder zu einer Insel nicht überkreuzen.

Hindernisse, die einen Zusammenstoß aushalten, wie zum Beispiel Bäume und Büsche, die höher als 15 cm sind, brauchen nicht durch das Begrenzungskabel abgegrenzt zu werden. Der Mähroboter dreht sich um, wenn er auf ein Hindernis dieser Art stößt.

Es wird empfohlen, alle feststehenden Gegenstände im und am Arbeitsbereich abzugrenzen. Das Ergebnis ist der leiseste und schonendste Betrieb des Mähroboters und es wird unter allen Umständen verhindert, dass er an den Gegenständen hängen bleibt.

Hindernisse mit einer sanften Neigung, z. B. Steine oder große Bäume mit einem erhöhten Wurzelwerk, sind abzugrenzen oder zu entfernen. Andernfalls kann der Mähroboter auf ein solches Hindernis rutschen, was dazu führt, dass die Klingen beschädigt werden können und/ oder der Mähroboter sich festfahren kann.

Nebenbereiche

Wenn der Arbeitsbereich aus zwei Flächen besteht, zwischen denen der Mähroboter nur schwer hin- und

herfahren kann, empehlt sich das Anlegen eines

Nebenbereiches. Beispiele hierfür sind Abhänge mit einer Neigung von 35 % oder Passagen, die enger als

60 cm sind. Verlegen Sie das Begrenzungskabel dann um die Nebenäche, sodass es eine Insel außerhalb des

Hauptbereichs bildet. Der Mähroboter muss von Hand zwischen Hauptbereich

und Nebenbereich bewegt werden, damit der Rasen auf dem Nebenbereich gemäht werden kann. Nutzen Sie den Betriebsmodus Nebenbereich (A), da der Mähroboter nicht eigenständig vom Nebenbereich zur Ladestation fahren kann. Siehe 5.1 Betriebsauswahl Start auf Seite 40. In diesem Modus wird der Mähroboter so lange mähen, bis die Batterie leer ist. Er wird nicht selbstständig in die Ladestation zurückkehren. Sobald die Batterie leer ist, hält der Mähroboter an und es erscheint die Meldung Benötigt manuelles Laden im Display.

Den Mähroboter dann zum Auaden des Akkus in die

Ladestation stellen. Wenn der Hauptarbeitsbereich nach dem Laden gemäht werden soll, muss die START-Taste gedrückt und Hauptbereich (B) gewählt werden, bevor die Abdeckung geschlossen wird.

0 cm

3012-686

3018-209

3023-006

German - 23

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 23 2015-12-18 08:47:53

INSTALLATION

100 cm

Passagen beim Mähen

Lange und schmale Passagen und Bereiche mit einer Breite unter 1,5 bis 2 m sind zu vermeiden. Ansonsten besteht die Gefahr, dass der Mähroboter in diesen Passagen bzw. Bereichen sehr lange mäht. Dadurch

kann das optische Erscheinungsbild der Rasenäche

beeinträchtigt werden.

Abhänge

Der Mähroboter kann auch an Abhängen arbeiten. Die maximale Neigung wird in Prozent angegeben (%). Die Neigung in Prozent wird als die Höhendifferenz in Zentimeter pro Meter berechnet. Bei einer Höhendifferenz

von beispielsweise 10 cm pro Meter ergibt sich eine Neigung von 10 %. Siehe Abbildung.

Das Begrenzungskabel kann über einen Abhang mit weniger als 15 % Neigung verlegt werden.

10 cm

0-15 %

0-15%

10 %

10%

100 cm

3012-1346

Das Begrenzungskabel sollte nicht über einen Abhang mit mehr als 15 % Neigung verlegt werden. Dann besteht das Risiko, dass der Mähroboter Probleme beim Wenden hat. Der Mähroboter hält dann an und zeigt die Fehlermeldung Außerhalb des Arbeitsbereichs an. Das entsprechende Risiko wird durch feuchte Witterungsbedingungen erhöht, da die Räder auf nassem Gras wegrutschen können.

Das Begrenzungskabel kann jedoch über einen Abhang mit mehr als 15 % Neigung verlegt werden, wenn es ein Hindernis gibt, mit dem der Mähroboter gefahrlos zusammenstoßen kann, beispielsweise ein Zaun oder eine dichte Hecke.

Innerhalb des Arbeitsbereichs kann der Mähroboter Flächen mit einer Neigung von bis zu 35 % mähen. Bereiche mit größeren Neigungen müssen durch das Begrenzungskabel abgegrenzt werden.

Beträgt die Neigung an der Außenkante des Arbeitsbereichs an einer Stelle mehr als 15 %, muss das Begrenzungskabel

in einem Abstand von 20 cm auf dem ebenen Gelände vor

dem Beginn des Gefälles verlegt werden.

100 cm

15- %

15-%

> 15 %

15%

15- cm

100 cm 100 cm

0-15 cm

15- cm

0-15 %

0-15%

3018-210

3018-211

0-15 cm

0-35 %

0-35%

20 cm

100 cm

German - 24

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 24 2015-12-18 08:47:55

0-35 cm

3012-1347

INSTALLATION

Verlegen des Begrenzungskabels

Wenn das Begrenzungskabel mittels Haken befestigt werden soll:

• Das Gras mit einem gängigen Rasenmäher oder

Trimmer an der Verlegestelle des Kabels sehr kurz schneiden. Dadurch wird das Verlegen des Kabels näher am Boden erleichtert und das Risiko reduziert, dass der Mähroboter das Kabel zerschneidet oder die Isolierung beschädigt.

• Stellen Sie sicher, dass das Begrenzungskabel ach auf dem Boden verlegt ist und xieren Sie es mit den

Haken. Das Kabel muss so im Boden verankert sein, dass es nicht zerschnitten werden kann, solange noch keine Graswurzeln darüber gewachsen sind.

• Benutzen Sie zur einfacheren Einführung der Haken in den Boden einen Hammer/Gummihammer. Schlagen Sie Haken vorsichtig ein und achten Sie darauf, dass das Kabel nicht zu sehr gespannt ist. Vermeiden Sie größere Knicke im Kabel.

Wenn das Begrenzungskabel eingegraben werden soll:

3018-085

• Stellen Sie sicher, dass das Begrenzungskabel mindestens 1 cm und maximal 20 cm tief im

Boden versenkt ist. Das Kabel kann mit einem Kantenschneider oder einem geraden Spaten eingegraben werden.

Verwenden Sie das mitgelieferte Lineal bei der Verlegung des Begrenzungskabels. Dadurch können Sie den richtigen Abstand zwischen dem Begrenzungskabel und der Begrenzung/dem Hindernis leicht festlegen. Das Lineal wird aus dem Karton gebrochen.

WICHTIGE INFORMATIONEN

Außerhalb des Begrenzungskabels dürfen sich keine weiteren aufgespulten Kabel

benden. Dadurch kann der Mähroboter

gestört werden.

Öse für das Anschließen des Suchkabels

Um das Suchkabel leichter an das Begrenzungskabel anschließen zu können, wird empfohlen, an der Stelle, an der später das Suchkabel angeschlossen werden

soll, eine Öse mit zusätzlichen 20 cm Begrenzungskabel

vorzusehen. Sie sollten also möglichst bereits im Vorfeld planen, wo das Suchkabel an das Begrenzungskabel angeschlossen werden soll. Siehe 3.6 Installation des Suchkabels auf Seite 28.

3012-281

3023-007

German - 25

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 25 2015-12-18 08:47:55

INSTALLATION

Verlegen des Begrenzungskabels zur Ladestation

Entlang der Strecke zur Ladestation kann das Begrenzungskabel vollständig außerhalb der Ladestation verlegt werden (siehe Option 1 in der Abbildung). Falls es notwendig sein sollte, die Ladestation teilweise außerhalb des Arbeitsbereiches aufzustellen, kann das Kabel auch unter der Platte der Ladestation verlegt werden (siehe Option 2 in der Abbildung).

Die meisten Ladestationen dürfen allerdings nicht außerhalb des Arbeitsbereiches aufgestellt werden, da

der Mähroboter sonst Schwierigkeiten hat, sie zu nden

(siehe Abbildung).

Verbinden des Begrenzungskabels

Sollte das Begrenzungskabel nicht lang genug sein und verlängert werden müssen, verwenden Sie hierzu einen Originalverbinder. Dieser ist wasserfest und sorgt für eine zuverlässige elektrische Verbindung.

3018-241

Führen Sie beide Kabelenden in den Verbinder ein. Stellen Sie sicher, dass die Kabel vollständig in den Verbinder eingeführt wurden. Dies ist der Fall, wenn die Kabelenden durch den durchsichtigen Teil auf der anderen Seite des Verbinders sichtbar sind. Drücken Sie dann den Knopf auf der Oberseite des Verbinders vollständig herunter. Drücken Sie mit einer Polygripzange den Knopf des Verbinders ganz nach unten.

WICHTIGE INFORMATIONEN

Verzwirbelte Kabelenden oder eine mit Isolierband isolierte Schraubklemme sind keine zulässige Verbindung. Die Feuchtigkeit im Erdreich führt zur Oxidation der Kabeladern und hat zur Folge, dass der Stromkreis unterbrochen werden kann.

3012-1323

German - 26

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 26 2015-12-18 08:47:56

INSTALLATION

3.5 Anschließen des Begrenzungskabels

Schließen Sie das Begrenzungskabel wie folgt an die Ladestation an:

WICHTIGE INFORMATIONEN

Das Begrenzungskabel darf beim Anschluss an die Ladestation nicht gekreuzt werden. Beim Anschließen an die Ladestation muss das rechte Ende des Begrenzungskabels mit dem rechten Anschluss und das linke Kabelende mit dem linken Anschluss verbunden werden.

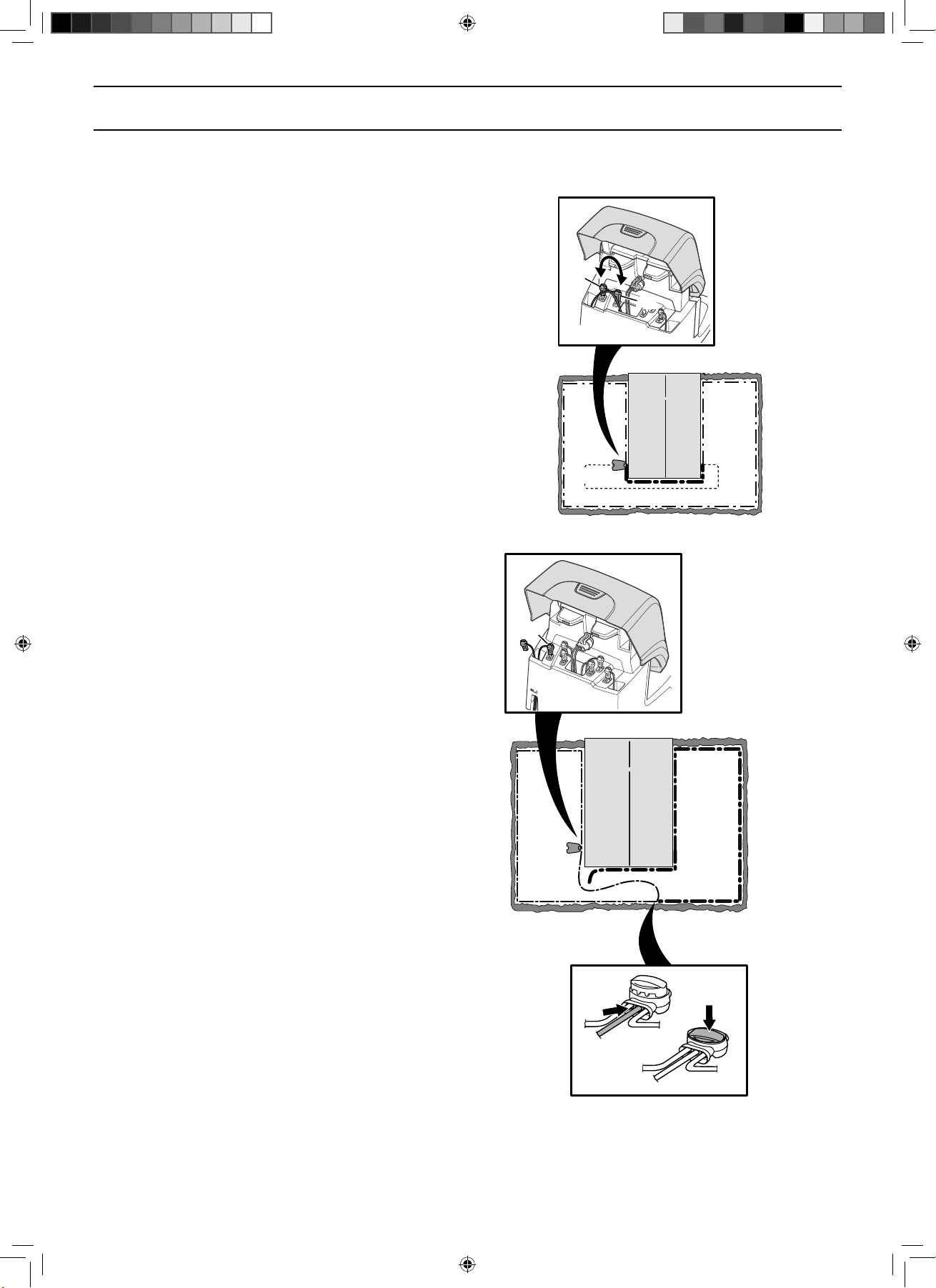

1. Führen Sie die Kabelenden in den Verbinder ein:

• Den Verbinder öffnen.

• Das Kabel in die Verbinderhalterung einfügen.

2. Den Verbinder mit einer Zange zusammendrücken. Solange drücken, bis ein Klicken zu hören ist.

3. Überstehendes Begrenzungskabel abschneiden. Schneiden Sie 1-2 cm über den einzelnen Verbindern ab.

4. Klappen Sie die Schutzabdeckung der Ladestation nach vorne, und führen Sie die Kabelenden nach oben durch die Kanäle an der Rückseite der Ladestation. Drücken Sie den Verbinder auf die Metallstifte an der Ladestation, jeweils markiert als AL (links) und AR (rechts).

3012-284

3012-264

3012-265

5. Markieren Sie die Kabel mit den mitgelieferten Kabelmarkierungen. Dies erleichtert den Neuanschluss der Kabel, wenn die Ladestation z. B. für den Winter im Innenbereich eingelagert wurde.

3018-236

WICHTIGE INFORMATIONEN

Die rechte Kontaktklemme muss an den rechten Kontaktstift an der Ladestation angeschlossen werden und umgekehrt.

German - 27

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 27 2015-12-18 08:48:00

INSTALLATION

3.6 Installation des Suchkabels

Mithilfe des Suchkabels ndet der Mähroboter zurück

zur Ladestation. Das Suchkabel führt den Mähroboter jedoch auch von der Ladestation zu schwer zugänglichen Flächen des Arbeitsbereichs.

Lassen Sie den Mähroboter in unterschiedlichen Abständen vom Suchkabel fahren, damit das Risiko von Spurenbildung verringert wird. Die vom Mähroboter genutzte Fläche neben dem Kabel wird Korridor genannt. Je breiter der von der Installation vorgegebene Korridor ist, desto geringer ist das Risiko der Spurenbildung. Beim Verlegen des Suchkabels ist darauf zu achten, dass möglichst viel freier Raum entlang des Suchkabels entsteht.

3023-008

Der Mähroboter bewegt sich zur Ladestation gesehen immer auf der linken Seite des Suchkabels. Der Korridor

bendet sich also links vom Suchkabel. Beim Verlegen

des Suchkabels ist darauf zu achten, dass zur Ladestation gesehen links vom Suchkabel möglichst viel freier Raum entsteht. Der Abstand zwischen Begrenzungskabel und

Suchkabel muss jedoch mindestens 30 cm betragen.

Das Suchkabel kann wie das Begrenzungskabel mit Haken im Boden verankert oder eingegraben werden.

WICHTIGE INFORMATIONEN

Achten Sie darauf, dass zur Ladestation blickend links vom Suchkabel möglichst viel freier Raum entsteht.

3018-218

German - 28

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 28 2015-12-18 08:48:06

INSTALLATION

Verlegen und Anschließen des Suchkabels

1. Es ist wichtig, vor dem Verlegen und Anschließen des Suchkabels die Länge der Suchschleife zu berücksichtigen, vor allem bei großen oder komplexen Installationen. Ist sie länger als

400 Meter, kann es für den Mähroboter schwierig

werden, dem Suchkabel zu folgen.

Das Suchkabel und der Teil des Begrenzungskabels, der für die Rückführung zur Ladestation sorgt, wird die Suchschleife genannt. Der Strom in der Suchschleife geht an der Verbindungsstelle von Suchkabel und Begrenzungskabel immer nach links. Die zwei Abbildungen verdeutlichen das Prinzip der Suchschleife. Die Abbildungen sind auch ein gutes Beispiel dafür, wie unterschiedlich die Länge der Suchschleife in einem Arbeitsbereich je nach Position der Ladestation ausfallen kann.

3023-009

2. Klappen Sie die obere Abdeckung der Ladestation nach vorne, und führen Sie das Suchkabel durch einen der beiden mit „GUIDE“ gekennzeichneten Kanäle zur Anschlussstelle des Suchkabels.

3. Verbinden Sie eine Kontaktklemme auf dieselbe Weise mit dem Suchkabel, wie es für das Begrenzungskabel unter 3.5 Anschließen des Begrenzungskabels auf Seite 27 beschrieben wird. Schließen Sie sie an den Kontaktstift an der Ladestation an, der mit „G1“ gekennzeichnet ist.

4. Markieren Sie die Kabel mit den mitgelieferten Kabelmarkierungen. Dies erleichtert den Neuanschluss der Kabel, wenn die Ladestation z. B. für den Winter im Innenbereich eingelagert wurde.

5. Verlegen Sie das Suchkabel gerade unter der Platte hindurch und dann ab der Vorderkante der Platte mindestens 2 m gerade heraus.

Beachten Sie beim Verlegen des Suchkabels, dass soviel Platz wie möglich links vom Suchkabel gegeben ist (mit Blick auf die Ladestation). Der Abstand zwischen Begrenzungsschleife und

Suchkabel muss jedoch mindestens 30 cm

betragen.

3023-010

Min 2m

3018-242

Maximaler Abstand

Min. 30 cm

Min. 2 m

3023-011

German - 29

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 29 2015-12-18 08:48:08

INSTALLATION

Wenn das Suchkabel an einem steilen Abhang verlegt werden muss, sollte das Kabel nicht in einer geraden Linie, sondern möglichst in einem Winkel verlegt werden. Dadurch kann der Mähroboter dem Suchkabel am Abhang leichter folgen.

Vermeiden Sie eine Kabelverlegung in engen Winkeln. Dies erschwert es dem Mähroboter, dem Suchkabel zu folgen.

3018-061

135º

90º

6. Führen Sie das Suchkabel bis zu der Stelle der Begrenzungsschleife, wo es angeschlossen werden soll.

Heben Sie das Begrenzungskabel an. Schneiden Sie das Begrenzungskabel z. B. mit einer Kneifzange durch. Das Anschließen des Suchkabels ist einfacher, wenn am Begrenzungskabel eine Öse gemacht wurde (wie oben beschrieben). Siehe Öse für das Anschließen des Suchkabels auf Seite 25.

7. Das Suchkabel mit dem Begrenzungskabel mithilfe eines Verbinders zusammenfügen: Stecken Sie das Begrenzungskabel und Suchkabel in den Verbinder. Stellen Sie sicher, dass die Kabel vollständig in den Verbinder eingeführt wurden. Dies ist der Fall, wenn die Kabelenden durch den durchsichtigen Teil auf der anderen Seite des Verbinders sichtbar sind.

Drücken Sie den Knopf auf dem Verbinder mit einer Polygripzange vollständig ein.

Es ist dabei egal, welches Loch für welches Kabel verwendet wird.

3012-1327

3023-015

3018-1323

8. Verankern bzw. vergraben Sie die Verbindung im Rasen.

WICHTIGE INFORMATIONEN

Das Suchkabel darf das Begrenzungskabel nicht kreuzen, z. B. ein zu einer Insel verlegtes Begrenzungskabel.

German - 30

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 30 2015-12-18 08:48:09

3023-016

INSTALLATION

3.7 Die Installation überprüfen

Prüfen Sie das Schleifensignal anhand der Anzeigelampen an der Ladestation.

• Grünes Dauerlicht = gute Signale.

• Grünes Blinklicht = Das Schleifensystem ist ausgeschaltet und der Mähroboter bendet sich im

ECO-Modus. Siehe 6.8 Einstellungen auf Seite 56.

• Blaues Blinklicht = Störung im Begrenzungskabel, kein Signal.

• Rotes Blinklicht = Störung in der Antennenplatte der Ladestation. Der Fehler sollte von einem autorisierten Servicetechniker behoben werden.

• Blaues Dauerlicht = schwaches Signal. Dies kann darauf zurückzuführen sein, dass die Begrenzungsschleife zu groß oder das Kabel beschädigt ist. Dies ist kein Problem, wenn der Mähroboter trotzdem funktioniert.

3018-216

• Rotes Dauerlicht = Fehler in der Platine der

Ladestation. Der Fehler sollte von einem autorisierten Servicetechniker behoben werden.

Siehe 9.3 Anzeigelampe an der Ladestation auf Seite 73

oder blinkt.

Wenn die Lampe nicht dauerhaft grün leuchtet

German - 31

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 31 2015-12-18 08:48:10

INSTALLATION

3.8 Erste Einrichtung und Kalibrierung

Vor der ersten Verwendung des Mähroboters startet eine Anlaufsequenz im Menü des Mähroboters und es wird eine automatische Kalibrierung des Suchsignals durchgeführt.

1. Öffnen Sie durch Drücken der STOP-Taste die

Abdeckung des Bedienfelds.

2. Stellen Sie den Hauptschalter auf Position 1.

Wird der Mähroboter zum ersten Mal gestartet, beginnt eine Anlaufsequenz. Folgendes muss eingestellt werden:

• Sprache.

• Land.

• Datum.

• Uhrzeit.

• Auswahl und Bestätigung des persönlichen PIN- Codes. Alle Kombinationen außer 0000 sind

erlaubt.

Platzieren Sie den Mähroboter in der Ladestation, und drücken Sie START. Der Mähroboter kalibriert jetzt das Suchkabel. Drücken Sie START, und schließen Sie die Abdeckung. Dies geschieht, indem der Mähroboter aus der Ladestation herausfährt und einen Kalibrierungsprozess vor der Ladestation durchläuft. Wenn dieser abgeschlossen ist, kann er mit dem Mähen beginnen.

WICHTIGE INFORMATIONEN

Verwenden Sie das Memo auf Seite 2, um sich den PIN-Code zu notieren.

3.9 Testandocken an der Ladestation

Bevor Sie den Mähroboter in Betrieb nehmen, sollten Sie prüfen, ob der Mähroboter in der Lage ist, dem Suchkabel den ganzen Weg zur Ladestation zu folgen und dort ordnungsgemäß an der Ladestation anzudocken. Führen Sie folgenden Test durch.

1. Durch Drücken der STOP-Taste öffnen Sie die

Abdeckung der Bedientafel.

2. Stellen Sie den Mähroboter in der Nähe der Stelle auf, an der das Suchkabel mit dem Begrenzungskabel verbunden ist. Positionieren Sie den Roboter-Rasenmäher so, dass er 2 Meter vom Suchkabel entfernt und auf dieses ausgerichtet ist.

3. Drücken Sie den PARKEN-Knopf und schließen Sie die Abdeckung.

German - 32

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 32 2015-12-18 08:48:10

INSTALLATION

4. Prüfen Sie, ob der Mähroboter dem Suchkabel den ganzen Weg zur Ladestation folgt und ordnungsgemäß an der Ladestation andockt. Der Mähroboter besteht den Test nur, wenn er in der Lage ist, dem Suchkabel den ganzen Weg über zur Ladestation zu folgen und dort beim ersten Versuch anzudocken. Ist der Mähroboter nicht in der Lage, beim ersten Versuch anzudocken, wird er es automatisch noch einmal versuchen. Wenn der Mähroboter zwei oder mehr Versuche für das Andocken an der Ladestation benötigt, hat die Installation den Test nicht bestanden. Prüfen Sie in diesem Fall, ob Ladestation, Begrenzungskabel und Suchkabel in Übereinstimmung mit den Anweisungen installiert wurden.

5. Der Mähroboter bleibt solange in der Ladestation, bis Sie die START-Taste drücken.

Damit der oben beschriebene Test erfolgreich sein kann, muss das Leitsystem zuvor kalibriert worden sein. Siehe 3.8 Erste Einrichtung und Kalibrierung auf Seite 32.

German - 33

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 33 2015-12-18 08:48:10

GEBRAUCH

4 Gebrauch

4.1 Auaden einer leeren Batterie

Ist der Mähroboter von GARDENA neu oder wurde er längere Zeit nicht benutzt, ist die Batterie leer und muss vor dem Start aufgeladen werden.

1. Stellen Sie den Hauptschalter auf die Position 1.

2. Platzieren Sie den Mähroboter in der Ladestation. Öffnen Sie die Abdeckung, und schieben Sie den Mähroboter soweit es geht hinein, um so einen sicheren Kontakt zwischen dem Mähroboter und Ladestation herzustellen.

3. Das Display zeigt die Meldung an, dass der Ladevorgang läuft.

3018-217

WARNUNG

Lesen Sie vor der Inbetriebnahme Ihres Mähroboters die Sicherheitsvorschriften sorgfältig durch.

WARNUNG

Halten Sie Hände und Füße von den rotierenden Rasenmäherklingen fern. Halten Sie stets mit Ihren Händen und Füßen einen sicheren Abstand zum Gehäuse ein, solange dieser in Betrieb ist.

WARNUNG

Benutzen sie den Mähroboter niemals, wenn sich Personen und insbesondere Kinder oder Haustiere in der Nähe des

Schnittbereichs benden.

3018-222

1001-003

3012-663

German - 34

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 34 2015-12-18 08:48:11

GEBRAUCH

4.2 Nutzung des Timers

Um ein optimales Mähergebnis zu erzielen, sollte der Rasen nicht zu oft gemäht werden. Nutzen Sie die TimerFunktion (Siehe 6.3 Timer auf Seite 44), um einen platten Rasen zu vermeiden und die maximale Lebensdauer Ihres Roboter-Rasenmähers zu gewährleisten. Bedenken Sie beim Einstellen des Timers, dass der Mähroboter ungefähr die im Folgenden aufgeführte Anzahl an Quadratmetern pro Stunde und Tag mäht:

Arbeitskapazität

R100Li, R100LiC

m2 pro Stunde und Tag

Beispiel: Wenn der Arbeitsbereich 800 m2 groß ist, beträgt

die Arbeitszeit des Mähroboters ca.:

59 68 70

R130Li, R130LiC R160Li

R100Li, R100LiC

Stunden pro Tag

Die tatsächliche Dauer hängt u. a. von der Beschaffenheit des Rasens, der Schärfe der Klinge sowie dem Alter der Batterie ab.

WICHTIGE INFORMATIONEN

Nutzen Sie den Timer, um ein Mähen zu verhindern, wenn sich Kinder, Tiere oder

Gegenstände auf dem Rasen benden

könnten, die durch die rotierenden Klingen verletzt oder beschädigt werden könnten.

Der Mähroboter ist ab Werk so eingestellt, dass er rund

um die Uhr an sieben Tagen der Woche mäht.

Sofern es die Größe des Arbeitsbereichs zulässt, kann die Qualität des Grases verbessert werden, wenn es anstatt jeden Tag für einige Stunden nur jeden zweiten Tag gemäht wird. Darüber hinaus ist es gut für das Gras, wenn es wenigstens einmal monatlich drei Tage lang vollständig unbearbeitet bleibt.

14 12 11

R130Li, R130LiC R160Li

Die maximale Kapazität wird nur erreicht, wenn der Mähroboter eingestellt ist, rund um die Uhr an sieben Tagen der Woche zu mähen.

R100Li, R100LiC

Maximale Kapazität, m

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 35 2015-12-18 08:48:11

1.000 1.300 1.600

R130Li, R130LiC R160Li

German - 35

GEBRAUCH

24 h

4.3 Stand-by

Der Mähroboter ist mit einem eingebauten Stand-byZeitraum ausgestattet, der sich auf die Tabelle „Standby-Zeit“ bezieht Die Standby-Zeit bietet sich z. B. für das Gießen oder Spielen auf dem Rasen an.

Stand-by-Zeit, Stunden pro Tag

R100Li, R100LiC

7 5 1

R130Li, R130LiC R160Li

Beispiel 1

Die in diesem Beispiel verwendeten Zeiten beziehen sich

auf den GARDENA R130Li und R130LiC, gelten aber

prinzipiell auch für andere Modelle. Start-/Stoppzeit 1: 00:00 - 19:00.

Arbeitstage: Alle Tage.

Durch die Werkseinstellung beginnt der Mähroboter um

00.00 Uhr den Rasen zu mähen. Ab 19.00 Uhr parkt der Mäher in der Ladestation und bleibt dort bis 00.00 Uhr.

Dann beginnt er erneut zu mähen.

Wenn die Timereinstellung zwei getrennte Arbeitsphasen umfasst, kann auch die Stand-by-Zeit in mehrere Phasen aufgeteilt werden. Die gesamte Standby-Zeit muss aber mindestens 5 Stunden betragen.

Beispiel 2

Die in diesem Beispiel verwendeten Zeiten beziehen sich

auf den GARDENA R130Li und R130LiC, gelten aber

prinzipiell auch für andere Modelle.

Stand-by

Betrieb

3018-245

GARDENA R130Li, R130LiC

Betrieb A = Maximal 19 Std. Laden/Standby B = Mindestens 5 Std.

Mähen

Start-/Stoppzeit 1: 08:00 - 16:00.

Laden

Start-/Stoppzeit 2: 20:00 - 23:00. Arbeitstage: Alle Tage.

Stand-by

Der Mähroboter ist zu den in der Start-/Stoppzeit festgelegten Zeiten in Betrieb. Die Gesamtbetriebszeit

Betrieb

beträgt 11 Stunden und niemals mehr als 19 Stunden.

Max. Betriebsdauer 19 Std. Min. Standby-Zeit 5 Std. Fläche/Dauer/Tag 68 m

GARDENA R130Li, R130LiC

Betrieb A + C = Maximal 19 Std. Laden/Standby B + D = Mindestens 5 Std.

German - 36

Betrieb

Stand-by

3018-246

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 36 2015-12-18 08:48:12

GEBRAUCH

4.4 Starten

1. Drücken Sie die STOP-Taste, um die Abdeckung des Bedienfelds zu öffnen.

2. Stellen Sie den Hauptschalter auf die Position 1.

3. Geben Sie den PIN-Code ein.

4. Drücken Sie die Start-Taste.

5. Wählen Sie die erforderliche Betriebsart. Siehe 5.1 Betriebsauswahl Start auf Seite 40.

6. Die Abdeckung innerhalb von 10 Sekunden schließen.

Bendet sich der Roboter-Rasenmäher in der Ladestation,

wird er die Ladestation erst dann verlassen, wenn die Batterie voll geladen ist und die Zeiteinstellung des Timers den Betrieb des Mähroboters zulässt.

Wenn der Messerteller startet, ertönt ein Warnton, der aus 5 kurzen Signaltönen über 2 Sekunden besteht.

4.5 Stoppen

1. Drücken Sie die STOP-Taste.

Der Mähroboter hält an, der Klingenmotor stoppt, und die Abdeckung für das Bedienfeld öffnet sich.

4.6 Ausschalten

1. Drücken Sie die STOP-Taste.

2. Stellen Sie den Hauptschalter auf die Position 0.

Wenn der Mähroboter gewartet oder aus dem Arbeitsbereich entfernt werden muss, schalten Sie den Mäher immer am Hauptschalter aus.

3018-240

3018-202

3018-213

German - 37

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 37 2015-12-18 08:48:12

GEBRAUCH

4.7 Einstellen der Schnitthöhe

Die Schnitthöhe kann zwischen 2 cm (MIN) und 6 cm (MAX) eingestellt werden.

In der ersten Woche nach einer Neuinstallation muss die Schnitthöhe auf MAX eingestellt werden, damit das Schleifenkabel nicht beschädigt wird. Danach kann die Schnitthöhe schrittweise jede Woche gesenkt werden, bis die gewünschte Schnitthöhe erreicht ist.

Ist das Gras lang, den Mähroboter mit der maximalen Schnitthöhe beginnen lassen. Wenn das Gras kürzer geworden ist, kann die Schnitthöhe allmählich gesenkt werden.

Einstellen der Schnitthöhe:

1. Drücken Sie die STOP-Taste, um den Mähroboter

anzuhalten.

2. Öffnen Sie die Abdeckung für die Schnitthöheneinstellung.

3. Drehen Sie den Knopf an die entsprechende Position. Die gewählte Position ist die Markierung am

Gehäuse, die sich vor dem Pfeil am Knopf bendet.

Drehen Sie im Uhrzeigersinn, um die Schnitthöhe zu erhöhen. Drehen Sie gegen den Uhrzeigersinn, um die Schnitthöhe zu verringern.

4. Schließen Sie die Abdeckung.

WICHTIGE INFORMATIONEN

3018-202

3018-223

3018-214

German - 38

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 38 2015-12-18 08:48:13

BEDIENFELD

5 Bedienfeld

Alle Befehlsformen und Einstellungen für den Mähroboter erfolgen über das Bedienfeld. Alle Funktionen sind über eine Reihe von Menüs zugänglich.

Das Bedienfeld besteht aus einem Display und einer Tastatur. Alle Informationen werden auf dem Display angezeigt und alle Eingaben erfolgen über die Tasten.

Wenn die Stop-Taste gedrückt wurde und die Abdeckung offen ist, wird die Startseite mit folgenden Informationen angezeigt:

• Betriebsinformationen, z. B. MÄHEN, GEPARKT oder

TIMER. Wenn Sie die STOP-Taste bei laufendem

Mähroboter betätigen, zeigt das Display die letzte Aktion vor dem Stoppen an, z. B. MÄHEN oder

SUCHEN. Bendet sich der Mähroboter in keinem

bestimmten Betriebsmodus, z. B. wenn Sie den Hauptschalter gerade eingeschaltet haben, wird

BEREIT angezeigt.

• Datum und Uhrzeit entsprechen der aktuellen Zeit.

3018-239

3018-306

• Das ECO-Symbol wird angezeigt, wenn sich der

Mähroboter im ECO-Modus bendet.

• Das schwarze Uhrensymbol (A) weist darauf hin,

dass der Mäher aufgrund der Timer-Einstellung nicht mähen darf. Wenn der Mähroboter aufgrund der

SensorControl nicht mähen kann, wird Symbol (B)

angezeigt (gilt nicht für GARDENA R100Li, R100LiC).

Wenn der Betriebsmodus Timer ausschalten ausgewählt wurde, wird das Symbol (C) angezeigt.

• Der Batteriezustand zeigt die noch verbleibende

Batterieladung an. Während der Mähroboter aufgeladen wird, wird zudem über dem Batteriesymbol (D) ein Blitz angezeigt. Wenn der Mähroboter ohne aufgeladen zu werden in der Ladestation platziert wird, wird (E) angezeigt.

• Die Anzahl der Betriebsstunden gibt die Anzahl der

Stunden an, die der Mähroboter seit Herstellungstag in Betrieb gewesen ist. Die Zeit, die der Mähroboter mit Mähen oder Suchen nach der Ladestation verbracht hat, wird als Betriebszeit angerechnet.

3012-1379

3018-305

D E

3012-569

German - 39

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 39 2015-12-18 08:48:15

BEDIENFELD

Die Tastatur besteht aus sechs Tastenblöcken:

• Mit der START-Taste wird der Mähroboter

eingeschaltet. Dies ist normalerweise die letzte Taste, die vor dem Schließen der Display-Abdeckung zu drücken ist.

• Die Tasten ZURÜCK und OK dienen der

Menüsteuerung. Mit der OK-Taste können Sie auch Menüeinstellungen bestätigen.

• Die Pfeiltasten dienen der Menünavigation und der

Auswahl bei bestimmten Einstellungsmöglichkeiten.

• Mit der MENU-Taste wechseln Sie zum Hauptmenü.

• Mit der PARK-Taste schicken Sie den Mähroboter zur

Ladestation.

• Mit den Zahlentasten können Einstellungen

vorgenommen werden, z. B. PIN-Code, Zeiteinstellungen oder die Fahrtrichtung aus der Ladestation heraus. Man kann ferner eine Zahlenkombination als Kurzwahl für verschiedene Menüs eingegeben.

Seite 42

Siehe 6.1 Hauptmenü auf

3018-239

5.1 Betriebsauswahl Start

Wenn Sie die START-Taste gedrückt haben, können folgende Betriebsmodi ausgewählt werden:

Hauptbereich

Standardmäßiger und automatischer Betriebsmodus, in

dem der Mähroboter kontinuierlich mäht und auädt.

Nebenbereich

Der Betriebsmodus Nebenbereich wird verwendet, wenn Nebenbereiche gemäht werden, von denen der Mähroboter nicht eigenständig zur Ladestation fahren

kann. Weitere Informationen zu Nebenbereiche nden Sie

unter

Siehe 3.4 Installation des Begrenzungskabels auf

Seite 21

Durch Auswählen von Nebenbereich mäht der Mähroboter, bis die Batterie leer ist.

Lädt der Mähroboter im Nebenbereich-Modus, fährt

er nach vollständigem Laden 50 cm heraus und bleibt

stehen. Dies zeigt an, dass der Mähroboter vollständig geladen und bereit zum Mähen ist. Wenn der Hauptarbeitsbereich nach dem Laden gemäht werden soll, muss die Betriebsart auf Hauptbereich umgestellt werden, bevor der Mähroboter in die Ladestation gestellt wird.

3018-301

Timer aufheben

Alle Timereinstellungen können Sie kurzzeitig durch Auswählen von Timer ausschalten aufheben. Sie können den Timer für 24 Std. oder 3 Tage überschreiben.

German - 40

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 40 2015-12-18 08:48:16

BEDIENFELD

5.2 Betriebsart Parken

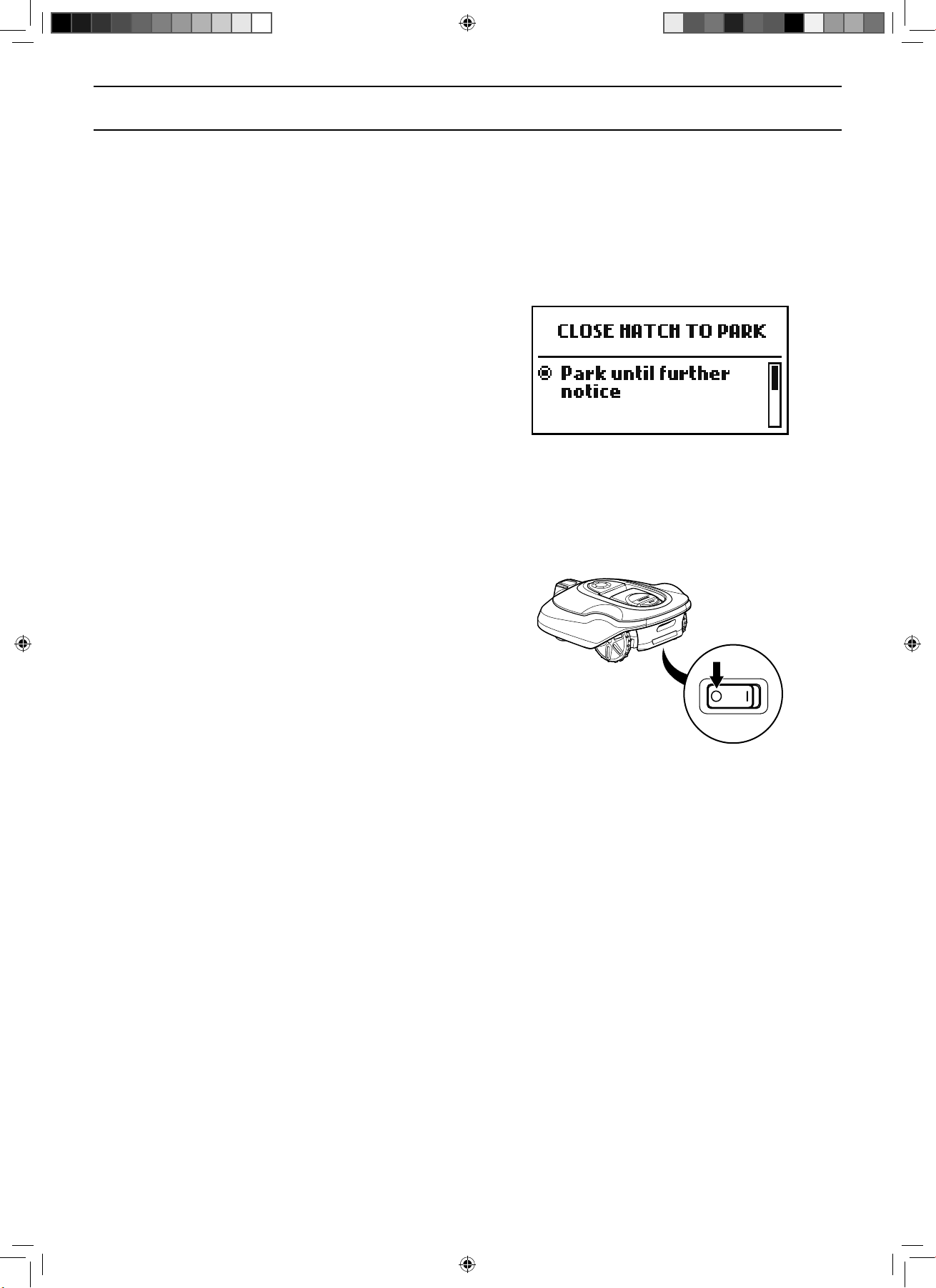

Wenn Sie die PARK-Taste betätigen, können Sie die folgenden Betriebsarten wählen.

Bis auf Weiteres parken

Der Mähroboter bleibt in der Ladestation, bis Sie eine andere Betriebsart durch Drücken der START-Taste wählen.

Startet mit nächster Timer-Einstellung

Der Mähroboter bleibt in der Ladestation bis die nächste Timer-Einstellung den Betrieb zulässt. Diese Betriebsart ist geeignet, wenn ein laufender Mähzyklus abgebrochen werden soll. Der Mähroboter bleibt bis zum nächsten Tag in der Ladestation.

3018-300

5.3 Hauptschalter

Stellen Sie den Hauptschalter auf die Position 1, um den Mähroboter zu starten.

Stellen Sie den Hauptschalter auf die Position 0, wenn der Roboter-Rasenmäher nicht verwendet wird oder Arbeiten am Messerteller ausgeführt werden müssen.

Wenn der Hauptschalter in der Position 0 ist, können die Motoren des Roboter-Rasenmähers nicht gestartet werden.

3018-213

German - 41

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 41 2015-12-18 08:48:16

MENÜFUNKTIONEN

6 Menüfunktionen

6.1 Hauptmenü

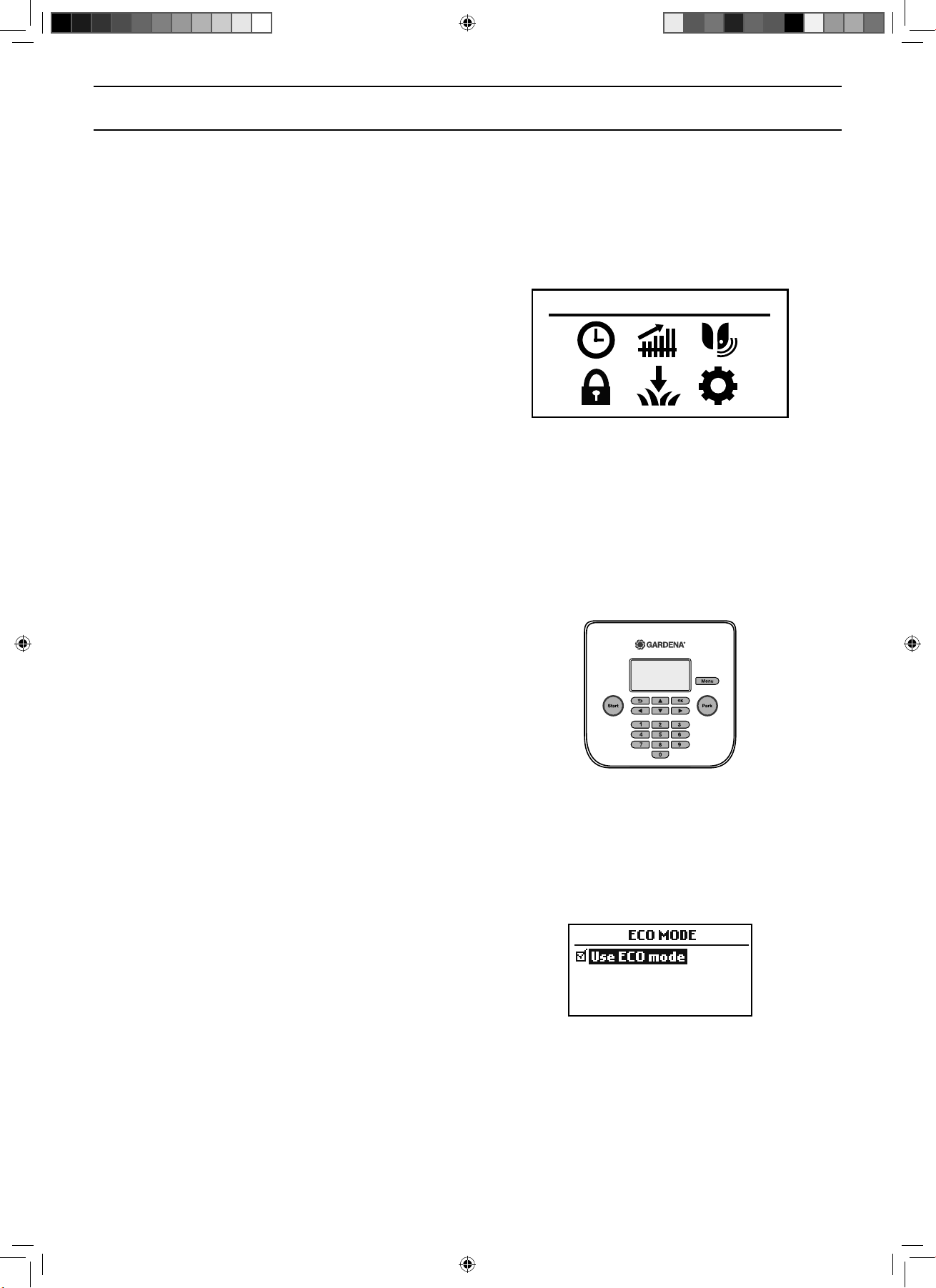

Das Hauptmenü umfasst die folgenden Auswahlmöglichkeiten:

• Timer

• SensorControl (nur für GARDENA R130Li, R130LiC,

R160Li)

• SmartSystem (nur für GARDENA R100LiC, R130LiC)

• Sicherheit

• Installation

• Einstellungen

Unter jeder Option gibt es darüber hinaus noch eine Reihe von Untermenüs. Darüber können Sie alle Funktionen für den Mähroboter erreichen und einstellen.

Zwischen den Menüs blättern

Blättern Sie mit den Pfeiltasten durch das Hauptmenü und die Untermenüs. Geben Sie mit den Zahlentasten Werte und Uhrzeiten ein, und bestätigen Sie jede Auswahl mit der Auswahltaste „OK“.

Untermenüs

Bestimmte Untermenüs enthalten ein Kästchen, das mit einem Häkchen aktiviert werden kann. Damit kann man sehen, welche Option(en) ausgewählt ist/sind oder ob eine Funktion deaktiviert/aktiviert ist. Drücken Sie OK, um das Kästchen zu aktivieren/deaktivieren.

3018-303

3018-239

3018-307

German - 42

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 42 2015-12-18 08:48:17

MENÜFUNKTIONEN

6.2 Menüstruktur

Die folgende Tabelle gibt einen Überblick über die im Hauptmenü verfügbaren Auswahlmöglichkeiten. Im folgenden Kapitel wird im Detail dargestellt, wie jede Funktion verwendet wird und welche Einstellungsmöglichkeiten zur Verfügung stehen.

Mit den Pfeiltasten blättern Sie durch das Menü. Bestätigen Sie Ihre Auswahl mit OK.

Timer

Um ein optimales Mähergebnis zu erzielen, sollte der Rasen nicht zu oft gemäht werden. Daher ist es wichtig, die Betriebszeit mit der Timer-Funktion zu begrenzen, wenn die Fläche des Arbeitsbereichs geringer als die Arbeitskapazität des Mähroboters ist. Die Timer-Funktion ist darüber hinaus eine gute Möglichkeit, zu kontrollieren, während welcher Zeiten der Mähroboter nicht mähen sollte, z. B. wenn Kinder im Garten spielen.

SensorControl Nur für GARDENA R130Li, R130LiC, R160Li.

Mit dieser Funktion kann der Mähroboter seine Mähzeiten automatisch auf Grundlage der Wachstumsgeschwindigkeit des Rasens einstellen. Wenn das Wetter das

Graswachstum begünstigt, mäht er häuger. Das Gleiche gilt umgekehrt für schlechte

Wachstumsphasen. Smart System

nur für GARDENA R100LiC, R130LiC GARDENA Smart System ermöglicht eine kabellose Interaktion zwischen dem Mäher und anderen Geräten im GARDENA Smart System, wie z. B. Wassersteuerungen und Sensoren. In diesem Menü können Sie Ihren Mähroboter hinzufügen oder entfernen und den Status der kabellosen Verbindung mit dem Smart System überprüfen.

Sicherheit

In diesem Menü können Einstellungen bezüglich der Sicherheit und der Verbindung zwischen dem Mähroboter und der Ladestation vorgenommen werden. Es stehen drei Sicherheitslevels zur Auswahl, aber es ist auch möglich, eine eigene Kombination von Sicherheitsfunktionen festzulegen.

Installation

Mit dieser Menüfunktion kann der Mähroboter zu entlegenen Bereichen eines Arbeitsbereiches gelenkt werden. Bei vielen Arbeitsbereichen müssen die Werkseinstellungen nicht geändert werden. Jedoch kann, je nach Beschaffenheit des Rasens, durch manuelles Ändern der Einstellung ein besseres Mähresultat erzielt werden.

Einstellungen

Hier können Sie Änderungen an den allgemeinen Einstellungen des Mähroboters, wie Datum und Zeit, vornehmen.

German - 43

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 43 2015-12-18 08:48:19

6.3 Timer

MENÜFUNKTIONEN

Um ein optimales Mähergebnis zu erzielen, sollte der Rasen nicht zu oft gemäht werden. Infolgedessen ist es wichtig, die Betriebszeit mit der Timer-Funktion zu begrenzen, wenn die Fläche des Arbeitsbereichs geringer als die Arbeitskapazität des Mähroboters ist. Wenn der Mähroboter zu oft mäht, kann das Gras platt aussehen und der Mähroboter wird unnötigem Verschleiß ausgesetzt.

Die Timer-Funktion ist darüber hinaus eine gute Möglichkeit, zu kontrollieren, während welcher Zeiten der Mähroboter nicht mähen sollte, z. B. wenn Kinder im Garten spielen.

Die maximale Leistung wird erreicht, wenn der Timer ausgeschaltet ist und der Mähroboter darauf eingestellt ist, rund um die Uhr an sieben Tagen der Woche zu mähen. Die Betriebsstunden und -tage werden am Display des

Mähroboters grasch dargestellt. Der schwarze Balken gibt die aktive Mähdauer pro Tag an. Dazwischen bendet

sich der Mähroboter in der Ladestation.

Der Mähroboter ist ab Werk so eingestellt, dass der Timer deaktiviert ist und der Mähroboter rund um die Uhr an sieben Tagen der Woche mäht. Diese Einstellung ist für einen Arbeitsbereich, der der Höchstleistung des Mähroboters entspricht, geeignet:

Maximale Kapazität, m

R100Li, R100LiC

1.000 1.300 1.600

R130Li, R130LiC R160Li

Zeitraum 1

Alle

Tage

Timer

Übersicht/Montag

Zeitraum 2 Kopie Meldungen

Di Mi Do Fr Sa So

Aktueller

Tag

Jede Woche

3018-309

Bedenken Sie beim Einstellen des Timers, dass der Mähroboter ungefähr die in der Tabelle Arbeitskapazität Siehe 4.2 Nutzung des Timers auf Seite 35 aufgeführte Anzahl an Quadratmetern pro Stunde und Tag mäht.

Die untenstehende Tabelle enthält Vorschläge für verschiedene Timer-Einstellungen in Abhängigkeit von der Gartengröße. Anhand der Tabelle kann die Betriebszeit eingestellt werden. Die Zeiten sind Richtwerte, sie müssen entsprechend der Gartengröße angepasst werden. Verwenden Sie die Tabelle wie folgt:

• Bestimmen Sie den Arbeitsbereich, der möglichst der Gartengröße entspricht.

• Wählen Sie eine geeignete Anzahl an Arbeitstagen (bei einigen Arbeitsbereichen können 7 Tage notwendig sein).

• Arbeitsstunden pro Tag zeigt an, wie viele Stunden pro Tag der Mähroboter während der gewählten Anzahl an Arbeitstagen arbeitet.

• Empfohlenes Zeitintervall zeigt ein Zeitintervall an, das den erforderlichen Arbeitsstunden pro Tag entspricht.

Es können zwei Arbeitszeiträume pro Tag eingestellt werden. Für jeden Tag sind individuelle Arbeitszeiträume einstellbar, es ist aber auch möglich, den aktuellen Arbeitszeitraum auf alle anderen Tage zu übertragen.

German - 44

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 44 2015-12-18 08:48:20

MENÜFUNKTIONEN

GARDENA R100Li, R100LiC

Arbeitsbereich Arbeitstage pro

Woche

250 m

500 m

750 m

1.000 m

Arbeitsbereich Arbeitstage pro

250 m

500 m

750 m

1.000 m

1.300 m

5 6 Stunden 07:00 - 13:00 7 4,5 Stunden 07:00 - 11:30

5 12 Stunden 07:00 - 19:00. 7 8,5 Stunden 07:00 - 15:30 5 17 Stunden 07:00 - 24:00 7 7 17 Stunden 07:00 - 24:00

GARDENA R130Li, R130LiC

Woche

5 5,5 Stunden 07:00 - 12:30. 7 4 Stunden 07:00 - 11:00.

5 10,5 Stunden 07:00 - 17:30 7 7,5 Stunden 07:00 - 14:30 5 15,5 Stunden 07:00 - 22:30 7 11 Stunden 07:00 - 18:00. 7 15 Stunden 07:00 - 22:00 7 19 Stunden 05:00 - 24:00

Arbeitsstunden pro Tag

Vorschläge für das Zeitintervall

13 Stunden 07:00 - 20:00

Arbeitsstunden pro Tag

Vorschläge für das Zeitintervall

GARDENA R160Li

Arbeitsbereich Arbeitstage pro

Woche

250 m

500 m

750 m

1.000 m

1.250 m

5 5 Stunden 07:00 - 12:00 7 3,5 Stunden 07:00 - 10:30

5 10 Stunden 07:00 - 17:00 7 7 Stunden 07:00 - 14:00 5 15 Stunden 07:00 - 22:00 7 11 Stunden 07:00 - 18:00. 5 20 Stunden 04:00 - 24:00 7 14,5 Stunden 07:00 - 21:30 7 18 Stunden 06:00 - 24:00

Arbeitsstunden pro Tag

Vorschläge für das Zeitintervall

German - 45

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 45 2015-12-18 08:48:20

MENÜFUNKTIONEN

Tag bearbeiten

Um die Timer-Einstellungen zu bearbeiten, wählen Sie den zu bearbeitenden Tag im Bildschirm Übersicht. Verwenden Sie dazu den Pfeil links und Pfeil rechts gefolgt von OK.

Es können bis zu zwei Zeitintervalle pro Tag eingegeben werden. Um ein Intervall für den Zeitraum 1 einzugeben, stellen Sie sicher, dass das Kontrollkästchen neben Zeitraum 1 aktiviert ist. Um das Kontrollkästchen zu aktiveren/deaktivieren, wählen Sie das Kontrollkästchen gefolgt von OK. Geben Sie die gewünschten Zeiten mit dem Ziffernblock ein.

Wenn Sie zwei Intervalle wünschen, aktivieren Sie zunächst das Kontrollkästchen neben Zeitraum 2, und geben Sie dann die Zeiten wie oben beschrieben ein. Zwei Intervalle können nützlich sein, um den Rasen zu bestimmten Zeiten für andere Aktivitäten zu nutzen, zum Beispiel durch Eingabe

von Zeitraum 1: 00:00-15:00 und Zeitraum 2: 21:00-24:00. Der Mäher wird dann von 15.00 Uhr bis 21.00 Uhr in der

Ladestation geparkt.

3018-320

Um das Mähen während des ganzen Tags zu deaktivieren, deaktivieren Sie beide Zeiträume.

Kopie

Mit dieser Funktion können Sie die aktuellen Tageseinstellungen auf andere Tage übertragen.

Mit den Aufwärts- und Abwärts-Pfeiltasten bewegen Sie den Cursor zwischen den Tagen. Die Mähzeiten werden auf die Tage übertragen, die mit OK markiert sind.

Meldungen

Diese Funktion setzt den Mähroboter auf die Werkseinstellung zurück, die vorsieht, dass er jeden Tag 24 Stunden in Betrieb ist.

Aktueller Tag

Damit wird der im Karteikarten-System gewählte Tag zurückgesetzt.

Die Werkseinstellung sieht vor, dass der Mähroboter jeden Tag 24 Stunden in Betrieb ist.

3018-310

3018-311

Jede Woche

Damit werden alle Wochentage zurückgesetzt.

Die Werkseinstellung sieht vor, dass der Mähroboter jeden Tag 24 Stunden in Betrieb ist.

German - 46

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 46 2015-12-18 08:48:21

MENÜFUNKTIONEN

6.4 Sicherheit

Über diese Auswahl können Einstellungen bezüglich der Sicherheit und der Verbindung zwischen dem Mähroboter und der Ladestation vorgenommen werden.

Sicherheitsebene

Es stehen drei Sicherheitsebenen zur Auswahl: Mit den Aufwärts- und Abwärts-Pfeiltasten wählen Sie eine Sicherheitsebene aus.

Bei einer niedrigen und mittleren Sicherheitsebene ist der Zugang zum Mähroboter nicht möglich, wenn der PINCode nicht bekannt ist. Bei einer hohen Sicherheitsebene ertönt zusätzlich ein Warnton, wenn der korrekte PIN-Code nach einem bestimmten Zeitraum nicht eingegeben wurde.

Wenn fünf Mal nacheinander ein falscher PIN-Code eingegeben wird, wird der Mähroboter für eine gewisse Zeit gesperrt. Bei jedem weiteren falschen Versuch wird die Sperrzeit verlängert.

Sicherheit

Sicherheitsebene

Schleifensignal

Niedrig Mittel Hoch

Neues

Erweitert

PIN-CODE

ändern

Funktion Niedrig Mittel Hoch

Sperrzeit X X X

PIN-

X X

Anforderung

Alarm X

Sperrzeit

Diese Funktion sorgt dafür, dass der Mähroboter nach 30 Tagen ohne vorherige Eingabe des korrekten PIN-Codes nicht gestartet werden kann. Nach Ablauf

dieser 30 Tage funktioniert der Mähroboter wie gewohnt,

beim Öffnen der Abdeckung wird jedoch die Meldung PIN-Code eingeben angezeigt. Geben Sie Ihren Code erneut ein, und drücken Sie OK.

Danach muss der gewählte PIN-Code jedes Mal eingegeben werden, wenn der Hauptschalter auf 1 gestellt wird.

PIN-Anforderung

Diese Funktion sorgt dafür, dass der Mähroboter einen PIN-Code anfordert, sobald die Abdeckung geöffnet wird. Der korrekte PIN-Code muss eingegeben werden, um den Mähroboter verwenden zu können.

3018-312

Alarm

Diese Funktion lässt einen Alarm ertönen, sobald die STOP-Taste gedrückt oder der Mähroboter aus irgendeinem Grund hochgehoben wurde und der

PIN-Code nicht innerhalb von 10 Sekunden danach

eingegeben wurde. Ein Klicken zeigt an, dass der PINCode eingegeben werden muss, um die Auslösung des Alarms zu verhindern. Der Alarm kann jederzeit durch Eingeben des korrekten PIN-Codes ausgeschaltet werden.

German - 47

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 47 2015-12-18 08:48:22

MENÜFUNKTIONEN

Erweitert

Neues Schleifensignal

Das Schleifensignal wird zufällig ausgewählt, um eine eindeutige Verbindung zwischen dem Mähroboter und der Ladestation herzustellen. In seltenen Fällen kann es vorkommen, dass ein neues Signal erzeugt werden muss, z. B. wenn zwei benachbarte Installationen ein sehr ähnliches Signal verwenden.

1. Den Mähroboter in die Ladestation stellen, mit der der Mähroboter verbunden werden soll.

2. Wählen Sie Neues Schleifensignal im Menü aus, und drücken Sie OK.

Drücken Sie OK und warten Sie die Bestätigung ab, dass das Schleifensignal erzeugt wurde. Dies dauert normalerweise ca. zehn Sekunden.

PIN-Code ändern

Geben Sie den neuen PIN-Code ein, und drücken Sie OK. Geben Sie denselben Code nochmals ein, und bestätigen Sie mit OK. Wenn der PIN-Code geändert wurde, wird im Display kurzzeitig die Meldung PIN angenommen angezeigt.

Tragen Sie den neuen PIN-Code in die dafür vorgesehene Zeile des Memos auf Seite 2 ein.

6.5 SensorControl

Gilt nur für GARDENA R130Li, R130LiC und R160Li.

Mit dieser Funktion kann der Mähroboter seine Mähzeiten automatisch auf Grundlage der Wachstumsgeschwindigkeit des Rasens einstellen. Wenn das Wetter das

Graswachstum begünstigt, mäht er häuger. Das Gleiche

gilt umgekehrt für schlechte Wachstumsphasen.

Der Mähroboter wird aber nie länger in Betrieb sein, als bei den Zeiteinstellungen (ggf.) vorgegeben wurde. Für eine optimale Funktion der SensorControl wird empfohlen, bei der normalen Zeiteinstellung nur die Phasen zu deaktivieren, in denen der Mähroboter nicht in Betrieb sein soll. Die verbleibenden Zeiträume sollen dann für die SensorControl verwendet werden.

Ist SensorControl aktiviert, benötigt der Mähroboter etwas Zeit für die Entscheidung, wann die optimale Mähzeit für den betreffenden Arbeitsbereich gegeben ist. Daher kann es einige Tage in Anspruch nehmen, bis das optimale Mähergebnis erreicht ist.

SensorControl

MähzeitEin/Aus

Niedrig Mittel Hoch

Wenn SensorControl aktiviert ist, muss darauf geachtet werden, den Messerteller regelmäßig auf Sauberkeit und die Klingen auf einwandfreien Zustand zu überprüfen. Jegliches um den Messerteller gewickelte Gras oder stumpfe Klingen können die SensorControl-Funktion

beeinussen.

German - 48

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 48 2015-12-18 08:48:23

MENÜFUNKTIONEN

SensorControl

Zum Aktivieren der SensorControl: Aktivieren Sie das Kontrollkästchen, indem Sie OK drücken.

Mähzeit

Wenn die Mähergebnisse mit SensorControl nicht optimal sind, müssen gegebenenfalls die Mähzeiteinstellungen geändert werden.

Einstellen der Schneidezeit: Setzen Sie den Cursor auf Schneidezeit, und verringern oder erhöhen Sie die Schneidezeit mit den Pfeiltasten Rechts und Links gemäß den vorgegebenen drei Intervallen.

Je länger die ausgewählte Schneidezeit ist, desto länger kann der Mähroboter arbeiten.

6.6 Smart System

3018-308

Gilt nur für GARDENA R100LiC, R130LiC

GARDENA Smart System ermöglicht eine kabellose Interaktion zwischen dem Mäher und anderen Geräten im GARDENA Smart System, wie z. B. Wassersteuerungen und Sensoren. In diesem Menü können Sie Ihren Mähroboter hinzufügen oder entfernen und den Status der kabellosen Verbindung mit dem Smart System überprüfen.

Erste Schritte mit dem GARDENA Smart System

Zum Installieren des gesamten Systems lesen Sie die Kurzanleitung des GARDENA Smart Systems. Für die Schnellinstallation, siehe unten.

1. Laden Sie die Smart System Anwendung aus dem App Store und/oder von Google Play herunter.

2. Erstellen Sie ein persönliches Konto in der heruntergeladenen Anwendung.

3. Schalten Sie das Smart System Gateway ein und verbinden Sie es mit dem Internet.

4. In der Anwendung können Sie Geräte auswählen und hinzufügen. Beginnen Sie mit dem Hinzufügen des Gateways.

5. Nachdem Sie das Gateway hinzugefügt haben, wählen und ergänzen Sie den Mäher. Das Gateway sucht nun nach Geräten.

6. Wenn sie den Einbindungsmodus des Mähroboters aktivieren, wird dieser in der Anwendung angezeigt.

7. Prüfen Sie, ob der Einbindungs-Code des Mähers und der der Anwendung identisch sind. Wenn ja, wählen Sie den entsprechenden Mäher in der Anwendung aus.

Smart System

Gerät

entfernen

Status

Verbunden

Ja/Nein

Gut Ungenügend

Signal Stärke

Schlecht

WICHTIGE INFORMATIONEN Die Einbindung kann mehrere Minuten

dauern. Sobald die Einbindung erfolgreich abgeschlossen wurde, kehrt der Mäher automatisch zum Startbildschirm zurück. Sollte die Einbindung aus irgendeinem Grund nicht funktioniert haben, versuchen Sie es erneut.

German - 49

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 49 2015-12-18 08:48:23

MENÜFUNKTIONEN

Solange der Mähroboter Teil des Smart Systems ist, werden manche Menüs gesperrt, sodass die

Einstellungen des Smart Systems nicht beeinusst

werden. Sie können immer noch alle Einstellungen sehen, aber nur über die Anwendung ändern. Die folgenden Einstellungen werden im Menü des Mähers gesperrt:

• Timer

• Zeit & Datum

• Sprachvariante

• Land

Gerät entfernen

Wählen Sie im Menü des Mähers die Option „Gerät entfernen“, um die kabellose Verbindung zwischen dem Mähroboter und dem Smart System zu trennen. Sofern Sie diesem Vorgang zustimmen, gibt es keine weitere Kommunikation zwischen dem Mähroboter und anderen Geräten des Smart Systems. HINWEIS! Der Mäher muss manuell aus der Liste der Produkte im Smart System gelöscht werden.

Status

Sobald der Mäher mit dem Smart System Gateway verbunden ist, können Sie den Verbindungsstatus über dieses Menü prüfen. Der Status ist entweder angeschlossen oder nicht angeschlossen. Die Qualität des Signals zwischen dem Mähroboter und dem Gateway kann entweder gut, mangelhaft oder schlecht sein. Die Ladestation des Mähers sollte vorzugsweise an einer Stelle im Garten mit guter Signalstärke aufgestellt werden, um eine gute Leistung des Smart Systems zu gewährleisten.

German - 50

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 50 2015-12-18 08:48:23

MENÜFUNKTIONEN

6.7 Installation

Gartenumfang

Installation

Gartenumfang

Bereiche 1-3

Wie?

Wie

weit?

Wie oft?

Deaktivieren

Test Meldungen

Erweitert

Korridor-

breite

Weitere

Mit dieser Menüfunktion kann der Mähroboter zu entlegenen Bereichen eines Arbeitsbereiches gelenkt werden. Diese wichtige Funktion bewahrt ein gleichmäßiges Mähergebnis im gesamten Arbeitsbereich. In sehr komplexen Gärten mit bspw. vielen Bereichen, die durch schmale Passagen verbunden sind, kann das Mähergebnis durch einige manuelle Einstellungen (wie unten beschrieben) verbessert werden.

Die Werkseinstellung ermöglicht dem Mähroboter, dem

Suchkabel 300 Meter bei 20 Prozent aller Ausfahrten aus

der Ladestation zu folgen.

Ausfahrt-

winkel

Rückfahrstrecke

Über die

Schleife fahren

Übersicht

Es können bis zu drei Fernbereiche eingestellt werden. Einige besondere Einstellungen sind erforderlich, damit der Mähroboter den entlegenen Bereich erreichen kann.

Wählen Sie einen Bereich mit der linken und rechten Pfeiltasten gefolgt von OK, um die Einstellungen zu ändern.

3018-313

German - 51

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 51 2015-12-18 08:48:24

MENÜFUNKTIONEN

Bereich X > Wie weit entfernt?

Geben Sie die Meteranzahl entlang des aktuellen Kabels von der Ladestation bis zu der Stelle im abgelegenen Bereich an, in dem der Mähroboter mit dem Mähen beginnen soll.

Mit den Zahlentasten geben Sie den Abstand in Metern an.

Area 2

Tipp: Nutzen Sie die Funktion Test, um zu bestimmen, in

welcher Entfernung sich der entlegene Bereich bendet.

Nach Betätigen der STOP-Taste wird im Display die Streckenlänge in Metern angezeigt. Siehe Bereich X > Weitere > Test auf Seite 51. Der am Display angezeigte gemessene Abstand kann direkt für den gewünschten entlegenen Bereich gespeichert werden. Der aktuelle Wert wird durch den neu gemessenen Abstand ersetzt.

Bereich X > Wie häug?

Die Häugkeit, mit der der Mähroboter zum entlegenen

Bereich gelenkt werden muss, ist als Anteil der Gesamtzahl der Ausfahrten aus der Ladestation einstellbar. In den verbleibenden Fällen beginnt der Mähroboter, an der Ladestation zu mähen.

Geben Sie den Prozentwert ein, der der Größe des entlegenen Bereiches im Verhältnis zum gesamten Arbeitsbereich entspricht. Nimmt der entlegene Bereich jedoch genau die Hälfte des gesamten Arbeitsbereichs

ein, sollte 50 % gewählt werden. Für kleinere entlegene

Bereiche muss eine kleinere Zahl angegeben werden. Wenn mehrere Bereiche existieren, berücksichtigen Sie,

dass der Gesamtwert nicht über 100 % liegen kann.

Area 3

Area 1

3023-017

? m

3023-018

20 %

30 %

Sehen Sie sich hierzu auch die Beispiele in Beispiele für Gartenformen auf Seite 58.

Geben Sie den Anteil mit den Zahlentasten in Prozent an.

Bereich X > Deaktivieren/Aktivieren

Jeder Bereich kann deaktiviert und aktiviert werden, ohne dass die Einstellungen erneut eingegeben werden müssen. Wählen Sie Deaktivieren/Aktivieren und dann OK.

German - 52

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 52 2015-12-18 08:48:25

Siehe 7

3023-019

MENÜFUNKTIONEN

Bereich X > Weitere > Test

Das Testen der ausgewählten Einstellungen kann als natürlicher Bestandteil der Installation betrachtet werden.

Mit der Funktion Test fährt der Mähroboter im größten Abstand zum Kabel, der bei der ausgewählten Korridorbreite möglich ist.

Testen der Einstellungen:

1. Platzieren Sie den Mähroboter in der Ladestation.

2. Wählen Sie im Bildschirm Übersicht mit den Pfeiltasten nach unten und rechts/links den Bereich, der getestet werden soll. Drücken Sie OK.

3. Wählen Sie Weitere und drücken Sie OK.

4. Wählen Sie Test und drücken Sie OK.

5. Drücken Sie START und schließen Sie die Display-Abdeckung.

6. Der Mähroboter verlässt nun die Ladestation und beginnt der Suchschleife in Richtung des entlegenen Bereiches zu folgen. Prüfen Sie, ob der Mähroboter der Schleife über die gesamte benötigte Distanz folgen kann.

7. Der Test ist erfolgreich, wenn der Mähroboter der Suchschleife ohne Probleme bis zum erforderlichen Startpunkt folgen kann.

Wie die Strecke zum entlegenen Bereich gemessen wird:

1. Platzieren Sie den Mähroboter in der Ladestation.

2. Geben Sie im Menü Bereich X > Wie weit entfernt? die Entfernung ein, die weit über dem tatsächlichen Wert liegt. Der Höchstwert dafür

beträgt 500 m.

3. Wählen Sie Bereich X > Weitere > Test und drücken Sie OK.

4. Drücken Sie START und schließen Sie die Display-Abdeckung.

5. Drücken Sie STOP an der gewünschten Position. Die Entfernung wird jetzt im Display angezeigt. Diese Zahl kann nun bei Bereich X > Wie weit? gespeichert werden.

Meldungen

Eine einzelne Bereichseinstellung kann mit dieser Funktion auf die Werkseinstellung zurückgesetzt werden. Um eine Bereichseinstellung zurückzusetzen, wählen Sie Bereich X mit der Pfeiltaste links/rechts gefolgt von OK. Wählen Sie Weitere und drücken Sie OK. Wählen Sie Zurücksetzen und drücken Sie OK.

German - 53

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 53 2015-12-18 08:48:26

MENÜFUNKTIONEN

Erweitert

Unter der Überschrift Erweitert nden sich weitere Einstellungen für das Mähroboter-Verhalten. Die Einstellungen in diesem Menüpunkt sind nur erforderlich, wenn zusätzliche Kontroll- bzw. Steuerungsfunktionen des Mähers unbedingt notwendig sind, z. B. bei sehr komplexen Gärten. Die Werkseinstellungen sollten für die meisten Arbeitsbereiche passend sein.

Korridorbreite

Die Korridorbreite bestimmt den Abstand zwischen dem Fahrweg des Mähroboters und dem Such- bzw. Begrenzungskabel, wenn sich der Mähroboter an diesem Kabel entlang von oder zu der Ladestation bewegt. Die vom Mähroboter genutzte Fläche neben dem Kabel wird Korridor genannt.

Der Betrieb in unterschiedlichen Abständen hat die Risikominimierung von Spurenbildung zum Ziel. Um das Risiko der Spurenbildung zu reduzieren, wird empfohlen, den breitesten Korridor zu wählen, der bei der Größe des Arbeitsbereiches möglich ist.

3018-314

Der Mähroboter stellt die Korridorbreite gemäß der Größe des Arbeitsbereichs selbstständig ein, wenn er einem Suchkabel folgt. Der eingebaute automatische Mechanismus ermöglicht dem Mähroboter, den Abstand vom Kabel je nach Lage im Arbeitsbereich zu variieren. So verkleinert er z. B. automatisch den Korridor in schmalen Passagen.

Die Werkseinstellungen können für viele Arbeitsbereiche verwendet werden, d. h. der Mähroboter selbst nutzt die eingebauten Funktionen, um im breitesten Korridor zu arbeiten, der möglich ist. Bei komplexeren Gärten, wo z. B. das Suchkabel nah an Hindernissen verlegt ist, die nicht mit dem Begrenzungskabel abgegrenzt werden können, kann die Betriebssicherheit anhand einiger manueller Einstellungen (siehe unten) erhöht werden.

Korridorbreite > Suchkabel

Die Funktion Autom. Passagenerkennung passt die Korridorbreite für das Suchkabel automatisch an. Nur in seltenen Fällen müssen die Einstellungen manuell

eingegeben werden. Die Korridorbreite kann zwischen 0

und 9 eingestellt werden.

Ist 0 vorgegeben, fährt der Mähroboter über die Mitte des

Suchkabels hinaus.

3023-020

3023-021

3018-315

Mit den Pfeiltasten bestimmen Sie den gewünschten Wert.

Die Werkseinstellung ist 9.

German - 54

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 54 2015-12-18 08:48:27

MENÜFUNKTIONEN

Ausfahrtwinkel

Normalerweise verlässt der Mähroboter die Ladestation in eine Richtung innerhalb des Ausgangssektors von

90° bis 270°. Bendet sich die Ladestation in einer

Passage, ist es für den Mähroboter einfacher, den größten Arbeitsbereich zu erreichen, indem man die Ausfahrtwinkel ändert.

Ausfahrtwinkel > Sektoren

Der Mähroboter kann auf ein oder zwei Ausgangssektoren

eingestellt werden. Bendet sich die Ladestation in einer Passage, können zwei Ausgangswinkel (z. B. 70° - 110° und 250° - 290°) genutzt werden.

Werden beide Winkel verwendet, muss zusätzlich festgelegt werden, wie oft der Mähroboter die Ladestation in Sektor 1 verlässt. Dies geschieht mit der Funktion Verhältnis, indem man zu Beginn einen Prozentwert bestimmt.

3018-316

So bedeutet 75 %, dass der Mähroboter von 100

Ausfahrten aus der Ladestation diese 75 Mal in Sektor 1 und 25 Mal in Sektor 2 verlässt.

Mit den Zahlentasten geben Sie die gewünschten Winkel in Winkelgraden und das Verhältnis in Prozent an.

Rückfahrstrecke

Mit dieser Funktion können Sie kontrollieren, wie weit der Mähroboter aus der Ladestation zurückfahren muss, bevor er mit dem Mähen beginnt. Dies ist nützlich, z. B. wenn sich die Ladestation unter einer Veranda oder

anderen engen Bereichen bendet.

Mit den Zahlentasten bestimmen Sie die benötigte Umkehrentfernung in Zentimetern. Die Werkseinstellung

ist 60 cm.

3018-317

German - 55

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 55 2015-12-18 08:48:28

MENÜFUNKTIONEN

Schleife überfahr.

Die Vorderseite des Mähroboters ragt vor dem Drehen des Mähroboters immer etwas über das Begrenzungskabel hinaus. Standardmäßig sind das 32 cm, dieser Wert kann jedoch bei Bedarf geändert werden. Es kann eine Zahl

zwischen 15 und 50 gewählt werden.

Bitte beachten Sie, dass die angegebene Entfernung ein ungefährer Wert ist und nur als Richtwert dienen soll. Die tatsächliche Entfernung, über die der Mähroboter über das Begrenzungskabel hinausragt, kann variieren.

Geben Sie die Anzahl der Zentimeter ein, die der Mähroboter über das Begrenzungskabel hinausfahren soll, und drücken Sie OK.

6.8 Einstellungen

Mit dieser Funktion können Sie Änderungen an den allgemeinen Einstellungen des Mähroboters vornehmen.

3018-318

ECO-Modus

Diese Funktion schaltet automatisch das Signal des Begrenzungskabel, der Suchkabel und der Ladestation aus, wenn der Mähroboter nicht mäht, d. h. wenn er gerade lädt oder aufgrund der Timereinstellungen nicht in Betrieb ist.

Die Verwendung des ECO-Modus ist empfehlenswert,

wenn sich andere drahtlose Geräte in der Nähe benden,

die nicht kompatibel mit dem Mähroboter sind, wie z. B. bestimmte induktive Hörschleifen oder automatische Garagentüren.

Wenn das Schleifensignal wegen des ECO-Modus deaktiviert ist, blinkt die Anzeigelampe der Ladestation grün. Ist dies der Fall, kann der Mähroboter nur in der Ladestation gestartet werden, nicht im Arbeitsbereich.

Bendet sich der Mähroboter im ECO-Modus,muss

unbedingt immer die STOP-Taste gedrückt werden, bevor er aus der Ladestation bewegt wird. Ansonsten kann der Mähroboter nicht im ECO-Modus gestartet werden. Wurde der Mäher aus Versehen ohne vorheriges Drücken der STOP-Taste aus der Ladestation genommen, muss er in diese zurückgestellt und die STOP-Taste gedrückt werden. Nur dann kann der Mähroboter innerhalb des Arbeitsbereiches gestartet werden.

Einstellungen

ECO-Modus

Ein/Aus

Allgemein

Zeit und

Datum

Zeit einstellen

Sprachvariante

Datum

einstellen

Alle Benutzer-

Land

Zeitformat Datumsformat

einstellungen zurücksetzen

Info

WICHTIGE INFORMATIONEN Drücken Sie immer die STOP-Taste, bevor

Sie den Mähroboter aus der Ladestation nehmen. Ansonsten startet der Mähroboter im Arbeitsbereich nicht, wenn er sich

im ECO-Modus bendet.

Wählen Sie ECO-Modus und drücken Sie auf OK, um den ECO-Modus zu aktivieren.

German - 56

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 56 2015-12-18 08:48:28

MENÜFUNKTIONEN

Allgemein

Stellen Sie die Sprache und Zeit ein oder setzen Sie die Benutzereinstellungen auf die Werkseinstellungen zurück.

Zeit & Datum

Mit dieser Funktion können Sie die aktuelle Zeit und das erforderliche Zeitformat des Mähroboters einstellen.

Zeit

Geben Sie die korrekte Zeit ein, und drücken Sie zum Beenden OK.

Zeitformat

Cursor zum erforderlichen Zeitformat bewegen: 12 h/24 h Drücken Sie zum Beenden OK.

Datum

Geben Sie das aktuelle Datum ein, und drücken Sie zum Beenden OK.

Datumsformat

Den Cursor im erforderlichen Datum platzieren: JJJJ-MM-TT (Jahr-Monat-Tag) MM-TT-JJJJ (Monat-Tag-Jahr) TT-MM-JJJJ (Tag-Monat-Jahr) Drücken Sie zum Beenden OK

Sprachvariante

Die im Menü angezeigte Sprache mit dieser Funktion einstellen.

Platzieren Sie den Cursor auf der erforderlichen Sprache, und drücken Sie OK.

Land

Mit dieser Funktion können Sie das Land auswählen, in dem der Mähroboter eingesetzt wird. Diese Einstellung wirkt sich auch auf die Zeitzoneneinstellung aus.

Platzieren Sie den Cursor auf dem gewünschten Land, und drücken Sie OK.

German - 57

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 57 2015-12-18 08:48:28

BEISPIELE FÜR GARTENFORMEN

Benutzereinstellungen zurücksetzen

Mit dieser Funktion können Sie den Mähroboter auf die Standardeinstellungen ab Werk zurücksetzen.

Folgende Einstellungen bleiben unverändert:

• Sicherheitsebene

• PIN-Code

• Schleifensignal

• Datum und Zeit

• Sprachvariante

• Land

1. Wählen Sie im Menü Benutzereinstellungen zurücksetzen und drücken Sie OK.

2. Drücken Sie OK zum Bestätigen.

Info

Im Menü Info stehen Informationen über die verschiedenen Software-Versionen, Modelle und Seriennummern der Mäher zur Verfügung.

7 Beispiele für Gartenformen

- Installationsvorschläge und Einstellungen

Wenn Sie die Einstellungen des Mähroboters und die Verläufe der Suchkabel an die Form des Gartens

anpassen, kann er leichter alle Teile des Gartens häug

anfahren. Dadurch wird ein perfektes Mähergebnis erzielt.

Verschiedene Gartenformen benötigen u. U. unterschiedliche Einstellungen. Auf den folgenden Seiten werden einige Beispiele für Gartenformen mit Installations- und Einstellungsvorschlägen beschrieben.

Zu weiteren detaillierten Informationen über die verschiedenen Einstellungen

Seite 42.

Siehe 6 Menüfunktionen auf

Weitere Hilfestellungen zur Installation nden Sie auf

www.gardena.com.

WICHTIGE INFORMATIONEN

Die Standardeinstellung des Mähroboters wurde so gewählt, dass sie möglichst vielen unterschiedlichen Gärten gerecht wird. Die Einstellungen müssen nur verändert werden, wenn besondere Installationsbedingungen vorliegen.

German - 58

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 58 2015-12-18 08:48:29

BEISPIELE FÜR GARTENFORMEN

Installations- und Einstellungsvorschläge

Bereich

Timer

Gartenumfang

Anmerkungen

Bereich

150 m2. Freie und ebene Fläche.

R100Li, R100LiC 08:00-14:00

Montag, Mittwoch, Freitag

R130Li, R130LiC, R160Li 08:00-13:00

Montag, Mittwoch, Freitag

Werkseinstellung

3023-022

Um zu vermeiden, dass das Gras plattgefahren wird, sollte der Timer eingesetzt werden, da die maximale Kapazität des Mähroboters die Größe der Fläche deutlich übersteigt.

500 m2. Einige Inseln und ein

Abhang mit 35 % Steigung.

Timer

Gartenumfang

Anmerkungen

R100Li, R100LiC 08:00-18:30

Montag bis Samstag

R130Li, R130LiC, R160Li 08:00-16:30

Montag bis Samstag

Werkseinstellung

Verlegen Sie das Suchkabel in einem Winkel über den steilen Abhang.

3023-023

German - 59

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 59 2015-12-18 08:48:29

BEISPIELE FÜR GARTENFORMEN

Bereich

Timer

Gartenumfang

Anmerkungen

800 m2. L-förmiger Garten mit

Ladestation im schmalen Bereich. Umfasst einige Inseln.

R100Li, R100LiC 07:00-24:00

Montag bis Samstag

R130Li, R130LiC, R160Li 08:00-22:00

Montag bis Samstag

Bereich 1

Wie? Suchkabel Wie weit? X m Wie oft? 60 %

Das Verhältnis (Wie oft?) für das Suchkabel muss als Wert angegeben werden, der dem größten Teil des Arbeitsbereiches entspricht, da der Großteil des Arbeitsbereiches für den Mähroboter leicht zugänglich ist, wenn er dem Suchkabel ab der Ladestation folgt.

3023-024

Bereich

Timer

Gartenumfang

Anmerkungen

1.000 m2. U-förmiger Garten,

verbunden durch eine schmale Passage.

R100Li, R100LiC 06:00-24:00

Montag bis Sonntag

R130Li, R130LiC, R160Li 07:00-24:00

Montag bis Samstag

Bereich 1

Wie? Suchkabel Wie weit? X m Wie oft? 40 %

Das Suchkabel muss entlang der schmalen Passage verlegt werden, damit der Mähroboter den linken Teil des

Arbeitsbereichs leicht nden

kann. Es wird Verhältnis 40 % (Wie oft?) ausgewählt, da die

linke Fläche beinahe die halbe

Gesamtäche ausmacht.

3023-025

German - 60

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 60 2015-12-18 08:48:30

BEISPIELE FÜR GARTENFORMEN

Bereich

Timer

Gartenumfang

Anmerkungen

800 m2. Asymmetrischer

Arbeitsbereich mit schmaler Passage und einigen Inseln.

R100Li, R100LiC 07:00-24:00

Montag bis Samstag

R130Li, R130LiC, R160Li 08:00-22:00

Montag bis Samstag

Werkseinstellung

Das Suchkabel muss entlang der schmalen Passage verlegt werden, damit der Mähroboter

die Ladestation auch nden

kann, wenn er sich im rechten

Teil des Arbeitsbereichs bendet.

Es können die GartenumfangWerkseinstellungen verwendet werden, da die rechte Fläche nur einen kleinen Teil des Arbeitsbereiches ausmacht.

3023-026

Bereich

Timer

Gartenumfang

Anmerkungen

800 m2. Drei Bereiche, die

durch zwei engen Passagen miteinander verbunden sind.

R100Li, R100LiC 07:00-24:00

Montag bis Samstag

R130Li, R130LiC, R160Li 08:00-22:00

Montag bis Samstag

Bereich 1

Wie? Suchkabel Wie weit? X m Wie oft? 25 %

3023-027

Bereich 2

Wie? Suchkabel Wie weit? X m Wie oft? 25 %

Da der Arbeitsbereich mehrere Bereiche umfasst, die durch schmale Passagen miteinander verbunden sind, muss Gartenumfang verwendet werden, um durch Schaffung mehrerer Bereiche ein gleichmäßiges Mähergebnis im gesamten Arbeitsbereich zu erhalten.

German - 61

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 61 2015-12-18 08:48:31

BEISPIELE FÜR GARTENFORMEN

Bereich

Timer

Gartenumfang

Anmerkungen

500 m2 + 100 m2 in einem

Nebenbereich.

R100Li, R100LiC 08:00-20:30

Montag, Dienstag, Donnerstag, Freitag, Samstag

R130Li, R130LiC, R160Li 08:00-18:30

Montag, Dienstag, Donnerstag, Freitag, Samstag

Werkseinstellung

3023-001

Der Nebenbereich wird mittwochs und samstags im Modus Nebenbereich gemäht.

German - 62

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 62 2015-12-18 08:48:31

WARTUNG

8 Wartung

Zur Gewährleistung einer besseren Betriebszuverlässigkeit und einer längeren Lebensdauer: Überprüfen und reinigen Sie den Mähroboter regelmäßig und tauschen Sie ggf. Verschleißteile aus. Siehe 8.3 Reinigung auf Seite 64 zu weiteren Informationen über die Reinigung.

Bei der ersten Verwendung des Mähroboters sollten der Messerteller und die Klingen einmal wöchentlich überprüft werden. Wenn in dieser Zeit wenig Verschleiß feststellbar ist, können zukünftige Prüfungen in größeren Abständen erfolgen.

Es ist wichtig, dass der Messerteller sich frei und leicht dreht. Die Kanten der Klingen sollten nicht beschädigt werden. Die Lebensdauer der Klingen kann stark variieren und hängt u. a. von Folgendem ab:

• Betriebszeit und Größe des Arbeitsbereichs.

• Grassorte.

• Bodenart.

• Das Vorhandensein von Tannenzapfen, Fallobst,

Spielzeug, Steinen, Wurzeln oder Sonstigem.

Normal sind 2 bis 6 Wochen bei einem Betrieb bei maximaler Flächenkapazität. Auf kleineren Flächen ist die Lebensdauer länger. Siehe 8.6 Klingen auf Seite 66 Austauschen der Klingen.

WICHTIGE INFORMATIONEN

Das Arbeiten mit stumpfen Klingen führt zu einem schlechteren Mähergebnis. Der Rasen wird nicht sauber geschnitten und es wird mehr Energie benötigt, was dazu führt, dass der Mähroboter einen kleineren Bereich bearbeiten kann.

8.1 Lagerung im Winter

Mähroboter

Der Mähroboter ist vor der Aufbewahrung für den Winter sorgfältig zu reinigen. Siehe 8.3 Reinigung auf Seite 64.

Um die Funktion und die Lebensdauer der Batterie zu gewährleisten, ist es sehr wichtig, den Mähroboter vor der Lagerung über den Winter immer vollständig aufzuladen. Platzieren Sie den Mähroboter mit geöffneter Abdeckung in der Ladestation bis das Batterie-Symbol auf dem Display anzeigt, dass die Batterie vollständig geladen ist.

Stellen Sie den Hauptschalter auf 0.

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 63 2015-12-18 08:48:31

3018-203

German - 63

WARTUNG

WICHTIGE INFORMATIONEN

Die Batterie muss am Ende der Saison vor der Winterlagerung vollständig aufgeladen werden. Wird die Batterie nicht vollständig geladen, kann sie beschädigt werden, was in bestimmten Fällen dazu führt, dass sie unbrauchbar wird.

Überprüfen Sie den Zustand von Verschleißteilen wie Klingen und Lager in den Vorderrädern. Nehmen Sie die nötigen Schritte vor, damit der Mähroboter für die nächste Saison in gutem Zustand ist.

Lagern Sie den Mähroboter auf allen vier Rädern in einer trockenen, frostfreien Umgebung.

Die Ladestation

Lagern Sie die Ladestation und das Netzkabel am besten im Haus. Das Begrenzungskabel und das Suchkabel können im Boden verbleiben. Die Enden der Kabel sollten gegen Feuchtigkeit geschützt werden, z. B. indem Sie sie mit einem Originalverbinder verbinden oder in eine Dose mit Fett stecken.

Ist die Lagerung der Ladestation im Haus nicht möglich, muss sie während des gesamten Winters am Stromnetz und an den Begrenzungs- und Suchkabeln angeschlossen sein.

8.2 Nach der Lagerung im Winter

Überprüfen Sie, ob der Mähroboter und Ladekontakte vor dem Einsatz gereinigt werden müssen. Wenn die Ladekontakte verbrannt aussehen, reinigen Sie sie mit feinem Schmirgelpapier. Uhrzeit- und Datumseinstellung des Mähroboters überprüfen.

8.3 Reinigung

3018-215

Es ist wichtig, dass Sie den Mähroboter stets sauber halten. Ein mit viel Grasresten verschmutzter Mähroboter hat Schwierigkeiten, Neigungen hinaufzufahren, seine Leistung verschlechtert sich und der Verschleiß nimmt zu. Es wird empfohlen, ihn mit einer weichen Bürste zu reinigen.

German - 64

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 64 2015-12-18 08:48:31

WICHTIGE INFORMATIONEN

Reinigen Sie den Mähroboter weder mit einem Hochdruckreiniger noch unter ießendem Wasser. Keine Lösungsmittel zum Reinigen benutzen.

Chassis und Messerteller

1. Stellen Sie den Hauptschalter auf die Position 0.

2. Stets Schutzhandschuhe tragen.

WARTUNG

3012-271

3. Heben/kippen Sie den Mähroboter auf die Seite.

4. Reinigen Sie den Messerteller und das Chassis, z. B. mit einer Spülbürste.

Dringen lange Grashalme oder andere Gegenstände ein, können die Messerteller behindert werden. Auch ein geringfügiges Abbremsen führt zu erhöhtem Energieverbrauch, kürzeren Mähzeiten und schließlich dazu, dass der Roboter-Rasenmäher eine große

Rasenäche nicht bewältigt.

Chassis

Die Unterseite des Chassis reinigen. Dies sollte mit einer Bürste oder einem feuchten Tuch erfolgen.

Räder

Den Bereich um die Vorder- und Hinterräder sowie um die Vorderradaufhängung reinigen.

3018-213

3012-272

3018-227

3018-228

Gehäuse

Die Reinigung des Gehäuses sollte mit einem feuchten, feinen Schwamm oder einem Tuch erfolgen. Wenn das Gehäuse sehr verschmutzt ist, kann es notwendig sein, es mit einer Seifenlauge oder Spülmittel zu reinigen.

Ladestation

Befreien Sie die Ladestation regelmäßig von Gras, Blättern, Zweigen und anderen Gegenständen, die das Andocken erschweren könnten.

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 65 2015-12-18 08:48:33

3018-229

German - 65

WARTUNG

8.4 Transport und Versetzen des Mähers

Sichern Sie das Gerät während des Transports. Beim Transport des Mähroboters ist äußerste Vorsicht geboten; so darf das Gerät z. B. nicht über unterschiedliche

Rasenächen geführt werden.

Die enthaltenen Lithium-Ionen-Batterien unterliegen den gesetzlichen Bestimmungen zu gefährlichen Gütern.

Für gewerbliche Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen bei Verpackung und Kennzeichnung eingehalten werden.

Für die Vorbereitung zum Versand des Produkts muss ein Sachverständiger für gefährliche Materialien hinzugezogen werden. Bitte beachten Sie auch eventuell genauere, nationale Vorschriften.

Sichern oder kleben Sie offene Kontakte fest und verpacken Sie die Batterie so, dass sie nicht in der Verpackung herum rutschen kann.

8.5 Bei Gewitter

Um das Risiko der Beschädigung von Komponenten im Mähroboter zu verringern, empfehlen wir, bei Gewittergefahr alle Verbindungen zur Ladestation (Stromversorgung, Begrenzungskabel und Suchkabel) zu trennen.

1. Stellen Sie sicher, dass die Kabel mit den mitgelieferten Kennzeichnungen markiert sind, um einen Neuanschluss zu vereinfachen. Die Anschlüsse der Ladestation sind mit AR, AL und G1 gekennzeichnet.

2. Trennen Sie alle Kabel.

3. Schließen Sie zum Schutz der Anschlüsse vor Regen die Abdeckung der Ladestation.

4. Schließen Sie alle Kabel wieder an, wenn die Gewittergefahr vorbei ist. Es ist wichtig, dass jedes Kabel wieder an der richtigen Stelle angeschlossen wird.

8.6 Klingen

WARNUNG

3018-237

Verwenden Sie stets Originalklingen und Originalschrauben für den Austausch. Wenn nur die Klingen ausgetauscht werden und die Schrauben weiterhin genutzt werden, kann dies zu einem Verschleiß der Schrauben beim Mähen und Schneiden führen. Die Klingen können dann aus dem Gehäuse getrieben werden und schwere Verletzungen verursachen.

German - 66

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 66 2015-12-18 08:48:34

WARTUNG

Der Mähroboter verfügt über drei Klingen, die in den Messerteller eingeschraubt sind. Alle drei Klingen und Schrauben müssen bei Bedarf gleichzeitig ausgetauscht werden, damit das Mähsystem richtig ausgewuchtet ist.

Verwenden Sie nur von GARDENA zugelassene Messer.

Zum Austauschen der Klingen:

1. Stellen Sie den Hauptschalter auf die Position 0.

2. Stets Schutzhandschuhe tragen.

3. Drehen Sie den Mähroboter um.

4. Entfernen Sie die drei Schrauben. Benutzen Sie dazu einen Schlitz- oder Kreuzschraubendreher.

3018-213

3012-272

5. Entfernen Sie Klinge und Schraube.

6. Schrauben Sie die neue Klinge und die neue Schraube fest. Stellen Sie sicher, dass sich die Klingen frei bewegen können.

8.7 Software-Update

Eigentümer eines GARDENA Mähroboters können regelmäßige Software-Updates von der GARDENA Website herunterladen und diese auf ihren Mährobotern installieren. Registrierte Benutzer werden per E-Mail darauf hingewiesen. Um neue Software herunterzuladen, muss der Mähroboter über das beiliegende USB-Kabel mit einem Computer verbunden sein.

1. Verbinden Sie Computer und Mähroboter mit dem USB-Kabel.

• Entfernen Sie die den Service-Ausgangsstecker

an der Rückseite des Gerätes. Der Service-

Ausgang bendet sich neben dem Hauptschalter.

• Schließen Sie das USB-Kabel an einen der

USB-Eingänge des Computers an.

• Schließen Sie das USB-Kabel an den Service-

Ausgang des Mähroboters an. Das USB-Kabel lässt sich nur auf eine Weise anschließen.

3018-231

3018-256

2. Stellen Sie den Hauptschalter auf Position 1.

3. Befolgen Sie die Anweisungen zum SoftwareUpdate, die Sie per E-Mail erhalten haben.

4. Wenn die Programmierung des Mähers abgeschlossen ist, entfernen Sie das USB-Kabel und bringen Sie den Service-Ausgangsstecker an. Wenn die Dichtung am Service-Ausgangsstecker sichtlich beschädigt ist, muss der gesamte Stecker ausgetauscht werden. Stellen Sie sicher, dass der Stecker sicher und fest sitzt.

German - 67

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 67 2015-12-18 08:48:35

WARTUNG

8.8 Batterie

Die Batterie ist wartungsfrei. Die Lebensdauer ist dennoch auf zwei bis vier Jahre beschränkt.

Die Lebensdauer der Batterie hängt von der Länge der Saison und von der Stundenzahl ab, die der Mähroboter in Betrieb ist. Eine lange Saison oder eine große Zahl Betriebsstunden pro Tag führen dazu, dass die Batterie

häuger ausgetauscht werden muss.

Laden Sie die Batterie nur in der mitgelieferten Ladestation auf. Verwenden Sie ausschließlich das Originalnetzgerät. Eine inkorrekte Verwendung kann zu elektrischen Schlägen, Überhitzung oder Austreten von ätzender Flüssigkeit aus der Batterie führen. Spülen Sie den Bereich im Falle eines Austretens von Elektrolyt mit Wasser/Neutralisierungsmittel. Suchen Sie bei Kontakt mit den Augen umgehend einen Arzt auf.

WICHTIGE INFORMATIONEN

Versuchen Sie nicht, nichtauadbare

Batterien aufzuladen.

Batteriewechsel

Wenn die Betriebszeiten des Mähroboters zwischen den

einzelnen Auadungen kürzer als üblich werden, ist dies

ein Anzeichen dafür, dass die Batterie das Ende ihrer Lebensdauer erreicht und ggf. ausgetauscht werden sollte. Die Batterie braucht solange nicht ausgetauscht zu werden, wie der Mähroboter den Rasen noch gut schneiden kann.

WICHTIGE INFORMATIONEN

Verwenden Sie stets Originalbatterien. Die Kompatibilität mit anderen Batterien kann nicht garantiert werden. Trennen Sie die Stromversorgung des Geräts, bevor Sie die Batterie entnehmen.

1. Hauptschalter auf die Position 0 stellen.

2. Drehen Sie den Mähroboter um. Legen Sie den Mähroboter

auf eine weiche, saubere Oberäche, um so Beschädigungen

des Gehäuses und der Displayabdeckung zu vermeiden.

3. Um die Batterieabdeckung herum sauber wischen.

4. Schrauben Sie die vier Schrauben (Torx 20) der

Batterieabdeckung ab und entfernen Sie die Abdeckung.

5. Heben Sie die Batterie vorsichtig heraus und trennen Sie die Anschlüsse. HINWEIS! Ziehen Sie nicht an den Kabeln! Halten Sie die Anschlüsse fest und lösen Sie die Verriegelung.

6. Schließen Sie eine neue Originalbatterie an, indem Sie die Anschlüsse zusammendrücken, bis sie einrasten.

7. Legen Sie die Batterie mit den Aufkleber „This side down“ (Diese Seite nach unten) nach unten in die Batterieöffnung.

8. Setzen Sie die Batterieabdeckung auf, ohne dabei die Kabel einzuklemmen. Sollte das Siegel auf der Batterieabdeckung sichtlich beschädigt sein, muss die ganze Batterieabdeckung ausgetauscht werden.

9. Ziehen Sie die vier Schrauben der Batterieabdeckung

(Torx 20) wieder vorsichtig fest.

3018-251

German - 68

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 68 2015-12-18 08:48:35

FEHLERSUCHE

9 Fehlersuche

Dieses Kapitel enthält eine Liste der Fehlermeldungen, die auf dem Display angezeigt werden können. Es werden mögliche Ursachen sowie entsprechende Maßnahmen zur Behebung der Störung aufgezeigt. Für Fälle, in denen der Mähroboter nicht ordnungsgemäß arbeitet, ohne dass eine Fehlermeldung erscheint, bietet dieses Kapitel außerdem eine Beschreibung von Symptomen und geeigneten Lösungswegen. Weitere Vorschläge zur Fehlerbehebung bzw.

weitere Symptombeschreibungen nden Sie auf www.gardena.com.

9.1 Fehlermeldungen

Nachstehend folgt eine Liste der Fehlermeldungen, die auf dem Display des Mähroboters angezeigt werden können.

Sollte die gleiche Meldung häuger erscheinen, sollten Sie sich mit dem GARDENA-Kundenservice in Verbindung

setzen. Siehe MEMO auf Seite 2.

Mitteilung Ursache Maßnahme

Radmotor links blockiert

Radmotor rechts blockiert

Schneidsystem blockiert

Kein Schleifensignal

Gras oder andere Gegenstände haben sich um das Antriebsrad gewickelt.

Gras oder andere Gegenstände haben sich um den Messerteller gewickelt.

Der Messerteller liegt in einer Wasserlache.

Das Netzgerät ist nicht angeschlossen.

Das Niederspannungskabel ist beschädigt oder nicht an die Ladestation angeschlossen.

Das Begrenzungskabel ist nicht an die Ladestation angeschlossen.

Das Begrenzungskabel ist gebrochen.

Der ECO-Modus ist aktiviert und der Mähroboter hat versucht, außerhalb der Ladestation zu starten.

Das Begrenzungskabel ist in der falschen Richtung um eine Insel verlegt worden.

Die Verbindung zwischen dem Mähroboter und der Ladestation wurde unterbrochen.

Störungen durch Metallgegenstände (Zaun) oder vergrabene Stromkabel in der Nähe.

Das Antriebsrad überprüfen und das Gras oder die anderen Gegenstände entfernen.

Den Mähroboter wegbewegen und, wenn möglich, Wasseransammlungen im Arbeitsbereich vermeiden.

Den Steckdosenanschluss kontrollieren und prüfen, ob der Fehlerstromschutzschalter ausgelöst wurde.

Prüfen, ob das Niederspannungskabel nicht beschädigt ist. Prüfen Sie auch, ob es ordnungsgemäß an der Ladestation und dem Netzgerät angeschlossen ist.

Prüfen, ob die Verbinder des Begrenzungskabels richtig an der Ladestation befestigt sind. Begrenzungskabels auf Seite 27.

Unterbrochene Stelle nden,

Unterbrechungen/Brüche im Schleifenkabel

nden auf Seite 75. Beschädigten Schleifenkabelabschnitt durch ein neues Schleifenkabel ersetzen und mit einem Originalverbinder an das bestehende Kabel anschließen.

Den Mähroboter in die Ladestation stellen, die START-Taste drücken und die Abdeckung schließen. Seite 56.

Prüfen, ob das Begrenzungskabel gemäß den Anweisungen korrekt verlegt worden ist. Siehe 3 Installation auf Seite 15.

Platzieren Sie den Mähroboter in der Ladestation und erzeugen Sie ein neues Schleifensignal, Seite 47.

Versuchen Sie, das Begrenzungskabel anders zu verlegen.

Siehe 3.5 Anschließen des

Siehe 9.5

Siehe 6.8 Einstellungen auf

Siehe 6.4 Sicherheit auf

German - 69

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 69 2015-12-18 08:48:36

FEHLERSUCHE

Eingeschlossen

Außerhalb des Arbeitsbereichs

Falscher PIN-Code

Kein Antrieb

Rechter Radmotor ist überlastet

Linker Radmotor ist überlastet

Der Mähroboter hat sich festgefahren.

Der Mähroboter hat sich innerhalb mehrerer Hindernisse festgefahren.

Die Begrenzungskabelanschlüsse an der Ladestation sind verkreuzt.

Das Begrenzungskabel grenzt zu nah an den Arbeitsbereich.

Der Arbeitsbereich hat beim Begrenzungskabel zu viel Neigung.

Das Begrenzungskabel ist in der falschen Richtung um eine Insel verlegt worden.

Störungen durch Metallgegenstände (Zaun) oder vergrabene Stromkabel in der Nähe.

Der Mähroboter kann das Signal nur schwer von einer anderen Installation in der Nähe unterscheiden.

Es wurde ein falscher PINCode eingegeben. Nach fünf Fehlversuchen wird die Tastatur für fünf Minuten gesperrt.

Der Mähroboter hat sich festgefahren.

Der Arbeitsbereich umfasst einen steilen Abhang.

Das Suchkabel wurde nicht im Winkel über den Abhang gelegt.

Der Mähroboter hat sich festgefahren.

Befreien Sie den Mähroboter und beheben Sie die Problemursache.

Prüfen Sie, ob ein Hindernis die Fortbewegung des Mähroboters blockiert.

Prüfen, ob das Begrenzungskabel korrekt angeschlossen ist.

Prüfen, ob das Begrenzungskabel gemäß den Anweisungen korrekt verlegt worden ist. Siehe 3 Installation auf Seite 15.

Versuchen Sie, das Begrenzungskabel anders zu verlegen.

Platzieren Sie den Mähroboter in der Ladestation und erzeugen Sie ein neues Schleifensignal,

Seite 47.

Korrekten PIN-Code eingeben. Sollten Sie den PIN-Code vergessen haben, nehmen Sie Kontakt zum GARDENA-Kundenservice auf. Siehe MEMO auf Seite 2.

Befreien Sie den Mähroboter und beheben Sie die Problemursache. Falls die Ursache nasses Gras ist, warten Sie mit dem Einsatz des Mähroboters, bis der Rasen wieder trocken ist.

Der maximal überwindbare Steigungsgrad beträgt 35 %. Steilere Abhänge sollten abgegrenzt werden. Siehe 3.4 Installation des Begrenzungskabels auf Seite 21.

Suchkabel müssen auf einem Abhang im Winkel verlegt werden. des Suchkabels auf Seite 28.

Befreien Sie den Mähroboter und beheben Sie die Problemursache. Falls die Ursache nasses Gras ist, warten Sie mit dem Einsatz des Mähroboters, bis der Rasen wieder trocken ist.

Siehe 6.4 Sicherheit auf

Siehe 3.6 Installation

Der Kontakt zwischen den Ladekontakten ist unzureichend.

Ladestation blockiert

Eingeklemmt in Ladestation

Steht auf dem Kopf

German - 70

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 70 2015-12-18 08:48:36

Der Mähroboter hat mehrere Ladeversuche unternommen.

Ein Gegenstand behindert die Fortbewegung des Mähroboters.

Ein Gegenstand behindert den Mähroboter auf seiner Fahrt aus der Ladestation.

Der Mähroboter neigt sich zu stark oder ist umgekippt.

Platzieren Sie den Mähroboter in die Ladestation und prüfen Sie, ob sich die Ladekontakte von Mäher und Ladestation ungehindert berühren können.

Entfernen Sie den Gegenstand.

Drehen Sie den Mähroboter wieder richtig herum.

FEHLERSUCHE

Muss manuell geladen werden

Nächster Start hh:mm

Batterie leer

Angehoben

Problem mit dem Stoßsensor, hinten/ vorne

Problem am rechten/ linken Radantrieb

Alarm! Mäher ausgeschaltet

Der Mähroboter bendet sich im

Betriebsmodus Nebenbereich.

Die Timereinstellung verhindert das Arbeiten des Mähroboters.

Der Mähroboter wird derzeit im Standby-Modus betrieben.

Die Zeiteinstellung des Mähroboters ist falsch.

Der Mähroboter ndet die Ladestation

nicht.

Der Hebesensor wurde aktiviert, da sich der Mäher festgefahren hat.

Das Mähergehäuse lässt sich nicht frei um das Chassis bewegen.

Gras oder andere Gegenstände haben sich um das Antriebsrad gewickelt.

Der Alarm wurde aktiviert, da der Mäher ausgeschaltet wurde.

Platzieren Sie den Mähroboter in der Ladestation. Dies ist normal. Es müssen keine Maßnahmen ergriffen werden.

Timereinstellung ändern. Seite 44.

Der Mähroboter muss, je nach Modell, für ein paar Stunden pro Tag in die Ladestation. Dies ist normal. Es müssen keine Maßnahmen ergriffen werden.

Stellen Sie die Zeit ein. Siehe Zeit & Datum auf

Seite 61.

Das Suchkabel ist gerissen oder nicht angeschlossen. Die Batterie ist defekt. Die Antenne der Ladestation ist defekt.

Befreien Sie den Mäher

Prüfen Sie, ob sich das Mähergehäuse relativ frei um das Chassis bewegen lässt. Falls das Problem weiterhin besteht, sollten Sie einen autorisierten Servicetechniker hinzuziehen.

Reinigen Sie die Räder und Umgebung.

Siehe 6.3 Timer auf

Alarm! Mäher gestoppt

Alarm! Mäher angehoben

Alarm! Mäher gekippt

Elektrischer Defekt Problem mit dem

Schleifensensor, hinten/vorne

Problem mit dem Ladesystem

Kippsensorproblem Vorübergehendes

Problem Vorübergehendes

Batterieproblem

Ladestrom zu hoch Falsches oder defektes Netzteil.

Verbindungsproblem

Der Alarm wurde aktiviert, da der Mäher gestoppt wurde.

Der Alarm wurde aktiviert, da der Mäher aufgehoben wurde.

Der Alarm wurde aktiviert, da der Mäher umgekippt ist.

Vorübergehendes Elektronik- oder Softwareproblem des Mähers.

Vorübergehendes Batterie- oder Softwareproblem des Mähers.

Potenzielles Problem auf der Verbindungs-Leiterplatte im Mäher

Stellen Sie die Sicherheitsstufe des Mähers im Menü Sicherheit ein.

Starten Sie den Mäher neu. Falls das Problem weiterhin besteht, sollten

Sie einen autorisierten Servicetechniker hinzuziehen.

Starten Sie den Mäher neu. Trennen Sie die Batterie und schließen Sie sie

erneut an. Falls das Problem weiterhin besteht, sollten

Sie einen autorisierten Servicetechniker hinzuziehen.

Starten Sie den Mäher neu. Falls das Problem weiterhin besteht, sollten

Sie einen autorisierten Servicetechniker hinzuziehen.

Starten Sie den Mäher neu. Falls das Problem weiterhin besteht, sollten

Sie einen autorisierten Servicetechniker hinzuziehen.

German - 71

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 71 2015-12-18 08:48:36

FEHLERSUCHE

Verbindungseinstellung wiederhergestellt

Mangelhafte Signalqualität

Die Verbindungseinstellungen wurden aufgrund eines Fehlers wiederhergestellt.

Die Verbindungs-Leiterplatte im Mäher ist falsch herum montiert oder der Mäher selbst ist umgekippt.

Bitte überprüfen und ändern Sie die Einstellungen, wenn nötig.

Stellen Sie sicher, dass der Mäher nicht verkehrt herum oder gekippt ist. Falls das Problem weiterhin besteht, sollten Sie einen autorisierten Servicetechniker hinzuziehen.

9.2 Info-Meldungen

Nachstehend folgt eine Liste der Info-Meldungen, die auf dem Display des Mähroboters angezeigt werden können.

Sollte die gleiche Meldung häuger erscheinen, kontaktieren Sie den GARDENA-Kundenservice. Prüfen Sie, ob die

Installation gemäß den Anweisungen in der Bedienungsanleitung erfolgt ist. Setzen Sie sich mit dem GARDENAKundenservice in Verbindung.

Mitteilung Ursache Maßnahme

Prüfen Sie, ob Ladestation und Suchkabel in Übereinstimmung mit den Anweisungen installiert wurden.

Unterbrochene Stelle nden und Problem

beheben.

Batterie austauschen.

Seite 68

Siehe 3 Installation auf Seite 15.

Siehe Batteriewechsel auf

Niedriger Batteriestatus

Der Mähroboter ndet die Ladestation

nicht.

Das Suchkabel ist gerissen oder nicht angeschlossen.

Die Batterie ist defekt.

Standardeinstellungen

Suchkabel nicht gefunden

Suchk. kalibrieren fehlgeschlagen

Suchk. Kalibrierung abgeschlossen

Problem LS nden

Die Antenne der Ladestation ist defekt.

Bestätigung, dass Alle

Benutzereinstellungen zurücksetzen

durchgeführt wurde.

Das Suchkabel ist nicht an die Ladestation angeschlossen.

Unterbrechung im Suchkabel.

Das Suchkabel ist nicht an der Begrenzungsschleife angeschlossen.

Der Mähroboter konnte das Suchkabel nicht kalibrieren.

Der Mähroboter kalibriert jetzt das Suchkabel.

Der Mähroboter ist dem Suchkabel mehrere Runden gefolgt, ohne die

Ladestation zu nden.

Prüfen, ob die Anzeigelampe an der Ladestation rot blinkt. Ladestation auf Seite 73.

Dies ist normal. Es sind keine Maßnahmen erforderlich.

Prüfen, ob der Suchkabelverbinder richtig an der Ladestation befestigt ist.

Suchkabels auf Seite 28.

Unterbrochene Stelle nden. Beschädigten

Kabelabschnitt des Suchkabels durch ein neues Schleifenkabel ersetzen und mit einem Originalverbinder an das bestehende Kabel anschließen.

Den korrekten Anschluss des Suchkabels an der Begrenzungsschleife prüfen. des Suchkabels auf Seite 28. Mit einem Originalverbinder verbinden.

Stellen Sie sicher, dass die Suchkabel gemäß Anweisungen installiert sind,

des Suchkabels auf Seite 28

Es sind keine Maßnahmen erforderlich.

Die Installation wurde nicht korrekt durchgeführt.

Siehe Verlegung des Begrenzungskabels auf Seite 25.

Falsch eingestellte Korridorbreite beim Begrenzungskabel.

Siehe Ladestation suchen auf Seite 13.

Der Mäher wurde auf einem Nebenbereich mit der Einstellung für den Hauptbereich gestartet.

Siehe 9.3 Anzeigelampe an der

Siehe 3.6 Installation des

Siehe 3.6 Installation

German - 72

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 72 2015-12-18 08:48:36

FEHLERSUCHE

9.3 Anzeigelampe an der Ladestation

Leuchtet die Anzeigelampe an der Ladestation dauerhaft grün, weist dies auf eine vollständige und betriebsfähige Installation hin. Sollte die Lampe nicht dauerhaft grün leuchten, die Fehlersuche zu Rate ziehen.

Weitere Hilfestellungen zur Fehlerbehebung nden Sie auf www.gardena.com. Sollten Sie trotz allem Hilfe bei der

Behebung eines Fehlers benötigen, setzen Sie sich mit dem GARDENA-Kundenservice in Verbindung. Siehe MEMO auf Seite 2

Lampe Ursache Maßnahme

Lampe leuchtet dauerhaft grün

Lampe blinkt grün

Lampe blinkt blau

Lampe blinkt rot

Lampe leuchtet dauerhaft blau

Lampe leuchtet dauerhaft rot

Gutes Signal Es sind keine Maßnahmen erforderlich.

Das Signal ist gut und der ECOModus ist aktiviert.

Das Begrenzungskabel ist nicht an die Ladestation angeschlossen.

Unterbrechung des Begrenzungskabels

Signal der Ladestationsantenne unterbrochen

Schwaches Signal aufgrund eines zu langen Begrenzungskabels. Die

maximale Länge beträgt 800 Meter.

Die Leiterplatte in der Ladestation ist beschädigt.

Es sind keine Maßnahmen erforderlich. Weitere

Informationen zum ECO-Modus nden Sie unter

Siehe 6.8 Einstellungen auf Seite 56

Prüfen, ob die Verbinder des Begrenzungskabels richtig an der Ladestation befestigt sind.

Siehe 3.5 Anschließen des Begrenzungskabels auf Seite 27.

Unterbrochene Stelle nden. Ersetzen Sie den

beschädigten Schleifenabschnitt durch ein neues Schleifenkabel, und schließen Sie es mit einem Originalverbinder an das bestehende Kabel an.

Setzen Sie sich mit dem GARDENA-Kundenservice in Verbindung.

Wenn der Mähroboter normal arbeitet, sind keine Maßnahmen erforderlich.

Begrenzungskabel durch eine Verkleinerung des Arbeitsbereichs oder durch das Ersetzen von Inseln durch Barrieren, die von dem Mähroboter berührt werden können, verkürzen.

Setzen Sie sich mit dem GARDENA-Kundenservice in Verbindung.

Siehe MEMO auf Seite 2

9.4 Symptome

Wenn Ihr Mähroboter nicht wie erwartet funktioniert, folgen Sie den Anweisungen zur Fehlerbehebung unten.

Auf www.gardena.com nden Sie eine Seite mit häug gestellten Fragen (FAQs). Dort nden Sie auch detailliertere

Antworten zu einer Vielzahl von Standardfragen. Sollten Sie immer noch keine Lösung für Ihr Problem gefunden haben, nehmen Sie Kontakt mit dem GARDENA-Kundenservice auf.

Symptome Ursache Maßnahme

Der Mähroboter hat Probleme beim Andocken an die Ladestation.

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 73 2015-12-18 08:48:36

Die Ladestation bendet sich auf

einen Abhang.

Das Begrenzungskabel wurde an der Ladestation nicht ordnungsgemäß verlegt.

Siehe MEMO auf Seite 2

Die Ladestation auf absolut ebenem Untergrund aufstellen. Siehe 3.2 Installation der Ladestation auf Seite 16.

Prüfen, ob die Ladestation gemäß den Anweisungen installiert wurde.

Installation der Ladestation auf Seite 16.

Siehe 3.2

German - 73

FEHLERSUCHE

Uneinheitliches Mähergebnis

Der Mähroboter ist zu wenige Stunden am Tag in Betrieb.

Die Form des Arbeitsbereiches macht den Einsatz der manuellen Einstellungen für den Mähroboter erforderlich, damit er den Weg in alle

abgelegenen Bereiche ndet.

Zu großer Arbeitsbereich.

Stumpfe Messer.

Ansammlung von Gras um den Messerteller oder die Motorwelle.

Betriebsdauer erhöhen.

Seite 44.

Gilt nicht für R100Li, R100LiC. Laut

SensorControl wurde der Rasen öfters als tatsächlich gemäht. Erhöhen Sie die

Empndlichkeit der SensorControl. Wenn dies

nicht hilft, schalten Sie SensorControl aus.

Nutzen Sie die Funktion Gartenumfang, um den Mähroboter in einen oder mehrere abgelegene Bereiche zu führen.

Installation auf Seite 51.

Versuchen Sie, den Arbeitsbereich zu begrenzen oder verlängern Sie die Arbeitszeit. Siehe 6.3 Timer auf Seite 44.

Tauschen Sie alle Klingen und Schrauben aus, damit die rotierenden Teile gewuchtet bleiben.

Siehe 8.6 Klingen auf Seite 66.

Vergewissern Sie sich, dass sich Messerteller und Gleitplatte frei und leicht drehen. Schrauben Sie anderenfalls den Messerteller ab und entfernen Sie Gras und Fremdkörper.

Transport und Versetzen des Mähers auf Seite 66.

Siehe 6.3 Timer auf

Siehe 6.7

Siehe 8.4

Der Mähroboter arbeitet zur falschen Zeit.

Der Mähroboter vibriert.

Der Mähroboter fährt, doch der Messerteller dreht sich nicht.

Der Mähroboter mäht zwischen den Ladephasen in kürzeren Zeiträumen.

Mäh- und Ladezeiten sind kürzer als gewöhnlich

Die Uhr des Mähroboters muss eingestellt werden.

Die Start- und Endzeiten für das Mähen sind falsch.

Beschädigte Klingen führen zu Unwuchten im Schneidsystem.

Benden sich viele Klingen in der

gleichen Position, kann dies zu Unwuchten im Schneidsystem führen.

Verschiedene Versionen (Dicke) von GARDENA Klingen werden verwendet.

Der Mähroboter folgt dem Suchkabel zur Ladestation hin oder weg von ihr.

Der Mähroboter sucht nach dem Suchkabel, wenn der Batterieladezustand sehr niedrig ist.

Gras oder andere Gegenstände blockieren den Messerteller.

Die Batterie ist defekt.

Uhr einstellen.

Seite 56.

Die Start- und Stoppzeiteinstellungen für das Mähen zurücksetzen.

Seite 44

Untersuchen Sie die Klingen und Schrauben und tauschen Sie sie bei Bedarf aus.

Klingen auf Seite 66.

Stellen Sie sicher, dass jeweils nur eine Klinge pro Schraube montiert ist.

Prüfen Sie, ob es sich um verschiedene Versionen der Klingen handelt.

Dies ist normal. Es müssen keine Maßnahmen ergriffen werden.

Entfernen und reinigen Sie den Messerteller.

Siehe 8.3 Reinigung auf Seite 64.

Setzen Sie sich mit dem GARDENAKundenservice in Verbindung.

Seite 2

Siehe 6.8 Einstellungen auf

Siehe 6.3 Timer auf

Siehe 8.6

Siehe MEMO auf

German - 74

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 74 2015-12-18 08:48:36

FEHLERSUCHE

9.5 Unterbrechungen/Brüche im Schleifenkabel nden

Brüche im Schleifenkabel rühren normalerweise von unbeabsichtigten Beschädigungen des Kabels, z. B. beim Graben mit einer Schaufel, her. In Breiten, in denen es zu Bodenfrost kommt, können scharfe Steine, die sich im Untergrund bewegen, das Kabel beschädigen. Auch das starke Spannen des Kabels bei der Installation kann zu Brüchen führen.

Durch zu niedriges Rasenmähen nach der Installation kann die Kabelisolierung beschädigt werden. Schäden an der Isolierung können auch erst Wochen oder Monate später zu Unterbrechungen führen.

Eine fehlerhafte Verbindung des Schleifenkabels kann in den ersten Wochen nach Vornahme der Verbindung ebenfalls zu Unterbrechungen führen. Wird der Originalverbinder nicht stark genug mit einer Zange zusammengedrückt oder wird ein im Vergleich zum Originalverbinder minderwertiger Verbinder verwendet, kann die Verbindung fehlerhaft sein. Bitte zunächst alle bekannten Verbindungen überprüfen, bevor die Fehlersuche fortgesetzt wird.

Ein Kabelbruch kann leichter gefunden werden, wenn man die Länge der Schleife in dem Bereich, in dem der Bruch vermutet wird, immer weiter halbiert, bis nur noch ein kleiner Kabelabschnitt übrig ist.

Die folgende Methode funktioniert nicht bei aktiviertem ECO-Modus. Stellen Sie sicher, dass der ECO-Modus deaktiviert ist. Siehe 6.8 Einstellungen auf Seite 56.

1. Prüfen, ob die Anzeigelampe an der Ladestation blau blinkt. Dies zeigt eine Unterbrechung in der Begrenzungsschleife an.

an der Ladestation auf Seite 73.

Siehe 9.3 Anzeigelampe

3018-216

2. Prüfen Sie, ob Begrenzungskabelanschlüsse an der Ladestation korrekt vorgenommen wurden und nicht beschädigt sind. Prüfen, ob die Anzeigelampe an der Ladestation immer noch blau blinkt.

3. Anschlüsse von Suchkabel und Begrenzungskabel mit der Ladestation verbinden. a) Begrenzungskabel AL und Suchkabel G1 anschließen. Leuchtet die Anzeigelampe dauerhaft

grün, bendet sich der Bruch irgendwo am

Begrenzungskabel zwischen AL und der Stelle, an der das Suchkabel mit dem Begrenzungskabel verbunden ist (dicke schwarze Linie in der Zeichnung).

Guide

POWER

3018-224

3018-225

German - 75

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 75 2015-12-18 08:48:37

FEHLERSUCHE

b) Begrenzungskabel AL und Suchkabel G1 zurück in die Originalposition bringen. Dann Begrenzungskabel AR und Suchkabel G1 anschließen.

Leuchtet die Anzeigelampe dauerhaft grün, bendet

sich der Bruch irgendwo am Begrenzungskabel zwischen AR und der Stelle, an der das Suchkabel mit dem Begrenzungskabel verbunden ist (dicke schwarze Linie in der Zeichnung).

Guide

3018-232

4. a) Folgendes gilt für den Fall, dass die Anzeigelampe bei Test 3a) dauerhaft grün geleuchtet hat. Alle Anschlüsse in den ursprünglichen Zustand zurückversetzen. Dann Begrenzungskabel AR trennen. Ein neues Schleifenkabel an AR anschließen. Das andere Ende des Schleifenkabels irgendwo in der Mitte der Installation anschließen.

Leuchtet die Anzeigelampe grün, bendet

sich der Bruch an einer Stelle zwischen dem ausgesteckten Ende und der Stelle, an der das neue Kabel angeschlossen wurde (dicke schwarze Linie in der Zeichnung).

3018-233

German - 76

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 76 2015-12-18 08:48:38

FEHLERSUCHE

In diesem Fall das neue Kabel näher in Richtung ausgestecktes Ende verschieben (ungefähr in der Mitte des Bereichs, in dem der Bruch vermutet wird) und erneut prüfen, ob die Anzeigelampe grün leuchtet.

So fortfahren, bis ein Teilstück erreicht wird, bei dem die Kabelverbindung nur noch um ein kleines Stück verschoben werden muss, damit das blinkende blaue Licht in ein dauerhaftes grünes Licht wechselt.

b) Wenn die Anzeigelampe bei dem Test unter 3b) dauerhaft grün leuchtet, wird ein ähnlicher Test durchgeführt. Diesmal wird das neue Schleifenkabel jedoch mit Anschluss AL verbunden.

3023-029

3023-030

5. Sobald der Bruch aufgespürt wurde, muss der beschädigte Abschnitt durch ein neues Kabel ersetzt werden. Der beschädigte Abschnitt kann, sofern möglich, aus dem Begrenzungskabel herausgeschnitten werden. Stets Originalverbinder verwenden.

3012-1323

German - 77

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 77 2015-12-18 08:48:39

TECHNISCHE DATEN

10 Technische Daten

Daten GARDENA

R100Li, R100LiC

GARDENA

R130Li, R130LiC

GARDENA

R160Li

Maße

Länge

63 cm 63 cm 63 cm

Breite 51 cm 51 cm 51 cm

Höhe 25 cm 25 cm 25 cm

Gewicht 9,8 kg 9,8 kg 9,8 kg

Elektrisches System

Spezielle Lithium-Ionen-Batterie Lithium-Ionen-Batterie,

18 V, DC/2,1 Ah,

Art.-Nr. 584 85 28-01

Stromversorgung

100-240 V/28 V DC 100-240 V/28 V DC 100-240 V/28 V DC

Lithium-Ionen-Batterie, 18 V, DC/2,1 Ah,

Art.-Nr. 584 85 28-01

Lithium-Ionen-Batterie, 18 V, DC/2,1 Ah,

Art.-Nr. 584 85 28-01

Länge des Niederspannungskabels 10 m 10 m 10 m

Geringster Energieverbrauch bei maximalem Einsatz

7,3 kWh/Monat bei einem Arbeitsbereich von

1.000 m

8,2 kWh/Monat bei einem Arbeitsbereich von

1.300 m

10 kWh/Monat bei einem

Arbeitsbereich von

1.600 m

Ladestrom 1,3 A DC 1,3 A DC 1,3 A DC

Durchschnittliche Ladezeit

60 Minuten 60 Minuten 60 Minuten

Mittlere Mähzeit 65 Minuten 65 Minuten 65 Minuten

Geräuschemission in der Umgebung gemessen als Schallleistung*)

Gemessener Schallleistungspegel**) 58 dB (A) 58 dB (A) 58 dB (A)

Garantierter Schallleistungspegel *) 60 dB (A) 60 dB (A) 60 dB (A)

Schalldruck-Geräuschpegel am Ohr des Fahrers*** )

47 dB (A) 47 dB (A) 47 dB (A)

Mähen

Schneidsystem Drei rotierende

Trennscheiben

Drei rotierende Trennscheiben

Geschwindigkeit Messermotor 2 300 U/min 2 300 U/min 2 300 U/min

Stromverbrauch beim Schneiden

25 W +/- 20 % 25 W +/- 20 % 25 W +/- 20 %

Schnitthöhe 2-6 cm 2-6 cm 2-6 cm

Schnittbreite 22 cm 22 cm 22 cm

Kleinste Breite 60 cm 60 cm 60 cm

Maximaler Winkel für Schnittbereich 35 % 35 % 35 %

Maximaler Winkel für Begrenzungskabel 15 % 15 % 15 %

Maximale Länge des Begrenzungskabels

800 m 800 m 800 m

Maximale Länge des Suchkabels 400 m 400 m 400 m

Arbeitskapazität 1.000 m2 +/- 20 % 1.300 m2 +/- 20 % 1.600 m2 +/- 20 %

IP-Klassizierung

Mähroboter IPX4 IPX4 IPX4

Ladestation IPX1 IPX1 IPX1

Stromversorgung IPX4 IPX4 IPX4

* Umweltbelastende Geräuschemissionen gemessen als Schallleistung (L beinhaltet Abweichungen bei der Produktion sowie Abweichungen vom Prüfcode mit 1-3 dB(A).

) gemäß EG-Richtlinie 2000/14/EG. Der garantierte Schallleistungspegel

Die Geräuschemissionserklärung entspricht der Norm EN 50636-2-107:2015

** ) Geräuschemission-Unsicherheiten K *** ) Schalldruck-Geräusch-Unsicherheiten K

, 2 dB (A)

, 2 bis 4 dB (A)

Es kann keine Garantie für die vollständige Kompatibilität zwischen dem Mähroboter und anderen kabellosen Systemen wie Fernbedienungen, Sendern, induktive Hörschleifen, im Boden verlegten elektrischen Umzäunungen von Viehweiden o. Ä. übernommen werden.

German - 78

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 78 2015-12-18 08:48:40

GARANTIEBEDINGUNGEN

11 Garantiebedingungen

GARDENA garantiert die Funktionsfähigkeit dieses Produkts für einen Zeitraum von zwei Jahren (ab dem Kaufdatum). Die Garantie umfasst gravierende Materialund Herstellungsfehler. In der Garantiezeit wird das Produkt kostenlos ersetzt bzw. repariert, wenn folgende Bedingungen erfüllt sind:

• Der Mähroboter und die Ladestation dürfen nur

in Übereinstimmung mit den Anweisungen dieser Bedienungsanleitung verwendet worden sein.

• Es darf vom Benutzer bzw. durch nicht berechtigte

Dritte kein Versuch unternommen werden, das Gerät zu reparieren.

Nicht von der Garantie abgedeckt sind beispielsweise folgende Schäden:

• Schäden durch von unten in den Mähroboter

eingedrungenes Wasser. Derartige Schäden werden normalerweise durch Reinigungs- oder Bewässerungssysteme oder durch Löcher und Vertiefungen im Arbeitsbereich, in denen sich bei Regen Wasser ansammelt, hervorgerufen.

• Schäden durch Blitzschlag.

• Schäden durch nicht ordnungsgemäße Lagerung der

Batterie oder durch falschen Umgang mit der Batterie.

• Schäden aufgrund der Nichtverwendung einer

originalen GARDENA-Batterie.

• Schäden, die durch die Verwendung von Nicht-

Originalersatzteilen und Zubehör von GARDENA, wie Klingen und Installationsmaterial, entstanden sind.

• Schäden am Schleifenkabel.

Die Klingen sind Verschleißteile und fallen nicht unter den Geltungsbereich dieser Garantie.

Sollten Sie eine Störung Ihres GARDENA Mähroboters feststellen, setzen Sie sich bitte mit dem GARDENAKundenservice (Siehe MEMO auf Seite 2) in Verbindung, um weitere Informationen zur Lösung des Problems zu erhalten .Bitte halten Sie die Quittung und die Seriennummer des Mähers bereit, wenn Sie mit dem GARDENA-Kundenservice Kontakt aufnehmen.

German - 79

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 79 2015-12-18 08:48:40

UMWELTINFORMATIONEN

12 Umweltinformationen

Das Symbol auf dem GARDENA Mähroboter oder der Verpackung weist darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Übergeben Sie es zur Entsorgung stattdessen an eine entsprechende Recyclinganlage für elektrische und elektronische Geräte. Zum Ausbauen der Batterie, Siehe Batteriewechsel auf Seite 68.

Dadurch, dass Sie sicherstellen, dass Sie mit diesem Produkt sorgfältig umgehen, können Sie helfen, den potentiellen negativen Auswirkungen auf die Umwelt und Ihre Mitmenschen entgegenzuwirken, die sich andernfalls durch eine unsachgemäße Entsorgung dieses Produkts ergeben können.

Genauere Informationen über die ordnungsgemäße Entsorgung dieses Produkts erhalten Sie bei Ihrer Stadtverwaltung, Ihrem Abfallentsorgungsunternehmen oder dem Geschäft, in dem Sie Ihr Produkt gekauft haben.

8032-019

German - 80

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 80 2015-12-18 08:48:40

EG-KONFORMITÄTSERKLÄRUNG

13 EG-Konformitätserklärung

EU-Konformitätserklärung (nur gültig für die europäischen Versionen)

Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert hiermit, dass die Mähroboter der Serien GARDENA R100Li, GARDENA R100LiC, GARDENA R130Li, GARDENA R130LiC, GARDENA R160Li mit

den Seriennummern des Baujahrs 2015 Woche 44 aufwärts (die Jahreszahl und Woche wird im Klartext auf dem

Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entspricht:

• „Maschinenrichtlinie“ 2006/42/EG.

- Besondere Anforderungen für batteriebetriebene Mähroboter EN 50636-2-107: 2015

- Elektromagnetische Felder EN 62233: 2008.

• Richtlinie zur „Beschränkung der Verwendung bestimmter gefährlicher Stoffe” 2011/65/EU.

• Richtlinie „Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2000/14/EC. Im Kapitel Technische Daten nden Sie ebenfalls Informationen zu Geräuschemissionen und Schnittbreite. Die gemeldete Stelle 0404 SMP Svensk Maskinprovning AB, Box 7035, SE 750 07 Uppsala, Schweden, hat Berichte zur Beurteilung der Übereinstimmung gemäß Anlage VI zur Richtlinie des Rates vom 8. Mai 2000 „über

umweltbelastende Geräuschemissionen von für die Verwendung im Freien vorgesehenen Geräten und Maschinen“

2000/14/EG veröffentlicht. Zertikats-Nummer: Zertikats-Nummer: 01/901/259 GARDENA R100Li, R100LiC, R130Li, R130LiC, R160Li.

• Richtlinie „über elektromagnetische Verträglichkeit“ 2014/30/EU, einschließlich der jetzt geltenden Nachträge.

Die folgenden Normen werden erfüllt:

- EN 61000-6-3:2007/A1:2011 (Emissionen).

- EN 61000-6-1:2007 (Störfestigkeit).

Huskvarna, 26. Oktober 2015

Eric Stegemyr

Vizepräsident Elektrische Kategorie Direktor R&D Elektrische Kategorie (amtierender) (Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation)

German - 81

1157808,Gardena_R100Li-R130Li,DE,_151218.indd 81 2015-12-18 08:48:40
