FlexControl Art. 1883
40
CZ
GARDENA zavlažovací počítač FlexControl
Toto je překlad originálního německého návodu k použití. Přečtěte si, prosím, pečlivě tento návod k použití a řiďte se jeho pokyny. Seznamte se na
základě tohoto návodu k použití se zavlažovacím počítačem, s jeho správným použitím, jakož i s bezpečnostními předpisy.
A
Z bezpečnostních důvodů nesmějí děti, mladiství do 16 let ani osoby, které se neseznámily s tímto návodem k použití, tento výrobek používat. Není určen pro používání osobami s omezenými fyzickými, smyslovými nebo mentálními schopnostmi či nedostatkem zkuše­ ností a znalostí, pokud nejsou pod dohledem nebo jim nebyly dány pokyny o použití výrob­ ku odpovědnou osobou. Děti by měly být pod dohledem, aby se zajistilo, že si s výrobkem nehrají.
v Tento návod si, prosím, pečlivě uschovejte.
1. Oblast použití GARDENA zavlažovacího počítače
. . . . . . . . . . 41
2. Bezpečnostní upozornění
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
3. Funkce
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
4. Uvedení do provozu
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
5. Programování
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
6. Uvedení mimo provoz
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
7. Údržba
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
8. Odstraňování poruch
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
9. Dodávané příslušenství
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Obsah
41
CZ
10. Technické údaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
11. Servis / záruka
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
1. Oblast použití GARDENA zavlažovacího počítače
GARDENA zavlažovací počítač je určen pro privátní zahrady u domu nebo hobby-zahrady výlučně pro použití venku k řízení zavlažovačů a zavlažovacích systémů. Zavlažovací počítač má dva oddělené vývody a lze jej používat např. k automatickému zavlažování o dovolené.
GARDENA zavlažovací počítač se nesmí používat v prů­myslu nebo ve spojení s chemikáliemi, potravinami, lehce hořlavými a výbušnými látkami.
Správné použití:
Pozor
2. Bezpečnostní upozornění
Baterie:
Z důvodu zajištění funkčnosti se smí používat pouze 9 V alkalicko-manganová baterie (alkaline) Typ IEC 6LR61!
Abyste při vaší delší nepřítomnosti zabránili výpadku zavlažovacího počítače kvůli slabé baterii, vyměňte baterii, když začne blikat kon­trolka baterie.
42
CZ
Uvedení do provozu :
Zavlažovací počítač se smí montovat pouze kolmo s přesuvnou maticí směřující nahoru, aby se zabránilo vniknutí vody do přihrádky s baterií.
Minimální odběrné množství pro bezpečnou spínací funkci zavlažovacího počítače činí 20
-
30 l/h na jeden vývod. Např. k řízení závlahy Micro-Drip system bude zapotřebí min. 10 kusů 2-litrových kapačů.
Při vysokých teplotách (přes 60 °C na displeji) se může stát, že zmizí LCD-ukazatele; toto nemá žádný vliv na průběh programu. Po ochlazení se LCD-ukazatele opět zobrazí.
Teplota protékající vody smí činit max. 40 °C.
v Používejte pouze čistou sladkou vodu. Minimální provozní tlak činí 0,5 bar, maximální
provozní tlak 12 bar. Vyvarujte se zatížení tahem.
v Netahejte za připojenou hadici. Když se řídící díl odejme při otevřeném
ventilu, zůstane ventil otevřený až do té doby, než se řídící díl opět nasadí na těleso zavlažovacího počítače.
3. Funkce
Pomocí zavlažovacího počítače lze plně automaticky zavlažovat zahradu v jakoukoliv požadovanou denní dobu přes jeden ze dvou vývodů až 3-krát denně (každých 8 hodin). K zavlažování lze využít zavlažovače, zavlažovací systém Sprinkler nebo systém kapkové závlahy.
43
CZ
Zavlažovací počítač převezme plně automaticky zavlažování podle nastaveného programu a lze jej využít také během dovo­lené. Brzy ráno nebo pozdě večer je odpařování vody, a tím i její spotřeba, nejmenší.
Zavlažovací program je možné nastavit jednoduchým způsobem pomocí obslužných prvků.
Zavlažovací program zahrnuje čas začátku zavlažování, délku a frekvenci zavlažování.
Tlačítka Funkce
1
Tlačítko OK / Potvrzuje hodnoty nastavené
tlačítkem +.
2
Tlačítko + Mění zadané hodnoty.
3
Otočný knoflík Volí programové parametry.
Ovládací prvky:
OK
+
3 1 2
44
CZ
Ukazatel Popis
5
Blikají jedna po druhé, když právě
probíhá zavlažování.
6
Bliká, když je nutné vyměnit baterii.
Ventil se bude otevírat ještě 4 týdny.
Symbol bude stabilně zobrazen, když je
baterie prázdná. Ventil se již neotevře.
(Vyměňte baterii podle odstavce
4. Uvedení do provozu „Vložení baterie“ ).
7
Senzor / Zobrazuje, že senzor hlásí sucho a
bude provedeno naprogramované zavlažování.
Senzor Zobrazuje, že senzor hlásí vlhko a
naprogramované zavlažování nebude provedeno
(viz 4. Uvedení do provozu „Připojení
čidla půdní vlhkosti nebo dešťového senzoru“ ).
8
Čas začátku programu.
9
Zavlažovací cyklus.
Display-ukazatele:
Mo Tu ThFrSa Su 2nd 3rd
W
e
1x 2x 3x Sensor
9 7
6 85
45
CZ
Vložení baterie:
4. Uvedení do provozu
Zavlažovací počítač se smí provozovat pouze s jednou 9 V alkalicko-manganovou (Alkaline) baterií Typ IEC 6LR61.
1. Odejměte řídící díl
A
z tělesa
zavlažovacího počítače.
2. Vložte baterii do přihrádky na baterii
B
. Dbejte přitom na
správnou polaritu
z
P
.
Display zobrazuje každé 2 sekun-
dy všechny LCD-symboly (viz 5. Programování).
3. Nasaďte opět řídící díl
A
na
těleso zavlažovacího počítače.
z
P
B
A
46
CZ
Připojení zavlažovacího počítače:
Zavlažovací počítač je vybaven převlečnou maticí
E
pro vodo-
vodní kohoutky se závitem 33,3 mm (G 1
"
). Přiložený adaptér
C
slouží k připojení zavlažovacího počítače na vodovodní kohoutky se závitem 26,5 mm (G
³⁄₄
"
).
v Vložte sítko na nečistoty
D
do převlečné matice Ea připojte
zavlažovací počítač na vodovodní kohoutek.
C D E
47
CZ
Kromм zavlaћovбnн, kterй zбvisн na naprogramovanйm иase, existuje jeљtм dodateиnм moћnost zohlednit v zavlaћovacнm programu vlhkost pщdy nebo deљќovй srбћky.
Poznámka:
V pшнpadм dostateиnй vlhkosti pщdy nebo deљќovэch srбћek se program pшeruљн nebo se zastavн aktivace programu. Manuální
zavlažování je nezávisle na tom stále možné.
1. Sejmмte шнdнcн dнl
A
z tмlesa zavlaћovacнho poинtaиe
(viz 4. Uvedení do provozu „Vložení baterie“ ).
2. Umнstмte иidlo pщdnн vlhkosti v zavlaћovanй oblasti
nebo
deљќovэ senzor (pшнp. s prodluћovacнm kabelem) mimo zavlaћovanou oblast.
3. Kabel senzoru
F
veďte přes otvor v krytu.
4. Odejměte kryt
G
a zastrčte vidlici kabelu senzoru Fdo
přípojky senzoru
H
zavlažovacího počítače.
Může trvat až 1 minutu než se na displeji zobrazí stav
senzoru.
K pшipojenн starљнch typщ senzorщ je nutnй pouћнt GARDENA adaptйrovэ kabel 1189-00.600.45, kterэ je moћnй zнskat v
servisu GARDENA.
Pшipojenн иidla pщdnн vlhkosti nebo deљќovйho senzoru
(volitelně):
G
H
F
48
CZ
Tip:
Zadání zavlažovacího programu:
Pro zabezpečení zavlažovacího počítače proti krádeži je možné objednat v servisu GARDENA pojistku proti krádeži č.v. 1815-00.791.00.
1. Pevně přišroubujte sponu
I
pomocí šroubu Jna zadní
stranu zavlažovacího počítače.
2. Úchytku
I
použijte např. k upevnění řetízku.
Šroub není možné po utažení povolit.
5. Programování
V Programování zavlažovacího počítače provádějte při zavře-
ném vodovodním kohoutku. Vyvarujete se tím nechtěnému postříkání vodou.
K naprogramování je možné odejmout řídící díl a programování provést nezávisle na zavlažovacím počítači (viz 4. Uvedení do provozu „Vložení baterie“ ).
Montáž pojistky proti krádeži (volitelně):
I
J
49
CZ

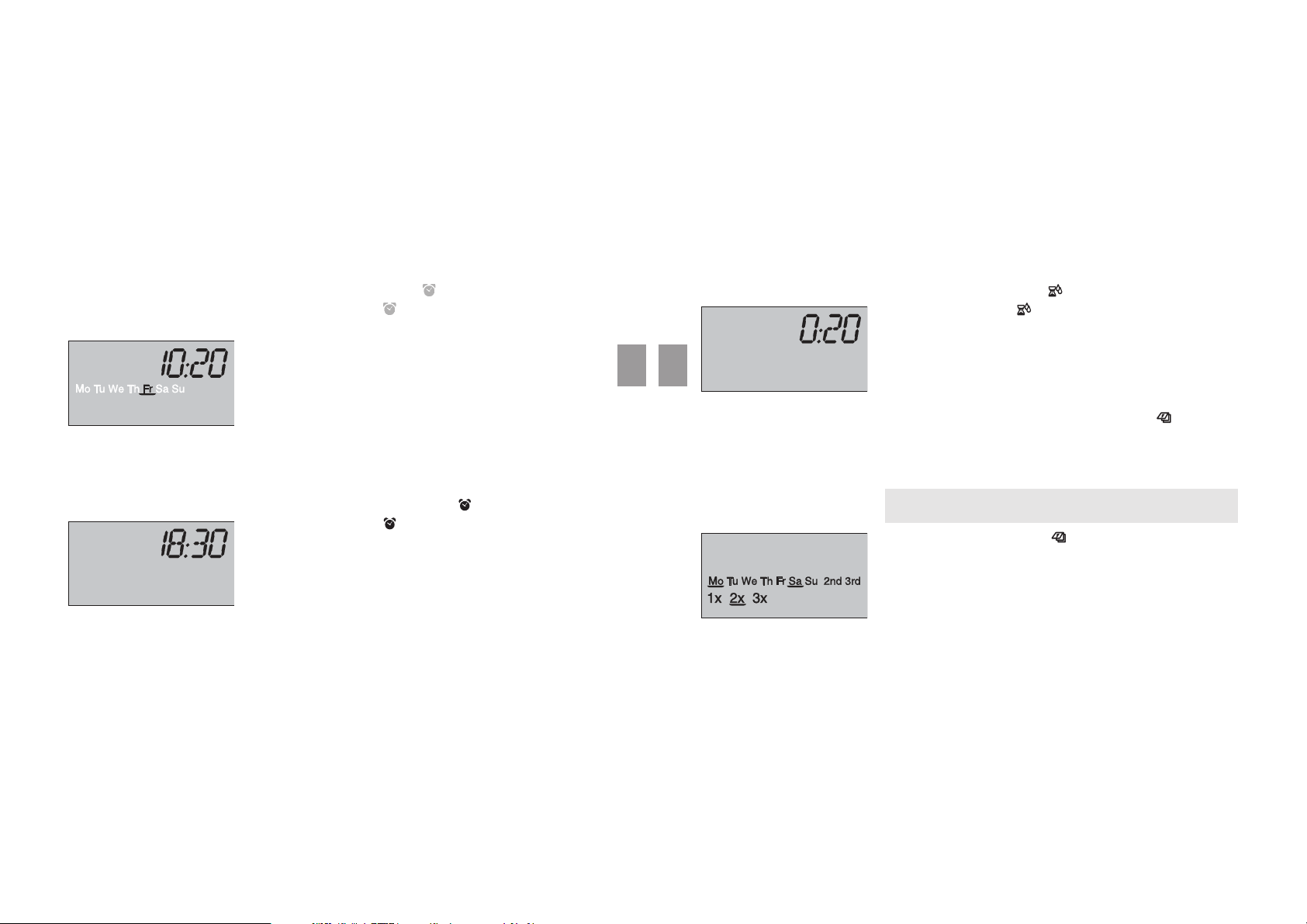

Nastavení času a dne v týdnu :
1. Otočte knoflíkem na .
Blikají hodiny.
2. Nastavte hodiny (např. 10 hodin) pomocí tlačítka +
a potvrďte tlačítkem OK.
Blikají minuty.
3. Nastavte minuty (např. 20 minut) pomocí tlačítka
+
a potvrďte tlačítkem OK.
Bliká den v týdnu.
4. Nastavte den v týdnu (např. pátek) pomocí tlačítka
+
a potvrďte tlačítkem OK.
Pod vybraným dnem v týdnu se objeví podtržítko.
Nastavení času začátku zavlažování :
5. Otočte knoflíkem na .
Blikají hodiny začátku zavlažování.
6. Nastavte hodinu začátku zavlažování pomocí tlačítka
+
a potvrďte tlačítkem OK.
Blikají minuty začátku zavlažování.
7. Nastavte minuty začátku zavlažování pomocí tlačítka
+
a potvrďte tlačítkem OK.
Mo Tu ThFrSa Su
W
e
50
CZ
Nastavení délky zavlažování :
8. Otočte knoflíkem na . Blikají hodiny délky zavlažování.
9. Nastavte délku zavlažování v hodinách (např. 0 hodin)
pomocí tlačítka
+ a potvrďte tlačítkem OK.
Blikají minuty délky zavlažování.
10. Nastavte délku zavlažování v minutách (např. 20 minut)
pomocí tlačítka
+ a potvrďte tlačítkem OK.
Nastavení zavlažovacího cyklu (den, frekvence) :
Dny zavlažování lze navolit přímo (Mo So pondělí až neděle) nebo každé 2 (2nd) nebo 3 (3rd) dny. Frekvence zavlažování může být prováděna 1x (každých 24 hodin), 2x (každých 12 hodin) nebo 3x (každých 8 hodin) v den zavlažování.
Funkce komfort: Pokud bude nastavena pouze četnost zavla­žování, bude se zavlažovat každý den.
11. Otočný knoflík nastavte na . Mo bliká.
12. Vyberte dny (např. Mo a Sa) pomocí tlačítka
+
a potvrďte tlačítkem OK.
Pod vybranými dny se objeví podtržítko.
13. Vyberte četnost (např. 2x = 2-krát za 24 hodin)
pomocí tlačítka
+ a potvrďte tlačítkem OK.
Pod vybranou četností se objeví podtržítko.
Mo Tu ThFrSa Su 2nd 3rd
W
e
1x 2x 3x
51
CZ
Aktivace programu (Prog) :
14. Otočný knoflík nastavte na Prog. Program je aktivní.
Pokud je otočný knoflík v poloze Prog, je možné zobrazit následu­jící naprogramovaný čas začátku zavlažování a den zavlažování.
v Stiskněte tlačítko OK. Zobrazí se čas začátku a den následují-
cího zavlažování.
Pokud není následující den zavlažovacím dnem, bude zavlažo­vání ukončeno ve 24 hodin.
Ventil lze kdykoliv ručně otevřít nebo zavřít. Řídicí díl musí být nasazený.
1. Otočný knoflík nastavte do polohy On.
Ventil se otevře, kapky blikají jedna po druhé a na displeji
bliká po dobu 10 sekund délka zavlažování (z výroby je nastavena na 30 minut).
2. Během doby, kdy délka zavlažování bliká, lze pomocí tlačítka
+
měnit délku zavlažování (mezi 1 minutou a 59 minutami) (např. 15 minut) a potvrdit tlačítkem OK.
3. Otočný knoflík nastavte na Off, aby se ventil předčasně uzavřel.
Ventil se uzavře.
Důležité upozornění:
Manuální zavlažování:
Ukazatel příštího času začátku a dne zavlažování:
52
CZ
Přezimování / skladování:
Změněná délka manuálního zavlažování se uloží do paměti a je nezávislá na délce zavlažování v programu, t. j. při každém dalším příštím otevření ventilu je přednastavená změněná délka zavlažování.
Při poloze Off se zavlažovací program neprovede. Program přitom zůstává zachován. Také programem řízený otevřený ventil lze předčasně zavřít, aniž by se musela měnit naprogramovaná data (čas začátku zavlažování, délka zavlažování, zavlažovací cyklus).
v Otočný knoflík nastavte na Off.
Zavlažovací program je deaktivován.
Pro znovuaktivaci zavlažovacího programu otočte knoflíkem na Prog.
6. Uvedení mimo provoz
1. Pro šetření baterie by se měla baterie na zimu vyjmout (viz 4. Uvedení do provozu).
Po vložení baterie do zavlažovacího počítače na jaře musí
být zavlažovací počítač znovu naprogramován.
2. Řídicí díl a ventilovou jednotku skladujte na nemrznoucím a suchém místě.
Deaktivace zavlažovacího programu:
53
CZ
Čištění sítka:
Přístroj se nesmí přiložit k normálnímu domovnímu odpadu, nýbrž se musí odborně zlikvidovat.
v Přístroj zlikvidujte prostřednictvím vašeho komunálního
sběrného střediska.
v Použité baterie vraťte zpět do prodejny, kde jste baterie
zakoupil nebo je zlikvidujte prostřednictvím komunálních likvidačních středisek.
Baterie likvidujte pouze ve vybitém stavu.

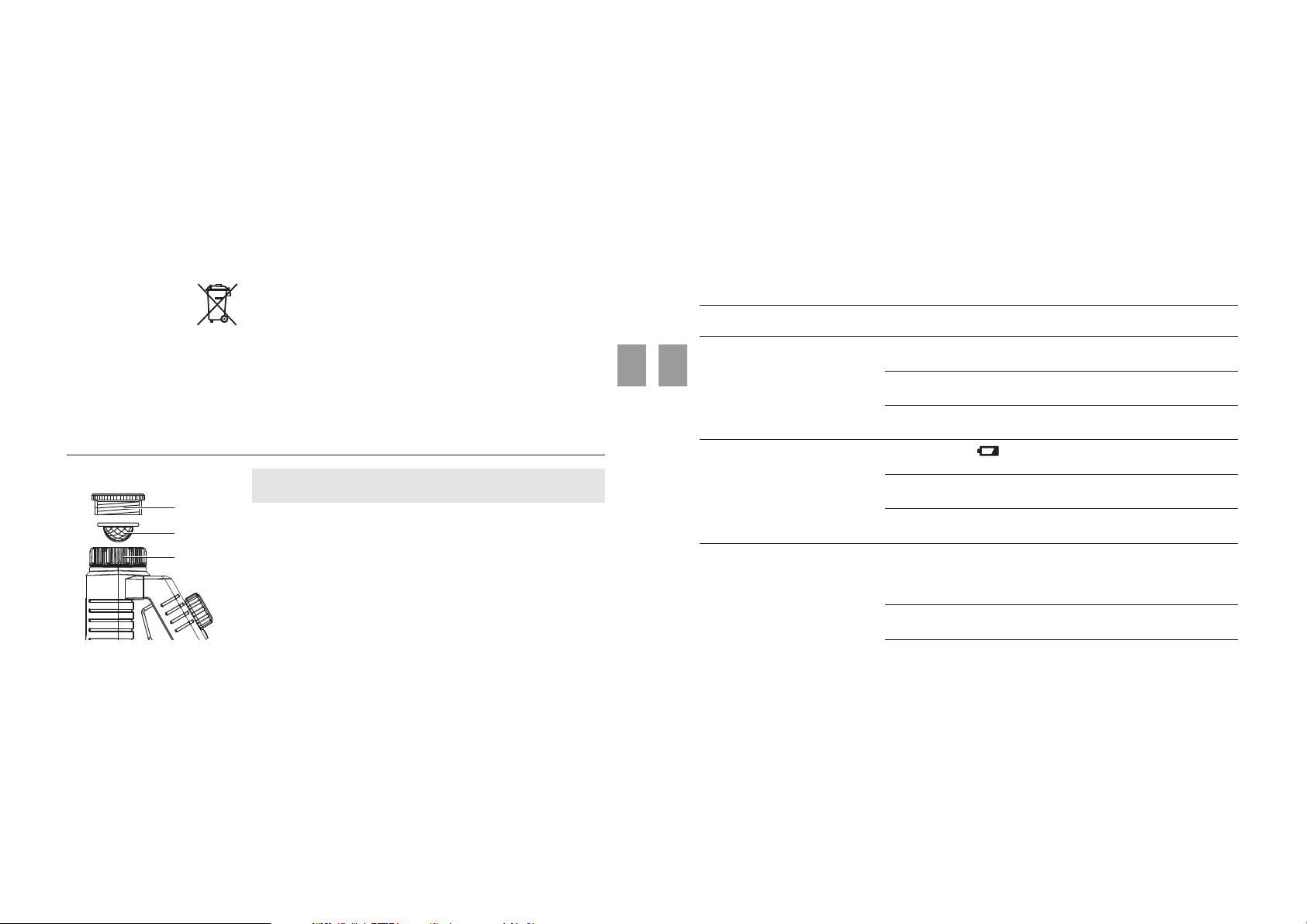

7. Údržba
Kontrolujte pravidelně sítko na nečistoty Da v případě potřeby jej vyčistěte.
1. Vyšroubujte převlečnou matici
E
na zavlažovacím počítači rukou ze závitu na vodovodním kohoutku (nepoužívejte přitom kleště).
2. Příp. vyšroubujte adaptér
C
.
3. Vyberte sítko na nečistoty
D
v převlečné matici Ea vyčistěte
jej.
4. Zavlažovací počítač opět smontujte (viz 4. Uvedení do provozu „Připojení zavlažovacího počítače“ ).
Likvidace:
(
podle
RL2002 /96 /EG)
Likvidace použitých baterií:
C D E
54
CZ
8. Odstraňování poruch
Porucha Možná příčina Odstranění Na displeji se nezobrazují Baterie je nesprávně vložená. v Dbejte na správnou (
+ / –)
žádné ukazatele polaritu.
Baterie je úplně vybitá. v Vložte novou baterii
(Alkaline).
Teplota na displeji je vyšší Ukazatele se zobrazí po než 60 °C. snížení teploty.
Manuální zavlažování přes Prázdná baterie ( je neu- v Vložte novou baterii otočný knoflík do polohy stále zobrazen tento symbol). (Alkaline). On není možné
Vodovodní kohoutek v Otevřete vodovodní
je zavřený. kohoutek.
Řídicí díl není nasazen. v Nasaďte řídicí díl na těleso zavlažovacího počítače.
Zavlaћovacн program se Programovacн ъdaje resp. v Programovбnн resp. zmмnu neprovбdн (nezavlaћuje se) zmмny byly zadбny bмhem provбdмjte mimo naprogra-
nebo krбtce pшed zaибtkem movanй zaибtky zavlaћovбnн. zavlaћovбnн.
Vodovodnн kohoutek je v Otevшete vodovodnн zavшenэ. kohoutek.
