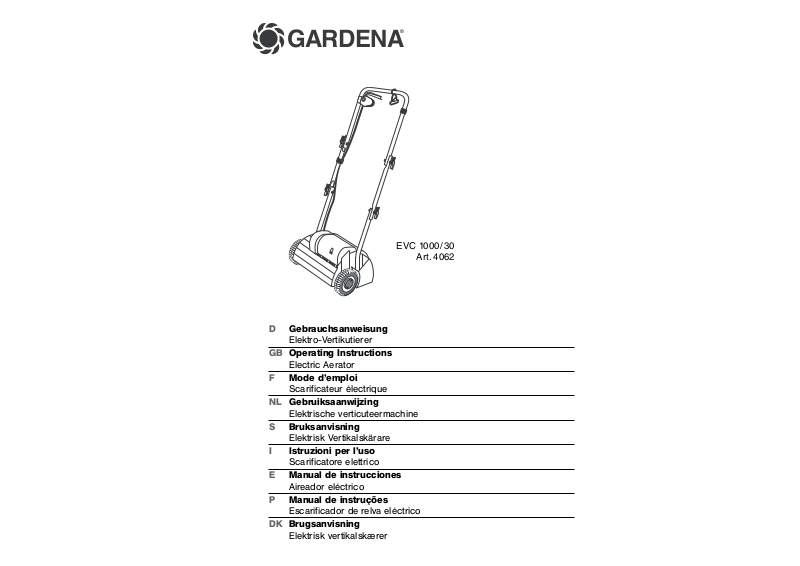

Page 1
GARDENA
®
D Gebrauchsanweisung
Elektro-Vertikutierer
GB Operating Instructions
Electric Aerator
F Mode d’emploi
Scarificateur électrique
NL Gebruiksaanwijzing
Elektrische verticuteermachine
S Bruksanvisning
Elektrisk Vertikalskärare
I Istruzioni per l’uso
Scarificatore elettrico
E Manual de instrucciones
Aireador eléctrico
P Manual de instruções
Escarificador de relva eléctrico
DK Brugsanvisning
Elektrisk vertikalskærer
EVC 1000/ 30
Art. 4062
Page 2
2 3
DD
Bestimmung
Zu beachten
GARDENA Elektro-Vertikutierer EVC 1000/30
Willkommen im Garten GARDENA...
Bitte lesen Sie die Gebrauchsanweisung sorgfältig und beachten
Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Elektro-Vertikutierer, dem richtigen Gebrauch
sowie den Sicherheitshinweisen vertraut.
Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter
16 Jahren sowie Personen, die nicht mit dieser Gebrauchsanweisung vertraut sind, diesen Elektro-Vertikutierer nicht benutzen.
v Bitte bewahren Sie diese Gebrauchsanweisung sorgfältig auf.
1. Einsatzgebiet Ihres GARDENA Elektro-Vertikutierers
. . . . . . . . . 2
2. Für Ihre Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
3. Funktion
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
4. Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
5. Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
6. Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
7. Beheben von Störungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
8. Außerbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
9. Lieferbares Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
10. Technische Daten
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
11. Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
1. Einsatzgebiet Ihres GARDENA Elektro-Vertikutierers
Der GARDENA Elektro-Vertikutierer EVC 1000/30 ist für das
Vertikutieren von Rasen- und Grasflächen im privaten Haus- und
Hobbygarten bestimmt und nicht dafür vorgesehen, in öffentlichen
Parks, Sportstätten, an Straßen und in der Land- und Forstwirtschaft eingesetzt zu werden.
Die Einhaltung der von GARDENA beigefügten Gebrauchsanweisung ist Voraussetzung für den ordnungsgemäßen Gebrauch
des Elektro-Vertikutierers.
Wegen körperlicher Gefährdung darf der GARDENA
Elektro-Vertikutierer nicht eingesetzt werden zum Trimmen
von Büschen, Hecken und Sträuchern. Weiterhin darf der
Elektro-Vertikutierer nicht zum Einebnen von Bodenunebenheiten verwendet werden.
Inhaltsverzeichnis
Verletzungsgefahr!
V Scharfe Zinken von Händen und Füßen entfernt halten.
Vor Arbeiten am Schneidwerkzeug Netzstecker ziehen.
Achtung, Teile laufen nach Abschalten des Vertikutierers
nach!
V Netzanschlussleitung vom Vertikutierer fernhalten.
v Führen Sie vor jeder Benutzung eine Sichtprüfung des
Vertikutierers durch.
v Benutzen Sie den Vertikutierer nicht, wenn Sicherheitsvor-
richtungen (Starthebel; Sicherheitsabdeckung) beschädigt
oder abgenutzt sind.
v Setzen Sie niemals Sicherheitsvorrichtungen außer Kraft.
v Sorgen Sie dafür, dass alle Muttern und Schrauben fest
angezogen sind und sich der Vertikutierer in einem sicheren
Arbeitszustand befindet.
Aus Sicherheitsgründen sind abgenutzte und beschädigte Teile
vom GARDENA Service oder dem autorisierten Fachhändler
auszutauschen.
v Prüfen Sie die zu vertikutierende Fläche vor Arbeitsbeginn.
v Achten Sie während der Arbeit auf Fremdkörper (z. B. Steine,
Äste, Schnüre) und entfernen Sie ggf. diese.
Der Vertikutierer kann ernsthafte Verletzungen verursachen!
Sie sind für die Sicherheit im Arbeitsbereich verantwortlich.
v Verwenden Sie den Vertikutierer ausschließlich entsprechend
dem in dieser Gebrauchsanweisung angegebenen Verwendungszweck.
v Arbeiten Sie nur bei ausreichenden Sichtverhältnissen.
v Während des Betriebs das Gerät nicht kippen und die Heck-
klappe nicht anheben.
v Machen Sie sich vertraut mit Ihrer Umgebung und achten Sie
auf mögliche Gefahren, die Sie wegen des Motorgeräuschs
vielleicht nicht hören können.
v Tragen Sie festes Schuhwerk und lange Hosen zum Schutz
Ihrer Beine.
Verletzungsgefahr!
V Hände und Füße von der Vertikutier-Walze fernhalten.
Achten Sie darauf, dass sich keine anderen Personen (insbesondere Kinder) oder Tiere in der Nähe des Arbeitsbereiches
befinden.
v Führen Sie den Vertikutierer nur im Schritt-Tempo.
v Achten Sie beim Arbeiten immer auf sicheren und festen
Stand.
Achtung beim Rückwärtsgehen. Stolpergefahr!
Prüfungen vor
jeder Benutzung:
Verwendung/
Verantwortung
2. Für Ihre Sicherheit
v Beachten Sie die Sicherheitshinweise auf dem Vertikutierer.
Achtung!
V Vor Inbetriebnahme Gebrauchsanweisung lesen.
Dritte aus dem Gefahrenbereich fernhalten.
Page 3
5
D
Zu langes Verweilen auf einer Stelle bei laufendem Gerät oder
Vertikutieren, wenn der Boden nass oder zu trocken ist, kann die
Grasnarbe verletzen.
v Für ein sauberes Arbeitsergebnis den Vertikutierer mit ange-
passter Geschwindigkeit in möglichst geraden Bahnen führen.
Für ein lückenloses Vertikutieren sollten sich die Bahnen berühren.
v Das Gerät stets in gleichmäßigem Tempo, abhängig von der
Bodenbeschaffenheit, führen.
v Beim Arbeiten an Hängen immer quer zum Hang arbeiten und
auf sicheren und festen Stand achten. Nicht an übermäßig
steilen Hängen arbeiten.
Stolpergefahr!
Üben Sie besondere Vorsicht beim Rückwärtsgehen und
beim Ziehen des Vertikutierers.
v Beim Wenden des Vertikutierers die Kabelzugentlastung am
Holm stets der bearbeiteten Seite zuwenden.
Dies erleichtert die Kabelführung erheblich.
Beim Vertikutieren von stark vermoosten Flächen empfiehlt es
sich, anschließend den Rasen nachzusäen. Die durch das Moos
verdrängte Rasenfläche kann sich dadurch schneller regenerieren.
Die Anschlussleitung ist während des Betriebes immer in Arbeitsrichtung seitlich von der zu bearbeitenden Fläche zu führen.
Immer weg von der Anschlussleitung arbeiten.
4. Montage
1. Zugentlastung 1auf den Oberholm 2schieben.
2. Schrauben4von innen durch die Bohrungen des Oberholms
2
stecken und mit den Flügelmuttern5den Oberholm2mit den
Mittelholmen3verschrauben.
Beim Verschrauben der Mittel- und Unterholme auf die Ausrichtung
der Knicke der Unterholme 6achten (s. Abb.).
3. Schrauben
7
von innen durch die Bohrungen der Motorholme
6
stecken und mit den Flügelmuttern8die Motorholme
6
mit den Mittelholmen3verschrauben.
Der Holm ist zusammengebaut.
4. Zusammengebauter Holm so in die Aufnahmebohrungen
9
des Motorgehäuses stecken, dass der Anschlag0sich auf
der linken Seite (in Fahrtrichtung) befindet (s. Abb.).
5. Auf der Gehäuse-
unterseite mit den
Schrauben
A
die
Unterholme mit dem
Motorgehäuse verschrauben.
4
D
1. Setzen Sie den Vertikutierer außer Betrieb.
2. Entfernen Sie das Hindernis.
3. Prüfen Sie den Vertikutierer auf eventuelle Beschädigung
und lassen Sie ihn ggf. reparieren.
Hinterlassen Sie den Vertikutierer nie unbeaufsichtigt am
Arbeitsplatz.
v Sollten Sie die Arbeit unterbrechen, lagern Sie bitte den
Vertikutierer an einem sicheren Ort und ziehen den Netzstecker!
v Sollten Sie Ihre Arbeit unterbrechen, um sich zu einem
anderen Arbeitsbereich zu begeben, schalten Sie den Vertikutierer, während Sie sich dorthin begeben, unbedingt ab.
v Benutzen Sie den Vertikutierer nicht bei Regen.
v Beachten Sie bitte die örtlichen Ruhezeiten Ihrer Gemeinde!
v Anschlussleitung von der Vertikutier-Walze entfernt halten!
v Die Anschlussleitung muss regelmäßig auf Anzeichen von
Beschädigungen und Alterung untersucht werden.
v Bei Beschädigung der Anschluss- oder Verlängerungsleitung
sofort den Netzstecker ziehen.
Die Kupplungssteckdose einer Verlängerungsleitung muss
spritzwassergeschützt sein oder Kupplungsdosen an Anschlussleitungen müssen aus Gummi oder mit Gummi überzogen sein.
Verlängerungsleitungen müssen der DIN VDE 0620 genügen.
v Verwenden Sie nur zulässige Verlängerungsleitungen mit
ausreichendem Leitungsquerschnitt. Fragen Sie Ihren Elektrofachmann.
Befestigungsmittel für Anschlussleitungen müssen verwendet
werden.
Wir empfehlen die Verwendung eines Fehlerstromschutzschalters
mit einem Nennfehlerstrom von ≤ 30 mA. Für die Schweiz ist die
Verwendung eines Fehlerstromschutzschalters Pflicht.
Wenn Sie beim
Vertikutieren auf ein
Hindernis treffen:
Arbeitsunterbrechung
Beachten Sie
Umwelteinflüsse
Elektrische Sicherheit
3. Funktion
Der Vertikutierer ist zur Beseitigung von Verfilzungen und bei
Vermoosungen im Rasen sowie zur Durchtrennung von flachwurzelndem Wildwuchs einsetzbar.
Um einen gepflegten Rasen zu erhalten, empfehlen wir Ihnen, den
Rasen 2-mal jährlich im Frühjahr und im Herbst zu vertikutieren.
v Zunächst den Rasen auf die gewünschte Schnitthöhe mähen.
Dies ist besonders bei sehr hohem Rasen (Urlaubsrasen) zu
empfehlen.
Empfehlung: Je kürzer der Rasen geschnitten ist, desto besser
lässt er sich vertikutieren, umso weniger kann das Gerät überlastet werden und umso größer ist die Lebensdauer der Vertikutier-Walze.
Richtiges Vertikutieren:
Holm montieren:
A
2
4
3
5
5
8
6
7
8
9
1
0
Page 4
7
D
Blockierschutz: Wenn die Vertikutier-Walze z.B. durch einen
Fremdkörper blockiert, Starthebel sofort loslassen. Wenn die
Blockierung länger als 10 Sekunden anhält, ohne dass der
Starthebel losgelassen wurde, spricht der Blockierschutz an.
In diesem Fall sofort den Starthebel loslassen. Nach einer Abkühlzeit von ca.1 Minute kann der Vertikutierer wieder gestartet
werden.
Verletzungsgefahr!
A Wenn der Blockierschutz anspricht und dabei der
Starthebel gezogen bleibt, startet der Vertikutierer
nach ca. 1 Minute automatisch wieder.
6. Wartung
Verletzungen durch die Vertikutier-Walze!
A V Vor der Wartung den Netzstecker ziehen und den
Stillstand der Vertikutier-Walze abwarten.
V Bei der Wartung Arbeitshandschuhe tragen.
Der Vertikutierer sollte nach jedem Gebrauch gereinigt werden.
Gefahr von Personen und Sachschäden!
A V Vertikutierer nicht unter fließendem Wasser (insbe-
sondere nicht unter Hochdruck) reinigen.
V Zur Reinigung des Vertikutierers keine harten oder
spitzigen Gegenstände verwenden.
1. Räder, Vertikutier-Walze und Gehäuse von anhaftendem
Vertikutiergut und Ablagerungen befreien.
2. Lufteinlässe des Gehäuses von Schmutz befreien.
Der Vertikutierer unterliegt einem betriebsbedingten Verschleiß.
Je intensiver die Nutzung, desto größer die Abnutzung der Messer.
Harte bzw. sehr trockene Böden beschleunigen den Verschleiß
ebenso wie eine überproportionale Beanspruchung des Vertikutierers.
Wenn das Arbeitsergebnis durch Messer-Verschleiß zunehmend
schlechter wird, kann die Vertikutier-Walze 2-mal nachgestellt
werden.
Hinweis: Der Verschleißausgleich dient nicht der Höhenverstellung. Die Nachstellung der Vertikutier-Walze ohne sichtbaren Verschleiß kann zur Beschädigung der VertikutierWalze oder zur Überlastung des Motors führen.
Die Vertikutier-Walze hat 3 Einstell-Positionen:
• Position 1: Lieferzustand
• Position 2: Erste Nachstell-Position bei Messerverschleiß
(die Vertikutier-Walze wird um 3 mm gesenkt)
• Position 3: Zweite Nachstell-Position bei Messerverschleiß
(die Vertikutier-Walze wird um weitere 3 mm
gesenkt)
Die Fixieröffnungen an der Radaufhängung müssen frei von
Verschmutzung sein.
6
D
V Anschlusskabel bei der Montage nicht auf Zug be-
A anspruchen.
1. Startschalter
B
auf die Bohrungen ades Oberholms stecken.
Das Anschlusskabel Ewird am Holm entlang geführt.
2. Mit den Schrauben Cden Startschalter Bmit dem Oberholm
verschrauben.
3. Mit den beiden Kabelclips
D
das Anschlusskabel Evon innen
am rechten Holm
3
befestigen.
Der Vertikutierer ist fertig montiert.
5. Bedienung
1. Verlängerungskabel Fals Schlaufe in die Kabelzugentlastung 1einlegen.
Somit wird ein unbeabsichtigtes Lösen der
Steckverbindung unterbunden.
2. Kabel-Halteklaue Gaufklappen und die Kupplung des Verlängerungskabels Fvon unten auf den Stecker Hstecken.
3. Verlängerungskabel
F
in Netzsteckdose einstecken.
Verletzungsgefahr, wenn der Vertikutierer nicht selbständig
abschaltet!
V Sicherheitseinrichtungen am Vertikutierer nicht (z. B. durch
Anbinden des Starthebels am Oberholm) entfernen oder
überbrücken!
Achtung! Vertikutierer-Walze läuft nach:
A V Vertikutierer niemals mit laufendem Motor heben,
kippen oder tragen!
V Nie auf befestigtem Untergrund (z. B. Asphalt)
starten.
V Der durch die Führungsholme gegebene Sicher-
heitsabstand zwischen Vertikutier-Walze und
Benutzer immer einhalten.
1. Vertikutierer auf ebene Rasenfläche stellen.
2. Einschaltsperre
I
gedrückt halten und Starthebel Jan das
Holm-Oberteil ziehen.
Der Vertikutierer startet.
3. Einschaltsperre Iloslassen.
Startschalter montieren:
Vertikutierer
anschließen:
Vertikutierer starten:
Vertikutierer reinigen:
Verschleißausgleich
nachstellen:
B
a
C
H
F
G
1
F
I
J
D
E
B
12
3
D
Page 5
Vertikutier-Walze wechseln :
9
D
Störung Mögliche Ursache Abhilfe
Abnorme Geräusche, Fremdkörper auf der Vertikutier- 1. Vertikutierer ausschalten,
Klappern am Gerät Walze schlagen gegen den Netzstecker ziehen und
Vertikutierer. warten, bis Vertikutier-Walze
Pfeifendes Geräusch Fremdkörper blockiert
still steht.
die Vertikutier-Walze. 2. Fremdkörper entfernen.
Zahnriemen rutscht. v GARDENA Service auf-
suchen.
Motor läuft nicht an Zuleitungskabel defekt. v Zuleitungskabel prüfen.
Verlängerungsleitung mit evtl. v Elektrofachmann fragen.
zu geringem Leitungsquerschnitt.
Motor setzt aus, weil Blockier- Blockierung durch Fremdkörper. 1. Vertikutierer ausschalten,
schutz angesprochen hat Netzstecker ziehen und
warten, bis Vertikutier-Walze
still steht.
2. Fremdkörper entfernen.
3. Nach ca. 1 Minute den
Vertikutierer wieder starten.
Vertikutiertiefe zu groß (Ver- 1. Motor abkühlen lassen.
schleißausgleich wurde ohne
2. Verschleißausgleich richtig
Verschleiß der Messer nach-
einstellen.
gestellt).
Gras ist zu hoch. v Vormähen (s. 3. Funktion
„Richtiges Vertikutieren“
).
Arbeitsergebnis nicht Vertikutier-Walze ist verschlissen. v Vertikutier-Walze nach-
zufriedenstellend stellen (s. Wartung).
Zahnriemen defekt. v GARDENA Service auf-
suchen.
Rasen zu hoch. v Rasen vormähen.
Vertikutier-Walze dreht Überlastsicherung (Torsions- v Vertikutier-Walze aus-
nicht mehr. feder) ist überdreht. tauschen.
Bei sonstigen Störungen bitten wir Sie, sich mit dem GARDENA Service in Verbindung zu setzen.
8. Außerbetriebnahme
v Den Vertikutierer in einem trockenen, geschlossenen, für
Kinder unzugänglichen Raum lagern.
v Motor abschalten, Netzstecker ziehen und Stillstand der
Vertikutier-Walze abwarten.
Zum Transport über empfindliche Oberflächen, z. B. Fliesen,
ist das Gerät anzuheben.
9. Lieferbares Zubehör
Fangsack für ElektroVertikutierer EVC 1000/30 • Art.-Nr. 4065
8
D
Lagern:
Transport:
1. Haltefeder Kzusammendrücken und Nachstelleinheit
L
um ca. 6 mm herausziehen.
Das Rad ist nicht mehr auf der Achse befestigt.
2. Nachstelleinheit Lum 90° in die nächsthöhere Position drehen.
3. Auf die Mitte der Nachstelleinheit Ldrücken, bis die Haltefeder Kin der neuen Position hörbar einschnappt.
Das Rad ist in der neuen Position auf der Achse befestigt.
4. Das Rad auf der anderen Seite in dieselbe Position nachstellen.
Beide Räder müssen immer auf derselben Position stehen.
7. Beheben von Störungen
Verletzungen durch die Vertikutier-Walze!
A V Vor dem Beheben von Störungen den Netzstecker
ziehen und den Stillstand der Vertikutier-Walze
abwarten.
V Beim Beheben von Störungen Arbeitshandschuhe
tragen.
Wenn die Vertikutier-Walze in Verschleißausgleich-Position 3
verschlissen ist, muss diese ausgetauscht werden. Es darf nur
die original GARDENA Vertikutierwalze verwendet werden:
• GARDENA Vertikutier-Messerwalze für Art. 4062
1. Schrauben
M
auf der Gehäuseunterseite ausschrauben.
2. Rad mit Lagerschild Nanheben und von der VertikutierWalze Oabziehen.
3. Vertikutier-Walze Oschräg anheben und von der Mitnahme
P
der Antriebswelle abziehen.
4. Neue Feder
Q
, neuen Anschlag
R
und neue Torsionsfeder Sin die neue
Vertikutier-Walze
O
einschieben.
5. Neue Vertikutier-Walze so auf die Antriebswelle stecken, dass die Torsionsfeder Sim Spalt der Antriebswelle
P
steckt.
6. Neue Vertikutier-Walze anheben und
das Rad mit Lagerschild
N
auf die Vertikutier-Walze aufstecken.
7. Rad mit Lagerschild Nauf die Gehäuseunterseite aufsetzen
und dabei darauf achten, dass die Teile nicht verspannt eingebaut werden.
8. Rad mit Lagerschild Nmit den Schrauben M, ohne diese
zu überdrehen, mit der Gehäuseunterseite verschrauben.
9. Verschleißausgleich auf Position 1 stellen
(s. 6. Wartung
„Verschleißausgleich nachstellen“
).
M
N
O
O
P
SRQO
O S P
L
K
Page 6
Wir bieten Ihnen
umfangreiche
Serviceleistungen
Garantie
11
D
10
D
Ihre direkte Verbindung
zum Service in
D
Deutschland
Reklamationen /
Reparaturen
✉
GARDENA
Kress + Kastner GmbH
Abt. Technischer Service
Hans-Lorenser-Str. 40
89079 Ulm
✆
(07 31) 490 - Durchwahl
- 290
Technische Störungen /
Reklamationen
- 300
Reparaturen
und Antworten auf
Kostenvoranschläge
(07 31) 4 90 - 307
@@
t.service@gardena.com
Produktberatung /
Ersatzteilbestellung
✉
GARDENA
Kress + Kastner GmbH
Abt. Kundendienst
Hans-Lorenser-Str. 40
89079 Ulm
✆
(07 31) 490 -123
Ersatzteilbestellungen /
Allgem. Produktberatung
(07 31) 4 90 -249
@@
ServiceCenter@gardena.com
Abhol-Service
✆
(01 80) 3 00 01 86
10. Technische Daten
Aufnahmeleistung Motor 1.000 W
Netzspannung 230 V
Netzfrequenz 50/60 Hz
Arbeitsdrehzahl der Vertikutier-Walze 2.250 U/min
Vertikutierbreite 30 cm
Verschleißausgleich-Einstellungen 3 x 3 mm
Arbeitsplatzbezogener Emissionskennwert L
pA
1)
78 dB (A)
Arbeitsplatzbezogener Schall-Leistungspegel L
WA
2)
95 dB (A)
Hand-Armschwingung a
vhw
1)
≤ 2,5 m/s
2
Messverfahren nach 1) EN 60335-1 2) Richtlinie 2000/14/ EG
11. Service
• Qualifizierte, schnelle und kostengünstige Reparatur
durch unseren Zentralen Reparatur-Service
– Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage
• Einfache und kostengünstige Rücksendung an GARDENA
durch Abhol-Service (nur innerhalb von Deutschland)
– Abholung innerhalb von 2 Tagen
• Kompetente Beratung bei Störungen / Reklamationen
durch unseren Technischen Service
• Schnelle und kostengünstige Ersatzteilversorgung
durch unseren Zentralen Ersatzteil-Service
– Bearbeitungsdauer in unserem Hause max. 2 Arbeitstage
Im Garantiefall sind die Serviceleistungen für Sie kostenlos.
GARDENA gewährt für dieses Produkt 2 Jahre Garantie (ab Kaufdatum). Diese Garantieleistung bezieht sich auf alle wesentlichen
Mängel des Gerätes, die nachweislich auf Material- oder Fabrikationsfehler zurückzuführen sind. Sie erfolgt durch die Ersatzlieferung eines einwandfreien Gerätes oder durch die kostenlose
Reparatur des eingesandten Gerätes nach unserer Wahl, wenn
folgende Voraussetzungen gewährleistet sind:
• Das Gerät wurde sachgemäß und laut den Empfehlungen in
der Gebrauchsanweisung behandelt.
• Es wurde weder vom Käufer noch von einem Dritten versucht,
das Gerät zu reparieren.
Das Verschleißteil Vertikutier-Walze ist von der Garantie ausgeschlossen.
Diese Hersteller-Garantie berührt die gegenüber dem Händler /
Verkäufer bestehenden Gewährleistungsansprüche nicht.
Im Servicefall schicken Sie bitte das defekte Gerät zusammen
mit einer Kopie des Kaufbelegs und einer Fehlerbeschreibung
per Abhol-Service (nur in Deutschland) oder frankiert an die
auf der Rückseite angegebene Serviceadresse.
Nach erfolgter Reparatur senden wir das Gerät frei an Sie zurück.
Unsere Kunden in Österreich und in der Schweiz wenden sich
bitte an ihre Servicestelle (Anschrift siehe Umschlagseite):
Österreich
✆
02262/745450
Schweiz
✆
01/ 8602666
Wir weisen ausdrücklich darauf hin, dass wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte hervorgerufene
Schäden einzustehen haben, sofern diese durch unsachgemäße
Reparatur verursacht oder bei einem Teileaustausch nicht unsere
Original GARDENA Teile oder von uns freigegebene Teile verwendet werden und die Reparatur nicht vom GARDENA Service
oder dem autorisierten Fachmann durchgeführt wird.
Entsprechendes gilt für Ergänzungsteile und Zubehör.
Ihre direkte Verbindung
zum Service in
a
Österreich
c
Schweiz
Produkthaftung
Page 7
12
D
Bezeichnung des Gerätes : Elektro-Vertikutierer
Typ : EVC 1000/ 30
Art.-Nr.: 4062
EU-Richtlinien: Maschinenrichtlinie 98/37/EG
Elektromagnetische Verträglichkeit 89/336/EG
Niederspannungsrichtlinie 73/23/ EG
Richtlinie 93/68/EG
Richtlinie 2000/14/EG
Harmonisierte EN: EN 292 -1
EN 292-2
EN 60335-1
prEN 60335-2-77
Nationale Normen: DIN VDE 1856-1/2
DIN VDE 0700-1
DIN VDE 0700- 206 /84 Ulm, den 05.05.2000
Schall-Leistungspegel: gemessen: 95 dB (A)
garantiert : 96 dB(A)
Anbringungsjahr Thomas Heinl
der CE-Kennzeichnung: 2000 Technische Leitung
EU-Konformitätserklärung
MaschinenVerordnung (9. GSGVO) / EMVG / Niedersp. RL
Der Unterzeichnete GARDENA Kress + Kastner GmbH · Hans-Lorenser-Straße 40 · D-89079 Ulm
bestätigt, dass das nachfolgend bezeichnete Gerät in der von uns in Verkehr gebrachten Ausführung
die Anforderungen der harmonisierten EU-Richtlinien, EU-Sicherheitsstandards und produktspezifischen Standards erfüllt.
Bei einer nicht mit uns abgestimmten Änderung des Gerätes verliert diese Erklärung ihre Gültigkeit.
Page 8
Deutschland
GARDENA Kress + Kastner GmbH
GARDENA Service
Hans-Lorenser-Straße 40
D-89079 Ulm
Produktfragen: (07 31) 490 - 123
Reparaturen: (07 31) 490 - 290
Argentina
Argensem S.A.
Venezuela 1075
(1618) El Talar - Buenos Aires
Australia
NYLEX Corporation Ltd.
25-29 Nepean Highway
P.O. Box 68
Mentone, Victoria 3194
Austria
GARDENA Österreich Ges. m.b.H.
Stettnerweg 11-15
2100 Korneuburg
Belgium
MARKT (Belgium) NV/SA
Sterrebeekstraat 163
1930 Zaventem
Brazil
M. Cassab
Av. das Nações Unidas, 20.882
Santo Amaro, CEP 04795-000
São Paulo - S.P.
Bulgaria / България
ДЕНЕКС ООД
Бул. ”Г.М.Димитров” 16 ет.4
София 1797
Canada
GARDENA Canada Ltd.
100, Summerlea Road
Brampton, Ontario
Canada L6T 4X3
Chile
Antonio Martinic Y CIA. LTDA.
Gilberto Fuenzalida 185 Loc.
Las Condes - Santiago de Chile
Costa Rica
Compania Exim
Euroiberoamericana S.A.
350 Sur del Automercado
Los Yoses
San Pedro
Cyprus
FARMOKIPIKI LTD
P.O. Box 7098
74, Digeni Akrita Ave.
1641 Nicosia
Czech Republic
GARDENA spol. s.r.o.
Шнpskб 20a, и.p. 1153
62700 Brno
Denmark
GARDENA Danmark A/S
Naverland 8
2600 Glostrup
Finland
Habitec Oy
Martinkyläntie 52
01720 Vantaa
France
GARDENA France
Service Après-Vente
BP 50080
95948 ROISSY CDG Cedex
Great Britain
GARDENA UK Ltd.
27- 28 Brenkley Way
Blezard Business Park
Seaton Burn
Newcastle upon Tyne
NE13 6DS
Greece
Agrokip G. Psomadopoulos & Co.
20, Lykourgou str.
Kallithea - Athens
Hungary
GARDENA Magyarország Kft.
Késmárk utca 22
1158 Budapest
Iceland
Heimilistaeki hf
Saetun 8
P.O. Box 5340
125 Reykjavik
Republic of Ireland
Michael McLoughlin & Sons
Hardware Limited
Long Mile Road
Dublin 12
Italy
GARDENA Italia S.r.l.
Via Donizetti 22
20020 Lainate (Mi)
Japan
KAKUDAI Mfg. Co. Ltd.
1-4-4, Itachibori Nishi-ku
Osaka 550
Luxembourg
Magasins Jules Neuberg
Grand Rue 30
Case Postale No. 12
Luxembourg 2010
Netherlands
GARDENA Nederland B.V.
Postbus 50176
1305 AD ALMERE
Neth. Antilles
Jonka Enterprises N.V.
Sta. Rosa Weg 196
P.O. Box 8200
Curaçao
New Zealand
NYLEX New Zealand Limited
Private Bag 94001
South Auckland Mail Centre
10 Offenhauser Drive
East Tamaki, Manukau
Norway
GARDENA Norge A/S
Postboks 214
2013 Skjetten
Poland
GARDENA Polska Sp. z o.o.
Szymanów 9 d
05-532 Baniocha
Portugal
MARKT (Portugal), Lda.
Recta da Granja do Marquês
Edif. GARDENA
Algueirão
2725-596 Mem Martins
Russia / Россия
АО АМИДА ТТЦ
ул. Моcфилмовcкая 66
117330 Моcква
Singapore
Variware
Holland Road Shopping Centre
227-A 1st Fl., Unit 29
Holland Avenue
Singapore 1027
Slowenia / Croatia
Silk d.o.o. Trgovina
Brodišče 15
1236 Trzin
South Africa
GARDENA South Africa (Pty.) Ltd.
P.O. Box 11534
Vorna Valley 1686
Spain
ANMI Andreu y Miriam S.A.
Calle Pere IV, 111
08018 Barcelona
Sweden
GARDENA Svenska AB
Box 9003
20039 Malmö
Switzerland
GARDENA Kress + Kastner AG
Bitziberg 1
8184 Bachenbülach
Ukraine / Украина
АОЗТ АЛЬЦЕСТ
ул. Гайдара 50
г. Киев 01033
Turkey
Dost Diþ Ticaret Mümessillik A.Þ.
Yeþilbaðlar Mah. Baþkent
Cad. No. 26
Pendik - Ýstanbul
USA
GARDENA
3085 Shawnee Drive
Winchester, VA 22604
4062- 20.960. 04 /0021
GARDENA Kress + Kastner GmbH
Postfach 27 47, D -89070 Ulm
http: // www.gardena.com
Loading...
