C 1060 plus Art. 1864
DBetriebsanleitung
Bewässerungscomputer
<![endif]>D
GARDENA Bewässerungscomputer C 1060 plus
Willkommen im Garten GARDENA...
Dies ist die deutsche Originalbetriebsanleitung.
Bitte lesen Sie die Betriebsanleitung sorgfältig und beachten Sie deren Hinweise.
Machen Sie sich anhand dieser Betriebsanleitung mit dem Bewässerungscomputer, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut.
Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen,
Abenutzen. Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten dürfen
das Produkt nur verwenden, wenn sie von einer zuständigen Person beaufsichtigt oder unterwiesen werden.die nicht mit dieser Betriebsanleitung vertraut sind, diesen Bewässerungscomputer nicht
|
|
v Bitte bewahren Sie diese Betriebsanleitung sorgfältig auf. |
|
|||
Inhaltsverzeichnis |
1. |
Einsatzgebiet Ihres GARDENA Bewässerungscomputers . . . |
2. |
|||
|
|
2. |
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
2. |
||
|
|
3. |
Funktion . . . . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
3. |
|
|
|
4. |
Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
5. |
||
|
|
5. |
Programmierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
7. |
||
|
|
|
|
5.1 Basisprogrammierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
7. |
|
|
|
|
|
5.2 Sonderprogramme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
10 |
|
|
|
|
|
5.3 Sonstige Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
14 |
|
|
|
6. |
Außerbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
15 |
||
|
|
7. |
Wartung . . . . . |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
15 |
|
|
|
8. |
Beheben von Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
16 |
||
|
|
9. |
Lieferbares Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
17 |
||
|
|
10. |
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
17 |
||
|
|
11. |
Service / Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
17 |
||
1. Einsatzgebiet Ihres GARDENA Bewässerungscomputers |
|
|||||
|
|
|||||
Ordnungsgemäßer |
Der GARDENA Bewässerungscomputer ist für die private Benut- |
|||||
Gebrauch: |
zung im Hausund Hobbygarten für den ausschließlichen Einsatz |
|||||
|
|
im Außenbereich zur Steuerung von Regnern und Bewässerungs- |
||||
|
|
systemen bestimmt. Der Bewässerungscomputer kann zur auto- |
|
|||
|
|
matischen Bewässerung während des Urlaubs eingesetzt werden. |
||||
|
|
|
|
|
||
Zu beachten |
|
Der GARDENA Bewässerungscomputer darf nicht im in- |
|
|||
|
|
|
dustriellen Einsatz und in Verbindung mit Chemikalien, |
|
||
|
|
|
Lebensmitteln, leicht brennbaren und explosiven Stoffen |
|
||
|
|
|
verwendet werden. |
|
||
|
|
|
|
|
||
|
2. Sicherheitshinweise |
|
|
|
||
|
|
|
|
|
|
|
Batterie: |
|
|
|
Um bei längerer Abwesenheit einen Ausfall |
|
|
|
Aus Gründen der Funktionssicherheit |
des Bewässerungscomputers durch eine |
|
|||
|
darf nur eine 9 V Alkali-Mangan-Batterie |
schwache Batterie zu verhindern, ist die |
|
|||
|
(alkaline) Typ IEC 6LR61 verwendet |
Batterie auszutauschen, wenn die Batterie- |
|
|||
|
werden! |
|
|
|
Anzeige nur noch 1 Balken anzeigt. |
|
|
|
|
|
|
|
|
2
Inbetriebnahme:
Achtung!
Der Bewässerungscomputer ist für den Betrieb in Innenräumen nicht zugelassen.
vDen Bewässerungscomputer nur im Außenbereich verwenden.
Der Bewässerungscomputer darf nur senkrecht mit der Überwurfmutter nach oben montiert werden, um ein Eindringen von Wasser in das Batteriefach zu verhindern.
Die Mindestwasserabgabemenge für eine sichere Schaltfunktion des Bewässerungscomputers beträgt 20 - 30 l/h.
Z. B. zur Steuerung des Micro-Drip Systems werden mind. 10 Stück 2-Liter-Tropfer benötigt.
Bei hohen Temperaturen (über 60 °C am
Display) kann es vorkommen, dass die LCD-
Anzeige erlischt; dies hat keinerlei Auswirkungen auf den Programmablauf. Nach Abkühlung erscheint die LCD-Anzeige wieder.
Die Temperatur des durchfließenden Wassers darf max. 40 °C betragen.
v Nur klares Süßwasser verwenden.
Der Mindestbetriebsdruck beträgt 0,5 bar, der maximale Betriebsdruck 12 bar.
Zugbelastungen vermeiden.
vNicht am angeschlossenen Schlauch ziehen.
Programmieren:
vProgrammieren Sie den Bewässerungscomputer bei geschlossenem Wasserhahn.
So verhindern Sie ungewolltes Nasswerden beim Ausprobieren der manuellen Ein/Aus-
Funktion (Man. On/Off).
Zur Programmierung können Sie das Steuerteil vom Gehäuse abnehmen.
Wenn das Steuerteil bei geöffnetem Ventil abgezogen wird, bleibt das Ventil solange geöffnet, bis das Steuerteil wieder aufgesteckt wird.
3. Funktion
Bedienelemente:
1 |
4 |
3 |
2 |
Anzeige-Ebenen:
Mit dem Bewässerungscomputer kann der Garten zu jeder gewünschten Tageszeit vollautomatisch bewässert werden.
Dabei können Regner, eine Sprinklersystem-Anlage oder ein Tropfbewässerungssystem zur Bewässerung eingesetzt werden.
Der Bewässerungscomputer übernimmt vollautomatisch die Bewässerung entsprechend den erstellten Programmen und kann somit auch im Urlaub eingesetzt werden. Am frühen Morgen oder am späten Abend ist die Verdunstung und damit der Wasserverbrauch am geringsten.
Die Bewässerungs-Programme werden auf einfache Weise über die Bedienelemente eingegeben.
Bedienelement |
Funktion |
|
1 |
Drehknopf |
Verändert die einstellbaren Werte. |
2 |
Menu-Taste |
Wechselt in die nächste Anzeige-Ebene. |
3 |
OK-Taste |
Übernimmt die mit dem Drehknopf ein- |
|
|
gestellten Werte. |
4 |
Man.-Taste |
Manuelles Öffnen oder Schließen des |
|
|
Wasserdurchflusses. |
Die 4 Anzeige-Ebenen können nacheinander, durch Drücken der
Menu-Taste, ausgewählt werden:
•Ebene 1: Normal-Anzeige (zeigt das aktive oder
nächste Bewässerungsprogramm an)
•Ebene 2: Aktuelle Uhrzeit und Wochentag
•Ebene 3: Bewässerungsprogramme eingeben
•Ebene 4: Bewässerungsprogramme
aktivieren / deaktivieren
<![endif]>D
3
<![endif]>D
Display-Anzeigen
|
7 |
E |
5 |
|
|
|
B |
9 |
|
6 |
8 |
|
|
|
C |
|
0 A D |
Sleep Mode:
Auch während der Programmierung kann jederzeit die Anzeige-
Ebene gewechselt werden. Alle Programm-Daten die bis dahin geändert wurden und mit der OK-Taste bestätigt wurden, werden gespeichert.
Anzeige |
Beschreibung |
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
5 Laufschrift |
Erklärung Programmschritt / |
|||||||||
|
|
|
|
|
|
|
|
|
Computerstatus. |
|
|
|
|
|
|
|
|
|
|
|
|
6 Wochen-Tage |
Aktueller Wochentag, |
|||||||||
(Mo), (Tu), ... |
bzw. programmierte Bewässerungstage. |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
7 Time |
Blinkt im Eingabemodus der aktuellen Daten |
|||||||||
|
|
|
|
|
|
|
|
|
(Uhrzeit-Stunden, -Minuten, Wochentag). |
|
|
|
|
|
|
|
|
|
|
|
|
8 am / pm |
Anzeige für 12-h-Rhythmus (z. B. in USA, |
|||||||||
|
|
|
|
|
|
|
|
|
Kanada). |
|
|
|
|
|
|
|
|
|
|
|
|
9 Prog |
Programmgesteuerte Bewässerung |
|||||||||
|
|
|
|
|
|
|
|
|
(Prog 1 – 6 ) / %-(prozentual veränderte |
|
|
|
|
|
|
|
|
|
|
Run-Time) (Prog 1 0 ) / Bewässerung mit |
|
|
|
|
|
|
|
|
|
|
Automatischem Wasserverteiler (Prog 1 1 ) / |
|
|
|
|
|
|
|
|
|
|
Bodenfeuchte-Sensorgesteuerte Bewäs- |
|
|
|
|
|
|
|
|
|
|
serung (Prog 1 2 – 1 4 ) / Bewässerungspro- |
|
|
|
|
|
|
|
|
|
|
gramm aktiv (ON ) / inaktiv (OFF ). |
|
|
|
|
|
|
|
|
|
|
|
|
0 Start |
Bewässerungs-Startzeit (blinkt im |
|||||||||
|
|
|
|
|
|
|
|
|
Eingabemodus). |
|
|
|
|
|
|
|
|
|
|
|
|
A Run Time |
Bewässerungs-Dauer (blinkt im Eingabe- |
|||||||||
|
|
|
|
|
|
|
|
|
modus). |
|
|
|
|
|
|
|
|
|
|
|
|
B 24h, 2nd, 3rd, |
Bewässerungs-Zyklus |
|||||||||
4th, 5th, 6th, 7th |
(mit Tropfensymbol aktiviert). |
|||||||||
|
|
|
|
|
|
|
|
|
Alle 24 Std; jeden 2. / 3. / 4. / 5. / 6. / 7.Tag. |
|
|
|
|
|
|
|
|
|
|
|
|
C % (Run Time) |
Budget-Funktion: Bewässerungsdauer aller |
|||||||||
|
|
|
|
|
|
|
|
|
Bewässerungsprogramme zentral in 10 %- |
|
|
|
|
|
|
|
|
|
|
Schritten von 100 % bis 10 % einstellbar. |
|
|
|
|
|
|
|
|
|
|
|
|
D Sensor |
Sensor: Sensor ist angesteckt. |
|||||||||
ON / OFF |
ON: Sensor trocken −> Bewässerung |
|||||||||
|
|
|
|
|
|
|
|
|
OFF: Sensor feucht −> keine Bewässerung |
|
|
|
|
|
|
|
|
|
|
ON+OFF aus: Sensor deaktiviert |
|
|
|
|
|
|
|
|
|
|
|
|
E Batterie |
|
|
|
|
|
|
|
|
Zeigt 5 Batteriezustände an: |
|
|
|
|
|
|||||||
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
3 Balken: |
Batterie voll |
|
|
|
|
|
|
|
|
|
2 Balken: |
Batterie halb voll |
|
|
|
|
|
|
|
|
|
1 Balken: |
Batterie schwach |
|
|
|
|
|
|
|
|
|
1 Balken blinkt: |
Batterie fast leer |
|
|
|
|
|
|
|
|
|
0 Balken: |
Batterie leer |
Wenn kein Balken angezeigt wird, wird das Ventil nicht mehr geöffnet. Ein durch das Programm geöffnetes Ventil wird in jedem Fall wieder geschlossen.
Die Batterie Anzeige wird durch Batteriewechsel zurückgesetzt.
Wenn die Batterieanzeige 2 Balken anzeigt, geht das Display in der Nacht (22 - 6 Uhr) aus und wenn sie nur 1 Balken anzeigt, geht das Display nach einer Minute aus. Während der Bewässerung oder wenn eine beliebige Taste gedrückt wird, geht das
Display im Sleep Mode an.
4
2 Balken |
1 Balken |
1 Balken blinkt |
0 Balken |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Batterie halb voll |
Batterie schwach |
Batterie fast leer |
Batterie leer |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ventil öffnet. |
Ventil öffnet. |
Ventil öffnet noch. |
Ventil öffnet nicht. |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Funktion des Bewässe- |
Funktion des Bewässe- |
Bewässerungs- |
Bewässerungs- |
|||||||||||
rungscomputers noch |
rungscomputers noch |
computer demnächst |
computer ohne |
|||||||||||
für min. 4 Wochen ge- |
max. 4 Wochen. |
ohne Funktion. |
Funktion. |
|||||||||||
währleistet. |
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Batteriewechsel |
Batteriewechsel dem- |
Batteriewechsel |
||||||||
|
|
|
|
empfohlen. |
nächst erforderlich. |
erforderlich. |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
vBatterie austauschen (siehe 4. Inbetriebnahme „Batterie einlegen“ ).
4.Inbetriebnahme
Batterie einlegen:
F |
Bewässerungscomputer
anschließen:
H |
I |
J |
Der Bewässerungscomputer darf nur mit einer 9 V Alkali-
Mangan (Alkaline) Batterie Typ IEC 6LR61 betrieben werden.
1. Steuerteil F vom Gehäuse des Bewässerungscomputers abziehen.
2. Batterie in das Batteriefach G |
|
|
einlegen. Dabei auf die richtige |
zP |
|
Polarität zP achten. |
|
G |
Das Display zeigt für 2 Sekunden alle LCD-Symbole an und springt dann in die Sprachauswahl
(siehe 5. Programmierung).
3. Steuerteil F wieder auf das Gehäuse aufstecken.
Der Bewässerungscomputer ist mit einer Überwurfmutter I für Wasserhähne mit 33,3 mm (G 1" )-Gewinde ausgestattet.
Der beiliegende Adapter H dient zum Anschluss des Bewässerungscomputers an Wasserhähne mit 26,5 mm (G ³⁄ " )-Gewinde.
1.Für 26,5 mm (G ³⁄ " )-Gewinde: Adapter H von Hand auf den Wasserhahn schrauben (keine Zange verwenden).
2.Überwurfmutter I des Bewässerungscomputers von Hand auf das Gewinde des Wasserhahns schrauben (keine Zange verwenden).
3.Hahnstück J auf den Bewässerungscomputer schrauben.
<![endif]>D
Bodenfeuchteoder |
Neben der zeitabhängigen Bewässerung besteht zusätzlich die |
Regensensor anschließen |
Möglichkeit der Einbeziehung der Bodenfeuchtigkeit oder des |
(optional): |
Niederschlags in das Bewässerungsprogramm. |
5
<![endif]>D
F |
K |
Diebstahl-Sicherung montieren (optional):
L |
M |
Bei ausreichender Bodenfeuchtigkeit oder bei Niederschlag wird der Stopp eines Programms ausgelöst oder die Aktivierung eines Programms unterbunden. Die manuelle Bewässerung
Man. On /Off ist davon unabhängig gegeben.
Über den Bewässerungs-Modus „Bodenfeuchte-Sensorgesteuerte
Bewässerung“ kann die Bewässerung auch ausschließlich in
Abhängigkeit der Bodenfeuchtigkeit gesteuert werden (siehe 5.2 Sonderprogramme).
1.Steuerteil F vom Gehäuse des Bewässerungscomputers abziehen.
2.Bodenfeuchtesensor im Beregnungsbereich
– oder –
Regensensor (ggf. mit Verlängerungskabel) außerhalb des Beregnungsbereiches platzieren.
3.Stecker des Sensors in den Sensor-Anschluss K des
Bewässerungscomputers einstecken.
Sensor wird im Display angezeigt.
Zum Anschluss älterer Sensoren wird möglicherweise das
GARDENA Adapter-Kabel Art. 1189-00.600.45 benötigt, welches über den GARDENA Service bezogen werden kann.
Um Ihren Bewässerungscomputer gegen Diebstahl zu sichern, können Sie die GARDENA Diebstahlsicherung Art.-Nr. 1815-00.791.00 über den GARDENA Service beziehen.
1.Schelle L mit der Schraube M an der Rückseite des Bewässerungscomputers festschrauben.
2.Schelle L z. B. zur Fixierung einer Kette nutzen.
Die Schraube kann nach einmaligem Einschrauben nicht mehr gelöst werden.
Bewässerungsplan |
Bevor Sie mit der Eingabe der Bewässerungsdaten beginnen, |
erstellen: |
empfehlen wir Ihnen, die Daten aus Gründen der Übersichtlich- |
|
keit in einen der Bewässerungspläne im Anhang einzutragen. |
|
|
Beispiel:
Programm |
Startzeit |
Bewässerungs- |
|
|
Bewässerungstage |
|
|
|
|
Bewässerungszyklen |
||||||||||||||||||
|
|
dauer |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Prog |
Start |
Run Time |
Mo |
|
Tu |
|
We |
|
Th |
|
Fr |
|
Sa |
|
So |
24h |
|
2nd |
|
3rd |
|
4th |
|
5th |
|
6th |
|
7th |
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
7:30 |
0:30 |
X |
|
|
|
X |
|
|
|
|
|
X |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
19:00 |
0:20 |
|
|
X |
|
|
|
|
|
X |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
22:30 |
1:10 |
X |
|
|
|
|
|
X |
|
|
|
|
|
X |
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
4:00 |
0:15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
X |
|
|
|
|
|
|
|
|
5 |
– |
– |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
– |
– |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6
5. Programmierung
Bewässerungs-Modi: Der Bewässerungscomputer hat 3 Bewässerungs-Modi:
•Programmgesteuerte Bewässerung (Prog 1 - 6) über die eingegebenen Programme (Die Bewässerungen beginnen entsprechend den Bewässerungs-Startzeiten)
–oder –
•Bewässerung mit Wasserverteiler (Prog 11 / 15) über den GARDENA Wasserverteiler (Bewässerung von bis zu 6 Bewässerungssträngen)
–oder –
•Bodenfeuchte-Sensorgesteuerte Bewässerung
(Prog 12 - 14) über einen GARDENA Bodenfeuchte-Sensor (Die Bewässerung beginnt, wenn der Bodenfeuchte-Sensor trocken meldet).
5.1 Basisprogrammierung
Sprache einstellen:
Aktuelle Uhrzeit und Wochentag einstellen:
1.
2.
3.
Zur Erstellung der Programme kann das Steuerteil abgenommen und die Programmierung mobil vorgenommen werden
(siehe 4. Inbetriebnahme „Batterie einlegen“ ).
1.Batterie einlegen (siehe 4. Inbetriebnahme).
Die Sprache Deutsch blinkt.
2.Sprache mit dem Drehknopf einstellen (Bsp. Deutsch) und mit der OK-Taste bestätigen.
Die Laufschrift aktuelle Uhrzeit eingeben wird angezeigt.
1.Menu-Taste drücken
(nicht notwendig wenn die Sprache eingestellt wurde).
Die Laufschrift aktuelle Uhrzeit eingeben wird angezeigt. Time und die Stundenanzeige blinken im Display.
2.Uhrzeit-Stunden mit dem Drehknopf einstellen (Bsp. 9 Stunden) und mit der OK-Taste bestätigen.
Time und die Minutenanzeige blinken im Display.
3.Uhrzeit-Minuten mit dem Drehknopf einstellen
(Bsp. 30 Minuten) und mit der OK-Taste bestätigen.
Die Laufschrift aktuellen Tag wählen wird angezeigt. Time und die Wochentaganzeige blinken im Display.
4.Wochentag mit dem Drehknopf einstellen
(Bsp.
Samstag) und mit der OK-Taste bestätigen.

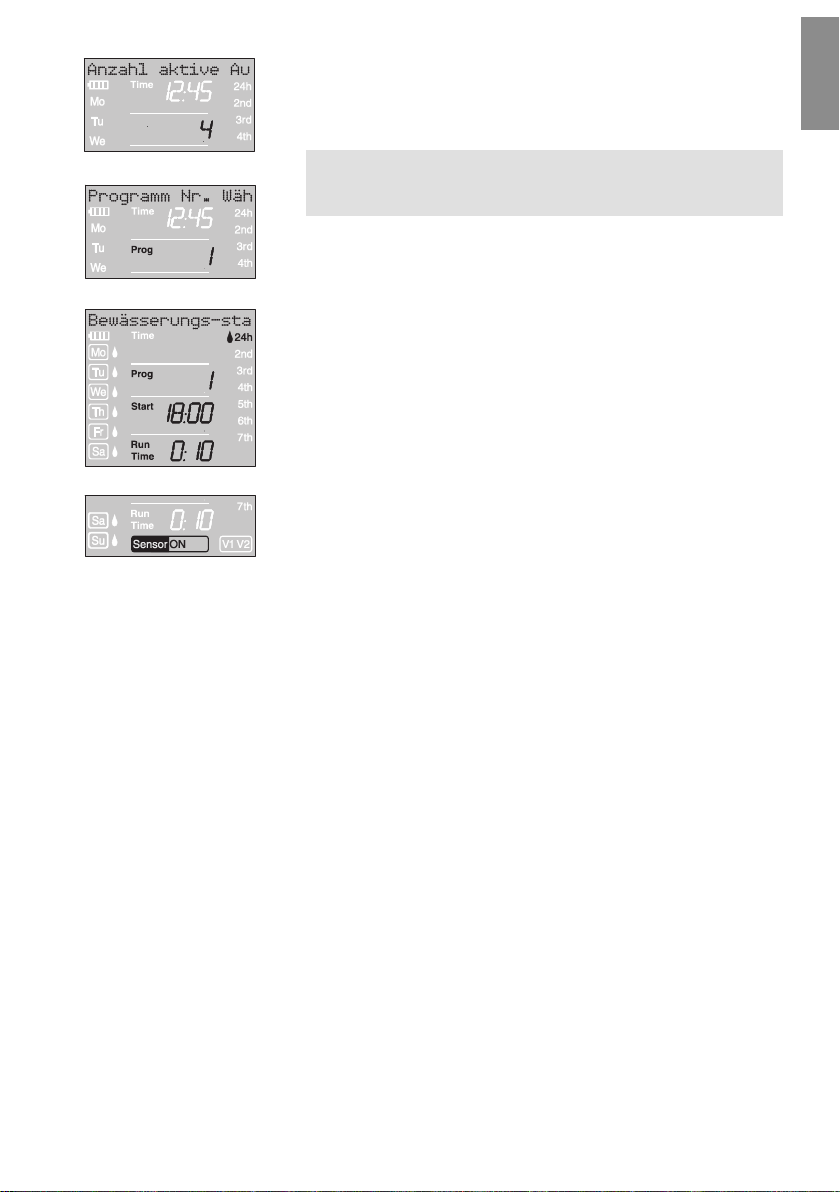

Die Laufschrift Programm Nr. wählen wird angezeigt.
Prog und die Programm-Nummer blinken im Display.
4.
<![endif]>D
7
Loading...
