Page 1
D
D Gebrauchsanweisung
Hauswasserautomat
4000/4 LCD Art. 1763
4000/5 LCD Art. 1765
5000/5 LCD Art. 1767
6000/5 Inox LCD Art. 1769
D
Page 2
Bitte lesen Sie die Gebrauchsanweisung sorgfältig und beachten
Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Hauswasserautomat, dem richtigen Gebrauch
sowie den Sicherheitshinweisen vertraut.
Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter
16 Jahren sowie Personen, die nicht mit dieser Gebrauchsanweisung vertraut sind, den Hauswasserautomat nicht benutzen.
➔ Bitte bewahren Sie diese Gebrauchsanweisung sorgfältig auf.
Inhaltsverzeichnis 1. Einsatzgebiet Ihres GARDENA Hauswasserautomaten. . . . . 2
2. Für Ihre Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3. Funktion und Display. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4. Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
5. Bedienung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
6. Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
7. Beheben von Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
8. Außerbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
9. Lieferbares Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
10. Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
11. Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
1. Einsatzgebiet Ihres GARDENA Hauswasserautomaten
Bestimmung: Der GARDENA Hauswasserautomat ist für die private Benutzung
im Haus- und Hobbygarten bestimmt und nicht dafür vorgesehen,
zum Betrieb von Bewässerungsgeräten und -systemen in öffentlichen Gartenanlagen eingesetzt zu werden.
Beim Einsatz der Pumpe zur Druckverstärkung darf der max. zul.
Innendruck von 6 bar (druckseitig) nicht überschritten werden.
Zu erhöhender Ausgangsdruck und Pumpendruck addieren sich.
• Beispiel: Druck am Wasserhahn = 1,5 bar, max. Druck des
Hauswasserautomaten 4000/4 LCD = 4,4 bar, Gesamtdruck =
5,9 bar.
Förderflüssigkeiten: Der GARDENA Hauswasserautomat kann zum Fördern von Regen-
wasser, Leitungswasser und chlorhaltigem Schwimmbadwasser
eingesetzt werden.
Zu beachten:
Der GARDENA Hauswasserautomat ist nicht für Dauerbetrieb
(z.B. Industrieeinsatz, Dauerumwälzbetrieb) geeignet. Nicht
gefördert werden dürfen ätzende, leicht brennbare, aggressive
oder explosive Förderflüssigkeiten (wie Benzin, Petroleum oder
Nitroverdünnung), Salzwasser sowie Lebensmittel. Die Temperatur der Förderflüssigkeit darf 35 °C nicht überschreiten. Vor Einbruch der Frostperiode ist der Hauswasserautomat zu entleeren
(siehe 8. Außerbetriebnahme).
2
D
GARDENA Hauswasserautomat 4000/4 LCD,
4000/5 LCD, 5000/5 LCD, 6000/5 Inox LCD
Willkommen im Garten GARDENA...
Page 3
Achtung ! Stromschlag !
Es besteht Verletzungsgefahr
durch elektrischen Strom.
➔ Vor dem Befüllen, nach Außerbetrieb-
nahme, bei Beheben von Störungen
und vor der Wartung den Netzstecker
ziehen.
Aufstellort
Achtung: Die Benutzung der Pumpe an
Schwimmbecken und Gartenteichen und
ähnlichen Plätzen ist nur zulässig, wenn die
Pumpe über einen Fehlerstromschutzschalter
(FI-Schalter) betrieben wird (DIN VDE 0100-702
und 0100-738). Zudem muss die Pumpe
stand- und überflutungssicher aufgestellt und
gegen Hineinfallen geschützt sein. Als zusätzliche Sicherheit kann ein zugelassener Personenschutzschalter verwendet werden.
➔ Bitte fragen Sie eine Elektrofachkraft.
Anschlussleitungen
Die Angaben auf dem Typschild müssen mit
den Daten des Stromnetzes übereinstimmen.
Netzanschluss- und Verlängerungsleitungen
dürfen keine geringere Qualität haben als
Gummischlauchleitungen mit Kurzzeichen H07
RNF nach DIN VDE 0620.
Das Kabel vor Hitze, Öl und scharfen Kanten
schützen.
➔ Tragen Sie die Pumpe nicht am Kabel und
benutzen Sie das Kabel nicht, um den
Stecker aus der Steckdose zu ziehen.
In Österreich
In Österreich muss der elektrische Anschluss
der ÖVE-EM 42, T2 (2000)/ 1979 § 22 gemäß
§ 2022.1 entsprechen. Danach dürfen Pumpen
zum Gebrauch an Schwimmbecken und an
Gartenteichen nur über einen Trenntransformator betrieben werden.
➔ Bitte fragen Sie Ihren Elektromeisterbetrieb.
3
D
2. Für Ihre Sicherheit
In der Schweiz
In der Schweiz müssen ortsveränderliche Geräte,
welche im Freien verwendet werden, über Fehlerstromschutzschalter angeschlossen werden.
Sichtprüfung
➔ Führen Sie vor Benutzung stets eine Sicht-
prüfung durch, um festzustellen, ob die
Pumpe, insbesondere Netzkabel und
Stecker, beschädigt ist.
Eine beschädigte Pumpe darf nicht benutzt
werden.
➔ Pumpe im Schadensfall vom GARDENA
Service oder dem autorisierten Elektrofachmann prüfen lassen.
Betriebssicherheit
➔ Setzen Sie die Pumpe nicht dem Regen aus
und benutzen Sie die Pumpe nicht in nasser oder feuchter Umgebung.
Zur Verhinderung eines Trockenlaufs der Pumpe achten Sie bitte darauf, dass sich das
Saugschlauchende stets im Fördermedium
befindet.
➔ Befüllen Sie die Pumpe vor jeder Inbetrieb-
nahme bis zum Überlauf (ca. 2 bis 3 l) mit
Förderflüssigkeit!
Sand und andere schmirgelnde Stoffe in der
Förderflüssigkeit führen zu schnellerem Verschleiß und Leistungsminderung.
➔ Bei sandhaltigem Wasser einen Pumpen-
Vorfilter verwenden.
Die Mindest-Durchflussmenge beträgt 90 l / h
(= 1,5 l / min.). Anschlussgeräte mit geringerem
Durchsatz dürfen nicht betrieben werden.
Bei Einsatz der Pumpe zur Hauswasserversorgung sind die örtlichen Vorschriften der Wasser- und Abwasserbehörden zu beachten.
Zusätzlich sind die Bestimmungen der DIN
1988 einzuhalten.
➔ Fragen Sie im Bedarfsfall Ihren Sanitärfach-
betrieb.
3. Funktion und Display
Der Hauswasserautomat besitzt eine elektronische Steuerung. Die
elektronische Steuerung wird von Impulsen des Druckschalters
und von der Durchflusserkennung der Trockenlaufsicherung aktiviert. Der Druckschalter ist auf den Einschaltdruck von ca. 2,0 bar
(= 20 m Höhe) werkseitig eingestellt. Diese Einstellung kann bei
Bedarf durch den GARDENA Service geändert werden.
Page 4
Die Trockenlaufsicherung schützt die Pumpe vor Schäden indem
sie die Pumpe im Bedarfsfall abschaltet.

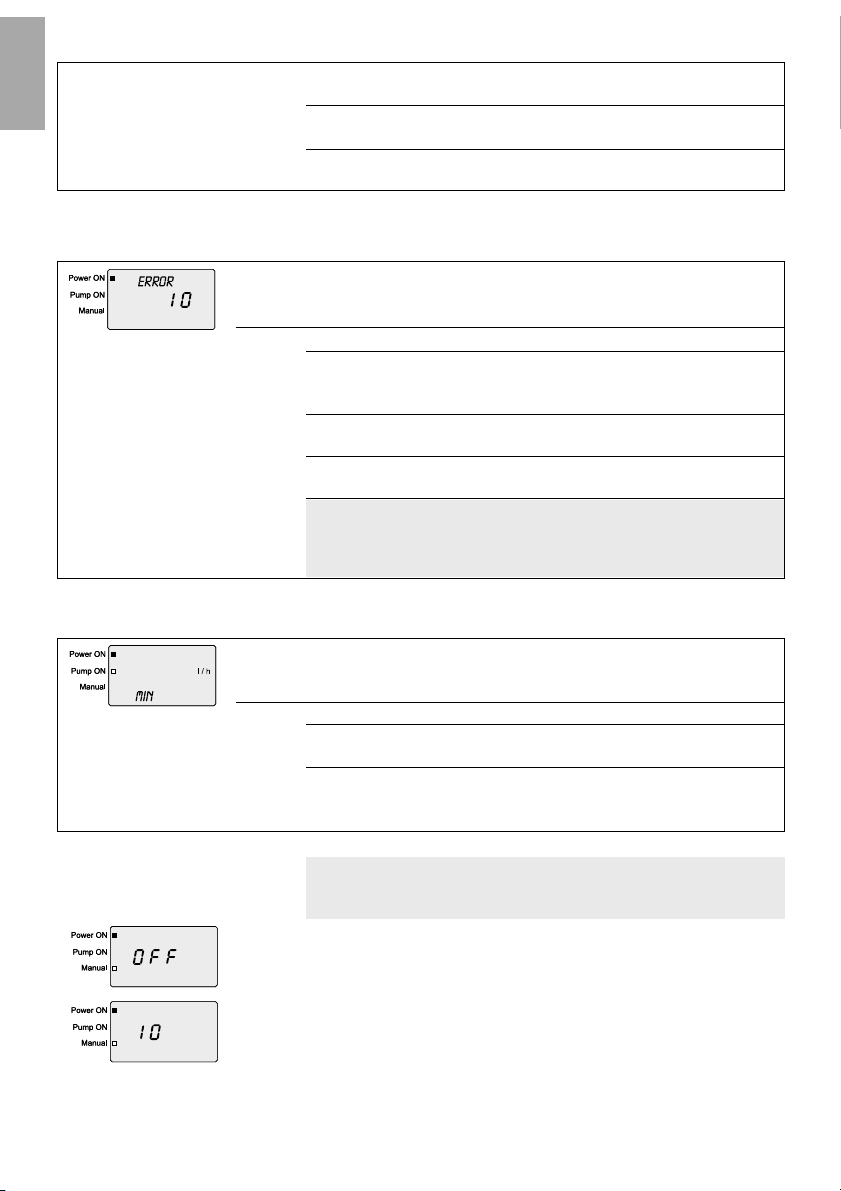

Display der elektronischen Steuerung
Power ON Anzeige:
Die Pumpe ist an das Stromnetz angeschlossen.
Pump ON Anzeige:
Die Pumpe pumpt.
Manual Anzeige:
Wird nur im manuellen Betrieb angezeigt.
l/h oder bar Anzeige:
Zeigt an, ob Durchfluss oder Druck angezeigt wird.
Frostsymbol:
Die Temperatur in der Pumpe war oder ist unter 3° C.
MMIINN MMAAXX
Anzeige:
MIN: Der Durchfluss ist unter 300 l/h (5 l/min)
MAX: Der Durchfluss ist maximal.
Reset-Taste:
Dient der Rückstellung der Durchflussanzeige ,
dem Löschen des Frostsymbols und der
Wiederinbetriebnahme nach einer Störung.
Shift-Taste:
Dient dem Weiterschalten der Anzeige.
Manual-Taste:
Dient bei gleichzeitigem Drücken der Shift-Taste dem
manuellen Pumpen.
Betriebszustände
Ansaugzyklus
Durchfluss während des
Betriebs
(Pumpe fördert Wasser)
Standby
4
D
Pumpe versucht in max. 4
Minuten Wasser anzusaugen.
Durchfluss > 300 l/h bis
MAX
(Anzeige in 100 l/h Schritten).
Maximaler Durchfluss.
Durchfluss > 90 l/h und
< 300 l/h.
Durchfluss < 90 l/h und
Druckseite gedrosselt –oder–
Durchfluss < 300 l/h und
Saugseite gedrosselt.
Keine Wasserentnahme und
die Pumpe hat bei maximalen
Druck abgeschaltet.
Pump ON
blinkt.
Pump ON
blinkt.
Page 5
4. Inbetriebnahme
Aufstellort: Der Aufstellort muss fest, trocken und gut belüftet sein und dem
Hauswasserautomaten einen sicheren Stand ermöglichen.
➔ Pumpe in sicherem Abstand zum Fördermedium aufstellen.
Hauswasserautomat Die Befestigungsplatte verhindert das Verrutschen der Pumpe.
fest installieren:
1. Befestigungsplatte auf eine geeignete Unterlage schrauben.
2. Pumpe mit beiden Füßen auf die Unterlage stellen.
Stellen Sie die Pumpe so auf, dass Sie ein entsprechend großes
Auffanggefäß zum Entleeren der Pumpe oder der Anlage unter die
Ablassschraube bringen können.
Installieren Sie die Pumpe nach Möglichkeit höher als die Wasseroberfläche, aus der gepumpt werden soll. Sollte dies nicht möglich sein, installieren Sie zwischen Pumpe und Saugschlauch,
z.B.für die Reinigung des eingebauten Filters, ein unterdruckfestes
Absperrorgan.
Bei Festinstallation der Pumpe im Innenbereich zur Hauswasserversorgung ist der Hauswasserautomat zur Reduzierung von Geräuschen und Vermeidung von Beschädigungen des Druckschalters durch Vibration nicht fest mit starren Rohren, sondern über
flexible Schlauchleitungen mit dem Rohrnetz zu verbinden.
Verwenden Sie bei der Festinstallation sowohl auf der Saugseite
als auch auf der Druckseite geeignete Absperrorgane. Wichtig z.B.
für Wartungs- und Reinigungsarbeiten oder für Stilllegungen.
Die Anschluss-Stücke auf der Saug- und Druckseite dürfen
nur von Hand angezogen werden.
Schlauch an Saugseite Saugseitig keine Wasserschlauch-Stecksystemteile verwenden.
anschließen: Es muss ein vakuumfester Saugschlauch verwendet werden z.B:
• GARDENA Sauggarnitur Art. 1411
• GARDENA Schlagbrunnen-Saugschlauch Art. 1729.
Um die Wiederansaugzeit zu verkürzen, empfehlen wir:
• die Verwendung eines Saugschlauchs mit Rückfluss-Stopp, der
ein selbsttätiges Entleeren des Saugschlauchs nach
Außerbetriebnahme des Hauswasserautomaten verhindert,
• bei hohen Ansaughöhen einen Saugschlauch mit kleinem
Durchmesser.
1. Vakuumfesten Saugschlauch über ein Anschluss-Stück (z.B.
Art. 1723 / 1724) mit dem Anschluss der Saugseite verbin-
den und luftdicht verschrauben.
2. Bei Saughöhen über 4 m, Saugschlauch zusätzlich befestigen (z.B. an einen Holzpflock binden).
Die Pumpe wird vom Gewicht des Saugschlauchs entlastet.
Bei sehr feiner Verschmutzung wird zusätzlich zum integrierten
Filter ein GARDENA Pumpen-Vorfilter Art. 1730 / 1731 empfohlen.
5
D
Art. 1723 /
Art. 1724
Page 6
6b
6
D
Ansaugzyklus
6b
Schlauch an Druckseite Der Schlauch kann wahlweise an das druckseitige 33,3 mm (G 1)-
anschließen: Gewinde des 120° schwenkbaren und/oder waagrechten
Anschlusses angeschlossen werden.
1. Nicht benötigten Anschluss mit beiliegender Verschlusskappe
verschließen.
2. Druckschlauch mit dem Anschluss der Druckseite verbinden.
TIPP:
Verwenden Sie druckfeste Schläuche, wie z.B. den GARDENA
Profi Plus-Schlauch mit 19 mm (3/4”)-Durchmesser, Art.-Nr. 4432/
8452, in Verbindung mit dem GARDENA Schnellkupplungs-Gewindestück mit 33,3 mm (G1)-Innengewinde, Art.-Nr. 7109, und
der GARDENA Saug- und Hochdruckkupplung, Art.-Nr. 7120, für
19 mm (3/4”)-Schläuche sowie eine GARDENA Schlauchschelle,
Art.-Nr. 7192.
Auf keinen Fall Saugschläuche verwenden.
5. Bedienung
Hauswasserautomat Gefahr ! Stromschlag !
anschalten: Es besteht Verletzungsgefahr durch elektrischen
Strom.
➔ Vor dem Befüllen den Hauswasserautomaten
vom Netz trennen.
Achtung ! Trockenlaufen der Pumpe!
➔ Pumpe vor jedem Einschalten bis zum Überlauf
(ca. 2 bis 3 l) mit Förderflüssigkeit befüllen.
1. Deckel der Filterkammer von Hand aufdrehen.
2. Drehschalter auf START drehen.
Das integrierte Rückschlagventil wird geöffnet.
3. Eventuell vorhandene Absperrorgane in der Druckleitung
(Anschlussgeräte, Wasserstopp, etc.) öffnen, damit die Luft
beim Ansaugen entweichen kann.
4. Restwasser im Druckschlauch entleeren, damit die Luft beim
Befüllen und Ansaugen entweichen kann.
5. Zu pumpende Flüssigkeit über den Einfüllstutzen langsam
bis zum Überlauf (ca. 2 bis 3 l) einfüllen.
6. Deckel der Filterkammer wieder von Hand zudrehen.
Die angegebene maximale Selbstansaughöhe von 9 m (Art. 1769
8 m) wird nur erreicht, wenn die Pumpe über den Einfüllstutzen
bis zum Überlauf befüllt ist, und der Druckschlauch dabei und
während des Selbstansaugens soweit nach oben gehalten wird,
dass kein Fördermedium von der Pumpe über den Druckschlauch
entweichen kann. Bei befüllten Saugschläuchen mit Rückflussstopp muss der Druckschlauch nicht nach oben gehalten werden.
7. Netzstecker in eine 230 V / 50 Hz Wechselstrom-Steckdose
einstecken.
Achtung ! Die Pumpe läuft sofort an !
Während des Ansaugzyklus (
0011
) versucht die Pumpe in
maximal 4 Minuten anzusaugen.
Page 7
8. Wenn die Pumpe angesaugt hat, den Drehschalter auf RUN
drehen.
9. Absperrorgane in der Druckleitung wieder schließen.
Nach Erreichen des max. Drucks schaltet die Pumpe automatisch ab. Der Normalbetrieb (Standby) ist erreicht ( ).
Displayanzeigen wechseln:
RESET-Taste: Fördermengen-Anzeige zurücksetzen:
Wenn während des Betriebszustands (Fördermenge in m
3
seit letztem Reset) die RESET-Taste gedrückt wird, wird nur die
Anzeige auf 0 zurückgesetzt. Das erlaubt das Messen der
Fördermenge in beliebigen Zeitabschnitten.
➔ RESET-Taste 2 Sekunden gedrückt halten.
Wiederinbetriebnahme nach einer Störung:
Im Fall einer Störung kann die Pumpe durch Drücken der RESET-
Taste vorzeitig wieder eingeschaltet werden.
➔ RESET-Taste drücken.
Nach dem Drücken der RESET-Taste erlischt das Frostsymbol.
6. Wartung
Gefahr ! Stromschlag !
Es besteht Verletzungsgefahr durch elektrischen Strom.
➔ Vor der Wartung den Netzstecker ziehen.
7
D
Normalbetrieb
(Standby)
Im Betrieb:
Durchflussanzeige
in l/h.
(in 100 l/h Schritten)
Im Betrieb:
Druckanzeige
in bar.
(in 0,2 bar Schritten)
Normalbetrieb
(Display für 3 Sekunden)
Normalbetrieb
(Display für 3 Sekunden)
Shift-Taste drücken.
Shift-Taste drücken.
Shift-Taste drücken.
Shift-Taste drücken.
Shift-Taste drücken um zur Durchflussanzeige, Druckanzeige oder Standby zurückzukehren.
und gehen nach einer Minute automatisch zurück zur Durchflussanzeige,
Druckanzeige oder Standby.
Standby:
Pumpe hat den max.
Druck erreicht.
Fördermenge in m
3
seit Inbetriebnahme.
(Display für 3 Sekunden)
Fördermenge in m
3
seit letztem Reset.
(Display für 3 Sekunden)
Page 8
Eingebauten Filter reinigen: 1. Drehschalter auf RUN drehen.
2. Gegebenenfalls alle Absperrorgane der Saugseite schließen.
3. Deckel der Filterkammer
ausschrauben.
4. Filtereinheit senkrecht nach
oben herausziehen.
5. Becher festhalten, Filter
gegen den Uhrzeigersinn
drehen 1 und herausziehen 2
(Bajonettverschluss).
6. Becher unter fließendem
Wasser reinigen und den Filter
z.B. mit einer weichen Bürste
reinigen.
7. Filter in umgekehrter Reihenfolge wieder montieren.
Rückschlagventil reinigen: 1. Netzstecker ziehen.
2. Drehschalter auf START drehen.
3. Gegebenenfalls alle Absperrorgane
der Saugseite schließen.
4. Alle Entnahmestellen öffnen, damit
die Druckseite drucklos wird.
5. Ablass-Schraube ausdrehen
und Wasser ablassen.
6. Schraube lösen und die Halter
nach oben 1 und hinten 2 in
die Lagerrille schieben.
7. Deckel des Rückschlagventils mit
geeignetem Werkzeug ausdrehen.
8. Ventilkörper entnehmen und
unter fließendem Wasser reinigen.
9. Rückschlagventil in umgekehrter
Reihenfolge wieder montieren.
10. Hauswasserautomat wieder einschalten (siehe 5. Bedienung).
7. Beheben von Störungen
Gefahr ! Stromschlag !
Es besteht Verletzungsgefahr durch elektrischen Strom.
➔ Vor Arbeiten zum Beheben von Störungen, den Haus-
wasserautomat vom Netz trennen.
Keine Displayanzeige
8
D
Mögliche Ursache
Stromausfall.
Abhilfe
➜ Sicherung und Leitungen
prüfen
Page 9
9
D
Thermoschutzschalter der
Pumpe hat wegen Überlastung
abgeschaltet.
Elektrische Unterbrechung.
➜ Netzstecker ziehen und
Pumpe abkühlen lassen.
➜ Auf maximale Temperatur
der Förderflüssigkeit
(35 °C) achten.
➜ Auf ausreichende Belüftung
achten.
➜ Pumpe an den GARDENA
Service schicken.
Die Pumpe hat nach Inbetriebnahme 4 Min. versucht Wasser
anzusaugen. Die Pumpe ist nun eine Minute in Wartestellung,
bevor ein neuer Ansaugversuch (Anzeige 01) startet.
Nach 4 Ansaugversuchen hat sich die Pumpe automatisch abgeschaltet.
Mögliche Ursache
Undichtigkeit an der Saugseite.
Saugschlauchende befindet
sich nicht mehr im Wasser.
Wasserreservoir (z. B. Zisterne)
leer.
Saugfilter oder Rückfluss-
Stopp verstopft.
Abhilfe
➜ Alle Sauganschlüsse prüfen.
➜ Saugschlauchende in das
Wasser tauchen.
➜ Auf ausreichenden
Wasserstand achten.
➜ Filter bzw. Rückfluss-Stopp
reinigen.
Die Pumpe schaltet nach Schließen des Verbrauchers ab, das
Rückschlagventil schließt sich jedoch nicht.
Mögliche Ursache
Drehschalter des Rückschlagventils ist auf START.
Rückschlagventil des
Druckschalters blockiert.
Abhilfe
➜ Drehschalter auf RUN
drehen.
➜ Rückschlagventil reinigen,
(siehe 6. Wartung).
Wassermangel während des Betriebs. Die Pumpe versucht 2 Mal
(4 min. Pumpzeit mit 1 min. Pause) Wasser anzusaugen.
Die Pumpe befindet sich in Wartestellung bevor nach 1 min / 1 h /
5 h / 24 h erneute Ansaugversuche starten.
Die Pumpe versucht 3 Mal (jeweils 4 min. Pumpzeit nach 1 h /
5 h / 24 h Pause) Wasser anzusaugen.
Nach 5 Ansaugversuchen schaltet die Pumpe aus.
Mögliche Ursache
Undichtigkeit an der Saugseite.
Abhilfe
➜ Alle Sauganschlüsse prüfen.
Page 10
Manueller Betrieb zur Zur Fehlersuche kann die Pumpe 10 Minuten angeschaltet werden
Fehlersuche: ohne dass die Pumpe durch die Steuerelektronik vorzeitig abge-
schaltet wird und einen Fehler (ERROR) meldet.
1. Shift- und Manual-Taste gleichzeitig drücken.
Die Steuerelektronik der Pumpe ist deaktiviert OFF.
2. Erneut Shift- und Manual-Taste gleichzeitig drücken.
Pumpe startet im Manuellen Betrieb,
Manual blinkt und die
Restlaufzeit wird in Minuten (10) angezeigt.
3. Erneut Shift- und Manual-Taste gleichzeitig drücken.
Der Manuelle Betrieb wird vorzeitig abgebrochen.
Durch Drücken der RESET-Taste gelangt man wieder zurück in
den Normalbetrieb.
Bei sonstigen Störungen bitten wir Sie, sich mit dem GARDENA Service in Verbindung zu setzen.
10
D
Die Pumpe hat sich öfters ein- und ausgeschaltet, obwohl keine
Wasserentnahme erfolgt ist.
Mögliche Ursache
Undichtigkeit auf der Druckseite
(Leck).
Schmutzablagerungen am Impeller der Trockenlaufsicherung.
Durchfluss war mehrere Minuten
< 90 l / h.
Abhilfe
➜ Druckleitung bzw. ange-
schlossenen Verbraucher
auf Dichtigkeit prüfen.
➜ Mit dem GARDENA Service
in Verbindung setzen.
➜ Durchfluss erhöhen.
Hinweis: Schon bei einer kleinen Undichtigkeit (Verlust von
wenigen ml) kann der Druck unter den Einschaltdruck der
Pumpe absinken. Häufig sind kleine Undichtigkeiten an
Wasserhähnen oder WC-Spülkästen die Ursache.
Die Pumpe zeigt, dass der Durchfluss saugseitig < 300 l/h oder
druckseitig < 90 l/h ist (MIN), obwohl keine Wasserentnahme
erfolgt.
Mögliche Ursache
Größere Undichtigkeit auf der
Druckseite.
Filter verstopft.
Abhilfe
➜ Undichtigkeit beseitigen.
➜ Filter reinigen und auf aus-
reichenden Wasserstand
achten.
Saugschlauchende befindet
sich nicht mehr im Wasser.
Wasserreservoir (z. B. Zisterne)
leer.
Saugfilter oder Rückfluss-Stopp
verstopft.
➜ Saugschlauchende in das
Wasser tauchen.
➜ Auf ausreichenden
Wasserstand achten.
➜ Filter bzw. Rückfluss-Stopp
reinigen.
Nach dem Beheben der Störungen ERROR 03, ERROR 04, ERROR 09
kann die Pumpe nur durch Drücken der RESET-Taste wieder in
Betrieb genommen werden.
Beim ERROR 10 (Leckage) kann die Pumpe nur durch Aus- und
Einstecken des Netzsteckers wieder eingeschaltet werden.
Page 11
8. Außerbetriebnahme
Überwintern / Nichtgebrauch: Vor Einbruch der Frostperiode ist der Hauswasserautomat zu
entleeren.
1. Netzstecker der Pumpe
ausstecken.
2. Drehschalter auf START
drehen.
3. Ablass-Schraube ausdrehen.
Der Hauswasserautomat wird
entleert.
4. Hauswasserautomat frostsicher
und trocken lagern.
Entsorgung: Gerät darf nicht dem normalen Hausmüll beigefügt werden,
(nach RL2002/96/EG) sondern muss fachgerecht entsorgt werden.
➔ Wichtig für Deutschland: Gerät über Ihre kommunale Entsor-
gungsstelle entsorgen
9. Lieferbares Zubehör
GARDENA Sauggarnitur vakuumfester Spiralschlauch, • Art.-Nr. 1411/1418
anschlussfertig mit Saugfilter und
Rückfluss-Stopp 25 mm (1”).
GARDENA Saugschläuche Knick- und vakuumfest, wahlweise erhältlich als Meterware mit
19 mm (3/4“)- oder 25 mm (1“)-Durchmesser ohne Anschlussarmaturen oder als Fixlänge komplett mit Anschlussarmaturen.
GARDENA Anschluss-Stücke • Art.-Nr. 1723/1724
GARDENA Saugfilter mit Zur Bestückung der Saugschlauch- • Art.-Nr. 1726/1727/1728
Rückflußstop Meterware.
GARDENA Pumpen-Vorfilter Insbesondere empfohlen beim • Art.-Nr. 1730/1731
Fördern sandhaltiger Medien.
GARDENA Zum vakuumfesten Anschluss der • Art.-Nr. 1729
Schlagbrunnen-Saugschlauch Pumpe an Schlagbrunnen oder
starre Rohre. Länge 0,5 m.
Mit beidseitigem 33,3 mm, (G 1)Innengewinde.
11
D
11
Page 12
12
D
10. Technische Daten
Art. 1763 Art. 1765 Art. 1767 Art. 1769
Typ 4000/4 LCD 4000/5 LCD 5000/5 LCD 6000/5 Inox LCD
Nennleistung: 850 W 1000 W 1300 W 1000 W
Gewicht: 10 kg 10 kg 12 kg 12 kg
Max. Fördermenge: 3600 l / h 3600 l / h 4500 l / h 5500 l / h
Max. Förderhöhe: 44 m 50 m 52 m 46 m
Max. Druck (=Ausschaltdruck): 4,4 bar 5,0 bar 5,2 bar 4,6 bar
Einschaltdruck: 2,0 bar 2,0 bar 2,0 bar 2,0 bar
Max. Saughöhe: 9 m 9 m 9 m 8 m
Zul. Innendruck (druckseitig): 6 bar 6 bar 6 bar 6 bar
Pumpenlaufwerk: Jet Jet Jet 4-stufig
Netzspannung / Netzfrequenz: 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz
Schall-Leistungspegel L
WA
1)
74 dB (A) 76 dB (A) 80 dB (A) 74 dB (A)
1) Messverfahren nach RL 2000/14/EG
11. Service
Wir bieten Ihnen • Qualifizierte, schnelle und kostengünstige Reparatur durch
umfangreiche unseren Zentralen Reparaturservice
Serviceleistungen – Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage
• Einfache und kostengünstige Rücksendung an GARDENA
durch Abhol-Service (nur innerhalb Deutschland)
– Abholung innerhalb von 2 Tagen
• Kompetente Beratung bei Störung / Reklamation durch
unseren Technischen Service
• Schnelle und kostengünstige Ersatzteilversorgung durch
unseren Zentralen Ersatzteil-Service
– Bearbeitungsdauer in unserem Haus max. 2 Arbeitstage
Garantie Im Garantiefall sind die Serviceleistungen für Sie kostenlos.
GARDENA gewährt für dieses Produkt 2 Jahre Garantie (ab
Kaufdatum). Diese Garantieleistung bezieht sich auf alle wesentlichen Mängel des Gerätes, die nachweislich auf Material- oder
Fabrikationsfehler zurückzuführen sind. Sie erfolgt durch die
Ersatzlieferung eines einwandfreien Gerätes oder durch die
kostenlose Reparatur des eingesandten Gerätes nach unserer
Wahl, wenn folgende Voraussetzungen gewährleistet sind:
• Das Gerät wurde sachgemäß und laut den Empfehlungen in
der Gebrauchsanweisung behandelt.
• Es wurde weder vom Käufer noch von einem Dritten versucht,
das Gerät zu reparieren.
Die Verschleißteile Laufrad und Filter sind von der Garantie ausgeschlossen.
Diese Hersteller-Garantie berührt die gegenüber dem Händler /
Verkäufer bestehenden Gewährleistungsansprüche nicht.
Im Servicefall schicken Sie bitte das defekte Gerät zusammen
mit dem Kaufbeleg und einer Fehlerbeschreibung frankiert an
die auf der Rückseite angegebene Serviceadresse.
Nach erfolgter Reparatur senden wir das Gerät frei an Sie zurück.
Page 13
13
D
Ihre direkte Verbindung
zum Service in
Deutschland
Reklamationen /
Reparaturen
GARDENA International
GmbH Technischer Service
Hans-Lorenser-Str. 40
89079 Ulm
(07 31) 4 90 - Durchw. - 290
Technische Störungen /
Reklamationen - 300
Reparaturen und Antworten
auf Kostenvoranschläge
(07 31)
4 90 - 30 7
@ t.service@gardena.com
Produktberatung /
Ersatzteilbestellung
GARDENA International
GmbH Service Center
Hans-Lorenser-Str. 40
89079 Ulm
(07 31) 4 90 - 12 3
Ersatzteilbestellung /
Allgem. Produktberatung
(07 31) 4 90 - 24 9
@
servicecenter@gardena.com
Abholservice
(0 18 03) 30 81 00
Ihre direkte Verbindung
zum Service in
Österreich
Schweiz
Unsere Kunden in Österreich und in der Schweiz wenden sich
bitte an ihre Servicestelle (Anschrift siehe Umschlagseite):
Österreich
✆ 0 22 62 / 74 54 50
Schweiz ✆ 01 / 86 02 66 6
✆
✆
✆
✉✉
D
CH
A
6
6
Page 14
104
D
GB
F
NL
S
I
E
P
DK
Produkthaftung Wir weisen ausdrücklich darauf hin, dass wir nach dem Produkthaftungs-
gesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen
haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei
einem Teileaustausch nicht unsere originale GARDENA Teile oder von uns
freigegebene Teile verwendet wurden und die Reparatur nicht vom
GARDENA Service oder dem autorisierten Fachmann durchgeführt wird.
Entsprechendes gilt für Ergänzungsteile und Zubehör.
Product Liability We expressly point out that, in accordance with the product liability law,
we are not liable for any damage caused by our units if it is due to improper repair or if parts exchanged are not original GARDENA parts
or parts approved by us, and, if the repairs were not carried out by a
GARDENA Service Centre or an authorised specialist. The same applies
to spare parts and accessories.
Responsabilité Nous vous signalons expressément que GARDENA n’est pas respon-
sable des dommages causés par ses appareils, dans la mesure où ces
dommages seraient causés suite à une réparation non conforme, dans la
mesure où, lors d’un échange de pièces, les pièces d’origine GARDENA
n’auraient pas été utilisées, ou si la réparation n’a pas été effectuée par
le Service Après-Vente GARDENA ou l’un des Centres SAV agréés
GARDENA. Ceci est également valable pour tout ajout de pièces et
d’accessoires autres que ceux préconisés par GARDENA.
Productaansprakelijkheid Wij wijzen er nadrukkelijk op, dat wij op grond van de wet aansprakelijk-
heid voor producten niet aansprakelijk zijn voor schade ontstaan door onze
apparaten, indien deze door onvakkundige reparatie veroorzaakt zijn, of er
bij het uitwisselen van onderdelen geen gebruik gemaakt werd van onze
originele GARDENA onderdelen of door ons vrijgegeven onderdelen en de
reparatie niet door de GARDENA technische dienst of de bevoegde vakman uitgevoerd werd. Ditzelfde geldt voor extra-onderdelen en accessoires.
Produktansvar Tillverkaren är inte ansvarig för skada som orsakats av produkten om
skadan beror på att produkten har reparerats felaktigt eller om, vid reparation eller utbyte, andra än Original GARDENA reservdelar har använts.
Samma sak gäller för kompletteringsdelar och tillbehör.
Responsabilità Si rende espressamente noto che, conformemente alla legislazione sulla
del prodotto responsabilità del prodotto, non si risponde di danni causati da nostri arti-
coli se originati da riparazioni eseguite non correttamente o da sostituzioni
di parti effettuate con materiale non originale GARDENA o comunque da
noi non approvato e, in ogni caso, qualora l’intervento non venga eseguito
da un centro assistenza GARDENA o da personale specializzato autorizzato. Lo stesso vale per le parti complementari e gli accessori.
Responsabilidad Advertimos que conforme a la ley de responsabilidad de productos no nos
de productos responsabilizamos de daños causados por nuestros aparatos, siempre y
cuando dichos daños hayan sido originados por arreglos o reparaciones
indebidas, por recambios con piezas que no sean piezas originales
GARDENA o bien piezas no autorizadas por nosotros, así como en aquellos
casos en que la reparación no haya sido efectuada por un Servicio Técnico GARDENA o por un técnico autorizado. Lo mismo es aplicable para
las piezas complementarias y accesorios.
Responsabilidade Queremos salientar que segundo a lei da responsabilidade do fabricante,
sobre o produto nós não nos responsabilizaremos por danos causados pelo nosso equipa-
mento, quando estes ocorram em decorrência de reparações inadequadas
ou da substituição de peças por peças não originais da GARDENA, ou peças não autorizadas. A responsabilidade tornar-se-à nula também depois
de reparações realizadas por oficinas não autorizadas pela GARDENA.
Esta restrição valerá também para peças adicionais e acessórios.
Produktansvar Vi gør udtrykkeligt opmærksom på at i henhold til produktansvarsloven
er vi ikke ansvarlige for skader forårsaget af vores udstyr, hvis det er på
grund af uautoriserede reparationer eller hvis dele er skiftet ud og der ikke
er anvendt originale GARDENA dele eller dele godkendt af os, eller hvis
reparationerne ikke er udført af GARDENA-service eller en autoriseret
fagmand. Det samme gælder for ekstra udstyr og tilbehør.
Page 15
105
D
GB
F
NL
S
I
E
P
DK
EU-Konformitätserklärung
MaschinenVerordnung (9. GSGVO) / EMVG / Niedersp. RL
Der Unterzeichnete GARDENA Manufacturing GmbH · Hans-Lorenser-Straße 40,
D-89079 Ulm bestätigt, dass die nachfolgend bezeichneten Geräte in der von
uns in Verkehr gebrachten Ausführung die Anforderungen der harmonisierten
EU-Richtlinien, EU-Sicherheitsstandards und produktspezifischen Standards
erfüllen. Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert
diese Erklärung ihre Gültigkeit.
EU Certificate of Conformity
The undersigned GARDENA Manufacturing GmbH · Hans-Lorenser-Str.40 ·
D-89079 Ulm hereby certifies that, when leaving our factory, the units indicated below are in accordance with the harmonised EU guidelines, EU standards
of safety and product specific standards. This certificate becomes void if the
units are modified without our approval.
Certificat de conformité aux directives européennes
Le constructeur, soussigné :GARDENA Manufacturing GmbH · Hans-LorenserStr. 40 · D-89079 Ulm déclare qu’à la sortie de ses usines le matériel neuf
désigné ci-dessous était conforme aux prescriptions des directives européennes énoncées ci-après et conforme aux règles de sécurité et autres règles qui
lui sont applicables dans le cadre de l’Union européenne. Toute modification
portée sur ce produit sans l’accord express de GARDENA supprime la validité
de ce certificat.
EU-overeenstemmingsverklaring
Ondergetekende GARDENA Manufacturing GmbH · Hans-Lorenser-Str.40 ·
D-89079 Ulm bevestigt, dat de volgende genoemde apparaten in de door ons
in de handel gebrachte uitvoering voldoen aan de eis van, en in overeenstemming zijn met de EU-richtlijnen, de EU-veiligheidsstandaard en de voor het
product specifieke standaard. Bij een niet met ons afgestemde verandering
aan de apparaten verliest deze verklaring haar geldigheid.
EU Tillverkarintyg
Undertecknad firma GARDENA Manufacturing GmbH · Hans-Lorenser-Straße
40 · D-89079 Ulm intygar härmed att nedan nämnda produkter överensstämmer med EU:s direktiv, EU:s säkerhetsstandard och produktspecifikation. Detta
intyg upphör att gälla om produkten ändras utan vårt tillstånd.
Dichiarazione di conformità alle norme UE
La sottoscritta GARDENA Manufacturing GmbH · Hans-Lorenser-Str.40 ·
D-89079 Ulm certifica che il prodotto qui di seguito indicato, nei modelli da
noi commercializzati, è conforme alle direttive armonizzate UE nonché agli
standard di sicurezza e agli standard specifici di prodotto. Qualunque modifica
apportata al prodotto senza nostra specifica autorizzazione invalida la presente dichiarazione.
Declaración de conformidad de la UE
El que subscribe GARDENA Manufacturing GmbH · Hans-Lorenser-Str.40 ·
D-89079 Ulm declara que la presente mercancía, objeto de la presente declaración, cumple con todas las normas de la UE, en lo que a normas técnicas, de
homologación y de seguridad se refiere. En caso de realizar cualquier modificación en la presente mercancía sin nuestra previa autorización, esta declaración pierde su validez.
Certificado de conformidade da UE
Os abaixo mencionados GARDENA Manufacturing GmbH · Hans-Lorenser-Str.
40 · D-89079 Ulm Por este meio certificam que ao sair da fábrica os aparelhos abaixo mencionados estão de acordo com as directrizes harmonizadas da
UE, padrões de segurança e de produtos específicos. Este certificado ficará
nulo se as unidades forem modificadas sem a nossa aprovação.
EU Overensstemmelse certificat
Undertegnede GARDENA Manufacturing GmbH · Hans-Lorenser-Str.40 ·
D-89079 Ulm bekræfter hermed, at enheder listet herunder,ved afsendelse fra
fabrikken, er i overensstemmelse med harmoniserede EU retningslinier,EU
sikkerheds standarder og produkt specifikations standarder. Dette certifikat
træder ud af kraft hvis enhederne er ændret uden vor godkendelse.
Bezeichnung des Gerätes: Hauswasserautomat
Description of the unit: Pressure Tank Unit
Désignation du matériel :
Pompe d’arrosage automatique
Omschrijving van het apparaat: Hydrofoorpomp
Produktbeskrivning: Pumpautomat
Descrizione del prodotto: Pompa a intervento automatico
Descripción de la mercancía: Bomba doméstico
Descrição do aparelho: Bomba de Pressão
Beskrivelse af enhederne: Husvandværk
Typ: Art.-Nr.:
Type: Art. No.:
Type : Référence :
Typ: Art. nr.:
Typ: Art. nr.:
Modello: Art.:
Tipo: Art. N
o
:
Tipo: Art. N
o
:
Type: Varenr.:
EU-Richtlinien:
98/37/EG
EU directives:
Directives européennes :
89/336/EG
EU-richtlijnen:
EU direktiv: 73/23/EG
Direttive UE:
Normativa UE:
93/68/EG
Directrizes da UE:
EU Retningslinier:
2000/14/EG
Schall-Leistungspegel: gemessen / garantiert
Noise level: measured / guaranteed
Puissance acoustique : mesurée / garantie
Geluidsniveau: gemeten / gegarandeerd
Ljudnivå: uppmätt / garanterad
Livello rumorosità: testato / garantito
Nivel sonoro: medido / garantizado
Nível de ruido: medido / garantido
Lydtryksniveau: afmålt / garanti
Anbringungsjahr der CE-Kennzeichnung:
Year of CE marking:
Date d’apposition du marquage CE :
Installatiejaar van de CE-aanduiding:
CE-Märkningsår:
2004
Anno di rilascio della certificazione CE:
Colocación del distintivo CE:
Ano de marcação pela CE:
CE-Mærkningsår:
Peter Lameli
Ulm, den 12.07.2004 Technische Leitung
Ulm, 12.07.2004 Technical Dept. Manager
Fait à Ulm, le 12.07.2004 Direction technique
Ulm, 12.07.2004 Technisch directeur
Ulm, 2004.07.12 Technical Director
Ulm, 12.07.2004 Direzione Tecnica
Ulm, 12.07.2004 Dirección Técnica
Ulm, 12.07.2004 Director Técnico
Ulm, 12.07.2004 Teknisk direktør
1763
1765
1767
1769
4000/4 LCD
4000/5 LCD
5000/5 LCD
6000/5 Inox LCD
1763 74 dB (A) / 75 dB (A)
1765 76 dB (A) / 79 dB (A)
1767 80 dB (A) / 81 dB (A)
1769 74 dB (A) / 77 dB (A)
Page 16
106
m
50
40
30
20
10
0
0 1000 2000 3000 4000 5000 6000
l/h
bar
5
4
3
2
1
4000/4 LCD
4000/5 LCD
5000/5 LCD
6000/5 Inox LCD
Die Leistungsdaten der Pumpenkennlinie sind gemessen bei einer
Saughöhe von 0,5 m und unter Verwendung eines 25 mm (1”)Saugschlauchs.
Technical data of the above performance e characteristics is measured at a suction height of 0.5 m using a 25 mm (1”) suction
hose.
Les performances ont été déterminées avec une hauteur d’aspiration de 0,5 m et en utilisant un tuyau d’aspiration de Æ int. 25
mm.
De capaciteitsgegevens in de grafiek zijn gemeten bij een
aanzuighoogte van 0,5 m en bij gebruik van een 25 mm (1”)aanzuigslang.
Värdena ovan är utmätta på en sughöjd av 0,5 m med 25 mm (1”)
sugslang.
Le prestazioni indicate nella curva di rendimento presuppongono
un’altezza di aspirazione pari a 0,5 m e l’impiego di un tubo da
25 mm (1”).
Los datos de rendimiento de la curva característica de la bomba
se han medido con una altura de succión de 0,5 m y con una
manguera de succión de 25 mm (1”).
A informação técnica com as características de performance
acima descritas foram medidas com uma altura de sucção de
0,5 m, com uma mangueira de sucção de25 mm (1”).
Tekniske data for de ovennævnte ydelses karakteristika er målt
ved en sugehøjde på 0,5 m og en sugeslange på 25 mm (1”).
Pumpen-Kennlinie:
Performance
characteristics
Courbes de performance
Prestatiegrafiek
Pumpens kännetecken
Curva di rendimento
Curva característica
de la bomba
Características
de performance
Ydelses karakteristika
D
GB
F
NL
S
I
E
P
DK
Page 17
107
Deutschland
GARDENA International GmbH
Service Center
Hans-Lorenser-Straße 40
D-89079 Ulm
Produktfragen: (0731) 490-123
Reparaturen: (0731) 490-290
Argentina
Argensem S.A.
Calle Colonia Japonesa s/n
(1625) Loma Verde
Escobar, Buenos Aires
Australia
NYLEX Consumer Division
76- 88 Mills Road, P.O. Box 722
Braeside 3195
Melbourne, Victoria
Austria
GARDENA Österreich Ges. m.b.H.
Stettnerweg 11-15
2100 Korneuburg
Belgium
MARKT (Belgium) NV/SA
Sterrebeekstraat 163
1930 Zaventem
Brazil
RGS Comercial Ltda
Av. Marginal do Rio Pinheiros, 5200
Edificio Montreal - Bloco e - Terreo
05693-000 - São Paulo - S.P.
Bulgaria / България
ДЕНЕKC ООД
Бул. ”Г.М.Димитров” 16 ет.4
Cофия 1797
Canada
GARDENA Canada Ltd.
100, Summerlea Road
Brampton, Ontario
Canada L6T 4X3
Chile
Antonio Martinic Y CIA. LTDA.
Gilberto Fuenzalida 185 Loc.
Las Condes - Santiago de Chile
Costa Rica
Compania Exim
Euroiberoamericana S.A.
Av 12 bis Calle 16 y 18,
Bodegas Keith y Ramirez
San José
Cyprus
FARMOKIPIKI LTD
P.O. Box 7098
74, Digeni Akrita Ave.
1641 Nicosia
Czech Republic
GARDENA spol. s.r.o.
¤ípská 20a, ã.p. 1153
62700 Brno
Denmark
GARDENA Danmark A/S
Naverland 8
2600 Glostrup
Finland
Habitec Oy, Martinkyläntie 52
01720 Vantaa
France
GARDENA France
Service Après-Vente
BP 50080
95948 ROISSY CDG Cedex
Great Britain
GARDENA UK Ltd.
27-28 Brenkley Way
Blezard Business Park
Seaton Burn
Newcastle upon Tyne NE13 6DS
Greece
Agrokip G. Psomadopoulos & Co.
33 A, Ifestou str. – 194 00
Industrial Area Koropi, Athens
Hungary
GARDENA Magyarország Kft.
Késmárk utca 22, 1158 Budapest
Iceland
Heimilistaeki hf
Saetun 8, P.O. Box 5340
125 Reykjavik
Republic of Ireland
Michael McLoughlin & Sons
Hardware Limited, Long Mile Road
Dublin 12
Italy
GARDENA Italia S.p.A.
Via Donizetti 22, 20020 Lainate (Mi)
Japan
KAKUICHI Co. Ltd.
Yamato Bldg. 5-3-1, Kojimachi
Chiyoda-ku. Tokyo 102
Kroatien
KLIS d.o.o.
Stančičeva 79, 10419 Vukovina
Kuba
Comersa s.r.o/Ltd, Calle 17 N°4
entre O y N, Edificio Someillan
piso 8, La Habana
Luxembourg
Magasins Jules Neuberg
Grand Rue 30, Case Postale No. 12
Luxembourg 2010
Netherlands
GARDENA Nederland B.V.
Postbus 50176
1305 AD ALMERE
Neth. Antilles
Jonka Enterprises N.V.
Sta. Rosa Weg 196
P.O. Box 8200, Curaçao
New Zealand
NYLEX New Zealand
22 Saleyards Road Otahuhu
Private Bag 94001
SAMC Manukau
NEUSEELAND
Norway
GARDENA Norge A/S
Postboks 214, 2013 Skjetten
Poland
GARDENA Polska Sp. z o.o.
Szymanów 9d, 05-532 Baniocha
Portugal
GARDENA, Lda.
Recta da Granja do Marquês
Edif. GARDENA
Algueirão, 2725-596 Mem Martins
Romania
MADEX International SRL
Str. Avionului 17, bl.6D, Ap. 1
Sect. 1 Bucuresti
Russia / Россия
АO AMИДА ТТЦ
ул. Мосфилмовская 66
117330 Москва
Singapore
Hy - Ray Enterprises
Block 1002 Toa Payoh Industrial
Park #07-1433/1435/1451
Singapore 319074
Slowakei (Slowakische Republik)
Gardena Slovensko, s. r. o.
Bohrova c. 1, 851 01 Bratislava
Slowenia
KLIS d.o.o. Stanãiãeva 79
10419 Vukovina
South Africa
GARDENA South Africa (Pty.) Ltd.
P.O. Box 11534, Vorna Valley 1686
Spain
GARDENA IBÉRICA S.L.
C/Basauri, n
o
¯
6
La Florida, 28023 Madrid
Sweden
GARDENA Svenska AB
Box 9003, 20039 Malmö
Switzerland
GARDENA AG, Bitziberg 1
8184 Bachenbülach
Ukraine / Украина
АО3Т АЛЬЦECТ
ул. Гайдара 50, г. Киев 01033
Turkey
Dost Diș Ticaret Mümessillik A.Ș.
Yeșilbag˘lar Mah. Bașkent
Cad. No. 26, 81430 Pendik-ĺstanbul
Gardena/Dost Diș Ticaret
Mümessillik A.Ș.
Yeșilbag˘lar Mah. Bașkent
Cad. No. 26, 81430 Pendik-ĺstanbul
USA
GARDENA, 3085 Shawnee Drive
Winchester, VA 22604
1763-20.960.02/0041
© GARDENA Manufacturing GmbH
D-89070 Ulm
http://www.gardena.com
Loading...
