Gardena 18315-20 User guide

Bild Nr. Ersatzteil-Nr. Bezeichnung Description Désignation

Picture No. Spare Part No.

Art. 18300 Reinigungsspritze Cleaning Nozzle Lance de nettoyage

900-00.101.06 O-Ring 10,5x2,7 O-ring 10,5x2,7 Joint torique 10,5x2,7

Art. 18301 Classic Reinigungsspritze Classic Cleaning Nozzle Pistolet de nettoyage - multijet Classic

900-00.101.06 O-Ring 10,5x2,7 O-ring 10,5x2,7 Joint torique 10,5x2,7

18301-00.600.36 Nippel Nipple Raccord fileté

2602-00.600.06 O-Ring 22x2,5 O-ring 22x2,5 Joint torique 22x2,5

Art. 18303 Comfort Reinigungsspritze Comfort Cleaning Nozzle Pistolet de nettoyage Comfort

2602-00.600.06 O-Ring 22x2,5 O-ring 22x2,5 Joint torique 22x2,5
18300-00.600.16 O-Ring 10,5x2,7 O-ring 10,5x2,7 Joint torique 10,5x2,7
18303-00.610.00 Nippel bedruckt, vollst. Nipple, cpl. Raccord fileté, cpl.

Art. 18305 Premium Reinigungsspritze Premium Cleaning Nozzle Pistolet de nettoyage Premium

900-00.101.06 O-Ring 10,5x2,7 O-ring 10,5x2,7 Joint torique 10,5x2,7

2602-00.600.06 O-Ring 22x2,5 O-ring 22x2,5 Joint torique 22x2,5
18305-00.610.00 Nippel vollst. Nipple cpl. Raccord fileté cpl.

Art. 18310 Bewässerungsbrause Watering Sprayer Lance d’arrosage

900-00.101.06 O-Ring 10,5x2,7 O-ring 10,5x2,7 Joint torique 10,5x2,7

18310-00.610.00 Gewindering 2K mit Lochblech Thread ring incl. perforated plate Bague filetée avec grille

Art. 18311 Classic Bewässerungsbrause Classic Watering Sprayer Pistolet-arrosoir multijet Classic
Art. 18312 Classic Brausen-Aktion Classic Sprayer Offer Promo Pistolet d’arrosage basique

900-00.101.06 O-Ring 10,5x2,7 O-ring 10,5x2,7 Joint torique 10,5x2,7

18301-00.600.36 Nippel Nipple Raccord fileté

2602-00.600.06 O-Ring 22x2,5 O-ring 22x2,5 Joint torique 22x2,5
18310-00.610.00 Gewindering 2K mit Lochblech Thread ring incl. perforated plate Bague filetée avec grille

Art. 18313 Classic Multibrause Classic Multi Sprayer Pistolet Multi-applications Classic

18313-00.600.31 Sieb Filter Filtre

Alle anderen Teile wie bei
Art. 18311 / 18312

All other spare parts
art. 18311 / 18312

Pour toutes les autres pièces,
voir

réf. 18311 / 18312

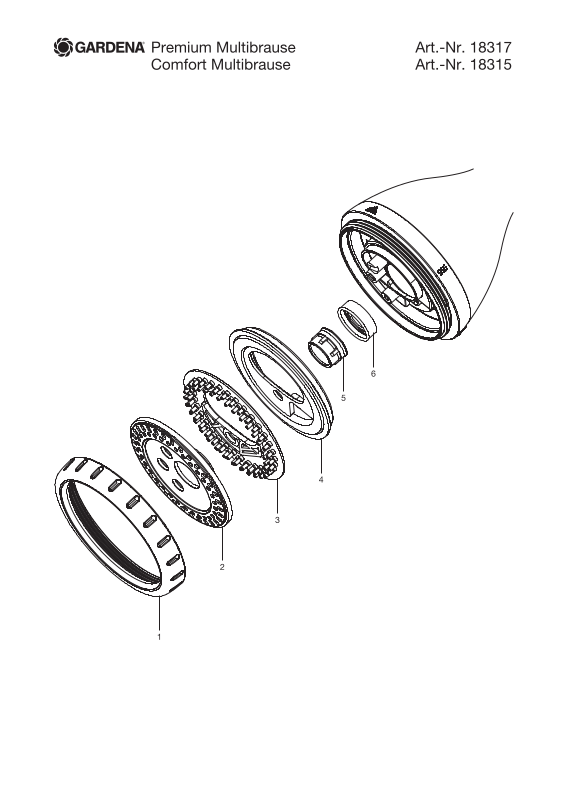

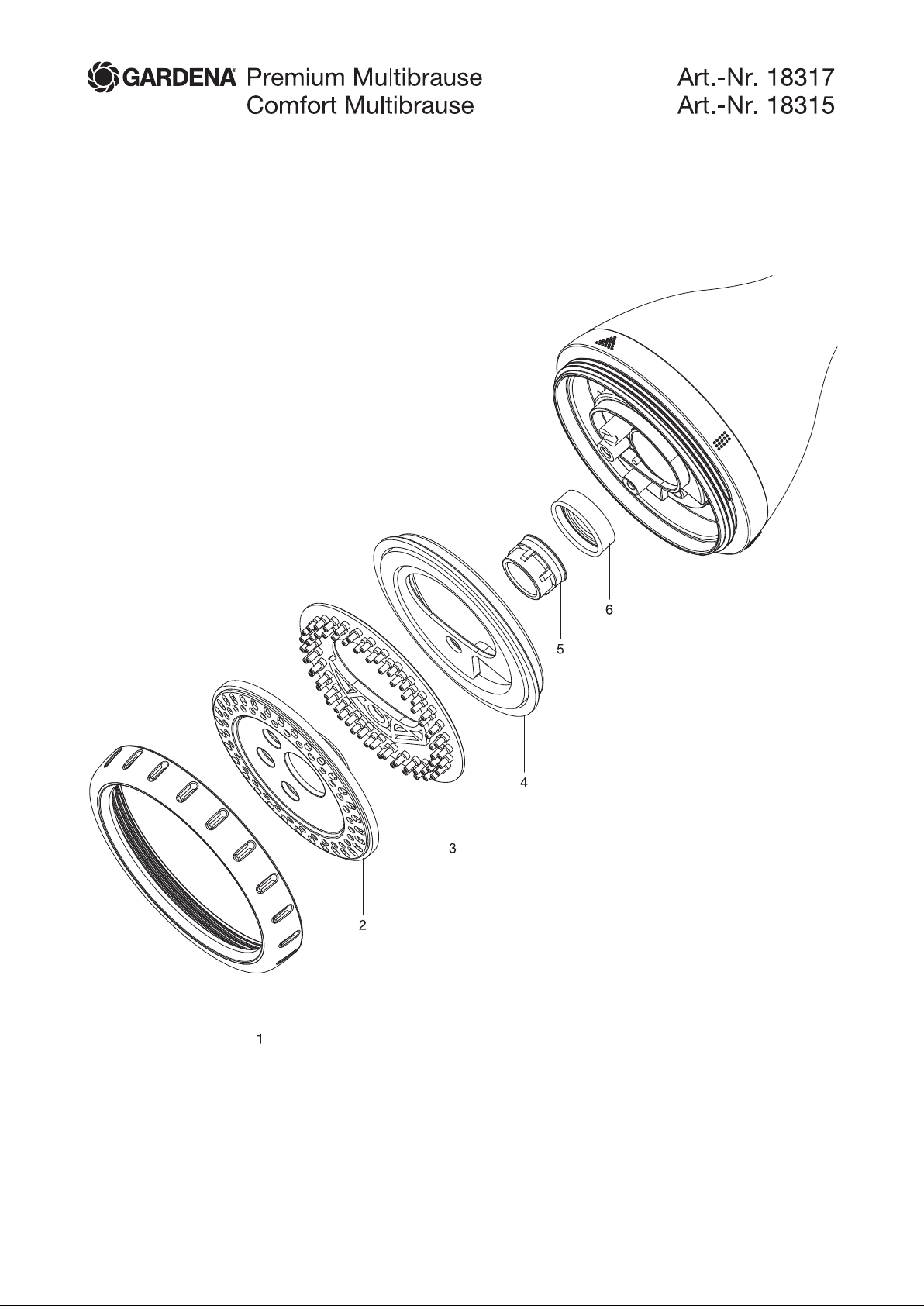

Art. 18315 Comfort Multibrause Comfort Multi Sprayer Pistolet multi-applications Comfort

1 18315-00.610.16 Gewindering Thread ring Bague filetée
2 18315-00.610.21 Blende Screen Écran
3 18315-00.610.31 Düsenmatte Nozzle insert Insert de buse
4 18315-00.610.26 Tropfreduzierung Drip reducer Réducteur d’égouttement
5 906-00.600.15 Perlatoreinsatz Bubble-jet insert Insert d’arrosoir de pulie fine

18303-00.610.00 Nippel bedruckt, vollst. Nipple, cpl. Raccord fileté, cpl.

2602-00.600.06 O-Ring 22x2,5 O-ring 22x2,5 Joint torique 22x2,5
18300-00.600.16 O-Ring 10,5x2,7 O-ring 10,5x2,7 Joint torique 10,5x2,7
18313-00.600.31 Sieb Filter Filtre

Art. 18317 Premium Multibrause Premium Multi Sprayer Pistolet multi-applications Premium

1 18315-00.610.16 Gewindering Thread ring Bague filetée
2 18315-00.610.22 Blende Screen Écran
3 18315-00.610.31 Düsenmatte Nozzle insert Insert de buse
4 18315-00.610.26 Tropfreduzierung Drip reducer Réducteur d’égouttement
5 906-00.600.15 Perlatoreinsatz Bubble-jet insert Insert d’arrosoir de pulie fine

18305-00.610.00 Nippel vollst. Nipple cpl. Raccord fileté cpl.

2602-00.600.06 O-Ring 22x2,5 O-ring 22x2,5 Joint torique 22x2,5

900-00.101.06 O-Ring 10,5x2,7 O-ring 10,5x2,7 Joint torique 10,5x2,7

18313-00.600.31 Sieb Filter Filtre

Art. 18319 Comfort Brause Comfort Bed Sprayer Pistolet-arrosoir p. parterre Comfort

18319-00.610.00 Sprühkopf vollst. Spray head, cpl. Corps d’arrosoir, cpl.

900-00.101.06 O-Ring 10,5x2,7 O-ring 10,5x2,7 Joint torique 10,5x2,7

18301-00.600.36 Nippel Nipple Raccord fileté

2602-00.600.06 O-Ring 22x2,5 O-ring 22x2,5 Joint torique 22x2,5
18313-00.600.31 Sieb Filter Filtre

Art. 18321 Comfort Brause Comfort Sensitive Plant Sprayer Pistolet-arrosoir plantes sensib.Comf.

18321-00.610.06 Gewindering Thread ring Bague filetée
18321-00.610.31 Lochblech Perforated plate Grille
18321-00.610.21 Düseneinsatz Nozzle insert Insert de buse
18321-00.610.36 Nebeldüse Mist nozzle Buse
18321-00.610.41 Flachdichtung Washer Joint plat

900-00.101.06 O-Ring 10,5x2,7 O-ring 10,5x2,7 Joint torique 10,5x2,7

18301-00.600.36 Nippel Nipple Raccord fileté

2602-00.600.06 O-Ring 22x2,5 O-ring 22x2,5 Joint torique 22x2,5

Art. 18323 Premium Reinigungsspritze Premium Cleaning Nozzle Pistolet de nettoyage Premium

2602-00.600.06 O-Ring 22x2,5 O-ring 22x2,5 Joint torique 22x2,5
18300-00.600.16 O-Ring 10,5x2,7 O-ring 10,5x2,7 Joint torique 10,5x2,7
18303-00.610.00 Nippel bedruckt, vollst. Nipple, cpl. Raccord fileté, cpl.
18321-00.610.06 Gewindering Thread ring Bague filetée
18321-00.610.31 Lochblech Perforated plate Grille
18321-00.610.41 Flachdichtung Washer Joint plat
18334-00.620.01 Stechstrahlduese Nozzle Buse
18334-00.620.06 Diffusor Diffusor Diffuseur

Nur die aufgeführten Teile Only the mentioned Seules les pièces indiquées
sind lieferbar! spare parts are available! sont disponibles!
