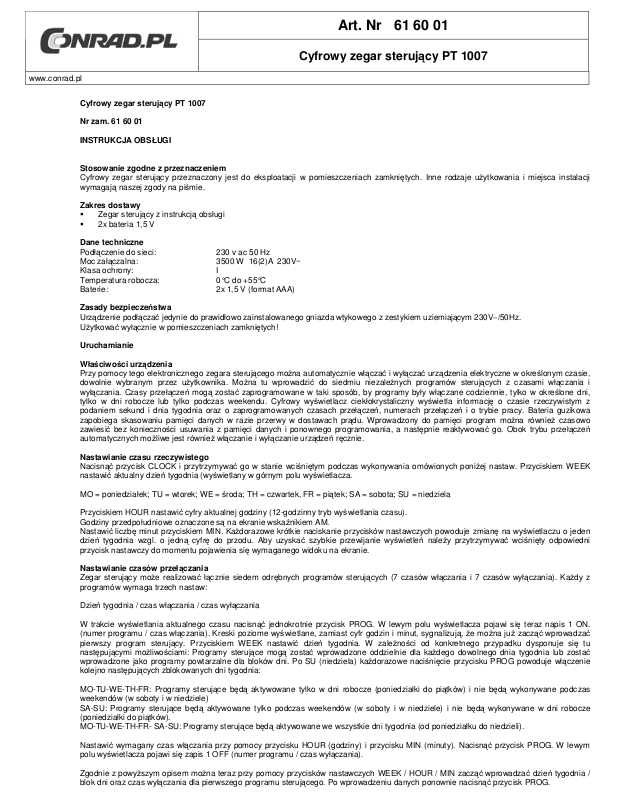

Art. Nr 61 60 01

Cyfrowy zegar sterujący PT 1007

Cyfrowy zegar sterujący PT 1007

Nr zam. 61 60 01

INSTRUKCJA OBSŁUGI

Stosowanie zgodne z przeznaczeniem

Cyfrowy zegar sterujący przeznaczony jest do eksploatacji w pomieszczeniach zamkniętych. Inne rodzaje użytkowania i miejsca instalacji
wymagają naszej zgody na piśmie.

Zakres dostawy

 Zegar sterujący z instrukcją obsługi
 2x bateria 1,5 V

Dane techniczne

Podłączenie do sieci: 230 v ac 50 Hz
Moc załączalna: 3500 W 16(2)A 230V~
Klasa ochrony: I
Temperatura robocza: 0°C do +55°C
Baterie: 2x 1,5 V (format AAA)

Zasady bezpieczeństwa

Urządzenie podłączać jedynie do prawidłowo zainstalowanego gniazda wtykowego z zestykiem uziemiającym 230V∼/50Hz.
Użytkować wyłącznie w pomieszczeniach zamkniętych!

Uruchamianie

Właściwości urządzenia

Przy pomocy tego elektronicznego zegara sterującego można automatycznie włączać i wyłączać urządzenia elektryczne w określonym czasie,
dowolnie wybranym przez użytkownika. Można tu wprowadzić do siedmiu niezależnych programów sterujących z czasami włączania i
wyłączania. Czasy przełączeń mogą zostać zaprogramowane w taki sposób, by programy były włączane codziennie, tylko w określone dni,
tylko w dni robocze lub tylko podczas weekendu. Cyfrowy wyświetlacz ciekłokrystaliczny wyświetla informację o czasie rzeczywistym z
podaniem sekund i dnia tygodnia oraz o zaprogramowanych czasach przełączeń, numerach przełączeń i o trybie pracy. Bateria guzikowa
zapobiega skasowaniu pamięci danych w razie przerwy w dostawach prądu. Wprowadzony do pamięci program można również czasowo
zawiesić bez konieczności usuwania z pamięci danych i ponownego programowania, a następnie reaktywować go. Obok trybu przełączeń
automatycznych możliwe jest również włączanie i wyłączanie urządzeń ręcznie.

Nastawianie czasu rzeczywistego

Nacisnąć przycisk CLOCK i przytrzymywać go w stanie wciśniętym podczas wykonywania omówionych poniżej nastaw. Przyciskiem WEEK
nastawić aktualny dzień tygodnia (wyświetlany w górnym polu wyświetlacza.

MO = poniedziałek; TU = wtorek; WE = środa; TH = czwartek, FR = piątek; SA = sobota; SU = niedziela

Przyciskiem HOUR nastawić cyfry aktualnej godziny (12-godzinny tryb wyświetlania czasu).
Godziny przedpołudniowe oznaczone są na ekranie wskaźnikiem AM.
Nastawić liczbę minut przyciskiem MIN. Każdorazowe krótkie naciskanie przycisków nastawczych powoduje zmianę na wyświetlaczu o jeden
dzień tygodnia wzgl. o jedną cyfrę do przodu. Aby uzyskać szybkie przewijanie wyświetleń należy przytrzymywać wciśnięty odpowiedni
przycisk nastawczy do momentu pojawienia się wymaganego widoku na ekranie.

Nastawianie czasów przełączania

Zegar sterujący może realizować łącznie siedem odrębnych programów sterujących (7 czasów włączania i 7 czasów wyłączania). Każdy z
programów wymaga trzech nastaw:

Dzień tygodnia / czas włączania / czas wyłączania

W trakcie wyświetlania aktualnego czasu nacisnąć jednokrotnie przycisk PROG. W lewym polu wyświetlacza pojawi się teraz napis 1 ON.
(numer programu / czas włączania). Kreski poziome wyświetlane, zamiast cyfr godzin i minut, sygnalizują, że można już zacząć wprowadzać
pierwszy program sterujący. Przyciskiem WEEK nastawić dzień tygodnia. W zależności od konkretnego przypadku dysponuje się tu
następującymi możliwościami: Programy sterujące mogą zostać wprowadzone oddzielnie dla każdego dowolnego dnia tygodnia lub zostać
wprowadzone jako programy powtarzalne dla bloków dni. Po SU (niedziela) każdorazowe naciśnięcie przycisku PROG powoduje włączenie
kolejno następujących zblokowanych dni tygodnia:

MO-TU-WE-TH-FR: Programy sterujące będą aktywowane tylko w dni robocze (poniedziałki do piątków) i nie będą wykonywane podczas
weekendów (w soboty i w niedziele)
SA-SU: Programy sterujące będą aktywowane tylko podczas weekendów (w soboty i w niedziele) i nie będą wykonywane w dni robocze
(poniedziałki do piątków).
MO-TU-WE-TH-FR- SA-SU: Programy sterujące będą aktywowane we wszystkie dni tygodnia (od poniedziałku do niedzieli).

Nastawić wymagany czas włączania przy pomocy przycisku HOUR (godziny) i przycisku MIN (minuty). Nacisnąć przycisk PROG. W lewym
polu wyświetlacza pojawi się zapis 1 OFF (numer programu / czas wyłączania).

Zgodnie z powyższym opisem można teraz przy pomocy przycisków nastawczych WEEK / HOUR / MIN zacząć wprowadzać dzień tygodnia /
blok dni oraz czas wyłączania dla pierwszego programu sterującego. Po wprowadzeniu danych ponownie nacisnąć przycisk PROG.

Można teraz, stosując się do powyższych wskazówek, zapisać w pamięci jeszcze 6 dalszych programów sterujących (2 ON/OFF do 7
ON/OFF). Wprowadzanie wszystkich możliwych programów sterujących nie jest jednak konieczne. Programy bez przydziałów, w których
zamiast czasów przełączania wyświetlane są pionowe kreski, są ignorowane i pomijanie przez system sterowania automatycznego. Po
zaprogramowaniu danych przełączeniowych nacisnąć przycisk CLOCK. Wyświetlacz przechodzi teraz z trybu wyświetlania programowanego
czasu przełączania do wyświetlania czasu rzeczywistego.
Podczas wyświetlania aktualnego czasu przyciski nastawcze są zablokowane, co zapobiega przypadkowemu przestawieniu nastawionego
czasu rzeczywistego oraz zaprogramowanych czasów przełączeń. Nastawić teraz zegar na tryb pracy automatycznej. W tym celu należy
przyciskać raz za razem przycisk trybu pracy ON-AUTO-OF dotąd aż kursor w dolnej części wyświetlacza znajdzie się nad napisem AUTO
(pozycja centralna).

Wskazówki:

Najkrótsza przerwa między przełączeniami w ramach jednego programu wynosi 1 minutę, krótszych czasów przełączeń nie można
zaprogramować. Przy wprowadzaniu danych należy uwzględnić dokładną kolejność czasową poszczególnych programów. W celu uniknięcia
zakłóceń w wykonywaniu programów należy dopilnować by czasy przełączeń z poszczególnych programów nie zachodziły na siebie.
Najbliższy czasowo program sterowania będzie wykonywany jako pierwszy, niezależnie od numeru programu. Realizacja kolejnego programu
może rozpocząć się dopiero po całkowitym zakończeniu poprzedniego.

W celu zorientowania się w programach można w każdym momencie przywołać nastawione i wprowadzone do pamięci dane dotyczące
przełączeń. Wprowadzone do pamięci dane można będzie później zmienić, przywołując odnośną nastawę na ekran wyświetlacza przyciskiem
PROG i programując ją na nowo przyciskiem nastawczym. Każde nowe ustawienie wymazuje przy tym z pamięci poprzednie.

Podłączanie odbiornika energii elektrycznej

W przedniej części obudowy zegara sterującego wbudowano gniazdo dla napięcia wyjściowego 230V/50Hz. Wtyk sieciowy urządzenia
odbiorczego (tego, którym zegar ma sterować) należy wetknąć do tego gniazda. Maksymalna moc załączalna zegara sterującego wynosi 3500
W (przestrzegać danych odnośnie mocy urządzenia odbiorczego). Odbiorniki energii o wyższej mocy nie mogą być podłączane do zegara
sterującego. Po włączeniu (ręcznym lub automatycznym) urządzenia odbiorczego przez zegar zacznie świecić czerwony wskaźnik LED
(wskaźnik przełączeń), umieszczony z prawej strony obok klawiatury. Przy wyłączeniu wskaźnik przełączeń zgaśnie.

Uwaga:

W razie awarii zasilania do gniazda przełączeniowego zegara sterującego przestanie być doprowadzane napięcie. Wskaźniki diodowe zgasną,
a aktualnie wykonywany program zostanie przerwany. Utrzymana zostanie jednak pamięć danych oraz wyświetlacz cyfrowy, gdyż są one
zasilane bateryjnie, niezależnie od sieci. Przy przywróceniu zasilania z sieci urządzenie jest znowu gotowe do pracy bez konieczności
dodatkowych nastaw.

Przełączenia automatyczne i ręczne

Poza przełączeniami automatycznymi możliwy jest tryb przełączeń ręcznych. W trybie tym urządzenie odbiorcze daje się w razie potrzeby
włączać i wyłączać ręcznie za pomocą zegara sterującego, niezależnie od automatycznego sterowania programem. W ymagany tryb
przełączeń nastawiany jest krótkim naciśnięciem przycisku trybu pracy ON-AUTO-OFF.

(ON = włączanie ręczne; AUTO = automatyczne włączanie i wyłączanie według programu, OFF = wyłączanie ręczne)

Nastawiony w danym momencie tryb przełączania można odczytać z pozycji kursora, widocznego w dolnej części pola wyświetlania ponad
odnośnym napisem „ON”, „AUTO” lub „OFF”.

Uwaga:

Należy uwzględnić, że system przełączeń automatycznych nie działa dopóki zegar sterujący nastawiony jest na tryb przełączeń ręcznych
(ustawienie ON lub OFF przełącznika trybu pracy).

Zawieszenie funkcji przełączeń

W razie potrzeby można zawiesić wykonywane wprowadzonego już do pamięci programu bez konieczności usuwania przy tym z pamięci
odnośnych danych przełączania.

Opcja ta znajduje zastosowanie wtedy, gdy jedna lub kilka funkcji przełączeniowych na pewien czas nie będą potrzebne (więc nie powinny być
wykonywane), później jednak mają być realizowane bez zmian. W tym celu prosimy przywołać najpierw na ekran przy pomocy przycisku
PROG daną funkcję przełączania poprzez należący do niej zaprogramowany czas przełączania, a następnie nacisnąć przycisk RST/RCL. W
miejsce czasu przełączania na wyświetlaczu pojawią się teraz kreski poziome. Odnośna funkcja przełączania będzie odtąd ignorowana przez
moduł sterujący i pomijana do momentu, kiedy kolejne naciśnięcie przycisku RST/RCL ją reaktywuje, a w miejsce kresek na wyświetlaczu
przywrócone zostaną pierwotne dane dla czasów przełączeń.

Wymiana baterii

Jeżeli na wyświetlaczu, przy odłączonym od sieci zegarze, widoczne będą tylko bardzo słabe cyfry i znaki lub o bardzo słabym kontraście, to
należy wymienić baterie. Baterie trzeba wymieniać nie później niż po roku pracy. W tym celu należy odłączyć urządzenie od sieci oraz od
urządzenia odbiorczego, a następnie ostrożnie wyciągnąć do oporu na zewnątrz kieszeń na baterie (panel wysuwany) w tylnej części
obudowy. Wyjąć zużyte baterie i wstawić dwie nowe tego samego typu w styki przytrzymujące.

Uwaga:

Przy wymianie baterii zasilających skasowana zostaje pamięć danych, a tym samy wszelkie zaprogramowania, toteż należy na nowo nastawić
czas rzeczywisty i dane dotyczące przełączeń.

Usuwanie usterek

Usterka: Urządzenie odbiorcze nie włącza się.
Środki zaradcze: Włączyć przełącznik / bezpiecznik lub przełączyć tryb pracy na AUTO wzgl. ON.

Usterka: Urządzenie odbiorcze pracuje bez przerwy.
Środek zaradczy: Przełączyć tryb pracy na AUTO wzgl. OFF.

Naprawy

Przed rozpoczęciem naprawy należy odłączyć urządzenie od sieci (wyjąć wtyk z gniazda!). Gdyby urządzenie przestało funkcjonować,
naprawę należy zlecić uprawnionemu elektrykowi. Tylko w ten sposób można mieć pewność, że naprawione w fachowy sposób urządzenie
zostało również skontrolowane pod kątem bezpieczeństwa. Amatorskie naprawy mogą skutkować poważnymi wypadkami
