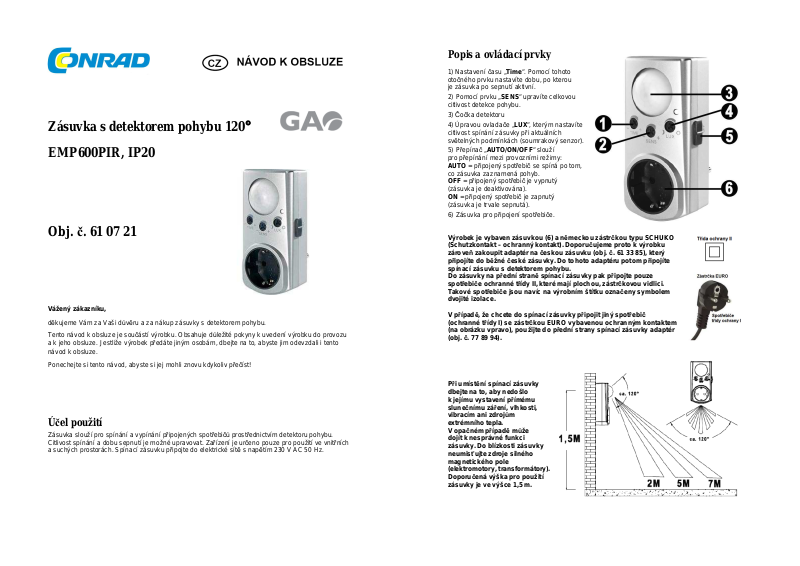

GAO EMP600PIR User guide [cs]

Zásuvka s detektorem pohybu 120°
EMP600PIR, IP20

Obj. č. 61 07 21

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup zásuvky s detektorem pohybu.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu

a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Účel použití

Zásuvka slouží pro spínání a vypínání připojených spotřebičů prostřednictvím detektoru pohybu.
Citlivost spínání a dobu sepnutí je možné upravovat. Zařízení je určeno pouze pro použití ve vnitřních
a suchých prostorách. Spínací zásuvku připojte do elektrické sítě s napětím 230 V AC 50 Hz.

Popis a ovládací prvky

1) Nastavení času „Time“. Pomocí tohoto
otočného prvku nastavíte dobu, po kterou
je zásuvka po sepnutí aktivní.

2) Pomocí prvku „SENS“ upravíte celkovou
citlivost detekce pohybu.

3) Čočka detektoru

4) Úpravou ovladače „LUX“, kterým nastavíte
citlivost spínání zásuvky při aktuálních
světelných podmínkách (soumrakový senzor).

5) Přepínač „AUTO/ON/OFF“ slouží
pro přepínání mezi provozními režimy:
AUTO = připojený spotřebič se spíná po tom,
co zásuvka zaznamená pohyb.
OFF = připojený spotřebič je vypnutý
(zásuvka je deaktivována).
ON = připojený spotřebič je zapnutý
(zásuvka je trvale sepnutá).

6) Zásuvka pro připojení spotřebiče.

Výrobek je vybaven zásuvkou (6) a německou zástrčkou typu SCHUKO
(Schutzkontakt – ochranný kontakt). Doporučujeme proto k výrobku
zároveň zakoupit adaptér na českou zásuvku (obj. č. 61 33 85), který
připojíte do běžné české zásuvky. Do tohoto adaptéru potom připojíte
spínací zásuvku s detektorem pohybu.
Do zásuvky na přední straně spínací zásuvky pak připojte pouze
spotřebiče ochranné třídy II, které mají plochou, zástrčkovou vidlici.
Takové spotřebiče jsou navíc na výrobním štítku označeny symbolem
dvojité izolace.

V případě, že chcete do spínací zásuvky připojit jiný spotřebič
(ochranné třídy I) se zástrčkou EURO vybavenou ochranným kontaktem
(na obrázku vpravo), použijte do přední strany spínací zásuvky adaptér
(obj. č. 77 89 94).

Při umístění spínací zásuvky
dbejte na to, aby nedošlo
k jejímu vystavení přímému
slunečnímu záření, vlhkosti,
vibracím ani zdrojům
extrémního tepla.
V opačném případě může
dojít k nesprávné funkci
zásuvky. Do blízkosti zásuvky
neumisťujte zdroje silného
magnetického pole
(elektromotory, transformátory).
Doporučená výška pro použití
zásuvky je ve výšce 1,5 m.

Rozsah pokrytí prostoru detektorem pohybu je přibližně 120°. Celková vzdálenost dosahu
je pak až 7 m při umístění ve výšce 1,5 m. Tyto parametry se však mohou lišit v důsledku
okolních podmínek, jako jsou například náhlé výkyvy teplot.

Nejlepších výsledků dosáhnete při umístění zásuvky na takovém místě, kde dojde k pohybu osob
kolmo k ose záběru (obrázek A). Naopak při pohybu osob přímo proti pohybovému senzoru se může
stát, že nedojde k zaznamenání pohybu osob (obrázek B).

Nastavení / Test funkce

Otočte ovladač „TIME“ (1) na nejnižší úroveň (pozice „–“).
Nastavte maximální citlivost „SENS“ (pozice „+“).
Prvek „LUX“ umístěte na úroveň maximálního jasu (poloha se symbolem slunce).
Připojte spínací zásuvku do běžné elektrické zásuvky (bez připojeného spotřebiče).
Zařízení se následně bude kalibrovat po dobu asi 60 sekund. Připojte spotřebič do spínací zásuvky
a opusťte prostor záběru detektoru.

Maximální výkon připojených spotřebičů naleznete v kapitole Technické údaje.

Vyčkejte přibližně 60 sekund. Pohybujte se v prostoru záběru zásuvky a sledujte, zda došlo k sepnutí
připojeného spotřebiče. Pokud je to nezbytné, změňte umístění spínací zásuvky. Znovu zopakujte celý
proces a přizpůsobte podmínky sepnutí podle vlastních požadavků.

Bezpečnostní předpisy, údržba a čištění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do zásuvky
s detektorem pohybu. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek
přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu
záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.

K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit povrch a pouzdro zásuvky.

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likvidujte odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných předpisů.

Šetřete životní prostředí! Přispějte tak k jeho ochraně!

Technické údaje

Provozní napětí 220 – 240 V AC 50 Hz
Maximální spínaný výkon žárovek 800 W
Maximální spínaný výkon zářivek
(úsporných žárovek) 500 W
Pokrytí prostoru detektorem úhel cca 120°
Maximální dosah až 7 m
Nastavitelná doba pro sepnutí 10 sekund (± 5 sekund)
až 4 minuty (± 1 minuta)
Rozměry 60 x 122 x 40 mm
Hmotnost cca 135 g
Provozní teplota 0° až +50°

Záruka

Na zásuvku s detektorem pohybu poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,

nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
