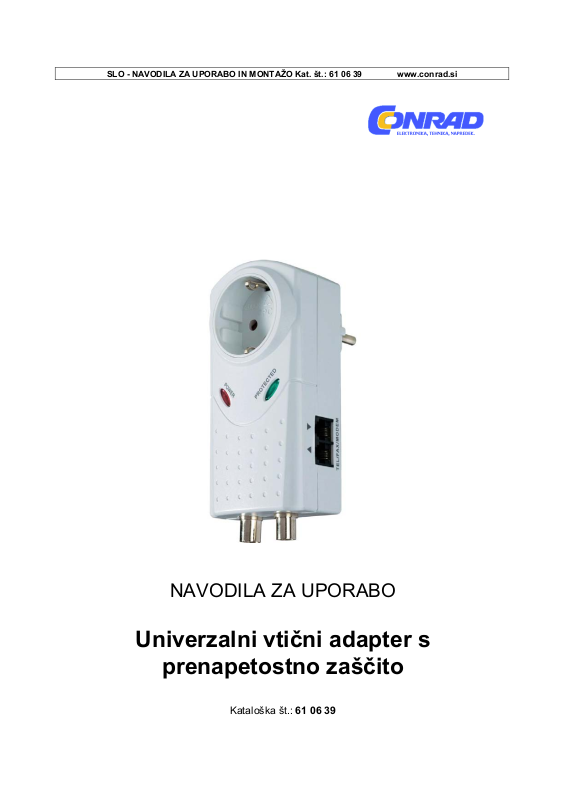

SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 61 06 39 www.conrad.si
NAVODILA ZA UPORABO
Univerzalni vtični adapter s
prenapetostno zaščito
Kataloška št.: 61 06 39
Kazalo
A. Funkcije .............................................................................................................................. 2
B. Povezave ............................................................................................................................ 2
C. Varnostni ukrepi ................................................................................................................. 3
D. Tehnični podatki ................................................................................................................. 3
Garancijski list ......................................................................................................................... 4
A. Funkcije
1..Univerzalni vtični adapter s prenapetostno zaščito ščiti vaše naprave pred škodo, ki jo
....lahko povzročijo težave z elektriko, kot so npr. prekomerna nihanja toka in tokovne konice,
....ali udar strele. Vtični adapter ščiti vaše naprave in zagotavlja brezprekinitveno napajanje.
2. Adapter je odličen za računalnike, sisteme za domači kino, televizorje, telefone in fakse.
3. Adapter je opremljen z rdečim indikatorjem za napajanje “Power” in zelenim indikatorjem
....za zaščito “Protected”.
4. K adapterju sodi 6 kakovostnih varistorjev, 6 termičnih varovalk in 3 fluorescenčne žarnice
....ter enostavno razumljiv vezalni načrt. S tem vam adapter nudi vsestransko zaščito za vaše
....naprave. Naprav ne ščiti samo pred prekinitvami toka, temveč ščiti tudi televizijske,
....omrežne in telefonske signale.
B. Povezave
1. Preden priključite napravo, jo izključite.
2..Kabel svojega telefona/faksa povežite od vtičnice “TEL/FAX/MODEM IN” s telefonsko
....dozo na steni. Nato kabel od vtičnice “TEL/FAX/MODEM OUT” povežite s
....telefonom/faksom.
3. Omrežni kabel povežite od priključka “NETWORK/ISDN IN” adapterja z ISDN-priključkom.
....Nato kabel od vtičnice “ NETWORK/ISDN OUT” povežite s telefonom/faksom.
4. Svoj televizijski kabel povežite od priključka “TV IN” adapterja s TV-priključkom na steni.
....Nato priključek “TV OUT” povežite s priključkom “TV IN” televizorja.
5..Omrežni kabel svojega računalnika/televizorja/video snemalnika/telefona priključite na
....adapter, nato pa adapter priključite na električno omrežje (če priključite več kot eno
....napravo, priporočamo, da uporabite podaljševalni kabel). Rdeča in zelena lučka nato
....začneta svetiti, kar pomeni, da napajanje adapterja poteka in da so vaše naprave sedaj
....zaščitene.
2
Priključitev lahko izvedete na naslednje načine:
ISDN/omrežje
Faks
Računalnik
C. Varnostni ukrepi
1. Naprave, ki so priključene na adapter, morajo imeti enake podatke o napetosti kot adapter
.... (najdete jih v poglavju “Tehnični podatki”).
2. Če po priključitvi adapterja na električno omrežje zelena lučka več ne sveti, to pomeni, da
....vaše naprave več niso zaščitene. Adapter je nato treba nadomestiti z novim.
3. Primeren je samo za uporabo v ozemljenih vtičnicah.
D. Tehnični podatki
Obratovalna napetost: ...................................................................... 230 V/AC, 16 A, 3.680 W
Maks. prenapetostna zaščita:
TV:
Zaščita med televizijskim signalom in adapterjem: ..................................................... 90 V
Zaščita med adapterjem in zemljo: ......................................................................... 1.000 V
Za vse druge naprave: ............................................................................................... 6.000 V
Maks. tok:
TV: ............................................................................................................................. 5.000 A
Za vse druge priključke: ............................................................................................. 4.500 A
Maks. odvodni tok:
Stenska vtičnica: ........................................................................................................... 165 J
Telefon/ISDN: ................................................................................................................ 268 J
Vklopni čas: ..................................................................................................................... < 1 ns
3
