Gal SWR-9700 User Manual [ru]

- передатчик

- наушники беспроводные

- аудио кабель 2RCA+jack 3.5 - jack 3.5

- адаптер сетевой (220В - 12В/100мА)

- инструкция

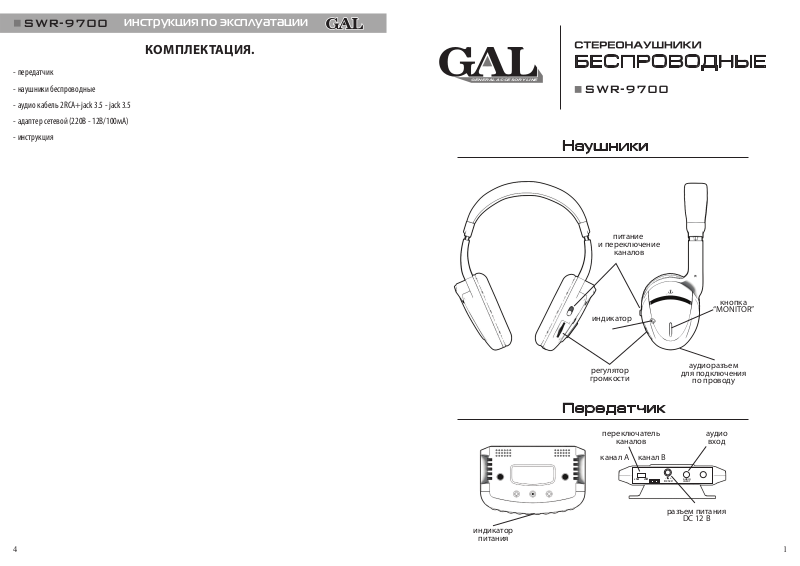

КОМПЛЕКТАЦИЯ.

SWR-9700SWR-9700

инструкция по эксплуатацииинструкция по эксплуатации

БЕСПРОВОДНЫЕ

GENERAL ACCESORY LINE

SWR-9700

Наушники

питание

и переключение

каналов

кнопка

индикатор

регулятор
громкости

для подключения

“MONITOR”

аудиоразъем

по проводу

Передатчик

переключатель

каналов

канал А канал В

chA chB

индикатор

питания

4 1

t

DC12V

разъем питания

AUDIO
INPUT

DC 12 В

аудио

вход

SWR-9700SWR-9700

инструкция по эксплуатацииинструкция по эксплуатации

УСТАНОВКА И ПОДКЛЮЧЕНИЕ.

Снимите крышку батарейного отсека, расположенную в левой чашке наушников. Установите две батареи типа ААА в
батарейный отсек, соблюдая полярность. Аккуратно закройте крышку.

Подключите выходной разъем сетевого адаптера 12В/100мА к входному разъему DC12V передатчика, расположенному
на задней стенке.

Подключите один конец аудио кабеля (разъем 3,5мм) к аудио входу передатчика (Audio input), расположенному на
задней стенке. Другой конец аудио кабеля (два штекера RCA) подключите к линейному выходу звукового источника,
например, к выходу LINE OUT телевизора.

Если звуковой источник имеет регулируемый уровень выхода, отрегулируйте этот уровень до
максимального значения, при котором отсутствуют искажения.

Включите сетевой адаптер в розетку.

Беспроводные наушники готовы к работе.

ИСПОЛЬЗОВАНИЕ БЕСПРОВОДНЫХ НАУШНИКОВ.

Включите звуковой источник, к которому подключен передатчик. Когда на входе передатчика появится звуковой сигнал,
передатчик автоматически включится и на передней панели загорится индикатор.

ОСОБЕННОСТИ

«Double PLL» и «MCU». Как передатчик, так и приемный тракт наушников управляются микроконтроллером.
Стабильность несущей частоты обеспечивается при помощи метода фазовой автоподстройки.

Активное подавление шума. Вы можете слушать чистый звук в беспроводном режиме без шипения в паузах
и на тихих музыкальных фрагментах.

Авто выключение наушников. При отсутствии сигнала, наушники выключаются автоматически.

Авто вкл/выкл передатчика. Когда на входе передатчика появляется звуковой сигнал, передатчик

автоматически включается. При отсутствии сигнала на входе передатчика, он автоматически выключится через 4-6
минут.

MONITOR. Эта кнопка позволяет приглушить звук в наушниках.

Подключение по проводу. Наушники могут подключаться по проводу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Система Радио частота (RF)

Модуляция Частотная(FM)

Режим Стерео

При отсутствии сигнала на входе передатчика, он автоматически выключится через 4-6 минут.

Переведите переключатель на наушниках в положение A или В (соответствующий переключатель на задней стенке
передатчика должен находиться в том же положении), индикатор начнет светиться красным цветом.

Выберите тот канал, на котором нет помех от других передатчиков, которые могут быть
расположены по соседству.

Когда приемник в наушниках поймает сигнал передатчика, индикатор переключится на зеленый цвет.

Наденьте наушники и установите комфортный уровень громкости при помощи регулятора.

Звук в наушниках можно приглушить нажатием кнопки MONITOR.

Если наушники не будут использоваться длительное время, переведите переключатель в положение OFF для экономии
заряда батарей.

Наушники также можно подключить при помощи провода без использования батарей. Для этого подключите аудио
кабель непосредственно в разъем AUDIO INPUT JACK, расположенный в правой чашке наушников.

2 3

Время работы от комплекта батарей

Частота несущей

Мощность передатчика <10мВт

Соотношение сигнал/шум >75дБ

Разделение каналов >50дБ

Расстояние передачи до 80м

Частотный диапазон 30-20000 Гц

Питание наушников 2 элемента AAA (в комплект не входят)

50 ч (зависит от свойств элементов питания и

Питание передатчика постоянное напряжение 12В /100мА

Адаптер переменного тока AC220В/DC12В 100мА

Канал А – 863,5МГц
Канал В – 864,5МГц

режима эксплуатации)
