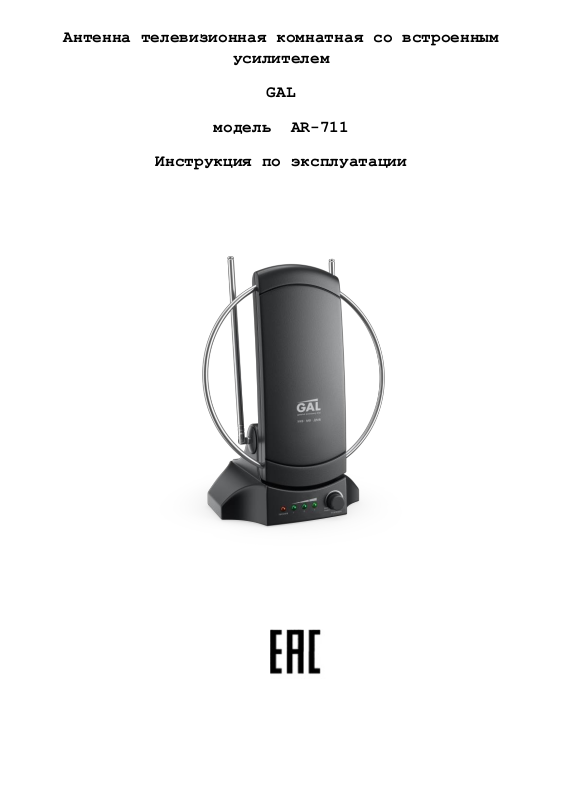

Gal AR-711 User Manual

Антенна телевизионная комнатная со встроенным

усилителем

GAL

модель AR-711

Инструкция по эксплуатации

Антенна предназначена для приема телевизионных
программ в диапазонах МВ и ДМВ. Антенна принимает
сигналы аналогового телевидения и цифрового
телевидения формата DVB-T/Т2,имеет малый вес и
компактные размеры, что позволяет легко установить ее
на полке или подоконнике.

Особенности

Поляризация горизонтальная и вертикальная
Встроенный малошумящий усилитель
Регулировка усиления

Комплектация

- антенна

- инструкция

Подключение и настройка

Подключите выходной коаксиальный кабель антенны к
телевизору или другому приемному устройству. Включите
сетевой кабель в розетку ~220В. Переведите регулятор
усиления в максимальное положение. Далее выберите
оптимальное месторасположение и ориентацию антенны по
отношению к станции вещания для достижения наилучшего
качества изображения. Отрегулируйте длину и положение
усов, угол наклона подвижной части, а также усиление
для оптимального приема на всех каналах.

Местоположение антенны является одним из главных
условий качества принимаемого сигнала. Не помещайте

Стр. 2

антенну на металлическую поверхность, так как она

Принимаемый диапазон

МВ/ДМВ/УКВ (VHF/UHF/FM) 48-862 МГц

Коэффициент усиления,
МВ/ДМВ, дБ

20/36

Максимальное усиление,
дБи

40

Импеданс, Ом

75

Угол поворота, °

100

Потребляемая мощность,
Вт, не более

3

Питание

AC 220В/50Гц

Поляризация

Горизонтальная и вертикальная

может стать препятствием для приема сигнала.
Рекомендуется попробовать несколько местоположений для
выбора оптимального.
Наилучший прием сигнала обеспечивается, когда антенна
передающего центр находится в прямой видимости.

Технические характеристики

Меры предосторожности

Не используйте устройство вблизи источников огня и в
помещениях с повышенной влажностью. Не допускайте
попадания капель и брызг на устройство. Для очистки
устройства используйте слегка увлажненную мягкую
безворсовую ткань. Не используйте абразивные
очистители, а также средства на основе спирта и
аммиака. Не наступайте на шнур и не допускайте его
перекручивания. После окончания просмотра телепередач
отключите адаптер питания от сети. При грозе антенну
необходимо отключить.

Утилизация

Материалы и компоненты, из которых изготовлено
устройство, могут быть переработаны и использованы
повторно. Утилизируйте в соответствии с национальным
и(или) местным законодательством.

Гарантийные обязательства

Срок гарантии составляет 12 мес. со дня продажи.

Стр. 3

По всем вопросам гарантийного обслуживания обращайтесь
к Вашему местному продавцу
Гарантия не распространяется на следующие случаи:

• название модели и (или) серийный номер на устройстве
изменены, удалены или неразборчивы

• устройство подвергалось ремонту или изменениям со
стороны не уполномоченных специалистов

• устройство эксплуатировалось в коммерческих целях

• дефект вызван неправильной эксплуатацией устройства

• дефект вызван авариями, включая воздействие молний,
воды, жидкостей, огня, стихийных бедствий, а также
воздействием ненормального напряжения

• устройство претерпело механические повреждения
Срок службы изделия - 3 года. Дата производства
указана на упаковке.
Примечание. В связи с постоянным совершенствованием
конструкции и технологии в Вашей антенне могут быть
изменения, не отмеченные в настоящей инструкции и не
ухудшающие параметры антенны.
Импортёр: ООО «ВЕГА».Адрес: 125130, Россия, г. Москва,
Старопетровский проезд, д. 7А, стр. 25, подъезд 3,
этаж 3, офис 9, комн. 3. Поставщик: ООО «ЮНИВЕЛ».
Адрес: 115280, Россия, г. Москва, ул. Ленинская
Слобода, д. 23, стр.16, помещение IV, каб.1.
Произведено в Китае (КНР)
Производитель: Чжуншань Ванлитонг Антенна Эквипмент
Ко, ЛТД; Адрес: Анле Индастриал Ареа, Донгфенг,
Жонгшан, Гуандонг, Китай

Manufacturer: ZHONGSHAN WANLITONG ANTENNA EQUIPMENT
CO.,LTD. Address: Anle Industrial Area, Dongfeng,
Zhongshan, Guangdong, China

Стр. 4
